Introduction
Votre nouveau moniteur LCD (afficheur à cristaux liquides) SCALEOVIEW H22-1W/Q22W-1 offre de
nombreuses caractéristiques et fonctions, comme par exemple :
● affichage à matrice active
● espace minimum requis grâce au boîtier compact
● caractéristiques ergonomiques optimales (totalement corrigé de la distorsion, excellente
définition de l'image et pureté des couleurs jusque dans les coins)
● forte luminosité et contraste de bonne qualité
● résolution élevée : SCALEOVIEW H22-1W/Q22W-1 (1680 x 1050)
● taille de la zone d'affichage comparable à celle d'un moniteur à tube cathodique 24"
● présentation de 16,7 millions de couleurs (au moyen d'une carte vidéo adéquate)
● balayage automatique de fréquences horizontales de 30 à 83 kHz et fréquences de
rafraîchissement (fréquences verticales) de 30 à 75 Hz (sans aucun scintillement)
● contrôleur d'écran numérique avec microprocesseur permettant de stocker 49 modes
d'affichage différents
● alignement de couleurs réglable pour mettre en correspondance les couleurs de l'écran avec
celles de différents périphériques d'entrée et de sortie
● utilisation simple grâce à un menu OSD (On-Screen-display - affichage à l'écran) intégré
● compatibilité VESA-DDC
● compatibilité VESA-FPMPMI (Flat Panel Monitor Physical Mounting Interface - interface de
support physique de moniteur à écran plat) - interface mécanique pour pivoter le bras et la
console murale)
● fonctionnalité plug & play
● gestion d'énergie afin de réduire la consommation d'énergie électrique lorsque l'ordinateur est
utilisé
● conformité avec les recommandations selon TCO`03 (H22-1W), TCO`99 (Q22W-1)
En mode d'écran normal (caractères foncés sur arrière-plan clair), le moniteur satisfait les exigences
ergonomiques pour le symbole GS.
Ce manuel d'utilisation contient des informations importantes relatives au démarrage et à l'utilisation
de votre moniteur LCD.
Une carte vidéo (contrôleur d'écran) avec une interface VGA, une carte vidéo numérique avec DVI,
interface HDMI ou interface Vidéo (vidéo composite et S-Vidéo) est nécessaire pour contrôler le
SCALEOVIEW H22-1W/Q22W-1moniteur LCD. Le moniteur traite les données qui lui sont fournies
par le contrôleur d'écran. Le contrôleur d'écran/le logiciel du pilote associé est chargé de définir les
modes (résolution et fréquence de rafraîchissement).
Lorsque vous utilisez le moniteur pour la première fois, l'affichage doit être adapté de façon optimale
au contrôleur d'écran utilisé et réglé en fonction de vos besoins (voir section "
réglages de l'écran
" dans le chapitre "Utiliser le moniteur").
Modification des
Groupe-cible
L'exécution des opérations décrites ne nécessite pas de connaissances spéciales. Vous devez
toutefois tenir compte absolument des "
de l'ordinateur ainsi que de toute autre instruction pertinente.
En cas de problème, veuillez vous adresser à votre point de vente ou à notre groupe d'assistance
(Help Desk).
A26361-K1213-Z120-1-7719, édition 1 1
Remarques importantes" figurant dans le guide d'utilisation
SCALEOVIEW H22-1W/Q22W-1
Symboles
Les symboles suivants sont utilisés dans ce manuel.
► signale une opération que vous devez exécuter.
"Entre guillemets" sert à identifier des titres de chapitres et différents concepts à mettre en évidence.
Cette police sert à identifier les noms de fichier et les options de menu.
Cette police correspond à des affichages écran.
Autres informations
Le paramétrage des résolutions et des fréquences de rafraîchissement est expliqué dans la
documentation de la carte graphique ou des logiciels de gestion correspondants.
signale des instructions à respecter impérativement pour votre propre sécurité, celle de
votre appareil et celle de vos données.
!
précède des informations et des conseils complémentaires.
i
Remarques importantes
Ce chapitre contient des consignes de sécurité que vous devez absolument observer en
utilisant votre moniteur.
!
Consignes de sécurité
Cet appareil est conforme aux règles de sécurité concernant les matériels informatiques, y compris
les machines de bureau électroniques. En cas de doute sur l'utilisation de l'appareil dans un
environnement donné, veuillez vous adresser à votre point de vente ou à notre groupe d'assistance
(Help Desk).
● La surface de l’écran du moniteur LCD est sensible à la pression et aux griffures. Manipulez
par conséquent la surface de l’écran avec précaution pour éviter les dommages irrémédiables
(anneaux de Newton, griffures).
● Si l'appareil est placé dans un local à température ambiante après un séjour prolongé au froid,
il peut se produire des phénomènes de condensation. Avant de mettre l'appareil en service,
attendez qu'il soit à la température ambiante et absolument sec.
● Lors du placement et de la mise en service de l'appareil, respectez les consignes relatives aux
conditions ambiantes dans le chapitre "
● Afin de garantir une ventilation suffisante, il est impératif de ne pas obstruer les ouïes
d’amenée et d’évacuation d’air du moniteur.
● Le moniteur se règle automatiquement sur la tension secteur correcte dans une plage de 100 V
à 240 V. Assurez-vous que la tension de secteur locale ne dépasse pas cette plage.
2 A26361-K1213-Z120-1-7719, édition 1
Données techniques" et le chapitre "Pose du moniteur".
SCALEOVIEW H22-1W/Q22W-1
● Veillez à ce que la prise d'alimentation du moniteur et la prise de courant soient facilement
accessibles.
● L'interrupteur Marche/Arrêt ne sépare pas l'appareil de la tension de secteur. Pour réaliser une
séparation complète, vous devez débrancher la fiche secteur.
● Le moniteur est livré avec un câble secteur de sécurité.
● Posez les câbles de manière à écarter toute source de danger (risque de trébucher) et à éviter
de les endommager. Pour le branchement des câbles vous devez tenir compte des instructions
correspondantes dans le chapitre "
● Lorsque vous utilisez un autre câble de données que celui qui a été fourni, vérifiez qu’il est
suffisamment blindé. La conformité CE et la qualité de l’image sont uniquement garanties avec
les câbles de données fournis.
● Par temps d'orage, le branchement ou débranchement de câbles de données doit être évité.
● Veillez à ce qu'aucun objet (par exemple des bracelets, des trombones, etc.) ou aucun liquide
ne s'introduise dans l'intérieur de l'appareil (risque d'électrocution et d'incendie).
● L'appareil n'est pas imperméable ! Ne plongez jamais l'appareil dans l'eau et protégez-le contre
les éclaboussures (pluie, eau de mer).
● En cas d'urgence (boîtier, éléments de commande ou câble secteur endommagés, pénétration
de liquides ou de corps étrangers), arrêtez l'appareil, débranchez la fiche secteur et avisez
votre point de vente ou notre groupe d'assistance (Help Desk).
● Le moniteur doit être éliminé conformément à la réglementation locale relative aux déchets
spéciaux. Le rétro-éclairage du moniteur contient du mercure. Respectez les consignes de
sécurité applicables aux tubes fluorescents lorsque vous manipulez le moniteur ou lorsque
vous l’éliminez.
● Toute réparation de l'appareil doit être exécutée exclusivement par du personnel qualifié. Les
interventions non conformes et l'ouverture non autorisée du boîtier présentent des risques pour
l'utilisateur (électrocution, risque d'inflammation).
● Vous ne pouvez appliquer que les résolutions d'écran et les fréquences de rafraîchissement
indiquées dans le chapitre "
moniteur risque d'être endommagé. En cas de doute, veuillez vous adresser à votre point de
vente ou à notre groupe d'assistance (Help Desk).
● Utilisez un écran de veille avec des images mobiles et activez les fonctions de gestion de
l'énergie pour votre moniteur afin d'éviter que des images immobiles ne "brûlent" l'écran.
● Si vous utilisez le moniteur avec un bras pivotant ou un support mural, vous ne pouvez pas le
faire pivoter de 180°.
● Nous vous conseillons de poser le PC sur un tapis antidérapant et insensible. Certains vernis
et revêtements de surface utilisés sur les meubles pourraient être endommagés par les pieds
de l'appareil.
Monter le pied du moniteur".
Données techniques". Si vous utilisez des valeurs différentes, votre
A26361-K1213-Z120-1-7719, édition 1 3
SCALEOVIEW H22-1W/Q22W-1
Câble secteur
Il est impératif d'utiliser ce câble pour assurer la sécurité de fonctionnement de l'appareil. S'il s'avère
nécessaire de remplacer le câble fourni à l'origine, il faut absolument se conformer aux directives ciaprès.
● Le connecteur et la prise de raccordement du câble secteur doivent être conformes aux
directives de IEC60320/CEE-22.
● Le câble doit être conforme aux prescriptions VDE ou HAR. Le sigle VDE ou HAR doit être
apposé sur la gaine du câble.
● Pour les appareils de table, l'utilisation de modèles de câbles réseau SVT ou SJT est
autorisée. Pour les appareils posés sur le sol, seuls les câbles secteurs SJT sont autorisés.
● En choisissant le câble, veuillez prendre en considération le courant nominal requis pour
l'appareil.
● Si nécessaire, remplacez le câble secteur fourni à l’origine par un câble secteur 3 broches
avec terre de protection en usage dans votre pays.
Transport
● Transportez le moniteur avec soin et utilisez l'emballage d'origine (protection contre les chocs
et les vibrations).
● Ne laissez en aucun cas tomber l'écran LCD (risque de bri de verre).
Nettoyage
● Avant de procéder au nettoyage du moniteur, débranchez la fiche secteur.
● Le nettoyage de l'intérieur du boîtier ne peut être confié qu'à un technicien du service après-
vente.
● N'utilisez pas de poudre abrasive ni de solvant attaquant les matières plastiques.
● Evitez toute pénétration de liquide à l'intérieur du boîtier.
● Veillez à ce que les trous d'aération du moniteur soient toujours dégagés.
● Nettoyez la surface de l’écran (sensible à la pression et aux griffures) de l'écran LCD
uniquement à l’aide d’un chiffon doux légèrement humide.
Un chiffon sec est suffisant pour le nettoyage de la surface du moniteur. En cas de fort
encrassement, on peut utiliser un chiffon préalablement trempé dans de l'eau contenant un
détergent doux pour vaisselle, bien essoré.
4 A26361-K1213-Z120-1-7719, édition 1
SCALEOVIEW H22-1W/Q22W-1
Marquage CE
Marquage CE pour appareils livrés sans composants radio jusqu’au
15.01.07
Tel qu’il est livré, cet appareil est conforme aux directives CEE 89/336/CE
"Compatibilité électromagnétique" et 73/23/CE "Basse tension".
Marquage CE pour appareils fournis sans composants radio entre le
16.01.2007 et le 19.07.2007
Tel qu’il est livré, cet appareil est conforme aux exigences des directives
CE 89/336/CEE "Compatibilité électromagnétique" et 2006/95/CE "Directive sur
la basse tension".
Marquage CE pour appareils fournis sans composants radio et introduits
sur le marché à partir du 20.07.07
Tel qu’il est livré, cet appareil est conforme aux exigences des directives
CE 2004/108/CE "Compatibilité électromagnétique" et 2006/95/CE "Directive sur
la basse tension".
Declaration of Conformity
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) this device may not cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause undesired operation.
Product name: Colour LCD Monitor
Trade name: Fujitsu Siemens Computers Inc.
Model number(s): SCALEOVIEW H22-1W/Q22W-1
Name of responsible party: Fujitsu Siemens Computers Inc.
Contact person: Schroettle-Henning, Bernd
Phone No.: (408) 746-8256
Fax No.: (408) 746-8299
1250E. Arques Avenue
Sunnyvale, CA 94085
U.S.A.
We, Fujitsu Siemens Computers Inc., hereby declare that the equipment bearing the trade name and
model number specified above was tested confirming to the applicable FCC Rules under the most
accurate measurement standards possible, and that all the necessary steps have been taken and
are in force to assure that production units of the same equipment will continue to comply with the
Commissions requirements.
A26361-K1213-Z120-1-7719, édition 1 5
SCALEOVIEW H22-1W/Q22W-1
Directives Energy Star
Le moniteur couleur LCD SCALEOVIEW H22-1W/Q22W-1 de
Fujitsu Siemens dispose d'une fonction d'économie d'énergie (Power
Management) qui permet de ramener la puissance absorbée à moins de
2 W en mode Standby, en mode Suspend et en mode OFF. Le moniteur
SCALEOVIEW H22-1W/Q22W-1 satisfait par conséquent aux exigences
de l'agence américaine pour la protection de l'environnement
(Environmental Protection Agency) EPA.
L'EPA estime que les équipements informatiques absorbent quelque 5 % de l'électricité consommée
dans les bureaux, une proportion qui va croissante. Si l'ensemble des ordinateurs de bureau et des
périphériques étaient dotés d'une fonction d'économie d'énergie, il serait possible de faire, chaque
année, des économies d'énergie d'environ 2 milliards de dollars US. Et partant, de réduire de 20
millions de tonnes la quantité de dioxyde de carbone rejetée dans l'atmosphère - ce qui équivaut aux
émissions de 5 millions de voitures.
En tant que partenaire d'Energy Star, Fujitsu Siemens Computers GmbH a constaté que ce produit
était conforme aux directives d'Energy Star en matière d'économie d'énergie.
6 A26361-K1213-Z120-1-7719, édition 1
SCALEOVIEW H22-1W/Q22W-1
Elimination et recyclage
Cet appareil a été presqu'entièrement fabriqué de matériaux dont l'élimination est respectueuse de
l'environnement et dont le recyclage peut être assuré de manière appropriée. Après utilisation,
l'appareil est repris par le constructeur qui le recyclera ou en récupérera les matières premières,
pour autant qu’il soit retourné dans un état conforme à une utilisation appropriée. Les composants
non récupérables sont éliminés en bonne et due forme.
Si vous avez des questions à ce sujet, adressez-les à votre point de vente, à notre groupe
d'assistance (Help Desk) ou directement à :
Allemagne Belgique Suisse
Fujitsu Siemens Computers
GmbH
Remarketing und Recycling
D-33106 Paderborn
Tél. : +49 5251 / 81 80 10
Télécopie : +49 5251 / 81 80 15
http://www.fujitsu-siemens.de/wvm
Asie Etats-Unis
Taiwan: Environmental
Protection Administration
Executive Yuan R.O.C.
http://recycle.epa.gov.tw/
RECUPEL
Boulevard Reyers, 80
B-1030 Brussels
Tél. : +32 2 / 706 86 16
Télécopie : +32 2 / 706 86 13
E-mail: info@recupel.be
http://www.recupel.be
Fujitsu Siemens
Computers Inc.
1250E. Arques Avenue
Sunnyvale, CA 94085 U.S.A.
Contact: Schroettle-Henning,
Bernd
Phone No.: (408) 834-0306
Fax No.: (408) 746-8299
SWICO
Schweizerischer
Wirtschaftsverband der
Informations-,
Kommunikations- und
Organisationstechnik
Vous trouverez une liste des
centres de remise de la
SWICO sur le site:
http://www.swico.ch
Pour des informations à ce
sujet, veuillez également
consulter notre site
www.fujitsusiemens.com/recycling
.
A26361-K1213-Z120-1-7719, édition 1 7
SCALEOVIEW H22-1W/Q22W-1
Vérification du contenu de la livraison
La surface d'affichage du moniteur LCD est sensible à la pression et aux rayures. Tenez
toujours le périphérique par le boîtier !
!
► Déballez tous les composants.
► Vérifiez que le paquet n'a pas été endommagé pendant le transport.
► Vérifiez que le contenu du paquet est conforme aux détails du bon de livraison.
Le paquet du moniteur LCD complet comprend les éléments suivants :
– un moniteur
– une base de moniteur
– un capot
– un câble de données (D-SUB)
– un câble de données (DVI-D)
– un câble de données (HDMI)
– deux câbles audio
– un câble USB pour l'ordinateur
– un câble d'alimentation
– un CD
– un cahier de garantie
– un manuel "Sécurité"
– un papillon "Quick Start Guide"
Si le contenu du paquet n'est pas conforme aux détails du bon de commande, contactez
immédiatement votre point de vente local.
Nous vous recommandons de conserver l'emballage d'origine. Vous pourrez en avoir
besoin ultérieurement pour transporter votre périphérique.
i
8 A26361-K1213-Z120-1-7719, édition 1
SCALEOVIEW H22-1W/Q22W-1
Pose du moniteur
Avant d'installer votre moniteur, vous devez choisir l'endroit le plus favorable à l'utilisation du
moniteur. Veuillez suivre à ce propos les conseils ci-dessous.
2
1
1
1 = Fenêtres
Evitez la lumière directe et la
réflexion.
1 = Surface pour les avant-
bras
2 = Zone de préhension pour
les outils de travail utilisés
fréquemment
Veillez à ce que le clavier
occupe la position optimale
Evitez la réflexion des lampes.
Exemple de disposition du
moniteur, du clavier et du portedocument
1 = Environ 90° et supérieur
2 = Environ 90°
Surveillez votre position assise.
0°
60°
1 = Angle de vue préférenciel
2 = Angle de vue admissible
Placez le moniteur dans l'angle
de vision optimal. La distance
séparant vos yeux du moniteur
doit être d’env. 50 cm.
65°
65°
22
dans la plage d'accès.
Les surfaces de ventilation du moniteur doivent rester
dégagées.
i
Selon la situation, l’utilisation d’accessoires tels qu’un bras pivotant ou un support mural (VESA
FPMPMI) disponibles dans les magasins spécialisés est possible. Il convient au préalable de
démonter le pied du moniteur comme décrit au chapitre "
moniteur
".
Montage et démontage du pied du
1
30°
30°
A26361-K1213-Z120-1-7719, édition 1 9
SCALEOVIEW H22-1W/Q22W-1
Montage et démontage du pied du moniteur
Monter le pied du moniteur
A la livraison, la partie inférieure du pied du moniteur est démontée.

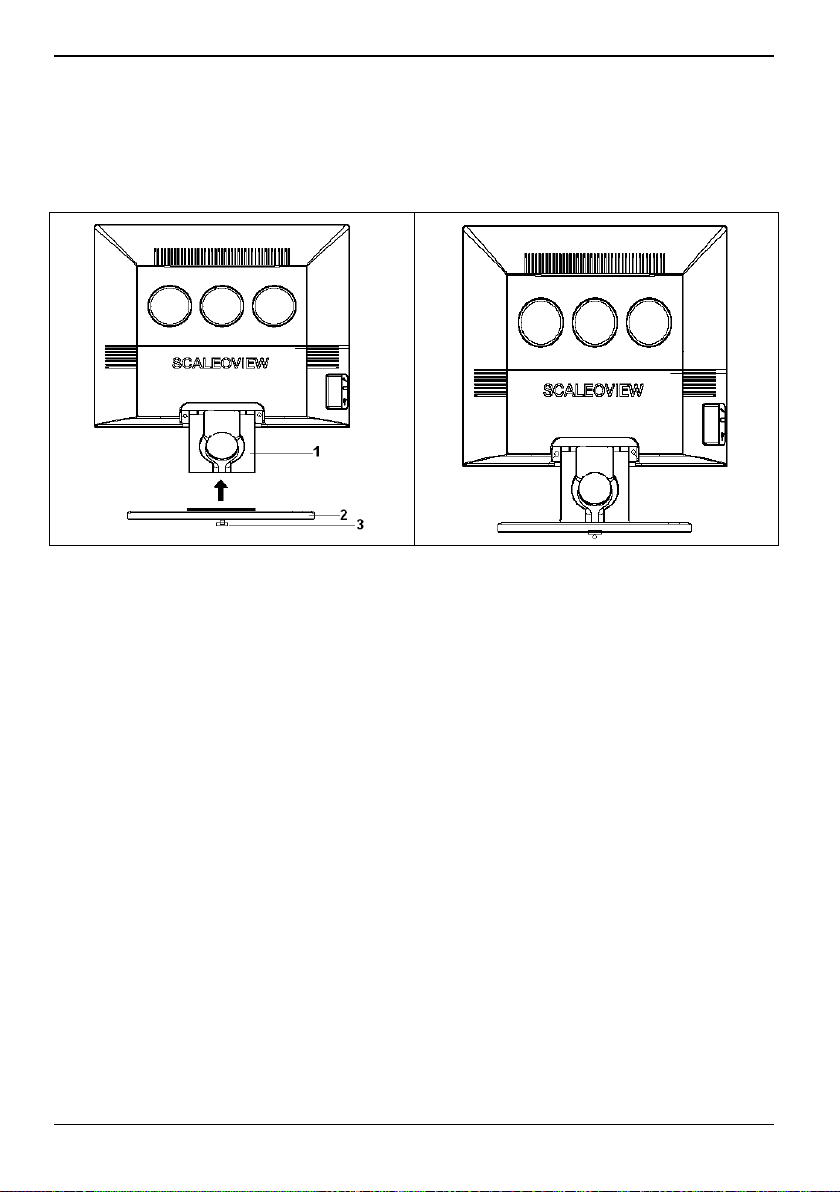

► Insérez la partie inférieure du pied du moniteur (2) dans la partie supérieure (1).
► Fixez la vis (3).
10 A26361-K1213-Z120-1-7719, édition 1
SCALEOVIEW H22-1W/Q22W-1
Démonter le pied du moniteur
Avant de pouvoir utiliser un bras pivotant ou un support mural, vous devez démonter le pied du
moniteur complètement.
► Mettez le moniteur hors tension et retirez la fiche de la prise secteur.
La surface de l'écran du moniteur est sensible aux griffures !
!
► Posez le moniteur, face avant sur une surface douce.
► Retirez le cache (3) et débranchez tous les
câbles.
► Desserrez les vis (1, 2, 3 et 4) sous les
caches.
Vous pouvez à présent monter un bras pivotant
ou un support mural conforme à la norme VESA
FPMPMI et présentant un écartement des trous
de 100 mm.
Vous trouverez dans la documentation du bras
pivotant ou du support mural une description du
montage de ces deux accessoires.
12
A26361-K1213-Z120-1-7719, édition 1 11
43
SCALEOVIEW H22-1W/Q22W-1
Raccordement du moniteur
Veuillez lire les informations de sécurité fournies dans le chapitre "
importantes
!
La conformité CE et une qualité d'image optimale sont garanties à condition que vous
utilisiez les câbles de données fournis.
Ne couvrez pas les orifices d'aération du moniteur.
La prise d'alimentation de l'ordinateur doit être débranchée !
► Vérifiez que le moniteur et l'ordinateur sont hors tension.
.
Remarques
Raccordement des câbles et du moniteur
Les ports du moniteur sont protégés par un capot.
► Retirez le capot.
12 A26361-K1213-Z120-1-7719, édition 1
SCALEOVIEW H22-1W/Q22W-1
A26361-K1213-Z120-1-7719, édition 1 13
SCALEOVIEW H22-1W/Q22W-1
Les câbles de données fournis ont un connecteur D-SUB 15 broches (4) ou un connecteur DVI-D
24 broches (2) et un connecteur HDMI 19 broches (3) pour le raccordement au moniteur et à
l'ordinateur.
► Choisissez le câble de données adapté à votre ordinateur.
Carte vidéo numérique avec interface DVI
/HDMI :
Carte vidéo avec interface VGA : connecteur D-SUB
Le manuel d'utilisation de votre ordinateur contient des informations sur les raccordements et
les interfaces.
► Raccordez l'un des connecteurs du câble de données au connecteur D-SUB (4) ou DVI-D (2)
ou HDMI (3) sur le moniteur et serrez les vis de sécurité.
Le moniteur détecte automatiquement uniquement l'entrée numérique lorsque une seule
i
source de signal est connectée. Vous devez sélectionner l'entrée vidéo (Vidéo ou S-
Vidéo) dans le menu OSD.
Vous pouvez raccorder les périphériques suivants à ce moniteur :
S-VIDEO (5) Connexion pour signaux S-Vidéo et signaux d'entrée audio
Vidéo (AV/CVBS):
Jaune (6)
AUDIO (7)
rouge (droite)
blanc (gauche)
PC AUDIO IN (8) Connexion pour les signaux d'entrée audio (LINE IN)
USB (10)
USB (13)
exemple : pour lecteur DVD, magnétoscope, caméra avec
connexion S-Vidéo ou un PC
Connexion pour signaux d'entrée vidéo AV
exemple : pour lecteur DVD, magnétoscope, caméra avec port
vidéo ou console de jeux
exemple : pour lecteur DVD, magnétoscope, caméra avec port
vidéo, console de jeux, décodeur HDTV ou magnétoscope HDTV
exemple : pour un PC
ports USB vers le PC exemple : pour une souris, un clavier, un
appareil photo numérique
connecteur DVI-D ou HDMI
► Le cas échéant, insérez correctement une fiche de chaque câble audio dans les prises
AUDIO IN (8) sur le moniteur.
Vert : haut-parleurs/écouteurs (11)
Rose : microphone (9) et (12)
14 A26361-K1213-Z120-1-7719, édition 1
SCALEOVIEW H22-1W/Q22W-1
► Le cas échéant, insérez correctement une fiche du câble USB dans le port USB (10) sur le
moniteur.
► Branchez le câble d'alimentation fourni dans le connecteur d'alimentation (1) du moniteur.
► Placez le capot sur les raccordements.
Vous pouvez installer un verrou (Verrou Kensington) dans la fente de sécurité (14) afin de
protéger le moniteur contre le vol. Le moniteur est livré sans verrou Kensington.
i
Brancher les câbles sur l'ordinateur
Vous trouverez de plus amples informations sur les ports et les interfaces de l’ordinateur dans le
manuel d’utilisation de votre ordinateur.
► Branchez le câble de données sur le port moniteur (actif) de l’ordinateur et fixez-le en serrant
► Branchez l’autre connecteur des câbles audio sur les prises audio de l’ordinateur.
► Branchez l’autre connecteur du câble USB sur une prise USB de l’ordinateur.
► Branchez le connecteur du câble secteur fourni sur la prise moniteur de l’ordinateur ou dans
► Branchez la fiche secteur de l'ordinateur sur une prise avec terre de protection.
Si votre ordinateur possède deux ports moniteur (contrôleur écran "embarqué" et carte
graphique séparée), le port moniteur actif sera, en règle générale, celui de la carte
i
graphique séparée.
les vis.
une prise secteur avec terre de protection et veillez à sécuriser la connexion.
Avant de mettre le moniteur en service pour la première fois, vous devez installer les
pilotes graphiques appropriés à vos programmes d’application. Vous trouverez plus
i
d’information à ce sujet dans la documentation de votre carte graphique ou des logiciels
de gestion correspondants.
A26361-K1213-Z120-1-7719, édition 1 15
SCALEOVIEW H22-1W/Q22W-1
Utiliser le moniteur
Le moniteur offre différentes possibilités de réglage qui permettent de l’adapter de manière optimale
à un utilisateur donné et à une situation donnée.
Réglage de l'inclinaison
Vous pouvez régler l'inclinaison du moniteur de -5° (vers l'avant) et +20° (vers l'arrière) à partir de sa
position verticale.
► Tenez le moniteur avec les deux mains (sur les côtés droit et gauche du boîtier) et réglez-le sur
l'inclinaison souhaitée.
Mettre le moniteur sous/hors tension

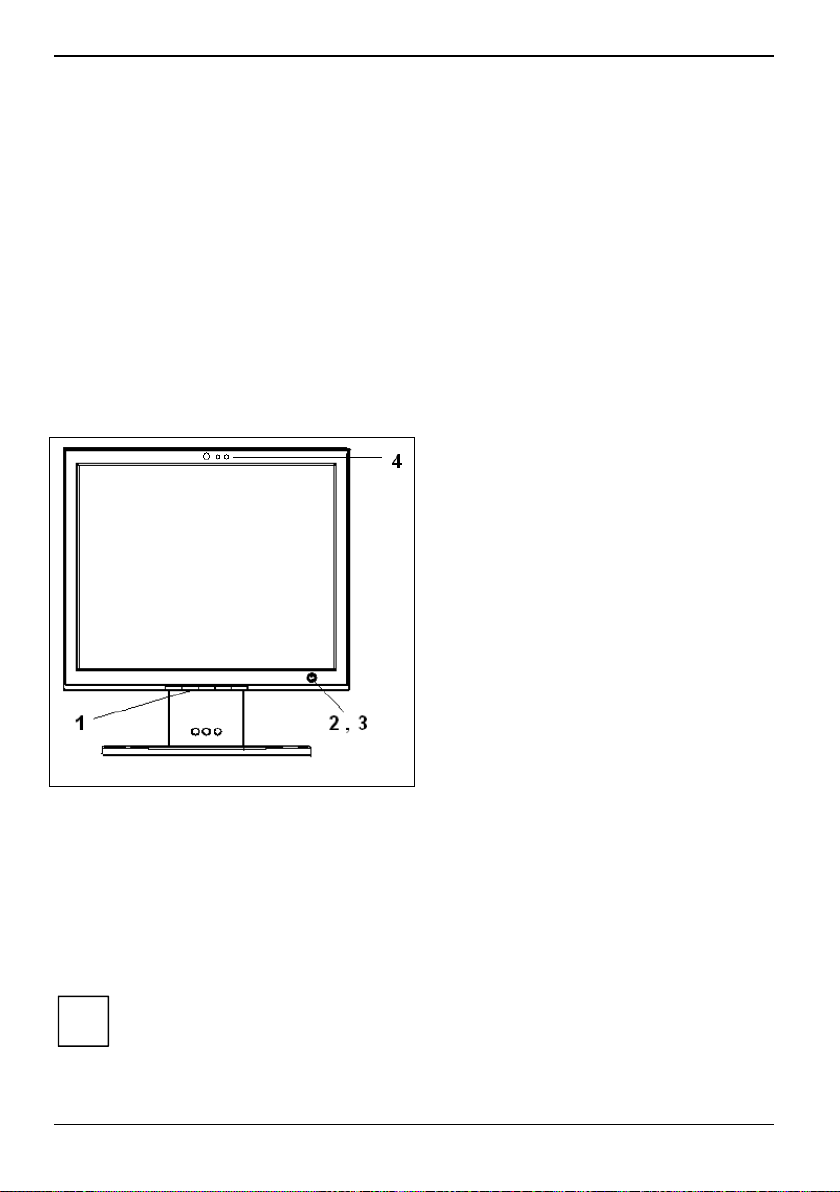

1 = Touches pour le menu OSD
(On Screen Display)
2 = Interrupteur Marche/Arrêt
3 = Voyant secteur
4 = Caméra et microphone
Pour mettre le moniteur sous et hors tension, vous utilisez l'interrupteur Marche/Arrêt (2).
Le voyant secteur (3) s’allume en bleu lorsque le moniteur et l'ordinateur sont sous tension. Le
voyant secteur s’allume en en orange lorsque le moniteur ne reçoit aucun signal vidéo ou lorsqu’il
est passé en mode d’économie d’énergie. Le voyant secteur s’éteint lorsque le moniteur est hors
tension.
Au moment de mettre l'ordinateur sous tension, respectez l’ordre suivant :
► Mettez d’abord l'écran LCD sous tension en actionnant l'interrupteur Marche/Arrêt (2).
► Mettez ensuite l’ordinateur sous tension.
16 A26361-K1213-Z120-1-7719, édition 1
Si votre ordinateur dispose de la fonction Power Management (mode d'économie
d'énergie), lisez également la section "
i
chapitre.
Remarques sur la gestion d'énergie" dans ce
SCALEOVIEW H22-1W/Q22W-1
Remarques sur la gestion d'énergie
Si votre ordinateur est doté de la fonctionnalité de gestion d'énergie, le moniteur peut totalement
prendre en charge cette fonction. Ici, le moniteur ne distingue pas les modes d'économie d'énergie
individuels de l'ordinateur (mode attente, mode veille et mode OFF) car il est en mesure de passer
immédiatement dans le mode ayant l'effet d'économie d'énergie le plus élevé.
Etape ACTIVE Mode d'économie d'énergie
Voyant d'alimentation s'allume en bleu s'allume en orange
Fonction le moniteur fonctionne
Consommation d'énergie normale < 60 W réduite à < 2 W
Si votre ordinateur détecte une inactivité (pas d'entrée), il envoie un signal approprié au moniteur
afin de réduire la consommation d'énergie (mode économie d'énergie). Le voyant d'alimentation du
moniteur change de couleur pour indiquer le changement d'état.
Lorsque vous effectuez une entrée sur l'ordinateur, le contenu de l'écran est récupéré et la pleine
énergie est restaurée.
Pour des informations détaillées sur la façon dont le mode d'énergie fonctionne, reportez-vous au
manuel d'utilisateur ou au manuel technique de l'ordinateur.
Lorsque le moniteur est mis en mode économie d'énergie par le système de gestion
d'énergie, une consommation d'énergie d'1 W au maximum est maintenue afin d'alimenter
i
le circuit pour récupérer le contenu de l'écran.
Pour désactiver totalement la consommation d'énergie, mettez l'ordinateur hors tension ou
débranchez la fiche du câble d'alimentation du moniteur de la prise du moniteur de
l'ordinateur.
normalement
l'écran est sombre
A26361-K1213-Z120-1-7719, édition 1 17
SCALEOVIEW H22-1W/Q22W-1
Modification des réglages de l'écran
Au moment de la première mise en service du moniteur, nous vous conseillons d’adapter l’affichage
à la carte graphique utilisée et de le régler en fonction de vos besoins.
Réglage de base du moniteur à l’aide du CD fourni
Si vous utilisez un des systèmes d’exploitation Windows 95/98, Windows NT, Windows Me,
Windows 2000, Windows XP ou OS/2 avec émulation Windows installée, vous pouvez effectuer le
régla ge de base du moniteur à l’aide du CD fourni.
► Insérez le CD fourni dans le lecteur de CD-Rom.
► Chargez le fichier
Normalement, votre moniteur est à présent réglé correctement. Si vous n’utilisez aucun des
systèmes d’exploitation ci-dessus ou si vous souhaitez quelque peu adapter l’affichage, modifiez les
réglages au moyen du menu OSD.
Modification des paramètres du moniteur à l'aide des boutons du panneau
de commande
1 = Boutons pour le menu OSD
(affichage à l'écran)
Utilisez les boutons du panneau de commande pour effectuer directement les réglages du moniteur
suivants alors que le menu OSD est désactivé.
Lisezmoi qui se trouve sur le CD et suivez les instructions du fichier.
2 = Interrupteur Marche/Arrêt avec voyant
d'alimentation
Réglage automatique du moniteur
► Appuyez sur le bouton EXIT/AUTO pendant environ 1 seconde lorsque le menu OSD est
désactivé.
Le message
La qualité image et la position sont définies sur les valeurs optimales pour votre système.
Sélection du signal d'entrée (Analogique/Numérique/HDMI/Vidéo/S-Vidéo)
► Appuyez sur le bouton 5/INPUT pendant environ 1 seconde afin d'appeler la fenêtre de
► Appuyez sur le bouton
18 A26361-K1213-Z120-1-7719, édition 1
Auto Processing s'affiche.
Input select .
réglage
6/ ou 5/INPUT afin de sélectionner l'entrée souhaitée
(Analogique/Numérique/HDMI/Vidéo/
S-Vidéo).
SCALEOVIEW H22-1W/Q22W-1
Sélection de l'optimisation de couleur (MODE)
► Appuyez sur le bouton MODE afin d'appeler la fenêtre de réglage Mode .
Appuyez sur le bouton
Les réglages suivants sont disponibles :
Optimal paramètre du mode d'amélioration couleur recommandé par entrée
Office idéal et optimisé pour le traitement de texte
Photo idéal et optimisé pour l'édition photo
Video idéal et optimisé pour les vidéos
Games idéal et optimisé pour les jeux
Activation/désactivation de la mise en sourdine
► Appuyez sur le bouton 6/ pour désactiver puis activer le son.
Un message apparaît. Il indique que l'action a été effectuée.
6/ ou 5/INPUT afin de choisir l'optimisation de couleur.
Réglages du moniteur à l'aide du menu OSD
Utilisez les boutons du panneau de commande pour appeler et utiliser le menu OSD (On-Screen
display - affichage à l'écran) intégré.
Pour régler le menu OSD, procédez comme suit :
► Appuyez sur le bouton SELECT/MENU pour activer le menu OSD.
Le menu principal apparaît à l'écran (à gauche) avec des icônes pour les fonctions de réglage.
Le menu OSD est disponible dans différentes langues. Les noms de menu en anglais sont
utilisés dans la description suivante (réglage par défaut). Utilisez la fonction OSD
i
Language dans OSD Setup pour sélectionner une autre langue.
Le premier symbole (Brightness/Contrast) est mis
en surbrillance. Les fonctions associées
apparaissent à droite de l'affichage.
► Le cas échéant, appuyez sur le bouton
6/ ou 5/INPUT pour marquer une
autre icône (
► Appuyez sur le bouton SELECT/MENU
pour sélectionner l'icône mise en
surbrillance.
i
Image adjust, par exemple).
Vous pouvez définir
Contrast uniquement en mode vidéo.
Brightness et
A26361-K1213-Z120-1-7719, édition 1 19
SCALEOVIEW H22-1W/Q22W-1
La fenêtre de réglage correspondante (ici : Image Adjust) apparaît. Les fonctions disponibles
dépendent du mode dans lequel le moniteur est utilisé (exemple : en mode vidéo, seule la fonction
Sharpness peut être définie).
Mode PC Mode Vidéo
La première fonction (
surbrillance.
► Le cas échéant, appuyez sur le bouton
6/ ou 5/INPUT pour marquer une
autre fonction.
► Appuyez sur le bouton SELECT/MENU
pour sélectionner la fonction mise en
surbrillance.
H-Position) est mise en
► Appuyez sur le bouton
6/ or 5/INPUT
pour régler la valeur pour la fonction
sélectionnée.
► Appuyez sur le bouton EXIT/AUTO pour
quitter la fonction.
► Le cas échéant, appuyez sur le bouton
6/ ou 5/INPUT pour marquer une
autre fonction ou appuyez sur le bouton
EXIT/AUTO pour revenir au menu principal.
Tous les changements sont enregistrés automatiquement.
Si vous souhaitez effectuer d'autres réglages, sélectionnez la fonction correspondante dans le menu
principal OSD. Tous les réglages possibles du menu principal sont décrits ci-après.
20 A26361-K1213-Z120-1-7719, édition 1
SCALEOVIEW H22-1W/Q22W-1
Régler le contraste et la luminosité
Activer la fenêtre de réglage
Brightness
Contrast
Desk Light
Black Level
Auto Level
i
Réglage de la taille et de la position
H-Position
V-Position
Clock
Phase
Sharpness Réglage de la qualité image en cas d'interpolation
Régler la luminosité de l’affichage
Avec cette fonction, vous modifiez la luminosité du rétro-éclairage.
Régler le contraste de l’affichage
Vous pouvez modifier le contraste des nuances de couleur claires.
Régler la luminosité de la lampe de bureau (Desklight)
Cette fonction vous permet de modifier la luminosité de la lampe de bureau.
Régler la luminosité de l’affichage
Vous pouvez modifier le contraste des nuances de couleur sombres.
Régler la luminosité de l’affichage
Avec cette fonction, vous réglez le contraste automatiquement.
Appuyez la touche SELECT/MENU pour exécuter la fonction.
Lorsque le réglage du contraste est trop élevé, il est impossible de distinguer les surfaces
claires des surfaces très claires. Lorsque le réglage du contraste est trop faible, la
luminosité maximale n’est pas atteinte.
Appel de la fenêtre de réglage
Réglage de la position horizontale
Cette fonction permet de déplacer l'image vers la gauche ou vers la droite.
Réglage de la position verticale
Cette fonction permet de déplacer l'image vers le haut ou vers le bas.
Réglage de la synchronisation
Cette fonction permet de régler la largeur de l'image afin d'éliminer les problèmes
d'image verticales.
Suppression de l'interférence d'image
Cette fonction permet de régler votre moniteur de façon précise afin d'éliminer les
interférences d'image.
Cette fonction permet de régler la netteté du filtre d'interpolation. L'affichage peut
donc être optimisé pour des images ou des textes.
Brightness/Contrast
Image adjust
A26361-K1213-Z120-1-7719, édition 1 21
SCALEOVIEW H22-1W/Q22W-1
Réglage du volume
Appel de la fenêtre de réglage
Volume
Mute
Réglage du volume pour la lecture au moyen des haut-parleurs intégrés
Activation ou désactivation des haut-parleurs
Source Sélection de la source audio pour les entrées audio (PC ou périphériques vidéo)
Définition de la température de couleur et des couleurs
Appel de la fenêtre de réglage
bureau.
Sélection de la température de couleur
Le " caractère chaud " des couleurs de l'écran est défini à l'aide de la température
de couleur. La température de couleur est mesurée en K (= Kelvin). Les options
suivantes sont disponibles :
Native
Custom Colour
= Couleur d'origine de l'affichage LCD
= Couleurs définies par l'utilisateur
Dans le paramètre défini par l'utilisateur, vous pouvez modifier les rapports de
couleur des couleurs de base (rouge, vert, bleu).
Régler la représentation du menu OSD
Audio
Colour Elle peut être définie uniquement en mode
sRGB, 6500 K, 7500 K, 9300 K, Native et Custom Colour.
Activer la fenêtre de réglage OSD Setup.
Language
Régler la langue pour le menu OSD
Avec cette fonction, vous sélectionnez la langue du menu OSD. Les langues
suivantes sont proposées:
Français Suédois anglais
(réglage standard)
Espagnol Néerlandais
Allemand Italien Russe
OSD
H-Position
OSD
V-Position
OSD
Timeout
Réglage de la position horizontale du menu OSD
Avec cette fonction, vous déplacez le menu OSD vers la gauche ou vers la droite.
Réglage de la position verticale du menu OSD
Avec cette fonction, vous déplacez le menu OSD vers le haut ou vers le bas.
Régler la durée d’affichage du menu OSD
Avec cette fonction pouvez vous sélectionner une valeur entre 10 et 120
secondes.
Lorsque le temps d’affichage réglé s’est écoulé sans que vous ayez effectué de
réglage, le menu OSD disparaît automatiquement.
22 A26361-K1213-Z120-1-7719, édition 1
SCALEOVIEW H22-1W/Q22W-1
Réglage des fonctions du menu " Advanced "
Appel de la fenêtre de réglage
Input Select
Sélection du signal d'entrée
Cette fonction permet de faire basculer le moniteur entre le mode analogique et le
mode numérique ou le mode vidéo et vice versa, lorsque plusieurs sources de
signal sont connectées
La carte vidéo utilisée doit prendre en charge cette fonction.
Resolution
Notifier
Affichage des données du moniteur
La résolution optimale pour le moniteur SCALEOVIEW H22-1W/Q22W-1 est
1680 x 1050 pixels. Lorsque la fonction est activée (
l'écran au bout de 30 secondes environ si une autre résolution est définie.
Changez la résolution sur 1680 x 1050 pour obtenir une qualité image optimale.
Lorsque la fonction est désactivée (
Colour
Enhance
Sélection de l'optimisation de la couleur
Cette fonction permet de sélectionner l'un des paramètres suivants :
Optimal, Office, Photo, Video, Game
Office correspond à une température de couleur de 6500 K.
Si vous sélectionnez
température de couleur, la teinte et la saturation sont désactivées.
Factory Recall
Activation des réglages d'usine
Cette fonction permet de réinitialiser tous les paramètres sur les paramètres
d'usine, sans confirmation.
Appuyez sur le bouton SELECT/MENU pour activer la fonction. Le message
Processing
Overscan
Mettre à l’échelle l’affichage à l’écran
Activer ou désactiver
Afficher des informations
Activer la fenêtre de réglage
Vous pouvez afficher la désignation du modèle, le numéro de série, la résolution,
la fréquence H/V, le signal d’entrée et la polarité du signal de synchronisation.
Photo, Video ou Game, les valeurs prédéfinies pour la
s'affiche.
Advanced
On), un message apparaît à
Off), aucun message n'apparaît.
Auto
Information
A26361-K1213-Z120-1-7719, édition 1 23
SCALEOVIEW H22-1W/Q22W-1
Utilisation de la caméra
Application optionnelle pour le moniteur Q22W-1.
Il est possible de raccorder la caméra intégrée ou le microphone intégré à un système PC grâce à
l'interface USB standard ou analogique intégrée dans le périphérique.
Afin d'assurer le fonctionnement parfait de la caméra, il faut installer un logiciel correspondant.
L'angle de vue de la caméra est de maximum 52°. Réglez le cadrage souhaité en inclinant l'écran :
24 A26361-K1213-Z120-1-7719, édition 1
SCALEOVIEW H22-1W/Q22W-1
Dépannage
En cas d'erreur, vérifiez d'abord les points suivants. Si le problème persiste, vérifiez le moniteur sur
un autre ordinateur.
Si vous ne parvenez pas à résoudre le problème, contactez votre centre d'assistance.
Problème Vérifiez les points suivants :
Ecran vide
(le voyant d'alimentation ne s'allume
pas)
Ecran vide
(le voyant d'alimentation s'allume)
Message :
No Signal
Message :
Frequency out of range:
## kHz / ## Hz
Please change the display
mode to 1680 x 1050 with
60 Hz.
Message :
For best picture quality,
please change resolution to
1680 x 1050.
SELECT: Disable EXIT: Clear
► Vérifiez que le moniteur est sous tension.
► Vérifiez que le câble d'alimentation du moniteur est
branché correctement.
► Vérifiez que l'ordinateur est sous tension.
► Vérifiez que l'ordinateur est sous tension.
► Vérifiez que le câble des données pour le moniteur est
branché correctement au port du moniteur sur
l'ordinateur.
► Appuyez sur une touche du clavier de l'ordinateur –
l'ordinateur est peut-être en mode économie
d'énergie.
► Modifiez la luminosité et/ou le contraste jusqu'à ce
que vous obteniez une image.
► Vérifiez que le câble des données pour le moniteur est
branché correctement au port du moniteur sur
l'ordinateur.
► Vérifiez que l'ordinateur est sous tension.
Le signal d'entrée (fréquence horizontale et fréquence de
rafraîchissement) au niveau de l'entrée affichée ne
correspond pas aux données techniques du moniteur.
► Réglez la plage de fréquence vidéo à l'aide du logiciel
de l'ordinateur (reportez-vous à la documentation
concernant votre ordinateur ou votre carte vidéo).
► Définissez la résolution sur 1680 x 1050 à l'aide du
logiciel de l'ordinateur.
A26361-K1213-Z120-1-7719, édition 1 25
SCALEOVIEW H22-1W/Q22W-1
Problème Vérifiez les points suivants :
Position de l'image incorrecte Le moniteur reconnaît un mode non défini (voir chapitre
L'image bouge ► Vérifiez que le câble des données pour le moniteur est
L'image n'est pas réglée correctement ► Appuyez sur le bouton SELECT/MENU pour activer la
Problèmes d'image (lignes verticales)
Problèmes d'image
(lignes horizontales, herbe)
Données techniques ").
"
► Appuyez sur le bouton EXIT/AUTO afin d'effectuer le
réglage automatique de l'écran.
► Définissez la position de l'image à l'aide du menu OSD
(voir chapitre "
Utiliser le moniteur ").
branché correctement au port du moniteur sur
l'ordinateur.
► Appuyez sur le bouton EXIT/AUTO afin d'effectuer le
réglage automatique de l'écran.
fonction
Factory Recall. Le message Auto Processing
s'affiche.
► Appuyez sur le bouton EXIT/AUTO afin d'effectuer le
réglage automatique de l'écran.
► Appuyez sur le bouton EXIT/AUTO afin d'effectuer le
réglage automatique de l'écran.
L'écran devient plus foncé
L'éclairage de découverte a une durée de vie limitée. Si
l'affichage de votre moniteur devient trop foncé, l'éclairage
de découverte doit être remplacé.
► Contactez votre centre d'assistance.
26 A26361-K1213-Z120-1-7719, édition 1
SCALEOVIEW H22-1W/Q22W-1
Remarques concernant la norme DIN EN ISO 13406-2
Pixels éteints ou allumés en permanence
La norme des techniques de production actuelle ne peut pas garantir un affichage à l'écran
absolument parfait. Il peut y avoir quelques pixels (éléments d'image) isolés allumés ou éteints en
permanence. Le nombre d'erreurs de pixels maximum autorisé est indiqué dans la norme
internationale ISO 13406-2 (Classe II).
Exemple :
Un moniteur d'écran plat de 22" ayant une résolution de 1680 x 1050 comporte 1680 x 1050 =
1764000 pixels. Chaque pixel est constitué de trois sous-pixels (rouge, vert et bleu). Il existe par
conséquent presque 5,3 millions de sous-pixels au total. Selon la norme ISO 13406-2 (Classe II), un
maximum de 7 pixels et de 10 sous-pixels peut être une erreur.
Pixel Un pixel est constitué de 3 sous-pixels, normalement rouge, vert et bleu. Un
Sous-pixel Un sous-pixel est une structure interne adressable séparément dans un pixel qui
Cluster Un cluster contient au moins deux pixels ou sous-pixels défectueux dans un bloc
pixel est le plus petit élément pouvant être généré par une fonctionnalité
complète de l'affichage.
améliore la fonction de pixel.
de pixel de 5 x 5.
A26361-K1213-Z120-1-7719, édition 1 27
SCALEOVIEW H22-1W/Q22W-1
Données techniques
Dimensions et poids (moniteur LCD)
Diagonales visibles : 56 cm
Taille de pixel : 0,28 mm (H) x 0,28 mm (V)
Taille d'écran : 473,76 mm x 296,1 mm
Résolution maximale : 1680 x 1050
Dimensions (L x H x P), base
du moniteur comprise :
Dimensions boîte (L x H x P) :
Poids avec emballage : 7,6 kg
Poids sans emballage : 5,4 kg
Accessoires : Câble d'alimentation (1,8 m)
Modes d'affichage stockables : 49
Ports
Entrée PC :
Entrée analogique (VGA/DSub)
Entrée numérique (DVID/HDMI)
Entrée vidéo :
Entrée vidéo Composite (RCA) + Audio-L/R (RCA)
Entrée S-Vidéo 4 broches DIM + Audio-L/R (RCA)
513,72 mm x 444,79 mm x 219,82 mm
568 mm x 515 mm x 151 mm
Câble de données D-SUB (2 m)
Câble de données DVI-D (2 m)
Câble de données HDMI (1,5 m)
2 x câbles audio (2 m)
Câble USB (2 m)
RGB (D-SUB 15 broches) + PC-Audio (prise 3,5 mm)
DVI-D (24 broches)/HDMI (19 broches)
28 A26361-K1213-Z120-1-7719, édition 1
SCALEOVIEW H22-1W/Q22W-1
Données électriques
Vidéo : analogique, positive, 0,7 Vpp, 75 Ω
numérique : DVI-D / HDMI
Synchronisation : Synchronisation séparée TTL, positive ou négative
Fréquence horizontale : 30 kHz .... 83 kHz (multi-balayage)
Fréquence de
rafraîchissement :
Taux de pixels maximum : 165 MHz
Alimentation électrique : bascule automatiquement
Consommation électrique
totale :
Sortie du son : 2 W gauche ; 2 W droite
Conditions environnementales
Classe d'environnement 3K2, IEC
721
Plage nominale de fonctionnement :
Humidité :
Plage limite de fonctionnement :
Humidité :
Evitez la condensation.
30 Hz .... 75 Hz ....
100 V - 240 V ; 50 Hz - 60 Hz ± 2 Hz ; 1,5 A - 0,7 A
< 60 W
en mode normal
< 2 W (mode attente)
15 °C .... 35 °C
20 % .... 85 %
5 °C .... 35 °C
20 % .... 85 %
Interface VGA compatible VESA-DDC / CI 1,1
Votre moniteur est équipé d'une interface VGA compatible VESA-DDC. VESA-DDC (Video
Electronics Standard Association, Display Data Channel) est utilisé comme interface de
communications entre le moniteur et l'ordinateur. Si votre ordinateur est équipé d'une interface VGA
compatible VESA-DDC, il peut lire les données automatiquement afin d'assurer un fonctionnement
optimal de votre moniteur et sélectionner les réglages appropriés.
A26361-K1213-Z120-1-7719, édition 1 29
Si le moniteur SCALEOVIEW H22-1W/Q22W-1 n'est pas encore affiché dans la liste des
moniteurs, vous pouvez sélectionner le moniteur suivant à sa place :
i
Fujitsu Siemens : SCENICVIEW P19-1, SCENICVIEW P19-2 (Résolution : 1280 x 1024)
SCALEOVIEW H22-1W/Q22W-1
Modes de fonctionnement prédéfinis
La taille et la position de l'image ont été définies sur des valeurs optimales en usine pour
les modes de fonctionnement ci-dessus. Selon le contrôleur d'écran utilisé, il peut être
i
nécessaire de régler la taille et la position de l'affichage. Dans ce cas, vous pouvez
modifier et enregistrer les paramètres (voir chapitre "
Les modes de fonctionnement prédéfinis suivants sont les plus utilisés :
SCALEOVIEW H22-1W/Q22W-1
Fréquence horizontale Fréquence de rafraîchissement Résolution de l'écran
720 x 400
640 x 480
640 x 480
800 x 600
800 x 600
1024 x 768
1024 x 768
1280 x 1024
1280 x 1024
1600 x 1200
1440 x 900
1680 x 1050
Pour des raisons ergonomiques, une résolution d'écran de 1680 x 1050 pixels est recommandée.
Etant donné la technologie utilisée (matrice active), un moniteur LCD fournit une image sans aucun
scintillement même avec une fréquence de rafraîchissement de 60 Hz.
31,5 kHz
31,5 kHz
37,5 kHz
37,9 kHz
46,9 kHz
48,4 kHz
60,0 kHz
64,0 kHz
79,9 kHz
75,0 kHz
55,9 kHz
65,3 kHz
Utiliser le moniteur ").
70 Hz
60 Hz
75 Hz
60 Hz
75 Hz
60 Hz
75 Hz
60 Hz
75 Hz
60 Hz
60 Hz
60 Hz
30 A26361-K1213-Z120-1-7719, édition 1
SCALEOVIEW H22-1W/Q22W-1
Mode Vidéo
Résolution V-Freq
[Hz]
1 640 x 480p 60 31.469 25.175 N N NSTC
2 720 x 480i 60 15.734 27.000 N N Toutes les entrées
3 720 x 480p 60 31.469 27.000 N N
4 720 x 576i 50 31.250 27.000 N N Toutes les entrées
5 720 x 576p 50 31.250 27.000 N N
6 1280 x 720p 50
7 1280 x 720p 50
8 1280 x 720p 60
9 1280 x 720p 60
10 1920 x 1080i 50
11 1920 x 1080i 60 33.78 74.250 P P
12 1920 x 1080p 50 67.5 148.500 P P HDTV, DVI, HDMI
13 1920 x 1080p 60 56.25 148.500 P P HDTV, DVI, HDMI.
H-Freq
[kHz]
37.500
37.500
45.150
45.150
31.3
Taux de
pixels
[MHz]
74.250 P P
74.250 P P
74.250 P P
74.250 P P
74.250 P P
HSpol
VSpol
Remarque
HDTV : Composant,
DVI, HDMI
HDTV : Composant,
DVI, HDMI
mode PC sans
surbalayage
HDTV : Composant,
DVI
mode PC sans
surbalayage
HDTV : Composant,
DVI
HDTV : Composant,
DVI, HDMI
HDTV : Composant,
DVI, HDMI
Fiche secteur
0 V
A26361-K1213-Z120-1-7719, édition 1 31
+12 V DC
SCALEOVIEW H22-1W/Q22W-1
Port du moniteur DVI-D/DVI-I
C1 C2
1
9
17
C3
C5
C4
Broche Signification
1 TMDS Données2- 11 TMDS Données 1/3
2 TMDS Données2+ 12 non connecté 22 Blindage horloge
3 TMDS Données
2/4 Blindage
4 non connecté 14 Alimentation +5V 24 TMDS Horloge-
5 non connecté 15 Terre
6 DDC Horloge 16 Détection de
7 Données DDC 17 TMDS Données0- C2 Sortie vidéo G
8 Synchronisation
verticale
analogique
9 TMDS Données1- 19 TMDS Données 0/5
10 TMDS Données1+ 20 non connecté C5 Retour Masse
(*) = Non connecté avec la version DVI-D
Broche Signification
Blindage
13 non connecté 23 TMDS Horloge+
connexion à chaud
18 TMDS Données0+ C3 Sortie vidéo B
Blindage
Broche Signification
21 non connecté
TMDS
C1 Sortie vidéo R
C4 Synchronisation H
analogique (*)
analogique (*)
analogique (*)
analogique (*)
commun analogique
(*)
32 A26361-K1213-Z120-1-7719, édition 1
SCALEOVIEW H22-1W/Q22W-1
Port moniteur D-SUB
1
5
6
10
11
15
Broche Signification Broche Signification
1 Entrée vidéo rouge 9 +5 V (DDC)
2 Entrée vidéo vert 10 Sync. terre
3 Entrée vidéo bleu 11 Terre
4 Terre 12 Données DDC
5 Terre 13 Sync H
6 Terre vidéo rouge 14 Sync V
7 Terre vidéo vert 15 Cadence DDC
8 Terre vidéo bleu
A26361-K1213-Z120-1-7719, édition 1 33
SCALEOVIEW H22-1W/Q22W-1
HDMI d'affectation de broche
Broche Signification Broche Signification
1 TMDS
Données2+
3 TMDS
Données2-
5 Blindage TMDS
Données1
7 TMDS
Données0+
9 TMDS
Données0-
11 Blindage horloge
TMDS
13 CEC 14 Réserve (N.C sur
15 SCL 16 SDA
17 Terre DDC/CEC 18 Alimentation
19 Détection de
connexion à
chaud
2 Blindage
TMDS
Données2
4 TMDS
Données1+
6 TMDS
Données-
8 Blindage
TMDS
Données0
10 TMDS
Horloge+
12 TMDS
Horloge-
périphérique)
+5 V
Port S-Vidéo
Broche Signification
1 Masse
2 Masse
34 A26361-K1213-Z120-1-7719, édition 1
3 Luminance (Y)
4 Chrominance (C)
Loading...
