Fujitsu L17-2, L17-3, L17-4, L19-2 User Manual

0 (0)
Fujitsu L17-2, L17-3, L17-4, L19-2 User Manual

Monitor

Erste Schritte / Getting Started

Deutsch, English, Français, Español, Português, Italiano, Svenska, Nederlands, Dansk, Suomi, Pycckий, Norsk, Eesti keel, Ελληνικά, Lietuviškas, Latviski, Polski, Slovensko, Slovenský, Česky, Magyar

SCALEOVIEW

L17-2 / L17-3 / L17-4 / L19-2

Sie haben ...

... technische Fragen oder Probleme?

Wenden Sie sich bitte an

unseren Help Desk (siehe Garantieheft).

Aktuelle Informationen zu unseren Produkten, Tipps, Updates usw. finden Sie im Internet: http://www.fujitsu-siemens.com

Are there ...

... any technical problems or other questions you need clarified?

Please contact

our Help Desk (see Warranty Booklet).

The latest information on our products, tips, updates, etc., can be found on the Internet under: http://www.fujitsu-siemens.com

SCALEOVIEW L17-2 / L17-3 / L17-4 / L19-2

----------------- ----

Technical data

L17-2 / L17-3 / L17-4

L19-2

Dimensions and weight (LCD monitor)

Visible diagonals:

Screen size :

Dimensions (W x H x D) incl. monitor base : Dimensions box (W x H x D):

Weight :

Dot pitch :

Maximal resolution :

Electical data

Video:

Synchronisation :

Horizontal frequency:

Refresh rate:

Maximum pixel rate:

Power supply:

Total power consumption:

Environmental conditions

Environment class 3K2, IEC 721

Operating range:

Humidity:

Condensation must be avoided.

Preset operating modes

43 cm (17”)

48 cm (19”)

338 mm x 270 mm

376 mm x 301 mm

380 mm x 400 mm x 214 mm

426 mm x 436 mm x 214 mm

440 mm x 466 mm x 128 mm

505 mm x 519 mm x 154 mm

approx. 3.7 kg

approx. 6.5 kg

0,264 mm

0,294 mm

1280 x 1024 pixels

1280 x 1024 pixels

analogue, positiv, 0.7 Vpp, 75 Ω ; digital, DVI-D

Seperate Synch. TTL, positive or negative

31 kHz …. 81 kHz

56 Hz …. 75 Hz

135 MHz

switches automatically

100 V–240 V, 50 Hz–60 Hz, 1.0 A max.

< 40 W > 50 W < 1 W in the energy-saving modes

(standby mode, suspend mode and Off mode)

5 °C …. 35° C

20 % …. 85 %

The picture position and size have been set set to optimum values at the factory for the operating modes listed above.

Horizontal frequency

Refresh rate

Display resolution

31.5 kHz

70 Hz

720 x 400

31.5 kHz

60 Hz

640 x 480

37.5 kHz

75 Hz

640 x 480

37.9 kHz

60 Hz

800 x 600

46.9 kHz

75 Hz

800 x 600

48.4 kHz

60 Hz

1024 x 768

60.0 kHz

75 Hz

1024 x 768

64.0 kHz

60 Hz

1280 x 1024

79.9 kHz

75 Hz

1280 x 1024

Dieses Handbuch wurde erstellt von

cognitas. Gesellschaft für Technik-Dokumentation mbH – www.cognitas.de

Herausgegeben von/Published by

Fujitsu Siemens Computers GmbH

Printed in Taiwan

AG 0606 06/06

Ausgabe/Edition 1

Bestell-Nr./Order No.: A26361-K1116-Z200-1-M119

Edition 1

SCALEOVIEW L17-2 / L17-3 / L17-4 L19-2

Erste Schritte

Getting Started

Ausgabe Juli 2006

July 2006 edition

Deutsch

Magyar

Русский

English

TCO

Norsk

Français

WEEE Eesti keeles

Español

Ελληνικά

Português

Lietuviškas

Italiano

Latviski

Svenska

Polski

Nederlands

Slovensko

Dansk

Slovenský

Suomi

Česky

VESA, DDC und DPMS sind eingetragene Warenzeichen der Video Electronics Standards Association.

Alle Rechte vorbehalten, insbesondere (auch auszugsweise) die der Übersetzung, des Nachdrucks, der Wiedergabe durch Kopieren oder ähnliche Verfahren.

Zuwiderhandlungen verpflichten zu Schadenersatz.

Alle Rechte vorbehalten, insbesondere für den Fall der Patenterteilung oder GM-Eintragung.

Liefermöglichkeiten und technische Änderungen vorbehalten.

Copyright © Fujitsu Siemens Computers GmbH 2005

VESA, DDC and DPMS are registered trademarks of Video Electronics Standards Association.

All rights, including rights of translation, reproduction by printing, copying or similar methods, even of parts are reserved.

Offenders will be liable for damages.

All rights, including rights created by patent grant or registration of a utility model or design, are reserved.

Delivery subject to availability. Right of technical modification reserved.

Inhalt



Einleitung..............................................................................................................................................

1

Weitere Informationen ..................................................................................................................

1

Wichtige Hinweise ................................................................................................................................

2

Sicherheitshinweise......................................................................................................................

2

Netzleitung ...................................................................................................................................

3

Transport ......................................................................................................................................

3

Reinigung .....................................................................................................................................

4

CE-Kennzeichnung ......................................................................................................................

4

Überprüfen der Lieferung .....................................................................................................................

4

Anschließen des Bildschirms ...............................................................................................................

5

Bedienen des Bildschirms ....................................................................................................................

6

Fehlerbehandlung.................................................................................................................................

7

Montage des Bildschirmfußes ..............................................................................................................

9

Ausgabe 1

Deutsch

Einleitung

In diesem Handbuch finden Sie wichtige Informationen, die Sie für die Inbetriebnahme Ihres LCDBildschirms benötigen.

Für die Ansteuerung des LCD-Bildschirms ist eine Grafikkarte (Bildschirm-Controller) mit VGASchnittstelle erforderlich. Der Bildschirm verarbeitet die Daten, die ihm von der Grafikkarte geliefert werden. Für die Einstellung der Modi (Auflösung und Bildwiederholfrequenz) ist die Grafikkarte bzw. die zugehörige Treiber-Software zuständig.

Wenn Sie den Bildschirm das erste Mal in Betrieb nehmen, sollten Sie die Bildschirmanzeige optimal an die verwendete Grafikkarte anpassen und Ihren Bedürfnissen entsprechend einstellen.

Zielgruppe

Um die beschriebenen Arbeiten auszuführen, müssen Sie kein "Fachmann" sein. Beachten Sie aber unbedingt die Sicherheitshinweise in der Betriebsanleitung des Computers und in diesem Handbuch!

Bei Problemen wenden Sie sich bitte an Ihre Verkaufsstelle oder unseren Help Desk.

Darstellungsmittel

In diesem Handbuch werden folgende Darstellungsmittel verwendet.

!

i

kennzeichnet Hinweise, bei deren Nichtbeachtung Ihre Gesundheit, die Funktionsfähigkeit Ihres Geräts oder die Sicherheit Ihrer Daten gefährdet ist.

kennzeichnet zusätzliche Informationen und Tipps.

kennzeichnet einen Arbeitsschritt, den Sie ausführen müssen.

"Anführungszeichen" kennzeichnen Kapitelnamen und Begriffe, die hervorgehoben werden sollen. Diese Schrift kennzeichnet Dateinamen und Menüpunkte.

Diese Schrift stellt Bildschirmausgaben dar.

Weitere Informationen

Wie Sie Auflösungen und Bildwiederholfrequenzen einstellen, entnehmen Sie bitte den Dokumentationen Ihrer Grafikkarte bzw. der dazugehörigen Treiber-Software.

Ausgabe 1

Deutsch - 1

LCD-Bildschirm

Wichtige Hinweise

!

In diesem Kapitel finden Sie Sicherheitshinweise, die Sie beim Umgang mit Ihrem

Bildschirm unbedingt beachten müssen.



Sicherheitshinweise

Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Einrichtungen der Informationstechnik, einschließlich elektrischer Büromaschinen für den Einsatz in Büroumgebung. Falls Sie Fragen haben, ob Sie das Gerät in der vorgesehenen Umgebung aufstellen können, wenden Sie sich bitte an Ihre Verkaufsstelle oder an unseren Help Desk.

Die Display-Oberfläche des LCD-Bildschirms ist druckund kratzempfindlich. Behandeln Sie deshalb die Display-Oberfläche vorsichtig, um bleibende Schäden (Newton-Ringe, Kratzer) zu vermeiden.

Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht wird, kann Betauung auftreten. Warten Sie, bis das Gerät temperaturangeglichen und absolut trocken ist, bevor Sie es in Betrieb nehmen.

Um eine ausreichende Belüftung zu gewährleisten, müssen die Zuluftund Abluftöffnungen des Bildschirms unbedingt freigehalten werden.

Der Bildschirm stellt sich automatisch auf eine Netzspannung im Bereich von 100 V bis 240 V ein. Stellen Sie sicher, dass die örtliche Netzspannung diesen Bereich weder unternoch überschreitet.

Stellen Sie sicher, dass die Steckdose am Bildschirm oder die Schutzkontakt-Steckdose der Hausinstallation frei zugänglich ist.

Der Ein-/Ausschalter trennt das Gerät nicht von der Netzspannung. Zur vollständigen Trennung von der Netzspannung müssen Sie den Netzstecker ziehen.

Der Bildschirm ist mit einer sicherheitsgeprüften Netzleitung ausgestattet.

Verlegen Sie die Leitungen so, dass sie keine Gefahrenquelle (Stolpergefahr) bilden und nicht beschädigt werden. Beachten Sie beim Anschließen des Geräts die entsprechenden Hinweise im Kapitel "Anschließen des Bildschirms".

Wenn Sie eine andere als die mitgelieferte Datenleitung verwenden, achten Sie darauf, dass die Leitung ausreichend abgeschirmt ist. CE-Konformität sowie eine optimale Bildqualität werden nur mit der mitgelieferten Datenleitung gewährleistet.

Während eines Gewitters dürfen Sie Datenübertragungsleitungen weder anschließen noch lösen.

Achten Sie darauf, dass keine Gegenstände (z. B. Schmuckkettchen, Büroklammern etc.) oder Flüssigkeiten in das Innere des Geräts gelangen (Gefahr von elektrischem Schlag, Kurzschluss).

Das Gerät ist nicht wasserfest! Tauchen Sie das Gerät nie ins Wasser und schützen Sie es vor Spritzwasser (Regen, Meerwasser).

In Notfällen (z. B. bei Beschädigung von Gehäuse, Bedienelementen oder Netzleitung, bei Eindringen von Flüssigkeiten oder Fremdkörpern) schalten Sie das Gerät sofort aus, ziehen Sie den Netzstecker und verständigen Sie Ihre Verkaufsstelle oder unseren Help Desk.

2 - Deutsch

Ausgabe 1

LCD-Bildschirm

Der Bildschirm muss nach den örtlichen Vorschriften über Beseitigung von Sondermüll entsorgt werden. Die Hintergrundbeleuchtung des Bildschirms ist quecksilberhaltig. Bei Handhabung und Entsorgung sind die für Leuchtstoffröhren geltenden Sicherheitsbestimmungen zu beachten.

Reparaturen am Gerät dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Durch unbefugtes Öffnen und unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen (elektrischer Schlag, Brandgefahr).

Setzen Sie einen Bildschirmschoner mit bewegten Bildern ein und aktivieren Sie das PowerManagement für Ihren Bildschirm, um ein "Einbrennen" von Standbildern zu vermeiden.

Der Bildschirm darf nur im Breitformat (0° Landscape-Modus) betrieben werden. Eine Drehung bei Montage von Schwenkarm oder Wandhalterung ist nicht zulässig.

Heben Sie dieses Handbuch zusammen mit dem Gerät auf. Wenn Sie das Gerät an Dritte weitergeben, geben Sie bitte auch dieses Handbuch weiter.

Netzleitung

Verwenden Sie die mitgelieferte Leitung, um sicheren Betrieb zu gewährleisten. Wenn es notwendig ist, die ursprünglich mitgelieferte Leitung zu ersetzen, sind die folgenden Richtlinien unbedingt zu beachten.

Stecker und Buchse der Netzleitung müssen den Vorschriften von IEC60320/CEE-22 entsprechen.

Die Leitung muss den VDEbzw. HAR-Bestimmungen entsprechen. Das VDEbzw. HARZeichen ist auf der Kabelaußenhülle zu finden.

Für Geräte, die auf Schreibtischen, Tischen etc. aufgestellt werden, ist die Verwendung von Netzleitungsausführungen SVT bzw. SJT zulässig.

Bei der Auswahl der Leitung ist der für das Gerät erforderliche Nennstrom zu beachten.

Falls notwendig, ersetzen Sie die ursprünglich mitgelieferte Netzleitung durch eine landesübliche 3-polige Netzleitung mit Schutzkontakt.

Transport

Transportieren Sie den Bildschirm vorsichtig und nur in der Originalverpackung oder einer anderen geeigneten Verpackung, die Schutz gegen Stoß und Schlag gewährt.

Der LCD-Bildschirm darf keinesfalls herunterfallen (Glasbruchgefahr).

Ausgabe 1

Deutsch - 3

LCD-Bildschirm

Reinigung

Ziehen Sie den Netzstecker, bevor Sie den Bildschirm reinigen.

Der Gehäuseinnenraum darf nur von einem Servicetechniker gereinigt werden.

Verwenden Sie für die Reinigung kein Scheuerpulver und keine Kunststoff lösenden Reinigungsmittel.

Lassen Sie keine Flüssigkeit in das Innere des Geräts dringen.

Achten Sie darauf, dass die Lüftungsschlitze am Bildschirm frei bleiben.

Reinigen Sie die druckund kratzempfindliche Display-Oberfläche des LCD-Bildschirms nur mit einem weichen, leicht angefeuchteten Tuch.

Zur Reinigung der Gehäuseoberfläche des Bildschirms ist ein trockenes Tuch ausreichend. Bei starker Verschmutzung kann ein feuchtes Tuch verwendet werden, das in Wasser mit mildem Spülmittel getaucht und gut ausgewrungen wurde.

CE-Kennzeichnung

Dieses Gerät erfüllt in der ausgelieferten Ausführung die Anforderungen der EGRichtlinien 89/336/EWG "Elektromagnetische Verträglichkeit" und 73/23/EWG "Niederspannungsrichtlinie".

Überprüfen der Lieferung

!

Die Display-Oberfläche des LCD-Bildschirms ist druckund kratzempfindlich. Bitte fassen

Sie das Gerät deshalb grundsätzlich nur am Gehäuse an.



► Packen Sie alle Teile aus.

► Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden.

► Prüfen Sie, ob die Lieferung mit den Angaben auf dem Lieferschein übereinstimmt. Zur vollständigen Lieferung des LCD-Bildschirms gehören:

– ein Bildschirm

– ein Bildschirmfuß

– eine Datenleitung (D-SUB)

– eine Netzleitung

– eine Audioleitung

– ein Garantieheft

– ein Handbuch "Erste Schritte"

Wenn Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Lieferschein feststellen, informieren Sie unverzüglich Ihre Verkaufsstelle!

i

Wir empfehlen Ihnen, die Originalverpackung des Geräts nicht wegzuwerfen. Bewahren

Sie die Originalverpackung für einen eventuellen Transport auf.

4 - Deutsch

Ausgabe 1

LCD-Bildschirm

Anschließen des Bildschirms

!CE-Konformität sowie eine optimale Bildqualität werden nur mit der mitgelieferten Datenleitung gewährleistet.

Die Öffnungen für die Zuund Abluft dürfen nicht verdeckt werden! Der Netzstecker des Computers muss gezogen sein!

Stellen Sie sicher, dass der Bildschirm und der Computer ausgeschaltet sind.Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise".

Leitungen an den Bildschirm anschließen

1 = Sicherheitsschlitz für "Kensington Lock"

2 = Netzanschlussbuchse

3 = DVI-D-Anschlussbuchse

4 = D-SUB-Anschlussbuchse (ANALOG)

5 = LINE-IN-Anschlussbuchse

Wenn die Datenleitung nicht fest mit dem Bildschirm verbunden ist:

Stecken Sie einen Stecker der Datenleitung an die D-SUB-Anschlussbuchse des Bildschirms und sichern Sie die Steckverbindung durch Anziehen der Sicherungsschrauben.

Stecken Sie die mitgelieferte Netzleitung an die Netzanschlussbuchse des Bildschirms.

Leitungen an den Computer anschließen

Informationen über die Anschlüsse und Schnittstellen des Computers finden Sie in der Betriebsanleitung Ihres Computers.

Wenn Ihr Computer zwei Bildschirmanschlüsse hat (Bildschirm-Controller "onboard" und i separate Grafikkarte), so ist im Allgemeinen der Bildschirmanschluss der separaten

Grafikkarte aktiv.

Stecken Sie die Datenleitung an den (aktiven) Bildschirmanschluss des Computers und sichern Sie die Steckverbindung durch Anziehen der Sicherungsschrauben.

Stecken Sie den Stecker der mitgelieferten Netzleitung in eine ordnungsgemäß geerdete Schutzkontakt-Steckdose und achten Sie auf sichere Steckverbindung.

Stecken Sie den Netzstecker des Computers in eine ordnungsgemäß geerdete SchutzkontaktSteckdose.

Ausgabe 1

Deutsch - 5

LCD-Bildschirm

Wenn Sie den Bildschirm das erste Mal in Betrieb nehmen, sollten Sie die passenden

i Grafiktreiber für Ihre Anwendungsprogramme installieren. Informationen dazu finden Sie in der Dokumentation Ihrer Grafikkarte bzw. der dazugehörigen Treiber-Software.

Bedienen des Bildschirms

Neigung einstellen

Der Bildschirm kann in seiner Neigung nach vorn und nach hinten aus seiner senkrechten Stellung verstellt werden.

Fassen Sie den Bildschirm mit beiden Händen am rechten und linken Gehäuserand und bewegen Sie ihn in die gewünschte Neigung.

Bildschirm ein-/ausschalten

1 = Tasten für das OSD-Menü (On-Screen-Display)

2 = Netzanzeige

3 = Ein-/Ausschalter

Zum Einund Ausschalten des Bildschirms dient der Ein-/Ausschalter.

Die Netzanzeige leuchtet grün oder blau, wenn der Bildschirm und der Computer eingeschaltet sind. Die Netzanzeige leuchtet gelb, wenn der Bildschirm kein Videosignal erhält bzw. sich im Energiesparmodus befindet. Die Netzanzeige erlischt, wenn der Bildschirm ausgeschaltet ist.

Bitte beachten Sie beim Einschalten des Computer-Systems die folgende Einschaltreihenfolge:

Schalten Sie zuerst mit dem Ein-/Ausschalter den LCD-Bildschirm ein.

Schalten Sie dann den Computer ein.

6 - Deutsch

Ausgabe 1

LCD-Bildschirm

Fehlerbehandlung

Bei Auftreten eines Fehlers überprüfen Sie zunächst die im Folgenden genannten Punkte. Falls das Fehlerbild dadurch noch nicht beseitigt wurde, sollte der Bildschirm nach Möglichkeit an einem anderen Computer geprüft werden.

Wenn Sie das Problem nicht lösen können, verständigen Sie bitte unseren Help Desk.

Haben Sie dieses Problem?

Überprüfen Sie die genannten Punkte:

Keine Bildschirmanzeige

► Prüfen Sie, ob der Bildschirm eingeschaltet ist.

(Netzanzeige leuchtet nicht)

► Prüfen Sie, ob die Netzleitung des Bildschirms richtig



gesteckt ist.



► Prüfen Sie, ob der Computer eingeschaltet ist.





Keine Bildschirmanzeige

► Prüfen Sie, ob der Computer eingeschaltet ist.

(Netzanzeige leuchtet)

► Prüfen Sie, ob die Datenleitung des Bildschirms fest



mit dem Bildschirmanschluss des Computers



verschraubt ist.



► Drücken Sie eine beliebige Taste der Computer-



Tastatur - eventuell ist der Computer im



Energiesparmodus.



► Verändern Sie die Helligkeit und/oder den Kontrast,



bis Sie ein Bild erhalten.





Meldung:

► Prüfen Sie, ob die Datenleitung des Bildschirms fest

No Video Input

mit dem Bildschirmanschluss des Computers



verschraubt ist.



► Prüfen Sie, ob der Computer eingeschaltet ist.





Meldung:

Das Eingangssignal (Horizontalfrequenz und

This is 85 Hz overdrive.

Bildwiederholfrequenz) entspricht nicht den technischen

Change computer display

Daten des Bildschirms.



input to 1024 x 768 at

► Stellen Sie mit Hilfe der Computer-Software gültige

60 Hz.

Frequenzen ein (siehe Dokumentation Ihres

Change computer display

Computers oder Ihrer Grafikkarte).

input to 1280 x 1024 at

► Stellen Sie mit Hilfe der Computer-Software eine

60 Hz.

gültige Auflösung ein (siehe Dokumentation Ihres



Computers oder Ihrer Grafikkarte).





Bildposition nicht korrekt

Der Bildschirm erkennt eine noch nicht eingestellte



Betriebsart.



► Führen Sie die Selbstjustage des Bildschirms durch



(mit der Taste AUTO - falls vorhanden - oder über



das OSD-Menü).



► Stellen Sie die Bildlage über das OSD-Menü richtig



ein.





Ausgabe 1

Deutsch - 7

LCD-Bildschirm

Haben Sie dieses Problem?

Überprüfen Sie die genannten Punkte:

Bild zittert

► Prüfen Sie, ob die Datenleitung des Bildschirms fest



mit dem Bildschirmanschluss des Computers



verschraubt ist.



► Führen Sie die Selbstjustage des Bildschirms durch



(mit der Taste AUTO - falls vorhanden - oder über



das OSD-Menü).





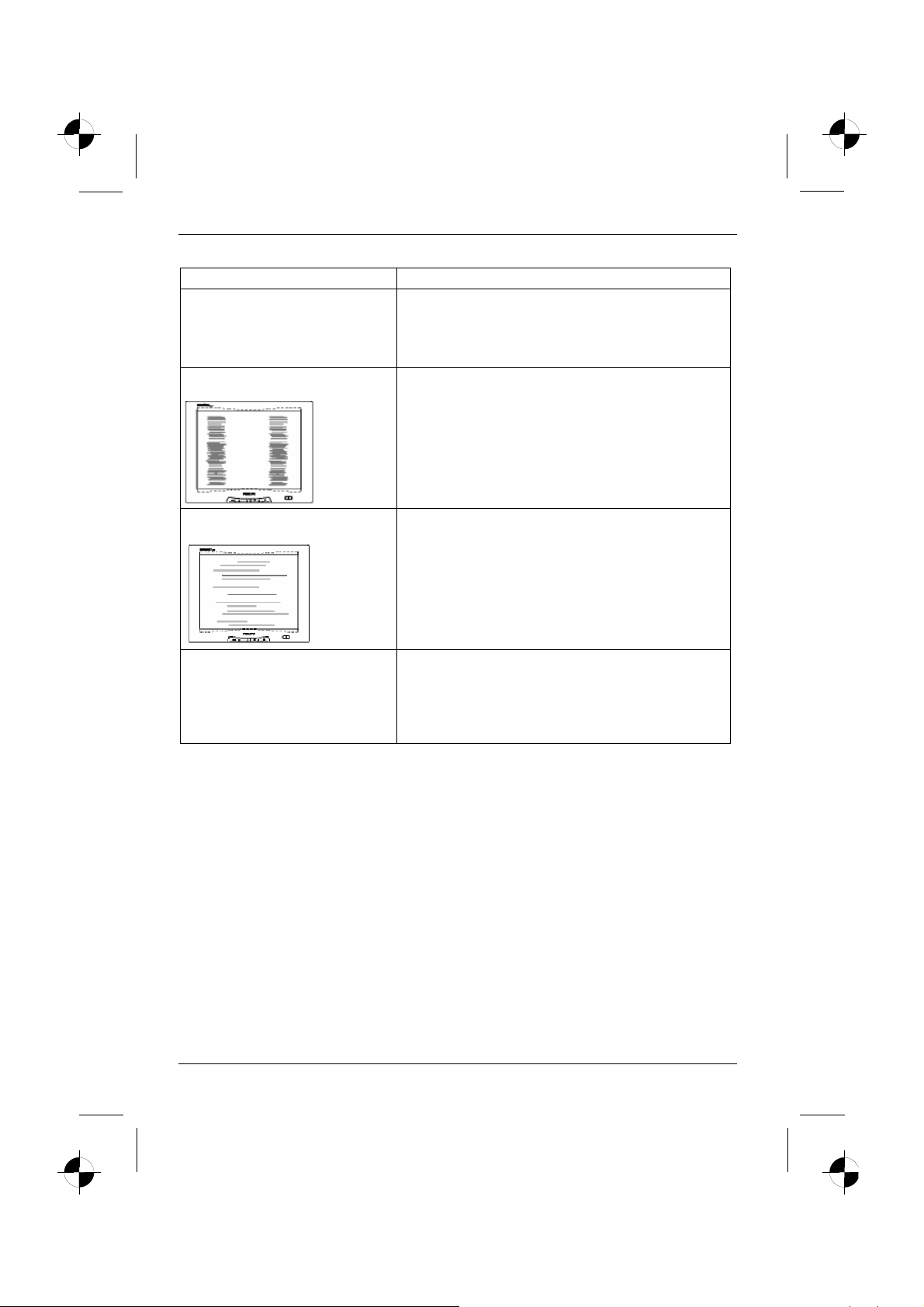

Bildstörungen (vertikale Streifen)

► Führen Sie die Selbstjustage des Bildschirms durch



(mit der Taste AUTO - falls vorhanden - oder über



das OSD-Menü).





Bildstörungen

► Führen Sie die Selbstjustage des Bildschirms durch

(horizontale Streifen, Grießeln)

(mit der Taste AUTO - falls vorhanden - oder über



das OSD-Menü).





Bild zu hell oder zu dunkel

► Führen Sie die Selbstjustage des Bildschirms durch

(mit der Taste AUTO - falls vorhanden - oder über





das OSD-Menü).



► Stellen Sie Kontrast und Helligkeit über das OSD-



Menü richtig ein, falls die Selbstjustage kein



befriedigendes Ergebnis liefert.





Helle oder dunkle Bildpunkte



Nach dem heutigen Stand der Produktionstechnik kann eine absolut fehlerfreie Bildschirmanzeige nicht garantiert werden. Es können einige wenige konstant helle oder dunkle Bildpunkte vorhanden sein. Die maximal zulässige Anzahl solcher fehlerhaften Bildpunkte wird durch die strenge internationale Norm ISO 13406-2 (Klasse II) festgelegt.

Beispiel: Ein 15"-Flachbildschirm mit der Auflösung 1024 x 768 hat 1024 x 768 = 786432 Bildelemente (Pixel). Jedes Bildelement besteht aus drei Bildpunkten (Rot, Grün und Blau), sodass sich fast 2,4 Millionen Bildpunkte (Subpixel / Dots) ergeben. Laut ISO 13406-2 (Klasse II) dürfen maximal 4 Bildelemente und zusätzlich 5 Bildpunkte defekt sein, d. h. in Summe 17 fehlerhafte Bildpunkte.

Ein 17"-Flachbildschirm mit der Auflösung 1280 x 1024 hat 1280 x 1024 = 1310720 Bildelemente (Pixel). Jedes Bildelement besteht aus drei Bildpunkten (Rot, Grün und Blau), sodass sich fast

4 Millionen Bildpunkte (Subpixel / Dots) ergeben. Laut ISO 13406-2 (Klasse II) dürfen maximal

6 Bildelemente und zusätzlich 7 Bildpunkte defekt sein, d. h. in Summe 25 fehlerhafte Bildpunkte.

8 - Deutsch

Ausgabe 1

LCD-Bildschirm

Montage des Bildschirmfußes

!den Bildschirm bei der Montage oder Demontage des Bildschirmfußes deshalb auf eine weiche Unterlage.Die Display-Oberfläche des LCD-Bildschirms ist druckund kratzempfindlich. Legen Sie

Ausgabe 1

Deutsch - 9

Contents



Introduction...........................................................................................................................................

1

Additional information...................................................................................................................

1

Important notes.....................................................................................................................................

2

Safety notes..................................................................................................................................

2

Power cable..................................................................................................................................

3

Transport ......................................................................................................................................

3

Cleaning .......................................................................................................................................

4

CE marking...................................................................................................................................

4

Checking the contents of the consignment...........................................................................................

4

Connecting the monitor ........................................................................................................................

5

Operation of the monitor.......................................................................................................................

6

Troubleshooting....................................................................................................................................

7

Assembling the monitor base ...............................................................................................................

9

edition 1

English

Introduction

This manual contains important information for correct set-up of your LCD monitor.

A screen controller with VGA interface is required to control the LCD monitor. The monitor processes the data supplied to it by the screen controller. The screen controller/the associated driver software is responsible for setting the modes (resolution and refresh rate).

When putting the monitor into operation for the first time, the screen display should be optimally adapted to the screen controller used and adjusted in accordance with your needs.

Target group

You don't need to be an "expert" to perform the operations described here. However, please observe the safety information given in the operating instructions of the computer and in this manual!

In the event of any problems occurring, please contact your sales outlet or our help desk.

Notational conventions

The meanings of the symbols and fonts used in this manual are as follows:

!endangers your life, destroys the device, or may lead to loss of data.

iSupplementary information, remarks, and tips follow this symbol.

Text which follows this symbol describes activities that must be performed in the order shown. "Quotation marks" indicate names of chapters or terms.

This font indicates filenames and menu items.

This font indicates screen outputs.Pay particular attention to text marked with this symbol. Failure to observe this warning

Additional information

Details of how you set the resolution and refresh rate are provided in the documentation on your screen controller/the associated driver software.

edition 1

1

LCD monitor

Important notes

!

In this chapter you will find information regarding safety which is essential to take note of

with your monitor.



Safety notes

This device complies with the relevant safety regulations for data processing equipment, including electronic office machines for use in an office environment. If you have any questions, contact your sales outlet or our help desk.

The display surface of the LCD monitor is sensitive to pressure and scratches. You should therefore be careful with the display surface so as to avoid lasting damage (Newton rings, scratches).

If the device is brought into the installation site from a cold environment, condensation can form. Before operating the device, wait until it is absolutely dry and has reached approximately the same temperature as the installation site.

To ensure sufficient ventilation, the intake and exhaust air openings of the monitor must never be blocked.

The monitor automatically sets itself to a mains voltage in the range of 100 V to 240 V. Ensure that the local mains voltage lies within these limits.

Ensure that the power socket on the device or the grounded mains outlet is freely accessible.

The ON/OFF switch does not disconnect the device from the mains voltage. To completely disconnect the mains voltage, remove the power plug from the socket.

The monitor is equipped with a power cable that complies with safety standards.

Lay all cables so that nobody can stand on them or trip over them. When attaching the device, observe the relevant notes in the "Connecting the monitor" chapter.

If you use a different data cable from the one supplied, ensure that it is adequately shielded. CE conformance and optimum picture quality are guaranteed only if you use the data cable supplied.

No data transfer cables should be connected or disconnected during a thunderstorm.

Make sure that no objects (e.g. jewellery chains, paper clips, etc.) or liquids get inside the device (danger of electric shock, short circuit).

The device is not waterproof! Never immerse the device in water and protect it from spray water (rain, sea water).

In emergencies (e.g. damaged casing, elements or cables, penetration of liquids or foreign matter), switch off the unit, disconnect the power plug and contact your sales outlet or our help desk.

2 - English

edition 1

LCD monitor

The monitor must be disposed of in accordance with the local regulations for disposal of special waste. The screen background lighting contains mercury. You must observe the applicable handling and disposal safety regulations for fluorescent tubes.

Only qualified technicians should repair the device. Unauthorised opening and incorrect repair may greatly endanger the user (electric shock, fire risk).

Use a screen saver with moving images and activate the power management for your monitor to prevent still images from "burning in".

The screen may only be operated in the wide format (0° landscape mode). Turning with a swivel arm or wall bracket mounted is not permitted.

Store this manual close to the device. If you pass the device on to third parties, you should pass this manual on with it.

Power cable

To guarantee safe operation, use the cable supplied. Use the following guidelines if it is necessary to replace the original cable set.

The female/male receptacles of the cord set must meet IEC60320/CEE-22 requirements.

The cable has to be HAR-certified or VDE-certified. The mark HAR or VDE will appear on the outer sheath.

For devices which are mounted on a desk or table, type SVT or SJT cable sets may be used.

The cable set must be selected according to the rated current for your device.

If necessary, replace the original power cable with a regular grounded 3-core mains lead.

Transport

Transport the monitor with care and only in its original packaging or another corresponding packaging fit to protect it against knocks and jolts.

Never drop the LCD monitor (danger of glass breakage).

edition 1

3

LCD monitor

Cleaning

Always pull out the power plug before you clean the monitor.

Do not clean any interior parts yourself, leave this job to a service technician.

Do not use any cleaning agents that contain abrasives or may corrode plastic.

Ensure that no liquid will run into the system.

Ensure that the ventilation areas of the monitor are free.

The display surface of the LCD monitor is sensitive to pressure and scratches. Clean it only using a soft, slightly moistened cloth.

Wipe the monitor casing with a dry cloth. If the monitor is particularly dirty, use a cloth which has been moistened in mild domestic detergent and then carefully wrung out.

CE marking

The shipped version of this device complies with the requirements of the EEC directives 89/336/EEC "Electromagnetic compatibility" and 73/23/EEC "Low voltage directive".

Checking the contents of the consignment

!

The display surface of the LCD monitor is sensitive to pressure and scratches. Always hold

the device by the casing!



► Unpack all the individual parts.

► Check the delivery for damage incurred during transportation.

► Check whether the delivery agrees with the details in the delivery note. The complete LCD monitor package includes:

– one monitor

– one monitor base

– one data cable (D-SUB)

– one power cable

– one audio cable

– one Warranty Booklet

– one "Getting Started" manual

Should you discover that the delivery does not correspond to the delivery note, notify your local sales outlet immediately.

i

We recommend that you keep the original packaging material. You may need the

packaging in the future if you need to transport your device.

4 - English

edition 1

LCD monitor

Connecting the monitor

!CE conformance and optimum picture quality are guaranteed only if you use the data cable supplied.

Do not cover the ventilation openings of the monitor. The computer power plug must be pulled out!

Be sure that the monitor and the computer are switched off.Please take note of the safety information in the "Important notes" chapter.

Connecting cables to the monitor

1 = Security slot for "Kensington Lock"

2 = Power connector

3 = DVI-D connector

4 = D-SUB connector (ANALOG)

5 = LINE-IN connector

If the data cable is not firmly connected to the monitor:

Connect one of the connectors of the data cable to the D-SUB connector on the monitor and secure the plug-in connection by tightening the locking screws.

Plug the power cable supplied into the power connector of the monitor.

Connecting cables to the computer

Information on the computer connections and interfaces is contained in the operating manual for your computer.

i

If your computer has two monitor ports ("onboard" screen controller and separate

graphics card), the monitor port for the separate graphics card is usually active.

Connect the data cable to the (active) monitor port on the computer and secure the plug-in connection by tightening the safety screws.

Connect the connector of the power cable supplied into a properly earthed mains outlet and ensure a secure connection.

Plug the power connector of the computer into a properly grounded mains outlet.

edition 1

5

LCD monitor

When you start working with your monitor for the first time you should install the

i appropriate graphics drivers for your application software. Details of how to do this are provided in the documentation on your screen controller/the associated driver software.

Operation of the monitor

Adjusting rake

The rake of the monitor can be adjusted forward and back from its vertical position.

Grasp the monitor with both hands on the right and left edge of the casing and adjust it to the desired rake.

Switching the monitor on/off

1 = Buttons for the OSD menu (On-Screen-display)

2 = Power indicator

3 = ON/OFF switch

The ON/OFF switch is used for switching the monitor on and off.

The power indicator glows green or blue when the monitor and computer are switched on. The power indicator lights up yellow when the monitor does not receive a video signal or is in the energy saving mode. The power indicator goes off when the monitor is switched off.

When you switch the computer system on, you must proceed in the following order:

First switch the LCD monitor on with the ON/OFF switch.

Then switch on the computer.

6 - English

edition 1

LCD monitor

Troubleshooting

Should an error occur, first check the following points. If the distortion is still not eliminated, the monitor should, if possible, be checked on another computer.

If you are unable to solve the problem, please inform our help desk.

Having this problem?

Check the following points:

No screen display

► Check whether the monitor is switched on.

(power indicator does not light)

► Check whether the power cable on the monitor is



connected correctly.



► Check whether the computer is switched on.





No screen display

► Check whether the computer is switched on.

(power indicator lights)

► Check whether the data cable for the monitor is



correctly attached to the monitor port on the



computer.



► Press any key on the computer keyboard - the



computer may be in energy saving mode.



► Alter the brightness and/or contrast until you get a



picture.





Message:

► Check whether the data cable for the monitor is

No Video Input

correctly attached to the monitor port on the



computer.



► Check whether the computer is switched on.





Message:

The input signal (horizontal frequency and refresh rate)

This is 85 Hz overdrive.

does not correspond to the technical monitor data.

Change computer display

► Adjust the video frequency range using the computer

input to 1024 x 768 at

software (see documentation for your computer or

60 Hz.

your graphics card).

Change computer display

► Adjust a different screen resolution using the

input to 1280 x 1024 at

computer software (see documentation for your

60 Hz.

computer or your screen controller).

Picture position not correct

The monitor recognises an undefined mode.



► Carry out the auto-adjustment of the monitor (with



the AUTO button - if present - or via the OSD menu).



► Set the picture position with the OSD menu.





edition 1

7

LCD monitor

Having this problem?

Check the following points:

Picture is shaking

► Check whether the data cable for the monitor is



correctly attached to the monitor port on the



computer.



► Carry out the auto-adjustment of the monitor (with



the AUTO button - if present - or via the OSD menu).





Picture disturbances (vertical lines)

► Carry out the auto-adjustment of the monitor (with



the AUTO button - if present - or via the OSD menu).





Picture disturbances

► Carry out the auto-adjustment of the monitor (with

(horizontal lines, picture noise)

the AUTO button - if present - or via the OSD menu).





Picture too light or too dark

► Carry out the auto-adjustment of the monitor (with

the AUTO button - if present - or via the OSD menu).





► Correctly set the contrast and brightness with the



OSD menu if the auto-adjustment function does not



supply satisfactory results.





Permanently unlit or lit pixels



The standard of production techniques today cannot guarantee an absolutely fault-free screen display. A few isolated constant lit or unlit pixels may be present. The maximum permitted number of pixels faults is stipulated in the stringent international standard ISO 13406-2 (Class II).

Example: a 15" flat-screen monitor with a resolution of 1024 x 768 has 1024 x 768 = 786432 pixels. Each pixel consists of three subpixels (red, green and blue), so there are almost 2.4 million dots in total. According to ISO 13406-2 (Class II), a maximum of 4 pixels and 5 subpixels may be defective, i. e. a total of 17 faulted dots.

A 17" flat-screen monitor with a resolution of 1280 x 1024 has 1280 x 1024 = 1310720 pixels. Each pixel consists of three subpixels (red, green and blue), so there are almost 4 million dots in total. According to ISO 13406-2 (Class II), a maximum of 6 pixels and 7 subpixels may be defective, i. e. a total of 25 faulted dots.

8 - English

edition 1

LCD monitor

Assembling the monitor base

!

The display surface of the LCD monitor is sensitive to pressure and scratches. Therefore,



lay the monitor on a soft surface when mounting or removing the monitor base.



















edition 1

9

Sommaire



Introduction...........................................................................................................................................

1

Autres informations ......................................................................................................................

1

Remarques importantes .......................................................................................................................

2

Consignes de sécurité..................................................................................................................

2

Câble secteur ...............................................................................................................................

3

Transport ......................................................................................................................................

3

Nettoyage .....................................................................................................................................

4

Marquage CE ...............................................................................................................................

4

Vérification de la livraison.....................................................................................................................

4

Raccordement du moniteur ..................................................................................................................

5

Utiliser le moniteur................................................................................................................................

6

Traitement des incidents ......................................................................................................................

7

Montage du pied du moniteur...............................................................................................................

9

édition 1

Français

Loading...
+ 207 hidden pages
