Notice d’installation

A l’usage du personnel autorisé seulement

Climatiseur Mono Split system DC Inverter Muraux

Réfrigérant Références

R410A ASYG 18 LFC

ASYG 24 LFC

Modèle 18 Modèle 24

NI 923 324 A

SOMMAIRE

1. AVERTISSEMENTS DE SÉCURITÉ 3

2. A PROPOS DU PRODUIT 4

3. ACCESSOIRES STANDARDS LIVRÉS AVEC L’APPAREIL 6

3.1. Accessoires pour la pose de l’unité intérieure 6

3.2. Accessoires pour la pose de l’unité extérieure 6

3.3. Accessoires en option 7

4. CHOIX DE L’EMPLACEMENT DES UNITÉS 8

4.1. Unité intérieure 9

4.2. Unité extérieure 9

5. INSTALLATION DE L’UNITÉ INTÉRIEURE 11

5.1. Choix de la sortie pour le raccordement 11

5.2. Comment préparer le passage de la tuyauterie ? 11

5.3. Installation du support mural 12

5.4. Passage du tuyau d’évacuation des condensats et des liaisons frigoriﬁ ques 12

5.5. Mise en place de l’unité intérieure 13

6. INSTALLATION DE L’UNITÉ EXTÉRIEURE 14

7. RACCORDEMENT DES LIAISONS FRIGORIFIQUES 15

8. MISE EN SERVICE DE L’INSTALLATION 16

8.1. Test d’étanchéité (mise en pression des liaisons frigoriﬁ ques et de l’unité intérieure) 16

8.2. Tirage au vide des liaisons frigoriﬁ ques et de l’unité intérieure 16

8.3. Charge complémentaire (si nécessaire) 17

8.4. Mise en gaz de l’installation 17

8.5. Vériﬁ cations de l’absence de fuites sur le circuit 18

8.6. Essais de l’appareil 18

8.7. Fin de la mise en service 18

9. CÂBLAGE ÉLECTRIQUE 18

9.1. Caractéristiques de l’alimentation 18

9.2. Câblage de l’interconnexion sur l’unité intérieure 19

9.3. Connexion des câbles et ﬁ ls électriques sur les borniers 20

9.4. Câblage de l’interconnexion et de l’alimentation sur l’unité extérieure 20

10. FINITIONS 21

11. DÉMONTAGE ET REMONTAGE DE LA FAÇADE ET DE LA GRILLE D’ENTRÉE D’AIR 22

11.1. Démontage de la façade et de la grille d’entrée d’air 22

11.2. Remontage de la façade et de la grille d’entrée d’air 23

12. RÉCUPÉRATION DU FLUIDE DANS L’UNITÉ EXTÉRIEURE 24

JUIN 2011

NI 923 324 A

SOMMAIRE

13. INSTALLATION DE LA TÉLÉCOMMANDE INFRAROUGE DE SÉRIE 24

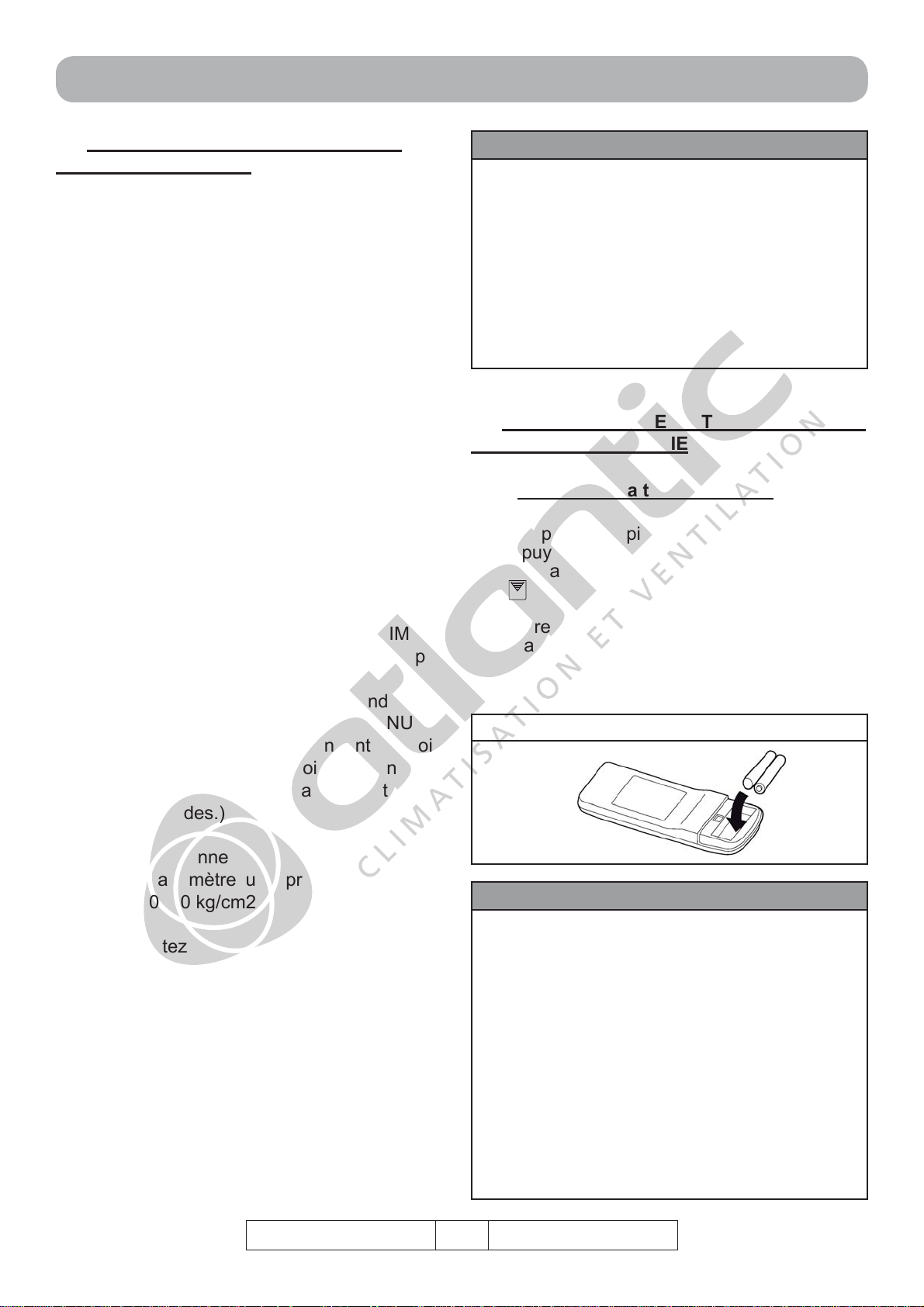

13.1. Réglage de la télécommande 24

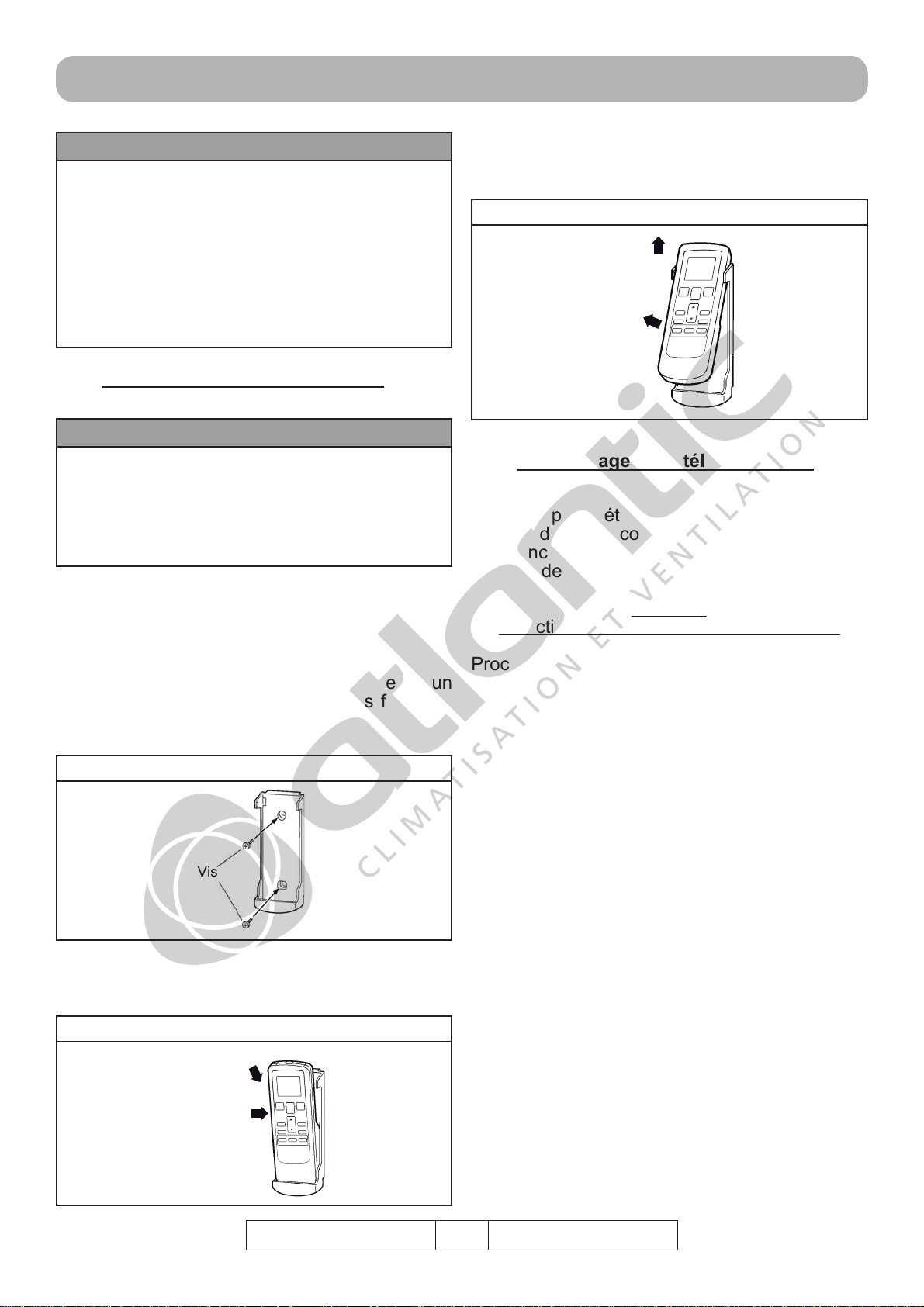

13.2. Installation de la télécommande 25

13.3. Paramétrage de la télécommande 25

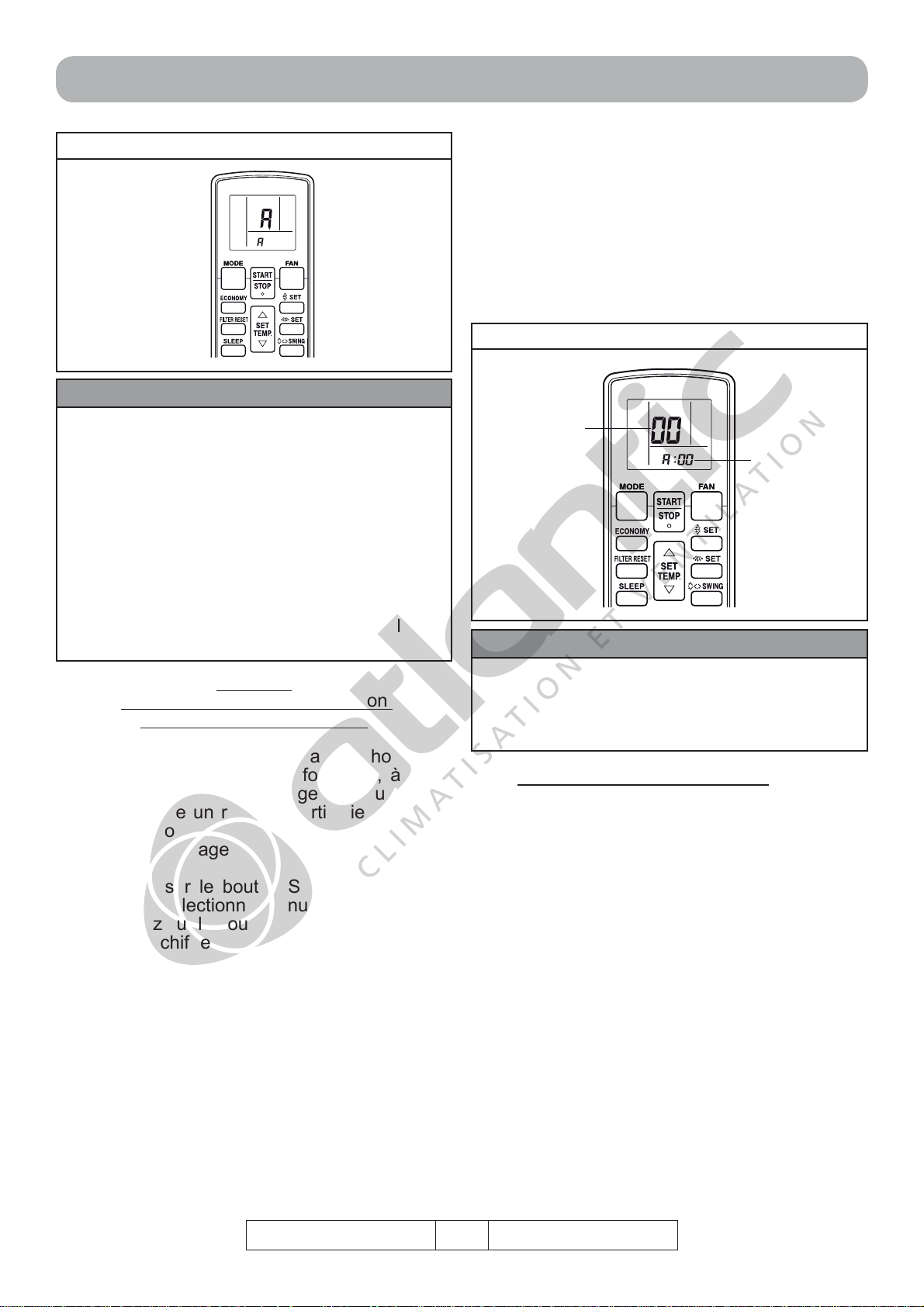

13.4. Codage de la télécommande 26

14. INSTALLATION DE LA TÉLÉCOMMANDE FILAIRE (EN OPTION) 27

14.1. Installation de la télécommande 27

14.2. Méthode de câblage de la télécommande 28

14.3. Paramétrage des micro-interrupteurs 28

14.4. Méthodes d’installations spéciales 29

14.5. Mise sous tension 30

14.6. Opération de test 30

14.7. Paramétrage de la mesure de température d’ambiance dans une pièce 31

14.8. Paramétrage des fonctions 32

15. FONCTIONS ET PARAMETRES A REGLER 33

16. ESSAIS DE FONCTIONNEMENT 35

17. INSTALLATION DES KITS OPTIONNELS 38

17.1. Avant l’installation de la télécommande ﬁ laire 38

17.2. Modiﬁ cation du câble de la télécommande ﬁ laire 38

17.3. Modiﬁ cation du contact entrée/sortie externe 38

17.4. Démontage du couvercle du boîtier électrique et du cache d’afﬁ chage 38

17.5. Connexion des câbles sur la carte électronique 39

17.6. Remontage du couvercle du boîtier électrique et du cache d’afﬁ chage 40

18. EXPLICATIONS POUR L’UTILISATEUR 40

19. ENTRETIEN ET MAINTENANCE 41

JUIN 2011

NI 923 324 A

AVERTISSEMENTS

1. AVERTISSEMENTS DE SÉCURITÉ

Cet appareil fait partie d’un ensemble consti-

tuant un climatiseur. Il ne peut être installé seul ou avec des éléments non autorisés par le constructeur.

Lisez complètement les informations de sé-

curité ci-dessous avant d’installer ou d’utiliser le climatiseur.

N’essayez pas d’installer le climatiseur ou un

des éléments de celui-ci par vous-même.

Cet appareil doit obligatoirement être installé

par du personnel qualiﬁ é possédant une at- testation de capacité pour la manipulation des ﬂ uides frigorigènes. Référez-vous aux lois et règlements en vigueur sur le lieu d’installation.

L’installation doit être réalisée en respectant

impérativement les normes en vigueur sur le lieu d’installation et les instructions d’installa- tion du constructeur.

Utilisez toujours une ligne d’alimentation

indépendante protégée par un disjoncteur omnipolaire avec ouverture des contacts supérieures à 3 mm pour alimenter l’appareil.

L’installation doit toujours être reliée à la terre

et équipé d’un disjoncteur de protection des personnes contre les risques d’électrocution.

Régime de neutre et câblage d’alimentation : Les appareils de climatisation Atlantic / Fujitsu sont prévus pour fonctionner avec les régimes de neutre suivants : TT et TN. Le régime de neutre IT ne convient pas pour ces appareils. Les alimentations monophasées sans neutre (entre phases) sont strictement à proscrire. En ce qui concerne les appareils triphasés, le neutre doit également toujours être distribué (TT ou TN).

I ATTENTION

Les appareils ne sont pas anti-déﬂ agrants et

ne doivent donc pas être installés en atmosphère explosible.

10 11

Ne mettez pas l’installation sous tension tant que les travaux de raccordement ne sont pas totalement terminés.

Cet appareil ne renferme aucune pièce réparable par l’utilisateur. Conﬁ ez votre appareil à un centre de réparation agréé pour toute réparation.

Ne jamais toucher les composants électriques immédiatement après que l’alimentation ait été coupée. Un choc électrique peut se produire. Après la mise hors tension, toujours attendre 10 minutes avant de toucher aux composants électriques.

En cas de déménagement, faites appel à votre centre de réparation agréé pour le débranchement et l’installation de l’appareil.

Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.

Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéﬁ cier par l’intermé- diaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.

JUIN 2011

NI 923 324 A

I ATTENTION

2. A PROPOS DU PRODUIT

Cet appareil utilise le réfrigérant R410A

Faire attention sur les points suivants :

• Il faut utiliser des liaisons frigoriﬁ ques et des outils spéciaux pour des machines fonctionnant au R410A.

• Les modèles utilisant du R410A ont un Schrader (pour charger et réaliser le tirage au vide) de diamètre différent. Pensez à vériﬁ er vos ﬂ exibles avant de commencer l’installation.

• Etre plus attentif qu’avec les autres modèles lors de l’installation, ne pas faire entrer dans les liaisons frigoriﬁ ques de l’eau, de l’huile et de la poussière. Pour le stockage des liaisons, vériﬁ er que les extrémités soient bien bouchées.

• Lors de la phase de charge en réfrigérant, toujours le faire en phase liquide.

• La mise en service de ce climatiseur nécessite l’appel d’un installateur qualiﬁ é, possédant une attestation de capacité conformément aux articles R 543-75 à 123 du code de l’environnement et de ses arrêtés d’application. Ainsi que tout autre opération réalisée sur des équipements nécessitant la manipulation de ﬂ uides frigorigènes.

OUTILS SPECIAUX POUR R410A

Outil Détails

La pression est forte et ne peut être mesurée à l’aide de manomètres standards. Pour éviter de mélanger les différents ﬂ uides, les diamètres des

Manifolds

Schrader

Pompe à vide

Détecteur de fuites Il faut utiliser un détecteur de fuites dédié aux HFC.

• Quand un appareil est installé ou déplacé, ne pas mélanger de gaz autre que le R410A.

différents ports ont changé. Il est recommandé d’utiliser un manifold avec des manomètres ayant une plage de mesure de -0.1 à 5.3 MPa (HP) et de

-0.1 à 3.8 MPa (BP).

Pour augmenter la résistance à la pression, la taille et le matériel ont été changés.

Il faut utiliser une pompe à vide adaptée (contenant de l’huile de synthèse POE).

I AVERTISSEMENT

I ATTENTION

• Quand les liaisons frigoriﬁ ques installées sont inférieures à 3 m, le bruit de l’unité extérieure est transféré sur l’unité intérieure ce qui causera un bruit anormal.

JUIN 2011

NI 923 324 A

I ATTENTION

Alimentation :

• Sur cette famille d’appareils, l’alimentation est toujours à réaliser sur l’unité extérieure.

• Bien vériﬁ er la référence de l’appareil avant de commencer les travaux de connexion électrique.

• Calibre des protections à utiliser en tête de ligne d’alimentation et sections de câbles conseillées (Tableau 1).

Le climatiseur sera toujours alimenté par une ligne spéciale protégée en tête par un disjoncteur omnipolaire avec ouverture des contacts supérieure à 3 mm dont le calibre est indiqué ci-dessous.

Tableau 1

Alimentation

Appareils

Câble

d’alimentation

ASYG 18 LFC 3G 1,5 mm

ASYG 24 LFC 3G 2,5 mm

Câble

d’interconnexion

4G 1,5 mm

Calibre

disjoncteur

16 A

20 A

Le respect des normes en vigueur et en particulier de la NF C 15-100 est impératif.

Nota : Les sections ci-dessous sont données à titre indicatif. Dans tous les cas, il appartient à «l’homme de l’art» de vériﬁ er la conformité de son installation.

Puissance

Frigoriﬁ que

nominale

(mini / maxi)

5 200 W

(900 W/

6 000 W)

7 100 W

(900 W/

8 000 W)

Caloriﬁ que

nominale

(mini / maxi)

6 300 W

(900 W/

9 100 W)

8 000 W

(900 W/

10 600 W)

Électrique

(Mode froid)

1 520 W

2 200 W

Alimentation sur

Unité

extérieure

Liaisons frigoriﬁ ques :

• Utilisez exclusivement du tube spéciﬁ que pour utilisation frigoriﬁ que :

• Des liaisons frigoriﬁ ques de ce type sont dispo nibles en tant qu’accessoires ATLANTIC Climatisation et Ventilation.

- Cuivre recuit à forte teneur en cuivre (99% minimum),

- Poli intérieurement,

- Déshydraté,

- Bouchonné.

• N’utilisez pas de pâte bleue ou d’étanchéité pour les liaisons frigoriﬁ ques car elle les obstrue. Son utilisation entraînera la mise hors garantie de l’appareil.

Epaisseur

- minimum 0,8 mm

- maximum 1,0 mm

Nota : L’unité extérieure peut être installée au-dessus ou au-dessous de l’unité intérieure.

Résistance à la pression : 50 bars minimum

Ne dépassez pas les longueurs de tuyaux indiquées dans le tableau ci-dessous.

Tableau 2

Appareils

Diamètre

tuyau liquide

ASYG 18 LFC

6,35 mm (1/4″)

ASYG 24 LFC 15,88 mm (5/8″) 3 m / 30 m

Diamètre

tuyau gaz

12,70 mm (1/2″)

Longueur

standard

15 m

Longueur

mini / maxi

3 m / 25 m

Dénivelé

20 m

JUIN 2011

NI 923 324 A

ACCESSOIRES

3. ACCESSOIRES STANDARDS LIVRÉS AVEC L’APPAREIL

3.1. Accessoires pour la pose de l’unité intérieure

Les accessoires d’installation suivants sont livrés avec les appareils (sauf mention contraire). Utilisez-les conformément aux instructions.

I ATTENTION

• Les accessoires standards sont systématiquement présents dans les emballages.

• Veillez à bien récupérer accessoires et notices avant de vous débarrasser des emballages.

Désignation Forme Qté Usage

Support mural

Télécommande infrarouge

Piles

Support de la télécommande

Ruban adhésif tissu

Vis

Filtre

1 Installation de l’unité intérieure

1 Commande l’appareil

2 Alimentation de la télécommande

1 Support de la télécommande

1 Finition de l’installation de l’unité intérieure

8 Fixation du support mural

2 Fixation du support de la télécommande

2 Filtrage de l’air

Support ﬁ ltre

Isolant

3.2. Accessoires pour la pose de l’unité extérieure

Désignation Forme Qté Usage

Sortie de condensats

JUIN 2011

Se ﬁ xe sur les cadres prévus sur l’unité intérieure

Sert à isoler le tuyau d’évacuation des condensats

Pour l’écoulement des condensats sur l’unité extérieure.

NI 923 324 A

ACCESSOIRES

3.3. Accessoires en option

Désignation Forme Usage

Télécommande ﬁ laire

UTY-RNNYM

Code 809 462

Télécommande ﬁ laire simpliﬁ ée

UTY-RSNYM

Code 809 459

Contact entrée (CN 14)

Code 809 623

Contact sortie (CN 16)

Code 894 053*

Commande de l’appareil

Pour commande externe sur la carte électronique de l’unité intérieure

(* A commander au SAV - n°AZUR : 0810 0810 69)

JUIN 2011

NI 923 324 A

CHOIX DE L’EMPLACEMENT ET PROCÉDURE D’INSTALLATION

4. CHOIX DE L’EMPLACEMENT DES UNITÉS

Le choix de l’emplacement est une chose particulièrement importante, car un déplacement ultérieur est une opération délicate, à mener par du personnel qualiﬁ é.

Décidez de l’emplacement de l’installation après discussion avec le client.

I AVERTISSEMENT

• Assurez-vous que les murs pourront supporter le poids tant de l’unité intérieure que de l’unité extérieure, pour éviter leurs chutes et des blessures éventuelles.

• Assurez vous d’avoir correctement ﬁ xez l’uni- té extérieure pour qu’elle résiste aux tremblements de terre, typhons ou autres vents violents.

• Ne pas installez l’unité extérieure prés de la rambarde d’un balcon, aﬁ n qu’un enfant ne puisse grimper dessus et basculer dans le vide.

I ATTENTION

Ne pas installez l’unité intérieure ou extérieure dans les lieux suivants :

• Les bords de mers, où la forte concentration de sel peut détériorer les parties métalliques provoquant des chutes de pièces ou des fuites d’eau provenant des unités.

• Un endroit avec des fuites de gaz combustible, contenant les ﬁ bres de carbone ou des poussières inﬂ ammables en suspension, ou des particules volatiles inﬂ ammables tels que du diluant pour peinture ou de l’essence. Si le gaz fuit et se répand autour de l’unité, il peut s’enﬂ ammer.

• Installez l’unité intérieure, l’unité extérieure, les câbles d’alimentation, les câbles d’interconnexion et les câbles de la télécommande au minimum à 1 m d’une télévision ou d’un récepteur radio. Cette précaution est destinée à éviter les interférences sur le signal de réception de la télévision ou du bruit sur le signal radio (Cependant, même à plus d’1 m les signaux peuvent être encore perturbé).

Fig. 1*

1 m ou plus

ommutateur et

1 m ou plus

Commutateur et disjonteur

disjoncteur

• Une pièce contenant de l’huile minérale et sujette aux projections d’huile ou de vapeur (une cuisine par exemple). Cela pourrait détériorer les parties plastiques et provoquerait la chute de pièces ou des fuites d’eau provenant des unités.

• Lieu de production de substances qui compromettent l’équipement, tel que le gaz sulfurique, le gaz de chlore, l’acide, ou l’alcali. Il fera corroder les tuyaux de cuivre et les joints causant la fuite de liquide réfrigérant.

• Une zone où on produit de l’ammoniaque et où des animaux peuvent uriner sur l’unité extérieure.

JUIN 2011

* Exemple donné pour une installation avec un appareil de type cassette.

• Si des enfants de moins de 10 ans peuvent approcher des unités, prenez toutes les mesures nécessaires pour qu’ils ne puissent toucher à celles-ci.

NI 923 324 A

CHOIX DE L’EMPLACEMENT ET PROCÉDURE D’INSTALLATION

4.1. Unité intérieure

Accessoires non fournis

• Câble pour l’interconnexion électrique (4 conducteurs).

• Liaison cuivre recuit de type frigoriﬁ que dans les longueurs et diamètres adéquats.

• Ruban adhésif pour le maintien des liaisons.

• Bande toilée pour l’assemblage des tuyauteries.

• Bouchon pour obturer le passage mural du tuyau d’évacuation.

• Colliers Ryslan et serre-câbles.

• Tuyau d’évacuation des condensats.

• Vis autotaraudeuses et vis à bois.

• Mastic pour obturer l’espace entre les liaisons et les gaines d’isolation.

1. Aﬁ n d’éviter tout risque de vibration ou de bruit parasite, utilisez pour votre installation un mur de construction solide.

Fig. 2

8 cm ou plus

150 cm ou plus

Télécom-

mande

8 cm ou plus

180 cm ou plus

(Bouchon d'évacuation des condensats)

Support de télécommande Vis (petites)

Support mural

12 cm ou plus

4.2. Unité extérieure

1. Evitez d’installer le climatiseur dans un endroit exposé à des vents violents ou à la poussière, bien ventilé, à l’abri de la pluie et des rayons du soleil.

2. L’entrée et la sortie d’air ne doivent en aucun cas être obstruées. L’emplacement doit permettre une bonne répartition de l’air climatisé dans le local.

3. Evitez d’installer l’appareil dans un endroit exposé aux rayons directs du soleil.

4. L’emplacement sera prévu de façon à permettre une maintenance aisée de l’appareil ainsi qu’une connexion facile avec l’unité extérieure.

La ﬁ gure suivante donne quelques cotes im- portantes à respecter qui permettront une installation facile et des interventions de dépannage sans problème.

5. De même, vériﬁ ez que l’écoulement gravitaire des eaux de condensation sera aisé à réaliser.

6. Installez l’appareil dans un emplacement où il sera aisé d’installer un tuyau d’évacuation. Si c’est impossible, Atlantic Climatisation & Ventilation peut vous fournir une pompe de relevage adaptée (consultez votre distributeur).

2. Evitez d’installer l’appareil dans un endroit où il y a du passage.

3. Evitez toute gêne auditive, thermique ou esthétique pour votre voisinage. Si l’unité doit être installé à proximité de vos voisins, veillez à obtenir leurs accords.

4. Prévoyez sufﬁ samment d’espace autour des tuyaux (gaz et liquide) pour l’installation, la maintenance et un accès facile. (Fig.3)

5. Installez l’unité à une distance d’au moins 3 m des antennes de télévision et de radio.

6. L’unité extérieure doit être installée dans un endroit où l’évacuation et l’unité même ne sont pas affectées lors du chauffage.

JUIN 2011

NI 923 324 A

CHOIX DE L’EMPLACEMENT ET PROCÉDURE D’INSTALLATION

Fig. 3

Modèle 18

Câble d'interconnexion Conforme au Type245 IEC57

Unité extérieure

10 cm ou plus

30 cm ou plus

Modèle 24

Câble d'interconnexion Conforme au Type245 IEC57

Unité extérieure

60 cm ou plus

5 cm ou plus

Unité intérieure

10 cm ou plus

Unité intérieure

10 cm ou plus

30 cm ou plus

• N’utilisez pas le bouchon et le tuyau d’évacuation des condensats, si la température extérieure est inférieure ou égal à 0°. L’utilisation par temps froid du bouchon et du tuyau d’évacuation peut geler les condensats à l’extrémité des tuyaux (modèle réversible uniquement).

• Les fortes chutes de neige peuvent, dans certaines régions, obstruées l’entrée et la sortie d’air et empêcher la production d’air chaud. Construisez un abri et un piédestal ou installez l’unité extérieure sur des pieds en hauteur (selon la conﬁ guration de l’endroit).

• Si l’installation n’est pas accomplie selon les recommandations, cela pourrait provoquer des courts-circuits et des défauts de fonctionnement.

Fig. 4

Modèle 18

54 cm

10 cm ou plus

30 cm ou plus

5 cm ou plus

• N’installez pas l’unité directement sur le sol, car cela pourrait provoquer une panne.

• Pour obtenir une meilleure efﬁ cacité, lors de l’installation de l’unité extérieure, veillez à laisser les côtés avant et gauche ouverts.

I ATTENTION

• L’unité extérieure ne doit pas être installée penchée de plus de 5°.

• Ne pas installez l’unité extérieure a proximité d’équipement générant des interférences électromagnétiques. Cela provoquera des dysfonctionnements du système de commande et de maintenance.

• Ne pas installez dans une zone habitée par de petits animaux susceptibles d’être à l’origine de pannes ou d’incendie, s’ils sont en contact avec des parties électriques de l’appareil.

32 cm

Modèle 24

54 cm

32 cm

Fig. 5

Dessous de l'unité extérieure

Tuyau d'évacuation des condensats

JUIN 2011

NI 923 324 A

CHOIX DE L’EMPLACEMENT ET PROCÉDURE D’INSTALLATION

Fig. 6

5. INSTALLATION DE L’UNITÉ INTÉRIEURE

Installez le climatiseur comme indiqué ci-après. Le suivi de cette procédure vous garantit une bonne installation.

I ATTENTION

• Choisissez un emplacement pour l’installation de l’unité intérieure sufﬁ samment solide pour supporter au moins 5 fois son poids.

• Vériﬁ ez que ce support ne risque pas de pro- pager les vibrations de l’appareil.

5.2. Comment préparer le passage de la

tuyauterie ?

1. Percez un trou de 80 mm de diamètre dans le

mur, à l’emplacement précisé (Fig. 8).

2. Pour percer le mur à l’intérieur du support

mural, au niveau des encoches, centrez le trou sur les repères de centrage gauche ou droit. Pour percer le mur à l’extérieur du support mural, centrez le trou au moins 10 mm plus bas. (Fig. 8)

3. Percez le trou de manière à ce que son ori-

ﬁ ce extérieur soit de 5 à 10 mm plus bas que l’oriﬁ ce intérieur. (Fig. 9)

4. Toujours bien aligner le centre du trou sinon

des fuites d’eau pourraient survenir.

5. Coupez le fourreau d’une longueur corres-

pondant à l’épaisseur du mur, obturez-le à l’aide du bouchon, ﬁ xez-le avec du ruban ad- hésif et insérez le fourreau dans le trou (Fig.

9).

6. Lorsque les directions  (à droite) ou  (sor-

tie à gauche) sont utilisées, percez avec une pente légèrement plus importante (10 mm au moins) pour laisser libre l’écoulement d’eau.

5.1. Choix de la sortie pour le raccordement

Le raccordement des lignes frigoriﬁ ques peut s’effectuer dans les sept directions indiquées par les chiffres , , , , ,  et  de la Fig. 7. Lorsque les conduites sont raccordées dans les directions , , , ou , coupez le côté du pan- neau avant, à l’aide d’une scie à métaux.

Fig. 7

g Sortie

gauche

i Sortie

Sortie inférieure gauche

arrière gauche

Sortie droite

Sortie inférieure droite

Sortie arrière droite

Sortie arrière centrale

Fig. 8

Pus bas de 10 mm minimum

Fig. 9

Bouchon

Support mural

Trou de Ø 80 mm

Fixez avec du ruban adhésif

Fourreau

Repères de centrage

Trou de Ø 80 mm

Pus bas de 10 mm minimum

5 à 10 mm plus bas

Mur(Intérieure) (Extérieure)

JUIN 2011

NI 923 324 A

CHOIX DE L’EMPLACEMENT ET PROCÉDURE D’INSTALLATION

I ATTENTION

• Veillez à toujours bien centrer le trou. Un alignement incorrect peut entraîner des fuites.

• En l’absence de gaine, le câble qui relie l’unité extérieure à l’unité intérieure risque d’être endommagé au contact d’une pièce métallique.

5.3. Installation du support mural

Fixation directe sur le mur : Avant de ﬁ xer le support mural sur le mur, mettez- le de niveau en enfonçant le crochet au centre du support mural dans le mur avec le manche d’un tournevis en assurant sa mise à niveau avec un niveau à bulle ou un ﬁ l à plomb.

• Pour ﬁ xer le support mural, utilisez au moins 6 vis et chevilles à travers les trous en périphérie du support mural.

• Sur un mur en béton, placez dans le mur des boulons d’ancrage correspondants aux trous du support mural.

Fig. 10

I ATTENTION

• N’enlevez l’écrou “ Flare ” sur l’unité intérieure qu’immédiatement avant le raccordement.

• Les liaisons seront mises en forme exclusivement à la cintreuse ou au ressort de cintrage aﬁ n d’éviter tout risque d’écrasement ou de rupture.

• Insérez le tuyau d’évacuation et le bouchon des condensats fermement. Le tuyau d’évacuation doit être dirigé vers le bas pour éviter les fuites d’eau.

• Lors de l’insertion, assurez-vous de ne pas introduire de la matière en plus de l’eau. Si n’importe quel autre matière est jointe, elle pourrait causer des détériorations et une fuite d’eau.

• Après avoir enlevé le tuyau d’évacuation, assurez-vous de ne pas oublier de remonter le bouchon d’évacuation.

• Assurez-vous de ﬁ xer le tuyau d’évacuation des condensats en dessous des liaisons frigoriﬁ ques avec un adhésif.

(8 grand)

Support mural

Vis

I ATTENTION

• Attention, si le support mural est mal positionné, de l’eau risque de s’écouler le long du mur et sur le sol.

5.4. Passage du tuyau d’évacuation des condensats et des liaisons frigoriﬁ ques

I ATTENTION

• Ne cintrez jamais plus de 3 fois les liaisons au même endroit sous peine de voir apparaître des amorces de rupture (écrouissage du métal).

• Lors de l’installation, assurez-vous de prendre les précautions nécessaire aﬁ n d’empêcher l’eau des condensats de geler à de basse température. Un tuyau d’évacuation bloqué par de l’eau gelée peut entraîner une fuite d’eau pour l’unité intérieure.

Pour les sorties : arrière  et , à droite , inférieure  et .

• Installez la tuyauterie de l’unité intérieure dans

la direction du trou réalisé dans le mur et assemblez le tuyau d’évacuation et les liaisons au moyen de ruban adhésif vinyle. (Fig. 11).

• Le tuyau d’évacuation doit être monté en des-

sous des liaisons frigoriﬁ ques.

• Enveloppez les tuyaux de l’unité intérieure vi-

sibles de l’extérieur de ruban décoratif ou faitesles cheminer dans une goulotte.

JUIN 2011

NI 923 324 A

CHOIX DE L’EMPLACEMENT ET PROCÉDURE D’INSTALLATION

Fig. 11

Fixez avec de l'adhésif

Liaison sortie droite

Liaison sortie inférieure droite

Tuyau d'évacuation des condensats (au-dessous)

Liaison (au-dessus) sortie arrière

Pour les sorties : arrière gauche , à gauche .

• Permutez le bouchon et le tuyau d’évacuation des condensats : enlevez le bouchon en tirant sur son téton à l’aide de pinces et montez le tuyau d’évacuation sur la sortie gauche. (Fig. 12).

Fig. 12

Pour une sortie à gauche, coupez avec un outil adéquat, en suivant le tracé, une ouverture.

Retirez le bouchon d'évacuation des condensats en tirant sur l'extrémité du bouchon avec des pinces. Puis retirez l'isolant.

Tuyau d'évacuation des condensats

Bouchon d'évacuation des condensats

Fig. 13

Isolant

Tuyau d'évacuation des condensats

I ATTENTION

• Lors de l’insertion du tuyau d’évacuation des condensats muni de son bouchon dans l’oriﬁ ce d’évacuation de l’unité intérieure, assurez- vous que le tuyau butte sur la paroi de l’appareil pour prévenir tout risque de fuites.

5.5. Mise en place de l’unité intérieure

Les travaux de plomberie peuvent être facilités en traçant, cintrant, et en ﬁ xant temporairement la conduite de raccordement, le tuyau d’évacuation et le câble de connexion comme illustré sur la Fig. 14, à l’avance. (Sortie par la gauche).

Fig. 14

Aligner les repères

Support mural

• Pour une sortie par la gauche  ou par l’arrière gauche , alignez les repères sur le support mural et cintrez la conduite de raccordement en conséquence.

• Pour une sortie par l’arrière gauche , coudez (rayon d’environ 100 mm minimum) la partie de la liaison frigoriﬁ que raccordée au climatiseur au moyen d’une cintreuse et cintrez-la de manière à ce qu’il n’y ait pas plus de 35 mm d’espace entre la conduite et le mur.

Fixez le manchon isolant sur le tuyau d’évacuation des condensats.

JUIN 2011

Liaison liquide

Liaisons frigorifiques

Liaison gaz

Après avoir fait passer les liaisons de l’unité intérieure et le tuyau d’évacuation dans l’oriﬁ ce pratiqué dans le mur, placez le climatiseur dans les crochets du support mural du haut, insérez les deux crochets du bas dans les trous de ﬁ xa- tion correspondants et abaissez celui-ci en le repoussant contre le mur. (Fig. 15).

NI 923 324 A

PROCÉDURE D’INSTALLATION

Fig. 15

Crochets du haut

Support mural

Unité intérieure

Piéces de fixation

Crochets du bas

• Accrochez l’unité intérieure sur les crochets situés en haut du support mural.

• Insérez une pièce d’écartement en carton entre l’unité intérieure et le support mural, et éloignez ainsi le bas du climatiseur du mur pour la suite des travaux si nécessaire. (Fig. 16).

Fig. 16

Unité intérieure

2. Etant donné que de l’eau de condensation

peut s’écouler de l’unité extérieure durant l’opération de chauffage, installez le coude d’évacuation et raccordez-le à une conduite standard de 16 mm. (En mode chauffage, lorsque la température extérieure est égale ou inférieure à 0°C, veillez à ce que l’eau de vidange qui s’écoule de l’unité extérieure ne gèle pas dans les tuyaux en utilisant un câble chauffant régulé, par exemple).

I ATTENTION

• L’unité extérieure ne doit pas être installée penchée de plus de 5°.

• Lorsque l’unité extérieure est susceptible d’être exposée à des vents violents, ﬁ xez-la solidement.

LE CACHE VANNE

Cale

Support mural

Vériﬁ ez que :

• Les crochets du haut et du bas sont fermement engagés et que l’unité ne bouge ni d’avant en arrière, ni de gauche à droite.

• L’unité intérieure est positionnée avec précision dans le sens horizontal et vertical.

• Le tuyau d’évacuation se trouve en dessous des liaisons frigoriﬁ ques dans la gaine qui traverse le mur.

6. INSTALLATION DE L’UNITÉ EXTÉRIEURE

PRÉCAUTIONS D’INSTALLATION

1. Ne pas installer l’unité directement sur le sol. Vériﬁ ez que l’emplacement choisi pour l’ins- tallation est à même de supporter son poids et ne risque pas de transmettre de vibrations (le cas échéant des plots anti-vibratiles sont disponibles : consultez Atlantic Climatisation & Ventilation).

Démontage :

• Enlevez la ou les vis de montage et tirez le capot vers vous.

Remontage :

• Insérez dans les encoches les crochets du cache vanne, puis poussez vers le haut

• Revissez la ou les vis de montage.

Fig. 17

Cache vanne

Vis

Crochets

Vis

Crochets

Cache vann

Modèle 18

Modèle 24

JUIN 2011

NI 923 324 A

PROCÉDURE D’INSTALLATION

7. RACCORDEMENT DES LIAISONS FRIGO-

RIFIQUES

CARACTÉRISTIQUE DES TUBES

• Utiliser du tube cuivre recuit de type frigoriﬁ que

disponible d’une épaisseur jamais inférieure à 0,8 mm.

• Utilisez du tube isolé et bouchonné dans les

diamètres adéquats en couronne de 15 m (Norme A 51 122) ou en longueur standard préfabriquée (consultez ATLANTIC Climatisation & Ventilation).

• Un climatiseur utilisant du réfrigérant «R410A»

est soumis à des pressions plus importantes qu’avec du «R22». Vériﬁ ez que les liaisons utili- sées correspondent à ces pressions.

I ATTENTION

• Ne réutilisez jamais des liaisons frigoriﬁ ques déjà utilisées avec du R22 ou un autre gaz d’une ancienne génération.

• Utilisez exclusivement le réfrigérant R410A en évitant le mélange avec un autre gaz ou avec l’air.

2. Ebavurez soigneusement en tenant le tube vers le bas pour éviter l’introduction de limaille dans le tube.

3. Récupérez les écrous « Flare » sur l’unité intérieure et l’unité extérieure.

4. Enﬁ lez les écrous sur les tubes avant évase- ment.

5. Procédez à l’évasement à l’aide d’une dudgeonnière adaptée.

6. Après évasement, vériﬁ ez l’état de la portée. Celle-ci ne doit pas présenter de rayure ou d’amorce de rupture. Vériﬁ ez également la cote « L ».

Fig. 18

Vériez si (L) est évasée correctement et n'est ni craquelée, ni rayée

• N’utilisez pas de pâte bleu ou d’étanchéité pour les liaisons frigoriﬁ ques car elle les obs- true. Son utilisation entraînera la mise hors garantie de l’appareil.

I AVERTISSEMENT

• Le tracé choisi sera le plus court et le plus simple possible, la qualité de la réfrigération en dépend.

• Les 2 tubes constituant la liaison frigoriﬁ que doivent être isolés séparément.

• Aﬁ n de garantir une bonne étanchéité, ou- vrez et fermez entièrement 5 fois les vannes avant de retirer les bouchons (des tubes et des vannes) et d’effectuer les raccords.

EVASEMENTS

1. Coupez les tubes avec un coupe tube sans les déformer à la longueur adéquate.

Dudgeonniére

Tuyau

Diamètre des tuyaux A

6.35 mm (1/4’’) 0 à 0.5 mm12.70 mm (1/2’’)

15.88 mm (5/8’’)

RACCORDEMENT DES TUBES FRIGORIFIQUES

Pour chacun des 4 raccords, procédez de la façon suivante :

1. Centrez parfaitement le tube par rapport à son raccord.

2. Vissez le raccord à la main le plus loin possible.

JUIN 2011

NI 923 324 A

PROCÉDURE D’INSTALLATION

3. Serrez l’écrou à la clé dynamométrique aux couples ci-après.

4. Desserrez l’écrou et resserrez-le de nouveau au couple prescrit.

Fig. 19

Clé fixe

Clé dynamométrique

Liaison côté unité intérieure

Surface évasée

Pour prévenir toute fuite de gaz, enduisez la surface évasée d’huile frigoriﬁ que POE.

Ecrou

Liaison

NB : L’utilisation de ﬂ exibles avec vannes ¼ de tour facilite les manipulations lors de la mise en service (pas de purge des ﬂ exibles car possibilité de les tirer au vide et de les isoler). Les vannes sont à positionner à l’opposé du jeu de manomètres.

8.1. Test d’étanchéité (mise en pression des liaisons frigoriﬁ ques et de l’unité intérieure)

1. Retirer le capuchon de protection de l’oriﬁ ce de charge (Schrader) situé sur la vanne «gaz» (grosse) et raccorder dessus le ﬂ exible bleu (coté muni d’un poussoir de valve en bon état), l’autre coté du ﬂ exible bleu étant relié au robinet bleu du manomètre BP.

2. Raccorder le ﬂ exible jaune sur une bouteille d’azote munie de son détendeur, l’autre coté du ﬂ exible jaune étant relié à la voie centrale du jeu de manomètres. S’assurer que les robinets rouge du manomètre HP et bleu du BP sont fermés.

Diamètre écrou Flare Couple de serrage

6.35 mm (1/4’’)

12.70 mm (1/2’’)

15.88 mm (5/8’’)

16 à 18 Nm 49 à 61 Nm 63 à 75 Nm

8. MISE EN SERVICE DE L’INSTALLATION

I ATTENTION

• Cette opération est à effectuer par un professionnel qualiﬁ é possédant une attestation de capacité conformément au code de l’environnement.

• Le tirage au vide avec une pompe est impératif.

• Utilisez une pompe à vide, des manomètres et des ﬂ exibles n’ayant servi exclusivement qu’avec du réfrigérant R410A aﬁ n de ne pas endommager l’installation.

• L’unité extérieure ne contient pas de réfrigérant supplémentaire pouvant servir à purger l’installation ou à contrôler les fuites.

• Une charge complémentaire est éventuellement nécessaire (voir conditions).

3. Ouvrir le robinet de la bouteille d’azote, régler son détendeur à une pression de sortie d’environ 10 à 15 bars puis ouvrir le robinet bleu du manomètre BP pour obtenir la pression désirée dans les liaisons frigoriﬁ ques et dans l’unité intérieure. Fermer le robinet de la bouteille d’azote.

4. Contrôler l’étanchéité du circuit en appliquant une solution savonneuse sur les raccords coté unité intérieure et coté unité extérieure (plus sur les éventuelles brasures réalisées sur les liaisons frigoriﬁ ques). Vériﬁ er que la pression indiquée par le manomètre BP ne baisse pas.

8.2. Tirage au vide des liaisons frigoriﬁ ques

et de l’unité intérieure

1. Purger l’azote du circuit en ouvrant le robinet rouge du manomètre HP (revenir à la pression atmosphérique), débrancher la bouteille d’azote et refermer les robinets des manomètres BP et HP.

2. Remplacer la bouteille d’azote par la pompe à vide.

JUIN 2011

NI 923 324 A

PROCÉDURE D’INSTALLATION

NB : Possibilité d’intercaler un vacuomètre entre la pompe à vide et le jeu de manomètres pour plus de précision (nécessite un 2ème ﬂ exible).

3. Mettre la pompe à vide en fonctionnement, ouvrir le robinet bleu du manomètre BP et attendre que le vide dans le circuit descende en dessous de 0,01 bar (10 mbar). Laisser la pompe à vide fonctionner encore 15 minutes minimum.

4. Vériﬁ er la tenue du vide en fermant le robinet bleu du manomètre BP, en arrêtant la pompe à vide et en ne débranchant aucun ﬂ exible. Au bout d’une dizaine de minutes, la pression ne doit pas avoir remonté sinon rechercher la fuite et recommencer le tirage au vide au début.

5. Reprendre le tirage au vide pendant le temps nécessaire. Fermer le robinet bleu du manomètre BP puis arrêter et débrancher la pompe à vide.

Longueur de tubes 15m 20m 25m 30m* Charge

complémentaire (20g/m)

Aucune 100g 200g 300g

* que pour le modèle de taille 24.

La première chose à faire est de déterminer la quantité de R410A à charger.

La charge doit être exécutée comme suit :

1. Remplacer la pompe à vide par une bouteille de R410A (charge en phase liquide).

2. Ouvrir le robinet de la bouteille.

3. Poser la bouteille sur une

R410A

Gaz

balance de précision minimale de 10 g. Noter le poids.

Liquide

4. Ouvrir prudemment et légèrement le robinet bleu du manomètre BP et surveiller la valeur afﬁ chée par la balance.

Fig. 20

Jeu de namomètres

Pompe de tirage au vide

Flexible de service

8.3. Charge complémentaire (si nécessaire)

Ces appareils sont chargés pour des longueurs de liaison n’excédant pas 15 m. Si la longueur dépasse 15 m, le tableau ci-dessous permet de déterminer rapidement la charge complémentaire de R410A à introduire, en fonction de la longueur de la liaison frigoriﬁ que.

5. Dès que la valeur afﬁ chée correspond à la valeur calculée, fermer le robinet bleu du manomètre BP puis celui de la bouteille de ﬂ uide sans débrancher aucun ﬂ exible.

NB : Si la charge complémentaire n’a pas pu être atteinte (pression trop basse dans la bouteille), il sera nécessaire de poursuivre l’opération, installation en fonctionnement, (en FROID et en mode TEST) et en ouvrant doucement le robinet du manomètre BP pour éviter un afﬂ ux soudain de ﬂ uide à l’état liqui

-de à l’aspiration du compresseur.

8.4. Mise en gaz de l’installation

Retirer les capuchons d’accès aux commandes des vannes de l’unité extérieure et les ouvrir à fond (sens anti-horaire) avec une clé ALLEN de 4 mm sans forcer sur la butée et en commençant par la vanne «liquide» (petite).

JUIN 2011

NI 923 324 A

PROCÉDURE D’INSTALLATION

Fig. 21

Liaison

Bouchon aveugle

Clé Allen

Flexible de service muni d'un obus de valve

Bouchon du port de charge

Vanne 3 voies

Port de charge

8.5. Vériﬁ cations de l’absence de fuites sur le circuit

Une fois l’installation mise en gaz comme décrit précédemment, vériﬁ er, avec un détecteur de gaz halogéné électronique, les raccords et les éventuelles brasures sur les liaisons frigoriﬁ ques (si les dudgeons ainsi que les étapes 8.1 et 8.2 ont été correctement réalisés, il ne doit pas y avoir de fuite à cette étape).

8.6. Essais de l’appareil

Mettre l’appareil en FROID et en mode

TEST puis procéder aux essais et mesures nécessaires.

Mettre ensuite l’appareil en CHAUD et en mode TEST puis procéder aux essais et mesures nécessaires (si modèle réversible).

8.7. Fin de la mise en service

Réouvrir les vannes de l’unité extérieure en commençant par la vanne «liquide» (petite).

Bouchon aveugle Couple de serrage

Vanne 2 voies Vanne 3 voies

Bouchon de port de charge

20 à 25 Nm 30 à 35 Nm

12.5 à 16 Nm

Remettre en place les capuchons des vannes et de la prise de pression (Schrader) et les resserrer à la clé selon les couples de serrage indiqués.

Remettre l’installation en fonctionnement.

Donner les explications et laisser les documents nécessaires au client.

9. CÂBLAGE ÉLECTRIQUE

9.1. Caractéristiques de l’alimentation

L’alimentation sera prévue dans le respect des normes en vigueur et en particulier de la NF C 15-100. L’appareil doit être alimenté par une ligne spéciale protégée en tête par un disjoncteur omnipolaire d’ouverture minimale entre contacts de 3 mm. Le câble utilisé sera de type H07RNF. Une protection différentielle de 30 mA sera par ailleurs prévue.

• Dans tous les cas le respect de la norme française NF C 15-100 est impératif.

• N’utilisez jamais de prise de courant pour l’alimentation.

Remettre l’appareil en FROID et en mode TEST. Procéder au rapatriement du ﬂ uide frigorigène

dans l’unité extérieure (PUMP DOWN) pour pouvoir débrancher le ﬂ exible bleu et éventuel- lement la bouteille de ﬂ uide sans fuite de ﬂ uide frigorigène (dans ce cas, laisser ouvert le robinet du manomètre BP).

Arrêter l’installation en prenant soin que la pression ne descende pas en dessous de 0bar, puis débrancher le ﬂ exible bleu.

JUIN 2011

• Cet appareil est prévu pour fonctionner sous une tension nominale de 230 Volts 50Hz.

• A aucun moment (y compris lors des phases de démarrage), la tension ne doit passer en dessous de 198 V et ou au-dessus de 264 V aux bornes de l’appareil.

NI 923 324 A

PROCÉDURE D’INSTALLATION

VOIR EN PAGE 7 LES SECTIONS ET LES LONGUEURS DE CÂBLE.

Les sections de câbles sont données à titre indicatif. Il y a lieu pour l’installateur, qui est dans tous les cas ″l’homme de l’art″, de vériﬁ er qu’elles correspondent aux besoins et aux normes en vigueur.

Régime de neutre et câblage d’alimentation :

Les appareils de climatisation Atlantic / Fujitsu sont prévus pour fonctionner avec les régimes de neutre suivants : TT et TN. Le régime de neutre IT ne convient pas pour ces appareils. Les alimentations monophasées sans neutre (entre phases) sont strictement à proscrire. En ce qui concerne les appareils triphasés, le neutre doit également toujours être distribué (TT ou TN).

9.2. Câblage de l’interconnexion sur l’unité intérieure

9.2.1. Schéma de câblage

9.2.2. Câblage de l’interconnexion sur l’unité intérieure

1. Retirez le cache bornier.

2. Installez le câble d’interconnexion.

Fig. 23

Cache bornier

Câble de connexion

Vis

3. Connectez complètement le câble dans le bornier.

I AVERTISSEMENT

• Chaque câble doit être connecté fermement.

• Les câbles ne devront pas toucher les liaisons frigoriﬁ ques.

• Des câbles mal connectés au bornier peuvent être à l’origine d’une surtension ou de dysfonctionnements.

• Les câbles connectés doivent correspondre aux numéros des borniers.

Fig. 22

Unité intérieure

Bornier

Type 245 IEC57

(Interconnexion)

230 V

Ligne de Terre

Unité extérieure

ou boîtier de répartition

Veuillez connecter sur le bornier spécifié

Fig. 24

Terre

12 34

35 mm

Câble de connexion

25 mm

4. Fixez le câble avec un serre-câble. Remettre le cache bornier en place en insérant la languette dans le trou carré et ﬁ xez la vis.

Fig. 25

Cache bornier

JUIN 2011

Languette

NI 923 324 A

Vis

Trou carré

PROCÉDURE D’INSTALLATION

9.3. Connexion des câbles et ﬁ ls électriques sur les borniers

Avec du ﬁ l souple

Le ﬁ l souple type HO7RNF est utilisable moyen- nant quelques précautions :

Dénudez l’extrémité des conducteurs sur en-

1. viron 10 mm.

2. Avec une pince à sertir, posez en bout de ﬁ l une cosse ronde à sertir du diamètre correspondant aux vis du bornier.

3. Serrez fermement la cosse sur le bornier à l’aide d’un tournevis approprié aﬁ n de ne pas endommager ou casser la vis.

4. L’utilisation de ﬁ ls souples sans cosses rondes serties est formellement déconseillée.

Fig. 26

2. Préparez l’extrémité des câbles comme indiqués dans la ﬁ gure 27.

Fig. 27

35 mm

30 mm

35 mm

Modèle 18

45 mm

40 mm

45 mm

Cosse ronde sertie

Câble

Manchon

Vis avec une rondelle

Cosse ronde sertie

Câble

10 mm

Vis avec une rondelle

Cosse ronde sertie

Bornier

Tableau 3

Vis Couple de serrage

M4 M5

1.2 à 1.8 Nm

2.0 à 3.0 Nm

Protégez toujours les câbles au passage du serre-câble avec de la gaine de protection PVC d’épaisseur comprise entre 0,5 et 1 mm.

Modèle 24

3. Introduisez à fond les câbles dans le bornier et serrez les vis fermement.

Fig. 28

Vis Terre

Gaines électriquesSerre-câble

Vis Terre

Modèle 18

9.4. Câblage de l’interconnexion et de l’alimentation sur l’unité extérieure

1. Enlevez le cache vanne de l’unité extérieure.

JUIN 2011

NI 923 324 A

Gaines électriquesSerre-câble

Modèle 24

PROCÉDURE D’INSTALLATION

Fig. 29

Bornier de l'unité extérieureBornier de l'unité intérieure

Câble d'interconnexion

Câble d'alimentation

Vis TerreVis Terre

4. Fixez le serre-câble sur la partie gainée du câble d’interconnexion.

Fig. 30

Modèle 18

Serre-câble Câble d'interconnexion

Fig. 32

Modèle 18

Câble d'interconnexion

Trou

8 cm

10 cm

Modèle 24

5 cm

10 cm

Câble d'interconnexion

Modèle 24

Bornier

Serre

-câbles

Câble d'interconnexion

Lors de la mise en place du serre-câble, protégez toujours le câble au passage de celui-ci avec de la gaine de protection PVC d’épaisseur 1mm.

Fig. 31

Gaine de protection PVC

Serre-câble

5. Faites cheminer les câble d’alimentation et d’interconnexion par l’arrière de l’appareil, dans la zone A (voir ﬁ gure ci-après). Sinon, le couvercle devient difﬁ cile à installer.

Attention de ne pas pincer de câble en fermant le couvercle.

10. FINITIONS

Après avoir ﬁ ni la vériﬁ cation des fuites sur le circuit frigoriﬁ que (pour les détails, se reporter au paragraphe 8.5 page 20), installez l’isolant.

Isolez le tuyau d’évacuation des condensats pour éviter qu’il ne gèle.

1. Isolez entre les liaisons Isolez les liaisons d’aspiration et de refoulement séparément.

Sorties arrière droite , droite  et inférieures  et .

• Pour les sorties arrière droite , droite  et inférieures  et , enveloppez les liaisons avec de l’isolant. Fixez le tout avec du ruban adhésif.

Sorties arrière gauche , gauche .

• Enveloppez les liaisons frigoriﬁ ques et les liaisons côté unité intérieure avec de la bande de ﬁ nition.

• Attachez le câble d’alimentation, le bus de communication et le câble de la télécommande aux liaisons avec du ruban adhésif.

JUIN 2011

NI 923 324 A

PROCÉDURE D’INSTALLATION

• Enveloppez les câbles, les liaisons et le tuyau

d’évacuation des condensats avec de la bande de ﬁ nition.

Fig. 33

Faire se chevaucher les isolants

Liaison

Fixer les liaisons ensemble sans espace

Ruban adhésif

unité intérieure

Fig. 34

Liaison

Enveloppez avec le ruban adhésif

Tuyau d'évacuation des condensats

Ruban adhésif

Fig. 35 - Sortie gauche  et arrière gauche 

Fig. 37

OUI NON

Tuyau d'évacuation des condensats

Collier

Remonté

NON NON

En vague

Arrivée

dans l'eau

11. DÉMONTAGE ET REMONTAGE DE LA FAÇADE ET DE LA GRILLE D’ENTRÉE D’AIR

11.1. Démontage de la façade et de la grille d’entrée d’air

11.1.1. Démontage de la grille d’entrée d’air

1. Ouvrir la grille d’entrée d’air jusqu’à ce qu’il soit horizontal par rapport au sol.

2. Maintenez la grille d’entrée d’air avec une main et tirez les loquets situés des deux côtés de l’unité intérieure vers le bas.

Sortie gauche

Câble d'interconnexion

Liaisons

Pour une sortie à l'arrière gauche

Passage dans le mur

Tuyau d'évacuation des condensats

Câble d'interconnexion

Liaisons

2. Attachez le câble d’interconnexion le long des liaisons avec du ruban adhésif.

3. Attachez les liaisons sur le mur extérieur avec des colliers (Fig. 36).

4. Remplissez le fourreau (dans le mur) avec du mastic pour éviter que l’eau et le vent n’y pénètre (Fig. 36).

5. Attachez le tuyau d’évacuation des condensats au mur extérieur etc..

Fig. 36

Fourreau à l'extérieur

Collier

Mastic

Fig. 38

Grille d’ entrée d’

air

Axe de rotation

LoquetLoquet

3. Soulevez et enlevez le grille d’entrée d’air.

11.1.2. Démontage de la façade

1. Enlevez les 6 vis qui ﬁ xent la façade.

2. En plaçant les mains sur la partie inférieure de la façade, appuyez avec les pouces aux endroits marqués avec des repères [ Δ ] aﬁ n de la dégager en la soulevant vers vous.

Liaison

JUIN 2011

Extérieure

NI 923 324 A

PROCÉDURE D’INSTALLATION

Fig. 39

Façade

Vis

(6 emplacements)

Poussez

Support mural

[Ÿ] Repères

3. En plaçant les mains sur la partie inférieure de la façade, appuyez avec les pouces aux endroits marqués avec des repères [ Δ ] aﬁ n de la dégager en la soulevant vers vous.

4. Tout en soulevant la partie supérieure de la façade, tirez-la vers vous aﬁ n de la dégager.

Fig. 40

3. Il y a 1 crochet au centre de la façade. Poussez ce crochet dans le trou approprié au centre du châssis.

Fig. 42

Trous supérieurs

Trou central

Unité intérieure

Crochets supérieurs

Crochet central

Façade

I ATTENTION

Ne coupez pas ou ne repliez pas les câbles avec le couvercle du boîtier électrique. Une décharge électrique peut se produire si les câbles sont endommagés.

Faites attention en remettant la façade. Vous pouvez vous blesser si celle-ci tombe.

Façade

11.2. Remontage de la façade et de la grille d’entrée d’air

11.2.1. Remontage de la façade

1. Insérez la façade de sorte qu’il couvre la partie inférieure.

Fig. 41

Façade

4. Serrez et ﬁ xez la façade au châssis à l’aide des vis qui ont été enlevé au § 11.1.2 (Fig.39).

11.2.2. Remontage de la grille d’entrée d’air

1. Tenez le grille d’entrée d’air horizontalement et insérez les axes de rotation dans les emplacements prévus sur la partie supérieure de la façade.

2. Appuyez sur les loquets pour bloquer la grille d’entrée d’air (Fig. 43).

Fig. 43

2. Ensuite, insérez la partie supérieure de la façade. (Insérez les 2 crochets supérieurs de la façade dans les trous approprié à l’avant du châssis.)

JUIN 2011

NI 923 324 A

PROCÉDURE D’INSTALLATION

12. RÉCUPÉRATION DU FLUIDE DANS L’UNITÉ EXTÉRIEURE

Pour éviter la dispersion de gaz réfrigérant dans l’atmosphère au moment du déplacement ou de la mise en décharge, il faut récupérer les ﬂ uides frigorigènes en mode refroidissement ou refroidissement forcé selon la procédure suivante. (Quand en hiver le mode refroidissement ne peut être utilisé, alors activez le mode refroidissement forcé).

1. Purger en branchant le ﬂ exible du manifold au port de charge de la vanne 3 voies et ouvrir doucement la vanne basse pression.

2. Fermez complètement la vanne 2 voies.

3. Lancez le mode froid ou le mode froid forcé. Si vous utilisez la télécommande, appuyez sur le bouton « TEST RUN » après avoir lancez le mode froid.

Les voyants « OPERATION » et « TIMER » commence à clignoter simultanément pendant l’opération de test. Si vous n’utilisez pas la télécommande, il faut appuyer en continu sur le bouton MANUAL AUTO de l’unité intérieure pendant au moins 10 secondes (Le mode froid forcé ne peut être lancé si on n’appuie pas en continu plus de 10 secondes.)

I ATTENTION

• Pendant la récupération des ﬂ uides, assurez- vous d’avoir éteint le compresseur avant de retirer les liaisons frigoriﬁ ques.

• Ne pas débrancher les tuyaux de raccordement pendant que le compresseur fonctionne avec les vannes 2 ou 3 voies ouvertes. Cela peut causer des pressions anormales du cycle de réfrigération ce qui peut entraîner des ruptures et même des dégâts.

13. INSTALLATION DE LA TÉLÉCOMMANDE INFRAROUGE DE SÉRIE

13.1. Réglage de la télécommande

Mise en place des piles (R03/LR03 x 2).

1. Appuyez sur le couvercle au dos de la télécommande et tirez dans le sens de la ﬂ èche

2. Insérez les piles. Veillez à ne pas inverser les polarités (+ / -).

3. Fermez le couvercle.

Fig. 44

4. Fermez la vanne 3 voies quand vous lisez sur le manomètre une pression de 0.05~0 MPa (0.05~0 kg/cm2).

5. Pour Arrêtez :

- Appuyez sur le bouton START/STOP de la télécommande pour stopper la récupération

- Appuyez sur le bouton MANUAL AUTO de l’unité intérieure pour stopper la récupération (Il n’est pas nécessaire de d’appuyer en continu plus de 10 secondes).

JUIN 2011

I ATTENTION

• Ne laissez pas les piles à la portée d’enfants.

• Si vous n’utilisez pas la télécommande pendant une longue période, enlevez les piles pour éviter d’éventuelles fuites qui pourraient endommager l’appareil.

• Si du liquide s’écoulant des piles entre en contact avec la peau, les yeux ou la bouche, rincez immédiatement avec beaucoup d’eau et consultez votre médecin.

• Les piles usées doivent être enlevées immédiatement et recyclées de manière appropriée.

• Ne tentez jamais de recharger des piles.

NI 923 324 A

PROCÉDURE D’INSTALLATION

I AVERTISSEMENT

• Ne mélangez jamais des piles neuves et des piles usées, ni différents types de piles.

• Les piles durent environ un an dans des conditions d’utilisation normales. Si la portée de fonctionnement de la télécommande diminue, remplacez les piles et appuyez sur le bouton RESET avec la pointe d’un stylo ou un autre objet pointu.

13.2. Installation de la télécommande

I ATTENTION

• Vériﬁ ez que l’emplacement choisi permet la transmission du signal vers l’unité intérieure.

• Evitez les emplacements soumis directement au rayonnement solaire ou à proximité d’une source de chaleur.

Installez la télécommande de façon à ce que la cellule photo-électrique du climatiseur permette la réception du signal de la télécommande. (Le signal est transmis jusqu’à 7 m).

1. Vissez le support de la télécommande sur un mur ou un pilier à l’aide des 2 vis fournies. (Fig. 45).

3. Pour utiliser la télécommande, enlevez-la de son support comme indiqué sur la Fig. 47.

Fig. 47

Tirez vers

le haut

Tirez vers

l'avant

13.3. Paramétrage de la télécommande

Avant de paramétrer les unités, il faut vériﬁ er le codage de la télécommande. Pour plus de détails concernant l’intérêt du codage, voir le § 13.4 Codage de la télécommande, page 28.

ETAPE 1

Sélection du codage de la télécommande

Procédez comme suit pour sélectionner le codage de la télécommande. (N.B. Le climatiseur ne pourra pas recevoir le signal s’il n’a pas été correctement paramétré).

Fig. 45

Vis

2. Installez la télécommande sur son support.

Fig. 46

Inserez

Appuyez

Appuyez simultanément sur les boutons FAN et SET TEMP (), et sur le bouton RESET pour accéder au paramétrage des fonctions. Puis, relâchez RESET en premier.

1. Appuyez sur le bouton SET TEMP () ou () pour changer le code A -> b -> c -> d. Le code sur l’afﬁ chage doit correspondre au code du climatiseur (réglé en usine sur A). S’il n’est pas nécessaire de modiﬁ er le code, appuyez sur le bouton MODE et allez directement à l’ETAPE 2.

2. Appuyez sur le bouton TIMER MODE et vériﬁ ez que l’unité intérieure reçoit bien le signal.

3. Appuyez sur le bouton MODE de nouveau pour valider le code, puis continuez avec l’ ETAPE 2.

JUIN 2011

NI 923 324 A

PROCÉDURE D’INSTALLATION

Fig. 48

I AVERTISSEMENT

• Le code du climatiseur est réglé sur A en usine. Pour modiﬁ er ce code reportez-vous à la p. 26, § 13.4 Codage de la télécommande.

• La télécommande remet le code à A lors du remplacement des piles de la télécommande. Si vous utilisez un code autre que A, vous devez alors régler le code de nouveau après le remplacement des piles. Si vous ne connaissez pas le code du climatiseur, essayez chaque code (A -> b -> c -> d) jusqu’à trouver celui qui fait fonctionner le climatiseur.

ETAPE 2

Sélection du numéro de fonction

et paramétrage de la valeur

Ce paragraphe présente la méthode de paramétrage des différentes fonctions, à l’aide de la télécommande infrarouge. Chaque installation nécessite un réglage particulier. Tous les paramètres sont présentés au § 14.4 page 29. Effectuez les réglages appareil éteint.

1. Appuyez sur le bouton SET TEMP () ou () pour sélectionner le numéro de fonction. (Appuyez sur le bouton MODE pour basculer entre les chiffres gauche et droite.)

sur le bouton START/STOP pour valider les réglages.

5. Appuyez sur le bouton RESET pour quitter le mode de réglage des fonctions.

6. Après avoir réglé les fonctions, mettez l’appareil hors tension, puis remettez-le sous tension.

Fig. 49

Numéro de la

fonction

Paramétrage

de la valeur

I ATTENTION

• Après avoir éteint l’appareil, attendre au moins 10 secondes avant de l’allumer à nouveau. Sinon le paramétrage des fonctions ne sera pas effectif.

13.4. Codage de la télécommande

Lorsque plusieurs climatiseurs sont installés dans la même pièce, il peut être utile d’associer une télécommande donnée à un climatiseur donné. Ceci est possible en codant la télécommande et le climatiseur (4 codes possibles). Ce codage a pour but d’éviter les interférences de communication entre plusieurs climatiseurs installés dans une même pièce.

2. Appuyez sur le bouton FAN pour paramétrer la valeur. (Appuyez de nouveau sur le bouton FAN pour revenir à la sélection du numéro de fonction).

3. Appuyez sur le bouton SET TEMP ( ) ou () pour sélectionner le paramétrage de la valeur. (Appuyez sur le bouton MODE pour basculer entre les chiffres gauche et droite.) Pour paramétrer d’autres fonctions, appuyez sur la touche FAN.

4. Appuyez sur le bouton TIMER MODE, puis

JUIN 2011

Procédez comme suit pour sélectionner le codage de la télécommande.

1. Appuyez sur le bouton START/STOP jusqu’à l’afﬁ chage de l’horloge sur la télécommande.

2. Appuyez sur le bouton MODE pendant au moins 5 secondes pour faire afﬁ cher le code actuel (réglé sur A en usine).

3. Appuyez sur les boutons +/- pour changer le code A -> b -> c -> d. Le code sur l’afﬁ chage doit correspondre au code du climatiseur.

NI 923 324 A

PROCÉDURE D’INSTALLATION

4. Appuyez de nouveau sur le bouton MODE pour retourner à l’afﬁ chage de l’horloge. Le code a été modiﬁ é.

Fig. 50

I ATTENTION

• Si vous n’appuyez sur aucun bouton dans les 30 secondes suivant l’afﬁ chage du code, le système retourne à l’afﬁ chage de l’horloge. Dans ce cas, recommencez à l’étape 1.

• Le code du climatiseur est réglé sur A en usine. La télécommande remet le code à A lors du remplacement des piles de la télécommande. Si vous utilisez un code autre que A, vous devez alors régler le code de nouveau après le remplacement des piles.

• S’il s’avère impossible de ne pas faire cheminer le câble de la télécommande le long d’un câble de puissance ou d’une source électromagnétique, utilisez un câble blindé.

• Evitez de toucher la carte électronique, les composants et les câbles avec les doigts.

14.1. Installation de la télécommande

1. Ouvrez la face avant de la télécommande après avoir retiré les deux vis comme indiqué sur la Fig. 51, et déposez le couvercle de la télécommande.

Fig. 51

Support

du boîtier

Vis

Façade du boîtier

(vue arriére)

Connecteur

2. Débranchez ensuite le connecteur aﬁ n de ne pas endommager les ﬁ ls de raccordement en laissant le couvercle suspendu au boîtier.

N’oubliez pas de remettre le connecteur en place lors du remontage du couvercle.

• Si vous ne connaissez pas le code du climatiseur, essayez chaque code (A -> b -> c -> d) jusqu’à trouver celui qui fait fonctionner le climatiseur.

14. INSTALLATION DE LA TÉLÉCOMMANDE FILAIRE (EN OPTION)

I ATTENTION

• Aﬁ n de ne pas gêner le fonctionnement de la cellule thermique de la télécommande, installez celle-ci à l’abri des rayons solaires et à l’écart du soufﬂ age direct de l’air sous l’unité intérieure.

Cellule thermique

3. Ne touchez pas les ﬁ ls de la télécommande directement avec les doigts.

4. Passez le cordon de raccordement dans le trou à l’arrière du boîtier.

5. Fixez les ﬁ ls dans le bornier situé au fond à droite du boîtier (Fig. 52).

Fig. 52

Passage du câble

Petit collier

1. Rouge

2. Blanc . Noir

6. Attachez le câble dans le boîtier avec un collier.

JUIN 2011

NI 923 324 A

PROCÉDURE D’INSTALLATION

7. Si le câble doit rester en apparent, découpez une encoche dans le haut du boîtier pour y passer le câble.

8. Installez le boîtier de la télécommande dans le mur et ﬁ xez-le avec des vis.

Fig. 53

Câble de la télécommande

Connecteur

Boîte

Support

Vis

Fig. 54

Après avoir préparé les connexions, reliez le câble de la télécommande à la platine de l’unité intérieure.

Fig. 55

Connecteur (fourni)

Blanc

Rouge

Noir

Isolez

Rouge

Câble de la télécommande filaire

Blanc

Noir

14.3. Paramétrage des micro-interrupteurs

Paramétrez les micro-interrupteurs de la télécommande :

Fig. 56 - Exemple

Façade du boîtier (vue arrière)

Mettre à la terre si la télécommande a un fil de terre

Enveloppez le connecteur

et les ls de la télécommande

avec de l'adhésif ou tout autre

isolant comme indiqué ici.

Télécommande

14.2. Méthode de câblage de la télécom-

mande

I ATTENTION

• Lorsque vous connectez le câble de la télécommande à l’unité intérieure, ne le connectez pas au bornier d’alimentation de l’unité extérieure ni au bornier d’interconnexion de l’unité intérieure. Vous risquez de provoquer un dysfonctionnement.

OFF

1 2 3 4 5 6

Micro-interrupteur 2

Micro-interrupteur 1

N.B. : Le micro-interrupteur 2 ne doit pas être utilisé.

JUIN 2011

NI 923 324 A

PROCÉDURE D’INSTALLATION

Tableau 4

Etat

N°

Détail

OFF ON



Ne pas modiﬁ er Paramétrage avec 2

télécommandes. (reportez-vous au



paragraphe 14.4.2 Contrôle à l’aide de deux télécommandes page 30).



Ne pas modiﬁ er

Paramétrage de la

Micro-interrupteur 1

sauvegarde des données. (Mettez le curseur sur ON pour utiliser les piles dans la

 Invalide

Valide

télécommande. Si ce réglage n’est pas sur ON, toutes les données paramétrées se- ront supprimées lors d’une coupure d’ali- mentation.

 Paramétrage d’usine

14.4. Méthodes d’installations spéciales

14.4.1. Contrôle de groupe

Une seule télécommande peut commander plusieurs appareils. Dans ce cas, tous les appareils connectés fonctionnent suivant le même réglage (celui de la télécommande).

Pour utiliser une seule télécommande ﬁ laire, veuillez suivre les instructions suivantes :

1. Effectuez l’adressage avec la télécommande en suivant les valeurs du tableau 5 ci-après.

2. Mettez hors tension l’unité intérieure.

3. Wrappez les câbles de la télécommande avec ceux du contact externe (fourni en accessoire avec la télécommande) en respectant les couleurs des câbles.

4. Connectez la télécommande ﬁ laire suivant la ﬁ gure 57.

5. Mettez sous tension et appuyez sur ″START/STOP″ sur la télécommande ﬁ laire pour terminer.

Fig. 57

Unité intérieure 00

CN6

eguoR

cnalB

rioN

321

Télécommande

(3)

Câble de la télécommande

Unité intérieure 01

CN6

eguoR

cnalB

rioN

Câble de transmission (Bus)

A chaque télécommande correspond un réglage donné décrit dans le tableau ci-dessus.

Tableau 5

N° de l’unité

intérieure

0 101 2 02 303 4 04 5 05 6 06 707 808

909 10 10 11 11 12 12 13 13 14 14 15 15

N° de la

fonction

Valeur

JUIN 2011

NI 923 324 A

PROCÉDURE D’INSTALLATION

14.4.2. Contrôle à l’aide de 2 télécommandes

Deux télécommandes peuvent être utilisées pour commander un même appareil.

Fig. 58

Unité intérieure

CN6

Télécommande

maître

A chaque télécommande correspond un réglage donné décrit dans le tableau suivant.

Câble de la

télécommande

Télécommande

esclave

Fig. 59

14.6. Opération de test

1. Arrêtez le climatiseur.

2. Appuyez simultanément sur les touches de contrôle principal et de ventilation pendant au moins 2 secondes aﬁ n de démarrer le test (Fig. 60).

* Exécutez le test pendant 60 minutes. * Pour arrêter le test, appuyez sur la touche ″START/STOP″.

Fig. 60

Tableau 6

Nombre de

télécommande

1 (Normal) OFF -

2 (Binôme) OFF ON

Micro-interrupteurs 1 n° 2

Unité maître

Unité esclave

14.5. Mise sous tension

1. Vériﬁ ez le branchement de la télécommande et le paramétrage des micro-interrupteurs.

2. Remettez en place l’avant du boîtier.

* N’oubliez pas de remettre le connecteur en place lors du remontage du couvercle.

3. Vériﬁ ez le branchement des unités inté- rieures et extérieure et le paramétrage des micro-interrupteurs, ensuite allumez les unités intérieure et extérieure. Après le clignotement pendant quelques secondes de ″9C″, l’heure apparaît au centre de l’afﬁ chage de l’écran de la télécommande (Fig. 59).

Affichage du test

Auto-diagnostic de l’installation

Si une erreur se produit, l’écran suivant apparaît (Fig. 61). Le symbole ″Er″ qui indique un défaut est afﬁ ché.

Fig. 61

N° Unité

SUMOTUWETH FR

Code erreur

JUIN 2011

NI 923 324 A

PROCÉDURE D’INSTALLATION

14.7. Paramétrage de la mesure de tempéra-

ture d’ambiance dans une pièce

Selon la conﬁ guration de votre installation, il est possible de paramétrer la mesure de la température dans une pièce. Deux possibilités s’offrent à vous :

14.7.1. Sélection à partir de l’unité intérieure

La température de la pièce est détectée par la sonde de température ambiante de l’appareil. Cette fonction est conﬁ gurée en usine (la fonc- tion n° 42 sur 00). En appuyant sur la touche ″ECONOMY/THERMO SENSOR″, le symbole afﬁ ché clignote, indiquant le blocage de la fonc- tion.

Fig. 62

voir sélectionner la sonde de température adaptée : celle de l’unité intérieure ou celle de la télécommande.

Fig. 63

Unité

intérieure

14.7.2. Sélection couplée unité intérieure /

télécommande (Choix de la thermistance de température libre).

• Réglez tout d’abord la fonction n° 42 sur 01

(reportez-vous au § 15, page 33)

• Appuyez sur la touche ″ECONOMY/THERMO

SENSOR″ au moins 5 secondes aﬁ n de déblo- quer la fonction. Le symbole Thermo sensor s’afﬁ che lorsque la fonction est débloquée.

• Appuyez une nouvelle sur fois la touche

″ECONOMY/THERMO SENSOR″ aﬁ n de pou-

Unité

intérieure

I AVERTISSEMENT

• Les méthodes 1 (sélection à partir de l’unité intérieure) et 2 (sélection couplée unité intérieure/ télécommande) utilisées pour sélectionner la température d’ambiance d’une pièce, nécessitent le verrouillage de la fonction choisie.

• Prenez soin de vériﬁ er que cette fonction est bien bloquée et qu’elle est validée lorsque, en appuyant sur la touche ″ECONOMY/THERMO SENSOR″, le symbole clignote.

 Lors du paramétrage de la télécommande, si la valeur de la température entre la sonde de l’unité intérieure et celle de la télécommande varie considérablement, la sonde de l’unité intérieure pourrait retourner temporairement à l’état de contrôle.

• Si la sonde de la télécommande détecte la température prés du mur et si la température ambiante est différente alors, la sonde pourrait ne pas détecter la température ambiante correctement.

• Quand la sonde positionnée sur le côté extérieur du mur est exposé à l’air, il est recommandé d’utiliser la sonde de température de l’unité intérieure pour détecter la température ambiante, quand la différence de température entre l’intérieure et l’extérieure est trop élevée.

JUIN 2011

NI 923 324 A

PROCÉDURE D’INSTALLATION

N° de l'unité intérieure

SET BACK

SUMOTUWETH FR

Numéro de la fonction

SUMOTUWETH FR

• Le capteur de température de la télécommande n’est pas seulement utilisé en cas de problème lors de la mesure du capteur de température de l’unité intérieure.

14.8. Paramétrage des fonctions

Ce paragraphe présente la méthode de paramétrage des différentes fonctions, à l’aide des télécommandes. Chaque installation nécessite un réglage particulier. Effectuez les réglages appareil éteint.

Un paramétrage incorrect peut provoquer un dysfonctionnement de l’unité intérieure. Cette procédure doit être utilisée par l’installateur ou tout autre personnel qualiﬁ é seulement.

Méthode de paramétrage Paramétrez les différentes fonctions selon les conditions d’installations en utilisant la télécommande. (Reportez-vous au § 15, page 33).

1. Appuyez simultanément sur les touches de choix de température (

) () et de contrôle

du ventilateur pendant au moins 5 secondes pour entrer dans le mode paramétrage des fonctions (Fig. 64).

Fig. 64

TH FR

MOTUWE

Fig. 66

4. Appuyez sur les touches de choix de tempé-

rature () () pour sélectionner la valeur de paramétrage. L’écran clignote comme indiqué sur la droite durant le choix de la valeur (Fig. 67).

Fig. 67

5. Appuyez sur la touche ″TIMER SET″ pour conﬁ rmer le paramétrage.

*Appuyez sur cette touche pendant quelques secondes jusqu’à ce que la valeur arrête de clignoter. Si l’afﬁ chage de la valeur change ou si ‘’--’’ apparaît quand le clignotement s’arrête, la valeur paramétrée n’a pas été prise correctement.

2. Appuyez sur la touche ″ SET BACK ″ (Abaisser) pour sélectionner le numéro de l’unité intérieure (Fig. 65).

Fig. 65

3. Appuyez sur la touche de réglage de l’heure pour sélectionner le numéro de la fonction (Fig. 66).

JUIN 2011

Fig. 68

SUMOTUWETH FR

Paramétrage

6. Répétez les opérations 2 et 5 pour exécuter des paramétrages supplémentaires.

* Appuyez de nouveau simultanément sur les touches de choix de température () () et de contrôle du ventilateur plus de 5 secondes pour annuler le mode de paramétrage des fonctions. De plus, le mode de paramétrage des fonctions sera automatiquement annulé après 1 minute si aucune opération n’est exécutée.

NI 923 324 A

PROCÉDURE D’INSTALLATION

7. Après avoir exécuté le paramétrage des fonctions, coupez le courant et puis remettez l’installation sous tension pour valider les réglages.

15. FONCTIONS ET PARAMETRES A

REGLER

Suivez les instructions données dans les paragraphes précédents pour paramétrer les fonctions.

Effectuez les réglages appareil éteint.

• Il faut paramétrer les différentes valeurs pour

chaque numéro de fonction.

• Le nouveau paramétrage ne sera pas pris en

compte si des numéros ou des valeurs non valides sont sélectionnés.

Paramétrage du nettoyage du ﬁ ltre

• Un signal apparaît sur l’unité intérieure pour

avertir l’utilisateur lorsqu’il faut nettoyer le ﬁ ltre.

• Paramétrez la périodicité de l’afﬁ chage de

l’avertissement comme indiqué dans les tableaux suivants, en fonction de la poussière ou des saletés dans la pièce.

Paramétrage N° de la fonction Valeur

Standard

(400 heures)

Longue

(1000 heures)

Courte

(200 heures)

Pas

d’avertissement

(paramétrage usine ″03″)

Paramétrage de la compensation

de température (Mode froid)

Paramétrage N° de la fonction Valeur

Standard (0)

Légère

baisse (-2)

Baisse (-4) 02

Hausse (+2) 03

(paramétrage usine ″00″)

Paramétrage de la compensation de

température (Mode chaud)

• En fonction de l’environnement, il est parfois nécessaire de corriger la thermistance de température intérieure.

Paramétrez comme indiqué dans le tableau suivant.

Paramétrage N° de la fonction Valeur

Standard (0)

Baisse (-2) 01

Légère

hausse (+2)

Hausse (+4) 03

(paramétrage usine ″00″)

Redémarrage automatique

Paramétrage N° de la fonction Valeur

Oui

Non 01

(paramétrage usine ″00″)

Activation de la sonde de température

intérieure sur la télécommande ﬁ laire

(mesure de la température ambiante)

• En fonction de l’environnement, il est parfois

nécessaire de corriger la thermistance de température intérieure. Paramétrez comme indiqué dans le tableau ciaprès.

JUIN 2011

Paramétrage N° de la fonction Valeur

Non

Oui 01

(paramétrage usine ″00″)

NI 923 324 A

PROCÉDURE D’INSTALLATION

• Si la valeur est 00, la température de la pièce

est mesurée par la thermistance de l’unité intérieure.

Paramétrages effectués

• Si la valeur est 01, la température de la pièce est

mesurée par la thermistance de l’unité intérieure ou par la thermistance de la télécommande.

Codage de la télécommande

Paramétrage N° de la fonction Valeur

B01

C02 D03

(paramétrage usine ″00″)

Contrôle entrée externe

• Le mode Fonctionnement / Mode Arrêt ou le

mode Arrêt Forcé peuvent être sélectionnés.

Paramétrage N° de la fonction Valeur

Fonctionne-

ment / Mode

00*

Arrêt

(Paramétrage

interdit)

Mode Arrêt

Forcé

(paramétrage usine ″00″)

Tableau 7

Paramétrage

Périodicité du nettoyage du ﬁ ltre

Compensation de température (mode froid)

Compensation de température (mode chaud)

Redémarrage automatique

Activation de la télécommande ﬁ laire (mesure de la température ambiante)

Codage de la télécommande

Contrôle entrée externe

N° de

fonc-

tion

Standard

(400 heures)

Longue

(1000 heures)

Courte

(200 heures)

Pas

d’avertissement

Standard

Légère

baisse (-2)

Baisse (-4) 02

Hausse (+2) 03

Standard (0)

Baisse (-2) 01

Légère hausse

(+2)

Hausse (+4) 03

OUI

NON 01

NON

OUI 01

A B01 C02 D03

Fonctionnement

/ Mode

(Paramétrage

Mode Arrêt

Arrêt

interdit)

Forcé

Valeur

03*

00*

JUIN 2011

paramétrage d’usine

NI 923 324 A

PROCÉDURE D’INSTALLATION

Notez tous les paramétrages dans le tableau suivant :

Fonctions

Nettoyage du ﬁ ltre Compensation de température

(Mode froid) Compensation de température

(Mode chaud) Redémarrage automatique Activation de la sonde de température

intérieure (télécommande ﬁ laire uniquement)

Codage de l’unité intérieure par a télécommande

Contrôle entrée externe

Une fois tous les réglages effectués, assurez-vous de couper puis de remettre le courant pour valider les changements.

Valeur

paramétrée

16. ESSAIS DE FONCTIONNEMENT

I ATTENTION

• Veillez à toujours mettre l’installation sous tension 12 heures avant de procéder aux tests aﬁ n de permettre la mise en chauffe du com- presseur.

• Pour des instructions détaillées sur la conduite de l’essai de fonctionnement, consultez la notice d’utilisation.

• Selon la température ambiante, il est possible que l’unité extérieure ne fonctionne pas. Dans ce cas, la fonction «TEST» est là pour vous permettre de «forcer» le fonctionnement du compresseur en inhibant l’action du thermostat.

• Pressez la touche d’essai située sur la face avant de la télécommande alors que le climatiseur fonctionne. (La partie émettrice de la télécommande dirigée vers l’unité intérieure, pressez la touche d’essai en vous servant de la pointe d’un stylo bille) Fig.

69.

Fig. 69

Partie émettrice de la télécomande

touche d'essai

• Pour terminer l’essai, appuyez sur le bouton «START-STOP». Lorsque le climatiseur est mis en marche avec la touche «TEST», les témoins «OPERATION» et «TIMER» clignotent simultanément lentement.

I ATTENTION

• Après essai, toujours remettre l’appareil en mode fonctionnement normal aﬁ n de permettre l’usage de la régulation.

Points à vériﬁ er

1. Unité intérieure

• Le fonctionnement normal de toutes les touches de la télécommande.

• Le fonctionnement normal des volets de déﬂ exion d’air.

• L’écoulement normal de l’eau de condensation (si besoin est, versez un peu d’eau doucement dans l’échangeur de l’appareil avec une pissette pour vériﬁ er le bon écoulement).

2. Unité extérieure

• Vériﬁ ez qu’il n’y a aucun bruit ni vibrations anor- maux en fonctionnement.

• Vériﬁ ez que ni le bruit, ni le courant d’air, ni l’eau ou la glace sortant de l’unité extérieure ne gênent le voisinage.

• Vériﬁ ez encore qu’il n’y a aucune fuite de gaz.

JUIN 2011

NI 923 324 A

PROCÉDURE D’INSTALLATION

Décodage des erreurs sur l’unité intérieure

• Avec les voyants sur l’unité intérieure Les erreurs pouvant survenir sur le climatiseur peuvent être détectées grâce à l’état (éteint, allumé, clignotant) des voyants «TIMER», «OPERATION» et «ECONOMY» sur l’unité intérieure (voir code erreur tableau 9).

Fig. 70 - ASYG 18 24 LFC

OPERATION OPERTION (vert)

TIMER

ECONOMY

TIMER (orange) ECONOMY (vert)

Décodage des erreurs afﬁ chées

sur la télécommande ﬁ laire

• Avec l’afﬁ chage de la télécommande Une fois ″Er″ afﬁ ché, arrêtez le climatiseur et appuyez sur < et > simultanément pendant 5 secondes, le code s’afﬁ che (voir code erreur Tableau 9).

Auto-diagnostic de l’installation

Si une erreur se produit, l’écran suivant apparaît. Le symbole ″Er″ indique un défaut est afﬁ ché.

Fig. 71

Si ″C0″ s’afﬁ che à la place du numéro de l’unité intérieure, il s’agit d’une erreur de la télécommande.

Tableau 8

N° de

l’unité

Code

erreur

Signiﬁ cation

C0 1d Unité intérieure incompatible

Erreur de communication

C0 1c

entre l’unité intérieure et la télécommande

JUIN 2011

NI 923 324 A

PROCÉDURE D’INSTALLATION

Tableau 9 - Code erreur

Afﬁ chage par des voyants (LED)

OPERATION

(Vert)

TIMER

(Orange)

ECONOMY

(Vert)

● (1) ● (1) ◊ 11 Erreur de communication série

● (1) ● (2) ◊ 12 Erreur de communication télécommande ﬁ laire

● (1) ● (5) ◊ 15 Vériﬁ cation du fonctionnement incomplet

● (2) ● (1) ◊ 21 Erreur de paramétrage de l’adresse du circuit frigoriﬁ que ou du numéro d’unité

● (2) ● (2) ◊ 22

● (2) ● (3) ◊ 23 Erreur combinaison

● (2) ● (4) ◊ 24

● (2) ● (7) ◊ 27 Erreur paramétrage unité maître, unité esclave

● (3) ● (2) ◊ 32 Erreur information de la platine de l’unité intérieure

● (3) ● (5) ◊ 35 Erreur switch manual auto

● (4) ● (1) ◊ 41 Erreur sonde de température de la pièce

● (4) ● (2) ◊ 42 Erreur sonde de température de l’échangeur de l’unité intérieure (milieu)

● (5) ● (1) ◊ 51 Erreur moteur du ventilateur de l’unité intérieure

● (5) ● (3) ◊ 53 Erreur pompe de relevage

● (5) ● (7) ◊ 57 Erreur des volets (registres)

● (5) ● (15) ◊ 5U (6) ● (2) ◊ 62 Erreur connexion ou information de la platine de l’unité extérieure

●

● (6) ● (3) ◊ 63 Erreur Inverter

● (6) ● (4) ◊ 64 Erreur ﬁ ltre actif et erreur PFC

● (6) ● (5) ◊ 65 Erreur de phase

● (6) ● (10) ◊ 6A Erreur communication platine afﬁ chage

●

(7) ● (1) ◊ 71 Erreur sonde de température refoulement

● (7) ● (2) ◊ 72 Erreur sonde de température compresseur

● (7) ● (3) ◊ 73 Erreur sonde de température de l’échangeur de l’unité extérieure (liquide)

● (7) ● (4) ◊ 74 Erreur sonde de température extérieure

● (7) ● (5) ◊ 75 Erreur sonde de température à l’aspiration (gaz)

● (7) ● (6) ◊ 76 Erreur sonde de température vanne 2 voies ou vanne 3 voies

● (7) ● (7) ◊ 77 Erreur sonde de température radiateur

● (8) ● (2) ◊ 82 Erreur sonde température échangeur sous refroidissement entrée/sortie (gaz)

● (8) ● (3) ◊ 83 Erreur sonde température liaison liquide

● (8) ● (4) ◊ 84 Erreur capteur courant

● (8) ● (6) ◊ 86 Erreur pressostat au refoulement / à l’aspiration ou switch Haute Pression

● (9) ● (4) ◊ 94 Détection du courant

● (9) ● (5) ◊ 95 Erreur de la position de détection du compresseur (interruption permanente)

● (9) ● (7) ◊ 97 Erreur moteur du ventilateur de l’unité extérieure

● (9) ● (9) ◊ 99 Erreur vanne 4 voies

● (10) ● (1) ◊ A1 Erreur température du refoulement

● (10) ● (3) ◊ A3 Erreur température compresseur

● (10) ● (4) ◊ A4 Erreur Haute Pression

● (10) ● (5) ◊ A5 Erreur Basse pression

● (13) ● (2) ◊ J2 Erreur de boîtier de répartition

Légende : ● : 0.5s ON / 0.5s OFF ◊ : 0.1s ON / 0.1s OFF () : nombre de clignotement * Code afﬁ ché sur la télécommande

Erreur* Description

Erreur de puissance de l’unité intérieure

Erreur numéro unité connectée (unité intérieure/esclave ou boîtier de répartition)

Erreur unité intérieure

JUIN 2011

NI 923 324 A

PROCÉDURE D’INSTALLATION

17. INSTALLATION DES KITS OPTIONNELS

Ce climatiseur peut être connecté soit à une télécommande ﬁ laire (UTY-RNNYM) ou une té- lécommande ﬁ laire simpliﬁ ée (UTY-RSNYM) à l’aide d’un connecteur fourni avec la télécommande soit à un appareil externe à l’aide de contact entrée et sortie (voir les accessoires en

3.3 Accessoires en option).

17.1. Avant l’installation de la télécommande ﬁ laire

• Lorsque vous utilisez la télécommande ﬁ laire, plusieurs fonctions ne pourront être utilisées sur ce climatiseur.

I ATTENTION

• Avant l’installation, assurez-vous d’avoir coupé l’alimentation.

• Ne pas touchez l’échangeur.

• Pendant l’installation et le démontage, assurez-vous de ne pas accrocher les ﬁ ls ou de les tirer trop fort, il peut en résulter des dommages au climatiseur.

• Évitez les rayons directe du soleil.

• Choisissez un endroit qui ne sera pas soumis à la chaleur d’un four, etc.

2. Connectez le câble et le connecteur fourni.

Fig. 72

Connecteur (fourni)

Blanc

Rouge

Noir

Isolez

Rouge

Câble de la télécommande filaire

Blanc

Noir

Important : Assurez-vous d’isoler la connexion entre les deux.

17.3. Modiﬁ cation du contact entrée/sortie externe

1. Dénudez les ﬁ ls reliés au connecteur du contact externe et le câble non fourni. Utilisez un raccord isolé serti pour relier le câble et les ﬁ ls du contact.

2. Branchez les ﬁ ls du contact et le câble.

Fig. 73 - Exemple contact sortie (CN16)

Contact entrée/ sortie externe en option

• Après avoir installé la télécommande, vériﬁ ez que le climatiseur reçoit bien le signal.

• Ne reliez pas la télécommande ﬁ laire au bornier d’alimentation.

• Lorsque vous reliez la télécommande ﬁ laire à l’unité intérieure, utilisez le connecteur prévu à cet effet fourni avec la télécommande ﬁ laire.

• La longueur maximum de câble pour la télécommande ﬁ laire est de 10m. Assurez-vous d’isoler la connexion lorsque vous allongez le câble.

17.2. Modiﬁ cation du câble de la télécom- mande ﬁ laire

1. Utilisez un outil adéquat pour couper l’extrémité du câble de la télécommande ﬁ laire et descendre l’isolation.

JUIN 2011

Raccord isolé

Câble (non fourni)

Important : Veillez à souder les câbles et à isoler la connexion entre les ﬁ ls.

17.4. Démontage du couvercle du boîtier électrique et du cache d’afﬁ chage

1. Référez-vous au § 11 p22. Démontage et remontage de la façade et de la grille d’entrée d’air pour enlever la façade.

2. Enlevez la vis puis enlevez la couvercle du boîtier électrique.

NI 923 324 A

PROCÉDURE D’INSTALLATION

3. Enlevez la cache de l’afﬁ chage et le connec- teur.

Fig. 74

Connecteur

Cache d'affichage

17.5. Connexion des câbles sur la carte élec-

tronique

Fig. 76

Connectez le câble

CN16

CN6

Encoche de maintien

CN14

Carte électronique

Type N° du connecteur

Télécommande ﬁ laire CN6 Entrée externe

CN14

(809 623) Sortie externe

CN16

(809 053)

4. Fixez le câble de la télécommande ﬁ laire à

l’aide d’un serre-câble et d’une vis.

1. Passez le câble par le trou situé à l’arrière de l’unité intérieure.

2. Connectez le câble sur la carte électronique.

3. Placez le câble dans l’encoche de maintien.

Fig. 75

Trou

Fig. 77 - Télécommande ﬁ laire

Serre-câble*

Vis*

Câble de la télécommande filaire*

* Fourni avec la télécommande ﬁ laire

Fig. 78 - Contact entrée/sortie externe

JUIN 2011

Contact externe

NI 923 324 A

PROCÉDURE D’INSTALLATION

17.6. Remontage du couvercle du boîtier électrique et du cache d’afﬁ chage

Suivre les indications du § 17.4 Démontage du couvercle du boîtier électrique et du cache d’afﬁ - chage en sens inverse.

18. EXPLICATIONS POUR L’UTILISATEUR

En utilisant le mode d’emploi fourni, expliquez à l’utilisateur ﬁ nal :

1. La mise en route et l’arrêt de l’appareil, le réglage de la température ainsi que les autres fonctions

de la télécommande.

2. Les notions d’entretien courant tel que le nettoyage des ﬁ ltres à air.

3. N’oubliez pas de laisser la présente notice à l’utilisateur.

JUIN 2011

NI 923 324 A

ENTRETIEN ET MAINTENANCE

19. ENTRE-

Opérations d’entretien couran

Ces opérations, à la portée de tout un chacun (voir notice d’utilisation), sont à effectuer aux fréquences conseillées ci-dessous.

Nettoya

Tous les mois (plus souvent en

Tous les 3 mois :

atmosphère poussiéreuse) :

• Nettoyage du ﬁ ltre à air de l’unité intérieure (Le ﬁ ltre à air est facilement accessible sur l’unité intérieure et se nettoie soit avec un aspirateur, soit avec de l’eau à moins de 40°C).

• Nettoyage de la carrosserie de l’unité intérieure, particulièrement de la grille d’entrée d’air, avec un chiffon doux humidiﬁ é (éviter les détergents agressifs).

Opérations de maintenanc

Ces opérations sont à effectuer exclusivement par du personnel compétent. Votre installateur agréé est bien évidemment à votre service pour ces interventions. Il peut vous proposer un contrat de maintenance prévoyant des visites périodiques (voir ci-après).

ntretien saisonnier

Notre conseil : tous les ans en résidentiel, deux fois par an en tertiaire.

• Vériﬁ cation et nettoyage des ﬁ ltres à air.

• Vériﬁ cation de l’étanchéité parfaite du cir- cuit frigoriﬁ que (obligatoire pour certains appareils*).

• Nettoyage du bac à condensats de l’unité intérieure : nettoyage et désinfection de l’échangeur de l’unité intérieure avec un produit adéquat.

• Vériﬁ cation et nettoyage éventuel du dispo- sitif d’écoulement des condensats (surtout si une pompe de relevage est utilisée).

• Vériﬁ cation de l’état général de l’appareil.

* Les articles R 543-75 à 123 du code de l’environnement et de ses arrêtés d’application imposent à tous les possesseurs d’appareil contenant plus de 2 kg de ﬂ uide réfrigérant (plaque signalétique) de faire vériﬁ er l’étanchéité de leur installation tous les ans par une société régulièrement inscrite en préfecture et habilitée pour ce type d’intervention.

ntretien comple

Notre conseil : tous les 2 ans en résidentiel, tous les ans en tertiaire.

Opérations décrites pour un entretien saisonnier

• Dépoussiérage éventuel de l’échangeur de l’unité extérieure.

• Mesure des performances de l’appareil (écart de température entrée/sortie, température d’évaporation et de condensation, intensité absorbée).

• Vériﬁ cation du serrage des connexions électriques.

• Mesure de l’isolement électrique.

• Vériﬁ cation de l’état des carrosseries ex- térieures et des isolants des lignes frigoriﬁ ques.

• Vériﬁ cation des ﬁ xations diverses.

, complétées par :

Avec le carnet d’entretien climatisation Atlantic vous effectuerez aisément le suivi des opérations de maintenance.

JUIN 2011

NI 923 324 A

Votre spécialiste

Le fabricant se réserve le droit de modiﬁ er ses produits sans préavis dans un souci de rationalisation et d’amélioration du matériel. Reproduction même partielle interdite.

JUIN 2011NI 923 324 A

Siège social : ATLANTIC climatisation & ventilation S.A.S. au capital de 2 916 400 euros 13, Boulevard Monge - Z.I - BP 71 - 69882 MEYZIEU cedex RCS Lyon n° B 421 370 289 SAV n°AZUR : 0810 0810 69 – Télécopie : 04 72 45 11 18 www.atlantic-pro.fr

Fujitsu ASYG 18 LFC User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

1. AVERTISSEMENTS DE SÉCURITÉ

2. A PROPOS DU PRODUIT

3. ACCESSOIRES STANDARDS LIVRÉS AVEC L’APPAREIL

3.1. Accessoires pour la pose de l’unité intérieure

3.2. Accessoires pour la pose de l’unité extérieure

3.3. Accessoires en option

4. CHOIX DE L’EMPLACEMENT DES UNITÉS

4.1. Unité intérieure

4.2. Unité extérieure

5. INSTALLATION DE L’UNITÉ INTÉRIEURE

5.1. Choix de la sortie pour le raccordement

5.3. Installation du support mural

5.5. Mise en place de l’unité intérieure

6. INSTALLATION DE L’UNITÉ EXTÉRIEURE

8. MISE EN SERVICE DE L’INSTALLATION

8.3. Charge complémentaire (si nécessaire)

8.4. Mise en gaz de l’installation

8.6. Essais de l’appareil

8.7. Fin de la mise en service

9. CÂBLAGE ÉLECTRIQUE

9.1. Caractéristiques de l’alimentation

9.2. Câblage de l’interconnexion sur l’unité intérieure

10. FINITIONS

11. DÉMONTAGE ET REMONTAGE DE LA FAÇADE ET DE LA GRILLE D’ENTRÉE D’AIR

11.1. Démontage de la façade et de la grille d’entrée d’air

11.2. Remontage de la façade et de la grille d’entrée d’air

12. RÉCUPÉRATION DU FLUIDE DANS L’UNITÉ EXTÉRIEURE

13. INSTALLATION DE LA TÉLÉCOMMANDE INFRAROUGE DE SÉRIE

13.1. Réglage de la télécommande

13.2. Installation de la télécommande

13.3. Paramétrage de la télécommande

13.4. Codage de la télécommande

14.1. Installation de la télécommande

14. INSTALLATION DE LA TÉLÉCOMMANDE FILAIRE (EN OPTION)

14.3. Paramétrage des micro-interrupteurs

14.4. Méthodes d’installations spéciales

14.6. Opération de test

14.5. Mise sous tension

14.8. Paramétrage des fonctions

16. ESSAIS DE FONCTIONNEMENT

17. INSTALLATION DES KITS OPTIONNELS

18. EXPLICATIONS POUR L’UTILISATEUR

ENTRETIEN ET MAINTENANCE
