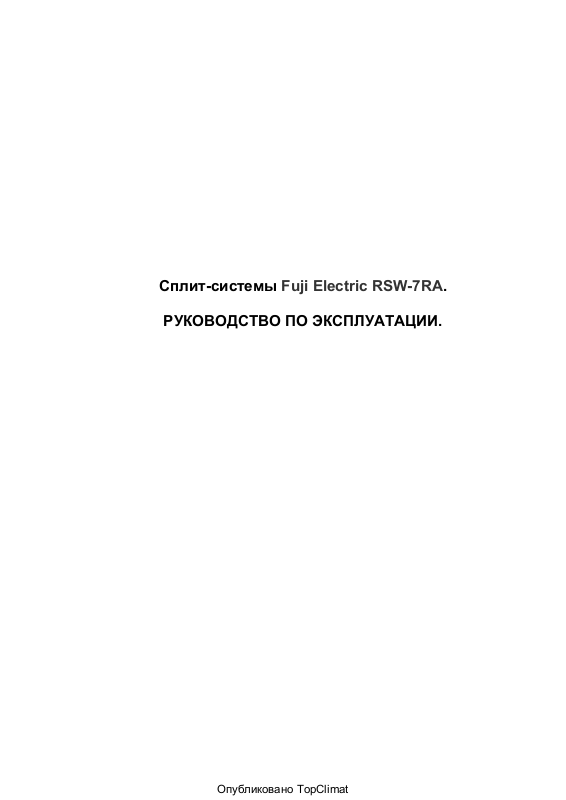

Сплит-системы Fuji Electric RSW-7RА.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ.

СОДЕРЖАНИЕ

Опубликовано TopClimat

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ............................

ОСНОВНЫЕ КОМПОНЕНТЫ И ПРИНЦИП

ФУНКЦИОНИРОВАНИЯ КОНДИЦИОНЕРА...............................

НАИМЕНОВАНИЕ ОСНОВНЫХ КОМПОНЕНТОВ И

ОРГАНОВ УПРАВЛЕНИЯ..........

ПОДГОТОВКА К РАБОТЕ.........................................…....….........

ЭКСПЛУАТАЦИЯ... ......

ПРОГРАММИРОВАНИЕ ТАЙМЕРА......................................

РЕЖИМ НОЧНОГО ВРЕМЕНИ. ...................................................

РЕГУЛИРОВАНИЕ НАПРАВЛЕНИЯ ВОЗДУШНОГО

ПОТОКА.........................................................................................

РЕГУЛИРОВАНИЕ ВОЗДУХОРАСПРЕДЕЛЕНИЯ В

РЕЖИМЕ SWING”.......................................................................

АВТОМАТИЧЕСКИЙ РЕЖИМ при отсутствии пульта................

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ............................................

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ............................................

ОСОБЕННОСТИ РАБОТЫ.………….................16

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ОПАСНО!

• Запрещается самостоятельно устанавливать кондиционер.

• Для выполнения любых ремонтных работ необходимо обращаться в специализированную службу

сервиса.

• Для перестановки кондиционера обратитесь в специализированную службу сервиса, которая

выполнит работы по установке и подключению оборудования.

• Не находитесь в течение продолжительного времени под прямым потоком холодного воздуха.

• Не вставляйте пальцы и посторонние предметы в воздухозаборные решетки и выходное отверстие.

• Не запускайте и не останавливайте кондиционер отсоединением вилки провода электропитания от

гнезда.

• Следует соблюдать осторожность, чтобы не повредить сетевой провод.

• В случае возникновения каких - либо признаков неисправности (например, запаха дыма) следует

сразу же отключить кондиционер от источника электропитания и обратиться в специализированную

службу сервиса.

• Если сетевой провод поврежден, его замена должна производиться только специализированной

службой сервиса (требуются специальный провод и инструменты).

ОСТОРОЖНО !

• Во время работы кондиционера периодически проветривайте помещение.

• Не направляйте воздушный поток на камины и нагревательные приборы.

• Не облокачивайтесь и не кладите посторонние предметы на кондиционер.

• Не ставьте на кондиционер цветочные вазы и емкости с водой.

• Избегайте попадания воды на кондиционер.

• Не прикасайтесь к кондиционеру влажными руками.

• Нельзя натягивать сетевой провод.

• Если вы длительное время не пользуетесь кондиционером, отключайте его от источника

электропитания.

• Периодически проверяйте состояние опорных конструкций на наличие повреждений.

• Не допускайте прямого попадания воздушного потока на комнатные растения и домашних животных.

• Нельзя употреблять воду из дренажной системы кондиционера.

• Кондиционер не может служить для обеспечения режимов, требуемых для работы точного

оборудования, выращивания растений, содержания животных, хранения художественных ценностей

или продуктов.

• Во время режима нагрева соединительные вентили нагреваются, поэтому при их использовании

нужно соблюдать осторожность.

• Запрещается прикладывать какую-либо физическую нагрузку к ребристой поверхности

теплообменника.

• Эксплуатируйте кондиционер только при наличии в нем воздушных фильтров.

• Не закрывайте и не загораживайте воздухозаборную решетку и отверстие для выходящего воздуха.

• Внутренний и наружный блоки необходимо располагать на расстоянии не менее 1 м от электронной

аппаратуры.

• Не устанавливайте кондиционер рядом с камином и другими нагревательными приборами.

• При монтаже внутреннего и наружного блоков не допускайте присутствия маленьких детей в зоне

проведения монтажа.

• Не пользуйтесь легковоспламеняющимися газами рядом с кондиционером.

- -

ОСНОВНЫЕ КОМПОНЕНТЫ И ПРИНЦИП

Опубликовано TopClimat

ФУНКЦИОНИРОВАНИЯ КОНДИЦИОНЕРА

Автоматический режим

Нажмите кнопку START/STOP, и кондиционер начн¸т

работать в автоматически выбранном режиме нагрева,

охлаждения, осушения или ожидания, исходя из

температурной уставки и температуры воздуха в

помещении.

Режим ночного времени

При нажатии кнопки SLEEP в режиме нагрева

температурная уставка будет постепенно понижаться;

в режиме охлаждения температурная уставка будет

постепенно повышаться. В момент наступления

установленного по таймеру времени кондиционер

автоматически отключается.

Пульт дистанционного управления

Управление кондиционером производится с помощью

пульта дистанционного управления.

Регулирование воздушного потока

в режиме "SWING"

Съемная воздухозаборная решетка

Воздухозаборная реш¸тка внутреннего блока может

быть снята для выполнения чистки и технического

обслуживания блока.

Фильтр, препятствующий

образованию плесени

Воздушный фильтр предназначен для защиты от

появления плесени, что облегчает чистку и позволяет

использовать пылесос.

Бесшумный режим

работы вентилятора

При нажатии кнопки FAN CONTROL и выборе режима

работы вентилятора QUIET (бесшумный) скорость

приточного потока воздуха снижается, за счет чего

достигается бесшумность работы кондиционера.

Фильтр воздуха

(заказывается отдельно)

В этом режиме створки жалюзи автоматически

выполняют плавающие движения вверх-вниз, в

результате чего достигается равномерное

воздухораспределение.

В качестве опции предлагается воздухоочистительный

фильтр (модель APS-03B), очищающий воздух от мелких

частиц (цветочной пыльцы, табачного дыма) по

электростатическому принципу.

- -

ОСНОВНЫЕ КОМПОНЕНТЫ И ОРГАНЫ УПРАВЛЕНИЯ

Опубликовано TopClimat

Ðèñ.1

Ðèñ.3

Ðèñ.2

Ðèñ.3

Ðèñ.5

Ðèñ.6

Ðèñ.4

Ðèñ.7

Ðèñ.8

- -

Ðèñ.8

Рис. 1 Внутренний блок

Опубликовано TopClimat

Рис.6 Пульт дистанционного

управления

1. Панель управления (Рис.2)

2. Выключатель электропитания

3. Кнопка MANUAL AUTO

управления при отсутствии пульта

(автоматическое

)

4. Приемник сигналов от пульта управления

5. Световые индикаторы (Рис.3)

6. Светоиндикатор функционирования -

OPERATION (красный)

7. Светоиндикатор таймера - TIMER (зел¸ный)

Мигание индикатора таймера при задействовании

••

•

••

программы таймера означает сбой настройки

программы (стр.16 - Автоматический

перезапуск).

8. Светоиндикатор автоматического

направления воздушного потока в режиме

SWING (оранжевый)

9. Воздухозаборная реш¸тка (Рис.4)

10. Воздушный фильтр

11. Горизонтальные направляющие жалюзи

12. Вертикальные направляющие жалюзи

(расположены за горизонтальными)

13. Дренажный патрубок

14. Вилка электропитания

15. Сетевой провод

16. Воздухоочистительный фильтр (опция)

Рис. 5 Наружный блок

17. Вход воздуха

18. Выход воздуха

19. Соединительные трубки хладагента

20. Дренажное отверстие (в днище)

21.

Кнопка ночного режима SLEEP

22.

Кнопка выбора режима работы

MASTER CONTROL

23.

Кнопки установки температуры/ времени

( + / - ) SET TEMP./SET TIME

24.

Передатчик сигнала

25.

Кнопка задействования таймера TIMER

26.

Кнопка управления вентилятором

FAN CONTROL

27.

Кнопка START/STOP(Включено/Выключено)

Кнопка регулирования направления

28.

воздушного потока AIR FLOW DIRECTION

Кнопка установки режима автоматического

29.

направления воздушного потока SWING

LOUVER

Тыльная панель пульта (Рис.7)

30.

Кнопка установки времени TIME ADJUST

31.

Кнопка питания от аккумуляторной батареи

ACL (расположена внутри секции для

элементов питания)

32.

Кнопка режима тестирования TEST RUN

Эта кнопка используется только при пуско-наладке

••

•

••

кондиционера, использование кнопки в нормальных

условиях привед¸т к неправильному функционированию

термостата.

При нажатии кнопки во время обычной работы

••

•

••

кондиционера агрегат переключится в режим

тестирования, в этом случае одновременно начнут мигать

светоиндикатор функционирования и светоиндикатор

таймера.

Для отключения режима тестирования нажмите кнопку

••

•

••

TEST RUN повторно, или кнопку START/STOP

(Включено/Выключено) для полной остановки

кондиционера.

33.

Дисплей пульта дистанционного управления

(ðèñ.8)

34.

Индикатор передатчика

35.

Дисплей времени

36.

Дисплей рабочего режима

37.

Дисплей режима таймера

38.

Дисплей скорости вентилятора

39.

Дисплей температурной уставки

40.

Индикатор уставки таймера

41.

Индикатор уставки температуры

- -
