Пневматический скобогвоздезабивной пистолет
Air nailer
100151
100152
100153
100154
100155
100156
Operator's Manual
Инструкция по эксплуатации
www.fubag.ru
Инструкция по эксплуатации
www.fubag.ru
ВНИМАНИЕ! ПЕРЕД ИСПОЛЬЗОВАНИЕМ ИНСТРУМЕНТА
ВНИМАТЕЛЬНООЗНАКОМЬТЕСЬСДАННОЙИНСТРУКЦИЕЙ.
К ИСПОЛЬЗОВАНИЮ И ОБСЛУЖИВАНИЮ ИНСТРУМЕНТА ДОПУСКАЕТСЯ
ТОЛЬКО КВАЛИФИЦИРОВАННЫЙ И СПЕЦИАЛЬНО ОБУЧЕННЫЙ ПЕРСОНАЛ,
ОЗНАКОМЛЕННЫЙ С ДАННОЙ ИНСТРУКЦИЕЙ.
В этой инструкции содержится описание, правила безопасности и вся необходимая
информация для правильной эксплуатации пневматического инструмента FUBAG.
Сохраняйте данную инструкцию и обращайтесь к ней при возникновении вопросов по
безопасной эксплуатации, обслуживанию, хранению и транспортировке инструмента
FUBAG. Несоблюдение указанных рекомендаций может привести к повреждениям
инструмента и травмам оператора.
1. Правила безопасности
-
Общие требования безопасности должны соответствовать ГОСТ 12.2.010-75.
-
К работе с инструментом допускаются лица, прошедшие предварительное обучение,
знающие устройство инструмента, меры безопасности и требования настоящего
руководства.
-
Вибрационные параметры инструмента соответствуют требованиям ГОСТ 17770-86.
-
Шумовые характеристики инструмента соответствуют требованиям ГОСТ 12.2.030-83.
- Всегда принимайте меры по предотвращению неконтролируемого пуска. Проверяйте
положение спускового крючка - в промежутках между эксплуатацией и перед
включением спусковой крючок должен находиться в положении ВЫКЛ. Независимо от
того, подключен инструмент к источнику воздуха или нет, переноска инструмента с
пальцем на спусковом крючке не допускается. Не допускается направлять
инструмент на себя или других лиц, независимо от наличия или отсутствия в нем
крепежных деталей.
-
При работе с инструментом необходимо использовать защитные очки, наушники и
защитные перчатки.
-
Всегда сохраняйте устойчивую опору для ног, чтобы не оступиться. Закрепляйте
обрабатываемую деталь фиксаторами или тисками, чтобы освободить обе руки для
работы с инструментом.
-
Инструмент может давать отдачу и стать причиной травмы.
-
Неожиданное перемещение инструмента из-за сил реакции может стать причиной
травмы. Будьте внимательны и осторожны.
-
Инструмент не электроизолированный, поэтому не допускайте его контакта с
источниками электричества.
-
Убедитесь в том, что на месте работы нет посторонних предметов, а в
непосредственной близости от работающего инструмента нет людей.
-
При переносе инструмента никогда не тяните за шланг.
- Не допускается заряжание крепежных элементов при нажатом спусковом крючке или
при наличии любых объектов в непосредственной близости от спускового крючка.
Существует вероятность непреднамеренного срабатывания. Не допускается
заряжание при подсоединенном воздушном шланге.
- Перед заряжанием пистолета отсоедините подачу воздуха. Перед перезаряжанием
(или проведением любых регулировок) пистолета проверить отсоединение сжатого
воздуха.
--1
Инструкция по эксплуатации
www.fubag.ru
- Устанавливать крепежные элементы нужно только на соответствующую рабочую
поверхность. Не допускается установка крепежных элементов в твердые
поверхности. Не допускается установка крепежных элементов поверх других
крепежных элементов или под слишком крутым углом. Существует вероятность
отскока крепежных элементов и травмы в результате несчастного случая.
- Не допускается разряжать пистолет в воздух или направлять его на себя или на
других лиц. Эксплуатацию, обслуживание и перезарядку производить в защитных
очках.
- Не допускается устанавливать крепежные элементы слишком близко к краю
обрабатываемого изделия. Это может привести к раскалыванию обрабатываемого
изделия, неуправляемому разлету осколков и несчастному случаю.
Запрещается:
Направлять пневмоинструмент или струю сжатого воздуха на людей, животных или
на собственное тело. (Чтобы со струей сжатого воздуха в глаза не попали мелкие
частицы пыли, надевайте защитные очки).
Направлять струю сжатого воздуха в сторону компрессора.
-
Работать без защитной обуви, касаться работающего компрессора мокрыми руками
и/или ногами.
Превышать рекомендованное рабочее давление.
-
Производить наладку, разборку и другие работы по обслуживанию инструмента не
отсоединив его от воздухопровода.
Устанавливать не оригинальные запасные части.
-
Важно:
Подсоединяя к шлангу компрессора пневмоинструмент, не забывайте перекрывать
воздушный кран.
При использовании сжатого воздуха соблюдайте все правила техники безопасности.
-
При обнаружении неисправности следует немедленно прекратить работу.
2. Техническиехарактеристики
Характеристика/Модель 100151 100152 100153 100154 100155 100156
Крепежный материал: гвоздь шпилька гвоздь/скоба скоба скоба гвоздь
Давление, бар 4-7,5 3,5-7,5 4-7 4-7,5 4-7 4-7,5
Потребление воздуха, л/мин 40 23 25,5 60 20 120
Емкость магазина, шт 100 100 100 80 100 50
Диаметр впускного отверстия, дюйм 1/4 1/4 1/4 1/4 1/4 1/4
Рекомендуемый диаметр
воздухоподводящего шланга, дюйм
Вес, кг 1,35 1,0 1,45 2,75 0,87 3,75
Производительимеет право вносить изменения как в содержание данной инструкции, так и в конструкцию
инструмента без предварительного уведомления пользователей.
Длина (ширина), мм 10-50 10-25 15-50/16-40 (5,7) 18-51 (10,8) 6-16 (12,8) 50-90
Сечение ножки, мм 1,05х1,25 0,64 1,05х1,25 1,4х1,6 0,9х0,7 2,8х3,8
3/8 3/8 3/8 3/8 3/8 3/8
--2
Инструкция по эксплуатации
www.fubag.ru
3. Подключение и работа
ВНИМАНИЕ! При подсоединенной подаче воздуха пистолет срабатывает при нажатии на
спусковой крючок. Проявлять крайнюю осторожность при обращении с инструментом.
Строго выполнять все предупреждающие инструкции и указания.
Перед началом работы инструмент необходимо расконсервировать. Для этого через
впускной штуцер, при открытом пусковом устройстве, залить внутрь чистыйкеросин, а затем
продуть инструмент сухим сжатым воздухом. Эту операцию повторить 2-3 раза.

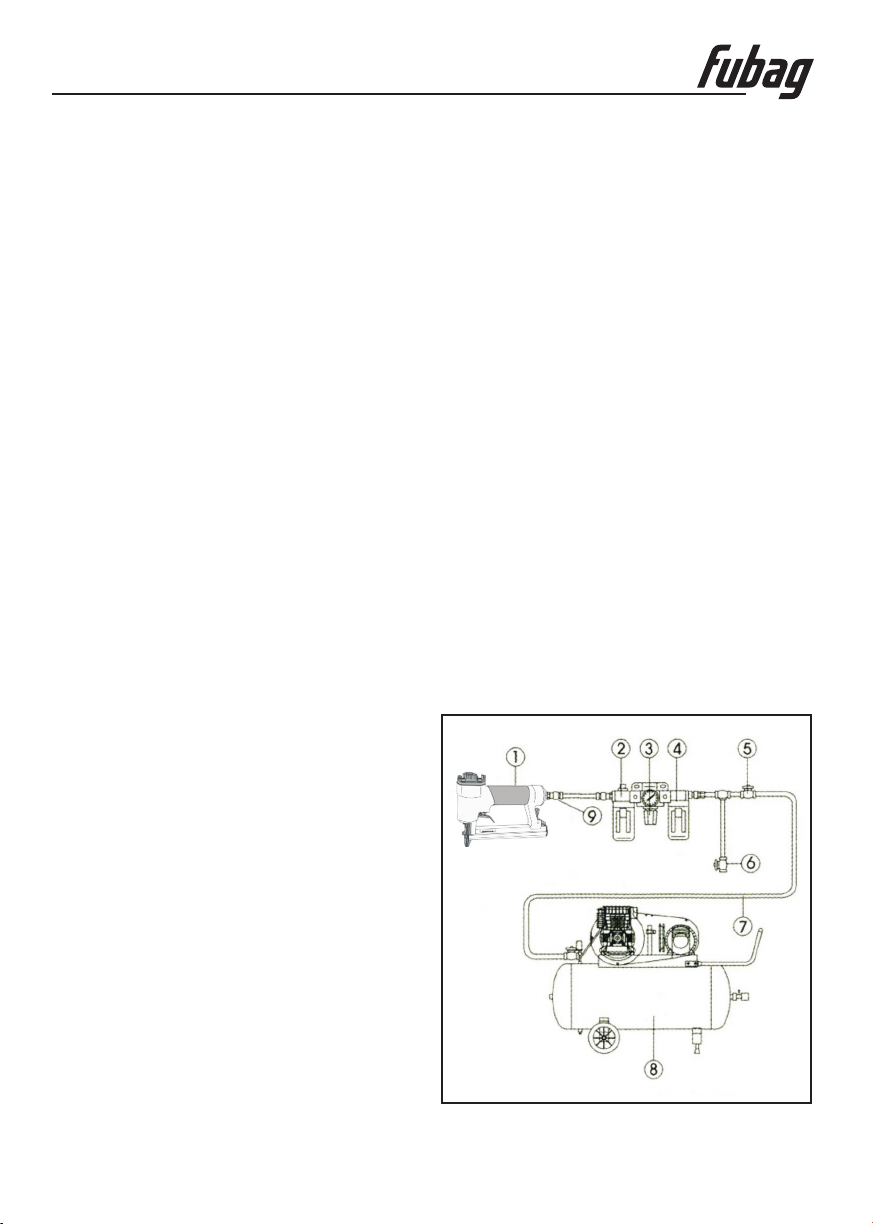

Система подводасжатого воздуха к инструменту представленана рисунке.
Перед первым пуском необходимо через штуцер подвода сжатого воздуха залить 2-3 капли
машинного масла спецификации по SAE#10 или аналогичного Продуть подводящий
воздушный шланг
Если Вы не используете лубрикатор во время работы необходимо с периодичностю каждый
час рабочего времени заливать 2-3 капли машинного масла спецификации по SAE#10 или
аналогичного в впускной штуцер инструмента Используйте только рекомендуемые
смазочные масла
-
Подключите пистолет к источнику сжатого воздуха. Запустите компрессор и проверьте
установки давления. Давление должно соответствовать характеристикам Вашей модели.
- Для работы приставить носовую часть пистолета к обрабатываемому объекту. Мягко и
кратковременно нажмите однократно на спусковой крючок. Неоднократное нажатие не
допускается, так как крепежные элементы могут отскочить один от другого, и это может
привести к повреждению обрабатываемого объекта и к несчастному случаю.
Следует предохранять инструмент от механических воздействий так как это может
- ,
привести к неисправностям или отказу
Для обеспечения исправной работы инструмента необходимо содержать его в чистоте
- .
.
.
.
.
.
1. Пневмоинструмент
2. Маслораспылитель (лубрикатор)
3. Регулятор давления
4. Фильтр отделения влаги
5. Запорный кран
6. Клапан сброса давления
7. Трубопровод сжатого воздуха
8. Компрессор
9. Шланг
--3
Инструкция по эксплуатации

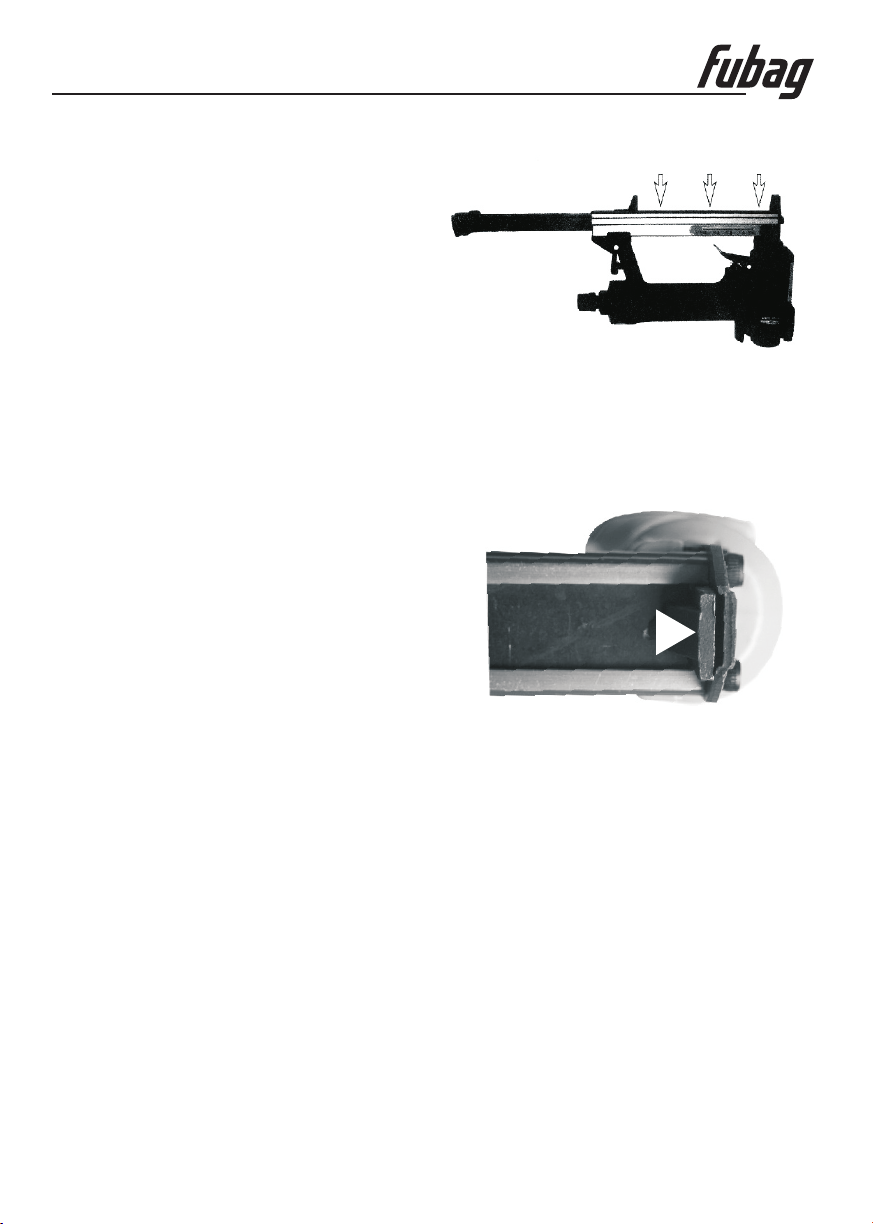

Заряжение крепежных элементов
- Нажать на защелку магазина, выдвинуть
и открыть магазин.
- Удерживая крепежные элементы в
перевернутом положении вставить их
вперед в магазин.
- Когда они дойдут до передней части
инструмента, закрыть магазин.
Устранениезаедания
- Отсоединить инструмент от воздушного
шланга, освободить магазин от крепежных
элементов, сбросить давление воздуха и
оставить магазин открытым.
- Удалить застрявшие крепежные
элементы снизу, при необходимости
использовав плоскогубцы.
- Осмотреть механизм на наличие
погнутости или повреждений (см.фото).
- При неполном отводе или повреждении
эксплуатация инструмента допускается
только после проведения ремонта
квалифицированным техническим
специалистом.
- Зарядить пистолет. Присоединить к
воздушному шлангу.
- Прижать носовую часть к куску древесных
отходов и произвести несколько
контрольных выстрелов, проверив
исправность работы пистолета.
www.fubag.ru
4. Техническое обслуживание
Всегда при производстве любых работ по техническому обслуживанию или ремонту
В ПЕРВУЮ ОЧЕРЕДЬ:
- Отсоединить пистолетот воздушного шланга.
- Полностью разрядить магазин.
- Для проверки произвести контрольное нажатие на спусковой крючок, направив пистолет на
кусок древесных отходов.
--4
Инструкция по эксплуатации
www.fubag.ru
1. Регулярно производите осмотр всех гаек и винтов, проверяйтенадежность ихзатягивания.
2. Периодически производите смазку и механизма машинным маслом. Остатки масла
удаляйте чистой тканью.
3. Регулярно производите осмотр и чистку воздушной сети и компрессора в соответствии с
инструкциями изготовителя.
5. Хранение и транспортировка
При длительных перерывах в работе инструмент необходимо хранить в помещении при
температуре окружающего воздуха +5…+25°С и влажностью не более 70%, залив в него 10-20
мл масла и продув минимальным давлением.
Во время транспортировки и хранения инструмента старайтесь беречь его от попадания
влаги. Рекомендуется хранить аппарат в сухом, хорошо проветриваемом помещении и не
подвергать его воздействию повышенной влажности, коррозионно-опасных газов и пыли.
После вскрытия упаковки рекомендуется снова упаковать инструмент, если предполагается
перевозить его к месту работы или на хранение.
6. Гарантийные обязательства
Гарантийный срок на оборудование указывается в прилагаемом сервисном талоне
Гарантия относится к дефектам в материалах и узлах и не распространяется на компоненты,
подверженные естественному износу и работы по техническому обслуживанию.
Гарантийному ремонту подлежат только очищенные от пыли и грязи инструменты в заводской
упаковке, полностью укомплектованные, имеющие инструкцию по эксплуатации, гарантийный
талон с указанием даты продажи, при наличии штампа магазина, заводского номера и
оригиналов товарного и кассового чеков, выданныхпродавцом.
В течение гарантийного срока Сервисный центр устраняет за свой счёт выявленные
производственные дефекты. Производитель снимает свои гарантийные обязательства и
юридическую ответственность при несоблюдении потребителем инструкций по эксплуатации,
самостоятельной разборки, ремонта и технического обслуживания, а также не несет никакой
ответственности за причиненныетравмы инанесенный ущерб.
.
--4
