Page 1

www.fubag.ru

INTIG 200 DC

Operator's Manual

Инструкция по эксплуатации

MMA/TIG Welding machine

MMA/TIG Сварочный инвертор

Page 2

Инструкция по эксплуатации

INTIG 200 DC

www.fubag.ru

1. Безопасность

1.1 ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ

• Показанные выше знаки обозначают предупреждение. Контакт с горячими и вращаю-

щимися частями и поражение электрическим током нанесут травмы вам и окружающим. Соответствующие предупреждения рассмотрены ниже. Для обеспечения безопасной работы необходимо принять защитные меры.

1.2 УЩЕРБ, ПРИЧИНЯЕМЫЙ ПРИ ДУГОВОЙ СВАРКЕ

• Показанные ниже знаки и предупреждения относятся к ущербу, причиняемому в про-

цессе проведения сварочных работ. Если присутствуют приведенные знаки, соблюдайте осторожность и предупреждайте об опасности других людей.

• Установка, отладка, эксплуатация, техническое обслуживание и ремонт сварочного

аппарата должны осуществляться обученными специалистами.

• Во время эксплуатации сварочного аппарата посторонние лица и дети не должны на-

ходиться рядом с аппаратом.

• После выключения электропитания аппарата техническое обслуживание и проверка

должны выполняться в соответствии с §5, поскольку в электролитических конденсаторах сохраняется напряжение постоянного тока.

Поражение электрическим током может привести к смерти.

• Никогда не прикасайтесь к электрическим частям.

• Работайте только в сухих, неповрежденных рукавицах и спецодежде.

• Обеспечьте защиту с помощью сухой изоляции. Убедитесь в том, что размеры изо-

ляции достаточны для защиты всей области физического контакта со свариваемой деталью и поверхностью пола.

• Соблюдайте осторожность при эксплуатации аппарата в ограниченном пространстве,

во время дождя и в условиях высокой влажности.

• Выключайте электропитание аппарата перед установкой и регулировкой.

• Правильно установите сварочный аппарат и соответствующим образом заземлите сва-

риваемую часть или металлическую поверхность согласно руководству по эксплуатации.

• Когда сварочный аппарат включен, электрод, заготовка и цепь заземления находятся

под напряжением. Не прикасайтесь к этим частям незащищенной кожей и мокрой одеждой. Работайте только в сухих, неповрежденных рукавицах для защиты рук.

• При выполнении автоматической или полуавтоматической сварки проволокой элек-

трод, катушка электродной проволоки, сварочная головка, сопло или сварочная горелка для полуавтоматической сварки также находятся под напряжением.

• Всегда проверяйте, чтобы кабель был надежно соединен со свариваемой металли-

ческой поверхностью. Место соединения должно располагаться максимально близко кзоне сварки.

- 2 -

Page 3

Инструкция по эксплуатации

INTIG 200 DC

• Поддерживайте зажим заготовки, держатель электрода, сварочный кабель и сварочный

аппарат в надлежащем техническом состоянии. Ремонтируйте поврежденную изоляцию.

• Никогда не соединяйте между собой части держателей электродов, находящиеся подна-

пряжением, от разных сварочных аппаратов, поскольку напряжение между ними может равняться суммарному напряжению разомкнутой цепи обоих сварочных аппаратов.

• При работе на возвышении используйте предохранительный пояс для защиты отпаде-

ния в случае поражения электрическим током.

Пары и газы могут быть опасными.

• Газы и пары, генерируемые в процессе сварки, могут быть опасны для вашего здоровья.

Не вдыхайте эти пары и газы. Обеспечьте систему вытяжки или достаточную вентиляцию вместе проведения сварочных работ для отвода паров и газов из зоны дыхания. При выполнении сварки с использованием электродов, требующих специальной вентиляции, например, электродов для нержавеющий стали или для наплавки твердым сплавом, а также при выполнении сварки на освинцованной или кадмированной стали и других металлах и покрытиях, которые выделяют высокотоксичные пары, поддерживайте концентрацию этих паров науровне ниже предельно допустимой концентрации с использованием системы вытяжной или принудительной вентиляции. При работе в ограниченном пространстве или в определенных условиях наоткрытом воздухе может потребоваться респиратор. При сварке оцинкованной стали также требуется соблюдение дополнительных мер предосторожности.

• Не проводите сварочные работы вблизи паров хлорпроизводных углеводородов, об-

разующихся в результате обезжиривания, очистки и обработки. Тепловое и световое излучение дуги способно вступать в реакцию с парами растворителей с образованием фосгена, который является высокотоксичным газом, и других раздражающих веществ.

• Защитные газы, используемые при дуговой сварке, способны вытеснять воздух и мо-

гут привести к травмам или смерти. Для того чтобы гарантировать в месте проведения работ присутствие воздуха, пригодного для дыхания, необходимо обеспечить надлежащую вентиляцию, в особенности в закрытых помещениях.

• Внимательно ознакомьтесь с инструкциями изготовителя оборудования и расходных

материалов, которые будут использоваться, включая паспорт безопасности вещества (материала), а также соблюдайте правила техники безопасности вашего предприятия.

Излучение сварочной дуги может вызвать ожоги.

www.fubag.ru

• При выполнении сварки или наблюдении за дуговой сваркой надевайте сварочный щиток

ссоответствующими фильтрами и накладками для защиты глаз от искр и излучения дуги.

• Надевайте соответствующую спецодежду, изготовленную из прочного негорючего ма-

териала, для защиты кожи от излучения дуги.

• Защитите людей, находящихся рядом с местом проведения сварочных работ, соответству-

ющими негорючими экранами и/или предупредите их о том, чтобы они не смотрели на дугу ирасполагались вдали от светового излучения дуги и горячих брызг, образующихся во время сварки.

- 3 -

Page 4

Инструкция по эксплуатации

INTIG 200 DC

Индивидуальная защита.

• Не отсоединяйте защитные устройства, не убирайте защитные ограждения и не сни-

майте кожухи. Поддерживайте все защитное оборудование в надлежащем рабочем состоянии. Во время запуска, эксплуатации и ремонта оборудования держите руки, волосы, одежду иинструменты вдали от клиновых ремней, шестерней, вентиляторов и других вращающихся частей.

• Не располагайте руки рядом с вентилятором двигателя. Не пытайтесь изменять по-

ложение регулятора скорости вращения или направляющего шкива с помощью рычага управления во время работы двигателя.

• НЕ выполняйте заправку топливом вблизи сварочной дуги или при работающем дви-

гателе. Перед заправкой остановите двигатель и дайте ему остыть во избежание контакта пролитого топлива с горячими частями двигателя и воспламенения. Не проливайте топливо при наполнении бака. Если топливо пролилось, протрите место пролива инезапускайте двигатель до полного удаления паров топлива.

Искры, образующиеся во время сварки, могут привести к пожару или взрыву.

www.fubag.ru

• Удалите горючие материалы из зоны сварки. Если это невозможно, накройте их

длязащиты от попадания искр и возможного пожара. Брызги и раскаленные частицы могут свободно проникать через небольшие трещины и отверстия. Не проводите сварочные работы вблизи гидравлических линий. Подготовьте огнетушитель.

• Если в месте проведения сварочных работ должны использоваться сжатые газы, необхо-

димо соблюдать особые меры предосторожности для предотвращения опасной ситуации.

• Если сварочные работы не проводятся, убедитесь в том, что никакая часть электри-

ческой цепи не касается свариваемой детали или поверхности пола. Случайный контакт может привести к перегреву и стать причиной пожара.

• Не подвергайте нагреву, резке или сварке баки, бочки и другие контейнеры до при-

нятия соответствующих защитных мер, препятствующих выделению горючих или токсичных паров из веществ, находящихся внутри данных емкостей. Это может привести квзрыву, даже если емкости были очищены.

• Перед нагревом, резкой или сваркой полых литых заготовок их необходимо продуть

воизбежание взрыва.

• Во время выполнения сварки образуются искры и брызги. Надевайте защитную спец-

одежду (кожаные рукавицы, плотная куртка, брюки без отворотов, высокие ботинки иголовной убор). При нахождении в зоне проведения сварочных работ всегда надевайте защитные очки с боковыми щитками.

• Присоедините сварочный кабель к свариваемой части как можно ближе к зоне сварки. Сва-

рочные кабели, подключенные к зданию или другим конструкциям вдали от зоны сварки, по-

- 4 -

Page 5

Инструкция по эксплуатации

INTIG 200 DC

вышают вероятность прохождения сварочного тока через подъемные цепи, тросы подъемных кранов и др. Это может привести к пожару или перегреву подъемных цепей или тросов.

Вращающиеся части могут представлять опасность.

• Используйте баллоны со сжатым газом, содержащие соответствующий защитный газ,

атакже исправные регуляторы, предназначенные для используемого газа и давления. Все шланги, штуцеры и т.д. должны быть предназначены для используемого газа и давления инаходиться в надлежащем рабочем состоянии.

• Всегда храните газовые баллоны в вертикальном положении. Баллоны должны быть

надежно закреплены цепью на тележке или неподвижном основании.

• Газовые баллоны должны располагаться:

- Вдали от мест, где они могут подвергаться ударам или механическому повреждению.

- На безопасном удалении от участков сварки и резки и любого другого источника тепла, искр или пламени.

• Не допускайте контакта электрода, держателя электрода или любых других частей,

находящихся под напряжением, с газовым баллоном.

• При открытии клапана баллона не приближайте голову и лицо к выпускному отвер-

стию клапана.

• Всегда устанавливайте и завинчивайте вручную защитные колпачки клапана, за ис-

ключением случаев, когда баллон используется или присоединен для использования.

www.fubag.ru

1.3 ИНФОРМАЦИЯ ОБ ЭЛЕКТРОМАГНИТНЫХ ПОЛЯХ

Электрический ток, протекающий по любому проводнику, создает локальные электромагнитные поля (ЭМП). Во всем мире ведутся споры относительно влияния электромагнитных полей. К настоящему времени существенные доказательства отрицательного влияния электромагнитных полей на здоровье людей отсутствуют. Тем не менее, исследования вредного воздействия электромагнитных полей все еще продолжаются. До получения результатов исследований необходимо свести к минимуму воздействие электромагнитных полей.

• С целью сведения к минимуму риска, связанного с воздействием электромагнитных

полей, должны выполняться следующие требования:

- Прокладывайте сварочные кабели, идущие к электроду и свариваемой детали, вместе. Если возможно, закрепляйте их лентой.

- Все кабели должны располагаться как можно дальше от оператора.

- Никогда не наматывайте кабель питания вокруг себя.

- Располагайте сварочный аппарат и кабель питания как можно дальше от оператора.

- Присоединяйте сварочный кабель к свариваемой детали как можно ближе к зоне сварки.

- Не допускайте присутствия людей с кардиостимуляторами в месте проведения сварочных работ.

- 5 -

Page 6

Инструкция по эксплуатации

INTIG 200 DC

www.fubag.ru

2. Конструкция и функционирование

2.1 ОХЛАЖДЕНИЕ АППАРАТА

Для обеспечения оптимальной продолжительности включения (ПВ) силовой части необходимо:

• Обеспечить достаточную вентиляцию на рабочем месте.

• Не загораживать воздухозаборные и воздуховыпускные вентиляционные отверстия

аппарата.

• Защитить аппарат от проникновения внутрь металлических частиц, пыли или иных

посторонних тел.

2.2 ТРАНСПОРТИРОВКА И УСТАНОВКА

Транспортировка должна производиться с отключенными сварочными кабелями (горелкой) и свернутым, качественно уложенным сетевым кабелем. Не допускать сильной тряски и иных внешних воздействий, которые могут повредить корпус, панель управления, внутренние элементы, сетевой кабель.

Место установки! Аппарат необходимо устанавливать и эксплуатировать в специальных помещениях, оборудованных приточно-вытяжной вентиляцией (или хорошо проветриваемых) на прочном и плоском основании!

• Необходимо обеспечить наличие ровного, нескользкого, сухого пола и достаточное

освещение рабочего места.

• Должна быть всегда обеспечена безопасная эксплуатация аппарата.

В верхней части предусмотрена ручка для переноски аппарата.

Рис. 2.1 Ручка для переноски аппарата

2.3 ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Опасность при ненадлежащем подключении к электросети! Ненадлежащее подключение к электросети может привести к физическому илиматериальному ущербу!

• Подключать аппарат только к розетке с защитным проводом, подсоединенным со-

гласно предписаниям.

• При необходимости подсоединения новой сетевой вилки установку должен выполнять

только специалист-электротехник в соответствии с национальными законами или предписаниями!

• Специалист-электротехник должен регулярно проверять сетевую вилку, розетку и ли-

нию питания!

• Во время работы в режиме генератора последний следует заземлить в соответствии

сруководством по его эксплуатации. Созданная сеть должна подходить для эксплуата-

- 6 -

Page 7

Инструкция по эксплуатации

INTIG 200 DC

ции аппаратов в соответствии с классом защиты I.

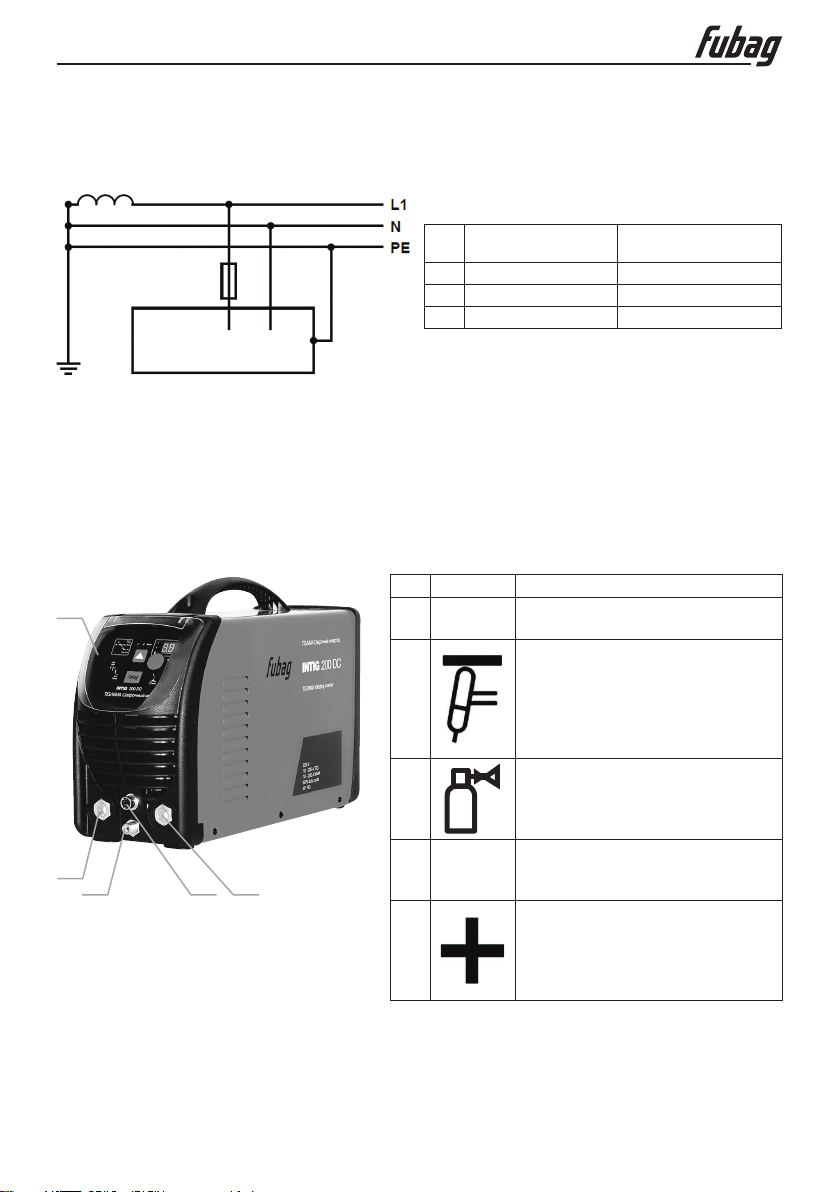

• Аппарат можно использовать во всех сетях TN и TT с отделением нейтрально-

го и защитного провода

Экспликация

Поз. Обозначения Распознавательная

L1 Внешний привод 1 Коричневый

N Нулевой привод Синий

PE Защитный провод Желто-зеленый

Рис. 2.2

Рабочее напряжение - сетевое напряжение! Во избежание повреждения аппарата рабочее напряжение, указанное в табличке с номинальными данными, должно совпадать с сетевым напряжением!

www.fubag.ru

раскраска

3. Описание аппарата

3.1 ВИД СПЕРЕДИ

Поз. Символ Описание

Панель управления

Управление аппаратом

Гнездо, сварочный ток «-»

• TIG: Подключение сварочной

горелки TIG

• Ручная сварка: подсоединение

электрододержателя или кабеля массы

3 4 5

Рис. 3.1

Соединительный штуцер G1/4"

Подключение защитного газа

Гнездо подключения, 5 контактов

Подключение кабеля управления

горелки TIG

Розетка, сварочный ток «+»

• TIG: Подключение кабеля массы

• Ручная сварка: подсоединение

электрододержателя или кабеля массы

- 7 -

Page 8

Инструкция по эксплуатации

INTIG 200 DC

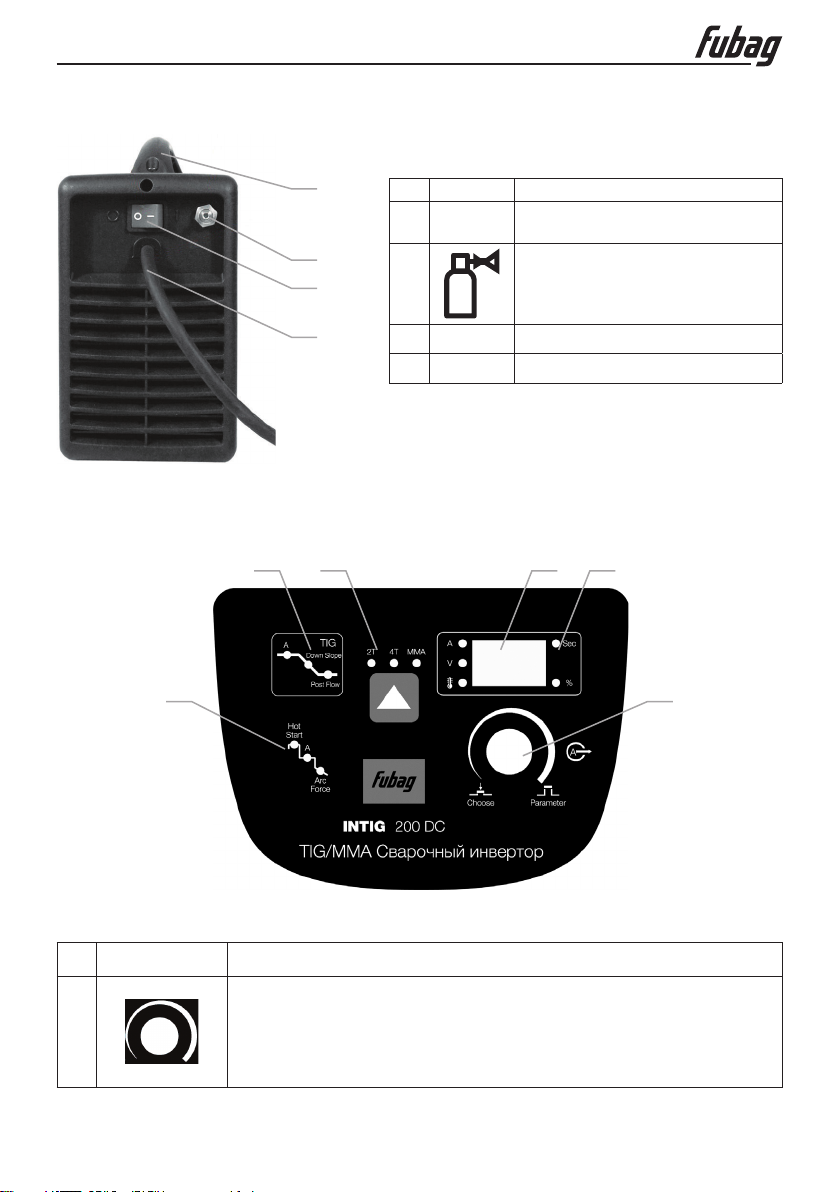

3.2 ВИД СЗАДИ

www.fubag.ru

Рис. 3.2

3.3 ПАНЕЛЬ УПРАВЛЕНИЯ – ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

5 4 3 2

Поз. Символ Описание

3 Сетевой кабель 4 Ручка для транспортировки

Выключатель

Включение/выключение аппарата

Соединительный штуцер G1/4" Подключение защитного газа

Поз. Символ Описание

Ручка Настройка параметров

Однократное нажатие – переключение между параметрами на циклограмме

При нажатии и удержании 3 секунды дисплей переходит в режим отображения напряжения (горит индикатор V) Вращение – настройка выбранного параметра

Рис. 3.3

- 8 -

Page 9

Инструкция по эксплуатации

INTIG 200 DC

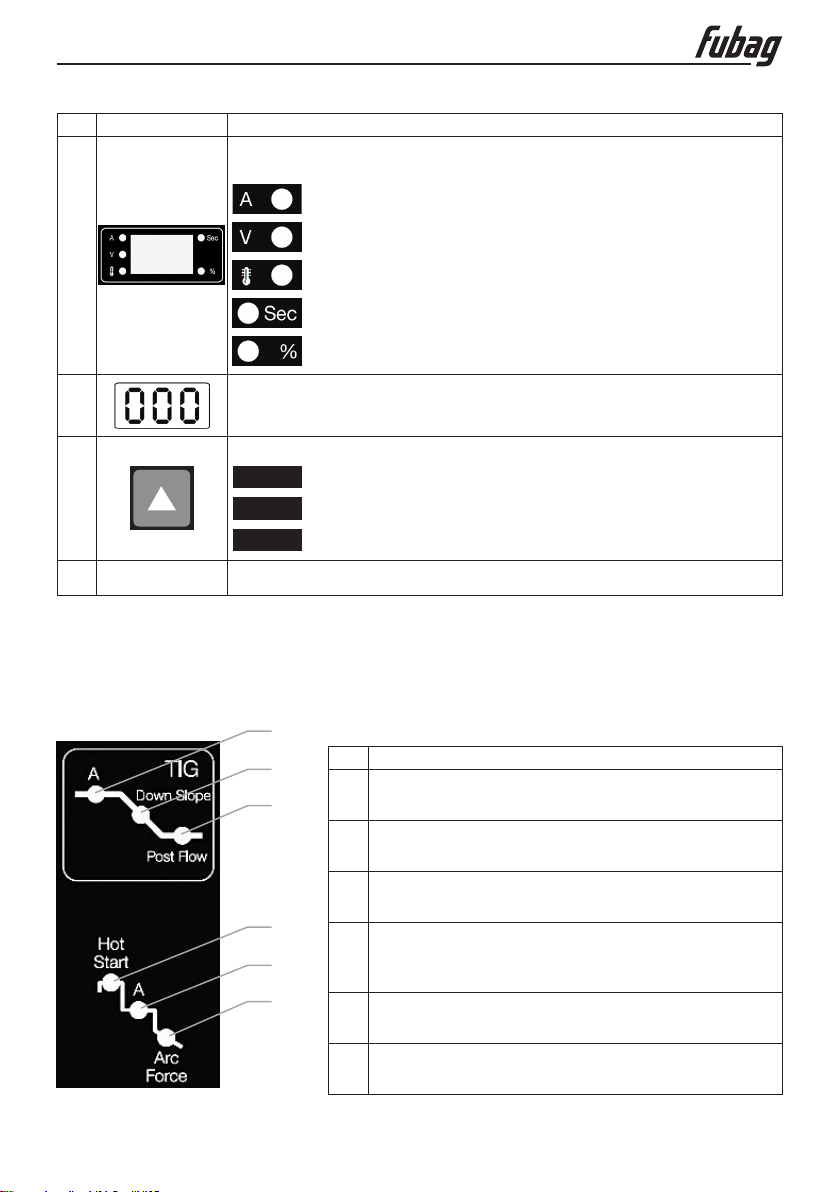

Поз. Символ Описание

Индикация единиц измерения параметров / Индикатор перегрева /проблем питающей сети

Индикация сварочного тока, А

www.fubag.ru

5 Циклограмма (см. следующий раздел, рис. 3.4)

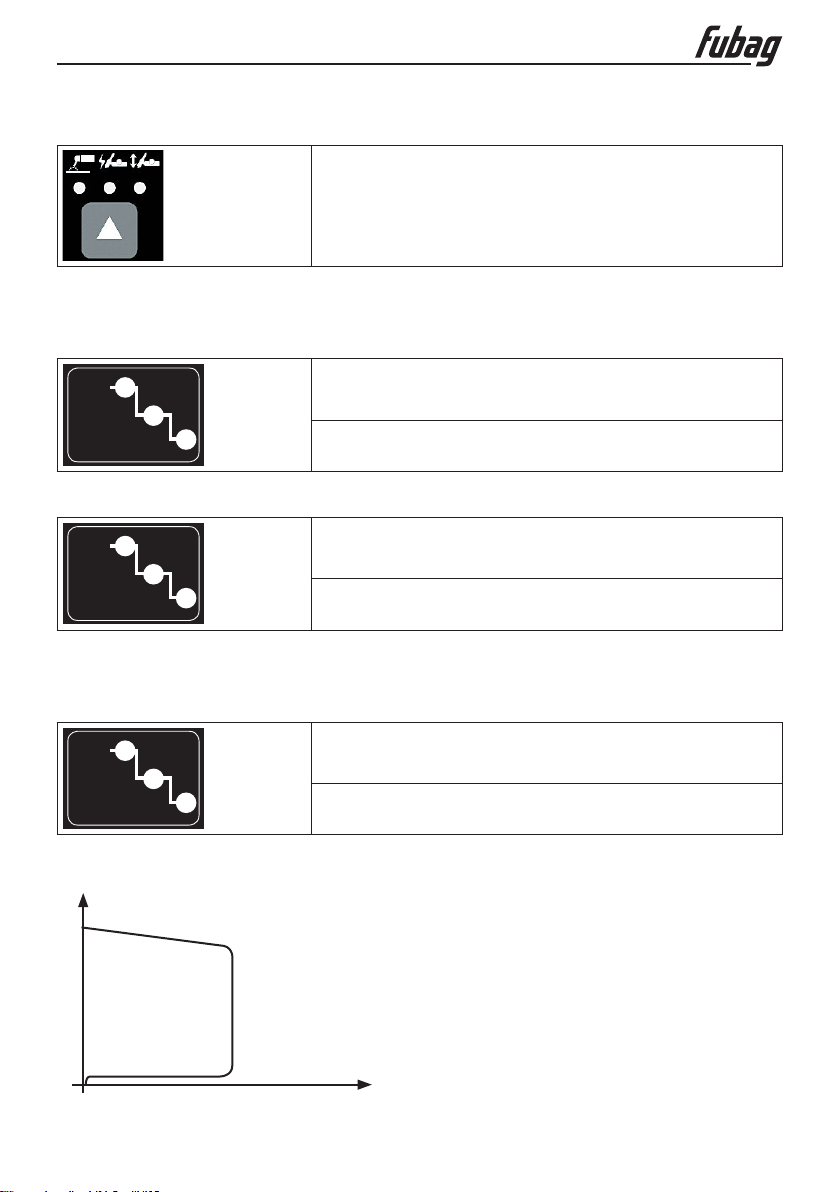

3.3.1 ЦИКЛОГРАММЫ ПРОЦЕССА

Дисплей трёхразрядный, индикация параметров

Кнопка выбора метода сварки / режима работы горелки

Индикация сварочного напряжения, В

Индикатор перегрева / проблем питающей сети

Индикатор времени, с

Индикатор тока HotStart, % от основного тока

MMA

MMA сварка

2-х тактный режим

4-х тактный режим

• Для переключения между параметрами циклограммы нажимайте ручку настройки

(поз. 1 раздел 3.3). Для регулировки (увеличение / уменьшение) вращайте ручку.

Рис. 3.4 Циклограмма процесса TIG

Поз. Описание

Установка сварочного тока (TIG)

Диапазон регулирования: 10-200 А

Установка времени спада сварочного тока (TIG)

Диапазон регулирования: 0-10 с

Время продувки газом после сварки (TIG)

Диапазон регулирования: 0-10 с

Установка стартового тока ( MMA)

Диапазон установки: 50-200% от номинального тока

Диапозон настройки: 0,5-5 с

Установка сварочного тока (MMA)

Диапазон установки: 10-200 А

Установка ArcForce (MMA)

Диапазон установки: 0-100

- 9 -

Page 10

Инструкция по эксплуатации

INTIG 200 DC

www.fubag.ru

4. Сварка TIG

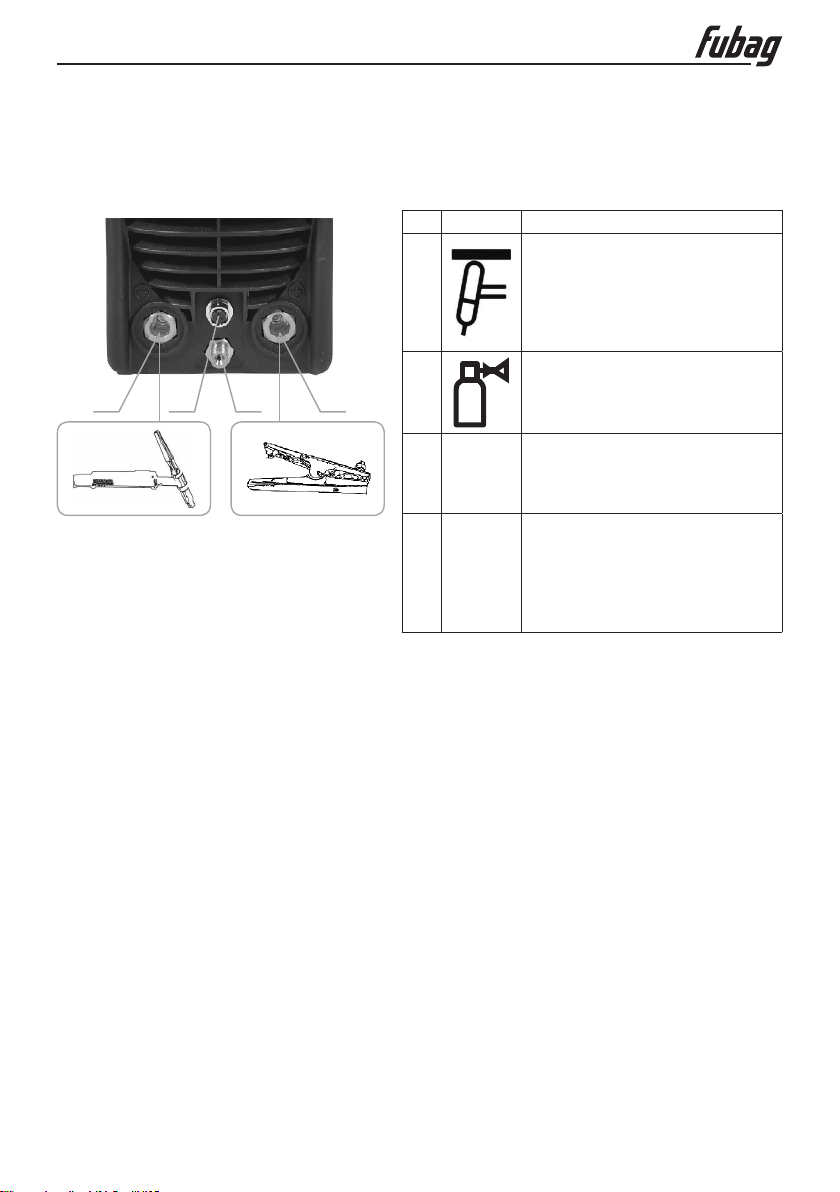

4.1 ПОДКЛЮЧЕНИЕ СВАРОЧНОЙ ГОРЕЛКИ И КАБЕЛЯ МАССЫ

Всегда используйте сварочную горелку, соответствующую сварочному аппарату!

Поз. Символ Описание

Гнездо, сварочный ток «-»

• TIG: Подключение сварочной

горелки TIG

• Ручная сварка: подсоединение

электрододержателя или кабеля массы

41 3 2

Рис. 4.1

• Вставить штекер кабеля сварочного тока универсальной горелки в гнездо сварочного

тока «-» и закрепить поворотом вправо.

• Присоединить шланг защитного газа сварочной горелки к присоединительному шту-

церу G1/4".

• Вставить штекер кабеля управления сварочной горелки в гнездо для кабеля управле-

ния и зафиксировать его поворотом вправо.

4.2 ПОДКЛЮЧЕНИЕ ЗАЩИТНОГО ГАЗА

Внимание! Ненадлежащее обращение с баллонами защитного газа может привести к тяжелым травмам со смертельным исходом.

• Необходимо следовать инструкциям производителя газа и предписаниям, регламенти-

рующим работу со сжатым газом.

• Установите баллон с защитным газом на предусмотренную для него платформу и за-

крепите его страховочной цепью!

• Не допускать нагрева баллона с защитным газом!

• Все соединения в системе подачи защитного газа должны быть герметичными!

• Герметично привинтить редуктор на вентиль газового баллона.

• Накрутить накидную гайку газового шланга на выходной стороне редуктора.

Соединительный штуцер G1/4"

Подключение защитного газа

Гнездо подключения, 5 контактов

Подключение кабеля управления

горелки TIG

Розетка, сварочный ток «+»

• TIG: Подключение кабеля

массы

• Ручная сварка: подсоединение

электрододержателя или кабеля массы

- 10 -

Page 11

Инструкция по эксплуатации

INTIG 200 DC

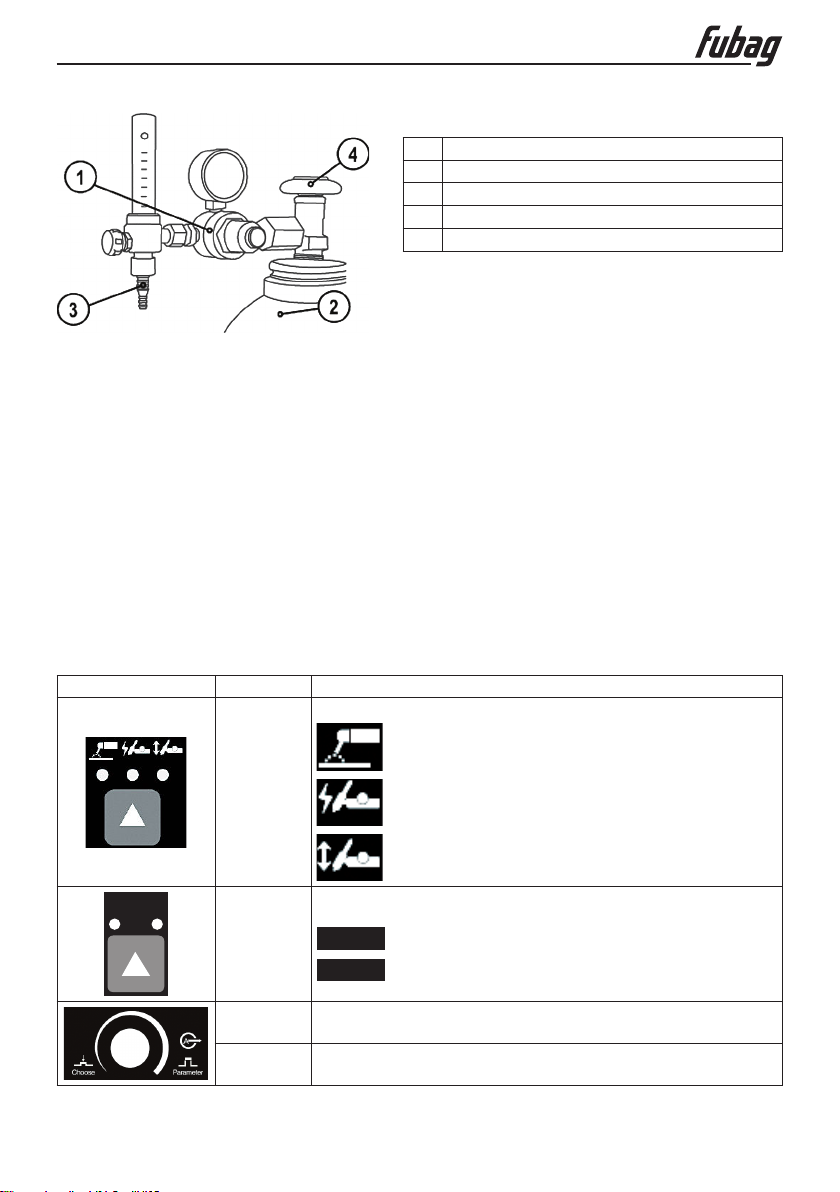

Поз. Описание 1 Редуктор давления 2 Баллон с защитным газом 3 Выходной штуцер редуктора 4 Вентиль газового баллона

Рис. 4.2

4.3 РЕГУЛИРОВКА РАСХОДА ЗАЩИТНОГО ГАЗА

• Нажать кнопку тест газа и настроить расход защитного газа на расходомере редук-

тора давления.

Неверные настройки защитного газа! Как очень низкий, так и очень высокий расход защитного газа может привести кпопаданию воздуха в сварочную ванну и, как следствие, к образованию пор.

• Расход защитного газа настроить в соответствии с заданием на сварку!

Основное правило расчета расхода газа: Диаметр газового сопла в миллиметрах равен расходу газа в литрах в минуту. Например: если диаметр газового сопла равен 7 мм, то расход газа составляет

7 л/мин.

www.fubag.ru

4.4 ВЫБОР СВАРОЧНОГО ЗАДАНИЯ

Орган управления Действие Результат

Выбор и индикация метода сварки

Нажать

2T 4T

Нажать

Вращать Настройка параметров режимов

Выбор режима работы TIG горелки

Переключение между параметрами сварки на циклограммах TIG и MMA

MMA сварка

Сварка TIG с высокочастотным зажиганием дуги

Сварка TIG с контактным зажиганием дуги (TIG Lift)

2-х тактный режим

4-х тактный режим

- 11 -

Page 12

Инструкция по эксплуатации

INTIG 200 DC

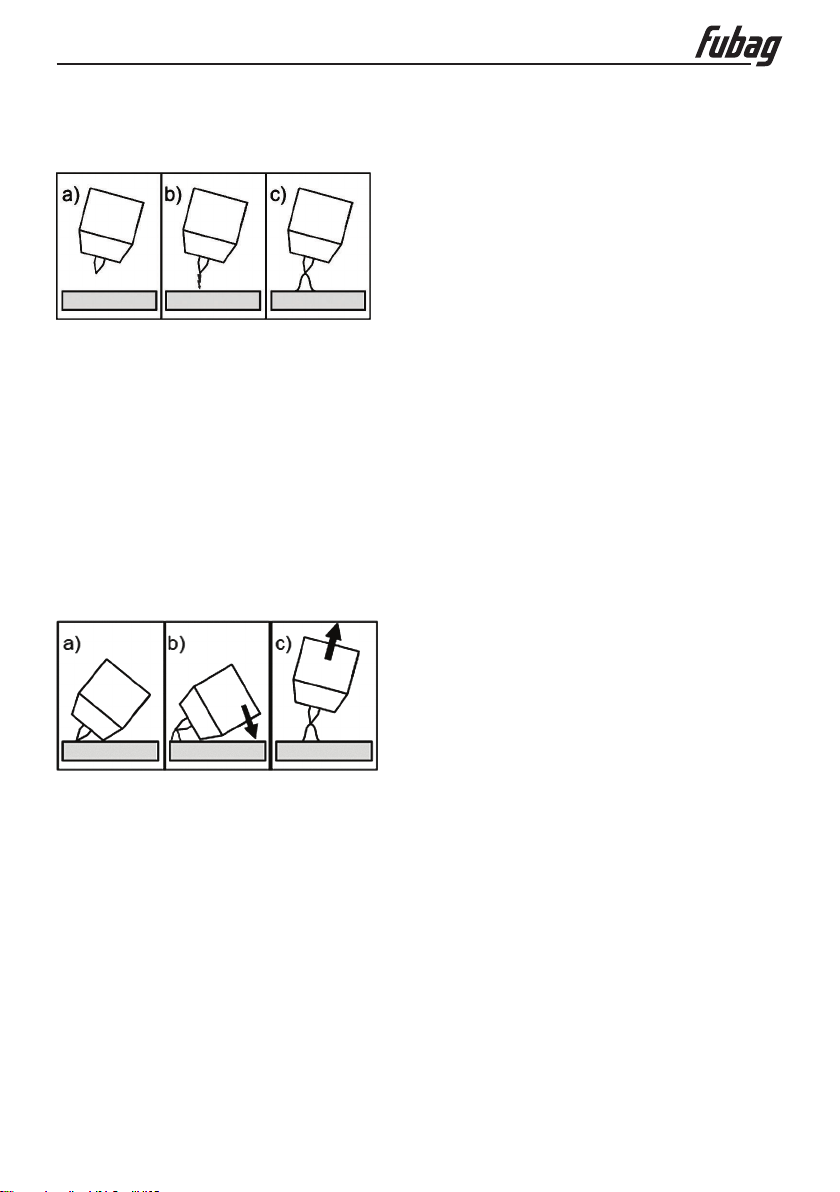

4.5 ЗАЖИГАНИЕ ДУГИ

Высокочастотное зажигание дуги (HF)

Рис. 4.3

Электрическая дуга возбуждается бесконтактным способом с помощью импульсов напряжения высокой частоты:

a) Расположите сварочную горелку над деталью (расстояние между концом электрода

идеталью примерно 2-3 мм).

b) Нажмите кнопку горелки (импульсы напряжения высокой частоты зажигают дугу). c) Включается стартовый ток, процедура сварки продолжается в соответствии с избран-

ным режимом работы.

Завершение процесса сварки: отпустите кнопку горелки или же нажмите и отпустите ее в зависимости от выбранного режима работы.

Контактное зажигание дуги (TIG Lift)

www.fubag.ru

Рис. 4.4

Электрическая дуга возбуждается при соприкосновении электрода с изделием: a) Газовое сопло горелки и конец вольфрамового электрода необходимо осторожно

установить на изделие и нажать кнопку горелки (протекает ток контактного зажигания, независимо от заданного значения основного тока).

b) Нагнуть горелку через газовоe сопло так, чтобы между концом электрода и изделием остался зазор 2-3 мм. Дуга зажигается, и сварочный ток в зависимости от выбранного режима работы, нарастает до заданного стартового и основного тока.

c) Поднять горелку и повернуть в нормальное положение. Завершение процесса сварки: отпустите кнопку горелки или же нажмите и от-

пустите ее в зависимости от выбранного режима работы.

- 12 -

Page 13

Инструкция по эксплуатации

INTIG 200 DC

www.fubag.ru

5. Режим работы

• С помощью кнопки переключение режимов работы TIG горелки установите режим

работы горелки.

• С помощью Ручки Настройка параметров / Выбор Job настройте параметры режима сварки.

2-тактный режим 4-тактный режим

1-й такт

• Нажать и удерживать кнопку сварочной

горелки.

• Начинается отсчет времени подачи защит-

ного газа до начала сварки.

• Генерируются высокочастотные разряды

между электродом и заготовкой, дуга за-

жигается.

• Сварочный ток сразу достигает установ-

ленного значения тока.

• ВЧ зажигание отключается.

2-й такт

• Отпустить кнопку горелки.

• Сварочный ток уменьшается до значения тока

заварки кратера Iend (минимальный ток).

• После достижения сварочным током зна-

чения тока заварки кратера Iend дуга гаснет.

• Начинается отсчет заданного времени про-

дувки газа после окончания сварки.

1-й такт

• Нажать кнопку сварочной горелки, начинается отсчет

времени подачи газа до начала сварки.

• Генерируются высокочастотные разряды между электро-

дом и изделием, дуга зажигается.

• Сварочный ток сразу достигает установленного значения

тока (при минимальной установке - дуга возбуждения).

• ВЧ зажигание отключается.

2-й такт

• Отпустить кнопку сварочной горелки.

3-й такт

• Нажать кнопку сварочной горелки.

• Сварочный ток в течение установленного времени спада

уменьшается до значения тока заварки кратера Iend

(минимальный ток).

4-й такт

• Отпустить кнопку сварочной горелки, дуга гаснет.

• Начинается отсчет заданного времени продувки газа по-

сле окончания сварки.

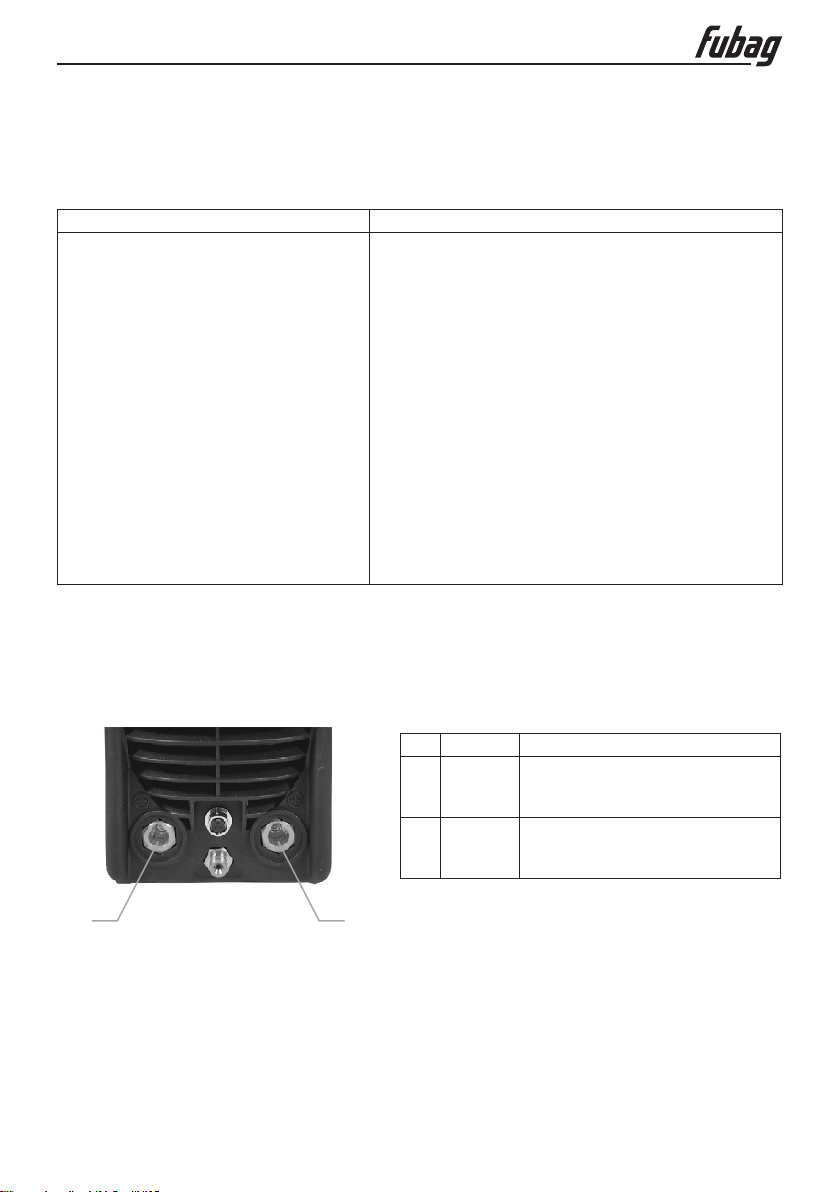

6. Ручная дуговая сварка

6.1 ПОДКЛЮЧЕНИЕ ЭЛЕКТРОДОДЕРЖАТЕЛЯ И КАБЕЛЯ МАССЫ

При выборе полярности руководствуйтесь указаниями фирмы-изготовителя электродов, приведенными на упаковке электродов.

Поз. Символ Описание

Розетка, сварочный ток «-»

Подсоединение электрододержателя или кабеля массы

Розетка, сварочный ток «+»

Подсоединение электрододержателя или кабеля массы

Рис. 6.1

―

• Вставить штекер кабеля электрододержателя или в гнездо сварочного тока «+» или «-»

и закрепить поворотом вправо.

• Вставить штекер кабеля массы или в гнездо сварочного тока «+» или «-» и закрепить

поворотом вправо.

- 13 -

Page 14

Инструкция по эксплуатации

INTIG 200 DC

6.2 НАСТРОЙКА РЕЖИМОВ

Выбрать на панели управления режим сварки MMA

Сигнальная лампочка загорится красным цветом

6.2.1 НАСТРОЙКА ТОКА ГОРЯЧЕГО СТАРТА

Устройство «Горячий старт» обеспечивает надёжное зажигание дуги, благодаря кратковременному повышению сварочного тока во время возбуждения дуги.

Hot

Start

MMA

Art

Force

6.2.2 УСТАНОВКА СВАРОЧНОГО ТОКА

Hot

Start

MMA

Art

Force

С помощью ручки управления перейдите в режим настрой-

ки тока горячего старта (сигнальная лампочка загорится

красным цветом)

Установите значение тока горячего старта в %, поворачивая

ручку

С помощью ручки управления перейдите в режим настройки

сварочного тока (сигнальная лампочка загорится красным

цветом)

Установите значение сварочного тока, поворачивая ручку

www.fubag.ru

6.2.3 РЕГУЛИРОВКА ФУНКЦИИ ArcForce

Функция ArcForce позволяет предотвратить прилипание электрода при сварке на короткой дуге. Установите значение в зависимости от типа применяемого электрода.

Hot

Start

MMA

Art

Force

6.3 УСТРОЙСТВО AntiSticking

С помощью ручки управления перейдите в режим настройки

функции ArcForce (сигнальная лампочка загорится красным

цветом)

Установите значение, поворачивая ручку

Устройство AntiSticking предотвращает прокаливание электрода.

Если, несмотря на наличие устройства форсажа дуги Arcforce, электрод пригорает к изделию, аппарат автоматически, в течение примерно 1 сек, переключается на минимальный ток, чтобы не допустить прокаливания элек-

Antistick

трода. Необходимо проверить и откорректировать настроенное значение сварочного тока!

- 14 -

Page 15

Инструкция по эксплуатации

INTIG 200 DC

www.fubag.ru

7. Техническое обслуживание

Для обеспечения эффективной и безопасной работы сварочного аппарата для дуговой сварки необходимо проводить регулярное техническое обслуживание аппарата. Пользователи сварочного аппарата должны быть проинформированы относительно мероприятий по техническому обслуживанию и методов проверки сварочного аппарата, атакже они должны быть осведомлены о правилах по технике безопасности дляпредотвращения неисправностей, сокращения продолжительности ремонта и увеличения срока службы сварочного аппарата. Мероприятия по техническому обслуживанию перечислены в приведенной ниже таблице.

Внимание! В целях безопасности во время проведения технического обслуживания свароч-

ного аппарата выключите электропитание и подождите 5 минут, пока не произойдёт разрядка конденсаторов.

Периодичность Мероприятия по техническому обслуживанию

Проверьте сетевой кабель на отсутствие повреждений. Если кабель

поврежден – обратитесь в сервисный центр для замены.

Ежедневные проверки

Ежемесячные проверки

• Перед отправкой сварочных аппаратов с завода-изготовителя они проходят отлад-

ку. Внесение каких-либо изменений в сварочный аппарат неуполномоченными лицами, недопускается!

• Выполняйте все указания по техническому обслуживанию.

• К ремонту сварочного аппарата допускаются только квалифицированные специали-

сты по техническому обслуживанию.

• При возникновении неисправности обращайтесь сервисный центр.

После включения электропитания проверьте сварочный аппарат наот-

сутствие вибрации, посторонних звуков или специфического запаха.

При появлении одного из вышеперечисленных признаков отключите

аппарат и обратитесь в сервисный центр.

Убедитесь в работоспособности вентилятора. В случае его повреждения

прекратите эксплуатацию аппарата и обратитесь в сервисный центр.

Очистите внутреннюю часть сварочного аппарата с помощью сухого

сжатого воздуха через вентиляционные отверстия в корпусе аппарата.

Проверьте аксессуары и комплектующие аппарата, неисправные эле-

менты замените.

- 15 -

Page 16

Инструкция по эксплуатации

INTIG 200 DC

www.fubag.ru

8. Диагностика неисправностей и устранение неполадок

Для устранения некоторых видов неисправностей сварочного аппарата вы можете обратиться к следующей таблице:

№ Неисправность Причина Способ устранения

Сетевой переключатель включен,

но индикатор питания не горит

Отсутствует подключение

кэлектрической сети

Неисправен переключательОбратитесь в сервис

Вышел из строя предохранитель Обратитесь в сервис

Неисправен индикатор питания или плата управления

Проверить питание электрической сети

Обратитесь в сервис

При нажатии на кнопку сва-

рочной горелки не подается защитный газ

Дуга не за-

жигается

врежиме TIG

Работает сигнальная лампа

перегрева

Газ не подается при выполнении проверки газа с панели управления

Газ подается при выполнении проверки газа с панели управления

Высокочастотный поджиг

Отсутствует газ в баллоне или неисправен редуктор

Нарушение герметичности газового шланга

Неисправен электромагнитный клапан

Неисправна кнопка горелки

Неисправность в цепи управ-

ления триггера горелки

Не подключён кабель за-

земления

Повреждение сварочной горелки

Слишком большое расстояние между вольфрамовым электродом и свариваемой

деталью

Защита от перегрева

Слишком продолжительное время работы или высокий сварочный ток

Проверьте или замените

Проверьте или замените газовый шланг

Обратитесь в сервис

Замените кнопку горелки или горелку

Обратитесь в сервис

Подключите кабель за-

земления

Отремонтируйте, либо

замените

Уменьшите расстояние (около 3 мм)

Измените рабочий цикл

(работайте с перерывами) или уменьшите сварочный ток

- 16 -

Page 17

Инструкция по эксплуатации

INTIG 200 DC

www.fubag.ru

9. Технические характеристики

Параметр TIG MMA

Сварочный ток DC 10-200 А10-200 А

Продолжительность включения (ПВ) EN60974-1

60% ПВ 200 А200 А

100% ПВ 175 А175 А

Нагрузочный цикл 10 мин. (60% ПВ: 6 мин. сварка, 4 мин. пауза)

Напряжение холостого хода 67 В

Сетевое напряжение (допуски) 1x220 ±10%

Частота 50/60 Гц

Сетевой предохранитель 26 А40 A

Подключение к электросети H07RN-F3G2,5

Максимальная потребляемая мощность 5,2 кВт6,6 кВт

Рекомендуемая мощность генератора 8 кВт

cosφ 0,75

Класс изоляции/класс защиты H

Температура окружающей среды -10 до +40 °C

Охлаждение аппарата Вентилятор Охлаждение горелки Воздушное

Габариты (Д х Ш х В) 520 х 240 х 300 мм

Масса 7,6 кг

Диапазон температур окружающего воздуха:

• от -10 °C до +40 °C

Относительная влажность воздуха:

• до 50 % при 40 °C

• до 90 % при 20 °C

- 17 -

Page 18

Инструкция по эксплуатации

INTIG 200 DC

10. Принадлежности

ГОРЕЛКИ

№ Наименование Артикул

1 Горелка FB TIG 26 5 pin 4 m68 310

2 Горелка FB TIG 26 5 pin 8 m68 311

ЗИП

№ Наименование Артикул

Хвостовик горелки длинный FB TIG 17-26FB0066

Хвостовик горелки средний FB TIG 17-26FB0056

Хвостовик горелки короткий FB TIG 17-26FB0067

Цанга ф1,6 FB TIG 17-26 (10N23)FB0001-16

Цанга ф2,4 FB TIG 17-26 (10N24)FB0001-24

Цанга ф3,2 FB TIG 17-26 (10N25)FB0001-32

Цанга ф4,0 FB TIG 17-26 (54N20)FB0001-40

Изолятор FB TIG 17-26FB0002

Корпус цанги ф1,6 FB TIG 17-26 (10N31)FB0001-16

Корпус цанги ф2,4 FB TIG 17-26 (10N32)FB0001-24

Корпус цанги ф3,2 FB TIG 17-26 (10N28)FB0001-32

Корпус цанги ф4,0 FB TIG 17-26FB0001-40

Сопло керамическое №6 ф9,5 FB TIG 17-26 (10N48)FB0004

Сопло керамическое №7 ф11 FB TIG 17-26 (10N47)FB0005

Сопло керамическое №8 ф12,5 FB TIG 17-26 (10N46)FB0006

Сопло керамическое №10 ф16 FB TIG 17-26 (10N45)FB0007

6 Изолятор для газовой линзы FB TIG 17-26FB0003

Корпус цанги c газовой линзой ф1,6 FB TIG 17-26 FB0006-16

Корпус цанги c газовой линзой ф2,4 FB TIG 17-26FB0006-24

Корпус цанги c газовой линзой ф3,2 FB TIG 17-26FB0006-32

Корпус цанги c газовой линзой ф4,0 FB TIG 17-26FB0006-40

Сопло керамическое для газовой линзы №6 ф9,5 FB TIG 17-26 (54N16)FB0033

Сопло керамическое для газовой линзы №7 ф11 FB TIG 17-26 (54N15)FB0034

Сопло керамическое для газовой линзы №8 ф12,5 FB TIG 17-26 (54N14)FB0035

www.fubag.ru

- 18 -

Page 19

Горячая линия FUBAG

тел.: (495) 641-31-31

[email protected]

www.fubag.ru

Page 20

McGrp.Ru

Сайт техники и электроники

Наш сайт McGrp.Ru при этом не является просто хранилищем

инструкций по эксплуатации, это живое сообщество людей. Они общаются

на форуме, задают вопросы о способах и особенностях использования техники. На все вопросы очень быстро находятся ответы от таких же посетителей сайта, экспертов или администраторов. Вопрос можно задать как на форуме, так и в специальной форме на странице, где описывается интересующая вас техника.
