DAT650
DVB-T2 HD Planarantenne
Installations- und Gebrauchsanleitung
1.
Produkthinweis
Sie haben ein Gerät der Marke Fuba gekauft. Seit
über 60 Jahren stehen wir für innovative Technik
und höchste Fertigungsqualität in der Empfangsund Netzwerktechnik.
Die Fuba DAT 650 Planarantenne ist eine aktive
DVB-T2 Antenne, die für den Außen- und Innenbereich geeignet ist. Die sehr guten Empfangswerte und der eingebaute Verstärker gewährleisten einen störungsfreien DVB-T2-Empfang.
Im Lieferumfang enthalten sind:
1 x DVB-T2 Planarantenne
1 x Anschlusskabel 1,5 m
1 x Netzteil mit Anschlussweiche
1 x Gebrauchsanleitung
Allgemeine Informationen
• Aktive DVB-T2 Antenne für den Empfang von
terrestrischen Signalen
• geeignet für den Innen- und Außenbereich
• wasserdicht und UV-Beständig
• für Tisch- und Wandmontage geeignet
• horizontale und vertikale Ausrichtung möglich
• integrierter Verstärker mit sehr niedrigem
Rauschmaß
• integrierter Sperrfilter gegen GSM-Störungen
• spannungsversorgung über DVB-T2 Receiver
oder TV-Gerät
DAT 650 DVB-T2 HD Planarantenne2
2.
Sicherheitsvorschriften
• Bei Schäden, die durch Nichtbeachtung dieser
Gebrauchsanleitung verursacht werden, erlischt die Gewährleistung/Garantie.
• Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung
der Sicherheitshinweise verursacht werden,
übernehmen wir keine Haftung
• Aus Sicherheits- und Zulassungsgründen (CE)
ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.
• Stellen Sie bei der Wandmontage der Antenne
sicher, dass beim Bohren der Befestigungslöcher keine elektrischen Leitungen in der Wand
beschädigt werden.
3.
Entsorgung
Nach den einschlägigen EU-Richtlinien darf dieses Gerät nicht zusammen mit den kommunalen
Abfällen entsorgt werden.
• Positionieren Sie die Antenne nicht in unmittelbarer Nähe von Heizungen oder oenem Feuer.
• Arbeiten Sie niemals an der Antenne vor oder
während eines Gewitters. Ein Blitzschlag in der
Antenne kann zu gefährlichen Hochspannungen führen.
• Die Antenne sollte während eines Gewitters
oder bei längerer Betriebspause vom Receiver/
TV-Gerät getrennt werden.
• Die Antenne dar f nur mit der zulässigen Spannung von 5V betrieben werden. Bei Anschluss
an ein Netzteil, welches eine zu hohe Versorgungsspannung liefert, kann die Antenne
zerstört werden.
Verwenden Sie die lokale Abfallsammlung und Recycling-Systeme.
Installations- und Gebrauchsanleitung 3
5.
Inbetriebnahme
5.1 Aufstellung und Anschluss
• Verbinden Sie das beiliegende Anschlusskabel
mit dem F-Stecker an der Antenne und dem
IEC-Stecker am Antenneneingang (IEC-Buchse),
des DVB-T2 Receivers oder TV-Gerätes.
• Verbinden Sie den DVB-T2 HD-Receiver über
ein HDMI-Kabel oder ein Scartkabel mit dem
TV-Gerät.
• Stellen Sie die Antenne nun an den idealen
Empfangsstandort.

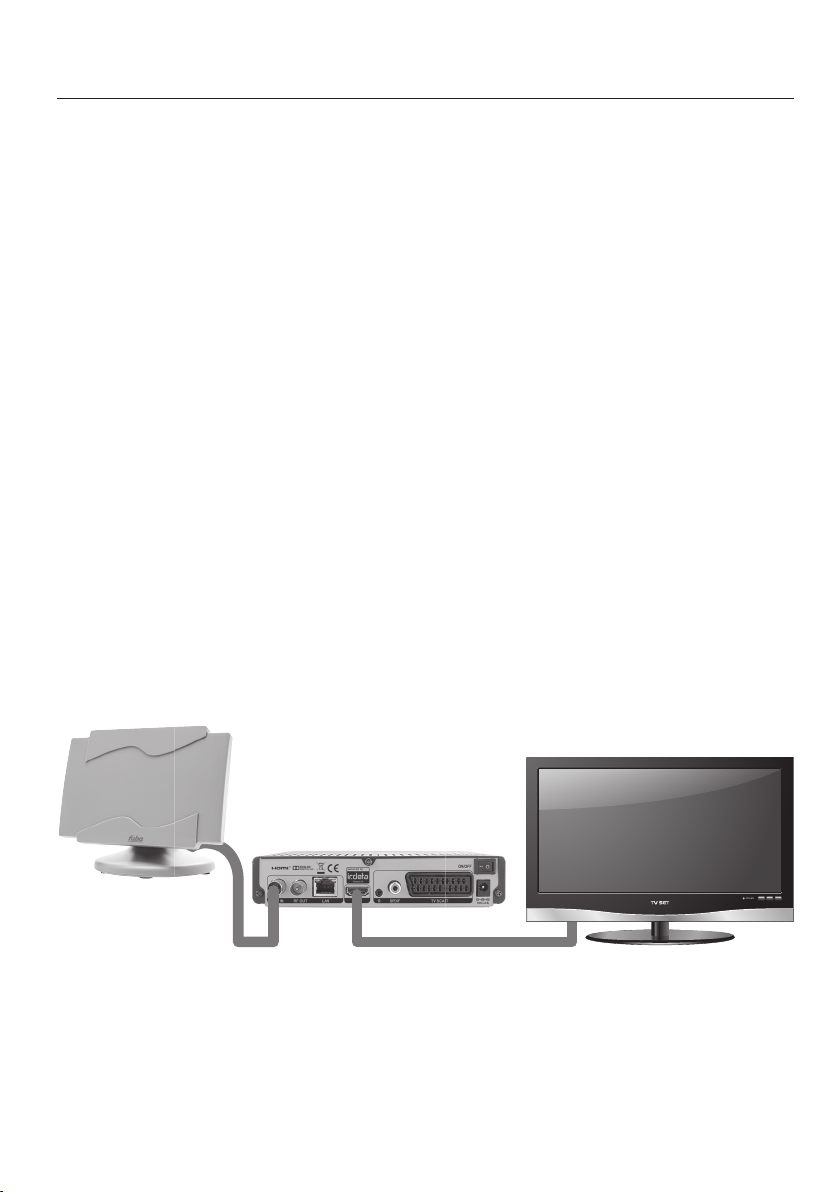

• Schließen Sie das Netzteil wie im Anschlussbeispiel unten dargestellt an.
• Die Antenne ist nun betriebsbereit.
5.2 Tipp
Bei kurzen Kabelwegen zwischen dem Receiver/TV und der Antenne ist ein Anschluss des
Netzteils nicht zwingend notwendig. Bei Betrieb
ohne Netzteil kann die Spannungsversorgung
über den angeschlossenen Receiver/TV erfolgen.
DAT 650 DVB-T2 HD Planarantenne4

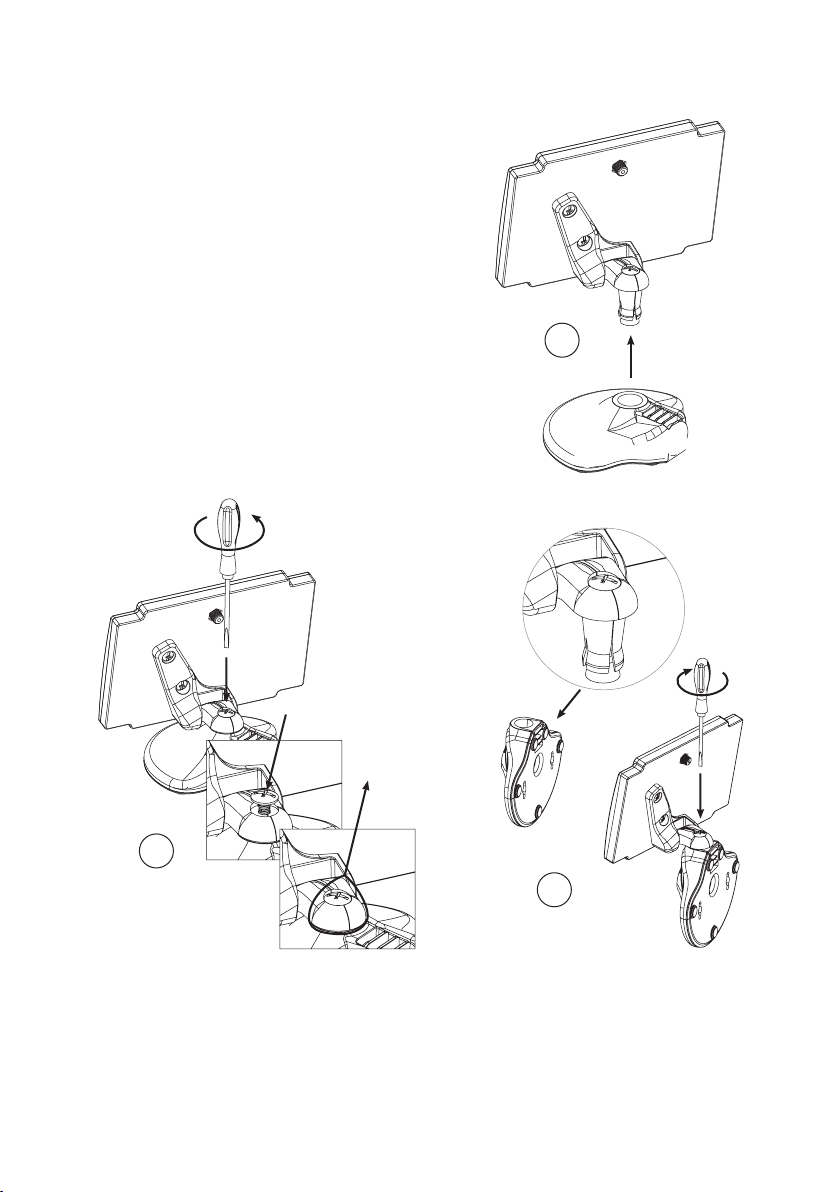

5.3 Wandmontage
Die Antenne ist werksseitig für die Tischmontage vorgesehen. Damit die Antenne an die Wand
montiert werden kann, muss die Antenne an
dem zweiten Befestigungspunkt des Antennen-
fußes montiert werden.
Lösen Sie die Schraube (1) und ziehen Sie (2) die
Antenne aus der Halterung.
Drücken Sie die Antenne in den zweiten Befes-
tigungspunkt (3) und ziehen Sie die Schraube
wieder an. Die Antenne ist nun für die Wandmontage geeignet.
2
1
3
Installations- und Gebrauchsanleitung 5

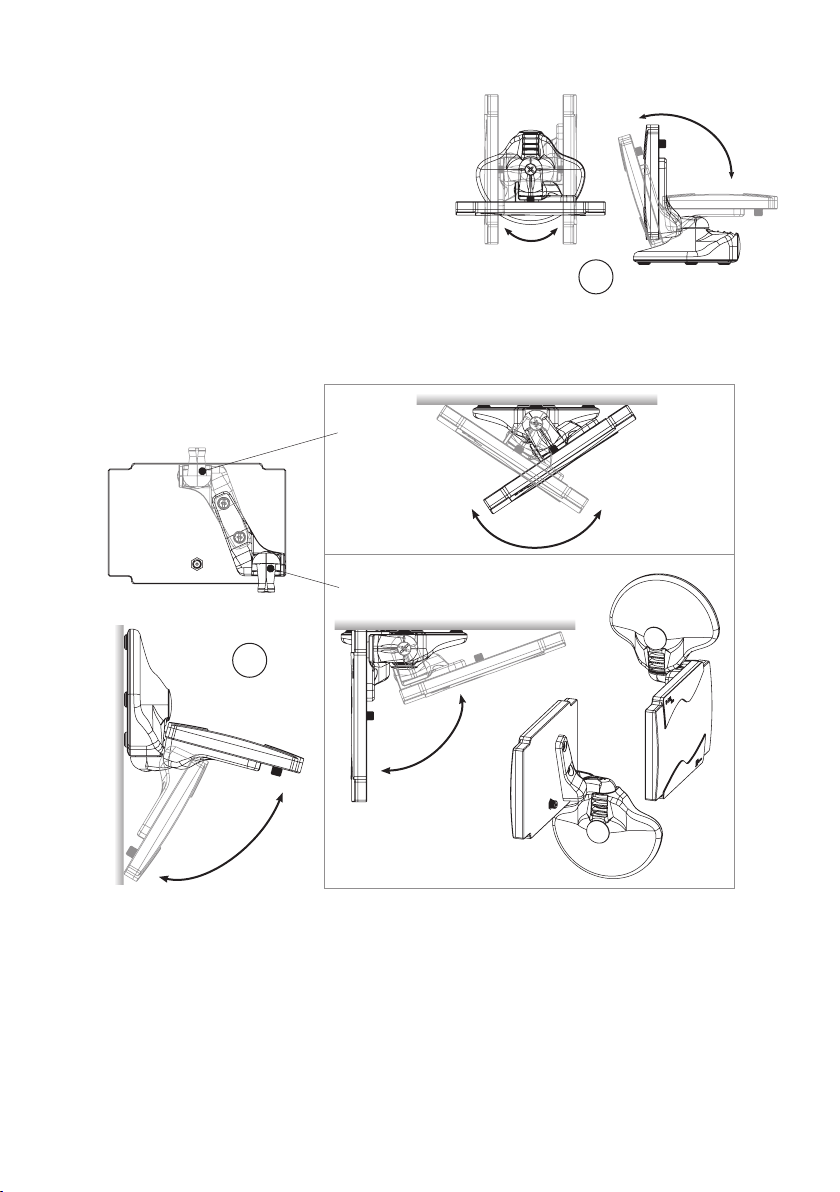

5.4 Tipp
Damit Sie die optimal möglichen Empfangswerte
erreichen, ist eine Feineinstellung der Antenne
ratsam. Sie können die Antenne sowohl horizontal als auch vertikal einstellen.
Einstellung bei Tischmontage
(siehe Abbildungen 4)
Einstellung bei Wandmontage
Abhängig von der Befestigung auf der Antennenrückseite sind die Bewegungsarten A oder B
möglich (siehe Abbildungen 5).
A
B
+20°
-90°
±90°
4
±34°
-34°
5
+75°
-20°
+90°
DAT 650 DVB-T2 HD Planarantenne6
6.
Technische Daten
Typ DAT650
Art. -Nr.: 29103097
DVB-T2 Antenne
Frequenzbereich: 174 .... 230 MHz / 470 .... 862 MHz
Verstärkung: 16 ... 19 dB
Anschlüsse: F - Anschluss
Anschlusskabel: 1,5 m
Spannungsversorgung: 5 V / 30 mA
Maße: 190x 160 x 115 mm
Gewicht: 450 g
EAN: 4050414001281
Fuba Vertriebs-GmbH
Höltenweg 101
48155 Münster
Telefon: 02 51 609 40 90 0
Telefax: 02 51 609 40 9 90
info@fuba.de
www.fuba.de
