Montageanleitung
DAT 510

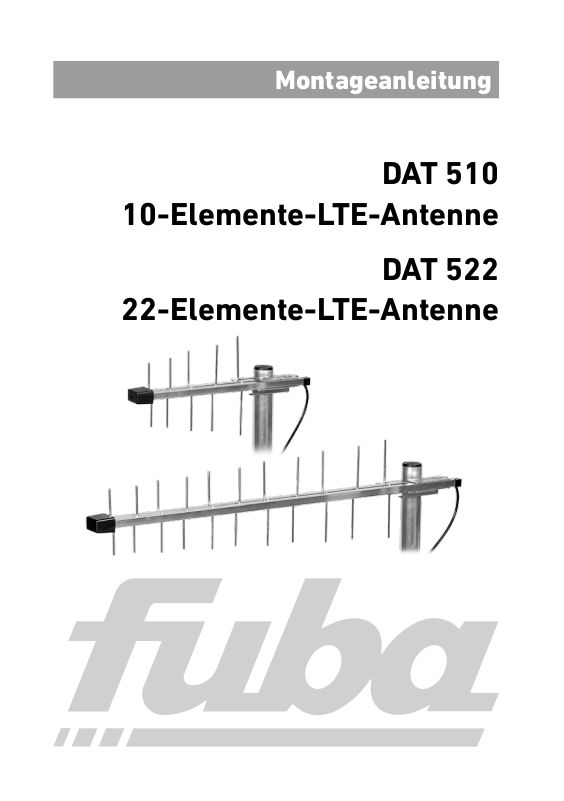

10-Elemente-LTE-Antenne
DAT 522
22-Elemente-LTE-Antenne
Page 2
Sicherheitshinweise
Bei allen Arbeiten an den Antennenanschlüssen vorher
Router, Mobiltelefon oder Modem ausschalten !
Bei Nichtbeachtung besteht die Gefahr
der Zerstörung der Geräte.
Da LTE mit der MIMO-Technologie (2xRx = Empfänger; 2xTx
= Sender) arbeitet, sind die meisten bekannten und schon
am Markt befindlichen LTE-Router (z. B. AVM FritzBox)
mit zwei externen Antennenanschlüssen ausgestattet.
Um die optimale Datenrate des LTE-Netzes zu nutzen, sollten beim Betrieb mit externen Antennen
immer zwei Stück gleichen Typs vertikal auf einer
horizontalen Ebene parallel im Abstand von mindestens 20 cm montiert und angeschlossen werden.
Router mit internen Antennen erkennen die externen Antennen meistens nur, wenn beide externen
Antennenanschlüsse beschaltet sind.
Deshalb empfiehlt es sich, zwei LTE-Antennen
DAT510 bzw. DAT522 an den optional erhältlichen
Doppelmastausleger Fuba DMA202 zu montieren.
≥ 20 cm
2
Page 3
Montage
1. Antennen an geeigneter Stelle außerhalb des
Gebäudes wie abgebildet und beschrieben vertikal
montieren (Ende der Antenne zeigt zum Sender).
2. Die Antennen müssen unter bestimmten
Voraussetzungen nach VDE geerdet werden. Sprechen Sie
für weitere Informationen Ihren Elektro-Installateur an.
3. Die am Kabelende montierte FME-Buchse mit dem im
Fachhandel erhältlichen Adapter (Fuba FMA 100) verbinden
und auf das ausgeschaltete Gerät aufstecken.
Antennen nur mit Originalkabel verbinden; zur
Verlängerung der Verbindungsleitung verwenden Sie
bitte die FME-Verbindungskabel Fuba FMV 102 (2,00 m),
Fuba FMV 105 (5,00 m) oder Fuba FMV 110 (10,00 m).
4. Gerät einschalten und
Empfangsstärkenanzeige beobachten.
5. Zur Ausrichtung Antennen in 5°-Schritten im
Uhrzeigersinn drehen, dabei die Anzeige beobachten und
auf Höchstausschlag einstellen.
Bitte beachten Sie die Bedienungsanleitung
Ihres Gerätes, da meistens nur in Abständen von
30 oder mehr Sekunden gemessen wird.
6. Nach Ermittlung der besten Antennenposition die beiden
Flügelschrauben der Masthalterung handfest anziehen.
7. Anschlusskabel mit geeignetem Montagematerial
befestigen. Kabel nicht stark knicken oder beschädigen, sonst kann das Gerät zerstört werden.
3
