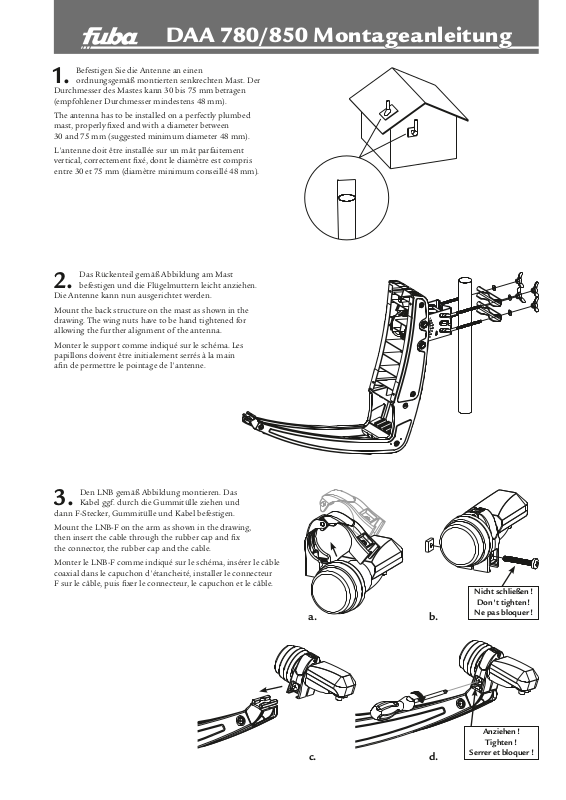

DAA 780/850 Montageanleitung
Befestigen Sie die Antenne an einen
1.
ordnungsgemäß montierten senkrechten Mast. Der
Durchmesser des Mastes kann 30 bis 75 mm betragen
(empfohlener Durchmesser mindestens 48 mm).
The antenna has to be installed on a perfectly plumbed
mast, properly fixed and with a diameter between
30 and 75 mm (suggested minimum diameter 48 mm).
L'antenne doit être installée sur un mât parfaitement
vertical, correctement fixé, dont le diamètre est compris
entre 30 et 75 mm (diamètre minimum conseillé 48 mm).
Das Rückenteil gemäß Abbildung am Mast
2.
befestigen und die Flügelmuttern leicht anziehen.
Die Antenne kann nun ausgerichtet werden.
Mount the back structure on the mast as shown in the
drawing. The wing nuts have to be hand tightened for
allowing the further alignment of the antenna.
Monter le support comme indiqué sur le schéma. Les
papillons doivent être initialement serrés à la main
afin de permettre le pointage de l'antenne.
Den LNB gemäß Abbildung montieren. Das
3.
Kabel ggf. durch die Gummitülle ziehen und
dann F-Stecker, Gummitülle und Kabel befestigen.
Mount the LNB-F on the arm as shown in the drawing,
then insert the cable through the rubber cap and fix
the connector, the rubber cap and the cable.
Monter le LNB-F comme indiqué sur le schéma, insérer le câble
coaxial dans le capuchon d'étancheité, installer le connecteur
F sur le câble, puis fixer le connecteur, le capuchon et le câble.
a.
c.
b.
d.
Nicht schließen !
Don't tighten !
Ne pas bloquer !
Anziehen !
Tighten !
Serrer et bloquer !
DAA 780/850 Montageanleitung
Den Elevationsanzeiger in das Rückenteil einstecken.
4.
Den Reflektor mittig auf die im Rückenteil
vormontierte Schraube von oben nach unten einhängen,
sodass die vier Befestigungslöcher übereinstimmen.
Insert the elevation indicator. Hook the reflector
on the central premounted screw and align the
four fixing holes by turning it around.
Insérer l'indicateur d'élévation sur le support et
accrocher le réflecteur sur la vis centrale prémontée,
puis l'aligner avec le 4 trous de fixation.
Elevationsanzeiger
Elevation indicator
Indicateur d'èlèvation
Die vier Reflektor-Befestigungsschrauben mit einem
5.
maximalen Drehmoment von 10 N/m anziehen.
Tighten the four fixing screws to a maximum torque of 10 N/m.
Visser le 4 vis de fixation du réflecteur en les
serrant avec un tournevis (max 10 N/m).
Die Antenne auf den gewünschten Satelliten ausrichten,
6.
danach die seitlichen Muttern und die hinteren
Flügelmuttern anziehen ( maximaler Drehmoment 15 N/m).
Align the antenna to the chosen satellite and then
tighten the lateral nuts and the back wing nuts
(maximum suggested torque 15 N/m).
Pointer l'antenne sur le satellite désiré et serrer
les écrous/papillons (max 15 N/m).
