Line Interactive UPS Quick Guide V. 1.0

5. Пошук та усунення несправностей

Проблема

Можлива причина

Вирішення

Світлодіодний індикатор на передній панелі не працює.

Підсаджена батарея.

Наснажуйте батарею протягом не менше 6 годин.

Збій батареї.

Замініть її на батарею того самого типу.

ДБЖ не увімкнено.

Ще раз натисніть на вимикач, аби ДБЖ увімкнулося.

Весь час лунає сиґнал тривоги, тоді як загальна мережа у нормі.

ДБЖ є під перенапругою.

Спершу усуньте частину напруги. Перед тим, як знов приєднати пристрої, переконайтеся, будь ласка, що напруга відповідає характеристикам ДБЖ, зазначеним у відповідних технічних умовах.

Коли у загальній мережі нема струма, час аварійного живлення скорочено.

ДБЖ є під перенапругою.

Усуньте критичну напругу. Відключіть від ДБЖ зайві пристрої.

Напруга, що дає батарея,

занадто низька.

Наснажуйте батарею щонайменш 6 годин.

Дефект батареї – можливо, через її функціонування в середовищі з високою температурою, або через неналежну її експлуатацію.

Замініть її на батарею того самого

типу. Мережа у нормі, але режим живлення від батареї є включений.

Кінець шнура живлення

«бовтається» у гнізді, не є щільно підключений.

Підключіть шнур живлення

належним чином.

Модель

FP 1000

FP 1500

FP 2000

ЄМНІСТЬ

1000 VA / 600 W

1500 VA / 900 W

2000 VA / 1200 W

ВХІД

Напруга

220/230/240 VAC

Діапазон напруги

162-290 VAC

ВИХІД

Стабілізація напруги

+/-10%

Час спрацювання

Нормально 2-6 мс, максимум 10 мс

Форма сиґнала напруги

Умовна синусоїда

БАТАРЕЯ

Тип та номер

12 V/7 AH x 2

12 V/9 AH x 2

Час наснаження

4-6 ore per il recupero del 90% della capacità

ФІЗИЧНІ ДАНІ

Габарити

320 x 120 x 182 mm (довжина х ширина х висота)

Нетто (кг)

7.8

10.4

11.0

Середовище

Вологість

0-90 % RH @ 0-40° C (без утворення конденсату)

Рівень шуму

Менший за 40 дБ



Power Switch



AC Mode: green lighting

 Battery Mode: yellow flashing 

Fault LED: red lighting

Використовуйте нижченаведену таблицю для усунення виникаючих проблем.

1. Package Contents

You should have received the following items inside of package:

- UPS Unit

- Quick Guide

- Power cable (only for the IEC-type input model)

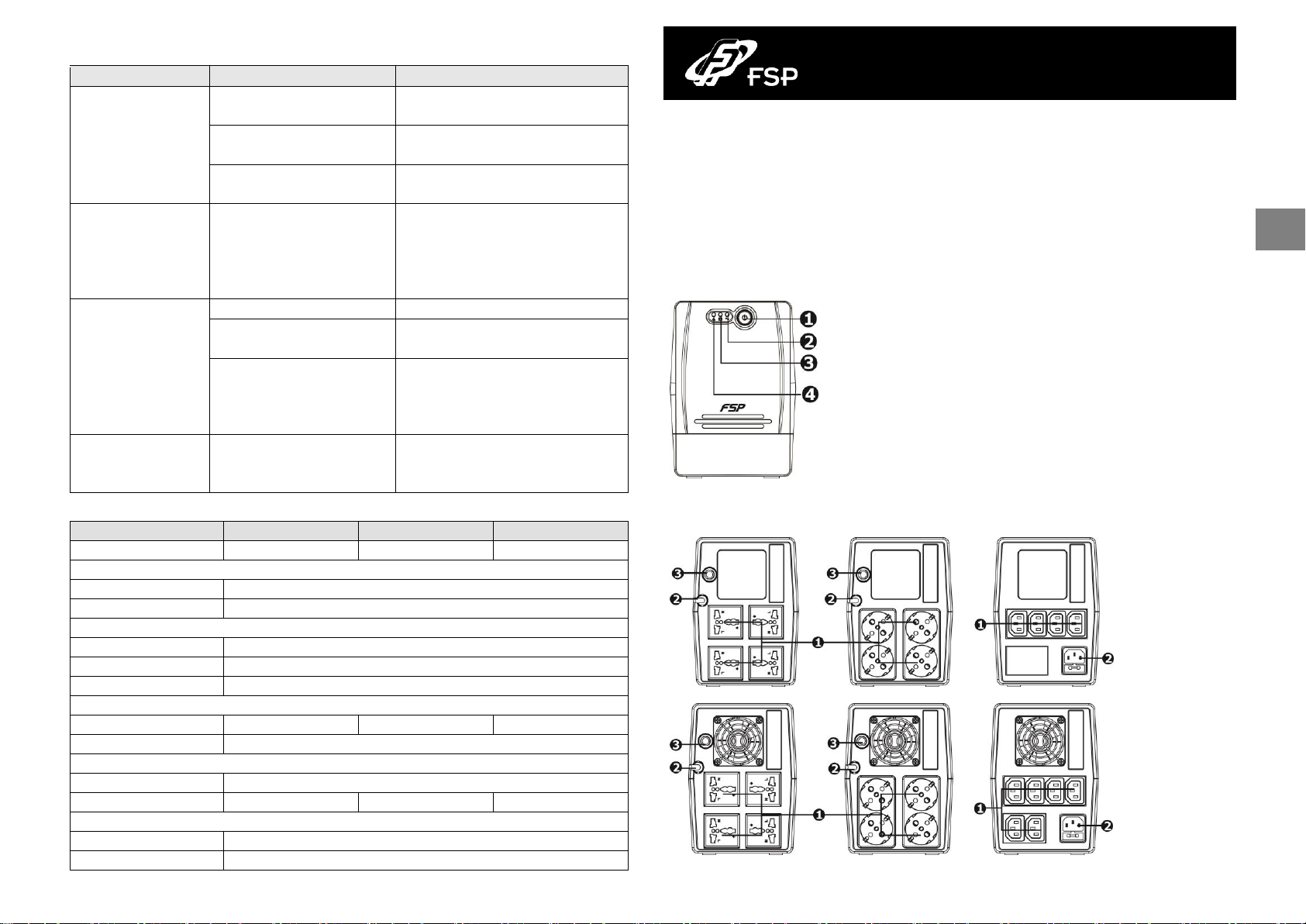

2. Product Overview

Front View:

6 Технічні характеристики

Back View: FP 1000

FP 1500/2000

Output receptacles



AC input

  Circuit breaker

6 hours

CAUTION: NEVER connect a laser printer or scanner to the

UPS unit. This may cause the damage of the unit.

3. Installation and Initial Startup

NOTE: Before installation, please inspect the unit. Be sure that nothing inside the package is damaged.

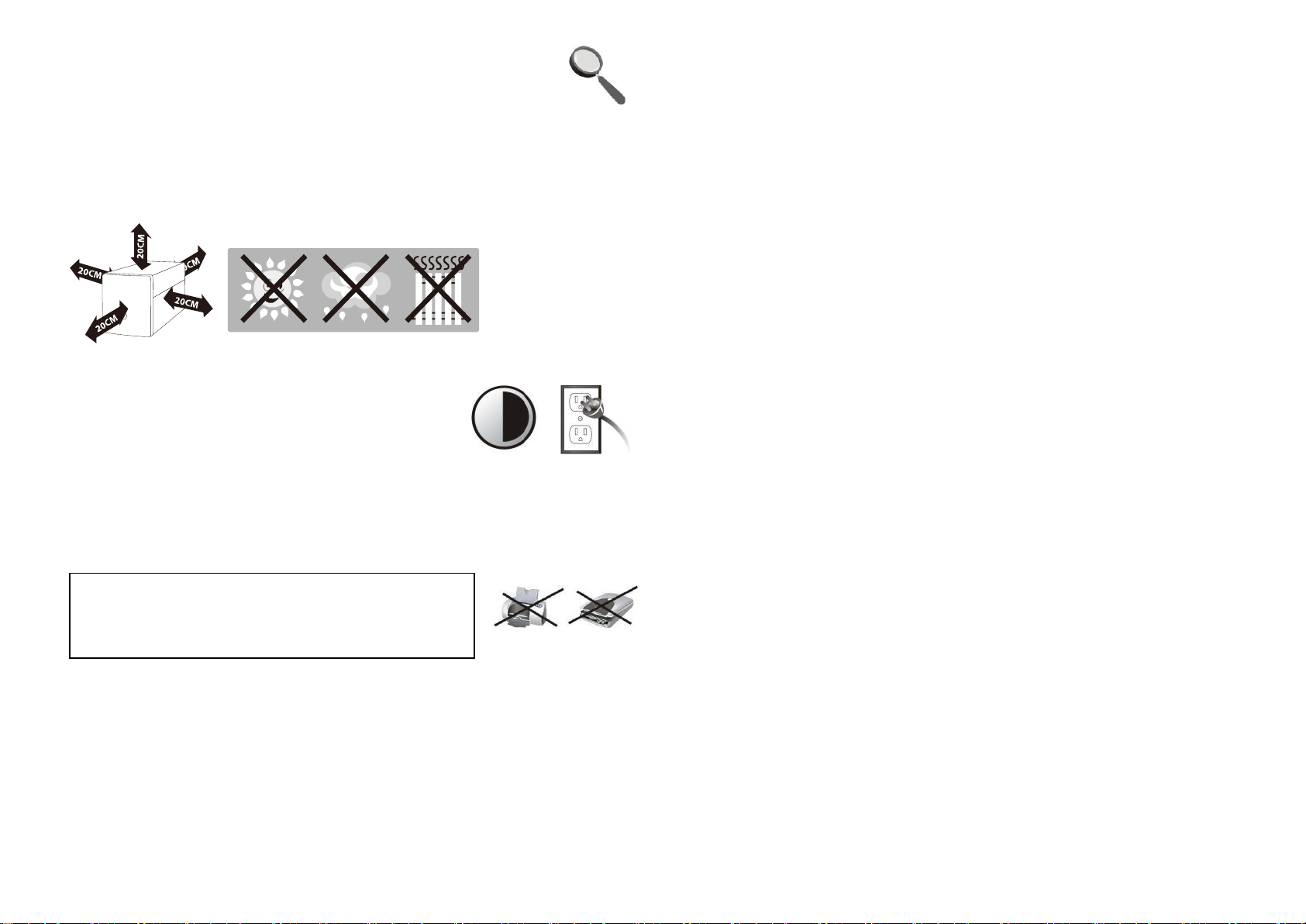

Placement & Storage Conditions

Install the UPS in a protected area that is free of excessive dust and has adequate air flow. Please place the UPS away from other units at least 20 cm to avoid interference. Do NOT operate the UPS where the temperature and humidity is outside the specific limits. (Please check the specs for the limitations.)

Connect to Utility and Charging

Plug in the AC input cord to the wall outlet. For the best results, suggest to charge the battery at least 6 hours before initial use. The unit charges its battery while connecting to the utility.

Connect the Loads

Plug in the loads to output receptacles on the rear panel of the UPS. Simply turn on the power switch of UPS unit, then devices connected to the UPS will be protected by UPS unit.

Turn On/Off the Unit

Turn on the UPS unit by pressing the power switch. Turn off the UPS unit by pressing again the power switch.

4. Important Safety Warning (SAVE THESE INSTRUCTIONS)

CAUTION! To prevent the risk of fire or electric shock, install in a temperature and humidity

controlled indoor area free of conductive contaminants. (See the specifications for the acceptable temperature and humidity range.) CAUTION! To reduce the risk of overheating the UPS, do not cover the UPS' cooling vents and avoid exposing the unit to direct sunlight or installing the unit near heat emitting appliances such as space heaters or furnaces. CAUTION! Do not attach non-computer-related items, such as medical equipment, life-support equipment, microwave ovens, or vacuum cleaners to UPS.

CAUTION! Do not plug the UPS input into its own output. CAUTION! Do not allow liquids or any foreign object to enter the UPS. Do not place beverages

or any other liquid-containing vessels on or near the unit. CAUTION! In the event of an emergency, press the OFF button and disconnect the power cord from the AC power supply to properly disable the UPS.

CAUTION! Do not attach a power strip or surge suppressor to the UPS. CAUTION! If the UPS is with metal chassis, for safety purpose, grounding is a must during UPS installation in order to reduce leakage current below 3.5mA. Attention: hazardous through electric shock. Also with disconnection of this unit from the

mains, hazardous voltage still may be accessible through supply from battery. The battery supply should be therefore disconnected in the plus and minus pole at the quick connectors of the battery when maintenance or service work inside the UPS is necessary. CAUTION! Servicing of batteries should be performed or supervised by personnel knowledgeable of batteries and the required precautions. Keep unauthorized personnel away from batteries.

CAUTION! When replacing the batteries, use the same number and type of batteries. CAUTION! Internal battery voltage is 12VDC. Sealed, lead-acid, 6-cell battery. CAUTION! Unplug the UPS prior to cleaning and do not use liquid or spray detergent. CAUTION! A battery can present a risk of electric shock and high short circuit current. The

following precaution should be observed before replacing batteries:

1) Remove watches, rings, or other metal objects.

2) Use tools with insulated handles.

3) Wear rubber gloves and boots.

4) Do not lay tools or metal parts on top of batteries.

5) Disconnect charging source prior to connecting or disconnecting batteries terminal.

Line Interactive UPS Quick Guide V.1.0

5. Trouble Shooting

Problem

Possible Cause

Solutions

LED display on the front panel does not work.

Low battery

Charge the UPS at least 6 hours.

Battery fault

Replace the battery with the same

type of battery.

The UPS is not turned on.

Press the power switch again to turn

on the UPS.

Alarm continuously sounds when the mains is normal.

The UPS is overload.

Remove some loads first. Before reconnecting equipment, please verify that the load matches the UPS capability specified in the specs.

When power fails, back-up time is shorten.

The UPS is overload.

Remove some critical load. Entfernen

Sie nicht notwendige

Spannungsgeräte.

Battery voltage is too low.

Charge the UPS at least 6 hours.

Battery defect. It might be

due to high temperature

operation environment, or

improper operation to battery.

Replace the battery with the same

type of battery.

The mains is normal Bu the unit is on battery mode.

Power cord is loose.

Reconnect the power cord properly.

Model

FP 1000

FP 1500

FP 2000

CAPACITY

1000 VA / 600 W

1500 VA / 900 W

2000 VA / 1200 W

INPUT

Voltage

220/230/240 VAC

Voltage Range

162-290 VAC

OUTPUT

Voltage Regulation

+/-10%

Transfer Time

Typical 2-6 ms, 10 ms max.

Waveform

Simulated Sine Wave

BATTERY

Type & Number

12 V/7 AH x 2

12 V/9 AH x 2

Charging Time

4-6 hours recover to 90% capacity

PHYSICAL

Dimension (DxWxH)

320 x 130 x 182 mm

Net Weight (kgs)

7.8

10.4

11.0

Environment

Humidity

0-90 % RH @ 0-40° C (non-condensing)

Noise Level

Less than 40 dB



Ein/Aus Schalter



Betriebsanzeige: grün

Batteriemodus: gelb blinkend 

Fehlermeldung: rot



Ausgänge



AC Eingang

Schutzschalte

Use the table below to solve minor problems.

1. Lieferumfang

Im Lieferumfang sollten Sie folgendes finden:

- USV Einheit

- Kurzanleitung

- Netzkabel (nur für Modelle mit IEC-Eingang)

2. Produktü bersicht

Vorderansicht:

6 Specifications

Rückansicht: FP 1000

FP 1500/2000

ACHTUNG: Schliessen Sie niemals einen Laserdrucker oder

einen Scanner an die USV an.

3. Installation und erste Inbetriebnahme

Dies ist eine USV der Klasse C2. In Wohnansiedlungen kann dieses Erzeugnis Funkstörungen

hervorrufen, dann muss der Benutzer zusätzliche Maßnahmen ergreifen. HINWEIS: Vor der Installation sollten Sie den kompletten Lieferumfang auf mögliche Schäden überprüfen.

Aufstellung und Lagerungs-Bedingungen

Installieren Sie die USV in einer geschützten Umgebung, möglichst staubfrei und mit einer ausreichenden Luftzirkulation. Bitte halten Sie einen Mindestabstand von 20cm ein, um Interferenzen mit anderen Geräten zu vermeiden. Betreiben Sie das Gerät nicht in einer Umgebung, in der die Werte für Temperatur und Luftfeuchtigkeit die Spezifikationen überschreiten. (Bitte überprüfen Sie vorab die Spezifikationen.)

Anschluß und Aufladen des Gerätes

Schließen Sie die USV mit dem Netzkabel an das Stromnetz an. Um ein optimales Ergebnis zu erlangen, sollte die Batterie vor dem Erstgebrauch mindestens sechs Stunden aufgeladen werden. Das Gerät lädt die Batterie, wenn sie angeschlossen ist.

Anschluß der Verbraucher

Schließen Sie die Verbraucher an die Ausgänge auf der Rückseite der USV an. Schalten Sie einfach die USV ein, und schon sind die Geräte geschützt.

Ein/Ausschalten des Gerätes

Sie können das USV Gerät am Ein/Aus Schalter anschalten. Nach erneutem drücken des Ein/Aus –Schalters schalten Sie das USV Gerät wieder aus.

4. Wichtige Sicherheitswarnungen (Bitte diese Anweisungen aufbewahren)

ACHTUNG! Um das Risiko von Feuer oder einem elektrischen Schlag zu vermeiden, installieren

Sie das Gerät in Räumen mit angepassten Temperatur – und Luftfeuchtigkeitsverhältnissen (Siehe Spezifikationen für die Temperatur und Luftfeuchtigkeitsverhältnissen) ACHTUNG! Um eine Ü berhitzung des USV Gerätes zu verhindern, decken Sie bitte NICHT die Lüftungsschächte ab, setzen Sie das Gerät nicht der direkten Sonneneinstrahlung aus, stellen Sie das Gerät nicht in die Nähe eines Heizkörpers. ACHTUNG! Bitte schliessen Sie keine “Nicht-PC” Geräte an die USV an wie z.B. medizinische Geräte, Lebenserhaltungsgeräte, Mikrowellen oder Staubsauger.

ACHTUNG! Bitte schließen Sie das USV Gerät nicht am geräteigenen Ausgang an. ACHTUNG! Es darf keine Flüssigkeit in das Gerät einlaufen. Bewahren Sie keine Flüssigkeit in

der Nähe des Gerätes auf! ACHTUNG! Bei einem Notfall drücken Sie den AUS Knopf und ziehen Sie das Netzkabel aus der Steckdose, um das Gerät ordnungsgemäß auszuschalten. ACHTUNG! Schließen Sie keine Mehrfachsteckdose oder einen Ü berspannungsschutz an der USV an. ACHTUNG! Sollte die USV in einem Metallgehäuse eingebaut werden, muss dieses aus Sicherheitsgründen während des Betriebs geerdet sein, um den Leckstrom unter 3,5 mA zu halten. VORSICHT: Selbst nach dem Trennen des Gerätes vom Hauptanschluss, besteht die Gefahr einer gefährlichen elektrischen Spannung, da die Batterie geladen ist. Sollte eine Wartung nötig sein, trennen Sie auch die Plus- und Minuspole der Batterie. Dadurch vermindern Sie die Gefahr eines elektrischen Schocks. ACHTUNG! Die Wartung der Batterien darf ausschließlich Fachpersonal durchführen. Unbefugtes Personal darf sich nicht in der Nähe der Batterien aufhalten. ACHTUNG! Beim Austausch der Batterien achten Sie darauf, dass NUR die geeigneten Batterien verwendet werden. ACHTUNG! Die interne Batteriespannung liegt bei 12VDC. (Versiegelte, Blei-Säure, 6-zellen Batterie) ACHTUNG! Verbrennen Sie NIEMALS Batterien oder entsorgen diese im Hausmüll! Die Batterie könnte explodieren. Die Batterien nicht gewaltsam öffnen! Die Akkumulatorsäure ist ätzend und eine Gefahr für Haut und Augen!

ACHTUNG! Vor einer Reinigung des USV Gerätes, entfernen Sie dieses bitte vom Stromkreis. ACHTUNG! Bei einer Batterie besteht immer das Risiko eines elektrischen Schlages und eines

hohen Kurzschlussstroms (Brandgefahr). Folgende Vorkehrungen sollten Sie treffen bevor Sie eine Batterie austauschen:

1) Entfernen Sie Uhren, Ringe oder andere metallene Gegenstände.

2) Benutzen Sie Werkzeuge mit isolierten Griffen.

3) Tragen Sie Gummihandschuhe und Stiefel.

4) Legen Sie keine Werkzeuge oder metallische Gegenstände auf die Oberseite der Batterien.

5) Trennen Sie die USV vom Netz, bevor die Batterie angeschlossen oder entfernt wird.

5. Problembehandlung

Problem

Mögliche Ursache

Lösungsansatz

LED Display auf der Frontseite funktioniert nicht.

Leere Batterie

Laden Sie die USV mindestens 6 Stunden auf.

Defekte Batterie

Ersetzen Sie die Batterie mit einer Batterie gleichen Typs.

Die USV ist nicht eingeschaltet

Drücken Sie den Ein/Aus Schalter nochmals, um die USV einzuschalten.

Der Alarm ertönt dauerhaft obwohl der Netzanschluss keine Probleme aufweist.

Die USV ist überlastet.

Entfernen Sie zuerst einige Verbraucher. Bevor Sie sie wieder anschließen, stellen Sie sicher, dass die Belastung nicht über der Maximalleistung der USV liegt.

Beim Stromausfall, ist die Back-Up Zeit zu kurz.

Die USV ist überlastet.

Entfernen Sie alle angeschlosenen Geräte!

Die Batteriespannung ist

niedrig.

Laden Sie die USV mindestens für 6 Stunden auf.

Batterie defekt - evtl. durch hohe Temperatur, oder falsche Nutzung der Batterie.

Ersetzen Sie die Batterie mit einer Batterie gleichen Typs.

Die Stromversorgung ist in Ordnung aber das Gerät schaltet immer in den Batteriemodus.

Das Netzkabel ist locker.

Schließen Sie das Netzkabel wieder ordnungsgemäß an.

Modell

FP 1000

FP 1500

FP 2000

KAPAZITÄ T

1000 VA / 600 W

1500 VA / 900 W

2000 VA / 1200 W

EINGANG

Spannung

220/230/240 VAC

Spannungsbereich

162-290 VAC

AUSGANG

Spannungsregulierung

+/-10%

Ü bertragungszeit

Typisch 2-6ms, 10 ms max.

Schwingungsverlauf

Simulierte Sinus Welle

BATTERIE

Typ und Anzahl

12 V/7 AH x 2

12 V/9 AH x 2

Ladezeit

4-6 Stunden für 90% Kapazität

Ä USSERE MASSE

Dimensionen (BxHxT)

320 x 130 x 182 mm

Nettogewicht (kg)

7.8

10.4

11.0

UMGEBUNG

Luftfeuchtigkeit

0-90 % RF @ 0-40° C (nicht kondensierend)

Geräuschpegel

Weniger als 40 dB

Bitte benutzen Sie folgende Tabelle, um kleinere Probleme zu beheben

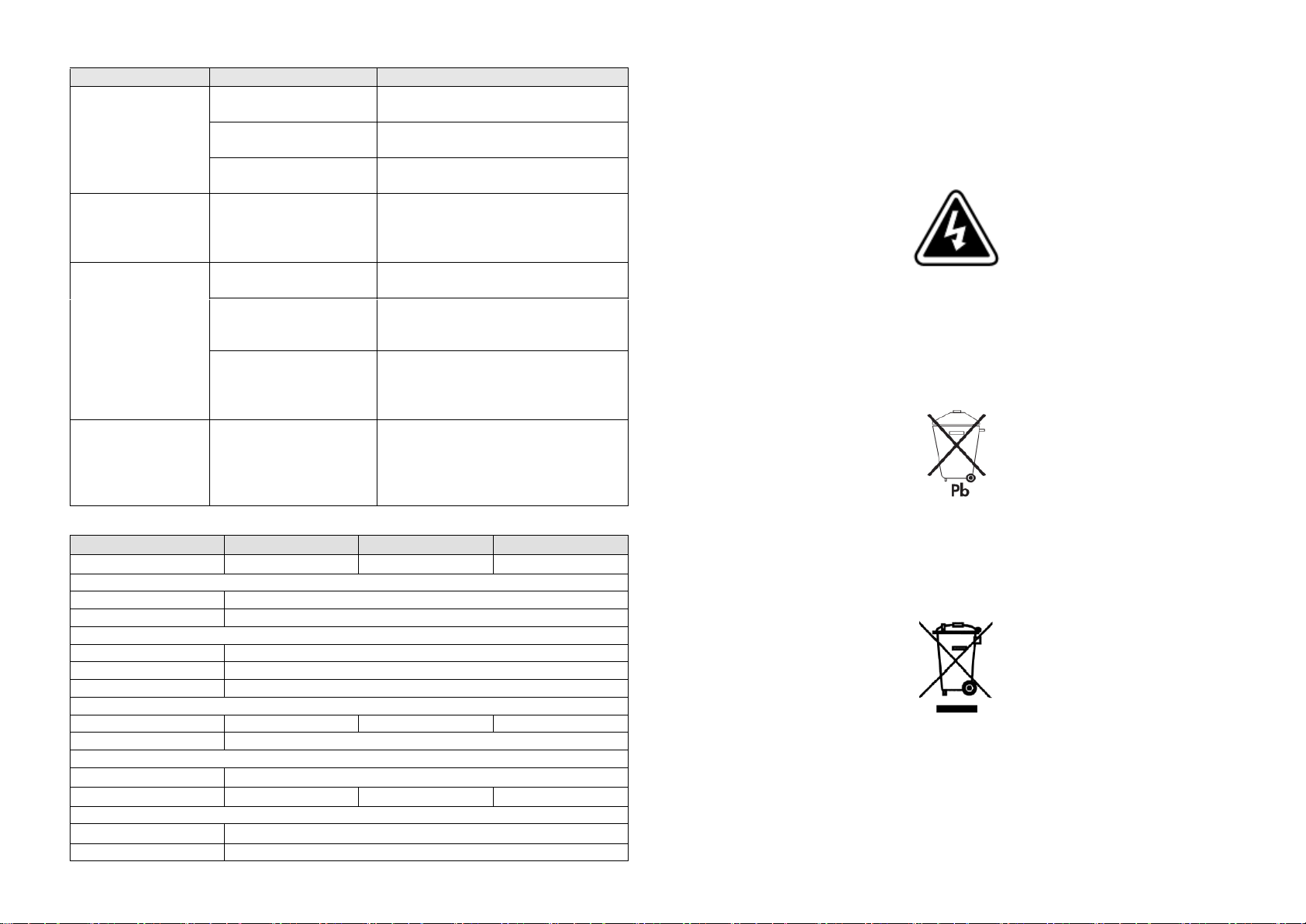

Entsorgung der Altbatterien oder der USV

Bitte erkundigen Sie sich vor Ort bei einer Recycling-Stelle oder einer Sondermüllanlage, wie die Altbatterie oder die USV ordnungsgemäß entsorgt werden kann/muss.

ACHTUNG !!!

Bitte werfen Sie die Batterien unter keinen Umständen ins Feuer. Die Batterien können explodieren. Batterien müssen ordnungsgemäß entsorgt werden. Bitte informieren Sie sich persönlich über die Entsorgungsvorschriften vor Ort. Bitte öffnen oder beschädigen Sie die Batterien nicht. Batteriesäure kann Augen und Haut angreifen, sowie Vergiftungen bewirken.

ACHTUNG !!!

6 Spezifikationen

Die Batterie oder die USV darf nicht in den Hausmüll gegeben werden. Die USV enthält geschlossene Bleibatterien und muss ordnungsgemäß entsorgt werden. Bitte wenden Sie sich vor Ort an die für Sie zuständige Recycling-/Aufbereitungsstelle oder Sondermüllanlage um mehr Informationen zu erhalten.

ACHTUNG !!!

Die USV enthält Sondermüll oder recyclebare Güter. Diese dürfen laut EAR (Elektro- und Elektronikaltgerätegesetz) nicht im Hausmüll entsorgt werden. Bitte kontaktieren Sie die für Sie zuständige Annahmestelle für Sondermüll oder recyclebare Güter.

Line Interactive Onduleur Guide Rapide V. 1.0



Bouton d’allumage



Mode AC: lumière verte

 Mode Batterie: lumière jaune clignotant 

LED Défaut Batterie: lumière rouge



Connecteurs de

sortie



Entrée AC

 Interrupteur circuit

FORTRON/SOURCE (EUROPA) GMBH (Germany) Carl-Friedrich-Benz Str. 13 47877 Willich

Tel No: +49-2154-8940120

Fax No:+49-2154-89401220

E-Mail: info@fortron-source.de

1. Contenu du paquet

Vous devriez avoir reçu les éléments suivants dans le paquet:

- Unité onduleur

- Guide d’Usage Rapide

- Câble d’alimentation (seulement pour le modèle IEC-type)

2. Description du Produit

Vue Frontale:

Vue Arrière: FP 1000

FP 1500/2000

6 hours

PRÉCAUTION: JAMAIS connecter une imprimante laser ou

scanner à l’unité onduleur. L’unité onduleur peut être endommagée. damage of the unit.

3. Installation et Mise en Marche

NOTE: Avant de l’installation, veuillez examiner l’unité. Assurez-vous que rien dans le paquet n’est endommagé.

Conditions d’Installation et Stockage

Installer l’unité onduleur dans un endroit protégé, libre de poussière et suffisamment ventilé. Veuillez situer l’ onduleur au moins à 20 cm d’outres unités pour éviter les interférences. NE PAS UTILISER l’ onduleur là où la température et l’humidité surpassent les limites spécifiques.

(Vous trouverez les limites dans les spécifications.)

Connexion à la Prise Secteur et Recharge

Relier l’entrée AC à une prise secteur. Il est conseillé de charger la batterie au moins 6 heures avant de l’utiliser. L’

onduleur charge la batterie lorsqu’elle est branchée a la prise secteur.

Connecter les charges/dispositifs

Reliez les charges avec les connecteurs de sortie du panneau arrière de l’onduleur. Démarrez l’unité onduleur et tous les dispositifs connectés seront protégés.

Allumer/Éteindre l’unité Onduleur

Allumez l’unité onduleur en appuyant sur le bouton de démarrage. Pour l’éteindre, appuyez de nouveau sur ce même bouton.

4. Précautions Importantes de Sécurité (CONSERVEZ CES INSTRUCTIONS)

PRÉCAUTION! Pour éviter le risque de feu ou choc électrique, installez l’onduleur en un endroit

intérieur avec température et humidité contrôlés, libre de polluants conducteurs. (Vous trouverez la portée de température et humidité dans les spécifications.)

PRÉCAUTION! Pour réduire le risque de sûrchauffage de l’onduleur, ne couvrez pas les fentes d’aération et évitez exposer l’onduleur directement au soleil ou l’installer près de sources de

chaleur.

PRÉCAUTION! Ne pas brancher l’onduleur á dispositifs qui n’ont pas de relation avec l’ordinateur, comme équipement médicaux ou de soutien de la vie, fours microondes, ou

aspirateurs.

PRÉCAUTION! Ne pas connecter l’entrée de l’onduleur avec sa propre sortie. PRÉCAUTION! Ne permettez pas que liquides ou objets étranges rentrent à l’onduleur. Ne pas

placer boissons ou bouteilles avec liquides sur ou près de l’onduleur.

PRÉCAUTION! En cas d’émergence, appuyez le bouton OFF et débranchez le câble de la prise secteur pour vous assurer que l’onduleur est correctement déconnectée.

PRÉCAUTION! Ne reliez pas un bloc multiprise ou protecteur contre sauts de courant a

l’onduleur.

PRÉCAUTION! Si l’unité onduleur a un châssis métallique, il est obligatoire par sécurité de la brancher à une prise terre pour réduire des fuites de courant de moins de 3.5mA.

Attention Danger de choc électrique. Même une fois débranché de la prise secteur, l’unité peut produire haut voltage à travers la batterie. Pourtant, s’il est nécessaire de travailler à l’intérieur de l’onduleur, c’est obligatoire de débrancher les bornes positif et négatif de la batterie.

PRÉCAUTION! L’entretien des batteries doit être réalise ou supervisé par personnel spécialisé qui connait les précautions nécessaires. Le personnel pas autorisé ne doit pas travailler avec les batteries.

PRÉCAUTION! Si vous remplacez les batteries, utilisez le même nombre et genre de batterie. PRÉCAUTION! La batterie a 6 cellules au plomb, est scellé, avec voltage de 12V DC. PRÉCAUTION! Ne jetez pas les batteries au feu. La batterie peut exploser. Ne pas ouvrir ou

manipuler les batteries. L’électrolyte est dangereux pour la peux et les yeux.

PRÉCAUTION! Débrancher l’onduleur avant de la nettoyer et ne pas utiliser liquides ou sprays détergentes. PRÉCAUTION! La batterie peut poser risque de choc électrique et courant de court-circuit. Les précautions suivantes doivent être prises en charge avant de remplacer les batteries:

1) Retirez montres, anneaux et autres objets métalliques.

2) Utilisez des outils avec poignés isolées.

3) Utilisez des gants et bottes en caoutchouc.

4) Ne pas laisser outils ou pièces métalliques sur les batteries.

5) Débrancher la source de courant avant de (dé)connecter le terminal de la batterie.

5. Solution de Problèmes

Problème

Cause Possible

Solution

Le LED du panel

frontal ne s’allume

pas.

Faible charge de la batterie.

Chargez l’onduleur 6 heures au minimum.

Défaut batterie.

Remplacez la batterie avec une du même type.

L’unité onduleur n’est pas allumée.

Pulse le bouton d’allumage pour

redémarrer l’onduleur.

L’Alarme sonne sans

cesse mais le courant de la prise secteur est normal.

L’UPS est surchargée.

Déconnectez quelques charges. Avant de reconnecter los dispositifs, assurez-vous que la charge est compatible avec celle indiquée dans les spécifications de l’onduleur.

Quand le courant arrête, le temps de back-up est très court.

L’onduleur est surchargée.

Déconnectez les charges principales.

Faible Voltage de la batterie.

Chargez l’onduleur 6 heures au minimum.

Batterie défectueuse, probablement à cause de haute température ou un usage incorrect.

Remplacez la batterie avec une du même type.

Prise secteur normal, onduleur en mode Batterie.

Le câble d’alimentation n’est

pas connecté.

Reliez le câble d’alimentation

correctement.

Modèle

FP 1000

FP 1500

FP 2000

CAPACITÉ

1000 VA / 600 W

1500 VA / 900 W

2000 VA / 1200 W

ENTRÉE

Voltage

220/230/240 VAC

Portée de Voltage

162-290 VAC

SORTIE

Régulation de Voltage

+/-10%

Temps de réaction

Normal 2-6 ms, maximum 10 ms.

Forme d’Onde

Onde Sinusoïdale Simulée

BATTERIE

Type et Quantité

12 V/7 AH x 2

12 V/9 AH x 2

Temps de charge

4-6 heures pour récupérer 90% de la capacité

DIMENSIONES

Mesures (PxLxH)

320 x 130 x 182 mm

Poids Net (kg)

7.8

10.4

11.0

ENVIRONEMENT

Humidité

0-90 % RH @ 0-40° C (sans condensation)

Niveau de Bruit

Moins de 40 dB

Line Interactive UPS Guía rápida V. 1.0



Botón de encendido



Modo AC: luz verde

 Modo Batería: luz amarilla intermitente 

Indicador LED de fallo: luz roja



Conectores de salida



Entrada AC

 Interruptor circuito

Utilisez la table suivante pour solutionner problèmes potentiels.

6 Spécifications

1. Contenido del paquete

Debería haber recibido los siguientes elementos en el paquete:

- Unidad UPS

- Guía Rápida de Uso

- Cable de alimentación (sólo para el modelo IEC-type)

2. Descripción del producto

Vista Frontal:

Vista Trasera: FP 1000

FP 1500/2000

6 hours

PRECAUCIÓ N: NUNCA conectar una impresora láser o

scanner a la unidad UPS. Esto puede dañar la UPS.

3. Instalación y Configuració n Inicial

NOTA: Antes de la instalación, por favor inspeccione la unidad. Asegúrese de que nada en el interior del paquete esta dañado.

Condiciones de Emplazamiento y Almacenamiento

Instale la unidad UPS en un área protegida libre de polvo y con suficiente ventilación. Por favor sitúe la UPS al menos a 20 cm de otras unidades para evitar interferencias. NO UTIILICE la UPS donde la temperatura y humedad superen los límites específicos. (Por favor, compruebe los límites en las especificaciones.)

Conexión a red y Recarga

Enchufe el cable de entrada a la toma de la pared. Para un mejor resultado se debe cargar la batería al menos 6 horas antes del uso. La UPS recarga la batería mientras esté enchufada.

Conecte las cargas/dispositivos

Enchufe las cargas en los conectores de salida del panel posterior de la UPS. Simplemente arranque la unidad UPS y todos los dispositivos conectados a ella quedarán protegidos.

Encendido y Apagado de la Unidad

Arranque la unidad UPS pulsando el botón de encendido. Para apagarla, pulse de nuevo este mismo botón.

4. Precauciones Importantes de Seguridad (CONSERVE ESTAS INSTRUCCIONES)

¡CUIDADO! Para prevenir el riesgo de fuego o choque eléctrico, instale la UPS en un área

interior de temperatura y humedad controladas, libre de contaminantes conductores. (Vea las especificaciones para los rangos de temperatura y humedad aceptables.) ¡CUIDADO! Para reducir el riesgo de sobrecalentamiento de la UPS, no cubra las rejillas de ventilación y evite exponer la unidad directamente al sol o instalarla cerca de fuentes de calor. ¡CUIDADO! No conecte a la UPS dispositivos que no estén relacionados con un ordenador, como equipamiento médico o de apoyo a la vida, hornos microondas, o aspiradores.

¡CUIDADO! No conecte la entrada de la UPS en su propia salida. ¡CUIDADO! No permita que líquidos u objetos extraños entren a la UPS. No sitúe bebidas o

envases con líquidos encima o cerca de la unidad. ¡CUIDADO! En caso de emergencia, pulse el botón OFF y desenchufe el cable de alimentación para asegurarse de que la UPS esta debidamente desconectada.

¡CUIDADO! No conecte un alargador ni un protector frente a picos de tensión a la UPS. ¡CUIDADO! Si la unidad UPS tiene un chasis metálico, por motivos de seguridad es obligatorio

conectarla a una toma de tierra para reducir fugas de corrientes de menos de 3.5mA. Atención Peligro de choque eléctrico. Incluso desenchufada de la red, la unidad puede producir alto voltaje a través de la batería. Por lo tanto, si es necesario trabajar en el interior de la UPS, es obligatorio desconectar los bornes positivo y negativo de la batería. ¡CUIDADO! El mantenimiento de las baterías debe ser realizado o supervisado por personal especializado que conozca las precauciones requeridas. Mantenga al personal no autorizado lejos de las baterías.

¡CUIDADO! Si reemplaza las baterías, use el mismo número y tipo de baterías. ¡CUIDADO! La batería es de 6 celdas de plomo, sellada, con voltaje de 12V DC. ¡CUIDADO! No tire las baterías al fuego, la batería podría explotar. No abra o manipule las

baterías. El electrolito liberado es dañino para la piel y los ojos.

¡CUIDADO! Desconecte la UPS antes de limpiarla y no use líquidos ni sprays detergentes. ¡CUIDADO! La batería puede presentar un riesgo de choque eléctrico y corriente de corto

circuito. Las siguientes precauciones deben observarse antes de sustituir las baterías:

1) Retire relojes, anillos u otros objetos metálicos.

2) Use herramientas con empuñadora con aislamiento.

3) Use guantes y botas de goma.

4) No deje herramientas o partes metálicas sobre las baterías.

5) Desenchufe la fuente de alimentación antes de conectar o desconectar el terminal de las baterías.

5. Solución de Problemas

Problema

Posible Causa

Solución

No se enciende el LED del panel frontal.

Carga de batería baja.

Cargue la UPS al menos 6 horas.

Fallo de la batería.

Reemplace la batería con una del mismo tipo.

La unidad UPS no está encendida.

Pulse el botón de encendido para encender de nuevo la UPS.

La Alarma suena continuamente pero el suministro eléctrico es normal.

La UPS está sobrecargada.

Desconecte primero algunas cargas. Antes de reconectar los dispositivos, asegúrese por favor de que la carga coincide con la indicada en las especificaciones de la UPS.

Cuando falla el suministro eléctrico, el tiempo de back-up es corto.

La UPS está sobrecargada.

Desconecte las cargas principales.

El voltaje de la batería bajo.

Cargue la UPS al menos 6 horas.

Batería defectuosa. Puede deberse a temperatura elevada o uso indebido.

Reemplace la batería con una del mismo tipo.

Suministro es normal pero la UPS funciona en modo batería.

El cable de alimentación está

suelto.

Reconecte el cable de alimentación correctamente.

Modelo

FP 1000

FP 1500

FP 2000

CAPACIDAD

1000 VA / 600 W

1500 VA / 900 W

2000 VA / 1200 W

ENTRADA

Voltaje

220/230/240 VAC

Rango de Voltaje

162-290 VAC

SALIDA

Regulación de Voltaje

+/-10%

Tiempo de reacción

Típico 2-6 ms, máximo 10 ms.

Forma de Onda

Onda Sinusoidal Simulada

BATERÍA

Tipo y Cantidad

12 V/7 AH x 2

12 V/9 AH x 2

Tiempo de Carga

4-6 horas para recuperar el 90% de capacidad

DIMENSIONES

Medidas (PxAnxAl)

320 x 130 x 182 mm

Peso Neto (kg)

7.8

10.4

11.0

AMBIENTE

Humedad

0-90 % RH @ 0-40° C (sin condensación)

Nivel de Ruido

Menos de 40 dB

Line Interactive UPS Quick Guide V.1.0



Кнопка включения/выключения



Индикатор работы от электросети

(зеленый)

Индикатор работы от аккумулятора

(желтый мигающий)



Индикатор неисправности (красный)



Выходные разъемы



AC вход

Предохранитель

Utilice la siguiente tabla para solucionar posibles problemas.

6. Especificaciones

1. Содержание упаковки

Вы получите следующие компоненты в упаковке

- Блок бесперебойного питании (сокращенно ИБП)

- Инструкцию

- Кабель питания только IEC-type для моделей

2. Внешний вид

Вид спереди:

Вид сзади:

FP 1000

FP 1500/2000

6 hours

ВНИМАНИЕ: НЕ ПОДКЛЮЧАЙТЕ лазерные принтеры и сканеры к ИБП. Они могут повредить устройство

3. Инструкция по использованию

ВНИМАНИЕ: Перед использованием осмотрите ИБП, проверьте отсутствие повреждений корпуса.

Условия эксплуатации

Установите ИБП в защищенном от пыли месте с хорошим воздухообменом. НЕ используйте ИБП при температуре и влажности отклоняющихся от рекомендуемых (Пожалуйста внимательно ознакомьтесь с инструкцией)

Подключение и зарядка

Подключите ИБП к розетке. Для лучшего результата зарядите аккумулятор не менее 6 часов перед началом использования. Аккумулятор ИБП заряжается при подключенных устройствах.

Подключение устройств

Подключите устройства к выходным разъемам на задней панели ИБП. Включите ИБП, затем устройства подключенные к ИБП будут защищены.

Включение / выключение устройства

Для включения ИБП нажмите на выключатель питания. Для выключение UPS нажмите еще раз на выключатель питания.

4. Инструкция по безопасности (СОХРАНИТЕ ЭТУ ИНСТРУКЦИЮ)

ВНИМАНИЕ! Чтобы предотвратить риск возгорания или электрошока, установите ИБП в

зоне с контролируемой температурой и влажностью. (См. спецификации по приемлемой температуры и влажности.) ВНИМАНИЕ! Чтобы уменьшить риск перегрева ИБП, не закрывайте отверстия для охлаждения ИБП и не подвергайте ИБП воздействию прямых солнечных лучей, не устанавливайте ИБП вблизи приборов излучающих тепло, такие как обогреватели или печи. ВНИМАНИЕ! Не подключайте не компьютерное оборудование, такие как медицинское оборудование, жизненно-вспомогательное оборудование, микроволновые печи, пылесосы к ИБП.

ВНИМАНИЕ! Не подключайте вход и выход ИБП. ВНИМАНИЕ! Не допускайте попадание жидкостей или посторонних предметов в ИБП. ВНИМАНИЕ! В случае возникновения чрезвычайной ситуации, нажмите кнопку OFF и

отсоедините кабель питания от сети переменного тока питания, чтобы правильного отглючения ИБП. ВНИМАНИЕ! Не подключайте сетевые развитвители и устройства подавления помех к выходу ИБП. ВНИМАНИЕ! Если ИБП с металлическим корпусом, в целях безопасности, ИБП в целях снижения тока утечки ниже 3.5mA, заземление является обязательным при установке ИБП. ОСТОРОЖНО! Опасными из-за поражения электрическим током, Кроме того, при отключении этого блока от сети, опасные напряжения все же могут быть доступны из-за аккумуляторной батареи. Аккумулятор питания должен быть отключен, отключайте разъемы плюс и минус от аккумулятора при разборке ИБП. ВНИМАНИЕ! Обслуживание батарей должно выполняться только или под наблюдением персонала, знающих аккумуляторные батарей и необходимые меры предосторожности. Не допускайте вмешательство несанкционированного персонала.

ВНИМАНИЕ! При замене аккумулятора, используйте один и тот же номер и тип. ВНИМАНИЕ! Напряжение аккумулятора 12VDC. Герметичная, свинцово-кислотная

аккумуляторная батарея. ВНИМАНИЕ! Не уничтожайте аккумуляторы в огнём, так как аккумулятор может взорваться. Не открывайте и не разрушайте корпус аккумулятора. Электролит вреден для кожи и глаз. ВНИМАНИЕ! Отсоедините ИБП перед уборкой и не используйте жидкие или распыляемые моющего средства. ВНИМАНИЕ! Батарея может стать причиной электрошока и высокий ток при коротком замыкании. Соблюдайте следующие предосторожности при замене аккумулятора.

1) Снимите часы, кольца и другие металлические предметы.

2) Используйте инструменты с изотермическими ручками.

3) Оденьте резиновые перчатки и сапоги.

4) Не кладите на аккумулятор металлические предметы.

5) Отсоедините ИБП от электросети до перед заменой аккумулятора.

5. Решение проблем

Проблема

Возможная причина

Решение

Не работает светодиодный индикатор на

передней панели.

Разряжена аккумулятор

Заряжайте ИБП по крайней мере 6

часов.

Аккумулятор испорчен

Замените аккумулятор

ИБП отключен

Нажмите выключатель снова и

включите ИБП.

Сигнал постоянно

звучит, когда сети является

нормальным.

ИБП перегружен

Отключите часть устройств от ИБП, перед повторным включением убедитесь что нагрузка не превышает

заявленные в характеристики ИПБ

При отключенном электричестве, резервные время

сократилось

ИБП перегружен

Отключите часть устройств

Аккумулятор на

полностью заряжен

Зарядите ИПБ минимум 6 часов

Батарея дефектом. Это может быть связано с высокой температурой эксплуатации окружающей среды, или неправильной

эксплуатации к батарее.

Замените аккумулятор

При нормальном напряжении в сети, ИБП работает от

батареи

Шнур питания является

плохо подключен

Подключите шнур питания должным

образом.

Модель

FP 1000

FP 1500

FP 2000

ЕМКОСТЬ

1000VA / 600W

1500 VA / 900 W

2000 VA / 1200 W

ВХОД

Напряжение

220/230/240 VAC

Диапазон напряжений

162-290 VAC

ВЫХОД

Регулирование напряжения

+/-10%

Время перехода

стандартное 2-6 мс, 10 мс макс.

Форма волны

Моделированая синусоидальная волна

БАТАРЕЯ

Тип и количество

12 V/7 AH x 2

12 V/9 AH x 2

Время зарядки

4-6 часов восстанавливает 90% емкости

Габариты

Размер (DxWxH)

320 x 130 x 182 мм

Вес (кг)

7.8

10.4

11.0

Окружающая среда

Влажность

0-90 % RH @ 0-40° C (без конденсата)

Уровень шума

Менее 40 дБ



Vypínač

 LED signalizující stav UPS:

provoz ze sítě: zeleně svítí provoz na baterii: zeleně bliká



Výstupní zásuvky



Vstup přívodního

kabelu

 Resetovací tlačítko

Line Interactive UPS Návod k obsluze, v. 1.0

См. таблицу ниже для решения мелких проблем.

1. Obsah balení

Balení obsahuje následující položky:

- Jednotku UPS

- Návod

- Přívodní síťový kabel (pouze v případě modelu se zásuvkami IEC)

2. Přehled

Pohled zepředu:

6. Спецификация

Pohled zezadu:

FP 1000

FP 1500/2000

6 hodin

UPOZORNĚNÍ: Do výstupních zásuvek UPS nikdy nepřipojujte laserovou tiskárnu nebo skener. Tato zařízení by mohla UPS vážně poškodit.

3. Instalace a ú vodní nastavení

Pozn.: Před instalací zařízení zkontrolujte, že nebylo při převozu poškozeno.

Umístění a skladování

UPS umístěte na takové místo, které není prašné a vyznačuje se dostatečným přívodem vzduchu. Pokud se bude UPS nacházet v blízkosti dalších elektrických zařízení, ponechte mezi nimi vzdálenost minimálně 20 cm, abyste předešli případnému rušení. UPS neprovozujte v prostředí, které překračuje limity teploty a vlhkosti (přesná omezení najdete v části

Specifikace).

Připojení do elektrické sítě a nabíjení

Zapojte přívodní kabel do zásuvky. Pro dosažení plné funkčnosti doporučujeme baterii nabíjet minimálně 4 hodiny před připojením dalších zařízení. UPS začne nabíjet baterii automaticky ihned po připojení do elektrické zásuvky.

Připojení chráněných zařízení

Zařízení, která chcete chránit před výpadkem elektrické energie, zapojte do zásuvek na zadní straně UPS. Pak UPS zapněte pomocí vypínače na přední straně a poté zapněte zařízení, která jsou do UPS připojena. Zařízení budou od toho okamžiku chráněna před výpadkem elektřiny.

Zapnutí a vypnutí UPS

UPS zapnete stiskem hlavního vypínacího tlačítka na čelní straně. USP vypnete opětovným stlačením tohoto tlačítka.

4. Důležitá bezpečností upozornění (PROSÍM TYTO POKYNY SI

USCHOVEJTE)

UPOZORNĚNÍ: Abyste zabránili riziku vzniku počáru nebo elektrického zkratu, používejte UPS ve vnitřním prostředí, kde je možné regulovat teplotu a vlhkost a které neobsahuje vodivé příměsi (podrobnosti o vhodné teplotě a vlhkosti najdete v části Specifikace tohoto manuálu).

UPOZORNĚNÍ: Abyste zabránili přehřátí UPS, nezakrývejte ventilační otvory UPS a UPS nevystavujte přímému slunečnímu záření nebo ji neumisťujte poblíž zařízení generujících teplo, jako jsou teplomety, kamna či krby.

UPOZORNĚNÍ: Do UPS nikdy nezapojujte nepočítačová zařízení, jako jsou zdravotnické přístroje, zvl. zařízení k udržování lidského života, dále pak mikrovlnné trouby, vysavače apod. UPOZORNĚNÍ: Nikdy nezapojujte přívodní kabel UPS do některé z jejích vlastních výstupních

zásuvek. UPOZORNĚNÍ: Zabraňte tomu, aby se do UPS dostaly kapaliny nebo jiné cizí látky. Nikdy nestavte nápoje nebo jiné kapaliny na UPS nebo do její blízkosti.

UPOZORNĚNÍ: V případě nebezpečí stiskněte vypínací tlačítko a odpojte síťovou šňůru od přívodu elektrické energie, čímž bude UPS řádně zabezpečena.

UPOZORNĚNÍ: K UPS nikdy nepřipojujte prodlužovací kabel nebo kabel s přepěťovou ochranou.

UPOZORNĚNÍ: Při otevření UPS hrozí nebezpečí úrazu elektrickým proudem. I po odpojení UPS od elektrické energie může být na baterii umístěné uvnitř UPS stále přítomno nebezpečné napětí. Proto je v případě údržby nebo servisních prací uvnitř UPS nutno baterii odpojit, a to sejmutím konektorů z kladného a záporného pólu baterie. UPOZORNĚNÍ: Jakoukoli práci s baterií umístěnou v UPS může vykonávat jen příslušně pověřená osoba. Neautorizované osoby nesmějí přijít do kontaktu s baterií.

UPOZORNĚNÍ: Pokud je třeba baterii vyměnit, nahraďte ji výhradně stejným typem. UPOZORNĚNÍ: Vnitřní napětí baterie je 12 V stejnosměrně. Jedná se o zapouzdřenou

šestičlánkovou baterii. UPOZORNĚNÍ: Baterii nikdy nevhazujte do ohně, neboť může explodovat. Baterii neotevírejte ani nijak nepoškozujte. Uvolněný elektrolyt může vážně poškodit pokožku a oči.

UPOZORNĚNÍ: Pokud chcete UPS zvenku očistit, nejprve ji odpojte od přívodu elektrické energie. Při čistění nepoužívejte kapalné čisticí prostředky nebo spreje.

UPOZORNĚNÍ: Baterie může při neodborné manipulaci nebo při při zkratu zapříčinit úraz elektrickým proudem. V případě výměny baterie dbejte následujících pokynů:

1) odložte náramkové hodinky, prsteny a další kovové předměty;

2) používejte nástroje s izolovanou rukovětí;

3) pracujte v gumových rukavicích a obujte si gumové boty;

4) nikdy nepokládejte nářadí nebo jakékoli kovové prvky na horní část baterie;

5) před připojováním nebo odpojováním baterie vytáhněte přívodní kabel ze zásuvky.

5. Odstraňování problémů

Problém

Možná příčina

Řešení

Kontrolka LED na čelní straně UPS nesvítí.

Vybitá baterie.

Nechte UPS nabíjet minimálně po dobu 6 h.

Vadná baterie.

Vyměňte baterii za novou stejného

typu.

UPS není zapnuta.

Krátce stiskněte vypínač UPS, čímž ji

uvedete do provozu.

Alarm stále píská, i

když je elektrická síť plně funkční.

UPS je přetížena.

Odpojte část zátěže. Před opětovým zapojením zařízení si ověřte, že zátěž odpovídá kapacitě UPS uvedené ve

specifikaci.

Při výpadku elektrické

energie UPS pracuje jen krátkou dobu.

UPS je přetížena.

Odpojte část zátěže.

Napětí baterie je nízké.

Nechte UPS nabíjet minimálně po

dobu 6 h.

Vadná baterie. Může se jednat o závadu způsobenou příliš vysokou okolní teplotou nebo opotřebováním baterie.

Vyměňte baterii za novou stejného

typu.

Elektrická síť je plně funkční, ale kontrolka

LED bliká.

Síťový kabel je uvolněn.

Pečlivě zkontrolujte zapojení síťového

kabelu.

Model

FP 1000

FP 1500

FP 2000

KAPACITA

1000 VA / 600 W

1500 VA / 900 W

2000 VA / 1200 W

VSTUP

Napětí

220/230/240 VAC

Tolerance

162–290 VAC

VÝ STUP

Regulace napětí

+/–10 %

Čas přepnutí

Běžně 2–6 ms, 10 ms max.

Forma vlny

Simulovaná sinusová vlna

BATERIE

Typ a počet

12 V/7 Ah – 2 ks

12 V/9 Ah – 2 ks

Doba nabíjení

4–6 hodin pro nabití na 90 % kapacity

ROZMĚRY A HMOTNOST

Rozměry (d x š x v)

320 x 130 x 182 mm

Váha (kg)

7,8

10,4

11,0

PROSTŘEDÍ

Vlhkost

0–90 % rel. vlhkosti při 0–40° C (nekondenzující)

Hlučnost

Nižší než 40 dB

Line Interactive UPS Návod k obsluze, v. 1.0

 Wtyki zasilające  Wejście zasilania  Bezpiecznik

 Włącznik zasilania  Zasilanie prądowe

: zielone światło

 Zasilanie bateryjne: żółte pulsowanie 

Awaria: czerwone światło

Následující tabulka vám pomůže odstranit drobné problémy s UPS:

1. Zawartość opakowania

Opakowanie powinno zawierać :

- Jednostkę UPS

- Instrukcję obsługi

- Przewód zasilający (wyłącznie dla modeli typu IEC)

2. Charakterystyka produktu

Widok z frontu:

7 Specifikace

Back View: FP 1000

FP 1500/2000

UWAGA: Nigdy nie podłączaj do UPS laserowych drukarek

lub skanerów. Może to uszkodzić UPS lub urządzenie.

6 godzin

3. Instalacja oraz pierwsze uruchomienie

Ważne: Upewnij się przed instalacją, że urządzenie w środku kartonu nie zostało uszkodzone. Instalacja i użytkowanie

Zainstaluj UPS w bezpiecznym miejscu, wolnym od nadmiaru kurzu oraz z dobrym

przepływem powietrza. UPS powinien być oddalony co najmniej 20 cm od innych urządzeń aby uniknąć zakłóceń. Nie używaj UPS w warunkach, w których temperatura i wilgotność przekraczają dopuszczalne normy, zawarte w specyfikacji na stronie 4.

Podłączenie i ładowanie

Podłącz wtyczkę do gniazdka w ścianie, a drugą końcówkę przewodu do UPS. Najlepszy rezultat uzyskasz ładując UPS

przez co najmniej 6 godzin przed pierwszym uruchomieniem. UPS ładuje się przez samo podłączenie do prądu.

Podłączanie urządzeń

Podłącz wtyczki zasilania urządzeń które chcesz podłączyć do UPS, do tylnego panelu. Włączenie zasilania przyciskiem aktywuje UPS i powoduje włączenie ochrony dla podłączonych urządzeń.

Włączanie i wyłączanie

Włączanie i wyłączanie UPS, odbywa się przez użycie przycisku POWER. Włącza on nie działający UPS i zamyka UPS w momencie gdy chcemy go wyłączyć podczas pracy.

4. Informacje dotyczące bezpieczeństwa (ZACHOWAJ TE INFORMACJE)

UWAGA! Aby uniknąć ryzyka porażenia prądem lub ogniem, instaluj urządzenie w temperaturze

i wilgotności pokojowej, w otoczeniu wolnym od przewodzących zanieczyszczeń. (Zobacz w specyfikacji akceptowalną temperaturę i wilgotność.) UWAGA! Aby uniknąć ryzyka przegrzania się UPS, nie przykrywaj otworów wentylacyjnych oraz unikaj wystawiania jednostki na bezpośrednie światło słoneczne, nie instaluj blisko urządzeń emitujących ciepło, takich jak kuchenki czy piece. UWAGA! Nie podłączaj do UPS urządzeń nie związanych z komputerami, takich jak urządzenia

medyczne, kuchenki mikrofalowe, odkurzacze itd.

UWAGA! Nie podłączaj wtyczki zasilania UPS, do jego własnych gniazdek wyjściowych. UWAGA! Zwróć uwagę, aby płyny lub przedmioty nie przeniknęły do środka UPS. Nie stawiaj

napojów i naczyń zawierających płyny blisko jednostki.

UWAGA! W przypadku awarii, wyłącz UPS i odłącz przewód zasilający z gniazdka. UWAGA! Nie podłączaj przedłużaczy sieciowych oraz listw zasilających do UPS. UWAGA! Jeśli UPS ma metalową obudowę, uziemienie jest konieczne dla celów bezpieczeństwa UWAGA! Istnieje prawdopodobieństwo porażenia elektrycznego, także po odłączeniu jednostki

z zasilania. Niebezpieczne napięcie może być wywołane także z baterii. W przypadku naprawy lub wymiany baterii, zasilanie bateryjne powinno być odłączone w biegunach plus i minus poprzez wyjęcie baterii. UWAGA! Serwisowanie i wymiana baterii, powinno być przeprowadzane/nadzorowane przez personel przeszkolony o potencjalnych zagrożeniach, posiadający wiedzę na temat wymiany i serwisowania baterii. Nie pozwalaj nie przeszkolonemu personelowi dotykać się do baterii.

UWAGA! Przy wymianie baterii, korzystaj z baterii takiego samego typu. UWAGA! Woltaż wewnętrznej baterii to 12V prądu stałego. Do produkcji użyto zamkniętej,

6-ogniwowej baterii ołowiowo-kwasowej.

UWAGA! Nie wyrzucaj baterii do ognia! Baterie mogą eksplodować! Nie otwieraj i nie niszcz baterii mechanicznie. Zawarty w baterii elektrolit jest groźny dla skóry i oczu!

UWAGA! Do czyszczenia, odłącz UPS z prądu i nie używaj detergentów w płynie i aerozolu. UWAGA! Występuje ryzyko porażenia prądem oraz krótkiego spięcia przy wymianie baterii.

Następujące środki ostrożności powinny być przedsięwzięte przed wymienianiem baterii:

1) Zdejmij zegarek, obrączkę, kolczyki i wszelkie inne metalowe obiekty ze swojego ciała.

2) Używaj narzędzi z zaizolowanymi uchwytami.

3) Załóż gumowe rękawiczki oraz obuwie z gumową podeszwą.

4) Nie kładź narzędzi lub innych metalowych przedmiotów na bateriach.

5) Rozłącz źródło prądu przy instalowaniu lub deinstalowaniu baterii.

6. Rozwiązywanie problemów

Problem

Prawdopodobna

przyczyna

Rozwiązanie problemu

Brak wyświetlania diod

LED na przednim panelu.

Słabo naładowana bateria.

Naładuj UPS przez co najmniej 6h.

Uszkodzenie baterii.

Wymień baterię na drugą takiego

samego typu.

UPS nie jest włączony.

Wciśnij ponownie przycisk “Power” aby włączyć UPS.

Ciągły alarm.

UPS jest przeciążony.

Upewnij się, że możliwości UPS zgadzają się z obciążeniem które

próbujesz do niego podłączyć.

Skrócony czas podtrzymania bateryjnego, gdy

wystąpi awaria prądu.

UPS jest przeciążony.

Usuń urządzenia o najwyższym

poborze mocy baterii.

Naładowanie baterii zbyt

słabe.

Naładuj UPS przez conajmniej 6

godzin.

Defekt baterii. Zbyt wysoka

temperatura,niewłaściwe obchodzenie z baterią.

Wymień baterię na drugą takiego

samego typu.

Wszystko działa, ale

dioda LED mruga.

Przewód zasilania jest luźny

Przymocuj przewód zasilający

Model

FP 1000

FP 1500

FP 2000

Pojemność

1000 VA / 600 W

1500 VA / 900 W

2000 VA / 1200 W

Napięcie wejścia

Woltaż

220/230/240 VAC

Zakres napięcia

162-290 VAC

Napięcie wyjściowe

Regulacja woltażu

+/-10%

Czas przełączenia na baterię

2-6 ms, 10 ms max.

Sygnał

Symulowana fala sinusoidalna

Bateria

Typ i numer

12 V/7 AH x 2

12 V/9 AH x 2

Czas ładowania

4-6 godzin do naładowania 90% pojemności

Wymiary i waga

Wymiary (DxSxW)

320 x 130 x 182 mm

Waga netto (kg)

7.8

10.4

11.0

Warunki otoczenia

Wilgotność

0-90 % RH @ 0-40° C

Głośność

Mniej niż 40 dB

Line Interactive UPS Quick Guide V. 1.0



Бутон за включване/ изключване



Индикатор за работа чрез електрическата

мрежа – зелен - (АС режим)

Индикатор за работа чрез

акумулатора/батерията (жълт - премигващ)



Индикатор при неизправност (червен)



Изходящи портове



AC вход

 Прекъсвач

7. Specyfikacja

1. Съдържание на опаковката

В комплекта са включени следните компоненти

- Блок за непрекъсваемо захранване (UPS-устройство)

- Инструкции за експлоатация

- Захранващ кабел (само IEC-тип за моделите)

2. Външен вид

Предна част на корпуса:

Задна част на корпуса:

FP 1000

FP 1500/2000

6 часа

ВНИМАНИЕ: НЕ ВКЛЮЧВАЙТЕ лазерни принтери и скенери към UPS-устройството. Същите могат да повредят устройството.

3. Инструкция за експлоатация

ВНИМАНИЕ: Преди употреба, прегледайте инструкциите за безопасност и проверете за липсата на външни повреди по корпуса.

Условия за експлоатация

Поставете UPS-устройството в проветриво и защитено от прах помещение. НЕ използвайте UPS-устройството при температура и влажност, отклоняващи се от препоръчителните (Моля, запознайте се внимателно с инструкцията.)

Включване и зареждане

Включете UPS-устройството към електрическата мрежа. За постигане на оптимален резултат заредете акумулатора за период от минимум 6 часа преди използване. Акумулаторът на UPS-устройството се зарежда при включени към него устройства.

Включване на устройствата

Включете устройствата към входните портове върху задния панел на UPS-устройството. Включете UPS-устройството. От този момент включените към UPS-устройството са защитени.

Включване / изключване на устройството

За включване на UPS-устройството натиснете прекъсвача за захранването. За изключване натиснете прекъсвача повторно.

4. Инструкции за безопасност (ЗАПАЗЕТЕ ТЕЗИ ИНСТРУКЦИИ)

ВНИМАНИЕ!

 С цел да предотвратите риск от запалване или токов удар, поставете

UPS-устройството в помещение с контролирани температура и влажност. (Вижте спецификациите за приемливата температура и влажност.)

 С цел да бъде намален рискът от прегряване на UPS-устройството, не закривайте

неговите въздухоотводи и не го подлагайте на въздействието на пряка слънчева светлина, не го поставяйте в близост до отоплителни уреди и печки.

 Не включвайте към UPS-устройството оборудване, различно от компютърно –

например медицинско/ животоспасяващо оборудване, микровълнови печки, прахосмукачки и др.

 Не свързвайте входния и изходен порт на UPS-устройството.  Не допускайте попадане на течности или странични предмети в UPS-устройството.  При възникване на извънредна ситуация натиснете бутон OFF и изключете

захранващия кабел от мрежата, за да изключите правилно UPS-устройството.

 Не включвайте разклонители и устройства за предпазване от високо напрежение към

изхода на UPS.

 В случай, че UPS-устройството е с метален корпус, с оглед на безопасността,

UPS-устройството с цел намаляване на енергопотреблението под 3.5mA, заземяването е задължително при инсталиране на UPS.

 Опасност от токов удар. Заради акумулаторната батерия, дори и при изключване на

този блок от мрежата , може да има опасно напрежение. Акумулаторът за захранване трябва да бъде изключен. Изключвайте положителния и отрицателния полюс на батерията при евентуално разглобяване на UPS-устройството.

 Поддръжката и сервизирането на батерията следва да се извършва единствено от

квалифициран персонал.

 При смяна на батерията, използвайте същия модел и тип.  Напрежение на батерията 12VDC. Херметизирана, оловно-киселинна акумулаторна

6-клетъчна батерия.

 Не унищожавайте батерията чрез изгаряне! Съществува опасност от взрив. Не

отваряйте и не разрушавайте корпуса на батерията. Електролитът е вреден за кожата и очите.

 Изключете UPS-устройството и отстранете кабелите преди почистване и не

използвайте течни и прахообразни миещи средства.

 Батерията може да причини токов удар и късо съединение. Спазвайте следните мерки

за безопасност при смяна на батерията.

1) Свалете часовника си и други метални предмети (бижута например).

2) Използвайте инструменти с електроизолирани дръжки.

3) Сложете гумени ръкавици и ботуши.

4) Не слагайте метални предмети върху батерията.

5) Преди смяна на батерията, отстранете кабелите, свързващи UPS-устройството с електрическата мрежа.

5. Решение на проблем

Проблем

Възможна причина

Решение

Светодиодният индикатор на предния панел не

работи

Изтощена батерия

Зареждайте батерията минимум 6 часа.

Батерията е развалена.

Сменете батерията.

UPS-устройството е изключено.

Натиснете прекъсвача повторни и

включете UPS-устройството.

Постоянен звуков сигнал, когато електрическата мрежа функционира

нормално.

UPS-устройството е претоварено.

Изключете част от устройствата,

свързани към UPS. Преди да включите UPS-устройството

отново се уверете, че натоварването не превишава

посоченото в характеристиките му.

При изключено електричество, времето за автономна работа е

съкатено.

UPS-устройството е

претоварено.

Изключете част от устройствата.

Акумулаторът не е напълно

зареден.

Зареждайте UPS-устройството минимум 6 часa.

Батерията е дефектна. Това може да бъде свързано с високата температура на заобикалящата среда или с неправилна експлоатация на

батерията.

Сменете батерията

При нормално мрежово напрежение

UPS-устройството

работи чрез

батерията.

Захранващият кабел не е

свързан правилно.

Включете захранващия кабел

според инструкциите.

Модел

FP 1000

FP 1500

FP 2000

КАПАЦИТЕТ

1000VA / 600W

1500 VA / 900 W

2000 VA / 1200 W

ВХОД

Напрежение

220/230/240 VAC

Диапазон на напрежението

162-290 VAC

ИЗХОД

Регулиране на напрежението

+/-10%

Време за переход

стандартно 2-6 ms, 10 ms максимум

Форма на вълната

Моделирана синусоидална вълна

БАТЕРИЯ

Тип и количество

12 V/7 AH x 2

12 V/9 AH x 2

Време за зареждане

4-6 часа възстановява 90% от капацитета

Габарити

Размери (ДxШxВ)

350 x 146 x 160мм

Тегло (кг)

7.8

10.4

11.0

Заобикаляща среда

Влажност

0-90 % RH @ 0-40° C (без конденз)

Ниво на шума

По-малко от 40 дБ

Line Interactive UPS Quick Guide V. 1.0

 Διακόπτης Ο/Ι 

Ένδειξη ρεύματος



Κατάσταση Μπαταρίας

 Ένδειξη σφάλματος

1. ΠΕΡΙΕΧΟΜΕΝΑ ΣΥΣΚΕΥΑΣΙΑΣ

Η συσκευασία περιέχει τα εξής:

- Μονάδα UPS

- Οδηγίες χρήσης

- Καλώδιο ρεύματος

2. ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΟΣ

Πρόσοψη:

6. Спецификация

Πίσω όψη:

FP 1000

FP 1500/2000

Έξοδοι



Είσοδος ΑC

  Διακόπτης ασφαλείας

6 hours

Προσοχή: ΠΟΤΕ μην συνδέετε έναν εκτυπωτή LASER ή SCANNER στο UPS σας

3. ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΕΝΑΡΞΗ ΛΕΙΤΟΥΡΓΙΑΣ

Αρχικά ελέγξατε την συσκευή για πιθανή ύπαρξη χτυπήματος ή καταστροφής

Τοποθέτησε το UPS σε μια θέση με αρκετό αερισμό και μακριά από έκθεση σε σκόνη. Επίσης σε απόσταση 20cm από άλλες ηλεκτρικές συσκευές και εντός των προκαθορισμένων ορίων θερμοκρασίας και υγρασίας

Σύνδεση στο ρεύμα

Συνδέστε το UPS στο ρεύμα 220V/50Hz, και αφήστε για 6 ώρες να φορτισθεί η μπαταρία.

Σύνδεση φορτίων

Αφού φορτίσουν οι μπαταρίες συνδέστε τις συσκευές σας στο πίσω μέρος και μετά πιέστε τον διακόπτη Ο/Ι σε θέση λειτουργίας

Ενεργοποίηση – απενεργοποίηση UPS

Πατώντας διαδοχικά τον διακόπτη Ο/Ι μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε το UPS σας

4. ΣΗΜΑΝΤΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

 Για προστασία από ηλεκτροπληξία βεβαιωθείτε ότι οι συνθήκες λειτουργίας του UPS είναι

εντός των ορίων που καθορίζονται στον πίνακα τεχνικών χαρακτηριστικών.

 Για προστασία από υπερθέρμανση μην τοποθετείτε οτιδήποτε πάνω στο UPS. Μην το

εκθέτετε στον ήλιο και μην το τοποθετείτε δίπλα σε πηγές θερμότητας.

 Μην συνδέετε στο UPS ιατρικά μηχανήματα, φούρνους μικροκυμάτων ή άλλες συσκευές

άσχετες με τους Η/Υ.

 Μην συνδέετε την είσοδο AC στην έξοδο.  Μην επιτρέψετε την επαφή του ups με υγρά οποιασδήποτε σύνθεσης.  Σε περίπτωση κινδύνου πατήστε τον διακόπτη Ο/Ι απενεργοποιήστε και στην συνέχεια

αποσυνδέστε το καλώδιο. Μην αγγίζετε τα μεταλλικά μέρη του UPS και καλέστε βοήθεια ηλεκτρολόγου.

 Μην συνδέετε πολύμπριζο πάνω στο UPS με σκοπό να αυξήσετε το πλήθος των συσκευών

που θέλετε να συνδέσετε.

 Μην αντικαθιστάτε τις μπαταρίες του UPS αλλά αναθέστε το σε έναν εξειδικευμένο τεχνικό.  Μην χρησιμοποιείτε υγρά καθαρισμού πάνω στο UPS σας, κίνδυνος ηλεκτροπληξίας.

6. ΚΩΔΙΚΟΠΟΙΗΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Πρόβλημα

Πιθανή Αιτία

Λύση

Καμία ένδειξη στην

οθόνη

Χαμηλή Μπαταρία

Φορτίστε το UPS για 6 ώρες.

Χαλασμένη μπαταρία

Αντικαταστήστε τις μπαταρίες.

Διακόπτης Ο/Ι στο Ο.

Πατήστε τον Διακόπτη Ο/Ι στο Ι

Ο βομβητής ηχεί

συνεχώς ενώ το UPS έχει

είσοδο AC ρεύμα.

Το UPS έχει υπερφορτωθεί

Αποσυνδέστε κάποια φορτία(συσκευές)

Σε περίπτωση διακοπής

ρεύματος ο χρόνος

επάρκειας είναι μικρός.

Το UPS έχει υπερφορτωθεί.

Αποσυνδέστε κάποια φορτία(συσκευές)

Χαμηλή Μπαταρία

Φορτίστε το UPS για 6 ώρες.

Χαλασμένη μπαταρία.

Αντικαταστήστε τις μπαταρίες.

Το ρεύμα είναι οκ αλλά

το UPS βρίσκεται σε

Battery mode.

Το καλώδιο σύνδεσης στα (220V

50Hz) δεν είναι σωστά

τοποθετημένο

Ελέγξατε το καλώδιο της εισόδου

ΤΥΠΟΣ

FP 1000

FP 1500

FP 2000

ΙΣΧΥΣ

1000 VA / 600 W

1500 VA / 900 W

2000 VA / 1200 W

ΕΙΣΟΔΟΣ

Τάση

220/230/240 VAC

Εύρος τάσης

162-290 VAC

ΕΞΟΔΟΣ

Διόρθωση τάσης

+/-10%

Χρόνος μεταγωγής

Συνήθως 2-6 ms, 10 ms μέγιστο.

Κυματομορφή

Προσομοιωμένο ημίτονο

ΜΠΑΤΑΡΙΑ

Τύπος / πλήθος

12 V/7 AH x 2

12 V/9 AH x 2

Φόρτιση

4-6 ώρες για επανάκτηση κατά 90%

ΔΙΑΣΤΑΣΕΙΣ

Διαστάσεις (DxWxH)

320 x 130 x 182 mm

Βάρος (kgs)

7.8

10.4

11.0

ΠΕΡΙΒΑΛΛΟΝ ΛΕΙΤΟΥΡΓΙΑ

Υγρασία

0-90 % RH @ 0-40° C (χωρίς συμπύκνωση)

Θόρυβος

Λιγότερος από 40 dB

Line Interactive UPS 1000VA Guía rá pido V. 2.0



Interruptor



Modo AC: luz verde

 Bateria: luz amarela intermitente 

LED de falha: luz vermelha

7 Χαρακτηριστικά

1. Conteú do da embalagem

- Unidade UPS

- Guia de consulta rápida

- Cabo de alimentação (apenas para o modelo de entrada tipo IEC)

2. Descriçã o geral do produto

Vista Frontal:

Vista Traseira: FP 1000

FP 1500/2000

Terminais de saída



Entrada AC

  Disjuntor

6 horas

ATENÇ Ã O: NUNCA ligue uma impressora laser ou um

scanner à UPS, isso pode danificar a unidade.

3. Instalaçã o e arranque inicial

Antes da instalação, confirme se não existem danos na unidade ou componentes em falta.

Condiçõ es de instalação e armazenamento

Instale a UPS num local protegido sem excesso de poeira e com ventilação adequada. Coloque a UPS afastada de outras unidades e a uma distância de pelo menos 20 cm para evitar interferências. Não utilize a UPS se a temperatura e a humidade registarem valores superiores ao limite recomendado (consulte as especificações)

Ligaçã o à corrente elé ctrica e dispositivo de carga

Ligue o cabo de entrada AC à tomada de parede e carregue a UPS durante pelo menos 6 horas antes de a utilizar. A unidade carrega a bateria quando é ligada à corrente eléctrica.

Ligaçã o de dispositivos

Ligue os dispositivos às ligações de saída no painel traseiro da UPS. Prima o interruptor para ligar o aparelho. Os dispositivos estão agora protegidos pela UPS.

Ligar/Desligar a unidade

Prima o interruptor para ligar a UPS. Para a desligar, prima e mantenha premido o interruptor durante 5 segundos.

4. Aviso de segurança importante (LEIA AS INSTRUÇ Õ ES) ATENÇ Ã O!

 Para evitar o risco de incêndio ou choque eléctrico, utilize o aparelho apenas dentro de casa

num local com temperatura e humidade controladas e sem substâncias contaminadoras. (Consulte as respectivas especificações)

 Para reduzir o risco de sobreaquecimento, não obstrua as aberturas de ventilação da UPS e

evite expor a unidade à luz solar directa nem instale a unidade junto de aparelhos, tais como aquecedores ou lareiras.

 Não ligue aparelhos que não estejam relacionados com o computador, tais como

equipamento médico, respiradores artificiais, fornos de microondas ou aspiradores à UPS.

 Não ligue a entrada da UPS à própria saída.  Não coloque bebidas ou líquidos sobre ou junto da unidade.  Em caso de emergência, prima o botão OFF (Desligar) e retire o cabo de alimentação da

fonte de alimentação AC para desligar correctamente a UPS.

 Não ligue uma extensão eléctrica ou um supressor de picos à UPS.  Por motivos de segurança, se a UPS tiver um chassis metálico, deve ligá-la à terra durante a

instalação de modo a reduzir a corrente de fuga abaixo de 3,5 mA.

 Os trabalhos de reparação ou assistência devem ser realizados ou supervisionados apenas

por pessoal técnico especializado.

 Quando substituir as baterias, utilize o mesmo número e tipo.  A tensão interna da bateria é de 12 VDC. Bateria de 6 células, selada, de aço e chumbo.  Não deite as baterias numa fogueira, uma vez que podem explodir.  Não abra nem danifique a bateria ou as baterias. O electrólito derramado é nocivo para a

pele e olhos.

 Desligue a UPS antes de efectuar a limpeza e não utilize detergentes líquidos ou

pulverizantes.

 Uma bateria pode representar um risco de choque eléctrico e corrente de curto-circuito

elevada. Antes de substituir as baterias, deve ter em conta as seguintes precauções:

1) Retire o seu relógio, anéis ou outros objectos metálicos.

2) Utilize ferramentas com pegas isolantes.

3) Use luvas e botas de borracha.

4) Não coloque ferramentas ou peças metálicas em cima das baterias.

5) Desligue a fonte de carga antes de ligar ou desligar os terminais da bateria. Atenção: Perigo devido a choque eléctrico. Risco ao desligar a unidade da corrente eléctrica, uma vez que a bateria pode ainda estar em carga. A bateria deve ser desligada correctamente nos pólos + e - dos respectivos conectores quando realizar trabalhos de manutenção no interior da UPS.

5. Resoluçã o de problemas

Problema

Causa possível

Solução

Não aparece texto no visor do painel frontal.

Bateria fraca.

Carregue a UPS durante pelo menos 6 horas.

Bateria defeituosa.

Substitua a bateria por um modelo que seja idêntico.

A UPS não está ligada.

Prima novamente o interruptor de corrente para ligar a UPS.

O alarme soa continuamente embora a alimentação eléctrica seja normal.

A UPS está sobrecarregada.

Remova alguns dispositivos. Antes de voltar a ligar o equipamento, verifique se a carga corresponde à capacidade da UPS indicada nas especificações.

Quando ocorre uma falha de energia, o tempo de reserva é menor.

A UPS está sobrecarregada.

Remova alguma carga crítica.

A tensão da bateria é demasiado

fraca.

Carregue a UPS durante pelo menos 6 horas.

Bateria defeituosa. A temperatura de funcionamento pode ser demasiado alta ou a bateria não está a ser utilizada correctamente.

Substitua a bateria por um modelo que seja idêntico.

A corrente eléctrica é normal mas a UPS está no modo de bateria.

O cabo de alimentação está solto.

Verifique e volte a ligar o cabo de alimentação.

Modelo

FP 1000

FP 1500

FP 2000

CAPACIDADE

1000 VA / 600 W

1500 VA / 900W

2000 VA / 1200 W

ENTRADA

Tensão

220/230/240 VAC

Gama de tensões

162-290 VAC

SAÍDA

Regulação de tensão

+/-10%

Tempo de transferência

Típico 2-6 ms, máximo 10 ms.

Forma de Onda

Onda Sinusoidal Simulada

BATERIA

Tipo e Numero

12 V/7 AH x 2

12 V/9 AH x 2

Tempo de Carga

4 a 6 horas de recuperação para 90% da capacidade

FÍSICA

Dimensão (PxLxC)

320 x 130 x 182 mm

Peso líquido (kgs)

7.8

10.4

11.0

AMBIENTE

Humidade

0-90 % RH @ 0-40° C (sem condensação)

Nivel de Ruido

Inferior a 40 dB

UPS în linie interactivă Ghid rapid de utilizare V.1.0



Întrerupător curent

 Mod

AC: lumină verde

 Mod acumulator: lumină pâlpâitoare galbenă 

LED defect: lumină roşie

7. Especificaçõ es

1. Conţinutul pachetului

- Unitate UPS

- Ghid rapid de utilizare

- Cablu de alimentare (numai pentru modelul de tip IEC)

2. Prezentarea generală a produsului

Vedere din faţă:

Vedere din spate: FP 1000

FP 1500/2000

Prize de ieşire



Întrerupător circuit



Intrare AC



6 ore

ATENŢIE: Nu conectaţi NICIODATĂ o imprimantă laser sau

scanner la unitatea UPS, acestea pot deteriora unitatea.

3. Instalare şi prima pornire

Înainte de instalare, verificaţi unitatea şi conţinutul pachetului ca nimic să nu fie deteriorat sau să lipsească.

Condiţii de amplasare şi păstrare

Instalaţi unitatea UPS într-o zonă protejată, fără praf şi care este ventilată adecvat. Aşezaţi unitatea UPS la o distanţă de cel puţin 20 de cm faţă de alte unităţi pentru a evita interferenţa. NU puneţi unitatea UPS în funcţiune dacă temperatura şi umiditatea depăşesc limitele recomandate (consultaţi specificaţiile).

Conectare la sursa de alimentare şi încărcare

Băgaţi cablul de intrare AC în priza de perete şi încărcaţi unitatea UPS timp de cel puţin 6 ore înainte de utilizare. Unitatea îşi încarcă acumulatorii în timp ce este conectată la sursa de

alimentare.

Conectarea dispozitivelor

Conectaţi dispozitivele la conexiunile de ieşire de pe panoul posterior al unităţii UPS. Porniţi alimentarea cu curent apăsând întrerupătorul; dispozitivele sunt acum protejate de unitatea

UPS.

Pornirea/oprirea unităţii

Apăsaţi întrerupătorul pentru a porni unitatea UPS. Pentru a o opri, menţineţi întrerupătorul apăsat timp de 5 secunde.

4. Avertisment important privind siguranţa (VĂ RUGĂM CITIŢI INSTRUCŢIUNILE)

ATENŢIE!

 Pentru a preveni riscul de incendiu sau electrocutare, folosiţi unitatea numai în încăperi

închise cu o temperatură şi umiditate controlate, fără substanţe contaminante conductoare. (Consultaţi specificaţiile).

 Pentru a reduce riscul de supraîncălzire, nu acoperiţi orificiile de ventilaţie ale unităţii UPS şi

evitaţi expunerea unităţii la lumina directă a soarelui sau instalarea sa în apropierea unor

aparate precum radiatoare sau sobe.

 Nu conectaţi articole care nu sunt calculatoare, precum echipament medical, echipament de

suport vital, cuptoare cu microunde sau aspiratoare la unitatea UPS.

 Nu conectaţi cablul de intrare UPS la propria sa conexiune de ieşire.  Nu aşezaţi băuturi sau alte articole ce conţin lichide pe sau lângă unitate.  În cazul unei urgenţe, apăsaţi butonul OFF (Oprit) şi deconectaţi cablul de alimentare de la

sursa de alimentare AC pentru a dezactiva unitatea UPS în mod corespunzător.

 Nu conectaţi prelungitoare sau prize cu protecţie la supratensiuni la unitatea UPS.  Dacă unitatea UPS are o carcasă din metal, din motive de siguranţă, pământarea este

obligatorie în timpul instalării pentru a reduce scăderea curentului sub 3,5 mA.

 Operaţiile de reparaţie sau de service trebuie efectuate sau supravegheate numai de

personal calificat.

 Atunci când înlocuiţi acumulatorii, folosiţi acelaşi număr şi tip.  Tensiunea internă a acumulatorului este de 12 VDC. Acumulator etanş cu gel de plumb, cu 6

celule.

 Nu aruncaţi acumulatorii în foc fiindcă pot exploda.  Nu deschideţi sau deterioraţi acumulatorii. Electrolitul eliberat este dăunător pielii şi ochilor.  Scoateţi unitatea UPS din priză înainte de curăţare şi nu folosiţi detergenţi lichizi sau sub

formă de spray.

 Un acumulator poate prezenta un risc de electrocutare şi scurtcircuitare. Următoarele

precauţii trebuie respectate înainte de înlocuirea acumulatorilor:

1) Îndepărtaţi ceasurile, inelele şi celelalte obiecte din metal de pe dvs.

2) Folosiţi scule cu mânere izolate.

3) Purtaţi mănuşi şi cizme de cauciuc.

4) Nu aşezaţi scule sau părţi metalice pe acumulatori.

5) Deconectaţi sursa de încărcare înainte de conectarea sau deconectarea terminalelor

acumulatorilor.

Atenţie: Pericol de electrocutare. Risc la deconectarea unităţii de la sursa de alimentare, acumulatorul poate conţine încă tensiune. Acumulatorul trebuie deconectat corect la polul plus şi minus al conectorilor de pe acumulator atunci când se efectuează operaţii de întreţinere pe

unitatea UPS.

5 Identificarea problemelor

Problemă

Cauză posibilă

Soluţie

Display LED de pe panoul frontal nu funcţionează

Acumulator aproape descărcat.

Încărcaţi unitatea UPS timp de cel puţin 6

ore.

Defect acumulator.

Înlocuiţi acumulatorul cu acelaşi tip de

acumulator.

Unitatea UPS nu este pornită.

Apăsaţi întrerupătorul din nou pentru a

porni unitatea UPS.

Alarma sună continuu deşi alimentarea cu curent este normală,

Unitatea UPS este supraîncărcată.

Îndepărtaţi câteva dispozitive. Înainte de a conecta echipamentele, verificaţi că sarcina de încărcare se potriveşte cu capacitatea unităţii UPS indicată în specificaţii.

Când se întrerupe curentul, timpul de recuperare este scurt.

Unitatea UPS este supraîncărcată.

Îndepărtaţi unele sarcini critice.

Tensiunea acumulatorului este

prea scăzută.

Încărcaţi unitatea UPS timp de cel puţin 6

ore.

Defect acumulator. Temperatura

de funcţionare ar putea fi prea

mare, sau acumulatorul nu este folosit în mod corect.

Înlocuiţi acumulatorul cu acelaşi tip de

acumulator.

Alimentarea cu curent

este normală dar unitatea se află în mod

acumulator.

Cablul de alimentare este deconectat.

Verificaţi şi reconectaţi cablul de

alimentare.

Model

FP 1000

FP 1500

FP 2000

CAPACITATE

1000 VA / 600 W

1500 VA / 900 W

2000 VA / 1200 W

INTRARE

Tensiune

220/230/240 VAC

Interval tensiune

162-290 VAC

IEŞIRE

Reglare tensiune

+/-10%

Timp de transfer

Tipic 2-6 ms, 10 ms max.

Formă undă

Undă sinusoidală simulată

ACUMULATOR

Tip & număr

12 V/ 7 AH x 2

12 V/ 9 AH x 2

Timp de încărcare

în 4-6 ore ajunge la 90% din capacitate

CARACTERISTICI FIZICE

Dimensiune (Lxlxh)

320 x 130 x 182 mm

Greutate netă (kg)

7.8

10.4

11.0

Mediu

Umiditate

0-90 % RH @ 0-40° C (non-condensare)

Nivel zgomot

Mai mic de 40 dB

Line Interactive UPS Használati utasítá s, 1.0. verzió

 Kapcsológomb  hálózatról működés: zölden világít  akkumulátorról működés: sárga villogó  Fault LED: piros világítás

6 Specificaţii

1. A csomagolás tartalma:

- UPS készülék

- Használati utasítás

- Hálózati kábel (csak az IEC konnektorokkal rendelkező típusnál)

2. Á ttekintés

Elölné zet:

Hátulnézet: FP 1000

FP 1500/2000

Kimeneti konnektorok 

  Újraindítás nyomógomb

Hálózati csatlakozás

6 óra

FIGYELMEZTETÉS: Az UPS kimeneti aljzataihoz

lézernyomtatót, vagy szkennert csatlakoztatni tilos. Ezeket a készülékeket az UPS tönkreteheti.

3. Telepítés és alapbeállítások

Megj.: A használatba vétel előtt ellenőrizze le, hogy a készülék nem sérült-e meg a szállítás folyamán.

Elhelyezés és tá rolás

Az UPS készüléket pormentes és jól szellőztethető helyre állítsa fel. Amennyiben az UPS

készüléket más elektromos készülékek közelébe teszi, akkor a kölcsönös zavarások elkerülése érdekében a készülékek között legalább 20 cm szabad helyet kell hagyni. Az UPS készüléket

ne használja túlságosan meleg és párás környezetben (a határértékeket a Műszaki adatok

tartalmazzák).

Csatlakozás a háló zathoz és tölté s

Dugja a csatlakozódugót a konnektorba. A készülék megfelelő működéséhez az akkumulátort legalább 4 óra hosszat tölteni

kell. A védeni kívánt készülékeket csak ezután csatlakoztassa. Az UPS a hálózathoz csatlakoztatás után azonnal megkezdi az akkumulátor töltését.

A védeni kívánt ké szülékek csatlakoztatá sa

Az áramkimaradással szemben védeni kívánt készülékeket csatlakoztassa az UPS hátlapján található konnektorokhoz. Kapcsolja be az UPS előlapján található kapcsolót, majd kapcsolja be az UPS-hez csatlakoztatott készülékeket. A csatlakoztatott készülékeket az UPS védi az áramkimaradásokkal szemben.

Az UPS be- és kikapcsolása

Az UPS készülék bekapcsolásához nyomja meg az előlapon található kapcsológombot. Az UPS készülék kikapcsolásához nyomja meg ismételten ezt a kapcsológombot.

4. Fontos biztonsági figyelmeztetések (A HASZNÁLATI UTASÍTÁST ŐRIZZE

MEG)

FIGYELMEZTETÉS:

 A tüzek, áramütések és zárlatok megelőzése érdekében az UPS készüléket csak olyan

helyen használja, ahol a hőmérséklet és a levegő páratartalma nem haladja meg a Műszaki adatok között szereplő határértékeket, és a levegő nem tartalmaz elektromosságot vezető

elegyet.

 A túlmelegedés megakadályozása érdekében az UPS készülék szellőzőnyílásait ne takarja le,

és az UPS-t ne tegye ki közvetlen napsütésnek, illetve a készüléket ne állítsa fel hősugárzó tárgyak (fűtőtest, kályha, kandalló stb.) közelébe.

 Az UPS-hez nem számítógépes készülékeket, pl. egészségügyi eszközöket (különösen

életfunkciókat fenntartó berendezéseket), továbbá mikrohullámú sütőt, porszívót stb. csatlakoztatni tilos.

 Az UPS hálózati vezetékét a készülék saját kimeneti konnektorához csatlakoztatni tilos.  Az UPS készülékbe idegen anyagok és folyadékok nem kerülhetnek. Italokat, illetve más

folyadékokat az UPS-re, vagy annak közelébe helyezni tilos.

 Veszély esetén, az UPS védelme érdekében, a készülék kapcsológombját nyomja meg, és a

hálózati csatlakozódugót húzza ki a hálózati konnektorból.

 Az UPS-hez hosszabbító vezetéket, vagy túlfeszültség ellen védett hosszabbítót

csatlakoztatni tilos.

 Az UPS védőburkolatának a levétele esetén áramütés érheti. Az UPS hálózati

csatlakozódugójának a kihúzása után is veszélyes feszültség van a készülékben. A

karbantartási és javítási munkák megkezdése előtt az UPS akkumulátorának a plusz és

mínusz pólusáról is le kell húzni a vezetékeket.

 Amennyiben az UPS készülékből az akkumulátort nem távolították el, akkor azon javítási

munkát csak villanyszerelő szakember végezhet. Hozzá nem értő személy nem kerülhet

kapcsolatba az UPS akkumulátorával.

 Az akkumulátort csak az eredetivel azonos típusú akkumulátorral szabad helyettesíteni.  A készülékben található akkumulátor 12 V-os. Az akkumulátor tokozott, és hat cellát

tartalmaz.

 Az akkumulátort robbanásveszély miatt tűzbe dobni tilos! Az akkumulátort felnyitni vagy

felszúrni tilos. Az akkumulátorból esetleg kifolyó elektrolit marási sérüléseket okoz a bőrön és a szemen.

 Amennyiben szeretné az UPS készüléket kívülről megtisztítani, akkor a csatlakozódugót

előbb húzza ki a hálózati konnektorból. A tisztításához folyékony tisztítószereket, vagy

tisztító sprayt használni tilos.

 Az akkumulátor szakszerűtlen kezelése áramütést, a pólusok rövidrezárása tüzet okozhat.

Az akkumulátorcsere során tartsa be a következő utasításokat:

1) vegye le a karóráját és gyűrűjét, valamint az egyéb fém tárgyakat a testéről;

2) csak szigetelt fogantyúval rendelkező szerszámokat használjon;

3) viseljen gumikesztyűt, és az akkumulátor pólusokat ne érintse meg;

4) fém szerszámokat (vagy más fém tárgyakat) ne tegyen rá az akkumulátor pólusaira;

5) az akkumulátor lekötése vagy csatlakoztatása előtt a csatlakozódugót húzza ki a hálózati konnektorból.

6. Problémamegoldá s

Probléma

Lehetséges ok

Megoldás

Az UPS előlapján a LED

nem világít.

Lemerült az akkumulátor.

Az UPS-t töltse legalább 6 órán keresztül.

Az akkumulátor meghibásodott.

Tegyen a készülékbe azonos típusú akkumulátort.

Az UPS nincs bekapcsolva.

Az UPS bekapcsolásához nyomja meg a kapcsológombot.

A vészjelzés folyamatosan sípol, annak ellenére, hogy a hálózat rendben van.

Az UPS túl van terhelve.

Csökkentse a terhelést. A berendezés ismételt

csatlakoztatása előtt ellenőrizze le,

hogy a terhelés nem haladja-e meg

a Műszaki adatok között szereplő

értéket.

Áramkimaradás esetén az UPS csak rövid ideig működik.

Az UPS túl van terhelve.

Csökkentse a terhelést.

Az akkumulátor feszültsége alacsony.

Az UPS-t töltse legalább 6 órán keresztül.

Az akkumulátor meghibásodott. A hibát a túl magas környezeti

hőmérséklet, vagy az

akkumulátor élettartamának a lejárása okozta.

Tegyen a készülékbe azonos típusú

akkumulátort. A hálózat teljesen rendben van, de a LED villog.

A hálózati kábel nincs

megfelelően csatlakoztatva.

Ellenőrizze le a hálózati vezeték

bedugását.

Típus

FP 1000

FP 1500

FP 2000

KAPACITÁ S

1000 VA / 600 W

1500 VA / 900 W

2000 VA / 1200 W

BEMENET

Feszültség

220/230/240 V AC

Tűréshatárok

162–290 V AC

KIMENET

Feszültségszabályozás:

+/–10 %

Átkapcsolási idő

Általában 2–6 ms, legfeljebb 10 ms

Hullámalak

Szimulált szinuszgörbe

AKKUMULÁ TOR

Típus és mennyiség

12 V/7 Ah – 2 db

12 V/9 Ah – 2 db

Töltési idő

4-6 óra, a kapacitás 90 %-nak az eléréséig

MÉRETEK É S SÚ LY

Méretek (h × sz × m)

320 x 130 x 182 mm

Súly (kg)

7,8

10,4

11,0

KÖ RNYEZET

Páratartalom

0–90 % relatív páratartalom, 0–40° C-on (nem kondenzálódó)

Zajszint

40 dB-nél kisebb

Line Interactive UPS Návod k obsluze, v.1.0



Prekidač



rad iz mreže: svetli zeleno

rad na bateriju: žuto treperi  Fault LED: crvena rasvjeta

7. Műszaki adatok

1. Sadržaj pakovanja

- Jedinica UPS

- Uputstvo

- Dovodni mrežni kabel (samo u slučaju modela sa utičnicama IEC)

2. Pregled

Pogled s prednje strane

Pogled sa zadnje strane: FP 1000

FP 1500/2000

 Izlazne utičnice  Ulaz dovodnog kabla  Dugme za resetiranje

6 sati

UPOZORENJE: U izlazne utičnice UPS nikada ne uključujte

laserski štampač ili skener. Ovi aparati bi UPS mogli važno oštetiti.

3. Instalacija i početno podešavanje

Napomena: Prije instalacije aparata prekontrolirajte, da li se tokom transporta nije oštetio.

Smještanje i skladišćenje

UPS smjestite na mjesto koje nije prašnjavo, te dovoljno ulazi zrak. Kada se UPS nalazi u blizini drugih električkih aparata, ostavite među njima razmak minimalno 20 cm, tako da izbjegnete moguće smetnje. UPS ne puštati u rad u sredini koja prekoračuje limite temperature i vlažnosti (tačna ograničenja možete naći u dijelu Specifikacije).

Priključenje na električku mrežu i punjenje

Dovodni kabao uključite u utičnicu. Radi postizanja potpune funkcije preporučujemo bateriju puniti minimalno 4 sata prije priključenja drugih aparata. UPS će baterije početi puniti automatski, odmah nakon uključenja u električku utičnicu.

Priključenje zaštićenih aparata

Aparate koje želite zaštititi od pada električke energije uključite u utičnice sa zadnje strane UPS. Dalje UPS uključite pomoću prekidača sa prednje strane i iza toga uključite aparate, koji su na UPS priključeni. Aparati će od tog momenta biti zaštićeni u slučaju pada električke

struje.

Uključenje i isključenje UPS

UPS uključite pritiskom na glavno dugme za isključenje na prednjoj strani. USP isključite

ponovljenim pritiskom na isto dugme.

4. Važna sigurnosna upozorenja (MOLIM SAČUVAJTE OVA UPUTSTVA)

UPOZORENJE:

 Radi sprječavanja rizika izbijanja požara ili električkog kratkog spoja, koristite UPS u

unutrašnjoj sredini, gdje se temperatura i vlažnost mogu regulirati, te koja ne sadrži provodive smjese (detaljnije o povoljnoj temperaturi i vlazi možete naći u dijelu Specifikacija ovog priručnika).

 Kako biste spriječili pregrijavanje UPS, ne prekrivajte ventilacijske otvore UPS i UPS ne

izlažite direktnom sunčevom zračenju, te ga ne postavljajte u blizini aparata, koji regeneriraju toplotu, kao što su štednjak ili kamna.

 Na UPS nikada ne priključujte neračunarske aparate, kao što su zdravstveni instrumenti,

prije svega aparati za održavanje ljudskog života, isto tako mikrovalne pećnice, usisavači i sl.

 Nikada ne priključujte dovodni kabel UPS na neku od vlastitih izlaznih utičnica.  Spriječite da u UPS uđu tečnosti ili druge strane materije. Nikada ne stavljajte piće ili druge

tečnosti na UPS ili u njegovoj blizini.

 U slučaju opasnosti pritisnite dugme za isključenje, te izvucite kabao iz dovoda električke

energije, tako će UPS biti dobro obezbijeđen.

 Na UPS nikada ne priključujte produžni kabao ili kabao sa prenaponskom zaštitom.  Prilikom otvaranja UPS prijeti opasnost od udesa električkom strujom. I nakon isključenja

UPS od električke energije, na bateriji unutar UPS se stalno može nalaziti opasan napon. Zato je u slučaju održavanja ili servisnih poslova unutar UPS baterije neophodno isključiti,

tako da se skine konektor sa pozitivnog i negativnog pola baterije.

 Bilo koji poslovi sa baterijom umetnutom u UPS može obavljati samo odgovorno povjerena

osoba. Neautorizirane osobe ne smiju doći u kontakt s baterijom.

 Kada je bateriju potrebno promijeniti, mijenjajte ju isključivo za isti tip.  Unutarnji napon baterija je 12 V istosmjerni. Radi se o začaurenoj bateriji sa šest članaka.  Bateriju nikada ne bacati u vatru, jer može eksplodirati. Bateriju ne otvarajte niti na drugi

način ne uništavajte. Oslobođeni elektrolit može važno oštetiti kožu i oči.

 Ako želite UPS očistiti sa vanjske strane, najprije ga isključite od dovoda električke energije.

Prilikom čišćenja ne koristite tečna sredstva za čišćenje ili sprejeve.

 Baterija može u slučaju neprofesionalne manipulacije ili prilikom kratkog spoja

prouzrokovati udes električkom strujom. U slučaju izmjene baterija pazite na slijedeća

uputstva:

1) skinite ručni sat, prstenje i druge metalne predmete;

2) koristite alat sa izoliranom ručkom;

3) radite u gumenim rukavicama i nosite gumenu obuću;

4) nikada ne stavljajte alat ili bilo koje druge metalne predmete na gornji dio baterija;

5) prije priključenja ili isključenja baterija, izvucite dovodni kabel iz utičnice.

5. Otklanjanje problema

Problem

Mogući uzrok

Rešenje

Kontrolna lampa LED na prednjoj strani UPS ne svijetli.

Prazna baterija.

Stavite puniti UPS minimalno u trajanju

od 6 sati.

Pokvarena baterija.

Zamijenite bateriju za novu istog tipa.

UPS nije uključen.

Kratko pritisnite prekidač UPS, time će

se pusti u rad.

Alarm stalno zviždi, i kada električka mreža

sasvim funkcionira.

UPS je preopterećen.

Isključite dio opterećenja. Prije ponovnog priključenja aparata, provjerite, da li opterećenje odgovara

kapacitetu UPS navedenom u specifikaciji.

Prilikom pada

električke energije, UPS radi samo kraće

vrijeme.

UPS je preopterećen.

Isključite dio opterećenja.

Napon baterije je niski.

Stavite puniti UPS minimalno u trajanju

od 6 sati.

Loša baterija. Može se raditi

o kvaru, koji je

prouzrokovan previše

visokom temperaturom ili

zbog istrošenosti baterije.

Zamijenite bateriju za novu istog tipa.

Električka mreža

sasvim funkcionira, ali kontrolna lampa LED

žmiga.

Mrežni kabel je slobodan.

Pažljivo prekontrolirajte priključak

mrežnog kabla.

Model

FP 1000

FP 1500

FP 2000

KAPACITET

1000 VA / 600 W

1500 VA / 900 W

2000 VA / 1200 W

ULAZ

Napon

220/230/240 VAC

Tolerancija

162–290 VAC

IZLAZ

Regulacija napona

+/–10 %

Vrijeme transfera

Standardno 2–6 ms, 10 ms max.

Oblik vala

Simulirani sinusni val

BATERIJA

Tip i broj

12 V/7 Ah – 2 kom

12 V/9 Ah – 2 kom

Vrijeme punjenja

4–6 sati za punjenje na 90 % kapaciteta

DIMENZIJE I TEŽINA

Dimenzije (d x š x v)

320 x 130 x 182 mm

Težina (kg)

7,8

10,4

11,0

SREDINA

Vlažnost

0–90 % rel. vlage pri 0–40° C (nekondenzirajuće)

Buka

Manja od 40 dB

Line Interactive UPS Návod k obsluze, v. 1.0



Prekidač



rad iz mreže: zeleno svijetli

rad na bateriju:

žuto treperi

 Fault LED: crvena rasvjeta

6 Specifikacije

1. Sadržaj paketa

- Jedinica UPS

- Upute

- Dovodni mrežni kabel (jedino u slučaju modela s utičnicama IEC)

2. Pregled

Pogled sprijeda

Pogled straga: FP 1000

FP 1500/2000

 Izlazne utičnice  Ulaz dovodnog kabla  Tipka za resetiranje

6 sati

OPASKA: U izlazne utičnice UPS nikada ne uključujte laserski

pisač ili skener. Ovi uređaji bi UPS mogli ozbiljno oštetiti.

3. Instalacija i početno namještenje

Napomena: Prije instalacije uređaja prekontrolirajte, da li tijekom prijevoza nije došlo do oštećenja.

Postavljanje i skladištenje

UPS postavite na takvo mjesto, koje nije prašnjavo te se označuje dovoljnim dovodom zraka. Ukoliko će se UPS nalaziti u blizini drugih električnih uređaja, ostavite između njih udaljenost minimalno 20 cm, kako biste izbjegli moguće smetnje. UPS ne puštati u rad u sredini koje premašuju limite temperature i vlažnosti (točna ograničenja možete naći u dijelu

Specifikacije).

Priključenje na električnu mrežu i punjenje

Dovodni kabel uključite u utičnicu. Radi postizanja pune funkcije preporučamo bateriju puniti minimalno 4 sata prije priključenja drugih uređaja. UPS započne puniti bateriju automatski odmah nakon uključenja u električnu utičnicu.

Priključenje zaštićenih uređaja

Uređaje koje želite štiti od pada električne energije uključite u utičnice sa stražnje strane UPS. Sada UPS uključite pomoću prekidača na prednjoj strani te nakon toga uključite uređaje, koji su na UPS priključeni. Uređaji će od tog trenutka biti zaštićeni od pada električne struje.

Uključenje i isključenje UPS

UPS uključite pritiskom na glavnu isključnu tipku na prednjoj strani. USP isključite ponovnim

pritiskom na istu tipku.

4. Važne sigurnosne opaske (MOLIM OVE UPUTE SAČUVAJTE)

UPOZORENJE:

 Kako biste spriječili rizik nastanka požara ili električnog kratkog spoja, koristite UPS u

unutarnjoj sredini, gdje se temperatura i vlažnost mogu regulirati, te koja ne sadrži vodljive primjese (detaljnije o prikladnoj temperaturi i vlazi možete naći u dijelu Specifikacija ovog priručnika).

 Kako biste spriječili pregrijavanje UPS, ne prekrivajte ventilacijske otvore UPS, te UPS ne

izlažite izravnom sunčevom zračenju, ne postavljajte ga neposredno pored uređaja koji regeneriraju toplinu, kao što su štednjaci ili kamna.

 Na UPS nikada ne priključujte neračunalne uređaje, kao što su zdravstveni instrumenti,

poseb. uređaji za održavanje ljudskog života, dalje mikrovalne pećnice, usisavači i sl.

 Nikada ne priključujte dovodni kabao UPS na neku od njihovih vlastitih izlaznih utičnica.  Spriječite da u UPS uđu tekućine ili druge strane tvari. Nikada ne stavljajte pića ili druge

tekućine na UPS ili u neposrednu blizinu.

 U slučaju opasnosti pritisnite tipku za isključenje, te izvucite kabel od dovoda električne

energije, ovime će UPS biti redovno osiguran.

 Na UPS nikada ne priključujte produžni kabel ili kabel s prenaponskom zaštitom.  Pri otvaranju UPS prijeti opasnost od povreda električnom strujom. I nakon isključenja UPS

od električne energije unutar UPS može biti na bateriji stalno prisutan opasan napon. Stoga je u slučaju održavanja ili servisnih radova unutar UPS neophodno bateriji isključiti, i to

skidanjem konektora sa pozitivnog i negativnog pola baterije.

 Bilo koji rad s baterijom postavljenom u UPS može obavljati jedino nadležno povjerena

osoba. Neautorizirane osobe ne smiju biti u kontaktu s baterijom.

 Ukoliko je bateriju potrebno zamijeniti, zamijenite ju isključivo za isti tip.  Unutrašnji napon baterija je 12V istosmjerni. Radi se o začahurenoj bateriji s šest članaka.  Bateriju nikada ne bacati u vatru, jer može eksplodirati. Bateriju ne otvarajte ni drukčije ne

poništavajte. Oslobođeni elektrolit može ozbiljno oštetiti kožu i oči.

 Ukoliko želite UPS s vanjske strane očistiti, najprije ga isključite od dovoda električne

energije. Pri čišćenju ne koristite tekuća sredstva za čišćenje ili sprejeve.

 Baterija može u slučaju nestručnog manipuliranja ili pri kratkom spoju prouzročiti nesretan

slučaj električnom strujom. U slučaju zamjene baterija vodite računa o narednim uputama:

1) odložite ručni sat, prstenje i druge metalne stvarčice;

2) koristite alate s izoliranim rukohvatom;

3) radite u gumenim rukavicama i obujte gumenu obuću;

4) nikada ne stavljajte alat ili bilo kakve druge metalne elemente na gornji dio baterija;

5) prije priključenja ili isključenja baterija izvucite dovodni kabel iz utičnice.

5. Odstranjivanje problema

Problem

Mogući uzrok

Rješenje

Kontrolna žaruljica

LED na prednjoj strani UPS ne svijetli.

Prazna baterija.

Stavite puniti UPS minimalno u

trajanju 6 sati.

Loša baterija.

Promijenite bateriju za novu istog tipa.

UPS nije uključen.

Kratko pritisnite prekidač UPS, time se

pusti u rad.

Alarm stalno zviždi, i ukoliko električna mreža sasvim

funkcionira.

UPS je preopterećen.

Isključite dio opterećenja. Prije ponovnog priključenja uređaja provjerite, da li opterećenje odgovara

kapacitetu UPS navedenom u specifikaciji.

Pri padu električne

energije UPS radi samo kratko vrijeme.

UPS je preopterećen.

Isključite dio opterećenja.

Napon baterije je niski.

Stavite puniti UPS minimalno u

trajanju 6 sati.

Loša baterija. Može ići o kvar

prouzročen previše visokom

temperaturom ili zbog

utrošenosti baterije.

Promijenite bateriju za novu istog tipa.

Električna mreža

sasvim funkcionira, ali

kontrolna žaruljica

LED treperi.

Mrežni kabao je slobodan.

Pažljivo prekontrolirajte priključak

mrežnog kabla.

Model

FP 1000

FP 1500

FP 2000

KAPACITET

1000 VA / 600 W

1500 VA / 900 W

2000 VA / 1200 W

ULAZ

Napon

220/230/240 VAC

Tolerancija

162–290 VAC

IZLAZ

Regulacija napona

+/–10 %

Vrijeme transfera

Standardno 2–6 ms, 10 ms max.

Oblik vala

Simulirani sinusni val

BATERIJA

Tip i broj

12 V/7 Ah – 2 kom

12 V/9 Ah – 2 kom

Vrijeme punjenja

4–6 sati za punjenje na 90 % kapaciteta

DIMENZIJE I TEŽINA

Dimenzije (d x š x v)

320 x 130 x 182 mm

Težina (kg)

7,8

10,4

11,0

SREDINA

Vlažnost

0–90 % rel. vlage pri 0–40° C (nekondenzirajuće)

Buka

Manja od 40 dB

Line Interactive UPS Кратко упатство К. 1.0



Прекинувач за струја



AC режим: свети зелено

 Режим на батерија: трепка жолто 

ЛЕД за пречка: свети црвено

6 Specifikacije

1. Содржина на пакетот

- уред за непрекинато напојување

- кратко упатство

- кабел за струја (само кај моделот со влеѕ од типот IEC)

2. Преглед на производот

Предна страна:

Задна страна:

FP 1000

FP 1500/2000

Излезни приклучоци 

  Склопка

AC влез

6 часа

ВНИМАНИЕ: НИКОГАШ не приклучувајте ласерски печатач или скенер на

уредот за непрекинато напојување (UPS), бидејќи тие можат да го оштетат.

3. Монтажа и прво пуштање во работа

Пред монтажата, проверете ги уредот и останатата содржина, да не се оштетени или да не недостига нешто.

Услови за поставување и чување

Монтирајте го уредот за непрекинато напојување (UPS) на заштитено место, без прашина и со соодветно проветрување. Поставете го уредот за непрекинато напојување (UPS) најмалку 20 cm подалеку од другите уреди за да избегнете пречки. НЕ пуштајте го уредот за непрекинато напојување (UPS) да работи кога температурата и влажноста се над препорачаните (погледнете во спецификациите)

Приклучување на струја и полнење

Вметнете го штекерот од кабелот во приклучницата за струја и полнете го уредот најмалку 6 часа пред да го користите. Уредот си ја полни батеријата додека е приклучен на струја.

Приклучување други уреди

Приклучете ги уредите на излезните приклучоци, на задната страна од уредот за непрекинато напојување (UPS). Притиснете го прекинувачот за да го вклучите напојувањето и сега уредот за непрекинато напојување (UPS) ги штити приклучените уреди.

Вклучување/исклучување на уредот

Притиснете го прекинувачот за да го вклучите уредот за непрекинато напојување (UPS). За да го исклучите, притиснете и држете го прекинувачот 5 секунди.

4. Важни предупредувања за безбедноста (ПРОЧИТАЈТЕ ГИ УПАТСТВАТА)

ВНИМАНИЕ!

 За да ја спречите опасноста од струен удар, користете го само внатре и на место со

контролирана температура и влажност, без спроводливи загадувачи. (Погледнете ги спецификациите)

 За да ја намалите опасноста од прегревање, не покривајте ги отворите за

проветрување на уредот за непрекинато напојување (UPS) и избегнувајте да го изложувате на директна сончева светлина или да го монтирате во близина на греалки или огништа.

 Немојте на уредот за непрекинато напојување (UPS) да приклучувате други уреди кои

не се компјутерски, како на пример медицинска опрема, опрема за одржување во живот, микробранови печки или правосмукални.

 Не приклучувајте го влезот од уредот за непрекинато напојување (UPS) во

сопствениот влез.

 Не оставајте пијалаци или други предмети кои содржат течности на или во близина на

уредот.

 Во случај на нужда, притиснете го копчето OFF и извлечете го кабелот од приклучокот

за струја за да можете да прописно да го онеспособите уредот за непрекинато напојување (UPS).

 Немојте уредот за непрекинато напојување (UPS) да приклучувате на кабли со повеќе

приклучоци или уред за потиснување пренапони.

 Ако уредот за непрекинато напојување (UPS) има метално куќиште, во текот на

монтажата задолжително е заземјување за да се намали пропусната струја под 3,5mA.

 Поправките или сервисирањето треба да ги изведува или да ги надгледува само

обучен персонал.

 Кога ги менувате батериите, користете нови од истиот број и тип.  Внатрешниот напон на батеријата е 12VDC. Запечатена, оловна батерија, со 6 ќелии.  Не фрлајте ги батериите во оган, бидејќи можат да експлодираат.  Не отворајте ги и не оштетувајте ги батериите. Електролитот што се ослободува е

штетен за кожата и за очите.

 Извлечете го штекерот од уредот за непрекинато напојување (UPS) пред да го чистите

и не користете течен детергент или детергент во спреј.

 Батеријата може да претставува опасност од струен удар и висока струја на куса врска.

Пред да ги ставате батериите земете ги предвид следните мерки на предострожност:

1) извадете ги часовниците, прстените или другите метални предмети.

2) употребете алатки со изолирани рачки.

3) носете гумени ракавици и чизми.

4) не оставајте ги алатот или металните делови врз батериите.

5) откачете го изворот на напојување пред да ги приклучувате или откачувате клемите од батеријата.

Внимание: Опасност од струен удар. Опасност при откачување на уредот од струја, батеријата може да има преостанат напон. Кога се изведуваат работи на одржување во внатрешноста на уредот за непрекинато напојување (UPS), батеријата треба правилно да се откачи на позитивните и на негативните полови на конекторите.

5. Откривање и отстранување пречки

Problém

Možná příčina

Řešení

Kontrolka LED na čelní straně UPS nesvítí.

Vybitá baterie.

Nechte UPS nabíjet minimálně po dobu 6

Vadná baterie.

Vyměňte baterii za novou stejného typu.

UPS není zapnuta.

Krátce stiskněte vypínač UPS, čímž ji

uvedete do provozu.

Alarm stále píská, i když je elektrická síť plně funkční.

UPS je přetížena.

Odpojte část zátěže. Před opětovým zapojením zařízení si ověřte, že zátěž odpovídá kapacitě UPS uvedené ve

specifikaci.

Při výpadku elektrické

energie UPS pracuje jen krátkou dobu.

UPS je přetížena.

Odpojte část zátěže.

Napětí baterie je nízké.

Nechte UPS nabíjet minimálně po dobu 6

Vadná baterie. Může se jednat o

závadu způsobenou příliš vysokou

okolní teplotou nebo

opotřebováním baterie.

Vyměňte baterii za novou stejného typu. Elektrická síť je plně

funkční, ale kontrolka

LED bliká.

Síťový kabel je uvolněn.

Pečlivě zkontrolujte zapojení síťového

kabelu.

Модел

FP 1000

FP 1500

FP 2000

МОЌНОСТ

1000 VA / 600 W

1500 VA / 900 W

2000 VA / 1200 W

ВЛЕЗ

Напон

220/230/240 VAC

Напонски опсег

162-290 VAC

ИЗЛЕЗ

Регулација на напон

+/-10%

Време на префрлување

Вообичаено 2-6 ms, 10 ms макс.

Облик на сигналот

Симулиран синусен бран

БАТЕРИЈА

Тип и број

12 V/ 7 AH x 2

12 V/ 9 AH x 2

Време на полнење

4-6 часа за враќање на 90% од моќноста

ФИЗИЧКИ ИЗГЛЕД

Димензии (ДхШхВ)

320 x 130 x 182 mm

Нето тежина (kg)

7.8

10.4

11.0

Средина

Влажност

0-90 % RH @ 0-40° C (некондензирачка)

Ниво на бучава

под 40 dB

Line Interactive UPS Návod k obsluhe, v. 2.0



Vypínač



prevádzka zo siete: svieti na zeleno

prevádzka z batérie:

žlté blikajúce

 Zavinenia LED: červená svetlá

6 Спецификации

1. Obsah balenia

- Jednotka UPS

- Návod

- Prívodný sieťový kábel (iba v prípade modelu so zásuvkami IEC)

2. Prehľad

Pohľad spredu:

Pohľad zozadu:

FP 1000

FP 1500/2000

 Výstupné zásuvky  Vstup prívodného kábla  Tlačidlo reset

6 hodín

UPOZORNENIE: Do výstupných zásuviek UPS nikdy

nepripájajte laserovú tlačiareň alebo skener. Tieto zariadenia by mohli UPS vážne poškodiť.

3. Inštalácia a ú vodné nastavenia

Pozn.: Pred inštaláciou zariadenia skontrolujte, či nebolo počas prepravy poškodené.

Umiestnenie a skladovanie

UPS umiestnite na také miesto, ktoré nie je prašné a má dostatočný prívod vzduchu. Pokiaľ sa bude UPS nachádzať v blízkosti ďalších elektrických zariadení, ponechajte medzi nimi vzdialenosť minimálne 20 cm, aby ste predišli prípadnému rušeniu. UPS neprevádzkujte v prostredí, ktoré prekračuje limity teploty a vlhkosti (presné obmedzenia nájdete v časti Špecifikácie).

Pripojenie do elektrickej siete a nabíjanie

Zapojte prívodný kábel do zásuvky. Pre dosiahnutie plnej

funkčnosti odporúčame nabíjať batériu minimálne 6 hodín pred pripojením ďalších zariadení. UPS začne nabíjať batériu automaticky ihneď po pripojení do elektrickej zásuvky.

Pripojenie chránených zariadení

Zariadenia, ktoré chcete chrániť pred výpadkom elektrickej energie, zapojte do zásuviek na zadnej strane UPS. Potom UPS zapnite pomocou vypínača na prednej strane a potom zapnite

zariadenia, ktoré sú na UPS pripojené. Zariadenia budú od tohto okamihu chránené pred výpadkom elektrického prúdu.

Zapnutie a vypnutie UPS

UPS zapnite stlačením hlavného vypínacieho tlačidla na prednej strane. UPS vypnite opätovným stlačením tohto tlačidla.

4. Dôležité bezpečnostné upozornenia (TIETO POKYNY SI PROSÍM

USCHOVAJTE)

UPOZORNENIE:

 Aby ste zabránili riziku vzniku požiaru alebo elektrického skratu, používajte UPS vo

vnútornom prostredí, kde je možné regulovať teplotu a vlhkosť a ktoré neobsahuje vodivé prímesi (podrobnosti o vhodnej teplote a vlhkosti nájdete v časti Špecifikácie tejto príručky).

 Aby ste zabránili prehriatiu UPS, nezakrývajte ventilačné otvory UPS a nevystavujte UPS

priamemu slnečnému žiareniu ani ju neumiestňujte do blízkosti zariadení generujúcich teplo,

ako sú teplomety, pece alebo krby.

 Do UPS nikdy nezapájajte nepočítačové zariadenia, ako sú zdravotnícke prístroje, najmä

zariadenia na udržiavanie ľudského života, ďalej potom mikrovlnné rúry, vysávače a pod.

 Nikdy nezapájajte prívodný kábel UPS do niektorej z jej vlastných výstupných zásuviek.  Zabráňte tomu, aby sa do UPS dostali kvapaliny alebo iné cudzie látky. Nikdy neumiestňujte

na UPS alebo do jej blízkosti nápoje alebo iné kvapaliny.

 V prípade nebezpečenstva stlačte vypínacie tlačidlo a odpojte sieťový kábel od prívodu

elektrickej energie, čím bude UPS riadne zabezpečená.

 K UPS nikdy nepripájajte predlžovací kábel alebo kábel s prepäťovou ochranou.  Pri otvorení UPS hrozí nebezpečenstvo úrazu elektrickým prúdom. Aj po odpojení UPS od

elektrickej energie môže byť na batérii umiestnenej vnútri UPS stále prítomné nebezpečné

napätie. Preto je nutné v prípade údržby alebo servisných prác vnútri UPS batériu odpojiť, a to odstránením konektorov z kladného a záporného pólu batérie.

 Akúkoľvek prácu s batériou umiestnenou v UPS môže vykonávať len príslušne poverená

osoba. Neautorizované osoby nesmú prísť do kontaktu s batériou.

 Pokiaľ treba batériu vymeniť, nahraďte ju výhradne rovnakým typom.  Vnútorné napätie batérie je 12 V jednosmerne. Ide o zapuzdrenú šesťčlánkovú batériu.  Batériu nikdy neodhadzujte do ohňa, pretože môže explodovať. Batériu neotvárajte ani

nijak nepoškodzujte. Uvoľnený elektrolyt môže vážne poškodiť pokožku a oči.

 Pokiaľ chcete UPS zvonka očistiť, najskôr ju odpojte od prívodu elektrickej energie. Pri

čistení nepoužívajte kvapalné čistiace prostriedky ani spreje.

 Batéria môže pri neodbornej manipulácii alebo pri skrate zapríčiniť úraz elektrickým prúdom.

V prípade výmeny batérie dodržujte nasledujúce pokyny:

1) odložte náramkové hodinky, prstene a ďalšie kovové predmety,

2) používajte nástroje s izolovanou rukoväťou,

3) pracujte v gumených rukaviciach a obujte si gumenú obuv,

4) nikdy neukladajte náradie alebo akékoľvek kovové prvky na hornú časť batérie,

5) pred pripojovaním alebo odpojovaním batérie vytiahnite prívodný kábel zo zásuvky.

5. Odstraňovanie problémov

Problém

Možná příčina

Řešení

Kontrolka LED na čelní straně UPS nesvítí.

Vybitá baterie.

Nechte UPS nabíjet minimálně po

dobu 6 h.

Vadná baterie.

Vyměňte baterii za novou stejného

typu.

UPS není zapnuta.

Krátce stiskněte vypínač UPS, čímž ji

uvedete do provozu.

Alarm stále píská, i

když je elektrická síť plně funkční.

UPS je přetížena.

Odpojte část zátěže. Před opětovým zapojením zařízení si ověřte, že zátěž odpovídá kapacitě UPS uvedené ve

specifikaci.

Při výpadku elektrické

energie UPS pracuje jen krátkou dobu.

UPS je přetížena.

Odpojte část zátěže.

Napětí baterie je nízké.

Nechte UPS nabíjet minimálně po

dobu 6 h.

Vadná baterie. Může se

jednat o závadu způsobenou

příliš vysokou okolní teplotou

nebo opotřebováním baterie.

Vyměňte baterii za novou stejného

typu.

Elektrická síť je plně funkční, ale kontrolka

LED bliká.

Síťový kabel je uvolněn.

Pečlivě zkontrolujte zapojení síťového

kabelu.

Model

FP 1000

FP 1500

FP 2000

KAPACITA

1000 VA/600 W

1500 VA / 900 W

2000 VA / 1200 W

VSTUP

Napätie

220/230/240 VAC

Tolerancia

162–290 VAC

VÝ STUP

Regulácia napätia

+/–10 %

Čas prepnutia

Bežne 2–6 ms, 10 ms max.

Forma vlny

Simulovaná sínusová vlna

BATÉRIE

Typ a počet

12 V/7 Ah – 2 ks

12 V/9 Ah – 2 ks

Doba nabíjania

4–6 hodín pre nabitie na 90 % kapacity

ROZMERY A HMOTNOSŤ

Rozmery (d x š x v)

320 x 130 x 182 mm

Hmotnosť (kg)

7,8

10,4

11,0

PROSTREDIE

Vlhkosť

0–90 % rel. vlhkosti pri 0–40 °C (nekondenzujúca)

Hlučnosť

Nižšia než 40 dB

Line Interactive UPS Návod k obsluze, v. 1.0



Prekidač



rad iz mreže: svetli zeleno

rad na bateriju:

žuto treperi

 Fault LED: crvena rasvjeta

6 Špecifikácie

1. Sadržaj pakovanja

- Jedinica UPS

- Uputstvo

- Dovodni mrežni kabel (samo u slučaju modela sa utičnicama IEC)

2. Pregled

Pogled s prednje strane

Pogled sa zadnje strane: FP 1000

FP 1500/2000

 Izlazne utičnice  Ulaz dovodnog kabla  Dugme za resetiranje

6 sati

UPOZORENJE: U izlazne utičnice UPS nikada ne uključujte

laserski štampač ili skener. Ovi aparati bi UPS mogli važno oštetiti.

3. Instalacija i početno podešavanje

Beleška: Pre instalacije aparata prekontrolirajte, da li u toku transporta nije došlo do njegovog oštećenja.

Smeštanje i skladišćenje

UPS smestite na takvo mesto, koje nije prašnjavo, te je dovoljno dovoda vazduha. Kada se UPS nalazi u blizini drugih električkih aparata, ostavite među njima razmak minimalno 20 cm, tako da izbegnete moguće smetnje. UPS ne puštati u rad u sredini koja prelazi limite temperature i vlažnosti (tačna ograničenja možete naći u delu Specifikacije).

Priključenje na električku mrežu i punjenje

Dovodni kabao uključite u utičnicu. Za postizanje potpune funkcije preporučujemo bateriju puniti minimalno 4 sata pre priključenja drugih aparata. UPS krene sa punjenjem baterije automatski, odmah nakon uključenja u električku utičnicu.

Priključenje zaštićenih aparata

Aparate koje želite zaštititi od pada električke energije uključite u utičnice sa zadnje strane UPS. Dalje UPS uključite pomoću prekidača na prednjoj strani i, iza toga uključite aparate, koji su na UPS priključeni. Aparati će od tog momenta biti zaštićeni u slučaju pada električke
