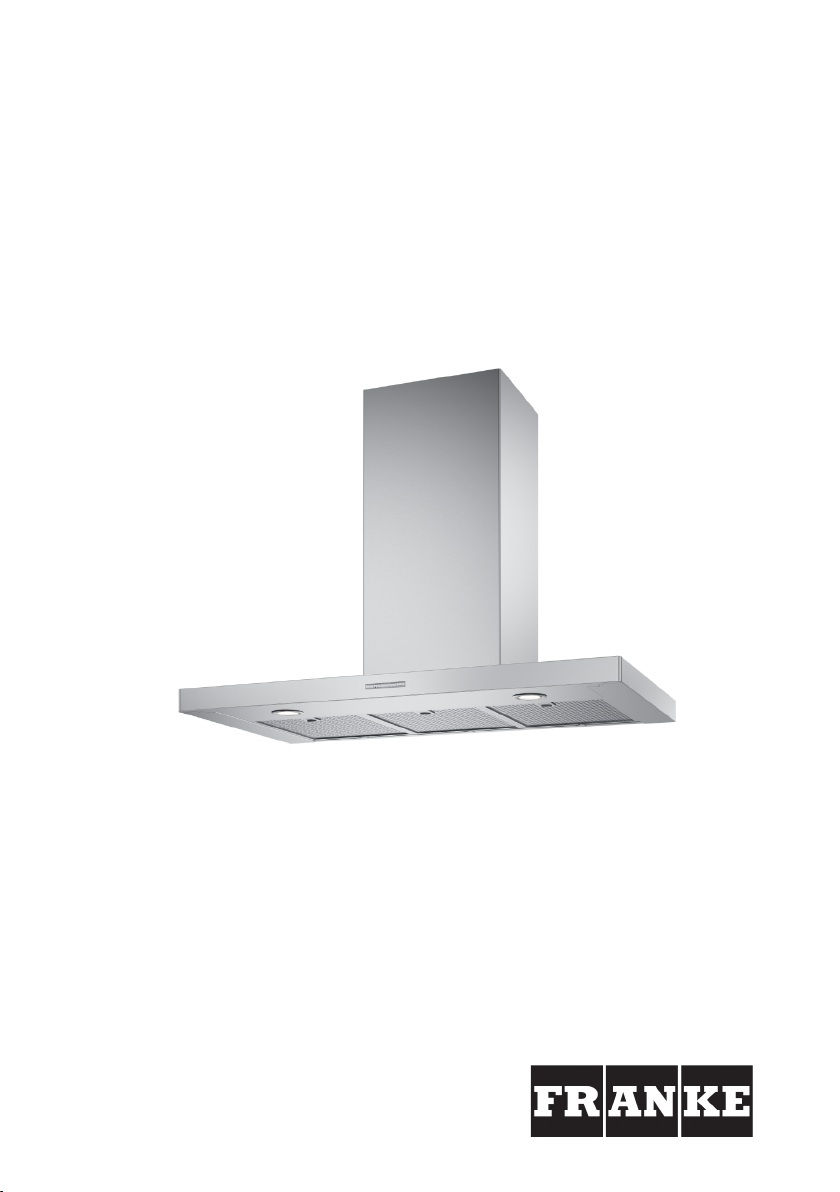

Page 1
SPISKÅPA 782–10/12 T45
COOKER HOOD 782–10/12 T45
EMHÆTTE 782–10/12 T45
LIESIKUPU 782–10/12 T45
KJØKKENHETTE 782–10/12 T45
Page 2
SV Bruksanvisning
Säkerhetsföreskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Injustering av luftflöden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Användning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Service och garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
GB User Instructions
Safety Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Adjusting the air flow . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Instructions for use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Servicing and warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
DA Betjeningsvejledning
Sikkerhedsforskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Justering af luftmængde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Betjening . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Service og garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
FI Käyttöohje
Turvallisuusmääräykset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Asennus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Ilmavirtauksen säätö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Huolto ja takuu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
NO Bruksanvisning
Sikkerhetsforskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Installasjon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Tilpasning av luftstrømmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Service og garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
991.0695.252/D000000009082/180655/2023-02-17
Page 3
SÄKERHETSFÖRESKRIFTER
Läs noga igenom denna bruksoch monteringsanvisning, i synnerhet säkerhetsföreskrifterna, innan
du installerar och börjar använda
produkten.
Spara bruksanvisningen för senare
användning eller till den som eventuellt övertar produkten efter dig.
Gör produkten strömlös innan all
form av rengöring och skötsel.
§
Avledning av utblåsningsluften
skall utföras i enlighet med föreskrifter utfärdade av berörd
myndighet.
§
Utblåsningsluften får inte ledas
in i rökkanal som används för
avledning av rökgaser från t ex
gas- eller braskaminer, ved- eller oljepannor etc.
§
Avståndet mellan spis och produkt måste vara minst 50 cm.
Vid gasspis ökas avståndet till
65 cm. Om högre monteringshöjd rekommenderas av gasspisens tillverkare ska hänsyn
tas till detta.
§
Tillräckligt med luft måste tillföras rummet när produkten
används samtidigt med produkter som använder annan
energi än el-energi, t ex gasspis, gas- eller braskaminer,
ved- eller oljepannor etc.
§ Produkten kan användas av
barn från 8 år och personer
med nedsatt mental, sensorisk
eller fysisk förmåga, eller brist
på erfarenhet och kunskap, om
de informeras om hur produkten är avsedd att användas.
§
Barn skall inte leka med produkten. Rengöring och underhåll av produkten skall inte
utföras av barn utan tillsyn.
§
Åtkomliga delar av produkten
kan bli heta i samband med
matlagning.
§
Risken för brandspridning ökar
om inte rengöring sker så ofta
som anges.
§
För att undvika att fara uppstår
ska fast installation, utbyte av
sladdställ eller annan typ av
anslutning utföras av behörig
fackman.
§
Att flambera under produkten
är inte tillåtet.
991.0695.252/D000000009082/180655/2023-02-17 3
Page 4

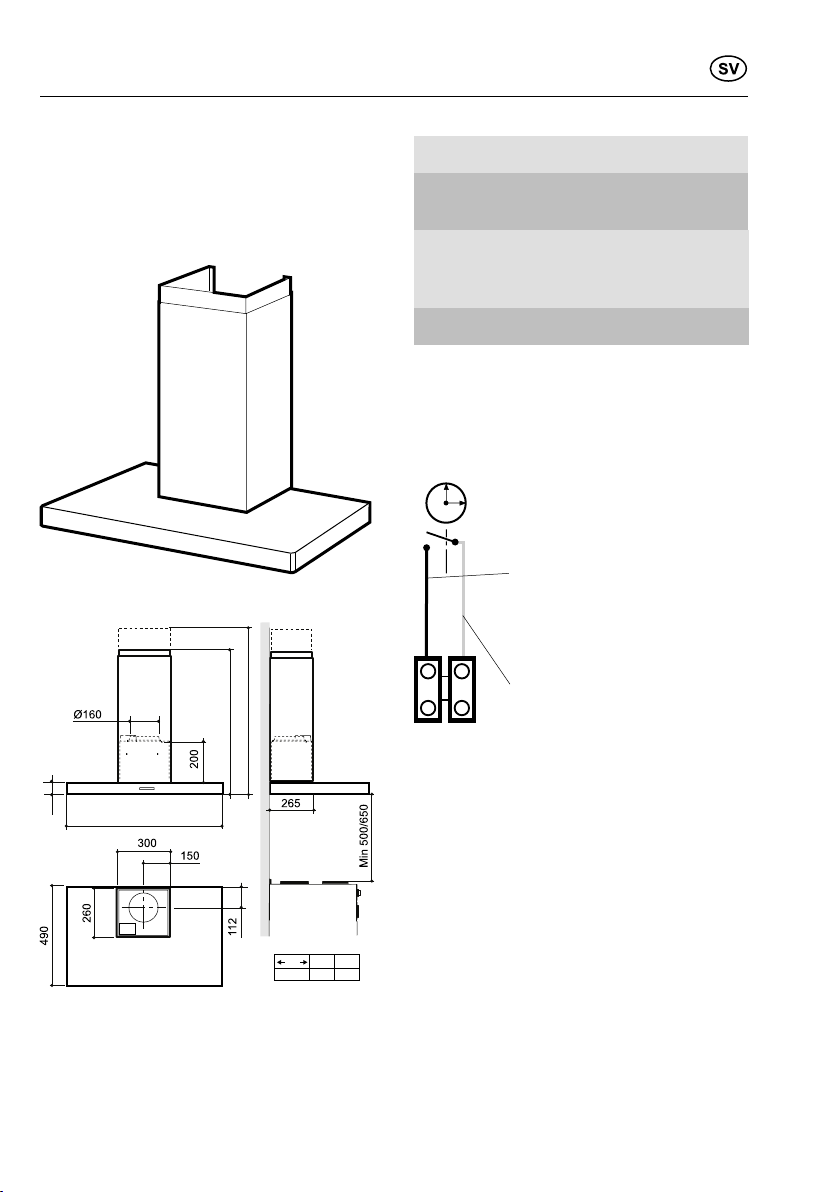

INSTALLATION
min. 805
cm 60 90
A 598 898
A
max. 975
45
Blå
Blue
Brun
Brown
Spiskåpan är avsedd för montering på vägg.
Spiskåpan är försedd med motordrivet
spjäll, LED- belysning och metalltrådsfilter.
Installation, användning, skötsel, underhåll
mm framgår av denna anvisning.

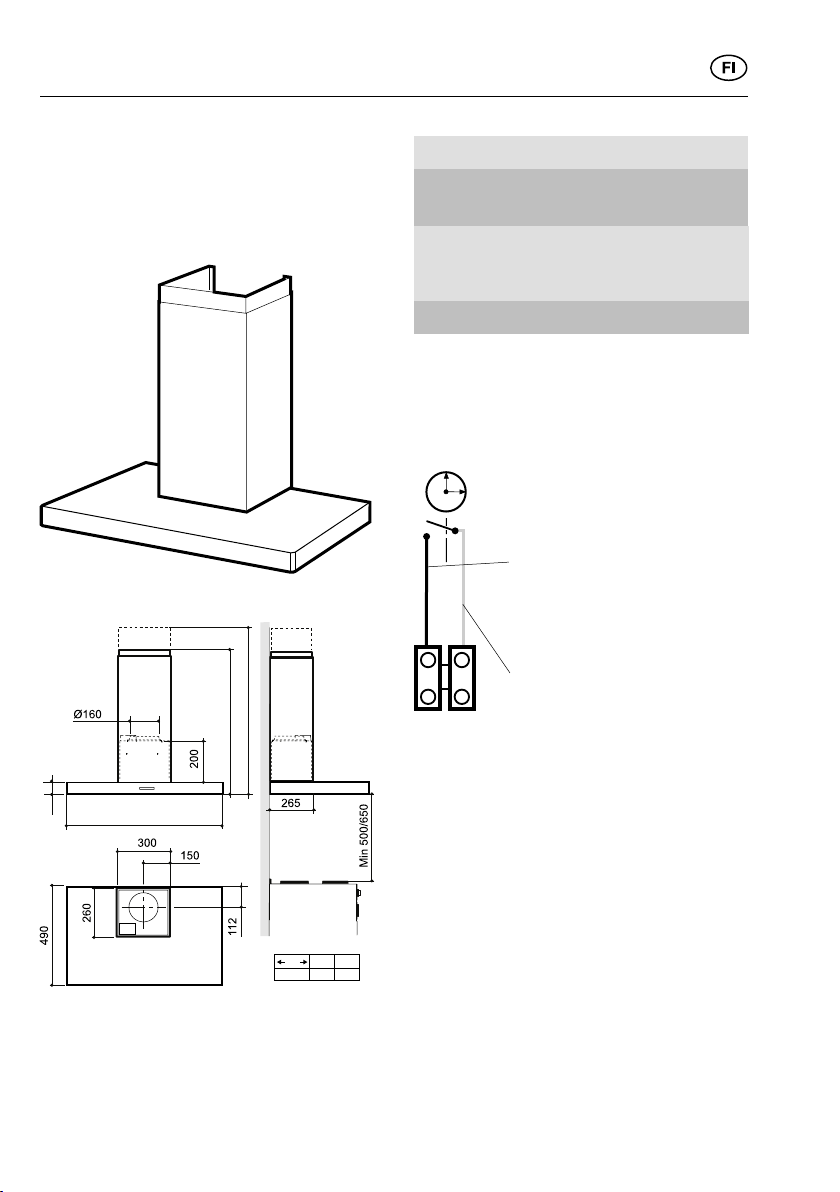

TEKNISKA UPPGIFTER
Mått
Elektrisk
anslutning
Max anslut-

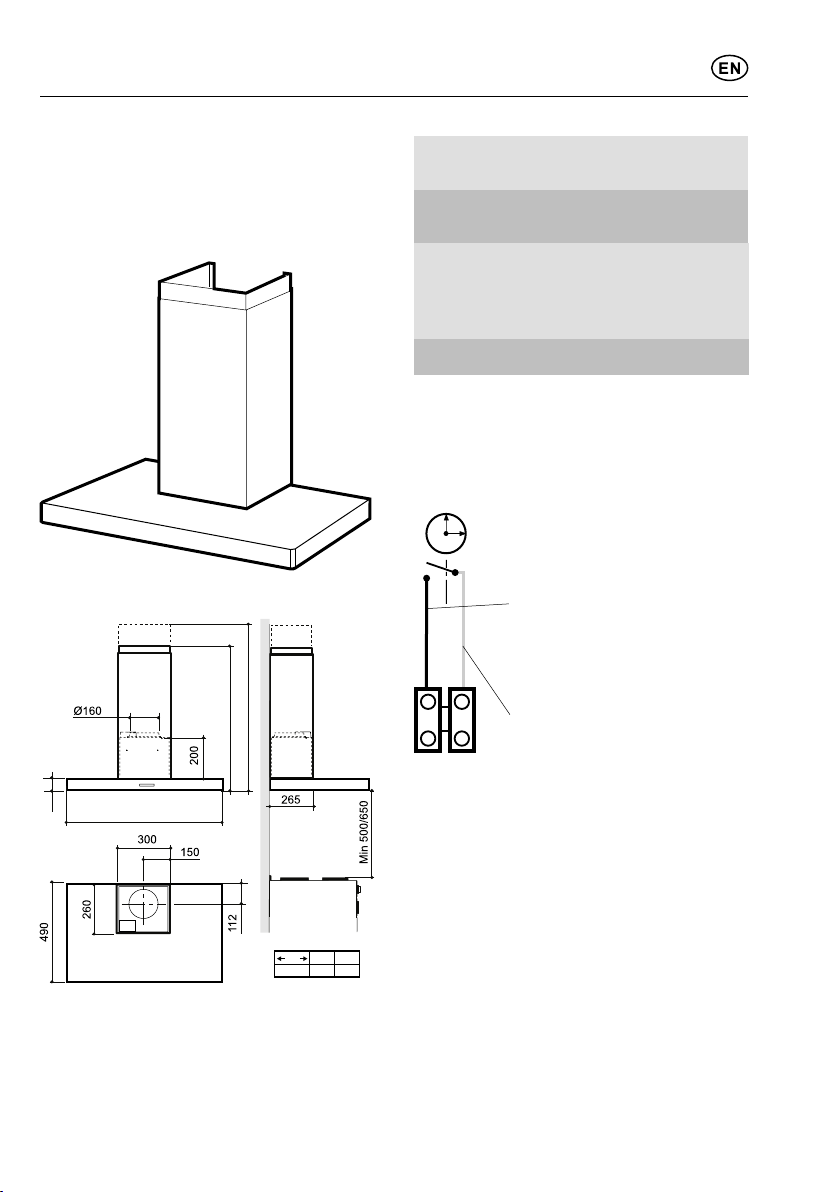

se Fig.1
230 V ~ med
skyddsjord
900 W vid 230 V
ningseffekt
för styrledare
Belysning LED 2 x 2 W
INSTALLATION
Monteringsdetaljer, skruvar för uppfästning
mm levereras med spiskåpan.
Elektrisk installation
Fig.2
Spiskåpan levereras med sladd och jordad
stickpropp för anslutning till jordat vägguttag, samt styrledare för anslutning till extern enhet alternativt aggregat.
Vid ansluten styrledare sluts reläkontakten
då spjället är öppet (-12). Styrledarkabeln
kan lämnas oansluten om denna funktion ej
önskas (-10).
Vid montering med en förlängd övre skorstensdel, ta hänsyn till detta vid placering
av uttag.
Fig.1
4
Kopplingsbox eller vägguttag ska vara åtkomligt efter installation.
991.0695.252/D000000009082/180655/2023-02-17
Page 5

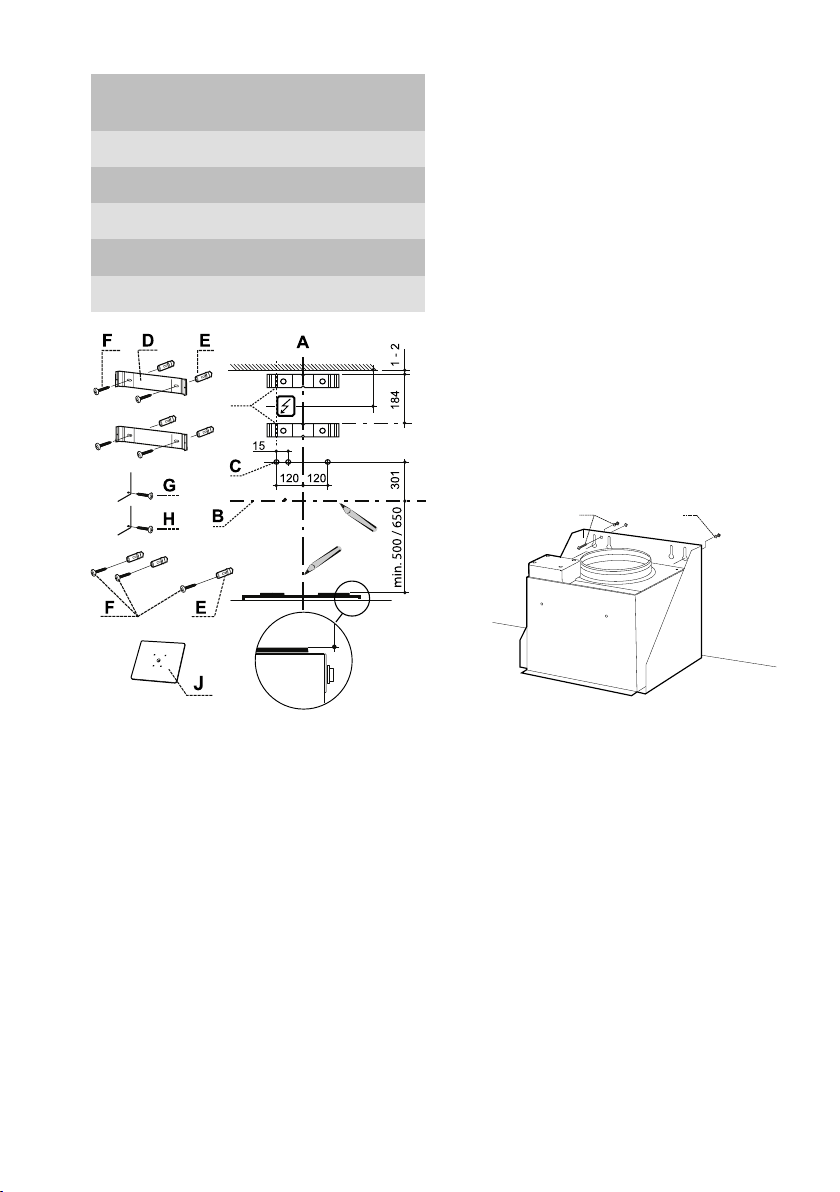

Installationskomponenter
D
100
FF
TORX T25
2 st
C
Fästvinklar för övre
skorstensdel
E 7 st
F 7 st
2 st
G
H 2 st
J 1 st
Väggpluggar 5,5 x 35
Skruvar 4,5 x 39 TORX T25
Skruvar 2,9 x 9,5
Skruvar B6 x 6,5
Tätslutande spjällucka

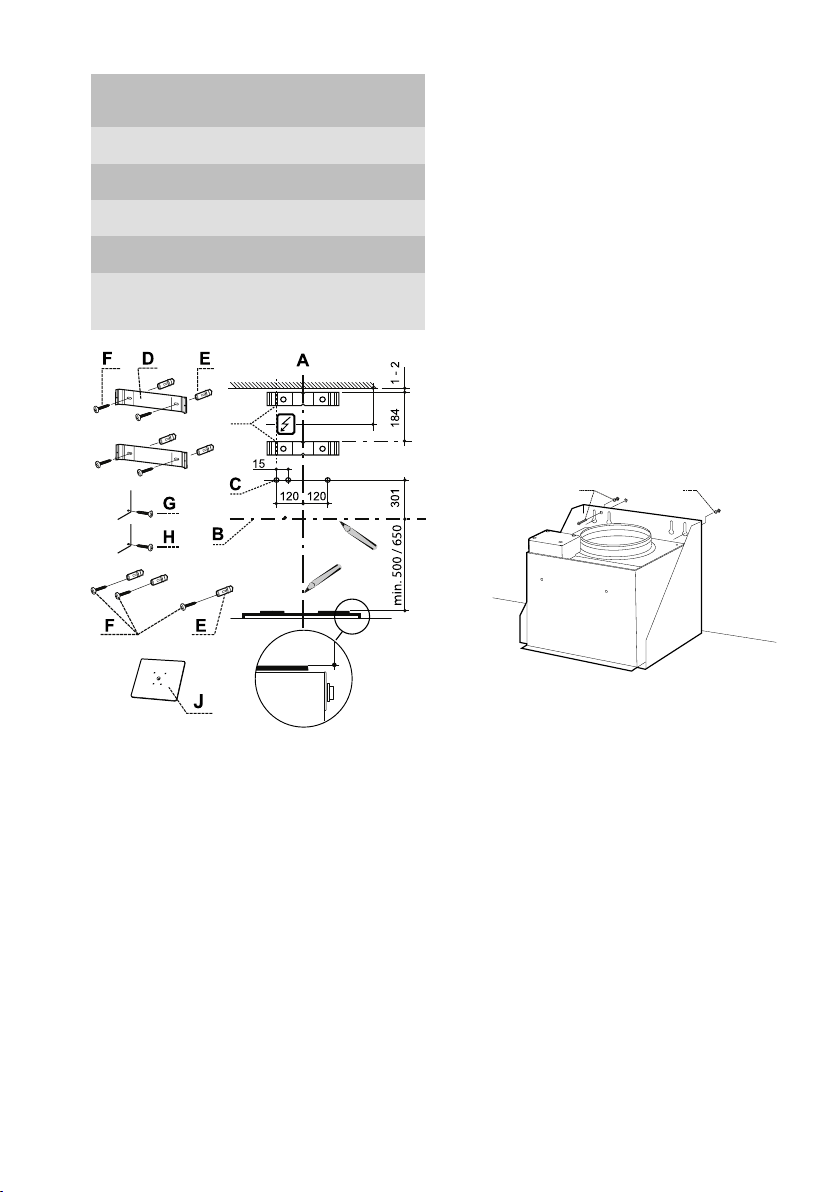

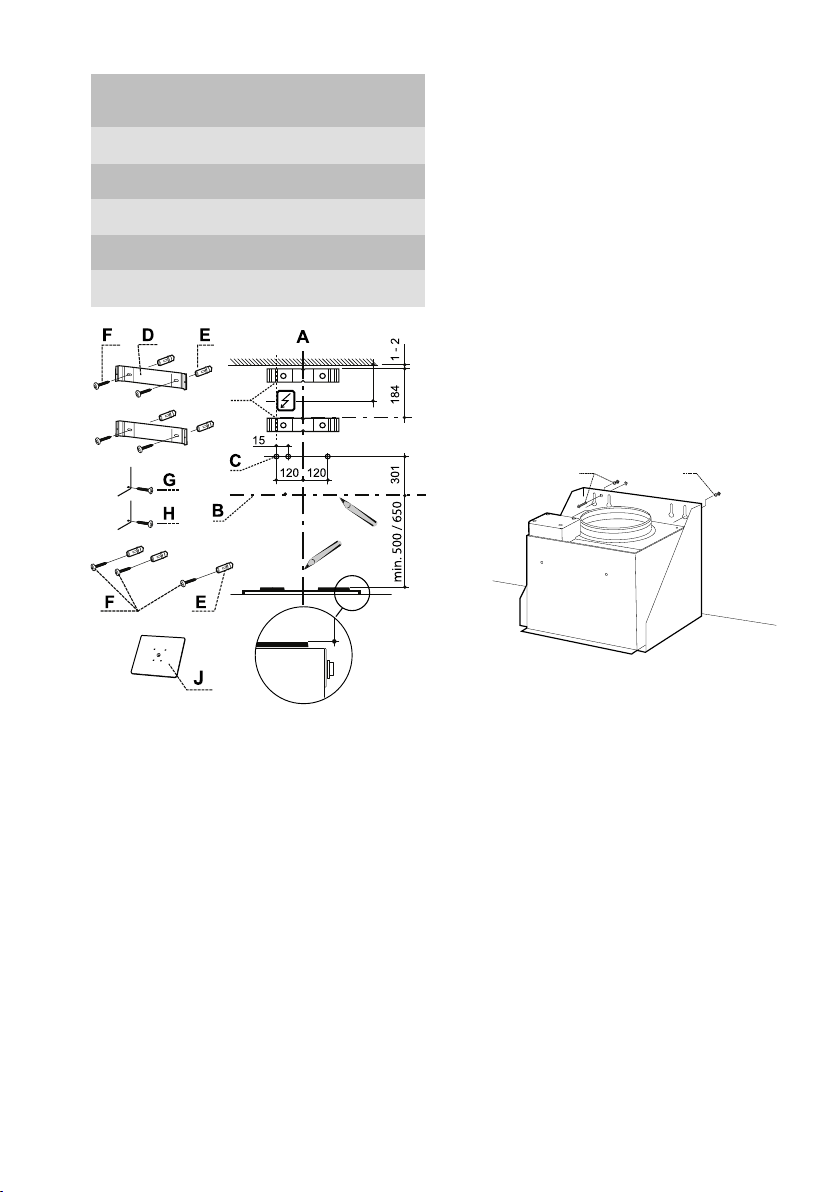

Placera undre fäste D för skorsten på väggen, se Fig.3, under det övre fästet och
märk ut fästets skruvhål på väggen.
Märk ut skruvhålen för spiskåpans upphängning, C, på väggen, som framgår av
Fig.3.
Borra Ø 3,5 mm hål i centrum på samtliga
uppmärkta punkter.
Skruva fast konsolerna till skorstenen, genom att använda skruvarna F.
Om medlevererad plugg ska användas, borra Ø 5,5 mm hål. Borra hålet 5 mm djupare
än pluggens längd. Placera väggpluggar E i
hålen. Kontrollera att skruv och plugg som
används är avsedd för materialet i väggen
(röd plastplugg är till för infästning i betong,
tegel och natursten).
Montering
Fig.4
Fig.3
Montering av väggfästen, märkning på vägg
Obs!
Totalhöjd, avstånd mellan spiskåpans
nedre kant och skorstenens övre, se
måttskiss Fig.1. Vid montering med en
förlängd övre skorstensdel, se måttupp-
Ta bort fettfilter Fig.12.
Före upphängning skruva dit två skruvar F i
de förborrade hålen, Fig.4.
Häng upp spiskåpan och justera den våg-
rätt. Lås fast med en skruv F.
Sätt tillbaka fettfilter.
gifter för denna.
Markera en centrumlinje A ovanför spisen
där spiskåpan ska monteras.
Dra en horisontell referenslinje B ovanför
spisen, Fig.3.
Placera övre fäste D för skorsten på väggen, som framgår av Fig.3.
Märk ut fästets skruvhål på väggen.
991.0695.252/D000000009082/180655/2023-02-17 5
Page 6
Anslutning till frånluftkanal
G
H
D

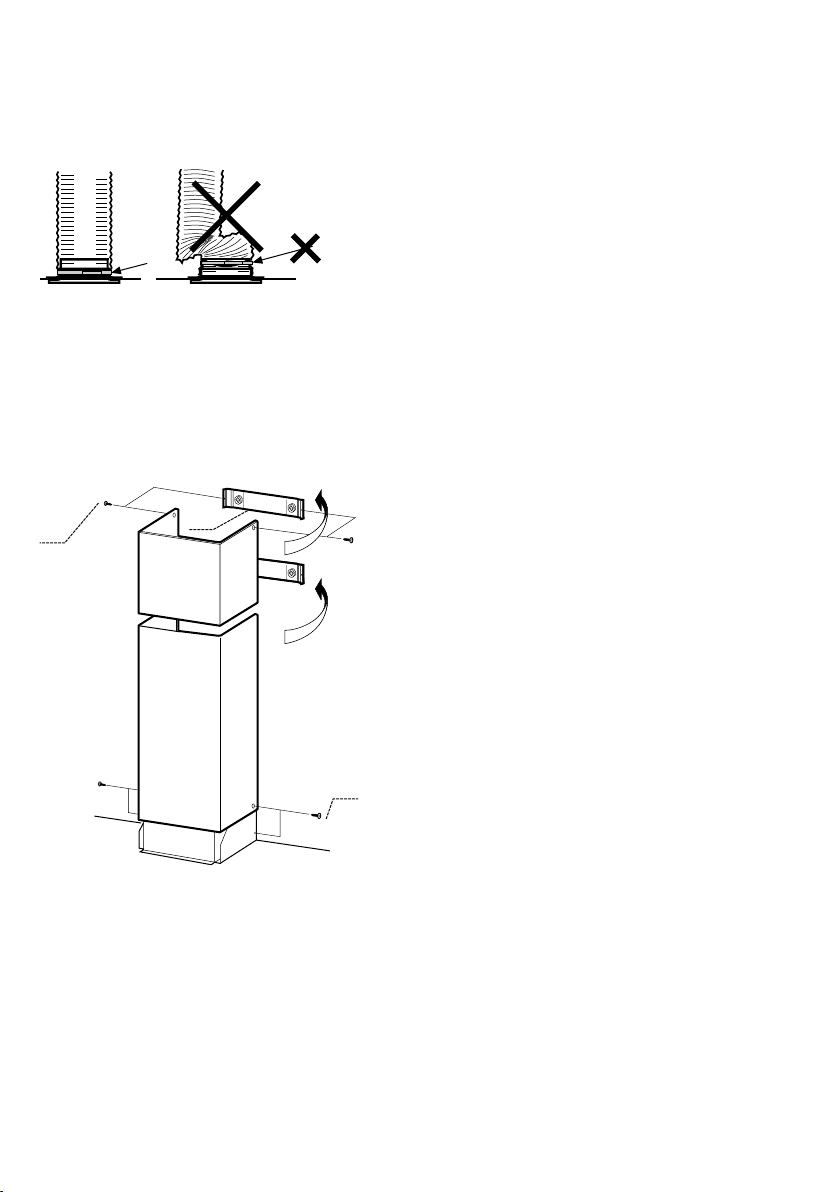

Anslut spiskåpan med rör eller slang
Ø160 mm. Är anslutningen Ø125 mm måste reduceringsstos användas.
Fig.5
Obs!
Vid montering med anslutningsslang,
måste slangen monteras sträckt närmast anslutningen, Fig.5.
Montering skorsten
Skorsten, nedre sektion
För försiktigt de två sidorna av den nedre
skorstensdelen utåt och haka fast dem mellan den övre skorstensdelen och väggen.
Se till att de kommer ordentligt på plats.
Fixera den undre skorstensdelens sidor mot
spiskåpan med hjälp av skruvar H (3,5 x 8
mm), Fig.6.
Borttagning av skyddsplast
Avlägsna all skyddsplast från filter och
eventuella övriga delar av produkten.
Fig.6
Skorsten, övre sektion
För försiktigt de två sidorna av den övre
skorstensdelen utåt och haka dem på konsolerna D. Se till att de sitter ordentligt.
Fixera sidorna mot övre konsolen med hjälp
av skruvar G ( 2,9 x 9,5 mm), Fig.6.
6
991.0695.252/D000000009082/180655/2023-02-17
Page 7
INJUSTERING AV LUFTFLÖDEN
B
1
2
3
4
5
6
SPJÄLLINSTÄLLNING
Justering av luftflöden görs med hjälp av
spjället. Spjället blir åtkomligt för justering
genom att ta bort filtret.
Fig.7
Mätuttag

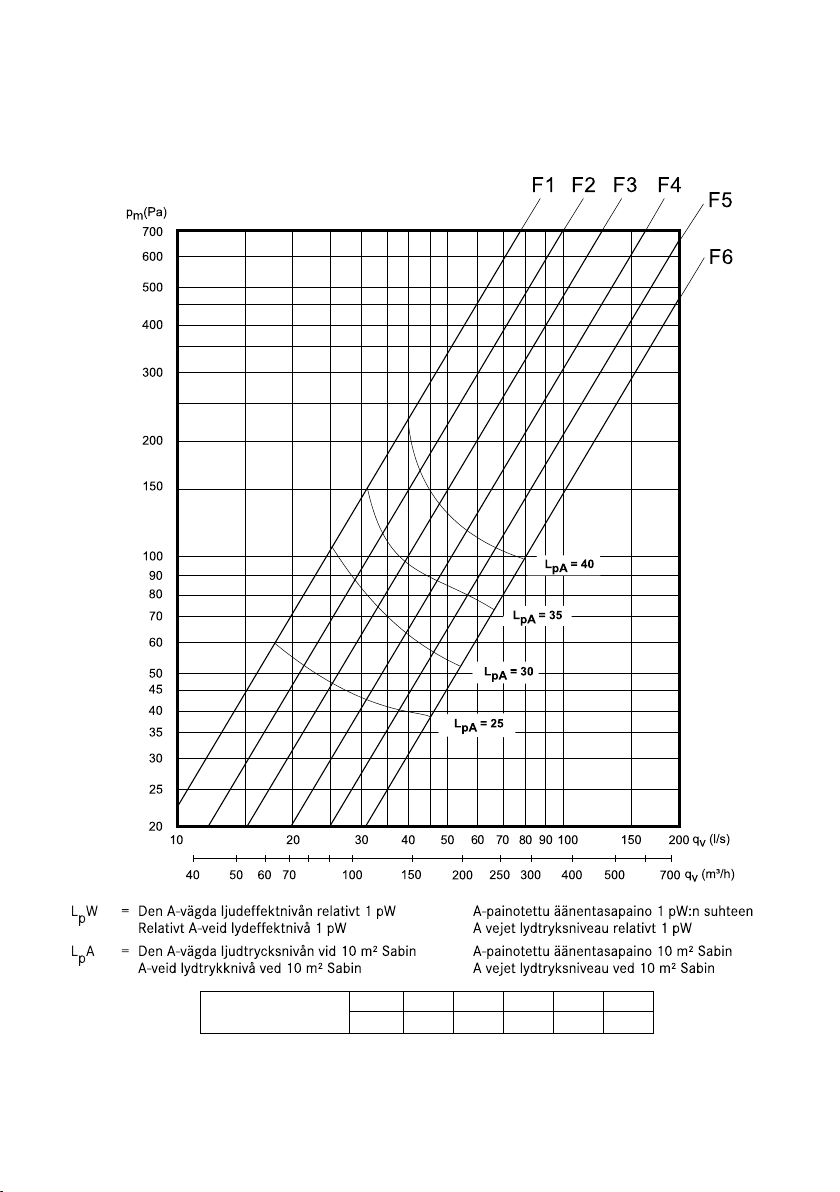

Mättrycket Pm mäts i mätuttaget, Fig.7A.

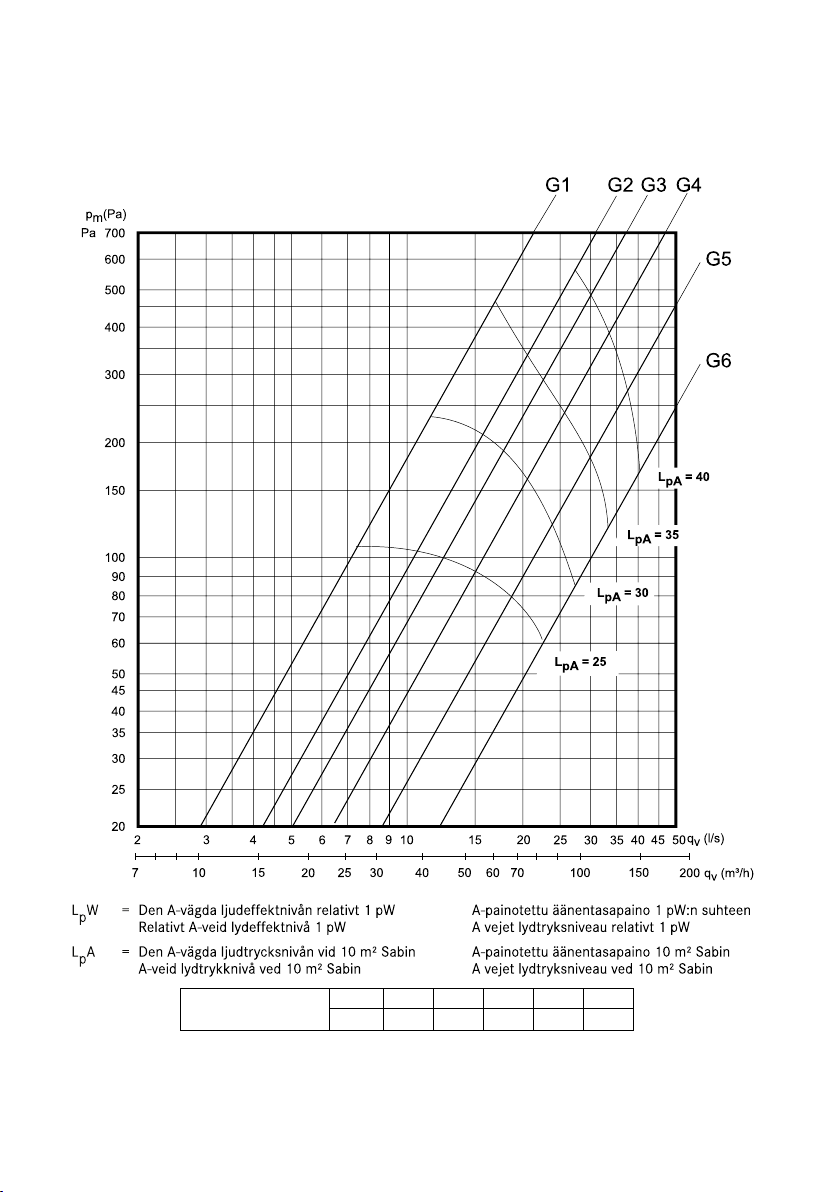

Med hjälp av mättrycket Pm och spjällets
position kan luftmängden avläsas i injusteringsdiagram, där F1-F6 är forcerad ventilation och G1-G6 är grundventilation.
Om luftmängden måste förändras, läs av en
ny spjällinställning från diagram och justera
därefter spjällets position enligt nedanstående beskrivning.
Injustering av forcerad ventilation
Fig.8
Öppna spjälluckan, Fig.8B.
Obs!
Hantera spjället försiktigt!
Fig.9
991.0695.252/D000000009082/180655/2023-02-17 7
Lossa forceringsluckan, Fig.9C, genom att
lyfta den från låstaggarna, Fig.9D.
Page 8
Obs!
E
F
6
5
4
3
2
1
Hantera forceringsluckan försiktigt, var
noga med att inte bocka den.

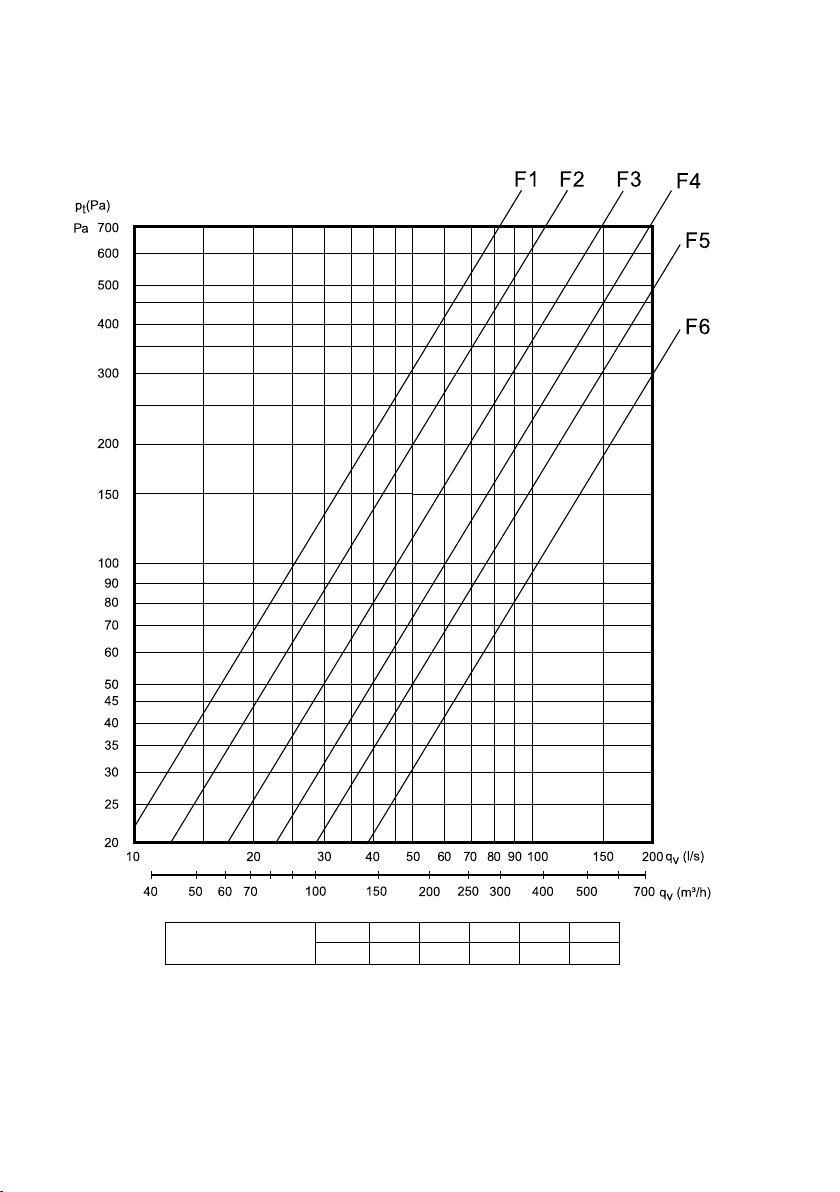

För luckan till önskat läge. Markeringar för
forceringsluckans läge, F1–F6, motsvarar
värdena i diagrammet Forcerad ventilation,
se Fig. 14 sidan 43.
Tryck fast forceringsluckan i låsningen, se
till att det fastnar ordentligt.
Mät trycket Pm och kontrollera att önskat
forceringsflöde erhålls. (Se diagram, Fig. 14
sidan 43.)

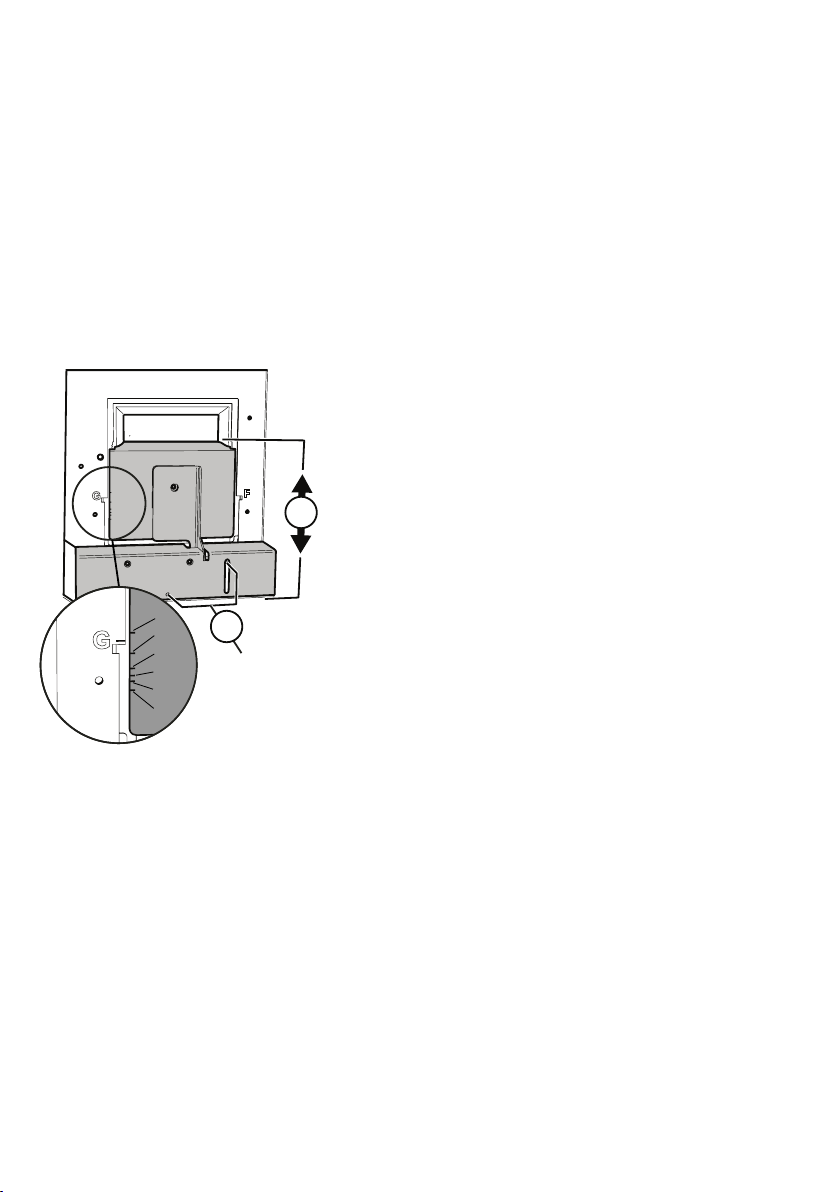

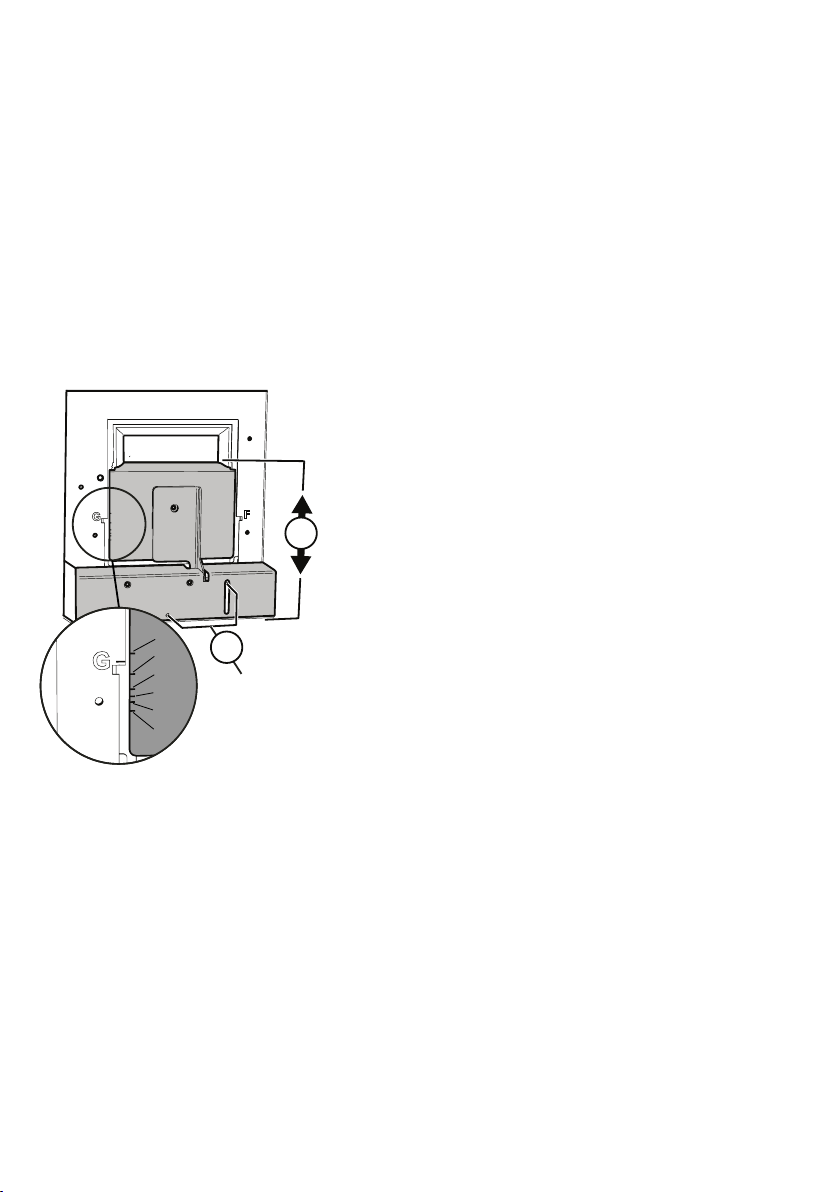

Injustering av grundventilation
Fig.10

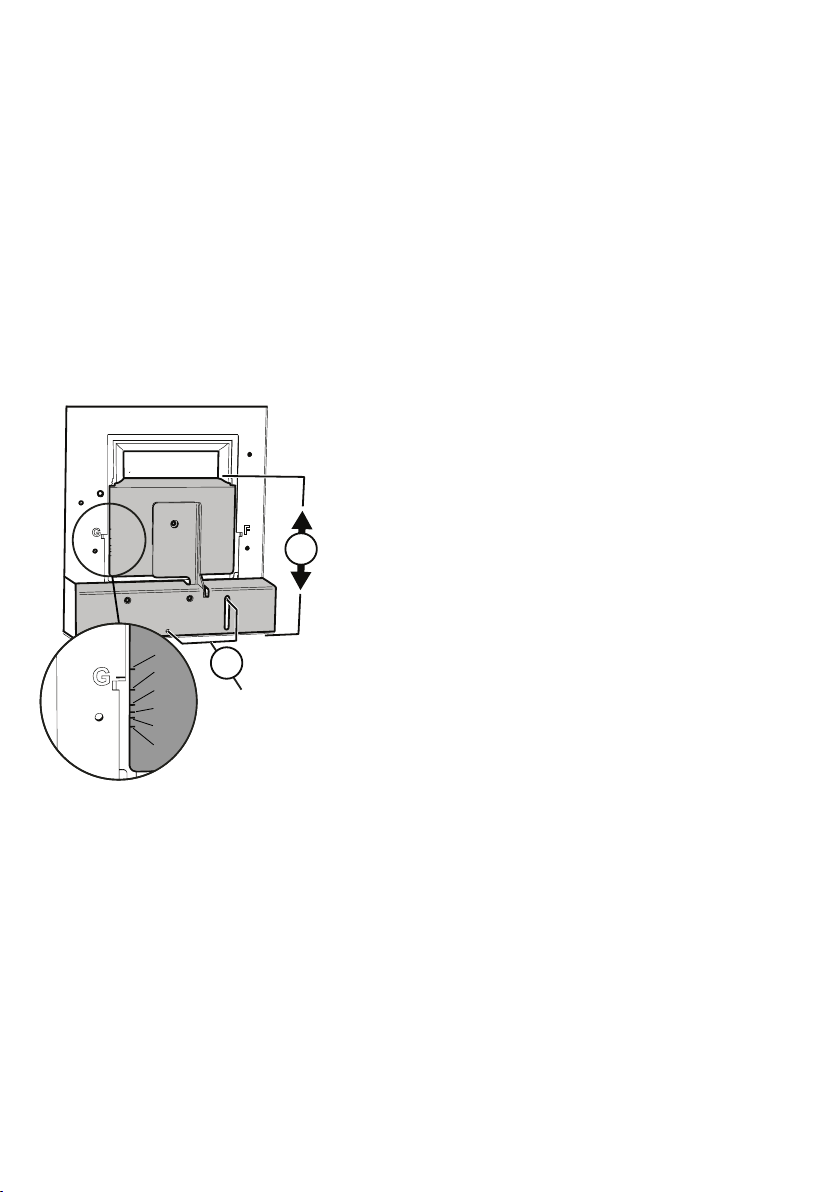

Justera grundventilationen med stängd
spjällucka. Lossa skruvarna, Fig.10E.
För spjälluckan, Fig.10F, i önskat läge.
Obs!
Hantera spjället försiktigt.

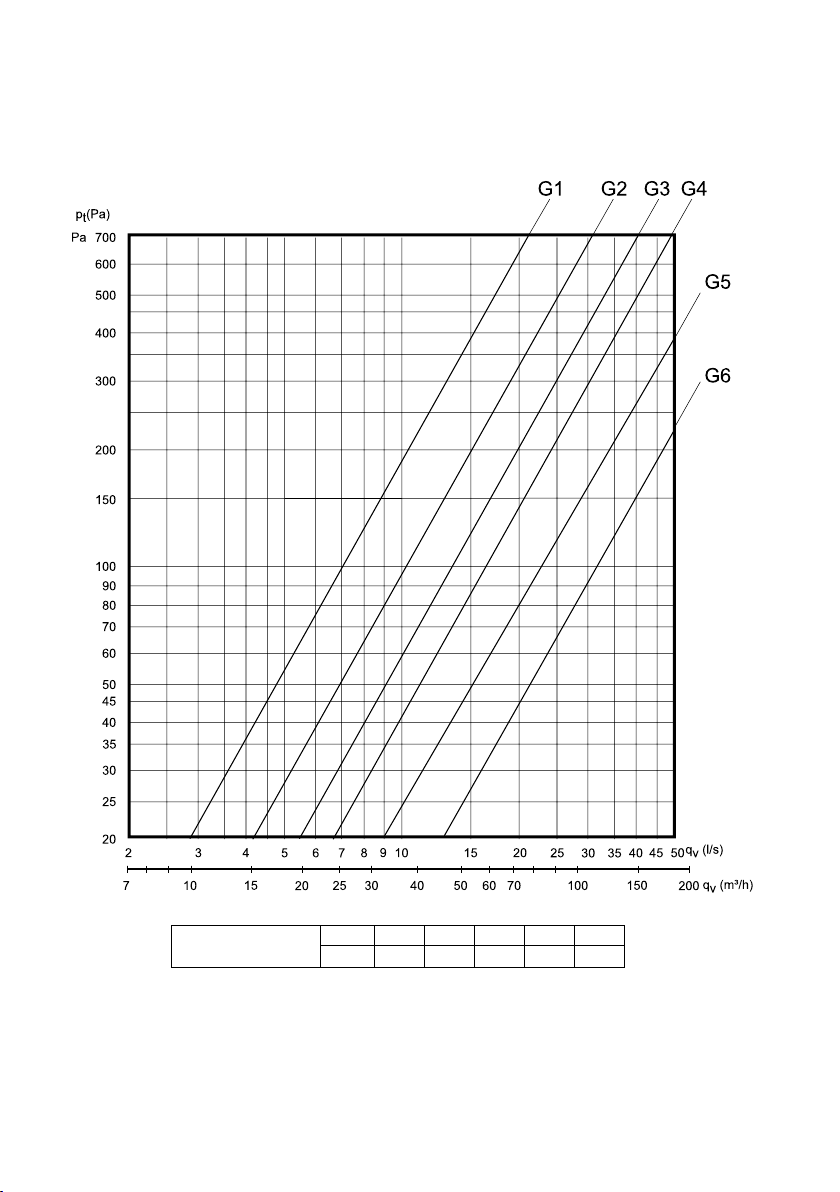

Markeringarna för spjälluckans läge, G1 G6, motsvarar värdena i diagrammet Grundventilation, se Fig. 15 sidan 44.
Lås fast spjälluckan med skruvarna,
Fig.10E.
Mät trycket Pm och kontrollera att önskat
grundflöde erhålls. (Se diagram, Fig. 15 sidan 44.)
8
991.0695.252/D000000009082/180655/2023-02-17
Page 9
ANVÄNDNING
VL
A B
C

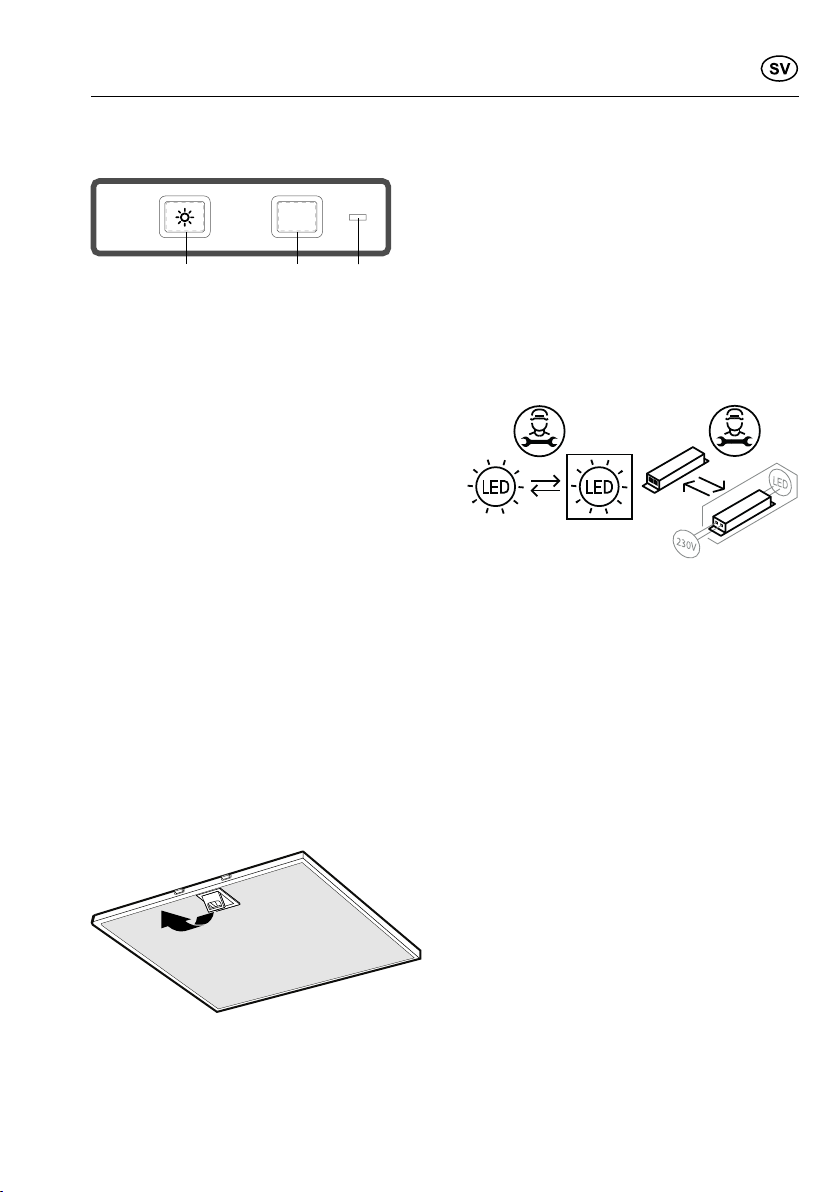

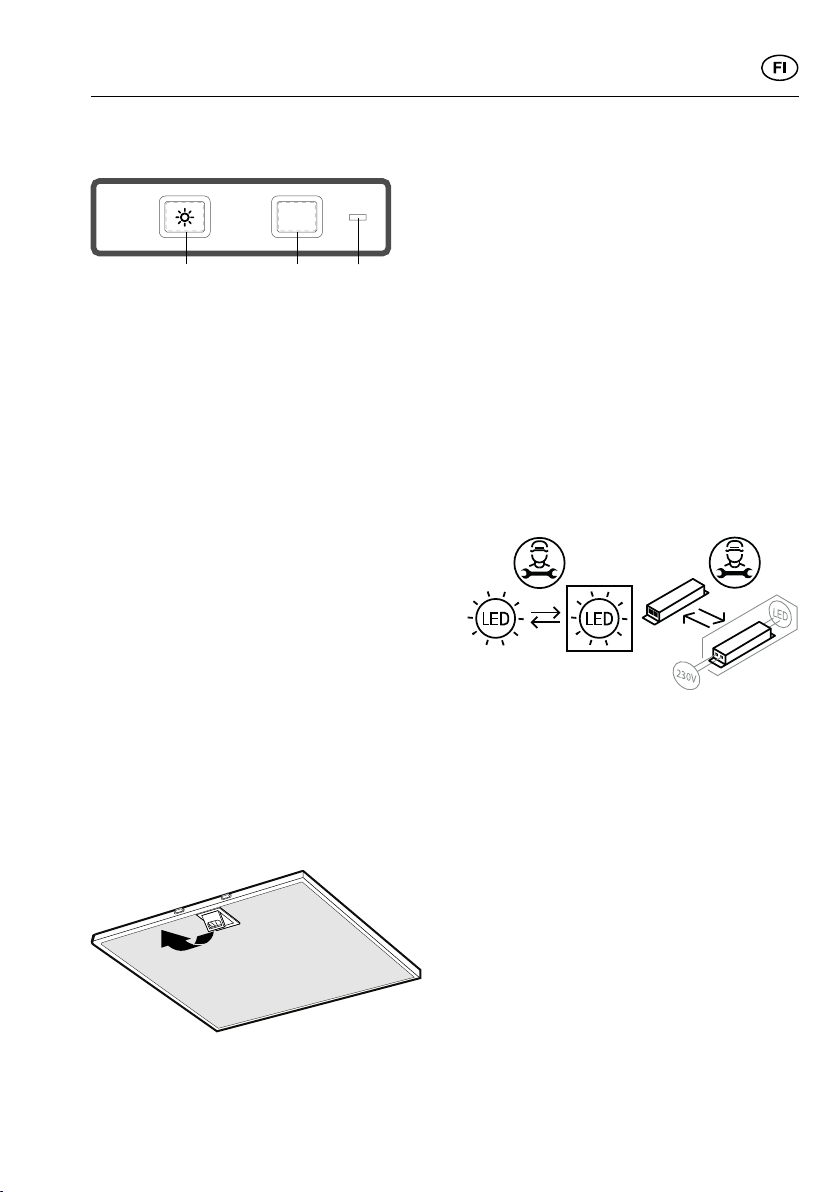

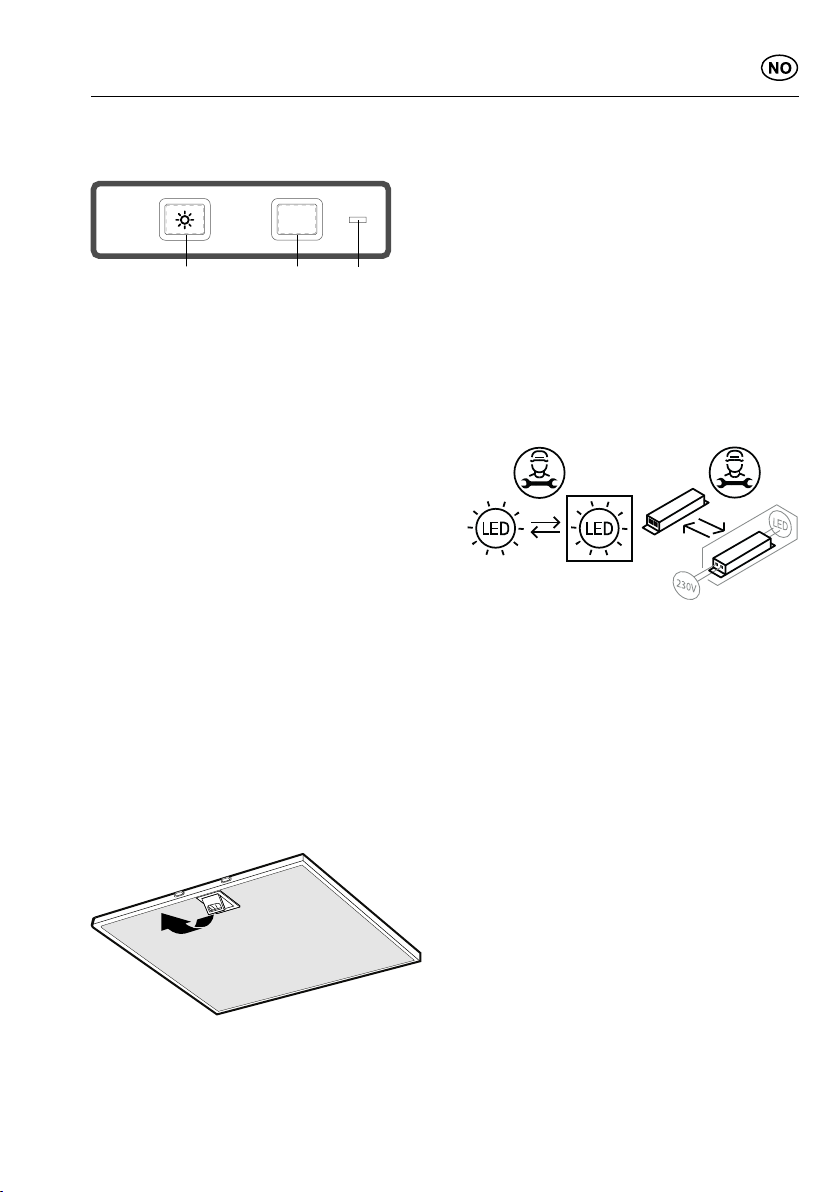

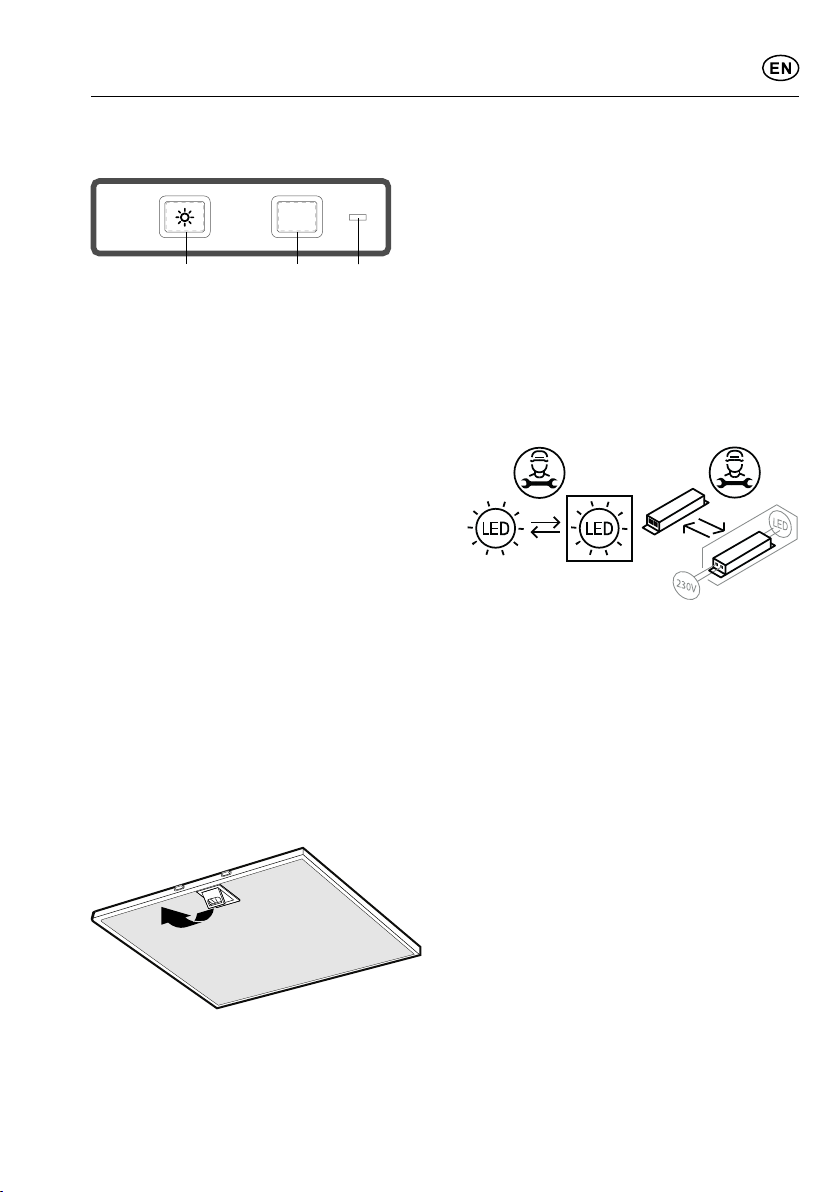

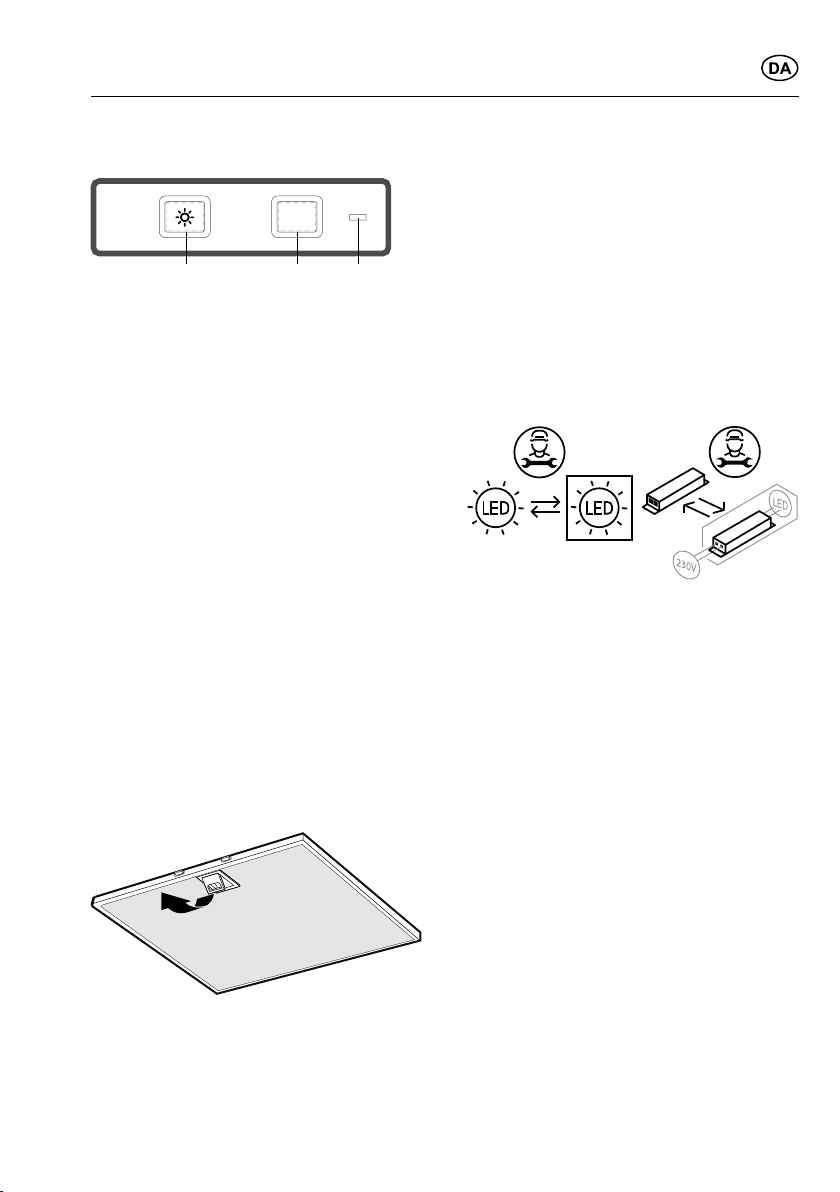

FUNKTION STRÖMBRYTARE
Fig.11
A. Belysning.
B. Spjällfunktion. Tryck en gång för att öpp-
na spjället. Indikeringslampan lyser när
spjället är öppet.
C. Indikeringslampa.
Spjället stängs automatiskt efter 60 minu-
ter eller genom att trycka en andra gång på
knappen B.
Låt gärna spjället vara öppet en stund före
och efter matlagning, för att hindra att os
sprids i rummet.
SKÖTSEL OCH UNDERHÅLL
Obs!
För att säkerställa funktion, kvalitet och
säkerhet efter service och underhåll, an-
vänd endast originaldelar.
Rengöring
Spiskåpan torkas av med våt trasa och
diskmedel. Filtren ska rengöras minst varannan månad vid normal användning. Rengör oftare vid intensiv användning.
Blötlägg filtret i varmt vatten blandat med
diskmedel. Filtret kan även diskas i maskin.
Sätt tillbaka fettfilter efter rengöring, se till
att de snäpper fast ordentligt.
Insidan av spiskåpan samt spjället ska rengöras minst två gånger per år. Torka av
med våt trasa och diskmedel. Spjället rengörs enklast när det är öppet.
BYTE AV LED-BELYSNING OCH LED-DRIVER
Fig.13
Obs!
Byte av LED-belysning och LED-driver
ska utföras av behörig fackman. Kontakta service.
Belysning och driver måste bytas ut mot en
motsvarande specialarmatur och driver från
tillverkaren eller dess serviceagent.
Fig.12
Ta bort fettfilter genom att öppna snäppet,
Fig.12. Hantera filter försiktigt, var noga
med att inte bocka dem.
991.0695.252/D000000009082/180655/2023-02-17 9
Page 10
SERVICE OCH GARANTI
Kontrollera att säkringen är hel. Prova alla
funktioner för att säkerställa vad som inte
fungerar.
Kontakta Franke Service
tel. 0912-40 500
www.franke.se/service
De kan hjälpa till att åtgärda felet eller anvisa till närmaste servicefirma för snabb och
bra service.
Produkten omfattas av gällande APPLiAbestämmelser.
EMBALLAGE- OCH PRODUKTÅTERVINNING
Emballaget ska lämnas in på närmaste
miljöstation för återvinning.
Symbolen anger att produkten
inte får hanteras som hushållsavfall. Den skall i stället lämnas
in på uppsamlingsplats för
återvinning av el- och elektronikkomponenter. Genom att säkerställa att
produkten hanteras på rätt sätt bidrar du till
att förebygga eventuellt negativa miljö- och
hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du
kontakta lokala myndigheter, sophämtningstjänst eller affären där du köpte varan.
10
991.0695.252/D000000009082/180655/2023-02-17
Page 11
SAFETY INSTRUCTIONS
Please read this installation and
user guide carefully before installing and using the product, paying
special attention to the safety
instructions.
Save these instructions for later
use or for the party who may take
over the product after you.
Disconnect the product from the
power supply prior to cleaning or
maintenance.
§
Diversion of exhaust air must
be carried out in accordance
with instructions issued by the
appropriate authority.
§
Exhaust air may not be directed into flues that are used for
fumes from items such as gas,
wood or oil-burning stoves or
fireplaces.
§
The distance between the stove and the product must be at
least 50cm. For gas hobs, the
distance should be increased
to 65 cm. Adjust accordingly if
the gas hobs manufacturer recommends a higher mounting
height.
§
For safety reasons, installation
and replacement of cables or
other types of connectors
should only be carried out by a
qualified professional.
§
Flambéing underneath the product is not permitted.
§
If the product is to be used at
the same time as products that
use energy sources other than
electricity, i.e., gas hobs, gas,
wood or oil-burning stoves or
fireplaces, etc, the room must
have an adequate supply of
air.
§ The product may be used by
children from 8 years of age
and persons with mental, sensory or physical impairment, or
a lack of experience and knowledge, provided they are given
information about how the product is to be used.
§
Children should not be allowed
to play with the product. Children must not undertake cleaning or maintenance of the
product unsupervised.
§
Accessible parts of the product
may become hot when food is
being prepared.
§
A fire is more likely to spread if
the product is not cleaned as
frequently as indicated.
991.0695.252/D000000009082/180655/2023-02-17 11
Page 12
INSTALLATION
min. 805
cm 60 90
A 598 898
A
max. 975
45
Blå
Blue
Brun
Brown
Cooker hood for wall mounting. The cooker
hood is equipped with a motorised damper,
LED lighting and a metal mesh filter. Installation, use, care, maintenance etc., are described in these instructions.
TECHNICAL INFORMATION
Measure-
see Fig. 1
ments
Electrical
230 V ~ earthed
installation
Max. connec-
900 W at 230 V
tion output
for control
cable
Lighting LED 2 x 2 W
INSTALLATION
Fixing parts, screws for mounting, etc. are
supplied with the cooker hood.
Electrical installation
Fig. 2
The cooker hood is supplied with an electrical cable and earthed plug for connection
to an earthed wall socket as well as a control cable for connection to an external unit
or units.
Once the control cable is connected, the relay contact is closed when the damper is
open (-12). The control cable can be left
disconnected if this feature is not required
Fig. 1
(-10).
When installing with an extended upper
chimney section, take this into account
when positioning sockets.
The junction box or wall socket must be accessible after installation is complete.
12
991.0695.252/D000000009082/180655/2023-02-17
Page 13
Installation Components
D
100
FF
TORX T25
2 pcs
C
Brackets for the upper
chimney
7 pcs
E
7 pcs
F
2 pcs
G
H 2 pcs
J 1 pcs
Wall plugs 5.5 x 35
Screws 4,5 x 39 TORX T25
Screws 2,9 x 9,5
Screws B6 x 6,5
Full seal damper
Place the lower bracket D for the chimney
on the wall, as shown in Fig. 3, below the
upper bracket, and mark where the screw
holes should go on the wall.
Mark the screw holes for the mounting of
the cooker hood, C, on the wall, as shown
in Fig. 3.
Drill Ø 3,5 mm holes in the centre of all the
marked points.
Fasten the consoles to the chimney using
the screws F.
If the supplied plugs are to be used, drill Ø
5,5 mm holes. Drill the hole 5 mm deeper
than the length of the plug. Place wall plugs
E in the holes. Check that the screws and
plugs used are intended for the wall material (red plastic plug is for attachment in concrete, brick and natural stone).
Assembly
Fig. 3
Installation of wall mounts, marking the wall
Attention!
For total height, distance between the
bottom of the cooker hood and the top
of the chimney, see see dimensions
Fig. 4
Remove grease filter Fig. 12.
Prior to mounting, screw two screws F into
the pre-drilled holes, Fig. 4.
Hang the cooker hood and adjust it horizon-
tally Secure it in place with a screw F.
Reinstall the grease filter.
drawing Fig. 1 When installing with an
extended upper chimney section, see
dimensions for this.
Mark a centre line A above the stove where
the cooker hood is to be mounted.
Draw a horizontal reference line B above
the stove, Fig. 3.
Place the upper bracket D for the chimney
on the wall, as shown in Fig. 3.
Mark the bracket's screw holes on the wall.
991.0695.252/D000000009082/180655/2023-02-17 13
Page 14
Connection to exhaust flue
G
H
D
Connect the cooker hood with a pipe or
tubing Ø 160 mm. If the connection is
Ø 125 mm, a reducing coupling sleeve must
be used.
Fig. 5
Attention!
When using a connecting tubing, the
tubing must be stretched and assembled
to fit directly next to the connection, Fig.
5.
Mounting the chimney
Chimney, lower section
Gently bend the two sides of the lower
chimney section outwards and secure them
between the upper chimney section and
the wall. Make sure they are properly in
position.
Attach the sides of the lower chimneys section to the cooker hood using screws H (3,5
x 8 mm), Fig. 6.
Removal of protective plastic
Remove all protective plastic from the filter
and any other parts of the product.
Fig. 6
Chimney, upper section
Gently bend the two sides of the upper
chimney section outwards and hook them
on the brackets D. Make sure they are
secure.
Attach the sides to the upper brackets using screws G ( 2,9 x 9,5 mm), Fig. 6.
14
991.0695.252/D000000009082/180655/2023-02-17
Page 15
ADJUSTING THE AIR FLOW
B
1
2
3
4
5
6
SETTING THE DAMPER
The air flow is adjusted with the aid of the
damper. The damper can be accessed for
adjustment by removing the filter.
Fig. 7
Measurement outlet
The measurement pressure Pm is measured
in the measurement outlet, Fig. 7A. With
the aid of the measurement pressure Pm
and the position of the damper, the volume
of air can be read off in the adjustment
diagram, where F1-F6 are forced ventilation
and G1-G6 are basic ventilation.
If the volume of air has to be altered, read
off a new damper setting from the diagram
and then adjust the position of the damper
according to the following description.
Adjusting forced ventilation
Fig. 8

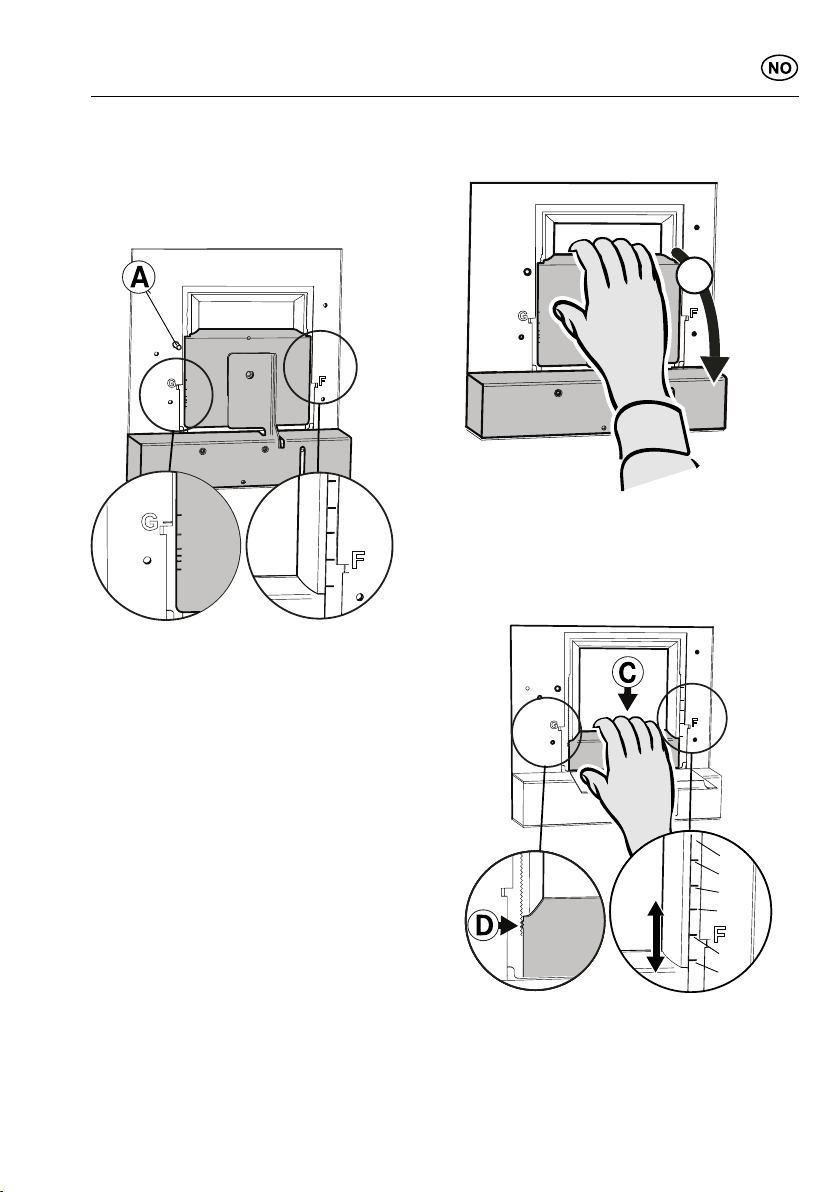

Open the damper hatch, Fig. 8B.
Attention!
Handle the damper with care!
Fig. 9
991.0695.252/D000000009082/180655/2023-02-17 15
Remove the forcing hatch, Fig. 9C, by lifting
it from the locking tags, Fig. 9D.
Page 16
Attention!
E
F
6
5
4
3
2
1
Handle the forcing hatch with care, making sure it is not bent.
Move the hatch to the desired position.
Markings for the position of the forcing
hatch, F1–F6, correspond to the values in
the ‘Forced ventilation’ diagram, see Fig. 14
page 43.
Press the forcing hatch into the lock, ensuring that it is properly secured.
Measure the pressure Pm and check that
the desired forcing flow is achieved. (See
diagram, Fig. 14 page 43.)
Adjusting basic ventilation
Measure the pressure Pm and check that
the desired basic flow is achieved. (See
diagram, Fig. 15 page 44.)
Fig. 10
Adjust the basic ventilation with the damper hatch closed. Undo the screws, Fig.
10E.
Move the damper hatch, Fig. 10F, to the
desired position.
Attention!
Handle the damper carefully.
The markings for the position of the damper
hatch, G1–G6, correspond to the values in
the ‘Basic ventilation’ diagram, see Fig. 15
page 44.
Lock the damper hatch in place with the
screws, Fig. 10E.
16
991.0695.252/D000000009082/180655/2023-02-17
Page 17
INSTRUCTIONS FOR USE
VL
A B
C
FUNCTION SWITCH
Fig. 11
A. Lighting.
B. Damper function. Press once to open
the damper. The indicator lamp comes
on when the damper is open.
C. Indicator lamp
The damper closes automatically after 60
minutes or by pressing button B once more.
It is a good idea to open the damper a short
while before and after cooking, in order to
avoid the spread of odours in the room.
CARE AND MAINTENANCE
Attention!
In order to ensure operation, quality and
safety after servicing and maintenance,
use only original parts.
Cleaning
The cooker hood should be cleaned with a
damp cloth and washing-up liquid. With normal usage, the filters must be cleaned at
least every other month. Clean more often
after intensive use.
Soak the filter in a solution of warm water
and washing-up liquid. The filter can also be
washed in a dishwasher.
Refit the grease filters after cleaning, making sure they snap firmly into place.
The inside of the cooker hood and the damper must be cleaned at least twice a year.
Wipe with a damp cloth and washing-up liquid. The damper is easiest to clean when
it is open.
REPLACEMENT OF LED LIGHTING AND LED DRIVER
Fig. 13
Attention!
The replacement of the LED lighting and
LED driver must be carried out by an
authorised professional. Contact the service organisation.
The lighting and driver must be replaced
with an equivalent special light fixture and
driver from the manufacturer or its service
agent.
Fig. 12
Remove the grease filters by opening the
snap retainer, Fig. 12 Handle the filters carefully, taking care not to bend them.
991.0695.252/D000000009082/180655/2023-02-17 17
Page 18
SERVICING AND WARRANTY
Check that the fuse is intact. Go through all
the functions to check what is not working.
Contact Franke Service
Tel. +46 (0)912-40 500
www.franke.se/service
They can help you fix the problem or refer
you to the nearest service agent for fast
and effective service.
The product is covered by the relevant APPLiA provisions.
PACKAGING AND PRODUCT RECYCLING
The packaging should be deposited at your
nearest
recycling point.
The symbol means that the
product must not be treated as
household waste. It should instead be taken to a collection
point for the recycling of electrical and electronic components. By ensuring that the product is dealt with in the
correct manner, you are helping to prevent
the adverse environmental and health effects that could arise if the product was disposed of as regular waste. For further
information on recycling, contact your local
authority or waste disposal service, or the
store where you purchased your product.
18
991.0695.252/D000000009082/180655/2023-02-17
Page 19
SIKKERHEDSFORSKRIFTER
Gennemlæs denne betjenings- og
monteringsvejledning grundigt,
især sikkerhedsforskrifterne, før
du installerer og bruger produktet.
Gem betjeningsvejledningen til senere brug, eller giv den videre, hvis
en anden overtager produktet fra
dig.
Afbryd altid strømmen til produktet før rengøring og pleje.
§
Udledning af udgangsluft skal
ske i henhold til forskrifter fra
respektive myndigheder.
§
Udgangsluften må ikke ledes
ind i røgkanaler, som anvendes
til udledning af røggas fra f.
eks. gaskaminer, brændeovne
eller oliefyr m.m.
§
Afstand mellem komfur og produkt skal være mindst 50 cm.
Ved gaskomfur øges højden til
65 cm. Hvis gaskomfurets producent anbefaler højere monteringsafstand, skal dette
respekteres.
§
For at undgå, at der opstår farer, skal faste installationer,
udskiftning af ledning eller anden form for tilslutning udføres
af en fagligt kyndig person.
§
Der skal være tilstrækkelig
ventilation i rummet, når produktet bruges sammen med
produkter, der anvender anden
energi end elektricitet, f.eks.
gaskomfur, gasovn, brændeovn, oliefyr m.m.
§
Produktet kan anvendes af
børn fra 8 år, personer med
nedsat mental, sensorisk eller
fysisk funktion samt personer
uden erfaring med og viden om
produktet, hvis de informeres
om, hvordan produktet skal
anvendes.
§
Børn må ikke lege med produktet. Produktet må ikke
rengøres eller vedligeholdes af
børn uden opsyn.
§
Tilgængelige dele af produktet
kan blive varme under
madlavning.
§
Risikoen for brandspredning
øges, hvis emhætten ikke
rengøres som angivet.
§
Det er ikke tilladt at flambere
under produktet.
991.0695.252/D000000009082/180655/2023-02-17 19
Page 20
INSTALLATION
min. 805
cm 60 90
A 598 898
A
max. 975
45
Blå
Blue
Brun
Brown
Emhætten er konstrueret til vægmontering.
Emhætten er forsynet med motordrevet
spjæld, LED-belysning og metaltrådsfilter.
Installation, betjening, pleje, vedligeholdelse m.m. fremgår af denne vejledning.
TEKNISKE DATA
Mål
Elektrisk
tilslutning
Maks. tilslut-
se Fig. 1
230 V ~ med
jordforbindelse
900 W ved 230 V
ningseffekt
for styrekabel
Belysning LED 2 x 2 W
INSTALLATION
Monteringsdele, skruer for montering m.m.
følger med emhætten.
Elektrisk installation
Fig. 2
Emhætten leveres med kabel og jordstik for
tilslutning til jordforbundet stikkontakt
samt styrekabel for tilslutning til ekstern
enhed alternativt aggregat.
Ved tilslutning af styrekabel lukkes relækontakten, idet spjældet er åbent (-12).
Styrekablet kan være uforbundet, hvis denne funktion ikke ønskes (-10).
Ved montering med forlænget øvre skorstensdel tages der hensyn til dette ved placering af udtag.
Fig. 1
20
Koblingsdåse eller stikkontakt skal være tilgængelig efter installationen.
991.0695.252/D000000009082/180655/2023-02-17
Page 21
Installationskomponenter
D
100
FF
TORX T25
C 2 stk. Monteringsvinkler for øvre
skorstensdel
E 7 stk. Rawlplugs 5,5 x 35
F 7 stk. Skruer 4,5 x 39 TORX T25
G 2 stk. Skruer 2,9 x 9,5
H 2 stk. Skruer B6 x 6,5
J 1 stk. Tætsluttende spjæld
Anbring midterste beslag D for skorsten på
væggen, se Fig. 3, under øvre beslag, og
marker beslagets skruehul på væggen.
Afmærk emhættens skruehuller for ophængning, C, på væggen som vist i Fig. 3.
Bor Ø 3,5 mm hul i midten af hvert
markeringspunkt.
Skru beslagene fast til skorstenen med
skruerne F.
Hvis de medfølgende rawlplugs skal anvendes bores huller Ø 5,5 mm. Bor hullet 5 mm
dybere end rawlpluggens længde. Anbring
rawlplugs E i hullerne. Kontroller at skruer
og rawlplugs er beregnet til væggens materiale (rød plastplug er til fastgørelse i beton,
tegl og natursten).
Montering
Fig. 4
Fig. 3
Montering af vægbeslag, mærkning på væg
Obs!
Totalhøjde, afstand mellem emhættens
Fjern fedtfiler Fig. 12.
Inden ophængning skrues de to skruer F i
de forborede huller, Fig. 4.
Hæng emhætten op, og juster den vandret.
Lås fast med en skrue F.
Sæt fedtfilter i igen.
og skorstenens overkant, se målskitse
Fig. 1. Ved installation med forlænget
øvre skorstensdel, se måloplysninger
for denne.
Markér en midterlinje A over komfuret hvor
emhætten skal monteres.
Træk en vandret referencelinje B ovenfor
komfuret, Fig. 3.
Anbring skorstensbeslag D på væggen som
vist i Fig. 3.
Markér skruehullerne på væggen.
991.0695.252/D000000009082/180655/2023-02-17 21
Page 22
Tilslutning til udluftningskanal
G
H
D
Tilslut emhætten med rør eller slange
Ø160 mm. Er tilslutningen Ø125 mm, skal
der anvendes adapterstuds.
Fig. 5
Obs!
Ved montering med slange skal slangen
monteres udstrakt nærmest tilslutningen, Fig. 5.
Montering af skorsten
Fastgør den nedre skorstensdels sider mod
emhætten ved hjælp af de 2 skruer H (3,5 x
8 mm), Fig. 6.
Aftagning af beskyttelsesplast
Fjern alt beskyttende plastik fra filtre og
eventuelle andre dele af produktet.
Fig. 6
Skorsten, øvre sektion
Før forsigtigt de to sider på øvre skorstensdel udad og hægt dem på beslagene D.
Sørg for, at de sidder fast.
Fastgør siderne mod øvre beslag ved hjælp
af skruer G (2,9 x 9,5 mm), Fig. 6.
Skorsten, nedre sektion
Før forsigtigt de to sider af nedre skorstensdel udad og fastgør mellem øvre skorstensdel og væggen. Check at de sidder fast.
22
991.0695.252/D000000009082/180655/2023-02-17
Page 23
JUSTERING AF LUFTMÆNGDE
B
1
2
3
4
5
6
SPJÆLDINDSTILLING
Justering af flow sker på spjældet. Spjældet
bliver tilgængeligt for justering ved at fjerne
filteret.
Fig. 7
Måleudtag
Måletrykket Pm måles ved måleudgangen,
Fig. 7A. Ved hjælp af måletrykket Pm og
spjældets position kan luftmængden aflæses i justeringsdiagrammet, hvor F1-F6 er
forceret ventilation, og G1-G6 er
grundventilation.
Hvis luftmængden skal forandres foretages
en ny spjældindstilling ud fra diagrammerne, og derefter justeres spjældets position i
henhold til nedenstående beskrivelse.
Justering af forceret ventilation
Fig. 8
Åbn spjældet, Fig. 8B.
Obs!
Spjældet håndteres forsigtigt!
Fig. 9
991.0695.252/D000000009082/180655/2023-02-17 23
Løsn forceringsklappen, Fig. 9C, ved at løfte
den fra låsegrebene, Fig. 9D.
Page 24
Obs!
E
F
6
5
4
3
2
1
Håndtér forceringsklappen forsigtigt, og
undgå at bøje den.
Før klappen til ønsket position. Markeringerne for forceringsklappens position, F1-F6,
svarer til værdierne i diagrammet Forceret
ventilation, se fig.14 side 43.
Tryk forceringsklappen fast i låsningen, og
kontroller, at den sidder fast.
Mål trykket Pm og check at det ønskede
flow er opnået. (Se diagram, fig. 14 side
43.)
Justering af grundventilation
Fig. 10
Justér grundventilationen med lukket
spjæld. Løsn skruerne, Fig. 10E.
Før spjældet, Fig. 10F, til ønsket position.
Obs!
Spjældet håndteres forsigtigt.
Markeringerne for spjældlågens position,
G1-G6, svarer til værdierne i diagrammet
Grundventilation, se fig. 15 side 44.
Lås spjældet fast med skruerne, Fig. 10E.
Mål trykket Pm og check at det ønskede
flow er opnået. (Se diagram, fig. 15 side
44.)
24
991.0695.252/D000000009082/180655/2023-02-17
Page 25
BETJENING
VL
A B
C
FUNKTION STRØMAFBRYDER
Fig. 11
A. Belysning.
B. Spjældfunktion. Tryk én gang for at åbne
spjældet. Indikatorlampen lyser, når
spjældet er åbent.
C. Indikatorlampe.
Spjældet lukkes automatisk efter 60 minut-
ter eller ved tryk igen på knappen B.
Lad gerne spjældet være åbent lidt tid før
og efter madlavningen for at forhindre
spredning af mados i rummet.
PLEJE OG VEDLIGEHOLDELSE
Obs!
For at sikre funktion, kvalitet og sikker-
hed efter service og vedligeholdelse må
der kun anvendes originale dele.
Rengøring
Emhætten tørres af med en fugtig klud og
opvaskemiddel. Filtrene skal rengøres
mindst hver anden måned ved normal brug.
Rengør oftere ved hyppig anvendelse.
Læg filteret i varmt vand tilsat opvaskemiddel. Filteret kan også vaskes i
opvaskemaskine.
Monter fedtfilteret igen efter rengøring.
Sørg for, at det klikker på plads.
Emhætten og spjældet skal rengøres indvendigt mindst to gange årligt. Tør af med
en fugtig klud og opvaskemiddel. Det er lettest at rengøre spjældet, når det er åbent.
UDSKIFTNING AF LED-BELYSNING OG LED-DRIVER
Fig. 13
Obs!
Udskiftning af LED-belysning og LED-driver skal udføres af en passende fagmand. Kontakt service
Belysning og driver skal udskiftes med et
tilsvarende specialarmatur og driver fra producenten eller dennes serviceagent.
Fig. 12
Fjern fedtfilteret ved at åbne låsen, Fig. 12.
Håndter filteret forsigtigt, og undgå at bøje
det.
991.0695.252/D000000009082/180655/2023-02-17 25
Page 26
SERVICE OG GARANTI
Kontroller sikringen. Afprøv alle funktionerne for at se, hvad der ikke fungerer.
Kontakt Frankes serviceafdeling
tlf. +46 (0)912-40 500
www.franke.se/service
De kan hjælpe med fejlfinding eller henvise
til nærmeste servicefirma for hurtig og god
service.
Produktet er omfattet af gældende APPLiAbestemmelser.
EMBALLAGE- OG PRODUKTGENBRUG
Emballage skal indleveres til
genbrugsstation for genanvendelse.
Symbolet angiver, at produktet
ikke må håndteres som husholdningsaffald. Det skal i stedet
indleveres til genbrugsstation
for genanvendelse af el- og
elektronikkomponenter. Ved at sikre korrekt håndtering medvirker du til at forebygge eventuelle negative miljø- og
sundhedseffekter, der kan opstå ved bortskaffelse som almindeligt affald. For yderligere oplysninger om genbrug bør du
kontakte de lokale myndigheder, renovationsselskabet eller forretningen, hvor varen er købt.
26
991.0695.252/D000000009082/180655/2023-02-17
Page 27
TURVALLISUUSMÄÄRÄYKSET
Lue nämä käyttö- ja asennusohjeet huolellisesti läpi, varsinkin
turvallisuusmääräykset, ennen
tuotteen asentamista ja käytön
aloittamista.
Säilytä käyttöohjeet myöhempää
käyttöä varten tai annettavaksi
edelleen henkilölle, jolle luovutat
tuotteen.
Katkaise virransyöttö tuotteeseen
ennen minkäänlaisia puhdistus- tai
hoitotoimenpiteitä.
§
Ulostuloilma on johdettava
pois asianomaisen viranomaisen antamien määräysten
mukaisesti.
§
Ulostuloilmaa ei saa johtaa savuhormeihin, joita käytetään
savukaasujen poistamiseen
esim. kaasukamiinoista tai takoista, puu- tai öljykattiloista
jne.
§
Lieden ja tuotteen välisen etäisyyden on oltava vähintään 50
cm. Jos kyseessä on kaasuliesi, etäisyyden on oltava vähintään 65 cm. Kaasulieden
valmistajan suosittelema korkeampi asennuskorkeus on kuitenkin otettava huomioon.
§
Vaaran välttämiseksi kiinteän
asennuksen, pistokkeen vaihdon tai muun tyyppisen liitännän saa tehdä vain sähköalan
ammattilainen.
§
Ruokien liekittäminen tuotteen
alla on kielletty.
§
Riittävästä ilmankierrosta on
huolehdittava, jos tuotetta käytetään tilassa, jossa samaan
aikaan käytetään muuta kuin
sähköenergiaa tarvitsevia laitteita. Tällaisia ovat mm. kaasuhella, kaasukamiina/takka,
puu-/öljykattilat jne.
§ Tuotetta saavat käyttää 8 vuotta täyttäneet ja sitä vanhemmat lapset sekä henkilöt, joilla
on rajoittunut henkinen tai fyysinen toimintakyky, heikentynyt tuntoaisti tai puutteellinen
kokemus tai tietämys, jos heille kerrotaan, kuinka tuotetta
on tarkoitus käyttää.
§
Lapset eivät saa leikkiä tuotteella. Lapset eivät saa puhdistaa tai huoltaa tuotetta ilman
valvontaa.
§
Tuotteen pinnat voivat kuumentua ruuanlaiton
yhteydessä.
§
Tulipalon riski kasvaa, jos puhdistusta ei tehdä suositellun aikataulun mukaisesti.
991.0695.252/D000000009082/180655/2023-02-17 27
Page 28
ASENNUS
min. 805
cm 60 90
A 598 898
A
max. 975
45
Blå
Blue
Brun
Brown
Liesikupu on tarkoitettu seinään asennettavaksi. Liesikuvussa on moottorikäyttöinen
pelti, LED-valaistus ja metallilankasuodatin.
Asennus, käyttö, hoito, ylläpito jne. käsitellään tässä ohjeessa.
TEKNISET TIEDOT
Kuva 1
Mitat ks. Kuva 1
Sähköliitäntä 230 V ~
suojamaadoituksella
Ohjausjohti-
900 W (230 V:lla)
men maks.
liitäntäteho
Valaistus LED 2 x 2 W
ASENNUS
Asennuksessa tarvittavat osat, kiinnitysruuvit ym. toimitetaan liesikuvun mukana.
Sähköasennus
Kuva 2
Liesikuvun mukana tulee johto sekä maadoitettu pistoke liitettäväksi maadoitettuun
pistorasiaan sekä ohjausjohdin ulkoiseen
yksikköön tai aggregaattiin.
Kun ohjausjohdin on liitettynä, relekosketin
sulkeutuu pellin ollessa auki (-12). Ohjausjohdinkaapeli voidaan jättää kytkemättä,
jos tätä toimintoa ei haluta (-10).
Jos asennetaan pidennetty ylempi putki,
tämä on otettava huomioon sijoitettaessa
pistorasiaa.
Liitäntä- tai pistorasiaan on päästävä käsiksi myös asennuksen jälkeen.
28
991.0695.252/D000000009082/180655/2023-02-17
Page 29
Asennuskomponentit
D
100
FF
TORX T25
C 2 kpl kiinnityskulmia ylemmälle
hormiosalle
E 7 kpl Seinätulppia 5,5 x 35
F 7 kpl ruuveja 4,5 x 39 TORX 25
G 2 kpl ruuveja 2,9 x 9,5
H 2 kpl ruuveja B6 x 6,5
J 1 kpl Tiiviisti sulkeutuva
peltiluukku
Aseta hormin alakiinnike D seinään, katso
Kuva 3, ylemmän kiinnikkeen alapuolelle ja
merkitse kiinnikkeen ruuvinreikä seinään.
Merkitse seinään ruuvinreiät C liesikuvun ripustusta varten, kuten esitetään Kuva 3.
Poraa Ø 3,5 mm:n reikä jokaisen merkityn
kohdan keskelle.
Ruuvaa konsolit kiinni hormiin käyttämällä
ruuveja F.
Jos käytät mukana tullutta tappia, poraa Ø
5,5 mm:n reikä. Poraa aukko, joka on 5 mm
syvempi kuin tulpan pituus. Aseta seinätulpat E reikiin. Varmista, että käytettävä ruuvi
ja tulppa on tarkoitettu kyseiselle seinämateriaalille (punainen muovitulppa on tarkoitettu betoniin, tiileen tai luonnonkiveen
kiinnittämiseen).
Asennus
Kuva 4
Poista rasvasuodatin Kuva 12.
Kuva 3
Seinäkiinnikkeiden asennus, seinän merkkaus
Huomaa!
Kokonaiskorkeus, etäisyys liesikuvun
alareunan ja hormin yläreunan välillä,
katso mittapiirustus Kuva 1. Jos asenne-
Kierrä ennen tuulettimen kiinnittämistä kaksi ruuvia F etukäteen porattuihin reikiin,
Kuva 4.
Kiinnitä liesituuletin ja säädä se vaakatasossa suoraan. Lukitse paikalleen ruuvilla F.
Aseta rasvasuodatin takaisin paikalleen.
taan pidennetty ylempi hormiosa, katso
sitä koskevat mittatiedot.
Merkitse keskuslinja A lieden yläpuolelle
kohtaan, johon liesikupu asennetaan.
Vedä horisontaalinen viitelinja B lieden yläpuolelle, Kuva 3.
Aseta hormin yläkiinnike D seinään kuten
esitetään Kuva 3.
Merkitse seinään kiinnikkeen ruuvireikä.
991.0695.252/D000000009082/180655/2023-02-17 29
Page 30
Liitäntä poistoilmakanavaan
G
H
D
Yhdistä liesikupu putkella tai letkulla,
Ø 160 mm. Jos liitäntä on Ø 125 mm, on
käytettävä supistusmuhvia.
Kuva 5
Huomaa!
Jos asennukseen käytetään liitosletkua,
se on asennettava kiinteästi lähimpään
liitoskohtaan, Kuva 5.
Suojaputken asentaminen
Kiinnitä alemman suojaputken sivut kohti
liesikupua ruuvien H avulla (3,5 x 8), Kuva 6
Suojamuovin poisto
Irrota kaikki suojamuovit suodattimesta ja
mahdollisista muista osista.
Kuva 6
Suojaputki, ylempi osa
Vie varovasti ulospäin ylemmän savuhormiosan kaksi sivua ja liitä ne konsoleihin D.
Tarkista, että ne ovat kunnolla paikoillaan.
Kiinnitä sivut ylempiin konsoleihin ruuveilla
G ( 2,9 x 9,5), Kuva 6.
Suojaputki, alempi osa
Vie varovasti ulospäin alemman hormiosan
kaksi sivua ja kiinnitä ne ylemmän hormiosan ja seinän väliin. Huolehdi, että ne kiinnittyvät oikein paikoilleen.
30
991.0695.252/D000000009082/180655/2023-02-17
Page 31
ILMAVIRTAUKSEN SÄÄTÖ
B
1
2
3
4
5
6
PELLIN SÄÄTÖ
Ilmavirtausta säädetään pellin avulla. Peltiä
pääsee säätämään, kun rasvasuodatin on
ensin poistettu.
Kuva 7
Mittausliitin
Mittauspaine Pm mitataan mittausliittimestä, Kuva 7A. Mittauspaineen Pm ja pellin
asennon mukaan voidaan ilmamäärä lukea
säätökaaviosta, jossa F1–F6 tarkoittaa tehostettua tuuletusta ja G1–G6
perustuuletus.
Jos ilmamäärää on muutettava, katso kaaviosta uusi pellin säätö ja säädä sen jälkeen
pellin asentoa alla olevan kuvauksen
mukaisesti.
Tehostetun tuuletuksen säätö
Kuva 8
Avaa peltiluukku, Kuva 8B.
Huomaa!
Käsittele peltiä varovaisesti!
Kuva 9
991.0695.252/D000000009082/180655/2023-02-17 31
Irrota tehostetun tuuletuksen luukku, Kuva
9C, nostamalla se irti lukituskiinnikkeistä,
Kuva 9D.
Page 32
Huomaa!
E
F
6
5
4
3
2
1
Käsittele tehostetun tuuletuksen luukkua varovaisesti, älä taivuta siitä.
Siirrä luukku haluttuun asentoon. Tehostetun tuuletuksen luukun merkinnät asennoissa F1–F6 vastaavat arvoja kaavioissa
Tehostettu tuuletus, katso kuva 14 sivulla
43.
Paina tehostetun tuuletuksen luukku kiinni
lukitukseen, varmista että se kiinnittyy
kunnolla.
Mittaa paine Pm ja tarkista, että toivottu tehostettu virtaus on saavutettu. (Katso kaavio, kuva 14 sivulla 43.)
Perustuuletuksen säätö
Kuva 10
Säädä perustuuletus peltiluukun ollessa suljettuna. Löysää ruuvit, Kuva 10E.
Siirrä peltiluukku, Kuva 10F, haluttuun
asentoon.
Huomaa!
Käsittele peltiä varovaisesti.
Peltiluukun asennon G1–G6 merkinnät vastaavat arvoja kaaviossa Perustuuletus, katso kuva 15 sivulla 44.
Kiinnitä peltiluukku ruuveilla, Kuva 10E.
Mittaa paine Pm ja tarkista, että toivottu
perusvirtaus on saavutettu. (Katso kaavio,
kuva 15 sivulla 44.)
32
991.0695.252/D000000009082/180655/2023-02-17
Page 33
KÄYTTÖ
VL
A B
C
VIRRANKATKAISIMEN TOIMINTA
Kuva 11
A. Valaistus.
B. Peltitoiminto. Avaa pelti painamalla ker-
ran. Merkkivalo palaa, kun pelti on auki.
C. Merkkivalo.
Pelti sulkeutuu automaattisesti 60 minuutin
kuluttua tai kun painetaan toisen kerran
painiketta B.
Peltiä kannattaa pitää auki jonkin aikaa ennen ruoan valmistusta ja sen jälkeen. Näin
käryt eivät leviä muualle huoneistoon.
HOITO JA YLLÄPITO
Huomaa!
Varmista tuotteen toiminta, laatu ja turvallisuus käyttämällä huoltoon ja ylläpitoon vain alkuperäisosia.
Puhdistus
Liesikupu pyyhitään kostealla liinalla ja astianpesuaineella. Suodattimet on normaalikäytössä puhdistettava vähintään joka
toinen kuukausi. Normaalia useammin tapahtuvassa käytössä puhdistus on suoritettava useammin.
Poista rasvasuodattimet avaamalla kiinnikkeet, Kuva 12. Käsittele suodattimia varovaisesti, älä taivuta niitä.
Liota suodatinta lämpimässä vedessä, johon on sekoitettu astianpesuainetta. Rasvasuodatin voidaan pestä myös
astianpesukoneessa.
Asenna rasvasuodatin takaisin puhdistuksen jälkeen. Varmista, että se kiinnittyy
kunnolla.
Liesikuvun sisäpuoli ja pelti on puhdistettava vähintään kaksi kertaa vuodessa. Pyyhi
kostealla liinalla ja astianpesuaineella. Pelti
on helpointa puhdistaa, kun se on auki.
LED-VALAISTUKSEN JA LEDOHJAIMEN VAIHTO
Kuva 13
Huomaa!
Pätevän ammattihenkilön on suoritettava LED-valaistuksen ja LED-ohjaimen
vaihto. Ota yhteys huoltoon.
Valaistus ja ohjain on vaihdettava valmistajan tai sen huoltoedustajan toimittamaan
vastaavaan erikoisvalaisimeen ja
ohjaimeen.
Kuva 12
991.0695.252/D000000009082/180655/2023-02-17 33
Page 34
HUOLTO JA TAKUU
Tarkista, että sulake on ehjä. Tarkista, toimivatko kaikki toiminnot kuten pitääkin.
Yhteydenotot: Piketa Oy
puh.
www.franke.se/service
Huoltohenkilökunta voi auttaa sinua vian
korjaamisessa tai ohjata sinut lähimpään,
hyvää ja nopeaa palvelua tarjoavaan
huoltopisteeseen.
Tuotetta koskevat voimassa olevat APPLiAmääräykset.
PAKKAUKSEN JA TUOTTEEN KIERRÄTTÄMINEN
Pakkaus on toimitettava lähimpään
kierrätyspisteeseen.
Symboli tarkoittaa, ettei tuotetta saa hävittää sekajätteen joukossa. Se on toimitettava
hävitettäväksi sähkö- ja elekt-
roniikkakomponenttien kierrätyspisteeseen. Varmistamalla tuotteen
asianmukaisen käsittelyn autat ehkäisemään negatiivisia ympäristö- ja terveysvaikutuksia, jollaisia saattaa syntyä, mikäli
tuote hävitetään tavallisten jätteiden joukossa. Lisätietoja kierrätyksestä saat paikallisilta viranomaisilta, jätehuollosta tai
liikkeestä, josta ostit tuotteen.
34
991.0695.252/D000000009082/180655/2023-02-17
Page 35
SIKKERHETSFORSKRIFTER
Les nøye gjennom denne bruksog monteringsanvisningen og spesielt sikkerhetsforskriftene før du
installerer og begynner å bruke
produktet.
Lagre bruksanvisningen for senere
bruk eller til den som eventuelt
overtar produktet etter deg.
Gjør produktet strømløst før all
form for rengjøring og pleie.
§
Avledning av utblåsningsluften
må utføres i samsvar med gjeldende offentlige forskrifter.
§
Utblåsningsluften kan ikke ledes inn i røykkanaler som blir
brukt til å avlede røykgasser
fra f.eks. gasskaminer, peiser,
vedovner, oljekjeler osv.
§
Det må være minst 50 cm mellom komfyren og produktet. Er
det en gasskomfyr, må avstanden være 65 cm. Hvis produsenten av gasskomfyren
anbefaler en høyere monteringshøyde, må du ta hensyn til
dette.
§
Rommet må ha tilstrekkelig
lufttilførsel når produktet er i
bruk samtidig med produkter
som bruker annen energi enn
strøm, f.eks. gasskomfyrer,
gasskaminer, peiser, vedovner,
oljekjeler osv.
§ Produktet kan brukes av barn
fra åtte år og personer med
nedsatt mental, sensorisk eller
fysisk evne eller som mangler
erfaring og kunnskap hvis de
informeres om hvordan produktet er tenkt å bli brukt.
§
Barn skal ikke leke med produktet. Rengjøring og vedlikehold av produktet skal ikke
utføres av barn uten tilsyn.
§
Lett tilgjengelige deler av produktet kan bli varme i forbindelse med matlaging.
§
Faren for brannspredning øker
hvis produktet ikke blir rengjort så ofte som angitt.
§
For å unngå at det oppstår fare
skal fast installasjon, utskifting
av kabel eller annen type tilkobling utføres av en
fagperson.
§
Det er ikke tillatt å flambere
under produktet.
991.0695.252/D000000009082/180655/2023-02-17 35
Page 36
INSTALLASJON
min. 805
cm 60 90
A 598 898
A
max. 975
45
Blå
Blue
Brun
Brown
Kjøkkenhetten er laget for montering på
vegg. Kjøkkenhetten er utstyrt med motordrevet spjeld, LED-belysning og metalltrådfilter. Installasjon, pleie, vedlikehold osv. står
forklart i denne bruksanvisningen.
TEKNISKE DATA
Mål
Elektrisk
tilkobling
Maks. tilslut-
se Fig. 1
230 V ~ med
vernejording
900 W ved 230 V
ningseffekt
for
hovedledning
Belysning LED 2 x 2 W
INSTALLASJON
Monteringsdetaljer, festeskruer, mm. leveres sammen med kjøkkenhetten.
Elektrisk installasjon
Fig. 2
Kjøkkenhetten leveres med ledning og et
jordet støpsel for tilkobling til en jordet stikkontakt samt en hovedledning for tilkobling
til en ekstern enhet eller et aggregat.
Når hovedledningen er tilkoblet, lukkes relékontakten, da spjeldet er åpent (-12).
Man kan la være å koble til hovedledningen
dersom denne funksjonen er uønsket (-10).
Hvis det skal brukes en avtrekksrørforlenger, er det viktig å ta hensyn til dette ved
Fig. 1
36
plassering av uttaket.
Koblingsboks eller vegguttak skal være lett
tilgjengelig etter installasjon.
991.0695.252/D000000009082/180655/2023-02-17
Page 37
Monteringsdeler
D
100
FF
TORX T25
C 2 stk. hjørneknekter til øvre
avtrekksrørdel
E 7 stk. veggplugger 5,5 x 35
F 7 stk. skruer 4,5 x 39 TORX T25
G 2 stk. skruer 2,9 x 9,5
H 2 stk. skruer B6 x 6,5
J 1 stk. Tettsluttende spjeldluke
Plasser det nederste avtrekksrørfestet D på
veggen, se Fig. 3, under det øverste festet,
og merk av skruehull for festet på veggen.
Merk av skruehull for å henge opp hetten,
C, på veggen, slik det er vist på Fig. 3.
Bor et Ø 3,5 mm hull midt i samtlige oppmerkede punkt.
Skru fast konsollene til avtrekksrøret ved
bruk av skruene F.
Hvis den medfølgende pluggen skal brukes,
bor et Ø 5,5 mm hul. Bor hullet 5 mm dypere enn lengden på pluggen. Plasser veggpluggene E i hullene. Kontroller at skruene
og pluggene er egnet for veggmaterialet
(rød plastplugg er for montering i betong,
murstein og naturstein).
Montering
Fig. 4
Fig. 3
Montering av veggfestene, merking på veggen
Merk:
Totalhøyde, avstand mellom hettens
Ta ut fettfilter Fig. 12.
Før montering skrus de to skruene F i de
forborede hullene, Fig. 4.
Heng opp kjøkkenhetten og sørg for at den
er i vater. Fest med en skrue F.
Sett tilbake fettfilter.
nedre kant og skorsteinens øvre, se måleskisse Fig. 1. Ved montering med en
avtrekksrørforlenger, se måldata for
denne.
Marker en senterlinje A der kjøkkenhetten
skal monteres over komfyren.
Trekk en horisontal referanselinje B over
komfyren, Fig. 3.
Plasser det øverste avtrekksrørfestet D på
veggen som vist på Fig. 3.
Merk av skruehullene for festet på veggen.
991.0695.252/D000000009082/180655/2023-02-17 37
Page 38
Tilkobling til avtrekkskanal
G
H
D
Koble til kjøkkenhetten med rør eller slange
Ø160 mm. Bruk en reduksjonsstuss hvis
koblingen er Ø125 mm.
Fig. 5
Merk:
Ved montering av fleksibel kanal, må
denne være rett nærmest stussen, Fig.
5.
Montering av avtrekksrør
Fest sidene på den nedre avtrekksrørdelen
til kjøkkenhetten med skruer H (3,5 x 8
mm), Fig. 6.
Fjerning av beskyttelsesplast
Fjern all beskyttelsesplast fra filteret og
eventuelle andre deler av produktet.
Fig. 6
Avtrekksrør, øvre seksjon
Før de to sidene av den øvre avtrekksrørdelen forsiktig utover og hekt dem på konsollene D. Pass på at de sitter som de skal.
Fest sidene til den øvre konsollen ved hjelp
av skruer G (2,9 x 9,5 mm), Fig. 6.
Avtrekksrør, nedre seksjon.
Før de to sidene på den nedre avtrekksrørdelen forsiktig utover og hekt dem mellom
den øvre avtrekksrørdelen og veggen. Pass
på at de sitter som de skal.
38
991.0695.252/D000000009082/180655/2023-02-17
Page 39
TILPASNING AV LUFTSTRØMMEN
B
1
2
3
4
5
6
SPJELDINNSTILLING
Luftstrømmen tilpasses ved hjelp av spjeldet. Løsne filteret for å få tilgang til
spjeldet.
Fig. 7
Måleuttak
Trykket Pm måles i måleuttaket, Fig. 7A.
Ved hjelp av målt trykk Pm og spjeldets posisjon kan luftmengden avleses i tilpasningsdiagram, der F1–F6 er forcert
ventilasjon og G1–G6 er grunnventilasjon.
Hvis det er nødvendig å endre luftmengden,
foretas en ny
spjeldinnstilling med utgangspunkt i diagrammet som forklart nedenfor.
Tilpasning av forcert ventilasjon
Fig. 8
Åpne spjeldluken, Fig. 8B.
Merk:
Håndter spjeldet forsiktig!
Fig. 9
991.0695.252/D000000009082/180655/2023-02-17 39
Løsne forseringsluken, Fig. 9C, ved å løfte
den fra låsehakene, Fig. 9D.
Page 40
Merk:
E
F
6
5
4
3
2
1
Vær forsiktig med forseringsluken og
pass på at den ikke blir bøyd.
Før luken til ønsket stilling. Markeringene
for forseringslukens stilling, F1–F6, tilsvarer
verdiene i diagrammet Forsert ventilasjon,
se fig. 14, side 43.
Trykk fast forseringsluken i låsingen, pass
på at den sitter godt fast.
Mål trykket Pm og kontroller at ønsket forceret ventilasjon er oppnådd. (Se diagram,
fig. 14, side 43.)
Tilpasning av grunnventilasjon
Fig. 10
Juster grunnventilasjonen med spjeldet
stengt. Løsne skruene, Fig. 10E.
Plasser spjeldluken, Fig. 10F, i ønsket
stilling.
Merk:
Håndter spjeldet forsiktig.
Markeringene for spjeldlukens stilling, G1–
G6, tilsvarer verdiene i diagrammet Grunnventilasjon, se fig. 15, side 44.
Fest spjeldet med skruene, Fig. 10E.
Mål trykket Pm og kontroller at ønsket
grunnventilasjon er oppnådd. (Se diagram,
fig. 15, side 44.)
40
991.0695.252/D000000009082/180655/2023-02-17
Page 41
BRUK
VL
A B
C
FUNKSJON STRØMBRYTERE
Fig. 11
A. Belysning.
B. Spjeld. Trykk én gang for å åpne spjel-
det. Indikatorlampen lyser når spjeldet
er åpent.
C. Indikatorlampe.
Spjeldet lukker seg automatisk etter 60
min eller ved å trykke på knappen B én
gang til.
La gjerne spjeldet stå åpent en stund før og
etter matlaging for å forhindre at osen sprer
seg i rommet.
PLEIE OG VEDLIKEHOLD
Merk:
For å sikre funksjon, kvalitet og sikkerhet etter service og vedlikehold, er det
viktig å kun bruke originaldeler.
Rengjøring
Kjøkkenhetten tørkes av med en fuktig klut
og oppvaskmiddel. Filtrene skal rengjøres
minst annenhver måned ved normal bruk.
Rengjør oftere ved intensiv bruk.
Legg filteret i varmt vann blandet med oppvaskmiddel. Filteret kan også vaskes i
oppvaskmaskin.
Sett fettfilteret tilbake etter rengjøring og
pass på at det knepper på plass.
Innsiden av kjøkkenhetten samt spjeldet
skal rengjøres minst to ganger i året. Tørk
av med en fuktig klut og oppvaskmiddel.
Spjeldet er lettest å rengjøre når det er
åpent.
BYTTE AV LED-BELYSNING OG LEDDRIVER
Fig. 13
Merk:
Bytte av LED-belysning og LED-driver
skal utføres av en fagperson. Ta kontakt
med service.
Belysning og driver må skiftes ut med en
tilsvarende spesialarmatur fra produsenten
eller deres serviceagent.
Fig. 12
Fjern fettfilteret ved å åpne klipsene, Fig.
12. Vær forsiktig med filtrene og pass på at
de ikke blir bøyd.
991.0695.252/D000000009082/180655/2023-02-17 41
Page 42
SERVICE OG GARANTI
Kontroller at sikringen er hel. Prøv alle funksjoner for å finne ut hva som ikke fungerer.
Kontakt Franke Service
tlf. +46 (0)912-40 500
www.franke.se/service
De kan hjelpe til med å reparere feilen eller
henvise til nærmeste servicefirma for rask
og god service.
Produktet omfattes av gjeldende APPLiAbestemmelser.
EMBALLASJE- OG PRODUKTGJENVINNING
Emballasjen leveres på nærmeste
miljøstasjon for gjenvinning.
Symbolet angir at produktet
ikke skal kastes sammen med
husholdningsavfallet. Det skal
leveres til et oppsamlingssted
for gjenvinning av elektriske og
elektroniske komponenter. Ved å sørge for
at produktet blir behandlet på riktig måte,
bidrar du til å forebygge eventuelle skadelige miljø- og helseeffekter som kan oppstå
når produktet kastes som vanlig avfall. Kontakt lokale myndigheter, renovasjonsetaten
eller butikken der du kjøpte varen for ytterligere opplysninger.
42
991.0695.252/D000000009082/180655/2023-02-17
Page 43
FORCERINGSFLÖDE TEHOSTETTU TUULETUS
FORCERET VENTILATION FORCERET VENTILASJON
Injusteringsdiagram Säätökaavio
Indreguleringsdiagram Tilpasningsdiagram
Tryck i mätuttag. Paine mittausliittimessä.
Tryk i måleudgang. Trykk i måleuttak.
K-faktor K-kerroin
F1 F2 F3 F4 F5 F6
2,36 3,02 3,78 4,96 6,08 7,76
Fig.14
991.0695.252/D000000009082/180655/2023-02-17 43
Page 44
GRUNDFLÖDE PERUSTUULETUS
GRUNDVENTILATION GRUNNVENTILASJON
Injusteringsdiagram Säätökaavio
Indreguleringsdiagram Tilpasningsdiagram
Tryck i mätuttag. Paine mittausliittimessä.
Tryk i måleudgang. Trykk i måleuttak.
K-faktor K-kerroin
G1 G2 G3 G4 G5 G6
0,70 1,04 1,20 1,51 2,04 2,90
Fig.15
991.0695.252/D000000009082/180655/2023-02-17 44
Page 45
FORCERINGSFLÖDE TEHOSTETTU TUULETUS
FORCERET VENTILATION FORCERET VENTILASJON
Dimensioneringsdiagram Mitoituskaavio
Verkligt tryck i kanal Kanavan todellinen paine
Faktisk tryk i kanal Reelt tr ykk i kanal
K-faktor K-kerroin
F1 F2 F3 F4 F5 F6
2,42 3,15 4,22 5,65 7,14 9,55
Fig.16
991.0695.252/D000000009082/180655/2023-02-17 45
Page 46
GRUNDFLÖDE PERUSTUULETUS
GRUNDVENTILATION GRUNNVENTILASJON
Dimensioneringsdiagram Mitoituskaavio
Verkligt tryck i kanal Kanavan todellinen paine
Faktisk tryk i kanal Reelt tr ykk i kanal
K-faktor K-kerroin
G1 G2 G3 G4 G5 G6
0,68 0,98 1,27 1,57 2,14 3,00
Fig.17
991.0695.252/D000000009082/180655/2023-02-17 46
Page 47
991.0695.252/D000000009082/180655/2023-02-17 47
Page 48
.
991.0695.252/D000000009082/180655/2023-02-17 (48403)
Loading...
