Page 1
SPISFLÄKT 780 T45 HE
COOKER HOOD 780 T45 HE
EMHÆTTE 780 T45 HE
LIESITUULETIN 780 T45 HE
KJØKKENVENTILATOR 780 T45 HE
Page 2
SV Bruksanvisning
Säkerhetsföreskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Användning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Service och garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
GB User Instructions
Safety Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Instructions for use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Servicing and warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
DA Betjeningsvejledning
Sikkerhedsforskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Betjening . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Service og garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
FI Käyttöohje
Turvallisuusmääräykset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Asennus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Huolto ja takuu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
NO Bruksanvisning
Sikkerhetsforskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Installasjon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Service og garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
991.0688.021/D000000008870/180618/2024-05-20
Page 3
SÄKERHETSFÖRESKRIFTER
Läs noga igenom denna bruksoch monteringsanvisning, i synnerhet säkerhetsföreskrifterna, innan
du installerar och börjar använda
produkten.
Spara bruksanvisningen för senare
användning eller till den som eventuellt övertar produkten efter dig.
Gör produkten strömlös innan all
form av rengöring och skötsel.
§
Avledning av utblåsningsluften
skall utföras i enlighet med föreskrifter utfärdade av berörd
myndighet.
§
Utblåsningsluften får inte ledas
in i rökkanal som används för
avledning av rökgaser från t ex
gas- eller braskaminer, ved- eller oljepannor etc.
§
Avståndet mellan spis och produkt måste vara minst 50 cm.
Vid gasspis ökas avståndet till
65 cm. Om högre monteringshöjd rekommenderas av gasspisens tillverkare ska hänsyn
tas till detta.
§
För att undvika att fara uppstår
ska fast installation, utbyte av
sladdställ eller annan typ av
anslutning utföras av behörig
fackman.
§
Tillräckligt med luft måste tillföras rummet när produkten
används samtidigt med produkter som använder annan
energi än el-energi, t ex gasspis, gas- eller braskaminer,
ved- eller oljepannor etc.
§ Produkten kan användas av
barn från 8 år och personer
med nedsatt mental, sensorisk
eller fysisk förmåga, eller brist
på erfarenhet och kunskap, om
de informeras om hur produkten är avsedd att användas.
§
Barn skall inte leka med produkten. Rengöring och underhåll av produkten skall inte
utföras av barn utan tillsyn.
§
Åtkomliga delar av produkten
kan bli heta i samband med
matlagning.
§
Risken för brandspridning ökar
om inte rengöring sker så ofta
som anges.
Obs!
Byggherren ansvarar för att installationen blir korrekt och att
gällande byggregler är
uppfyllda.
§
Att flambera under produkten
är inte tillåtet.
991.0688.021/D000000008870/180618/2024-05-20 3
Page 4

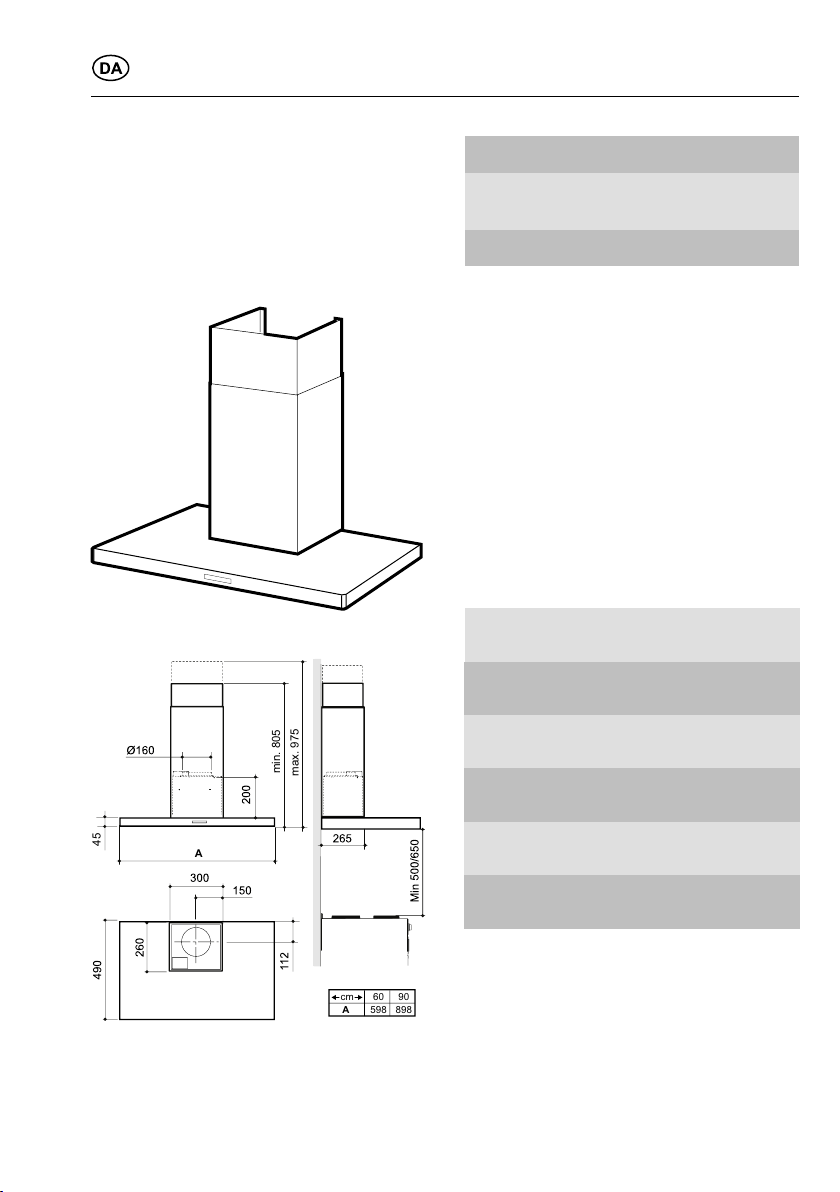

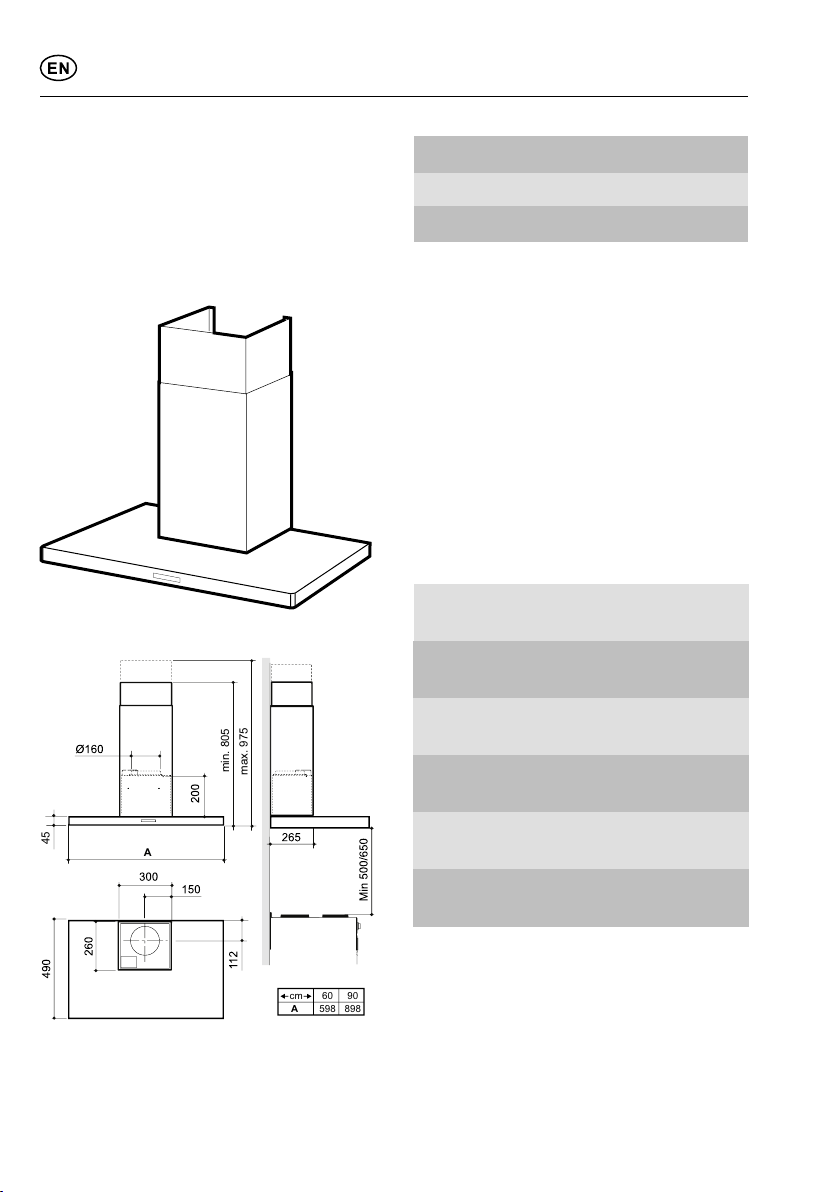

INSTALLATION
45
max. 975
min. 805
cm 60 90
A 598 898
A
Spisfläkten är tillverkad för montering på
vägg. Fläkten är utrustad med Easy-Clean
motorpaket, LED-belysning och metalltrådsfilter. Spisfläkten har tre hastigheter, intensivläge samt ventilationsläge. Installation,
användning, skötsel, underhåll mm framgår
av denna anvisning.
TEKNISKA UPPGIFTER
Mått
se Fig.1
Elektrisk anslutning 230 V ~ med
skyddsjord
Belysning LED 2 x 2 W
INSTALLATION
Monteringsdetaljer, skruvar för uppfästning
mm levereras med spisfläkten.
Elektrisk installation
Spisfläkten levereras med sladd och jordad
stickpropp för anslutning till jordat
vägguttag.
Vid montering med en förlängd övre skorstensdel, ta hänsyn till detta vid placering
av uttag.
Kopplingsbox eller vägguttag ska vara åtkomligt efter installation.
Installationskomponenter
D 2 st
E 7 st
F 7 st
G
Konsoler för övre skorsten
Väggpluggar 5,5 x 35
Skruvar 4,5 x 39 TORX T25
2 st
Skruvar 2,9 x 9,5
I 1 st
J 1 st

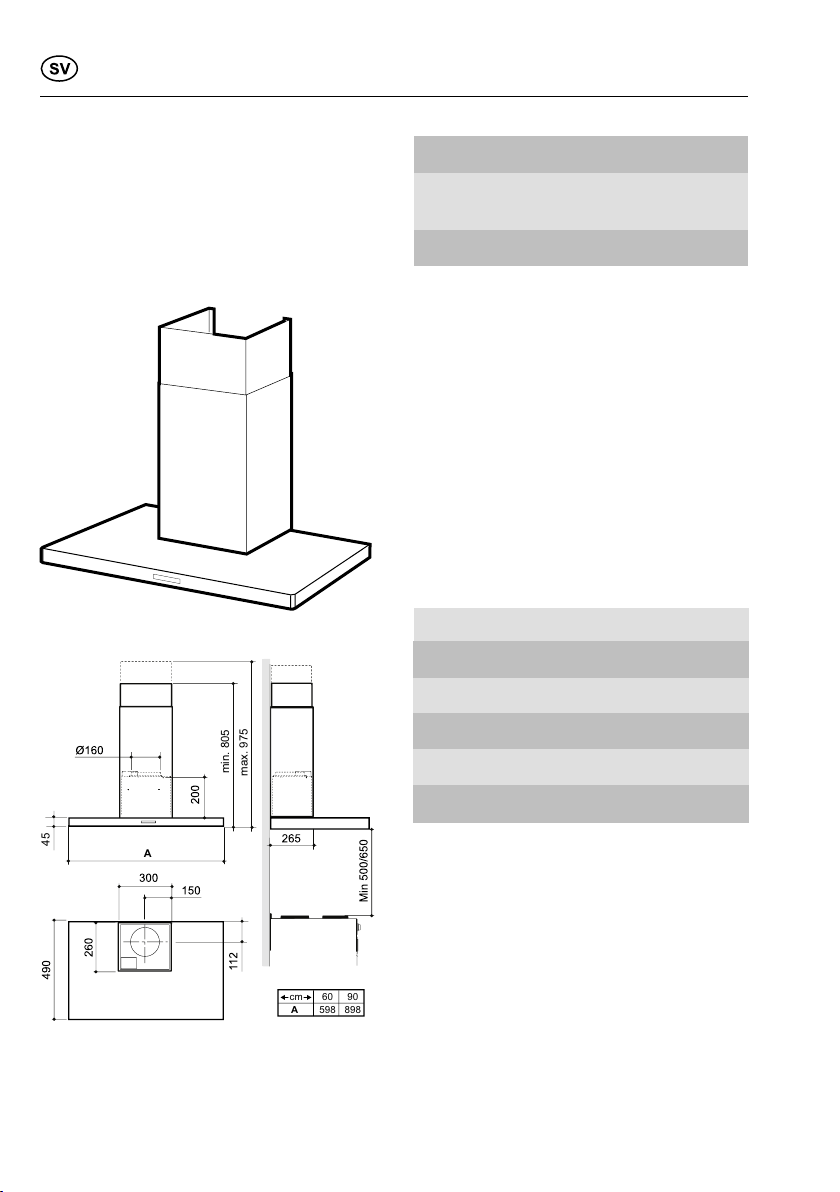

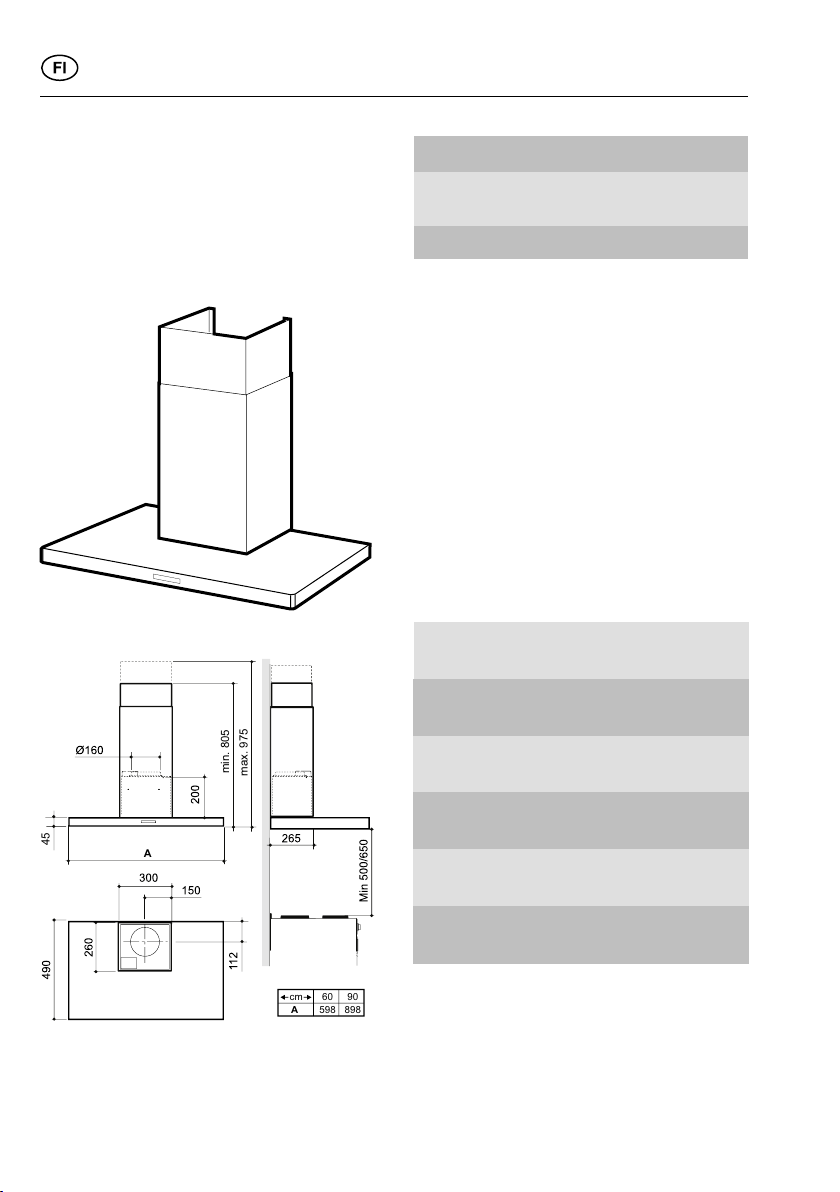

Fig.1
4
Kallrasskydd
Ventilationstejp
991.0688.021/D000000008870/180618/2024-05-20
Page 5
I
301
G
D
500/650
5390
120 120
C
F D E
B
A
EF
100
15
J

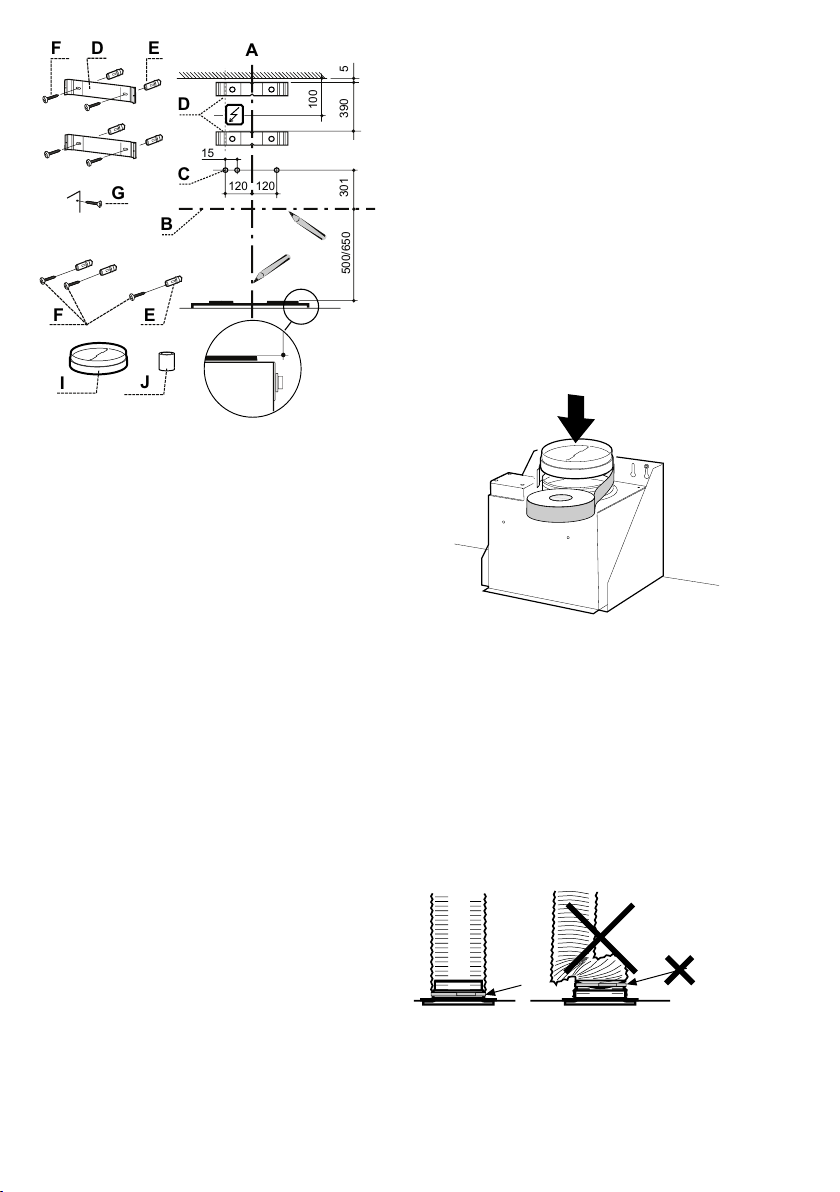

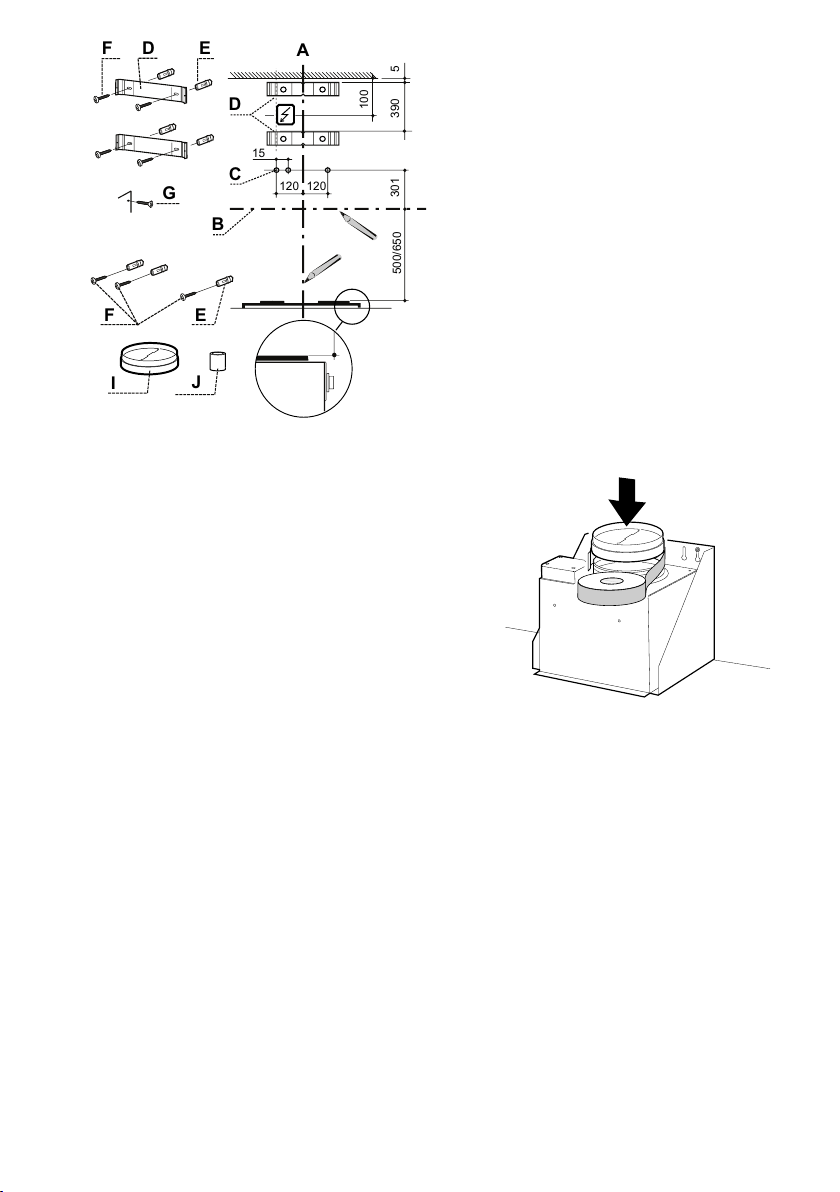

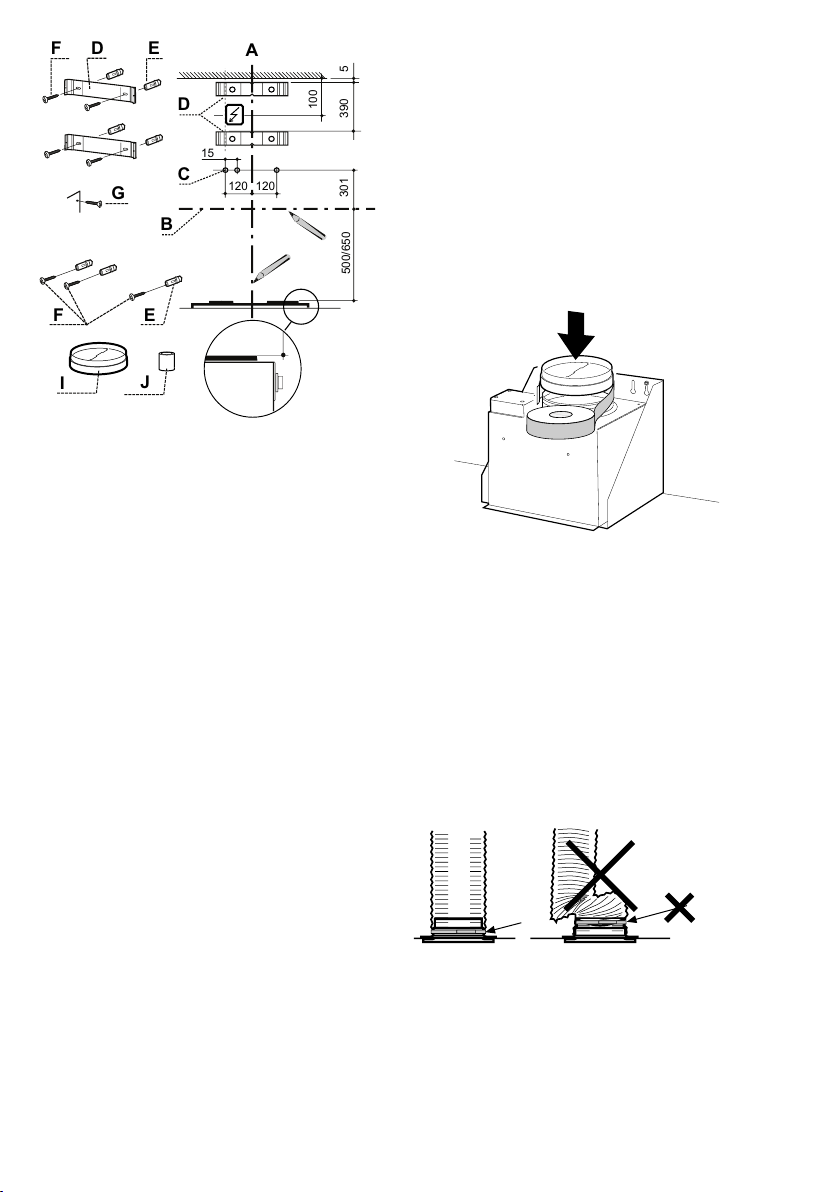

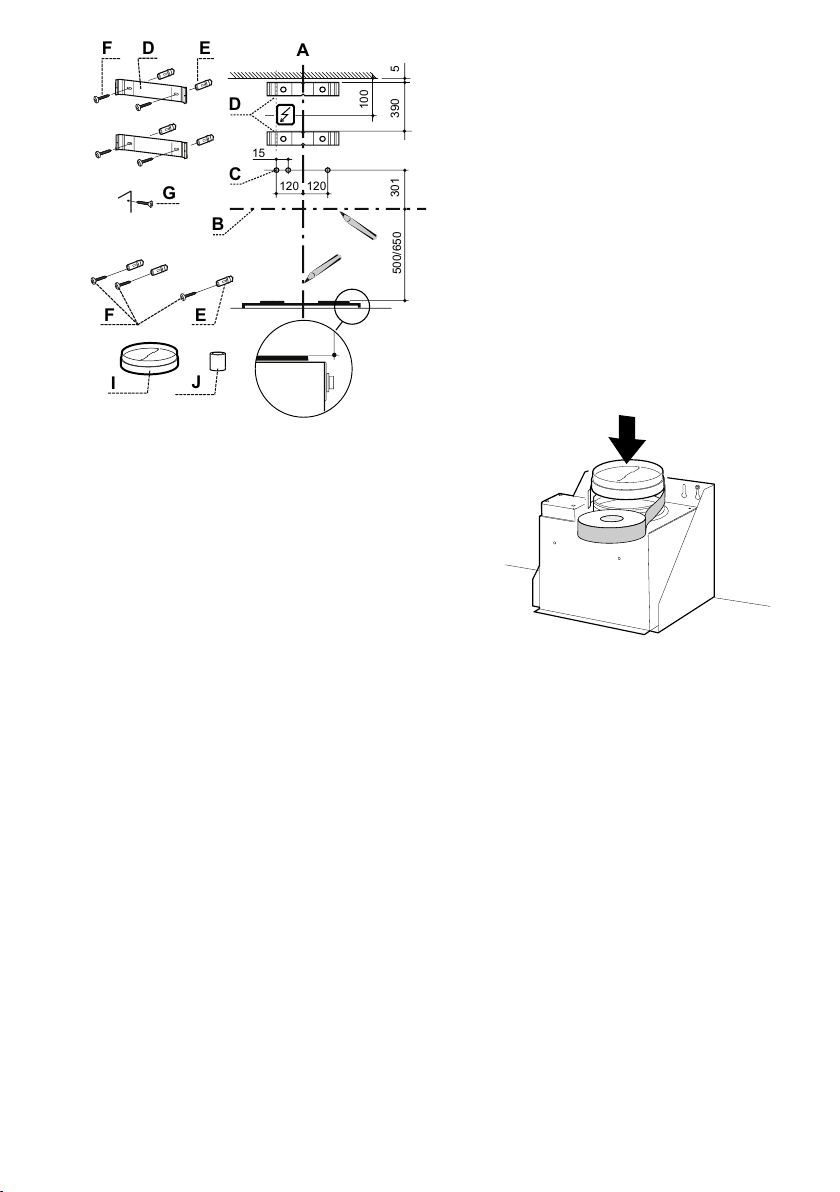

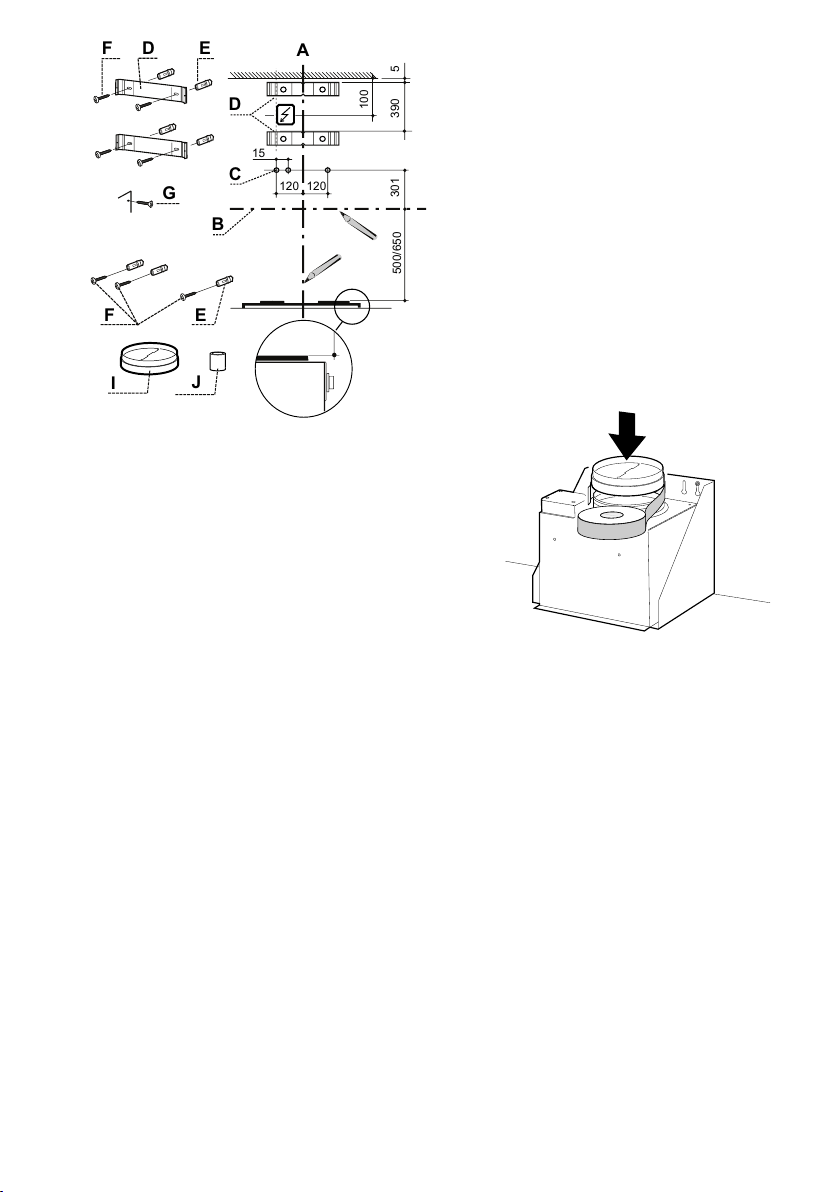

Fig.2
Montering av väggfästen, märkning på vägg
Markera en centrumlinje A ovanför spisen
där spisfläkten ska monteras.
Dra en horisontell referenslinje B ovanför
spisen, Fig.2.
Placera övre fäste D för skorsten på väggen, som framgår av Fig.2.
Märk ut fästets skruvhål på väggen.
Placera undre fäste D för skorsten på väg-
gen, se Fig.2, under det övre fästet och
märk ut fästets skruvhål på väggen.
Märk ut skruvhålen för spisfläktens upphängning, C, på väggen, som framgår av
Fig.2.
Borra Ø 3,5 mm hål i centrum på samtliga
uppmärkta punkter.
Skruva fast konsolerna till skorstenen, genom att använda skruvarna F.
Obs!
Totalhöjd, avstånd mellan spisfläktens
nedre kant och skorstenens övre, se
måttskiss Fig.1. Vid montering med en
förlängd övre skorstensdel eller om spisfläkten ska förses med kolfilterkit, se separata anvisningar och måttuppgifter för
dessa.
Om medlevererad plugg ska användas, borra Ø 5,5 mm hål. Borra hålet 5 mm djupare
än pluggens längd. Placera väggpluggar E i
hålen. Kontrollera att skruv och plugg som
används är avsedd för materialet i väggen
(röd plastplugg är till för infästning i betong,
tegel och natursten).
Montering
Ta bort fettfilter och motorenhet Fig.7
Fig.8.
Före upphängning skruva dit två skruvar F i
de förborrade hålen, Fig.3.
Häng upp spisfläkten och justera den vågrätt. Lås fast med en skruv F.
Sätt tillbaka motorenhet och fettfilter.
Fig.3
Sätt dit och tejpa fast kallrasskyddet I med
tejp J, Fig.3
Är anslutningen Ø 125 mm måste reduceringsstos användas. Reduceringsstosen tejpas fast på kallrasskyddet med tejp J.
991.0688.021/D000000008870/180618/2024-05-20 5
Page 6
Anslutning till frånluftkanal
G
D
G
Anslut spisfläkten med rör eller slang
Ø160 mm. För lägsta ljudnivå rekommenderar vi anslutning med rör.

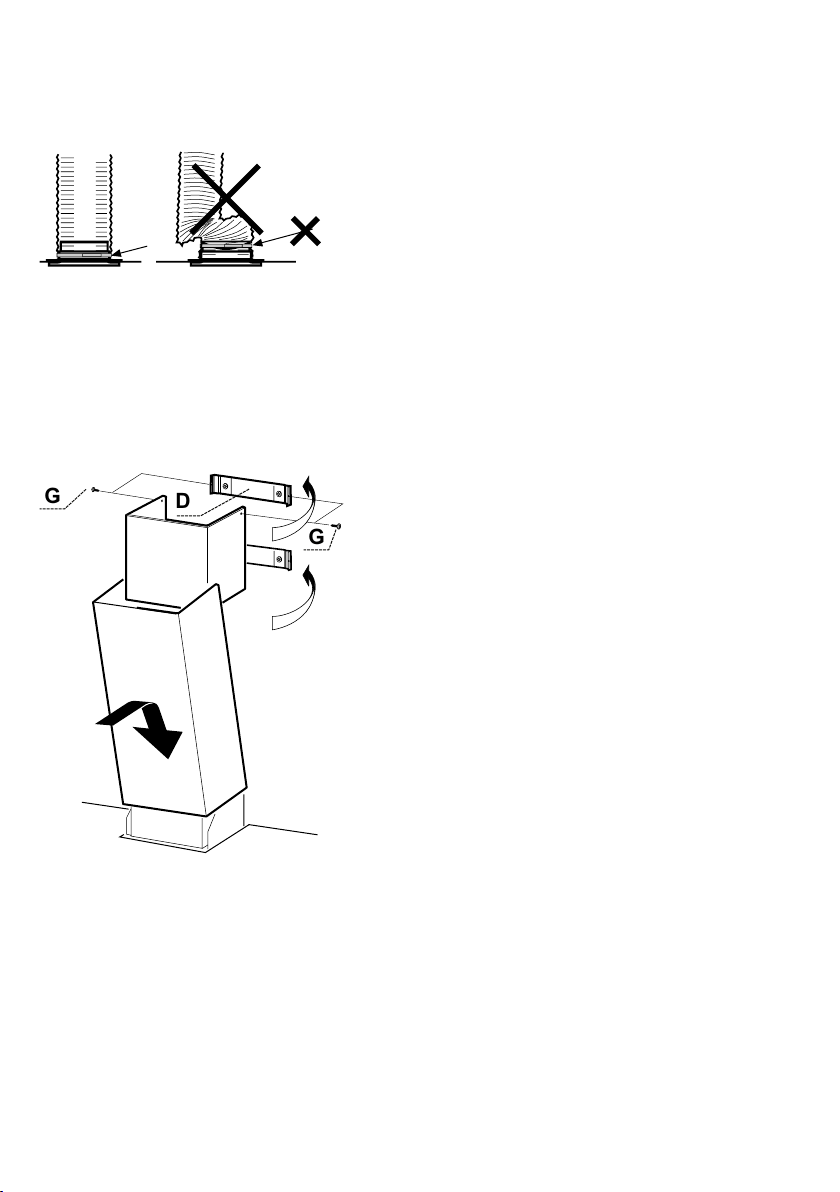

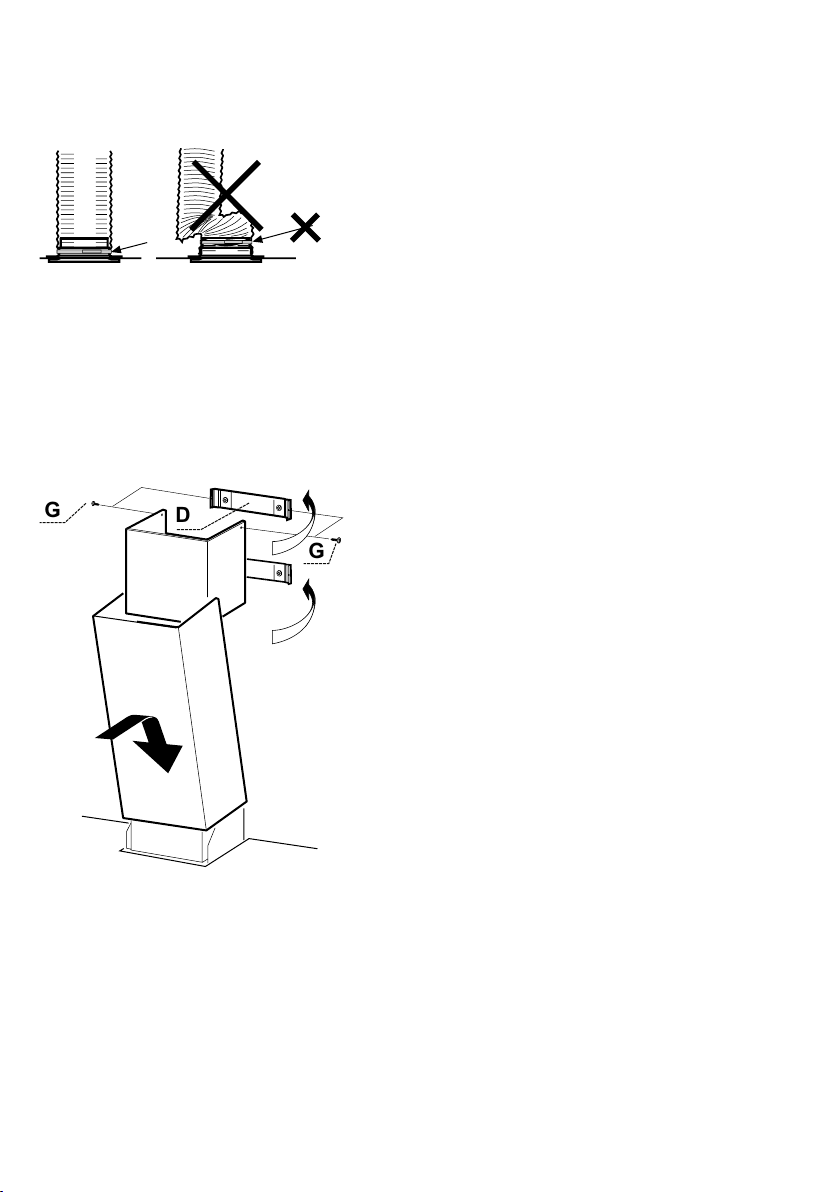

Fig.4
Obs!
Vid anslutning med slang måste slangen
monteras sträckt närmast anslutningen,
Fig.4, då detta har påverkan på såväl
funktion som ljud.

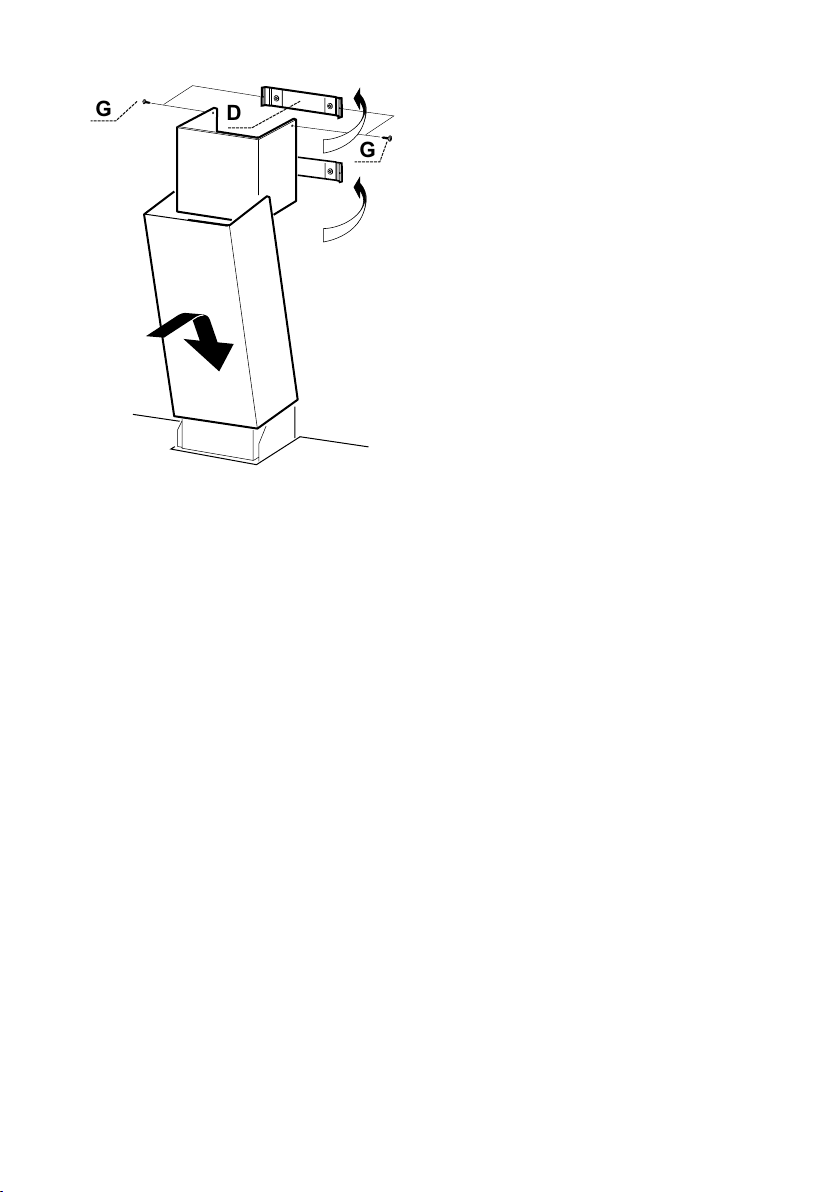

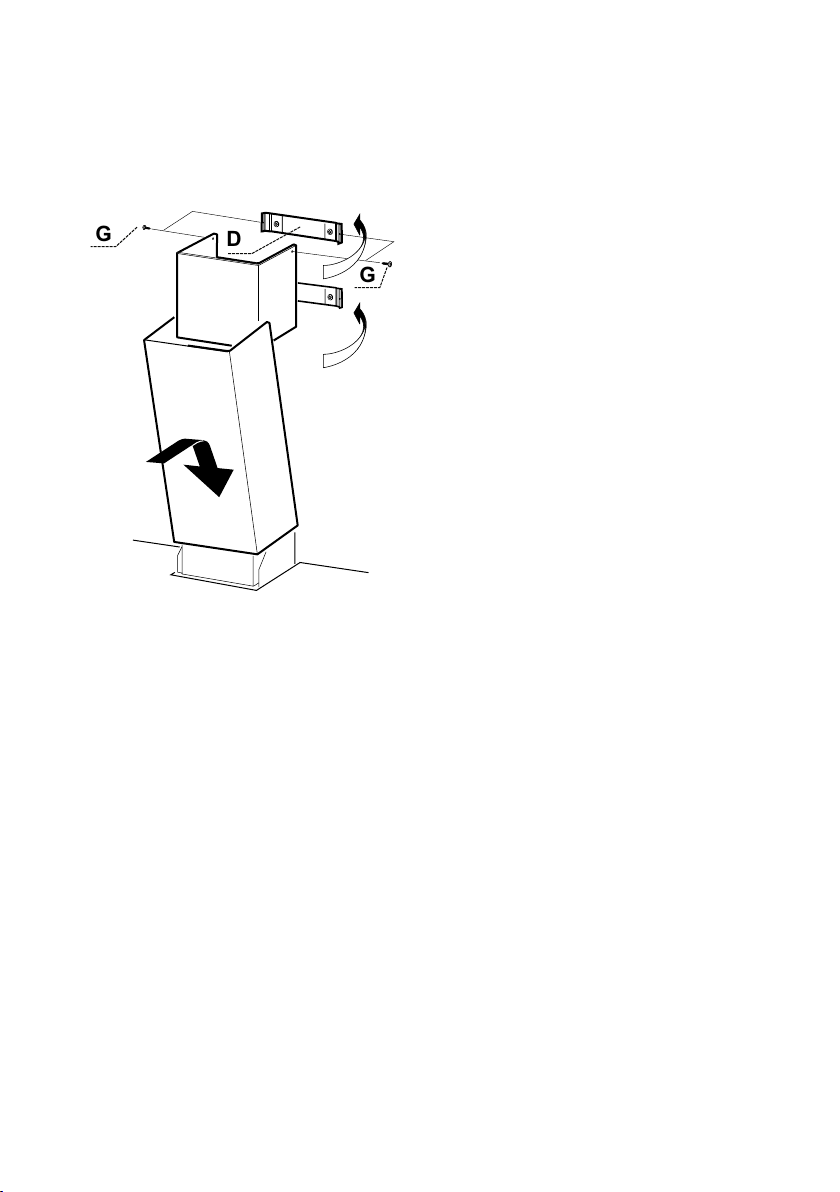

Montering skorsten
Skorsten, nedre sektion
För försiktigt de två sidorna av den nedre
skorstensdelen utåt och haka fast dem mellan den övre skorstensdelen och väggen.
Tryck ned trumman ordentligt . Se till att
den sitter innanför kanten i fläktchassiet.
Haka fast i överkant mellan den övre skorstensdelen och väggen. Se till att den snäpper fast ordentligt.
Borttagning av skyddsplast
Avlägsna all skyddsplast från filter och
eventuella övriga delar av produkten.
Fig.5
Skorsten, övre sektion
För försiktigt de två sidorna av den övre
skorstensdelen utåt och haka dem på konsolerna D. Se till att de sitter ordentligt.
Fixera sidorna mot övre konsolen med hjälp
av de 2 skruvarna G ( 2,9 x 9,5 mm), Fig.5.
6
991.0688.021/D000000008870/180618/2024-05-20
Page 7
A B C D E
B
A

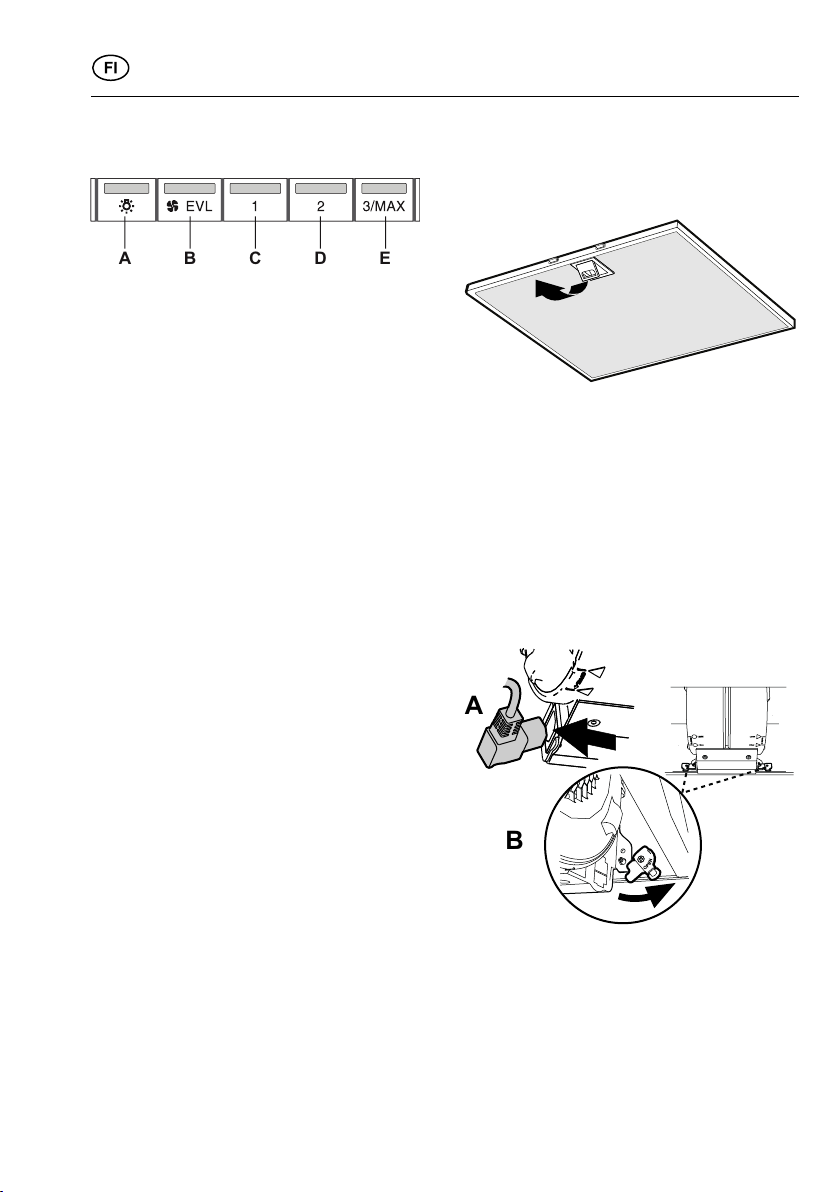

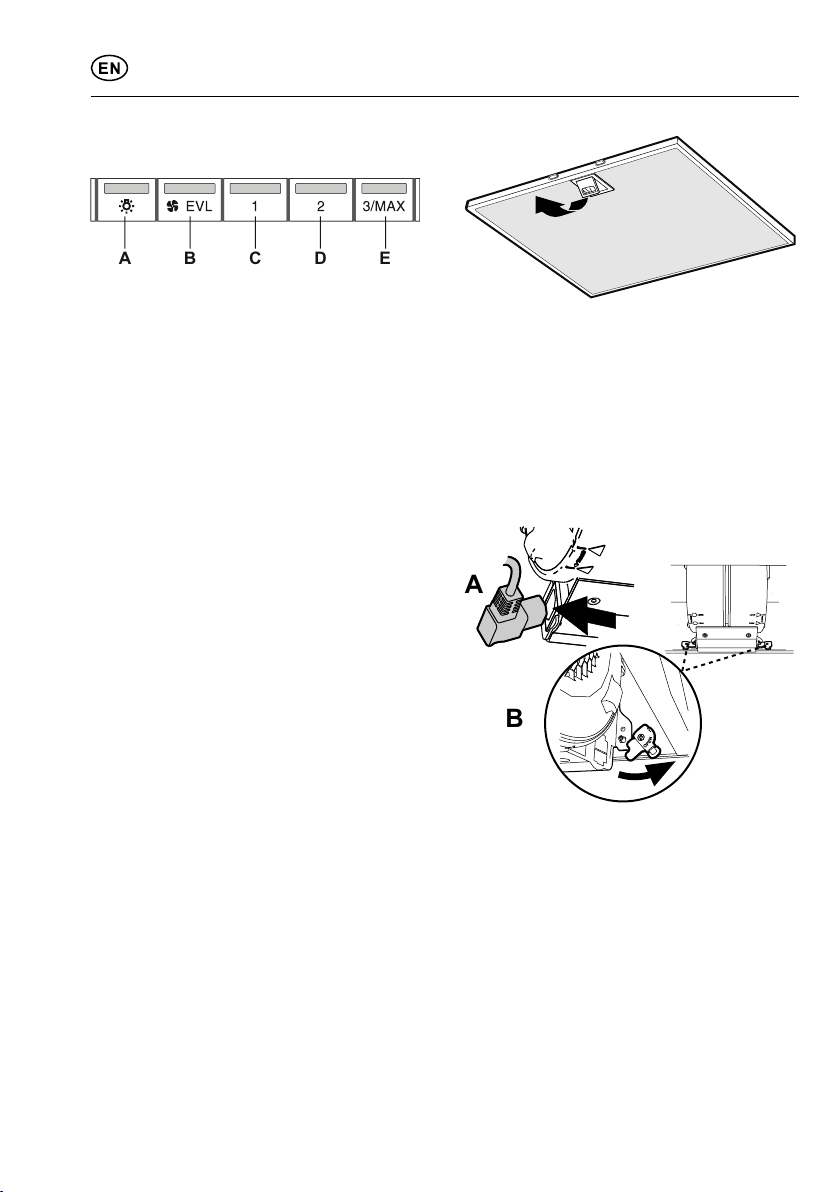

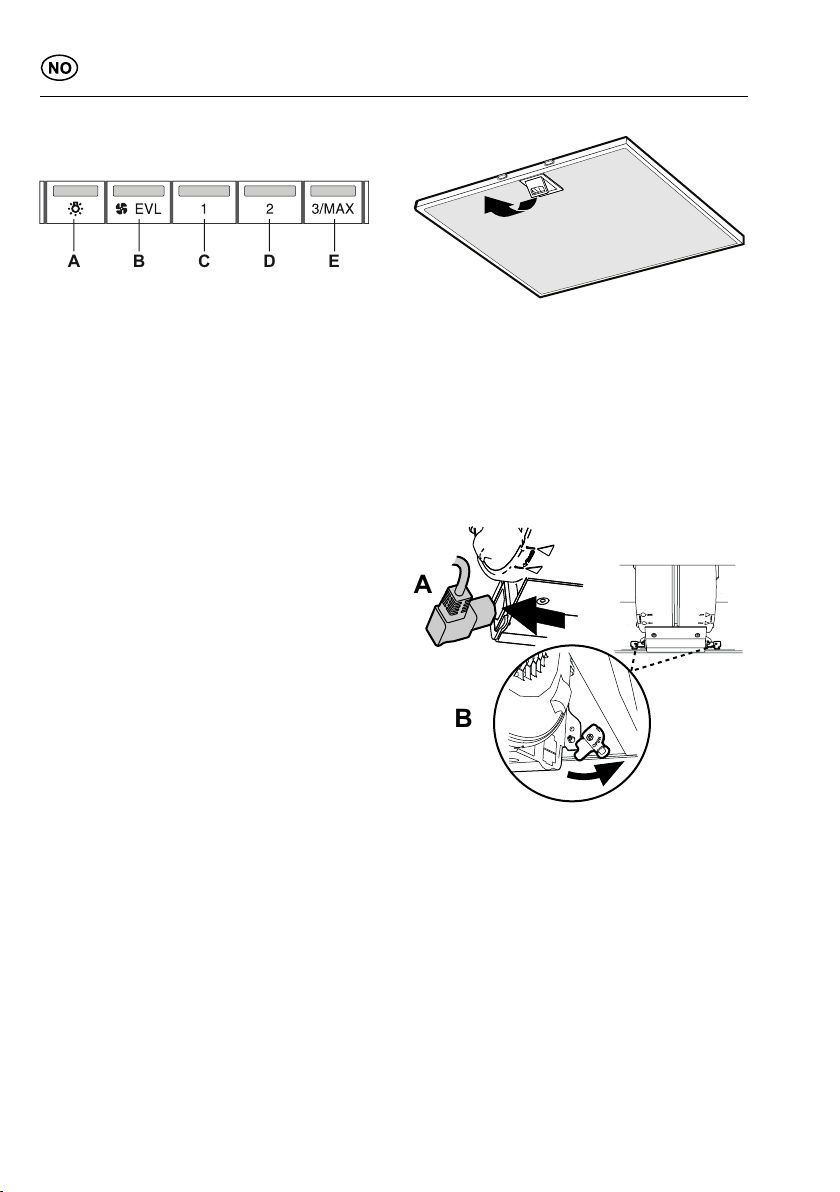

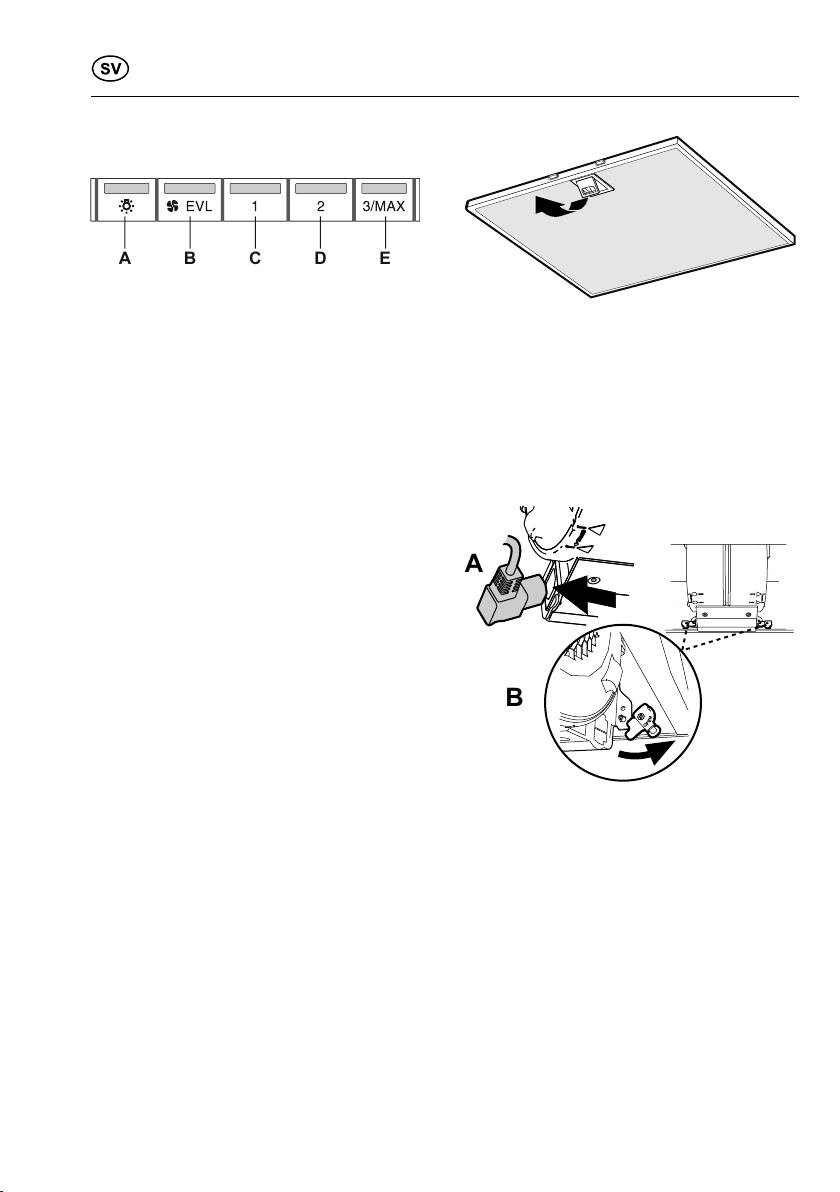

ANVÄNDNING
FUNKTION STRÖMBRYTARE
Fig.6
A. Belysning.
B. Ventilationsläge. Fläkten går på låg has-
tighet i 60 minuter.
C. Hastighet 1 på fläktmotor.
D. Hastighet 2 på fläktmotor.
E. Hastighet 3 på fläktmotor. Om knappen
hålls inne i 2 sekunder går fläkten upp
på intensivläge. Efter 7 minuter återgår
fläktmotorn till tidigare inställt läge.
Fläkten kan startas och stoppas med
knapparna B-E.
Obs!
Vid vissa installationer av fläkten an-
vänds inte intensivläge.
Starta gärna fläkten innan matlagning, för
att undvika att os sprids i rummet. Anpassa
fläktens hastighet till typ av matlagning. Låt
gärna fläkten arbeta på låg hastighet en
stund efter matlagning. Vid behov, utnyttja
fläktens låga hastighet även när ugnen används, eller efter maskindiskning.
SKÖTSEL OCH UNDERHÅLL
Obs!
För att säkerställa funktion, kvalitet och
säkerhet efter service och underhåll, an-
vänd endast originaldelar.
Rengöring
Spisfläkten torkas av med våt trasa och
diskmedel. Filtren ska rengöras minst varannan månad vid normal användning. Rengör oftare vid intensiv användning.
Fig.7
Ta bort fettfilter genom att öppna snäppet,
Fig.7. Hantera filter försiktigt, var noga med
att inte bocka dem.
Blötlägg filtret i varmt vatten blandat med
diskmedel. Filtret kan även diskas i maskin.
Sätt tillbaka fettfilter efter rengöring, se till
att de snäpper fast ordentligt.
Fig.8
Motorpaket och sidogaller samt insidan av
fläkten ska rengöras minst två gånger per
år.
Motorpaketet demonteras genom att först
lossa kontakten på sidan om motorenheten, Fig.8A. Vrid spärrhakarna, Fig.8B, som
låser fast motorpaketet. Dra enheten utåt
så att den frigörs från stiften, och sedan
nedåt.
Obs!
Motorpaketet får ej diskas eller utsättas
för väta! Torka av med lätt fuktad trasa
och diskmedel.
991.0688.021/D000000008870/180618/2024-05-20 7
Page 8

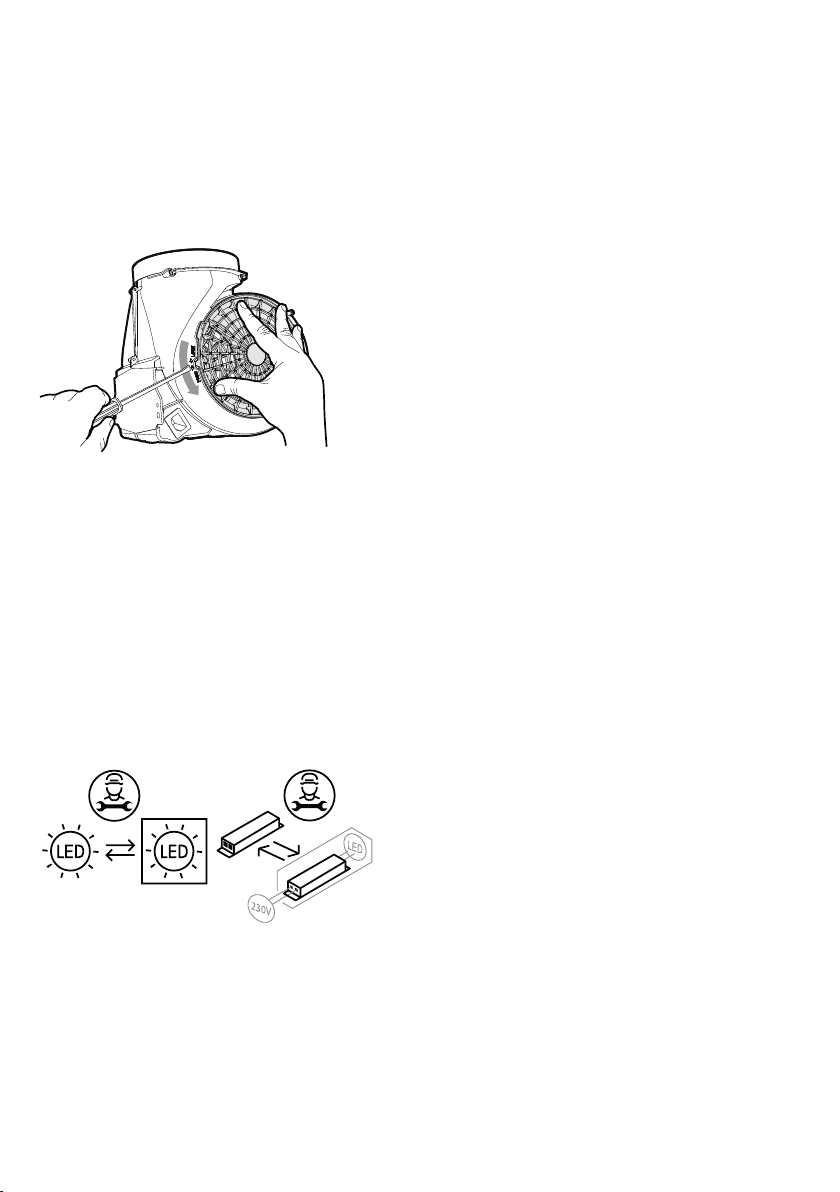

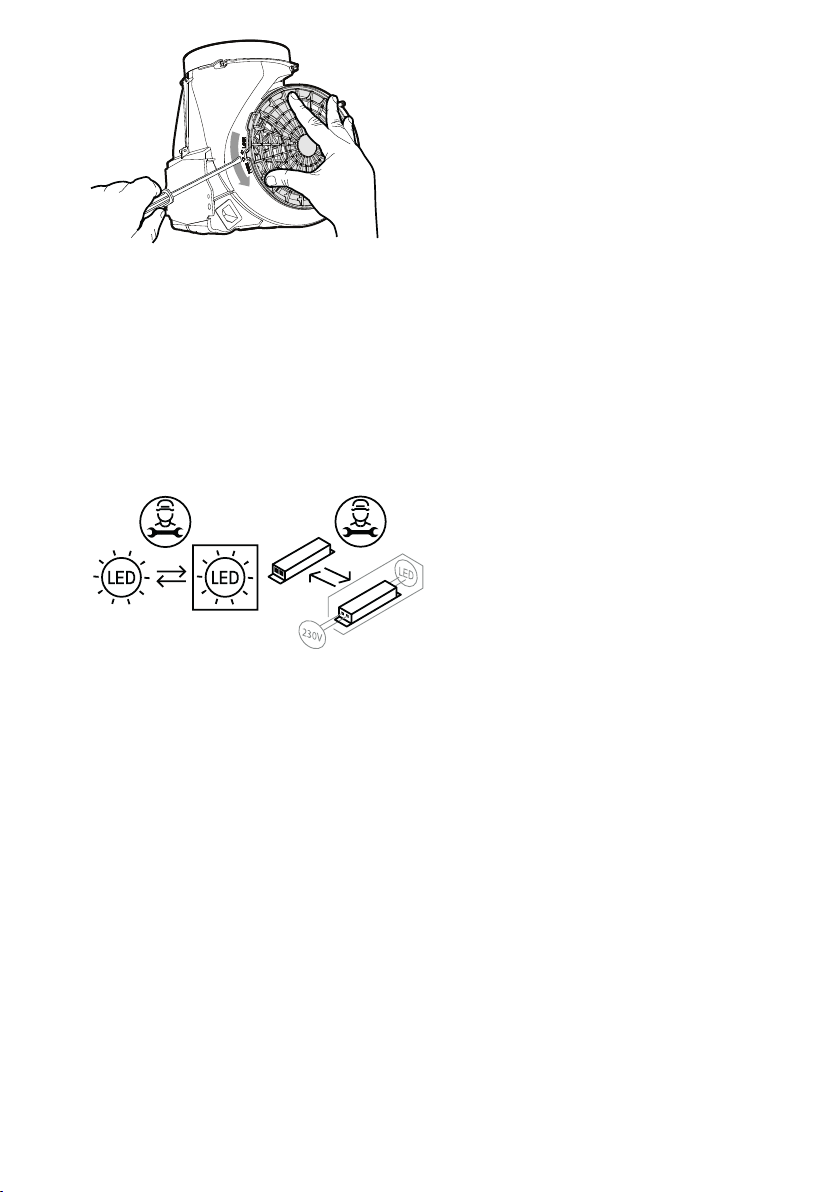

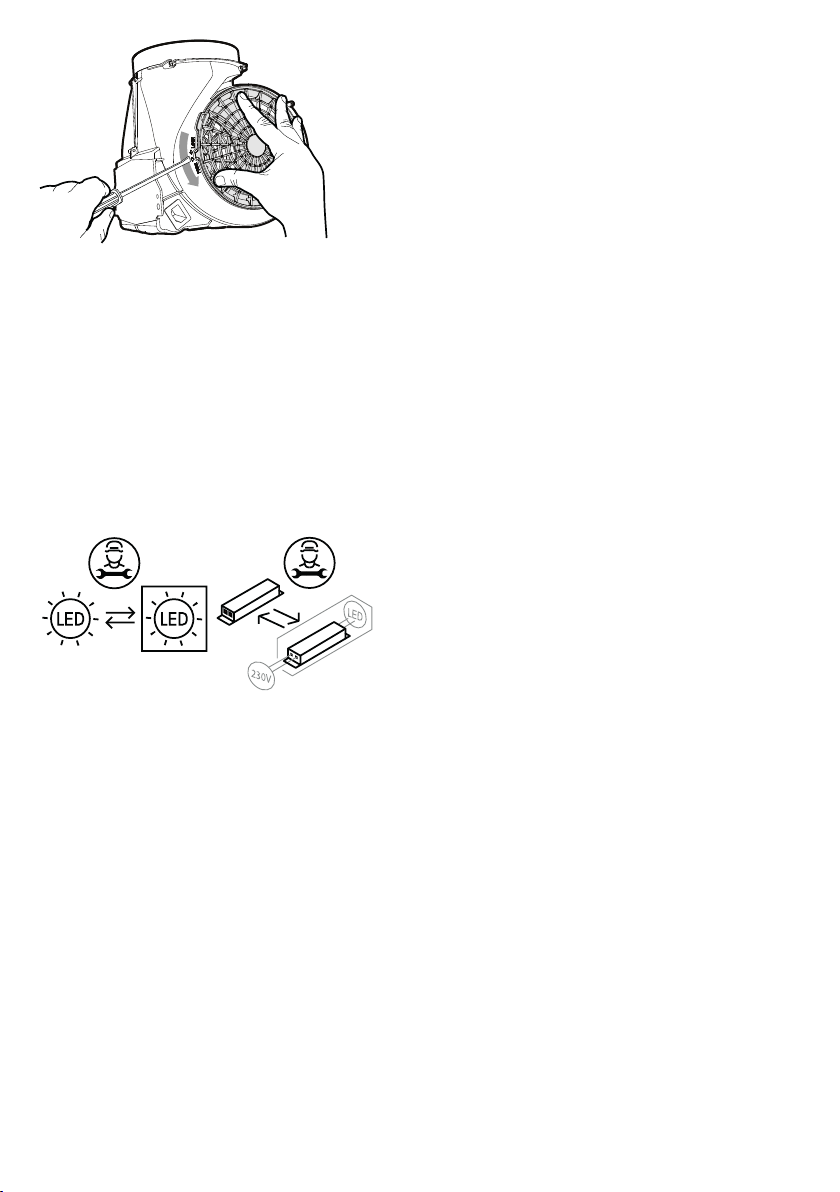

Fig.9
Ena sidogallret lossas genom att lyfta upp
stoppklacken med en skruvmejsel och vrida
gallret i riktning FREE, Fig.9.
Sätt ihop delarna efter rengöring och torkning i omvänd ordning. Kontrollera att delarna snäpper fast och att motorpaket och
elkontakt sitter fast ordentligt.

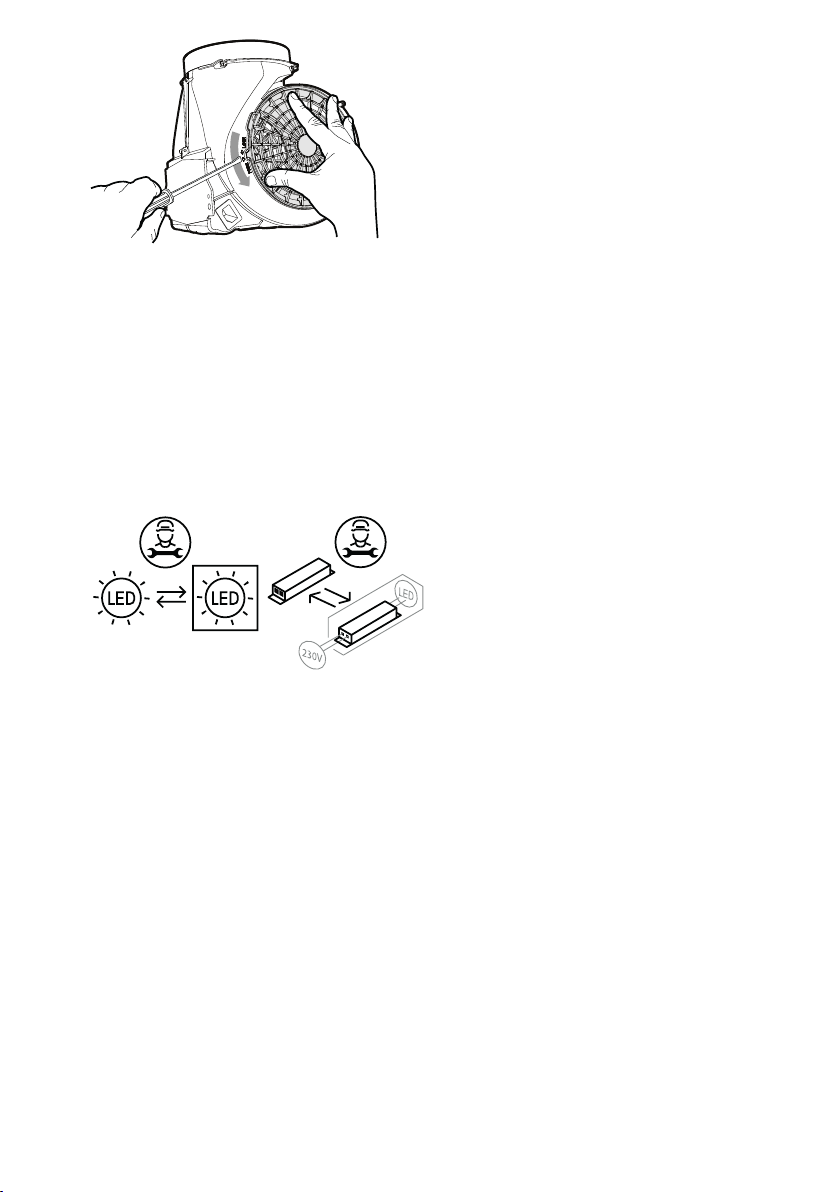

BYTE AV LED-BELYSNING OCH LED-DRIVER
Fig.10
Obs!
Byte av LED-belysning och LED-driver
ska utföras av behörig fackman. Kontakta service.
Belysning och driver måste bytas ut mot en
motsvarande specialarmatur och driver från
tillverkaren eller dess serviceagent.
8
991.0688.021/D000000008870/180618/2024-05-20
Page 9
SERVICE OCH GARANTI
Kontrollera att säkringen är hel. Prova alla
funktioner för att säkerställa vad som inte
fungerar.
Kontakta Franke Service
tel. 0912-40 500
www.franke.se/service
De kan hjälpa till att åtgärda felet eller anvisa till närmaste servicefirma för snabb och
bra service.
Produkten omfattas av gällande APPLiAbestämmelser.
EMBALLAGE- OCH PRODUKTÅTERVINNING
Emballaget ska lämnas in på närmaste
miljöstation för återvinning.

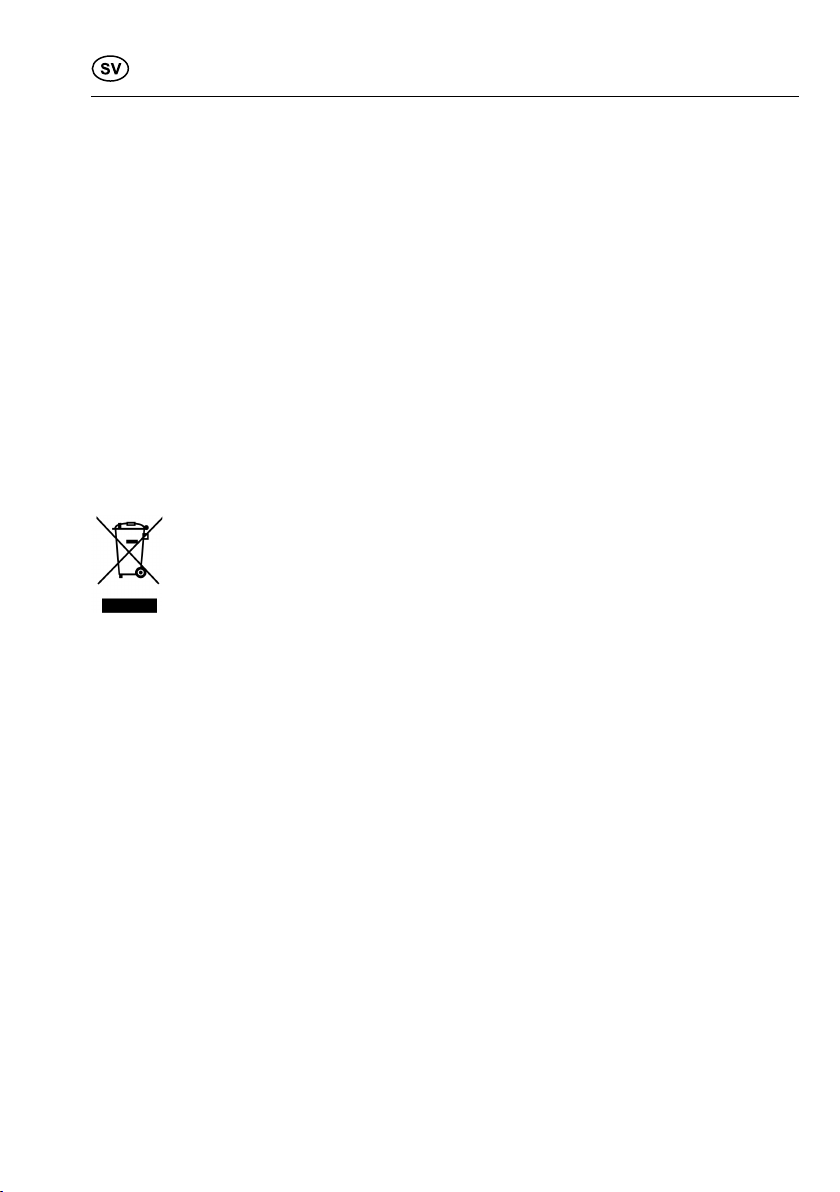

Symbolen anger att produkten
inte får hanteras som hushållsavfall. Den skall i stället lämnas
in på uppsamlingsplats för
återvinning av el- och elektronikkomponenter. Genom att säkerställa att
produkten hanteras på rätt sätt bidrar du till
att förebygga eventuellt negativa miljö- och
hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du
kontakta lokala myndigheter, sophämtningstjänst eller affären där du köpte varan.
EKODESIGNDIREKTIV
Produkten är testad i enlighet med och
uppfyller ekodesignkraven i den europeiska förordningen 66/2014.
991.0688.021/D000000008870/180618/2024-05-20 9
Page 10
SAFETY INSTRUCTIONS
Please read this installation and
user guide carefully before installing and using the product, paying
special attention to the safety
instructions.
Save these instructions for later
use or for the party who may take
over the product after you.
Disconnect the product from the
power supply prior to cleaning or
maintenance.
§
Diversion of exhaust air must
be carried out in accordance
with instructions issued by the
appropriate authority.
§
Exhaust air may not be directed into flues that are used for
fumes from items such as gas,
wood or oil-burning stoves or
fireplaces.
§
The distance between the stove and the product must be at
least 50cm. For gas hobs, the
distance should be increased
to 65 cm. Adjust accordingly if
the gas hobs manufacturer recommends a higher mounting
height.
§
For safety reasons, installation
and replacement of cables or
other types of connectors
should only be carried out by a
qualified professional.
§
Flambéing underneath the product is not permitted.
§
If the product is to be used at
the same time as products that
use energy sources other than
electricity, i.e., gas hobs, gas,
wood or oil-burning stoves or
fireplaces, etc, the room must
have an adequate supply of
air.
§ The product may be used by
children from 8 years of age
and persons with mental, sensory or physical impairment, or
a lack of experience and knowledge, provided they are given
information about how the product is to be used.
§
Children should not be allowed
to play with the product. Children must not undertake cleaning or maintenance of the
product unsupervised.
§
Accessible parts of the product
may become hot when food is
being prepared.
§
A fire is more likely to spread if
the product is not cleaned as
frequently as indicated.
10 991.0688.021/D000000008870/180618/2024-05-20
Page 11
Attention!
The developer or proprietor is
responsible for ensuring installation is carried out correctly
and complies with the applicable building regulations.
991.0688.021/D000000008870/180618/2024-05-20 11
Page 12
INSTALLATION
45
max. 975
min. 805
cm 60 90
A 598 898
A
Cooker hood for wall mounting. The cooker
hood is equipped with Easy Clean™ motor
package, LED lighting and a metal mesh filter. The cooker hood has three speeds, an
intensive mode as well as a ventilation
mode. Installation, use, care, maintenance
etc., are described in these instructions.
TECHNICAL INFORMATION
Measurements see Fig. 1
Electrical installation 230 V ~ earthed
Lighting LED 2 x 2 W
INSTALLATION
Fixing parts, screws for mounting, etc. are
supplied with the cooker hood.
Electrical installation
The cooker hood is supplied with a cable
and earthed plug for connection to an earthed wall socket.
When installing with an extended upper
chimney section, take this into account
when positioning sockets.
The junction box or wall socket must be accessible after installation is complete.
Installation Components
D 2
E 7
F
Brackets for the upper
pcs
chimney
Wall plugs 5,5 x 35
pcs
7
Screws 4,5 x 39 TORX T25
pcs
2
G
Screws 2,9 x 9,5
pcs
I 1
Downdraught damper
pcs
J 1
Ventilation tape
pcs
Fig. 1
12
991.0688.021/D000000008870/180618/2024-05-20
Page 13
I
301
G
D
500/650
5390
120 120
C
F D E
B
A
EF
100
15
J
Fig. 2
Installation of wall mounts, marking the wall
Mark a centre line A above the stove where
the cooker hood is to be installed.
Draw a horizontal reference line B above
the stove, Fig. 2.
Place the upper bracket D for the chimney
on the wall, as shown in Fig. 2.
Mark the bracket's screw holes on the wall.
Place the lower bracket D for the chimney
on the wall, as shown in Fig. 2, below the
upper bracket, and mark where the screw
holes should go on the wall.
Mark the screw holes for the mounting of
the cooker hood, C, on the wall, as shown
in Fig. 2.
Drill Ø 3,5 mm holes in the centre of all the
marked points.
Fasten the consoles to the chimney using
the screws F.
Attention!
For total height, the distance between
the bottom of the cooker hood and the
top of the chimney, see measurements
Fig. 1. When installing with an extended
upper chimney section or if the cooker
hood will be fitted with a carbon filter
kit, refer to the separate instructions
and measurements.
If the supplied plugs are to be used, drill Ø
5,5 mm holes. Drill the hole 5 mm deeper
than the length of the plug. Place wall plugs
E in the holes. Check that the screws and
plugs used are intended for the wall material (red plastic plug is for attachment in concrete, brick and natural stone).
Assembly
Remove the grease filter and motor unit
Fig. 7 Fig. 8.
Prior to mounting, screw two screws F into
the pre-drilled holes, Fig. 3.
Hang the cooker hood and adjust it horizontally Secure it in place with a screw F.
Reinstall the motor unit and grease filter.
Fig. 3
Tape the downdraught damper I into position using tape J, Fig. 3
If the connection is Ø 125 mm, a reducing
coupling sleeve must be used. Secure the
reducer to the downdraught damper with
tape J.
991.0688.021/D000000008870/180618/2024-05-20 13
Page 14
Connection to exhaust air duct
G
D
G
Connect the cooker hood with a duct or
hose ⌀ 160 mm For the lowest noise level,
we recommend connection with a duct.
Fig. 4
Attention!
If the connection is made with a hose,
the hose must be installed stretched closest to the connection point, Fig. 4, as
this has an impact on both the function
and the noise.
Mounting the chimney
Chimney, lower section
Gently bend the two sides of the lower
chimney section outwards and secure them
between the upper chimney section and
the wall. Press the drum down firmly. Make
sure it is positioned inside the edge of the
fan chassis. Attach at the top between the
upper chimney section and the wall. Make
sure it snaps into place properly.
Removal of protective plastic
Remove all protective plastic from the filter
and any other parts of the product.
Fig. 5
Chimney, upper section
Gently bend the two sides of the upper
chimney section outwards and hook them
on the brackets D.
Attach the sides to the upper brackets using screws G ( 2,9 x 9,5 mm), Fig. 5.
14
991.0688.021/D000000008870/180618/2024-05-20
Page 15
A B C D E
B
A
INSTRUCTIONS FOR USE
FUNCTION SWITCH
Fig. 6
A. Lighting.
B. Ventilation mode. The extractor fan runs
on low speed for 60 minutes.
C. Speed 1 on fan motor.
D. Speed 2 on fan motor.
E. Speed 3 on fan motor. If the button is
held in for 2 seconds, the fan switches
to intensive mode. After 7 minutes, the
fan motor returns to its previously set
mode. The cooker hood can be started
and stopped with buttons B-E.
Attention!
For certain installations of the fan inten-
sive mode is not used.
It is a good idea to turn on the cooker hood
before starting to cook, as this prevents
odours from spreading into the room. Adjust the speed of the hood depending on
the type of food you are preparing. Preferably allow the cooker hood to run on low
speed for a while after cooking. If needed,
also use the hood's low speed when the
oven is in use, or after using the
dishwasher.
CARE AND MAINTENANCE
Attention!
In order to ensure operation, quality and
safety after servicing and maintenance,
use only original parts.
Cleaning
The cooker hood should be cleaned with a
damp cloth and washing-up liquid. With normal usage, the filters must be cleaned at
least every other month. Clean more often
after intensive use.
Fig. 7
Remove the grease filters by opening the
snap retainer, Fig. 7 Handle the filters carefully, taking care not to bend them.
Soak the filter in a solution of warm water
and washing-up liquid. The filter can also be
washed in a dishwasher.
Refit the grease filters after cleaning, making sure they snap firmly into place.
Fig. 8
The motor core, side grilles and fan interior
must be cleaned at least twice a year.
The motor core is removed by first disconnecting the contact on the side of the motor unit, Fig. 8A. Rotate the latches, Fig. 8B,
that lock the motor core in place. Pull the
unit outwards so that it is freed from the
pins, and then downwards.
Attention!
The motor core should not be washed or
exposed to moisture! Wipe with a slightly damp cloth and washing-up liquid.
991.0688.021/D000000008870/180618/2024-05-20 15
Page 16
Fig. 9
One side grille is detached by lifting up the
stop lug with a screwdriver and rotating the
grille in the direction marked FREE, Fig. 9.
After washing and drying, assemble the
parts in reverse order. Check that the parts
snap into place and that the motor assembly and electrical connector are properly
seated.
REPLACEMENT OF LED LIGHTING AND LED DRIVER
Fig. 10
Attention!
The replacement of the LED lighting and
LED driver must be carried out by an
authorised professional. Contact the service organisation.
The lighting and driver must be replaced
with an equivalent special light fixture and
driver from the manufacturer or its service
agent.
16
991.0688.021/D000000008870/180618/2024-05-20
Page 17
SERVICING AND WARRANTY
Check that the fuse is intact. Go through all
the functions to check what is not working.
Contact Franke Service
Tel. +46 (0)912-40 500
www.franke.se/service
They can help you fix the problem or refer
you to the nearest service agent for fast
and effective service.
The product is covered by the relevant APPLiA provisions.
PACKAGING AND PRODUCT RECYCLING
The packaging should be deposited at your
nearest
recycling point.
The symbol means that the
product must not be treated as
household waste. It should instead be taken to a collection
point for the recycling of electrical and electronic components. By ensuring that the product is dealt with in the
correct manner, you are helping to prevent
the adverse environmental and health effects that could arise if the product was disposed of as regular waste. For further
information on recycling, contact your local
authority or waste disposal service, or the
store where you purchased your product.
ECO–DESIGN DIRECTIVE
The product meets and is tested in accordance with the eco-design requirements of European Regulation 66/2014.
991.0688.021/D000000008870/180618/2024-05-20 17
Page 18
SIKKERHEDSFORSKRIFTER
Gennemlæs denne betjenings- og
monteringsvejledning grundigt,
især sikkerhedsforskrifterne, før
du installerer og bruger produktet.
Gem betjeningsvejledningen til senere brug, eller giv den videre, hvis
en anden overtager produktet fra
dig.
Afbryd altid strømmen til produktet før rengøring og pleje.
§
Udledning af udgangsluft skal
ske i henhold til forskrifter fra
respektive myndigheder.
§
Udgangsluften må ikke ledes
ind i røgkanaler, som anvendes
til udledning af røggas fra f.
eks. gaskaminer, brændeovne
eller oliefyr m.m.
§
Afstand mellem komfur og produkt skal være mindst 50 cm.
Ved gaskomfur øges højden til
65 cm. Hvis gaskomfurets producent anbefaler højere monteringsafstand, skal dette
respekteres.
§
For at undgå, at der opstår farer, skal faste installationer,
udskiftning af ledning eller anden form for tilslutning udføres
af en fagligt kyndig person.
§
Det er ikke tilladt at flambere
under produktet.
§
Der skal være tilstrækkelig
ventilation i rummet, når produktet bruges sammen med
produkter, der anvender anden
energi end elektricitet, f.eks.
gaskomfur, gasovn, brændeovn, oliefyr m.m.
§
Produktet kan anvendes af
børn fra 8 år, personer med
nedsat mental, sensorisk eller
fysisk funktion samt personer
uden erfaring med og viden om
produktet, hvis de informeres
om, hvordan produktet skal
anvendes.
§
Børn må ikke lege med produktet. Produktet må ikke
rengøres eller vedligeholdes af
børn uden opsyn.
§
Tilgængelige dele af produktet
kan blive varme under
madlavning.
§
Risikoen for brandspredning
øges, hvis emhætten ikke
rengøres som angivet.
Obs!
Bygherren er ansvarlig for, at
installationen udføres korrekt,
og at gældende bygningsregler
overholdes.
18 991.0688.021/D000000008870/180618/2024-05-20
Page 19
INSTALLATION
45
max. 975
min. 805
cm 60 90
A 598 898
A
Emhætten er konstrueret til vægmontering.
Emhætten er forsynet med Easy-Clean motordel, LED-belysning og metaltrådsfilter.
Emhætten har tre hastigheder, intensiv
funktion samt ventilationsfunktion. Installation, betjening, pleje, vedligeholdelse m.m.
fremgår af denne vejledning.
TEKNISKE DATA
Mål
se Fig. 1
Elektrisk tilslutning 230 V ~ med
jordforbindelse
Belysning LED 2 x 2 W
INSTALLATION
Monteringsdele, skruer for montering m.m.
følger med emhætten.
Elektrisk installation
Emhætten leveres med ledning og stik med
jordforbindelse for tilslutning til jordforbundet stikkontakt.
Ved montering med forlænget øvre skorstensdel tages der hensyn til dette ved placering af udtag.
Koblingsdåse eller stikkontakt skal være tilgængelig efter installationen.
Installationskomponenter
D 2
E 7
F
G
I 1
J 1
Beslag til øvre skorsten
stk.
Rawlplugs 5,5 x 35
stk.
7
Skruer 4,5 x 39 TORX T25
stk.
2
Skruer 2,9 x 9,5
stk.
Trækbeskyttelse
stk.
Ventilationstape
stk.
Fig. 1
991.0688.021/D000000008870/180618/2024-05-20 19
Page 20
I
301
G
D
500/650
5390
120 120
C
F D E
B
A
EF
100
15
J
Fig. 2
Montering af vægbeslag, mærkning på væg
Obs!
Totalhøjde, afstand mellem emhættens
og skorstenens overkant, se målskitse
Fig. 1. Ved installation med forlænget
øvre skorstensdel, eller hvis emhætten
skal udstyres med kulfiltersæt, se separat vejledning og dimensioner for disse.
Afmærk en midterlinje A over komfuret,
hvor emhætten skal monteres.
Træk en vandret referencelinje B ovenfor
komfuret, Fig. 2.
Anbring skorstensbeslag D på væggen som
vist i Fig. 2.
Markér skruehullerne på væggen.
Anbring midterste beslag D for skorsten på
væggen, se Fig. 2, under øvre beslag, og
marker beslagets skruehul på væggen.
Afmærk emhættens skruehuller for ophængning, C, på væggen som vist i Fig. 2.
Bor Ø 3,5 mm hul i midten af hvert
markeringspunkt.
Skru beslagene fast til skorstenen med
skruerne F.
Hvis de medfølgende rawlplugs skal anvendes bores huller Ø 5,5 mm. Bor hullet 5 mm
dybere end rawlpluggens længde. Anbring
rawlplugs E i hullerne. Kontroller at skruer
og rawlplugs er beregnet til væggens materiale (rød plastplug er til fastgørelse i beton,
tegl og natursten).
Montering
Fjern fedtfilter og motorenhed Fig. 7 Fig. 8.
Inden ophængning skrues de to skruer F i
de forborede huller, Fig. 3.
Hæng emhætten op, og juster den vandret.
Lås fast med en skrue F.
Anbring motorenhed og fedtfilter.
Fig. 3
Påsæt og tape trækbeskyttelsen I fast med
tape J, Fig. 3
Hvis tilslutningen er Ø125 mm, skal der anvendes reduktionsstuds. Reduktionsstudsen tapes fast på trækbeskyttelsen med
tape J.
Tilslutning til udluftningskanal
Tilslut emhætten med rør eller slange
Ø160 mm. For det laveste støjniveau anbefaler vi tilslutning med rør.
Fig. 4
Obs!
Ved tilslutning med slange skal slangen
monteres udstrakt nærmest tilslutningen, Fig. 4, da dette har indflydelse på
både funktion og lyd.
20
991.0688.021/D000000008870/180618/2024-05-20
Page 21
G
D
G
Montering af skorsten
Fig. 5
Skorsten, øvre sektion
Før forsigtigt de to sider på øvre skorstensdel udad og hægt dem på beslagene D.
Sørg for, at de sidder fast.
Fastgør siderne mod øvre beslag ved hjælp
af skruer G (2,9 x 9,5 mm), Fig. 5.
Skorsten, nedre sektion
Før forsigtigt de to sider af nedre skorstensdel udad og fastgør mellem øvre skorstensdel og væggen. Tryk skorstensdelen korrekt
ned. Sørg for, at det sidder inden for kanten
i emhættechassiset. Hægt fast i overkanten
mellem den øvre skorstensdel og væggen.
Kontroller, at den klikker korrekt fast.
Aftagning af beskyttelsesplast
Fjern alt beskyttende plastik fra filtre og
eventuelle andre dele af produktet.
991.0688.021/D000000008870/180618/2024-05-20 21
Page 22
BETJENING
A B C D E
B
A
FUNKTION STRØMAFBRYDER
Fig. 6
A. Belysning.
B. Ventilationsindstilling. Udsugningen
kører på lav hastighed i 60 minutter.
C. Hastighed 1 på blæsermotor.
D. Hastighed 2 på blæsermotor.
E. Hastighed 3 på blæsermotor. Hvis knap-
pen holdes inde i 2 sekunder, skifter em-
hætten til intensiv funktion. Efter 7
minutter vender udsugningen tilbage til
den tidligere indstilling. Blæseren kan
startes og stoppes med knapperne B-E.
Obs!
Ved visse installationer anvendes ikke
intensiv funktion.
Det er en god ide at starte emhætten inden
madlavning for at undgå mados i rummet.
Tilpas emhættens hastighed til madlavningen. Det er en god ide at lade emhætten
køre videre på lav hastighed et stykke tid
efter madlavningen. Efter behov kan emhættens lave hastighed benyttes ved brug
af ovn eller opvaskemaskine.
Fig. 7
Fjern fedtfilteret ved at åbne låsen, Fig. 7.
Håndter filteret forsigtigt, og undgå at bøje
det.
Læg filteret i varmt vand tilsat opvaskemiddel. Filteret kan også vaskes i
opvaskemaskine.
Monter fedtfilteret igen efter rengøring.
Sørg for, at det klikker på plads.
PLEJE OG VEDLIGEHOLDELSE
Obs!
For at sikre funktion, kvalitet og sikker-
hed efter service og vedligeholdelse må
der kun anvendes originale dele.
Rengøring
Emhætten tørres af med en fugtig klud og
opvaskemiddel. Filtrene skal rengøres
mindst hver anden måned ved normal brug.
Rengør oftere ved hyppig anvendelse.
22
Fig. 8
Motordel og sidegitre samt emhættens inderside skal rengøres mindst to gange
årligt.
Motordelen afmonteres ved først at løsne
elkontakten på siden af motordelen, Fig.
8A. Drej låsene, Fig. 8B, som holder motordelen. Træk enheden udad, så den løsnes
fra stiften, og derefter nedad.
Obs!
Motordelen må ikke vaskes af eller udsættes for væske! Tør af med en let fugtig klud og opvaskemiddel.
991.0688.021/D000000008870/180618/2024-05-20
Page 23
Fig. 9
Det ene sidegitter løsnes ved at løfte stoplasken med en skruetrækker og dreje gitteret i retning FREE, Fig. 9.
Delene samles efter tørring i den modsatte
rækkefølge. Kontroller, at delene låser, og
at motordel og elkontakt sidder korrekt.
UDSKIFTNING AF LED-BELYSNING OG LED-DRIVER
Fig. 10
Obs!
Udskiftning af LED-belysning og LED-driver skal udføres af en passende fagmand. Kontakt service
Belysning og driver skal udskiftes med et
tilsvarende specialarmatur og driver fra producenten eller dennes serviceagent.
991.0688.021/D000000008870/180618/2024-05-20 23
Page 24
SERVICE OG GARANTI
Kontroller sikringen. Afprøv alle funktionerne for at se, hvad der ikke fungerer.
Kontakt Frankes serviceafdeling
tlf. +46 (0)912-40 500
www.franke.se/service
De kan hjælpe med fejlfinding eller henvise
til nærmeste servicefirma for hurtig og god
service.
Produktet er omfattet af gældende APPLiAbestemmelser.
EMBALLAGE- OG PRODUKTGENBRUG
Emballage skal indleveres til
genbrugsstation for genanvendelse.
Symbolet angiver, at produktet
ikke må håndteres som husholdningsaffald. Det skal i stedet
indleveres til genbrugsstation
for genanvendelse af el- og
elektronikkomponenter. Ved at sikre korrekt håndtering medvirker du til at forebygge eventuelle negative miljø- og
sundhedseffekter, der kan opstå ved bortskaffelse som almindeligt affald. For yderligere oplysninger om genbrug bør du
kontakte de lokale myndigheder, renovationsselskabet eller forretningen, hvor varen er købt.
DIREKTIV OM MILJØVENLIGT DESIGN
Produktet er testet i overensstemmelse
med og overholder kravene til miljøvenligt design i EU-forordning 66/2014.
24
991.0688.021/D000000008870/180618/2024-05-20
Page 25
TURVALLISUUSMÄÄRÄYKSET
Lue nämä käyttö- ja asennusohjeet huolellisesti läpi, varsinkin
turvallisuusmääräykset, ennen
tuotteen asentamista ja käytön
aloittamista.
Säilytä käyttöohjeet myöhempää
käyttöä varten tai annettavaksi
edelleen henkilölle, jolle luovutat
tuotteen.
Katkaise virransyöttö tuotteeseen
ennen minkäänlaisia puhdistus- tai
hoitotoimenpiteitä.
§
Ulostuloilma on johdettava
pois asianomaisen viranomaisen antamien määräysten
mukaisesti.
§
Ulostuloilmaa ei saa johtaa savuhormeihin, joita käytetään
savukaasujen poistamiseen
esim. kaasukamiinoista tai takoista, puu- tai öljykattiloista
jne.
§
Lieden ja tuotteen välisen etäisyyden on oltava vähintään 50
cm. Jos kyseessä on kaasuliesi, etäisyyden on oltava vähintään 65 cm. Kaasulieden
valmistajan suosittelema korkeampi asennuskorkeus on kuitenkin otettava huomioon.
§
Vaaran välttämiseksi kiinteän
asennuksen, pistokkeen vaihdon tai muun tyyppisen liitännän saa tehdä vain sähköalan
ammattilainen.
§
Ruokien liekittäminen tuotteen
alla on kielletty.
§
Riittävästä ilmankierrosta on
huolehdittava, jos tuotetta käytetään tilassa, jossa samaan
aikaan käytetään muuta kuin
sähköenergiaa tarvitsevia laitteita. Tällaisia ovat mm. kaasuhella, kaasukamiina/takka,
puu-/öljykattilat jne.
§ Tuotetta saavat käyttää 8 vuotta täyttäneet ja sitä vanhemmat lapset sekä henkilöt, joilla
on rajoittunut henkinen tai fyysinen toimintakyky, heikentynyt tuntoaisti tai puutteellinen
kokemus tai tietämys, jos heille kerrotaan, kuinka tuotetta
on tarkoitus käyttää.
§
Lapset eivät saa leikkiä tuotteella. Lapset eivät saa puhdistaa tai huoltaa tuotetta ilman
valvontaa.
§
Tuotteen pinnat voivat kuumentua ruuanlaiton
yhteydessä.
§
Tulipalon riski kasvaa, jos puhdistusta ei tehdä suositellun aikataulun mukaisesti.
Huomaa!
Rakennuttaja vastaa asennuksen oikeellisuudesta ja siitä,
että voimassa olevia rakentamissääntöjä noudatetaan.
991.0688.021/D000000008870/180618/2024-05-20 25
Page 26
ASENNUS
45
max. 975
min. 805
cm 60 90
A 598 898
A
Liesituuletin on tarkoitettu seinään asennettavaksi. Tuuletin on varustettu Easy
Clean -moottoripaketilla, LED-valaistuksella
ja metallilankasuodattimella. Liesituulettimessa on kolme nopeutta, intensiiviasento
ja tuuletusasento. Asennus, käyttö, hoito,
ylläpito jne. käsitellään tässä ohjeessa.
TEKNISET TIEDOT
Leveys se Kuva 1
Sähköliitäntä 230 V ~ suojamaa-
doituksella
Valaistus LED 4 x 4 W
ASENNUS
Asennuksessa tarvittavat osat, kiinnitysruuvit ym. toimitetaan liesituulettimen
mukana.
Sähköasennus
Liesituulettimen mukana tulee johto sekä
maadoitettu pistoke liitettäväksi maadoitettuun pistorasiaan.
Jos asennetaan pidennetty ylempi putki,
tämä on otettava huomioon sijoitettaessa
pistorasiaa.
Liitäntä- tai pistorasiaan on päästävä käsiksi myös asennuksen jälkeen.
Asennuskomponentit
D 2
E
Konsoleita ylemmälle
kpl
hormiosalle
7
Seinätulppia 5,5 x 35
kpl
Kuva 1
26
7
F
ruuveja 4,5 x 39 TORX T25
kpl
2
G
ruuveja 2,9 x 9,5
kpl
I 1
Takavirtaussuoja
kpl
J 1
Ilmastointiteippi
kpl
991.0688.021/D000000008870/180618/2024-05-20
Page 27
I
301
G
D
500/650
5390
120 120
C
F D E
B
A
EF
100
15
J
Kuva 2
Seinäkiinnikkeiden asennus, seinän merkkaus
Merkitse keskuslinja A lieden yläpuolelle
kohtaan johon liesituuletin on tarkoitus
asentaa.
Vedä horisontaalinen viitelinja B lieden yläpuolelle, Kuva 2.
Aseta hormin yläkiinnike D seinään kuten
esitetään Kuva 2.
Merkitse seinään kiinnikkeen ruuvireikä.
Aseta hormin alakiinnike D seinään, katso
Kuva 2, ylemmän kiinnikkeen alapuolelle ja
merkitse kiinnikkeen ruuvinreikä seinään.
Merkitse seinään ruuvinreiät C liesituulettimen ripustusta varten, kuten esitetään
Kuva 2.
Poraa Ø 3,5 mm:n reikä jokaisen merkityn
kohdan keskelle.
Ruuvaa konsolit kiinni hormiin käyttämällä
ruuveja F.
Huomaa!
Kokonaiskorkeus, etäisyys liesituulettimen alareunan hormin yläreunan välillä,
katso mittapiirustus Kuva 1. Jos asennetaan pidennetty ylempi hormiosa tai jos
liesituulettimessa on hiilisuodatin, katso
näitä koskevat erilliset ohjeet ja
mittatiedot.
Jos käytät mukana tullutta tappia, poraa Ø
5,5 mm:n reikä. Poraa aukko, joka on 5 mm
syvempi kuin tulpan pituus. Aseta seinätulpat E reikiin. Varmista, että käytettävä ruuvi
ja tulppa on tarkoitettu kyseiselle seinämateriaalille (punainen muovitulppa on tarkoitettu betoniin, tiileen tai luonnonkiveen
kiinnittämiseen).
Asennus
Poista rasvasuodatin ja moottoriyksikkö,
Kuva 7 Kuva 8.
Kierrä ennen tuulettimen kiinnittämistä kaksi ruuvia F etukäteen porattuihin reikiin,
Kuva 3.
Kiinnitä liesituuletin ja säädä se vaakatasossa suoraan. Lukitse paikalleen ruuvilla F.
Aseta moottoriyksikkö ja rasvasuodatin takaisin paikoilleen.
Kuva 3
Aseta vedonestoläppä paikalleen ja kiinnitä
se teipillä J, Kuva 3
Jos liitäntä on Ø 125 mm, on käytettävä supistusmuhvia. Kiinnitä supistusmuhvi tiukasti vedonestoläppään teipillä J.
991.0688.021/D000000008870/180618/2024-05-20 27
Page 28
Liitäntä poistoilmakanavaan
G
D
G
Yhdistä liesituuletin putkella tai letkulla,
Ø 160 mm. Hiljaisimman äänitason saa
putkiliitännällä.
Kuva 4
Huomaa!
Letkuliitäntää käytettäessä letku on
asennettava mahdollisimman lähelle liitäntää, Kuva 4, sillä se vaikuttaa toimintaan ja äänitasoon.
Suojaputken asentaminen
paikalleen. Tarkista, että se asettuu tuulettimen alustan reunan eteen. Kiinnitä yläreuna
ylemmän hormiosan ja seinän välii. Huolehdi, että se napsahtaa kunnolla paikalleen.
Suojamuovin poisto
Irrota kaikki suojamuovit suodattimesta ja
mahdollisista muista osista.
Kuva 5
Suojaputki, ylempi osa
Vie varovasti ulospäin ylemmän savuhormiosan kaksi sivua ja liitä ne konsoleihin D.
Tarkista, että ne ovat kunnolla paikoillaan.
Kiinnitä sivut ylempiin konsoleihin ruuveilla
G ( 2,9 x 9,5), Kuva 5.
Suojaputki, alempi osa
Vie varovasti ulospäin alemman hormiosan
kaksi sivua ja kiinnitä ne ylemmän hormiosan ja seinän väliin. Paina tela tukevasti
28
991.0688.021/D000000008870/180618/2024-05-20
Page 29
KÄYTTÖ
A B C D E
B
A
KÄYTTÖKYTKIMIEN TOIMINTA
Kuva 6
A. Valaistus.
B. Tuuletustila. Tuuletin pyörii hitaalla no-
peudella 60 minuutin ajan.
C. Tuulettimen nopeus 1
tuuletinmoottorissa.
D. Tuulettimen moottorin nopeus 2
E. Tuulettimen moottorin nopeus 3 Kun
painiketta pidetään painettuna 2 sekun-
tia, tuuletin siirtyy intensiiviasentoon. 7
minuutin kuluttua tuulettimen moottori
palautuu aikaisemmin asetettuun tilaan-
sa. Tuuletin voidaan käynnistää ja sam-
muttaa painikkeilla B–E.
Huomaa!
Tietyissä asennuksissa intensiiviteho ei
ole käytössä.
Tuuletin kannattaa käynnistää ennen ruoanlaiton aloittamista, jotta hajun leviäminen
huoneeseen estyisi. Säädä tuulettimen nopeus ruoanlaiton mukaan. Tuulettimen kannattaa antaa pyöriä hitaalla nopeudella
jonkin aikaa ruoanlaiton jälkeen. Käytä liesituuletinta alhaisella nopeudella tarvittaessa
myös uunia käyttäessäsi tai puhdistuksen
jälkeen.
toinen kuukausi. Normaalia useammin tapahtuvassa käytössä puhdistus on suoritettava useammin.
Kuva 7
Poista rasvasuodattimet avaamalla kiinnikkeet, Kuva 7. Käsittele suodattimia varovaisesti, älä taivuta niitä.
Liota suodatinta lämpimässä vedessä, johon on sekoitettu astianpesuainetta. Rasvasuodatin voidaan pestä myös
astianpesukoneessa.
Asenna rasvasuodatin takaisin puhdistuksen jälkeen. Varmista, että se kiinnittyy
kunnolla.
HOITO JA YLLÄPITO
Huomaa!
Varmista tuotteen toiminta, laatu ja tur-
vallisuus käyttämällä huoltoon ja ylläpi-
toon vain alkuperäisosia.
Puhdistus
Liesituuletin pyyhitään kostealla rievulla ja
astianpesuaineella. Suodattimet on normaalikäytössä puhdistettava vähintään joka
991.0688.021/D000000008870/180618/2024-05-20 29
Kuva 8
Moottoripaketti ja sivuristikko sekä tuulettimen sisäpuoli on puhdistettava vähintään
kaksi kertaa vuodessa.
Moottoripaketti irrotetaan irrottamalla ensin moottoriyksikön sivulla oleva pistoke,
Kuva 8A. Käännä lukitsimia Kuva 8B, jotka
Page 30
lukitsevat moottoripaketin paikalleen. Vedä
yksikköä ulospäin niin, että se vapautuu
kiinnikkeistä, ja vedä sen jälkeen alaspäin.
Huomaa!
Moottoripakettia ei saa pestä tai altistaa
kosteudelle! Pyyhi kostealla rievulla ja
astianpesuaineella. Pyyhitään kostealla
liinalla ja astianpesuaineella.
Kuva 9
Toinen sivuristikko irrotetaan nostamalla
pysäytinkantoja ruuvitaltalla ja sitten kääntämällä ristikkoa nuolen suuntaan FREE,
Kuva 9.
Kokoa osat puhdistuksen ja kuivauksen jälkeen päinvastaisessa järjestyksessä. Tarkista, että osat loksahtavat kiinni ja että
sähköliitäntä ja moottoripaketti ovat kunnolla kiinni.
Valaistus ja ohjain on vaihdettava valmistajan tai sen huoltoedustajan toimittamaan
vastaavaan erikoisvalaisimeen ja
ohjaimeen.
LED-VALAISTUKSEN JA LEDOHJAIMEN VAIHTO
Kuva 10
Huomaa!
Pätevän ammattihenkilön on suoritettava LED-valaistuksen ja LED-ohjaimen
vaihto. Ota yhteys huoltoon.
30
991.0688.021/D000000008870/180618/2024-05-20
Page 31
HUOLTO JA TAKUU
Tarkista, että sulake on ehjä. Tarkista, toimivatko kaikki toiminnot kuten pitääkin.
Yhteydenotot: Piketa Oy
puh.
www.franke.se/service
Huoltohenkilökunta voi auttaa sinua vian
korjaamisessa tai ohjata sinut lähimpään,
hyvää ja nopeaa palvelua tarjoavaan
huoltopisteeseen.
Tuotetta koskevat voimassa olevat APPLiAmääräykset.
PAKKAUKSEN JA TUOTTEEN KIERRÄTTÄMINEN
Pakkaus on toimitettava lähimpään
kierrätyspisteeseen.
Symboli tarkoittaa, ettei tuotetta saa hävittää sekajätteen joukossa. Se on toimitettava
hävitettäväksi sähkö- ja elekt-
roniikkakomponenttien kierrätyspisteeseen. Varmistamalla tuotteen
asianmukaisen käsittelyn autat ehkäisemään negatiivisia ympäristö- ja terveysvaikutuksia, jollaisia saattaa syntyä, mikäli
tuote hävitetään tavallisten jätteiden joukossa. Lisätietoja kierrätyksestä saat paikallisilta viranomaisilta, jätehuollosta tai
liikkeestä, josta ostit tuotteen.
EKOLOGISEN SUUNNITTELUN DIREKTIIVI
Tuote täyttää ekologisen suunnittelun
asetuksen 66/2014 vaatimukset ja on
testattu sen mukaisesti.
991.0688.021/D000000008870/180618/2024-05-20 31
Page 32
SIKKERHETSFORSKRIFTER
Les nøye gjennom denne bruksog monteringsanvisningen og spesielt sikkerhetsforskriftene før du
installerer og begynner å bruke
produktet.
Lagre bruksanvisningen for senere
bruk eller til den som eventuelt
overtar produktet etter deg.
Gjør produktet strømløst før all
form for rengjøring og pleie.
§
Avledning av utblåsningsluften
må utføres i samsvar med gjeldende offentlige forskrifter.
§
Utblåsningsluften kan ikke ledes inn i røykkanaler som blir
brukt til å avlede røykgasser
fra f.eks. gasskaminer, peiser,
vedovner, oljekjeler osv.
§
Det må være minst 50 cm mellom komfyren og produktet. Er
det en gasskomfyr, må avstanden være 65 cm. Hvis produsenten av gasskomfyren
anbefaler en høyere monteringshøyde, må du ta hensyn til
dette.
§
For å unngå at det oppstår fare
skal fast installasjon, utskifting
av kabel eller annen type tilkobling utføres av en
fagperson.
§
Rommet må ha tilstrekkelig
lufttilførsel når produktet er i
bruk samtidig med produkter
som bruker annen energi enn
strøm, f.eks. gasskomfyrer,
gasskaminer, peiser, vedovner,
oljekjeler osv.
§ Produktet kan brukes av barn
fra åtte år og personer med
nedsatt mental, sensorisk eller
fysisk evne eller som mangler
erfaring og kunnskap hvis de
informeres om hvordan produktet er tenkt å bli brukt.
§
Barn skal ikke leke med produktet. Rengjøring og vedlikehold av produktet skal ikke
utføres av barn uten tilsyn.
§
Lett tilgjengelige deler av produktet kan bli varme i forbindelse med matlaging.
§
Faren for brannspredning øker
hvis produktet ikke blir rengjort så ofte som angitt.
Merk:
Byggherren har ansvaret for at
installasjonen blir riktig og at
gjeldende byggeforskrifter
følges.
§
Det er ikke tillatt å flambere
under produktet.
32 991.0688.021/D000000008870/180618/2024-05-20
Page 33
INSTALLASJON
45
max. 975
min. 805
cm 60 90
A 598 898
A
Kjøkkenventilatoren er laget for montering
på vegg. Ventilatoren er utstyrt med EasyClean motorpakke, LED-belysning og metalltrådfilter. Kjøkkenventilatoren har tre
hastigheter, intensiv modus og ventilasjonsmodus. Installasjon, pleie, vedlikehold osv.
står forklart i denne bruksanvisningen.
TEKNISKE DATA
Mål
se Fig. 1
Elektrisk tilkobling 230 V ~ med
vernejording
Belysning LED 2 x 2 W
INSTALLASJON
Monteringsdetaljer, festeskruer m.m. leveres sammen med kjøkkenventilatoren.
Elektrisk installasjon
Kjøkkenventilatoren leveres med ledning og
et jordet støpsel beregnet på et jordet
vegguttak.
Hvis det skal brukes en avtrekksrørforlenger,
er det viktig å ta hensyn til dette ved plassering av uttaket.
Koblingsboks eller vegguttak skal være lett
tilgjengelig etter installasjon.
Monteringsdeler
D 2
E
F
G
I 1
J 1
hjørneknekter til øvre
stk.
avtrekksrørdel
7
veggplugger 5,5 x 35
stk.
7
skruer 4,5 x 39 TORX T25
stk.
2
skruer 2,9 x 9,5
stk.
automatspjeld
stk.
ventilasjonsteip
stk.
Fig. 1
991.0688.021/D000000008870/180618/2024-05-20 33
Page 34
I
301
G
D
500/650
5390
120 120
C
F D E
B
A
EF
100
15
J
Fig. 2
Montering av veggfestene, merking på veggen
Merk:
Totalhøyde, avstand mellom kjøkkenventilatorens nedre kant og skorsteinens
øvre, se måleskisse Fig. 1. Ved montering med en avtrekksrørforlenger eller
hvis kjøkkenventilatoren skal utstyres
med kullfiltersett, se separate anvisninger og måldata for disse.
Marker en senterlinje A der kjøkkenventilatoren skal monteres over komfyren.
Trekk en horisontal referanselinje B over
komfyren, Fig. 2.
Plasser det øverste avtrekksrørfestet D på
veggen som vist på Fig. 2.
Merk av skruehullene for festet på veggen.
Plasser det nederste avtrekksrørfestet D på
veggen, se Fig. 2, under det øverste festet,
og merk av skruehull for festet på veggen.
Merk av skruehull for å henge opp kjøkkenviften, C, på veggen, slik det er vist på Fig.
2.
Bor et Ø 3,5 mm hull midt i samtlige opp-
merkede punkt.
Skru fast konsollene til avtrekksrøret ved
bruk av skruene F.
Hvis den medfølgende pluggen skal brukes,
bor et Ø 5,5 mm hul. Bor hullet 5 mm dypere enn lengden på pluggen. Plasser veggpluggene E i hullene. Kontroller at skruene
og pluggene er egnet for veggmaterialet
(rød plastplugg er for montering i betong,
murstein og naturstein).
Montering
Ta ut fettfilter og motorenhet Fig. 7 Fig. 8.
Før montering skrus de to skruene F i de
forborede hullene, Fig. 3.
Heng opp kjøkkenventilatoren og sørg for
at den er i vater. Fest med en skrue F.
Sett tilbake motorenhet og fettfilter.
Fig. 3
Sett på plass og teip fast automatspjeldet I
med teip J, Fig. 3
Bruk en reduksjonsstuss hvis koblingen er
Ø 125 mm. Reduksjonsstussen teipes fast
på automatspjeldet med teip J.
Tilkobling til avtrekkskanal
Koble til kjøkkenventilatoren med rør eller
slange Ø160 mm. For lavest mulig støynivå
anbefaler vi tilkobling med rør.
Fig. 4
34 991.0688.021/D000000008870/180618/2024-05-20
Page 35
G
D
G
Merk:
Ved tilkobling med slange må slangen
monteres strukket nærmest tilkoblingen,
Fig. 4, da dette har betydning for både
funksjon og lyd.
Montering av avtrekksrør
Fig. 5
Avtrekksrør, øvre seksjon
Før de to sidene av den øvre avtrekksrørdelen forsiktig utover og hekt dem på konsollene D. Pass på at de sitter som de skal.
Fest sidene til den øvre konsollen ved hjelp
av de 2 skruene G ( 2,9 x 9,5 mm), Fig. 5.
Avtrekksrør, nedre seksjon.
Før de to sidene på den nedre avtrekksrørdelen forsiktig utover og hekt dem mellom
den øvre avtrekksrørdelen og veggen. Trykk
kanalen godt ned. Sørg for at den kommer
innenfor kanten i ventilatorhuset. Hekt fast
i overkant mellom den øvre avtrekksrørdelen og veggen. Pass på at den smetter ordentlig fast.
Fjerning av beskyttelsesplast
Fjern all beskyttelsesplast fra filteret og
eventuelle andre deler av produktet.
991.0688.021/D000000008870/180618/2024-05-20 35
Page 36
BRUK
A B C D E
B
A
FUNKSJON STRØMBRYTERE
Fig. 6
A. Belysning.
B. Ventilasjonsmodus. Ventilatoren går på
lav hastighet i 60 minutter.
C. Hastighet 1 for ventilatormotoren.
D. Hastighet 2 for ventilatormotoren.
E. Hastighet 3 for ventilatormotoren. Hvis
knappen holdes inne i 2 sekunder, går
ventilatoren opp på intensiv modus. Et-
ter 7 minutter går ventilatormotoren til-
bake til tidligere innstilt modus.
Ventilatoren kan startes og stoppes med
knappene B–E.
Merk:
Ved visse installasjoner brukes ikke in-
tensiv modus.
Start gjerne ventilatoren før matlaging for å
forhindre at osen sprer seg i rommet. Tilpass hastigheten på ventilatoren til type
matlaging. La gjerne ventilatoren stå på lav
hastighet en stund etter matlaging. Ved behov kan den laveste hastigheten benyttes
når ovnen er i bruk eller etter
maskinoppvask.
PLEIE OG VEDLIKEHOLD
Merk:
For å sikre funksjon, kvalitet og sikker-
het etter service og vedlikehold, er det
viktig å kun bruke originaldeler.
Rengjøring
Kjøkkenventilatoren tørkes av med en fuktig klut og oppvaskmiddel. Filtrene skal
rengjøres minst annenhver måned ved normal bruk. Rengjør oftere ved intensiv bruk.
Fig. 7
Fjern fettfilteret ved å åpne klipsene, Fig. 7.
Vær forsiktig med filtrene og pass på at de
ikke blir bøyd.
Legg filteret i varmt vann blandet med oppvaskmiddel. Filteret kan også vaskes i
oppvaskmaskin.
Sett fettfilteret tilbake etter rengjøring og
pass på at det knepper på plass.
Fig. 8
Motorpakken, sideristen og innsiden av
ventilatoren skal rengjøres minst to ganger
i året.
Motorpakken demonteres ved å først løsne
kontakten på siden av motorenheten, Fig.
8A. Drei sperrehakene, Fig. 8B, som låser
fast motorpakken. Dra enheten utover slik
at den løsner fra stiften, deretter nedover.
Merk:
Motorpakken må ikke vaskes eller utsettes for fukt! Tørk av med en lett fuktet
klut og oppvaskmiddel.
36
991.0688.021/D000000008870/180618/2024-05-20
Page 37
Fig. 9
Sideristen løsnes ved at sperrehaken løftes
opp med et skrujern, og at risten dreies i
retning av FREE, Fig. 9.
Sett delene sammen i omvendt rekkefølge
etter rengjøring og tørking. Kontroller at delene knepper på plass og at motorpakken
og strømkontakten sitter godt fast.
BYTTE AV LED-BELYSNING OG LEDDRIVER
Fig. 10
Merk:
Bytte av LED-belysning og LED-driver
skal utføres av en fagperson. Ta kontakt
med service.
Belysning og driver må skiftes ut med en
tilsvarende spesialarmatur fra produsenten
eller deres serviceagent.
991.0688.021/D000000008870/180618/2024-05-20 37
Page 38
SERVICE OG GARANTI
Kontroller at sikringen er hel. Prøv alle funksjoner for å finne ut hva som ikke fungerer.
Kontakt Franke Service
tlf. +46 (0)912-40 500
www.franke.se/service
De kan hjelpe til med å reparere feilen eller
henvise til nærmeste servicefirma for rask
og god service.
Produktet omfattes av gjeldende APPLiAbestemmelser.
EMBALLASJE- OG PRODUKTGJENVINNING
Emballasjen leveres på nærmeste
miljøstasjon for gjenvinning.
Symbolet angir at produktet
ikke skal kastes sammen med
husholdningsavfallet. Det skal
leveres til et oppsamlingssted
for gjenvinning av elektriske og
elektroniske komponenter. Ved å sørge for
at produktet blir behandlet på riktig måte,
bidrar du til å forebygge eventuelle skadelige miljø- og helseeffekter som kan oppstå
når produktet kastes som vanlig avfall. Kontakt lokale myndigheter, renovasjonsetaten
eller butikken der du kjøpte varen for ytterligere opplysninger.
ØKODESIGNDIREKTIVET
Produktet er testet i henhold til og oppfyller økodesignkravene i den europeiske forordningen 66/2014.
38
991.0688.021/D000000008870/180618/2024-05-20
Page 39
Page 40
.
991.0688.021/D000000008870/180618/2024-05-20 (50732)
Loading...
