H55MXV Series 主板
使用手册
声明:
本手册为富士康公司的智慧财产。本手册中的所有信息如有改变，恕不另行通知。
所有与使用本手册有关的任何直接或间接事故，富士康公司均不承担责任。
商标:
本手册所有提及之商标与名称皆属于该商标的持有者所有。
版本:
H55MXV 系列主板中文使用手册 V1.0
P/N: 3A2220B00-000-G
符号说明:
N
O
I
T
U
注意:表示可能会损坏硬件或导致数据丢失，并告诉您如何避免此类问题。
A
C
!
I
N
N
G
R
!
A
W
警告:表示存在导致财产损失，人身伤害等潜在危险。
更多信息:
如果您想了解更多的产品信息，请访问如下网站:
http://www.foxconnchannel.com.cn
电子信息产品污染控制标示:图中之数字为产品之环保使用期限。仅指电子信息产品中
含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产
造成严重损害的期限。
有毒有害物质或元素的名称及含量说明标示:
有害物质或元素
部件名称
铅(Pb) 镉(Cd) 汞(Hg)
六价铬
(Cr6+)
多溴联苯
(PBB)
多溴二苯醚
(PBDE)
印刷电路板及其电子元件 × ○ ○ ○ ○ ○
外部信号连接头及线材 × ○ ○ ○ ○ ○
○: 表示该有毒有害物质在该部件所有均质材料中的含量均在《电子信息产品中有毒有害物质的限
量要求标准》规定的限量要求以下。
×: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出《电子信息产品中有毒有害物
质的限量要求标准》规定的限量要求，不过其含量超出是因为目前业界还没有成熟的可替代的
技术
。
备注:此产品所标示之环保使用期限，系指在一般正常使用状况下。
© 版权所有
所有提及之商标与名称皆属于该商标的持有者所有。
所有图片仅供参考，具体请以实际主板为准。
Declaration of conformity
HON HAI PRECISION INDUSTRY COMPANY LTD
66, CHUNG SHAN RD., TU-CHENG INDUSTRIAL DISTRICT,
TAIPEI HSIEN, TAIWAN, R.O.C.
declares that the product
Motherboard H55MXV
is in conformity with
(reference to the specication under which conformity is declared in
accordance with 89/336 EEC-EMC Directive)
■
EN 55022: 1998/A2:2003 Limits and methods of measurements of radio
disturbance characteristics of information technology
equipment
■ EN 61000-3-2/:2000 Electromagnetic compatibility (EMC)
Part 3: Limits
Section 2: Limits for harmonic current emissions
(equipment input current <= 16A per phase)
■ EN 61000-3-3/A1:2001 Electromagnetic compatibility (EMC)
Part 3: Limits
Section 2: Limits of voltage uctuations and icker in
low voltage supply systems for equipment with rated
current <= 16A
■ EN 55024/A2:2003 Information technology equipment-Immunity
characteristics limits and methods of measurement
Signature: Place / Date: TAIPEI/2010
Printed Name: James Liang
Declaration of conformity
Trade Name: FOXCONN
Model Name: H55MXV
Responsible Party: PCE Industry Inc.
Address: 458 E. Lambert Rd.
Fullerton, CA 92835
Telephone: 714-738-8868
Facsimile: 714-738-8838
Equipment Classication: FCC Class B Subassembly
Type of Product: Motherboard
Manufacturer: HON HAI PRECISION INDUSTRY
COMPANY LTD
Address: 66, CHUNG SHAN RD., TU-CHENG
INDUSTRIAL DISTRICT, TAIPEI HSIEN,
TAIWAN, R.O.C.
Supplementary Information:
This device complies with Part 15 of the FCC Rules.Operation is subject to the following
two conditions : (1) this device may not cause harmful interference, and (2) this device
must accept any interference received, including interference that may cause undesired
operation.
Tested to comply with FCC standards.
Signature : Date : 2010
安装注意事项:
I
N
N
G
R
A
!
W
■ 静电释放(ESD)是不同物体间正负电荷的快速中和，会产生瞬间的电流。通常静电释放
会伴随火花出现，并可在瞬间对电子设备器件造成严重损坏，所以当触碰电子元件时请
戴好静电防护手环。
■ 请确保在安装或卸除CPU、内存、扩展卡以及其他外围设备前已将电源断开。建议切断
交流电源，以避免硬件损坏。
N
O
I
T
U
A
C
!
请仔细阅读如下事项:
■ 建议选用经认证的优质风扇，避免因CPU过热导致主板和CPU的损坏。在未安装好
CPU风扇的情况下，请勿开机运行。
■ 我们不能保证您的系统在超频状态下都可以正常工作，这主要取决于您所使用的设备自
身的超频能力。
■ 在安装USB、Audio、RS232 COM、IrDA或S/PDIF等连接线时，请按照每条线上的标
识连接到主板接口的相应针脚，否则接口将不能工作，甚至会损坏主板。
■ 拿取主板时，请不要用手触碰主板上的金属导线及接头。
■ 当PCI Express x16插槽上安装有高档显卡时，我们建议您使用24针电源以获取最佳性
能。
■ 开机前请确保电源供应器的电压输出符合标准。
■ 确保主板上及机箱内无遗漏的螺丝或其它金属零件，避免这些导体接触到主板，而引起
短路与其它损坏。
■ 如果您对安装步骤不确定，或遇到安装及产品使用问题，请洽询相关专业人士。
目 录
第 1 章 产品介绍
产品规格 ...................................................................................................2
主板布局图 ...............................................................................................4
背板端口 ...................................................................................................5
第 2 章 硬件安装
安装CPU和CPU散热风扇 ...........................................................8
安装内存 ................................................................................................. 11
安装扩展卡 .............................................................................................13
连接其它内部接口 ...................................................................................14
跳线 ........................................................................................................18
第 3 章 BIOS 设置
进入 BIOS 程序 ......................................................................................21
BIOS 设置主菜单 ....................................................................................21
系统信息 .................................................................................................23
高级 BIOS 功能设置 ................................................................................25
Fox 中心控制单元 .................................................................................27
高级芯片组参数设置 .............................................................................30
外围设备设置 ..........................................................................................31
电源管理设置 ..........................................................................................35
系统监测 .................................................................................................37
BIOS安全参数设置 .................................................................................38
系统最佳缺省值设置 ...............................................................................39
保存后退出 .............................................................................................39
不保存退出 .............................................................................................39
第 4 章 光盘介绍
应用程序光盘简介 ...................................................................................41
安装驱动程序和应用程序 ............................................................ 42
FOX ONE
主菜单 ...............................................................................................44
CPU 控制 ..........................................................................................48
频率控制 ...........................................................................................50
监控设置 ...........................................................................................51
电压控制 ...........................................................................................53
风扇控制 ...........................................................................................54
FOX LiveUpdate

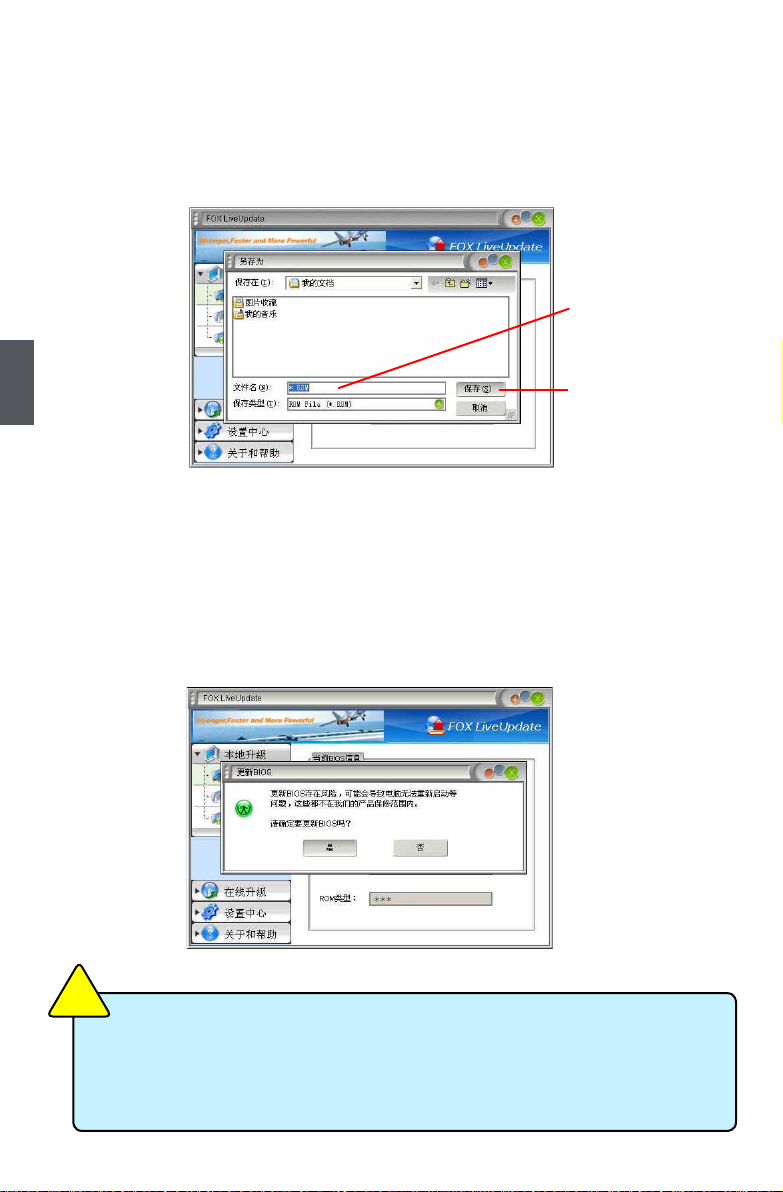

本地升级 ...........................................................................................55
在线升级 ...........................................................................................57
设置中心 ..........................................................................................60
关于和帮助........................................................................................62
FOX LOGO .............................................................................................63
FOX DMI ................................................................................................64
技术支持:
Support
网站：
http://www.foxconnchannel.com.cn
在线联系：
http://www.foxconnchannel.com.cn/support/online.aspx
客户服务热线: 400-830-6099（手机，固定电话适用）
800-830-6099（固定电话适用）
CPU、显卡、内存兼容性列表，请访问如下网站：
http://www.foxconnchannel.com.cn/product/Motherboards/compatibility.aspx
感谢您购买富士康的 H55MXV 系列主板。富士康产品以发挥最
大运算效能为设计目标，提供您所需要的突破性能。
H55MXV 具有先进的超频功能，强大的超频能力，拥有更广泛
的连接特性，能够满足多媒体需求，可以让您的电脑发挥最大的效
能。
本章提供以下信息：
■ 产品规格
■ 主板布局图
■ 背板端口
1-1 产品规格
CPU 支持 LGA1156 规格插槽的 Intel® CPU：
1
Intel® CoreTM i7 / Core
DMI 总线 全双工模式，每个方向最高可达 10Gb/s
芯片组 Intel® H55
内存 2 x 240-pin DDR3 DIMM 插槽
支持系统内存可达 8GB
音频 Realtek 6-声道音频芯片
HDA(High Denition Audio)音频标准
2/4/5.1-声道
支持 S/PDIF 输出
支持自动侦测功能
网卡 Realtek 10/100/1000Mb/s 网络芯片
扩展槽 1 x PCI Express x16 插槽
1 x PCI Express x1 插槽
2 x PCI 插槽
板载 Serial ATA 6 x SATA 接口
300MB/s 数据传输速率
支持热插拔和 NCQ ( Native Command Queuing )
USB 支持热插拔
支持 12 个 USB 2.0 端口(6个背板端口,3 个板载 USB 接口可提供 6 个端口）
内部接口 1 x 24-pin ATX 主电源接口
1 x 4-pin ATX 12V 电源接口
1 x CPU 风扇接头 (4-pin)
1 x 系统风扇接头 (4-pin)
1 x 前置音频接口
1 x S/PDIF_OUT 接口
1 x Speaker 接口
3 x USB 2.0 接口 (可提供 6 x USB 端口)
1 x 前端面板接口
6 x SATA 接口
1 x TPM 接口
1 x COM 接口
1 x 机箱开启侦测街头接口(INTR)
1 x CIR(红外线通讯)接口
背板端口 1 x PS/2 鼠标端口
1 x PS/2 鼠标端口
1 x 串行端口
6 x USB 2.0 端口
1 x DVI-D 端口
1 x VGA 端口
1 x RJ-45 LAN port
双通道 DDR3 1333/1066MHz
支持 USB 2.0 协议，480Mb/s 传输速率
TM
i5 / Core
2
TM
i3 处理器
6－声道音频端口
硬件监测 系统电压监测
CPU/系统温度监测
CPU/系统风扇转速监测
CPU/系统温度过高报警
CPU/系统风扇转速控制
PCI Express x1 支持 250MB/s (500MB/s 双向) 带宽
低功率消耗，支持电源管理特性
PCI Express x16 Gen2.0 支持 8GB/s (16GB/s 双向) 带宽
低功率消耗，支持电源管理特性
节电性能 支持 ACPI (Advanced Conguration and Power Interface)
支持 S0 (normal), S1 (power on suspend), S3 (suspend to RAM), S4
(Suspend to disk), 和 S5 (soft-off)
附带软件 FOX ONE
FOX LiveUpdate
FOX LOGO
FOX DMI
操作系统 支持 Microsoft® Windows® Vista/XP/7
尺寸 Micro ATX型式; 9.6英寸 x 8.6 英寸 (24.4cm x 21.8cm)
1
3
1-2 主板布局图
1
7
8
9
10
11
12
5
13
14
1. 4-pin ATX 12V 电源接口
2. SYS_FAN1 接头
3. PCI Express x16 插槽
4. PCI Express x1 插槽
5. PCI 插槽
6. 前置音频接口
7. Speaker 接口
8. S/PDIF_OUT 接口
9. Intel® ME 跳线
10. 前置 USB 接口
11. 清除 CMOS 跳线
36 24
15
16
17
1
22
21
20
19
18
12. TPM 接口
13. 芯片组：Intel® H55
14. SATA 接口
15. 前端面板接口
16. 24-pin ATX 电源接口
17. CIR 接口
18. 机箱开启侦测接头(INTR)
19. COM1 接头
20. DDR3 DIMM 插槽
21. CPU 风扇接头
22. LGA1156 CPU 插座
备注：本主板布局图仅供参考，请以实物为准。
4
1-3 背板端口
PS/2 鼠标端口
1
并行端口
3
LAN 端口
8
1
音频输出
音频输入
麦克风
7
音频端口
PS/2 键盘端口
VGA 端口
5
DVI-D 端口
62 4
USB 端口
1. PS/2 鼠标端口
使用上部的端口(绿色)连接 PS/2 鼠标。
2. PS/2 键盘端口
使用下部的端口(紫色)连接 PS/2 键盘。
3. 并行端口
该端口提供了一个打印口的接口。
4. VGA 端口
该端口用于和外部显示器连接，如监视器或液晶显示器。
5. DVI-D 端口
该端口符合 DVI-D 规范。可连接支持 DVI-D 的显示器到这个端口上。
6. USB 端口
支持 USB 2.0/1.1 协议。用于连接 USB 设备，如：USB 鼠标/键盘、USB 打印机、USB 闪
盘等。
7. 音频端口
各音频插孔的定义请参阅如下表格：
端口
蓝色 音频输入 后置喇叭
2-声道 4-声道 5.1-声道
*
后置喇叭
*
绿色 音频输出 前置喇叭 前置喇叭
粉色 麦克风 麦克风
中置/低音
*
*：请参照第四章，运行Realtek音频驱动（包含于CD中）为2/4/5.1声道分配音频输出端口。其基
本定义见上表。
5
8. RJ-45 LAN 端口
千兆网卡端口可提供 10/100/1000Mb/s 数据传输速率的因特网连接。
1
LAN
类型
1000M
左: 运作 LED 右: 连接 LED
状态 说明 状态 说明
关闭 无连接 关闭 无连接
绿灯
闪烁
数据传
输中
关闭
绿色
橙色
10Mb/s 传输速率
100Mb/s 传输速率
1000Mb/s 传输速率
运作
LED
连接
LED
6
本章将介绍主板的硬件安装过程，包括 CPU、内存、电源、插槽、
接口的安装及跳线的设置几大部分。在安装组件时必须十分小心，安
装前请对照主板布局图，仔细阅读本章内容。
本章提供以下信息：
■ 安装 CPU 和 CPU 散热风扇
■ 安装内存
■ 安装扩展卡
■ 连接其它内部接口
■ 跳线
关于本主板支持的 CPU、显卡、内存列表，请访问如下网站：
http://www.foxconnchannel.com.cn/product/Motherboards/compatibility.aspx
2-1 安装 CPU 和 CPU 散热风扇
N
O
I
T
U
A
C
!
安装 CPU 之前请仔细阅读如下注意事项：
■ 请确认该主板支持您所使用的 CPU。
2
■ 安装前请确认电脑及电源处于关闭状态以避免造成硬件损坏。
■ 注意 CPU 针脚 1 的位置，方位错误，CPU 将不能放入插槽（或者将 CPU 两边的缺口
对齐插座凸缘）。
■ 请在 CPU 的表面均匀涂抹散热膏。
■ 在未安装好 CPU 风扇的情况下，请勿开机运行，以避免 CPU 因过热而损坏。
■ 请根据 CPU 的规格设置频率。由于外围设备的限制，系统总线频率可能达不到其规格
描述值，如果要设定高于标准规格的频率值，请根据您的硬件（包括 CPU、显卡、内
存、硬盘等）配置来设置。
关于 Hyper-Threading 技术要求：（详情请访问 Intel 官方网站）
■ 支持 HT技术的Intel® CPU
■ 支持 HT 技术的芯片组
■ 可优化 HT 技术的操作系统
■ 支持 HT 技术的 BIOS，并已开启 HT 技术支持功能
安装 CPU
定位主板 CPU 插座凸缘以及 CPU 缺口。
插座针脚1对应的边角
CPU 的金三角标记
(针脚1位置)
8
LGA1156 CPU 插座
插座凸缘
LGA1156 CPU
CPU 缺口
请根据如下步骤将 CPU 安装到 CPU 插座：
N
O
I
T
U
A
C
!
安装 CPU 前请确保电脑以及电源处于关闭状态，以避免损坏 CPU。
1. 打开 CPU 承载杆。 2. 打开承载上盖。
2
3. 拿掉 CPU 防护罩。
5. 当 CPU 安装妥当后，合上承载上
盖，将承载杆恢复原位。
4. 将 CPU 的金三角标记对准插座上
的针脚1位置，CPU 的缺口对准插座
凸缘，然后将其轻放入插座中。
9
安装 CPU 散热风扇
请根据如下步骤正确安装 CPU 散热风扇。
2
1. 在 CPU 表面均匀涂抹散热膏。 2. 将 CPU 风扇的四个定位柱分别
对准 主板定位 孔 ，从上垂 直 向下按
压定 位柱顶部 ， 便可将其 固 定在主
板上。
3. 确认定位柱与主板背面的结合处
固定如上图所示。
3
2
1
N
O
I
T
U
A
!
C
当卸除 CPU 风扇时请注意，因为散热膏可能会粘连 CPU，不恰当的移除方式可能会损
坏 CPU。
4. 连接散热风扇插头 到 主 板 上 的
CPU 风扇接头。
卸除 CPU 散热风扇：
1.按图中所示方向旋转定位柱(逆时
针方向)。
2.将定位柱向上拔出。
3.将定 位柱按顺 时针方 向旋转至 默
认位置。
10
2-2 安装内存
N
O
I
T
U
A
C
!
内存安装前请先阅读如下指南：
■ 请确保该主板支持您所使用的内存条。建议使用相同大小、品牌、速度和芯片的内存。
■ 请确保在安装内存条时已将交流电源切断，以避免主板或系统内存将遭到严重破坏。
■ 内存模组为防呆设计，仅能以一个方向插入。若无法插入，请调转其方向。
双通道内存配置
本主板提供两条 240 针 DDR3 内存插槽，支持双通道技术，当安装内存条后，BIOS 会自动检查您
的系统内存。
两个 DDR3 内存插槽被分为两组电路，每组电路包括一个内存插槽：
通道 0 : DIMM1
通道 1 : DIMM2
DIMM 模组的组合方式如下：
DIMM1 DIMM2
单通道
单通道
双通道
(DS:双面； SS:单面； -:无内存条)
N
O
I
T
U
A
C
!
建议使用相同大小、品牌、速度和芯片的内存，并请首选双通道内存以获得最优的性
能。
DS/SS -
- DS/SS
DS/SS DS/SS
2
11
安装内存
O
I
T
U
A
C
2
N
!
安装内存前请确保电脑及电源均处于关闭状态，以避免损坏内存。为确保系统正常运
行，您至少需要安装一根内存。
144-Pin
96-Pin
槽口
内存条中部有一个缺口，将针脚分为不对称的两部分，因此，内存条仅能以一个方向安装。请根据
如下步骤正确安装内存。
1.扳开插槽两边的卡扣，将内存条以正确方向插入插
槽，用手指垂直向下按压以使其牢固。
2.内存条正确插入后，两端卡口会自动卡上。
12
2-3 安装扩展卡
N
O
I
T
U
A
C
!
■ 确保该主板支持您所使用的扩展卡。仔细阅读扩展卡所附带的使用手册。
■ 安装前请先关闭电脑及电源，以避免硬件损坏。
2
PCI Express x16
PCI Express x1
PCI
请按照如下步骤正确安装扩展卡。
1. 请确认该主板支持您所使用的扩展卡，拿掉机箱后面板相对位置上的金属挡板。
2. 将扩展卡与扩展槽对齐，然后慢慢往下按，使之固定。
3. 确保扩展卡完全插入扩展槽中。
4. 用螺丝将此卡固定在机箱后面板上。
5. 安装完成后，请盖上机箱面板。
6. 开启电脑，如果需要，请进入 BIOS 为您所安装的扩展卡设置相关选项。
7. 安装扩展卡驱动程序。
安装与卸除 PCI-E x16 显卡：
• 安装显卡
将显卡插入 PCI Express x16 插槽中，确保显卡被插槽末端的卡
扣固定。
• 卸除显卡
如图所示，按压插槽末端的卡扣以松开显卡，然后将显卡从插槽
中向上拔出。
13
2-4 连接其它内部接口
电源接口
本主板使用 ATX 结构的电源供应器给主板供电。在连接电源供应器之前，请务必确认所有的组件都
已正确安装，以避免设备损坏。
2
24针ATX 电源接口：PWR1
此接口可连接 ATX 电源供应器。在与 ATX 电源供应器相连时，请务必确认电源供应器的接头安装方
向正确，针脚对应顺序也准确无误。将电源接头插入，并使其与主板电源接口稳固连接。
定义
24 13
12
N
O
I
T
U
A
C
!
PWR1
我们建议您使用 24 针的电源，如果您要使用 20 针
Pin #
1 3.3V 13 3.3V
2 3.3V 14 -12V
3 GND 15 GND
4 +5V 16 PS_ON(Soft On/Off)
5 GND 17 GND
6 +5V 18 GND
7 GND 19 GND
8 Power Good 20 NC
9 +5V SB(Stand by +5V) 21 +5V
10 +12V 22 +5V
1
11 +12V 23 +5V
12 3.3V 24 GND
的电源线,请按照图示安插电源接头。
4 针 ATX 12V 电源接口: PWR2
此 12V 电源接口与 ATX 电源供应器相连，为 CPU 提供电力。
Pin #
20-Pin 电源
定义
第24针
+12V
14
3 1
4 2
PWR2
GND
Pin #
1 GND
2 GND
3 +12V
4 +12V
定义
前置音频接头: F_AUDIO
该音频接口可提供前置音频输出，支持 HDA 音频标
准。
S/PDIF 输出接头 : SPDIF_OUT
该接口为 S/PDIF 提供了输出端口。
前面板USB接口：F_USB1_A/2_A/3_A
除后面板上的 USB 端口外,本系列主板还为用户提供
了 USB 接口。使用时需要先使用转接线将其引到机箱
前面板上,再连接USB 设备。
1
2
VCC
DD+
GND
EMPTY
F_USB1_A/2_A/3_A
VCC
DD+
GND
NC
10
9
PORT1_L
PORT1_R
PORT2_R
SENSE_SEND
PORT2_L
+5V
EMPTY
SPDIF_OUT
GND
SPDIF_OUT
2
1
109
F_AUDIO
1
2
3
4
AUD_GND
PRESENCEJ
SENSE1_RETURN
EMPTY
SENSE2_RETURN
2
Serial ATA 接口: SATA_1/2/3/4/5/6
SATA 接 口 用来连接支持 该 功 能 的 SATA、硬 盘 或
CD 等设备。现 行的 SATA II 接口数 据传输率可达
300MB/s。
机箱开启侦测接头: INTR
该接头连接于机箱的安全开关上，系统可通过该接头
状态检测到机箱是否曾被入侵。如果机箱最终关闭，
系统会发出一个信息。
CIR 红外线通讯接口: CIR
CIR红外线传输可以让您的电脑通过红外线进行发送
和接收数据。
15
SATA_1/2/3/4/5/6
INTRUDERJ
+5V
EMPTY
IRRX
GND
IRTX
2
1
INTR
1 2
9 10
CIR
1
GND
TX+
TXGND
RXRX+
GND
GND
+5VSB
CIRRX
CIRTX
GND
EMPTY
TPM 接口:TPM
此接口可以使 PC 更安全运行应用程序以及使交易和通
信更可靠。应用这个功能，您应购买额外的设备并安装
它。
2
前端面板连接器: FP1
主板提供一个面板连接器连接到前面板开关及 LED 指示
灯。
硬盘指示灯接头(HDD-LED)
请将此接头与机箱面板上的硬盘指示灯相连，当硬盘
工作时，指示灯闪烁。
复位开关(RESET-SW)
请将此接头连接到机箱面板上的复位开关上，当按一
下开关，系统重新启动。
电源指示灯接头(PWR-LED)
此接头与机箱面板上的电源指示灯相连，用于指示电
源状态，当系统处于S0(Normal)省电状态时，指示灯
亮；当系统处于S1(Power on suspend)省电状态时，
指示灯闪烁；当系统处于S3(Suspend to RAM)，
S4(Suspend to Disk)(本功能需要操作系统支持)，
S5(Soft-off)省电状态时，指示灯灭。
电源开关(PWR-SW)
请将此接头与机箱面板上的电源开关相连。 按一下
此开关，系统将被开启或关闭。
LFRAMEn
LRESETn
HDD-LED
RESET-SW
LCLK
LAD3
VDD
LAD0
NC_1
NC_2
GND
LPCPDn
+
-
NC
1
9
FP1
19 20
TPM
2
10
1 2
+
PWR-LED
-
PWR-SW
EMPTY
GND
EMPTY
NC_3
LAD2
LAD1
GND
NC_4
SERIRQ
CLKRUNin
NC_5
COM接口：COM1
本主板提供一个串行 RS232 COM 接口，用于传统设备的
兼容性。使用时，用户需购买一条 9-pin D-sub 的 RS232
连接线，先将转接线的一端连接在此接口上，然后将串行
的通讯设备连接至转接线的另一端。
16
RLSD
SOUT
GND
RTS
RI
1 2
109
COM1
SIN
DTR
DSR
CTS
EMPTY
Speaker接口: SPEAKER
Speaker 接口用来连接机箱内的扬声器。
风扇接口:CPU_FAN，SYS_FAN1
将各风扇的连接线分别连接到主板的风扇接口。在 BIOS
系统监测(PC Health Status)选项中，您可获知所监测到
的风扇转速。在系统进入待机模式时风扇会自动停止。
SPKJ
EMPTY
NC
SPKJ
SPEAKER
1
2
3
4
2
1
GND
POWER
SENSE
CONTROL
CPU_FAN/SYS_FAN1
17
2-5 跳线
本主板提供以下的跳线，可用来设定计算机的特定功能。此部分描述了通过改变跳线，来实现主板
的功能。请用户在设置跳线前仔细阅读下面内容。
跳线说明：
1. 主板上用针脚旁的粗边丝印表示1脚，本手册会在跳线旁标识“1”。
2
2. 下表列举了一些跳线图示供参照。“关闭”即是用跳帽将两个针脚短接，也可以使用其它物件
来短接针脚，建议使用跳冒来操作以避免 ESD（静电释放）可能带来的损坏。
跳线 图示 定义 说明
1
1
1
清除 CMOS 跳线：CLR_CMOS
主板使用 CMOS RAM 来储存基本硬件参数，(如：BIOS 数据、日期、时间、用户密码等)，当 BIOS
设置出现错误时，您可以通过 CLR_CMOS 跳线来快速恢复到系统默认设置。
清除 CMOS 步骤：
1.关闭电脑，断开交流电源。
2.用跳线帽将跳线的针脚 1-2 短接,该操作将会清除 CMOS 数据。
3.把跳线帽恢复到默认状态，即针脚 2-3 短接。
4.通电启动系统。
5.进入 BIOS，根据下一章节的描述设置相关选项。
1-2 用跳帽将针脚1和针脚2短接
2-3 用跳帽将针脚2和针脚3短接
3
清除
正常（默认）
2
1
3
2
1
CLR_CMOS
N
I
G
N
!
R
A
W
■ 在调整跳线帽设置之前请断开电源。
■ 在系统开机时请不要清除 CMOS。
18
Intel® ME 跳线: MFG
该主板用 MFG 跳线开启或关闭 Intel® 管理引擎功能。
Intel® Management Engine (ME) 是一种嵌入式微型控制器，内设在 Intel 芯片组中。它提供了最
新的 IT 管理功能，如 Intel® 主动管理技术，可以改善公司资产的管理。
将跳线的针脚 1-2 短接, 您可以开启 Intel® 管理引擎功能。
将跳线的针脚 2-3 短接, 您可以关闭 Intel® 管理引擎功能。
1
启用
（默认）
2
3
2
禁用
1
2
3
MFG
N
O
I
T
U
A
C
!
在刷新 BIOS ROM 之前, 您首先需要将 MFG 跳线的针脚 2-3 短接。
19
本章将介绍主板 CMOS Setup 程序的信息，让用户可以自己
配置优化系统设置。
当您遇到如下情形时，您需要运行 Setup 程序：
1.系统自检时屏幕上出现错误信息并要求进入 Setup 程序。
2.您想根据客户特征更改出厂时的默认设置。
本章提供以下信息：
■ 进入 BIOS 程序
■ BIOS 设置主菜单
■ 系统信息
■ 高级 BIOS 功能设置
■ Fox 中心控制单元
■ 高级芯片组参数设置
■ 外围设备设置
■ 电源管理设置
■ 系统监测
■ BIOS 安全参数设置
■ 系统最佳缺省值设置
■ 保存后退出
■ 不保存退出
由于 BIOS 程式的版本在不定时更新，所以本手册中的有关 BIOS 的描述仅供参
考，我们不保证本手册的相关内容与您所看到的实际画面一致。欲获取最新的使用
手册，请到我们的网站下载：
http://www.foxconnchannel.com.cn/support/downloads.aspx
进入BIOS程序
BIOS 是硬件和软件沟通的桥梁，如何妥善地设置 BIOS 参数对系统能否处在最佳状态是至关重要的。
电脑开机后，当屏幕下方显示以下信息时:
“Press <DEL> to enter Setup, <ESC> to boot menu”
按<Del>键进入 BIOS 设置菜单。
N
O
I
T
U
A
C
!
我们不建议您修改 BIOS 中的参数设置，如果因您的不正确设置而导致的损毁，本公司不
承担任何责任。
BIOS设置主菜单
主菜单显示了 BIOS 所提供的设定项目类别。您可使用方向键选择不同的项目，相应选项的提示信息
显示在屏幕的底部，再按<Enter>键即可进入子菜单。
CMOS Setup Utility - Copyright (C) 1985-2009, American Megatrends, Inc.
► System Information ► PC Health Status
► System Information
► Advanced BIOS Features ► BIOS Security Features
► Fox Central Control Unit Load Optimal Defaults
► Advanced Chipset Features Save & Exit Setup
► Integrated Peripherals Exit Without Saving
► Power Management Setup
3
↑↓←→:Move Enter:Select +/-/:Value F10:Save ESC:Exit F1:General Help
F9:Optimized Defaults
Configure Time and Date. Display System Information...
v02.67 (c) Copyright 1985-2009, American Megatrends, Inc.
各子项目描述如下:
► System Information(系统信息)
该项显示系统的基本配置，如: BIOS 版本、内存信息等，您可使用此菜单对系统日期、 时间、
类型等进行设置。
► Advanced BIOS Features(高级BIOS功能设置)
使用此菜单可对系统的高级特性进行设置。
► Fox Central Control Unit(Fox中心控制单元)
此菜单用于设置一些特殊的专有功能 (例如超频)。
► Advanced Chipset Features(高级芯片组参数设置)
使用此菜单可以更改芯片组功能配置，优化系统性能。
► Integrated Peripherals(外围设备设置)
使用此菜单可对板载集成设备进行特别设置。
21
► Power Management Setup(电源管理设置)
使用此菜单可对系统电源管理进行设置。
► PC Health Status(系统监测)
此菜单显示您 PC 的当前状态，如:温度、电压、风扇转速等。
► BIOS Security Features(BIOS安全参数设置)
使用此菜单可以设置超级用户密码和用户密码以防止他人擅自使用你的电脑。一旦你设置了密码
在你启动电脑或进入设置之前，系统将要求你正确输入密码。
► Load Optimal Defaults(系统最佳缺省值设置)
此菜单用于载入 BIOS 最佳缺省值设置，最佳缺省值可提升系统效能，但仍视硬件状况而定。
若内存增加，或插卡数目增加，系统负载增加，则可能无法运行。也就是说，当系统负载增加
时，在最佳缺省值设置下，可能不稳定，这时需要您手动调整当前系统的 BIOS 设置。
3
► Save Changes and Exit(保存后退出)
保存对CMOS的修改，然后退出 Setup 程序。
► Discard Changes and Exit(不保存退出)
放弃对CMOS的修改，然后退出 Setup 程序。
22
系统信息(System Information)
本子菜单用以进行基本CMOS参数设置，如日期，时间，硬盘类型等，使用方向键来选择需设定的
项目，然后用<+>或<->选择您所需要的设定值。
► System Time
该选项允许您设置期望的时间，使用<Enter>/<TAB>或<SHIFT-TAB>选择要设定的选项。直接输
入设定值或使用<+>/<->选择设定值
三个设定值分别是：<小时>：<分钟>：<秒>
► System Date
按<星期><月份><日期><年>的格式
day 星期，从 Mon.(星期一)到Sun.(星期日)，由BIOS自动显示(唯读)
month 月份，从Jan. (一月)到Dec. (十二月)。
date 日期，从1到31可用数字键修改。
year 年，用户设定年份。
使用<Enter>/<TAB>或<SHIFT-TAB>选择要设定的选项。直接输入设定值或使用<+>/<->选择设
定值
► SATA 1/2/3/4/5/6
当进入BIOS设置时，BIOS会自动侦测SATA设备。此项显示SATA设备的驱动信息。
► Halt On
利用此项可以设定当电脑开机后出现错误时是否停止运行。
[All Errors]：无论检测到任何错误，系统停止运行并出现提示。
[All Errors But...]：除了键盘、鼠标、软驱以外的所有错误，系统停止运行并出现提示。系统
是否停止运行可以通过以下的三个选项来设置
► Keyboard
如果您启用此功能，出现键盘错误系统将不停止运行。
► Mouse
如果您启用此功能，出现鼠标错误系统将不停止运行。
► Model Name
该项显示主板的机种信息。
► BIOS Version
CMOS Setup Utility - Copyright (C) 1985-2009, American Megatrends, Inc.
System Information
System Time [15 : 40 : 49] Help Item
System Date [Mon , 10/26/2009]
Use [Enter], [TAB]
► SATA 1
► SATA 2 [Not Detected]
► SATA 3 [Not Detected]
► SATA 4 [Not Detected]
► SATA 5 [Not Detected]
► SATA 6
[All Errors, But ...]
Halt On
Keyboard [Enabled]
Mouse [Disabled]
Model Name : H55MXV
BIOS Version : 9A1F1D07
Memory : 2048MB
MAC Address : 8E-00-00-00-8E-8E
↑↓←→:Move Enter:Select +/-/:Value F10:Save ESC:Exit F1:General Help
F9:Optimized Defaults
09
[Not Detected] or [SHIFT-TAB] to
[Not Detected]
select a eld.
Use [+] or [-] to
congure system time.
。
。
。
3
23
该项显示 BIOS 的当前版本信息。用户若需要升级BIOS，可与当地经销商确认此信息。
► Memory
该项显示 BIOS 开机检测到的系统内存大小。
► MAC Address
该项显示了 MAC 地址，即板载网卡的物理地址。
3
24
高级BIOS功能设置(Advanced BIOS Features)
CMOS Setup Utility - Copyright (C) 1985-2009, American Megatrends, Inc.
Advanced BIOS Features
Quiet Boot [Enabled Help Item
Bootup Num-Lock [On]
PCI Latency Timer [64]
► Intel VT-d Conguration
► Trusted Computing [Press Enter]
↑↓←→:Move Enter:Select +/-/:Value F10:Save ESC:Exit F1:General Help
F9:Optimized Defaults
► Quiet Boot
此选项设定为Enabled时，显示客户的标识；此选项设定为Disabled时，显示开机自检信息。
► Bootup Num-Lock
此选项用来设置开机后NumLock的状态。设定为On将会使NumLock随系统开机而激活。设定为
Off, 用户可将数字键当作方向键使用。
► PCI Latency Timer
此选项用于设置 PCI 设备的延迟时钟。设置值以 PCI Cycle 为单位保存在 PCI 设备的延迟时钟
寄存器内，设置值有：32，64，96，128，160，192，224，248。
此特性用于控制每个 PCI 设备可以占用总线多长时间，直到被另一个接管。设置值越大，PCI
设备占用总线的时间越长。低设置值会减少 PCI 的有效带宽，而较高的设置值也意味着每个PCI
设备将不得不等待更长的时间才能访问前端总线，但他们一旦访问成功，将主导总线更长的时
间。通常，此选项的默认值是 64。一些 PCI 设备可能不适合较长时间的延迟，若出现声音不正
常或系统各设备响应速度较慢时，请降低延迟时间。事实上，太高的延迟时间会降低系统的性
能，因为给每个 PCI 设备分配太多的时间会导致系统其它部件工作状态不佳。
► Intel VT-d Conguration/Trusted Computing
按回车键进入相应的子菜单。
[Enabled]
[Press Enter]
Disabled: Displays
normal POST messages.
Enabled: Displays OEM
Logo instead of POST
messages.
3
25
Intel VT-d Conguration
CMOS Setup Utility - Copyright (C) 1985-2009, American Megatrends, Inc.
Intel VT-d Conguration
Help Item
Intel VT-d
Disabled
Enabled
[Disabled]
Options
3
↑↓←→:Move Enter:Select +/-/:Value F10:Save ESC:Exit F1:General Help
F9:Optimized Defaults
► Intel VT-d Configuration
Intel 虚拟化技术(Intel® Virtualization Technology for Directed I/O)能够提升虚拟环境中 I/O 设
备的性能。该选项用于启用或禁用 VT-d 功能。
Trusted Computing
CMOS Setup Utility - Copyright (C) 1985-2009, American Megatrends, Inc.
Trusted Computing
TCG/TPM Support Enable/Disable TPM
TCG (TPM 1.1/1.2)
support in BIOS
Trusted Computing
Help Item
[No]
↑↓←→:Move Enter:Select +/-/:Value F10:Save ESC:Exit F1:General Help
F9:Optimized Defaults
► TCG/TPM Support
TCG/TPM Support 指的是软硬结合的双重数据加密技术。通过硬件子卡和数据加密软件的配
合，用户能将自己的机密信息存储于专属虚拟文件夹内，防止他人和黑客的盗取。硬件结合的
方式更可以杜绝偷盗硬盘、删改BIOS等造成的危害。
26
FOX 中心控制单元 (FOX Central Control Unit)
► CPU Conguration
按回车键进入相应的子菜单。
► Ratio CMOS Setting
此选项用于设置 CPU 的倍频。您可以使用[+]/[-]键来调节设定值。
► DRAM Frequency
此选项用于调整内存的速率。选择 [Auto] 作为 SPD 的启用模式。您也可以手动选择一个值。
► Memory Timing by SPD
此选项用于开启或关闭是否通过SPD设备来配给DRAM时序参数。SPD设备是一个很小的EEPROM芯片,安装在内存模组上。它包含关于内存速度、大小、地址模式以及各种其它参数的重
要信息，因此主板内存控制器（芯片）才能更好的访问内存设备。
选择 [AUTO] 开启SPD模式； 选择 [Manual] 手动设置DRAM时序参数。
当选择 [Manual] 时，将出现以下10个参数值：
► DRAM tCL (CAS Latency)
此选项允许您设置内存读写操作前列地址控制器的潜伏时间(时钟周期)。
► DRAM tRAS (Active-to-Precharge Delay)
此选项允许您设置行内存行有效到预充电的最短时间(时钟周期)。
► DRAM tRP (Precharge Command Period)
此选项允许您设置内存行地址控制器预充电时间(时钟周期)。
► DRAM tRCD (RAS-to-CAS Delay)
此选项允许您设置行寻址到列寻址的延迟时间(时钟周期)。
► DRAM tWR (Write Recovery)
此选项允许您设置写恢复延迟时间(时钟周期)。
► DRAM tRFC(Auto-Refresh-to-Active/Auto-Refresh Command Period)
此选项允许您设置行单元刷新所需要的时间(时钟周期)。
► DRAM tWTR (Internal Write to Read Command Delay)
此选项允许您设置最后一次有效的写操作和下一次读操作之间的延迟时间(时钟周期)。
► DRAM tRRD (Active-to-Active of a Different Bank)
此选项允许您设置行单元到行单元的延迟时间(时钟周期)。
► DRAM tRTP (Internal Read to Precharge Command Delay)
此选项允许您设置内部读取到预充电的延迟时间(时钟周期)。
CMOS Setup Utility - Copyright (C) 1985-2009, American Megatrends, Inc.
Fox Central Control Unit
► CPU Conguration
Ratio Status: Unlocked (Min:09, Max:26)
Ratio Actual Value: 26
Ratio CMOS Setting [26]
Current DRAM Speed :1333MHz
DRAM Frequency [Auto]
Memory Timing by SPD [Auto]
↑↓←→:Move Enter:Select +/-/:Value F10:Save ESC:Exit F1:General Help
F9:Optimized Defaults
[Press Enter]
Help Item
Congure CPU.
3
27
► DRAM tFAW(Four Active Window Delay)
此选项允许您设置同一行列中四个活动周期的延迟时间(时钟周期)。
CPU Conguration
CMOS Setup Utility - Copyright (C) 1985-2009, American Megatrends, Inc.
CPU Conguration
Module Version : 01.08
Manufacturer : Intel
Intel(R) Core(TM) i5 CPU 670 @3.47GHz
Frequency :3.47GHz
3
BCLK Speed :133MHz
Cache L1 : 128 KB
Cache L2 :512 KB
Cache L3 :4096 KB
► Intel PPM Conguration
C1E Support [Enabled]
MPS and ACPI MADT ordering [Modern ordering]
Limit CPUID MaxVal [Disabled]
Virtualization Technology [Enabled]
Execute Disable Bit [Enabled]
Intel(R) HT Technology [Enabled]
Active Processor Cores [All]
A20M [Disabled]
↑↓←→:Move Enter:Select +/-/:Value F10:Save ESC:Exit F1:General Help
F9:Optimized Defaults
► Intel PPM Configuration
按回车键进入相应的子菜单。
► C1E Support (Appears only when CPU supports)
C1E 代表 “Enhanced HALT State”, 是一种可以使CPU进入低功耗挂起状态的功能。当HLT命令
触发时，C1E通过调节倍频来逐级地降低处理器的主频，同时还可以降低电压。此选项是用来
启用或关闭C1E功能。
► MPS and ACPI MADT ordering
[Modern ordering]: 用于Windows XP及更新的操作系统。
[Legacy ordering]: 用于Windows 2000及之前的操作系统。
► Limit CPUID MaxVal
此选项用于开启或关闭CPUID最大限制值设定。设为[Enabled]时，会限制CPUID的最大值为3；
使用Windows XP时，请将此设定为预设值[Disabled]。
► Virtualization Technology (仅在CPU支持时显示)
此选项用于启用或禁用该虚拟化技术支持。
Virtualization(即Intel® Vanderpool处理器技术)虚拟化技术允许一个平台同时运行多个操作系统，
并且应用程序都可以在相互独立的空间内运行而互不影响。CPU的虚拟化技术可以将单CPU模拟
多CPU并行。Vanderpool处理器技术有助于改进未来虚拟化技术解决方案。该选项只有当所使用
的CPU支持该技术时才会显示。
► Execute Disable bit
此选项用于启用或禁用病毒防护技术。
Intel Execute Disable Bit是一项硬件特性,它可与操作系统结合来避免某些基于缓冲区溢出的恶意
攻击。该技术允许处理器在内存中划分出几块区域，部分区域可执行应用程序代码，而另一些区
域则不可以。当恶意代码企图写入缓冲区时，处理器可通过拒绝代码执行来阻止病毒传播和可能
带来的破坏，从而减少因病毒破坏造成的损失。结合反病毒软件、防火墙、spyware removal、e-
mail过滤软件以及其它网络安全措施，IT经理人可更有效的运用IT资源，实现处理器的“Execute
Disable Bit”功能，需要操作系统的配合。
CPU Conguration
Help Item
Configure CPU EIST
and C-state
function
[Press Enter]
28
► Intel(R) HT Technology
此选项用于启用或禁用超线程(Hyper-Threading)技术功能。
► Active Processor Cores
此选项用于设置多核处理功能。
► A20M
当您使用传统系统时，请开启此选项。
Intel PPM Conguration
CMOS Setup Utility - Copyright (C) 1985-2009, American Megatrends, Inc.
Intel PPM Conguration
EIST Function [Enabled]
Intel(R) TurboMode tech [Enabled]
Factory default TDC limit value : 552
Factory default TDC limit value : 696
Intel(R) C-STATE Technology [Enabled]
CState Package Limit [Auto]
C3 State [ACPI C2]
C6 State [Enabled]
C1 Auto Demotion [Enabled]
C3 Auto Demotion [Enabled]
↑↓←→:Move Enter:Select +/-/:Value F10:Save ESC:Exit F1:General Help
F9:Optimized Defaults
► EIST Function
您可以通过此选项选择 EIST(Processor Power Management, PPM) 功能。
N
O
I
T
U
A
C
!
Enhanced Intel SpeedStep technology (EIST) 允许系统动态地调整处理器的电压和核
心频率，以减少耗电量和发热量。运用该技术需要满足一些系统要求，包括 CPU,芯片
组，主板，BIOS 以及操作系统等。详细信息请访问 Intel 官方网站。
► Intel(R) TurboMode tech
Intel(R) Turbo 模式可以让处理器核心在特定的情况下以比标示频率更快的速度运行。
► Intel(R) C-STATE Technology
此选项用于启用或禁用 C-State。C-State 意为将空闲的处理器置于 C1/C3/C4 状态。
► CState Package Limit
只有当Intel(R) C-STATE Technology设置为 Enabled 时此选项才会出现。该项用于选择处理器
的休眠模式。设置为[Auto]，可以让BIOS自动检测您的处理所支持的C-State模式。
► C3 State
此选项用于启用或禁用C3 状态。
► C6 State
此选项用于启用或禁用C6 状态。
► C1 Auto Demotion
当此选项启用时，根据uncore的自动降级信息，CPU将有条件地降级 C3/C6/C7 的要求到C1。
► C3 Auto Demotion
当此选项启用时，根据uncore的自动降级信息，CPU将有条件地降级 C6/C7 的要求到C3。
Intel PPM Conguration
Help Item
[Enabled]
Disabled
Enabled
3
29
高级芯片组参数设置(Advanced Chipset Features)
CMOS Setup Utility - Copyright (C) 1985-2009, American Megatrends, Inc.
Advanced Chipset Features
IMC Type : *Dale Family IMC Help Item
Management Engine Version : 6.0.2.1194
Memory Remap Feature [Enabled]
PCI MMIO Allocation: 4GB To 3328MB
Initiate Graphic Adapter [PEG/PCI]
SLP_S4# Min. Assertion Width [1 to 2 seconds]
[Disabled]
ENABLE: Allow
remapping of
overlapped PCI memory
above the total
physical memory.
DISABLE: Do not allow
remapping of memory.
3
↑↓←→:Move Enter:Select +/-/:Value F10:Save ESC:Exit F1:General Help
F9:Optimized Defaults
► Memory Remap Feature
此选项用来开启或关闭内存保留区地址的重映射。
PCI实际上不在意使用哪一个地址，但是习惯上把他们放在32位地址空间的上层。多年前把
大容量的内存放进电脑是不可能或不现实的，但是现在是可行的。因此目前内存控制器必须
提供方法解决高地址内存被忽略，甚至丢失的问题。比较先进的系统会将3.5-4GB的地址空
间内存映射到4.0-4.5GB的地址空间。内存仅是一批内存单元，它不在意被怎样安置，是内
存控制器把地址空间和存储单元联系起来的。
当然，当您使用能处理大于32位的物理地址的64位（或支持32位物理地址扩展）系统时，此项
功能才有效。一旦启用此项，在BIOS里将可以看到内存值。
► Initial Graphic Adapter
此选项用于选择由哪一个图形处理控制器作为第一启动设备。
► SLP_S4# Min. Assertion Width
SLP_S4# 是一个电源控制信号。当处于S4 (Suspend to Disk) 或S5 (Soft Off) 状态时，
此信号将切断所有非关键系统的电源。
此项设置需要 SLP_S4# 信号的最小宽度以保证动态随机存储器能够安全地完成动力循环。
设置值有：[4 to 5 seconds], [3 to 4 seconds], [2 to 3 seconds], [1 to 2 seconds]。
30
外围设备设置(Integrated Peripherals)
CMOS Setup Utility - Copyright (C) 1985-2009, American Megatrends, Inc.
Integrated Peripherals
► IDE Conguration
► OnBoard Conguration
► SuperIO Conguration
► USB Conguration
↑↓←→:Move Enter:Select +/-/:Value F10:Save ESC:Exit F1:General Help
F9:Optimized Defaults
[Press Enter] Help Item
[Press Enter]
[Press Enter]
[Press Enter] Congure the IDE
[Press Enter] Device(s).
► IDE Configuration/OnBoard Configuration/SuperIO Configuration/USB Configuration
按<Enter>键进入子菜单设置。
IDE 配置(IDE Conguration)
CMOS Setup Utility - Copyright (C) 1985-2009, American Megatrends, Inc.
IDE Conguration
Congure SATA as [IDE] Help Item
SATA#1 IDE Configuration [Enhanced]
SATA#2 IDE Conguration
IDE Detect Time Out
IDE
Disabled
[35]
[IDE]
[Enhanced]
Options
3
↑↓←→:Move Enter:Select +/-/:Value F10:Save ESC:Exit F1:General Help
F9:Optimized Defaults
► Configure SATA as
此选项用于为您的 SATA 端口1, 2, 3, 4, 5, 6 设置操作模式。选择 [IDE] 可使 SATA 端口支持
IDE 模式。
► SATA#1 IDE Configuration
SATA#1 指主板上的SATA1, 2, 3, 4 四个端口。此选项用于选择 SATA 端口的模式。设置值有：
[Compatible], [Enhanced]。
► SATA#2 IDE Configuration
SATA#2 指主板上的SATA5,6 两个端口。此选项用于选择 SATA 端口的模式。设置值有：
[Disabled], [Enhanced]。
31
► IDE Detect Time Out
此选项用于选择自动侦测 ATA/ATAPI 装置的等待时间。如果检查时间超过预设值，系统将自动
略过。
板载配置(OnBoard Conguration)
3
► OnBoard Audio Controller
此选项用于开启或关闭扳载音频控制器。
► OnBoard LAN Controller
此选项用于开启或关闭板载LAN控制器。
► OnBoard LAN Boot ROM
此选项用于设置是否调用板载网卡中的Boot ROM。LAN Boot ROM可用于建立网络工作站。通
过在网络上安装Boot ROM，您可以通过网路开启远端客户机。
CMOS Setup Utility - Copyright (C) 1985-2009, American Megatrends, Inc.
OnBoard Audio Controller Help Item
OnBoard LAN Controller [Enabled]
OnBoard LAN Boot ROM
Enabled
Disabled
↑↓←→:Move Enter:Select +/-/:Value F10:Save ESC:Exit F1:General Help
F9:Optimized Defaults
OnBoard Conguration
[Enabled]
[Disabled]
Options
高级I/O配置(SuperIO Conguration)
CMOS Setup Utility - Copyright (C) 1985-2009, American Megatrends, Inc.
SuperIO Conguration
Serial Port1 Address Allows BIOS to Select
Serial Port1 Mode [Normal]
Parallel Port Address [378] Addresses.
Parallel Port Mode [Normal]
Parallel Port IRQ [IRQ7]
OnBoard CIR Port [Disabled]
↑↓←→:Move Enter:Select +/-/:Value F10:Save ESC:Exit F1:General Help
F9:Optimized Defaults
SuperIO Conguration
Help Item
[2F8/IRQ3]
32
Serial Port1 Base
► Serial Port1 Address
此选项用于定义板载串口1 的 I/O 地址和 IRQ 通道。
► Serial Port1 Mode
此选项用于设置板载串口1 的传输模式：
[Normal]: RS232模式
[IrDA]: 表示可享有红外线的最高传输速度为115200bit/s。
[ASKIR]: 此模式比 [IrDA] 模式快十倍，传输速度为1152000bit/s。
► Parallel Port Address
此选项用于定义板载并口 (或打印口) 的 I/O 地址。
► Parallel Port Mode
此选项用于定义板载并口(或打印口)的工作模式。设定值有:SPP(默认值)，EPP, ECP和
ECP+EPP.
► Parallel Port IRQ
此选项用于定义板载并口(或打印口)的IRQ通道。
► OnBoard CIR Port
此选项用于定义板载红外线接口芯片。
3
USB 配置(USB Conguration)
CMOS Setup Utility - Copyright (C) 1985-2009, American Megatrends, Inc.
USB Conguration Help Item
Module Version - 2.24.5-13.4
USB Devices Enabled :
2 Hubs
Legacy USB Support
USB 2.0 Controller Mode [HiSpeed]
BIOS EHCI Hand-Off [Enabled]
Legacy USB1.1 HC Support [Enabled]
↑↓←→:Move Enter:Select +/-/:Value F10:Save ESC:Exit F1:General Help
F9:Optimized Defaults
► Legacy USB Support
此选项用于在旧的系统里支持USB设备的功能。如果您有一个USB键盘或鼠标，可把此项设为
[Enabled]。
► USB 2.0 Controller Mode
此选项用于设置USB2.0传输速率的模式。设置值有：480Mb/s 的 [HiSpeed], 12Mb/s的 [Full
Speed]。
► BIOS EHCI Hand-Off
Windows XP 在改进的主控制器接口 (EHCI) 规格支持许多的特性，但有几个没有被实施的特
性。微软认为初步支持 EHCI BIOS 手动断路将用在 Windows XP SP2 上。
这个选项允许您使用不支持 EHCI 手动断路特性的OS。
这是一个没有EHCI手动断路支持的OS工作区。
USB Conguration
[Enabled]
Enables support for
legacy USB. AUTO
option disables
legacy support if
no USB devices are
connected.
33
EHCI 归属变动应该由 EHCI 驱动器要求。
► Legacy USB1.1 HC Support
此选项用于开启或关闭支持USB1.1设备的功能。
若主板上连接有USB存储设备，将会显示如下选项：
► USB Mass Storage Device
按回车键后，您可以重新设置 USB 存储设备的延迟和效仿类型。USB 存储设备有许多效仿类
型，如 [Auto], [Floppy], [Forced FDD], [Hard Disk] 和 [CDROM]。
3
34
电源管理设置(Power Management Setup)
CMOS Setup Utility - Copyright (C) 1985-2009, American Megatrends, Inc.
Power Management Setup
HPET Help Item
ACPI Suspend Type [S3 (STR)]
Power On after Power Fail [Power Off] Enable / Disable
Green Mode [Enabled]
USB Device Wakeup From S3 [Enabled]
Resume by PCIE PME [Enabled]
Resume by PCI Card [Enabled]
Resume by PS2 Keyboard [Enabled]
Resume by PS2 Mouse [Enabled]
Resume by RTC [Disabled]
↑↓←→:Move Enter:Select +/-/:Value F10:Save ESC:Exit F1:General Help
F9:Optimized Defaults
ACPI即高级配置和电源管理接口（Advanced Conguration and Power Management Interface）。
ACPI定义了操作系统（支持ACPI,如 Windows2000,WindowsXP）、BIOS和系统硬件之间的新型
工作接口。这些新接口包括允许这些操作系统控制电源管理和设备配置的机制。
ACPI的5种休眠状态描述如下：
S1： 也称为POS（Power on Suspend），系统在暂停后电源仍然给所有部件正常供电，所有
资料均不会丢失。
S2： CPU停止工作，系统会保存CPU和缓存的资料，以便系统唤醒时恢复运作。
S3： 也称为STR（Suspend to RAM），除系统内存资料外，CPU、缓存及芯片资料均会丢
失，系统会将进入S3之前的工作状态数据保存到内存中（电源仍然继续为内存等最必要的
设备供电），以便唤醒时可以快速恢复到正常状态。
S4： 也称为STD（Suspend to Disk），原理与STR相同。系统主电源关闭，数据保存在硬盘
中(硬盘的读写速度慢于内存)，硬盘带电并可以被唤醒。
S5： 所有设备全部关闭。系统处于软关机状态。
[Enabled]
3
► HPET
此选项用于设置是否开启HPET(High Precision Event Timer 高精度定时器)功能。若关闭该项功
能，Windows将会由于无法访问而返回到一般的时间模式。
► ACPI Suspend Type
此选项用于设定ACPI功能的节电模式。
选择“S1 (POS)”模式时，系统在暂停后电源不会被切断，仍然保持供电状态，可随时唤醒。
选择“S3 (STR)”模式时，系统在暂停后电源会被切断，但进入STR之前的状态可以保存到内
存，STR功能唤醒时可以快速回到以前的状态。
► Power On after Power Fail
此选项用于设置电源突然断电后,重新恢复供电时,电脑电源该如何处理。
► Geen Mode
此选项用于开启或关闭EuP(Energy using Product)功能。当此功能开启时，S4/S5状态下，芯片
组进入省电模式，以减少主板能耗。这时，只有按下电源键后才能唤醒。 S1/S3状态正常。
► USB Device Wakeup From S3
35
此选项用于设置由 USB 设备将系统从 S3 睡眠状态唤醒的功能。
► Resume by PCIE PME
此选项用于设置是否启用通过 PCIE 设备将系统唤醒功能。
► Resume by PCI Card
此选项用于设置是否启用通过PCI卡将系统唤醒功能。
► Resume by PS2 Keyboard
此选项用于开启或关闭由 PS2 键盘产生唤醒的功能。
► Resume by PS2 Mouse
此选项用于开启或关闭由 PS2 鼠标产生唤醒的功能。
► Resume On RTC
此选项用于开启或关闭由 RTC 产生唤醒的功能。 RTC 是系统实时时钟芯片。
3
► RTC Alarm Date(Days)
当开启 Resume by RTC 时，选择一个特定的日期将系统唤醒。
► RTC Alarm Time(HH : MM : SS)
当开启 Resume by RTC 时，选择一个特定的时间将系统唤醒。
36
系统监测(PC Health Status)
CMOS Setup Utility - Copyright (C) 1985-2009, American Megatrends, Inc.
Warning Temperature [Disabled] Help Item
Shutdown Temperature [Disabled]
Case Open Warning [Disabled]
CPU Temperature :32 oC/89 oF
System Temperature :27 oC/80 oF
CPU Fan Speed :2109 RPM
System Fan Speed :N/A
CPU Core :1.152 V
DRAM Voltage :1.584 V
+3.30V :3.264 V
+5.00V :4.858 V
+12.0V :12.460V
CPU Smart Fan Control [Disabled]
System Smart Fan Control [Disabled]
↑↓←→:Move Enter:Select +/-/:Value F10:Save ESC:Exit F1:General Help
F9:Optimized Defaults
► Warning Temperature
此选项用于设定系统的报警温度。当CPU的温度超过所设定值时，主板将发出报警信息。
► Shutdown Temperature
此选项用于设定系统温度的上限。当系统温度超过所设定的值时，将自动关机。
此功能仅在操作系统支持ACPI时可用。
► Case Open Warning
此选项用于启用或禁用机箱开启侦测功能。
► CPU/System Temperature
此选项显示系统自动侦测出的当前CPU/系统的温度值。
► CPU/System Fan Speed
此选项显示系统自动侦测出的当前CPU/系统风扇的转速。
► CPU Core/DRAM Voltage/+3.3V/+5.00V/+12.0V
此选项显示系统自动侦测出的各个选项的电压值。
► CPU Smart/System Smart Fan Control
此选项用于设置是否启用智能风扇功能。只有启用此选项时，您才可以设置以下参数。
► Fan Off Temperature
此选项允许您设置智能风扇停止转动的温度值。
► PWM Start Temperature
此选项允许您设置智能风扇开启时的起始温度。
► Start PWM Value
此选项允许您设置初始的PWM值。当温度达到Start PWM Temperature设定的温度时，智能风
扇开启。PWM值越高，达到的风扇转速越快。
► Slope PWM Value
此选项用于设置智能风扇曲线的斜率。当温度变化 1摄氏度时，PWM值会随着此斜率相应的增
加或减少。
PC Health Status
[Disabled]
Options
3
37
BIOS安全参数设置(BIOS Security Features)
CMOS Setup Utility - Copyright (C) 1985-2005, American Megatrends, Inc.
Security Settings
Supervisor Password : Not Installed Install or change the
User Password : Not Installed password.
Change Supervisor Password [Press Enter]
Change User Password
BIOS Security Features
Help Item
[Press Enter]
[Press Enter]
3
↑↓←→:Move Enter:Select +/-/:Value F10:Save ESC:Exit F1:General Help
F9:Optimized Defaults
► Change Supervisor Password
此项用于设置或更改超级用户密码。
Enter New Password :
在您输入超级用户密码之后，系统会问您是否要输入用户密
码。如果您输入了超级用户密码，如下几个选项将会出现。
► Change User Password
此项用于设置或更改用户密码。只有当超级用户密码存在时，此设置才会被激活。
38
系统最佳缺省值设置(Load Optimal Defaults)
最佳缺省值是该主板的最优设置。通常在更新BIOS或刷新CMOS后进行载
入最佳缺省值操作。
选择本项按下回车键，将弹出一个对话框让您载入BIOS设定的最佳缺省
值。选择<OK>然后按回车键将载入最佳缺省值。选择<Cancel>并按回车键
将取消载入。BIOS设定的最佳缺省值设置了系统最优性能参数，以提高系
统部件的性能。但如果这些参数不被您的硬件设备所支持（例如：安装了过
多的扩展卡），系统将可能无法开启。
Load Optimal Defaults?
[OK]
[OK] [Cancel]
保存后退出(Save Changes and Exit)
选择本项按下回车键，屏幕上将出现右图所示信息，此时选
择<OK>然后按回车键即可保存您在CMOS中所做的改动，
并退出该程序。选择<Cancel>并按回车键或<ESC>键即回到
主菜单。
Save configuration changes and exit setup?
不保存退出(Discard Changes and Exit)
选择本项按下回车键，屏幕上将出现右图所示信息，选择<OK>然后
按回车键即可退出CMOS, 但不保存您在CMOS中所做的改动。选择
<Cancel>并按回车键或<ESC>键即回到主菜单。
[OK] [Cancel]
[OK]
Discard changes and exit setup?
[OK]
[OK] [Cancel]
3
39
主板附带的应用程序光盘包含主板驱动程序以及一些有
用的软件，安装这些程序可提升您的主板性能。
本章提供以下信息：
■ 应用程序光盘简介
■ 安装驱动及应用软件
■ FOX ONE
■ FOX LiveUpdate
■ FOX LOGO
■ FOX DMI
备注：因每章节内容均为独立部分，所以各章节编号亦不与
其它章节统一，请知悉。
应用程序光盘简介
该主板配有一片主板驱动及应用程序光盘,将驱动程序光盘放入光驱中，光盘将自动运行并显示主
界面。
1.驱动程序安装
按顺序安装您的主板所需的驱动程序。安装完成后您需要重新启动电脑。
A. Intel Chipset Driver
B. Realtek HDA Audio Driver
C. Realtek LAN Driver
D. Intel VGA Driver
E. Intel Management Engine Interface Driver
2. 应用程序安装
使用这些选项安装附带软件。FOX ONE 是一个功能强大的应用程序，用户无须进入 BIOS，就可
以使用该程序更改系统设定。一些自动功能更可以帮助非专业用户优化（超频）系统性能。
A. FOX ONE
B. FOX LiveUpdate
C. FOX LOGO
D. FOX DMI
E. Microsoft DirectX 9.0*
F. Adobe Acrobat Reader
G. Norton Internet Security
1
4
*1 : 在Windows XP系统下，此项目会出现；而在Windows Vista和Windows 7系统下，此项目则不
会出现。
41
安装驱动程序和应用程序
1. 安装驱动程序
您必须首先安装“Intel Chipset Driver”，之后，点击“一键安装”按钮系统会自动安装其余的所
有驱动程序，或者您也可以分别点击其余的驱动程序来手动安装。
按顺序手动安装
4
点击访问
富士康网站
2. 安装应用程序
您可以选择具体的应用软件来安装。
安装应用程序
安装驱动程序
自动安装
退出程序
最小化至
屏幕下方
浏览CD
42
FOX ONE
FOX ONE是一个功能强大的应用程序，用于系统设置。使用该软件，您可以监控多项系统参
数，如：当前温度、电压、频率、风扇转速。
使用 FOX ONE，您可以：
■ 更改系统参数设置，如CPU、内存频率，CPU电压，风扇速度，以及其他系统参数。
■ 监控硬件设备的温度、电压、频率，风扇速度。
N
O
I
T
U
A
C
支持的操作系统：
■ Windows 2000 ■ Windows XP (32-bit/64-bit)
■ Windows 2003 (32-bit/64-bit) ■ Windows Vista (32-bit/64-bit)
■ Windows 7 (32-bit and 64-bit)
使用 FOX ONE:
当您第一次运行 FOX ONE 时，F.I.S.(FOX Intelligent Stepping) 校准功能将需要对 CPU 的负
载进行校准。点击“确定”继续并开始运行软件。F.I.S.是 FOX ONE 的一个功能, 它能根据您
目前的系统负载自动调节 CPU 时钟频率。
!
由于硬件的限制，电压监控和 FOX 智能换频功能是可选配的，只有某些规格的主板
支持这两种性能。如果该项是可选的，那么表示该主板支持这两种性能。
■ 电压监控功能只有中高端产品才支持。
■ Fox Intelligent Stepping 只有最高端产品才支持。
4
N
O
I
T
U
A
C
!
运行 FOX ONE 之前, 系统参数（如 CPU 时钟, 电压等）由 BIOS 设置决定。当您
运行 FOX ONE 之后，系统参数将转由 FOX ONE 控制，退出 FOX ONE，则由
BIOS 重新控制。
43
1. 主菜单
显示 CPU
参数信息
4
频率，电压，风扇转速，温度监控值
工具栏
使用该工具栏选项来切换不同页面。
工具栏
警示灯
切换按钮
画面选择按钮
退出
最小化
配置
主页
警示灯
当系统处于正常状态时, 警示灯为绿色。当系统处于非正常状态时，警示灯为红色。
切换按钮
点击此按钮, 可将 FOX ONE 控制面板转换为下图所示的信息工具条（即简易模式）。您可以拖动
该工具条到屏幕的任意位置来帮助您监控系统的状态。
退出 FOX ONE
点击这里将 FOX ONE 最小化至 Windows 系统托盘
点击这里切换
回 FOX ONE
全屏模式
44
画面选择按钮
此功能为 FOX ONE 界面提供了多种选择。点击此按钮，可以选择您喜欢的画面（FOX ONE 面
板）。
点击新的画面图片
选择一个新的画
面界面
4
应用新皮肤
取消变换
退出
点击此按钮退出 FOX ONE 程序。
最小化
点击此按钮将 FOX ONE 最小化至 Windows 界面右下角的系统托盘中。
主页
点击此按钮访问富士康主板网站：
http://www.foxconnchannel.com.cn
45
配置
此菜单允许您设置 :
1). 监控间隔时间（毫秒）:
此功能用于设置 FOX ONE 在简易模式下工作时，不同监控信息显示的时间间隔。最小的时间
间隔为1秒。
4
2). 简易模式显示项目：
此菜单用于选择 FOX ONE 在简易模式下工作时，工具条上循环显示的监控信息项目，这些信
息包括 CPU 频率、电压、温度等。
3). F.I.S. 校准（FOX Intelligent Stepping, 选配）
此项功能会先用几分钟的时间来计算 CPU 在不同负载时的最佳 PWM 值与 CPU 时钟频率，
并将其记录在系统中。当负载增加时，CPU 会提升速度，温度电压也将随之上升；当负载减小
时，CPU 会降频，以达到节能的作用。
46
步骤一 ：点击“校准”按钮，会弹出一个对话框，选择“是”继续。
步骤二 : 当完成数据运算与校准后，系统会提示您重新启动电脑以应用新设置。
4
电脑重启后，打开 FOX ONE，F.I.S. 功能 (在 CPU 页面中) 也是被激活的，FOX ONE 会
根据当前系统的负载自动调节 CPU 时钟频率。（负载一般区分为重度游戏、数据库检索、办
公室信息处理、以及节能模式）
47
2. CPU 页面 - CPU 控制
此页面允许您选择（或超频）CPU 时钟频率以发挥系统的性能水平。选择最快速及适合当前系统的
CPU 时钟频率，您可以通过 FOX ONE 自动调整，或者使用手动方式调整。
手动调整：
您可以点击“上/下”按钮调整 CPU 频率值。
自动调整：
点击此按钮，FOX ONE 将自动侦测您的系统的最大超频值。在系统运行过程中，FOX ONE 将
逐步增加 CPU 速度直到系统因超负载而当机，此时，您需要按重新启动按钮重新启动电脑并运行
FOX ONE，它将会提示您系统的最佳与最高超频值，点击“是”应用。
4
点击此按钮进入CPU页面
手动调整
按“自动调整”按钮由 FOX ONE
自动侦测系统的最高超频值
FIS 功能：选择不同的负载模式
应用设置取消设置
点击“自动调整”按钮后，会
有对话框弹出，提示您当系统
当 机 时 须 重 新 启 动 系 统 ， 点
击“是”继续。
48
您可以看到 CPU 时钟频率会逐步
上升直到系统当机。
按电脑前面板上的 重启按钮重新
启动电脑。
再 次 运 行 FO X O N E ， 它 会 提
示您 系 统 建 议 的 CP U频 率 值 为
255MHz。点 击“是 ”应用 此频
率值。
4
49
现在，CPU以255MHz 运行。
FOX Intelligent Stepping (FOX 智能换频，选配)
使用 FOX Intelligent Stepping 功能，FOX ONE 会根据系统不同负载自动调整 CPU 时钟频率。
例如：选择“重度游戏”，CPU 将以最大速度运行；在“节能模式”时，CPU 则运行在最小速度。
四种负载模式，它们的系统负载参数已在配置菜单“FIS 校准”项中定义。选择“自动”，CPU 将
根据当前系统负载自动调整其时钟频率。
4
3. 频率页面 - 频率控制
此页面允许您手动设置内存频率及 PCI Express 频率。
点击进入 Freq.页面
取消设置
关闭此页面
选择要设置的选项
手动调整
应用设置
50
4. 监控设置
4.1 监控设置 - CPU 温度
此页面允许您设置 CPU 最高温度限制值，并启用报警功能。
点击进入监
控设置页面
显示当前
CPU 温度值
通过拖拽此箭头位
置设置温度限制
4.2 监控设置 - 系统温度
此页面允许您设置系统最高温度限制值，并启用报警功能。
当 CPU 温度高于最
高设定值时，启用报
警功能
显示当前 CPU 的最
高温度限制值
4
显示当前系统温度值
51
当系统温度高于最高
设定值时，启用报警
功能
显示当前系统的最高
温度限制值
通过拖拽此箭头位
置设置温度限制
4.3 监控设置 - CPU 风扇
此页面允许您设置 CPU 风扇的最低转速限制值，并启用报警功能。
显示当前 CPU 风扇转速
4
通过拖拽此箭头位
置设置转速限制
4.4 监控设置 - 系统风扇
此页面允许您设置系统风扇的最低转速限制值，并启用报警功能。
当 CPU 风扇转速低于
最低设定值时，启用报
警功能
显示当前 CPU 风扇的
最低转速限制值
显示当前系统风扇转速
52
当系统风扇转速低于最
低设定值时，启用报
警功能
显示当前系统风扇的最
低转速限制值
通过拖拽此箭头位
置设置转速限制
4.5 监控设置 - FAN1 风扇
此页面允许您设置 FAN1 风扇的最低转速限制值，并启用报警功能。
显示当前 FAN1 风扇转速
当 FAN1 风扇转速低
于最低设定值时，启用
报警功能
显示当前 FAN1 风扇
的最低转速限制值
通过拖拽此箭头位
置设置转速限制
5. 电压页面 - 电压控制（选配）
此页面允许您手动设置 CPU 电压，内存电压和北桥电压。CPU 电压的调节步幅为 12.5mV，内
存电压的调节步幅为 0.05V，北桥电压的调节步幅为 0.04V。
4
取消设置
点击进入电压页面
选择要设置的项目
手动调整
应用设置
53
6. 风扇页面 - 风扇控制
此页面允许您启用智能风扇功能或手动调整风扇速度。
当选择智能风扇功能时，您需要使用 4-Pin CPU 散热风扇。
点击进入风扇页面
4
应用设置
启用或禁用智能风
扇功能
通过拖动滑块手动
调整风扇转速
54
FOX LiveUpdate
FOX LiveUpdate 可以通过本地或在线的方式备份或升级系统 BIOS、驱动程序、应用程序。
支持的操作系统：
■ Windows 2000
■ Windows XP (32-bit/64-bit)
■ Windows 2003 (32-bit/64-bit)
■ Windows Vista (32-bit/64-bit)
■ Windows 7 (32-bit and 64-bit)
使用FOX LiveUpdate:
1. 本地升级
1.1 本地升级- BIOS 信息
该页面显示您的系统 BIOS 信息。
4
链接至网站
工具条
***：请参照实际显示界面。
最小化
退出
显示当前BIOS信息
55
1.2 本地升级- 备份 BIOS
该页面用于备份您的系统 BIOS。点击“备份”，然后输入 BIOS 文件名称。点击“保存”完成备
份操作。 该备份文件的扩展名对于 Award BIOS 为“.BIN”，对于 AMI BIOS 为“.ROM”。
默认路径在 Windows XP 系统下为“C:\桌面\我的文档”，在 Vista系统下为“文档”。请记住
您的备份路径以及文件名，以便于以后恢复原 BIOS 的需要。
输入BIOS文件名
4
点击保存
1.3 本地升级- 更新 BIOS
该页面用于从本地 BIOS 文件更新您的系统 BIOS 。点击“更新”后，屏幕会出现警告信息，请
仔细阅读该信息，如果想要继续，请点击“是”载入本地 BIOS 文件，然后根据安装向导完成操
作。请在操作前记住所载入的新 BIOS 的路径（文件的扩展名对于 Award BIOS为“.BIN”，对
于 AMI BIOS为“.ROM”）。
N
O
I
T
U
A
C
!
FOX LiveUpdate 会在更新前自动备份原 BIOS 文件。您可以在“设置中心-选项”中
启用或禁用该功能。具体请参阅“设置中心-选项”。默认备份路径为 C:\LiveUpdate_
Temp，但自动生成的备份文件名不容易在备份路径下找到，建议通过 Windows 资源
管理器确认该备份文件的日期/时间信息来找到它，您可以重新命名以便于查找。
56
2. 在线升级
2.1 在线升级- 更新 BIOS
该页面用于在线更新您的系统 BIOS。点击“开始”，通过互联网搜索可供更新的 BIOS，然后根
据向导完成更新操作。
点击这里
当前信息
搜索新的 BIOS
选择 BIOS 更新
浏览详细信息
更新 BIOS
4
关闭窗口
2.2 在线升级- 更新驱动程序
该页面用于在线更新您的系统驱动程序。点击“开始”，通过互联网搜索可供更新的驱动程序，然
后根据向导完成更新操作。
点击这里
当前信息
搜索新的驱动程序
57
选择驱动程序更新
浏览详细信息
安装所选的驱动程序
关闭程序
4
2.3 在线升级- 更新应用程序
该页面用于在线更新您的应用程序。点击“开始”，通过互联网搜索可供更新的应用程序，然后根
据向导完成更新操作。
点击这里
当前信息
选择应用程序更新
搜索新的应用程序
浏览详细信息
安装所选的应用程序
关闭程序
58
2.4 在线升级-更新所有的
该页面用于在线更新您的系统BIOS、驱动程序以及应用程序。点击“开始”，通过互联网搜索可供
更新的BIOS/驱动程序/应用程序，然后根据向导完成更新操作。
点击这里
当前信息
搜索新的 BIOS/驱动
程序/应用程序
浏览 BIOS 详细信息
4
关闭该窗口
浏览驱动详细信息
浏览应用程序详细信息
59
3. 设置中心
3.1 设置中心 - 选项
该页面用于自动搜索功能，当您启用该自动搜索选项后，FOX LiveUpdate 会自动通过因特网搜索
新版本信息,并在任务栏显示搜索结果。
点击这里
设置自动搜索选项
设置自动搜 索最新版
4
应用设置 还原默认设置
双击系统托盘图标可查看详细信息。
本 FOX LiveUpdate
设置搜索的版本
60
双击这里
当启用了“自动搜索 FOX LiveUpdate”功能后，若您使用的不是最新版本，那么 FOX LiveUpdate
将会通过因特网自动搜索并提示您安装新的版本。
3.2 设置中心 - 系统
该页面用于选择 BIOS 存储位置以及更改该应用程序的界面。
点击这里
提示 您 安 装
新版本 FOX
LiveUpdate
选择 文件保存 路径以
及自动备份 BIOS 的
存储路径
设置 FOX LiveUpdate 是
否在系统启动时自动运行
4
应用变更
还原默认设置
61
3.3 设置中心 - 高级设定
该页面用于选择所要刷新的BIOS ROM，以及在刷新BIOS时是否刷新 Boot Block 和清除 CMOS。
在刷新BIOS的过程中，请确保刷新过程的连续性，避免因断电等因素所造成的刷新过程的中断。
点击这里
选 择 所 要 刷 新 的 B I O S
ROM(备份BIOS ROM项仅
适用于有双BIOS的主板)
选择刷新 Boot Block
清除 CMOS
4
应用变更
N
O
I
T
U
A
C
!
建议您设为默认设置，以避免不合理的设置所可能造成的损坏。
4. 关于和帮助
该页面显示 FOX LiveUpdate 的相关信息。
点击这里
还原默认设置
显示 FOX LiveUpdate
相关信息
62
FOX LOGO
FOX LOGO 是一个简单而有用的程序，用于备份、更换以及删除开机画面。开机画面是在开
机自检(Power-On Self-Test)过程中屏幕显示的画面。
选取一幅 JPG 格式(1024×768)图片，然后使用 FOX LOGO 修改图示，即可将其作为
开机画面。若未显示开机画面，请将 BIOS 中“Advanced BIOS Features－> Quiet Boot”设
为“Enabled”。
支持的操作系统：
■ Windows 2000
■ Windows XP (32-bit/64-bit)
■ Windows 2003 (32-bit/64-bit)
■ Windows Vista (32-bit/64-bit)
■ Windows 7 (32-bit and 64-bit)
使用 FOX LOGO:
主界面
4
主界面
备份图示
修改图示
删除图示
I
N
N
G
R
A
!
W
当您修改图示或删除当前图示时，系统会自动刷新 BIOS 文件，该过程中，请不要关
闭此程序以及系统，否则将可能对主板造成损坏。
退出
最小化
帮助
关于
63
FOX DMI
FOX DMI（Desktop Management Interface）是一个系统管理BIOS信息浏览器，可提供三种
DMI 数据格式：Report, Data Fields 和 Memory Dump。
使用 DMI 信息，可以方便地分析并解决系统装配过程中主板所可能出现的问题。
支持的操作系统：
■ Windows 2000
■ Windows XP (32-bit/64-bit)
■ Windows 2003 (32-bit/64-bit)
■ Windows Vista (32-bit/64-bit)
■ Windows 7 (32-bit and 64-bit)
4
使用 FOX DMI：
请参照如下图示使用：
点击此处选择您
要浏览的类型
点击此处选择您需要
的 DMI 数据格式
64
Loading...
