Page 1

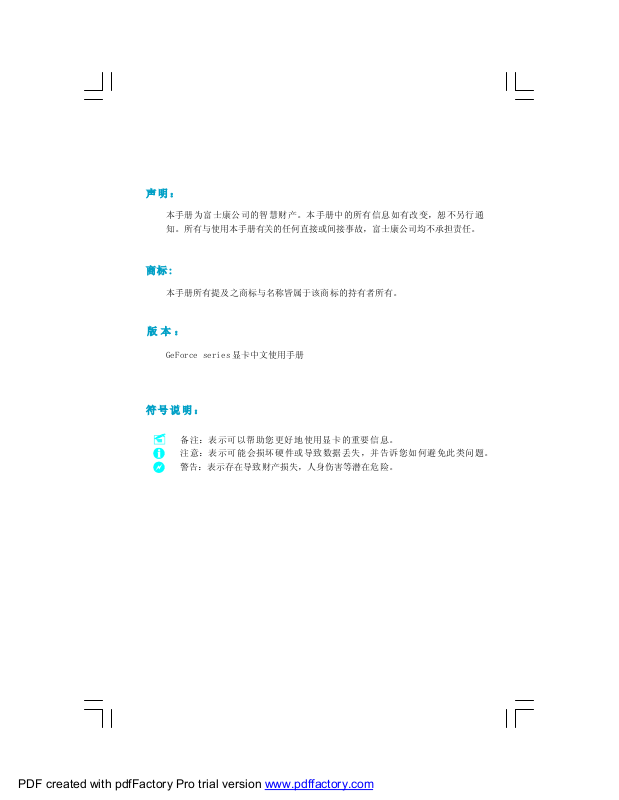

声明：
本手册为富士康公司的智慧财产。本手册中的所有信息如有改变，恕不另行通
知。所有与使用本手册有关的任何直接或间接事故，富士康公司均不承担责任。
商标:
本手册所有提及之商标与名称皆属于该商标的持有者所有。
版本：
GeForce series 显卡中文使用手册
符号说明：
备注：表示可以帮助您更好地使用显卡的重要信息。
注意：表示可能会损坏硬件或导致数据丢失，并告诉您如何避免此类问题。
警告：表示存在导致财产损失，人身伤害等潜在危险。
Page 2
更多信息：
了解更多的产品信息请访问网站:
http://www.foxconnchannel.com.cn
烟台技术支援总部
城市： 烟台市
联系电话： 0535-3820000/34728
地 址 ： 烟台市烟台经济开发区古现 16 路 8 号
邮编： 265502
客户服务中心
城市： 深圳市
联系电话： 800-830-6099
地 址 ： 深圳市宝安区龙华镇油松第十工业区富士康集团
邮编： 518100
华北服务平台
城市： 北京市 | 济南市
联系电话： 010-82887180(北京)0531-82397113(济南)
地 址 ： 北京市海淀区北四环西路 67 号大地科技大厦 603 室
山东省济南市解放路 41 号院 5 号楼 2 单元 202 室
邮编： 100084(北京) 250013(济南)
华南服务平台
城市： 深圳市
联系电话： 0755-28128899-25541/25580
地 址 ： 深圳市宝安区龙华镇油松第十工业区富士康集团
邮编： 518109
华东服务平台
城市： 上海市 | 南京市
联系电话： 021-64726565(上海)/025-83684018(南京)
地 址 ： 上海市重庆南路 310 号新电力大厦 1610 室
南京市东大影壁 8 号 510 室
邮编： 200021(上海)210000(南京)
西南服务平台
城市： 成都市
联系电话： 028-85223959
地 址 ： 成都市一环路南一段 22 号向阳红瓦大厦 507 室
邮编： 610041
Page 3
物件清单:
感谢您购买富士康 GeForce series 显卡。请检查您的包装，若发现有物件缺少或
损坏，请尽快与您的分销商联系。
v GeForce series 显卡
v USB 游戏手柄（可选）
v DVI 转VGA 接头（可选）
v HDTV 信号线（可选）
v 使用手册
v 显卡驱动程序光盘
v 应用程序光盘(内含 RestoreIT V7.0 和 VirtualDrive Pro V10.0) （可选）
v 显卡电源线（可选）
v S-Video 信号线（可选）
Page 4
目 录
1
1
章
第
显卡连接方式 ..................................................24
安装显卡 ......................................................26
安装 SLI
2
2
第
章
驱动程序光盘内容简介 ..........................................30
安装驱动程序 ..................................................31
安装 Microsoft DirectX 9.0..................................32
安装 Foxware.................................................33
3
3
章
第
显示属性页面设置 ..............................................36
NVIDIA 控制面板设置 ...........................................38
3
4
章
第
硬件安装
TM
系统 ...............................................27
驱动安装
显示属性设置
附加软件设置
Foxware 设置 ..................................................43
Page 5
警告:
1.请确保在插拔显卡前已将交流电源切断，否则您的计算机或显卡将
遭到严重破坏。
注意:
我们不能保证您的系统在超频状态下都可以正常工作，这主要取决
于您所使用的显卡自身的超频能力。
备注:
本手册中所使用的实物图片，仅供参考，请以实物为准。
Page 6
第二章 驱动安装
第
1
1
章
本章将介绍显卡的硬件安装过程，在安装组件时必须十分
小心，安装前请对照显卡布局图，仔细阅读本章内容。
本章提供以下信息：
v 显卡连接方式
v 安装显卡
v 安装 SLI
TM
系统
23
Page 7
显卡连接方式
投影仪
NTSC/PAL
电视
第一章 硬件安装
Pb/COMP 输出
S-VID 输出
Pb/COMP 输出
高清晰电视
液晶显示器
投影仪
NTSC/PAL
电视
高清晰电视
液晶显示器
Y 输出
Pr 输出
VGA 输出
DVI 输出
Pb/COMP输出
S-VID输出
Pr输出
Pb/COMP输出
Y输出
VGA输出
24
DVI输出
Page 8
投影仪
NTSC/PAL
电视
第一章 硬件安装
Pb/COMP 输出
S-VID 输出
Pb/COMP 输出
高清晰电视
液晶显示器
Y 输出
Pr 输出
VGA 输出
备注:
RCA/AV/Pr接口均可接于Pb/COMP输出口。
VGA 输出
25
Page 9
第一章 硬件安装
安装显卡
第1步： 关闭电脑，并把电源线拔掉。
第2步： 拆开机箱。
第3 步：主机板上如有安装其它显卡，请先将其拔除，再将新的显卡小心插入显卡
插槽上。
第4 步：请注意部分显卡需要外接电源。( 注：外接电源供应器没有接上会造成系统
不开机)
第5 步： 盖回机箱，重新接回所有外围设备的电源线。然后将显示器的信号插头插
到显卡上的接头或转接头上。如有TV-Out 功能者，把AV输出端口或S-Video输出端
口接到电视机上。
注意:
1.不要在电脑开机状态下，插上或拔取电脑上任何连接线，这样会造成计算机损
毁。
2.PCI-Express插槽不同于AGP插槽，请确保显卡插槽与显卡接口匹配。
26
Page 10
第一章 硬件安装
安装 SLI
步骤1. 安装两片型号相同的支持SLI技术的显卡。
步骤2. 如果您购买的显卡带有外接电源接口，将显卡辅助电源线分别连接至两片显
卡。
TM
系统
电源供电接口
27
Page 11
步骤 3. 安装NVIDIA SLI 连接器，连接两片显卡。
第一章 硬件安装
28
Page 12
第一章 硬件安装
第
2
2
章
本章将介绍如何安装显卡的驱动和应用工具软件，让您的
显卡发挥最大的效能。
本章提供以下信息：
v 驱动程序光盘内容简介
v 安装驱动程序及软件
29
Page 13
第二章 驱动安装
驱动程序光盘内容简介
该显卡配有一片驱动程序光盘, 将驱动程序光盘放入光驱中，光驱将自动运行，
并出现如下画面:
点击驱动程序
主菜单
点击应用程序
1.驱动程序
A.VGA Driver [32bit for Win XP]B. VGA Driver [64bit for WinXP64]
C.VGA Driver [for Vista x86] D. VGA Driver [for Vista x64]
E.USB Game Pad Driver
2.应用程序
A.Foxware B.Microsoft DirectX 9.0
C.Adobe Acrobat Reader
3.手册
显示使用手册内容。
30
Page 14
第二章 驱动安装
安装驱动程序
安装显卡驱动
1. 在主菜单中选择<驱动程序> ，进入安装驱动程序主画面（如下图所示）。在此画
面中选择要安装的显卡驱动，即可启动安装向导开始安装步骤。
2. 点击“下一步”按钮，继续安装过程。
3. 选择“是，立即重新启动计算机”，然后点击“完成”按钮重启计算机，驱动
程序安装完成。
31
Page 15
第二章 驱动安装
安装 Microsoft DirectX 9.0
1. 点击“应用程序”转到应用程序安装页面, 点击 “Microsoft DirectX 9.0” 开始安
装 Microsoft DirectX 9.0 。选择“我接受此协议”，然后点击“下一步”继续安装
过程。
2. 点击 “下一步”按钮，继续安装过程。
3. 点击“完成”，“Microsoft DirectX 9.0”安装完成。
32
Page 16
第二章 驱动安装
安装 Foxware
1. 点击“应用程序”转到应用程序安装页面,点击 “Foxware ” 开始安装
Foxware，然后点击“Next”继续安装过程。
2. 点击 “Next”按钮，文件将会放到目的地文件夹，继续安装过程。
3. 点击“Finish”，Foxware 安装完成。
33
Page 17
第二章 驱动安装
显卡驱动安装成功后，单击 Windows 任务栏通知区中的 NVIDIA 控制面板通知图
标， 可快速进入NVIDIA 控制面板的设置。
点击此图标
34
在此调整显示属性
Page 18
第二章 驱动安装
第
3
3
章
本章将介绍如何设置相关的显示属性和应用NVIDIA控制面
板。
本章提供以下信息：
v 显示属性页面设置
v NVIDIA控制面板设置
35
Page 19
第三章 显示属性设置
显示属性页面设置
在桌面任意区域右击鼠标选择“属性”，显示属性对话框显示如下。
在上图所示对话框中点击“高级”选项，下图所示对话框出现,选择监视器页面，
然后点击屏幕刷新频率下拉菜单按钮，选择合适的屏幕刷新频率。
36
Page 20
第三章 显示属性设置
单击显卡核心选项卡，您将会看到如下图示，选择选项“新的NVIDIA控制面板”点
击“应用”成功设置应用新的NVIDIA控制面板。
在上图所示图示中点选“打开页面”选项，如下图所示。
37
Page 21
第三章 显示属性设置
NVIDIA控制面板设置
在上图所示图示中点击“启动NVIDIA控制面板”NVIDIA控制面板启动， NVIDIA 控
制面板主页的图示有显示 、3D 设置 、视频和电视模块可供使用。
3D 设置
可用来对于使用 Direct3D 和 OpenGL 技术的3D 应用程序和游戏，可更改其图像
和渲染设置。将特定的 3D 设置分派给一个游戏，以便在此游戏启动时自动加载这
些设置，监控 GPU 的温度。
38
Page 22
第三章 显示属性设置
SLI功能设置
两块型号相同的显卡安装的情况下，选择“启用SLI技术”则SLI功能启用。
选择此项
显示设置
此项可用来更改分辨率，更改平板显示器的缩放，调整颜色设置，旋转显示器，调
整自定义计时值，配置多个显示设备，包括“平移”或“复制”模式。
备注:
NVIDIA SLI 技术应用于 Windows XP 或更高级的操作系统中。
39
Page 23
第三章 显示属性设置
调整视频颜色设置
此选项可以调整视频亮度，对比度，色调，饱和度，灰度视频参数。
分辨率属性设置
此选项可以为选定的显示器选择显示设置，如显示器分辨率，颜色质量，刷新率。
40
Page 24
第三章 显示属性设置
视频和电视设置
此页面具有以下功能：
1. 调整电视的画面质量和视频的颜色设置，以达到具体环境下的最佳观看效果。
2. 启用全屏视频镜像，以便在一台显示器上观看全屏视频内容，同时在另外一台
显示器上显示一个带有可视控件的较小的视频窗口。您还可以使用“全屏视频”页
面上的某些按钮将视频的某一区域加以放大。
3. 更改桌面/视频内容的位置和大小，使之恰到好处地显示在电视或 HDTV（高清
晰度电视）的屏幕上。（由支持电视或 HDTV 的图形解决方案提供。）
4. 更改信号制式，以用于您的标准电视或 HDTV，还可以更改具体国家的信号制式
或 HDTV 制式。（由支持电视或 HDTV 的图形解决方案提供。）
此页面可以更改具体国家的信号制式或 HDTV 制式。（由支持电视或 HDTV 的图形
解决方案提供。）
41
Page 25
第三章 显示属性设置
第
4
4
章
本章将介绍如何应用富士康附加软件Foxware
本章提供以下信息：
v Foxware 设置方式
42
Page 26
第四章 附加软件设置
Foxware设置
Foxware 有三个设置页面：
显卡信息：通过此页面可以显示显卡和软件信息。
显卡频率：通过此页面可以显示和调节显存频率和显卡核心频率。
显卡温度：通过此页面可以实时侦测GPU温度。设置GPU过热基准温度和
选择过热预警或过热关机。
显卡信息
通过此页面可以显示显卡GPU、显卡BIOS版本、显存大小、显卡总线、Foxware软件
版本信息。
实时显存频率
实时核心频率
实时GPU温度
显卡和软件信息
43
Page 27
显卡频率
通过此页面可以显示和调节显存频率和显卡核心频率。
核心频率增加 1 MHz
调节显核心频率
设置核心频率
核心频率减少
1 MHz
第四章 附加软件设置
载入默认值
显存频率减少
1 MHz
启动Windows 时设置生效
应用设置项
显卡温度
实时GPU温度
显存频率增加
设置显存频率
1 MHz
调节显存频率
通过此页面可以实时侦测GPU温度。设置GPU过热基准温度和选择过热预警或过热关
机。
应用设置项
调节GPU警告温度
选择温度显示单位
选择GPU过热的警告方式
实时GPU温度
设置GPU警告温度
44
