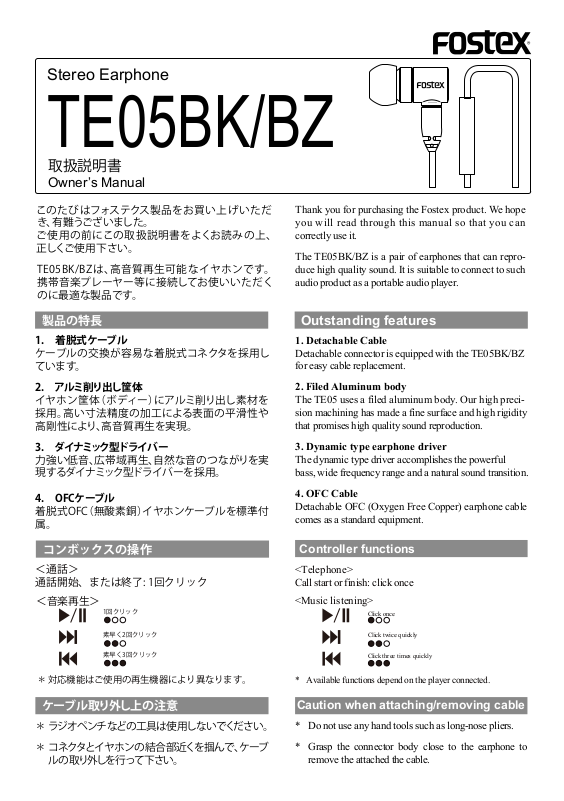

Fostex TE05BK, TE05BZ Owners Manual
Stereo Earphone
TE05BK/BZ
取扱説明書
Owner’s Manual
Th
こ
のたびはフォステクス製品をお買い上げいただ
き、有難うございました。
ご使用の前にこの取扱説明書をよくお読みの上、
正しくご使用下さい。
TE05BK/BZは、高音質再生可能なイヤホンです。
携帯音楽プレーヤー等に接続してお使いいただく
のに最適な製品です。
ank you for purchasing the Fostex product. We hope
you will read through this manual so that you can
correctly use it.
The TE05BK/BZ is a pair of earphones that can reproduce high quality sound. It is suitable to connect to such
audio product as a portable audio player.
製品の特長
1. 着脱式ケーブル
ケーブルの交換が容易な着脱式コネクタを採用し
ています。
2. アルミ削り出し筐体
イヤホン筐体（ボディー）にアルミ削り出し素材を
採用。高い寸法精度の加工による表面の平滑性や
高剛性により、高音質再生を実現。
3. ダイナミック型ドライバー
力強い低音、広帯域再生、自然な音のつながりを実
現するダイナミック型ドライバーを採 用。
4. OFCケーブル
着脱式OFC（無酸素銅）イヤホンケーブルを標準付
属。
コンボックスの操作
＜通話＞
通話開始、または終了: 1回クリック
＜音楽再生＞
＊ 対応機能はご使用の再生機器により異なります。
1回クリック
素早く2回クリック
素早く3回クリック
ケーブル取り外し上の注意
＊ ラジオペンチなどの工具は使用しないでください。
＊ コネクタとイヤホンの結合部近くを掴んで、ケーブ
ルの取り外しを行って下さい 。
Outstanding features
1. Detachable Cable
Detachable connector is equipped with the TE05BK/BZ
for easy cable replacement.
2. Filed Aluminum body
The TE05 uses a filed aluminum body. Our high precision machining has made a fine surface and high rigidity
that promises high quality sound reproduction.
3. Dynamic type earphone driver
The dynamic type driver accomplishes the powerful
bass, wide frequency range and a natural sound transition.
4. OFC Cable
Detachable OFC (Oxygen Free Copper) earphone cable
comes as a standard equipment.
Controller functions
<Telephone>
Call start or finish: click once
<Music listening>
Click once
Click twice quickly
Click three times quickly
* Available functions depend on the player connected.
Caution when attaching/removing cable
* Do not use any hand tools such as long-nose pliers.
* Grasp the connector body close to the earphone to
remove the attached the cable.
ケーブル取り外し上の注意
PRINTED IN CHINA SEPTEMBER 2016 615001
＊ 右図に示すように、ひねらずに真っ直ぐに引い
て下さい。
＊ ケーブルを引っ張らないで下さい。
＊ 接続時には、クリック音を確認して下さい。
Caution when attaching/removing cable
* Do not twist the cable. Pull the connector
straight as shown in the drawing on the right.
* Never pull the cable itself.
* Corfirm if you hear a mechanical click when
attaching the connector to the earphone.
使用上の 注意
＊ イヤホン内部に向けて息を吹きかけないでく
ださい。内部の振動板が破損する恐れがありま
す。
仕様
モデル名
形式
周波数特性
インピーダンス
感度
最大入力
プラグ
ケーブル 長
マイク（コンボックス部）
形式
指向特性
付属品
このたびフォステクス製品をお買い上げいただきまして、誠にあり
がとうございます。厳格な検 査を経てお手元 にお届けしておりま
すが、お客様の正常な使用状態で故障が発生した場合には、保証
書 記 載 内 容 に よ り 無 償 で 修 理 い た し ま す 。本 書 を ご 提 示 の 上 、取
扱販売店または当社営業窓口へ修理をご依頼ください。
機種名
および
型 番
機 番
フォステクス カンパ ニー
〒196-8550 東京都昭島市つつじが丘一丁目1 番 109 号
☎ 042-545-6111
エレクトレット・コンデンサー・マイク
保証期間 1年
TE05BK/BZ
TE05BK/BZ
ダイ ナミック
10 Hz ~ 25 kHz
16 Ω
92 dB (1 kHz, 1 mW)
5 mW
3.5ミリ ステレオミニプラグ
1.2 m
全指向特性
イヤチップ（XS、S、M、L）、
キャリン グケ ース
保 証 書
ご住所：
ご氏名：
お買い上げ日：
販
売
店
販売店様へのお願い：必ず太枠内の所定事項を記入捺印の上、お客様にお渡しください。
お客様へのお願い：保証期 間内に無料修理 を受ける場合、太枠内に記載が ないときは、「領収書」
＊製品についてのお問い合わせは、下記営業窓口へご連絡下さい。
Precautions for use
* Do not blow air inside the ear tip. It
may damage the diaphragm inside.
Specifications
Model No.
Type
Frequency response
Impedance
Sensitivity
Maximum input power
HP Plug
Cable Length
Microphone (Controller)
Type
Directional Pattern
Accessories
〒
または「納品書」等と一緒に本書を提出してください。
☎
年 月 日
☎
92 dB (1 kHz, 1 mW)
3.5 mm stereo mini plug
Electret Condenser Microphone
Adjustable ear tips (XS, S, M, L),
TE05BK/BZ
Dynamic
10 Hz ~ 25 kHz
16 Ω
5 mW
1.2 m
Omnidirectional
carrying case
FOSTEX COMPANY
1-1-109, Tsutsujigaoka, Akishima City, Tokyo, 196-8550, Japan
フォステクス カ ンパ ニー
〒196-8550 東京都昭島市つつじが丘一丁目1番109号
TEL. 042-545-6111 FAX. 042-546-6067
