Page 1

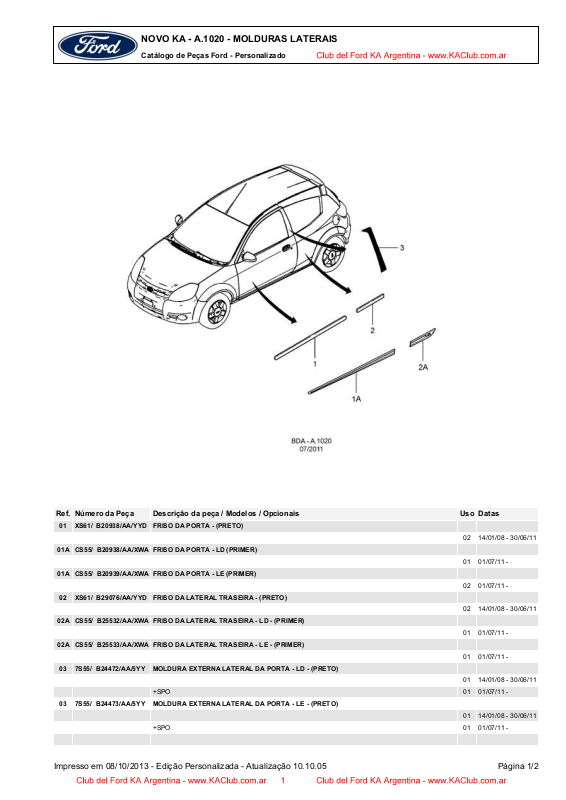

NOVO KA - A.1020 - MOLDURAS LATERAIS
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 XS61/ B20938/AA/YYD FRISO DA PORTA - (PRETO)
02 14/01/08 - 30/06/11
01A CS55/ B20938/AA/XWA FRISO DA PORTA - LD (PRIMER)
01 01/07/11 -
01A CS55/ B20939/AA/XWA FRISO DA PORTA - LE (PRIMER)
02 01/07/11 -
02 XS61/ B29076/AA/YYD FRISO DA LATERAL TRASEIRA - (PRETO)
02 14/01/08 - 30/06/11
02A CS55/ B25532/AA/XWA FRISO DA LATERAL TRASEIRA - LD - (PRIMER)
01 01/07/11 -
02A CS55/ B25533/AA/XWA FRISO DA LATERAL TRASEIRA - LE - (PRIMER)
01 01/07/11 -
03 7S55/ B24472/AA/5YY MOLDURA EXTERNA LATERAL DA PORTA - LD - (PRETO)
01 14/01/08 - 30/06/11
+SPO 01 01/07/11 -
03 7S55/ B24473/AA/5YY MOLDURA EXTERNA LATERAL DA PORTA - LE - (PRETO)
01 14/01/08 - 30/06/11
+SPO 01 01/07/11 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/2
Page 2
NOVO KA - A.1020 - MOLDURAS LATERAIS
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
OPCIONAIS / DESCRIÇÃO
+SPO - VERSAO SPORT
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/2
Page 3
NOVO KA - A.1025 - SAIA LATERAL - (VERSAO SPORT)
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 BH1A/ B10176/AA/ SAIA LATERAL DA CARROCARIA - LD - (PRETO)
+SPO 01 01/07/11 -
01 BH1A/ B10177/AA/ SAIA LATERAL DA CARROCARIA - LE - (PRETO)
+SPO 01 01/07/11 -
OPCIONAIS / DESCRIÇÃO
+SPO - VERSAO SPORT
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/1
Page 4
NOVO KA - A.1030 - ADESIVOS DA CARROCARIA - (VERSAO SPORT)
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 BH1A/ 16038/AA/BR ADESIVO DA PORTA E PAINEL LATERAL "SPORT" - LD - (BRANCO)
01 01/07/11 -
01 BH1A/ 16038/BA/BR ADESIVO DA PORTA E PAINEL LATERAL "SPORT" - LE - (BRANCO)
01 01/07/11 -
01 BH1A/ 16038/BA/PR ADESIVO DA PORTA E PAINEL LATERAL "SPORT" - LD - (PRETO)
01 01/07/11 -
01 BH1A/ 16038/CA/PR ADESIVO DA PORTA E PAINEL LATERAL "SPORT" - LE - (PRETO)
01 01/07/11 -
02 BH1A/ 16038/CA/BR ADESIVO DO CAPUZ "SPORT" - (BRANCO)
01 01/07/11 -
02 BH1A/ 16038/DA/PR ADESIVO DO CAPUZ "SPORT" - (PRETO)
01 01/07/11 -
03 BH1A/ 16038/DA/BR ADESIVO DO TETO E AEROFOLIO TRASEIRO "SPORT" - (BRANCO)
01 01/07/11 -
03 BH1A/ 16038/EA/PR ADESIVO DO TETO E AEROFOLIO TRASEIRO "SPORT" - (PRETO)
01 01/07/11 -
04 BH1A/ 16038/EA/BR ADESIVO DA TAMPA TRASEIRA "SPORT" - (BRANCO)
01 01/07/11 -
04 BH1A/ 16038/FA/PR ADESIVO DA TAMPA TRASEIRA "SPORT" - (PRETO)
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/2
Page 5
NOVO KA - A.1030 - ADESIVOS DA CARROCARIA - (VERSAO SPORT)
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 01/07/11 -
05 BH1A/ 16038/AA/ ADESIVO PROTETOR CONTRA PEDRAS - (INCOLOR)
04 01/07/11 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/2
Page 6
NOVO KA - A.1040 - TAMPOES DA CARROCARIA
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ 14603/DA/ TAMPAO DO PAINEL SUPERIOR DO CURVAO - LD
+LJC 01 14/01/08 -
02 3S55/ 2551/AA/ TAMPAO DO FURO DO EIXO DO MOTOR DO LIMPADOR DO VIDRO TRASEIRO
01 14/01/08 -
03 E/ 864370/S7/2M PRESILHA DO TAMPAO DO FURO DO EIXO DO MOTOR DO LIMPADOR DO VIDRO TRASEIRO
01 14/01/08 - 31/08/10
03 / W715552/S4/39 PRESILHA DO TAMPAO DO FURO DO EIXO DO MOTOR DO LIMPADOR DO VIDRO
04 84BG/ T23726/AA/ TAMPAO DOS FUROS DO PILAR "A"
05 / 377678/S / TAMPAO - DIAMETRO 25,4MM
06 W/ 712402/S3/00 TAMPAO 10 X 0.71-0.89
07 W/ 702357/S3/00 TAMPAO 16 X 0,6
08 / W712227/S3/00 TAMPAO DO REFORCO DA COLUNA "C" (12X18X0.75-1)
09 4S55/ B24596/AA/ TAMPAO DO FURO PARA O INTERRUPTOR DA LUZ DE CORTESIA
TRASEIRO_(4X23.5)
01 01/09/10 -
01 14/01/08 -
02 14/01/08 -
+LJC 01 14/01/08 -
01 14/01/08 - 13/10/08
02 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/2
Page 7
NOVO KA - A.1040 - TAMPOES DA CARROCARIA
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
+WLP 02 03/08/09 -
10 / W714045/S3/00 TAMPAO 10MM PSH_- LD/LE
02 14/01/08 -
OPCIONAIS / DESCRIÇÃO
+LJC - SEM LIMPADOR E LAVADOR DO VIDRO TRASEIRO
+WLP - COM TRAVAMENTO ELETRICO DA PORTA
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/2
Page 8
NOVO KA - A.1045 - TAMPOES DO ASSOALHO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 YS65/ 56615/AA/ TAMPAO
06 14/01/08 -
02 W/ 703859/S3/00 TAMPAO 38X 0.7- 2.0
06 14/01/08 -
03 W/ 700815/S3/00 TAMPAO 19 X 1,3
03 14/01/08 -
04 W/ 702351/S3/00 TAMPAO 30 X 0,6
01 14/01/08 -
05 96FG/ B11204/AA/ ADESIVO ANTI-POEIRA
26 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/1
Page 9
NOVO KA - A.1050 - LOGOTIPOS
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 3U5A/ 19H249/BA/ EMBLEMA "FORD"
01 14/01/08 - 30/06/11
01 8N15/ 17F956/AB/ EMBLEMA "FORD"
01 01/07/11 -
02 6S65/ A425A52/AB/ EMBLEMA "FORD" DA TAMPA TRASEIRA
01 14/01/08 - 30/06/11
02 8N15/ 17F956/AB/ EMBLEMA "FORD"
01 01/07/11 -
03 XS51/ B42528/CA/ZPA LOGOTIPO "KA" DA TAMPA TRASEIRA
01 14/01/08 -
04 2S65/ 16098/CC/ LOGOTIPO "1.6" DA TAMPA TRASEIRA
01 14/01/08 -
05 5S65/ A40723/AA/ LOGOTIPO "FLEX"
01 14/01/08 - 02/08/09
05 8N15/ A40723/AA/ LOGOTIPO "FLEX"
01 03/08/09 - 01/07/11
06 9S55/ B16636/AA/ LOGOTIPO "TECNO"
02 04/08/08 - 30/06/11
07 9S65/ F16636/AA/ EMBLEMA "CLASS" DAS PORTAS DIANTEIRAS
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/2
Page 10
NOVO KA - A.1050 - LOGOTIPOS
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
02 03/08/09 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/2
Page 11
NOVO KA - A.2010 - PAINEL DE FOGO, AVENTAL, LONGARINAS E TRAVESSAS
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ 16A044/AA/ TRAVESSA E AVENTAL LATERAL DO ASSOALHO DIANTEIRO - LD
01 14/01/08 -
01 7S55/ 16A045/AA/ TRAVESSA E AVENTAL LATERAL DO ASSOALHO DIANTEIRO - LE
01 14/01/08 -
02 7S55/ B02885/AA/ REFORCO LATERAL EXTERNO DO PAINEL DO CAPUZ - LE
01 14/01/08 -
02 7S55/ B02886/AA/ REFORCO LATERAL EXTERNO DO PAINEL DO CAPUZ - LD
01 14/01/08 -
03 7S55/ B024A14/AD/ REFORCO LATERAL EXTERNO DO PARA-LAMA - LD
01 14/01/08 -
03 7S55/ B024A15/AD/ REFORCO LATERAL EXTERNO DO PARA-LAMA - LE
01 14/01/08 -
04 7S55/ 10678/AB/ SUPORTE DA BANDEJA DA BATERIA
01 29/12/09 -
05 7S55/ B10922/AA/ TRAVESSA DO PAINEL DE FOGO-LD
01 14/01/08 -
05 7S55/ B10923/AA/ TRAVESSA DO PAINEL DE FOGO-LE
01 14/01/08 -
06 7S55/ B01610/AA/ PAINEL DE FOGO
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/2
Page 12
NOVO KA - A.2010 - PAINEL DE FOGO, AVENTAL, LONGARINAS E TRAVESSAS
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 14/01/08 -
07 1S65/ A101A88/AC/ PLACA DA TRAVESSA LATERAL DO ASSOALHO - LD
01 06/04/10 -
08 7S55/ B10524/AA/ TRAVESSA DIANTEIRA DO ASSOALHO - LD
01 14/01/08 -
08 8S55/ B10525/AA/ TRAVESSA DIANTEIRA DO ASSOALHO - LE
01 14/01/08 -
09 96FG/ 9J448/AA/ ETIQUETA "DADOS TECNICOS DO MOTOR"
01 14/01/08 -
10 7S55/ 6123/AB/ SUPORTE DE FIXACAO DO RESERVATORIO DA DIRECAO HIDRAULICA
01 14/01/08 -
11 2S65/ 3C314/AC/ REFORCO INFERIOR DO SUPORTE DA SUSPENSAO - LD
01 14/01/08 -
11 2S65/ 3C315/AC/ REFORCO INFERIOR DO SUPORTE DA SUSPENSAO - LE
01 14/01/08 -
12 96FG/ 6K013/BA/ PLACA DE MONTAGEM DIANTEIRA DO MOTOR
02 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/2
Page 13
NOVO KA - A.2020 - ASSOALHO DIANTEIRO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ B11140/AC/ ASSOALHO DIANTEIRO
01 14/01/08 - 30/06/11
01 CS55/ B11140/AA/ ASSOALHO DIANTEIRO
01 01/07/11 -
02 1S65/ A100K38/AB/ LONGARINA LATERAL DIANTEIRA - LD
01 14/01/08 -
02 1S65/ A100K39/AA/ LONGARINA LATERAL DIANTEIRA - LE
01 14/01/08 -
03 XS61/ A10692/AA/ TRAVESSA DO ASSOALHO DIANTEIRO
01 14/01/08 -
04 YS65/ A10694/AB/ TRAVESSA CENTRAL DO ASSOALHO
01 14/01/08 -
05 7S55/ B200K93/AA/ REFORCO LATERAL DO ASSOALHO - LD
01 14/01/08 -
05 7S55/ B200K94/AA/ REFORCO LATERAL DO ASSOALHO - LE
01 14/01/08 -
06 96FG/ 5K222/AG/ SUPORTE DO SILENCIOSO
01 14/01/08 -
07 96FG/ 2A697/AB/ SUPORTE-GUIA DO CABO DO FREIO DE ESTACIONAMENTO
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/2
Page 14
NOVO KA - A.2020 - ASSOALHO DIANTEIRO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 14/01/08 -
08 94FG/ A61028/AE/ SUPORTE DIANTEIRO DO BANCO TRASEIRO - LD
01 14/01/08 -
08 94FG/ A61029/AE/ SUPORTE DIANTEIRO DO BANCO TRASEIRO - LE
01 14/01/08 -
09 97KG/ B611B10/AA/ PLACA TIRANTE DE FIXACAO DO CINTO DE SEGURANCA DIANTEIRO
02 14/01/08 -
10 94FG/ A612K27/AC/ REFORCO DO CINTO DE SEGURANCA
02 14/01/08 -
11 1S65/ 2A822/AA/ REFORCO DO SUPORTE DO CABO DO FREIO
01 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/2
Page 15
NOVO KA - A.2030 - ASSOALHO TRASEIRO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ B11218/AG/ PAINEL DO ASSOALHO TRASEIRO
01 14/01/08 -
02 7S55/ B10124/AA/ TRAVESSA LATERAL DO ASSOALHO TRASEIRO - LD
01 14/01/08 -
02 7S55/ B10125/AA/ TRAVESSA LATERAL DO ASSOALHO TRASEIRO - LE
01 14/01/08 -
03 98FU/ A4K338/AB/CTR TRAVESSA DE MONTAGEM DO EIXO TRASEIRO
01 14/01/08 -
04 1S65/ A10700/AB/ TRAVESSA DO ASSOALHO TRASEIRO
01 14/01/08 -
05 YS65/ 9068/AA/ SUPORTE DE MONTAGEM DO RESERVATORIO DE COMBUSTIVEL
01 14/01/08 -
06 89FG/ 9N124/AA/ SUPORTE DO RESERVATORIO DE COMBUSTIVEL
01 14/01/08 -
07 YS65/ 9N077/AA/ SUPORTE DO RESERVATORIO DE COMBUSTIVEL
01 14/01/08 -
08 2S65/ 9C335/BB/ COBERTURA DA BOMBA E BOIA DO RESERVATORIO DE COMBUSTIVEL NO ASSOALHO
01 14/01/08 -
09 7S55/ 5K222/AB/ SUPORTE DO SILENCIOSO
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/2
Page 16
NOVO KA - A.2030 - ASSOALHO TRASEIRO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 14/01/08 -
10 89FG/ A617C40/AA/ SUPORTE DO ENCOSTO DO BANCO TRASEIRO
01 14/01/08 -
11 98FU/ A113A86/AB/ REFORCO DE RETENCAO DA RODA SOBRESSALENTE
01 14/01/08 -
12 95FG/ 5K222/BD/ SUPORTE DO SILENCIOSO
01 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/2
Page 17
NOVO KA - A.3010 - PAINEL DIANTEIRO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ B00124/AA/ PAINEL FRONTAL DA CARROCARIA
01 14/01/08 -
02 7S55/ B106K22/AB/ REFORCO INFERIOR DA TRAVESSA DIANTEIRA
01 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/1
Page 18
NOVO KA - A.3020 - PARA-CHOQUE DIANTEIRO - (ATE 30/06/2011)
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ 17K819/CB/XWA PARA-CHOQUE DIANTEIRO - (PRIMER)
01 14/01/08 - 30/06/11
02 NF/ 812107/LB/ PARAFUSO M10 X 20
02 14/01/08 - 30/06/11
03 547/ 955981/A / PORCA DE EXPANSAO
08 14/01/08 - 30/06/11
04 E/ 824123/S7/4 PORCA MOLA TIPO "U" AB 10
04 14/01/08 - 30/06/11
05 96FG/ B11204/AA/ ADESIVO ANTI-POEIRA
02 13/09/10 - 30/06/11
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/1
Page 19
NOVO KA - A.3025 - PARA-CHOQUE DIANTEIRO - (APOS 01/07/2011)
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 CS55/ 17K819/CA/XWA PARA-CHOQUE DIANTEIRO - (PRIMER)
01 01/07/11 -
02 CS55/ 17B968/AA/ GRADE DO RADIADOR
01 01/07/11 -
03 CS55/ 19952/AA/ GRADE DE COBERTURA DO PARA-CHOQUE DIANTEIRO - LD
+WOS 01 01/07/11 -
03 CS55/ 19953/AA/ GRADE DE COBERTURA DO PARA-CHOQUE DIANTEIRO - LE
+WOS 01 01/07/11 -
03 CS55/ R19952/AA/ GRADE DE COBERTURA DO PARA-CHOQUE DIANTEIRO - LD
+WOT 01 01/07/11 -
03 CS55/ R19953/AA/ GRADE DE COBERTURA DO PARA-CHOQUE DIANTEIRO - LE
+WOT 01 01/07/11 -
04 547/ 955981/A / PORCA DE EXPANSAO
08 01/07/11 -
05 W/ 700683/S3/01 PORCA MOLA 6,3 X 0,7 - 2,0
02 01/07/11 -
06 E/ 824123/S7/4 PORCA MOLA TIPO "U" AB 10
04 01/07/11 -
07 NF/ 812107/LB/ PARAFUSO M10 X 20
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/2
Page 20
NOVO KA - A.3025 - PARA-CHOQUE DIANTEIRO - (APOS 01/07/2011)
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
02 01/07/11 -
08 BH1A/ B018A58/AA/ DEFLETOR DE AR DO PARA-CHOQUE DIANTEIRO - (PRETO)
+SPO 01 01/07/11 -
OPCIONAIS / DESCRIÇÃO
+WOS - SEM FAROL AUXILIAR DE NEBLINA DIANTEIRO
+WOT - COM FAROL AUXILIAR DE NEBLINA DIANTEIRO
+SPO - VERSAO SPORT
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/2
Page 21
NOVO KA - A.3030 - CAPUZ DO MOTOR
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ 16612/AA/ CAPUZ DO MOTOR
01 14/01/08 -
02 7S55/ 16800/AB/ DOBRADICA DO CAPUZ - LD
01 14/01/08 -
02 7S55/ 16801/AB/ DOBRADICA DO CAPUZ - LE
01 14/01/08 -
03 7S55/ 16C657/AC/ CABO DO CONTROLE DO TRINCO DO CAPUZ
01 14/01/08 -
05 7S5A/ C16701/AA/ TRINCO DO CAPUZ
01 14/01/08 -
05 7S5A/ C16701/AB/ TRINCO DO CAPUZ
01 14/01/08 -
06 2S65/ 16K689/AC/ BATENTE DO TRINCO DO CAPUZ DO MOTOR
01 14/01/08 -
07 7S55/ 16826/AD/ HASTE DE SUSTENTACAO DO CAPUZ
01 14/01/08 -
08 1S55/ B16770/AB/ GUARNICAO DO CAPUZ DO MOTOR - (COMPRIMENTO 1255 MM)
01 14/01/08 -
08 1S65/ 16770/AA/ GUARNICAO DO CAPUZ DO MOTOR - (COMPRIMENTO 1327 MM)
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/3
Page 22
NOVO KA - A.3030 - CAPUZ DO MOTOR
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 14/01/08 -
09 7S55/ 16C618/AA/ BATENTE COM AJUSTE
02 14/01/08 -
10 1S7X/ 8B000/AA/ BATENTE
02 14/01/08 -
11 7S55/ 16C952/AA/ BATENTE RETANGULAR DO CAPUZ
02 14/01/08 -
12 / W713082/S3/00 PRESILHA DA HASTE DE SUSTENTACAO DO CAPUZ
01 14/01/08 -
13 E/ 890270/S / ILHO
01 14/01/08 -
14 2S65/ 13K067/AA/ PARAFUSO E ARRUELA M6 X 25
CN 14/01/08 -
15 W/ 704176/S7/2 PARAFUSO E ARRUELA M6 X 16
08 14/01/08 -
16 7S55/ B16746/AA/ ISOLADOR ACUSTICO DO CAPUZ DO MOTOR
+W37 01 14/01/08 -
17 W/ 700671/S3/00 PRESILHA 8 X 2,6
13 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/3
Page 23
NOVO KA - A.3030 - CAPUZ DO MOTOR
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
OPCIONAIS / DESCRIÇÃO
+W37 - TODOS MOTORES ZETEC ROCAM 1.6L
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 3/3
Page 24
NOVO KA - A.4010 - PARA-LAMA
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ 16005/AA/ PARA-LAMA DIANTEIRO - LD
01 14/01/08 -
01 7S55/ 16006/AA/ PARA-LAMA DIANTEIRO - LE
01 14/01/08 -
02 7S55/ 16114/AA/ PROTETOR INTERNO DA CAIXA DA RODA - LD
01 14/01/08 -
02 7S55/ 16115/AA/ PROTETOR INTERNO DA CAIXA DA RODA - LE
01 14/01/08 -
03 YS4Z/ 16K262/AA/ PRESILHA
02 14/01/08 -
04 1S65/ 9N102/CA/ PORCA REBITE
04 14/01/08 -
05 W/ 700505/S3/00 PORCA M5 X 8,2 X 11,5 X 0,8
CN 14/01/08 -
06 / W700910/S3/03 PARAFUSO AB 6,5 X 19
02 14/01/08 -
07 W/ 700501/S3/03 PARAFUSO COM ARRUELA M5 X 15
12 14/01/08 -
08 E/ 824123/S7/4 PORCA MOLA TIPO "U" AB 10
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/2
Page 25
NOVO KA - A.4010 - PARA-LAMA
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
02 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/2
Page 26
NOVO KA - A.4020 - PAINEL SUPERIOR E LATERAL
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ B02010/AA/ PAINEL SUPERIOR DO CURVAO
01 14/01/08 -
02 98KU/ C16A168/AB/CTR EXTENSAO LATERAL FRONTAL DO PARA-LAMA - LD
01 14/01/08 -
03 7S55/ C16A169/AB/CTR EXTENSAO LATERAL FRONTAL DO PARA-LAMA - LE
01 14/01/08 -
04 7S55/ B02038/AA/ PAINEL LATERAL DO CURVAO - LD
01 14/01/08 -
05 7S55/ B02039/AA/ PAINEL LATERAL DO CURVAO - LE
01 14/01/08 -
06 7S55/ B016B26/AA/ PAINEL SUPERIOR DIANTEIRO - LD
01 14/01/08 -
07 1S55/ B016B27/AB/ PAINEL SUPERIOR DIANTEIRO - LE
01 14/01/08 -
08 5S55/ 01416/AC/YYD PAINEL EXTERNO SUPERIOR DO CURVAO - LD - (PRETO)
01 14/01/08 -
09 5S55/ 01417/AB/YYD PAINEL EXTERNO SUPERIOR DO CURVAO - LE - (PRETO)
01 14/01/08 -
10 5S55/ 18K330/AA/ VALVULA DE DRENAGEM DO PAINEL DA CAMARA DE AR
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/2
Page 27
NOVO KA - A.4020 - PAINEL SUPERIOR E LATERAL
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
04 14/01/08 -
11 NF/ 812107/LB/ PARAFUSO M10 X 20
09 14/01/08 -
12 W/ 704033/SS/YYD TAMPAO DA MOLDURA DO PAINEL DO CURVAO - (PRETO)
06 14/01/08 -
13 9S55/ 18D565/AA/ PELICULA PROTETORA DA CAIXA DO FILTRO DE POLLEN
01 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/2
Page 28
NOVO KA - A.4025 - PARA-SOL
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ B04100/AC/3YR PARA-SOL SEM ESPELHO - LD - (CINZA)
01 14/01/08 - 03/08/09
01 7S55/ B04101/AC/3YR PARA-SOL SEM ESPELHO - LE - (CINZA)
01 14/01/08 - 03/08/09
01 7S55/ B04100/BC/3YR PARA-SOL COM ESPELHO - LD - (CINZA)
01 14/01/08 -
01 7S55/ B04101/BC/3YR PARA-SOL COM ESPELHO - LE - (CINZA)
01 14/01/08 -
02 7S55/ B041K16/AA/3YR RETENTOR DO PARA-SOL - (CINZA)
02 14/01/08 -
03 2U5A/ 9N831/AA/ ETIQUETA DE CORTE DE COMBUSTIVEL
01 14/01/08 -
04 / W713921/S4/39 PRESILHA ESPECIAL 22,5 X 15,3 X 0,7-0,8
06 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/1
Page 29
NOVO KA - A.4030 - PARA-BRISA E ESPELHO RETROVISOR INTERNO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 1S55/ 2503100/AD/ VIDRO DO PARA-BRISA - (VERDE PLUS)
01 14/01/08 -
02 97KB/ B03590/AG/ GUARNICAO DO PARA-BRISA
01 14/01/08 -
03 98FA/ 17K695/AA/ ESPELHO RETROVISOR INTERNO
01 14/01/08 -
04 93BB/ F030A12/AE/ ESPACADOR DO PARA-BRISA
02 14/01/08 -
05 BF8A/ 17A600/A / PASTILHA DE FIXACAO DO RETROVISOR INTERNO
01 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/1
Page 30
NOVO KA - A.4040 - COMANDOS DA VENTILACAO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ 19980/AB/3YY CONTROLE DA VENTILACAO - (PRETO)
+WJ1 +WDY +WQF 01 14/01/08 - 02/11/08
01 7S55/ 19980/BB/3YY CONTROLE DA VENTILACAO - (PRETO)
+WJ1 +WDY +WQL 01 14/01/08 - 02/11/08
01 9S55/ 19980/BB/3YY CONTROLE DA VENTILACAO - (PRETO)
+WJ1 +WDY +WQL 01 03/11/08 - 30/10/10
01 9S55/ 19980/AB/37Q CONTROLE DA VENTILACAO - (CINZA)
+WJ1 +WDY +WQF +FLX 01 03/08/09 - 30/10/10
01 9S55/ 19980/AB/3YY CONTROLE DA VENTILACAO - (PRETO)
+WJ1 +WDY +WQF 01 03/11/08 - 30/06/11
01 9S55/ 19980/AC/37Q CONTROLE DA VENTILACAO - (CINZA)
+WJ1 +WDY +WQF +FLX 01 01/11/10 -
01 9S55/ 19980/BC/3YY CONTROLE DA VENTILACAO - (PRETO)
+WJ1 +WDY +WQL 01 01/11/10 -
01 9S55/ 19980/AC/3YY CONTROLE DA VENTILACAO - (PRETO)
+WJ1 +WDY +WQF 01 01/07/11 -
02 7S55/ 18549/AB/3YY CONTROLE DA VENTILACAO - (PRETO)
+WH7 +WDY +WQF 01 14/01/08 - 02/11/08
02 9S55/ 18549/AC/3YY CONTROLE DA VENTILACAO - (PRETO)
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/3
Page 31
NOVO KA - A.4040 - COMANDOS DA VENTILACAO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
+WH7 +WDY +WQF 01 03/11/08 -
02 9S55/ 18549/AC/37Q CONTROLE DA VENTILACAO - (CINZA)
+WH7 +WDY +WQF +WAG 01 03/08/09 -
03 7S55/ 18549/DC/3YY CONTROLE DA VENTILACAO - (PRETO)
+WH7 +BLO +WQL 01 14/01/08 - 30/10/10
03 7S55/ 18549/CB/3YY CONTROLE DA VENTILACAO - (PRETO)
+WH7 +BLO +WQF 01 14/01/08 -
03 7S55/ 18549/DD/3YY CONTROLE DA VENTILACAO - (PRETO)
+WH7 +BLO +WQL 01 01/11/10 -
04 96FW/ 19236/AF/ FLEXIVEL DO EIXO DO DISTRIBUIDOR DE AR
01 14/01/08 -
OPCIONAIS / DESCRIÇÃO
+WJ1 - COM AR CONDICIONADO MANUAL
+WDY - COM AQUECEDOR
+WQF - COM DESEMBACADOR DO VIDRO TRASEIRO
+WQL - SEM DESEMBACADOR DO VIDRO TRASEIRO
+FLX - COM MOTORES ZETEC ROCAM FLEX - (ALCOOL/GASOLINA)
+WH7 - SEM AR CONDICIONADO
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/3
Page 32
NOVO KA - A.4040 - COMANDOS DA VENTILACAO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
+WAG - COM MOTOR ZETEC ROCAM 1.0L FLEX - (ALCOOL/GASOLINA)
+BLO - SEM AQUECEDOR
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 3/3
Page 33
NOVO KA - A.4050 - CAIXA DE VENTILACAO E COMPONENTES - (SEM AQUECEDOR)
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ 19K610/AK/ CAIXA DE VENTILACAO COMPLETA
+BLO 01 14/01/08 -
02 7S55/ 19289/BD/ CARCACA DO CONTROLE DE AR DA CAIXA DE VENTILACAO
01 14/01/08 -
03 7S55/ 18568/AA/ VENTILADOR COMPLETO
01 14/01/08 -
04 7S55/ 18A584/AA/ CARCACA DA CAIXA DE VENTILACAO
01 14/01/08 - 08/10/08
04 7S55/ 18A584/AC/ CARCACA DA CAIXA DE VENTILACAO
01 09/10/08 -
05 7S55/ 18B300/CB/ TAMPA DA CAIXA DE VENTILACAO
01 14/01/08 -
06 96FW/ 19D849/CC/ JUNTA DA TAMPA DA CAIXA DE VENTILACAO
01 14/01/08 - 08/10/08
06 96FW/ 19D849/DB/ JUNTA DA TAMPA DA CAIXA DE VENTILACAO
01 09/10/08 -
08 3S55/ 18565/AA/ MOTOR E VENTOINHA DA VENTILACAO INTERNA
01 14/01/08 -
09 7S55/ 18B647/AA/ RESISTENCIA DA VENTILACAO INTERNA
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/2
Page 34
NOVO KA - A.4050 - CAIXA DE VENTILACAO E COMPONENTES - (SEM AQUECEDOR)
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 14/01/08 -
10 96FW/ 18593/AB/ CARCACA SUPERIOR DO VENTILADOR
01 14/01/08 -
11 96FW/ 18592/AC/ CARCACA INFERIOR DO VENTILADOR
01 14/01/08 -
12 96FW/ 18755/CC/ CARCACA INFERIOR DO VENTILADOR
01 14/01/08 -
13 96FW/ 18C615/AC/ PRESILHA DA CARCACA DO VENTILADOR
02 14/01/08 -
14 2S55/ 9E529/AA/ ANEL DE VEDACAO
CN 14/01/08 -
15 W/ 701409/S3/06 PARAFUSO 4,5 X 16
05 14/01/08 - 27/12/10
OPCIONAIS / DESCRIÇÃO
+BLO - SEM AQUECEDOR
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/2
Page 35
NOVO KA - A.4054 - CAIXA DE VENTILACAO E COMPONENTES - (COM AQUECEDOR)
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ 18478/AK/ CAIXA VENTILACAO COMPLETA
+WDY 01 14/01/08 -
02 7S55/ 19289/AD/ CARCACA DO CONTROLE DE AR DA CAIXA DE VENTILACAO
01 14/01/08 -
03 7S55/ 18568/AA/ VENTILADOR COMPLETO
01 14/01/08 -
04 7S55/ 18A584/AA/ CARCACA DA CAIXA DE VENTILACAO
01 14/01/08 - 08/10/08
04 7S55/ 18A584/AC/ CARCACA DA CAIXA DE VENTILACAO
01 09/10/08 -
05 7S55/ 18476/AA/ RADIADOR DO AQUECEDOR
01 14/01/08 -
06 7N21/ 18495/AC/ VALVULA DE CONTROLE D'AGUA DO AQUECEDOR
01 14/01/08 -
07 96FW/ 9A393/AE/ ISOLADOR DA VALVULA DE CONTROLE D'AGUA DO AQUECEDOR
01 14/01/08 -
08 7S55/ 18B300/AB/ TAMPA DA CAIXA DE VENTILACAO
+WH7 +WDY 01 14/01/08 -
09 7S55/ 18K271/AD/ VALVULA DE DRENO DA CAIXA DE VENTILACAO
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/3
Page 36
NOVO KA - A.4054 - CAIXA DE VENTILACAO E COMPONENTES - (COM AQUECEDOR)
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 14/01/08 -
11 3S55/ 18565/AA/ MOTOR E VENTOINHA DA VENTILACAO INTERNA
01 14/01/08 -
12 7S55/ 18B647/AA/ RESISTENCIA DA VENTILACAO INTERNA
01 14/01/08 -
13 96FW/ 19D849/CC/ JUNTA DA TAMPA DA CAIXA DE VENTILACAO
01 14/01/08 - 08/10/08
13 96FW/ 19D849/DB/ JUNTA DA TAMPA DA CAIXA DE VENTILACAO
01 09/10/08 -
14 96FW/ 18593/AB/ CARCACA SUPERIOR DO VENTILADOR
01 14/01/08 -
15 96FW/ 18592/AC/ CARCACA INFERIOR DO VENTILADOR
01 14/01/08 -
16 96FW/ 18755/CC/ CARCACA INFERIOR DO VENTILADOR
01 14/01/08 -
17 96FW/ 18C615/AC/ PRESILHA DA CARCACA DO VENTILADOR
02 14/01/08 -
18 2S55/ 9E529/AA/ ANEL DE VEDACAO
CN 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/3
Page 37
NOVO KA - A.4054 - CAIXA DE VENTILACAO E COMPONENTES - (COM AQUECEDOR)
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
19 W/ 701409/S3/06 PARAFUSO 4,5 X 16
05 14/01/08 - 27/12/10
OPCIONAIS / DESCRIÇÃO
+WDY - COM AQUECEDOR
+WH7 - SEM AR CONDICIONADO
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 3/3
Page 38
NOVO KA - A.4058 - CAIXA DE VENTILACAO E COMPONENTES - (COM AR
)
CONDICIONADO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ 19B555/AN/ CAIXA DA VENTILACAO COMPLETA
+WDY +WJ1 01 14/01/08 -
02 7S55/ 19955/AD/ CAIXA DE VENTILACAO COMPLETA
+WJ1 01 14/01/08 -
03 7S55/ 19693/AA/ CARCACA DO VENTILADOR DO AR CONDICIONADO COM RECIRCULADOR
+WJ1 01 14/01/08 -
04 7S55/ 18A584/AA/ CARCACA DA CAIXA DE VENTILACAO
01 14/01/08 - 08/10/08
04 7S55/ 18A584/AC/ CARCACA DA CAIXA DE VENTILACAO
01 09/10/08 -
05 7S55/ 18476/AA/ RADIADOR DO AQUECEDOR
01 14/01/08 -
06 7S55/ 19860/AB/ CORPO DO EVAPORADOR DO AR CONDICIONADO
01 14/01/08 -
07 7N21/ 18495/AC/ VALVULA DE CONTROLE D'AGUA DO AQUECEDOR
01 14/01/08 -
08 96FW/ 9A393/AE/ ISOLADOR DA VALVULA DE CONTROLE D'AGUA DO AQUECEDOR
01 14/01/08 -
09 7S55/ 18B300/BB/ TAMPA DA CAIXA DE VENTILACAO
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/4
Page 39
NOVO KA - A.4058 - CAIXA DE VENTILACAO E COMPONENTES - (COM AR
)
CONDICIONADO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
+WJ1 01 14/01/08 -
12 96FW/ 19D849/CC/ JUNTA DA TAMPA DA CAIXA DE VENTILACAO
01 14/01/08 - 08/10/08
12 96FW/ 19D849/DB/ JUNTA DA TAMPA DA CAIXA DE VENTILACAO
01 09/10/08 -
13 3S55/ 18565/AA/ MOTOR E VENTOINHA DA VENTILACAO INTERNA
01 14/01/08 -
14 7S55/ 18B647/AA/ RESISTENCIA DA VENTILACAO INTERNA
01 14/01/08 -
15 7S55/ 19E587/AA/ CABO DO CONTROLER DE ENTRADA AR CONDICIONADO
01 14/01/08 -
16 7S55/ 18K542/AA/ ALAVANCA DE CONTROLE DO RECIRCULADOR DE AR DA VENTILACAO
CN 14/01/08 -
17 3S65/ 19N619/AA/ FILTRO DE AR DA VENTILACAO INTERNA
+WJ1 01 14/01/08 -
17 3S65/ 19N619/BA/ FILTRO DE AR DA VENTILACAO INTERNA
+WH7 01 14/01/08 -
18 5M35/ 18D543/AA/ ELEMENTO FILTRO DE POLEN DA CAIXA DE VENTILACAO
01 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/4
Page 40
NOVO KA - A.4058 - CAIXA DE VENTILACAO E COMPONENTES - (COM AR
)
CONDICIONADO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
(ACESSORIO)
19 YS6H/ 18D395/AA/ TELA DE PROTECAO - LD.
01 14/01/08 -
19 YS6H/ 18D395/BA/ TELA DE PROTECAO - LE.
+WH7 01 14/01/08 -
20 96FW/ 19K569/AA/ JUNTA DO FILTRO DE AR DA CAIXA DE VENTILACAO
01 14/01/08 -
21 96FW/ 18B462/AD/ COBERTURA DO FILTRO DE AR DA VENTILACAO INTERNA
01 14/01/08 -
22 96FW/ 18592/AC/ CARCACA INFERIOR DO VENTILADOR
01 14/01/08 -
23 96FW/ 18593/AB/ CARCACA SUPERIOR DO VENTILADOR
01 14/01/08 -
24 96FW/ 18755/AC/ CARCACA INFERIOR DO VENTILADOR
01 14/01/08 -
25 96FW/ 18C615/AC/ PRESILHA DA CARCACA DO VENTILADOR
02 14/01/08 -
26 2S55/ 9E529/AA/ ANEL DE VEDACAO
CN 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 3/4
Page 41
NOVO KA - A.4058 - CAIXA DE VENTILACAO E COMPONENTES - (COM AR
)
CONDICIONADO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
27 W/ 701409/S3/06 PARAFUSO 4,5 X 16
05 14/01/08 - 27/12/10
OPCIONAIS / DESCRIÇÃO
+WDY - COM AQUECEDOR
+WJ1 - COM AR CONDICIONADO MANUAL
+WH7 - SEM AR CONDICIONADO
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 4/4
Page 42
NOVO KA - A.4060 - MANGUEIRA DE LIGACAO DO MOTOR AO AQUECEDOR
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ 18C266/AC/ MANGUEIRAS DE ENTRADA E SAIDA DO AQUECEDOR
01 14/01/08 -
02 7S55/ 18D676/AC/ MANGUEIRA DE ENTRADA DO AQUECEDOR
+FLX 01 14/01/08 -
03 W/ 702248/S3/00 PRESILHA 22 X 8 X 0,7
02 14/01/08 -
04 W/ 702750/S3/00 GRAMPO 16 - 18 + 19 - 24,5
01 14/01/08 -
OPCIONAIS / DESCRIÇÃO
+FLX - COM MOTORES ZETEC ROCAM FLEX - (ALCOOL/GASOLINA)
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/1
Page 43
NOVO KA - A.4080 - CONDENSADOR E MANGUEIRAS DO AR CONDICIONADO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 8S55/ 19710/AB/ CONDENSADOR DO AR CONDICIONADO
01 14/01/08 -
02 7S55/ 19C808/AA/ FILTRO SECADOR DO AR CONDICIONADO
+WDY 01 14/01/08 -
03 7S55/ 19A705/AB/ TUBO DE ENTRADA DO FILTRO SECADOR DO AR CONDICIONADO
01 14/01/08 -
04 7S55/ 19A704/AC/ TUBO DE ENTRADA DO EVAPORADOR DO AR CONDICIONADO
01 14/01/08 - 12/10/08
(AO SUBSTITUIR O TUBO DE ENTRADA DO FILTRO SECADOR PARA OS VEICULOS PRODUZIDOS
ATE
12/10/2008 SUBSTITUIR TAMBEM O INTERRUPTOR /PRESSOSTATO NR: F58Z/19D594/A/)
04 7S55/ 19A704/AE/ TUBO DE DESCARGA DO CONDENSADOR AO EVAPORADOR
01 13/10/08 -
05 7S55/ 19N601/AB/ TUBO DO COMPRESSOR DO AR CONDICIONADO
01 14/01/08 -
06 7S55/ 19N602/AA/ TUBO DE LIGACAO DO FILTRO SECADOR AO COMPRESSOR DO AR CONDICIONADO
01 14/01/08 -
07 YC2Z/ 19E561/AA/ INTERRUPTOR DE PRESSAO DO AR CONDICIONADO
01 14/01/08 - 31/08/10
08 F58Z/ 19D594/A / INTERRUPTOR DO TUBO DO AR CONDICIONADO
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/3
Page 44
NOVO KA - A.4080 - CONDENSADOR E MANGUEIRAS DO AR CONDICIONADO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 14/01/08 - 12/10/08
08 8L8Z/ 19D594/A / INTERRUPTOR DO TUBO DO AR CONDICIONADO
01 13/10/08 -
09 F5DZ/ 19D990/AB/ VALVULA DO TUBO DE ENTRADA DO FILTRO SECADOR DO AR CONDICIONADO
01 14/01/08 -
10 98KW/ 19812/AE/ SUPORTE DO TUBO DO SISTEMA DO AR CONDICIONADO
01 14/01/08 -
11 F8DH/ 19E746/CA/ PRESILHA 5/8" DO TUBO DO AR CONDICIONADO
02 14/01/08 -
12 1S65/ 9N102/CA/ PORCA REBITE
02 14/01/08 -
13 / W713394/S3/00 GRAMPO 15.9X5
01 14/01/08 -
14 / W713395/S3/00 GRAMPO 12.7X5
01 14/01/08 -
15 W/ 701426/S3/00 ANEL 12,93 X 1,86 DO TUBO DO AR CONDICIONADO
+WJ1 03 14/01/08 -
16 W/ 520102/S3/09 PORCA HEXAGONAL M8
01 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/3
Page 45
NOVO KA - A.4080 - CONDENSADOR E MANGUEIRAS DO AR CONDICIONADO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
17 1W1Z/ 19E889/BB/ ANEL 9.19 X 2.62 DO TUBO DE AR CONDICIONADO
04 14/01/08 -
OPCIONAIS / DESCRIÇÃO
+WDY - COM AQUECEDOR
+WJ1 - COM AR CONDICIONADO MANUAL
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 3/3
Page 46
NOVO KA - A.4090 - COMPRESSOR DO AR CONDICIONADO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 4S65/ 19D629/AC/ COMPRESSOR DO AR CONDICIONADO
01 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/1
Page 47
NOVO KA - A.4200 - LIMPADOR DO PARA-BRISA
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 98KU/ 17504/BB/ MOTOR E ARTICULACAO DO LIMPADOR DO PARA-BRISA
01 07/06/10 -
02 97KG/ 17K484/AD/ ARTICULACAO DO LIMPADOR DO PARA-BRISA
01 14/01/08 - 06/06/10
02 97KG/ 17K484/AE/ ARTICULACAO DO LIMPADOR DO PARA-BRISA
01 07/06/10 -
03 97KG/ 17526/DC/ BRACO DO LIMPADOR DO PARA-BRISA - LD
01 14/01/08 - 30/06/10
03 97KG/ 17527/AB/ BRACO DO LIMPADOR DO PARA-BRISA - LE
01 14/01/08 - 30/06/10
03 BS55/ A17526/AA/ BRACO DO LIMPADOR DO PARA-BRISA - LE
01 01/07/10 -
03 BS55/ A17526/BA/ BRACO DO LIMPADOR DO PARA-BRISA - LD
01 01/07/10 -
04 KIT/ 17C400/AA/ JOGO DE PALHETAS DO LIMPADOR DO PARA-BRISA
01 14/01/08 - 30/06/10
(MOTORCRAFT)
04 BG8A/ 17C400/AA/ JOGO DE PALHETAS DO LIMPADOR DO PARA-BRISA - (FLAT BLADE)
01 14/01/08 - 30/06/10
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/2
Page 48
NOVO KA - A.4200 - LIMPADOR DO PARA-BRISA
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
(MOTORCRAFT)
04 BH0A/ 17C400/AA/ JOGO DE PALHETAS DO LIMPADOR DO PARA-BRISA - (SLIM BLADE)
01 01/07/10 -
05 97KG/ B17496/AE/ SUPORTE DO MOTOR DO LIMPADOR DO PARA-BRISA
01 14/01/08 -
06 W/ 520403/S3/09 PORCA M8 X 6,5 MM
02 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/2
Page 49
NOVO KA - A.4210 - LIMPADOR DO VIDRO TRASEIRO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ 17K441/AC/ MOTOR DO LIMPADOR DO VIDRO TRASEIRO
01 14/01/08 -
02 7S55/ 17C403/AA/ BRACO E PALHETA DO LIMPADOR DO VIDRO TRASEIRO
01 14/01/08 -
03 7S55/ 17406/AA/ BRACO DO LIMPADOR DO VIDRO TRASEIRO
01 14/01/08 -
04 2S55/ 17A401/AA/ PALHETA DO LIMPADOR DO VIDRO TRASEIRO
01 14/01/08 -
05 97KG/ B17C582/AA/ ANEL DO BRACO DO LIMPADOR DO VIDRO TRASEIRO
01 14/01/08 -
06 92GG/ 17K257/CB/ BUCHA DO LIMPADOR DO VIDRO
03 14/01/08 -
07 W/ 520403/S3/09 PORCA M8 X 6,5 MM
01 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/1
Page 50
NOVO KA - A.4220 - LAVADOR DO PARA-BRISA E VIDRO TRASEIRO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 97KG/ 17618/AH/ RESERVATORIO DO LAVADOR
01 14/01/08 -
02 4S55/ 17632/AA/ TAMPA DO RESERVATORIO DO LAVADOR
01 14/01/08 -
03 93BB/ 17K624/AA/ BOMBA ELETRICA DO LAVADOR DO PARA-BRISA - (1 SAIDA)
01 14/01/08 -
03 93BB/ 17K624/BA/ BOMBA ELETRICA DO LAVADOR DO PARA-BRISA E VIDRO TRASEIRO - (2 SAIDAS)
01 14/01/08 -
04 93BG/ 17673/AA/ PASSA-MURO DA BOMBA ELETRICA DO LAVADOR
01 14/01/08 -
05 9S55/ 17673/AA/ PASSA-MURO DA MANGUEIRA DO LAVADOR DO VIDRO TRASEIRO
01 14/01/08 -
06 7S55/ 14603/BA/ COIFA DA TAMPA TRASEIRA
01 14/01/08 -
07 2S65/ 17B650/AA/ ESGUICHO DO LAVADOR DO VIDRO TRASEIRO
01 14/01/08 -
08 97KG/ 17666/AF/ ESGUICHO DO LAVADOR DO PARA-BRISA
01 14/01/08 -
09 7S55/ 17A605/AD/ MANGUEIRA DO LAVADOR DO VIDRO TRASEIRO
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/2
Page 51
NOVO KA - A.4220 - LAVADOR DO PARA-BRISA E VIDRO TRASEIRO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 14/01/08 -
10 YS55/ 17A605/BA/ MANGUEIRA DO MOTOR LAVADOR PARA BRISA
01 14/01/08 -
11 YS55/ 17A605/CA/ MANGUEIRA DO MOTOR LAVADOR PARA BRISA
01 14/01/08 -
12 93BG/ 17615/AA/ VALVULA DO LAVADOR DO VIDRO
01 14/01/08 -
13 89FG/ 17A613/AA/ PRESILHA DA MANGUEIRA DO LAVADOR DO VIDRO - DIA. 7.3 +DIA. 3.8 (MM.)
09 14/01/08 -
14 XS51/ 2159/AA/ ESPUMA DO RESERVATORIO DO LAVADOR
01 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/2
Page 52
NOVO KA - A.5010 - PAINEL DE INSTRUMENTOS
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 AS55/ A04304/AD/3ZU PAINEL DE INSTRUMENTOS COM DIFUSORES DE AR
01 14/01/08 -
02 7S55/ B04545/BE/ REFORCO DO PAINEL DE INSTRUMENTOS
+WZ8 01 14/01/08 - 31/10/10
02 7S55/ B04545/AF/ REFORCO DO PAINEL DE INSTRUMENTOS
+LZ8 01 14/01/08 -
02 7S55/ B04545/BF/ REFORCO DO PAINEL DE INSTRUMENTOS
+WZ8 01 01/11/10 -
03 7S55/ 10A894/AB/3YY COBERTURA DOS INSTRUMENTOS COMBINADOS - (PRETO)
01 14/01/08 -
04 7S55/ A06024/AC/3ZU TAMPA DO PORTA-LUVAS - (PRETO)
01 14/01/08 -
05 7S55/ A04327/AC/3ZU COBERTURA DA CAIXA DE FUSIVEIS DO PAINEL DE INSTRUMENTOS - (PRETO)
01 14/01/08 -
06 5S51/ B043C18/AB/ZHK COBERTURA SUPERIOR DO LADO DO PASSAGEIRO DO PAINEL DE INSTRUMENTOS -
06 7S55/ B045G78/AA/3ZU COBERTURA SUPERIOR DO LADO DO PASSAGEIRO DO PAINEL DE INSTRUMENTOS -
(PRETO)
+WZ8 01 14/01/08 -
(PRETO)
+LZ8 01 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/4
Page 53
NOVO KA - A.5010 - PAINEL DE INSTRUMENTOS
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
07 YS51/ B044C60/AA/ZU3 COBERTURA SUPERIOR DO PAINEL DE INSTRUMENTOS - LD - (PRETO)
01 14/01/08 -
07 YS51/ B044C60/BA/ZU3 COBERTURA SUPERIOR DO PAINEL DE INSTRUMENTOS - LE - (PRETO)
01 14/01/08 -
08 YS51/ B044C60/CA/ZU3 COBERTURA INFERIOR DO PAINEL DE INSTRUMENTOS - LD - (PRETO)
01 14/01/08 -
08 YS51/ B044C60/DA/ZU3 COBERTURA INFERIOR DO PAINEL DE INSTRUMENTOS - LE - (PRETO)
01 14/01/08 -
09 7S55/ N04587/AA/3ZU COBERTURA DA ABERTURA DO RADIO - (PRETO)
01 14/01/08 -
10 7S55/ A018B08/AB/37Q DIFUSOR DE AR COMPLETO - (CINZA)
04 03/08/09 - 30/06/11
10 7S55/ A018B08/AB/3YY DIFUSOR DE AR COMPLETO - (PRETO)
04 14/01/08 -
10 7S55/ A018B08/AB/3ZJ DIFUSOR DE AR COMPLETO - (PRATA)
04 01/07/11 -
11 7S55/ 56051/AA/3YY TAMPAO DA ABERTURA DO INTERRUPTOR
CN 14/01/08 -
12 97KP/ 18A921/AC/ SUPORTE DO RADIO RECEPTOR
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/4
Page 54
NOVO KA - A.5010 - PAINEL DE INSTRUMENTOS
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
+ASAB 01 14/01/08 - 02/11/08
01 03/11/08 -
13 XS6X/ B18B636/AA/ LUVA ESPACADORA DE ABERTURA DO RADIO
+ASAB 03 14/01/08 - 02/11/08
03 03/11/08 -
14 7S55/ 01454/AB/ CONDUTOR DE AR LATERAL - LD
01 14/01/08 -
15 7S55/ 01455/AA/ CONDUTOR DE AR LATERAL - LE
01 14/01/08 -
16 8S55/ 56051/AA/0YY TAMPAO DO PORTA-LUVAS - (PRETO)
01 04/08/08 - 31/01/10
17 AS55/ 046B94/AA/3YY TAPETE DO PORTA-LUVAS (SEM FURO DE ENTRADA PARA CABO USB)
01 01/02/10 -
17 AS55/ 046B94/BA/3YY TAPETE DO PORTA-LUVAS (COM FURO DE ENTRADA PARA CABO USB)
01 01/02/10 -
OPCIONAIS / DESCRIÇÃO
+WZ8 - COM AIR BAG PARA MOTORISTA E PASSAGEIRO
+LZ8 - SEM AIR BAG PARA MOTORISTA E PASSAGEIRO
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 3/4
Page 55
NOVO KA - A.5010 - PAINEL DE INSTRUMENTOS
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
+ASAB - MERCADO: ARGENTINA
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 4/4
Page 56
NOVO KA - A.5020 - TOMADA DE FORCA DE 12V E INTERRUPTORES DO PAINEL
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 6S65/ 15052/AA/ TAMPAO DA TOMADA DE FORCA DE 12V
01 14/01/08 -
02 7S55/ 15K040/AA/ ANEL LUMINOSO DA TOMADA DE FORCA
01 14/01/08 -
03 6S65/ 19N236/AA/ CARCACA DA TOMADA DE FORCA DE 12V
01 14/01/08 -
04 7S55/ 19B514/AA/ INTERRUPTOR DE DESTRAVAMENTO DA TAMPA TRASEIRA
01 14/01/08 -
05 AS65/ 15K218/AA/ INTERRUPTOR DO FAROL AUXILIAR DE NEBLINA
01 01/07/11 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/1
Page 57
NOVO KA - A.5050 - INSTRUMENTOS COMBINADOS - (ATE 30/06/2011)
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ 10849/EB/ INSTRUMENTOS COMBINADOS COMPLETO - (COM TACOMETRO)
01 14/01/08 - 02/11/08
(EXCETO VERSAO TECNO)
01 9S55/ 10849/GA/ INSTRUMENTOS COMBINADOS COMPLETO - (COM TACOMETRO)
+FLX 01 03/11/08 - 02/08/09
(EXCETO VERSAO TECNO)
01 AS55/ 10849/CA/ INSTRUMENTOS COMBINADOS COMPLETO - (COM TACOMETRO)
+FLX 01 03/08/09 - 30/06/11
(EXCETO VERSAO TECNO)
02 7S55/ 10849/CB/ INSTRUMENTOS COMBINADOS COMPLETO - (SEM TACOMETRO)
01 14/01/08 - 02/11/08
02 9S55/ 10849/FA/ INSTRUMENTOS COMBINADOS COMPLETO - (SEM TACOMETRO)
+FLX 01 03/11/08 - 02/08/09
03 7S55/ 10849/HA/ INSTRUMENTOS COMBINADOS COMPLETO - (COM TACOMETRO) "TECNO"
+FLX +TEC 01 04/08/08 - 02/11/08
03 9S55/ 10849/JA/ INSTRUMENTOS COMBINADOS COMPLETO - (COM TACOMETRO) "TECNO"
+FLX +TEC 01 03/11/08 - 02/08/09
03 AS55/ 10849/EA/ INSTRUMENTOS COMBINADOS COMPLETO - (COM TACOMETRO) "TECNO"
+FLX +TEC 01 03/08/09 - 30/06/11
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/2
Page 58
NOVO KA - A.5050 - INSTRUMENTOS COMBINADOS - (ATE 30/06/2011)
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
OPCIONAIS / DESCRIÇÃO
+FLX - COM MOTORES ZETEC ROCAM FLEX - (ALCOOL/GASOLINA)
+TEC - VERSAO TECNO
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/2
Page 59
NOVO KA - A.5060 - INSTRUMENTOS COMBINADOS - (APOS 01/07/2011)
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 CS55/ 10849/CA/ INSTRUMENTOS COMBINADOS COMPLETO - (COM TACOMETRO)
+BASE +FLY +PULS 01 01/07/11 -
02 CS55/ 10849/FA/ INSTRUMENTOS COMBINADOS COMPLETO - (COM TACOMETRO)
+SPO 01 01/07/11 -
OPCIONAIS / DESCRIÇÃO
+BASE - VERSAO BASE (BASICA)
+FLY - VERSAO FLY
+PULS - VERSAO PULSE
+SPO - VERSAO SPORT
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/1
Page 60
NOVO KA - A.6010 - PORTA DIANTEIRA
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 CS55/ B20122/AA/ PORTA COM DOBRADICAS - LD
01 14/01/08 -
01 CS55/ B20123/AA/ PORTA COM DOBRADICAS - LE
01 14/01/08 -
02 7S5A/ B22800/AA/ DOBRADICA SUPERIOR E INFERIOR DA PORTA - LD
02 14/01/08 -
02 7S5A/ B22801/AA/ DOBRADICA SUPERIOR E INFERIOR DA PORTA - LE
02 14/01/08 -
03 7S5A/ B23500/AB/ BRACO LIMITADOR DA PORTA
02 14/01/08 -
04 8S55/ B20708/BA/ GUARNICAO DA PORTA
02 14/01/08 -
05 97KG/ B20562/AH/ GUARNICAO EXTERNA DA PORTA - LD
01 14/01/08 -
05 97KG/ B20563/AH/ GUARNICAO EXTERNA DA PORTA - LE
01 14/01/08 -
06 97KG/ B20570/AH/ GUARNICAO INTERNA DA PORTA - LD
01 14/01/08 -
06 97KG/ B20571/AH/ GUARNICAO INTERNA DA PORTA - LE
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/2
Page 61
NOVO KA - A.6010 - PORTA DIANTEIRA
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 14/01/08 -
07 1S55/ B237A04/AG/ CAPA DE PROTECAO DA PORTA - LD
01 14/01/08 -
07 1S55/ B237A05/AG/ CAPA DE PROTECAO DA PORTA - LE
01 14/01/08 -
08 AS55/ A20356/AA/ ISOLADOR ACUSTICO DA BARRA DE PROTECAO DA PORTA DIANTEIRA
02 14/01/08 -
09 W/ 703978/S3/00 PORCA DE EXPANSAO DO REVESTIMENTO
06 14/01/08 -
10 9S55/ T018B34/AA/ ESPUMA DE PROTECAO DE ENTRADA DE POEIRA DO LIMITADOR DA PORTA
02 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/2
Page 62
NOVO KA - A.6020 - VIDRO, CANALETA E MECANISMO DA PORTA DIANTEIRA
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ B215K62/AA/ VIDRO DA PORTA - LD - (VERDE)
01 14/01/08 -
01 7S55/ B215K63/AA/ VIDRO DA PORTA - LE - (VERDE)
01 14/01/08 -
02 7S55/ B223A06/AF/ EXTENSAO DE GUIA DO VIDRO DA PORTA - LD
01 14/01/08 -
02 7S55/ B223A07/AF/ EXTENSAO DE GUIA DO VIDRO DA PORTA - LE
01 14/01/08 -
03 7S55/ B23200/BC/ ACIONADOR ELETRICO DO VIDRO DA PORTA - LD
01 14/01/08 -
03 7S55/ B23201/BC/ ACIONADOR ELETRICO DO VIDRO DA PORTA - LE
01 14/01/08 -
04 7S55/ B23200/AC/ ACIONADOR MANUAL DO VIDRO DA PORTA - LD
+LGW 01 14/01/08 -
04 7S55/ B23201/AC/ ACIONADOR MANUAL DO VIDRO DA PORTA - LE
+LGW 01 14/01/08 -
05 8S55/ B21510/AA/ GUARNICAO DA CANALETA DO VIDRO DA PORTA - LD
01 14/01/08 -
05 8S55/ B21511/AA/ GUARNICAO DA CANALETA DO VIDRO DA PORTA - LE
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/2
Page 63
NOVO KA - A.6020 - VIDRO, CANALETA E MECANISMO DA PORTA DIANTEIRA
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 14/01/08 -
06 96FG/ 14529/BC/ INTERRUPTOR DUPLO DE ACIONAMENTO DO VIDRO DA PORTA - (LADO DO MOTORISTA)
01 14/01/08 -
07 96FG/ 14529/AD/ INTERRUPTOR SIMPLES DE ACIONAMENTO DO VIDRO DA PORTA - (PASSAGEIRO)
01 14/01/08 -
08 1S65/ A21458/AA/ CANALETA DE APOIO DO VIDRO DA PORTA
02 14/01/08 -
09 2M55/ A23342/AA/3YY MANIVELA DO ACIONADOR DO VIDRO DA PORTA - (PRETO)
02 14/01/08 -
10 89FB/ A22624/AD/ MOLA-TRAVA DA MANIVELA DO ACIONADOR DO VIDRO DA PORTA
02 14/01/08 -
11 YS65/ A234K07/AA/ ESPACADOR DA MANIVELA DO ACIONADOR DO VIDRO DA PORTA
02 14/01/08 -
12 97KG/ B27466/AD/ ISOLADOR ACUSTICO DA MANIVELA DO ACIONADOR DO VIDRO DA PORTA
02 14/01/08 -
OPCIONAIS / DESCRIÇÃO
+LGW - COM VIDRO MANUAL DIANTEIRO
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/2
Page 64
NOVO KA - A.6030 - FECHADURA DA PORTA DIANTEIRA
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ B219A64/AC/3YY MECANISMO DE DESTRAVAMENTO DA PORTA - LD - (PRETO)
+WLQ +SAF +ASAB 01 14/01/08 - 02/03/09
01 7S55/ B219A65/AC/3YY MECANISMO DE DESTRAVAMENTO DA PORTA - LE - (PRETO)
+WLQ +SAF +ASAB 01 14/01/08 - 02/03/09
01 7S55/ B219A64/AF/3YY MECANISMO DE DESTRAVAMENTO DA PORTA - LD - (PRETO)
+WLQ +SAF +ASAB 01 03/03/09 +WLQ +SAF 01 05/09/11 -
01 7S55/ B219A65/AF/3YY MECANISMO DE DESTRAVAMENTO DA PORTA - LE - (PRETO)
+WLQ +SAF +ASAB 01 03/03/09 -
+WLQ +SAF 01 05/09/11 -
02 7S55/ B219A64/FG/37Q MECANISMO DE DESTRAVAMENTO DA PORTA - LD - (CINZA)
+WLP +AAF 01 14/01/08 - 30/06/11
02 7S55/ B219A65/FG/37Q MECANISMO DE DESTRAVAMENTO DA PORTA - LE - (CINZA)
+WLP +AAF 01 14/01/08 - 30/06/11
02 7S55/ B219A64/DH/3YY MECANISMO DE DESTRAVAMENTO DA PORTA - LD - (PRETO)
+WLP +AAF 01 14/01/08 -
02 7S55/ B219A65/DH/3YY MECANISMO DE DESTRAVAMENTO DA PORTA - LE - (PRETO)
+WLP +AAF 01 14/01/08 -
02 CS55/ B219A64/BA/3ZJ MECANISMO DE DESTRAVAMENTO DA PORTA - LD - (PRATA)
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/4
Page 65
NOVO KA - A.6030 - FECHADURA DA PORTA DIANTEIRA
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
+WLP +AAF 01 01/07/11 -
02 CS55/ B219A65/BA/3ZJ MECANISMO DE DESTRAVAMENTO DA PORTA - LE - (PRATA)
+WLP +AAF 01 01/07/11 -
03 7S55/ B22600/AB/37Q MACANETA INTERNA DA PORTA - LD - (CINZA)
01 14/01/08 - 30/06/11
03 7S55/ B22601/AB/37Q MACANETA INTERNA DA PORTA - LE - (CINZA)
01 14/01/08 - 30/06/11
03 7S55/ B22600/AB/3YY MACANETA INTERNA DA PORTA - LD - (PRETO)
01 14/01/08 -
03 7S55/ B22601/AB/3YY MACANETA INTERNA DA PORTA - LE - (PRETO)
01 14/01/08 -
03 CS55/ B22600/AA/3ZJ MACANETA INTERNA DA PORTA - LD - (PRATA)
01 01/07/11 -
03 CS55/ B22601/AA/3ZJ MACANETA INTERNA DA PORTA - LE - (PRATA)
01 01/07/11 -
04 7S55/ B218A01/AB/ CABO DE ACIONAMENTO DA FECHADURA DA PORTA
02 14/01/08 -
05 7M35/ A22400/AA/ MACANETA EXTERNA DA PORTA - LD
01 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/4
Page 66
NOVO KA - A.6030 - FECHADURA DA PORTA DIANTEIRA
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
05 7M35/ A22401/AA/ MACANETA EXTERNA DA PORTA - LE
01 14/01/08 -
06 7S55/ B22152/AB/ HASTE DA MACANETA EXTERNA A FECHADURA DA PORTA - LD
01 14/01/08 -
06 7S55/ B22153/AB/ HASTE DA MACANETA EXTERNA A FECHADURA DA PORTA - LE
01 14/01/08 -
07 7S55/ B22134/AB/ HASTE DO CILINDRO A FECHADURA DA PORTA - LD
01 14/01/08 - 13/07/09
07 7S55/ B22135/AB/ HASTE DO CILINDRO A FECHADURA DA PORTA - LE
01 14/01/08 - 13/07/09
07 7S55/ B22134/AC/ HASTE DO CILINDRO A FECHADURA DA PORTA - LD
01 14/07/09 -
07 7S55/ B22135/AC/ HASTE DO CILINDRO A FECHADURA DA PORTA - LE
01 14/07/09 -
08 2S65/ A21982/AA/ BATENTE DA FECHADURA DA PORTA
02 14/01/08 - 01/08/11
08 2S65/ A21982/AB/ BATENTE DA FECHADURA DA PORTA
02 14/01/08 -
09 2S65/ A218K02/AB/ ALMOFADA DO BATENTE DA FECHADURA
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 3/4
Page 67
NOVO KA - A.6030 - FECHADURA DA PORTA DIANTEIRA
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
02 14/01/08 -
10 W/ 701016/S3/00 PRESILHA DE FIXACAO DA HASTE DA MACANETA EXTERNA DA PORTA A FECHADURA
02 14/01/08 -
11 W/ 700588/S3/00 PRESILHA DO CABO DE ACIONAMENTO DA FECHADURA DA PORTA
01 14/01/08 -
12 W/ 708194/S3/01 PARAFUSO M8X8 DA FECHADURA DA PORTA
06 14/01/08 -
13 W/ 700062/S3/02 PARAFUSO 4,2 X 16
02 14/01/08 -
14 / W704152/S3/09M PARAFUSO DE FIXACAO DO BATENTE DA FECHADURA DA PORTA
02 14/01/08 -
OPCIONAIS / DESCRIÇÃO
+WLQ - COM TRAVAMENTO MANUAL DA PORTA
+SAF - SEM ALARME ANTI-FURTO
+ASAB - MERCADO: ARGENTINA
+WLP - COM TRAVAMENTO ELETRICO DA PORTA
+AAF - COM ALARME ANTI-FURTO VOLUMETRICO
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 4/4
Page 68
NOVO KA - A.6040 - CILINDROS E CHAVE EM BRUTO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S5A/ B22050/AC/ JOGO DE CILINDROS COM CHAVES - (IGNICAO/PORTAS/TAMPA TRASEIRA/COMBUSTIVEL)
01 14/01/08 - 30/06/11
01 CS5A/ B22050/AA/ JOGO DE CILINDROS COM CHAVES - (IGNICAO/PORTAS/TAMPA TRASEIRA/COMBUSTIVEL)
01 01/07/11 -
02 7S5A/ B22053/AA/ CHAVE EM BRUTO - PRETO - (COM TRANSPONDER)
01 14/01/08 -
03 7S55/ A22023/AD/ RETENTOR DO CILINDRO DA TAMPA TRASEIRA
01 14/01/08 -
03 94FB/ A22023/AB/ RETENTOR DO CILINDRO DA PORTA
02 14/01/08 -
04 83BB/ A22042/AC/ ALMOFADA DO CILINDRO DA PORTA
02 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/1
Page 69
NOVO KA - A.6050 - ESPELHO RETROVISOR EXTERNO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ 17682/CF/ ESPELHO RETROVISOR EXTERNO COM CONTROLE INTERNO - LD - (PRETO)
01 14/01/08 -
01 7S55/ 17683/CE/ ESPELHO RETROVISOR EXTERNO COM CONTROLE INTERNO - LE - (PRETO)
01 14/01/08 -
02 7S55/ 17683/AD/ ESPELHO RETROVISOR EXTERNO SEM CONTROLE INTERNO - LE - (PRETO)
+WAG 01 14/01/08 - 02/08/09
03 2S65/ 17K746/AA/ COBERTURA EXTERNA DO ESPELHO RETROVISOR EXTERNO - LD - (PRIMER)
+SPI 01 14/01/08 -
03 2S65/ 17K746/BA/ COBERTURA EXTERNA DO ESPELHO RETROVISOR EXTERNO - LD - (PRETO)
+SPI 01 14/01/08 -
03 2S65/ 17K747/AA/ COBERTURA EXTERNA DO ESPELHO RETROVISOR EXTERNO - LE - (PRIMER)
+SPI 01 14/01/08 -
03 2S65/ 17K747/BA/ COBERTURA EXTERNA DO ESPELHO RETROVISOR EXTERNO - LE - (PRETO)
+SPI 01 14/01/08 -
03 CS55/ 17K746/AA/XWA COBERTURA EXTERNA DO ESPELHO RETROVISOR EXTERNO - LD - (PRIMER)
+FB1 01 01/07/11 -
03 CS55/ 17K747/AA/XWA COBERTURA EXTERNA DO ESPELHO RETROVISOR EXTERNO - LE - (PRIMER)
+FB1 01 01/07/11 -
04 98KU/ B23408/AC/3ZU COBERTURA INTERNA DO ESPELHO RETROVISOR EXTERNO COM CONTROLE INTERNO -
LD - (PRETO)
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/3
Page 70
NOVO KA - A.6050 - ESPELHO RETROVISOR EXTERNO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 14/01/08 -
04 98KU/ B23409/AC/3ZU COBERTURA INTERNA DO ESPELHO RETROVISOR EXTERNO COM CONTROLE INTERNO -
04A 97KB/ B23409/BK/3ZU COBERTURA INTERNA DO ESPELHO RETROVISOR EXTERNO SEM CONTROLE INTERNO - LE
05 2S65/ 17K740/BA/ VIDRO E PLACA DO ESPELHO RETROVISOR EXTERNO - LD
05 2S65/ 17K741/AA/ VIDRO E PLACA DO ESPELHO RETROVISOR EXTERNO - LE
06 7S55/ 237A78/AB/ ADAPTADOR DE MONTAGEM DO ESPELHO RETROVISOR COM CONTROLE INTERNO
07 7S55/ 2436/AA/ PORCA HEXAGONAL DO ESPELHO RETROVISOR EXTERNO
08 97KB/ 17B718/AD/ MANIPULO DE ACIONAMENTO DO ESPELHO RETROVISOR EXTERNO
09 W/ 702092/S3/09M PARAFUSO 5 X 11
10 CS55/ 17B719/AA/ CHICOTE DO PISCA DO ESPELHO RETROVISOR EXTERNO
LE - (PRETO)
01 14/01/08 -
- (PRETO)
01 14/01/08 - 22/03/10
01 14/01/08 -
01 14/01/08 -
02 14/01/08 -
02 14/01/08 -
02 14/01/08 -
06 14/01/08 - 02/08/09
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/3
Page 71
NOVO KA - A.6050 - ESPELHO RETROVISOR EXTERNO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
02 01/07/11 -
11 CS55/ 13B381/AA/ CARCACA E LENTE DO PISCA DO ESPELHO RETROVISOR EXTERNO - LE
01 01/07/11 -
11 CS55/ 13B382/AA/ CARCACA E LENTE DO PISCA DO ESPELHO RETROVISOR EXTERNO - LD
01 01/07/11 -
12 5G2A/ 13465/AA/ LAMPADA DA LANTERNA DIRECIONAL LATERAL
02 01/07/11 -
OPCIONAIS / DESCRIÇÃO
+WAG - COM MOTOR ZETEC ROCAM 1.0L FLEX - (ALCOOL/GASOLINA)
+SPI - SEM PISCA LATERAL INTEGRADO NO ESPELHO RETROVISOR
+FB1 - COM PISCA LATERAL INTEGRADO NO ESPELHO RETROVISOR
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 3/3
Page 72
NOVO KA - A.8010 - TAMPA TRASEIRA, VIDRO TRASEIRO, MACANETA E DEFLETOR
DE AR
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ B404K24/AA/ TAMPA TRASEIRA SEM DOBRADICAS
01 14/01/08 -
02 7S55/ W42900/AD/ DOBRADICA DA TAMPA TRASEIRA
02 14/01/08 - 13/04/09
02 7S55/ W42900/AE/ DOBRADICA DA TAMPA TRASEIRA
02 14/04/09 -
03 7S55/ B42004/AE/ VIDRO TRASEIRO COM RESISTENCIA - (VERDE)
+WQF 01 14/01/08 -
03 7S55/ B42004/BD/ VIDRO TRASEIRO SEM RESISTENCIA - (VERDE)
+WQL 01 14/01/08 -
04 97KG/ B41620/AA/ REFORCO DA DOBRADICA DA TAMPA TRASEIRA - LD
01 14/01/08 -
04 97KG/ B41621/AA/ REFORCO DA DOBRADICA DA TAMPA TRASEIRA - LE
01 14/01/08 -
05 6S65/ F43404/AE/0YY MACANETA EXTERNA DA TAMPA TRASEIRA - PRETO - (SEM EMBLEMA FORD)
01 14/01/08 - 30/06/11
05 6S65/ F43404/CD/XWA MACANETA EXTERNA DA TAMPA TRASEIRA - PRIMER - (SEM EMBLEMA FORD)
01 14/01/08 - 30/06/11
05 CS55/ F43404/AA/5ZU MACANETA EXTERNA DA TAMPA TRASEIRA - PRETO - (SEM EMBLEMA FORD)
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/3
Page 73
NOVO KA - A.8010 - TAMPA TRASEIRA, VIDRO TRASEIRO, MACANETA E DEFLETOR
DE AR
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 01/07/11 -
05 CS55/ F43404/AA/XWA MACANETA EXTERNA DA TAMPA TRASEIRA - PRIMER (SEM EMBLEMA FORD)
01 01/07/11 -
06 7S55/ B406A10/AA/ AMORTECEDOR ACIONADOR DA TAMPA TRASEIRA
02 14/01/08 -
07 7S55/ B40406/BC/ GUARNICAO DA TAMPA TRASEIRA
01 14/01/08 -
08 2S55/ B40452/CA/ BATENTE DA TAMPA TRASEIRA
02 14/01/08 -
09 7S55/ B46664/AA/ BATENTE DA TAMPA TRASEIRA
02 14/01/08 - 31/08/10
09 AS55/ B46664/AA/ BATENTE DA TAMPA TRASEIRA
01 01/09/10 -
10 / W713050/S3/07 PINO ESFERICO
02 14/01/08 -
11 7S55/ 69471/AB/ ALCA INTERNA DA TAMPA TRASEIRA COM PARAFUSO
01 14/01/08 -
12 89FG/ A430A40/EA/ ALMOFADA DA DOBRADICA DA TAMPA TRASEIRA
02 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/3
Page 74
NOVO KA - A.8010 - TAMPA TRASEIRA, VIDRO TRASEIRO, MACANETA E DEFLETOR
DE AR
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
13 / W528026/S3/00 TAMPAO DA TAMPA TRASEIRA
02 14/01/08 -
14 W/ 704176/S7/2 PARAFUSO E ARRUELA M6 X 16
CN 14/01/08 -
15 / W714741/S3/00 PORCA PLASTICA 6.3X9.75X0.8-3.9
02 14/01/08 -
16 BH1A/ A44220/AA/ DEFLETOR DE AR DA TAMPA TRASEIRA - (PRETO)
+SPO 01 01/07/11 -
OPCIONAIS / DESCRIÇÃO
+WQF - COM DESEMBACADOR DO VIDRO TRASEIRO
+WQL - SEM DESEMBACADOR DO VIDRO TRASEIRO
+SPO - VERSAO SPORT
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 3/3
Page 75
NOVO KA - A.8020 - FECHADURA DA TAMPA TRASEIRA
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ B43150/AF/ FECHADURA DA TAMPA TRASEIRA
+WPC 01 14/01/08 -
02 7S55/ 432A34/AD/ SOLENOIDE DA FECHADURA DA TAMPA TRASEIRA
+WPC 01 14/01/08 -
03 9S55/ A404B12/AA/ BATENTE DA FECHADURA DA TAMPA TRASEIRA
01 14/01/08 -
04 7S55/ F404A38/AB/ HASTE DA FECHADURA DA TAMPA TRASEIRA
01 14/01/08 -
OPCIONAIS / DESCRIÇÃO
+WPC - COM ACIONAMENTO ELETRICO INTERNO DO PORTA-MALAS
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/1
Page 76
NOVO KA - A.8030 - PAINEL DO PORTA-PACOTES
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ B46506/AC/3ZU PAINEL DO PORTA-PACOTES - (PRETO)
01 14/01/08 -
02 7S55/ B46808/AF/3ZU SUPORTE DO PAINEL DO PORTA-PACOTES - LD - (PRETO)
01 14/01/08 -
03 7S55/ B46809/AF/3ZU SUPORTE DO PAINEL DO PORTA-PACOTES - LE - (PRETO)
01 14/01/08 -
04 77FB/ B466K45/AA/YYA RETENTOR DO TIRANTE DO PAINEL DO PORTA-PACOTES - (PRETO)
02 14/01/08 -
05 W/ 705014/S3/00 PORCA PLASTICA EXPANSIVA 4,2
08 14/01/08 -
06 7S55/ B46812/AB/3YY TIRANTE LEVANTADOR DO PAINEL DO PORTA-PACOTES - (PRETO)
02 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/1
Page 77
NOVO KA - A.9010 - PAINEIS LATERAIS DA CARROCARIA
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ B27840/AA/ PAINEL LATERAL COMPLETO - LD
01 14/01/08 -
01 7S55/ B27841/AA/ PAINEL LATERAL COMPLETO - LE
01 14/01/08 -
02 AS55/ B27700/AA/ REFORCO INTERNO DA COLUNA "C" - LD
01 14/01/08 - 30/06/11
02 AS55/ B27701/AA/ REFORCO INTERNO DA COLUNA "C" - LE
01 14/01/08 - 30/06/11
02 7S55/ B27700/AA/ REFORCO INTERNO DA COLUNA "C" - LD
01 01/07/11 -
02 7S55/ B27701/AA/ REFORCO INTERNO DA COLUNA "C" - LE
01 01/07/11 -
03 7S55/ B27846/AJ/ PAINEL LATERAL EXTERNO - LD
01 14/01/08 -
03 7S55/ B27847/AK/ PAINEL LATERAL EXTERNO - LE
01 14/01/08 -
04 AS55/ B27834/AA/ PAINEL INTERNO DA CAIXA DA RODA - LD
01 14/01/08 - 30/06/11
04 AS55/ B27835/AA/ PAINEL INTERNO DA CAIXA DA RODA - LE
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/4
Page 78
NOVO KA - A.9010 - PAINEIS LATERAIS DA CARROCARIA
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 14/01/08 - 30/06/11
04 7S55/ B27834/AA/ PAINEL INTERNO DA CAIXA DA RODA - LD
01 01/07/11 -
04 7S55/ B27835/AA/ PAINEL INTERNO DA CAIXA DA RODA - LE
01 01/07/11 -
05 7S55/ B28364/AB/ REFORCO DA COLUNA "B" DA LATERAL TRASEIRA - LD
01 14/01/08 -
05 7S55/ B28365/AB/ REFORCO DA COLUNA "B" DA LATERAL TRASEIRA - LE
01 14/01/08 -
06 4S55/ B10140/AA/ REFORCO DO ASSOALHO DIANTEIRO - LD
01 14/01/08 -
06 4S55/ B10141/AA/ REFORCO DO ASSOALHO DIANTEIRO - LE
01 14/01/08 -
07 7S55/ B02556/AA/ REFORCO INFERIOR DA COLUNA "A" - LD
01 14/01/08 -
07 XS51/ B02557/AA/ REFORCO INFERIOR DA COLUNA "A" - LE
01 14/01/08 -
08 1S55/ B02508/AD/ REFORCO INTERNO DA COLUNA "A" - LD
01 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/4
Page 79
NOVO KA - A.9010 - PAINEIS LATERAIS DA CARROCARIA
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
08 1S55/ B02509/AC/ REFORCO INTERNO DA COLUNA "A" - LE
01 14/01/08 -
09 7S55/ B513A06/AB/ REFORCO DA VIGA DO TETO - LD
01 14/01/08 -
09 7S55/ B513A07/AB/ REFORCO DA VIGA DO TETO - LE
01 14/01/08 -
10 7S55/ B60258/AA/ REFORCO DO CINTO DE SEGURANCA - LD
01 14/01/08 -
10 7S55/ B60259/AA/ REFORCO DO CINTO DE SEGURANCA - LE
01 14/01/08 -
11 7S55/ B45100/AA/ CALHA DE ESCOAMENTO DE AGUA DA TAMPA TRASEIRA - LD
01 14/01/08 -
11 7S55/ B45101/AA/ CALHA DE ESCOAMENTO DE AGUA DA TAMPA TRASEIRA - LE
01 14/01/08 -
12 7S55/ 13A482/AG/ ALOJAMENTO DA LANTERNA TRASEIRA - LD
01 14/01/08 -
12 7S55/ 13A483/AG/ ALOJAMENTO DA LANTERNA TRASEIRA - LE
01 14/01/08 -
13 97KG/ B61162/AC/ SUPORTE DO CINTO DE SEGURANCA DO BANCO DIANTEIRO
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 3/4
Page 80
NOVO KA - A.9010 - PAINEIS LATERAIS DA CARROCARIA
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
02 14/01/08 -
14 7S55/ B280B63/CA/ GRADE DE SAIDA DE AR DA CARROCARIA
02 14/01/08 -
15 7S55/ B405A90/AA/ EXTENSAO DO TUBO DE ENCHIMENTO DO RESERVATORIO DE COMBUSTIVEL
01 14/01/08 -
16 7S55/ B613F20/AB/ RETENTOR DO CINTO DE SEGURANCA DO BANCO TRASEIRO - LD
01 14/01/08 -
16 7S55/ B613F21/AB/ RETENTOR DO CINTO DE SEGURANCA DO BANCO TRASEIRO - LE
01 14/01/08 -
17 7S55/ F19E522/AA/ FITA ADESIVA DE PROTECAO DO PARA-LAMA TRASEIRO - LD
01 14/01/08 -
17 7S55/ F19E523/AA/ FITA ADESIVA DE PROTECAO DO PARA-LAMA TRASEIRO - LE
01 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 4/4
Page 81
NOVO KA - A.9040 - TAMPA EXTERNA DO TUBO DE ENCHIMENTO DE COMBUSTIVEL
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ B405A02/BB/XWA TAMPA EXTERNA DO TUBO DE ENCHIMENTO DE COMBUSTIVEL - (PRIMER)
01 14/01/08 -
02 7S55/ B27936/AH/ ALOJAMENTO DA TAMPA EXTERNA DO TUBO DE ENCHIMENTO DE COMBUSTIVEL
01 14/01/08 -
03 7S55/ B28630/AC/ JUNTA DO ALOJAMENTO DA TAMPA EXTERNA DO TUBO DE ENCHIMENTO DE COMBUSTIVEL
01 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/1
Page 82
NOVO KA - A.9050 - REVESTIMENTO LATERAL
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ B31012/AH/3ZU PAINEL DE ACABAMENTO LATERAL TRASEIRO - LD - (PRETO)
01 14/01/08 -
01 7S55/ B31013/AH/3ZU PAINEL DE ACABAMENTO LATERAL TRASEIRO - LE - (PRETO)
01 14/01/08 -
02 97KB/ B03196/AL/3YR REVESTIMENTO SUPERIOR DA COLUNA "A" - LD - (CINZA)
01 14/01/08 -
02 97KB/ B03197/AL/3YR REVESTIMENTO SUPERIOR DA COLUNA "A" - LE - (CINZA)
01 14/01/08 -
03 / E865220/S / PRESILHA 2 X 8,4 X 0,8 - (BEGE)
12 14/01/08 -
04 W/ 703978/S3/00 PORCA DE EXPANSAO DO REVESTIMENTO
02 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/1
Page 83
NOVO KA - A.9060 - REVESTIMENTO DO COMPARTIMENTO DE BAGAGENS
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ B31148/AF/3ZK PAINEL DE COBERTURA LATERAL DO COMPARTIMENTO DE BAGAGENS - LD
01 14/01/08 -
02 7S55/ B31149/AF/3ZK PAINEL DE COBERTURA LATERAL DO COMPARTIMENTO DE BAGAGENS - LE
01 14/01/08 -
03 7S55/ B40706/AD/3ZK COBERTURA DE ACABAMENTO DA TAMPA TRASEIRA - (PRETO)
01 14/01/08 -
04 / W706676/S3/00 RETENTOR 6,4 X 27,4
CN 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/1
Page 84
NOVO KA - A.9080 - VIDRO LATERAL TRASEIRO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ B29750/AE/ VIDRO FIXO DA JANELA LATERAL TRASEIRA - LD - (VERDE)
01 14/01/08 -
01 7S55/ B29751/AE/ VIDRO FIXO DA JANELA LATERAL TRASEIRA - LE - (VERDE)
01 14/01/08 -
02 7S55/ B29198/AB/ GUARNICAO DO VIDRO LATERAL TRASEIRO
02 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/1
Page 85
NOVO KA - A.9110 - PARA-CHOQUE TRASEIRO - (ATE 30/06/2011)
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ 17K823/CB/XWA PARA-CHOQUE TRASEIRO - (PRIMER)
01 14/01/08 - 30/06/11
02 7S55/ F17A881/AD/ SUPORTE LATERAL SUPERIOR DO PARA-CHOQUE TRASEIRO - LD
01 14/01/08 - 30/06/11
02 7S55/ F17A882/AD/ SUPORTE LATERAL SUPERIOR DO PARA-CHOQUE TRASEIRO - LE
01 14/01/08 - 30/06/11
03 2S65/ 268C20/CA/ BUCHA
17 14/01/08 - 30/06/11
04 W/ 702889/S3/00 PORCA MOLA M4,8 X 2,1-3
02 14/01/08 - 30/06/11
05 W/ 700426/S3/03 PARAFUSO 4,8 X 16
02 14/01/08 - 30/06/11
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/1
Page 86
NOVO KA - A.9115 - PARA-CHOQUE TRASEIRO - (APOS 01/07/2011)
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 CS55/ 17K823/CA/XWA PARA-CHOQUE TRASEIRO - (PRIMER)
01 01/07/11 -
02 CS55/ 17F010/AA/ APLIQUE DO PARA-CHOQUE TRASEIRO
01 01/07/11 -
03 CS55/ 13B234/AA/ REFLETOR DO PARA-CHOQUE TRASEIRO - LD
01 01/07/11 -
04 CS55/ 13B235/AA/ REFLETOR DO PARA-CHOQUE TRASEIRO - LE
01 01/07/11 -
05 7S55/ F17A881/AD/ SUPORTE LATERAL SUPERIOR DO PARA-CHOQUE TRASEIRO - LD
01 01/07/11 -
05 7S55/ F17A882/AD/ SUPORTE LATERAL SUPERIOR DO PARA-CHOQUE TRASEIRO - LE
01 01/07/11 -
06 2S65/ 268C20/CA/ BUCHA
17 01/07/11 -
07 W/ 702889/S3/00 PORCA MOLA M4,8 X 2,1-3
02 01/07/11 -
08 W/ 700426/S3/03 PARAFUSO 4,8 X 16
02 01/07/11 -
09 BH1A/ 17C774/AA/ DEFLETOR DE AR DO PARA-CHOQUE TRASEIRO - (PRETO)
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/2
Page 87
NOVO KA - A.9115 - PARA-CHOQUE TRASEIRO - (APOS 01/07/2011)
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
+SPO 01 01/07/11 -
OPCIONAIS / DESCRIÇÃO
+SPO - VERSAO SPORT
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/2
Page 88
NOVO KA - A.9120 - PAINEL TRASEIRO INFERIOR
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ B40320/AA/ PAINEL INFERIOR TRASEIRO
01 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/1
Page 89
NOVO KA - A.9140 - TETO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ B50202/AB/ PAINEL DO TETO
01 14/01/08 -
02 7S55/ B50462/AC/ MOLDURA DO TETO - LD
01 14/01/08 -
03 7S55/ B50463/AC/ MOLDURA DO TETO - LE
01 14/01/08 -
04 7S55/ B51916/AB/3YR REVESTIMENTO DO TETO - (CINZA)
+SAB +SAF 01 14/01/08 -
04 7S55/ B51916/CB/3YR REVESTIMENTO DO TETO - (CINZA)
+SAB +AAF 01 14/01/08 -
04 7S55/ B51916/DA/3YR REVESTIMENTO DO TETO - (CINZA)
+SBA +AAF 01 14/01/08 -
05 9S55/ B03418/AA/ TRAVESSA SUPERIOR DO PARA-BRISA
01 14/01/08 -
06 1S55/ A045C96/BB/3YR ALCA DE SEGURANCA DO TETO
01 14/01/08 -
07 / W713921/S4/39 PRESILHA ESPECIAL 22,5 X 15,3 X 0,7-0,8
02 14/01/08 -
08 / W713920/S3/00 PRESILHA DO REVESTIMENTO DO TETO 7,2 X 9,2 X 0,7
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/2
Page 90
NOVO KA - A.9140 - TETO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
05 14/01/08 -
OPCIONAIS / DESCRIÇÃO
+SAB - COM ALCA DIANTEIRA DE SEGURANCA NO TETO
+SAF - SEM ALARME ANTI-FURTO
+AAF - COM ALARME ANTI-FURTO VOLUMETRICO
+SBA - SEM ALCA DE SEGURANCA NO TETO
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/2
Page 91
NOVO KA - A.9210 - CARPETES DO ASSOALHO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ B13000/AF/3ZU CARPETE DO ASSOALHO DIANTEIRO - (PRETO)
01 14/01/08 - 30/06/11
01 7S55/ B13000/AG/3BM CARPETE DO ASSOALHO DIANTEIRO - (CINZA)
+ZAA 01 01/07/11 -
01 CS55/ B13000/AC/3BM CARPETE DO ASSOALHO DIANTEIRO - (CINZA)
+ZAB 01 01/07/11 -
02 7S55/ B13065/AC/3ZK CARPETE DO ASSOALHO DO COMPARTIMENTO DE BAGAGENS
01 14/01/08 -
OPCIONAIS / DESCRIÇÃO
+ZAA - SEM PORTA-COPOS
+ZAB - COM PORTA-COPOS
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/1
Page 92
NOVO KA - A.9220 - ISOLADORES ACUSTICOS
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ B01688/AD/ ISOLADOR ACUSTICO DO PAINEL DE FOGO
01 14/01/08 -
02 7S55/ 13014/AC/ ISOLADOR ACUSTICO DO CONSOLE CENTRAL
01 14/01/08 -
03 1S55/ 13014/CA/ ISOLADOR DO COMPARTIMENTO DE BAGAGEM
01 14/01/08 -
04 1S65/ B31187/AA/ ISOLADOR ACUSTICOS DO PAINEL
08 14/01/08 -
05 XS61/ 6775/BA/ COBERTURA PROTETORA DO MOTOR
+WH7 01 14/01/08 -
06 1S65/ 6775/AC/ COBERTURA PROTETORA DO MOTOR
+WJ1 01 14/01/08 -
07 7S55/ B01590/AE/ ISOLADOR ACUSTICO EXTERNO DO PAINEL
+WCD +WFF 01 14/01/08 - 01/04/09
+FLX +WCD +WCB 01 01/04/09 -
08 W/ 700641/S4/24 PRESILHA DO ISOLADOR EXTERNO INFERIOR DA CABINE
06 14/01/08 -
09 E/ 866241/SS/YRA PRESILHA 6,8 X 5 X 24 - (CINZA)
01 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/2
Page 93
NOVO KA - A.9220 - ISOLADORES ACUSTICOS
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
10 APR/ B111A31/A / JOGO DE ISOLADORES ACUSTICOS - (CAIXA COM 6 PLACAS 20 X 30 CM)
CN 14/01/08 -
11 7S55/ A11432/AA/ ISOLADOR ACUSTICO DO RESERVATORIO DE COMBUSTIVEL
01 14/01/08 -
OPCIONAIS / DESCRIÇÃO
+WH7 - SEM AR CONDICIONADO
+WJ1 - COM AR CONDICIONADO MANUAL
+WCD - COM MOTOR ZETEC ROCAM 1.6L GASOLINA-(EXCLUSIVO EXPORTACAO)
+WFF - COM MOTOR ZETEC ROCAM 1.6L FLEX - (ALCOOL/GASOLINA)
+FLX - COM MOTORES ZETEC ROCAM FLEX - (ALCOOL/GASOLINA)
+WCB - MOTOR ZETEC ROCAM 1.0L - GASOLINA - (EXCLUSIVO ARGENTINA)
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/2
Page 94
NOVO KA - A.9230 - CONSOLE CENTRAL
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ B045B55/AD/3ZU CONSOLE CENTRAL - (PRETO)
01 14/01/08 -
02 5S65/ 5404788/AA/3YY CINZEIRO DO CONSOLE
01 14/01/08 - 30/06/11
03 7S55/ A04598/AA/ SUPORTE DO CONSOLE CENTRAL
01 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/1
Page 95
NOVO KA - A.9240 - PORTA-COPOS
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 CS55/ 13562/AA/3ZU PORTA-COPOS - (PRETO)
01 01/07/11 -
02 CS55/ 046B94/AA/3YY INSERTO DO PORTA-COPOS - (PRETO)
02 01/07/11 -
03 CS55/ B13014/AA/ ALMOFADA DO TAPETE DO ASSOALHO
+ZAA 02 01/07/11 -
04 W/ 703978/S3/00 PORCA DE EXPANSAO DO REVESTIMENTO
02 01/07/11 -
OPCIONAIS / DESCRIÇÃO
+ZAA - SEM PORTA-COPOS
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/1
Page 96
NOVO KA - A.9310 - BANCO DIANTEIRO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ B61014/AA/ ARMACAO DO ENCOSTO DO BANCO DIANTEIRO - (PASSAGEIRO)
01 14/01/08 -
01 7S55/ B61015/AA/ ARMACAO DO ENCOSTO DO BANCO DIANTEIRO - (MOTORISTA)
01 14/01/08 -
02 7S55/ B61464/AA/ TRILHO DO BANCO DIANTEIRO - (PASSAGEIRO)
01 14/01/08 -
02 7S55/ B61465/AA/ TRILHO DO BANCO DIANTEIRO - (MOTORISTA)
01 14/01/08 -
03 96FB/ K60344/AB/ CONCHA DO ASSENTO DO BANCO DIANTEIRO
02 14/01/08 -
04 7S55/ B64810/AC/ ESPUMA DO ENCOSTO DO BANCO DIANTEIRO
02 14/01/08 - 30/06/11
04 CS55/ B64810/AA/ ESPUMA DO ENCOSTO DO BANCO DIANTEIRO
02 01/07/11 -
05 7S55/ B632A22/AC/ ESPUMA DO ASSENTO DO BANCO DIANTEIRO
02 14/01/08 - 30/06/11
05 CS55/ B632A22/AA/ ESPUMA DO ASSENTO DO BANCO DIANTEIRO
02 01/07/11 -
06 XS6D/ K61634/AA/3ZU COBERTURA INTERNA DO RECLINADOR DO BANCO DIANTEIRO - LD - (PRETO)
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/4
Page 97
NOVO KA - A.9310 - BANCO DIANTEIRO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 14/01/08 -
06 XS6D/ K61635/AA/3ZU COBERTURA INTERNA DO RECLINADOR DO BANCO DIANTEIRO - LE - (PRETO)
01 14/01/08 -
07 XS6D/ K61634/BA/3ZU COBERTURA EXTERNA DO RECLINADOR DO BANCO DIANTEIRO - LD - (PRETO)
01 14/01/08 -
07 XS6D/ K61635/BA/3ZU COBERTURA EXTERNA DO RECLINADOR DO BANCO DIANTEIRO - LE - (PRETO)
01 14/01/08 -
08 YS55/ B647K12/AA/ZU3 COBERTURA LATERAL INTERNA DO BANCO DIANTEIRO - LE - (PRETO)
01 14/01/08 - 30/06/11
08 YS55/ B647K12/AA/3ZU COBERTURA LATERAL INTERNA DO BANCO DIANTEIRO - LE - (PRETO)
+PULS +SPO 01 01/07/11 -
09 YS55/ B647K11/AA/ZU3 COBERTURA LATERAL INTERNA DO BANCO DIANTEIRO - LD - (PRETO)
01 14/01/08 - 30/06/11
09 YS55/ B647K11/AA/3ZU COBERTURA LATERAL INTERNA DO BANCO DIANTEIRO - LD - (PRETO)
+PULS +SPO 01 01/07/11 -
10 XS5D/ B66735/AA/ SUPORTE DE FIXACAO DO EXTINTOR DE INCENDIO
01 14/01/08 -
11 97KB/ B62284/AA/ COBERTURA TRASEIRA DO TRILHO DO BANCO
04 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 2/4
Page 98
NOVO KA - A.9310 - BANCO DIANTEIRO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
12 XS6D/ K618K78/AA/ MANOPLA DE AJUSTE DO ENCOSTO DO BANCO DIANTEIRO
02 14/01/08 -
13 XS6D/ B62762/AA/ ALAVANCO DO MECANISMO DE TRAVA DO ENCOSTO DO BANCO DIANTEIRO
02 14/01/08 -
14 XS6D/ B62672/AB/ MOLDURA DO MECANISMO DE TRAVA DO ENCOSTO DO BANCO DIANTEIRO - LD
01 14/01/08 - 07/09/10
14 XS6D/ B62673/AB/ MOLDURA DO MECANISMO DE TRAVA DO ENCOSTO DO BANCO DIANTEIRO - LE
01 14/01/08 - 07/09/10
14 8S55/ B62672/AA/3YY MOLDURA DO MECANISMO DE TRAVA DO ENCOSTO DO BANCO DIANTEIRO -
15 7S55/ A610A16/AB/3YY GUIA DO APOIO DE CABECA - COM TRAVA - (PRETO)
15 7S55/ A610A16/BB/3YY GUIA DO APOIO DE CABECA - SEM TRAVA - (PRETO)
16 YS65/ B62642/AA/ CABO DE DESTRAVAMENTO DO ENCOSTO DO BANCO DIANTEIRO
17 96FB/ K610C02/AA/ BUCHA INTERNA DE BLOQUEIO DO ASSENTO DO BANCO DIANTEIRO
18 BG6T/ 2580109/A / BUCHA PLASTICA DO ASSENTO
LD/LE_(PRETO)
02 08/09/10 -
02 14/01/08 -
02 14/01/08 -
02 14/01/08 -
02 14/01/08 -
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 3/4
Page 99
NOVO KA - A.9310 - BANCO DIANTEIRO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
02 14/01/08 -
19 96FB/ K64944/AA/ ARRUELA DE FIXACAO DA BUCHA DO ENCOSTO DO BANCO DIANTEIRO
02 14/01/08 -
20 96FB/ K62762/CA/ MANOPLA DO MECANISMO DE TRAVA DO ASSENTO DO BANCO DIANTEIRO - (PRETO)
02 14/01/08 -
21 96FB/ K61479/BA/ GRAMPO DA COBERTURA DO BANCO DIANTEIRO
02 14/01/08 -
22 / W713969/S3/07 PARAFUSO DO TRILHO DO BANCO DIANTEIRO
10 14/01/08 -
23 97AB/ A61479/AA/ PRESILHA DE FIXACAO DO EIXO DO BANCO DIANTEIRO.
02 14/01/08 -
OPCIONAIS / DESCRIÇÃO
+PULS - VERSAO PULSE
+SPO - VERSAO SPORT
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 4/4
Page 100
NOVO KA - A.9320 - BANCO TRASEIRO
Catálogo de Peças Ford - Personalizado
Ref. Número da Peça Descrição da peça / Modelos / Opcionais Uso Datas
01 7S55/ A67204/AB/ PAINEL DO ENCOSTO DO BANCO TRASEIRO
01 14/01/08 -
02 7S55/ A66800/AB/ ESPUMA DO ENCOSTO DO BANCO TRASEIRO
01 14/01/08 - 30/06/11
02 CS55/ A66800/AA/ ESPUMA DO ENCOSTO DO BANCO TRASEIRO
01 01/07/11 -
03 7S55/ A63840/AD/ ESPUMA E ARMACAO DO ASSENTO DO BANCO TRASEIRO
01 14/01/08 -
04 7S55/ B60615/AB/ DOBRADICA DO PAINEL DO ENCOSTO DO BANCO TRASEIRO - LD
01 14/01/08 -
04 7S55/ B60616/AB/ DOBRADICA DO PAINEL DO ENCOSTO DO BANCO TRASEIRO - LE
01 14/01/08 -
05 9S55/ A61382/AA/35B TRINCO DO ENCOSTO DO BANCO TRASEIRO - LD
01 14/01/08 -
05 9S55/ A61383/AA/35B TRINCO DO ENCOSTO DO BANCO TRASEIRO - LE
01 14/01/08 -
06 7S55/ A62452/AB/ PINO DO BATENTE DO TRINCO DO ENCOSTO DO BANCO TRASEIRO
02 14/01/08 -
07 7S55/ A610A16/AB/3YY GUIA DO APOIO DE CABECA - COM TRAVA - (PRETO)
Impresso em 08/10/2013 - Edição Personalizada - Atualização 10.10.05 Página 1/2
Loading...
