FONDIS PEPS User Manual

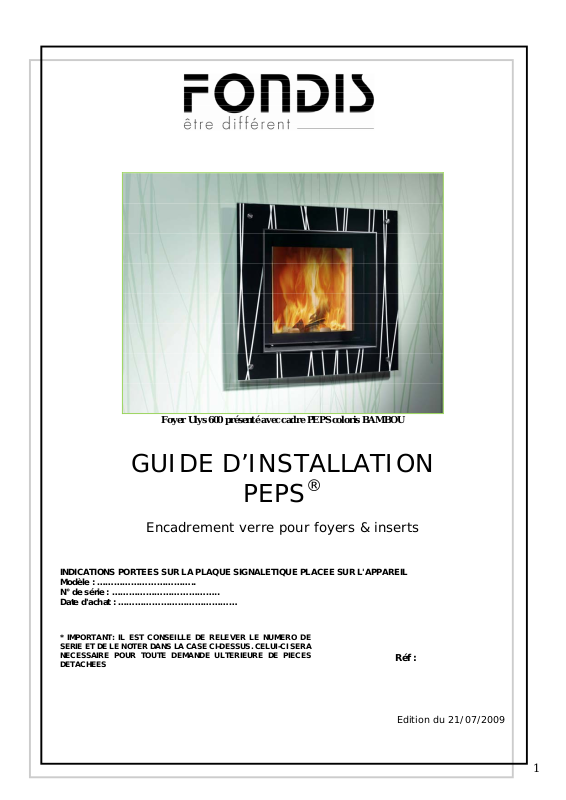

Foyer Ulys 600 présenté avec cadre PEPS coloris BAMBOU
INDICATIONS PORTEES SUR LA PLAQUE SIGNALETIQUE PLACEE SUR L'APPAREIL Modèle : …………………………….. N° de série : ……………………………….. Date d'achat : ……………………………………
* IMPORTANT: IL EST CONSEILLE DE RELEVER LE NUMERO DE SERIE ET DE LE NOTER DANS LA CASE CI-DESSUS. CELUI-CI SERA NECESSAIRE POUR TOUTE DEMANDE ULTERIEURE DE PIECES DETACHEES
GUIDE D’INSTALLATION
PEPS
Encadrement verre pour foyers & inserts
Réf :
Edition du 21/07/2009
1
Les étapes de montage
1. Bien repérer l’emplacement des trous de fixations selon dessins.
C
D
B
A
Foyers
ULYS900H CADV1U90* 1228 ULYS700H CADV1U70* 1077 ULYS1100H CADV1U110* 1454 ULYS800V CADV2U80* 1000 ULYS600C CADV*U60* 1000 STELLA/PASSION CADV*STEL* 1140
* Existe en différents coloris, voir catalogue : rouge, noir et bambou ne sont que disponibles avec certains modèles de la gamme ULYS
Références
articles
Longueur A
(cm)
Largeur B
(cm)
863 750,5 750,5
1135 1000
874
Entraxe C
(cm)
1078 713
927 600,6
1304 600,6
850 985 850 850 990 725
Entraxe
D (cm)
2
2. Percer la cloison puis poser les chevilles fournies dans le cas d’une cloison en matériaux creux.
3. Visser l’entretoise (rep. 4) dans la cheville.
4. Enfiler les paliers nylon (rep. 3) dans le cadre puis mettre le cadre en place.
5. Bloquer avec les vis de blocage (rep. 1) sans oublier les rondelles nylon (rep. 2) afin d’éviter le contact verre métal.
1 2 3 4
Rep. Référence Qte Libellés 43533 4 ECROU HU M5 ZINGUE BLANC 4 B900002 4 ENTRETOISE INOX 1 B900003 4 VIS DE BLOCAGE B900004 4 TIGE FILETEE ø5 3 B900005 4 PALIER NYLON 12/16/10 2 B900006 4 RONDELLE NYLON ø 4,9x22,2 B900010 1 NOTICE ENCADREMENT B900011 4 CHEVILLES MOLY M5
6. Mettre le fourreau en place. Il peut éventuellement être collé à l’aide de silicone.
3
