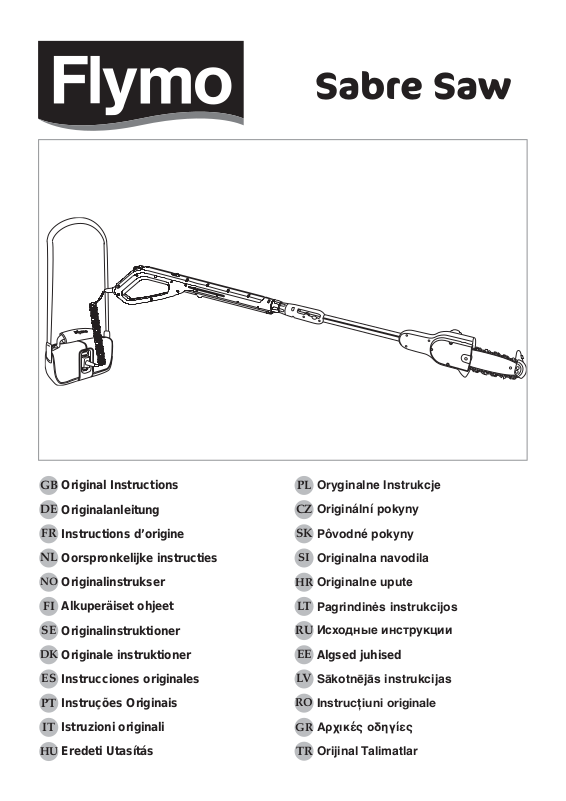

Flymo SABRE SAW User Manual [ru]

Sabre Saw

GB

Original Instructions

DE

Originalanleitung

FR

Instructions d’origine

NL

Oorspronkelijke instructies

NO

Originalinstrukser

FI

Alkuperäiset ohjeet

SE

Originalinstruktioner

DK

Originale instruktioner

ES

Instrucciones originales

PT

Instruções Originais

IT

Istruzioni originali

HU

Eredeti Utasítás

PL

Oryginalne Instrukcje

CZ

Originální pokyny

SK

Pôvodné pokyny

SI

Originalna navodila

HR

Originalne upute

LT

Pagrindin>s instrukcijos

RU

Исходные инструкции

EE

Algsed juhised

LV

S◊kotn]j◊s instrukcijas

RO

Instrucţiuni originale

GR

Αρχικές οδηγίες

TR

Orijinal Talimatlar

GB

IMPORTANT INFORMATION

Read before use and retain for future
reference

DE

WICHTIGE INFORMATION

Bitte vor dem Benutzen des Gerätes
durchlesen und gut aufbewahren

FR

RENSEIGNEMENTS IMPORTANTS

A lire avant usage et à conserver pour
référence ultérieure

NL

BELANGRIJKE INFORMATIE

Leest u deze informatie voor het gebruik
en bewaar ze voor toekomstige
raadpleging

NO

VIKTIG INFORMASJON

Les bruksanvisningen nøye før bruk og
oppbevar den for senere bruk

SE

VIKTIG INFORMATION

Läs anvisningarna före användningen och
spara dem för framtida behov

DK

VIGTIGE OPLYSNINGER

Du bør læse brugsanvisningen før brug og
gemme til senere henvisning

ES

INFORMACIÓN IMPORTANTE

Léase antes de utilizar y consérvela como
referencia en el futuro

PT

INFORMAÇÕES IMPORTANTES

Leia antes de utilizar e guarde para
consulta futura

IT

INFORMAZIONI IMPORTANTI

Leggere prima dellʼuso e conservare per
ulteriore consultazione

TÄRKEÄÄ TIETOA

Lue tämä ennen käyttöä ja säilytä
myöhempää tarvetta varten

SK

SI

HU

PL

CZ

FI

FONTOS INFORMÁCIÓ

Használat előtt olvassa el, és tartsa meg
későbbi felhasználásra

HR

UWAGA Zapoznać się z treścią niniejszej
instrukcji przed użyciem i zachować ją do
dalszego użytkowania urządzenia

DŮLEŽITÁ INFORMACE

Než začnete stroj používat, přečtěte si
pozorně tento návod a uschovejte jej pro další
použití v budoucnu

DÔLEŽITÉ INFORMÁCIE

Pred použitím si prečítajte nasledovné
informácie a odložte si ich pre budúcu
potrebu

POMEMBNA INFORMACIJA

Preberite pred uporabo in shranite za
prihodnjo uporabo

VAŽNE INFORMACIJE

Pročitati prije upotrebe i sačuvati za
buduće osvrte

LT

Operatoriaus instrukcijÅ rinkinys

Perskaitykite |¡ instrukcijÅ rinkin¡ labai
atidãiai, kad pilnai suprastum>te turin¡, prie|
prad>dami naudoti vejos/ ãol>s pjov>jƒ.

RU

ВАЖНАЯ ИНФОРМАЦИЯ

Прочитайте перед тем, как включить
триммер, и сохраните для дальнейшего
использования.

EE

OLULINE TEAVE

Enne seadme kasutuselevõtmist lugege
kasutusjuhend läbi ning säilitage see tuleviku
tarbeks.

LV

SVARŒGA INFORM÷CIJA

Pirms lieto|anas izlasiet un saglab◊jiet
turpm◊k◊m uzziª◊m

RO

Manual de instrucţiuni

Inainte să folosiţi mașina de tuns pentru
prima oară, citiţi cu atenţie manualul de
instrucţiuni pentru a-i înţelege conţinutul.

GR

ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ
∆ιαβάστε αυτό το φυλλάδιο πριν από τη
χρήση της συσκευής και φυλάξτε το για
µελλοντική αναφορά

TR

ÖNEMLİ BİLGİLER

Kullanmadan önce okuyunuz ve ileride
başvurmak üzere saklayınız.

1

5

6

2

9

10

3

7

8

4

GB - CONTENTS

1. Saw Head

2. Extension Tube

3. Storage Holder

4. Screws x 2

5. Chain Cover

6. Instruction Manual

7. Lubricating Oil

8. Hexagon Drive Tool

9. Warning Label

10.Product Rating Label

DE - INHALT

1. Sägekopf

2. Verlängerungsrohr

3. Halter

4. Schrauben x 2

5. Kettenschutz

6. Bedienungsanweisung

7. Schmieröl

8. Innensechskantschlüssel

9. Warnetikett

10.Produkttypenschild

FR - CONTENU DU CARTON

1. Tronçonneuse

2. Rallonge

3. Porte-manche

4. Vis x 2

5. Fourreau du guide-chaîne

6. Manuel dʼInstructions

7. Lubrifiant

8. Clé hexagonale

9. Etiquette dʼavertissement

10.Plaquette des Caractéristiques
du Produit

NL - INHOUD

1. Zaagkop

2. Verlengbuis

3. Opslaghouder

4. Schroeven x 2

5. Kettingscherm

6. Handleiding

7. Smeerolie

8. Stiftsleutel

9. Waarschuwingsetiket

10.Product-informatielabel

NO - INNHOLD

1. Sagehode

2. Forlengelsesrør

3. Oppbevaringsstativ

4. Skruer x 2

5. Vernedeksel for kjede

6. Bruksanvisning

7. Smøreolje

8. Heksagon presseverktøy

9. Advarselsetikett

10.Produktmerking

FI - SISÄLTÖ

1. Sahauspää

2. Jatkoputki

3. Pidike

4. Ruuvi x 2

5. Ketjun suoja

6. Käyttöopas

7. Voiteluöljy

8. Kuusiokoloavain

9. Varoitusnimike

10.Ruohonleikkurin arvokilpi

SE - INNEHÅLL

1. Såghuvud

2. Förlängningsrör

3. Förvaringshållare

4. Skruvar x 2

5. Kedjeskydd

6. Bruksanvisning

7. Smörjolja

8. Sexkantsnyckel

9. Varningsetikett

10.Produktmärkning

DK - INDHOLD

1. Savhoved

2. Forlængerrør

3. Opbevaringsholder

4. Skruer x 2

5. Kædebeskytter

6. Brugsvejledning

7. Smøreolie

8. Sekskantnøgle

9. Advarselsmœrkat

10.Produktets mærkeskilt

ES - CONTENIDO

1. Cabeza de sierra

2. Tubo de extensión

3. Portamango

4. Tornillos x 2

5. Cubierta de la cadena

6. Manual de instrucciones

7. Aceite lubricante

8. Herramienta de atornillar
hexagonal

9. Etiqueta de Advertencia

10.Placa de Características del
Producto

PT - LEGENDA

1. Cabeça da serra

2. Tubo de extensão

3. Suporte para armazenamento

4. Parafusos x 2

5. Guarda da corrente

6. Manual de Instrucções

7. Óleo lubrificante

8. Chave sextavada

9. Etiqueta de Aviso

10. Rótulo de Avaliação do Produto

IT - INDICE CONTENUTI

1. Testa della sega

2. Tubo di prolunga

3. Portamanico

4. Viti x 2

5. Copricatena

6. Manuale di istruzioni

7. Olio lubrificante

8. Attrezzo esagonale

9. Etichetta di pericolo

10. Etichetta dati del prodotto

HU - TARTALOMJEGYZÉK

1. Fűrész fej

2. Hosszabbító cső

3. Tartó

4. Csavarok x 2

5. Lánc fedél

6. Kezelési útmutató

7. Kenőolaj

8. Hexagonális csőkulcs

9. Figgelmeztető címke

10.Termékminősítő címke

PL - ZAWARTOSC KARTONU

1. Głowica Piły

2. Przedłużka

3. Uchwyt Magazynujący

4. Śrubki x 2

5. Pokrywa Łańcucha

6. Instrukcja Obsługi

7. Olej Smarowy

8. Klucz Sześciokątny

9. Znaki bezpieczeństwa

10.Tabliczka znamionowa

CZ - OBSAH KARTONU

1. Hlava pily

2. Prodlužovací trubice

3. Držák rukojeti

4. Šrouby x 2

5. Kryt řetězu

6. Návod k obsluze

7. Mazací olej

8. Nástroj se šestihranem

9. Výstražný štĺtek

10.Typový štĺtek výrobku

SK - OBSAH

1. Hlavica píly

2. Rúrkový nástavec

3. Držiak sobolej rúčky

4. Skrutky x 2

5. Kryt na reaz

6.

Príručka

7. Mazací olej

8. Šesuholníkový skrutkovač

9. Varovný štítok

10.Prístrojový štítok

SI - VSEBINA

1. Glava žage

2. Cev za podaljšek

3. Torba za shranjevanje

4. Vijaki x 2

5. Pokrov verige

6. Priročnik

7. Olje za mazanje

8. Šesterokotni ključ

9. Opozorilna Oznaka

10.Napisna Tablica

HR- SADRŽAJ

1. Glava pile

2. Produžna cijev

3. Držač spremnika

4. Vijci x 2

5. Poklopac lanca

6. Priručnik s uputama

7. Ulje za podmazivanje

8. Alat za heksagonalni pogon

9. Naljepnica za upozorenje

10.Etiketa s ocjenom proizvoda

LT - SUDEDAMOSIOS DALYS

1. Pjużklo galvutė

2. Prailginimo vamzdis

3. Sandėliavimo laikiklis

4. Varžtai x 2

5. Grandinės apsauga

6. Instrukcija

7. Tepalinė alyva

8. Šešiakampis reguliavimo
raktas

9. Įspėjamasis ženklas

10.Gaminio klasės etiketė

RU - СОДЕРЖИМОЕ:

1. Головка пилы

2. Удлинительная штанга

3. Держатель для хранения

4. Болты х 2

5. Кожух для цепи

6. Руководство по

использованию

7. Смазочное масло

8. Шестигранный ключ

9. Предупреждающая этикетка

10.Этикетка с характеристиками

изделия

EE - OSAD

1. Saepea

2. Pikendustoru

3. Hoidmiskinniti

4. 2 kruvi

5. Ketikaitse

6. Kasutusjuhend

7. Määrdeõli

8. Kuuskantvõti

9. Hoiatussilt

10.Toote kasutusvõimsuse tabel

LV - IEPAKOJUMA SATURS

1. Z◊g¸a galva

2. Pagarin◊juma caurule

3. Tur]t◊js

4. Skr·ves x 2

5. ∂]des uzliktnis

6. Lieto|anas rokasgr◊mata

7. Sm]re¿¿a

8. Se|st·ra atsl]ga

9. Brœdin◊juma mar∑]jums

10.Izstr◊d◊juma datu uzlœme

RO - COMPONENTELE

1. Cap ferăstrău

2. Tub de extensie

3. Suport de păstrare

4. Șuruburi x 2

5. Capac de lanţ

6. Manual de instrucţiuni

7. Ulei de lubrifiere

8. Cheie hexagonală

9. Etichetă de avertizare

10.Plăcuţa de identificare a

produsului

GR - ΠΕΡΙΕΧΟΜΕΝΑ

1. Κεφαλή πριονιού

2. Σωλήνας προέκτασης

3. Βάση φύλαξης

4. Βίδες x 2

5. Κάλυμμα αλυσίδας

6. Εγχειρίδιο Οδηγίας

7. Λάδι λίπανσης

8. Αλενόκλειδο

9. Προειδοποιητική ετικέτα

10.Ετικέτα Κατάταξης Προϊόντος

TR - İÇİNDEKİLER

1. Testere Balığı

2. Uzatma Borusu

3. Saklama Tutucusu

4. Vidalar x 2

5. Zincir Kapağı

6. Talimat Elkitab

7. Yağlama Yağı

8. Altıgen Tahrik Aleti

9. Uyarı etiketi

10.Ürün Sınıflandırma Etiketi

GB DO NOT use liquids for

cleaning.

DE Zur Reinigung KEINE

Flüssigkeiten verwenden.

FR NE PAS utiliser de produit

liquide pour le nettoyage.

NL Voor het reinigen NOOIT

vloeistoffen gebruiken.

NO Flytende midler MÅ IKKE

brukes til rengjøring.

FI ÄLÄ käytä nesteitä

puhdistamiseen.

SE ANVÄND INTE vätskor för

rengöring.

DK BRUG IKKE væske til

rengøring.

ES NO utilice líquidos para la

limpieza.

PT NÃO use líquidos para limpar.
IT NON usare liquidi per la

pulizia.

HU NE használjon folyadékokat

tisztításra.

PL NIE używać płynów do

czyszczenia.

CZ K čištění NEPOUŽÍVEJTE

kapaliny.

SK NEPOUŽÍVAJTE na čistenie

tekuté materiály.

SI NE uporabljajte raznih tekočin

za čiščenje.

HR NEMOJTE koristiti tekućine za

čišćenje.

LT Nenaudokite skysčiÅ valymui.
RUНЕ используйте жидкости

для очистки.

EE ÄRGE kasutage

puhastamiseks vedelikke.

LV Tœrœ|anai NEIZMANTOJIET

|∑idrumus.

RONU utilizaţi pentru curăţire

lichide.

TRTemizleme için sıvılar

KULLANMAYIN.

GR MHN καθαρίζετε µε υγρά.

GBFor further advice or repairs,

contact your local dealer.

DEFür weitere Empfehlungen

oder Reparaturarbeiten setzen
Sie sich bitte mit Ihrem
örtlichen Händler in
Verbindung.

FR Pour en savoir plus ou pour toute

réparation, contacter votre
revendeur local.

NLVoor nadere informatie over

reparaties kunt u contact
opnemen met uw plaatselijke
leverancier.

NO Ta kontakt med din lokale

forhandler angående ytterligere
opplysninger eller reparasjoner.

FI Tarkempia ohjeita tai tieto

korjauksista saat paikalliselta
jälleenmyyjältä.

SE För ytterligare rådgivning eller

reparationer, kontakta din
lokala återförsäljare.

DKFor yderlige vejledning eller

reparation skal du kontakte din
lokale forhandler.

ES Si desea consejos adicionales

o reparación, contacte con su
distribuidor local.

PT Para orientação adicional ou

reparações, contacte o seu
agente local.

IT Per ulteriori consigli o

riparazioni contattare il
rivenditore locale.

HUTovábbi tanácsért vagy javítás

szükségessége esetén
forduljon a helyi
forgalmazóhoz.

PL W sprawie porad lub napraw

skontaktować się z
miejscowym przedstawicielem.

CZO radu nebo opravu požádejte

svého místního prodejce.

SKĎalšie informácie a opravy

zabezpečí váš lokálny
predajca.

SI Za nadaljnja navodila ali

popravila kontaktirajte vasega
lokalnega prodajalca.

HRZa daljnje savjete ili popravke,

obratite se svom prodavaču.

LT Norint sužinoti daugiau patarimÅ

dėl remonto, susisiekite su
vietiniu prekiautoju.

RUДля получения дальнейших

консультаций или для
ремонта свяжитесь с Вашим
местным авторизованным
дилером.

EE Edasisteks nõuanneteks või

hoolduseks pöörduge kohaliku
edasimüüja poole.

LV Lai uzzin◊tu vair◊k par

remontdarbu veik|anu,
sazinieties ar savu viet]jo
izplatœt◊ju.

ROPentru mai multe sfaturi sau

reparaţii, contactaţi reprezentantul
local.

TR Ayrıntılı bilgi veya onarımlar

için, yerel satıcınızla temas
kurunuz..

GRΓια περαιτέρω συµβουλές ή

επισκευές, επικοινωνήστε µε
τον τοπικό σας αντιπρόσωπο.

E

F

1

2

A3

A2

A4

A1

B1 B2

C

D

G

H J

15cm

K

L

M

N

1

1

2

1

2

1

2

1

2

3

4

P R

1

S

T

V

W

X

60°85°

30°

Side plate angle Top filing angle Depth gaugeTop plate angle

1

/5 of dia.

30°

0.64mm

90°

Safety

If not used properly this product can be dangerous! This product can cause serious injury to the operator and others,
the warnings and safety instructions must be followed to ensure reasonable safety and efficiency in using this product.
The operator is responsible for following the warning and safety instructions in this manual and on the product.

Explanation of Symbols on your product

Warning

Read the user instructions carefully to make sure
you understand all the controls and what they do.

The use of eye protection and a hard hat is
recommended to protect against objects
thrown by the cutting parts.

Do not operate in the rain or leave the
product outdoors while it is raining.

Switch off! Remove plug from Power Pack
before adjusting, cleaning or if cable is damaged.

Warning:- This product has not been
designed to provide protection from electric
shock in the event of contact with overhead
electric lines.

ENGLISH - 1

General

1. Never allow children or people unfamiliar with these
instructions to use the product. Local regulations may
restrict the age of the operator.

2. Only use the product in the manner and for the
functions described in these instructions.

3. Never operate the product when you are tired, ill or
under the influence of alcohol, drugs or medicine.

4. The operator or user is responsible for accidents or
hazards occurring to other people or their property.

5. Keep bystanders away. Do not operate whilst people,
especially children or pets are in the area.

Preparation

1. Always wear suitable clothing, gloves and stout
shoes. The use of safety glasses and a hard hat is
recommended. Do not wear loose clothing or
jewellery which can be caught in moving parts.

2. Thoroughly inspect the area where the machine is to be
used and remove all wires and other foreign objects.

3. Before using the machine and after any impact, check
for signs of wear or damage and repair as necessary.

4. Never attempt to use an incomplete product or one
with an unauthorised modification.

Use

1. Keep the work area clear. Do not start cutting until
you have a clear work area, secure footing and a
retreat path from falling branches

2. Use the product only in daylight or good artificial light.

3. Know how to stop the product quickly in an emergency.

4. Remove plug from Power Pack before

passing

product to another person.

5. Avoid operating while people especially children are nearby.

6. Whilst using the product always be sure of a safe
and secure operating position.

7. Keep hands and feet away from the cutting means at
all times and especially when switching on the motor.

8. Do not use stepladders whilst operating the product.

9. Remove the plug from the Power Pack:-

- before leaving the product unattended for any period;

- before clearing a blockage;

- before checking, cleaning or working on the appliance;

- if you hit an object. Do not use your product until
you are sure that the entire product is in a safe
operating condition;

- if the product starts to vibrate abnormally. Check

immediately. Excessive vibration can cause injury.

- before passing to another person.

10.Do not use in the rain or expose to damp or wet
conditions.

11.Do not force the Sabre Saw, it will do the job better
at the rate it was intended.

12.Always carry the Saber Saw in the off condition with
finger off the switch.

13.Keep the chain sharp and at the correct tension for
better and safer performance.

14.Disconnect the Power Pack when not in use, before
servicing and changing accessories and
attachments, such as chain and guard.

15.Guard against kick back. Kickback may occur when
the nose or tip of the guide bar touches an object, or
when the wood closes in and pinches the blade in the
cut. Tip contact in some cases may cause a lightning
fast reverse reaction, kicking the guide bar up and back
towards the operator. Pinching the cutting chain along
the top of the guide bar may push the bar rapidly back
towards the operator. Either of these reactions may
cause you to lose control of the product, which could
result in serious injury to the user. The following
precautions should be followed to minimize kickback.

1) Grip product firmly with both hands when the
motor is running. Use a firm grip with fingers and
thumbs incircling the Sabre Saw handles

2) Do not over reach

3) Keep a proper footing and balance at all times

4) Do not let the nose of the guide bar contact a log,
branch, ground or other obstructions

5) Use devices such as special guide bars that reduce the
risks associated with kickback, as fitted to your product.

6) Only use replacement bars and chains specified
by the manufacturer

Maintenance and storage

1. Keep all nuts, bolts and screws tight to be sure the
product is in safe working condition.

2. Replace worn or damaged parts for safety. Use only
indentical replacement parts.

3. Be careful during adjustment of the product to
prevent entrapment of the fingers between moving
blades and fixed parts of the machine.

4. After use the product should be stored using the
chain cover provided.

Adjusting the Cutting Chain Tension

• Ensure that the Sabre Saw is switched off and
disconnected from the Power Pack

• Check the cutting chain tension before each use.

1. Pull the cutting chain away from the guide bar.(P) The gap
should measure approx 2-3mm

2. To adjust the tension, slightly loosen the hex socket

head bolt (R) with the hexagon drive tool provided.

3. The gap will automatically be adjusted to the correct

measurement by the tension adjusting spring (N2)

4. Tighten the hex socket head bolt, ensuring the gap
measurment is correct.

Lubricating the Cutting Chain

• Ensure that the Sabre Saw is switched off and
disconnected from the Power Pack

1. Lubricate the whole of the cutting chain before each

use, using the lubricating oil provided. (S)

Environmental Information

• Awareness of the environment must be considered

when disposing of ʻend-of-lifeʼ product.

• If necessary, contact your local authority for disposal

information.

The symbol on the product or on its packaging
indicates that this product may not be treated as household
waste. Instead it shall be handed over to the applicable
collection point for the recycling of electrical and electronic
equipment. By ensuring this product is disposed of
correctly, you will help prevent potential negative
consequences for the environment and human health,
which could otherwise be caused by inappropriate waste
handling of this product. For more detailed information
about recycling of this product, please contact your local
council office, your household waste disposal service or the
shop where you purchased the product.

Guarantee and Guarantee Policy

If any part is found to be defective due to faulty
manufacture within the guarantee period, Husqvarna
Outdoor Products, through its Authorised Service
Repairers will effect the repair or replacement to the
customer free of charge providing:
(a) The fault is reported directly to the Authorised

Repairer.
(b) Proof of purchase is provided.
(c) The fault is not caused by misuse, neglect or faulty

adjustment by the user.
(d) The failure has not occurred through fair wear and

tear.
(e) The machine has not been serviced or repaired,

taken apart or tampered with by any person not

authorised by Husqvarna Outdoor Products.
(f) The machine has not been used for hire.
(g) The machine is owned by the original purchaser.
(h) The machine has not been used commercially.
* This guarantee is additional to, and in no way

diminishes the customers statutory rights.

Failures due to the following are not covered, therefore
it is important that you read the instructions contained in
this Operator's Manual and understand how to operate
and maintain your machine:

Failures not covered by guarantee

* Failures as a result of not reporting an initial fault.
* Failures as a result of sudden impact.
* Failures as a result of not using the product in

accordance with the instructions and recommendations

contained in this Operator's Manual.
* Machines used for hire are not covered by this guarantee.
* The following items listed are considered as wearing

parts and their life is dependent on regular maintenance

and are, therefore not normally subject to a valid

warranty claim: Bar and chain
* Caution!

Husqvarna Outdoor Products does not accept liability

under the warranty for defects caused in whole or part,

directly or indirectly by the fitting of replacement parts or

additional parts that are not either manufactured or

approved by Husqvarna Outdoor Products, or by the

machine having been modified in any way.

Service Recomendations

• Your product is uniquely identified by a silver and black product rating label.

• We strongly recommend that your product is serviced at least every twelve months, more often in a professional application.

Sharpening the Cutting Chain

• Ensure that the Sabre Saw is switched off and
disconnected from the Power Pack

• Always wear gloves when sharpening the cutting
chain

• SHARPEN THE CUTTING CHAIN TO THE
SPECIFICATIONS ILLUSTRATED IN PICTURE T

Filing the cutters

1. Use a round file 4mm in outer diameter to file the
cutters. Apply it to the cutter so that it will be angled
30 degrees to the guide bar and protrude 1/5 of the

outer diameter from the tip of the cutter. Hold the file
level and push it away from you while filing. Be
careful not to touch the cutters with the file when
pulling it back toward you.

Filing the depth gauges

1. Use a flat file to file the depth gauges. Hold the file
level while filing. Round off the front corner of the
depth gauge to maintain its original shape.

• Immerse the cutting chain in oil and wash off any

filing chips and sawdust.

Removing and Fitting the Cutting Chain

Important

• Ensure that the Sabre Saw is switched off and
disconnected from the Power Pack

• Always wear gloves when removing or fitting the
cutting chain.

• Use only a guide bar with bar tip designed for
this product.

• In order to prevent kickback, do not remove the bar
tip or replace the guide bar with one without a bar tip.

Removing the Cutting Chain

1. Loosen the screws (K1) on the sprocket guard (K2) with
a screwdriver and remove the sprocket guard.

2. Loosen the hex socket head bolt (L1) with the
hexagon drive tool provided and remove the bolt (L1)

and spacer washer (L2).

3. Push the guide bar (L3) against the tension adjusting
spring (L4) and remove the guide bar and chain.

Fitting the Cutting Chain

1. Fit the chain over the guide bar with the bar tip
upermost (M1), ensuring that the cutters are facing the
revolving direction (M2)

2. Fit the chain over the sprocket (N1) and fit the concave end
of the guide bar against the tension adjusting spring (N2).

3. Insert the hex socket head bolt (L1) through the spacer
washer (L2), and guide bar (L3) and tighten with the hexagon
drive tool provided, ensuring the guide bar is secure.

4. Fit the sprocket guard (K2) and tighten the screws (K1)
ensuring the sprocket guard is secure.

ENGLISH - 2

EC DECLARATION OF CONFORMITY

Husqvarna UK Ltd., Aycliffe Industrial Park
Newton Aycliffe, Co. Durham, DL5 6UP, England

Declare under our sole responsibility that the product(s);

Category............................Battery Pole Pruner

Type(s) ............................LPC24A

Identification of Series.......See Product Rating Label

Year of Construction..........See Product Rating Label

Conforms to the essential requirements & provisions of the following EC Directives:

98/37/EC (until 31.12.09), 2006/42/EC (from 01.01.10), 2004/108/EC, 2000/14/EC

based on the following EU harmonized standards applied:

EN ISO 11680-1, EN50260-1, EN60335-1, EN60335-2-29, EN50366, EN55014-1,
EN55014-2, EN61000-3-2, EN61000-3-3

The maximum A weighted sound pressure level L

pA

at the operatorʼs position, recorded on

a sample of the above product(s) corresponds to the Level given in the table.

The maximum hand / arm vibration weighted value measured according to EN ISO 5349
on a sample of the above product(s) corresponds to the Value given in the table.

2000/14/EC: The Measured Sound Power L

WA

& Guaranteed Sound Power L

WA

values are

according to the tabulated figures.

Conformity Assessment Procedure............... Annex VI

Notified Body................................................. Intertek, Cleeve Road

Leatherhead, Surrey
KT22 7SB, England

Newton Aycliffe 24/09/2007
M.Bowden
Research & Development Director
Husqvarna UK Ltd.

Type

Measured Sound Power L

WA

(dB(A))

Guaranteed Sound Power L

WA

(dB(A))

Level (dB(A))
Value (m/s

2

)

Weight (Kg)

LPC24A

91
95

77.2

1.0

6.89

ENGLISH - 3

Sicherheitsmaßnahmen

Ihre Maschine kann bei einem unsachgemäßen Gebrauch eine Gefahr darstellen und zu ernsthaften Verletzungen des Bedieners
und anderen Personen führen! Es müssen sämtliche Warnhinweise und Sicherheitsvorschriften beachtet werden, um einen
sicheren Gebrauch und eine angemessene Leistung Ihrer Maschine sicherstellen zu können. Der Bediener ist für die Einhaltung
aller in diesem Handbuch und auf der Maschine angegebenen Warnhinweise und Sicherheitsvorschriften verantwortlich.

Erklärung der an der Maschine befindlichen Symbole

Achtung

Die Betriebsanleitung muß sorgfältig
durchgelesen werden, um sicherstellen zu
können, daß alle Steuerelemente und deren
Funktion verstanden werden.

Zum Schutz vor Sägespänen wird das Tragen
eines Augenschutzes und eines Schutzhelms
empfohlen.

Die Maschine niemals im Regen verwenden
oder im Freien lassen, während es regnet.

Ausschalten! Vor dem Einstellen bzw. Reinigen des
Geräts, oder bei beschädigtem Kabel den Stecker
vom Power Pack abziehen.

Warnung: Dieses Produkt bietet keinen Schutz
vor Stromschlag bei einem Kontakt mit
elektrischen Oberleitungen.

Gemäß den Vorschriften zur Lärmverhütung Betrieb werktags
nicht von 13.00 Uhr bis 15.00 Uhr und von 19.00 Uhr bis 7.00
Uhr und auch nicht an Sonn- und Feiertagen. Bitte beachten
Sie außerdem mögliche zusätzliche örtliche Vorschriften.
Allgemeines

1. Niemals Kindern oder Personen, die nicht mit der Maschine vertraut
sind, gestatten, die Maschine zu verwenden. Für die Bedienung der
Maschine können örtliche Alterseinschränkungen gelten.

2. Die Maschine nur auf die in dieser Anleitung beschriebene Weise
und für die mit der Maschine vorgesehenen Funktionen einsetzen.

3. Niemals die Maschine verwenden, wenn Sie müde oder
krank sind oder unter dem Einfluss von Alkohol, Drogen
oder Arzneimitteln stehen.

4. Der Bediener oder Benutzer ist für Unfälle anderer
Personen, und für die Gefahr, der sie oder deren Eigentum
ausgesetzt werden, verantwortlich.

5. Immer darauf achten, dass sich niemand in Maschinennähe
befindet. Die Maschine darf niemals verwendet werden,
während sich Personen (insbesondere Kinder) oder Tiere in der
Nähe befinden.

Vorbereitung

1. Tragen Sie immer geeignete Kleidung, Handschuhe und
feste Schuhe. Es wird empfohlen, eine Schutzbrille und
einen Schutzhelm zu tragen. Tragen Sie keine lose
Kleidung oder Schmuck, die sich in beweglichen Teilen
verfangen können.

2. Überprüfen Sie die Bereiche, wo die Heckenschere
eingesetzt werden soll, und entfernen Sie jegliche
Drähte und andere Fremdobjekte.

3. Vor der Verwendung und nach Erhalt eines kräftigen Stoßes
muss die Maschine auf Anzeichen eines Verschleisses oder
einer Beschädigung überprüft und bei Bedarf die
entsprechenden Reparaturarbeiten ausgeführt werden.

4. Benutzen Sie nie ein unvollständig zusammengebautes
Produkt oder eines, an dem unbefugte Modifikationen
vorgenommen wurden.

Verwendung

1. Halten Sie den Arbeitsbereich ausreichend frei. Beginnen
Sie den Schnittvorgang erst, wenn der Arbeitsbereich
ausreichend frei ist, wenn Sie sicher stehen und nachdem
Sie für den Fall von herunterfallenden Ästen einen
Rückzugsweg festgelegt haben.

2. Benutzen Sie die Heckenschere nur bei Tageslicht oder
guter künstlicher Beleuchtung.

3. Machen Sie sich mit dem Produkt vertraut, so dass Sie in
einem Notfall wissen, wie es schnell auszuschalten ist.

4. Den Stecker vom Power Pack abziehen, bevor das
Produkt einer anderen Person gegeben wird.

5. Vermeiden Sie das Arbeiten, wenn andere Personen,
insbesondere Kinder, in der Nähe sind.

6. Achten Sie beim Gebrauch des Produkts stets auf eine
sichere Arbeitsstellung.

7. Niemals Hände oder Füße in die Nähe der Schneidvorrichtung
bringen, insbesondere beim Einschalten des Motors.

8. Benutzen Sie das Produkt nicht, wenn Sie auf einer
Stufenleiter stehen.

9. Den Stecker vom Power Pack abziehen:-

- bevor der Rasenmäher unbeaufsichtigt gelassen wird;

- bevor eine Blockierung entfernt wird;

- bevor der Rasenmäher überprüft oder gereinigt wird
oder Arbeiten daran ausgeführt werden;

- falls der Rasenmäher an einen Gegenstand schlägt.
Den Rasenmäher nur dann benutzen, wenn Sie von

seinem sicheren Betriebszustand überzeugt sind.

- wenn der Rasenmäher übermäßig zu vibrieren beginnt. In
diesem Fall das Gerät unverzüglich überprüfen.
Übermäßige Vibration kann Verletzungen verursachen.

- bevor Sie das Gerät an eine andere Person übergeben.

10. Benutzen Sie das Produkt nicht, wenn es regnet, und

setzen Sie es keiner hohen Feuchtigkeit aus.

11. Üben Sie beim Sägen keinen starken Druck auf die

Kettensäge aus, um ein optimales Ergebnis zu erzielen.

12. Tragen Sie die Kettensäge nur im ausgeschalteten

Zustand und legen Sie während des Tragens keinen
Finger auf den Ein-/Ausschalter.

13. Überzeugen Sie sich vor der Arbeit davon, dass die

Kette ausreichend scharf und richtig gespannt ist. Dies
gewährleistet eine höhere Leistungsfähigkeit und den
sichereren Betrieb des Produkts.

14. Trennen Sie vor der Wartung und vor dem Auswechseln

von Zubehörteilen, wie z.B. der Kette und des
Kettenschutzes, das Power Pack vom Gerät.

15. Schützen Sie das Produkt vor Rückschlag. Ein Rückprallen

kann dann auftreten, wenn die Nase oder die Spitze des
Sägeschwerts einen Gegenstand berührt oder wenn das Holz
das Sägeblatt im Schnitt einklemmt. Berührt die Spitze des
Sägeschwerts einen Gegenstand, kann dies in bestimmten
Fällen einen ungeheuer schnellen Rückprall verursachen, der
das Sägeschwert nach oben und nach hinten, in Richtung des
Bedieners schlägt. Beim Einklemmen der Sägekette oben am
Sägeschwert könnte das Schwert mit hoher Geschwindigkeit
in Richtung des Bedieners zurückgeschlagen werden. Diese
Vorgänge könnten verursachen, dass die Kontrolle über das
Produkt verloren geht, was schwere Verletzungen zur Folge
haben könnte. Um die Möglichkeit eines Rückpralls des
Produkts auf ein Minimum zu beschränken, sind die folgenden
Sicherheitsvorkehrungen zu treffen:

1) Halten Sie das Produkt stets mit beiden Händen gut

fest, wenn der Motor läuft. Umschließen Sie die Griffe
der Kettensäge fest mit den Fingern und Daumen.

2) Übernehmen Sie sich nicht bei der Arbeit und lehnen

Sie sich nicht zu weit über.

3) Achten Sie stets auf einen festen Stand und halten Sie

stets das Gleichgewicht.

4) Verhindern Sie, dass die Nase des Sägeschwerts einen

Holzblock, Ast, den Boden oder ein anderes Hindernis berührt.

5) Benutzen Sie Spezialgeräte, wie z.B. spezielle

Sägeschwerter, um das Risiko eines Rückpralls zu
vermeiden.

6) Tauschen Sie Sägeschwerter und Ketten nur durch

solche Teile aus, die vom Hersteller ausdrücklich
angegeben sind.

Wartung und Lagerung

1. Alle Muttern, Bolzen und Schrauben müssen fest angezogen
bleiben, um einen sicheren Betrieb der Maschine
gewährleisten zu können.

2. Abgenutzte oder beschädigte Teile müssen für einen

sicheren Zustand ausgewechselt werden. Benutzen Sie
nur identische Ersatzteile.

3. Achten Sie beim Einstellen des Produkts darauf, dass

zwischen den bewegten Teilen und den fest installierten
Maschinenteilen keine Finger eingeklemmt werden!

4. Nach Gebrauch sollte das Produkt mit dem

angebrachtem Kettenschutz (beiliegend) gelagert
werden.

DEUTSCH - 1

Garantie & Garantiepolice

Falls sich ein Teil aufgrund eines Herstellungsfehlers innerhalb
der Garantiezeit als defekt herausstellen sollte, wird Husqvarna
UK Ltd. über seine autorisierten Wartungstechniker kostenlos
Reparaturarbeiten ausführen oder Teile auswechseln lassen.
Dies gilt unter folgenden Voraussetzungen:
a)Der Fehler wird direkt dem autorisierten service center gemeldet.
b)Ein Kaufnachweis kann vorgelegt werden.
c)Der Fehler läßt sich nicht auf einen Mißbrauch, eine Vernachlässigung

oder eine falsche Einstellung durch den Benutzer zurückführen.
d)Der Fehler läßt sich nicht auf normale Abnutzung zurückführen.
e)Die Maschine wurde nicht von einer von Husqvarna UK Ltd.

nicht autorisierten Person gewartet oder repariert,

auseinandergenommen oder daran herumgebastelt.
f) Die Maschine wurde nicht vermietet.
g)Die Maschine ist noch Eigentum des ursprünglichen Käufers.
h)Die Maschine wurde nicht kommerziell verwendet.
* Diese Garantie stellt eine Ergänzung der gesetzlichen Rechten

des Kunden dar und schränkt diese auf keine Weise ein.
Nachfolgend wird aufgelistet, was nicht unter Garantie fällt oder
wodurch die Garantie ungültig wird. Deshalb ist es unbedingt

erforderlich, die in der Bedienungsanleitung angegebenen
Anweisungen sorgfältig durchzulesen und genau zu verstehen, wie
die Maschine betrieben und gewartet wird:

Fehler, die nicht von der Garantie gedeckt sind:

* Fehler, die dadurch entstanden sind, daß ein anfänglicher

Defekt nicht sofort gemeldet wurde.
* Fehler, die durch einen plötzlichen Stoß entstanden sind.
* Störungen aufgrund eines unsachgemäßen Gebrauchs der

Maschine und Nichtbeachtung der in der Bedienungsanleitung

angegebenen Anweisungen und Empfehlungen.
* Maschinen, die vermietet werden, werden von dieser Garantie

nicht gedeckt.
* Folgende Teile werden als Verschleißteile angesehen, deren

Nutzungsdauer von einer regelmäßigen Wartung abhängt. Diese Teile

fallen normalerweise nicht unter die Garantie: Sägeschwert und Kette
* Vorsicht!

Alle Garantieansprüche entfallen, wenn Fehler ganz oder teilweise, direkt

oder indirekt durch den Einbau von Ersatzteilen oder zusätzlichen Teilen

verursacht wurden, die nicht von Husqvarna UK Ltd. hergestellt oder

zugelassen wurden. Dasselbe trifft für modifizierte Maschinen zu.

Umweltinformation

• Beim Entsorgen von nicht mehr zu gebrauchenden
Produkten muß die Umwelt berücksichtigt werden.

• Falls erforderlich, setzen Sie sich bitte mit Ihrer örtlichen
Behörde in Verbindung. Diese kann Ihnen Einzelheiten
zur Entsorgung mitteilen.

Das Symbol auf dem Produkt bzw. auf der Produktverpackung
gibt an, dass dieses Produkt nicht als Hausmüll behandelt werden
darf. Zur Entsorgung ist es an einen entsprechenden Recycling­Punkt für elektrische und elektronische Geräte zu bringen. Durch
die umweltgerechte Entsorgung dieses Produkts tragen Sie dazu
bei, potentielle Folgeschäden an der Umwelt und
Gesundheitsschäden zu verhindern. Ausführlichere Informationen
über das Recycling dieses Produkts erhalten Sie auf Wunsch von
Ihrem Stadt- oder Gemeinderat, den für die Hausmüllentsorgung
zuständigen Behörden oder dem Geschäft, in dem Sie dieses
Produkt gekauft haben.

Wartungsempfehlungen

• Ihr Produkt ist durch ein silberfarbiges und schwarzes Produkttypenschild gekennzeichnet.

• Ihr Gerät sollte mindestens alle 12 Monate gewartet werden; häufiger, wenn es professionell eingesetzt wird.

DEUTSCH - 2

Abschmieren der Sägekette

• Vor dem Abschmieren muss die Kettensäge

ausgeschaltet und vom Power Pack getrennt sein.

1. Schmieren Sie die gesamte Sägekette vor jedem
Gebrauch mit dem beiliegenden Schmieröl ab. (S)

Schärfen der Sägekette

• Vor dem Schärfen der Sägekette muss die Kettensäge

ausgeschaltet und vom Power Pack getrennt sein.

• Beim Schärfen der Sägekette stets Handschuhe tragen!

• SCHÄRFEN SIE DIE SÄGEKETTE ENTSPRECHEND

DER SPEZIFIKATIONEN IN ABB. T

Feilen der Kettenzähne

1. Zum Feilen der Kettenzähne benutzen Sie eine Rundfeile mit

einem Außendurchmesser von 4 mm. Setzen Sie die Feile so an,
dass sie einen 30-Grad-Winkel zum Sägeschwert bildet und 1/5
des Außendurchmessers der Feile das Zahndach überragt. Halten

Sie die Feile waagerecht und drücken Sie sie während des Feilens
von Ihnen weg. Die Feile greift nur im Vorwärtsstrich – danach die
Feile abheben, damit die Kettenzähne nicht berührt werden.

Feilen der Tiefenbegrenzer

1. Zum Feilen der Tiefenbegrenzer benutzen Sie eine
Flachfeile. Halten Sie die Feile waagerecht beim Feilen.
Runden Sie die Vorderkante der Tiefenbegrenzer so ab,
dass ihre ursprüngliche Form erhalten bleibt.

• Tauchen Sie die Sägekette in Öl und waschen Sie
Feil- und Sägespäne ab.

An- und Abbau der Sägekette

Wichtig!

• Vor dem An- oder Abbau der Sägekette muss die Kettensäge
ausgeschaltet und vom Power Pack getrennt sein.

• Tragen Sie beim An- oder Abbau der Sägekette stets
Schutzhandschuhe.

• Benutzen Sie nur ein Sägeschwert mit einer Spitze,
die für dieses Produkt ausgelegt ist.

• Entfernen Sie nicht die Spitze des Sägeschwerts und
ersetzen Sie das Sägeschwert nicht durch eine Schwert ohne
Spitze, um das Zurückschlagen der Säge zu vermeiden.

Abbau der Sägekette

1. Lösen Sie die Schrauben (K1) am Kettenradschutz (K2) mit
einem Schraubendreher und entfernen Sie den Kettenradschutz.

2. Lösen Sie die Innensechskantschraube (L1) mit dem
beiliegenden Innensechskantschlüssel und entfernen Sie
die Schraube (L1) komplett mit Unterlegscheibe (L2).

3. Drücken Sie das Sägeschwert (L3) an die Spannfeder

(L4) und entfernen Sie Sägeschwert und Kette.

Anbringen der Sägekette

1. Halten Sie die Säge mit der Schwertspitze nach oben und

führen Sie die Kette auf das Sägeschwert (M1). Achten Sie
darauf, dass die Kettenzähne in Drehrichtung weisen (M2).

2. Führen Sie die Kette über das Kettenrad (N1) und befestigen Sie
das konkave Ende des Sägeschwerts an der Spannfeder (N2).

3. Führen Sie die Innnensechskantschraube (L1) durch die
Unterlegscheibe (L2) und das Sägeschwert (L3). Ziehen
Sie die Schraube mit dem beiliegenden
Innnensechskantschlüssel fest und überzeugen Sie sich
davon, dass das Sägeschwert fest sitzt.

4. Bringen Sie den Kettenradschutz (K2) an und ziehen Sie
die Schrauben (K1) fest. Überzeugen Sie sich davon,
dass der Kettenradschutz fest sitzt.

Einstellen der Sägekettenspannung

• Vor dem Einstellen muss die Kettensäge
ausgeschaltet und vom Power Pack getrennt sein.

• Prüfen Sie die Kettenspannung vor jedem Gebrauch der Säge.

1. Ziehen Sie die Sägekette vom Sägeschwert ab. (P) Sie
sollte sich ca. 2-3 mm abziehen lassen.

2. Zum Einstellen der Spannung lösen Sie die

Innensechskantschraube (R) mit dem beiliegenden
Innensechskantschlüssel.

3. Der Kettenabstand wird durch die Spannfeder (N2)

automatisch eingestellt.

4. Ziehen Sie die Innensechskantschraube fest und überzeugen
Sie sich davon, dass der Abstand richtig eingestellt ist.

EC KONFORMITÄTSERKLÄRUNG

Husqvarna UK Ltd., Aycliffe Industrial Park
Newton Aycliffe, Co. Durham, DL5 6UP, England

erklären in alleiniger Verantwortung, dass das Produkt bzw. die Produkte

Kategorie...........................

Batteriepol Baumsäge

Typ ............................LPC24A

Identifizierung der reihe.........Siehe Produkttypenschild

Baujahr...............................Siehe Produkttypenschild

die maßgeblichen Anforderungen und Bestimmungen der folgenden EU-Richtlinien
erfüllt/erfüllen:

98/37/EEC (bis 31.12.09), 2006/42/EC (ab 01.01.10), 2004/108/EC, 2000/14/EC

beruhend auf den folgenden in der EU harmonisierten, anwendbaren Standards:

EN50144-1, EN50144-2-15, EN774, EN50366, EN55014-1, EN55014-2, EN61000-3-2,
EN61000-3-3

Der maximale A-Schalldruckpegel L

pA

an der Bedienerposition, aufgezeichnet an einem Muster

des/der obigen Produkts/Produkte, entspricht der in der Tabelle angegebenen Stufe.
Der maximale Vibrationswert an Hand/Arm, gemessen nach EN ISO 5349 an einem Muster

des/der obigen Produkts/Produkte, entspricht dem in der Tabelle angegebenen Wert.
2000/14/EU: Die Werte der gemessenen Geräuschemission L

WA

und der garantierten

Geräuschemission L

WA

entsprechen den Tabellenwerten.

Konformitätsbewertungsverfahren............... Annex VI

Prüfbehörde................................................. Intertek, Cleeve Road

Leatherhead, Surrey
KT22 7SB, England

Newton Aycliffe 24/09/2007
M.Bowden

Direktor für Forschung & Entwicklung

Husqvarna UK Ltd.

Typ

Gemessene Geräuschemission L

WA

(dB(A))

Garantierte Geräuschemission L

WA

(dB(A))

Höhe (dB(A))
Wert (m/s

2

)

Gewicht (Kg)

LPC24A

91
95

77.2

1.0

6.89

DEUTSCH - 3

Precautions a Prendre

Mal utilisé, votre produit peut devenir dangereux! Votre produit peut occasionner de graves blessures à l'utilisateur et aux autres;
les conseils d'utilisation et de sécurité doivent être scrupuleusement suivis pour un usage optimal et sûr de votre produit.
L'utilisateur a la responsabilité du respect des conseils d'utilisation et de sécurité de ce manuel et concernant le produit.

Explication des symboles de votre produit

Avertissement

Lire attentivement le mode dʼemploi pour vous
assurer de bien comprendre toutes les
commandes et leur utilisation.

Le port dʼun casque rigide et dʼune visière de
protection pour les yeux est recommandé
pour se protéger contre les éclats projetés
par les parties coupantes.

Ne jamais utiliser l'outil sous la pluie ou le
laisser à l'extérieur lorsqu'il pleut.

Eteindre ! Enlever la prise du Power Pack
avant toute opération de réglage, de
nettoyage ou si le câble est endommagé.

Attention : La conception de ce produit
nʼintègre pas de dispositif de protection
contre les chocs électriques en cas de
contact avec les lignes électriques aériennes.

Généralités

1. Ne jamais laisser des enfants ou personnes ne
connaissant pas le mode d'emploi utiliser l'outil. La
limite d'âge de l'utilisateur peut varier en fonction de
la réglementation locale en vigueur.

2. Utiliser l'outil uniquement en suivant les instructions
et pour les fonctions décrites dans le mode d'emploi.

3. Ne jamais utiliser l'outil lorsque vous êtes fatigué, malade ou
sous l'influence d'alcool, de drogues ou de médicaments.

4. Lʼopérateur ou utilisateur est tenu responsable des
dangers ou accidents provoqués aux autres personnes
ou à leurs biens.

5. Tenir les personnes présentes à l'écart. Ne jamais
faire fonctionner l'outil à proximité de personnes,
particulièrement des enfants ou animaux familiers.

Préparation

1. Portez toujours des vêtements appropriés, gants et
chaussures robustes. Le port de lunettes de
sécurité et dʼun casque rigide est recommandé. Ne
portez pas de vêtements amples ou de bijoux
susceptibles dʼêtre happés dans les parties mobiles.

2. Inspectez soigneusement la zone dans laquelle le taille­haies doit être utilisé et enlevez fils et objets quelconques.

3. Avant de mettre lʼappareil en marche et après tout
choc, vérifier quʼil ne présente aucun signe dʼusure
ou de dommage, et le réparer si nécessaire.

4. Nʼutiliser jamais un produit auquel il manquerait une
pièce ou qui présenterait une modification non agréée.

Utilisation

1. Dégager la zone de travail. Avant toute opération de

taille, sʼassurer de porter des chaussures de sécurité,
du bon dégagement de la zone de travail et dʼun
passage libre pour retirer les branchages élagués.

2. Nʼutilisez le taille-haies quʼà la lumière du jour ou
sous un bon éclairage artificiel.

3. Savoir comment arrêter rapidement lʼoutil en cas
dʼurgence.

4. Enlever la prise du Power Pack avant de passer le
produit à une autre personne.

5. Evitez dʼutiliser le taille-haies lorsque des gens, en
particulier des enfants se trouvent à proximité.

6. Toujours assurer une position de travail stable
durant lʼutilisation de lʼoutil.

7. Toujours tenir les mains et les pieds éloignés de lʼoutil
de coupe, et surtout en mettant le moteur en marche.

8. Ne pas utiliser dʼescabeau lors de la manipulation de lʼoutil.

9. Enlever la prise du Power Pack:-

- avant de laisser l'appareil sans surveillance pendant
une période plus ou moins longue

- Avant de dégager une obstruction ;

- Avant de vérifier, de nettoyer ou dʼeffectuer des
travaux sur lʼappareil;

- si vous heurtez un objet. N'utilisez pas votre appareil
avant de vous assurez que celui-ci est en bon état
de fonctionnement ;

- si l'appareil se met à vibrer de manière anormale.
Vérifiez immédiatement. Des vibrations excessives
peuvent l'endommager.

- avant de le passer à une autre personne.

10. Ne pas lʼutiliser par temps de pluie ou lʼexposer à lʼhumidité.

11. Ne pas forcer le moteur de la tronçonneuse ; elle

fonctionnera mieux en respectant le régime prévu.

12. Toujours transporter la tronçonneuse en position

arrêt, le bouton hors de contact.

13. Maintenir la chaîne bien affûtée et à la bonne

tension pour garantir une meilleure performance.

14. Débrancher le Power Pack en cas de non fonctionnement,

avant lʼentretien et le changement dʼaccessoires et de
pièces, telles que la chaîne et la protection.

15. Protection anti-rebonds. Un rebond peut se produire

lorsque le guide-chaîne touche un objet ou lorsquʼune
branche trop proche percute lʼoutil durant la taille. Dans
certains cas, un contact de la pointe peut causer une rapide
réaction de recul, car en venant heurter le guide-chaîne,
celui-ci se relève en direction de lʼopérateur. Coincer la
chaîne de coupe au niveau de la pointe du guide-chaîne
peut repousser rapidement celui-ci vers lʼopérateur. Lʼune
ou lʼautre de ces réactions peut provoquer une perte de
contrôle de lʼoutil, risquant de blesser gravement lʼopérateur.
Il est conseillé de suivre les instructions de sécurité
suivantes afin de limiter le risque de rebonds.

1) Tenir fermement lʼoutil des deux mains lorsque le

moteur est en marche. Serrer fermement, les doigts et
le pouce encerclant les poignets de la tronçonneuse.

2) Ne jamais travailler à un niveau trop élevé.

3) Toujours garder un appui bien stable.

4) Eviter que le nez du guide-chaîne entre en contact avec le

sol, des rondins, des branches ou autres obstructions.

5) Utiliser des accessoires, tels que le guide-chaîne

spécial qui limite le risque de rebonds et dont votre
outil est déjà équipé.

6) Nʼutiliser que des guides et chaînes de rechange

spécifiés par le fabricant.

Entretien et rangement

1. Maintenir les écrous, boulons et vis bien serrés pour
assurer un état de fonctionnement sûr du produit.

2. Pour assurer la sécurité, remplacez les pièces
usées ou endommagées. Nʼutiliser que des pièces
de rechange de référence identique

3. Lors du réglage de lʼoutil, veiller à ne pas vous

coincer les doigts entre les pièces fixes et les
parties coupantes mobiles de la machine.

4. Après usage, il est conseillé de ranger le produit

avec le fourreau du guide-chaîne.

Réglage de la tension de la chaîne de coupe

• S’assurer que la tronçonneuse est arrêtée et
débranchée du Power Pack

• Vérifier la tension de la chaîne de coupe avant
toute utilisation.

1. Soulever la chaîne de coupe du guide-chaîne.(P)
Lʼespace doit être de 2 à 3mm

2. Pour régler la tension, dévisser légèrement le boulon à

tête hexagonale (R) à lʼaide de la clé hexagonale fournie.

3. Lʼespace sera automatiquement ajusté au réglage

correct par le ressort de tension (N2)

4. Serrer le boulon à tête hexagonale, en sʼassurant
que le réglage de lʼécart est correct.

FRANÇAIS - 1

Garantie et Police de Garantie

Si une pièce sʼavère défectueuse pour cause de défaut de
fabrication, au cours de la période de garantie, Husqvarna
UK Ltd. dʼextérieur se chargera, sans frais pour le
consommateur, de la réparation ou du remplacement, via
ses agents de service après-vente agréés, dès lors que :
a) Le défaut est directement signalé au réparateur autorisé.
b) La fourniture du justificatif dʼachat
c) Le défaut nʼest pas causé par une mauvaise utilisation, une

négligence ou un mauvais réglage effectué par lʼutilisateur.
d) La panne nʼest pas causée par lʼusure normale.
e) La machine nʼa pas été entretenue ou réparée,

démontée ou manipulée par toute personne non

autorisée par Husqvarna UK Ltd..
f) La machine nʼa pas été utilisée pour la location.
g) La machine appartient au premier acheteur.
h) La machine nʼa pas été commercialement utilisée..
* Cette garantie est additionnelle à, et dans aucune

circonstance elle diminue les droits statutaires des clients

Les défaillances occasionnées dans les situations ci­dessous ne sont pas couvertes. Il est donc important de lire
les instructions contenues dans le manuel de l'utilisateur et
de bien assimiler comment utiliser et entretenir votre outil :

Défauts non couverts par la garantie

* Défauts causés par un défaut initial non signalé.
* Défauts causés par un choc soudain.
* Défaillances résultant d'une utilisation du produit dans des

conditions autres que celles stipulées dans les instructions et
recommandations contenues dans le manuel de l'utilisateur.

* Les machines utilisées pour la location ne sont pas

couvertes par cette garantie.

* Les pièces ci-après énumérées sont considérées comme

des pièces d'usure et leur durée de vie dépend d'un entretien
régulier. Par conséquent, elles ne sont pas couvertes par la
garantie : Guide-chaîne et chaîne

* ATTENTION !

Sous la garantie, Husqvarna UK Ltd. nʼaccepte pas dans
lʼensemble ou en partie, directement ou indirectement, la
responsabilité des défauts causés par le montage de pièces de
rechange ou de parties supplémentaires qui ne sont pas
fabriquées ou approuvées par Husqvarna UK Ltd., ou si la
machine a été modifiée de quelque façon que ce soit.

Informations Concernant L’environnement

• Prendre lʼenvironnement en considération lors de la mise

au rebut du produit à la fin de sa vie utile.

• Si nécessaire, consulter les services municipaux pour

toute information concernant la mise au rebut.

Le symbole sur le produit ou sur son emballage indique que ce
produit ne doit pas être traité comme déchet ménager. Il doit
obligatoirement être déposé au point de collecte prévu pour le
recyclage du matériel électrique et électronique. En vous
conformant à une procédure d'enlèvement correcte du produit
devenu obsolète, vous aiderez à prévenir tout effet nuisible à
l'environnement et à la santé, qu'une manipulation inappropriée de
celui-ci pourrait autrement provoquer. Pour de plus amples
informations sur le recyclage de ce produit, veuillez contacter votre
mairie ou collectivité locale, la déchetterie de votre localité ou le
magasin où vous avez acheté le produit.

Recommandations de Service

• Cet appareil n’est identifié que par une plaque de qualité de produit, argentée et noire.

• Nous vous recommandons vivement de faire réviser votre machine au moins tous les douze mois, plus souvent

dans le cas d’un usage professionnel.

FRANÇAIS - 2

Graissage de la chaîne de coupe

• S’assurer que la tronçonneuse est arrêtée et

débranchée du Power Pack

1. Graisser entièrement la chaîne de coupe avant toute

utilisation, à lʼaide du lubrifiant fourni. (S)

Affûtage de la chaîne de coupe

• S’assurer que la tronçonneuse est arrêtée et

débranchée du Power Pack

• Toujours porter des gants pour affûter la chaîne de coupe

• AFFÛTER LA CHAÎNE DE COUPE SELON LES

INDICATIONS DÉTAILLÉES SUR LA PHOTO
Affûtage des dents

1. Utiliser une lime ronde de 4mm de diamètre externe pour

affûter les dents. Positionner sur la dent de manière à

obtenir un angle de 30 degrés par rapport au guide-chaîne

et laisser dépasser 1/5 du diamètre externe de lʼextrémité

coupante. Maintenir la lime en position lorsque vous la
repoussez en limant. Veiller à ne pas toucher les dents
avec la lime lorsque vous la ramenez vers vous.

Réglage de profondeur

1. Utiliser une lime plate pour régler la hauteur des
limiteurs de profondeur. Maintenir la lime en position
tout en limant. Arrondir lʼarête frontale de la jauge de
profondeur pour garder sa forme initiale.

• Immerger la chaîne de coupe dans de l’huile et
nettoyer le dépôt de limaille et de sciure.

Démontage et montage de la chaîne de coupe

Important

• S’assurer que la tronçonneuse est arrêtée et
débranchée du Power Pack

• Toujours porter des gants lors du démontage ou
du montage de la chaîne de coupe.

• Utiliser uniquement un guide-chaîne muni d’un pignon
avant spécifiquement conçu pour ce produit.

• Pour éviter tout rebond, ne pas retirer le pignon
avant ou remplacer le guide-chaîne par un autre
sans pignon avant.

Démontage de la chaîne de coupe

1. Retirer les vis (K1) du carter dʼembrayage (K2) à lʼaide
dʼun tournevis et enlever le carter dʼembrayage.

2. Dévisser le boulon à tête hexagonale (L1) à lʼaide de
la clé hexagonale fournie et enlever le boulon (L1) et
la rondelle dʼécartement (L2).

3. Pousser le guide-chaîne (L3) contre le ressort de
tension (L4) et enlever le guide-chaîne et la chaîne.

Montage de la chaîne de coupe

1. Monter la chaîne sur le guide-chaîne, le pignon avant
en dessus (M1), en sʼassurant que la face tranchante
des dents est dans le sens de la marche (M2)

2. Monter la chaîne sur le pignon dʼentraînement (N1)
et placer lʼextrémité concave du guide-chaîne contre
le ressort de tension (N2).

3. Insérer le boulon à tête hexagonale (L1) dans la
rondelle dʼécartement (L2) et le guide-chaîne (L3) et
serrer à lʼaide de la clé hexagonale fournie, en
sʼassurant que le guide-chaîne est bien fixé.

4 Monter le carter dʼembrayage (K2) et serrer les vis

(K1) en sʼassurant que le carter dʼembrayage est
bien fixé.

EC DÉCLARATION DE CONFORMITÉ

Husqvarna UK Ltd., Aycliffe Industrial Park
Newton Aycliffe, Co. Durham, DL5 6UP, England

Nous déclarons sous notre seule responsabilité que le() produit(s) :

Catégorie

............................Elagueur télescopique à batterie

Typ......................................LPC24A

Identification de la serie......Voir la Plaquette D’identification

Année de Construction

.......Voir la Plaquette D’identification

est/sont conforme(s) aux exigences et dispositions essentielles des Directives européennes
suivantes :

98/37/EEC (jusqu'au 31.12.09), 2006/42/EC (à oparir du 01.01.10), 2004/108/EC,
2000/14/EC

Selon les normes harmonisées de lʼUE applicables :

EN ISO 11680-1, EN50260-1, EN60335-1, EN60335-2-29, EN50366, EN55014-1,
EN55014-2, EN61000-3-2, EN61000-3-3

Le niveau de pression sonore maximum mesuré à lʼoreille de lʼopérateur, enregistré sur un
échantillon du/des produit(s) ci-dessus correspond au niveau indiqué dans le tableau.

Le niveau de vibration maximum main/bras mesuré suivant la norme EN ISO 5349 sur un
échantillon du/des produit(s) ci-dessus correspond à la valeur indiquée dans le tableau.

2000/14/CE : Les valeurs de puissance sonore mesurées et de puissance sonore garantie
sont conformes aux chiffres indiqués dans le tableau.
Procédure dʼévaluation de conformité

............ Annex VI

Organisme notifié........................................... Intertek, Cleeve Road

Leatherhead, Surrey
KT22 7SB, England

Newton Aycliffe 24/09/2007
M.Bowden

Responsable Recherche & Développement

Husqvarna UK Ltd.

Type

Niveau de puissance sonore mesuré L

WA

(dB(A))

Niveau de puissance sonore mesuré L

WA

(dB(A))

Niveau (dB(A))
Valeur (m/s

2

)

Poids (Kg)

LPC24A

91
95

77.2

1.0

6.89

FRANÇAIS - 3

Veiligheidsvoorschriften

Bij verkeerd gebruik kan dit product gevaarlijk zijn! Het product kan de bediener en anderen ernstig verwonden. Om
de veiligheid en doeltreffendheid van het product te garanderen is het derhalve belangrijk dat de waarschuwingen en
veiligheidsinstructies gevolgd worden. Het is de verantwoordelijkheid van de bediener om de waarschuwingen en
veiligheidsinstructies in deze handleiding en op het product te volgen.

Uitleg van symbolen op het product

Waarschuwing.

Lees de handleiding voor de gebruiker
aandachtig door, zodat u volledig vertrouwd
bent met de verschillende
bedieningselementen en de werking daarvan.

Het gebruik van oogbescherming en een
helm wordt aanbevolen als beveiliging tegen
rondvliegende stukjes.

Niet in de regen gebruiken en het product niet
buiten in de regen laten staan.

Uitschakelen! Haal de stekker uit de Power
Pack alvorens deze af te stellen of te
reinigen en wanneer het snoer is beschadigd.

Waarschuwing: dit product is niet ontworpen
om tegen elektrische schokken te beveiligen
als het in contact komt met buitenleidingen.

Algemeen

1. Het product nooit laten gebruiken door kinderen of door
personen die niet vertrouwd zijn met deze instructies.
Plaatselijke reguleringen kunnen beperkingen opleggen ten
aanzien van de leeftijd van de bediener.

2. Het product uitsluitend gebruiken in overeenstemming
met de gebruiksaanwijzing en voor de werkzaamheden
die in de instructies beschreven worden.

3. Het product nooit gebruiken wanneer u vermoeid, ziek of
onder de invloed van alcohol, drugs of medicijnen bent.

4. De gebruiker is verantwoordelijk voor ongevallen of
gevaren die andere mensen of hun eigendom treffen.

5. Omstanders uit de buurt houden. Niet gebruiken in de
nabijheid van personen, vooral niet in de buurt van
kinderen of huisdieren.

Voorbereiding

1. Draag altijd de geschikte kleding, handschoenen en
stevig schoeisel. Het gebruik van een veiligheidsbril
en een helm wordt aanbevolen. Draag geen
loszittende kleding of juwelen die kunnen gegrepen
worden door de bewegende onderdelen.

2. Controleer het te snoeien gebied grondig en verwijder
ijzerdraad of andere vreemde voorwerpen.

3. Controleer de machine vóór gebruik en na harde
schokken altijd op eventuele slijtage en
beschadigingen en repareer deze zo nodig.

4.

Gebruik nooit producten die incompleet zijn of die
door onbevoegden zijn aangepast.

Gebruik

1. Zorg ervoor dat de werkomgeving onbelemmerd is.
Zorg voordat u begint met zagen eerst voor een
onbelemmerde werkomgeving, een stevige plaats om
te staan en een uitwijkplaats om vallende takken te
vermijden.

2. Gebruik de heggeschaar alleen in daglicht.

3. Zorg ervoor dat u weet hoe u de machine in
noodgevallen snel kunt stopzetten.

4. Haal de stekker uit de Power Pack alvorens het
product aan iemand anders te geven.

5. Vermijd het gebruik van de heggeschaar wanneer andere
mensen, in het bijzonder dieren of kinderen, in de buurt zijn.

6. Tijdens het gebruik van het product moet altijd gezorgd
worden voor een veilige en stabiele werkstand.

7. Houd uw handen en voeten altijd uit de buurt van de
snij-inrichting, vooral wanneer u de motor aanzet.

8. Gebruik de machine niet terwijl u op een trap staat.

9. Haal de stekker uit de Power Pack:-

- als u de maaier een tijd onbeheerd achterlaat;

- voordat u een verstopping vrijmaakt;

- voordat u de maaier inspecteert of schoonmaakt of
aan de machine gaat werken;

- als u iets raakt. Gebruik de maaier uitsluitend als u er
zeker van bent dat de hele machine in een veilige

staat van werking verkeert;

- als de maaier te veel gaat trillen. Onmiddellijk
controleren. Te veel trilling kan letsel veroorzaken.

- voordat u de heggeschaar aan een andere persoon
overhandigt.

10.Niet gebruiken in de regen of blootstellen aan vochtige
of natte condities.

11.Forceer de Sabre zaag niet; de machine zaagt het
best wanneer hij wordt gebruikt zoals bedoeld.

12.Draag de Sabre zaag altijd in de uit-stand en met de
vinger niet aan de schakelaar.

13.Houd de ketting scherp en onder de juiste spanning
voor een betere en veiliger prestatie.

14.Koppel de voeding los wanneer niet gebruikt en vóór
onderhoud en vervangen van accessoires en
hulpstukken zoals de ketting en het scherm.

15. Anti-terugslagscherm Terugslag ("kickback") kan zich
voordoen wanneer de neus of de punt van de geleider een
voorwerp raakt of wanneer het hout nauwer wordt en de
machine in de snede vastklemt. In sommige gevallen kan
aanraking met de punt een bliksemsnelle omkeerreactie
teweegbrengen waarbij de geleider omhoog en terug wordt
geslagen naar de gebruiker. Vastklemmen van de
zaagketting langs de bovenkant van de geleider kan de
geleider snel terugduwen naar de gebruiker. Deze reacties
kunnen ervoor zorgen dat de gebruiker de machine niet
langer onder controle heeft en kunnen de gebruiker ernstig
verwonden. Tref de volgende voorzorgsmaatregelen om
terugslag te voorkomen.

1) Houd de machine stevig met beide handen vast wanneer de
motor draait. Zorg ervoor dat de vingers en duimen de
handgrepen van de Sabre zaag stevig omvatten.

2) Reik niet te ver

3) Zorg ervoor dat u altijd stevig op uw voeten staat en
uw balans bewaart.

4) Voorkom dat de neus van de geleider in aanraking komt met
een houtblok, tak, de grond of andere voorwerpen.

5) Gebruik hulpmiddelen zoals speciale geleiders die het
risico op terugslag verminderen (zoals reeds op uw
product aangebracht).

6) Gebruik alleen nieuwe geleiders en kettingen die door
de fabrikant worden aanbevolen.

Onderhouden en opbergen

1. Alle moeren, bouten en schroeven moeten altijd goed
zijn vastgezet; dit om te garanderen dat het product
veilig gebruikt kan worden.

2. Vervang versleten of beschadigde onderdelen voor veiligheid.

Gebruik uitsluitend identieke vervangende onderdelen.

3. Pas ervoor op dat tijdens het afstellen van het product
de vingers niet bekneld raken tussen de bewegende
messen en onbeweeglijke onderdelen van de machine.

4. Bewaar de machine na het gebruik met de
kettinghoes aangebracht.

Afstellen van de kettingspanning

• Zorg ervoor dat de Sabre zaag is uitgeschakeld
en van de voeding is gescheiden.

• Controleer de spanning van de ketting voor elk
gebruik.

1. Trek de ketting weg van de geleider.(P) De speling
moet ongeveer 2-3mm bedragen

2. De spanning afstellen: draai de inbusbout (R) met de

meegeleverde stiftsleutel een weinig los.

3. De speling wordt automatisch correct ingesteld via

de veerspanner (N2).

4. Draai de inbusbout vast en controleer of de speling
correct is.

NEDERLANDS - 1

Garantie & garantiebeleid

Als er binnen de garantieperiode onderdelen defect blijken
als gevolg van fabrieksfouten, dan verzorgt Husqvarna UK
Ltd. via diens bevoegde monteurs gratis voor reparatie of
vervanging, mits:
a) de fout onmiddellijk wordt doorgegeven aan de

geautoriseerde service centre;
b) het aankoopbewijs getoond kan worden;
c) de fout niet veroorzaakt werd door misbruik,

verwaarlozing of een foute instelling door de gebruiker;
d) de fout geen gevolg is van normale slijtage;
e) geen andere persoon, die niet door Husqvarna UK Ltd.

geautoriseerd is, de machine onder-houden, hersteld of

uit elkaar genomen heeft;
f) de machine niet verhuurd werd;
g) de machine het eigendom is van de oorspronkelijke klant;
h) de machine niet voor commerciële doeleinden gebruikt werd.
* Deze garantie is een extra service en zal in geen geval

in de weg staan van uw statutaire rechten.
Storingen als gevolg van het volgende worden niet gedekt.
Het is daarom belangrijk dat u de instructies in de

gebruikershandleiding leest en dat u weet hoe u de machine
moet bedienen en onderhouden:

Defecten die niet door de garantie gedekt worden:

* Defecten die het gevolg zijn van een oorspronkelijke fout die

niet werd doorgegeven aan de geautoriseerde service center.
* Defecten die veroorzaakt werden door een botsing met iets.
* Storingen omdat het product niet gebruikt is in

overeenstemming met de instructies en aanbevelingen in

de gebruikershandleiding.
* Machines die verhuurd worden, zijn niet gedekt door deze garantie.
* De volgende items worden beschouwd als verslijtende

onderdelen. Hoe lang ze meegaan is afhankelijk van regelmatig

onderhoud en deze onderdelen worden derhalve niet door de

garantie gedekt: Geleider en ketting
* Opgelet!

Husqvarna UK Ltd. garantie dekt geen defecten die een

rechtstreeks of onrechtstreeks gevolg zijn van de montage van

reserve-onderdelen of extraʼs die niet geproduceerd of goed-

gekeurd zijn door Husqvarna UK Ltd., of defecten die het

gevolg zijn van een wijziging aan de machine.

Informatie met betrekking tot het milieu

* Milieubewuste overwegingen dienen mee te spelen bij het

weggooien van een product aan het einde van de levensduur.

* Indien nodig, kunt u kontakt opnemen met de gemeentelijke

autoriteit voor informatie over de verwerking.

Het symbool op het product of de verpakking betekent dat dit
product niet mag worden behandeld als gewoon huishoudelijk
afval, maar in plaats daarvan moet worden ingeleverd bij het punt
voor recycling van elektrische en elektronische apparatuur. Door
dit product correct te verwijderen helpt u om de negatieve
gevolgen die een verkeerde verwerking van dit product kan
hebben voor het milieu en de gezondheid te voorkomen. Voor
verdere informatie over recycling van dit product kunt u contact
opnemen met uw gemeente, de relevante dienst voor de
verwerking van huishoudelijk afval of de winkel waar u het
product hebt gekocht.

Aanbevolen service

• Uw product is voorzien van een unieke identificatie in de vorm van een zilver en zwart gekleurd
productkwaliteitslabel.

• U wordt ten zeerste aangeraden uw product ten minste elke twaalf maanden een service-beurt te geven, vaker
indien het beroepshalve veelvuldig wordt gebruikt.

Smeren van de ketting

• Zorg ervoor dat de Sabre zaag is uitgeschakeld

en van de voeding is gescheiden.

1. Smeer de hele ketting voor elk gebruik. Gebruik

hiervoor de meegeleverde kettingolie. (S)

Slijpen van de ketting

• Zorg ervoor dat de Sabre zaag is uitgeschakeld

en van de voeding is gescheiden.

• Draag altijd handschoenen bij het slijpen van de

ketting.

• SLIJP DE KETTING ZOALS GEÏLLUSTREERD IN

AFBEELDING T

Bijvijlen van de zaagtanden

1. Vijl de zaagtanden bij met een ronde vijl die een

buitendiameter van 4mm heeft. Zet deze op de
zaagtand zodat deze een hoek van 30 graden heeft
ten opzichte van de geleider en 1/5 van de

buitendiameter van de punt van de tand naar buiten
steekt. Houd de vijl vlak en vijl van u af. Ga
voorzichtig te werk zodat u de tanden bij het
terugtrekken van de vijl niet aanraakt.

Vijlen van dieptemaat

1. Gebruik een platte vijl voor het vijlen van de
dieptematen. Houd de vijl vlak tijdens het vijlen. Vijl
de voorste hoek van de dieptemaat rond om de
oorspronkelijke vorm te behouden.

• Dompel de zaagketting in olie en verwijder alle
vijzelstof en zaagsel.

Verwijderen en aanbrengen van de ketting

Belangrijk

• Zorg ervoor dat de Sabre zaag is uitgeschakeld
en van de voeding is gescheiden.

• Draag altijd handschoenen voor het verwijderen
of aanbrengen van de ketting.

• Gebruik uitsluitend een geleider met punt die is
ontworpen voor deze machine.

• Om terugslag te voorkomen mag de punt niet
worden verwijderd en mag de geleider niet worden
vervangen door een geleider zonder punt.

Verwijderen van de ketting

1. Draai de schroeven (K1) op het kettingwielscherm (K2)
los met een schroevendraaier en verwijder het scherm.

2. Draai de inbusbout (L1) los met de meegeleverde
stiftsleutel en verwijder de bout (L1) en de ring (L2).

3. Duw de geleider (L3) tegen de veerspanner (L4) en

verwijder de geleider en de ketting.

Aanbrengen van de ketting

1. Breng de ketting aan over de geleider met de punt

van geleider naar boven (M1). Zorg ervoor dat de
zaagtanden in de draairichting wijzen (M2).

2. Breng de ketting aan over het kettingwiel (N1) en

breng het concaafvormige einde van de geleider aan
tegen de veerspanner (N2).

3. Steek de inbusbout (L1) door de ring (L2) en de geleider
(L3) en draai hem vast met de meegeleverde stiftsleutel.
Zorg ervoor dat de geleider goed vastzit.

4. Breng het kettingwielscherm (K2) aan en draai de
schroeven (K1) vast. Zorg ervoor dat het
kettingwielscherm goed vastzit.

NEDERLANDS - 2

EC CONFORMITEITSVERKLARING

Husqvarna UK Ltd., Aycliffe Industrial Park
Newton Aycliffe, Co. Durham, DL5 6UP, England

Verklaren op eigen verantwoording dat het(de) product(en);

Category............................

Snoeizaag op batterijen

Type ............................LPC24A

Identificatie van serie........Zie Productlabel

Bouwjaar...........................Zie Productlabel

Voldoet(voldoen) aan de essentiële eisen en voorzieningen van de volgende EG-richtlijnen:

98/37/EEC (tot 31.12.09), 2006/42/EC (vanaf 01.01.10), 2004/108/EC, 2000/14/EC

gebaseerd op de volgende toegepaste binnen de EU geharmoniseerde standaarden:

EN ISO 11680-1, EN50260-1, EN60335-1, EN60335-2-29, EN50366, EN55014-1,
EN55014-2, EN61000-3-2, EN61000-3-3

Het A-gewogen geluidsdrukniveau L

pA

op de positie van de bediener, vastgesteld op een

voorbeeld van het(de) bovenstaande product(en) komt overeen met het Niveau in de tabel.

De maximale gewogen waarde van de hand-/armvibratie, gemeten volgens En ISO 5349 op een
voorbeeld van het(de) bovenstaande product(en) komt overeen met de Waarde in de tabel.

2000/14/EC: Het Gemeten Geluidsvermogen L

WA

en het Gegarandeerde Geluidsvermogen

L

WA

komen overeen met de cijfers uit de tabel.

Controleprocedure conformiteit

...................... Annex VI

Erkend lichaam.............................................. Intertek, Cleeve Road

Leatherhead, Surrey
KT22 7SB, England

Newton Aycliffe 24/09/2007
M.Bowden

Directeur Onderzoek en Ontwikkeling

Husqvarna UK Ltd.

Type

Gemeten geluidsvermogen L

WA

(dB(A))

Gegarandeerd geluidsvermogen L

WA

(dB(A))

Niveau (dB(A))
Waarde (m/s

2

)

Gewicht (Kg)

LPC24A

91
95

77.2

1.0

6.89

NEDERLANDS - 3

Sikkerhet

Hvis ditt produkt ikke blir brukt på forsvarlig måte, kan det være farlig! Ditt produkt kan forårsake alvorlig personskade, både på
deg selv og andre, og advarslene og sikkerhetsinstruksene må følges for å sikre en rimelig grad av sikkerhet og effektivitet ved
bruk av produktet. Det er brukerens ansvar å følge advarsels- og sikkerhetsinstruksene i denne brukermanualen og på produktet.

Forklaring av symbolene på produktet

Advarsel

Les bruksanvisningen nøye for å være sikker
på at du er kjent med samtlige
betjeningsknapper og hvordan de virker.

Bruk av vernebriller og vernehjelm er anbefalt
for å beskytte mot gjenstander som kastes av
delene som kapper.

Produktet skal ikke brukes i regn, og det må
ikke stå ute mens det regner.

Slå av! Trekk ut støpselet fra Power Pack før
justering, rengjøring eller hvis ledningen er
skadet.

Advarsel: Dette produktet er ikke konstruert
for å gi beskyttelse mot elektrisk støt i tilfelle
kontakt med elektriske luftkabler.

Generelt

1. La aldri barn eller andre personer som ikke er kjent med
bruksanvisningen bruke produktet. Det er mulig at lokale
forskrifter setter en minstegrense for brukerens alder.

2. Bruk kun produktet på den måten og til det formålet
beskrevet i denne bruksanvisningen.

3. Bruk aldri produktet når du er trett, syk, påvirket av
alkohol, legemidler eller medisiner.

4. Brukeren er ansvarlig for ulykker eller fare som andre
personer eller deres eiendom utsettes for

5. Hold tilskuere unna. Maskinen bør ikke brukes når andre
personer, spesielt barn eller dyr, oppholder seg i nærheten.

Forberedelse

1. Det må alltid brukes passende klær, hansker og kraftige
sko. Bruk av vernebriller og en vernehjelm er
anbefalt. Løstsittende klær eller smykker som kan bli
sittende fast i deler som beveger seg må ikke brukes.

2. Kontroller området hvor hekksaksen skal brukes nøye,
fjern ståltråder og andre uvedkommende gjenstander.

3. Før du bruker maskinen, og etter et eventuelt sammenstøt
eller kollisjon, kontroller at det ikke finnes tegn på slitasje eller
skade og reparer etter som det er nødvendig.

4.

Gjør aldri forsøk på å bruke et ufullstendig produkt
eller et produkt med en uautorisert modifikasjon.

Bruk

1. Hold arbeidsområdet klart og ryddig. Du må ikke
begynne å kappe før du har et klart og ryddig
arbeidsområde, har et sikkert fotfeste og en vei ut
hvor du kan trekke deg tilbake fra fallende grener.

2. Hekksaksen må kun brukes i dagslys eller meget god
kunstig belysning.

3. Bli kjent med hvordan produktet skal stoppes hurtig i
et nødstilfelle.

4. Trekk ut støpselet fra Power Pack før produktet
rekkes over til en annen person.

5. Unngå å bruke hekksaksen mens andre, særlig barn,
oppholder seg i nærheten.

6. Når produktet brukes, forsikre deg alltid om at
arbeidsstillingen er trygg og sikker

7. Hold hender og føtter unna knivene til enhver tid og
spesielt når du slår på motoren.

8. Ikke bruk gardintrapp når produktet brukes.

9. Trekk ut støpselet fra Power Pack:-

- før du forlater produktet ubevoktet, uansett hvor kort
tid dette måtte være.

- før du fjerner en blokkering;

- før du kontrollerer, gjør ren eller arbeider på maskinen;

- hvis du treffer en gjenstand. Ikke forsett å bruke produktet før
du er sikker på at hele produktet er i sikker driftstilstand.

- hvis produktet begynner å vibrere unormalt. Sjekk produktet

omgående. Unødig vibrasjon kan føre til personskade.

- før du gir den til en annen.

10.Ikke bruk produktet når det regner eller er utsatt for
fuktige og våte tilstander.

11.Ikke tving Sabre Saw-produktet under bruk. Produktet
vil gjøre arbeidet bedre på den hastigheten det er
beregnet for.

12.Saber Saw-produktet skal alltid være slått av når det
bæres og med fingeren borte fra bryteren.

13.Hold kjedet skarpt og på korrekt stramming for bedre
og tryggere drift.

14.Kople fra strømtilførselsenheten når produktet ikke er
i bruk, før vedlikehold og når det skiftes tilbehør og
utstyr, slik som kjede og vernedeksel.

15.Vokt deg for tilbakespark. Tilbakespark kan oppstå når
nesen eller tuppen på ledeplaten kommer i berøring med
en gjenstand, eller når veden kommer nærme og
fastkniper produktet under kapping. Kontakt på tuppen
kan i noen tilfeller forårsake en lynhurtig reversert
reaksjon som sparker ledeplaten opp og tilbake mot
operatøren. Fastkniping på kappekjedet langs etter
toppen av ledeplaten kan eventuelt skyve stangen hurtig
bakover mot operatøren. Begge disse reaksjonene kan
gjøre at du kanskje mister kontrollen over produktet som
kan resultere i alvorlig skade på brukeren. Følgende
forholdsregler skal følges for å minimalisere tilbakespark.

1) Hold godt fast i produktet med begge hender når motoren
er i gang. Sørg for et godt grep rundt håndtaket med
fingrer og tomler på Sabre Saw-produktet

2) Strekk deg ikke for langt.

3) Sørg alltid for godt fotfeste og balanse.

4) La ikke nesen på ledeplaten komme i kontakt med
trestamme, gren, bakke eller andre hindringer.

5) Bruk anordninger slik som styrestenger for å redusere
farer som skyldes tilbakespark, og som allerede er
montert på ditt produkt.

6) Bruk kun originale stenger og kjeder under utskifting
som spesifisert av produsenten.

Vedlikehold og oppbevaring

1. Hold alle muttere, bolter og skruer godt trukket til for å
være sikker på at produktet er i sikker driftstilstand.

2. For sikkerhetens skyld skift ut deler som er slitt eller
skadet.

Bruk kun identiske byttedeler.

3. Vær forsiktig når produktet justeres for å hindre at
fingrene setter seg fast mellom bevegelige blad og
faste deler på maskinen.

4. Etter bruk skal produktet bli lagret ved å bruke
kjededekslet som følger med.

Justere stramming på kappekjedet

• Kontroller at Sabre Saw-produktet er slått av og
at strømtilførselsenheten er frakoplet

• Sjekk strammingen på kappekjedet hver gang før
det tas i bruk.

1. Trekk kappekjedet unna ledeplaten (P). Åpningen
skal være cirka 2-3 mm

2. For å justere strammingen, løsne litt på heksagonal

hodeskrue (R) med heksagon verktøy som følger med.

3. Åpningen blir justert automatisk ved justeringsfjæren

for stramming (N2)

4. Skru fast heksagonal hodeskrue og forsikre deg om
at målet på åpningen er korrekt.

Smøre kappekjedet

• Kontroller at Sabre Saw-produktet er slått av og
at strømtilførselsenheten er frakoplet

1. Smør hele kappekjedet hver gang før bruk med

smøreoljen som følger med (S).

NORSK - 1

Garanti

Hvis noen del skulle vise seg å være defekt grunnet
produksjonsfeil i garantiperioden, vil Husqvarna UK Ltd.
gjennom sine autoriserte servicereparatører stå for
reparasjon eller bytte, vederlagsfritt for kunden, forutsatt
at:
a) Det meldes fra om feilen direkte til serviceverkstedet

eller forhandler.

b) Det fremlegges kjøpsbevis.
c) Feilen ikke har oppstått på grunn av misbruk,

vannskjøtsel eller feilaktig justering av brukeren.

d) Svikten skyldes alminnelig bruk og slitasje.
e) Maskinen ikke har vært ettersett eller reparert, tatt fra

hverandre eller vært fingret med av personer som
ikke er autorisert av Husqvarna UK Ltd..

f) Maskinen ikke har vært leid ut.
g) Maskinen er eid av den opprinnelige kjøperen.
h) Maskinen ikke har vært brukt kommersielt.
* Denne garantien er i tillegg til, og reduserer ikke på

noen måte, kundens lovbestemte rettigheter.

Svikt av følgende grunner er ikke dekket, derfor er det
viktig at du leser veiledningen i brukermanualen og
forstår hvordan maskinen skal brukes og vedlikeholdes:

Svikt som ikke er dekket av garantien

* Svikt som skyldes at det ikke ble meldt fra om feilen

straks den ble oppdaget.
* Svikt som skyldes plutselig støt eller kollisjon.
* Svikt som følge av at maskinen ikke har vært brukt i

overensstemmelse med veiledningen og

anbefalingene i brukermanualen.
* Maskiner som har vært utleid dekkes ikke av denne garantien.
* Følgende liste over deler anses for å være slitedeler, og

deres brukstid er avhengig av regelmessig vedlikehold.

Derfor er disse normalt ikke dekket av garantien: Stang

og kjede
* Advarsel!

Husqvarna UK Ltd. påtar seg intet ansvar under

garantien for feil som helt eller delvis, direkte eller

indirekte, har oppstått som følge av at nye deler eller

ekstra deler er montert, som ikke er fabrikert eller

godkjent av Husqvarna UK Ltd., eller som følge av at

maskinen på noen måte har vært modifisert.

Miljøinformasjon

- Det må vises hensyn overfor miljøet når et produkt
skal kastes.

- Om nødvendig ta kontakt med lokale myndigheter for
mer infomasjon.

Symbolet på produktet eller på produktets
innpakning angir at dette produktet bør muligens ikke bli
behandlet som husholdningsavfall. Det skal i stedet bli
levert inn på et egnet samlepunkt for gjenvinning av
elektrisk og elektronisk utstyr. Ved å forsikre deg om at
dette produktet er deponert korrekt, hjelper du med å
forebygge negative virkninger på miljøet og
menneskelig helse,som ellers kan bli forårsaket av
uhensiktsmessig avfallshåndtering av dette produktet.
For mer detaljert informasjon om gjenvinning av dette
produktet, vennligst ta kontakt med kommunekontoret
på stedet, renovasjonstjenesten for husholdningsavfall,
eller butikken hvor du kjøpte produktet.

NORSK - 2

Service anbefalinger

• Produktet ditt er entydig identifisert ved en sølv og sort etikett som viser produktklassifiseringen.

• Vi anbefaler på det sterkeste at det utføres service på produktet minst én gang i året, oftere hvis det

brukes profesjonelt.

Slipe kappekjedet

• Kontroller at Sabre Saw-produktet er slått av og

at strømtilførselsenheten er frakoplet

• Ha alltid på deg hansker når du sliper

kappekjedet

• SLIP KAPPEKJEDET I FØLGE

SPESIFIKASJONENE VIST PÅ BILDE T

File skjærene

1. Bruk en rundfil med 4 mm utvendig diameter for å file

skjærene. Slip skjærene ved å holde filen 30 grader
i forhold til ledeplaten og at den stikker ut 1/5 av ytre

diameter fra tuppen på skjæret. Hold filen rett og
skyv den bort fra deg når du filer. Vær forsiktig ikke å
røre skjærene med filen når den trekkes tilbake.

File dybdemålerne

1. Bruk en flat fil for å file dybdemålerne. Hold filen rett
når du filer. Rund av hjørnet foran på dybdemåleren
for å beholde originalt utseende.

• Ha kjedet i olje og vask bort eventuell filspon og
sagflis.

Demontere og montere kappekjedet

Viktig

• Kontroller at Sabre Saw-produktet er slått av og
at strømtilførselsenheten er frakoplet

• Ha alltid på deg hansker under demontering og
montering av kjedet.

• Bruk kun ledeplate med tupp som er konstruert
for dette produktet.

• For å forebygge tilbakespark, verken demonter
tuppen på stangen eller skift ut ledeplaten med
en som ikke har tupp.

Demontere kappekjedet

1. Løsne på skruene (K1) på kjedehjulsdekslet (K2)
med skrutrekker og fjern deretter kjedehjulsdekslet.

2. Løsne på heksagonal hodeskrue (L1) med heksagon
presseverktøy som følger med og fjern skrue (L1) og
avstandsskive (L2).

3. Skyv ledeplaten (L3) mot justeringsfjæren for stramming

(L4), og fjern deretter ledeplaten og kjedet.

Montere kappekjedet

1. Monter kjedet over ledeplaten med tuppen på

stangen høyest (M1). Forsikre deg om at skjærene
peker med rotasjonsretningen (M2)

2. Monter kjedet over kjedehjulet (N1) og monter den

konkave enden på ledeplaten mot justeringsfjæren
for stramming (N2).

3. Sett heksagon hodeskrue (L1) gjennom
avstandsskive (L2) og ledeplate (L3), og skru til med
heksagon presseverktøy som følger med. Kontroller
at ledeplaten er sikret.

4. Monter vernedeksel for kjedehjul (K2) og skru til
skruene (K1). Forsikre deg om at vernedeksel for
kjedehjul er sikret.

EC KONFORMITETSERKLÆRING

Husqvarna UK Ltd., Aycliffe Industrial Park
Newton Aycliffe, Co. Durham, DL5 6UP, England

Erklærer under vårt utelukkende ansvar at produktet/ene er:

Kategori

.............................

Batteritrimmer

Type(s) ............................LPC24A

Serieidentifikasjon.............Se Produktets Klassifiseringsetikett

Byggeår

............................Se Produktets Klassifiseringsetikett

i overensstemmelse med opprinnelige krav og bestemmelser i henhold til følgende EU­direktiver:

98/37/EEC (til og med 31.12.09), 2006/42/EC (fra og med 01.01.10), 2004/108/EC,
2000/14/EC

basert på de følgende gjeldende EU-harmoniserte standarder:

EN ISO 11680-1, EN50260-1, EN60335-1, EN60335-2-29, EN50366, EN55014-1,
EN55014-2, EN61000-3-2, EN61000-3-3

Maksimum LpA(A-veiet lydtrykknivå) i operatørstilling, tatt opp fra en prøve av ovennevnte
produkt/er, korresponderer med nivået oppgitt i tabellen.

Maksimum veiet verdi for hånd-/armvibrasjon, målt i henhold til EN ISO 5349 på en prøve
av ovennevnte produkt/er, korresponderende med verdien oppgitt i tabellen.

2000/14/EC: Målt lydeffekt L

WA

& garanterte lydeffektverdier er i henhold til tallene i tabellen.

Prosedyre for konformitetsvurdering

...............Annex VI

Myndighet....................................................... Intertek, Cleeve Road

Leatherhead, Surrey
KT22 7SB, England

Newton Aycliffe 24/09/2007
M.Bowden

Forsknings- og utviklingsdirektør

Husqvarna UK Ltd.

Type

Målt lydeffekt L

WA

(dB(A))

Garantert lydeffekt L

WA

(dB(A))

Nivå (dB(A))
Verdi (m/s

2

)

Vekt (Kg)

LPC24A

91
95

77.2

1.0

6.89

NORSK - 3

Varotoimenpiteet

Tämä kone voi väärinkäytettynä olla vaarallinen! Se saattaa aiheuttaa vakavia vammoja sekä käyttäjälle että muille ihmisille.
Varoituksia ja turvallisuusohjeita täytyy noudattaa riittävän turvallisuuden ja tehokkuuden varmistamiseksi. Koneenkäyttäjä on
vastuussa tässä oppaassa ja itse koneessa annettujen varoitusten ja turvallisuusohjeiden noudattamisesta.

Koneessa olevien merkkien selitykset

Varoitus

Lue käyttöohjeet huolellisesti varmistaaksesi,
että olet ymmärtänyt mitä kaikki säädinvivut
tekevät.

Suojalasien ja suojakypärän käyttö on
suositeltavaa, sillä ilmaan saattaa singota
kappaleita sahattaessa.

Älä käytä sateessa äläkä jätä konetta
sateeseen

Kytke pois päältä! Irrota Power Pack –akun
pistoke ennen kuin ryhdyt säätämään tai
puhdistamaan laitetta tai jos johto on
vahingoittunut.

Varoitus: Tämä tuote ei suojaa sähköiskulta
joutuessaan kosketuksiin ilmajohtojen
kanssa.

Yleistä

1. Älä koskaan anna lasten tai sellaisten henkilöiden,
jtoka eivät ole tutustuneet näihin ohjeisiin, käyttää
konetta. Paikallisissa määräyksissä saattaa olla
käyttäjän ikää koskeva rajoitus.

2. Tätä konetta saa käyttää ainoastaan käyttöohjeissa
ilmoitetulla tavalla ja niissä ilmoitettuun käyttötarkoitukseen.

3. Älä koskaan käytä konetta väsyneenä, sairaana tai
alkoholin, huumaavien aineiden tai lääkkeiden
vaikutuksen alaisena.

4. Ruohonleikkurin käyttäjä on vastuussa muihin
ihmisiin tai heidän omaisuuteensa kohdistuvista
vahingoista tai vaaroista.

5. Älä päästä muita ihmisiä lähettyville. Älä käytä
konetta, kun erityisesti pieniä lapsia tai
lemmikkieläimiä on lähettyvillä.

Valmistelut

1. Käytä aina asianmukaista vaatetusta, hansikkaita ja tukevia
kenkiä. Suojalasien ja suojakypärän käyttö on
suosi telt avaa . Älä käytä väljiä vaatteita tai koruja, jotka
saattavat tarttua liikkuviin osiin.

2. Tarkasta leikkausalue huolella ja poista johdot ja muut esineet.

3. Tarkista kone kulumiselta ja vahingoilta ja korjaa
tarpeen mukaan, ennen kuin ryhdyt käyttämään sitä
ja jos siihen on kohdistunut iskuja.

4. Älä käytä tuotetta, josta puuttuu osia tai johon on
tehty luvattomia muutoksia.

Esivalmistelut

1. Pidä työskentelyalue puhtaana. Älä aloita
sahaamista, ennen kuin työskentelyalue on siisti,
olet tukevassa asennossa ja putoaville oksille on
vapaata tilaa.

2. Käytä pensasleikkuria ainoastaan päivänvalossa tai
hyvässä valaistuksessa.

3. Varmista, että tiedät kuinka työkalu sammutetaan
nopeasti hätätilanteessa.

4. Irrota Power Pack –akun pistoke ennen kuin ojennat
laitteen toiselle henkilölle.

5. Vältä käyttämästä pensasleikkuria muiden, etenkin
lasten, läheisyydessä.

6. Muista aina säilyttää turvallinen ja tukeva
työskentelyasento.

7. Pidä kädet ja jalat aina pois leikkureiden lähettyviltä
ja etenkin moottoria käynnistettäessä.

8. Älä käytä tätä työkalua tikapuilla seisoessasi.

9. Irrota pistoke Power Pack –akusta:-

- Jos jätät ruohonleikkurin vartioimatta lyhyeksikin ajaksi.

- ennen kuin puhdistat mitään tukoksia;

- ennen kuin tarkistat tai puhdistat leikkuria tai

työskentelet sen parissa;

- Jos leikkuri osuu johonkin. Älä käytä leikkuria ennen
kuin olet varma, että se on turvallinen käyttää.

- Jos leikkuri alkaa täristä poikkeavasti. Tarkista
välittömästi. Liiallinen tärinä saattaa aiheuttaa
henkilövahinkoja.

- ennen kuin ojennat sen toiselle henkilölle.

10.Älä käytä sateessa, kosteissa tai märissä olosuhteissa.

11.Älä pakota Sabre-sahaa, se toimii paremmin sille
tarkoitetulla teholla.

12.Kun kannat Sabre-sahaa, muista laittaa kytkin pois
päältä –asentoon ja sormi pois kytkimeltä.

13.Pidä ketju terävänä ja oikealla kireydellä, jolloin
töskentely on turvallisempaa ja lopputulos parempaa.

14.Irrota akku, kun työkalu ei ole käytössä, ennen huoltoa
ja varusteiden, kuten ketjun ja suojan, vaihtoa.

15.Suojaudu takaiskua vastaan. Takaisku saattaa
tapahtua kärjen tai ohjaustangon osuessa johonkin
esineeseen tai kun puu terä takertuu kiinni
sahausloveen puun “sulkeutuessa”. Kärkikosketus
saattaa joskus aiheuttaa salamannopean
vastakkaisreaktion ponkaisten terälevyn ylös ja kohti
käyttäjää. Ketjun tarttuminen terälevyn yläosaan
saattaa työntää levyn nopeasti taaksepäin kohti
käyttäjää. Voit menettää työkalun hallinan näin
tapahtuessa, jolloin vahingoittumisen vaara on
olemassa. Takaiskun välttämiseksi on syytä
noudattaa seuraavia varotoimenpiteitä:

1) Kun moottori käy pidä työkalusta tukevasti kiinni kummallakin
kädellä. Ota tukevasti kiinni Sabre-sahan kahvoista.

2) Älä kurkota.

3) Seiso tukevasti ja pysy tasapainossa koko ajan.

4) Älä päästä terälvyn kärkeä osumaan pölkkyyn,
oksaan, maahan yms.

5) Käytä välineitä kuten erityisiä terälevyjä (kuuluu
toimitukseen), jotka vähentävät takaiskuun liittyviä riskejä.

6) Käytä ainoastaan valmistajan suosittelemia
terälevyjä ja ketjuja.

Kunnossapito ja säilytys

1. Pidä kaikki mutterit, pultit ja ruuvit kireällä
varmistaaksesi, että kone on turvallinen käyttää.

2. Vaihda turvallisuussyistä kuluneet tai vahingoittuneet
osat. Käytä vain samanlaisia varaosia kuin
alkuperäiset osat.

3. Kun säädät työkalua, varo etteivät sormesi tartu
koneen liikkuvien terien ja kiinteiden osien väliin.

4. Ketjun suoja täytyy laittaa paikalleen käytön jälkeen.

SUOMALAINEN - 1

Ketjun kireyden säätö

• Varmista, että Sabre-saha on kytketty pois päältä
ja akku on irrotettu

• Tarkista teräketjun kireys ennen jokaista
käyttökertaa.

1. Vedä teräketjua poispäin terälevystä (P). Välin tulisi
olla noin 2-3 mm.

2. Säädä kireyttä avaamalla kuusiomutteria (R)

kuusioavaimella (kuuluu toimitukseen).

3. Väli säätyy automaattisesti oikein kiristysjousen

toimesta (N2).

4. Kiristä kuusiokolopultti varmistaen, että lukema on
oikein.

Takuu & takuutodistus

Jos jokin osa osoittautuu vialliseksi valmistusvirheen
takia takuuajan sisällä, Husqvarna UK Ltd. korjaa vian
tai vaihtaa uuteen valtuutetussa huoltoliikkeessä
maksutta asiakkaalle edellyttäen, että:­a) viasta ilmoitetaan suoraan valtuutetulle korjaamolle;
b) ostotodistus esitetään;
c) vika ei johdu väärinkäytöstä, laiminlyömisestä tai

käyttäjän suorittamista vääristä säädöistä;
d) vika ei johdu normaalista kulumisesta;
e) ruohonleikkuria ei ole huoltanut tai korjannut,

purkanut tai muuten käsitellyt kukaan muu kuin

Husqvarna UK Ltd. valttuuttama henkilö;
f) ruohonleikkuria ei ole vuokrattu;
g) ruohonleikkurin omistaa sen alkuperäinen ostaja;
h) ruohonleikkuria ei ole käytetty kaupallisiin

tarkoituksiin.
* Kulutuskaupan osalta noudatetaan lisäksi

jälleenmyyjän ja kuluttajan välillä kuluttajasuojalain

säännöksiä.

Seuraavista johtuvat viat eivät kuulu takuun piiriin, joten
on tärkeää, että luet Käyttöoppaassa annetut ohjeet ja
ymmärrät kuinka konetta käytetään ja huolletaan:

Takuu ei kata seuraavia:

* Ilmoittamatta jätetystä häiriöstä aiheutuneet viat
* Yhtäkkisestä iskusta aiheutuneet viat..
* Käyttöoppaassa annettujen ohjeiden ja suositusten

laiminlyömisestä johtuvat viat.
* Vuokrakäytössä olevia ruohonleikkureita.
* Seuraavassa luetellut osat luokitellaan kuluviksi osiksi ja

niiden kesto riippuu huollosta, joten ne eivät yleensä ole

korvattavissa takuun puitteissa: Terälevy ja -ketju
* HUOM!

Husqvarna UK Ltd. takuu ei kata sellaisia vahinkoja,

jotka johtuvat suoraan tai epäsuoraan sellaisten

varaosien tai lisäosien käytöstä, jotka eivät ole

Husqvarna UK Ltd. valmistamia tai sen hyväksymiä

tai vikoja, jotka johtuvat ruohonleikkuriin tehdyistä

muutoksista.

Ympäristöietoa

• Ota ympäristöasiat huomioon hävittäessäsi tuotetta.

• Mikäli tarpeen, paikalliset viranomaiset antavat
hävittämistä koskevia neuvoja.

Tuotteessa tai pakkauksessa oleva -merkki tarkoittaa,
että tätä tuotetta ei voi hävittää talousjätteiden tavoin. Sen
sijaan se täytyy viedä käsiteltäväksi asianmukaiseen
sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Kun
hävität tämän tuotteen asianmukaisesti, autat estämään
ympäristölle ja ihmisille mahdollisesti aiheutuvia haitallisia
jälkiseurauksia, joita saattaa syntyä, jos tämä tuote
hävitetään väärällä tavalla. Tarkempia tietoja tämän
tuotteen kierrätyksestä saat ottamalla yhteyttä paikalliseen
kunnanvirastoon, kotitalouksien jätepalveluun tai
liikkeeseen, josta ostit tuotteen.

Suositeltavat huoltotoimenpiteet

• Koneessa on hopean värinen ja musta arvokilpi.

• On suositeltavaa, että kone huolletaan vähintään kerran vuodessa, ja useammin jos ammattikäytössä.

SUOMALAINEN - 2

Ketjun voitelu

• Varmista, että Sabre-saha on kytketty pois päältä

ja akku on irrotettu

1. Voitele koko ketju öljyllä (kuuluu toimitukseen) ennen

jokaista käyttökertaa. (S)

Ketjun teroitus

• Varmista, että Sabre-saha on kytketty pois päältä

ja akku on irrotettu

• Käytä suojakäsineitä ketjua terottaessasi.

• TEROITA TERÄKETJU KUVASSA T ANNETTUJEN

OHJEIDEN MUKAISESTI

Leikkuuhampaiden viilaus

1. Käytä pyöreää 4 mm viilaa hampaiden viilaamiseen.

Aseta viila hampaiden väliin niin, että se on noin 30
asteen kulmassa terälevyyn nähden ja ulkona noin
1/5 hampaan kärjen ulkoreunasta. Pidä viilaa
vaakasuorassa ja työnnä poispäin itsestäsi. Varo

koskettamasta hampaita viilalla vetäessäsi viilaa
takaisin itseäsi kohti.

Syvyysohjainten viilaus

1. Käytä litteää viilaa syvyysohjainten viilaamiseen.
Pidä viila vaakasuunassa viilatessasi. Pyöristä
syvyysohjaimen etukulma, jotta sen alkuperäinen
muoto säilyisi.

• Upota teräketju öljyyn ja pese mahdolliset
viilauksesta syntyneet muruset ja sahanpurut
pois.

Ketjun irrotus ja kiinnitys

Tärkeää

• Varmista, että Sabre-saha on kytketty pois päältä
ja akku on irrotettu

• Käytä suojakäsineitä ketjua irrottaessasi tai
kiinnittäessäsi.

• Käytä ainoastaan tähän työkaluun tarkoitettua
terälevyä.

• Välttääksesi takaiskun, älä irrota terälevyn kärkeä
äläkä vaihda terälevyä sellaiseen, jossa ei ole
terälevyn kärkeä.

Ketjun irrotus

1. Avaa hammaspyörän suojassa (K2) olevia ruuveja
(K1) ruuviavaimella ja irrota hammaspyörän suoja.

2. Avaa kuusiokolopultti (L1) kuusioavaimella (kuuluu
toimitukseen) ja irrota pultti (L1) ja aluslaatta (L2).

3. Paina terälevyä (L3) kiristysjousta (L4) vasten ja

irrota terälevy ja ketju.

Ketjun kiinnitys

1. Aseta ketju terälevyn ylle niin, että terän kärki (M1)

on ylinnä ja varmista, että sahausterät osoittavat
pyörimissuuntaan (M2).

2. Aseta ketju hammaspyörän (N1) ylle ja aseta
terälevyn kovera puoli kiristysjousta (N2) vasten.

3. Laita kuusiokolopultti (L1) aluslaatan (L2) ja terälevyn
(L3) läpi ja kiristä kuusioavaimella (kuuluu toimitukseen)
varmistaen, että terälevy on kunnolla kiinni.

4. Aseta hammaspyörän suoja (K2) paikalleen ja kiristä
ruuvit (K1) varmistaen, että hammaspyörän suoja on
kunnolla kiinni.

EC VAATIMUSTENMUSTENMUKAISUUSVAKUUTUS

Husqvarna UK Ltd., Aycliffe Industrial Park
Newton Aycliffe, Co. Durham, DL5 6UP, England

Vakuuttaa yksinvastuullisena, että saha(t):

Luokitus

.............................

Akkukäyttöinen oksasaha

Tyyppi ............................LPC24A

Sarjan Tunnus...................Katso Tuotteen Arvokilpeä

Valmistusvuos

....................Katso Tuotteen Arvokilpeä

vastaa seuraavien EY-direktiivien vaatimuksia:

98/37/EEC (31.12.09 asti ), 2006/42/EC ( 01.01.10 alkaen), 2004/108/EC, 2000/14/EC

seuraavien yhtenäisten EU-standardien mukaisesti:

EN ISO 11680-1, EN50260-1, EN60335-1, EN60335-2-29, EN50366, EN55014-1,
EN55014-2, EN61000-3-2, EN61000-3-3

Yllä olevan tuotteen(tuotteiden) näytekappaleesta äänitetty suurin melutaso käyttäjän
kohdalla vastaa taulukossa annettua tasoa.

Yllä olevan tuotteen(tuotteiden) näytekappaleesta EN ISO 5349 –säädöksen mukaisesti
mitattu suurin käden/käsivarren tärinätaso vastaa taulukossa annettua arvoa.

2000/14/EY: Mitattu äänen voimakkuuden (L

WA

) ja taattu äänen voimakkuuden (L

WA

) arvot

ovat taulukossa esitettyjen mukaiset.
Yhdenmukaisuuden arviointimenettelytavat

................. Annex VI

Notified Body................................................................ Intertek, Cleeve Road

Leatherhead, Surrey
KT22 7SB, England

Newton Aycliffe 24/09/2007
M.Bowden

Kehitys- ja tutkimuspäällikkö

Husqvarna UK Ltd.polveutua

Tyyppi

Målt lydeffekt L

WA

(dB(A))

Garantert lydeffekt L

WA

(dB(A))

Taso (dB(A))
Arvo (m/s

2

)

Paino (Kg)

LPC24A

91
95

77.2

1.0

6.89

SUOMALAINEN - 3

Säkerhetsföreskrifter

Om du inte använder din maskin på rätt sätt kan den vara farlig! Din maskin kan orsaka allvarlig skada
på användaren och andra. Du måste följa varningarna och säkerhetsinstruktionerna för att vara säker
på att du använder din maskin på ett så säkert och effektivt sätt som möjligt. Operatören är ansvarig för
att följa varingarna och säkerhetsinstruktionerna i denna handbok och maskinen.

Förklaring av symbolerna på din maskin

Varning

Läs användarinstruktionerna noggrannt så att
Du är säker på att Du förstår alla
kontrollorgan och vad de är för.

Vi rekommenderar att du använder
skyddsglasögon och skyddshjälm för att
skydda dig mot föremål som kastas ut från de
skärande delarna.

Använd inte maskinen när det regnar och
lämna inte maskinen utomhus när det regnar

Slå ifrån! Avlägsna stickproppen från Power
Pack före justering, rengöring eller om kabeln
är skadad.

Varning! Denna produkt är inte designat att
skydda mot elchock vid eventuellt kontakt
med luftburna elledningar.

Allmänt

1. Låt aldrig barn eller personer som inte är välbekanta
med dessa instruktionerna använda maskinen. Lokala
bestämmelser kan begränsa åldern på användaren.

2. Maskinen får endast användas på det sätt och för
det ändamål som beskrivs i dessa instruktionen.

3. Använd aldrig maskinen när du är trött, sjuk eller
påverkad av alkohol, droger eller mediciner.

4. Användaren ansvarar för olyckor eller annat som
inträffar på person eller egendom.

5. Håll åskådare borta. Använd inte maskinen när någon
finns inom området, speciellt inte barn eller sällskapsdjur.

Förberedelser

1. Bär alltid lämpliga kläder, handskar och robusta skor. Vi
rekommenderar att du använder skyddsglasögon
och s kydd shjä lm. Bär inte lösa kläder eller smycken som
kan fastna i rörliga delar.

2. Inspektera noggrant det område där du ska använda
häcksaxen och ta bort ståltrådar och andra
främmande föremål.

3. Innan maskinen används och efter varje gång den
utsatts för hård stöt, kontrollera att det inte finns
slitage eller skador och reparera om så behövs.

4. Försök aldrig använda en ofärdig produkt eller en
med icke auktoriserad modifikation.

Användning

1. Håll arbetsområdet rent. Starta inte kapning förrän
du har ett rent område, står stadigt och har en
flyktväg från fallande grenar.

2. Använd endast häcksaxen i dagsljus eller bra belysning.

3. Känn till hur du kan stoppa produkten snabbt i ett
nödläge.

4. Avlägsna stickproppen från Power Pack innan du
lämnar över produkten till en annan person.

5 Undvik att använda den om personer, speciellt barn,

befinner sig i närheten.

6. När du använder produkten, se till att du har en
arbetsställning som är säker.

7. Håll alltid händer och fötter borta från skärande
delar och speciellt när motorn startas.

8. Använd inte stegar medan du arbetar med
produkten.

9. Avlägsna stickproppen från Power Pack:-

- innan du lämnar klipparen utan tillsyn för kortare eller längre tid;

- innan du rensar bort en tilltäppning,

- innan du undersöker, rengör eller utför
underhållsarbeten på gräsklipparen,

- om du slår emot något. Använd inte klipparen förrän du är

säker på att hela maskinen är säker att använda igen;

- om klipparen börjar vibrera onormalt. Kontrollera
omedelvart. För mycket vibration kan orsaka skador.

- innan du lämnar över den till en annan person.

10.Använd inte i regn och utsätt den inte för fuktiga
eller våta förhållanden.

11.Tvinga inte Sabre Saw, den kommer att göra ett
bättre jobb vid den avsedda hastigheten.

12.Bär alltid Sabre Saw i frånslaget skick utan ett finger
på strömbrytaren.

13.Håll sågkedjan vass och med rätt spänning för
bättre och säkrare funktion.

14.Koppla alltid bort Power Pack när du inte använder
produkten; före service och byte av tillbehör och
tillsatser som kedja och skydd.

15. Skydda dig mot backslag. Backslag kan inträffa när nosen
eller spetsen på styrlinjalen rör vid ett föremål eller när träet
drar ihopsig och klämmer i skäret. Spetskontakt kan i
vissa fall orsaka en blixtsnabb backreaktion, slå styrlinjalen
uppåt och bakåt mot operatören. Klämmning av
skärkedjan utmed överdelen av styrlinjalen kan snabbt föra
linjalen bakåt mot operatören. Båda dessa reaktioner kan
göra att du tappar kontrollen över produkten vilket kan
resultera i allvarliga skador på användaren. Följande
försiktighetsåtgärder skall följas för att minimera backslag:

1) Håll produkten ordentligt med båda händer när
motorn är igång. Använd ett stadigt grepp med
fingrar och tummar runt Sabra Saws handtag.

2) Sträck dig inte över för att nå något.

3) Se till att du alltid står stadigt och i balans.

4) Låt inte nosen på styrlinjalen komma i kontakt med
en stock, gren, marken eller andra hinder.

5) Använd anordningar som speciella styrlinjaler som
redan finns monterade på din produkt för att minska
riskerna som förknippas med backslag.

6) Använd endast utbyteslinjaler och kedjor som
specificeras av tillverkaren.

Underhåll och förvaring

1. Se till att alla muttrar, bultar och skruvar är åldragna för
att vara säker på att maskinen är i bästa körskick.

2. Byt ut nötta eller skadade maskindelar. Använd
endast identiska utbytesdelar.

3. Var försiktig vid justering av produkten för att
förhindra att fingrarna fastnar mellan rörliga blad och
fasta delar på maskinen.

4. Efter användning skall produkten förvaras med det
kedjeskydd som medföljer monterat.

SVENSKA - 1

Justering av spänningen på skärkedjan

• Se till att Sabre Saw är frånslagen och koppla
bort den från Power Pack.

• Kontrollera spänningen på skärkedjan före varje
användning.

1. Dra bort skärkedjan från styrlinjalen (P). Spalten
skall vara ca 2-3 mm.

2. För att justera spänningen, lossa sexkantsbulten (R)

något med den medföljande sexkantsnyckeln.

3. Spalten kommer automatiskt att justeras till rätt mått

med justeringsfjädern för spänning (N2).

4. Dra åt sexkantsbulten och se till att spalten är den
rätta.

Garanti och policy

Om någon del befinns vara defekt på grund av
fabrikationsfel under garantitiden kommer Husqvarna
division för utomhusprodukter genom en auktoriserad
verkstad att reparera eller byta ut delen utan kostnad
för kunden under förutsättning att:
a) Felet rapporteras direkt till den auktoriserade

reparatören.
b) Inköpsbevis medföljer.
c) Felet inte har orsakats av missbruk, vanskötsel eller

felaktigt bruk.
d) Felet inte beror på normal förslitning.
e) Maskinen inte har reparerats, plockats isär eller

behandlats av en icke-auktoriserad reparatör.
f) Maskinen inte har hyrts ut.
g) Maskinens ägs av den ursprunglige kunden.
h) Maskinen inte har brukats kommersiellt.
* Denna garanti utgör ett komplement till kundens

lagliga rättigheter och begränsar inte på något sätt

dessa.

Fel som uppstår p.g. a underlånde att göra följande
täcks inte av garantin och det är därför vilkigt att du
läser de instruktioner som finns i bruksanvisningen och
förstår hur du skall köra och underhålla din maskin.

Fel som ej omfattas av garantin

* Underlåtelse att rapportera ett fel som uppkommit tidigare.
* Uppkommet fel efter plötslig stöt..
* Fel som uppstår som ett resultat av att maskinen inte

används i enlighet med de instruktioner och

rekommendationer som finns i driftshandboken.
* Maskinen har hyrts ut.
* Följade detaljer räknas som förslitningsdelar och deras

livslängd är beroende av regelbundet underhåll och är

därför normalt inte täckta av garantin: Linjal och kedja
* Varning!

Husqvarna UK Ltd. ansvarar ej under denna garanti för

fel som direkt eller indirekt uppstått efter att reservdelar

som inte har tillverkats eller godkänts av Husqvarna UK

Ltd. monterats på maskinen eller om maskinen har

modifierats på något sätt.

Miljöinformation

• Man måste ta hänsyn till miljön när man gör sig av
med en produkt som ej längre är användbar.

• Om är nödvändigt, kontakta Din lokala myndighet för
information om hur Du skall göra dig av med
produkten.

Symbolen på produkten eller dess förpackning
indikerar att denna produkt ej kan hantera som
hushållsavfall. Den skall i stället överlämnas till
passande återvinningsstation för återvinning av elektrisk
och elektronisk utrustning. Genom att se till att denna
produkt omhändertas ordentligt kan du hjälpa till att
motverka potentiella negativa konsekvenser på miljö
och människor, vilka annars kan orsakas genom oriktig
avfallshantering av denna produkt. För mer detaljerad
information om återvinning av denna produkt, kontakta
din kommun, din hushållsavfallsservice eller affären där
du köpte produkten.

SVENSKA - 2

Serviceinformation

• Din produkt kan identifieras genom produktetiketten i silver och svart.

• Vi rekommenderar på det allvarligaste att Du lämnar in Din maskin för service minst en gång per år,

oftare om den användes professionellt.

Smörjning av skärkedjan

• Se till att Sabre Saw är frånslagen och

bortkopplad från Power Pack.

1. Smörj hela skärkedjan före varje användning med

den smörjolja som medföljer (S).

Slipning av skärkedjan

• Se till att Sabre Saw är frånslagen och

bortkopplad från Power Pack.

• Använd alltid handskar när du slipar skärkedjan.

• SLIPNING AV SKÄRKEDJAN TILL DE

SPECIFIKATIONER SOM ILLUSTRERAS I FIGUR T

Filning av skärarna

1. Använd en rundfil med 4 mm yttre diameter för att

fila skärarna. Lägg an mot skäraren så att vinkeln är
30° mot styrlinjalen och sticker ut 1/5 av den yttre
diametern från skärarens spets. Håll filen i nivå och
tryck den bort från dig medan du filar. Var försiktig

så att du inte rör vid skärarna med filen när du drar
den tillbaka mot dig.

Filning av djupmåtten:

1. Använd en platt fil för att fila djupmåtten. Håll filen i
nivå medan du filar. Runda av de främre hörnen på
djupmåttet för att vidmakthålla dess
ursprunglingaform.

• Sänk ner skärkedjan i olja och tvätta bort filspån
och sågspån.

Demontering och montering av skärkedjan

Viktigt:

• Se till att Sabre Saw är frånslagen och
bortkopplad från Power Pack.

• Använd alltid handskar när du demonterar eller
monterar skärkedjan.

• Använd endast en styrlinjal som är konstruerad
för denna produkt.

• För att förhindra backslag, avlägsna eller byt inte
ut styrlinjalen mot en utan spets.

Demontering av skärkedjan:

1. Lossa skruvarna (K1) på kedjehjulsskyddet (K2) med
en skruvmejsel och avlägsna kedjehjulsskyddet.

2. Lossa sexkantsbulten (L1) med sexkantsnyckeln som
medföljer och avlägsna bulten (L1) och
mellanläggsbrickan (L2).

3. Tryck styrlinjalen (L3) mot justeringsfjädern för
spänning (L4) och avlägsna styrlinjalen och kedjan.

Montering av skärkedjan:

1. Montera kedjan över styrlinjalen med spetsen överst (M1)
och se till att skärarna vätter mot rörelseriktningen (M2)

2. Montera kedjan över kedjehjulet (N1) och montera
den konkava änden av styrlinjalen mot
justeringsfjädern för spänning (N2).

3. För in sexkantsbulten (L1) genom
mellanläggsbrickan (L2) och styrlinjalen (L3) och dra
åt med den medsända sexkantsnyckeln så att
styrlinjalen sitter ordentligt fast.

4. Montera kedjehjulsskyddet (K2) och dra åt skruvarna

(K1) så att kedjehjulsskyddet sitter ordentligt fast.

EC FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Husqvarna UK Ltd., Aycliffe Industrial Park
Newton Aycliffe, Co. Durham, DL5 6UP, England

Deklarerar under vårt eget ansvar att produkten:

Kategori

............................

Batteridriven trädgårdssax på stång

Typ....................................LPC24A

Identifiering av serie.........Se Produktidentifieringsetikett

Tillverkningsår

..................Se Produktidentifieringsetikett

Överrensstämmer med nödvändiga krav & villkor i de följande EG-direktiv:

98/37/EEC (tills 31.12.09), 2006/42/EC (från 01.01.10), 2004/108/EC, 2000/14/EC

baserat på följande EU-samordningsstandard:

EN ISO 11680-1, EN50260-1, EN60335-1, EN60335-2-29, EN50366, EN55014-1,
EN55014-2, EN61000-3-2, EN61000-3-3

Det maximala A-vägda ljudtrycksnivån L

pA

vid operatörens position, inspelat i ett prov av

den ovan nämnda produkten motsvarar nivån given i tabellen.
Det maximala hand/arm vibrationsvärdet uppmätt i enlighet med EN ISO 5349 vid ett prov

av ovan nämnda produkt motsvarar värdet givet i tabellen.
2000/14/EC: Den uppmätta ljudkraft L

WA

& garanterade ljudkraft L

WA

värdena är i enlighet

med de tabulerade siffrorna.
Konformitetsvärderingsprocedur

.................... Annex VI

Underättat organ............................................ Intertek, Cleeve Road

Leatherhead, Surrey
KT22 7SB, England

Newton Aycliffe 24/09/2007
M.Bowden

Forsknings- och utvecklingsdirektör

Husqvarna UK Ltd.

Typ

Uppmätt ljudeffekt L

WA

(dB(A))

Garanterad ljudeffekt L

WA

(dB(A))

Nivå (dB(A))
Vårde (m/s

2

)

Vikt. (Kg)

LPC24A

91
95

77.2

1.0

6.89

SVENSKA - 3

Sikkerhedsregler

Hvis produktet anvendes forkert, kan det være farligt. Produktet kan forårsage alvorlige skader på brugeren og
andre. Advarsler og sikkerhedsanvisninger skal overholdes for at sikre sikkerhed og effektivitet ved brug af produktet.
Brugeren har ansvaret for at overholde advarsler og sikkerhedsanvisninger i denne manual og på produktet.

Forklaring af symboler på produktet

Advarsel

Læs brugsvejledningen omhyggeligt, så De
lærer betjeningsgrebene og deres funktioner
at kende.

Det tilrådes at bruge øjenværn og hjelm som
beskyttelse mod genstande der slynges ud af
de bevægelige dele.

Brug ikke i regnvejr, og efterlad ikke
produktet udenfor, mens det regner

Sluk! Tag stikket ud af Power Pack'en før
justering, rengøring, eller hvis kablet er beskadiget.

Advarsel:- Dette produkt er ikke konstrueret
til at yde beskyttelse mod elektrisk chok i
tilfælde af kontakt med overhængende
elledninger.

Generelt

1. Lad ikke børn eller andre, der ikke er bekendt med
disse instruktioner, benyttet produktet. Lokale regler
kan sætte en minimumsalder for brugeren.

2. Brug kun produktet på den måde og til det formål,
der er beskrevet i instruktionerne.

3. Brug ikke produktet, mens du er træt, syg eller
påvirket af alkohol, narkotika eller medicin.

4. Brugeren er ansvarlig for uheld eller faresituationer,
der involverer andre personer eller deres ejendele.

5. Hold tilskuere på afstand. Brug ikke apparatet, mens
der er andre, især børn og kæledyr, i nærheden.

Forberedelse

1. Brug altid passende tøj, handsker og kraftige sko.
Man rådes til at bruge sikkerhedsbriller og hjelm.
Gå ikke med løsthængende tøj eller smykker, som
kan blive fanget i bevægelige dele.

2. Undersøg omhyggeligt det område, hvor du vil klippe,
og fjern alle ståltrådsstykker og andre fremmedlegemer.

3. Før maskinen tages i brug og efter stød, skal der
kontrolleres for tegn på slid eller beskadigelse, og
der foretages reparation efter behov.

4. Man må aldrig forsøge at anvende et ufuldstændigt
produkt eller et produkt med en uautoriseret modifikation.

Brug

1. Sørg for at arbejdsområdet er ryddet. Begynd ikke at save,
før arbejdsområdet er ryddet, du har sikkert fodfæste og
mulighed for at komme af vejen for faldende grene.

2. Hækkeklipperen må kun bruges i dagslys eller
kraftigt elektrisk lys.

3. Find ud af hvordan du hurtigt kan standse saven i
en nødsituation.

4. Tag stikket ud af Power Pack'en, før maskinen
overdrages til en anden person.

5. Hækkeklipperen bør ikke bruges, hvis der er andre ­især børn - i nærheden.

6. Under brug af saven skal du altid sikre dig, at du har
en sikker arbejdsstilling.

7. Hold altid hænder og fødder væk fra klippemidlerne,
specielt når motoren tændes.

8. Undlad at bruge en trappestige under arbejdet med saven.

9. Tag stikket ud af Power Pack:-

- før maskinen efterlades uden for opsyn i et stykke tid;

- før du fjerner en blokering;

- før du checker, rengør eller arbejder på maskinen;

- hvis du rammer noget. Brug ikke maskinen, før du er
sikker på, at hele maskinen er i sikker betjeningstilstand;

- hvis maskinen begynder at vibrere unormalt. Tjek
øjeblikkeligt efter. Overdreven vibration kan forårsage skader.

- før du rækker hækkeklipperen til en anden.

10.Må ikke bruges i regn eller udsættes for fugtighed
eller våde omgivelser.

11.Undlad at forcere saven – den arbejder bedst med
den hastighed den er beregnet til.

12.Under transport af saven skal den være standset, og
fingeren må ikke befinde sig på afbryderen.

13.Saven fungerer bedst og sikrest, hvis kæden holdes
skarp og har den rette spænding.

14.Batteriet bør frakobles, når saven ikke er i brug,
samt inden servicering og skift af tilbehør og udstyr,
som f.eks. kæde og skærm.

15.Tag forholdsregler for at undgå tilbageslag. Tilbageslag
kan forekomme, når næsen eller spidsen af sværdet
kommer i kontakt med en genstand, eller når træet
lukker og klemmer saven i snittet. Hvis spidsen
kommer i berøring med noget, kan der i nogle tilfælde
ske en lynhurtig tilbagegående reaktion, hvorved
sværdet slås opad og bagud mod brugeren. Hvis
kæden klemmes langs toppen af sværdet, kan sværdet
blive kastet hurtigt bagud mod brugeren. Begge disse
reaktioner kan bevirke, at du mister kontrollen med
saven og risikerer at komme alvorligt til skade. Du bør
tage nedenstående forholdsregler for at minimere
risikoen for tilbageslag.

1) Hold forsvarligt fast i saven med begge hænder,
mens motoren er i gang. Brug et fast greb med alle
fingre omkring savens håndtag.

2) Undgå at strække dig for langt.

3) Sørg for altid at have forsvarligt fodfæste og god balance.

4) Lad ikke sværdets næse komme i kontakt med en
stamme, en gren, jorden eller andre forhindringer.

5) Brug anordninger som specielle sværd der reducerer
risikoen for tilbageslag, som allerede monteret på saven.

6) Brug kun de udskiftningssværd og –kæder der
specificeres af savfabrikanten.

Vedligeholdelse og opbevaring

1. Sørg for, at alle møtrikker, bolte og skruer er skruet
godt fast for at sikre, at produktet er sikkert i brug.

2. Skift alle slidte eller beskadigede dele ud af
sikkerhedshensyn. Brug kun identiske udskiftningsdele.

3. Vær forsigtig under justering af saven, for at undgå
at få fingrene i klemme mellem blade i bevægelse
og stillestående dele af saven.

4. Efter arbejdet bør saven opbevares med brug af den
medfølgende kædebeskytter.

DANSK - 1

Justering af skærekædens spænding

• Forvis dig om, at saven er standset og frakoblet
batteriet.

• Kontroller kædens spænding hver gang inden
brug.

1. Træk kæden væk fra sværdet (P). Afstanden bør
være ca. 2-3 mm.

2. Spændingen justeres ved at løsne sekskantbolten

(R) lidt med den medfølgende sekskantnøgle.

3. Afstanden justeres automatisk til den rette størrelse

af spændingsjusteringsfjederen (N2).

4. Spænd sekskantbolten, og kontroller at der er den
rette afstand.

Garanti og garantipolice

Hvis en del inden for garantiperioden viser sig at være
defekt som følge af en fejlproduktion, reparerer eller
udskifter Husqvarna UK Ltd. gratis via en autoriseret
servicereparatør fejlen, for så vidt:­a) Fejlen rapporteres direkte til det autoriserede

servicecenter.
b) Der kan fremvises en købsnota.
c) Fejlen ikke skyldes misbrug, vanrøgt eller

fejljustering fra brugerens side.
d) Fejlen ikke er opstået som følge af slitage.
e) Maskinen ikke er blevet efterset eller repareret, skilt

ad eller pillet ved af andre personer end de af

Husqvarna UK Ltd. autoriserede servicecentre.
f) Maskinen ikke er blevet brugt til udlejning.
g) Maskinen ikke er blevet anvendt til kommercielle

formål.
* Denne garanti udgør en tilføjelse til og mindsker på

ingen måde kundens lovbefalede rettigheder.

Sammenbrud på grund af det følgende er ikke dækket,
og derfor er det vigtigt, at du læser instruktionerne i
brugerhåndbogen og forstår, hvordan maskinen skal
anvendes og håndteres:

Fejl der ikke er dækket af garantien

* Svigt som resultat af ikke at have rapporteret en tidligere fejl.
* Svigt som følge af eller lignende slag.
* Sammenbrud som resultat af, at produktet ikke

bruges i overensstemmelse med instruktionerne og

anbefalingerne i brugerhåndbogen.
* Maskiner brugt til udlejning er ikke dækket af denne garanti
* De følgende ting er dele, der blive slidt, og deres levetid

afhænger af jævnlig vedligeholdelse og er derfor ikke

almindeligvis dækket af en gyldig garanti: Sværd og kæde
* Forsigtig!

Husqvarna UK Ltd. kan under garantien ikke påtage

sig ansvaret for fejl, der helt eller delvist, direkte eller

indirekte skyldes monteringen af reservedele eller

ekstradele, der ikke er fremstillet eller godkendt af

Husqvarna UK Ltd., eller at maskinen er blevet

modificeret på nogen måde.

Miljømæssige Oplysninger

• Miljøbevidsthed er en vigtig faktor ved bortskaffelse af
produkter, der er slidt op.

• Kontakt om nødvendigt Deres lokale myndigheder for
at få oplysninger om bortskaffelse.

Symbolet på produktet eller emballagen angiver, at
dette produkt ikke må behandles som almindeligt
husholdningsaffald. Det skal i stedet indleveres på en
genbrugsstation, hvor man tager sig af elektrisk og
elektronisk udstyr. Når du bortskaffer dette produkt korrekt,
er du med til at forhindre den negative indvirkning, der
ellers kan være på sundhed og miljø. Du kan få yderligere
oplysninger om genbrug af dette produkt ved at kontakte
de lokale myndigheder, dit renoveringsselskab eller den
butik, hvor produktet er købt.

Anbefalet eftersyn

• Deres produkt er specielt identificeret med en produktmærkeplade i sølv og sort.

• Vi anbefaler stærkt, at produktet efterses mindst én gang om året og oftere, hvis der er tale om

erhvervsmæssig anvendelse.

Smøring af skærekæden

• Kontroller at saven er standset og frakoblet

batteriet.

1. Smør hele kæden hver gang inden brug, ved hjælp

af den medfølgende smøreolie (S).

Slibning af kæden

• Kontroller at saven er standset og frakoblet

batteriet.

• Brug altid handsker under slibning af kæden.

• KÆDEN SKAL SLIBES EFTER SPECIFIKATIONEN

DER FREMGÅR AF BILLEDE T

Filing af skæreled

1. Fil skæreleddene med en rundfil med en ydre

diameter på 4 mm. Anbring den på skæreleddet, så
den får en vinkel på 30 grader i forhold til sværdet og
stikker 1/5 af yderdiameteren ud fra spidsen af
skæreleddet. Hold filen vandret, og skub den bort

fra dig under filingen. Pas på ikke at berøre
skæreleddet med filen, når den føres bagud mod dig
selv.

Filing af dybdestop

1. Brug en fladfiltil til filing af dybdestoppene. Hold filen
vandret under filingen. Afrund dybdestoppets
forreste hjørne for at bibeholde dets oprindelige form.

• Nedsænk kæden i olie, og skyl eventuelle
filspåner og savsmuld af.

Afmontering og montering af skærekæden

Vigtigt

• Kontroller at saven er standset og frakoblet batteriet.

• Brug altid handsker under afmontering og
montering af kæden.

• Brug kun et sværd med spids beregnet til denne sav.

• For at undgå tilbageslag må sværdspidsen ikke
afmonteres eller sværdet udskiftes med et uden spids.

Afmontering af kæden

1. Løsn skruerne (K1) på kædehjulsskærmen (K2) med
en skruetrækker, og tag skærmen af.

2. Løsn sekskantbolten (L1) med den medfølgende
sekskantnøgle, og fjern bolten (L1) og
afstandsskiven (L2).

3. Skub sværdet (L3) mod spændingsjusteringsfjederen

(L4), og fjern sværdet og kæden.

Montering af kæden

1. Anbring kæden over sværdet med sværdspidsen

øverst (M1), og kontroller at skæreleddene vender i
drejeretningen (M2).

2. Anbring kæden over kædehjulet (N1), og montér den

konkave ende af sværdet mod
spændingsjusteringsfjederen (N2).

3. Før sekskantbolten (L1) ind gennem afstandsskiven
(L2) og sværdet (L3), og spænd med den
medfølgende sekskantnøgle. Kontroller at sværdet
sidder forsvarligt fast.

4. Montér kædehjulsskærmen (K2), og spænd skruerne

(K1). Kontroller at skærmen sidder forsvarligt fast.

DANSK - 2

EC OVERENSSTEMMELSESERKLÆRING

Husqvarna UK Ltd., Aycliffe Industrial Park
Newton Aycliffe, Co. Durham, DL5 6UP, England

Vi erklærer herved under eneansvar, at produktet/produkterne:

Kategori

.............................

Batteridrevet stangbeskærer

Type ...............................LPC24A

Identifikation af serie.........Se Produktmærkat

Fremstillingsår

...................Se Produktmærkat

Holder overensstemmelse med de væsentlige krav og bestemmelser i følgende EU-direktiver:

98/37/EEC (til og med 31.12.09), 2006/42/EC (fra og med 01.01.10), 2004/108/EC,
2000/14/EC

på grundlag af følgende anvendte EU-harmoniserede standarder:

EN ISO 11680-1, EN50260-1, EN60335-1, EN60335-2-29, EN50366, EN55014-1,
EN55014-2, EN61000-3-2, EN61000-3-3

Det maksimale A-vægtede lydtrykniveau, L

pA

, for brugeren, der er registreret på et udsnit af

ovennævnte produkt(er), svarer til det niveau, der står opgivet i skemaet.
Den maksimale vægtede hånd/arm-vibration, målt iht. EN ISO 5349 på et udsnit af

ovennævnte produkt(er), svarer til den værdi, der står opgivet i skemaet.
2000/14/EF: De målte L

WA

-værdier for målt og garantereet støjniveau er de opgivne tal i

skemaet.
Procedure for overensstemmelsesvurdering

................ Annex VI

Bemyndiget organ.........................................................Intertek, Cleeve Road

Leatherhead, Surrey
KT22 7SB, England

Newton Aycliffe 24/09/2007
M.Bowden

Forsknings- & udviklingsdirektør

Husqvarna UK Ltd.

Type

Målt støjniveau L

WA

(dB(A))

Garanteret støjniveau L

WA

(dB(A))

Niveau (dB(A))
Værdi (m/s

2

)

Vægt(Kg)

LPC24A

91
95

77.2

1.0

6.89

DANSK - 3

Precauciones de seguridad

¡Si no usa el aparato correctamente podría ser peligroso! Su aparato podría causar lesiones serias al operario y a los demás. Deberá
seguir con cuidado las instrucciones de aviso y seguridad para asegurar una seguridad razonable y la eficiencia de funcionamiento de
su aparato. El operario es responsable de seguir las instrucciones de aviso y de seguridad en este manual y en el aparato.

Explicación de los símbolos en su aparato

Atención

Lea las instrucciones del usuario con atención para
asegurarse de que comprende todos los controles
y para qué sirven

Se recomienda utilizar protección de ojos y
un casco duro para protegerse contra los
objetos lanzados por las piezas de corte.

No opere cuando llueva ni deje los aparatos
en el exterior cuando esté lloviendo

¡Apagar! Desenchufe el Power Pack antes
de ajustar y limpiar o si el cable está dañado.

Advertencia:- Este artículo no está concebido
para proteger de la descarga eléctrica en
caso de contacto con cables eléctricos
suspendidos.

General

1. No permita nunca utilizar el aparato a los niños o a
las personas que no estén familiarizadas con estas
instrucciones. Los reglamentos locales pueden
restringir la edad del operario.

2. Sólo utilice el aparato de la forma y para las
funciones descritas en las instrucciones.

3. No opere nunca el aparato cuando esté cansado, enfermo
o bajo la influencia de alcohol, drogas o medicinas.

4. El operario o usuario es responsable de accidentes o
riesgos que ocurran a otras personas o su propiedad.

5. Mantenga a los curiosos alejados. No opere la
máquina mientras haya alguien, especialmente
niños o animales, cerca de la zona.

Preparación

1. Utilice ropas, guantes y botas adecuados. Se reco mienda
el uso de gafas de seguridad y casco. No lleve ropa
floja o joyas que pudiesen enredarse en las piezas móviles.

2. Inspeccione detenidamente el área donde se vaya a
utilizar la Recortadora y retire cualquier alambre y
demás objetos extraños.

3. Antes de usar la máquina y después de golpearla
accidentalmente, comprobar si hay señal de
desgaste o de daño y reparar si fuera necesario.

4. No trate nunca de usar un artículo incompleto o
modificado sin autorización.

Uso

1. Mantenga despejada la zona de trabajo. No
empiece a cortar hasta que la zona de trabajo esté
despejada, tenga una base sólida y espacio para
retroceder cuando caigan las ramas.

2. Utilice la Recortadora de día o con buena luz artificial.

3. Aprenda a parar el aparato rápidamente en una emergencia.

4. Desenchufe el Power Pack antes de pasar el
aparato a otra persona.

5. Evite utilizar la Recortadora mientras haya
personas, especialmente niños cerca.

6. Mientras utilice el aparato, asegúrese siempre de tener
una posición de funcionamiento segura y sin peligro.

7. Mantener las manos y los pies alejados del medio
de corte en todo momento y especialmente al poner
en marcha el motor.

8. No utilice escaleras de mano mientras el aparato
está funcionando.

9. Desenchufe el Power Pack:-

- antes de dejar el producto desatendido durante
cualquier periodo;

- antes de limpiar cualquier bloqueo;

- antes de revisar, limpiar o trabajar con el aparato;

- si golpea un objeto. No utilice su producto hasta que
esté seguro de que el producto entero está en
condiciones seguras de funcionamiento;

- si el producto comienza a vibrar de manera
anormal. Compruébelo inmediatamente. Una
vibración excesiva puede causar lesiones.

- antes de pasársela a otra persona.

10.No lo utilice en la lluvia ni lo exponga a condiciones
húmedas o mojadas.

11.No fuerce la sierra Sabre Saw, hará mejor el trabajo
a sus especificaciones de diseño.

12.Traslade siempre la sierra Sabre Saw apagada sin
poner el dedo en el interruptor.

13.Mantenga la cadena afilada y a la tensión correcta
para obtener una prestación mejor y más segura.

14. Desconecte el Power Pack cuando no lo use, antes de
realizar el servicio y cuando cambie los accesorios y
acoplamientos, como la cadena y la guarda de protección.

15. Protéjase contra el retroceso del aparato. Cuando el
morro o la punta de la barra guía toque un objeto, o
cuando la madera se cierre y pinche el producto en el
corte, el aparato podría retroceder. En algunos casos, el
contacto de la punta puede causar una reacción inversa
rápida de retroceso, haciendo que la barra guía suba hacia
arriba y retroceda hacia el operario. Cuando se pincha la
cadena de corte a lo largo de la parte superior de la barra
guía, se podría hacer retroceder la barra con rapidez hacia
el operario. Estas reacciones podrían hacer que el usuario
perdiera el control del aparato, lo cual podría ocasionarle
lesiones graves. Se deberán seguir las precauciones
siguientes para minimizar el efecto de retroceso.

1) Agarre el aparato con firmeza con ambas manos
cuando el motor está en marcha. Agarre con
firmeza con los dedos dando vuelta a los mangos
de la sierra Sabre Saw

2) No trate de alcanzar demasiado

3) Mantenga una base firme y el equilibrio en todo momento

4) No deje que el morro de la barra guía contacte con
un tronco, rama, suelo u obstrucciones

5) Instale en el producto dispositivos tales como barras
guías especiales, que reducen los riesgos
asociados con el efecto de retroceso.

6) Utilice solamente barras y cadenas especificadas
por el fabricante

Mantenimiento y almacenaje

1. Mantenga todas las tuercas, pernos y tornillos
apretados para asegurar que el aparato está en una
condición segura de trabajo.

2. Cambiar las partes gastadas o dañadas para mayor
seguridad. Utilice solamente piezas de repuesto idénticas.

3. Tenga cuidado cuando ajuste el aparato para
impedir atraparse los dedos entre las hojas móviles
y las piezas fijas de la máquina.

4. Después de usar el aparato, deberá guardarlo con
la cubierta de la cadena provista.

Ajuste de la tensión de la cadena de cort

• Asegúrese de desconectar la sierra Sabre Saw
del Power Pack

• Compruebe siempre la tensión de la cadena de
corte antes de usarla.

1. Tire de la cadena de corte y sáquela de la barra guía (P).
La separación debe ser de aproximadamente 2-3 mm

2. Para ajustar la tensión, suelte un poco el perno de

cabeza hexagonal (R) con la herramienta de
atornillar hexagonal provista.

3. El resorte de ajuste de tensión (N2) ajustará

automáticamente la separación a la medida correcta.

4. Apriete el perno de cabeza hexagonal, teniendo
cuidado de poner la separación correcta.

ESPAÑOL - 1

Garantía y Póliza de Garantía

Garantía y Póliza de Garantía

Si se encuentra alguna pieza defectuosa debido a una
fabricación incorrecta dentro del período de garantía,
Husqvarna UK Ltd., a través de sus Reparadores de
Servicio Autorizados, efectuarán la reparación o la
sustitución gratuitamente para el cliente, con tal de que:­a) Se informe el fallo directamente al Reparador Autorizado.
b) Se provea prueba de compra.
c) El fallo no es el resultado de maltrato, descuido o mal

ajuste por el usuario.
d) El fallo no haya ocurrido por uso y desgaste normal.
e) La máquina no haya tenido reparaciones o servicio,

desmantelaje o interferencia por personas sin la

autorización de Husqvarna UK Ltd..
f) La máquina no haya tenido uso de alquiler.
g) La máquina es la propiedad del comprador original.
h) La máquina no haya tenido uso comercial.
* Esta garantía es adicional a, y de ninguna manera

disminuye, los derechos legales del cliente.

Los fallos debidos a lo siguiente no están cubiertos por la
garantía, por lo que es importante leer las instrucciones
contenidas en el Manual del Operario y comprender cómo
operar y mantener la máquina:

Fallos no cubiertas por la garantía

* Fallos que resulten de no haber informado un fallo inicial.
* Fallos que resulten de impactos repentinos.
* Los fallos debidos a no haber utilizado el aparato según

las instrucciones y recomendaciones contenidas en el
manual del operario.

* Máquinas que se usen para alquiler no están cubiertas

por esta garantía.

* Los siguientes elementos listados se consideran piezas de

desgaste y su duración depende de su mantenimiento regular
y no están, por lo tanto, sujetos normalmente a una
reclamación de garantía válida: Barra y cadena

* Atención!

Husqvarna UK Ltd. no acepta responsabilidad bajo la garantía
por defectos causados total o parcial, directa o indirectamente
por el montaje de repuestos o partes adicionales que no sean de
manufactura aprobada por Husqvarna UK Ltd., o si la máquina
ha sido modificada en cualquier forma.

Información Ecológica

• Deberá eliminar el producto al ´final de su vida útil´ de

forma responsable con el medio ambiente.

• Si fuera necesario, consulte con la autoridad local

para obtener información acerca de la mejor forma de
desechar el producto.

El símbolo en el producto o en su envase indica que
no se puede tratar este producto como desperdicio
doméstico. Deberá por lo tanto depositarse en el punto de
recogida aplicable para el reciclado de equipos eléctricos y
electrónicos. Asegúrese de eliminar este producto
correctamente, ayudará así a evitar consecuencias
potenciales negativas para el medio ambiente y la salud
humana, que podrían de lo contrario ocurrir con el manejo
inapropiado de los residuos de este producto. Para
obtener información más detallada sobre el reciclado de
este producto, contacte con la oficina municipal local, con
el servicio de eliminación de desperdicios domésticos o
con la tienda donde compró el producto.

Recomendaciones de Servicio

• Su producto está identificado como único por una etiqueta de régimen del producto en color plata y negro.

• Recomendamos encarecidamente servir su máquina por lo menos cada doce meses, más a menudo en

una aplicación profesional.

Lubricación de la cadena de corte

• Asegúrese de desconectar la sierra Sabre Saw

del Power Pack

1. Lubrique toda la cadena de corte antes de usarla,

con el aceite lubricante provisto. (S)

Afiladura de la cadena de corte

• Asegúrese de desconectar la sierra Sabre Saw

del Power Pack

• Use siempre guantes para afilar la cadena de corte

• AFILE LA CADENA DE CORTE A LAS

ESPECIFICACIONES ILUSTRADAS EN LA IMAGEN T
Limado de las cuchillas

1. Utilice una lima redonda de 4 mm de diámetro exterior para

limar las cuchillas. Aplíque la lima a la cuchilla de forma

que esté a un ángulo de 30 grados con respecto de la

barra guía y que sobresalga 1/5 del diámetro exterior de la

punta de la cuchilla. Sujete la lima a nivel y empújela fuera
de usted mientras la utiliza. Tenga cuidado de no tocar las
cuchillas con la lima cuando tire de ellas hacia usted.

Limado de los calibres de profundidad

1. Utilice una lima plana para limar los calibres de
profundidad. Mantenga la lima nivelada mientras
lima. Redondee la esquina delantera del calibre de
profundidad para mantener su forma original.

• Sumerja la cadena de corte en aceite y lave las
virutas y el serrín.

Montaje y desmontaje de la cadena de corte

Importante

• Asegúrese de desconectar la sierra Sabre Saw del
Power Pack

• Lleve siempre guantes para instalar o desmontar
la cadena de corte.

• Utilice solamente una barra guía con punta de
barra diseñada para este producto.

• Para impedir el efecto de retroceso, no quite la
punta de la barra ni sustituya la barra guía con
otra que no tenga punta de barra.

Desmontaje de la cadena de corte

1. Afloje los tornillos (K1) en la guarda de la rueda
dentada (K2) con un destornillador y desmonte la
guarda de la rueda dentada.

2. Afloje el perno de cabeza hexagonal (L1) con la
herramienta de atornillar hexagonal provista y quite el
perno (L1) y la arandela espaciadora (L2).

3. Empuje la barra guía (L3) contra el resorte de ajuste
de la tensión (L4) y quite la barra guía y la cadena.

Instalación de la cadena de corte

1. Instale la cadena sobre la barra guía con la punta de
la barra hacia arriba (M1), asegurando que las
cuchillas están en la dirección de giro (M2).

2. Instale la cadena sobre la rueda dentada (N1) e
instale el extremo cóncavo de la barra guía contra el
resorte de ajuste de tensión (N2).

3. Inserte el perno de cabeza hexagonal (L1)a través de la
arandela espaciadora (L2) y la barra guía (L3) y apriete
con la herramienta de atornillar hexagonal provista,
asegurando que la barra guía está bien segura.

4. Instale la guarda de protección de la rueda dentada
(K2) y apriete los tornillos (K1) asegurando que la
guarda de la rueda dentada está segura.

ESPAÑOL - 2

EC DECLARACIÓN DE CONFORMIDAD

Husqvarna UK Ltd., Aycliffe Industrial Park
Newton Aycliffe, Co. Durham, DL5 6UP, England

Declaramos bajo nuestra exclusiva responsabilidad que el producto(s);

Categoría

..............................

Podadora de altura a pilas

Tipo ..................................LPC24A

Identificación de la serie.......Ver Etiqueta de Identificación Del

Año de Construcción

............Ver Etiqueta de Identificación Del

Tiene conformidad con los requisitos esenciales y disposiciones de las siguientes
Directivas de la CE:

98/37/EEC (hasta 31.12.09), 2006/42/EC (desde 01.01.10), 2004/108/EC, 2000/14/EC

Basadas en las siguientes normativas armonizadas de la UE aplicadas:

EN ISO 11680-1, EN50260-1, EN60335-1, EN60335-2-29, EN50366, EN55014-1,
EN55014-2, EN61000-3-2, EN61000-3-3

El nivel de presión L

pA

de ruido ponderado A máximo en la posición del operario, registrado

en una muestra del producto(s) anterior, corresponde al Nivel dado en la tabla.
El valor máximo ponderado de vibración de la mano/brazo medido según la norma EN ISO

5349 en una mezcla del producto(s) anterior, corresponde al Valor dado en la tabla.
2000/14/CE: Los valores L

WA

de potencia de ruido medido y potencia de ruido garantizado

tienen conformidad con las cifras tabuladas.
Procedimiento de evaluación de conformidad

............. Annex VI

Organismo notificado................................................... Intertek, Cleeve Road

Leatherhead, Surrey
KT22 7SB, England

Newton Aycliffe 24/09/2007
M.Bowden

Director de Investigación y Desarrollo

Husqvarna UK Ltd.

Tipo

Potencia sonora medida L

WA

(dB(A))

Potencia sonora garantizada L

WA

(dB(A))

Nivel (dB(A))
Valor (m/s

2

)

Peso (Kg)

LPC24A

91
95

77.2

1.0

6.89

ESPAÑOL - 3

Precauções de segurança

Se não for utilizada com cuidado esta máquina pode ser perigosa e causar lesões graves ao operador ou a
terceiros pelo que os avisos e instruções de segurança deverão ser seguidos rigorosamente. Só assim
assegurará condições razoáveis de segurança e eficiência no uso deste aparador de relva. O operador é
responsável pela observância dos avisos e instruções contidos neste manual e na própria máquina.

Explicação dos Símbolos do Seu Produto

Cuidado

Leia as instruções do utilizador cuidadosamente
para ter a certeza de que compreende todos os
controlos e a sua função

Recomenda-se a utilização de óculos e
capacete de segurança para protecção contra
objectos projectados pelas peças cortantes.

Não use a máquina à chuva, nem a deixe ao
ar livre quando estiver a chover.

Desligue! Remova a ficha do Power Pack
antes de ajustar e limpar ou se o cabo
estiver danificado.

Aviso:- Este produto não foi concebido para
fornecer protecção contra choque eléctrico
em caso de contacto com linha eléctricas
aéreas.

Considerações Gerais

1. Não permita a utilização do produto por crianças ou pessoas
não familiarizadas com estas instruções. Os regulamentos
locais podem incluir restrições à idade do operador.

2. Use o produto apenas como indicado nas instruções
e para as funções descritas nas mesmas.

3. Nunca use o produto quando estiver cansado, doente ou
sob a influência de álcool, drogas ou medicamentos.

4. O operador ou utente é responsável por acidentes
que ocorram a outras pessoas na sua propriedade.

5. Mantenha as pessoas presentes afastadas da área. Não
use a máquina enquanto estiverem pessoas presentes
na área, principalmente crianças, ou animais.

Preparação

1. Use sempre vestuário apropriado, luvas e sapatos
robustos. Recomenda-se o uso de óculos de protecção
e capacete de segurança. Não use roupas largas ou
joalharia que se possam prender nas partes móveis.

2. Inspeccione minuciosamente a área onde o
Hedgetrimmer irá ser usado e remova todos os arames
ou outros objectos alheios.

3. Antes de utilizar a máquina, e após qualquer choque,
verifique se há sinais de desgaste ou danos e
repare-os se for necessário.

4.

Nunca tente utilizar um produto incompleto ou outro
que tenha sido modificado sem autorização.

Utilização

1. Mantenha a área de trabalho desimpedida. Não
comece a cortar enquanto a área de trabalho não
estiver desimpedida, os pés bem apoiados e um
caminho de fuga para evitar a queda de ramos.

2. Utilize o Hedgetrimmer apenas com luz do dia ou em
boa luz artificial.

3. Saiba como desligar a máquina rapidamente em
caso de emergência.

4. Remova a ficha do Power Pack antes de passar a
unidade para outra pessoa.

5. Evite a utilização com pessoas, especialmente
crianças, por perto.

6. Quando estiver a utilizar a máquina, certifique-se
sempre de que está numa posição segura e protegida.

7. Mantenha as mãos e os pés sempre afastados dos
dispositivos de corte, especialmente quando ligar o motor.

8. Não use escadotes quando estiver a utilizar a máquina.

9. Remova a ficha do Power Pack:-

- antes de abandonar a máquina durante qualquer
período de tempo;

- antes de retirar algum objecto que estrova;

- antes de verificar, limpar ou manejar as peças eléctricas.

- se atingir um objecto. Não use a sua máquina se
não tiver a certeza de que a máquina está em
condições de funcionar com toda a confiança;

- se a máquina começar a vibrar fora do normal. Verifique
imediatamente. A vibração excessiva pode causar ferimentos.

- antes de o passar a outra pessoa

10.Não utilize a máquina à chuva nem a exponha a
ambientes húmidos ou molhados.

11.Não force a Serra Sabr. Esta funcionará melhor se
funcionar ao ritmo para o qual foi concebida.

12.Transporte sempre a Serra Sabre na posição
desligada e com o dedo fora do interruptor.

13.Para um desempenho melhor e mais seguro,
conserve a corrente afiada e com a tensão correcta.

14.Desligue a fonte de alimentação quando não a estiver a
utilizar, antes de prestar assistência e mudar
acessórios, tais como a corrente e a respectiva guarda.

15.Proteja-se do coice. O coice pode ocorrer quando a
ponta da guia toca num objecto, ou quando a
madeira se aproxima e agarra o produto no corte. O
contacto com a ponta pode, por vezes, provocar uma
reacção de inversão muito rápida, projectando a guia
para cima e para trás na direcção do operador.
Agarrar a corrente da serra na parte superior da guia
pode projectar a guia rapidamente para trás na
direcção do operador. Qualquer uma destas
reacções pode provocar a perda de controlo da
máquina, o que pode resultar em graves lesões. De
forma a minimizar o coice, devem ser observadas as
seguintes precauções

1) Segure bem a máquina com ambas as mãos quando
o motor estiver em funcionamento. Segure com
firmeza colocando os dedos e os polegares em volta
dos punhos da Serra Sabre.

2) Não se debruce demasiado

3) Mantenha sempre um equilíbrio adequado e os pés
bem apoiados.

4) Não deixe que a ponta da guia toque num tronco,
ramo, no chão ou noutros obstáculos.

5) Utilize dispositivos, tais como guias especiais que
reduzam os riscos associados ao coice, conforme já
instalados na máquina.

6) Utilize apenas guias e correntes de substituição
indicadas pelo fabricante

Guardar e Manter

1. Mantenha todas as porcas e parafusos apertados para ter a
certeza de que o produto está em condições de
funcionamento seguras.

2. Por razões de segurança substitua as peças gastas ou
danificadas. Utilize apenas peças de substituição idênticas.

3. Tenha cuidado durante o ajuste da máquina para
evitar que os dedos fiquem trilhados entre as
lâminas móveis e as peças fixas da máquina.

4.

Após a utilização, a máquina deverá ser armazenada
utilizando a guarda da corrente fornecida.

PORTUGUÊS - 1

Ajuste de tensão da corrente da serra

• Certifique-se de que a Serra Sabre está na posição
desligada e desconectada da fonte de alimentação.

• Verifique a tensão da corrente da serra antes de
cada utilização.

1. Afaste a corrente da serra da guia.(P) A folga deve
ser aprox. 2-3 mm

2. Para ajustar a tensão, desaperte ligeiramente o parafuso

sextavado (R) com a chave sextavada fornecida.

3. A folga será automaticamente ajustada para a

medida correcta pela mola de ajuste de tensão (N2)

4. Aperte o parafuso sextavado, certificando-se de que
a medida da folga está correcta.

Garantia & Condições de Garantia

No caso de verificar que uma peça está defeituosa por
defeito de fabrico durante o período de garantia, a
Husqvarna UK Ltd. efectuará a sua reparação ou
substituição através dos seus Representantes de
Assistência Técnica Autorizados, sem quaisquer encargos
para o cliente, desde que:­a) O Centro de Serviços Autorizado seja informado

directamente.
b) Seja apresentada prova de compra.
c) A avaria não seja devido a uso impróprio, neglicência ou

tentetiva de reparação pelo utente.
d) A avaria não tenha ocorrido durante a utilização normal.
e) A máquina não tenha sido reparada, desmontada ou

forçada por uma pessoa não autorizada pela Husqvarna

UK Ltd..
f) A máquina não tenha sido alugada.
g) A máquina pertença à pessoa que a comprou.
h) A máquina não tenha sido usada para comércio.
* Esta garantia é adiccional e não diminui os direitos

estatutários do cliente.

As seguintes avarias não estão cobertas e portanto é
importante ler as instruções do Manual do Operador e
compreender como usar e manter a sua máquina:

Avarias que a garantia não cobre

* Avarias resultantes da não comunicação de uma avaria

prévia.
* Avarias resultantes de um embate brusco.
* Falhas resultantes de utilização do produto sem ser em

conformidade com as instruções e recomendações do

manual do operador.
* Máquinas para alugar não estão cobertas por esta garantia.
* Os itens listados a seguir são considerados peças

sujeitas a desgaste e a sua vida útil depende de

manutenção periódica. Portanto, a sua reivindicação ao

abrigo da garantia não é válida: Guia e corrente
* Cuidado!

A Husqvarna UK Ltd. não toma responsabilidade nem por

avarias causadas totalmente ou em parte, directa ou

indirectamente pela reparação ou substituição de peças

ou peças adicionais que não são manufacturadas ou

aprovadas pela Husqvarna UK Ltd., nem quando a

máquina foi modificada.

Informação Ambiental

• Ao eliminar o produto no fim da sua vida útil é
necessário estar alerta para as questões ambientais.

• Se necessário, contacte as autoridades locais para
obter informações relativas à eliminação.

O símbolo existente no produto ou na respectiva
embalagem indica que o produto não pode ser tratado
como lixo doméstico. Por conseguinte, deverá ser
depositado no ponto de recolha aplicável para efeitos de
reciclagem de equipamento eléctrico e electrónico. Ao
assegurar-se de que a deposição deste produto é
efectuada da forma correcta, estará a contribuir para
evitar consequências potencialmente negativas para o
ambiente e a saúde humana, que, de outro modo,
poderiam ser causadas pelo manuseamento inadequado
deste produto. Para mais informações sobre a
reciclagem deste produto, contacte o gabinete municipal
da sua localidade, o serviço de recolha de lixos
domésticos ou a loja onde adquiriu o produto.

PORTUGUÊS - 2

Recomendações de Serviço

• O seu produto está identificado de forma única por uma etiqueta prateada e preta com as especificações do produto.

• Recomendamos vivamente que providencie a manutenção do seu produto pelo menos uma vez por ano,
ou com mais frequência no caso de o utilizar numa aplicação profissional.

Lubrificar a corrente da serra

• Certifique-se de que a Serra Sabre está na posição

desligada e desconectada da fonte de alimentação.

1. Lubrifique toda a corrente da serra antes de cada

utilização, utilizando o óleo de lubrificação fornecido. (S)

Afiar a corrente da serra

• Certifique-se de que a Serra Sabre está na posição

desligada e desconectada da fonte de alimentação.

• Utilize sempre luvas quando afiar a corrente da serra

• AFIE A CORRENTE DA SERRA DE ACORDO COM

AS ESPECIFICAÇÕES ILUSTRADAS NA FIGURA T

Rectificar os dentes

1. Utilize uma lima redonda com 4 mm de diâmetro exterior

para rectificar os dentes. Faça incidir a lima no dente de
modo a que fique com um ângulo de 30 graus em relação
à guia e que fique com 1/5 do diâmetro exterior acima da

ponta do dente. Mantenha a lima nivelada e afaste-a de si
enquanto estiver a limar. Tenha cuidado para não tocar nos
dentes com a lima quando a puxar na sua direcção.

Limar os limitadores de profundidade

1. Utilize uma lima plana para limar os limitadores de
profundidade. Mantenha a lima nivelada enquanto
estiver a limar. Boleie o ângulo dianteiro do limitador
de profundidade para manter a sua forma original.

• Mergulhe a corrente da serra em óleo e limpe
quaisquer rebarbas e limalha.

Remover e instalar a corrente da serra

Importante

• Certifique-se de que a Serra Sabre está na posição
desligada e desconectada da fonte de alimentação.

• Utilize sempre luvas quando remover ou instalar
a corrente da serra.

• Utilize apenas uma guia com ponta de guia
concebida para esta máquina.

• Para evitar o efeito de coice, não remova a ponta
de guia nem substitua a guia por uma sem ponta.

Remover a corrente da serra

1. Desaperte os parafusos (K1) da guarda do carreto (K2)
com uma chave de fendas e remova a guarda do carreto.

2. Desaperte o parafuso sextavado (L1) com a chave sextavado
fornecido e remova o parafuso (L1) e a anilha (L2).

3. Empurre a guia (L3) contra a mola de ajuste de

tensão (L4) e remova a guia e a corrente.

Instalar a corrente da serra

1. Coloque a corrente sobre a guia com a ponta da

guia em cima (M1), certificando-se de que os dentes
estão voltados na direcção de rotação (M2)

2. Coloque a corrente sobre o carreto (N1) e coloque a
extremidade côncava da guia encostada à mola de
ajuste de tensão (N2).

3. Insira o parafuso sextavado (L1) através da anilha
espaçadora (L2), e da guia (L3) e aperte com a
chave sextavada fornecida, certificando-se de que a
guia está segura.

4. Coloque a guarda do carreto (K2) e aperte os
parafusos (K1) certificando-se de que a guarda do
carreto está segura.

EC DECLARAÇÃO DE CONFORMIDADE

Husqvarna UK Ltd., Aycliffe Industrial Park
Newton Aycliffe, Co. Durham, DL5 6UP, England

Declaramos sob a nossa exclusiva responsabilidade que o(s) equipamento(s);

Categoria

............................

Podadora com cabo a bateria

Tipo .............................LPC24A

Identificação da série..........Consulte a Etiqueta de Especificações do

Ano de fabrico

.....................Consulte a Etiqueta de Especificações do

Está(ão) em conformidade com os requisitos e disposições essenciais das seguintes
Directivas da CE:

98/37/EC (até 31.12.09), 2006/42/EC (de 01.01.10), 2004/108/EC, 2000/14/EC

baseado nas seguintes normas harmonizadas das EU aplicadas:

EN50144-1, EN50144-2-15, EN774, EN50366, EN55014-1, EN55014-2, EN61000-3-2,
EN61000-3-3

O nível de pressão sonora máxima ponderada L

pA

na posição do operador, registada numa

amostra do(s) equipamento(s) supracitado(s) corresponde ao nível indicado na tabela.
O valor máximo ponderado de vibração mão / braço avaliado em conformidade com a EN ISO 5349

numa amostra do(s) equipamento(s) supracitado(s) corresponde ao valor indicado na tabela.
2000/14/EC: Os valores do nível sonoro ponderado L

WA

e da potência sonora garantida L

WA

estão em conformidade com os valores indicados nas tabelas.
Procedimento de avaliação da conformidade

............... Annex VI

Organismo Notificado................................................... Intertek, Cleeve Road

Leatherhead, Surrey
KT22 7SB, England

Newton Aycliffe 24/09/2007
M.Bowden

Director de Investigação e Desenvolvimento

Husqvarna UK Ltd.

Tipo

Potência Sonora medida L

WA

(dB(A))

Potência sonora garantidaL

WA

(dB(A))

Nível (dB(A))
Valor (m/s

2

)

Peso (Kg)

LPC24A

91
95

77.2

1.0

6.89

PORTUGUÊS - 3

Precauzioni per la Sicurezza

Se non usato correttamente il prodotto potrebbe essere pericoloso! Il prodotto potrebbe causare seri infortuni
allʼoperatore ed agli altri, le avvertenze e le istruzioni di sicurezza devono essere osservate per garantire
ragionevole sicurezza ed efficienza nellʼuso del prodotto. Lʼoperatore è responsabile per lʼosservanza delle
avvertenze e delle istruzioni di sicurezza descritte nel presente manuale e sul prodotto stesso.

Spiegazione dei simboli affissi sul prodotto

Avvertimento

Leggere attentamente le istruzioni per
lʼutilizzatore e controllare di aver capito a
fondo il funzionamento di tutti i comandi

Si raccomanda di indossare sempre elmetto e
occhiali protettivi per proteggersi contro la
proiezione di oggetti durante lʼutilizzo del prodotto.

Non adoperare sotto la pioggia o lasciare il
prodotto allʼaperto mentre piove

Spegnere lʼapparecchio! Scollegare la spina
dal Power Pack prima di eseguire qualunque
intervento di regolazione o pulizia o se il cavo
appare danneggiato.

Attenzione: questo prodotto non è progettato
per proteggere dal pericolo di folgorazione in
caso di contatto con linee elettriche aeree.

Generalità

1. Non lasciare mai che bambini o persone non familiari
con queste istruzioni usino il prodotto. Regolamenti locali
potrebbero limitare lʼetà dellʼoperatore.

2. Usare il prodotto solamente nel modo e per le funzioni
descritte nelle istruzioni.

3. Non adoperare il prodotto quando si è stanchi, ammalati o
sotto lʼinfluenza di alcool, farmaci o medicine.

4. Lʼoperatore o lʼutilizzatore è responsabile per
eventuali incidenti verso terzi o ai loro beni nonché
per i pericoli cui questi vanno incontro.

5. Tenere persone distanti. Non azionare mentre delle
persone, specialmente bambini o animali domestici
siano nellʼarea.

Preparazione

1. Indossare sempre un abbigliamento idoneo, guanti e scarpe
robuste. Si raccomanda di indossare sempre lʼelmetto e gli
occhiali protettivi. Non indossare indumenti larghi o gioielli che
potrebbero impigliarsi nelle parti in movimento.

2. Ispezionare attentamente lʼarea da tagliare e
rimuovere eventuali fili di ferro o altri corpi estranei.

3. Prima di usare la macchina e dopo qualsiasi impatto,
controllare se vi sono segni di usura o di danni e riparare
come richiesto.

4.

Non tentare mai di usare un prodotto sottoposto a
modifiche non autorizzate o con componenti
mancanti.

Modalità d’uso

1. Tenere lʼarea di lavoro sgombra da ostacoli. Utilizzare il
prodotto solo dopo avere completamente sgomberato
lʼarea di lavoro da qualunque tipo di ostacolo, verificato la
solidità del terreno e individuato punti dove è possibile
ripararsi dalla caduta di rami e tronchi.

2. Usare le cesoie elettriche solo durante il giorno o con
luci artificiali forti.

3. Apprendere correttamente la procedura per arrestare
rapidamente il prodotto in caso di emergenza.

4. Rimuovere la spina dal Power Pack prima di passare
il prodotto ad unʼaltra persona.

5. Evitare di usare le cesoie quando altre persone, in
particolare bambini, sono nelle vicinanze.

6. Si raccomanda di adottare sempre posture e posizioni
sicure durante lʼutilizzo del prodotto.

7. Tenere sempre mani e piedi lontani dai dispositivi di
taglio, specialmente durante lʼaccensione del motore.

8. Non utilizzare scale durante lʼuso del prodotto.

9. Rimuovere la spina dal Power Pack:-

- prima di lasciare il prodotto incustodito per qualsiasi periodo;

- prima di rimuovere unʼostruzione ;

- prima di controllare o pulire lʼattrezzo oppure eseguire
dei lavori su di esso ;

- se si urta un oggetto. Non usare il prodotto fino a quando non si
è sicuri che detto prodotto sia in condizioni operative sicure;

- se il prodotto inizia a vibrare in modo anormale.
Controllare immediatamente. Eccessiva vibrazione
può causare lesioni.

- prima di passarle ad una terza persona

10.Non usare il prodotto quando piove e non esporlo
allʼacqua o allʼumidità.

11. Non forzare mai la sega Sabre. Per garantire prestazioni
ottimali si raccomanda di utilizzare il prodotto
conformemente a quanto specificato nelle presenti istruzioni.

12.Spegnere sempre la sega Sabre prima di trasportarla
e tenere il dito lontano dallʼinterruttore
dellʼaccensione/spegnimento.

13. Per garantire prestazioni ottimali e sicure si raccomanda di
tenere la catena sempre affilata e alla tensione corretta.

14.Scollegare il Power Pack nei periodi di non utilizzo,
prima della manutenzione e al cambio di attacchi e
accessori (p. es. catena e riparo).

15. Proteggersi contro i contraccolpi. I contraccolpi possono
verificarsi quando la parte posteriore o anteriore della barra
entra a contatto con un oggetto o quando il legno blocca o
schiaccia la catena durante il taglio. In alcuni casi, il contatto
con la punta della catena può causare una fulminea
reazione inversa, che solleva la barra e la sposta verso
lʼoperatore. Se la catena resta schiacciata lungo la parte
superiore della barra, questʼultima può sollevarsi
rapidamente verso lʼoperatore. Lʼuna e lʼaltra reazione
possono fare perdere il controllo della sega con conseguenti
infortuni potenzialmente gravi per lʼoperatore. Per
minimizzare i rischi di contraccolpo si raccomanda di
adottare le precauzioni riportate di seguito.

1) Afferrare saldamente il prodotto con entrambe le mani
quando si aziona il motore. Afferrare con presa salda,
circondando bene con le dita i manici della sega Sabre.

2) Non tentare di raggiungere punti troppo alti.

3) Tenere sempre tutti e due i piedi poggiati a terra in
buon equilibrio.

4) Impedire che la parte posteriore della barra entri a
contatto con rami, tronchi, terreno o altri ostacoli.

5) Usare dispositivi espressamente progettati per limitare i rischi
associati ai contraccolpi (p.es. barre speciali). Questo
prodotto viene fornito con una barra di questo tipo.

6) Usare solo barre e catene di ricambio espressamente
autorizzate dal produttore.

Manutenzione e immagazzinaggio

1. Tenere tutti i dadi, bulloni e perni serrati per garantire che
il prodotto è in condizione di funzionamento sicuro.

2. Per sicurezza dʼuso, sostituire le parti danneggiate o logorate.

Usare solo ricambi identici ai componenti originali.

3. Durante la regolazione del prodotto si raccomanda di

porre attenzione per evitare di restare con le dita
schiacciate tra le lame mobili e le parti fisse della sega.

4. Dopo lʼuso, conservare il prodotto con il copricatena

fornito.

Regolazione della tensione della catena

• Controllare che la sega Sabre sia spenta e
scollegata dal Power Pack.

• Verificare la tensione della catena prima di ogni utilizzo.

1. Tirare la catena in direzione opposta alla barra.(P)
La distanza deve risultare pari a circa 2-3 mm.

2. Per regolare la tensione, allentare leggermente la

vite esagonale (R) con lʼattrezzo esagonale fornito.

3. La distanza viene regolata automaticamente dalla

molla di tensionamento (N2).

4. Serrare la vite esagonale controllando che la
distanza sia corretta.

ITALIANO - 1

Garanzia e condizioni di garanzia

Se una qualsiasi parte dovesse guastarsi a causa di una
lavorazione scadente nel periodo della garanzia, Husqvarna
UK Ltd., tramite i suoi Centri di riparazione autorizzati,
effettuerà gratuitamente la riparazione o la sostituzione,
sempre che:
a) Il guasto sia stato notificato direttamente al centro

riparazioni autorizzato.
b) Venga presentata la ricevuta dʼacquisto.
c) Il guasto non sia stato causato da uso improprio,

negligenza o regolazioni errate da parte dellʼutente.
d) Il guasto non sia dovuto al normale logoramento per uso.
e) La macchina non sia stata sottoposta a manutenzione né

riparata, smontata o manomessa da persone non

autorizzate da Husqvarna UK Ltd..
f) La macchina non sia stata noleggiata a terzi.
g) La macchina sia di proprietà dellʼacquirente originale.
h) La macchina non sia stata adibita a uso commerciale.
* Questa garanzia è supplementare ai diritti legali del

cliente e non li limita in alcun modo.

Guasti a causa dei seguenti non sono coperti, pertanto è importante
leggere le istruzioni contenute nel Manuale dellʼOperatore e
comprendere come operare e mantenere la macchina.

Guasti non coperti dalla garanzia.

* Guasti dovuti alla mancata notificazione del guasto originale.
* Guasti dovuti ad impatto improvviso.
* Guasti a causa di non usare il prodotto secondo le

istruzioni e raccomandazioni contenute nel manuale

dellʼoperatore.
* Non sono coperte da garanzia le macchine date a noleggio.
* Le seguenti voci elencate sono considerate come parti

usuranti e la loro durata dipende dalla regolare

manutenzione e non sono, normalmente soggette ad un

valido reclamo di garanzia: Barra e catena
* Attenzione

Entro i termini della presente garanzia Husqvarna UK Ltd. non

accetta responsabilità alcuna per difetti dovuti nella loro totalità o

in parte, direttamente o indirettamente, allʼuso di parti di ricambio

o parti accessorie non prodotte o autorizzate da Husqvarna UK

Ltd. oppure a modifiche apportate in un modo qualsiasi alla

macchina.

Informazioni di Carattere Ambientale

• Tenere attentamente in considerazione la tutela
dellʼambiente, al momento di disperdere il prodotto.

• Rivolgersi allʼente locale preposto per ottenere
informazioni utili allo smaltimento/riciclaggio.

Il simbolo che appare sul prodotto o sulla confezione
indica che il prodotto non può essere smaltito come rifiuti
domestici. Invece deve essere consegnato allʼinerente
punto di raccolta per il riciclo di apparecchi elettrici o
elettronici. Assicurandosi che questo prodotto venga
smaltito correttamente, si aiuta a prevenire potenziali
conseguenze negative per lʼambiente e per la sanità delle
persone, che potrebbero altrimenti essere causate con
lʼincorretto smaltimento di questo prodotto. Per ulteriori
informazioni dettagliate sullo smaltimento, si prega
contattare il locale comune, il servizio dello smaltimento dei
rifiuti oppure il negozio dove il prodotto è stato acquistato.

Servizio manutenzione

• Il prodotto che avete acquistato è identificato da una esclusiva targhetta color argento e nero con i dati caratteristici.

• Raccomandiamo vivamente che il prodotto venga sottoposto a manutenzione per lo meno ogni 12 mesi, o
più spesso in caso di utilizzo professionale.

Lubrificazione della catena

• Controllare che la sega Sabre sia spenta e

scollegata dal Power Pack

1. Prima di ogni utilizzo, lubrificare tutta la catena

utilizzando lʼolio fornito. (S)

Affilatura della catena

• Controllare che la sega Sabre sia spenta e

scollegata dal Power Pack.

• Indossare sempre guanti al momento di affilare la

catena.

• AFFILARE LA CATENA IN BASE ALLE

SPECIFICHE ILLUSTRATE IN FIG. T

Limatura dei taglienti

1. Usare una lima tonda con diametro esterno di 4 mm

per limare i taglienti. Poggiare la lima sul tagliente
ad un angolo di 30 gradi rispetto alla barra e in modo
che sporga di 1/5 del diametro esterno dalla punta

del tagliente. Tenere la lima a livello e spingerla
lontana da sé durante lʼaffilatura. Porre attenzione
per evitare di toccare i taglienti con la lima quando la
si tira verso di sé.

Limatura dei delimitatori di profondità

1. Usare una lima piatta per limare i delimitatori di
profondità. Tenere la lima a livello durante lʼoperazione.
Arrotondare lʼangolare anteriore del delimitatore di
profondità per mantenere la forma originale.

• Immergere la catena in olio per eliminare tutti i
residui della limatura.

Smontaggio e montaggio della catena

Importante

• Controllare che la sega Sabre sia spenta e
scollegata dal Power Pack.

• Indossare sempre guanti al momento di
smontare o montare la catena.

• Usare solo barre la cui punta è espressamente
progettata per questo prodotto.

• Per prevenire contraccolpi, si raccomanda di non
smontare mai la punta della barra o sostituire la
barra con una senza punta.

Smontaggio della catena

1. Servendosi di un cacciavite, allentare le viti (K1) sul
riparo del rocchetto (K2) e smontare il riparo.

2. Allentare la vite esagonale (L1) con lʼattrezzo
esagonale fornito e svitare la vite (L1) e la rondella

distanziatrice (L2).

3. Spingere la barra (L3) contro la molla di
tensionamento (L4) e smontare la barra e la catena.

Montaggio della catena

1. Montare la catena sulla barra con la punta della
barra nella posizione più alta (M1). Controllare che i
taglienti siano rivolti nel verso della rotazione (M2).

2. Montare la catena sul rocchetto (N1) e montare
lʼestremità concava della barra contro la molla di
tensionamento (N2).

3. Inserire la vite esagonale (L1) nella rondella distanziatrice
(L2) e nella barra (L3) e serrare con lʼattrezzo esagonale
fornito, controllando che la barra sia montata saldamente.

4. Montare il riparo del rocchetto (K2) e serrare le viti
(K1) controllando che il riparo del rocchetto sia
montato saldamente.

ITALIANO - 2

EC DICHIARAZIONE DI CONFORMITÀ

Husqvarna UK Ltd., Aycliffe Industrial Park
Newton Aycliffe, Co. Durham, DL5 6UP, England

Dichiariamo sotto la nostra esclusiva responsabilità che il prodotto

Categoria

...........................

Troncarami a batteria

Tipo ............................LPC24A

Identificazione serie...........Vedi Etichetta Dati Prodotto

Anno di costruzione

...........Vedi Etichetta Dati Prodotto

è conforme ai requisiti e alle disposizioni essenziali delle seguenti direttive CEE:

98/37/EC (fino a 31.12.09), 2006/42/EC (dal 01.01.10), 2004/108/EC, 2000/14/EC

in base ai seguenti standard armonizzati UE applicati:

EN ISO 11680-1, EN50260-1, EN60335-1, EN60335-2-29, EN50366, EN55014-1,
EN55014-2, EN61000-3-2, EN61000-3-3

Il livello massimo di pressione sonora ponderata “A” L

pA

nella posizione dellʼoperatore, registrato

su un campione del prodotto indicato sopra, corrisponde al Livello riportato nella tabella.
Il valore massimo di vibrazione sul sistema mano/braccio, misurato in base alla norma EN ISO

5349 su un campione del prodotto indicato sopra, corrisponde al Valore riportato nella tabella.
2000/14/CEE: il livello di potenza sonora L

WA

misurata e i valori di potenza sonora L

WA

garantiti corrispondono alle cifre riportate nelle tabelle.
Procedura di valutazione dalla conformità

.................... Annex VI

Organismo notificato..................................................... Intertek, Cleeve Road

Leatherhead, Surrey
KT22 7SB, England

Newton Aycliffe 24/09/2007
M.Bowden

Direttore Ricerca e Sviluppo

Husqvarna UK Ltd.

Tipo

Potenza sonora misurata L

WA

(dB(A))

Potenza sonora garantita L

WA

(dB(A))

Livello (dB(A))
Valore (m/s

2

)

Peso (Kg)

LPC24A

91
95

77.2

1.0

6.89

ITALIANO - 3

Biztonsági intézkedések

A nem rendeltetésszerű használat veszélyes lehet! A termék súlyos balesetet okozhat a kezelőnek és
másoknak, a figyelmeztetéseket és biztonsági óvintézkedéseket be kell tartani a termék használata
közben az ésszerű biztonság és hatékonyság biztosítása céljából. A kezelő felel az e használati
utasításban és a terméken feltüntetett figyelmeztetések és biztonsági utasítások betartásáért.

A terméken feltüntetett jelölések magyarázata

Figyelmeztetés

Figyelmesen olvassa el a használati utasítást
a vezérlő berendezés és annak
működésének megértéséhez.

Védőszemüveg és védősisak használata
ajánlott fűrészelés közben a repülő tárgyaktól
való védelem céljából.

Ne üzemeltesse esőben, vagy ne hagyja kinn
a terméket, mikor esik

Kapcsolja ki! Húzza ki a Power Pack dugóját
szabályozás, tisztítás előtt, vagy ha a kábel
sérült.

Figyelem: E termék nem biztosít
áramütésvédelmet, ha villamos magas
vezetékkel érintkezik.

Általános

1. Soha ne engedje, hogy gyermekek vagy az ezen
utasításokat nem ismerő személyek használják a terméket.
Helyi előírások szabályozhatják a gépkezelő korát.

2. A terméket csak az ezen utasításokban ismertetett
módon és funkciókra használja.

3. Ne üzemeltesse a terméket, ha Ön fáradt, beteg, vagy
alkohol, gyógyszer vagy kábítószer befolyása alatt áll.

4. A berendezés üzemeltetője a felelős más személy
balesetéért, ill. ezen személy tulajdonával szemben
felmerülő bármely jellegű kockázatért.

5. Ne legyen a kőzelben senki. Ne működtesse a gépet,
amíg bárki, különösen gyermekek vagy háziállatok
vannak az adott területen.

Előkészületek

1. Mindig viseljen megfelelő ruházatot, védőkesztyűt és
lábbelit! Biztonsági szemüveg és védősisak használata
ajánlott. Ne viseljen olyan laza ruházatot vagy ékszert,
amely beakadhat a mozgásban lévő részekbe!

2. A sövénynyíró használata előtt mindig alaposan
vizsgálja át a munkaterületet, és távolítson el minden
huzalt és egyéb idegen tárgyat!

3. Használat előtt, vagy bármilyen ütődést követően,

ellenőrizze, hogy a gép rongálódott-e vagy mennyire
használódott el. Szükség esetén javíttassa meg.

4.

Soha ne üzemeltessen hibás vagy illetéktelenül
módosított készüléket.

A fűnyíró használata

1. Tartsuk tisztán a munkaterületet. Ne kezdjük el a
fűrészelést, amíg nem tiszta a munkaterület, ügyeljünk a
lábunkra, és hogy legyen hová hátralépni a leeső ágak elől.

2. Csak nappal, vagy jó világítás mellett használja a
sövénynyírót!

3. Vészhelyzetben tudni kell, hogyan állítsuk le gyorsan
a készüléket.

4. Húzza ki a Power Pack dugóját, mielőtt átadja a
készüléket más személynek.

5. Állítsa le a berendezést, amíg emberek, különösen
gyermekek tartózkodnak a munkaterületen!

6. A termék használata közben mindig ügyeljünk a
biztonságra és a biztonságos üzemeltetési feltételekre.

7. Ügyeljen arra, hogy a gép vágófelülete nehogy kéz-

vagy lábközelbe kerüljön, különösen amikor
bekapcsolja a motort.

8 Ne használjunk álló létrát a készülék üzemeltetése közben.

9. Húzza ki a Power Pack dugóját:-

- ha bármennyi időre felügyelet nélkül hagyja a készüléket;

- eltömődés megszüntetése előtt;

- ellenőrzés, tisztítás vagy a berendezésen végzett
bármely karbantartási munka során;

- ha valamilyen tárgyba ütközik. Ne használja a

készüléket, amíg nem biztos benne, hogy az egész
készülék biztonságos üzemállapotban van;

- ha a termék rendellenesen vibrálni kezd. Ellenőrizze
haladéktalanul. A túlzott vibráció balesetet okozhat.

- mielőtt átnyújtja a berendezést más személynek!

10.Ne használjuk esőben, vagy nedvességnek vagy
magas páratartalomnak kitett helyen.

11.Ne erőltessük a Sabre fűrészt, jobban működik az
előirányzott ütemében.

12.A Sabre fűrészt mindig kikapcsolt állapotban kell
hordozni, úgy, hogy az ujjunk ne legyen a kapcsolón.

13.Ügyeljünk rá, hogy a lánc éles legyen, és a megfelelő
legyen a feszessége, hogy jobb és biztonságosabb
teljesítményt nyújtson.

14.Kapcsoljuk ki a tápegységet, amikor nem használjuk a
készüléket, a tartozékok és a toldatok, valamint a lánc
és a védőeszközök szervize és cseréje előtt.

15.Védelem a visszarúgástól. Visszarúgás akkor fordulhat
elő, amikor a vezető rúd orra vagy csúcsa valamilyen
tárgyba ütközik, vagy amikor a fa elzárja és becsípi a
készüléket a vágási felületen. A csúcs érintkezése
bizonyos esetekben villámszerűen gyors ellenreakciót
válthat ki, felfelé és hátrafelé lökve a vezető rudat a
kezelő irányában. Ha a fűrészlánc a vezető rúd tetejénél
beékelődik, a rudat hirtelen hátrafelé löki a kezelő felé. E
reakciók bármelyike oda vezethet, hogy Ön elveszíti az
ellenőrzést a készülék felett, ami súlyos balesetet
okozhat. Az alábbi óvintézkedéseket kell betartani a
visszarúgás minimumra szorítása céljából.

1) Amikor a motor működik, két kézzel erősen tartsa a
készüléket. Körben a Sabre fűrész fogantyúján
erősen szorítsa az ujjaival és a hüvelykujjával.

2) Ne nyújtsa ki túl messzire.

3) Megfelelő legyen a lábtartás, és ügyeljen az egyensúlyra.

4) Ne engedje, hogy a vezető rúd orra tuskóval, ággal,
talajjal vagy más akadállyal érintkezzen.

5) Használja a készülékére felszerelt olyan eszközöket,
mint a speciális vezető rudak, amelyek csökkentik a
visszarúgáshoz kapcsolódó kockázatokat.

6) Csak a gyártó által megadott pótalkatrész rudakat és
láncokat használja.

Karbantartás és tárolás

1. Húzzon meg minden anyát, csavart és csapot szorosan,
hogy a termék biztonságos üzemállapotban legyen.

2. A biztonságos üzemeltetés érdekében cserélje ki a
kopott és megrongálódott alkatrészeket.

Csak

azonos pótalkatrészeket használjon.

3. Legyen óvatos a készülék beszabályozása közben,

be ne akadjon az ujja a gép mozgó pengéi és
rögzített alkatrészei közé.

4. A készüléket használat után az erre szolgáló

láncfedél használatával kell tárolni.

A fűrészlánc feszességének szabályozása

• Ügyeljen rá, hogy a Sabre fűrész ki legyen
kapcsolva, és ne legyen áram alatt.

• Minden használat előtt ellenőrizze a fűrészlánc
feszességét.

1. Húzza el a fűrészláncot a vezető rúdtól (P). A hézag
mérete kb. 2-3 mm legyen.

2. A feszesség beszabályozásához kissé lazítsa meg a

hatlapfejű csavart (R) a mellékelt hexagonális
csőkulccsal.

3. A hézag automatikusan beáll a megfelelő méretre a

szabályozó rugó (N2) megfeszítésével.

4. Húzza meg a hatlapfejű csavart, ügyelve, hogy a
hézag mérete megfelelő legyen.

MAGYAR - 1

Jótállás és jótállási irányelvek

Ha a garanciális idő alatt bármely alkatrész meghibásodik
gyártási hiba miatt, az Husqvarna UK Ltd. szervizei
díjmentesen elvégzik a javítást vagy cserét az alábbi
feltételekkel:
a) A hibabejelentés közvetlenül a megbízott

szervizközponton keresztül történik.
b) A vevő fel tudja mutatni a vételi elismervényt.
c) A hiba nem rendellenes használatból, hanyagságból

vagy hibás beállításból fakad.
d) A hiba nem elfogadható mértékû kopásból vagy

elnyíródásból ered.
e) A berendezést a Husqvarna UK Ltd. által felhatalmazott

személyen kívül más nem szervizelte, nem javította, nem

szedte darabjaira ill. nem bolygatta.
f) A gép nem szolgált bérbeadási célokat.
g) A berendezés az eredeti vásárló tulajdonát képezi.
h) A berendezést nem használták kereskedelmi célokra.
* Ez a jótállás kiegészítésként szolgál, és semmiképp nem

csökkenti a vevők törvényszerű jogait.

Az alábbiakból eredő hibákra nincs garancia, ezért fontos, hogy
elolvassa a Használati utasításban foglalt utasításokat és
megértse, hogyan működik a gépe, és hogyan kell karbantartani:

A jótállás nem tér ki az alábbiakra:

* Eredeti hibabejelentésnek elmulasztásából fakadó

meghibásodás.

* Hirtelen ütésből származó meghibásodások.
* A Használati utasításban foglalt utasítások és ajánlások

be nem tartásából eredő meghibásodások.

* Bérbe adott fűnyítrókat nem fedezi a jótállás.
* Az alábbiakban felsorolt tételek gyorsan kopó alkatrészeknek

minősülnek, és az élettartamuk a rendszeres karbantartástól
függ, és ezért általában nem képezik a szokásos garanciális
igény tárgyát: Rúd és lánc

* Figyelmeztetés!

A Husqvarna UK Ltd. nem vállal semminemű felelősséget a
jótálláson belül az olyan jellegű meghibásodásért, amely
részben vagy egészben, közvetlen vagy közvetett módon a
nem a Husqvarna UK Ltd. által gyártott ill. jóváhagyott
cserealkatrészekkel vagy kiegészítő tartozékokkal történő
cseréből vagy a berendezés bármely módon történő
módosításából fakad.

Környezetvédelmi Információk

• Az elhasználódott termék megsemmisítésekor vegye

figyelembe a környezeti tényezőket.

• Szükség esetén további hulladékártalmatlanítási

információt kaphat a helyi hatóságoktól.

Ez a szimbólum a terméken vagy a csomagolásán azt
jelzi, hogy ezt a terméket nem szabad háztartási
hulladékként kezelni. Le kell adni az elektromos és
elektronikus készűlékek újrahasznosításra szolgáló
megfelelő begyűjtő helyen. E termék megfelelő
elhelyezésének biztosításával ’n segít megelőzni a
környezetre és az emberi egészségre esetleg ártalmas
olyan negatív következményeket, amelyeket egyébként
okozhatna e termék nem megfelelő kidobása. E termék
újrahasznosításával kapcsolatban részletesebb
tájékoztatásért forduljon a helyi önkormányzathoz, a
háztartási hulladék elhelyezési szolgálathoz, vagy az
űzlethez, ahol a terméket vásárolta.

Szervizelési javaslatok

• Minden Flymo-termék egyedülálló módon azonosítható egy ezüst és fekete termékminősítő címkével.

• Javasoljuk az Ön által vásárolt termék legalább évente egyszeri, de hivatásos alkalmazás esetén még többszöri szervizelését.

A fűrészlánc kenése

• Ügyeljen rá, hogy a Sabre fűrész ki legyen

kapcsolva, és ne legyen áram alatt.

1. Minden használat előtt kenje le az egész

fűrészláncot a megadott kenőolajjal (S).

A fűrészlánc élezése

• Ügyeljen ár, hogy a Sabre fűrész ki legyen

kapcsolva, és ne legyen áram alatt.

• A fűrészlánc élezése közben mindig viseljen kesztyűt.

• A FŰRÉSZLÁNC ÉLEZÉSE A T. ÁBRÁN

BEMUTATOTT SPECIFIKÁCIÓK SZERINT
A vágó élek reszelése

1. A vágó élek reszelésére 4 mm-es külső átmérőjű

körszelvényű reszelőt használjon. Tegye a vágó élre

úgy, hogy 30 fokos szöget zárjon be a vezető rúddal,

és a vágó él csúcsától a külső átmérő 1/5-ére

hatoljon be. Tartsa a reszelőt szintben, és nyomja

előre reszelés közben. Legyen óvatos, a reszelővel
ne érjen a vágó élekhez, amikor a reszelőt
visszahúzza.

A mélység szabályozók reszelése

1. Lapos reszelőt használjon a mélység szabályozók
reszelésére. Tartsa a reszelőt szintben reszelés
közben. Kerekítse le a mélység szabályozó elülső
sarkát az eredeti alakjának megtartása céljából.

• Merítse a fűrészláncot olajba, és mossa le a
reszelés közben keletkezett forgácsot és
fűrészport.

A fűrészlánc eltávolítása és felszerelése

Fontos

• Ügyeljen rá, hogy a Sabre fűrész ki legyen
kapcsolva, és ne legyen áram alatt.

• Mindig viseljen kesztyűt, amikor leveszi vagy
felteszi a fűrészláncot.

• Csak olyan vezető rudat használjon, amelynek a
csúcsa kifejezetten e készülék számára szolgál.

• A visszarúgás megelőzése céljából ne távolítsa el
a rúd csúcsát vagy ne cserélje ki a vezető rudat
olyanra, amelyen nincs csúcs.

A fűrészlánc leszerelése

1. Lazítsa meg a csavarokat (K1) a lánckerék védelmen
(K2) csavarhúzóval, és vegye le a lánckerék védelmet.

2. Lazítsa ki a hatlapfejű csavart (L1) a mellékelt
hexagonális csőkulccsal és vegye le a csavart (L1) és
a távtartó alátétet (L2).

3. Nyomja a vezető rudat (L3) a feszültségszabályozó
rugóhoz (L4), és vegye ki a vezető rudat és a láncot.

A fűrészlánc felszerelése

1. Tegye rá a láncot a vezető rúdra úgy, hogy a csúcsa
teljesen felfelé álljon (M1), ügyelve, hogy a vágó élek
a forgásiránnyal szemben legyenek (M2).

2. Tegye rá a láncot a lánckerékre (N1) és nyomja a
vezető rúd homorú végét a feszültségszabályozó
rugóhoz (N2).

3. Tegye be a hatlapfejű csavart (L1) a távtartó alátéten
(L2) és a vezető rúdon (L3) keresztül, és húzza meg a
mellékelt hexagonális csőkulccsal, ügyelve rá, hogy a
vezető rúd biztonságosan álljon a helyén.

4. Tegye be a lánckerék védelmet (K2) és húzza meg a
csavarokat (K1) ügyelve rá, hogy a lánckerék védelem
biztonságosan a helyén legyen.

MAGYAR - 2

EC MEGFELELŐSÉGI TANÚSÍTVÁNY

Husqvarna UK Ltd., Aycliffe Industrial Park
Newton Aycliffe, Co. Durham, DL5 6UP, England

Kizárólagos felelősséget vállalunk azért, hogy a termék(ek):

Kategória...........................Akkumulátor telepsarok becsiszoló

Típus ............................LPC24A

Széria azonosítása............Lásd a TermékminősÍtő Cédulát

Gyártási Év

........................Lásd a TermékminősÍtő Cédulát

Megfelel az alábbi EK irányelvek alapvetőkövetelményeinek és rendelkezéseinek:

98/37/EEC (...-ig 31.12.09), 2006/42/EC (...-tól 01.01.10), 2004/108/EC, 2000/14/EC

Az alábbi EU harmonizált szabványok alkalmazásán alapul:

EN ISO 11680-1, EN50260-1, EN60335-1, EN60335-2-29, EN50366, EN55014-1,
EN55014-2, EN61000-3-2, EN61000-3-3

A maximális A. súlyozású hangnyomás szint L

pA

a kezelőhelyzetében a fenti termék(ek)

mintáján mérve megfelel a táblázatban a Level (szint) alatt közölt értékeknek.
A maximális kéz/kar vibráció súlyozott értéke az EN ISO 5349 szerint a fenti termék(ek)

mintáján mérve, megfelel a táblázatban a Value (érték) alatt megadott értékeknek.
2000/14/EK: A mért hangteljesítmény L

WA

és a garantált hangteljesítmény L

WA

értékek

megfelelnek a táblázatban közölt értékeknek.

Megfelelőség értékelési eljárás..................... Annex VI

Kijelölt szerv................................................... Intertek, Cleeve Road

Leatherhead, Surrey
KT22 7SB, England

Newton Aycliffe 24/09/2007
M.Bowden
kutatási és fejlesztési Igazgató
Husqvarna UK Ltd.

Típus

Mért hangteljesítmény L

WA

(dB(A))

Garantált hangteljesítmény L

WA

(dB(A))

Szint (dB(A))
Érték (m/s

2

)

Súly (Kg)

LPC24A

91
95

77.2

1.0

6.89

MAGYAR - 3

Przepisy Bezpieczenstwa

Ostrzeżenie ! Wykaszarka jest urządzeniem mogącym stwarzać zagrożenie jeżeli używana będzie niezgodnie z
zasadami bezpieczeństwa. Wykaszarka może spowodować poważne uszkodzenie ciała operatora lub osoby
postronnej. Dlatego niezmiernie istotne jest staranne przeczytanie i zrozumienie instrukcji obsługi urządzenia. Każda
osoba obsługująca wykaszarkę musi znać i przestrzegać wszystkie zalecenia i uwagi zawarte w niniejszej instrukcji.

Wyjaśnienie Symboli które znajdują się na Twoim Urządzeniu

Ostrzeżenie

Proszę uważnie przeczytać instrukcję obsługi
i upewnić się, że wszystkie elementy układu
sterowania oraz ich czynności są zrozumiałe.

Zaleca się używanie okularów i hełmów
ochronnych, aby zabezpieczyć się przed
wiórami wyrzucanymi przez elementy tnące.

Nie używać urządzenia gdy pada deszcz ani
nie pozostawiać go na zewnątrz budynku
podczas opadów deszczu.

Wyłącz! Przed regulacją, czyszczeniem lub
w razie uszkodzenia kabla wyjmij wtyczkę z
Power Pack.

Uwaga:- Urządzenie to nie zostało
zaprojektowane tak, aby zabezpieczyć jego
operatora przed porażeniem prądem w przypadku
kontaktu z elektrycznymi liniami napowietrznymi.

Informacje Ogólne

1. Nigdy nie zezwalać na użytkowanie urządzenia
dzieciom ani osobom które nie zapoznały się z treścią
niniejszej instrukcji. Miejscowe przepisy mogą
ograniczać wiek operatora urządzenia.

2. Używać urządzenia wyłącznie w sposób oraz z
przeznaczeniem opisanym w niniejszej instrukcji.

3. Nigdy nie używać urządzenia gdy jesteś zmęczony, chory,
pod wpływem alkoholu, środków odurzających lub lekarstw.

4. Operator lub użytkownik jest odpowiedzialny za wypadki
lub zagrożenia innych osób lub ich własności.

5. Utrzymywać obserwatorów z dala od pracującego
urządzenia. Nie używać urządzenia podczas gdy
ludzie a zwłaszcza dzieci lub zwierzęta znajdują się w
jego sąsiedztwie.

Przed koszeniem

1. Podczas pracy z przycinarką należy założyć odpowiednie
ubranie, rękawice i solidne buty. Zaleca się używanie
okularów i hełmów ochronnych. Nie noś luźnego
ubrania lub biżuterii, które mogłyby wejść w konbtakt z
częściami ruchomymi nożyc.

2. Dokładnie sprawdź powierzchnię do przycięcia i usuń wszelkie
druty i inne przedmioty, które mogą się w niej znajdować.

3. Przed użyciem urządzenia oraz po wystąpieniu uderzenia,

należy sprawdzić czy występują ślady zużycia lub
zniszczenia i odpowiednio je usunąć lub naprawić.

4.

Nigdy nie próbuj używać niekompletnego urządzenia
lub urządzenia zmodyfikowanego samowolnie i bez
upoważnienia.

W czasie pracy

1. Utrzymywać stanowisko pracy w czystości. Przed
rozpoczęciem cięcia należy uprzątnąć stanowisko
pracy, zabezpieczyć przed spadającymi kawałkami
drewna stopy i drogę wycofywania się.

2. Nożyce powinny być używane jedynie za dnia lub
przy dobrym sztucznym oświetleniu.

3. Zapoznać się z obsługą urządzenia, aby w razie
zagrożenia natychmiast je wyłączyć.

4. Zanim przekażesz urządzenie innej osobie wyjmij
wtyczkę z Power Pack.

5. Zachowaj szczególną ostrocność, gdy w pobliżu miejsca
pracy znajdują się osoby postronne (zwłaszcza dzieci).

6. Podczas pracy z urządzeniem, wykonuj wszystkie
czynności w sposób bezpieczny.

7. Zawsze, a szczególnie podczas włączania motoru

należy trzymać ręce z dala od części tnącej.

8. Nie pracuj z urządzeniem na drabinie.

9. Wyjmij wtyczkę z Power Pack:-

- przed pozostawieniem urządzenia bez nadzoru na
pewien czas;

- przed usuwaniem blokady;

- przed dokonaniem sprawdzenia, czyszczeniem lub
regulacją kosiarki;

- gdy uderzyłeś w jakiś przedmiot. Nie używać
urządzenia do momentu aż upewnisz się że znajduje
się ono w stanie bezpiecznej pracy;

- jeżeli urządzenie zaczyna nienormalnie drgać.
Sprawdzić natychmiast urządzenie. Nadmierna

wibracja może spowodować obrażenia.

- przed podaniem nożyc drugiej osobie.

10.Nie używaj urządzenia podczas deszczu ani nie
wystawiaj go na działanie wilgoci.

11.Nie naciskaj siłą Piły Łańcuchowej podczas pracy,
ponieważ cięcie będzie wydajniejsze przy naturalnym
obciążeniu urządzenia.

12.Podczas przenoszenia Piły Łańcuchowej, urządzenie
musi być zawsze wyłączone a palce nie mogą
wspierać się na przełączniku.

13.Aby zapewnić lepszą i bezpieczniejszą pracę
urządzenia, łańcuch powinien być zawsze naostrzony
i właściwie naciągnięty.

14.Gdy urządzenie nie jest używane, przed konserwacją
lub wymianą osprzętu np. łańcuch czy osłony, należy
zawsze rozłączyć Zasilacz..

15. Zabezpieczenie przed odrzutem wstecznym. Odrzut
wsteczny move powstać wtedy, gdy końcówka prowadnicy
styka się z obiektem, lub, gdy drewno otacza i zaciska
urządzenie w miejscu cięcia. Takie zaciśnięcie się końcówki
może w niektórych przypadkach spowodować
natychmiastową reakcję wsteczną, odrzucającą prowadnicę
w górę w kierunku operatora urządzenia. Zaciskanie
łańcucha tnącego wzdłuż górnej krawędzi prowadnicy może
odrzucić ją gwałtownie w kierunku operatora urządzenia.
Każda z tych reakcji może spowodować utratę kontroli
operatora nad urządzeniem, co może doprowadzić do
poważnych obrażeń ciała użytkownika. W celu
zminimalizowania zjawiska odrzutu wstecznego, należy
przestrzegać poniższych środków ostrożności:

1) Gdy silnik pracuje, urządzenie uchwycić mocno i
pewnie obiema rękoma. Palce i kciuki powinny mocno
obejmować rączki Piły Łańcuchowej

2) Nie należy jednak przesadzać ze zbyt mocnym
uchwytem urządzenia

3) Przez cały czas utrzymywać właściwe oparcie nóg i
równowagę

4) Nie dopuszczać, aby końcówka prowadnicy stykała się z
ciętą kłodą, konarem, ziemią ani innymi przeszkodami

5) Używać specjalnych prowadnic, które zmniejszają
ryzyko związane z odrzutem wstecznym, ponieważ są
one na wyposażeniu Twojego urządzenia..

6) Używać wyłącznie zalecanych przez producenta
zamienników prowadnic i łańcuchów

Utrzymanie ruchu i przechowywanie

1. Wszystkie nakrętki, śruby i wkręty muszą być
dokręcone aby upewnić się że urządzenie będzie
pracowało bezpiecznie.

2. Dla zapewnienia bezpieczeństwa wymieniaj części
zużyte lub uszkodzone.

Używać wyłącznie

identycznych części zamiennych.

3. Należy zachowav szczególną ostrożność podczas
regulacji urządzenia, aby zapobiec zakleszczeniu
palców pomiędzy ruchomymi ostrzami i częściami
stałymi urządzenia.

4. Po zakończonej pracy, urządzenie należy schować z
założoną pokrywą łańcucha, która jest na
wyposażeniu.

POLSKI - 1

Informacje z Zakresu Ochrony Środowiska

• Podczas utylizacji zużytego produktu należy zachować

wymogi ochrony środowiska.

• W razie potrzeby należy skontaktować się z lokalnymi władzami w

celu uzyskania informacji na temat utylizacji produktu.

Symbol na produkcie lub jego opakowaniu
oznacza, że po utracie wartości użytkowej dany wyrób
nie może być traktowany tak jak inne odpady. Należy
przekazać go do punktu zbiórki urządzeń elektrycznych i
elektronicznych przeznaczonych do recyklingu.
Przestrzegając zalecanych zasad postępowania ze
zużytym produktem zapobiegasz ewentualnym
negatywnym konsekwencjom dla zdrowia i środowiska,
jakie mogłyby nastąpić w wyniku niewłaściwego
sposobu pozbycia się wyrobu. Szczegółowych
informacji na temat recyklingu tego produktu mogą
udzielić władze lokalne, służby zajmujące się wywozem
śmieci lub pracownicy sklepu, w którym produkt został
zakupiony.

INSTRUKCJA OBSŁUGI

Akumulatorowa podkaszarka do trawy
Sabre Saw
Instrukcja obsługi
Wydanie I, 2005

DANE TECHNICZNE

Napięcie zasilania 24 V
Klasa izolacji II
Ciężar 6.89 kg
Długość ostrza 42cm
Max grubość cięcia 15mm

Firma Husqvarna zastrzega sobie możliwość zmiany
parametrów technicznych w ramach ciągłego
unowocześniana urządzeń.
UWAGA ! Znaki bezpieczeństwa na urządzeniu muszą być
widoczne i utrzymywane w czystości. W razie ich
uszkodzenia lub utraty należy je wymienić lub uzupełnić w
autoryzowanym punkcie serwisowym
UWAGA ! Nożyce przeznaczone są wyłącznie do
zastosowań przydomowych i nie mogą być używane w
innym celu niż cięcie żywopłotu. Druki gwarancji wydawane
są przy zakupie urządzenia. Przeipsy gwarancyjne
określone są na Karcie Gwarancyjnej.

POLSKI - 2

Zalecana obsługa techniczna

• Produkt jest oznaczony przy pomocy srebrno-szarej tabliczki znamionowej w sposób umożliwiający

jednoznaczną identyfikację.

• Zalecamy, aby produkt poddawany był przeglądowi technicznemu przynajmniej raz na rok; przy czym

częstotliwość przeglądów zwiększa się jeśli urzádzenie jest używane dla celów profesjonalnych.

Ostrzenie Łańcucha Tnącego

• Upewnić się, że Piła Łańcuchowa jest wyłączona
i odłączona od Zasilacza

• Podczas ostrzenia łavcucha tnącego należy
zawsze używać rękawic

• OSTRZYĆ ŁAŃCUCH TNĄCY ZGODNIE ZE
SPECYFIKACJAMI ZAMIESZCZONYMI NA
ZDJĘCIU T

Ostrzenie noży pilnikiem

1. Ostrzyć noże za pomocą okrągłego pilnika o średnicy
zewnętrznej 4mm. Przyłożyć pilnik do noża tak, aby
tworzył kąt 30o z prowadnicą i wystawał o 1/5

zewnętrznej średnicy od końca noża. Utrzymywać
pilnik poziomo i odpychać go od siebie podczas
ostrzenia. Zachować ostrożność i nie dotykać noży
pilnikiem przy ruchu wstecznym do siebie.

Ostrzenie noży na głębokość cięcia

1. Użyj płaskiego pilnika do ostrzenia noży na głębokość
cięcia. Podczas ostrzenia trzymaj pilnik poziomo.
Zaokrąglić przednie naroże zęba na głębokość cięcia
tak, aby zachować jego oryginalny kształt.

• Zanurzyć łańcuch tnący w oleju i przepłukać
usuwając opiłki i trociny.

Zdejmowanie i Zakładanie Łańcucha Tnącego

Uwaga

• Upewnić się, że Piła Łańcuchowa jest wyłączona i
odłączona od Zasilacza

• Podczas zdejmowania lub zakładania łańcucha
tnącego należy zawsze używać rękawic.

• Używać wyłącznie prowadnicy z końcówką
przeznaczoną do tego urządzenia.

• Aby zapobiec odrzutowi wstecznemu, nie zdejmować
końcówki prowadnicy ani nie wymieniać prowadnicy
na taką, która nie posiada końcówki.

Zdejmowanie Łańcucha Tnącego

1. Poluzować śruby (K1) na osłonie koła łańcuchowego (K2) za
pomocą śrubokręta i zdjąć osłonę koła łańcuchowego.

2. Poluzować śrubę z gniazdem sześciokątnym (L1) za
pomocą klucza sześciokątnego będącego na wyposażeniu i
wyjąć śrubę (L1) oraz podkładkę dystansową (L2).

3. Nacisnąć prowadnicę (L3) rozciągając regulacyjną

sprężynę naciągową (L4) i wyjąć prowadnicę a
następnie zdjąć łańcuch.

Zakładanie Łańcucha Tnącego

1. Przełożyć łańcuch nad prowadnicą z końcówką (M1),

upewniając się, że noże skierowane są zgodnie z
kierunkiem obrotów (M2)

2. Przełożyć łańcuch nad kołem łańcuchowym (N1) a

następnie założyć wklęsły koniec prowadnicy na
regulacyjną sprężynę naciągową (N2).

3. Przełożyć śrubę z gniazdem sześciokątnym (L1) przez
podkładkę dystansową (L2), oraz prowadnicę (L3) i
dokręcić za pomocą klucza sześciokątnego będącego
na wyposażeniu, upewniając się, że prowadnica jest
bezpiecznie zamocowana.

4. Założyć osłonę koła łańcuchowego (K2) i dokręcić
śruby (K1) upewniając się, że koło łańcuchowe jest
bezpiecznie zamocowane.

Smarowanie Łańcucha Tnącego

• Upewnić się, że Piła Łańcuchowa jest wyłączona i
odłączona od Zasilacza

1. Przed każdym użyciem urządzenia, nasmarować cały łańcuch

tnący olejem smarowym będącym na wyposażeniu. (S)

Regulacja Naciągu Łańcucha Tnącego

• Upewnić się, że Piła Łańcuchowa jest wyłączona i
odłączona od Zasilacza

• Przed każdym użyciem sprawdzić naciąg łańcucha tnącego.

1. Odciągnąć łańcuch tnący od prowadnicy.(P) Szczelina
powinna wynosić ok. 2-3mm

2. Aby wyregulować naciąg, nieznacznie poluzować śrubę z

gniazdem sześciokątnym (R) za pomocą specjalnego klucza
sześciokątnego będącego na wyposażeniu urządzenia.

3. Szczelina zostanie automatycznie ustawiona do właściwej

wielkości przez regulacyjną sprężynę naciągową (N2)

4. Dokręcić śrubę z gniazdem sześciokątnym, upewniając
się, że wielkość szczeliny jest właściwa.

EC DEKLARACJA ZGODNOŚCI

Husqvarna UK Ltd., Aycliffe Industrial Park
Newton Aycliffe, Co. Durham, DL5 6UP, England

Deklarujemy z całą odpowiedzialnością że nasz produkt(y) ;

Kategoria............................Piła na wysięgniku z zasilaniem bateryjnym

Typ ................................LPC24A

Identyfikacja serii................Patrz Tabliczka Znamionowa Wyrobu

Rok Produkcji......................Patrz Tabliczka Znamionowa Wyrobu

Spełniają zasadnicze wymagania i warunki następujących dyrektyw EC :

98/37/EEC (od 31.12.09), 2006/42/EC (do 01.01.10), 2004/108/EC, 2000/14/EC

na podstawie zastosowanych następujących norm EU :

EN ISO 11680-1, EN50260-1, EN60335-1, EN60335-2-29, EN50366, EN55014-1,
EN55014-2, EN61000-3-2, EN61000-3-3

Maksymalny poziom natężenia děwięku L

pA

w pozycji operatora, zarejestrowany z

przykładowego ww. urządzenia odpowiada Poziomowi podanemu w tabeli.
Maksymalny poziom wibracji ręki/ramienia mierzony zgodnie z normą EN ISO 5349

zarejestrowany z przykładowego ww. urządzenia odpowiada Wielkości podanej w tabeli.
2000/14/EC: Mierzony Poziom Natężenia Děwięku L

WA

oraz Gwarantowany Poziom

Natężenia Děwięku L

WA

są zgodne z wielkościami podanymi w tabelach.

Procedura Oceny Zgodności......................... Annex VI

Organ Uprawniony........................................ Intertek, Cleeve Road

Leatherhead, Surrey
KT22 7SB, England

Newton Aycliffe 24/09/2007
M.Bowden

Dyrektor ds. Rozwoju i Badań

Husqvarna UK Ltd.

Typ

Mierzony Poziom Natężenia Dźwięku L

WA

(dB(A))

Gwarantowany Poziom Natężenia Dźwięku LWA(dB(A))

Poziom (dB(A))
Wartość (m/s

2

)

Odwaznik (Kg)

LPC24A

91
95

77.2

1.0

6.89

POLSKI - 3

Bezpečnostní upozornení

Pokud se výrobek nepoužívá řádným způsobem, může být nebezpečný! Výrobek může způsobit vážné
zranění operátora a jiných osob. Výstražná upozornění a bezpečnostní pokyny je třeba dodržovat, aby byla
zajištěna přiměřená bezpečnost a efektivnost při používání výrobku. Operátor zodpovídá za dodržování
výstražných upozornění a bezpečnostních pokynů uvedených v této příručce a na výrobku.

Vysvětlivky k symbolům na výrobku

Výstraha

Přečtěte si návod k používání a seznamte se s
významem značek i bezpečnostních symbolů
používaných v tomto návodu a na stroji

K ochraně před předměty odhozenými
řeznými částmi je doporučeno používat
ochranu očí a bezpečnostní přílbu.

Nepoužívejte za deště a výrobek nenechávejte
venku, když prší

Vypněte! Před seřizováním, čištěním nebo
pokud je poškozený kabel, vytáhněte vidlici z
baterie Power Pack.

Výstraha: Tento produkt neposkytuje ochranu
před elektrickým šokem v případě kontaktu s
nadzemním elektrickým vedením.

Všeobecné informace

1. Nikdy nedovolte, aby výrobek používaly děti nebo
osoby, které nejsou obeznámeny s návodem k
používání. Místní předpisy mohou omezovat věkovou
hranici uživatele pro použití stroje.

2. Výrobek používejte pouze k funkcím a způsobem
uvedeným v návodu k používání.

3. Výrobek nikdy nepoužívejte, pokud jste unavení,
nemocní anebo pod vlivem, alkoholu, drog nebo léků.

4. Obsluha nebo uživatel stroje je zodpovědný za možné
nehody nebo škody způsobené jiným osobám nebo na
jejich majetku.

5. Udržujte přihlížející osoby v bezpečné vzdálenosti.
Stroj nepoužívejte, pokud se v pracovním prostoru
pohybují zejména děti nebo domácí zvířata.

Příprava

1. Vždy noste vhodný oděv a bezpečnou obuv. Je
doporučeno používat ochranné brýle a bezpečnostní
přílbu. Nenoste volné oděvy nebo šperky, které by se
mohly zachytit v pohyblivých částech.

2. Důkladně zkontrolujte oblast, kde májí být nůžky
používány a odstraňte veškeré dráty a jiné cizí předměty.

3. Před použitím nůžek, nebo po jejich nárazu na cizí
předmět, zkontrolujte, zda nejsou poškozené nebo
opotřebované. Pokud je třeba, provete opravu.

4. Nikdy se nepokoušejte používat neúplný produkt ani
produkt s neschválenými modifikacemi.

Použití

1. Udržujte pracovní prostor v čistotě. S řezáním
nezačínejte, dokud nebudete mít volný pracovní
prostor, pevné místo k stání a ústupovou cestu od
padajících větví.

2. Nůžky používejte pouze za denního světla nebo při
dobrém umělém osvětlení.

3. Seznamte se s tím, jak pilu zastavit v nouzovém
případě.

4. Před předáváním zařízení jiné osobě vytáhněte
vidlici z baterie Power Pack.

5. Vyhněte se použití v blízkosti jiných osob, zvláště dětí.

6. Při použití pily vždy zajistěte bezpečnou provozní
polohu.

7. Neustále udržujte ruce a nohy mimo stříhací lištu a

zvláště při zapínání motoru.

8. Během obsluhy pily nepoužívejte dvojité žebříky s příčlí.

9. Vidlici vytáhněte z baterie Power Pack:-

- před tím, než zanecháte nůžky bez dozoru po - než
zanecháte výrobek na jakoukoliv dobu bez dohledu;

- před čištěním ucpání;

- před kontrolou, čištěním nebo práci na zařízení;

- pokud narazíte na jakýkoliv předmět. Výrobek nepoužívejte,

dokud se neujistíte, že je v bezpečném provozním stavu;

- pokud začne výrobek abnormálním způsobem
vibrovat. Okamžitě zkontrolujte. Nadměrné vibrace
mohou způsobit zranění.

- před tím, než je předáte jiné osobě.

9. Nepoužívejte v dešti ani nevystavujte vlhku a mokru.

10.Na pilu nevynakládejte násilí. Bude pracovat lépe
určenou rychlostí.

11.Ruční pilu s kmitavým pilovým listem vždy
přenášejte vypnutou s prstem mimo spínač.

12.K lepšímu a bezpečnějšímu výkonu udržujte řetěz
ostrý a se správným napětím.

13.Pokud pilu nepoužíváte, před servisem a výměnou
doplňků a nástavců, např. řetězu a krytu, odpojte
baterii.

14.Kryt k ochraně před nárazem. K nárazu může dojít,
když se špička nebo hrot vodicí lišty dotkne předmětu
anebo když se dřevo sevře a zachytí pilu v řezu. Při
dotyku hrotu může v některých případech dojít k rychlé
zpětné reakci, odhození vodicí lišty vzhůru a směrem k
operátorovi. Zachycením řetězu podél vrcholu vodicí
tyče může dojít k rychlému odhození lišty směrem k
operátorovi. V obou případech může dojít ke ztrátě
kontroly výrobku a následkem může bvt vážné zranění
operátora. K minimalizaci nárazu je třeba dodržovat
následující bezpečnostní opatření.

1) Za běhu motoru držte pilu pevněoběma rukama.
Prsty uchopte pevně rukojeti pily s kmitavým
pilovým listem.

2) Nesahejte příliš daleko.

3) Neustále stůjte na pevném místě a udržujte
rovnováhu

4) Nedovolte, aby se špička vodicí lišty dotkla polen,
větví, země ani jiných překážek

5) Používejte zařízení, např., speciální vodicí lišty, které
snižují riziko nárazu, kterými je již výrobek vybaven.

6) Používejte pouze lišty a řetězy specifikované
výrobcem

Údržba a uskladnění

1. Udržujte všechny matice a šrouby utažené, abyste
zajistili bezpečný provozní stav zařízení.

2. Z důvodu bezpečnosti vyměňujte opotřebované
nebo poškozené části. Používejte pouze stejné

náhradní díly.

3. Během seřizování produktu postupujte opatrně,

abyste předešli zachycení prstů pohyblivými listy a
pevnými částmi pily.

4. Po použití použijte dodaný kryt řetězu a výrobek

uskladněte.

ČESKY - 1

Seřízení napětí řetězu

• Ujistěte se, že je pila s kmitavým pilovým listem
vypnutá a odpojená od baterie

• Před každým použitím zkontrolujte napětí řetězu.

1. Vytáhněte řetěz od vodicí lišty (P). Mezera by měla
být cca 2-3 mm

2. Při seřizování napětí mírně uvolněte šroub s vnitřním

šestihranem (R) pomocí dodaného nástroje se
šestihranem.

3. Mezera se automaticky nastaví na správný rozměr

prostřednictvím pružiny k seřizování napětí (N2)

4. Utáhněte šroub s vnitřním šestihranem a současně
se ujistěte, že je rozměr mezery správný.

Informace Týjající se Životního Prostředí

.

• Při likvidaci výrobku na konci jeho životnosti je

nezbytné zachovávat doporučené postupy s ohledem
na ochranu životního prostředí.

• V případě nutnosti Vám bližší informace o likvidaci

podá příslušný místní úřad.

Tento symbol na výrobku nebo na obalu znamená,
že s výrobkem nelze nakládat jako s odpadem
domácnosti. Výrobek je třeba odnést do příslušného
sběrného místa k recyklaci elektrických a elektronických
zařízení. Zajištěním řádné likvidace výrobku pomůžete
předejít potenciálním záporným vlivům na životní
prostředí a lidské zdraví, které by se mohly projevit v
případě likvidace tohoto výrobku nepatřičné způsobem.
Podrobnější informace o recyklaci tohoto výrobku si
vyžádejte na Vašem obecním úřadu, od firmy
zabývající se likvidací domácího odpadu anebo v
prodejně, kde jste výrobek zakoupili.

Záruka a záruční politika

Pokud bude během záruční doby shledána vada
kteréhokoliv dílu způsobená chybnou výrobou, firma
Husqvarna UK Ltd. prostřednictvím svého autorizovaného
servisního střediska poskytne zákazníkovi bezplatnou
opravu nebo výměnu za předpokladu, že:
a) Vada je nahlášena přímo autorizované opravně.
b) Je předloženo potvrzení o nákupu.
c) Vada není způsobena nesprávným používáním,

nedbalostí nebo nesprávným nastavením uživatelem.
d) K vadě nedošlo běžným opotřebením.
e) Na zařízení nebyl proveden servis nebo opravy, nebylo

demontováno a nebyly na něm prováděny změny

osobou, která není autorizovaná firmou Husqvarna UK

Ltd..
f) Zařízení nebylo zapůjčováno.
g) Zařízení je ve vlastnictví původního kupujícího.
h) Zařízení nebylo používáno ke komerčním účelům.

• Tato záruka je dodatkem k zákonným právům zákazníka a

žádným způsobem tato práva neomezuje.
Poruchy z následujících důvodů nejsou kryty, proto je důležité
přečíst si pokyny v příručce operátora a porozumět, jak
postupovat při obsluze a údržbě zařízení:

Závady, které záruka nepokrývá:

* Vady důsledkem nenahlášení počáteční vady.
* Vady důsledkem náhlého nárazu.
* Poruchy vzniklé nepoužíváním výrobku v souladu s pokyny a

doporučeními uvedenými v příručce operátora.

* Zařízení, která jsou zapůjčována, tato zato záruka nekryje.
* Dále uvedené díly jsou považovány za díly, které se

opotřebovávají a jejich životnost závisí na pravidelné údržbě,
a proto nejsou běžně předmětem platného nároku na
náhradu škody podle záruky: Lišta a řetěz

* Pozor !

Firma Husqvarna UK Ltd. nepřijímá zodpovědnost podle této
záruky za vady způsobené zcela nebo částečně, přímo nebo
nepřímo instalací nebo výměnou částí nebo instalací
dodatečných částí, které nejsou vyrobeny nebo schváleny firmou
Husqvarna UK Ltd. a nebo pokud bylo zařízení jakýmkoli
způsobem modifikováno.

Servisní doporučení

• Každý výrobek je identifikován jedinečným stříbro-černým typovým štítkem.

• Důrazně doporučujeme provádět servis vašeho zařízení nejméně každých dvanáct měsíců a častěji,

pokud zařízení používáte k profesionální aplikaci.

CZ - TECHNICKÁ DATA

Napětí 24 V
Záběr 42 cm
Hmotnost 6.89 kg

Ostření řetězu

• Ujistěte se, že je pila s kmitavým pilovým listem
vypnutá a odpojená od baterie

• Při ostření řetězu vždy noste rukavice

• NAOSTŘETE ŘETĚZ PODLE SPECIFIKACE NA

OBRÁZKU T

Broušení zubů

1. K broušení použijte kruhový pilník o vnějším průměru
4 mm. Přiložte k zubu tak, aby byl pod úhlem 30
stupňů k vodicí liště a vyčníval o 1/5 vněj_ího
průměru nad špi_ku zubu. Při broušení držte pilník v

rovině a broušení provádějte směrem od sebe. Při
přitahování pilníku směrem k sobě se jím nedotýkejte
zubů.

Broušení hloubkoměrů

1. K broušení hloubkoměrů použijte plochý pilník. Při
broušení držte pilník v rovině. Zaoblete přední roh
hloubkoměru, aby byl zachován původní tvar.

• Ponořte řetěz do oleje a odstraňte třísky a piliny
po broušení.

Demontáž a instalace řetězu

Důležité

• Ujistěte se, že je pila s kmitavým pilovým listem
vypnutá a odpojená od baterie

• Při demontáži nebo instalaci řetězu vždy noste rukavice.

• Používejte pouze vodicí lištu se špičkou určenou

pro tento výrobek.

• K tomu, aby se předešlo zpětnému nárazu,
neodstraňujte špičku lišty ani nenahrazujte vodicí
lištu lištou bez špičky.

Demontáž řetězu

1. Šroubovákem uvolněte šrouby (K1) na krytu řetězového
kola (K2) a odstraňte kryt řetězového kola.

2. Uvolněte šroub s vnitřním šestihranem (L1) pomocí
dodaného nástroje se šestihranem a vyjměte šroub
(L1) a distanční vložku (L2).

3. Zatlačte vodicí lištu (L3) proti pružině k seřizování
napětí (L4) a vyjměte vodicí lištu a řetěz.

Instalace řetězu

1. Umístěte řetěz přes vodicí lištu se špičkou nejvýše (M1)
a zajistěte, aby byly zuby ve směru otáčení (M2)

2. Upevněte řetěz na řetězové kolo (N1) a konkávní konec
vodicí lišty proti pružině k seřizování napětí (N2).

3. Zasuňte šroub s vnitřním šestihranem (L1) skrze
distanční vložku (L2) a vodicí lištu (L3) a utáhněte
pomocí dodaného nástroje se šestihranem. Ujistěte
se, že je vodicí lišta zajištěna.

4. Instalujte kryt řetězového kola (K2) a utáhněte
šrouby (K1). Ujistěte se, že je řetězové kolo
zajištěno.

Mazání řetězu

• Ujistěte se, že je pila s kmitavým pilovým listem
vypnutá a odpojená od baterie

1. Před každým použitím namažte celý řetěz dodaným

mazacím olejem. (S)

ČESKY - 2

ES PROHLÁŠENĺ O SHOD<

Husqvarna UK Ltd., Aycliffe Industrial Park
Newton Aycliffe, Co. Durham, DL5 6UP, England

Prohlašuje na základě výhradní odpovědnosti, Įe produkt(y);

Kategorie..............................Tyčová vyvětvovací pila na baterii

Typ........................................LPC24A

Identifikace Série..................Viz Výrobní štítek

Rok výroby

............................Viz Výrobní štítek

Splňuje základní poĮadavky a předpisy následujících směrnic ES:

98/37/EEC (do 31.12.09), 2006/42/EC (od 01.01.10), 2004/108/EC, 2000/14/EC

zaloĮeno na následujících pouĮitých harmonizovaných norem EU:

EN ISO 11680-1, EN50260-1, EN60335-1, EN60335-2-29, EN50366, EN55014-1,
EN55014-2, EN61000-3-2, EN61000-3-3

Maximální váĮená hladina akustického tlaku L

pA

u postavení operátora, zaznamenaná na

vzorku výše uvedeného produktu(ů) odpovídá hladině uvedené v tabulce.
Maximální váĮená hodnota vibrace ruky / paĮe měřená podle normy EN ISO 5349 na

vzorku výše uvedeného produktu(ů) odpovídá hodnotě uvedené v tabulce.
2000/14/ES: Hodnoty naměřená intenzity zvuku L

WA

a zaručené intenzity zvuku L

WA

odpovídají tabulkovým hodnotám.

Postup hodnocení shody............................... Annex VI

Notifikován orgán.......................................... Intertek, Cleeve Road

Leatherhead, Surrey
KT22 7SB, England

Newton Aycliffe 24/09/2007
M.Bowden
Research & Development Director
Husqvarna UK Ltd.

Typ

Naměřená intenzita zvuku L

WA

(dB(A))

Zaručená intenzita zvuku LWA(dB(A))

Úroveň (dB(A))
Hodnota (m/s

2

)

Váha (Kg)

LPC24A

91
95

77.2

1.0

6.89

ČESKY - 3

Bezpecnostne Predpisy

Pokud se výrobek nepoužívá řádným způsobem, může být nebezpečný! Výrobek může způsobit vážné zranění
operátora a jiných osob. Výstražná upozornění a bezpečnostní pokyny je třeba dodržovat, aby byla zajištěna
přiměřená bezpečnost a efektivnost při používání výrobku. Operátor zodpovídá za dodržování výstražných
upozornění a bezpečnostních pokynů uvedených v této příručce a na výrobku.

Vysvetlivky symbolov na vašom výrobku

Upozornenie

Pozorne si prečítajte návod na použitie a
uistite sa, že rozumiete riadeniu a všetkým
jeho funkciám

Doporučuje sa použitie ochrany očí a helmy
pred objektmi, ktoré odletujú od rezných častí.

Nepoužívajte výrobok v daždi a nenechávajte
ho vonku, ke prší

Vypnite! Pred nastavením, čistením alebo v
prípade poškodeného kábla vytiahnite konektor
z batérie - Power Pack

Upozornenie: Tento výrobok nie je vybavený
zabezpečením ochrany proti elektrickému
šoku v prípade dotyku s elektrickým vedením
nad hlavou.

Všeobecné pravidlá

1. Nikdy nedovote ani deom ani dospelým, ktorí

neovládajú tieto inštrukcie, aby používali tento výrobok.
Miestne normy môžu limitova vek obsluhujúcej osoby.

2. Výrobok používajte len spôsobom a za účelom,

ktoré sú popísané v príručke.

3. Nikdy výrobok nepoužívajte, ke ste unavení, chorí alebo

pod vplyvom alkoholu, liekov alebo iných medikamentov.

4. Obsluhujúca osoba, alebo užívate je zodpovedný za

nehody a riziká spôsobené iným osobám a ich majetku.

5. Zabezpečte, aby osoby stojace vôkol, boli v dostatočnej

vzdialenosti. Výrobok nepoužívajte, ak sú udia a
obzvláš deti, alebo zvieratá na ploche, ktorú kosíte.

Príprava

1. Vždy noste vhodný odev, rukavice a pevnú obuv.

Doporučuje sa použitie bezpečnostných okuliarov a
helmy.. Nenoste volný odev, alebo šperky, ktoré by sa
mohli zachyti do pohyblivých častí stroja.

2

. Dôkladne skontrolujte priestranstvo v ktorom budete

plotostrih používa a odstráňte všetky drôty a cudzie telesá.

3. Pred použitím stroja a po akejkovek manipulácii s

ním, skontrolujte, či stroj nie je opotrebovaný alebo
poškodený a prevete potrebné opravy.

4. Nepoužívajte neúplný výrobok alebo výrobok, na

ktorom boli prevedené neoprávnené úpravy.

Použitie

1. Pracovisko udržujte v čistote. Nezačnite rezné

práce, pokia nemáte pracovisko čisté, zabezpečené
chodidlá a priestor pri padaní konárov.

2. Plotostrih používajte iba počas dňa, alebo dobrého

umelého osvetlenia.

3. Oboznámte so spôsobom rýchleho zastavenia stroja

v prípade nebezpečenstva.

4. Pred podávaním výrobku inej osobe vytiahnite

konektor z batérie - Power Pack.

5. Vyvarujte sa používania plotostrihu ak sú v okolí

udia, najmä deti.

6. Pri práci používajte stroj vždy v bezpečnej polohe.

7. Vždy, a obzvláš pri štartovaní motora, sa nedotýkajte

ani rukami ani nohami rezných častí stroja.

8. Pri práci so strojom nikdy nepoužívajte rebrík.

9. Vytiahnite konektor z batérie - Power Pack:-

- predtým, ako výrobok necháte bez dozoru dospelej osoby.

- pred čistením.

- pred kontrolou, čistením, alebo prácou na zariadení.

- v prípade, ke do výrobku narazíte. Výrobok

nepoužívajte dovtedy, kým sa nepresvedčíte, že je v
bezpečnom funkčnom stave.

- ak bude výrobok príliš vibrova, okamžite ho

skontrolujte. Prílišné vibrácie môžu spôsobi poranenia.

- pred jeho odovzdaním alšej osobe

10.Nepoužívajte v daždi a nevystavujte vlhkým a
mokrým podmienkam.

11.Neprežažujte pílku Sabre Saw, jej výkon je lepší pri
tempe, na aké bola určená.

12.Pílku Sabre Saw premiestňujte vždy vypnutú a
dbajte, aby ste nemali prst na spínači.

13.Lepší a bezpečnejší výkon zabezpečíte, ak budete
udržiava ostros a patričnú napnutos reaze.

14.Odpojte od prívodu prúdu, ke sa nepoužíva, pred
údržbou a pri výmene súčiastok a doplnkov, ako je
reaz a chránič.

15.Zabezpečte sa proti spätnému nárazu. Spätný náraz
môže nasta vtedy, ke sa hrot alebo koniec vodiaceho
pravítka dotýka predmetu, alebo ke sa drevo zasekne
v reze. Dotyk konca môže v niektorých prípadoch
spôsobi bleskovo rýchlu spätnú reakciu, vyhodí
vodiace pravítko hore a spä k pracovníkovi.
Zaseknutie reznej reaze pozdÍž hornej časti vodiaceho
pravítka môže pravítko prudko vráti spä k
pracovníkovi. Obe tieto reakcie môžu spôsobi stratu
kontroly nad výrobkom, a môžu vies k vážnym
poraneniam. Pre minimalizovanie spätného nárazu by
ste mali postupova nasledovným spôsobom.

1) Držte výrobok pevne oboma rukami, ke beží motor.
Rúčku pílky Sabre Saw držte pevne prstami a palcom.

2) Nepreceňujte sa.

3) Noste správnu obuv a udržujte rovnováhu po celý čas.

4) Zabezpečte, aby sa špička vodiaceho pravítka
nedotýkala kmeňa, konára alebo iných prekážok.

5) Používajte prostriedky, ako napr. špeciálne vodiace
pravítka, ktoré znižujú riziká spojené so spätným
nárazom, priložené k vášmu výrobku.

6) Používajte iba výrobcom určené náhradné závory a
reaze.

Údržba a uskladňovanie

1. Všetky skrutky a matice utiahnite a uistite sa, že stav
výrobku zabezpečí bezpečné pracovné podmienky

2. Kôli bezpečnosti vymieňajte opotrebované, alebo
poškodené súčiastky. Používajte iba identické

náhradné časti.

3. Pri nastavení vvrobku dbajte na opatrnos a
zabezpečte, aby sa vám nezasekli prsty medzi
pohybujúce sa nože a pevné časti stroja.

4. Po práci dbajte na to, aby bol výrobok uskladnený
tak, že reaz bude prikrytá priloženým krytom.

SLOVENČINA - 1

Nastavenie napnutosti reznej reaze

• Uistite sa, že pílka Sabre Saw je vypnutá a
odpojená od prívodu prúdu.

• Pred každým použitím skontroluje napnutos
reznej reaze.

1. Reznú reaz odtiahnite preč od ochrannej závory (P).
Medzera by mala ma cca. 2 - 3 mm

2. Pri nastavovaní napnutosti mierne pootočte

šeshranný kryt na hlave skrutky (R) pomocou
priloženého šesuholníkového skrutkovača.

3. Medzera sa automaticky nastaví do správnej vekosti

pomocou pružiny na nastavenie napnutosti. (N2)

4. Zatiahnite šeshranný kryt na hlave skrutky a
skontrolujte správnos vekosti medzere.

Záruka a záručná politika

Firma Husqvarna UK Ltd. prostredníctvom svojich
autorizovaných servisných stredísk vykoná opravu, alebo
výmenu poškodeného výrobku bezplatne ak uplatní
zákazník svoj nárok v čase platnosti záručnej doby a sú
splnené nasledovné podmienky:
a) závada je nahlásená okamžite u predajcu výrobku
b) bol predložený riadne vyplnený záručný list a

pokladničný doklad

c) závada nebola spôsobená nesprávnym používaním,

nedbalosou alebo chybným nastavením zo strany užívatea
d) závada nenastala následkom bežného opotrebovania
e) stroj nebol nastavovaný opravovaný, alebo rozoberaný

nikým iným ako osobou autorizovanou firmou Husqvarna

UK Ltd.
f) stroj nebol nikdy prenajímaný
g) stroj je stále vo vlastníctve pôvodného majitea (kupujúceho)
h) stroj nebol používaný mimo územia Slovenskej republiky
i) stroj nebol používaný na komerčné účely
Závady ktoré sú uvedené nižšie nespadajú do záruky a
preto je vemi dôležité aby ste si prečítali pokyny uvedené v
návode na použitie zakúpeného stroja a dokonale
porozumeli jeho obsahu z hadiska ovládania a údržby.

Záruka sa nevzahuje na nasledovné závady:

1) Výmena vyžínacieho lanka.

2) Závady, ktoré nastanú v dôsledku neohlásenia

počiatočnej závady.

3) Závady, ktoré vznikli následkom nárazu na cudzí
predmet

4) Závady, ktoré vzniknú v dôsledku nepoužívania výrobku
v súlade s pokynmi a doporučeniami, ktoré sú uvedené
v návode na použitie stroja.

5) Škody vzniknuté ohňom, nehodou, odcudzením
zničením, alebo zanedbaním starostlivosti o výrobok.
Na škody vzniknuté nesprávnou inštaláciou, úpravou
alebo pozmenením technických parametrov stroja a na
škody vzniknuté prepravou od alebo k zákazníkovi.

6) Pri neoprávnenej zmene údajov v záručnom liste.

7) Pri preažení výrobku

Nasledujúce položky sú považované za spotrebné diely u
ktorých dochádza počas prevádzky k opotrebovaniu a ich
životnos závisí od pravidelnej údržby a preto sa na ne
nevzahujú záručné podmienky:
Vyžínacie (rezné) lanká, vak na odpad, káble, kosiace nože,
klinový remeň pohonu, vyžínacia hlava at.
Upozornenie: Firma Husqvarna UK Ltd. nepreberá akúkovek
zodpovednos z titulu záruky za poruchy alebo škody, ktoré
vznikli v dôsledku výmeny časti stroja alebo montáž takého
príslušenstva k stroju, ktoré nebolo vyrobené alebo schválené
firmou Husqvarna UK Ltd., alebo boli spôsobené akoukovek
nepovolenou úpravou stroja.
Prepravné doprava alebo cestovné náklady nie sú
predmetom tejto záruky.

Informácie Ohadne Ochrany Životného Prostredia

• Pri produktoch s limitovanou životnosou je nutné bra do

úvahy ochranu životného prostredia.

• V prípade potreby získania informácií o likvidácii odpadu,

kontaktujte miestny úrad.

Symbol na výrobku alebo na jeho obale označuje, že
výrobok sa nesmie považova za domáci odpad, a musí sa
odovzda do príslušného zberného centra, kde sa zrecykluje
jeho elektrické a elektronické zariadenie. Zabezpečením
správneho skartovania výrobku prispejete k prevencii
potenciálnych negatívnych následkov na životné prostredie
a zdravie človeka, ktoré mohli by zapríčinené nesprávnou
likvidáciou tohto výrobku. Ďalšie informácie o recyklovaní
tohto výrobku sa dozviete na miestnom úrade, v organizácii,
ktorá zabezpečuje likvidáciu domáceho odpadu alebo v
predajni, kde ste výrobok kúpili.

Servisné rady

• Váš výrobok je označený originálnym štítkom striebornej a čiernej farby.

• Vysoko doporuěujeme kontrolova stav stroja minimálne každých dvanás mesiacov, častejšie pri profesionálnom použití stroja.

SLOVENČINA - 2

Mazanie reznej reaze

• Uistite sa, že pílka Sabre Saw je vypnutá a
odpojená od prívodu prúdu.

1. Pred použitím vždy namažte celú reznú reaz

pomocou priloženého mazacieho oleja. (S)

Brúsenie reznej reaze

• Uistite sa, že pílka Sabre Saw je vypnutá a
odpojená od prívodu prúdu.

• Pri brúsení reaze noste vždy ochranné rukavice.

• REZNÚ REŤAZ BRÚSTE PODA POKYNOV

ZNÁZORNENÝCH NA OBR. T

Pilovanie nožov

1. Na pilovanie nožov použite okrúhly pilník s vonkajším
priemerom 4mm. Priložte na nože v 30 stupňovom uhle s
vodiacim pravítkom a nechajte vyčnieva 1/5 vonkajšieho

priemeru od konca noža. Podržte pilník a pri pilovaní
ahajte preč od seba. Narábajte opatrne a nedotýkajte sa
pilníkom nožov pri ahu spä k sebe.

Pilovanie hlbokých rezov

1. Pri pilovaní hlbokých rezov používajte plochý pilník.
Pri pilovaní pridŕžajte plochu pilníka. Aby ste udržali
pôvodný tvar. zaoblite predný roh hlbokého rezu.

• Reznú reaz ponorte do oleja a očistite od úlomkov
a pilín.

Odstránenie a nasadenie reznej reaze

Dôležité

• Uistite sa, že pílka Sabre Saw je vypnutá a
odpojená od prívodu prúdu.

• Pri odstraňovaní a nasadzovaní reznej reaze noste
vždy ochranné rukavice.

• Používajte iba vodiace pravítko so sklonom
určeným pre tento výrobok.

• Spätnému nárazu zamedzíte, ak neodstránite sklon
pravítka alebo vodiace pravítko nevymeníte za
také, ktoré nemá sklon.

Odstránenie reznej reaze

1. Pomocou skrutkovača uvonite skrutky (K1) na kryte
ozubeného kolesa (K2) a odstráňte kryt ozubeného kolesa.

2. Uvonite šeshranný kryt na hlave skrutky (L1)
pomocou priloženého šesuholníkového skrutkovača a
uvonite skrutku (L1) a tesnenie v medzere (L2).

3. Vodiace pravítko (L3) zatlačte proti pružine na nastavenie
napnutosti (L4) a odstráňte vodiace pravítko a reaz.

Nasadenie reznej reaze

1. Reaz nasate na vodiace pravítko s najvyšším
sklonom (M1), skontrolujte, či sú nože otočené v
smere otáčania (M2)

2. Reaz nasate na ozubené koleso (N1) a nasate
vydutý koniec vodiaceho pravítka proti pružine na
nastavenie napnutosti (N2).

3. Vsuňte šeshranný kryt na hlave skrutky (L1) cez
tesnenie v medzere (L2), a vodiace pravítko (L3) a
zatiahnite priloženým šesuholníkovým skrutkovačom.
Skontrolujte polohu vodiaceho pravítka.

4. Nasate kryt na ozubené koleso (K2) a zatiahnite skrutky
(K1), a skontrolujte polohu krytu na ozubené koleso.

EC PREHLÁSENIE O PRÁVNEJ SPÔSOBILOSTI TOVARU

Husqvarna UK Ltd., Aycliffe Industrial Park
Newton Aycliffe, Co. Durham, DL5 6UP, England

Potvrdzujeme poda nášho vedomia a svedomia, že výrobok:

Kategória............................Svorky na póly batérie

Typ ................................LPC24A

I

dentifikácia série...............Vid Štítok Parametrov Výrobku

Rok výroby.........................Vid Štítok Parametrov Výrobku

Je v súlade so základnými požiadavkami a nariadeniami nasledovných EC noriem:

98/37/EEC (do 31.12.09), 2006/42/EC (od 01.01.10), 2004/108/EC, 2000/14/EC

základe nasledovných použitých EU harmonizovaných noriem.

EN ISO 11680-1, EN50260-1, EN60335-1, EN60335-2-29, EN50366, EN55014-1,
EN55014-2, EN61000-3-2, EN61000-3-3

Maximálna nameraná úroveň hluku L

pA

pri operátorovi, zaznamenaná na vzorke

horeuvedeného výrobku(výrobkov) je v súlade s úrovňou uvedenou v tabuke.
Maximálne namerané vibrácie ruky alebo ramena na vzorke horeuvedeného výrobku

alebo výrobkov sú poda normy EN ISO 5349 v súlade s hodnotou uvedenou v tabuke.
2000/14/EC: Nameraná hodnoty intenzity hluku L

WA

a garantovanej intenzity hluku L

WA

sú v

súlade s hodnotami v tabuke.

Postup hodnotenia súladu............................. Annex VI

Oficiálna organizácia..................................... Intertek, Cleeve Road

Leatherhead, Surrey
KT22 7SB, England

Newton Aycliffe 24/09/2007
M.Bowden

Vedúci výskumu a rozvoja

Husqvarna UK Ltd.

Typ

Nameraná hodnota úrovne hluku L

WA

(dB(A))

Garantovaná hodnota úrovne hlukur LWA(dB(A))

Úroveň (dB(A))
Hodnota (m/s

2

)

Váha (Kg)

LPC24A

91
95

77.2

1.0

6.89

SLOVENČINA - 3

Varnostna navodila

V primeru, da Vašega izdelka ne boste uporabljali v skladu s temi navodili, je le-ta lahko nevaren! Vaš izdelek lahko
povzroči resne poškodbe uporabniku in drugim osebam, zato je potrebno upoštevati vsa opozorila in varnostne
napotke, da bi se zagotovila ustrezna varnost in učinkovitost med njegovo uporabo. Uporabnik je odgovoren za to,
da se upoštevajo opozorila in varnostni napotki navedeni v tem priročniku in na proizvodu samem.

SLOVENSKO - 1

Razlaga Simbolov na Vašem proizvodu

Opozorilo

Preberite navodila za uporabo in se
prepričajte, da razumete vse kontrolne
funkcije in njihovo delovanje

Priporočamo vam, da za zaščito pred odbitimi
delci uporabite zaščitna očala in čelado.

Ne imejte naprave vključene v dežju in ne
puščajte je na prostem medtem ko dežuje

Izklopite! Pred nastavljanjem, čiščenjem ali
če je kabel poškodovan, izvlecite vtikač iz
Power Packa.

Pozor: - Ta izdelek ne nudi zaščite pred
električnim šokom, do katerega lahko pride
zaradi stika z daljnovodnimi žicami.

Splošno

1. Nikoli ne dovolite otrokom ali ljudem, ki niso seznanjeni
s temi navodili, da bi upo-rabljali ta proizvod. Lokalne
uredbe lahko omejujejo starost uporabnika proizvoda.

2. Proizvod uporabljajte le na način in za namene, ki
so navedeni v navodilih.

3. Nikoli ne upravljajte proizvoda kadar ste utrujeni,
bolni, pod vplivom alkohola ali jemljete zdravila.

4. Uporabnik ali upravljalec je odgovoren za nesreče
ali ogrožanje drugih oseb ali njihove lastnine.

5. Mimoidoče osebe naj se odmaknejo na primerno
varnostno razdaljo. Ne vključujte obrezovalnika v primeru,
če so v bližini ljudje in še posebej otroci ali živali.

Priprava

1. Vedno nosite primerno obleko, rokavice in močne
čevlje. Priporočena je uporaba zaščitnih ošal in
čelade. Ne nosite ohlapne obleke ali nakita, ki bi se
lahko zapletle v premikajoče dele obrezovalca.

2. Dobro preglejte površino, ki jo nameravate obrezovati
in odstranite vse žice in druge tuje predmete.

3. Pred uporabo ali po kakršnemkoli trku aparata (udarec

ali padec aparata), se prepričajte, da aparat ni
obrabljen ali poškodovan in ga po potrebi popravite.

4. Nikoli ne uporabljajte nepopolnega izdelka ali
izdelka z nedovoljenimi spremembami.

Uporaba

1. Delovna površina mora biti urejena. Ne pričnite z
žaganjem, če delovna površina ni urejena, če nimate
trdne podlage ali se ne morete varno umakniti
padajočim vejam.

2. Obrezovalec uporabljajte samo pri dnevni svetlobi ali
zelo močni razsvetljavi.

3. Vedeti morate, kako v nujnih primerih hitro zaustaviti
izdelek.

4. Izvlecite vtikač iz Power Packa, preden ga posojate.

5. Izogibajte se obrezovanju dokler so ljudje, posebno
otroci blizu obrezovane površine.

6. Med uporabo izdelka bodite zmeraj prepričani, da
ste v varnem in zaščitenem položaju.

7. Z rokami in nogami se ne približujte rezilnim delom

aparata, posebno pri vžiganju motorja.

8. Ne uporabljajte lestve, medtem ko uporabljate
izdelek.

9 Izvlecite vtikač iz Power Packa:-

- preden pustite proizvod brez nadzora za poljubno
časovno obdobje;

- preden očistite zamašitev;

- preden pregledujete, čistite ali delate na napravi;

- če med košnjo zadenete tujek. Ne uporabljajte

proizvoda, dokler niste prepričani, da je v celoti v
brezhibnem tehničnem stanju;

- če opazite nenormalne vibracije proizvoda, takoj
preverite proizvod. Pretirane vibracije lahko povzročijo
telesno poškodbo.

- preden ga predate v roke drugi osebi.

10.Izdelka ne uporabljajte v dežju in ga ne izpostavljajte
mokrim ali vlažnim razmeram.

11.Ne preobremenjujte vbodne žage, saj najbolje deluje
pri hitrosti, kateri je namenjena.

12.Vbodno žago vedno prenašajte izklopljeno in tako,
da ne pritiskate na stikalo.

13.Veriga mora biti ostra in pravilno napeta, samo tako
lahko izdelek pravilno in varno deluje.

14.Izklopite Power Pack, ko ga ne uporabljate, pred
servisiranjem, in ko menjate dodatke in priključke,
kot je veriga ali varovalo.

15.Naj vas ne preseneti sunek. Do sunka lahko pride,
ko se vrh vodila dotakne predmeta, ali ko les v rezu
stisne izdelek. Dotik z vrhom lahko včasih povzroči
bliskovito povratno reakcijo, ki vodilo sune kvišku in
nazaj proti upravljavcu. Če je veriga pritisnjena ob
vrh vodila, lahko pride do sunka proti upravljavcu.
Zaradi takega dogodka lahko izgubite nadzor nad
izdelkom, kar lahko povzroči resne poškodbe. Če
želite sunek kar najbolj ublašiti, upoštevajte
naslednje ukrepe.

1) Ko zaženete motor, izdelek trdno držite z obema
rokama. Uporabite zanesljiv prijem, tako da s prsti
objamete ročaja

2) Ne stegujte se predaleč.

3) Vedno stojte uravnoteženo na trdni podlagi

4) Vrh vodila naj se ne dotika debla, vej, tal ali drugih
ovir

5) Uporabite naprave, kot so posebna vodila, za
zmanjšanje tveganja, povezanega s sunki, ki so
primerne za vaš izdelek.

6) Uporabljajte samo nadomestna vodila in verige, ki jih
navede proizvajalec

Vzdrževanje in shranjevanje

1. Pazite, da bodo vse matice, sorniki in vijaki tesno priviti
in s tem vaš proizvod v varnem delovnem stanju.

2. Pravočasno zamenjajte obrabljene ali poškodovane
dele. Uporabljajte samo identične nadomestne dele.

3. Previdno prilagajajte izdelek, da si ne poškodujete
prstov med premičnimi rezili in nepremičnimi deli
naprave.

4. Po uporabi pospravite izdelek in namestite pokrov
verige.

Prilagajanje napetosti verige

• Prepričajte se, da je vbodna žaga izklopljena in
Power Pack izključen.

• Pred vsako uporabo preverite napetost verige.

1. Povlecite verigo stran od vodila.(P) Vrzel mora biti
široka približno 2 do 3 mm.

2. Napetost prilagodite tako, da rahlo odvijete glavo

šestrobega vijaka (R) s priloženim šesterokotnim
ključem.

3. Vrzel se samodejno prilagodi v ustrezno razdaljo

zaradi vzmeti za prilagajanje napetosti (N2)

4. Privijte glavo šestrobega vijaka, pri tem se
prepričajte, da je velikost vrzeli ustrezna.

Garancija & polica garancije

Če bi se v garancijski dobi pokazalo, da je kateri od
delov aparata pokvarjen in je okvara posledica napake
v proizvodnji, bo pooblaščeni servis Husqvarna apratov
za uporabo na prostem, brezplačno popravil ali
zamenjal okvarjeni del.
a) da, napako prijavite direktno pooblaščenemu servisu.
b) predložite dokazilo o nakupu .
c) da, napaka ni vzrok nepravilne uporabe,

malomarnosti ali napačne nastavitve.
d) da, napaka ni posledica naravne obrabe.
e) da, je bila naprava servisirana, popravljena,

razstavljena ali drugače strokovno vzdrževana le od

osebe pooblaščene od firme Husqvarna UK Ltd..
f) da, naprava ni bila na posodo
g) da, je naprava last prvotnega kupca
h) da naprava ni bila uporabljena v tržne namene.
* Ta dodatek h garanciji nikakor ne zmanjšuje

kupčevih zakonitih pravic.

Okvare v zvezi z vzroki navedenimi spodaj ta priročnik ne
pokriva, zato je pomembno, da si preberete navodila v
Priročniku za uporabo, da boste lahko razumeli upravljanje
z Vašim proizvodom in njegovo ustrezno vzdrževanje:

Okvare, ki jih garancija ne pokriva

* okvare, ki so nastale vsled nepravočasne prijave

prvotne okvare.

* okvare zaradi nenadnega udarca.
* Okvare, ki nastanejo kot posledica neustrezne

uporabe proizvoda in neupoštevanja navodil in
priporočil, ki jih vsebuje priročnik za uporabo.

* naprave, ki se uporabljajo za izposojanje.
* Naslednji rezervni deli se smatrajo za potrošni material

katerega življenjska doba je odvisna od rednega
vzdrževanja in ne predstavljajo osnovo za garancijski
zahtevek: Vodilo in veriga

* Opozorilo

Husqvarna UK Ltd. ne prevzame garancijske odgovornosti
za okvare povzročene v celoti ali delno, direktno ali
indirektno z zamenjavo nadomestnih ali dodatnih delov, ki
niso proizvodeni ali potrjeni kot originalni deli Husqvarna UK
Ltd.. Garancijska odgovornost preneha tudi če je bila
naprava kakorkoli predelana.

Ekološki Podatki

• Kadar se nameravate znebiti proizvoda, ki je odslužil svojo

delovno dobo, morate biti pozorni na varstvo okolja.

• Če je potrebno, se za informacije o tem obrnite na občino.

Znak na produktu ali na njegovi embalaži
označuje, da se s tem produktom ne sme ravnati kot z
gospodinjskimi odpadki. Namesto tega ga je potrebno
oddati na ustrezno zbirno mesto, kjer reciklirajo
električno in elektronsko opremo. Z ustreznim
odlaganjem tega produkta boste pomagali preprečiti
možne negativne posledice za okolje in človeško
zdravje, ki bi bile v nasprotnem povzročene. Glede
podrobnosti o recikliranju tega produkta prosimo
kontaktirajte vaš občinski svet, komunalno podjetje ali
trgovino, kjer ste produkt kupili.

SLOVENSKO - 2

Priporočila servisiranja

• Vaš aparat je posebno prepoznaven po srebrnem in črnem znaku kvalitete proizvoda.

• Priporočamo vam, da napravo servisirate vsaj enkrat na leto, pri profesionalni uporabi pa pogosteje.

Brušenje verige

• Prepričajte se, da je vbodna žaga izklopljena in

Power Pack izključen

• Pri brusenju verige vedno uporabljajte rokavice

• VERIGO NABRUSITE PO NAVODILIH NA SLIKI T

Piljenje rezil

1. Za piljenje rezil uporabite pilo s premerom 4 mm.

Položite jo na rezilo pod kotom 30 stopinj glede na

vodilo, tako da 1/5 štrli čez vrh rezila. Pilo držite

vodoravno in jo potisnite stran od sebe. Pazite, da se

s pilo, ko jo povlečete nazaj k sebi, ne dotaknete

rezil.

Piljenje omejevalnikov globine

1. Za piljenje omejevalnikov globine uporabite ploščato
pilo. Med piljenjem jo držite vodoravno. Zaoblite
sprednji kot omejevalnika globine, da je ohranjena
izvirna oblika.

• Verigo potopite v olje in tako odstranite opilke in
prah od brušenja.

Odstranjevanje in nameščanje verige

Pozor

• Prepričajte se, da je vbodna žaga izklopljena in
Power Pack izključen

• Pri odstranjevanju in nameščanju zmeraj nosite
rokavice.

• Uporabljajte samo vodilo, ki ima vrh oblikovan za
ta izdelek.

• Če želite preprečiti sunek, ne odstranite vrha
vodila ali pa vodila zamenjajte s takim brez vrha.

Odstranjevanje verige

1. Z izvijačem odvijte vijake (K1) na varovalu zobnika
(K2) in odstranite varovalo zobnika.

2. S šesterokotnim ključem odvijte glavo šestrobega
vijaka (L1) in odstranite vijak (L1) ter podložko (L2).

3. Potisnite vodilo proti (L3) vzmeti za prilagajanje
napetosti (L4) in odstranite vodilo in verigo.

Nameščanje verige

1. Verigo na vodilo namestite tako, da je vrh vodila
obrnjen navzgor (M1), pri tem se prepričajte, da so
rezila obrnjena v smeri vrtenja (M2)

2. Namestite verigo čez zobnik (N1), nato namestite vbočeni
konec vodila na vzmet za prilagajanje napetosti (N2).

3. Vstavite šestrobi vijak (L1) skozi podložko (L2) in vodilo
(L3) ter ga privijte s priloženim šesterokotnim ključem in
se prepričajte, da je vodilo trdno nameščeno.

4. Namestite varovalo zobnika (K2) in privijte vijake
(K1) ter se prepričajte, da je varovalo zobnika trdno
nameščeno.

Mazanje verige

• Prepričajte se, da je vbodna žaga izklopljena in
Power Pack izključen.

1. Namažite celotno verigo pred vsako uporabo, za to

pa uporabite priloženo olje. (S)

EC IZJAVA PROIZVAJALCA O SKLADNOSTI PROIZVODA Z STANDARDI

Husqvarna UK Ltd., Aycliffe Industrial Park
Newton Aycliffe, Co. Durham, DL5 6UP, England

Prevzemamo izključno odgovornost, da so izdelki:

kategorija

............................Baterijska žaga za veje

Tip.......................................LPC24A

Identifikacija serije..............Glej Etiketo Označbe Proizvoda

Leto izdelave......................Glej Etiketo Označbe Proizvoda

skladni z osnovnimi zahtevami in določili naslednjih direktiv ES:

98/37/EC (do 31.12.09), 2006/42/EC (od 01.01.10), 2004/108/EC, 2000/14/EC

na osnovi naslednjih veljavnih harmoniziranih standardov EU:

EN ISO 11680-1, EN50260-1, EN60335-1, EN60335-2-29, EN50366, EN55014-1,
EN55014-2, EN61000-3-2, EN61000-3-3

Največja A-izmerjena raven zvočnega tlaka L

pA

na mestu upravljavca, posneta na vzorcu

zgornjih izdelkov, ustreza ravni, navedeni v tabeli.
Najvišja vrednost ravni vibracij na dlan/roko, izmerjena v skladu s standardom EN ISO

5349 na vzorcu zgornjih izdelkov, ustreza vrednosti, navedeni v tabeli.
2000/14/EC: Vrednosti izmerjene jakosti dolgovalovnega zvoka in zagotovljene jakosti

dolgovalovnega zvoka sta prikazani s številkami v tabeli
Postopek ocenjevanja skladnosti

.................. Annex VI

Priglašeni organ............................................. Intertek, Cleeve Road

Leatherhead, Surrey
KT22 7SB, England

Newton Aycliffe 24/09/2007
M.Bowden

Direktor za raziskave in razvoj

Husqvarna UK Ltd.

Tip

Izmerjena jakost zvoka L

WA

(dB(A))

Zagotovljena jakost zvoka L

WA

(dB(A))

Nivo (dB(A))
Vrednost (m/s

2

)

Obtežiti (Kg)

LPC24A

91
95

77.2

1.0

6.89

SLOVENSKO - 3

MJERE SIGURNOSTI

Ako se ne koristi pravilno, vaš proizvod može biti opasan! Vaš proizvod može prouzročiti ozbiljne
ozljede rukovatelju i ostalima, moraju se slijediti upozorenja i sigurnosne upute kako bi se osigurala
umjerena sigurnost i učinkovitost pri upotrebi proizvoda. Rukovatelj je odgovoran za slijeenje
upozorenja i sigurnosnih uputa u ovom priručniku i na proizvodu.

Objašnjenje simbola na vašem proizvodu

Upozorenje

Pažljivo pročitajte upute za upotrebu kako bi
bili sigurni da razumijete sve kontrole i što
one čine.

Preporuča se upotreba zaštitnih naočala i
kacige radi zaštite od predmeta koji mogu
doletjeti rezanjem.

Nemojte raditi po kiši i ne ostavljajte proizvod
vani dok kiši.

Isključite! Izvucite utikač iz baterije prije
podešavanja, čišćenja ili ako je kabel
oštećen.

Upozorenje: Ovaj ureaj nije konstruiran
tako da štiti od udara električne struje u
slučaju dodira s nadzemnim električnim
vodovima.

HRVATSKI - 1

Osnovno

1. Nikada ne dozvolite djeci ili osobama koje nisu

upoznate sa ovim uputama da koriste proizvod.
Lokalni propisi mogu ograničavati dob rukovatelja.

2. Proizvod koristite na način i samo u svrhe opisane u uputama.

3. Nikada ne koristite proizvod ako ste umorni, ili pod

utjecajem alkohola, droge ili lijekova.

4. Rukovatelj ili korisnik je odgovoran za nesreće ili opasnosti

koje se dogode drugim ljudima ili njihovom vlasništvu.

5. Ne dozvolite pasivnim promatračima da budu u blizini.

Nemojte raditi dok su ljudi, posebice djeca ili ljubimci u blizini.

Priprema

1. Uvijek nosite podobnu odjeću, rukavice i čvrste

cipele. Preporuča se upotreba zaštitnih naočala.
Ne nosite široku odjeću ili nakit koji mogu zahvatiti
pokretni dijelovi.

2. Potpuno pregledajte područje gdje će se ureaj koristiti

i odstranite sve žice i druge strane predmete.

3. Prije upotrebe aparata i nakon svakog korištenja

provjerite da li ima znakova izlizanosti ili oštećenja i
popravite ako je potrebno.

4. Nikada ne pokušavajte koristiti ureaj koji nije u

cjelokupnom sastavu ili ureaj s neodobrenim
modifikacijama.

Upotreba

1. Održavajte radno mjesto čistim. Ne započinjite rezati

dok niste sredili radno mjesto, osigurali mjesto za
stajanje i put za povlačenje od padajućih grana.

2. Koristite proizvod samo pri dnevnom svjetlu ili

dobrom umjetnom osvjetljenju.

3. Trebate znati u slučaju nužde brzo isključiti ureaj.

4. Izvucite utikač iz baterije prije davanja ureaja

drugoj osobi.

5. Izbjegavajte raditi dok su ljudi, a posebno djeca u blizini.

6. Dok koristite ureaj, uvijek osigurajte da radite u

sigurnim radnim položajima.

7. Uvijek držite ruke i stopala podalje od dijelova za

rezanje, a pogotovo kada palite motor.

8. Dok koristite ureaj ne koristite ljestve.

9. Izvucite utikač iz baterije:-

- prije ostavljanja obrezivača bez nadzora, na bilo

koje vrijeme;

- prije odčepljivanja;

- prije provjeravanja, čišćenja ili popravljanja aparata;

- ako pogodite nešto. Ne koristite vaš obrezivač dok niste

sigurni da je cijeli obrezivač u sigurnom radnom stanju;

- ako proizvod počne nenormalno vibrirati. Odmah ga
provjerite. Pretjerano vibriranje može uzrokovati ozljedu.

- prije davanja drugoj osobi.

10.Ne koristite tijekom kiše ili ne izlažite vlažnim uvjetima.

11.Ne silite ureaj, jer će obaviti posao bolje uz brzinu
za koju je namijenjen.

12.Uvijek prenosite ureaj u isključenom stanju s
prstom dalje od prekidača.

13.Održavajte lanac oštrim i s točnom napetosti radi
boljeg i sigurnijeg rada.

14.Iskopčajte bateriju kada se ne koristi, prije
servisiranja i promjena dodatne opreme i pribora,
kao što su lanac ili štitnik.

15.Štitnik protiv povratnog udarca. Povratni udarac
može nastupiti kada vrh štitnika dodiruje objekt ili
kada se drvo stisne i prikliješti list u rezu. Dodir
vrška u nekim slučajevima može prouzročiti izuzetno
brzu povratnu reakciju, udarca šipke vodilice prema
gore i natrag prema operateru. Uklještenje lanca
uzduž gornjeg dijela šipke vodilice može brzo
gurnuti šipku unatrag prema operateru. Bilo koja od
ovih reakcija može prouzrokovati gubitak kontrole
nad ureajem što može dovesti od ozbiljnih povreda
korisnika. Sljedeće mjere predostrožnosti treba
slijediti radi smanjenja povratnog udara.

1) Dok motor radi čvrsto držite ureaj s obje ruke. Čvrstim
stiskom prstiju i palaca obuhvatite ručice Sabre Saw pile

2) Ne pretjerujte s dosezanjem

3) Stalno održavajte odgovarajući položaj nogu i
ravnotežu

4) Pazite da vršak šipke vodilice ne dodirne balvan,
granu, tlo ili druge predmete

5) Koristite naprave kao što su specijalne šipke vodilice
radi smanjenja opasnosti povezanih s povratnim
udarom, a koje se mogu ugraditi na vaš ureaj.

6) Koristite samo šipke i lance prema specifikaciji
proizvoača

Održavanje

1. Neka svi vijci i matice budu zategnuti kako bi se
osiguralo sigurno radno stanje proizvoda.

2. Zamijenite oštećene ili istrošene dijelove radi sigurnosti.

3. Pazite tijekom podešavanja ureaja kako biste

spriječili da vam prsti budu uhvaćeni izmeu
pokretnih i nepokretnih dijelova ureaja.

4. Nakon upotrebe ureaj treba spremiti s priloženim
poklopcem za lanac.

Podešavanje napetosti reznog lanca

• Provjerite da je Sabre Saw pila isključena i

iskopčana iz baterije

• Provjerite napetost reznog lanca prije svake upotrebe.

1. Povucite rezni lanac od šipke vodilice. (P) Razmak

treba biti oko 2-3 mm

2. Da biste podesili napetost, malo otpustite

heksagonalnu maticu (R) pomoću priloženog
heksagonalnog ključa.

3. Razmak će se automatski podesiti na ispravnu mjeru

pomoću opruge za namještanje napetosti (N2)

4. Zategnite heksagonalnu maticu kako biste osigurali

točan razmak.

Podmazivanje reznog lanca

• Provjerite da je Sabre Saw pila isključena i
iskopčana iz baterije

1. Podmažite cijeli rezni lanac prije svake upotrebe

korištenjem priloženog ulja za podmazivanje. (S)

Okolišne Informacije

• Briga za okoliš mora se uzeti u obzir pri bacanju

proizvoda po isteku njegovog radnog vijeka.

• Ako je potrebno, kontaktirajte lokalne vlasti za

informacije o bacanju smeća.

Simbol na proizvodu ili njegovoj ambalaži indicira da
se s tim proizvodom ne smije postupati kao s otpadom iz
kućanstva. Umjesto toga, mora se predati u prikladni
centar za skupljanje električnih i elektroničkih uređaja za
recikliranje . Osiguravanjem pravilnog odlaganja ovog
proizvoda, vi ćete pomoći u sprečavanju potencionalnih
negativnih posljedica na okoliš i ljudsko zdravlje, koje bi
inače bile uzročene neprikladnim odlaganjem ovog
proizvoda. Za detaljnije informacije o recikliranju ovog
proizvoda, molimo kontaktirajte vaš lokalni županijski ili
gradski ured, vašu službu za odlaganje otpada ili dućan
gdje ste kupili proizvod.

Garancija i Pravilnik o Garanciji

Ako se, unutar roka garancije, neki dio pokaže
defektnim zbog pogreške u proizvodnji, Husqvarna UK
Ltd. će, kroz svoj Ovlašteni Servis, besplatno popraviti
ili zamijeniti proizvod u sljedećim slučajevima:
(a) Greška je prijavljena izravno ovlaštenom serviseru.
(b) Priložen je pokaz o kupnji.
(c) Greška nije uzrokovana krivom upotrebom,

nemarom ili krivim podešavanjem od strane

korisnika.
(d) Greška nije uzrokovana normalnom istrošenošću.
(e) Stroj nije bio servisiran ili popravljan, rastavljan ili

prepravljan od strane bilo koje osobe koja za to

nema ovlaštenje Husqvarna UK Ltd..
(f) Stroj nije bio iznajmljivan.
(g) Stroj je u vlasništvu originalnog kupca.
(h) Stroj nije bio korišten u komercijalne svrhe.
* Ova garancija je dodatak na, i ni u kojem slučaju ne

umanjuje zakonska prava klijenta.
Kvarovi u sljedećim slučajevima nisu pokriveni, stoga je
važno da pročitate upute sadržane u Priručniku za
Korištenje i razumijete kako upravljati i održavati vaš
stroj:

Situacije koje garancija ne pokriva

* Zamjena istrošenih ili oštećenih oštrica, plastičnih rezača,

najlonske žice, žica za rezanje i glava za rezanje

(Provjerite koji se dijelovi odnose na vaš proizvod).
* Kvarovi koji su rezultat neprijavljivanja početne greške.
* Kvarovi koji su rezultat udara.
* Kvarovi koji su rezultat korištenja proizvoda na način

drukčiji od onog opisanog u uputama i preporukama

sadržanim u priručniku za korištenje.
* Strojevi koji se iznajmljuju nisu pokriveni ovom garancijom.
* Sljedeći predmeti smatraju se potrošnim dijelovima i

njihovo trajanje ovisi o redovitom održavanju i stoga u

normalnim slučajevima nisu pokriveni garancijom:

Šipka i lanac
* Oprez!
* Husqvarna UK Ltd. ne preuzima garancijsku

odgovornost za kvarove uzrokovane djelimično ili u

potpunosti, izravno ili neizravno stavljajući ili

zamjenjujući dijelove koji nisu proizvedeni ili odobreni

od strane Husqvarna UK Ltd., ili ako je stroj

modificiran na bilo koji način.

Servisne Preporuke

• Vaš proizvod je jedinstveno identificiran srebrno-crnom oznakom proizvoda.

• Izrazito preporučamo da servisirate vaš proizvod barem jednom svakih dvanaest mjeseci, a češće ako se koristi u

profesionalnom poslu.

Oštrenje reznog lanca

• Provjerite da je Sabre Saw pila isključena i

iskopčana iz baterije.

• Uvijek nosite rukavice dok oštrite rezni lanac.

• OŠTRITE REZNI LANAC PREMA

SPECIFIKACIJAMA PRIKAZANIM NA SLICI T

Brušenje noževa

1. Koristite okruglu turpiju vanjskog promjera 4 mm za
brušenje noževa. Brusite nož pod kutom od 30
stupnjeva u odnosu na šipku vodilice i neka 1/5
vanjskog promjera viri iznad vrška noža. Držite

turpiju horizontalno i brusite od sebe prema van.
Pazite da ne dodirujete noževe prilikom povlačenja
turpije prema sebi.

Brušenje mjerača dubine

1. Koristite ravnu turpiju za brušenje mjerača dubine.
Za vrijeme brušenja držite turpiju horizontalno.
Zaoblite prednji kut mjerača dubine kako bi očuvali
originalni oblik.

• Uronite rezni lanac u ulje i isperite sve strugotine i
brusnu prašinu.

Skidanje i postavljanje reznog lanca

Važno

• Provjerite da je Sabre Saw pila isključena i

iskopčana iz baterije.

• Uvijek nosite rukavice kada skidate ili postavljate

rezni lanac.

• Koristite samo šipku vodilice s vrškom

oblikovanim za ovaj ureaj.

• Da biste spriječili povratni udarac, ne skidajte

vršak šipke i ne mijenjajte šipku vodilice s onom
koja nema vršak.

Skidanje reznog lanca

1. Otpustite vijke (K1) na štitniku lančanika (K2)

pomoću izvijača i skinite štitnik lančanika.

2. Otpustite heksagonalnu maticu (L1) pomoću
priloženog heksagonalnog ključa i skinite maticu (L1)
i podlošku (L2).

3. Gurnite šipku vodilice (L3) prema opruzi za podešavanje
napetosti (L4) i skinite šipku vodilice i lanac.

Postavljanje reznog lanca

1. Postavite lanac preko šipke vodilice s vrškom šipke u
najvišem položaju (M1), i pri tome pazite da rezne
površine gledaju u smjeru vrtnje (M2)

2. Postavite lanac iznad lančanika (N1) i postavite
konkavni kraj štitnika šipke prema opruzi za
podešavanje napetosti (N2).

3. Stavite heksagonalnu maticu (L1) kroz prsten za
razmak (L2) i šipku vodilice (L3) i zategnite pomoću
priloženog heksagonalnog ključa, kako bi osigurali da
je šipka vodilice dobro učvršćena.

4. Postavite štitnik lančanika (K2) i zategnite vijke (K1)
kako bi osigurali da je štitnik lančanika čvrsto postavljen.

HRVATSKI - 2

EC DEKLARACIJA EV O USKLAđENOSTI

Husqvarna UK Ltd., Aycliffe Industrial Park
Newton Aycliffe, Co. Durham, DL5 6UP, England

Izjavljujemo pod vlastitom odgovornošću da je proizvod (da su proizvodi):

Kategorija

....................................Baterija podrezivača

Vrsta ..........................................LPC24A

Vrsta ureaja za rezanje.............Rotirajuća oštrica

Godina gradnje...........................Rotirajuća oštrica

U skladu s osnovnim zahtjevima i odredbama sljedećih direktiva EV:

98/37/EEC (do 31.12.09), 2006/42/EC (od 01.01.10), 2004/108/EC, 2000/14/EC

temelje se na sljedećim harmoniziranim standardima europske unije:

EN ISO 11680-1, EN50260-1, EN60335-1, EN60335-2-29, EN50366, EN55014-1,
EN55014-2, EN61000-3-2, EN61000-3-3

Maksimalna A razina zvučnog pritiska L

pA

na položaju operatera, snimljena na nekoliko

uzoraka gornjih proizvoda odgovara Razini navedenoj u tabeli.
Maksimalna vrijednost vibracija ruke/nadlaktice izmjerena u skladu s EN ISO 5349 na

nekoliko uzoraka gornjih proizvoda odgovara Vrijednosti navedenoj u tabeli.
2000/14/EC: Vrijednosti izmjerene snage zvuka L

WA

/ Guarnateed Sound Power L

WA

su u

skladu s tabeliranim ciframa.
Postupak za ocjenu sukladnosti.

................... Annex VI

Obaviještena ustanova................................... Intertek, Cleeve Road

Leatherhead, Surrey
KT22 7SB, England

Newton Aycliffe 24/09/2007
M.Bowden

Direktor za istraživanje i razvoj

Husqvarna UK Ltd.

Type

Izmjerena snaga zvuka L

WA

(dB(A))

Zajamčena snaga zvuka L

WA

(dB(A))

Razina (dB(A))
Vrijednost (m/s

2

)

Težina (Kg)

LPC24A

91
95

77.2

1.0

6.89

HRVATSKI - 3

Saugumas

Naudojantis netinkamai, gaminys gali būti pavojingas! Jis gali sunkiai sužeisti naudotoją ir kitus. Turi būti laikomasi
visÅ perspėjimÅir saugos reikalavimÅ, norint užtikrinti gaminio saugumą ir efektyvumą. Asmuo, besinaudojantis
mašina, yra atsakingas už šioje instrukcijoje esančiÅ perspėjimÅir saugos reikalavimÅ laikymąsi.

Ant mašinos esančiÅ simboliÅ paaiškinimai

Įspėjimas

Norint suprasti visÅ nustatymÅ paskirtį,
įdėmiai perskaitykite visas instrukcijas.

Rekomenduojamas akių apsaugos ir šalmo
naudojimas, kad apsaugotų nuo pjaunančių
dalių išmetamų objektų.

Nenaudokite lyjant, arba palikite gaminį
lauke, kol lyja..

Išjunkite! Išjunkite kištuką iš baterijų
komplekto prieš reguliavimą, valymą arba jei
kabelis yra pažeistas.

Įspėjimas: šis prietaisas nebuvo sukurtas taip,
kad teiktų apsaugą nuo elektros šoko, esant
kontaktui su viršuje esanciais elektros laidais.

LIETUVI~ KALBOJE - 1

Bendra

1. Niekada neleiskite vaikams, arba žmonėms,
naudotis šiuo gaminiu, kurie nėra susipažinę su jo
naudojimo instrukcijomis. Vietiniai įstatymai gali
riboti mašinos naudotojo amžiÅ.

2. Visada naudokite gaminį pagal paskirtį, aprašytą
šiose instrukcijose.

3. Niekada nesinaudokite mašina pavargę, sergantys,
ar apsvaigę nuo alkoholio, narkotikÅ ar vaistÅ.

4. Mašinos naudotojas yra atsakingas už nelaimes, ar
pavojus, sukeltus kitiems žmonėms, ar jÅ nuosavybei.

5. Pašaliniai asmenys turi laikytis atokiai.
Nesinaudokite mašina, kai šalia yra vaikai, ar
naminiai gyvūnai. Išjunkite! Ištraukite kištuką prieš

Pasiruošimas

1. Visada dėvėkite tinkamą aprangą, pirštines ir tvirtus
batus. Rekomenduojamas apsauginių akinių
naudojimas. Nedėvėkite palaidų rużbų arba
papuošalų, kurie gali patekti tarp judancių dalių.

2. Nuodugniai patikrinkite vietą, kur bus naudojamas

prietaisas, ir pašalinkite visus laidus ir kitus
pašalinius objektus.

3. Prieš naudojant mašiną po susidūrimo, patikrinkite, ar
nėra susidėvėjimo, ar žalos, ir sutaisykite, jei reikia.

4. Niekada nebandykite naudotis nepilnu prietaisu arba
esant neleistinai modifikacijai.

Naudojimas

1. Darbo vietoje palaikykite švarą. Nepradėkite pjauti,
kol neišsivalėte darbo vietos, neturite saugaus
pagrindo po kojomis ir tinkamo atsitraukimo kelio
nuo krintančių šakų.

2. Naudokite gaminį tiktai dienos šviesoje, arba, esant
geram dirbtiniam apšvietimui.

3. Žinokite, kaip greitai sustabdyti prietaisą, esant
pavojingai situacijai.

4. Išjunkite kištuką iš baterijų komplekto prieš
perduodami prietaisą kitam asmeniui.

5. Venkite dirbti, kai žmonės, ypac vaikai, yra šalia.

6. Naudojantis prietaisu pasirużpinkite, kad jużsų
pacių padėtis bużtų saugi ir stabili.

7. Rankas ir pėdas laikykite atokiai nuo pjovimo srities,
ypač įjungiant mašiną.

8. Nesinaudokite išskleidžiamomis kopėciomis, dirbant
su prietaisu.

9. Išjunkite kištuką iš baterijų komplekto:-

- paliekant įrenginį be priežiūros bet kuriam laiko tarpui;

- pašalinant blokavimą;

- prieš tikrinant, valant, ar dirbant įrenginyje;

- jei atsitrenkėt į objektą. Nenaudokite įrenginio, kol nesate

visiškai įsitikinęs, kad galima juo toliau saugiai naudotis;

- jei įrenginys pradės keistai drebėti. Tuoj pat patikrinkite.
Perdėta vibracija gali sukelti sužalojimus.

- prieš perduodant kitam asmeniui.

10.Nenaudokite lyjant ar esant drėgnoms, šlapioms oro

sąlygoms.

11.Nenaudokite prietaisui jėgos, jis atliks darbą geriau
tuo greičiu, kuris buvo numatytas.

12.Visada neškite prietaisą išjungtą, pirštą laikydami
toliau nuo jungiklio.

13.Dėl geresnio ir saugesnio našumo grandinę laikykite
aštrią ir tinkamai įtemptą.

14.Išimkite baterijų komplektą, kai prietaisu
nesinaudojate, prieš jo aptarnavimą ir priedų bei
įtaisų, tokių kaip grandinė ir apsauga, keitimą.

15.Apsauga nuo atatrankos. Atatranka gali pasireikšti,
kai kreipiamosios plokštės galiukas prisiliečia prie
objekto, arba kai mediena priartėja ir suspaudžia
ašmenis pjovimo metu. Galiuko kontaktas kai kuriais
atvejais gali sukelti staigią atbulinę reakciją,
pakeliant kreipiamąją plokštę aukštyn ir atgal nuo
operatoriaus. Pjovimo grandinės suspaudimas ties
kreipiamosios plokštės galu gali greitai pastumti
plokštę viršun ir atgal link operatoriaus. Dėl bet
kurios iš šių reakcijų gali bużti prarasta prietaiso
kontrolė, o tai gali baigtis rimtais naudotojo
sužeidimais. Reikėtų laikytis šių atsargumo
priemonių, kad bużtų sumažinta atatrankos rizika.

1) Kai motoras veikia, pritaisą laikykite tvirtai su
abejomis rankomis. Tvirtai įsikibkite pirštais ir
nykščiais apimdami Sabre pjużklo rankenas.

2) Nesistenkite pasiekti pernelyg toli.

3) Visada turėkite tvirtą pagrindą po kojomis ir
išlaikykite pusiausvyrą.

4) Neleiskite kreipiamosios plokštės galiukui kontaktuoti
su rąstais, šakomis, žeme ar kitomis kliużtimis.

5) Naudokite įtaisus, tokius kaip specialias kreipiamąsias
plokštes, kad sumažintumėte riziką, susijusią su atatranka,
kurie yra specialiai pritaikyti jużsų prietaisui.

6) Naudokite tik gamintojo nurodytus plokščių ir
grandinių pakaitalus.

Eksploatavimas ir laikymas

1. Laikykite visus varžtus, veržles ir sraigtus tvirtai
priveržtus, užtikrinant gaminio saugÅ naudojimą.

2. Pakeiskite susidėvėjusias, ar pažeistas detales.

3. Būkite atsargūs reguliuodami prietaisą, kad pirštai

nepatektų tarp judančių ir fiksuotų prietaiso dalių.

4. Po naudojimo prietaisas turėtų bużti laikomas
naudojant pridėtą grandinės apsaugą.

Pjovimo grandinės įtempimo reguliavimas

• Užtikrinkite, kad pjużklas yra išjungtas ir be

baterijų komplekto.

• Prieš kiekvieną naudojimą patikrinkite pjovimo

grandinės įtempimą.

1. Patraukite pjovimo grandinę nuo kreipiamosios

plokštės. (P) Tarpelis turėtų bużti maždaug 2 – 3mm.

2. Norėdami pareguliuoti įtempimą, truputį atlaisvinkite

šešiakampės movos galvutę (R) su pridėtu
šešiakampiu reguliavimo raktu.

3. Įtempimo reguliavimo spyruoklė (N2) automatiškai

nustatys teisingo dydžio tarpą.

4. Suveržkite šešiakampės movos galvutę, užtikrinant,

kad yra nustatytas teisingo dydžio tarpas.

Aplinkos informacija

• Produkto veikimo pabaigoje, prieš išmetant jį, reikia
atsižvelgti į aplinką.

• Jei reikia, susisiekite su vietine valdžia dėl išmetimo
informacijos.

Simbolis ant gaminio, ar ant jo pakuotės, parodo,
kad jis negali būti traktuojamas kaip buitinė atlieka.
Vietoj to jis bus perduotas į reikiamą surinkimo vietą

elektros įrangos perdirbimui. Užtikrinus, kad gaminys
bus pašalintas teisingai, Jūs padėsite užkirsti kelią
potencialiems neigiamiems padariniams gamtai ir
žmoniÅ sveikatai, kurie gali būti padaryti dėl neteisingo
elgimosi su nenaudojamu gaminiu. Dėl detalesnės
produkto išmetimo informacijos, susisiekite su vietine
valdžia, JūsÅ namÅ šiukšliÅ išvežimo tarnyba ar
parduotuve, kur pirkote gaminį.

Garantija ir garantijos politika

Jeigu kuri nors dalis turi defektÅ, dėl klaidingos
gamybos, garantijos metu Husqvarna UK Ltd., per
įgaliotus remonto meistrus pašalins gedimą, arba
nemokamai pakeis, jei:
(a) Apie gedimą pranešama įgaliotam meistrui.
(b) Pateikiamas pirkimo įrodymas;
(c) gedimas atsirado ne dėl netinkamo naudojimo,

nepriežiūros, ar klaidingo naudotojo reguliavimo.

(d) gedimas neatsirado dėl susidėvėjimo ir pažeidimÅ.
(e) mašina nebuvo apžiūrima, taisoma, išardoma

asmens, neįgalioto Husqvarna UK Ltd. įmonės.

(f) mašina nebuvo nuomojama.
(g) mašina priklauso pradiniam pirkėjui.
(h) mašina nebuvo naudojama komercinėje veikloje.
* Ši garantija papildo ir jokiais būdais nepažeidžia

kliento teisiÅ.

Pastarieji gedimai yra nepadengiami, todėl labai svarbu
susipažinti su instrukcijomis, esančiomis šiame
vartotojo vadove.

Negarantiniai gedimai

* SusidėvėjusiÅ, ar pažeistÅ geležčiÅ pakeitimas;
* Gedimai, atsiradę nepranešus apie pirminį gedimą.
* Gedimai dėl netikėtÅ susidūrimÅ
* Gedimai, atsiradę nesilaikant šio vartotojo vadovo

instrukcijÅ.

* Mašinoms, naudojamoms nuomai, garantija

netaikoma;

* Sekantys elementai yra vertinami, kaip nusidėvintys,

ir jÅ ilgaamžiškumas priklauso nuo priežiūros, todėl
dažniausiai jiems garantija netaikoma: Plokštė ir
grandinė

* Dėmesio!

Husqvarna UK Ltd. neprisiima atsakomybės dėl
defektÅ, kurie atsirado pakeičiant gaminio dalis ne
originaliomis Husqvarna UK Ltd. dalimis, ar dėl bet
kokiÅ modifikavimÅ.

Techninės priežiūros rekomendacijos

• JūsÅ produktas yra identifikuojamas pagal sidabrinę ir juodą gaminio klasės etiketę.

• Mes rekomenduojame, kad JūsÅ gaminys būtÅ techniškai apžiūrimas kas 12 mėnesiÅ, ir dažniau, profesionaliai

naudojant.

Pjovimo grandinės galandimas

• Užtikrinkite, kad pjużklas yra išjungtas ir be

baterijų komplekto.

• Visada dėvėkite pirštines, kai galandate

pjovimo grandinę.

• Grandinę galąskite pagal paveikslėlio T nurodymus

Ašmenų dildymas

1. Naudokite apvalią 4mm skersmens dildę ašmenų

dildymui. Laikykite ją taip, kad sudarytu 30 laipsnių
kampą su kreipiamąja plokšte, ir kyšotų 1/5
skersmens nuo ašmenų galiukų. Dildę laikykite

vienodame aukštyje ir stumkite ją atgal nuo savęs,
kol dildote. Saugokitės, kad su dilde nepaliestumėte
ašmenų, kai stumiate dildę atgal į save.

Gylio indikatorių dildymas

1. Naudokite plokščią dildę gylio indikatorių
dildymui. Dildę laikykite vienodame aukštyje, kol
dildote. Užapvalinkite gylio indikatoriaus priekinį
kraštą, kad bużtų išlaikyta originali forma.

• Įmerkite pjovimo grandinę į alyvą ir nuplaukite
bet kokias dildymo daleles ir pjuvenas.

Pjovimo grandinės nuėmimas ir įstatymas

Svarbu

• Užtikrinkite, kad pjużklas yra išjungtas ir be

baterijų komplekto.

• Visada dėvėkite pirštines išimdami ar įstatydami

pjovimo grandinę.

• Naudokite tik šiam prietaisui sukurtą kreipiamąją

plokštę su plokštės galiuku.

• Norėdami išvengti atatrankos, nenuimkite

plokštės galiuko ir nepakeiskite plokštės kita,
kuri bużtų be plokštės galiuko.

Pjovimo grandinės nuėmimas

1. Atsuktuvu atsukite varžtus (K1) ant krumpliaračio
apsaugos (K2) ir nuimkite krumpliaračio apsaugą.

2. Atsukite šešiakampės movos galvutę (L1) su pridėtu
šešiakampiu reguliavimo raktu ir pašalinkite galvutę
(L1) bei poveržlę (L2).

3. Pastumkite atraminę plokštę (L3) link įtempimo

reguliavimo spyruoklės (L4) ir išimkite kreipiamąją
plokštę bei grandinę.

Pjovimo grandinės įstatymas

1. Įtaisykite grandinę ant kreipiamosios plokštės,

plokštės galiukui esant viršuje (M1), užtikrinant, kad
danteliai bużtų atsisukę sukimosi kryptimi (M2).

2. Įtaisykite grandinę ties krumpliaračiu (N1) ir

kreipiamosios plokštės įgaubtąjį galą įtaisykite
priešais įtempimo reguliavimo spyruoklę (N2).

3. Įdėkite šešiakampės movos galvutę (L1) per
poveržlę (L2) ir kreipiamąją plokštę (L3) ir prisukite
su pridedamu šešiakampiu reguliavimo raktu,
užtikrinant, kad kreipiamoji plokštė laikosi tvirtai.

4. Uždėkite krumpliaračio apsaugą (K2) ir prisukite
varžtus (K1), užtikrinant, kad krumpliaračio apsauga
laikosi tvirtai.

LIETUVI~ KALBOJE - 2

Pjovimo grandinės sutepimas

• Užtikrinkite, kad Sabre pjużklas yra išjungtas ir

be baterijų komplekto.

1. Prieš kiekvieną naudojimą patepkite visą grandinę,

naudojant pridėtą tepalinę alyvą. (S)

ET ATITIKIMO DEKLARACIJA

Husqvarna UK Ltd., Aycliffe Industrial Park
Newton Aycliffe, Co. Durham, DL5 6UP, England

Atsakingai pareiškiame, kad produktas(-ai);

Kategorija

...........................Geneėjimo pjużklas su baterijomis

Tipas .............................LPC24A

Serijos identifikacija...........Žiūrėti gaminio klasės etiketę

Pagaminimo metai.............Žiūrėti gaminio klasės etiketę

Atitinka pagrindinius sekančių ET direktyvų reikalavimus ir nuostatus:

98/37/EEC (iki 31.12.09), 2006/42/EC (nuo 01.01.10), 2004/108/EC, 2000/14/EC

remiantis šiais taikomais harmonizuotais ES standartais:

EN ISO 11680-1, EN50260-1, EN60335-1, EN60335-2-29, EN50366, EN55014-1,
EN55014-2, EN61000-3-2, EN61000-3-3

Didžiausias A svorinis garso slėgio lygis L

pA

operatoriaus vietoje, užregistruotas išbandant

aukščiau nurodytą produktą(-ų), atitinka lentelėje nurodytą Lygį.
Didžiausia rankų vibracijos svorinė vertė, išmatuota remiantis EN ISO 5349, išbandant

aukščiau nurodytą produktą(-us), atitinka lentelėje nurodyta Vertę
2000/14/EC: Išmatuotos garso galios L

WA

ir garantuojamos garso galios L

WA

reikšmės yra

pateiktos pagal lentelių skaičius.
Atitikimo įvertinimo procedūra

........................ Annex VI

Įstaiga, kuriai pranešta................................... Intertek, Cleeve Road

Leatherhead, Surrey
KT22 7SB, England

Newton Aycliffe 24/09/2007
M.Bowden

Tyrimų ir vystymo direktorius

Husqvarna UK Ltd.

Tipas

Išmatuota garso galia L

WA

(dB(A))

Garantuota garso galia LWA(dB(A))

Lygis (dB(A))
Reikšmė (m/s

2

)

Svoris (Kg)

LPC24A

91
95

77.2

1.0

6.89

LIETUVI~ KALBOJE - 3

Меры предосторожности

При неправильном использовании газонокосилка может быть опасна! Ваша газонокосилка может причинить
серьезные ранения оператору и другим людям, поэтому необходимо следовать предупреждениям и инструкциям
по безопасности, чтобы обеспечить приемлемую безопасность и эффективность при использовании Вашей
газонокосилки. Оператор является ответственным за следование предупреждениям и инструкциям по
безопасности, указанным в этом руководстве и на газонокосилке.

Объяснение символов на Вашей газонокосилке

Предупреждение

Внимательно прочитайте инструкции по
использованию, чтобы убедиться, что Вы поняли,
как действуют все устройства управления.

Рекомендуется использование защитных
очков и каски для защиты от предметов,
отбрасываемых режущими частями.

Не используйте газонокосилку под дождем и не
оставляйте ее снаружи, если идет дождь.

Выключите! Выньте штепсель из блока
электропитания перед регулировкой,
очисткой или если кабель был поврежден.

Предупреждение: - Это изделие не
сконструировано так, чтобы обеспечить
защиту от поражения электрическим током в
случае соприкосновения с подвесными
электрическими проводами.

РУССКИЙ - 1

Общие положения

1. Никогда не позволяйте детям или людям, не
ознакомившимся с этими инструкциями, использовать
газонокосилку. Местные законы могут ограничивать
возраст оператора.

2. Используйте газонокосилку только так, как описано в
инструкциях и только для целей, для которых она
предназначена.

3. Никогда не работайте с газонокосилкой, если Вы устали,
больны или находитесь под воздействием алкоголя,
транквилизаторов или лекарств.

4. Оператор или пользователь несет ответственность за
несчастные случаи или риск по отношению к другим людям
или их собственности.

5. Не подпускайте никого к месту работы. Остановите работу, если
люди, особенно дети, или домашние животные, находятся в
опасной зоне.

Preparation

1. Всегда будьте одеты в подходящую одежду, перчатки и
прочные ботинки. Рекомендуется использование
защитных очков. Избегайте носить просторную одежду
или ювелирные украшения, которые могут быть
захвачены движущимися частями.

2. Тщательно проверьте участок, на котором машина будет
использована, и уберите все провода и другие
посторонние предметы.

3. Перед использованием газонокосилки и после любого удара
проверьте, нет ли знаков повреждения или износа и, если
необходимо, произведите ремонт.

4. Никогда не пытайтесь использовать некомплектное
изделие или изделие, модифицированное без
разрешения.

Использование

1. Поддерживайте рабочий участок в чистоте. Не
начинайте обрезку до тех пор, пока рабочий участок не
будет очищен, пока Вы не будете в надежном
устойчивом равновесии и у Вас не будет пути
отступления от падающих ветвей.

2. Используйте газонокосилку только при дневном свете или
хорошем искусственном свете.

3. Будьте уверены, что Вы знаете, как быстро остановить
изделие при аварийной ситуации.

4. Выньте штепсель из блока электропитания перед тем,
как передать изделие другому человеку.

5. Избегайте работать там, где поблизости находятся люди,
особенно дети.

6. Во время использования изделия всегда будьте уверены,
что Вы находитесь в надежном и безопасном рабочем
положении.

7. Всегда держите руки и ноги в стороне от режущих
поверхностей и особенно когда Вы включаете
электродвигатель.

8. Не используйте стремянку во время работы изделия.

9. Выньте штепсель из блока электропитания: -

- перед тем, как оставить газонокосилку без присмотра на
какое-то время;

- перед тем, как очистить засор;

- перед проверкой, очисткой или работой над газонокосилкой;

- если Вы ударились о какой-либо предмет. Не

используйте Вашу газонокосилку до тех пор, пока Вы не
будете уверены, что она полностью в безопасном
рабочем состоянии;

- если газонокосилка начала ненормально вибрировать.
Немедленно проверьте. Чрезмерная вибрация может
послужить причиной ранения.

- перед тем, как передать изделие другому человеку

10. Не используйте под дождем и не подвергайте сырым или

мокрым условиям.

11. Не форсируйте работу изделия, оно будет лучше
работать на той скорости, для которой оно
предназначено.

12. Всегда переносите изделие в выключенном состоянии,
держа пальцы в стороне от переключателя.

13. Поддерживайте цепь острой и в правильном натяжении
для лучшей и более безопасной работы.

14. Отсоединяйте блок электропитания, когда он не
используется, перед техническим обслуживанием и
заменой вспомогательных приспособлений и насадок,
таких как цепь и защитный кожух.

15. Берегитесь отдачи. Отдача может случиться, когда
носовая часть или кончик пильной шины касается
предмета или когда дерево закрывается и зажимает
лезвие в разрезе. Контакт с кончиком пильном шины в
некоторых случаях может вызвать очень быструю
обратную реакцию, отбрасывая пильную шину вверх и
назад в направлении оператора. Зажим режущей цепи
вдоль верхней части пильной шины может быстро
оттолкнуть шину в направлении оператора. Любая из
этих реакций может вызвать потерю контроля над
изделием, что может привести к серьезному ранению
пользователя. Для того, чтобы уменьшить отдачу,
должны соблюдаться следующие предосторожности:

1) Крепко держите изделие обеими руками, когда
работает электродвигатель. Используйте жесткий
зажим, охватывая рукоятки ножовочной пилы пальцами
руки и большими пальцами.

2) Не тянитесь слишком далеко.

3) Всегда сохраняйте равновесие и устойчивость.

4) Не позволяйте носовой части пильной шины
соприкасаться с бревном, ветвью, землей или другими
препятствиями.

5) Используйте устройства, такие как специальные
пильные шины, уменьшающие риск, связанный с
отдачей, когда они установлены на Вашем изделии.

6) Используйте для замены только шины и цепи,
указанные производителем.

Уход и хранение

1. Держите все гайки, болты и винты крепко закрученными
для обеспечения безопасного рабочего состояния
газонокосилки.

2. Для безопасности заменяйте изношенные или
поврежденные детали.

3. Будьте осторожны во время регулировки газонных
грабель, чтобы избежать захватывания пальцев между
их движущимися и неподвижными частями

4. После использования изделие должно храниться
закрытым поставляемым защитным кожухом для цепи.

Регулировка натяжения режущей цепи

• Убедитесь, что ножовочная пила выключена и
отсоединена от блока электропитания.

• Проверяйте натяжение режущей цепи перед каждым
использованием.

1. Оттяните режущую цепь от пильной шины (P). Зазор
должен составлять примерно 2-3 мм.

2. Для того, чтобы отрегулировать натяжение цепи, слегка

ослабьте болт с головкой под шестигранный ключ (R) с
помощью поставляемого шестигранного ключа.

3. Зазор будет автоматически отрегулирован до
правильного размера пружиной, регулирующей
натяжение цепи (N2).

4. Затяните болт с головкой под шестигранный ключ,
убедившись, что размер зазора является правильным.

Информация по охране окружающей среды

• При выбрасывании изделия в конце срока службы следует

позаботится об охране окружающей среды.

• При необходимости свяжитесь с Вашей местной администрацией,

чтобы получить информацию об утилизации.

Символ на изделии или на упаковке показывает, что это
изделие нельзя выбрасывать вместе с бытовым мусором. Вместо
этого оно должно быть отнесено на подходящий сборный пункт
для утилизации электрического и электронного оборудования.

Обеспечив, чтобы это изделие было выброшено правильным
образом, Вы поможете предотвратить потенциальные негативные
последствия для окружающей среды и здоровья людей, что могло
бы случиться при неправильном обращении с этим изделием,
выброшенным в бытовой мусор. Для более подробной
информации об утилизации этого изделия, пожалуйста, свяжитесь
с офисом Вашего местного совета, службой удаления бытового
мусора или с магазином, где Вы приобрели это изделие.

Гарантия и гарантийная политика

Если во время гарантийного периода какая-либо деталь будет
признана дефектной из-за неправильного изготовления,
компания Husqvarna UK Ltd. через своих мастеров из
авторизованных сервисных центров бесплатно произведет ее
ремонт или замену для клиента, при условии, что:
(a) О дефекте было сообщено непосредственно

авторизованному мастеру.
(b) Будет предъявлено доказательство покупки прибора.
(c) Дефект не был получен в результате неправильного

использования, небрежности или неправильной

регулировки прибора потребителем.
(d) Неисправность не случилась из-за обычного износа.
(e) Машина не обслуживалась, не ремонтировалась, не

разбиралась или не была испорчена каким-либо лицом, не

авторизованным компанией Husqvarna UK Ltd.
(f) Машина не была сдана внаем.
(g) Машина является собственностью первичного покупателя.
(h) Машина не использовалась в коммерческих целях.
* Эта гарантия является дополнением к законным правам

клиента и ни в какой мере не уменьшает его законных

прав.
Неисправности, случившиеся из-за нижеперечисленных
случаев, не покрываются этой гарантией, поэтому важно,
чтобы Вы прочитали инструкции, содержащиеся в этом
Руководстве оператора и поняли, как работать с Вашей

машиной и осуществлять за ней уход.

Неисправности, не покрываемые гарантией

* Замена изношенных или поврежденных лезвий.
* Неисправности, полученные в результате первоначальной

неисправности, о которой не было сообщено.

* Неисправности, полученные в результате внезапного

удара.

* Неисправности, полученные в результате не

использования продукта в соответствии с инструкциями
и рекомендациями, содержащимися в этом Руководстве

оператора.
* Машины, сданные внаем, не покрываются этой гарантией.
* Следующие нижеперечисленные элементы

рассматриваются как детали, подверженные износу, и

срок их службы зависит от регулярного ухода и,

следовательно, они обычно не являются субъектами

юридически действительного гарантийного требования:

Пильная шина и цепь

* Предупреждение!

Компания Husqvarna UK Ltd. не принимает обязательств по
этой гарантии по неисправностям, вызванным в целом или
частично, прямо или косвенно, установкой деталей для
замены или дополнительных деталей, не изготовленных или
не утвержденных компанией Husqvarna UK Ltd., или по
машине, которая была изменена каким-либо способом.

Рекомендации по техническому обслуживанию

• Ваша газонокосилка однозначно идентифицируется по серебряно-черной этикетке с характристиками изделия.

• Мы настоятельно рекомендуем проводить техническое обслуживание изделия по крайней мере каждые двенадцать
месяцев и более часто, если изделие используется профессионально.

Заточка режущей цепи

• Убедитесь, что ножовочная пила выключена и
отсоединена от блока электропитания.

• Во время заточки режущей цепи руки всегда должны
быть в перчатках.

• ЗАТОЧИТЕ РЕЖУЩУЮ ЦЕПЬ СОГЛАСНО ОПИСАНИЯМ,
ПРОИЛЛЮСТРИРОВАННЫМ НА РИСУНКЕ T

Опиливание режущих зубьев

1. Для опиливания режущих зубьев используйте круглый
напильник с наружным диаметром 4 мм. Приложите его
к режущему зубу так, чтобы он был под углом в 30
градусов к пильной шине и выступал на 1/5 наружного
диаметра от кончика режущего зуба. Держите напильник

ровно и толкайте его в направлении от себя, когда Вы
производите опиливание. Будьте осторожны и не
касайтесь режущих зубьев напильником, когда Вы
вытягиваете его обратно по направлению к себе.

Опиливание ограничителей глубины резания

1. Для опиливания ограничителей глубины резания
используйте плоский напильник. Держите напильник
ровно во время опиливания. Закруглите передний угол
ограничителя глубины резания, чтобы поддержать его
исходную форму.

• Погрузите режущую цепь в масло и смойте все
обрезки и опилки.

Снятие и установка режущей цепи

Важно:

• Убедитесь, что ножовочная пила выключена и
отсоединена от блока электропитания.

• Во время снятия или установки режущей цепи руки
всегда должны быть в перчатках.

• Используйте только пильную шину с кончиком шины,
специально сконструированные для этого изделия.

• Для того, чтобы предотвратить отдачу, не снимайте
кончик шины и не заменяйте пильную шину шиной
без кончика.

Снятие режущей цепи

1. Ослабьте болты (K1) на защитном кожухе звездочки (K2)
с помощью отвертки и снимите защитный кожух
звездочки.

2. Ослабьте болт с головкой под шестигранный ключ (L1) с
помощью поставляемого шестигранного ключа и снимите
болт (L1) и установочную шайбу (L2).

3. Толкните пильную шину (L3) на пружину, регулирующую

натяжение цепи (L4), и снимите пильную шину и цепь.

Установка режущей цепи

1. Установите цепь на пильную шину, держа кончик шины

вверх (M1) и убедившись, что острая сторона
поверхности режущих зубьев смотрит в направлении
вращения (M2).

2. Установите цепь над звездочкой (N1), и установите

вогнутый конец пильной шины на пружину, регулирующую
натяжение цепи (N2).

3. Проденьте болт с головкой под шестигранный ключ (L1)
через установочную шайбу (L1) и пильную шину (L3),
затяните его поставляемым шестигранным ключом и
убедитесь, что пильная шина надежно закреплена.

4. Установите защитный кожух звездочки (K2), затяните
болты (K1) и убедитесь, что защитный кожух звездочки
надежно закреплен.

РУССКИЙ - 2

Смазка режущей цепи

• Убедитесь, что ножовочная пила выключена и
отсоединена от блока электропитания.

1. Смазывайте всю режущую цепь перед каждым
использованием, употребляя поставляемое смазочное
масло. (S)

Декларация соответствия стандартам Европейского Сообщества

Husqvarna UK Ltd., Aycliffe Industrial Park
Newton Aycliffe, Co. Durham, DL5 6UP, England

Заявляем под нашу исключительную ответственность, что изделие (изделия):

категория

...................................Секатор на штанге с батарейным питанием

Ти п . ....................................LPC24A

Тип режущего устройства.......Вращающееся лезвие

Год изготовления.....................Вращающееся лезвие

соответствует необходимым требованиям и положениям следующих Директив ЕС:

98/37/EC (до 31.12.09), 2006/42/EC (от 01.01.10), 2004/108/EC, 2000/14/EC

основываясь на следующих применяемых согласованных стандартах Европейского Союза:

EN ISO 11680-1, EN50260-1, EN60335-1, EN60335-2-29, EN50366, EN55014-1,
EN55014-2, EN61000-3-2, EN61000-3-3

Максимальный уровень звукового давления LpAпо шкале А в положении оператора,

записанный на образце вышеуказанного изделия соответствует уровню, данному в таблице.

Максимальное взвешенное значение вибрации руки, измеренное согласно EN ISO 5349 на
образце вышеуказанного изделия соответствует значению, данному в таблице

2000/14/EC: Значения измеренной акустической мощности L

WA

и гарантированной

акустической мощности L

WA

соответствуют табличным значениям.

Процедура оценки соответствия

............... Annex VI

Уведомляемая организация........................ Intertek, Cleeve Road

Leatherhead, Surrey
KT22 7SB, England

Newton Aycliffe 24/09/2007
M.Bowden

Директор научно-исследовательских и
опытно-конструкторских работ

Husqvarna UK Ltd.

ТИП

Измеренная акустическая мощность L

WA

(dB(A))

Гарантированная акустическая мощность L

WA

(dB(A))

Уровень (dB(A))
Значение (m/s

2

)

Вес (Kg)

LPC24A

91
95

77.2

1.0

6.89

РУССКИЙ - 3

Ohutus

Antud toode võib vale kasutamise korral ohtlik olla! Toode võib põhjustada nii kasutajale kui ka teistele tõsiseid
kahjustusi, hoiatuste ja ohutusnõuete järgimine on ohutuse ning toote tõhusa kasutamise tagamiseks väga oluline. Nii
selles kasutusjuhendis kui ka tootel olevate hoiatuste ja ohutusnõuete järgimise eest vastutab kasutaja.

Teie tootel olevate sümbolite seletused

Hoiatus

Lugege kasutamisjuhised hoolikalt läbi,
veendumaks, et saate aru kõikidest
nuppudest ning nende funktsioonidest.

Lõikavate osade poolt õhkupaisatavate
osakeste eest kaitsmiseks on soovitatav
kasutada silmakaitset ja kõvast materjalist
peakatet.

Ärge kasutage vihmaga või jätke toodet
vihma kätte.

Lülitage välja! Enne toote reguleerimist,
puhastamist või kui kaabel on viga saanud,
eemaldage toiteallika pistik.

Hoiatus! See toode ei kaitse teid
elektrijuhtmetesse sattudes elektri|oki eest.

EESTI - 1

Üldine

1. Ärge mitte kunagi lubage antud toodet kasutada lastel või
neid juhised mittetundvatel isikutel. Vastavalt kohalikele
eeskirjadele võib kasutaja vanus olla piiratud.

2. Kasutage antud toodet ainult selles kasutusjuhendis
kirjeldatud viisil ja eesmärkidel.

3. Ärge mitte kunagi kasutage antud toodet kui te olete väsinud,
haige või alkoholi, uimastite või ravimite mõju all.

4. Niiduki operaator või kasutaja vastutab teiste inimestega
või nende varaga juhtunud õnnetuste või ohtude eest.

5. Hoidke eemalseisjad tööalast kaugemal. Ärge kasutage
antud toodet inimeste (eriti laste) või siis loomade
juuresolekul.

Ettevalmistamine

1. Kandke alati sobivat riietust, kindaid ja vastupidavaid
jalatseid. Kaitseprillide kandmine on soovitatav. Ärge
kandke lotendavaid riideid või ehteid, mis võivad
liikuvatesse osadesse takerduda.

2. Enne tööle asumist vaadake tööala põhjalikult üle ning
eemaldage kõik traadid ja teised võõrkehad.

3. Pirms ma|œnas izmanto|anas un p]c visa veida triecieniem

p◊rbaudiet, vai nav man◊mas diluma vai boj◊jumu p]das,
un, ja nepiecie|ams salabojiet.

4. Ärge kunagi üritage kasutada ebatäielikult kokku pandud
või lubamatute modifikatsioonidega toodet.

Izmanto|ana

1. Hoidke tööala takistustest vabana. Ärge alustage
lõikamist enne, kui tööala on takistustest vaba, jalgade
all on kindel pind ning välja on selgitatud põgenemistee
kukkuvate okste eest.

2. Izmantojiet izstr◊d◊jumu tikai dienas gaism◊ vai lab◊

m◊kslœgaj◊ apgaismojum◊.

3. Tehke endale selgeks, kuidas toodet häda korral kiiresti
peatada.

4. Enne toote teisele inimesele edasi andmist eemaldage
toiteallika pistik.

5. Hoiduge masinaga töötamast, kui lähedal on teisi
inimesi, eriti lapsi.

6. Toote kasutamise ajal võtke alati sisse ohutu ja kindel
tööasend.

7. Nekad nepietuviniet rokas un k◊jas grie|anas da±ai, it

œpa|i motora iesl]g|anas laik◊.

8. Tootega töötamisel ärge kasutage treppredelit.

9. Eemaldage toiteallikast pistik:-

- pirms atst◊jat izstr◊d◊jumu bez uzraudzœbas uz jebk◊du
laikposmu;

- pirms nosprostojuma atbrœvo|anas;

- pirms ierœces p◊rbaudœ|anas un tœrœ|anas vai citu darbu
veik|anas ar to;

- ja ir notikusi sadursme ar k◊du priek|metu;
neizmantojiet savu izstr◊d◊jumu, kam]r neesat
p◊rliecin◊ts, ka tas ir lab◊ darba k◊rtœb◊;

- ja izstr◊d◊jums s◊k neparasti vibr]t. Nekav◊joties p◊rbaudiet.

P◊rlieku liela vibr◊cija var izraisœt savainojumus.

- enne teisele inimesele edasi andmist.

10.Ärge kasutage vihmas ega laske sellel kokku puutuda
niiskusega.

11.Ärge kasutage tootega töötamisel jõudu – masin
saavutab parema tulemuse selle jaoks mõeldud kiiruse
juures.

12.Alati transportige toodet väljalülitatult nii, et sõrm ei oleks
lüliti peal.

13.Parema suutlikkuse ja turvalisuse saavutamiseks hoidke
kett alati teritatult ja õige pinge all.

14.Ühendage toiteallikas lahti, kui te masinat ei kasuta,
enne teenindust ning tarvikute ja lisaseadmete, nagu
keti ja kaitse, vahetamisel.

15.Olge valmis tagasilöökideks. Tagasilöögid võivad
tekkida, kui sae ots või juhtlati ots puutub esemega
kokku või kui puit pressib saelehe sisselõikesse kinni.
Otsaga kokkupuude võib mõnel juhul tekitada järsu
tagasilöögi, mis tõukab juhtlati töötaja poole üles ja
tagasi suunas. Juhtlati pealmisel serval saeketi
kinnipigistamine võib tekitada juhtlati järsu tagasitõuke.
Mõlemal juhul võite kaotada kontrolli sae üle, mis võib
lõppeda kasutajale tõsiste vigastuste tekkimisega.
Tagasilöögi võimalikkuse vähendamiseks tuleks
kasutusele võtta järgmised abinõud.

1) Mootori töötades hoidke seadmest mõlema käega
kõvasti kinni. Hoidke sõrmed tugevasti ümber
saabelsae käepidemete.

2) Ärge üritage seadmega liiga kaugele ulatuda.

3) Hoidke alati tasakaalu ning leidke kindel jalgealune.

4) Ärge laske juhtlati otsal kokku puutuda puutüve, oksa,
maapinna või mingi teise takistusega.

5) Kasutage saele kinnitatavaid abivahendeid, nagu
spetsiaalsed juhtlatid, mis vähendavad tagasilöögiga
seotud riske.

6) kasutage ainult tootja poolt määratud vahetusjuhtlatte
ja -saekette.

Apkope un uzglab◊|ana

1. Nodro|iniet, lai visi uzgrieãªi un skr·ves b·tu cie|i
pievilktas, lai b·tu p◊rliecin◊ts, ka izstr◊d◊jums ir dro|◊
darba k◊rtœb◊.

2. Dro|œbas nol·kos nomainiet nodilu|as vai boj◊tas
deta±as.

3. Seadme reguleerimisel olge alati väga ettevaatlik, et
vältida sõrmede sattumist seadme statsionaarsete ja
liikuvate osade vahele.

4. Peale toote kasutamise lõpetamist tuleks see hoiustada,
kasutades selleks kaasasolevat ketikaitset.

Saeketi pinge reguleerimine

• Veenduge, et saabelsaag oleks välja lülitatud ning
toiteallikas oleks lahti ühendatud.

• Kontrollige alati enne sae kasutamist saeketi pinget.

1. Tõmmake saeketti juhtlatist eemale. (P) Vahe peaks
olema umbes 2–3 mm.

2. Pinge reguleerimiseks lõdvendage kaasasoleva

kuuskantvõtmega natuke kuuskantpolti (R).

3. Vahe reguleeritakse õigeks pingereguleerimisvedru (N2)

abil.

4. Pingutage kuuskantpolti, veendudes, et vahe on õige
suurusega.

Keskkonnateave

• Keskkonnateadlikkusega tuleb arvestada „oma aja ära
elanud“ toote utiliseerimise puhul.

• Vajadusel pöörduge utiliseerimisteabe saamiseks
kohaliku omavalitsuse poole.

Tootel või pakendil olev sümbol viitab sellele, et antud
toodet ei tohi käsitleda olmejäätmetena.
See tuleb viia hoopis elektriliste ja elektrooniliste seadmete

ümber töötlemiseks mõeldud kogumispunkti. Tagades selle
toote korrektse utiliseerimise, aitate vältida keskkonnale ja
inimelule tekkida võivaid negatiivseid tagajärgi, mille
põhjuseks võib olla antud toote vale käitlemine. Antud toote
ümber töötlemise kohta edasise teabe saamiseks pöörduge
palun oma kohaliku omavalitsuse, olmejäätmete
käitlemisega tegeleva ettevõtte või toote edasimüüja poole.

Garantii ja garantiipoliis

Juhul kui ükskõik millise osa tootjapoolne defektsus leiab
kinnitust garantiiperioodi jooksul, parandab või asendab
Husqvarna UK Ltd, volitatud hooldajate kaudu vea tasuta
kui:
(a) Veast teatatakse otse volitatud hooldajat.
(b) Esitatakse ostu tõestav t_ekk.
(c) Viga ei ole põhjustatud valest kasutamisest, hooletust

või vigasest seadistamisest.
(d) Viga ei ole tulenenud kulumisest või mõranemisest.
(e) Masinat ei ole hooldanud, parandanud, lahti võtnud või

näppinud ükski Husqvarna UK Ltd. poolt volitamata isik.
(f) Masinat ei ole välja laenutatud.
(g) Masina omanikuks on selle algne ostja.
(h) Masinat ei ole kasutatud kaubanduslikel eesmärkidel.

* See garantii lisandub kliendi seadusjärgsetele õigustele,

ning ei kahanda neid mitte mingil määral.
Järgnevatel põhjustel tekkinud vead ei käi garantii alla,
mistõttu on oluline, et te loete antud kasutusjuhendis olevad
juhised läbi, ning mõistate kuidas masinat kasutada ning
hooldada:

Vead, mis ei käi garantii alla

* Kulunud või kahjustatud lõiketerade vahetamine.
* Vead, mis tulenevad esialgsest veast teavitamata

jätmisest.
* Järsust kokkupõrkest tulenevad vead.
* Vead, mis tulenevad toote kasutamisest viisil, mis ei ole

vastavuses selles kasutusjuhendis olevate juhiste ja

soovitustega.
* Väljalaenutatud masinatele garantii ei kehti.
* Järgmised esemed on kuluvad osad ning nende eluiga

sõltub regulaarsest hooldusest, ning seetõttu need ei käi

tavaliselt kehtiva garanti alla: Juhtlatt ja saekett

* Hoiatus!

Husqvarna UK Ltd. ei võta endale garantiivastutust
defektide eest, mis on põhjustatud täielikult või osaliselt,
otseselt või kaudselt Husqvarna UK Ltd. poolt mitte
heakskiidetud varuosade või lisaosade kinnitamisest, või kui
masinat on mingilgi määral muudetud.

Hooldussoovitused

• Teie toode on unikaalselt identifitseeritud hõbedase ja musta kasutusvõimsuse tabeli abil.

• Me soovitame tungivalt hooldada oma seadet vähemalt iga 12 kuu järel, professionaalsel eesmärgil kasutades isegi
tihedamini.

Saeketi teritamine

• Veenduge, et saabelsaag oleks välja lülitatud ning
toiteallikas oleks lahti ühendatud.

• Kandke alati kindaid, kui saeketti teritate.

• TERITAGE SAEKETTI VASTAVALT PILDIL T OLEVALE
KIRJELDUSELE

Lõiketerade viiliga teritamine

1. Lõiketerade teritamiseks kasutage 4 mm välisdiameetriga
ümarviili. Asetage see lõiketerale nii, et juhtlatiga
moodustuks 30-kraadine nurk ning et see ulatuks 1/5

võrra lõikaja otsast üle. Hoidke viili ühel tasapinnal ning
lükake endast eemale. Viili enda poole tõmbamisel
pidage silmas, et see ei puutuks lõiketerasid.

Sügavusnäituri viilimine

1. Sügavusnäiturite viilimiseks kasutage lapikviili. Viilimise
ajal hoidke seda ühel tasapinnal. Originaalkuju
saamiseks ümardage sügavusnäituri esimene nurk.

• Kastke saekett õlisse ja peske viilimise tagajärjel
tekkivad laastud ja saepuru ära.

Saeketi eemaldamine ja pealepanemine

Tähtis

• Veenduge, et saabelsaag oleks välja lülitatud ning
toiteallikas oleks lahti ühendatud.

• Kandke alati kindaid, kui eemaldate või paigaldate
saeketti.

• Kasutage ainult selle toote jaoks mõeldud vastava
otsaga juhtlatti.

• Tagasilöögi vältimiseks ärge eemaldage juhtlati otsa
või vahetage juhtlatti ilma otsata juhtlati vastu.

Saeketi eemaldamine

1. Keerake ketiratta kaitse (K2) kruvid (K1) kruvikeerajaga
lahti ja eemaldage see.

2. Keerake kuuskantpolt (L1) kaasasoleva
kuuskantvõtmega lahti ning eemaldage see (L1) ja

vahepuksi seib (L2).

3. Lükake juhtlatt (L3) vastu pingutusvedru (L4) ja

eemaldage juhtlatt koos saeketiga.

Saeketi paigaldamine

1. Asetage saekett üles suunatud otsaga juhtlatile (M1) nii,
et lõiketerad jääksid pöörlemissuunda (M2).

2. Asetage saekett ketirattale (N1) ja pange juhtlati nõgus
ots vastu pingutusvedru (N2).

3. Sisestage kuuskantpolt (L1) läbi vahepuksi seibi (L2) ja
juhtlati (L3) ning keerake kaasasoleva kuuskantvõtmega
kinni, veendudes, et juhtlatt oleks korralikult kinnitatud.

4. Asetage ketiratta kaitse (K2) omale kohale ja keerake
kruvidega (K1) kinni, veendudes, et see on korralikult
kinnitatud.

EESTI - 2

Saeketi õlitamine

• Veenduge, et saabelsaag oleks välja lülitatud
ning toiteallikas oleks lahti ühendatud.

1. Enne igat kasutamiskorda õlitage saeketti

kaasasoleva määrdeõliga. (S)

EÜ Vastavusdeklaratsioon

Husqvarna UK Ltd., Aycliffe Industrial Park
Newton Aycliffe, Co. Durham, DL5 6UP, England

Võtame endale ainuvastutuse, et toode:

Kategooria

............................Oksalõikuri aku

Tüüp ...............................LPC24A

Lõikeseade tüüp...................Pöördtera

Valmimisaasta......................Pöördtera

vastab järgmiste EÜ direktiivide nõuetele ja sätetele:

98/37/EEC (kuni 31.12.09), 2006/42/EC (alates 01.01.10), 2004/108/EC, 2000/14/EC

põhinedes järgmistel EL-is kooskõlastatud standarditel:

EN ISO 11680-1, EN50260-1, EN60335-1, EN60335-2-29, EN50366, EN55014-1,
EN55014-2, EN61000-3-2, EN61000-3-3

Maksimaalne A-kaaluga helirõhu tase L

pA

mõõdetuna töötaja positsioonilt ülaltoodud toote

proovimudeliga, vastab tabelis toodud tasemele.
Maksimaalne käe/käsivarre vibratsiooni kaalutud väärtus, mõõdetuna EN ISO 5349 järgi

ülaltoodud toote proovimudeliga, vastab tabelis toodud väärtusele.
2000/14/EÜ: mõõdetud helivõimsuse L

WA

ja garanteeritud helivõimsuse L

WA

väärtused on

toodud tabelis.
Vastavuse hindamise protseduur.

............... Annex VI

Informeeritud organ.................................... Intertek, Cleeve Road

Leatherhead, Surrey
KT22 7SB, England

Newton Aycliffe 24/09/2007
M.Bowden

Tootearenduse direktor

Husqvarna UK Ltd.

TÜÜP:

Mõõdetud helivõimsus L

WA

(dB(A))

Garanteeritud helivõimsus L

WA

(dB(A))

Tase (dB(A))
Väärtus (m/s

2

)

Kaal (Kg)

LPC24A

91
95

77.2

1.0

6.89

EESTI - 3

Dro|œba

Ja |o izstr◊d◊jumu neizmanto pareizi, tas var b·t bœstams! {is izstr◊d◊jums var nopietni savainot operatoru un citus
cilv]kus. Izmantojot |o izstr◊d◊jumu, j◊iev]ro visi brœdin◊jumi un dro|œbas nor◊dœjumi, lai nodro|in◊tu piem]rotu
dro|œbas un efektivit◊tes lœmeni. Operators ir atbildœgs par |o rokasgr◊mat◊ iek±auto un uz izstr◊d◊juma atzœm]to

Uz izstr◊d◊juma nor◊dœto simbolu skaidrojums

Brœdin◊jums

Uzmanœgi izlasiet lietot◊ja nor◊dœjumus, lai
p◊rliecin◊tos, ka p◊rzin◊t visas kontrolierœces un
to funkcijas.

Lai aizsarg◊tos no griez]jda¿u sviestajiem
priek|metiem, ieteicams lietot acu aizsargus
un ∑iveri.

Neizmantojiet |o izstr◊d◊jumu liet·, k◊ arœ
neatst◊jiet to ◊r◊ lietus laik◊.

Izsl]dziet! Pirms regul]|anas, tœrœ|anas vai
kabel¸a boj◊juma gadœjum◊ izªemiet
kontaktspraudni no baro|anas bloka.

Brœdin◊jums: {œ ierœce nenodro|ina
aizsardzœbu pret elektrisk◊s str◊vas triecienu,
saskaroties ar virszemes elektrolœnij◊m.

Visp◊rŒgi jaut◊jumi

1. Nekad ne±aujiet |o izstr◊d◊jumu izmantot b]rniem vai

person◊m, kas nav apm◊cŒtas darbam ar to. Iesp]jams,
operatora vecumu ierobeão viet]jie noteikumi.

2. Izmantojiet |o izstr◊d◊jumu tikai t◊d◊ veid◊ un t◊du

funkciju veik|anai, k◊das aprakstŒtas |ajos nor◊dŒjumos.

3. Nekad nestr◊d◊jiet ar |o izstr◊d◊jumu, kad esat

noguris, slims vai lietojis alkoholu, narkotikas vai
medikamentus.

4. Operators vai lietot◊js ir atbildŒgs par negadŒjumiem vai

riskiem, kas apdraud citas personas vai to Œpa|umu.

5. Ne±aujiet jums pietuvoties citiem cilv]kiem. Nestr◊d◊jiet ar

izstr◊d◊jumu, kam]r t◊ tuvum◊ atrodas citi cilv]ki, it œpa|i
b]rni, k◊ arœ m◊jdzœvnieki.

Sagatavo|an◊s

1. Vienm]r uzvelciet piem]rotu apg¸]rbu, cimdus un

izturœgus apavus. Ieteicams lietot aizsargbrilles.
Nevelciet brœvu apg¸]rbu vai rotaslietas, kas var
ie∑erties ierœces kustœgaj◊s dal¸◊s.

2. R·pœgi p◊rbaudiet laukumu, kur ierœce tiks lietota, un

nov◊ciet vadus un citus sve|∑ermeªus.

3. Pirms ma|œnas izmanto|anas un p]c visa veida

triecieniem p◊rbaudiet, vai nav man◊mas diluma vai
boj◊jumu p]das, un, ja nepiecie|ams salabojiet.

4. Nelietojiet nepilnœgi nokomplekt]tu izstr◊d◊jumu vai

t◊du, kuram ir neatl¸auti p◊rveidojumi.

Izmanto|ana

1. Notœriet darba laukumu. Nes◊ciet darbu, pirms nav

notœrœts darba laukums, izveidots dro|s atbalsts
k◊j◊m un nodro|in◊ts atk◊p|an◊s ce¿|, lai
aizsarg◊tos no krœto|iem zariem.

2. Izmantojiet izstr◊d◊jumu tikai dienas gaism◊ vai lab◊

m◊kslœgaj◊ apgaismojum◊.

3. Iegaum]jiet, k◊ apst◊din◊t ierœci ◊rk◊rtas situ◊cij◊.

4. Izªemiet kontaktspraudni no baro|anas bloka, pirms

nododat ierœci citai personai.

5. Nedarbiniet ierœci, kad tuvum◊ atrodas cilv]ki, it

œpa|i b]rni.

6. Lietojot izstr◊d◊jumu, tam vienm]r j◊atrodas dro|◊

un neapdraud]t◊ darba st◊voklœ.

7. Nekad nepietuviniet rokas un k◊jas grie|anas da±ai,

it œpa|i motora iesl]g|anas laik◊.

8. Darbinot izstr◊d◊jumu, nelietojiet sastatªu k◊pnes.

9. Izªemiet kontaktspraudni no baro|anas bloka,:-

- pirms atst◊jat izstr◊d◊jumu bez uzraudzœbas uz
jebk◊du laikposmu;

- pirms nosprostojuma atbrœvo|anas;

- pirms ierœces p◊rbaudœ|anas un tœrœ|anas vai citu
darbu veik|anas ar to;

- ja ir notikusi sadursme ar k◊du priek|metu;

neizmantojiet savu izstr◊d◊jumu, kam]r neesat
p◊rliecin◊ts, ka tas ir lab◊ darba k◊rtœb◊;

- ja izstr◊d◊jums s◊k neparasti vibr]t. Nekav◊joties
p◊rbaudiet. P◊rlieku liela vibr◊cija var izraisœt savainojumus.

- pirms nododat ierœci citai personai.

10.Nelietojiet izstr◊d◊jumu lietus laik◊ un nepak¿aujiet

to mitruma vai slapjuma ietekmei.

11.Nesteidziniet ierœces darbœbu — t◊s darbs b·s
efektœv◊ks, str◊d◊jot tai paredz]taj◊ ◊trum◊.

12.Vienm]r p◊rvietojiet izstr◊d◊jumu izsl]gt◊ st◊voklœ,
neturot pirkstu sl]dãa tuvum◊.

13.Lai ieg·tu lab◊ku un dro|◊ku rezult◊tu, ∑]de regul◊ri
j◊uzasina un pareizi j◊nospriego.

14.Kad izstr◊d◊jums netiek lietots, pirms apkopes vai
piederumu, piem]ram, ∑]des un aizsarga nomaiªas,
atvienojiet baro|anas bloku.

15.Sarg◊jiet ierœci no atsitieniem. Atsitiens var rasties, kad
z◊g¸a virzœt◊jsliedes priek|gals vai gals pieskaras
priek|metam vai kad z◊g¸]|anas laik◊ koka griezuma
vieta aizveras un saspieã asmeni. Z◊g¸a gala
pieskar|an◊s daãk◊rt var izraisœt strauju virziena maiªu,
pasitot z◊g¸a sliedi uz aug|u un atpaka¿ lietot◊ja
virzien◊. Z◊g¸a ∑]des saspie|ana virzœt◊jsliedes gal◊
var strauji pagr·st sliedi atpaka¿ lietot◊ja virzien◊. |o
pretkustœbu rezult◊t◊ varat zaud]t vadœbu p◊r ierœci, kas
var izraisœt smagus miesas boj◊jumus. Lai lœdz
minimumam samazin◊tu atsitiena sp]ku, ir j◊iev]ro
|◊di piesardzœbas pas◊kumi.

1) Kad motors darbojas, cie|i satveriet izstr◊d◊jumu
ar ab◊m rok◊m. Ar pirkstiem un œk|∑iem stingri
satveriet “Sabre” z◊g¸a rokturus.

2) P◊rm]rœgi neizstiepiet rokas.

3) Vienm]r pareizi atbalstieties un noturiet lœdzsvaru.

4) Ne¿aujiet virzœt◊jsliedes priek|galam saskarties ar
ba¿∑i, zaru, zemi vai citiem |∑]r|¿iem.

5) Lietojiet |im izstr◊d◊jumam paredz]tas ierœces,
piem]ram œpa|u z◊g¸a virzœt◊jsliedi, kas samazina
atsitienu risku.

6) Lietojiet tikai raãot◊ja nor◊dœt◊s rezerves sliedes
un ∑]des.

Apkope un uzglab◊|ana

1. Nodro|iniet, lai visi uzgrieãªi un skr·ves b·tu cie|i

pievilktas, lai b·tu p◊rliecin◊ts, ka izstr◊d◊jums ir
dro|◊ darba k◊rtœb◊.

2. Dro|œbas nol·kos nomainiet nodilu|as vai boj◊tas

deta±as.

3. Esiet uzmanœgi ierœces regul]|anas laik◊, lai

nepie±autu pirkstu iek±·|anu starp ma|œnas
kustœgaj◊m un nekustœgaj◊m da±◊m.

4. P]c lieto|anas uzglab◊jiet izstr◊d◊jumu, izmantojot
komplekt◊cij◊ iek¿auto ∑]des uzliktni.

Z◊µa ∑]des spriegojuma regul]|ana

• P◊rliecinieties, vai “Sabre” z◊µis ir izsl]gts un
atvienots no baro|anas bloka.

• Pirms katras lieto|anas p◊rbaudiet z◊µa ∑]des
spriegojumu.

1. Atvelciet z◊µa ∑]di no virzœt◊jsliedes. (P) Atstatumam
j◊b·t aptuveni 2–3 mm.

2. Lai regul]tu spriegojumu, viegli

atskr·v]jiet se|st·ra padzi¿in◊juma galvskr·vi (R) ar
tam paredz]to se|st·ra atsl]gu.

3. Spriegojuma regul]|anas atspere (N2) autom◊tiski

piel◊go atstatumu atbilsto|i pareizajam lielumam.

4. Pievelciet se|st·ru padzi¿in◊juma galvskr·vi,
p◊rliecinoties, vai atstatuma lielums ir pareizs.

LATVIE{U - 1

Vides inform◊cija

• Utiliz]jot izstr◊d◊jumu p]c t◊ kalpo|anas m·ãa
beig◊m, j◊ªem v]r◊ vides apsv]rumi.

• Ja nepiecie|ams, vaic◊jiet par utiliz◊ciju attiecœgajai
viet]jai iest◊dei.

{is simbols uz izstr◊d◊juma vai t◊ iepakojuma
nor◊da, ka ar |o izstr◊d◊jumu nedrœkst rœkoties k◊ ar
m◊jsaimniecœbas atkritumiem. T◊ viet◊ tas j◊nodod
attiecœgaj◊ atkritumu sav◊k|anas punkt◊, lai veiktu
elektrisk◊ un elektronisk◊ aprœkojuma p◊rstr◊di

otrreiz]jai izmanto|anai. Nodro|inot ka |œ izstr◊d◊juma
pareizu utiliz◊ciju, j·s palœdz]siet nov]rst t◊ iesp]jamo
negatœvo ietekmi uz vidi un cilv]ku veselœbu, ko var]tu
izraisœt |œ izstr◊d◊juma nepareiza izme|ana atkritumos.
Lai saªemtu pla|◊ku inform◊ciju par |œ izstr◊d◊juma
p◊rstr◊d◊|anu otrreiz]jai izmanto|anai, l·dzu,
sazinieties ar savu viet]jo pa|valdœbas biroju,
m◊jsaimniecœbas atkritumu utiliz◊cijas pakalpojumu
sniedz]ju vai veikalu, kur◊ ieg◊d◊j◊ties |o izstr◊d◊jumu.

Garantijas & garantiju politika

Ja garantijas period◊ konstat], ka k◊da no deta±◊m ir
defekt±va, jo t◊ ir raão|anas br◊∑is, Husqvarna UK Ltd.
ar savu pilnvaroto remontdarbu speci◊listu starpniecœbu
bez maksas salabo vai nomaina to, ja vien:
(a) par defektu paziªots tie|i pilnvarotajam remontdarbu

veic]jam;
(b) iesniegts pirkumu apliecino|s dokuments;
(c) defektu nav izraisœjusi nepareiza izmanto|ana,

lietot◊ja nolaidœba vai nepareiza regul]|ana;
(d) defekts nav radies norm◊la nodiluma rezult◊t◊;
(e) neviena persona, ko Husqvarna UK Ltd. nav

pilnvarojis, nav veikusi ma|œnas apkopes darbus vai

remontdarbus, nav to izjaukusi vai neat±auti

iejaukusies t◊s darbœb◊;
(f) ma|œna nav bijusi iznom◊ta;
(g) ma|œna pieder t◊s s◊kotn]jam pirc]jam;
(h) ma|œna nav izmantota komerci◊liem m]r∑iem.

* {œ garantija papildina klienta ar likumu noteikt◊s

tiesœbas un nek◊di neierobeão t◊s.
Turpm◊k nor◊dœto iemeslu izraisœtos defektus garantija
nesedz, t◊d]± ir svarœgi, lai j·s izlasœtu |aj◊ operatora

rokasgr◊mat◊ ietvertos nor◊dœjumus un saprastu, k◊
izmantot savu ma|œnu un veikt t◊s apkopi.

Defekti, ko garantija nesedz:

* nolietotu vai boj◊tu asmeªu nomaiªa;
* defekti, ko izraisœjusi neinform]|ana par s◊kotn]jiem

defektiem;
* defekti, kas radu|ies p]k|ªa trieciena rezult◊t◊;
* defekti, kas radu|ies t◊d]±, ka izstr◊d◊jums nav

izmantots saskaª◊ ar |aj◊ operatora rokasgr◊mat◊

ietvertajiem nor◊dœjumiem un ieteikumiem;
* |œ garantija neattiecas uz ma|œn◊m, kas tiku|as iznom◊tas.
* Turpm◊k nor◊dœtos elementus uzskata par dilsto|◊m

deta±◊m, un to kalpo|anas m·ãs ir atkarœgs no regul◊rajiem

apkopes darbiem, un t◊d]± parasti garantijas prasœbas uz

tiem nevar attiecin◊t: Sliede un ∑]de
* Uzmanœbu!
Husqvarna UK Ltd. neuzªemas garantijas saistœbas
attiecœb◊ uz defektiem, ko da±]ji vai pilnœb◊, tie|i vai
netie|i izraisœjusi t◊du rezerves da±u vai papilddeta±u
uzst◊dœ|ana, ko Husqvarna UK Ltd. nav raãojusi vai
apstiprin◊jusi, vai ma|œnas piel◊go|ana jebk◊d◊ veid◊.

Apkopes ieteikumi

• J·su izstr◊d◊jumu identific] izstr◊d◊juma unik◊l◊ datu uzlœme, kas ir sudraba un meln◊ kr◊s◊.

• M]s iesak◊m veikt izstr◊d◊juma apkopi vismaz reizi divpadsmit m]ne|os vai bieã◊k, ja to izmanto profesion◊li.

Z◊µa ∑]des asin◊|ana

• P◊rliecinieties, vai “Sabre” z◊µis ir izsl]gts un
atvienots no baro|anas bloka.

• Asinot z◊µa ∑]di, vienm]r uzvelciet
aizsargcimdus.

• ASINIET Z÷¥A ∂[DI, IZPILDOT T ATT[L÷
SNIEGTOS NOR÷DŒJUMUS

Griez]jzobu vœl]|ana

1. Griez]jzobu vœl]|an◊ izmantojiet apa¿o vœli, kuras
◊r]jais diametrs ir 4 mm. Pielieciet to griez]jzobam
t◊, lai vœle atrastos 30 gr◊du leª∑œ pret z◊µa sliedi, un

vœl]jiet 1/5 da¿u no griez]jzoba gala ◊r]j◊ diametra.
Vœl]|anas laik◊ turiet vœli horizont◊li un virziet to prom
no sevis. Velkot vœli uz savu pusi, neaizskariet ar vœli
griez]jzobus.

Skaidzobu vœl]|ana

1. Skaidzobu vœl]|an◊ izmantojiet plakano vœli. Slœp]jot
turiet vœli horizont◊li. Apvœl]jiet skaidzoba priek|]jo
st·rœti, lai saglab◊tu t◊ oriµin◊lo formu.

• Iegremd]jiet z◊µa ∑]di e¿¿◊ un nomazg◊jiet
vœl]|anas laik◊ radu|os dzelzs putek¿us un
skaidas.

Z◊µa ∑]des noªem|ana un uzst◊dœ|ana

SVARŒGI

• P◊rliecinieties, vai “Sabre” z◊µis ir izsl]gts un
atvienots no baro|anas bloka.

• Noªemot un uzst◊dot z◊µa ∑]di, vienm]r
uzvelciet aizsargcimdus.

• Lietojiet tikai t◊du virzœt◊jsliedi, kuras gals ir
paredz]ts |im izstr◊d◊jumam.

• Lai nov]rstu atsitienu, nenoªemiet sliedes galu
un nemainiet virzœt◊jsliedi pret t◊du, kurai nav
sliedes gala.

Z◊µa ∑]des noªem|ana

1. Ar skr·vgriezi atbrœvojiet skr·ves (K1), kas atrodas
uz ∑]des rata aizsarga (K2), un noªemiet ∑]des rata
aizsargu.

2. Atbrœvojiet se|st·ru padzi¿in◊juma galvskr·vi (L1) ar
tam paredz]to se|st·ru atsl]gu un noªemiet skr·vi
(L1) un starpliku (L2).

3. Pastumiet virzœt◊jsliedi (L3) sprieguma regul]|anas
atsperes virzien◊ (L4) un noªemiet sliedi un ∑]di.

Z◊µa ∑]des uzst◊dœ|ana

1. Aplieciet ∑]di virzœt◊jsliedei t◊, lai sliedes gals
atrastos aug|pus] (M1), un p◊rliecinieties, vai
asmeªi ir v]rsti rot]|anas virzien◊ (M2).

2. Aplieciet ∑]di ∑]des ratam (N1) un piestipriniet
virzœt◊jsliedes ieliekto galu pie spriegojuma
regul]|anas atsperes (N2).

3. Ievietojiet se|st·ru padzi¿in◊juma galvskr·vi (L1),
virzot to cauri starplikai (L2) un virzœt◊jsliedei (L3), un
pievelciet |o skr·vi ar komplekt◊cij◊ iek¿auto
se|st·ra atsl]gu, p◊rliecinoties, vai virzœt◊jsliede ir
nostiprin◊ta.

4. Uzst◊diet ∑]des rata aizsargu (K2) un pievelciet
skr·ves (K1), nostiprinot ∑]des rata aizsargu.

LATVIE{U - 2

Z◊µa ∑]des e¿¿o|ana

• P◊rliecinieties, vai “Sabre” z◊µis ir izsl]gts un
atvienots no baro|anas bloka.

1. Pirms katras lieto|anas iee¿¿ojiet z◊µa ∑]di vis◊ t◊s

garum◊, izmantojot tam paredz]to sm]re¿¿u. (S)

EK Atbilstœbas deklar◊cija

Husqvarna UK Ltd., Aycliffe Industrial Park
Newton Aycliffe, Co. Durham, DL5 6UP, England

Nosaka vienœgi m·su atbildœbu par to, ka izstr◊d◊jums (-i);

kategorija

............................Ar akumulatoru darbin◊ms gark◊ta zargriezis

Tips .............................LPC24A

Grie|anas ierœces veids......rot]jo|s asmens

Izgatavo|anas gads...........rot]jo|s asmens

atbilst Eiropas Komisijas direktœvu pamata prasœb◊m un noteikumiem:

98/37/EEC (lœdz 31.12.09), 2006/42/EC (no 01.01.10), 2004/108/EC, 2000/14/EC

balstœts uz |◊diem ES (Eiropas Savienœbas) piem]rotiem un saskaªotiem standartiem:

EN ISO 11680-1, EN50260-1, EN60335-1, EN60335-2-29, EN50366, EN55014-1,
EN55014-2, EN61000-3-2, EN61000-3-3

Maksimums A skaªas stipruma lœmenim L

pA

, kas noteikts no operatora vietas, pierakstœts

iepriek|min]t◊ izstr◊d◊juma (-u) paraugiem, atbilst lœmenim, kas dots tabul◊.
Maksim◊l◊ rokas/delma vibr◊cijas noteikt◊ v]rtœba iepriek|min]t◊ izstr◊d◊juma(-u)

paraugiem m]rœta atbilsto|i EN ISO 5349, atbilst v]rtœbai, kas dota tabul◊.
2000/14/EC: izm]rœt◊s skaªas stipruma L

WA

un garant]t◊s skaªas stipruma L

WA

v]rtœbas ir

atbilsto|as tabul◊s fiks]taj◊m skaitliskaj◊m v]rtœb◊m.

Atbilstœbas nov]rt]|anas proced·ra............... Annex VI

“Notified Body”............................................... Intertek, Cleeve Road

Leatherhead, Surrey
KT22 7SB, England

Newton Aycliffe 24/09/2007
M.Bowden

P]tœjumu un attœstœbas da±as vadœt◊js

Husqvarna UK Ltd.

Tips:

Izm]rœt◊ skaªas intensit◊te L

WA

(dB(A))

Garant]t◊ skaªas intensit◊te L

WA

(dB(A))

Lœmenis (dB(A))
V]rtœba (m/s

2

)

Svars (Kg)

LPC24A

91
95

77.2

1.0

6.89

LATVIE{U - 3

Siguranţa

Dacă nu este utilizat corespunzător, acest produs poate fi periculos! Produsul poate provoca răni grave utilizatorului și
persoanelor din jur, din acest motiv, trebuie respectate avertismentele și instrucţiunile privind siguranţa pentru a asigura
securitatea și eficienţa utilizării produsului. Utilizatorul este responsabil de respectarea avertismentelor și instrucţiunilor
privind siguranţa din acest manual și de pe produs.

Semnificaţia simbolurilor de pe produsul dumneavoastră

Avertisment

Citiţi cu atenţie instrucţiunile de utilizare pentru
a vă asigura că aţi înţeles toate comenzile și
rolul acestora.

Folosirea protecţiei pentru ochi și a unei căști
tari este recomandată pentru a proteja împotriva
obiectelor aruncate de părţile de tăiere.

Nu utilizaţi maăina când plouă și nu lăsaţi
produsul în ploaie.

Opriţi! Scoateţi fișa de la setul baterie
înainte de reglare, curăţare sau dacă este
deteriorat cablul.

Avertisment: - Acest produs nu a fost
proiectat să asigure protecţie la șocurile
electrice cauzate de contactul cu liniile
electrice aeriene.

Generalităţi

1. Nu permiteţi folosirea produsului de către copii sau

persoanele nefamiliarizate cu aceste instrucţiuni.
Reglementările locale pot restricţiona vârsta utilizatorului.

2. Folosiţi produsul numai în modul și pentru funcţiile

descrise în aceste instrucţiuni.

3. Niciodată nu utilizaţi produsul dacă sunteţi obosit,

bolnav sau dacă vă aflaţi sub influenţa alcoolului,
drogurilor sau a medicamentelor .

4. Operatorul sau utilizatorul este responsabil pentru

accidentarea sau expunerea la pericole a altor
persoane sau bunuri.

5. Ţineţi spectatorii departe. Nu utilizaţi mașina când în

apropiere se află alte persoane, în special copii sau
animale de casă.

Pregătirea

1. Întotdeauna purtaţi îmbrăcăminte, mănuși și încălţăminte

tare adecvate. Utilizarea ochelarilor de protecţie este
recomandată. Nu purtaţi îmbrăcăminte largă sau bijuterii
care pot fi prinse de părţile în mișcare.

2. Inspectaţi în întregime zona în care mașina va fi utilizată

și îndepărtaţi toate cablurile și alte obiecte străine.

3. Înainte de a utiliza mașina și după orice impact,

verificaţi-o pentru depistarea semnelor de uzură sau
deteriorărilor și reparaţi-o dacă este necesar.

4. Nu încercaţi niciodată să utilizaţi un produs incomplet

sau unul cu modificări neautorizate.

Utilizarea

1. Păstraţi zona de lucru degajată. Nu începeţi tăierea până

când nu aveţi o zonă de lucru degajată, pe care să călcaţi
sigur și o cale de retragere din faţa ramurilor în cădere

2. Utilizaţi produsul numai la lumina zilei sau în lumină

artificială corespunzătoare.

3. Trebuie să cunoașteţi cum să opriţi rapid produsul în

caz de urgenţă.

4. Scoateţi fișa de la setul baterie înainte de a transfera

produsul altei persoane.

5. Evitaţi operarea atunci când în apropiere se află

persoane, în special copii.

6. În timpul folosirii produsului acordaţi atenţie poziţiei

de utilizare în siguranţă.

7. Ţineţi întotdeauna departe mâinile sau picioarele de

componentele ascuţite, mai ales atunci când porniţi motorul.

8. Nu folosiţi scări în timp ce utilizaţi produsul.

9. Scoateţi fișa de la setul baterie:-

- înainte de a lăsa produsul nesupravegheat pentru
orice perioadă de timp;

- înainte de a curăţi o înfundare;

- înainte de a verifica, curăţi sau efectua lucrări pe aparat;

- dacă aţi lovit un obiect. Nu utilizaţi produsul până
când nu vă asiguraţi că produsul se află într-o stare

de funcţionare sigură.;

- dacă produsul începe să vibreze anormal. Efectuaţi imediat
o verificare. Vibraţiile excesive pot provoca vătămări.

- înainte a transfera produsul altei persoane.

10.Nu utilizaţi pe timp de ploaie și nu expuneţi în condiţii

de umezeală.

11.Nu suprasolicitaţi produsul, acesta va funcţiona mai
bine la viteza la care a fost proiectat.

12.Întotdeauna transportaţi produsul în stare oprită cu
degetul luat de pe comutator.

13.Păstraţi lanţul ascuţit și la o tensionare corectă pentru
o performanţă mai bună și mai sigură.

14.Deconectaţi setul baterie când nu este utilizat, înainte
de efectuarea operaţiilor de service și de schimbare a
accesoriilor și anexelor, precum lanţul și protecţia.

15.Protecţia la recul. Reculul poate să apară atunci când
vârful sau extremitatea cadrului de protecţie atinge un
obiect sau când lemnul se strânge și prinde lama în
tăietură. Contactul extremităţii în unele cazuri poate
duce la o ușoară reacţie inversă rapidă, lovind cadrul de
ghidare în sus și napoi spre operator. Prinderea
lanţului de tăiere de-a lungul părţii de sus a cadrului de
ghidare poate împinge rapid cadrul înapoi spre operator.
Oricare din aceste reacţii poate duce la pierderea
controlului asupra produsului, cauzând rănirea gravă a
utilizatorului. Pentru minimizarea reculului trebuie urmate
următoarele măsuri de precauţie.

1) Ţineţi produsul ferm cu ambele mâini când motorul
funcţionează. Apucaţi ferm cu degetele de jur
împrejurul mânerelor tăietorului de gard viu

2) Nu suprasolicitaţi

3) Menţineţi o poziţie a picioarelor corespunzătoare și
un echilibru tot timpul

4) Nu permiteţi contactul vârfului cadrului de ghidare
cu un buștean, o ramură, cu pământul sau alt obiect
care obstrucţionează.

5) Utilizaţi dispozitive cum sunt cadrele de ghidare
speciale care reduce riscurile asociate reculului, în
conformitate cu produsul dumneavoastră.

6) Utilizaţi doar cadre și lanţuri de înlocuire
specificate de producător

Întreţinerea și stocarea

1. Menţineţi strânse toate piuliţele, șuruburile și
butoanele pentru a avea siguranţa că produsul poate
fi exploatat în condiţii de siguranţă.

2. Pentru siguranţă, înlocuiţi piesele uzate sau deteriorate.

3.

4.

După utilizare, produsul trebuie depozitat utilizând
capacul de lamă livrat.

Reglarea tensionării lanţului de tăiere

• Asiguraţi-vă că tăietorul de gard viu este oprit și

deconectat de la setul baterie

• Verificaţi tensionarea lanţului de tăiere înainte de

fiecare utilizare.

1. Trageţi afară lanţul de tăiere de pe cadrul de

ghidare.(P) Deschizătura trebuie să măsoare
aproximativ 2-3mm

2. Pentru a regla tensionarea, slăbiţi ușor șurubul cu cap

hexagonal (R) cu cheia hexagonală livrată.

3. Deschizătura va fi reglată automat la valoarea corectă

prin arcul de reglare al tensionării (N2)

4. Strângeţi șurubul hexagonal, asigurându-vă că

valoarea deschizăturii este corectă.

LIMBA ROMÂN^- 1

Informaţii privind mediul

• Se va lua în considerare responsabilitatea în ceea ce

privește mediul când se trece la deșeuri produsul
ajuns la “sfârșitul ciclului de viaţă“.

• Dacă este necesar, contactaţi autoritatea locală pentru

informaţii privind trecerea la deșeuri a produsului.

Simbolul de pe produs sau de pe ambalajul său indică
faptul că este posibil ca acest produs să nu poată fi tratat
ca deșeu casnic. În schimb, trebuie predat la un centru de

colectare a deșeurilor pentru reciclarea echipamentelor
electrice și electronice. Asigurându-vă că acest produs a
fost trecut la deșeuri în mod corect, veţi ajuta la prevenirea
posibilelor consecinţe negative asupra mediului și sănătăţii
umane, ceea ce se poate întâmpla în cazul tratării
necorespunzătoare a acestui produs ca deșeu. Pentru mai
multe informaţii privind reciclarea produsului, vă rugăm să
contactaţi oficiul consiliului local, serviciul de salubrizare
sau magazinul de unde aţi achiziţionat acest produs.

Garanţia și politica de garanţie

Dacă pe perioada garanţiei se constată că o piesă este
defectă datorită fabricării greșite, Husqvarna UK Ltd.,
prin reprezentantul său de service autorizat, va executa
gratuit repararea sau înlocuirea acestuia cu condiţia ca:
(a) defecţiunea să fi fost comunicată direct

reprezentantului de service autorizat;
(b) să se prezinte dovada achiziţionării;
(c) defecţiunea să nu fi fost cauzată de utilizare

necorespunzătoare, neglijenţă sau reglare greșită

făcută de utilizator;
(d) defecţiunea să nu fi fost produsă datorită uzurii mecanice;
(e) mașina să nu fi fost întreţinută sau reparată,

demontată sau modificată de o persoană

neautorizată de către Husqvarna UK Ltd.;
(f) mașina să nu fi fost închiriată;
(g) mașina să fie deţinută de cumpărătorul original;
(h) mașina să nu fi fost utilizată în scopuri comerciale.

* Această garanţie completează și în nici un caz nu

diminuează drepturile statutare ale clientului.
Defecţiunile cauzate de următoarele cazuri nu sunt acoperite,
din acest motiv este important să citiţi instrucţiunile din acest

Manual al utilizatorului și să înţelegeţi modul de utilizare și
întreţinere al mașinii dumneavoastră:

Defecţiuni neacoperite de garanţie

* Înlocuirea lamelor uzate sau deteriorate.
* Defecţiuni rezultate în urma necomunicării unei avarii iniţiale.
* Defecţiuni rezultate în urma unui impact brusc.
* Defecţiuni rezultate în urma neutilizării produsului

conform instrucţiunilor și recomandărilor din acest

Manual al utilizatorului.
* Mașinile închiriate nu sunt acoperite de această garanţie.
* Urmţtoarele componente sunt considerate consumabile

și durata lor de viaţă depinde de întreţinerea periodică și,

din această cauză, de obicei nu sunt incluse în drepturile

oferite de garanţie: Cadrul și lanţul

* Atenţie!

Husqvarna UK Ltd. își declină responsabilitatea de
garanţie pentru defecţiuni provocate echipamentului
sau pieselor, direct sau indirect prin montarea sau
înlocuirea pieselor sau pieselor adiţionale care nu sunt
fabricate sau aprobate de Husqvarna UK Ltd., sau
orice modificare făcută la mașină.

Recomandări privind întreţinerea

• Produsul dumneavoastră este identificat în mod unic printr-o etichetă de identificare de culoare argintie și neagră.

• Recomandăm cu tărie ca produsul dumneavoastră să fie întreţinut cel puţin o dată la 12 luni, de preferat de către

un specialist.

Ascuţirea lanţului de tăiere

• Asiguraţi-vă că tăietorul de gard viu este oprit și

deconectat de la setul baterie

• Purtaţi întotdeauna mănuși atunci când ascuţiţi

lanţul de tăiere

• ASCUŢIŢI LANŢUL DE TĂIERE CONFORM

SPECIFICAŢIILOR ILUSTRATE ÎN IMAGINEA T

Pilirea dinţilor de tăiere

1. Folosiţi o pilă rotundă cu diametrul exterior de
4mmpentru a pili dinţii de tăiere. Aplicaţi pila pe
dintele de tăiere așa încât să facă un unghi de 30 de
grade cu cadrul de ghidare și cu o ieșire în afară de

1/5 din diametrul exterior faţă de vârful dintelui de
tăiere. Păstraţi nivelul pilei și împingeţi dinspre
dumneavoastră atunci când piliţi. Aveţi grijă să nu
atingeţi dinţii de tăiere cu pila atunci când trageţi pila
înapoi spre dumneavoastră.

Pilirea adânciturilor

1. Utilizaţi o pilă plată pentru a pili adânciturile.
Păstraţi nivelul pilei în timpul pilirii. Rotunjiţi colţul
din faţă al adânciturii pentru a-i păstra forma
originală.

• Scufundaţi lanţul de tăiere în ulei și spălaţi-l de
orice urmă de pilitură sau rumeguș.

Îndepărtarea și montarea lanţului de tăiere

Important

• Asiguraţi-vă că tăietorul de gard viu este oprit și

deconectat de la setul baterie

• Purtaţi întotdeauna mănuși atunci când

îndepărtaţi sau montaţi lanţul de tăiere.

• Utilizaţi doar un cadru de ghidare cu

extremitatea proiectată pentru acest produs.

• Pentru a preveni reculul, nu îndepărtaţi

extremitatea cadrului sau nu înlocuiţi cadrul de
ghidare cu unul fără vârf.

Îndepărtarea lanţului de tăiere

1. Slăbiţi șuruburile (K1) de pe protecţia roţii dinţate (K2)

cu o șurubelniţă și scoateţi protecţia roţii dinţate.

2. Slăbiţi șurubul cu cap hexagonal (L1) cu cheia
hexagonală livrată și scoateţi șurubul (L1) și
garnitura (L2).

3. Împingeţi cadrul de ghidare (L3) în sens opus arcului

de reglare a tensionării (L4) și scoateţi cadrul de
ghidare și lanţul.

Montarea lanţului de tăiere

1. Potriviţi lanţul peste cadrul de ghidare cu vârful

cadrului în cea mai ridicată poziţie (M1), asigurându­vă că dinţii de tăiere sunt cu faţa în direcţia de
rotaţie (M2)

2. Potriviţi lanţul peste roata dinţată (N1) și potriviţi

capătul concave al cadrului de ghidare în sens opus
arcului de reglare a tensionării (N2).

3. Introduceţi șurubul cu cap hexagonal (L1) prin
garnitură (L2) și prin cadrul de ghidare (L3) și
strângeţi cu cheia hexagonală livrată, asigurându-vă
că este bine fixat cadrul de ghidare.

4. Montaţi protecţia roţii dinţate (K2) și strângeţi
șuruburile (K1) asigurându-vă că protecţia roţii
dinţate este bine fixată.

LIMBA ROMÂN^ - 2

Lubrifierea lanţului de tăiere

• Asiguraţi-vă că tăietorul de gard viu este oprit și

deconectat de la setul baterie

1. Lubrifiaţi întreg lanţul de tăiere înainte de fiecare

utilizare, folosind uleiul de lubrifiere livrat.(S)

Declaraţie de conformitate CE

Husqvarna UK Ltd., Aycliffe Industrial Park
Newton Aycliffe, Co. Durham, DL5 6UP, England

Declarăm pe propria răspundere că produsul(ele);

Categoria............................Baterie tăietor de crengi

Tip .............................LPC24A

Identificator de serie..........A se vedea eticheta de identificare a produsului

Anul construcţiei................A se vedea eticheta de identificare a produsului

Se conformează cerinţelor și reglementărilor fundamentale ale următoarelor Directive CE:

98/37/EEC (pînă la 31.12.09), 2006/42/EC (din 01.01.10), 2004/108/EC, 2000/14/EC

bazate pe următoarele standarde armonizate UE aplicate:

EN ISO 11680-1, EN50260-1, EN60335-1, EN60335-2-29, EN50366, EN55014-1,
EN55014-2, EN61000-3-2, EN61000-3-3

Nivelul maxim ponderat A de presiune acustică L

pA

la nivelul operatorului, înregistrat pe un

eșantion de produs(e) de mai sus corespunde Nivelului dat în tabel.
Valoarea ponderată maximă a vibraţiilor mână / braţ măsurată conform EN ISO 5349 pe un

eșantion de produs(e) corespunde Valorii date în tabel.
2000/14/EC: Valorile Puterii Acustice Măsurate L

WA

și Puterii Acustice Garantate L

WA

sunt în

concordanţă cu diagramele tabelare.
Procedura de evaluare a conformităţii

........... Annex VI

Autoritatea înștiinţată......................................Intertek, Cleeve Road

Leatherhead, Surrey
KT22 7SB, England

Newton Aycliffe 24/09/2007
M.Bowden

Director cercetare și dezvoltare

Husqvarna UK Ltd.

Tip:

Nivelul puterii acustice măsurate L

WA

(dB(A))

Nivelul puterii acustice garantate L

WA

(dB(A))

Nivelul (dB(A))
Valoarea (m/s

2

)

Greutatea (Kg)

LPC24A

91
95

77.2

1.0

6.89

LIMBA ROMÂN^ - 3

Προφυλάξεις Ασφάλειας

Εάν δεν χρησιµοποιείται κατάλληλα, τη συσκευή σας µπορεί να είναι επικίνδυνο! Τη συσκευή σας µπορεί να προκαλέσει
σοβαρό τραυµατισµό στο χειριστή και σε άλλους, οι προειδοποιήσεις και οι οδηγίες ασφάλειας πρέπει να ακολουθηθούν για
να εξασφαλίσουν τη λογική ασφάλεια και α ποδοτικότητα στη χρησιµοποίηση της συσκευής σας. Ο χειριστής είναι ο
αρµόδιος για την ακολουθία των οδηγιών προειδοποίησης και ασφάλειας σε αυτό το εγχειρίδιο και για τη συσκευή.

Εξήγηση των Συµβόλων στη συσκευή σας

Προειδοποίηση.

∆ιαβάστε προσεκτικά τις οδηγίες του χρήστη για
να βεβαιωθείτε ότι καταλαβαίνετε όλους τους
ελέγχους και το τι κάνουν.

Η χρήση προστατευτικών για τα μάτια και
κράνους συνιστάται για την προστασία από
αντικείμενα, τα οποία εκτινάσσονται από τα
κοπτικά μέρη.

Μην λειτουργείτε τη συσκευή κάτω από τη
βροχή και µην αφήνετε τη συσκευή έξω στο
ύπαιθρο ενώ βρέχει.

Σβήστε τη συσκευή! Αφαιρέστε το βύσμα από
την μπαταρία πριν προσαρμόσετε ή καθαρίσετε
τη συσκευή ή αν προκληθεί ζημιά στο καλώδιο.

Προειδοποίηση: Αυτό το προϊόν δεν έχει
σχεδιαστεί για να παρέχει προστασία από
ηλεκτροπληξία σε περίπτωση επαφής με

υπερκείμενες γραμμές μεταφοράς

ηλεκτρικού. Γενικά

Γεν ικ ά

1. Μην επιτρέψτε ποτέ σε παιδιά ή σε ανθρώπους που δεν

γνωρίζουν αυτές τις οδηγίες να χρησιµοποιούν τη
συσκευή. Οι τοπικοί κανονισµοί µπορούν να περιορίζουν
την ηλικία του χειριστή.

2. Να χρησιµοποιείτε µόνο τη συσκευή µε τον τρόπο και για
τις λειτουργίες που περιγράφονται σε αυτές τις οδηγίες.

3. Μην ενεργοποιείτε ποτέ τη συσκευή όταν κουράζεστε,
είστε άρρωστοι ή είστε κάτω από την επιρροή
οινοπνεύµατος, ναρκωτικών ή φαρµάκων.

4. Ο χειριστής ή ο χρήστης είναι υπεύθυνοι για τα
ατυχήµατα ή τους κινδύνους που πραγµατοποιούνται
εις βάρος άλλων ανθρώπων ή της περιουσίας τους.

5. Να αποφύγετε να λειτουργείτε τη συσκευή όταν
υπάρχουν κοντά άνθρωποι, ειδικά παιδιά.

Προετοιµασία

1. Πάντα να φοράτε κατάλληλα ρούχα, γάντια και
σκληρά παπούτσια. Συνιστάται η χρήση γυαλιών
ασφαλείας. Μην φοράτε χαλαρά ρούχα ή
κοσμήματα, τα οποία μπορεί να μπλεχτούν σε
κινούμενα μέρη.

2. Επιθεωρείτε προσεκτικά το χώρο στον οποίο θα

χρησιμοποιήσετε το μηχάνημα και αφαιρέστε τυχόν
καλώδια και άλλα ξένα αντικείμενα.

3. Προτού χρησιµοποιήσετε τη µηχανή και µετά από τυχόν

αντίκτυπο, ελέγξτε για σηµάδια φθοράς ή βλάβης και
της επισκευής, ανάλογα µε τις ανάγκες.

4. Ποτέ μην προσπαθήσετε να χρησιμοποιήσετε ένα
ημιτελές προϊόν ή ένα προϊόν, στο οποίο έχουν
πραγματοποιηθεί μη εξουσιοδοτημένες
τροποποιήσεις.

Χρήση

1. Διατηρείτε το χώρο εργασίας καθαρό. Μην
ξεκινήσετε την κοπή αν πρώτα δεν έχετε έναν
καθαρό χώρο εργασίας, σταθερή επιφάνεια να
πατάτε και να στηρίζεστε και δίοδο διαφυγής από
κλαδιά που πέφτουν

2. Να χρησιµοποιείτε τη συσκευή µόνο στο φως της

ηµέρας ή µε καλό τεχνητό φως.

3. Να γνωρίζετε πώς να σταματάτε το προϊόν γρήγορα
σε περιπτώσεις έκτακτης ανάγκης.

4. Αφαιρέστε την πρίζα από την μπαταρία πριν δώσετε

το προϊόν σε κάποιο άλλο άτομο.

5. Αποφύγετε να λειτουργείτε το προϊόν όταν

βρίσκονται κοντά άλλα άτομα, ειδικά αν πρόκειται
για παιδιά.

6. Όταν χρησιμοποιείτε το προϊόν, πάντα να

βεβαιώνεστε ότι βρίσκεστε σε ασφαλή και
προστατευμένη θέση.

7. Να κρατάτε τα χέρια και τα πόδια σας µακριά από τα µέσα
τοµής πάντα και ειδικά κατά τον ξεκίνηµα της µηχανής.

8. Μην χρησιμοποιείτε το προϊόν ανεβασμένοι σε
σκάλες.

9. Αφαιρείτε το βύσμα από την μπαταρία:-

- προτού αφήσετε τη συσκευή αφύλακτο για κάποια περίοδο

- προτού καθαρίσετε ένα έµφραγµα

- προτού ελέγξετε, καθαρίσετε ή όταν εργάζεστε πάνω

στη συσκευή

- εάν χτυπήσετε σε ένα αντικείµενο. Μην χρησιµοποιείτε
τη συσκευή σας έως ότου είστε βέβαιοι ότι ολόκληρη η
συσκευή είναι σε ασφαλή λειτουργική κατάσταση

- εάν η συσκευή αρχίσει να δονείται ανώµαλα, ελέγξτε
την αµέσως. Η υπερβολική δόνηση µπορεί να

προκαλέσει τραυµατισµό.

- πριν δώσετε το προϊόν σε κάποιο άλλο άτομο.

10.Μην το χρησιμοποιείτε όταν βρέχει και μην το
εκθέτετε σε υγρές συνθήκες ή σε πολλή υγρασία.

11.Μην ζορίζετε το προϊόν, θα κάνει τη δουλειά
καλύτερα με το ρυθμό, με τον οποίο σχεδιάστηκε
να λειτουργεί.

12.Πάντα να μεταφέρετε το προϊόν σβηστό και με το
δάχτυλο μακριά από τον διακόπτη.

13.Διατηρείτε την αλυσίδα καλά ακονισμένη και στη
σωστή τάση, για καλύτερη και ασφαλέστερη
λειτουργία.

14.Αποσυνδέετε την μπαταρία όταν δεν χρησιμοποιείτε
το μηχάνημα, πριν πραγματοποιήσετε σέρβις και
πριν αλλάξετε εξαρτήματα και προσαρτήματα, όπως
η αλυσίδα και ο προφυλακτήρας.

15.Προσέχετε να μην σας κλωτσήσει το μηχάνημα.
Μπορεί να διαπιστώσετε κλώτσημα όταν η μύτη ή η
άκρη της λάμας-οδηγού έρθει σε επαφή με ένα
αντικείμενο ή όταν το ξύλο που κόβεται γυρίσει
προς τα μέσα και συνθλίψει την λεπίδα στο σημείο
κοπής. Η επαφή με το άκρο σε ορισμένες
περιπτώσεις μπορεί να προκαλέσει αστραπιαία
αντίδραση, κλωτσώντας τη λάμα-οδηγό προς τα
επάνω και προς τα πίσω, προς τον χειριστή. Αν
συνθλιβεί η αλυσίδα κοπής παράλληλα με το επάνω
μέρος της λάμας-οδηγού, η λάμα μπορεί να
σπρωχθεί γρήγορα προς τα πίσω, προς το μέρος του
χειριστή. Οποιαδήποτε από αυτές τις αντιδράσεις
μπορεί να σας κάνει να χάσετε τον έλεγχο του
προϊόντος, με αποτέλεσμα σοβαρό τραυματισμό του
χρήστη. Για να περιορίσετε το φαινόμενο
κλωτσήματος, πρέπει να λαμβάνετε τις εξής
προφυλάξεις.

1) Κρατάτε το προϊόν γερά και με τα δύο χέρια όταν
λειτουργεί το μοτέρ. Κρατάτε το Sabre Saw γερά,
με τα δάχτυλα και τους αντίχειρες να αγκαλιάζουν
τις λαβές του

2) Μην τεντώνεστε πέρα από εκεί που φτάνετε

3) Πατάτε γερά και σταθερά και διατηρείτε πάντα
την ισορροπία σας

4) Μην αφήνετε τη μύτη της λάμας-οδηγού να έρθει σε
επαφή με κούτσουρα, κλαδιά, το έδαφος ή άλλα
εμπόδια

5) Χρησιμοποιείτε διατάξεις, όπως ειδικές λάμες­οδηγούς που περιορίζουν τον κίνδυνο
κλωτσήματος, εφόσον περιλαμβάνονται στο προϊόν
σας.

6) Χρησιμοποιείτε μόνο ανταλλακτικές λάμες και
αλυσίδες σύμφωνες με τις προδιαγραφές του
κατασκευαστή

Συντήρηση και αποθήκευση

1. Να κρατείτε όλα τα παξιµάδια, τα µπουλόνια και τις
βίδες συγυρισµένα για να είστε βέβαιοι ότι η συσκευή
είναι σε ασφαλείς συνθήκες εργασίας.

2. Να αλλάζετε τα κατεστραµµένα ή χαλασµένα
εξαρτήµατα για λόγους ασφάλειας.

3. Προσέχετε όταν ρυθμίζετε το προϊόν, για να μην
πιαστούν τα δάκτυλά σας ανάμεσα στα κινούμενα
και σταθερά μέρη του μηχανήματος.

4. Μετά τη χρήση του, το προϊόν πρέπει να
φυλάσσεται με τοποθετημένο το κάλυμμα
αλυσίδας.

ΕΛΛΗΝΙΚΑ - 1

Περιβαλλοντικές Πληροφορίες

• Η συνειδητοποίηση του περιβάλλοντος πρέπει να εξετάζεται

όταν πετάτε τη συσκευή κατά το ‘τέλος της ζωής’ της.

• Εάν είναι απαραίτητο, ελάτε σε επαφή µε τις τοπικές αρχές σας

για τις πληροφορίες της διάθεσης της συσκευής.

Το σύµβολο στη συσκευή ή στη συσκευασία του δείχνει ότι
αυτή η συσκευή δεν µπορεί να επεξεργαστεί ως οικιακά απόβλητα.
Αντί αυτού θα παραδοθεί στο κατάλληλο σηµείο συλλογής για την
ανακύκλωση του ηλεκτρικού και ηλεκτρονικού εξοπλισµού. Με την

εξασφάλιση ότι αυτή τη συσκευή πετάγεται σωστά, θα βοηθήσετε
να αποτρέψετε τις πιθανές αρνητικές συνέπειες για το περιβάλλον
και την ανθρώπινη υγεία, τα οποία θα µπορούσαν να προκληθούν
µε τον ακατάλληλο χειρισµό αποβλήτων αυτής της συσκευής. Για
περισσότερες αναλυτικές πληροφορίες για την ανακύκλωση αυτής
συσκευής, παρακαλώ ελάτε σε επαφή µε το τοπικό γραφείο του
∆ηµαρχείου σας, την υπηρεσία διάθεσης οικιακών αποβλήτων σας
ή το κατάστηµα όπου αγοράσατε τη συσκευή.

Εγγύηση και Πολιτική Εγγύησης

Εάν τυχόν µέρος βρεθεί ελαττωµατικό λόγω ελαττωµατικής
κατασκευής εντός της εγγυητικής περιόδου, η Husqvarna UK Ltd.,
µέσω των Εξουσιοδοτηµένων Υπηρεσίας Επισκευών της θα
εκτελέσουν την επισκευή ή την δωρεάν αντικατάσταση στους
πελάτες, δεδοµένου ότι:
(α) Το ελάττωµα αναφέρεται άµεσα στον Εξουσιοδοτηµένο

Επιδιορθωτή.
(β) Χορηγείται απόδειξη της αγοράς.
(γ) Το ελάττωµα δεν προκαλείται από κακή χρήση,

παραµέληση ή ελαττωµατική ρύθµιση από το χρήστη.
(δ) Η αµέλεια δεν έχει εµφανιστεί µέσω της κανονικής φθοράς

λόγω χρήσης.
(ε) Η µηχανή δεν έχει συντηρηθεί ή έχει επισκευαστεί, δεν έχει

αποσυναρµολογηθεί ή έχει πειραχτεί από τυχόν πρόσωπο που

δεν εγκρίνεται από την Husqvarna UK Ltd.
(ζ) Η µηχανή δεν έχει χρησιµοποιηθεί για µίσθωση.
(η) Η µηχανή είναι ιδιοκτησία του αρχικού αγοραστή.
(θ) Η µηχανή δεν έχει χρησιµοποιηθεί για εµπορικούς σκοπούς.
* Αυτή η εγγύηση είναι πρόσθετη, και σε καµία περίπτωση δεν

καταργεί τα νοµικά δικαιώµατα του πελάτη.
Παραλείψεις λόγω των ακόλουθων δεν καλύπτονται, εποµένως είναι
σηµαντικό όπως διαβάσετε τις οδηγίες που περιλαµβάνονται σε αυτό
το εγχειρίδιο του χειριστή και καταλαβαίνετε πώς να

ενεργοποιήσετε και να διατηρήσετε τη µηχανή σας:

Παραλείψεις που δεν καλύπτονται από την εγγύηση

* Αντικατάσταση των κατεστραµµένων ή χαλασµένων λεπίδων,

Κλωστή Νάιλον.

* Παραλείψεις ως αποτέλεσµα της µη υποβολής εκθέσεων ενός

αρχικού ελαττώµατος.

* Παραλείψεις ως αποτέλεσµα ξαφνικού αντίκτυπου.

* Παραλείψεις ως αποτέλεσµα της µη χρησιµοποίησης της

συσκευής σύµφωνα µε τις οδηγίες και τις συστάσεις που
περιλαµβάνονται σε αυτό το εγχειρίδιο του χειριστή.

* Μηχανές που χρησιµοποιούνται για µίσθωση δεν καλύπτονται

από αυτήν την εγγύηση.

* Τα ακόλουθα στοιχεία που απαριθµούνται θεωρούνται ως φθορές

των ανταλλακτικών και η ζωή τους εξαρτάται από την κανονική
συντήρηση και, εποµένως, δεν υπάγονται κανονικά σε µια έγκυρη
αξίωση εξουσιοδότησης: Λάμα και αλυσίδα

* Προσοχή! Η Husqvarna UK Ltd. δεν αποδέχεται ευθύνη κάτω

από την εξουσιοδότηση για ατέλειες που προκαλούνται ως
σύνολο ή ως µέρος, άµεσα ή έµµεσα από τη συναρµολόγηση των
µερών αντικατάστασης ή των πρόσθετων µερών που είτε δεν
κατασκευάζονται ή εγκρίνονται από την Husqvarna UK Ltd. είτε
από τη µηχανή που έχει τροποποιηθεί από καµιά άποψη.

Συστάσεις Υπηρεσίας

• Η συσκευή σας προσδιορίζεται ειδικά από µια ασηµένια και µαύρη ετικέτα κατάταξης προϊόντων.

• Σας συνιστούµε ιδιαίτερα όπως η συσκευή σας συντηρείται τουλάχιστον κάθε δώδεκα µήνες, συχνότερα σε επαγγελµατική εφαρµογή.

Ακόνισμα της αλυσίδας κοπής

• Βεβαιωθείτε ότι το Sabre Saw είναι σβηστό και

αποσυνδέστε από την μπαταρία

• Πάντα να φοράτε γάντια όταν ακονίζετε την αλυσίδα κοπής

• ΑΚΟΝΙΣΤΕ ΤΗΝ ΑΛΥΣΙΔΑ ΚΟΠΗΣ ΣΥΜΦΩΝΑ ΜΕ ΤΙΣ

ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΟΥ ΑΠΕΙΚΟΝΙΖΟΝΤΑΙ ΣΤΗΝ ΕΙΚΟΝΑ T

Λιμάρισμα των κοπτήρων

1.Χρησιμοποιήστε μια στρογγυλή λίμα εξωτερικής

διαμέτρου 4 mm για να λιμάρετε τους κοπτήρες.
Εφαρμόστε την σε κάθε κοπτήρα, έτσι ώστε να
βρίσκεται υπό γωνία 30 μοιρών ως προς τη λάμα-οδηγό
και να προεξέχει το 1/5 της εξωτερικής διαμέτρου της

από το άκρο του κοπτήρα. Κρατάτε τη λίμα οριζόντια
και λιμάρετε απομακρύνοντάς την από εσάς. Προσέξτε
να μην αγγίζετε τους κοπτήρες με τη λίμα όταν την
επαναφέρετε προς το μέρος σας.

Λιμάρισμα των ενδείξεων βάθους

1. Χρησιμοποιήστε μια επίπεδη λίμα για να λιμάρετε τις
ενδείξεις βάθους. Κρατάτε τη λίμα οριζόντια όταν λιμάρετε.
Στρογγυλέψτε την μπροστινή γωνία της ένδειξης βάθους,
για να διατηρήσει την αρχική της μορφή.

• Βυθίστε την αλυσίδα κοπής σε λάδι και ξεπλύνετέ την
από ρινίσματα και πριονίδια.

Αφαίρεση και προσαρμογή της αλυσίδας κοπής

Σημαντικό

• Βεβαιωθείτε ότι το Sabre Saw είναι σβηστό και
αποσυνδέστε από την μπαταρία

• Πάντα να φοράτε γάντια όταν αφαιρείτε ή
τοποθετείτε την αλυσίδα κοπής.

• Χρησιμοποιείτε μόνο λάμα-οδηγό με άκρο λάμας
σχεδιασμένο για αυτό το προϊόν.

• Για να αποφύγετε το κλώτσημα, μην αφαιρείτε το
άκρο της λάμας και μην αντικαθιστάτε τη λάμα­οδηγό με λάμα-οδηγό χωρίς άκρο λάμας.

Αφαίρεση της αλυσίδας κοπής

1. Χαλαρώστε τις βίδες (K1) στον προφυλακτήρα του
γραναζωτού τροχού (K2) με ένα κατσαβίδι και
αφαιρέστε τον προφυλακτήρα του γραναζωτού τροχού.

2. Χαλαρώστε τη βίδα με εξαγωνική κεφαλή (L1) με το
παρεχόμενο αλενόκλειδο και αφαιρέστε τη βίδα (L1)
και τη ροδέλα-αποστάτη (L2).

3. Ωθήστε τη λάμα-οδηγό (L3) προς το ελατήριο ρύθμισης
τάσης (L4) και αφαιρέστε τη λάμα-οδηγό και την αλυσίδα.

Τοποθέτηση της αλυσίδας κοπής

1. Τοποθετήστε την αλυσίδα επάνω από τη λάμα-οδηγό
με το άκρο της λάμας προς τα επάνω (M1),
προσέχοντας οι κοπτήρες να κοιτούν προς την
κατεύθυνση περιστροφής (M2)

2. Εφαρμόστε την αλυσίδα επάνω στον γραναζωτό τροχό
(N1) και εφαρμόστε το κοίλο τμήμα της λάμας-οδηγού
επάνω στο ελατήριο ρύθμισης τάσης (N2).

3. Τοποθετήστε τη βίδα με εξαγωνική κεφαλή (L1) μέσα
από τη ροδέλα-αποστάτη (L2) και τη λάμα-οδηγό (L3)
και σφίξτε την με το παρεχόμενο αλενόκλειδο,
προσέχοντας η λάμα-οδηγός να στερεωθεί καλά.

4. Τοποθετήστε τον προφυλακτήρα του γραναζωτού τροχού
(K2) και σφίξτε τις βίδες (K1), προσέχοντας ο προφυλακτήρας
του γραναζωτού τροχού να στερεωθεί καλά.

ΕΛΛΗΝΙΚΑ - 2

Λίπανση της αλυσίδας κοπής

• Βεβαιωθείτε ότι το Sabre Saw είναι σβηστό και
αποσυνδέστε από την μπαταρία

1. Λιπαίνετε ολόκληρη την αλυσίδα κοπής πριν από
κάθε χρήση, με το λάδι λίπανσης που παρέχεται. (S)

Ρύθμιση τάσης της αλυσίδας κοπής

• Βεβαιωθείτε ότι το Sabre Saw είναι σβηστό και

αποσυνδέστε από την μπαταρία

• Ελέγχετε την τάση της αλυσίδας κοπής πριν από
κάθε χρήση.

1. Απομακρύνετε την αλυσίδα κοπής από τη λάμα­οδηγό (P). Το κενό πρέπει να είναι περίπου 2-3 mm

2. Για να ρυθμίσετε την τάση, χαλαρώστε λίγο τη βίδα

με εξαγωνική κεφαλή (R), με τη βοήθεια του
παρεχόμενου αλενόκλειδου.

3. Το κενό ρυθμίζεται αυτόματα στη σωστή τιμή με τη
βοήθεια του ελατηρίου ρύθμισης τάσης (N2)

4. Σφίξτε τη βίδα με εξαγωνική κεφαλή, προσέχοντας
το κενό να είναι κατάλληλο.

EC ∆HΛΩΣH ΣYMMOPΦΩΣHΣ

Husqvarna UK Ltd., Aycliffe Industrial Park
Newton Aycliffe, Co. Durham, DL5 6UP, England

Δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι το προϊόν/τα προϊόντα

Κατηγορία............................Κοντάρι κλαδέματος μπαταρίας

Τύπος ....................................LPC24A

Προσδιορισµός της Σειράς.......∆είτε την Ετικέτα Κατάταξης Προϊόντων

Έτος κατασκευής...............∆είτε την Ετικέτα Κατάταξης Προϊόντων

Συμμορφώνονται με τις ουσιώδεις απαιτήσεις και όρους των παρακάτω οδηγιών ΕΚ:

98/37/EC (έωs 31.12.09), 2006/42/EC (αττό 01.01.10), 2004/108/EC, 2000/14/EC

βάσει των ακόλουθων εφαρμοζόμενων εναρμονισμένων προτύπων της ΕΕ:

EN ISO 11680-1, EN50260-1, EN60335-1, EN60335-2-29, EN50366, EN55014-1,
EN55014-2, EN61000-3-2, EN61000-3-3

Η μέγιστη Α-σταθμισμένη στάθμη ακουστικής πίεσης L

pA

στη θέση του χειριστή, η

οποία καταγράφηκε σε δείγμα των παραπάνω προϊόντων αντιστοιχεί στη Στάθμη
που παρουσιάζεται στον πίνακα.

Η μέγιστη σταθμισμένη τιμή κραδασμών άκρου χεριού / βραχίονα, η οποία
μετρήθηκε σύμφωνα με το EN ISO 5349 σε δείγμα των παραπάνω προϊόντων
αντιστοιχεί στην Τιμή που παρουσιάζεται στον πίνακα.

2000/14/ΕΚ: Οι τιμές μετρηθείσας L

WA

ηχητικής ισχύος και εγγυημένης L

WA

ηχητικής

ισχύος συμφωνούν με αυτές που παρουσιάζονται στον πίνακα.

Διαδικασία διαπίστωσης συμμόρφωσης.....Annex VI

Ενήμερος φορέας.........................................Intertek, Cleeve Road

Leatherhead, Surrey
KT22 7SB, England

Newton Aycliffe 24/09/2007
M.Bowden
Διευθυντής Έρευνας & Ανάπτυξης
Husqvarna UK Ltd.

Τύπος

Mετρηθείσα ηχητική ισχύς L

WA

(dB(A))

Εγγυημένη ηχητική ισχύς L

WA

(dB(A))

Επίπεδο (dB(A))
Τιμή (m/s

2

)

Βάρος (Kg)

LPC24A

91
95

77.2

1.0

6.89

ΕΛΛΗΝΙΚΑ - 3

Güvenlik Önlemleri

Doğru kullanılmadığı takdirde bu ürün tehlikeli olabilir! Bu ürün, kullanıcısına ve başkalarına ciddi
bedensel zarar verecek kapasitede olup, ürünün kullanımı sırasında makul düzeyde güvenlik ve verim
sağlanması için uyarıların ve güvenlik talimatlarının izlenmesi şarttır. Kullanıcı, bu elkitabında ürün
hakkında verilen uyarıları ve güvenlik talimatlarını izlemekle sorumludur.

Ürünün üzerindeki Sembollerin tanımı

Uyarı.

Tüm kumandaları ve ne işe yaradıklarını kesin
olarak anlamak için kullanıcı talimatlarını
dikkatle okuyun.

Kesilen parçalar tarafından atılan cisimlere
karı korumak için göz koruyucu donanım ve
kask kullanılması önerilmektedir.

Üniteyi yağmur yağarken kullanmayın ve
yağmur altında bırakmayın.

Devreden çıkarın! Ayarlama ve temizleme
yapmadan önce veya kablo hasarlı ise fii,
Güç Kaynağından çıkartın..

Uyarı:- Bu ürün, havai elektrik hatları ile
temas durumunda elektrik okundan korumak
için tasarlanmamıtır.

TÜRKÇE - 1

Genel

1. Çocukların ve bu talimatları bilmeyenlerin ürünü
kullanmasına asla izin vermeyin. Kullanıcı
yaduğunuz yerdeki yasalarca sınırlanmış olabilir.

2. Ürünü yalnızca bu talimatlarda anlatılan şekilde ve
burada belirtilen işlevler için kullanın.

3. Ürünü yorgun, hasta ya da alkol, uyuşturucu madde ya
da ilaç etkisi altında olduğunuz zaman asla kullanmayın.

4. Başkalarına veya onların mallarına gelebilecek kaza
ve zararlardan kullanıcı sorumludur.

5. Yakınlarda başkaları, özellikle çocuklar, varsa
çalıştırmaktan kaçının.

Hazırlık

1. Daima uygun elbiseler, eldivenler ve sağlam
ayakkabılar giyin. Emniyet gözlüklerinin kullanılması
önerilmektedir. Hareketli parçalara takılabilecek bol
elbise giymeyin veya mücevherat takmayın.

2. Makinenin kullanılması gerektiği alanı tamamen kontrol
edin ve tüm telleri ve diğer yabancı cisimleri çıkartın.

3. Makineyi kullanmadan önce ve herhangi bir
darbeden sonra, ünitenizde yıpranma ya da hasar
olup olmadığını kontrol edip, gerekiyorsa tamir edin.

4. Tamam olmayan veya yetkisizce değiikliklerin
yapıldığı bir ürünü kullanmaya kesinlikle çalımayın.

Kullanım

1. Çalıma alanını temiz tutun. Temiz bir çalıma
alanına, ayağınızı basacağınız güvenli bir yere ve
düen dallardan dolayı geri çekilecek bir yola sahip
oluncaya kadar kesime balamayın.

2. Ürünü sadece gün ışığında veya iyi derecede yapay
ışıkta kullanın.

3. Acil bir durumda ürünün hızlı bir ekilde nasıl
durdurulacağını bilin.

4. Ürünü baka birisine aktarmadan önce Güç Kaynağı

fiini çıkartın.

5. Iėnsanların özellikle çocukların yakınında

çalıtırmaktan kaçının.

6. Ürünü kullanırken daima güvenli ve emniyetli bir

çalıtırma pozisyonunda olduğundan emin olun.

7. Ellerinizi ve ayaklarınızı her zaman ve özellikle motor
çalışırken kesme donanımlarından uzak tutun.

8. Ürünü çalıtırırken seyyar merdivenler kullanmayın.

9. Güç Kaynağından fii çıkartın:-

- herhangi bir süre için ürünü tek başına bırakmadan önce;

- Bir engeli temizlemeden önce;

- Alet üzerinde kontrol, temizlik veya çalışma
yapmadan önce;

- şebekeden fişi ayırın. Eğer ürün anormal titreşmeye
başlarsa, tüm ürünün emniyetli işletme durumu
içinde olduğuna emin oluncaya kadar ürününüzü
kullanmayın.

- Hemen kontrol edin. Aşırı titreşim yaralanmaya
neden olabilir..

-

baka birisine aktarmadan önce.

10.Yağmurda kullanmayın, rutubetli veya ıslak koullara
maruz bırakmayın.

11.Ürünü zorlamayın, tasarlandığı hızda görevini daha
iyi yapacaktır.

12.Ürünü daima parmağınız anahtarı kapat konumunda
iken devre dıı (off) durumda taıyın.

13.Daha iyi ve daha güvenli performans için zincirin
keskin ve gerginliğinin doğru olmasını sağlayın.

14.Kullanmadığınız zaman, zincir ve siperlik gibi
aksesuarlara ve ek donanımlara servis vermeden ve
değitirmeden önce Güç Kaynağını ayırın.

15.Geri tepmeye karı korunun. Kılavuz çubuğun burun
kısmı veya ucu bir cisme temas ettiğinde veya kesim
sırasında ağaç, bıçağı kuattığında veya
sıkıtırdığında geri tepme ortaya çıkabilir. Bazı
durumlarda uç teması, kılavuz çubuğu operatöre
doğru yukarı ve geri teptirerek yıldırım hızında ters
bir tepkiye neden olabilir. Kesim zincirinin, kılavuz
çubuğunun üst kısmı boyunca sıkıtırılması, çubuğu
hızlı bir ekilde operatöre doğru geri itebilir. Bu
tepkilerin her biri, kullanıcının ciddi yaralanmasına
neden olabilecek ekilde ürün kontrolünü
kaybetmenize yol açabilir. Geri tepmeyi en aza
indirmek için aağıdaki tedbirlere uyulmalıdır.

1) Motor çalıırken ürünü her iki elinizle sıkıca tutun. Kılıç
Testeresi kollarını parmaklarınız ve ba parmaklarınızla
kuatarak sağlam bir kavrama ekli kullanın.

2) Aırı uzanmayın

3) Her zaman ayağınızı uygun ekilde basacağınız
bir yer ve denge sağlayın

4) Kılavuz çubuğunun burun kısmını, bir ağaç
kütüğüne, dalına, toprağa veya diğer engelleyici
cisimlere temas ettirmeyin.

5) Ürününüze takılmı olduğu gibi, geri tepme ile ilgili
riskleri azaltan özel kılavuz çubukları gibi tertibatları
kullanın.

6) Sadece üretici tarafından belirtilen yedek
çubukları ve zincirleri kullanın.

Bakım ve depolama

1. Ürünün, emniyetli çalışma durumu içinde olduğuna
emin olmak için tüm somunların, cıvataların ve
vidaların sıkı olmasını sağlayın.

2. Yıpranmış veya hasarlı parçaları emniyet için değiştirin.

3. Makinenin hareketli kesim parçaları ve sabit

parçaları arasına parmakların girmesini önlemek
amacıyla ürünün ayarlanması sırasında dikkatli olun.

4. Ürün kullanıldıktan sonra verilen zincir kapağı
kullanılarak saklanmalıdır.

Kesim Zincirinin Gerginliğinin Ayarlanması

• Kılıç Testeresinin devre dı"ı olduğuna ve Güç

Kaynağından ayrıldığına emin olun

• Her kullanımdan önce kesim zincirinin

gerginliğini kontrol edin.

1. Kesim zincirini kılavuz çubuğundan uzağa çekin.(P)

Aralık ölçüsü yaklaık 2-3mm olmalıdır.

2. Gerginliği ayarlamak için, birlikte verilen altıgen tahrik

aleti ile altı köeli allen cıvatasını (R) biraz gevetin.

3. Gerginlik ayarlama yayı ile (N2) aralık otomatik

olarak doğru ölçüye ayarlanabilir

4. Aralık ölçüsünün doğru olduğuna emin olarak altı

köeli allen cıvatasını sıkıtırın.

Çevreye İlişkin Bilgiler

• Ürün, ömrü sonunda bertaraf edilirken, çevre koruma
hususları göz önüne alınmalıdır.

• Gerektiğinde, bertaraf etme bilgileri için bulunduğunuz
yerdeki yetkili makamlara başvurun.

Ürünün ya da ambalajının üzerindeki sembolü, bu ürüne
evlerden çıkan olağan atık madde muamelesi
yapılamayacağını belirtir. Bu ürün bertaraf edileceği zaman,
elektrikli ve elektronik cihazların geri dönüşümünü sağlamak

için uygun toplama noktasına götürülmelidir. Bu ürünün
gerektiği gibi bertaraf edilmesini sağlayarak çevre ve insan
sağlışı için oluşturacağı muhtemel olumsuz sonuçların
önlenmesine yardım etmiş olacaksınız. Aksi takdirde, bu ürün
için uygun olmayan atık madde muamelesi yapıldığında
yukarıda sözü edilen olumsuz sonuçlar meydana gelebilir. Bu
ürünün geri dönüşümü hakkında daha ayrıntılı bilgi için lütfen
bulunduğunuz yerdeki geri dönüşüm bürosuna, çöp toplama
servisine ya da ürünü satın aldığınız mağazaya danışın.

Garanti ve Garanti Politikası

Bu ürünün herhangi bir parçasının hatalı üretim nedeniyle
kusurlu olduğu garanti dönemi içinde ortaya çıkarsa, Husqvarna
UK Ltd., aşağıdaki koşullar yerine getirildiği takdirde Yetkili
Servis Merkezleri aracılığıyla ürünün müşteri için ücretsiz olarak
tamir edilmesini ya da değiştirilmesini sağlayacaktır:
(a)Arıza doğrudan Yetkili Servis Merkezine bildirilmelidir.
(b)Satın alma kanıtı (fatura/fiş) sağlanmalıdır.
(c)Kullanıcının ürünü kötü kullanması, ihmalkar davranması

ya da hatalı ayarlaması nedeniyle oluşan arızalar garanti
kapsamına girmez.

(d) Ürünün normal kullanımı sonucundaki aşınma ve yıpranma

nedeniyle oluşan arızalar garanti kapsamına girmez.

(e)Makine, yetkili Husqvarna UK Ltd. temsilcileri dışındaki bir

şahıs tarafından servis veya tamir edilmemiş, sökülmemiş

veya kurcalanmamış olmalıdır.
(f) Makine, kiralık olarak kullandırılmamış olmalıdır.
(g)Makinenin sahibi, ilk satın alan şahıs olmalıdır.
(h)Makine, ticari amaçla kullanılmamış olmalıdır.
* Bu garanti ek nitelikte olup, müşterinin yasalarca verilmiş

haklarını hiçbir şekilde azaltmaz.
Aşağıdaki nedenlerden dolayı oluşan arızalar garanti
kapsamına girmez; dolayısıyla, bu Çalıştırma Elkitabının

içerdiği talimatları okumanız ve makinenizin nasıl
çalıştırılması ve bakımının nasıl yapılması gerektiğini
öğrenmeniz önemlidir.

Aşağıdakiler bu garantinin kapsamına girmez:

* Yıpranmış ya da hasar görmüş bıçakların değiştirilmesi,

Naylon Misina
* İlk arızanın bildirilmemesi sonucunda oluşan arızalar.
* Ani darbe sonucunda oluşan arızalar.
* Ürünün bu Çalıştırma Elkitabında verilen talimatlar ve öneriler

uyarınca kullanılmaması sonucunda oluşan arızalar.
* Kiralık kullandırılan makineler bu garanti kapsanız girmez.
* Aşağıdaki parçalar aşınan parçalar sayılır ve ömürleri

düzenli bakıma bağlı olarak değişir; dolayısıyla bunlar

normal olarak geçerli bir garanti talebine tabi değildir:

Çubuk ve zincir
* Dikkat!

Husqvarna UK Ltd., kısmen veya tümüyle, dolaylı veya

dolaysız olarak, Husqvarna UK Ltd. tarafından üretilmemiş ya

da onaylanmamış yedek veya ek parçaların kullanılması ya

da makine üzerinde herhangi bir şekilde yapılan değişiklikler

nedeniyle oluşan arızalar için garanti kapsamı içinde

sorumluluk kabul etmez.

Servis Önerileri

• Ürününüz, gümüş ve siyah renkli ürün sınıflandırma etiketiyle kesin olarak tanılanmıştır.

• Ürününüzün en az on iki ayda bir, profesyonel uygulamalarda ise daha sık olarak, servis edilmesi önerilir.

Kesim Zincirinin Bileylenmesi

• Kılıç Testeresinin devre dı"ı olduğuna ve Güç

Kaynağından ayrıldığına emin olun.

• Kesim zincirini bileylerken daima eldiven giyin.

• RESİM T’DE GÖSTERİLEN ÖZELLİKLERE GÖRE

KESİM ZİNCİRİNİ BİLEYLEYİN

Kesicilerin Eğelenmesi

1. Kesicileri eğelemek için dı çapı 4 mm olan bir
yuvarlak eğe kullanın. Eğe, kılavuz çubuğuna 30
derecelik bir açıda olacak ekilde ve kesicinin
ucundan dı çapın 1/5'i kadar çıkıntı yapacak ekilde
eğeyi kesiciye uygulayın. Eğenin düz yerini tutun ve

eğelerken kendinizden uzağa itin. Kendinize doğru
geri çekerken kesicilerin eğe ile temas etmemesine
dikkat edin.

Derinlik göstergelerinin eğelenmesi

1. Derinlik göstergelerini eğelemek için düz bir eğe
kullanın. Eğelerken eğenin düz yerini tutun. Derinlik
göstergesinin orijinal biçimini muhafaza etmek için ön
köesini yuvarlatın.

• Kesim zincirini yağ içine batırın ve herhangi bir
eğeleme tala"ını ve testere tala"ını yıkayarak
çıkartın.

Kesim Zincirinin Çıkarılması ve Takılması

Önemli

• Kılıç Testeresinin devre dı"ı olduğuna ve Güç

Kaynağından ayrıldığına emin olun

• Kesim zincirini çıkartırken veya takarken daima

eldiven giyin.

• Sadece bu ürün için tasarlanmı" çubuk uçlu bir

kılavuz çubuğu kullanın.

• Geri tepmeyi önlemek için, çubuk ucunu çıkarmayın

veya kılavuz çubuğunu bir çubuk ucu olmayan
ba"ka bir kılavuz çubuğu ile deği"tirmeyin.

Kesim Zincirinin Çıkartılması

1. Bir tornavida ile zincir dilisi siperliği (K2) üzerindeki
vidaları (K1) sökün ve zincir dilisi siperliğini çıkartın.

2. Altı köeli allen cıvatasını (L1) birlikte verilen altıgen
tahrik aleti ile gevetin, cıvatayı (L1) ve ara rondelâyı
(L2) çıkartın.

3. Kılavuz çubuğunu (L3) gerginlik ayarlama yayına
doğru (L4) itin, kılavuz çubuğunu ve zinciri çıkartın.

Kesim Zincirin Takılması

1. Kesicilerin, dönü doğrultusuna (M2) çevrili
olduklarına emin olarak zinciri, kılavuz çubuk
üzerinden en üstteki çubuk ucu ile birlikte (M1) takın.

2. Zincir dilisi üzerinden (N1) zinciri takın ve kılavuz
çubuğunun içbükey ucunu gerginlik ayarlama yayına
doğru (N2) takın.

3. Altı köeli allen cıvatasını (L1), ara rondela (L2) ve
kılavuz çubuk (L3) arasından sokun ve kılavuz
çubuğunun güvenli olduğuna emin olarak birlikte
verilen altıgen tahrik aleti ile sıkıtırın.

4. Zincir dilisinin siperliğini (K2) takın ve zincir dilisi
siperliğinin güvenli olduğuna emin olarak vidaları

(K1) sıkıtırın.

TÜRKÇE - 2

Kesim Zincirinin Yağlanması

• Kılıç Testeresinin devre dı"ı olduğuna ve Güç

Kaynağından ayrıldığına emin olun

1. Birlikte verilen yağlama yağı ile her kullanımdan önce

kesim zincirinin tamamını yağlayın. (S)

EC UYGUNLUK BEYANNAMESİ

Husqvarna UK Ltd., Aycliffe Industrial Park
Newton Aycliffe, Co. Durham, DL5 6UP, England

Ürünün; uygulanmı olan aağıdaki AB uyumlu standartlara dayanarak:s);

Kategori.............................Pilli Direk Kısaltıcı

Tip......................................LPC24A

Kesme Cihazının Tipi.........Kesme Misinası

Yapım Yılı..........................Kesme Misinası

aağıdaki EC Direktiflerinin esas gereksinimleri ve ön koulları ile uyumlu olduğunu

98/37/EEC (buraya kadar 31.12.09), 2006/42/EC (buradan 01.01.10), 2004/108/EC,
2000/14/EC

ana sorumluluğumuza dayanarak beyan ederiz:

EN ISO 11680-1, EN50260-1, EN60335-1, EN60335-2-29, EN50366, EN55014-1,
EN55014-2, EN61000-3-2, EN61000-3-3

Operatör pozisyonunda maksimum A ölçekli ses basınç seviyesi L

pA

, tabloda verilen

Seviye ile ilikili olan yukarıdaki ürünün bir örneği üzerinde kaydedilmitir.
Tabloda verilen Değer ile ilikili olan yukarıdaki ürünün bir örneği üzerinde EN ISO 5349’a

göre ölçülen maksimum el / kol titreim ölçekli değer
2000/14/EC: Ölçülen Güvenilir Güç L

WA

ve Garanti Edilen Güvenilir Güç L

WA

değerleri

çizelge haline getirilmi resimlere göre olmaktadır.

Uygunluk Değerlendirme Prosedürü.............. Annex VI

Belirtilen Cisim............................................... Intertek, Cleeve Road

Leatherhead, Surrey
KT22 7SB, England

Newton Aycliffe 24/09/2007
M.Bowden

Aratırma ve Gelitirme Müdürü

Husqvarna UK Ltd.

Tip

Ölçülen Ses Gücü LWA(dB(A))
Garanti Edilen Ses Gücü LWA(dB(A))

Seviye (dB(A))
Değer (m/s2)

Ağırlık (Kg)

LPC24A

91
95

77.2

1.0

6.89

TÜRKÇE - 3

5054284-01

Husqvarna UK Ltd.

Aycliffe Industrial Park

NEWTON AYCLIFFE

Co.Durham DL5 6UP

ENGLAND

Telephone - (00) 44 870 609 1904 Fax - (00) 44 870 609 1904

Our policy of continuous improvement means that the specification of products may be altered from time to time without prior notice.
