CИСТЕМА БЕЗОПАСНОЙ ПАРКОВКИ АВТОМОБИЛЯ
F
FP400A / FP400F / FP400FF / FP 400D
F L A S H P O I N T
PARKING DETECTIVE SYSTEM
DESIGNED IN ITALY
Система предназначена для предупреждения водителя о приближении к препятствию при движении автомобиля задним ходом.
При обнаружении препятствия в зоне действия системы, включается звуковой сигнал встроенного в дисплей зуммера и на дисплее появляется информация о расстоянии до препятствия. По мере приближения к препятствию сигналы зуммера становятся все чаще, а в зоне опасного приближения звуковой сигнал становится непрерывным.
МОДИФИКАЦИЯ СИСТЕМ
Модификации систем FP400A/FP400F/FP400FF/FP400D отличаются друг от друга видом визуальной информации о расстоянии до препятствия, типом дисплея, дополнительными функциями и количеством ультразвуковых датчиков.
- FP400F/A. Дисплей предназначен для установки на приборную панель, имеет две шкалы (левую и правую) светодиодных индикаторов и цифровую индикацию расстояния до препятствия. Имеется переключатель громкости предупреждающего сигнала громкости.
- FP400FF. Система предназначена для установки на передний бампер автомобиля. Датчики имеют иную чувствительность и работают в диапазоне от 0,3 до 0,8 метров.
- FP400D. Дисплей этой модификации располагается в задней части автомобиля, для просмотра через зеркало заднего вида.
2
КОМПЛЕКТНОСТЬ
В состав систем входят:
- Блок индикации (дисплей) со встроенным зуммером и жгутом проводов
- Блок управления
- Ультразвуковые врезные датчики с кабелями
- Жгут для подключения питания блока управления
- Фреза для подготовки отверстий для датчиков
- Планка и самоклейка для крепления блока управления
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания Потребляемая мощность, не более Измеряемое расстояние
Диапазон рабочих температур Количество датчиков Частота излучения Уровень звуковых сигналов
от 10 до 15 В, 24 В кратковременно 3,8 Вт от 0,3 до 1,5 метра от 0,3 до 0,8 метра (только для FP400FF)
îî
îò -40 Ñ äî +85 Ñ 4 40 Êãö 78 äÁ
3
СХЕМА УСТАНОВКИ
FP400D FP400A
FP400F FP400FF
Дисплей
Дисплей
4
КОМПЛЕКТАЦИЯ
CИСТЕМА БЕЗОПАСНОЙ ПАРКОВКИ
АВТОМОБИЛЯ
FP400A / FP400F / FP400FF / FP 400D
F L A S H P O I N T
F
PARKING DETECTIVE SYSTEM
DESIGN BY ITALY
ИНСТРУМЕНТЫ ДЛЯ ИНСТАЛЛЯЦИИ
5
УСТАНОВКА СЕНСОРОВ
6
2
Обязательно проверьте размер фрезы, входящей в комплект установки, перед тем, как сверлить отверстие в бампере автомобиля.
7
8
9
УСТАНОВКА БЛОКА УПРАВЛЕНИЯ
10
УСТАНОВКА ДИСПЛЕЯ
11
УСТАНОВКА ДИСПЛЕЯ
Для проверки работы датчиков парковки, используйте деревянную доску размером 0,3 х 1 метра, медленно приближая ее к бамперу автомобиля.
12
СХЕМА ПОДКЛЮЧЕНИЯ
Красный
Черный
Лампа заднего хода
Земля
Красный
Черный
Схема подключения для FP400A, FP400F, FP400FF Схема подключения для FP400D
Лампа заднего хода
Земля
13

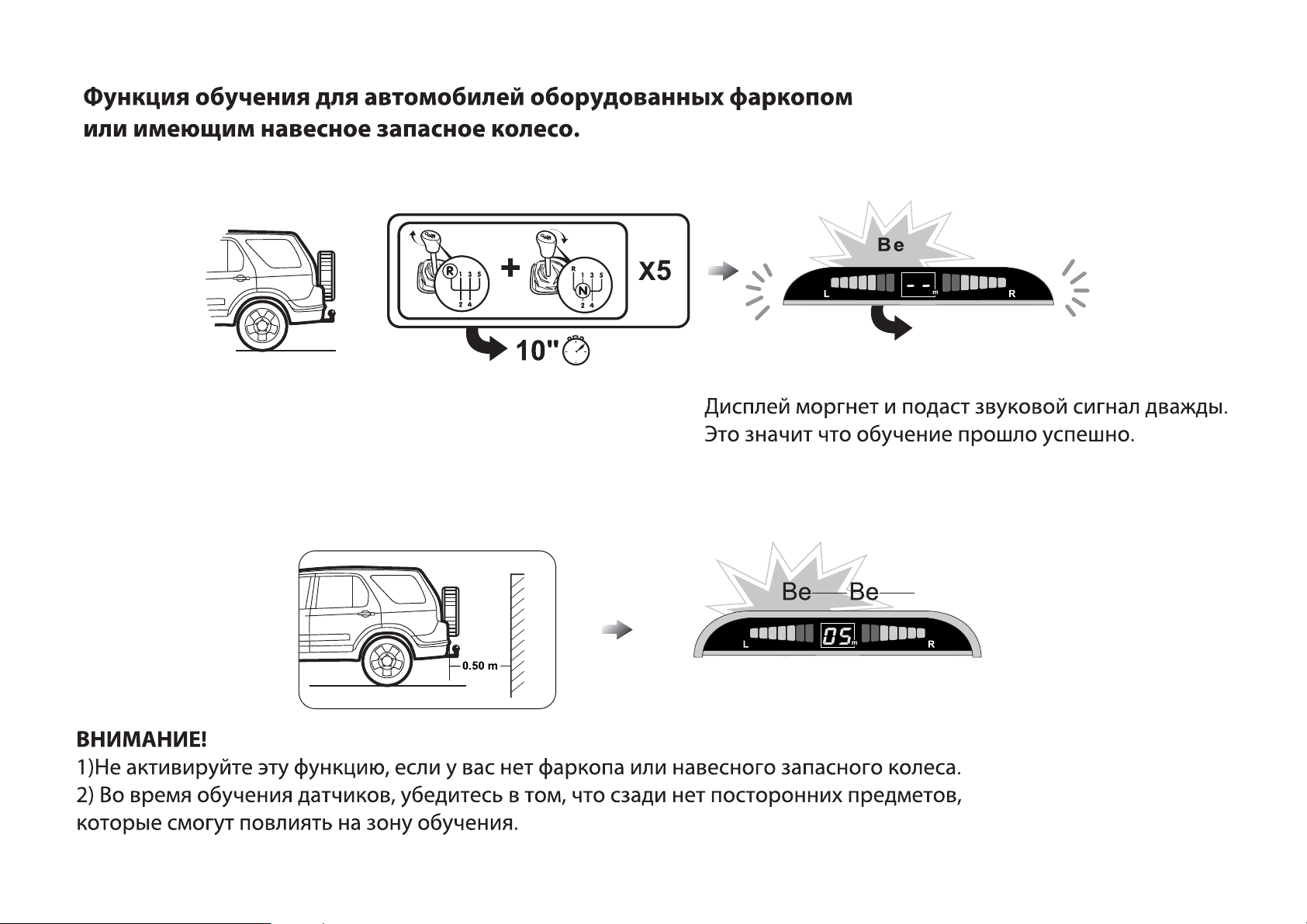

Включите зажигание. 5 раз в течение 10 секунд переводите рычаг КПП из положения “Нейтраль” в положение “Задний ход”. На пятый раз, задержите рычаг КПП в положении “Задний ход” на 6 секунд.
14
ВНИМАНИЕ
Система безопасной парковки автомобиля является вспомогательным устройством, при движении задним ходом она снабжает водителя дополнительной информацией. Установка и работа датчиков парковки не освобождает водителя соблюдать максимальную осторожность .
при движении назад
Система в некоторых случаях не сможет уверенно зафиксировать некоторые типы препятствий и своевременно предупредить водителя. Это возможно, когда встречаются:
- острые препятствия с маленькой площадью отражения;
- препятствия из снега или мягкого материала, который поглощает ультразвуковые волны;
- препятствия, прозрачные для ультразвука: растения, кусты и т.д.
Возможны ложные срабатывания, которые впрочем, предупреждают водителя, чтобы он повысил внимание и был аккуратен. Это возможно:
- при движении задним ходом вниз или вверх по наклонной плоскости или дороге с неровным покрытием;
- при наличии поблизости постороннего источника ультразвукового излучения.
ОБСЛУЖИВАНИЕ
Специального обслуживания измеритель расстояния не требует. Оберегайте датчики от ударов. Необходимо регулярно чистить датчики от налипшей на них грязи, льда и снега.
15
Инструкция по покраске датчиков парковки
1 Для подготовки поверхности датчика используйте наждачную бумагу размером зерна 800 и выше. 2 Используйте салфетку со спиртом для очистки датчика от пыли. 3 Покраску датчиков производить в специальном помещении. 4 Используйте бумагу во избежании запыления датчика
краской.
5 Установите датчики на покрасочной раме так как это
указанно на рис 2. 6 Просушите датчики после покраски. 7 Повторите шаг 5 и шаг 6 для достижения лучшего результата.
Внимание важно:
1. толщина покрасочного слоя должна быть от 0.1мм до
Датчик парковки
Ðèñ. 1
Оберните датчик бумагой
0.15ìì
2. Качество краски должно быть высоким и иметь однородное распыление.
16
Ðèñ. 2
Окраска лицевой и боковой поверхностей датчика
FP400A / FP400F / FP400FF / FP 400D
17
18
19
