Vorwort

Hinweis: Jedes Gerät muss vor dem Verlassen des Werks geprüft werden. Rückstände im

Wir möchten allen Technikern von Flashforge und den Nutzern der

Flashforge-3D-Drucker für ihre anhaltenden Bemühungen und aufrichtige

Unterstützung bei der Arbeit an diesem Handbuch danken.
Das Flashforge GuiderIIS -Benutzerhandbuch wurde für die Benutzer des GuiderIIS

konzipiert und soll ihnen als Hilfestellung für die Nutzung des Flashforge GuiderIIS

dienen. Auch wenn Sie bereits im Umgang mit anderen Flashforge-Geräten oder der

3D-Drucktechnologie vertraut sind, ist es trotzdem ratsam, dieses Handbuch zu lesen,

da darin viele wichtige Informationen über den GuiderIIS enthalten sind, mit denen

Sie Ihre 3D-Druckerfahrung optimieren können.
Wir empfehlen Ihnen außerdem die folgenden Unterlagen für eine optimale

Druckerfahrung:

(1) Handbuch „Erste Schritte“

Das Handbuch „Erste Schritte“ ist im Lieferumfang des Druckerzubehörs enthalten.

Mithilfe dieses Handbuchs können Sie in kurzer Zeit mit dem Drucken beginnen.

Extruder oder kleine Kratzer auf der Druckfolie sind ganz normal und haben keine

Auswirkungen auf die Druckqualität.

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

6

(2) Offizielle Website von Flashforge:
Auf der offiziellen Website von Flashforge erhalten Sie aktuelle Informationen zu

Software und Firmware von Flashforge sowie zur Druckerwartung und weiteren

Themen. Über die Website erhalten Sie auch unsere Kontaktinformationen.

Hinweise:

Im Flashforge GuiderIIS-3D-Drucker-Benutzerhandbuch sind alle Informationen

enthalten, die Sie für die Einrichtung und den Betrieb des Geräts benötigen.

· Lesen Sie das Flashforge GuiderIIS-3D-Drucker-Benutzerhandbuch vor der

Benutzung des Geräts aufmerksam durch.

· Das Benutzerhandbuch ist auf Grundlage des Betriebssystems Windows 7

geschrieben.

· Bei der FlashPrint-Version handelt es sich um die aktuelle Version.

Einführung

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

7

Das Handbuch setzt sich aus den folgenden Teilen zusammen: Vorwort, Einführung

und Kundendienst.
Im Vorwort finden Sie Informationen zur Beschaffung von Hilfsmitteln, zur

Konzeption des Handbuchs und zu den Problemen, die beim Drucken auftreten

können.
Die Einführung enthält einen Überblick über die 3D-Drucktechnologie, eine

Einführung in das Gerät, Anweisungen zum Auspacken und Aufbauen des Geräts

sowie zur Installation und zum Einsatz der Software.
Der Abschnitt zum Kundendienst bietet dem Benutzer Informationen zu Support und

Hilfe.

8

Sicherheitshinweis

! Hinweis: Lesen Sie alle Anweisungen in diesem Handbuch, und machen Sie sich mit

dem Flashforge GuiderIIS -Benutzerhandbuch vertraut, bevor Sie mit der Einrichtung

und dem Betrieb des Geräts beginnen. Wenn Warnungen und Anweisungen nicht

berücksichtigt werden, kann dies zu Verletzungen von Personen, Feuer, einer

Beschädigung des Geräts oder anderer Gegenstände führen.
BEFOLGEN SIE ZU JEDER ZEIT STRIKT DIE IM FOLGENDEN IN DIESEM

HANDBUCH AUFGEFÜHRTEN SICHERHEITSHINWEISE UND SONSTIGEN

HINWEISE.

· Sicherheit in der Arbeitsumgebung

① Halten Sie den Arbeitsplatz sauber.
②

Betreiben Sie den GuiderIIS nicht, wenn brennbare Flüssigkeiten, Gase oder Staub

vorhanden sind.

③

Halten Sie den GuiderIIS von Kindern und nicht geschulten Personen fern.

· Sicherheit bei der Stromversorgung

①

Betreiben Sie den GuiderIIS nur über eine geerdete Steckdose. Nehmen Sie keine

Veränderungen am Netzstecker des GuiderIIS vor.

Hinweis

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

9

②

Betreiben Sie den GuiderIIS nicht in dunstiger oder feuchter Umgebung. Setzen Sie

den GuiderIIS keiner direkten Sonneneinstrahlung aus.

③

Nutzen Sie das Netzkabel nicht für einen anderen als den vorgesehenen Zweck.

④ Betreiben Sie das Gerät nicht während eines Gewitters.
⑤ Um Unfälle zu vermeiden, trennen Sie das Gerät von der Stromversorgung, falls

Sie es für einen längeren Zeitraum nicht benutzen.

· Sicherheit von Personen

① Berühren Sie während des Druckens nicht die Düse oder die Druckplatte.

② Berühren Sie die Düse nach Abschluss des Druckvorgangs nicht.
③

Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder locker

sitzenden Schmuck. Achten Sie darauf, dass Sie mit Ihren Haaren, der Kleidung und

Handschuhen nicht in die Nähe der beweglichen Teile kommen.
④ Betreiben Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von

Drogen, Alkohol oder Medikamenten stehen.

· Vorsichtsmaßnahmen

① Lassen Sie das Gerät nicht für längere Zeit unbeaufsichtigt.

② Nehmen Sie keine Veränderungen am Gerät vor.
③

Senken Sie die Druckplatte ab, bevor Sie Filament einsetzen/entnehmen. (Der

10

Abstand zwischen Düse und Druckplatte sollte mindestens 50 mm betragen.)

④ Betreiben Sie das Gerät in einer gut belüfteten Umgebung.

⑤ Nutzen Sie das Gerät nicht für unrechtmäßige Zwecke.
⑥

Nutzen Sie das Gerät nicht, um Behälter zur Aufbewahrung von Lebensmitteln

herzustellen.

⑦

Nutzen Sie das Gerät nicht, um elektrische Geräte herzustellen.

⑧ Nehmen Sie Modelle nicht in den Mund.

⑨ Entnehmen Sie die Modelle nicht mit Kraftanwendung.

⑩

Verbinden Sie das Gerät nicht mit einem Netzwerkkabel, das länger als 3 m ist.

· Umgebungsbedingungen

Temperatur: Raumtemperatur: 15-30

℃

Feuchtigkeit: 20 %-70 %

· Filament-Vorgaben

Nutzen Sie das Filament nicht für einen anderen als den vorgesehenen Zweck.

Verwenden Sie nur das Flashforge-Filament oder Filament der von Flashforge

anerkannten Marken.

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

11

· Filament-Aufbewahrung

Bei allen Polymeren lässt sich im Lauf der Zeit ein gewisser Zerfall feststellen. Packen

Sie das Filament erst dann aus, wenn Sie es benötigen. Das Filament sollte in einer

sauberen und trockenen Umgebung aufbewahrt werden.

Rechtlicher Hinweis

Alle Informationen in diesem Dokument können ohne offizielle Ankündigung von

Flashforge erweitert oder angepasst werden.
FLASHFORGE CORPORATION ÜBERNIMMT KEINE GEWÄHRLEISTUNG IM

HINBLICK AUF DIESES DOKUMENT, EINSCHLIESSLICH, JEDOCH OHNE

EINSCHRÄNKUNG, AUF DIE IMPLIZITE GEWÄHRLEISTUNG DER

MARKTFÄHIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.
Flashforge übernimmt keine Haftung für in diesem Handbuch enthaltene Fehler, für

zufällige Folgeschäden in Verbindung mit der Lieferung, der Leistung oder der

Verwendung dieses Materials.

FCC-ERKLÄRUNG:

Dieses Gerät erfüllt die Bedingungen von Teil 15 der FCC-Regeln. Der Betrieb

unterliegt den folgenden beiden Voraussetzungen:

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

12

(1) Das Gerät darf keine gefährlichen Interferenzen verursachen,
(2) Das Gerät muss empfangene Interferenzen aufnehmen, einschließlich der

Interferenzen, die einen unerwünschten Betrieb verursachen können.

Warnung: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die

Einhaltung aller Rechtsvorschriften und weiteren gültigen Regelungen

verantwortlichen Partei genehmigt sind, können dazu führen, dass die Berechtigung

des Benutzers zum Betrieb des Geräts hinfällig wird.
Dieses Gerät wurde geprüft, und die Einhaltung der Grenzwerte für digitale Geräte der

Klasse B nach Teil 15 der FCC-Regeln wurde nachgewiesen. Diese Grenzwerte

wurden festgelegt, um einen angemessenen Schutz vor schädlichen Interferenzen bei

einer Installation in Wohnbereichen zu bieten. Dieses Gerät kann bei Nutzung

Hochfrequenzwellen erzeugen, sofern Installation und Betrieb nicht in

Übereinstimmung mit den Anweisungen erfolgen. Diese Hochfrequenzwellen können

zu schädlichen Interferenzen in Funkverbindungen führen. Es kann jedoch nicht

gewährleistet werden, dass in einer bestimmten Installation keine Interferenzen

auftreten. Verursacht dieses Gerät schädliche Interferenzen für den Radio- oder

Fernsehempfang, die durch Ein- und Ausschalten des Geräts festgestellt werden

können, sollte der Benutzer versuchen, die Interferenzen mit einer oder mehreren der

folgenden Maßnahmen zu beseitigen:

Richten Sie die Empfangsantenne neu aus, oder positionieren Sie sie an einer

anderen Stelle.

Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

13

Schließen Sie das Gerät an die Steckdose eines anderen Stromkreises als dem des

Empfängers an.

Wenden Sie sich an den Händler oder einen erfahrenen Radio-/TV-Techniker, wenn

Sie Unterstützung benötigen.

In diesem Dokument sind durch Urheberrechte geschützte Informationen enthalten.

Copyright © 2016 Flashforge Corp. Alle Rechte vorbehalten

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

14

Kapitel 1: 3D-Drucktechnologie

Beim 3D-Druck werden dreidimensionale Modelle in physische Objekte verwandelt,

die Sie berühren und in die Hand nehmen können. Diese Druckform wird auch als

additive Herstellung bezeichnet, da das 3D-Modell erstellt wird, indem so viele

Schichten aufgetragen werden, bis das Objekt vollständig geformt ist.
Die Schmelzschichtung (Fused Filament Fabrication, FFF) ist die häufigste Methode

des 3D-Drucks, die auch vom GuiderIIS eingesetzt wird. Bei dieser Druckmethode

wird ein Kunststoff, das Filament, bei hoher Temperatur geschmolzen und auf eine

Druckoberfläche aufgebracht. Das Filament verfestigt sich während des Abkühlens,

also praktisch unmittelbar nach dem Austritt aus der Düse. 3D-Objekte werden

dadurch geformt, dass das Filament in mehreren Schichten übereinander aufgetragen

wird.

1.1 Verfahren

Der 3D-Druck umfasst drei Schritte:

1.) Erstellen oder Herunterladen eines 3D-Modells

2.) In Scheiben Schneiden und Exportieren des 3D-Modells

3.) Aufbauen des 3D-Modells

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

15

1.1.1 Erstellen eines 3D-Modells:

Derzeit bestehen drei Möglichkeiten zum Erstellen eines 3D-Modells.

·Von Grund auf Entwerfen Sie können kostenfreie CAD-Software (Computer-Aided

Design) wie beispielsweise 3DTADA, AutoCAD, SolidWorks, Pro-E oder unsere

eigene Software Happy 3D nutzen, um ein eigenes 3D-Modell zu entwerfen.

·3D-Scanner Alternativ zum Erstellen eines 3D-Modells können Sie auch ein Objekt
scannen. Ein 3D-Scanner digitalisiert ein physisches Objekt, indem er die

geometrischen Daten des Objekts erfasst und in einer Datei auf dem Computer

speichert. Es besteht auch die Möglichkeit, ein Mobilgerät mithilfe einer App als

3D-Scanner zu verwenden.

·Aus der Cloud Die derzeit am weitesten verbreite Methode zum Beschaffen eines

3D-Modells, besteht darin, ein 3D-Modell von einer Website herunterzuladen, auf die

Benutzer ihre eigenen 3D-Modelle hochladen können.

Beispiel: www. thingiverse.com

1.1.2 In Scheiben Schneiden und Exportieren des 3D-Modells:

Schneidesoftware ist die Software, mit der 3D-Modelle für den Druck vorbereitet und

in Anweisungen für den 3D-Drucker umgewandelt werden. FlashPrint ist die

Schneidesoftware für den Flashforge GuiderIIS.
Mit FlashPrint können Sie STL-Dateien für den Druck in G- oder GX-Dateien

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

16

umwandeln. Die Dateien können dann über ein USB-Kabel, einen USB-Stick oder per

W-LAN auf den GuiderIIS übertragen werden.

1.1.3 Aufbauen des 3D-Modells:

Nachdem die Ausgabedatei an den GuiderIIS übertragen wurde, beginnt dieser damit,

das 3D-Modell in ein physisches Objekt zu übertragen, indem er Schichten von

Filament übereinander aufträgt.

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

17

Kapitel 2: Informationen zum Guider IIS

2.1 Informationen zum Guider IIS

2.1.1 Ansichten

1. Touchscreen

2. Touchscreen-Taste

3. Düse

4. Führungsstange der

Z-Achse

5. Druckplatte

12.

Kameramann

13.Ethernet-Eingang

14.EingangUSB-Kabel

15. Eingang USB-Stick

16.Filament-Sensor

17.Netzschalter

18.Leistungsaufnahme

6. Nivellierungsknopf

7. Filterlüfter

8. Extruder

9. Führungsstange der

X-Achse

10. Filament-Zufuhr

11. Federspanner

Oberseite

Rechte Seite

Rückseite

Vorderseite Oberseite

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

18

2.1.2 Begriffe

Druckplatte

Die Oberfläche, auf der der GuiderIIS ein Objekt

aufbaut.

Druckfolie

Die blaue Folie, die die Druckplatte des GuiderIIS
bedeckt, damit eine optimale Haftung des Objekts auf
der Druckplatte gewährleistet ist.

Druckvolumen

Der dreidimensionale Umfang, den ein Objekt nach

Fertigstellung einnimmt. Das maximale Druckvolumen

des GuiderIIS beträgt 280 x 250 x 300 mm.

Nivellierungsknöpfe

Die Knöpfe unter der Druckplattform, über die der

Abstand zwischen der Düse und der Druckplatte

angepasst werden kann.

Extruder

Das Gerät, das das Filament von der Spule zieht, es
schmilzt und dann durch eine Düse auf die Druckplatte
aufträgt.

Düse

Die Düse wird auch als „Druckkopf“ bezeichnet und

befindet sich unten am Extruder, wo das erhitzte

Filament herausgepresst wird.

Extruder-Lüfter

Für die Kühlung der äußeren Teile des Extruders und

Getriebemotors.

Filament-Zufuhr

Eine Öffnung, die sich auf der Oberseite des Extruders

befindet.

Filament-Führungsrohr

Ein schwarzes Kunststoffteil, das das Filament vom

Filament-Behälter bis zur Zufuhr leitet.

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

19

Filament-Behälter

Eine Box zum Unterbringen des Flashforge-Filaments.

PVP-Klebestift

Ein fester Klebstoff, der benutzt wird, damit das

Modell fest auf der Platte klebt.

Reinigungswerkzeug

Ein Werkzeug zum Beseitigen von Verstopfungen und

Reinigen des Extruders.

Gabelschlüssel

Ein Werkzeug zum Greifen des Metallwürfels der

Düse.

2.1.3 Gerätedaten

Name

Guider IIS

Anzahl an Extrudern

Einer

Drucktechnologie

Schmelzschichtung (Fused Filament Fabrication, FFF)

Displaygröße

5-Zoll-IPS-Farb-Touchscreen

Druckvolumen

280 x 250 x 300 mm

Schichtauflösung

0,05-0,4 mm

Druckgenauigkeit

±0,1 mm

Positioniergenauigkeit

Z-Achse: 0,0025 mm, XY-Achse: 0,011 mm

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

20

Filament-Durchmesser

1,75 mm (±0,07)

Düsendurchmesser

0,4 mm

Druckgeschwindigkeit

10~200 mm/s

Software

FlashPrint Support Simplify3D

Unterstützte Dateiformate

Eingabe: 3MF/STL/OBJ/FPP/BMP/PNG/JPG/JPEG

Ausgabe: GX/G

Betriebssystem

Windows XP/Vista/7/8/10、Mac OS、Linux

Geräteabmessungen

490 x 550 x 560 mm

Nettogewicht

30 kg

Wechselstrom-

Eingangsspannung

Eingangsspannung: 100-240 VAC, 47-63 Hz,

Leistung: 500 W

Anschlüsse

USB-Kabel, USB-Stick, W-LAN, Ethernet

Flash Cloud Polar Cloud

Kameramann

In der Ecke zwischen vorderem und rechtem Brett

Filterlüfter

Auf dem Backboard

21

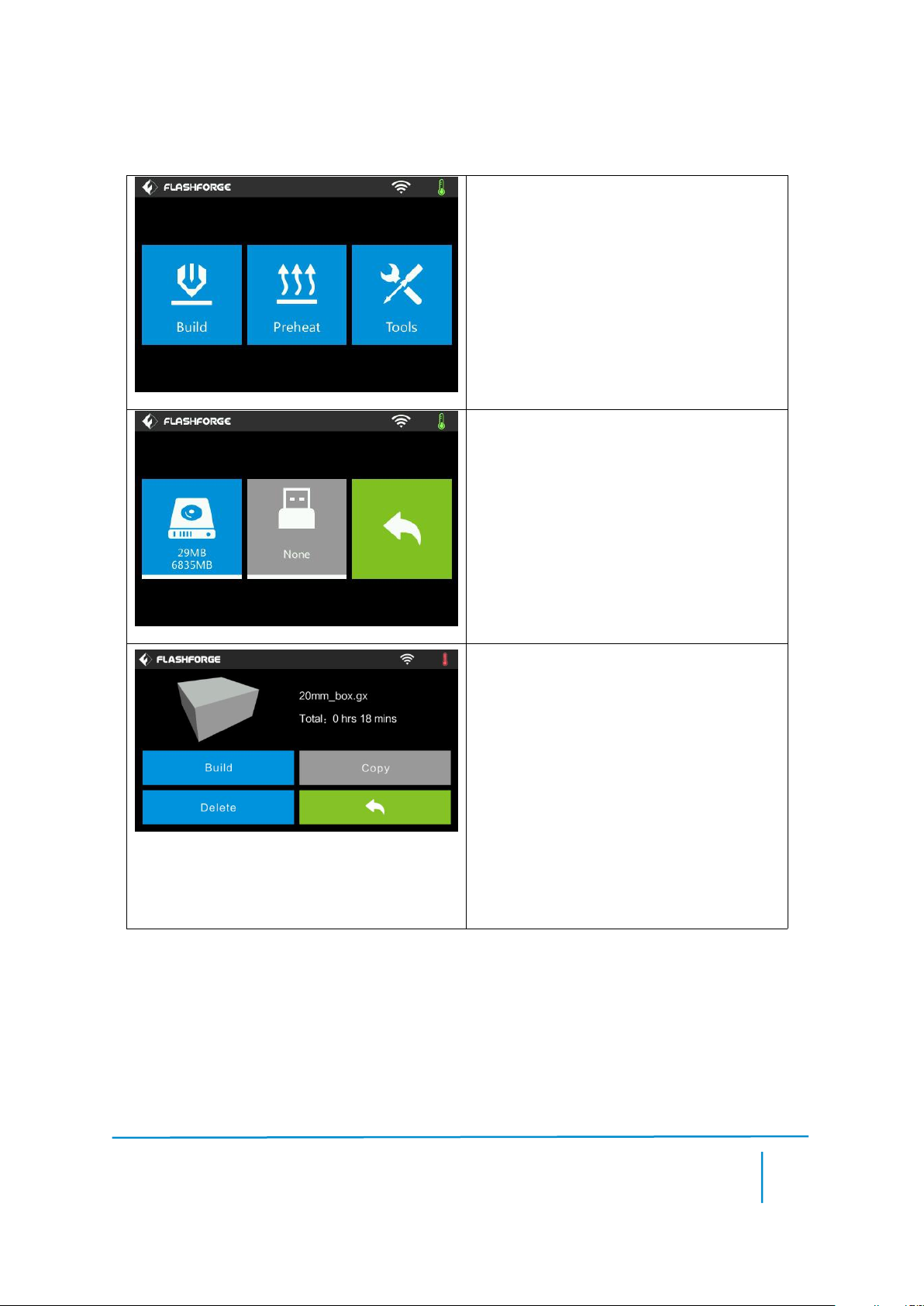

2.1.4 Touchscreen-Menüs

„Build“

Lesen der Druckdatei von

 der lokalen Speicherkarte

 dem USB-Stick

 Pfeil zurück

Wählen Sie die gewünschte Druckdatei aus
der Liste.

 „Build“: Zum Starten des Drucks

 „Copy“: Zum Kopieren der Dateien vom

USB-Stick auf die lokale Speicherkarte.
(Die Schaltfläche ist beim Drucken von der
lokalen Speicherkarte nicht verfügbar.)

 „Delete“: Zum Löschen der Druckdatei

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

22

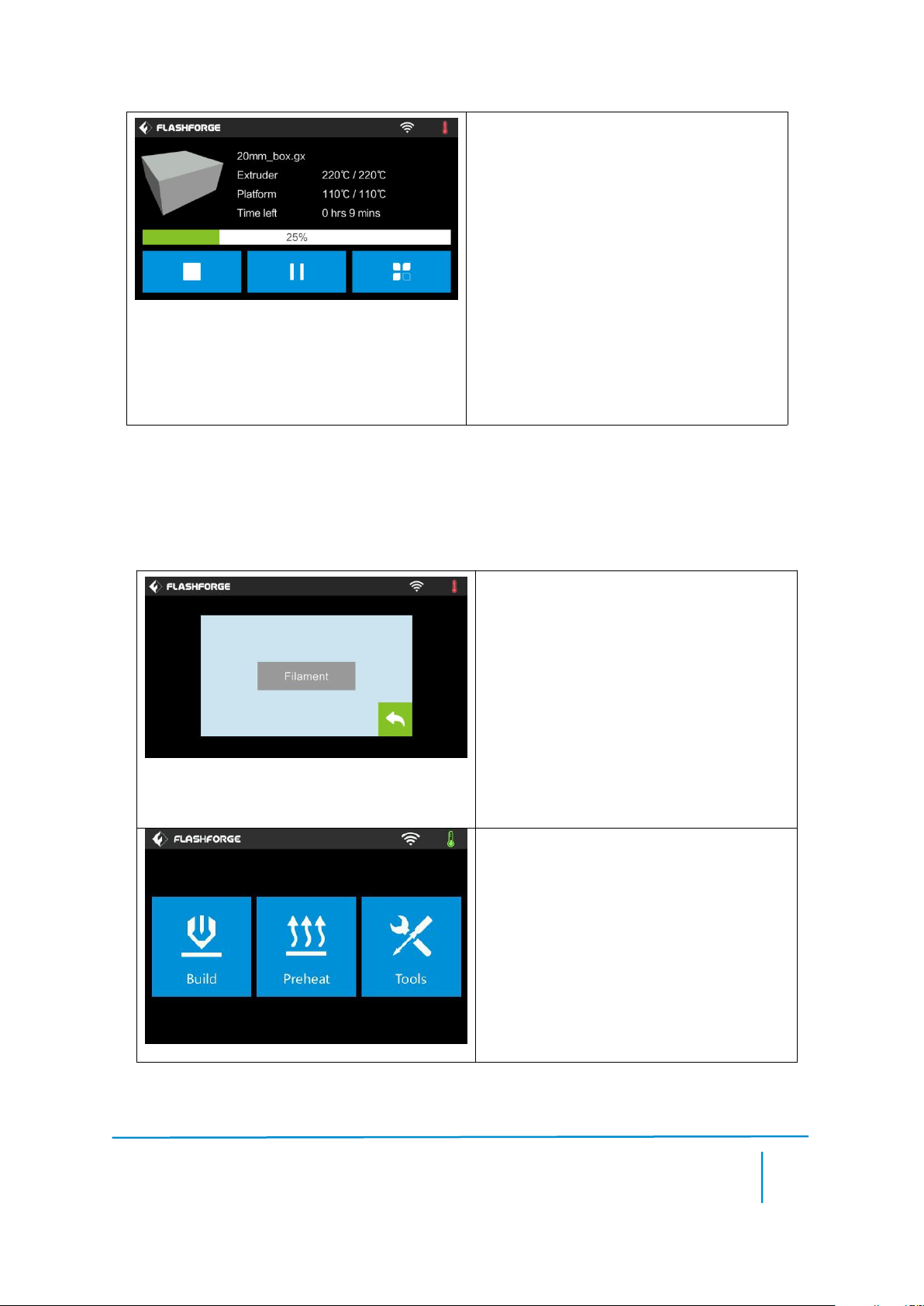

Druckmenü

 „Abort“: Zum Abbrechen des
Druckauftrags

 „Pause/Resume“: Zum
Unterbrechen/Wiederaufnehmen des
Druckauftrags

„More“: Zum Wechseln von Filament und
Einrichten der automatischen Abschaltung
während des Druckens

Tools des Druckmenüs

 „Filament“: Zum Wechseln des Filaments
während des Druckens.

(Hinweis: Der laufende Betrieb muss erst
unterbrochen werden.)

 „Cancel“: Zum Beenden der Tools und
zum Zurückkehren zum Druckmenü

„Preheat“

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

23

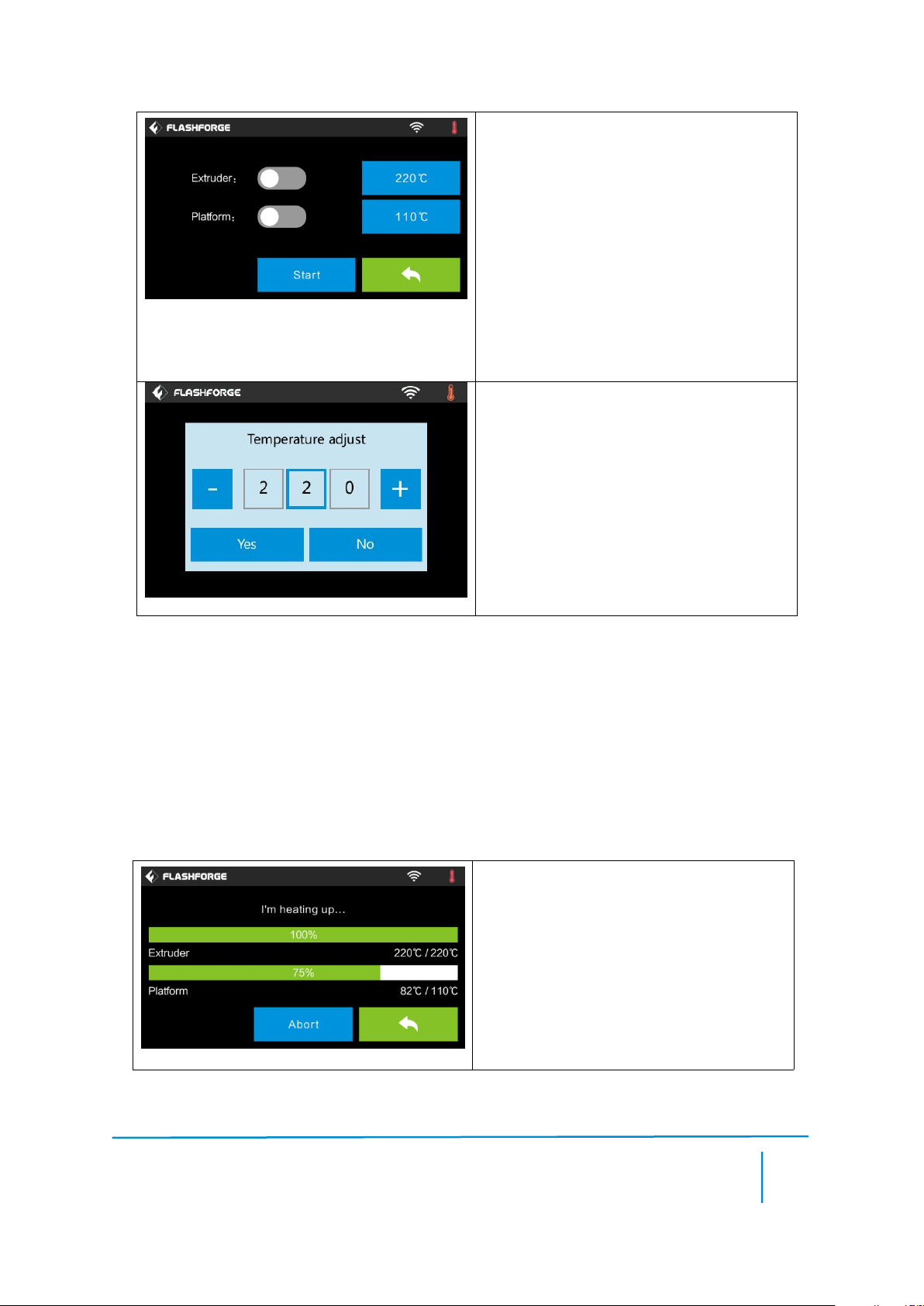

Tippen Sie auf die Schaltfläche [Preheat],
um das Menü für das Aufwärmen zu öffnen.
Tippen Sie auf die Schaltfläche [Start], um
den Aufwärmvorgang bis zur festgelegten
Temperatur zu starten.

Die Standardtemperatur beträgt 220℃.

Tippen Sie zum Festlegen der Temperatur
auf den Balken auf der Anzeige.

Legen Sie die Aufwärmtemperatur wie folgt
fest:

Tippen Sie auf [Yes], um die Einstellung zu
speichern, oder tippen Sie auf [No], um die
Einstellung abzubrechen.

Auf dem Bild wird das Menü für das
Aufwärmen dargestellt. Es werden die
aktuelle Temperatur sowie die
Zieltemperatur angezeigt. Tippen Sie auf die
Schaltfläche [Abort], um den
Aufwärmvorgang abzubrechen.

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

24

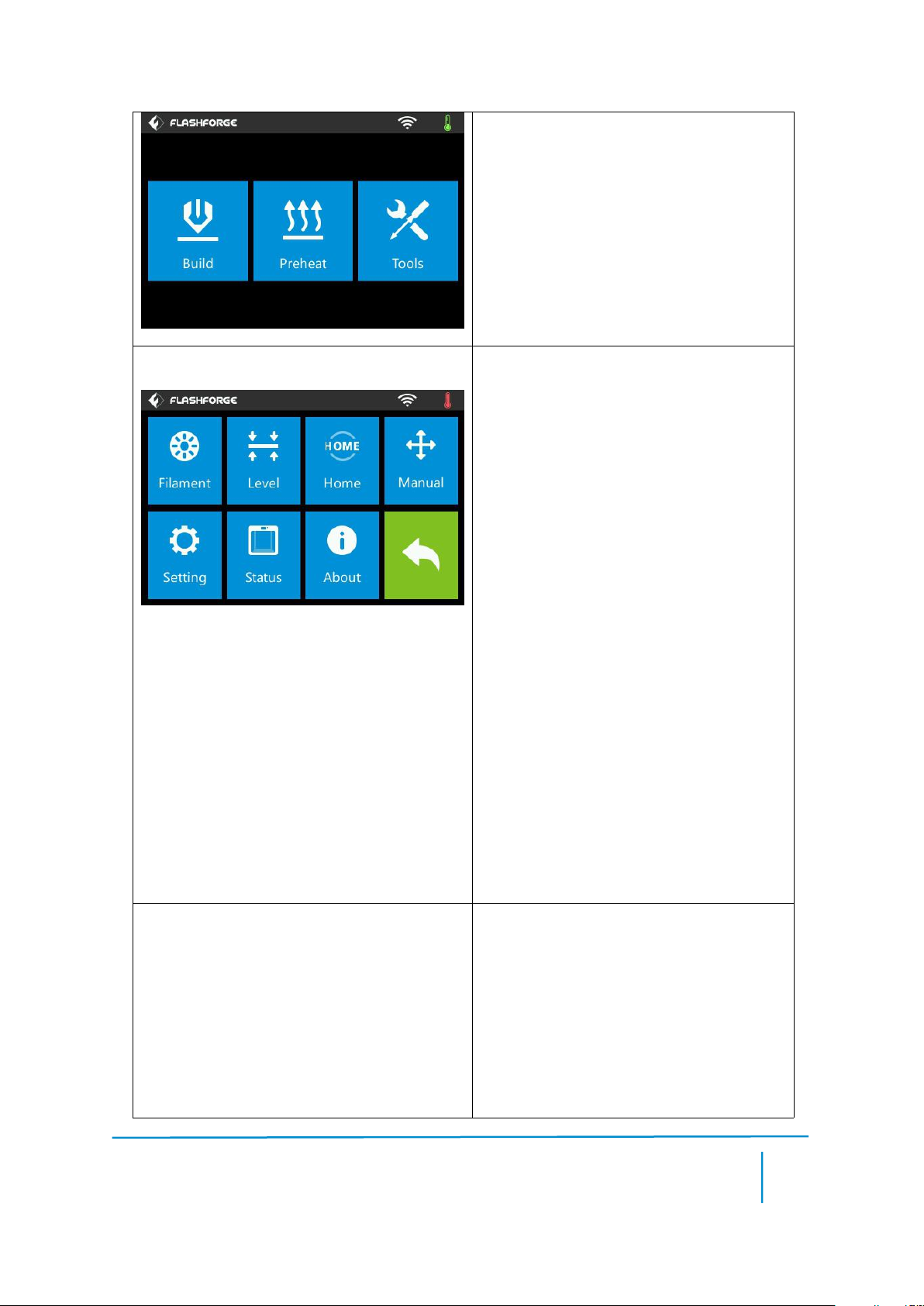

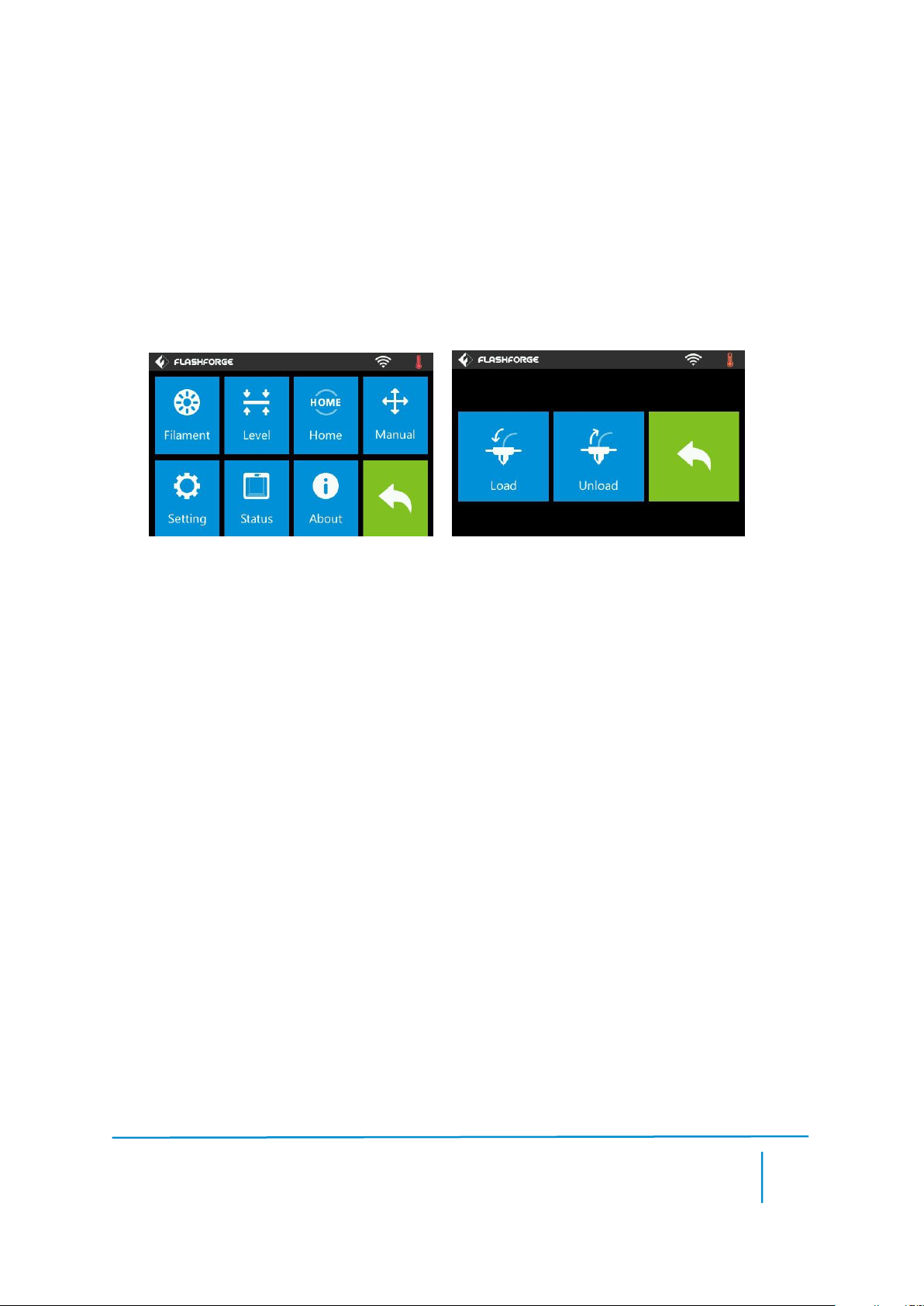

„Tools“

Tippen Sie auf [Tools], um die Optionen für
die Tools aufzurufen.

 „Filament“: Zum Einsetzen/Entnehmen
von Filament.

 „Level“: Zum Verstellen der Druckplatte

 „Home“: Zum Wiederherstellen des

Nullpunkts für die X-, Y- und Z-Achsen

 „Manual“: Zum manuellen Anpassen der
X-, Y- und Z-Achsenpositionen

 „Setting“: Zum Einrichten wichtiger
relevanter Funktionen

„Status“: Zum Prüfen des Druckerstatus in
Echtzeit

 „About“: Informationen zum Drucker.

 Pfeil zurück

Manuelle Anpassung

 „Y+“: Der Extruder bewegt sich zum
Nullpunkt, d. h. zur Rückseite des Geräts.

 „Y-“: Der Extruder bewegt sich in die der
„Y+“-Position entgegengesetzte Richtung.

 „X+“: Der Extruder bewegt sich zum

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

25

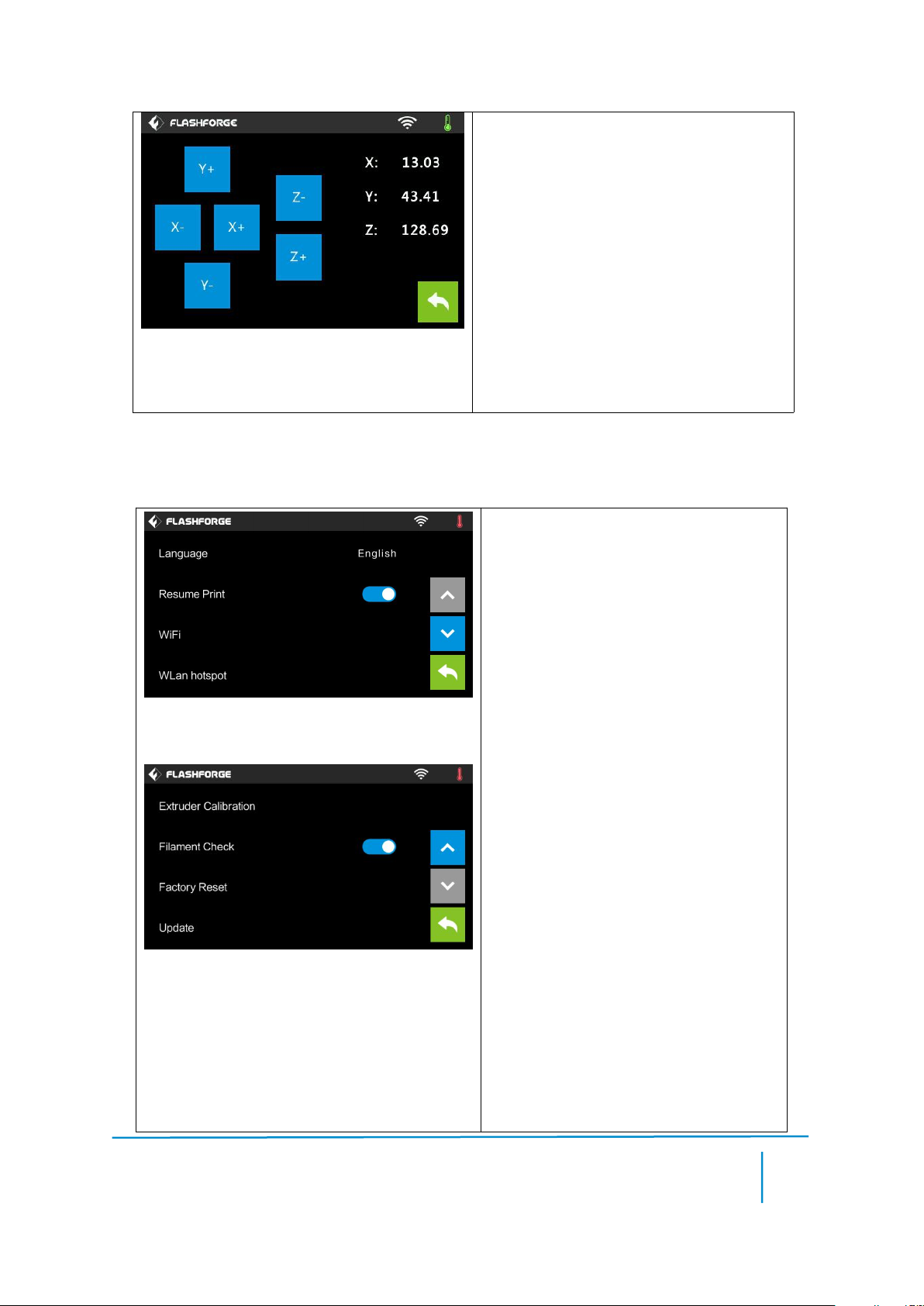

Tippen Sie auf [Setting], um in das Menü
für die Einstellungen zu gelangen.

 „Language“: Zum Festlegen der
Displaysprache

 „Resume Print“: Zum
Wiederaufnehmen des Druckvorgangs
nach einem Neustart des Guider II

 „WiFi“: Zum Ein-/Ausschalten des
W-LAN

 „WLan hotspot“: Zum Ein-/Ausschalten
des W-LAN-Hotspots

 „Extruder Calibration“: Zum Einstellen
des Anfangsabstands zwischen Extruder
und Druckplatte

 „Filament Check Off“: Zum
Ein-/Ausschalten der Filament-Prüfung

 „Factory Reset“: Zum Wiederherstellen
der Werkseinstellung

 „Update“: Zum Aktualisieren der
Firmware-Version

Nullpunkt, d. h. nach rechts.

„X-“: Der Extruder bewegt sich in die der
„X+“-Position entgegengesetzte Richtung.

 „Z+“: Die Druckplatte bewegt sich nach
oben.

 „Z-“: Die Druckplatte bewegt sich nach
unten.

 Pfeil zurück

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

26

Pfeil zurück

„WiFi“:

 Einschalten des W-LAN: Schalten Sie
das W-LAN ein, geben Sie den
W-LAN-Hotspot frei und legen Sie das
W-LAN am Computer fest

Pfeil zurück

„WLAN hotspot“

 Ein/Aus: Zum Ein-/Ausschalten des

W-LAN-Hotspots

 „Setup WLAN hotspot“: Zum Festlegen

der SSID und des Kennworts

„SSID name“: Der Name des Hotspots

„Password“: Das Kennwort des Hotspots

„Save“: Zum Speichern der Einstellung

Pfeil zurück

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

27

„Status“:

Zeigt den Status der Extrudertemperatur in
Echtzeit an

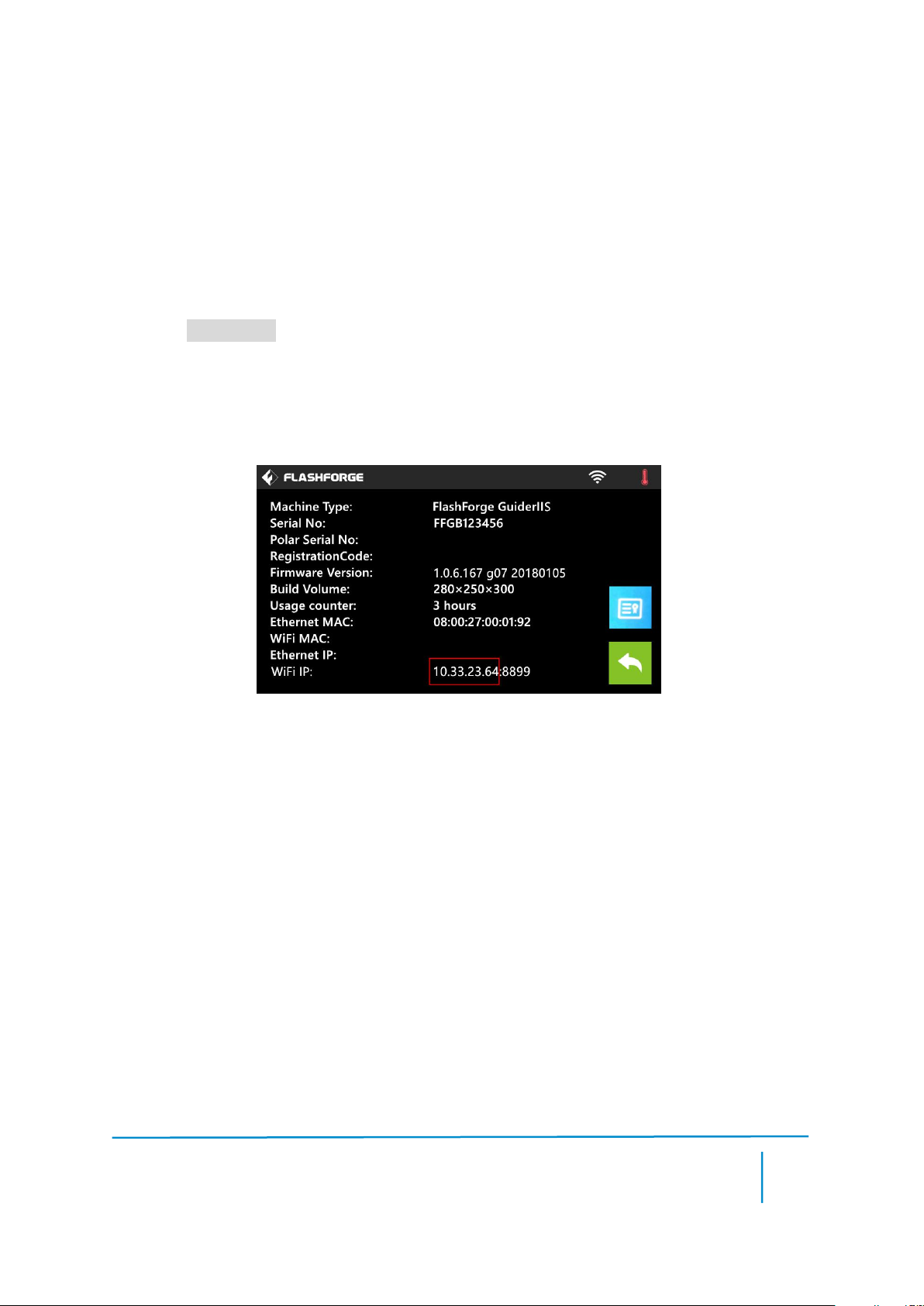

„About“:

Zeigt die grundlegenden Informationen zum
Gerät an

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

28

2.2 Zubehör

Filament*1 Netzkabel USB-Kabel Filament-Führungsrohr

Handbuch „Erste Schritte“ USB-Stick Schraubenzieher Innensechskantschlüssel (M2,0/2,5)

Klebestift Gabelschlüssel Reinigungswerkzeug Kundendienstkarte

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

29

Kapitel 3: Auspacken

(Referenzvideo: Auspacken）

In diesem Kapitel wird beschrieben, wie Sie den GuiderIIS -3D-Drucker

vollständig auspacken. (Hinweis: Lesen Sie unbedingt die gesamte Anleitung zum

Auspacken.)

3-2

3-1

(3-1) Stellen Sie die Verpackung auf einer sauberen Arbeitsfläche ab.

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

30

(3-2) Öffnen Sie die Verpackung und entnehmen Sie die beiden Styroporteile. Heben

(3-3) Der GuiderIIS ist in Verpackungsmaterialien eingepackt. Entfernen Sie diese

Stück für Stück.
(3-4) Unten in der Verpackung befinden sich eine Spule mit Filament, ein Spulenhalter,

Netzkabel, USB-Kabel, Filament-Führungsrohr, Klebestift und eine Werkzeugtasche

(USB-Stick*1, Innensechskantschlüssel*2, Gabelschlüssel*1, Reinigungswerkzeug*1

und ein Schraubenzieher*1).

3-3

3-4

Sie dann den GuiderIIS aus der Verpackung.

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

31

Entfernen Sie die Styroporteile, die dem Schutz der Seiten dienen.

(3-5) Entfernen Sie den Beutel, um den GuiderIIS freizulegen.
(3-6) Entfernen Sie die oberen Styroporteile vom Drucker. Dort befinden sich auch das

Handbuch „Erste Schritte“ sowie die Kundendienstkarte.

(3-7) Schneiden Sie die vier Bänder durch, die die Führungsstange fixieren. Schieben

3-6

3-7

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

32

Sie dann den Extruder hin und her, um sicherzustellen, dass er sich in

ordnungsgemäßem Zustand befindet.

(3-8) Nehmen Sie die obere Druckerabdeckung heraus.

Herzlichen Glückwunsch! Ihr GuiderIIS ist nun vollständig ausgepackt. Im

nächsten Kapitel wird der Hardwareaufbau des GuiderIIS beschrieben.

3-9

3-8

33

Kapitel 4: Hardwareaufbau

Der GuiderIIS wurde bereits im Werk installiert, d. h. Sie können mit dem GuiderIIS

direkt drucken, nachdem Sie die Filament-Spule eingesetzt haben und die Nivellierung

abgeschlossen ist.

4.1 Filament-Installation

4-1

Filament-Erkennung

Element in Schwarz.

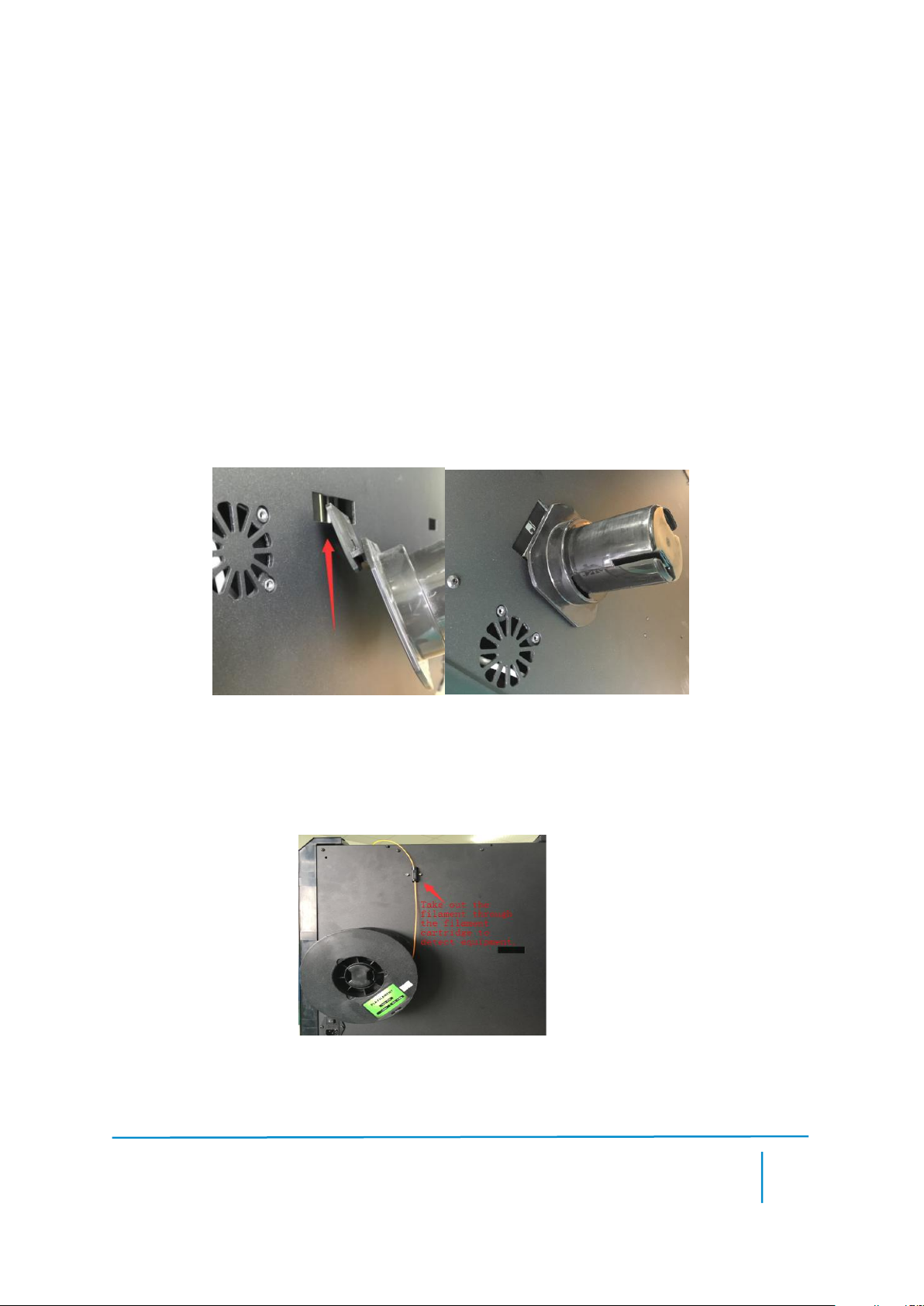

(4-1) Der Filament-Behälter befindet sich an der Rückseite des GuiderIIS. Nehmen Sie
den Behälter aus dem GuiderIIS.

4-2

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

34

(4-2) Wickeln Sie das Filament ab und führen Sie es durch das Element für die

Filament-Erkennung. (Hinweis: Das Filament sollte von der Unterseite der Spule

nach oben geführt werden.)

4.2 Starten des Druckers

4-3

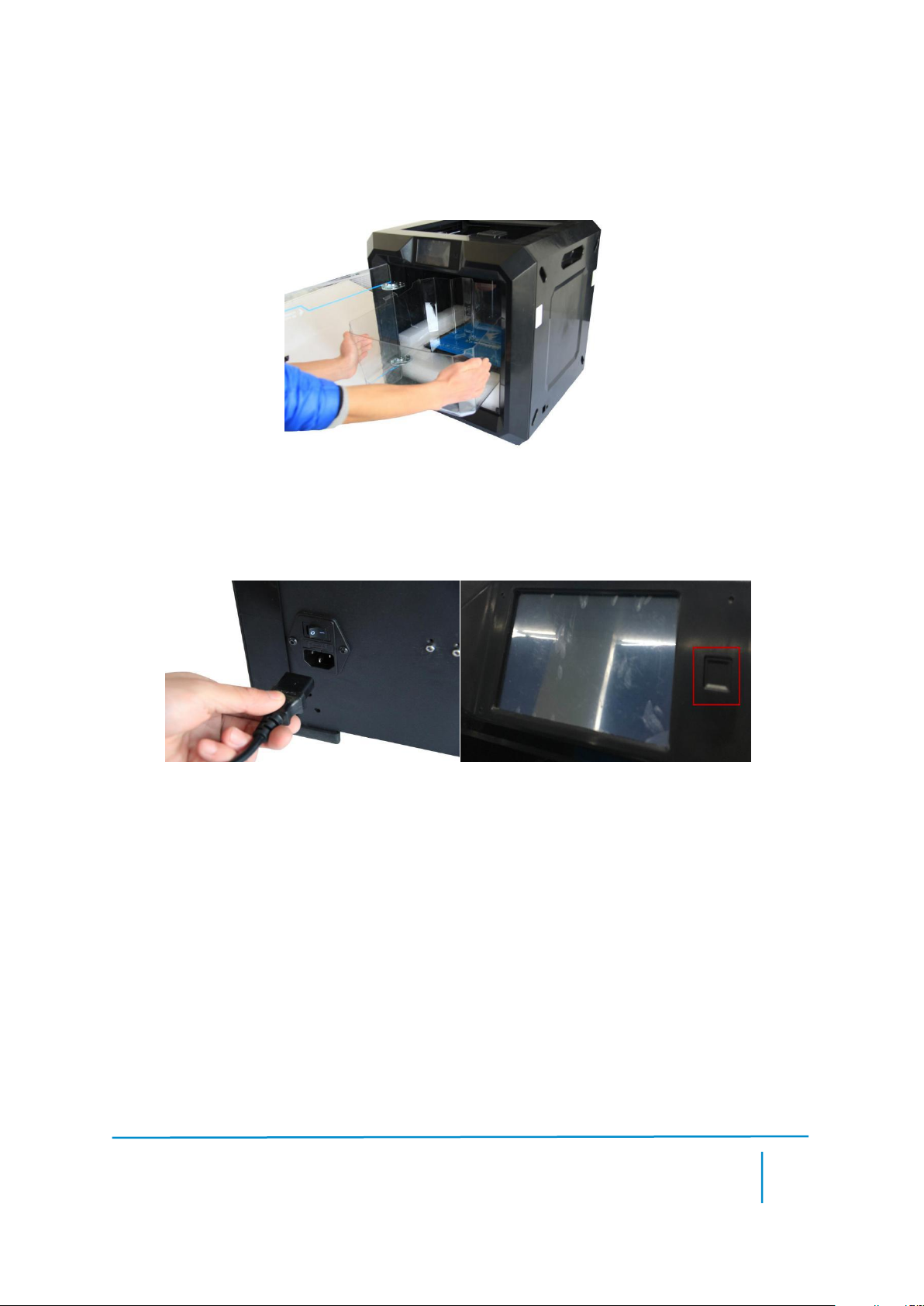

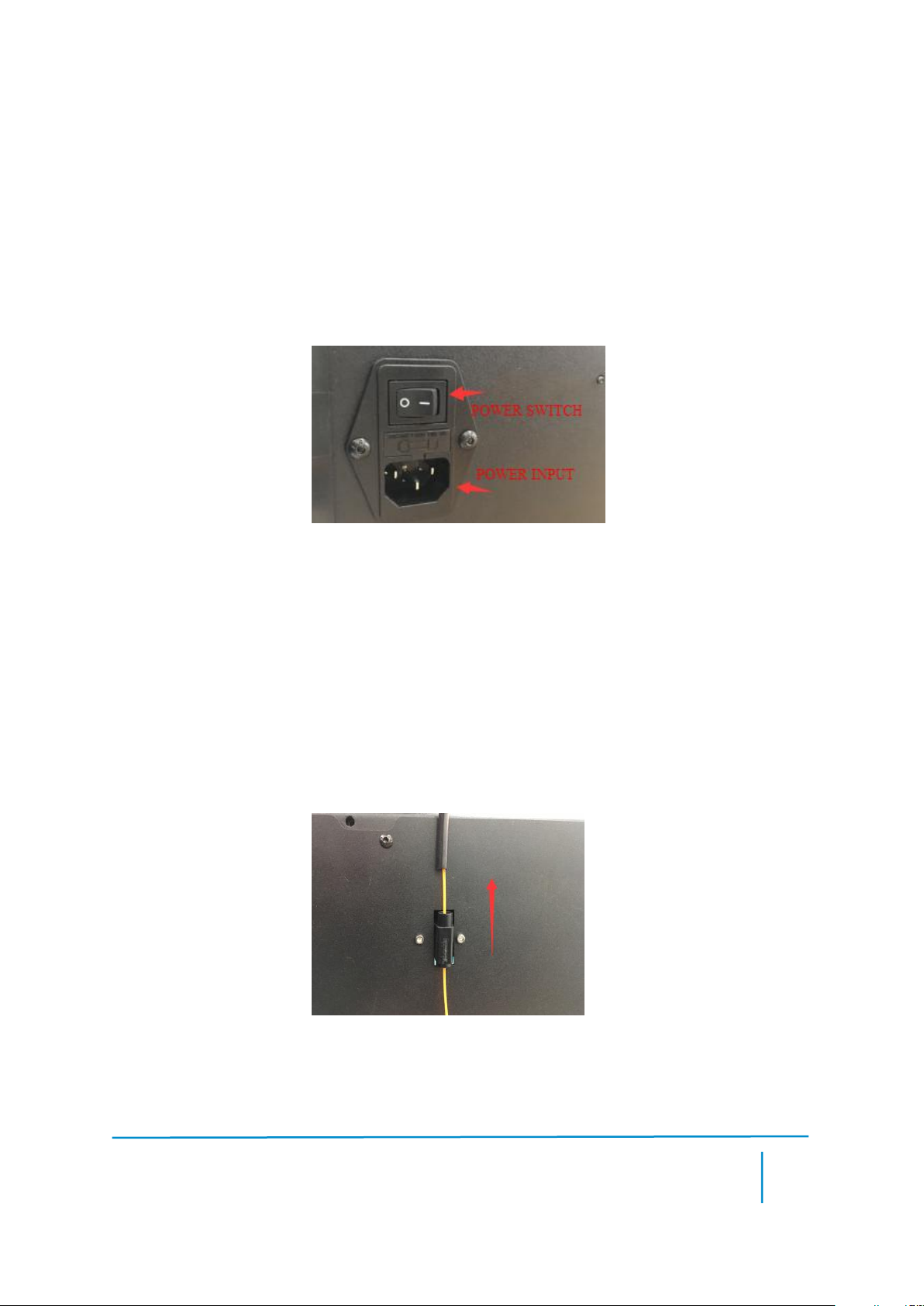

(4-3) Stecken Sie das Netzkabel in den entsprechenden Anschluss auf der Rückseite

des GuiderIIS, und schließen Sie das Kabel dann an eine Steckdose an.

4.3 Einsetzen des Filaments

Damit das Filament festsitzt und das Gerät keinen Schaden nimmt, muss das

Filament-Führungsrohr richtig eingesetzt werden.

4-4

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

35

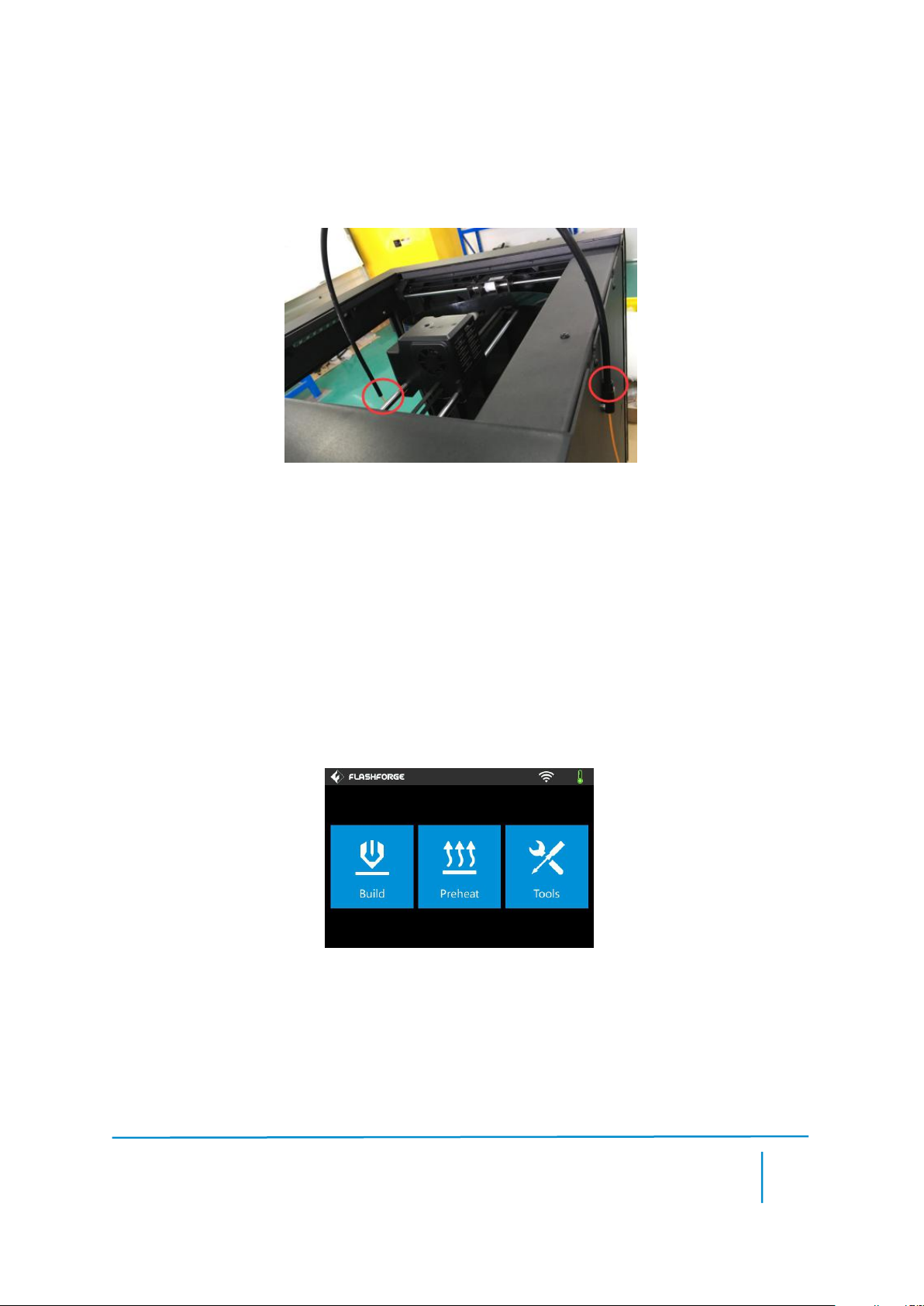

(4-4) Entnehmen Sie das Filament-Führungsrohr, und fädeln Sie das Filament aus

dem Element für die Filament-Erkennung ein.
(4-6) Führen Sie das Filament aus dem Filament-Führungsrohr in die Filament-Zufuhr

ein.
Als Nächstes wird das Flashforge-Filament geladen. (Hinweis: Senken Sie die

Druckplatte ab, so dass der Abstand zwischen Düse und Druckplatte auf

mindestens 50 mm vergrößert wird, um einen Stau an der Düse zu vermeiden.)

(4-7) Tippen Sie auf [Tools].

4-6

36

6

(4-9) Nachdem der Extruder eine Temperatur von 220℃erreicht hat, ertönt ein

Druckersignalton als Aufforderung, das Filament in den Extruder einzusetzen.

4-10

(4-10) Setzen Sie das Filament in einem senkrechten Winkel in den Extruder ein. Das

4-8

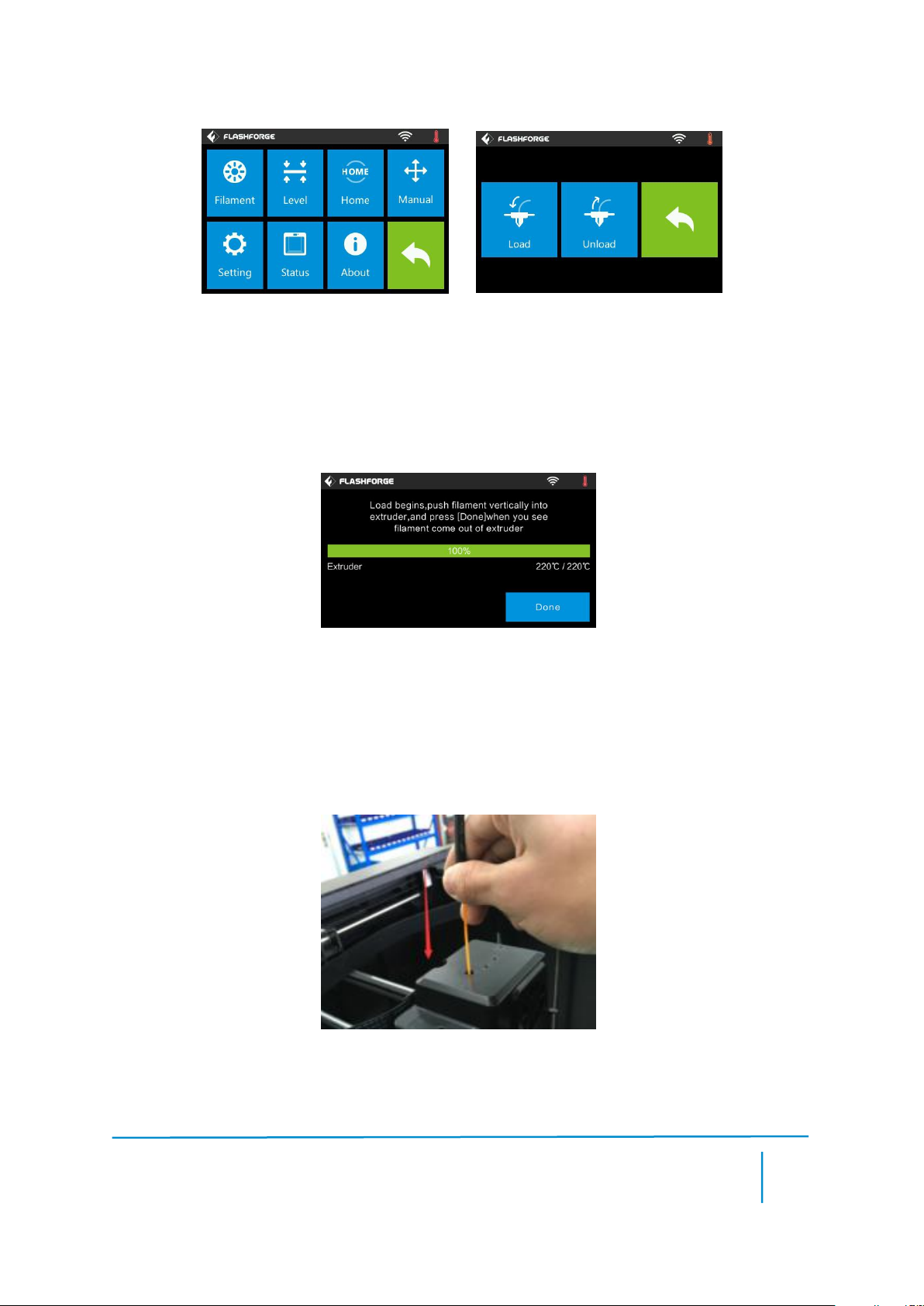

(4-8) Tippen Sie auf [Filament]--[Load]

.

4-9

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

37

Filament wird dann durch den Extruder gezogen. Tippen Sie nicht auf die Option

[Cancel], bis das Filament ein Stück weit in den Extruder eingezogen ist.

4.4 Entfernen des Filaments

4-11

(4-11) Tippen Sie auf [Tools]-[Unload]. Der Aufwärmvorgang des Extruders wird

daraufhin gestartet.

38

4-12

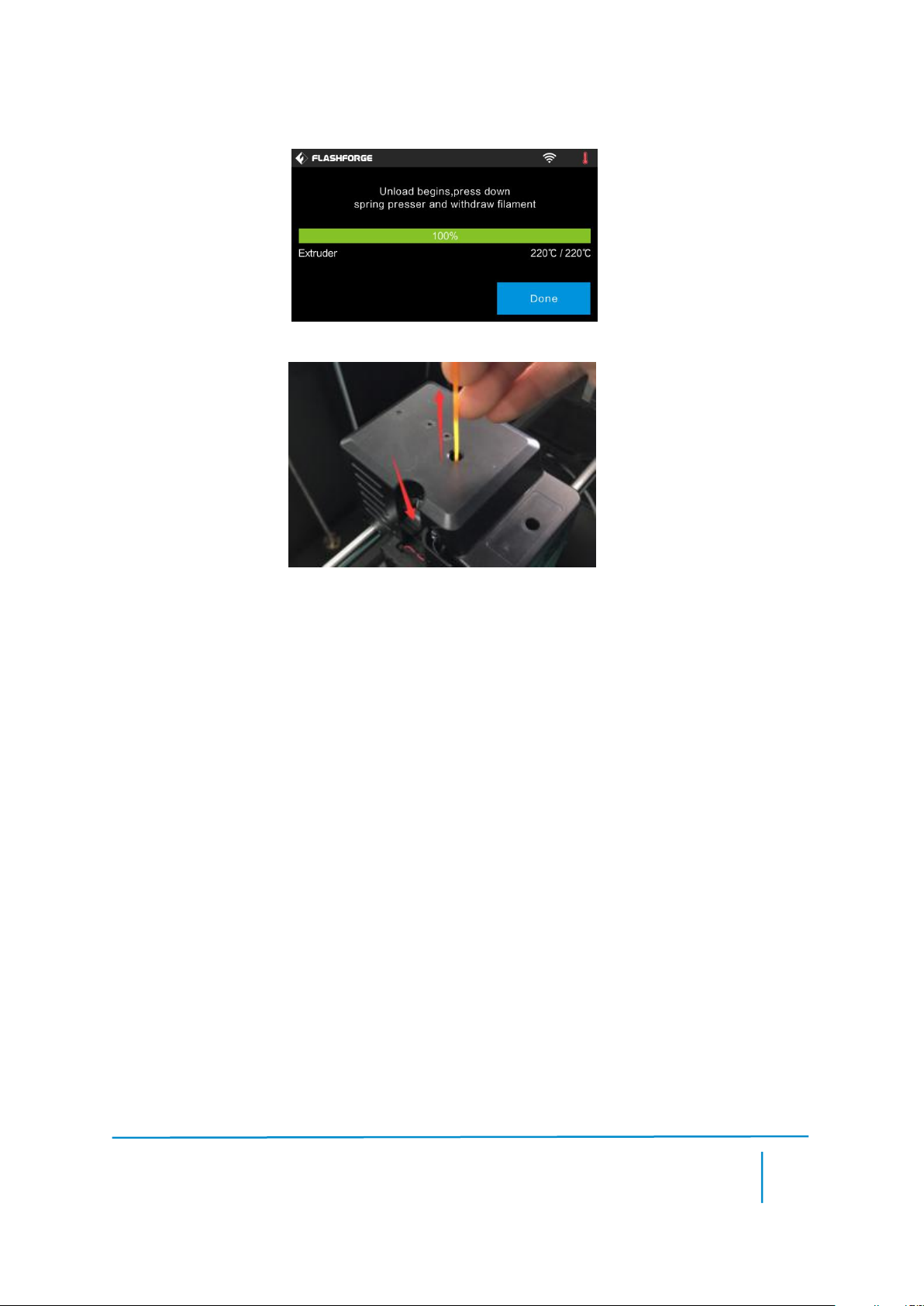

(4-12) Nachdem der Extruder eine Temperatur von 220℃ erreicht hat, ertönt ein

Druckersignalton als Aufforderung, das Filament aus dem Extruder zu entfernen.

Drücken Sie auf den Federspanner, drücken Sie das Filament für etwa drei Sekunden

nach unten, und ziehen Sie das Filament dann vorsichtig heraus.

Hinweis: Ziehen Sie das Filament nicht gewaltsam heraus, da dies zu einer

Beschädigung der Zahnräder führen kann. Wenn das geschmolzene Filament im

Extruder abgekühlt ist, wiederholen Sie die oben beschriebenen Schritte.

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

39

Kapitel 5: Nivellieren der Druckplatte

Der GuiderIIS verwendet ein intelligentes Drei-Punkt-Nivellierungssystem mit

eindeutiger und nachvollziehbarer Rückmeldung für den Benutzer. Unter der

Druckplattform befinden sich drei federgespannte Knöpfe. Der Abstand zwischen der

Platte und der Düse vergrößert sich, wenn die Spannung an den Knöpfen vergrößert

wird. Ein Lösen der Spannung führt zu einer Verringerung dieses Abstands.
(5-1) Tippen Sie auf dem Touchscreen des GuiderIIS auf [Tools] - [Level]. Warten Sie,

bis die ersten Bewegungen des Extruders und der Plattform abgeschlossen sind.

Befolgen Sie anschließend die Anweisungen am Touchscreen.

5-1

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

40

5-2

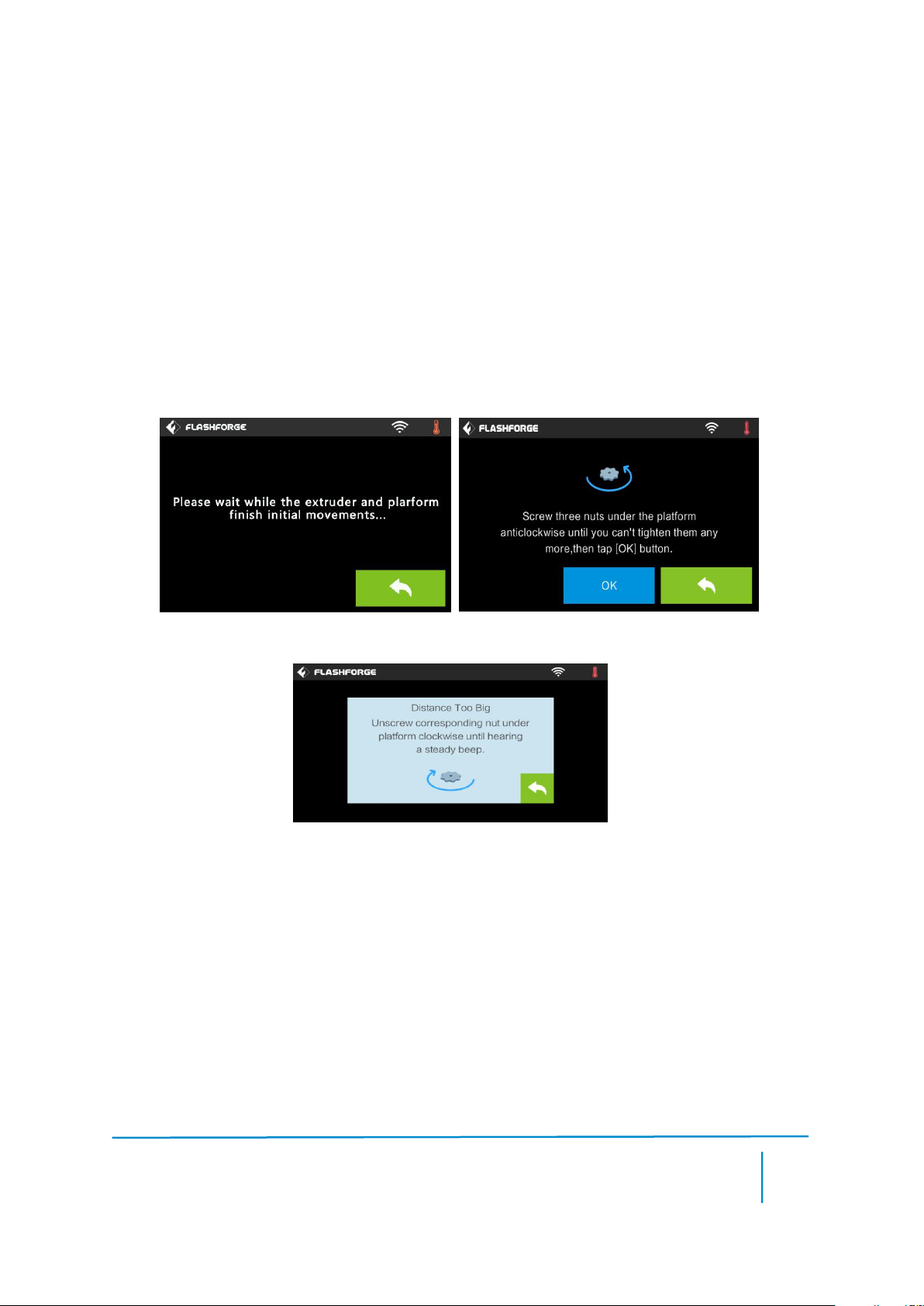

(5-2) Nach Antippen von [Yes] bewegt sich der Extruder an die Startposition, und die

Platte bewegt sich nach oben und unten, um den Abstand zwischen Düse und Platte

nochmals zu prüfen.

5-3

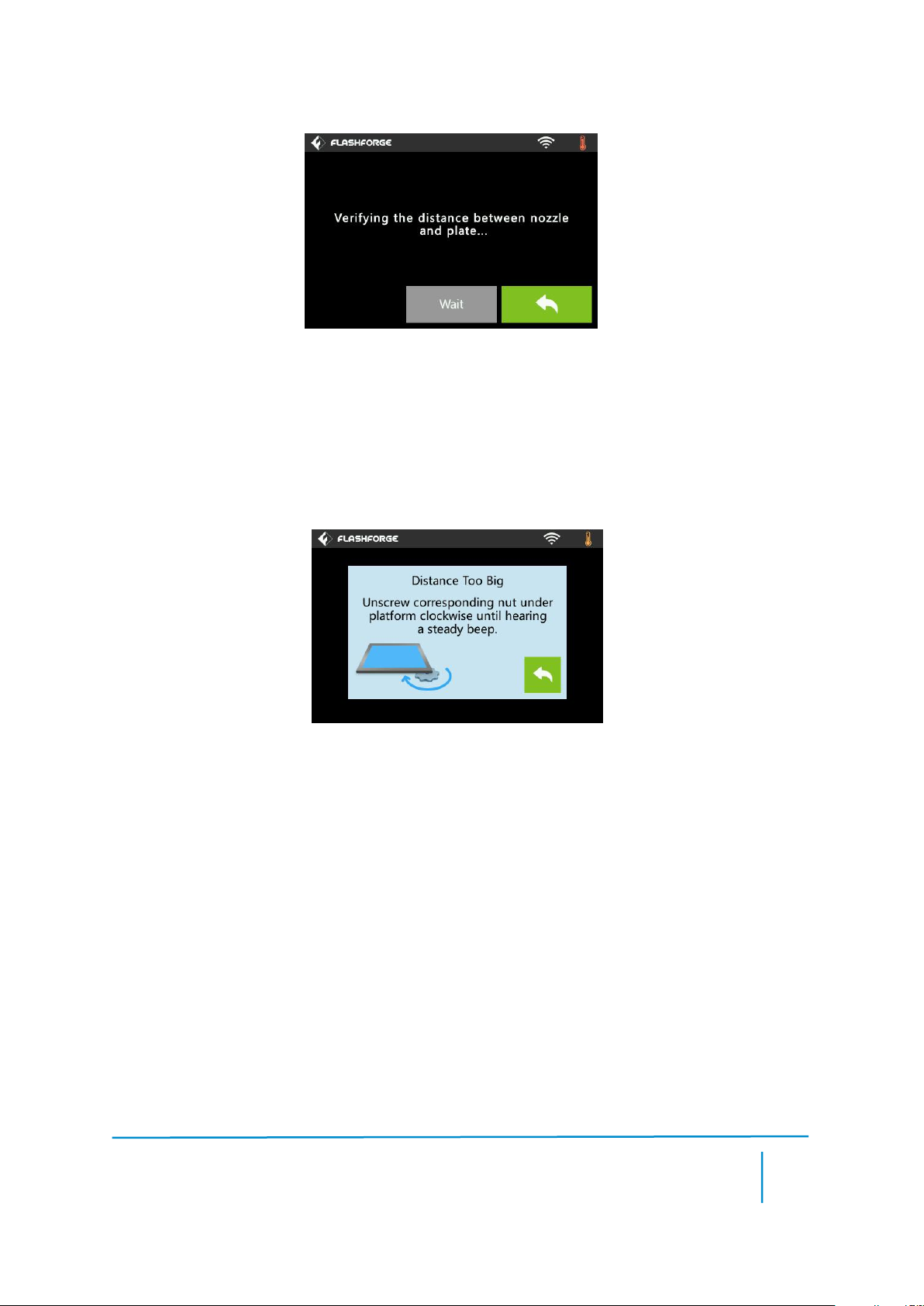

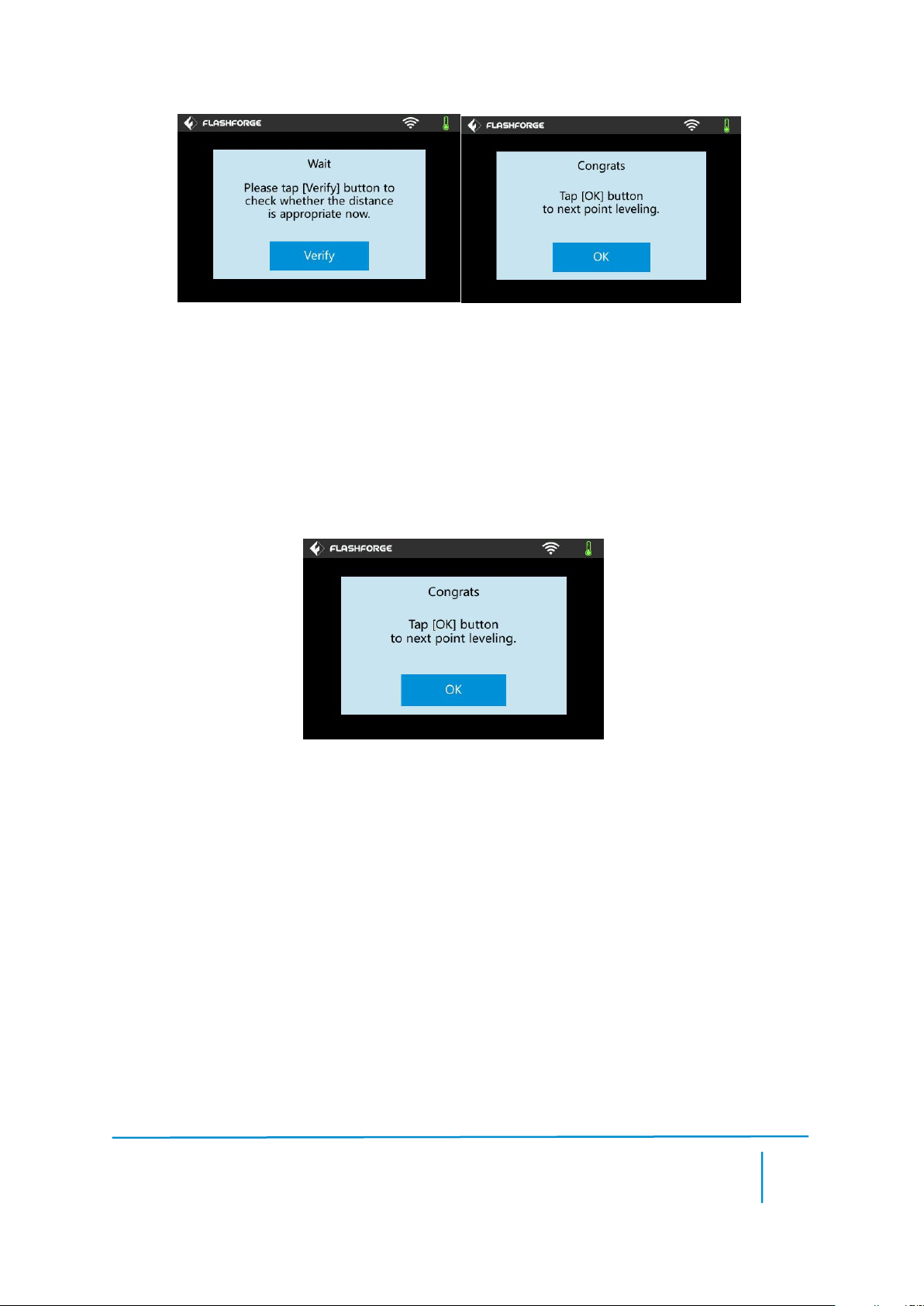

(5-3) Wenn sich der Abstand als zu groß erweist, lösen Sie die entsprechende Mutter

unter der Plattform im Uhrzeigersinn, bis ein durchgängiger Signalton erklingt und die

Schaltfläche [Verify] angezeigt wird.

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

41

5-4

5-5

Einige Nivellierungselemente können nach einer gewissen Nutzungszeit

Beschädigungen aufweisen. Ist das der Fall, kann auf den Notfallplan für die

Nivellierung zurückgegriffen werden.

(5-4) Wenn der Abstand geeignet ist, drücken Sie auf [OK], um die Nivellierung des

zweiten Punktes vorzunehmen. Sofern der Abstand noch immer nicht passend ist,

befolgen Sie die Aufforderungen, um eine weitere Anpassung vorzunehmen, bis die

Schaltfläche [OK] angezeigt wird.

(5-5) Wiederholen Sie die Schritte 2 bis 4 oben, um die Nivellierung des zweiten und

dritten Punkts abzuschließen. Tippen Sie anschließend auf [Finish], um die Anpassung

zu beenden.

Notfallplan für die Nivellierung:

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

42

（1）Setzen Sie den USB-Stick in den dafür vorgesehenen Anschluss ein.

（2）Ziehen Sie jeden der drei Knöpfe unter der Platte so fest an, wie es geht.
（3）

Tippen Sie auf dem Touchscreen auf [Build], tippen Sie auf das USB-Symbol,

und wählen Sie dann die Datei „Leveling.g“.
（4）Tippen Sie auf [Build]. Die Druckplatte und der Extruder beginnen sich dann zu

bewegen.
（5）Nachdem diese Bewegungen abgeschlossen sind, können Sie den Abstand

zwischen Druckplatte und Düse manuell anpassen. Bewegen Sie den Extruder, bis er

sich direkt über dem vorderen linken Knopf befindet, und verstellen Sie den Knopf

entsprechend. Benutzen Sie ein Papier im A4-Format, um den Abstand zu prüfen.

Stellen Sie beim Verstellen des Knopfs sicher, dass sich das Papier zwischen Düse und

Druckplatte bewegen lässt. Es darf eine gewisse Reibung am Papier entstehen, aber es

muss einfach zwischen Platte und Düse durchgeführt werden können, ohne dass es

dabei reißt oder beschädigt wird.

（6）

Fahren Sie dann mit den Positionen direkt über dem vorderen rechten und dem

hinteren Knopf fort und passen Sie den Abstand wie oben beschrieben an.
（7）Bringen Sie als Nächstes den Extruder in die Position mittig über der

Druckplatte, um die Einstellungen zu prüfen. Stellen Sie sicher, dass das Papier

zwischen Düse und Platte mit einer moderaten Reibung durchgezogen werden kann.

（8）Tippen Sie auf die Schaltfläche „Abort“, und schließen Sie die Nivellierung ab.

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

43

Kapitel 6: Informationen zur Software

6.1 Softwareinstallation

6.1.1 Beschaffen der Software

Methode 1: Das Installationspaket befindet sich auf dem USB-Stick im Lieferumfang.
Methode 2: Öffnen Sie den folgenden Link, um das Installationspaket

herunterzuladen:

http://www.flashforge.com

Schritte:
Support---Downloads---FlashPrint---gewünschte Softwareversion

wählen---herunterladen

1. Extrahieren Sie die ZIP-Datei, oder starten Sie das Installationsprogramm, und

befolgen Sie dann die Anweisungen zur Installation der Software.

6.1.2 Installieren und Einrichten der Software

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

44

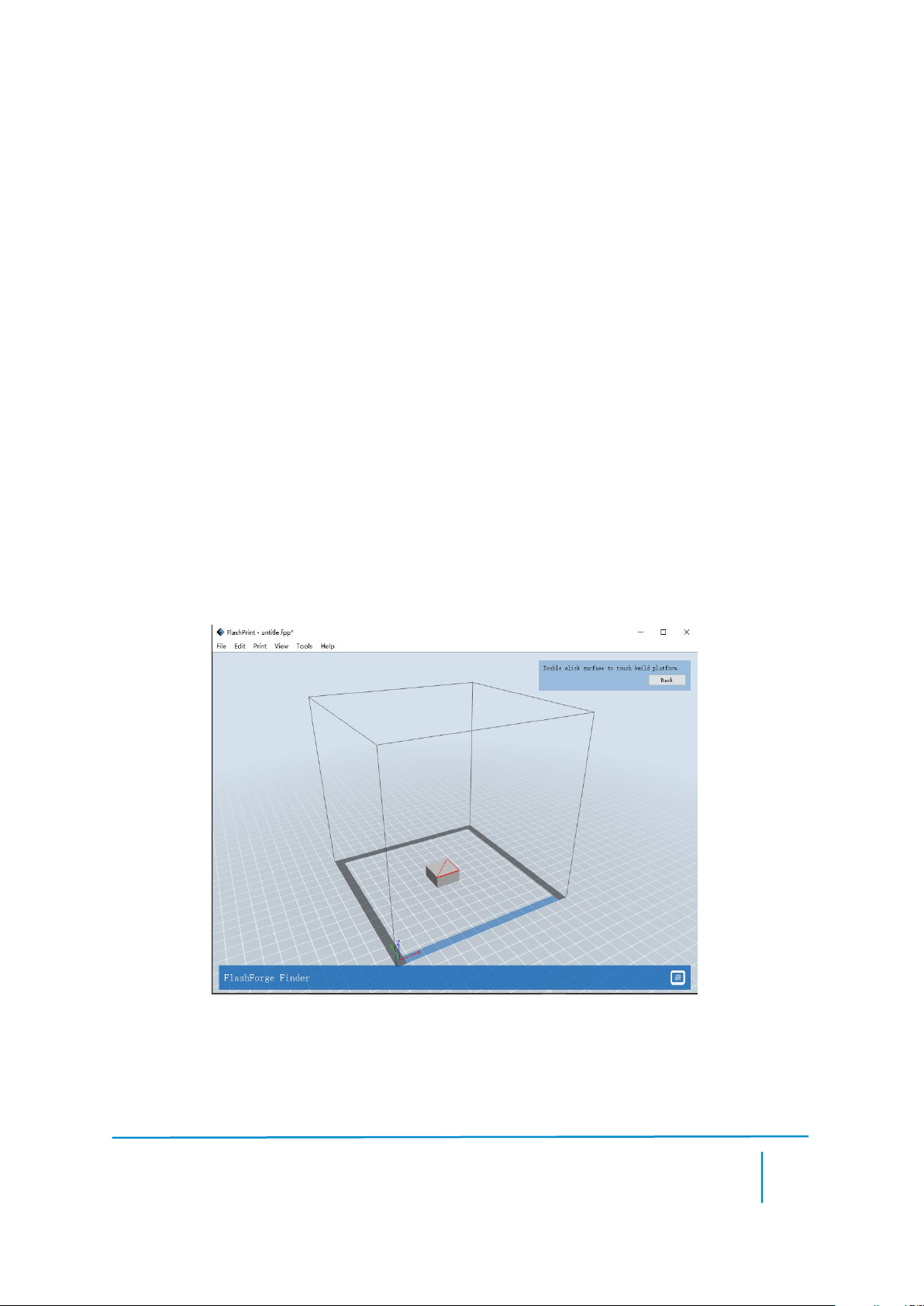

2. Starten Sie die Software über das Startmenü oder indem Sie auf das Symbol für die

Software klicken. (siehe 6-1)

6-1

6.2 Erste Schritte mit FlashPrint

6. 2.1 Auswählen des Gerätetyps

! Nachdem Sie FlashPrint gestartet haben, müssen Sie als Erstes den Gerätetyp

auswählen.
Beim Starten von FlashPrint wird ein Dialogfeld geöffnet. Wählen Sie in der Liste der

Gerätetypen „Flashforge GuiderIIS“, und klicken Sie anschließend auf [OK]. Sie

können den Gerätetyp auch ändern, indem Sie auf [Print]--[Machine type] klicken.

Siehe Grafik 6-2:

6-2

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

45

6.2.2 Erste Schritte mit der Software

46

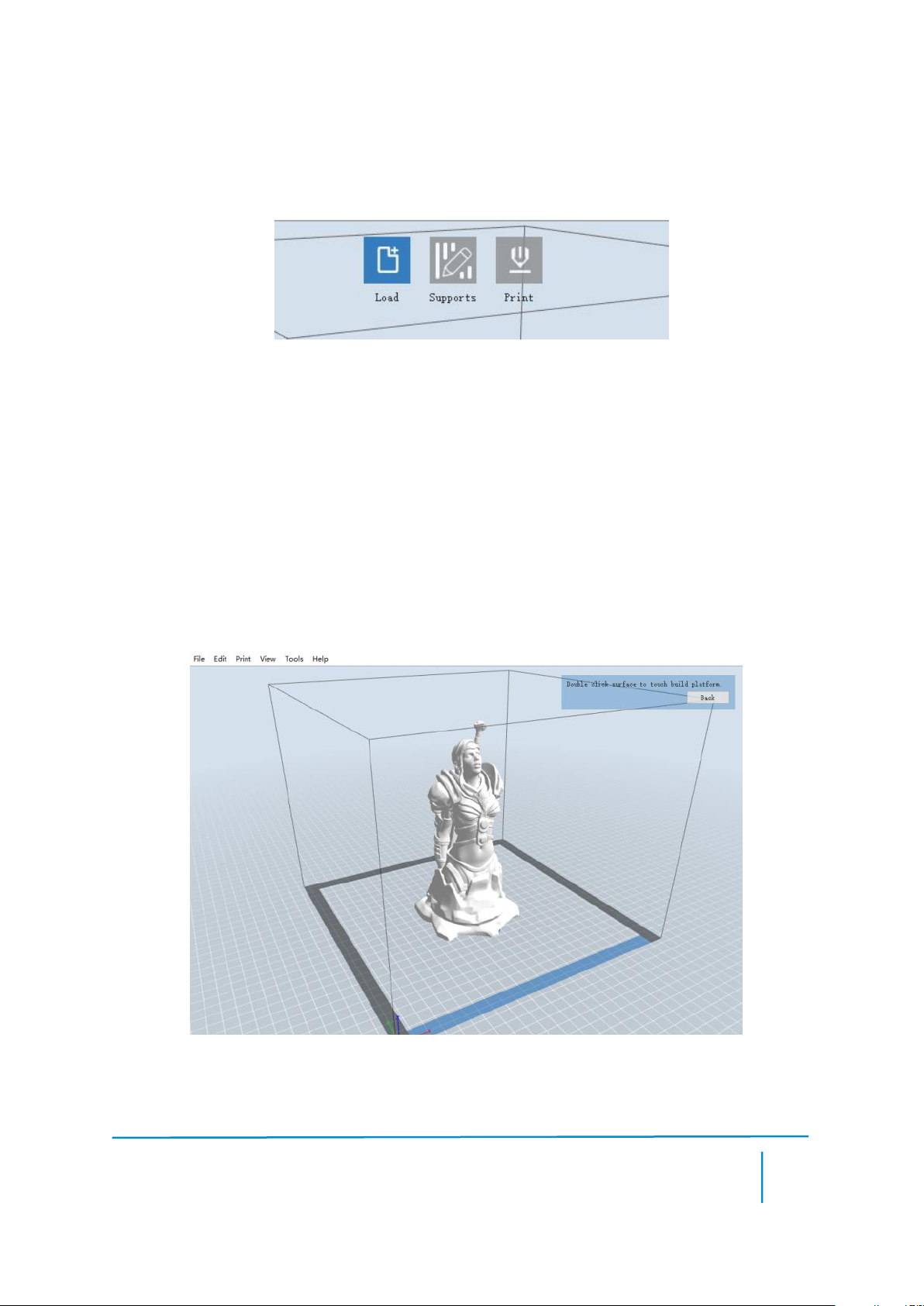

Eine oder mehrere Dateien laden

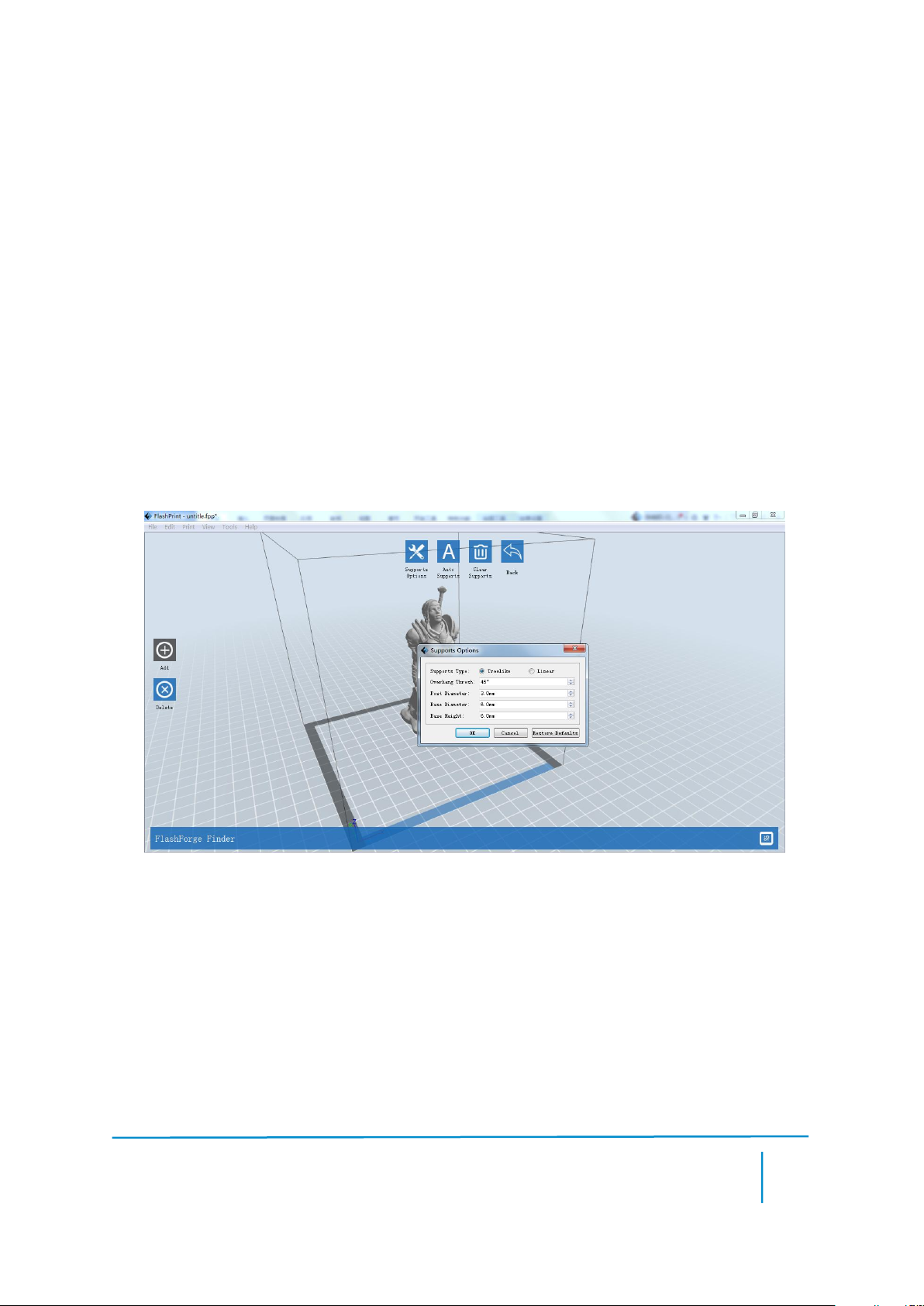

In den Stützen-Bearbeitungsmodus wechseln

Direkt über den GuiderIIS drucken oder Dateien auf den USB-Stick

exportieren

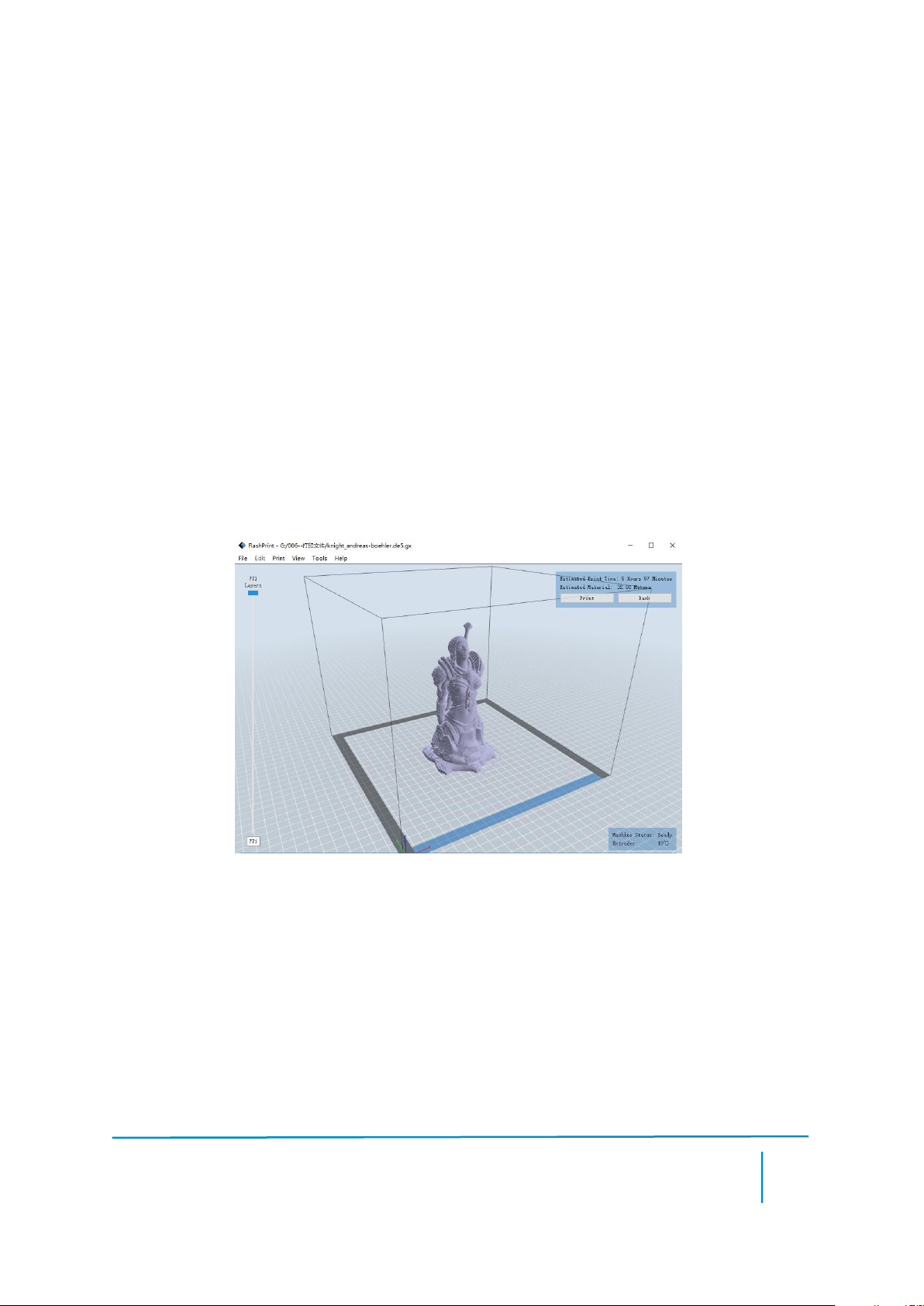

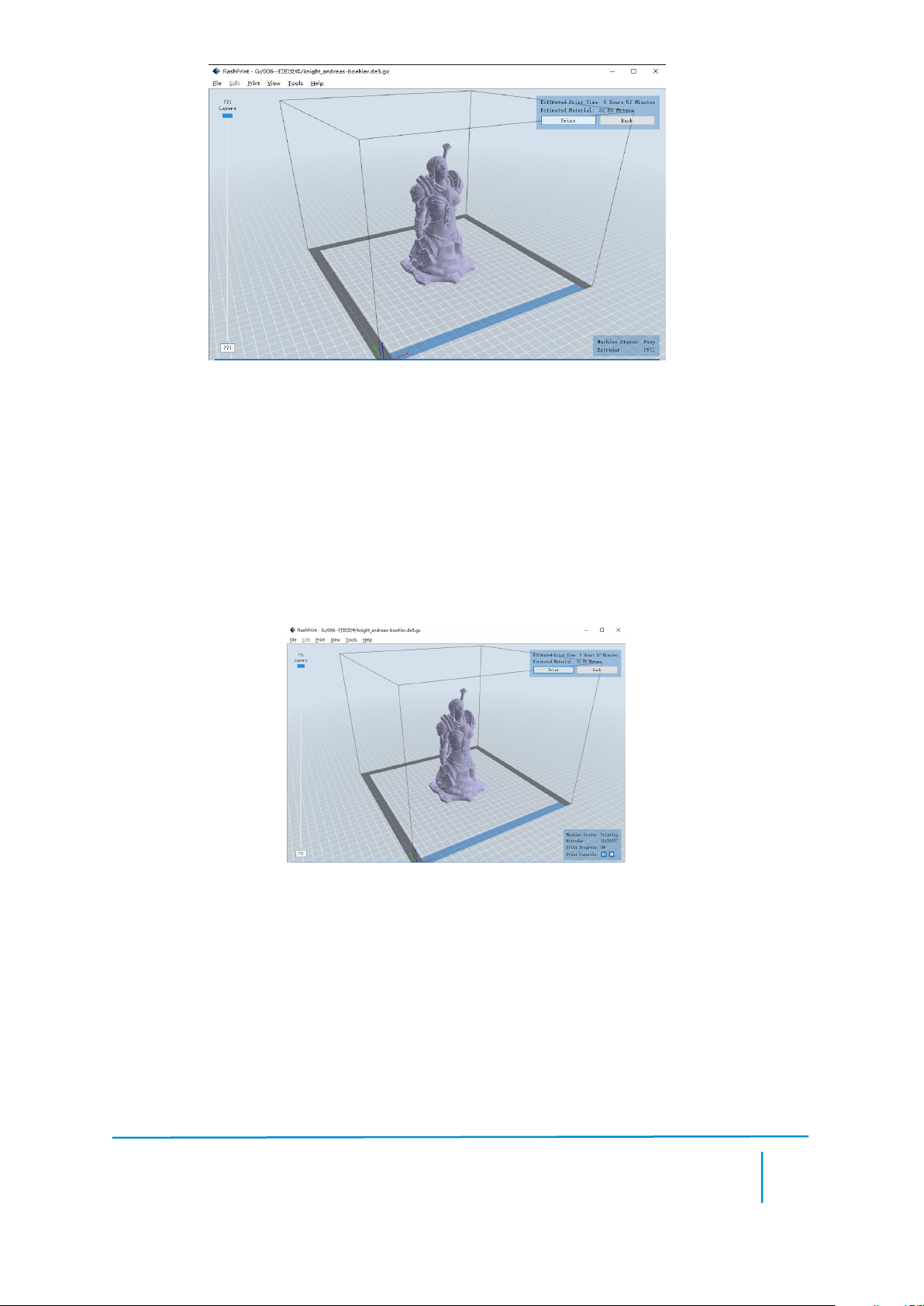

Den FlashPrint-Startbildschirm aus einem der sechs Ansichtswinkel

betrachten

Sich auf der XY-Ebene um das Modell herum bewegen,

Umschalttaste drücken und klicken, um sich auf der Z-Achse zu

bewegen

Das Modell drehen und rotieren

Die Objektgröße skalieren

Modell in mehrere Teile schneiden

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

47

6.2.3 Laden

Ihnen stehen sechs Möglichkeiten zur Verfügung, um eine Modelldatei oder

Gcode-Datei in FlashPrint zu laden:
Methode 1: Klicken Sie im Hauptmenü auf das Symbol „Load“. Wählen Sie dann die

Objektdatei.
Methode 2: Wählen Sie die Datei aus, die Sie laden möchten, und ziehen Sie die

Datei in das Hauptmenü der Software.
Methode 3: Klicken Sie auf [File]--[Load File]. Wählen Sie dann die Objektdatei, die

geladen werden soll.

Methode 4: Klicken Sie auf [File]--[Examples], um die Beispieldateien zu laden.
Methode 5: Klicken Sie auf [File]--[Recent Files], um die zuletzt geöffneten Dateien

zu laden.
Methode 6: Wählen Sie die gewünschte Datei aus, und ziehen Sie sie auf das

FlashPrint-Symbol.

Hinweis: FlashPrint unterstützt die Bearbeitung von 3D-Modellen in den folgenden

Formaten: .STL, .OBJ und .FPP.
Laden Sie eine Bilddatei im Format PNG, JPG, JPEG oder BMP in FlashPrint.

Daraufhin wird das folgende Dialogfeld (6-3) geöffnet. In diesem Dialogfeld können

Sie Einstellungen für die Form, den Modus, die maximale Stärke, die Grundstärke, die

Gestalten von Reliefs

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

48

untere Stärke, Breite und Höhe, den Durchmesser oben und den Durchmesser unten

festlegen.

„Shape“: umfasst die Formen „Plane“, „Tube“, „Canister“ und „Lamp“.

„Mode“: umfasst „darker is higher“ und „lighter is higher“.

„Maximum Thickness“: Z-Wert des Modells
„Base Thickness“: Die Mindeststärke der Grundplatte, der Standardwert ist auf

0,5 mm festgelegt.

„Width“: X-Wert des Modells

„Depth“: Y-Wert des Modells
„Bottom Thickness“: Zum Festlegen der unteren Stärke für die Formen „Tube“,

„Canister“ und „Lamp“
„Top Diameter“: Zum Festlegen des oberen Durchmessers für die Formen „Tube“,

„Canister“, „Lamp“ und „Seal“
„Bottom Diameter“: Zum Festlegen des unteren Durchmessers für die Formen „Tube“,

„Canister“, „Lamp“ und „Seal“

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

49

6-4

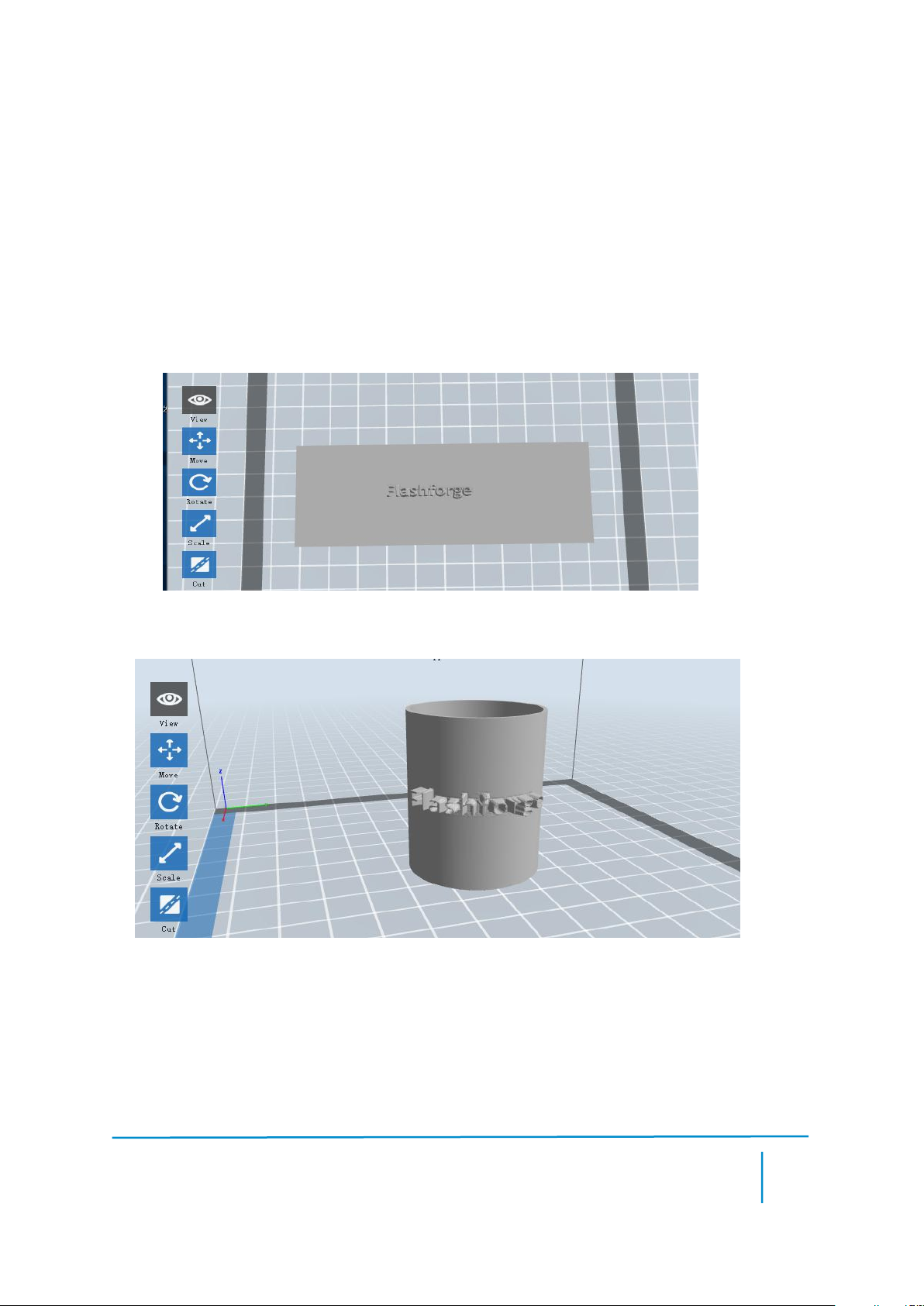

Plane (6-5)

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

50

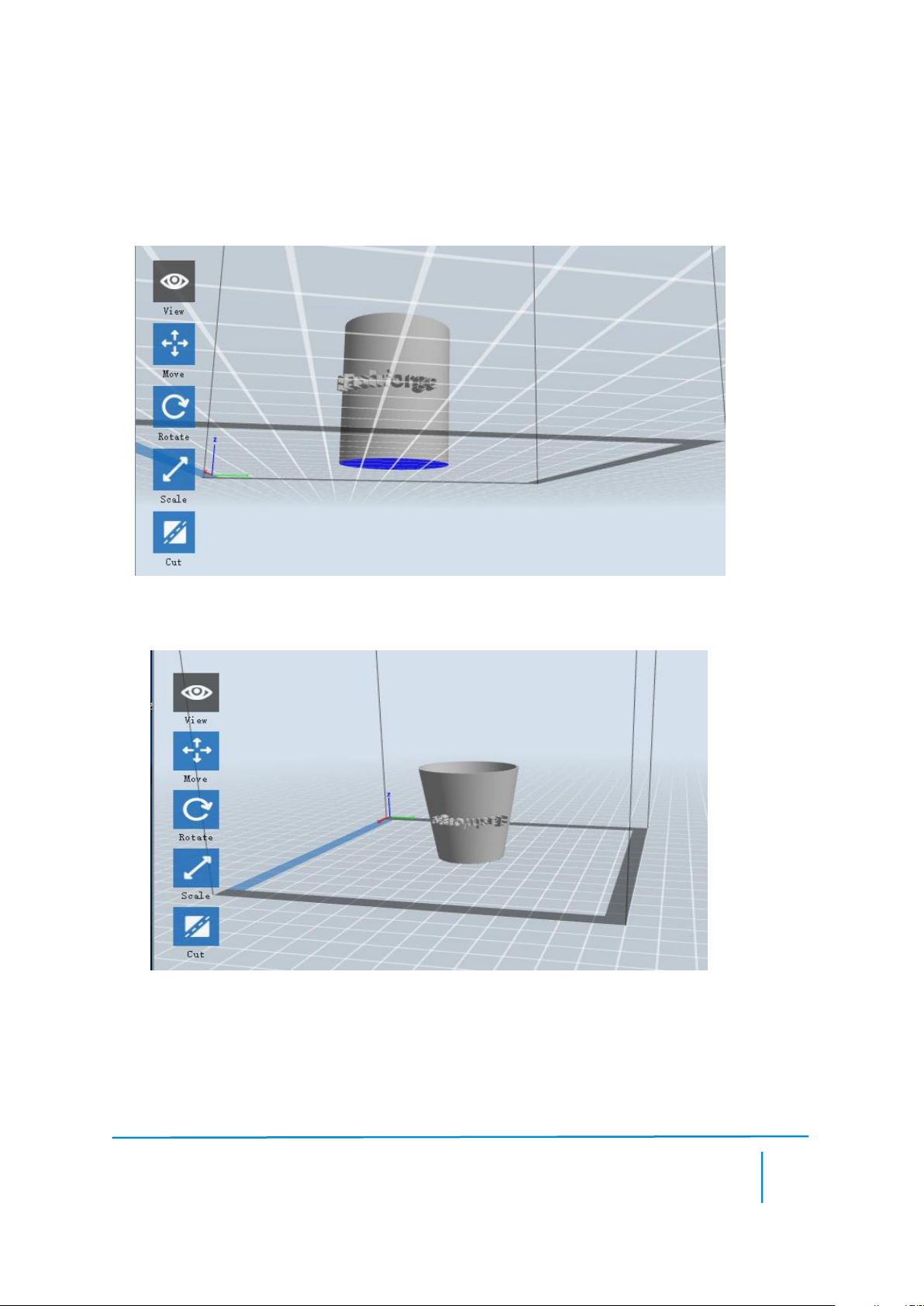

Tube (6-6)

Canister (6-7)

Lamp (6-8)

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

51

Seal (6-9)

6.2.4 Ansichten

①

Ändern von Ansichten

● Ziehen

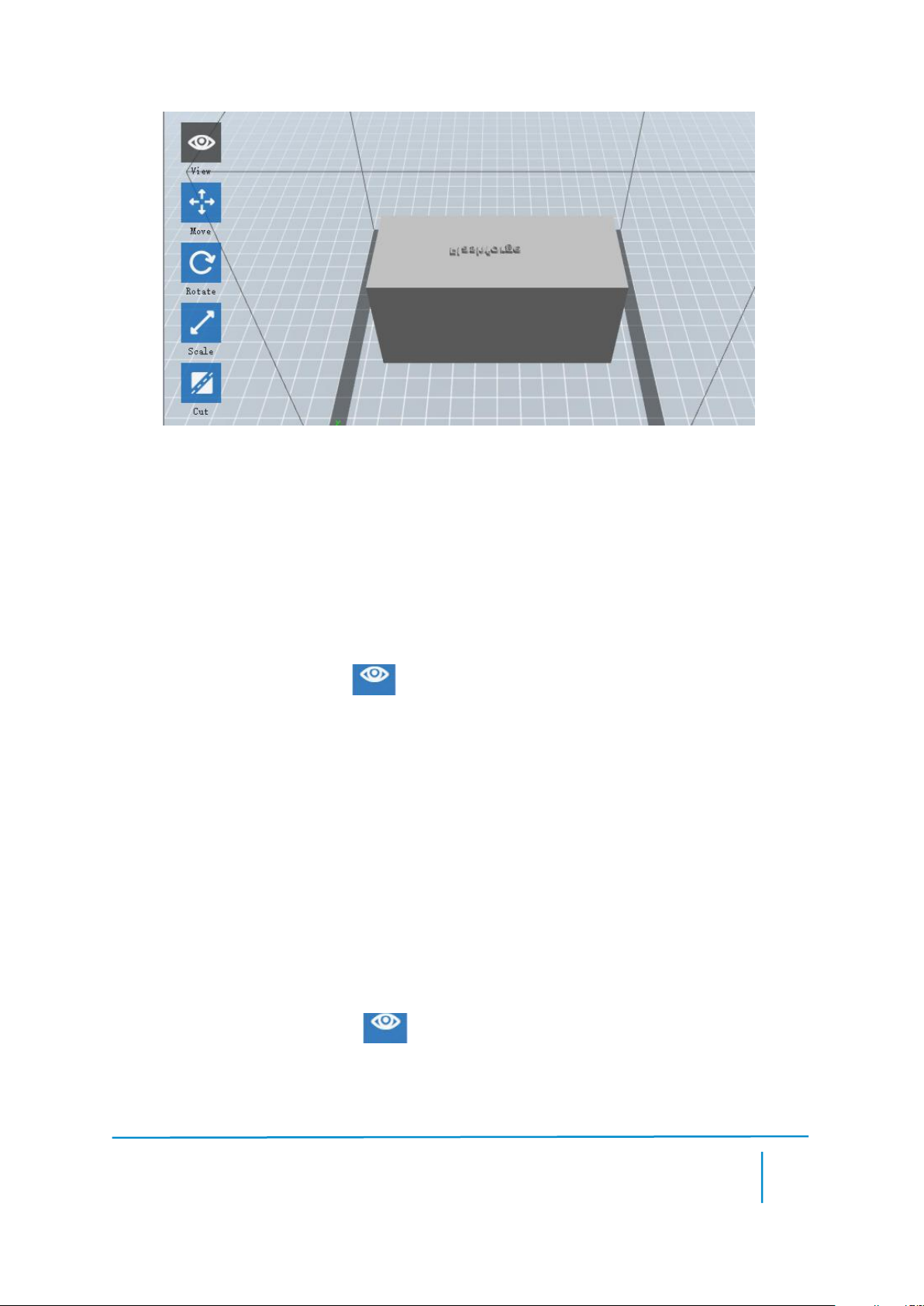

Klicken Sie auf das Symbol [View]. Sie können das Objekt dann anhand einer

der folgenden drei Methoden bewegen:

Methode 1: Halten Sie die linke Maustaste gedrückt, und ziehen Sie.

Methode 2: Halten Sie die mittlere Maustaste gedrückt, und ziehen Sie.
Methode 3: Halten Sie die Umschalttaste und die rechte Maustaste gedrückt, und

ziehen Sie.

● Drehen
Klicken Sie auf das Symbol [ View]. Sie können dann das Objekt anhand

einer der folgenden beiden Methoden drehen:

Ändern Sie die Modellansichten durch Bewegen, Drehen und Skalieren.

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

52

Methode 1:

Halten Sie die rechte Maustaste gedrückt, und ziehen Sie.

Methode 2: Halten Sie die Umschalttaste und die linke Maustaste gedrückt, und

ziehen Sie.

● Skalieren

Drehen Sie das Mausrad, um die Druckplatte zu vergrößern oder zu verkleinern.

② Festlegen der Ansicht

Der Benutzer kann das Objekt auf der Druckplatte betrachten. Im Ansichtsmenü

stehen sechs Ansichten zur Verfügung, d. h. die Startansicht, die Ansicht von unten,

von oben, von hinten, von vorne, von links und von rechts.
Methode 1: Klicken Sie auf die Schaltfläche [View]. Daraufhin werden in der

Dropdown-Liste sechs Ansichten aufgeführt.
Methode 2: Klicken Sie links auf das Symbol [Look], und klicken Sie dann erneut,

um ein Untermenü zu öffnen, in dem die sechs Ansichten zur Auswahl bereitstehen.

③ Zurücksetzen der Ansicht

Es gibt die folgenden beiden Möglichkeiten, um Ansichten zurückzusetzen:

Methode 1: Klicken Sie auf das Menü [View], und wählen Sie [Home View].
Methode 2: Klicken Sie links auf die Schaltfläche [View], und klicken Sie erneut

darauf, um die Anzeigeoptionen anzuzeigen. Sie können dann auf [Reset] klicken.

53

④

Anzeigen des Modellumrisses

Klicken Sie auf [View]--[Show Model Outline]. Daraufhin wird die gelbe Außenlinie

des Objekts hervorgehoben.

⑤

Anzeigen eines steilen Überhangs

Klicken Sie auf [View]--[Show Steep Overhang]. Wenn sich der Schnittwinkel

zwischen der Modelloberfläche und der horizontalen Linie im Bereich des

Schwellenwerts für den Überhang befindet, weist die Oberfläche einen steilen

Überhang auf und wird in der Software in Rot dargestellt. Der Schwellenwert für den

Überhang kann nach Bedarf angepasst werden. Standardmäßig ist der Wert auf 45°

festgelegt.

6.2.5 Bewegen

Wählen Sie das gewünschte Objekt aus, und bewegen Sie es anhand einer der

folgenden beiden Methoden:
Methode 1: Klicken Sie links auf das Symbol [Move], halten Sie die linke Maustaste

gedrückt, und ziehen Sie, um die Position des Modells in der XY-Richtung zu

verschieben. Halten Sie die Umschalttaste und die linke Maustaste gedrückt, und

ziehen Sie, um die Position des Modells in der Z-Richtung zu verschieben. Der

Abstand und die Bewegungsrichtung werden angezeigt.
Methode 2: Klicken Sie links auf die Schaltfläche [Move], und geben Sie dann einen

Wert für den Abstand ein. Klicken Sie auf [Reset], um die Abstandswerte

zurückzusetzen.

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

54

Hinweis: Nach der Positionsanpassung sollte man auf [Center] und [On Platform]

klicken, um sicherzustellen, dass sich die Modelle im Druckbereich und auf der

Druckplattform befinden. Wenn eine bestimmte Position erforderlich ist, klicken Sie

nur auf [On Platform].

6.2.6 Drehen

Wählen Sie das gewünschte Objekt aus, und drehen Sie es anhand einer der folgenden

beiden Methoden:
Methode 1: Klicken Sie links auf das Symbol [Rotate]. Daraufhin werden drei im

rechten Winkel zueinanderstehende Ringe um das Objekt herum angezeigt. Klicken

Sie auf einen Ring, und nehmen Sie eine Drehung um die aktuelle Achse herum vor.

Sie können dann den Drehwinkel und die Richtung in der Mitte des Rings sehen. Auf

diese Weise können Sie das Modell um die X-/Y-/Z-Achsen drehen.
Methode 2: Klicken Sie links auf das Symbol [Rotate], und geben Sie dann die

Drehwinkelwerte für die Positionierung für die X-/Y-/Z-Achsen ein. Klicken Sie auf

[Reset], um die Drehwinkelwerte zurückzusetzen.

6.2.7 Skalieren

Wählen Sie das gewünschte Objekt aus, und skalieren Sie es anhand einer der

folgenden beiden Methoden:
Methode 1: Klicken Sie links auf das Symbol [Scale], halten Sie die linke Maustaste

gedrückt, und skalieren Sie das Modell. Die entsprechenden Werte werden neben dem

Objekt angezeigt.

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

55

Methode 2: Klicken Sie links auf das Symbol [Scale], und geben Sie dann die

Skalierungswerte für die Positionierung für die X-/Y-/Z-Achsen ein. Klicken Sie auf

die Schaltfläche [Maximum], um die maximal mögliche Größe für den Druck zu

erzielen. Klicken Sie auf [Reset], um die Größe des Modells zurückzusetzen.
Hinweis: Wenn Sie auf das Optionsfeld [Uniform Scaling] geklickt haben, wird das

Modell maßstabsgetreu skaliert, wenn Sie einen beliebigen Wert der Positionierung

des Modells ändern. Anderenfalls wird nur der entsprechende Positionswert geändert.

6.2.8 Schneiden

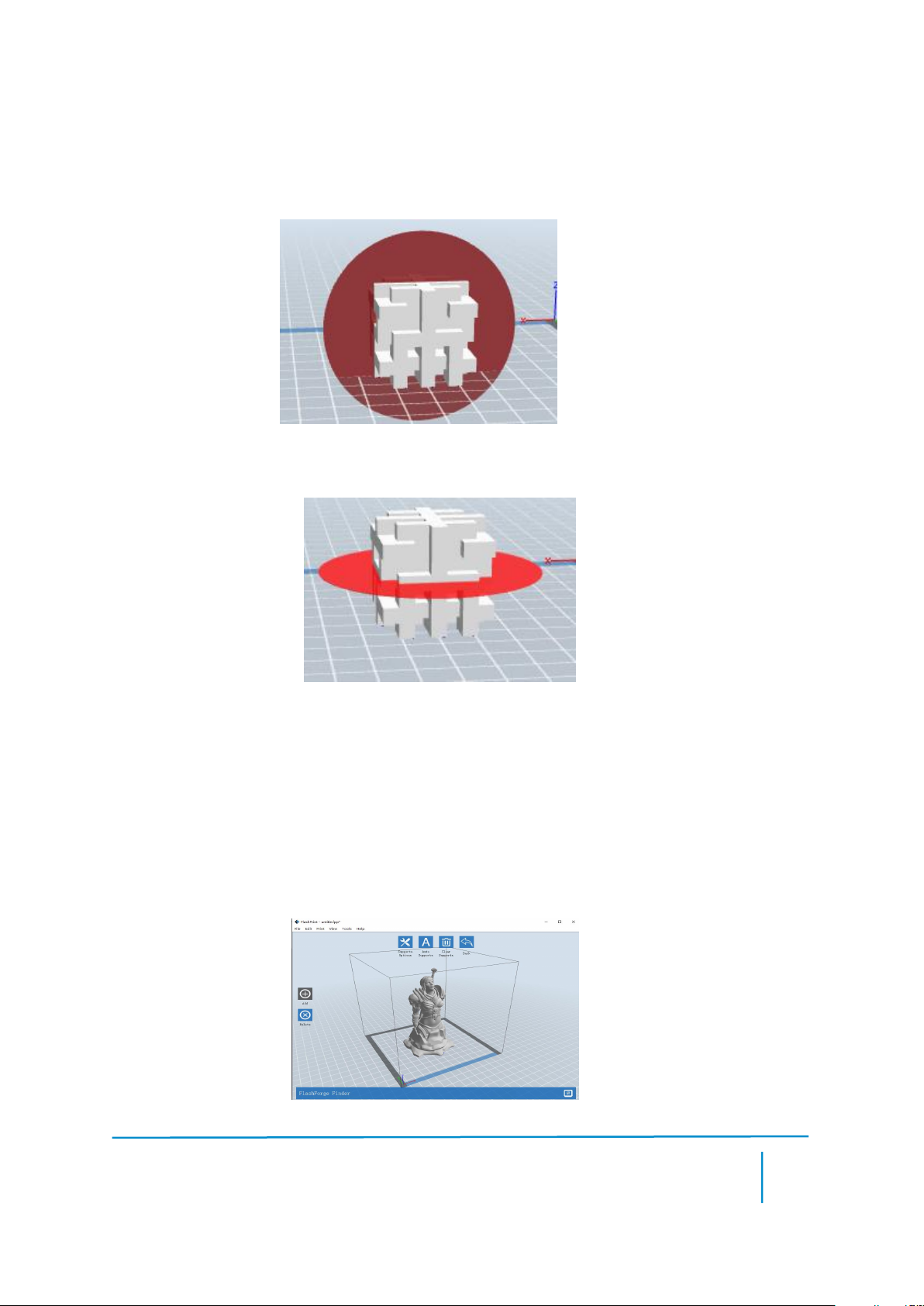

Klicken Sie mit der linken Maustaste auf das Modell, um es auszuwählen, und

doppelklicken Sie dann auf das Symbol „Cut“, um die Schnittebene festzulegen. Sie

können die Richtung und die Position festlegen.

① Mit Maus zeichnen

② X-Ebene

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

56

③ Y-Ebene

④ Z-Ebene

6.2.9 Stützen

Nachdem Sie das Modell geladen haben, klicken Sie auf [Edit]--[Supports] oder

direkt auf das Symbol Supports. Sie wechseln dann in den Bearbeitungsmodus für

Stützen (wie in der Abbildung unten dargestellt). Klicken Sie auf [Back], um diesen

Modus zu verlassen, wenn Sie die Bearbeitung abgeschlossen haben.

6-10

57

①

Stützenoptionen

Wenn Sie auf „Support Options“ klicken, wird ein Optionsfeld angezeigt, in dem die

Stützenoptionen „Treelike“ und „Linear“ aufgeführt werden. Wenn Sie die Option

„Treelike“ auswählen und auf [OK] klicken, wird eine Baumstruktur erstellt. Wählen

Sie hingegen „Linear“ und klicken dann auf [OK], wird eine lineare Struktur erstellt.

Wenn das Modell bereits über Stützen verfügt und Sie eine der Stützenoptionen

auswählen, beurteilt die Software, ob die vorhandenen Stützen gelöscht werden

müssen. Diese Entscheidung erfolgt auf Grundlage des ausgewählten Stützentyps. Sie

können diese Entscheidung in einem Popup-Fenster bestätigen.

② Automatische Stützen

Klicken Sie auf die Schaltfläche [Auto Supports]. Die Software beurteilt die

Positionen, an denen Stützen erforderlich sind, und erstellt entsprechende Stützen im

Baumformat oder linearen Format. Bei einem Modell mit Stützen werden die

vorhandenen Stützen entfernt und neue erstellt.

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

58

③ Hinzufügen von Stützen

Stützen werden hinzugefügt, wenn Sie auf die Schaltfläche [Add] klicken.

Positionieren Sie den Mauszeiger an der Stelle, an der eine Stütze erforderlich ist,

klicken Sie mit der linken Maustaste, um den Anfangspunkt für die Stütze

auszuwählen, halten Sie die linke Maustaste gedrückt und ziehen Sie die Maus. Die

Stützenvorschau wird geöffnet (sofern für die Fläche keine Stütze erforderlich ist oder

der Winkel der Stützsäule zu groß ist, wird das in der Stützenansicht hervorgehoben).

Lassen Sie die linke Maustaste los. Wenn die Stützsäule für ein Modell nicht geeignet

ist, wird die Stütze am Ausgangs- und Endpunkt erstellt (durch die hervorgehobene

Stütze in der Vorschau wird keine Stützstruktur erstellt).

④

Entfernen von Stützen

Klicken Sie auf [Clear Supports]. Daraufhin werden alle Stützen gelöscht. Diesen

Löschvorgang können Sie rückgängig machen, indem Sie auf [Undo] klicken oder

die Tastenkombination Strg+Z drücken.

⑤

Löschen von Stützen

Stützen werden gelöscht, wenn Sie auf die Schaltfläche [Delete] klicken. Positionieren

Sie den Mauszeiger auf der Stütze, die gelöscht werden soll. Die aktuelle Stütze und

die zugehörigen Unterknoten werden hervorgehoben. Drücken Sie die linke Maustaste,

um die hervorgehobene Stütze zu löschen.

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

59

6.2.10 Drucken

①

Preview: Sie können das Vorschaumenü öffnen.

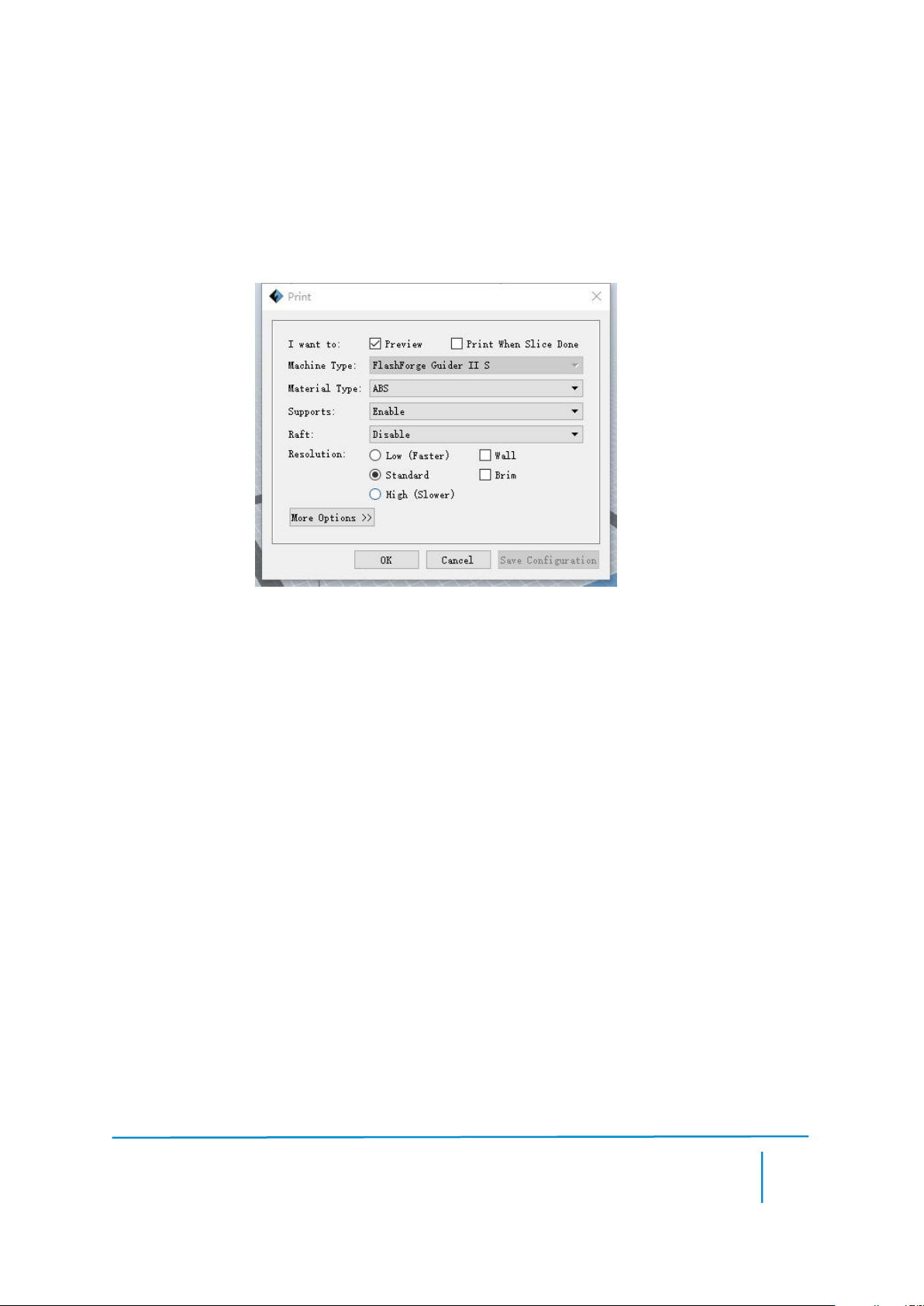

② Print When Slice Done: Sie können nach dem Schneiden des Modells in Scheiben

einen Druckvorgang starten.

③ Material Type: Wählen Sie das Material entsprechend des Modelltyps aus.
④ Supports: Zum Drucken von Modellen mit hängenden Strukturen werden Stützen

benötigt. Klicken Sie auf [Supports], um für den Druck eine Stütze zu erstellen.
⑤ Raft: Diese Grundplattenfunktion ist hilfreich, um eine gute Haftung des Modells

auf der Plattform zu erzielen.

6-12

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

60

⑥

Wall: Wenn Sie mit zwei Farben drucken, ist diese Funktion nützlich, um das aus

einem anderen Extruder austretende Filament abzuhalten.

⑦

Vase Mode: Wenn Sie den Vasenmodus wählen, erhält das Modell keinen oberen

Abschluss.

⑧

Resolution: Es stehen drei unterschiedliche Auflösungen zur Verfügung (mit einer

Standardeinstellung). Bei der hohen Auflösung „High“ ist die Druckgeschwindigkeit

gering, umgekehrt verhält es sich bei der geringen Auflösung „Low“. Für den

PLA-Druck ist eine eigene Auflösung verfügbar, die mit „Hyper“ bezeichnet wird.
⑨ More Options: Klicken Sie auf [More Options], um weitere Einstellungen für

Schicht, Hülle, Füllung, Geschwindigkeit und Temperatur vorzunehmen. Für

unterschiedliche Auflösungen gelten unterschiedliche Standardwerte. Klicken Sie auf

[Restore Defaults], wenn Sie die Standardeinstellung wiederherstellen möchten.

● Schicht
a. Layer: Die Stärke einer Schicht für das Druckmodell. Wenn Sie für die Stärke

einen niedrigen Wert festlegen, erhalten Sie ein Modell mit einer glatteren Oberfläche.

b. First Layer Height: Die Höhe der ersten Schicht des Modells bestimmt auch

darüber, wie gut das Modell auf der Plattform haftet. Der Höchstwert beträgt 0,4 mm,

und in der Regel ist die Standardeinstellung völlig ausreichend.

c. Shell: Umfasst den Wert für die Außenhülle sowie den Wert für die

Abschlussschicht (für das vasenförmige Muster „Vase“ kann keine Einstellung für die

obere Schicht vorgenommen werden).

● Perimeter Shells: Der Höchstwert für die Außenhülle beträgt 10.

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

61

a. Top Solid Layer: Der Höchstwert für die oberste feste Schicht beträgt 10 und

der Mindestwert 1.

a. Bottom Solid Layer: Der Höchstwert für die unterste feste Schicht beträgt 10

und der Mindestwert 1.

● Infill:

a. Fill Density bezeichnet die Füllrate.
b. Fill Pattern bezeichnet das Füllmuster, das sich auf die Dauer des

Druckvorgangs auswirkt.

c. Combine Infill: Sie können die Schichten, die Sie miteinander kombinieren möchten,

der Schichtstärke entsprechend auswählen. Die kombinierte Stärke sollte den Wert von

0,4 mm nicht überschreiten. Die Option „Every N layers“ ist für alle Füllungen verfügbar, die

Option „Every N inner layers“ ist nur für die innere Füllung verfügbar, wodurch der

Druckvorgang im Allgemeinen verkürzt werden kann.

a. Print Speed bezeichnet die Druckgeschwindigkeit, d. h. die Geschwindigkeit,

6-13

● Speed:

mit der sich der Extruder bewegt. In der Regel hängt die Druckqualität mit der

Geschwindigkeit zusammen, d. h. sie ist bei einem hochwertigen Druck langsam. Für

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

62

den PLA-Druck wird ein Wert von 80 empfohlen.

c. Support Print Speed ist erforderlich, wenn Sie die Anwendung Slic3r nutzen,

um das Modell in Scheiben zu schneiden, denn über diese Option kann die

Druckgeschwindigkeit des Extruders beim Drucken der Stützen gesteuert werden.

c. Travel Speed dient der Steuerung der Geschwindigkeit, mit der sich der

Extruder bewegt, solange nicht gedruckt wird. Für den PLA-Druck wird ein Wert von

100 empfohlen.

Hinweis: Passen Sie die Parameter für ein besseres Druckergebnis an, da für

unterschiedliche Modelle verschiedene Parameter erforderlich sind.

● Temperature:

Extruder Temperature: Für den Extruder wird eine Temperatur von 220℃

empfohlen.

Hinweis: Wenn Sie eine andere Temperatur festlegen, wirkt sich das geringfügig auf

den Druck aus. Passen Sie die Temperatur an die Bedingungen an, damit Sie ein gutes

Druckergebnis erzielen.

● Others:

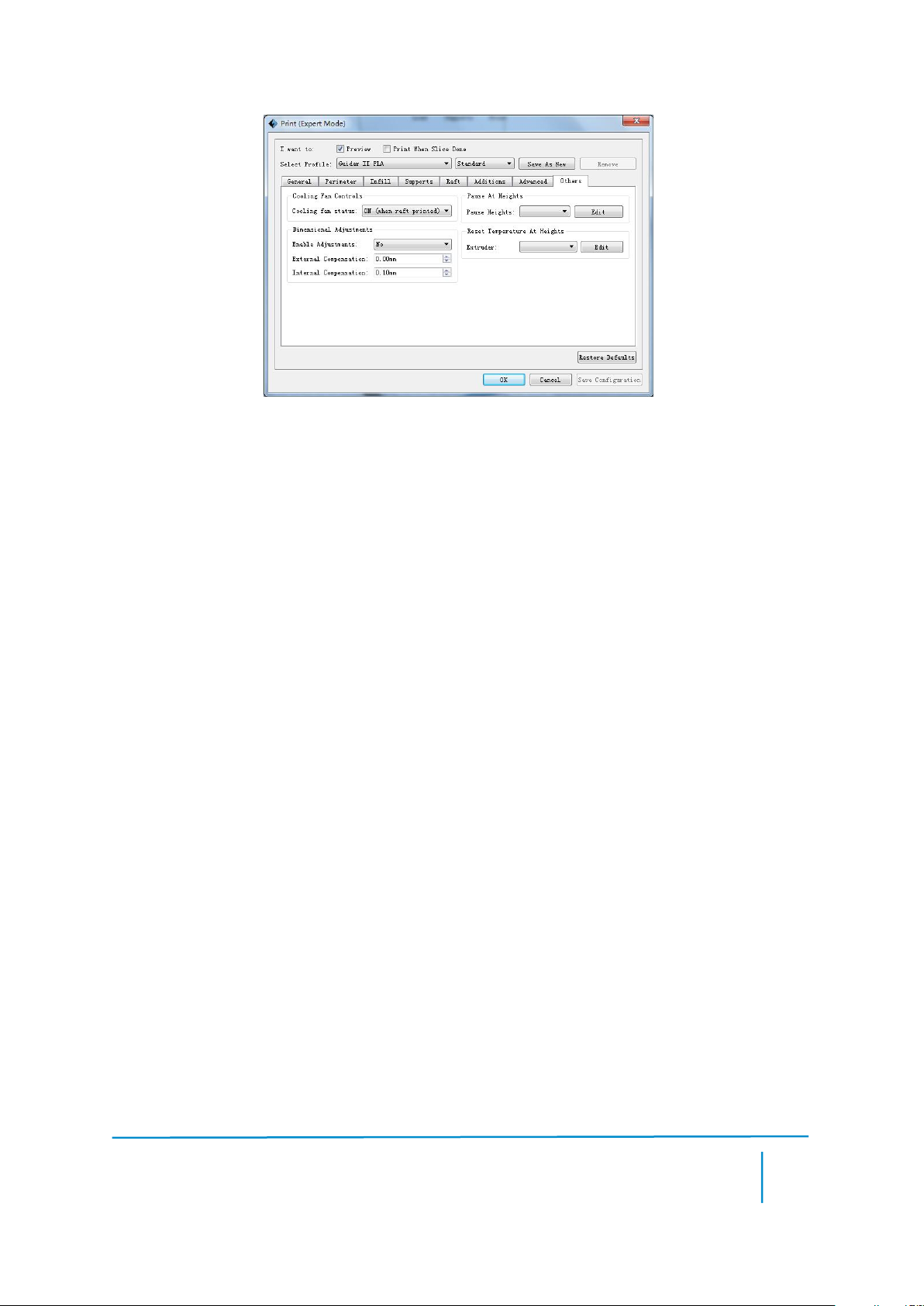

Pause At Heights: Über diese Einstellung kann eine Höhe festgelegt werden, in

der der Druck automatisch unterbrochen wird. Diese Funktion ist dann hilfreich, wenn

Sie an einem bestimmten Punkt das Filament wechseln möchten.

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

63

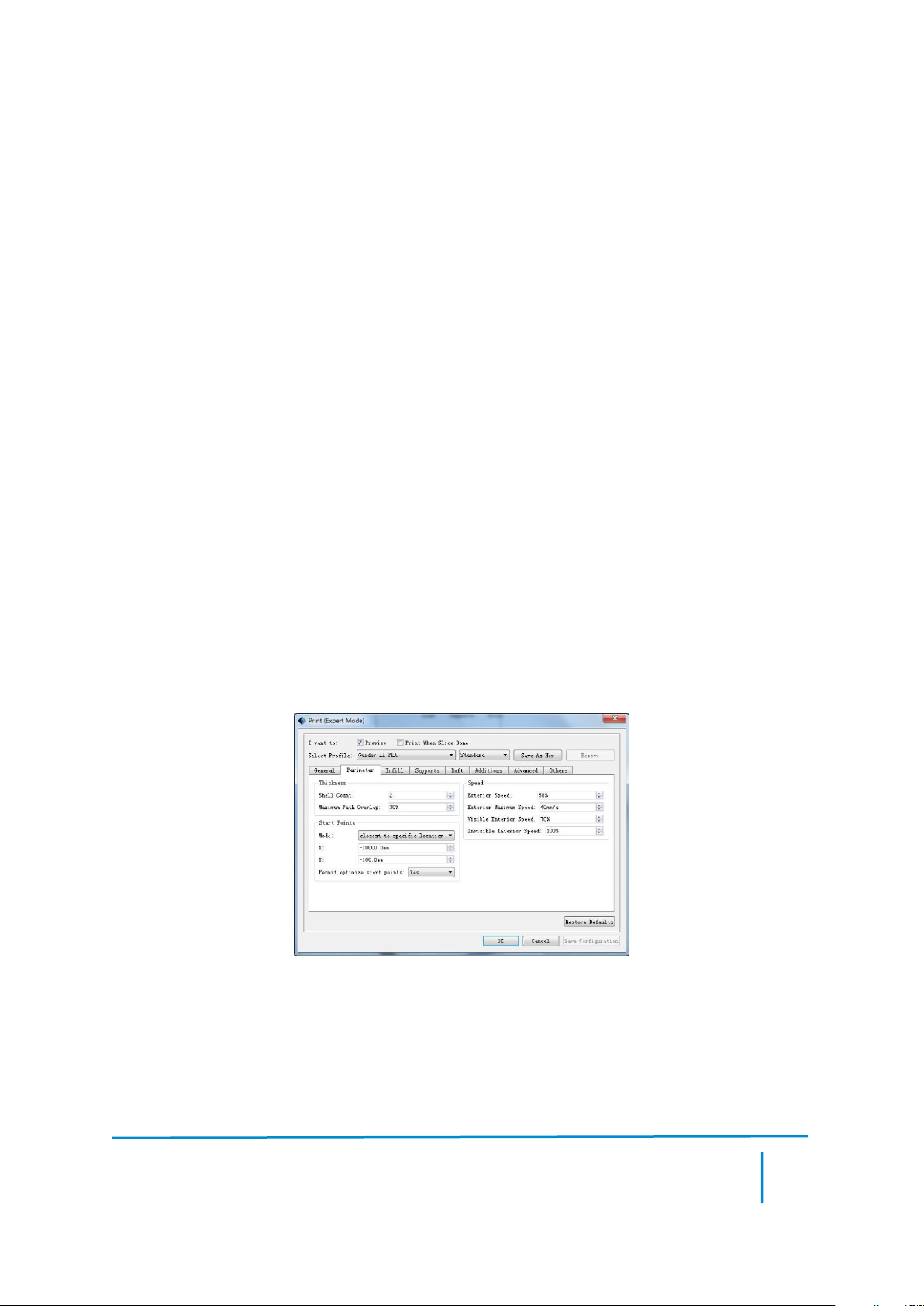

(6-14) Klicken Sie auf [Edit]. Sie können dann eine Höhe hinzufügen oder entfernen.

6.2.11 Dateimenüs

① New Project

Klicken Sie auf [File]--[New Project], um ein leeres Projekt zu erstellen. Wenn bei

einem vorherigen Projekt eine Änderung noch nicht bestätigt ist, werden Sie gefragt,

ob diese Änderung gespeichert werden soll oder nicht. Klicken Sie auf [Yes], um die

Änderung zu speichern, und auf [No], um sie zu verwerfen. Wenn Sie auf [Cancel]

klicken oder die QuickInfo schließen, wird das neue Projekt nicht erstellt.

②

Save

Nachdem das Modell bearbeitet und angepasst wurde, gibt es zwei Möglichkeiten, um

alle dargestellten Modelle zu speichern.

6-14

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

64

Methode 1:

Klicken Sie in der Menüleiste auf [File]--[Save Project], um die Datei als Projektdatei

mit der Dateinamenerweiterung FPP zu speichern. Alle dargestellten Modelle

(einschließlich Stützen) bleiben voneinander unabhängig. Bei einem erneuten Laden

der Datei entsprechen die Konfigurationsinformationen für den Extruder und die

Modellpositionierung der Konfiguration beim Speichern der Datei.

Methode 2:

Klicken Sie auf [File]--[Save as...], um das Modell als Projektdatei im Format FPP,

STL oder OBJ zu speichern. Bei den Dateiformaten STL und OBJ werden die Modelle

in ein einziges Modell integriert (einschließlich der Stützen). Beim erneuten Laden

dieser Dateiformate wird nur die Position des Modells gespeichert, die

Druckparameter jedoch nicht.

③ Preferences

Klicken Sie auf [File]--[Preferences]. Sie können dann die Sprache wählen und die

Suche nach vorhandenen Aktualisierungen beim Gerätestart festlegen.

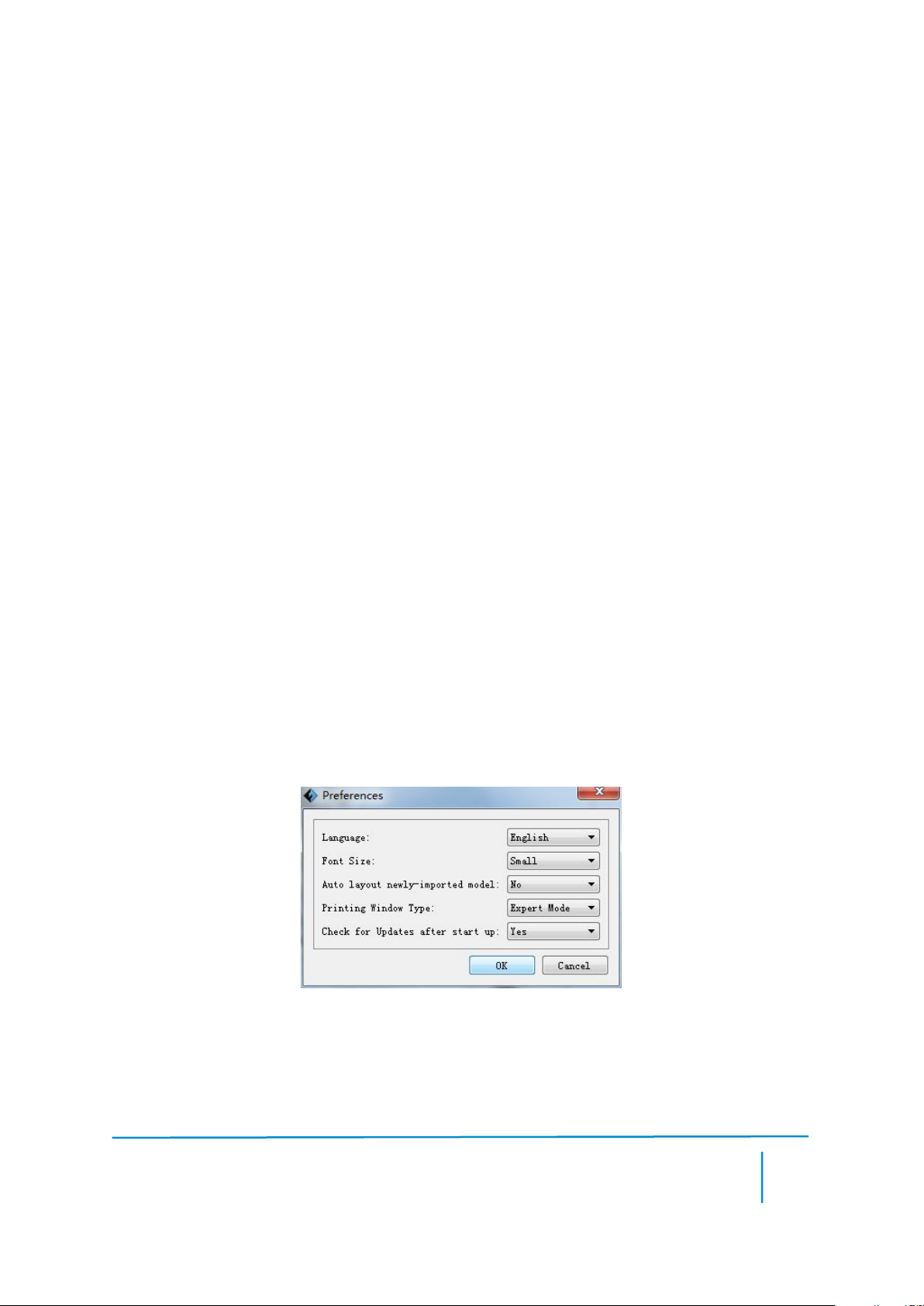

6-16

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

65

● Language: Die Software unterstützt die folgenden sechs Sprachen: Chinesisch

(vereinfachtes und traditionelles), Englisch, Französisch, Koreanisch, Japanisch und

Russisch.

● Printing Window Type: Umfasst den Grundmodus und den Expertenmodus

● Check for Update After Start Up: Über diese Einstellung können Sie festlegen, ob

die automatische Online-Aktualisierung aktiviert werden soll. Wenn Sie „Yes“ wählen,

kann die Software beim jedem Starten online prüfen, ob eine neue Softwareversion

verfügbar ist und, sofern dies zutrifft, den Benutzer zum Herunterladen und

Installieren der neuen Softwareversion auffordern.

6.2.12 Bearbeitungsmenüs

① Undo

Es stehen die folgenden beiden Möglichkeiten zur Verfügung, um die zuletzt

vorgenommenen Änderungen rückgängig zu machen:

Methode 1: Klicken Sie auf [Edit]--[Undo].

Methode 2: Drücken Sie die Tastenkombination Strg+Z.

Redo

②

Es stehen die folgenden beiden Möglichkeiten zur Verfügung, um die zuletzt

rückgängig gemachte Änderung an der Modelldatei wiederherzustellen.

Methode 1: Klicken Sie auf [Edit]--[Redo].

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

66

Methode 2: Drücken Sie die Tastenkombination Strg+Y.

Methode 1: Klicken Sie auf [Edit]--[Select All].

Methode 2: Drücken Sie die Tastenkombination Strg+A.

⑤

Duplicate

Wählen Sie das Objekt und duplizieren Sie es anhand einer der folgenden beiden

Methoden:

Methode 1: Klicken Sie auf [Edit]--[Duplicate].

Methode 2: Drücken Sie die Tastenkombination Strg+D.

⑥

Delete

Wählen Sie das Objekt und löschen Sie es anhand einer der folgenden beiden

③ Empty Undo-Stack

Über diese Funktion können Sie die gespeicherten Bearbeitungsschritte löschen, um

Speicherplatz freizugeben.

Select All

④

Anhand der folgenden beiden Methoden können alle Modelle in der

Bearbeitungsumgebung ausgewählt werden. (Wenn Modelle so klein sind, dass Sie sie

nicht sehen können, oder sich außerhalb des Ansichtsbereichs befinden, klicken Sie

auf die Schaltflächen [Center] und [Scale], um das Modell anzupassen.)

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

67

Methoden:

Methode 1: Klicken Sie auf [Edit]--[Delete].

Methode 2: Drücken Sie die Taste Entf.

⑦

Surface to Platform

Nachdem Sie das Modell ausgewählt haben, können Sie über den folgenden Vorgang

die Modellfläche auf die Plattform auflegen.
Klicken Sie auf [Edit]--[Surface to Platform], um in den Modus

Fläche-Auf-Plattform zu wechseln

(wie in der folgenden Abbildung dargestellt).

(Surface to Platform)

⑧ Auto Layout All

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

68

Klicken Sie auf [Edit]--[Auto Layout All], nachdem Sie ein oder mehrere Modelle

geladen haben. Daraufhin werden alle Modelle anhand der automatischen

Platzierungsregel positioniert.

6.2.13 Druckmenüs

① Connect Machine

Sie können den GuiderIIS über ein USB-Kabel oder über W-LAN mit einem

Computer verbinden.

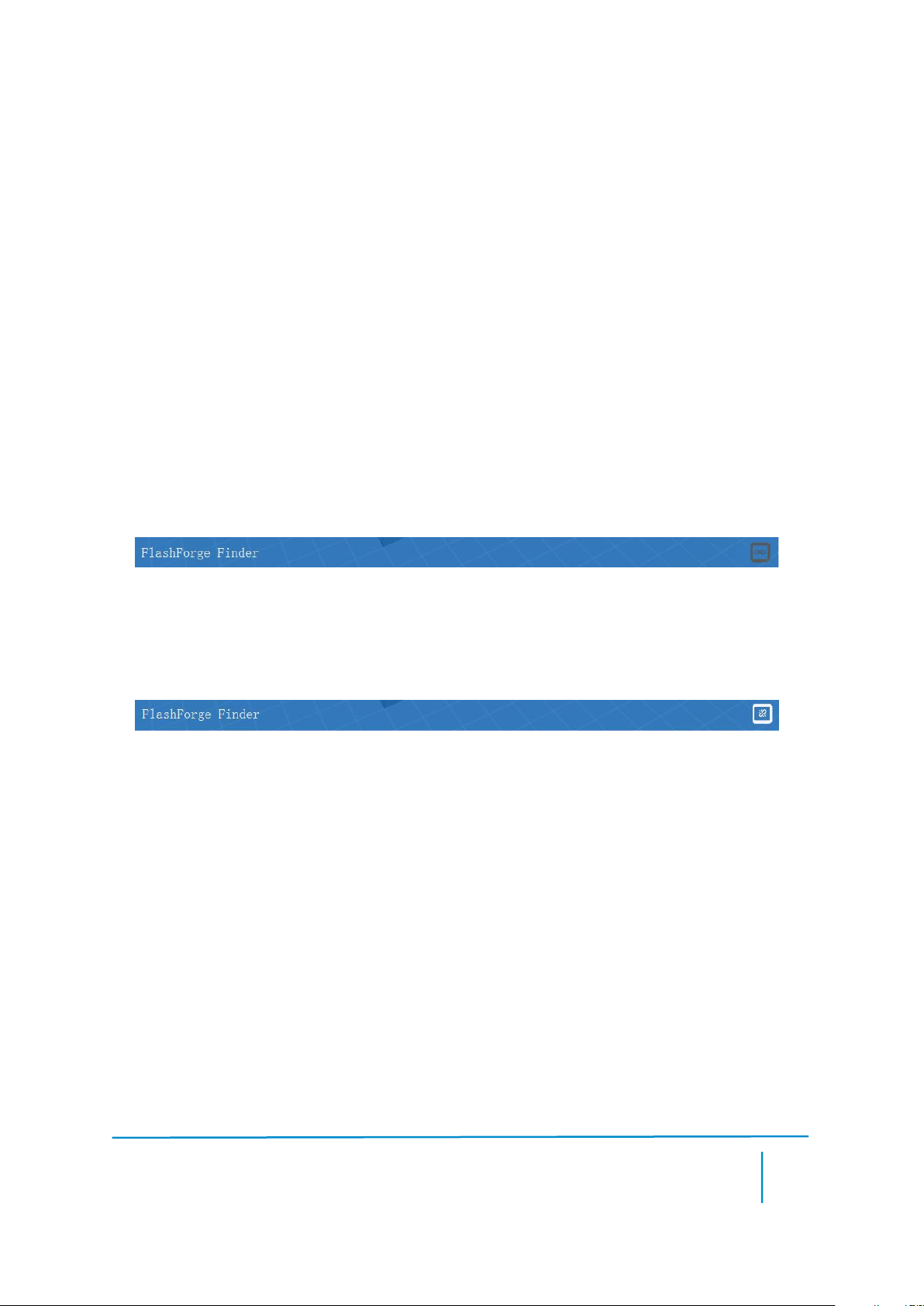

Hinweis: Das Gerätesymbol unten links gibt den Verbindungsstatus an: Verbunden

Nicht verbunden

Methode 1: Verbinden über ein USB-Kabel

a. Verbinden Sie den GuiderIIS über ein USB-Kabel mit einem Computer.

b. Schalten Sie den GuiderIIS ein, und starten Sie FlashPrint.

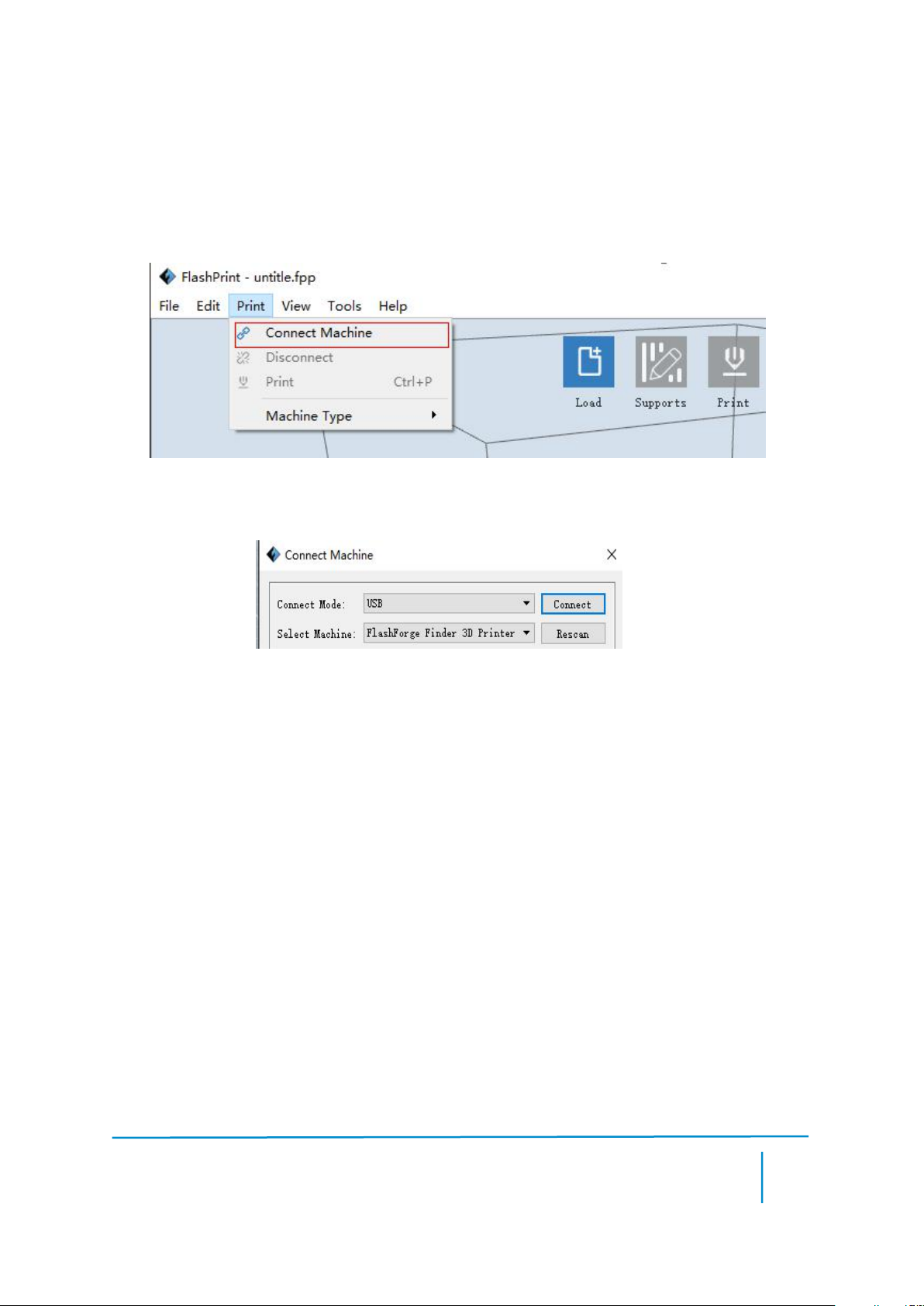

c. Klicken Sie auf [Print]--[Connect Machine], wählen Sie unter [Connection Mode]

den USB-Modus, und wählen Sie unter [Select Machine] das Gerät, mit dem Sie eine

Verbindung herstellen möchten. Wenn Sie das gewünschte Gerät nicht finden können,

klicken Sie auf die Schaltfläche [Rescan], um nach dem Gerät zu suchen. Wählen Sie

das entsprechende Gerät dann aus. Klicken Sie abschließend auf die Schaltfläche

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

69

[Connect], um eine Verbindung mit dem Drucker herzustellen. Wenn Sie das

gewünschte Gerät auch nach einem erneuten Suchlauf nicht finden können, bedeutet

dies, dass in der Software der entsprechende Treiber nicht installiert ist.

6-18

Methode 2: Verbinden über W-LAN
① Herstellen einer Verbindung zwischen dem GuiderIIS und einem Computer

im AP-Modus

a. Schalten Sie den GuiderIIS ein.

b. Tippen Sie auf [Tools]-[Setting]-[WIFI]-[WIFI ON].
c. Klicken Sie unten links das W-LAN an und suchen Sie das W-LAN-Signal

„GuiderIIS“. Klicken Sie auf [Connect], um die Netzwerkverbindung abzuschließen.

70

d. Klicken Sie in FlashPrint auf [Print]-[Connect Machine]. Daraufhin wird das

folgende Dialogfeld geöffnet. Für den Verbindungsmodus müssen Sie

„Wi-Fi“ auswählen. Geben Sie die im Dialogfeld angezeigte IP-Adresse ein, und

klicken Sie auf [Connect].

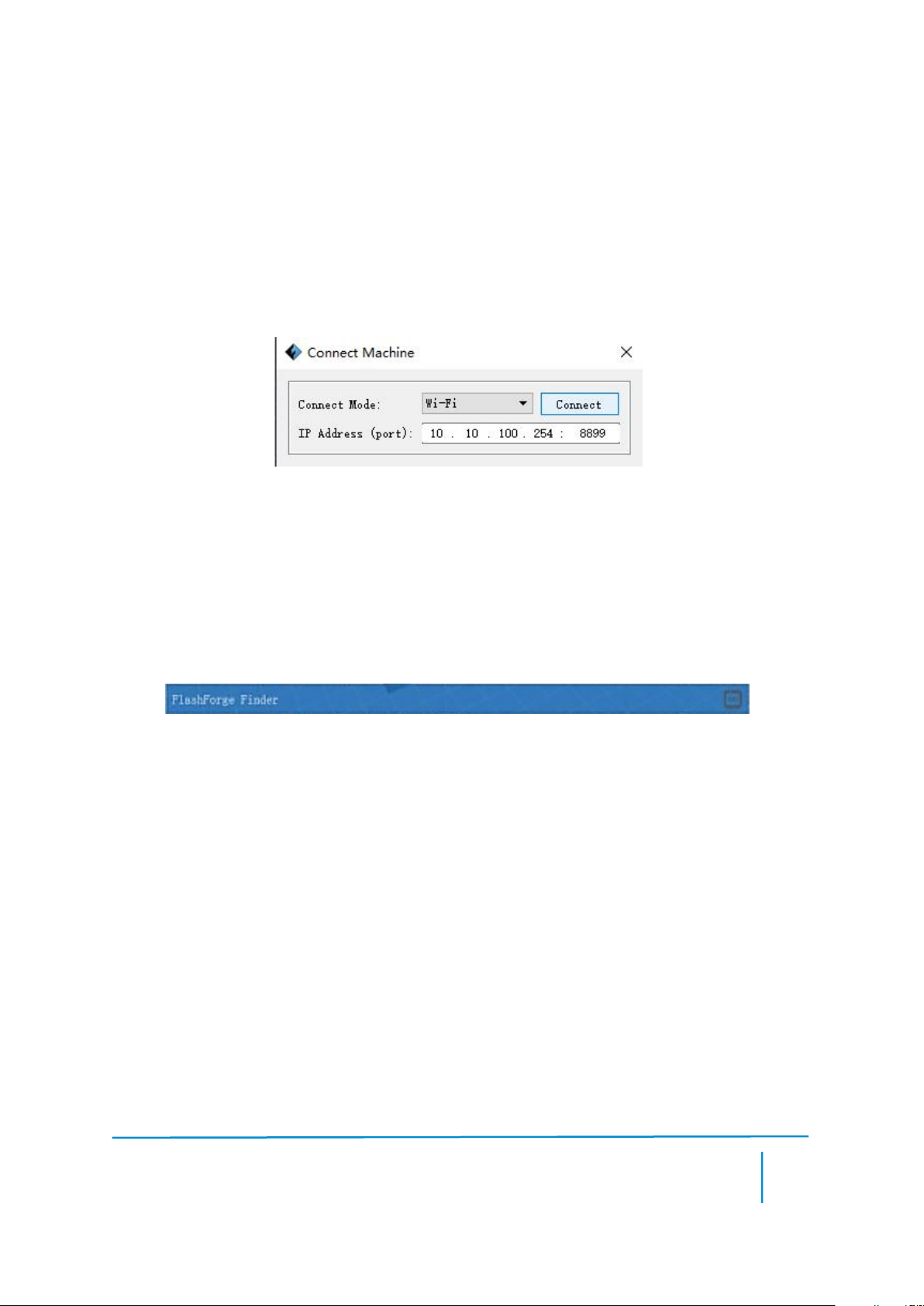

6-19

Wenn die Verbindung hergestellt wurde, wird die folgende rote Markierung

angezeigt.

① Herstellen einer Verbindung zwischen dem GuiderIIS und einem Computer

im STA-Modus

a. Aktivieren Sie das W-LAN des GuiderIIS, und verbinden Sie den GuiderII

über W-LAN mit einem Computer. Drücken Sie [ Tools ], [ Setting ], [ WIFI ] und

[ WIFI ON].

b. Das Dauersignal für „GuiderIIS“ wird in der Netzwerkliste als verfügbar

angezeigt.

c. Nachdem die Verbindung zwischen dem Computer und dem GuiderIIS

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

71

hergestellt wurde, öffnen Sie den Internetbrowser und geben Sie

„10.10.100.254“ sowie Standard-Benutzername (Administrator) und -Kennwort

(Administrator) ein.

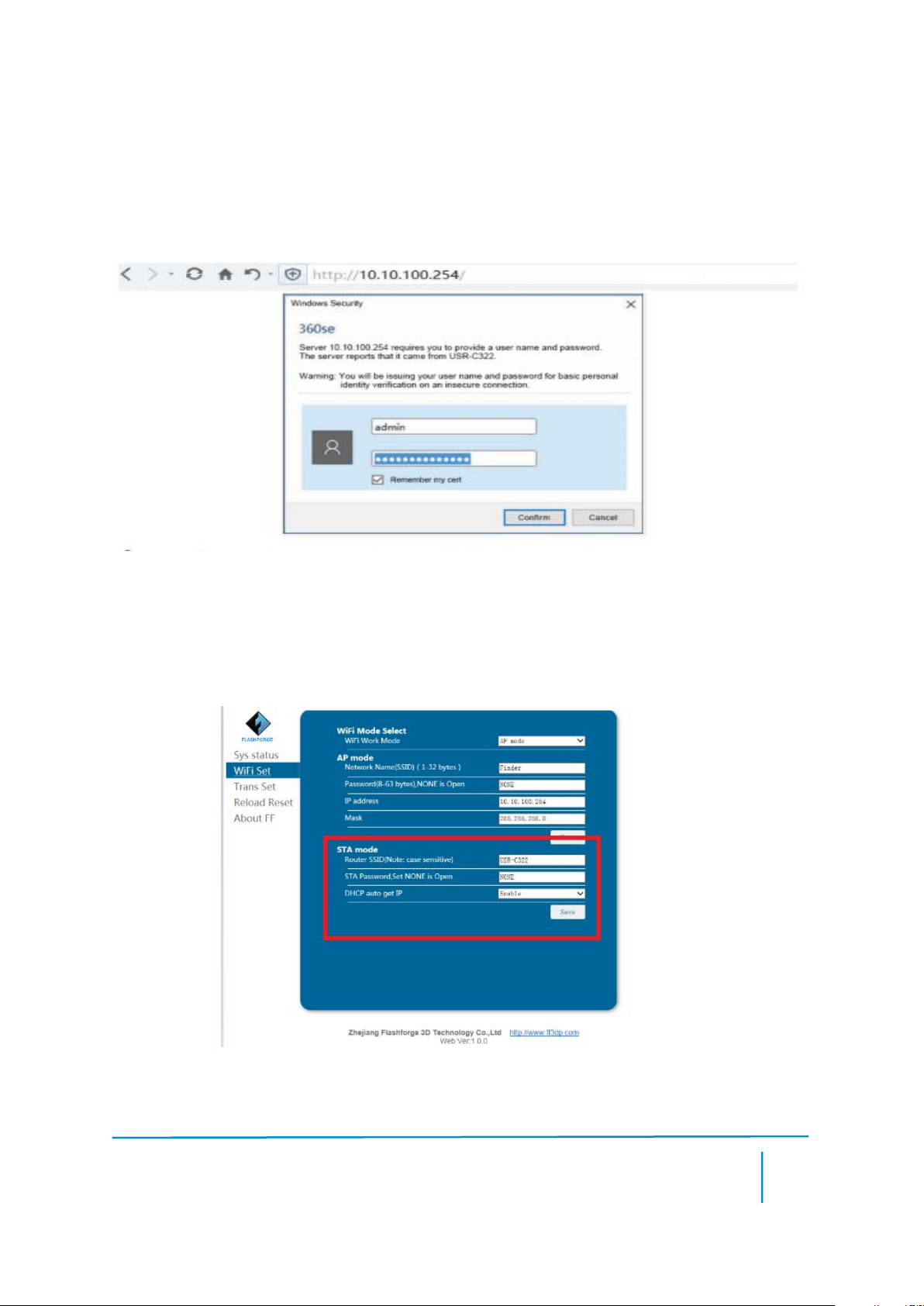

6-20



Die folgende Benutzeroberfläche für die W-LAN-Einstellungen wird geöffnet:

6-21

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

72

d. Legen Sie für den STA-Modus den W-LAN-Modus fest, und nehmen Sie die

entsprechenden Einstellungen vor. Sie können die SSID (Name des W-LAN) und das

Kennwort ändern, für das Abrufen der IP-Adresse unter DHCP die Option [Enable]

wählen und dann auf [Save] klicken. Daraufhin wird das folgende Dialogfeld

angezeigt.

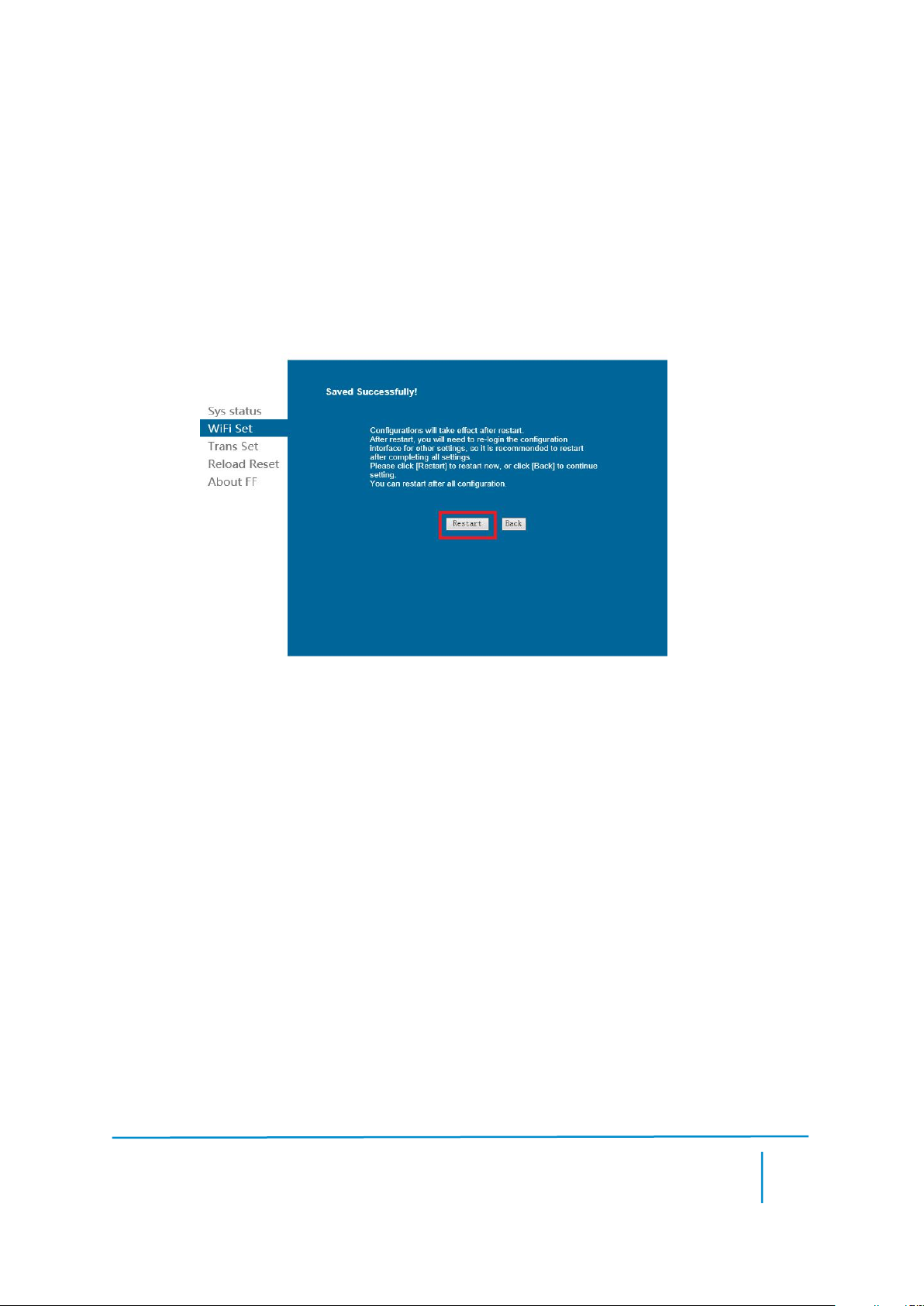

6-22

② Trennen der Verbindung mit dem GuiderIIS

Klicken Sie auf [Print]--[Disconnect], um die Verbindung zwischen dem Computer

und dem GuiderIIS zu trennen.

e. Klicken Sie auf die Schaltfläche [Restart]. Ein Neustart des GuiderIIS -W-LAN ist

erforderlich. Nach dem Neustart stellt der GuiderIIS über das eingerichtete W-LAN

eine Verbindung mit dem Computer her.

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

73

6.2.14 Tool-Menüs

①

Control Panel

Nachdem Sie eine Verbindung zwischen dem Computer und dem GuiderIIS

hergestellt haben, klicken Sie auf [Tools]--[Control Panel], um die Systemsteuerung

zu öffnen.

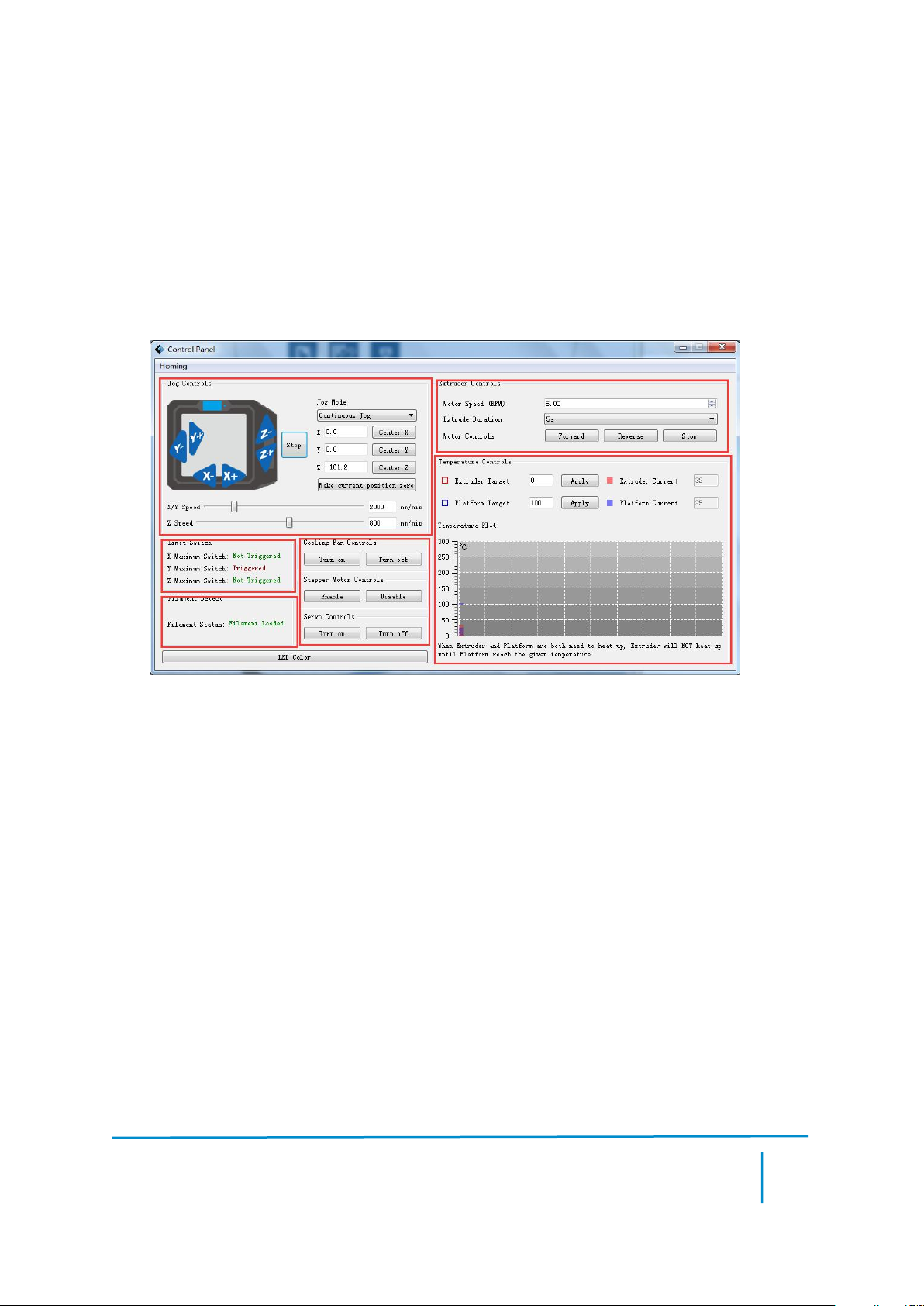

6-23

● Jog Controls
a. Jog Mode: Wählen Sie den Abstand für eine einzelne Bewegung von

Extruder/Druckplatte (d. h. den Abstand, um den sich der Extruder/die Druckplatte

nach einem einzelnen Klick verschiebt).
b. Sechs blaue Richtungspfeile: Über diese Schaltflächen können Sie die

Bewegungen entlang der X-/Y-/Z-Achsen steuern. Über die Schaltflächen für die

X-/Y-Achsen steuern Sie die Bewegungen des Extruders, und über die Schaltflächen

für die Z-Achse steuern Sie die Bewegung der Druckplatte. Wenn Sie auf „X-“ klicken,

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

74

bewegt sich der Extruder um einen festgelegten Abstand nach links. Klicken Sie

hingegen auf „X+“, bewegt sich der Extruder um einen festgelegten Abstand nach

rechts. Klicken Sie auf „Y-“ bewegt sich der Extruder um einen festgelegten Abstand

nach vorne, und durch ein Klicken auf „Y+“ bewegt sich der Extruder um einen

festgelegten Abstand nach hinten. Wenn Sie auf die Schaltfläche „Z-“ klicken, bewegt

sich die Druckplatte um einen festgelegten Abstand nach oben, und durch Klicken auf

„Z+“ bewegt sich die Druckplatte um einen festgelegten Abstand nach unten. (Der

festgelegte Abstand wird unter „Jog Mode“ festgelegt.)
c. Stop: Klicken Sie auf die Schaltfläche [Stop], um die aktuelle Verschiebung

abzubrechen. d. XYZ-Koordinatenrahmen auf der rechten Seite: Zeigt die aktuelle

Position von Extruder/Druckplatte an.
e. Schaltfläche „Make Current Position Zero“: Legen Sie für die aktuelle Position

von
Extruder/Druckplatte den Nullwert (0, 0, 0) fest. (HINWEIS: Die Felder „X“,

„Y“ und „Z“ dienen nur zur Anzeige. Wenn Sie die Werte in diesen Feldern ändern,

hat das keinerlei Wirkung.)
f. Schaltflächen „Center X/Y/Z“: Extruder und Druckplattform nehmen die zuletzt

festgelegten Nullwerte (0, 0, 0) ein.
g. Einstellungen „X/Y Speed“ und „Z Speed“: Legen Sie über den Schieberegler die

Geschwindigkeit für den Extruder und die Druckplattform fest.

● Limit Switch: Damit der GuiderIIS geschützt wird, gibt es drei

Begrenzungsschalter zur Steuerung der Maximalposition, die als Begrenzungsschalter

für die X-/Y-/Z-Achse dienen. Für die Schalter gibt es zwei Status:

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

75

a. Not Triggered: Wenn sich Extruder und Druckplatte nicht bis zum maximal

möglichen Punkt bewegen, sind die Begrenzungsschalter für die X-/Y-/Z-Achsen nicht

aktiviert, es wird der Status „Not Triggered“ angezeigt.
b. Triggered: Wenn sich Extruder und Druckplatte bis zum maximal möglichen Punkt

bewegen, sind die Begrenzungsschalter für die X-/Y-/Z-Achsen aktiviert, es wird der

Status „Triggered“ angezeigt.

● Stepper Motor Controls: Über diese Elemente kann der Schrittmotor gesteuert

werden. Klicken Sie auf [Enable], und sperren Sie den Motor, damit dieser keine

Bewegungen ausführen kann. Klicken Sie auf [Disable], und heben Sie die

Motorsperre auf, um den Motor manuell zu steuern.

● LED Color: Über diese Schaltfläche können die LED-Farben des GuiderIIS

geändert werden.

● Extruder Controls: Über die Steuerelemente für den Extruder können Sie den Wert

für „Motor Speed (RPM)“ festlegen, d. h. die Drehgeschwindigkeit der

Filament-Spule. Die Drehzeit des Motors kann über den Wert für „Extruder

Duration“ festgelegt werden. Es wird ein Wert von 60 Sekunden empfohlen. Das

Filament muss im Extruder geladen sein, bevor der Motor gestartet wird. Starten Sie

daher nicht den Betrieb, bevor die Extrudertemperatur die Drucktemperatur des

Filaments erreicht hat. Bei Verwendung von PLA-Filament sollte die

Extrudertemperatur 200℃ betragen. Klicken Sie, wenn die Extrudertemperatur

erreicht ist, auf die Schaltflächen [Forward]/[Reverse], um das Einsetzen/Entnehmen

von Filament zu steuern. Wenn Sie das Einsetzen bzw. Entnehmen von Filament

abbrechen möchten, können Sie auf die Schaltfläche [Stop] klicken.

● Temperature Controls: Geben Sie die gewünschte Temperatur in das linke Feld ein

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

76

und klicken Sie auf [Apply]. Der Drucker heizt das entsprechende Teil automatisch

auf. Auf der rechten Seite wird die aktuelle Temperatur des jeweiligen Teils angezeigt.

Nachdem der Aufwärmvorgang gestartet wurde, ändert sich die Form der unten

dargestellten Temperaturkurve, und die unterschiedlichen Farben stellen die

Temperaturen der jeweiligen Teile dar.

Update Firmware

Bei jedem Start von FlashPrint wird automatisch geprüft, ob eine aktuellere Version

der Firmware verfügbar ist und diese dann heruntergeladen. Sofern eine

Aktualisierung vorhanden ist, wird der Benutzer in einem Popup-Fenster über die

verfügbare Aktualisierung informiert.
Schritt 1: Klicken Sie auf [Tools]--[Update firmware]. Vor einer Aktualisierung der

Firmware müssen alle bestehenden Verbindungen beendet werden. Sofern die

Software und der Drucker bereits verbunden sind, werden Sie daran erinnert, dass die

Verbindung beendet werden muss. Wählen Sie die Option [Yes], und fahren Sie mit

dem nächsten Schritt fort.
Schritt 2: Wählen Sie den entsprechenden Druckertyp und die Firmware-Version, und

klicken Sie dann im Feld für die Firmware-Aktualisierung auf [OK]. Wenn Sie

bestätigt haben, dass der Drucker nicht im Einsatz ist, wird die aktuelle

Firmware-Version automatisch aktualisiert.

②

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

77

6-24

Schritt 3: Starten Sie den GuiderIIS neu, und warten Sie 4-5 Sekunden. Dann wird die

Fortschrittsleiste der Aktualisierung angezeigt. Nachdem die Aktualisierung

abgeschlossen ist, wird automatisch wieder das Hauptmenü angezeigt.
Schritt 4: Tippen Sie auf [Tools]--[About], um zu prüfen, dass die richtige

Versionsnummer der aktualisierten Software angezeigt wird.

③ On Board Preferences

Wenn der Computer und der Drucker miteinander verbunden sind, können Sie den

Druckernamen prüfen, indem Sie auf [Tools]--[On Board Preferences] klicken.

④ Machine Information

Wenn der Computer und der Drucker miteinander verbunden sind, können Sie den

Gerätetyp, den Gerätenamen, die Firmware usw. prüfen, indem Sie auf

78

[Tools]--[Machine information] klicken.

6.2.15 Hilfemenüs

①

Help Contents: Klicken Sie auf [Help]--[Help Contents], um die Inhalte der Hilfe

zu lesen.

②

Check for Updates: Klicken Sie auf [Help]--[Check for Update], um online zu

prüfen, ob Aktualisierungen verfügbar sind.

③

About FlashPrint:Klicken Sie auf [Help]--[About Flashprint]. Daraufhin öffnet

sich das Feld mit den Informationen über die Software. In diesem Feld werden die

aktuelle Softwareversion sowie die Informationen zum Urheberrecht angezeigt.

6-25

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

79

Kapitel 7:Grundlegende Druckfunktionen

In diesem Kapitel wird schrittweise erläutert, wie Sie den Druck eines 3D-Modells

realisieren können. Es wird empfohlen, die Informationen der vorausgehenden Kapitel

zum Einlegen/Entnehmen von Filament, zum Nivellieren der Plattform und zu den

Funktionen von FlashPrint zu lesen, bevor Sie einen Druckvorgang starten.

7.1 Erstellen einer Gcode-Datei

(7-1) Doppelklicken Sie auf das FlashPrint-Symbol, um die Software aufzurufen.

7-1

(7-2) Klicken Sie auf [Print]--[Machine Type], um Flashforge GuiderIIS

auszuwählen.

7-2

34

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

80

(7-3) Klicken Sie auf das Symbol [Load], um eine STL-Modelldatei zu laden. Das

Objekt wird im Druckbereich dargestellt.

7-3

(7-4) Klicken Sie auf [Edit]--[Surface to Platform], um Ihr Modell optimal im

Druckbereich zu positionieren. Klicken Sie auf [Back], und klicken Sie anschließend

doppelt auf das Symbol Move und dann auf [On the Platform] und [Center], um

sicherzustellen, dass sich das Modell auf der Plattform befindet.

7-4

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

81

Hinweis: Wenn Sie das Modell in der richtigen Position platziert haben, können

Sie den zuvor beschriebenen Schritt überspringen.

(7-5) Klicken Sie oben auf das Symbol Print. Sie können die erforderlichen

Einstellungen für Ihren Druckauftrag vornehmen.

7-5

Preview: Wenn Sie das Feld [Preview] aktivieren, können Sie eine Vorschau Ihres

Modells anzeigen, nachdem dieses in Scheiben geschnitten wurde.
Print when Slice Done: Wenn Sie über ein USB-Kabel drucken, können Sie dieses

Feld aktivieren, damit das Modell gedruckt wird, sobald es in Scheiben geschnitten ist.

Beim Drucken über USB wird die Auswahl dieser Option nicht empfohlen.

Machine Type: Flashforge GuiderIIS
Supports: Wenn Sie ein Modell mit Stützen drucken, sollten Sie auf das nach unten

weisende Dreieck klicken und die Option [Enable] auswählen.
Raft: Es wird empfohlen, diese Option für eine Grundplatte über [Enable] zu

aktivieren.

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

82

Resolution: Für die Auflösung wird empfohlen, die Option [Standard] auszuwählen.
More Options: Unter den weiteren Optionen empfiehlt es sich, die

Standardeinstellungen beizubehalten.
Klicken Sie auf [OK], um den Pfad zum Speichern der Gcode-Datei auszuwählen. Sie

können die Datei beliebig benennen und für das Dateiformat G oder GX festlegen.

Klicken Sie auf [Save], um eine Gcode-Datei zu erstellen.

7-6

Hinweis: Für GX-Dateien kann eine Vorschau angezeigt werden, für G-Dateien

hingegen nicht. Die Dateien werden wie folgt dargestellt:

G-Dateien GX- Dateien

Als Nächstes erfahren Sie, wie Sie ein Modell drucken.

7.2 Druckmethoden

Nachdem Sie die Gcode-Datei erstellt haben, können Sie diese an den GuiderIIS

übertragen. Für die Übertragung der Datei können Sie ein USB-Kabel oder einen

USB-Stick nutzen.

7-7

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

83

7.2.1 Drucken vom Computer aus (USB-Verbindung)

①

Verbinden Sie den GuiderIIS über ein USB-Kabel mit dem Computer.

② Schalten Sie den GuiderIIS ein, passen Sie die Höhe der Druckplatte an und

setzen Sie das Filament ein.

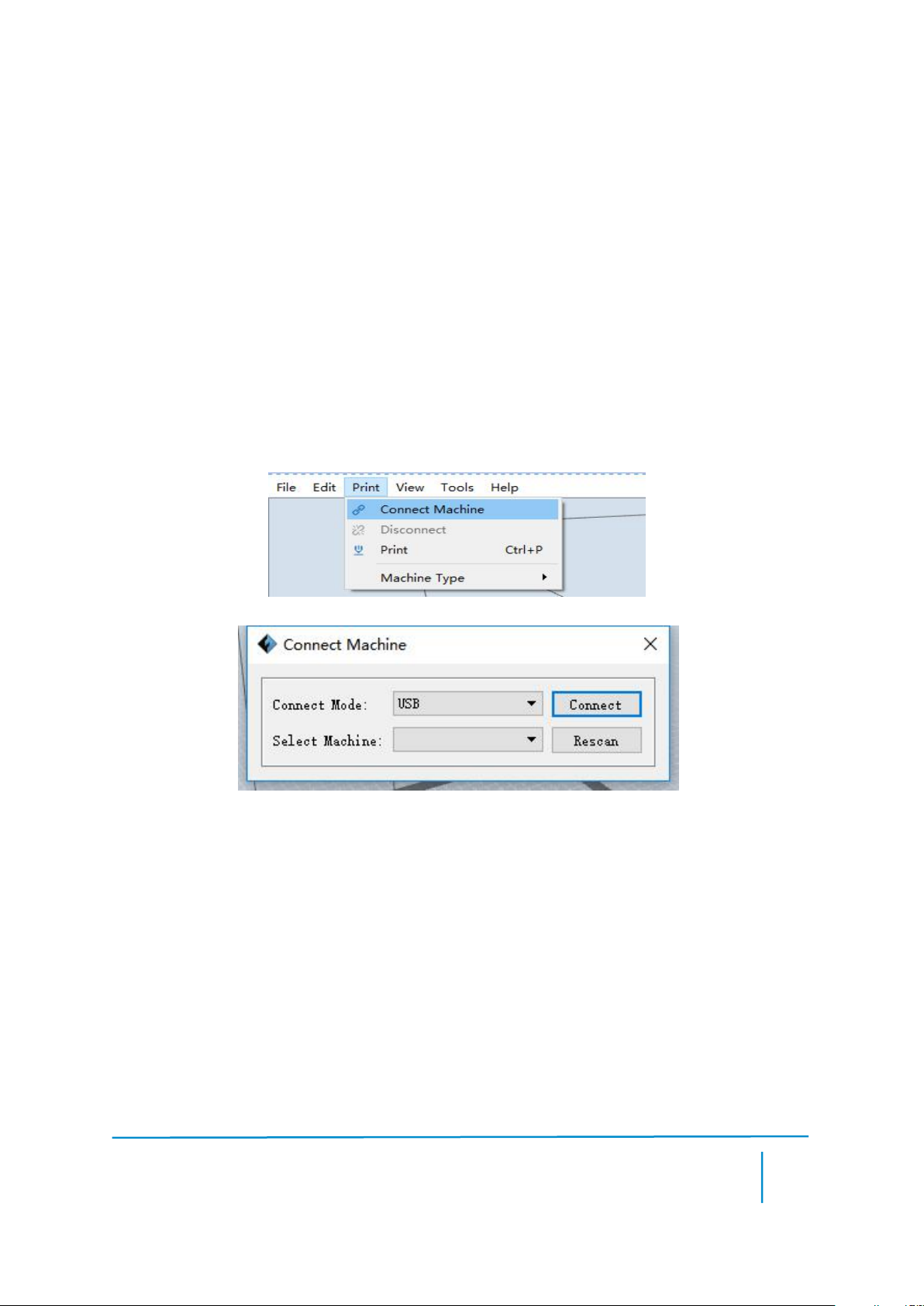

③ Klicken Sie auf [Print], und übertragen Sie die Gcode-Datei an den GuiderIIS.

Nachdem die Übertragung abgeschlossen ist, wärmt sich der Drucker automatisch auf.

Nach Abschluss des Aufwärmvorgangs beginnt der Drucker mit dem Erstellen des

Modells.

7-8

④

Wenn Ihr Computer mit FlashPrint verbunden ist, können Sie im Statusfeld

unten rechts die Düsentemperatur in Echtzeit sehen. Nachdem der Aufwärmvorgang

abgeschlossen ist, startet der Drucker unmittelbar den Druckauftrag.

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

84

7.2.2 Drucken vom Computer aus (W-LAN-Verbindung)

①

Verbinden Sie den GuiderIIS über W-LAN mit dem Computer. (Vgl.

Abschnitt 6.1.13)

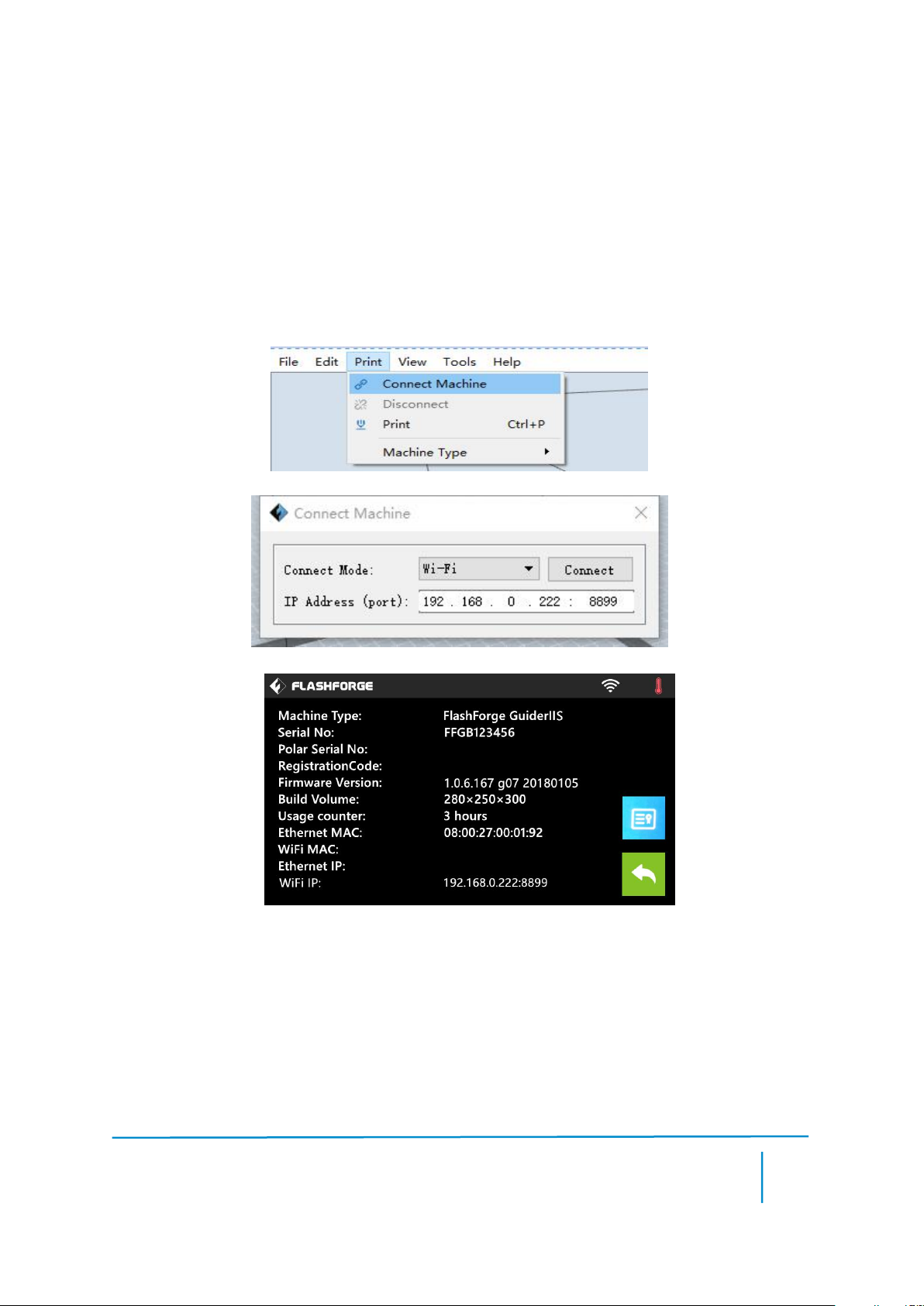

Geben Sie die IP-Adresse ein, die auf Ihrer GuiderIIS-Oberfläche angezeigt wird,

und klicken Sie dann auf [Connect]

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

85

② Schalten Sie den GuiderIIS ein, passen Sie die Höhe der Druckplatte an und

setzen Sie das Filament ein.

③ Klicken Sie auf [Print], und übertragen Sie die Gcode-Datei an den GuiderIIS.

Nachdem die Übertragung abgeschlossen ist, wärmt sich der Drucker automatisch auf.

Nach Abschluss des Aufwärmvorgangs beginnt der Drucker mit dem Erstellen des

Modells.
Wenn Sie eine Gcode-Datei aus einem lokalen Ordner drucken möchten, müssen Sie

die Datei einfach über eine USB- oder W-LAN-Verbindung in FlashPrint laden und

anschließend auf die Schaltfläche [Print] oben rechts klicken.

● Laden Sie die gewünschte Gcode-Datei in FlashPrint.

● Klicken Sie auf die Schaltfläche [Print]. Der Computer überträgt die Gcode-Datei

an den Drucker.

7-9

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

86

7-10

● Nachdem die Übertragung abgeschlossen ist, wärmt sich der Drucker automatisch

auf. Nach Abschluss des Aufwärmvorgangs beginnt der Drucker mit dem Erstellen des

Modells

7.2.3 Drucken von einem USB-Flashlaufwerk aus

① Stecken Sie das USB-Flashlaufwerk, auf dem sich die gewünschte G- oder

GX-Datei befindet, am GuiderIIS ein.
② Schalten Sie den GuiderIIS ein. Stellen Sie sicher, dass die Höhe der Druckplatte

7-11

87

entsprechend angepasst und Filament eingesetzt ist.
③ Tippen Sie auf [Print] und anschließend auf das Symbol SD Card in der Mitte. Die

Datei(en) werden auf dem Touchscreen angezeigt. Wählen Sie die gewünschte Datei,

und tippen Sie auf [Print]. Die Datei wird an den Drucker übertragen.

⑥

Der Drucker startet den Aufwärmvorgang der Düse automatisch, und der

Druckvorgang beginnt, wenn die Düse die festgelegte Temperatur erreicht hat.
Abort: Zum Stoppen des Aufwärmvorgangs und des Druckens. Wenn Sie auf [Abort]

tippen, wird der Vorgang unwiderruflich abgebrochen.
Pause: Zum Anhalten des Druckauftrags, zum Wiederaufnehmen erneut antippen.

Diese Funktion ist hilfreich, wenn Sie während des Druckauftrags das Filament

wechseln möchten.

7.3 Kameramann

7.3.1 Verbindung aus der Polar Flash

Nachdem der GuiderIIS-Drucker dem Polar Cloud-Konto hinzugefügt und eine

erfolgreiche Verbindung hergestellt wurde (Der GuiderIIS-Drucker und Ihr Computer

sollten über ein WiFi- oder Ethernet-Kabel mit dem Internet verbunden sein.Drucker

und Computer müssen nicht das gleiche WiFi-Signal anschließen),Dann kann die

GuiderIIS-Druckerkamera verwendet werden, um den Druckstatus in Echtzeit zu

überwachen.

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

88

7.3.2 Direkte Verbindung vom Computer aus

1) Verbinden Sie Ihren GuiderIIS-Drucker und Ihren Computer mit dem gleichen

WIFI-Signal.

2) Installieren und starten Sie den Firefox-Browser (Software) auf Ihrem

Computer,Geben Sie die folgende Adresse ein, wie das untenstehende Format
zeigt,dann können Sie den Druckstatus in Echtzeit durch die Kamera überwachen.

http://10.33.23.64:8080/?action=stream

(10.33.23.64 ist die aktuelle IP-Adresse Ihres Druckers, Diese Adresse muss
entsprechend der IP-Adresse Ihres Druckers bearbeitet werden, die auf dem
Touchscreen des Druckers angezeigt wird).

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

89

Kapitel 8: Erweiterte Druckfunktionen

Wenn Sie mit den grundlegenden Funktionen des GuiderIIS vertraut sind, möchten Sie

Im Expertenmodus hat man mehr Möglichkeiten, was das Bearbeiten der Parameter

betrifft. Man können zwischen zwei Modi wählen: dem Basismodus „Basic

Mode“ und dem Expertenmodus „Expert Mode“.

8-1

Select Profile: Über diese Option kann das erforderliche Schema ausgewählt werden.

Es stehen drei Optionen zur Verfügung (low/standard/high). Standardmäßig ist PLA

festgelegt. Die unterschiedlichen Schemata entsprechen den unterschiedlichen

Parametereinstellungen. Das Schema für hohe Qualität erzeugt Objekte mit hoher

Auflösung, zieht jedoch eine langsame Verarbeitungsgeschwindigkeit nach sich. Das

sicherlich die erweiterten Druckfunktionen nutzen, die Ihnen zur Verfügung stehen. In

diesem Kapitel werden eben diese erweiterten Druckfunktionen beschrieben.

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

90

Schema für geringere Qualität erzeugt hingegen Objekte mit geringer Auflösung und

zeichnet sich durch eine schnelle Verarbeitungsgeschwindigkeit aus. Beim Druck mit

PLA steht den Benutzern noch die Option „Hyper“ zur Verfügung.

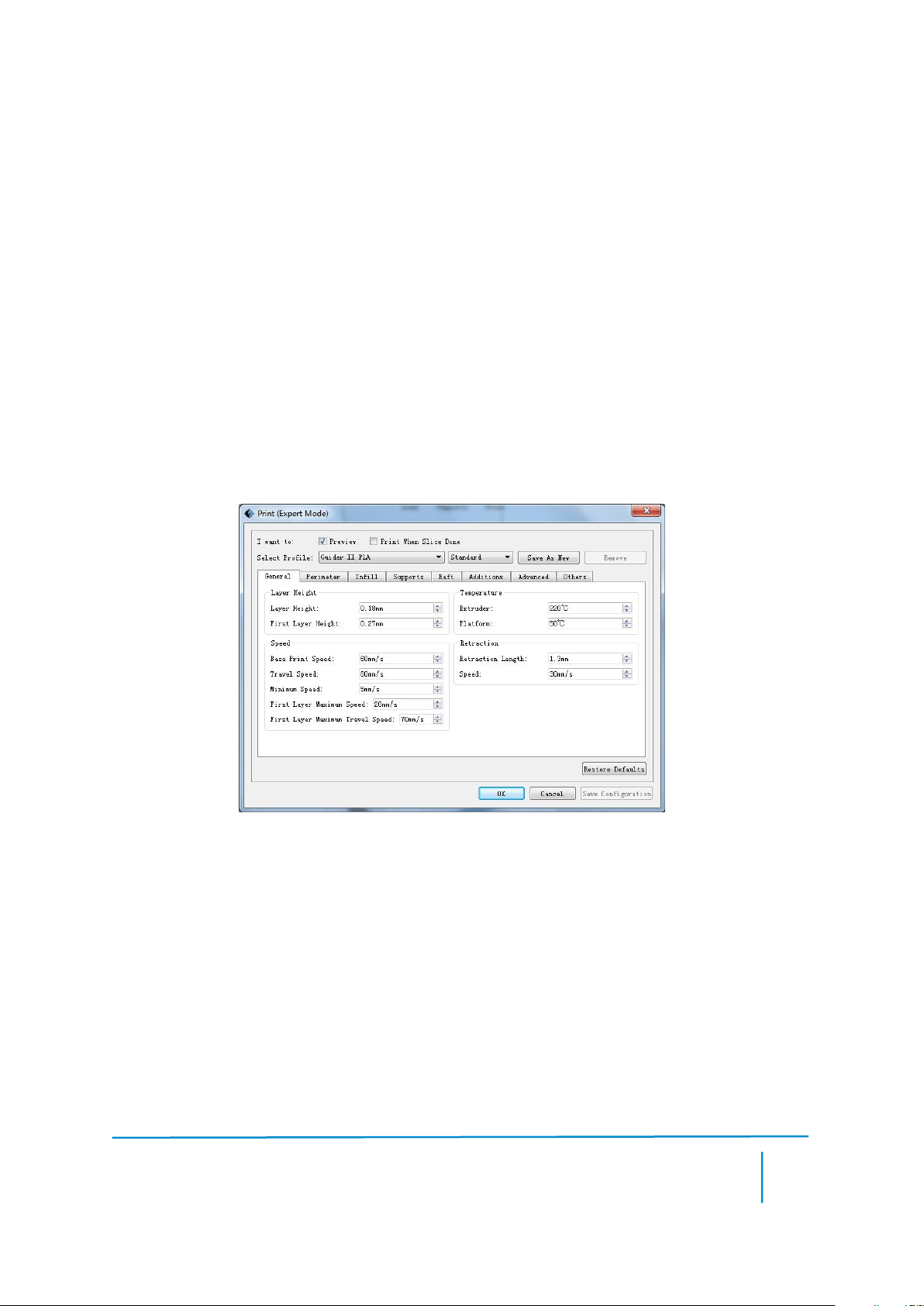

General:

a. Layer Height
Die Stärke jeder Schicht. Je geringer die Stärke der Schichten ist, desto mehr Zeit

benötigt der Druck des Modells und umso besser ist die Druckqualität.

b. First Layer Height:
Wenn Sie Schichten von geringer Stärke drucken, verbessert eine dickere erste Schicht

die Haftung und Toleranz für Druckplatten, die unter Umständen Abnutzungen

aufweisen.

2）Speed
a. Base Print Speed: Der Referenzwert für die Geschwindigkeit, mit der sich der

Extruder während des Druckvorgangs bewegt (für nachfolgende Berechnung der

Druckgeschwindigkeit). Bei einer geringeren Geschwindigkeit kann der Drucker

Objekte mit einer höheren Auflösung und einer glatteren Oberfläche erstellen.
b. Travel Speed: Geschwindigkeit, mit der sich der Extruder bewegt, wenn kein

Filament aufgetragen wird.
c. Minimum Speed: Die Mindestgeschwindigkeit, mit der sich der Extruder während

des Druckens bewegt.
d. First Layer Maximum Speed: Die maximale Druckgeschwindigkeit für die erste

Schicht (Hinweis: Diese Einstellung entfällt, wenn das Modell über eine Grundplatte

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

91

verfügt.)
d. First Layer Maximum Travel Speed: Die maximale Geschwindigkeit des Extruders

beim Druck der ersten Schicht, wenn kein Filament aufgetragen wird (Hinweis: Diese

Einstellung entfällt, wenn das Modell über eine Grundplatte verfügt.)

3) Temperature

Es wird die Temperatur für den „Extruder“ angezeigt.

4) Retraction
a. Retraction Length: Der Wert für den Rückzug. Durch die Rückzugfunktion kann das

Fädenziehen oder Herausquellen während des Druckens vermieden werden.

(Empfohlen wird der Standardwert.)
b. Speed: Die Geschwindigkeit, mit der das Filament zurückgezogen wird. Empfohlen

wird der Standardwert.

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

92

Perimeter

1）Thickness
a. Shell Count: Die Anzahl an Runden für die Hülle jeder Schicht. Maximale Anzahl:

10; Mindestanzahl: 1.
b. Maximum Path Overlap: Die maximale Überlappung des Auftrags für bestimmte

Modelle, insbesondere kleine Modelle.

2) Speed:

a. Exterior Speed: Die Geschwindigkeit, mit der die Außenhülle gedruckt wird.
b. Visible Interior Speed: Die Geschwindigkeit, mit der die sichtbare Innenhülle

gedruckt wird.
c. Invisible Interior Speed: Die Geschwindigkeit, mit der die nicht sichtbare

Innenhülle gedruckt wird.

3) Start Points
a. Mode: Es gibt zwei Optionen für den Modus „Start Point“. Die eine Option lautet

„closest to specific location“, was dem der angegebenen Position am nächsten

gelegenen Punkt entspricht, und die andere lautet „use random start points“, was die

Verwendung zufälliger Anfangspunkte bedeutet.

b. „X“: Der Koordinatenwert für X.

c. „Y“: Der Koordinatenwert für Y.

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

93

Infill

General:

a. Top Solid Layer: Die Anzahl an festen Schichten auf der Oberseite des Modells.

a. Bottom Solid Layer: Die Anzahl an festen Schichten auf der Unterseite des Modells.

c. Fill Density: Bestimmt die innere Festigkeit des Modells.
d. Fill Pattern: Über diese Option wird das Füllmuster für das Innere des Teils

festgelegt. Eine Hexagon-Füllung weist eine höhere Festigkeit auf, und eine

Line-Füllung nimmt weniger Druckzeit in Anspruch.

e. Start Angle: Der Winkel der ersten Füllschicht.

f. Overlap Perimeter: Die Breite, in der sich die Füllung und die Hülle überlappen.
g. Vase Mode: Wenn diese Option ausgewählt ist, werden keine innere Füllung und

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

94

obere feste Füllung gedruckt. (Diese Option hat eine Füllung von 0 % mit einem

einzelnen Perimeter zur Folge.)

2) Speed

a. Solid Speed: Geschwindigkeit, in der die unteren/oberen Teile gedruckt werden.

b. Sparse Speed: Geschwindigkeit, mit der die Füllung gedruckt wird.

3) Combine Infill
a. Maximum Combine Layers: Wählen Sie die Anzahl an Schichten entsprechend der

Höhe der Schicht. Die Gesamthöhe sollte nicht größer als 0,4 mm sein.
b. Combine Mode: Umfasst die Modi „Sparse and Solid“ und „Sparse Only“. Der

Modus „Sparse Only“ kann nur für die Schichten der inneren Füllung genutzt werden.

8-4

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

95

Supports

1) General
a. Enable Support: Die Stützenoption aktiviert bzw. deaktiviert werden. Eine

Stützstruktur kann verhindern, dass ein Modell zusammenbricht. Wenn Sie die

Einstellung „Yes“ wählen, können Sie Stützen im Baumformat oder im linearen

Format verwenden. Wenn Sie die Einstellung „No“ wählen, können weder Stützen im

Baumformat noch im linearen Format festgelegt werden.

2）Treelike

a. Speed: Die Geschwindigkeit, mit der Stützen im Baumformat gedruckt werden.
b. Space to Model (X/Y): Der Abstand zwischen den Stützen im Baumformat und der

Kontaktoberfläche des Modells (für die X-/Y-Richtungen).
c. Shell Count: Zum Steuern der Anzahl an Druckrunden für die Außenhülle der

Stützen.

3）Linear

a. Speed: Die Geschwindigkeit, mit der Stützen im linearen Format gedruckt werden.
b. Space to Model (X/Y): Der Abstand zwischen den Stützen im linearen Format und

der Kontaktoberfläche des Modells (für die X-/Y-Richtungen).
b. Space to Model (Z): Der Abstand zwischen den Stützen im Baumformat und der

Kontaktoberfläche des Modells (für die Z-Richtung).

d. Path Space: Der Abstand zwischen den angrenzenden Pfaden.

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

96

8-5

Additions

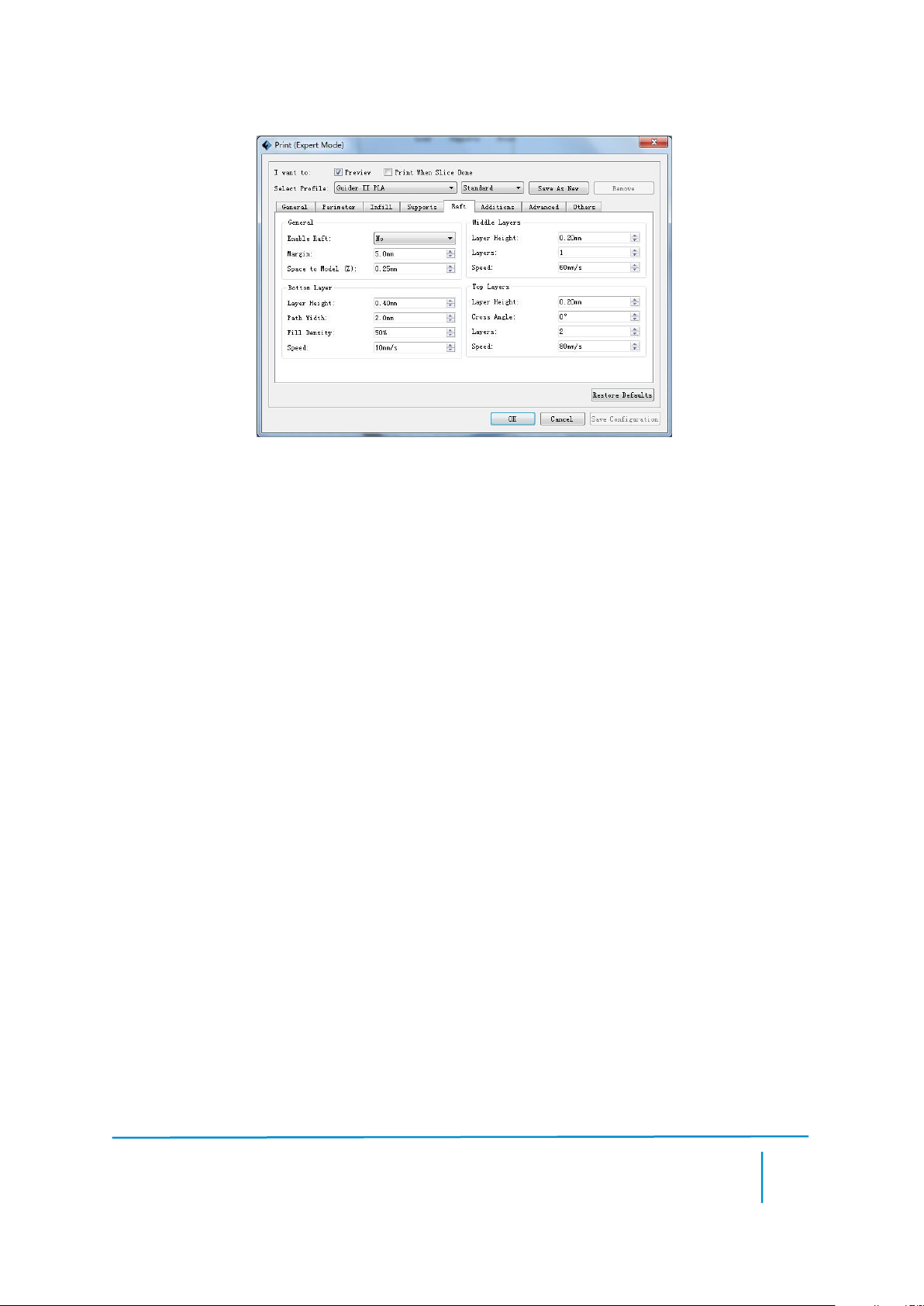

1) Raft
a. Enable Raft: Aktivieren Sie diese Option, um während des Druckvorgangs eine

Grundplatte zu drucken. Durch eine Grundplatte wird die Haftung des Modells auf der

Druckplatte verbessert.
b. Margin: Der Abstand zwischen der Außenlinie der Grundplatte und der Außenlinie

der ersten Modellschicht. Wenn die Option für die Grundplatte aktiviert ist, wird der

zusätzliche Bereich für die Grundplatte um das Objekt herum ebenfalls aktiviert.

Wenn Sie den Rand vergrößern, wird eine solidere Grundplatte erstellt und dafür mehr

Material verbraucht, und gleichzeitig verbleibt weniger Platz für das Objekt.
b. Space to Model (Z): Der Abstand zwischen der Oberseite der Grundplatte und der

ersten Modellschicht.

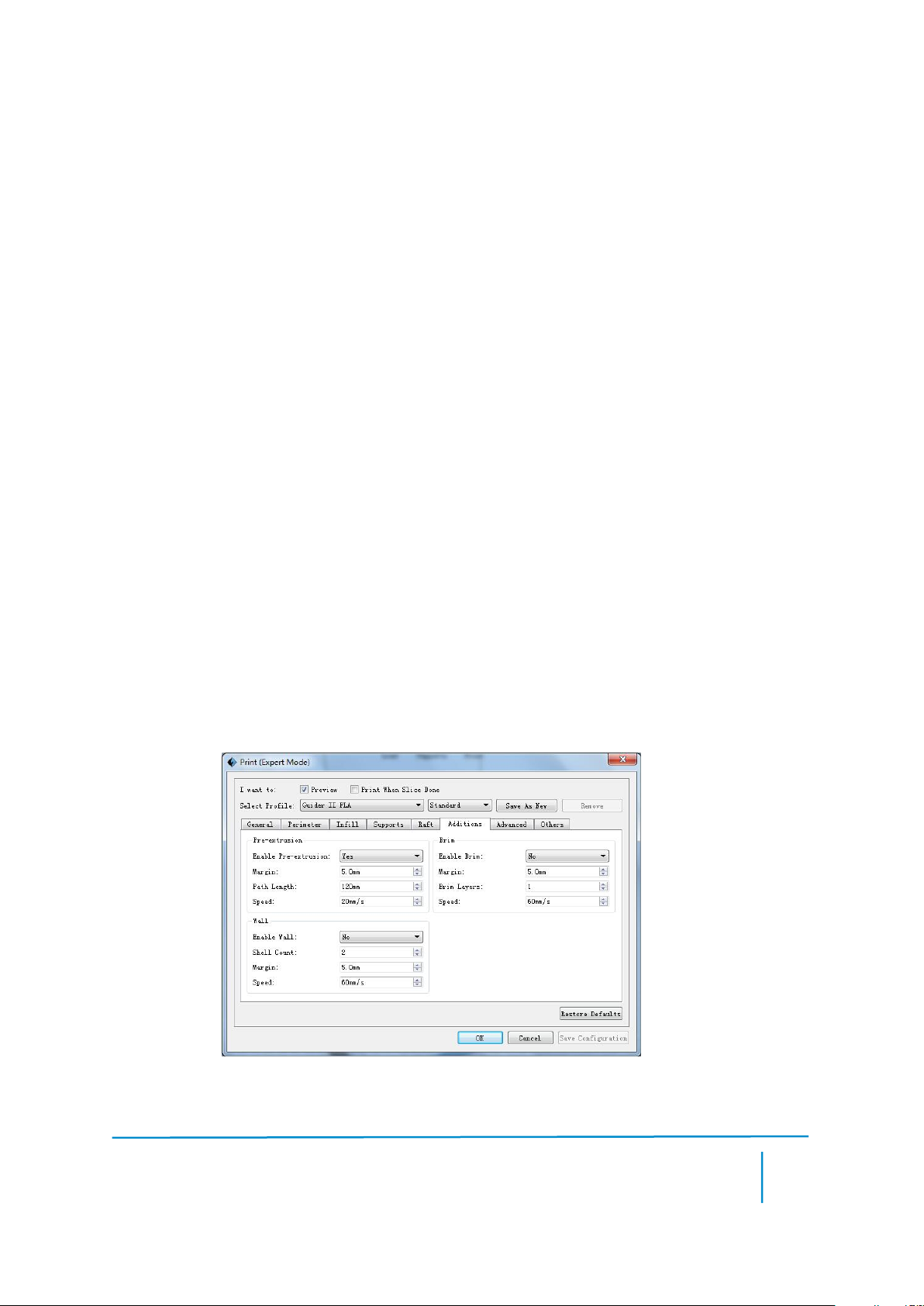

2) Pre-extrusion

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

97

a. Enable Pre-extrusion Aktivieren Sie diese Option, damit der Extruder einen

Vor-Auftrag aufbringen kann, bis .
b. Space to Model: Der maximale Abstand zwischen dem vorab aufgetragenen

Filament und der ersten Modellschicht.

c. Path Length: Die Filament-Länge für den Vor-Auftrag.

d. Speed: Die Druckgeschwindigkeit für den Vor-Auftrag.

3）Wall
a. Enable Wall: Aktivieren Sie diese Option, damit der Extruder während des

Druckvorgangs eine Wand drucken kann. Durch Aktivieren der Wandfunktion kann

das Fädenziehen oder Herausquellen bis zu einem gewissen Grad vermieden werden.

b. Shell Count: Zum Steuern der Anzahl an Druckrunden für die Hülle der Stützen.

c. Space to Model: Der Mindestabstand zwischen der Wand und dem Modell.
d. Speed: Die Geschwindigkeit, mit der die Wand gedruckt wird.

8-6

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

98

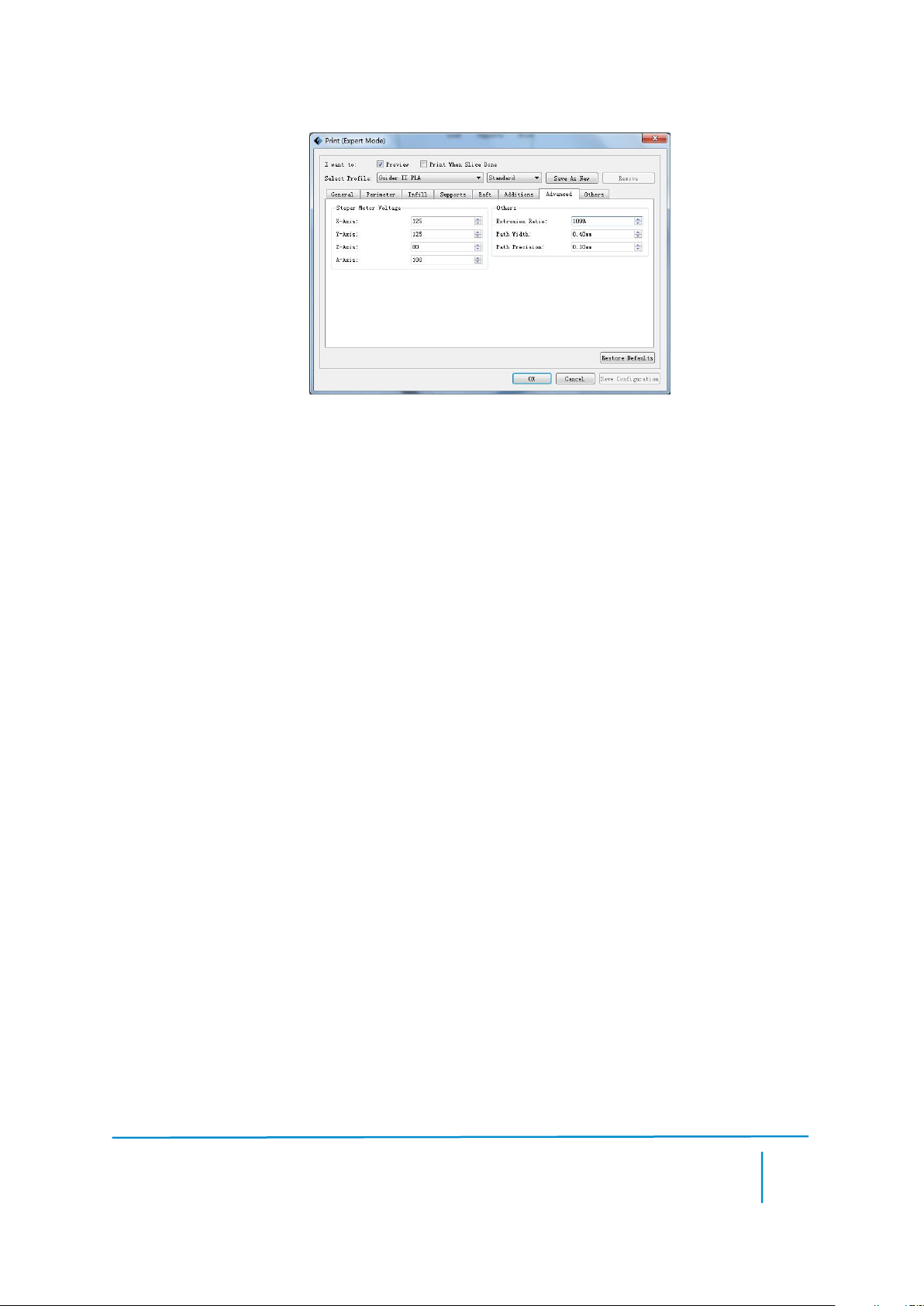

Advanced

1）Stepper Motor Voltage (es wird empfohlen den Standardwert beizubehalten)
a. X-Axis: Spannungsparameter des Schrittmotors der X-Achse. Je höher der Wert ist,

umso größer ist die Wärmebildung.
b. Y-Axis: Spannungsparameter des Schrittmotors der Y-Achse. Je höher der Wert ist,

umso größer ist die Wärmebildung.
c. Z-Axis: Spannungsparameter des Schrittmotors der Z-Achse. Je höher der Wert ist,

umso größer ist die Wärmebildung.
d. A-Axis: Spannungsparameter des Schrittmotors des rechten Extruders. Je höher der

Wert ist, umso größer ist die Wärmebildung.
e. B-Axis: Spannungsparameter des Schrittmotors des linken Extruders. Je höher der

Wert ist, umso größer ist die Wärmebildung.

2) Others
a. Extrusion Ratio: Die Menge an Filament, die vom Extruder ausgegeben wird.

Default: 109 % Max: 125 % (Das Standardverhältnis wird empfohlen)
b. Path Width: Die Breite des Pfads, der Standardwert ist auf 0,4 mm festgelegt. Es

wird empfohlen, den Standardwert beizubehalten.
c. Path Resolution: Der Standardwert ist auf 0,1 mm festgelegt. Je höher der Wert ist,

desto geringer ist die Auflösung des Auftrags. Umgekehrt führt ein niedrigerer Wert zu

einer höheren Auflösung des Auftrags.

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]

99

8-7

Others

Dimensional Adjustments
a. Enable Adjustments: Wenn Sie diese Option aktivieren, kann die Software

Fehleranpassungen vornehmen.
b. External Compensation: Wenn Sie diese Option aktivieren, kann die Software

Anpassungen für Fehler am äußeren Durchmesser vornehmen.
c. Internal Compensation: Wenn Sie diese Option aktivieren, kann die Software

Anpassungen für Fehler am inneren Durchmesser vornehmen.

100

8-8

Save as new

Über diese Option kann das Modell nach Parameteränderungen in einer neuen Datei

gespeichert werden.

Gehen Sie dazu wie folgt vor:
Nachdem alle erforderlichen Parameter geändert wurden, klicken Sie auf [Save as

new]. Daraufhin wird ein Dialogfeld geöffnet. In diesem Feld muss man einen

Dateinamen eingeben und anschließend auf [OK] klicken. Klicken Sie auf das

Dropdown-Menü von [Select Profile]. Das neu hinzugefügte Schema wird in der Liste

aufgeführt.

Remove

Über diese Option können die hinzugefügten Schemata gelöscht werden. Wählen Sie

eines der hinzugefügten Schemata, und klicken Sie auf [Remove]. Es öffnet sich

daraufhin ein Dialogfeld, in dem Sie den Vorgang bestätigen können. Klicken Sie auf

[Yes], um das Schema zu löschen, oder klicken Sie auf [No], um den aktuellen

GuiderIIS-Benutzerhandbuch |www.flashforge.com [phone]
