Fisher & Paykel WL42T26KW1, WL42T26DW1 User Guide

Download

Installation instructions and user guide US CA (EN)

AquaSmart™ clothes washer

Instructivo de instalación

y guía de usuario US CA (ES)

Lavadora AquaSmart™

Instructions d’installation

et guide de l’utilisateur US CA (FR)

Laveuse AquaSmart™

WARNING!

Electric Shock Hazard

Read and follow the IMPORTANT SAFETY INSTRUCTIONS outlined in this User Guide before operating this appliance, pages 3 – 5.

Failure to do so can result in death, electric shock, fire or injury to persons.

Please Note: To obtain maximum efficiency, your AquaSmart™ washer has the ability to learn and adapt to the local environment. This may take several wash cycles, therefore maximum energy efficiency may not be achieved until a number of wash cycles have been completed. This usually takes about 5 cycles.

English Page 1 – 41

Español Pág 42 – 77

Français Page 78 – 113

As an ENERGY STAR® Partner Fisher & Paykel Limited has determined

that this product meets ENERGY STAR® guidelines for energy efficiency.

Contents

Important safety instructions 3 Installation instructions 6

Before you do your first wash 12

Checklist, Water consumption, Capacity 12

The first time you turn your washer on 13 Getting started quickly 14

Dispensing model 14 Non-dispensing model 16

The unique AquaSmart™ wash 18 Sorting and loading 19 Detergent 21 Fabric Softener 22

Bleach 23 AquaSmart™ safety features 24 Choosing your wash cycle 25 Changing the wash cycle options 26 Customizing the wash cycles 27

Changing pre-set options 28

Controlled cold 28 AquaPlus rinse/End of cycle beeps 29 Out-of-balance recovery routine/Reset back to factory settings 30

Caring for your AquaSmart™ washer 31 Before you call for service 33

If your AquaSmart™ beeps for help 33 Solving operating problems 35 Solving wash problems 37

Limited warranty 38

How to get service 40

Important!

SAVE THESE INSTRUCTIONS

The models shown in this User Guide may not be available in all markets and are subject to change at any time. For current details about model and specification availability in your country, please visit our local website listed on the back cover or contact your local Fisher & Paykel dealer.

Introduction

Welcome to AquaSmart™

Thank you for buying a Fisher & Paykel AquaSmart™ clothes washer. We are very proud of this washer and trust it will serve you well for many years.

At Fisher & Paykel we aim to provide innovative products that are simple to use, ergonomic and kind to the environment. Thousands of tonnes of washing and 70 years of laundry experience have been programmed into your clothes washer to help give you the best possible performance.

Your AquaSmart™ clothes washer works differently from a conventional washer. It is a “High Efficiency” washer utilizing innovative technology to wash in less water and take great care of your clothes.

The revolutionary, super water efficient wash action of your AquaSmart™ washer means that it is no longer necessary to wash using a full bowl of water. This innovative wash action relies on maintaining a small volume of water for the wash load to ensure the best wash results. Please be aware that the water level for this model is fully automatic, with the machine ‘smarts’ choosing the appropriate water volume for you. This means that there is no option to select your water level.

It is important that you take the time to read these instructions carefully before you begin using your washer. Like all High Efficiency washers, a little extra care in how you sort your clothes and choose your cycle and detergent will ensure that you get the best possible wash result.

We hope you enjoy your new washer, we have certainly enjoyed designing it for you.

Dispensing model Non-dispensing model

Important Safety Instructions

Read all safety information before using

Many washers are located near a gas dryer or a water heater in the home.

WARNING!

Fire Hazard

For your safety the information in this manual must be followed to minimize the risk of fire or explosion or to prevent property damage, personal injury or loss of life.

Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other appliance.

Installation and service must be performed by a qualified installer, service agency or the gas supplier.

What to do if you smell gas

DO NOT try to light any appliance. DO NOT touch an electrical switch; do not use any phone in your building. Clear the room, building or area of all occupants. Immediately call your gas supplier from your neighbor’s phone. Follow the gas supplier’s instructions. If you cannot reach your gas supplier, call the fire department.

Water heater safety

Under certain conditions Hydrogen gas may be produced in a water heater that has not been used for two weeks or more.

HYDROGEN GAS CAN BE EXPLOSIVE UNDER THESE CIRCUMSTANCES.

If the hot water has not been used for two weeks or more, prevent the possibility of damage or injury by turning on all hot water faucets and allowing them to run for several minutes before using any electrical appliance which is connected to the hot water system. This will allow any hydrogen gas to escape. Since the gas is flammable, do not smoke or use an open flame or appliance during this process.

Important Safety Instructions

WARNING!

Electric Shock Hazard

Follow the safety precautions outlined in this User Guide. Failure to do so can result in death, electric shock, fire or injury to persons.

Important safety precautions

Read all instructions before using the appliance. Use this appliance only for its intended purpose as described in this User Guide. This washer must be properly installed and located in accordance with the Installation Instructions before it is used. This washer must be properly grounded to conform with all governing codes and ordinances. Follow details in the Installation Instructions. Do not install or store washer where it will be exposed to temperatures below freezing or exposed to the weather. Connect to a properly rated, protected and sized power supply circuit to avoid electrical overload. Connect to adequate plumbing and drain facilities as described in the Installation Instructions. Turn off water faucets when the washer is not in use to relieve pressure on hoses and valves and to minimize leakages if a hose or valve should break or rupture. Do not repair or replace any part of the appliance or attempt any servicing unless specifically recommended in this User Guide or in published user repair instructions that you understand, and have skills to carry out. When disconnecting the appliance pull by the plug rather than the cord or junction of cord to avoid damage to the cord or junction of the cord and plug. Make sure that the cord is located so that it will not be stepped on, tripped over or otherwise subject to damage or stress. Keep all laundry aids (such as detergents, bleach, fabric softener, etc.) out of the reach of children, preferably in a locked cabinet. Observe all warnings on container labels to avoid personal injury. Do not tamper with the controls. Keep the area around/underneath your appliance free from the accumulation of combustible materials, such as lint, paper, rags, chemicals, etc. Keep the floor around your appliance clean and dry to reduce the possibility of slipping. Never reach into the washer if the tub or agitator is moving. Before loading, unloading or adding clothes, press START/PAUSE and wait until the washer has completely stopped before opening the lid. Close supervision is necessary if this appliance is used by or near children. Do not allow children to play inside, or on, or with this appliance or any discarded appliance.

Important Safety Instructions

Dispose of discarded appliances and shipping/packing materials properly. Before discarding a washer, or removing from service, remove the washer lid. Do not leave the washer lid up during the cycle. The washer will not function. To start, close lid and press START/PAUSE. Do not wash or dry articles that have been cleaned in, washed in, soaked in, or spotted with combustible or explosive substances (such as wax, oil, paint, gasoline, degreasers, dry-cleaning solvents, kerosene, etc.) which may ignite or explode. Do not add these substances to the wash water. Do not use these substances around your washer and/or dryer during operation, as they give off vapors that could ignite or explode. The laundry process can reduce the flame retardancy of fabrics. To avoid such a result, the garment manufacturer’s care instructions should be followed very carefully. Do not mix chlorine bleach with ammonia or acid such as vinegar and/or rust remover. Mixing can produce a toxic gas which may cause death. Never climb on or stand on the washer top or lid. Do not wash fibreglass articles in your washer. Skin irritation could result from the remaining particles that may be picked up by clothing during subsequent washer use. To minimize the possibility of electric shock, unplug this appliance from the power supply or disconnect the washer at the household distribution panel by removing the fuse or switching off the circuit breaker before attempting any maintenance or cleaning. Note: Pressing the POWER button does NOT disconnect the appliance from the power supply, even though the lights are out. Do not operate this appliance if it is damaged, malfunctioning, partially disassembled or has missing or broken parts, including a damaged cord or plug. Do not operate this appliance if the lid has been incorrectly fitted. If you are using an extension cord or a portable electrical outlet device (eg. multi-socket outlet box), ensure that it is positioned so that it does not come into contact with water or moisture.

SAVE THESE INSTRUCTIONS

Installation instructions

Before you begin – read these instructions completely and carefully.

WARNING!

Electric Shock Hazard

Read and follow the IMPORTANT SAFETY INSTRUCTIONS outlined in this User Guide before operating this appliance, pages 3 – 5.

Improper connection of an equipment-grounding conductor can result in a risk of electric shock. Check with a qualified electrician or serviceman if you are in doubt as to whether the appliance is properly grounded.

Do not modify the plug provided with the appliance – if it will not fit the outlet, have a proper outlet installed by a qualified electrician.

Failure to do so can result in death, electric shock, fire or injury to persons.

Important!

Observe all governing codes and ordinances.

Installation Requirements

Location

Your washer must be installed on firm flooring to minimize vibration during spin cycles. Concrete flooring is best, but a wood base is sufficient providing the floor support meets FHA standards.

Your washer should not be installed on rugs or exposed to the weather.

Plumbing

Water Temperature

Your cold water should not exceed 95˚F (35˚C) or your hot water exceed 149˚F (65˚C). Temperatures above this may damage your washer.

Shut Off Valves

Both hot and cold shut-off valves (faucets) should be available in the laundry area.

Drain

Water may be drained into a standpipe or set tub/sink. The standpipe must be 1 ½” (38 mm) minimum interior diameter and must be open to the atmosphere.

Electrical

This appliance must be supplied with 110V – 120V, 60Hz electrical supply and connected to an individual, properly grounded branch circuit, protected by a 15 or 20 amp circuit breaker or time delay fuse.

Installation instructions

Water supply

This washer must be plumbed into both a hot and cold water supply or it will not work correctly. Please ensure that both hot and cold water are connected to the washer. If you have an uncontrolled water-heating source (eg. a wet back or solar heating) you should have a tempering device fitted. This will ensure the hot water temperature remains within safe limits. For the most suitable type of tempering device we recommend you contact a local plumber or plumbing supply merchant. Inlet Water Static Pressure 5psi (35kPa) to 150psi (1MPa) (If using a header tank then the top of the header tank must be at least 39” (2 m) above the top of your clothes washer). Minimum flow rate from the faucet supplying the clothes washer should be greater than 1 ½ gallons/min (6 liters/min) (assumes ½” (12.7 mm) diameter pipes). Minimum height of faucets to clear the top of the washer is 45” (1150 mm).

Draining

Regularly check that your standpipe or set tub/sink is free from lint or other obstructions, which may affect how your washer works or may cause flooding. In multi-storey apartments or any upper floor, the washer should be installed on a drained floor. Draining must comply with local by-laws.

Clothes washer safety

This clothes washer is not intended for use by young children or infirm persons without supervision. Please supervise young children to ensure they do not play with this clothes washer.

Important!

If you are using an extension cord or a portable electrical outlet device (eg. multi-socket outlet box), ensure that it is positioned so that it does not come into contact with water or moisture.

Accessories and spare parts

Available from your Fisher & Paykel Dealer or Authorized Service Center.

Drain Hose Extension Part No. 425627p Power Cord If the Power Cord of your clothes washer is damaged it must be replaced by a Fisher & Paykel Authorized Service Center, as it is not a standard power cord.

Installation instructions

Unpacking

To ensure the best performance from your new AquaSmart™ clothes washer please follow the instructions below.

Removing the packaging

Remove the outer packaging.

Tilt the washer backwards and walk it off the bottom

packer one foot at a time.

Remove the bottom packer from under the washer by

pulling it out the front.

Caution!

Operating the washer when the bottom packer is in place can result in damage to the washer.

Lift the lid and remove the basket packer from the basket.

Remove the hoses and accessories.

Keep the bottom packer and basket packer in case they are required for future transit.

Please ensure that the bottom packer has been removed before operating your washer.

Fig.1 Tilt washer backwards to remove packer

Installation

In your clothes washer you will find:

4 rubber inserts for the levelling feet (joined together). 1 hose guide. 2 inlet hoses.

Installation instructions

Drain hose

Carefully pull the drain hose out from the

back of the washer by pulling the exposed part of the hose downwards and outwards.

To guide the drain hose over the set tub/sink

or standpipe the hose guide MUST be fitted to the drain hose.

To prevent siphoning:

The drain hose should not extend more than

¾” (20 mm) from the end of the guide.

The height of the standpipe or set tub/sink

should be between 33 ½” to 78” (850 – 1200 mm).

The drain hose can be trimmed to length.

Place the drain hose in the set tub/sink or

standpipe.

Pull hose through guide

¾” (20 mm) maximum

Flex hose guide apart

Standpipe 33 ½” to 78” (850 – 1200 mm)

Fig.2 Fitting the drain hose guide

Important!

In multi-storey apartments or any upper floor installation, the washer should be installed on a drained floor. Check that the tub or standpipe is free from lint or other obstructions before operating the washer. In a basement installation do not exceed a standpipe height of 96” (2438 mm).

Inlet hoses

Install hoses with the straight end (with filters) fitted to the faucets (refer to Fig.3).

Install elbow ends onto clothes washer (inlet valves are marked on the back of the washer

H=hot, C=cold) (refer to Fig.4).

Fig.3 Faucet end of hose Fig.4 Washer end of hose

Installation instructions

Levelling your washer

It is IMPORTANT to level the washer to ensure good spin performance and effective detergent,

softener and bleach dispensing.

Separate the 4 rubber foot inserts from the moulding and fit into the feet on the base of

the washer.

Move the washer to its final position. (We suggest a minimum clearance of 1” (25 mm) each side).

Adjust the feet so the washer is level and cannot rock.

1” (25 mm) 1” (25 mm)

Adjustable feet

Rubber insert

Fig.5 Levelling your washer

Use the walls and adjacent counter tops as a sight guide to check to see if washer appears level.

Fig.6 Minimum clearances

Readjust the feet if necessary.

Open the lid and check the washer tub to see that it sits slightly forward of centre. (See Fig. 7).

Incorrect

adjustment

Fig.7

Turn on the water and check all hose connections for leaks. Make sure there are no kinks in the hoses.

Uncoil power cord and plug into wall socket.

Check for leaks, noise, vibration, correct water temperatures and proper operation in spin. Check

Correct

adjustment

that the lid locks during spin.

Installation instructions

Special requirements for alcove or closet installation

The minimum ventilation clearance between the washer and adjacent walls or other surfaces is:

1” (25mm) minimum either side and front 3” (75mm) minimum rear

Consideration must be given to providing adequate clearance for installation and servicing.

The minimum vertical space required from floor to overhead shelves, cabinets, ceilings etc is 59” (1500 mm).

Closet doors must be louvered or otherwise ventilated and have at least 60 square inches open area for a washer only, or if the closet contains both a washer and dryer, doors must contain at least 120 square inches of open area equally distributed.

Fig.8 Louvered door Washer & Dryer

60 Sq. In (388 Sq. cm)

Caution!

Do not install this appliance in a closet with a solid door.

Mobile home installation

Installation must conform to the STANDARD FOR MOBILE HOMES, ANSI A119.1 and NATIONAL MOBILE HOME CONSTRUCTION & SAFETY STANDARDS ACT OF 1974 (PL93-383).

Grounding instructions

This appliance must be grounded. In the event of malfunction or break down, grounding will reduce the risk of electric shock by providing a path of least resistance for electric current. This appliance is equipped with a cord that has an equipment-grounding conductor and a grounding plug. The plug must be plugged into an appropriate outlet that is properly installed and grounded in accordance with all local codes and ordinances.

Specification subject to change without notice.

Before you do your rst wash

You owe it to yourself and your AquaSmart™ to have it installed correctly by an authorized service agent.

Before you start, it is a good idea to go through the following checklist:

Has the basepacker been removed?

Is the hot hose connected to the hot valve marked ‘H’?

Is the cold hose connected to the cold valve marked ‘C’?

Is the drain hose threaded through the ‘U bend’ hose guide

(with no more than ¾” extended) and on to your standpipe?

Are the rubber inserts secured into the feet on the base of your

washer and is the washer levelled?

Refer to Installation instructions, pages 6 – 11.

AquaSmart™ water consumption

Load Size Regular High Efficiency*

15.5 lb (7 kg) 20 G (76 L) 11 lb (5 kg) 17 G (64 L)

7 lb (3 kg) 15 G (57 L) 2 lb (1 kg) 13 G (49 L)

*Regular High Efficiency is the default wash cycle for AquaSmart™. Note: Water consumptions are based on the AquaSmart™ default settings.

AquaSmart™ capacity

AquaSmart™ offers a generous 15.5 lb (7 kg) capacity. The list below outlines what is included in a 15.5 lb (7 kg) wash load (in accordance with ANSI/AHAM HLW-1-2002).

3 Bed sheets (double) 2 Tablecloths 4 Shirts 6 Bath towels 4 T-shirts 4 Pillow cases 6 Shorts 6 Washcloths 5 Handkerchiefs

We recommend for everyday use that you separate out your bed sheets and wash them on the specially designed SHEETS cycle.

The rst time you turn your washer on

WARNING!

Electric Shock Hazard

Read and follow the IMPORTANT SAFETY INSTRUCTIONS outlined in this User Guide before operating this appliance, pages 3 – 5.

Failure to do so can result in death, electric shock, fire or injury to persons.

Control Panel Lighting

The panel lighting of your AquaSmart™ washer can be adjusted to suit the environment that your washer is located in. For a low lighting situation you may need more lighting contrast and for installations where there is a lot of ambient light, you may need less.

To adjust the control panel lighting:

Turn the washer on.

Press and hold the High Efficiency button for 2 seconds until you hear a quick beep. You will then see a subtle change in the lighting contrast.

To change the setting again simply repeat the process.

Your AquaSmart™ washer leaves the factory set for low ambient light conditions.

Getting started quickly – Dispensing model

Getting started quickly

It is important to sort your clothes, particularly by color, as well as separating out bed sheets and washing them on the SHEETS cycle (refer to page 19 for more details on sorting and loading). Close bra clasps, do up zippers and check pockets. Place your clothes directly into the wash basket.

Detergent

Your AquaSmart™ has been designed for use with High Efficiency (HE) detergent. For example Tide® HE liquid or powder, Wisk® HE liquid or powder. AquaSmart™ offers a detergent dispenser for your convenience, located on the front, left hand side of the top deck. For detergent dose, please follow the manufacturers directions, outlined on the detergent package. Pour the detergent down the detergent dispenser. For more information on detergent, fabric softener or bleach please refer to pages 21 – 23.

142 5

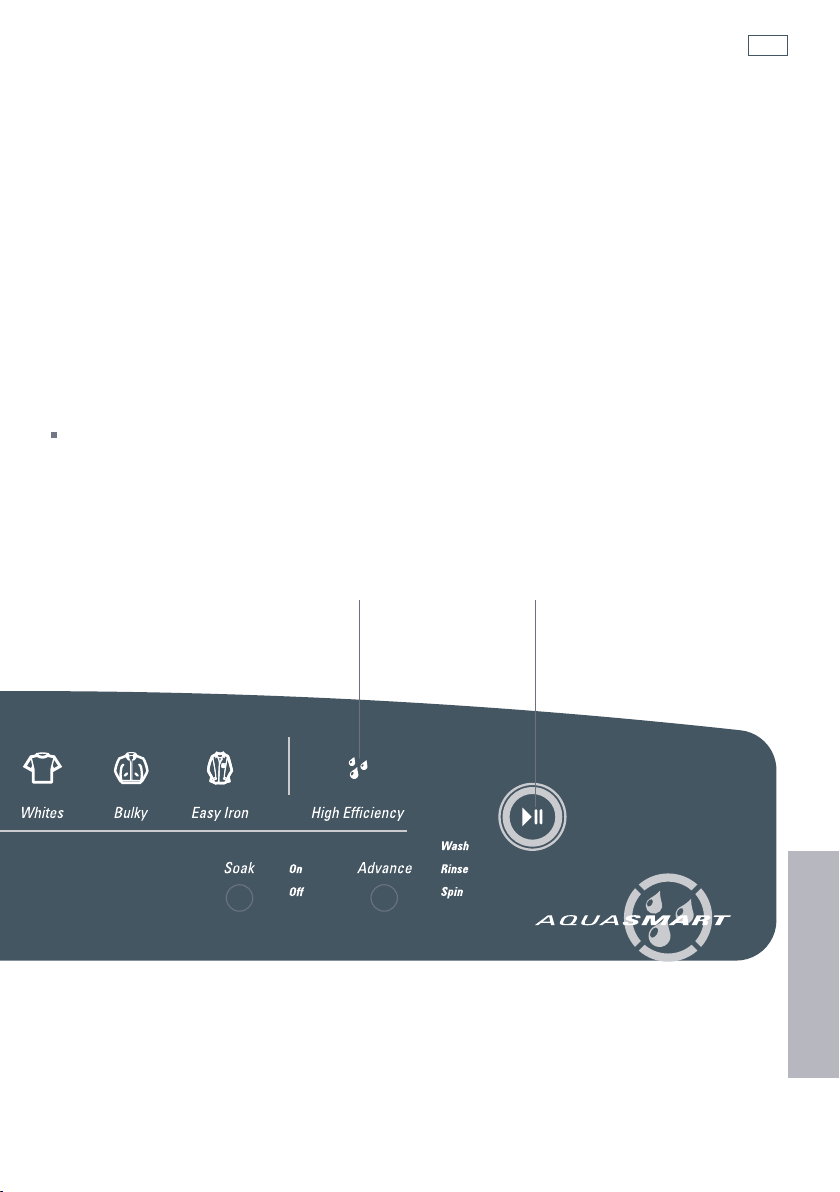

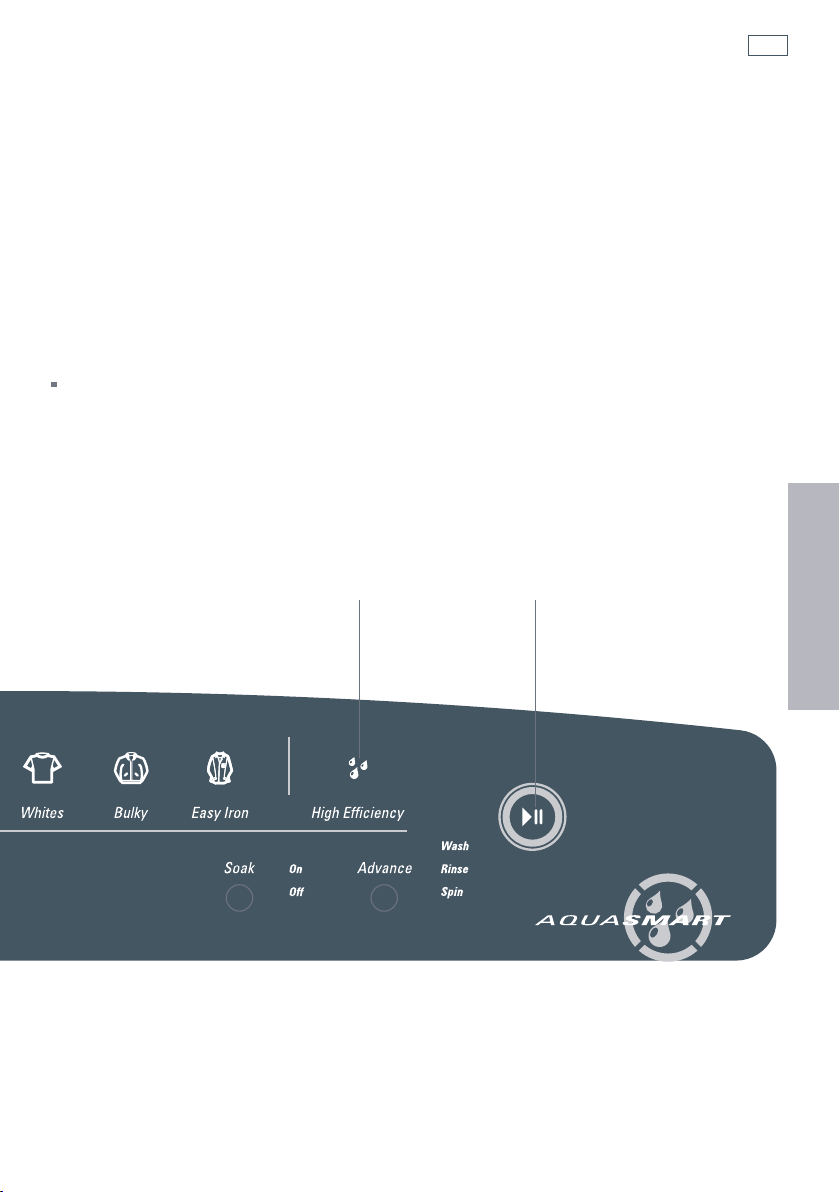

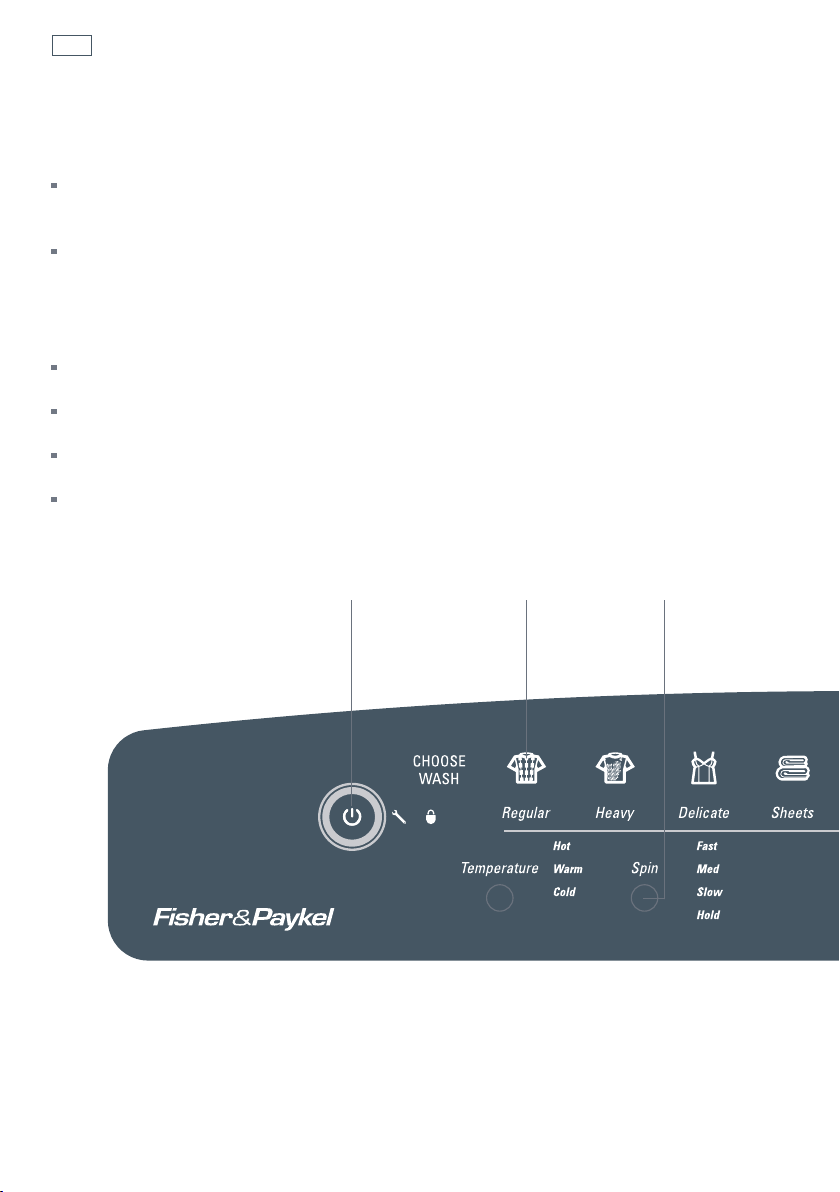

Fig.9 AquaSmart™ control panel (dispensing model). For the non-dispensing model refer to page 16.

Getting started quickly

PRESS POWER to activate your AquaSmart™ washer.

Select the desired WASH CYCLE that most closely matches your wash load.

HIGH EFFICIENCY – this light tells you when ‘High Efficiency’ mode is recommended, and

the button allows you to switch between High Efficiency and Conventional modes (refer to page 18).

Select any additional WASH OPTIONS that you may require (refer to page 26).

If you wish to use fabric softener, place into Softener dispenser and select FABRIC SOFTENER

to turn the fabric softener option ON.

If you wish to use liquid bleach, place into the bleach dispenser and select BLEACH to turn

the bleach option ON.

PRESS START – your AquaSmart™ will start to fill with water, and will automatically select the

correct water level and wash action for your load. To pause your AquaSmart™ at any time, simply touch START/PAUSE.

For best fabric and color care remove your clothes as soon as the cycle has finished.

3 7

Important!

Failure to follow the advice in this User Guide may result in damage to your garments, and your expectations of wash performance may not be met.

Getting started quickly – Non-dispensing model

Note: This model DOES NOT have detergent, fabric softener or bleach dispensing abilities. Fabric

softener and bleach should not be used.

Detergent

Your AquaSmart™ has been designed for use with High Efficiency (HE) liquid detergent. For example, Tide® HE, Wisk® HE. For detergent dose, please follow the manufacturers directions, outlined on the detergent package. Pour the liquid detergent onto the outer edge of the basket before adding your clothes. For more information on detergent please refer to page 21. Place your clothes directly into the wash basket.

142

Fig.10 AquaSmart™ control panel (non-dispensing model). For the dispensing model refer to page 14.

Getting started quickly

PRESS POWER to activate your AquaSmart™ washer.

Select the desired WASH CYCLE that most closely matches your wash load.

HIGH EFFICIENCY – this light tells you when ‘High Efficiency’ mode is recommended, and the

button allows you to switch between High Efficiency and Conventional modes on selected cycles (refer to page 18).

Select any additional WASH OPTIONS that you may require eg. spin speed.

PRESS START – your AquaSmart™ will start to fill with water, and will automatically select the

correct water level and wash action for your load. To pause your AquaSmart™ at any time, simply touch START/PAUSE.

For best fabric and color care remove your clothes as soon as the cycle has finished.

3 5

Important!

Failure to follow the advice in this User Guide may result in damage to your garments, and your expectations of wash performance may not be met.

The unique AquaSmart™ wash

The AquaSmart™ washer has two modes of washing, High Efficiency and Conventional. Both modes start the same way, with a Detergent Activating wash.

Detergent Activating wash

AquaSmart™ fills the basket at the selected water temperature, with just enough water so the clothes are saturated. This small amount of sudsy water flows through the clothes, up a specially designed portal and back onto the clothes in a waterfall effect. This thoroughly dissolves and activates the detergent.

High Efficiency mode

In the High Efficiency mode the AquaSmart™ then fills with just enough water to lift the clothes off the low profile agitator so when it rotates, the clothes gently roll over each other. This wash uses similar quantities of water to most Front Loaders and so, not only do you get the benefits of water savings but the higher detergent concentrations give you optimum soil removal.

Conventional mode

The Conventional mode is the immersion wash all Top Loader users are familiar with. After the Detergent Activating wash the AquaSmart™ fills with cooler water until the clothes are submerged, and gently turns the clothes over. We recommend this mode when the dilution effect of water can solve or prevent common wash problems. For example, when dye or color run can be a problem, or when washing sandy towels. The SHEETS cycle uses the Conventional mode.

Fig.11 Detergent Activating wash

Fig.12 High Efficiency wash

Fig.13 Conventional wash

Some cycles can be used in both modes, whilst others work in only one.

High Efficiency Conventional

Regular Heavy Delicate Sheets – Whites Bulky – Easy Iron –

These two wash modes mean that your AquaSmart™ washer gives you the best of both worlds, to suit any laundry situation.

–

Sorting and loading

Fully automatic water level

You may notice that your AquaSmart™ clothes washer behaves differently from your previous washer.

Your AquaSmart™, like all High Efficiency washers, has a fully automatic water level. This means that, like Front Loaders, the selection of the water level is left entirely up to the washer. This ensures optimum wash performance and water savings.

Should you wish to use more water, simply select a Conventional cycle (refer to Conventional mode page 18).

Sorting and loading explained

It is important to sort your wash load to ensure optimum wash performance.

BED SHEETS – Separate out bed sheets and comforter covers and use the SHEETS cycle which has been especially designed for these items. Ensure that comforter covers are buttoned or zipped up. To get the best possible wash for bed sheets, drop these items directly into the washer, do not wrap them around the low profile agitator.

COLORED ITEMS – Dye or color run can be a problem with High Efficiency washers, so separate highly colored garments (especially when they are new) and choose a conventional cycle. Most dye transfer occurs when clothes are left too long in the machine at the completion of the cycle, so try not to leave your colored clothes lingering in the washer.

BULKY ITEMS – Comforter inners, sleeping bags, ski jackets, blankets and throws are all

items which tend to behave unusually in a clothes washer. The lighter ones can float, while a large blanket can get very heavy and make spinning difficult. Your AquaSmart™ offers a BULKY cycle designed to take care of these washing challenges.

ITEMS THAT WRINKLE – When you are concerned about creasing or wrinkling we recommend you use the EASY IRON cycle. Alternatively select one of the Conventional cycles. The extra water used by these cycles will help to reduce wrinkling. Reducing the spin speed of the wash may also help.

SOIL – Very dirty, sandy, or linty loads are best washed separately to prevent transfer onto other garments. It may be that you have new towels that create lots of lint or very sandy beach gear. We suggest using the Conventional mode in this circumstance, eg. on a heavy cycle.

DELICATES – To take extra special care of delicate items, we suggest using the DELICATE cycle.

Sorting and loading

Sorting

Hand Wash

Care Labels

Care labels will tell you about the fabric of the garment and how it should be washed.

Soil

Sort clothes according to the type and amount of soil. Some soils suit warmer washes eg. oily soils, while others are best washed in cold water eg. mud, blood.

Color

Sort white fabrics from colored fabrics.

Lint

Wash lint givers and lint collectors separately. Where possible, turn lint collectors inside out.

Before you load

Check pockets

Loose items can damage both your AquaSmart™ and your clothes.

Close zippers, hooks and eyes

This is to make sure that these items do not snag on other clothes. We recommend putting lingerie in a lingerie bag prior to washing for best care of these items.

Mend any torn garments or loose buttons

Tears or holes may become larger during washing. Remove any loose bra wires as they can damage your washing machine and/or dryer.

Pretreat any stains

Use an appropriate surface to apply treatments. Please do not use the lid of the washer as damage may occur.

For a balanced load

Place items directly into the basket. Do not wrap large items, such as bed sheets, around the low profile agitator. Drop them straight

into the washer.

A mixture of small and large items will wash the best (remember to separate out bed sheets and

select the SHEETS cycle for these).

When washing a single large item, add a large beach towel to the wash to ensure that the load

is balanced for an effective spin.

Examples of care label symbols.

Lint Givers Lint Collectors

Towels Synthetics Chenille Corduroy Nappies Polyester cottons

Do not bleach

Do not tumble dry

Medium iron

Dryclean

Socks

Important!

Please do not, under any circumstances, attempt to wash an electric blanket in your AquaSmart™ washer. We do not recommend washing curtains in your washer. Sunlight makes them brittle so they may disintegrate during washing.

Detergent

Choosing the right detergent

Your AquaSmart™ is a High Efficiency clothes washer and needs Low Sudsing Detergent to prevent oversudsing problems. This is the same type of detergent Front Loaders use and is labelled “High Efficiency” (HE).

We recommend the use of liquid detergent for best results. If you wish to use powdered detergent, dissolve in water first before adding to the dispenser.

There are both liquid and powdered Low Sudsing detergents. Some examples are:

Tide® HE liquid or powder Wisk® HE liquid or powder

When washing woollens use a wool detergent but use it sparingly as these are usually very high foaming. Do not use soap flakes or soap powders.

How much detergent?

Use the instructions on the back of the detergent packet as a guide to the correct amount to use. The correct amount of detergent will vary depending on the amount of soil in your clothes and the size of your load. Jeans and work clothes may need more and towels less.

As a starting point:

Use one cap full for a large load and reduce or increase the dosage as required. For a small load (eg. 4 – 5 t-shirts) use ¼ cap.

If you have oversudsing problems reduce your dosage. If your clothes are not clean enough, try using a bit more.

Where do I put my detergent?

Note: Only dispensing models have detergent dispensing ability.

For models with dispensing ability, pour your detergent into the detergent dispenser located on the left side of the washer. We recommend that you measure your detergent first. If you use powdered detergent, we recommend that you dissolve it in water before adding it to the dispenser.

You will notice that most of the detergent placed in the dispenser will fall into the machine. It will remain in an area separated from your clothes until the machine begins to fill. As the washer fills, the dispenser will be flushed of any residue. The detergent is then mixed with water, and specially designed ribs at the bottom of the outer tub help to rapidly dissolve the detergent to ensure optimum wash performance.

When washing in very cold water or on the quicker cycles (eg. DELICATE) dissolving the detergent in warm water before pouring it down the dispenser will improve wash performance.

When needed, wipe out the detergent dispenser with a damp cloth.

Fig.14 Adding detergent to the detergent dispenser

Important!

If you have a non-dispensing model of washer we strongly recommend you use liquid detergent only. Pour the detergent onto the outer edge of the basket before adding your clothes.

Fabric Softener

Important!

Only dispensing models have softener dispensing ability. Fabric softener should NOT be used unless your machine has fabric softener dispensing ability.

Choosing the right cycle

If you wish to use fabric softener you will need to select the FABRIC SOFTENER option which will

give you a deep rinse. If FABRIC SOFTENER is not selected, the softener will not be dispensed. To have fabric softener dispensed select the FABRIC SOFTENER option to ON.

Adding the fabric softener

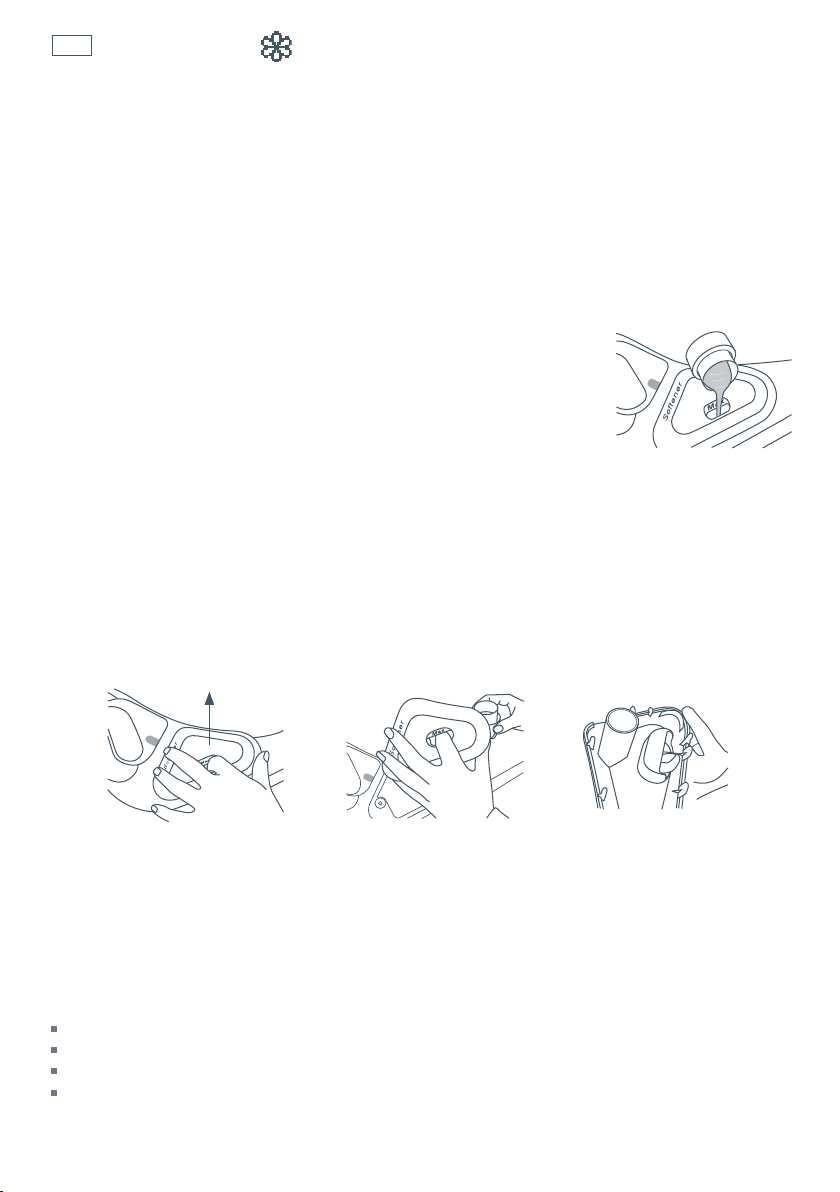

Measure the fabric softener out into the cap and pour into the Fabric Softener Dispenser. It will remain in the top of the dispenser until the deep rinse when water flushes it into the tub. Note: If you fill beyond the MAX mark, the overflow will pour fabric softener into the basket prematurely and contribute to scrud (refer below).

Cleaning the dispenser

The funnel of the fabric softener (the top) clicks off easily. Simply place a finger down the center and lift. The remaining siphon tube and Fabric Softener well is not removable and needs to be wiped clean periodically with hot water and an old toothbrush. If the siphon tube looks partially blocked use a cotton bud to clean.

Fig.15 Adding softener into the Fabric Softener dispenser

Scrud

Scrud is the name given to the waxy build-up that can occur within any washer when fabric softener comes into contact with detergent. This build-up is not brought about by a fault in the washer. If scrud builds up in the washer it can result in stains on the clothes or an unpleasant smell in your washer.

If you wish to use fabric softener we recommend you:

Use it sparingly. Measure it carefully to ensure you do not fill above the MAX level. Clean the dispenser as soon as the cycle has finished. Clean your washer regularly using the CLEAN ME cycle (see page 32).

Cold water washing increases the chance of this build-up occurring. We recommend a warm or hot wash at regular intervals, eg. every 5th wash.

Fig.16 Removing the Fabric Softener funnel

Bleach

Important!

Only dispensing models have Bleach dispensing ability. Bleach should NOT be used unless your machine has bleach dispensing ability.

Choosing the right cycle

Remember to check clothing labels before you begin to ensure that garments are bleach compatible.

If you wish to use bleach please select the BLEACH option to ON. The bleach will be diluted and automatically released into the wash at the correct point in the cycle. This ensures maximum bleach efficiency and optimum clothes care. If the Bleach option is not selected, bleach will not be dispensed into the wash and will drain safely away.

When washing white items select the WHITES cycle for best performance with bleach. When washing colors use color-safe bleach.

Note: For best clothes care, the Bulky cycle does not offer a bleach dispensing option.

How much bleach do I use and where do I put it?

Liquid Bleach

Your AquaSmart™ washer requires less bleach than traditional top loading washers, no more than 100 ml. Pour bleach into a measuring cup with a spout, then carefully pour this into the bleach dispenser ensuring that it does not fill higher than the MAX level. Adjust the amount of bleach you use to the load size, eg. for smaller loads use less bleach.

Cleaning the dispenser

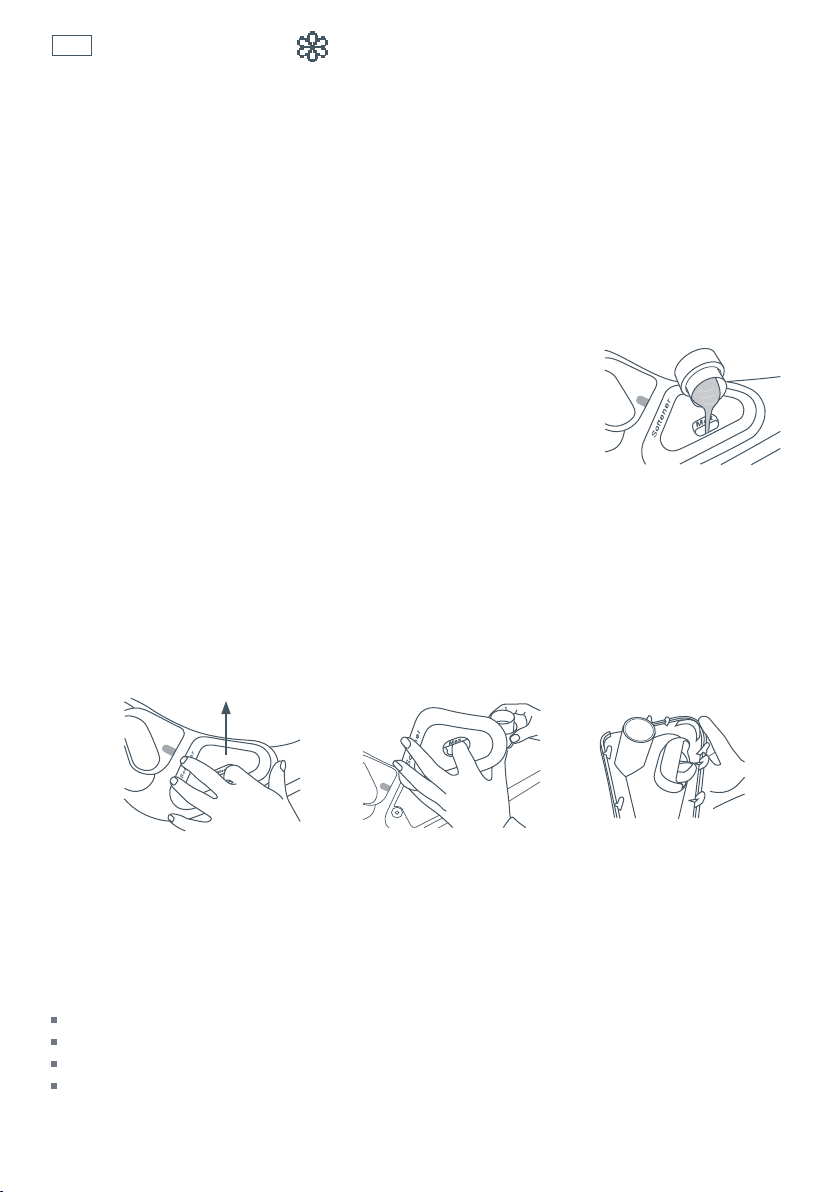

The funnel of the bleach dispenser clicks off easily. Simply place a finger down the center and lift. The remaining siphon tube and bleach receptacle is not removable and needs to be wiped clean periodically with hot water and an old toothbrush. If the siphon tube looks partially blocked use a cotton bud to clean.

Fig.17 Adding bleach into the bleach dispenser

Important!

Do not fill the bleach dispenser beyond the MAX fill mark. Do not pour undiluted, liquid chlorine bleach directly onto clothes. Use only liquid chlorine bleach in this dispenser. To avoid splashing and spills we recommend the use of a cup with a pouring spout.

Note: Both liquid and powdered color-safe bleach can be used in your AquaSmart™ washer. If you use a powdered detergent, use a powdered color-safe bleach (however add this to the

detergent dispenser NOT the bleach dispenser. Follow the manufacturers instructions). If you are using liquid detergent, use a liquid color-safe bleach (add the bleach to the bleach dispenser. Follow the manufacturers instructions).

Failure to follow the instructions above could result in damage to clothing.

AquaSmart™ safety features

Auto Drain

Unsupervised clothes washers filled with water can present a drowning hazard to small children.

In order to minimize any risk of this type of accident, your AquaSmart™ has been pre-programmed to know when this hazard is created, and drain the wash water to a safe level.

If you pause your AquaSmart™ at any time during the wash cycle when there is water in the

basket, the machine will activate the AUTO DRAIN function after 3 minutes. This will drain the water in the wash basket to an acceptable level, removing any potential hazard.

Your washer will beep to warn you prior to AUTO DRAIN being activated.

If you wish to soak clothing items during the wash process please select the SOAK option. This

will provide you with a two hour soak.

Lid Lock

Your AquaSmart™ washer is able to lock its lid during the wash cycle, to provide extra safety for you and your family while it is operating.

The Lid Lock symbol know at a glance if you can open the lid or not.

To unlock the lid at any time press START/PAUSE.

If the lid is left open, your AquaSmart™ washer will be unable to lock the lid, and the cycle will be halted. The machine will beep and the Lid Lock symbol will flash to alert you. If this occurs, ensure that the lid is closed and press START/PAUSE.

appears illuminated in the left hand side of the control panel, letting you

Important!

Do not put anything down the Lid Lock slot in the top deck. Do not try to disable the Lid Lock.

Wash cycles explained

Choosing your wash cycle

Rinse

Spin

Sequence

Wash Time Wash Action Wash Temp

Fast

(1000 rpm)

(shower)

Aqua Rinse

Warm

Efficiency

Regular High

12 – 15 mins

Fast

(1000 rpm)

(shower)

Aqua Rinse

15 mins Heavy Duty HE Warm

Fast

(1000 rpm)

Warm Spray/Deep

Heavy Duty

Conventional

15 mins

Slow

(300 rpm)

(shower)

Aqua Rinse

Warm/Cold

Efficiency

Delicate High

Slow

(300 rpm)

Warm/Cold Spray/Deep

Delicate

Conventional

6 mins

Fast

(1000 rpm)

(shower)

Aqua Rinse

Warm Spray/Deep

Warm/Hot

Bed Sheets

Efficiency

Regular High

Conventional

15 – 17 mins

Fast

(1000 rpm)

Warm/Hot Spray/Deep

Regular

Conventional

12 – 15 mins

Slow

(300 rpm)

Warm/Cold Spray/Deep

Regular

Conventional

Slow

(300 rpm)

Warm Double Deep

Bulky

Conventional

6 mins + soak

HE Mode ON (default) – For normally soiled everyday

loads, eg. towels, t-shirts, shorts, shirts.

HE Mode OFF – Unavailable. n/a n/a n/a n/a n/a

HE Mode ON (default) – For heavily soiled items, eg.

tea towels, sports gear, children’s clothes.

HE Mode OFF – For heavily soiled durable garments

when using more water would be an advantage.

HE Mode ON – For delicate lightly soiled clothes. 6 mins

HE Mode OFF (default) – For washing your delicates in

more water.

HE Mode ON – Unavailable. n/a n/a n/a n/a n/a

HE Mode OFF (default) – Recommended for bed

sheets, tablecloths, comforter covers.

HE Mode ON – Cycle for washing white garments. 12 – 15 mins

HE Mode OFF (default) – For washing white garments.

Additional water used will help to keep whites looking

whiter.

HE Mode ON – Unavailable. n/a n/a n/a n/a n/a

HE Mode OFF (default) – For minimizing wrinkling. 12 mins

HE Mode ON – Unavailable. n/a n/a n/a n/a n/a

washing bulky items.

HE Mode OFF (default) – Recommended cycle for

Regular

Heavy

Delicate

Sheets

Whites

Easy Iron

Bulky

The BULKY cycle takes special care of bulky items. These items wash most effectively when they can move freely. Ensure that there is sufficient room in

the basket for the wash load to move during the wash.

Some bulky items may float during the wash (eg. comforters and sleeping bags). Ensure that bulky items are pushed as far down into the basket as

possible, prior to spin (the washer will alert you when to do this). To continue the cycle simply press START/PAUSE.

Note: When washing a single bulky item add a large beach towel to the wash, to ensure the load is balanced for an effective spin.

Note: HE = High Efficiency

Changing the wash cycle options

Temperature

AquaSmart™ offers five wash temperatures.

Cold Warm/Cold Warm Warm/Hot Hot

Incoming water

from faucet

Simply increase or decrease your wash temperature by pressing the TEMPERATURE button to scroll through the options available.

Note: Some temperatures are not available on some cycles for best clothes care (e.g DELICATE cycle).

The temperature option selects the temperature of the first phase of the two-part wash system, the Detergent Activating Wash.

Hint: If a hot wash is required, where both phases of the wash system are hot, select SHEETS cycle, and “hot” temperature.

Controlled Cold (Cold+)

The temperature of cold water varies, depending on your location and the season. The lower the water temperature, the less effective the wash becomes. To help with this issue we have developed Controlled Cold as a secondary option, which adds a small amount of warm water, when necessary, to raise your cold water wash to 60°F (15.6°C). To access this secondary option please refer to page 28.

91°F

(33°C)

102°F

(39°C)

115°C (46°C)

Incoming water

from faucet

Spin Speed

Your AquaSmart™ washer offers three spin speeds: Fast (1000rpm), Medium (700rpm) and Slow (300rpm), plus an additional Spin Hold option.

Simply increase or decrease your spin speed by pressing the SPIN button to scroll through the options available. When Spin Hold is selected the washer will stop the cycle before the final spin. This option is ideal for drip dry items.

Fabric Softener (available on dispensing models only)

If you wish to use fabric softener in your AquaSmart™ clothes washer, please select the FABRIC SOFTENER option. Press the FABRIC SOFTENER button to turn this option to ON. This will adjust the wash to ensure that the fabric softener is dispensed correctly.

Bleach (available on dispensing models only)

If you wish to use bleach in your AquaSmart™ clothes washer, please select the BLEACH option. Press the BLEACH button to turn this option to ON. This will adjust the wash to ensure that the bleach is dispensed correctly.

Changing the wash cycle options

Soak

The Soak option adds a 2 hour soak into the middle of the wash phase of the cycle. During the soak, the washer will agitate for a few seconds every minute. At the completion of the soak period the AquaSmart™ will then complete the rest of the wash cycle. To select Soak, press the SOAK button once to select Soak ON.

Note: Once the Soak is under way you can exit out at any time by pressing the SOAK button. This does not apply to BULKY cycle. For BULKY cycle to exit SOAK press ADVANCE.

Wash Advance

There may be times when you wish to use the rinse and spin or spin only portions of the wash cycle. The Advance option allows you to fast forward your cycle to the desired location. Press the ADVANCE button repeatedly to advance the cycle to the desired position, then press START.

Note: If you wish to change any of the wash options while your AquaSmart™ is running please press START/PAUSE then change the required option.

Customizing the wash cycles

To customize a cycle

You can program your AquaSmart™ to remember the wash options you prefer for each wash cycle. For instance, you may want to set the Regular cycle to a cold wash.

Press POWER.

Press the wash cycle button.

Select your wash options (eg. cold wash).

Press and hold down the wash cycle button for 2 seconds, until you hear a beep. This will store

your customized cycle for future washes.

To change your customized wash cycle simply repeat the steps above. Note: You will be unable to customize a wash cycle to start at the rinse or spin stage.

Fig.18 Customizing the wash cycle

Changing pre-set options

Option Adjustment mode

After using your AquaSmart™ you may want to fine tune some of the options to suit your wash needs. There are a number of preset options, which can be altered. (Note: not all options are available on the non-dispensing model).

The rinse option. Changing the cold wash to Controlled Cold. The number of beeps at the end of the cycle. The Out of Balance recovery routine. Resetting the washer back to the settings it left the factory with.

To enter Option Adjustment mode

Turn machine on at the wall but do not press POWER. Press START/PAUSE and hold down, then press POWER. You will hear three quick beeps and the machine will show an

unusual pattern of lights. Pages 28 –30 explain the different

options in more detail.

Use the buttons on the panel to make your changes to the pre-set

options.

Press POWER to return to normal mode.

AquaSmart™ will automatically remember your changes.

Fig.19 Press START/PAUSE and

hold down, then press POWER.

Controlled Cold

The temperature of cold water varies widely, depending on your location and the season. The

lower the water temperature, the less effective the wash becomes. To help with this issue we

have developed Controlled Cold. This adds a small amount of warm water, when necessary, to

raise your cold water wash to 60°F (15.6°C). This will ensure that you receive the most effective

wash in cold water.

Enter Option Adjustment mode (refer above).

Select COLD wash temperature.

The wash cycle buttons show the temperature adjustment possible.

When the REGULAR cycle light is on, the machine will fill with cold water only.

Press the SHEETS cycle button and your AquaSmart™ will control the temperature to

approximately 60°F (15.6°C).

Note: If you always use cold or controlled cold water, we recommend that a warm or hot wash is

used regularly, eg. every 5th wash should be at least a warm one.

Fig.20 Select Cold Wash temperature

Changing pre-set options

AquaPlus Rinse

On the High Efficiency cycles you can

change the pre-set rinse option.

The pre-set rinse option on these cycles

is a water efficient Aqua shower rinse.

This rinse can be altered to provide

a more intensive rinse for people with

sensitive skin.

Enter the Option Adjustment mode (refer to page 28).

Press SOFTENER to change to an AquaPlus rinse (dispensing model); or SPIN to illuminate “Med”

spin to select AquaPlus rinse (non-dispensing model).

Press POWER to save your selection.

Rinse Options – dispensing model Softener ON AquaPlus Rinse Softener OFF Aqua Rinse

Rinse Options – non-dispensing model Med spin light ON AquaPlus Rinse Med spin light OFF Aqua Rinse

End of Cycle beeps

Note: This option is not available on the

non-dispensing model.

The number of beeps that signal the end of

the cycle can be altered. Choose between

no beeps, five or fifteen beeps. The BLEACH

button adjusts the cycle signal setting.

End of Cycle Beeps No selection No beeps Bleach OFF 5 beeps Bleach ON 15 beeps

Enter the Option Adjustment mode (refer to page 28).

Press the BLEACH button to adjust the cycle signal setting.

Press POWER to save your selection.

Changing pre-set options

Out-of-Balance recovery routine

When your AquaSmart™ is spinning it can sense if the

wash load is out-of-balance and will stop and re-try

spinning up to 3 times. If it still senses an unbalanced

load there are two options the machine can take.

Automatic Recovery option

Your AquaSmart™ will try to automatically correct the

out-of-balance load. It will fill with water and agitate

to redistribute the load before trying to spin up again.

SOAK light on = automatic recovery

SOAK light off =machine stops

Machine Stops option

Your AquaSmart™ will stop, give a short burst of beeps

every 5 seconds, and the spin speed lights will flash.

You must redistribute the load more evenly yourself.

(Use this option if you wish to conserve water).

Your washer arrived with the ‘Machine Stops’

option set.

Enter Options Adjustment mode (refer to page 28).

Select SOAK to program your AquaSmart™ to

automatically recover.

Press POWER to save your selection.

Reset Back to Factory Settings

If you would like to reset all settings back to those

that were set when your AquaSmart™ left the factory

you have the option of selecting RESET DEFAULTS.

Enter Option Adjust Mode (page 28).

Press and hold the START /PAUSE button until you

hear one quick beep. This indicates that all settings

have been returned to the factory default settings.

Fig.21 Adjusting Out-of-Balance recovery routine

Fig.22 Resetting factory defaults

Caring for your AquaSmart™ washer

When you have finished the cycle

Turn off the faucets to prevent the chance of flooding should

a hose burst.

Unplug the washer from the wall socket.

Cleaning your AquaSmart™

Before you start cleaning your AquaSmart™ washer, ensure

that it is turned off at the wall.

Cleaning the Soft Touch Buttons and Topdeck

Use a soft damp cloth to wipe all surfaces, and wipe dry. Avoid

using chemical or scouring cleaners, as these will damage the

paint and plastic surfaces of your washer.

Cleaning the Lid

You can also remove the lid for cleaning. Open the lid fully,

grasp the lid on both sides. Lift in an upward motion, as shown.

To replace the lid, hold the lid vertically and align both hinges

before pushing downwards and slotting back into place.

Cleaning the Detergent, Fabric Softener and Bleach

dispensers (dispensing models only)

Wipe out the detergent dispenser with a damp cloth.

Fig.23 Removing the lid

The funnels of both the fabric softener dispenser and the

bleach dispenser (the top) click off easily. Simply place a finger

down the center and lift. The dispenser receptacle is not

removable and needs to wiped clean periodically. If the siphon

tube looks partially blocked use a cotton bud to clean.

Fig.24 Removing the Fabric Softener dispenser funnel

Important!

Ensure that the fabric softener and bleach dispenser funnels are replaced after cleaning, before

you start your next wash.

Caring for your AquaSmart™ washer

Cleaning the inside of your washer

It is important that you occasionally clean the inside of your

washer. Your AquaSmart™ has a self cleaning cycle specifically

for this purpose. We recommend that you use the CLEAN ME

cycle 5 – 6 times a year and suggest that you do not wash

clothes during this cycle.

Add approximately 2 scoops of a powdered detergent directly into the detergent dispenser (or

directly into the wash basket if your machine does not have dispensing ability).

Turn your machine on.

Press and hold the HIGH EFFICIENCY and START buttons together.

Your AquaSmart™ will automatically start a CLEAN ME cycle that incorporates a full basket of hot

water and a one hour soak to ensure that your washer is thoroughly cleaned.

Cleaning your low profile agitator

If your low profile agitator becomes stained we recommend you use household bleach to clean

it. Ensure you wear gloves, tip a small amount of household bleach onto a soft cloth and apply

to the stain. Be careful to avoid metal surfaces of your washer. Leave it to soak in for 10 minutes

and repeat. Then put your AquaSmart™ washer through the CLEAN ME cycle to remove any

residual bleach (refer above).

Automatic lint disposal system

With AquaSmart™ there is no need to remove messy lint filters. Your AquaSmart™ has a self

cleaning lint disposal system. It automatically separates the lint from the wash water as it

washes. The lint becomes trapped between the inner basket and outer tub and is flushed out at

the end of the wash.

Diaper sanitizers/bleach

Diaper sanitizers and bleach are very corrosive to metal surfaces. DO NOT use your AquaSmart™

to soak items in bleach or sanitizer, or tip the contents of the diaper bucket into your washer.

Rinse and wring items out thoroughly before placing them in the washer.

Pre-wash stain removers

Avoid directly exposing your washing machine lid to pre-wash fabric stain removers as they can

contain aggressive solvents that cause damage to plastic surfaces. Apply stain remover away

from your washer, or protect the surface, eg. with a towel. If exposure occurs immediately wipe

down the lid with warm soapy water.

Before you call for service

Please read the following pages before you call for service.

You can correct many of your washer’s problems yourself, using the checklists on the following

pages.

Your AquaSmart™ is capable of diagnosing its own problems and if it has a problem it will beep

and display a message telling you what is wrong.

If your AquaSmart™ beeps for help

A musical series of beeps every 5 seconds and…

The musical series of beeps is the same sound that your washer makes when you turn it on at

the wall.

The SPIN SPEED and the RINSE or SPIN light is flashing

Wash load is out of balance. Ensure the washer is stationary and manually redistribute the load. Check your washer is level (refer to Installation instructions pages 6 – 11).

The HOT and COLD water temperature lights are both flashing

Check that the faucets have been turned on. Check that the inlet hose filters are not blocked. Check that the inlet hoses are not kinked or squashed. Check to see if the drain hose is too low or is pushed into the standpipe too far.

This will cause the water to siphon out of the washer (refer to Installation instructions pages 6 – 11).

The HOT water temperature light is flashing

Check that the hot water supply has been turned on. Your hot water supply may not be hot enough to maintain the selected water

temperature.

Select a lower wash temperature.

Check that the inlet hose filter is not blocked.

Check that the inlet hose is not kinked or squashed.

Check that the inlet hoses have been connected to the correct faucets.

The flow rate of the supply water may be too slow.

Before you call for service

The COLD water temperature light is flashing

Check that the cold water supply has been turned on. Your cold water temperature may exceed the recommended limits (refer to

Installation instructions pages 6 – 11). Check that the inlet hose filter is not blocked. Check that the inlet hose is not kinked or squashed. Check that the inlet hoses have been connected to the correct faucets. The flow rate of the supply water may be too slow.

The WASH cycle light is flashing

Your washer is overloaded and cannot continue the cycle. Ensure the washer is stationary and remove items until the remaining ones can move

freely. Check that the washer is not siphoning (refer to page 9).

The RINSE and SPIN lights are flashing

Your washer has a suds build-up. Too much detergent may have been used for the amount of soil in the load.

Ensure that you are using a HE Low Sudsing or Front Loader type detergent.

Wait for suds to dissolve (about 20 minutes).

Rinse clothing using the RINSE and SPIN cycle, or run through another cycle.

For a bulky load, press down as far as possible and press START/PAUSE.

The LID LOCK light is flashing

Check that the lid is closed.

Press START/PAUSE.

If the symptom persists, call your Fisher and Paykel Dealer or Authorized Service Center.

Single beep every second and …

The service light (spanner icon) is flashing

1. Turn your washer off at the wall.

2. Wait 1 minute and turn it back on.

3. Check your washer is level (refer to installation instructions pages 6 – 11).

4. Remove load and retry.

5. Put through a RINSE and SPIN cycle.

6. If the fault re-occurs repeat steps 1 and 2.

If the washer still will not work, call your Fisher & Paykel Dealer or Authorized Service Agent to arrange service (refer to page 40).

Solving operating problems

Pressing POWER does not turn on washer

Is the power switched on at the wall? Unplug from wall. Wait 60 seconds, plug back in, turn on and try again. Could household power supply be at fault? Try plugging in another appliance.

Pressing START/PAUSE does not start the fill

Are both hot and cold faucets turned on? Are the inlet hose filters blocked? Check the ends of the hoses.

FILLING continuously

Ensure drain hose is located in standpipe or set tub/sink. Ensure standpipe or set tub/sink is at least 33 ½” (850 mm) high and no more than

96” (2438 mm) high. Check that the washer is not siphoning (refer to page 9).

NOT SPINNING properly

Ensure load is not out of balance. Check washer is level and does not rock. Ensure washer does not have suds buildup. Check that the washer is not siphoning (refer to page 9).

SPIN SPEED sounds slower than normal

Clothes are unevenly distributed in wash tub, your washer has slowed the spin to compensate.

WATER LEVEL low

Your washer is designed to automatically sense load size and minimize water use, therefore the water level may look different to your previous washer, this is normal.

WASH WATER temperature is not warm

This unique wash system uses two wash phases. The second phase can be cooler than the first to minimize energy use. This is normal and will not affect wash performance.

Too many SOAP SUDS

Ensure that you are using a High Efficiency (HE) detergent. Try using a little less detergent, especially if garments are only lightly soiled.

Solving operating problems

SMALL PUDDLE of water coming from under washer

The detergent dispenser may be blocked. The fabric softener dispenser may be blocked or not fitted correctly (refer to page 22). Bleach dispenser may be blocked or not fitted correctly (refer to page 23). Check washer is level and does not rock. Washer may have been overloaded, causing splash from clothes as washer filled. Try reducing

load size or select BULKY cycle for large, bulky items.

Wash CYCLE TIME longer than usual

If water pressure is low, cycle time will increase due to longer fill times. Ensure that inlet hose filters are not blocked.

Check that the washer is not siphoning (refer to page 9). Your washer may have initiated Wash Recovery Mode where it has sensed your load is washing

unevenly. Ensure your washer is loaded evenly. Wash very heavy or very large items separately.

ADDING WATER in the middle of the wash/ increased wash volume

Your washer may have initiated Wash Recovery Mode where it has sensed your load is washing unevenly. Ensure your washer is loaded evenly. Wash very heavy or very large items separately.

Small amount of WATER IN TUB AT END OF CYCLE

It is normal for a small amount of water to discharge from the fill nozzle after a wash.

Liquid remaining in LIQUID BLEACH DISPENSER at end of cycle

A small amount of water remaining in the dispenser at the end of the cycle is normal. Try cleaning your bleach dispenser to remove any blockages. If the dispenser is at MAX level at the completion of the cycle, check for and remove any blockages.

If problems persist, contact your Fisher & Paykel dealer or service agent (refer to page 40).

Solving wash problems

WRINKLING OR CREASING

Was the washer or dryer overloaded? Selecting the EASY IRON cycle will minimize wrinkling or creasing. Try not to leave wet clothes sitting in the washer or laundry basket.

LINTING

Was the washer overloaded? Wash lint givers, eg. towels, separately from lint receivers, eg. synthetics. Also, wash similar colors

together (eg. light colors separately from dark colors). Have you used enough detergent? Over drying clothes in the dryer can cause them to attract lint. Try using a Conventional cycle (refer to page 18), or the Fabric Softener rinse (available on dispensing

models only).

POOR SOIL REMOVAL

Did you use enough detergent for the amount of dirt? Are you using a good quality detergent? Was the washer overloaded? Separate heavily and lightly soiled garments. Use a wash temperature suitable for soil type, eg. warm for greasy soils, cold for muddy soil.

DETERGENT RESIDUE

Did you use too much detergent? Was the washer overloaded? Is your cold water less than 60°F (15.6°C)? – select Controlled Cold temperature option (refer to

page 28). Try using liquid detergent. If you are using powdered detergent try dissolving it in warm water before adding to the

dispenser.

DYE TRANSFER

Remember to separate whites and colors. Wash non-colorfast items separately. Remember to remove items from washer as soon as the wash is finished.

BLACK or GRAY MARKS on Clothes

Are you using enough detergent for the amount of dirt? Empty washer and put through a CLEAN ME cycle.

TANGLING

Have you separated out larger items from smaller items? Try using a Conventional cycle. Try using the EASY IRON cycle to wash Shirts. Wash bed sheets on their own using the SHEETS cycle. Try washing smaller load sizes.

If problems persist, please contact your Fisher & Paykel dealer or service agent (refer to page 40).

Limited warranty

When you purchase any new Fisher & Paykel whiteware product for personal or consumer use

you automatically receive a one year limited warranty covering parts and labor for servicing

within the 48 mainland United States, Hawaii, Washington DC and Canada. In Alaska the limited

warranty is the same except that you must pay to ship the product to the service shop or the

service technician’s travel to your home. Products for use in Canada must be purchased through

the Canadian distribution channel to ensure regulatory compliance.

If the product is installed in a motor vehicle, boat or similar mobile facility, you receive the same

one year limited warranty, but you must bring the vehicle, boat or mobile facility containing the

product to the service shop at your expense or pay the service technician’s travel to the location

of the product.

Fisher & Paykel undertakes to:

Repair without cost to the owner either for material or labor any part of the product, the serial

number of which appears on the product, which is found to be defective. In Alaska, you must

pay to ship the product to the service shop or for the service technician’s travel to your home.

If the product is installed in a motor vehicle, boat or similar mobile facility, you must bring it to

the service shop at your expense or pay for the service technician’s travel to the location of the

product. If we are unable to repair a defective part of the product after a reasonable number of

attempts, at our option we may replace the part or the product, or we may provide you a full

refund of the purchase price of the product (not including installation or other charges).

This warranty extends to the original purchaser and any succeeding owner of the product for

products purchased for ordinary single-family home use.

All service under this limited warranty shall be provided by Fisher & Paykel or its Authorized

Service Agent during normal business hours.

How long does this limited warranty last?

Our liability under this limited warranty expires ONE YEAR from the date of purchase of

the product by the first consumer.

Our liability under any implied warranties, including the implied warranty of merchantability

(an unwritten warranty that the product is fit for ordinary use) also expires ONE YEAR (or such

longer period as required by applicable law) from the date of purchase of the product by the

first consumer. Some States do not allow limitations on how long an implied warranty lasts, so

this limit on implied warranties may not apply to you.

Limited warranty

This warranty does not cover:

Service calls that are not related to any defect in the product. The cost of a service call will be charged if the problem is not found to be a defect of the product. For example:

1. Correct faulty installation of the product.

2. Instruct you how to use the product.

3. Replace house fuses, reset circuit breakers, correct house wiring or plumbing, or replace light bulbs.

4. Correct fault(s) caused by the user.

5. Change the set-up of the product.

6. Unauthorized modifications of the product.

7. Noise or vibration that is considered normal, for example, drain/fan sounds, regeneration noises or user warning beeps.

8. Correcting damage caused by pests, for example, rats, cockroaches etc.

Defects caused by factors other than:

1. Normal domestic use or

2. Use in accordance with the product’s User Guide.

Defects to the product caused by accident, neglect, misuse, fire, flood or Act of God.

The cost of repairs carried out by non-authorized repairers or the cost of correcting such unauthorized repairs.

Travel fees and associated charges incurred when the product is installed in a location with limited or restricted access. (eg. airplane flights, ferry charges, isolated geographic areas).

Normal recommended maintenance as set forth in the product’s User Guide.

If you have an installation problem contact your dealer or installer. You are responsible for providing adequate electrical, exhausting and other connection facilities. We are not responsible for consequential or incidental damages (the cost of repairing or replacing other property damaged if the product is defective or any of your expenses caused if the product is defective). Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you.

Limited warranty

How to get service

Please read your User Guide. If you then have any questions about operating the product, need the name of your local Fisher & Paykel Authorized Service Agent, or believe the product is defective and wish service under this limited warranty, please contact your dealer or call us at:

USA

TOLL FREE 1.888.9.FNP.USA (1.888.936.7872) or contact us through our web site: www.fisherpaykel.com

Canada

TOLL FREE 1.888.9.FNP.USA (1.888.936.7872) or contact us through our web site: www.fisherpaykel.ca

You may be required to provide reasonable proof of the date of purchase of the product before the product will be serviced under this limited warranty.

Commercial use

If you are using the product in a commercial setting (any use other than a single family dwelling), we agree to repair or replace, without cost to you for parts only, any defective parts, the serial number of which appears on the product. Our liability for these repairs expires ONE YEAR from the date of original purchase.

At our option we may replace the part or the product, or we may provide you a full refund of the purchase price of the product (not including installation or other charges). All service under this limited warranty shall be provided by Fisher & Paykel or its Authorized Service Agent during normal business hours.

No other warranties

This limited warranty is the complete and exclusive agreement between you and Fisher & Paykel regarding any defect in the product. None of our employees (or our Authorized Service Agents) are authorized to make any addition or modification to this limited warranty. Warrantor: Fisher & Paykel Appliances, Inc.

If you need further help concerning this limited warranty, please call us at above number, or write to: Fisher & Paykel Appliances, Inc. 5900 Skylab Road Huntington Beach CA 92647

This limited warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

Índice

Instrucciones Importantes de Seguridad 44 Instructivo de instalación 47 Antes de realizar su primer lavado 53

Lista de comprobación 53

Inicio rápido 54

Modelo con despachador 54 Modelo sin despachador 56

El lavado único AquaSmart™ 58 Clasificar y cargar 59 Detergente 61 Suavizante 62 Cloro 63

AquaSmart™: funciones de seguridad 64 Elegir el ciclo de lavado 65

Cambiar las opciones del ciclo de lavado 66 Cuidados de su lavadora AquaSmart™ 68 Antes de llamar al servicio técnico 70

Si su AquaSmart™ emite sonidos de ayuda 70 Resolver problemas operativos 72 Resolver problemas de lavado 74

Garantía limitada 75

Cómo obtener servicio técnico 77

¡Importante!

GUARDE ESTE INSTRUCTIVO

Los modelos que se ilustran en esta Guía del Usuario pudieran no estar disponibles en todos los mercados y están sujetos a cambio en cualquier momento. Para obtener información actualizada sobre la disponibilidad de modelos y especificaciones en el país donde reside, visite nuestra página Web local que viene en la contraportada, o póngase en contacto con su distribuidor local Fisher & Paykel.

Introducción

Bienvenido a AquaSmart™

Gracias por adquirir una lavadora de ropa Fisher & Paykel AquaSmart™. Estamos orgullosos de esta lavadora y confiamos en que le dará un excelente servicio por muchos años.

En Fisher & Paykel nos esforzamos en ofrecerle productos innovadores y sencillos de usar, ergonómicos y amigables con el medioambiente. Miles de toneladas de cargas de ropa, además de 70 años de experiencia en el lavado de ropa fueron programados dentro de su lavadora para ayudarle a que usted obtenga el mejor rendimiento posible.

Su lavadora de ropa AquaSmart™ trabaja de manera distinta en comparación a las lavadoras convencionales. Se trata de una lavadora “High Efficiency” (alto rendimiento) que utiliza tecnología innovadora para lavar en menos agua, y cuidar su ropa al máximo.

La revolucionaria y súper eficiente acción de lavado de su lavadora AquaSmart™ significa que ya no será necesario lavar utilizando una palangana llena de agua. Esta acción innovadora de lavado supone el contar con un pequeño volumen de agua para la carga de lavado, garantizando con ello los mejores resultados de lavado. Favor de tomar nota que el nivel de agua para este modelo es totalmente automático, mediante funciones inteligentes que eligen por usted el volumen adecuado. Esto significa que no existe una opción para seleccionar el nivel de agua en particular.

Es importante que se dé el tiempo para leer este instructivo detalladamente antes de que empiece a utilizar su lavadora. Como en todas las lavadoras de alto rendimiento, usted obtendrá los mejores resultados si clasifica su ropa de manera correcta, y elige el ciclo y el detergente adecuados.

Esperamos que disfrute su nueva lavadora; nosotros disfrutamos enormemente el diseñarla para usted.

Modelo con despachador Modelo sin despachador

Instrucciones Importantes de Seguridad

Lea toda la información de seguridad antes de utilizar su lavadora

En el hogar, muchas lavadoras se ubican cerca de una secadora a gas o un calentador de agua.

¡ADVERTENCIA!

Peligro de incendio

Por su seguridad, la información contenida en este manual deberá seguirse al pie de la letra con el fin de minimizar el riesgo de incendio o explosión, o para prevenir daños físicos o materiales o incluso, la pérdida de la vida.

No almacene o utilice gasolina, líquidos o vapores inflamables cerca de este o cualquier otro electrodoméstico.

La instalación y el servicio los deberá realizar un técnico calificado, un servicio técnico o su proveedor de gas.

Qué hacer si huele a gas

NO INTENTE encender ningún electrodoméstico. NO TOQUE el interruptor eléctrico; no haga uso del teléfono dentro del inmueble. Evacue la habitación, el inmueble o el área de sus ocupantes. Llame inmediatamente a su proveedor de gas desde el teléfono de su vecino. Siga las instrucciones que le dé el proveedor de gas. Si no consigue hablar con el proveedor de gas, llame a los bomberos.

Seguridad del calentador de agua

Bajo determinadas circunstancias, el hidrógeno se produce dentro de un calentador de agua que no ha sido utilizado durante dos semanas o más tiempo.

EL HIDRÓGENO PUEDE SER EXPLOSIVO BAJO ESTAS CIRCUNSTANCIAS.

Si no se ha utilizado el agua caliente durante dos semanas o más, prevenga la posibilidad de daños físicos o materiales abriendo todas las llaves de agua caliente, y permita que el agua fluya durante algunos minutos antes de hacer uso de cualquier electrodoméstico que esté conectado al sistema de agua caliente. Lo anterior permitirá que el hidrógeno escape. Debido a que el gas es inflamable, no fume, no utilice flamas abiertas ni ningún tipo de electrodoméstico durante este proceso.

Instrucciones Importantes de Seguridad

¡ADVERTENCIA!

Riesgo de descarga eléctrica

Siga las precauciones de seguridad contenidas en esta Guía de Usuario. El no hacerlo puede provocar la muerte, descarga eléctrica, incendio o

daños personales.

Precauciones importantes de seguridad

Lea todas las instrucciones antes de utilizar el electrodoméstico Haga uso de este electrodoméstico para el propósito con que fue diseñado, tal como se describe en esta Guía de Usuario. Esta lavadora deberá instalarse y colocarse adecuadamente de acuerdo con el Instructivo de Instalación antes de su uso. Esta lavadora deberá aterrizarse a tierra adecuadamente para dar cumplimiento a los códigos y normas vigentes. Siga la información contenida en el Instructivo de Instalación. No instale o guarde la lavadora en donde quede expuesta a temperaturas por debajo del nivel de congelación o a la intemperie. Conéctela a un circuito de fuente de alimentación nominal, protegido y de tamaño adecuado para evitar una sobrecarga eléctrica. Conéctela a las instalaciones de plomería y drenaje apropiadas, tal como se describe en el Instructivo de Instalación. Cierre todas las llaves de agua cuando la lavadora no esté en uso para minimizar la presión en las mangueras y válvulas, así como cualquier posible filtración en caso de que una manguera o válvula se rompan o revienten. No repare o cambie ninguna parte del electrodoméstico o intente darle mantenimiento al menos que se recomiende específicamente en esta Guía de Usuario, o que se haya publicado en algún instructivo de reparación para usuario y que usted entienda, o que tenga la habilidad para llevar tales tareas a cabo. Al desconectar el electrodoméstico, jale la clavija en vez del cordón o la unión del cordón, para evitar daños al mismo o a la unión del cordón y la clavija. Tenga cuidado que el cordón no esté en un lugar donde pueda pisarse, donde pueda tropezarse con él, o sujeto a daños o tensión. Mantenga todos los implementos de lavado (detergentes, cloro, suavizante, etc.) fuera del alcance de los niños y guárdelos de preferencia en un armario cerrado. Tenga en mente las advertencias de las etiquetas de los recipientes para evitar daños físicos. No juegue con los controles Mantenga el área alrededor y debajo del electrodoméstico libre de la acumulación de materiales combustibles como pelusa, papel, trapos, químicos, etc. Mantenga el piso alrededor de su electrodoméstico limpio y seco para reducir la posibilidad de resbalarse. Nunca meta la mano a la lavadora si la tina o el agitador están en movimiento. Antes de cargar, descargar o añadir prendas, presione START/PAUSE (inicio/pausa), y espere hasta que la lavadora haya parado totalmente antes abrir la tapa. Supervise cuidadosamente si este electrodoméstico es operado por niños o cerca de ellos. No permita que los niños jueguen dentro o con este u otro electrodoméstico en operación, o que haya desechado.

Instrucciones Importantes de Seguridad

Deseche los electrodomésticos que ya no utilice, así como los materiales de empaque de manera apropiada. Antes de desechar una lavadora o sacarla de servicio, quítele la tapa. No deje la tapa abierta durante la operación del ciclo. La lavadora no funcionará. Para echar a andar, cierre la tapa y presione START/PAUSE (inicio/pausa). No lave o seque artículos que hayan sido limpiados, lavados, remojados, o a los que se les hayan quitado manchas con combustibles o sustancias explosivas (como cera, aceite, pintura, gasolina, desengrasantes, solventes para lavado en seco, queroseno, etc.) ya que pueden encenderse o explotar. No añada estas sustancias al agua de lavado. No utilice estas sustancias cerca de su lavadora o secadora durante su funcionamiento, ya que pueden despedir vapores que pueden encenderse o explotar. El proceso de lavado puede reducir el retardo de la flama en las telas. Para evitar esto, deberá seguir con detenimiento las instrucciones de lavado del fabricante de ropa. No mezcle blanqueador con amoniaco o ácidos tales como el vinagre o removedor de óxido. La mezcla puede producir un gas tóxico que puede causar la muerte. Nunca se monte o pare sobre la máquina o la tapa. No lave artículos de fibra de vidrio en su lavadora. La irritación de la piel la pudieron haber provocado las partículas remanentes que pudieran haberse adherido a las prendas durante el uso subsiguiente de la lavadora. Para minimizar el riesgo de descarga eléctrica, desconecte el electrodoméstico del tomacorriente, o desconecte la lavadora del panel de distribución doméstico quitando el fusible o apagando el interruptor automático, antes de darle servicio de mantenimiento o limpieza. Nota: el presionar el botón POWER (encendido) NO desconecta al electrodoméstico del tomacorriente, aún cuando las luces estén apagadas. No utilice este electrodoméstico si está averiado, funciona mal, se encuentra parcialmente desarmado o tiene partes rotas o faltantes, incluso si tiene el cordón o la clavija dañados. No utilice este electrodoméstico si la tapa no quedó correctamente ajustada. Si utiliza una extensión o un dispositivo de conexión portátil (p. ej. multicontactos) tenga cuidado que esté posicionado de tal forma que no entre en contacto con el agua o la humedad.

GUARDE ESTE INSTRUCTIVO

Instructivo de instalación

Antes de empezar, lea todo este instructivo con detenimiento.

¡ADVERTENCIA!

Riesgo de descarga eléctrica

Lea y siga la información sobre INSTRUCCIONES IMPORTANTES DE SEGURIDAD contenidas en esta Guía de Usuario antes de operar este electrodoméstico en las páginas 44 - 46.

La conexión incorrecta del conductor de aterrizaje a tierra del equipo conlleva el riesgo de descarga eléctrica. Consulte a un electricista calificado o técnico en caso de que no esté seguro si el electrodoméstico está apropiadamente aterrizado a tierra.

No modifique la clavija del electrodoméstico. En caso de que no entre en el tomacorriente, ordene a un electricista calificado que le instale un tomacorriente adecuado.

El no hacerlo puede provocar la muerte, descarga eléctrica, incendio o daños personales.

¡Importante!

Tenga en cuenta todos los códigos y normas vigentes.

Requisitos de Instalación

Ubicación

Su lavadora deberá quedar instalada en piso firme para minimizar la vibración que resulte de los ciclos de centrifugado. El piso de concreto es lo mejor, sin embargo una base de madera es suficiente, siempre y cuando cubra los estándares de la Administración Federal de Vivienda (FHA, por sus siglas en inglés).

No deberá instalar su lavadora sobre piso de alfombra o a la intemperie.

Plomería

Temperatura del agua

El agua fría no deberá exceder los 95˚F (35˚C), y la caliente los 149˚F (65˚C). Temperaturas por encima de lo anterior pudieran dañar su lavadora.

Válvulas de paso

Deberá contar con válvulas de paso de agua fría y caliente (llaves de agua) en el área de la lavandería.

Drenaje

El agua deberá drenarse hacia un tubo vertical o hacia un lavadero fijo. El tubo vertical deberá tener 1 ½ pulgadas (38 mm) de diámetro mínimo interior, y deberá estar abierto a la vista.

Eléctrico

Este electrodoméstico deberá contar con un suministro eléctrico de 110V – 120V, 60Hz y deberá conectarse a un circuito derivado aterrizado apropiadamente a tierra y protegido por un interruptor automático de 15 o 20 amperes, o un fusible de retardo.

Instructivo de instalación49Instructivo de instalación

Suministro de agua

Esta lavadora deberá está conectada al suministro de agua fría y caliente, o de lo contrario no funcionará correctamente. Favor de asegurar que tanto el agua caliente como la fría estén conectadas a la lavadora. Si cuenta con una fuente de calentamiento de agua que no pueda controlar (p. ej. caldera tipo wet back o energía solar) deberá tener un temperador conectado. Esto le asegurará que la temperatura del agua caliente se mantenga siempre a niveles seguros. Para adquirir el temperador que mejor se adapte a sus necesidades, le recomendamos que se ponga en contacto con un plomero o una plomería local. Presión estática del agua entrante de 5psi (35kPa) hasta 150psi (1MPa).

(Si utiliza un colector, la parte superior del mismo deberá estar al menos 39 pulgadas (2 m) por

encima de la parte superior de la lavadora de ropa). La velocidad mínima de flujo de la llave del agua que suministrará a la lavadora de ropa deberá ser mayor a 1 ½ galones por minuto (6 litros/min.) (con tubos de ½ pulgada [12.7 mm] de diámetro). El espacio libre entre la superficie de la lavadora y las llaves de agua deberá ser de 45 pulgadas (1150 mm).

Drenaje

Verifique periódicamente que el tubo vertical o el lavadero fijo estén libres de pelusa o de cualquier otra obstrucción que pudiera afectar la manera en cómo su lavadora trabaja, ya que de lo contrario pudiera ocasionar inundación. En edificios de departamentos o en pisos superiores, la lavadora deberá instalarse sobre un piso que cuente con drenaje. El drenaje deberá cumplir con las ordenanzas municipales.

Seguridad de la lavadora de ropa

La lavadora no fue concebida para ser manejada por niños pequeños o personas enfermizas sin la supervisión adecuada. Favor de supervisar a sus niños pequeños para que no jueguen con la lavadora de ropa.

¡Importante!

Si utiliza una extensión o un dispositivo de conexión portátil (p. ej. multicontactos) tenga cuidado que esté posicionado de tal forma que no entre en contacto con el agua o la humedad.

Accesorios y partes de repuesto

Disponibles con su Concesionario Fisher & Paykel o en el Centro de Servicio Autorizado.

Extensión de la manguera de drenaje Pieza No. 425627p Cordón eléctrico Si el cordón eléctrico de su lavadora de ropa está dañado, deberá solicitar al Centro de Servicio Autorizado Fisher & Paykel que se lo cambien, ya que no se trata de un cordón eléctrico estándar.

Desempaque

Para garantizar el mejor rendimiento de su nueva lavadora de ropa AquaSmart™, sea tan amable de seguir las instrucciones que a continuación se mencionan.

Para quitar el empaque

Quite el empaque exterior.

Incline la lavadora hacia atrás y sáquela del empaque

inferior, sacando una pata a la vez.

Saque el empaque inferior de debajo de la lavadora

jalándolo por delante.

Dibujo 1 Incline la lavadora hacia atrás para sacar el empaque

¡Precaución!

Si deja el empaque inferior al operar la lavadora puede provocarle daños a la misma.

Levante la tapa y saque el empaque de la tina.

Saque las mangueras y los accesorios.

Conserve ambos empaques (el inferior y el de la tina) en caso de que los necesite para transportar

la máquina en un futuro.

Favor de cerciorarse de que el empaque inferior ya no esté debajo de la máquina antes de operarla.

Instalación

Usted encontrará en su lavadora de ropa lo siguiente:

4 insertos de hule para nivelar las patas (vienen juntos). 1 guía de manguera 2 mangueras de entrada

Instructivo de instalación

Manguera de drenaje

Con cuidado saque la manguera de drenaje

de la parte trasera de la lavadora jalando la parte a la vista de la manguera hacia abajo y hacia afuera.

Para guiar la manguera por encima del

lavadero fijo o del tubo vertical, la guía de la manguera DEBERÁ estar encajada a la manguera de drenaje.

Para evitar que el agua se derrame por el drenaje:

La manguera de drenaje no deberá

extenderse más de ¾ de pulgada (20 mm) a partir del extremo de la guía.

La altura del tubo vertical o del lavadero fijo

deberá estar entre 33 ½ pulgadas hasta 78 pulgadas (850 – 1200 mm).

La manguera de drenaje puede recortarse a

la medida.

Coloque la manguera de drenaje dentro del

lavadero fijo o del tubo vertical.

Jale la manguera por encima de la guía.

Manguera flexible guía aparte

Dibujo 2 Colocar la guía de la manguera de drenaje

Tubo vertical 33 ½ pulgadas a

78 pulgadas (850 – 1200 mm)

¾ de pulgada (20 mm) máximo

¡Importante!

En edificios de departamentos o en pisos superiores, la lavadora deberá instalarse sobre un piso que cuente con drenaje. Verifique que el lavadero o el tubo vertical estén libres de pelusa o de cualquier otra obstrucción antes de echar a andar la máquina. En una instalación en el sótano, no exceda la altura del tubo vertical de 96 pulgadas (2438 mm).

Mangueras de entrada

Instale las mangueras con el extremo recto (con los filtros) conectado a las llaves de agua

(remítase al Dibujo 3).

Conecte los extremos de codo a la lavadora (las válvulas de entrada están marcadas en la parte

trasera de la lavadora H=hot [caliente], C=cold [fría]) (remítase al Dibujo 4).

Dibujo 3 Extremo de la manguera que va conectado a la llave del agua

Dibujo 4 Extremo de la manguera que va conectado a la lavadora

Instructivo de instalación

Nivelar su lavadora

Es IMPORTANTE nivelar la lavadora para garantizar un buen centrifugado y eficaz despacho de

detergente, suavizante y blanqueador.

Separe los 4 insertos de hule y colóquelos en las patas, en la base de la lavadora.

Coloque la lavadora en su posición final. (Le sugerimos que deje un especio libre mínimo de

1 pulgada (25 mm) de cada lado).

Ajuste las patas de manera que la lavadora quede nivelada y no se balancee.

1pulgada (25 mm) 1pulgada (25 mm)

Patas ajustables

Inserto de hule

Dibujo 5 Nivelar su lavadora

Como parámetro de nivelación, compárela con las paredes y las cubiertas de los gabinetes

Dibujo 6 Espacios libres mínimos

adyacentes para verificar que la lavadora esté nivelada. Reajuste las patas si fuera necesario.

Abra la tapa y verifique la tina de lavado para verificar que ésta esté ubicada ligeramente hacia

adelante del centro. (Véase: dibujo 7).

Ajuste

incorrecto

Dibujo 7

Abra el agua y verifique que las conexiones de las mangueras no tengan filtraciones. Asegúrese

Ajuste

correcto

que las mangueras no estén enroscadas.

Desenrolle el cordón eléctrico y conéctelo al tomacorriente de pared.

Compruebe que no haya fugas, ruido, vibración, que las temperaturas del agua sean las

correctas y que el centrifugado funcione correctamente. Verifique que la tapa se bloquee durante el centrifugado.

Instructivo de instalación

Especificaciones especiales para la instalación dentro de un armario o nicho

El espacio mínimo de ventilación entre la lavadora y las paredes adyacentes u otras superficies es de:

1 pulgada (25mm) como mínimo a ambos lados y al frente 3 pulgadas (75mm) como mínimo en la parte de atrás

Deberá considerar un espacio libre adecuado para instalación y mantenimiento.

El espacio mínimo vertical requerido del piso a los estantes superiores, gabinetes, techo etc. es de 59 pulgadas (1500 mm).

Las puertas del clóset deberán ser de rejilla o con ventilación, y deberán tener por lo menos 60 pulgadas cuadradas de área para la lavadora únicamente, o si en el clóset van a estar la lavadora y la secadora, las puertas deberán contar con al menos 120 pulgadas cuadradas de área abierta distribuida equitativamente.

Dibujo 8 Puerta de rejillas Lavadora y Secadora

60 pulgadas cuadradas (388 cm. cuadrados)

¡Precaución!

No instale este electrodoméstico en un clóset con puerta sólida.

Instalación para coches-casa

La instalación deberá cumplir con el estándar STANDARD FOR MOBILE HOMES, ANSI A119.1 y con el acta NATIONAL MOBILE HOME CONSTRUCTION & SAFETY STANDARDS ACT de 1974 (PL93-383).

Instrucciones de aterrizaje a tierra

Este electrodoméstico deberá quedar aterrizado a tierra. En el caso de descompostura o mal funcionamiento, la conexión a tierra reducirá el riesgo de descarga eléctrica al ofrecer un camino de menos resistencia para la corriente eléctrica. Este electrodoméstico está equipado con un cordón que cuenta con un conductor de tierra del equipo, así como una clavija de tierra. La clavija deberá estar conectada a un tomacorriente apropiado que esté instalado correctamente y aterrizado a tierra, de acuerdo con todos los códigos y normas locales.

Especificaciones sujetas a cambio sin previo aviso.

Antes de realizar su primer lavado

Es responsabilidad suya el que su lavadora AquaSmart™ esté correctamente instalada por un agente de servicio autorizado.

Antes de iniciar, no sería mala idea revisar la siguiente lista de comprobación:

¿Ya se retiró el empaque de la base?

¿Está la manguera del agua caliente conectada a la válvula marcada con una ‘H’?

¿Está la manguera del agua fría conectada a la válvula marcada con una ‘C’?

¿Está la manguera de drenaje colocada sobre la guía en ‘U’ (con un máximo de ¾ de pulgada de

extensión) y puesta dentro del tubo vertical?

¿Están los insertos de hule asegurados en las patas de la base y está nivelada la lavadora? Utilice

la burbuja del indicador de nivelación para cerciorarse que la lavadora esté nivelada (remítase a la página 51). Remítase al Instructivo de instalación en las páginas 47 al 52.

¡ADVERTENCIA!

Riesgo de descarga eléctrica

Siga las precauciones de seguridad contenidas en esta Guía de Usuario. El no hacerlo puede provocar la muerte, descarga eléctrica, incendio o daños personales.

Iluminación del panel de control

La iluminación del panel de su lavadora AquaSmart™ puede ajustarse al entorno en donde se encuentre su lavadora. Para un contexto de luz baja, usted necesitará más contraste de iluminación y para entornos en donde haya mucha luz ambiental, seguramente necesitará menos.

Para ajustar la iluminación del panel de control:

Encienda la lavadora.

Presione el botón High Efficiency [alto rendimiento] durante 2 segundos hasta que escuche un pitido rápido. Notará entonces un ligero cambio en el contraste de luz.

Para cambiar la configuración de nuevo, repita simplemente el proceso.

Su lavadora AquaSmart™ deja la configuración de fábrica para condiciones de baja iluminación de ambiente

Inicio rápido – Modelo con despachador

Es importante clasificar la ropa, particularmente por color, así como separar las sábanas y lavarlas en el ciclo SHEETS [Sábanas] (remítase a la página 59 para obtener más información sobre cómo clasificar y cargar la ropa). Cierre los broches de los sostenes, levante cierres y revise bolsillos. Meta la ropa directamente en la canasta de lavado.

Detergente

Su AquaSmart™ fue diseñada para uso con detergente de Alto Rendimiento (HE, por sus siglas en inglés). Por ejemplo Tide® HE en líquido o en polvo, Wisk® HE en líquido o en polvo. AquaSmart™ le ofrece un despachador de Detergente para su comodidad, ubicado en la cubierta superior al frente y a mano izquierda. Para la dosificación del detergente, favor de seguir las instrucciones del fabricante descritas en el paquete del detergente. Vierta el detergente dentro del despachador de detergente. Para obtener más información sobre el detergente, suavizante de ropa o cloro, remítase por favor a las páginas 61 – 63.

142 5

Dibujo 9 Panel de control de AquaSmart™ (modelo con despachador). Para el modelo sin despachador, remítase a la página 56.

Inicio rápido

PRESIONE POWER [encendido] para activar su lavadora AquaSmart™.

Seleccione el ciclo WASH CYCLE [ciclo de lavado] que más se adapte a su carga de lavado .

HIGH EFFICIENCY [alto rendimiento]. Esta luz le indica cuando se recomienda utilizar el modo

‘High Efficiency’ [alto rendimiento] y el botón le permite alternar entre High Efficiency y Conventional modes [modos convencionales]. (Remítase a la página 58).

Seleccione cualquier otra opción de lavado (WASH OPTIONS) que necesite (remítase a la

página 66).

Si desea utilizar suavizante de telas, viértalo en el despachador y seleccione FABRIC SOFTENER

[Suavizante de telas], para poner la opción de suavizante en ON [Encendido].

Si desea utilizar cloro en líquido, viértalo en el despachador de cloro y seleccione BLEACH [cloro]

ON para activar la opción.

PRESIONE START [inicio] y su AquaSmart™ empezará a llenarse con agua. Automáticamente

seleccionará el nivel de agua correcto, así como la acción de lavado para su carga. Para que u AquaSmart™ haga una pausa en cualquier momento, simplemente pulse START/PAUSE [inicio/pausa].

Para un mejor cuidado de las telas y el color, saque su ropa una vez que el ciclo haya terminado.

3 76

¡Importante!

El no seguir los consejos descritos en esta Guía del Usuario, provocará daños a sus prendas y no cubrirá las expectativas de rendimiento en el lavado.

Inicio rápido – Modelo sin despachador

Nota: este modelo NO cuenta con funciones para despachar detergente, suavizante de telas o

cloro. No deberá utilizar suavizante de telas ni cloro.

Detergente

Su AquaSmart™ fue diseñada para uso con detergente líquido de alta eficiencia (HE). Por ejemplo: Tide® HE, Wisk® HE. En cuanto a la dosis de detergente, sea tan amable de seguir los consejos del fabricante que vienen en el empaque del mismo. Vierta el detergente líquido sobre la orilla externa de la canasta, antes de meter la ropa. Para obtener más información sobre el detergente, favor de remitirse a la página 61. Meta la ropa directamente en la canasta de lavado.

142

Dibujo 10 Panel de control de AquaSmart™ (modelo sin despachador). Para el modelo con despachador, remítase a la página 54.

Inicio rápido

PRESIONE POWER [encendido] para activar su lavadora AquaSmart™.

Seleccione el ciclo WASH CYCLE [ciclo de lavado] que más se adapte a su carga de lavado .

HIGH EFFICIENCY [alta eficiencia]: esta luz le indica cuando se recomiende el modo «High

Efficiency» y el botón le permite cambiar entre los modos «High Efficiency» y Conventional [Convencional] en los ciclos seleccionados (remítase a la página 58).

Seleccione cualquier otra opción de lavado (WASH OPTIONS) que necesite, p. ej. velocidad de

centrifugado (remítase a la página 66).

PRESIONE START [inicio] y su AquaSmart™ empezará a llenarse con agua. Automáticamente

seleccionará el nivel de agua correcto, así como la acción de lavado para su carga. Para que su AquaSmart™ haga una pausa en cualquier momento, simplemente pulse START/PAUSE [inicio/pausa].

Para un mejor cuidado de las telas y el color, saque su ropa una vez que el ciclo haya terminado.

3 5

¡Importante!

El no seguir los consejos descritos en esta Guía del Usuario, provocará daños a sus prendas y no cubrirá las expectativas de rendimiento en el lavado.

El lavado único AquaSmart™

La lavadora AquaSmart™ tiene dos modos de lavar High Efficiency (alto rendimiento) y Conventional (convencional). Ambos modos inician de la misma manera con un lavado

Detergent Activating (activación de detergente).

Lavado de activación de detergente

AquaSmart™ llena la canasta a la temperatura de agua que haya seleccionado, con el justo nivel de agua para que las prendas se saturen. Esta pequeña cantidad de agua jabonosa fluye a través de la ropa hasta una entrada especialmente diseñada y cae de regreso sobre la ropa en forma de cascada. Este proceso disuelve y activa el detergente totalmente.

Modo High Efficiency (alto rendimiento)

En el modo High Efficiency la AquaSmart™ se llena con la cantidad suficiente de agua para elevar a la ropa del agitador de bajo perfil para que cuando dé vuelta, la ropa se mezcle suavemente entre sí. Este lavado utiliza cantidades similares de agua que la mayoría de lavadoras de carga delantera, y no simplemente usted obtiene los beneficios de ahorros de agua, sino que las altas concentraciones de detergente le dan un poder óptimo para sacar la mugre.

Conventional mode (modo convencional)

El modo Conventional es el lavado de inmersión conocido por todos los usuarios de lavadoras de carga por arriba. Después del lavado Detergent Activating (activación de detergente), la AquaSmart™ se llena con agua más fría hasta que la ropa queda sumergida y suavemente la hace girar después. Recomendamos este modo cuando el efecto de dilución del agua pueda resolver o prevenir problemas de lavado comunes. Por ejemplo, cuando la decoloración es un problema, o al lavar toallas llenas de arena. El ciclo SÁBANAS utiliza el modo Conventional (convencional).

Dibujo 11 Lavado Detergent Activating (activación de detergente)

Dibujo 12 Lavado High Efficiency (alto rendimiento)

Dibujo 13 Lavado Conventional (convencional)

Algunos ciclos pueden usarse en ambos modos, mientras que otros trabajan únicamente en uno sólo.

High Efficiency (alto rendimiento) Conventional (convencional)

Normal Pesado Delicados Sábanas – Blancos Gruesos – Fácil –

Estos dos modos de lavado significan que su lavadora AquaSmart™ le da lo mejor de ambos mundos a la medida de cualquier situación de lavado.

–

Clasicar y cargar

Notará que su lavadora de ropa AquaSmart™ se comporta de manera distinta que su lavadora anterior.

Su AquaSmart™, como todas las lavadores High Efficiency (alto rendimiento) cuenta con un nivel de agua totalmente automático. Esto significa que, como las lavadoras de carga frontal, la selección del nivel de agua se deja a la entera discreción de la persona que lava. Esto garantiza un rendimiento de lavado óptimo y ahorro en agua.

Si desea utilizar más agua, simplemente seleccione un ciclo Conventional (convencional); (remítase al modo Conventional en la página 58).

Para entender cómo clasificar y cargar la ropa

Es importante que clasifique su carga de lavado para garantizar un lavado de óptimo rendimiento.

SÁBANAS: separe las sábanas y las fundas de los edredones y utilice el ciclo SHEETS [Sábanas] que fue diseñado especialmente para este tipo de prendas. Procure cerrar los botones y cierres de las fundas de los edredones. Para obtener el mejor lavado de sábanas posible, échelas directamente en la lavadora y no las envuelva alrededor del agitador de perfil bajo.

PRENDAS DE COLOR: la decoloración puede ser un problema en las lavadoras de alta eficiencia; por lo tanto, separe las prendas de color fuerte (especialmente cuando estén nuevas), y elija un ciclo convencional. En la mayoría de los casos, la decoloración ocurre cuando las prendas se dejan demasiado tiempo en la lavadora al finalizar el ciclo. Por eso, saque la ropa una vez que éste haya terminado.

ARTÍCULOS GRUESOS: los edredones, bolsas para dormir, chamarras de esquí, cobertores

y mantas son artículos que se comportan generalmente de manera poco usual cuando se les mete a la lavadora. Los más ligeros tienden a flotar, mientras que un cobertor más grande puede volverse muy pesado y dificultar el centrifugado. Su AquaSmart™ cuenta con un ciclo BULKY [gruesos] diseñado para resolver estos retos de lavado.

PRENDAS QUE SE ARRUGAN: cuando su preocupación sea en torno a las arrugas de la ropa, le recomendamos que use el ciclo EASY IRON [fácil]. En forma alternativa, seleccione uno de los ciclos Conventional [convencionales]. El agua extra utilizada por estos ciclos le ayudará a reducir las arrugas de la ropa. Reducir la velocidad de centrifugado del lavado pudiera también ayudar.

MUGRE: las cargas muy sucias, arenosas o con pelusa se lavan mejor de forma separada para evitar que ésta se transfiera a otras prendas. Por ejemplo, si tiene toallas nuevas que producen mucha pelusa o ropa de playa con arena, le sugerimos utilizar el modo Conventional [Convencional] en este caso, p. ej. en un ciclo pesado.

DELICADOS: para un cuidado especial de todos los artículos delicados, le sugerimos utilizar el ciclo DELICATE [delicados].

Clasicar y cargar

Clasificar

Lavado a Mano

Etiquetas del Cuidado de las Prendas

Las etiquetas del cuidado de las prendas le dirán más sobre la tela con que están hechas y cómo deberá lavarlas.

Manchas

Clasifique la ropa de acuerdo con el tipo y cantidad de manchas. Algunos tipos de manchas se lavan bien a temperaturas más calientes, p. ej. manchas de aceite, mientras que otras se lavan mejor en agua fría, p. ej. lodo y sangre.

Color

Separe los blancos de la ropa de color.

Pelusa

Lave las prendas que suelten pelusa y a las que se les pega de forma separada. Dentro de lo posible, ponga la ropa a la que se le pega la pelusa al revés.

Antes de cargar

Revise los bolsillos

Los artículos sueltos pueden dañar tanto a su AquaSmart™ como a su ropa.

Levante cierres, abroche seguros y remaches.

Esto es para asegurarse que estas prendas no se peguen a otras. Le recomendamos meter la lencería en una bolsa especial para ello antes de lavar, a fin de cuidar este tipo de prendas.

Remiende cualquier prenda rota o pegue los botones sueltos.

Las rasgaduras o agujeros se hacen más grandes durante el lavado. Quite las varillas de los sostenes ya que pueden dañar su lavadora o secadora.

Trate las manchas con anticipación

Utilice una superficie adecuada para aplicar cualquier tipo de tratamiento. Favor de no usar la tapa de la lavadora, ya que puede dañarla.

Para una carga equilibrada

Meta la ropa directamente en la canasta. No envuelva el agitador de perfil inferior con prendas grandes como las sábanas. Échelas

directamente a la lavadora.

Se lavará mejor una mezcla de prendas pequeñas y grandes (recuerde separar las sábanas y

seleccione el ciclo SHEETS [Sábanas] para lavarlas).

Al lavar un artículo individual grande, añada una toalla de playa grande al lavado para asegurar

que la carga quede equilibrada para un centrifugado eficaz.

Ejemplos de símbolos de cuidado de la ropa.

Ropa que produce pelusa

Toallas Sintéticos Tejido de lana

gruesa o afelpada Pañales Algodones de

No ponga cloro

No seque en tambor rotativo

Planchado medio

Lavado en seco

Ropa a la que se le pega la pelusa

Pana

poliéster Calcetines

¡Importante!

Por favor, bajo ninguna circunstancia trate de lavar un cobertor eléctrico en su lavadora AquaSmart™. No recomendamos que lave cortinas en su lavadora. La luz del sol las hace quebradizas y pueden desintegrarse durante el lavado.

Detergente

Elegir el detergente correcto

Su AquaSmart™ es una lavadora High Efficiency (alto rendimiento) y necesita Detergente que haga poca espuma jabonosa para evitar problemas de exceso de espuma. Es el mismo tipo de

detergente que utilizan las Lavadoras de Carga frontal y se le llama “High Efficiency” (HE). Recomendamos el uso de detergentes líquidos para mejores resultados. Si desea utilizar

detergente en polvo, disuélvalo primero en agua, antes de añadirlo al despachador.

Los hay en líquido y en polvo. Algunos ejemplos:

Tide® HE líquido o en polvo Wisk® HE líquido o en polvo

Cuando lave ropa de lana, utilice un detergente para lana, pero úselo en pocas cantidades, ya que por lo general hace mucha espuma. No utilice hojuelas de jabón o polvos de jabón.

¿Cuánto detergente?

Utilice las instrucciones que vienen en la parte trasera del paquete de detergente como guía para el uso adecuado de producto. La cantidad correcta de detergente variará dependiendo de la cantidad de mugre en la ropa y el tamaño de la carga. Los jeans y la ropa de trabajo pudieran requerir de más detergente, y las toallas menos.

Como punto de inicio:

Utilice una tapa llena para una carga grande, y reduzca o aumente la dosis tal como se requiera. Para una carga pequeña (p. ej. 4 a 5 playeras) utilice ¼ de tapa.

Si tiene problemas de exceso de espuma jabonosa, reduzca la dosis. Si su ropa no sale lo suficientemente limpia, pruebe con un poco más.

¿Dónde pongo el detergente?

Nota: sólo los modelos con despachador tienen la función de despachar detergente. Para los modelos con la función de despachador, vierta su detergente dentro del mismo, el

cual está ubicado a mano izquierda de la lavadora. Le recomendamos que mida primero su detergente. Si utiliza detergente en polvo, le recomendamos que lo disuelva en agua, antes de verterlo dentro del despachador.

Notará que la mayor parte del detergente que ponga en el despachador caerá dentro de la máquina. Quedará en un área separada de su ropa, hasta que la máquina empiece a llenarse. A medida que la lavadora se llene, el despachador se limpiará para que no quede ningún residuo. El detergente se mezcla después con agua y los rebordes especialmente diseñados en el fondo de la tina exterior ayudan a disolver rápidamente el detergente para garantizar un óptimo rendimiento de lavado.

Al lavar en agua muy fría o en ciclos más rápidos (p. ej. DELICATE [delicados]), el disolver el detergente en agua caliente antes de verterlo dentro del despachador, mejorará el rendimiento de lavado.

Cuando sea necesario, limpie el despachador de detergente con un trapo húmedo.

Dibujo 14 Añadir detergente al despachador de Detergente (High Efficiency Detergent)

¡Importante!

Si cuenta con un modelo de lavadora sin despachador, le recomendamos enfáticamente que utilice únicamente detergente líquido. Vierta el detergente sobre la orilla externa de la canasta, antes de meter la ropa.

Suavizante

¡Importante!

Sólo los modelos con despachador tienen esta función. NO utilice suavizante de telas a menos que su máquina tenga un despachador para suavizante.

Elegir el ciclo correcto

Si desea utilizar suavizante, necesitará seleccionar la opción FABRIC SOFTENER [Suavizante

de telas], lo cual le proporcionará un enjuagado profundo. Si no selecciona FABRIC SOFTENER [Suavizante de telas], éste no se despachará. Para que el suavizante de telas se despache, seleccione la opción FABRIC SOFTENER [Suavizante de telas] en ON [Encendido].

Agregar el suavizante

Mida el suavizante de telas con una taza y viértalo dentro del despachador correspondiente. Quedará en la parte superior del despachador hasta el enjuague profundo, cuando el agua lo incorporará a la tina. Nota: si llena por arriba de la marca MAX, el derrame verterá el suavizante de telas dentro de la canasta prematuramente y contribuirá a la formación cerosa debida a la interacción del suavizante de telas y el detergente.

Limpieza del despachador

El embudo del suavizante de telas (la tapa) se quita fácilmente. Sólo presione con el dedo hacia abajo en el centro y jale. El tubo de sifón fijo y el pozo del suavizante de telas no pueden quitarse, y necesitará limpiarlos periódicamente con agua caliente y un cepillo de dientes usado. Si el tubo sifón está parcialmente tapado, utilice un hisopo para limpiarlo.

Dibujo 15 Agregar suavizante dentro del despachador del Suavizante

Dibujo 16 Quitar el embudo del Suavizante

Scrud (Formación cerosa debida a la interacción del suavizante con el detergente)

«Scrud» es el nombre que se le da a la formación cerosa que pueden tener todas las lavadoras cuando el suavizante de telas interactúa con el detergente. Esta formación cerosa no se debe a fallas en la lavadora. Si esta formación aparece en la lavadora, puede provocar manchas en la ropa o un olor desagradable en la lavadora.

Si desea utilizar suavizante de telas, le recomendamos:

Utilícelo en cantidades pequeñas Mídalo detenidamente para garantizar que no se llene más allá del nivel MAX (máximo) Limpie el despachador tan pronto como el ciclo haya terminado. Lavar su lavadora regularmente mediante el ciclo CLEAN ME [Lávame] (ver página 69).

El lavado con agua fría incrementa la posibilidad de que esta formación cerosa se propague. Recomendamos un lavado tibio o caliente a intervalos regulares, p. ej. cada 5º lavado.

Cloro

¡Importante!

Sólo los modelos con despachador tienen la función para despachar cloro. NO deberá utilizar cloro a menos que su máquina pueda despacharlo.

Elegir el ciclo correcto

Recuerde revisar las etiquetas de cuidado de las prendas antes de empezar, para asegurarse que las prendas sean compatibles con el uso de cloro.

Si desea utilizar cloro, favor de seleccionar la opción BLEACH [cloro] en ON [Encendido]. El cloro se diluirá y se liberará automáticamente en el lavado durante el momento oportuno dentro del ciclo. Esto garantiza una eficacia máxima y un óptimo cuidado de la ropa. Si no selecciona la opción Cloro, éste no se despachará en el lavado y se drenará de manera segura.

Al lavar artículos blancos, seleccione el ciclo WHITES [blancos] para un mejor rendimiento del cloro. Al lavar ropa de color, utilice cloro a prueba de colores.

Nota: para un mejor cuidado de la ropa, el ciclo Bulky [gruesos] no ofrece una opción de despacho de cloro.

¿Qué tanto cloro debo utilizar y dónde lo pongo?

Cloro líquido

Su lavadora AquaSmart™ requiere menos cloro que las lavadoras de carga superior; no más de 100 ml. Vierta el cloro en una taza de medir con pico, después échelo cuidadosamente dentro del despachador para cloro, y asegúrese de no llenar más allá del nivel MAX. Ajuste la cantidad de cloro que utiliza para el tamaño de la carga, p. ej. para cargas más pequeñas utilice menos.

Limpieza del despachador

El embudo del despachador de cloro se abre fácilmente. Sólo presione con el dedo hacia abajo en el centro y jale. El tubo de sifón fijo y el pozo del suavizante de telas no pueden quitarse, y necesitará limpiarlos periódicamente con agua caliente y un cepillo de dientes usado. Si el tubo sifón está parcialmente tapado, utilice un hisopo para limpiarlo.

Dibujo 17 Agregar cloro al despachador de cloro (Liquid Bleach)

¡Importante!

No llene el despachador de cloro más allá de la marca de llenado MAX. No vierta blanqueador de cloro líquido sin diluir directamente sobre la ropa. Utilice únicamente blanqueador de cloro líquido en este despachador. Para evitar salpicaduras y derrames, recomendamos el uso de una taza con vertedero integrado.

Nota: puede utilizar tanto cloro en líquido como en polvo para ropa de color en su lavadora AquaSmart™.

Si utiliza detergente en polvo, use cloro para ropa de color (sin embargo, añádalo al despachador de detergente y NO al despachador para cloro. Siga las instrucciones del fabricante). Si utiliza detergente líquido, use cloro para ropa de color (añada el cloro al despachador de cloro. Siga las instrucciones del fabricante).

El no seguir las instrucciones anteriores puede provocar daños en la ropa.

AquaSmart™: funciones de seguridad

Drenaje Auto

El llenar la lavadora con agua y ropa sin la adecuada supervisión, representa un peligro para los niños pequeños. Para minimizar cualquier riesgo de accidente de este tipo, su AquaSmart™ fue programada previamente para saber cuando este peligro esté latente, y drenar el agua de lavado a un nivel seguro.

Si pone su AquaSmart™ en pausa en cualquier momento durante el ciclo de lavado cuando haya agua en la tina, la lavadora activará la función de DRENAJE AUTO después de 3 minutos. Esto drenará el agua de la tina de lavado a un nivel aceptable, eliminando así cualquier peligro potencial.

Su lavadora pitará para advertirle antes de que se active DRENAJE AUTO.

Si desea remojar ropa durante el proceso de lavado, favor de seleccionar la opción SOAK [remojo]. Esto le proporcionará un remojo de dos horas.

Traba de la Tapa

Su lavadora AquaSmart™ es capaz de bloquear su tapa durante el ciclo de lavado para ofrecerle seguridad adicional para usted y su familia mientras esté funcionando.

El símbolo de tapa cerrada le permite de un vistazo saber si puede abrir la tapa o no.

Para desbloquear la tapa presione en cualquier momento START/PAUSE [inicio/pausa].

Si la tapa se deja abierta, su lavadora AquaSmart™ no será capaz de bloquear la tapa y el ciclo se detendrá. La máquina pitará y el símbolo del Bloqueo de la Tapa parpadeará para alertarle. Si esto ocurre, asegúrese de que la tapa esté cerrada y presione START/PAUSE [inicio/pausa].

aparece iluminado a mano izquierda del panel de control, lo que

¡Importante!

No ponga nada en la abertura de Lid Lock [bloqueo de la tapa] en la superficie de la máquina. No trate de desactivar el Lid Lock [bloqueo de la tapa].

Explicación de los ciclos de lavado

Elegir el ciclo de lavado

Rápido

Centrifugado

enjuague

Secuencia de

Aqua Rinse [enjuague]

Tibia

de lavado

Temperatura

Acción de lavado

Regular High Efficiency

12 – 15

Tiempo

de lavado

(1000 rpm)

(con abundante agua)

[Alta eficiencia regular]

min.

Rápido

(1000 rpm)

Spray/Deep

(con abundante agua)

Aqua Rinse [enjuague]

Tibia

alta eficiencia]

Heavy Duty HE

[Alto rendimiento con

15 min.

[alto rendimiento

Heavy Duty Conventional

15 min.

Lenta

(300 rpm)

(1000 rpm)

[rocío/a profundidad]

convencional]

(300 rpm)

Spray/Deep

[rocío/a profundidad]

(con abundante agua)

Aqua Rinse [enjuague]

[tibia/fría]

Warm/Cold

Delicate Conventional

Delicate High Efficiency

[delicados convencional]

[delicados alta eficiencia]

6 min.

Rápido

(1000 rpm)

Spray/Deep

[rocío/a profundidad]

Tibia

[sábanas convencional]

Bed Sheets Conventional

min.

15 – 17

Rápido

(1000 rpm)

Spray/Deep

[rocío/a profundidad]

(con abundante agua)

Aqua Rinse [enjuague]

Warm/Hot

[tibia/caliente]

Regular Conventional

Alta eficiencia regular

[regular convencional]

min.

12 – 15

min.

12 – 15

Lenta

(300 rpm)

Spray/Deep

[rocío/a profundidad]

[tibia/fría]

Warm/Cold

Regular Conventional

[regular convencional]

12 min.

Lenta

(300 rpm)

profundidad]

Double Deep

[enjuague doble a

Tibia

[voluminosa

convencional]

Bulky Conventional

remojo

6 min. +

Modo HE [alta eficiencia] OFF [apagada] (predeterminada) –

Modo HE [alta eficiencia] ON [encendido] – No disponible. n/d n/d n/d n/d n/d

Ciclo recomendado para lavar prendas voluminosas.

Bulky

[voluminosa]

El ciclo BULKY [voluminoso] cuida especialmente de las prendas voluminosas. Estas prendas se lavan con más eficacia cuando pueden moverse libremente. Asegúrese

que haya suficiente espacio en la canasta para que la carga de lavado pueda moverse durante el lavado.

Algunas prendas voluminosas pueden flotar durante el lavado (p. ej. edredones y bolsas para dormir). Asegúrese de que las prendas voluminosas queden al nivel más

profundo posible dentro de la canasta, antes del centrifugado (la lavadora le alertará el momento de hacerlo). Para continuar el ciclo simplemente presione START/

PAUSE [inicio/pausa].

Nota: al lavar una única prenda voluminosa, póngale encima una toalla de playa grande para garantizar que la carga quede equilibrada y el centrifugado sea efectivo.

Nota: HE = High Efficiency [alta eficiencia]

Modo HE [alta eficiencia] OFF [apagado] (predeterminado)

Modo HE [alta eficiencia] OFF [apagado] (predeterminado) –

Para lavar su ropa delicada en más agua.

Modo HE [alta eficiencia] OFF [apagado] (predeterminado) –

Modo HE [alta eficiencia] ON [encendido] (predeterminado)

– Para ropa muy sucia, p. ej. toallas para té, ropa deportiva,

Modo HE [alta eficiencia] OFF [apagado] – No disponible. n/d n/d n/d n/d n/d

ropa de niños.

Modo HE [alta eficiencia] ON [encendido] (predeterminado)

– Para cargas diarias sucias normales, p. ej. toallas, playeras,

pantalones cortos, camisas.

Regular

Modo HE [alta eficiencia] OFF [apagado] – Para prendas

durables muy sucias que al utilizar más agua se convierte en

Heavy

[Pesado]

una ventaja.

Modo HE [alta eficiencia] ON [encendido] – Para ropa

delicada y ligeramente sucia.

Delicate

[delicados]

Modo HE [alta eficiencia] ON [encendido] – No disponible. n/d n/d n/d n/d n/d

Recomendado para sábanas, manteles y fundas para edredón.

Sheets

[Sábanas]

Modo HE [alta eficiencia] ON [encendido] – Ciclo para lavar

ropa blanca.

Modo HE [alta eficiencia] OFF [apagado] (predeterminado)

– Para lavar ropa blanca. Utilizar agua adicional ayudará a

mantener la ropa blanca más blanca.

Whites

[ropa blanca]

Modo HE [alta eficiencia] ON [encendido] – No disponible. n/d n/d n/d n/d n/d

–Para minimizar que la ropa se arrugue.

Planchado fácil

Cambiar las opciones del ciclo de lavado

Temperatura

AquaSmart™ ofrece cinco temperaturas de lavado.

Fría Tibia/Fría Tibia Tibia/Caliente Caliente

Agua entrante

de la llave

91°F

(33°C)

Simplemente aumente o disminuya la temperatura de lavado presionando el botón de TEMPERATURE [temperatura] para desplazarse a través de las opciones disponibles.

Nota: algunas temperaturas no están disponibles en algunos ciclos para el mejor cuidado de la ropa (p. ej. el ciclo DELICATE [Delicados]).

La opción de temperatura selecciona la temperatura de la primera fase del sistema de lavado de dos partes, es decir, el Lavado de Activación del Detergente.

Consejo: si requiere de un lavado caliente, donde ambas fases del sistema de lavado sean calientes, seleccione el ciclo SHEETS [Sábanas] y la temperatura caliente.

Frío controlado (Cold+)

La temperatura del agua fría varía, dependiendo del lugar donde resida y la estación. Mientras más baja sea la temperatura del agua, menos eficaz será el lavado. Para ayudarle con este problema, hemos desarrollado Controled Cold [Frío controlado], lo cual añade una pequeña cantidad de agua caliente cuando sea necesario, a fin de levantar el lavado de agua fría a 60°F (15.6°C). Esta es la configuración de temperatura predeterminada de agua fría para su lavadora. Para cambiar la temperatura fría del agua que llega directamente de la llave:

Conecte la máquina en el tomacorriente pero no presione POWER [encendido].

Presione y mantenga presionado START/PAUSE [Inicio/pausa], después presione

POWER [encendido]. Escuchará tres pitidos rápidos y la máquina mostrará un patrón poco usual de luces.

Seleccione la temperatura de lavado COLD [fría].

Presione el botón del ciclo REGULAR [regular]. Cuando esta luz esté encendida, la

máquina se llenará con agua fría de la llave únicamente.

102°F

(39°C)

115°C (46°C)

Agua entrante

de la llave

Para restablecer la temperatura fría a Controlled Cold [frío controlado], repita los pasos 1 – 3, después presione el botón del ciclo SHEETS [Sábanas]. Esto controlará la temperatura fría a 60°F (15.6°C).

Velocidad de Centrifugado o Rotación

Su lavadora AquaSmart™ ofrece tres velocidades de centrifugado: Rápido (1000rpm), Medio (700rpm) y Lento (300rpm), además de una opción de una Rotación o Centrifugado en Espera.

Simplemente aumente o reduzca su velocidad de centrifugado mediante el botón SPIN [centrifugado] para desplazarse a través de las opciones disponibles. Al seleccionar Spin Hold [detener centrifugado], la lavadora detendrá el ciclo antes del centrifugado final. Esta opción es ideal para secar las prendas de secado por goteo.

Cambiar las opciones del ciclo de lavado

Suavizante de telas (disponible sólo en los modelos con despachador).

Si desea utilizar suavizante de telas en su lavadora de ropa AquaSmart™, favor de seleccionar la opción FABRIC SOFTENER [Suavizante de telas]. Presione el botón FABRIC SOFTENER [Suavizante de telas] para poner esta opción en ON [encendido]. Esto ajustará la lavadora para asegurar que el suavizante de telas se despache correctamente.

Cloro (disponible sólo en los modelos con despachador)

Si desea utilizar cloro en su lavadora de ropa AquaSmart™ favor de seleccionar la opción BLEACH [cloro]. Presione el botón BLEACH [cloro] para poner esta opción en ON [encendido]. Esto ajustará el lavado para asegurar que el cloro se despache correctamente.

Remojo

La opción de remojo añade un remojo de 2 horas a la mitad de la fase de lavado de este ciclo. Durante el remojo, la lavadora agitará durante unos segundos cada minuto. Al final del periodo de remojo, su AquaSmart™ concluirá el resto del ciclo de lavado. Para seleccionar Remojo, presione el botón SOAK [remojo] una vez para seleccionar y activarlo en ON [encendido].

Nota: una vez que el proceso de remojo esté en marcha, puede salirse de este en cualquier momento, presionando el botón SOAK [remojo]. Esto no es aplicable para el ciclo BULKY [gruesos]. Para que el ciclo BULKY [gruesos] salga de SOAK [remojo], presione ADVANCE [adelantar].

Adelantar lavado

Hay ocasiones en que deseará utilizar únicamente los segmentos de enjuague y centrifugado o centrifugado, del ciclo de lavado. La opción Adelantar le permite acelerar rápidamente su ciclo a la ubicación deseada. Presione el botón ADVANCE [adelantar] repetidamente para aventajar el ciclo a la posición deseada y después presione START [inicio].

Note: si desea cambiar cualquier opción de lavado mientras su lavadora AquaSmart™ está en funcionamiento, favor de presionar START/PAUSE [inicio/pausa] y después cambie la opción requerida.

Cuidados de su lavadora AquaSmart™

Cuando haya terminado el ciclo.

Cierre las llaves para evitar que haya una inundación en caso de que una manguera reventara. Desconecte la lavadora del tomacorriente de pared.

Limpieza de su AquaSmart™

Antes de que inicie la limpieza de su lavadora AquaSmart™ asegúrese de que esté desconectada del tomacorriente.

Limpieza de los Botones de fácil pulsación, la Pantalla y la Superficie de la máquina

Utilice un trapo suave y húmedo para limpiar todas las superficies y seque. Evite utilizar químicos o limpiadores abrasivos, ya que pueden dañar la pintura y las superficies de plástico de la lavadora.

Limpieza de la tapa

Usted puede quitar la tapa también para limpiarla. Abra totalmente la tapa y agárrela de ambos lados. Levántela hacia arriba tal como se ilustra. Para volver a ponerla, sosténgala verticalmente y alinee ambas bisagras antes de presionar hacia abajo y ajustarla de nuevo en su lugar.

Dibujo 18 Quitar la tapa

Lavado de los despachadores de detergente, suavizante de telas y cloro (sólo en modelos con despachador).

Limpie el despachador de Detergente con un trapo húmedo.

La tapa de los embudos de los despachadores de suavizante de telas y cloro se abren fácilmente. Sólo presione con el dedo hacia abajo en el centro y jale. El receptáculo del despachador no se quita y necesita limpiarse con un trapo periódicamente. Si el tubo sifón está parcialmente tapado, utilice un hisopo para limpiarlo.

Dibujo 19 Para quitar el embudo del despachador del suavizante de telas.

¡Importante!

Asegúrese de poner los embudos de los despachadores de suavizante de telas y cloro de nuevo en su lugar después de la limpieza y antes de empezar el siguiente lavado.

Cuidados de su lavadora AquaSmart™

Limpieza de la parte interior de la lavadora

Es importante que de vez en cuando limpie el interior de su lavadora. Su AquaSmart™ cuenta con un ciclo de auto-limpieza específicamente para este fin. Le recomendamos que utilice el ciclo LÁVAME 5 – 6 veces al año, y le sugerimos que no lave ropa durante este ciclo.

Agregue aproximadamente dos cucharadas de un detergente en polvo directamente en el

despachador de detergente (o directamente dentro de la canasta de lavado si su máquina no cuenta con esta función de despachado).

Eche a andar la unidad.

Presione manteniendo al mismo tiempo los botones de HIGH EFFICIENCY [alto rendimiento] y

START [inicio].

Su AquaSmart™ iniciará automáticamente un ciclo CLEAN ME [límpiame] que incorpora una

canasta completa de agua caliente y una hora de remojo para garantizar que su lavadora quede totalmente limpia.

Limpieza del agitador de bajo perfil

Si su agitador de bajo perfil se mancha, le recomendamos el uso de cloro casero para limpiarlo. Póngase guantes y ponga unas gotas de cloro casero en un trapo suave y aplíquelo a las manchas. Tenga cuidado de no tocar superficies de metal de su lavadora. Déjelas remojar durante 10 minutos y repita la acción. Después ponga su lavadora AquaSmart™ en el ciclo LÁVAME para quitar cualquier cloro remanente.

Sistema automático de desecho de pelusa

Con AquaSmart™ no hay necesidad de quitar filtros de pelusa sucios. Su AquaSmart™ cuenta con un sistema de desecho de pelusa de auto lavado. Separa automáticamente la pelusa del agua de lavado durante el mismo. La pelusa queda atrapada entre la canasta interior y la exterior y se desecha con el agua al final del lavado.

Desinfectante de pañales/cloro

El desinfectante de pañales y el cloro son corrosivos de las superficies de metal. NO utilice su AquaSmart™ para remojar artículos en cloro o desinfectantes o vacíe el contenido de los pañales dentro de la lavadora. Enjuague bien los artículos perfectamente antes de meterlos a la lavadora.

Agentes para tratar manchas en el proceso de prelavado

Evite exponer de manera directa la tapa de su lavadora a sustancias para el tratamiento de manchas de prelavado, ya que éstas pueden contener solventes agresivos que provocan daños a las superficies de plástico. Aplique el removedor de manchas lejos de su lavadora o proteja la superficie, p. ej. con una toalla. Si estas sustancias llegan a tener contacto con la tapa, límpiela con agua jabonosa caliente.

Antes de llamar al servicio técnico

Favor de leer las siguientes páginas antes de llamar al servicio técnico.

Usted puede corregir muchos de los problemas que presente su lavadora utilizando las listas de comprobación de las páginas siguientes.

Su AquaSmart™ es capaz de diagnosticar sus propios problemas y si tiene un problema pitará y mostrará un mensaje diciéndole qué es lo que está mal.

Si su AquaSmart™ emite sonidos de ayuda

Una serie musical de pitidos cada 5 segundos y…

La serie musical de pitidos es el mismo sonido que hace su lavadora cuando la conecta al tomacorriente de pared.

Las luces de SPIN SPEED [vel. rotar] y RINSE [enjuague] o SPIN [rotar] parpadean.

La carga de ropa esta desequilibrada. Asegúrese que la lavadora esté parada y redistribuya la carga manualmente. Verifique que su lavadora esté nivelada (remítase al instructivo de instalación

páginas 47 – 52).

La temperatura del agua HOT [caliente] y COLD [fría] parpadean.

Verifique que las llaves estén abiertas. Verifique que los filtros de las mangueras de entrada no estén tapados. Revise que las mangueras de entrada no estén enroscadas o aplastadas. Verifique si la manguera de drenaje está colocada muy abajo o muy adentro del

tubo vertical. Esto provoca que el agua se derrame fuera de la lavadora (remítase al instructivo de instalación, páginas 47 – 52).

La temperatura del agua HOT [caliente] está parpadeando.

Verifique que la llave de agua caliente esté abierta. El suministro de agua caliente no está lo suficientemente caliente como para

mantener la temperatura de agua elegida.

Seleccione una temperatura de agua más baja.

Verifique que el filtro de la manguera de entrada no esté tapado.

Revise que la manguera de entrada no esté enroscada o aplastada.

Verifique que las mangueras de entrada estén conectadas a las llaves de agua correctas.

La velocidad de flujo del suministro de agua pudiera ser muy baja.

Antes de llamar al servicio técnico

La temperatura del agua COLD [fría] está parpadeando.

Verifique que el suministro de agua fría esté abierto. La temperatura de su agua fría pudiera exceder los límites recomendados (remítase al

instructivo de instalación, páginas 47 – 52). Verifique que el filtro de la manguera de entrada no esté tapado. Revise que la manguera de entrada no esté enroscada o aplastada. Verifique que las mangueras de entrada estén conectadas a las llaves de agua correctas. La velocidad de flujo del suministro de agua pudiera ser muy baja.

La luz del ciclo WASH [lavado] parpadea.

Su lavadora está sobrecargada y no puede continuar con el ciclo. Asegúrese de que la lavadora esté parada y saque prendas hasta que las que queden

dentro puedan moverse libremente. Revise que la lavadora no esté drenando agua al drenaje (remítase a la página 50).

La luces de RINSE [enjuague] y SPIN [rotar] parpadean.

Su lavadora tiene mucha espuma de jabón. Pudo haber utilizado mucho detergente para la cantidad de mugre de la carga de ropa.

Asegúrese de usar un detergente High Efficiency (HE) [alto rendimiento].

Espere a que la espuma jabonosa se disuelva (cerca de 20 minutos). Para una carga de artículos gruesos, presiónelos hacia abajo lo más que pueda y oprima

START/PAUSE [inicio/pausa].

“No PUEDO TRABAR TAPA”

Verifique que la tapa esté cerrada.

Presione START/PAUSE (inicio/pausa). Si los síntomas persisten, llame a su Concesionario Fisher and Paykel o al Centro de

Servicio Autorizado.

Un pitido único cada segundo y …

La luz de servicio (icono de llave) parpadea.

1. Desconecte la lavadora del tomacorriente de pared.

2. Espere un minuto y vuélvala a conectar.

3. Verifique que su lavadora esté nivelada (remítase al instructivo de instalación páginas 47 – 52).

4. Saque la carga y vuelva probar.

5. Eche a andar un ciclo ENJUAGUE y ROTAR.

6. Si la falla reincide, repita pasos 1 y 2.

Si la lavadora sigue sin funcionar, llame a su Concesionario Fisher & Paykel o a su Agente de Servicio Autorizado para solicitar el servicio de reparación (remítase a la página 77).

Resolver problemas operativos

Oprimir POWER (encendido) no enciende la lavadora

¿Está la clavija conectada al tomacorriente de pared? Desconecte del tomacorriente. Espere 60 segundos, vuelva a conectar, encienda y pruebe de nuevo. ¿Pudiera ser que el suministro eléctrico doméstico tenga alguna falla? Pruebe conectando otro

electrodoméstico.

Presionando START/PAUSE (inicio/pausa) no inicia el llenado

¿Están las llaves de agua caliente y fría abiertas? ¿Están los filtros de la manguera entrante tapados? Verifique los extremos de la manguera.

LLENADO continuo

Asegúrese que la manguera de drenaje esté en el tubo vertical o en lavadero fijo. Asegúrese que el tubo vertical o el lavadero fijo tengan cuando menos una altura de 33 ½ pulgadas

(850 mm) y no más de 96 pulgadas (2438 mm) de altura. Revise que la lavadora no esté tirando agua al drenaje (remítase a la página 50).

NO CENTRIFUGA bien

Asegúrese que la carga no esté desequilibrada. Verifique que la lavadora esté nivelada y no se balancee. Asegúrese que la lavadora no tenga formación de espuma jabonosa. Revise que la lavadora no esté tirando agua al drenaje (remítase a la página 50).

VEL. CENTRIFUGA más baja de lo normal

La ropa está distribuida de manera dispareja en la tina de lavado, su lavadora ha bajado el centrifugado para compensarlo.

NIVEL AGUA bajo

Su lavadora está diseñada para detectar automáticamente el tamaño de la carga de ropa y minimizar el uso del agua, por lo tanto el nivel de agua pudiera verse distinto que su lavadora anterior lo cual es normal.

Temperatura AGUA LAVADO no tibia

Este sistema único de lavado utiliza dos fases de lavado. La segunda fase puede estar más fría que la primera para minimizar el uso de energía. Esto es normal y no afectará el rendimiento del lavado.

Mucha ESPUMA JABÓN

Asegúrese de usar un detergente High Efficiency (HE) (alto rendimiento). Pruebe usando un poco menos detergente, especialmente si las prendas están ligeramente sucias.

Resolver problemas operativos

AGUA saliendo debajo lavadora

El despachador de detergente pudiera estar bloqueado. El despachador de suavizante de telas puede estar tapado o no estar instalado correctamente

(remítase a la pagina 62). El despachador de cloro puede estar tapado o no estar instalado correctamente (remítase a la

pagina 63). Revise que la lavadora esté nivelada y no se balancee. La lavadora pudo haberse sobrecargado, provocando salpicaduras de la ropa mientras se llenaba

de agua. Pruebe reduciendo el tamaño de la carga o seleccione el ciclo GRUESOS para artículos grandes y gruesos.

TIEMPO CICLO de lavado más largo de lo normal

Si la presión del agua es baja, el tiempo del ciclo aumentará debido a tiempos de llenado más largos. Asegúrese de que los filtros de la manguera de entrada no estén tapados.

Revise que la lavadora no esté tirando agua al drenaje (remítase a la página 50). Su lavadora pudiera haber iniciado el Modo Recobro Equilibrio en donde haya detectado que la

carga de ropa se esté lavando de manera poco uniforme. Asegúrese que su lavadora esté cargada uniformemente. Lave artículos muy pesados o muy grandes en forma separada.

AÑADIR AGUA a la mitad del lavado/volumen incrementado de lavado

Su lavadora pudiera haber iniciado el Modo Recobro Equilibrio en donde haya detectado que la carga de ropa se esté lavando de manera poco uniforme. Asegúrese que su lavadora esté cargada uniformemente. Lave artículos muy pesados o muy grandes en forma separada.

Pequeña cantidad de AGUA EN LA TINA AL FINAL DEL CICLO

Es normal que una pequeña cantidad de agua se descargue de la boquilla de llenado después del lavado.

Líquido remanente en el DESPACHADOR DE CLORO LÍQUIDO al final del ciclo

Si queda un poco de agua en el despachador al final del ciclo es normal. Trate de limpiar su despachador de cloro para quitar cualquier tapón. Si el despachador se encuentra al nivel MAX al final del ciclo, revise y quite cualquier taponamiento

que exista.

Si persisten los problemas, póngase en contacto con su distribuidor Fisher & Paykel o con su agente de servicio (remítase a la página 77).

Resolver problemas de lavado

Ropa ARRUGADA

¿Se sobrecargaron la lavadora y la secadora? Seleccionar el ciclo FÁCIL minimizará el que la ropa se arrugue. No deje ropa húmeda dentro de la lavadora o dentro de la canasta de ropa.

PELUSA en ropa

¿Se sobrecargó la lavadora? Lave las prendas que sueltan pelusa, como toallas de forma separada de aquellas a las que se

les pega, p. ej. las telas sintéticas. Asimismo, lave colores similares juntos (p. ej. colores claros separados de los oscuros).

¿Utilizó suficiente detergente? El sobrecalentamiento al meterlos en la secadora puede causar que las prendas atraigan a la pelusa. Pruebe con un ciclo Conventional [convencional] (remítase a la página 58), o al enjuague Fabric

Softener [Suavizante de telas] (disponible sólo en los modelos con despachador).

Escasa remoción MUGRE

¿Utilizó suficiente detergente para la cantidad de mugre? ¿Utiliza un detergente de buena calidad? ¿Se sobrecargó la lavadora? Separe las prendas sucias de las muy sucias. Utilice una temperatura adecuada para el tipo de mugre, p.ej. tibia para mugre grasosa, fría para

ropa lodosa.

RESIDUOS DETERGENTE en ropa

¿Utilizó demasiado detergente? ¿Se sobrecargó la lavadora? ¿La temperatura del agua que utiliza es menor a los 60°F (15.6°C)? Trate de utilizar detergente en líquido. Si utiliza detergente en polvo, disuélvalo en agua tibia, antes de añadirlo al despachador.

DECOLORACIÓN entre ropa

Recuerde de separar ropa blanca de la de color. Lave las prendas que suelten color de forma separada. Recuerde sacar las prendas de la lavadora una vez que el lavado termine.

MANCHAS NEGRAS/ GRISES en ropa

¿Utiliza suficiente detergente para la cantidad de mugre? Vacíe la lavadora y eche a andar un ciclo LÁVAME.

ENREDAR

¿Separó los artículos grandes de los más pequeños? Pruebe con un ciclo Convencional. Pruebe con un ciclo FÁCIL para lavar las Camisas. Lave las sábanas solas utilizando el ciclo SÁBANAS. Pruebe lavando cargas de ropa más pequeñas.

Si persisten los problemas, póngase en contacto con su distribuidor Fisher & Paykel o con su agente de servicio (remítase a la página 77).

Garantia limitada

Cuando usted adquiere cualquier producto electrodoméstico nuevo Fisher & Paykel para uso personal o doméstico, usted recibe automáticamente una garantía limitada válida por un año que cubre partes y mano de obra para reparaciones dentro de los 48 Estados Unidos continentales, Hawai, Washington D.C. y Canadá. En Alaska, la garantía limitada es la misma excepto que usted debe pagar para enviar el producto al servicio técnico, o pagar el viaje del técnico de reparaciones a su casa. Los productos, para ser utilizados en Canadá, deben ser adquiridos a través del canal de distribución canadiense para asegurar el cumplimiento de las normas.

Si el producto se instala en un vehículo motorizado, bote o instalación móvil similar, usted recibe la misma garantía limitada por un año, pero debe hacerse cargo, de su propio peculio, de llevar el vehículo, bote o instalación móvil que contiene el producto al servicio técnico, o pagar el viaje del técnico de reparaciones hasta el lugar donde se encuentre el producto.

Fisher & Paykel se compromete a:

Reparar sin costo para el dueño, tanto en materiales como mano de obra, cualquier parte del producto que esté defectuosa, y cuyo número de serie aparece en el mismo. En Alaska, usted debe pagar por el envío del producto al servicio técnico, o pagar el viaje del técnico de reparaciones a su casa. Si el producto se instala en un vehículo motorizado, bote o instalación móvil similar, usted debe hacerse cargo de llevarlo al servicio técnico, de su propio peculio, o pagar el viaje del técnico de reparaciones hasta el lugar donde está el producto. Si no podemos reparar una parte defectuosa del producto después de una cantidad razonable de intentos, podemos reemplazar la parte o el producto, o podemos devolverle la totalidad del precio de compra del producto (sin incluir costos de instalación u otros costos) a nuestra total discreción.

Esta garantía es válida para el comprador original, así como para cualquier dueño subsecuente del producto, para productos adquiridos para uso doméstico normal de una sola familia.

Cualquier servicio en los términos de esta garantía limitada lo deberá proporcionar Fisher & Paykel o su Agente de Servicio Técnico Autorizado, durante el horario comercial normal.

¿Cuánto dura esta garantía limitada?

Nuestra responsabilidad en los términos de esta garantía limitada caduca al AÑO posterior a la fecha de compra del producto por el primer consumidor.

Nuestra responsabilidad en los términos de cualquier garantía implícita, incluyendo la garantía implícita de comerciabilidad (una garantía no escrita de que el producto es adecuado para uso normal) también caduca al AÑO (o período de duración más largo tal como sea requerido por la ley vigente) a partir de la fecha de compra del producto por el primer consumidor. Algunos estados no permiten limitaciones acerca de cuánto tiempo dura una garantía implícita, así que este límite sobre las garantías implícitas pudiera no aplicarse a usted.

Garantia limitada

Esta garantia no cubre:

Visitas del servicio técnico que no están relacionadas con defectos en el producto.

Se le cobrará el costo del servicio técnico si no se encuentra que el problema sea un defecto del producto. Por ejemplo:

1. Corregir una instalación defectuosa del producto.

2. Enseñarle a utilizar el producto.

3. Cambiar fusibles de la casa, resetear disyuntores de circuitos, corregir el cableado o plomería de la casa, o cambiar focos.

4. Corregir fallas ocasionadas por el usuario.

5. Cambiar la configuración del producto.

6. Modificaciones no autorizadas del producto.

7. Ruido o vibración considerados normales, p. ej., sonidos de desagüe, sonidos de

regeneración y pitidos de aviso del usuario.

8. Corrección de daños ocasionados por plagas, p. ej., ratas, cucarachas, etc.

Fallas ocasionadas por factores que no sean:

1. Uso doméstico normal o

2. Uso de acuerdo con la Guía del Usuario del producto.

Fallas del producto ocasionadas por accidente, negligencia, mal uso, fuego, inundaciones o por

causas de fuerza mayor.

El costo de las reparaciones llevadas a cabo por técnicos no autorizados, o el costo de corregir

tales reparaciones no autorizadas.

Gastos de viaje y otros gastos relacionados, cuando se instale el producto en una zona de

acceso limitado o restringido (es decir, vuelos de aviones, tarifas de ferry, áreas geográficas aisladas).

Mantenimiento normal recomendado según se establece en la Guía del Usuario del producto.

Si tiene un problema de instalación, favor de ponerse en contacto con su proveedor o técnico. Usted es responsable de que existan las conexiones eléctricas, de escape y otras instalaciones de conexión adecuadas. No nos hacemos responsables por daños consecuenciales o fortuitos (el costo de reparación o sustitución de cualquier otro daño a la propiedad en caso de que el producto esté defectuoso, o cualquier otro gasto en que usted haya incurrido en caso de que el producto esté defectuoso). Algunos estados no permiten la exclusión o limitación de daños fortuitos o consecuenciales, por lo que la limitación o exclusión arriba descrita pudiera no ser aplicable en su caso.

Garantia limitada

Cómo obtener servicio técnico

Por favor lea su Guía del Usuario. Si tuviera alguna pregunta acerca de cómo operar el producto, si necesita el nombre de su Técnico local de Servicio Técnico Autorizado por Fisher & Paykel, o siente que el producto está defectuoso y necesita algún servicio en los términos de esta garantía limitada, favor de ponerse en contacto con su concesionario, o llámenos sin costo al:

EE.UU.

LLAMADA SIN COSTO 1.888.9.FNP.USA (1.888.936.7872) o contáctenos a través de nuestro sitio en Internet: www.fisherpaykel.com

Canadá

LLAMADA SIN COSTO 1.888.9.FNP.USA (1.888.936.7872) o contáctenos a través de nuestro sitio en Internet: www.fisherpaykel.ca

Pudiéramos solicitarle el presentar una prueba razonable de la fecha de compra del producto, antes de proporcionarle el servicio que solicite, en los términos de esta garantía limitada.

Uso comercial

Si usted utiliza el producto en un entorno comercial (cualquier uso que no sea una vivienda para una sola familia), nos comprometemos a reparar o reemplazar, sin costo para usted en cuanto a partes solamente, cualquier parte defectuosa, cuyo número de serie aparece en el producto. Nuestra responsabilidad por estas reparaciones caduca a AL AÑO, posterior a la fecha de compra original.

A nuestra total discreción pudiéramos reemplazar la parte o el producto, o pudiéramos devolverle la totalidad del precio de compra del producto (sin incluir costos de instalación u otros costos). Cualquier servicio en los términos de esta garantía limitada lo deberán proporcionar Fisher & Paykel o su Agente de Servicio Técnico Autorizado durante el horario comercial normal.

Ninguna otra garantía

Esta garantía limitada constituye el acuerdo total y exclusivo entre usted y Fisher & Paykel en relación a cualquier defecto en el producto. Ninguno de nuestros empleados (o nuestros Agentes de Servicio Técnico Autorizados) están autorizados para anexar claúsulas o hacer modificaciones a esta garantía limitada. Garante: Fisher & Paykel Appliances, Inc.

Si necesita más información en relación con esta garantía limitada, favor de llamarnos al número telefónico descrito más arriba, o escríbanos a: Fisher & Paykel Appliances, Inc 5900 Skylab Road Huntington Beach CA 92647

Esta garantía limitada le otorga derechos legales específicos, y usted puede contar también con otros derechos que varían de estado a estado.

Table des matières

Consignes de Sécurité Importantes 80 Instructions d’installation 83 Avant d’utiliser votre laveuse pour la première fois 89

Liste de vérification 89

L’utilisation de votre laveuse en un clin d’oeil 90

Modèle avec distributeur 90 Modèle sans distributeur 92

L’unique lavage signé AquaSmart™ 94 Triage et chargement 95 Détergent 97 Assouplisseur 98 Javellisant 99 AquaSmart™ - Fonctions de sécurité 100 Choisir votre cycle de lavage 101 Modifier les options des cycles de lavage 102 Entretien de votre laveuse AquaSmart™ 104 Avant de faire appel au service 106

Si les alarmes sonores de votre laveuse AquaSmart™ retentissent 106 Résoudre les problèmes de fonctionnement 108 Résoudre les problèmes de lessive 110

Garantie limitée 111

Comment solliciter le service clientèle 113

Important!

CONSERVEZ CES INSTRUCTIONS

Les modèles illustrés dans ce guide de l’utilisateur peuvent ne pas être offerts par tous les détaillants et sont sujets à modifications sans préavis. Pour les plus récentes informations sur la disponibilité des modèles et des caractéristiques dans votre pays, veuillez visiter notre site Web local à l’adresse indiquée sur la couverture arrière, ou contacter votre détaillant Fisher & Paykel local.

Introduction

Bienvenue chez AquaSmart™

Merci d’avoir acheté une laveuse AquaSmart™ de Fisher & Paykel. Nous sommes très fiers de cette laveuse et nous sommes convaincus qu’elle vous offrira de longues années de loyaux services.

Chez Fisher & Paykel, nous nous efforçons de vous offrir des produits novateurs qui sont simples à utiliser, ergonomiques et sans danger pour l’environnement. Des milliers d’heures d’expérience en soins du linge et une expertise de 70 années de recherche sur les laveuses ont été incorporées à votre laveuse, cela afin que vous puissiez pleinement profiter d’un produit haute performance.

Votre laveuse AquaSmart™ offre un fonctionnement différent de celui des laveuses conventionnelles. La laveuse AquaSmart™ est une laveuse High Efficiency (haut rendement) issue d’une technologie novatrice qui utilise peu d’eau et qui prend bien soin de vos vêtements.

Le mode de brassage hautement efficace et révolutionnaire de votre laveuse AquaSmart™ signifie qu’il n’est plus nécessaire d’utiliser de grande quantité d’eau pour votre lessive. Cette action de lavage novatrice consiste à utiliser une petite quantité d’eau pour votre brassée afin d’assurer un lavage optimal. Veuillez noter que le réglage du niveau d’eau de cet appareil est entièrement automatique, c’est-à-dire que la laveuse détermine elle-même le niveau d’eau nécessaire. En fait, vous n’avez à sélectionner aucune option de niveau d’eau.

Il est important que vous preniez le temps de lire attentivement ces instructions avant d’utiliser votre laveuse. À l’instar de toutes les laveuses à haut rendement, les soins que vous apportez au triage de vos vêtements, au choix de vos cycles de lavage et aux détergents vous assureront des lessives de qualité supérieure.

Nous espérons que vous éprouverez autant de plaisir à utiliser votre nouvelle laveuse que nous en avons eu à la concevoir.

Modèle avec distributeur Modèle sans distributeur

Consignes de Sécurité Importantes

Lire toutes les instructions attentivement avant d’utiliser la laveuse.

De nombreuses laveuses sont situées à proximité d’une sécheuse ou d’un chauffe-eau au gaz.

MISE EN GARDE!

Risque d’incendie

Pour votre propre sécurité, les consignes inscrites dans ce manuel doivent être suivies afin de minimiser les risques d’incendie, d’explosion, de dommages matériels ou de blessures pouvant entraîner la mort.

Ne pas ranger ni utiliser de l’essence ou d’autres liquides et vapeurs inflammables près de cet appareil ou de tout autre appareil.

L’installation et l’entretien doivent être effectués par un installateur, un technicien qualifié ou par un employé de votre fournisseur de gaz.

Que faire en présence d’odeur de gaz

NE PAS TENTER de mettre en marche un appareil. NE PAS toucher à un interrupteur électrique; ne pas utiliser le téléphone dans l’édifice. Faire évacuer les gens de la pièce, de l’édifice ou des environs. Appeler immédiatement votre fournisseur de gaz à partir d’un téléphone situé dans un immeuble voisin. Suivre les consignes de votre fournisseur de gaz. S’il vous est impossible de joindre votre fournisseur de gaz, appeler le service d’incendie.

Sécurité entourant le chauffe-eau

Dans certaines conditions, de l’hydrogène peut être produit dans un chauffe-eau qui n’est pas utilisé pendant plus de deux semaines.

L’HYDROGÈNE PEUT EXPLOSER DANS CERTAINES CONDITIONS.

Si l’eau chaude du réservoir n’a pas été utilisée pendant plus de deux semaines, prévenir les dommages et les blessures en ouvrant tous les robinets d’eau chaude de la maison et en les laissant couler plusieurs minutes avant d’utiliser un appareil électrique raccordé au système d’eau chaude. De cette façon, l’hydrogène sera évacué du système. Étant donné que ce gaz est inflammable, ne pas fumer et ne pas utiliser une flamme nue ni un appareil électrique pendant le processus.

Consignes de Sécurité Importantes

MISE EN GARDE!

Risque de choc électrique

Suivre les consignes de sécurité inscrites dans ce guide de l’utilisateur. Le défaut de se conformer à ces instructions peut causer un choc

électrique, un incendie ou des blessures, voire la mort.

Consignes de sécurité importantes

Lire toutes les instructions attentivement avant d’utiliser la laveuse. Utiliser uniquement cette laveuse aux fins pour lesquelles elle a été conçue, comme le stipule le présent guide de l’utilisateur. Avant d’être utilisée, cette laveuse doit être installée correctement et placée selon les instructions d’installation. Cette laveuse doit être mise à la masse pour être conforme aux règlements en vigueur. Suivre les consignes inscrites dans les instructions d’installation. Ne pas installer ni ranger la laveuse dans un endroit où elle sera exposée à l’eau ou aux éléments. La brancher à un circuit d’alimentation conforme afin d’éviter une surcharge. Raccorder la laveuse à un système de plomberie et de vidange (drainage) adéquat comme le stipulent les instructions d’installation. Fermer les robinets lorsque la laveuse n’est pas utilisée afin de prévenir la rupture des tuyaux sous l’effet de la pression d’eau, et pour éviter toute fuite si un tuyau ou un robinet devait rompre. Ne pas réparer ni remplacer toute pièce de l’appareil, ni tenter d’effectuer l’entretien, sauf si cela est explicitement indiqué dans le guide de l’utilisateur ou dans un livret d’instructions à l’intention de l’utilisateur, que ces instructions sont bien comprises, et l’utilisateur possède les connaissances nécessaires pour effectuer le travail. Pour éviter d’endommager le cordon ou une partie du cordon et la fiche, tirer sur la fiche pour débrancher l’appareil. S’assurer que le cordon est positionné de façon à ce qu’il ne soit pas endommagé ni sujet à un stress quelconque. Conserver tous les produits de lavage (détergent, javellisant, assouplisseur, etc.) hors de la portée des enfants, de préférence dans une armoire verrouillable. Observer toutes les mises en garde inscrites sur l’étiquette des contenants afin d’éviter les blessures. Ne pas altérer les commandes. Garder les alentours et le dessous de la laveuse exempts de matériau combustible (fibre, papier, chiffons, produits chimiques, etc.) Tenir le plancher près de la laveuse propre et sec pour réduire les risques de chute. Ne rien insérer dans l’appareil si la cuve ou l’agitateur sont en mouvement. Avant le chargement, le déchargement ou l’ajout de vêtements, appuyer sur START/PAUSE, puis attendre que la laveuse se soit entièrement arrêtée avant d’ouvrir le couvercle. Une surveillance accrue est nécessaire lorsque l’appareil est utilisé en présence d’enfants. Ne pas permettre à un enfant de jouer dans la laveuse ou à proximité de celle-ci, ni près de tout autre appareil électroménager.

Consignes de Sécurité Importantes

Mettre au rebut les appareils électroménagers et les matériaux d’emballage/expédition conformément à la réglementation en vigueur. Avant de mettre au rebut une laveuse ou de la mettre de côté après sa durée utile, retirer le couvercle. Ne pas laisser le couvercle ouvert pendant un cycle de lavage. Dans ce cas, la laveuse ne fonctionne pas. Pour mettre en marche la laveuse, fermer le couvercle et appuyer sur START/PAUSE. Ne pas laver et ne pas assécher des vêtements qui ont été imbibés ou qui présentent des traces de substances explosives ou inflammables (cire, huile, peinture, essence, dégraisseurs, solvants de nettoyage à sec, kérosène, etc.) pour éviter un incendie ou une explosion. Ne pas ajouter ces substances à l’eau de lavage. Ne pas utiliser ces substances à proximité de votre laveuse ni de votre sécheuse pendant leur fonctionnement puisqu’ils peuvent dégager des vapeurs qui peuvent s’enflammer ou exploser. Le lavage peut compromettre les propriétés ignifuges des tissus. Afin d’éviter ces situations, l’étiquette du fabricant sur le soin des vêtements doit être observée minutieusement. Ne pas mélanger un javellisant avec de l’ammoniaque ou de l’acide comme le vinaigre et/ou le décapant pour la rouille. Ces mélanges peuvent produire des gaz toxiques qui sont mortels. Ne jamais monter sur le dessus ni sur le couvercle de la laveuse. Ne pas laver d’articles en fibre de verre dans votre laveuse. Les particules résiduelles s’accrochant aux vêtements lors de lavages subséquents pourraient causer une irritation cutanée. Pour réduire les risques de choc électrique, débrancher la laveuse de la prise d’alimentation électrique ou du panneau de distribution (en retirant le fusible ou en fermant le disjoncteur) avant d’en effectuer l’entretien ou le nettoyage. Remarque : le fait d’appuyer sur la touche POWER ne débranche PAS l’appareil de l’alimentation électrique, même si les lumières s’éteignent. Ne pas utiliser l’appareil s’il est endommagé, défectueux, partiellement démonté, ou si des pièces sont manquantes ou endommagées, incluant une fiche ou un cordon endommagés. Ne pas utiliser cet appareil si le couvercle est mal installé. Si une rallonge ou une prise électrique à fiches multiples est utilisée, s’assurer de l’installer à un endroit où elle ne risque pas d’être en contact avec l’eau ou l’humidité.

CONSERVEZ CES INSTRUCTIONS

Instructions d’installation

Avant de commencer – lisez attentivement toutes ces instructions.

MISE EN GARDE!

Risque de chocs électriques

Lisez et observez les CONSIGNES DE SÉCURITÉ IMPORTANTES contenues dans ce guide de l’utilisateur avant d’utiliser cet appareil (pages 80 – 82).

Le raccordement inadéquat du câble de mise à la masse de cet appareil peut accroître les risques de chocs électriques. Vérifiez auprès d’un électricien ou d’un technicien qualifié lorsque vous êtes incertain si l’appareil est correctement mis à la masse.

Ne modifiez pas la fiche fournie avec l’appareil – si elle ne peut pas être insérée dans la prise murale, faites installer une prise adéquate par un électricien qualifié.

Le défaut de se conformer à ces instructions peut causer un choc électrique, un incendie ou des blessures, voire la mort.

Important!

Observez la réglementation en vigueur.

Exigences de l’installation

Emplacement

Votre laveuse doit être installée sur un plancher ferme afin de minimiser les vibrations lors de l’essorage. Les planchers de béton conviennent à merveille; toutefois, les planchers de bois procurent un support efficace, à condition qu’ils répondent aux normes de la FHA.

Votre laveuse ne doit pas être installée sur un tapis ni dans un endroit exposé aux intempéries.

Plomberie

Température de l’eau

La température de votre eau froide ne doit pas excéder 95˚F (35˚C); celle de votre eau chaude ne doit pas excéder 149˚F (65˚C). Des températures plus élevées risqueraient d’endommager votre laveuse.

Robinet d’arrêt

Des robinets d’arrêt d’eau chaude et d’eau froide doivent être installés dans la salle de lavage.

Vidange (drainage)

L’eau peut être vidangée par une colonne montante ou par un évier ou une cuve de vidange. La colonne montante doit avoir un diamètre intérieur d’au moins 1 ½ po (38 mm) et être en circuit ouvert.

Système électrique

Cet appareil doit être alimenté par une tension de 110 V – 120 V, 60 Hz et raccordé à un circuit

individuel mis à la terre et protégé par un disjoncteur de 15 ou 20 A ou par un fusible à fusion lente.

Instructions d’installation85Instructions d’installation

Alimentation en eau

Cette laveuse doit être raccordée aux conduites d’eau froide et d’eau chaude du système d’alimentation; dans le cas contraire, elle ne pourra fonctionner correctement. Veuillez vous assurer que les conduites d’eau froide et d’eau chaude sont raccordées à la laveuse. Si vous disposez d’un chauffe-eau non contrôlé (chaudière à boîte de retour noyée ou chauffage à l’énergie solaire), vous devez faire installer un dispositif de régulation de la température afin que la température de l’eau chaude demeure toujours sécuritaire. Pour savoir quel dispositif de régulation de température correspond le mieux à votre installation, faites appel à un plombier ou une entreprise de plomberie de votre localité. Pression d’eau à l’entrée de 5 psi (35 kPa) à 150 psi (1 MPa)

(si vous utilisez un bac de mise en charge, ce dernier doit être à au moins 39 po (2 m) au-dessus de

la partie supérieure de votre laveuse). Le débit minimal du robinet d’arrivée de votre laveuse doit être supérieur à 1 ½ gal/min (6 L/min) (en présumant que vous disposez de tuyaux de ½ po (12,7 mm) de diamètre). Les robinets doivent être à au moins 45 po (1 150 mm) au-dessus de la partie supérieure de votre laveuse.

Vidange (drainage)

Assurez-vous que la colonne montante ou l’évier/cuve de vidange ne sont pas obstrués par des fibres (peluches) ou d’autres objets afin d’assurer le bon fonctionnement de votre laveuse et ainsi éviter les déversements. Dans un immeuble de plus d’un étage, ou si la laveuse est installée à un étage supérieur, le plancher doit être pourvu d’un drain. Les conduites de drainage doivent être conformes à la réglementation locale.

Sécurité entourant votre laveuse

Cet appareil n’a pas été conçu pour être utilisé par de jeunes enfants ni par des personnes handicapées sans surveillance. Les jeunes enfants doivent être supervisés afin de s’assurer qu’ils ne jouent pas avec l’appareil.

Important!

Si vous utilisez une rallonge ou une prise électrique à fiches multiples, assurez-vous de l’installer à un endroit où elle ne risque pas d’être en contact avec l’eau ou l’humidité.

Accessoires et pièces de rechange

Vous pouvez les obtenir auprès de votre détaillant ou revendeur Fisher & Paykel ou d’un centre de service autorisé.

Rallonge de tuyau d’évacuation N° de pièce 425627p Cordon d’alimentation Si le cordon d’alimentation de votre laveuse est endommagé, il doit être remplacé par un centre de service autorisé Fisher & Paykel puisqu’il ne s’agit pas d’un cordon standard.

Déballage

Afin de garantir le rendement de votre nouvelle laveuse AquaSmart™, veuillez observer les instructions ci-dessous.

Déballage de l’unité

Retirez le carton extérieur.

Inclinez la laveuse vers l’arrière et dégagez chaque patte

du support moulé.

Retirez le support moulé sous la laveuse en le tirant vers

l’avant.

Attention!

Le fonctionnement de la laveuse lorsque le support moulé est en place peut endommager la laveuse.

Soulevez le couvercle et retirez la garniture protégeant la cuve.

Retirez les tuyaux et les accessoires.

Conservez le support moulé et la garniture de la cuve pour un usage subséquent.

Assurez-vous de retirer le support moulé avant d’utiliser la laveuse.

Fig.1 Inclinez la laveuse vers l’arrière pour retirer le support moulé

Installation

Les composants suivants sont inclus avec votre laveuse :

4 empiècements en caoutchouc s’insérant dans les pattes de mise à niveau (assemblés). 1 guide-tuyau. 2 tuyaux d’entrée.

Instructions d’installation

Tuyau d’évacuation

Dégagez lentement le tuyau d’évacuation

derrière la laveuse en tirant sur la partie exposée vers le bas, puis vers l’extérieur.

Pour insérer le tuyau d’évacuation dans

la colonne montante ou l’évier/cuve de vidange, le guide-tuyau DOIT être installé

Insérez le tuyau d’évacuation dans le guide-tuyau

sur le tuyau d’évacuation.

Pour éviter le siphonnement :

Le tuyau d’évacuation ne doit pas se

prolonger au-delà de ¾ po (20 mm) de l’extrémité du guide-tuyau.

La colonne montante ou l’évier ou la cuve

de vidange doit mesurer entre 33 ½ po et 78 po (850 – 1 200 mm).

Le tuyau d’évacuation peut être coupé à la

Écartez les deux sections du guide-tuyau

Colonne montante de 33 ½ à 78 po

(850 – 1 200 mm)

longueur désirée.

Placez le tuyau d’évacuation dans la colonne

Fig.2 Installation du guide-tuyau

montante ou l’évier/cuve de vidange.

Important!

Dans un immeuble de plus d’un étage, ou si la laveuse est installée à un étage supérieur, le plancher doit être pourvu d’un drain. Assurez-vous que la colonne montante ou l’évier/cuve de vidange ne sont pas obstrués par des fibres ou d’autres objets avant d’utiliser la laveuse. Pour une installation dans un sous-sol, n’utilisez pas une colonne montante de plus de 96 po (2 438 mm) de haut.

¾ po (20 mm) maximum

Tuyaux d’entrée

Installez la partie rectiligne des tuyaux (avec filtres) aux robinets (reportez-vous à la figure 3).

Installez les embouts coudés sur la laveuse (les orifices d’entrée derrière la laveuse sont marqués

pour faciliter leur identification [H = chaude, C = froide]) (reportez-vous à la figure 4).

Fig.3 Extrémité du tuyau (robinet) Fig.4 Extrémité du tuyau (laveuse)

Instructions d’installation

Mise à niveau de votre laveuse

Il est IMPORTANT de mettre la laveuse au niveau pour assurer un essorage convenable et une

distribution efficace du détergent, de l’assouplisseur et du javellisant.

Séparez les 4 empiècements en caoutchouc regroupés ensemble et insérez-les dans les pattes de

mise à niveau de la laveuse.

Placez la laveuse à l’endroit désiré (nous vous recommandons de laisser un jeu de 1 po [25 mm] de

chaque côté de la laveuse).

Réglez les pattes de façon à ce que la laveuse soit de niveau et bien équilibrée.

Pattes réglables

Empiècements en caoutchouc

Fig.5 Mise à niveau de votre laveuse

Guidez-vous sur les murs de la pièce , ainsi qu’avec les plans de travail adjacents pour vous

1 po (25 mm) 1 po (25 mm)

Fig.6 Dégagement minimal

assurer que la laveuse soit droite. Réajustez les pieds si nécessaire.

Ouvrez le couvercle et vérifiez le tambour de la laveuse pour vous assurer qu’il est bien centré et

légèrement vers l’avant (Voir Fig. 7).

Ajustement

incorrect

Fig.7

Ajustement

correct

Ouvrez les robinets d’entrée d’eau et vérifiez tous les raccordements pour déceler la présence de

fuites. Assurez-vous que les tuyaux ne sont pas écrasés.

Déroulez le cordon d’alimentation et raccordez-le à la prise murale.

Vérifiez qu’il n’y ait pas de fuite et que le bruit, la vibration et les températures de l’eau soient

correctes. Vérifiez également que l’essorage fonctionne correctement. Vérifiez que le couvercle se bloque pendant l’essorage.

Instructions d’installation

Installation dans une alcôve ou dans un placard

Pour assurer une ventilation adéquate de la laveuse, les dégagements minimaux entre la laveuse et les murs adjacents ou d’autres surfaces sont les suivants :

Au moins 1 po (25 mm) de chaque côté et à l’avant Au moins 3 po (75 mm) à l’arrière

On doit également tenir compte des exigences requises pour l’installation et l’entretien.

Le dégagement vertical minimal requis entre le plancher et des tablettes, des armoires ou le plafond est de 59 po (1 500 mm).

Les portes de placard doivent être des portespersiennes, ou des portes pourvues d’ouvertures pour l’aération, et comportées une ouverture d’une superficie d’au moins 60 po pour la laveuse seulement; si la laveuse et la sécheuse sont placées dans le même placard, la superficie de l’ouverture doit faire au moins 120 po répartie uniformément.

Fig.8 Porte-persienne pour laveuse et sécheuse

60 po 388 cm

Attention!

N’installez pas cet appareil dans un placard pourvu d’une porte pleine.

Installation dans une maison mobile

L’installation doit être conforme à la norme ANSI A119.1 portant sur les maisons mobiles et à la NATIONAL MOBILE HOME CONSTRUCTION & SAFETY STANDARDS ACT OF 1974 (PL93-383).

Instructions de mise à la masse

Cet appareil doit être mis à la masse. Dans le cas d’un bris ou d’une défectuosité, la mise à la masse réduit les risques de chocs électriques en procurant un parcours de moindre résistance au courant électrique. Cet appareil est équipé d’un cordon comportant un fil et une broche de mise à la masse. La fiche doit être branchée à une prise appropriée correctement raccordée et mise à la masse conformément à la réglementation locale.

Spécifications sujettes à changement sans préavis.

Avant d’utiliser votre laveuse pour la première fois

L’installation adéquate de votre laveuse AquaSmart™ par un technicien d’entretien autorisé est tout à votre avantage.

Avant de débuter, nous vous recommandons de passer en revue la liste de vérification suivante :

Le support moulé a-t-il été retiré?

Le tuyau d’eau chaude a-t-il été raccordé à la sortie d’eau chaude (H) de la laveuse?

Le tuyau d’eau froide a-t-il été raccordé à la sortie d’eau froide (C) de la laveuse?

Le tuyau d’évacuation a-t-il été inséré dans le guide-tuyau en U (sans excéder le guide de plus de

¾ po), puis dans la colonne montante?

Les empiècements en caoutchouc ont-ils été insérés dans les pattes de mise à niveau de la

laveuse, et la laveuse a-t-elle été mise à niveau? Utilisez la bulle de l’indicateur de niveau pour vérifier la mise à niveau de votre laveuse (reportez-vous à la figure 87). Reportez-vous aux instructions d’installation des pages 83 à 88.

MISE EN GARDE!

Risque de choc électrique

Suivre les consignes de sécurité inscrites dans ce guide de l’utilisateur. Le défaut de se conformer à ces instructions peut causer un choc électrique, un incendie ou des blessures, voire la mort.

Éclairage du panneau de commande

L’éclairage du panneau de commande de votre laveuse AquaSmart™ peut être réglé selon l’environnement lumineux de la pièce où est située votre laveuse. Dans une pièce sombre, vous pourrez devoir profiter d’un contraste plus marqué, tandis que dans une pièce bien éclairée, le contraste devra être réduit.

Pour régler le niveau d’éclairage de votre panneau de commande :

Mettez votre laveuse en marche.

Appuyez sur la touche High Efficiency et maintenez-la enfoncée pendant 2 secondes, jusqu’à ce qu’un bip sonore se fasse entendre. Vous pourrez ainsi constater un changement subtile dans le contraste de votre panneau de commande.

Pour modifier le réglage, il suffit de répéter cette étape.

Votre laveuse AquaSmart™ est réglée en usine à un contraste pour pièce sombre.

Utilisation en un clin d’œil – Modèle avec distributeur

Il est important de trier vos vêtements, en particulier par couleur, et de séparer les draps pour les laver avec le cycle DRAPS (pour plus de détails sur le triage et le chargement, reportez-vous à la page 95). Attachez les soutiens-gorge, fermez les fermetures à glissière et vérifiez le contenu des poches de vos vêtements. Placez vos vêtements directement dans la cuve de la laveuse.

Détergent

Votre laveuse AquaSmart™ a été conçue pour utiliser un détergent High Efficiency (HE). Par exemple, Tide® HE liquide ou en poudre, Wisk® HE liquide ou en poudre. Votre laveuse AquaSmart™ est pourvue d’un distributeur à détergent situé à l’avant de l’appareil, à gauche. Pour connaître la quantité de détergent nécessaire, observez les instructions du fabricant inscrites sur le contenant. Versez le détergent dans le distributeur de détergent. Pour plus d’informations sur les détergents, assouplisseurs ou javellisants, consultez les pages 97 – 99.

142 5

Fig.9 Panneau de commande de la laveuse AquaSmart™ (modèle avec distributeur). Pour le modèle sans distributeur, reportez-vous à la page 92.

L’utilisation de votre laveuse en un clin d’oeil

Touches à effleurement et écran ACL

Ces touches fonctionnent d’un simple toucher.

APPUYEZ sur la touche POWER pour mettre en marche votre laveuse AquaSmart™.

Sélectionnez le CYCLE DE LAVAGE qui convient le mieux à votre brassée.

HIGH EFFICIENCY – ce témoin indique que le mode High Efficiency est recommandé; les touches

vous permettent d’alterner entre les modes High Efficiency et Conventional (reportez-vous à la page 94).

Sélectionnez les OPTIONS DE LAVAGE souhaitées (consultez la page 102).

Si vous souhaitez utiliser un assouplisseur, versez-le dans le distributeur d’assouplisseur et

sélectionnez l’option ASSOUPLISSEUR pour activer le distributeur d’assouplisseur.

Si vous désirez utiliser un javellisant, versez-le dans le distributeur de javellisant et sélectionnez

JAVEL. pour activer le distributeur de javellisant.

APPUYEZ SUR LA TOUCHE START – votre laveuse AquaSmart™ commence à se remplir et

sélectionne automatiquement le niveau d’eau et le mode de brassage en fonction de votre brassée. Pour interrompre le fonctionnement de votre laveuse AquaSmart™ en tout temps, il suffit d’appuyer sur la touche START/PAUSE.

Pour préserver la couleur et la qualité de vos vêtements, retirez ces derniers dès que le cycle de lavage est terminé.

3 76

Important!

Le fait de ne pas respecter les consignes de ce guide d’utilisation peut endommager vos vêtements et compromettre la qualité du lavage.

Utilisation en un clin d’œil – Modèle sans distributeur

Remarque : Ce modèle n’est PAS muni d’un distributeur de détergent, d’assouplisseur ou de

javellisant. Il ne permet pas l’utilisation d’assouplisseur ou de javellisant.

Detergent

Votre laveuse AquaSmart™ a été conçue pour utiliser un détergent liquide portant la mention High Efficiency (HE). Par exemple, Tide® HE, Wisk® HE. Pour connaître la quantité à utiliser, suivez les consignes du fabricant, indiquées sur l’emballage du détergent. Versez le détergent liquide dans le rebord externe de la cuve avant d’ajouter vos vêtements. Pour plus d’informations sur le détergent, reportez-vous à la page 97. Placez vos vêtements directement dans la cuve de la laveuse.

142

Fig.10 Panneau de commande de la laveuse AquaSmart™ (modèle sans distributeur). Pour le modèle avec distributeur, reportez-vous à la page 90.

L’utilisation de votre laveuse en un clin d’oeil

Touches à effleurement et écran ACL

Ces touches fonctionnent d’un simple toucher.

APPUYEZ sur la touche POWER pour mettre en marche votre laveuse AquaSmart™.

Sélectionnez le CYCLE DE LAVAGE qui convient le mieux à votre brassée.

HIGH EFFICIENCY – ce témoin indique que le mode High Efficiency est recommandé. La touche

permet d’alterner entre les modes High Efficiency et Conventional des cycles sélectionnés (reportez-vous à la page 94).

Sélectionnez les OPTIONS DE LAVAGE souhaitées, comme vitesse d’essorage (reportez-vous à la

page 102).

APPUYEZ SUR LA TOUCHE START – votre laveuse AquaSmart™ commence à se remplir et

Pour préserver la couleur et la qualité de vos vêtements, retirez ces derniers dès que le cycle de lavage est terminé.

3 5

Important!

Le fait de ne pas respecter les consignes de ce guide d’utilisation peut endommager vos vêtements et compromettre la qualité du lavage.

L’unique lavage signé AquaSmart™

La laveuse AquaSmart™ propose deux modes de lavage, soit High Efficiency et Conventional. Les deux modes débutent de la même façon, soit par un cycle d’activation du détergent (Detergent Activating Wash).

Cycle d’activation du détergent

Votre laveuse AquaSmart™ remplit la cuve en utilisant la température sélectionnée, avec juste assez d’eau pour que les vêtements soient imprégnés. Cette petite quantité d’eau mousseuse circule entre les vêtements à partir d’un point d’entrée conçu spécialement, puis elle coule sur les vêtements avec un effet de chute d’eau. Ceci permet de dissoudre complètement le détergent pour l’activer.

Mode High Efficiency

En mode High Efficiency, la laveuse AquaSmart™ se remplit d’une quantité d’eau juste assez suffisante pour soulever les vêtements reposant sur l’agitateur à profil surbaissé, de sorte que lorsque le mouvement de l’agitateur débute, les vêtements se frottent légèrement entre eux. Ce type de lavage fait usage d’une quantité d’eau similaire à celle utilisée par les laveuses à chargement frontal; par conséquent, en plus d’économiser l’eau, la forte concentration de détergent fait en sorte que vous obtenez un lavage optimal.

Mode Conventional

Le mode Conventional, à l’instar des laveuses à chargement par le dessus, immerge les vêtements dans l’eau. Après le cycle d’activation du détergent (Detergent Activating Wash), la laveuse AquaSmart™ se remplit d’une eau plus froide jusqu’à ce que les vêtements soient submergés avant de lancer l’agitateur. Nous vous recommandons d’utiliser ce mode lorsque l’effet de dilution dans l’eau peut résoudre des problèmes de lavage courants. Par exemple, lorsque le lavage de vêtements colorés ou de serviettes de plage pleines de sable peut être un problème. Le cycle DRAPS s’effectue en mode Conventional.

Fig.11 Cycle d’activation du détergent

Fig.12 Lavage en mode High Efficiency

Fig.13 Lavage en mode Conventional

Certains cycles peuvent être utilisés dans les deux modes, tandis que d’autres ne fonctionnent que dans un mode.

High Efficiency Conventional

Normal Lavage intens. Délic. Draps – Blancs Volum. – Vêt. frois. –

Ces deux modes de lavage font en sorte que votre laveuse AquaSmart™ vous offre le meilleur des deux mondes pour un lavage parfait, chaque fois.

–

Triage et chargement

Vous remarquerez que votre laveuse AquaSmart™ offre un fonctionnement différent de celui de votre ancien appareil.

Votre laveuse AquaSmart™, à l’instar de toutes les laveuses à haut rendement (High Efficiency), propose une fonction de niveau d’eau entièrement automatique. Cela signifie que la laveuse décide du niveau d’eau nécessaire à la lessive, tout comme une laveuse à chargement frontal. Cela permet d’offrir un lavage de qualité supérieure et une économie d’eau importante.

Si vous souhaitez utiliser plus d’eau, il suffit de sélectionner le mode Conventional (reportez-vous au mode Conventional à la page 94).

Détails sur le triage et le chargement

Il est important de trier vos brassées de lessive pour assurer le lavage optimal de vos vêtements.

DRAPS – Séparez les draps et couvertures de douillette, puis utilisez le cycle DRAPS, qui est conçu spécialement pour ces articles. Assurez-vous de fermer les couvertures de douillette avec leurs boutons ou fermetures à glissière. Pour obtenir une qualité de lavage optimale pour les draps, déposez-les directement dans la laveuse, sans les enrouler autour de l’agitateur à profil surbaissé.

COULEURS – Comme le lavage des vêtements de couleur peut être problématique avec une laveuse High Efficiency, séparez les vêtements très colorés (en particulier lorsqu’ils sont neufs) et sélectionnez un cycle conventionnel. Comme la plupart des transferts de couleurs surviennent lorsque les vêtements sont laissés trop longtemps dans la laveuse à la fin du cycle, veillez à ne pas laisser vos vêtements colorés dans la laveuse.

VÊTEMENTS VOLUMINEUX – Les douillettes, les sacs de couchage, les manteaux de ski, les couvertures et les oreillers sont des articles qui ont tendance à se déplacer de façon étrange dans la laveuse. Les articles plus légers peuvent flotter tandis que les plus grandes couvertures peuvent devenir très lourdes et rendre l’essorage difficile. Votre laveuse AquaSmart™ propose un cycle pour les vêtements volumineux (LAV. VOL.).

VÊTEMENTS FROISSABLES – Lorsque vous êtes préoccupés par les plis et le froissage, nous vous recommandons d’utiliser le cycle VÊT. FROIS. Vous pouvez également sélectionner l’un des cycles du mode Conventional. L’eau supplémentaire utilisée par ces cycles permet de réduire le froissage des vêtements. La réduction de la vitesse d’essorage peut également permettre de réduire le froissage.

VÊTEMENTS TRÈS SALES – Il est préférable de laver les vêtements très sales, tachés de sable ou pelucheux séparément pour éviter les transferts sur les autres vêtements. Il se peut que vos nouvelles serviettes produisent beaucoup de peluches, ou que vos vêtements de plage soient pleins de sable. Dans ce genre de situation nous vous recommandons alors d’utiliser le mode Conventional, avec un cycle intensif.

VÊTEMENTS DÉLICATS – Pour protéger les vêtements délicats, nous vous recommandons d’utiliser le cycle LAVAGE DÉLIC.

Triage et chargement

Triage

Étiquettes d’entretien

Les étiquettes d’entretien vous informent sur le type de tissu et le cycle de lavage à privilégier.

Saleté

Regroupez les vêtements par catégorie et par degré de saleté. Certaines taches conviennent à un lavage à l’eau chaude, dont l’huile, et d’autres se lavent mieux à l’eau froide, dont la boue ou les taches de sang.

Couleur

Séparez les vêtements blancs des vêtements de couleur.

Charpie

Lavez les vêtements moussus distinctement des vêtements qui sont portés à mousser (charpie). Si cela est possible, lavez les vêtements susceptibles de mousser à l’envers.

Avant le chargement

Vérifiez le contenu des poches

Les articles lâches peuvent endommagés votre laveuse AquaSmart™ et vos vêtements.

Fermez les fermetures à glissière, les crochets et les oeillets

Cela empêchera ces articles de s’accrocher aux autres vêtements. Pour assurer une protection optimale, nous vous recommandons de placer la lingerie dans une pochette de lingerie avant le lavage.

Réparer les vêtements endommagés ou les boutons lâches

Les déchirures et les trous peuvent prendre de l’ampleur pendant le lavage. Retirez toutes les sangles de soutien-gorge lâches pour éviter d’endommager votre laveuse ou votre sécheuse.

Prétraitez les taches

Utilisez une surface appropriée pour appliquer les traitements. Veuillez ne pas utiliser le couvercle de la laveuse pour éviter de l’endommager.

Pour équilibrer la charge

Placez les articles directement dans la cuve de la laveuse. N’enroulez pas d’articles de grande taille, comme les draps, autour de l’agitateur à profil

surbaissé. Laissez-les tomber directement dans la laveuse.

Un mélange d’articles de petite et grande tailles permet d’obtenir un lavage de meilleure

qualité (souvenez-vous de séparer les draps et de sélectionner le cycle DRAPS pour les laver).

Lorsque vous lavez un seul article, ajoutez une grande serviette de plage à votre brassée afin

d’équilibrer la charge et d’optimiser l’essorage.

Exemples de symboles pour l’entretien des vêtements

Vêtements moussus

Serviette Tissus synthétiques Chenille Velours côtelé Lainage Cotons polyesters

Lavage à la main

Ne pas utiliser de javellisant

Ne pas laver par culbutage

Vêt. moy. frois.

Net. sec

Vêtements portés à mousser

Bas

Important!

Vous ne devez en aucune circonstance essayer de laver une couverture chauffante dans votre laveuse AquaSmart™. Il n’est pas recommandé de laver des rideaux dans votre laveuse. Comme les rayons du soleil les rendent friables, ils pourraient s’effriter pendant le lavage.

Détergent

Le choix du bon détergent

Votre laveuse AquaSmart™ est une laveuse High Efficiency et nécessite un détergent produisant peu de mousse afin de prévenir la production excessive de mousse. Il s’agit du même type de détergent

utilisé pour les laveuses à chargement frontal et dont l’étiquette mentionne High Efficiency (HE). Pour obtenir de meilleurs résultats, nous vous recommandons d’utiliser un détergent liquide. Si

vous souhaitez utiliser un détergent en poudre, dissolvez-le d’abord dans l’eau avant de le verser dans le distributeur.

Les détergents produisant peu de mousse sont offerts sous forme liquide et en poudre. Parmi ces

produits, on compte : Tide® HE (liquide ou en poudre) Wisk® HE (liquide ou en poudre)

Pour le lavage du lainage, utilisez un détergent doux pour lainage; toutefois, ne versez que la quantité nécessaire puisque ces détergents produisent beaucoup de mousse. N’utilisez pas un savon en paillettes ni un savon en poudre.

La quantité de détergent

Consultez les instructions au dos du contenant pour connaître la quantité de détergent nécessaire. La quantité adéquate de détergent varie selon le degré de saleté des vêtements et la taille de votre brassée. Les jeans et les vêtements de travail peuvent nécessiter plus de détergent, tandis que les serviettes en nécessiteront moins.

En règle générale : Utilisez un godet comble pour une bonne brassée et

diminuez ou augmentez la quantité de détergent au besoin. Pour les petites brassées (4 ou 5 t-shirts par exemple), remplissez le godet au quart (¼).

En cas de problèmes de mousse excessive, réduisez la quantité de détergent. Si vos vêtements ne sont pas suffisamment propres, augmentez la quantité.

À quel endroit dois-je mettre mon détergent?

Remarque : Seuls les modèles avec distributeur permettent de distribuer le détergent. Pour les modèles avec distributeur, versez le détergent dans le distributeur de détergent

situé sur le côté gauche de la laveuse. Nous vous recommandons de commencer par mesurer votre détergent. Si vous utilisez un détergent en poudre, nous vous recommandons de le dissoudre dans l’eau avant de le verser dans le distributeur.

Vous pouvez remarquer qu’une grande partie du détergent versé dans le distributeur tombe dans la laveuse. Il reste dans un compartiment séparé de vos vêtements jusqu’au moment où la laveuse commence à se remplir. Pendant le remplissage, le distributeur se vide de tout résidu. Le détergent est ensuite mélangé à l’eau, puis les ailettes de conception spéciale dans le bas de la cuve externe aident à le dissoudre rapidement pour assurer un lavage de qualité optimale.

Lors d’un lavage à l’eau très froide ou lors d’un cycle rapide (p. ex. : DÉLICAT), dissolvez le détergent dans l’eau tiède avant de le verser afin d’assurer un lavage optimal.

Lorsque nécessaire, essuyez le distributeur de détergent avec un linge humide.

Fig.14 Ajout de détergent dans le distributeur de détergent (High Efficiency Detergent)

Important!

Si vous possédez un modèle de laveuse sans distributeur, nous vous recommandons vivement d’utiliser uniquement un détergent liquide. Versez le détergent sur le rebord externe de la cuve avant d’ajouter vos vêtements.

Assouplisseur

Important!

Seuls les modèles avec distributeur permettent de distribuer l’assouplisseur. L’assouplisseur ne doit PAS être utilisé si votre laveuse n’est pas munie d’un distributeur d’assouplisseur.

Choisir le bon cycle

Si vous souhaitez utiliser un assouplisseur, sélectionnez l’option ASSOUPLISSEUR pour obtenir

un rinçage en profondeur. Si vous ne sélectionnez pas l’option ASSOUPLISSEUR, l’assouplisseur ne sera pas distribué. Pour distribuer l’assouplisseur, appuyez sur la touche FABRIC SOFTENER pour activer cette fonction.

Ajout de l’assouplisseur

Mesurez la quantité d’assouplisseur dans le bouchon, puis versez-le dans le distributeur d’assouplisseur. Il demeurera sur le dessus du distributeur jusqu’au rinçage en profondeur, puis l’eau l’entraînera dans la cuve. Remarque : Si vous remplissez le distributeur au-delà du repère MAX, le surplus d’assouplisseur se déversera prématurément dans la cuve et contribuera à produire de la mousse (voir ci-dessous).

Nettoyage du distributeur

L’entonnoir du distributeur d’assouplisseur (sur le dessus) s’enlève facilement. Placez simplement un doigt dans le centre, puis soulevez-le. Le tube siphon et la cavité pour assouplisseur ne peuvent être retirés. Vous devez les nettoyer périodiquement avec de l’eau chaude et une vieille brosse à dents. Lorsque le tube siphon semble partiellement bloqué, utilisez un coton-tige pour le nettoyer.

Fig.15 Ajout d’assouplisseur au distributeur d’assouplisseur

Mousse

La mousse est une accumulation cireuse pouvant apparaître dans n’importe quelle laveuse lorsque l’assouplisseur entre en contact avec le détergent. Cette accumulation n’est pas causée par un problème de fonctionnement de la laveuse. Lorsque de la mousse s’accumule dans une laveuse, elle peut tacher les vêtements ou produire une odeur désagréable.

Si vous souhaitez utiliser un assouplisseur, nous vous recommandons de :

Utilisez-le avec parcimonie. Mesurez-le de façon précise pour vous assurer de ne pas excéder le repère MAX. Nettoyez le distributeur dès la fin du cycle. Lavez votre laveuse régulièrement en utilisant le cycle ME LAVER (reportez-vous à la page 105).

Le lavage à l’eau froide contribue à la production de mousse. Nous vous recommandons de faire au moins un lavage à l’eau tiède ou chaude à tous les 5 lavages.

Fig.16 Retrait de l’entonnoir du distributeur d’assouplisseur

Fisher & Paykel WL42T26KW1, WL42T26DW1 User Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
