Fisher PLC-XW60 User Manual

Projecteur multimédia

MODÈLE PLC-XW60

Mode d’emploi

Caractéristiques et conception

La technologie extrêmement sophistiquée ut i l i s é e pour ce projecteur mu l t i m é d i a lui do n n e d’excellentes qualités de portabilité, de solidité et de facilité d’utilisation. Le projecteur utilise des fonctions multimédia incorporées, une palette de 16,77 millions de couleurs, et une technologie d’affichage à cristaux liquides (LCD) à matrice active.

Présentation compacte

◆ Ce projecteur est d’une taille et d’un poids très

réduit. Il est conçu pour pouvoir être transporté et utilisé facilement partout où vous allez.

Compatibilité

◆ Ce projecteur accepte une grande variété de

signaux d’entrée de vidéo et d’ordinateur tels que: Ordinateurs, 6 systèmes de couleur (PAL, SECAM, NTSC, NTSC4.43, PAL-M et PAL-N), vidéo component, S-vidéo et Péritel RGB.

C o nf i gu r a ti o n si mp le d u s y st è m e

◆

d’ordinateur

Le sy s tè m e de mu l ti b ala y age do nt ce

p r oj ec t eu r e s t é q ui pé lu i pe r m et de s’adapter rapide ment à presque tous l es signaux de sortie d’ordinateur. (p.27)

Zoom numérique (pour l’ordinateur)

◆ La foncti o n de Zo o m nu m é rique perm e t

d’agrandir (jusqu’à environ 16 fois la taille de l’écran) ou de compresser (jusqu’à environ la moitié de la taille de l’écran) la taille de l’image; vous pouvez ainsi vous concentrer sur les informations cruciales pendant une présentation. (p.36)

Fonction de Tableau d’école

◆

Vous pouvez utilis e r un tablea u d’é c o le

comme écran de projection.

*La couleur du tableau peut être le vert seulement.

(p.32, 40)

Fonction de Support de couleur

◆

Cette fonction vous permet d’obtenir l’image

étroite de couleur à l’image de couleur projetée sur un écran blanc.

La Fin Rapide

◆

Le cordon d’alimentation secteur peut être

débranché immédiatement après que vous aye z éteint le proje c t e u r sans qu’il so i t nécessaire d’attendre que le ventilateur de refroidissement ait cessé de tourner.

Fonction de Réglages auto

◆

Cette fonction permet le recherche d’entrée,

d’e f fectuer la corre c t i o n autom a t i q u edu tr a pèz e et le rég l ag e aut o ma t iqu e de l’ordinateur en simple appuyant sur la touche RÉGLAGES AUTO du projecteur. (p. 46)

Affichage multi-langues des menus

◆ Le menu de fonctionnement est disponible en

16 langues: anglais, allemand, français, italien, espagnol, portugais, hollandais, suédois, finnois, polonais, hongrois, roumain, russe, chinois, coréen ou japonais. (p.45)

Fonction de Logo

◆ L a fo n c ti o n d e L o go v o us p e rm e t d e

personnaliser le logo d’ écran à l’aide des fonctions de Logo. ( p.48 -49) Vous pouvez capturer une image pour le logo d’écran, choisir un logo entre fourni ou capturé.

Borne d’interface commutable

◆ Ce pr o je ct eu r es t éq u ip é d’u n e bo r ne

d’interface commutable. Vous pouvez utiliser co mmodém ent cette bo rne comme en trée d’ordinateur ou sortie de moniteur. (p.50)

Extinction automatique

◆ La fonction d’Extinction automatique permet

de diminuer la consommation de courant et de conserver la durée de vie de la lampe. (p.51)

Contrôle de la lampe

◆ Il est possible de sélectionner la luminosité de

la lampe de projection. (p.52)

Fonction de sécurité

◆ L a fo n c ti o n d e s é cu r it é v o us p e rm e t

d’assurer la sécurité à l’aide des fonctions de Ver r o u i l l age (p.53) et Verrouillage du co d e PI N (p .1 9, 53, 54 ) . Vo u s p o uv e z verrouiller le fonctionnement du projecteur et de la télécommande. Vous pouvez aussi empêcher toute personne non autorisée d’utiliser le projecteur.

Closed Caption

◆ C’ e st une ve rs i on imp r im é e du so n de

programme ou d’autres informations affichées à l’écran. Vous pouvez activer la fonction et changer les canaux. (p.56)

✔ Remarques:

•

Il est possible que le menu à l’écran et les illustrations co n t enues dans ce ma nuel soient légèr e ment différents du produit réel.

• Le contenu de ce manuel est sujet à changement sans préavis.

Table des matières

Caractéristiques et conception . . . .2

Table des matières . . . . . . . . . . . . . . .3

A l’attention du propriétaire . . . . . . .4

Instructions pour la sécurité . . . . . . .5

Circulation de l’air 6 Installation du projecteur à une position correcte 6 Déplacement du projecteur 6

Compatibilité. . . . . . . . . . . . . . . . . . . . 7

Nom des composants et leurs

fonctions . . . . . . . . . . . . . . . . . . . . . . .8

Avant 8 Arrière 8 Bas 8 Borne arrière 9 Commandes sur le projecteur 10 Télécommande 11 Installation des piles de la télécommande 12 Plage de fonctionnement 12

Installation . . . . . . . . . . . . . . . . . . . . .13

Positionnement du projecteur 13 Pied réglables 13 Utilisation du noyau en ferrite 14 Branchement du cordon d’alimentation secteur 14 Branchement à un ordinateur 15 Branchement à un équipement vidéo 16 Branchement à un équipement vidéo component et RGB (Scart) 17

Fonctionnement de base . . . . . . . . . .18

Mise sous tension du projecteur 18 Mise hors tension du projecteur 20 Utilisation du menu à l’écran 21 Barre de menu 22 Réglage du zoom et de la mise au point Fonction de Réglages auto 23 Correction du trapèze 23 Réglage du son 24 Fonctionnement de la télécommande 24

Entrée d’ordinateur . . . . . . . . . . . . . .26

Sélection de la source d’entrée 26 Sélection du système d’ordinateur 27 Réglage PC Auto 28 Réglage manuel de l’ordinateur 29 Sélection du niveau d’image 31 Réglage du niveau d’image 33 Réglage de la taille de l’écran 34

Entrée vidéo . . . . . . . . . . . . . . . . . . . .37

Sélection de la source d’entrée (Vidéo) 37 Sélection de la source d’entrée (S-vidéo,

Component, 21 broches Scart RGB) 38 Sélection du système vidéo 39 Sélection du niveau d’image 40 Réglage du niveau d’image 42 Réglage de la taille de l’écran 44

Réglage . . . . . . . . . . . . . . . . . . . . . . . .45

Réglage 45

Entretien et nettoyage . . . . . . . . . . . . 57

Témoin WARNING 57 Nettoyage des filtre à air 58 Fixation du couvercle de lentille 58 Nettoyage de la lentille de projection 59 Nettoyage du coffret de projecteur 59 Remplacement de la lampe 60 Réinitialisation Compteur de la lampe 62

Annexe. . . . . . . . . . . . . . . . . . . . . . . . .63

Guide de dépannage 63 Arborescence des menus 66 Témoins et état du projecteur 69 Spécifications d’ordinateur compatibles 70 Spécifications techniques 71 Pièces en option 72 Configuration des bornes 73 Dimensions 73 Notes relatives au numéro de code PIN 74

Marques commerce

Les noms des sociétés ou des produits mentionnés dans ce manuel sont des marques déposées ou des marques commerce de leur société respective.

A l’attention du propriétaire

3'(1m)

Avant d’utiliser ce projecteur, veuillez lire attentivement le présen t mod e d’emploi ; sui vez cor rectemen t les instructions d’utilisation du projecteur. C e p ro je ct e ur p os s èd e u n g r an d n om br e d e caractéristiques et de fonctions très commodes. En suivant correctement les instructions d’utilisation du projecteur, vous pourrez utiliser au mieux ses possibilités, et le conserver en bon état de marche pendant de longues années. Si vous n’utilisez pas corre cte men t l’a ppa rei l, non seulement vous réduirez la durée de vie du projecteur, ma is vous ris q uere z d e causer des a noma lies de fonctionnement, un incendie ou d’autres accidents. Si votre projecteur semble fonctionner incorrectement, lisez à nouveau ce mode d’emploi, vérifiez les opérations et les branchements des câbles, et essayez d’appliquer les solutions proposées dans la section “Guide de dépannage” aux page 63-65 se trouvant à la fin de ce manuel. Si l’anomalie persiste, contactez le revendeur chez qui vous avez acheté le projecteur ou un centre de service.

ATTENTION

RISQUE D’ELECTROCUTION

NE PAS OUVRIR

ATTENTION: P O U R R E D U I R E L E R I S Q U E

REMARQUE: Ce symbole et ce système de recyclage

Nous vous prions donc de confier cet équipement à votre centre local de collecte/recyclage.Dans l’Union Européenne, il existe des systèmes sélectifs de collecte pour les produits électriques et électroniques usagés.

Aidez-nous à conserver l’environnement dans lequel nous vivons!

D ’E L E C TR O - C U TI ON , N E R ET IR E Z PA S L E C O U VE RC L E ( OU L E D O S ). L ’ AP PA RE I L N E C O NT IE NT A UC UN E PI ECE SUS CEP TIB LE D’ET RE REPAR EE P A R L ’ U T I L I S AT E U R ; S E U L E L A LA M P E PE UT ET RE RE M P LA C E E PAR L’ UTI LISATE UR. CO NFI EZ TO UTES LES REPARATIONS A UN TECHNICIEN QUALIFIE.

C E S YM B O LE IN D IQ UE Q U’ U N E T EN S I ON D A NG E R E U S E P O UV AN T C A U S E R U NE E LE C TR OC UT IO N ES T P R E S E N T E D A NS L’APPAREIL.

CE SYMBOLE INDIQUE QUE LE MODE D’EMPLOI DE L’A P PA RE IL C ON TI E N T DE S IN ST R UC T I ON S D’UTILISATION ET D’ENTRETIEN IMPORTANTES.

concernent uniquement les pays de l’UE et ne concernent pas les autres pays.

Votr e produ it SANY O e st conç u et fabriqué avec des matèriels et des composants de qualité supérieure qui peuvent être recyclés et réutilisés.

Ce symbole signifie que les équipements électriques et électroniques en fin de vie doivent être éliminés séparément des ordures ménagères.

Précautions de sécurité

AVERTISSEMENT:

– La lentille de projection du projecteur produit une lumière

intense.Ne regarder pas directement dans les lentilles, autrement vous risquez d’endommager votre vue.Veillez particulièrement à ce que des enfants ne regardent pas directement le rayon lumineux.

– Installez le projecteur à une position adéquate. Sinon, il y

aurait risque d’incendie.

– La i s s ez un es p a c e suff i s a n t autour du haut, de

l’arrière et des côtés du projecteur pour assurer la bonne circulation de l’air pour le refroidissement du projecteur. Il faut laisser un espace minimum. Si vous devez placer le projecteur dans un meuble ou dans un espace clos, vous dev ez laisser des éca rts minimum autour du projecteur. Veillez à ce que les ouvertures de ventilation du projecteur ne soient pas obstruées. Si le projecteur s’échauffe excessivement, ceci risquera de réduire sa durée de service et de causer des accidents graves.

– Si le projecteur ne sera pas utilisé pendant une période

prolongée, débranchez-le de la prise courant

ATTENTION

NE P LA C EZ PA S LE PROJ EC T EUR DAN S UN ENDROI T COMPORTANT DES CORPS GRAS, DE L’HUMIDITE OU DE LA FUMEE, DANS UNE CUISINE PAR EXEMPLE, POUR EVITER DE CAUSER UNE PANNE OU UN DESASTRE. SI LE PROJECTEUR ENT RE EN CONTACT AVEC DE L’HUI LE OU DES PRODU ITS CHIMIQUES, IL RISQUERA D’ETRE ENDOMMAGE.

Remarque:

Ce projecteur d’affichage à cristaux liquides n’est pas désigné comme l’équipement transportable. Ce produit est évaluédans le équipement mobile utilisé sur table.

VEUILLEZ LIRE ET CONSERVER CE MODE D’EMPLOI POUR REFERENCE ULTERIEURE.

POUR REDUIRE LE RISQUE D’INCENDIE OU DE DECHARGE ELECTRIQUE, N’EXPOSEZ PAS L’APPAREIL A LA PLUIE OU A L’HUMIDITE.

COTES et HAUT ARRIERE

Instructions pour la sécurité

Lisez toutes les instructions de sécurité et d’utilisation avant la mise en service du projecteur.

Lisez toutes les instructions données ici et conservezles pour référence ultérieure. Débranchez le projecteur de la prise secteur avant de le nettoyer. N’utilisez pas de nettoyant liquide ou en aérosol. Pour le nettoyage, utilisez un chiffon humide.

Respectez tous les avertissements et instructions indiqués sur le projecteur.

Pour plus de protection lors d’un orage, ou si l’appareil est laissé sans surveillance ou non utilisé pendant une longue période, débranchez-le de la prise secteur. Ceci évitera des dommages dus aux éclairs et aux sautes de tension.

N’exposez pas cet appareil à la pluie ou ne l’utilisez pas près de l’eau... par exemple dans un sous-sol humide, près d’une piscine, etc.

N’utilise z pas d’accessoires non recommandés par le fabricant, car ils peuvent être dangereux.

Ne placez pas le projecteur sur un chariot, un support ou une table instables. Le projecteur risque de tomber et de causer de graves blessure s à un enf ant ou un ad ulte , et d’ê t re grave ment end ommag é. N’uti l isez qu’un chariot ou un support recommandé par le fabricant, ou vendu avec le projecteur.

L’installation au mur ou sur une étagère doit être conforme aux instructions du fabricant, et doit être faite en utilisant un nécessaire d’installation approuvé par le fabricant.

Des fentes et des ouvertures dans le coffret, à l’arrière et en dessous, sont prévues pour la ventila tion, pour assurer un fonct ion nem ent f iab le et pour évi ter que l’appareil surchauffe.

Les ouvertures ne doivent jamais être couvertes avec un tissu ou d’autres objets, et les ouvertures inférieures ne doivent pas être bloquées si le projecteur est placé sur un lit, un sofa, un tapis ou une autre surface du même type. Ce projecteur ne doit jamais être placé sur ou à proximité d’ un radiateur ou d’une sortie de chauffage.

Ce projecteur ne doit pas être placé dans une installation encastrée telle qu’un meuble-bibliothèque, sans qu’une ventilation adéquate ne soit prévue.

N’ i n t roduis e z pas d’objet s d’auc u n e sor t e dans le projecteur par les fentes du coffret car ils risqueraient de toucher des composants placés sous haute tension dangereuse, ou de court -circ uiter des piè ces, ce qui pourrait causer un incendie ou une décharge électrique. Ne renversez jamais de liquide sur le projecteur. N’installez pas le projecteur à proximité des conduits de ventilation d’un climatiseur.

Ce projecteur ne doit fonctionner que sur une source d’al ime ntation conforme aux n ormes i ndiquées sur l’étiquette. En cas de doute, consultez votre revendeur agréé ou la compagnie d’électricité locale.

Ne surchargez ni les prises de courant ni les rallonges car cela peut entraîner un incendie ou une décharge él ect r i q ue. Ne placez aucun po i d s su r le co r d o n d’alimentation. Ne placez pas ce projecteur à un endroit où le câb le d’a limentation ris quera d’être piétiné et endommagé.

N’essayez jamais de réparer ce projecteur vous-même car l’ouverture ou le retrait de couvercles peut vous expo ser à des tensions élevée s dan ger euses o u à d’autres dangers. Toutes les réparations doivent être effectuées par un personnel qualifié.

Débranchez le projecteur de la prise secteur et confiez la réparation à un personnel qualifié dans les cas suivants: a. Lorsque le cordon ou la fiche d’alimentatio n sont

endommagés ou effilochés. b. Si du liquide a été renversé sur le projecteur. c. Si le projecteur a été exposé à la pluie ou à l’eau. d. Si le pro jecteur ne fon ctionne pas normalement

lorsque vous suivez correctement les instructions.

Réglez uniquement les commandes indiquées dans

le mode d’emploi car un réglage incorrect d’autres

comma ndes peut causer des dommages exigeant

l’intervention d’un technicien qualifié pour effectuer de

gros travaux de réparation pour remettre le projecteur

en état de marche. e. Si le projecteur es t to mbé ou si le coff ret es t

endommagé. f. Lorsque les performances du projecteur se dégradent,

il faut faire réparer l’appareil.

Lorsque des pièces de rechange sont requises, assurezvous que le technicien a utilisé des pièces de rechange spécifiées par le fabricant, dont les caractéristiques sont identiques à celles de la pièce originale. Les substitutions de pièces non autorisées peuvent causer un incendie, une décharge électrique ou des blessures corporelles.

Après tout travail de réparation ou d’entretien, demandez au tec hnicien de faire les véri fic ati ons de séc uri té habituelles pour confirmer que le projecteur est en parfait état de fonctionnement.

Instructions pour la sécurité

20˚

Circulation de l’air

Le coffret comporte des ouvertures pour la ventilation, afin d’assurer le bon fonctionnement du produit et de le protéger contre la surchauffe; ces ouvertures ne doivent pas être obstruées ou recouvertes par un objet.

ATTENTION

L’air chaud est expulsé par les ouvertures de sortie d’air. Lorsque vous utilisez ou que vous installez le projecteur, prenez les précautions suivantes.

– Ne placez aucun objet inflammable ou de bombe

aérosol à proximité du projecteur, car de l’air chaud est expulsé par les ouvertures de ventilation.

– Ve il le z à ce q u e le s ou v er tu r es d e so r ti e

d’ air s oie nt situées à a u moin s 1 m des objets environnants.

– Ne touchez pas le s parties pé r i p h é r i q u es de

l’ouverture de sortie d’air, en particulier les vis et les pièces métalliques. Ces parties deviennent chaudes lorsque le projecteur fonctionne.

– Ne posez pas d’objets sur le coffre t. Les objets

posés sur le coffre t ri s q u e n t no n s eulem e n t d’êtr e endomma gés , mais auss i ils risqu ent de s’enflammer sous l’effet de la chaleur dégagée par le projecteur.

Les ventilateurs dont le projecteur est équipé assurent son refroidissement. La vitesse de fonctionnement des ventilateurs change en fonction de la température interne du projecteur.

Ouverture d’entrée d’air

Installation du projecteur à une position correcte

Installez le projecteur à une position correcte. Si vous l’installez à une position incorrecte, vous risquez de réduire la durée de vie de la lampe et de provoquer un incendie.

Ne penchez pas le projecteur de pl u s de 20 degrés d’un côté à l’autre.

Ne dirigez pas le projecteur vers le haut pour projeter une image.

Ne dirigez pas le projecteur vers le bas pour projeter une image.

Ne placez pas le project eur sur l’un de ses côtés pour projeter une image.

Déplacement du projecteur

Lorsque vous déplacez le projecteur, fermez l’obturateur co ulis sant et rét ract ez les pied r égla bles pou r évite r d’endommager la lentille et le coffret de l’appareil. Lorsque le projecteur reste très longtemps inutilisé, placer dans un cas approprié pour protéger le projecteur. La housse de transport (fournie) a été concue pourprotéger la surface du coffret contre la poussière etles rayures, et non pour protéger l’appareil contre lesforces extérieures. Ne mettez pas le projecteur danscette housse pour le faire transp orter par un ser vicede livraison ou de transport, car le proj ecteurrisqu erait d’être endo mmagé. Lorsque vousmanipulez le projecteur, ne le laissez pas tomber etne le cognez pas, ne lui faites pas subir de forcesexcessives et n’ empilez aucun objet sur son coffret.

Ouverture de sortie d’air (sortie de l’air chaud)

Ouverture d’entrée d’air

PRECAUTION POUR LE TRANSPORT DU

PROJECTEUR

– Evitez absolument de laisser tomber ou de percuter

le projecteur, sinon il pourrait subir des dommages ou présenter des anomalies de fonctionnement.

– Pour tra nspo rter le pro ject eur, util isez un étu i de

transport adéquat.

– Ne c onfie z le tran sport du proje c teur à un agent

de transp ort qu’a près l’a voir m is dans un étu i d e transport adéquat. Sinon, le projecteur risquerait d’être endommagé. Pour faire transporter le projecteur par un agent de transport, demandez conseil à votre revendeur.

– Ne rangez pas le projecteur dans son étui avant qu’il soit

suffisamment refroidi.

Compatibilité

MASSE

ASA

Avis de la commission fédérale des communications

Remarque: Cet appareil a été testé et ju gé conforme aux limites des appareil s numé riques de la clas se B, conformément à l ’article 15 des jugements FCC. Ces limites sont destinées à assurer une protection rais onn able contre les interfé ren ces nui sibles dans une install ati on résidentie lle . Cet app are il produit, utilis e et peu t émettre de l’én ergie de fréq uence rad io, et s’il n’est pas installé et utilisé conformém ent aux inst ructi ons, il pourr a produir e des int erféren ces affec tant néga tivem ent les commu nicatio ns radi o. Toutefois, il n’est pas garanti qu’aucune interférence ne se produira pas dans une installation particulière. Si cet apparei l cau se des int erf érences affectant négat ive ment la réception des émissi ons de radio et de télévision, ce qui peut être déter miné en éteignant et en rallumant l’équ ipement , nous conseillons à l’utilisateur d’essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes: – Modifier l’orientation de l’antenne de réception, ou la placer à un autre endroit. – Eloigner l’équipement du récepteur. – Brancher l’équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté. – Demander de l’aide au revendeur ou à un technicien de radio/télévision compétent. L’utilisation d’un câble gainé est nécessaire pour que l’installation soit conforme aux limites de la classe B de la section B de l’article 15 des jugements FCC. N’effectuez aucun changement ou modification de l’équipement qui ne soit pas spécifié dans les instructions. Si vous effectuez de tels changements ou modifications, on pourra vous demander d’arrêter d’utiliser l’équipement. Numéro de modèle : PLC-XW60 Nom commercial : Sanyo Partie responsible : SANYO FISHER COMPANY Adresse : 21605 Plummer Street, Chatsworth, California 91311 N° de téléphone : (818)998-7322

NORMES DU CORDON D’ALIMENTATION SECTEUR

Le cordon d’alimentation secteur fourni avec ce projecteur est conforme aux normes d’utilisation du pays où vous l’avez acheté.

Cordon d’alimentation secteur pour les Etats-Unis et le Canada:

Le cordon d’alimentation secteur utilisé aux Etats-Unis et au Canada figure dans la liste des Underwriters Laboratories (UL) et est certifié par la Canadian Standard Association (CSA). Le cordon d’alimentation secteur possède une fiche de ligne secteur avec mise à la masse. Ceci est un dispositif de sécurité qui garantit que la fiche est bien adaptée à la prise de courant. N’essayez pas de modifier ce dispositif de sécurité. Si vous ne pouvez pas introduire la fiche dans la prise, adressez-vous à votre électricien.

Cordon d’alimentation secteur pour le Royaume-Uni:

Ce cordon est déjà équipé d’une fiche moulée possédant un fusible, dont la valeur est indiquée sur la face de la broche de la fiche. Si vous devez remplacer le fusible, un fusible BS 1362 de même calibre approuvé par ASTA et portant la marque Si vous avez besoin de remplacer le fusible, veillez à ce qu’il soit d’une couleur identique à celle que vous pouvez voir sur la face de la broche de la fiche (rouge ou orange). Vous pouvez vous procurer les caches de fusibles au service des pièces indiqué dans votre mode d’emploi. Si la fiche fournie n’est pas adaptée à votre prise de courant, veuillez la couper et la détruire. Vous devez préparer correctement l’extrémité du cordon souple et fixer la fiche adéquate.

AVERTISSEMENT: IL EST DANGEREUX D’INTRODUIRE UNE FICHE DONT LE CORDON FLEXIBLE EST DENUDE DANS UNE PRISE DE COURANT SOUS TENSION.

The Wires in this mains lead are Les fils du cordon secteur de cet appareil possèdent des couleurs correspondant aux codes suivants:

Vert et jaune ................. Masse

Bleu .............................. Neutre

Brun .............................. Conducteur

Comme les couleurs des fils du cordon secteur de cet appareil peuvent ne pas correspondre aux marques de couleurs identifiant les bornes de votre fiche, procédez comme suit: Le fil vert et jaune doit être connecté à la borne de la fiche marquée de la lettre E ou du symbole de masse de sécurité , ou colorée en vert ou en vert et jaune. Le fil bleu doit être connecté à la borne marquée de la lettre N ou colorée en noir. Le fil brun doit être connecté à la borne marquée de la lettre L ou colorée en rouge.

AVERTISSEMENT: CET APPAREIL DOIT ETRE MIS A LA MASSE.

LA PRISE DE COURANT DOIT ETRE INSTALLEE A PROXIMITE DE L’APPAREIL, ET ETRE FACILEMENT ACCESSIBLE.

doit être utilisé. Si le cache du fusible est détachable, n’utilisez jamais la fiche sans son cache.

Nom des composants et leurs fonctions

Avant

q Haut-parleur w Capteur de télécommande infrarouge e Levier de mise au point r Lentilles t Levier de zoom

yCouvercle de lentilles

(Voir à la page 58 pour le montage.)

q t ye r

Arrière

✽

Bas

!1!0o

!2oo

u Fente d’admission d’air (avant et bas)

iConnecteur de cordon d’alimentation oFentes d’échappement

DE l’air chaud s’échappe de la fente d’échappement. Ne pas placer d’objets sensibles à la chaleur à proximité de ce côté.

!0Couvercle de lampe !1Commandes supérieures et témoins

!2Bornes et connecteurs !3Pied réglable !4Filtre à air

PRECAUTION

N’ all umez pas le proje cte ur en lais sant l e couve rcle de le n t i l l e en place. La ha u t e température produite par le faisceau lumineux risque d’endommager le couvercle de lentille et de causer un incendie.

PRECAUTION

✽ Logement de sécurité Kensington

Ce loge m e n t a ét é con ç u po u r un ve rr o u Kensington utilisé pour empêcher tout vol du projecteur.

*Kensington est une marque déposée de ACCO Brands

Corporation.

Borne arrière

Nom des composants et leurs fonctions

q SERVICE PORT

Ce connecteur est utilisé pour effectuer des

travaux d’entretien sur le projecteur.

w COMPUTER IN 1/S-VIDEO IN/COMPONENT IN

Connectez le signal de sortie d’un ordinateur, la

sortie vidéo scart à 21 broches RGB, S-VIDEO ou la sortie vidéo component à cette borne. (p.15-17)

Lorsque le câble est de type long, il faut mieux

utiliser cette borne, et non la borne COMPUTER IN 2 / MONITOR OUT.

e COMPUTER IN 2 / MONITOR OUT

Ce borne peut être commuté et utilisé pour

l’ e nt r ée d’ un or di n at e ur ou l’ é met t re le signal analogique RGB entrant de la borne COMPUTER IN 1/S-VIDEO IN/COMPONENT IN vers l’autre moniteur.

Configurez correctement la borne comme entrée

d’ ordina teur ou comm e s ortie de mon iteur avant d’utiliser cette borne. (Cette borne émet des signaux RGB par la borne COMPUTER IN 1/S-VIDEO IN/COMPONENT IN uniquement lor s q u’e l le est ut i lis é e comm e so rti e de moniteur.) (p.15, 17, 50)

t VIDÉO IN

B r a nch e z la sorti e vi déo co m p osi t e de

l’équipeme nt vid éo au connecteurV IDEO . (p.16)

y AUDIO IN

Branchez la sortie audio de l’équipement vidéo

connecté à w ou t à ce connecteur. (Lorsque la sortie audio est monaurale, branchez-la au

connecteur L (MONO).) (p.16)

u COMPUTER/ COMPONENT AUDIO IN

Branchez la sortie audio (stéréo) d’un ordinateur

ou d’un équipement vidéo branché à w ou e à ce connecteur. (p.15, 17)

r AUDIO OUT(VARIABLE)

Branchez un amplificateur audio extérieur à ce

connecteur. (p.15 - 17)

Cette borne émet les sons par la borne AUDIO

IN (y ou u).

Nom des composants et leurs fonctions

Commandes sur le projecteur

q Touche de SELECTION (SELECT)

– Exécute l’élément sélectionné. (p.21) – Agrandit/compresse l’image en mode de

ZOOM DIGITAL. (p.36)

w Touches de POINTAGE (ed)

– Sélectionnent un élément ou règlent une

valeur sur le menu à l’écran. (p.21)

– Effectuent un panning de l’image en mode de

ZOOM DIGITAL +. (p.36)

e Touche de RÉGLAGES AUTO

Exécute le la configuration de la Réglages Auto

(compris la fonctions de recherche d’entrée, Réglable PC auto. et Correction automatique du trapèze) dans le menu de réglages. (p.23,

46).

r Touche ALIMENTATION/VEILLE (POWER

ON/STAND-BY)

Utilisée pour allumer ou éteindre le projecteur.

(p.18, 20)

tTémoin d’alarme (WARNING)

S’allu m e e n rouge l o rsque l e p r ojecteur

déte c t e une a n o m a l i e . Il c l i g n o t e aussi en r o uge l orsque l a t empérat ure i nterne du projecteu r s’él ève au-delà des limites d’utilisation normale. (p.57, 69)

y Témoin de remplacement de la lampe (LAMP

REPLACE)

Ce témoin s’allume en jaune lorsque la durée

de vie de la lampe du projecteur arrive à sa fin. (p.60, 69)

uTouche MENU

Utilisée pour ouvrir ou ferm er le m enu à

l’écran. (p.21)

i Touches de POINTAGE (7 8)

– Sélectionnent un élément ou règlent une valeur

sur le menu à l’écran. (p.21)

– Effectuent un panning de l’image en mode de

ZOOM DIGITAL +. (p.36)

– Règlent le niveau du volume. (p.24)

o Témoin d’alimentation (POWER)

– Ce t émoin s’allume en ro u ge l o rsque

leprojecteur est en mode veille. – Il s’allume en vert pendant les opérations. – Il clignote en vert en mode d’extinction

automatique (p.51).

Télécommande

q Touche ALIM E N TATIO N / V E ILLE (P O W ER ON/

STAND-BY)

Utilisée pour allumer et éteindre le projecteur. (p.18,

20)

w Touche de VIDEO

Sélectionnez la source d’entrée VIDEO. (p.24, 37)

e Touche d’ORDINATEUR (COMPUTER)

Sélectionnez la source d’entrée ORDINATEUR. (p.24,

26, 38)

r Touche de MENU

Utilisée pour ouvrir ou fermer le menu à l’écran. (p.21)

t Touches de POINTAGE ed 7 8 (VOLUME + / –)

– Sélectionnent un élément ou règlent une valeur sur

le menu à l’écran. (p.21)

– Effectuent un panning de l’image en mode de ZOOM

DIGITAL +. (p.36)

– Rè g le n t le ni ve a u du vo lu m e . (To u ch e s de

POINTAGE 7 8) (p.24)

y Touche de SELECTION (SELECT)

– Exécute l’élément sélectionné. (p.21) – Agrandit/compresse l’image en mode de ZOOM

DIGITAL. (p.36)

u Touches de ZOOM DIGITAL (D.ZOOM) ed

Agrandissement et réduction des images au zoom.

(p.25, 36)

i Touche d’ARRET SUR IMAGE (FREEZE)

Immobilise l’image. (p.24)

o Touche SANS IMAGE (NO SHOW)

Eteint momentanément l’image sur l’écran. (p.25)

!0 Touche LAMP CONTROL

Sélectionne un mode de lampe. (p.25, 52)

!1 Touche de COUPURE DU SON (MUTE)

Coupe le son. (p.24)

!2 Touche de MINUTERIE (P-TIMER)

Actionne la fonction de minuterie (P-timer). (p.25)

!3 Touche d’IMAGE

Utilisée pour sélectionner les niveaux d’image. (p.25,

31, 40)

!4 Touche de RÉGLAGE PC AUTO (AUTO PC)

Ajuste automatiquement l’image de l’ordinateur à son

réglage optimal. (p.25, 28)

!5 Touche de TRAPÈZE (KEYSTONE)

Corrige la déformation du trapèze. (p.23, 47)

Pour garantir la sécurité des opérations, veuillez observer les précautions suivantes: – Ne pliez pas, ne faites pas tomber et n’exposez pas la

télécommande à l’humidité ou la chaleur.

– Pour le net toyage, utilisez un chiff on doux et sec .

N’ap pliquez pas de benzine , de diluant , de produit vaporisé ou de produit chimique sur la télécommande.

Nom des composants et leurs fonctions

Installation des piles de la télécommande

Ouvrez le couvercle

1 2 3

du compartiment des piles.

Pour vous assurer d’un fonctionnement correct, respectez les précautions suivantes.

● Utilisez des piles de type alcalin (2) AA ou LR6.

● Remplacez toujours les piles par jeux.

● N’utilisez pas une nouvelle pile avec une pile usée.

● Evitez tout contact avec de l’eau ou d’autres liquides.

● N’exposez pas les télécommandes à une humidité excessive ou à la chaleur.

● Ne faites pas tomber la télécommande.

● Si les piles ont fuit dans la télécommande, essuyez le compartiment des piles et installez nouvelles piles.

● Risque d’explosion si les piles sont remplacées par un type de piles incorrect.

● Jetez les piles usées conformément aux instructions.

Plage de fonctionnement

Dirigez la télécommande vers le projecteur (récepteur de télécommande infrarouge) lorsque vous appuyez sur une touche. La plage de fonctionnement maximale de la télécommande est de 5 m et 60° environ, de l’arrière ou de l’avant du projecteur.

Installez des piles neuves dans le compartiment.

2 piles format AA

Pour assurer une bonne orientation des polarités (+ et –), veillez à ce que les bornes des piles soient fermement en contact avec les broches du logement.

5 m

Replacez le couvercle du compartiment des piles.

Installation

Positionnement du projecteur

Pour le positionnement du projecteur, reportez-vous aux illustrations ci-dessous. Le projecteur doit être placé horizontalement par rapport à l’écran plat.

✔ Remarques:

• La luminosité de la salle a une grande influence sur la qualité de l’image. Il est conseillé de baisser l’éclairage ambiant pour obtenir des images plus belles.

• Les valeurs indiquées ci-dessous sont approximatives, et peuvent être différentes des valeurs réelles.

A : B = 6 : 1

Taille d’écran

(L x H) mm 4 : 3

rapports de côtés

Zoom (min)

Zoom (max)

1,1 m

40"

5,4 m

4,1 m

2,7 m

100"

81"

40"

813 x 610

1,3 m

1,1 m

8,2 m

150"

123"

100"

2032 x 1524

3,3 m

2,7 m

Pied réglables

Vous pouvez régler l’angle de projection jusqu’à 10,0 degrés à l’aide des pied réglables.

Soulevez l’avant du projecteur et appuyer les

verrou des pied des deux côtés du projecteur. Libérez les verrou des pied pour verrouiller les pied

réglables, et tournez les pied réglables pour ajuster la position et l’inclinaison.

Pour rétracter les pied réglables, soulevez l’avant

du projecteur, appuyer et libérez les verrou des pieds. La déformation de trapèze d’une image projetée peut être corrigée à l’aide de l’opération par menu. (p.23, 47)

200"

162"

150"

3048 x 2286

5,0 m

4,1 m

200"

4064 x 3048

6,7 m

5,4 m

Verrou des pied réglables

(Pouces en diagonale)

300"

246"

6096 x 4572

Pied réglables

Max. Zoom

Min. Zoom

(Centre)

300"

10,0 m

8,2 m

Installation

Utilisation du noyau en ferrite

Avant d'utiliser le cordon d'alimentation CA, fixez le noyau en ferrite (fourni) comme indiqué sur la figure. Le cordon d'alimentation avec le noyau en ferrite doit être utilisé pour la suppression de radio interférence.

Noyau en ferrite

10 mm

Cordon d’alimentation secteur

Branchement du cordon d’alimentation secteur

Ce pr o je c t eu r ut il i s e un e ten s i on no m in a l e d’ e nt r é e de 10 0 -1 20 V C A o u 20 0 -2 40 V CA . L e p r oj ec te ur f e ra a u to ma ti q ue me nt l a s é le ct io n d e l a t en s io n d’en trée correcte. Il est conçu pour foncti onner a vec des systèmes d’alimentation monophasé avec conducteur neutre de prise de terre. Pour réduire les risques de décharge électrique, ne branchez pas le projecteur dans un autre type de système d’alimentation. Consultez votre revendeur autorisé ou un centre de service en cas de doute sur l’alimentation actuellement utilisée. Branchez le projecteur à l’équipement périphérique avant d’ allumer le projecteur. (Pour plus de détails concernant les branchements, reportez-vous aux pages 15-17.)

Continuez à fermer

jusqu’à ce que vous

entendiez un déclic.

ATTENTION

La prise de courant doit se trouver à proximité de cet appareil et être facilement accessible.

✔ Remarque:

Pa r me s ur e d e s é c ur i té , d é b ra n ch e z le cor d o n d’alimentation secteur lorsque vous n’utilisez pas l’appareil. Lorsque ce projecteur est raccordé à une prise de courant par le cordon d’alimentation secteur, l’appareil est en mode d’attente et consomme une petite quantité de courant.

REMARQUE CONCERNANT LE CORDON D’ALIMENTATION

Le cordon d’alimentation secteur doit être conforme aux normes d’utilisation en vigueur dans le pays où vous utilisez le projecteur. Vérifiez le type de fiche secteur en vous référant au tableau ci-dessous; il faut utiliser le cordon d’alimentation secteur adéquat. Si le cordon d’alimentation secteur fourni n’est pas adapté à la prise secteur, adressez-vous à votre revendeur.

Côté projecteur

Pour les Etats-Unis et le Canada

Masse

Côté prise secteur

Pour l’Europe continentale

Branchez le cordon d’alimentation secteur (fourni) au projecteur.

Pour le Royaume-Uni

Vers le connecteur du cordon d’alimentation du projecteur.

Vers la prise secteur.

(120 V CA)

Vers la prise secteur.

(200 - 240 V CA)

Vers la prise secteur.

(200 - 240 V CA)

Branchement à un ordinateur

Câbles utilisés pour la connexion

• Câbles VGA (Mini D-sub à 15 broches) (Un seul câble est fourni)

• Câbles audio (Mini fiche : Stéréo) (Ce ne tous les câbles sont fournis avec le projecteur.)

Installation

Sortie audio

Câble audio (stéréo)

Sortie du moniteur

Câble VGA

COMPUTER IN 1/ S-VIDEO IN /COMPONENT IN

COMPUTER/ COMPONENT AUDIO IN

Sortie du moniteur

ou Entrée du

moniteur

Câble VGA

COMPUTER IN 2/ MONITOR OUT

Ce terminal est commutable. Configurez le terminal comme Entrée d’ordinateur ou comme sortie de moniteur. (voir page 50.)

AUDIO OUT (stéréo)

Appareil audio exterieur

Entrée audio

Câble audio (stéréo)

✔ Remarques:

• Entrez le son à la borne COMPUTER/COMPONENT AUDIO IN lorsque vous utilisez la borne COMPUTER IN 1/S-VIDEO IN/ COMPONENT IN et COMPUTER IN 2/MONITOR OUT comme entrée.

• Lorsque vous branchez la sortie AUDIO OUT est branché-in, le haut-parleur intégré du projecteur est déconnecté.

• Lorsque le câble est de type long, il est préférable d’utiliser la borne COMPUTER IN 1/S-VIDEO IN/ COMPONENT IN, et non la borne COMPUTER IN 2/ MONITOR OUT.

Débranchez les cordons d’alimentation du projecteur et des équipements externes de la prise de courant alternatif avant de connecter les câbles.

Installation

Branchement à un équipement vidéo

Câbles utilisés pour la connexion

• Câble vidéo et audio (RCA x 3)

• Câble S-VIDEO

• Câble S-VIDEO-VGA

• Câble Audio (RCA X 2, Mini fiche : Stéréo) (Ce ne tous les câbles sont fournis avec le projecteur.)

Sortie S-vidéo

Câble S-vidéo

Câbles audio (Stéréo)

Câble S-vidéo

-VGA

COMPUTER IN 1/ S-VIDEO IN/ COMPONENT IN

(R) (L)

Sortie vidéo composite et audio

(R) (L)

Câble vidéo et audio

(R) (L)

AUDIO IN

(Vidéo)

Appareil audio exterieur

Entrée audio

(Vidéo)

VIDÉO IN

Câbles audio (Stéréo)

AUDIO OUT (stéréo)

✔ Remarques:

• Lorsque vous branchez la sortie AUDIO OUT est branché-in, le haut-parleur intégré du projecteur est déconnecté.

• Se reporter à la page 72 pour commander les pièces en option.

Débranchez les cordons d’alimentation du projecteur et des équipements externes de la prise de courant alternatif avant de connecter les câbles.

Branchement à un équipement vidéo component et RGB (Scart)

Câbles utilisés pour la connexion

• Câbles audio (Mini fiche : stéréo)

• Câble Péritel-VGA

• Câble component

• Câble component-VGA (Ce ne tous les câbles sont fournis avec le projecteur.)

Installation

Sortie audio

Câble audio (stéréo)

Sortie péritel

RVB 21 broches

Câble Péritel-VGA

Câble componentVGA

COMPUTER IN 1/S-VIDEO IN/COMPONENT IN

COMPUTER/ COMPONENT AUDIO IN

Sortie vidéo component

(Y, Pb/Cb, Pr/Cr)

Câble component

Audio cable (stereo)

Appareil audio exterieur

Entrée audio

AUDIO OUT (Stéréo)

✔ Remarques:

• Lorsque vous branchez la sortie AUDIO OUT est branché-in, le haut-parleur intégré du projecteur est déconnecté.

• Se reporter à la page 72 pour commander les pièces en option.

Débranchez les cordons d’alimentation du projecteur et des équipements externes de la prise de courant alternatif avant de connecter les câbles.

Fonctionnement de base

Mise sous tension du projecteur

Accomplir tous les branchements périphéri ques

(avec l’ordinateur, le magnétoscope, etc.) avant d’allumer le projecteur.

Branchez le cordon d’ al im en ta ti on secteu r du

projecteur dans une prise secteur. Le témoin POWER clignote en rouge. Ouvrez le couvercle de lentille.

Appuyez sur la touche POWER ON/STAND-BY du

projecteur ou de la télécommande. Le témoin POWER de v ient vert, et les ve n tilateur s s’e n clenchent . L’affichage de préparatifs apparaît sur l’écran et le compte à rebours commence.

Une fois le compte à rebours terminé, la source

d’entrée sélectionnée en dernier et l’icône d’état du mode de lampe (reportez-vo us à la page 52) apparaissent sur l’écran.

S’il n’ya pas de signal d’entrée quand commencera

le projecteur, ou le signal actuel est manqués tout en actionnant le projecteur, la fenêtre de de vidéo/ PC sélection sera affiché à l’écran, s’il vous plaît mettez le curseur sur la source d’entrée souhaitée en appuyant sur la touches ed et appuyez sur le

touche SELECTION. Et puis suivez le fenêtre de l'orientation de signal d'entrée pour corriger le signal et la connexion.

Si le projecteur est verrouillé avec un code PIN, la boîte de dialogue Entrée du code PIN apparaît. Entrez le code PIN comme indiqué ci-dessous.

✔ Remarques:

• Lorsque la fonction de Recherche d’entrée est réglée sur On1 ou On2 le signal d’entrée sera recherché automatiquement (p. 46)

• Lorsque la fonction de Sélection logo est hors circuit, le logo n’apparaît pas sur l’écran. (p. 48)

• Lorsque “Arrêt capte.à reb.” ou “Off” est sélectionné dans la fonction Affichage, le compte à rebours n’ apparaît pas sur l’écran. (p. 48)

• Pendant la durée du compte à rebours, toutes les opérations sont inutilisables.

• Lorsque “Off” est sélectionné dans la fonction d’ affichage, la fenêtre de vidéo/PC sélection du signal d’entrée et la fenêtre de guide n’est pas affiché sur l’ écran. (p.48)

L’affichage de préparatifs disparaît après 30 secondes.

Source d’entrée sélectionnée et mode de Lampe

Mode de Lampe

(reportez-vous à la page 52.)

Fenêtre de de vidéo/PC sélection

Entrée vidéo

Entrée Ordinateur

Fenêtre de guide de Signal d’entrée

Signal inexistant

Paramètre d’entrée actuel:

L’entrée du signal est-elle correcte ? Le câble est-il correctement branché ?

Fenêtre de de vidéo/PC sélection

Entrée vidéo

Entrée Ordinateur

Fenêtre de guide de Signal d’entrée

Vidéo

✔ Remarque:

Lorsque

d’affichage, la fenêtre de vidéo/PC sélection du signal d’entrée et la fenêtre de guide n’est pas affiché sur l’écran. (p.48)

“Off” est sélectionné dans la fonction

Signal inexistant

Paramètre d’entrée actuel: RGB

L’entrée du signal est-elle correcte ? Le câble est-il correctement branché ?

Code PIN

Installer Effacer

Code PIN

Installer Effacer

Fonctionnement de base

Entrez un code PIN

Sélectionnez un chiffre en appuyant sur les touches de POINTAGE ed et ensuite en appuyant sur les touches de POINTAGE 8 fixez le chiffre et déplacez le. Le chiffre sera changé en “✳”. Si vous avez fixé un chiffre incorrect, placez le pointeur sur le chiffre à corriger en appuyant sur la touche de POINTAGE 7, et puis sélectionnez le chiffre correct en appuyant sur les touches de POINTAGE ed.

Répétez cette étape pour accomplir l’entrée d’un numéro à quatre chiffres. “1234” a été réglé comme code PIN initial à l’usine.

Une fois que le numéro à quatre chiffres est fixé, le pointeur vient se placer sur “Installer” en appuyant sur la touche de POINTAGE 8. Appuyez sur la touche SELECT afin de pouvoir commencer à utiliser le projecteur.

Si vous avez entré un code PIN incorrect, “Code PIN” et le nombre (✳✳✳✳) deviendra rouge. Entrez à nouveau un code PIN correct.

Qu’est-ce qu’un code PIN?

Un code PIN (Numéro d’Identification Personnel) est un code de sécurité utilisant un numéro d’identification pe rsonne l qui permet à la pers onne qui le con naît d’utiliser le projecteur. En établissant un code PIN, les personnes autres que les utilisateurs spécifiés ne pourront pas utiliser le projecteur.

Un code PIN est un numéro à quatre chiffres. Pour plus de détails concernant l’opération de verrouillage du projecteur avec votre code PIN, reportez-vous à la rubrique Fonction de Verrouillage par code PIN dans la section Réglages aux pages 53 et 54.

Boîte de dialogue Entrée du code PIN

Une fois que l’icône OK a disparu, vous pouvez utiliser le projecteur.

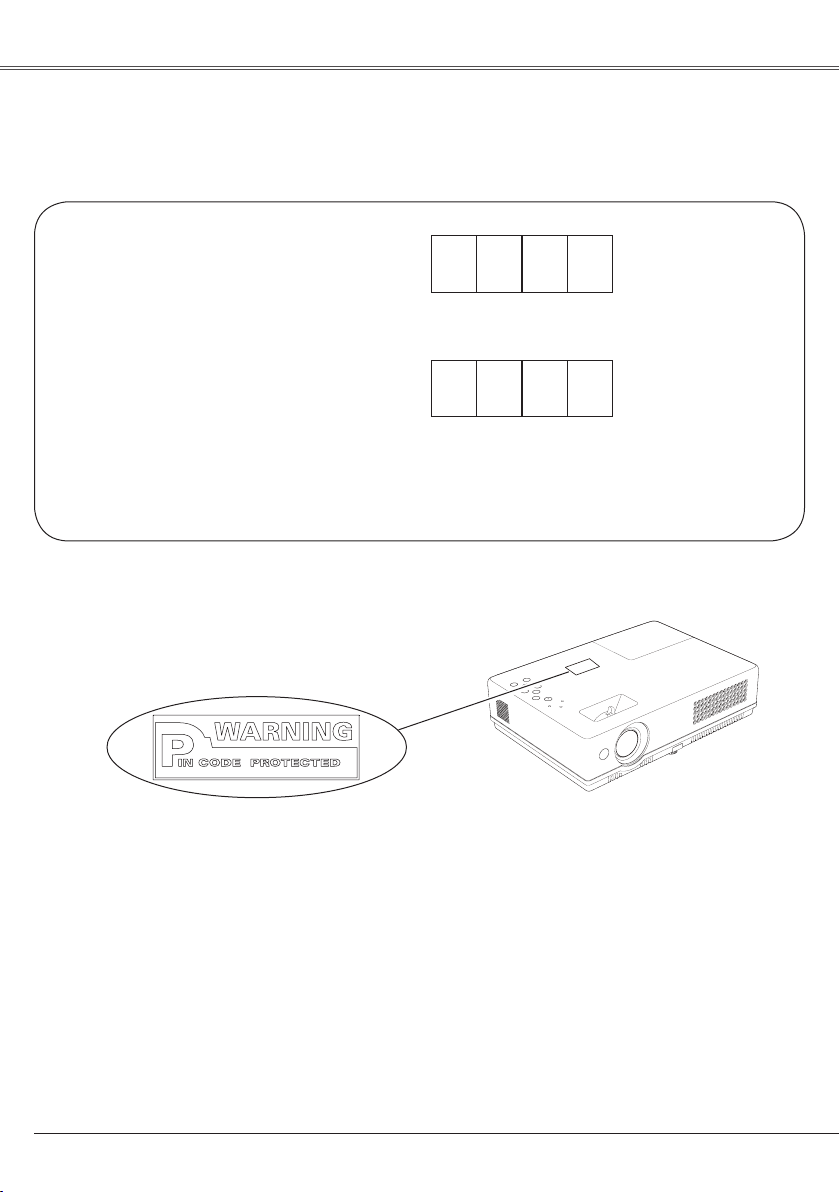

PRECAUTION D’UTILISATION DU CODE PIN

Si vous oubliez votre code PIN, il ne sera plus possible de mettre le projecteur en marche. Etablissez un nouveau code PIN avec le plus grand soin, écrivez-le dans la colonne à la page 74 de ce manuel, et conservez-le à portée de main. Si vous perdez ou oubliez le code PIN, adressez-vous à votre revendeur ou à un centre de service.

✔ Remarque:

Si vous n’entrez pas le numéro de code PIN pendant

3 minutes après que la boîte de dialogue du code PIN soit apparue, le projecteur s’éteindra automatiquement.

Fonctionnement de base

Mise hors tension du projecteur

Ap p uyez sur la touche POWE R ON / STAND-BY

de la télécommande ou du projecteur; le message “Éteindre?” apparaît sur l’écran.

Ap p u y e z à n o uv ea u su r la to u ch e PO W ER

ON/STA N D - B Y pou r é t e i ndre le pr o j e cteur. Le témoin POWER se met à clig noter e n rouge, et les ventilateurs de refroidissement conti nuent à fonctionner. (Vous pouvez sélectionner le niveau du silence de ventilateur et de la vitesse de rotation. Reportez-vous à la page 55.) A ce moment vous pouvez débranchez le cordon d’ a li m en ta t io n C A mê me si les ven t il at e ur s fonctionnent toujours.

Une fois que le projecteur a suffisamment refroidi, le

témoin POWER cesse de clignoter, et vous pouvez alors allumer le projecteur.

POUR CONSERVER LA DUREE DE VIE DE LA LAMPE, ATTENDEZ AU MOINS CINQ MINUTES AVANT D’ETEINDRE LA LAMPE APRES L’AVOIR ALLUMEE.

N E F A I T E S P A S F O N C T I O N N E R L E P R O J E C T E U R C O N T I N U E L L E M E N T S A N S A U C U N E I N T E R R U P T I O N . L ’ UT I L IS AT I ON C O N TI NU E R IS Q UE D E DIMINUER LA DURÉE DE VIE DE LA LAMPE. ETEIGNEZ LE PROJECTEUR ET LAISSEZ-LE ÉTEINT PENDANT ENVIRON UNE HEURE PAR 24 HEURES.

Le message disparaît après 4 secondes.

✔ Remarques:

• Lorsque la fonction de Démarrage rapide est activée, le projecteur est allumé automatiquement en connectant simplement le cordon d’alimentation secteur à une prise secteur. (p.51)

• La vitesse de fonctionnement des ventilateurs change en fonction de la température interne du projecteur.

• Ne rangez pas le projecteur dans son étui avant qu’il soit suffisamment refroidi.

• Si le témoin WARNING clignote ou s’allume en rouge, reportez vous à la section “Témoin WARNING” à la page 57.

• Pendant que le témoin POWER clignote, le refroidissement de la lampe est en cours et il est impossible d’allumer le projecteur. Attendez que le témoin POWER soit devenu rouge avant de

rallumer le projecteur.

• Le ventilateur cessera de tourner directement si vous débranchez le cordon d’alimentation secteur immédiatement après avoir éteint le projecteur.

• Il sera possible d’allumer le projecteur après que le témoin POWER soit devenu rouge. Le délai d’attente pour redémarrer le projecteur sera réduit lorsque le traitement de mise hors tension normal pour le refroidissement par ventilateur est terminé, en comparaison du délai nécessaire lorsque vous débranchez le cordon d’alimentation secteur immédiatement après avoir éteint le projecteur.

Utilisation du menu à l’écran

Vous pouvez régler ou configurer le projecteur en utilisant le menu à l’écran. Pour plus de détails concernant les réglages et la procédure de configuration, reportez-vous aux pages suivantes.

Appuyez sur la touche MENU pour faire apparaître le

menu à l’écran.

Appuyez sur les touches de POINTAGE 7 8 pour

sélectionner l’icône du MENU à régler et appuyez sur les touches de POINTAGE ed pour sélectionner un élément à régler.

Appuyez sur la touch e de SELECTION pour f aire

apparaître les données de l’élément. Appuyez sur les touches de POINTAGE 7 8 pour régler les données. Pour plus de détails concernant les réglages respectifs, reportez-vous aux pages suivantes.

Pour fermer le menu à l’écran, appuyez à nouveau sur la touche MENU.

✔ Remarque:

L’élément sélectionné ne sera opérationnel que quand

vous aurez appuyé sur la touche de SELECTION.

Fonctionnement de base

Commandes sur le projecteur

Touche de POINTAGE

(bague extérieure)

Touche

Touche de

SELECTION

Télécommande

Touche MENU

Touches de POINTAGE

Touche de SELECTION

Menu à l’écran

Icône de menu

Barre de menu

Pointeur (cadre rouge)

Appuyez sur les touches de POINTAGE

ed pour déplacer le POINTEUR.

Elément

Touche de

SELECTION

Quitter

Ferme de ce menu

Pointeur (cadre rouge)

Données de l’élément

Appuyez sur les touches de POINTAGE 7 8 pour régler la valeur.

Fonctionnement de base

Barre de menu

Pour plus de détails concernant les fonctions, reportez-vous à l’Arborescence des menus aux pages 66-68.

Pour la source d’ordinateur

Fenêtre de guide

Fait apparaître le menu sélectionné sur le menu à l’écran.

Menu Système d’ordinateur

Utilisé pour sélectionner un système d’ordinateur. (p.27)

Menu Selection d’image

Utilisé pour sélectionner le niveau des images entre Dynamique, Standard, Naturel, Tableau d’école (Vert), Support de couleur ou Image 1 à 4. (p.31)

Menu Écran

Utilisé pour régler la taille de l’image. [Normal / Vrai /Large /Pleine largeur /Personnalisé/Zoom digital +/–] (p.34-36)

Menu Réglage

Utilisé pour établir les configurations de fonctionnement du projecteur. (p.45-56)

Menu Entrée

Utilisée pour sélectionner la source de l’ordinateur ou vidéo. (p.26)

Menu Réglage d’ordinateur

Utilisé pour régler les paramètres correspondant au format de signal d’entrée. (p.28-30)

✔ Remarque:

Les éléments correspondront les éléments dans la

fonte de vidéo lorsque 480i, 575i, 480p, 575p, 720p, 1035i ou 1080i sont sélectionné.

Pour la source vidéo

Menu Entrée

Utilisé pour sélectionner une source vidéo ou de l’ordinateur. (p.37, 38)

Même fonction que menu pour la source d’ordinateur.

Menu Système Audio/Vidéo

Utilisé pour sélectionner un système de la source vidéo sélectionnée. (p.39)

Menu Selection d’image

Utilisé pour sélectionner le niveau des images Dynamique, Standard, Cinéma, Tableau d’école (Vert), Support de couleur ou Image 1 à 4. (p.40)

Menu Réglage d’image

Utilisé pour régler l’image. [Contraste / Luminosité / Couleur / Teinte / Température de couleur / Balance des blancs (R/G/B) / Netteté / Gamma / Réducteur de bruit / Progressif] (p.42-43)

Menu Réglage d’image

Utilisé pour régler l’image de l’ordinateur. [Contraste / Luminosité / Température de couleur / Balance des blancs (R/G/B) / Netteté / Gamma] (p.33-34)

Menu Écran

Utilisé pour régler la taille de l’image sur Normal, Large ou Personnalisé. (p.44)

Menu Son

Utilisé pour régler ou pour couper le volume. (p.24)

Fonction identique au menu d’ordinateur.

Fonctionnement de base

Trapèze

Réglage du zoom et de la mise au point

Tournez la levie r du zoom pou r ag r andir ou réduir e l’image au zoom. Tournez la levier de mise au point pour régler la mise au point de l’image projetée.

Fonction de Réglages auto

Ce tte fonctio n de Rég lages auto perm et d e cor riger automatiquement la réglages de Réglages auto (compris la fonctions de recherche d’entrée, Réglable PC auto. et Correction automatique du trapèze) dans le menu de réglages en simple appuyant sur la touche RÉGLAGES AUTO du projecteur. Pour plus de détails concernant le réglage de la fonction Réglages Auto, reportez-vous à la page 46.

Correction du trapèze

Si une image projetée présente toujours une déformationdu tr a p èze après que vo u s aye z app u y é sur la touche RÉGLAGES AUTO du projecteur, corrigez manuellement l’image enprocédant comme suit:

Appuyez sur la touche KEYSTONE du projecteur ou de la télécommande. La boîte de dialogue de “Trapèze” apparaît. Corrigez la déformation du trapèze en appuyant sur les touches de POINTAGE ed. Le réglage du trapèze peut être mémorisé. (p.47)

Réduisez la largeur supérieure en appuyant sur la touche de POINTAGE e.

Réduisez la largeur inférieure en appuyant sur la touche de POINTAGE d.

Levier de mise au point (Avant)

Levier du zoom (Arrière)

Commandes sur le projecteur

Touche RÉGLAGES AUTO

• Les flèches blanches indiquent qu’il n’y a aucune correction.

• Une flèche rouge indique le sens de la correction.

• La flèche disparaît sur la correction maximum.

• Si vous appuyez à nouveau sur la touche KEYSTONE du projecteur ou de la télécommandependant que la boîte de dialogue du Trapèze est affichée, le réglage du trapèze sera annulé.

• La plage réglable peut être limitée selon le signal d’entrée.

Commandes sur le projecteur

Télécommande

Touches de POINTAGE ed

Touche KEYSTONE

Touches de POINTAGE ed

Fonctionnement de base

Réglage du son

Opération directe

Volume

Appuyez sur la touche VOLUME +/– du projecteur ou de la télécommande pour régler le volume. La zone de dialogue du volume apparaît sur l’écran pendant quelques secondes.

Supp. son

Appuyez sur la touche MUTE des télécommandes pour couper le son. Pour rétablir le son à son niveau précédent, appuyez à nouveau sur la touche MUTE ou appuyez sur la touche VOLUME +/–. La fonction Supp. son affecte aussi le connecteur AUDIO OUT.

Opération par Menu

Appuyez sur la touche MENU pour faire apparaître

le men u à l’é cran. A ppuyez sur les to u ches de POINTAGE 7 8 pour placer le pointeur à cadre rouge sur l’icône du menu Son.

Appuyez sur les touches de POINTAGE ed pour

placer un pointeur à cadre rouge sur l’élément que vous voulez régler, puis appuyez sur la touche de SELECTION.

Volume

Appuyez sur la touche de POINTAGE 8 pour augmenter volume, et appuyez sur la touche de POINTAGE 7 pour diminuer le volume.

Supp. son

App u y e z sur les touc h e s de POINTAGE 7 8 pour couper le son. L’affichage de la boîte de dialogue passe sur “On” et le son est coupé. Pour rétablir le son à son niveau précédent, appuyez à nouveau sur les touches de POINTAGE 7 8.

Fonctionnement de la télécommande

Pour certaines opérations utilisées fréquemment, il est conseillé d’utiliser la télécommande. Vous pouvez effectuer l’opération voulue en appuyant simplement sur l’une des touches, sans avoir à afficher le menu à l’écran.

Commandes sur le projecteur

Touches VOLUME +/–

Télécommande

Appuyez sur la touche MUTE pour met tre la fonction de coupure du son en ou hors circuit. L’affichage disparaît après 4 secondes.

Menu Son

Indique le niveau de volume approximatif.

Ferme le menu du son.

Télécommande

Touche VOL -

Touche VOL +

Touche MUTE

Indique le niveau de volume approximatif.

Icône du menu Son

Touches COMPUTER /VIDEO

Touche COMPUTER /VIDEO

Appuyez sur la touche COMPUTER ou VIDEO de la télécommande pour sélectionner la source d’entrée. Pour plus de détails, reportez-vous aux pages 26, 37, 38.

Touche FREEZE

Appuyez sur la touche FREEZE de la télécommande pour immobiliser l’image sur l’écran. Pour annuler la fonction de arrêt sur image, appuyez de nouveau sur la touche FREEZE ou appuyez sur n’importe quelle autre touche.

Touche FREEZE

✔ Remarque:

Pour plus de détails concernant les

autre s touches , reporte z-vous à la page suivante.

Fonctionnement de base

Touche AUTO PC

Pour utiliser la fonction Réglage PC auto., appuyez sur la touche AUTO PC de la télécommande. Pour plus de détails, reportez-vous à la page 28.

Touches D.ZOOM

Appuyez sur les touches D.ZOOM de la télécommande pour agrandir et réduire les images au zoom. Pour plus de détails, reportez-vous à la page 36.

Touche NO SHOW

Appuyez sur la touche NO SHOW de la télécommande pour faire apparaître une image entièrement noire. Pour retourner à la normale, appuyez de nouveau sur la touche NO SHOW ou appuyez sur n’importe quelle autre touche. Lorsqu’une image projetée est capturée et établie comme “Utilisateur” dans la Sélection logo (p.48), l’écran change comme suit à chaque pression sur la touche NO SHOW.

image noire ➜ image capturée ➜ image normale ➜

• • • • •

Touche KEYSTONE

Pour plus de détails, reportez-vous à la page 23.

Touche IMAGE

Appuyez sur la touche IMAGE de la télécommande pour sélectionner un niveau d’image voulu sur l’écran. Pour plus de détails, reportez-vous aux pages 31, 40.

Télécommande

Tou che s VOLUM E +/–

(p.24)

Touche KEYSTONE

(p.23)

Touches de POINTAGE ed

Touche AUTO PC

Touche IMAGE Touche P-TIMER

Touche NO SHOW Touche LAMP

Touches D.ZOOM

CONTROL

✔ Remarque:

Pour les autres touches, reportez-

vous à la page précédente.

Le message disparaît après 4 secondes.

Touche P-TIMER

Appuyez sur la touche P-TIMER de la télécommande. L’affichage de la minuterie “00:00” apparaît sur l’écran et la minuterie commence à compter le temps (00:00 - 59:59). Pour arrêter la minuterie, appuyez sur la touche P-TIMER. Ensuite, appuyez à nouveau sur la touche P-TIMER pour annuler la fonction de minuterie.

Touche LAMP CONTROL

A p pu ye z su r la t o uc h e L A MP CO N T RO L d e la télécommande pour sélectionner le mode de lampe voulu pour changer la luminosité de l’écran.

Normal .......luminosité normale

Auto ...........luminosité contrôlée en fonction du signal

d’entrée

Mode eco ... L or s q ue la lum i nos i té es t ré d u it e , la

consommation de courant de lampe diminue et la durée de vie de la lampe est allonge.

Affichage de Programmateur P

Entrée d’ordinateur

Sélection de la source d’entrée

Opération directe

Choisissez soit RGB ou soit Ordinateur 2 en appuyant sur la to u c he CO M PUTER sur la té l é c ommande . A v a nt d ’u ti l i s e r t o u c h C O M P U T ER , i l f au t sélectionner la source d’entrée correcte en utilisant l’opération par menu, comme indiqué ci-dessous.

Opération par Menu

Appuyez sur la touche MENU pour faire apparaître

le men u à l’é cran. A ppuyez sur les to u ches de POINTAGE 7 8 pour placer le pointeur à cadre rouge sur l’icône du menu Entrée.

Appuyez sur les touches de POINTAGE e d pour

placer le pointeur à flèche rouge soit sur Ordinateur 1 ou Ordinateur 2, puis appuyez sur la touche de SELECTION.

Une fois que le menu de sélection de source est

apparu pour l’ordinateur 1, placez le pointeur sur RGB puis appuyez sur la touche de SELECTION.

Télécommande

Touche COMPUTER

RGB

Ordinateur 2

✳ Reportez-vous à la Remarque en bas de cette

page.

✳

Menu Entrée

Icône du menu ENTRÉE

Placez un pointeur (flèche rouge) sur Ordinateur 1 puis appuyez sur la touche de SELECTION.

Ordinateur

S-vidéo

Men u s é l e c t ionner la source

Pl ace z le poi nteu r sur RGB puis appuyez sur la touche de SELECTION.

✔ Remarques:

• Lorsque la fonction de Recherche d’entrée est réglée

sur On1 ou On2, le signal d’entrée sera recherché automatiquement (p.46)

• O rdinateur 2 n’est pas affiché lorsque la borne COMPUTER IN 2/MONITOR OUT est utilisée comme sortie de moniteur. (p.50)

• L’ordinateur 2 (COMPUTER IN 2/MONITOR OUT) accepte uniquement le signal RGB.

Menu Entrée

Placez un pointeur (flèche rouge) sur Ordinateur 2 puis appuyez sur la touche de SELECTION.

Entrée d’ordinateur

Sélection du système d’ordinateur

Ce projecteur s’accorde automatiquement sur différents types d’ordinateurs basés sur VGA, SVGA, XGA, SXGA, WXGA ou UXGA grâce à son système de multibalayage et à son Réglage PC auto. Si Ordinateur est sélectionné comme source de signal, ce projecteur détecte automatiquement le format du signal et s’accorde pour projeter une image correcte sans qu’il soit nécessaire d’effectuer d’autres réglages. (Les formats de signal disponibles dans ce projecteur sont indiqués à la page 70.)

Il est possible qu’un des messages suivants apparaisse lorsque:

Auto

Lorsque le projecteur ne peut pas reconnaître le signal connecté comme système d’ordinateur disponible dans ce projecteur, la fonction de Réglage PC auto est actionnée pour régler le projecteur et le message “Auto” apparaît sur l’icône du menu système d’ordinateur. Lorsque l’image n’est pas produite correctement, il faut effectuer un réglage manuel. (p.29, 30)

A u cu n s i gn a l d ’ en t ré e n e pa rv ie nt de

----

l’ ordin ateur. Véri fiez si le bra nchem ent de l’ordinateur au projecteur est bien correcte. (“Guide de dépannage” p.63-65)

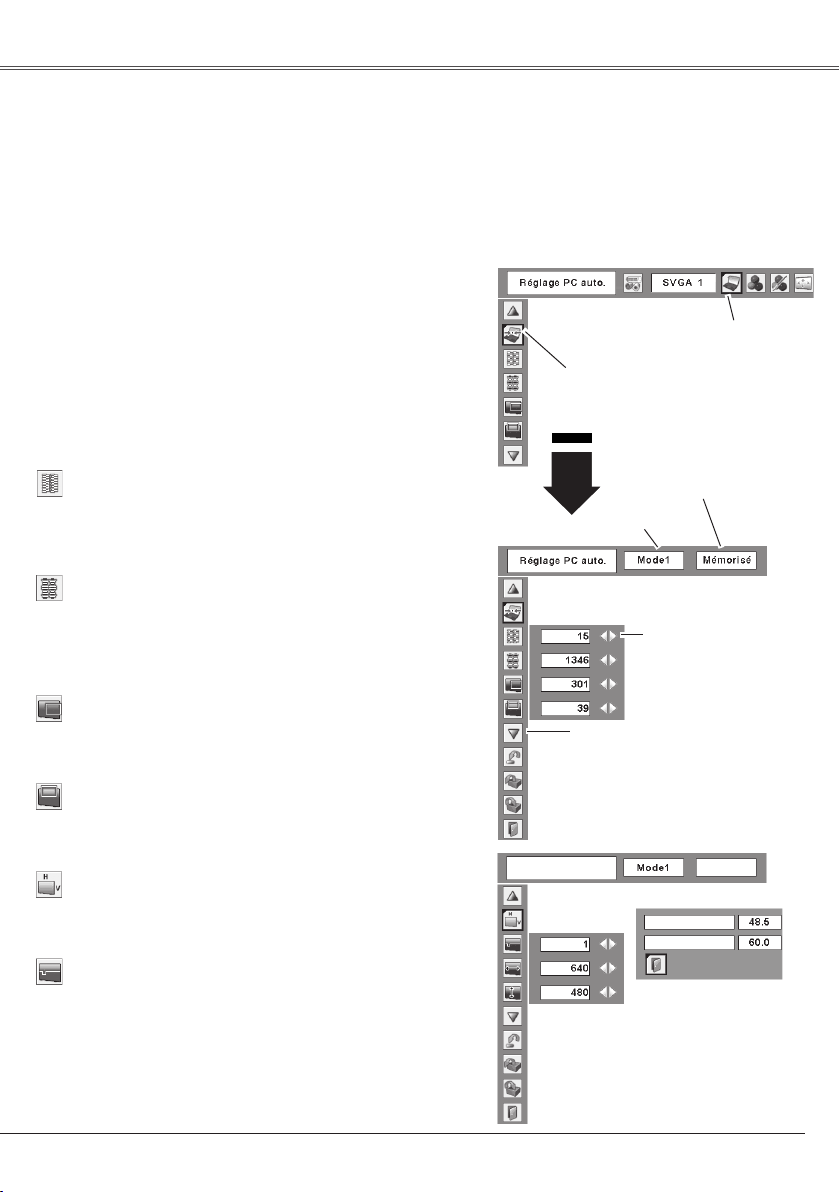

Menu Système d’ordinateur

La fonction Réglage PC auto s’enclenche pour régler le projecteur.

Mode 1

SVGA 1

* Les mo des Mode 1 et SVGA 1 sont donné s à titre d’exemples.

Sélection manuelle du système d’ordinateur

Vous pouvez aussi sélectionner manuellement le système d’ordinateur.

Réglage préréglé d’utilisateur dans le menu reglage d’ordinateur. Les données de réglage pe u v e nt êt r e mémo r i sées en Mode 1 ~ 5. (p.29-30)

L’un des systèmes d’ordinateur disponible dans ce projecteur est choisi. Le projecteur choisit un système adéquat disponible dans le projecteur et l’affiche.

Appuyez sur la touche MENU pour faire apparaître le me nu à l’é cr an . A pp uy e z s u r les to uc he s d e P O I NT A GE 7 8 po u r p l ac er un p o in t eu r à cad re ro ug e sur l’ ic ôn e du me nu s y st è m e d’ordinateur.

Appuyez sur les touches d e POINTAGE ed pour placer un pointeur à flèche rouge sur le système que vous voulez régler, puis appuyez sur la touche de SELECTION.

Menu Système d’ordinateur

Système

Icône du menu système d’ordinateur Cette case indique actuellement sélectionnée.

Il est possible de sélectionner les systèmes sur cette zone de dialogue.

Mode personnalisé (1 à 5) réglé dans le menu réglage d’ordinateur. (p.30)

Entrée d’ordinateur

Réglage PC Auto

La fonction Réglage PC auto. permet de régler automatiquement les éléments Synchro fine, Total de points, Horizontal et Vertical pour s’adapter à votre ordinateur. La fonction Réglage PC auto. peut être utilisée comme suit.

Opération directe

Vous pouvez actionner directement la fonction Réglage PC auto. en appuyant sur la touche AUTO PC de la télécommande.

Opération par Menu

Réglage PC auto.

A p p u ye z s ur l a t ou ch e M EN U p o u r fa i r e

ap p a r aître le menu à l ’ écran. Appu y e z sur les to uc h es d e P O IN TA GE 7 8 po ur p l ac er un pointeur à cadre rouge sur l’icône menu reglage d’ordinateur.

App u yez su r les to uch e s de PO I NTA GE ed

po ur pl a ce r un poi nt eu r à ca d re r o ug e sur l’ i cô n e fo nc t io n de rég l ag e au to m at i qu e de l’ordinateur, puis appuyez deux fois sur la touche de SELECTION.

Mémorisation des données de réglage:

Le s paramèt res de régla ge de fonct ion de régla ge automatique de l’ordinateur peuvent être mémorisés dans le pr ojec teur. Lorsqu e les paramè tres ont été mémorisés, le réglage peut être effectué simplement en sé l ec ti o nn an t M o de da n s le me nu sy s tè me d’o r din a teu r (p.2 7 ). Re p ort e z -v o u s à la se c tio n “Mémoriser” à la page 30.

Télécommande

Touche AUTO PC

Menu Reglage d’ordinateur

Icône du menu reglage d’ordinateur

Placez un pointeur à cadre rouge sur l’icône fonction de réglage automatique de l’ordinateur et appuyez sur la touche de SELECTION.

Le message “Patientez” s’affiche en cours de réglage PC Auto.

✔ Remarques:

• Sur certains ordinateurs, les éléments Synchro fine, Total de points, Horizontal et Vertical ne peuvent pas être réglés complètement par cette fonction de Réglage PC auto. Lorsque cette fonction ne permet pas d’obtenir une image correcte, il faut effectuer des réglages manuels. (p.29-30)

• Il est impossible d’utiliser le Réglage PC auto lorsque 480i, 575i, 480p, 575p, 720p, 1035i ou 1080i sont sélectionnés dans le menu système d’ordinateur. (p.27)

Entrée d’ordinateur

Réglage manuel de l’ordinateur

Certains ordinateurs utilisent des formats de signaux spéciaux sur lesquels le système de multibalayage de ce projecteur peut ne pas s’accorder. Ce projecteur possède une fonction de Réglage manuel d’ordinateur vous permettant de régler précisément plusieurs paramètres pour s’adapter à ces formats de signaux. Ce projecteur possède 5 zones de mémoire indépendantes permettant de mémoriser ces paramètres réglés manuellement. Vous pouvez ainsi rappeler le réglage pour un ordinateur particulier lorsque vous l’utilisez.

A p p uy ez s u r l a t o u c h e M EN U p ou r f a ir e

apparaî t r e le menu à l’écran. A p p uyez sur le s t o uc he s de P O IN TA GE 7 8 po u r p l a ce r u n pointeur à cadre rouge sur l’ icôn e menu reglag e d’ordinateur.

Appuyez sur les touches de POINTAGE ed pour placer

un pointeur à cadre rouge sur l’élément que vous voulez régler, puis appuyez sur la touche de SELECTION. La boîte de dialogue de réglage apparaît. Appuyez sur les touches de POINTAGE 7 8 pour régler la valeur.

Synchro fine

Elimine le tremblement de l’image affichée. Appuyez sur les touches de POINTAGE 7 8 pour régler la valeur. (De 0 à

31.)

Total de points

Règle le nombre total de points dans une période horizontale. Appuyez sur les touches de POINTAGE 7 8 et réglez le nombre correspondant à l’image de votre ordinateur.

Horizontal

Réglez la position horizontale de l’image. Appuyez sur les touches de POINTAGE 7 8 pour régler la position.

Vertical

Réglez la position verticale de l’image. Appuyez sur les touches de POINTAGE 7 8 pour régler la position.

Mode actuel

Appuyez sur la touche de SELECTION pour faire apparaître les informations de l’ordinateur connecté.

Clamp

Réglage du niveau de serrage. Lorsque l’image contient des barres foncées, essayez d’effectuer ce réglage.

Menu Reglage d’ordinateur

Icône du menu réglage d’ordinateur

Placez à cadre rouge sur l’élément et appuyez sur la touche de SELECTION.

Montre l’état (Mémorisé/ Libre) du mode.

Mode sélectionné

Appuyez sur les touches de POINTAGE 7 8 pour régler la valeur.

Appuyez sur la touche de SELECTION sur cette icône pour faire apparaître d’autres éléments.

Mode actuel

Synchro horiz.

Synchro vert.

Appuyez sur la touche de SELECTION sur l’icône du mode Actuel pour montrer les informations de l’ordinateur connecté.

Mémorisé

Entrée d’ordinateur

Surface affich. Horiz.

Réglez la surface horizontale affichée par ce projecteur. Appuyez sur les touches de pointage 7 8 pour diminuer/ augmenter la valeur.

Surface affich. Vert.

Réglez la surface verticale affichée par ce projecteur. App u ye z sur le s to u che s de po i nt a ge 7 8 pou r augmenter/diminuer la valeur.

Reset

Pour réinitialiser les données réglées, sélectionnez Reset et appuyez sur la touche de SELECTION. Une boîte de confirmation apparaît alors; sélectionnez [Oui]. Tous les réglages seront remis à leur valeur précédente.

Libre

Po ur ef f ac er l e s do n né es d e r é gl ag e ét a b l i e s précédemment, placez le pointeur à cadre rouge sur l’ icône Libre, puis appuyez sur la touche de SELECTION. Pl acez le pointeu r à cadr e ro u ge sur le M o de que vous voulez effacer, p uis appuy ez sur la tou che de SELECTION.

Placez à cadre rouge sur l’élément et appuyez sur la touche de SELECTION.

Les paramètres de ce mode sont stockés.

Pour libérer les données de réglage

Mémoriser

Pour mémoriser des données de réglage, placez le po inteur à cadre rou ge sur l’icôn e Mé moriser pui s appuyez sur la touche de SELECTION. Placez le pointeur à flèche rouge sur l’un quelconque des modes 1 à 5 sur lequel vous voulez effectuer la mémorisation, puis appuyez sur la touche de SELECTION.

Quitter

Ferme le menu reglage d’ordinateur.

✔ Remarque:

Il est impossible de sélectionner Surface affich. (Horiz./ Vert.) lorsque “480i”, “575i”, “480p”, “575p”, “720p”, “1035i” ou “1080i” est sélectionné dans le menu système d’ordinateur (p.27).

Mode Vacant

Montre les valeurs de “Total de points”, de “Horizontal”, de “Vertical”, de “Surface affich. Horiz.” et de “Surface affich. Vert.”.

Pour stocker les données de réglage

Fermez la boîte de dialogue.

Sélection du niveau d’image

Entrée d’ordinateur

Opération directe

Sél e c t i onnez un nive a u d’imag e parmi Dynamique, Standard, Naturel, Tableau d’école (Vert), Support de couleur, Image 1, Image 2, Image 3 et Image 4 en appuyant sur la touche IMAGE de la télécommande.

Dynamique

Niveau d’image convenant au visionnement de l’image dans une salle lumineuse.

Standard

Niveau d’image normal préréglé sur ce projecteur.

Naturel

Niveau d’image avec demi-teintes améliorées pour les graphiques.

Tableau d’école (Vert)

Niveau d’image convenant à l’image projetée sur un tableau d’école. Ce mode contribue à améliorer l’image projetée sur un tableau d’école. Ce mode est efficace principalement sur un tableau de couleur verte, mais est peu efficace sur un tableau de couleur noire.

Support de couleur

À moment de la projection simple sur le mur couleur, vous pouvez obtenir l’image étroite de couleur à l’image de couleur projetée sur un écran blanc en choisissant la couleur semblable à la couleur de mur avez préréglage quatre couleurs.

Télécommande

Touche IMAGE

Dynamique

Standard

Naturel

Tableau d’école (Vert)

Support de couleur

Image 1

Image 2

Image 3

Image 4

Image 1 ~ 4

Image préréglée d’utilisateur dans le menu ajust. image (p.34).

Entrée d’ordinateur

Opération par Menu

Appuyez sur la touche MENU pour faire apparaître

le me nu à l’ écran. Appu yez sur les tou ches de POINTAGE 7 8 pour placer un pointeur à cadre rouge sur l’icône menu selection d’image.

Appuyez sur les touches de POINTAGE ed pour

placer un pointeur à cadre rouge sur le niveau que vous voulez régler, puis appuyez sur la touche de SELECTION.

Icône du menu selection d’image

Menu Selection d’image

Dynamique

Niveau d’image convenant au visionnement de l’image dans une salle lumineuse.

Standard

Niveau d’image normal préréglé sur ce projecteur.

Naturel

Niveau d’image avec demi-teintes améliorées pour les graphiques.

Tableau d’école (Vert)

Niveau d’image convenant à l’image projetée sur un tableau d’école. Pour une description plus détaillée, voyez ci-dessus.

Support de couleur

Image 1 ~ 4

Image préréglée d’utilisateur dans le menu ajust. image (p.34).

Placez l’icône à cadre rouge sur le niveau et appuyez sur la touche de SELECTION.

Le niveau sélectionné.

Réglage du niveau d’image

Appuyez sur la touche MENU pour faire apparaître

le menu à l’écran. Appuyez sur les touches de POINTAGE 7 8 pour placer le pointeur à cadre rouge sur l’icône du menu ajust. image.

Appuyez sur les touches de POINTAGE ed pour

placer un pointeur à cadre rouge sur l’élément que vous voulez régler, puis appuyez sur la touche de SELECTION. Le niveau de chaque élément s’affiche. Réglez chacun des niveaux en appuyant sur les touches de POINTAGE 7 8.

Contraste

Appuyez sur la touche de POINTAGE 7 pour diminuer le contraste et sur la touche de POINTAGE 8 pour augmenter le contraste. (De 0 à 63.)

Luminosité

Appuyez sur la touche de POINTAGE 7 pour obtenir une image plus foncée et sur la touche de POINTAGE

8 pour obtenir une image plus claire. (De 0 à 63.)

Température de couleur

Ap p u y ez su r la touche de POINTAGE 7 o u sur la tou c he de PO I N TAG E 8 po u r le niv e au de Température de couleur que vous voulez sélectionner. (Très Bas, Bas, Médium ou Haut)

Balance des blancs (Rouge)

Appuyez sur la touche de POINTAGE 7 pour éclaircir les tons rouges et sur la touche de POINTAGE 8 pour approfondir les tons. (De 0 à 63.)

Balance des blancs (Vert)

Appuyez sur la touche de POINTAGE 7 pour éclaircir les tons verts et sur la touche de POINTAGE 8 pour approfondir les tons. (De 0 à 63.)

Balance des blancs (Bleu)

Appuyez sur la touche de POINTAGE 7 pour éclaircir les tons bleus et sur la touche de POINTAGE 8 pour approfondir les tons. (De 0 à 63.)

Netteté

Appuyez sur la touche de POINTAGE 7 pour adoucir l’image et sur la touche de POINTAGE 8 pour rendre l’image plus nette. (De 0 à 15.)

Gamma

Appuyez sur les touches de POINTAGE 7 8 pour obtenir un meilleur équilibre du contraste. (De 0 à 15.)

Reset

Entrée d’ordinateur

Menu Ajust. image

Icône du menu ajust. image

Placez un pointeur à cadre rouge sur l’élément devant être sélectionné, puis appuyez sur la touche de SELECTION.

Niveau de l’image sélectionnée

Appuyez sur les touches de POINTAGE 7 8 pour régler la valeur

✔ Remarque:

Après avoir réglé l’un quelconque des

elements de la balance des blancs Rouge, Vert ou Bleu, le niveau de température de couleur passera à “Règl.”.

Entrée d’ordinateur

Mémoriser

Pour mémoriser les données de réglage, sélectionnez Mémoriser et appuyez sur la touche de SELECTION. Sélectionnez un niveau pour Image 1 à 4 à l’aide des touches de POINTAGE ed, puis appuyez sur le to uche de SELECTION. Une boîte de confirmation apparaît alors; sélectionnez [Oui]. Vous pouvez ra ppele r l es données mémo risée s e n sé lecti onnant “I mage” dans la Sélection de nive au d’image à la page 31.

Quitter

Ferme le menu ajust. image.

Réglage de la taille de l’écran

Ce projecteur possède une fonction de modification de taille de l’écran d’image permettant de faire apparaître l’image dans la taille désirée.

Appuyez sur la touche MENU pour faire apparaître

le me nu à l’ écran. Appu yez sur les tou ches de POINTAGE 7 8 pour placer le pointeur à cadre rouge les touches du menu écran.

Appuyez sur les touches de POINTAGE ed et placez

un pointeur à cadre rouge sur la fonction que vous voulez sélectionner, puis appuyez sur la touche de SELECTION.

Normal

Fournit une image adaptée à la taille de l’écran.

Vrai

Fournit l’image dans sa taille d’origine. Lorsque la taille de l’image d’origine est plus grande que celle de l’écran (1024 x 768), le projecteur entre en mode panoramique automatiquement. Recadrer l’image avec les touches de POINTAGE ed 7 8. Une fois ajustées, les flèches deviendront rouges. Une fois la limite de correction atteinte, les flèches disparaissent.

✔ Remarques:

• Ce menu écran excepté la “Normal” et “Personnalisé” ne peut pas fonctionner lorsque 720p (HDTV), 1035i (HDTV) ou 1080i (HDTV) est sélectionné dans le menu système d’ordinateur (p.27).

•

Ce projecteur ne permet pas d’obtenir un affichage de résolution supérieure à 1600 x 1200. Si la résolution de l’écran de votre ordinateur est supérieure à 1600 x 1200, réglez la résolution à une valeur inférieure avant de brancher le projecteur.

• Les données d’image dans un mode autre que XGA

(1024x768) sont modifiées pour s’adapter à la taille d’écran dans le mode initial.

• Il est impossible de sélectionner Vrai, Pleine largeur et Zoom digital +/– lorsque 480i, 575i, 480p, ou 575p est sélectionné dans le menu Système d’ordinateur (p.27).

Icône Mémoriser Appuyez sur la touche de SELECTION de cette icône pour stocker le réglage.

Menu Écran

Placez le cadre rouge sur la fonction et appuyez sur la touche de SELECTION.

Placez le pointeur à cadre rouge sur l’un quelconque des niveaux d’Image 1 à 4 voulu, puis appuyez sur la touche de SELECTION.

Une boîte de confirmation apparaît alors; sélectionnez [Oui].

Icône du menu écran

Large

Fournit une image adaptée à un taux d’aspect vidéo large (16 : 9) en élargissant uniformément l’image. Cette fonction peut être utilisée pour fournir un signal vidéo rétréci à 16 : 9.

Pleine largeur

L’image plein écran est obtenue.

Personnalisé

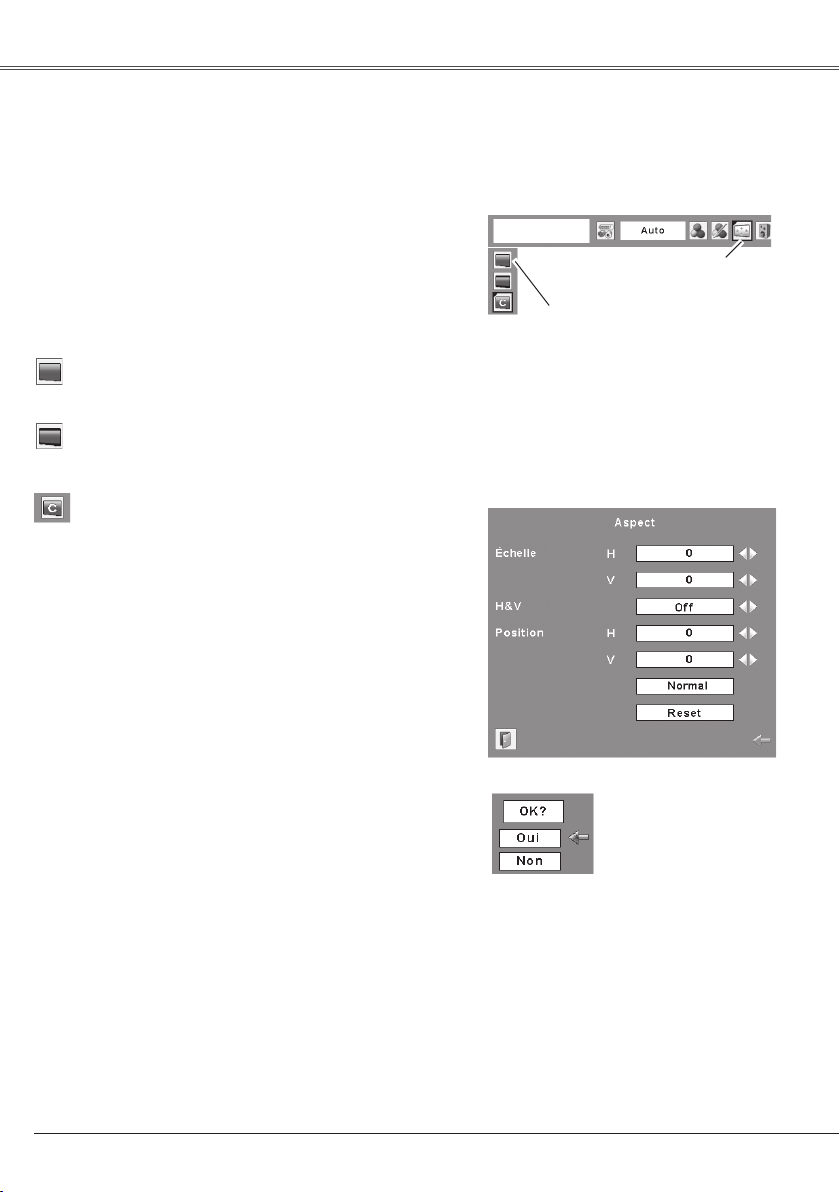

Réglez manuellement l’échelle de l’écran et la position. Appuyez sur le bouton de SELECTION sur l’icône Personnalisé. “Personnalisé” apparaît alors sur l’écran pendant quelques secondes, puis la boîte “Aspect” apparaît.

Échelle H/V ........ Réglez l’échelle d’écran Horizontal

/Vertical.

H&V ................... Lorsque vous sélectionnez “On”, le taux

d’aspect est fixé. “Échelle V” devient gris et non sélectionnable. Réglez “Échelle H”; l’échelle d’écran est alors modifiée automatiquement sur la base du taux d’aspect.

Position H/V ...... Réglez la position d’écran Horizontal

/Vertical.

Normal ...............Sauvegardez l’échelle réglée pour toutes

les entrées. Appuyez sur le bouton de SELECTION sur “Normal” pour faire apparaître la boîte de confirmation. Pour sauvegarder l’échelle, appuyez sur le bouton de SELECTION sur “Oui”. Lorsque “Personnalisé” est sélectionné, l’échelle sauvegardée est utilisée.

Reset ................. Réinitialisez toutes les valeurs réglées.

Appuyez sur le bouton de SELECTION sur “Reset” pour faire apparaître la boîte de confirmation. Pour réinitialiser, appuyez sur le bouton de SELECTION sur “Oui”.

Entrée d’ordinateur

Appuyez sur le bouton de SELECTION sur “Normal” ou “Reset” pour faire apparaître la boîte de confirmation.

✔Remarques:

• Lorsqu’aucun signal n’est détecté, réglé automatiquement et l’écran “Aspect” disparaît.

• La plage réglable de l’échelle H/V et de la position H/V peut être limitée selon le signal d’entrée.

“Normal” est

Entrée d’ordinateur

Pour agrandir et réduire les images au zoom

Zoom digital +

Lorsque le zoom numérique + est sélectionné, le menu à l’écran disparaît et le message “D.zoom +” apparaît. Appuyez sur la touche de SELECTION pour agrandir la taille de l’image. Appuyez sur les touches de POINTAGE

ed 7 8 pour effectuer un panning de l’image. La fonction

de panning est utilisable seulement lorsque l’image est plus grande que la taille de l’écran.

Une image projetée peut aussi être agrandie en appuyant sur la touche D.ZOOM e de la télécommande.

Zoom digital –

Lorsque le Zoom digital – est s électionné, le menu à l’ é cr a n d i sp ar a î t et le me ss ag e “D . z o o m – ” s’affiche. Appuyez sur la touche de SELECTION pour compresser la taille de l’image.

Une image projetée peut aussi être compres sée en appuyant sur la touche D.ZOOM d de la télécommande.

Pour ferme le mode de Zoom digital +/–, appuyez sur n’importe quella touche autre que les touches D.ZOOM ed, la touche de SELECTION et les touches de POINTAGE.

Pour revenir à la taille d’écran précédente, sélectionnez une taille d’écran dans le Réglage de la taille de l’écran ou sélectionnez à nouveau une source d’entrée dans la Sélection de la source d’entrée (p.26), ou réglez la taille de l’écran à l’aide des touches D.ZOOM ed.

Télécommande

To u c h es d e POINTAGE

Touche de SELECTION

Touche D.ZOOM +

Touche D.ZOOM –

✔ Remarques:

• I l es t poss i b l e que la fonction de pa nning ne fonctionne pas correctement si vous utilisez le Mode mémorisé dans le menu réglage d’ordinateur. (p.30)

• Il est possible que le taux de compression minimum soit limité selon le signal d’entrée utilisé, ou lorsque la fonction de Trapèze est utilisée, ou lorsque la Personnalisé est sélectionné pour la taille de l’écran.

• Il est impossible de sélectionner Vrai, Pleine largeur et Zoom digital +/– lorsque 480i, 575i, 480p, ou 575p est sélectionné dans le menu système d’ordinateur (p.27).

• Il est impossible de sélectionner le Zoom digital +/lorsque Pleine largeur ou Vrai est sélectionné.

Entrée vidéo

Sélection de la source d’entrée (Vidéo)

Opération directe

Choisissez Vidéo en appuyant sur la touche VIDEO de la télécommande.

Opération par Menu

Appuyez sur la touche MENU pour faire apparaître le

menu à l’écran. Appuyez sur les touches de POINTAGE

7 8 pour placer le pointeur à cadre rouge sur l’icône du

menu entrée. Appuyez sur les touches de POINTAGE ed pour

place r un pointeur à flè che rouge sur Vidéo puis appuyez sur la touche de SELECTION.

Télécommande

Vidéo

Menu Entrée

Entrée

Ordinateur1

Ordinateur2

Vidéo

Touche VIDEO

Icône du menu entrée

Placez un pointeur sur Vidéo puis appuyez sur la touche de SELECTION.

✔ Remarque:

Lorsque la fonction de Recherche d’entrée est réglée

sur On1 ou On2, le signal d’entrée sera recherché automatiquement (p.46)

Entrée vidéo

Sélection de la source d’entrée (S-vidéo, Component, 21 broches Scart RGB)

Opération directe

Choisissez S-vidéo, Com ponent ou RGB (Scart) en ap p uyant sur la t o u c h e CO M P U TER de la télécommande. Avant d’utiliser touche COMPUTER, il faut sélectionner la source d’entrée correcte en utilisant l’opération par menu, comme indiqué ci-dessous.

✔ Remarque:

Les éléments correspondront les éléments dans

la fonte de vidéo lorsque 480i, 575i, 480p, 575p, 720p, 1035i ou 1080i sont sélectionné.

Opération par Menu

Appuyez sur la touche MENU pour faire apparaître

le menu à l’écran. Appuyez sur les touches de POINTAGE 7 8 pour placer le pointeur à cadre rouge sur l’icône du menu entrée.

Appuyez sur les touches de POINTAGE ed pour

placer le pointeur à flèche rouge soit sur Ordinateur 1, puis appuyez sur la touche de SELECTION.

Une fois que le menu de sélection de source est

apparu pour l’ordinateur 1, placez le pointeur sur S-vidéo, Component ou RGB (Scart) puis appuyez sur la touche de SELECTION.

S-vidéo

Lorsque le signal d’entrée vidéo est connecté au connecteur COMPUTER IN 1/S-VIDEO IN/COMPONENT IN par un câble VGA-S-VIDEO, sélectionnez S-vidéo.

Component

Lorsque la source d’entrée parvient d’ u n app a reil vidéo connecté à la borne COMPUTER IN 1/ S-VIDEO IN/ COMPONENT IN par un câble VGAComponent, sélectionnez Component.

RGB (Scart)

Lorsque la source d’entrée parvient d’ u n app a reil vidéo connecté à la borne COMPUTER IN 1 / S-VIDEO IN/ COMPONENT IN par un câble VGAScart, sélectionnez RGB (Scart).

✔ Remarques:

• Lorsque la fonction de Recherche d’entrée est

réglée sur On1 ou On2, le signal d’entrée sera recherché automatiquement (p.46)

• L orsq ue le mo niteur est s électionné dans la fonction de terminal (p.50), Ordinateur 2 n’est pas affiché.

Télécommande

Touche COMPUTER

S-vidéo

Ordinateur 2

✳

RGB (Scart)

Ordinateur 2

✳

✳ Reportez-vous à la Remarque en bas de cette

page.

Menu Entrée

Vidéo

Ordinateur

S-vidéo

Icône du menu entrée

Placez un pointeur (flèche rouge) sur Ordinateur 1 puis appuyez sur la touche de SELECTION.

Menu sélectionner la source

Placez le pointeur sur S-vidéo, Component ou RGB (Scart), puis appuyez sur la touche de SELECTION.

Component

Ordinateur 2

✳

Sélection du système vidéo

Appuyez sur la touche MENU pour faire apparaître

le menu à l’écran. Appuyez sur les touches de POINTAGE 7 8 pour placer le pointeur à cadre rouge sur l’icône du menu système audio/vidéo.

Appuyez sur les touches de POINTAGE ed pour

placer un pointeur à flèche rouge sur le système que vous voulez régler, puis appuyez sur la touche de SELECTION.

Vidéo ou S-vidéo

Auto

Le projecteur détecte automatiquement le système vidéo entré, puis se règle automatiquement pour offrir un fonctionnement optimal. Lorsque le système vi dé o est PAL-M ou PAL - N , sélectionnez le système manuellement.

PAL / SECAM / NTSC / NTSC4.43 / PAL-M / PAL-N

Si le projecteur ne peut pas reproduire l’image vidéo correcte, il est nécessaire de sélectionner un format de signal de diffusion spécifique parmi les systèmes PAL, SECAM, NTSC, NTSC 4.43, PAL-M ou PAL-N.

Entrée vidéo

Menu Sys tème Audi o/Vidéo (Vidéo o u S-vidéo)

Icône du menu système audio/vidéo Cette case indique actuellement sélectionnée.

Placez le pointeur sur le système et appuyez sur la touche de SELECTION.

Component

Auto

Le projecteur détecte automatiquement le système vidéo entré, puis se règle automatiquement pour offrir un fonctionnement optimal.

Format de signal vidéo component

Si le projecteur ne peut pas reproduire l’image vidéo correcte, il faut sélectionner un format de signal vidéo component spécifique parmi 480i, 575i, 480p, 575p, 720p, 1035i et 1080i.

✔ Remarque:

Il n’e s t pa s po s sible de sélect i onner le menu

sy stème aud i o/vidé o lo rsque RGB (Sc art) est sélectionné.

M e nu S y st èm e AU D IO / VI D ÉO (Component)

Icône du menu système audio/vidéo Cette case indique actuellement sélectionnée.

Placez le pointeur sur le système et appuyez sur la touche de SELECTION.

Entrée vidéo

Sélection du niveau d’image

Opération directe

Séle c t ionn e z un ni veau d’ i m age dés i r é pa rmi Dy namiqu e, Standa rd, Ciné ma, Tableau d’é cole (Vert), Support de couleur, Image 1, Image 2, Image 3 et Image 4, en appuyant sur la touche IMAGE de la télécommande.

Dynamique

Niveau d’image convenant au visionnement de l’image dans une salle lumineuse.

Standard

Niveau d’image normal préréglé sur ce projecteur.

Cinéma

Niveau d’image réglé pour l’image avec tons fins.

Tableau d’école (Vert)

Niveau d’image convenant à l’image projetée sur un tableau d’école. Ce mode est efficace principalement sur un tableau de couleur verte, mais est peu efficace sur un tableau de couleur noire.

Support de couleur

Image 1 ~ 4

Image préréglée d’utilisateur dans le menu reglage d’image (p.43).

Télécommande

Touche IMAGE

Dynamique

Standard

Cinéma

Tableau d’école (Vert)

Support de couleur

Image 1

Image 2

Image 3

Image 4

Entrée vidéo

Opération par Menu

Appuyez sur la touche MENU pour faire apparaître

le menu à l’écran. Appuyez sur les touches de POINTAGE 7 8 pour placer un pointeur à cadre rouge sur l’icône menu selection d’image.

Appuyez sur les touches de POINTAGE ed pour

placer un pointeur à cadre rouge sur le niveau que vous voulez régler, puis appuyez sur la touche de SELECTION.

Dynamique

Niveau d’image convenant au visionnement de l’image dans une salle lumineuse.

Standard

Niveau d’image normal préréglé sur ce projecteur.

Cinéma

Niveau d’image réglé pour l’image avec tons fins.

Tableau d’école (Vert)

Niveau d’image convenant à l’image projetée sur un tableau d’école. Pour une description plus détaillée, voyez ci-dessus.

Support de couleur

Icône du menu selection d’image

Menu selection d’image

Placez l’icône à cadre rouge sur le niveau et appuyez sur la touche de SELECTION.

Le niveau sélectionné.

Image 1~4

Image préréglée d’utilisateur dans le menu reglage d’image (p.43).

Entrée vidéo

Réglage du niveau d’image

Appuyez sur la touche MENU pour faire apparaître

le menu à l’écran. Appuyez sur les touches de POINTAGE 7 8 pour placer le pointeur à cadre rouge sur l’icône du menu ajust. image.

Appuyez sur les touches de POINTAGE ed pour

Contraste

Appuyez sur la touche de POINTAGE 7 pour diminuer le contraste et sur la touche de POINTAGE 8 pour augmenter le contraste. (De 0 à 63.)

Luminosité

Appuyez sur la touche de POINTAGE 7 pour obtenir une image plus foncée et sur la touche de POINTAGE

8 pour obtenir une image plus claire. (De 0 à 63.)

Couleur

Appuyez sur la touche de POINTAGE 7 pour éclaircir la couleur et sur la touche de POINTAGE 8 pour approfondir la couleur. (De 0 à 63.)

Teinte

Appuyez sur les touches de POINTAGE 7 8 pour obtenir une couleur adéquate. (De 0 à 63.)

Température de couleur

Ap p u y ez su r la touche de POINTAGE 7 o u sur la tou c he de PO I N TAG E 8 po u r le niv e au de Température de couleur que vous voulez sélectionner. (Trés Bas, Bas, Médium ou Haut)

Balance des blancs (Rouge)

Appuyez sur la touche de POINTAGE 7 pour éclaircir les tons rouges et sur la touche de POINTAGE 8 pour approfondir les tons. (De 0 à 63.)

Balance des blancs (Vert)

Appuyez sur la touche de POINTAGE 7 pour éclaircir les tons verts et sur la touche de POINTAGE 8 pour approfondir les tons. (De 0 à 63.)

Balance des blancs (Bleu)

Appuyez sur la touche de POINTAGE 7 pour éclaircir les tons bleus et sur la touche de POINTAGE 8 pour approfondir les tons. (De 0 à 63.)

Menu ajust. image

Icône du menu ajust. image

Placez un pointeur à cadre rouge sur l’élément devant être sélectionné, puis appuyez sur la touche de SELECTION.

Appuyez sur les touches de POINTAGE 7 8 pour régler la valeur.

Appuyez sur la touche de SELECTION de cette icône pour afficher d’autres éléments.

Appuyez sur la touche de SELECTION sur cette icône pour faire apparaître les éléments précédents.

✔ Remarques:

•

Il est impossible de régler la Teinte lorsque le système vidéo est PAL, SECAM, PAL-M ou PAL-N.

• Après avoir réglé l’un quelconque des éléments de la balance des blancs Rouge, Vert ou Bleu, le niveau de température de couleur passera à “Règl.”.

Netteté

Appuyez sur la touche de POINTAGE 7 pour adoucir l’image et sur la touche de POINTAGE 8 pour render l’image plus nette. (De 0 à 15.)

Gamma

Appuyez sur les t ouch es de POINTAGE 7 8 pour obtenir un meilleur équilibre du contraste. (De 0 à 15.)

Réducteur de bruit

Il est possible de réduire les interférences de bruit sur l’écran. Sélectionnez l’une des options suivantes pour obtenir des images plus régulières. Off

. . . . désactivé.

. . . . . réduction inférieure

. . . . . réduction supérieure

Progressif

Le signal vidéo entrelacé peut être affiché dans une image progressive. Sélectionnez l’une des options suivantes. Off

. . . . désactivé.

. . . . . Sélectionnez “L1” pour une image active.

. . . . . Sélectionnez “L2” pour une image fixe.

Film

. . . Sélectionnez “Film” pour visionner un film.

Cette fonction permet de reproduire très fidèlement les images du film d’origine.

Reset

Entrée vidéo

Icône Mémoriser

Menu niveau image Placez un pointeur à cadre rouge sur l’icône de l’image devant être réglée, puis appuyez sur la touche de SELECTION.

Mémoriser

Pour mémoriser les données de réglage, sélectionnez Mémoriser et appuyez sur la touche de SELECTION. Sélectionnez un niveau pour Image 1 à 4 à l’aide des touches de POINTAGE ed, puis appuyez sur la touche de SELECTION. Une boîte de confirmation apparaît alors; sélectionnez [Oui]. Vous pouvez rappeler les données mémorisées en sélectionnant “Image” dans la Sélection de niveau d’image à la page 40.

Quitter

Ferme le menu ajust. image.

✔ Remarque:

Il est impossible de sélectionner Réducteur de bruit

et Progressif lorsque 480p, 575p, 720p, 1035i ou 1080i est sélectionné. (p.39)

Une boîte de confirmation apparaît alors; sélectionnez [Oui].

Entrée vidéo

Réglage de la taille de l’écran

Ce projecteur possède une fonction de modification de taille de l’écran d’image permettant de faire apparaître l’image dans la taille désirée.

Appuyez sur la touche MENU pour faire apparaître

le me nu à l’ écran. Appu yez sur les tou ches de POINTAGE 7 8 pour placer le pointeur à cadre rouge sur l’icône du menu écran.

Appuyez sur les touches de POINTAGE ed et placez

un pointeur à cadre rouge sur la fonction que vous voulez sélectionner, puis appuyez sur la touche de SELECTION.

Normal

Fournit une image au taux d’aspect vidéo normal de 4 : 3.

Large

Fournit une image au taux d’écran large de 16 : 9.

Personnalisé

Échelle H/V ......Réglez l’ échelle d’écran Ho r izontal /

H&V .................

Position H/V .....Réglez la position d’écran Horizontal/

Normal ............. Sauvegardez l’échelle réglée pour toutes

Reset ...............Réinitialisez toutes les valeurs réglées.

Vertical. Lorsque vous sélectionnez “On”, le taux d’aspect est fixé. “Échelle V” devient gris et non sélectionnable Réglez “Échelle H”; l’échelle d’écran est alors modifiée automatiqu emen t sur la base du taux d’aspect.

Vertical.

Appuyez sur le bouton de SELECTION sur “Reset” pour faire apparaître la boîte de confirmation. Pour réinitialiser, appuyez sur le bouton de SELECTION sur “Oui”.

Menu Écran

Personnalisé

Icône du menu Écran

Placez le cadre rouge sur la fonction et appuyez sur la touche de SELECTION.

Appuyez sur le bouton de SELECTION sur “Normal” ou “Reset” pour faire apparaître la boîte de confirmation.

✔Remarques:

Le menu écran ne peut pas fonctionner

• lorsque 720p, 1035i ou 1080i est sélectionné dans le menu système audio/vidéo (p.39).

• Lorsqu’aucun signal n’est détecté, Normal est réglé automatiquement et l’écran “Aspect” disparaît.

• La plage réglable de l’échelle H/V et de la position H/V peut être limitée selon le signal d’entrée.

Réglage

Ce projecteur possède un menu réglage qui vous permet de configurer les autres fonctions suivantes:

Appuyez sur la touche MENU pour faire apparaître le

menu à l’écran. Appuyez sur les touches de POINTAGE

7 8 pour placer le pointeur à cadre rouge sur l’icône du

menu reglage.

Appuyez sur les touches de POINTAGE ed pour

placer un pointeur à cadre rouge sur l’élément que vous voulez régler, puis appuyez sur la touche de SELECTION. La boîte de dialogue de Ré g l a g e apparaît.

Langue

Vou s pouvez choisir la langue utilis ée dan s le menu Affichage parmi les langues suivantes: anglais, allemand, français, italien, espagnol, portugais, hollandais, suédois, finnois, polonais, hongrois, roumain, russe, chinois, coréen ou japonais.

Pour plus d’ autre s é lémen t, repo rtez- vous à la pag e suivante.

Menu RÉGLAGE (Langue)

Langue

Icône du menu Réglage

Placez le pointeur à cadre rouge sur l’élément et appuyez sur la touche de SELECTION.

Lorsque vous appuyez sur la touche de SELECTION sur Langue, le menu Langue apparaît.

Langue

Français

Appuyez sur la touche de SELECTION sur cet élément pour faire apparaître les autres langues.

Réglage

Réglages auto

Cette fonction permet le recherche d’entrée, d’effectuer la correction automatiquedu trapèze et le réglage automatique de l’ordinateur en appuyant sur la touche RÉGLAGES AUTO du projecteur. Vous pouvez modifier les réglages de ces fonctions en procédant comme suit:

Recherche d’entrée ✳ Cette fonction détecte le signal d’entrée automatiquement. Lorsqu’un signal est trouvé, la recherche s’arrêtera. Utilisez les touches de POINTAGE 7 8 pour sélectionner un des choix suivants.

Off ........

On1 ......L a r ec he rc h e d ’ en t ré e f o nc t io nn e d an s

✳

Réglages PC auto.

On ........active le réglag e automatique d e l’o rdinateur

Off ........

Correction automatique du trapèze (Auto Keystone)

Auto ......f on ct io n ne e n p e rm an en ce e t c o rr i ge l a

Manuel .

Off ........

La recherche d’entrée ne fonctionne pas.

lessituations ci-dessous.

• Lorsque vous appuyez sur la touche RÉGLAGES AUTO sur la commande supérieure.

• Lorsque vous appuyez sur la touche COMPUTER ou la touche VIDEO de la télécommande.

On2.....La recherche d’entrée fonctionne dans lessituations

ci-dessous.

• Lorsque vous appuyez sur la touche POWER ON/

STAND-BY sur la commande supérieure ou sur la télécommande.

• Lorsque vous appuyez sur la touche RÉGLAGES AUTO

sur la commande supérieure.

• Lorsque vous appuyez sur la touche COMPUTER ou la

touche VIDEO de la télécommande.

• Lorsque vous manquez le signal d’entrée actuel.

Si la fonction Pas d’image ou Immobilisation d’image est

•

activée, annulez-la pour activer la recherche d’Entrée. Elle est aussi inutilisable lorsque le menu à l’écran apparaît. Tandis que la recherche d’entrée est réglée sur On1

•

ou On2, le statut de l’entrée et de la mode lampe sont affichés tout le temps où le signal est commuté. La si gnal d’e ntrée de S - VIDE O n e p eut pas être

•

détectée. Si la touche COMPUTER ou la toucheVIDEO de la

•

télécommande est appuyé pendant que la recherche est en cours, la recherche d’entrée s’arrêtera.

lorsque vous appuyez sur la touche RÉGLAGES AUTO de la télécommande. désactive le réglage automatique de l’ordinateur.

déformation du trapèze en fonction de l’inclinaison du projecteur. fonctionne seulement lorsque vous appuyez sur la touche RÉGLAGES AUTO de la télécommande. désactive la correction automatique du trapèze.

Réglages auto

Français

Reset

Manuel

Sélectionnez Réglages Auto et cette boîte apparaît alors. Sélectionnez le réglage voulu pour Recherche d’entrée, Correction automatique du trapèze et Réglage PC auto. à l’aide de la touche de POINTAGE 7 8.

✔ Remarques:

• Recherche d’entrée, Réglage PC auto. et Correction automatique du trapèze ne peuvent pas être mis simultanément sur “Off”.

• La fonction de correction automatique du trapèze ajuste automatiquement en appuyant su r le touche RÉ G L A G E S AUTO, soit il est réglé sur le “Auto” ou “Manuel” en la menu de Réglages.

• La fonction de correction automatique du trapèze corrige la déformation verticale se u le me nt , et no n la dé f or ma t io n horizontale.

• La fonction de correction automatique du trapèze n’est pas utilisable lorsque l’élément Plafond est sur “On” dans le menu Réglages (p.50).

• La fonction de réglage automatique ne permet pas d’obtenir de façon certaine une correction parfaite de la déformation de l’image. S’il est impossible de corriger correctement l’image en appuyant sur la touche RÉGLAGES AUTO, effectuez le réglage manuellement en appuyant sur la touche KEYSTONE de la télécommande, ou en sélectionnant Trapèze dans le menu Réglages (p.23, 47).

•S y nc fi n e, Poi n ts Tot a ux , Po s it i on Horizont a l et Position Verticale de s o r di n at eu r s n e p e uv e nt p as ê t re complètement ajustés avec la fonction de Rég lage PC a utomatique. Lorsque l’image ne peut pas être fournie comme il faut avec cette opération, les ajustements manuels sont nécessaires (pp.29-30).

Trapèze

Cette fo n c tion co r r i g e la déformation d’une image pr o j e tée. Sélectionne z soit Mémori s e r soi t Rese t à l’aide de les touches de POINTAGE 7 8, puis appuyez su r la to uche de SELEC TION. La boî t e d e di alogue de “Trapèze” apparaît alors. Corrigez le trapèze à l’aide de les touches de POINTAGE ed. (p.23) Mémoriser

Reset

Fond bleu

Appuyez sur les touches de POINTAGE 7 8 pour mettre On/Off circuit. Lorsque cette fonction est “On”, le projecteur produit une image bleue alors que le signal d’entrée n’est pas détecté.

Affichage

Appuyez sur les touches de POINTAGE 7 8 pour mettre en/hors circuit. Cette fonction permet d’établir si oui ou non les affichages à l’écran apparaissent. On

. . . . . . . . . . . Fait apparaître tous les affichages à

Arrêt cpte.à reb

Off

. . . . . . . . . . . Ne fait apparaître aucun affichage à

. . Mémorise les données de c orrection

d u t r a p è z e m ê m e s i l e c o rd on d’alimentation secteur est débranché.

. . . . . Réinitialise les données de correction

d u t r a pè z e l o rs q u e l e c o rd o n d’alimentation secteur est débranché.

l’écran. Utilisez cette fonction lorsque vous voulez projeter des images après que la la m p e soit de v e n u e suffisamment lumineuse. Ce mode est le mode réglé par défaut.

. . Fait apparaître l’image d’entrée au

lieu du compte à rebours lorsque vous allumez le projecteur. Utilisez cette fonction lorsque vous voulez projeter l’image le plus tôt possible, même si la luminosité de la lampe n’est pas encore suffisante.

l’écran, sauf:

Réglage

● Menu à l’écran

● Message “Éteindre?”

● P-Timer

● Message “Pas de signal” pour l’élément de Extingction automatique (p.51)

● Message “Patientez”

● Flèches pour de mode panoramique. dans le menu Écran (p.34)

Réglage

Quitter

Oui

Non

Logo (Réglages de Verrouillage du code PIN Logo et Logo)

Cette fonction vous permet de personnaliser le logo d’écran avec les fonctions Sélection logo, Logo capture écran, et Mémoriser logo PIN code.

✔ Remarque:

Lorsque “On” est sélectionné dans la fonction de

Verrouillage de code PIN Logo, il est impossible de sélectionner les fonctions de Sélection logo et de Capture.

Selection logo

Cette fonction établit l’affichage de démarrage comme suit: Utilisateur . . . l’image que vous avez capturée Logo usine. . . le logo par défaut

Off . . . . . . . . compte à rebours seulement

Selection logo

Français

Mémoriser

Capture

Cette fonction est utilisée pour capturer l’image projetée; utilisez-la pour faire apparaître un affichage de démarrage ou lors d’un intervalle des présentations. Après avoir capturé l’image projetée, allez sur la fonction Se lectio n lo go (ci-de ssus) et con figure z-la comm e “Utilisateur”. L’image capturée sera ensuite affichée lorsque vous allumerez le projecteur la fois suivante ou que vous appuierez sur la touche NO SHOW. (p.25) Pour capturer l’image, sélectionnez [Oui]. Pour annuler la fonction Capture, sélectionnez [Non].

✔ Remarques:

• Avant de capturer une image, sélectionnez Standard dans le menu selection d’image pour capturer une image correcte. (p.32, 40.)

• Un signal provenant d’un ordinateur peut être capturé jusqu’à XGA (1024 x 768). Un signal provenant d’un appareil vidéo peut être capturé, sauf pour 720p, 1035i, et 1080i.

• Lorsque vous capturez une image qui a été réglée par la fonction Trapèze, les données de réglage sont remises à zero automatiquement et le projecteur capture une image sans réglage du trapèze.

• Lorsque la fonction de mémoriser Logo PIN code est sur “On”, il est impossible de sélectionner le logo et le

menu Logo capture écran.

• Lorsque vous commencez à capturer une nouvelle image, l’image stockée auparavant est effacée, même si vous annulez la capture.

• Lorsque l’image n’est pas capture, il est impossible de sélectionner le “Utilisateur”.

Capture

Mémoriser

Français

Sélectionnez [Oui] pour capturer l’image projetée.

Sélectionnez [Oui] pour arrêter la capture.

Qui Non

Cette fonction permet d’interdire à toute personne non autorisée de changer le logo d’écran.

Off

. . . . . .Le logo d’écran peut être changé librement

dans le menu de sélection. (p.48)

. . . . . .I l e s t im p o ss ib l e de c h an g er le lo g o

d’écran sans utiliser le code PIN Logo.

Si vous voulez changer le réglage Mémoriser Logo PIN code, entrez un Logo PIN code en procédant comme suit. “4321” a été réglé comme Logo PIN code initial à l’usine.

Mémoriser logo PIN code

Réglage

Entrez un code PIN logo

Sélectionnez un chiffre en appuyant sur les touches de POINTAGE ! et fixez et déplacez le chiffre à l’aide de la touche . Le chiffre sera changé en “✳”. Si vous avez fixé un chiffre incorrect, placez le pointeur sur le chiffre à corriger en appuyant sur la touche de POINTAGE  et puis sélectionnez le chiffre correct en appuyant sur les touches de POINTAGE ! .

Répétez cette étape pour accomplir l’entrée d’un numéro à quatre chiffres.

Une fois que le numéro à quatre chiffres est fixé, le pointeur vient se placer sur “Installer” en appuyant sur la touche  Appuyez sur la touche SELECT afin de pouvoir changer le réglage de Mémorisation du code PIN Logo.

Si vous avez entré un code PIN logo incorrect, “Logo PIN code” et le nombre (✳✳✳✳) deviendront rouge. Entrez à nouveau un code PIN logo correct.

Pour changer le code PIN logo

Vous pouvez changer le code PIN logo au numéro à quatre chiffres que vous voulez. Sélectionnez “Changement logo PIN code” à l’aide de la touche de POINTAGE , puis appuyez sur la touche SELECT. Établissez un nouveau code PIN logo.

Veillez bien noter le nouveau code PIN logo et conservezle à portée de main. Si vous perdiez ce nombre, vous ne pourriez plus changer le réglage du Logo PIN code. Pour plus de détails concernant le réglage du code PIN, reportezvous aux i nstr ucti ons corres pondantes de la sec tion Fonction de Verrouillage du code PIN aux pages 53, 54.

ATTENTION: LORSQUE VOUS AVEZ CHANGE LE CODE PIN LOGO, ECRIVEZ LE NOUVEAU CODE PIN DANS LA COLONNE DES NOTES RELATIVES AU N° DE CODE PIN LOGO A LA PAGE 74, ET CONSERVEZ-LE PRECIEUSEMENT. SI VOUS PERDEZ OU OUBLIEZ LE CODE PIN LOGO, VOUS NE POURREZ PLUS UTILISER LE PROJECTEUR.

Boîte de dialogue Verrouiller le code PIN logo

Logo PIN code

Installer Annuler

Une fois qu’un code PIN logo a été entré, la boîte de dialogue suivante apparaît.

Sélectionnez On/Off en appuyant sur les touches de POINTAGE  ou changez le Logo PIN code.

Mémoriser

Français

Réglage

Plafond

Lorsque cette fonction est sur “On”, l’image est inversée haut/bas et gauche/droite. Cette fonction est utilisée pour projeter les images à partir d’un projecteur monté au plafond.

Arrière

Lorsque cette fonction est sur “On”, l’image est inversée gauche/droite. Cette fonction est utilisée pour projeter les images sur un écran de projection arrière.

Entrée/Sortie moniteur

La borne COMPUTER IN 2/MONITOR OUT située au dos du projecteur peut être commutée pour l’entrée d’ordinateur ou la sortie de moniteur. (Reportez-vous à la page 9.) Sélectionnez Ordinateur 2 ou Retour écran à l’aide de les touches de POINTAGE 7 8.

Ordinateur 2 . . . . . entrée d’ordinateur

Retour écran

L’élément Entrée/sortie moniteur n’est pas utilisable lorsque vous sélectionnez Ordinateur 2 comme source d’entrée. Changez la source d’entrée à l’une des autres options (Ordinateur 1 ou Vidéo) afin que l’élément Entrée/ sortie moniteur soit utilisable. (p.26, 37, 38)

Mode veille

Cette fonction est disponible lorsque le projecteur est éteint et en mode veille. Il est recommandé d’utiliser Mode eco sous condition normale.

. . . . .sortie de moniteur

Plafond

Arrière

Normal .......... Normal consommation d’énergie en veille

Mode eco ...... Faible consomma tion en mode Normal

condiction.

électrique que veille condiction.

Extinction

automatique

Ordinateur2

Prêt

Réglage

Extinction automatique

P o ur di m in u er l a co ns om ma t io n d e co u ran t et conserver la durée de vie de la la m p e , la fo n c t i o n d’extinction automatique éteint la lampe de projection lorsque le signal d’entrée est interrompu et qu’aucune touche n’est enfoncée pendant un certain temps. Lorsque le signal d’entrée est interrompu et qu’aucune touche n’est actionnée pendant 30 secondes ou plus, l’affichage du programmateur avec le message “Pas de signal” apparaît. Le compte à rebours pour éteindre la lampe commence alors.

Sélectionnez l’une des opérations:

Prêt . . . . . . . . . Lorsque la lampe est complètement

refroidie, le témoin POWER se met à clignoter en vert. Dans cet état, la lampe de projection s’allumera si le signal d’entrée est reconnecté ou que vous appuyez sur une touche quelconque du projecteur ou de la télécommande.

Extinction

. . . . . Lorsque la lampe est complètement

refroidie, l’appareil s’éteint.

Off

. . . . . . . . . . La fonction d’extinction automatique est

hors circuit.

Réglez ensuite le programmateur du compte à rebours à l’aide des touches de POINTAGE .

Durée restant jusqu’à l’extinction de la lampe

Appuyez sur la touche de SELECTION sur Extinction Automatique; cette case apparaît alors. Choisissez l’un des trois réglages à l’aide de les touches de POINTAGE , puis allez à la minuterie à l’aide de les touches de POINTAGE

! et réglez la durée à

l’aide de les touches de POINTAGE .

Extinction automatique

✔Remarque:

Le réglage par défaut est “Prêt: 5 min”.

Démarrage rapide

Lorsque cette fonction est sur “On”, le projecteur est allumé automatiquement en connectant simplement le cordon d’alimentation secteur à une prise murale.

Remarque:

Veillez à éteindre le projecteur correctement (Reportezvous à la section “Mise hors tension du projecteur” à la page 20). Si vous éteignez le projecteur en procédant de façon erronée, la function Démarrage Rapide ne fonctionnera pas correctement.

Démarrage rapide

Ordinateur2

Prêt

Démarrage rapide

Min

Réglage

Contrôle de la lampe

Ce tte fonction permet de cha nger la luminosi té de l’écran.

Normal . . . . . luminosité normale

Auto

. . . . . . . luminosité contrôlée en fonction du

Mode eco

Télécommande

Ce projec t e u r off re de u x code s de télécomma n d e différen ts: le code par défaut réglé en u sine ( Code

1) et le co de auxili a i r e (C ode 2). Cett e fo n c tion de co m mu ta ti on pe r me t d’ év it er la pr o du ct io n d’interférences de télécommande lorsque vous utilisez pl usieurs pro jecteur s ou plu sieurs appa reils vidé o simultanément. Lorsque vous utilisez le projecteur en “Code 2”, vous devez mettre à la fois le projecteur et la télécommande en “Code 2”.

Pour changer le code du projecteur: Sélectionnez “Code 1” ou bien “Code 2” dans ce menu

Réglages.

signal d’entrée

. . . Lorsque la luminosité est réduite, la

consommation de courant de lampe di m inue et la durée de vie de la lampe est allonge.

Télécommande

Maintenez les touches MENU et IMAGE enfoncées pendant 5 secondes ou plus.

Pour changer le code de la télécommande:

Maintenez les touches MENU et IMAGE enfoncées simultanément pendant 5 secondes ou plus. Après avoir changé le code, vérifiez si la télécommande fonctionne bien correctement.

✔ Remarque:

Si les piles sont retirées de la télécommande pendant une durée prolongée, le code de télécommande sera remis à zéro.

Ordinateur2

Prêt

Cette fo n c t ion ve r r o u i l le le fonctionne m e n t des commandes du projecteur et de la télécommande. Ell e pe r met d’ e mpêc h er tou t e ti erc e pe rson n e d’effectuer des opérations.

. . . . . .non verrouillé

. . . . . .v e rr o ui l le le fon c ti o nn e me n t

des commandes du projecteur. Pour effectuer le déverrouillage, ut i l isez les co m mandes de la télécommande.

. . . . . .verrouille le fonctionnement de la

télécommande. Pour effectuer le déverrou i l l a ge, uti l i s e z les commandes du projecteur.

Réglage

Verrouillage

Sélectionnez Verrouillage; cette case apparaît alors. Choisissez l’une de ces options à l’aide de les touches de POINTAGE

! , et sélectionnez [Oui]

pour l’activer.

Lors q u e le projec t e u r est verrouillé avec le code PIN, la marque de verrouillage par code PIN apparaît sur la barre de menu.

Verrouillage code PIN

Cette fonction interdit l’utilisation du projecteur par des personnes autres que les utilisateurs spécifiés, et offre les réglages suivants comme options.

Off . . . . . le projecteur est déverrouillé avec le code

PIN.

On1

. . . . il faut entrer le code PIN à chaque fois

que vous allumez le projecteur.

On2

. . . . i l fa u t en t r e r l e c o de P I N p o ur

ut ilise r le pr oject eur une foi s que l e co r don d’alimen t ation du projecte u r a ét é d ébranché; tant que le cordon d’alimentation secteur est branché, vous pouvez utiliser le projecteur sans entrer le code PIN.

Pour changer le réglage de verrouillage par code PIN ou le code PIN (numéro à quatre chiffres), vous devez entrer le code PIN. “1234” a été réglé comme code PIN initial à l’usine.

Sécurité (Réglages de Verrouillage des touches et Verrouillage du code PIN)

Cette fonction vous permet d’utiliser les fonctions de Verrouillage et Verrouillage code PIN pour assurer la sécurité de fonctionnement du projecteur.

Si la commande supérieure de manière accidentelle dev i en t ver r oui l lé e et qu e vous n’av e z pa s la télécommande où il y a quelque chose qui ne marche pas avec votre télécommande, contacter le revendeur où vous avez acheté le projecteur ou votre centre de service.

Sécurité

Prêt

Réglage

Nouveau code PIN

Installer Annuler

Code PIN

Installer Annuler

Code PIN

Installer Annuler

Code PIN

Installer Annuler

Entrez un code PIN

Répétez cette étape pour accomplir l’entrée d’un numéro à quatre chiffres.

Une fois que le numéro à quatre chiffres est fixé, le pointeur vient se placer sur “Installer” en appuyant sur la touche de POINTAGE 8 . Appuyez sur la touche de SELECTION afin de pouvoir changer les réglages du verrouillage par code PIN suivants.

Si vous avez entré un code PIN incorrect, “Code PIN” et le nombre (✳✳✳✳) deviendra rouge. Entrez à nouveau un code PIN correct.

Pour changer le réglage du verrouillage par code PIN

Sélectionnez Off, On1, ou On2 à l’aide des touches de POINTAGE 7 8, puis “Quitter” à l’aide de la touche de POI NTAGE d; enfin , app uyez sur la touche de SELECTION pour fermer la boîte de dialogue.

Pour changer le code PIN

Vous pouvez changer le code PIN au numéro à quatre chiffre que vous voulez.

Sélectionnez “Changement code PIN” à l’aide de la touche de POINTAGE d, puis appuyez sur la touche de SELECTION. La boîte de dialogue Entrée du nouveau code PIN apparaît alors.

Sélectionner un nombre en appuyant sur les touches de POINTAGE ed. Puis ensuite appuyez sur la touche de POINTAGE 8 pour fixer le chiffre et déplacer le pointeur. Répétez cela jusqu’à ce que vous ayez entré un nombre de quatre chiffres complet. Après avoir entré ce nombre de quatre chiffres, déplacez le pointeur sur “Set” en appuyant sur la touche de POINTAGE 8. Puis appuyez sur la touche SELECT.

ATTENTION: UNE FOIS QU E VOUS AVEZ CH A N GE LE CODE PIN, ECRIVEZ LE NOUVEAU CODE PIN DANS LA COL O NN E DES NO TES RE LAT IV E S AU N° DE CODE PI N A L A PAG E 74, ET CON S E RVEZ- L E SOIGNEUSEMENT. SI VOUS OUBLIEZ VOTRE CODE PIN, VOUS NE POURREZ PLUS DEMARRER LE PROJECTEUR.

Entrez un code PIN

Les chiffres saisis changent en “✳” pour des raisons de sécurité.

Déplacez le pointeur sur “Régler” en appuyant sur la touche de POINTAGE

8. Puis appuyez sur la touche SELECT.

Changez le paramètre Verrouiller le code PIN

Sélectionnez un paramètre désiré avec les touches de POINTAGE 7 8.

Changer le code PIN

Sélectionnez le changement de code PIN et appuyez sur la touche SELECT. La boîte de dialogue de saisie de nouveau code PIN apparaît.

Les chiffres saisis sont affichés pour confirmation.

Réglage

Cette fonction vous offre les alternatives suivantes pour le fonctionnement des ventilateurs de refroidissement après l’extinction du projecteur. (p.20)

L1. . . . . . fonctionnement normal

L2. . . . . . plus lent et moins bruyant que le fonctionne-

ment normal (L1), mais le projecteur met plus longtemps à se refroidir.

✔ Remarque:

Réglage “Commande du ventilateur” à On1 ou On2 touche L2 opération dans le “Puissance ventilation”.

Puissance ventilation

Le projecteur dispose d’une fonction de commande du ventilateur dans le menu des réglages. Sélectionnez la vitesse de fonctionnement des ventilateurs de refroidissement à l’aide des options suivantes, en fonction de l’altitude à laquelle vous utilisez le projecteur.

Off............. Vitesse normale.

On1........... Plus rapide que le mode Off. Sélectionnez

ce mode lors de l’utilisation du projecteur à haute altitude (environ 1,200 mètres ou plus au-dessus du niveau de la mer), là où l’effet de refroidissement des ventilateurs est plus réduit.

On2........... Plus rapide que le mode On1. Sélectionnez ce

mode lors de l’utilisation du projecteur à des altitudes plus élevées que ci-dessus, là où l’effet de refroidissement des ventilateurs est plus réduit.

✔ Remarque:

Le ventilateur est plus bruyant en mode On1 et On2.

Commande du ventilateur

Cette fonction permet de remettre le compteur de remplacement de la lampe à zéro. Lorsque vous remplacez la lampe de projection, remettez le compteur de remplacement de la lampe à zéro en utilisant cette fonction. Pour plus de détails concernant cette opération, veuillez se référer la page 62.

Compteur de la lampe

Ferme le menu réglage.

Quitter

Réglages d’usine

Cette fonction remet toutes les valeurs de réglage aux valeurs par défaut, sauf celles du Verrouillage code PIN, du Mémoriser logo PIN code, du logo d’utilisateur et du compteur de lampe.

Réglages d’usine

Remarque:

Ne remettez pas le compteur de la lampe à zéro sans avoir remplacé la lampe. Ne le remettez à zéro qu’après avoir remplacé la lampe.

Réglages d’usine

Retour aux réglages d’usine

Qui

Non

Qui

Non

Sélectionnez réglages d’usine; cette case apparaît alors. Sélectionnez [Oui]; la case suivante apparaît alors.

Sélectionnez [Oui] pour l’activer.

Remarques:

La Closed Caption est disponible uniquement dans la

situation ci-dessous.

• Quand le signal d’entrée est NTSC de composit et de S-VIDEO, de component, et le système est défini selon le signal ou réglages sur le “Auto”.

• Le système doit être configuré sur NTSC ou Auto en sélection de Vidéo Système. (p.39)

• L’icône de Closed Caption est affiché en gris si elle n’est pas disponible.

• Le Closed Caption est indisponible quand le Menu l’écran et minuterie (P-Timer) sont affichés.

Closed Caption

La Closed Caption est une version imprimée du son de programme ou d’autres informations affichées à l’écran. Si le signal d’entrée contient des légendes fermées, vous pouvez activer la fonction et de passer les canaux. Appuyez sur le touches de POINTAGE  pour sélectionner CC1, CC2, CC3 et CC4. Si le Closed Caption n’est pas clair, vous pouvez changer la texte de couleur à blanc.

Réglage

Couleur

Closed Caption

Couleur

Entretien et nettoyage

Témoin WARNING

Le témoin WARNING. indique l’état de la fonction qui protège le projecteur. Vérifiez l’état du témoin WARNING. et le témoin POWER pour effectuer un entretien correct.

Le projecteur est éteint et le témoin WARNING clignote en rouge.

Lors q u e la tempé r a ture in t e rne du pro j e cteur atteint un c ertain niveau, le projecteur est éteint aut o m atiq u emen t po ur pro t é ger l’ i ntér i eur du projecteur. Le témoin POWER clignote pendant que le projecteur se refroidit. Une fois que le projecteur s’est suffisamment refroidi (jusqu’à sa température de fonctionnement normale), vous pouvez le rallumer en appuyant sur la touche POWER ON/STAND-BY.

✔ Remarque:

Après que la température interne du projecteur

soit redevenue normale, le témoin WARNING continue toujours à clignoter. Lorsque le projecteur est rallumé, le té m oin WARNING ce s se de clignoter.

Vérifiez ensuite les éléments suivants:

– Avez-vous laissé un espace suffisant pour assurer

la bonne ventilation du projecteur? Vérifiez l’état de l’installation pour voir si les fentes de ventilation ne sont pas obstruées.

– Le projecteur n’est-il pas installé à proximité du

conduit de ventilation d’un climatiseur qui peut être chaud? Eloignez le projecteur du conduit de ventilation du climatiseur.

– Les filtre à air sont-il propres? Nettoyez régulièrement

les filtre à air. (p.58)

Le pro jecteu r s’ éteint et le tém oin WARNING s’allume en rouge.

Lorsque le projecteur détecte une anomalie, il s’ é te in t au to ma ti q ue me nt po u r pro t ég er le s comp o sant s in tern e s , et le témo i n WA R NING s’allume en rouge. Dans ce cas, débranchez le cordon d’alimentation secteur et rebranchezle, puis rallumez le projecteur pour vérifier. Si le projecteur est toujours éteint et si le témoin WARNING est toujours allumé en rouge, débranchez le cordon d’alimentation et confiez les vérifications et les réparations éventuelles à un centre de service.

Commandes sur le projecteur

Témoin WARNING clignotant en rouge

Commandes sur le projecteur

Témoin WARNING allumé en rouge

ATTENTION

S I U NE AN OM A LI E S E PR O D UI T, NE LAISSEZ PAS LE CORDON D’ALIMENTATION SE C T E UR DU PROJE C T EUR BR A N CHE. UN INCENDIE OU UNE ELE CTROCUTION RISQUERAIENT DE S’ENSUIVRE.

Entretien et nettoyage

Nettoyage des filtre à air

Les filtre à air empêchent to u t e accumulatio n de po u s s i è re sur les com p o s a n t s optiques à l’intérieur du projecteur. Si les filtre à air sont couverts de poussière, cela réduira l’efficacité des ventilateurs de refroidissement et cela peut entraîner une surchauffe interne et réduire la durée de vie du projecteur. Pour nettoyer les filtre à air, suivez la méthode ci-dessous:

Et e ignez l’appa r eil et dé b ranchez le cordon

d’alimentation secteur de la prise secteur. Retournez le projecteur sens dessus dessous et

retirez les filtre à air en tirant les verrou vers le haut.

Nettoyez les filtre à air avec une brosse, ou rincez-

le soigneusement.

Une fois que vous avez rincé les filtre à air pour les

nettoyer, faite-le sécher complètement. Remettez les filtre à air correctement en place. Veillez à ce que les filtre à air est complètement insérée.

ATTENTION

N’utilisez pas le projecteur lorsque le filtre à air est déposé. De la poussière peut s’accumuler sur les composants optiques et amoindrir la qualité de l’image. N’introduisez pas e mets rien dans les ouverture d’e n tré e d’ ai r. Ce c i pou r r ai t ca use r des anomalies de fonctionnement du projecteur.

Retirez en tyrant vers le haut.

Filtre à air

RECOMMANDATION

Nous vous recommandons d’éviter d’utiliser le projecteur dans un environnement poussiéreux ou enfumé. Dans de tels environnement, l’image pourrait être de mauvaise qualité.

Lorsque vous utilisez le projecteur dans un endroit poussiéreux ou enfumé, de la poussière pourra s’ a ccumuler sur une lent i lle, des panneaux à cristaux liquides ou des composants optiques à l’intérieur du projecteur. Ceci risque d’amoindrir la qualité de l’image projetée. Si de tels problèmes se produisent, confiez le nettoyage à votre revendeur ou à un centre de service agréés.

Couvercle de lentille

Ficelle pour le couvercle de lentille

Fixez-la au trou à l’aide d’une vis.

Fixation du couvercle de lentille

Lorsq ue vous déplace z ce projec teur o u lorsque vous ne l’utilisez pas pendant une période prolongée, remettez le couvercle de lentille en place.

Fixez le couvercle de lentille en procédant comme suit.

Passez la ficelle par un trou du couvercle de

lentille. Retournez le projecteur et retirez la vis à l’aide d’un

tournevis. Mettez la ficelle avec le couvercle de lentille sur un

trou au bas du projecteur, et fixez-la à l’aide d’une vis.

Trou

Nettoyage de la lentille de projection

Pour nettoyer la lentille de projection, procédez comme suit.

Débranchez le cordon d’alimentation secteur avant

d’entreprendre les travaux de nettoyage. Essuyez soigneusement la lentille de projection

avec un chiffon de nettoyage humecté d’une petite quantité de produit de nettoyage non abrasif pour lentille d’appareil photo, ou utilisez du papier de nettoyage de lentille ou une soufflerie en vente dans le commerce pour nettoyer la lentille. Evitez d’utiliser une trop grande quantité de produit de nettoyage. Les produits de nettoyage abrasifs, les diluants ou les autres produits chimiques trop puissants risquent de rayer la surface.

Lorsque vous n’utilisez pas le projecteur, remettez

le couvercle de lentille en place.

Nettoyage du coffret du projecteur

Pour nettoyer le coffret du projecteur, procédez comme suit.

Entretien et nettoyage

Débranchez le cordon d’alimentation secteur avant

d’entreprendre les travaux de nettoyage. Essuyez soigneusement le corps du projecteur

avec un chiffon de nettoyage doux et sec. Si le corps du projecteur est très sale, utilisez une petite quantité de détergent doux, puis essuyez avec un chiffon de nettoyage doux et sec. Evitez d’utiliser une trop grande quantité de produit de nettoyage. Les produits de nettoyages abrasifs, les diluants ou les autres produits chimiques trop puissants risquent de rayer la surface.

Lorsque vous n’utilisez pas le projecteur, mettez

le projecteur dans la housse de transport pour le protéger de la poussière et ne pas le rayer.

Entretien et nettoyage

Remplacement de la lampe

Lorsque la durée de vie de la lampe de ce projecteur arrive à son terme, le témoin LAMP REPLACE s’allume en jaune. Si ce témoin s’allume en jaune, remplacez immédiatement la lampe.

Ce témoin s’all ume en jaune lo rsq ue la du rée de vi e de la lampe de projecti on arrive à s on t er me . R e mp la ce z immédiatement la lampe.

Commandes sur le projecteur

ATTENTION

Avant d’ouvrir le couvercle de la lampe, laissez le projecteur refroidir pendant au moins 45 minutes avant d’ouvrir le couvercle de la lampe. La température peut s’élever considérablement à l’intérieur du projecteur.

ATTENTION

Pour assurer un fonctionnement sûr, remplacez la lampe par une lampe du même type. Veillez à ne pas laisser tomber l’unité de lampe et à ne pas toucher l’ampoule en verre! Le verre risquerait de se briser et de causer des blessures.

ATTENTION

Lors du remplacement de la lampe parce qu’elle a arrêté l’éclairage, il y a une possibilité que la lampe peut être broken. Si le remplacement de lampe d’un projecteur qui a été installé sur le plafond, vous devrait toujours supposer que la lampe est cassée, et vous devriez vous tenir au côté de la couvercle de lampe, non pas en-dessous. Enlevez délicatement le couvercle de lampe. Les petits morceaux de verre peuvent tomber quand la couvercle de lampe est ouverte. Si les morceaux de verre entrent dans vos yeux ou la bouche, consulter immédiatement un médecin.

Reportez-vous à la page suivante pour le remplacement d’une lampe

Entretien et nettoyage

Pour remplacer la lampe, procédez comme suit.

Eteignez le projecteur et débranchez la fiche

d’ alime ntati on secte ur. L aissez le project eur refroidir pendant au moins 45 minutes.

Desserrez la vis à l’aide d’un tournevis, et retirez le

couvercle de la lampe. Desserrez 3 vis de la lampe avec un tournevis

et sortir la lampe verticallement ayant saisi la manche.

Remplacez la lampe et resserrez les deux vis à

leur position d’origine. Veillez à ce que la lampe soit bien mise en place. Remettez le couvercle de la lampe en place et serrez resserrez la vis.

Branchez le cordon d’alimentation secteur au

projecteur et allumez le projecteur.

Remettez le compteur de remplacement de la

lampe à zéro.

Rep o r t e z -vous à la se ction “R é i n i t ialisation Compteur de la lampe” à la page suivante.

Couvercle de la lampe

Vis

Poignee

Vis

Lampe

COMMANDE D’UNE LAMPE DE RECHANGE

Demandez à votre revendeur de commander une lampe de rechange. Pour commander la lampe, donnez les informations suivantes à votre revendeur.

● N° de modèle de votre projecteur : PLC-XW60

● N° du type de lampe de rechange : POA-LMP123

(Pièces de service N° 610 339 1700)

Qui Non

Qui

Non

Réinitialiser le compteur de la lampe ?

Heure(s)

Compteur de la lampe

Après avoir remplacé la lampe, veillez à remettre le compteur de remplacement de la lampe à zéro. Lorsque le Compteur de remplacement de la lampe est remis à zéro, le témoin LAMP REPLACE s’éteint.

Réinitialisation Compteur de la lampe

Remarque:

Ne remettez pas le compteur de remplacement

de la lampe à zéro sans avoir remplacé la lampe. Ne le remettez à zéro qu’après avoir remplacé la lampe.

Allumez le projecteur, appuyez sur la touche MENU pour faire apparaître le menu à l’écran. Appuyez sur les touches de POINTAGE   pour placer le pointeur à cadre rouge sur l’icône du menu Réglage.

Appuyer sur les touches de POINTAGE ! pour placer un pointeur à cadre rouge sur “Remise à zero lampe”, puis appuyez sur la touche de SE LECTION . La pre m ière boîte de dial ogue ap p a raît et in d i que le te m p s tot a l acc u mulé d ’ ut ili sa ti on de l a la m pe , e t l’ o p ti on de réinitialisation. Si vous sélectionnez “Reset”, un message “Compteur utilisation lampe remise à zéro?” s’affiche. Sélectionnez [Oui] pour continuer.

Une autre bo îte de dia logue de confirmation apparaît et sélectionnez [Oui] pour remettre le Compteur de remplacement de la lampe à zéro.

Pour remettre le compteur de la lampe à zéro, placez le pointeur sur Reset puis appuyez sur la touche de SELECTION. La boîte de dialogue “Compteur utilisation lampe remise à zéro?” apparaît alors.

Ce projecteur utilise une lampe à haute pression qui doit être manipulée soigneusement et correctement. Si la lampe est manipulée incorrectement, ceci risquera de causer un accident, des blessures ou un incendie.

● La durée de vie de la lampe peut varier d’une lampe à une autre, et selon l’environnement d’utilisation. Il n’est pas garanti que toutes les lampes auront une durée de vie identique. Il est possible que certaines lampes tombent en panne ou grillent plus tôt que d’autres lampes similaires.

● Si le projecteur indique que la lampe doit être remplacée, autrement dit si le témoin LAMP REPLACE s’allume, remplacez IMMEDIATEMENT la lampe après que le projecteur se soit refroidi. (Suivez soigneusement les instructions de la section REMPLACEMENT DE LA LAMPE de ce manuel.) Si vous continuez d’utiliser la lampe alors que le témoin LAMP REPLACE est allumé, le risque d’explosion de la lampe augmentera.

● Une lampe risque d’exploser sous l’effet de vibrations, de chocs ou de la détérioration résultant de nombreuses heures d’utilisation lorsque sa durée de vie arrive à son terme. Les risques d’explosion peuvent être différents selon l’environnement ou les conditions dans lesquelles le projecteur et la lampe sont utilisés.

SI UNE LAMPE EXPLOSE, IL FAUT PRENDRE LES MESURES DE SECURITE SUIVANTES.

Si une lampe explose, débranchez immédiatement la fiche secteur du projecteur de la prise secteur. Faites vérif ier l e bloc de lam pe et remplacer la lampe par u n cent re de servi ce agr éé. En outr e, verifi es bien qu’aucun éclat de verre ne se trouve à proximité du projecteur ou ne soit expulsé par les orifices de circulation d’air de refroidissement. Eliminez soigneusement tous les éclats de verre. Seuls des techniciens compétents agréés habitués à effectuer des opérations d’entretien sur les projecteurs peuvent vérifier l’intérieur du projecteur, à l’exclusion de toute autre personne. Si une personne n’ayant pas reçu une formation appropriée tente d’effectuer des opérations d’entretien de façon inadéquate, un accident ou des blessures causées par des éclats de verre risqueront de se produire.

PRECAUTIONS DE MANIPULATION DE LA LAMPE

Sélectionnez [Oui]; une autre boîte de confirmation apparaît alors.

Sélectionnez [Oui] à nouveau pour remettre le compteur de la lampe à zéro.

Entretien et nettoyage

Annexe

Guide de dépannage

Avant de faire appel à votre revendeur ou à un centre de service, veuillez vérifier les points suivants. – Assurez-vous que vous avez correctement connecté le projecteur à l’équipement périphérique tel que

décrit aux pages 15 à 17.

– As s ure z - vou s qu e tous le s équi p e men t s sont bi e n bran c hés à la pr i se sec t eur et qu e

l’alimentation électrique est établie.

– Lorsque vous faites fonctionner le projecteur avec un ordinateur et que l’image n’est pas projetée,

redémarrez l’ordinateur.

Problème

Pas d’alimentation

L’affichage initial n’apparaît

pas.

L’affichage initial est différent

de l’affichage par défaut.

Le signal d’entrée commute

automatiquement. (ou ne commute pas automatiquement)

L’image n’est pas au point.

Pas d’image

– Solutions – Branchez le cordon d’alimentation du projecteur dans la prise secteur.

– Vérifiez si le témoin POWER est bien allumé en rouge. – Attendez que le témoin POWER soit devenu rouge avant de rallumer

le projecteur. Le projecteur peut être allumé après que le témoin POWER se soit allumé en rouge. (Reportez-vous à la page 20.)

– Vérifiez le témoin WARNING. Si le témoin WARNING est allumé en

rouge, il est impossible d’allumer le projecteur. (Reportez-vous à la

page 57.) – Vérifiez la lampe de projection. (Reportez-vous à la page 60.) – Déverrouiller la fonction de clef de verrouillage.

page 53.)

– Vérifiez si “Off” ou “Arrêt cpte. à reb.” n’ont pas été choisis pour la

fonction Affichage. (Reportez-vous à la page 47.)

– Solutions– Vérifiez si “Utilisateur” ou “Off” n’ont pas été choisis pour la

fonction de Sélection logo. (Reportez-vous à la page 48.)

– Vé rifiez si que foncti o n de rec h e r che d’entré e est aju s t é e

correctement. (Reportez-vous à la page 46.)

– Réglez la mise au point. (Reportez-vous à la page 23.) – Laissez un écart adéquat entre le projecteur et l’écran de projection.

(Reportez-vous à la page 13.) – Regardez si la lentille doit être nettoyée. (Reportez-vous à la page

59.)

– Si le projecteur est déplacé d’un endroit froid à un endroit chaud cela

peut causer la condensation d’humidité sur la lentille. Dans ce cas,

éteignez le projecteur est attendez que la condensation disparaisse.

– Vérifiez le branchement entre l’ordinateur ou l’équipement vidéo et le

projecteur. (Reportez-vous aux pages 15 - 17.) – Vérifiez si le signal d’ entrée est cor rectement ém is par votre

ordinateur. Lorsque vous branchez un ordinateur portable, selon le

type de celui-ci, il pourrait être nécessaire de changer le réglage pour

la sortie de moniteur. Pour plus de détails concernant de réglage,

reportez-vous au mode d’emploi de votre ordinateur. – Il faut environ 30 secondes pour que l’image apparaisse après avoir

allumé le projecteur. Vérifiez si le système sélectionné correspond

bien à votre ordinateur ou à votre appareil vidéo. (Reportez-vous aux

pages 27 et 39.) – Sélectionnez à nouveau la source d’entrée correcte en utilisant

l’opération par menu. (Reportez-vous aux pages 26, 37 et 38.) – Veillez à ce que la température ne soit pas hors des limites de la plage

de température d’utilisation (5°C ~ 35°C).

(Reportez-vous à la

Annexe

L’image est inversée horizontalement. L’image est inversée verticalement

Pas de son

La couleur est étrange.

Certains affichages n’apparaissent

pas lors des opérations.

La fonction Réglage PC auto ne

fonctionne pas.

Le réglage n’est pas conservé après

que le projecteur a été éteint.

La fonction d’extinction automatique

ne fonctionne pas.

La fonction Logo capture écran ne

fonctionne pas.

L’installation automatique ne

fonctionne pas correctement.

La fonction trapèze automatique

ne fonctionne pas même lorsque le projecteur est incliné.

L’image est déformée ou voilée.

La boîte de dialogue du code PIN

apparaît au démarrage.

Il est impossible de sélectionner l’Ordinateur 2.

Il est impossible de sélectionner

l’élément Entrée/sortie moniteur.

– Vérifiez l’élément Plafond/Arrière. (Reportez-vous à la page 50.) – Vérifiez l’élément Plafond. (Reportez-vous à la page 50.

– Vérifiez les branchements des câbles audio de la source d’entrée

audio. – Réglez la source audio. – Appuyez sur la touche VOLUME +. (Reportez-vous à la page 24.) – Appuyez sur la touche MUTE. (Reportez-vous à la page 24.) – L’image est-elle projetée? Les sons ne sont audibles que quand

l’image est projetée.

– Vérifiez le signal d’entrée, le système de couleur, le système vidéo,

ou le mode de système d’ordinateur. – Assurez-vous que le “Tableau d’école” ou “Support de couleur” n’est

pas choisi à la page choisie de l’image menu. (Reportez page 31, 32,

40, 41.)

– Vérifiez l’élément Affichage. (Reportez-vous à la page 47.)

– Vérifiez le signal d’entrée. Il est impossible d’utiliser la fonction

Auto PC lorsque 480p, 575p, 720p, 480i, 575i, 1035i ou 1080i est

sélectionné. (Reportez-vous à la page 28.) – Vérifiez si vous avez bien sélectionné “Mémoriser” après avoir réglé

les paramètres. Il est impossible de mémoriser certains réglages si

vous ne les avez pas enregistrés avec “Mémoriser”. (Reportez-vous

à la pages 30, 43.) – La fonction d’extinction automatique ne peut pas fonctionner pendant

que la fonction “Arrêt sur image” ou “Pas d’image” est utilisée.

(Reportez-vous à la pages 24, 25.)

– Vérifiez la connexion et le signal d’entrée pour s’assurer que le signal

est bien présent.

– Appuyez sur la “off” n’est pas choisi à la fonction de réglage

automatique. (Reportez la page 46.) – Appuyez sur la “on” n’est pas choisi à la funtion de plafond.

(Reportez-vous à la page 50.) – Assurez-vous que la fonction trapèze automatique n’est pas placée

au “manuel”. Appuyez sur le bouton de AUTO SETUP sur la

commande supérieure. (Reportez-vous à la pages 23, 46.) – Vérifiez le menu Réglezles ordinateur ou le menu Écran, et réglezles.

(Reportez-vous à la pages 29-30, 34-35.)

– Le réglage du verrouillage par code PIN est en cours. Entrez un code

PIN (1234 ou les chiffres que vous avez réglés). (Reportez-vous à la

pages 19, 53, 54.)

– Sélectionnez Ordinateur 2 pour l’élément Entrée/sortie moniteur dans

le menu réglage. (Reportez-vous à la page 50.)

– Il est impossible de sélectionner l’élément Entrée/sortie moniteur

dans le menu réglage après que Ordinateur 2 ait été sélectionné.

Sélectionnez une autre source d’entrée telle que Ordinateur 1 ou

Vidéo à l’aide de la touche COMPUTER de la touche VIDEO de la

télécommande, afin de pouvoir sélectionner l’élément Entrée/sortie

moniteur.

Annexe

Les télécommandes ne

fonctionnent pas.

– Vérifiez les piles. – Assurez-vous qu’il n’y ait aucun obstacle entre le projecteur et la

télécommande.

– Assurez-vous que vous n’êtes pas placé trop loin du projecteur

lorsque vous utilisez les télécommandes. La plage d’utilisation maximale est de 5 m.

– Vérifiez si le code de la télécommande est bien conforme au

projecteur. (Reportez-vous à la page 52.)

– Déverrouillez la fonction Verrou de touches pour la télé-commande.

(voir page 53)

Les témoins clignotent ou s’allument.

La marque d’exclamation

apparaît sur l’écran.

Le Commandes sur le

projecteur ne fonctionne pas.

Impossible de libérer le verrouillage

du code PIN Logo, le verrouillage de sécurité des touches ou le verrouillage de sécurité du code PIN.

– Vérifiez l’état du projecteur en vous reportant à la section “Témoins

et état du projecteur”. (Reportez-vous à la page 69.)

– Votre opération est invalide. Effectuez correctement l’opération.

– Débloquer la fonction Verrouillage pour le Commandes sur le

projecteur du projecteur. (Voir page 53)

– Adressez-vous au revendeur du projecteur ou à un centre de

service.

AVERTISSEMENT: Ce projecteur contient des composants placés sous haute tension. Ne tentez pas d’ouvrir le coffret.

Si le problème persiste après avoir suivi toutes les instructions d’utilisation, adressez-vous à votre revendeur ou à un centre de service. Indiquez-lui le numéro de modèle et expliquez le problème de façon détaillée. Nous vous indiquerons comment obtenir le service nécessaire.

L a m ar qu e C E e st u ne marqu e de conform ité aux directives de la Communauté Européenne (CE).

Circuits intégrés Pixelworks utilisés.

C e s y m b o l e m a r q u é s u r l a p l a q u e d’identification indique que le produit figure sur la liste des Underwriters Laboratories Inc. L’appareil a été conçu et fabriqué conformément aux normes de sécurité U.L. rigoureuses contre les risques d’incendie, les accidents et les électrocutions.

Annexe

Arborescence des menus

Entrée d’ordinateur / Entrée vidéo

Entrée

Son

Entrée d’ordinateur

Système (1)

Réglage d’ordinateur

Ordinateur 1

Ordinateur 2

Vidéo

Volume Supp. son Quitter

Réglage PC auto. Synchro fine Total de points Horizontal Vertical Mode actuel Clamp

Surface affich. Horiz. Surface affich. Vert. Reset Libre

Mémoriser

Quitter

RGB

S-vidéo Allez à Système (3)

Component

RGB (Scart)

Quitter

0 - 63 On/Off

Mode 1 Mode 2 SVGA 1

- - - -

0 - 31

Synchro horiz. Synchro vert. Quitter

Oui / Non Mode 1 Mode 2 Mode 3 Mode 4 Mode 5 Quitter Mode 1 Mode 2 Mode 3 Mode 4 Mode 5 Quitter

✽ N/A - - - sans objet

✽ Les systèmes affichés dans le menu Système varient en

fonction du signal d’entrée.

Allez à Système (1)

Allez à Système (2)

N/A

Allez à Système (1)

Allez à Système (3)

Sélection d’image

Réglage d’image

Écran

Dynamique Standard Naturel Tableau d’école (Vert) Support de couleur Image 1 Image 2 Image 3 Image 4

Contraste Luminosité Température de couleur

Rouge Vert Bleu Netteté 0 - 15 Gamma Reset Mémoriser

Quitter

Normal

Vrai Large

Pleine largeur Personnalisé

Zoom digital + Zoom digital –

4 Couleurs

0 - 63 0 - 63 Haut Médium Bas Trés Bas Règl. 0 - 63 0 - 63 0 - 63

0 - 15 Oui / Non Image 1 Image 2 Image 3 Image 4 Quitter

Échelle H&V Position Common Reset Quit

H/V On/Off H/V Oui/Non Oui/Non

Entrée vidéo

Système (2)

Système (3)

Sélection d’image

Réglage d’image

Annexe

Auto 1080i 1035i 720p 575p 480p 575i 480i

Auto PAL SECAM NTSC NTSC 4.43 PAL-M PAL-N

Dynamique Standard Cinéma Tableau d’école (Vert)

Support de couleur 4 Couleurs Image 1 Image 2 Image 3 Image 4

Contraste

Luminosité Couleur Teinte Température de couleur

Rouge Vert Bleu Netteté Gamma Réducteur de bruit

Progressif

Reset Mémoriser

Quitter

0 - 63 0 - 63 0 - 63 0 - 63 Haut Médium Bas Trés Bas Règl. 0 - 63 0 - 63 0 - 63 0 - 15 0 - 15 Off L1 L2 Off L1 L2 Film Oui / Non Image 1 Image 2 Image 3 Image 4 Quitter

Annexe

Écran

Réglage

Normal Large Personnalisé

Langue

Réglages Auto

Échelle

H&V Position Common Reset

H/V

On/Off H/V Oui/Non Oui/Non

Quit

English German French Italian Spanish Portuguese Dutch Swedish Finnish Polish Hungarian Romanian Russian Chinese Korean Japanese Quitter

Recherche d’entrée

Off

On 1 On 2

Réglage PC auto.

Off

Correction automatique du trapèze

Off Auto Manuel

Quitter

Réglage

Trapèze Fond bleu Affichage Logo

Plafond Arrière Entrée/Sortie moniteur Mode veille

Extinction automatique

Démarrage rapide Contrôle de la lampe Télécommande

Sécurité

Puissance ventilation

Closed Caption

Compteur de la lampe

Réglages d’usine Quitter

Mémoriser / Reset On/Off

On / Arrêt cpte.à reb. / Off

Selection logo

Off Logo usine Utilisateur

Logo capture écran

Oui / Non

Mémoriser logo PIN code

Entrée Logo PIN Code

Off

On Changement Logo PIN code Quitter

Quitter

On/Off On/Off Ordinateur 2 / Retour écran

Mode eco / Normal

Off Prêt Extinction Minuterie(1-30 Minute) Quitter

On/Off Normal / Auto / Mode eco Code 1/Code 2

Verrouillage

Off Projecteur Télécommande Quitter

Verrouillage code PIN

Verrouillage Code PIN

Off On1

On2 Changement PIN code Quitter

Quitter

L1/L2

Off/On1/On2

Off/CC1/CC2/CC3/CC4 Couleur/Blanc

Quitter

Heure(s) Reset Quitter Oui / Non

Témoins et état du projecteur

Vérifiez les témoins indiquant l’état du projecteur.

Témoins

POWER

Rouge/Vert

WARNING

Rouge

LAMP

REPLACE

Jaune

✽

Le projecteur est éteint. (Le cordon d’alimentation secteur est débranché.)

Le projecteur est préparé pour le mode Veille ou la lampe de projection est en cours de refroidissement. Il est impossible d’allumer le projecteur avant que le refroidissement soit terminé.

Le pro jecteur est prê t (R EADY) à être allu m é en actionnant la touche POWER ON/STAND-BY.

Le projecteur fonctionne normalement.

Le projecteur est en mode de gestion d’alimentation.

Annexe

Etat du projecteur

La température interne du projecteur est anormalement élevée. Il est impossible d’allumer le projecteur. Lorsque le p roje cteu r s’es t refroidi su ffisamment et que la température est revenue à un niveau normal, le témoin

✽

POWER s ’allume en rouge et il e st alors possible d’allumer le projecteur. (Le témoin WARNING continue à clignoter.) Vérifiez et nettoyez les filtre à air.

Le pr o j ect e u r s’e s t refr o idi su f f isa m m ent et la température est revenue à un niveau normal. Lorsque

✽

vous allumez le projecteur, le témoin WARNING cesse de clignoter. Vérifiez et nettoyez les filtre à air.

Le projecteur détecte un état anormal et ne peut pas être all umé. Débranchez le c ordon d ’alimentation secteur et rebranchez-le pour allumer le projecteur. Si le projecteur s’éteint à nouveau, débranchez le cordon d’alimentation secteur et confiez la vérification et les

✽

réparations du projecteur à votre revendeur ou au centre de service. Ne laissez pas le projecteur allumé. Une électrocution ou un incendie risqueraient de se produire.

• • • s’allume en vert

• • • clignote en vert

✽ Lorsque la durée de vie de la lampe de projection arrive à son terme, le témoin LAMP REPLACE

s’allume en jaune. Lorsque ce témoin s’allume en jaune, remplacez immédiatement la lampe de projection. Remettez le compteur de remplacement de la lampe à zéro après avoir remplacé la lampe. Reportez-vous aux pages 60 - 62.

• • • s’allume en rouge

• • • clignote en rouge

• • • éteint

Annexe

Spécifications d’ordinateur compatibles

Pratiquement ce projecteur peut accepter les signaux de tous les ordinateurs avec les fréquences V et H mentionnées et inférieures à 110 MHz d’horloge pixel.

Lors de la sélection de ces modes, l’ajustement du PC peut être limité.

AFFICHAGE

A L’ÉCRAN

VGA 1

RESOLUTION

640 x 480 31,47 59,88

Fréquence

horizontale (KHz)

Fréquence

verticale (Hz)

VGA 2 720 x 400 31,47 70,09 VGA 3 640 x 400 31,47 70,09 VGA 4 640 x 480 37,86 74,38 VGA 5 640 x 480 37,86 72,81 VGA 6 640 x 480 37,50 75,00 VGA 7 640 x 480 43,269 85,00

MAC LC13 640 x 480 34,97 66,60

MAC 13 640 x 480 35,00 66,67

480i –––––––– 15,734 575i –––––––– 15,625

(Entrelacement)

SVGA 1 800 x 600 35,156 56,25 SVGA 2 800 x 600 37,88 60,32 SVGA 3 800 x 600 46,875 75,00 SVGA 4 800 x 600 53,674 85,06 SVGA 5 800 x 600 48,08 72,19 SVGA 6 800 x 600 37,90 61,03 SVGA 7 800 x 600 34,50 55,38 SVGA 8 800 x 600 38,00 60,51 SVGA 9 800 x 600 38,60 60,31

SVGA 10 800 x 600 32,70 51,09

SVGA 11 800 x 600 38,00 60,51

MAC 16 832 x 624 49,72 74,55

XGA 1 1024 x 768

48,36 60,00 XGA 2 1024 x 768 68,77 84,997 XGA 3 1024 x 768 60,023 75,03 XGA 4 1024 x 768

56,476 70,07 XGA 5 1024 x 768 60,31 74,92 XGA 6 1024 x 768 XGA 7 1024 x 768 XGA 8 1024 x 768 XGA 9 1024 x 768

XGA 10 1024 x 768

XGA 11 1024 x 768 XGA 12 1024 x 768 XGA 13 1024 x 768 XGA 14 1024 x 768 XGA 15 1024 x 768

48,50 60,02 44,00 54,58 63,48 79,35 36,00

(Entrelacement)

62,04 77,07 61,00 75,70

35,522

(Entrelacement)

46,90 58,20 47,00 58,30 58,03 72,00

MAC 19 1024 x 768 60,24 75,08

60,00

50,00

87,17

86,96

AFFICHAGE

A L’ÉCRAN

SXGA 1

RESOLUTION

1152 x 864

Fréquence

horizontale (KHz)

64,20

Fréquence

verticale (Hz)

SXGA 2 1280 x 1024 62,50 58,60 SXGA 3 1280 x 1024 63,90 60,00 SXGA 4 1280 x 1024 63,34 59,98 SXGA 5 1280 x 1024 SXGA 6 1280 x 1024 SXGA 7 1280 x 1024 SXGA 8 1280 x 1024 SXGA 9 1280 x 1024

SXGA 10 1280 x 960

63,74 60,01 71,69 67,19 81,13 76,107 63,98 60,02

79,976 75,025

60,00 60,00 SXGA 11 1152 x 900 61,20 65,20 SXGA 12 1152 x 900 71,40 75,60 SXGA 13 1280 x 1024 50,00 SXGA 14 1280 x 1024 SXGA 15 1280 x 1024 SXGA 16 1280 x 1024 SXGA 17 1152 x 900

50,00

63,37 60,01

76,97 72,00

61,85 66,00 SXGA 18 1280 x 1024 46,43

(Entrelacement)

SXGA 19 1280 x 1024 63,79 60,18 SXGA 20 1280 x 1024 91,146 85,024

SXGA +1 1400 x 1050 63,979 60,190 SXGA +2 1400 x 1050 65,346 60,116 SXGA +3 1400 x 1050 65,121 59,902

MAC21 1152 x 870 68,68 75,06

MAC 1280 x 960 75,00 75,08 MAC 1280 x 1024 480p –––––––– 575p –––––––– 720p –––––––– 1035i –––––––– 1080i ––––––––

1080i –––––––– 28,125 WXGA 1 1366 x 768 WXGA 2 1360 x 768 WXGA 3 1376 x 768 WXGA 4 1360 x 768 WXGA 6 1280 x 768 WXGA 7 1280 x 768 WXGA 8

1280 x 768 UXGA 1 1600 x 1200 UXGA 2 1600 x 1200 UXGA 3 1600 x 1200

80,00 75,08 31,47 59,88 31,25 50,00 45,00 60,00 33,75 33,75

(Entrelacement)

48,36 60,00 47,70 60,00 48,36 60,00

56,16 72,00 47,776 60,289 68,633 84,837

75,00 60,00

81,25 65,00

87,5 70,00

UXGA 4 1600 x 1200 93,75 75,00

70,40

86,00

94,00

86,70

60,00

50,00

59,87

74,893

Spécifications techniques

Annexe

Informations mécaniques

Type de projecteur Projecteur multimédia Dimensions (L x H x P) 264 mm x 55 mm x 188 mm Poids net 1,6 kg

 Réglagedespied 0˚to10,0˚

(Saillie non compris)

Résolution de l’écran

Système d’affichage à cristaux liquides Type à matrice active TFT de 0,63po., 3 panneaux Résolution de l’écran 1,024 x 768 dots Nombre de pixels 2,359,296 (1,024 x 768 x 3 paneaux)

Compatibilité de signal

Systèmes de couleurs PAL, SECAM, NTSC, NTSC4.43, PAL-M, et PAL-N Signal TV haute définition 480i, 480p, 575i, 575p, 720p, 1035i, et 1080i Fréquence de balayage Sync.H. 15 à 100 kHz, Sync.V. 50 à 100 Hz

Informations optiques

Taille d’image de projection (Diagonale) Réglable de 40 po. à 300 po. Lentille de projection Lentille F1,7 avec mise au point et focus manuel de f 17,4 mm - 21,1 mm Distance de jet 1,1m ~ 10,0m Lampe de projection 165W

Interface

Fiche d’entrée vidéo Type RCA x 1 Fiches d’entrée Audio Type RCA x 2 Terminal d’entrée ordinateur 1/

EO/Entrée component Terminal RVB analogique (Mini D-sub 15 pin) x 1

S-VID Terminal d’entrée ordinateur 2 /Sortie moniteur

Fiche d’entrée audio ordinateur/Component

Connecteur de port d’entretien Mini DIN 8 broches x 1 Fiche de sortie Audio Mini fiche (stéréo) x 1 (Variable)

Terminal RVB analogique (Mini D-sub 15 pin) x 1 (Commutable Entrée/Sortie) Mini fiche (stéréo) x 1

Audio

Amplificateur audio intérieur 1,0 W RMS Haut-parleur incorporé 1 haut-parleur, ø28 mm

Alimentation

Consommation électrique CA 100 à 120 V (3,2A Max. Ampère), 50/60 Hz (Etats-Unis et Canada)

CA 200 à 240 V (1,6A Max. Ampère), 50/60 Hz (Europe continentale et Rayaume-Uni)

Environnement de fonctionnement

 Températuredefonctionnement 5˚C~35˚C  Températured’entreposage -10˚C~60˚C

Télécommande

Pile Type AA ou LR6 1,5 V ALCALIN x 2

 Portée 5m/±30˚

Dimensions 49 mm(L) x 22mm(H) x 145,3 mm(P) Poids net 100 g (piles comprises)

Annexe

Accessoires

Mode d’emploi (CD-ROM) Guide de référence rapide Cordon d’alimentation CA Télécommande et piles Câble VGA Couvercle de lentille avec ficelle Etiquette de code PIN Sac de transport Noyau en ferrite

● Les spécifications sont sujettes à changements sans préavis.

●

Les panneaux à cristaux liquides sont fabriqués en utilisant les normes les plus hautes. Au moins 99,99%

des pixels sont efficaces; toutefois, une proportion infime (0,01% ou moins) des pixels pourront être inefficaces selon les caractéristiques des panneaux à cristaux liquides.

Pièces en option

Les pièces mentionnées ci-dessous sont fournies en option. Si vous commandez ces pièces, indiquez le type et le numéro du type au revendeur.

N° de modèle

Câble COMPONENT-VGA

Câble SCART-VGA

Câble S-VIDEO-VGA

Télécommande à pointeur laser

Kit de présentation

: POA-CA-COMPVGA

: POA-CA-SCART

: POA-CA-VGAS

: POA-RCKIT03

: POA-RCKIT04

264

33,9

65,5

140

16,6

110

122

10˚ MAX

188

345

8 7 6

9 678

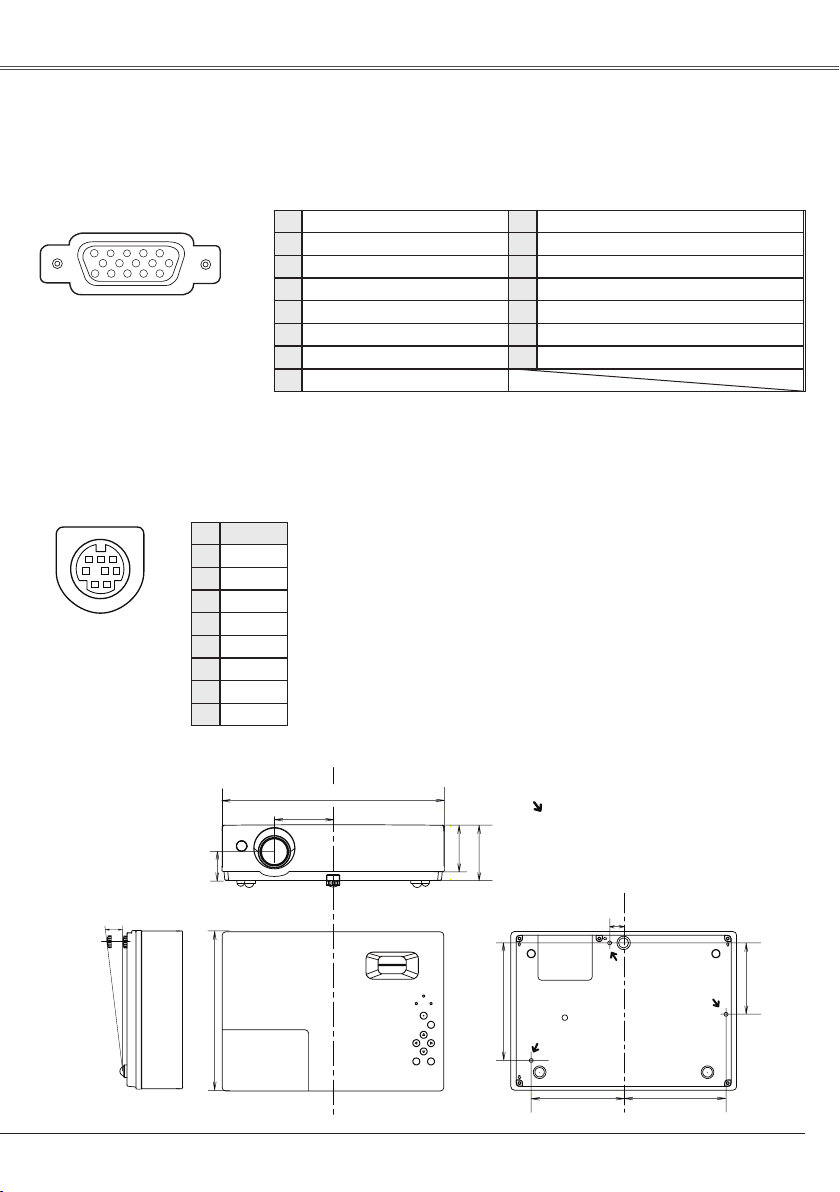

Configuration des bornes

BORNE COMPUTER INPUT/COMPONENT INPUT/MONITOR OUTPUT (ANALOGIQUE)

Borne: RGB analogique (mini D-sub 15 broches)

5V / ---

Rouge (R/Cr/S-C) Entrée/R Sortie

Vert (G/Y/S-Y) Entrée/G Sortie

Bleu (B/Cb/---) Entrée/B Sortie

3 4

Masse (Sync.horiz.)

Masse (Rouge)

Masse (Verte)

Masse (Bleue)

-----

Masse (Sync.vert.)

10 11

Masse Données DDC / ---

Sync. horiz. entrée/sortie (sync. H/V composite)

Sync. vert. Entrée/Sortie

DDC Horloge / ---

CONNECTEUR DE PORT D’ENTRETIEN

Borne: Mini DIN 8 BROCHES

Série

R x D

-----

MASSE

4 5

-----

T x D

6 7

-----

Dimensions

Annexe

Unité: mm

Trous de vis pour le montage au mur Vis: M4 Profondeur: 10,0

Annexe

Notes relatives au numéro de code PIN

Ecrivez le numéro de code PIN dans la colonne ci-dessous et conservez-le soigneusement avec ce manuel. Si vous avez oublié ou perdu le numéro et que vous ne pouvez pas utiliser le projecteur, adressez-vous au centre de service.

N° de verrouillage par code PIN

N° par défaut réglé en usine: 1 2 3 4*

N° de verrouillage par code PIN logo

N° par défaut réglé en usine: 4 3 2 1*

* Si vous ch a ngez le numéro à

quatre chiffres, le numéro réglé en usine sera invalide.

Pendant que le projecteur est verrouillé par le code PIN...

Apposez l’étiquette ci-dessous (fournie) sur un endroit bien visible du coffret du projecteur pendant qu’il est verrouillé par un code PIN.

KD7AC-F

SANYO Electric Co., Ltd.

Fisher PLC-XW60 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Caractéristiques et conception

Table des matières

Instructions pour la sécurité

Circulation de l’air

Installation du projecteur à une position correcte

Déplacement du projecteur

Compatibilité

Nom des composants et leurs fonctions

Avant

Arrière

Borne arrière

Commandes sur le projecteur

Télécommande

Installation des piles de la télécommande

Plage de fonctionnement

Installation

Positionnement du projecteur

Utilisation du noyau en ferrite

Branchement du cordon d’alimentation secteur

Branchement à un ordinateur

Branchement à un équipement vidéo

Fonctionnement de base

Mise sous tension du projecteur

Mise hors tension du projecteur

Utilisation du menu à l’écran

Barre de menu

Réglage du zoom et de la mise au point

Fonction de Réglages auto

Correction du trapèze

Réglage du son

Fonctionnement de la télécommande

Entrée d’ordinateur

Sélection de la source d’entrée

Sélection du système d’ordinateur

Réglage PC Auto

Réglage manuel de l’ordinateur

Sélection du niveau d’image

Réglage du niveau d’image

Réglage de la taille de l’écran

Entrée vidéo

Sélection du système vidéo

Sélection du niveau d’image

Réglage du niveau d’image

Réglage de la taille de l’écran

Réglage

Réglage

Entretien et nettoyage

Témoin WARNING

Nettoyage du coffret du projecteur

Remplacement de la lampe

Annexe

Guide de dépannage

Arborescence des menus

Témoins et état du projecteur

Spécifications d’ordinateur compatibles

Spécifications techniques

Pièces en option

Configuration des bornes

Dimensions

Notes relatives au numéro de code PIN
