Guia de Instalação
Português – Maio 2002

Tipo 6392

Introdução

Este guia de instalação fornece informações sobre a
instalação, colocação em serviço e ajustamento dos
nossos produtos. Para obter um exemplar deste manual
de instruções, contactar a Filial Fisher ou um
Representante Fisher da sua área; pode também
visualizar este documento no síte da Fisher Regulators
no endereço www.FISHERregulators.com. Para mais
informações contactar:

Tipo 92C – Manual de Instruções, doc. 5135, D100255X012.

Categoria P.E.D.

Este produto pode ser utilizado como dispositivo de
segurança em equipamentos ou sistemas pressurizados
das seguintes categorias, conforme a Directiva de
Equipamento Pressurizado 97/23/EC da União Europeia.
Pode também ser utilizado fora do ãmbito da Directiva de
Equipamento Pressurizado, utilizando-se métodos
tecnologicamente correctos (MTC), conforme indicado na
tabela seguinte.

OTUDORPODSEÕSNEMIDSAIROGETACSODIULFEDOPIT

)hcni-4/1(6NDPES1

Características técnicas

Pressões de admissão e saída máximas

Ferro fundido: 17 bar (250 psig)
Aço: 21 bar (300 psig)

Pressões de saída

(1)

Ver a tabela 1

Pressão de Ensaio

Todos os componentes para retenção de pressão,
foram testados, de acordo com a Diretiva 97/23/EC

- Annex 1, Section 7.4

Temperaturas

Ferro fundido: 208 °C (406 °F)
Aço: 260 °C (500 °F)

(1)

(1)

Instalação

Os reguladores devem apenas ser instalados ou
reparados por técnicos devidamente
qualificados. Os reguladores devem ser
instalados, operados e mantidos de acordo com
os regulamentos internacionais aplicáveis e as
instruções emitidas pela Fisher.

A ocorrência de caudais de fluido falsos no
regulador ou fugas no sistema indica que é

Tabela 1. Pressões de saída

ALOMADOÃÇAZILITU)GISP(rab,ADÍASEDSEÕSSERP

étadradnatsoãçazilitU

)C°062(F°005

atlauo/eoãsserpatlA
edamicaarutarepmet

)C°062(F°005

)07a5(8,4a43,0

)051a02(3,01a4,1
)001a51(9,6a30,1
)052a08(2,71a5,5

necessário proceder a ajustamentos ou
reparações. Retirar imediatamente o regulador
de serviço, de modo a evitar o desenvolvimento
de situações de risco.

Risco de lesões corporais, danificação do
equipamento, ou derrames, devido ao escape de
flluidos ou rotura de componentes sobre pressão,
caso este regulador seja pressurizado em
excesso ou instalado em sistemas cujas
condições de serviço possam exceder os valores
limite admissíveis indicados no parágrafo
Características Técnicas, ou cujas condições
excedam a resistência nominal da tubagem
adjacente ou dos respectivos acessórios.

Para evitar tais riscos de lesões ou danos,
instalar no sistema dispositivos de alívio ou
limitação de pressão (conforme especificado
pelos códigos, regulamentos ou normas
aplicáveis), com vista a impedir que as
condições de serviço possam exceder os
limites admissíveis.

O escape de fluidos pode ainda provocar a
danificação do regulador e conduzir a lesões
corporais ou danos materiais. Para evitar os
riscos de tais lesões ou danos, instalar o
regulador em local com segurança adequada.

Limpar sempre todas as tubagens antes da instalação
do regulador e verificar se este apresenta quaisquer danos
ou matérias estranhas, que se possam ter acumulado
durante o transporte. Em válvulas/reguladores com
roscas NPT, aplicar pasta de vedação nas roscas ma­cho. Em válvulas/reguladores flangeados, utilizar juntas
adequadas e executar a montagem de acordo com as
boas regras da arte. O regulador pode ser instalado em
qualquer posição, salvo se especificamente indicado em
contrário, mas sempre com a circulação do fluido no
sentido da seta existente no corpo do regulador.

Nota

É fundamental que o regulador seja instalado, de
modo a que o orifício de ventilaçao localizado na
caixa da mola se encontre sempre completamente
desobstruído. Em instalações ao ar livre, o
regulador deve ser instalado em local afastado da
circulação de veículos e posicionado de modo a
impedir o ingresso de água, gelo e outras matérias
estranhas na caixa da mola, através do orifício de
ventilaçao. Evitar a instalação do regulador em
baixo de goteiras ou de algerozes e sempre acima
da cota provável de neve.

Protecção contra Sobrepressões

Os limites admissíveis da pressão encontram-se
estampados na chapa de características do regulador. O
sistema deverá ser provido de dispositivo adequado contra
as sobrepressões, caso a pressão de entrada real no
regulador seja superior ao valor da pressão máxima nomi­nal de saída. Deve ainda ser instalado dispositivo de
protecção contra as sobrepressões, caso a pressão de
entrada no regulador seja superior à pressão de serviço de
segurança do equipamento instalado a jusante do regulador.

D103060XPTG

1. Não exceder os limites admissíveis de pressão/temperatura indicados neste guia
ou estipulados pelas normas ou códigos aplicáveis.

www.FISHERregulators.com

Tipo 6392

A operação do regulador abaixo dos limites máximos
admissíveis de pressão não impede a possibilidade da
sua danificação por acções externas ou pela presença
de detritos no interior da tubagem. Após qualquer
situação de sobrepressão, o regulador deve ser
inspeccionado, de modo a avaliar-se a sua possível
danificação.

Colocação em serviço

O regulador foi regulado na fábrica para, aproximadamente,
um ponto médio do curso da mola, ou para a pressão
indicada na encomenda; por estas razões, o regulador
poderá ter que ser ajustado antes da sua colocação em
serviço, de modo a serem obtidos os resultados desejados.
Após a conclusão da instalação e as válvulas de segurança
devidamente ajustadas, abrir lentamente as válvulas de corte
a montante e a jusante do regulador.

Ajustamento

Para alterar a pressão de saída, remover a tampa de
cobertura ou desapertar a porca de fixação e rodar o
parafuso de ajustamento para a direita, para aumentar a
pressão de saída ou para a esquerda, para diminuir a
pressão de saída. Durante a operação de ajustamento,
verificar a pressão de saída com um manómetro de teste.
Instalar novamente a tampa de cobertura ou apertar a
porca de fixação, de modo a bloquear o ponto de
funcionamento do regulador.

Retirar de Serviço (Paragem)

E0100
16A1520-B

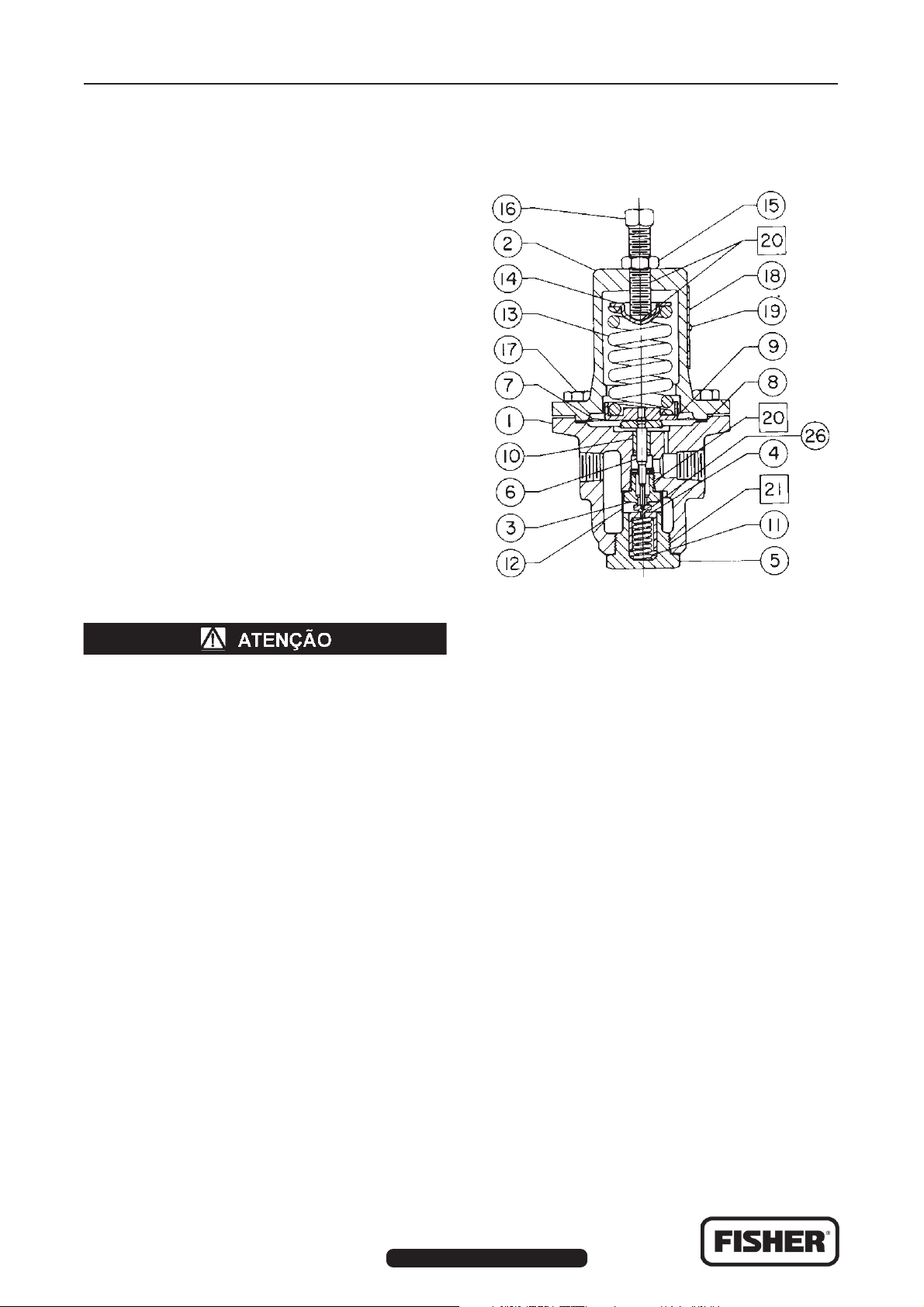

Figura 1. Tipo 6392

Para evitar as lesões corporais provocadas pela
libertação súbita de fluido pressurizado, isolar o
regulador da pressão da linha, antes de iniciar a
sua desmontagem.

Tipo 6392 – Lista de Peças

Legenda Descrição

1 Corpo do piloto
2 Caixa da mola
3 Orifício
4 Macho da válvula
5 Guia do macho da válvula
6 Haste
7 Diafragma
8 Junta do diafragma
9 Prato inferior da mola
10 Casquilho-guia
11 Mola do macho da válvula
12 Filtro de malha
13 Mola de controlo
14 Prato superior da mola
15 Porca de fixação
16 Parafuso de ajustamento
17 Parafuso
18 Chapa de características
19 Parafuso de accionamento
26 Tampa do macho da válvula
