Fill-Rite SD1202 User Manual [en, es, fr]

Download

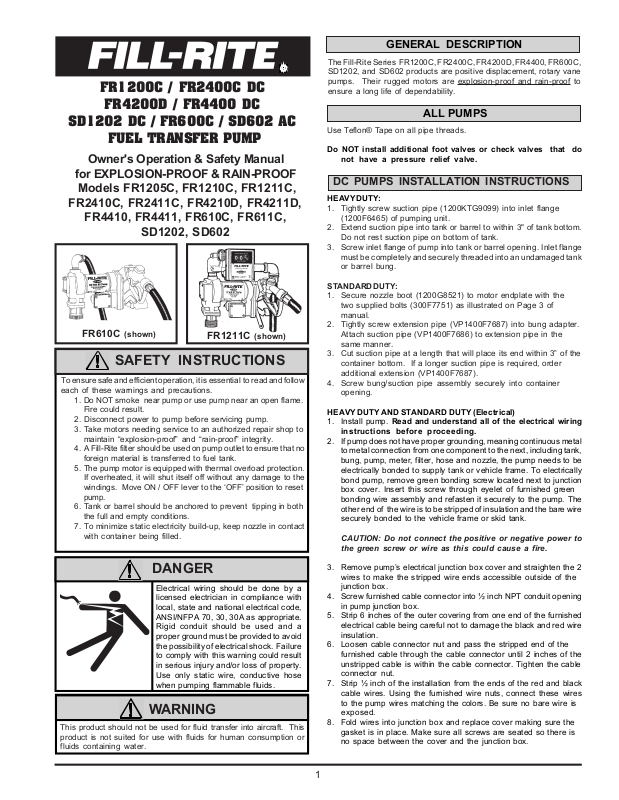

FR1200C / FR2400C DC

FR4200D / FR4400 DC

SD1202 DC / FR600C / SD602 AC

FUEL TRANSFER PUMP

Owner's Operation & Safety Manual

for EXPLOSION-PROOF & RAIN-PROOF

Models FR1205C, FR1210C, FR1211C,

FR2410C, FR2411C, FR4210D, FR4211D,

FR4410, FR4411, FR610C, FR611C,

SD1202, SD602

FR610C (shown)

FR1211C (shown)

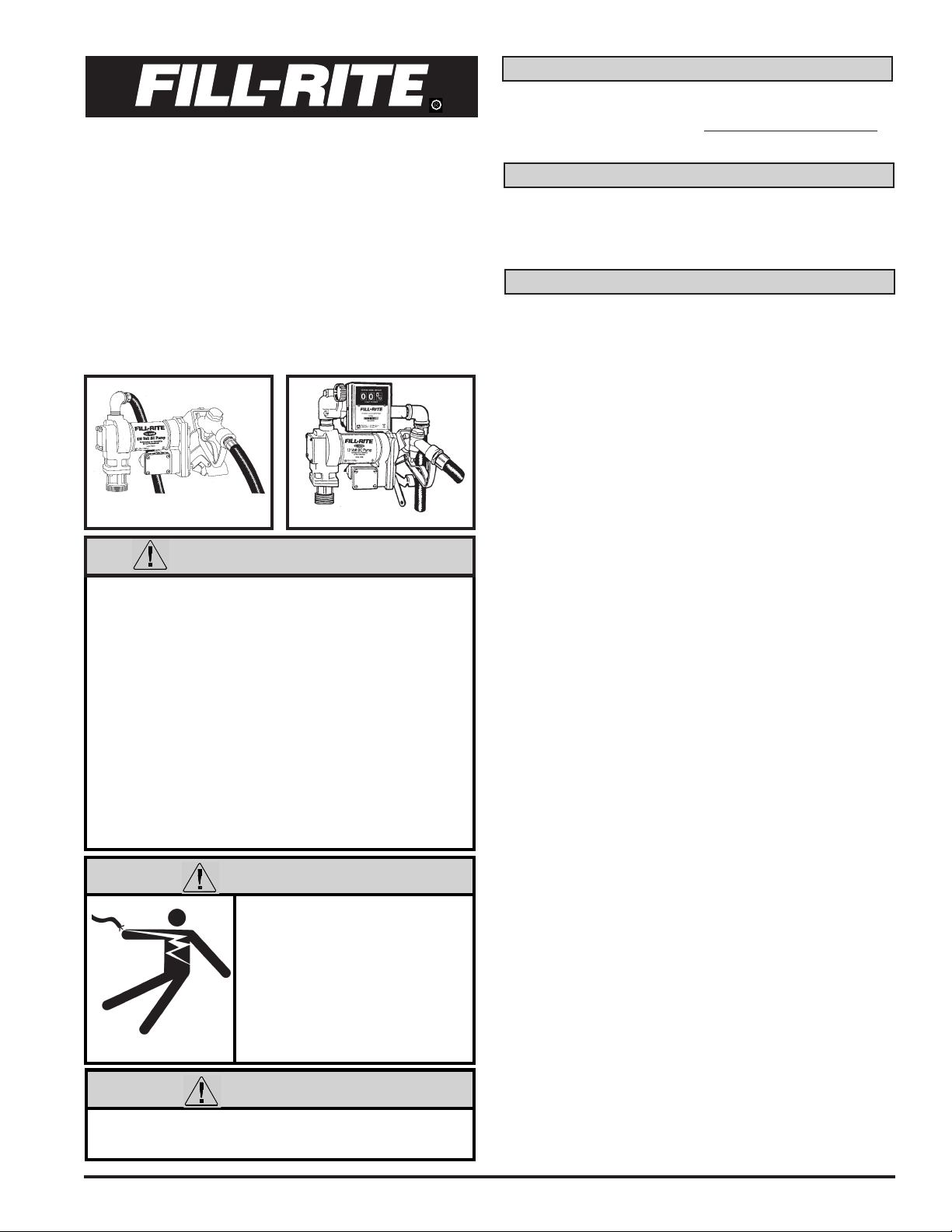

SAFETY INSTRUCTIONS

To ensure safe and efficient operation, it is essential to read and follow each of these warnings and precautions.

1. Do NOT smoke near pump or use pump near an open flame. Fire could result.

2. Disconnect power to pump before servicing pump.

3. Take motors needing service to an authorized repair shop to maintain “explosion-proof” and “rain-proof” integrity.

4. A Fill-Rite filter should be used on pump outlet to ensure that no foreign material is transferred to fuel tank.

5. The pump motor is equipped with thermal overload protection. If overheated, it will shut itself off without any damage to the windings. Move ON / OFF lever to the ‘OFF’ position to reset pump.

6. Tank or barrel should be anchored to prevent tipping in both the full and empty conditions.

7. To minimize static electricity build-up, keep nozzle in contact with container being filled.

GENERAL DESCRIPTION

The Fill-Rite Series FR1200C, FR2400C, FR4200D, FR4400, FR600C, SD1202, and SD602 products are positive displacement, rotary vane pumps. Their rugged motors are explosion-proof and rain-proof to ensure a long life of dependability.

ALL PUMPS

Use Teflon® Tape on all pipe threads.

Do NOT install additional foot valves or check valves that do

not have a pressure relief valve.

DC PUMPS INSTALLATION INSTRUCTIONS

HEAVY DUTY:

1. Tightly screw suction pipe (1200KTG9099) into inlet flange (1200F6465) of pumping unit.

2. Extend suction pipe into tank or barrel to within 3" of tank bottom. Do not rest suction pipe on bottom of tank.

3. Screw inlet flange of pump into tank or barrel opening. Inlet flange must be completely and securely threaded into an undamaged tank or barrel bung.

STANDARD DUTY:

1. Secure nozzle boot (1200G8521) to motor endplate with the two supplied bolts (300F7751) as illustrated on Page 3 of manual.

2. Tightly screw extension pipe (VP1400F7687) into bung adapter. Attach suction pipe (VP1400F7686) to extension pipe in the same manner.

3. Cut suction pipe at a length that will place its end within 3” of the container bottom. If a longer suction pipe is required, order additional extension (VP1400F7687).

4. Screw bung/suction pipe assembly securely into container opening.

HEAVY DUTY AND STANDARD DUTY (Electrical)

1. Install pump. Read and understand all of the electrical wiring instructions before proceeding.

2. If pump does not have proper grounding, meaning continuous metal to metal connection from one component to the next, including tank, bung, pump, meter, filter, hose and nozzle, the pump needs to be electrically bonded to supply tank or vehicle frame. To electrically bond pump, remove green bonding screw located next to junction box cover. Insert this screw through eyelet of furnished green bonding wire assembly and refasten it securely to the pump. The other end of the wire is to be stripped of insulation and the bare wire securely bonded to the vehicle frame or skid tank.

CAUTION: Do not connect the positive or negative power to the green screw or wire as this could cause a fire.

DANGER

Electrical wiring should be done by a licensed electrician in compliance with local, state and national electrical code, ANSI/NFPA 70, 30, 30A as appropriate. Rigid conduit should be used and a proper ground must be provided to avoid the possibility of electrical shock. Failure to comply with this warning could result in serious injury and/or loss of property. Use only static wire, conductive hose when pumping flammable fluids.

WARNING

This product should not be used for fluid transfer into aircraft. This product is not suited for use with fluids for human consumption or fluids containing water.

3. Remove pump’s electrical junction box cover and straighten the 2 wires to make the stripped wire ends accessible outside of the junction box.

4. Screw furnished cable connector into ½ inch NPT conduit opening in pump junction box.

5. Strip 6 inches of the outer covering from one end of the furnished electrical cable being careful not to damage the black and red wire insulation.

6. Loosen cable connector nut and pass the stripped end of the furnished cable through the cable connector until 2 inches of the unstripped cable is within the cable connector. Tighten the cable connector nut.

7. Strip ½ inch of the installation from the ends of the red and black cable wires. Using the furnished wire nuts, connect these wires to the pump wires matching the colors. Be sure no bare wire is exposed.

8. Fold wires into junction box and replace cover making sure the gasket is in place. Make sure all screws are seated so there is no space between the cover and the junction box.

For Vehicle Installation

Follow steps 1 through 8 on Page 1.

A. Pass the electrical wires to the source of the vehicle power

system, supporting the wires as necessary and protecting it from sharp edges, heat, and anything that could damage the wires.

B. To determine if the vehicle electrical system is negative (-) or

positive (+) ground, check the battery marking of the terminal that is wired to the vehicle frame or motor block. The red wire from

the pump will connect to positive battery post and the black wire from the pump will connect to negative battery post.

C. Attach one end of the fuse holder to the end of the ungrounded

wire. Make a solid electrical connection with the other end of the fuse holder to the ungrounded side of the battery. Make a solid

electrical connection to the grounded side of the battery with the remaining pump wire. The battery terminal or the end of the battery

cable is recommended.

CAUTION: Do not attempt to power the pump from vehicle wiring thinner than 12 gage such as the cigarette lighter wire because these thin wires could overheat and cause a fire.

AC PUMPS INSTALLATION INSTRUCTIONS

D. Check all connections to make sure they are connected per

instructions and all electrical codes. Install the 30 amp slow blow fuse in the fuse holder. The installation is now complete.

For Skid Mounted Tanks

Follow steps 1 through 8 on Page 1.

A. Pass the electrical wires to the power source, supporting the

wires as necessary and protecting them from sharp edges, heat and anything that could damage the wires.

B. Attach one end of the fuse holder to the red pump wire. Make a

solid electrical connection to the positive terminal of the power source with the other end of the fuse holder. Make a solid

connection with the black pump wire to the negative terminal of the power source.

C. Check all connections to make sure they are connected per

instructions and all electrical codes. Install the 30 amp slow blow fuse in the fuse holder. The installation is now complete.

HEAVY DUTY:

1. Tightly screw suction pipe (1200KTG9099) into inlet flange (1200F6465) of pumping unit.

2. Extend suction pipe (1200KTG9099) into tank or barrel to within 3" of tank bottom. Do not rest suction pipe on bottom of tank.

3. Screw inlet flange (1200F6465) of pump into tank or barrel opening. Inlet flange must be completely and securely threaded into an undamaged tank or barrel bung.

4. Systems should be designed to require a minimum amount of suction lift. Maximum "equivalent feet of lift" is 7' (2.1m) for gas and 8' (2.4m) for diesel fuel. ("Equivalent feet of lift" is the vertical distance from the surface of the fluid in the tank to the inlet of the pump, PLUS the friction losses through the vertical and horizontal runs of pipe, all elbows and other fittings.)

5. Tank or barrel must be properly vented. Use a gasoline and oil proof pipe compound on all joints. A water separator should be used for pumping diesel fuel.

STANDARD DUTY

1. Secure nozzle boot (700G8828) to motor endplate with the two supplied bolts (600F2220) as illustrated on Page 3 of manual.

2. Tightly screw extension pipe (VP1400F7687) into bung adapter. Attach suction pipe (VP1400F7686) to extension pipe in the same manner.

3. Cut suction pipe at a length that will place its end within 3” of the container bottom. If a longer suction pipe is required, order additional extension (VP1400F7687).

4. Screw bung/suction pipe assembly securely into container opening.

HEAVY DUTY AND STANDARD DUTY (Electrical):

1. Install pump. Read and understand all of the electrical wiring instructions before proceeding. Electrical wiring should be

done by a licensed electrician in compliance with local, state and national codes.

2.` Remove the pump’s electrical junction box cover and straighten the 3 wires to make the stripped wire ends accessible outside of the junction box.

3. Install rigid conduit and wires from the power source to the junction box to maintain explosion-proof integrity. Power to the unit should be supplied from a dedicated 15 amp circuit breaker. No other equipment should be powered from this breaker.

4. Connect wires to pump connecting like colored wires together. Ground wire must be connected.

5. Fold wires into junction box and replace cover making sure the gasket is in place. Make sure all screws are seated so there is no space between the cover and the junction box. The installation is now complete.

TROUBLESHOOTING (ALL PUMPS)

IF PUMP FAILS TO PRIME:

Check suction line for leaks or obstructions. Check bypass valve for dirt. The poppet should slide freely.

PUMP IS BOUND:

If the motor hums but will not start, the probable cause is a stuck rotor. Remove rotor cover and check rotor and vanes for dirt.

LOW PUMPING CAPACITY:

Strainer screen clogged, bypass valve not seating properly, obstruc tion in suction lines. Make sure all 5 vanes slide easily in their slots.

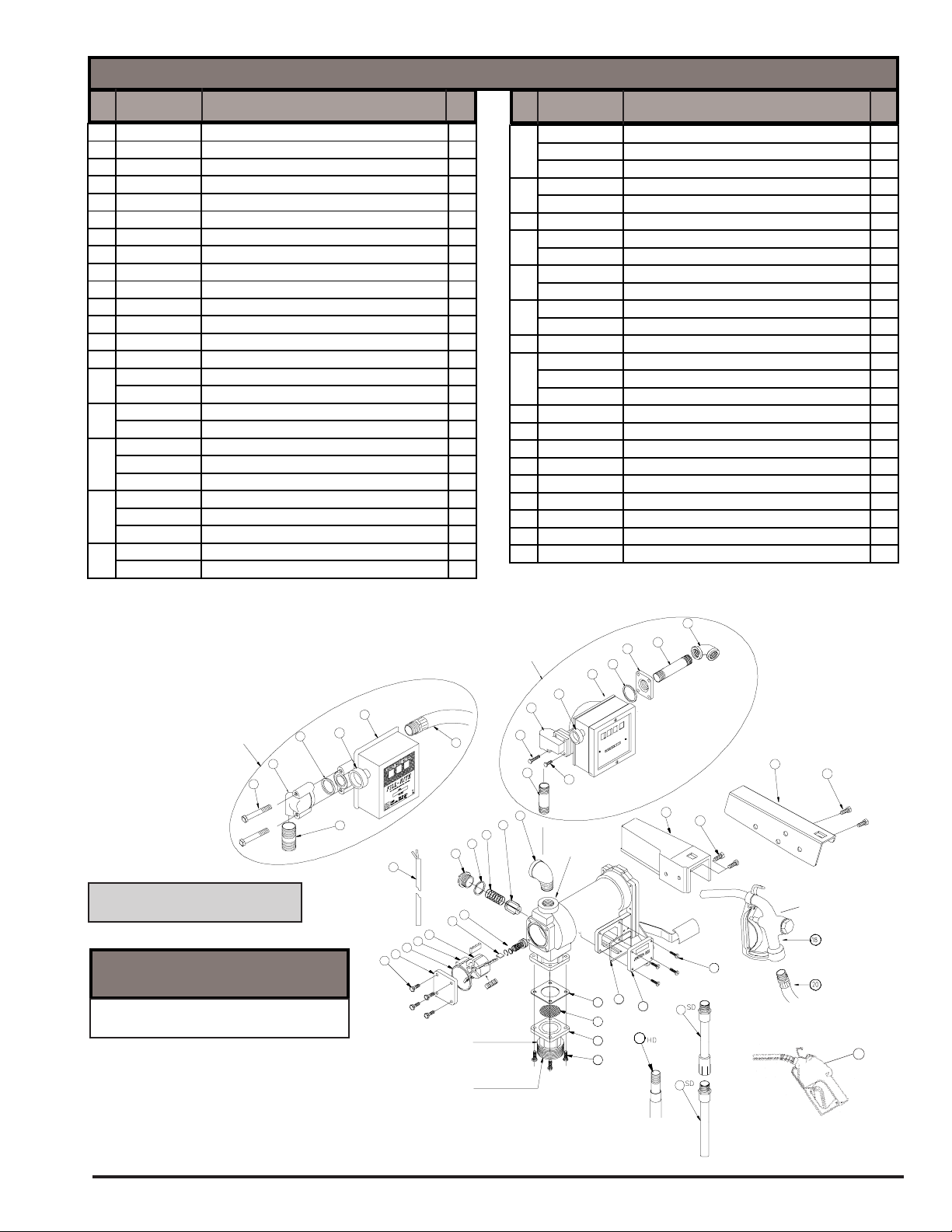

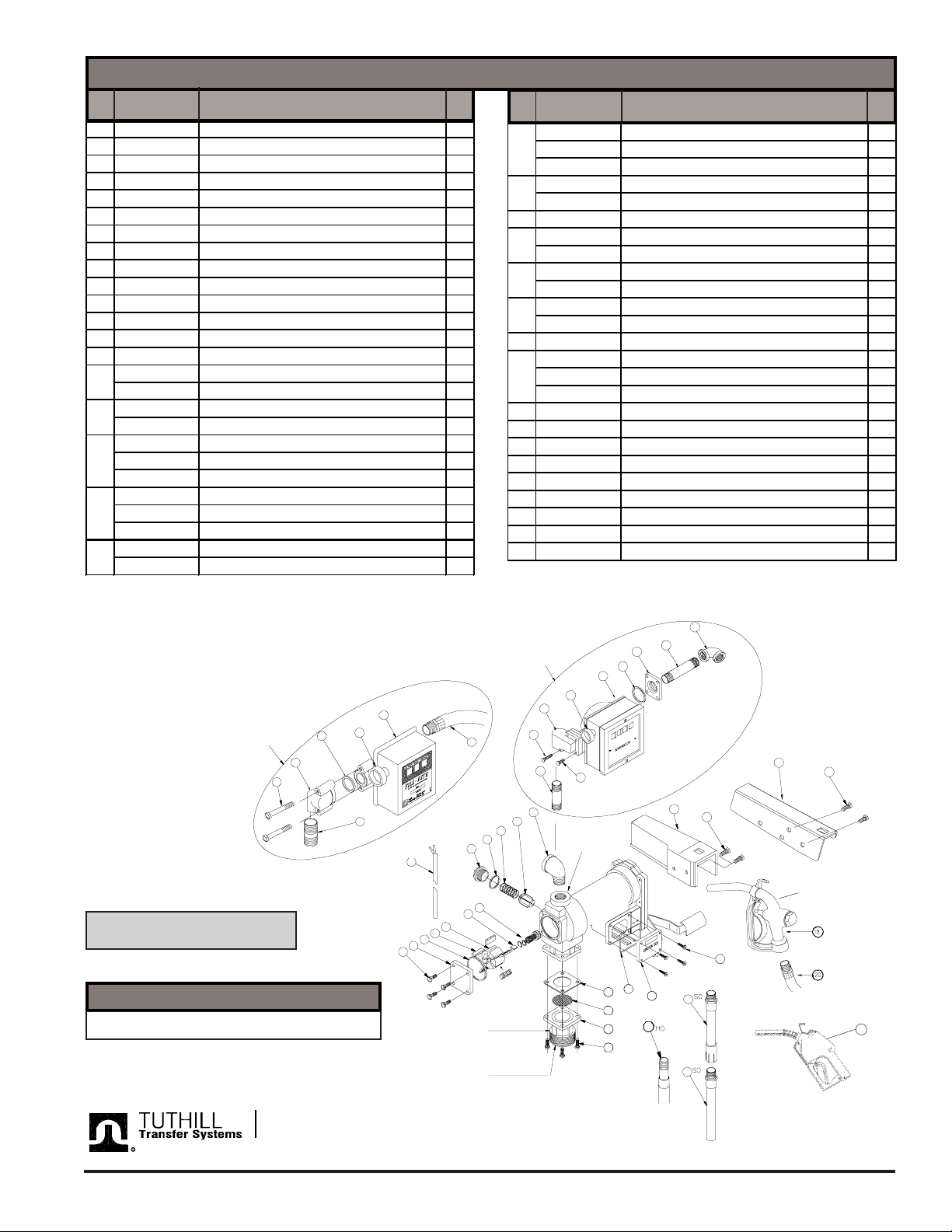

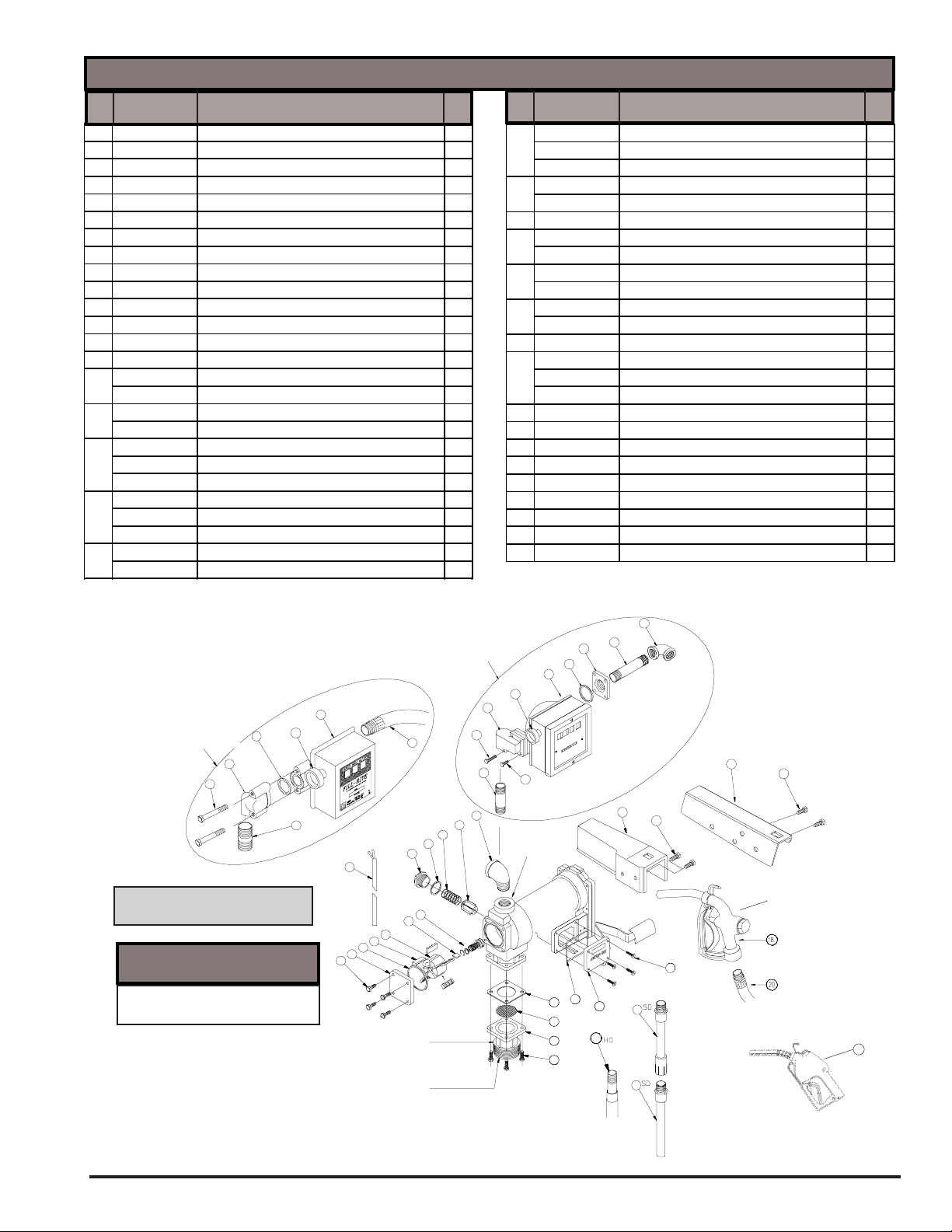

PARTS LIST

ITM PART NO. NO. DESCRIPTION QTY

1 1200F6465 Inlet Flange 1 2 100F0760 Screen 1 3 100F0790 Inlet Gasket 1 4 1200F2756 Bypass Valve 1 5 1200F6455 Bypass Gasket (-121) 1 6 1200F2770 Bypass Spring 1 7 1200F6464 Bypass Cap 1 8 1200F6721 1/4-20 x 3/4 HHCS 8

9 1200G9485 Vane, Bronze 5 10 1200G8881 Rotor, Bronze 1 11 1200F6440 Rotor Key 1 12 1200F6435 Rotor Cover 1 13 1200F6505 Rotor Cover Gasket (-138) 1 14 1200KTF6446 Seal Assembly 1 15 702F3400 3/4" Streel Elbow 1

800F4400 1" Streel Elbow (FR4200D, FR4400) 1

16 600F2220 Screw 5/16-18 x 5/8 HHCS 2

300F7751 Screw 5/16-18x1/2 HHCS (SD1202) 2

17 700F6673 Nozzle Cover Red 1

700G8828 Nozzle Cover Yellow (SD602) 1 1200G8521 Nozzle Cover (SD1202) 1

18 6U075 3/4" Manual Nozzle (SD, FR610C ) 1

N075UMN11 3/4" Manual Nozzle non UL 1 N100UMN11 1" Manual Nozzle non UL 1

19 N075UAU10 3/4" Automatic Nozzle OP

300F7801 1" Automatic Nozzle OP

ITM PART NO. NO. DESCRIPTION QTY

20 700F3135 3/4" x 12' UL Listed Hose (FR610C, SD602) 1

FRH07512 3/4" x 12' Hose(FR1200C,FR2400C,SD120 FRH10012 1" x 12' Hose (FR4200D, FR4400) 1

21 1200KTG9099 Suction Pipe Steel (Heavy Duty) 1

VP1400F7687 Suction Pipe Extension (Standard Duty) 1 22 VP1400F7686 Suction Pipe PVC (Standand Duty) 1 23 800F3972 3/4" x 2 1/2" Nipple 1

1200F6732 1" X 4" Nipple (FR4211D, FR4411) 1 24 1200F6470 Fitting Meter 1

305F0998 Fitting Meter (FR4211D, FR4411) 1 25 800F2300 Screw 5/16-18 x 1 3/4 HHCS 2

900F8649 Screw 1/4-20 x 2 (FR4211D, FR4411) 1 26 700F2800 O-ring Custom Buna-N 1 27 807C Meter, 3/4" OP

901 Meter, 1" OP

807CMK Black, 3/4" Meter Kit OP 28 1200F6721 Screw 1/4-20x3/4 (FR4211D, FR4411) 1 29 800G8870 Knob Assembly 1 30 304F7885 1" 90 degree Elbow 1 31 900F8076 Meter Flange 1 32 304F7924 1" x 5" Nipple 1 33 1200R9067 18' Power Cable (12 / 24 V) 1 34 1200G9038 Junction Box Gasket 1

35 1200G8999 Junction Box Cover

36 VP1400F8823 Screw #10-32 x 3/4 PHMS 4

**For more information go to www.fillrite.com

Included in FR1211C,

ded i n FR1211C,

FR2411C, FR611C

11C , FR611C

Date of Manufacture can be found on the motor nameplate.

REPAIR KIT 4200KTF8739

Includes Items

2,3,4,5,6,9,10,11,12,13,14

12/24V ONLY

2-11 1/2 NPT OD

1-11 1/2 NPT ID

Included in

FR4211D,

Inc luded in FR4211D, FR4411

FR4411

3/4-14 NPT ID 1-11 1/2 NPT ID

SD1202

ONLY

SD1202

ONLY

Representative

Illustration

FR1210C FR2410C FR4210D FR4410 FR610C SD1202 SD602

Warranty Two Years Two Years Two Years Two Years Two Years One Year One Year Motor HP 1/4 HP 1/4 HP 1/4 HP 1/4 HP 1/4 HP 1/4 HP 1/4 HP Motor Volt 12V DC 24V DC 12V DC 24V DC 115V AC 12V DC 115V AC Amp 20 10 22 13 1.5 20 1.5 Certified Rainproof yesyesyesyesyesyesyes

57 LPM

Flow with manual nozzle

15 GPM Meter 807C 807C 901 901 807C 807CMK 807CMK Static Guard Hose 3/4" x 12' 3/4" x 12' 1" x 12' 1" x 12' 3/4" x 12' UL 3/4" x 10' 3/4" x 12' UL Dimensions without meter 12" wide 12" wide 13" wide 12" wide 12" wide 9" wide 12" wide

9" high 9" high 12" high 12" high 9" high 9" high 9" high

9" deep 9" deep 9" deep 9" deep 9" deep 7.5" deep 9" deep

Dimensions with meter 14" wide 14" wide 14" wide 14" wide 14" wide 14" wide 14" wide

14" high 14" high 14" high 14" high 14" high 14" high 14" high

9" deep 9" deep 9" deep 9" deep 9" deep 9" deep 9" deep Duty cycle 30 min. 30 min. 30 min. 30 min. 30 min. 30 min. 30 min. Max.Operating Temp °F 150° 150° 150° 150° 150° 130° 130° Min.Operating Temp °F minus 15°minus 15°minus 15°minus 15°minus 15°minus 15°minus 15° Minimum suction lift gasoline 7' 7' 10' 10' 7' 7' 7' Minimum suction lift diesel 8' 8' 15' 15' 8' 8' 8' Maximum outlet pressure 12 psi 12 psi 14 psi 14 psi 12 psi 12 psi 12 psi Minimum dry vacuum 10" mercury 10" mercury 12" mercury 12" mercury 6" mercury 6" mercury 6" mercury Outlet 3/4" F NPT 3/4" F NPT 1" F NPT 1" F NPT 3/4" F NPT 3/4" F NPT 3/4" F NPT Threaded tank adapter 2" M NPT 2" M NPT 2" M NPT 2" M NPT 2" M NPT 2" M NPT 2" M NPT Inlet suction port 1" F NPT 1" F NPT 1" F NPT 1" F NPT 1" F NPT 1" F NPT 1" F NPT Automatic nozzle Opt. Opt. Opt. Opt. Opt. Opt. Opt. Thermal overload protection yes yes yes yes yes yes yes Integral inlet screen yesyesyesyesyesyesyes Pump UL and cUL listed ————yes—yes Motor UL and cUL listed yes yes yes — yes yes yes Screen yesyesyesyesyesyesyes Ball Bearing construction yesyesyesyesyesyesyes Security Padlocking Padlocking Padlocking Padlocking Padlocking Padlocking Padlocking Fluid Compatibility Diesel Diesel Diesel Diesel Diesel Diesel Diesel

Gasoline Gasoline Gasoline Gasoline Gasoline Gasoline Gasoline

Kerosene Kerosene Kerosene Kerosene Kerosene Kerosene Kerosene

Mineral Spirit Mineral Spirit Mineral Spirit Mineral Spirit Mineral Spirit Mineral Spirit Mineral Spirit

57 LPM 15 GPM

76 LPM 20 GPM

76 LPM

20 GPM

57 LPM

15 GPM

49 LPM

13 GPM

49 LPM

13 GPM

PRODUCT WARRANTY

Tuthill Transfer Systems (“Manufacturer”) warrants to each consumer buyer of its Fill-Rite products (the “Buyer”), from the date of invoice or sales receipt, that goods of its manufacture (“Goods”) will be free from defects of material and workmanship. Duration of this warranty is as follows:

• Heavy Duty Products - Two years

• Standard Duty Products – One year

• Economy Duty Products – One year

• Cabinet pumps, Parts, and Accessories - One year Manufacturer’s sole obligation under the foregoing warranties will be limited to either, at Manufacturers’ option, replacing or repairing defective Goods (subject to limitations hereinafter provided) or refunding the purchase price for such Goods theretofore paid by the Buyer, and Buyer’s exclusive remedy for breach of any such warranties will be enforcement of such obligations of Manufacturer. If Manufacturer so requests the return of the Goods, the Goods will be redelivered to Manufacturer in accordance with Manufacturer’s instructions F.O.B. Factory. The remedies contained herein shall

8825 Aviation Drive Fort W ayne, I ndiana U SA 46809 Tel 260 747-7524 Fax 260 747-3159

www.tu thill.com

constitute the sole recourse of the Buyer against Manufacturer for breach of warranty. IN NO EVENT SHALL MANUFACTURER’S LIABILITY ON ANY CLAIM FOR DAMAGES ARISING OUT OF THE MANUFACTURE, SALE, DELIVERY, OR USE OF THE GOODS EXCEED THE PURCHASE PRICE OF THE GOODS. The foregoing warranties will not extend to Goods subjected to misuse, neglect, accident or improper installation or maintenance, or which have been altered or repaired by anyone other than Manufacturer or its authorized representative. THE FOREGOING WARRANTIES ARE EXCLUSIVE AND IN LIEU OF ALL OTHER WARRANTIES OF MERCHANTABILITY, FITNESS FOR PURPOSE OF ANY OTHER TYPE, WHETHER EXPRESS OR IMPLIED. No person may vary the foregoing warranties and remedies except in writing signed by a duly authorized officer of Manufacturer. Warranties or remedies that differ from the foregoing shall not otherwise be binding on Manufacturer. The Buyer’s acceptance of delivery of the Goods constitutes acceptance of the foregoing warranties and remedies, and all conditions and limitations thereof.

1200G9918 REV. 0

FR1200C / FR2400C DC

FR4200D / FR4400 DC

SD1202 DC

FR600C / SD602 AC

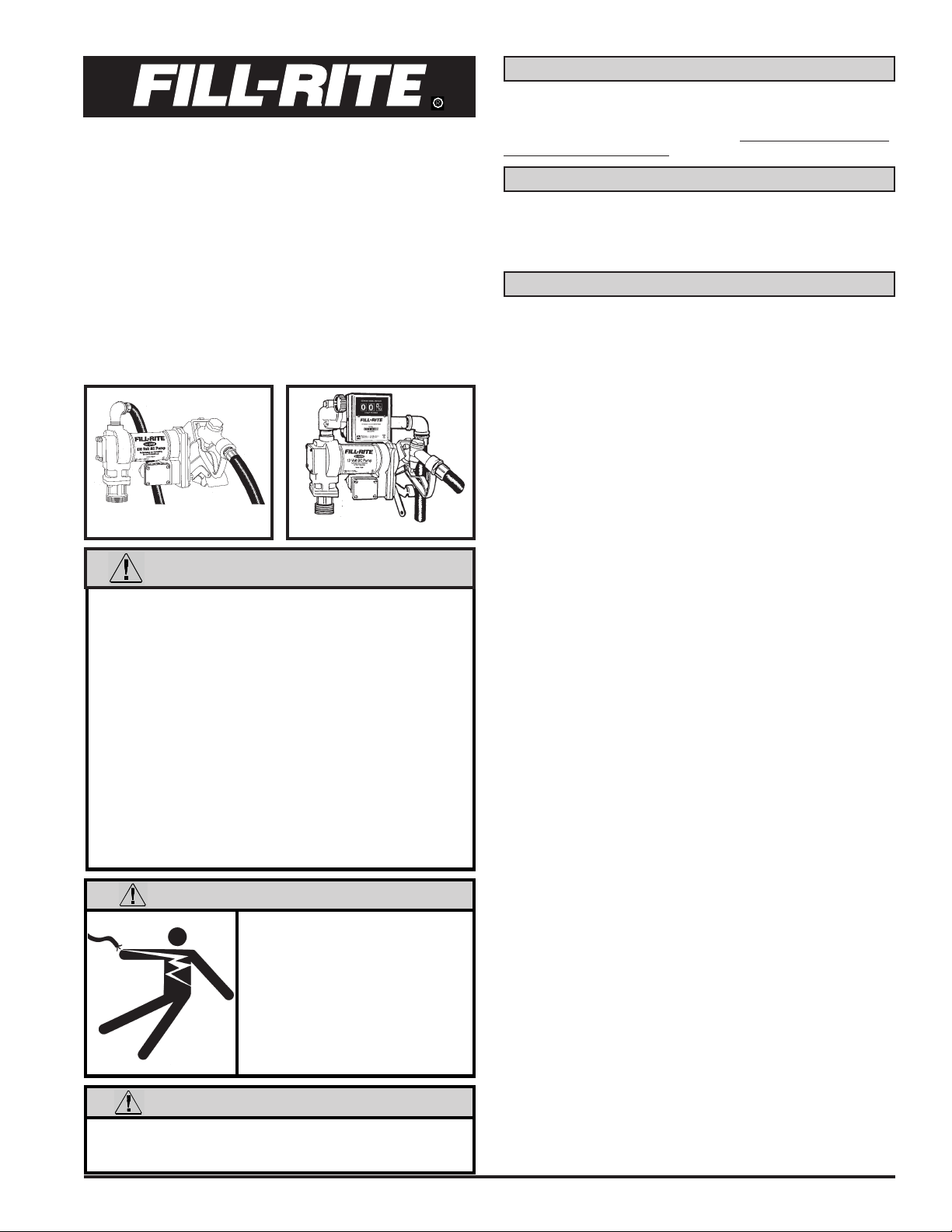

Bomba para transferencia

de combustible

Manuel de operación y sequridad a prueba de

explosiones y certificado a prueba de lluvia

Los Modelos FR1205C, FR1210C, FR1211C,

FR2410C, FR2411C, FR4210D, FR4211D, FR4410,

FR4411, FR610C, FR611C, SD1202, SD602

FR610C (mostrado)

INSTRUCCIONES DE SEGURIDAD

Para asegurar un funcionamiento seguro y eficiente, es esencial leer y seguir cada una de esas advertencias y precauciones:

1. NO fume cerca de la bomba ni use la bomba cerca de una llama. Podría ocurrir un incendio.

2. Desconecte la corriente antes atender la bomba.

3. Lleve los motores que necesiten atención a un taller de reparaciones autorizado para mantener la integridad “a prueba de explosiones” y “certificado a prueba de lluvia”.

4. Se deberá usar un Fill-Rite filtro en la salida de la bomba para asegurare de que no se transfieren materiales extraños al tanque de combustible.

5 El motor de la bomba está equipado con una protección contra

la sobrecarga térmica. Si se sobrecalienta, se apagará sola sin ningún daño a los bobinados. Mueva ON/OFF palanca al ‘OFF’ la posición de reponer bomba.

6. El tanque o el barril deberá estar anclado con el fin de evitar que

se ladee, tanto lleno como desocupado.

7. Para aminorar el aumento constante de electricidad, mantenga boquilla en contacto con el contenedor que se esta llenando.

PELIGRO

Las conexiones eléctricas deberán ser realizadas por un electricista con licencia de acuerdo con los códigos eléctricos aprobados-ANSI/NFPA 70, 30, 30A. La bomba deberá tener una descarga a tierra apropiada y un conducto rígido deberá usarse cuando se instalan los cables eléctricos. El uso o instalación inadecuado de este producto puede causar lesiones serias o fatales.

ADVERTENCIA

Este producto no debe usarse para transferir líquidos a aeronaves. Este producto no es apto para ser usados con líquidos para consumo humano o líquidos que contengan agua.

FR1211C (mostrado)

DESCRIPCIÓN GENERAL

Las bombas Fill-Rite de Serie FR1200C, FR2400C, FR4200D, FR4400, FR600C, SD1202 y SD602 son bombas de tipo paleta rotativa, de acoplamiento directo y desplazamiento positivo. Su diseño robusto pero liviano permite una vida larga y confiable. A prueba de explosiones y certificado a prueba de lluvia.

TODO BOMBAS

Usar cinta de Teflón® en todo tubo enhebra.

NO instale válvulas de pie o de retención si no tiene instalada una válvula de alivio de presión.

DC BOMBAS INSTALACIÓN

PESADO:

1. Usar suministró telfan cinta, Ajuste apretadamente la tubería de

aspiración (1200KTG9099) en la brida de entrada (1200F6465) de la unidad de bombeo.

2. Extienda la tubería de aspiración hacia el tanque del camión o barril hasta alcanzar a 8cm del fondo del tanque. No apoye la tubería de aspiración en el fondo del tanque.

3. Enrosque la brida de entrada de la bomba en la abertura del tanque o barril. La brida de entrada debe estar completamente y totalmente asegurada en un adaptador del tapón del tanque o barril sin daño.

NORMA:

1. Seguro tapa de la boquilla (1200G8521) para motor endplate con dos cerrojossuministrado (300F7751) como ilustrado en la Página 7 de manuel.

2. Ajuste apretadamente el tubo de la extensión (VP1400F7687) en la cinta de teflón de usar de adaptador de bung. Conecte la succión tubo (VP1400F7686) a tubo de la extensión en la misma manera.

3. Corte tubo de succión en una longitud eso colocará su fin dentro de 3” del fondo de contenedor. Si un tubo más largo de la succión se requiere, ordene la extensión adicional (VP1400F7687).

4. Atornille bung/tubo de succión asamblea seguramente en abrir de contenedor.

PESADO Y NORMA (Eléctrico)

1. Instale la bomba. Antes de proceder lea y entienda todas las instrucciones de cableado eléctrico.

2. Si la bomba no tiene una conexión a tierra apropiada –es decir una conexión continua de metal a metal entre cada componente y el que le sigue, lo que incluye el tanque, el tapón, la bomba, el medidor, el filtro, la manguera y la boquilla– se la deberá unir eléctricamente al tanque de suministro o al chasis del vehículo. Para unir la bomba eléctricamente a tierra, quite el tornillo verde de puesta a tierra ubicado cerca de la cubierta de la caja de conexiones. Inserte este tornillo a través del ojal del conjunto del cable verde de puesta a tierra suministrado, y vuelva a apretarlo firmemente a la bomba. En el otro extremo del cable debe pelarse el aislante, y unir firmemente el cable desnudo al chasis del vehículo o al tanque móvil.

ATENCIÓN: No conecte el terminal positivo o negativo de

alimentación eléctrica al tornillo verde o al cable verde, ya que esto podría provocar un incendio.

3. Extraiga la caja de empalmes eléctricos de la bomba y enderece los

2 alambres para hacer que los extremos pelados del cable sean accesibles fuera de la caja de empalmes.

4. Atornille el conector del cable a la apertura del conducto de 1/2

pulgada NPT en la caja de empalmes de la bomba.

5. Pele 6 pulgadas de la cubierta exterior aislante desde un extremo

del cable eléctrico provisto, siendo precavido en no dañar la aislación de los alambres negro y rojo.

6. Afloje la tuerca del conector de cable y pase el extremo pelado del

cable provisto a través del conector del cable hasta que 2 pulgadas del cable sin pelar estén dentro del conector del cable. Ajuste la tuerca del conector del cable.

7. Pele 1/2 pulgada de la aislación de los extremos de alambres los

cable rojo y negro. Usando las tuercas de alambre provistas, conecte esos cables a los cables de la bomba con colores correspondientes. Asegúrese que no haya alambre expuestos.

8. Pliegue los alambres dentro de la caja de empalmes y vuelva a

colocar la cubierta. Asegúrese que todos los tornillos estén bien calzados de manera que no haya espacio entre la cubierta y la caja de empalmes.

ATENCIÓN: No intente alimentar energía a la bomba

desde un cableado delgado del motor tal como el cable del encendedor de cigarrillos.

D. Inspeccione todas las conexiones para asegurarse que

estén en buen estado. Instale el fusible retardante de 30 amperios en el sujetador del fusible. La instalación eléctrica está ahora completa.

Para vehículo instalación

Siga las instrucciones 1 por 8 en la Página 1.

A. Pase el alambre eléctrico a la fuente del sistema de energía

montado en un vehículo, sosteniendo el alambre según sea necesario y protegiéndolo de bordes filosos, calor, y todo lo que pueda dañar los alambres.

B. Para determinar si el sistema eléctrico del vehículo es de

conexión a tierra negativa (-) o positiva (+), inspeccione la marca del terminal de la batería que está conectada al vehículo chasis del motor o al bloque del motor. El alambre

rojo de la bomba se conectará al borne positivo de la batería, y el alambre negro de la bomba se conectará al

borne negativo de la batería.

C. Fije un extremo del sujetador del fusible al extremo del

alambre restante. Haga una conexión eléctrica continua con el otro extremo del sujetador del fusible al lado no conectado a tierra de la fuente de energía. Se recomienda hacerlo al terminal de la batería o al extremo del cable de la batería.

AC BOMBAS INSTALACIÓN

PESADO:

1. Ajuste apretadamente la tubería de aspiración (1200KTG9099) en la brida de entrada (1200F6465) de la unidad de bombeo.

2. Extienda la tubería de aspiración (1200KTG9099) hacia el tanque del camión o barril hasta alcanzar a 8cm del fondo del tanque. No apoye la tubería de aspiración en el fondo del tanque.

3. Enrosque la brida de entrada (1200F6465) de la bomba en la abertura del tanque o barril. La brida de entrada debe estar completamente y totalmente asegurada en un adaptador del tapón del tanque o barril sin daño.

4. El sistema deberá ser diseñado para requerir una cantidad mínima de levantamiento por aspiración. El equivalente máximo de levante en pies es de 7' (2,1 m) para gasolina y 8' (2,4 m) para combustible diesel. (“El equivalente de levantamiento en pies es equivalente a l a distancia vertical desde la superficie del fluido en el tanque hasta la entrada de las bombas, MÁS las pérdidas por fricción a través de los tubos verticales y horizontales, todos los codos y otros acoples).

5. El tanque o barril deberá ser ventilado apropiadamente. Use un compuesto para tuberías resistente a gasolina y aceite en todos los acoples roscados. Un separador de agua deberá ser usado para bombear combustible diesel.

NORMA:

1. Seguro tapa de la boquilla (700G8828) para motor endplate con dos cerrojossuministrado (600F2220) como ilustrado en la Página 7 de manuel.

2. Ajuste apretadamente el tubo de la extensión (VP1400F7687) en la cinta de teflón de usar de adaptador de bung. Conecte la succión tubo (VP1400F7686) a tubo de la extensión en la misma manera.

Para instalación de bomba montada en patines

Siga las instrucciones 1 por 8 en la Página 1.

A. Pase el alambre eléctrico a la fuente del sistema de energía

montado en un vehículo, sosteniendo el alambre según sea necesario y protegiéndolo de bordes filosos, calor, y todo lo que pueda dañar los alambres.

B. Conecte un extremo del portafusible al cable rojo de la bomba.

Haga una firme conexión eléctrica al terminal positivo de la fuente de alimentación eléctrica con el otro extremo del portafusible. Haga una firme conexión eléctrica al terminal

negativo de la fuente de alimentación eléctrica con el cable negro de la bomba.

C. Inspeccione todas las conexiones para asegurarse que

estén en buen estado. Instale el fusible retardante de 30 amperios en el sujetador del fusible. La instalación eléctrica está ahora completa.

3. Corte tubo de succión en una longitud eso colocará su fin dentro de 3” del fondo de contenedor. Si un tubo más largo de a succión se requiere, ordene la extensión adicional (VP1400F7687).

4. Atornille bung/tubo de succión asamblea seguramente en abrir de contenedor.

PESADO Y NORMA (Eléctrico)

1. Instale la bomba. Antes de proceder lea y entienda todas las instrucciones de cableado eléctrico.

eléctricas deberán ser realizadas por un electricista con licencia de acuerdo con los códigos eléctricos aprobados.

2. Extraiga la caja de empalmes eléctricos de la bomba y enderece

los 3 alambres para hacer que los extremos pelados del cable sean accesibles fuera de la caja de empalmes.

3. Instale el conducto rígido y los cables que van desde la fuente de

alimentación eléctrica hasta la caja de conexiones, para mantener la integridad a prueba de explosiones. La energía de la unidad deberá ser suministrada a través de un disyuntor de 15 amperios dedicado. Ningún otro equipo deberá ser energizado a través de este disyuntor.

4. Conecte los cables a la bomba, uniendo entre sí los del mismo color. Debe conectarse el cable de tierra.

5. Pase el cable eléctrico a la fuente del sistema de energía montado

en un vehículo, sosteniendo el cable según sea necesario y protegiéndolo de bordes filosos, calor, y todo lo que pueda dañar el cable. La instalación eléctrica está ahora completa.

Las conexiones

GUÍA DE DESPERFECTPOS

No se puede cebar labomba

Verifique si hay pérdidas en la línea de aspiración. Válvula de desvío abierta. Saque y inspeccione la Válvula.

La bomba suena pero no funciana

Retirar la cubierta del rotor y revisar las paletas por suciedad.

Baja capacidad

Excesivo tierra en la rejilla. Problema en la linea de aspiración. Se pega la válvula de desvio. Saque e inspeccione la válvula.

LISTA DE PIEZAS

ITM PIEZA NO. NO. DESCRIPCIÓN QTY

1 1200F6465 Brida de entrada 1 2 100F0760 Rejilla 1 3 100F0790 Junta de entrada 1 4 1200F2756 Válvula de desvio 1 5 1200F6455 Junta de desvio (-121) 1 6 1200F2770 Resorte de desvio 1 7 1200F6464 Tapa de desvio 1 8 1200F6721 HHCS 1/4-20 x 3/4 8

9 1200G9485 Paleta, Bronze 5 10 1200G8881 Rotor, Bronze 1 11 1200F6440 Cuña del rotor 1 12 1200F6435 Tapa del rotor 1 13 1200F6505 Junta de la tapa del rotor (-138) 1 14 1200KTF6446 Juego de sellos 1 15 702F3400 Codo urbano de 3/4" 1

800F4400 Codo urbano de 1" 1

16 600F2220 HHCS 5/16-18 x 5/8 2

300F7751 HHCS 5/16-18 x 1/2 (SD1202) 2

17 700F6673 Tapa de la boquilla Rojo 1

700G8828 Tapa de la boquilla Amarillo (SD602) 1 1200G8521 Tapa de la boquilla (SD1202) 1

18 6U075 Pistola manual 3/4" UL (SD, FR610C) 1

N075UMN11 Pistola manual 3/4" 1 N100UMN11 Pistola manual 1" 1

19 N075UAU10 Pistola automática de 3/4" OP

300F7801 Pistola automática de 1" OP

ITM PIEZA NO. NO. DESCRIPCIÓN QTY

20 700F3135 Manguera listada por UL de 12 pies 1

FRH07512 Manguera 3/4"x12pies(FR1200C,FR2400C 1 FRH10012 Manguera 1" x 12 pies (FR4200D, FR4400) 1

21 1200KTG9099 Tubo de aspiración, acero (Pesado) 1

VP1400F7687 Tubo de extensión, PVC (Norma) 1 22 VP1400F7686 Tubo de aspiración, PVC (Norma) 1 23 800F3972 Niple de 3/4 x 2 1/2" 1

1200F6732 Niple de 3/4 x 4" (FR4211D, FR4411) 1 24 1200F6470 Acople del medidor 1

305F0988 Acople del medidor (FR4211D, FR4411) 1 25 800F2300 HHCS 5/16-18 x 1 3/4 2

900F8649 HHCS 1/4-20 x 2 2 26 700F2800 Junta tórica 1 27 807C Medidor, 3/4" OP

901 Medidor, 1" OP

807CMK Negro, 3/4" Medidor Kit OP 28 1200F6721 HHCS 1/4-20 x 3/4 1 29 800G8870 Ensamble de manija 1 30 304F7885 Codo 1" 90° 1 31 900F8076 Brida d el medidor 1 32 304F7924 Niple de 1 x 5" 1 33 1200R9067 Energí cable de 18' 1 34 1200G9038 Junta 1

35 1200G8999 Tapa de la caja de uniones

36 VP1400F8823 PHMS no. 10-32 x 3/4 4

**Para más información va al www.tuthill.com

Incluído en FR1211C,

FR2411C, FR611C

Included in FR1211C, FR24 11C, FR611C

La fecha de fabrica puede ser encontrado en el nameplate motor.

Kit de Reparació 4200KTF8739

Incluído ítemes 2,3,4,5,6,9,10,11,12,13,14

1-11 1/2 NPT ID

Included in FR4211D, FR4411

Incluído en FR4211D, FR4411

12/24V ONLY

12/24V SÓLO

2-11 1/2 NPT OD

3/4-14 NPT ID 1-11 1/2 NPT ID

SD1202

SÓLO

Illustración

representativa

8825 Aviation Drive Fort Wa yne, Indi ana USA 46809 Tel 260 747-7524 Fax 260 747-3159

www.tuthill.com

1200G9918 REV. 0

Garantía: Dos años

Garantía: Un año

FR1210C FR2410C FR4210D FR4410 FR610C SD1202 SD602

Garantíe Dos Años Dos Años Dos Años Dos Años Dos Años Un Años Un Años Motor HP 1/4 HP 1/4 HP 1/4 HP 1/4 HP 1/4 HP 1/4 HP 1/4 HP Motor volt 12VCC 24VCC 12VCC 24VCC 115VCA 12VCC 115VCA Amperios 20 10 22 13 1,5 20 1,5 Certificado a prueba de lluvia sí sí sí sí sí sí sí Flujo con pistola manual 57 LPM

15 GPM Medidor 807C 807C 901 901 807C 807CMK 807CMK Manguera 3/4"D x 3,65m 3/4"D x 3,65m 1"D x 3,65m 1"D x 3,65m 3/4"D x 3,65m 3/4"D x 3m 3/4"D x 3,65m Dimensiones sin medidor 305mm ancho 305mm ancho 330mm ancho 305mm ancho 305mm ancho 229mm ancho 305mm ancho

229mm alto 229mm alto 305mm ancho 305mm ancho 229mm alto 229mm alto 229mm alto

229mm profun 229mm profun 229mm profun 229mm profun 229mm profun 191mm profun 229mm profun

Dimensiones con medidor 356mm ancho 356mm ancho 356mm ancho 356mm ancho 356mm ancho 356mm ancho 356mm ancho

356mm alto 356mm alto 356mm alto 356mm alto 356mm alto 356mm alto 356mm alto

229mm profun 229mm profun 229mm profun 229mm profun 229mm profun 229mm profun 229mm profun Ciclo de trabajo 30 min. 30 min. 30 min. 30 min. 30 min. 30 min. 30 min. Temp. Máximo d'opéación °C 65,5° 65,5° 65,5° 65,5° 65,5° 54° 54° Temp. Mínimo d'opéación °C -26° -26° -26° -26° -26° -26° -26° Elevación aspiración mín. gasolina 2m 2m 3m 3m 2m 2m 2m Elevación aspiración mín. diesel 2,4m 2,4m 4.57m 4.57m 2,4m 2,4m 2,4m Presión máima de salida 0,83 bar 0,83 bar 0,97 bar 0,97 bar 0,83 bar 0,83 bar 0,83 bar Vacíp seco mínimo de mercurio 25,4cm 25,4cm 30,4cm 30,4cm 15,2cm 15,2cm 15,2cm Salida 3/4" F NPT 3/4" F NPT 3/4" F NPT 3/4" F NPT 3/4" F NPT 3/4" F NPT 3/4" F NPT Adaptador del tapón 2" M NPT 2" M NPT 2" M NPT 2" M NPT 2" M NPT 2" M NPT 2" M NPT Entrada el puerto de aspiración 1" F NPT 1" F NPT 1" F NPT 1" F NPT 1" F NPT 1" F NPT 1" F NPT Pistola automática Opt. Opt. Opt. Opt. Opt. Opt. Opt. Protector contra sobrecarga térmic

sí sí sí sí sí sí sí Rejilla de entrada integral sí sí sí sí sí sí sí Bomba listados por UL y cUL———— sí— sí Motor listados por UL y cUL sí sí sí — sí sí sí Rejilla sí sí sí sí sí sí sí Construcción cojinetes de bola sí sí sí sí sí sí sí Seguridad

Aceptar cerrojo Aceptar cerrojo Aceptar cerrojo Aceptar cerrojo Aceptar cerrojo Aceptar cerrojo

Compatibilidad de líquidos Diesel Diesel Diesel Diesel Diesel Diesel Diesel

Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina Gasolina

Queroseno Queroseno Queroseno Queroseno Queroseno Queroseno Queroseno

Alc. Minerales Alc. Minerales Alc. Minerales Alc. Minerales Alc. Minerales Alc. Minerales Alc. Minerales

57 LPM 15 GPM

76 LPM 20 GPM

76 LPM

20 GPM

57 LPM

15 GPM

49 LPM

13 GPM

49 LPM

13 GPM

Acept ar cerro jo

Tuthill Transfer Systems ("Fabricante") garantiaz a cada comprador consumidor de sus productos Fill-Rite (el "Comprador"), a contar de la facturacion o boleta de venta, que la mercancía de su fabricación ("Mercancía") estará libres de defectos enel material y fabricación. La duración de esta garantía es la siguiente:

• Productos para trabajos pesados - Dos años

• Productos para trabajos estandar - Un año

• Productos duty econonomicos - Un año

• Bombas de armario, piezas y accesorios - Un año

La única responsabilidad del fabricante bajo la garantía anterior estará limitada a, a opción del fabricante, el reemplazo o reparación de las mercaderías defectuosas (sujeta a las limitaciones indicadas en la presente) o el reembolso del precio de compra de dichos Productos pagados por el Comprador y el recurso exclusivo del Comprador por el incumplimiento de dichas garantías será el cumplimiento de dichas obligaciones del Fabricante. Si el Fabricante requiere la devolución de los Productos, los Productos serán entregados al Fabricante de acuerdo con las instrucciones del Fabricante F.O.B. Fábrica. EN

8825 Aviation Drive Fort Wayne, Indiana USA 46809 Tel 26 0 747-752 4 Fax 260 747-3159

www.tuthill.com

GARANTÍE

NINGÚN CASO SERÁ EL FABRICANTE RESPONSABLE POR DAÑOS CONSECUENTES, NI SERÁ EL FABRICANTERESPONSABLE POR RECLAMACIONES DE DAÑOS QUE SURJAN DE LA FABRICACIÓN, VENTA, ENTREGA O USO DE LOS PRODUCTOS QUE EXCEDAN EL PRECIO DE COMPRA DE LOS PRODUCTOS. Las garantías anteriores no se extenderán a Productos sujetos a mal trato, negligencia, accidente o instalación o mantenimiento inadecuados, o los cuales han sido alterados o reparados por alguna otra persona que no sea el Fabricante o su representante autorizado. LAS GARANTÍAS ANTERIORES SON EXCLUSIVAS Y EN LUGAR DE TODAS LAS OTRAS GARANTÍAS DE COMERCIABILIDAD, APTITUD PARA EL PROPÓSITO Y DE CUALQUIER OTRO TIPO, EXPRESA O IMPLÍCITA. Ninguna persona podrá cambiar las garantías anteriores y las soluciones excepto por escrito y firmado por un funcionario debidamente autorizado del Fabricante. Las garantías o soluciones que son diferentes de lo anterior no serán obligatorias para el Fabricante. La aceptación de la entrega de los productos por parte del Comprador constituye la aceptación de las garantías y soluciones anteriores, y todas las condiciones y limitaciones incluidas.

1200G9918 REV. 0

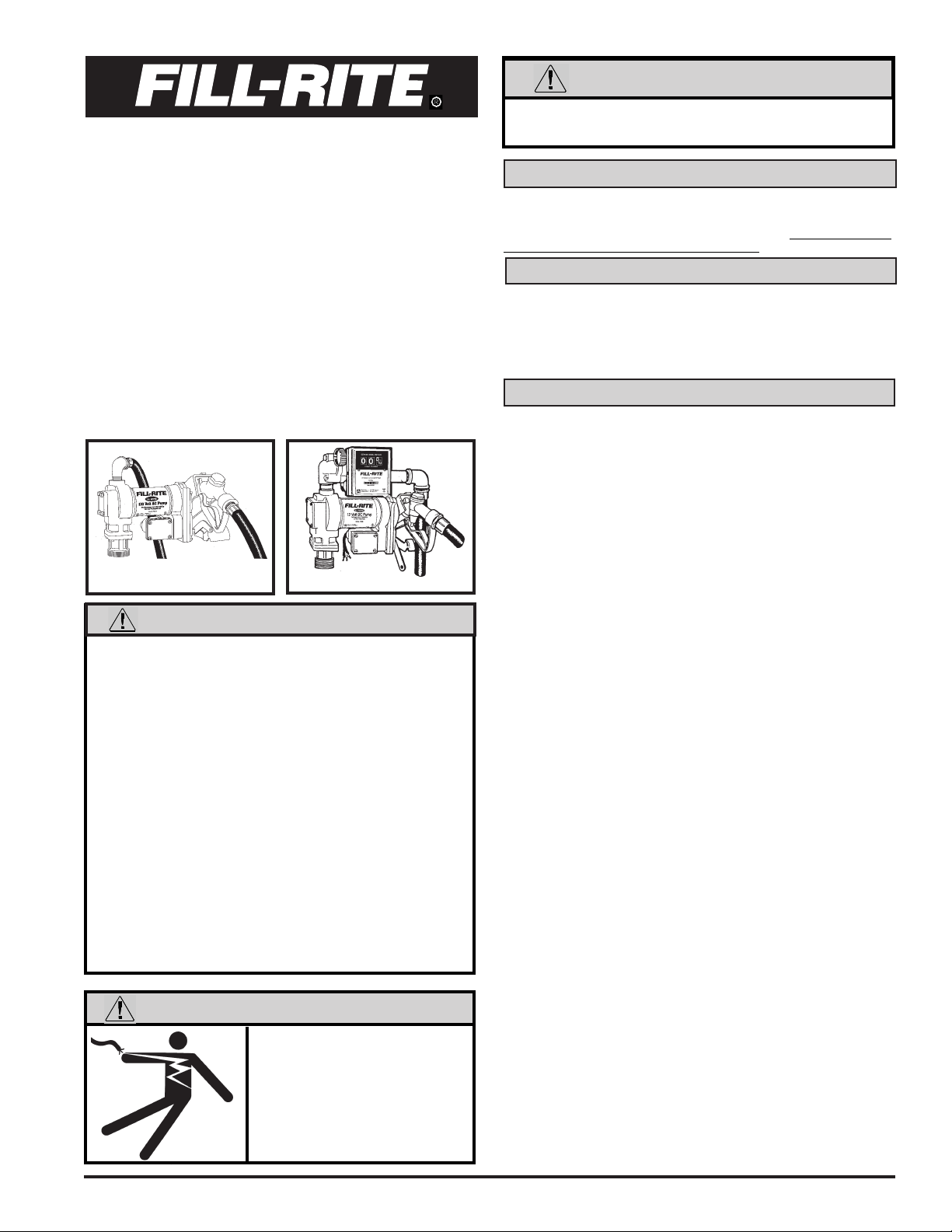

FR1200C / FR2400C DC

FR4200D / FR4400 DC

SD1202 DC

FR600C / SD602 AC

Pompe de transfert de carburant

Manual d’utilisation et de sécurité pour

Anti-Déflagrant et Certifié étanche à la pluie

et aux intempéries

Modèles FR1205C, FR1210C, FR1211C,

FR2410C, FR2411C, FR4210D, FR4211D,

FR4410, FR4411, FR610C, FR611C,

SD1202, SD602

ATTENTION

Ce produit ne doit pas être utilisé pour transférer des carburants dans des avions. Ce produit n'est pas adapté pour l'utilisation avec des fluides alimentaires ou des fluides contenant de l'eau.

DESCRIPCION GENERAL

Les pompes Fill-Rite des séries FR1200C, FR2410C, FR4200D, FR4400, FR600C, SD1202 et SD602 sont des pompes volumétriques de type à pale rotative, à transmission directe. Leur construction robuste mais

cependant légère garanti une longue durée de vie. Anti-déflagrante et

certifié étanche à la pluie et aux intempéries.

TOUTES POMPES

Utiliser la bande de teflonsur tout tuyau enfile.

Ne pas utiliser de clapets de retenue ou clapets de pied

additionnels à moins qu'ils n'aient des soupapes de pression incorporées.

DC POMPE INSTRUCTION INSTALLATION

USAGE DUR:

1. Visser à fond le tuyau d’aspiration (1200KTG9099) dans la bride (1200F6465) d’entrée de l’unité de pompage.

2. Allonger le tuyau d’aspiration dans la citerne du camion ou dans le baril jusqu’à 8 cm du fond. Ne pas laisser le tuyau d’aspiration atteindre le fond.

3. Visser la bride d’entrée de la pompe au réservoir ou au baril. La bride d’entrée doit être complètement et fermement vissée à un réservoir non endommagé.

FR610C (montré)

FR1211C (montré)

INSTRUCTIONS DE SECURITE

Pour s'assurer une opération efficace et sûre, il est essentiel de lire et de suivre tous les instructions et toutes les précautions ci-

dessous.

1. Ne PAS fumer près d'une pompe ou utiliser une pompe près d'une flamme. Danger d’incendie.

2. Débrancher le pouvoir pour pomper avant d’entretenir la

pompe.

3. Pour toutes réparations addressez-vous à un réparateur agréé ou retournez le produit au fabricant pour maintenir la qualité anti-déflagrante et certifié étanche à la pluie et aux

intempéries.

4. Un Fill-Rite filtre doit être utilisé à la sortie de la pompe pour éviter la rentrée de corps étrangers dans le réservoir de combustible.

5. Le moteur de la pompe est équipé d'une protection contre la surchauffage. Se déplacer ON/OFF levier au ‘OFF’ la position pour remettre à l'état initial la pompe.

6. Le réservoir ou baril doit être ancré pour éviter le renversement aussi bien dans l' état plein ou vide.

7. Pour éviter les charges d’électricité statique, veuillez maintenir, lors de la transaction, le bec du pistolet en contact avec le réservoir.

DANGER

Le branchement électrique doit être fait par un professionel selon les normes

électriques en vigueur. La pompe doit

être pourvue d'une mise à la terre et un conduit rigide doit être utilisé lors du branchement électrique. Une utilisation ou une installation incorrecte peuvent causer de sérieux accidents et même la mort.

USAGE NORMAL:

1. Assuré support de pistolet (1200G8521) à endplate de moteur avec le deux boulons fourni (300F7751) comme illustré à la Page 11 de manuel.

2. Solidement (VP1400F7687 de tuyau d'extension de vis) dans la bande de teflon d'utilisation d'adaptateur de bung. Attacher le tuyau de succion (VP1400F7686) au tuyau d'extension dans la façon pareile.

3. Couper le tuyau de succion à une longueur qui placera sa fin dans 3” du fond de récipient. Si un tuyau plus de succion long est exigé, commande l'extension supplémentaire(VP1400F7687).

4. Enrosque bung/la asamblea de tubo de succión seguramente en abrir de contenedor.

USAGE DUR ET USAGE NORMAL (Electrique):

1. Installez la pompe. Lisez et assimilez toutes les instructions de câblage électrique avant de commencer.

2. Si la pompe n’a pas une mise à la masse correcte, c’est à dire une connexion continue de métal à métal d’un composant au suivant, incluant réservoir, bonde, pompe, manomètre, filtre, tuyau et injecteur, la pompe doit être reliée électriquement au réservoir d’alimentation ou au châssis du véhicule. Pour réaliser cette liaison, enlevez la vis de liaison verte située près du couvercle de la boîte de raccordement. Insérez la vis au travers du fil vert de l’ensemble de liaison fourni et revissez-la à fond sur la pompe. L’autre extrémité de ce fil de liaison électrique doit être dénudée et solidement fixée sur le châssis du véhicule ou

du plateau de réservoir.

ATTENTION : Ne branchez pas le négatif ou le positif de l’alimentation électrique sur la vis ou le fil vert, cela pourrait

déclencher un incendie.

3. Enlevez le couvercle de la boîte de raccordement électrique

de la pompe et tirez-en les 2 fils pour rendre leur extrémité dénudée accessible hors de cette boîte.

4. Vissez le connecteur de câble fourni dans l’ouverture pour conduit NPT 13 mm (1/2") dans la boîte de raccordement de la pompe.

5. Dénudez sur 15 cm (6"), en enlevant la gaine isolante extérieure, une extrémité du câble électrique fourni, en faisant attention de ne pas endommager l’isolation des fils noir, rouge et vert libérés.

6. Desserrez l’écrou du connecteur de câble et passez les fils libérés du câble fourni au travers de ce connecteur de câble, jusqu’à ce que 5 cm (2") de fils dénudés en ressortent. Resserrez l’écrou du connecteur de câble.

7. Dénudez sur 13 mm (1/2") les extrémités de ces fils de câble rouge, noir et vert passés. En utilisant les cosses serre-fils fournies, reliez ces fils aux fils de la pompe en respectant la correspondance des couleurs. Assurez vous qu’il ne reste pas de morceau de fil à nu exposé.

8. Repliez les fils dans la boîte de raccordement et replacez son couvercle. Assurez-vous que toutes les vis sont bien serrées de façon à ce qu’il ne reste aucun jour entre couvercle et boîte de raccordement.

Pour l'Installation de Véhicule

Suit des étapes 1 par 4 au-dessus sur la page 9.

A. Amenez le fils électrique vers le système électrique du

véhicule, en soutenant le fils si nécessaire, et en le protégeant contre les arêtes tranchantes, les sources de chaleur et tout ce qui pourrait l’endommager.

B. Pour déterminer si le système électrique du véhicule est du

type négatif (-) ou positif (+) à la masse, vérifiez le marquage sur sa batterie de la borne qui va sur le châssis du véhicule ousur son bloc moteur. Le fil rouge de la pompe se relie sur la borne positive de batterie, et son fil noir sur sa

borne négative.

C. Fixez une extrémité du porte-fusible sur l’extrémité du fil qu’il

vous reste. Réalisez un solide raccordement électrique avec l’autre extrémité du porte-fusible sur le circuit de la borne de batterie non reliée à la masse. Une connexion sur cette borne ou sur l’extrémité du câble qui lui est relié est recommandée.

ATTENTION: N’essayez pasd’alimenter la pompe à partir d’un circuit électrique secondaire du véhicule, comme le fi

d’allume-cigare par exemple.

D. Vérifiez toutes ces connexions pour vous assurer qu’elles

sont réalisées correctement. Mettez en place le fusible temporisé de 30 ampères dans le porte fusible. L’installation électrique est terminée.

Pour l'Installation de réservoir transportable Suit des étapes 1 par 4 au-dessus sur la page 9.

A. Amenez le fils électrique vers le système électrique du

véhicule, en soutenant le fils si nécessaire, et en le protégeant contre les arêtes tranchantes, les sources de chaleur et tout ce qui pourrait l’endommager.

B. Fixez une extrémité du porte fusible sur le fil rouge de la pompe.

Réalisez une connexion électrique solide sur la borne positive de la source d’alimentation pour l’autre extrémité du porte fusible. Réalisez une connexion électrique solide sur la borne

négative de la source d’alimentation avec le fil noir de la pompe.

C. Vérifiez toutes ces connexions pour vous assurer qu’elles

sont réalisées correctement. Mettez en place le fusible temporisé de 30 ampères dans le porte fusible. L’installation électrique est terminée.

AC POMPE INSTRUCTION INSTALLATION

USAGE DUR:

1. Visser à fond le tuyau d’aspiration (1200KTG9099) dans la bride (1200F6465) d’entrée de l’unité de pompage.

2. Allonger le tuyau d’aspiration (1200KTG9099) dans la citerne du camion ou dans le baril jusqu’à 8 cm du fond. Ne pas laisser le tuyau d’aspiration atteindre le fond.

3. Visser la bride d’entrée de la pompe au réservoir ou au baril. La bride d’entrée doit être complètement et fermement vissée à un réservoir non endommagé.

4. Les systèmes doivent être conçus pour nécessiter une hauteur d’aspiration minimum. Hauteur d’aspiration équivalente maximum de 2,1 m (7 pi) pour les gaz et 2,4 m (8 pi) pour le carburant diesel (La hauteur d’aspiration équivalente est la distance verticale de la surface du fluide dans le réservoir à l’entrée de la pompe, PLUS les pertes de charge dans les tuyaux verticaux et horizontaux, les coudes et les autres raccords).

5. Le réservoir ou la cuve doivent être correctement mis à l’évent. Utilisez du mastic pour joint de tubes résistant à l’essence et à l’huile sur tous les joints. Il faut utiliser un séparateur d’eau pour pomper

le carburant diesel.

USAGE NORMAL:

1. Assuré support de pistolet (700G8828) à endplate de moteur avec le deux boulons fourni (600F2220) comme illustré à la Page 12 de manuel.

3. Couper le tuyau de succion à une longueur qui placera sa fin dans 3” du fond de récipient. Si un tuyau plus de succion long est exigé, commande l'extension supplémentaire(VP1400F7687).

4. Enrosque bung/la asamblea de tubo de succión seguramente en abrir de contenedor.

USAGE DUR ET USAGE NORMAL (Electrique):

1. Installez la pompe. Lisez et assimilez toutes les instructions

de câblage électrique avant de commencer. Le branchement

électrique doit être fait par un professionel selon les normes électriques en vigueur.

2. Enlevez le couvercle de la boîte de raccordement électrique de la

pompe et tirez-en les 2 fils pour rendre leur extrémité dénudée accessible hors de cette boîte.

3. Installez les fils en conduite rigide de la source d’alimentation à la

boîte de raccordement pour maintenir l’intégrité antidéflagrante. L’appareil doit être alimenté par un disjoncteur 15 A dédié Ce disjoncteur ne doit alimenter aucun autre équipement.

4. Branchez les fils sur la pompe, en reliant ensemble les fils de

même couleur. Le fil de terre doit être connecté.

5. Repliez les fils dans la boîte de raccordement et replacez son

couvercle. Assurez-vous que toutes les vis sont bien serrées de façon à ce qu’il ne reste aucun jour entre couvercle et boîte de raccordement.

Pompe ne s'amorce pas

Vérifier s'il n'y a pas d'obstructions dans la ligne d'aspiration. Enlever et inspecter la soupape

La pompe ronfle mais ne fonctionne pas

Nettoyer la cavité de la pompe

DIAGNOSTIQUES

Faible capacité

Enlever et nettoyer la crépine. Enlever et inspecter la soupape. Véifier la ligne d'aspiration pour pertes ou étranglements, elle peut être de diamètret, trop longue ou non hermétique.

LISTE DES PIÉCES DÉTACHÉES

ART RÉFÉRENCE NO. NO. DESCRIPTION QTÉ

1 1200F6465 Bride d'entrée 1 2 100F0760 Grille 1 3 100F0790 Joint d'entrée 1 4 1200F2756 By-pass 1 5 1200F6455 Joint de by-pass (-121) 1 6 1200F2770 Ressort de by-pass 1 7 1200F6464 Couvercle de by-pass 1 8 1200F6721 1/4-20 x 3/4 HHCS 8

9 1200G9485 Ailette, Bronze 5 10 1200G8881 Rotor, Bronze 1 11 1200F6440 Clé du rotor 1 12 1200F6459 Couvercle du rotor 1 13 1200F6505 Joint du couvercle du rotor (-138) 1 14 1200KTF6446 Ensemble de joint d'étanchéité 1 15 702F3400 Coude de 3/4" 1

800F4400 Coude de1" (FR4200D, FR4400) 1

16 600F2220 5/16-18 x 3/4 HHCS 2

300F7751 5/16-18 x 1/2 HHCS (SD1202) 2

17 700F6673 Support de pistolet Rouge 1

700G8828 Support de pistolet Jaune (SD602) 1 1200G8521 Support de pistolet (SD1202) 1

18 6U075 Pistolet manuel 3/4" (SD, FR600C) 1

N075UMN11 Pistolet manuel 3/4" 1 N100UMN11 Pistolet manuel 1" 1

19 N075UAU10 Pistolet automatique 3/4" OP

300F7801 Pistolet automatique 1" OP

ART. RÉFÉRENCE NO. NO. DESCRIPTION QTÉ

20 700F3135 Tuyau agréé par UL de 3/4x12'(610C,602) 1

FRH07512 Tuyau 3/4 x 12' (FR1200C, FR2400C) 1 FRH10012 Tuyau 1 x 12' (FR4200D, FR4400) 1

21 1200KTG9099 Tube d'aspiration, Acier (Usage Dur) 1

VP1400F7687 Tube d'aspiration, d'extension (Normal) 1 22 VP1400F7686 Tube d'aspiration, PVC (Usage Normal) 1 23 800F3972 Raccord de 3/4 x 2 1/2" 1

1200F6732 Raccord d e 1 x 4" 1 24 1200F6470 Raccord de débitmètre 1

305F0988 Raccord de débitmètre(FR4211D,FR4411) 1 25 800F2300 5/16-18 x1 3/4 HHCS 2

900F8649 1/4-20 x 2 HHCS (FR4211D, FR4411) 1 26 700F2800 Joint torique 1 27 807C Compteur, 3/4" OP

901 Compteur, 1" OP

807CMK Noir, 3/4" Compteur Nécessaire O P 28 1200F6721 1/4-20 x 3/4 HHCS (FR4211D. FR4411) 1 29 800G8870 Bouton 1 30 304F7885 Coude 1 po 90° 1 31 900F8076 Bride de débitétre 1 32 304F7924 Raccord de 1 x 5" 1 33 1200R9067 Cáble d'alimentation de 18' 1 34 1200G9038 Joint 1

35 1200G8999 Couvercle de la boîte de jonction

36 VP1400F8823 #10-32 x 3/4 PHMS 4

**Pour de plus amples renseignements, visiter www.fillrite.com

Inclus dans FR1211C,

FR2411C, FR611C

ded i n FR1211C,

11C , FR611C

La date de Fabrique peut être fonde sur le nameplate de moteur.

NÉCESSAIRE DE RÉPARATION

4200KTF8739

Comporte les articles

2,3,4,5,6,9,10,11,12,13,14

Inclu dans FR4211D,

FR4411

Included in FR4211D, FR4411

12/24V SEUL

12/24V ONLY

2-11 1/2 NPT OD

1-11 1/2 NPT ID

3/4-14 NPT ID 1-11 1/2 NPT ID

SD1202

ONLY

SUEL

Illustration

Représentative

Garantie Deux Ans

Garantie Une An

FR1210C FR2410C FR4210D FR4410 FR610C SD1202 SD602

Garantia Deux Ans Deux Ans Deux Ans Deux Ans Deux Ans Une An Une An Moteur HP 1/4 HP 1/4 HP 1/4 HP 1/4 HP 1/4 HP 1/4 HP 1/4 HP Moteur volt 12V CC 24V CC 12V CC 24V CC 115V CC 12V CC 115V CC A 20 10 22 13 1,5 20 1,5 Certifié étanche à la pluie et aux intempéries ouiouiouiouiouiouioui Débit avec pistolet manuel 57 LPM

15 GPM Compteur 807C 807C 901 901 807C 807CMK 807CMK Tuyau 3/4"D x 3,65m 3/4"D x 3,65m 1"D x 3,65m 1"D x 3,65m 3/4"D x 3,65m 3/4"D x 3m 3/4"D x 3,65m Dimensions san compteur 305mm largeur 305mm largeur 330mm largeur 305mm largeur 305mm largeur 229mm largeur 305mm largeur

229mm hauter 229mm hauter 305mm hauter 305mm hauter 229mm hauter 229mm hauter 229mm hauter

229mm profun 229mm profun 229mm profun 229mm profun 229mm profun 191mm profun 229mm profun

Dimensions avec compteur 356mm largeur 356mm largeur 356mm largeur 356mm largeur 356mm largeur 356mm largeur 356mm largeur

356mm hauter 356mm hauter 356mm hauter 356mm hauter 356mm hauter 356mm hauter 356mm hauter

229mm profun 229mm profun 229mm profun 229mm profun 229mm profun 229mm profun 229mm profun Cycle de marche 30 min. 30 min. 30 min. 30 min. 30 min. 30 min. 30 min. Temp. ambiante maximale °C 65,5° 65,5° 65,5° 65,5° 65,5° 54° 54° Temp. ambiante minimale °C -26° -26° -26° -26° -26° -26° -26° Hauteur d'aspiration min. Essence2m2m3m3m2m2m2m Hauteur d'aspiration min. Mazout 2,4m 2,4m 4.57m 4.57m 2,4m 2,4m 2,4m Pression maximale de sortie 0,83 bar 0,83 bar 0,97 bar 0,97 bar 0,83 bar 0,83 bar 0,83 bar Aspiration minimale á sec: mercure 25,4cm 25,4cm 30,4cm 30,4cm 15,2cm 15,2cm 15,2cm Sortie 3/4" F NPT 3/4" F NPT 1" F NPT 1" F NPT 3/4" F NPT 3/4" F NPT 3/4" F NPT Adaptateur 2" M NPT 2" M NPT 2" M NPT 2" M NPT 2" M NPT 2" M NPT 2" M NPT Entrée d'aspiration 1" F NPT 1" F NPT 1" F NPT 1" F NPT 1" F NPT 1" F NPT 1" F NPT Pistolets automatiques Opt. Opt. Opt. Opt. Opt. Opt. Opt. Protection contre le surchauffage oui oui oui oui oui oui oui Crépine d'entrée incorporée oui oui oui oui oui oui oui Pompe UL et cUL ————oui—oui Moteur UL et cUL oui oui oui — oui oui oui Écran ouiouiouiouiouiouioui Construction á roulements ábilles oui oui oui oui oui oui oui Sécurité D'un cadenas D'un cadenas D'un cadenas D'un cadenas D'un cadenas D'un cadenas D'un cadenas Compatibilité des fluides MazoutMazoutMazoutMazoutMazoutMazoutMazout

Essence Essence Essence Essence Essence Essence Essence

Kéroséne Kéroséne Kéroséne Kéroséne Kéroséne Kéroséne Kéroséne

Comb. Minér. Comb. Minér. Comb. Minér. Comb. Minér. Comb. Minér. Comb. Minér. Comb. Minér.

57 LPM 15 GPM

76 LPM 20 GPM

76 LPM

20 GPM

57 LPM

15 GPM

49 LPM

13 GPM

49 LPM

13 GPM

GARANTIA

Tuthill Transfer Systems ("Fabricant") garantit à l'acheteru de ses produits Fill-Rite ("Acheteur") à compter de la date de facturation ou du recu de vente que les produits fabriqués ("Produits") sont exempts de défauts de matériaux ou de main-d'oeuvre. La durée de la garantie est la suivante:

• Produits à usage intensif - 2 ans

• Produits à usage normal - 1 an

• Produits à usage modéré - 1 an

• Pompes, pièces et accessoires - 1 an La seule obligation incombant au Fabricant selon cette Garantie sera, à son seul choix, d’échanger ou de réparer les Matériels (sujet aux limitations exposées ici), ou bien de rembourser le prix d’achat payé par l’Acquéreur. Le seul recours de l’Acquéreur aux termes de cette Garantie sera la mise en vigueur de ces obligations incombant au Fabricant. Si celui-ci exige le retour des matériels, ceux-ci seront renvoyés au Fabricant selon ses instructions F.O.B. usine. LE FABRICANT NE SERA EN AUCUN CAS TENU RESPONSABLE DE DOMMAGES INDIRECTS OU SECONDAIRES ET SA SEULE RESPONSABILITE SUITE A LA FABRICATION, LA VENTE, LA

8825 Aviation Drive Fort Wa yne, Indi ana USA 46809 Tel 260 747-7524 Fax 260 747-3159

www.tuthill.com

LIVRAISON OU L’UTILISATION DES MATERIELS SERA LIMITEE AU PRIX D’ACHAT DE CES MATERIELS.

Cette garantie ne s’appliquera pas à des matériels objets d’abus, de négligence, d’accident, d’installation ou d’entretien non conformes, ou à des matériels qui auront été modifiés ou réparés par des personnes autres que celles autorisées par le Fabricant ou ses représentants autorisés. LES GARANTIES CI-DESSUS SONT EXCLUSIVES ET REMPLACENT TOUTES AUTRES GARANTIES DE COMMERCIALISATION, D’APTITUDE A L’USAGE OU TOUT AUTRE TYPE DE GARANTIE IMPLICITE OU EXPLICITE. Nul ne pourra modifier les termes de garantie et de recours ci-dessus excepté par un document écrit signé par le Fabricant. Des garanties ou recours différents de ceux ci-dessus ne seront pas imposables au Fabricant. L’Acquéreur, prenant livraison des Matériels, accepte implicitement les termes de cette garantie et des recours ainsi que toutes les conditions et limitations y afférents.

1200G9918 rev. 0

Fill-Rite SD1202 User Manual [en, es, fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
