Festool PDC 18-4 Li User Manual

Download

Festool GmbH Wertstraße 20 D-73240 Wendlingen Tel.: +49 (0)7024/804-0 Telefax: +49 (0)7024/804-20608 www.festool.com

Originalbetriebsanleitung - Akku-Schlagbohrschrauber 6

Original operating manual - Cordless percussion drill 10

Notice d’utilisation d’origine - Perceuse-visseuse à percussion sans fil 14

Manual de instrucciones original - Taladro atornillador de percusión de batería 19

Istruzioni per l'uso originali - Trapano avvitatore a percussione a batteria 24

Originele gebruiksaanwijzing - Accuslagboorschroefmachine 29

Originalbruksanvisning - Batterislagskruvdragare 33

Alkuperäiset käyttöohjeet - Akkuiskupora/ruuvinväännin 37

Original brugsanvisning - Akku-slagbore-/skruemaskine 41

Originalbruksanvisning - Batteridrevet slagbor-skrumaskin 45

Manual de instruções original - Aparafusadoras de percussão de acumulador 49

Оригинальное руководство по эксплуатации - Аккумуляторная ударная дрель-шуруповёрт

Originální návod k použití - Akumulátorový kombinovaný šroubovák 59

Oryginalna instrukcja eksploatacji - Akumulatorowa wiertarko-wkrętarka udarowa 63

PDC 18/4 Li

708368_002

Akku-Bohrschrauber Cordless drill Perceuses-visseuses sans fil

Serien-Nr. Serial no. N° de série

PDC 18/4 768172

EG-Konformitätserklärung.

Wir erklären in alleiniger Verantwortung, dass dieses Produkt allen einschlägigen Bestimmungen der folgenden Richtlinien einschließlich ihrer Änderungen entspricht und mit den folgenden Normen übereinstimmt:

EC-Declaration of Conformity.

We declare under our sole responsibility that this product is in conformity with all relevant provisions of the following directives including their amendments and complies with the following standards:

CE-Déclaration de conformité communau-

taire.

Nous déclarons sous notre propre responsabilité que ce produit est conforme aux normes ou documents de normalisation suivants:

CE-Declaración de conformidad.

Declaramos bajo nuestra exclusiva responsabilidad que este producto corresponde a las siguientes normas o documentos normalizados:

CE-Dichiarazione di conformità.

Dichiariamo sotto la nostra esclusiva responsabilità che il presente prodotto e conforme alle norme e ai documenti normativi seguenti:

EG-conformiteitsverklaring.

Wij verklaren op eigen verantwoordelijkheid dat dit produkt voldoet aan de volgende normen of normatieve documenten:

EG-konformitetsförklaring.

Vi förklarar i eget ansvar, att denna produkt stämmer överens med följande normer och normativa dokument:

EY-standardinmukaisuusvakuutus.

Vakuutamme yksinvastuullisina, etta tuote on seuraavien standardien ja normatiivisten ohjeiden mukainen:

EF-konformitetserklæring

Vi erklærer at have alene ansvaret for, at dette produkt er i overensstemmelse med de følgende normer eller normative dokumenter:

CE-Konformitetserklæring

Vi erklærer på eget ansvar at dette produktet er i overensstemmelse med følgende normer eller normative dokumenter:

CE-Declaração de conformidade:

Declaramos, sob a nossa exclusiva responsabilidade, que este produto corresponde às normas ou aos documentos normativos citados a seguir:

екларация соответствия ЕС:

Мы заявляем с исключительной ответственностью, что данный продукт соответствует следующим нормам или нормативным документам:

ES prohlašeni o shodě:

Prohlašujeme s veškerou odpovědnosti, že tento vyrobek je ve shodě s nasledujicimi normami nebo normativnimi dokumenty:

Oświadczenie o zgodności z normami UE:

Niniejszym oświadczamy na własną odpowiedzialność, że produkt ten spełnia następujące normy lub dokumenty normatywne: ______________________________________ 2006/42/EG, 2014/30/EU, 2011/65/EU EN 60745-1, EN 60745-2-1, EN 60745-2-2, EN 50581 ______________________________________

Festool GmbH Wertstr. 20 D-73240 Wendlingen GERMANY

Wolfgang Zondler Head of Research, Development and Technical Documentation

Wendlingen, 2016-06-20

1-1

1-2

1-3

1-4

1-5

1-6

1-7

1-8

1-9

1-10

1-11

2A12B

1-12

klick

BP/C 18

3-1

klick

3-2

klick

8-1

klick

PDC 18/4 Li

Originalbetriebsanleitung

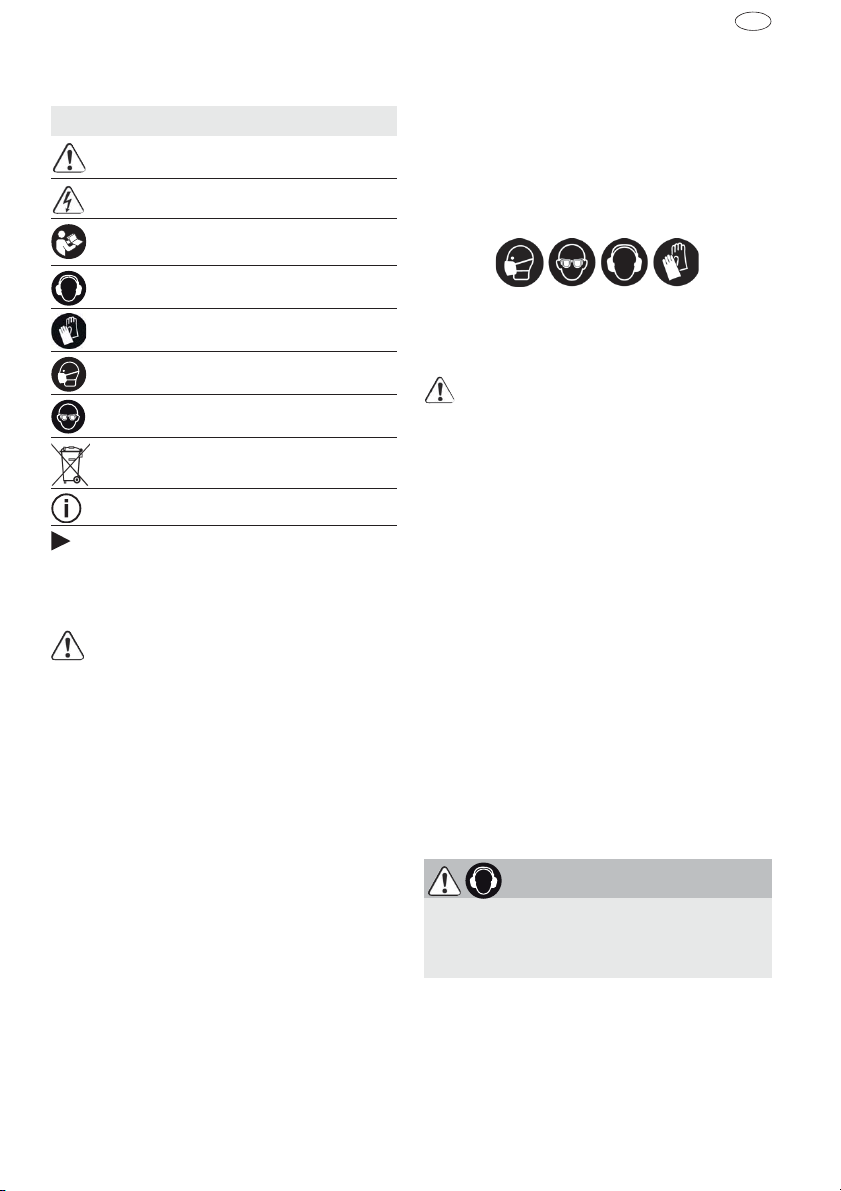

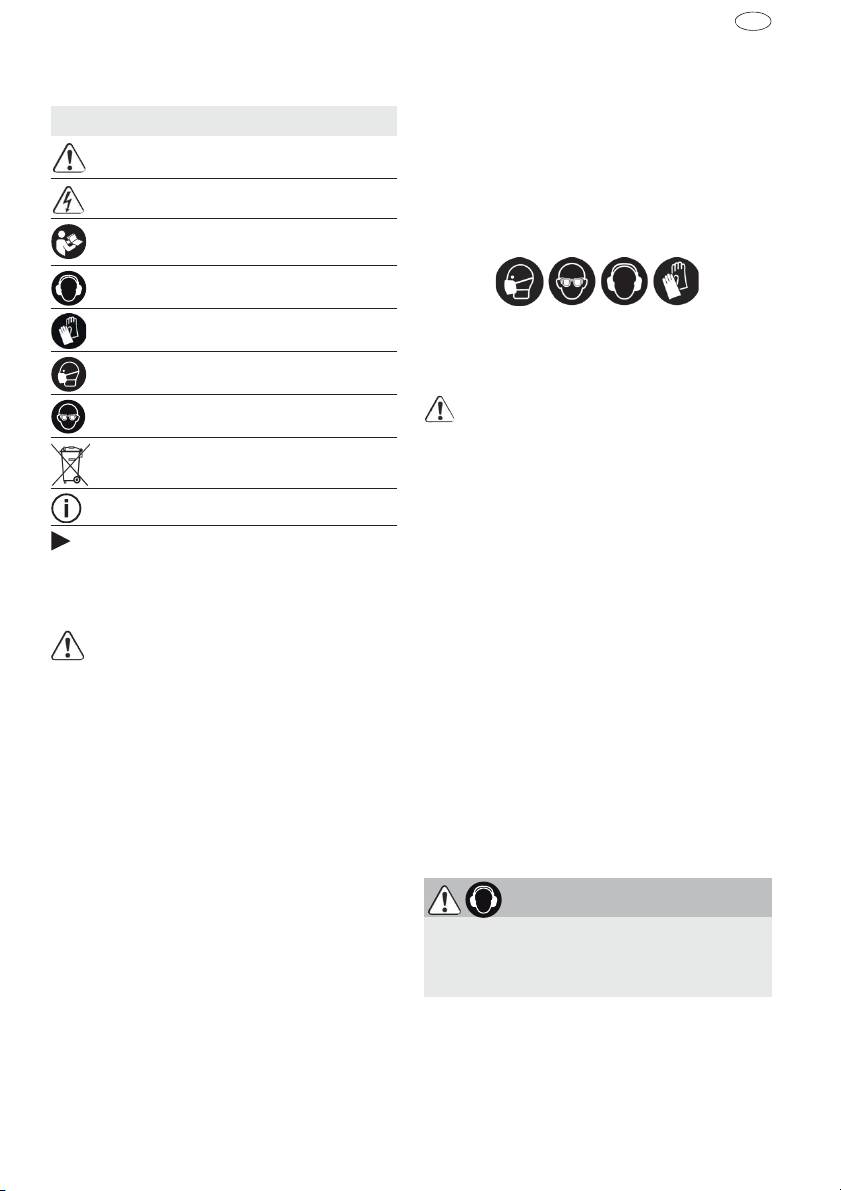

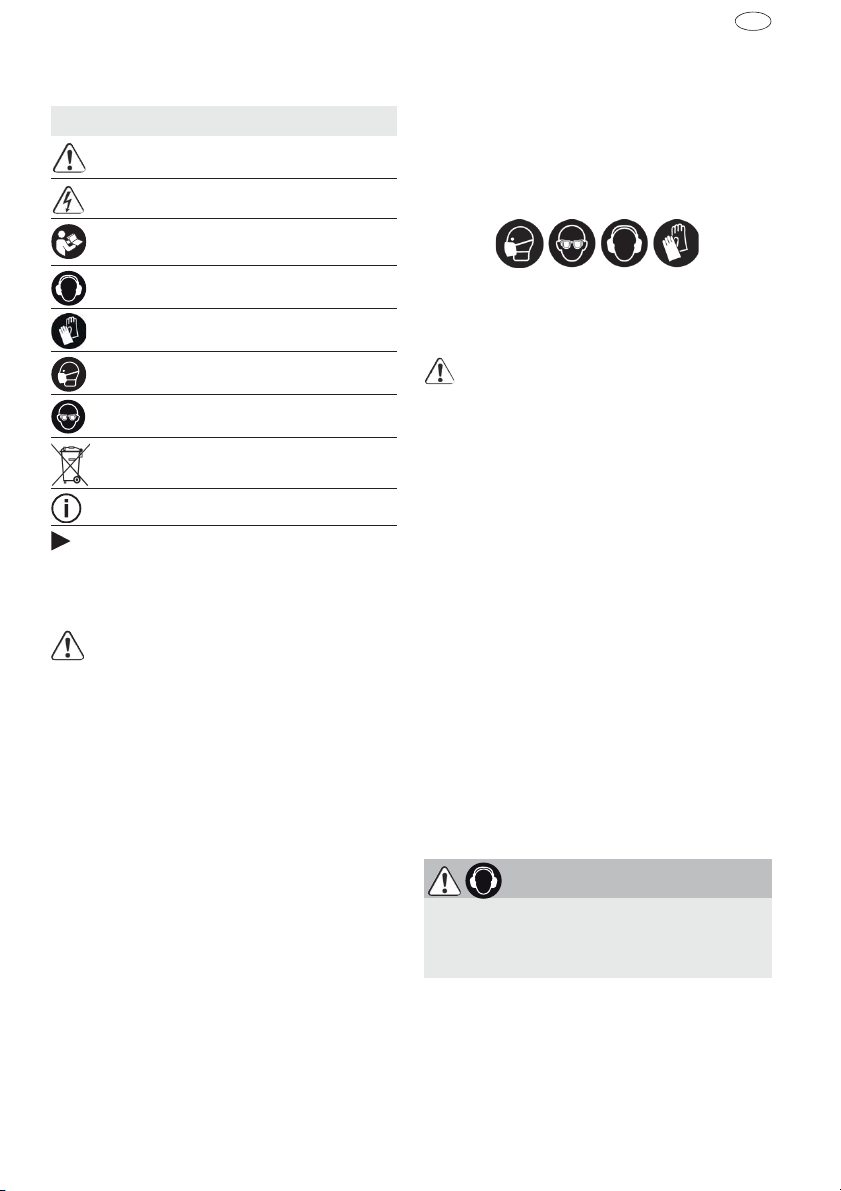

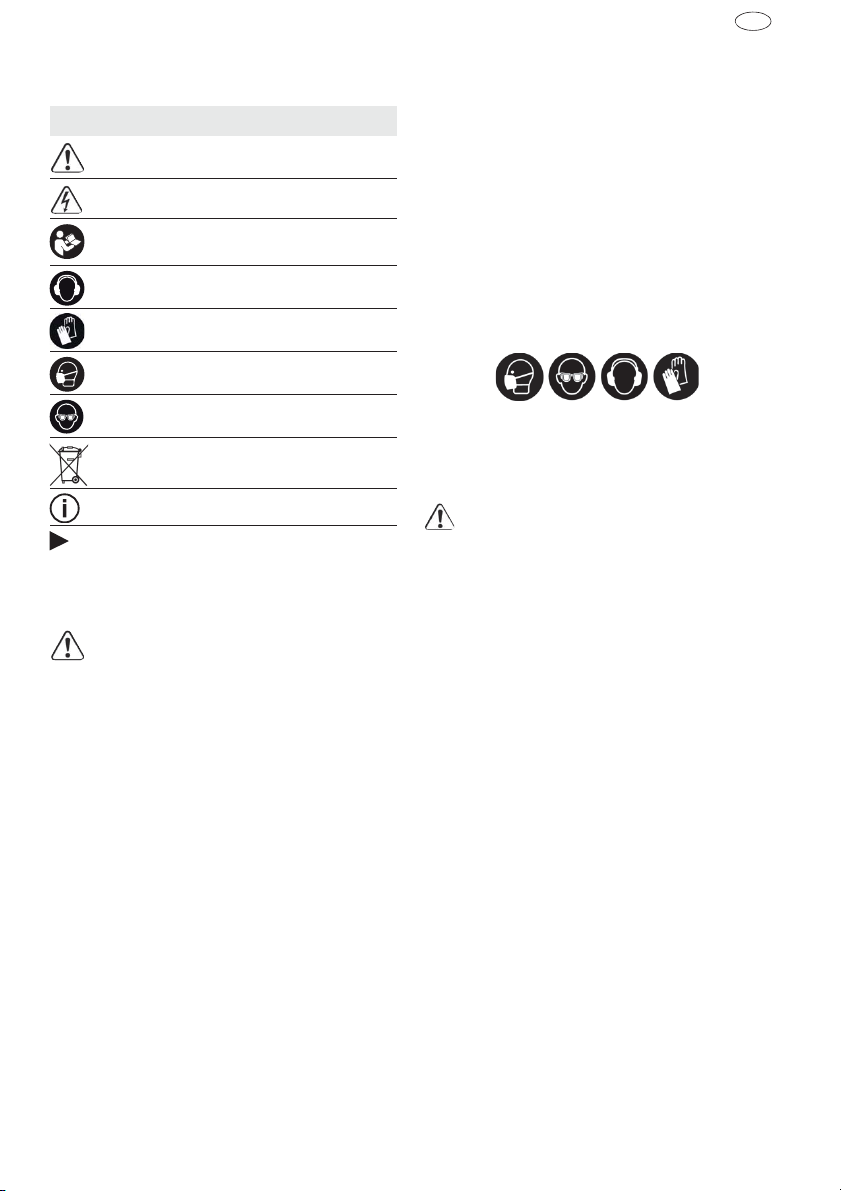

1Symbole

Symbol Bedeutung

Warnung vor allgemeiner Gefahr

Warnung vor Stromschlag

Betriebsanleitung, Sicherheitshinweise lesen!

Gehörschutz tragen!

Schutzhandschuhe tragen!

Atemschutz tragen!

Schutzbrille tragen!

Nicht in den Hausmüll geben.

Tipp, Hinweis

Handlungsanweisung

2 Sicherheitshinweise

2.1 Allgemeine Sicherheitshinweise

Warnung!

se und Anweisungen.

Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

2.2 Maschinenspezifische Sicherheitshinweise für Akku-Bohrschrauber

–

Tragen Sie Gehörschutz beim Schlagbohren.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

–

Benutzen Sie die mit dem Gerät gelieferten Zusatzhandgriffe.

zu Verletzungen führen.

Halten Sie das Elektrowerkzeug nur an den iso-

–

lierten Griffflächen, wenn Sie Arbeiten ausfüh-

Lesen Sie alle Sicherheitshinwei-

Versäumnisse bei der

Der Verlust der Kontrolle kann

ren, bei denen das Einsatzwerkzeug oder die Schraube verborgene Stromleitungen treffen

Der Kontakt des Einsatzwerkzeuges oder

kann.

der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

–

Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu.

ges mit einer spannungsführenden Leitung kann zu Feuer und einem elektrischen Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.

–

Tragen Sie geeignete persönliche Schutzausrüstungen:

bei stauberzeugenden Arbeiten, Schutzhandschuhe beim Bearbeiten rauer Materialien und beim Werkzeugwechsel.

VORSICHT! Elektrowerkzeug kann blockieren und plötzlichen Rückschlag verursachen!

Sofort ausschalten!

–

Halten Sie das Elektrowerkzeug fest in der Hand. Stellen Sie das Drehmoment beim Schrauben korrekt ein. Seien Sie auf ein hohes Reaktionsmoment gefasst,

werkzeugs verursachen und zu Verletzungen führen können.

–

Verwenden Sie das Elektrowerkzeug nicht im Regen oder in feuchter Umgebung.

Elektrowerkzeug kann zu Kurzschluss und Brand führen.

– Ein-/Ausschalter nicht dauerhaft arretieren!

2.3 Emissionswerte

Die nach EN 60745 ermittelten Werte betragen typischerweise:

Bohren

Schalldruckpegel LPA = 73 dB(A) Schallleistungspegel LWA = 84 dB(A) Unsicherheit K = 3 dB

Schlagbohren

Schalldruckpegel LPA = 104 dB(A) Schallleistungspegel LWA = 115 dB(A) Unsicherheit K = 3 dB

Der Kontakt des Einsatzwerkzeu-

Gehörschutz, Schutzbrille, Staubmaske

die eine Drehung des Elektro-

Feuchtigkeit im

VORSICHT

Beim Arbeiten eintretender Schall Schädigung des Gehörs

Benutzen Sie einen Gehörschutz!

Schwingungsemissionswert ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60745:

Bohren in Metall a

= 5,6 m/s

K = 1,5 m/s

Schrauben ah < 2,5 m/s

K = 1,5 m/s

Schlagbohren in Beton ah = 12,4 m/s

K = 3,0 m/s

Die angegebenen Emissionswerte (Vibration, Geräusch)

– dienen dem Maschinenvergleich, – eignen sich auch für eine vorläufige Einschät-

zung der Vibrations- und Geräuschbelastung beim Einsatz,

– repräsentieren die hauptsächlichen Anwendun-

gen des Elektrowerkzeugs.

Erhöhung möglich bei anderen Anwendungen, mit anderen Einsatzwerkzeugen oder wenn ungenügend gewartet. Leerlauf- und Stillstandszeiten der Maschine beachten!

3 Bestimmungsgemäße Verwendung

Akku-Schlagbohrschrauber geeignet – zum Bohren in Metall, Holz, Kunststoffen und

ähnlichen Materialien,

– zum Schlagbohren in Mauern, Beton und ähnli-

chen Baumaterialien,

– zum Ein- und Festschrauben von Schrauben.

Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer; dazu zählt auch industrieller Dauerbetrieb.

4Technische Daten

Akku-Schlagbohrschrauber PDC 18/4 Li

Motorspannung 18 V Leerlaufdrehzahl* 1. Gang 0 - 400 min

2. Gang 0 - 850 min

3. Gang 0 - 1850 min

-1

PDC 18/4 Li

Akku-Schlagbohrschrauber PDC 18/4 Li

4. Gang 0 - 3800 min

Drehmoment weicher/harter Schraubfall

Drehmoment einstellbar**

1. Gang 1,2 - 11,5 Nm

2. Gang 0,8 - 7,2 Nm

3. Gang 0,6 - 4,7 Nm

4. Gang 0,6 - 2,6 Nm

Bohrfutter-Spannbereich 1,5 - 13 mm

Bohrdurchmesser max. Holz 50 mm

2 2

Schrauben in Fichte bis

Metall 13 mm



Werkzeugaufnahme in Bohrspin-

del

Gewicht ohne Akkupack mit Centrotec

* Drehzahl-Angaben mit voll geladenem Akkupack. ** In den unteren Drehmomentstufen ist die maxi-

male Drehzahl reduziert (Werte im Rechtslauf).

5 Geräteelemente

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6] [1-7] [1-8] [1-9] [1-10] [1-11] [1-12]

Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht in den Lieferumfang.

Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

Einschalter LED-Lampe LED-Lampe Bit-Depot Ein-/Ausschalter Spannhülse Umschalter Bohren/Schlagbohren Gang-Schalter Einstellrad Drehmoment Schalter für Rechts-/Links-Lauf Gürtelclip Taste zum Lösen des Akkupacks Isolierte Griffflächen (grau schattierter

Bereich)

6Inbetriebnahme

6.1 Akkupack wechseln Akkupack einsetzen [2 A] Akkupack abnehmen [2 B]

Akkupack ist bei Lieferung sofort einsatzbereit und kann jederzeit aufgeladen werden.

-1

40/60 Nm

10 mm

1/4 ’’

1,3 kg

PDC 18/4 Li

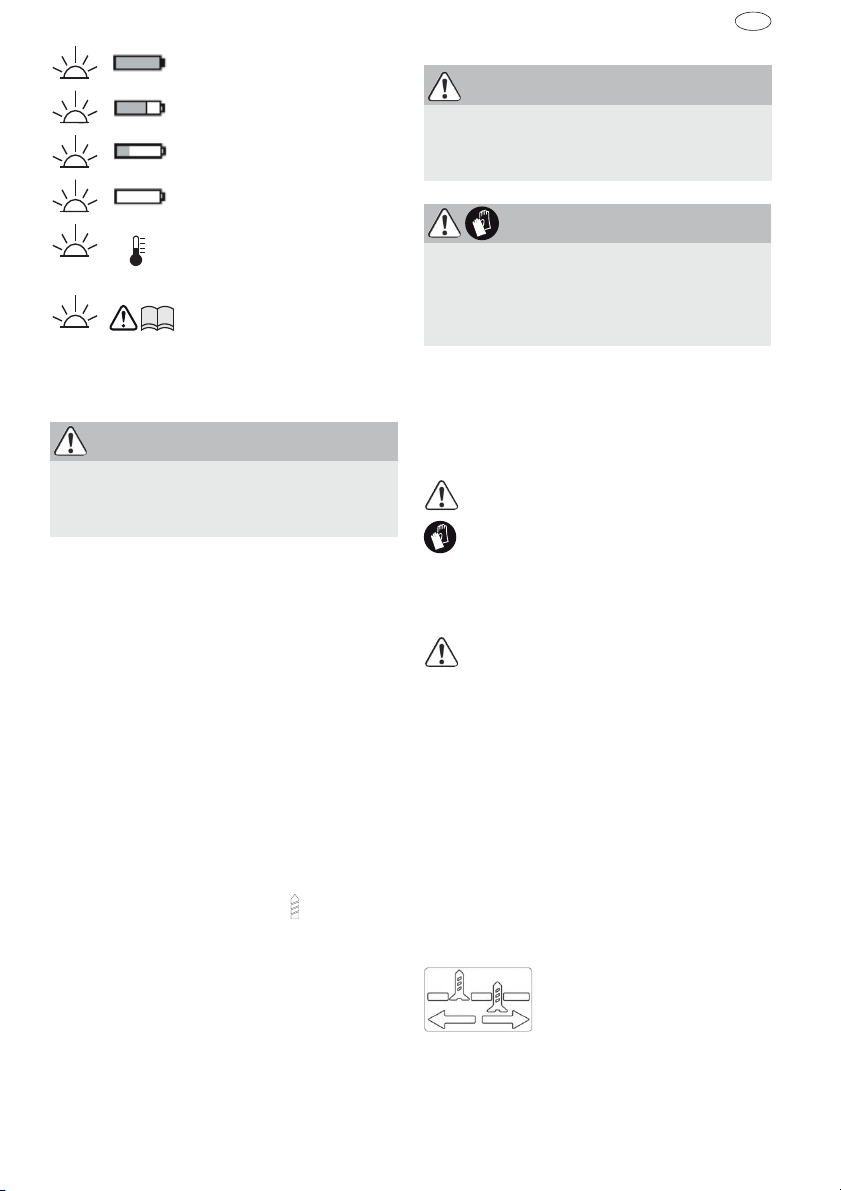

6.2 Beleuchtung und Akku-Kapazitätsanzeige

Die LED der Lampe tung und als Akku-Kapazitätsanzeige .

Einschalter LED-Lampe

[1-2]

dient als Beleuch-

[1-1]

betätigen:

1x ... LED, Beleuchtung des Arbeitsbereichs 2x ... Kapazitätsanzeige, zeigt den Ladezustand

des Akkupacks an (nicht mit NiCd- und NiMHAkkupacks)

LED grün – Dauerlicht:

stand >60 %

LED grün – langsames blinken:

Ladezustand 30 % – 60 %

LED grün – schnelles blinken:

Ladezustand 0 % - 30 %

LED gelb – Dauerlicht:

leer

LED rot – Dauerlicht:

peratur ist außerhalb der zulässigen Grenzwerte.

LED rot – blinken:

Fehleranzeige, z. B. keine vollständige Kontaktierung, Kurzschluss, Akkupack defekt, usw.

Ladezu-

Akku ist

Akkutem-

Allgemeine

7 Einstellungen

VORSICHT

Verletzungsgefahr

Einstellungen nur bei ausgeschaltetem Elektrowerkzeug!

7.1 Drehrichtung ändern [1-9]

• Schalter nach links = Rechtslauf

• Schalter nach rechts = Linkslauf

7.2 Gang wechseln

Mit dem Gang-Schalter umgeschalten werden.

7.3 Drehmoment einstellen [1-8]

Schrauben

Drehmoment entsprechend Einstellung: Stellung 1 = kleines Drehmoment Stellung 12 = hohes Drehmoment

Signalton

mentes, Maschine schaltet ab. Maschine läuft erst wieder, wenn der Ein-/Ausschalter sen und erneut gedrückt wird.

bei Erreichen des eingestellten Drehmo-

[1-7]

kann das Getriebe

[1-4]

losgelas-

Bohren

Markierung zeigt auf Bohrersymbol = maximales Drehmoment.

7.4 Schlagbohren

Das Gerät ist bestimmt zum Schlagbohren in Ziegel, Mauerwerk und Stein.

[1-6]

Den Umschalter stellen. Dabei Stellrad len.

8 Werkzeugaufnahme, Vorsatzgeräte

Verletzungsgefahr

Vor allen Arbeiten am Elektrowerkzeug den Akkupack vom Elektrowerkzeug abnehmen!

auf das Hammersymbol

[1-8]

auf Bohrsymbol stel-

WARNUNG

VORSICHT

Heißes und scharfes Werkzeug Verletzungsgefahr

Keine stumpfen und defekten Einsatzwerkzeuge verwenden!

Schutzhandschuhe tragen.

Vor dem ersten Gebrauch:

triebehals mit etwas Mehrzweckfett bestreichen.

8.1 CENTROTEC Werkzeugfutter [4]

Schneller Wechsel von Werkzeugen mit CENTROTEC-Schaft

CENTROTEC-Werkzeuge nur in CENTROTREC-Werkzeugfutter einspannen.

Beim Wechseln Schutzhandschuhe tragen!

8.2 Bohrfutter [5]

Zum Einspannen von Bohrern und Bits mit max. Schaftdurchmesser 13 mm.

Werkzeug zentrisch im Bohrfutter einspannen.

8.3 Winkelkopf [6]

Bohren und Schrauben im rechten Winkel zur Maschine (teilweise Zubehör).

8.4 Werkzeugaufnahme in der Bohrspindel [7]

Bits können direkt in der Innensechskantaufnahme der Bohrspindel eingesetzt werden.

Bohrspindel und Ge-

8.5 Tiefenanschlag [8]

Der Tiefenanschlag (teilweise Zubehör) ermöglicht eine Schraube mit definierter Tiefe einzuschrauben. Sie können das Maß einstellen, um welches der Schraubenkopf über die Werkstückoberfläche übersteht oder im Werkstück versenkt werden soll.

Tiefeneinstellung

Stellen Sie durch Drehen des Gehäuses

[8-1]

die gewünschte Einschraubtiefe fest ein. Jede Rastung ändert die Einschraub-

tiefe um 0,1 mm. Zum Ausschrauben einer Schraube, muss vorher

die Hülse A/B abgenommen werden.

9 Arbeiten mit der Maschine

WARNUNG

Verletzungsgefahr

Werkstück so befestigen, dass es sich beim Bearbeiten nicht bewegen kann.

9.1 Ein-/Ausschalten [1-4]

Drücken = EIN, Loslassen = AUS

Je nach Druck auf den Ein-/Ausschalter ist die Drehzahl stufenlos steuerbar.

9.2 Bit-Depot [1-3]

Magnetisch, zur Aufnahme von Bits oder Bithaltern.

9.3 Gürtelclip [1-10]

Der Gürtelclip (rechts/links) ermöglicht ein kurzfristiges Befestigen des Gerätes an der Arbeitskleidung.

9.4 Zusatzhandgriff montieren [3]

Verwenden Sie immer den Zusatzhandgriff.

Setzen Sie den Zusatzhandgriff des Getriebegehäuses auf, bis die Aussparungen am Zusatzhandgriff in die Nasen am Gehäuse einrasten.

Verdrehen Sie den Griff bis dieser fest sitzt.

Durch Drehen des Griffes kann die Position in 30°-Schritten verstellt werden.

Mit dem Tiefenanschlag fe eingestellt werden.

9.5 Akustische Warnsignale

Akustische Warnsignale ertönen bei folgenden Betriebszuständen und die Maschine schaltet ab:

[3-2]

[3-1]

kann die Bohrtie-

am Hals

PDC 18/4 Li

– Eingestelltes Drehmoment erreicht. – "Block protect"; Anlaufmoment zu hoch. – Maschine überlastet

10 Wartung und Pflege

WARNUNG

Verletzungsgefahr, Stromschlag

Vor allen Wartungs- und Pflegearbeiten stets den Akkupack von dem Elektrowerkzeug abnehmen!

Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kundendienstwerkstatt durchgeführt werden.

Kundendienst und Reparatur

nur durch Hersteller oder durch Servicewerkstätten: Nächstgelegene Adresse unter: www.festool.com/service

EKAT

Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter:

www.festool.com/service

Folgende Hinweise beachten:

– Die Lüftungsöffnungen am Elektrowerkzeug frei

und sauber halten, damit die Kühlung gewährleistet ist.

– Die Anschlusskontakte am Elektrowerkzeug, La-

degerät und Akkupack sauber halten.

Für Wartung, Pflege, Entsorgung und Transport des Akkupacks, dem Akkupack beilie-

gende Hinweise beachten!

11 Umwelt

Gerät nicht in den Hausmüll werfen!

Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung zuführen. Geltende nationale Vorschriften beachten.

Nur EU:

Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Informationen zur REACh:

www.festool.com/reach

PDC 18/4 Li

Original operating manual

1Symbols

Symbol Significance

Warning of general danger

Risk of electric shock

Read operating instructions and safety notices!

Wear ear protection.

Wear protective gloves.

Wear a dust mask.

Wear protective goggles.

Do not dispose of as domestic waste.

Tip or advice

Handling instruction

2Safety instructions

2.1 General safety instructions

WARNING!

structions, illustrations and specifications

provided with this power tool.

instructions listed below may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

2.2 Machine-specific safety notices for cordless drills

–

Wear ear protection when impact drilling.

sure to noise can result in loss of hearing.

–

Use auxiliary handles supplied with the tool.

Loss of control can cause personal injury.

–

Hold power tool by insulated gripping surfaces, when performing an operation where the cutting accessory or fastener may contact hidden wiring.

a "live" wire may make exposed metal parts of the

Read all safety warnings, in-

Failure to follow all

Expo-

Cutting accessory or fasteners contacting

power tool "live" and could give the operator an electric shock.

–

Use suitable detectors to determine if utility lines are hidden in the work area or call the local utility company for assistance.

Contact with electric lines can lead to fire and electric shock. Damaging a gas line can lead to explosion. Penetrating a water line causes property damage or may cause an electric shock.

Wear suitable protection:

–

such as ear protection, safety goggles, a dust mask for work which generates dust, and protective gloves when working with raw materials and when changing tools.

CAUTION! Power tool can block and cause sudden kickback!

–

Hold the power tool firmly in your hand. Adjust

Switch off immediately!

the torque correctly for screwing. Be prepared for a high reaction torque,

which may cause the

power tool to turn and possibly lead to injury.

Do not use the power tool in the rain or in damp

–

surroundings.

Moisture in the power tool may

cause a short circuit and burning.

– Do not lock the on/off switch permanently!

2.3 Emission levels

Levels determined in accordance with EN 60745 are typically:

Drilling

Sound pressure level LPA = 73 dB(A) Noise level LWA = 84 dB(A) Uncertainty K = 3 dB

Impact drilling

Sound pressure level LPA = 104 dB(A) Noise level LWA = 115 dB(A) Uncertainty K = 3 dB

CAUTION

When working with noise Damage to hearing

Always use ear protection.

Vibration emission value a directions) and uncertainty K measured in accordance with EN 60745:

(vector sum for three

Drilling in metal ah = 5,6 m/s

K = 1,5 m/s

Fastening ah < 2,5 m/s

K = 1,5 m/s

Impact drilling into con-

ah = 12,4 m/s

crete

K = 3,0 m/s

The specified emission values (vibration, noise) – are used to compare machines. – They are also used for making preliminary esti-

mates regarding vibration and noise loads during operation.

– They represent the primary applications of the

power tool.

Increase possible for other applications, with other insertion tools or if not maintained adequately. Take note of idling and downtimes of machine!

3 Intended use

Cordless impact drills are suitable for – drilling in metal, wood, plastic and similar mate-

rials,

– impact drilling into walls, concrete and similar

building materials,

– inserting and tightening screws

The user is liable for improper or non-intended use; this also includes continuous industrial operation.

4Technical data

Cordless percussion drill PDC 18/4 Li

Motor voltage 18 V Idling speed* 1st gear 0 - 400 min-1

2nd gear 0 - 850 min

3rd gear 0 - 1850 min 4th gear 0 - 3800 min

Torque for easy/tough fastening applications

Adjustable torque** 1st gear 1,2 - 11,5 Nm

2nd gear 0,8 - 7,2 Nm

3rd gear 0,6 - 4,7 Nm

4th gear 0,6 - 2,6 Nm Chuck clamping range 1,5 - 13 mm Drill diameter max. Wood 50 mm

Metal 13 mm

40/60 Nm

PDC 18/4 Li

Cordless percussion drill PDC 18/4 Li

Fastening in pine max.

Tool holder in drill spindle 1/4"

Weight without battery pack with Centrotec

* Speed specifications with fully charged battery pack.

** The maximum speed is reduced in the lower



torque stages (values in counterclockwise rotation).

5 Machine features

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6] [1-7] [1-8] [1-9] [1-10] [1-11] [1-12]

Accessories shown or described are sometimes not included in the scope of delivery.

The specified illustrations appear at the beginning of the Operating Instructions.

LED light switch LED lamp Bit store On/Off switch Clamping sleeve Drilling/impact drilling selector switch Gear switch Torque thumbwheel Right/left switch Belt clip Button for releasing the battery pack Insulated gripping surfaces (grey shaded

area)

6 Commissioning

6.1 Changing the battery pack Inserting the battery pack [2 A] Removing the battery pack[2 B]

-1

Battery pack is ready for use immediately upon delivery and can be charged at any time.

6.2 Light and battery capacity indicator

The LED on the lamp a battery capacity indicator

Press the LED light switch

[1-2]

is both a light and

[1-1]

1x ... LED, working area illumination 2x ... capacity indicator, indicates the charging

state of the battery pack (not with NiCd and NiMH battery packs)

LED green – lit continuously:

charged > 60 %

10 mm

1,3 kg

PDC 18/4 Li

LED green – flashing slowly:

charged 30 % – 60 %

LED green – flashing quickly:

charged 0 % – 30 %

LED yellow – lit continuously:

battery is empty

LED red – lit continuously:

tery temperature is outside the permitted range.

LED red – flashing:

general fault, e.g. incomplete contact, short circuit, battery pack faulty, etc.

indicates a

bat-

7 Settings

CAUTION

Risk of injury

Always switch off the power tool before adjusting settings!

7.1 Changing direction of rotation [1-9]

• Switch to the left = clockwise rotation

• Switch to the right = counterclockwise rotation

7.2 Changing gear

You can change gear using the gear switch

7.3 Adjusting the torque[1-8] Fastening

Select the correct torque setting: Position 1 = low torque Position 12 = high torque An

acoustic signal

is reached and the machine then switches off. You must release and press the ON/OFF switch again to start the machine.

Drilling

Mark is aligned with drill symbol = maximum torque.

7.4 Impact drilling

The machine was designed for impact drilling into tiles, masonry and stone.

Set the selector switch bol. Set the adjusting wheel bol.

sounds when the preset torque

[1-6]

to the hammer sym-

[1-8]

to the drill sym-

[1-7]

[1-4]

8 Tool holder, attachments

WARNING

Risk of injury

Always disconnect the battery pack before performing any type of work on the machine!

CAUTION

Hot and sharp tools Risk of injury

Do not use insert tools that are blunt or defective.

Wear protective gloves.

Prior to initial use:

to the drill spindle and gearbox neck.

8.1 CENTROTEC tool chuck [4]

Quick change of tools with CENTROTEC shaft

Only clamp CENTROTEC tools in CENTROTEC tool chucks.

Wear gloves when replacing!

8.2 Chuck [5]

For clamping drill bits and bits with max. shaft diameter of 13 mm.

Clamp tool centrally in the chuck.

8.3 Angle attachment [6]

Drilling and screwdriving at right angle to machine (partly as an accessory).

8.4 Tool holder in the drill spindle [7]

Bits can be inserted directly into the hexagon socket holder of the drill spindle.

8.5 Depth stop [8]

The depth stop (partly as an accessory) allows the user to insert screws to a predefined depth. You can set the dimension by which the screw head protrudes above or is recessed below the surface of the workpiece.

Depth setting

Sleeve A/B must be removed before a screw can be unscrewed.

apply multi-purpose grease

Turn the housing desired fastening depth. Each detent position changes the fastening depth by 0.1 mm.

[8-1]

to set the

9 Working with the machine

PDC 18/4 Li

10 Service and maintenance

WARNING

Risk of injury

Always secure the workpiece in such a manner that it cannot move while being machined.

9.1 On/Off switch [1-4]

Press = ON, release = OFF

The speed of the machine depends on how far the on/off switch is pressed in.

9.2 Bit store [1-3]

Magnetic, for storing bits and bit holders.

9.3 Belt clip [1-10]

The belt clip (right/left) allows the user to attach the machine briefly to work clothing.

9.4 Attaching the additional handle[3]

Always use the additional handle.

Position the additional handle tension of the gearbox housing and engage the recesses on the additional handle in the lugs on the housing.

Turn the handle until secured in position.

Turn the handle to adjust the position in 30° increments.

The drilling depth can be adjusted using the depth stop

[3-1]

9.5 Acoustic warning signal

Acoustic warning signals sound and the machine switches off in the following operating states:

– Preset torque reached. – "Block protect", starting torque too high. – Machine overloaded

[3-2]

on the ex-

WARNING

Risk of injury, electric shock

Always disconnect the battery pack from the machine before any cleaning or maintenance!

All maintenance and repair work which requires the motor housing to be opened, must only be carried out by an authorised service workshop.

Customer service and repair

only through manufacturer or service workshops: Please find the nearest address at: www.festool.com/service

EKAT

Only use original Festool spare parts! Order No. at: www.festool.com/service

Note the following information:

– Keep the ventilation slits on the machine free and

clean to ensure adequate cooling.

– Keep the contacts on the machine, charger and

battery pack clean.

For service, maintenance, disposal and transport of the battery pack, note enclosed

instructions of the battery pack!

11 Environment

Do not dispose of the device in household waste!

ries and packaging. Observe applicable national regulations.

EU only:

In accordance with European Directive on waste electrical and electronic equipment and implementation in national law, used electric power tools must be collected separately and handed in for environmentally friendly recycling.

Information on REACh:

Recycle devices, accesso-

www.festool.com/reach

PDC 18/4 Li

Notice d'utilisation d'origine

1Symboles

Symbole Signification

Avertissement de danger

Avertissement contre le risque d'électrocution

Notice d'utilisation, lire les consignes de sécurité !

Porter une protection auditive !

Porter des gants de protection !

Porter une protection respiratoire !

tuez des travaux au cours desquels l'outil de série ou la vis peuvent toucher des conduites électriques cachées.

Le contact de l'outil de série ou de la vis avec un câble sous tension peut également mettre les composants métalliques de l'outil sous tension et provoquer un choc électrique.

–

Utilisez des appareils de détection appropriés pour repérer des câbles d'alimentation dissimulés ou consultez l'entreprise de distribution

Le contact de l'outil monté avec un câble

locale.

sous tension peut provoquer un feu ou un choc électrique. Une conduite de gaz endommagée peut conduire à une explosion.La pénétration dans une conduite d'eau provoque des dégâts matériels.

Porter des lunettes de protection !

Ne pas jeter l'appareil avec les ordures ménagères.

Astuce, information

Consignes opératoires

2 Consignes de sécurité

2.1 Consignes générales de sécurité

Avertissement !

consignes de sécurité et instructions.

erreurs résultant du non-respect des consignes d'avertissement et des instructions peuvent occasionner un choc électrique, des brûlures et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une référence future.

Le terme "outil électrique" utilisé dans les consigne de sécurité se rapporte aux outils électriques fonctionnant sur secteur (avec cordon d'alimentation) et aux outils électriques fonctionnant sur batteries (sans cordon d'alimentation).

2.2 Consignes de sécurité spécifiques pour perceuses-visseuses sans fil

–

Portez une protection acoustique pour le perçage avec percussion.

sionner des pertes auditives.

Utilisez les poignées additionnelles fournies

–

avec l'appareil.

chine peut conduire à des blessures.

Tenez l'appareil uniquement au niveau des sur-

–

faces isolées de la poignée lorsque vous effec-

Veuillez lire toutes les

Des

L'effet du bruit peut occa-

La perte de contrôle de la ma-

Portez des protections adéquates:

–

protection auditive, lunettes de sécurité, masque pour les travaux générant de la poussière, gants de protection pour les travaux avec des matériaux rugueux et pour le changement d'outils.

ATTENTION ! L'outil électroportatif peut se bloquer et provoquer un rebond brusque !

Arrêter immédiatement !

–

Tenir l'outil électroportatif bien en main. Régler correctement le couple pour le vissage. S'attendre à un couple élevé de réaction

qui pourrait causer une rotation de l'outil électroportatif et entraîner des blessures.

Ne pas utiliser l'outil électroportatif sous la

–

pluie ou dans une atmosphère humide.

L'humidité dans l'outil électroportatif peut causer un court-circuit et provoquer un incendie.

– Ne pas bloquer l'interrupteur marche/arrêt de

façon durable !

2.3 Valeurs d'émission

Les valeurs typiques déterminées selon NE 60745 sont les suivantes :

Perçage

Niveau de pression acous-

LPA = 73 dB(A)

tique Puissance acoustique L

= 84 dB(A)

Insécurité K = 3 dB

Perçage à percussion

Niveau de pression acous-

LPA = 104 dB(A)

tique Puissance acoustique L

= 115 dB(A)

Insécurité K = 3 dB

ATT ENTI ON

Acoustique se produisant lors du travail Endommagement de l'ouïe

Utilisez une protection acoustique !

Valeur d'émission vibratoire ah (somme vectorielle tridirectionnelle) et incertitude K déterminées conformément à la norme EN 60745 :

Perçage dans le métal a

= 5,6 m/s

K = 1,5 m/s

Vissage ah < 2,5 m/s

K = 1,5 m/s

Perçage à percussion dans

ah = 12,4 m/s

le béton

K = 3,0 m/s

Les valeurs d'émission indiquées (vibration, bruit) – sont destinées à des fins de comparaisons entre

les outils.

– Elles permettent également une estimation pro-

visoire de la charge de vibrations et de la nuisance sonore lors de l'utilisation

– et représentent les principales applications de

l'outil électrique.

Cependant, si la ponceuse est utilisée pour d'autres applications, avec d'autres outils de travail ou est insuffisamment entretenue, la charge de vibrations et la nuisance sonore peuvent être nettement supérieures. Tenir compte des temps de ralenti et d'immobilisation de l'outil !

3 Utilisation en conformité avec les ins-

tructions

Convient pour perceuse-visseuse à percussion sans fil

– pour un perçage dans les matériaux suivants :

métal, bois, plastique et autres matériaux similaires,

– pour un perçage à percussion dans les murs, bé-

ton et matériaux de construction similaires,

– pour le vissage et le serrage de vis.

L'utilisateur est responsable des dommages provoqués par une utilisation non conforme, utilisation en milieu industriel comprise.

PDC 18/4 Li

4 Caractéristiques techniques

Perceuse-visseuse à percussion sans fil

Tension du moteur 18 V Vitesse à vide * 1ère vitesse 0 - 400 min

2ème vitesse 0 - 850 min 3ème vitesse 0 - 1850 min 4ème vitesse 0 - 3800 min

Couple vissage en douceur/en force

Couple réglable ** 1ère vitesse 1,2 - 11,5 Nm

2 2 2

2ème vitesse 0,8 - 7,2 Nm 3ème vitesse 0,6 - 4,7 Nm 4ème vitesse 0,6 - 2,6 Nm

Mandrin de perçage, plage de serrage

Dia mètre de pe rçage max.

Vissage dans l'épi-

jusqu'à

céa Porte-outil dans la broche de per-

çage Poids sans bloc batterie, avec

mandrin Centrotec

* Indications de vitesse de rotation avec batterie entièrement chargée.

** La vitesse de rotation maximale est réduite dans les plages de couple inférieures (valeurs de marche à droite).

PDC 18/4 Li

1,5 - 13 mm

Bois 50 mm

Métal 13 mm



5 Composants de l’appareil

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6]

[1-7] [1-8] [1-9]

[1-10] [1-11]

Interrupteur pour lampe à LED Lampe à LED Support d’embouts Interrupteur de marche/arrêt Douille de serrage Commutateur perçage/perçage à percus-

sion Commutateur de vitesses Molette de réglage du couple Commutateur pour rotation à droite /

rotation à gauche Clip pour ceinture Touche d'extraction du bloc batterie

-1

40/60 Nm

10 mm

1/4 ’’

1,3 kg

PDC 18/4 Li

[1-12]

Les accessoires illustrés ou décrits ne sont partiellement pas contenus dans le volume de livraison.

Les illustrations indiquées se trouvent en début de notice d'utilisation.

Poignée isolée (zone grisée)

6 Mise en service

6.1 Remplacement de la batterie Insérer la batterie [2 A] Retirer la batterie [2 B]

La batterie peut être utilisée immédiatement après livraison et peut être chargée à tout moment.

6.2 Éclairage et affichage de la capacité de la batterie

La LED de la lampe d'affichage de la capacité de la batterie

Activez l'interrupteur pour

LED :

[1-2]

sert d'éclairage et

[1-1]

lampe à

1 ... LED, éclairage de la zone de travail 2 ... l'affichage de la capacité affiche le niveau

de charge de la batterie (ne fonctionne pas avec les batteries NiCd et NiMH)

LED verte - allumée en continu:

état de charge > 60 %

LED verte - clignotement lent:

état de charge 30 % – 60 %

LED verte - clignotement

état de charge 0 % – 30

rapide:

LED jaune - allumée en continu:

LED rouge – allumée en continu:

batterie est en-dehors des valeurs limites admissibles.

ED rouge – clignotement:

chage de défaut général, p. ex. pas de contact total, court-circuit, batterie défectueuse, etc.

batterie déchargée

la température de la

affi-

7 Réglages

ATTENTION

Risque de blessures

Réglages à effectuer uniquement quand l'outil électroportatif est à l'arrêt !

7.1 Modification du sens de rotation [1-9]

• Commutateur vers la gauche = rotation à droite

• Commutateur vers la droite = rotation à gauche

7.2 Changement de vitesse

Le commutateur de vitesses muter le réducteur.

7.3 Réglage du couple [1-8] Vissage

Couple en fonction du réglage : Position 1 = couple faible Position 12 = couple élevé Un

signal sonore

le couple réglé atteint. L'outil redémarre seulement après avoir relâché et pressé à nouveau l'interrupteur marche/arrêt

Perçage

Repère en face du symbole perceuse = couple maximal.

7.4 Perçage à percussion

L'outil est conçu pour le perçage à percussion dans les briques, la maçonnerie et la pierre.

Régler le commutateur teau. Régler à cet effet la molette bole perçage.

8 Porte-outil, embouts

retentit et l'outil s'arrête une fois

[1-7]

permet de com-

[1-4]

[1-6]

sur le symbole mar-

[1-8]

AVERTISSEMENT

Risque de blessures

Retirer systématiquement la batterie de l'outil avant tous les travaux sur l'outil !

ATTENTION

Outil chaud et tranchant Risque de blessures

Ne pas utiliser d'outil émoussé ou défectueux !

Porter des gants de protection.

Avant la première utilisation:

de perçage et le collier d'une graisse universelle.

8.1 Mandrin CENTROTEC [4]

La tige CENTROTEC permet un remplacement rapide des outils

Montez uniquement les outils CENTROTEC dans le mandrin CENTROTEC.

enduire la broche

sur le sym-

Portez des gants de protection lors du remplacement !

8.2 Mandrin de perçage [5]

Pour le serrage de forets et d'embouts d'un diamètre de queue max. de 13 mm.

Serrez de l'outil au centre du mandrin de perçage.

8.3 Renvoi d'angle [6]

Perçage et vissage à angle droit par rapport à l'outil (partiellement en accessoire).

8.4 Porte-outil dans la broche de perçage [7]

Les embouts peuvent être montés directement dans le logement six pans creux de la broche de perçage.

8.5 Butée de profondeur [8]

La butée de profondeur (partiellement en accessoire) permet de visser une vis à une profondeur définie. Il est possible de régler le dépassement ou le noyage de la tête de vis par rapport à la surface.

Réglage en profondeur

Tournez le carter

[8-1]

pour régler la profondeur de vissage souhaitée. Chaque position de crantage modifie la profondeur

de vissage de 0,1 mm. Pour dévisser une vis, retirer avant la douille A ou

9 Travail avec la machine

AVERTISSEMENT

Risques de blessures

Fixer la pièce à usiner de manière à ce qu‘elle ne puisse pas bouger pendant le traitement.

PDC 18/4 Li

9.3 Clip pour ceinture [1-10]

Le clip pour ceinture (droite/gauche) permet une fixation rapide de l'appareil au vêtement de travail.

9.4 Montage de la poignée additionnelle [3]

Utilisez toujours la poignée additionnelle.

Positionnez la poignée additionnelle

sur le collier du carter jusqu'à ce que les évi-

[3-

dements de la poignée additionnelle soient enclenchés dans les bords du carter.

Tournez la poignée jusqu'à ce qu'elle soit bien fixée.

Un mouvement de rotation permet de régler la poignée selon des paliers de 30°.

La butée de profondeur

[3-1]

est prévue pour le

réglage de la profondeur de perçage.

9.5 Signaux d'avertissement sonores

Des signaux d'avertissement sonores retentissent lors des états de fonctionnement suivants et la machine s'arrête :

– Couple réglé atteint. – "Block protect" ; couple de démarrage trop

élevé.

– Surcharge de l'outil

10 Entretien et maintenance

AVERTISSEMENT

Risques de blessures, choc électrique

Retirez systématiquement la batterie de la machine avant tous les travaux de maintenance et d'entretien !

Tous les travaux de maintenance et de réparation nécessitant une ouverture du carter moteur doivent uniquement être effectués par un atelier de service après-vente agréé.

9.1 Marche/arrêt [1-4]

Presser = ON, relâcher = OFF

Selon la pression sur l'interrupteur de marche/ arrêt, la vitesse de rotation peut être commandée progressivement.

9.2 Support d'embouts [1-3]

Magnétique, pour l'emmanchement d'embouts ou de porte-embouts.

EKAT

Seuls le fabricant et un atelier homologué sont habilités à effectuer

réparation ou service

conditions : www.festool.fr/services

Utilisez uniquement des pièces Festool d'origine. Référence sur :

www.festool.fr/services

toute

. Voir

PDC 18/4 Li

Respecter les consignes suivantes :

– Maintenir les ouvertures d'aération sur l'outil

électrique dégagées et dans un état propre afin de garantir le refroidissement.

– Maintenir les contacts de raccordement sur l'ou-

til électrique, le chargeur et la batterie dans un état propre.

Pour l'entretien, la maintenance, la mise au

rebut et le transport du bloc batteries, respecter les messages d'avertissement joints au bloc batteries !

11 Environnement

Ne pas jeter l'appareil avec les ordures ménagères !

reil, les accessoires et les emballages de façon compatible avec l'environnement. Respecter les prescriptions nationales en vigueur.

Uniquement UE :

d'après la directive européenne relative aux appareils électriques et électroniques usagés et sa transposition en droit national, les outils électriques usagés doivent être collectés à part et recyclés de manière écologique, par les filières de recyclage type DEEE.

Informations à propos de REACh :

www.festool.com/reach

Éliminer l'appa-

Manual de instrucciones original

1Símbolos

Símbolo Significado

Aviso de peligro general

Peligro de electrocución

¡Leer el manual de instrucciones y las indicaciones de seguridad!

¡Usar protección para los oídos!

¡Utilizar guantes de protección!

¡Utilizar protección respiratoria!

¡Utilizar gafas de protección!

No depositar en la basura doméstica.

Consejo, indicación

Guía de procedimiento

2 Indicaciones de seguridad

2.1 Indicaciones de seguridad generales

¡Advertencia!

ciones de seguridad.

damente las indicaciones de advertencia y las instrucciones puede producirse una descarga eléctrica, fuego y/o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para que sirvan de futura referencia.

El término "herramienta eléctrica" empleado en las indicaciones de seguridad hace referencia a herramientas eléctricas conectadas a la red eléctrica (con un cable de red) y a herramientas eléctricas alimentadas a batería (sin cable de red).

2.2 Indicaciones de seguridad específicas para taladros atornilladores de batería

–

Utilice protección para los oídos al taladrar con percusión.

pérdida de la capacidad de audición.

–

Utilice el mango adicional suministrado con la herramienta.

car lesiones.

Lea y observe todas las indica-

Si no se cumplen debi-

El efecto del ruido puede causar una

La pérdida de control puede provo-

PDC 18/4 Li

Agarre la herramienta por las superficies aisla-

–

das cuando realice tareas en las que la herramienta o el tornillo puedan entrar en contacto con cables eléctricos ocultos.

de conducir tensión a las partes metálicas de la herramienta y causar una descarga eléctrica.

–

Utilice herramientas de exploración adecuadas para detectar tuberías de abastecimiento ocultas o consulte a la compañía local de abastecimiento de energía.

con cables eléctricos puede provocar fuego y descargas eléctricas. Si se daña una tubería de gas, puede provocar una explosión. La penetración en una tubería de agua ocasiona daños materiales.

Lleve puesto el equipo de protección personal

–

apropiado:

carilla en trabajos que levantan polvo, y guantes de protección al trabajar con materiales rugosos y al cambiar de herramienta.

¡ATENCIÓN! La herramienta eléctrica puede bloquearse y provocar contragolpes repentinos

–

Sujete la herramienta con la mano. Ajuste el par de giro correctamente al atornillar. Esté preparado ante un posible momento de reacción re-

que haga girar la herramienta eléctrica y

pentino

pueda provocar lesiones.

No utilice la herramienta bajo la lluvia o en en-

–

tornos húmedos.

un cortocircuito en la herramienta y hacer que se incendie.

– No bloquear el interruptor de conexión y desco-

nexión de forma permanente.

2.3 Emisiones

Los valores típicos obtenidos de acuerdo con la norma EN 60745 son:

Tal ad rar

Nivel de intensidad sonora LPA = 73 dB(A) Nivel de potencia sonora LWA = 84 dB(A) Incertidumbre K = 3 dB

Taladrar con percusión

Nivel de intensidad sonora LPA = 104 dB(A) Nivel de potencia sonora LWA = 115 dB(A) Incertidumbre K = 3 dB

El contacto de la herramienta

orejeras, gafas de protección y mas-

¡Desconectar de inmediato!

La humedad puede provocar

Este contacto pue-

PDC 18/4 Li

ATE NCI ÓN

El ruido que se produce durante el trabajo puede dañar el oído

¡Utilice protección de oídos!

Valor de emisión de vibraciones en ah (suma vectorial de tres direcciones) e incertidumbre K determinada según EN 60745:

Tal adrar en metal a

Atornillar ah < 2,5 m/s

Taladrar con percusión en hormigón

Las emisiones especificadas (vibración, ruido) – sirven para comparar máquinas, – son adecuadas para una evaluación provisional

de los valores de vibración y ruido en funcionamiento

– y representan las aplicaciones principales de la

herramienta eléctrica.

Ampliación posible con otras aplicaciones, mediante otras herramientas o con un mantenimiento inadecuado. Tenga en cuenta la marcha en vacío y los tiempos de parada de la máquina.

= 5,6 m/s

K = 1,5 m/s

ah = 12,4 m/s

K = 3,0 m/s

Taladro atornillador de percu-

PDC 18/4 Li

sión de batería

2.ª velocidad 0 - 850 min

3.ª velocidad 0 - 1850 min

4.ª velocidad 0 - 3800 min

Par de giro en atornillado blando/ duro

Par d e giro reg ulable **1.ª velocidad 1,2 - 11,5 Nm

2 2 2

Margen de sujeción del portabro-

cas Diámetro máx. de

perforación

2.ª velocidad 0,8 - 7,2 Nm

3.ª velocidad 0,6 - 4,7 Nm

4.ª velocidad 0,6 - 2,6 Nm 1,5 - 13 mm

Madera 50 mm

Metal 13 mm

Atornillar en abeto

Hasta



rojo Alojamiento para herramienta en

el husillo de taladrar Peso sin batería con Centrotec 1,3 kg

* Número de revoluciones con la batería totalmente cargada.

** En los niveles del par de giro inferiores, el número de revoluciones máximo disminuye (valores con giro a la derecha).

-1

40/60 Nm

10 mm

1/4 ’’

3 Uso conforme a lo previsto

Taladros atornilladores de percusión de batería adecuados

– para taladrar en metal, madera, plástico y mate-

riales similares,

– para taladrar con percusión en muros, hormigón

y materiales de construcción similares,

– y para atornillar y enroscar tornillos.

El usuario será responsable de cualquier utilización indebida; como tal se considera el funcionamiento industrial continuado.

4 Datos técnicos

Taladro atornillador de percusión de batería

Tensión del motor 18 V Número de revolu-

1.ª velocidad 0 - 400 min

ciones en vacío *

PDC 18/4 Li

-1

5 Componentes

[1-1] [1-2] [1-3]

[1-4] [1-5] [1-4]

[1-7] [1-8] [1-9] [1-10] [1-11] [1-12]

Interruptor lámpara LED Lámpara LED Compartimento para puntas de destorni-

llador Interruptor de conexión y desconexión Casquillo de fijación Conmutador taladrar/taladrar con percu-

sión Interruptor de velocidades Rueda de ajuste de par de giro Interruptor de giro derecha/izquierda Enganche de cinturón Tecla para aflojar la batería Superficies de agarre con aislamiento

(zona sombreada en gris)

Los accesorios representados o descritos no forman parte íntegra de la dotación de suministro.

Las figuras indicadas se encuentran al principio del manual de instrucciones.

6 Puesta en servicio

6.1 Cambiar la batería Inserción de la batería [2 A] Extracción de la batería [2 B]

Tras la entrega, la batería está lista para el servicio inmediato y puede cargarse en cualquier momento.

6.2 Iluminación e indicación de la capacidad de la batería

El LED de la lámpara ción e indicación de la capacidad de la bate-

ría

Accionar el interruptor de la lámpara LED

[1-2]

sirve de ilumina-

[1-1]

Una vez ... LED, iluminación de la zona de trabajo

Dos veces ... Indicación de la capacidad, indica el estado de carga de la batería (no con baterías de NiCd ni de NiMH)

LED verde – luz permanente:

estado de carga >60%

LED verde – parpadeo lento:

estado de carga 30% – 60%

LED verde – parpadeo rápido:

estado de carga 0% - 30%

LED amarillo – luz perma-

la batería está vacía

nente: LED rojo – luz permanente:

temperatura de la batería está fuera de los valores límite permitidos.

LED rojo – parpadeo:

res de error generales, p. ej., no existe contacto, cortocircuito, batería defectuosa, etc.

indicado-

7Ajustes

ATE NCIÓ N

Peligro de lesiones

Ajustes solo con la herramienta eléctrica desenchufada

PDC 18/4 Li

7.1 Invertir el sentido de giro [1-9]

• Interruptor hacia la izquierda = giro a la derecha

• Interruptor hacia la derecha = giro a la izquierda

7.2 Cambio de velocidad

El interruptor de velocidades tar el engranaje.

7.3 Ajuste del par de giro [1-8] Atornillar

Par de giro correspondiente al ajuste: Posición 1 = par de giro bajo Posición 12 = par de giro alto

Señal acústica

la máquina se desconecta. La máquina volverá a funcionar después de soltar y pulsar de nuevo el interruptor de conexión/desconexión

Tal ad rar

La marca indica el símbolo de taladrado = par de giro máximo.

7.4 Taladrar con percusión

La herramienta está diseñada para taladrar con percusión en ladrillo, mampostería y piedra.

Situar el conmutador llo. Ajustar el regulador ladrado.

al alcanzar el par de giro ajustado,

[1-7]

permite conmu-

[1-4]

[1-6]

en el símbolo de marti-

[1-8]

en el símbolo de ta-

8 Alojamiento para herramienta, acce-

sorios de prolongación

ADVERTENCIA

Peligro de lesiones

Antes de realizar cualquier trabajo en la máquina, extraiga la batería.

ATE NCIÓ N

Herramienta caliente y afilada Peligro de lesiones

No utilizar herramientas desafiladas o defectuosas.

Utilizar guantes de protección.

Antes del primer uso:

drar y el cuello del engranaje con un poco de grasa multiusos.

8.1 Mandril CENTROTEC [4]

Cambio de herramientas rápido con vástago CENTROTEC

untar el husillo de tala-

PDC 18/4 Li

Fijar las herramientas CENTROTEC solo en el mandril CENTROTEC.

Utilizar guantes de protección durante el cambio.

8.2 Portabrocas [5]

Para la sujeción de brocas y puntas de destornillador con un diámetro del vástago máximo de 13 mm.

Sujete la herramienta centrada en el portabrocas.

8.3 Cabezal angular [6]

Para taladrar y atornillar en ángulo recto respecto a la máquina (en parte accesorio).

8.4 Alojamiento para herramienta en el husillo de taladrar [7]

Las puntas de destornillador pueden insertarse directamente en el alojamiento hexagonal del husillo de taladrar.

8.5 Tope de profundidad [8]

El tope de profundidad (accesorio parcial) permite insertar un tornillo a una profundidad determinada. Puede ajustar la medida con la que deba sobresalir la cabeza de tornillo sobre la superficie de la pieza de trabajo, o bien puede encastrarse en la pieza de trabajo.

Ajuste de profundidad

Ajuste la profundidad de atorni-

[8-1]

llado

girando la carcasa. Cada posición de enclavamiento modifica la profundidad de ator-

nillado en 0,1 mm. Para desatornillar un tornillo, es necesario retirar

primero el casquillo A/B.

9 Trabajo con la máquina

ADVERTENCIA

Peligro de lesiones

Fije la pieza de trabajo siempre de forma que no se pueda mover cuando se trabaje con ella.

9.1 Interruptor de conexión y desconexión [1-4]

Presionar = CONECTADO, soltar = DESCONECTADO

Según la presión en el interruptor de conexión y desconexión, el número de revoluciones se puede controlar de modo continuo.

9.2 Depósito de puntas [1-3]

Magnético, para alojar puntas o adaptadores.

9.3 Enganche de cinturón [1-10]

El enganche de cinturón (derecha/izquierda) permite fijar brevemente la herramienta a la ropa de trabajo.

9.4 Montaje del mango adicional [3]

Utilice siempre el mango adicional.

Coloque el mango adicional

[3-2]

en el cuello de la carcasa del engranaje, hasta que las entalladuras del mango adicional encajen en los topes de la carcasa.

Gire el mango hasta que quede fijado.

Girando el mango, la posición puede ajustarse a pasos de 30°.

La profundidad de perforación puede ajustarse con el tope de profundidad

[3-1]

9.5 Señales acústicas de advertencia

Las señales acústicas de advertencia se emiten en los siguientes estados de funcionamiento y, seguidamente, la máquina se desconecta:

– Par de giro ajustado alcanzado. – "Block protect"; par de arranque demasia-

do alto.

– Máquina sobrecargada

10 Mantenimiento y cuidado

ADVERTENCIA

Peligro de lesiones, electrocución

Extraiga siempre la batería de la máquina antes de realizar cualquier trabajo de mantenimiento y conservación.

Todos los trabajos de mantenimiento y reparación que exijan abrir la carcasa del motor tan sólo pueden ser llevados a cabo por un taller autorizado.

Servicio de atención al cliente y re-

solo está disponible por

EKAT

paraciones

parte del fabricante o de los talleres de reparación: encuentre la dirección más próxima a usted en:

www.festool.es/Servicios

Utilice únicamente piezas de recambio Festool originales. Despiece en:

www.festool.es/Servicios

Tener en cuenta las siguientes advertencias:

– Mantener despejados y limpios los orificios de

ventilación de la herramienta eléctrica para garantizar su refrigeración.

– Mantener siempre limpios los puntos de cone-

xión de la herramienta eléctrica, el cargador y la batería.

Para el mantenimiento, cuidado, eliminación y transporte de la batería, seguir las indica-

ciones suministradas con esta.

PDC 18/4 Li

11 Medio ambiente

No desechar con la basura doméstica.

Reciclar las herramientas, accesorios y embalajes de forma respetuosa con el medio ambiente. Respetar las disposiciones nacionales vigentes.

Solo UE:

mientas eléctricos y electrónicos usados y su transposición a la legislación nacional, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente.

Información sobre REACh:

www.festool.com/reach

según la Directiva europea sobre herra-

PDC 18/4 Li

Istruzioni per l'uso originali

1Simboli

Simbolo Significato

Avvertenza di pericolo generico

Avvertenza sulle scariche elettriche

Leggere le istruzioni d'uso e le avvertenze di sicurezza.

Indossare dispositivi di protezione dell'udito.

Indossare guanti protettivi.

Indossare un dispositivo di protezione delle vie respiratorie.

Indossare gli occhiali protettivi.

Non smaltire tra i rifiuti domestici.

Consiglio, avvertenza

Indicazione operativa

2 Avvertenze per la sicurezza

2.1 Avvertenze di sicurezza generali

Avvertenza!

per la sicurezza e le indicazioni.

errori nell'osservanza delle avvertenze e delle indicazioni possono provocare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e i manuali per riferimenti futuri.

Il termine "utensile elettrico" usato nelle avvertenze di sicurezza, si riferisce agli utensili elettrici collegati alla rete elettrica (con cavo di rete) e agli utensili elettrici azionati a batteria (senza cavo di rete).

2.2 Avvertenze di sicurezza specifiche per tra-

pano avvitatore a batteria

–

Indossare dispositivi di protezione dell'udito durante le operazioni di trapanatura a percus-

L'esposizione al rumore può provocare

sione.

perdite d'udito.

Utilizzare le impugnature supplementari forni-

–

te con l'utensile.

causare ferimenti.

Leggere tutte le avvertenze

Eventuali

La perdita del controllo può

Impugnare l'apparecchio solo in corrisponden-

–

za delle superfici di impugnatura isolate, nell'esecuzione di lavori durante i quali l'utensile di utilizzo o la vite possa incontrare cavi elettrici nascosti.

Il contatto dell'utensile o della vite con un cavo sotto tensione potrebbe fare da conduttore verso le parti metalliche dell'utensile e causare una scarica elettrica.

–

Utilizzare strumenti opportuni per localizzare tubi o cavi nascosti o consultare la società di approvvigionamento della zona.

Il contatto dell'attrezzo con un cavo conduttore di tensione può causare scariche elettriche e incendi. Il danneggiamento di un tubo del gas può causare esplosioni. La penetrazione in un tubo dell'acqua è causa di danni materiali.

Indossate l‘equipaggiamento protettivo perso-

–

nale adeguato:

protezioni acustiche, occhiali protettivi, mascherina antipolvere in caso di lavorazioni che generano polvere, guanti protettivi per la lavorazione di materiali grezzi e durante la sostituzione degli utensili.

ATTENZIONE! L'elettroutensile può bloccarsi e causare contraccolpi improvvisi.

Spegnere immediatamente.

–

Tenere l'elettroutensile saldamente in mano. Impostare correttamente la coppia di serraggio durante l'avvitamento. Fare attenzione ad un elevato momento di reazione,

che può provocare una rotazione dell'elettroutensile e conseguenti lesioni.

Non utilizzare l'elettroutensile sotto la pioggia

–

o in ambienti umidi.

L'umidità nell'elettroutensi-

le può provocare cortocircuito e incendio.

– Non bloccare in modo perdurante l'interruttore

ON/OFF!

2.3 Emissioni

I valori rilevati in base alla norma EN 60745 normalmente indicano quanto segue:

Foratura

Livello di pressione sonora LPA = 73 dB(A) Livello di potenza sonora L

= 84 dB(A)

Tolleranza K = 3 dB

Foratura a percussione

Livello pressione sonora LPA = 104 dB(A) Livello di potenza sonora L

= 115 dB(A)

Tolleranza K = 3 dB

ATTENZIONE

Suono risultante dal lavoro Danneggiamento dell'udito

Utilizzare protezioni acustiche!

Valore dell'emissione di vibrazioni ah (somma vettoriale di tre direzioni) e incertezza K rilevati secondo la norma EN 60745:

Foratura nel metallo a

= 5,6 m/s

K = 1,5 m/s

Viti ah < 2,5 m/s

K = 1,5 m/s

Foratura a percussione nel

ah = 12,4 m/s

calcestruzzo

K = 3,0 m/s

I valori di emissione indicati (vibrazioni, rumorosità) – hanno valore di confronto tra le macchine, – permettono una valutazione provvisoria del cari-

co di rumore e di vibrazioni durante l'uso,

– rappresentano l'attrezzo elettrico nelle sue ap-

plicazioni principali.

Valori maggiori sono plausibili con altre applicazioni, con altri utensili e in caso di scarsa manutenzione. Osservare i tempi di pausa e di funzionamento a vuoto della macchina!

3 Utilizzo conforme

Trapano avvitatore a percussione a batteria idoneo per

– praticare fori nel metallo, nel legno, nella plasti-

ca e in materiali analoghi,

– praticare fori con percussione nei muri, nel cal-

cestruzzo e in materiali edili analoghi,

– avvitare e svitare viti.

L'operatore risponde dei danni provocati da un uso dell'attrezzo non consono al proprio scopo, anche nei casi di esercizio industriale continuato.

4 Dati tecnici

Trapano avvitatore a percussione a batteria

Tensione motore 18 V Numero di giri a vuoto *1ª velocità 0 - 400 min

PDC 18/4 Li

-1

PDC 18/4 Li

Trapano avvitatore a percus-

PDC 18/4 Li

sione a batteria

2ª velocità 0 - 850 min 3ª velocità 0 - 1850 min 4ª velocità 0 - 3800 min

Coppia (avvitamento facile/difficile)

Momento torcente regolabile **

2 2 2

Campo di serraggio mandrino por-

tapunte Diametro di foratura

max.

Viti in legno di abete fino a

1ª velocità 1,2 - 11,5 Nm 2ª velocità 0,8 - 7,2 Nm 3ª velocità 0,6 - 4,7 Nm 4ª velocità 0,6 - 2,6 Nm

1,5 - 13 mm

Legno 50 mm

Metallo 13 mm



Attacco utensile nel mandrino portautensile

Peso senza batterie con Centrotec 1,3 kg

* Dati sul numero di giri con batteria completamente carica.

** Nei livelli di momento torcente inferiori il numero di giri è ridotto (valori in rotazione destrorsa).

5 Elementi dell'utensile

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6]

[1-7] [1-8]

[1-9] [1-10] [1-11] [1-12]

Gli accessori raffigurati o descritti in parte non sono compresi nella dotazione di fornitura.

Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

Interruttore luce LED Spia LED Portainserti Interruttore di accensione/spegnimento Boccola di serraggio Commutatore trapano/trapano a percus-

sione Interruttore velocità Rotella di regolazione del momento tor-

cente Interruttore destra/sinistra Clip per cintura Tasto per rimuovere le batterie Superfici d'impugnatura isolate (zona in

grigio)

-1

40/60 Nm

10 mm

1/4 ’’

PDC 18/4 Li

6 Messa in funzione

6.1 Sostituzione delle batterie Innestare il pacco batterie [2 A] Togliere il pacco batterie [2 B]

Al momento della fornitura, la batteria è pronta per l'uso e può essere ricaricata in ogni momento.

6.2 Illuminazione e indicazione capacità batteria

Il LED della lampada di illuminazione e di indicazione della capacità delle batterie

Azionare l'interruttore di accensione della lampada LED

[1-1]

1x ... LED, illuminazione dell'area di intervento 2x ... indicazione del livello di carica della batte-

ria (non con batterie NiCd e NiMH)

LED verde – continuo:

carica >60 %

LED verde – intermittente:

Livello di carica 30 % – 60 %

LED verde – intermittente veloce:

LED giallo – continuo:

ria è scarica.

LED rosso – continuo:

tura della batteria fuori tolleranza.

LED rosso – intermittente:

Errore generico, ad es. falsi contatti, cortocircuito, avaria del pacco batterie ecc.

[1-2]

svolge la funzione

Livello di carica 0 % - 30

Livello di

La batte-

Tem pe ra -

7.2 Cambio di velocità

Con l'apposito interruttore per il cambio di velocità

[1-7]

è possibile cambiare il rapporto di trasmissio-

ne del riduttore.

7.3 Regolazione della coppia [1-8] Avvitatura

La coppia erogata corrisponde al valore impostato: Pos.1 = coppia bassa Pos. 12 = coppia alta

Segnale acustico

coppia impostato, l'attrezzo si arresta. L'attrezzo è di nuovo operativo dopo aver rilasciato e premuto nuovamente l'interruttore ON/OFF

Trapanatura

La marcatura indica il simbolo del trapano = coppia massima.

7.4 Trapanatura a percussione

L'attrezzo è adatto per praticare fori con percussione nei laterizi, nella muratura e nella pietra.

Spostare il commutatore martello. Spostare la rotella la trapanatura.

al raggiungimento del valore di

[1-4]

[1-6]

sul simbolo del

[1-8]

sul simbolo per

8 Attacco utensile, adattatori

AVVERTENZA

Pericolo di lesioni

Rimuovere sempre la batteria prima di intraprendere qualsiasi operazione sulla macchina.

ATTENZIONE

7 Impostazioni

ATTENZIONE

Pericolo di lesioni

Effettuare le regolazioni esclusivamente ad utensile spento.

7.1 Cambiamento del senso di rotazione [1-9]

• Interruttore a sinistra = rotazione oraria

• Interruttore a destra = rotazione antioraria

Utensile caldo e tagliente Pericolo di lesioni

Non utilizzare utensili con punta affilata o difettosi!

Indossare guanti protettivi.

Prima del primo utilizzo:

universale sul mandrino e sul collo del riduttore.

8.1 Mandrino CENTROTEC [4]

Sostituzione rapida degli utensili con gambo CENTROTEC

Serrare gli utensili CENTROTEC solo in mandrini CENTROTEC.

applicare del grasso

Durante le operazioni di sostituzione indossare guanti protettivi!

8.2 Mandrino portapunte [5]

Per il serraggio di punte da trapano e inserti bit con un diametro massimo di 13 mm.

Serrare l'utensile al centro del mandrino portapunte.

8.3 Testa angolare [6]

Per trapanare e avvitare ad angolo retto rispetto all'asse longitudinale dell'attrezzo (accessorio per alcune versioni).

8.4 Attacco utensile nel mandrino portautensile [7]

Gli inserti bit possono essere inseriti direttamente nella sede esagonale del mandrino.

8.5 Limitatore di profondità [8]

Il limitatore di profondità (talvolta accessorio) consente di avvitare le viti a una profondità definita. Potete impostare la misura con cui la testa della vite deve sporgere sulla superficie del pezzo oppure la misura con la vite deve essere accecata nel pezzo.

Regolazione in profondità

Ruotando l'alloggiamento

[8-1]

regolate la profondità di avvitamento desiderata. Ogni tacca modifica la profondità di avvita-

tura di 0,1 mm. Per svitare una vita, è necessario dapprima togliere

il manicotto A/B.

9 Lavorazione con la macchina

AVVERTENZA

Pericolo di lesioni

Fissate sempre il pezzo in lavorazione in modo che non possa spostarsi durante la lavorazione.

9.1 Accensione/spegnimento [1-4]

Premere = ON, rilasciare = OFF

Premendo sull'interruttore ON/OFF si può regolare in modo continuo il numero di giri.

9.2 Deposito bit [1-3]

Magnetico, per accogliere bit e portabit.

9.3 Clip per cintura [1-10]

La clip per cintura (destra/sinistra) consente di agganciare temporaneamente l'attrezzo agli indumenti di lavoro.

PDC 18/4 Li

9.4 Montaggio dell'impugnatura supplementare [3]

Utilizzate sempre l'impugnatura supplementare.

Montare l'impugnatura supplementare

[3-2]

sulla boccola di guida della scatola degli ingranaggi, fino a che gli incavi sull'impugnatura supplementare si innestano nelle sporgenze sulla scatola.

Ruotate l'impugnatura fino a bloccarla.

Ruotando l'impugnatura la posizione si sposta in passi di 30°.

Con il limitatore di profondità

[3-1]

è possibile

regolare la profondità di foratura.

9.5 Segnali acustici

Nelle seguenti situazioni sono emessi segnali acustici e la macchina si disinserisce:

– Raggiungimento del valore di coppia impo-

stato.

– "Block protect"; coppia all'avviamento ec-

cessiva.

– Sovraccarico dell'attrezzo

10 Manutenzione e cura

AVVERTENZA

Pericolo di lesioni, scossa elettrica

Prima di eseguire qualsiasi operazione di manutenzione o assistenza togliere sempre le batterie dall'utensile!

Tutte le operazioni di manutenzione e riparazione per le quali è necessario aprire l'alloggiamento del motore devono essere eseguite solamente da un'officina per l'Assistenza Clienti autorizzata .

EKAT

Servizio e riparazione

del costruttore o delle officine di servizio autorizzate. Le officine più vicine sono riportate di seguito: www.festool.com/service

Utilizzare solo ricambi originali Festool! Cod. prodotto reperibile al sito:

www.festool.com/service

solo da parte

PDC 18/4 Li

Prestare attenzione alle seguenti avvertenze:

– Le aperture di aerazione dell'attrezzo devono re-

stare libere e pulite affinché sia garantito il necessario raffreddamento.

– Tenere sempre puliti i contatti dell'attrezzo elet-

trico, del caricabatterie e del pacco batterie.

Per manutenzione, cura, smaltimento e trasporto della batteria, osservare le indicazioni

accluse alla batteria!

11 Ambiente

Non gettare l'apparecchio tra i rifiuti domestici!

accessori e gli imballaggi in modo ecocompatibile. Attenersi alle disposizioni di legge nazionali in vigore.

Solo UE:

secondo la d irettiva europe a /CE sui vecchi dispositivi elettrici ed elettronici e la sua applicazione in ambito nazionale, gli elettroutensili usati devono essere raccolti separatamente e riciclati in modo eco-compatibile.

Informazioni su REACh:

www.festool.com/reach

Smaltire gli apparecchi, gli

Originele gebruiksaanwijzing

1Symbolen

SymboolBetekenis

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften!

Draag gehoorbescherming!

Draag veiligheidshandschoenen!

Draag een zuurstofmasker!

Draag een veiligheidsbril!

Niet met het huisvuil meegeven.

Tip, aanwijzing

Handelingsinstructie

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsvoorschriften

Waarschuwing!

schriften en aanwijzingen.

zich niet aan de waarschuwingen en aanwijzingen houdt, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te kunnen raadplegen.

Het begrip „elektrisch gereedschap“ dat in de veiligheidsvoorschriften gebruikt wordt, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en elektrisch gereedschap met accuvoeding (zonder netsnoer).

2.2 Machinespecifieke veiligheidsvoorschriften

voor accuschroefboormachines

–

Draag gehoorbescherming bij het slagboren.

invloed van geluid kan tot gehoorverlies leiden.

Gebruik de bij het toestel geleverde extra hand-

–

Het verlies van de controle kan verwon-

grepen.

dingen veroorzaken.

Houd de machine alleen bij de geïsoleerde greepvlakken vast bij het uitvoeren van werk-

Lees alle veiligheidsvoor-

Wanneer men

PDC 18/4 Li

zaamheden waarbij het inzetgereedschap of de schroef verborgen stroomleidingen kan raken.

Het contact van het inzetgereedschap of de schroef met een spanningvoerende leiding kan ook metalen machineonderdelen onder spanning zetten en tot een elektrische schok leiden.

–

Gebruik geschikte sensoren om verborgen toevoerleidingen op te sporen of raadpleeg het plaatselijke nutsbedrijf.

reedschap met een spanningvoerende leiding kan brand veroorzaken of tot een elektrische schok leiden. Beschadiging van een gasleiding kan een explosie veroorzaken. Het penetreren van een waterleiding veroorzaakt materiële schade.

Draag een passende persoonlijke veiligheids-

–

uitrusting:

stofmasker bij werkzaamheden waarbij stof vrijkomt en veiligheidshandschoenen bij het bewerken van ruwe materialen en het wisselen van gereedschap.

–

Houd het elektrisch gereedschap stevig in de hand. Stel bij het schroeven het draaimoment correct in. Wees voorbereid op een hoog reactiemoment

reedschap en letsel tot gevolg kan hebben.

Gebruik het elektrisch gereedschap niet in de

–

regen of in een vochtige omgeving.

elektrisch gereedschap kan tot kortsluiting en brand leiden.

– In-/uitschakelaar niet continu vastzetten!

2.3 Emissiewaarden

De volgens EN 60745 bepaalde waarden bedragen gewoonlijk:

Boren

Geluidsdrukniveau LPA = 73 dB(A) Geluidsvermogenniveau LWA = 84 dB(A) Onzekerheid K = 3 dB

Slagboren

Geluidsdrukniveau LPA = 104 dB(A) Geluidsvermogenniveau LWA = 115 dB(A) Onzekerheid K = 3 dB

gehoorbescherming, veiligheidsbril,

ATTENTIE! Elektrisch gereedschap kan blokkeren en een plotselinge terugslag veroorzaken!

dat een draai van het elektrisch ge-

Contact van inzetge-

Direct uitschakelen!

Vocht in het

PDC 18/4 Li

VOORZICHTIG

Geluid dat bij het werk optreedt Beschadiging van het gehoor

Draag gehoorbescherming!

Trillingsemissiewaarde ah (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745:

Boren in metaal a

= 5,6 m/s

K = 1,5 m/s

Schroeven ah < 2,5 m/s

K = 1,5 m/s

Slagboren in beton ah = 12,4 m/s

K = 3,0 m/s

De aangegeven emissiewaarden (trilling, geluid) – zijn geschikt om machines te vergelijken, – om tijdens het gebruik een voorlopige inschat-

ting van de trillings- en geluidsbelasting te maken

– en gelden voor de belangrijkste toepassingen

van het persluchtgereedschap.

Hogere waarden zijn mogelijk bij andere toepassingen, met ander inzetgereedschap of bij onvoldoende onderhoud. Neem de vrijloop- en stilstandtijden van de machine in acht!

3 Gebruik volgens de voorschriften

Accuslagboorschroefmachine geschikt – voor het boren in metaal, hout, kunststof en

soortgelijk materiaal

– voor het slagboren in muren, beton en soortgelijk

bouwmateriaal

– voor het in- en vastdraaien van schroeven.

De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaatsvindt; hiertoe behoort ook industrieel continugebruik.

4 Technische gegevens

Accuslagboorschroefmachine PDC 18/4 Li

Motorspanning 18 V Onbelast toerental* 1e versnelling 0 - 400 min

2e versnelling 0 - 850 min 3e versnelling 0 - 1850 min 4e versnelling 0 - 3800 min

-1

Accuslagboorschroefmachine PDC 18/4 Li

Draaimoment bij schroeven in zacht/hard materiaal

Draaimoment instelbaar **

1e versnelling 1,2 - 11,5 Nm 2e versnelling 0,8 - 7,2 Nm 3e versnelling 0,6 - 4,7 Nm

4e versnelling 0,6 - 2,6 Nm Boorhouder-spanbereik 1,5 - 13 mm Boordiameter max. hout 50 mm

2 2

Schroeven in vuren/

grenen

Gereedschapopname in boorspil 1/4 ’’

Gewicht zonder accupack met Centrotec

metaal 13 mm

tot



* Toerentalopgaven met volledig geladen accupack. ** In de onderste niveaus van het toerental is het

maximale toerental gereduceerd (waarden rechtsdraaiend).

5 Toestelelementen

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6] [1-7] [1-8] [1-9] [1-10] [1-11]

[1-12]

Afgebeelde of beschreven accessoires behoren voor een deel niet tot de leveringsomvang.

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

Schakelaar LED-lamp LED-lamp Bit-opslag In-/uit-schakelaar Spanhuls Omschakelaar Boren/Slagboren Versnellingsschakelaar Instelwiel draaimoment Rechts-/linksschakelaar Riemclip Toets voor het ontkoppelen van het

accupack Geïsoleerde greepvlakken (grijs gear-

ceerd gebied)

6 Inwerkingstelling

6.1 Accupack vervangen Accupack inbrengen [2 A] Accupack uitnemen [2 B]

Het accupack is bij levering direct klaar voor gebruik en kan altijd worden opgeladen.

40/60 Nm

10 mm

1,3 kg

6.2 Verlichting en accu-capaciteitsindicatie

De LED van de lamp ting en als accu-capaciteitsindicatie .

Schakelaar LED-lamp

[1-2]

dient als verlich-

[1-1]

indrukken:

1x ... LED, verlichting van het werkgebied 2x ... capaciteitsindicatie, geeft de laadtoestand

van het accupack aan (niet bij NiCd- en NiMHaccupacks)

LED groen – continulicht:

toestand >60 %

LED groen – langzaam knippe-

Laadtoestand 30 % – 60 %

ren: LED groen – snel knipperen:

Laadtoestand 0 % - 30 %

LED geel – continulicht:

leeg

LED rood – continulicht:

temperatuur ligt buiten de toegestane grenswaarden.

LED rood – knipperen:

mene foutindicatie, bijv. geen volledig contact, kortsluiting, accupack defect, etc.

Laad-

Accu is

Accu-

Alge-

7 Instellingen

VOORZICHTIG

Gevaar voor letsel

Instellingen alleen uitvoeren bij uitgeschakeld elektrisch gereedschap!

7.1 Draairichting veranderen [1-9]

• Schakelaar naar links = rechtsdraaiend

• Schakelaar naar rechts = linksdraaiend

7.2 Versnelling veranderen

Met de versnellings-schakelaar drijving worden omgeschakeld.

7.3 Draaimoment instellen [1-8] Schroeven

Draaimoment volgens instelling: Stand 1 = laag draaimoment Stand 12 = hoog draaimoment

Geluidssignaal

draaimoment, machine schakelt uit. Machine start pas weer wanneer de in-/uitschakelaar gelaten en opnieuw ingedrukt wordt.

bij het bereiken van het ingestelde

[1-7]

kan de aan-

[1-4]

los-

PDC 18/4 Li

Boren

Markering wijst naar boorsymbool = maximaal draaimoment.

7.4 Slagboren

Het apparaat is bestemd voor het slagboren in baksteen, metselwerk en steen.

[1-6]

De omschakelaar ten. Hierbij de stelknop zetten.

op het hamersymbool zet-

[1-8]

op het boorsymbool

8 Gereedschapopname, aanzetstukken

WAARSCHUWING

Gevaar voor letsel

Voor alle werkzaamheden aan de machine het accupack van de machine nemen!

VOORZICHTIG

Heet en scherp gereedschap Gevaar voor letsel

Geen bot of defect inzetgereedschap gebruiken!

Veiligheidshandschoenen dragen.

Voor het eerste gebruik:

hals met wat multi-purpose vet bestrijken.

8.1 CENTROTEC-boorkop [4]

Snelwisseling van gereedschap met de CENTROTEC-schacht

CENTROTEC-gereedschap alleen in CENTROTREC-boorkoppen spannen.

Bij het wisselen veiligheidshandschoenen dragen!

8.2 Boorhouder[5]

Voor het inspannen van boren en bits met max. schachtdiameter 13 mm.

Gereedschap centrisch in de boorhouder spannen.

8.3 Haakse kop [6]

Boren en schroeven in een rechte hoek tot de machine (gedeeltelijk accessoires).

8.4 Gereedschapopname in de boorspindel [7]

Bits kunnen direct in de binnenzeskantopname van de boorspindel worden geplaatst.

Boorspindel en boor-

PDC 18/4 Li

8.5 Diepteaanslag [8]

De diepteaanslag (gedeeltelijk accessoires) maakt het mogelijk om een schroef met een bepaalde diepte in te schroeven. U kunt de maat instellen waarmee de schroefkop boven het werkstuk uitsteekt of in het werkstuk wordt verzonken.

Diepteafstelling

Stel de gewenste schroefdiepte in door aan de behuizing

[8-1]

te draaien. Met elke klik verandert de schroefdiepte 0,1 mm.

Voor het uitschroeven van een schroef moet eerst de huls A/B worden afgenomen.

9 Het werken met de machine

WAARSCHUWING

Gevaar voor letsel

Bevestig het werkstuk altijd zo, dat het tijdens de bewerking niet kan bewegen.

9.1 In-/uitschakelen [1-4]

Indrukken = AAN, loslaten = UIT

Afhankelijk van de druk op de in-/uit-schakelaar is het toerental traploos regelbaar.

9.2 Bit-depot [1-3]

Magnetisch, voor de opname van bits of bithouders.

9.3 Riemclip [1-10]

Met de riemclip (rechts/links) kan het apparaat voor korte tijd aan de werkkleding worden bevestigd.

9.4 Extra handgreep monteren [3]

Gebruik altijd de extra handgreep.

Plaats de extra handgreep van de tandwielkast, tot de uitsparingen in de extra handgreep in de nokken van de behuizing klikken.

Draai aan de greep tot hij vast zit.

Door aan de greep te draaien kan de stand in stappen van 30° worden versteld.

Met de diepteaanslag worden ingesteld.

9.5 Akoestische waarschuwingssignalen

Bij de volgende bedrijfsomstandigheden klinkt een waarschuwingssignaal en wordt de machine uitgeschakeld:

[3-2]

[3-1]

kan de boordiepte

op de hals

– Ingesteld draaimoment bereikt. – "Block protect"; aanloopmoment te hoog. – Machine overbelast

10 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Haal vóór onderhouds- en reinigingswerkzaamheden altijd het accupack uit de machine!

Alle onderhouds- en reparatiewerkzaamheden, waarvoor het vereist is de motorbehuizing te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie

alleen door producent of servicewerkplaatsen: Dichtstbijzijnde adressen op:

www.festool.com/service

EKAT

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op:

www.festool.com/service

De volgende aanwijzingen in acht nemen:

– De ventilatieopeningen van het elektrisch ge-

reedschap vrij en schoon houden, zodat de koeling gegarandeerd is.

– De aansluitcontacten van het elektrisch gereed-

schap, oplaadapparaat en accupack schoon houden.

Voor reparatie, onderhoud, afvoer en trans-

port van het accupack moeten de met het accupack meegeleverde instructies worden opgevolgd!

11 Speciale gevaaromschrijving voor het

milieu

Geef het apparaat niet met het huisvuil mee!

soires en verpakkingen op milieuvriendelijke wijze af! Neem de geldende nationale voorschriften in acht.

Alleen EU:

Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektroapparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Informatie voor REACh:

www.festool.com/reach

Voer de apparaten, acces-

Originalbruksanvisning

1Symboler

Symbol Betydelse

Varning för allmän risk!

Varning för elstötar

Läs bruksanvisningen och säkerhetsanvisningarna!

PDC 18/4 Li

takt med en strömförande ledning, kan även verktygets metalldelar bli strömförande och ge elstötar.

–

Använd lämplig sökutrustning för att hitta dolda försörjningsledningar, eller kontakta den lokala leverantören.

Om verktyget kommer i kontakt med en strömförande ledning kan det leda till brand och elstötar. Skador på en gasledning kan orsaka explosion. Träffar man en vattenledning kan materialskador uppstå.

Använd hörselskydd!

Använd arbetshandskar!

Använd andningsskydd!

Använd skyddsglasögon!

Kasta inte i produkten i hushållssoporna.

Tips, information

Bruksanvisning

2 Säkerhetsanvisningar

2.1 Allmänna säkerhetsanvisningar

Varning!

Läs och följ alla säkerhetsanvis-

ningar och instruktioner.

jer varningsmeddelanden och anvisningar kan det leda till elstötar, brand och/eller svåra personskador.

Spara alla säkerhetsanvisningar och andra anvisningar för framtida bruk.

Med begreppet "Elverktyg" som används i säkerhetsanvisningarna menas nätdrivna elverktyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).

2.2 Maskinspecifika säkerhetsanvisningar för

skruvdragare

–

Använd hörselskydd vid slagborrning.

kan skada hörseln.

Använd det extra handtaget som medföljer ma-

–

Om man förlorar kontrollen över maski-

skinen.

nen finns risk för personskador.

Håll endast i de isolerade handtagsytorna på

–

verktyget när du utför arbeten där insatsverktyget eller skruven kan träffa dolda elledningar.

Om insatsverktyget eller skruven kommer i kon-

Om man inte föl-

Bullret

–

Använd lämplig personlig skyddsutrustning:

hörselskydd, skyddsglasögon, munskydd vid dammiga arbeten, skyddshandskar vid bearbetning av grova material och vid verktygsväxling.

OBS! Elverktyget kan blockeras och orsaka en plötslig rekyl!

–

Håll fast elverktyget ordentligt. Ställ in korrekt

Stäng av omedelbart!

vridmoment när du skruvar. Var beredd på ett högt reaktionsmoment

som kan göra att elverk-

tyget vrider sig och orsakar personskador.

Använd inte elverktyget i regn eller fuktig miljö.

–

Fukt i elverktyget kan orsaka kortslutning och brand.

– Strömbrytaren får inte spärras för länge!

2.3 Emissionsvärden

De värden som fastställts enligt EN 60745 uppgår i normala fall till:

Borrning

Ljudtrycksnivå LPA = 73 dB(A) Ljudeffektnivå LWA = 84 dB(A) Osäkerhet K = 3 dB

Slagborrning

Ljudtrycksnivå LPA = 104 dB(A) Ljudeffektnivå LWA = 115 dB(A) Osäkerhet K = 3 dB

OBSERVERA

Ljuden som uppstår under arbetet skadar hörseln!

Använd hörselskydd!

Svängningsemissionsvärde a tre riktningar) och osäkerhet K fastställda enligt EN 60745:

(vektorsumma för

PDC 18/4 Li

Borra i metall ah = 5,6 m/s

K = 1,5 m/s

Skruva ah < 2,5 m/s

K = 1,5 m/s

Slagborrning i betong ah = 12,4 m/s

K = 3,0 m/s

2 2 2 2

2 2

De angivna emissionsvärdena (vibration, oljud) – används för maskinjämförelse, – kan även användas för preliminär uppskattning

av vibrations- och bullernivå under arbetet,

– representerar elverktygets huvudsakliga an-

vändningsområden.

Värdena kan öka vid andra användningsområden, med andra verktyg eller otillräckligt underhåll. Observera maskinens tomgång- och stilleståndstider!

3 Avsedd användning

Batterislagskruvdragare lämplig – för borrning i metall, trä, plast och liknande ma-

terial,

– för slagborrning i murverk, betong och liknande

byggnadsmaterial,

– för iskruvning och åtdragning av skruvar.

Vid felaktig användning ligger ansvaret på användaren, även när det gäller industriell, kontinuerlig drift.

4Tekniska data

Batterislagskruvdragare PDC 18/4 Li

Motorspänning 18 V Tomgångsvarvtal * 1:a växeln 0 - 400 min

2:a växeln 0 - 850 min 3:a växeln 0 - 1850 min

4:a växeln 0 - 3800 min Vridmoment mjuk/hård skruvning 40/60 Nm Inställbart vridmo-

ment **

1:a växeln 1,2 - 11,5 Nm

1:a växeln 0,8 - 7,2 Nm

2:a växeln 0,6 - 4,7 Nm

3:a växeln 0,6 - 2,6 Nm Borrchuckens spännområde 1,5 - 13 mm Borrdiameter max. Trä 50 mm

Metall 13 mm

Skruva i gran till



Verktygsfäste i borrspindel 1/4 ’’

-1

10 mm

Batterislagskruvdragare PDC 18/4 Li

Vikt utan batteri med Centrotec 1,3 kg * Varvtalsuppgifter med fulladdat batteri. ** I de lägre vridmomentstegen är maxvarvtalet re-

ducerat (värden i högergång).

5Maskindelar

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6] [1-7] [1-8] [1-9] [1-10] [1-11] [1-12]

Vissa avbildade eller beskrivna tillbehör ingår delvis ej i leveransomfattningen.

De angivna bilderna finns i början av bruksanvisningen.

Strömbrytare LED-lampa LED-lampa Bits-depå Strömbrytare Spännhylsa Omkopplare borrning/slagborrning Växelreglage Inställningsratt vridmoment Omkopplare höger/vänster Bältesklämma Knapp för lossning av batteri Isolerade handtagsytor (gråmarkerat

område)

6Driftstart

6.1 Byta batterier Sätta i batteriet [2 A] Ta bort batteriet [2 B]

Batteripaketet är klart för användning vid leverans och kan alltid laddas.

6.2 Belysning och batteriindikator

LEDn i lampan lysning och indikator

Tryck på strömbrytarens LED-lampa

1 st. ... LED, belysning för arbetsområdet

2 st. ... Kapacitetsindikering, visar batteripake-

tets laddningstatus (ej med NiCd- och NiMHbatteripaket)

[1-2]

fungerar både som be-

för batteriet.

[1-1]

Grön LED – konstant sken:

laddningsstatus >60 %

Grön LED – långsam blinkning:

laddningsstatus 30 % – 60 %

Grön LED – snabb blinkning:

laddningsstatus 0 % - 30 %

Gul LED – konstant sken:

riet är tomt.

Röd LED – konstant sken:

teritemperaturen är utanför tillåtna gränsvärden.

Röd LED – blinkning:

felindikering, t.ex. ofullständig kontakt, kortslutning, defekt batteri osv.

batte-

bat-

allmän

7 Inställningar

OBSERVERA

Risk för personskador

Gör inställningar endast när elverktyget är avstängt!

7.1 Ändra rotationsriktning [1-9]

• Reglaget åt vänster = högervarv

• Reglaget åt höger = vänstervarv

7.2 Byta växel

Man kan koppla om växeln med växelreglaget

7.3 Ställa in vridmoment [1-8] Skruvning

Vridmomentinställning: Läge 1 = lågt vridmoment Läge 12 = högt vridmoment När det inställda vridmomentet nås hörs en

och maskinen stängs av. Maskinen startar igen först när man släpper strömbrytaren trycker på den en gång till.

Borrning

Markeringen pekar på borrsymbolen = maximalt vridmoment.

7.4 Slagborrning

Verktyget är avsett för slagborrning i tegel, murverk och sten.

[1-6]

Ställ omkopplaren Ställ ratten

[1-8]

på borrsymbolen.

på hammarsymbolen.

[1-4]

[1-

signal

och

PDC 18/4 Li

8 Verktygsfäste, tillbehör

VARNING

Risk för personskador

Ta alltid ur batteripaketet före arbeten på maskinen!

OBSERVERA

Verktyget är varmt och vasst Risk för personskador

Använd inte slöa eller defekta insatsverktyg!

Använd arbetshandskar.

Före första användningen:

salfett på borrspindeln och växellådshalsen.

8.1 CENTROTEC verktygschuck [4]

Snabbt byte av verktyg med CENTROTEC-skaft

Spänn endast i CENTROTEC-verktyg i CENTROTEC-verktygschuck.

Använd skyddshandskar vid byte!

8.2 Borrchuck [5]

Vid ispänning av borr och bits med max. 13 mm skaftdiameter.

Sätt i verktyget centrerat i borrchucken.

8.3 Vinkelhuvud [6]

Borrning och skruvning i rät vinkel mot maskinen (delvis tillbehör).

8.4 Verktygsfäste i borrspindel [7]

Bits kan användas direkt i borrspindelns hållare med invändig sexkant.

8.5 Djupanslag [8]

Med djupanslaget (delvis tillbehör) kan man skruva i en skruv till ett visst djup. Man kan ställa in hur högt över arbetsobjektets yta skruvhuvudet ska vara eller hur mycket det ska försänkas i arbetsobjektet.

Djupinställning

Ställ in önskat iskruvningsdjup genom att vrida på huset Varje steg ändrar iskruvningsdjupet med 0,1 mm.

För att skruva ur en skruv måste man först ta bort hylsan A/B.

Stryk på lite univer-

[8-1]

PDC 18/4 Li

9 Arbeta med maskinen

10 Underhåll och skötsel

VARNING

Risk för personskada

Fäst alltid arbetsstycket så att det inte kan röra sig under bearbetningen.

9.1 Till-/frånkoppling [1-4]

Trycka = TILL, släppa = FRÅN

Varvtalet kan styras steglöst beroende på hur pass hårt man trycker på knappen.

9.2 Bitsdepå [1-3]

Magnetisk, hållare för bits eller bitshållare.

9.3 Bältesklämma[1-10]

Bältesklämman (höger/vänster) används för att tillfälligt hänga maskinen i arbetskläderna.

9.4 Montera extrahandtag [3]

Använd alltid extrahandtaget.

Sätt extrahandtaget onshusets hals så att ursparningarna på extrahandtaget hakar i klackarna på huset.

Vrid handtaget tills det sitter fast.

Genom att vrida på handtaget kan man justera läget i steg om 30°.

Borrdjupet kan ställas in med djupanslaget

9.5 Akustiska varningssignaler

Vid följande driftsituationer hörs varningssignaler och maskinen stängs av:

– Det inställda vridmomentet uppnått. – ”Block protect”; för högt startmoment. – Maskinen är överbelastad

[3-2]

på transmissi-

[3-

VARNING

Risk för personskada, elstöt

Ta alltid ut batteripaketet ur maskinen före alla typer av underhåll och maskinvård!

Allt underhålls- och reparationsarbete, som kräver att motorns hölje öppnas, får endast utföras av behöriga serviceverkstäder.

Service och reparation

ska endast utföras av tillverkaren eller serviceverkstäder. Se följande adress: www.festool.se/service

EKAT

Använd bara Festools originalreservdelar! Art.nr nedan:

www.festool.se/service

Observera följande:

– Håll ventilationshålen fria och rena, så att maski-

nen får tillräcklig kylning.

– Håll anslutningskontakterna på maskin, batteri-

laddare och batteri rena.

För underhåll, skötsel, avfallshantering och transport av batteripaketet, se anvisningarna

som medföljer batteripaketet!

11 Miljö

Släng inte maskinen i hushållssoporna!

Se till att verktyg, tillbehör och förpackningar lämnas till miljövänlig återvinning. Följ gällande nationella föreskrifter.

Endast EU:

elektronikverktyg samt nationell rätt måste uttjänta elverktyg källsorteras och återvinnas på ett miljövänligt sätt.

Information om REACh:

Enligt EU-direktivet om gamla el- och

www.festool.com/reach

Alkuperäiset käyttöohjeet

1 Tunnukset

Tunnus Merkitys

Varoitus yleisestä vaarasta

Sähköiskuvaara

Lue käyttöopas, turvallisuusohjeet!

Käytä kuulosuojaimia!

Käytä suojakäsineitä!

Käytä hengityssuojainta!

Käytä suojalaseja!

Älä hävitä kotitalousjätteiden mukana.

Ohje, vihje

Käsittelyohje

2Turvaohjeet

2.1 Yleiset turvaohjeet

Varoitus!

jeet.

laiminlyönti voi aiheuttaa sähköiskun, tuli-

palon ja/tai vakavia vammoja.

Säilytä kaikki turvaohjeet ja käyttöohjeet myöhempää tarvetta varten.

Turvaohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkokäyttöisiä sähkötyökaluja (verkkojohdon kanssa) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

2.2 Konekohtaiset turvallisuusohjeet akkupora/ruuvinvääntimelle

–

Käytä iskuporattaessa kuulonsuojaimia.

voi heikentää kuuloasi.

Käytä konetta oheisen lisäkahvan kanssa.

–

neen hallinnan menettäminen voi aiheuttaa vammoja.

Pidä laitteesta kiinni vain sen eristetyistä kah-

–

vapinnoista, kun teet sellaisia töitä, joissa käyttötarvike tai ruuvi voi osua piilossa oleviin sähköjohtoihin.

Lue kaikki turva- ja käyttöoh-

Varoitusten ja ohjeiden noudattamisen

Melu

Ko-

Käyttötarvikkeen tai ruuvin kos-

PDC 18/4 Li

kettaminen jännitteelliseen johtoon voi tehdä myös laitteen metalliset osat jännitteenalaisiksi ja aiheuttaa sähköiskun.

–

Käytä soveltuvia rakenneilmaisimia piilossa olevien johtojen etsimiseen, tai kysy neuvoa paikalliselta energia-/vesijohtolaitokselta.

Sähkötyökalun kosketus jännitettä johtavaan johtoon voi aiheuttaa tulipalon ja sähköiskun. Kaasujohdon vaurioituminen voi aiheuttaa räjähdyksen. Vesijohdon rikkoutuminen aiheuttaa esinevahinkoja.

Käytä sopivia henkilökohtaisia suojavarusteita:

–

kuulosuojaimia, suojalaseja, pölynaamaria tehdessäsi pölyävää työtä, suojakäsineitä työstäessäsi karheita materiaaleja ja vaihtaessasi työkalua.

VARO! Sähkötyökalu voi jumiutua ja aiheuttaa äkillisen takaiskun!

pois päältä!

Pidä sähkötyökalu tukevassa otteessa. Säädä

–

vääntömomentti ruuvauksen yhteydessä oikean suuruiseksi. Ole varuillasi suuren reaktiomomentin varalta,

kalun kiertymisen ja johtaa tapaturmiin.

Älä käytä sähkötyökalua sateessa tai kosteassa

–

ympäristössä.

kalussa oikosulun tai tulipalon.

– Älä lukitse käyttökytkintä jatkuvan käytön asen-

toon!

2.3 Päästöarvot

Normin EN 60745 mukaan määritellyt arvot ovat tyypillisesti:

Poraus

Äänenpainetaso LPA = 73 dB(A) Äänentehotaso LWA = 84 dB(A) Epävarmuus K = 3 dB

Iskuporaus

Äänenpainetaso LPA = 104 dB(A) Äänentehotaso LWA = 115 dB(A) Epävarmuus K = 3 dB

joka saattaa aiheuttaa sähkötyö-

Kosteus voi aiheuttaa sähkötyö-

Kytke välittömästi

FIN

HUOMIO

Työskenneltäessä syntyy melua Kuulovaurioiden vaara

Käytä kuulonsuojaimia!

PDC 18/4 Li

FIN

Määritetty tärinäarvo ah (kolmen suunnan vektorisumma) ja epävarmuustekijä K normin EN 60745 mukaan:

Poraaminen metalliin ah = 5,6 m/s

K = 1,5 m/s

Ruuvaaminen ah < 2,5 m/s

K = 1,5 m/s

Iskuporaus betoniin ah = 12,4 m/s

K = 3,0 m/s

Ilmoitetut päästöarvot (tärinä, melu) – ovat koneiden keskinäiseen vertailuun, – soveltuvat myös käytön yhteydessä syntyvän täri-

nä- ja melukuormituksen alustavaan arviointiin,

– edustavat sähkötyökalun pääasiallisia käyttöso-

velluksia.

Arvot voivat kasvaa muiden käyttösovellusten, muiden käyttötarvikkeiden tai riittämättömän huollon takia. Huomioi koneen tyhjäkäynti- ja seisonta-ajat!

3 Määräystenmukainen käyttö

Akkuiskuporakone/ruuvinväännin soveltuu – metallin, puun, muovien ja muiden vastaavien

materiaalien poraamiseen,

– tiiliseinän, betonin ja muiden vastaavien materi-

aalien iskuporaamiseen,

– ruuvien ruuvaamiseen ja kiristämiseen.

Koneen käyttäjä vastaa määräystenvastaisesta käytöstä aiheutuneista vahingoista, näihin kuuluu myös jatkuva teollisuuskäyttö.

4 Tekniset tiedot

Akkuiskupora/ruuvinväännin PDC 18/4 Li

Moottorin jännite 18 V Kierrosluku kuormitta-

1. vaihde 0 - 400 min

mattomana*

2. vaihde 0 - 850 min

3. vaihde 0 - 1850 min

4. vaihde 0 - 3800 min

Vääntömomentti pehmeällä/ kovalla ruuvausalustalla

Vääntömomentti säädettävissä**

1. vaihde 1,2 - 11,5 Nm

2. vaihde 0,8 - 7,2 Nm

3. vaihde 0,6 - 4,7 Nm

4. vaihde 0,6 - 2,6 Nm

Poraistukan kiinnitysalue 1,5 - 13 mm

-1

40/60 Nm

Akkuiskupora/ruuvinväännin PDC 18/4 Li

Poraushalkaisija maks. Puu 50 mm

Ruuvaus kuusipuuhun maks.

Teräkiinnitin porankarassa 1/4 ’’

Paino ilman akkua Centrotec-istu-

Metalli 13 mm



kan kanssa * Kierroslukutiedot täyteen ladatulla akulla.

** Alemmilla vääntömomenttipykälillä maksimi-

kierroslukua on alennettu (arvot mitattu myötäpäivään).

5 Laitteen osat

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6] [1-7] [1-8] [1-9] [1-10] [1-11] [1-12]

Osa kuvien tai kuvausten lisätarvikkeista ei kuulu toimitussisältöön.

Mainitut kuvat ovat käyttöoppaan alussa.

LED-valon katkaisin LED-lamppu Ruuvipalojen pidinura Käyttökytkin Kiristysholkki Porauksen/iskuporauksen vaihtokytkin Nopeusaluekytkin Vääntömomentin säätöpyörä Myötä-/vastapäivään-kytkin Vyökiinnike Akun irrotuspainike Eristetyt kahvapinnat (harmaan värinen

alue)

6 Käyttöönotto

6.1 Akun vaihtaminen Akun asennus [2 A] Akun irrotus [2 B]

Akku on toimitettaessa välittömästi käyttövalmis ja sitä voidaan ladata koska vain.

6.2 Valaisin ja akun kapasiteettinäyttö

Lampun kapasiteettinäyttönä

1x ... LED, työskentelyalueen valaisu 2x ... kapasiteettinäyttö, ilmoittaa akun latausti-

lan (ei NiCd- ja NiMH-akuissa)

[1-2]

LED toimii valaisimena ja akun

Paina LED-valon katkaisinta

Vihreä LED – jatkuva palami-

Lataustila >60 %

nen:

[1-1]

10 mm

1,3 kg

Vihreä LED – hidas vilkunta:

Lataustila 30 % – 60 %

Vihreä LED – nopea vilkunta:

Lataustila 0 % - 30 %

Keltainen LED – jatkuva palaminen:

Akku on tyhjä.

Punainen LED – jatkuva palaminen:

Akun lämpötila on sallit-

tujen raja-arvojen ulkopuolella.

Punainen LED – vilkunta:

nen virheilmoitus, esim. epätäydellinen kosketus, oikosulku, akku rikki, yms.

Ylei-

7 Säädöt

HUOMIO

Loukkaantumisvaara

Tee säätöjä vain silloin, kun sähkötyökalu on kytketty pois päältä!

7.1 Pyörintäsuunnan vaihtaminen [1-9]

• Kytkin vasemmalle = pyörintä myötäpäivään

• Kytkin oikealle = pyörintä vastapäivään

7.2 Vaihteen vaihto

Vaihdekytkimellä

7.3 Vääntömomentin säätö [1-8]

Ruuvaus

Vääntömomentti asetusta vastaavasti: Asento 1 = pieni vääntömomentti Asento 12 = suuri vääntömomentti

Äänimerkki

mentti, kone kytkeytyy pois päältä. Kone käynnistyy uudelleen vasta sitten, kun vapautat ja painat uudelleen käyttökytkintä

Poraus

Merkintä osoittaa poranterätunnusta = enimmäisvääntömomentti.

7.4 Iskuporaus

Laite on tarkoitettu tiilen, muuratun seinän ja kiven iskuporaukseen.

Aseta vaihtokytkin Aseta tämän yhteydessä säätöpyörä rätunnuksen kohdalle.

[1-7]

voidaan vaihtaa vaihdetta.

saavutettaessa säädetty vääntömo-

[1-4]

[1-6]

vasaratunnuksen päälle.

[1-8]

porante-

PDC 18/4 Li

FIN

8 Teräkiinnitin, lisälaitteet

VAROITUS

Loukkaantumisvaara

Ota akku aina pois koneesta ennen kuin alat tekemään koneeseen liittyviä töitä!

HUOMIO

Kuumentunut ja terävä terä Loukkaantumisvaara

Älä käytä tylsiä tai viallisia käyttötarvikkeita!

Käytä suojakäsineitä.

Ennen ensimmäistä käyttökertaa:

karaan ja vaihteiston kaulaan hieman yleisrasvaa.

8.1 CENTROTEC-teräistukka [4]

CENTROTEC-varrella varustettujen terien nopea vaihto

Kiinnitä CENTROTEC-terät vain CENTROTREC-teräistukkaan.

Käytä vaihdossa suojakäsineitä!

8.2 Poraistukka [5]

Poranterien ja ruuvauskärkien kiinnittämiseen, joiden varren halkaisija enintään 13 mm.

Kiinnitä terä keskiöidysti poraistukkaan.

8.3 Kulmaosa [6]

Poraus ja ruuvaus suorassa kulmassa koneeseen nähden (osittain lisätarvike).

8.4 Teräkiinnitin porankarassa [7]

Ruuvauskärjet voidaan laittaa suoraan porankaran kuusiokolokiinnittimeen.

8.5 Syvyysvaste [8]

Syvyysvaste (osittain lisätarvike) mahdollistaa ruuvin ruuvaamiseen ennalta määrättyyn syvyyteen. Voit säätää mitan, minkä verran ruuvinkanta jää työkappaleen yläpuolelle tai uppoaa työkappaleen sisään.

Syvyyssäätö

Määritä haluamasi ruuvaussyvyys koteloa Jokainen pykälä muuttaa ruuvaussyvyyttä 0,1 mm verran.

[8-1]

kääntämällä.

levitä poran-

PDC 18/4 Li

FIN

Ennen ruuvin irtiruuvausta holkki A/B täytyy ottaa pois.

9 Työskentely koneella

VAROITUS

Loukkaantumisvaara

Kiinnitä työstettävä kappale aina siten, että se ei pääse liikkumaan työstön aikana.

10 Huolto ja hoito

VAROITUS

Loukkaantumisvaara, sähköiskuvaara

Ota aina ennen kaikkia koneeseen liittyviä huolto- ja kunnossapitotöitä akku pois koneesta!

Kaikki huolto- ja korjaustyöt, jotka vaativat moottorin kotelon avaamista, on suoritettava valtuutetussa huoltokorjaamossa.

9.1 Päälle-/poiskytkentä [1-4]

Paina = PÄÄLLE, vapauta = POIS

Kierroslukua voidaan ohjata portaattomasti sen mukaan, kuinka lujaa käyttökytkintä painetaan.

9.2 Ruuvauskärkien säilytyspaikka [1-3]

Magneettinen, ruuvauskärkien tai kärjenpitimien säilyttämiseen.

9.3 Vyökiinnike [1-10]

Vyökiinnike (oikealla/vasemmalla) mahdollistaa koneen lyhytaikaisen kiinnittämiseen työasusteeseen.

9.4 Lisäkahvan asennus [3]

Käytä aina lisäkahvaa.

Laita lisäkahva

[3-2]

vaihdekotelon kaulan päälle, niin että lisäkahvan reiät napsahtavat kiinni kotelon nokkiin.

Käännä kahvaa, kunnes se on pitävästi paikallaan.

Kahvaa kääntämällä asentoa voidaan kääntää 30°-askelin.

Syvyysvasteella

[3-1]

voidaan säätää poraussy-

vyys.

9.5 Varoitusäänimerkit

Varoitusäänimerkit annetaan seuraavissa käyttötiloissa ja kone sammuu:

– Asetettu kiristysmomentti saavutettu. – "Block protect"; käynnistysmomentti liian

suuri.

– Kone ylikuormitettu

Huolto ja korjaus

vain valmistajan tehtaalla tai huoltokorjaamoissa: katso sinua lähinnä oleva osoite kohdasta: www.festool.com/service

EKAT

Käytä vain alkuperäisiä Festool-varaosia! Tilausnumero kohdassa:

www.festool.com/service

Noudata seuraavia ohjeita:

– Pidä sähkötyökalun tuuletusaukot vapaina ja

puhtaina, jotta jäähdytys saadaan taattua.

– Pidä sähkötyökalun, latauslaitteen ja akun liitän-

täkoskettimet puhtaina.

Noudata akun mukana toimitettuja akun huoltoa, kunnossapitoa, hävitystä ja kuljetus-

ta koskevia ohjeita!

11 Ympäristö

Älä heitä käytöstä poistettua konetta talousjätteiden joukkoon!

neet, tarvikkeet ja pakkaukset ympäristöä säästävään kierrätyspisteeseen. Noudata voimassaolevia kansallisia määräyksiä.

Vain EU:

Eurooppalaisen sähkö- ja elektroniikkalaiteromua koskevan direktiivin ja sitä vastaavan maakohtaisen lainsäädännön mukaisesti käytöstä poistetut sähkötyökalut täytyy kerätä erilleen ja toimittaa ympäristöä säästävään kierrätykseen.

REACh:iin liittyvät tiedot:

www.festool.com/reach

Toimita ko-

Original brugsanvisning

1Symboler

Symbol Betydning

Advarsel om generel fare

Advarsel om elektrisk stød

Brugsanvisning, læs sikkerhedsanvisningerne!

Brug høreværn!

PDC 18/4 Li

kontakt med en spændingsførende ledning kan også sætte apparates metaldele under spænding og forårsage elektrisk stød.

–

Anvend egnede detektorer for at identificere skjulte forsyningsledninger, eller spørg det lokale forsyningsselskab.

Hvis indsatsværktøjet får kontakt med en spændingsførende ledning kan de medføre brand og elektrisk stød. Beskadigelse af en gasledning kan medføre en eksplosion. Gennemtrængning af et vandrør medfører materielle skader.

Brug beskyttelseshandsker!

Brug åndedrætsværn!

Brug beskyttelsesbriller!

Må ikke bortskaffes sammen med almindeligt husholdningsaffald.

Tip, Bemærk

Handlingsanvisning

2 Sikkerhedsanvisninger

2.1 Generelle sikkerhedsanvisninger

Advarsel!

og øvrige anvisninger.

ningerne ikke, er der risiko for elektrisk

stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vejledninger til senere brug.

Med begrebet "elværktøj", som anvendes i sikkerhedsanvisningerne, menes ledningsbåret elværktøj (med netkabel) og batteridrevet elværktøj (uden netkabel).

2.2 Specielle sikkerhedsanvisninger for akku bore-/skruemaskiner

–

Brug høreværn ved slagboring.

gen kan medføre tab af hørelsen.

Brug de ekstra håndgreb, der leveres sammen

–

med maskinen.

maskinen, er der risiko for kvæstelser.

Tag altid kun fat i apparatets isolerede grebs-

–

flader, når du udfører arbejde, hvor indsatsværktøjet eller skruen kan ramme skjulte elledninger.

Læs alle sikkerhedsanvisninger

Overholdes anvis-

Støjpåvirknin-

Hvis man mister kontrollen over

Indsatsværktøjets eller skruens

Brug egnede personlige værnemidler:

–

Høreværn, beskyttelsesbriller, støvmaske ved støvende arbejde, beskyttelseshandsker ved ru materialer og ved skift af værktøj.

FORSIGTIG! El-værktøjet kan sætte sig fast og forårsage pludseligt tilbageslag!

Sluk

omgående for maskinen!

Hold godt fast i el-værktøjet. Indstil drejnings-

–

momentet korrekt ved skruning. Forvent et højt reaktionsmoment,

som får el-værktøjet til at

dreje og kan føre til personskader.

Brug ikke el-værktøjet i regnvejr eller i fugtige

–

omgivelser.

Fugt i el-værktøjet kan føre til kort-

slutning og brand.

– Lås ikke tænd/sluk-knappen permanent!

2.3 Emissionsværdier

De målte værdier iht. EN 60745 ligger typisk på:

Boring

Lyd try kni vea u LPA = 73 dB(A) Lydeffektniveau LWA = 84 dB(A) Usikkerhed K = 3 dB

Slagboring

Lyd try kni vea u LPA = 104 dB(A) Lydeffektniveau L

= 115 dB(A)

Usikkerhed K = 3 dB

FORSIGTIG

Støj, der opstår ved arbejdet Beskadigelse af hørelsen

Brug høreværn!

Vibrationsemission a og usikkerhed K målt iht. EN 60745:

(vektorsum fra tre retninger)

PDC 18/4 Li

Boring i metal ah = 5,6 m/s

K = 1,5 m/s

Skruning ah < 2,5 m/s

K = 1,5 m/s

Slagboring i beton ah = 12,4 m/s

K = 3,0 m/s

De angivne emissionsværdier (vibration, støj) – bruges til sammenligning af maskiner, – men kan også bruges til en foreløbig bedømmel-

se af vibrations- og støjbelastningen ved brug.

– repræsenterer de vigtigste anvendelsesformål

for elværktøjet.

En forhøjelse er mulig ved andre formål, med andre indsatsværktøjer eller ved utilstrækkelig vedligeholdelse. Vær opmærksom på maskinens tomgangs- og stilstandstider!

3 Bestemmelsesmæssig brug

Akku-slagbore-/skruemaskine velegnet – til boring i metal, træ, kunststoffer og lignende

materialer,

– til slagboring i mure, beton og lignende bygge-

materialer,

– til i- og fastskruning af skruer.

Ved ikke-bestemmelsesmæssig anvendelse hæfter brugeren; herunder også kontinuerlig drift i industrien.

4 Tekniske data

Akku-slagbore-/skruemaskine PDC 18/4 Li

Motorspænding 18 V Omdrejninger i tomgang * 1. gear 0 - 400 min

2. gear 0 - 850 min

3. gear 0 - 1850 min

4. gear 0 - 3800 min

Drejningsmoment blød/hård skrueopgave

Indstilling af drejningsmoment **

1. gear 1,2 - 11,5 Nm

2. gear 0,8 - 7,2 Nm

3. gear 0,6 - 4,7 Nm

4. gear 0,6 - 2,6 Nm Borepatronens spændevidde 1,5 - 13 mm Bordiameter maks. Træ 50 mm

Metal 13 mm

-1

40/60 Nm

Akku-slagbore-/skruemaskine PDC 18/4 Li

Skruning i gran op til

2 2

Værktøjsholder i borespindel 1/4 ’’ Vægt uden batteri med CENTRO-

TEC

* Omdrejningstal baseret på fuldt opladet batteri.



** I de nederste drejningsmomenttrin er det maksimale omdrejningstal reduceret (værdier for højreløb).

5 Maskinelementer

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6] [1-7] [1-8] [1-9] [1-10] [1-11] [1-12]

Ikke alt vist eller beskrevet tilbehør medfølger. De angivne illustrationer findes i tillægget til

brugsanvisningen.

Tændt LED-lampe LED-lampe Bitdepot Tænd/sluk-knap Spændebøsning Omskifter Boring/Slagboring Gearvælger Momentindstilling Højre-/venstrekontakt Bælteclips Knap til frigørelse af batteriet Isolerede greb (gråt område)

6 Ibrugtagning

6.1 Udskiftning af batteri Indsætning af akku [2 A] Fjernelse af akku [2 B]

Batteriet er klar til brug ved levering og kan oplades til enhver tid.

6.2 Belysning og akku-kapacitetsvisning

Lampens som akku-kapacitetsindikator

1x ... LED, belysning af arbejdsområdet 2x ... kapacitetsvisning, viser batteriets ladetil-

stand (ikke med NiCd- og NiMH-batterier)

[1-2]

LED bruges som belysning og

Betjen tændt LED-lampe

LED grøn – lyser:

>60 %

LED grøn – blinker langsomt:

ladetilstand 30 % – 60 %

[1-1]

ladetilstand

10 mm

1,3 kg

LED grøn – blinker hurtigt:

ladetilstand 0 % - 30 %

LED glu – lyser:

LED rød – lyser:

turen ligger uden for de tilladte grænseværdier.

LED rød – blinker:

fejlvisning, f.eks. ingen fuldstændig kontakt, kortslutning, akku defekt, osv.

akkuen er tom.

akkutempera-

generel

7 Indstillinger

FORSIGTIG

Risiko for personskader

Indstillinger kan kun foretages, når el-værktøjet er slukket!

7.1 Ændring af omdrejningsretning [1-9]

• Kontakt til venstre = højreløb

• Kontakt til højre = venstreløb

7.2 Skift af gear

Med gearkontakten

7.3 Indstilling af drejningsmoment [1-8] Skruning

Drejningsmoment ifølge indstilling: Position 1 = lavt drejningsmoment Position 12 = højt drejningsmoment

Lyd

ved opnåelse af det indstillede drejningsmoment, maskinen frakobles. Maskinen starter først igen, når tænd/sluk-knappen kes ind igen.

Boring

Markeringen peger på borsymbolet = maksimalt drejningsmoment.

7.4 Slagboring

Apparatet er beregnet til slagboring i tegl, mur-

værk og sten. Sæt omskifteren

den forbindelse indstillingshjulet bolet.

[1-7]

kan der skiftes gear.

[1-4]

slippes og tryk-

[1-6]

på hammersymbolet. Sæt i

[1-8]

på borsym-

PDC 18/4 Li

8 Værktøjsholder, forsatsenheder

ADVARSEL

Fare for personskader

Fjern altid batteriet fra maskinen, før der udføres arbejde på denne!

FORSIGTIG

Varmt og skarpt værktøj Risiko for personskader

Brug ikke stumpe og defekte værktøjer!

Brug beskyttelseshandsker.

Før første ibrugtagning:

gearhals et tyndt lag universalfedt.

8.1 CENTROTEC-værktøjspatron[4]

Hurtigt skift af værktøjer med CENTROTEC-skaft

Spænd kun CENTROTEC-værktøjer op i CENTROTREC-værktøjspatroner.

Bær beskyttelseshandsker ved udskiftning!

8.2 Borepatron [5]

Til opspænding af bor og bits med en maks. skaftdiameter på 13 mm.

Spænd værktøj op midt i borepatronen.

8.3 Vinkelhoved [6]

Boring og skruning i en ret vinkel i forhold til maskinen (delvis tilbehør).

8.4 Værktøjsholder i borespindel [7]

Bits kan sættes direkte i borespindelens indvendige sekskantholder.

8.5 Dybdestop [8]

Dybdestoppet (delvis tilbehør) gør det muligt at skrue en skrue i til en foruddefineret dybde. Du kan indstille, hvor meget skruehovedet skal rage op over emnets overflade, eller hvor meget skruehovedet skal forsænkes i emnet.

Dybdeindstilling

Indstil den ønskede iskruningsdybde ved at dreje på huset

. Med hvert trin ændres ind-

skruningsdybden med 0,1 mm.

For at skrue en skrue ud skal muffen A/B først tages af.

Påfør borespindel og

[8-

PDC 18/4 Li

9 Arbejde med maskinen

10 Vedligeholdelse og pleje

ADVARSEL

Risiko for kvæstelser

Fastgør altid arbejdsemnet på en sådan måde, at det ikke kan bevæge sig under bearbejdningen.

9.1 Tænd/sluk [1-4]

Tryk = TÆND, slip = SLUK

Omdrejningstallet kan reguleres trinløst alt efter trykket på tænd/sluk-knappen.

9.2 Bitdepot [1-3]

Magnetisk, til opbevaring af bits og bitholdere.

9.3 Bælteclips [1-10]

Bælteclipsen (højre/venstre) gør det muligt at fastgøre maskinen kortvarigt i arbejdstøjet.

9.4 Montering af ekstrahåndtag [3]

Anvend altid ekstrahåndtaget.

Monter ekstrahåndtaget sets hals, og sørg for, at udsparingerne i ekstrahåndgrebet går i indgreb med tapperne på huset.

Drej håndtaget, indtil dette sidder godt fast.

Ved at dreje håndtaget, kan placeringen ændres i intervaller på 30°.

Med dybdestoppet

[3-1]

stilles.

9.5 Akustiske advarselssignaler

Akustiske advarselssignaler høres ved følgende driftstilstande, og maskinen slår fra:

– Indstillet drejningsmoment opnået. – "Block protect"; startmoment for højt. –Maskine overbelastet

[3-2]

på gearhu-

kan boredybden ind-

ADVARSEL

Risiko for kvæstelser, elektrisk stød

Fjern altid batteriet før service- og vedligeholdelsesarbejde!

Vedligeholdelses- og reparationsarbejde, der kræver, at motorhuset åbnes, må kun foretages af et autoriseret serviceværksted.

Kundeservice og reparationer

må kun udføres af producenten eller serviceværksteder: Nærmeste adresse finder De på: www.festool.dk/service

EKAT

Brug kun originale Festool-reservedele! Best.-nr. finder De på:

www.festool.dk/service

Overhold følgende anvisninger:

– Sørg for, at ventilationsåbningerne på elværktø-

jet er ublokerede og rene, så kølingen fungerer.

– Sørg for at holde tilslutningskontakterne på el-

værktøjet, laderen og akkuen rene.

Følg anvisningerne, der følger med batteriet, ved vedligeholdelse, pleje, bortskaffelse og

transport af batteriet!

11 Miljø

Apparatet må ikke bortskaffes med almindeligt husholdningsaffald!

parater, tilbehør og emballage skal bortskaffes miljømæssigt korrekt på en kommunal genbrugsstation. Gældende nationale forskrifter skal overholdes.

Kun EU:

Ifølge Rådets direktiv om affald af elektrisk og elektronisk udstyr og gennemførelse til national ret skal gammelt elværktøj indsamles separat og afleveres til miljøvenlig genvinding.

Informationer om REACh:

www.festool.com/reach

Ap-

Originalbruksanvisning

1Symboler

Symbol Betydning

Advarsel om generell fare

Advarsel om elektrisk støt

Brukerhåndbok, les sikkerhetsinformasjonen!

Bruk hørselvern!

Bruk vernehansker.

Bruk åndedrettsvern!

Bruk vernebriller!

Må ikke kastes i husholdningsavfallet.

Tips, merknad

Veiledning

2 Sikkerhetsregler

2.1 Generell sikkerhetsinformasjon

Advarsel!

visninger.

ikke overholdes, kan det føre til elektrisk

støt, brann og/eller alvorlige personskader.

Oppbevar alle sikkerhetsmerknader og anvisninger for fremtidig bruk.

Nedenfor brukes uttrykket "elektroverktøy". Det viser til nettdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

2.2 Maskinspesifikk sikkerhetsinformasjon for batteridrevne bor-/skrumaskiner

–

Bruk hørselvern under slagboring.

til hørselsskader.

Bruk ekstrahåndtaket som følger med maski-

–

Hvis du mister kontrollen over maskinen,

nen.

kan det føre til skader.

Maskinen må bare holdes i de isolerte gripefla-

–

tene når du utfører arbeid der verktøyet eller skruen kan komme til å treffe skjulte strømledninger.

kontakt med en strømførende ledning, kan me-

Les alle sikkerhetsregler og an-

Hvis advarslene og anvisningene

Støy kan føre

Dersom verktøyet eller skruen kommer i

PDC 18/4 Li

talldeler på maskinen settes under spenning. Det kan medføre elektrisk støt.

–

Bruk søkeutstyr for å lokalisere skjulte ledninger/rør eller henvend deg til din strøm-, vanneller gassleverandør.

Dersom verktøyet kommer i kontakt med en strømførende ledning, kan dette føre til brann og elektrisk støt. Skader på gassledninger kan føre til eksplosjoner. Boring i vannrør kan føre til materielle skader.

–

Bruk egnet personlig verneutstyr:

hørselvern, vernebriller og støvmaske når det oppstår støv under arbeidet, vernehansker ved bearbeiding av ru materialer og når verktøy skal byttes.

FORSIKTIG! Elektroverktøyet kan blokkeres og forårsake plutselig rekyl!

Slå det av

umiddelbart!

–

Hold godt tak i elektroverktøyet. Still inn korrekt dreiemoment ved skruing. Vær forberedt på et høyt reaksjonsmoment,

som gjør at elektroverktøyet dreier og kan forårsake personskader.

Ikke bruk elektroverktøyet i regn eller fuktige

–

omgivelser.

Fuktighet i elektroverktøyet kan

medføre kortslutning og brann.

– Ikke hold av-/på-knappen inne over lengre tid!

2.3 Utslippsverdier

Typiske verdier (beregnet etter EN 60745):

Boring

Lyd try kkn ivå LPA = 73 dB(A) Lyd eff ekt nivå LWA = 84 dB(A) Usikkerhet K = 3 dB

Slagboring

Lyd try kkn ivå LPA = 104 dB(A) Lyd eff ekt nivå LWA = 115 dB(A) Usikkerhet K = 3 dB

FORSIKTIG

Lyd som oppstår under arbeidet Hørselsskadelig

Bruk hørselvern!

Svingningsemisjonsverdi a ninger) og usikkerhet K beregnet i henhold til EN 60745:

(vektorsum fra tre ret-

PDC 18/4 Li

Boring i metall ah = 5,6 m/s

K = 1,5 m/s

Skruer ah < 2,5 m/s

K = 1,5 m/s

Slagboring i betong ah = 12,4 m/s

K = 3,0 m/s

De angitte emisjonsverdiene (vibrasjon, støy) – brukes til å sammenligne maskiner, – men kan også brukes til en foreløpig vurdering av

vibrasjons- og støybelastning ved bruk,

– og representerer de viktigste bruksområdene for

elektroverktøyet.

En økning er mulig ved annet bruk, med annet innsatsverktøy eller ved utilstrekkelig vedlikehold. Vær oppmerksom på maskinens tomgangs- og stillstandsperioder!

3 Riktig bruk

Batteridrevne kombimaskiner egner seg – til boring i metall, tre, plast og lignende materia-

ler,

– til slagboring i mur, betong og lignende bygge-

materialer,

– til innskruing og fastskruing av skruer.

Ved ikke-forskriftsmessig bruk bærer brukeren ansvaret, under dette regnes også industriell, kontinuerlig bruk.

Batteridrevet slagbor-skru-

maskin

Skruer i gran inntil

Verktøyfeste i borspindel 1/4 ’’ Vekt uten batteri med Centrotec 1,3 kg

* Opplysninger om turtall med fulladet batteri.

** På det laveste momenttrinnet er det maksimale

PDC 18/4 Li



turtallet redusert (verdier ved høyrerotasjon).

5 Apparatets deler

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6] [1-7] [1-8] [1-9] [1-10] [1-11] [1-12]

Avbildet eller beskrevet tilbehør kan avvike fra tilbehøret som følger med.

De oppgitte illustrasjonene finnes fremst i bruksanvisningen.

Bryter for LED-lampe LED-lampe Bitsdepot På/av-knapp Spennhylse Velger boring/slagboring Girbryter Innstillingshjul for turtall Høyre/venstre-bryter Belteklips Knapp for å løsne batteriet Isolerte gripeflater (område i grått)

10 mm

4 Tekniske data

Batteridrevet slagbor-skrumaskin

Motorspenning 18 V Tomgangsturtall * 1. gir 0 - 400 min

Dreiemoment lette/harde skrujobber

Momentet kan stilles inn **1. gir 1,2 - 11,5 Nm

Chuck-spennvidde 1,5 - 13 mm Maks. bordiameter Treverk 50 mm

Metall 13 mm

PDC 18/4 Li

2. gir 0 - 850 min

3. gir 0 - 1850 min

4. gir 0 - 3800 min 40/60 Nm

2. gir 0,8 - 7,2 Nm

3. gir 0,6 - 4,7 Nm

4. gir 0,6 - 2,6 Nm

6 Igangsetting

6.1 Bytte av batteri Sette inn batteri [2 A] Ta ut batteri [2 B]

-1

Batteriet er klart til bruk ved levering og kan lades opp til enhver tid.

6.2 Belysning og batteriindikator

Lampens LED

[1-2]

og viser batterikapasitet

Slå på bryteren til LED-lampen

1x ... LED, belysning av arbeidsområdet 2x ... Batteriindikator, viser ladenivå på batteriet

(ikke med NiCd- og NiMH-batterier)

Grønn LED – lyser kontinuerlig:

ladeniva >60 %

Grønn LED – blinker langsomt:

ladenivå 30 % – 60 %

fungerer som belysning

[1-1]

Grønn LED – blinker raskt:

ladenivå 0 % - 30 %

Glu LED – lyser kontinuerlig:

Batteriet er tomt.

Rød LED – lyser kontinuerlig:

Batteritemperaturen ligger utenfor de tillatte grenseverdiene.

Rød LED – blinker:

feilvisninger, f. eks. ingen fullstendig kontakt, kortslutning, batteri defekt, osv.

generelle

7 Innstillinger

FORSIKTIG

Fare for personskade

Innstillinger må kun foretas når elektroverktøyet er slått av!

7.1 Endre dreieretning [1-9]

• Bryteren mot venstre = høyregang

• Bryteren mot høyre = venstregang

7.2 Skifte gir

Med girbryteren

7.3 Stille inn dreiemoment [1-8] Skruing

Dreiemoment etter innstilling: Posisjon 1 = lavt dreiemoment Posisjon 12 = høyt dreiemoment

Lyd sig nal

seg av. Maskinen går videre først når av-/på-knap-

[1-4]

pen

Boring

Markeringen viser boresymbol = maksimalt dreiemoment.

7.4 Slagboring

Maskinen er beregnet på slagboring i tegl, mur og stein.

Still velgeren stillhjulet

[1-7]

kan du skifte gir.

ved innstilt dreiemoment, maskinen slår

slippes og trykkes inn på nytt.

[1-6]

[1-8]

på hammersymbolet. Still også

på boresymbolet.

PDC 18/4 Li

8Verktøyfeste, forsats

ADVARSEL

Fare for personskade

Ta ut batteriet før det foretas arbeider på maskinen!

FORSIKTIG

Varmt og skarpt verktøy Fare for personskade

Unngå bruk av stumpe og defekte verktøy.

Bruk vernehansker.

Før første gangs bruk:

borespindelen og girhalsen.

8.1 CENTROTEC-verktøyholder [4]

Raskere bytte av verktøy med CENTROTEC-tange

CENTROTEC-verktøy skal kun spennes fast til CENTROTREC-verktøyholdere.

Bruk beskyttelseshansker ved bytte!

8.2 Chuck[5]

Til fastspenning av bor og bits med tangediameter på maks. 13 mm.

Spenn fast verktøyet midt i verktøyholderen.

8.3 Vinkelhode [6]

Bor og skruing i rett vinkel i forhold til maskinen (delvis tilbehør).

8.4 Verktøyfeste i borspindel [7]

Bits kan settes rett inn i den innvendige sekskantholderen til borespindelen.

8.5 Dybdeanlegg [8]

Dybdeanlegget (delvis tilbehør) gjør det mulig å skru inn skruer med definert dybde. Du kan stille inn målet som skruehodet skal bli stående over overflaten på arbeidsemnet, eller dybden skruen skal skrus inn i arbeidsemnet.

Dybdeinnstilling

Still inn ønsket innskruingsdybde ved å vri på huset klikk endrer innskruingsdybden med 0,1 mm.

Når du skal skru ut en skrue, må du først ta av hylsen A/B.

Smør universalfett på

[8-1]

. Hvert

PDC 18/4 Li

9 Arbeid med maskinen

10 Vedlikehold og pleie

ADVARSEL

Skaderisiko

Fest alltid emnet slik at det ikke kan bevege seg under bearbeiding.

9.1 Slå på og av [1-4]

Trykk inn = PÅ, slipp = AV

Etter at du har trykket på av/på-knappen, kan turtallet styres trinnløst.

9.2 Bitsdepot [1-3]

Magnetisk, til feste av bits eller bitsholdere.

9.3 Belteklips [1-10]

Belteklipsen (høyre/venstre) gjør det mulig å henge apparatet i arbeidsklærne i en kort periode.

9.4 Montere støttehåndtak[3]

Bruk alltid støttehåndtak.

Sett støttehåndtaket inntil utsparingen i støttehåndtakene går inn i tappene på girhuset.

Vri håndtaket til det sitter fast.

Ved å vri på håndtaket kan det stilles inn i 30° intervaller.

Boredybden kan stilles inn med dybdeanleg-

[3-1]

get

9.5 Varslende lydsignaler

Lydsignaler avgis ved følgende driftstilstander, og maskinen slår seg av:

– Det innstilte dreiemomentet er nådd. – "Block protect"; oppstartsmoment for høyt. – Maskinen er overbelastet

[3-2]

på halsen til girhuset,

ADVARSEL

Skaderisiko. Elektrisk støt

Ta ut batteriet før vedlikeholds-/reparasjonsarbeider på maskinen.

Alle vedlikeholds- og reparasjonsarbeider som krever at motorhuset åpnes, skal kun gjennomføres av et autorisert kundeservice-verksted.

Kundeservice og reparasjoner

skal kun utføres av produsenten eller serviceverksteder: Du finner nærmeste adresse under: www.festool.com/service

EKAT

Bruk kun originale Festool-reservedeler! Best.nr. finner du under:

www.festool.com/service

Ta hensyn til følgende:

– Hold lufteåpningene på elektroverktøyet åpne og

rene, slik at kjølingen fungerer.

– Hold tilkoblingskontaktene på elektroverktøyet,

laderen og batteriet rene.

Når batteriet skal vedlikeholdes, kasseres eller transporteres, må du følge anvisninge-

ne som følger med batterie.

11 Miljø

Apparatet skal ikke kastes i restav-

Apparater, tilbehør og emballa-

fallet!

sje skal sorteres til gjenvinning. Ta hensyn til gjeldende nasjonale forskrifter.

Kun EU:

I henhold til EU-direktivet om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

Informasjon om REACh:

www.festool.com/reach

Manual de instruções original

1Símbolos

Símbolo Significado

Advertência de perigo geral

Advertência de choque eléctrico

Ler Manual de instruções, indicações de segurança!

Usar protecção auditiva!

Usar luvas de protecção!

Usar máscara de protecção!

Usar óculos de protecção!

Não deite no lixo doméstico.

Conselho, indicação

Instruções de manuseamento

2 Indicações de segurança

2.1 Instruções gerais de segurança

Advertência!

segurança e instruções.

das indicações de segurança e instruções pode dar origem a um choque eléctrico, um incêndio e/ou a ferimentos graves.

Guarde todas as indicações de segurança e instruções para futura referência.

O termo "ferramenta eléctrica" utilizado nas indicação de segurança refere-se a ferramentas eléctricas utilizadas com ligação à rede (com cabo de rede) e com acumulador (sem cabo de rede).

2.2 Indicações de segurança específicas da fer-

ramenta para aparafusadoras de acumulador

–

Utilize uma protecção auditiva ao furar por percussão.

O efeito do ruído pode levar à perda de

audição.

–

Use os punhos adicionais fornecidos juntamente com a ferramenta.

provocar ferimentos.

Leia todas as indicações de

A não observação

A perda de controlo pode

PDC 18/4 Li

Segure o aparelho apenas pelas pegas isola-

–

das, caso efectue trabalhos em que a ferramenta utilizada ou o parafuso possa atingir linhas de corrente ocultas.

zada ou do parafuso com uma linha condutora de corrente também pode colocar as peças metálicas da ferramenta sob tensão, conduzindo a electrocussão.

–

Utilize detectores adequados, para encontrar linhas de alimentação ocultas ou consulte a empresa de distribuição local.

menta de trabalho com uma linha condutora de corrente pode conduzir a fogo e choques eléctricos. A danificação de um tubo de gás pode originar uma explosão. A infiltração num tubo de água origina danos materiais.

Use equipamentos de protecção pessoal ade-

–

– Não bloquear o interruptor de ligar/desligar per-

2.3 Valores de emissão

Os valores determinados de acordo com a EN 60745 são tipicamente:

Furar

Nível de pressão acústica LPA = 73 dB(A) Nível de potência acústica LPA = 84 dB(A) Incerteza K = 3 dB

Furar por percussão

Nível de pressão acústica LPA = 104 dB(A) Nível de potência acústica LPA = 115 dB(A) Incerteza K = 3 dB

protecção auditiva, óculos de protecção,

quados:

máscara de pó no caso de trabalhos em que seja produzido pó, luvas de protecção ao trabalhar com materiais rugosos e ao mudar ferramentas.

CUIDADO! A ferramenta eléctrica pode bloquear e causar repentinamente um contragolpe!

Segure a ferramenta firmemente na mão. Ao aparafusar, ajuste correctamente o binário. Esteja preparado para um elevado binário de reac-

que poderá fazer com que a ferramenta

ção

eléctrica rode, dando origem a ferimentos.

Não utilize a ferramenta eléctrica à chuva ou em ambientes humidos.

eléctrica poderá dar origem a um curto-circuito e incêndio.

manentemente!

O contacto da ferramenta utili-

O contacto da ferra-

Desligar imediatamente!

Humidade na ferramenta

PDC 18/4 Li

CUIDADO

Ruído que surge ao trabalhar Perturbação da audição

Use uma protecção auditiva!

Nível de emissão de vibrações ah (soma vectorial em três direcções) e incerteza K determinados de acordo com a norma NE 60745:

Furar em metal a

Parafusos ah < 2,5 m/s

Furar por percussão em betão

Os valores de emissão indicados (vibração, ruído) – servem de comparativo de ferramentas, – são também adequados para uma avaliação pro-

visória do coeficiente de vibrações e do nível de ruído durante a aplicação,

– representam as aplicações principais da ferra-

menta eléctrica.

Aumento possível no caso de outras aplicações, com outras ferramentas de trabalho ou manutenção insuficiente. Observar os tempos de trabalho em vazio e de paragem da ferramenta!

= 5,6 m/s

K = 1,5 m/s

ah = 12,4 m/s

K = 3,0 m/s

Aparafusadoras de percussão

PDC 18/4 Li

de acumulador

Número de rota-

1.ª velocidade 0 - 400 min

ções em vazio *

2.ª velocidade 0 - 850 min

3.ª velocidade 0 - 1850 min

4.ª velocidade 0 - 3800 min

Binário para tipo de aparafusamento suave/duro

Binário ajustável **1.ª velocidade 1,2 - 11,5 Nm

2 2 2

Fixação da bucha de brocas 1,5 - 13 mm

Diâmetro máx. de furo

2.ª velocidade 0,8 - 7,2 Nm

3.ª velocidade 0,6 - 4,7 Nm

4.ª velocidade 0,6 - 2,6 Nm

Madeira 50 mm

Metal 13 mm

Aparafusar em

até



abeto Fixação de ferramentas no fuso

porta-brocas Peso sem acumulador com Cen-

trotec

* Dados sobre o número de rotações com o acumulador completamente carregado.

** Nos escalões de binário inferiores, o número de rotações máximo é reduzido (valores na rotação para a direita).

-1

40/60 Nm

10 mm

1/4 ’’

1,3 kg

3 Utilização conforme as disposições

Aparafusadora de percussão de acumulador adequada

– para furar em metal, madeira, plásticos e mate-

riais semelhantes,

– para furar por percussão em muros, betão e ma-

teriais de construção semelhantes,

– para apertar e enroscar parafusos.

Em caso de utilização incorrecta, a responsabilidade é do utilizador; de uma utilização incorrecta também faz parte um funcionamento industrial contínuo.

4 Dados técnicos

Aparafusadoras de percussão de acumulador

Voltagem do motor 18 V

PDC 18/4 Li

5 Componentes da ferramenta

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6] [1-7] [1-8] [1-9]

[1-10] [1-11] [1-12]

Alguns dos acessórios ilustrados ou descritos não fazem parte do âmbito de fornecimento.

Interruptor de ligar Lâmpada LED Lâmpada LED Suporte para bits Interruptor de activação/desactivação Casquilho de fixação Comutador Furar/Furar por percussão Interruptor de velocidades Roda de ajuste do binário Interruptor Para a direita/Para a

esquerda Gancho para cinto Tecla para soltar o acumulador Áreas de pega isoladas (área sombreada

a cinzento)

As figuras indicadas encontram-se no início do manual de instruções.

6 Colocação em funcionamento

6.1 Substituir o acumulador Colocar o acumulador [2 A] Retirar o acumulador [2 B]

Na entrega, o acumulador está imediatamente pronto a funcionar e pode ser carregado a qualquer momento.

6.2 Iluminação e indicação de capacidade do

acumulador

O LED da lâmpada ção e como indicação de capacidade do acumulador

Accionar interruptor de activação da lâmpada LED

[1-1]

[1-2]

serve como ilumina-

1x ... LED, iluminação do local de trabalho 2x ... Indicação de capacidade, mostra o estado

de carga dos acumuladores (não com acumuladores NiCd e NiMH)

LED verde – Luz permanente:

estado de carga >60 %

LED verde –Piscar lento:

de carga 30 % – 60 %

LED verde – Piscar rápido:

estado de carga 0 % - 30 %

LED amarelo – Luz perma-

acumulador descarre-

nente:

gado.

LED vermelho – Luz perma-

temperatura do acumu-

nente:

lador está fora dos valores limite admissíveis.

LED vermelho – Piscar:

ção de avaria geral, p. ex., mau contacto, curto-circuito, acumulador defeituoso, etc.

estado

indica-

7Ajustes

CUIDADO

Perigo de ferimento

Efectuar os ajustes apenas com a ferramenta eléctrica desligada!

PDC 18/4 Li

7.1 Alterar sentido de rotação [1-9]

• Interruptor para a esquerda = rotação para a direita

• Interruptor para a direita = rotação para a esquerda

7.2 Mudar velocidade

Com o interruptor de velocidades comutar a engrenagem.

7.3 Ajustar o binário [1-8]

Aparafusar

Binário de acordo com o ajuste: Posição 1 = binário baixo Posição 12 = binário elevado

Sinal acústico

nário ajustado. A ferramenta só volta a trabalhar depois de se soltar e premir de novo o interruptor de ligar/desligar

Furar

A marcação aponta para o símbolo de furar = Binário máximo.

7.4 Furar por percussão

A ferramenta serve para furar por percussão em tijolo, muros e pedra.

Mudar o comutador lo. Nessa ocasião, mudar a roda de ajuste ra o símbolo de furar.

a ferramenta desliga ao atingir o bi-

[1-4]

[1-6]

para o símbolo de marte-

[1-7]

é possível

[1-8]

pa-

8 Fixação de ferramentas, adaptadores

ATE NÇÃO

Perigo de ferimentos

Antes de efectuar qualquer trabalho na ferramenta, retirar o acumulador da ferramenta!

CUIDADO

Ferramenta quente e afiada Perigo de ferimento

Não devem ser utilizadas ferramentas de trabalho embotadas e defeituosas!

Usar luvas de protecção.

Antes da primeira utilização:

de massa lubrificante multiusos no fuso portabrocas e no colar da caixa de engrenagens.

aplicar um pouco

PDC 18/4 Li

EKAT

8.1 Porta-ferramentas CENTROTEC [4]

Mudança rápida de ferramentas com o fuste CENTROTEC

Fixar as ferramentas CENTROTEC apenas no porta-ferramentas CENTROTREC.

Ao efectuar a substituição deverá usar luvas de protecção!

8.2 Bucha de broca [5]

Para fixar brocas e bits com diâmetro de fuste máx. de 13 mm.

Fixar a ferramenta de modo centrado na bucha de broca.

8.3 Cabeçote angular [6]

Furar e aparafusar em ângulo recto relativamente à ferramenta (em parte, acessórios).

8.4 Fixação de ferramentas no fuso porta-brocas [7]

Os bits podem ser introduzidos directamente no encaixe de sextavado interior do fuso porta-brocas.

8.5 Limitador de profundidade [8]

O limitador de profundidade (em parte, acessório) permite aparafusar um parafuso a uma determinada profundidade. Pode ajustar quanto a cabeça do parafuso deve sobressair ou mergulhar na superfície da peça a trabalhar.

Ajuste da profundidade

Rodando a caixa

[8-1]

, ajuste de modo fixo a profundidade de aparafusamento pretendida. Cada posição de detenção modi-

fica a profundidade de aparafusamento em 0,1 mm. Para desaparafusar um parafuso é necessário pri-

meiro retirar o casquilho A/B.

9Trabalhos com a ferramenta

ATE NÇÃ O

Perigo de ferimentos

Fixe sempre a peça a trabalhar, de modo a que não se possa mover, ao ser trabalhada.

9.1 Ligar/desligar [1-4]

Premir = LIGAR, soltar = DESLIGAR

Em função da pressão sobre o interruptor de activação/desactivação é possível controlar progressivamente o número de rotações.

9.2 Suporte de bits [1-3]

magnético, para a fixação de bits ou fixadores de bits.

9.3 Gancho para cinto [1-10]

O gancho para cinto (direito/esquerdo) permite fixar a ferramenta a curto prazo no vestuário de trabalho.

9.4 Montar o punho adicional [3]

Utilize sempre o punho adicional.

Coloque o punho adicional

[3-2]

no colar da caixa de engrenagens até que os entalhes no punho adicional engatem nas saliências na caixa.

Rode o punho até este assentar firmemente.

Rodando o punho é possível ajustar a posição em passos de 30°.

O limitador de profundidade

[3-1]

permite ajus-

tar a profundidade de perfuração.

9.5 Sinais de advertência acústicos

Os sinais de advertência acústicos surgem nos seguintes estados de funcionamento e a ferramenta desliga-se:

– Alcançado o binário ajustado. – "Block protect"; binário de arranque dema-

siado elevado.

– Ferramenta sobrecarregada

10 Manutenção e conservação

ATE NÇÃ O

Perigo de ferimentos, choque eléctrico

Antes de efectuar qualquer trabalho de manutenção e de conservação, retire sempre o acumulador da ferramenta!

Todos os trabalhos de manutenção e reparação, que exigem uma abertura da carcaça do motor, apenas podem ser efectuados por uma oficina de Serviço Após-venda autorizada.

Serviço Após-venda e Reparação

nas através do fabricante ou das oficinas de serviço: endereço mais próximo em: www.festool.com/service

Utilizar apenas peças sobresselentes originais da Festool! Referência em: www.festool.com/service

ape-

Observar as seguintes indicações:

– Manter as aberturas de ventilação na ferramenta

eléctrica livres e limpas, de modo a que esteja assegurado o arrefecimento.

– Manter limpos os contactos de ligação na ferra-

menta eléctrica, carregador e acumulador.

Para manutenção, conservação, eliminação e transporte do acumulador, ter em atenção as

indicações que companham o acumulador!

PDC 18/4 Li

11 Meio ambiente

Não deite a ferramenta no lixo doméstico!

Encaminhe as ferramentas, acessórios e embalagens para reaproveitamento ecológico. Respeitar as normas nacionais em vigor.

Apenas países da UE:

Europeia sobre resíduos de equipamentos eléctricos e electrónicos e a sua transposição para a legislação nacional, as ferramentas electrónicas usadas devem ser recolhidas separadamente e sujeitas a uma reciclagem que proteja o meio ambiente.

Informações sobre REACh:

www.festool.com/reach

De acordo com a Directiva

PDC 18/4 Li

TR066

RUS

Оригинальное руководство по

эксплуатации

1Символы

СимволЗначение

Предупреждение об общей опасности

Предупреждение об ударе током

Прочтите руководство по эксплуатации и указания по технике безопасности!

Используйте защитные наушники!

Работайте в защитных перчатках!

Используйте респиратор!

Работайте в защитных очках!

Не выбрасывать вместе с бытовыми отходами!

2.2 Указания по технике безопасности при работе с дрелью-шуруповёртом

–

При ударном сверлении работайте в защитных наушниках.

нагрузка может привести к потере слуха.

–

Используйте дополнительные рукоятки, входящие в комплект поставки инструмента.

Потеря контроля над инструментом может стать причиной травмирования.

–

При выполнении работ вблизи скрытой электропроводки держите электроинструмент только за изолированные части рукоятки.

возможный контакт сменного инструмента или винта/шурупа с проводкой под напряжением может вызвать удар электрическим током через металлические части инструмента.

–

Используйте подходящие детекторы для обнаружения скрытой электропроводки, газо- и водопроводов, или привлеките к работе специалистов местной энергоснабжающей компании.

сменного инструмента с э/проводкой может вызвать удар электрическим током и привести к возгоранию. Повреждение газопровода может стать причиной взрыва. Засверливание или вворачивание шурупа в водопровод станет причиной материального ущерба.

Чрезмерная шумовая

В противном случае

Контакт

Инструкция, рекомендация

Инструкция по использованию

2 Указания по технике безопасности

2.1 Общие указания по технике безопасности

Предупреждение!

по технике безопасности и инструкции.

Неточное соблюдение инструкций и предупреждений может стать причиной удара электрическим током, пожара и/или тяжёлых травм.

Сохраняйте все указания по технике безопасности и инструкции.

Используемый в указаниях по технике безопасности термин «электроинструмент» относится к сетевым электроинструментам (с сетевым кабелем) и аккумуляторным электроинструментам (без сетевого кабеля).

Прочтите все указания

Используйте средства индивидуальной

–

защиты:

респиратор в случае образования пыли во время работы, защитные перчатки при работе с материалами с шероховатой поверхностью и при смене рабочего инструмента.

–

Крепко держите электроинструмент в руке. Правильно отрегулируйте крутящий момент при завинчивании. Будьте готовы к появлению высокого реактивного (обратного) момента,

вращение электроинструмента и стать причиной травмирования.

Не используйте электроинструмент под

–

дождём или во влажной среде.

влаги внутрь электроинструмента может привести к короткому замыканию и возгоранию.

– Не фиксируйте выключатель!

защитные наушники, защитные очки,

ОСТОРОЖНО! Возможна блокировка электроинструмента и внезапная отдача!

Немедленно выключите!

который может вызвать

Попадание

2.3 Уровни шума

Определенные в соответствии с EN 60745 типовые значения:

Сверление

Уровень звукового давления

Уровень мощности звуковых

= 73 дБ(A)

LWA = 84 дБ(A)

колебаний Погрешность K = 3 дБ

Ударное сверление

Уровень звукового

LPA = 104 дБ(A)

давления Уровень мощности звуковых

колебаний

= 115 дБ(A)

Погрешность K = 3 дБ

Осторожно

Шум, возникающий при работе Повреждение органов слуха

При работе используйте защитные наушники!

Коэффициент эмиссии колебаний a векторов трёх направлений) и погрешность K рассчитываются согласно EN 60745:

Сверление в металле a

Завинчивание ah < 2,5 м/с

Ударное сверление в бетоне

Указанные значения уровня шума/вибрации – служат для сравнения инструментов; –можно также использовать для

предварительной оценки шумовой и вибрационной нагрузки во время работы;

– отражают основные области применения

электроинструмента.

При использовании машинки в других целях, с другими сменными (рабочими) инструментами или в случае их неудовлетворительного обслуживания шумовая и вибрационная нагрузки могут возрастать. Соблюдайте значения времени работы на холостом ходу и времени перерывов в работе!

(сумма

= 5,6 м/с

K = 1,5 м/с

ah = 12,4 м/с

K = 3,0 м/с

2 2 2 2

PDC 18/4 Li

RUS

3 Применение по назначению

Аккумуляторная ударная дрель-шуруповёрт предназначена для

– сверления в металле, древесине, пластике и

аналогичных материалах,

– ударного сверления в кирпичной кладке,

бетоне и аналогичных материалах,

– вворачивания и затягивания шурупов.

Инструмент сконструирован для профессионального применения.

Ответственность за использование не по назначению несет пользователь; сюда также относятся случаи длительной эксплуатации в промышленном производстве (как следствие этого повреждения и износ).

4 Технические данные

Аккумуляторная ударная дрель-шуруповёрт

Рабочее напряжение 18 В Частота вращения

1-я скорость 0 - 400 об/мин

холостого хода*

2-я скорость 0 - 850 об/мин 3-я скорость 0 - 1850 об/мин 4-я скорость 0 - 3800 об/мин

Крутящий момент, мягкий/ твёрдый материал

Крутящий момент, регулируемый**

1-я скорость 1,2 - 11,5 Н·м 2-я скорость 0,8 - 7,2 Н·м 3-я скорость 0,6 - 4,7 Н·м 4-я скорость 0,6 - 2,6 Н·м

Диапазон зажима цангового патрона

Макс. диаметр

Древесина 50 мм

отверстия

Металл 13 мм

Завинчивание в

до

еловую древесину Зажимное приспособление

шпинделя Масса без аккумуляторного

блока с Centrotec

* Данные по частоте вращения указаны для полностью заряженного аккумулятора.

** При работе на нижних ступенях крутящего момента максимальная частота вращения уменьшается (значения при правом вращении).



PDC 18/4 Li

40/60 Н·м

1,5 - 13 мм

10 мм

1/4"

1,3 кг

PDC 18/4 Li

RUS

5 Составные части инструмента

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6]

[1-7] [1-8] [1-9] [1-10] [1-11]

[1-12]

Оснастка, показанная на рисунке или упомянутая в тексте, может не входить в комплект поставки.

Иллюстрации находятся в начале руководства по эксплуатации.

Выключатель светодиодной лампы Светодиодная лампа Держатель битов Выключатель Зажимная втулка Переключатель сверления/ударного

сверления Переключатель скоростей Регулятор крутящего момента Переключатель направления вращения Зажим для переноски на ремне Кнопка для извлечения

аккумуляторного блока Изолированные поверхности рукояток

(область выделена серым фоном)

6Начало работы

6.1 Замена аккумуляторного блока Установка аккумулятора [2 A] Отсоединение аккумулятора [2 B]

Аккумулятор при поставке сразу готов к работе. Его подзарядка возможна в любое время.

6.2 Подсветка и индикация ёмкости

аккумулятора

СД

[1-2]

качестве индикации ёмкости аккумулятора .

Нажмите выключатель светодиодной лампы

[1-1]

1 раз ... СД, освещение рабочей зоны 2 раза ... индикатор ёмкости, показывает

уровень заряда аккумулятора (функция отсутствует при использовании аккумуляторов NiCd и NiMH)

служит в качестве подсветки и в

СД, зелёный – горит непрерывно:

>60 %

СД, зелёный – редко мигает:

степень заряда 30 % – 60 %

СД, зелёный – часто мигает:

степень заряда 0 % - 30 %

степень заряда

СД, жёлтый – горит непрерывно:

разряжен.

СД, красный – горит непрерывно:

аккумулятора превышает допустимое значение.

СД, красный – мигает:

индикатор неисправности, например плохое замыкание контактов, короткое замыкание, повреждение аккумулятора и т. д.

аккумулятор

температура

7Настройки

Осторожно

Опасность травмирования

Выполняйте настройки только при выключенном электроинструменте!

7.1 Переключение направления вращения [1-9]

• сдвинуть переключатель влево = правое

вращение

• сдвинуть переключатель вправо = левое

вращение

7.2 Смена скорости

Переключатель скоростей редуктор.

7.3 Регулировка крутящего момента [1-8]

Завинчивание

Крутящий момент согласно регулировке: Положение 1 = низкий крутящий момент Положение 12 = высокий крутящий момент

Звуковой сигнал

установленного крутящего момента, машинка отключается. Машинка запускается только после отпускания и повторного нажатия выключателя

[1-4]

Сверление

Метка стоит на символе сверления («сверло») = макс. крутящий момент.

7.4 Ударное сверление

Электроинструмент предназначен для ударного сверления в кирпиче, кирпичной кладке и камне.

[1-7]

переключает

при достижении

общий

Установите переключатель сверления с ударом («молоток»). При этом регулировочное колесо символ сверления.

[1-6]

на символ

[1-8]

установите на

8 Зажимное приспособление, патрон

Предупреждение

Опасность травмирования

Перед началом любых работ на инструменте извлекайте аккумулятор!

Осторожно

Горячий и острый сменный инструмент Опасность травмирования

Не используйте затупившиеся и дефектные сменные инструменты!

Надевайте защитные перчатки!

PDC 18/4 Li

8.5 Ограничитель глубины [8]

Ограничитель глубины (в комплекте или опция) позволяет завинчивать шуруп на определённую глубину. Можно установить величину, на которую должна выступать головка шурупа над поверхностью заготовки или, наоборот, величину, на которую головка шурупа должна быть утоплена в заготовку.

Регулировка глубины заворачивания

Установите нужную глубину заворачивания путём вращения кожуха Каждый щелчок при вращении

изменяет глубину заворачивания на 0,1 мм. Для выворачивания шурупа предварительно

следует снять втулку A или B.

RUS

[8-1]

9 Выполнение работ с помощью

машинки

Предупреждение

Перед первым использованием:

сверлильный шпиндель и шейку редуктора небольшим количеством универсальной смазки.

8.1 Инструментальный патрон CENTROTEC [4]

Позволяет быстро менять рабочий (сменный) инструмент с хвостовиком CENTROTEC

Зажимайте рабочие инструменты с хвостовиком CENTROTEC только в патроне CENTROTEC.

При замене рабочего инструмента надевайте защитные перчатки!

8.2 Цанговый патрон [5]

Для зажима свёрл и битов с макс. диаметром хвостовика 13 мм.

Зажимайте рабочий инструмент в патроне по центру.

8.3 Угловая насадка [6]

Позволяет сверлить и заворачивать под прямым углом к дрели (в комплекте или опция).

8.4 Зажимное приспособление в шпинделе [7]

Биты можно вставлять непосредственно в зажим с внутренним шестигранником (на шпинделе).

смажьте

Опасность травмирования

Всегда укрепляйте обрабатываемую деталь так, чтобы она не двигалась при обработке.

9.1 Включение/выключение [1-4]

нажать = ВКЛ, отпустить = ВЫКЛ

В зависимости от силы нажатия на выключатель плавно меняется частота вращения.

9.2 Держатель битов [1-3]

Магнитный, для крепления битов и насадок.

9.3 Зажим-держатель на ремень [1-10]

Зажим-держатель на ремень (справа/слева) позволяет на короткое время закрепить электроинструмент на рабочей одежде.

9.4 Установка дополнительной рукоятки [3]

Всегда используйте дополнительную рукоятку.

Установите дополнительную рукоятку шейке корпуса редуктора таким образом, чтобы пазы на рукоятке зафиксировались в выступах на корпусе.

Заверните рукоятку до упора.

Путём вращения рукоятку можно устанавливать под углом с шагом 30°.

С помощью ограничителя глубины можно настроить глубину сверления.

[3-2]

[3-1]

на

PDC 18/4 Li

EKAT

RUS

9.5 Звуковые предупреждающие сигналы

В следующих случаях подаётся звуковой предупреждающий сигнал и машинка выключается:

– Достигнут установленный крутящий

момент.

– «Block protect»; слишком большой

пусковой момент.

– Перегрузка машинки

10 Обслуживание и уход

Предупреждение

Опасность травмирования, удар током

Перед началом любых работ по уходу и техническому обслуживанию инструмента всегда вынимайте аккумуляторный блок!

Все работы по ремонту и техническому обслуживанию, которые требуют открывания корпуса двигателя, могут выполняться только авторизованной мастерской сервисной службы.

Сервисное обслуживание и ремонт

только через фирму-изготовителя или в наших сервисных мастерских: адрес ближайшей мастерской см. на www.festool.com/service

Используйте только оригинальные запасные части Festool! № для заказа на: www.festool.com/service

Соблюдайте следующие указания:

– Не допускайте забивания вентиляционных

отверстий на инструменте: они служат для его охлаждения.

– Не допускайте загрязнения

подсоединительных контактов на электроинструменте, зарядном устройстве и аккумуляторе.

Соблюдайте указания по техническому обслуживанию, уходу, утилизации и

транспортировке аккумулятора!

11 Опасность для окружающей среды

Не выбрасывайте инструмент вместе с бытовыми отходами!

экологически безопасную утилизацию инструментов, оснастки и упаковки. Соблюдайте действующие национальные предписания!

Только для стран ЕС:

согласно директиве ЕС об отходах электрического и электронного оборудования, а также гармонизированным национальным стандартам отслужившие свой срок электроинструменты должны утилизироваться раздельно и направляться на экологически безопасную переработку.

Информация по директиве REACh:

www.festool.com/reach

Обеспечьте

Originální návod k použití

1Symboly

Symbol Význam

Varování před všeobecným nebezpečím

Varování před úrazem elektrickým proudem

Přečtěte si návod k použití, bezpečnostní pokyny!

PDC 18/4 Li

ocitnout i kovové části nářadí, což může mít za následek zásah elektrickým proudem.

–

Používejte vhodné vyhledávací nástroje k vyhledání skrytých napájecích vedení nebo k práci přizvěte zástupce místní rozvodné společnosti.

Kontakt nástroje s vedením, jež vede elektrické napětí, může vést k vzniku požáru a úrazu elektrickým proudem. Poškození plynového vedení může vést k výbuchu. Narušení vodovodní trubky způsobí věcné škody.

Noste chrániče sluchu!

Noste ochranné rukavice!

Používejte respirátor!

Noste ochranné brýle!

Nevyhazujte do domovního odpadu.

Rada, upozornění

Instruktážní návod

2 Bezpečnostní pokyny

2.1 Všeobecné bezpečnostní pokyny

Výstraha!

pokyny a instrukce.

varovných upozornění a instrukcí může způsobit zásah elektrickým proudem, požár a/nebo vážné zranění.

Všechny bezpečnostní pokyny a instrukce uschovejte, abyste je mohli použít i v budoucnosti.

Pojem „elektrické nářadí“, používaný v bezpečnostních pokynech, se vztahuje na síťové elektrické nářadí (se síťovým kabelem) a na akumulátorové nářadí (bez síťového kabelu).

2.2 Specifické bezpečnostní pokyny pro vrtací

akušroubováky

–

Při vrtání s příklepem používejte chrániče slu-

Vlivem hluku může dojít ke ztrátě sluchu.

chu.

–

Používejte přídavné rukojeti dodané s nářadím.

Ztráta kontroly může způsobit poranění.

–

Pokud provádíte práce, při kterých může nástroj nebo šroub narazit na skrytá elektrická vedení, držte nářadí pouze za izolované plochy rukojeti.

Pokud se nástroj nebo šroub dostane do kontaktu s vedením pod napětím, mohou se pod napětím

Přečtěte si všechny bezpečnostní

Chyba při dodržování

Používejte vhodné osobní ochranné pomůcky:

–

ochranu sluchu, ochranné brýle, respirátor při činnostech, kdy dochází ke vzniku prachu, pracovní rukavice při opracovávání hrubých materiálů nebo při výměně nástroje.

POZOR! Elektrické nářadí se může zablokovat a způsobit náhlý zpětný ráz!

Okamžitě ho

vypněte!

Držte elektrické nářadí pevně v ruce. Při šrou-

–

bování nastavte správný krouticí moment. Buďte připraveni na silný reakční moment,

který je způsobený otáčkami elektrického nářadí a může způsobit poranění.

–

Elektrické nářadí nepoužívejte v dešti nebo ve vlhkém prostředí.

Vlhkost v elektrickém nářadí

může způsobit zkrat a požár.

– Spínač zap/vyp nezajišťujte v zapnuté poloze!

2.3 Hodnoty emisí

Hodnoty zjištěné podle normy EN 60745 činí typicky:

Vrtání

Hladina akustického tlaku LPA = 73 dB(A) Hladina akustického výkonu L

= 84 dB(A)

Nejistota K = 3 dB

Vrtání s příklepem

Hladina akustického tlaku LPA = 104 dB(A) Hladina akustického výkonu L

= 115 dB(A)

Nejistota K = 3 dB

POZOR

Při práci vzniká hluk Poškození sluchu

Používejte chrániče sluchu!

Hodnota vibrací a rech) a nepřesnost K zjištěné podle EN 60745:

(součet vektorů ve třech smě-

PDC 18/4 Li

Vrtání do kovu ah = 5,6 m/s

K= 1,5 m/s

Šroubování ah < 2,5 m/s

K= 1,5 m/s

Vrtání s příklepem do

ah = 12,4 m/s

betonu

K= 3,0 m/s

Uvedené emitované hodnoty (vibrace, hlučnost) – slouží k porovnání nářadí, – jsou vhodné také pro předběžné posouzení zatí-

žení vibracemi a hlukem při použití nářadí,

– vztahují se k hlavním druhům použití elektrické-

ho nářadí.

Ke zvýšení může dojít při jiném použití, s jinými nástroji nebo při nedostatečné údržbě. Vezměte v ú vahu čas, kd y ná řadí běží na vo lno běh a kd y je vypnuté!

3Účel použití

Akumulátorový kombinovaný šroubovák se hodí – pro vrtání do kovu, dřeva, plastu a podobných

materiálů,

– pro vrtání s příklepem do zdiva, betonu

a podobných stavebních materiálů,

– pro zašroubovávání a utahování šroubů.

Při použití v rozporu s určeným účelem nese odpovědnost uživatel; patří sem také nepřetržitý průmyslový provoz.

4Technické údaje

Akumulátorový kombinovaný šroubovák

Napětí motoru 18 V Volnoběžné otáčky* 1. rychlost 0 - 400 min

2. rychlost 0 - 850 min

3. rychlost 0 - 1850 min

4. rychlost 0 - 3800 min

Utahovací moment měkký/tuhý šroubový spoj

Nastavitelný krouticí moment **

1. rychlost 1,2 - 11,5 Nm

2. rychlost 0,8 - 7,2 Nm

3. rychlost 0,6 - 4,7 Nm

4. rychlost 0,6 - 2,6 Nm Upínací rozsah sklíčidla 1,5 - 13 mm Průměr vrtání max. dřevo 50 mm

PDC 18/4 Li

-1

40/60 Nm

Akumulátorový kombinovaný

šroubovák

2 2

Šroubování do smrko-



PDC 18/4 Li

kov 13 mm

vého dřeva

Upnutí nástroje ve vrtacím vřetenu 1/4 ’’ Hmotnost bez akumulátoru

s Centrotec

* Údaje ohledně otáček jsou s plně nabitým akumulátorem.

** U dolních stupňů krouticího momentu jsou maximální otáčky nižší (hodnoty při chodu vpravo).

5 Jednotlivé součásti

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6] [1-7] [1-8]

[1-9] [1-10] [1-11] [1-12]

Některé vyobrazené nebo popsané příslušenství není součástí dodávky.

Uvedené obrázky se nacházejí na začátku návodu kpoužití.

Spínač osvětlovací LED Osvětlovací LED Zásobník bitů Spínač zap/vyp Upínací objímka Přepínač vrtání/vrtání s příklepem Přepínač rychlostí Kolečko pro nastavení krouticího

momentu Přepínač chodu vpravo/vlevo Spona na opasek Tlačítko pro uvolnění akumulátoru Izolované plochy pro uchopení (oblast

vyznačená šedou barvou)

6 Uvedení do provozu

6.1 Výměna akumulátoru Nasazení akumulátoru [2 A] Vyjmutí akumulátoru [2 B]

Akumulátor je při dodání ihned připravený k použití a lze ho kdykoli nabíjet.

6.2 Osvětlení a ukazatel kapacity akumulátoru

Osvětlovací LED a jako ukazatel kapacity akumulátoru

Zapněte spínač LED žárovky:

1x ... LED, osvětlení pracoviště 2x ... ukazatel kapacity, ukazuje stav nabití aku-

mulátoru (ne s akumulátory NiCd a NiMH)

[1-2]

slouží k osvětlení

[1-1]

10 mm

1,3 kg

Zelená LED – svítí trvale:

nabití >60 %

Zelená LED – pomalu bliká:

Stav nabití 30 % – 60 %

Zelená LED – rychle bliká:

nabití 0 % - 30 %

Žlutá LED – svítí trvale:

látor je vybitý.

Červená LED – svítí trvale:

lota akumulátoru je mimo přípustné mezní hodnoty.

Červená LED – bliká:

indikace chyby, např. není dokonalý kontakt, zkrat, vadný akumulátor atd.

Stav

Akumu-

Obecná

7 Nastavení

POZOR

Nebezpečí poranění

Nastavení provádějte pouze při vypnutém elektrickém nářadí!

Stav

Tep -

PDC 18/4 Li

8 Upnutí nástroje, adaptéry

VAROVÁNÍ

Nebezpečí poranění

Před prováděním veškerých prací na nářadí vždy z nářadí vyjměte akumulátor!

POZOR

Horký a ostrý nástroj Nebezpečí poranění

Nepoužívejte tupé a poškozené nástroje!

Noste ochranné rukavice.

Před prvním použitím:

vodovky potřete malým množstvím univerzálního tuku.

8.1 Sklíčidlo CENTROTEC [4]

Rychlá výměna nástrojů se stopkou CENTROTEC

Nástroje CENTROTEC upínejte pouze do sklíčidla CENTROTEC.

Při výměně noste ochranné rukavice!

vrtací vřeteno a krk pře-

7.1 Změna směru otáčení [1-9]

• Přepínač doleva = chod vpravo

• Přepínač doprava = chod vlevo

7.2 Přepnutí rychlosti

Přepínačem rychlostí

7.3 Nastavení krouticího momentu [1-8] Šroubování

Krouticí moment podle nastavení: Poloha 1 = nízký krouticí moment Poloha 12 = vysoký krouticí moment

Akustický signál

cího momentu, nářadí se vypne. Nářadí se opět rozběhne, když uvolníte spínač zap/vyp stisknete.

Vrtání

Značka ukazuje na symbol vrtáku = maximální krouticí moment.

7.4 Vrtání s příklepem

Nářadí je určené pro vrtání s příklepem do cihel, zdiva a kamene.

Nastavte přepínač

[1-8]

nastavte na symbol vrtání.

[1-7]

lze změnit převod.

při dosažení nastaveného krouti-

[1-4]

aopět ho

[1-6]

na symbol kladiva. Kolečko

8.2 Sklíčidlo [5]

Pro upínání vrtáků a bitů s max. průměrem stopky 13 mm.

Nástroj upněte do sklíčidla vystředěně.

8.3 Úhlová hlava [6]

Vrtání a šroubování v pravém úhlu k nářadí (zčásti příslušenství).

8.4 Upnutí nástroje ve vrtacím vřetenu [7]

Bity lze vsadit přímo do šestihranného upínání ve vrtacím vřetenu.

8.5 Hloubkový doraz [8]

Hloubkový doraz ( v některých případech příslušenství) umožňuje zašroubovat šroub s definovanou hloubkou. Můžete nastavit rozměr, o který má hlava šroubu přečnívat nad povrchem obrobku nebo o který má být zapuštěná v obrobku.

Nastavení hloubky

Otáčením krytu požadovanou hloubku šroubování. V každé poloze se hloubka zašroubování změní o 0,1 mm.

Pro vyšroubovávání šroubů je nutné předem sejmout objímku A/B.

[8-1]

nastavte

PDC 18/4 Li

9 Práce s nářadím

10 Údržba a ošetřování

VAROVÁNÍ

Nebezpečí poranění

Obrobek upevněte vždy tak, aby se při opracovávání nemohl pohybovat.

9.1 Zapnutí/vypnutí [1-4]

Stisknutí = zap, uvolnění = vyp

Tlakem na spínač zap/vyp lze plynule regulovat otáčky.

9.2 Zásobník bitů[1-3]

Magnetický, pro uložení bitů nebo držáků bitů.

9.3 Spona na opasek [1-10]

Spona na opasek (vpravo/vlevo) umožňuje upevnit nářadí na krátkou dobu na pracovní oděv.

9.4 Montáž přídavné rukojeti [3]

Vždy používejte přídavnou rukojeť.

Přídavnou rukojeť převodovky tak, aby prohlubně v přídavné rukojeti zaskočily do výstupků na převodovce.

Otáčejte rukojetí, dokud nebude utažená.

Otáčením rukojeti lze nastavovat polohu v krocích po 30°.

Pomocí hloubkového dorazu hloubku vrtání.

9.5 Akustické výstražné signály

Při následujících provozních stavech zní akustické výstražné signály a nářadí se vypne:

– Nastavený krouticí moment dosažen. – „Block protect“; rozběhový moment příliš

vysoký.

– Přetížené nářadí

[3-2]

nasaďte na krk krytu

[3-1]

lze nastavit

VAROVÁNÍ

Nebezpečí poranění, nebezpečí úrazu elektrickým proudem

Před prováděním veškerých prací údržby a opravách vždy z nářadí vyjměte akumulátor!

Všechny práce údržby a opravy, které vyžadují otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis.

Servis a opravy

smí provádět pouze výrobce nebo servisní dílny: nejbližší adresu najdete na: www.festool.com/service

EKAT

Používejte jen originální náhradní díly Festool! Obj. č. na:

www.festool.com/service

Dodržujte následující pokyny:

– Větrací otvory u elektrického nářadí musí být vol-

né a čisté, aby bylo zajištěné chlazení.

– Připojovací kontakty elektrického nářadí, nabí-

ječky a akumulátoru udržujte čisté.

Ohledně údržby, ošetřování, likvidace a přepravy akumulátoru se řiďte pokyny, kte-

ré jsou přiložené k akumulátoru!

11 Životní prostředí

Přístroj nevyhazujte do domovního

Přístroj, příslušenství a obaly

odpadu!

odevzdejte k ekologické recyklaci. Dodržujte platné národní předpisy.

Pouze EU:

elektrických a elektronických zařízeních a aplikace v národním právu se musí vyřazené elektrické nářadí shromažďovat odděleně a musí se ekologicky recyklovat.

Informace k REACh:

Podle Evropské směrnice o odpadních

www.festool.com/reach

Oryginalna instrukcja eksploatacji

1Symbole

Symbol Znaczenie

Ostrzeżenie przed ogólnym zagrożeniem

Ostrzeżenie przed porażeniem prądem

Przeczytać instrukcję obsługi i wskazówki dot. bezpieczeństwa!

Należy nosić ochronę słuchu!

Należy nosić rękawice ochronne!

Należy stosować ochronę dróg oddechowych!

Należy nosić okulary ochronne!

Nie wyrzucać z odpadami z gospodarstwa domowego.

Zalecenie, wskazówka

Instrukcja postępowania

2 Wskazówki dotyczące bezpieczeń-

stwa

2.1 Ogólne zalecenia bezpieczeństwa

Ostrzeżenie!

zalecenia bezpieczeństwa pracy i instrukcje.

może spowodować porażenie elektryczne, pożar oraz/lub ciężkie obrażenia.

Wszystkie zalecenia odnośnie bezpieczeństwa pracy i instrukcje należy zachować do wykorzystania w przyszłości.

Używane w zaleceniach bezpieczeństwa pracy pojęcie „Narzędzie elektryczne“ odnosi się do narzędzi elektrycznych zasilanych z sieci (z przewodem zasilającym) i do narzędzi elektrycznych zasilanych z akumulatora (bez przewodu zasilającego).

2.2 Wskazówki dotyczące bezpieczeństwa akumulatorowej wiertarko-wkrętarki

–

Podczas wiercenia udarowego należy stosować ochronę słuchu.

spowodować utratę słuchu.

–

Należy używać uchwytów dodatkowych dostarczonych wraz z urządzeniem.

może prowadzić do powstania obrażeń.

Należy przeczytać wszystkie

Nieprzestrzeganie ostrzeżeń i instrukcji

Oddziaływanie hałasu może

Utrata kontroli

PDC 18/4 Li

Podczas wykonywania prac, przy których stoso-

–

wane narzędzie lub śruba może zetknąć się z ukrytymi przewodami przewodzącymi prąd, należy chwytać urządzenie wyłącznie za izolowane powierzchnie uchwytów.

Po zetknięciu stosowanego narzędzia lub śruby z przewodem przewodzącym napięcie metalowe części urządzenia mogą także znaleźć się pod napięciem i doprowadzić do porażenia prądem.

–

Użyć odpowiednich wykrywaczy, aby namierzyć ukryte przewody zasilające lub wezwać miejscowy zakład energetyczny.

Kontakt narzędzia eksploatacyjnego z przewodem pod napięciem może spowodować pożar i zwarcie elektryczne. Uszkodzenie przewodu gazowego może spowodować wybuch. Wdzieranie się w przewód wodny powoduje szkody rzeczowe.

Należy stosować odpowiednie osobiste wyposa-

–

żenie zabezpieczające:

ochronę słuchu, okulary ochronne, maskę przeciwpyłową przy pracach związanych z pyleniem, rękawice ochronne przy pracach z materiałami szorstkimi oraz przy wymianie narzędzia.

OSTROŻNIE! Urządzenie elektryczne może się zablokować i spowodować nagły odrzut!

Natychmiast wyłączyć!

–

Trzymaj elektronarzędzie mocno w dłoni. Ustaw prawidłowy moment obrotowy w przypadku śrub. Przygotuj się na wysoki moment reakcji,

który powoduje obrót elektronarzędzia i może doprowadzić do zranienia.

–

Nie używaj elektronarzędzia w deszczu lub w wilgotnym otoczeniu.

Wilgoć w elektronarzędziu

może doprowadzić do zwarcia.

– Nie blokować wyłącznika na stałe!

2.3 Parametry emisji

Wartości określone na podstawie normy EN 60745 wynoszą w typowym przypadku:

Wiercenie

Poziom ciśnienia akustycz-

LPA = 73 dB(A)

nego Poziom mocy akustycznej L

= 84 dB(A)

Tolerancja błędu K = 3 dB

Wiercenie udarowe

Poziom ciśnienia akustycz-

LPA = 104 dB(A)

nego Poziom mocy akustycznej L

= 115 dB(A)

Tolerancja błędu K = 3 dB

PDC 18/4 Li

OSTROŻNIE

Hałas powstający podczas pracy Uszkodzenie słuchu

Należy stosować ochronę słuchu!

Wartość emisji wibracji ah (suma wektorowa w trzech kierunkach) oraz nieoznaczoność K ustalone wg normy EN 60745:

Wiercenie w metalu a

= 5,6 m/s

K = 1,5 m/s

Wkręcanie ah < 2,5 m/s

K = 1,5 m/s

Wiercenie udarowe w beto-

ah = 12,4 m/s

nie

K = 3,0 m/s

Podane wartości emisji (wibracje, szmery) – służą do porównania narzędzi, – nadają się one również do tymczasowej oceny ob-

ciążenia wibracjami i hałasem podczas użytkowania.

– odnoszą się do głównych zatosowań tego elek-

tronarzędzia.

Wartości te mogą być wyższe w przypadku innych zastosowań, w przypadku pracy z innym osprzętem oraz w przypadku niewłaściwej konserwacji.Należy uwzględnić czas pracy urządzenia na biegu jałowym oraz czas unieruchomienia!

3 Użycie zgodne z przeznaczeniem

Akumulatorowa wiertarko-wkrętarka udarowa nadaje się

– do wiercenia w metalu, drewnie, tworzywach

sztucznych i podobnych materiałach,

– do wiercenia udarowego w murze, betonie i in-

nych materiałach budowlanych,

– jak również do wkręcania i przykręcania śrub.

W przypadku eksploatacji niezgodnej z przeznaczeniem odpowiedzialność ponosi użytkownik.; dotyczy to również przemysłowej pracy ciągłej.

4 Dane techniczne

Akumulatorowa wiertarkowkrętarka udarowa

Napięcie silnika 18 V

PDC 18/4 Li

Akumulatorowa wiertarko-

PDC 18/4 Li

wkrętarka udarowa

Prędkość obrotowa na biegu jałowym *

1. bieg 0 - 400 min

2. bieg 0 - 850 min

3. bieg 0 - 1850 min

4. bieg 0 - 3800 min

Moment obrotowy, wkręcanie miękkie/twarde

Regulowany moment

obrotowy **

2 2 2

Zakres mocowania uchwytu wiertarskiego

Średnica wiercenia maks.

Wkręty w drewnie

1. bieg 1,2 - 11,5 Nm

2. bieg 0,8 - 7,2 Nm

3. bieg 0,6 - 4,7 Nm

4. bieg 0,6 - 2,6 Nm 1,5 - 13 mm

Drewno 50 mm

Metal 13 mm



świerkowym Uchwyt narzędziowy we wrzecio-

nie wiertarki Ciężar bez akumulatora z Centro-

tec * Dane o prędkości obrotowej przy całkowicie nała-

dowanym akumulatorze. ** Na dolnych stopniach momentu obrotowego

maksymalna prędkość obrotowa jest zredukowana (wartości dla biegu w prawo) .

5 Elementy urządzenia

[1-1] [1-2] [1-3] [1-4] [1-5] [1-6] [1-7] [1-8]

[1-9] [1-10] [1-11] [1-12]

Przedstawione lub opisane wyposażenie nie wchodzi częściowo w zakres dostawy.

Włącznik lampy LED Lampka diodowa Magazynek końcówek wkrętakowych (bit) Włącznik/wyłącznik Tulejka zaciskowa Przełącznik wiercenie/wiercenie udarowe Przełącznik biegu Pokrętło do ustawiania momentu obroto-

wego Przełącznik obrotów w prawo/w lewo Zaczep do paska Przycisk do zwalniania akumulatora Zaizolowane powierzchnie chwytania

(obszar zaznaczony na szaro)

-1

40/60 Nm

10 mm

1/4 ’’

1,3 kg

Podane rysunki znajdują się w załączniku instrukcji obsługi.

6Rozruch

6.1 Wymiana akumulatora Wkładanie akumulatora [2 A] Wyjmowanie akumulatora [2 B]

Akumulator jest w momencie dostawy gotowy do natychmiastowego użytku i można go w każdej chwili naładować.

6.2 Oświetlenie oraz wskaźnik naładowania akumulatora

Dioda lampki oraz wskaźnik naładowania akumulatora

Włączyć włącznik lampki diodowej

[1-2]

służy jako oświetlenie

[1-1]

1x ... dioda, oświetlenie obszaru roboczego 2x ... wskaźnik pojemności, wskazuje stan nała-

dowania akumulatora (oprócz akumulatorów NiCd i NiMH)

Dioda zielona – światło ciągłe:

stan naładowania >60 %

Dioda zielona – wolne miganie:

stan naładowania 30 % – 60 %

Dioda zielona – szybkie miganie:

stan naładowania 0 % - 30

Dioda żółta – światło ciągłe:

akumulator jest pusty.

Dioda czerwona – światło cią-

temperatura akumulatora

głe:

wykracza poza dopuszczalną wartość graniczną.

Dioda czerwona – miganie:

ogólne wskazanie błędu, np. brak pełnego styku, zwarcie, uszkodzenie akumulatora itp.

7Ustawienia

PDC 18/4 Li

7.2 Zmiana biegu

Za pomocą przełącznika biegów niać biegi.

7.3 Regulowanie momentu obrotowego [1-8] Wiercenie

Moment obrotowy wg ustawienia: Ustawienie 1 = mały moment obrotowy Ustawienie 12 = duży moment obrotowy

Sygnał dźwiękowy

momentu obrotowego maszyna wyłącza się.Maszyna będzie działać ponownie dopiero po zwolnieniu i ponownym naciśnięciu wyłącznika

Wiercenie

Oznaczenie wskazuje symbol wiertła = maksymalny moment obrotowy.

7.4 Wiercenie udarowe

Urządzenie jest przeznaczone do wiercenia udarowego w cegle, murze i kamieniu.

Ustawić przełącznik wić przy tym pokrętło nastawcze wiercenia.

po osiągnięciu ustawionego

[1-6]

[1-7]

można zmie-

[1-4]

na symbol młotka. Usta-

[1-8]

na symbol

8 Uchwyt narzędziowy, przystawki

OSTRZEŻENIE

Ryzyko urazu

Przed przystąpieniem do wykonywania jakichkolwiek prac przy urządzeniu należy wyjąć z niej akumulator!

OSTROŻNIE

Gorące i ostre narzędzia Niebezpieczeństwo zranienia

Nie używaj tępych lub uszkodzonych narzędzi!

Nosić rękawice ochronne.

OSTROŻNIE

Niebezpieczeństwo zranienia

Wprowadzać ustawienia tylko przy wyłączonym narzędziu elektrycznym!

7.1 Zmiana kierunku obrotów [1-9]

• Przełącznik w lewo = obroty w prawo

• Przełącznik w prawo = obroty w lewo

Przed pierwszym użyciem:

ciono wiertarki oraz szyjkę przekładni niewielką ilością smaru uniwersalnego.

8.1 Uchwyt narzędziowy CENTROTEC [4]

Szybka wymiana narzędzi z chwytem Centrotec

Narzędzia CENTROTEC należy mocować tylko w uchwytach narzędziowych CENTROTEC.

Podczas wymiany nosić rękawice ochronne!

posmarować wrze-

PDC 18/4 Li

8.2 Uchwyt wiertarski[5]

Do mocowania wierteł i końcówek o maks. średnicy chwytu 13 mm.

Zamocować narzędzie centrycznie w uchwycie wiertarskim.

8.3 Głowica kątowa [6]

Wiercenie i wkręcanie pod kątem prostym w stosunku do urządzenia (częściowo wyposażenie).

8.4 Uchwyt narzędziowy we wrzecionie wiertarki [7]

Końcówki można wkładać bezpośrednio w gniazdo sześciokątne wrzeciona wiertarskiego.

8.5 Ogranicznik głębokości [8]

Ogranicznik głębokości (wyposażenie opcjonalne) umożliwia wkręcanie śrub na określoną głębokość.Możliwe jest ustawienie, na jaką wysokośc łeb śruby będzie wystawał ponad powierzchnię obrabianego przedmiotu, lub też jak głęboko będzie w nim osadzony.

Regulacja głębokości

Obracając obudowę

[8-1]

można ustawić właściwą głębokość wiercenia. Każde zatrzaśnięcie zmienia głębokość wiercenia o

0,1 mm. Aby wykręcić śrubę należy wcześniej zdjąć tulejkę

A/B.

9 Praca za pomocą urządzenia

OSTRZEŻENIE

Niebezpieczeństwo zranienia

Obrabiany element należy mocować zawsze w taki sposób, aby nie mógł poruszyć się w czasie obróbki.

9.1 Włączanie/wyłączanie [1-4]

Naciśnięcie = ZAŁ., zwolnienie = WYŁ.

Prędkość obrotowa sterowana jest bezstopniowo poprzez nacisk na włącznik/wyłącznik.

9.2 Pojemnik na końcówki[1-3]

Magnetyczny, do przechowywania końcówek lub uchwytów do końcówek.

9.3 Zaczep do paska [1-10]

Zaczep do paska (z prawej/z lewej) umożliwia tymczasowe zamocowanie urządzenia na odzieży roboczej.

9.4 Montowanie dodatkowego uchwytu[3]

Należy zawsze stosować dodatkowy uchwyt.

Założyć dodatkowy uchwyt

[3-2]

na szyjkę obudowy przekładni, tak aby wgłębienia w uchwycie dodatkowym znalazły się na wypustkach w obudowie.

Przekrecić uchwyt, aby utrwalić mocowanie.

Obracając uchwyt można zmieniać pozycję co 30°.

Ogranicznik głębokości

[3-1]

umożliwia zmianę

głębokości wiercenia.

9.5 Akustyczne sygnały ostrzegawcze

Akustyczne sygnały ostrzegawcze rozlegają się przy następujących stanach pracy urządzenia po czym następuje wyłączenie urządzenia:

– Ustawiony moment obrotowy został osią-

gnięty.

– „Block protect”; zbyt wysoki moment rozru-

chowy.

– Przeciążenie urządzenia

10 Konserwacja i utrzymanie w czystości

OSTRZEŻENIE

Niebezpieczeństwo zranienia, porażenie prądem

Przed przystąpieniem do wykonywania jakichkolwiek prac konserwacyjnych i czyszczenia zawsze należy wyjmować z niego akumulator!

Wszelkie prace konserwacyjne i naprawcze, które wymagają otwarcia obudowy silnika, mogą być wykonywane wyłącznie przez autoryzowany warsztat serwisowy.

EKAT

Obsługa serwisowa i naprawy

nie u producenta lub w warsztatach autoryzowanych: prosimy wybrać najbliższe miejsce spośród adresów zamieszczonych na stronie: www.festool.com/service

Należy stosować wyłącznie oryginalne części zamienne firmy Festool.Nr za-

mówienia pod: www.festool.com/service

wyłącz-

Przestrzegać poniższych zaleceń:

– Otwory wentylacyjne w elektronarzędziu nie

mogą być zakrywane i powinny być utrzymywane w czystości, aby zapewnić chłodzenie.

– Utrzymywać w czystości styki przyłączy elektro-

narzędzia, ładowarki oraz akumulatora.

Należy przestrzegać dołączonych do akumu-

latora wskazówek dotyczących konserwacji i utrzymania we właściwym stanie, złomowania i transportu akumulatora!

PDC 18/4 Li

11 Środowisko

Nie wyrzucać urządzenia razem z odpadami domowymi!

posażenie dodatkowe oraz opakowania należy przeznaczyć do odzysku zgodnie z przepisami o ochronie środowiska. Przestrzegać obowiązujących przepisów krajowych.

Wyłącznie UE:

Zgodnie z wytyczną europejską o zużytych urządzeniach elektrycznych i elektronicznych oraz jej adaptacją do prawa krajowego zużyte narzędzia elektryczne muszą być gromadzone osobno i odprowadzane do odzysku surowców wtórnych zgodnego z przepisami o ochronie środowiska.

Informacje dotyczące rozporządzenia REACH:

www.festool.com/reach

Urządzenia, wy-

PDC 18/4 Li

Festool PDC 18-4 Li User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
