Page 1
DIVAtop HF 24
3540L050
ИНСТРУКЦИИ ЗА УПОТРЕБА, ИНСТАЛИРАНЕ И ТЕХНИЧЕСКО ОБСЛУЖВАНЕ
VEJLEDNING I INSTALLATION, BRUG OG VEDLIGEHOLDELSE
UPUTE ZA UPORABU, POSTAVLJANJE I ODRŽAVANJE
cod. 3540L050 — 03/2008 (Rev. 01)
INSTRUCŢIUNI DE UTILIZARE, INSTALARE ŞI ÎNTRETINERE
NAVODILA ZA UPORABO, INSTALIRANJE IN VZDRŽEVANJE
УПУТСТВО ЗА УПОТРЕБУ, МОНТАЖУ И ОДРЖАВАЊЕ
Page 2
DIVAtop HF 24
B
•Citiţi cu atenţie avertismentele din acest manual de
instrucţiuni, întrucât oferă indicaţii importante privind
siguranţa în instalare, utilizarea şi întreţinerea.
• Manualul de instrucţiuni constituie parte integrantă
şi importantă a produsului şi trebuie păstrat cu grijă
de către utilizator pentru orice consultare ulterioară.
• În cazul în care aparatul trebuie vândut sau transferat unui alt proprietar sau dacă trebuie mutat, asiguraţi-vă întotdeauna că manualul însoţeşte centrala,
astfel încât să poată fi consultat de către noul proprietar şi/sau de către instalator.
• Instalarea şi operaţiunile de întreţinere trebuie efectuate respectând normele în vigoare, în conformitate
cu instrucţiunile producătorului, şi trebuie să fie realizate de personal calificat profesional.
• O instalare greşită sau întreţinerea necorespunzăto-
are pot cauza pagube persoanelor, animalelor sau
lucrurilor. Este exclusă orice responsabilitate din
partea producătorului pentru pagubele cauzate de
greşeli în instalare ş
nerespectarea instrucţiunilor oferite de producător.
• Înainte de efectuarea oricărei operaţii de curăţare
sau de întreţinere, deconectaţi aparatul de la
reţeaua de alimentare acţionând întrerupătorul instalaţiei şi/sau cu ajutorul dispozitivelor corespunzătoare de blocare.
i în utilizare, şi în general pentru
• În caz de defecţiune şi/sau de funcţionare defectuoasă a aparatului, dezactivaţi-l, evitând orice încercare de reparare sau de intervenţie directă.
Adresaţi-vă exclusiv personalului calificat profesional. Eventuala reparare-înlocuire a produselor va
trebui efectuată numai de către personalul calificat
profesional, utilizându-se exclusiv piese de schimb
originale. Nerespectarea celor menţionate mai sus
poate compromite siguranţa aparatului.
• Pentru a garanta buna funcţionare a aparatului este
indispensabil să solicitaţi personalului calificat efectuarea întreţinerii periodice.
• Acest aparat va trebui să fie destinat numai utilizării
pentru care a fost proiectat în mod expres. Orice altă
utilizare este considerată necorespunzătoare şi, prin
urmare, periculoasă.
•După dezambalare asigura
vrat complet. Materialele de ambalaj nu trebuie lăsa-
te la îndemâna copiilor întrucât constituie o
potenţială sursă de pericol.
•Dacă aveţi îndoieli, nu utilizaţi aparatul şi adresaţi-vă
furnizorului.
• Imaginile din acest manual sunt o reprezentare simplificată a produsului. În această reprezentare pot
exista diferenţe mici, nesemnificative, faţă de produsul furnizat.
ţi-vă că aparatul a fost li-
Acest simbol indică “Atenţie” şi apare alături de toate avertismentele referitoare la si-
B
A
guranţă. Respectaţi cu stricteţe aceste indicaţii pentru a evita pericolul şi pagubele cauzate persoanelor, animalelor şi bunurilor.
Acest simbol atrage atenţia asupra unei observaţii sau a unui avertisment important.
Declaraţie de conformitate
Producător: FERROLI S.p.A.
Adresă: Via Ritonda 78/a 37047 San Bonifacio VR
declară că acest aparat este în conformitate cu următoarele directive CEE:
• Directiva Aparate cu Gaz 90/396
• Directiva Randament 92/42
•Directiva Joasă Tensiune 73/23 (modificată de 93/68)
• Directiva Compatibilitate Electromagnetică 89/336 (modificată de 93/68)
Preşedinte şi reprezentant legal
Cavaler al Muncii
Dante Ferroli
92 RO
cod. 3540L050 - 03/2008 (Rev. 01)
Page 3
DIVAtop HF 24
1 Instrucţiuni de utilizare..........................................................................................................94
1.1 Prezentare............................................................................................................................................ 94
1.2 Panoul de comandă .............................................................................................................................94
1.3 Aprinderea şi stingerea ........................................................................................................................ 96
1.4 Reglările ............................................................................................................................................... 97
2 Instalarea .............................................................................................................................. 102
2.1 Dispoziţii generale .............................................................................................................................. 102
2.2 Locul de instalare ...............................................................................................................................102

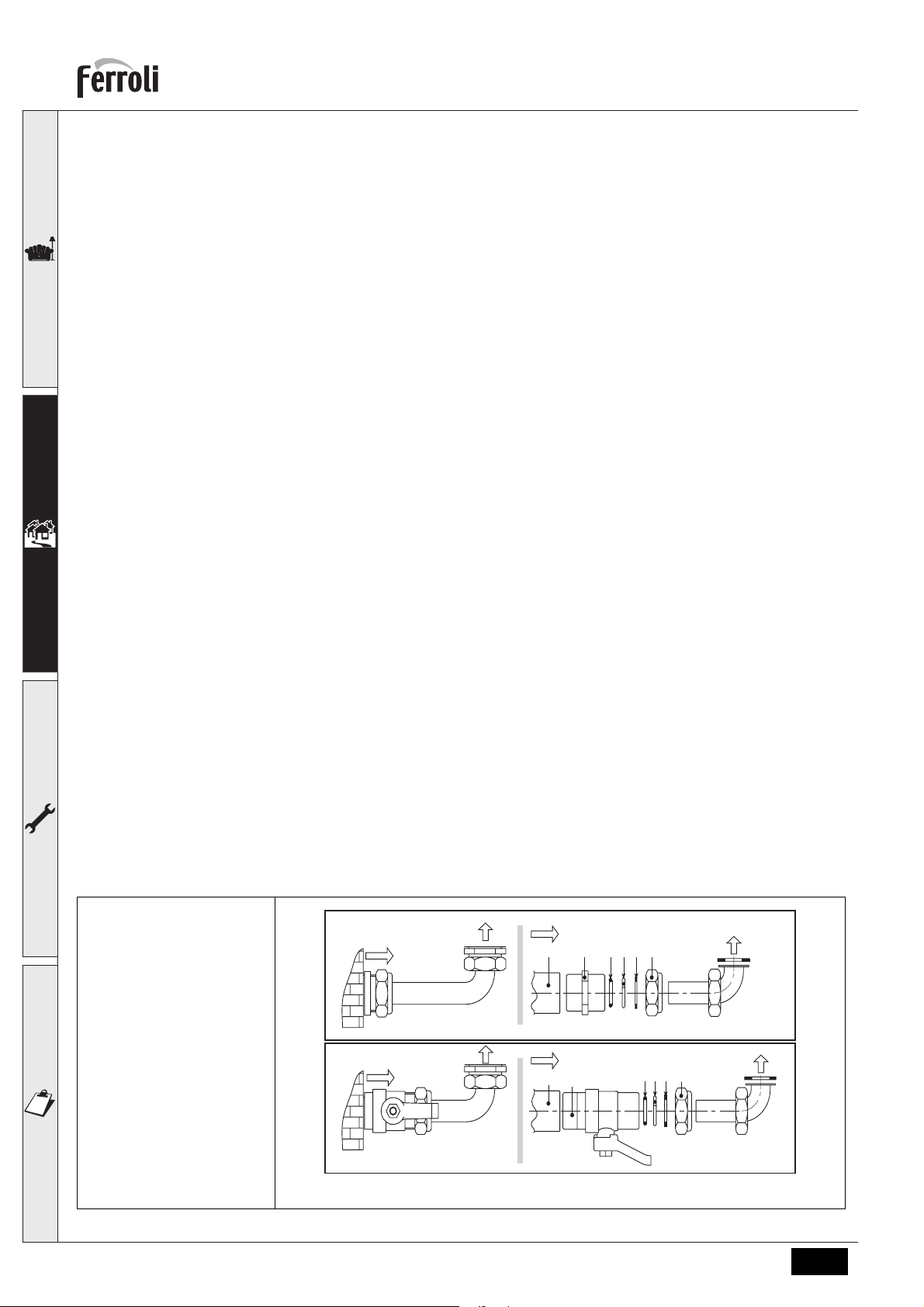

2.3 Racordurile hidraulice......................................................................................................................... 102
2.4 Racordarea la gaz ..............................................................................................................................103

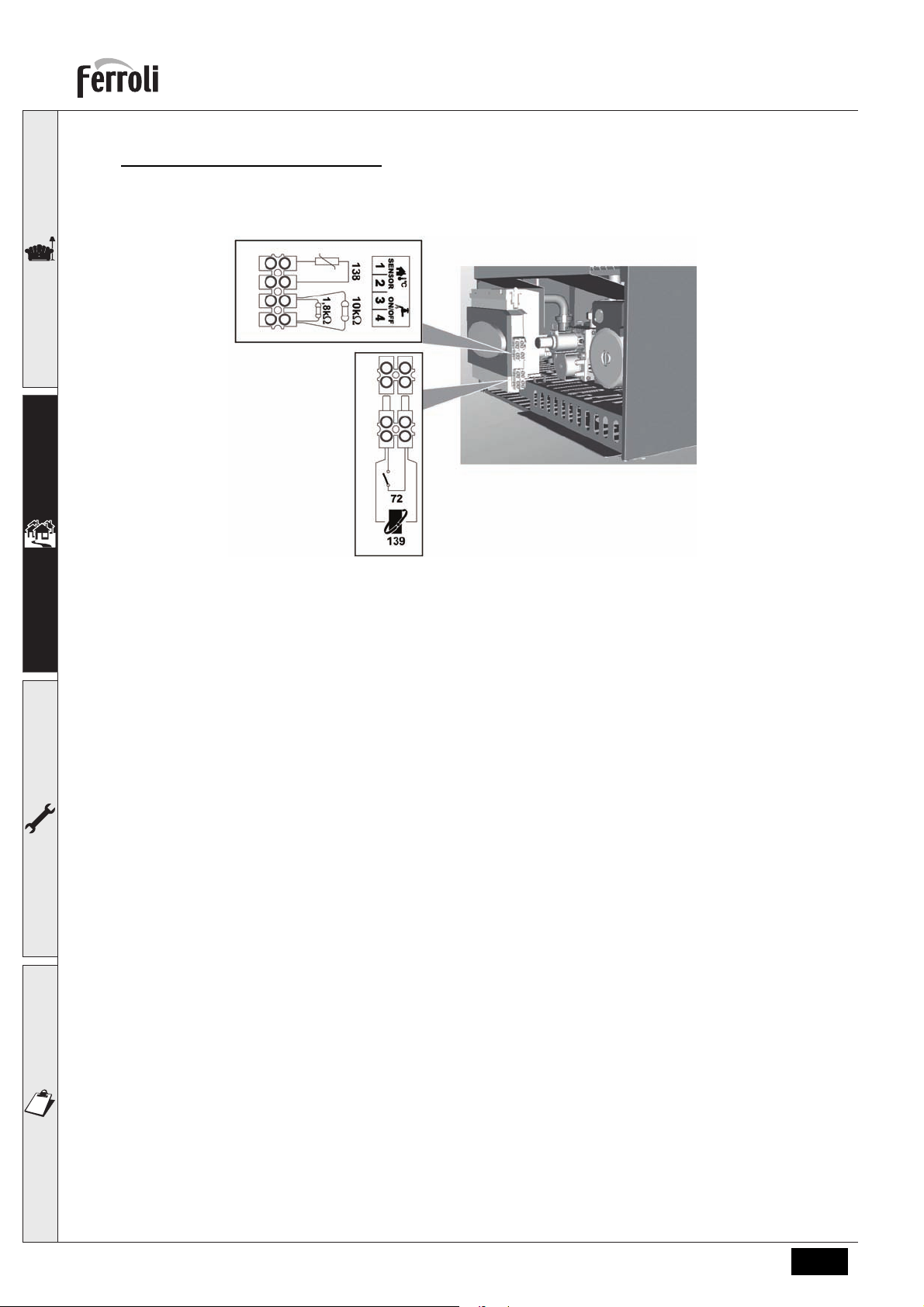

2.5 Racordurile electrice........................................................................................................................... 103

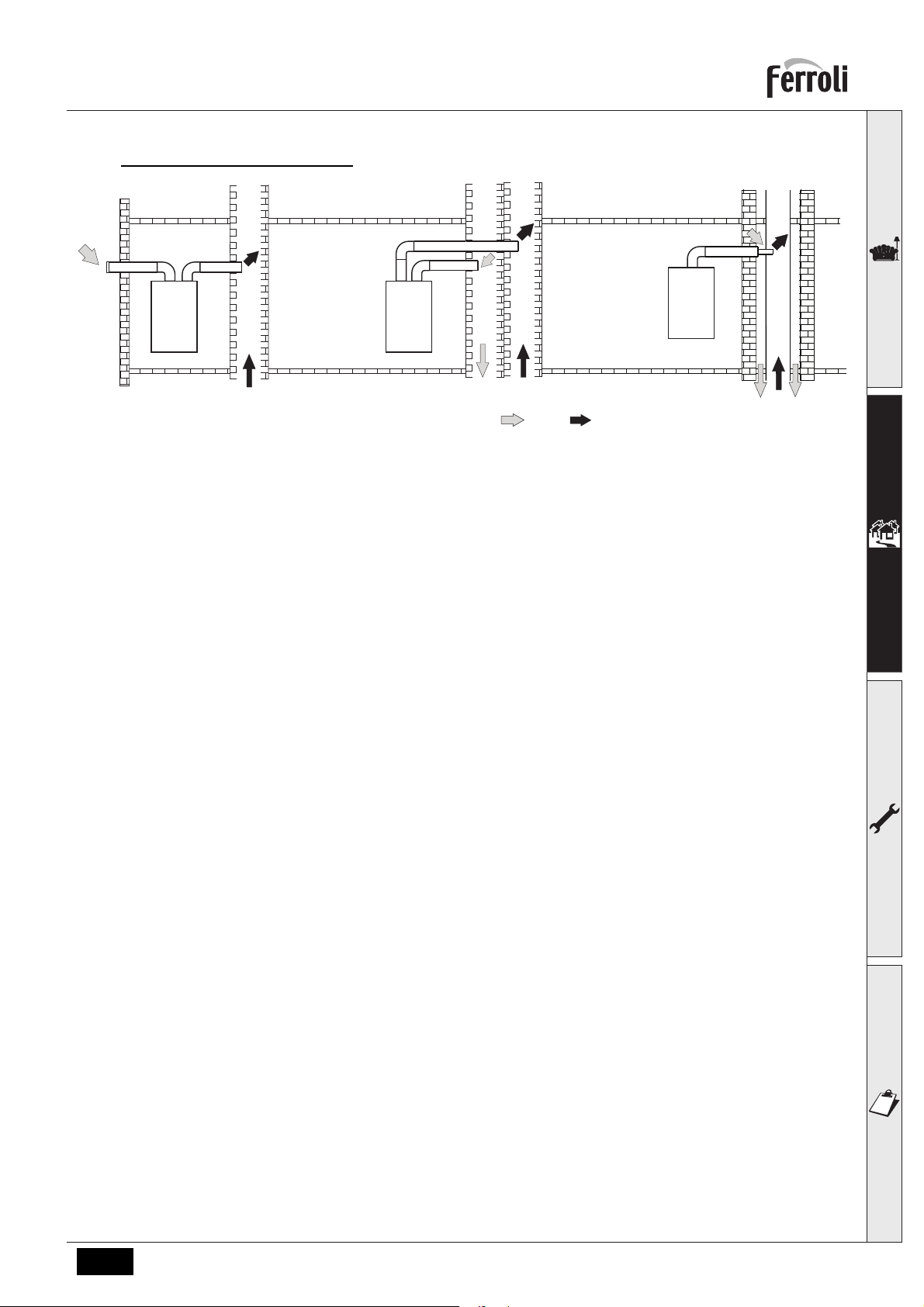

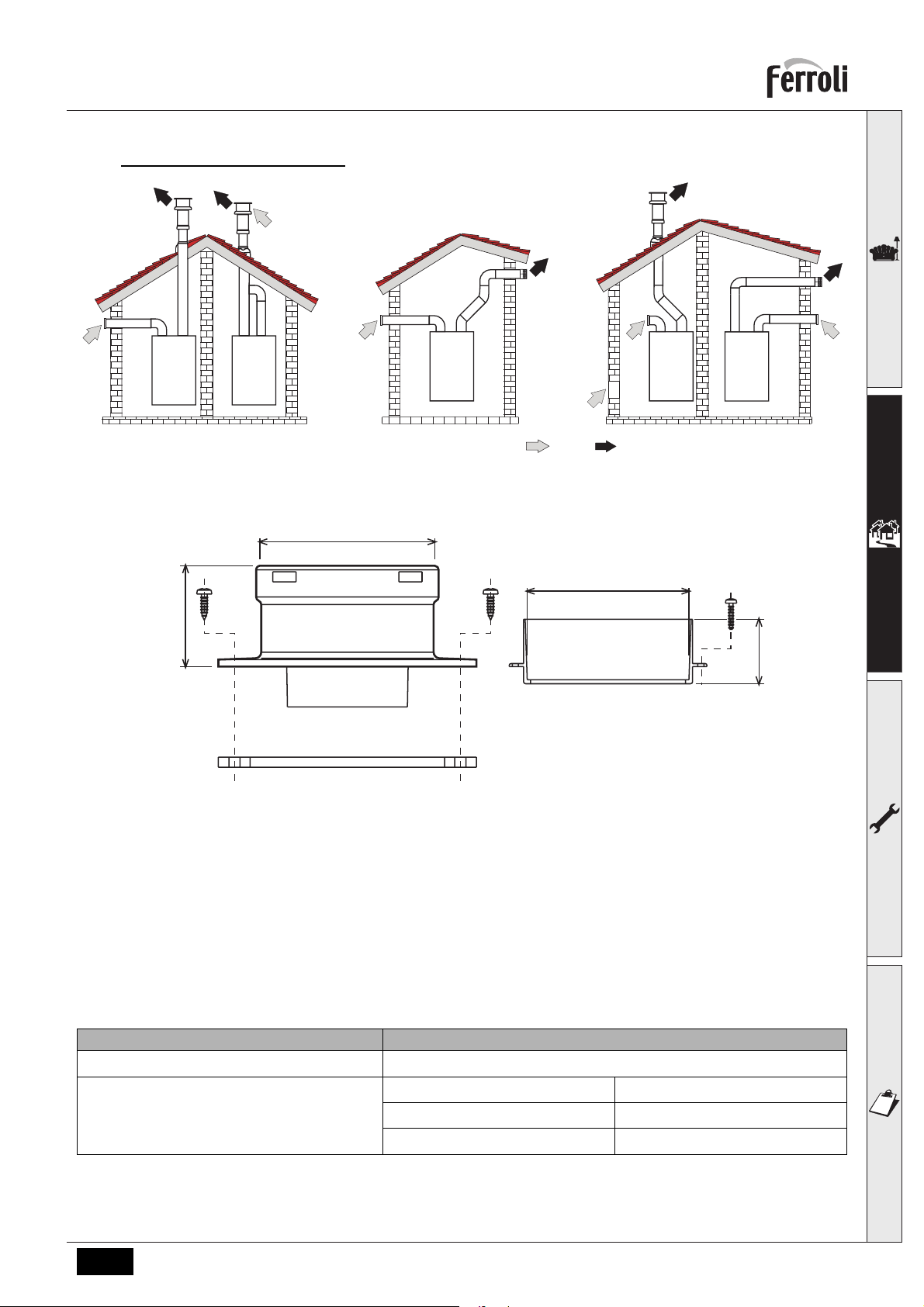

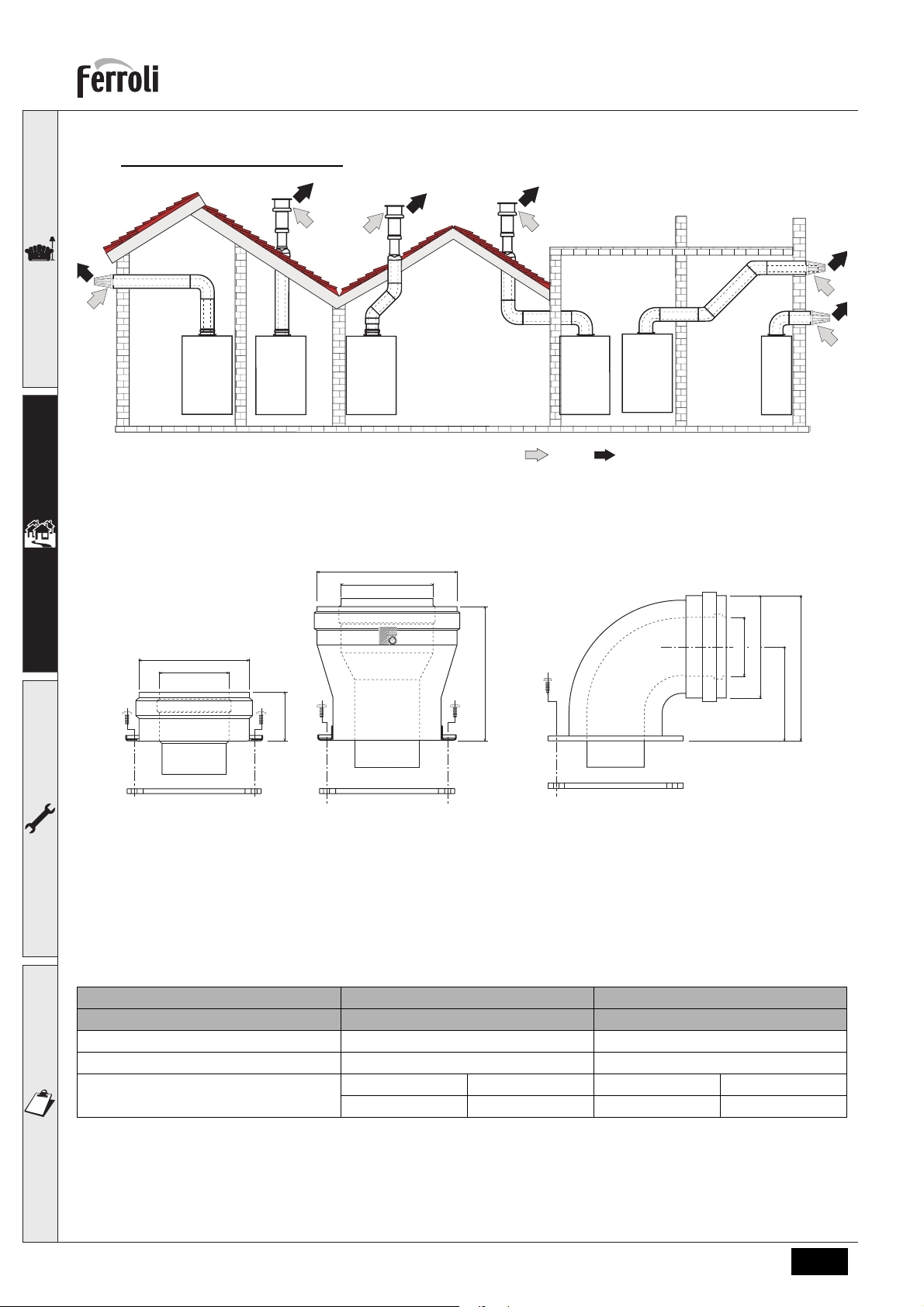

2.6 Conducte aer/gaze arse .....................................................................................................................105
3 Exploatarea şi întreţinerea .................................................................................................. 110
3.1 Reglările ............................................................................................................................................. 110
3.2 Punerea în funcţiune ..........................................................................................................................112
3.3 Întreţinerea ......................................................................................................................................... 112
3.4 Rezolvarea problemelor ..................................................................................................................... 114
4 Caracteristici şi date tehnice .............................................................................................. 116

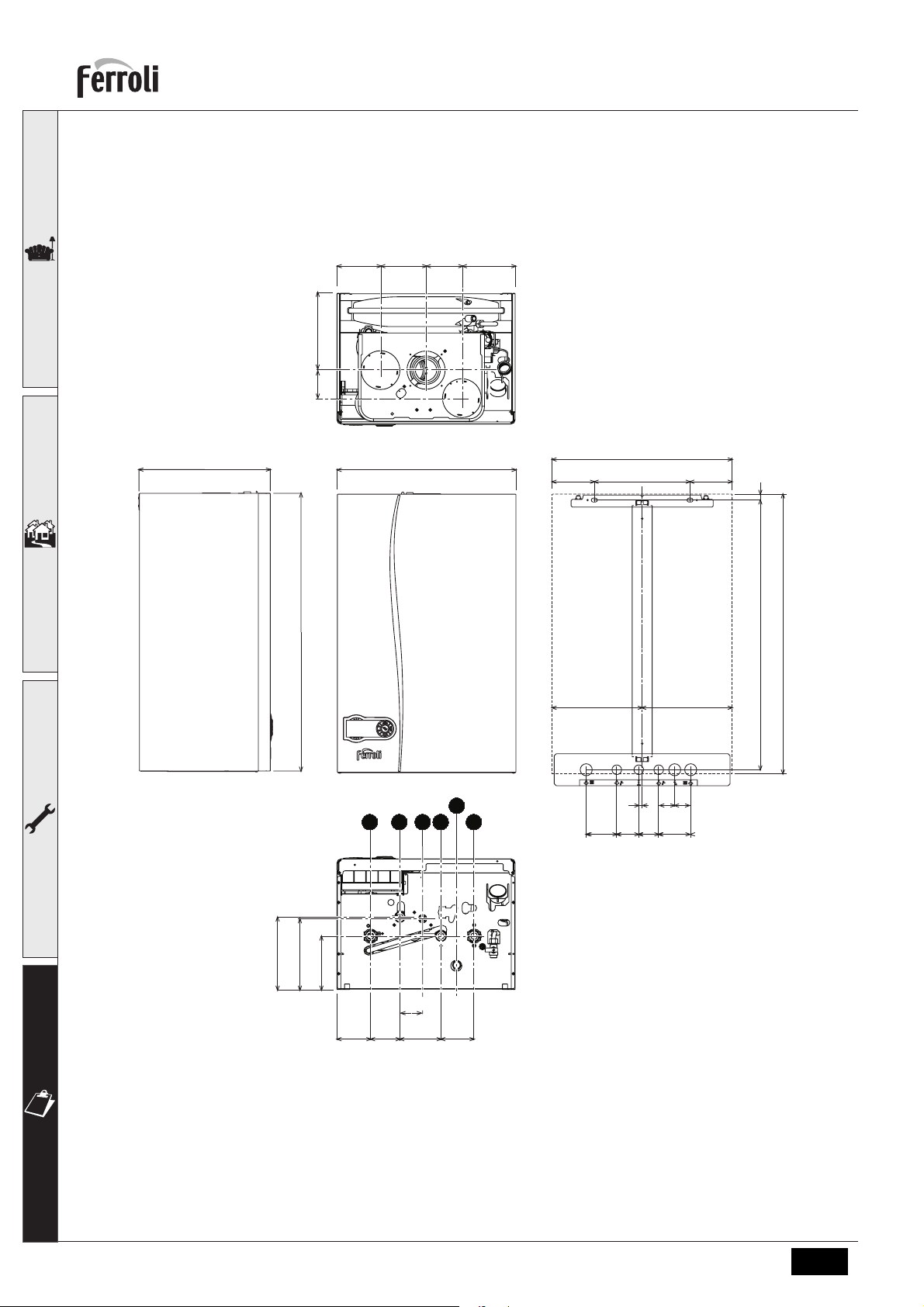

4.1 Dimensiuni şi racorduri.......................................................................................................................116
4.2 Vedere generală şi componente principale ........................................................................................ 117

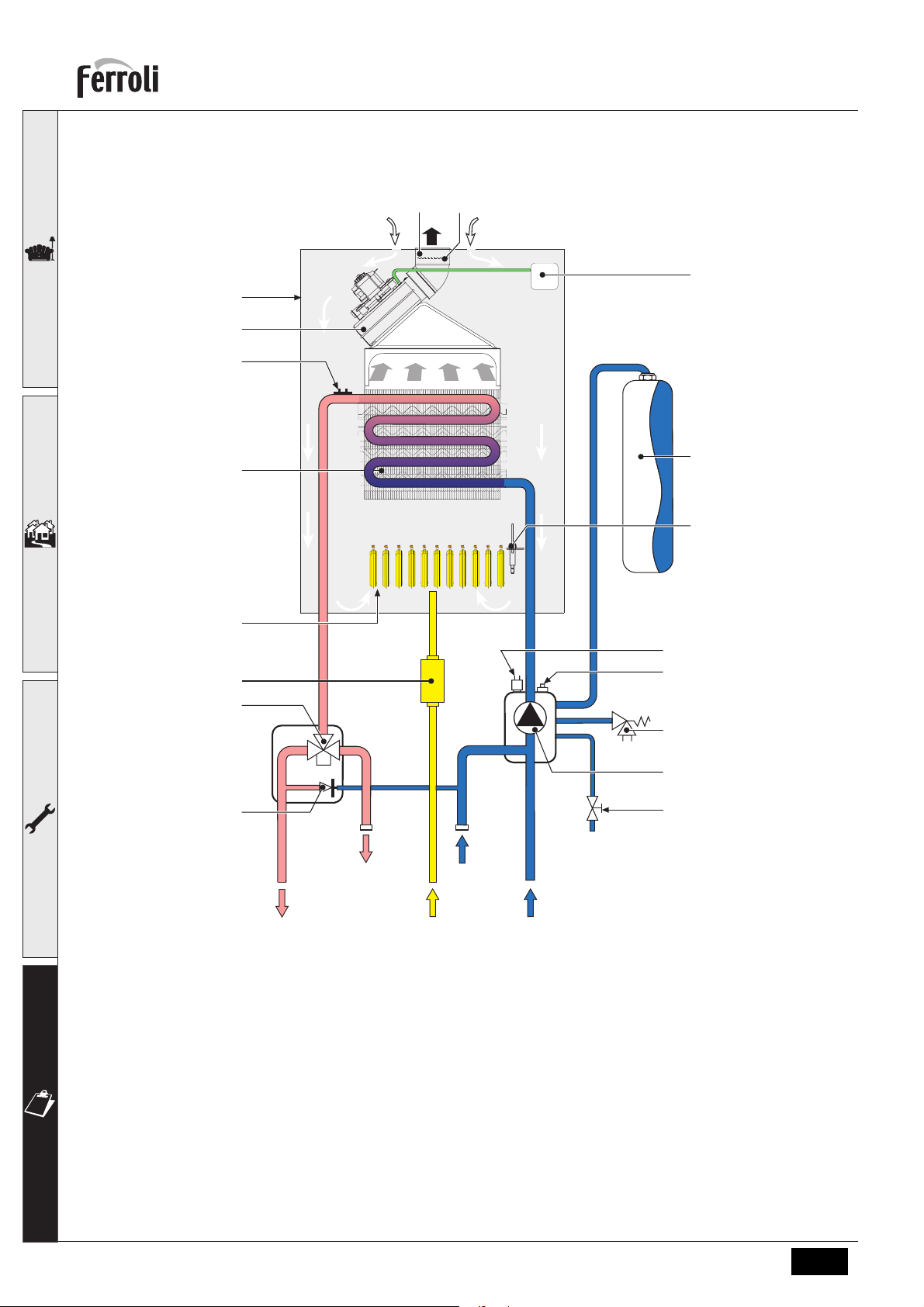

4.3 Circuitul hidraulic ................................................................................................................................ 118
4.4 Tabel cu datele tehnice ......................................................................................................................119

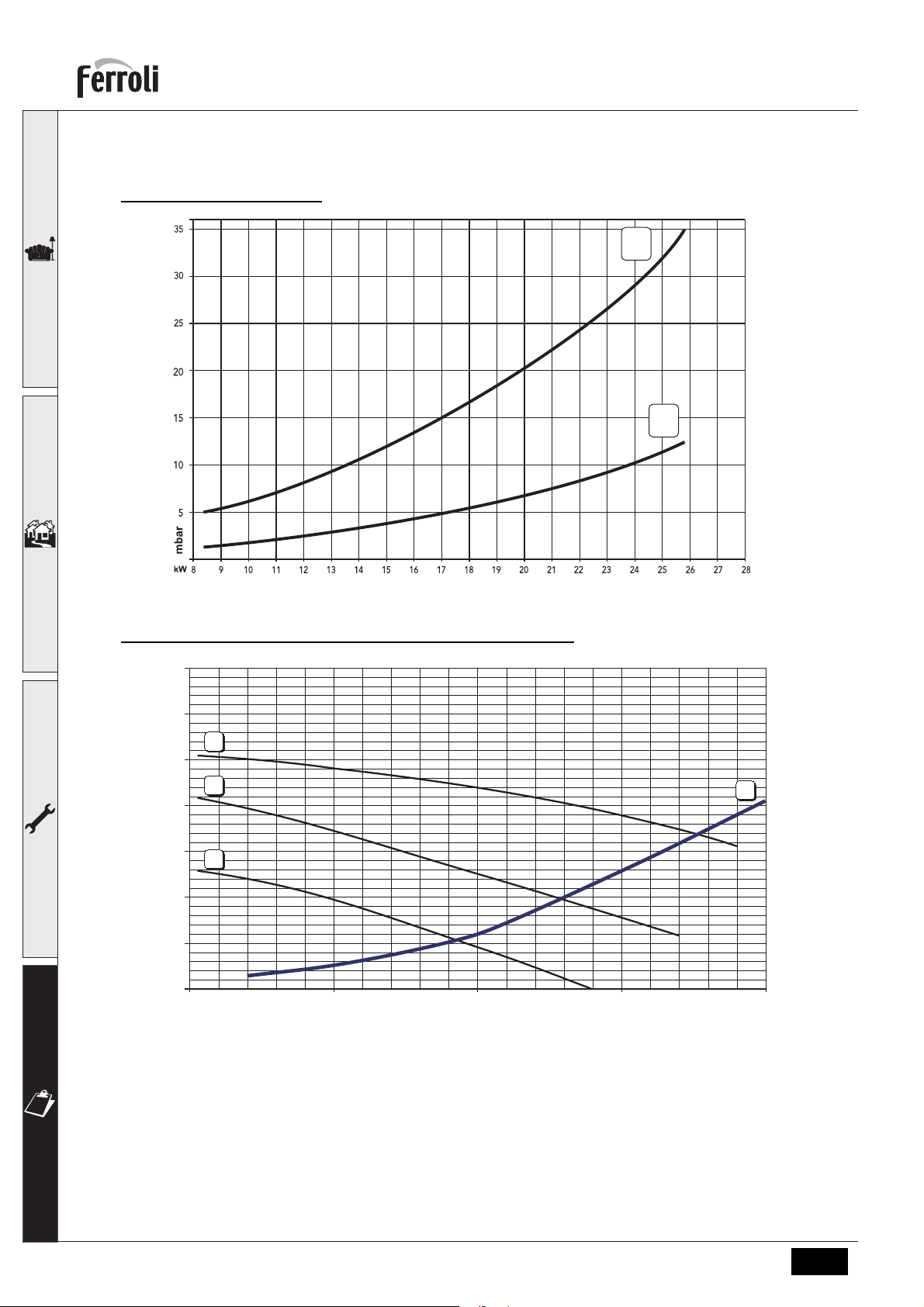

4.5 Diagrame............................................................................................................................................120

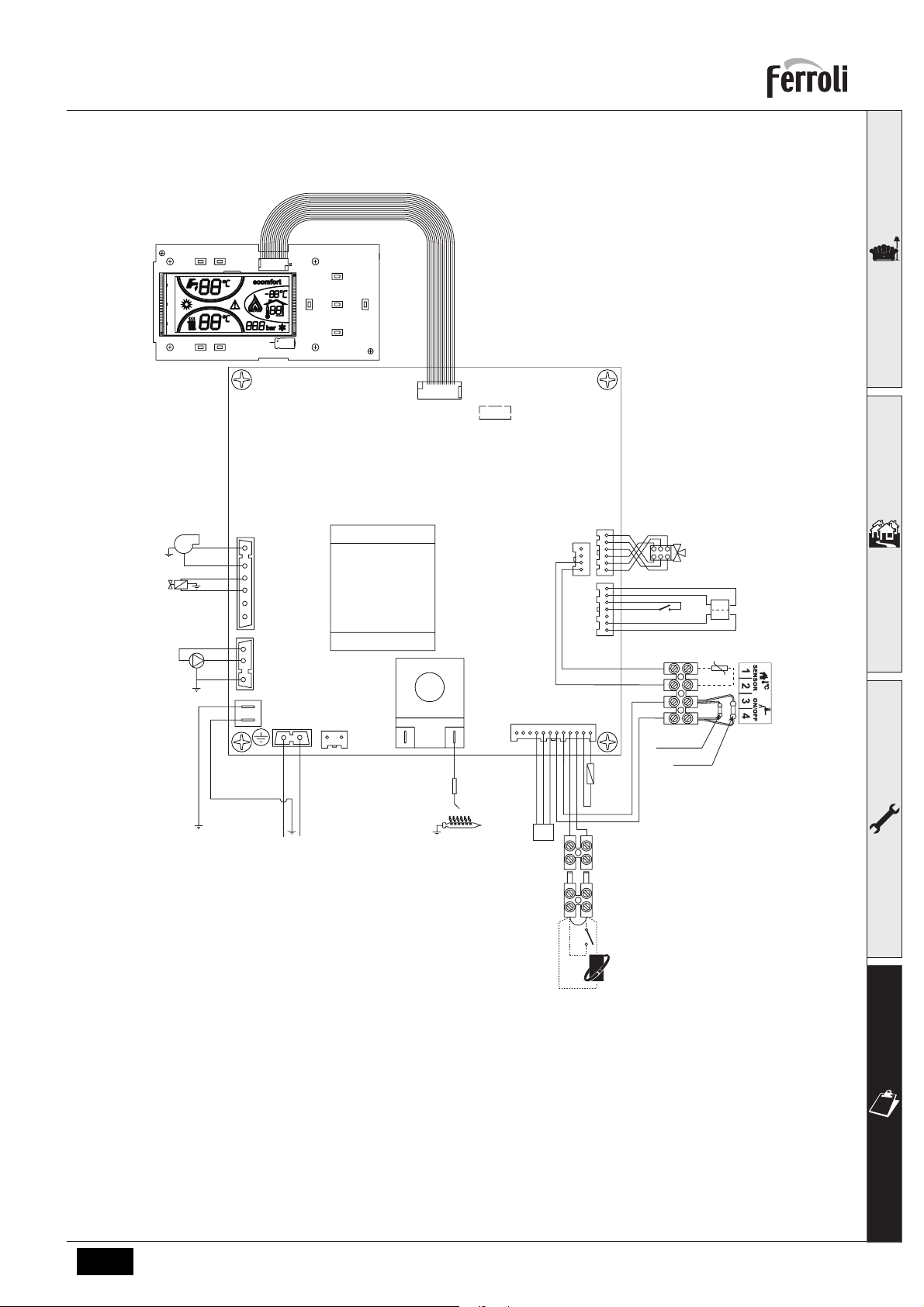

4.6 Schemă electrică................................................................................................................................121
cod. 3540L050 - 03/2008 (Rev. 01)
93
Page 4
DIVAtop HF 24
1. Instrucţiuni de utilizare
1.1 Prezentare
Stimate Client,
Vă mulţumim că aţi ales, o centrală murală FERROLI de concepţie avansată, tehnologie de avangardă, nivel ridicat de
fiabilitate şi calitate constructivă. Vă rugăm să citiţi cu atenţie acest manual întrucât oferă indicaţii importante referitoare
la siguranţa de instalare, utilizare şi întreţinere.
DIVAtop HF 24 este un generator termic pentru încălzire cu un randament ridicat, care funcţionează cu gaz natural sau
cu GPL, dotat cu arzător atmosferic cu aprindere electronică, cameră etanşă cu ventilaţie forţată, sistem de control cu
microprocesor.
Centrala e prevăzută pentru combinaţia cu un boiler extern (opţional) pentru producţia de apă caldă menajeră.
1.2 Panoul de comandă
21
12 14
19
11
13
27
26
24
43

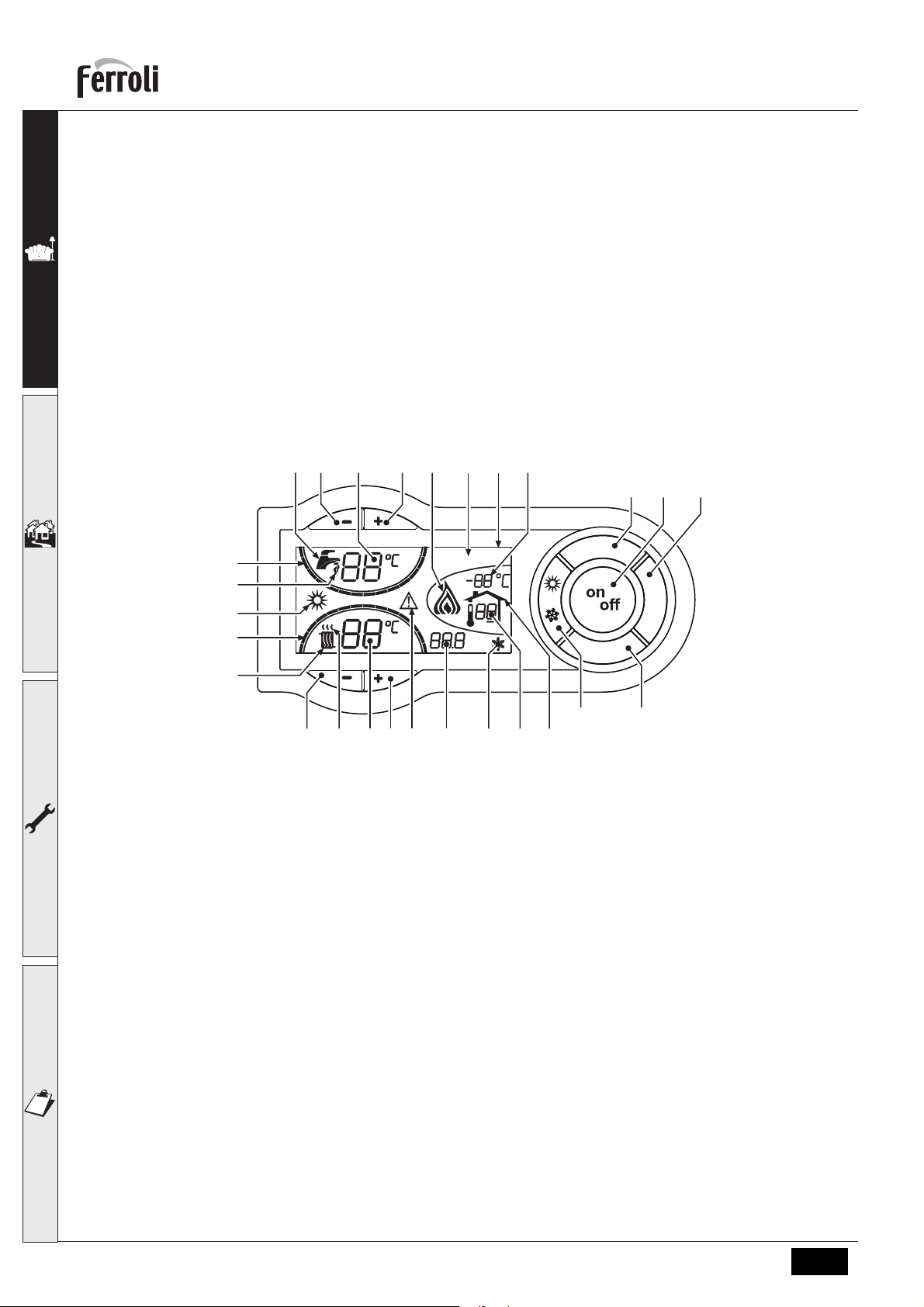

fig. 1 - Panou de control
Legendă
1 = Tastă pentru micşorarea temperaturii apei calde
menajere (cu boiler opţional instalat)
2 = Tastă pentru mărirea temperaturii apei calde
menajere (cu boiler opţional instalat)
3 = Tastă pentru micşorarea temperaturii din insta-
laţia de încălzire
4 = Tastă pentru mărirea temperaturii din instalaţia
de încălzire
5 = Afişaj
6 = Tastă selectare mod Vară / Iarnă
7 = Tastă selectare mod Economy / Comfort (cu boi-
ler opţional instalat)
8 = Tastă resetare
9 = Tastă aprindere / stingere aparat
10 = Tastă meniu "Temperatură variabilă"
11 = Indicator pentru atingerea temperaturii setate
pentru apa caldă menajeră (cu boiler opţional instalat)
12 = Simbol apă caldă menajeră
13 = Indicator funcţionare apă caldă menajeră
boiler opţional instalat)
14 = Setare / temperatură ieşire apă caldă menajeră
(cu
15 16
ecomfort
bar
5
7910
o
c
e
f
o
m
r
o
t
c
m
o
d
e
r
t
e
e
s
86
17182021222325
15 = Indicator modul Eco (Economy) sau Comfort (cu
boiler opţional instalat)
16 = Temperatură senzor extern (cu sondă externă
opţională)
17 = Apare când se conectează Sonda externă sau
Cronocomanda la distanţă (opţionale)
18 = Temperatura ambientală (cu Cronocomandă la
distanţă opţională)
19 = Indicator arzător aprins şi putere curentă
20 = Indicator privind funcţionarea sistemului antiîn-
gheţ
21 = Indicator presiune instalaţie încălzire
22 = Indicator Anomalie
23 = Setare / temperatură tur încălzire
24 = Simbol încălzire
25 = Indicator funcţionare încălzire
26 = Indicator pentru atingerea temperaturii setate
pentru turul instalaţiei de încălzire
27 = Indicator mod Vară
94 RO
cod. 3540L050 - 03/2008 (Rev. 01)
Page 5
DIVAtop HF 24

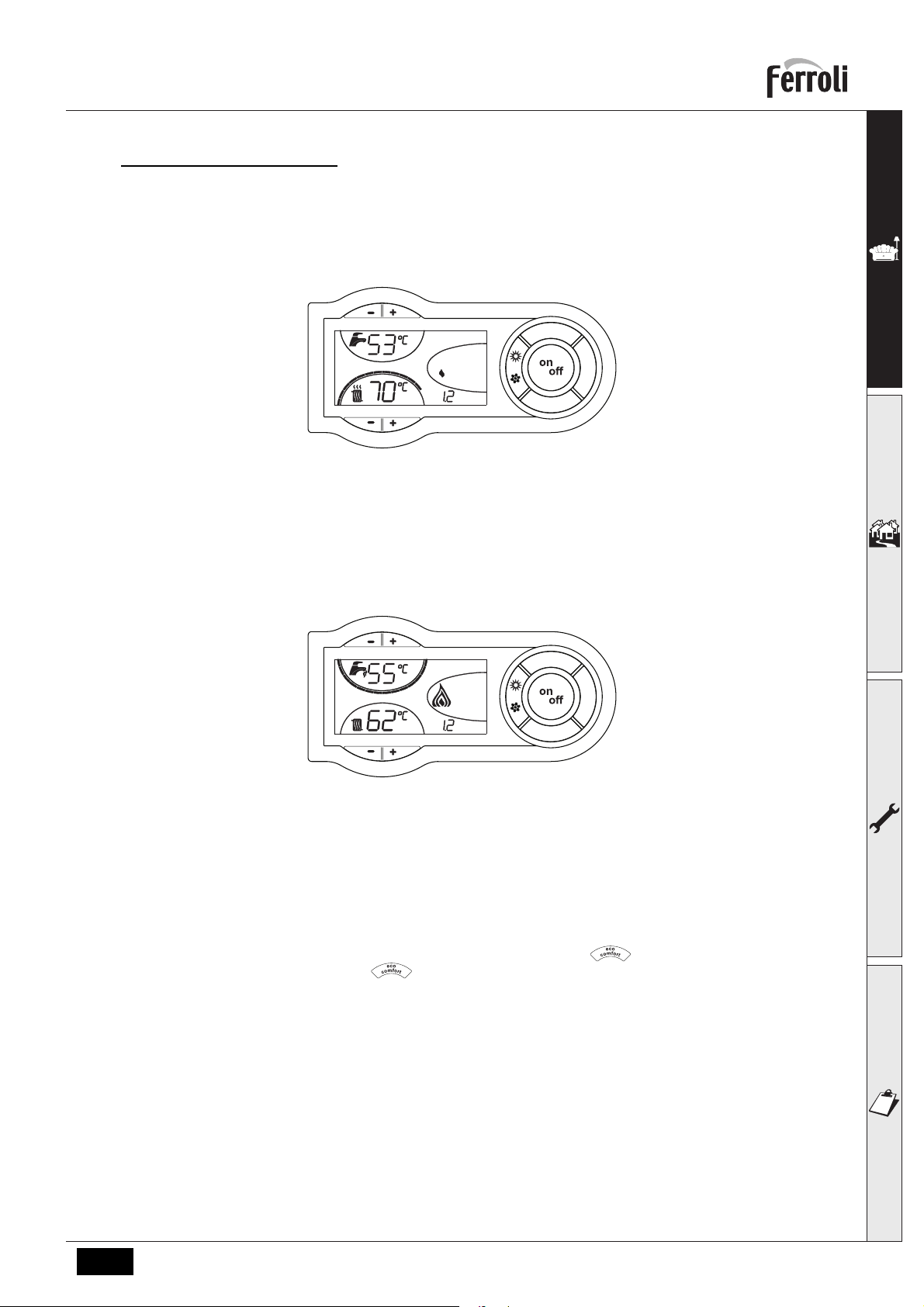

Indicaţii în timpul funcţionării
Încălzire
Cererea de încălzire (generată de Termostatul de cameră sau de Cronocomanda la distanţă) e indicată de clipirea intermitentă a aerului cald de deasupra caloriferului (det. 24 şi 25 - fig. 1).
Liniile gradate pentru încălzire (det. 26 - fig. 1) se aprind pe măsură ce temperatura senzorului de încălzire atinge valoarea setată.
o
c
e
f
m
o
r
o
t
eco
bar
fig. 2
Apă caldă menajeră (cu boiler opţional instalat)
Cererea de încălzire a boilerului e indicată de clipirea intermitentă a apei calde de sub robinet (det 12 şi 13 - fig. 1).
Liniile gradate pentru apă caldă menajeră (det. 11 - fig. 1) se aprind pe măsură ce temperatura senzorului boilerului
atinge valoarea setată.
c
m
o
d
e
r
t
e
e
s
o
c
e
f
m
o
r
o
t
eco
bar
c
m
o
d
e
r
t
e
e
s
fig. 3
Excludere boiler (economy)
Încălzirea/menţinerea temperaturii boilerului poate fi exclusă de către utilizator. În caz de excludere, nu se va produce
apă caldă menajeră.
Când încălzirea boilerului e activată (setarea implicită), pe afişaj e activ simbolul "confort" (det. 15 - fig. 1), iar când e
dezactivată, pe afişaj e activ simbolul eco (det. 15 - fig. 1).
Boilerul poate fi dezactivat de către utilizator (modul ECO) apăsând pe tasta (det. 7 - fig. 1). Pentru a activa modul COMFORT apăsaţi din nou pe tasta (det. 7 - fig. 1).
cod. 3540L050 - 03/2008 (Rev. 01)
95RO
Page 6
1.3 Aprinderea şi stingerea
Centrala nu e alimentată cu energie electrică

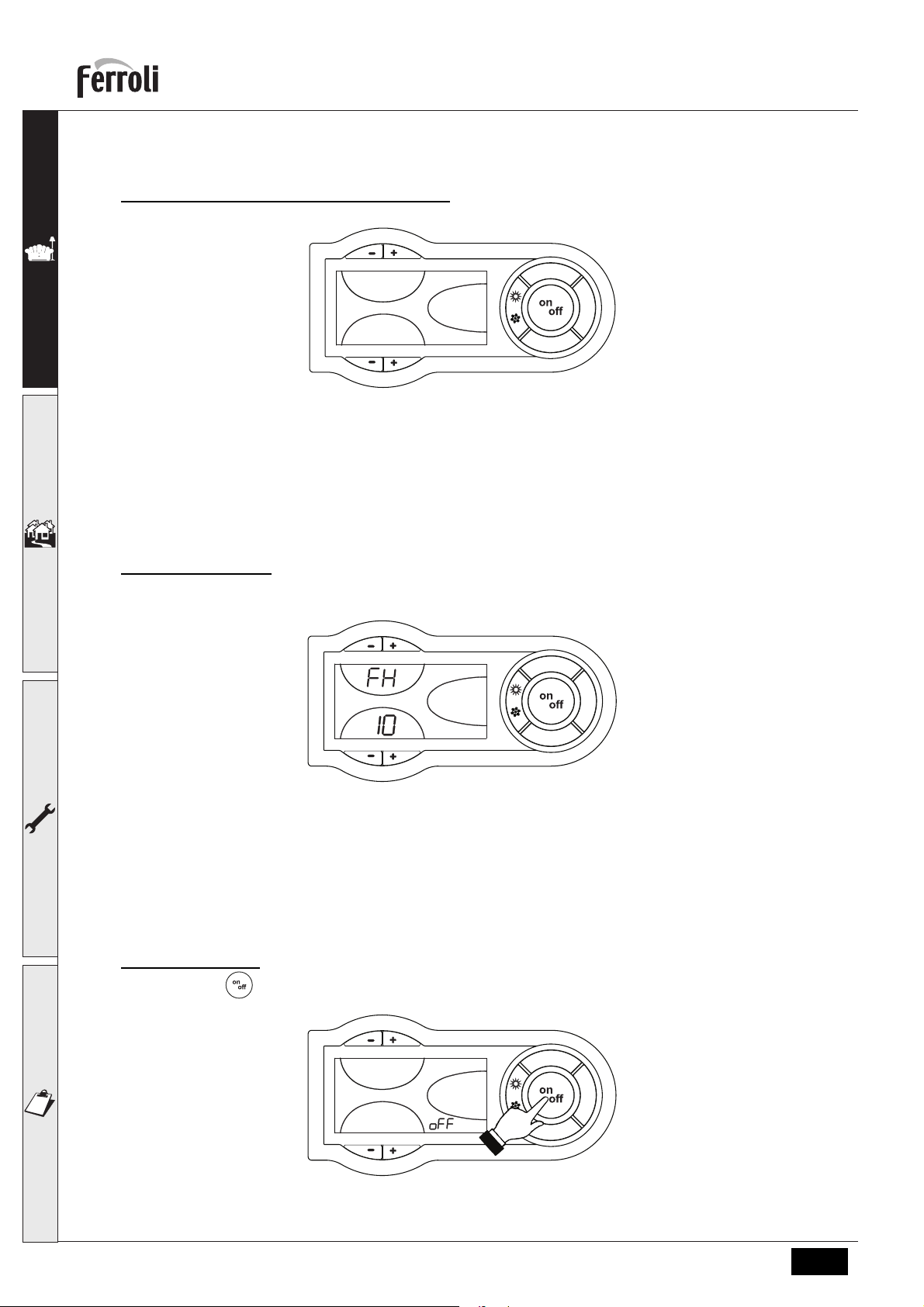

fig. 4 - Centrala nu e alimentată cu electricitate
Dacă întrerupeţi alimentarea cu energie electrică şi/sau cu gaz a aparatului, sistemul antiîngheţ nu funcţione-
B
ază. Pe perioada întreruperilor de lungă durată în timpul iernii, pentru a evita defecţiunile cauzate de îngheţ,
se recomandă să evacuaţi toată apa din centrală, atât apa menajeră cât şi pe cea din instalaţie; sau să evacuaţi numai apa menajeră şi să introduceţi lichidul antigel corespunzător în instalaţia de încălzire, conform instrucţiunilor din sez. 2.3.
DIVAtop HF 24
o
c
e
f
o
m
r
o
t
c
m
o
d
e
r
t
e
e
s
Aprinderea centralei
Alimentaţi cu energie electrică aparatul.
o
c
e
f
o
m
r
o
t
c
m
o
d
e
r
t
e
e
s
fig. 5 - Aprinderea centralei
• În următoarele 120 de secunde pe afişaj apare FH, care indică ciclul de evacuare a aerului din instalaţia de încălzire.
• În timpul primelor 5 secunde, pe afişaj apare, de asemenea, versiunea software a cartelei.
•Deschideţi robinetul de gaz din amonte de centrală.
•După ce dispare mesajul FH, centrala esta gata să funcţioneze automat de fiecare dată când deschideţi robinetul
de apă caldă (cu boiler opţional instalat) sau când există o cerere la termostatul de cameră.

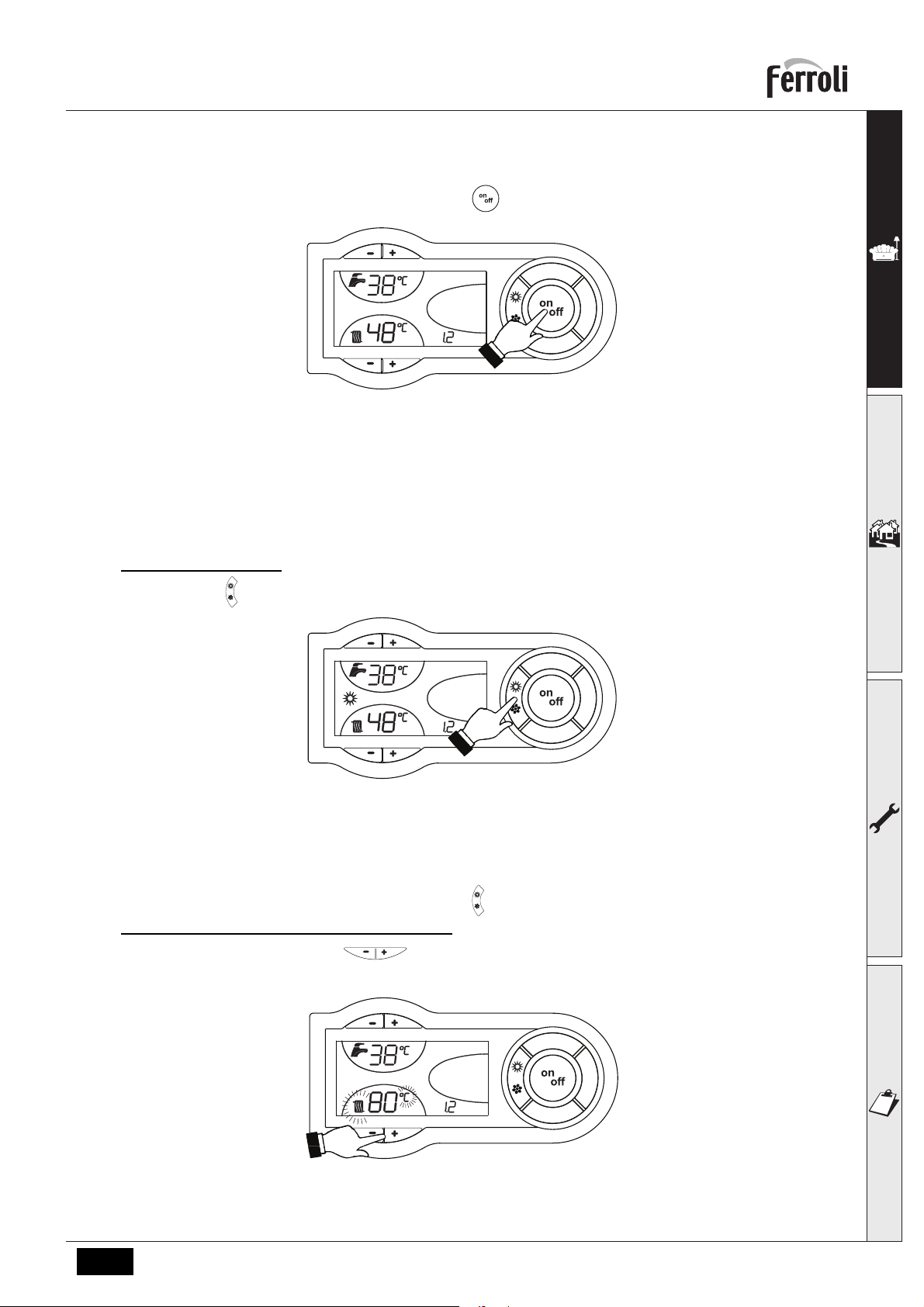

Stingerea centralei
Apăsaţi pe tasta (det. 9 - fig. 1) timp de 1 secundă.
o
c
e
f
m
o
r
o
t
c
m
o
d
e
r
t
e
e
s
fig. 6 - Stingerea centralei
96 RO
cod. 3540L050 - 03/2008 (Rev. 01)
Page 7
DIVAtop HF 24
Când centrala este oprită, cartela electronică mai este încă alimentată cu energie electrică.
E dezactivată funcţionarea circuitului de apă caldă menajeră (cu boiler opţional instalat) şi a circuitului de încălzire.
Pentru a porni din nou centrala, apăsaţi din nou pe tasta (det. 9 fig. 1) timp de 1 secundă.
o
c
e
m
f
o
r
o
t
eco
bar
fig. 7
Centrala este pregătită pentru funcţionare imediat, de fiecare dată când deschideţi robinetul de apă caldă menajeră (cu
boiler opţional instalat) sau când există o cerere la termostatul de cameră.
1.4 Reglările
c
m
o
d
e
r
t
e
e
s
Comutarea Vară/Iarnă
Apăsaţi pe tasta (det. 6 - fig. 1) timp de 1 secundă.
o
c
e
f
m
o
r
o
t
eco
bar
c
m
o
d
e
r
t
e
e
s
fig. 8
Pe afişaj se activează simbolul Vară (det. 27 - fig. 1): centrala va prepara numai apă caldă menajeră (cu boiler opţional
instalat). Rămâne activ sistemul antiîngheţ.
Pentru a dezactiva modul Vară, apăsaţi din nou pe tasta (det. 6 - fig. 1) timp de 1 secundă.
Reglarea temperaturii în circuitul de încălzire
Cu ajutorul tastelor pentru încălzire (det. 3 şi 4 - fig. 1) puteţi varia temperatura de la un minim de 30 °C la
un maxim de 85 °C; oricum, se recomandă ca centrala să nu funcţioneze la valori de temperatură mai mici de 45 °C.
eco
bar
c
fig. 9
cod. 3540L050 - 03/2008 (Rev. 01)
o
c
e
f
o
m
r
o
t
m
o
d
e
r
t
e
e
s
97RO
Page 8
DIVAtop HF 24

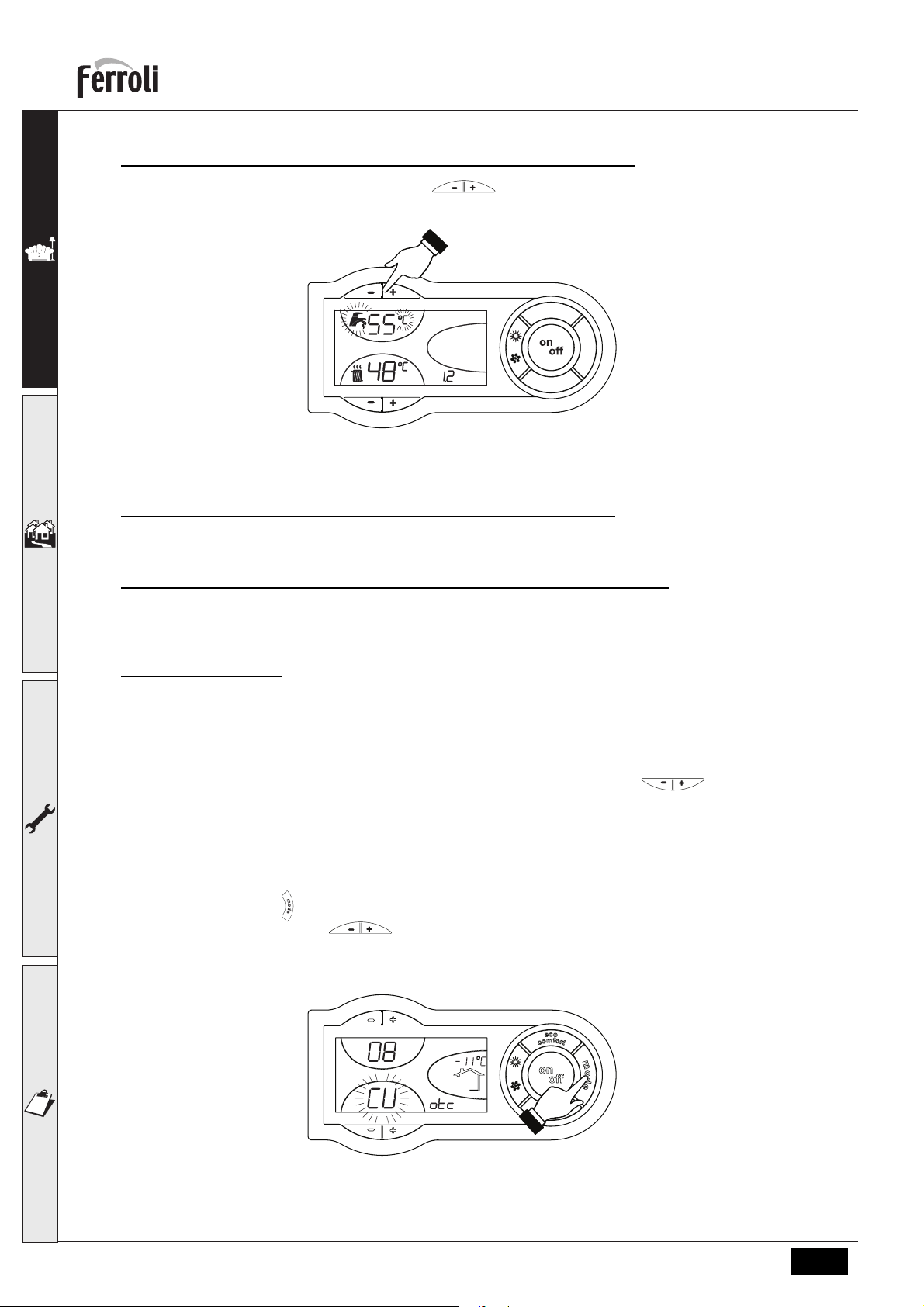

Reglarea temperaturii apei calde menajere (cu boiler opţional instalat)
Cu ajutorul butoanelor pentru apă caldă menajeră (det. 1 şi 2 - fig. 1) modificaţi temperatura de la un minim
de 10°C la un maxim de 65°C.
o
c
e
f
m
o
r
o
t
eco
bar
fig. 10
Reglarea temperaturii ambientale (cu termostat ambiental opţional)
Stabiliţi cu ajutorul termostatului ambiental temperatura dorită în interiorul încăperilor. Dacă nu este prevăzută cu termostat ambiental, centrala asigură menţinerea instalaţiei la temperatura dorită, stabilită pentru turul instalaţiei.
c
m
o
d
e
r
t
e
e
s
Reglarea temperaturii ambientale (cu cronocomandă la distanţă opţională)
Stabiliţi cu ajutorul cronocomandei la distanţă temperatura ambientală dorită în interiorul încăperilor. Centrala va regla
temperatura apei din instalaţie în funcţie de temperatura ambientală reglată. În ceea ce priveşte funcţionarea cu cronocomandă la distanţă, consultaţi manualul de utilizare.
Temperatură variabilă
Când e instalată sonda externă (opţional), pe afişajul panoului de comandă (det. 5 - fig. 1) se vede temperatura externă
curentă detectată de sondă. Sistemul de reglare al centralei lucrează cu “Temperatură variabilă”. În acest mod, temperatura din instalaţia de încălzire este reglată în funcţie de condiţiile climatice externe, astfel încât să se garanteze un
confort ridicat şi economie de energie tot anul. În special când creşte temperatura externă se reduce temperatura din
turul instalaţiei, în funcţie de o anumită “curbă de compensare”.
Cu reglarea Temperatură Variabilă, temperatura setată cu ajutorul tastelor încălzire (det. 3 şi 4 - fig. 1) de-
vine temperatura maximă din turul instalaţiei. Se recomandă să se regleze la valoarea maximă pentru a permite sistemului să regleze total intervalul util de funcţionare.
Centrala trebuie reglată în faza de instalare de personal calificat. Utilizatorul poate efectua oricum eventuale modificări
pentru îmbunătăţirea confortului.
Curba de compensare şi deplasarea curbelor
Apăsând o dată pe tasta (det. 10 - fig. 1) apare curba de compensare curentă (fig. 11) şi poate fi modificată cu ajutorul tastelor apă caldă menajeră (det. 1 şi 2 - fig. 1).
Reglaţi curba dorită de la 1 la 10 în funcţie de caracteristică (fig. 13).
Reglând curba la 0, reglarea Temperatură Variabilă este dezactivată.
fig. 11 - Curba de compensare
98 RO
cod. 3540L050 - 03/2008 (Rev. 01)
Page 9
DIVAtop HF 24

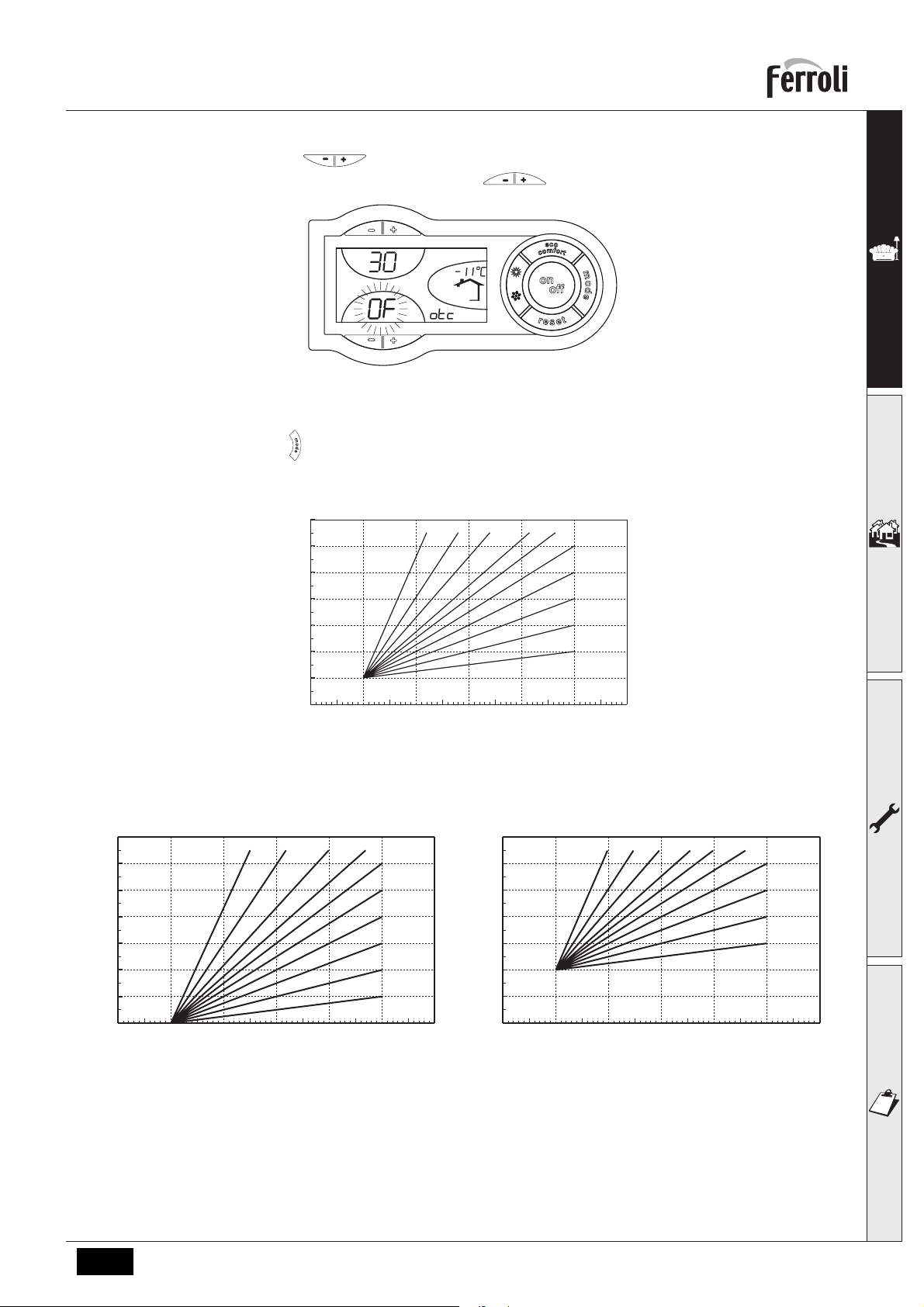

Apăsând pe tastele încălzire (det. 3 şi 4 - fig. 1) se ajunge la deplasarea paralelă a curbelor (fig. 14), care
poate fi modificată cu ajutorul tastelor apă caldă menajeră (det. 1 şi 2 - fig. 1).
fig. 12 - Deplasarea paralelă a curbelor
Apăsând din nou pe tasta (det. 10 - fig. 1) se iese din modul de reglare a curbelor paralele.
Dacă temperatura ambiantă e mai mică faţă de valoarea dorită, se recomandă să selectaţi o curbă de ordin superior şi
invers. Continuaţi cu măriri sau micşorări de câte o unitate şi verificaţi rezultatul în încăpere.
90
85
80
70
60
50
40
30
20
20 10 0 -10 -20
fig. 13 - Curbe de compensare
OFFSET = 20 OFFSET = 40
90
85
80
70
60
50
40
30
8910
7
6
5
4
3
2
1
90
85
80
70
60
50
40
30
68910 7
5
4
3
2
1
568910 7
4
3
2
1
20
20 10 0 -10 -20
20
20 10 0 -10 -20
fig. 14 - Exemplu de deplasare paralelă a curbelor de compensare
cod. 3540L050 - 03/2008 (Rev. 01)
99RO
Page 10
DIVAtop HF 24

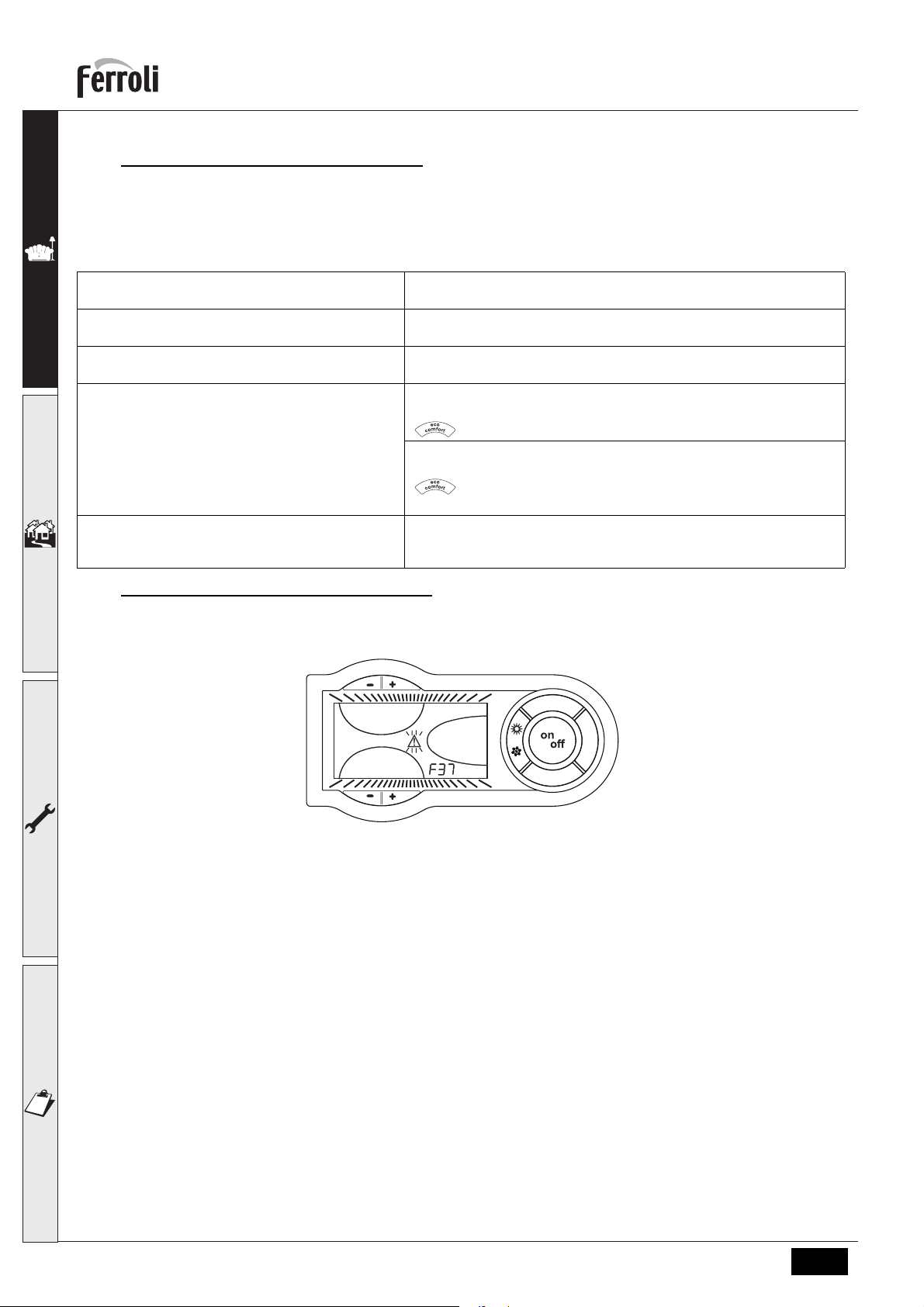

Reglările de la cronocomanda la distanţă
A
Tabel. 1
Reglarea temperaturii în circuitul de încălzire Reglarea poate fi efectuată fie din meniul Cronocomenzii la distanţă, fie de la
Reglarea temperaturii apei calde menajere (cu boiler
opţional instalat)
Comutarea Vară/Iarnă Modul Vară are prioritate înaintea unei eventuale cereri de încălzire de la
Selectarea Eco/Comfort Dezactivând circuitul de apă caldă menajeră din meniul Croncomenzii la
Temperatură variabilă Atât Cronocomanda la distanţă cât şi cartela centralei efectuează reglarea
Dacă la centrală este conectată Croncomanda la distanţă (opţional), reglările de mai sus trebuie efectuate
conform indicaţiilor din tabel 1. În plus, pe afişajul panoului de comandă (det. 5 - fig. 1) se vede temperatura
ambiantă curentă, detectată de Cronocomanda la distanţă.
panoul de comandă al centralei.
Reglarea poate fi efectuată fie din meniul Cronocomenzii la distanţă, fie de la
panoul de comandă al centralei.
Cronocomanda la distanţă.
distanţă, centrala selectează modul Economy. În această situaţie, tasta
(det. 7 - fig. 1) de pe panoul centralei e dezactivat
Activând circuitul de apă caldă menajeră din meniul Croncomenzii la
distanţă, centrala selectează modul Comfort. În această situaţie, cu tasta
(det. 7 - fig. 1) de pe panoul centralei se poate selecta unul dintre
cele dou
ă moduri.
Temperaturii Variabile: dintre cele două, are prioritate Temperatura Variabilă
de la cartela centralei.
ă.
Reglarea presiunii hidraulice din instalaţie
Presiunea de umplere a instalaţiei reci, indicată de hidrometrul centralei, trebuie să fie de aproximativ 1,0 bar. Dacă
presiunea în instalaţie coboară la valori inferioare celei minime, cartela centralei va activa anomalia F37 (fig. 15).
o
c
e
o
f
m
r
o
t
c
m
o
d
e
r
t
e
e
s
fig. 15 - Anomalie presiune insuficientă în instalaţie
100 RO
cod. 3540L050 - 03/2008 (Rev. 01)
Page 11
DIVAtop HF 24

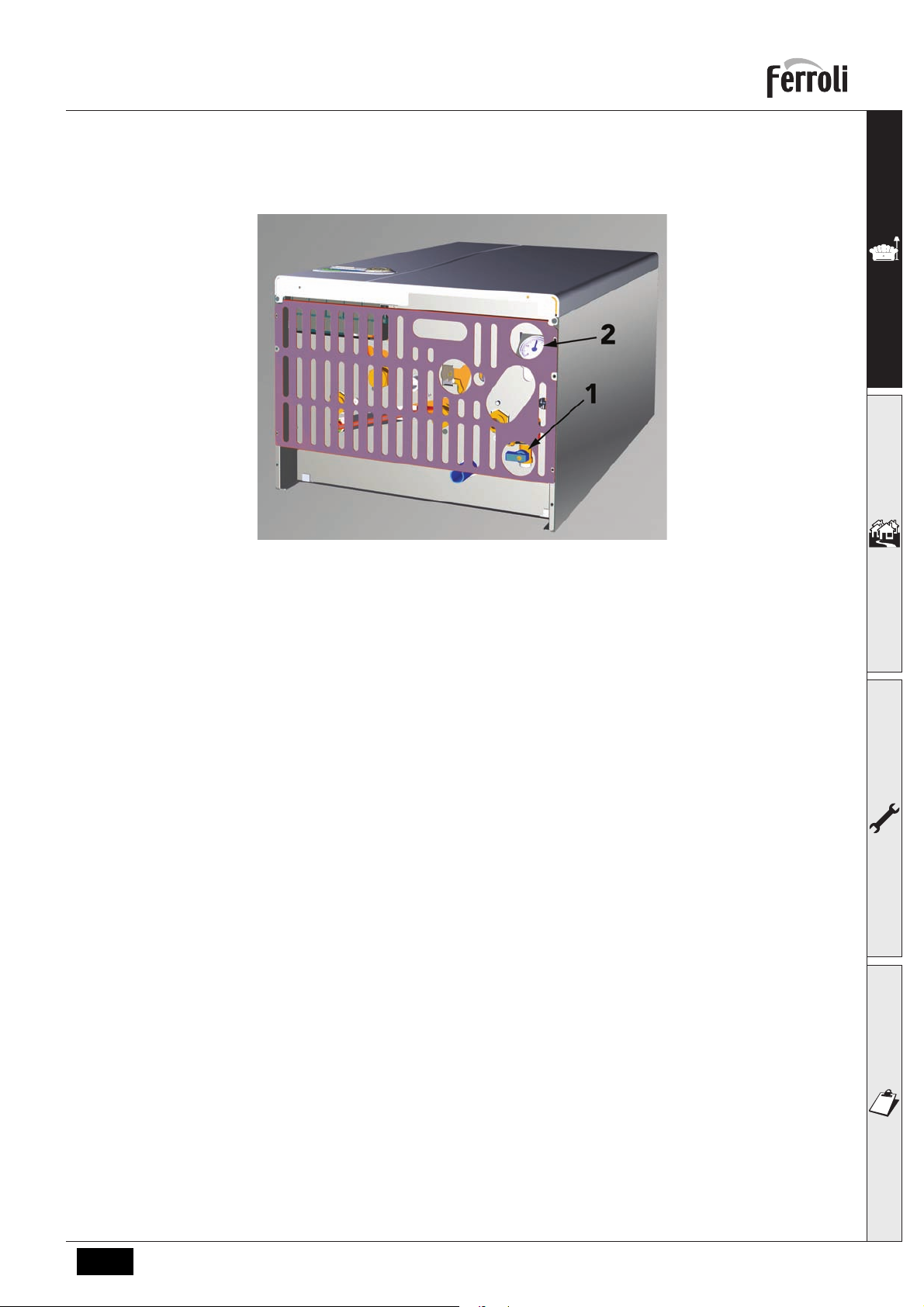

Cu ajutorul robinetului de umplere (det. 1 - fig. 16), readuceţi presiunea din instalaţie la o valoare mai mare de 1,0 bar.
În partea inferioară a centralei se află un manometru (det. 2 - fig. 16) pentru vizualizarea presiunii chiar şi în absenţa
alimentării.
A
fig. 16 - Robinetul de umplere
După restabilirea presiunii din instalaţie, centrala va activa ciclul de evacuare a aerului, de 120 secunde, identificat pe afişaj cu "FH".
La sfârşitul operaţiei închideţi din nou, întotdeauna, robinetul de umplere (det. 1 - fig. 16)
cod. 3540L050 - 03/2008 (Rev. 01)
101RO
Page 12
DIVAtop HF 24
2. Instalarea
2.1 Dispoziţii generale
INSTALAREA CENTRALEI TREBUIE EFECTUATĂ NUMAI DE PERSONAL SPECIALIZAT ŞI CU CALIFICARE RECUNOSCUTĂ, RESPECTÂNDU-SE TOATE INSTRUCŢIUNILE MENŢIONATE ÎN PREZENTUL MANUAL TEHNIC,
DISPOZIŢIILE LEGALE ÎN VIGOARE, CERINŢELE NORMELOR NAŢIONALE ŞI LOCALE ŞI CONFORM REGULILOR DE BUNĂ FUNCŢIONARE TEHNICĂ.
2.2 Locul de instalare
Circuitul de combustie al aparatului este etanş faţă de mediul de instalare şi, prin urmare, aparatul poate fi instalat în
orice încăpere. Mediul de instalare trebuie să fie suficient de aerisit, pentru a evita crearea condiţiilor de pericol, în caz
că există totuşi mici pierderi de gaz. Această normă de siguranţă este impusă de Directiva CEE nr. 90/396 pentru toate
aparatele care utilizează gaz, chiar şi pentru cele cu cameră etanşă.
În locul de instalare nu trebuie să existe praf, obiecte sau materiale inflamabile sau gaze corozive. Încăperea trebuie să
fie uscată şi să fie ferită de îngheţ.
Centrala este proiectată pentru instalarea suspendată pe perete şi e dotată în serie cu un cadru de fixare. Fixaţi cadrul
de perete conform cotelor indicate în sez. 4.1 şi suspendaţi centrala. La cerere, este disponibil un şablon metalic pentru
a trasa pe perete punctele unde trebuie efectuate orificiile. Fixarea pe perete trebuie să garanteze o susţinere stabilă
şi eficientă a generatorului.
A
Dacă aparatul este inclus într-un corp de mobilier sau montat lângă piese de mobilier, trebuie asigurat spaţiul
necesar pentru demontarea carcasei şi pentru desfăşurarea activităţilor normale de întreţinere.
2.3 Racordurile hidraulice
Puterea termică a aparatului trebuie stabilită în prealabil cu un calcul al necesarului de căldură al clădirii, conform normelor în vigoare. Instalaţia trebuie să fie echipată cu toate componentele necesare pentru o funcţionare corectă şi regulată. Se recomandă să interpuneţi, între centrală şi instalaţia de încălzire, supape de blocare care să permită, dacă
este necesar, izolarea centralei de instalaţie.
Orificiul de evacuare al supapei de siguranţă trebuie racordat la o pâlnie sau la un tub de colectare, pentru a
B
Înainte de instalare, efectuaţi o spălare corectă a tuturor ţevilor instalaţiei, pentru a îndepărta reziduurile sau impurităţile
care ar putea compromite buna funcţionare a aparatului.
Efectuaţi racordurile în punctele corespunzătoare, conform desenului din sez. 4.1 şi simbolurilor de pe aparat.
În serie sunt furnizate kiturile de racordare indicate în figura de mai jos (fig. 17)
A - Manşon exterior
B-Niplu din OT 58
C - Garnitură OR
D - Inel de oprire din OT 58
E -Şaibă din cupru
F- Racord din OT 58
G -Robinet cu sferă
evita scurgerea apei pe jos în caz de suprapresiune în circuitul de încălzire. În caz contrar, dacă supapa de
evacuare intervine, inundând încăperea, producătorul centralei nu va putea fi considerat răspunzător.
Nu utilizaţi ţevile instalaţiilor hidraulice ca împământare pentru aparatele electrice.
FEDB CA
C D E
A
G
F
fig. 17 - Kit de racordare
102 RO
cod. 3540L050 - 03/2008 (Rev. 01)
Page 13
DIVAtop HF 24
Caracteristicile apei din instalaţie
Dacă apa are o duritate mai mare de 25° Fr (1°F = 10 ppm CaCO3), se recomandă să se utilizeze apă tratată corespunzător, pentru a evita posibilele incrustaţii în centrală. Tratarea nu trebuie să reducă duritatea la valori mai mici de 15°F
(DPR 236/88 pentru utilizarea apei destinate consumului uman). Este indispensabil să se trateze apa utilizată în cazul
instalaţiilor foarte mari sau în cazul în care în instalaţie se introduce frecvent apă pentru completare. Dacă, în aceste
cazuri, se dovedeşte necesară ulterior golirea parţială sau totală a instalaţiei, se recomandă să se efectueze din nou
umplerea cu apă tratată.
Sistem antiîngheţ, lichide antigel, aditivi şi inhibitori.
Centrala este echipată cu un sistem antiîngheţ care activeză centrala în modul încălzire când temperatura apei din turul
instalaţiei coboară sub 6°C. Dispozitivul nu este activ dacă se întrerupe alimentarea cu energie electrică şi/sau cu gaz
a aparatului. Dacă e necesar, este permisă utilizarea de lichide antigel, aditivi şi inbitori, numai dacă producătorul lichidelor sau al aditivilor respectivi oferă o garanţie care să asigure că produsele sale sunt corespunzătoare şi nu provoacă
defectarea schimbătorului de căldură al centralei sau a altor componente şi/sau materiale din centrală şi din instalaţie.
Este interzisă utilizarea lichidelor antigel, a aditivilor şi a inhibitorilor generali, care nu sunt adecvaţi pentru utilizarea în
instalaţiile termice şi care nu sunt compatibili cu materialele din centrală şi din instalaţie.
2.4 Racordarea la gaz
Înainte de efectuarea racordării, verificaţi ca aparatul să fie proiectat pentru funcţionarea cu tipul de combusti-
B
Racordul la gaz trebuie să fie efectuat în punctul corespunzător (vezi fig. 30) în conformitate cu normele în vigoare, cu
o ţeavă metalică rigidă, sau la perete cu un tub flexibil continuu din oţel inox, interpunând un robinet de gaz între instalaţie şi centrală. Verificaţi ca toate racordările de gaz să fie etanşe. Debitul gazometrului trebuie să fie suficient pentru
utilizarea simultană a tuturor aparatelor racordate la acesta. Diametrul conductei de gaz care iese din centrală nu este
determinant pentru alegerea diametrului conductei între aparat şi gazometru; aceasta trebuie să fie aleasă în funcţie de
lungimea sa şi de pierderile de sarcină, în conformitate cu normele în vigoare.
bil disponibil şi efectuaţi o curăţare corectă a tuturor ţevilor de gaz ale instalaţiei, pentru a îndepărta eventualele reziduuri care ar putea compromite buna funcţionare a centralei.
Nu utilizaţi conductele de gaz ca împământare pentru aparatele electrice.
B
2.5 Racordurile electrice
Racordarea la reţeaua electrică
Siguranţa electrică a aparatului este obţinută numai când acesta este racordat corect la o instalaţie eficientă
B
Centrala e precablată şi e dotată cu cablu de racordare la linia electrică de tip "Y", fără ştecher. Conexiunile la reţea
trebuie efectuate cu un racord fix şi trebuie să fie dotate cu un întrerupător bipolar ale cărui contacte să aibă o deschidere de cel puţin 3 mm, interpunând siguranţ
(LINIE: cablu maro / NEUTRU: cablu albastru / ÎMPĂMÂNTARE: cablu galben-verde) la racordurile la linia electrică. În
faza de instalare sau de înlocuire a cablului de alimentare, conductorul de împământare trebuie lăsat cu 2 cm mai lung
decât celelalte.
B
Termostatul de cameră (opţional)
B
de împământare, realizată în conformitate cu normele de siguranţă în vigoare. Solicitaţi personalului calificat
profesional să verifice eficienţa şi compatibilitatea instalaţiei de împământare, producătorul nefiind responsabil
pentru eventualele pagube cauzate de neefectuarea împământării instalaţiei. Solicitaţi de asemenea să se verifice dacă instalaţia electrică este adecvată pentru puterea maximă absorbită a aparatului, indicată pe plăcuţa
cu datele tehnice ale centralei.
e de max. 3A între centrală şi linie. Este important să respectaţi polarităţile
Cablul de alimentare al aparatului nu trebuie înlocuit de utilizator. În cazul deteriorării cablului, opriţi aparatul,
iar pentru înlocuirea acestuia adresaţi-vă exclusiv personalului calificat profesional. În cazul înlocuirii cablului
electric de alimentare, utilizaţi exclusiv cablul “HAR H05 VV-F” 3x0,75 mm2, cu diametrul extern maxim de 8
mm.
ATENŢIE: TERMOSTATUL DE CAMERĂ TREBUIE SĂ AIBĂ CONTACTELE CURATE. DACĂ SE CONECTEAZĂ 230 V. LA BORNELE TERMOSTATULUI DE CAMERĂ, SE DETERIOREAZĂ IREMEDIABIL
CARTELA ELECTRONICĂ.
La racordarea unei cronocomenzi sau timer, evitaţi să alimentaţi aceste dispozitive de la contactele lor de întrerupere. Alimentarea lor trebuie efectuată prin intermediul unui racord direct de la reţea sau prin baterii, în
funcţie de tipul de dispozitiv.
cod. 3540L050 - 03/2008 (Rev. 01)
103RO
Page 14
DIVAtop HF 24
Accesul la panoul de borne electric
După ce aţi scos panoul anterior al centralei (vezi fig. 28), veţi putea avea acces la panoul de borne pentru racordarea
sondei externe (det. 138 fig. 18), a termostatului de cameră (det. 72 fig. 18) sau a cronocomenzii la distanţă (det. 139
fig. 18).
fig. 18 - Accesul la panoul de borne
Sondă boiler
Dacă se utilizează o sondă pentru boiler, trebuie să se înlăture ambele rezistenţe de pe bornele 3-4 şi apoi trebuie să
se conecteze la acestea terminalele sondei.
Verificaţi setarea modului Economy/Comfort (cu boiler opţional instalat).
Termostat boiler
Dacă se utilizează un termostat pentru boiler, trebuie să se înlăture una dintre cele două extremităţi ale rezistenţei de
1,8 Kohm. Conectaţi contactul termostatului între rezistenţa care a fost scoasă şi borna pe care o ocupa înainte.
Când va exista o cerere la termostatul boilerului, centrala va "vedea" numai rezistenţa de 10 Kohm (care simulează o
temperatură de 25°C). Când cererea de la termostat este satisfăcută, centrala va "vedea" ambele rezistenţe (care simulează o temperatură mai mare de 70°C).
Verificaţi setarea modului Economy/Comfort (cu boiler opţional instalat).
104 RO
cod. 3540L050 - 03/2008 (Rev. 01)
Page 15
DIVAtop HF 24
2.6 Conducte aer/gaze arse
Avertismente
Aparatul este de “tipul C” cu cameră etanşă şi tiraj forţat, conductele de admisie aer şi de evacuare a gazelor arse tre-
buie să fie racordate la unul dintre sistemele de evacuare/admisie indicate în continuare. Aparatul e omologat pentru a
funcţiona cu toate configuraţiile de hornuri Cxy indicate pe plăcuţa cu datele tehnice (unele configuraţii sunt menţionate
cu titlu de exemplu în acest capitol). Cu toate acestea e posibil ca unele configuraţii să fie limitate în mod expres sau
să nu fie permise de legi, norme sau regulamente locale. Înainte de a trece la instalare verificaţi şi respectaţi cu stricteţe
prevederile respective. Respectaţi, de asemenea, dispoziţiile referitoare la poziţionarea terminalelor pe perete şi/sau
acoperiş şi distanţele minime faţă de ferestre, pereţi, deschideri de aerisire etc.
Acest aparat de tipul C trebuie instalat utilizând conductele de admisie şi evacuare gaze arse furnizate de pro-
B

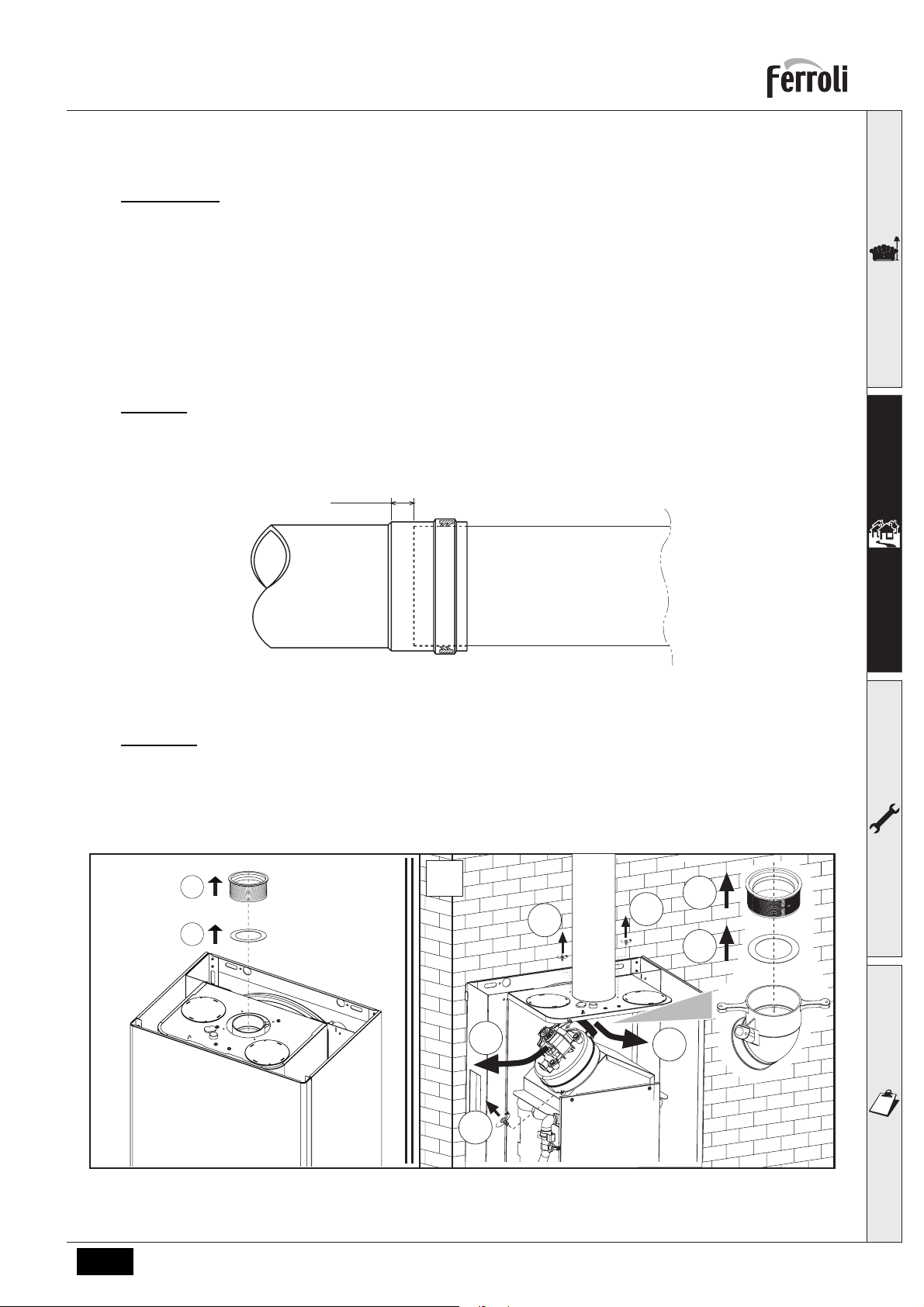

Dilatarea
A
ducător, conform UNI-CIG 7129/92. Neutilizarea acestora atrage după sine automat anularea oricărei garanţii
şi a responsabilităţii producătorului.
La conductele pentru gaze arse mai lungi de un metru, în faza de instalare trebuie să se ţină cont de dilatarea
naturală a materialelor în timpul funcţionării.
Pentru a evita deformările, lăsaţi la fiecare metru de conductă un spaţiu de dilatare de circa 2 ÷ 4 mm.
2 ÷ 4 mm
fig. 19 - Dilatare
Diafragme
Pentru funcţionarea centralei este necesar să montaţi diafragmele livrate o dată cu aparatul, conform indicaţiilor prezentate în tabelele de mai jos.
Înainte de racordarea conductei de evacuare fum este obligatoriu să verificaţi că este montată diafragma corectă (când
aceasta trebuie utilizată) şi că este corect poziţionată. În centrale este montată din fabrică diafragma cu diametrul cel
mai mic. Pentru înlocuirea diafragmei, procedaţi aşa cum se indică în fig. 20.
AB
1
2
3
3
5
6
2
4
1
fig. 20 - Înlocuirea diafragmei (A = Cu centrala neinstalată / B = Cu centrala şi conductele de gaze arse deja instalate)
cod. 3540L050 - 03/2008 (Rev. 01)
105RO
Page 16
Racordarea cu tuburi coaxiale
DIVAtop HF 24
C
C
12
C
32
fig. 21 - Exemple de racordare cu tuburi coaxiale ( = Aer / = Gaze arse)
C
32
32
C
12
C
12
Pentru conectarea coaxială montaţi pe aparat unul dintre următoarele accesorii de plecare. Pentru cotele pentru efectuarea orificiilor în perete consultaţi sez. 4.1. E necesar ca eventualele porţiuni orizontale ale conductelor de evacuare
a gazelor arse să aibă o uşoară pantă către exterior, pentru a evita ca eventualul condens să se scurgă spre aparat.
125
80
60
100
60
123.5
45.6
100
118
68
010014X0010006X0 010007X0
fig. 22 - Accesorii de plecare pentru conducte coaxiale
Înainte de a trece la instalare, verificaţi cu ajutorul tabel 2 ce diafragmă trebuie utilizată şi aveţi grijă să nu se depăşea-
scă lungimea maximă permisă, ţinând cont de faptul că fiecare cot coaxial duce la reducerea indicată în tabel. De exemplu, o conductă cu Ř 60/100 compusă din: un cot 90° + 1 metru orizontal are o lungime totală echivalentă cu 2 metri.
Tabel. 2 - Diafragme pentru conducte coaxiale
Coaxial 60/100 Coaxial 80/125
Lungime maximă permisă 5 m 10 m
Factor de reducere cot 90° 1 m 0,5 m
Factor de reducere cot 45° 0,5 m 0,25 m
Diafragmă de utilizat
106 RO
0 ÷ 2 m Ř 43 0 ÷ 3 m Ř 43
2 ÷ 5 m Nici o diafragmă 3 ÷ 10 m Nici o diafragmă
cod. 3540L050 - 03/2008 (Rev. 01)
Page 17
DIVAtop HF 24
Racordarea cu tuburi separate
C
52
Pentru racordarea conductelor separate montaţi pe aparat următorul accesoriu de plecare:
C
32
fig. 23 - Exemple de racordare cu tuburi separate ( = Aer / = Gaze arse)
C
52
80
B
22
C
12
80
50
32
010011X0
fig. 24 - Accesoriu de plecare pentru conducte separate
Înainte de a trece la instalare, verificaţi ce diafragmă trebuie utilizată şi aveţi grijă să nu se depăşească lungimea maximă permisă, efectuând un calcul simplu:
1. Stabiliţi complet schema sistemului cu coşuri duble, inclusiv accesoriile şi terminalele de ieşire.
2. Consultaţi tabel 4 şi identificaţi pierderile în m
instalare.
3. Verificaţi ca suma totală a pierderilor să fie inferioară sau egală cu lungimea maximă permisă în tabel 3.
Tabel. 3 - Diafragme pentru conducte separate
(metri echivalenţi) ale fiecărui component, în funcţie de poziţia de
eq
Conducte separate
Lungime maximă permisă 60 m
0 - 20 m
eq
Diafragmă de utilizat
cod. 3540L050 - 03/2008 (Rev. 01)
20 - 45 m
45 - 60 m
eq
eq
eq
Ř 43
Ř 47
Nici o diafragmă
107RO
Page 18
Tabel. 4 - Accesorii
DIVAtop HF 24
Pierderi în m
Admisie
aer
Ř 80 TUB 0,5 m M/F 1KWMA38A 0,5 0,5 1,0
1 m M/F 1KWMA83A 1,0 1,0 2,0
2 m M/F 1KWMA06K 2,0 2,0 4,0
COT 45° F/F 1KWMA01K 1,2 2,2
45° M/F 1KWMA65A 1,2 2,2
90° F/F 1KWMA02K 2,0 3,0
90° M/F 1KWMA82A 1,5 2,5
90° M/F + Priză test 1KWMA70U 1,5 2,5
TRONSON cu priză test 1KWMA16U 0,2 0,2
pentru evacuare condens 1KWMA55U - 3,0
TEU cu evacuare condens 1KWMA05K - 7,0
TERMINAL aer la perete 1KWMA85A 2,0 -
gaze arse la perete cu antivânt
COŞ DE FUM Aer/gaze arse dublu 80/80 1KWMA84U - 12,0
Numai ieşire gaze arse Ř80 1KWMA83U +
Ř 100 REDUCŢIE de la Ř80 la Ř100 1KWMA03U 0,0 0,0
de la Ř100 la Ř80 1,5 3,0
TUB 1 m M/F 1KWMA08K 0,4 0,4 0,8
COT 45° M/F 1KWMA03K 0,6 1,0
90° M/F 1KWMA04K 0,8 1,3
TERMINAL aer la perete 1KWMA14K 1,5 -
gaze arse la perete antivânt 1KWMA29K - 3,0
1KWMA86A - 5,0
-4,0
1KWMA86U
Vertical Orizontal
eq
Evacuare gaze arse
108 RO
cod. 3540L050 - 03/2008 (Rev. 01)
Page 19
DIVAtop HF 24
Racordarea la hornuri colective
C
C
82
fig. 25 - Exemple de racordare la hornuri ( = Aer / = Gaze arse)
Dacă intenţionaţi să racordaţi centrala DIVAtop HF 24 la un horn colectiv sau la un coş de fum separat cu tiraj natural,
hornul sau coşul de fum trebuie să fie proiectate în mod expres de personal tehnic calificat profesional, în conformitate
cu normele în vigoare, şi trebuie să fie corespunzătoare pentru aparate cu cameră etanşă dotate cu ventilator.
În special, hornurile şi coşurile de fum trebuie să aibă următoarele caracteristici:
•Să fie dimensionate conform metodei de calcul prescrise în normele în vigoare.
•Să fie etanşe faţă de produsele rezultate în urma combustiei, rezistente la gazele arse şi la căldură şi impermeabile
la condens.
•Să aibă secţiunea circulară sau patrulateră, cu tiraj vertical, şi să nu prezinte strangulări.
•Să aibă conductele prin care se evacuează gazele arse calde distanţate corespunzător sau izolate faţă de materia-
lele combustibile.
•Să fie racordate la un singur aparat pe etaj.
•Să fie racordate la un singur tip de aparate (sau numai aparate cu tiraj forţ
•Să nu aibă dispozitive mecanice de aspirare în conductele principale.
•Să aibă depresiune, pe toată lungimea lor, în condiţii de funcţionare staţionară.
•Să aibă la bază o cameră de colectare a materialelor solide sau a eventualului condens, prevăzută cu uşă metalică
de închidere etanşă la aer.
C
42
at, sau numai aparate cu tiraj natural).
42
cod. 3540L050 - 03/2008 (Rev. 01)
109RO
Page 20
DIVAtop HF 24
3. Exploatarea şi întreţinerea
Toate operaţiile de reglare, transformare, punere în funcţiune, întreţinere descrise în continuare trebuie efectuate de Personal Calificat şi cu calificare atestată (în posesia cerinţelor tehnice profesionale prevăzute de normele în vigoare) ca de
ex. personalul de la Serviciul Tehnic de Asistenţă Clienţi din zonă.
FERROLI îşi declină orice responsabilitate pentru pagubele produse bunurilor şi/sau persoanelor ca urmare a intervenţiilor
efectuate asupra aparatului de persoane necalificate şi neautorizate.
3.1 Reglările
Transformarea gazului de alimentare
Aparatul poate funcţiona cu alimentare cu gaz metan sau G.P.L. şi este proiectat din fabrică pentru a utiliza unul dintre
cele două tipuri de gaz, aşa cum se menţionează în mod clar pe ambalaj sau pe plăcuţa cu datele tehnice ale aparatului.
Dacă e necesară utilizarea aparatului cu un tip de gaz diferit de cel prestabilit, trebuie să achiziţionaţi kit-ul de transformare corespunzător şi să procedaţi după cum urmează:
1. Înlocuiţi duzele arzătorului principal, montând duzele indicate în tabelul cu datele tehnice de la sez. 4.4, în funcţie
de tipul de gaz utilizat.
2. Modificaţi parametrul referitor la tipul de gaz:
• aduceţi centrala în modul stand-by
•apăsaţi tasta RESET (det. 8 - fig. 1) timp de 10 secunde: pe afişaj apare “TS" care clipeşte intermitent
•apăsaţi tasta RESET (det. 8 - fig. 1): pe afişaj apare “P01“.
•apăsaţi pe tastele apă menajeră (det. 1 şi 2 - fig. 1) pentru a seta parametrul 00 (pentru funcţionarea
cu metan) sau 01 (pentru funcţionarea cu GPL).
•Apăsaţi tasta RESET (det. 8 - fig. 1) timp de 10 secunde.
• centrala revine în modul stand-by
3. Reglaţi presiunile minimă şi maximă ale arzătorului (cf. paragraful respectiv), stabilind valorile indicate în tabelul cu
datele tehnice pentru tipul de gaz utilizat.
4. Aplicaţi plăcuţa adezivă din kit-ul de trasformare alături de plăcuţa cu datele tehnice pentru a dovedi efectuarea transformării.

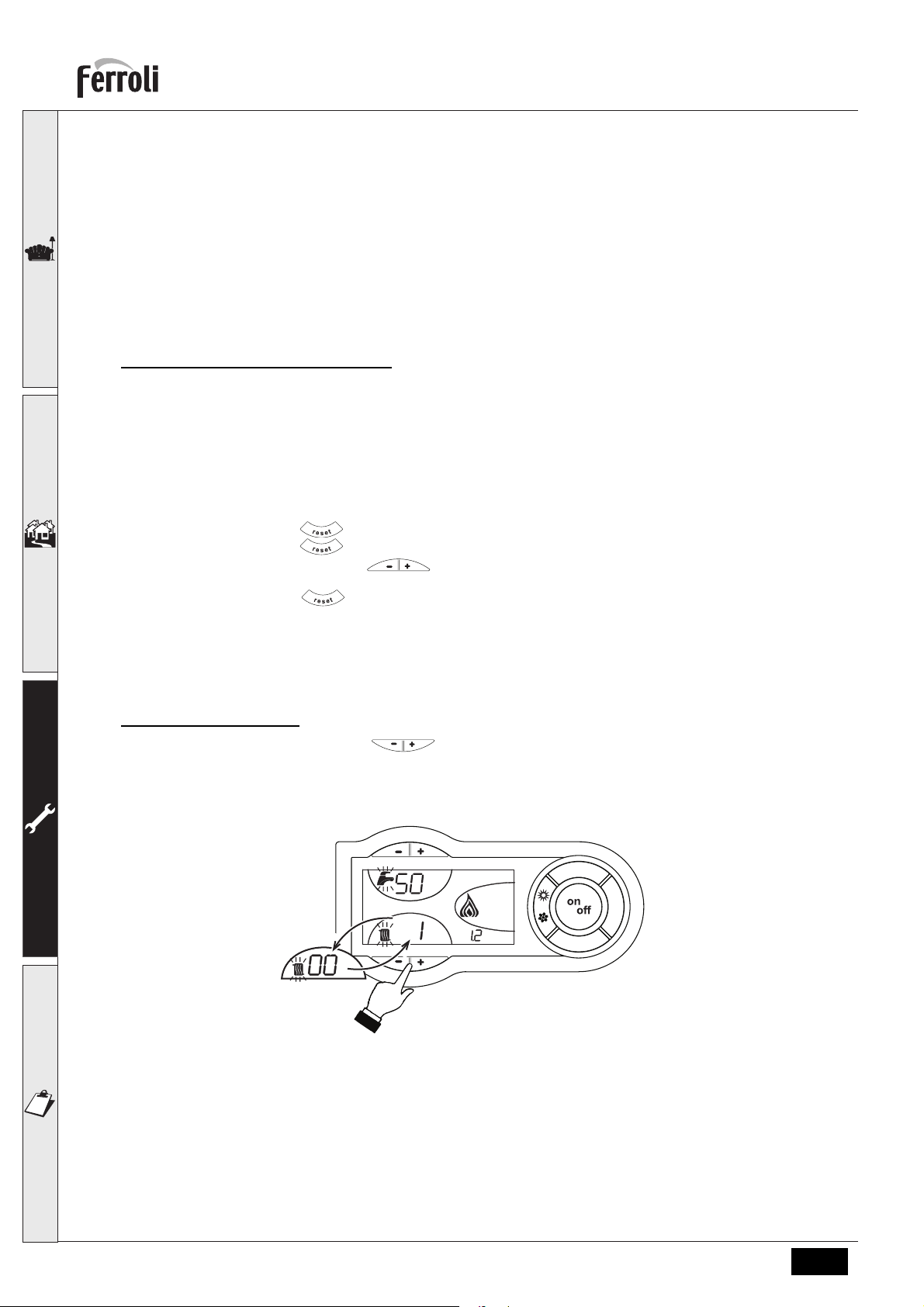

Activarea modului TEST
Apăsaţi simultan tastele pentru încălzire (det. 3 şi 4 - fig. 1) timp de 5 secunde pentru a activa modul TEST.
Centrala se aprinde la puterea maximă de încălzire reglată conform paragrafului următor.
Pe afişaj, simbolurile pentru încălzire (det. 24 - fig. 1) şi apă menajeră (det. 12 - fig. 1) clipesc cu intermitenţă; alături de
ele vor fi afişate puterea de încălzire, respectiv puterea de aprindere.
o
c
e
f
o
m
r
o
t
eco
bar
fig. 26 - Modul TEST (putere de încălzire = 100%)
Pentru a dezactiva modul TEST, repetaţi secvenţa de activare.
Oricum, modul TEST se dezactivează automat după 15 minute.
c
m
o
d
e
r
t
e
e
s
110 RO
cod. 3540L050 - 03/2008 (Rev. 01)
Page 21
DIVAtop HF 24
Reglarea presiunii la arzător
Acest aparat, fiind de tipul cu modularea flăcării, are două valori fixe de presiune: valoarea de minim şi valoarea de
maxim, care trebuie să fie cele indicate în tabelul cu datele tehnice, în funcţie de tipul de gaz.
• Racordaţi un manometru la priza de presiune “B” poziţionată în aval de valva de gaz.
• Deconectaţi tubul de compensare presiune “H”.
• Scoateţi capacul de protecţie “D”.
•Faceţi să funcţioneze centrala în modul TEST apăsând simultan tastele pentru încălzire (det. 3 şi 4 - fig. 1) timp de
5 secunde.
•Reglaţi puterea de încălzire la 100.
•Reglaţi presiunea maximă cu ajutorul şurubului "G", în sens orar pentru a o mări şi în sens antiorar pentru a o
micşora.
• Deconectaţi unul din cele două conectoare Faston de la cablul modureg "C" de pe valva de gaz.
•Reglaţi presiunea minimă cu ajutorul şurubului "E", în sens orar pentru a o micşora, şi în sens antiorar pentru a o
mări.
• Conectaţi din nou conectorul Faston deconectat de la modureg pe valva de gaz.
•Verificaţi ca presiunea maximă să nu fie schimbată.
• Conectaţi din nou tubul de compensare presiune “H”.
•Puneţi la loc capacul de protecţie “D”.
• Pentru a finaliza modul TEST repetaţi secvenţa de activare sau aşteptaţi 15 minute.
A
După ce s-a efectuat controlul presiunii sau reglarea acesteia, e obligatoriu să se sigileze şurubul de
reglare cu vopsea sau cu un sigiliu corespunzător.

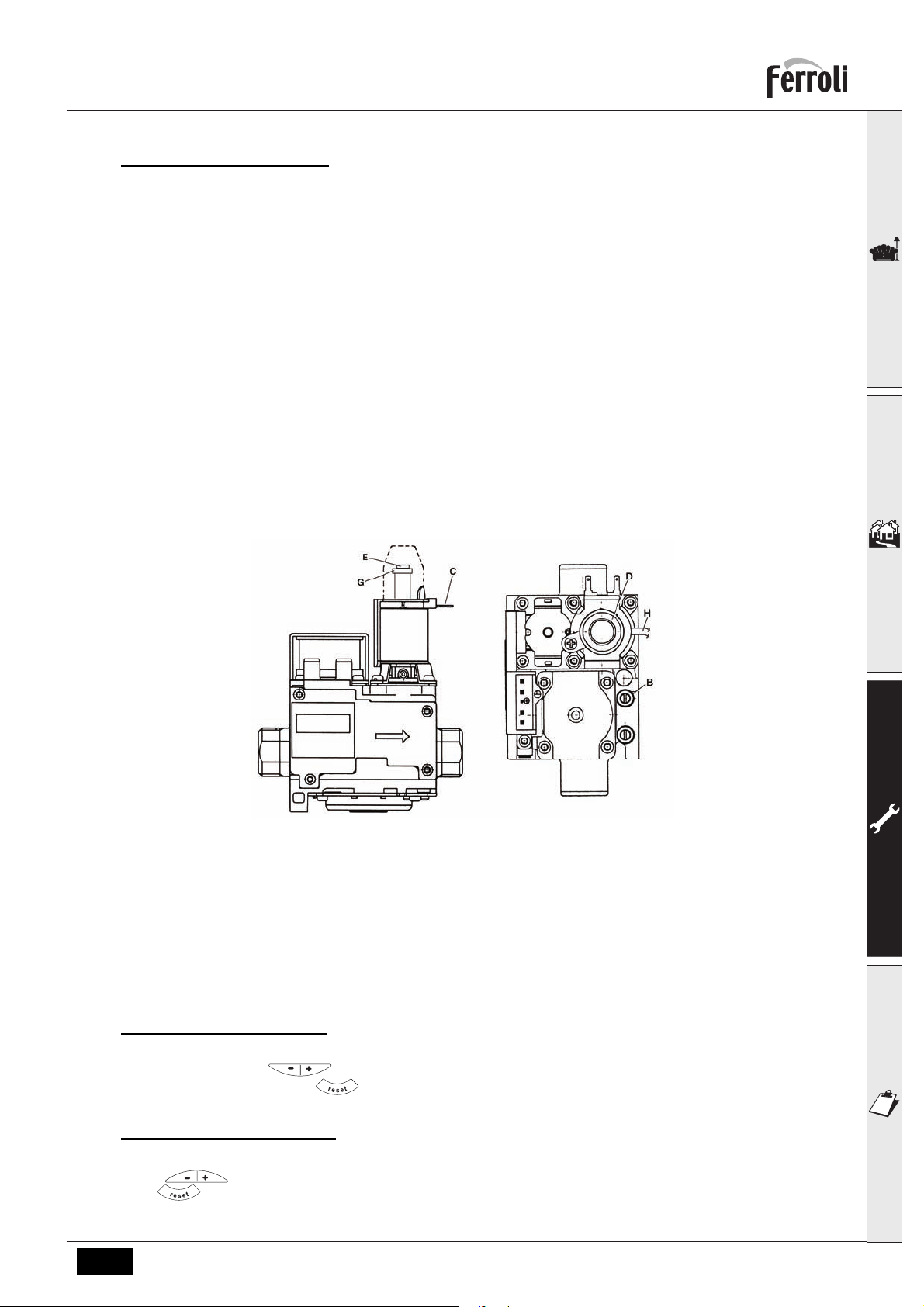

fig. 27 - Valvă de gaz
B Priza de presiune din aval
E Reglare presiune minimă
H Tub de compensare
C Cablu "modureg"
G Reglarea presiunii maxime
D Capac de protecţie
Reglarea puterii de încălzire
Pentru a regla puterea în circuitul de încălzire, puneţi centrala să funcţioneze în modul TEST (vezi sez. 3.1). Apăsaţi
tastele pentru încălzire (det. 3 şi 4 - fig. 1) pentru a mări sau a micşora puterea (minimă = 00 - maximă =
100). Apăsând pe tasta RESET înainte să treacă 5 secunde, puterea maximă va rămâne cea pe care tocmai aţi
reglat-o. Ieşiţi din modul TEST (vezi sez. 3.1).
Reglarea puterii de aprindere
Pentru a regla puterea de aprindere, poziţionaţi centrala în modul TEST (vezi sez. 3.1). Apăsaţi tastele pentru apă menajeră (det. 1 şi 2 - fig. 1) pentru a mări sau a micşora puterea (minimă = 00 - maximă = 60). Apăsând pe
tasta înainte să treacă 5 secunde, puterea de aprindere va rămâne cea pe care tocmai aţi reglat-o. Ieşiţi din
modul TEST (vezi sez. 3.1).
cod. 3540L050 - 03/2008 (Rev. 01)
111RO
Page 22
DIVAtop HF 24
3.2 Punerea în funcţiune
Verificări care trebuie efectuate la prima aprindere şi după toate operaţiile de întreţinere care au impus deco-
B
Înainte de pornirea centralei
•Deschideţi eventualele supape de blocare între centrală şi instalaţii.
•Verificaţi etanşeitatea instalaţiei de gaz, acţionând cu grijă şi folosind o soluţie de apă cu săpun pentru a căuta even-
•Verificaţi preîncărcarea corectă a vasului de expansiune (vezi sez. 4.4)
•Umpleţi instalaţia hidraulică şi asiguraţi o evacuare completă a aerului din centrală şi din instalaţie, deschizând su-
•Verificaţi să nu existe pierderi de apă în instalaţie, în circuitele de apă menajeră, la racorduri sau în centrală.
•Verificaţi racordarea corectă a instalaţiei electrice şi buna funcţionare a instalaţiei de împământare.
•Verificaţi ca valoarea presiunii gazului pentru circuitul de încălzire s
•Verificaţi ca în imediata apropiere a centralei să nu existe lichide sau materiale inflamabile.
Verificări în timpul funcţionării
•Porniţi aparatul aşa cum se arată în sez. 1.3.
•Verificaţi etanşeitatea circuitului de combustibil şi a instalaţiilor de apă.
• Controlaţi eficienţa coşului de fum şi a conductelor aer-gaze arse în timpul funcţionării centralei.
• Controlaţi ca circulaţia apei, între centrală şi instalaţii, să se desfăşoare corect.
•Asiguraţi-vă că valva de gaz modulează corect, atât în faza de încălzire, cât şi în cea de preparare a apei calde
•Verificaţi aprinderea în bune condiţii a centralei, efectuând diferite încercări de aprindere şi de oprire, cu ajutorul
•Asiguraţi-vă ca valoarea consumului de combustibil indicată de contor să corespundă cu valoarea indicată în tabelul
•Asiguraţi-vă că, fără cerere de căldură, arzătorul se aprinde corect când se deschide un robinet de ap
•Verificaţi programarea corectă a parametrilor şi efectuaţi eventualele personalizări necesare (curbă de compensare,
nectarea de la instalaţii sau o intervenţie la dispozitivele de siguranţă sau la părţi ale centralei:
tualele pierderi de la racorduri.
papa de evacuare aer montată pe centrală şi eventualele supape de evacuare din instalaţie.
ă fie cea necesară.
menajere.
termostatului ambiental sau al telecomenzii.
cu datele tehnice de la sez. 4.4.
ă caldă menajeră. Controlaţi ca, în timpul funcţionării în circuitul de încălzire, la deschiderea unui robinet de apă caldă, să se
oprească pompa de circulaţie din circuitul de încălzire, iar apa caldă menajeră să fie preparată în condiţii normale.
putere, temperaturi etc.).
3.3 Întreţinerea
Controlul periodic
Pentru a menţine în timp corecta funcţionare a aparatului, e necesar să solicitaţi personalului calificat un control anual
care să prevadă următoarele verificări:
• Dispozitivele de control şi de siguranţă (valvă de gaz, debitmetru, termostate etc.) trebuie să funcţioneze corect.
• Circuitul de evacuare a gazelor arse trebuie să fie perfect eficient.
(Centrală cu cameră etanşă: ventilator, presostat etc. - Camera etanşă trebuie să fie ermetică: garnituri, coliere etc.).
(Centrală cu cameră deschisă: dispozitiv antirefulare, termostat gaze arse etc.)
• Conductele şi terminalul aer-gaze arse nu trebuie să fie blocate şi nu trebuie să prezinte pierderi
•Arzătorul şi schimbătorul de căldură trebuie să fie curate şi fără incrustaţii. Pentru o eventuală curăţare nu utilizaţi
produse chimice sau perii de oţel.
• Electrodul nu trebuie să aibă incrustaţii şi trebuie s
•Instalaţiile de gaz şi de apă trebuie să fie etanşe.
• Presiunea apei din instalaţia rece trebuie să fie de aproximativ 1 bar; în caz contrar, aduceţi-o din nou la această
valoare.
• Pompa de circulaţie nu trebuie să fie blocată.
• Vasul de expansiune trebuie să fie încărcat.
• Debitul de gaz şi presiunea trebuie să corespundă cu valorile indicate în tabelele respective.
A
Eventuala curăţare a carcasei, a panoului de comandă şi a părţilor finisate ale centralei se poate face cu o
cârpă moale şi umedă, eventual îmbibată cu apă cu săpun. Trebuie evitaţi toţi detergenţii abrazivi şi solvenţii.
ă fie poziţionat corect.
112 RO
cod. 3540L050 - 03/2008 (Rev. 01)
Page 23
DIVAtop HF 24

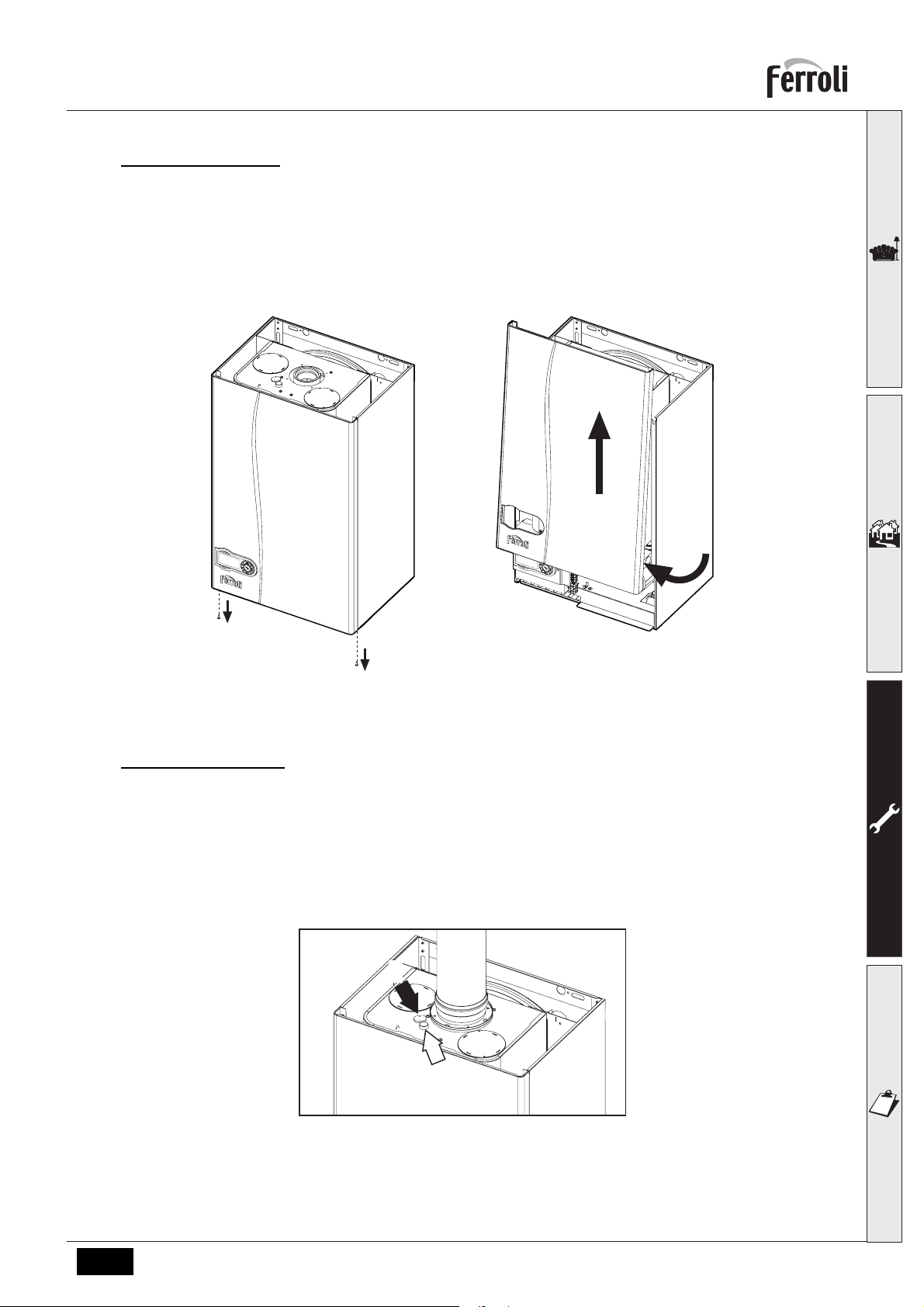

Deschiderea carcasei
Pentru a deschide carcasa centralei:
1. Deşurubaţi şuruburile A (vezi fig. 28).
2. Rotiţi carcasa (vezi fig. 28).
3. Ridicaţi carcasa.
Înainte de efectuarea oricărei operaţiuni în interiorul centralei, întrerupeţi alimentarea cu energie electrică şi
B
închideţi robinetul de gaz din amonte.
3
2
A
1
A
fig. 28 - Deschiderea carcasei
Analizarea combustiei
În partea superioară a centralei există două puncte pentru prelevare, unul pentru gaze arse şi altul pentru aer. Pentru
a putea efectua aceste prelevări trebuie să procedaţi astfel:
1. Deschideţi căpăcelul de închidere al prizelor aer/gaze arse;
2. Introduceţi sondele până la opritor;
3. Verificaţi ca supapa de siguranţă să fie racordată la o pâlnie de evacuare;
4. Activaţi modul TEST;
5. Aşteptaţi 10 minute pentru ca centrala să atingă stabilitatea;
6. Efectuaţi măsurătoarea.
1
1 = Gaze arse
2 = Aer
2
fig. 29 - Analizarea gazelor arse
cod. 3540L050 - 03/2008 (Rev. 01)
113RO
Page 24
DIVAtop HF 24
3.4 Rezolvarea problemelor
Diagnosticare
Centrala este dotată cu un sistem avansat de autodiagnosticare. În cazul apariţiei unei anomalii la centrală, afişajul clipeşte intermitent împreună cu simbolul anomaliei (det. 22 - fig. 1), indicând codul anomaliei.
Există anomalii care cauzează blocări permanente (desemnate cu litera “A”): pentru reluarea funcţionării e suficient să
apăsaţi tasta RESET (det. 8 - fig. 1) timp de 1 secundă, sau prin intermediul tastei RESET a cronocomenzii la distanţă
(opţional), dacă este instalată; dacă centrala nu porneşte din nou, e necesar să rezolvaţi mai întâi anomalia.
Alte anomalii cauzează blocări temporare (desemnate cu litera “F”), care sunt restabilite automat imediat ce valoarea
revine în regimul de funcţionare normal al centralei.
Tabel. 5 - Listă anomalii
Cod
anomalie
A01 Arzătorul nu se aprinde
A02
A03
F05
A06
F10 Anomalie senzor tur 1
F11
F14 Anomalie senzor tur 2
F34
F35
F37
Anomalie Cauza posibilă Soluţie
Semnal prezenţă flacără cu
arzătorul stins
Intervenţie protecţie supratemperatură
Presostat aer (nu închide
contactele în 20 sec. de la
activarea ventilatorului)
Lipsa flăcării după faza de
aprindere
Anomalie senzor apă caldă
menajeră
Tensiune de alimentare mai
mică de 170V.
Frecvenţa din reţea e anormală
Presiunea apei din instalaţie
nu e corectă
Lipsa gazului
Anomalie electrod de detectare /
aprindere
Val vă gaz defectă Verificaţi şi înlocuiţi valva de gaz
Putere de aprindere prea
scăzută
Anomalie electrod Verificaţi cablajul electrodului de ionizare
Anomalie cartelă Verificaţi cartela
Senzor circuit de încălzire defect
Lips
ă circulaţie apă în instalaţie Verificaţi pompa de circulaţie
Prezenţă aer în instalaţie Evacuaţi aerul din instalaţie
Contact presostat aer deschis Verificaţi cablajul
Cablaj greşit la presostat aer Verificaţi ventilatorul
Diafragmă necorespunzătoare Verificaţi presostatul
Coşul de fum nu este corect
dimensionat sau este astupat
Presiune scăzută în instalaţia de
gaz
Calibrare presiune minimă la
arzător
Senzor defect
Cablaj întrerupt
Senzor defect
Cablaj întrerupt
Senzor defect
Cablaj întrerupt
Probleme la reţeaua electrică Verificaţi instalaţia electrică
Probleme la reţeaua electrică Verificaţi instalaţia electrică
Presiune prea scăzută Umpleţi instalaţia
Senzor defect Verificaţi senzorul
Controlaţi ca debitul de gaz la centrală să fie regulat,
iar aerul din ţevi să fi fost evacuat
Controlaţi cablajul electrodului şi dacă acesta e
poziţionat corect şi nu are incrustaţii
Reglaţi puterea de aprindere
Controlaţi poziţionarea şi funcţionarea corectă a senzorului în circuitul de încălzire
Înlocuiţi diafragma
Verificaţi presiunea gazului
Verificaţi presiunile
Verificaţi cablajul sau înlocuiţi senzorulCablaj în scurt circuit
Verificaţi cablajul sau înlocuiţi senzorulCablaj în scurt circuit
Verificaţi cablajul sau înlocuiţi senzorulCablaj în scurt circuit
114 RO
cod. 3540L050 - 03/2008 (Rev. 01)
Page 25
DIVAtop HF 24
Cod
anomalie
F39 Anomalie sondă externă
F40
A41 Poziţionare senzori Senzor tur deconectat de la tub
F42 Anomalie senzor încălzire Senzor defect Înlocuiţi senzorul
F43
F47
F50 Anomalie modureg Cablaj întrerupt Verificaţi cablajul
Anomalie Cauza posibilă Soluţie
Presiunea apei din instalaţie
nu e corectă
Intervenţie protecţie schimbător.
Anomalie senzor de presiune apă instalaţie
Sondă defectă sau scurt circuit
cablaj
Sondă deconectată după ce aţi
activat temperatura variabilă
Presiune prea ridicată
Lipsă de circulaţie H
instalaţie
Aer în instalaţie Evacuaţi aerul din instalaţie
Cablaj întrerupt Verificaţi cablajul
O în
2
Verificaţi cablajul sau înlocuiţi senzorul
Conectaţi din nou sonda externă sau dezactivaţi
temperatura variabilă
Verificaţi instalaţia
Verificaţi supapa de siguranţă
Verificaţi vasul de expansiune
Controlaţi poziţionarea şi funcţionarea corectă a sen-
zorului în circuitul de încălzire
Verificaţi pompa de circulaţie
cod. 3540L050 - 03/2008 (Rev. 01)
115RO
Page 26
4. Caracteristici şi date tehnice
4.1 Dimensiuni şi racorduri
110 134,4115 90,6
195
71
DIVAtop HF 24
330
700
450
3 5421
450
=
6
240
=
8,5
4040
76,5 55 50 80
=
=
15
675
700
184
180
136
57,5
83,5
104
74
85
fig. 30 - Dimensiuni şi racorduri
1 = Tur instalaţie de încălzire
2 = Tur boiler
3 = Intrare gaz
4 = Retur boiler
5 = Retur instalaţie de încălzire
6 = Evacuare supapă de siguranţă
116 RO
cod. 3540L050 - 03/2008 (Rev. 01)
Page 27
DIVAtop HF 24
4.2 Vedere generală şi componente principale
4329 187
16
278
81
20
21
22
5
56
28
27
19
26
14
36
246
95 10 209 7 210 11
5 Cameră etanşă
7 Intrare gaz
10 Tur instalaţie
11 Retur instalaţie
14 Supapă de siguranţă
16 Ventilator
19 Cameră de ardere
20 Grup arzătoare
21 Duză principală
22 Arzător
26 Izolator cameră de combustie
27 Schimbător din aramă
28 Colector gaze arse
29 Colector ieşire gaze arse
44 32

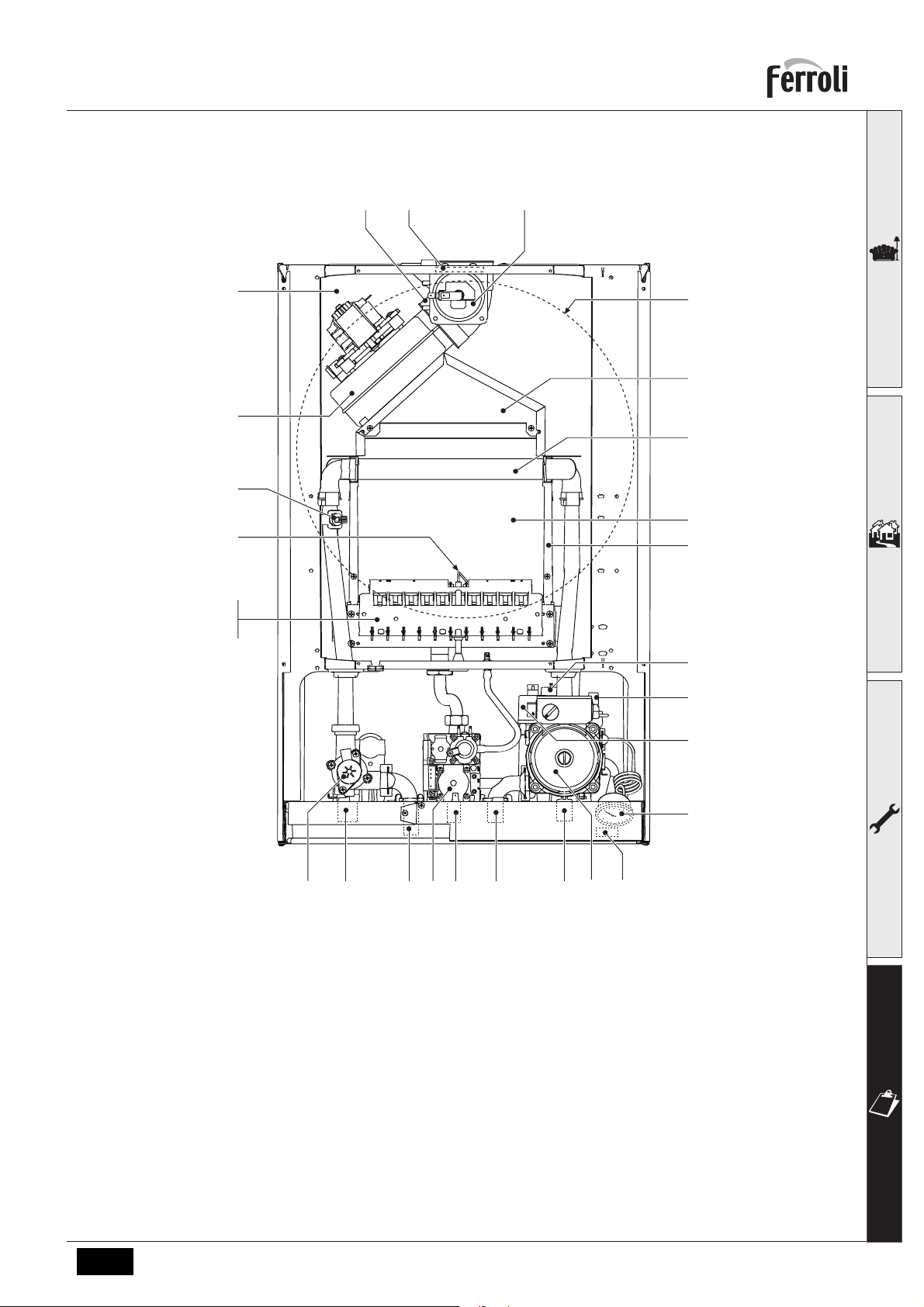

fig. 31 - Vedere generală
32 Pompă de circulaţie încălzire
36 Evacuare automată aer
43 Presostat aer
44 Valvă de gaz
56 Vas de expansiune
74 Robinet de umplere instalaţie
81 Electrod de aprindere şi detectare
95 Valvă deviatoare
145 Manometru
187 Diafragmă gaze arse
209 Tur boiler
210 Retur boiler
246 Transductor de presiune
278 Senzor dublu (Siguranţă
cod. 3540L050 - 03/2008 (Rev. 01)
145
74
+ Încălzire)
117RO
Page 28
4.3 Circuitul hidraulic
29
DIVAtop HF 24
187
16
278
27
20
44
95
-
+
43
5
56
81
246
36
14
241
5 Cameră etanşă
7 Intrare gaz
10 Tur instalaţie
11 Retur instalaţie
14 Supapă de siguranţă
16 Ventilator
20 Grup arzătoare
27 Schimbător din aramă
29 Colector ieşire gaze arse
32 Pompă de circulaţie încălzire
36 Evacuare automată aer
43 Presostat aer
209
210
7
fig. 32 - Circuitul hidraulic
32
74
1110
44 Valvă de gaz
56 Vas de expansiune
74 Robinet de umplere instalaţie
81 Electrod de aprindere şi detectare
95 Valvă deviatoare
187 Diafragmă gaze arse
209 Tur boiler
210 Retur boiler
241 By-pass automat
246 Transductor de presiune
278 Senzor dublu (Siguranţă + Încălzire)
118 RO
cod. 3540L050 - 03/2008 (Rev. 01)
Page 29
DIVAtop HF 24
4.4 Tabel cu datele tehnice
În coloana din dreapta e indicată abrevierea utilizată pe plăcuţa cu datele tehnice.
Dată Unitate Valoare
Putere termică max. kW 25.8 (Q)
Putere termică min. kW 8.3 (Q)
Putere termică max. încălzire kW 24.0 (P)
Putere termică min. încălzire kW 7.2 (P)
Duze arzător G20 nr. x Ř 11 x 1,35
Presiune gaz alimentare G20 mbar 20
Presiune max. în aval de valva de gaz (G20) mbar 12.0
Presiune min. în aval de valva de gaz (G20) mbar 1.5
Debit gaz max. G20
Debit gaz min. G20
Duze arzător G31 nr. x Ř 11 x 0,79
Presiune gaz alimentare G31 mbar 37
Presiune max. în aval de valva de gaz (G31) mbar 35.0
Presiune min. în aval de valva de gaz (G31) mbar 5.0
Debit gaz max. G31 kg/h 2.00
Debit gaz min. G31 kg/h 0.65
3
/h
m
3
/h
m
2.73
0.88
Clasă eficienţă directiva 92/42 CEE -
Clasă de emisii NOx - 3 (<150 mg/kWh) (NOx)
Presiune max. de funcţionare încălzire bar 3 (PMS)
Presiune min. de funcţionare încălzire bar 0.8
Temperatură max. încălzire °C 90 (tmax)
Conţinut apă încălzire litri 1.0
Capacitatea vasului de expansiune pentru instalaţia de încălzire litri 8
Presiune de preîncărcare vas de expansiune încălzire bar 1
Grad de protecţie IP X5D
Tensiune de alimentare V/Hz 230V/50Hz
Puterea electrică absorbită W110
Putere electrică absorbită apă caldă menajeră (cu boiler opţional instalat) W 110
Greutate în gol kg 32
Tip de aparat
PIN CE 0461BR0844
C12-C22-C32-C42-C52-
C62-C72-C82-B22
cod. 3540L050 - 03/2008 (Rev. 01)
119RO
Page 30
4.5 Diagrame
Diagrame presiune - putere
DIVAtop HF 24
A
B
A GPL
B METAN
Pierderi de sarcină / înălţime de pompare pompe de circulaţie
7
H [m H
O]
2
6
3
5
2
4
3
1
2
1
0
0 500 1.000 1.500 2.000
A Pierderi de sarcină în centrală
1 - 2 - 3 Viteză pompă de circulaţie
A
Q [l/h]
120 RO
cod. 3540L050 - 03/2008 (Rev. 01)
Page 31
DIVAtop HF 24
4.6 Schemă electrică
DSP05
LCD
X8
PROG
X10
DBM03
16
T2
1
2
3
44
32
X4
4
5
6
3
2
X3
1
X11
X1
L main N
X2
L aux N
TR1
X5
12 11 10
9 8 7 6 5 4 3 2 1
X9
6
5
4
4
3
3
2
2
1
1
X7
7
6
5
4
3
2
1
X6
95
T
43
°
278
T
°
138
1
2
1.8kOhm
10kOhm
47
OUT
+5V
GND
L N
230V
50Hz
81
246
72
A
panoul de borne.
16 Ventilator
32 Pompă de circulaţie încălzire
43 Presostat aer
44 Valvă de gaz
47 Cablu "modureg"
72 Termostatul de cameră
81 Electrod de aprindere şi detectare
Atenţie: Înainte de a racorda termostatul de cameră sau cronocomanda la distanţă, scoateţi puntea de pe
fig. 33 - Schemă electrică
95 Valvă deviatoare
138 Sondă externă
139 Cronocomandă la distanţă (OpenTherm)
246 Transductor de presiune
278 Senzor dublu (Siguranţă + Încălzire)
cod. 3540L050 - 03/2008 (Rev. 01)
139
121RO
Page 32
FERROLI S.p.A.
Via Ritonda 78/a
37047 San Bonifacio - Verona - ITALY
www.ferroli.it
