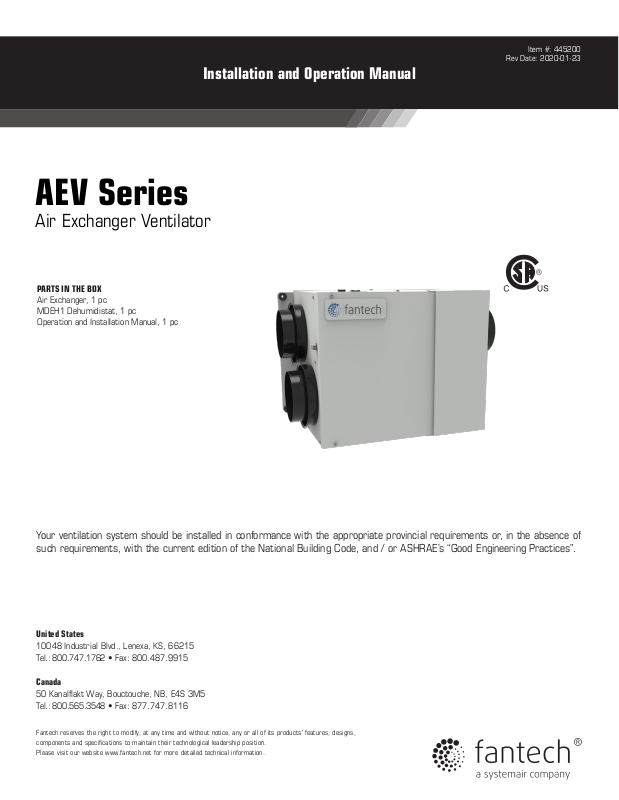

Fantech AEV80 User Guide

AEV Series

Air Exchanger Ventilator

PARTS IN THE BOX

Air Exchanger, 1 pc
MDEH1 Dehumidistat, 1 pc
Operation and Installation Manual, 1 pc

Item #: 445200

Rev Date: 2020-01-23

Installation and Operation Manual

Your ventilation system should be installed in conformance with the appropriate provincial requirements or, in the absence of
such requirements, with the current edition of the National Building Code, and / or ASHRAE’s “Good Engineering Practices”.

United States

10048 Industrial Blvd., Lenexa, KS, 66215
Tel.: [phone] • Fax: [phone]

Canada

50 Kanalflakt Way, Bouctouche, NB, E4S 3M5
Tel.: [phone] • Fax: [phone]

Fantech reserves the right to modify, at any time and without notice, any or all of its products’ features, designs,
components and specifications to maintain their technological leadership position.
Please visit our website www.fantech.net for more detailed technical information.

2

Note Warning/

Important note

Note Avertissement/

Note importante

Information Technical

Information Information

PLEASE READ THIS MANUAL
BEFORE INSTALLING UNIT

Products are designed and manufactured to provide
reliable performance, but they are not guaranteed
to be 100% free of defects. Even reliable products
will experience occasional failures, and this possibility
should be recognized by the user. If these products are
used in a life support ventilation system where failure
could result in loss or injury, the user should provide
adequate back-up ventilation, supplementary natural
ventilation or failure alarm system, or acknowledge

willingness to accept the risk of such loss or injury.

Your ventilation system should be installed in
accordance with the local building code that is in effect,
in absence of such requirements, it is recommenced
to check with local authorities having jurisdiction in
your area prior to installing this product.

Practical tip

information

Conseil

technique

pratique

VEUILLEZ LIRE LE MANUEL AVANT
D’INSTALLER L’APPAREIL

Les produits sont conçus et fabriqués pour fournir une
performance able, mais ils ne sont pas garantis à
100% sans défaut. Même les produis ont des pannes
occasionnelles et cette possibilité devrait être reconnue
par l'utilisateur. Si ces produits sont utilisés dans un
système de ventilation qui maintien des fonctions vitales
où une défaillance pourrait entraîner des pertes ou
des blessures, l'utilisateur doit fournir une ventilation
de secours adéquate, une ventilation supplémentaire
naturelle, un système d'alarme de défaillance ou

d'accepter les risques de pertes ou de blessures.

Votre système de ventilation doit être installé en
conformité avec le code du bâtiment local qui est
en vigueur, en l’absence de telles exigences, il est
recommandé de vérier auprès des autorités locales
ayant juridiction dans votre région avant d’installer ce
produit.

fantech

Table of content

DETERMINING YOUR AIRFLOW REQUIREMENT ..................................................... 4

OPERATION ................................................................................5

OPTIONAL CONTROL..........................................................................5

INSTALLATION EXAMPLES......................................................................6

EXTERIOR DUCTING INSTALLATION

Weatherhood Location ................................................................. 7

Installing the ducting to the weatherhood ................................................... 7

INTERIOR DUCTING INSTALLATION

Exhaust Air Ducting ....................................................................8

Dedicated Installation for Existing Home .....................................................8

3

AEV INSTALLATION

Location ............................................................................9

Mounting ...........................................................................9

AIRFLOW BALANCING........................................................................10

PITOT TUBE BALANCING PROCEDURE ............................................................11

MAINTENANCE .............................................................................12

WIRING DIAGRAM ..........................................................................13

TROUBLESHOOTING .........................................................................14

AEV MAINTENANCE CHART....................................................................15

PARTS LIST ...............................................................................31

fantech

4

Determining your airflow requirement

Room Count Method

1 CFM = 0.47 L/s
1 L/s = 2.13 CFM

ASHRAE method

Room classification Number of rooms CFM (L/s)

Master bedroom x 10 L/s (20 CFM) =

Basement yes or no =

Bedrooms x 5 L/s (10 CFM) =

Living room x 5 L/s (10 CFM) =

Others x 5 L/s (10 CFM) =

Kitchen x 5 L/s (10 CFM) =

Bathroom x 5 L/s (10 CFM) =

Laundry room x 5 L/s (10 CFM) =

Utility room x 5 L/s (10 CFM) =

Total Ventilation Requirements (add last column ) =

if yes add 10 L/s (20 CFM)
if no = 0

CFM Required

Ventilation Air requirements

Floor area Bedrooms

1 2 3 4 5

2

Ft

<500 <47 30 128 38 18 45 21 53 25 60 28

501-1000 47-93 45 21 53 24 60 28 68 31 75 35
1001-1500 94-139 60 28 68 31 75 35 83 38 90 42
1501-2000 140-186 75 35 83 38 90 42 98 45 105 49
2001-2500 187-232 90 42 98 45 105 49 113 52 120 56
2501-3000 233-279 105 49 113 52 120 56 128 59 135 63
3001-3500 280-325 120 56 128 59 135 63 143 66 150 70
3501-4000 326-372 135 63 143 66 150 70 158 73 165 77
4001-4500 373-418 150 70 158 73 165 77 173 80 180 84
4501-5000 419-465 165 77 173 80 180 84 188 87 195 91

* ASHRAE 62.2-2016 Table 4.1, Ventilation and Acceptable Indoor Air Quality in Low-Rise Residential Buildings.

2

m

CFM L/s CFM L/s CFM L/s CFM L/s CFM L/s

4

fantech

Operation

An Air Exchangers (AEV) is designed to bring fresh air into a building while exhausting an equal amount of stale air. During the winter months, the
incoming cold fresh air is warmed by utilizing the heat recovered from the stale air before it is exhausted to the outdoors. During summer months
when the indoor space is air conditioned, the AEV will help in cooling the incoming fresh air with the stale air that is being exhausted.

Our AEV’s are designed to run continuous or on intermittent, giving the homeowner complete control over their air quality. Continuous low speed
ventilation is recommended, which will help eliminate carbon dioxide, voc’s and other gases as well as freshen up the home. Intermittent high speed
ventilation can be obtained through a variety of optional remote controls found in this manual. Below are some examples of seasonal operation of an
AEV.

5

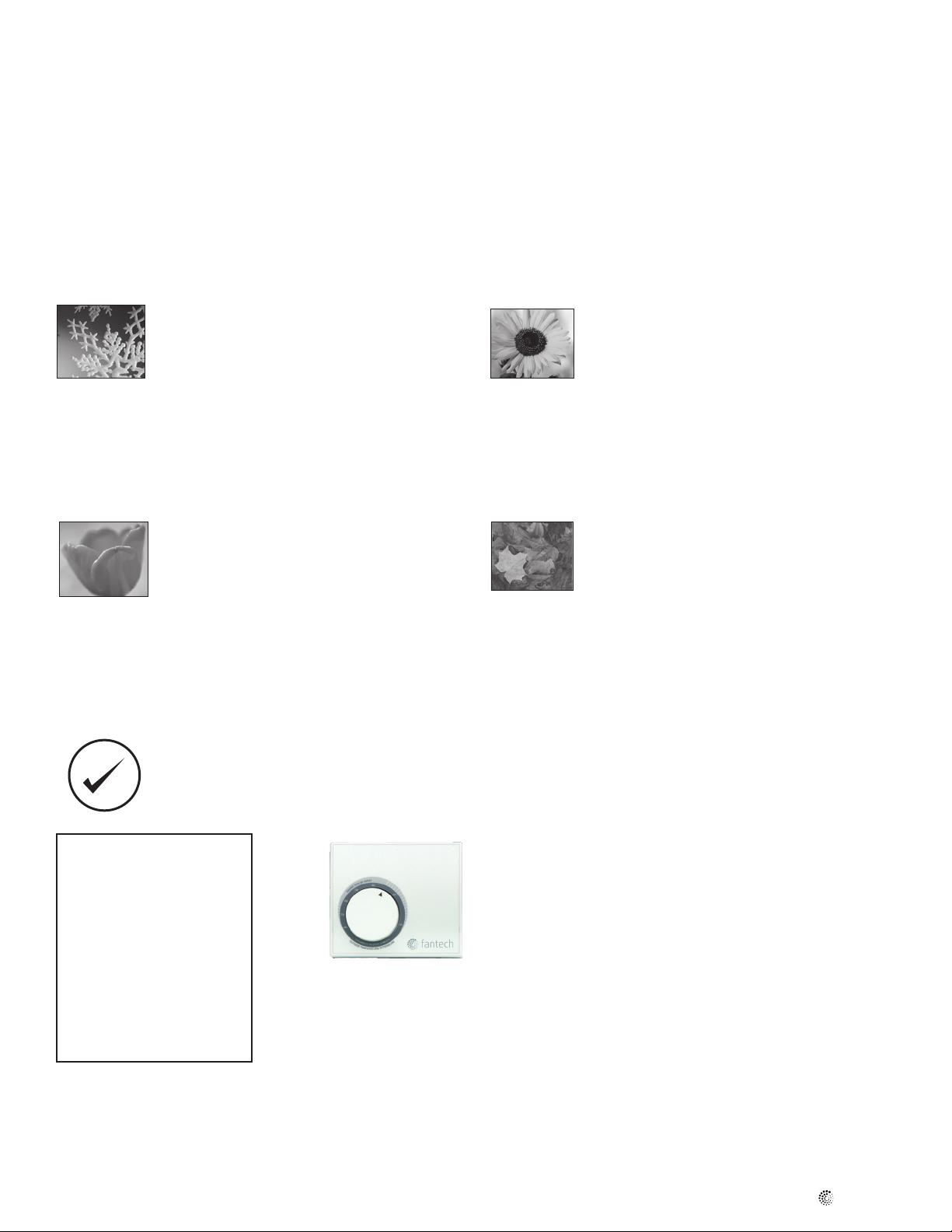

Winter:

Humidity control is very important during the winter
months. This is when problems will be most
apparent since condensation on the windows will
often occur. The colder the outside temperature, the
greater the risk of condensation in the home. The
average relative humidity should be maintained
between 30-60% to avoid condensation. Low speed
continuous ventilation with high speed override is
recommended.

Spring:

warmer each day. To keep the humidity and
temperature uniform, set the dehumidistat higher (if
installed). You may also switch the AEV to standby
mode if desired.

Optional control

Summer:

The air is sometimes hot and humid. To stop the
warm humid air from entering, set the dehumidistat
at its highest level.

Fall:

Rain and rapid temperature changes make it difficult
to control the internal humidity level and may result in
condensation on the windows. A remote dehumidistat
may help give greater control over the inside
environment.

To avoid window condensation:

• It is not necessary to change
the humidity control every
day. Monitor the average
weekly temperature or
experiment with various
settings until you nd a level
that is comfortable for you.

• Adjust the control when
needed.

Dehumidistat I

The wall mount dehumidistat monitors the humidity level in the area it is
installed. When the humidity level rises above the desired set-point, the
AEV will activate to high speed/override mode. Once the humidity level
returns to desired condition, the unit will return to the normal mode.
2 low voltage wires required for operation.

fantech

6

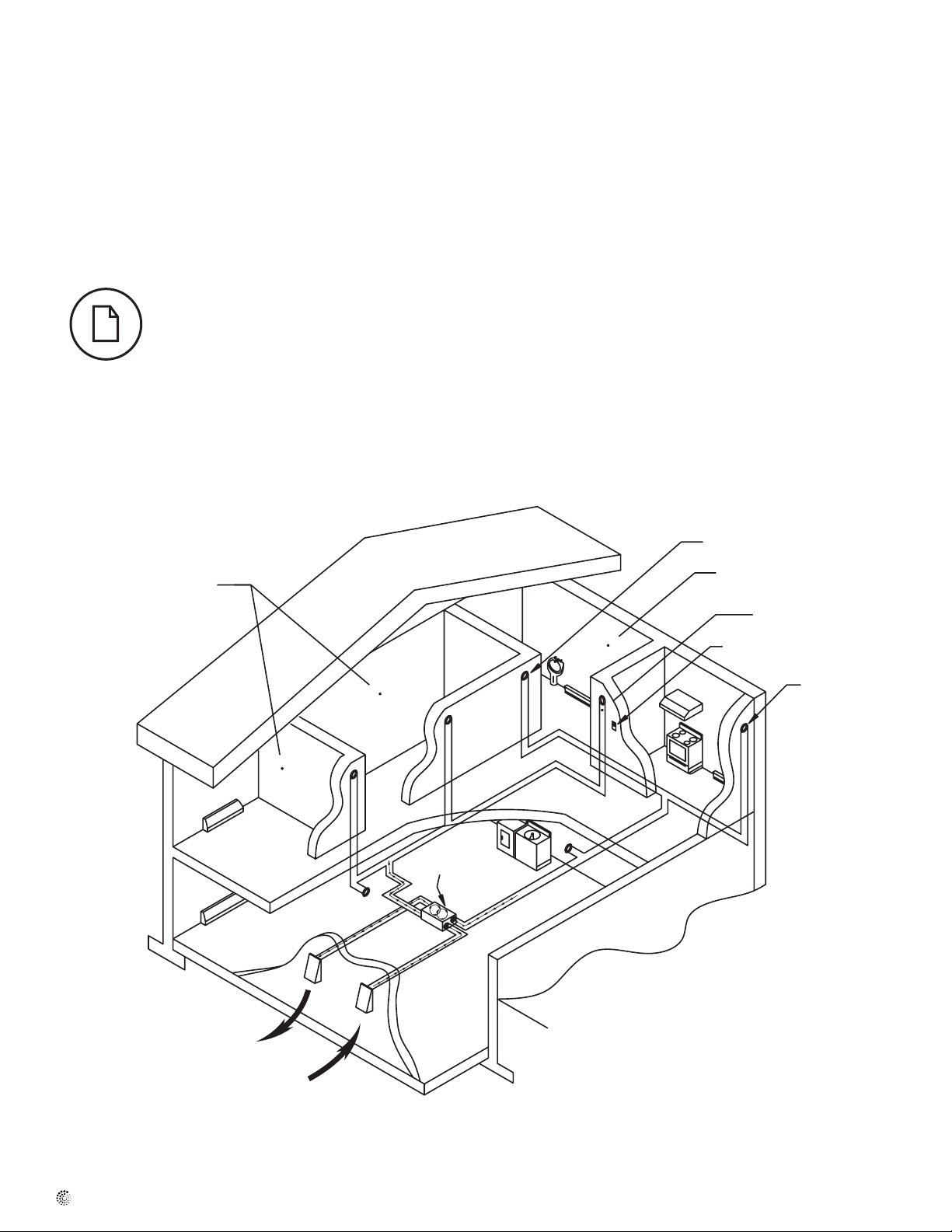

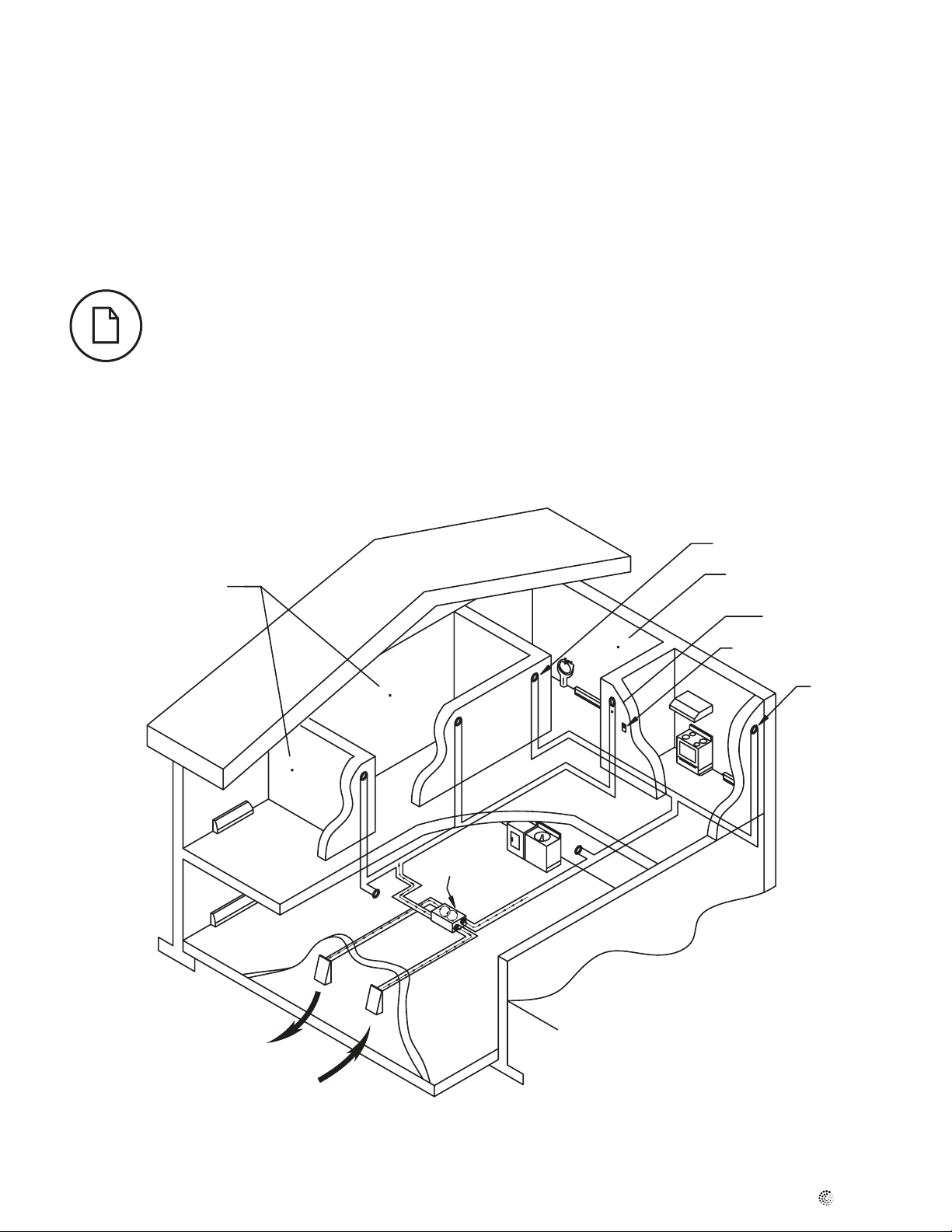

Installation examples

Example only

RADIANT, HYDRONIC AND ELECTRIC BASEBOARD
HEATING

1. This diagram shows the installation of your unit with radiant hydronic or
baseboard heating. As shown, the stale air is extracted from the rooms with high
humidity levels, and the fresh air is delivered in the living areas. In this case, a
complete ducting system for ventilation must be installed.

2. Follow local building codes

Supply Air Out

(Bedrooms)

Exhaust Air In
(Closest To Bathroom)

Bathroom

Fresh Air To
Living Room

Central Dehumidistat

Exhaust Air In
(Kitchen Area)

Air Exchanger

fantech

Exhaust Air Out

Supply Air In

Exterior ducting installation

7

A well designed and installed ducting system will allow the AEV to operate at
its maximum efficiency. Always try to keep duct runs as short and straight as
possible.

OUTSIDE CORNER INSIDE CORNER

36" (1m)

min.

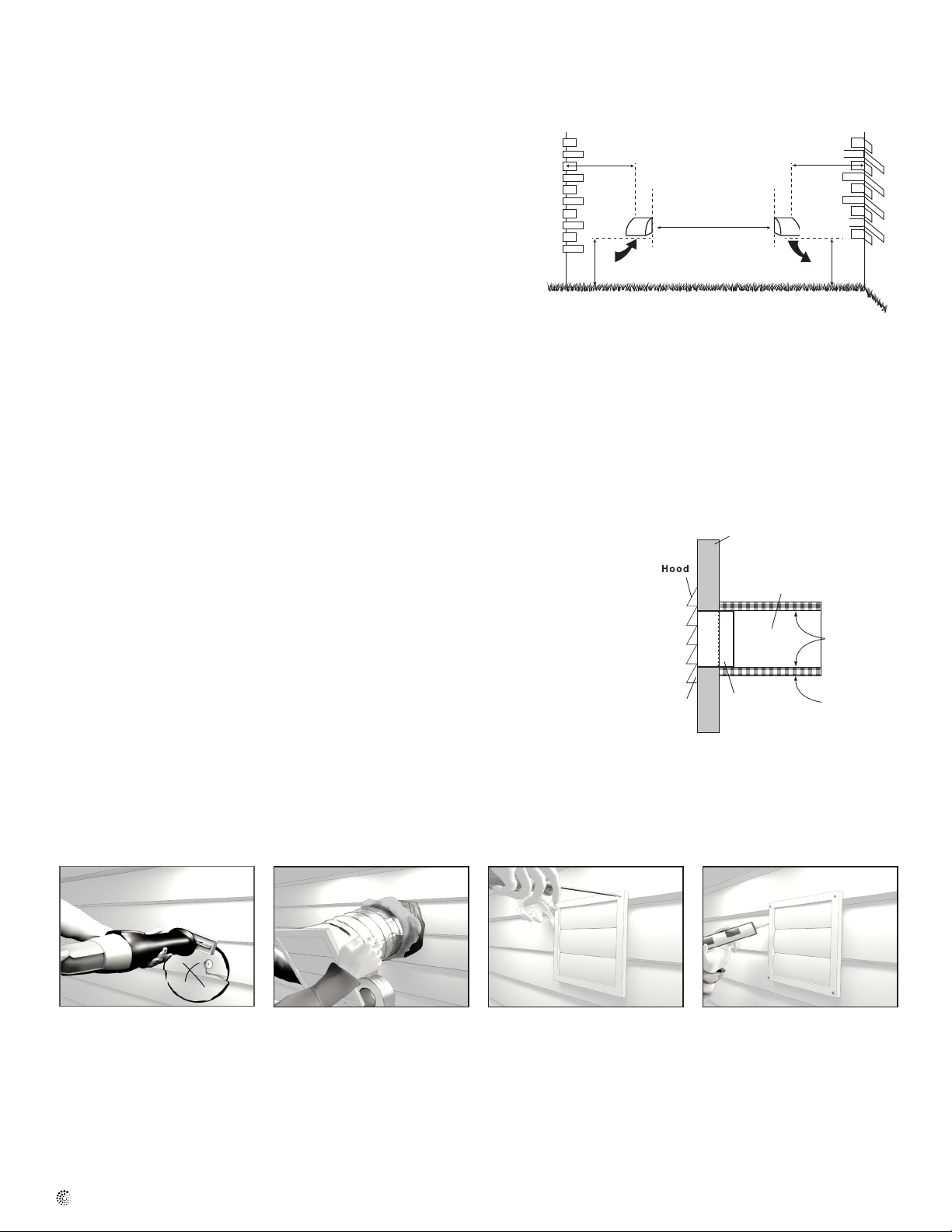

Weatherhood location

• Decide where your intake and exhaust hoods will be located.

Locating the Intake Weatherhood

INTAKE

• Should be located upstream (if there are prevailing winds) from the
exhaust outlet.

18" (460mm) min.

• At a minimum of 2m (6’) away from dryer vents and furnace exhaust
(medium or high efficiency furnaces), driveways, oil fill pipes, gas meters,
or garbage containers.

• At a minimum height of 460mm (18’’) above the ground, or above the level of expected snow accumulation.

• At a minimum distance of 1m (3’) from the corner of the building.

• Do not locate in the garage, attic, crawl space, or underneath deck.

Locating the Exhaust Weatherhood

• At least 6’ (2m) from the ventilation air intake

• At least 460mm (18") above ground or above the depth of expected snow accumulation

• At least 1m (3’) away from the corner of the building

• Not near a gas meter, electric meter or a walkway where fog or ice could create a

hazard

• Do not locate in a garage, workshop or other unheated space

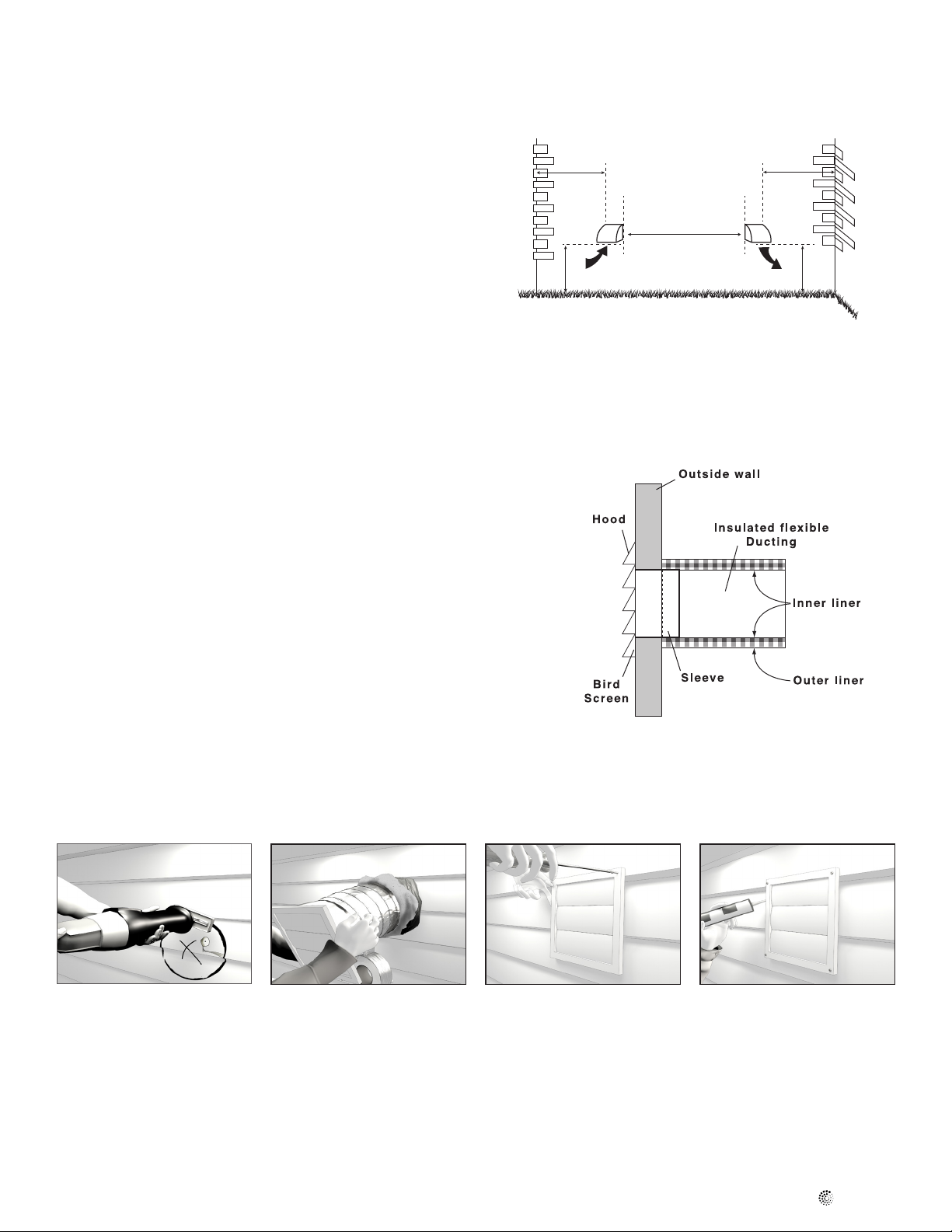

Installing the ducting to the weatherhoods

The inner liner of the flexible insulated duct must be clamped to the sleeve of the
weatherhoods (as close to the outside as possible) and to the appropriate port on the
AEV. The insulation should remain full and not be squished. The outer liner, which acts as
a vapor barrier must be completly sealed to outer wall and the AEV using tape and or
caulking. A good bead of high quality caulking (preferably acoustical sealant) will seal the
inner flexible duct to both the AEV port and the weatherhood prior to clamping.
To minimize air flow restriction, the flexible insulated duct that connects the two outside
weatherhoods to the AEV should be stretched tightly and be as short as possible.
Twisting of folding the duct will severely restrict air flow.

See “Installation Diagram Examples” for installation examples.

6' (2m)

min.

36” (1m)

min.

EXHAUST

18" (460mm) min.

Steps for hood installation:

1 Using the duct connection of

the outside hood, outline the
intake & exhaust holes to be
cut. The holes should be slightly
larger than the duct connection
to allow for the thickness of the
insulated flexible duct. Cut a
hole for both the intake and
exhaust hoods.

2 Pull the insulated flexible duct

through the opening until it is
well extended and straight.
Slide the duct’s inner vinyl
sleeve over the hood duct
connection and secure. Pull the
insulation over the duct and
pull the vapor barrier over the
sleeve. Secure with
appropriate tape or sealant.

3 Push the hood into the opening

and then attach the hood to the
outside wall with mounting
screws.
Repeat the installation
procedure for both the supply
and exhaust hoods.

4 Using a caulking gun, seal

around both hoods to prevent
any leaks.

fantech

8

Interior ducting installation

Exhaust air ducting

The stale air exhaust system is used to draw air from the points in the house where the worst air quality problems occur. It is recommended that
return air ducts be installed in the bathroom, kitchen, and laundry room. Additional return air ducts from strategic locations (i.e. greenhouse, atrium,
swimming pool, sauna, etc.) may be installed. This method has become popular and provides good ventilation when installed in accordance with the
instructions.

• For new construction, the rigid ducts are run in the walls.

• Choose the loction your Supply and Exhaust grille (metal) or (plastic). The Supply grilles should be located in every habitable room
and the Exhaust Grilles should be located in the wet rooms.

• A piece of flexible ducting should be placed between the Suppy Air In and Out collar of the AEV and the rigid ducting to absorb
any noise or vibrations.

• For proper network of ducting, see TYPES OF INSTALLATIONS.

• The grilles are to be installed on the ceiling or on the wall 6” (152 mm) to 12” (305 mm) from the ceiling.

Dedicated installation for existing home - non force air heating / cooling system.

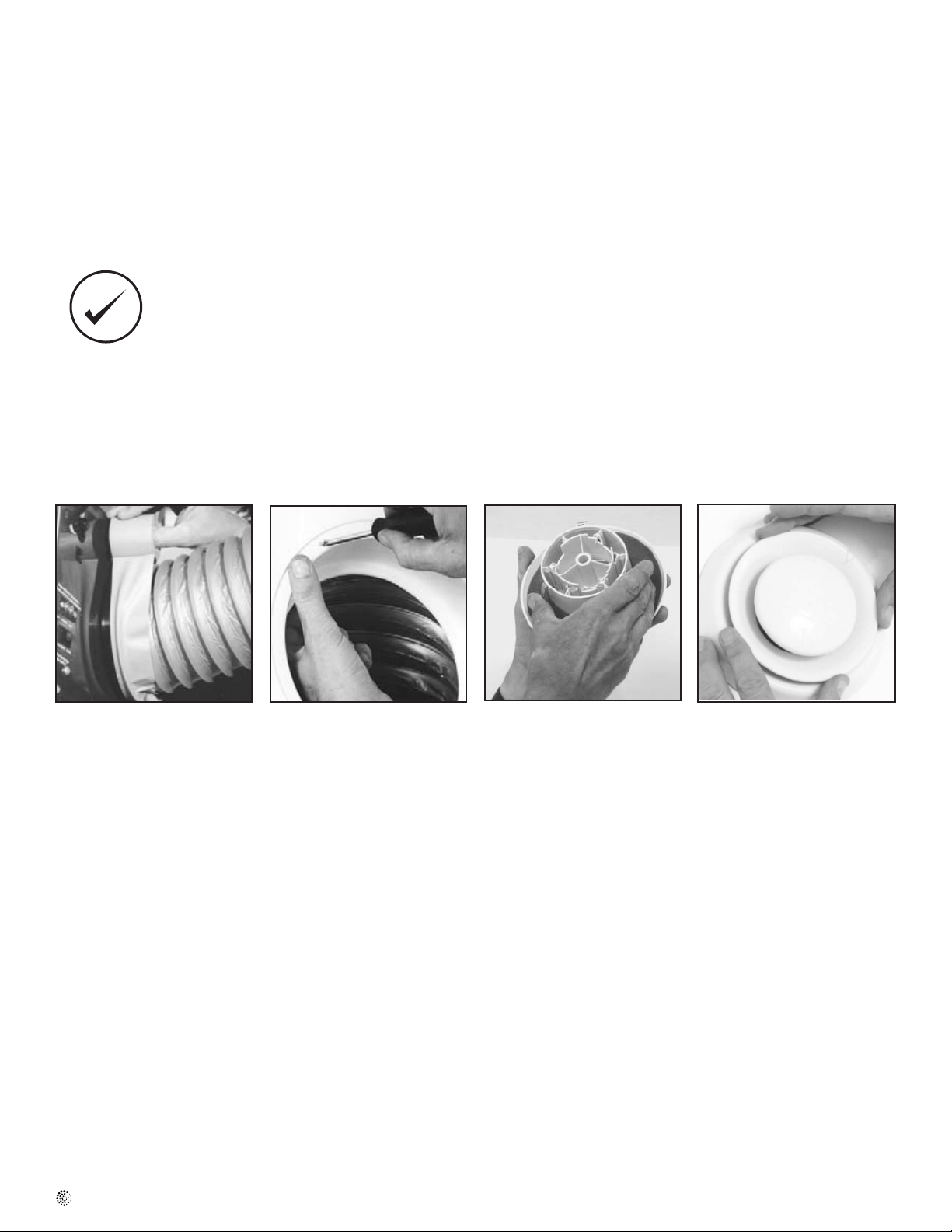

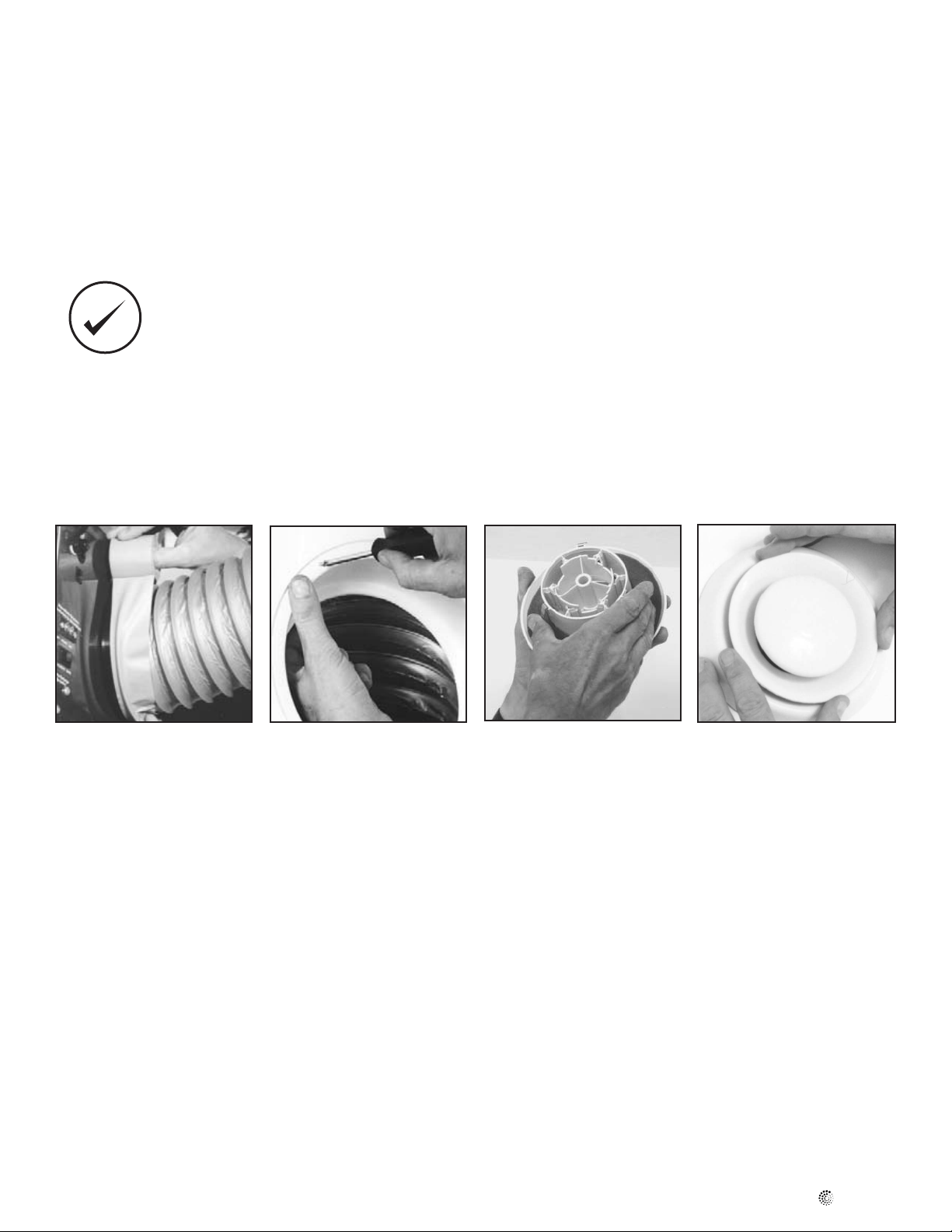

1 Begin with the duct collar

marked “Exhaust Air In”. Slide a
short piece (12”) of flexible duct
over the duct collar. Insert one
to two screws through the duct
and into the plastic duct collar
to secure it into place. Apply
sealant or aluminum tape to the
edge of the ducting. Run the
flexible ducting to the main rigid
duct trunk line, which connects
to the remainder of the ducts
going to and from rooms in the
house. Repeat the steps for the
“Supply Air Out” on the side of
the AEV.

2 Working from a closet, attic or

inside your joist wall, run the
length of ducting required for
the proper grille location and
cut a hole in the gyprock.
Fasten the mounting collar
(optional) to the ducting and
fasten the collar to the wall or
ceiling with screws.

3 The grille (metal) or (plastic)

airflow can be adjusted by
rotating the inside unit. It is
recommended that the grilles
be completely opened at first
and then adjusted later as
needed.

4 Push the grille (metal) or

(plastic) into the optional
mounting collar or directly into
installed elbow.

fantech

AEV installation

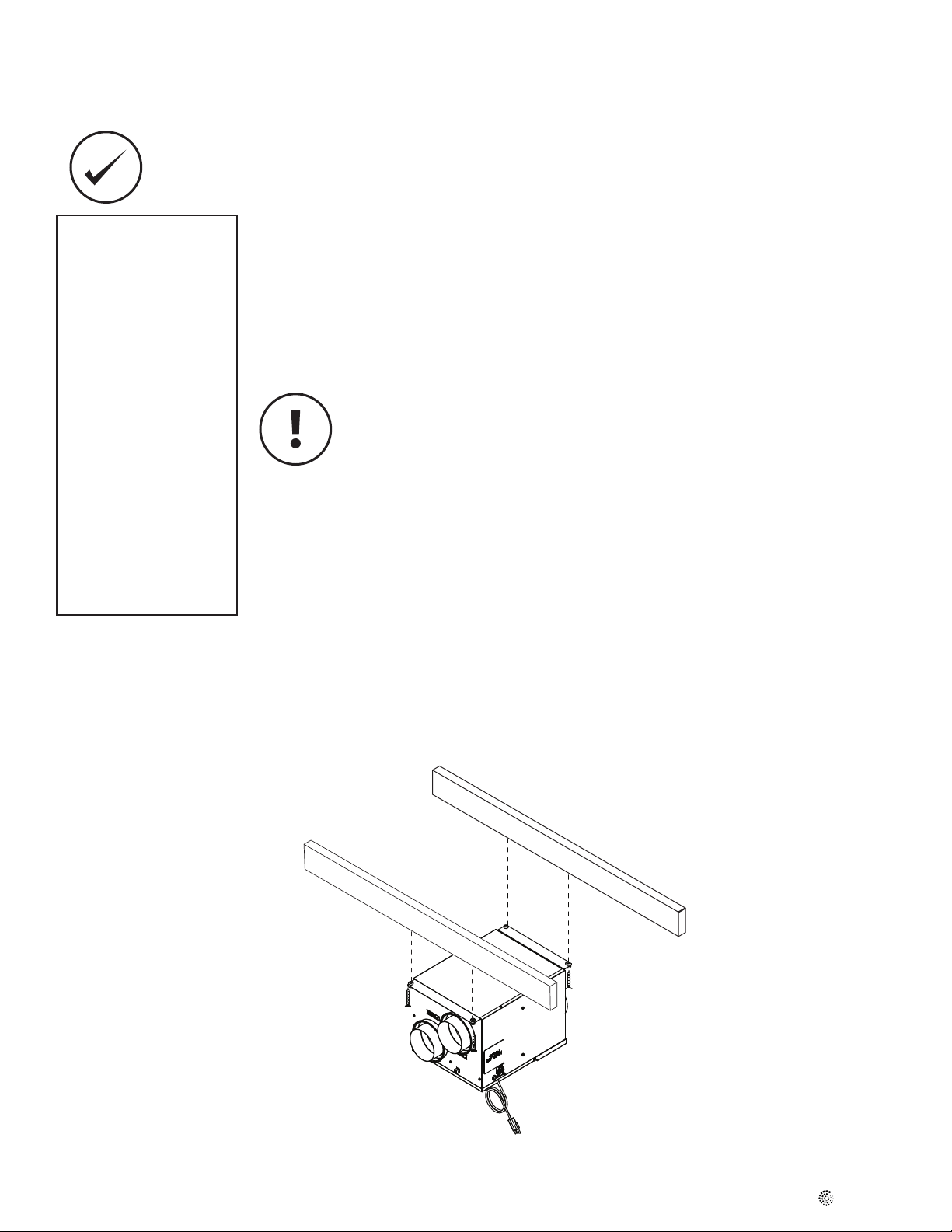

• Install the unit close to the
outside wall on which the
supply and exhaust hoods
will be mounted.

• Have a nearby power
supply 120 Volts, 60 Hz.

• Have the possibility of
mounting the unit to
supporting beams.

• Mount the unit as level as
possible.

• Have a certain amount
of heat around the unit
(attic installation is not
recommended).

• Minimize any noise level
that would be created by
the unit in the living area.

• Have access for future
maintenance.

9

Location

The Air Exchanger must be located where it will be possible to conveniently service the unit. Typically the AEV would
be located in an area close to the outside wall where the weatherhoods will be mounted. If a basement area is not
convenient or does not exist, a utility or laundry room may be used.

Connecting appliances to the AEV is not recommended. These include:

• Clothes dryer

• Range top

• Stovetop fan

• Central vacuum system

These appliances may cause lint, dust or grease to collect in the HRV, damaging the unit.

Connecting any of these types of appliances to the AEV will void your warranty.

Mounting

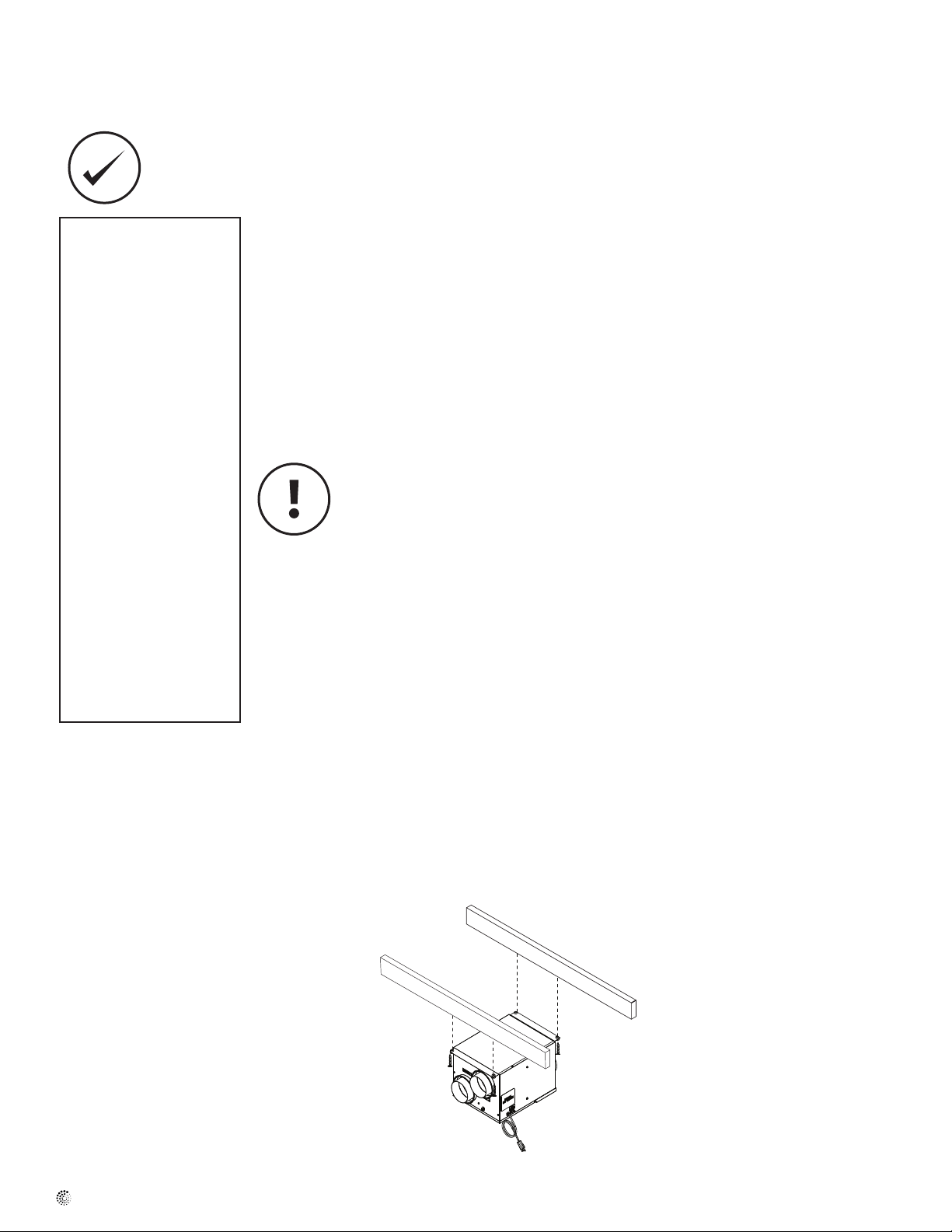

1. Although we recommend installing the unit as shown, the flexibility offered by our centrifugal external rotor motor allows for the unit to be installed

in any position.

2. Use screws and mounting bracket supplied with the unit.

fantech

10

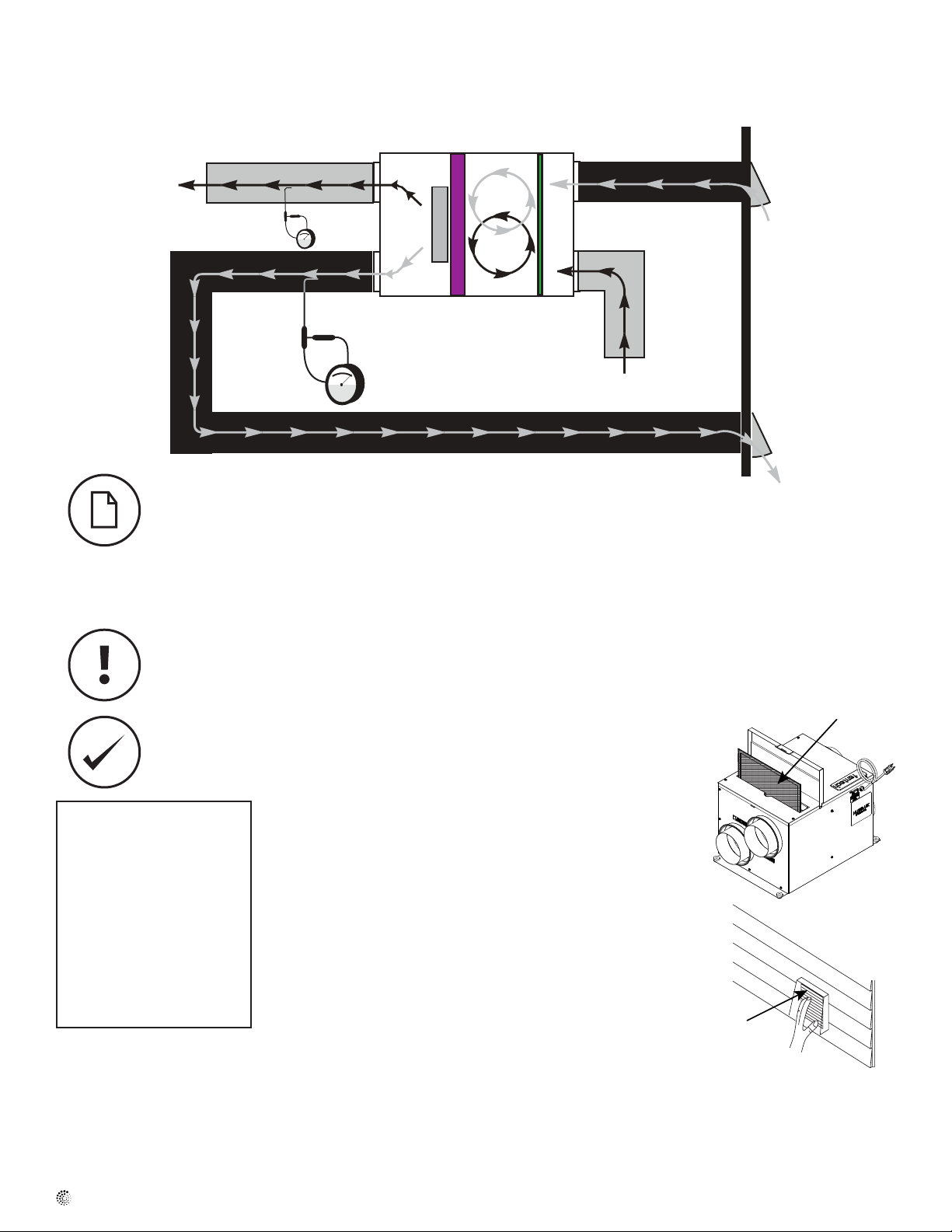

Flow

Airflow balancing

The balancing procedure consists of measuring the exhaust air leaving the system and the supply
air entering the system and ensuring that these two are equal. A deviation of 10% or less is
acceptable. In such cases, it is recommended to have a greater amount of exhaust air than supply
air as so to increase the supply air’s temperature.

• If the unit’s airflows are not properly balanced...

- The unit may not operate at it’s maximum efficiency.

- The unit’s use could cause negative or positive pressure in your home causing
cold air to enter or other combustible equipment to backdraft.

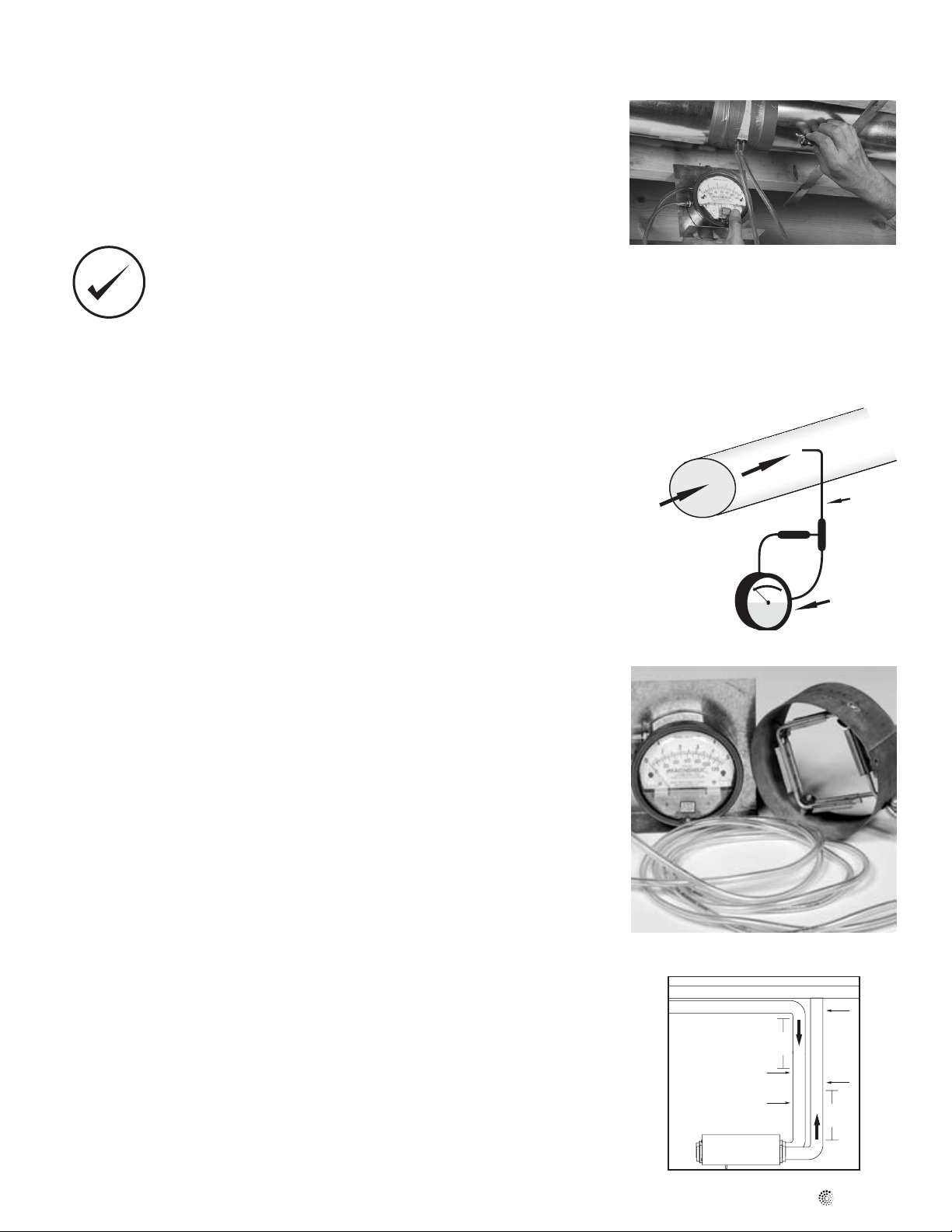

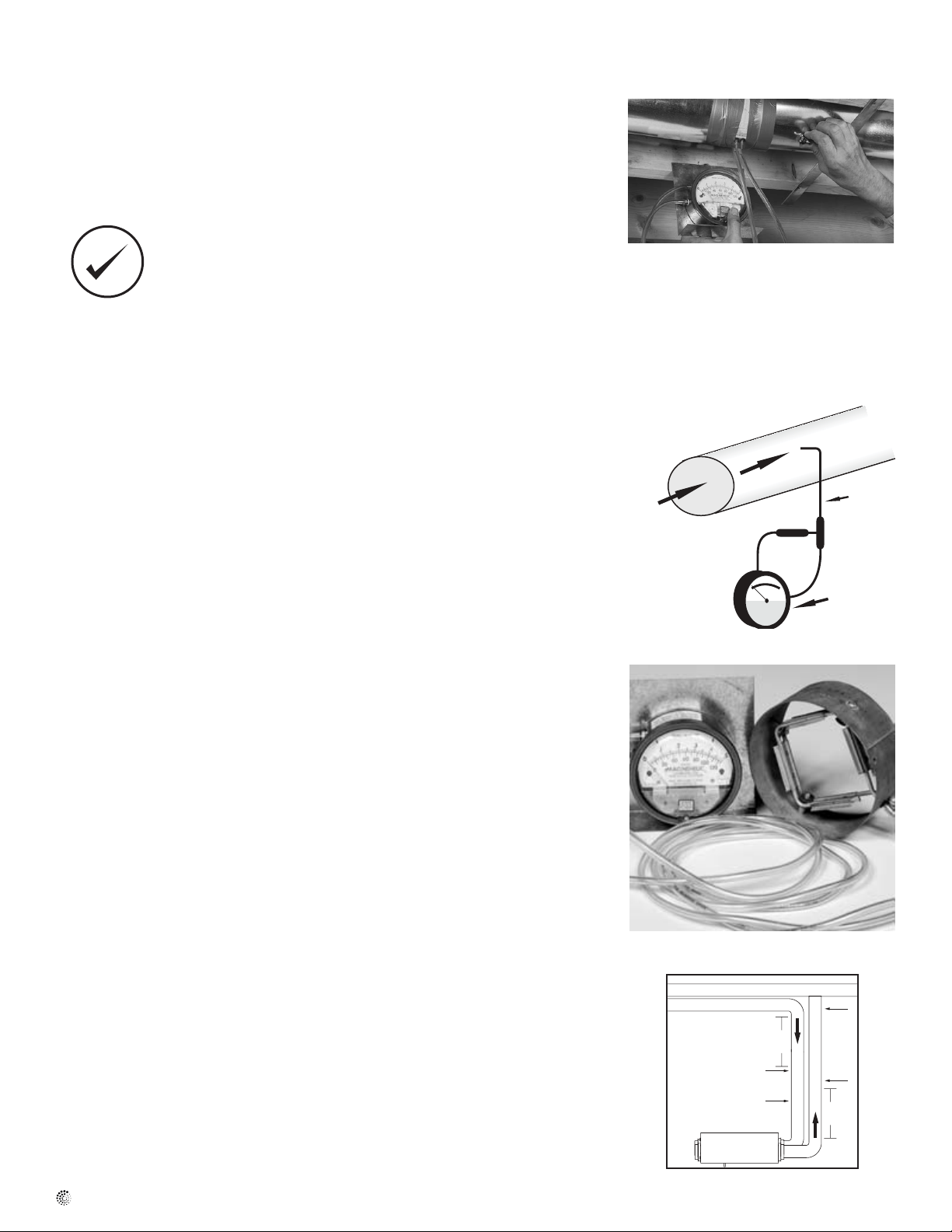

A The duct’s airflow velocity is measured with a magnehelic gauge and a pitot tube. See “Pitot Tube

Balancing Procedure” next page.

Duct

B This airflow measuring station reads the airflow by being connected to the ducting.

Air

Pitot
Tube

Magnehelic

c

eli

gne h

a

M

Gauge

To avoid airflow turbulence and incorrect readings, the airflow velocity should be measured on steel
ducting a minimum of 18” (457 mm) from the unit or elbow and before any transition.

fantech

18”

(460 mm)

Measure

here

Airflow balancing (Cont'd)

11

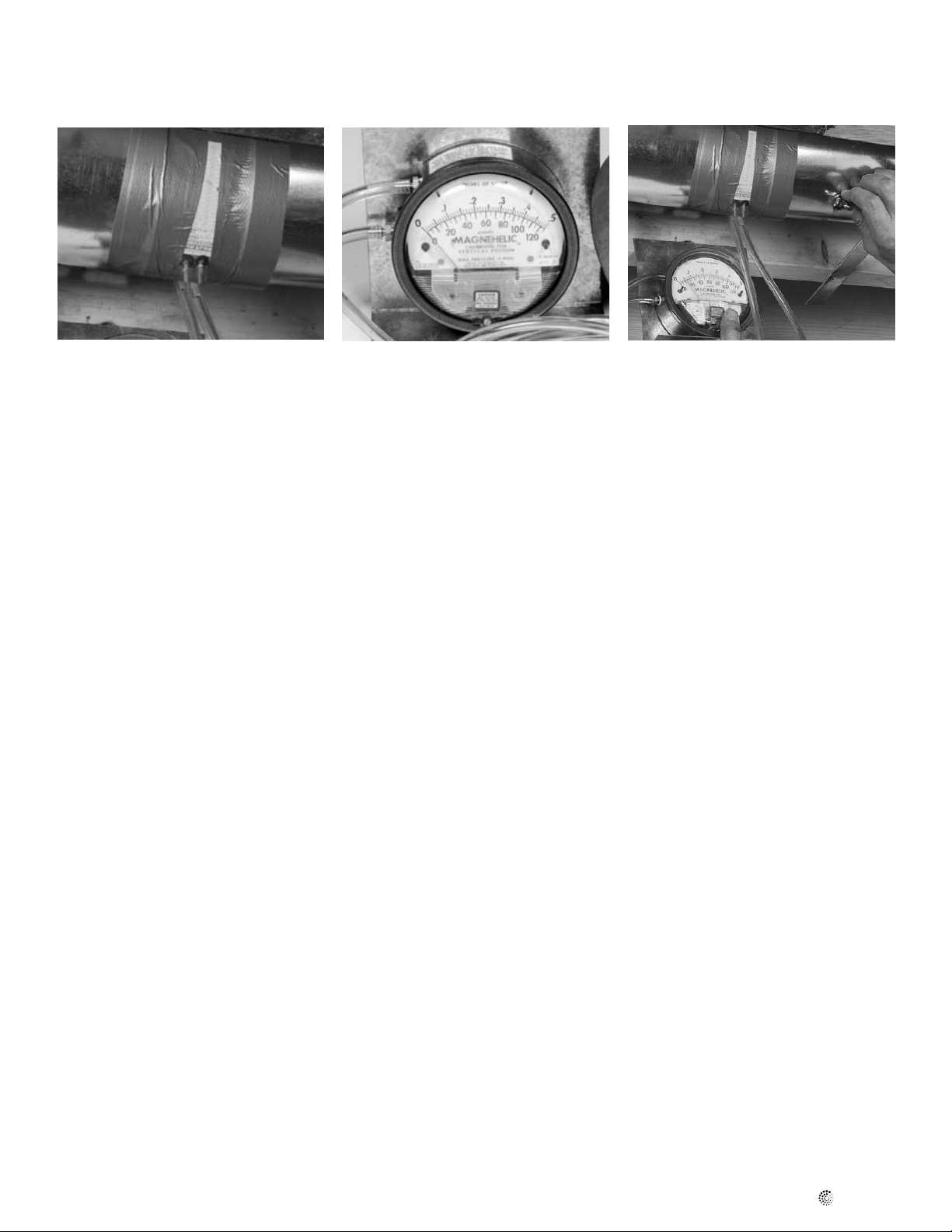

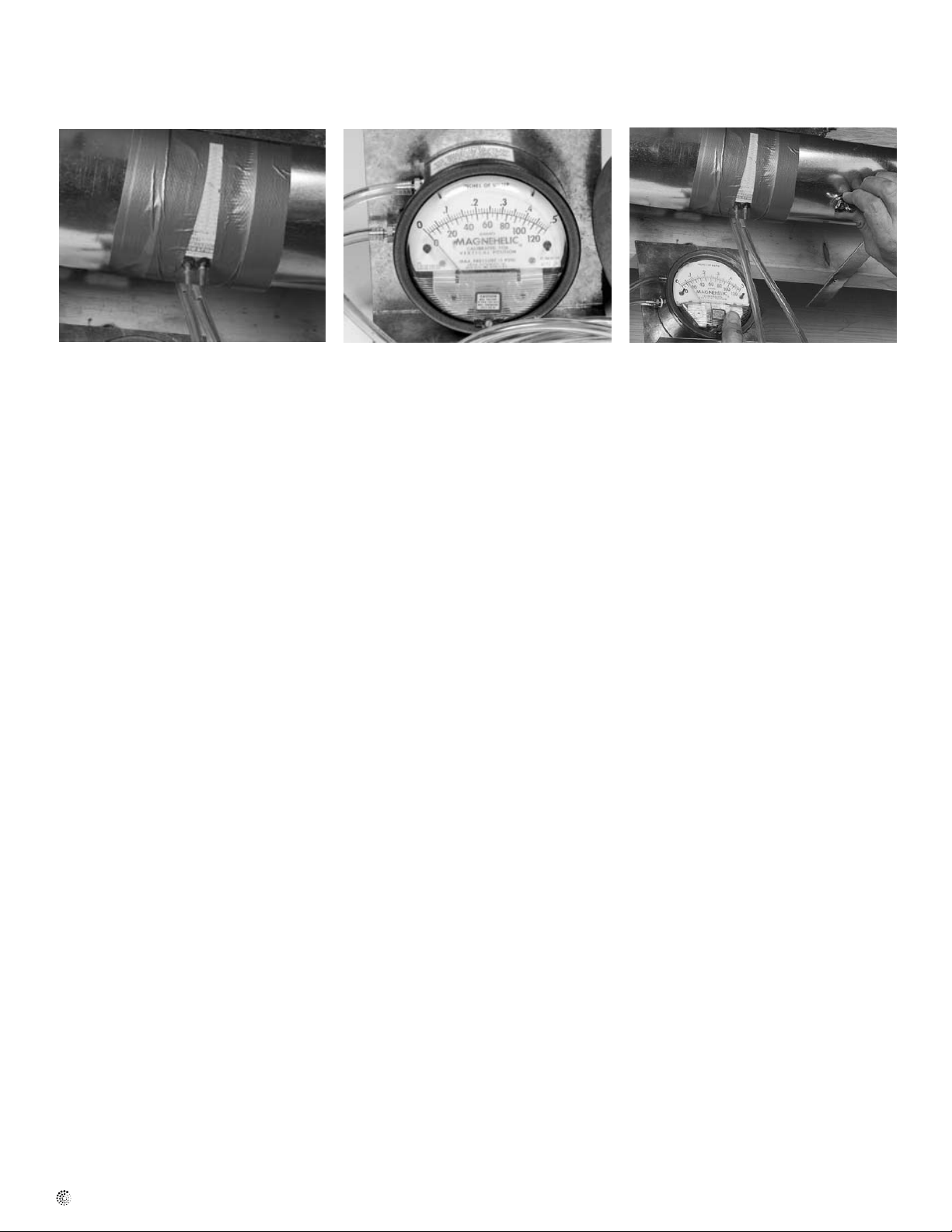

1 For this flow measuring station, cut the duct

and place the flow measuring station
between each station. Make sure that the
flow measuring station’s air direction arrow
points in the direction of the airflow. Secure
the flow measuring station with duct tape.

2 Before taking the reading, make sure that

the magnehelic gauge is level and at 0.
Refer to the flow measuring station’s chart
to determine your unit’s airflow velocity.

Pitot tube balancing procedure

The following is a method of eld balancing an AEV using a Pitot tube,
advantageous in situations when ow stations are not installed in the
ductwork. Procedure should be performed with the AEV on high speed.

The rst step is to operate all mechanical systems on high speed,
which have an inuence on the ventilation system, i.e. the AEV itself and
the forced air furnace or air handler if applicable. This will provide the
maximum pressure that the AEV will need to overcome, and allow for a
more accurate balance of the unit.

Drill a small hole in the duct (about 3/16), three feet downstream of any
elbows or bends, and one foot upstream of any elbows or bends.

These are recommended distances but the actual installation may limit
the amount of straight duct. The Pitot tube should be connected to a
magnehelic gauge or other manometer capable of reading from 0 to 0.25
in (0-62 Pa) of water, preferably to 3 digits of resolution. The tube coming
out of the top of the pitot is connected to the high pressure side of the
gauge. The tube coming out of the side of the pitot is connected to the
low pressure or reference side of the gauge.

Insert the Pitot tube into the duct; pointing the tip into the airow. For
general balancing it is sufcient to move the pitot tube around in the duct
and take an average or typical reading. Repeat this procedure in the other
(supply or return) duct. Determine which duct has the highest airow
(highest reading on the gauge). Then damper that airow back to match
the lower reading from the other duct. The ows should now be balanced.
Actual airow can be determined from the gauge reading. The value read
on the gauge is called the velocity pressure. The Pitot tube comes with

3 The airflow is regulated by a balancing

damper. Adjust the “Supply Air Out” damper
until you reach the desired velocity. Follow
the previous steps to adjust the “Exhaust Air
Out” damper.

a chart that will give the air ow velocity based on the velocity pressure
indicated by the gauge. This velocity will be in either feet per minute
or metres per second. To determine the actual airow, the velocity is
multiplied by the cross sectional areas of the duct being measured.

This is an example for determining the airow in a 6” duct.

The Pitot tube reading was 0.025 inches of water.

From the chart, this is 640 feet per minute.

The 6” duct has cross sectional area of

= [3014x(6” 12)2 4

=0.2 squeare feet

The airow is then:

640 ft./min.x0.2 square feet-128cfm

For your convenience, the cross sectional area of some common round
duct is listed below:

DUCT DIAM. (inches) CROSS SECTION AREA (sq ft.)

5 0.14

6 0.20

7 0.27

The accuracy of the air ow reading will be affected by how close to any
elbows or bends the readings are taken. Accuracy can be increased
by taking an average of multiple readings as outlined in the literature
supplied with the Pitot tube.

fantech

12

Pitot tube balancing procedure (Cont'd)

Place pitot tube a min. of 18" from blower or elbows

To House

Outdoors

Magnehelic gauge

Duct connections may vary, depending on model.
Pitot tube should be kept at least 12” away from fans elbows and dampers to ensure accurate reading.

Maintenance

Make sure unit is unplugged before attempting any maintenance work.
The following components should also be inspected regularly and well maintained.

M

agn

e
he

lic

Magnehelic gauge

Pitot
Tube

Pitot
Tube

ic

el

eh

n

g

a

M

From house

• To prevent electrical shock,
check that the unit is
unplugged before doing any
repairs or maintenance.

• A yearly inspection is
recommended to ensure the
efciency and trouble-free
use of your system. Run
through the system and
verify the different operating
modes.

Filter - Washable Electrostatic MERV 8 Filter

The lter needs to be checked and cleaned every three months or when
it appears dirty. To clean, remove the lter and vacuum. If the lter still
appears dirty, it can be washed in warm sudsy water (mild detergent).

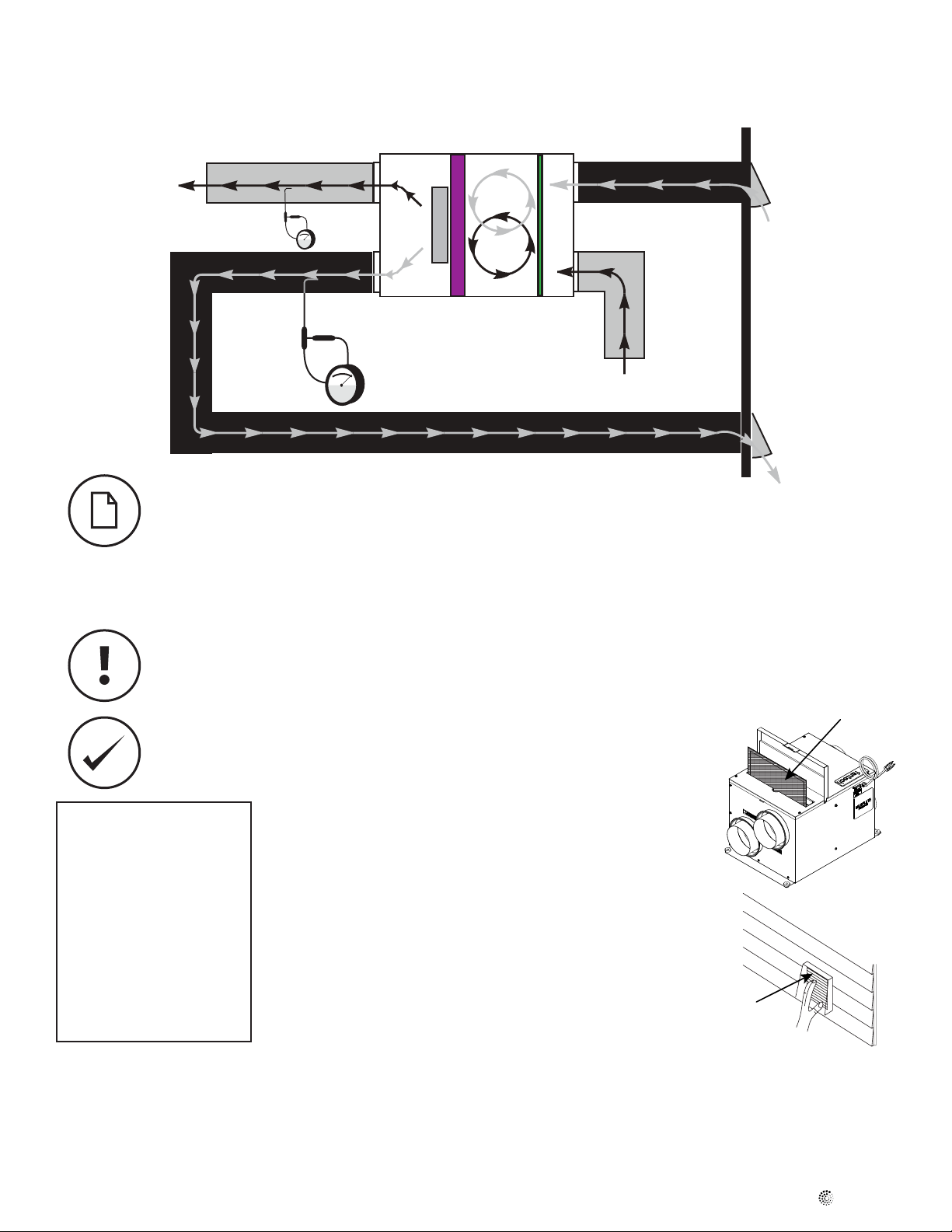

Outside hoods

The outside hoods need to be checked every season to make sure there
are no leaves or insects blocking the airow. Check regularly that there
are no pollutants near the intake hood. Make sure they are clear of any
snow accumulation during the winter months.

Motor

The motor are factory balanced and lubricated for life. They require no
maintenance.

The unit

The inside of the unit should be vacuumed yearly. Be careful not to
damage any of the mechanical components and electrical connections.

Filter

Check the
bird screen

fantech

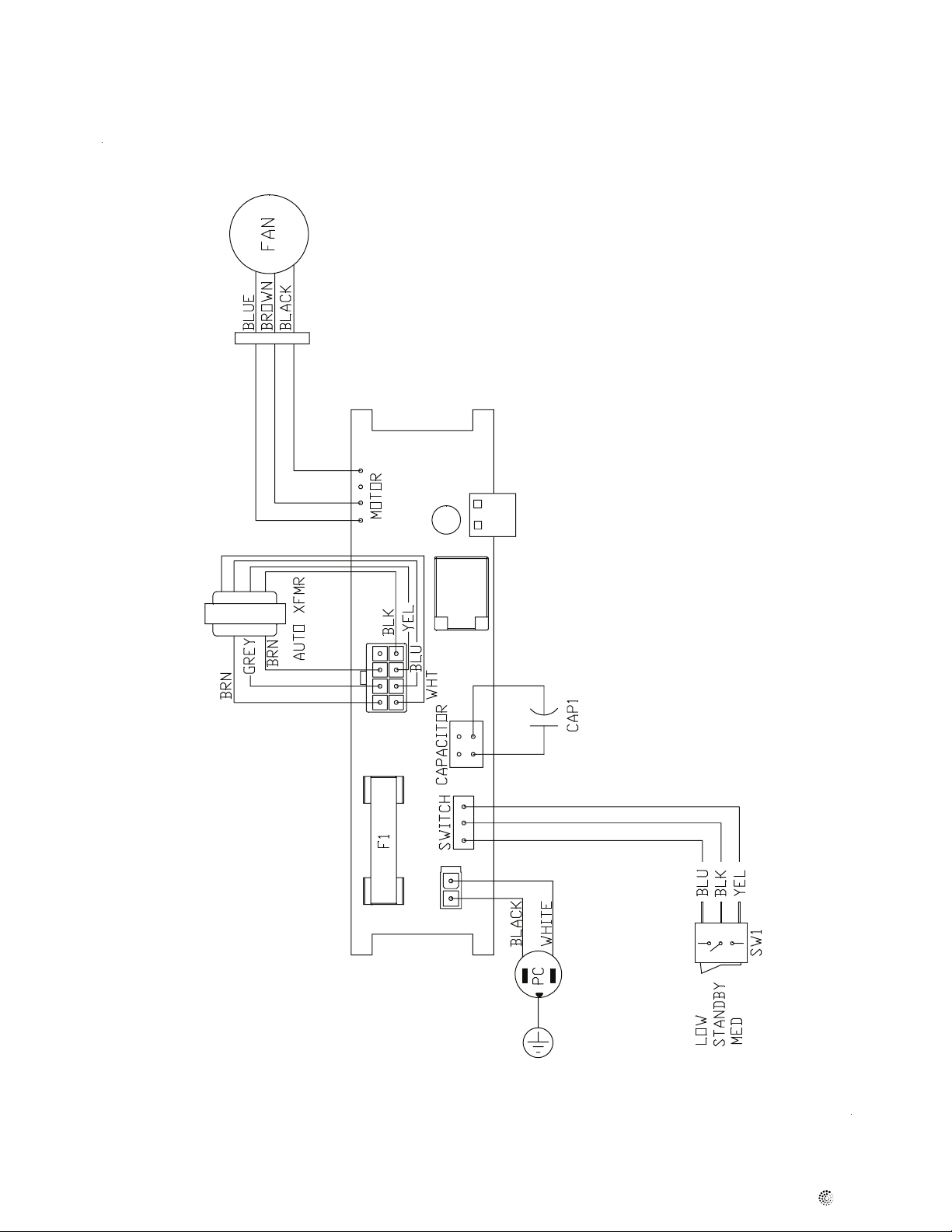

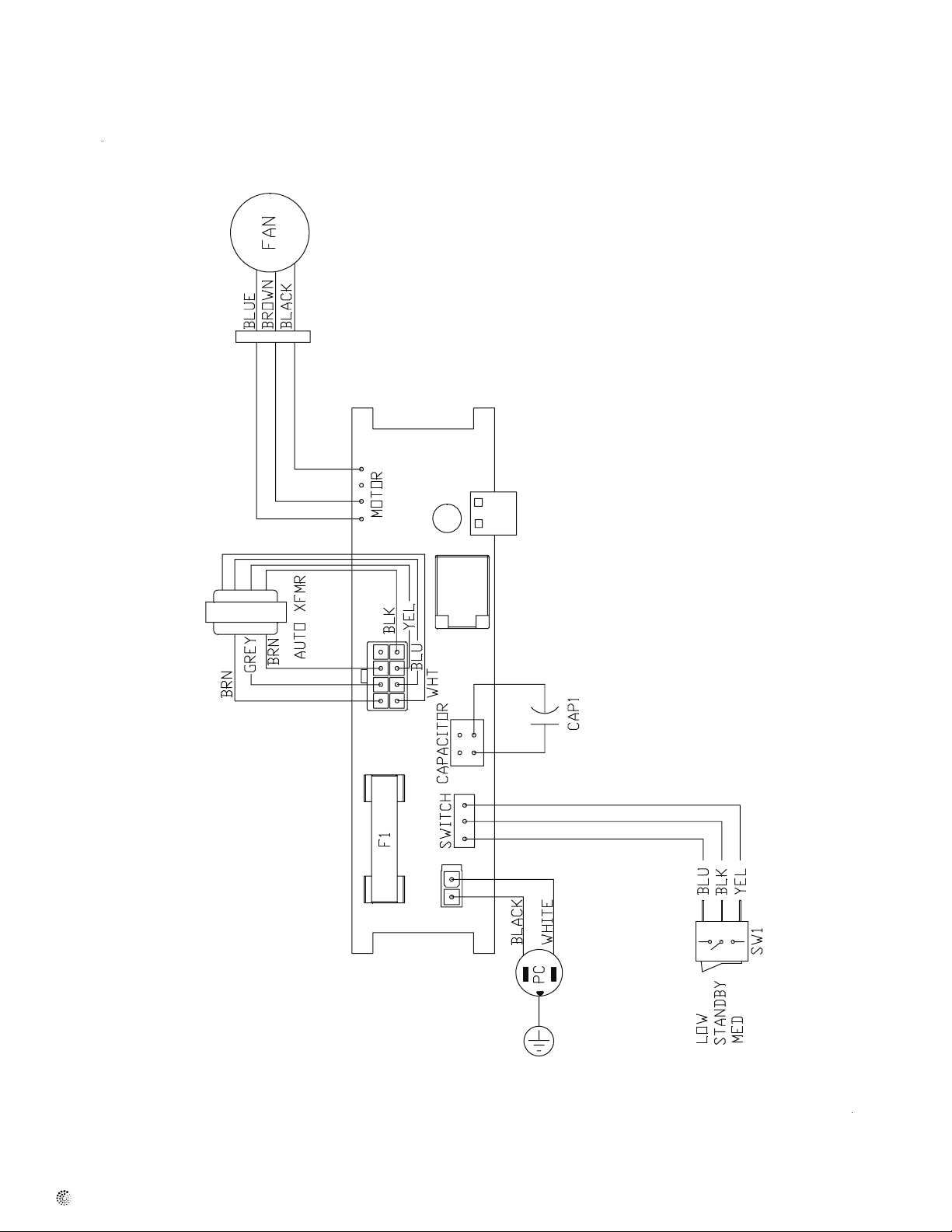

Wiring diagram

13

fantech

14

Troubleshooting

Problem Causes Solutions

Air is too dry Dehumidistat control is set too low Increase the desired level of humidity. Change ventilation mode from

AEV out of balance Balance AEV

Air is too humid Dehumidistat control is set too high Reduce the desired level of humidity. Combine this with the use of

Sudden change in temperature Wait until outside temperature stabilizes (winter). Heating will also

Storing too much wood for heating Store a majority of your wood outside. Even dried, a cord of wood contains

Dryer vent exhaust is inside home Arrange outside vent for dryer

Poor air circulation near windows Open curtains or blinds. Bay or bow windows may require mechanical

AEV out of balance Balance AEV

Basement door is closed Open the door or install a grill on the door

Persistent condensation
on window

Poor Air Flows 1/4" (6mm) mesh on the outside hoods is plugged Clean exterior hoods or vents

Supply air feels cold Poor location of supply grilles, the airow may ir-

Improper adjustment of dehumidistat control Reduce the desired level of humidity. Combine this step with use of

AEV out of balance Balance AEV

Filters plugged Remove and clean lter

House grilles closed or blocked Check and open grilles

Damper are close if installed

Poor power supply at site Have electrician check supply voltage at house

Ductwork is restricting thE AEV Check duct installation

Improper speed control setting Increase the speed of the AEV

AEV airow improperly balance have contractor balance AEV

ritate the occupant

Outdoor temperature extremely cold If supply air is ducted into furnace return, the furnace fan may need to run

continuous mode to standby.

continuous exchange mode.

improve situation.

more than 20 gallons of water.

method

continuous exchange mode.

Locate the grilles high on the walls or under the baseboards, install ceiling
mounted diffuser or grilles so as not to directly spill the supply air on the
occupant (eg. Over a sofa)
Turn down the HRV supply speed. A small duct heater (1kw) could be used
to temper the supply air
Placement of furniture or closed doors is restricting the movement of air
in
the home

continuously to distribute ventilation air comfortably

aev and/or Ducts frosting up AEV air ows are improperly balanced Have HVAC contractor balance the AEV

Condensation or Ice Build Up in
Insulated Duct to the Outside

Malfunction of the AEV defrost system Note: minimal frost build-up is expected

Incomplete vapor barrier around insulated duct Tape and seal all joints

A hole or tear in outer duct covering Tape any holes or tears made in the outer duct covering

Duct heaters

Ensure that the vapour barrier is completely sealed.

fantech

AEV maintenance chart

Maintenance Required Recommended Frequency Date Maintenance Performed

Check and Clean Wash­able Electrostatic Filters

Check and Replace
MERV13 Optional
Pleated Filter if Installed

Vacuum the Inside of the
Unit

Clean and Un-block
Outside
Hoods

Clean and Inspect Duct
Work

General Servicing by a
Qualied Contractor

* Schedule may be altered to meet your own needs. More frequent servicing may be required depending on the
severity of your home's indoor and outdoor environments.

Contractor Telephone Number Date Serviced

Every 3 months or if
dirty

Every 6 months or if
dirty

Annually

Annually

Annually

Annually

15

Limited Warranty

• The motor found in all units require
no lubrication, and are factory
balanced to prevent vibration and
promote silent operation.

• The limited warranty covers normal
use. It does not apply to any defects,
malfunctions or failures as a result
of improper installation, abuse,
mishandling, misapplication,
fortuitous occurrence or any other
circumstances outside our control.

• Inappropriate installation or
maintenance may result in the
cancellation of the warranty.

• Any unauthorized work will result in
the cancellation of the warranty.

• We are not responsible for any
incidental or consequential damages
incurred in the use of the ventilation
system.

• We are not responsible for providing
an authorized service centre near
the purchaser or in the general area.

• We reserves the right to supply
refurbished parts as replacements.

• Transportation, removal and
installation fees are the responsibility
of the purchaser.

• The purchaser is responsible to
adhering to all codes in effect in his
area.

• The warranty is limited to 5 years on
parts and 7 years on the motor from
the date of purchase, including parts
replaced during this time period. If
there is no proof of purchase
available, the date associated with
the serial number will be used for
the beginning of the warranty period.

* This warranty is the exclusive and only warranty

in effect relative to the ventilation system and all
other warranties either expressed or implied are
invalid. Please fill out the warranty registration
and return it within two weeks of purchase or the
warranty will be voided.

fantech

16

Notes

fantech

Manuel d'installation

Série AEV

Ventilateur d'échangeur d'air

PIÈCES DANS LA BOÎTE

Ventilateur d'échangeur d'air, 1 pc
MDEH1 Déshumidistat, 1 pc
Manuel d'installation, 1 pc

No. d'article: 445200

Date de révision: 2020-01-23

Votre système de ventilation doit être installé conformément aux exigences de la province où vous habitez ou, à défaut de
telles exigences, conformément à l’édition actuelle du Code national du bâtiment du Canada ou aux « méthodes d’ingénierie
appropriées » de l’ASHRAE.

United States

10048 Industrial Blvd., Lenexa, KS, 66215
Tél.: [phone] • Fax: [phone]

Canada

50 Kanalflakt Way, Bouctouche, NB, E4S 3M5
Tél.: [phone] • Fax: [phone]

Fantech se réserve le droit de modifier partiellement ou entièrement, en tout moment et sans préavis, les
caractéristiques, la conception, les composants et les spécifications de ses produits, afin de conserver sa
position de leader de technologie.
S'il vous plaît visitez notre site siteweb www.fantech.net pour des informations techniques plus détaillées.

18

Table des matières

DÉTERMINER VOS BESOINS DE VENTILATION ..................................................... 19

OPÉRATION ...............................................................................20

CONTRÔLE OPTIONNEL .......................................................................20

EXEMPLES D'INSTALLATION....................................................................21

INSTALLATION DES CONDUITS EXTÉRIEURS

Emplacement des hottes .............................................................. 22

Installation de l'ensemble des conduits avec hottes ........................................... 22

INSTALLATION DES CONDUITS INTÉRIEURS

Ensemble de conduit d'évacuation .........................................................23

Installation spécialisée pour les maisons déjà construites ........................................23

INSTALLATION DE L'EA

Emplacement .......................................................................24

Montage...........................................................................24

ÉQUILIBRAGE DU DÉBIT D'AIR ..................................................................25

PROCÉDURE D'ÉQUILIBRAGE À L'AIDE D,UN TUBE DE PITOT ............................................25

ENTRETIEN................................................................................27

SCHÉMA ÉLECTRONIQUE .....................................................................28

DÉPANNAGE...............................................................................29

TABLEAU D'ENTRETIEN DU EA ..................................................................30

LISTE DES COMPOSANTES ....................................................................31

fantech

Déterminer vos besoins de ventilation

Méthode compte de pièces

19

3

1 pi

/min = 0.47 L/s

1 L/s = 2.13 pi3/min

Méthode ASHRAE

Liste des pièces Nombre de pièces Pi

Chambre principale x 10 L/s (20 pi3/min) =

Sous-sol oui ou no =

Chambre à coucher x 5 L/s (10 pi3/min) =

Salon x 5 L/s (10 pi3/min) =

Autres x 5 L/s (10 pi3/min) =

Cuisine x 5 L/s (10 pi3/min) =

Salle de bain x 5 L/s (10 pi3/min) =

Buanderies x 5 L/s (10 pi3/min) =

Lingerie x 5 L/s (10 pi3/min) =

Ventilation total nécessaire (La somme des chiffres de la dernière colonne ) =

Si oui, ajoutez 10 L/s (20
Sinon = 0

3

/min (L/s)

pi3/min

PCM Required

)

Débit d'air recommandé

Supercie Chambre à coucher

1 2 3 4 5

2

Ft

<500 <47 30 128 38 18 45 21 53 25 60 28

501-1000 47-93 45 21 53 24 60 28 68 31 75 35
1001-1500 94-139 60 28 68 31 75 35 83 38 90 42
1501-2000 140-186 75 35 83 38 90 42 98 45 105 49
2001-2500 187-232 90 42 98 45 105 49 113 52 120 56
2501-3000 233-279 105 49 113 52 120 56 128 59 135 63
3001-3500 280-325 120 56 128 59 135 63 143 66 150 70
3501-4000 326-372 135 63 143 66 150 70 158 73 165 77
4001-4500 373-418 150 70 158 73 165 77 173 80 180 84
4501-5000 419-465 165 77 173 80 180 84 188 87 195 91

* ASHRAE 62.2-2016 Table 4.1, Ventilation and Acceptable Indoor Air Quality in Low-Rise Residential Buildings.

2

m

Pi3/min L/s Pi3/min L/s Pi3/min L/s Pi3/min L/s Pi3/min L/s

19

fantech

20

Opération

Un échangeur d'air (EA) assure un apport d’air frais dans le bâtiment tout en évacuant une quantité égale d’air vicié. Durant les mois d’hiver, l’air froid
entrant est chauffé par la chaleur récupérée de l’air vicié avant que celui-ci soit évacué. En été, lorsque l’intérieur est climatisé, le EA utilise l’air vicié
évacué pour refroidir l’air frais entrant.

Les EA sont conçus de manière à fonctionner en continu ou de façon intermittente, ce qui permet au propriétaire des lieux de contrôler entièrement
la qualité de l’air de son environnement. Une ventilation continue à basse vitesse est recommandée; celle-ci facilite l’élimination du gaz carbonique,
des contaminants organiques volatils (COV) et des autres gaz tout en purifiant l’air ambiant. Une ventilation intermittente à haute vitesse est
également possible au moyen de diverses télécommandes offertes en option (voir les pages 5 et 6 du présent manuel). Quelques exemples
d’utilisation saisonnière du EA sont présentés ci-dessous.

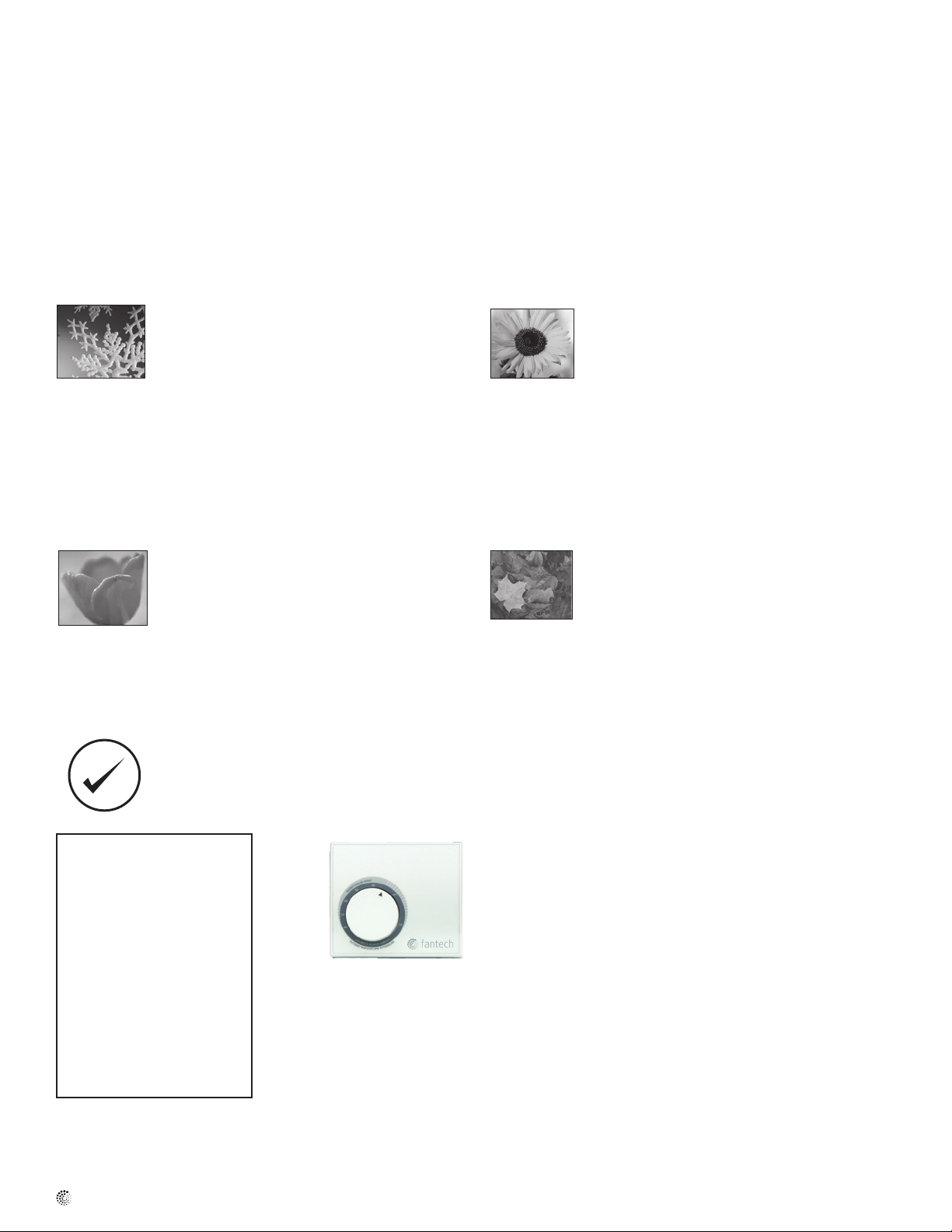

Hiver:

La régulation de l’humidité est très importante au
cours des mois d’hiver. Il s’agit de la période de
l’année où les problèmes sont les plus apparents
puisqu’il se produit souvent de la condensation sur
les vitres. Plus la température extérieure est basse,
plus grands sont les risques de condensation dans la
maison. Pour éviter la condensation, l’humidité
relative moyenne doit être maintenue entre 30 et 60
%. Il est recommandé de faire fonctionner le
ventilateur continuellement à basse vitesse avec
priorité à haute vitesse.

Printemps:

Les températures sont plus modérées et s’élèvent de
jour en jour. Pour maintenir l’humidité et la
température à un niveau uniforme, régler le
déshumidistat à un niveau plus élevé et le
commutateur du EA à la position d’attente.

Contrôle optionnel

Été:

L’air est parfois chaud et humide. Pour l’empêcher de
pénétrer à l’intérieur, régler le déshumidistat à son
niveau maximum.

Automne:

La pluie et les variations rapides de température
nuisent à la bonne régulation du niveau d’humidité et
peuvent provoquer de la condensation sur les vitres.
L’utilisation d’un déshumidistat mural peut aider à
maintenir un environnement intérieur plus sain.

Comment éviter la condensation
sur les vitres:

• Il n'est pas nécessaire de
régler le taux d'humidité
tous les jours. Surveillez la
température hebdomadaire
moyenne ou essayez divers
réglages jusqu'à ce que vous
trouviez le taux vous assurant
le confort désiré.

• Réglez le déshumidistat au
besoin.

fantech

Déshumidistat I

Le déshumidistat I mural évalue le taux d’humidité de l’endroit où il est
installé. Lorsque le taux d’humidité dépasse la valeur de réglage, le EA
est activé en haute vitesse (mode priorité). Une fois que le taux
d’humidité redevient acceptable, l’appareil reprend son mode de
fonctionnement normal.

Exemple d'installation

Exemple seulement

Élément chauffant, Hydronic et chauffage
électrique de baseboard

1. Ce diagramme montre l'installation de votre unité avec le chauffage radiant
hydronic ou de baseboard. Comme montré, l'air éventé est extrait à partir des
salles avec des niveaux de humidité élevé, et l'air frais est livré dans les secteurs
vivants. Dans ce cas-ci, un système complet de canalisation pour la ventilation
doit être installé.

2. Suivre les codes locales

21

Chambre à coucher

Air vicié provenant de
l'intérieur

Salle de bain

Air frais

Déshumidistat

Air frais provenant de
l'intérieur

Échangeur d'air

Évacuation

Alimentation

fantech

22

Installation des conduits extérieurs

Le rendement maximum du EA est assuré par un ensemble de conduits
d’évacuation de haute qualité technique qui est bien installé. Assurez-vous que le
tracé de conduit soit toujours le plus court et le plus droit possible. Reportez-vous
aux exemples illustrés dans les dessins d’installation.

Emplacement des hottes

• Décidez de l’emplacement des hottes d’aspiration et d’évacuation.

Coin extéreur Coin intérieur

OUTSIDE CORNER INSIDE CORNER

36po (1m)

36" (1m)

min.

min

Apport

d'air

INTAKE

6 pi (2m)

6' (2m)

min.

min.

36po (1m)

36” (1m)

min.

min

Évacuation

d'air

EXHAUST

Emplacement de la hotte d’aspiration

18" (460mm) min.

18po (460mm) min.

18" (460mm) min.

18po (460mm) min.

• Doit être située en amont de la sortie d’évacuation (en présence de vents
dominant).

• Doit être située à au moins 2m (6 pi) de la hotte d’évacuation, des évents de la
sécheuse et de l’évacuation de la fournaise à air pulsé (fournaise à moyen ou à haut rendement).

• Doit être située à au moins 2m (6 pi) des entrées de garage, tuyaux de remplissage d’huile, compteurs de gaz ou conteneurs à ordures
ménagères.

• Doit être montée à au moins 460 mm (18 po) au-dessus du sol ou au-dessus de la couche de neige prévue.

• Doit être située à au moins 1m (3 pi) d’un coin du bâtiment.

• Ne doit jamais être située dans un garage, un grenier ou un vide sanitaire.

Emplacement de la hotte d’évacuation

• Doit être située à au moins 2m (6 pi) de la prise d’air de ventilation.

• Doit être montée à au moins 460 mm (18 po) au-dessus du sol ou au-dessus de la couche de neige prévue.

• Doit être située à au moins 1m (3 pi) d’un coin du bâtiment.

• Ne doit pas être située à proximité d’un compteur de gaz, d’un compteur d’électricité ou d’une

Mur extérieur

allée où le brouillard et la glace peuvent constituer un danger

• Ne doit jamais être située dans un garage, un atelier ou un espace non chauffé.

Installation de l'ensemble de conduits avec les hottes

Conduit exible isolé

Le revêtement intérieur des conduits flexibles isolés doit être encastré dans le manchon des hottes
de protection contre les intempéries (aussi près que possible de l’extérieur) et dans l’orifice
approprié du EA. Assurez-vous que l’isolation demeure entière et qu’elle n’est pas écrasée. Le
revêtement extérieur, qui joue le rôle de pare-vapeur, doit être complètement scellé sur le mur
extérieur et le EA à l’aide de ruban ou de produit de calfeutrage. Déposez un cordon de produit de
calfeutrage de première qualité (du mastic d’isolation acoustique de préférence) pour sceller le
conduit flexible intérieur à l’orifice du EA et à la hotte de protection avant de procéder à
l’encastrement.

Grillage à

oiseaux

Manche

Pour réduire au minimum la restriction de débit d’air, le conduit flexible isolé qui relie les deux
hottes de protection extérieures au EA doit être bien tendu et le plus court possible. Des conduits
tordus ou pliés réduisent fortement le débit d’air.

Reportez-vous aux exemples illustrés dans la section "Exemples d’installation"

Chemise
intérieur

Chemise

extérieur

Étapes de l'installation de la hotte:

1 Tracez le contour du collet de la

hotte externe pour découper les
trous d’aspiration et d’évacuation.
Le diamètre des trous doit être un
peu plus grand que celui du collet,
pour tenir compte de l’épaisseur du
conduit flexible isolé. Percez un trou
pour la hotte d’aspiration et un trou
pour la hotte d'échappement

fantech

2 Faites passer le conduit flexible isolé

dans l’ouverture jusqu’à ce qu’il soit
bien tendu et droit. Faites glisser le
manchon en vinyle interne du conduit
sur le collet avec l’isolation et placez
le parevapeur sur le manchon. Fixez
à l’aide de ruban adhésif en toile.

3 Enfoncez la hotte dans l’ouverture.

Fixez la hotte sur le mur extérieur
en utilisant des vis de montage.
Répétez la procédure d’installation
pour la hotte d’aspiration et la hotte
d’évacuation.

4 À l’aide d’un pistolet à calfeutrer,

calfeutrez les deux hottes pour
empêcher les fuites.

23

Installation des conduits intérieurs

Ensemble de conduits d’évacuation

Le système d’évacuation de l’air vicié sert à aspirer l’air des endroits de la maison où la qualité d’air est la moins bonne. Il est recommandé d’installer
les conduits de retour d’air dans la salle de bains, la cuisine et la buanderie. Il est également possible d’installer des conduits supplémentaires de retour
d’air dans des endroits stratégiques (p. ex. la serre, l’atrium, la piscine, le sauna, etc.). Le conduit de retour de la fournaise peut également servir de
conduit d’évacuation. Ainsi, l’air évacué des salles de bains, cuisines, etc. ne retourne pas au EA dans des « conduites spécialisées ».
Cette méthode est devenue très populaire et assure une bonne ventilation si les instructions d’installation ont été suivies à la lettre. Pour que cette
méthode soit efficace, le ventilateur de la fournaise doit fonctionner lorsque le EA est en marche.

• Dans les constructions nouvelles, les conduits rigides sont posés dans les murs.

• Choisissez l’emplacement des grilles Fantech d’aspiration et d’évacuation (MGE [métal] ou PGE [plastique]). Les grilles
d’aspiration devraient être situées dans chaque pièce habitable et les grilles d’évacuation, dans les pièces où il y a présence
d’humidité.

• Placez un bout de conduit flexible entre le collet « Supply Air In » (entrée de l’air fourni) et « Supply Air Out » (sortie de l’air fourni)
du EA et le conduit rigide pour absorber le bruit ou les vibrations.

• Pour de plus amples renseignements sur le réseau de conduits, reportez-vous à la section TYPES D’INSTALLATIONS.

• Les grilles doivent être posées sur le plafond ou sur le mur, de 152 mm (6 po) à 305 mm (12 po) du plafond.

Installation spécialisée pour les maisons déjà construites (installation de chauffage à air chaud non pulsé/système de
refroidissement)

1 Utilisez d’abord le collet du

conduit marqué « Exhaust Air
In» (entrée de l’air évacué).
Faites glisser un petit bout (12
po) de conduit flexible sur le
collet du conduit. ins/rez une à
deux vis à travers le conduit et
dans le collet de conduit en
plastique pour le fixer en place.
Appliquer un produit
d'étanchéité ou une bande
d'aluminium sur le rebord du
conduit. Posez le conduit flexible
le long du conduit principal
rigide qui relie le reste des
conduits d’une pièce à l’autre de
la maison. Répétez les mêmes
étapes pour le conduit marqué «
Supply Air Out » (sortie de l’air
fourni) situé sur le côté du EA.

2 Si vous travaillez dans un

placard, au grenier ou à
l’intérieur du mur contenant les
solives, posez la longueur de
conduit appropriée jusqu’à
l’emplacement de la grille et
percez un trou dans le
placoplâtre. Vissez le collet de
montage (en option) dans
l’ensemble de conduits puis
vissez le collet au mur ou au
plafond.

3 Le débit d’air de la grille

Fantech (MGE [métal] ou PGE
[plastique]) peut être réglé en
tournant l’unité interne. Il est
recommandé d’ouvrir totalement
les grilles d’abord puis de les
régler plus tard, au besoin.

4 Enfoncez la grille Fantech (MGE

[métal] ou PGE [plastique])
dans le collet de montage
facultatif ou dans le coude
installé.

fantech

24

Installation de l'EA

Emplacement

Le EA doit être situé dans un endroit chauffé où il sera possible d’en effectuer la maintenance sans inconvénient.
Généralement, le EA doit être situé dans la chambre des appareils mécaniques ou à proximité du mur extérieur sur
lequel les hottes de protection contre les intempéries seront montées. S’il n’y a pas de sous-sol ou si le sous-sol ne
convient pas, il est possible d’installer l’appareil dans la lingerie ou dans la buanderie.

• Installez le EA à proximité
du mur extérieur sur lequel
les hottes d’aspiration
et d’évacuation seront
montées.

• Ayez accès à un bloc
d’alimentation de 120 V,
60 Hz.

• Assurez-vous qu’il soit
possible de monter le EA sur
des poutres de support.

• Mettez le EA le plus de
niveau possible pour
permettre l’écoulement du
condensat.

• Assurez-vous que le EA
est installé dans un espace
tempéré (il n’est pas
recommandé d’installer le
EA au grenier).

• Réduisez le niveau de bruit
dû à l’appareil dans les
pièces d’habitation.

• Assurez-vous de pouvoir
accéder à l’appareil aux ns
de maintenance.

• Sécheuse de linge

• Table de cuisson

• Ventilateur de cuisinière

• Système d'aspirateur central

Ces électroménagers peuvent entraîner l’accumulation de charpie, de poussière ou de graisse dans le EA et
l’endommager.

Raccordement d’appareils électroménagers au EA. Il n’est pas recommandé de raccorder des appareils
électroménagers au EA, notamment :

Le raccordement de n’importe quel type d’appareils électroménagers au EA annule la garantie.

Montage

1. Bien que nous recommandions d'installer l'unité comme montrée, la flexibilité offerte par notre moteur externe centrifuge de rotor tient compte pour
que l'unité soit installée dans n'importe quelle position.

2. Employez les vis et le support de montage fournies avec l'unité.

fantech

Équilibrage du débit d'air

Flow

Le procédé d'équilibrage se compose mesurer l'air d'échappement partant du système et l'air
d'approvisionnement écrivant le système et s'assurant que ces deux sont égales. Une déviation de
10% ou moins est acceptable. Dans ces cas-ci, on lui recommande d'avoir une plus grande quantité
d'air d'échappement que fournir l'air en tant qu'ainsi pour augmenter la température d'air
d'approvisionnement.

• Si les flux d'air de l'unité ne sont pas correctement équilibrés...

- ll'unité peut ne pas fonctionner à sonefficacité maximum.

- l'utilisation de l'unité a pu causer la pression négative ou positive dans votre
maison faisant entrer l'air froid ou tout autre équipement combustible au
backdraft.

25

A La vitesse du flux d'air du conduit est mesurée avec une mesure magnehelic et une prise de

pression totale. Voir page prochaine pour "d'équilibrage de prise de pression totale".

B Cette station de mesure de flux d'air lit le flux d'air en étant relié à la canalisation.

Air

Duct

Pitot
Tube

c

eli

gne h

a

M

Magnehelic

Gauge

Pour éviter la turbulence de l’air et de mauvaises lectures, mesurez le débit d’air dans un conduit
d’acier à au moins 457 mm (18 po) de l’appareil ou d’un coude et avant toute connexion avec un
autre conduit.

(460 mm)

Measure

18”

here

fantech

26

Équilibrage du débit d'air (Suite)

1 Pour ce poste de mesure des débits, coupez

le conduit et placez le poste entre chaque
section. Assurez-vous que la flèche de sens
de l’air du poste de mesure des débits
pointe dans le sens du débit d’air. Fixez le
poste de mesure des débits avec du ruban
adhésif.

2 Avant de prendre la lecture, assurez-vous que

le manomètre Magnehelic est de niveau et
indique 0. Consultez le tableau du poste de
mesure pour déterminer le débit d’air de
l’appareil.

3 Le débit d’air est régulé à l’aide d’un registre

d’équilibrage situé à l’intérieur du collet du
EA. Réglez le registre « Supply Air Out »
(sortie de l’air fourni) de façon à obtenir le
débit d’air désiré. Suivez les étapes
précédentes afin de régler le registre «
Exhaust Air Out » (sortie de l’air vicié).

Procédure d'équilibrage à l'aide d'un tube de pitot

La présente procédure permet d’équilibrer in situ un EA à l’aide d’un tube
de Pitot. Il s’agit d’une procédure plus favorable lorsque les postes de
mesure des débits ne sont pas installés dans le réseau de conduits. Elle
doit être exécutée lorsque le EA fonctionne à haute vitesse.

La première étape consiste à faire fonctionner à haute vitesse tous les
systèmes mécaniques ayant une inuence sur le système de ventilation,
c’est-à-dire le EA lui-même et, s’il y a lieu, une fournaise à air pulsé ou
un appareil de traitement d’air. Cette intervention a pour but de fournir la
pression maximale dont le EA a besoin pour offrir son plein rendement, et
permet d’équilibrer l’appareil de façon plus précise.

Percez un petit trou dans le conduit (environ 3/16 po) à trois pieds au­dessous de tout coude et à un pied au-dessus de tout coude. Il s’agit des
distances recommandées, mais l’installation réelle peut restreindre le
nombre de conduits droits.

Le tube de Pitot doit être relié à un manomètre Magnehelic ou à un autre
type de manomètre capable d’indiquer de 0 à 0,25 po d’eau (de 0 à 62
Pa), de préférence jusqu’à trois chiffres de résolution. Le tube provenant
de la partie supérieure du tube de Pitot est relié au côté haute pression
du manomètre, tandis que celui provenant du côté est relié au côté basse
pression ou référence du manomètre.

Introduisez le tube de Pitot dans le conduit en pointant le bout dans le
débit d’air. Pour un équilibrage général, il suft de déplacer le tube de
Pitot dans le conduit et de prendre une lecture moyenne ou une lecture
type. Répétez cette intervention sur l’autre conduit (amenée ou retour).
Déterminez dans lequel des conduits le débit d’air est le plus élevé (selon
les indications du manomètre). À l’aide du registre, réduisez le débit d’air
du conduit où il est plus élevé de sorte qu’il corresponde à celui de l’autre
conduit. Les débits doivent maintenant être équilibrés. Le débit d’air réel
peut être déterminé d’après l’indication du manomètre. La valeur indiquée

sur le manomètre est désignée sous le nom de pression de vélocité.
Le tube de Pitot est accompagné d’un tableau sur lequel il est possible
d’obtenir le débit d’air équivalent à la pression de vélocité indiquée sur le
manomètre. Ce débit est exprimé en pieds par minute ou en mètres par
seconde. Pour déterminer le débit d’air réel, le débit obtenu est multiplié
par la supercie de la section transversale du conduit mesuré.

Exemple, voici comment déterminer le débit d’air réel d’un conduit de

6 po.

Le manomètre relié au tube de Pitot indique 0,025 pouce d’eau.

Selon le tableau, cette valeur correspond à 640 pieds par minute.

La supercie de la section transversale du conduit de 6 po

= [3014 x (6 po 12)2 4

= 0,2 pi2

Le débit d’air équivaut donc à: 640 pi/min x 0,2 pi2 -128 pi3/min

Pour votre commodité, voici la supercie de la section transversale de
certains conduits ronds communs :

DIAMÈTRE SUPERFICIE DE LA SECTION
DU CONDUIT (pouces) TRANSVERSALE (pieds carrés)

5 0,14

6 0,20

7 0,27

La distance qui sépare un coude quelconque de l’endroit où les lectures
sont prises a une incidence sur la précision du débit d’air indiquée. Il est
possible d’augmenter la précision en faisant la moyenne de plusieurs lec­tures comme l’indique la documentation accompagnant le tube de Pitot.

fantech

Procédure d'équilibrage à l'aide d'un tube de pitot (Suite)

Filtre

Placez le tube de Pitot à au moins 18 po du ventilateur ou des coudes.

À la maison

27

Extérieur

Manomètre Magnehelic

Les raccords de conduit peuvent être différents selon le modèle.
Pour une lecture précise, le tube de Pitot doit être placé à au moins 12 po des coudes et registres des ventilateurs.

Entretien

Assurez-vous que l'appareil est débranché avant d'entreprendre toute tâche d'entretien
Il est important d'inspecter régulièrement les composantes suivantes et de bien les entretenir.

Manomètre
Magnehelic

M

agn

e
he

lic

Tube de
Pitot

Tube de
Pitot

ic

el

eh

n

g

a

M

De la maison

• Pour éviter les chocs

électriques, assurez-vous que
l’appareil est débranché avant
d’entreprendre des réparations
ou des tâches de maintenance.

• Il est recommandé d’inspecter

l’appareil tous les ans pour
en assurer l’efcacité et un
fonctionnement sans incidents.
Faites fonctionner le système
et vériez les différents modes
de fonctionnement.

Filtre - Filtre MERV 8 électrostatique lavable

Le ltres doit être vérié et nettoyé tous les trois mois ou quand ils
semblent sales. Lavez dans l'eau "sudsy" chaude (détergent doux) ou un
aspirateur a brosse doux. Les ltres devraient être remplacés quand ils
peuvent plus n'être nettoyés correctement.

Hottes extérieur

Les capots extérieurs doivent être vériés chaque saison à s'assurer
qu'il n'y a aucune feuille ou insecte bloquant le ux d'air. Vériez
régulièrement qu'il n'y a aucun polluant près du capot de prise. Assurez­vous qu'il est certain de n'importe quelle accumulation de neige pendant
les mois d'hiver.

Moteur

Les moteurs sont équilibrés à l’usine et graissés à vie. Aucune
maintenance n’est requise.

Appareil

Nettoyez l’intérieur de l’appareil à l’aspirateur tous les ans. Évitez
d’endommager les composants mécaniques et les connexions
électriques.

Vérier la hotte
extérieur

fantech

28

Schéma électronique

fantech

Dépannage

Problème Causes Solutions

29

L’air est trop sec – Le déshumidistat est réglé trop bas – Augmentez le niveau voulu d’humidité. Faites passer le mode de ventilation

– Le VRC est déséquilibré – Équilibrez le EA.

L’air est trop humide – Le déshumidistat est réglé trop haut – Réduisez le niveau voulu d’humidité. Combinez cette méthode avec le

– Brusque changement de température – En hiver, attendez que la température extérieure se stabilise. Le chauffage

– Entreposage d’une trop grande quantité de bois de

chauffage

– L’évent de la sécheuse est à l’intérieur de la maison – Posez l’évent de la sécheuse à l’extérieur.

– Mauvaise circulation d’air près des fenêtres – Ouvrez les rideaux ou les stores. Dans le cas des fenêtre en baie, il peut

– Le EA est déséquilibré – Équilibrez le EA.

– La porte du sous-sol est fermée – Ouvrez la porte ou posez une grille sur la porte.

Condensation permanente
sur les vitres

Mauvaise circulation d’air – Les mailles de 6mm (1/4 po) de la grille des hottes

– Mauvais réglage du déshumidistat – Réduisez le niveau voulu d’humidité. Combinez cette méthode avec le

– LeEA est déséquilibré – Équilibrez le EA.

extérieures sont bouchées

– Les ltres sont colmatés – Enlevez le ltre et nettoyez-le.

– Le noyau est obstrué – Enlevez le noyau et nettoyez-le.

– Les grilles de la maison sont fermées ou bloquées – Vériez les grilles et ouvrez-les.

– Le registre (le cas échéant) sont fermés – Demandez à un électricien de vérier la tension d’alimentation de la maison.

–Alimentation inadéquate sur place – Vériez le réseau de conduits.
– Mauvais réglage de la commande de vitesse – Augmentez la vitesse du EA

de « continu » à « attente ».

fonctionnement de l’appareil en mode d’échange « continu ».

permettra également d’améliorer la situation.

– Entreposez la plus grande partie du bois de chauffage à l’extérieur. Même

lorsque le bois est sec, une corde peut contenir plus de 20 gallons d’eau.

être nécessaire d'utiliser un mécanisme pour y parvenir

fonctionnement de l’appareil en mode d’échange « continu ».

– Nettoyez les hottes extérieures ou les évents.

– Déséquilibre du débit d’air du AE – Demandez au contracteur d’équilibrer le VRC

L’air fourni est froid – L’emplacement des grilles d’aspiration n’est pas

Le VRC et/ou les conduits se givrent – Le débit d’air du EA est déséquilibré – Demandez au contracteur en CVC d’équilibrer le EA.

Accumulation de condensation
ou de glace sur le conduit isolé
donnant sur l’extérieur

approprié et, par conséquent, le débit d’air peut
agacer les occupants de la maison

– La température extérieure est extrêmement froide – Si l’air fourni est acheminé dans la conduite de retour de la fournaise, il

– Le système de dégivrage du EA est défectueux – Note : Il est prévu qu’une mince couche de givre s’accumule sur les noyaux

– Le pare-vapeur autour du conduit isolé est seulement

partiellement

– L’enveloppe du conduit extérieur est percée ou

déchirée

– Posez les grilles à une bonne hauteur sur les murs ou sous les plinthes chauffan-

tes; posez un diffuseur ou des grilles au plafond de sorte que l’air fourni ne soit
pas soufé directement sur les occupants (p. ex. au-dessus d’un sofa).

– Diminuez la vitesse du ventilateur d’approvisionnement du EA. Il est possible

d’utiliser un petit chauffe-conduit (1 kW) pour tempérer l’air fourni.

– La circulation de l’air dans la maison est fonction de la disposition du

mobilier ou de l’ouverture ou de la fermeture des portes

peut être nécessaire de faire fonctionner continuellement le ventilateur de
fournaise

avant que l’appareil active son cycle de dégivrage.

– Entourez tous les joints d’un ruban adhésif et scellez-les.

– Réparez les trous ou les déchirures dans l’enveloppe du conduit extérieur

à l’aide de ruban adhésif.

– Assurez-vous que le pare-vapeur est complètement étanche.

fantech

30

Tableau d'entretien du EA

La meilleure garantie

limitée sur le marché

Entretien requis Fréquence recommandée Date de l'entretien

Vériez et nettoyez le
ltre électrostatique

à chaque 3 mois, ou s'ils
sont sales

lavable
Vérier et remplacer le

ltre plissé MERV13 en

à chaque 6 mois, ou s'ils
sont sales

option s'il est installé
Nottoyez l'intérieur de

À chaque année

l'appareil à l'aspirateur
Nettoyez et débloquez

À chaque année

les hottes extérieurs
Inspectez et nettoyez le

À chaque année

système de conduits
Entretien général par un

À chaque année

contracteur certié

* L'horaire peut être modiée au besoin. Un entretien plus fréquent pourrait être nécessaire selon la sévérité des environnements
internes et externes de votre maison.

Contracteur Numéro de téléphone Date de l'entretien

• Le noyau récupérateur de chaleur
en polypropylène bénéficie d’une
garantie à vie limitée.

• Les moteurs dont sont dotés tous
les AEV ne nécessitent aucune
lubrification et sont équilibrés en
usine pour prévenir les vibrations
et favoriser un fonctionnement
silencieux.

• La garantie limitée est liée à une
utilisation normale. Elle ne couvre
pas les défauts, défauts de
fonctionnement ou défaillances
causés par une mauvaise
installation, un mauvais
traitement, une mauvaise
manipulation, un usage incorrect,
un cas fortuit ou toute autre
circonstance indépendante de la
volonté de Fantech.

• Une mauvaise installation ou un
mauvais entretien peut entraîner
l’annulation de la garantie.

• Tout travail non autorisé annule la
garantie.

• Nous sommes pas responsable des
dommages consécutifs à
l’utilisation du système de
ventilation.

• Nous sommes pas tenue d’exploiter
un centre de service autorisé à
proximité du domicile de l’acheteur
ou dans sa région.

• Se réserve le droit de fournir des
pièces remises à neuf comme
pièces de rechange.

• Les frais de transport, de retrait et
d’installation sont assumés par
l’acheteur.

• L’acheteur est tenu de respecter
tous les codes en vigueur dans sa
région.

• Les pièces, y compris les pièces de
rechange posées ultérieurement,
sont garanties pendant 5 ans à
partir de la date d’achat de
l’appareil. Le moteur est garanti
pendant 7 ans à partir de la date
d’achat. S’il n’existe aucune preuve
d’achat, la date associée au
numéro de série devient la date de
début de la période de garantie

* Cette garantie est la seule et unique

en vigueur relative au système de
ventilation; toutes les autres
garanties, expresses ou implicites,
sont invalides. Prière de remplir la
fiche de garantie et de nous la faire
parvenir dans les deux semaines
suivant l'achat, sinon la garantie sera
annulée.

fantech

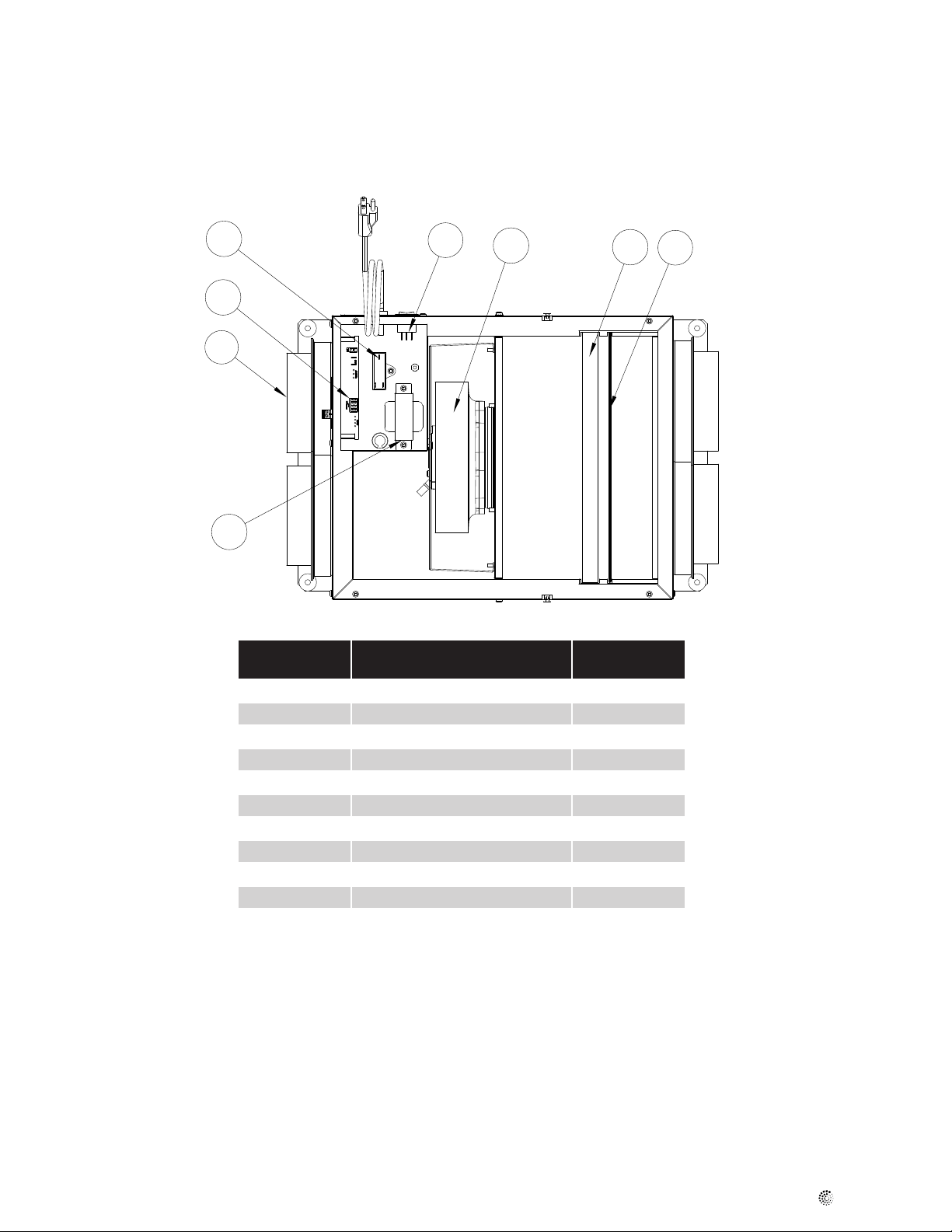

Parts list • Liste des composantes

31

8

5

2

4

3

7

1

6

BOM # Description

1 Collar 5” 410529
2 Motor Assembly 405520
3 MERV8 lter 445222
4 MERV13 lter 414767
5 ON/OFF Switch 410213
6 Auto-Transformer 411963
7 PCB, AEV-CTRL, HW:A 414950
8 Capacitor 461325

Wiring Diagram 445201

Installation Manual 445200

AEV 80

(463843)

fantech

Fantech reserves the right to make technical changes.
For updated documentation please refer to www.fantech.net

Fantech®

Fantech se réserve le droit de faire des changements tech­niques. Pour de la documentation à jour, s'il vous plaît se
référer au www.fantech.net
