Gruppo incasso
NRS
FNINS20B5SS
FNINS28B5SS
EN INSTRUCTIONS BOOKLET
FR MODE D'EMPLOI
ES MANUAL DE INSTRUCCIONES
IT LIBRETTO ISTRUZIONI
GRUPPO INCASSO NRS 28"
FNINS28B5SS
13” - 330 mm
11” 5/8
max 295 mm
4" 1/2
61 lb (28kg)
115 mm
10” 3/8
264 mm
13” 1/8 - 333 mm
13” - 331 mm
29” 1/8
740 mm
30” 9/16
777 mm
12” 3/8
max 315 mm
22”
93 mm
3” 11/16
10” 1/2
267 mm
558 mm
11”
9/16
15 mm
11/16
17 mm 18 mm
280 mm
10” 3/16
258 mm
11” 9/16
293 mm
11/16
4” 3/4
120 mm
EN - Hole measurements for installation
FR - Mesures du trou pour encastrement
ES - Medidas del oricio para empotrado
IT - Misure foro per incasso
29” 9/16
751 mm
5” 15/16
150 mm
262 mm
10” 5/16
293 mm
11” 9/16
EN - tool required
FR - outil requis
ES - herramienta requerida
IT - Attrezzi necessari
2
GRUPPO INCASSO NRS 20"
FNINS20B5SS
13” - 330 mm
11” 5/8
max 295 mm
4" 1/2
57 lb (26kg)
115 mm
10” 3/8
264 mm
13” 1/8 - 333 mm
13” - 331 mm
19” 7/16
494 mm
20” 15/16
531 mm
12” 3/8
max 315 mm
3” 11/16
22”
558 mm
93 mm
10” 1/2
267 mm
11”
9/16
15 mm
11/16
17 mm 18 mm
280 mm
10” 3/16
258 mm
11” 9/16
293 mm
11/16
4” 3/4
120 mm
5” 15/16
150 mm
EN - Hole measurements for installation
FR - Mesures du trou pour encastrement
ES - Medidas del oricio para empotrado
IT - Misure foro per incasso
14” 7/8
506 mm
262 mm
10” 5/16
293 mm
11” 9/16
EN - tool required
FR - outil requis
ES - herramienta requerida
IT - Attrezzi necessari
3
EN - Installation measurements (1)
Recommended mounting height from cooking surface to
hood bottom is indicated by "A" in the drawing below. It is
recommended to install the hood in this range to optimize
performance. It is recommended to not exceed 36” (910mm)
for dimension “A” as hoods mounted above this may be
difficult to reach for average height users and performance
and efficiency will degrade. Hoods mounted below the
lower measurement in the “A” recommendation could result
in damage due to heat and present a fire hazard and would
avoid any warranty claims attributable to the lower mounting
position. If available, also refer to the cooking appliance manufacturer’s height clearance recommendations and adhere to
national and local building and fire codes which supersede
any recommendations stipulated herein.
Wall unit hole (2), remove metallic lter (3).
FR - Mesures pour installation (1)
La hauteur de montage recommandée entre la surface de
cuisson et la partie inférieure de la hotte est indiquée par le «
A » dans le dessin ci-dessous. Il est recommandé d’installer la
hotte dans cette plage pour optimiser sa performance. Il est
recommandé de ne pas dépasser les 910 mm (36 po) pour la dimension « A », car les hottes montées à une distance au-dessus
peuvent être difficiles à atteindre pour les utilisateurs de hauteur moyenne, et cela diminuera leur performance et efficacité.
Les hottes montées en-dessous de la mesure inférieure de la
recommandation « A » pourraient s’abîmer par la chaleur et présenter un risque d’incendie, ce qui annulerait toute réclamation
de garantie attribuable à la position de montage inférieure. Le
cas échéant, reportez-vous également aux recommandations
du fabricant de l’appareil de cuisson en ce qui a trait au dégagement en hauteur et respectez les codes du bâtiment et de
prévention des incendies nationaux et locaux qui remplacent
toutes les recommandations stipulées dans le présent document.
Perçage meuble (2). Enlever le ltre métallique (3).
1
(RECOMMENDED
FOR OPTIMAL
PERFORMANCE)
A = 24" - 36"
(610mm - 910mm)
2
A
ES - Medidas instalación (1)
La altura de montaje recomendada desde la superficie de coc-
ción hasta el fondo de la campana se indica con una "A" en el dibujo siguiente. Se recomienda instalar la campana en este rango para optimizar el rendimiento. Se recomienda no exceder
36" (910mm) para la dimensión "A" ya que las campanas montadas por encima de ésta pueden ser difíciles de alcanzar para
los usuarios de altura media y el rendimiento y la eficiencia se
degradarán. Las campanas montadas por debajo de la medida
inferior de la recomendación "A" podrían resultar dañadas por
el calor y presentar un riesgo de incendio, y evitarían cualquier
reclamación de garantía atribuible a la posición de montaje inferior. Si está disponible, consulte también las recomendaciones de altura del fabricante del equipo de cocina y respete los
códigos de construcción y contra incendios, nacionales y locales, que sustituyen cualquier recomendación estipulada en el
presente documento.
Oricio armario de pared (2),
quitar el ltro metálico (3).
IT - Misure per l'installazione (1)
L’altezza di montaggio consigliata tra il piano cottura e la parte
inferiore della cappa è indicata dalla lettera “A” nella figura sottostante. Per ottenere prestazioni ottimali, si raccomanda di installare la cappa entro i limiti, massimo e minimo, mostrati nella
figura. È consigliabile che le dimensioni di “A” non superino i 36”
(910mm) in quanto le cappe montate più in alto potrebbero
presentare un livello ridotto di rendimento ed efficienza, oltre a
risultare difficili da raggiungere da parte degli utenti di altezza
media. Al contrario, le cappe montate al di sotto dell’altezza
minima consigliata in “A” potrebbero danneggiarsi per il calore
proveniente dal piano cottura e presentare un rischio di incendio. Si ricorda che la garanzia non risponde di eventuali danni
derivanti da un montaggio in posizione troppo bassa. Se disponibile, fare riferimento anche all’altezza libera raccomandata dal
produttore del piano cottura. In ogni caso, è sempre necessario
rispettare le norme edilizie e antincendio in vigore, a livello sia
nazionale sia locale, le quali prevalgono su qualsiasi raccomandazione contenuta nel presente.
Foratura pensile (2), togliere ltro metallico (3).
3
4
EN - Hood installation (4),
tting to the wall unit (5).
FR - Mise en place de la hotte
(4), xation au meuble (5).
ES - Introducción campana (4),
jación en el armario de
pared (5).
IT - Inserimento cappa (4),
ssaggio al pensile (5).
4
5
CAUTION
x4
5
EN -
Installation of check valve (6), motor
chamber (7) and electrical connection (8).
6
FR - Installation clapet de non retour (6),
chambre moteur (7) et branchement
électrique (8).
ES - Instalación de la válvula de no-retorno
(6), compartimento del motor (7) y conexión eléctrica (8).
IT - Installazione valvola di non ritorno (6),
camera motore (7) e collegamento elettrico (8).
1 2
M
3 4
7 8
2
1
C2
C1
3
V1
6
EN - Reassemble metallic lter (9)
and electrical connection (10)
FR -
Repositionner le ltre métallique (9)
et branchement électrique (10)
ES -
Volver a colocar el ltro metálico (9)
y conexión eléctrica (10)
IT - Rimettere i ltri metallici (9)
e collegamento elettrico (10)
9
10
7
EN - Fastening of NRS pipe
FR - Fixation du tube NRS
ES - Fijación del tubo NRS
IT - Installazione tubo NRS
11
A
F
V3
min = 7” 1/2
min = 190 mm
1
x3x3
12
2 3
A
NRS
H = X - 4” 11/16
H = X - 120 mm
35 mm
B
NRS
1 2
V3
x 3
3
C
B
A
8
EN - Flue assembly.
FR - Montage de la cheminee.
ES - Montaje de la chimenea.
IT - Assemblaggio camino.
13
H
V4
1
1
G
V4
2
V6
5
4
3
6
ø 4 mm
V5
V5
V2
V6
9
OPTIONAL
KACL.961
EN - Installing the carbon-zeolite lter
(optional)
FR - Installation du iltre charbon-zeolite
(en option)
ES - Instalacion de iltro de carbon-zeolita
(opcional)
IT - Installazione ltro carbone-zeolite
(opzionale)
14
min = 200 mm
15
2
1
1
16
17
1
NRS
A
- 250 mm
7/8
H = 9
2
- 1003 mm
1/2
V3
x 3
10
min 39
SAFETY INSTRUCTIONS
AND WARNINGS
Installation operations are to be carried
out by skilled and qualied installers in accordance with the instructions in this booklet and
in compliance with the regulations in force.
DO NOT use the hood if the power supply cable
or other components are damaged: disconnect
the hood from the electrical power supply and contact the Dealer or an authorised Servicing Dealer for
repairs.
Do not modify the electrical, mechanical or functional structure of the equipment.
Do not personally try to carry out repairs or replacements. Interventions carried out by incompetent and unauthorised persons can cause serious
damage to the unit or physical and personal harm,
not covered by the Manufacturer's warranty.
WARNINGS FOR THE INSTALLER
TECHNICAL SAFETY
Before installing the hood, check the integ-
rity and function of each part. Should
anomalies be noted, do not proceed with installation and contact the Dealer.
mains power supply corresponds with what is reported on the identification plate located inside the hood.
The socket used to connect the installed equipment
to the electrical power supply must be within reach:
otherwise, install a mains switch to disconnect the
hood when required. Any changes to the electrical
system must be carried out by a qualified electrician.
The maximum length of the flue fastening screws
(supplied by the manufacturer) must be ½ in (13 mm).
Use of non-compliant screws with these instructions
can lead to danger of an electrical nature.
Do not try to solve the problem yourself in the event
of equipment malfunction, but contact the Dealer or
an authorised Servicing Department for repairs.
When installing the hood, disconnect the
equipment by removing the plug or switch-
ing o the main switch.
FUMES DISCHARGE SAFETY
Do no connect the equipment to discharge
pipes of fumes produced from combustion
(for example boilers, replaces, etc.).
Before installing the hood, ensure that all standards in
force regarding discharge of air out of the room have
been complied with.
ENGLISH
Do NOT install the hood if an aesthetic (or cosmetic) defect has been detected. Put it back into
its original package and contact the dealer.
No claim can be made for aesthetic (or cosmetic)
defects once it has been installed.
During installation, always use personal protective
equipment (e.g.: Safety shoes) and adopt prudent
and proper conduct.
The installation kit (screws and plugs) supplied with
the hood is only to be used on masonry walls: in case
of installation on walls of a different material, assess
other installation options keeping in mind the type
of wall surface and the weight of the hood (indicated
on page 2).
Keep in mind that installations with different types of
fastening systems from those supplied, or which are
not compliant, can cause electrical and mechanical
seal danger.
Do not install the hood outdoors and do not expose
it to atmospheric elements (rain, wind, etc.).
ELECTRICAL SAFETY
The electrical system to which the hood is to
be connected must be in accordance with
local standards and supplied with earthed connection in compliance with safety regulations in the
country of use. It must also comply with European
standards regarding radio antistatic properties.
Before installing the hood, check that the electrical
USER WARNINGS
These warnings have been drawn up for
your personal safety and those of others.
You are therefore kindly asked to read the booklet carefully in its entirety before using the or
cleaning the equipment.
The Manufacturer declines all responsibility for
any damage caused directly, or indirectly, to persons, things and pets as a consequence of failing
to comply with the safety warnings indicated in
this booklet.
It is imperative that this instructions booklet is
kept together with the equipment for any future
consultation.
If the equipment is sold or transferred to another person, make sure that the booklet is also supplied so
that the new user can be made aware of the hood's
operation and relative warnings.
After the stainless steel hood has been installed, it
will need to be cleaned to remove any residues remaining from the protection adhesive as well as any
grease and oil stains which, if not removed, can cause
irreversible damage to the hood surface. To properly
clean the unit, the manufacturer recommends using
the supplied moist wipes, which are also available
sold separately.
Insist on original spare parts.
11
State of California Proposition 65 Warning
(US only)
WARNING
This product contains chemicals known to the State
of California to cause cancer and birth defects or other reproductive harm.
For more information go to www.P65Warnings.ca.gov
If other appliances that use gas or other fu-
els are being used at the same time (boiler,
stove, replaces, etc.), make sure the room where
the fumes are discharged is well-ventilated, in
compliance with the local regulations.
INTENDED USE
The equipment is solely intended to be used to
extract fumes generated from cooking food in
non-professional domestic kitchens: any other
use is improper. Improper use can cause damage
to persons, things, pets and exempts the Manufacturer from any liability.
The equipment can be used by children over the age
of 8 and by persons with reduced physical, sensory
and mental abilities, or with no experience or knowledge, as long as they do so under supervision or after
having received relative instructions regarding safe
use of the equipment and understanding of the dangers connected to it.
Children are not to play with the equipment. Cleaning
and maintenance by the user must not be carried out
by children without supervision.
USE AND CLEANING WARNINGS
Before cleaning or carrying out mainte-
nance operations, disconnect the equipment by removing the plug or switching o the
main switch.
Do not use the hood with wet hands or bare feet.
Always check that all electrical parts (lights, extractor
fan) are off when the equipment is not being used.
The maximum overall weight of any objects placed
or hung (if applicable) on the hood must not exceed
3.3 lb (1.5 Kg).
Always supervise the cooking process during the use
of deep-fryers: Overheated oil can catch fire.
Do not leave open, unattended flames under the
hood.
Do not prepare food over an open flame under the
hood.
Never use the hood without the metal anti-grease
filters: in this case, grease and dirt will deposit in the
equipment and compromise its operation.
Accessible parts of the hood can be hot when used at
the same time as the cooking appliances.
Do not carry out any cleaning operations when parts
of the hood are still hot.
There can be a risk of fire if cleaning is not carried out
according to the instructions and products indicated
in this booklet.
Disconnect the main switch when the equipment is
not used for long periods of time.
INSTALLATION
only intended for qualied personnel
Before installing the hood, carefully read the chapter
'SAFETY INSTRUCTIONS AND WARNINGS'.
TECHNICAL FEATURES
The technical specifications are exhibited on the labels located inside the hood.
POSITIONING
The minimum distance between the highest part of the cooking equipment and the lowest part of the hood is indicated in the installation instructions.
Do not install the hood outdoors and do not expose it to outdoor environment
(rain, wind, etc.).
ELECTRICAL CONNECTION
(only intended for qualied personnel)
Disconnect the equipment from electrical mains power supply
before carrying out any operations on the hood.
Ensure that the wires inside the hood are not disconnected or
cut:
in the event of damage, contact your nearest Servicing Department.
Refer to qualied personnel for electrical connections.
Connection must be carried out in compliance with the provisions of law
in force.
Before connecting the hood to the electrical mains power supply, check that:
• voltage supply corresponds with what is reported on the data plate located
inside the hood;
• the electrical system is compliant and can withstand the load (see the techni-
cal specifications located inside the hood);
• the power supply plug and cable do not come into contact with tempera-
tures exceeding 158°F (70 °C);
• the power supply system is effectively and properly connected to earth in
compliance with regulations in force;
• the socket used to connect the hood is within reach.
In case of:
• devices fitted with cables without a plug: the type of plug to use is a ''stand-
ardised'' one. The wires must be connected as follows: yellow-green for earthing, blue for neutral and brown for the phase. The plug must be connected to
an adequate safety socket.
• fixed equipment not provided with a power supply cable and plug, or any
other device that ensures disconnection from the electrical mains, with an
opening gap of the contacts that enables total disconnection in overvoltage
category III conditions.
Said disconnection devices must be provided in the mains power supply in
compliance with installation regulations.
The yellow/green earth cable must not be cut off by the switch.
The Manufacturer declines all responsibility for failure to comply with the safety
regulations.
12
FUMES DISCHARGE
EXTERNAL EXHAUST HOOD SUCTION
In this version the fumes and vapours are discharged outside
through the exhaust pipe.
To this end, the hood outlet fitting must be connected via a
pipe, to an external output.
The outlet pipe must have:
• a diameter not less than that of the hood fitting.
• a slight slope downwards (drop) in the horizontal sections to prevent condensation from flowing back into the motor.
• the minimum required number of bends.
• the minimum required length to avoid vibrations and reduce the suction performance of the hood.
You are required to insulate the pipes if it passes through cold environments.
In the presence of motors with 500 CFM or higher, a check valve is present to
prevent external air flowing back.
HOOD WITH INTERNAL RECIRCULATION FILTERING OPTIONAL
In this model, air passes through the carbon and zeolite filters
(optional) to be purified and is then recycled into the environment. Ensure that the carbon filters are assembled into the
hood, if not, install them as indicated in the assembly instructions.
In this version the check valve must not be assembled: remove it if it is
on the air outlet fitting of the motor.
ASSEMBLY INSTRUCTIONS
only intended for personnel qualied
WARNING: Make sure the suspended element has available front access.

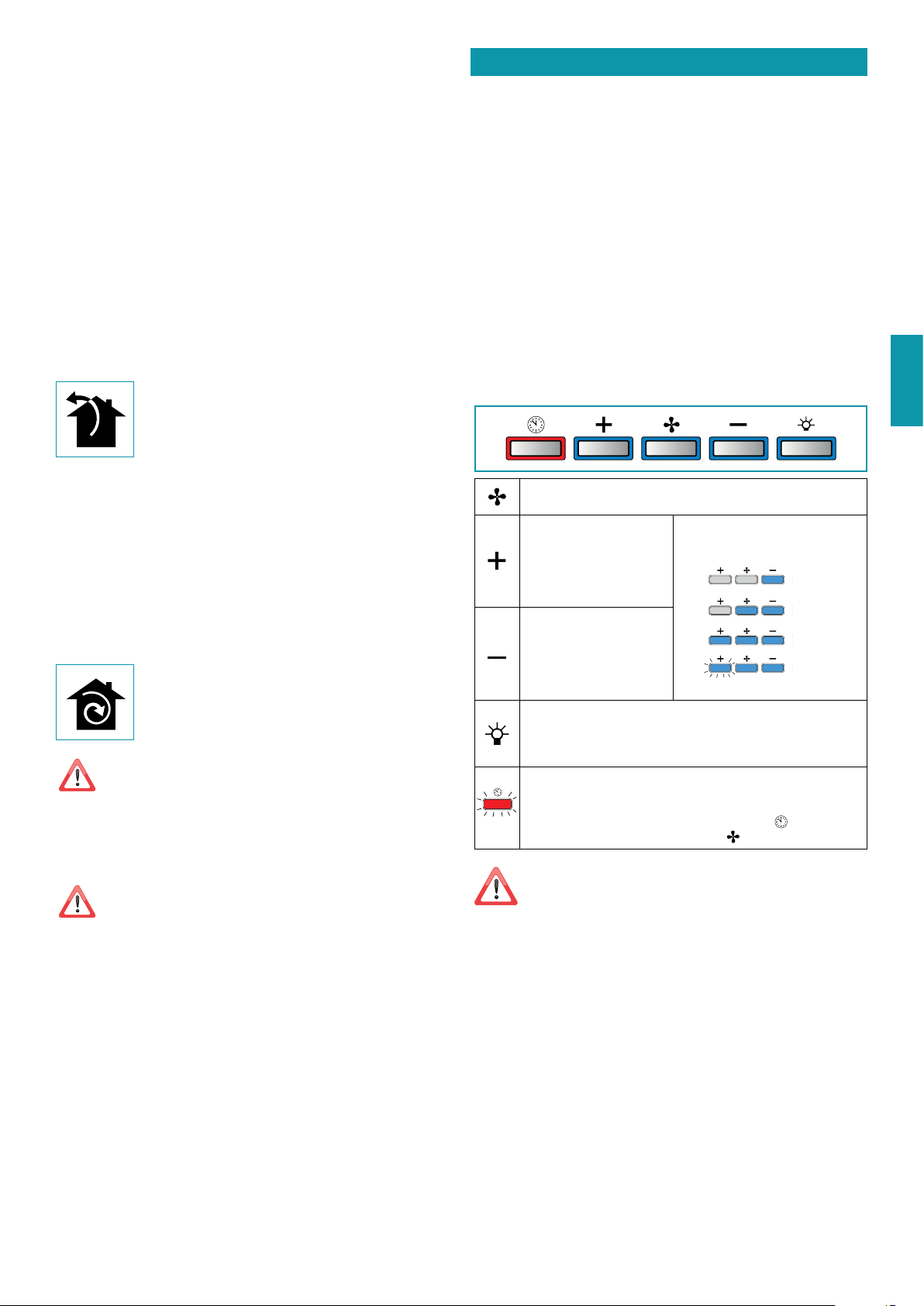

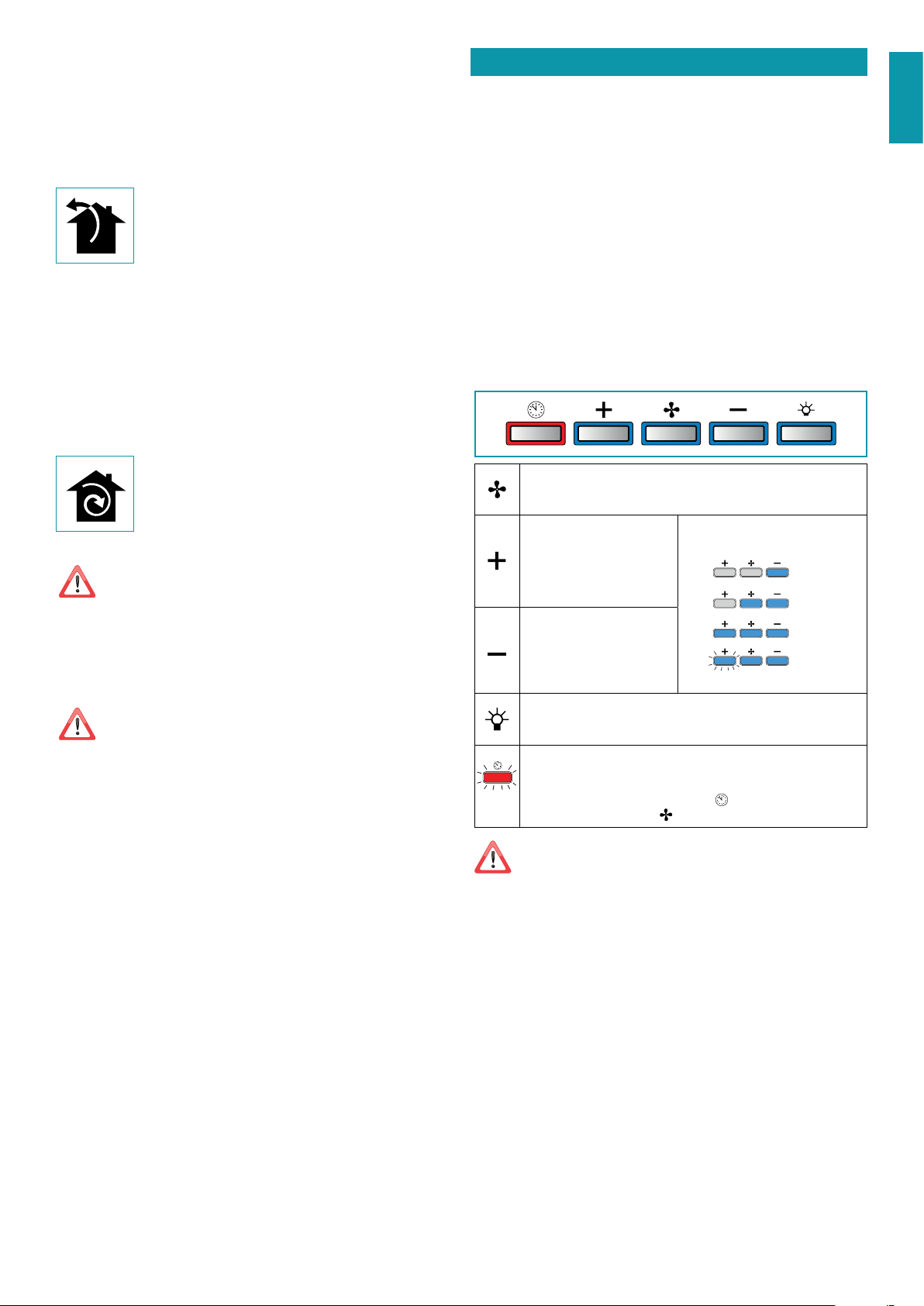

ELECTRONIC PUSHBUTTON PANEL
Motor ON/OFF
Upon start-up, the speed is that stored at the previous operation.
The speeds are indicated by the
Increase speed from 1 to 4
Speed 4 is only active for a few
minutes, then speed 3 activates.
Reduce speed from 4 to 1
Light on/o
Short impulse: turn light on and off
Long impulse:
change light tone from 2700K to 5600K
TIMER (red LED flashing)
Auto switch-off after 15 min.
The function deactivates (red LED off) if:
- The TIMER key ( ) is pressed again.
- The ON/OFF key ( ) is pressed.
If the pushbutton panel is completely inactive, before contacting the Technical assistance service, disconnect power
temporarily to the appliance (about 5“), possibly by acting on
the main switch, to restore normal operation.
If this measure has no effect, contact the Technical assistance service.
LEDs on the keys:
Speed 1
Speed 2
Speed 3
Speed 4
("+" LED flashing)
ENGLISH
The hood can be installed in various congurations. The generic
assembly steps apply to all installations; for each case, follow the
specic steps provided for the required installation.
OPERATION
WHEN TO TURN ON THE HOOD?
Switch on the hood at least one minute before starting to cook to direct fumes
and vapours towards the suction surface.
After cooking, leave the hood operating until complete extraction of all vapours
and odours. By means of the Timer function, it is possible to set auto switch-off
function which will allow the hood to turn off automatically after 15 minutes of
operation.
WHICH SPEED IS TO BE SELECTED?
1st speed: maintains the circulation of clean air with low electricity consump-
tion.
2nd speed: normal conditions of use.
3rd speed: presence of strong odours and vapours.
4th speed: rapid disposal of odours and vapours.
WHEN SHOULD THE FILTERS BE WASHED OR REPLACED?
The metal filters must be cleaned every 30 hours of operation.
For further details see the “MAINTENANCE” chap.
USING THE RADIO CONTROL
WARNINGS!:
Place the hood away from sources of electromagnetic waves (e.g.
and with the hood electronics.
The maximum operating distance is 5 metres, that may vary according to
the presence of electromagnetic interferences.
Radio control operated at 433.92MHz.

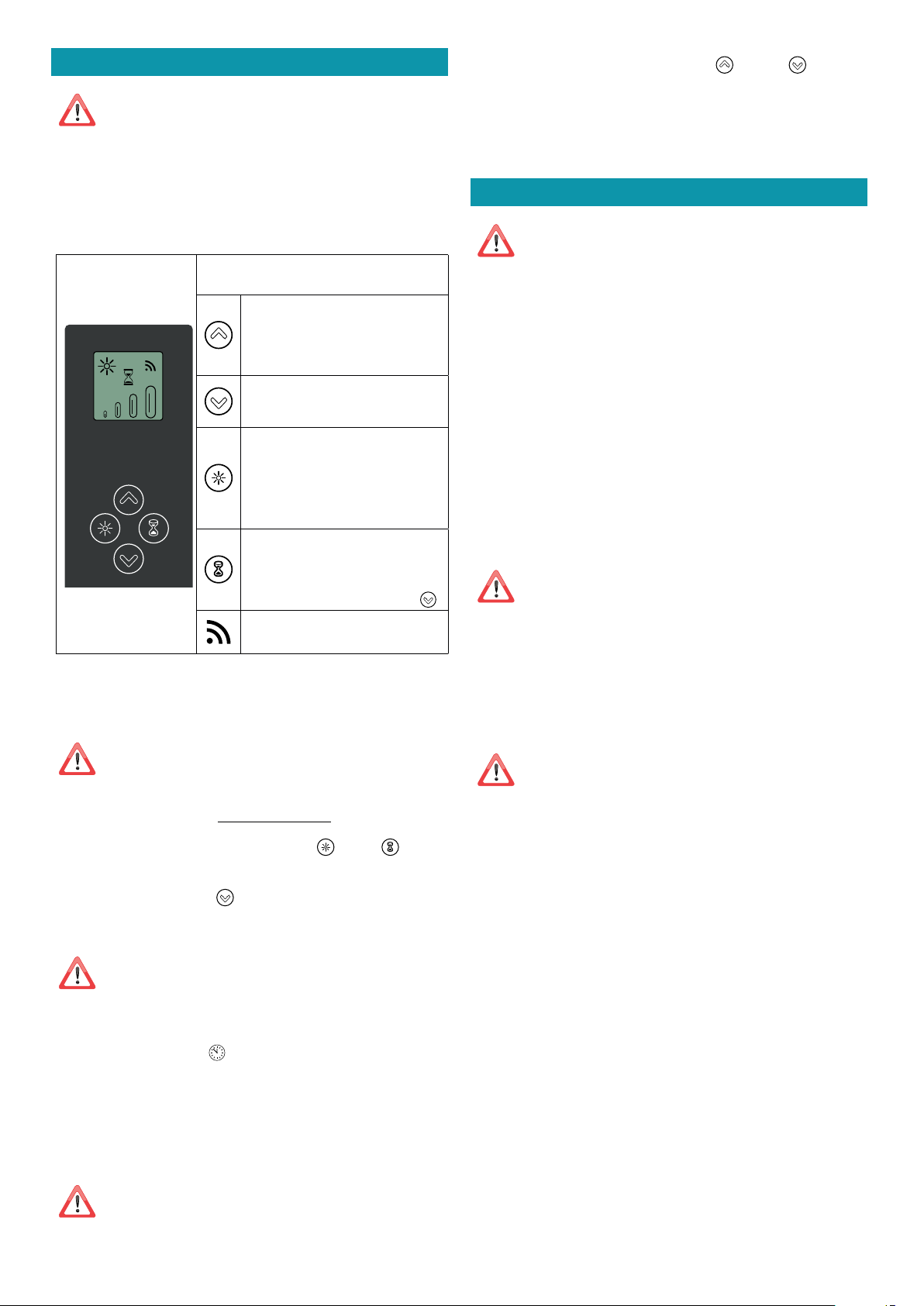

The radio control consists of two parts:
- the receiver built into the hood;
- the transmitter shown here in the gure.
microwave ovens), which could interfere with the radio control
DESCRIPTION OF TRANSMITTING
COMMANDS
UP
Motor switch-on and speed increase
from 1 to 4. Speed 4 is only active for a
few minutes.
DOWN
Speed decrease and motor switch-off.
Light ON-OFF
Short impulse:
turn light on and off
Long impulse:
change light tone from 2700K to 5600K
TIMER ON: The motor automatically
switches off after 15 min.
The function is automatically disabled if
the motor is switched off (
Command transmission active
key)
13
RADIO CONTROL CODE CHANGE
With only one radio control, go directly to point 2.
With several radio controls in the same room, a new code can be created by
following the procedure below.
Disconnect the power to the hood before starting the procedure.
1 CREATE A NEW CODE
The procedure is to be carried out on the radio control.
• Press LIGHT
• Press DOWN
es of the display. The new code cancels and replaces the previous default
code.
2 ASSOCIATING THE RADIO CONTROL WITH THE HOOD
USING THE ELECTRONIC PUSHBUTTON PANEL
press TIMER (
the red LED lights up.
press any key on the radio control within 10 seconds.
RESTORING DEFAULT CODE
the procedure is to be carried out if the hood is disposed of, sold or transferred.
and TIMER simultaneously until the display starts flashing.
on the radio control: saving is confirmed by three brief flash-
Reconnect the hood to the electrical power supply, making sure
that the lights and motor are o.
) on the hood pushbutton panel for 2 seconds:
Disconnect the power to the hood before starting the procedure.
METAL ANTI-GREASE FILTERS
It is advised to frequently wash the metal filters (at least once a month) leaving
them to soak in boiling water and cleaning solution for 1 hour, taking care not
to bend them.
Do not use corrosive, acid or alkaline detergents.
Rinse them well and wait for them to be completely dry before reassembling
them.
Washing in a dishwasher is permitted, however, it may cause the filter material to
darken: to reduce the possibility of this problem from happening, use low-temperature washes 131°F max (55°C max).
To extract and insert the metal anti-grease filters see the assembly instructions.
CARBON AND ZEOLITE FILTERS (OPTIONAL) KACL.961
In normal use conditions, we recommend regenerating the zeolite-carbon filter
every 9 months and replacing it after 18 months. Simply place it in a domestic
oven at a temperature of 392° F (200°C) for approximately 1 hour to regenerate it.
Wait until the filter cools before reassembling it.
LIGHTING
The range hood is equipped with high efficiency, low consumption LED spotlights with an extremely long life-span under normal use conditions.
Should the LED spotlight need to be replaced, proceed as shown in the figure.
1
3
2
12V
• Press UP
than 5 seconds: reset is confirmed by three brief flashes of the display.
• Reconnect the hood to the electrical power supply.
• Proceed with associating the hood and the radio control, as described in point 2.
and DOWN simultaneously on the radio control for more
MAINTENANCE
Before cleaning or carrying out maintenance operations, disconnect the equipment by removing the plug or switching o the
Do not use detergents containing abrasive, acidic or corrosive substances or
abrasive cloths.
Regular maintenance guarantees proper operation and performance over time.
Special attention is to be paid to the metal anti-grease lters: frequent cleaning of the filters and their supports ensures that no flammable grease is accumulated.
CLEANING OF EXTERNAL SURFACES
You are advised to clean the external surfaces of the hood at least once every
15 days to prevent oily substances and grease from sticking to them. To clean
the brushed stainless steel hood, the Manufacturer recommends using "Magic
Steel" wipes.
Alternatively and for all the other types of surfaces, it can be cleaned using a
damp cloth, slightly moistened with mild, liquid detergent or denatured alcohol.
Complete cleaning by rinsing well and drying with soft cloths.
The glass panels can only be cleaned with specific, non-corrosive or non-abrasive detergents using a soft cloth.
The Manufacturer declines all responsibility for failure to comply with these instructions.
main switch.
Do not use too much moisture or water around the push button
control panel and lighting devices in order to prevent humidity
from reaching electronic parts.
DISPOSAL AFTER END OF USEFUL LIFE
The crossed-out trash or refuse bin symbol on the appliance means
that the product is WEEE, i.e. “Waste electrical and electronic equipment'', accordingly it must not be disposed of with regular unsort-
ed waste (i.e. with ''mixed household waste''), but it must be disposed of separately so that it can undergo specific processing for its re-use, or a specific
treatment, to remove and safely dispose of any substances that may be harmful
to the environment and remove the raw materials that can be recycled. Proper
disposal of these products contributes to saving valuable resources and avoid
potential negative effects on personal health and the environment, which may
be caused by inappropriate disposal of waste.
You are kindly asked to contact your local authorities for further information
regarding the designated waste collection points nearest to you. Penalties for
improper disposal of such waste can be applied in compliance with national
regulations.
INFORMATION ON DISPOSAL IN NONEUROPEAN UNION COUNTRIES
The crossed-out trash or refuse bin symbol is only valid in the European Union: if
you wish to dispose of this appliance in other countries, we suggest contacting
your local authorities or dealer to find out what the correct method of disposal is.
WARNING!
The Manufacturer reserves the right to make changes to the equipment at any
time and without prior notice. Printing, translation and reproduction, even partial, of this manual are bound by the Manufacturer's authorisation.
Technical information, graphic representations and specifications in this manual
are for information purposes and cannot be divulged.
This manual is written in Italian. The Manufacturer is not responsible for any transcription or translation errors.
CLEANING OF INTERNAL SURFACES
Do not clean electrical parts, or parts related to the motor inside
the hood, with liquids or solvents.
For the internal metal parts, see the previous paragraph.
14
CONSIGNES DE SÉCURITÉ
ET MISES EN GARDE
Le travail d'installation doit être eectué
par des installateurs compétents et qualiés, conformément aux indications du présent
manuel et en respectant les normes en vigueur.
Si le câble d'alimentation ou d’autres composants
sont endommagés, la hotte NE doit PAS être utilisée: débrancher la hotte de l'alimentation électrique
et contacter le revendeur ou un Centre d’Assistance
technique agréé pour la réparation.
Ne pas modier la structure électrique, mécanique et fonctionnelle de l'appareil.
Ne pas tenter d'eectuer soi-même des réparations ou des remplacements : les interventions
eectuées par des personnes non compétentes
et non qualiées peuvent provoquer des dommages, éventuellement très graves, à des choses
et/ou à des personnes, non couverts par la garantie du Fabricant.
MISES EN GARDE POUR L’INSTALLATEUR
SÉCURITÉ TECHNIQUE
Avant d'installer la hotte, contrôler l'inté-
grité et la fonctionnalité de chaque partie:
en cas de constatation d'anomalies, ne pas procéder à l'installation et contacter le Revendeur.
En cas de constatation d'un défaut esthétique, la
hotte NE doit PAS être installée; la remettre dans
son emballage d’origine et contacter le Revendeur.
Après son installation, aucune réclamation ne
sera acceptée pour des défauts esthétiques.
Pendant l'installation, toujours utiliser des équipements de protection individuelle (ex. : des chaussures
de sécurité) et adopter un comportement prudent et
correct.
Le kit de fixation (vis et chevilles) fourni avec la hotte
est utilisable uniquement sur des murs en maçonnerie : s'il faut installer la hotte sur des murs de matériau différent, évaluer d’autres systèmes de fixation en
tenant compte de la résistance du mur et du poids de
la hotte (indiqué à la page 2).
Tenir compte du fait que l'installation avec des systèmes de fixation différents de ceux fournis ou non
conformes peut comporter des risques de nature
électrique et de tenue mécanique.
Ne pas installer la hotte à l’extérieur et ne pas l’exposer à des agents atmosphériques (pluie, vent, etc.).
SÉCURITÉ ÉLECTRIQUE
Le circuit électrique, auquel est reliée la
hotte, doit être aux normes et muni d’un
raccordement à la terre, conformément aux
normes de sécurité du pays d’utilisation; il doit
en outre être conforme aux normes européennes
sur l'antiparasite radio.
Avant d'installer la hotte, s'assurer que la tension du
secteur correspond à celle reportée sur la plaque qui
se trouve à l'intérieur de la hotte.
La prise utilisée pour le branchement électrique doit
être facilement accessible avec l'appareil installé : si
cela n'était pas possible, prévoir un interrupteur général pour déconnecter la hotte en cas de besoin.
Toute modification de l'installation électrique devra
être uniquement effectuée par un électricien qualifié.
La longueur maximum de la vis de fixation de la cheminée (fournie par le fabricant) est de ½ in (13 mm).
L'utilisation de vis non conformes avec les présentes
instructions peut comporter des risques de nature
électrique.
En cas de dysfonctionnements de l'appareil, ne pas
tenter de résoudre personnellement le problème,
mais contacter le revendeur ou un Centre d'Assistance agréé pour la réparation.
Pendant l'installation de la hotte, débrancher l'appareil en retirant la prise ou en
agissant sur l'interrupteur général.
SÉCURITÉ ÉVACUATION DES FUMÉES
Ne pas raccorder l'appareil aux conduits
d'évacuation des fumées produites par la
combustion (par ex. chaudières, cheminées, etc.)
Avant l'installation de la hotte, s'assurer que toutes
les normes en vigueur sur l’évacuation de l'air à l'extérieur de la pièce sont respectées.
MISES EN GARDE POUR L'UTILISATEUR
Ces mises en garde ont été rédigées pour
votre sécurité et pour celle d'autrui, nous
vous prions donc de lire attentivement toutes les
parties de ce manuel avant d'utiliser l'appareil ou
de le nettoyer.
Le fabricant décline toute responsabilité pour
d’éventuels dommages, directs ou indirects, pouvant être causés aux personnes, aux choses et
aux animaux domestiques, suite au non-respect
des mises en garde de sécurité indiquées dans ce
manuel.
Il est très important que ce manuel d'instructions
soit conservé avec l'appareil pour toute consultation future.
Si l'appareil devait être vendu ou transféré à une autre
personne, s'assurer que le manuel soit remis avec celui-ci, de manière à ce que le nouvel utilisateur puisse
connaître le fonctionnement de la hotte et des mises
en garde relatives.
Après l'installation des hottes en acier inox, il est né-
FRANÇAIS
15
cessaire d'effectuer le nettoyage de celles-ci pour retirer les résidus de colle de la protection et les taches
éventuelles de graisse et d'huile qui, si on ne les enlève pas, peuvent être cause de détérioration irréversible de la surface de la hotte. Pour cette opération,
le fabricant conseille d'utiliser les serviettes fournies,
disponibles même à l'achat.
Exiger des pièces de rechange originales.
Avertissement de la proposition 65 de l'État de
Californie (US seulement)
ATTENTION
Ce produit contient des produits chimiques connus
de l'État de Californie pour causer le cancer et des
malformations congénitales ou d'autres problèmes
de reproduction.
Pour plus d'informations, visitez www.P65Warnings.
ca.gov
Contrôler les friteuses pendant l'utilisation : l'huile surchauffée pourrait s'enflammer.
Ne pas allumer de flammes nues sous la hotte.
Ne pas cuisiner avec une flamme nue sous la hotte.
Ne jamais utiliser la hotte sans les filtres métalliques
anti-graisse ; dans ce cas, la graisse et la saleté se
déposeraient dans l'appareil et compromettrait son
fonctionnement.
Des parties accessibles de la hotte peuvent être
chaudes si elles sont utilisées avec des appareils de
cuisson.
Ne pas effectuer d’opérations de nettoyage si des
parties de la hotte sont encore chaudes.
Si le nettoyage n'est pas mené conformément aux
modalités et avec les produits indiqués dans le présent manuel, un risque d’incendie est possible.
Couper l'interrupteur général si l'appareil n'est pas
utilisé pendant de longues périodes.
DESTINATION D'UTILISATION
L'appareil est destiné, seulement et exclusivement, pour l'aspiration de fumées générées par
la cuisson d'aliments en milieu domestique, non
professionnel: toute autre utilisation diérente
de celle-ci est impropre et peut provoquer des
dommages à des personnes, choses et animaux
domestiques, et dégage le Fabricant de toute responsabilité.
L'appareil peut être utilisé par des enfants de plus
de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou dépourvues d'expérience ou de connaissances nécessaires,
pourvu qu’ils soient sous surveillance ou bien après
qu’ils aient reçu les instructions relatives à une utilisation sûre de l'appareil et qu’ils aient compris les dangers correspondants.
Les enfants ne doivent pas jouer avec l'appareil. Le
nettoyage et la maintenance destinés à être effectués
par l'utilisateur ne doivent pas être effectués par des
enfants sans surveillance.
En cas d'utilisation simultanée avec
d'autres éléments (chaudières, poêles, cheminées, etc.) alimentés au gaz ou avec d'autres
combustibles, pourvoir à une ventilation adéquate du local où s'eectue l'aspiration de la fumée, conformément aux normes en vigueur.
INSTALLATION
partie réservée uniquement à un personnel qualié
Avant d’eectuer l'installation de la hotte, lire attentivement le
chap.
«CONSIGNES DE SÉCURITÉ ET MISES EN GARDE».
CARACTÉRISTIQUES TECHNIQUES
Les données techniques de l'appareil sont reportées sur des étiquettes placées
à l'intérieur de la hotte.
POSITIONNEMENT
La distance minimum entre la partie la plus haute de l'appareil de cuisson
et la partie la plus basse de la hotte de cuisine est indiquée dans les instructions de montage.
Ne pas installer la hotte à l’extérieur et ne pas l’exposer à des agents atmosphériques (pluie, vent, etc.).
MISES EN GARDE POUR L'UTILISATION
ET LE NETTOYAGE
Avant de procéder à toute opération de
nettoyage ou d'entretien, désactiver l'appareil en enlevant la che ou en agissant sur l'interrupteur général.
Ne pas utiliser la hotte avec les mains mouillées ou les
pieds nus.
Contrôler toujours que toutes les parties électriques
(lumières, aspirateur) soient éteintes lorsque l'appareil n'est pas utilisé.
Le poids maximum total d'éventuels objets positionnées ou suspendus (où c'est prévu) sur la hotte ne
doit pas dépasser 3.3 lb (1,5 kg).
BRANCHEMENT ÉLECTRIQUE
(partie réservée uniquement à un personnel qualié)
Avant d'eectuer toute opération sur la hotte, débrancher l'appareil du réseau électrique.
Veiller à ce que les ls électriques à l'intérieur de la hotte ne
soient pas débranchés ou coupés:
dans le cas contraire, contacter le Centre d'Assistance le plus proche.
Pour le raccordement électrique contacter un personnel qualié.
Le raccordement doit être eectué conformément aux dispositions de lois
en vigueur.
Avant de raccorder la hotte au réseau électrique, contrôler que :
• la tension du secteur corresponde à celle reportée sur la plaque des données
qui se trouve à l'intérieur de la hotte ;
• le circuit électrique soit aux normes et puisse supporter la charge de l'appa-
reil (voir la plaque des caractéristiques techniques située à l'intérieur de la
hotte) ;
• la fiche et le câble d'alimentation ne rentrent pas en contact avec des tempé-
ratures supérieures à 158°F (70 °C);
• l’installation d'alimentation soit munie d'un raccordement à la terre efficace
et correct, conformément aux normes en vigueur ;
• la prise utilisée pour le branchement soit facilement accessible, une fois la
hotte installée.
16
En cas d' :
• appareils équipés d'un câble sans fiche : la fiche à utiliser doit être
du type « normalisé ». Les fils doivent être raccordés de la manière suivante : le fil jaune-vert doit pour la mise à la terre, le fil bleu
pour le neutre et le fil marron pour la phase.
La fiche doit être raccordée à une prise de sécurité adéquate.
• appareil fixe dépourvu de câble d'alimentation et de fiche ou d'un autre dispositif qui assure la déconnexion du réseau, avec une distance d'ouverture
des contacts permettant la déconnexion complète dans les conditions de la
catégorie de surtension III.
Ces dispositifs de déconnexion doivent être prévus dans le réseau d'alimen-
tation conformément aux règles d'installation.
Le câble de terre jaune/vert ne doit pas être interrompu par l'interrupteur.
Le Fabricant décline toute responsabilité si les normes de sécurité ne sont pas
respectées.
ÉVACUATION DES FUMÉES
HOTTE À ÉVACUATION EXTÉRIEURE ASPIRANTE
Dans cette version, les fumées et les vapeurs sont envoyées
vers l'extérieur à travers un tuyau d'évacuation.
À cette fin, le raccord de sortie de la hotte doit être raccordé
par un tuyau à une sortie extérieure.
FONCTIONNEMENT
QUAND FAUTIL ALLUMER LA HOTTE?
Allumer la hotte au moins une minute avant de commencer à cuisiner pour
canaliser les fumées et les vapeurs vers la surface d'aspiration.
Au terme de la cuisson, laisser la hotte en fonction jusqu'à l’aspiration complète
de toutes les vapeurs et odeurs : grâce à la fonction Timer, il est possible de
programmer l'arrêt automatique de la hotte au bout de 15 minutes de fonctionnement.
QUELLE VITESSE CHOISIR ?
I vitesse :
II vitesse: conditions normales d'utilisation.
III vitesse: présence de fortes odeurs et vapeurs.
IV vitesse: élimination rapide des odeurs et vapeurs.
QUAND LAVER OU CHANGER LES FILTRES ?
Les filtres métalliques doivent être lavés après 30 heures d'utilisation.
Pour toute information supplémentaire, voir le chap. « ENTRETIEN ».
COMMANDE ÉLECTRONIQUE
maintient l'air pur avec de faibles consommations d'électricité.
FRANÇAIS
• un diamètre égal ou supérieur à celui du raccord de la hotte.
Le tuyau de sortie doit avoir :
• une légère inclinaison vers le bas (chute) dans les tronçons horizontaux pour
éviter que la condensation ne reflue dans le moteur.
• un nombre de coudes réduit au minimum.
• une longueur de conduit réduite au minimum pour éviter toute vibration et
réduire la capacité aspirante de la hotte.
Il est nécessaire d'isoler la tuyauterie si elle passe par des endroits non chauf-
fés.
Pour empêcher les retours d'air de l'extérieur, un clapet de non retour est ins-
tallé en présence des moteurs avec 500 CFM ou supérieurs.
HOTTE À RECIRCULATION INTÉRIEURE FILTRANTE EN OPTION
Dans cette version, l'air passe à travers les filtres au charbon et
zéolite pour être purifié et est recyclé dans la pièce.
Contrôler que les filtres au charbon soient montés sur la hotte,
sinon les appliquer comme indiqué dans les instructions de
montage.
Dans cette version, le clapet de non retour ne doit pas être monté : le
retirer s'il est présent sur le raccord de sortie de d'air du moteur.
INSTRUCTIONS DE MONTAGE
partie réservée uniquement à un personnel qualié
ATTENTION : Vérier que l’accès frontal au meuble soit libre.
La hotte peut être installée selon diverses congurations.
Les phases de montage génériques valent pour toutes les installations; par contre, là où il est spécié, suivre les phases corres-
pondant à la conguration désirée.
Moteur ON/OFF
Au démarrage, la vitesse est celle mémorisée à l'arrêt précédent.
Augmentation de la
vitesse de 1 à 4
La vitesse 4 n'est activée que
pendant quelques minutes,
puis la vitesse 3 s'active.
Diminution de la
vitesse de 4 à 1
Allumage / extinction lumière
Pression brève: allume et éteint la lumière
Pression longue : changement couleur de lumière de 2700 K à
5600 K
Les vitesses sont signalées par
les lampes LED présentes sur les
touches :
Vitesse 1
Vitesse 2
Vitesse 3
Vitesse 4
(LED « + » clignotante)
TIMER (LED rouge clignotante)
Arrêt automatique après 15 min.
La fonction se désactive (LED rouge éteinte) si :
- Vous appuyez une autre fois sur la touche TIMER ( ).
- Si vous appuyez sur la touche ON/OFF ( ).
Si le boîtier de commande est totalement inactif, avant de
contacter le service d’Assistance technique, couper momenta-
nément (environ 5”) l’alimentation électrique de l’appareil
électroménager, de préférence au moyen de l’interrupteur général,
pour rétablir le fonctionnement normal.
Si cette opération ne s’avère pas efficace, contacter le service d’Assistance technique.
17
UTILISATION DE LA RADIOCOMMANDE
MISES EN GARDE :
Placer la hotte loin de toute source d'ondes électromagnétiques
commande et avec l'électronique de la hotte.
La distance maximum de fonctionnement est de 5 mètres, qui peut varier
par défaut en présence d'interférences électromagnétiques.
Radiocommande fonctionnant à 433,92MHz.
La radiocommande est composée de deux parties :
- le récepteur intégré à la hotte ;
- l'émetteur représenté ici sur la gure.
MODIFICATION DU CODE DE LA RADIOCOMMANDE
En présence d'une seule radiocommande, passer directement au point 2.
En présence de plusieurs radiocommandes dans la même pièce, il est possible
de créer un nouveau code avec la procédure suivante.
(ex. fours à micro-ondes) susceptible d'interférer avec la radio-
DESCRIPTION DES COMMANDES
ÉMETTEUR
UP
Démarrage du moteur et augmentation de la vitesse de 1 à 4 La vitesse 4
n'est activée que pendant quelques
minutes.
DOWN
Diminution de la vitesse et arrêt du
moteur.
Lumière ON-OFF
Pression brève:
allume et éteint la lumière
Pression longue:
changement couleur de lumière de
2700 K à 5600 K
TIMER ON :
Arrêt automatique du moteur après 15
minutes.
La fonction se désactive automatiquement si le moteur est arrêté (touche ).
Transmission commande
activée
Appuyer en même temps sur les touches UP et DOWN de la radio-
commande pendant plus de 5 secondes : le rétablissement est confirmé par
trois brefs clignotements de l'écran.
• Rebrancher la hotte au secteur.
• Procéder à l'association entre la hotte et la radiocommande comme décrit au
point 2.
ENTRETIEN
Avant de procéder à toute opération de nettoyage ou d'entre-
tien, désactiver l'appareil en enlevant la che ou en agissant sur
l'interrupteur général.
Il ne faut pas utiliser de détergents contenant des substances abrasives,
acides ou corrosives, ni de chions ayant des surfaces rêches.
Un entretien constant garantit un bon fonctionnement et un bon rendement
dans le temps.
Il faut accorder une attention particulière aux filtres métalliques anti-graisse:
le nettoyage fréquent des filtres et de leurs supports fait en sorte que les graisses
inflammables ne s'accumulent pas.
NETTOYAGE DES SURFACES EXTERNES
Il est conseillé de nettoyer les surfaces externes de la hotte au moins tous les
15 jours afin d'éviter que les substances huileuses ou grasses ne puissent les
attaquer. Pour le nettoyage de la hotte, réalisée en acier inox brossé, le Fabricant
conseille l'utilisation des serviettes « Magic Steel ».
Sinon, pour tous les autres types de surface, le nettoyage doit être effectué en
utilisant un chiffon humide légèrement imprégné d'un détergent liquide neutre
ou avec de l'alcool dénaturé.
Terminer le nettoyage en rinçant et en essuyant soigneusement avec des chiffons doux.
Ne pas utiliser trop d'eau à proximité du tableau de commande
et des dispositifs d'éclairage pour éviter que l'humidité atteigne
des parties électroniques.
Le nettoyage des panneaux en verre doit être effectué uniquement avec des
détergents spécifiques non corrosifs ni abrasifs avec un chiffon doux.
Le Fabricant décline toute responsabilité si ces instructions ne sont pas respectées.
NETTOYAGE DES SURFACES INTERNES
Couper le courant à la hotte, avant d'eectuer la procédure.
1 CRÉER UN NOUVEAU CODE
La procédure doit être effectuée sur la radiocommande.
• Appuyer en même temps sur les touches LUMIÈRE
que l'écran commence à clignoter.
• Appuyer sur la touche DOWN
nouveau code est confirmée par 3 brefs clignotements de l'écran. Le nouveau
code annule et remplace le précédent code effectué en usine.
Rebrancher la hotte au secteur, en vériant que les lumières et le
moteur sont éteints.
2 ASSOCIATION DE LA RADIOCOMMANDE À LA HOTTE
AVEC COMMANDE ÉLECTRONIQUE
appuyer sur la touche TIMER (
pendant 2 secondes :
la LED rouge s'allume.
appuyer sur n'importe quelle touche de la radiocommande dans un délai de
10 secondes.
RÉTABLISSEMENT DU CODE EFFECTUÉ EN USINE
la procédure doit être effectuée en cas de cession de la hotte.
Couper le courant à la hotte, avant d'eectuer la procédure.
de la radiocommande : la mémorisation du
) du tableau des commandes de la hotte
et TIMER jusqu'à ce
Il est interdit de nettoyer les parties électriques ou celles relatives au moteur à l'intérieur de la hotte, avec des liquides ou des
solvants.
Pour les parties métalliques internes, consulter le paragraphe précé-
dent.
FILTRES MÉTALLIQUES ANTI-GRAISSE
Il est conseillé de laver souvent les filtres métalliques (au moins tous les mois)
en les laissant tremper pendant une heure environ dans de l'eau bouillante avec
du produit vaisselle, en évitant de les plier.
Ne pas utiliser de détergents corrosifs, acides ou alcalins.
Les rincer soigneusement et attendre qu'ils soient bien secs avant de les remonter.
Le lavage en lave-vaisselle est permis, mais il pourrait ternir le matériau des filtres
: pour réduire cet inconvénient, utiliser des lavages à basses températures 131°F
max (55°C max).
Pour l'extraction et l'introduction des filtres métalliques anti-graisse, voir les instructions de montage.
FILTRES AU CHARBON ACTIF (OPTIONNEL) KACL.961
En condition d'utilisation normale, il est conseillé de régénérer le filtre charbonzéolite tous les 9 mois et de le remplacer après 18 mois. Pour le régénérer, il
suffit de l'insérer dans un four domestique normal à une température de 392° F
(200°C) pendant environ 1 heure.
Attendre que le filtre se soit refroidi avant de le remonter.
18
ÉCLAIRAGE
La hotte est équipée d'un éclairage par des spots LED à haute efficacité, basse
consommation et durée très élevée en conditions d'utilisation normale.
S'il faut remplacer le spot, procéder comme sur la figure.
1
3
2
12V
ÉLIMINATION EN FIN DE VIE
Le symbole de la poubelle barrée reporté sur l'appareil en votre possession indique que le produit est un DEEE, c'est-à-dire un « Déchet
quent, il ne doit pas être jeté dans la poubelle non sélective (c'est-à-dire avec
les « déchets urbains mixtes »), mais il doit être géré séparément afin d'être soumis aux opérations spécifiques pour sa réutilisation ou bien à un traitement spécifique, pour enlever et éliminer en toute sécurité toute substance néfaste pour
l'environnement et extraire les matières premières pouvant être recyclées. L'élimination correcte de ce produit contribuera à sauvegarder de précieuses ressources et à éviter de potentiels effets négatifs pour la santé de l’homme et pour
l'environnement, qui pourraient être causés par une élimination inappropriée
des déchets.
Nous vous prions de contacter les autorités locales pour de plus amples détails
sur le point d'élimination désigné le plus proche. Des amendes pourraient être
appliquées pour l'élimination incorrecte de ces déchets, conformément à la
législation nationale.
INFORMATIONS SUR L'ÉLIMINATION DANS LES PAYS QUI N'APPARTIEN
NENT PAS À L'UNION EUROPÉENNE
Le symbole de la poubelle barrée est valable seulement dans l'Union Européenne : si l'on souhaite éliminer cet appareil dans d’autres pays, nous conseillons de contacter les autorités locales ou le revendeur pour demander la méthode d'élimination correcte.
dérivant d'Équipements Électriques et Électroniques » et, par consé-
FRANÇAIS
ATTENTION!
Le Fabriquant se réserve le droit d'apporter des modifications aux appareils
à tout moment et sans préavis. L’impression, la traduction et la reproduction,
même partielle, du présent manuel doivent être autorisées par le Fabricant.
Les informations techniques, les représentations graphiques et les spécifications
présentes dans ce manuel sont indicatives et non divulguables.
La langue de rédaction du manuel est l'italien, le Fabricant n’est pas responsable
d’éventuelles erreurs de transcription ou de traduction.
19
INSTRUCCIONES DE SEGURIDAD
Y ADVERTENCIAS
Las operaciones de instalación deben efec-
tuarlas instaladores competentes y cualicados, siguiendo cuanto se indica en este manual
y respetando las normas en vigor.
Si el cable de alimentación u otros componentes
están dañados, NO utilice la campana. Desconecte
la campana de la alimentación eléctrica y póngase en
contacto con el vendedor o con un centro de asistencia técnica autorizado para la reparación.
No cambie la estructura eléctrica, mecánica y de
funcionamiento del equipo.
No trate de realizar por sí solo reparaciones o sustituciones: las intervenciones realizadas por personas no competentes y cualicadas pueden provocar daños, incluso graves, a cosas y/o personas que
no están cubiertos por la garantía del fabricante.
ADVERTENCIAS PARA EL INSTALADOR
SEGURIDAD TÉCNICA
Antes de instalar la campana controle la in-
tegridad y funcionalidad de cada una de sus
partes: si se notan anomalías no realice la instalación y póngase en contacto con el revendedor.
NO instale la campana si detecta un defecto estético; vuélvala a colocar en su embalaje original y
póngase en contacto con el revendedor.
Una vez instalada, no se aceptará ninguna reclamación por defectos estéticos.
Durante la instalación, utilice siempre equipos de protección personal (ej. calzado de protección contra accidentes) y adopte comportamientos prudentes y correctos.
El kit de fijación (tornillos, tacos y abrazaderas) que se
entrega con la campana se puede usar solo en paredes
de mampostería; si es necesario instalar la campana en
paredes de material diferente, evalúe otros sistemas de
fijación teniendo en cuenta la resistencia de la pared y
el peso de la campana (indicado en la pág. 2).
Tenga en cuenta que la instalación con sistemas de
fijación diferentes a los suministrados o no conformes
puede conllevar riesgos de tipo eléctrico y mecánico.
No instale la campana en exteriores ni la exponga a
agentes atmosféricos (lluvia, viento, etc.).
SEGURIDAD ELÉCTRICA
La instalación eléctrica a la cual se conecta
la campana debe respetar las normas correspondientes y tener obligatoriamente una conexión a tierra según las normas de seguridad del
país de uso; además debe respetar las normativas
europeas sobre la protección contra interferencias radio.
Antes de instalar la campana, controle que la tensión
de red coincida con la indicada en la placa colocada en el interior de la campana. La toma usada para
la conexión eléctrica debe ser fácilmente accesible
con el aparato instalado; en caso contrario, prevea
un interruptor general para desconectar la campana.
Cualquier modificación en la instalación eléctrica deberá ser realizada sólo por un electricista cualificado.
La longitud máxima del tornillo de fijación de la chimenea (proporcionado por el fabricante) es de ½ in
(13 mm). El uso de tornillos que no sean conformes
con estas instrucciones comporta riesgos de tipo
eléctrico. En caso de problemas de funcionamiento
del equipo, no intente solucionar el problema por sí
solo y póngase en contacto con el vendedor o un
centro de asistencia autorizado para la reparación.
Durante la instalación de la campana, desconecte el equipo quitando el enchufe o
accionando el interruptor general.
SEGURIDAD DESCARGA DE HUMOS
No conecte el aparato a conductos de descarga de los humos producidos por la com-
bustión (por ejemplo, calderas, chimeneas, etc.).
Antes de instalar la campana asegúrese de que se respeten todas las normativas vigentes sobre la descarga del aire en el exterior del local.
ADVERTENCIAS PARA EL USUARIO
Estas advertencias se han redactado para
su seguridad y la del resto de personas; le
rogamos que lea atentamente este manual antes
de instalar o de usar el aparato o realizar operaciones de limpieza en el mismo.
El Fabricante declina toda responsabilidad por
posibles daños que puedan ser provocados directa o indirectamente a personas, animales o cosas
debido al incumplimiento de las advertencias de
seguridad indicadas en este manual.
Es muy importante que conserve este libro de
instrucciones del equipo para consultas futuras.
Si el equipo debe venderse o cederse a otra persona,
compruebe que se adjunte el manual, de manera que
el nuevo usuario pueda estar informado sobre el funcionamiento de la campana y sobre las advertencias
correspondientes.
Después de instalar las campanas de acero inoxidable
es necesario limpiarlas para eliminar los residuos de cola
del protector y las posibles manchas de grasa o y aceites
que, de no eliminarse, pueden causar un deterioro irreparable en la superficie de la campana. Para esta operación, el fabricante recomienda usar las toallitas suministradas de serie, disponibles también a la venta.
Exija piezas de recambio originales.
20
Advertencia de la Propuesta 65 del Estado de California (solo EE. UU.)
ATENCIÓN
Este producto contiene productos químicos que el
estado de California reconoce como causantes de
cáncer y defectos de nacimiento u otros daños reproductivos.
Para obtener más información, visite www.P65Warnings.ca.gov
Desconecte el interruptor general, si no va a usar el
equipo durante un periodo de tiempo prolongado.
En caso de utilizar simultáneamente otros
equipos (calderas, estufas, hogares, etc.)
alimentados con gas o con otros combustibles,
prevea una adecuada ventilación del ambiente
donde se realiza la aspiración de humos, según
las normas vigentes.
DESTINO DE USO
El aparato se puede usar única y exclusivamente para la aspiración de humos generados por la
cocción de alimentos en cocinas domésticas, no
profesionales; cualquier otro uso es inapropiado,
puede provocar daños a personas, cosas y animales domésticos y exime al fabricante de toda responsabilidad.
Los niños cuya edad no sea inferior a los 8 años y las
personas con capacidades físicas, sensoriales o mentales reducidas y sin experiencia ni los conocimientos
necesarios, pueden usar el equipo siempre que estén
bajo supervisión o hayan recibido las correspondientes instrucciones para el uso seguro del equipo y para
la comprensión de los peligros relacionados con este.
Los niños no deben jugar con el equipo. Los niños no
deben realizar sin vigilancia la limpieza y el mantenimiento destinados al usuario.
ADVERTENCIAS PARA EL USO Y LA LIMPIEZA
Antes de realizar cualquier tipo de limpieza
o de mantenimiento, desconecte el equipo
desenchufándolo o usando el interruptor general.
No use la campana con las manos mojadas o los pies
descalzos.
Controle siempre que todas las partes eléctricas, (luces, aspirador), estén apagadas cuando no se use el
equipo.
El peso máximo total de los posibles objetos colocados o colgados (cuando esté previsto) en la campana
no debe superar los 3.3 lb (1,5 kg).
Controle las freidoras mientras las está usando:
El aceite recalentado podría inflamarse.
No encienda llamas libres debajo de la campana.
No cocine con llamas "libres" debajo de la campana.
No use nunca la campana sin los filtros metálicos antigrasa; en este caso la grasa y la suciedad se depositarían en el equipo perjudicando su funcionamiento.
Las partes accesibles de la campana pueden estar calientes cuando se usan con equipos de cocción.
No realice operaciones de limpieza con las partes de
la campana aún calientes.
Si no se realiza la limpieza según las modalidades y
los productos indicados en este manual, esto puede
conllevar un riesgo de incendio.
INSTALACIÓN
parte reservada al personal cualicado
Antes de instalar la campana, lea atentamente el cap.
"INSTRUCCIONES DE SEGURIDAD Y ADVERTENCIAS".
CARACTERÍSTICAS TÉCNICAS
Los datos técnicos del aparato se encuentran en unas etiquetas colocadas dentro de la campana.
POSICIONAMIENTO
La distancia mínima entre la parte más alta del aparato para la cocción y
la parte más baja de la campana de cocina se indica en las instrucciones
de montaje.
No instale la campana en exteriores ni la exponga a agentes atmosféricos (lluvia,
viento, etc.).
CONEXIÓN ELÉCTRICA
(parte reservada solo a personal cualicado)
Antes de efectuar cualquier tipo de operación en la campana,
desconecte el equipo de la corriente eléctrica.
Asegúrese de que no estén desconectados o cortados los hilos
eléctricos montados dentro de la campana:
en caso contrario, póngase en contacto con el Centro de Asistencia más
cercano.
Para la conexión eléctrica consulte con el personal cualicado.
La conexión debe realizarla conforme a las disposiciones de ley en vigor.
Antes de conectar la campana a la red eléctrica, controle que:
• la tensión de red corresponda a la referida en los datos de la placa situada
dentro de la campana;
• la instalación eléctrica cumpla la normativa y pueda sopor tar la carga (véanse
las características técnicas presentes dentro de la campana);
• el enchufe y el cable de alimentación no entren en contacto con temperatu-
ras superiores a los 158°F (70 °C);
• la instalación de alimentación disponga de una conexión de tierra eficaz y
correcta según las normas vigentes;
• la toma usada para la conexión sea fácilmente accesible una vez instalada la
campana.
En caso de:
• aparatos equipados con cable sin enchufe: el enchufe debe ser de tipo “nor-
malizado”. Los cables deben conectarse de la siguiente forma: amarillo-verde
para la puesta a tierra, azul para el neutro y el hilo marrón para la fase. El
enchufe ha de conectarse a una adecuada toma de seguridad.
• aparato fijo sin cable de alimentación ni enchufe, ni de otro dispositivo que
asegure la desconexión de la red, con una distancia de apertura de los contactos que permita la desconexión completa en las condiciones de la categoría de sobretensión III.
Estos dispositivos de desconexión deben preverse en la red de alimentación
en conformidad con las reglas de instalación.
El cable de tierra amarillo/verde no debe ser interrumpido por el interruptor.
El fabricante se exime de toda responsabilidad en caso de que se incumplan las
normas de seguridad.
ESPAÑOL
21
DESCARGA DE HUMOS
FUNCIONAMIENTO
CAMPANA DE EVACUACIÓN EXTERNA EXTRACTORA
En esta versión, los humos y vapores son canalizados hacia el
ambiente exterior a través del tubo de descarga.
Para ello, el racor de salida de la campana debe conectarse.
mediante un tubo, a una salida externa.
El tubo de salida debe tener:
• un diámetro no inferior al del racor de la campana.
• una ligera inclinación hacia abajo (caída) en los tramos horizontales para evitar que la condensación fluya hacia el motor.
• el número mínimo indispensable de codos.
• la longitud mínima indispensable para evitar vibraciones y reducir la capacidad aspirante de la campana.
Es necesario aislar la tubería si pasa a través de ambientes fríos.
Para impedir retornos de aire desde el exterior, hay una válvula de no-retorno
en presencia de motores con 500 CFM o superiores.
CAMPANA DE RECIRCULACIÓN INTERNA FILTRANTE OPCIONALES
En esta versión, el aire pasa a través de los filtros de carbón y
zeolita (opcionales) para ser purificado y reciclado en el ambiente. Controle que los filtros de carbón estén montados en
la campana; si no es así, móntelos tal como se indica en las
instrucciones de montaje.
En esta versión, la válvula de no-retorno no debe estar montada; desmóntela si está presente en el racor de salida del aire del motor.
INSTRUCCIONES DE MONTAJE
parte reservada al personal cualicado
ATENCIÓN: Asegúrese de que el armario dispone de acceso frontal.
La campana puede instalarse en diferentes conguraciones.
Las fases de montaje generales valen para todas las instalaciones, mientras que para la instalación especíca deben seguirse
las indicaciones precisas correspondientes.
CUÁNDO HAY QUE ENCENDER LA CAMPANA?
Encienda la campana al menos un minuto antes de comenzar a cocinar para
transportar los humos y vapores hacia la superficie de aspiración.
Cuando finalice la cocción, deje en funcionamiento la campana hasta que se
aspiren todos los vapores y los olores; con la función Temporizador, es posible
configurar el apagado automático de la campana después de 15 minutos de
funcionamiento.
QUÉ VELOCIDAD SELECCIONAR?
I velocidad: mantiene el aire limpio con bajos consumos de energía eléctrica.
II velocidad: condiciones normales de uso.
III velocidad: presencia de olores fuertes y de vapores.
IV velocidad: eliminación rápida de olores y vapores.
CUÁNDO LAVAR O CAMBIAR LOS FILTROS?
Los filtros metálicos deben lavarse cada 30 horas de uso.
Para más detalles, consulte el cap. “MANTENIMIENTO”.
PANEL DE MANDOS ELECTRÓNICO
Motor ON/OFF
Cuando se activa, la velocidad es la memorizada en el momento del
anterior apagado.
Aumento de la
velocidad de 1 a 4
La velocidad 4 se activa
solo por algunos minutos,
después de activa la velocidad 3.
Reducción de la
velocidad de 4 a 1
Encendido / Apagado luz
Impulso breve: encendido y apagado de la luz
Impulso largo: cambio de tono de la luz de 2700K - 5600K
TIMER (Led rojo intermitente)
Apagado automático tras 15 min.
La función se desactiva (Led rojo apagado) si:
- Se presiona otra vez la tecla TIMER (
- Se presiona la tecla ON/OFF (
Los led presentes en los botones indican las velocidades:
Velocidad 1
Velocidad 2
Velocidad 3
Velocidad 4
(led "+" intermitente)
).
).
Si el panel de mandos está totalmente inactivo, antes de contactar con el servicio de asistencia técnica, corte temporal-
mente (unos 5”) la alimentación eléctrica al electrodoméstico,
en lo posible, a través del interruptor general, para restablecer el funcionamiento normal.
Si este procedimiento no resulta eficaz, póngase en contacto con el
servicio de asistencia técnica.
22
USO DEL RADIOMANDO
MANTENIMIENTO
¡ADVERTENCIAS!:
Coloque la campana lejos de fuentes de ondas electromagnéticas
mando y, por lo tanto, con la electrónica de la campana.
La distancia máxima de funcionamiento es de 5 metros; dicha distancia
podría ser menor si hay interferencias electromagnéticas.
Radiomando con frecuencia de 433,92 MHz.
El radiomando se compone de dos partes:
- la unidad receptora integrada en la campana;
- la unidad transmisora mostrada en la gura.
(p. ej. hornos-microondas) que pudieran interferir con el radio-
DESCRIPCIÓN DE LOS MANDOS
DE LA TRANSMISORA
UP
Puesta en marcha del motor e incremento de la velocidad de 1 a 4.
La cuarta velocidad solo está activa
durante unos minutos.
DOWN
Disminución de la velocidad y apagado
del motor.
Luz ON-OFF
Impulso breve:
encendido y apagado de la luz
Impulso largo:
cambio de tono de la luz de 2700K 5600K
TIMER ON: Apagado automático del
motor tras 15 minutos.
La función se desactiva automáticamente si se apaga el motor (botón ).
Antes de realizar cualquier tipo de limpieza o de mantenimiento,
desconecte el equipo desenchufándolo o usando el interruptor
general.
No deben utilizarse detergentes que contengan sustancias abrasivas, ácidas o corrosivas ni paños con supercies rugosas.
Un mantenimiento constante asegura un buen funcionamiento y un óptimo
rendimiento a lo largo del tiempo.
Preste especial atención a los filtros metálicos antigrasa: la limpieza frecuente
de los filtros y de sus soportes asegura que en la campana no se acumulen grasas inflamables.
LIMPIEZA DE LAS SUPERFICIES EXTERNAS
Se recomienda limpiar las superficies externas de la campana al menos cada
15 días, para evitar que las sustancias aceitosas o grasosas puedan dañarlas.
Para limpiar la campana, fabricada en acero inoxidable cepillado, el fabricante
recomienda el uso de las toallitas "Magic Steel".
Como alternativa, y para todos los otros tipos de supercies, la limpieza de la
campana se realiza con un paño húmedo ligeramente embebido en detergente
líquido neutro o alcohol desnaturalizado.
Termine la limpieza enjuagando bien y secando con paños suaves.
No utilice demasiada agua cerca del panel de mandos y de los
dispositivos de iluminación, para evitar que la humedad alcance
partes electrónicas.
La limpieza de los paneles de vidrio debe efectuarse únicamente con detergentes específicos no corrosivos o abrasivos y con un paño suave.
El fabricante se exime de toda responsabilidad en caso de que se incumplan
dichas instrucciones.
LIMPIEZA DE LAS SUPERFICIES INTERNAS
ESPAÑOL
Transmisión de mando activa
CAMBIO DEL CÓDIGO DEL RADIOMANDO
Si solo hay un radiocontrol, pase directamente al punto 2.
Si hay varios radiomandos en la misma habitación, se puede generar un nuevo
código con el siguiente procedimiento.
Corte el suministro de alimentación de la campana antes de realizar el procedimiento.
1 GENERAR UN NUEVO CÓDIGO
El procedimiento debe realizarse en el radiomando.
• Presione simultáneamente los botones LUZ
talla empiece a parpadear.
• Presione el botón DOWN del radiomando: la memorización del nuevo
código se confirma a través de 3 intermitencias breves de la pantalla. El nuevo
código anula y sustituye el código de fábrica.
Vuelva a conectar la campana a la red eléctrica, comprobando
que las luces y el motor estén apagados.
2 ASOCIACIÓN DEL RADIOMANDO A LA CAMPANA
CON EL PANEL DE MANDOS ELECTRÓNICO
presione el botón TIMER (
2 segundos:
el led rojo se enciende.
presione un botón cualquiera del radiomando en 10 segundos.
RESTABLECIMIENTO DEL CÓDIGO DE FÁBRICA
el procedimiento debe efectuarse en caso de cesión de la campana.
Corte el suministro de alimentación de la campana antes de realizar el procedimiento.
• Presione simultáneamente los botones UP y DOWN del radiomando
durante más de 5 segundos: el restablecimiento efectivo se confirma a través
de tres intermitencias breves de la pantalla.
• Vuelva a conectar la campana a la red eléctrica.
• Asocie la campana con el radiomando tal como se describe en el punto 2.
) del panel de mandos de la campana durante
y TIMER hasta que la pan-
Se prohíbe limpiar las partes eléctricas o las partes del motor situadas dentro de la campana con líquidos o solventes.
Para las partes metálicas internas, consulte el apartado anterior.
FILTROS METÁLICOS ANTIGRASA
Se aconseja lavar frecuentemente los filtros metálicos (al menos cada mes)
dejándolos en remojo durante 1 hora en agua hirviendo con detergente para
platos, evitando doblarlos.
No use detergentes corrosivos, ácidos o alcalinos.
Enjuáguelos con cuidado y espere a que estén secos para volver a montarlos.
Es posible lavar los filtros en el lavavajillas, pero este tipo de lavado podría oscurecer el material de los filtros; para reducir este inconveniente, utilice bajas
temperaturas 131°F max (55 °C máx).
Para extraer y montar los filtros metálicos, consulte las instrucciones de montaje.
FILTROS CARBÓN Y ZEOLITA (OPCIONAL) KACL.961
En condiciones de utilización normal, se aconseja regenerar el filtro carbón-zeolita cada 9 meses y sustituirlo después de 18 meses.
Para regenerarlo basta con introducirlo en un horno doméstico normal a una
temperatura de 392° F (200°C) durante una 1 hora.
Esperar a que el filtro se haya enfriado antes de volver a montarlo.
ILUMINACIÓN
La campana cuenta con iluminación mediante bombillas de ledes caracterizadas por una elevada eficiencia, un bajo consumo y una vida útil prolongada, en
condiciones de uso normales.
Si es necesario sustituir la bombilla, siga los pasos ilustrados en la figura.
1
3
2
12V
23
ELIMINACIÓN AL FINAL DE LA VIDA ÚTIL
El símbolo del contenedor tachado que se encuentra en su equipo
indica que el producto es un RAEE, es decir, un “Residuo de Aparatos
Eléctricos y Electrónicos” y, por tanto, no se puede eliminar en la ba-
sino que se tiene que eliminar por separado siguiendo las operaciones correspondientes para su reciclaje, o someterse a un tratamiento específico para eliminar de forma segura las sustancias dañinas para el medio ambiente y extraer las
materias primas que se pueden reciclar. La eliminación correcta de este producto contribuye a salvar importantes recursos y evitar potenciales efectos negativos para la salud humana y para el medio ambiente, que podrían ser causados
por una eliminación inapropiada de los residuos.
Por favor, póngase en contacto con las autoridades locales para obtener mayor
información acerca del punto de eliminación más cercano. Se podrían aplicar
sanciones por la eliminación incorrecta de estos residuos, según la legislación
nacional.
INFORMACIÓN ACERCA DE LA ELIMINACIÓN EN LOS PAÍSES DE LA
UNIÓN EUROPEA
La directiva comunitaria sobre los equipos RAEE ha sido acatada de forma diversa en cada país, por tanto, si quiere eliminar este equipo, le sugerimos ponerse
en contacto con las autoridades locales o el revendedor para obtener información sobre el método de eliminación correcto.
INFORMACIÓN ACERCA DE LA ELIMINACIÓN EN LOS PAÍSES QUE NO
PERTENECEN A LA UNIÓN EUROPEA
El símbolo del contenedor tachado es válido solo en la Unión Europea: si quiere
eliminar este equipo en otros países, le sugerimos que se ponga en contacto
con las autoridades locales o el revendedor para obtener información sobre el
método de eliminación correcto.
sura indiferenciada (o sea, junto con los “residuos urbanos mixtos”),
¡ATENCIÓN!
equipos en cualquier momento y sin previo aviso. La impresión, traducción y
reproducción de este manual, incluso parcial, se deben realizar con la autorización del fabricante.
La información técnica, las representaciones gráficas y las indicaciones presentes
en este manual son indicativas y no se pueden divulgar.
El idioma original del manual es el italiano, y el fabricante se exime de toda responsabilidad por posibles daños de transcripción o traducción.
El fabricante se reserva el derecho a realizar cualquier cambio a los
24
ISTRUZIONI DI SICUREZZA
E AVVERTENZE
Il lavoro d’installazione deve essere esegui-
to da installatori competenti e qualicati,
secondo quanto indicato nel presente libretto e
rispettando le norme in vigore.
Se il cavo di alimentazione o altri componenti
sono danneggiati, la cappa NON deve essere utilizzata: staccare la cappa dall'alimentazione elettrica
e contattare il Rivenditore o un Centro Assistenza Tecnica autorizzato per la riparazione.
Non modicare la struttura elettrica, meccanica e
funzionale dell'apparecchiatura.
Non tentare di eettuare da soli riparazioni o sostituzioni: gli interventi eettuati da persone non
competenti e qualicate possono provocare danni, anche molto gravi, a cose e/o persone non coperti da garanzia del Costruttore.
AVVERTENZE PER L'INSTALLATORE
Prima di installare la cappa verificare che la tensione
di rete corrisponda a quella riportata dalla targhetta
posta all’interno della cappa.
La presa usata per il collegamento elettrico deve essere facilmente raggiungibile con l’apparecchiatura
installata: in caso contrario, prevedere un interruttore
generale per disconnettere la cappa al bisogno.
Ogni eventuale modifica all’impianto elettrico dovrà
essere eseguita solo da un elettricista qualificato.
La lunghezza massima della vite di fissaggio del camino (fornita dal fabbricante) è di ½ in (13 mm). L'utilizzo di viti non conformi con le presenti istruzioni può
comportare rischi di natura elettrica.
In caso di malfunzionamenti dell’apparecchio, non
tentare di risolvere da soli il problema, ma contattare il Rivenditore o un Centro di Assistenza autorizzato
per la riparazione.
Durante l'installazione della cappa, disinserire l’apparecchio togliendo la spina o
agendo sull’interruttore generale.
ITALIANO
SICUREZZA TECNICA
Prima di installare la cappa controllare l'in-
tegrità e funzionalità di ogni sua parte: se
si notano anomalie non procedere nell'installazione e contattare il Rivenditore.
Nel caso sia stato riscontrato un difetto estetico la
cappa NON deve essere installata; riporla nel suo
imballo originale e contattare il Rivenditore.
Una volta installata non sarà accettato alcun reclamo per difetti estetici.
Durante l'installazione utilizzare sempre mezzi di protezione personale (es.: scarpe antiinfortunistiche) ed
adottare comportamenti prudenti e corretti.
Il kit di fissaggio (viti e tasselli) fornito con la cappa è
utilizzabile unicamente su pareti in muratura: in caso
di installazione su pareti di materiale diverso, valutare
altri sistemi di fissaggio tenendo conto della resistenza del muro e del peso della cappa (indicato a pag. 2).
Tenere presente che l’installazione con sistemi di fissaggio diversi da quelli forniti o non conformi può
comportare rischi di natura elettrica e di tenuta meccanica.
Non installare la cappa in ambienti esterni e non
esporla ad agenti atmosferici (pioggia, vento, ecc...).
SICUREZZA ELETTRICA
L’impianto elettrico al quale viene collega-
ta la cappa deve essere a norma e munito
di collegamento a terra secondo le norme di sicurezza del Paese di utilizzo; deve essere inoltre
conforme alle normative Europee sull’antidisturbo radio.
SICUREZZA SCARICO FUMI
Non collegare l’apparecchio a condotti di
scarico dei fumi prodotti dalla combustio-
ne (ad es. caldaie, caminetti, ecc...)
Prima dell'installazione della cappa assicurarsi che siano rispettate tutte le normative vigenti sullo scarico
dell’aria all’esterno del locale.
AVVERTENZE PER L'UTILIZZATORE
Queste avvertenze sono state redatte per
la vostra sicurezza e per quella degli altri, Vi
preghiamo, dunque, di leggere attentamente
questo libretto in tutte le sue parti prima di utilizzare l’apparecchio o di eettuare operazioni di
pulizia sullo stesso.
Il Costruttore declina ogni responsabilità per
eventuali danni che possano, direttamente o indirettamente, essere causati a persone, cose ed
animali domestici conseguenti alla mancata osservanza delle avvertenze di sicurezza indicate in
questo libretto.
È molto importante che questo libretto istruzioni sia conservato insieme all’apparecchiatura per
qualsiasi futura consultazione.
Se l’apparecchio dovesse essere venduto o trasferito
ad un’altra persona, assicurarsi che anche il libretto
venga fornito, in modo che il nuovo utente possa essere messo al corrente del funzionamento della cappa e delle avvertenze relative.
Dopo l’installazione delle cappe in acciaio inox è necessario eseguire la pulizia della stessa per rimuovere i residui di collante del protettivo e le eventuali
macchie di grasso e oli, che, se non rimosse, possono
causare il deterioramento irreversibile della superficie
25
della cappa. Per questa operazione il costruttore raccomanda l’utilizzo delle salviette in dotazione, disponibili anche in acquisto.
Esigere parti di ricambio originali.
Avvertimento sulla Proposta 65 dello Stato della
California (solo Stati Uniti)
ATTENZIONE:
Questo prodotto contiene sostanze chimiche che lo
Stato della California riconosce come causa di cancro,
difetti alla nascita o altri danni riproduttivi.
Per maggiori informazioni,
visitare www.P65Warnings.ca.gov
DESTINAZIONE D'USO
L’apparecchio è destinato solo ed esclusivamente
per l'aspirazione di fumi generati dalla cottura di
alimenti in ambito domestico, non professionale:
qualsiasi utilizzo diverso da questo è improprio,
può provocare danni a persone, cose ed animali
domestici e solleva il Costruttore da qualsiasi responsabilità.
Parti accessibili della cappa possono essere calde se
utilizzate insieme con apparecchi di cottura.
Non effettuare operazioni di pulizia quando parti della cappa sono ancora calde.
Se la pulizia non è condotta secondo le modalità e i
prodotti indicati nel presente libretto è possibile un
rischio di incendio.
Disinserire l’interruttore generale quando l’apparecchio non viene utilizzato per periodi prolungati di
tempo.
In caso di utilizzo contemporaneo di altre
utenze (caldaie, stufe, caminetti, ecc.) alimentate a gas o con altri combustibili, provvedere ad una adeguata ventilazione del locale in cui
avviene l’aspirazione dei fumi, secondo le norme
vigenti.
INSTALLAZIONE
parte riservata solo a personale qualicato
Prima di eettuare l'installazione della cappa,
LEGGERE ATTENTAMENTE
il capitolo "ISTRUZIONI DI SICUREZZA E AVVERTENZE".
L’apparecchio può essere utilizzato da bambini di età
non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza
o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto
istruzioni relative all’uso sicuro dell’apparecchio e alla
comprensione dei pericoli ad esso inerenti.
I bambini non devono giocare con l’apparecchio.
La pulizia e la manutenzione a cura dell’utilizzatore
non deve essere effettuata da bambini senza sorveglianza.
AVVERTENZE PER L'UTILIZZO E LA PULIZIA
Prima di procedere a qualsiasi operazione
di pulizia o di manutenzione, disinserire
l’apparecchio togliendo la spina o agendo sull’interruttore generale.
Non utilizzare la cappa con le mani bagnate o piedi
scalzi.
Quando l’apparecchio non viene usato, controllare
sempre che tutte le parti elettriche, (luci, aspiratore),
siano spente.
Il peso massimo complessivo di eventuali oggetti posizionati o appesi (ove previsto) sulla cappa non deve
superare 3.3 lb (1,5 Kg).
Controllare le friggitrici durante l’uso: I’olio surriscaldato potrebbe infiammarsi.
Non accendere fiamme libere sotto la cappa.
Non preparare cibi alla fiamma sotto la cappa.
Non utilizzare mai la cappa senza i filtri metallici antigrasso; grasso e sporco in questo caso si depositerebbero nell'apparecchio compromettendone il funzionamento.
CARATTERISTICHE TECNICHE
I dati tecnici dell'apparecchio sono riportati su etichette posizionate all’interno
della cappa.
POSIZIONAMENTO
La distanza minima fra la parte più alta dell'apparecchiatura per la cottura
e la parte più bassa della cappa da cucina viene indicata nelle istruzioni di
montaggio.
Non installare la cappa in ambienti esterni e non esporla ad agenti atmosferici
(pioggia, vento, ecc...).
COLLEGAMENTO ELETTRICO
(parte riservata solo a personale qualicato)
Prima di eettuare qualsiasi operazione sulla cappa scollegare
l’apparecchio dalla rete elettrica.
Assicurarsi che non vengano scollegati o tagliati li elettrici
all’interno della cappa:
in caso contrario contattare il Centro Assistenza più vicino.
Per l’allacciamento elettrico rivolgersi a personale qualicato.
Il collegamento deve essere eseguito in conformità con le disposizioni di
legge in vigore.
Prima di collegare la cappa alla rete elettrica, controllare che:
• la tensione di rete corrisponda a quella riportata sui dati di targa posti all’in-
terno della cappa;
• l’impianto elettrico sia a norma e possa sopportare il carico (vedi caratteristi-
che tecniche posizionate all’interno della cappa);
• la spina e il cavo, di alimentazione, non devono entrare in contatto con tem-
perature superiori a 158°F (70 °C);
• l’impianto di alimentazione sia munito di efficace e corretto collegamento di
terra secondo le norme vigenti;
• la presa usata per il collegamento sia facilmente raggiungibile una volta in-
stallata la cappa.
In caso di :
• apparecchi dotati di cavo senza spina: la spina da utilizzare deve essere di tipo
“normalizzato”. Il fili devono essere collegati come segue: giallo-verde per
la messa a terra, blu per il neutro e il filo marrone per la fase. La spina deve
essere collegata ad un'adeguata presa di sicurezza.
• apparecchio fisso non provvisto di cavo di alimentazione e di spina, o di altro
dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni
della categoria di sovratensione III.
Tali dispositivi di disconnessione devono essere previsti nella rete di alimen-
tazione conformemente alle regole di installazione.
26
Il cavo di terra giallo/verde non deve essere interrotto dall’interruttore.
Il Costruttore declina ogni responsabilità nel caso le norme di sicurezza non vengano rispettate.
SCARICO FUMI
CAPPA AD EVACUAZIONE ESTERNA ASPIRANTE
FUNZIONAMENTO
QUANDO ACCENDERE LA CAPPA?
Accendere la cappa almeno un minuto prima di iniziare a cucinare per convogliare fumi e vapori verso la superficie di aspirazione.
Al termine della cottura lasciare in funzione la cappa fino a completa aspirazione
di tutti i vapori e odori: con la funzione Timer, è possibile impostare l'autospegnimento della cappa dopo 15 minuti di funzionamento.
ITALIANO
In questa versione, fumi e vapori vengono convogliati verso
l'esterno attraverso il tubo di scarico.
A tal fine, il raccordo d'uscita della cappa, deve essere collegato tramite un tubo, ad un'uscita esterna.
Il tubo d'uscita deve avere:
• un diametro non inferiore a quello di raccordo della cappa.
• una leggera inclinazione verso il basso (caduta) nei tratti orizzontali per evitare
che la condensa refluisca nel motore.
• il numero minimo indispensabile di curve.
• la lunghezza minima indispensabile per evitare vibrazioni e di ridurre la capacità aspirante della cappa.
E' necessario isolare la tubazione se passa attraverso ambienti freddi.
Per impedire ritorni d'aria dall'esterno, una valvola di non ritorno è presente in
presenza di motori con 500 CFM o superiori.
CAPPA A RICICLO INTERNO FILTRANTE OPZIONALE
In questa versione l’aria passa attraverso i filtri al carbone attivo
e zeolite (opzionali) per essere purificata e riciclata nell’ambiente.
Controllare che i filtri al carbone siano montati sulla cappa, in
caso negativo applicarli come indicato nelle istruzioni di montaggio.
In questa versione valvola di non ritorno non deve essere montata: rimuoverla se presente sul raccordo di uscita aria del motore.
ISTRUZIONI DI MONTAGGIO
parte riservata solo a personale qualicato
ATTENZIONE: Accertarsi che il pensile abbia l'accesso frontale disponibile.
La cappa ha la possibilità di essere installata in varie congurazioni. Le fasi di montaggio generiche valgono per tutte le installazioni; seguire invece dove specicato le fasi corrispondenti
all’installazione desiderata.
QUALE VELOCITÀ SCEGLIERE?
I velocità: mantiene l’aria pulita con bassi consumi di energia elettrica.
II velocità: condizioni normali di utilizzo.
III velocità: presenza di forti odori e vapori.
IV velocità: rapidi smaltimenti di odori e vapori.
QUANDO LAVARE O CAMBIARE I FILTRI?
I filtri metallici devono essere lavati ogni 30 ore di utilizzo.
Per ulteriori dettagli vedere cap “MANUTENZIONE”.
PULSANTIERA ELETTRONICA
Motore ON/OFF
All’avvio, la velocità è quella memorizzata al precedente spegnimento.
Incremento velocità
da 1 a 4
Velocità 4 è attiva solo per
alcuni minuti, poi si attiva velocità 3.
Riduzione velocità
da 4 a 1
Accensione / spegnimento luce
Impulso breve: accensione e spegnimento luce
Impulso lungo: cambio tonalità di luce da 2700K-5600K
TIMER (Led rosso lampeggiante)
Autospegnimento dopo 15min.
La funzione si disattiva (Led rosso spento) se:
- Si preme un'altra volta il tasto TIMER ( ).
- Si preme il tasto ON/OFF ( ).
Le velocità sono segnalate dai led
presenti nei tasti:
Velocità 1
Velocità 2
Velocità 3
Velocità 4
(led "+" lampeggiante)
Se la pulsantiera è completamente inattiva, prima di contattare
il servizio di Assistenza tecnica, togliere temporaneamente (cir-
ca 5”) l'alimentazione elettrica all'elettrodomestico, possibilmente agendo sull'interruttore generale, per ripristinare il normale funzionamento.
Se questo accorgimento non risultasse efficace, contattare il servizio di
Assistenza tecnica.
27
UTILIZZO DEL RADIOCOMANDO
MANUTENZIONE
AVVERTENZE!:
Posizionare la cappa lontano da sorgenti di onde elettromagne-
diocomando e con l’elettronica della cappa.
La distanza massima di funzionamento è di 5 metri che può variare in difetto in presenza di interferenze elettromagnetiche.
Radiocomando operante a 433,92MHz.
Il radiocomando è composto da due parti:
- la ricevente integrata nella cappa;
- la trasmittente mostrata qui in gura.
tiche (es. forni a microonde) che potrebbero interferire con il ra-
DESCRIZIONE COMANDI TRASMITTENTE
UP
Accensione motore e incremento velocità da 1 a 4. La quarta velocità è attiva
solo per alcuni minuti.
DOWN
Decremento velocità e spegnimento
motore
Luce ON-OFF
Impulso breve:
accensione e spegnimento luce
Impulso lungo:
cambio tonalità di luce da 2700K-5600K
TIMER ON: Autospegnimento del motore dopo 15min.
La funzione si disattiva automaticamente se si spegne il motore (tasto
Trasmissione comando attiva
)
Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire l’apparecchio togliendo la spina o agendo
sull’interruttore generale.
Non si devono utilizzare detergenti contenenti sostanze abrasive, acide o
corrosive e panni con superci ruvide.
Una costante manutenzione garantisce un buon funzionamento e rendimento
nel tempo.
Particolari attenzioni vanno rivolte ai filtri metallici antigrasso: la pulizia frequente dei filtri e dei loro supporti garantisce che non si accumulino grassi infiammabili.
PULIZIA SUPERFICI ESTERNE
Si raccomanda di pulire le superfici esterne della cappa almeno ogni 15 giorni
per evitare che le sostanze oleose o grasse possano intaccarle. Per la pulizia della
cappa, realizzata in acciaio inox spazzolato, il Costruttore consiglia l'utilizzo delle
salviette "Magic Steel" che si possono anche ordinare on-line sul sito www.e-falmec.com.
In alternativa e per tutti gli altri tipi di superci, la pulizia va eseguita usando
un panno umido leggermente imbevuto di detersivo neutro liquido o con alcool
denaturato.
Terminare la pulizia con un accurato risciacquo e asciugatura con panni morbidi.
Non utilizzare troppa acqua in prossimità della pulsantiera e dei
dispositivi di illuminazione per evitare che l'umidità raggiunga
parti elettroniche.
La pulizia dei pannelli in vetro va eseguita solo con detergenti specifici non corrosivi o abrasivi utilizzando un panno morbido.
Il Costruttore declina ogni responsabilità qualora non vengano rispettate tali
istruzioni.
PULIZIA SUPERFICI INTERNE
CAMBIO CODICE RADIOCOMANDO
In presenza di un solo radiocomando passare direttamente al punto 2.
In presenza di più radiocomandi nella stessa stanza, è possibile generare un nuovo codice con la seguente procedura.
Togliere alimentazione alla cappa prima di eettuare la procedura.
1 GENERARE UN NUOVO CODICE
La procedura va eseguita sul radiocomando.
• Premere contemporaneamente i tasti LUCE e TIMER fino a che il display incomincia a lampeggiare.
• Premere il tasto DOWN del radiocomando: la memorizzazione del nuovo
codice è confermata da 3 brevi lampeggi del display. Il nuovo codice annulla
e sostituisce il precedente codice di fabbrica.
Ricollegare la cappa alla rete elettrica, vericando che luci e motore siano spenti.
2 ASSOCIAZIONE DEL RADIOCOMANDO ALLA CAPPA
CON PULSANTIERA ELETTRONICA
premere il tasto TIMER (
il led rosso si accende.
premere un tasto qualsiasi del radiocomando entro 10 secondi.
RIPRISTINO CODICE DI FABBRICA
la procedura è da effettuarsi in caso di cessione della cappa.
) della pulsantiera della cappa per 2 secondi:
E’ vietata la pulizia di parti elettriche o parti relative al motore
all’interno della cappa, con liquidi o solventi.
Per le parti metalliche interne vedi paragrafo precedente.
FILTRI METALLICI ANTIGRASSO
Si consiglia di lavare frequentemente i filtri metallici (almeno ogni mese) lasciandoli in ammollo per circa 1 ora in acqua bollente con detersivo per piatti,
evitando di piegarli.
Non usare detergenti corrosivi, acidi o alcalini.
Risciacquarli con cura ed attendere che siano ben asciutti prima di rimontarli.
Il lavaggio in lavastoviglie è permesso, ma potrebbe creare imbrunimenti al materiale dei filtri: per ridurre questo inconveniente utilizzare lavaggi a basse temperature 131°F max (55°C max).
Per l’estrazione e l'inserimento dei filtri metallici antigrasso vedi istruzioni di
montaggio.
FILTRI AL CARBONE E ZEOLITE (OPZIONALE) KACL.961
In condizione di normale utilizzo si consiglia di rigenerare il filtro carbone-zeolite
ogni 9 mesi e di sostituirlo dopo 18 mesi. Per rigenerarlo è sufficiente inserirlo
in un normale forno domestico ad una temperatura di 392° F (200°C) per circa
1 ora.
Attendere che il filtro si sia raffreddato prima di rimontarlo.
ILLUMINAZIONE
La cappa è dotata di illuminazione tramite faretti led ad alta efficienza, basso
consumo e durata molto elevata in condizioni di normale utilizzo.
Nel caso si rendesse necessaria la sostituzione del faretto procedere come in
figura.
Togliere alimentazione alla cappa prima di eettuare la procedura.
• Premere contemporaneamente i tasti UP e DOWN del radiocomando
per più di 5 secondi: l'avvenuto ripristino viene confermato da tre brevi lampeggi del display.
• Ricollegare la cappa alla rete elettrica.
• Procedere con l’associazione tra cappa e radiocomando come descritto nel
punto 2.
28
1
3
2
12V
SMALTIMENTO A FINE VITA
Il simbolo del cestino barrato riportato sull’apparecchiatura in suo possesso indica che il prodotto è un RAEE, cioè un “Rifiuto derivante dalle Apparecchiature Elettriche ed Elettroniche” e pertanto non deve
essere gettato nella spazzatura indierenziata (cioè insieme ai “ri-
fiuti urbani misti”), ma deve essere gestito separatamente così da essere sottoposto ad apposite operazioni per il suo riutilizzo, oppure a uno specifico trattamento, per rimuovere e smaltire in modo sicuro le eventuali sostanze dannose
per l’ambiente ed estrarre le materie prime che possono essere riciclate. Lo smaltimento corretto di questo prodotto contribuirà a salvare preziose risorse ed evitare potenziali effetti negativi per la salute umana e per l’ambiente, che potrebbero essere causati da uno smaltimento inappropriato dei rifiuti.
Vi preghiamo di contattare le autorità locali per ulteriori dettagli sul punto di
smaltimento designato più vicino. Potrebbero venire applicate delle penali per
lo smaltimento scorretto di questi rifiuti in conformità alla legislazione nazionale.
INFORMAZIONI SULLO SMALTIMENTO IN NAZIONI DELL'UNIONE EURO
PEA
La Direttiva comunitaria sulle apparecchiature RAEE è stata recepita in modo
diverso da ciascuna nazione, pertanto se si desidera smaltire questa apparecchiatura suggeriamo di contattare le autorità locali o il Rivenditore per chiedere
il metodo corretto di smaltimento.
INFORMAZIONI SULLO SMALTIMENTO IN NAZIONI NON APPARTENENTI
ALL'UNIONE EUROPEA
Il simbolo del cestino barrato è valido solamente nell’Unione Europea: se si desidera smaltire questa apparecchiatura in altri Paesi suggeriamo di contattare le
autorità locali o il Rivenditore per chiedere il metodo corretto di smaltimento.
ITALIANO
ATTENZIONE!
Il Costruttore si riserva il diritto di apportare modifiche alle apparecchiature in
qualsiasi momento e senza preavviso. La stampa, la traduzione e la riproduzione
anche parziale del presente manuale s’intendono vincolate dall’autorizzazione
del Costruttore.
Le informazioni tecniche, le rappresentazioni grafiche e le specifiche presenti in
questo manuale sono indicative e non divulgabili.
La lingua di stesura del manuale è l’italiano, il Costruttore non si rende responsabile per eventuali errori di trascrizione o traduzione.
29
NOTE NOTES
30
NOTE NOTES
31
FALMEC S.p.A.
31029 VITTORIO VENETO (Treviso) - ITALY - Zona Industriale - Via dell’Artigianato, 42
www.falmec.com
Codice / Code
Matricola / Serial Number
Code 110033096 Ed. 01/2021
Loading...
