AUTOSCOOTER »STAR DRIVE«
»STAR DRIVE« DODGEM CARS
AUTOS TAMPONNEUSES »STAR DRIVE«
BOTSAUTO'S »STAR DRIVE«
Vor Beginn des Bastelns sollten Sie sich mit den Spritzlingen und der Anleitung vertraut machen.
Sollte es einmal vorkommen, dass ein Teil im Bausatz fehlt, kreuzen Sie bitte das fehlende Teil in
D
der Anleitung an und schicken Sie diese bitte an Fa. Gebr. FALLER GmbH, Abt. Kundendienst,
kundendienst@faller.de, Kreuzstraße 9, 78148 Gütenbach. Sie erhalten dann umgehend Ersatz.
Es kann vorkommen, dass bei einem Bausatz Einzelteile übrig sind.
Before beginning with the assembly please familiarize yourself with the parts and read the instructions carefully.
GB
NL
In case of missing parts please indicate these on the instructions leaflet with a circle and return
the leaflet to Gebr. FALLER GmbH, kundendienst@faller.de, Kreuzstraße 9, D-78148 Gütenbach, Germany.
You will receive the replacement by return.
It may happen in a kit that some parts are not required.
Avant de commencer le montage de votre maquette bien lire la notice et repérer les grappes.
Si une pièce manque dans une boîte, cochez la pièce correspondante sur la notice et renvoyez-la-nous à
F
Gebr. FALLER GmbH, kundendienst@faller.de, Kreuzstraße 9, D-78148 Gütenbach (R.F.A.).
Nous vous ferons parvenir la pièce par retour.
Dans certains kits, il est possible que certaines pièces ne soient pas utilisées.
Vóór het bouwen zou men de gietstukken en de handleiding moeten bestuderen.
Indien onverhoopt een onderdeel aan het bouwpakket ontbreekt, gelieve men het ontbrekende deel
in de handleiding aan te kruisen en deze te zenden aan Gebr. FALLER GmbH, kundendienst@faller.de,
Kreuzstraße 9, D-78148 Gütenbach. U ontvangt dan omgaand en gratis het ontbrekende onderdeel.
Het kan voorkomen dat u bij bepaalde bouwdozen onderdelen overhoudt.
Für den Zusammenbau des Modells empfehlen wir folgende FALLER-Artikel (sind nicht im Bausatz enthalten):
For the assembly of the kit we recommend following FALLER products (not included in the kit):
Pour l’assemblage du modèle, nous vous recommandons les articles FALLER suivants (non inclus dans le kit):
Om dit model te bouwen adviseren wij de volgende FALLER producten (maken geen deel uit van deze bouwset):
Art. Nr. 170492
FALLER-EXPERT
Flüssigkleber in Plastikflasche mit Spezialkanüle
für feinste Klebstoffdosierung.
Liquid cement in plastic bottle with canule
for very fine dosage.
Colle liquide en bouteille plastique
avec bec verseur pour un dosage précis.
Vloeibare lijm in plastic-flacon met doseerbuisje
om nauwkeurig te lijmen.
Art. Nr. 140422
Art. Nr. 170688
SPEZIAL-SEITENSCHNEIDER
zum gratfreien Abtrennen von feinsten
Spritzteilen.
Nur für Polystyrol geeignet.
Special side cutter for cutting off ultra-fine
moulded parts without burrs.
Only suitable for polystyrene.
Pince coupante spéciale pour couper sans bavure
les pièces miniatures moulées par
injection. Convient uniquement au polystyrène.
Speciale zijkniptang voor het braamloos
afknippen van de fijnste gietstukdelen.
Alleen geschikt voor polystyrol.
Inhalt Spritzlinge
Contents Sprues
Contenu Moulages
Inhoud Gietstukken
11x
21x
32x
41x
51x
71x
91x
101x
111x
12 A2x
131x
Sa. Nr. 140 422 1
2
D
Beim Zusammenbau des Modells ist es wichtig, die Hinweise
»nicht kleben« genau zu beachten. Werden diese Hinweise nicht
beachtet, ist das Modell nicht funktionsfähig.
Alle beweglichen Teile müssen leicht gängig sein.
Alle Lagerstellen mit einem Tropfen FALLER-Öl Art.Nr. 170489
ganz leicht einölen.
Nur säure- und harzfreies Öl verwenden.
When the model is being assembled, it is essential that the
GB
»do not glue« instructions should be observed. Failure to do
so will render the model inoperational. Make sure that all moving
parts work smoothly. Sparingly oil all bearing points by applying
a drop of FALLER oil, art. no. 170489.
Use acid and resin-free oil only.
F
Au cours du montage du modèle, il est important de
respecter très exactement les indications: »ne pas coller«.
Si ces indications ne sont pas respectées, le modèle ne pas
fonctionner correctement. Toutes les parties mobiles doivent être en
bon ètat de marche. Enduire légèrement tous les points d’appui
d’une goutte d’huile FALLER, (Article 170489).
Ne pas utiliser d’huile d’acide ou de résine.
Inhalt Tüte 2 Contents bag 2
Contenu sachet 2 Inhoud zakje 2
Motor 5 V=
A
10/3
Inhalt Tüte 2 Contents bag 2
Contenu sachet 2 Inhoud zakje 2
10/2
nicht kleben
do not glue
ne pas coller
niet lijmen
1/1
10/9
nicht kleben
do not glue
ne pas coller
niet lijmen
Bij de bouw van het model is het belangrijk te letten op de
NL
aanwijzingen »niet lijmen«. Als deze aanwijzingen niet
worden opgevolgd zal het model niet functioneren.
Alle beweegbare delen moeten gemakkelijk kunnen draaien.
Alle draaipunten moeten licht worden geölied met een
druppel FALLER-olie nr. 170489.
Alleen zuur- en harsvrije olie gebruiken.
B
A
Auf Zahnradstellung achten!
Make sure that pirots are in correct position!
Veiller à la bonne position des tenons!
Let op stand van nokken!
10/10
3
Nur an dieser Stelle kleben.
Only apply glue to this point.
Coller exclusivement cet emplacement.
Alleen op deze plaats lijmen.
B
C
RICHTIG
10/8
10/6
FALSCH
WRONG
INCORRECT
3 x
D E
FOUT
RIGHT
CORRECT
GOED
10/1 10/4 10/1
10/8
10/7
Nur eindrücken, nicht kleben.
Press in only. Do not glue.
Seulement enfoncer, ne pas coller.
Alleen indrukken, niet lijmen
RICHTIG
RIGHT
CORRECT
GOED
FALSCH
WRONG
INCORRECT
FOUT
Die 12 kleinen sowie die 12 großen Magnete zusammenspringen lassen.
4
Jeden der kleinen Magnete von oben und jeden der großen Magnete von unten
mit einem Farbpunkt, Filzschreiber oder ähnlichem markieren (siehe Skizze).
Let the 12 small and the 12 big magnets jump together as shown in our illustration.
Mark each of the small magnets on top and each of the big magnets on the bottom
(see sketch).
Laisser se joindre les 12 petits et les 12 grands aimants.
Marquer chacun des petits aimants sur le haut et les grands aimants sur le bas
avec un point de couleur avec un crayon feutre ou similaire (voir dessin).
Laat de 12 kleine en de 12 grote magneten tegen elkaar springen.
Markeer elke kleine magneet van boven en elke grote magneet van onder
met een verfpunt, viltstift o. d. (zie tekening).
Inhalt Plexiglasbehälter
Contents Plexiglas container
Contenu Récipient en plexiglas
Inhoud Plexglasreservoir
Magnete klein
Small magnets
Aimants (petit)
Kleine magneet
Magnete groß
Large magnets
Aimants (grand)
Grote magneet
Farbpunkt
Colour dot
Point de couleur
Verfpunt
Farbpunkt
Colour dot
Point de couleur
Verfpunt
3 große Magnete so auf die Zahnräder kleben, daß der markierte
Punkt sichtbar ist (FALLER-EXPERT-RAPID 170500 verwenden!).
3 big magnets should be glued in such way on the gear wheels,
that the colour dot is visible (use FALLER-EXPERT-RAPID 170500).
Coller 3 grands aimants sur les roues dentées de sorte que
le point marqué visible (utiliser la FALLER-EXPERT-RAPID 170500).
3 grote magneten met de gemarkeerde punt naar boven op de
tandwielen lijmen (gebruik FALLER-EXPERT-RAPID 170500).
F
C
10/5
Inhalt Tüte 1
Contents bag 1
Contenu sachet 1
Inhoud zakje 1
nicht kleben
do not glue
ne pas coller
niet lijmen
Inhalt Tüte Contents bag
Contenu sachet Inhoud zakje
Sekundenkleber (FALLER EXPERT rapid 170500) verwenden.
Use instant modelling cement (FALLER EXPERT rapid 170500).
Utilisez la colle rapide (FALLER EXPERT rapid 170500).
Gebruik secondenlijm (FALLER EXPERT rapid 170500).
5
D
E
F
G
Auf Zahnradstellung achten!
Make sure that pirots are in correct position!
Veiller à la bonne position des tenons!
Let op stand van nokken!
D
Beide Zahnräder so justieren, daß die Transportkette weder spannt noch durchhängt (Kugeln müssen in den Vertiefungen sein)!
Adjust both gear wheels in such manner, that transport chain is not stressed and also not saged (balls must be in the hollows)!
Ajuster les deux roues dentées de telle sorte que la chaine de transport ne soit pas trop tendue ou trop lâche (les billes doivent se trouver dans les évidements)!
Beide tandwielen zo instellen, dat de transportketting niet te stark en niet te slap staat (kralen moeten in de kuiltjes rusten)!
6
Die großen Magnete so auf Teil 10/11 kleben,
daß der markierte Punkt sichtbar ist.
Glue big magnets on part 10/11.
Making sure that colour dot is visible.
Coller les grands aimants sur une partie 11/10
de manière que le point marqué soit visible.
De grote magneten zo op deel 10/11 lijmen,
dat de gemarkeerde punt zichtbaar is.
H
Sekundenkleber verwenden.
Use instant modelling cement.
Utilisez la colle rapide.
Gebruik secondenlijm.
9 x
10/11
Vorsichtig mit FALLER-EXPERT-RAPID 170500 kleben!
Carefully glue with FALLER-EXPERT-RAPID 170500!
Coller soigneusement avec la FALLER-EXPERT-RAPID 170500!
Voorzichtig met FALLER-EXPERT-RAPID 170500 lijmen!
I
G
H H
HH HH H H
Nur an dieser Stelle kleben.
Only apply glue to this point.
Coller exclusivement cet emplacement.
Alleen op deze plaats lijmen.
H
Die kleinen Magnete so in Teil 3/1 kleben, daß der markierte Punkt sichtbar ist.
Die Magnete müssen unbedingt plan eigeklebt werden!
Glue small magnets in part 3/1 making sure that the colour dots are visible.
Make sure that the magnets are absolutely plane when pasted in!
Coller les petits aimants dans la partie 3/1 de manière que le point marqué soit visible.
Les aimants doivent être collées sur une surface absolument plane !
De kleine magneten zo in deel 3/1 lijmen, dat de gemarkeerde punt zichtbaar is.
De magneten precies als aangegeven vastlijmen!
Sekundenkleber verwenden.
Use instant modelling cement.
J
12 x
Utilisez la colle rapide.
Gebruik secondenlijm.
3/1 3/3
Inhalt Tüte 3
Contents bag 3
Contenu sachet 3
Inhoud zakje 3
J
7
12/7 12/6 12/6
I
J
Probelauf
Dieser erste Probelauf (Motor 5 V=) dient zur Überprüfung der Magnete. Beim Aufsetzen der Wagen müssen sich die Magnete anziehen (siehe Abbildung).
Wenn alle Magnete zueinander stimmen, werden die Wagen wieder abgenommen und die großen Magnete auf der Laufkette und auf den
Zahnrädern leicht eingeölt (nur säure- und harzfreies Öl verwenden; z. B. FALLER Art. Nr. 170489).
Trial Run
This first trial run (motor 5 V=) serves to check the magnets. When attaching the cars the magnets must come together (see sketch).
When all magnets are matching the cars should be taken off again and the big magnets on the transport chain and the gear wheels
must be sparingly oiled (use acid and resin-free oil only, e. g. FALLER Art. No. 170489).
K
Marche d’essai
La première marche d’essai (moteur 5 V=) sert au contrôle des aimants. En posant les voitures, les aimants doivent attirer (voir figure).
Si tous les aimants coincident, retirer les voitures et lubrifier légèrement les grands aimants sur la chaîne de roulement et les roues
dentées (n’utiliser que des huiles exemptes d’acide et de résine, p. ex. FALLER art. no. 170489).
Proefrit
De eerste proefrit (motor 5 V=) dient voor controle van de magneten. Bij het opzetten van de autootjes moeten de magneten elkaar aantrekken (zie afb.).
Als alle magneten correct zijn aangebracht, worden de wagentjes eraf genomen en moeten de grote magneten op de loopketting
en op de tandwielen licht geölied worden (alleen zuur-en harsvrije olie gebruiken, b. v. FALLER art. nr. 170489).
8
Klebestellen gut abtrocknen lassen!
Allow glue joints to dry well!
Laisser bien sécher les points de collage!
Alle gelijmde punten goed laten drogen!
K
nicht kleben
do not glue
ne pas coller
niet lijmen
nicht kleben
do not glue
ne pas coller
niet lijmen
L
4/34/8
4/34/4
L
4/5
4/6
N
2/1 7/1
4/3
M
4/34/6
M
4/7
3/2 Deco 21
N O

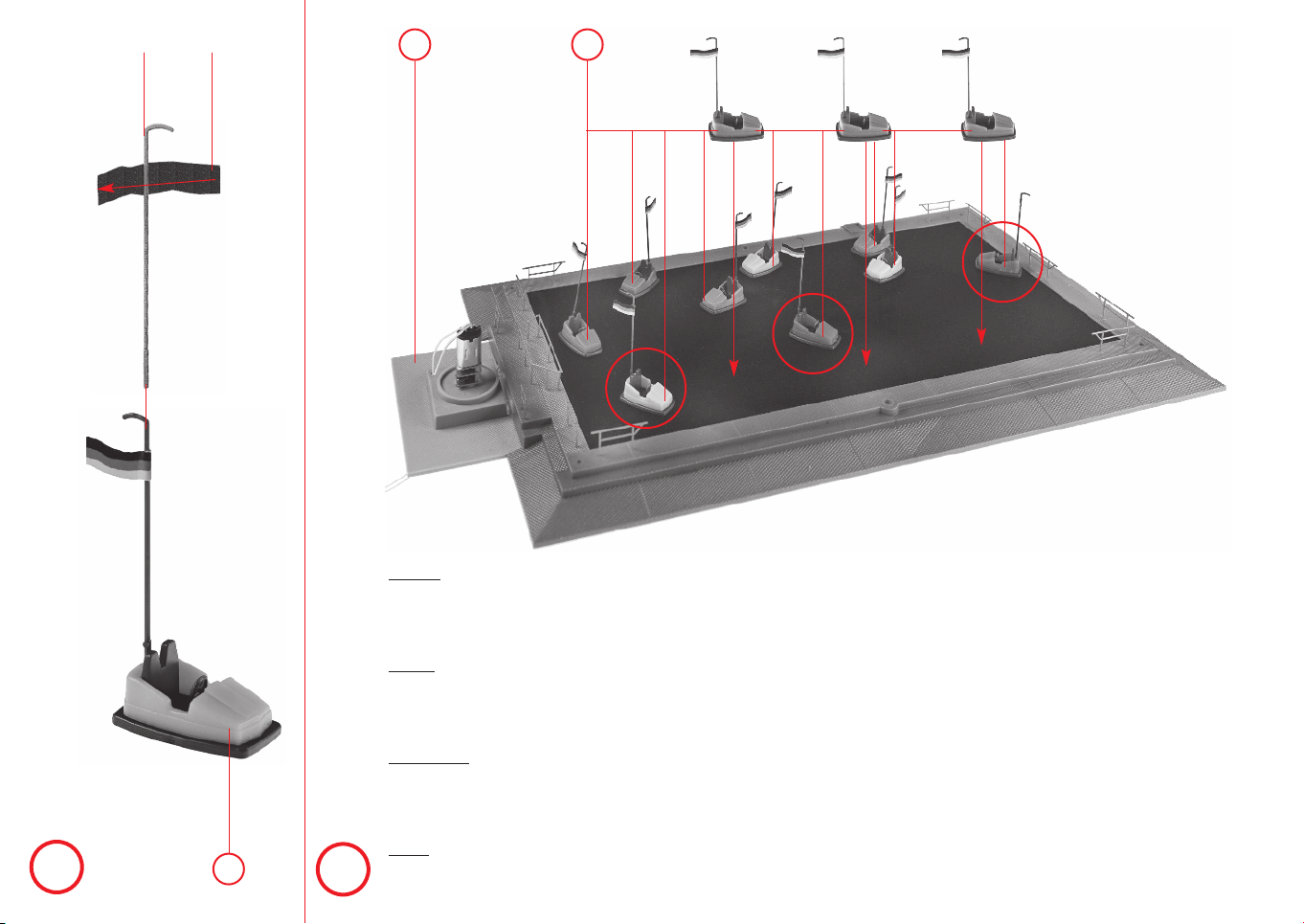

Probelauf
Den Motor an einen Trafo anschließen und das Fahrgeschäft in Betrieb nehmen. Zuerst die drei eingekreisten Wagen so auf die Platte setzen,
daß sie von einem Gegenmagneten mitgenommen werden. Danach die anderen neun Wagen aufsetzen und in gleicher Weise verfahren.
9
O
12 x
Trial run
Connect the motor to a transformer and take the TOP IN into operation. At first position the 3 cars (in circles) on the plate,
securing that they are taken by the counter magnets. Proceed in the same way with the other 9 cars.
Marche d’essai
Brancher le moteur sur un transformateur et mettre la circulation en service. Placer d’abord les trois voitures encerclées sur la plaque
de manière qu’elles soient entraînées par un aimant. Placer ensuite les autres neuf voitures et procéder de la même facon.
Proefrit
J
De motor op een trafo aansluiten en de autoscooter in werking stellen. Eerst de drie omcirkelde wagentjes zo op de plaat zetten,
P
dat ze door de magneten eronder worden meegenomen. Daarna de andere negen wafentjes opzetten en op dezelfde manier te werk gaan.
Siehe Deco-Text Seite 14!
10
See deco-text page 14!
Voir deco-texte page 14!
Zie deco-tekst pagina 14!

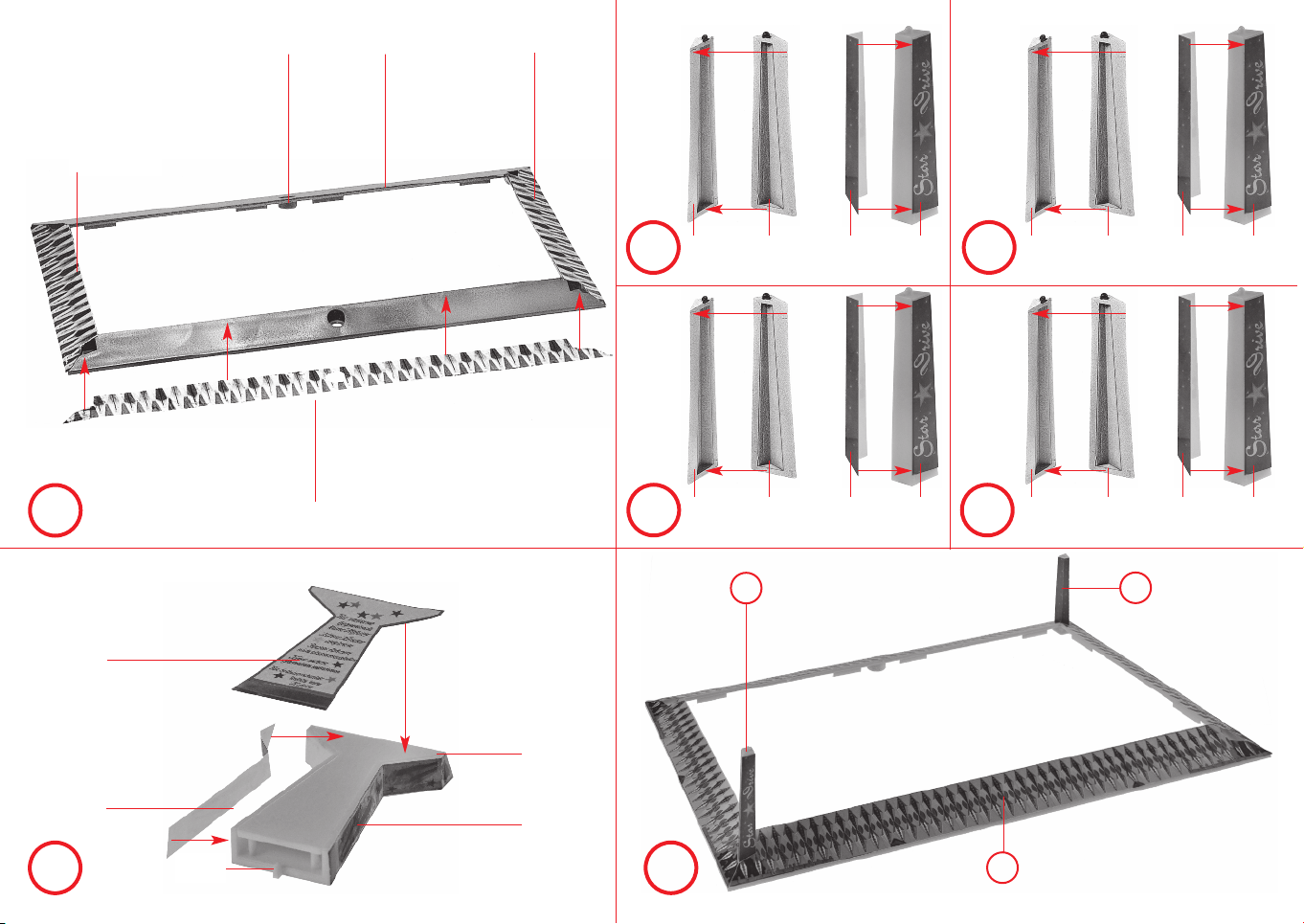

Deco 2
5/1 Deco 1
Deco 2
Q
Deco 5
Deco 1
12/5
R
5/13
5/17
5/10
5/14
T
Deco 8 + 9
Deco 12 + 13
S
UT
5/12
5/16
5/11
Deco 6 + 7
5/15
Deco 10 + 11
U
Deco 3
V
2 x
12/4
Deco 4
W
Q
12/3
11
X
R
12/1
S
Y
V
V
Y
W

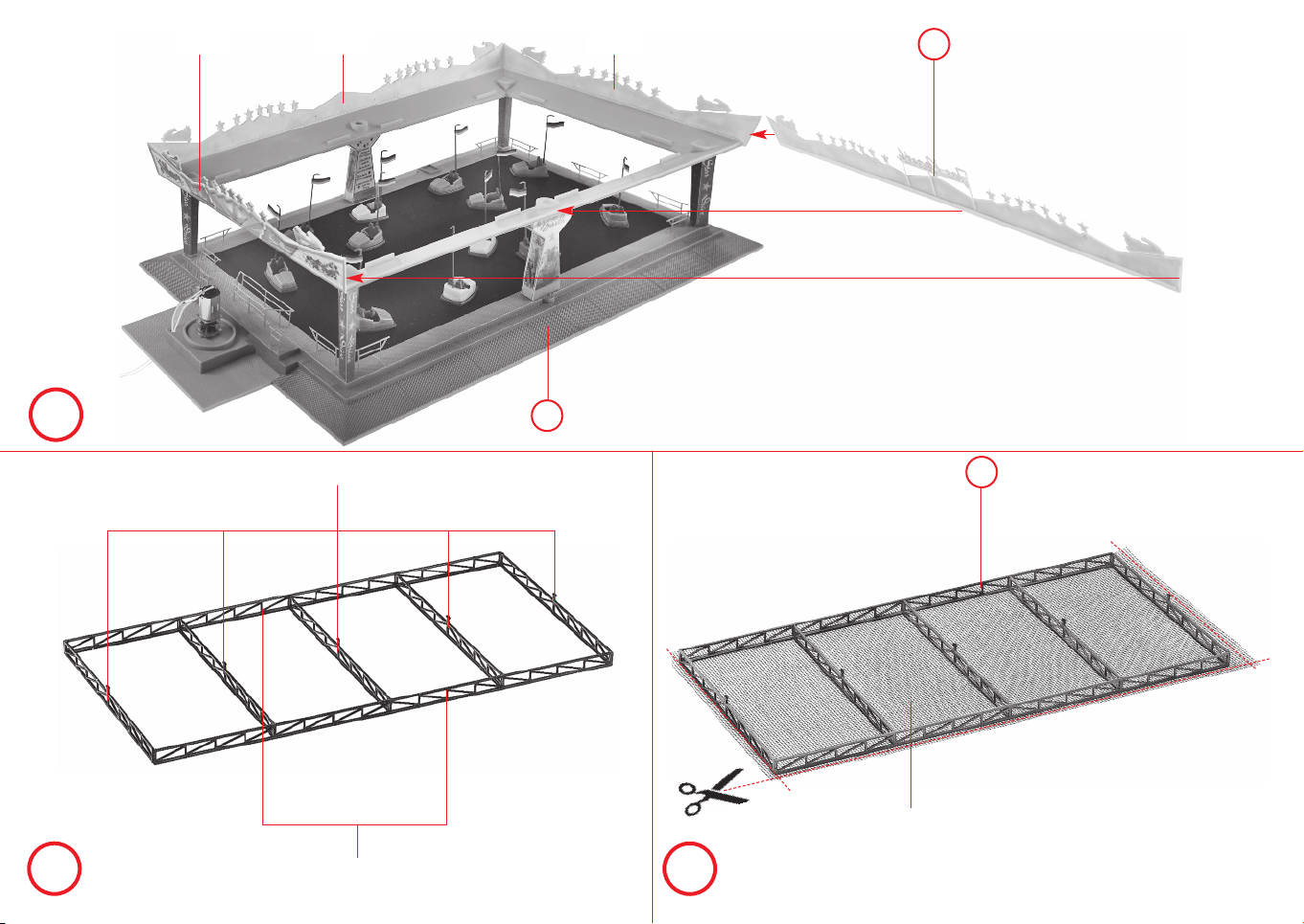

Z
P
12
12/1 12/212/2
X
a
b
4/2
4/1
Z
b
Energienetz
Energy network
c
Réseau d’énergie
Energienet
1
2
2
3
3 4
3
M 1:1

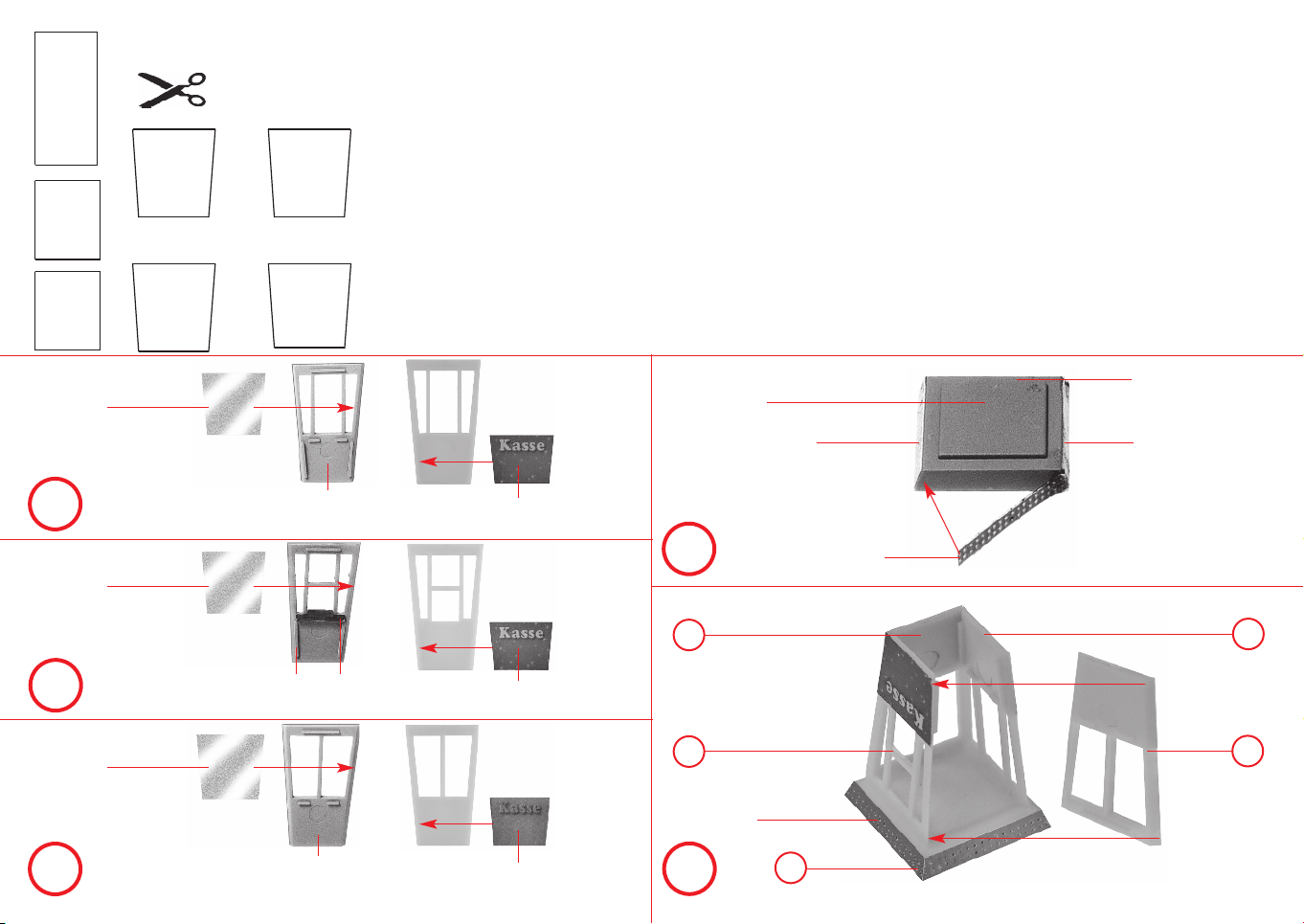

Fensterfolie
Das abgebildete Papier-Musterfenster mit transparentem Klebeband auf die beiliegende Fensterfolie kleben und diese ausschneiden.
Fensterfolie vorsichtig mit wenig Klebstoff auf die Rückseite der Fensterrahmen aufkleben.
Window plastic sheet
Using clear adhesive tape fix the pattern window made of paper pictured to the window plastic sheet supplied, and cut that sheet out.
Using very little glue, cautiously stick the window sheet to the back of the window frame.
Feuille transparente pour fenêtres
À l’aide de ruban adhésif transparent coller la fenêtre à dessin en papier représentée sur la feuille transparente fournie,
et découper cette feuille. Coller avec précaution la feuille transparente, avec très peu de colle, au dos du cadre de la fenêtre.
Raamfolie
De afgebeelde papieren raamdecoratie met transparant plakband op de meegeleverde raamfolie plakken en uitknippen.
Raamfolie voorzichtig met een beetje lijm op de achterzijde van de ramen lijmen.
13
Fensterfolie
Window foil
Feuillet transparent
Vensterfolie
d
Fensterfolie
Window foil
Feuillet transparent
Vensterfolie
e
Fensterfolie
Window foil
Feuillet transparent
Vensterfolie
2 x
f
3
4
3
5/3
5/2
5/4
5/6
Deco 15
Deco 15
Deco 14
5/5
Deco 17 Deco 17
g
Deco 16
f
e
blau
blue
bleu
blauw
h
g
Deco 16
d
f
14
c
Art.-Nr. 180647 liegt nicht bei
not included
non jointe
niet bijgevoegd
Deco 23 Deco 23Deco 22
i
Decobogen aufziehen !
1. In einem flachen Teller eine Lauge aus Wasser mit 2 Tropfen Geschirrspülmittel ansetzen.
2. Schutzpapier von der Folie abziehen.
3. Folie mit der Klebeseite nach unten durch die Lauge ziehen.
4. Benetzte Folie auf die Oberseite der angegebenen Teile legen und ausrichten.
5. Mit einer Gummiwalze, Spachtel oder weichem Tuch blasenfrei anreiben.
6. Gut durchtrocknen lassen!
Fitting the decoration sheet !
1. Use a flat plate and prepare a solution of water with two drops of dish-washing agent.
2. Pull off protective paper from sheet.
3. Pull sheet with its adhesive side down through the solution.
4. Place wetted sheet on the top of the specified parts and align it.
5. Rub it with a rubber roller, a putty knife or a soft cloth until it is bubble-free.
6. Allow it to dry well.
a
h
j
Montage de la feuille de décoration !
1. Dans une assiette plate préparer une lessive avec de l’eau et 2 gouttes d’agent de lavage de vaisselle.
2. Retirer le papier de protection de la feuille.
3. Tirer la feuille, la face dehésive tournée vers le bas, à travers la lessive.
4. Placer la feuille humidiée sur la face supérieure des éléments en question et l’aligner.
5. L’appliquer sans soufflures avec un rouleau en caoutchouc, une spatule ou un chiffon moux.
6. Laisser bien sécher.
Decoblad aanbrengen !
1. Neem een plat bord, doe daarop voldoende water en 2 druppels afwasmiddel.
2. Schutpapier van folie afnemen.
3. Folie met de lijmkant naar beneden door het water halen.
4. De natgemaakte folie op de bovenkant van de aangegeven delen leggen en op de juiste plaats schuiven.
5. Luchtbellen wegdrukken of wegwrijven met een zacht dockje, rubberrol of spatel.
6. Heel goed laten drogen.
9/1
Deco 19
Deco 20
M 1:1
11/2
Fensterfolie
Window foil
Feuillet transparent
1
Vensterfolie
15
k
11/3
m
11/10
2 x
Fensterfolie
Window foil
Feuillet transparent
Vensterfolie
2
Deco 20
k
n
l
11/1
m
Deco 19
11/411/5
11/6
k
11/7
m
11/6
l
Inhalt Tüte 1 Contents bag 1
Contenu sachet 1 Inhoud zakje 1
o
n
Inhalt Tüte 1 Contents bag 1
Contenu sachet 1 Inhoud zakje 1
4 x 2 x
p
p
q
nicht kleben
do not glue
ne pas coller
niet lijmen
p
16
nicht kleben
do not glue
ne pas coller
niet lijmen
q
11/8
11/11
13/2 13/2
q
r
u
nicht kleben
do not glue
o
j
nicht kleben
do not glue
ne pas coller
niet lijmen
11/9
ne pas coller
niet lijmen
s
r
4/9
t
u
Deco 18
13/1
s
t
v
i
Loading...
