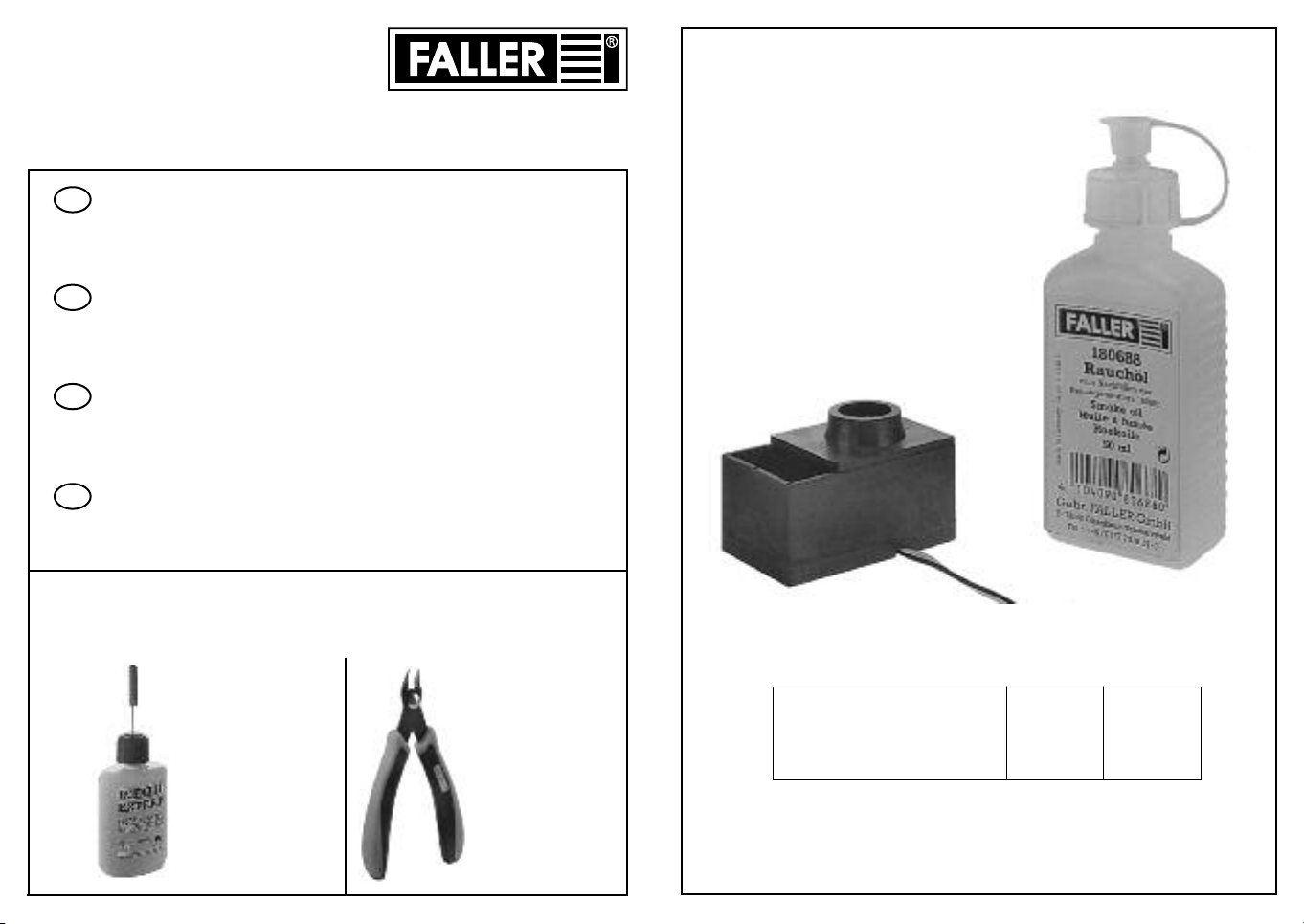

RAUCHGENERATOR SET
SMOKE GENERATOR KIT
KIT GÉNÉRATEUR DE FUMÉE
ROOKGENERATOR
Vor Beginn des Bastelnssollten Sie sich mit den Spritzlingen undder Anleitung vertraut machen.
Sollte es einmalvorkommen, dass ein Teil im Bausatz fehlt, kreuzen Sie bittedas fehlende Teilin
D
der Anleitung anund schicken Sie diese bitte an Fa.Gebr. FALLER GmbH, Abt. Kundendienst,
[email protected], Kreuzstraße 9, 78148 Gütenbach. Sie erhalten dann umgehend Ersatz.
In diesem Bausatzsind einige Kunststoffteile übrig.
Before beginning withthe assembly please familiarize yourself with theparts and read the instructions carefully.
GB
NL
In case ofmissing parts please indicate these on theinstructions leaflet with a circle and return
the leaflet toGebr. FALLER GmbH, [email protected],Kreuzstraße 9, D-78148 Gütenbach, Germany.
You will receive the replacement byreturn.
Some of theparts in this box are not neededto construct the model.
Avant de commencer lemontage de votre maquette bien lire lanotice et repérer les grappes.
Si une piècemanque dans une boîte, cochez la piècecorrespondante sur la notice et renvoyez-la-nous à
F
Gebr. FALLERGmbH, [email protected], Kreuzstraße 9, D-78148Gütenbach (R.F.A.).
Nous vous feronsparvenir la pièce par retour.
Dans cette boîtese trouvent quelques pièces qui ne serontpas utilisées pour le montage.
Vóór het bouwen zoumen de gietstukken en de handleiding moetenbestuderen.
Indien onverhoopt eenonderdeel aan het bouwpakket ontbreekt, gelieve menhet ontbrekende deel
in de handleidingaan te kruisen en deze te zendenaan Gebr. FALLER GmbH, [email protected],
Kreuzstraße 9, D-78148Gütenbach. U ontvangt dan omgaand en gratishet ontbrekende onderdeel.
Van dit bouwpakket wordenenkele kunststof delen niet gebruikt.
Für den Zusammenbaudes Modells empfehlen wir folgende FALLER-Artikel (sind nicht imBausatz enthalten):
For the assemblyof the kit we recommend following FALLER products (notincluded in the kit):
Pour l’assemblage dumodèle, nous vous recommandons les articles FALLER suivants (noninclus dans le kit):
Om dit modelte bouwen adviseren wij de volgende FALLER producten (makengeen deel uit van deze bouwset):
Art. Nr. 170492
FALLER-EXPERT
Flüssigkleber inPlastikflasche mit Spezialkanüle
für feinsteKlebstoffdosierung.
Liquid cementin plastic bottlewith canule
for veryfine dosage.
Colle liquideen bouteille plastique
avec becverseur pour undosage précis.
Vloeibare lijmin plastic-flacon metdoseerbuisje
om nauwkeurigte lijmen.
Art. Nr. 180690
Art. Nr. 170688
SPEZIAL-SEITENSCHNEIDER
zum gratfreienAbtrennen von feinsten
Spritzteilen.
Nur fürPolystyrol geeignet.
Special sidecutter for cuttingoff ultra-fine
moulded partswithout burrs.
Only suitablefor polystyrene.
Pince coupante spéciale pourcouper sans
bavure lespièces miniaturesmoulées par
injection. Convient uniquement aupolystyrène.
Speciale zijkniptangvoor het braamloos
afknippen vande fijnste gietstukdelen.
Alleen geschiktvoor polystyrol.
Stromverbrauch:
Current consumption:
Consummation de courant:
Stroomverbruik:
210 mA16 V AC
Sa. Nr. 230 722 0
Page 2
Bedienungshinweise
Unser Rauchset Art. Nr. 180690 eignet sich für den Einbau in unsere Gebäudemodelle um Kamin- oder Feuerrauch zu erzeugen.
Bei Anschluß und Betrieb sollten Sie folgendes beachten:
- Verwenden Sie nur das beiliegende FALLER oder Seuthe Dampfdestillat.
- Füllen sie den Behälter nicht höher als ca. 1 cm mit Rauchöl, da sonst geringere Rauchentwicklung.
- Betreiben Sie den Rauchgenerator niemals längere Zeit ohne Rauchöl. Dies könnte zu einer Überhitzung und evtl. zu Beschädigung führen.
- Schließen Sie den Rauchgenerator grundsätzlich an der Wechselstromseite (16 V) Ihres Transformators an; hiebei wird die optimale Raucherzeugung erzielt.
- Wenn Sie jedoch mehr oder weniger Rauch erzeugen möchten, können Sie auch an der Gleichstromseite anschließen und den Rauchgenerator im Regelbereich min. 14 V und max. 18 V betreiben.
Achtung: die max. Spannung von 18 V darf nicht überschritten werden!
Für evtl. auftretende Schäden durch Nichtbeachtung dieser Bedienungsanleitung übernehmen wir keine Haftung!
Operating instructions
The smoking unit no. 180690 is suitable to generate chimney- or fire smoke inside of the model building.
Pay attention to the following during connection and operation.
- Use only FALLER or Seuthe smoke fluid.
- Fill the smoking unit with smoke fluid up to approx. 1/4 inch only. Excessive fluid will reduce the smoking effect of the smoke unit.
- Never use the smoking unit for a longer period of time without smoke fluid. This could lead to overheating and damaging.
- Principally connect the smoking unit to the AC exit (16 V) of your transformer. This ensures optimal smoke results.
- However, if you want to generate more or less smoke then you can also connect the smoke unit on the DC side of your transformer (min. 14 V to max. 18 V control range.)
Attention: never exceed the maximum Voltage of 18 V!
We can not take responsibility for any damages caused by failure to comply with the contents of this operating instructions.
Conseils d’utilisation
Notre générateur de fumée réf. 180690 est destiné à être installé dans nos modèles de bâtiments pour simuler une émission de fumée de cheminée ou d’incendie.
Lors de l’installation et de l’utilisation, veuillez suivre les recommandations suivantes:
- N’utilisez que le distillat de vapeur FALLER ou Seuthe fourni avec ce générateur.
- Remplissez le réservoir de pas plus de 1 cm maximum d’huile, sinon l’émission de fumée sera peu importante.
- N’utilisez jamais longtemps le générateur sans huile, sinon il y a risque de surchauffe et d’endommagement du générateur.
- Connectez le générateur de fumée à la sortie 16 V alternatif de votre transformateur pour obtenir l’émission optimale de fumée.
- Si vous souhaittez faire varier l’émissiion de fumée (moins ou plus), vous pouvez également le connecter à une sortie courant continu réglée entre 14 V minimum et 18 V maximum.
Attention: ne pas dépasser la tension maximale de 18 V!
Notre responsabilité ne saurait être engagée pour des dommages entraînés par non respect de ces conseils ou une utilisation non conforme de ce produit.
Gebruiksaanwijzing
Onze rookset (art. nr. 180690) is geschikt om in te bouwen in onze modellen om schoorsteeenrook en rook bij een brand te maken.
Bij het aansluiten en gebruiken moet u op het volgende letten;
- Gebruik alleen de bijgevoegde FALLER - of Seuthe - vloeistof
- Vul de houder met max. 1 cm rookolie, anders ontstaat er te weinig rookontwikkeling.
- Gebruik de rookgenerator niet zonder rookolie, anders ontstaat er door oververhitting schade.
- Sluit u de rookgenerator in principie aan op de uitgang voor wisselspanning (16 V) van uw transformator, hierbij krijgt u de meeste rook ontwikkeling.
- Als u toch meer of minder rookontwikkeling wilt hebben sluit u de rookgenerator dan aan op de uitgang voor gelijksspanning en regel de spanning tussen min. 14 V en max. 18 V.
Let op: de spanning mag niet hoger zijn dan 18 V!
Voor schade die ontstaat door het niet nakomen van de bedieningsinstructie zijn wij niet verantwoordelijk!
