GUIDE D’INSTALLATION ET D'UTILISATION
Table de cuisson
99639561_A_FR.qxp 31/03/2006 13:44 Page 1
2
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le
droit d'apporter ŕ leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.
IImmppoorrttaanntt
: Avant de mettre votre appareil en route, veuillez lire attentivement ce
guide d'installation et d'utilisation afin de vous familiariser plus rapidement à son
fonctionnement.
99639561_A_FR.qxp 31/03/2006 13:44 Page 2
3
SOMMAIRE
••
Consignes de sécurité
______________________________________
04
••
Respect de l’environnement
_________________________________
04
••
Description de votre appareil
_________________________________
05
1 / INSTALLATION DE VOTRE APPAREIL
••
Choix de l’emplacement
_____________________________________
06
••
Encastrement
_____________________________________________
06
••
Conseils d’encastrement
____________________________________
07
••
Raccordement électrique
____________________________________
07
••
Raccordement gaz
_________________________________________
08
••
Changement de gaz
________________________________________
10
2 / UTILISATION DE VOTRE APPAREIL
••
Description de votre dessus
_________________________________
14
••
Allumage de la table
_______________________________________ 15
••
Récipients pour les brûleurs gaz
______________________________
16
••
Récipients pour la plaque électrique
__________________________
17
3 / ENTRETIEN COURANT DE VOTRE APPAREIL
••
Entretenir votre appareil
_____________________________________
18
4 / MESSAGES PARTICULIERS, INCIDENTS
••
En cours d’utilisation
_______________________________________
19
5 / GUIDES DE CUISSON
••
Guide de cuisson gaz
_______________________________________
20
•
•
Guide de cuisson électrique
_________________________________
20
6 / SERVICE APRES-VENTE
••
Interventions
______________________________________________
24
99639561_A_FR.qxp 31/03/2006 13:44 Page 3
4
CONSIGNES DE SÉCURITÉ
CONSIGNES DE SÉCURITÉ
——
Nous avons conçu cette table de cuisson
pour une utilisation par des particuliers dans
un lieu d’habitation.
——
Les cuissons doivent être réalisées sous
votre surveillance.
——
Ces tables de cuisson destinées exclusivement à la cuisson des boissons et denrées alimentaires ne contiennent aucun composant à
base d’amiante.
——
L’utilisation d’un appareil de cuisson au gaz
conduit à la production de chaleur et d’humidité dans le local où il est installé.
VVeeiilllleezz àà
aassssuurreerr uunnee bboonnnnee aaéérraattiioonn ddee vvoottrree ccuuiissiinnee ::
maintenez ouverts les orifices d’aération
naturelle, ou installez un dispositif mécanique
(hotte de ventilation mécanique).
——
Une utilisation intensive et prolongée de
l’appareil peut nécessiter une aération supplémentaire ; par exemple en ouvrant une fenêtre, ou une aération plus efficace ; en augmentant la puissance de la ventilation mécanique si elle existe.
——
Ne rangez pas dans le meuble situé sous
votre table de cuisson vos produits d’
EENNTTRREE
--
TTIIEENN
ou
IINNFFLLAAMMMMAABBLLEESS
(atomiseur ou récipient
sous pression, ainsi que papiers, livres de
recettes...).
— Si vous utilisez un tiroir placé sous la table,
nous vous déconseillons le rangement d’objets craignant la température (plastiques,
papiers, bombes aérosols, etc...).
— Les conditions de réglage sont inscrites sur
une étiquette située dans la pochette, ainsi
que sur l’emballage.
——
Afin de retrouver aisément à l’avenir les références de votre appareil, nous vous
conseillons de les noter en page “Service
Après-Vente et Relations Consommateurs”.
(Cette page vous explique également où les
trouver sur votre appareil).
——
Votre table doit être déconnectée de l’alimentation (électrique et gaz) avant toute intervention.
——
En branchant des appareils électriques sur
une prise de courant située à proximité, assurez-vous que le câble d’alimentation ne soit
pas en contact avec les zones chaudes.
——
Par mesure de sécurité, après utilisation,
n’oubliez pas de fermer le robinet de commande générale du gaz distribué par canalisation ou le robinet de la bouteille de gaz
butane/propane.
——
Lorsqu’une manette devient difficile à tourner,
NNEE FFOORRCCEEZZ PPAASS
. Demandez d’urgence l’in-
tervention de l’installateur.
——
La marque de conformité
CCEE
est apposée
sur ces tables.
——
Cet appareil doit être installé conformément
aux règlementations en vigueur et utilisé seulement dans un endroit bien aéré. Consultez
ce guide avant d’installer et d’utiliser votre
appareil.
RESPECT DE L’ENVIRONNEMENT
— Les matériaux d’emballage sont recyclables.
— Eliminez-les en fonction de leurs signes distinctifs dans les containeurs prévus à cet
effet.
— Les appareils usagés doivent être éliminés
conformément à la réglementation en vigueur
dans votre lieu de résidence.
••
••
Attention
L’installation est réservée aux installa-
teurs et techniciens qualifiés.
Avant l’installation, assurez-vous que les
conditions de distribution locale (nature et
pression du gaz) et le réglage de l’appareil
sont compatibles.
Cette table est conforme à la norme
EN 60335-2-6 en ce qui concerne les échauffements des meubles et de classe 3 en ce
qui concerne l’installation (selon norme
EN 30-1-1).
99639561_A_FR.qxp 31/03/2006 13:44 Page 4
5

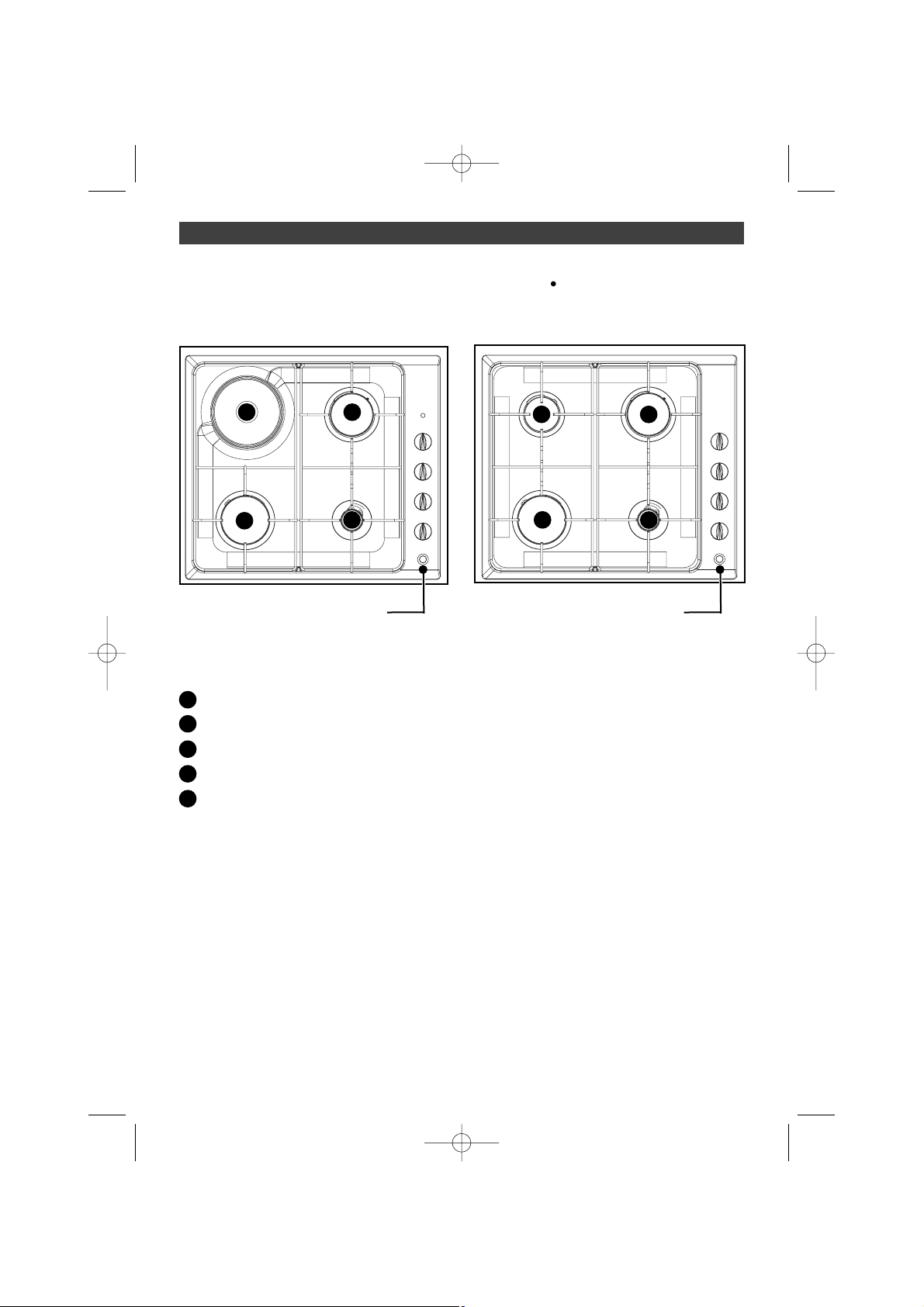

DESCRIPTION DE VOTRE APPAREIL
••
DESCRIPTION DE VOTRE TABLE
Table modèle 4 feux gaz
Table modèle 3 feux gaz
+ 1 foyer électrique
Grille
support
casserole
A
B
Chapeau de brûleur
Tête de brûleur
Bougie d’allumage
C
D
E
Injecteur
Manette
Bague d’étanchéité
F
G
Robinet
Fig. 01
Fig. 02
Conseil
Ce guide d’installation et d’utilisation est valable pour plusieurs modèles. De légères
différences de détails et d’équipements peuvent apparaître entre votre appareil et les descriptions présentées.
Brûleur
A
B
D
C
E
F
G
99639561_A_FR.qxp 31/03/2006 13:45 Page 5
Largeur
56 cm
60 cm
55 cm
Profondeur
49 cm
53 cm
47,5 cm
Epaisseur
suivant
meuble
5,8 cm
3,4 cm
Découpe
meuble
Dimensions
hors tout
aauu--ddeessssuuss
du plan de
travail
Dimensions
hors tout
aauu--ddeessssoouuss
du plan de
travail
6
11 //
INSTALLATION DE VOTRE APPAREIL
••
CHOIX DE L’EMPLACEMENT
Votre appareil doit être encastré dans le plateau d'un meuble support de 3 cm d'épaisseur
minimum, fait en matière qui résiste à la chaleur, ou bien revêtu d'une telle matière.
Pour ne pas gêner la manoeuvre des ustensiles de cuisson, il ne doit y avoir à droite, ou à
gauche, ni meuble ni paroi à moins de 30 cm
de la table de cuisson.
Si une cloison horizontale est positionnée sous
la table, celle-ci doit être située entre 10 cm et
15 cm par rapport au-dessus du plan de travail.
Dans tous les cas, ne rangez pas d’atomiseur
ou de récipient sous pression dans le compartiment qui pourrait exister sous la table (voir
chapitre
“
Consignes de sécurité”).
ENCASTREMENT
Se conformer au croquis
(Fig. 01)
.
——
Retirez les grilles support casserole, les
chapeaux de brûleur et les têtes de brûleurs
en repérant leur position.
— Retournez la table et posez-la avec précaution au-dessus de l’ouverture du meuble pour
ne pas endommager les manettes et les
bougies d’allumage.
— Pour assurer l'étanchéité entre le carter et le
plan de travail, collez le joint mousse
ssuurr llee
ppoouurrttoouurr eexxttéérriieeuurr dduu ccaarrtteerr,,
avant l’installa-
tion de la table
(Fig. 02
).
••
Fig. 01
Fig. 02
Carter
Joint
APPAREIL
99639561_A_FR.qxp 31/03/2006 13:45 Page 6
30 cm mini
70 cm mini
56 cm
5,8 cm mini
3 cm mini
48 cm mini
30 cm mini
RACCORDEMENT ELECTRIQUE
Votre table est livrée avec un cordon d'alimentation (de type H05V2V2F - T90, section
1mm²) à 3 conducteurs (phase + terre + neutre) réf. SAV : 77X3767 (6470.1516) et doit être
branchée sur le réseau 220-240 V~ monophasé
par l’intermédiaire d’une prise de courant
phase + terre + neutre normalisée CEI 60083
ou d’un dispositif à coupure omnipolaire ayant
une distance d’ouverture des contacts d’au
moins 3,5 mm.
La fiche de prise de courant doit être accessible après installation.
Attention
Le fil de protection (vert/jaune) est
relié à la borne de terre de l’appareil et
doit être relié à la borne de terre de
l’installation.
Le fusible de l’installation doit être de
10 ampères.
Si le câble d’alimentation est endommagé,
il doit être remplacé par un câble ou un
ensemble spécial disponible auprès du
fabricant ou de son Service Après-Vente.
Conseil
Afin de retrouver aisément à l’avenir
les références de votre appareil, nous vous
conseillons de les noter en page “Service
après-vente et relations consommateurs”
(cette page vous explique également où
les trouver sur votre appareil).
11 //
INSTALLATION DE VOTRE APPAREIL
A
A
A
A
Placez votre table de cuisson dans l’ouverture
du meuble support en prenant soin de tirer la
table vers soi.
Placez les têtes de brûleurs, les chapeaux, et
les grilles support casserole.
Raccordez votre table au gaz (voir chapitre
“Raccordement gaz”) et à l’électricité (voir
chapitre “Raccordement électrique”).
Vous pouvez immobiliser, si vous le désirez, la
table au moyen de quatre pattes de fixation
livrées avec leur vis
(Fig. 02)
se fixant aux qua-
tre coins du carter.
UUttiilliisseezz iimmppéérraattiivveemmeenntt
lleess ttrroouuss pprréévvuuss àà cceett eeffffeett ssuuiivvaanntt llee ddeessssiinn
ccii--ddeessssuuss
(Fig. 01)
..
AArrrrêêtteezz ddee vviisssseerr qquuaanndd llaa ppaattttee ddee ffiixxaattiioonn
ccoommmmeennccee àà ssee ddééffoorrmmeerr..
NNee ppaass uuttiilliisseerr ddee vviisssseeuussee
.
SS
EECCTTIIOONN DDUU CCÂÂBBLLEE ÀÀ UUTTIILLIISSEERR
Fig. 01
Fig. 02
Patte de fixation
Vue de dessous
du carter
••
CONSEILS D’ENCASTREMENT
Patte de fixation
A
7
Câble H05V2V2F T90
Section des conducteurs en mm
²
Fusible
222200--224400 VV~~-- 5500 HHzz
GGaazz eett mmiixxttee
3 conducteurs dont
1 pour la terre
1
10 A
••
Meuble
99639561_A_FR.qxp 31/03/2006 13:45 Page 7
8
Le racordement gaz doit être effectué conformément aux règlements en vigueur dans le
pays d’installation.
• Gaz distribué par canalisation gaz
naturel, air propané, ou air butané
Pour votre sécurité, vous devez choisir exclusivement l’un des 3 raccordements suivants :

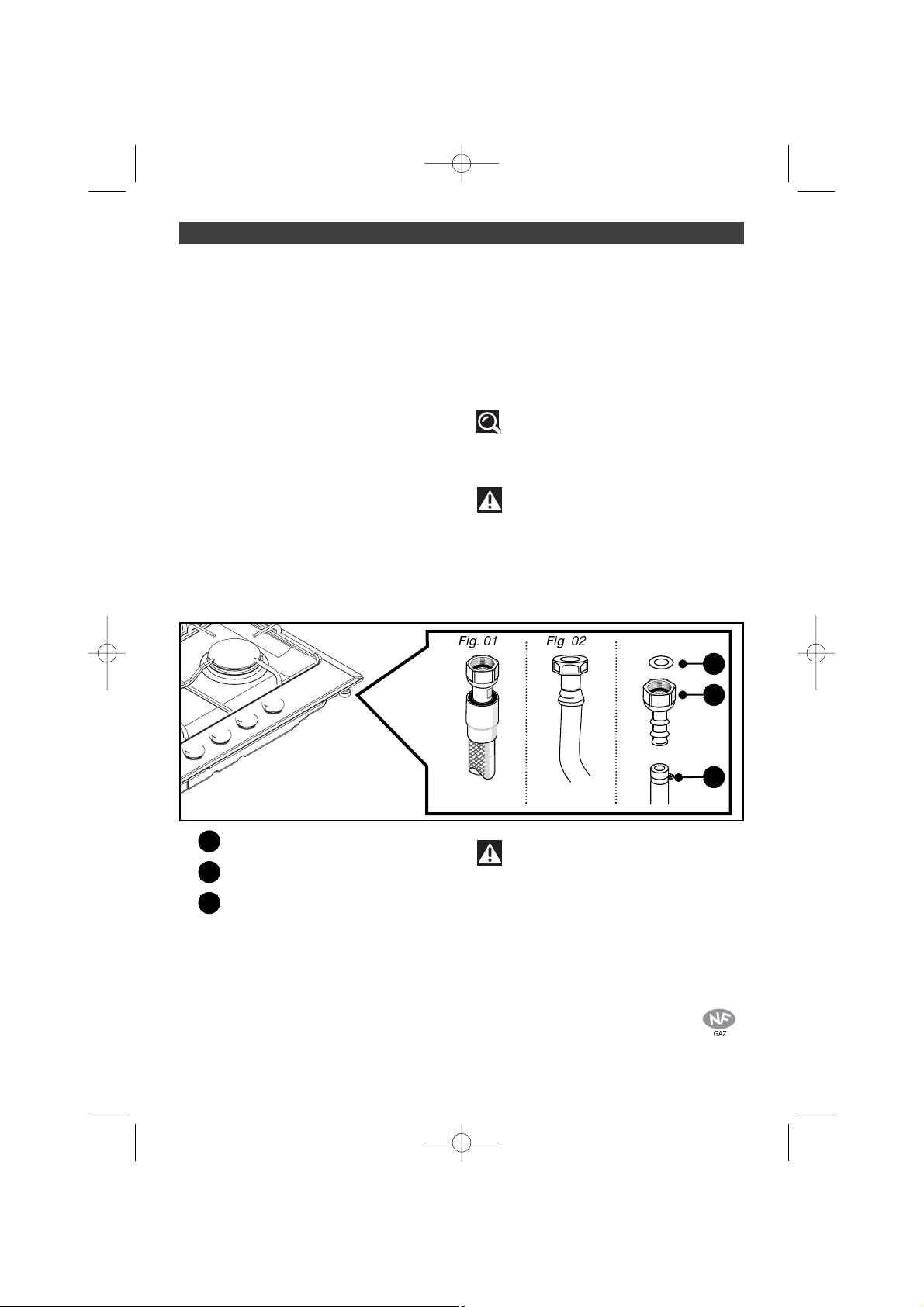

— Raccordement avec un tube rigide
en cuivre à embouts mécaniques vissables (appellation norme gaz G1/2). Réalisez le raccordement directement à l’extrémité du coude
monté sur l’appareil.
— Raccordement avec un tube flexible métallique
(inox)
onduleux à embouts mécaniques
vissables (conforme à la norme NF D 36-121)
dont la durée de vie est illimitée
(Fig. A).
— Raccordement avec un tuyau flexible
caoutchouc renforcé
à embouts mécaniques
vissables (conforme à la norme NF D 36-103)
dont la durée de vie est de 10 ans
(Fig. B).
Attention
Lors du raccordement gaz de
votre table, si vous êtes amené à
changer l’orientation du coude monté
sur l’appareil :
①①
Changez la rondelle d’étanchéité.
②②
Vissez l’écrou du coude en ne
dépassant pas un couple de vissage
de 17 N.m.
RACCORDEMENT GAZ
• Remarques préliminaires
Si votre table de cuisson est installée au-dessus d'un four ou si la proximité d'autres éléments
chauffants risque de provoquer un échauffement du raccordement, il est impératif de réaliser
celui-ci en tube rigide.
Si un tuyau flexible ou un tube souple (cas du gaz butane) est utilisé, il ne doit pas entrer en
contact avec une partie mobile du meuble ni passer dans un endroit susceptible d'être encombré.
11 //
INSTALLATION DE VOTRE APPAREIL
••
Fig. A
Fig. B
99639561_A_FR.qxp 31/03/2006 13:45 Page 8
