MEMO 2

Ed. 03-2013 V1

Type : JS-V726N2

Guide d’installation et d’utilisation
Manuale d’installazione e uso
Instrucciones de uso e instalación
Guia de instalação e de utilização
Installation and user guide
Installatie en Gebruiksaanwijzing
Installation und Bedienungsanleitung

Fig. 1 Fig. 2

3456

Fig. 3

1

12

2

1

SD

7

8
9

10

2

3

11

13

14 15

4

OUTPUT

5

1
2

3

7

9

Fig. 4

4

5

6

P

2

1

8

3

4

5

6

7

CFI EXTEL MEMO 2 - 03/2013

Fig. 5

Fig. 6

3

2

1

P

12 34 56

2
1

12 34 56

Fig. 7

Fig. 7

F

MODULO

Non fourni - Non fornito - No suministrado - Não incluídos - Not supplied - Niet bijgeleverd - Nicht mitgeliefert

CFI EXTEL MEMO 2 - 03/2013

SOMMAIRE

1 CONSIGNES DE SÉCURITÉ. ............................................p.1

2 DESCRIPTIF. ........................................................................ p.2

3 NOMENCLATURE ............................................................. p.2

a. Moniteur
b. Platine de rue, caméra extérieure

4

a. Installation de la platine de rue (caméra)
b. Installation du moniteur

5

a. Raccordement du visiophone
b. Raccordement d’une gâche ou serrure électrique
c. Raccordement d’une motorisation de portail

INSTALLATION.................................................................. p.3

CÂBLAGE .................................................................... p.3

6 MODE D’EMPLOI ........................................................ p.4

a. Réglages du visiophone
b. Réglages sur la caméra
c. Utilisation des fonctions de base du visiophone
d. Paramètres de base
e. Utilisation du multimédia

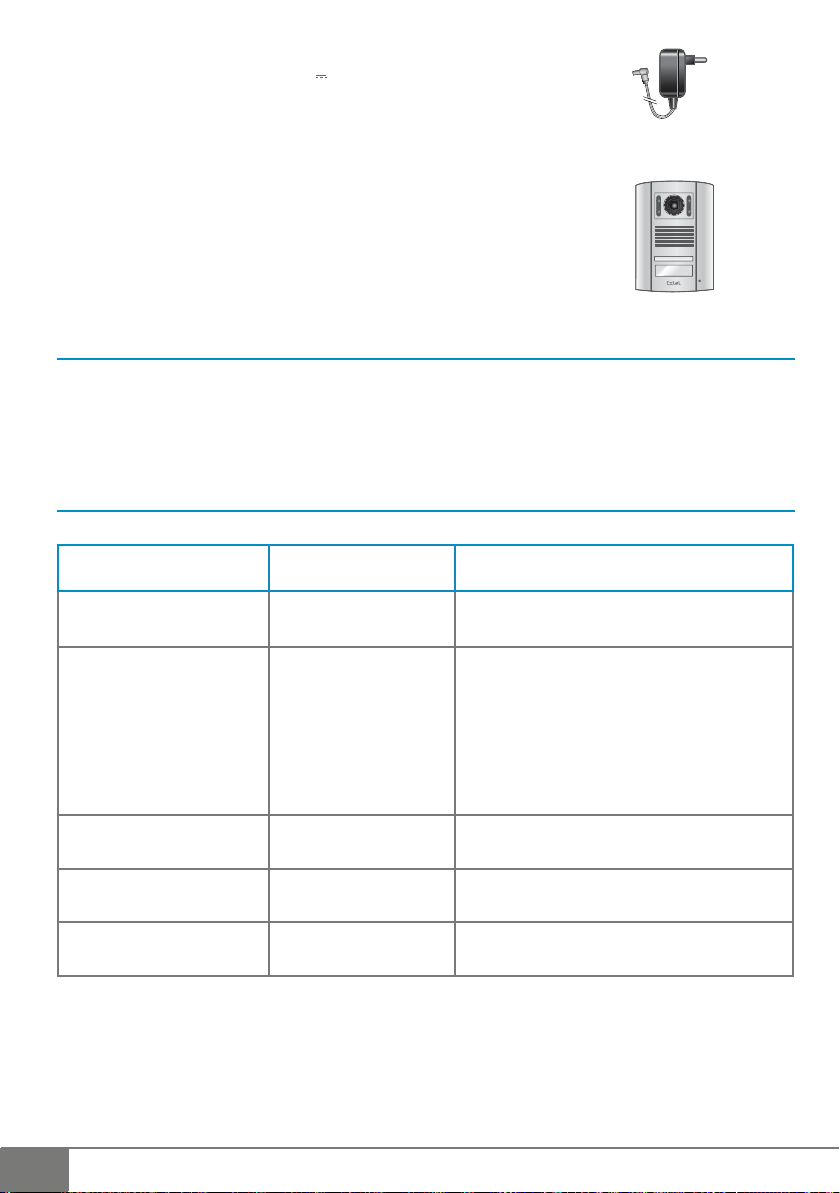

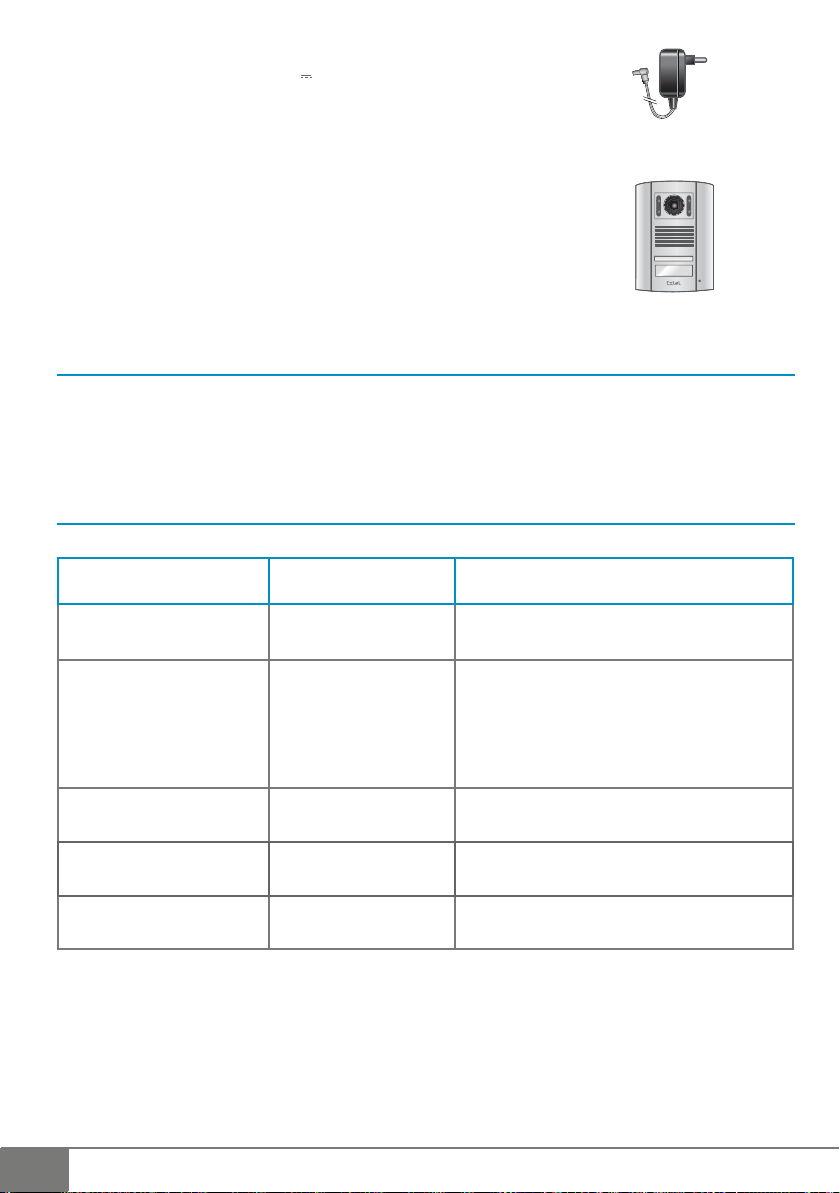

7 CARACTÉRISTIQUES TECHNIQUES ............................ p.6

a. Moniteur
b. Alimentation
c. Caméra

8

9 ASSISTANCE TECHNIQUE - GARANTIE ................... p.7

10 MESURES DE SÉCURITÉ ............................................. p.8

OPTIONS .................................................................... p.7

1. CONSIGNES DE SÉCURITÉ

Important !

• Veuillez lire le manuel d’utilisation soigneusement avant d’installer ou d’utiliser ce produit.

• Si vous installez ce produit pour d’autres, pensez à laisser le manuel ou une copie à l’utilisateur final.

Avertissement :

• Les différents éléments ne devront être démontés que par un technicien autorisé.

Mesures de sécurité :

• Pour une exploitation en toute sécurité de ce système, il est essentiel que les installateurs, utilisateurs et techni-

ciens suivent toutes les procédures de sûreté décrites dans ce manuel.

• Des avertissements spécifiques et des symboles d’attention sont indiqués sur les éléments si nécessaire.

F1

CFI EXTEL MEMO 2 - 03/2013

2. DESCRIPTIF (fig 1)

1 • Moniteur 4 • Platine de rue
2 • Support mural 5 • Visière anti-pluie
3 • Adaptateur enfichable

Généralité

Ce visiophone est composé d’un poste de réponse intérieur avec écran et d’une platine extérieure avec interphone
et caméra permettant de voir et de communiquer avec le visiteur qui a sonné. Il est facile d’installation puisque
seulement 2 fils sont nécessaires pour toutes les fonctions : sonnerie, image vidéo, interphone et commandes gâche

et automatisme. Pour un usage efficace, veuillez lire attentivement ce manuel d’instructions.

3. NOMENCLATURE

a. Moniteur (fig. 2)

1. Ecran couleur 7” (18 cm).

2. Fente pour Carte SD (max 32Go) non fournie.

3. Sélection de la mélodie (9 sonneries au choix).

4. Réglage de la luminosité

5. Réglage du volume des sons venant de l’extérieur.

6. Réglage du volume de la sonnerie.

7. Relance de l’image sur le moniteur // navigation sur le menu «à gauche»

8. Écran allumé, communication avec le poste de rue, une seule impulsion est suffisante pour activer la liaison avec la pla­tine de rue. Une nouvelle impulsion coupera la liaison et l’image de la platine de rue // navigation sur le menu «à droite»

9. Commande d’un automatisme (valide que si l’écran est allumé)// Sortie d’un menu.

10. Commande gâche/ serrure (commande en tension, impulsionelle)(valide que si l’écran est allumé) // Valider dans
le menu.

11. Entrer dans le menu // sortie du menu // prendre une photo (écran allumé)

12. Micro pour communiquer avec la platine de rue.

13. Indicateur de la messagerie (Led clignote lorsqu’un visiteur a sonné sans réponse)

14. Bornier démontable pour le raccordement des fils.

15. Au dos du moniteur, prise pour la fiche 17V
conforme aux normes en vigueur : NFC 15-100 pour la France).

de l’adaptateur (adaptateur à raccorder sur une installation

b. Platine de rue, caméra extérieure (fig. 3)

1. Led IR pour une meilleure visibilité en pénombre (lumière non visible à l’oeil nu).

2. Objectif de la caméra C-MOS orientable (à l’arrière de la caméra).

3. Haut parleur : permet de se faire entendre à l’extérieur.

4. Bouton d’appel : lorsqu’on appuie sur ce bouton la sonnerie se fait entendre à l’intérieur. L’écran et la caméra

se mettent en fonction.

5. Porte-nom lumineux (retro éclairage du porte-nom automatique en fonction du niveau de la luminosité). Pour

changer l’étiquette porte-nom, soulever délicatement à l’aide d’un petit tournevis la protection plastique (9) et
glisser l’étiquette du porte-nom.

6. Micro : permet au visiteur de communiquer vers l’intérieur.

7. Trous d’ajustement de l’objectif de la caméra

8. Bornier démontable pour le raccordement des fils

CFI EXTEL MEMO 2 - 03/2013

F2

4. INSTALLATION

Note : Si vous essayez votre produit avant de l’installer, veillez à ne pas le faire avec la platine de rue et le monit-

eur dans la même pièce, sinon le visiophone émettra un son strident (effet Larsen)

a. Installation de la platine de rue (fig. 4)

1. Enlever la vis sous la platine de rue (1)

2. Basculer la platine de rue vers l’avant (2)

3. L’objectif de la platine doit être placé à une hauteur d’environ 1,60 m.

4. Fixer solidement la visière antipluie à l’aide de vis (3) et mettre un joint silicone* (4) entre la visière et le mur

afin d’éviter le ruissellement de l’eau. *Ne pas utiliser de silicone à base d’acide acétique (odeur de vinaigre).

5. Raccorder les fils en respectant le plan de câblage.

6. Emboîter la platine de rue (5) sur sa visière antipluie (6).

7. Remettre la vis de fixation (7).

Important : Ne pas exposer la caméra directement face au soleil, ou face à une surface réfléchissante.

Conseil : il est recommandé de faire passer les câbles dans une gaine de protection, afin de les protéger des

chocs et des intempéries.

b. Installation du moniteur (fig. 5)

1. Fixer le support mural (2) en faisant en sorte que l’écran du moniteur soit à une hauteur d’environ 1,60m.

2. Raccorder les fils venant de la platine de rue.

3. Brancher la fiche de l’adaptateur (3) au dos du moniteur (sans le brancher sur secteur).

4. Mettre en place le moniteur (1) sur le support mural (2).

5. Brancher la prise du bloc alimentation dans la prise murale 230 V

Note : En cas de coupure du cordon d’alimentation, veillez à respecter la polarité (liseré blanc (+) (fig. 7)) et ne

pas couper le filtre (Fig.7 F).

.

5. CÂBLAGE

Dans le but d’éviter les risques de parasites et de dysfonctionnement, ne pas passer le câble de votre visiophone
dans la même gaine que les câbles électriques.

Attention : il ne faut en aucun cas doubler les fils pour en augmenter la section.

a. Raccordement du visiophone (fig. 6)

Fils à utiliser : • 2 fils 6 /10

• 2 fils 1.5 mm

1. Bien raccorder les fils en respectant le schéma de câblage (fig. 6).

2. Pour raccorder la caméra, 2 fils seulement sont nécessaires pour toutes les fonctions : sonnerie, image vidéo,

interphone et les commandes d’ouverture (gâche et automatisme).

Bien respecter la polarité entre l’écran et la caméra extérieure (aucune polarité à respecter pour la commande
des ouvre-portes).

• Borne “1” de l’écran sur la borne “1” de la caméra.

• Borne “2” de l’écran sur la borne “2” de la caméra.

Important :

• Pour le câblage bien se référer à l’étiquette collée au dos du moniteur et au dos de la caméra.

ème

jusqu’à 25 m

2

de 25 à 100 m

b. Raccordement d’une gâche ou serrure électrique (fig. 6)

La raccorder directement sur les bornes 5 et 6 au dos de la caméra (aucune polarité à respecter).

A noter que cette fonction n’est valide que si l’écran affiche la vidéo extérieure. Un témoin
apparait pour confirmer.

F3

CFI EXTEL MEMO 2 - 03/2013

Important : La gâche ou la serrure électrique que vous allez installer, devra impérativement être équipée d’une

mémoire mécanique comme toutes les références EXTEL. Pour le câblage bien se référer à l’étiquette collée au
dos de la caméra.

c. Raccordement d’une motorisation de portail (fig. 6)

La raccorder directement sur les bornes 3 et 4 au dos de la caméra. La caméra délivre un contact “sec” sans
courant à raccorder sur la commande “bouton poussoir” de votre automatisme.

A noter que cette fonction n’est valide que si l’écran affiche la vidéo extérieure. Un témoin
apparait pour confirmer.

6. MODE D’EMPLOI

a. Réglages du visiophone (fig.2)

4 réglages sont accessibles sur le haut du moniteur :

• Sélection de la mélodie (9 sonneries au choix) (3). Pour valider votre choix appuyer sur la touche

• Réglage de la luminosité (4).

• Réglage du volume de la mélodie (5).

• Réglage du volume des sons venant de l’extérieur, des musiques et vidéos (6).

b. Réglages sur la caméra (fig. 3)

Si, lors de l’installation du moniteur et de la platine de rue à leurs emplacements définitifs, vous vous apercevez
d’un mauvais alignement de l’objectif de la caméra, vous pourrez rattraper ce décalage grâce aux trous d’ajuste­ment située au dos de la platine de rue. Attention, vous ne pourrez rattrapper seulement que quelques centimètres
en hauteur.

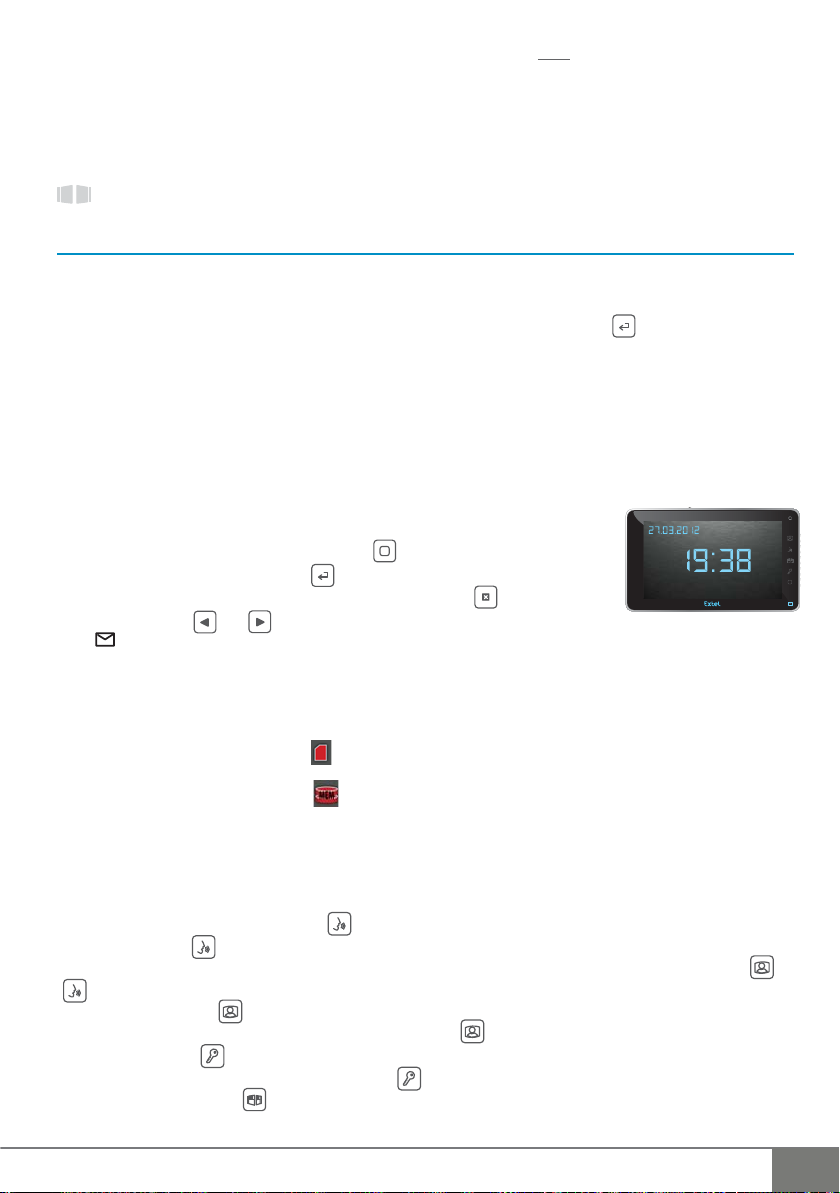

GÉNÉRALITÉ :

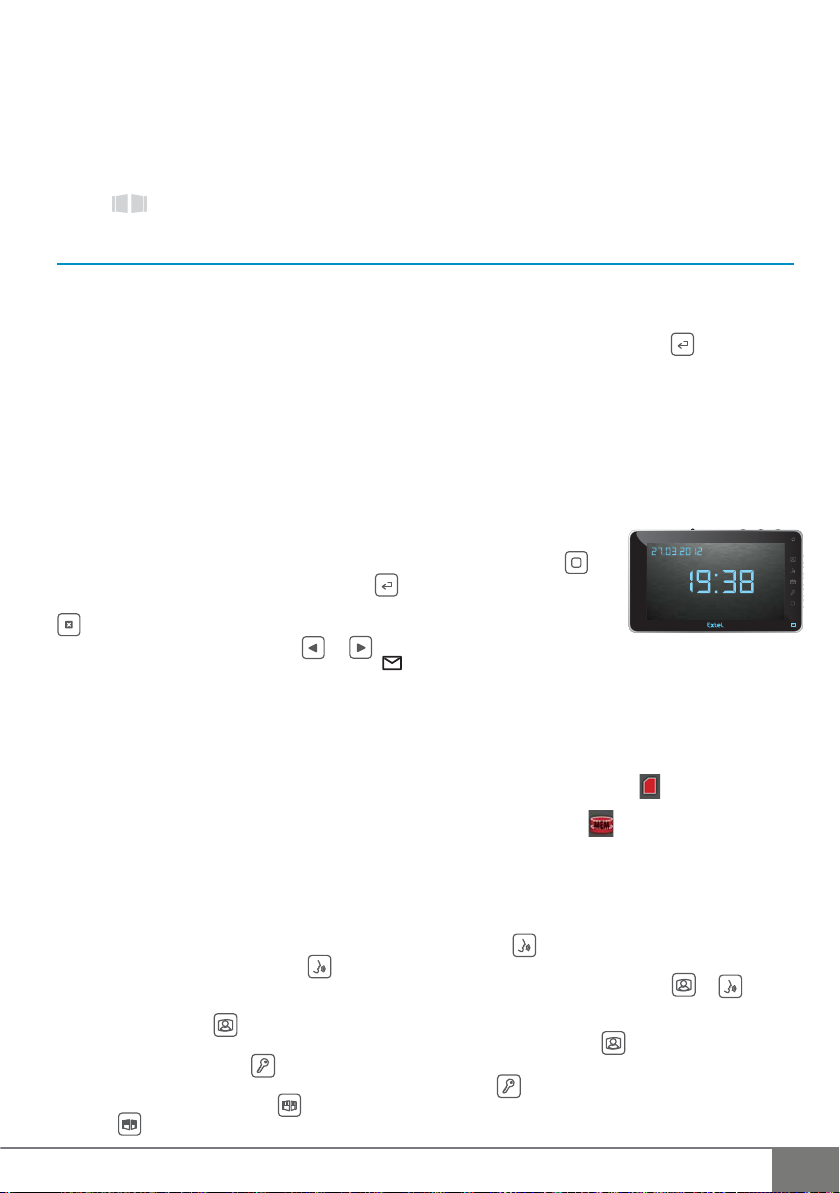

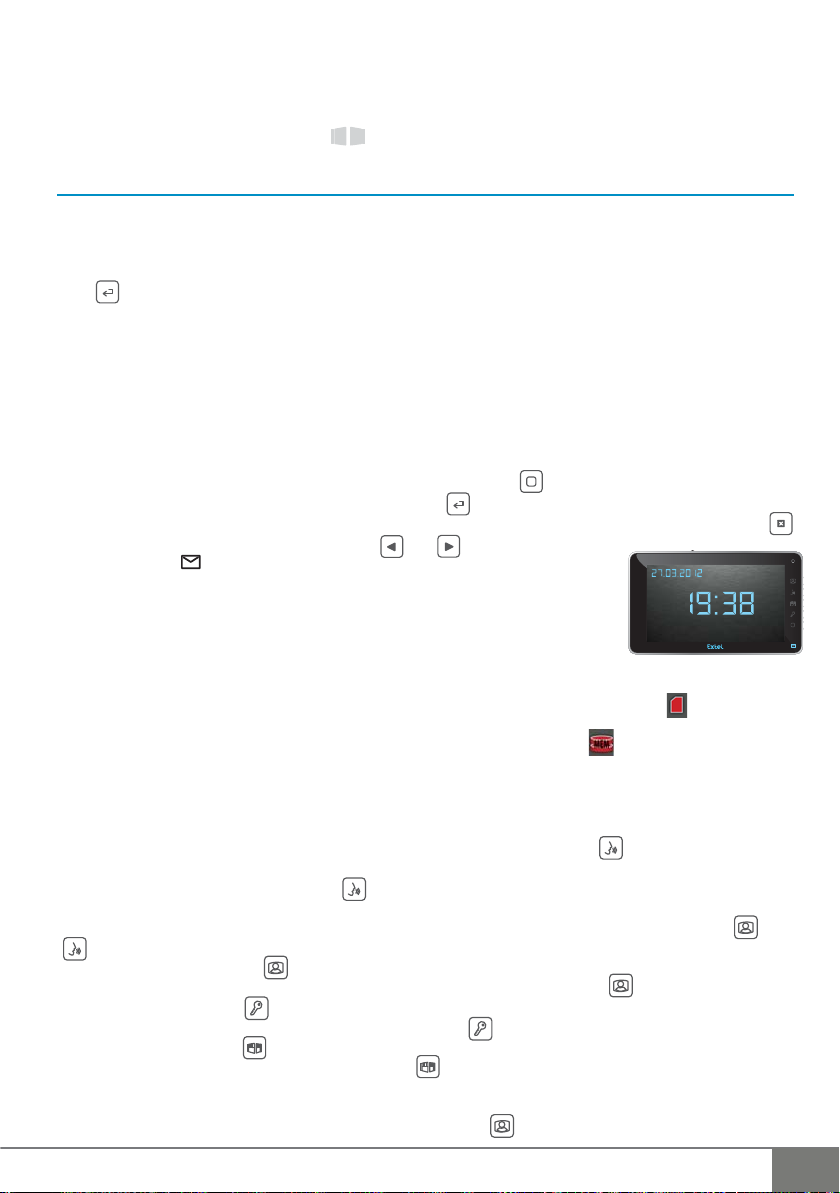

• Pour accéder aux menus du visiophone appuyer sur la touche

• Pour valider un choix appuyer sur la touche

• Pour retourner vers le menu précédent ou effacer un fichier appuyer sur la touche

• Pour naviguer utiliser les touches et .

• Le picto clignote en bas de l’écran pour indiquer qu’un visiteur a sonné et qu’une photo ou une vidéo a été

prise ; vous les retrouverez dans les dossiers photo ou vidéo suivant ce que vous avez paramétré *.

• Après une temporisation de 3 minutes sans que les boutons n’aient été touchés, le moniteur se met en mode veille

pendant une heure, après quoi l’écran s’éteint complètement (il se rallumera spontanément lors d’un nouvel appel).

• Après une coupure d’électricité de plus de 7mn, il faut reparamétrer les dates et heures.

• Quand la mémoire de la carte SD n’est plus suffisante, le picto apparait et il vous faut obtenir de l’espace

mémoire pour que les enregistrements puissent se déclencher (minimum 100Mo - maximum 32Go)

• Quand la mémoire interne n’est plus suffisante, le picto

* La fonction mémoire de passage est activée d’origine en mode photo. Pour activer le mode vidéo, insérer une carte SD et
suivre les instructions chap 6d.

apparait

c. Utilisation des fonctions de base du visiophone

• Un appel sur le bouton de la platine de rue déclenche un signal sonore et l’allumage du moniteur pendant envi-

ron 30 secondes. Une fois le visiteur identifié, appuyer sur la touche pour communiquer avec lui.

Note : Une seule impulsion sur la touche est suffisante pour entrer en communication avec la platine de rue.

• La conversation terminée attendre la fin de la temporisation d’environ 60 secondes ou appuyer sur les touches

ou pour éteindre le moniteur.

• Relance de l’image :

Pour relancer l’image 60 secondes supplémentaires, appuyer sur la touche .

• Commande d’une gâche :

La gâche ou la serrure se déclenche lorsqu’on appuie sur le bouton .

• Commande d’un automatisme :

Pour commander un automatisme appuyer sur la touche .

CFI EXTEL MEMO 2 - 03/2013

F4

A noter que les fonctions d’ouverture ne sont valides que si l’écran affiche la vidéo extérieure.

• Pour activer la fonction monitoring appuyer sur la touche .

• Faire une photo ou une vidéo en mode manuel. Dans le mode monitoring, vous pouvez déclencher l’enregistre­ment d’une photo ou d’une vidéo, sans audio (30s avec la carte SD) manuellement en appuyant sur la touche

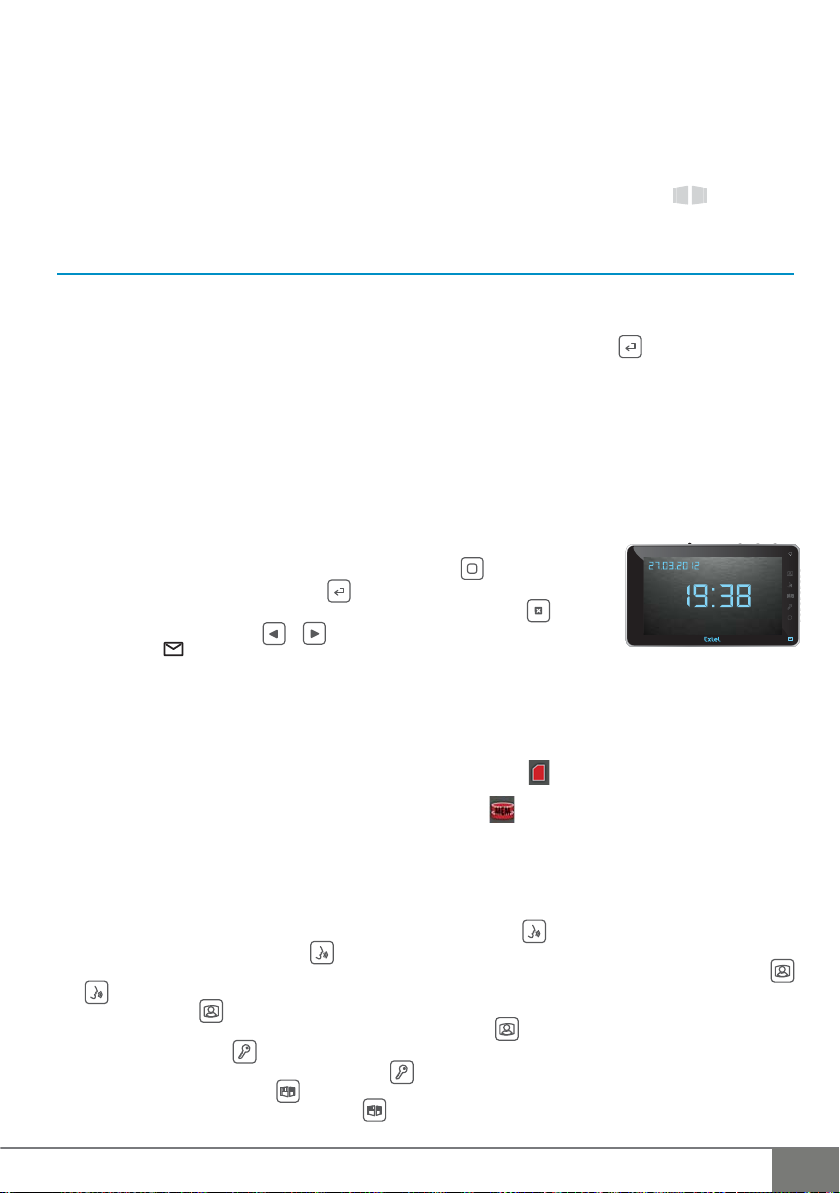

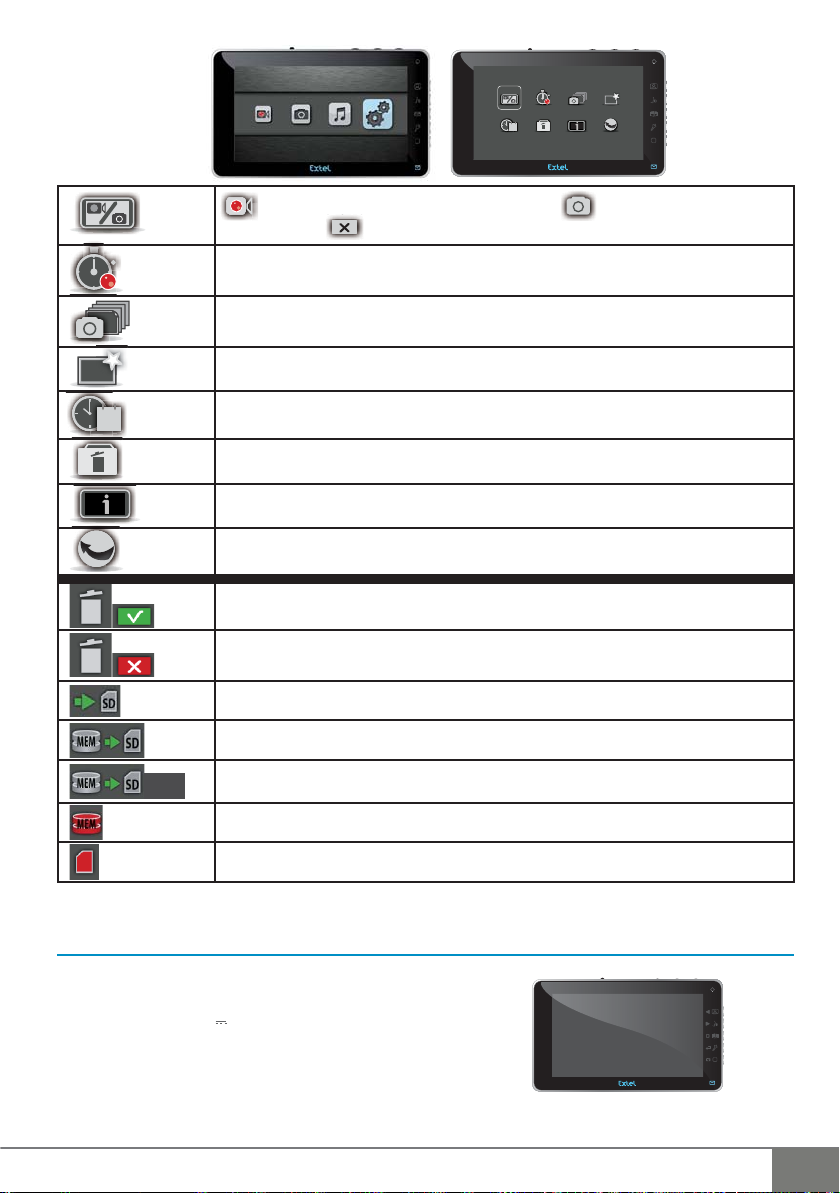

d. Paramètres de base

• Réglage de l’horloge : Pour accéder aux réglages de l’horloge appuyer sur la touche puis selectionner le menu

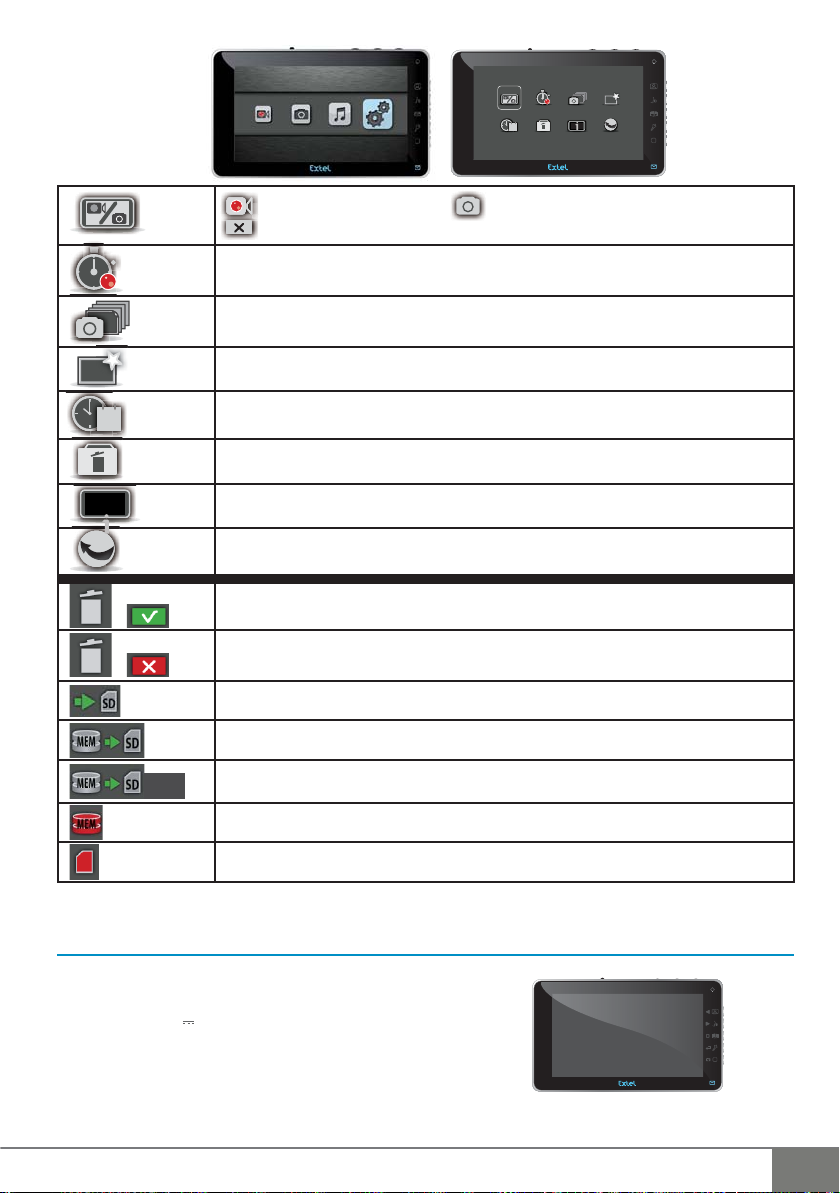

«paramètres» puis 18 en navigant avec les touches et . (voir glossaire)
L’horloge sera visible sur l’écran de veille et les photos et vidéos créées par le visiophone seront nommées en
fonction de ces dates et heures.

• Réglage en mode enregistrement vidéo ou photo du visiteur : Pour accéder au menu adéquate appuyer sur la
touche

puis selectionner le menu «paramètres» puis en navigant avec les touches et

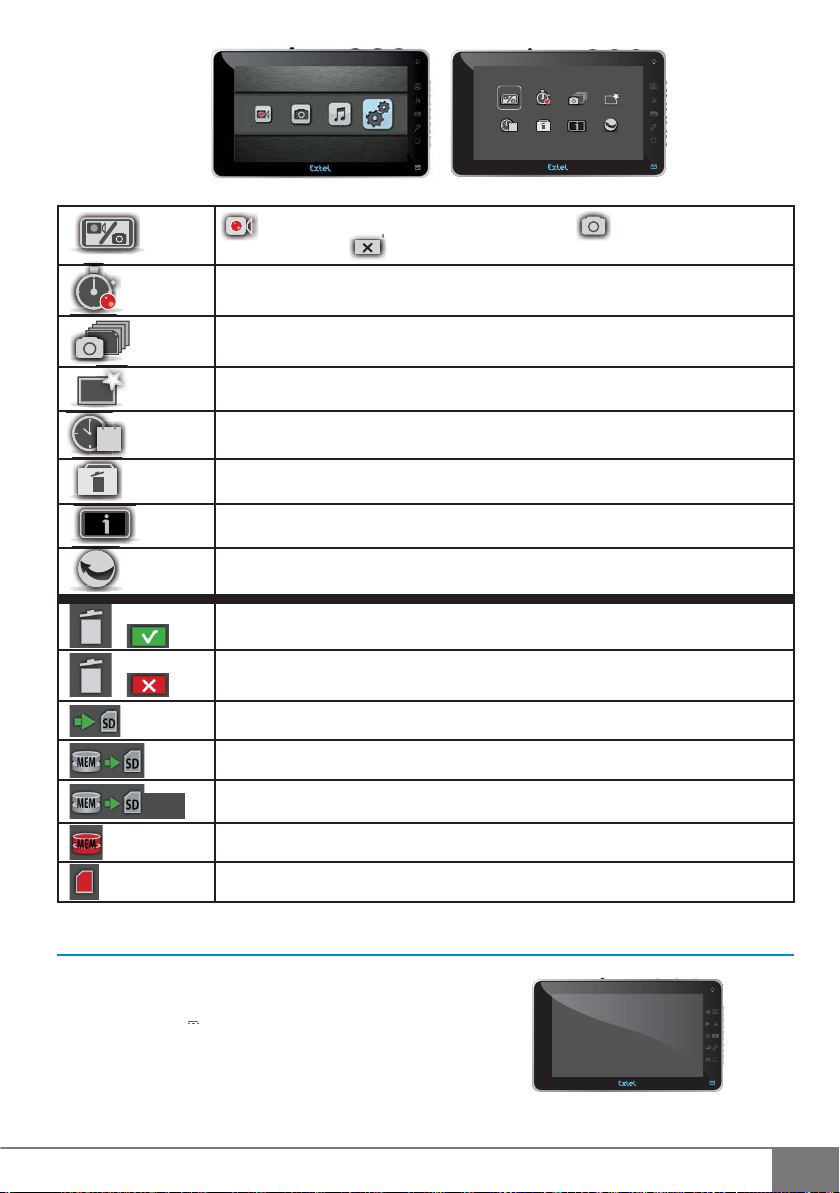

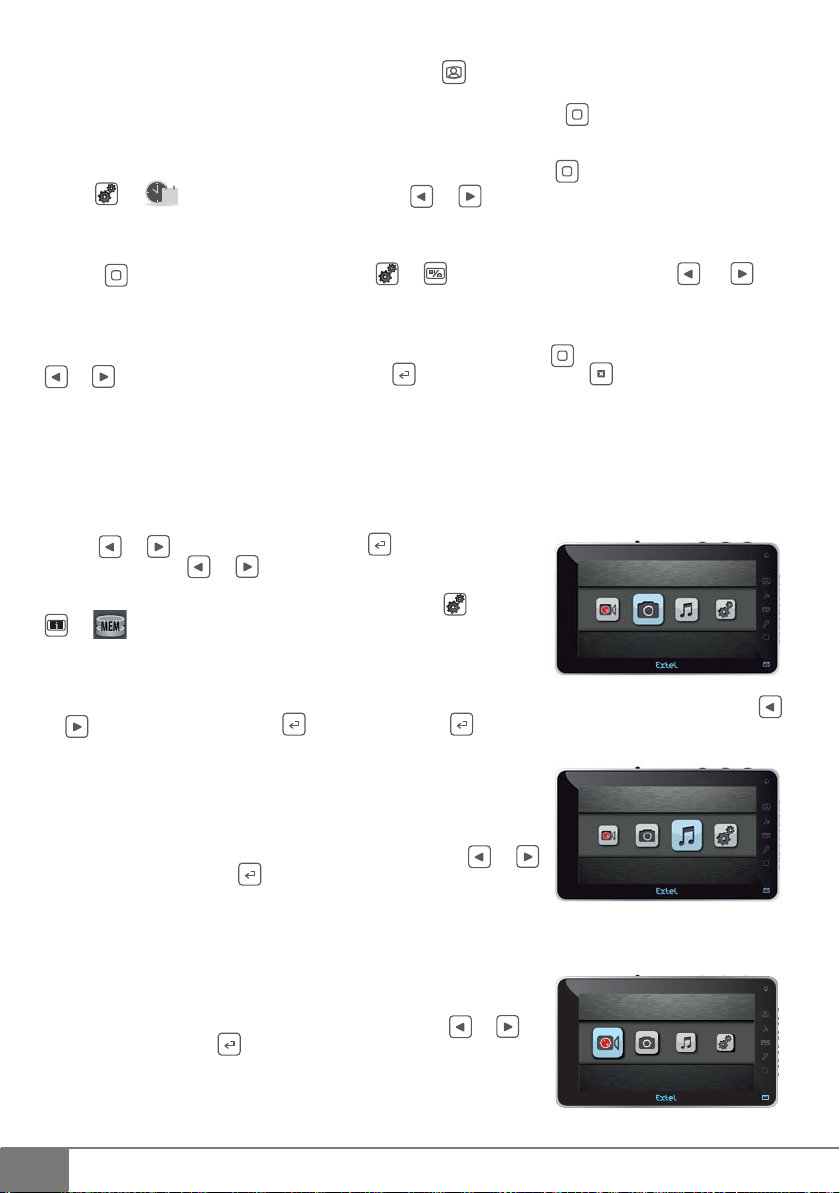

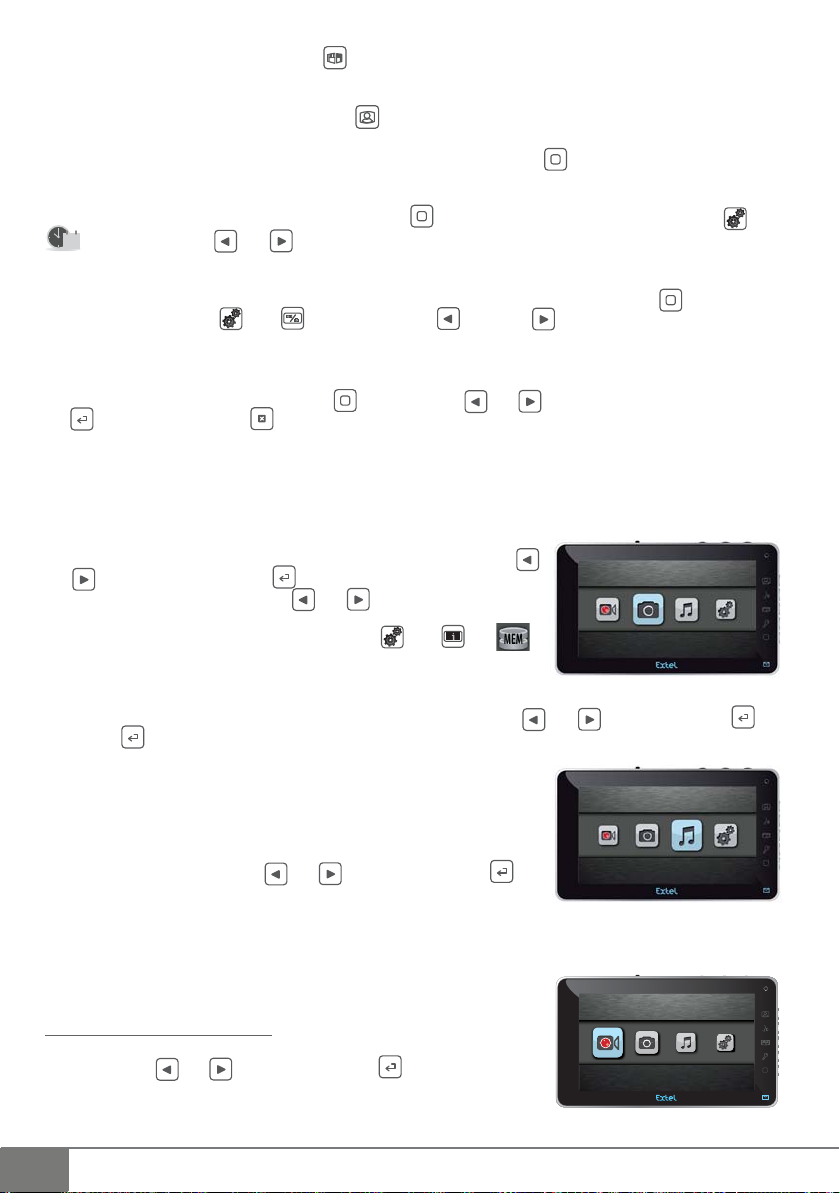

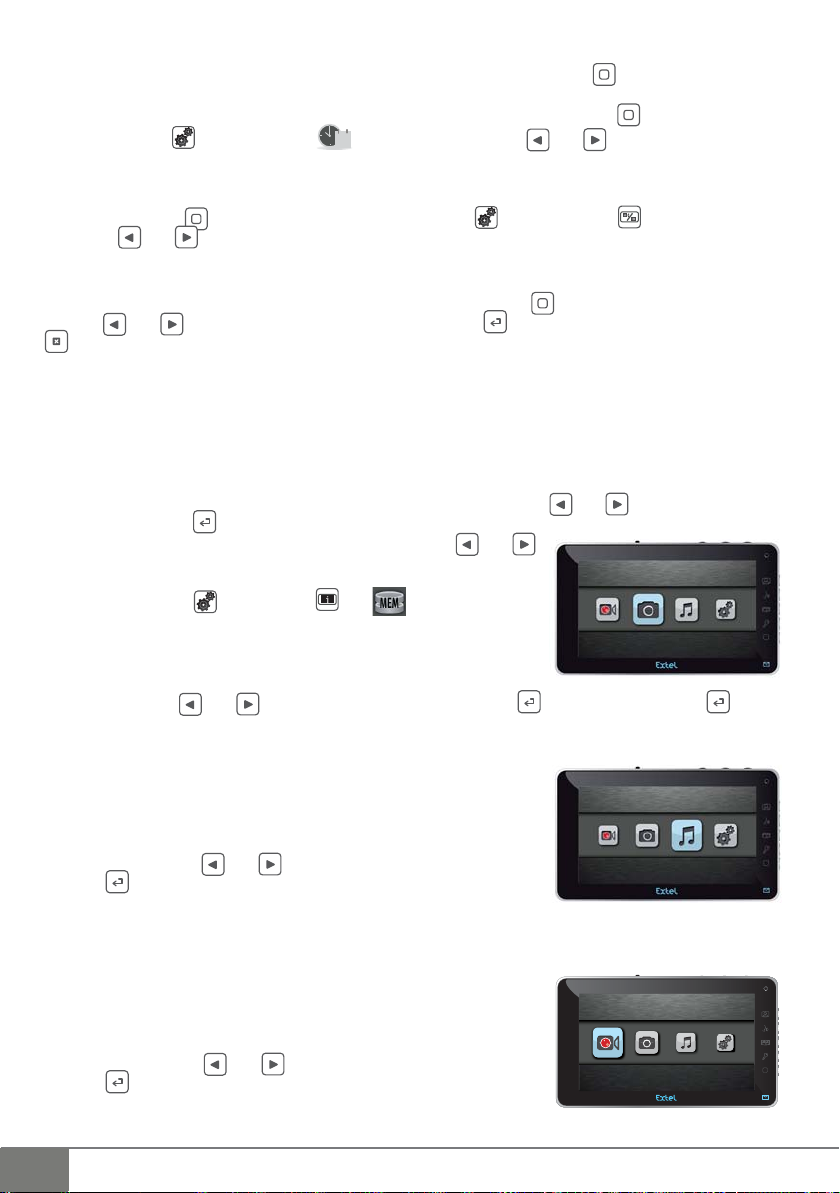

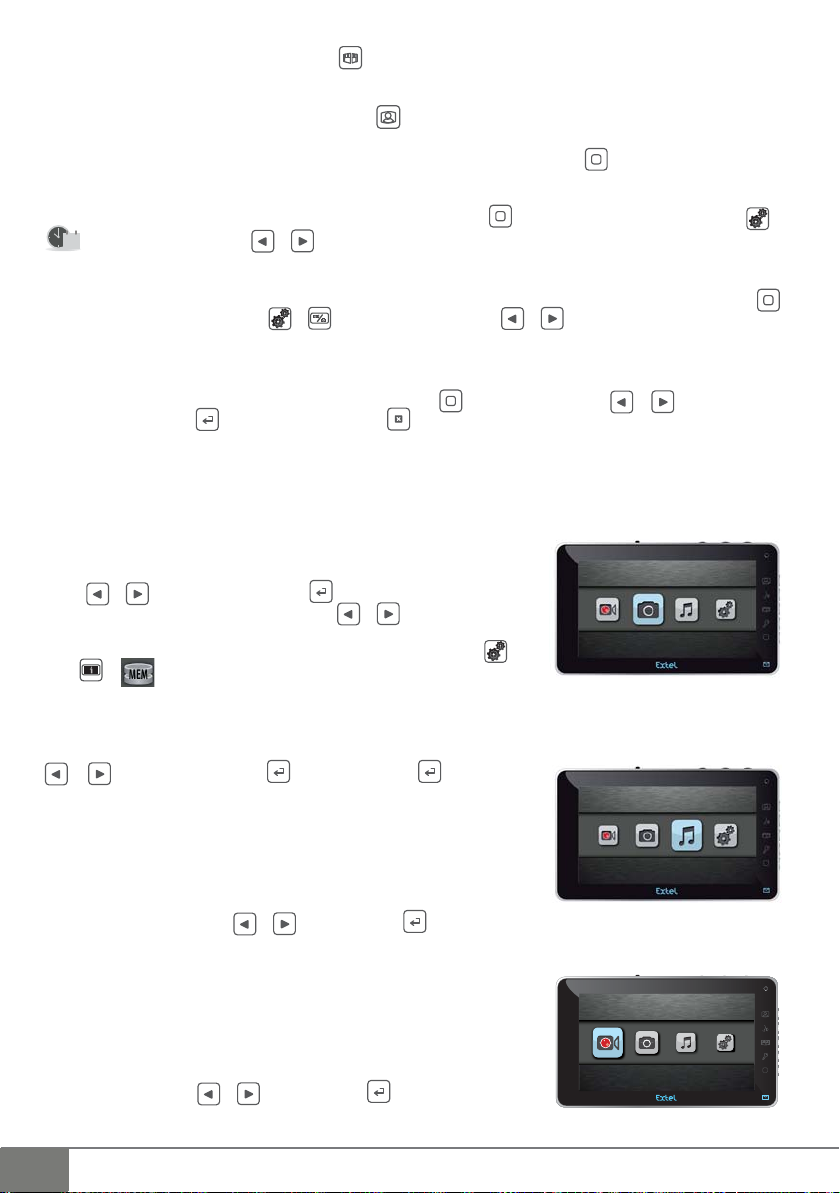

e. Utilisation du multimédia

GÉNÉRALITÉ :

• Pour accéder aux menus du visiophone appuyer sur la touche
déplacer dans les menus, la touche pour valider et la touche pour sortir.

• Les fonctions multi-média se coupent au bout d’une temporisation d’une heure, à ce moment là le moniteur passe
en mode «stand by»

• Un appel de la platine de rue coupe la fonction multi-média le temps de la communication. Puis le moniteur passe
en mode «stand by»

• Photo
Vous pouvez visionner vos photos grâce au menu Photo.

- Visualisez-les en rentrant dans le menu Photo => en choisissant une photo à l’aide des touches et puis
taper sur la touche .

- Pour naviguer de photo en photo utiliser les touches et .
Si vous avez une carte SD: le menu Photo concernera uniquement les photos
de la carte SD. Les photos de la mémoire interne seront dans : puis

et
Vous pouvez : Supprimer la photo sélectionnée, transférer la photo sélection-

née sur la carte SD, transférer toutes les photos sur la carte SD.
Format photo supporté : JPEG.
Diaporama de photo : comme précédemment, entrer dans le menu Photo => choisir une photo à l’aide des touches

et puis taper sur la touche , puis rappuyer sur pour démarrer le diaporama.

• Musique
Vous pouvez écouter votre musique grâce aux menus Musique. Introduisez
une Carte SD dans le moniteur afin d’écouter vos musique préférées,

- Créer au préalable des dossiers dans votre carte SD.

- Visualisez-les en rentrant dans le menu Musique => dossier choisi => en
choisissant une musique à l’aide des touches
touche pour lire la musique.
Format audio supporté : MP3.

• Vidéo
Vous pouvez visionner des vidéos de votre carte SD ou des vidéos enregistrées de vos visiteurs grâce au menu
Vidéo. Introduisez une Carte SD dans le moniteur afin de lire vos vidéos préférées,

1.Visualisation des vidéos sur carte SD :

- Visualisez-les en rentrant dans le menu Vidéo => dossier choisi => en choi­sissant une vidéo à l’aide des touches et puis taper sur la touche
pour lire la vidéo.
Format vidéo supporté : AVI.

Attention: Les vidéos seront enregistrées uniquement sur votre carte SD

et puis appuyer sur la

et utiliser les curseurs et pour vous

F5

CFI EXTEL MEMO 2 - 03/2013

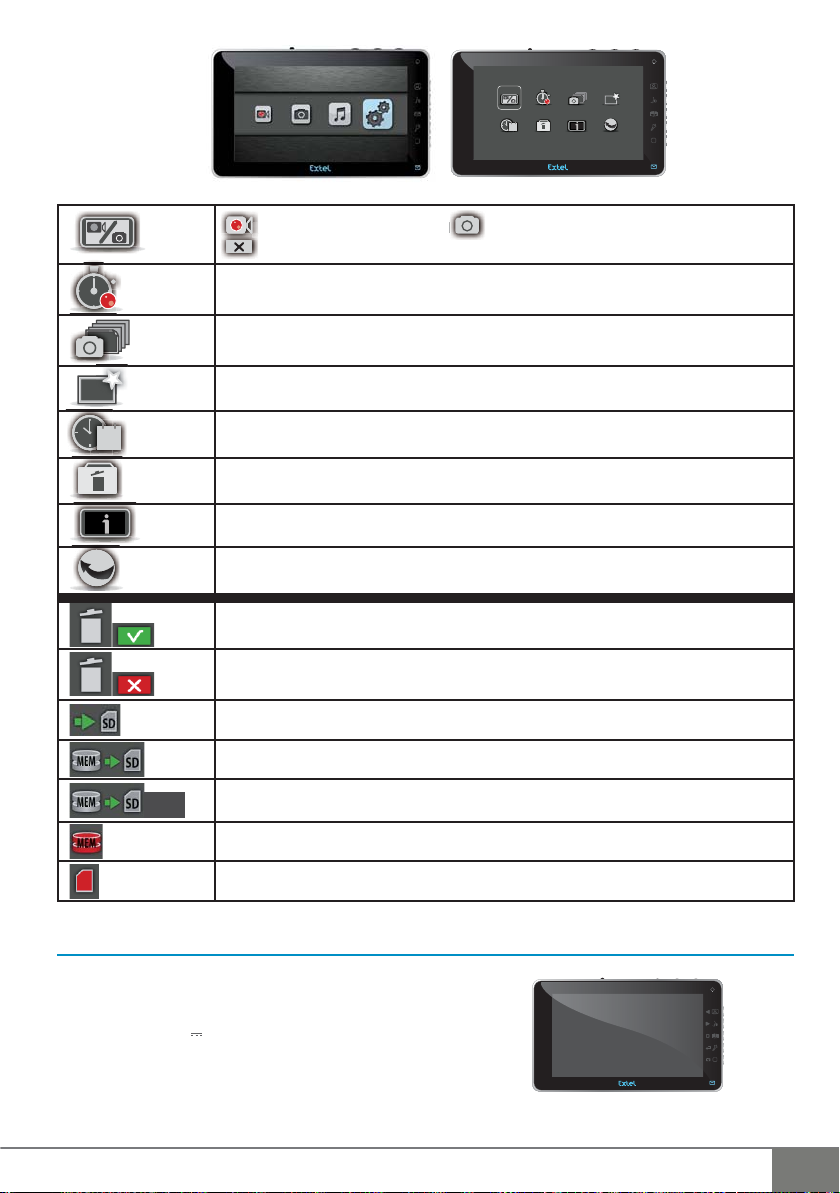

• Autres réglages

:

GLOSSAIRE :

18

&RS\LQJ

18

?

: enregistrement film après appel : enregistrement photo après appel
: pas d’enregistrement de passage

Réglage des temps d’enregistrement vidéo des visiteurs (30s, 60s, 90s, 120s)

Réglage du nombre de photos prises lors d’un appel des visiteurs (1p, 3p, 5p)

Choix des effets de défilement des photos en mode diaporama

Réglage de l’horloge et de la date

Formatage de la mémoire du moniteur ou de la carte SD

Etat du moniteur/Gestion des photos dans le moniteur

Réinitialisation

supprimer une photo, une vidéo ou une musique

retourner dans la liste des photos, vidéos ou musiques

Transférer la photo sélectionnée du moniteur à la carte SD

Transférer toutes les photos du moniteur à la carte SD

En cours de copie des photos du moniteur à le carte SD

Mémoire interne pleine

Carte SD pleine

7. CARACTÉRISTIQUES TECHNIQUES

a. Moniteur (MN MEMO 2)

• Référence : 812257

• Alimentation : 17 V

• Consommation : 5,1 W

• Ecran 7” (18cm)

• Résolution : 800 x 480 points

• Dimensions (mm): 197 x 117 x 23

• Mémoire : 107 Mo

CFI EXTEL MEMO 2 - 03/2013

F6

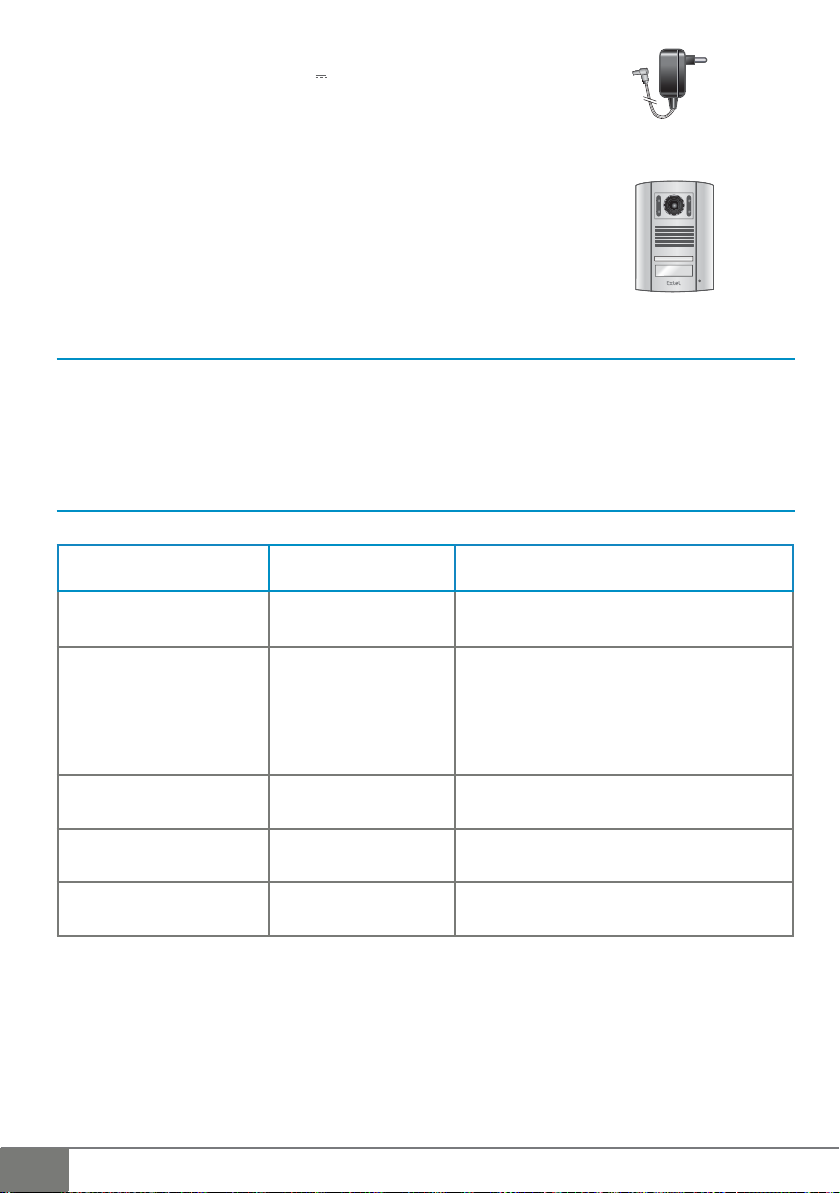

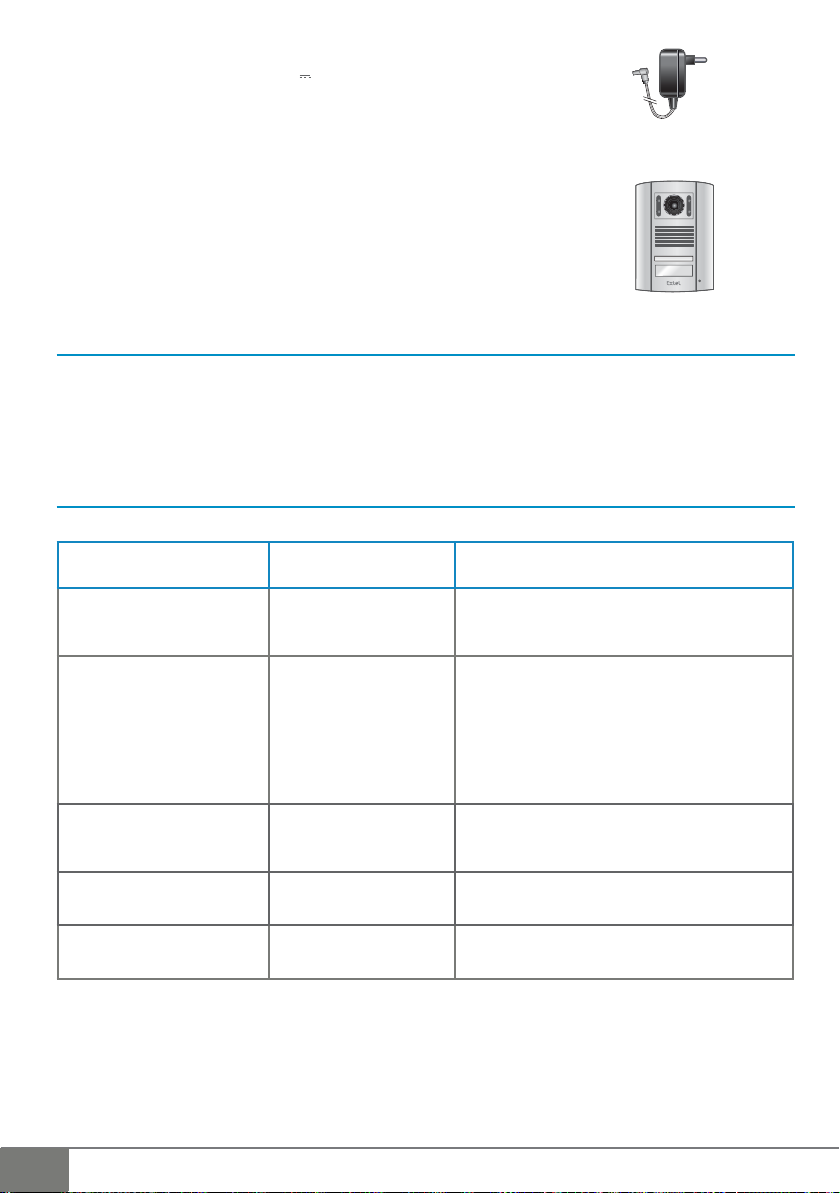

b. Alimentation

• Adaptateur 100-240 V~, 50/60Hz ; 17 V , 1.5A

En cas de coupure du cordon d’alimentation veiller à respecter la polarité

c. Caméra (PL MEMO 2)

• Référence : 822257

• Caméra C-MOS couleur : 640 x 480

• Angle de prise de vue : H53° V66°

• Objectif orientable

• Sensibilité : 3 Lux

• Température d’utilisation (environ) : -10°C à +45°C.

• Indice de protection : IP44

• Dimension avec visière (mm) : 160 x 120 x 30

8. OPTIONS

• Toutes les gâches électriques Extel

• Toutes les serrures électriques Extel

• Toutes les motorisations Extel

• Alimentation modulaire MODULO (câblage fig. 7)

9. ASSISTANCE TECHNIQUE - GARANTIE

Panne Cause Solution

• Le moniteur ne s’allume pas • Le moniteur n’est pas
alimenté

• Mauvaise image et/ou son • Environnement

• Installation ou perturba­tion

• Image trop lumineuse • Position de la caméra • Ne pas exposer l’objectif de la caméra direct-

• Écran bleu, pas de

sonnerie

• Pas d’enregistrement vidéo

suite à un appel

En cas de besoin, notre site technique est à votre disposition : www.cfi-extel.com

Dernière version de la notice téléchargeable en couleur sur : www.cfi-extel.com

F7

• Installation • Les fils de liaison entre le moniteur et la

• Réglage

• Carte SD

HOTLINE :€WWFPLQ

CFI EXTEL MEMO 2 - 03/2013

• Vérifier que la fiche de l’adaptateur soit
correctement enfoncée.

• Vérifier que les câbles utilisés sont de la bonne
section et que les câbles de liaison du visiophone
ne sont pas dans la même gaine que du 230V.

• Nous vous conseillons de vérifier le bon fonc­tionnement de votre produit en effectuant un
essai courte distance (câble 2m mini / 5m maxi)

ment au soleil ou sur une surface réfléchissante.

platine de rue sont inversés (1 et 2)

• Vérifier le mode d’enregistrement chap 6d

• Vérifier la présence de la carte SD

CONDITION DE GARANTIE : Cet appareil est garanti, pièces et main d’œuvre dans nos ateliers.

La garantie ne couvre pas : les consommables (piles, batteries, etc.) et les dégâts occasionnés par : mauvaise uti­lisation, mauvaise installation, intervention extérieure, détérioration par choc physique ou électrique, chute ou
phénomène atmosphérique.

• Ne pas ouvrir l’appareil afin de ne pas perdre le couvert de la garantie.

• Lors d’un éventuel retour en SAV, protéger l’écran afin d’éviter les rayures.

• Entretien avec un chiffon doux seulement, pas de solvants. La garantie s’annule si vous démontez les pièces. Net­toyer l’extérieur seulement avec un tissu sec et doux. Avant le nettoyage, débranchez ou mettez l’appareil hors
tension.

Attention : N’employez aucun produit ou essence d’épuration carboxylique, alcool ou similaire. En plus

de risquer d’endommager votre appareil, les vapeurs sont également dangereuses pour votre santé et explosives.
N’employez aucun outil pouvant être conducteur de tension (brosse en métal, outil pointu...ou autre) pour le
nettoyage.

Le ticket de caisse ou la facture fait preuve de la date d’achat.

10. MESURES DE SÉCURITÉ

Les dommages provoqués par le manque de conformité au manuel mènent à l’expiration de la garantie. Nous n’as­sumerons aucune responsabilité pour les dommages en résultant !
Nous n’assumerons aucune responsabilité concernant tout dommage, sur les biens ou les personnes, causé par une
mauvaise manipulation ou par manque de conformité aux consignes de sécurité.
Ce produit a été fabriqué dans le respect total des consignes de sécurité. Afin de maintenir ce statut et d’assurer
la meilleure exploitation du produit, l’utilisateur doit observer les consignes et avertissements de sûreté contenus
dans ce manuel.

: Ce symbole indique un risque de choc électrique ou un risque de court-circuit.

- Vous ne devez utiliser ce produit qu’à une tension comprise entre : 100-240 Volts et 50-60 hertz. N’essayez jamais
d’utiliser cet appareil avec une tension différente.

- Veillez à ce que tous les raccordements électriques du système soient conformes aux consignes d’utilisation.

- Dans les établissements commerciaux, assurez-vous d’observer les règles de prévention des accidents pour les
installations électriques.

- Dans les écoles, les équipements de formation, les ateliers… la présence d’un personnel qualifié est nécessaire
pour contrôler le fonctionnement des appareils électroniques.

- Observez les consignes d’utilisation des autres appareils reliés au système.

- Veuillez contacter une personne expérimentée au cas où vous auriez des doutes au sujet du mode de
fonctionnement ou de la sûreté des appareils.

- Ne jamais brancher ou débrancher les appareils électriques avec les mains mouillées.

- Lors de l’installation de ce produit, vérifiez bien que les câbles d’alimentation ne risquent pas d’être endommagés.

- Ne remplacez jamais les câbles électriques endommagés vous-même ! Dans ce cas, enlevez-les et faites appel à
une personne expérimentée.

ATTENTION

Avertit l’utilisateur de la présence de « tensions dangereuses », non isolées à l’intérieure du
boîtier du produit, d’une importance suffisante pour représenter un risque d’électrocution
pour les personnes.

Avertit l’utilisateur de la présence d’instructions importantes concernant l’utilisa­tion et l’entretien (la réparation) dans la documentation accompagnant l’appareil.

CFI EXTEL MEMO 2 - 03/2013

F8

INDICE

1 DISPOSIZIONI DI SICUREZZA. ...................................... p.1

2 DESCRIZIONE. ................................................................... p.2

3 DESIGNAZIONE ELEMENTI ............................................ p.2

a. Monitor
b. Pulsantiera esterna, telecamera esterna

4

a. Installazione della pulsantiera esterna (telecamera esterna)
b. Installazione dell’apparecchio di risposta (monitor)

5 CABLAGGIO ............................................................... p.3

a. Collegamento del videocitofono
b. Collegamento dell’incontro o della serratura elettrica.
c. Collegamento della motorizzazione del cancello.

INSTALLAZIONE ............................................................... p.3

6 ISTRUZIONI PER L’USO ............................................. p.4

a. Impostazioni del videocitofono
b. Regolazione della telecamera
c. Uso delle funzioni base del videocitofono
d. Impostazioni base
e. Menu multimediale

7 CARATTERISTICHE TECNICHE ..................................... p.6

a. Monitor
b. Alimentazione
c. Pulsantiera esterna

8

9 ASSISTENZA TECNICA / GARANZIA ........................ p.7

10 DISPOSIZIONI DI SICUREZZA ................................... p.8

OPZIONI ..................................................................... p.7

1. DISPOSIZIONI DI SICUREZZA

Importante !

• Leggere attentamente il manuale utente prima di installare o utilizzare questo prodotto.

• Se il prodotto viene installato per conto terzi, lasciare il presente manuale o copia di esso all’utente finale.

Avvertenza:

• I diversi elementi devono essere smontati solo da un tecnico autorizzato.

Misure di sicurezza:

• Per un utilizzo in assoluta sicurezza del presente sistema, è fondamentale che gli installatori, gli utenti e i tecnici

seguano tutte le procedure di sicurezza descritte nel manuale.

• Se necessario sono indicati sugli elementi avvertenze specifiche e simboli per richiamare l’attenzione.

IT1

CFI EXTEL MEMO 2 - 03/2013

2. DESCRIZIONE (fig 1)

1 • Schermo 4 • Pulsantiera esterna
2 • Supporto murale 5 • Visiera Antipioggia
3 • Adattatore a spina

Informazioni Generali

Questo videocitofono si compone di un apparecchio interno con schermo a colori e di una pulsantiera esterna
con citofono e telecamera che permettono di vedere e di comunicare con il visitatore che ha suonato. È facile da
installare, sono necessari solo 2 fili per consentire tutte le funzioni: suoneria, immagine video, citofono, comandi
dell’incontro e dell’automazione. Per un’utilizzazione efficace, leggere con attenzione e conservare questo manuale
di istruzioni.

3. DESIGNAZIONE ELEMENTI

a. Monitor (fig. 2)

1. Display a colori 7” (18 cm).

2. Porta per Scheda SD (max. 32 GB, non fornita).

3. Selezione suoneria (9 diverse a scelta).

4. Regolazione luminosità

5. Regolazione volume audio proveniente dalla pulsantiera esterna.

6. Regolazione volume suoneria.

7. Continuare a visualizzare le immagini sul monitor // navigazione “a sinistra” all’interno di un menu

8. Display acceso, comunicazione in corso con la postazione esterna, per attivare la pulsantiera è sufficiente un
solo impulso. Un secondo impulso interrompe la visualizzazione delle immagini e il collegamento con la pulsantiera
esterna // navigazione “a destra” all’interno di un menu

9. Comando automatismo (valido solo se il display è acceso) // Uscire da un menu.

10. Comando bocchetta/serratura (comando in tensione, modalità impulsiva) (valido solo se il display è acceso) //
“Conferma” all’interno di un menu.

11. Accedere al menu // uscire dal menu // scattare una fotografia (display acceso)

12. Microfono per comunicare con la pulsantiera esterna.

13. Indicatore segreteria (il led lampeggia quando qualcuno suona senza ricevere una risposta).

14. Morsettiera componibile per collegamento fili.

15. Presa sul retro del monitor per la spina 17V
alle norme vigenti: per la Francia, NFC 15-100).

dell’adattatore (collegare l’adattatore a un impianto conforme

b. Pulsantiera esterna, telecamera esterna (fig. 3)

1. Led IR per migliorare la visibilità quando c’è poca luce (luce non visibile a occhio nudo).

2. Obiettivo della telecamera C-MOS orientabile (parte posteriore della telecamera).

3. Altoparlante: permette di far sentire la propria voce a chi è in ascolto dalla pulsantiera esterna.

4. Pulsante di chiamata: premendo questo pulsante si avverte una suoneria all’interno dell’abitazione (in corrispon-

denza del ricevitore). Il display e la telecamera si accendono.

5. Portatichette luminoso (retroilluminazione automatica a seconda del livello di luminosità). Per cambiare l’eti-

chetta su cui è scritto il nome del residente sollevare delicatamente la protezione di plastica (9) servendosi di un
piccolo cacciavite e inserire la nuova etichetta nel portaetichetta.

6. Microfono: permette a chi suona di comunicare con chi risponde.

7. Fori di regolazione dell’obiettivo della telecamera

8. Morsettiera componibile per collegamento fili

CFI EXTEL MEMO 2 - 03/2013

IT2

4. INSTALLAZIONE

Importante: se si prova il prodotto prima dell’installazione, fare attenzione a non provarlo con la pulsantiera

esterna e il monitor nella stessa stanza, altrimenti il videocitofono emetterà un suono stridente (effetto Larsen).

a. Installazione della pulsantiera esterna (telecamera esterna) (fig. 4)

1. Togliere la vite sotto la pulsantiera esterna (1).

2. Ribaltare la pulsantiera esterna verso l’avanti (2).

5. L’obiettivo della pulsantiera deve essere posizionato a un’altezza di circa 1,60 m.

4. Fissare stabilmente la visiera antipioggia per mezzo delle viti (3) e mettere un giunto in silicone* (4) tra la

visiera e il muro per evitare la penetrazione dell’acqua. * Non utilizzare a base di silicone acetico (odore di aceto).

5. Collegare i fili rispettando lo schema di cablaggio.

6. Incastrare la pulsantiera esterna con la visiera antipioggia (5-6).

7. Rimettere la vite di fissaggio (7).

Importante : Non esporre la telecamera ai raggi diretti del sole o su di una superficie riflettente.

Consiglio: si raccomanda di far passare i cavi dentro una guaina protettiva al fine di proteggerli dagli urti e dalle

intemperie.

b. Installazione dell’apparecchio di risposta (monitor) (fig. 5)

1. Fissare il supporto murale (2) facendo in modo che lo schermo del monitor sia a una altezza di circa 1,60m.

2. Collegare i fili in provenienza dalla pulsantiera esterna.

3. Collegare la spina dell’adattatore (3) al retro del monitor (senza collegarlo alla rete)

4. Posizionare il monitor (1) sul supporto murale (2).

5. Collegare la presa dell’alimentazione nella presa a muro 230 V .

Notare: Se viene tagliato il cavo di alimentazione, controllare che sia rispettata la polarità (affilato vuoto (+) (fig.

7)).

5. CABLAGGIO (fig 6)

Al fine di evitare rischi di fenomeni parassiti e di malfunzionamenti, evitare di mettere i cavi “bassa corrente” nella
stessa guaina dei cavi di potenza.

Attenzione: non bisogna in nessun caso raddoppiare i cavi per aumentare la sezione.

a. Collegamento del videocitofono (fig. 6)

Cavi da utilizzare: • 2 cavi 6 /10° fino a 25 m

• 2 cavi 1.5 mm

1. Collegare correttamente i fili secondo lo schema di collegamento qui dopo (fig. 6).

2. Per collegare la telecamera, ci vogliono soltanto due fili per utilizzare tutte le funzioni: chiamata, immagine video,

interfonia e il comando dell’apriporta (incontro e automazione).
Rispettare la polarità tra lo schermo e la pulsantiera esterna (Invece nessuna polarità da rispettare per l’apriporta).

• Morsetto “1” dello schermo col morsetto “1” della telecamera.

• Morsetto “2” dello schermo col morsetto “2” della telecamera.

Importante:

• Per il collegamento, riferirsi all’etichetta fissata al didietro del monitore e della telecamera.

b. Collegamento dell’incontro o della serratura elettrica (fig. 6)

Collegare direttamente ai morsetti 5 e 6 sul retro della telecamera (nessuna polarità da rispettare).

N.B.: funzione valida solo se sul display sono visualizzate le immagini provenienti dall’esterno. La
spia si accende per confermare l’azione.

IT3

2

da 25 a 100 m

CFI EXTEL MEMO 2 - 03/2013

Importante: La bocchetta o la serratura elettrica da installare deve essere dotata di memoria meccanica (come

tutti i prodotti EXTEL di tale tipologia). Per il cablaggio fare riferimento all’etichetta presente sul retro della tele­camera.

c. Collegamento di una motorizzazione per cancello (fig. 6)

Collegare direttamente ai morsetti 3 e 4 presenti sulla parte posteriore della telecamera. La telecamera dispone
di un contatto “pulito” senza corrente da collegare al comando “pulsante” dell’automatismo.

N.B.: funzione valida solo se sul display sono visualizzate le immagini provenienti dall’esterno. La
spia

si accende per confermare l’azione.

6. ISTRUZIONI PER L’USO

a. Impostazioni del videocitofono (fig. 2)

Sulla parte superiore del monitor è possibile effettuare 4 regolazioni:

• Selezione suoneria (9 diverse a scelta) (3). - Per confermare la selezione premere il tasto

• Regolazione luminosità (4).

• Regolazione volume suoneria (5).

• Regolazione volume audio proveniente dalla pulsantiera esterna, musica e video (6).

b. Regolazione della telecamera (fig. 3)

Dopo aver installato il monitor e la pulsantiera esterna nelle rispettive ubicazioni definitive, qualora ci si accorga
che l’obiettivo della telecamera non è allineato correttamente, è possibile porre rimedio a tale problema median­te gli appositi fori di regolazione presenti sulla parte posteriore della pulsantiera esterna. Attenzione: sarà possibi­le recuperare solo pochi centimetri in altezza.

GENERALITÀ:

• Per accedere ai menu del videocitofono premere il tasto

• Per confermare la selezione premere il tasto

• Per tornare al menu precedente o eliminare un file premere il tasto

• Per navigare all’interno dei menu usare i tasti e .

• Il simbolo sulla parte inferiore del display lampeggia per indicare che qualcuno ha suonato e che è stata scattata

una foto o registrato un video dell’esterno; a seconda delle impostazioni scelte dall’utente la registrazione o la foto
saranno disponibili nella cartella foto o nella cartella video*.

• Se non viene premuto nessun pulsante per 3 minuti il monitor si mette in stand-by per un’ora per poi spegnersi

completamente (si riaccenderà automaticamente alla chiamata successiva).

• Qualora l’alimentazione del dispositivo venga interrotta per più di 7 min. sarà necessario reimpostare la data e

l’ora.

• Quando la memoria della scheda SD non è più sufficiente compare il simbolo . In tal caso, per fare in modo che

sia possibile registrare dei video, occorre liberare dello spazio sulla scheda (min. 100 MB - max. 32 GB)

• Quando la memoria interna non è più sufficiente compare il simbolo .

* La modalità predefinita è foto. Per attivare la modalità video introdurre una scheda SD e seguire le istruzioni fornite cap. 6d.

c. Uso delle funzioni base del videocitofono

• Quando si preme il pulsante di chiamata sulla pulsantiera esterna si avverte un segnale acustico e il monitor si

accende per circa 30 secondi. Dopo aver identificato chi suona premere il tasto

N.B.: Per comunicare con la pulsantiera esterna è sufficiente premere il tasto

• Al termine della comunicazione il monitor si spegne automaticamente dopo circa 60 secondi oppure premendo

i tasti o .

• Continuare a visualizzare le immagini:

Se si desidera continuare a visualizzare le immagini per altri 60 secondi premere il tasto .

• Comando di una bocchetta:

Per azionare la bocchetta o la serratura premere il tasto .

• Comando di un automatismo:

Per azionare un automatismo premere il tasto .

CFI EXTEL MEMO 2 - 03/2013

per avviare la comunicazione.

una sola volta.

IT4

N.B.: la funzione di apertura è valida solo se sul display sono visualizzate le immagini provenienti
dall’esterno.

• Per attivare la funzione di monitoring premere il tasto

• Scattare una foto o registrare un video in modalità manuale. In modalità monitoring è possibile scattare una foto­grafia o avviare la registrazione di un video senza audio (30 sec. con scheda SD) manualmente premendo il tasto

.

d. Impostazioni base

• Impostazione data e ora: Per accedere all’impostazione della data e dell’ora premere il tasto , quindi selezio­nare il menu “Impostazioni”
La data e l’ora saranno visualizzate sulla schermata di stand-by del monitor e le foto e i video creati dal videoci­tofono saranno nominati in base a tali informazioni.

• Impostazione registrazione video o foto: Per accedere al menu desiderato premere il tasto , quindi seleziona­re il menu “Impostazioni” e infine usare i tasti e

e infine 18 usare i tasti e . (v. glossario)

e. Menu multimediale

GENERALITÀ:

• Per accedere ai menu del videocitofono premere il tasto
terno dei menu, il tasto

• Le funzioni multimedia si interrompono automaticamente dopo un’ora (il monitor passa in modalità “stand-by”).

• Se si riceve una chiamata proveniente dalla pulsantiera esterna durante la comunicazione la funzione multimedia
viene interrotta. In seguito il monitor passa in modalità “stand-by”.

• Foto
È possibile visualizzare fotografie accedendo al menu Foto.

- Per visualizzare le fotografie accedere al menu Foto => selezionare una fotografia usando i tasti
premere il tasto

- Per spostarsi da una foto all’altra usare i cursori
Se nel monitor è inserita una scheda SD, il menu Foto concernerà solo le
fotografie salvate sulla scheda. Le foto salvate sulla memoria interna si trove­ranno in:
È possibile: Eliminare la foto selezionata, spostare la foto selezionata all’inter­no della scheda SD, spostare tutte le foto all’interno della scheda SD.
Formato foto supportato: JPEG.
Visualizza foto come presentazione: come in precedenza, accedere al menu
Foto => selezionare una fotografia usando i tasti
tasto e infine premere nuovamente per avviare la presentazione.

• Musica
È possibile ascoltare brani musicali accedendo al menu Musica. Per avviare l’esecuzione dei brani inserire una Scheda
SD nel monitor,

- Prima di inserire la scheda nel monitor accertarsi che i brani contenuti nella
scheda SD siano raggruppati all’interno di cartelle.

- Per avviare l’esecuzione dei brani accedere al menu Musica => selezionare
una cartella => selezionare un brano servendosi dei tasti
premere il tasto
Formato audio supportato: MP3.

• Video
È possibile riprodurre i video presenti nella scheda SD o i video dei visitatori registrati tramite il videocitofono
accedendo al menu Video. Per riprodurre i video inserire una Scheda SD nel monitor,

1. Riproduzione video salvati su scheda SD:

- Per avviare la riproduzione dei video accedere al menu Video => selezionare
una cartella => selezionare un video servendosi dei tasti
premere il tasto
Formato video supportato: AVI.

, e

per convalidare e il tasto per uscire.

.

e , quindi premere il

per avviare la riproduzione.

per avviare la riproduzione.

, quindi usare i cursori e per spostarsi all’in-

e , quindi

e .

e , quindi

e , quindi

Attenzione: I video saranno registrati solo sulla scheda SD

IT5

CFI EXTEL MEMO 2 - 03/2013

• Altre impostazioni

ra

auu

GLOSSARIO:

18

?

: scatta una foto in seguito a una

: registra un video in seguito a una chiamata

chiamata

: non avviare registrazione quando si preme il pulsante di chiamata

18

Imposta la durata della registrazione video (30 sec., 60 sec., 90 sec., 120 sec.)

Imposta il numero di fotografie scattate quando si preme il pulsante di chiamata (1 foto,
3 foto, 5 foto)

Seleziona effetti di animazione delle foto in modalità Presentazione

Imposta l'ora e la data

Formatta la memoria del monitor o della scheda SD

Stato del monitor/Gestisci foto sul monitor

Reinizializza

Elimina una foto, un video o un file audio

Torna all'elenco delle foto, dei video o dei file audio

Sposta la foto selezionata dal monitor alla scheda SD

Sposta tutte le foto dal monitor alla scheda SD

&RS\LQJ

Spostamento delle foto dal monitor alla scheda SD in corso

Memoria interna piena

Scheda SD piena

7. CARATTERISTICHE TECNICHE

a. Monitor (MN MEMO 2)

• Articolo: 812257

• Alimentazione: 17 V

• Consumo: 5,1 W

• Schermo 7” (18cm)

• Risoluzione: 800 x 480 punti

• Dimensioni (mm): 197 x 117 x 23

• Memoria: 107 Mo

CFI EXTEL MEMO 2 - 03/2013

IT6

b. Alimentazione

• Adattatore 100-240 V~, 50/60Hz ; 17 V , 1.5A

• In caso di taglio del cordone d’alimentazione ricordarsi di rispettare la polarità.

c. Pulsantiera esterna (telecamera) (PL MEMO 2)

• Articolo: 822257

• Telecamera C-MOS a colori: 640 x 480

• Angolo di ripresa: H53° V66°

• Obiettivo orientabile

• Sensibilità: 3 Lux

• Temperatura di utilizzazione (circa): da -10°C a +45°C.

• Indice di protezione: IP44

• Dimensione con visiera (mm) : 160 x 120 x 30

8. OPZIONI

• Tutti gli incontri elettrici Extel

• Tutte le serrature elettriche Extel

• Tutte le motorizzazioni Extel

• Alimentazione MODULO (cablaggio fig.7)

9. ASSISTENZA TECNICA / GARANZIA

*XDVWR &DXVD 6ROX]LRQH

• Il monitor non si accende • Il monitor non è ali­mentato

• Cattiva qualità audio/video • Ambiente

• Installazione o interfe­renza

• Immagine troppo luminosa • Posizione della teleca­mera

• Schermo blu, non squillo • Installazione • I cavi di collegamento tra il monitor e

• Quando si preme il pulsante

di chiamata non viene regi­strato nessun video

Assistenza Tecnica : [phone]

assistenza@cfi-extel.com

Ultima versione delle istruzioni scaricabili a colori su: www.cfi-extel.com

IT7

• Regolazione

• Scheda SD

CFI EXTEL MEMO 2 - 03/2013

• Verificare che la spina dell’adattatore sia corret­tamente inserita.

• Controllare che i cavi utilizzati siano della
sezione giusta e che i cavi di collegamento del
videocitofono non passino all'interno della stessa
guaina di quelli della rete a 230V.

• Si consiglia di controllare che il prodotto fun­zioni correttamente effettuando un test a distan­za ravvicinata (cavo 2m min. / 5m max.)

• Non esporre l’obiettivo della telecamera diret­tamente al sole o su di una superficie riflettente.

pulsantiera esterna è invertito (1 e 2)

• Controllare la modalità di registrazione impo­stata cap. 6d

• Controllare che la scheda SD sia presente

CONDIZIONI DI GARANZIA : Questo apparecchio è garantito, pezzi di ricambio e manodopera, presso

la fabbrica. La garanzia non copre: i consumabili (pile, batterie ecc.) e i danni occasionati da: errato utilizzo, errata
installazione, intervento esterno, deterioramento a causa di urto, scarica elettrica, caduta o fenomeno atmosferico.

• Non aprire l’apparecchio al fine di non perdere la copertura della garanzia.

• Per un’eventuale restituzione al Servizio di Assistenza, proteggere lo schermo per evitare danneggiamenti.

• Pulire solo con un panno morbido, senza solventi. Prima di pulire, scollegare o togliere la corrente l’apparecchio.

Attenzione: Non impiegare nessuna soluzione pulente a base carbonilica, alcool o simili. Oltre al rischio di

danneggiare l’apparecchio, i vapori emanati sono pericolosi per la salute ed esplosivi. Non impiegare utensili condut­tori di tensione (spazzole in metallo, utensili appuntiti o altro) per la pulizia.

Lo scontrino o la fattura costituiscono prova della data di acquisto.

10. DISPOSIZIONI DI SICUREZZA

I danni provocati dalla mancanza di conformità al manuale conducono alla decadenza della garanzia. Non ci
assumiamo alcuna responsabilità per i danni che ne potrebbero derivare!
Non ci assumiamo altresì responsabilità alcuna per qualsivoglia danno, a persone o beni, causato da una scorretta
manipolazione o dalla mancanza di conformità alle disposizioni di sicurezza.
Questo prodotto è stato fabbricato nel totale rispetto delle disposizioni di sicurezza. Al fine di mantenere tale
condizione e di garantire la migliore utilizzazione del prodotto, l’utente deve osservare disposizioni e avvertenze
contenute nel presente manuale.

: Questo simbolo indica un rischio di shock elettrico o un rischio di corto circuito.
Questo prodotto deve essere utilizzato a una tensione compresa tra: 100-240 Volt e 50-60 hertz. Non tentare di
utilizzare questo apparecchio con una tensione differente.

- Sincerarsi che tutti i collegamenti elettrici del sistema siano conformi alle disposizioni di utilizzo.

- Nelle strutture commerciali, sincerarsi di osservare le regole di prevenzione degli incidenti concernenti impianti
elettrici.

- Nelle scuole, nelle strutture formative, nei laboratori… la presenza di personale qualificato è necessaria per
controllare il funzionamento degli apparecchi elettronici.

- Osservare le disposizioni di utilizzo degli altri apparecchi collegati al sistema. (videoregistratore, TV, PC per
esempio)

- Contattare una persona esperta in caso di dubbi circa le modalità di funzionamento o la sicurezza degli apparecchi.

- Mai collegare o scollegare gli apparecchi elettrici con le mani bagnate.

- Al momento dell’installazione di questi prodotti, verificare che i cavi di alimentazione non rischino di essere
danneggiati.

- Mai sostituire da soli dei cavi elettrici danneggiati ! Nel caso, toglierli e far ricorso a personale qualificato.

ATTENZIONE

Avverte l’utente della presenza di “tensioni pericolose”, non isolate, all’interno della cassa del
prodotto, di una gravità sufficiente a rappresentare un rischio di folgorazione per le persone.

Avverte l’utente della presenza di istruzioni importanti circa l’utilizzo e la manuten­zione (la riparazione) nella documentazione che accompagna l’apparecchio.

CFI EXTEL MEMO 2 - 03/2013

IT8

ÍNDICE

1 INSTRUCCIONES DE SEGURIDAD. ...............................p.2

2 DESCRIPCIÓN. ................................................................................ p.2

3 NOMENCLATURA ........................................................................ p.2

a. Monitor
b. Pletina de calle, cámara exterior

4

a Instalación de la pletina de calle (cámara exterior)
b. Instalación del puesto de respuesta (monitor)

5

a. Conexión del visiófono
b.Conexión de un cerradero o de una cerradura eléctrica
c. Conexión de un automatismo de portal

INSTALACIÓN ................................................................................. p.3

CABLEADO ........................................................................................p.3

6 MODO DE EMPLEO .................................................... p.4

a. Ajustes del videoportero
b. Ajustes en la cámara
c. Uso de las funciones básicas del videoportero
d. Parámetros de base
e. Uso del multimedia

7 CARACTERÍSTICAS TÉCNICAS ..................................... p.6

a. Monitor
b. Alimentación
c. Cámara

8 OPCIONES .................................................................. p.7

9 ASISTENCIA TÉCNICA/ GARANTÍA .......................... p.7

10 INSTRUCCIONES DE SEGURIDAD ............................ p.8

1. INSTRUCCIONES DE SEGURIDAD

¡ Importante !

• Lea detenidamente el manual de instrucciones antes de instalar o utilizar este producto.

• Si instala este producto para terceras personas, no olvide entregar el manual de instrucciones o una copia del

mismo al usuario final.

Advertencia :

• Los diferentes elementos sólo podrán ser desmontados por un técnico autorizado.

Medidas de seguridad :

• Para poder utilizar este sistema de manera totalmente segura es indispensable que instaladores, usuarios y técni-

cos respeten todos los procedimientos de seguridad que se describen en este manual.

• Cuando sea necesario, se introducirán avisos específicos y símbolos de atención junto a los elementos.

ES1

CFI EXTEL MEMO 2 - 03/2013

2. DESCRIPCIÓN (fig 1)

1 • Monitor 4 • Pletina de calle
2 • Soporte mural 5 • Visera anti-lluvia
3 • Adaptador enchufable

Generalidades

Este visiófono está formado por un puesto de respuesta interior con pantalla de color y una placa exterior con
interfono y cámara que permite ver y comunicar con el visitante que llamó. Resulta fácil de instalar puesto que
sólo son necesarios 2 cables para todas las funciones: timbre, imagen vídeo, interfono y los mandos cerradero y
automatismo. Para un uso eficaz, lea por favor atentamente este manual de instrucciones.

3. NOMENCLATURA

a. Monitor (fig. 2)

1. Pantalla en color 7” (18 cm).

2. Ranura para tarjeta SD (máx. 32Gb) no suministrada.

3. Selección de la melodía (9 timbres disponibles).

4. Ajuste de la luminosidad

5. Ajuste del volumen de los sonidos que proceden del exterior.

6. Ajuste del volumen del timbre.

7. Aparece de nuevo la imagen en el monitor // navegación en el menú de la «izquierda»

8. Pantalla encendida, comunicación con el puesto de la calle, basta una pulsación para activar la conexión con la
placa externa. Una nueva pulsación interrumpirá la conexión y la imagen de la placa externa // navegación en el
menú de la «derecha»

9. Control del automatismo (solo si la pantalla está encendida) // Salida del menú.

10. Control de la cerradera / cerradura (control en tensión, por impulso) (válido sólo si la pantalla está encendida
// Confirmar en el menú .

11. Entrar en el menú // salir del menú // hacer una foto (pantalla encendida)

12. Micrófono para comunicar con la placa externa.

13. Indicador de la mensajería (LED parpadea cuando un visitante ha llamado si no ha tenido respuesta)

14. Bornera desmontable para la conexión de los cables.

15. Al dorso del monitor, toma para el enchufe de 17 V

que cumpla con las normas vigentes: NFC 15-100 para Francia).

del adaptador (adaptador para conectar a una instalación

b. Placa externa, cámara externa (fig. 3)

1. LED IR para una mejor visibilidad en la penumbra (luz no visible a simple vista).

2. Objetivo de la cámara C-MOS orientable (en la parte trasera de la cámara).

3. Altavoz: permite que le oigan en el exterior.

4. Botón de llamada: al pulsar este botón, se escucha el timbre en el interior. La pantalla y la cámara se ponen en
funcionamiento.

5. Portanombres luminoso (retroiluminación automática en función del nivel de luminosidad). Para cambiar la
etiqueta del portanombres, levante con cuidado con un destornillador pequeño la protección de plástico (9) y
deslice la etiqueta del portanombres.

6. Micrófono: permite que el visitante se comunique con el interior.

7. Orificios de ajuste del objetivo de la cámara

8. Bornera desmontable para la conexión de los cables

CFI EXTEL MEMO 2 - 03/2013

ES2

4. INSTALACIÓN

¡ Importante ! si prueba el producto antes de la instalación, piense en no hacerlo con la placa exterior y el

monitor en la misma habitación, puesto que en caso contrario el visiófono emitirá un sonido estridente (efecto
Larsen).

a. Instalación de la pletina de calle (cámara exterior) (fig. 4)

1. Retirar el tornillo que se encuentra debajo de la pletina de calle (1)

2. Empujar la pletina de calle hacia adelante (2).

3. El objetivo de la placa debe colocarse a una altura de cerca de 1,60 m.

4. Fijar sólidamente la visera antilluvia con los tornillos (3) y añadir una junta de silico* (4) na entre
la visera y el muro para evitar el goteo del agua. * No utilice a base de silicona ácido acético (olor a vinagre)

5. Conectar los cables respetando el plano de cableado.

6. Encajar la pletina de calle con su visera antilluvia (5-6).

7. Volver a poner el tornillo de fijación (7).

¡ Importante ! : No exponer la cámara directamente al sol, o sobre una superficie reflectante.
Consejo: se recomienda hacer pasar los cables por una funda de protección, con el fin de protegerlos contra los

choques e inclemencias del tiempo.

b. Instalação do posto de resposta (monitor) (fig. 5)

1. Fixar o suporte mural (2) de maneira a que o ecrã do monitor fique a uma altura de aproximadamente 1,60m

2. Ligar os fios que vêm da placa de rua.

3. Ligar a ficha do adaptador (3) nas costas do monitor (sem o ligar à corrente eléctrica).

4. Instalar o monitor (1) sobre o suporte mural (2).

5. Ligar a tomada do bloco alimentação na tomada mural 230 V

Nota: Em caso de corte do cordão de alimentação, respeite a polaridade (afiado branco (+) (fig. 7F)

.

5. CABLAGEM

A fim de evitar os riscos de parasitas e de disfuncionamento, não colocar os cabos “correntes fracas” na mesma
conduta que os cabos de potência.

ATENÇÃO : nunca dobre os fios para aumentar a secção

a. Ligação do videofone (fig. 6)

Fios a utilizar: • 2 fios 6 /10° até 25 m

• 2 fios 1.5 mm2 de 25 a 100 m

1. Ligar bem os fios respeitando o esquema de cablagem (fig. 6).

2. Para a câmara, apenas 2 fios são necessários para todas as funcionalidades : campainha, imagem de vídeo, inter­fone e comando do abre-porta (chapa-testa e de um automatismo).
Respeite rigorosamente a polaridade entre o ecrã e a câmara exterior(não é preciso respeitar nenhuma polaridade
para o comando do abre-porta)

• Terminal “1” do ecrã com o terminal “1” da câmara

• Terminal “2” do ecrã com o terminal “2” da câmara

Importante : Para a ligação, refira-se rigorosamente à etiqueta colada na face posterior do monitor e na

face posterior da câmara.

b. Ligação de uma chapa-testa ou de uma fechadura eléctrica (fig. 6)

Ligá-la directamente nos terminais 5 e 6 nas costas da câmara (nenhuma polaridade a respeitar).

Tenga en cuenta que esta función solo es válida si la pantalla muestra el vídeo exterior. Aparece un
testigo

ES3

para confirmar.

CFI EXTEL MEMO 2 - 03/2013

Importante : A chapa-testa ou a fechadura eléctrica que vai instalar, deverá imperativamente ser equipada

de uma memória mecânica como todas as referências EXTEL. Para a cablagem consultar a etiqueta colada nas
costas do monitor e nas costas da câmara.

c. Ligação de uma motorização de portão (fig. 6)

Ligá-la directamente nos terminais 3 e 4 nas costas da câmara. A câmara produz um contacto “seco” sem corrente
que deve ser ligado no comando “botão de contacto” do seu automatismo.

Tenga en cuenta que esta función solo es válida si la pantalla muestra el vídeo exterior. Aparece un
testigo

para confirmar.

6. MODO DE EMPLEO

a. Ajustes del videoportero (fig. 2)

En la parte superior del monitor se encuentran 4 ajustes:

• Selección de la melodía (9 timbres disponibles) (3). Para confirmar su elección, pulse la tecla

• Ajuste de la luminosidad (4).

• Ajuste del volumen de la melodía (5).

• Ajuste del volumen de los sonidos que proceden del exterior, de la música y de los vídeos (6).

b. Ajustes en la cámara (fig. 3)

Si al instalar el monitor y la placa externa en sus emplazamientos definitivos se da cuenta de una alineación inco­rrecta del objetivo de la cámara, podrá corregirla mediante los orificios de ajuste situados al dorso de la placa
externa. Tenga en cuenta que solo podrá rectificar unos pocos centímetros en altura.

GENERALIDADES:

• Para acceder a los menús del videoportero, pulse la tecla

• Para confirmar su elección, pulse la tecla

• Para volver al menú anterior o borrar un archivo, pulse la tecla

• Para navegar, use las teclas y .

• El pictograma parpadea en la parte inferior de la pantalla para indicar que un visitante ha llamado y que se ha
sacado una foto o se ha grabado un vídeo; los encontrará en las carpetas de foto o de vídeo dependiendo de lo
que haya ajustado *.

• Tras una temporización de 3 minutos sin que se toque ningún botón, el monitor pasa a modo de suspensión durante
una hora, después de la cual se apagará completamente (se volverá a encender de manera espontánea en caso de una
nueva llamada).

• Tras un corte de luz de más de 7 min, será necesario volver a ajustar la fecha y la hora.

• Cuando no queda bastante memoria en la tarjeta SD, aparece el pictograma
para que se puedan realizar las grabaciones (mínimo 100 Mb - máximo 32 Gb)

• Cuando no queda bastante memoria interna, aparece el pictograma

* La función memoria de paso se encuentra activada de fábrica en el modo foto. Para activar el modo vídeo, introduzca una
tarjeta SD y siga las instrucciones del capítulo 6d.

, y en ese caso debe liberar espacio

a. Uso de las funciones básicas del videoportero

• Una llamada desde el botón de la placa externa provoca una señal acústica y el encendido del monitor durante

aproximadamente 30 segundos. Una vez haya identificado al visitante, pulse la tecla para comunicarse con él.

Nota: Basta una sola pulsación de la tecla

• Al finalizar la conversación, espere a que termine la temporización de unos 60 segundos o pulse las teclas

para apagar el monitor.

• Reaparición de la imagen:
Para activar la imagen 60 segundos más, pulse la tecla .

• Control de la cerradera:
La cerradera o cerradura se activa al pulsar el botón .

• Control del automatismo:

para comunicar con la placa externa.

o

CFI EXTEL MEMO 2 - 03/2013

ES4

Para controlar el automatismo, pulse la tecla .

Tenga en cuenta que las funciones de apertura solo son válidas si la pantalla muestra el vídeo
exterior.

• Para activar la función de vigilancia, pulse la tecla .

• Hacer una foto o un vídeo en modo manual. En el modo de vigilancia, puede hacer una foto o activar la grabación
de un vídeo, sin sonido (30 s con la tarjeta SD) de forma manual, pulsando la tecla

d. Parámetros de base

•Ajuste del reloj: Para acceder a los ajustes del reloj, pulse la tecla , seleccione el menú «parámetros» y
desplácese con las teclas y . (consulte el glosario)

18

El reloj aparecerá en la pantalla en suspensión y las fotos y los vídeos creados por el videoportero se nombrarán
en función de la fecha y de la hora.

• Ajuste en modo grabación de vídeo o de foto del visitante: Para acceder al menú apropiado, pulse la tecla ,

seleccione el menú «parámetros» y desplácese con las teclas y

e. Uso del multimedia

GENERALIDADES:

• Para acceder a los menús del videoportero, pulse la tecla y utilice los cursores y para desplazarse

por los menús, la tecla para confirmar y la tecla para salir.

• Las funciones multimedia se detienen al cabo de una temporización de una hora, en ese momento, el monitor

pasa al modo «stand by»

• Una llamada de la placa externa detiene la función multimedia durante la comunicación. A continuación, el moni-

tor pasa al modo «stand by»

• Foto

Puede visualizar sus fotos con el menú Foto.

- Las podrá ver entrando en el menú Foto => seleccione una foto con las

teclas y ,y después pulse la tecla .

- Para navegar de foto en foto, use las teclas

Si dispone de una tarjeta SD: el menú Foto hará referencia sólo a las fotos
de la tarjeta SD. Las fotos de la memoria interna se encuentran en:

, y

pués
Puede: Eliminar la foto seleccionada, transferirla a la tarjeta SD, transferir
todas las fotos a la tarjeta SD.
Formato de foto compatible: JPEG.
Diaporama de fotos: como se describe anteriormente, entre en el menú Foto => seleccione una foto con las teclas

y ,después pulse la tecla , y vuelva a pulsar para iniciar el

diaporama.

• Música

Puede escuchar su música con el menú Música. Introduzca una tarjeta SD en
el monitor para escuchar su música preferida,

- Previamente, debe crear carpetas en la tarjeta SD.

- Visualícelas entrando en el menú Música => carpeta seleccionada => esco-

ja una canción con las teclas y , y pulse la tecla para escucharla.
Formato de audio compatible: MP3.

• Vídeo.

Puede visualizar los vídeos de su tarjeta SD o los vídeos grabados de sus
visitantes gracias al menú Vídeo. Inserte una tarjeta SD en el monitor para
visualizar sus vídeos favoritos,

1. Visualización de los vídeos de la tarjeta SD:

- Visualícelos entrando en el menú Vídeo => carpeta seleccionada => escoja

un vídeo con las teclas y , y pulse la tecla para reproducirlo.
Formato de vídeo compatible: AVI.
Advertencia: Los vídeos se grabarán exclusivamente en la tarjeta SD

ES5

y .

des-

CFI EXTEL MEMO 2 - 03/2013

• Otros ajustes

un

a ppp

GLOSARIO:

18

&RS\LQJ

18

: grabación de una película después de la llamada

pués de la llamada

: no se graba al visitante

?

: grabación de una foto des-

Ajuste de los tiempos de grabación de vídeo de los visitantes (30 s, 60 s, 90 s, 120 s)

Ajuste del número de fotos sacadas cuando llame un visitante (1 p, 3 p, 5 p)

Selección de los efectos de reproducción de las fotos en modo diaporama

Ajuste del reloj y de la fecha

Formateo de la memoria del monitor o de la tarjeta SD

Estado del monitor / Gestión de las fotos en el monitor

Reinicialización

eliminar una foto, un vídeo o una canción

volver a la lista de fotos, vídeos o canciones

Transferir la foto seleccionada del monitor a la tarjeta SD

Transferir todas las fotos del monitor a la tarjeta SD

Copiando las fotos del monitor a la tarjeta SD

Memoria interna llena

Tarjeta SD llena

7. CARACTERÍSTICAS TÉCNICAS

a. Monitor (MN MEMO 2)

• Referencia: 812257

• Alimentación: 17 V

• Consumo: 5,1 W

• Pantalla 7” (18cm)

• Resolución: 800 x 480 puntos

• Dimensiones (mm): 197 x 117 x 23

• Memoria: 107 Mo

CFI EXTEL MEMO 2 - 03/2013

ES6

b. Alimentación

• Adaptador 100-240 V~, 50/60Hz ; 17 V , 1.5A
En caso de corte del cordón de alimentación velar por respetar la polaridad.

c. Cámara (PL MEMO 2)

• Referencia: 822257

• Cámara C-MOS color : 640 x 480

• Ángulo de toma de vista: H53° V66°

• Objetivo orientable

• Sensibilidad: 3 Lux

• Temperatura de utilización (aproximadamente): -10°C a +45°C.

• Índice de protección: IP44

• Dimensión con visera (mm): 160 x 120 x 30

8. OPCIONES

• Todos los cerraderos eléctricos Extel

• Todos los cerrojos eléctricos Extel

• Todas las motorizaciones Extel

• Alimentación MODULO

9. ASISTENCIA TÉCNICA/ GARANTÍA

Avería Causa Solución

• El monitor no se enciende • El monitor no está ali­mentado

• Imagen y/o sonido incorrec-

tos

• Imagen demasiado luminosa • Posición de la cámara • No exponer el objetivo de la cámara directa-

• Pantalla azul, el timbre no

suena

• Sin grabación de vídeo des-

pués de una llamada

En caso de necesidad, nuestro sitio técnicowww.cfi-extel.comse encuentra a su disposición

Asistencia técnica : 902 109 819
sat-hotline@cfi-extel.com

La última versión de las instrucciones se pueden bajar en color en:www.cfi-extel.com

ES7

• Entorno

• Instalación o interferen­cias

• Instalación • Los cables de conexión entre el monitor y la

• Ajuste

• Tarjeta SD

CFI EXTEL MEMO 2 - 03/2013

• Comprobar que la ficha del adaptador esté
insertada correctamente.

• Compruebe que los cables usados tienen la
sección adecuada y que los cables de conexión
del videoportero no estén en la misma vaina que
el de 230 V.

• Le recomendamos que compruebe el funciona­miento correcto de su producto realizando una
prueba corta a distancia (cable de 2 m mín. / 5 m
máx.)

mente al sol o sobre una superficie reflectante

placa exterior están invertidos (1 y 2)

• Compruebe el modo de grabación, cap. 6d

• Compruebe la presencia de la tarjeta SD

CONDICIONES DE GARANTÍA: Este aparato está garantizado, piezas y mano de obra en nuestros tal-

leres. La garantía no cubre: los consumibles (pilas, baterías, etc…) y los daños causados por: mala utilización, mala
instalación, intervención exterior, deterioro por choque físico o eléctrico, caída o fenómeno atmosférico.

• No abra el aparato para no perder la garantía.

• Si tiene que enviarlo al servicio posventa, proteja la pantalla para evitar posibles rayaduras.

• Límpielo simplemente con un trapo suave, sin disolventes. Antes de proceder a la limpieza, desenchufe el aparato

Atención: No utilice ningún producto de limpieza a base de ácido carboxílico, alcohol o similares. Además

de poder deteriorar el aparato, los vapores que desprenden son explosivos y peligrosos para su salud. No utilice
ningún utensilio que pueda ser conductor de corriente (cepillo metálico, utensilio punzante, etc.) para la limpieza.

El tique de caja o la factura dan prueba de la fecha de compra.

10. INSTRUCCIONES DE SEGURIDAD

Los daños ocasionados por no respetar el manual de instrucciones conducirán a la anulación de la garantía. EXTEL
no se responsabilizará de los daños que resulten de esta falta de conformidad.
Tampoco se responsabilizará de los daños que puedan sufrir los bienes o las personas por la incorrecta manipulación
del sistema o el incumplimiento de las instrucciones de seguridad.
Este producto se ha fabricado en el más absoluto respeto de las instrucciones de seguridad. Para garantizar este
estado y optimizar la utilización del producto, el usuario debe respetar las instrucciones y advertencias de seguridad
contenidas en este manual.
El usuario de este sistema tendrá que responsabilizarse de este último y deberá comprobar que la videovigilancia
está permitida por la ley vigente en el país de utilización.

: Este símbolo indica un riesgo de choque eléctrico o un riesgo de cortocircuito.
Sólo podrá utilizar este producto con una tensión comprendida entre: 100 240 voltios y 50 60 hertzios. Nunca
intente utilizar este aparato con una tensión diferente.

- Compruebe que todas las conexiones eléctricas del sistema sean conformes a las instrucciones de uso.

- Si este sistema se instala en establecimientos comerciales, habrá que respetar las normas de prevención de
accidentes para las instalaciones eléctricas.

- Si se instala en establecimientos escolares, talleres, etc., será necesaria la presencia de personal cualificado para
controlar el funcionamiento de los aparatos electrónicos.

- Respete las instrucciones de uso de los demás aparatos conectados al sistema (vídeo, TV, PC por ejemplo).

- En caso de tener dudas sobre el modo de funcionamiento o la seguridad de los aparatos, póngase en contacto
con una persona cualificada.

- Nunca enchufe o desenchufe los aparatos eléctricos con las manos mojadas.

- Cuando instale este producto, compruebe que los cables de alimentación no corren el riesgo de ser dañados.

- ¡Nunca cambie los cables eléctricos dañados usted mismo! En tal caso, sáquelos y recurra a una persona cualificada
para que los sustituya.

ATENCIÓN

Avisa al usuario de la presencia de “tensiones peligrosas” no aisladas dentro de la caja del
producto y suficientemente importantes como para representar un riesgo de electrocución
para las personas

Avisa al usuario de la presencia de instrucciones importantes relativas al
mantenimiento (la reparación) en la documentación que acompaña al aparato.

CFI EXTEL MEMO 2 - 03/2013

ES8

SUMÁRIO

1 INSTRUÇÕES DE SEGURANÇA............................... p.1

2 DESCRITIVO..................................................................... p.2

3 NOMENCLATURA ......................................................... p.2

a. Monitor
b. Placa de rua, câmara exterior

4 INSTALAÇÃO .................................................................. p.3

a. Instalação da placa de rua (câmara exterior)
b. Instalação do posto de resposta (monitor)

5

a. Ligação do videofone
b. Ligação de uma chapa-testa ou de uma fechadura eléctrica
c. Ligação de uma motorização de portão

CABLAGEM ............................................................... p.3

6 MODO DE UTILIZAÇÃO ........................................ p.4

a. Ajustes do intercomunicador
b. Ajustes da câmara
c. Utilização das funções de base do intercomunicador
d. Parâmetros de base
e. Utilização dos multimédia

7 CARACTERÍSTICAS TÉCNICAS ............................... p.6

a. Monitor
b. Alimentação
c. Câmara

8 OPÇÕES .................................................................... p.7

9 ASSISTÊNCIA TÉCNICA / GARANTIA ................ p.7

10 INSTRUÇÕES DE SEGURANÇA ........................... p.8

1. INSTRUÇÕES DE SEGURANÇA

Importante !

• Leia o manual de utilização com cuidado antes de instalar ou utilizar este produto.

• Se instalar este produto para outros, pense em deixar o manual ou uma cópia ao utilizador final.

Advertência :

• Os diferentes elementos deverão ser desmontados apenas por um técnico autorizado.

Medidas de segurança :

• Para uma exploração em completa segurança deste sistema, é essencial que os instaladores, utilizadores e técnicos

sigam todos os procedimentos de segurança descritos neste manual.

• Advertências específicas e símbolos de atenção são indicados nos elementos se necessário.

PT1

CFI EXTEL MEMO 2 - 03/2013

2. DESCRITIVO (fig 1)

1 • Monitor 4 • Placa de rua
2 • Suporte mural 5 • Pala de protecção para a chuva
3 • Adaptador com ficha

Generalidades

Este videofone é composto de um posto de resposta interior com ecrã a cores e de uma placa de rua com inter­comunicador e câmara que permite ver e comunicar com o visitante que tocou na campainha. É fácil de instalar
porque são necessários apenas 2 fios para todas as funções: campainha, imagem vídeo, intercomunicador e coman­dos da chapa-testa e do automatismo. Para um uso eficaz, leia atentamente este manual de instruções.

3. NOMENCLATURA

a. Monitor (fig. 2)

1) Ecrã a cores 7” (18 cm).

2) Ranhura Cartão SD (máx 32Go) não fornecida.

3) Seleção da melodia (9 toques à escolha).

4) Ajuste da luminosidade

5) Ajuste do volume dos sons vindos do exterior.

6) Ajuste do volume do toque.

7) Relance da imagem no monitor // navegação no menu «à esquerda»

8) Ecrã aceso, comunicação com o posto de rua, um +único impulso basta para ativar a ligação com a platina de rua. Um
novo impulsos cortará a ligação e a imagem da platina de rua // navegação no menu «à direita»

9) Comando de um automatismo (válido unicamente com ecrã aceso)//Saída de um menu.

10) Comando gatilho/ fecho (comando em tensão, impulsional)(válido só com o ecrã aceso) // Validar no menu.

11) entrar no menu // saída do menu // tirar uma foto (ecrã aceso)

12) Micro para comunicar com a placa de rua.

13) Indicador de mensagem (Led pisca quando um visitante tocou sem obter resposta)

14) Terminal desmontável para a ligação dos fios.

15) Nas costas do monitor, tomada para a ficha 17V do adaptador (adaptador a ligar a uma instalação em conformida-

de com as normas em vigor : NFC 15-100 para a França.

b. Platina de rua, câmara exterior (fig. 3)

1) Led IR para uma melhor visibilidade na penumbra (luz não visível a olho nu).

2) Objetiva da câmara C-MOS orientável (na traseira da câmara).

3) Altifalante: permite fazer-se ouvir no exterior.

4) Botão de chamada: ao premir este botão o toque faz-se ouvir no interior. O ecrã e a câmara colocam*se em
funcionamento.

5) Porta-nome luminosos (retro iluminação do porta-nome automático em função do nível da luminosidade). Para
mudar a etiqueta porta-nome, levantar delicadamente com a ajuda de uma pequena chave de fendas a proteção
plástica (9) e inserir a etiqueta do porta-nome.

6) Micro: permite que o visitante comunique para o interior.

7) Orifícios de ajuste da objetiva da câmara

8) Terminal desmontável para a ligação dos fios

CFI EXTEL MEMO 2 - 03/2013

PT2

4. INSTALAÇÃO

Importante : se testar o seu produto antes de o instalar, não o faça com a placa de rua e o monitor no mesmo

local, senão o videofone emitirá um som estridente (efeito larsen).

a. Instalação da placa de rua (câmara exterior)(fig. 4)

1. Retirar o parafuso debaixo da placa de rua (1).

2. Virar a placa de rua para a frente (2).

3. O objectivo da placa deve ser colocado a uma altura de cerca de 1,60 m.

4. Fixar solidamente a pala para a chuva através dos parafusos (3) e colocar uma junta de silicone* (4) entre a
pala e o muro a fim de evitar o escorrimento da água. * Não use a base de silicone acético (cheiro de vinagre).

5. Conectar os fios respeitando o plano de cablagem.

6. Encaixar a placa de rua com a sua pala para a chuva (5-6).

7. Colocar o parafuso de fixação (7).

Importante : Não expor a câmara directamente ao sol, ou sobre uma superfície reflexiva.

Conselho: recomendamos fazer passar os cabos numa conduta de protecção, para os proteger dos choques e das

intempéries.

b. Instalação do posto de resposta (monitor) (fig. 5)

1. Fixar o suporte mural (2) de maneira a que o ecrã do monitor fique a uma altura de aproximadamente 1,60m

2. Ligar os fios que vêm da placa de rua.

3. Ligar a ficha do adaptador (3) nas costas do monitor (sem o ligar à corrente eléctrica).

4. Instalar o monitor (1) sobre o suporte mural (2).

5. Ligar a tomada do bloco alimentação na tomada mural 230 V .

Nota: Em caso de corte do cordão de alimentação, respeite a polaridade (afiado branco (+) (fig. 7 F).

5. CABLAGEM

A fim de evitar os riscos de parasitas e de disfuncionamento, não colocar os cabos “correntes fracas” na mesma
conduta que os cabos de potência.

ATENÇÃO : nunca dobre os fios para aumentar a secção

a. Ligação do videofone (fig. 6)

Fios a utilizar: • 2 fios 6 /10° até 25 m

• 2 fios 1.5 mm2 de 25 a 100 m

1. Ligar bem os fios respeitando o esquema de cablagem (fig. 6).

2. Para a câmara, apenas 2 fios são necessários para todas as funcionalidades : campainha, imagem de vídeo, inter­fone e comando do abre-porta (chapa-testa e de um automatismo).
Respeite rigorosamente a polaridade entre o ecrã e a câmara exterior(não é preciso respeitar nenhuma polaridade
para o comando do abre-porta)

• Terminal “1” do ecrã com o terminal “1” da câmara

• Terminal “2” do ecrã com o terminal “2” da câmara

Importante :

• Para a ligação, refira-se rigorosamente à etiqueta colada na face posterior do monitor e na face posterior da
câmara.

b. Ligação de uma chapa-testa ou de uma fechadura eléctrica (fig. 6)

Ligá-la directamente nos terminais 3 e 4 nas costas da câmara (nenhuma polaridade a respeitar).

A notar que esta função só é válida se o ecrã exibir o vídeo exterior. Um indicador
confirmar.

PT3

CFI EXTEL MEMO 2 - 03/2013

surge para

Importante: O gatilho ou o trinco elétrico que vai instalar, deverá obrigatoriamente estar equipado com uma

memória mecânica como todas as referências EXTEL. Para a cablagem consultar a etiqueta colada no verso da
câmara.

c. Ligação de uma motorização de portão (fig.6

Ligá-la diretamente aos terminais 3 e 4 no verso da câmara. A câmara emite um contacto “seco” sem corrente a
ligar ao comando “botão de pressão” do seu automatismo.

A notar que esta função só é válida se o ecrã exibir o vídeo exterior. Um indicador
confirmar.

surge para

6) MODO DE UTILIZAÇÃO

a. Ajustes do intercomunicador (fig.2)

4 ajustes acessíveis no topo do monitor:

• Seleção da melodia (9 toques à escolha) (3). Para validar a sua escolha prima a tecla

• Ajuste da luminosidade (4).

• Ajuste da melodia (5).

• Ajuste do volume dos sons vindos do exterior, das músicas e vídeos (6).

b. Ajustes da câmara (fig. 3)

Se, durante a instalação do monitor e da placa de rua nas suas localizações definitivas, se aperceber de um alinha­mento incorrecto da objectiva da câmara, poderá corrigir este desvio aos orifícios de ajuste situados nas costas
da platina de rua. Atenção, poderá corrigir apenas alguns centímetros em altura.

GENERALIDADE :

• Para aceder aos menus do intercomunicador premir a tecla

• Para validar a sua escolha prima a tecla

• Para regressar ao menu anterior ou apagar um ficheiro premir a tecla

• Para navegar, utilizar as teclas e .

• O pictograma
feito; poderá encontrá-los nos dossiês foto ou vídeo de acordo com o que parametrizou*.

• Após a temporização de 3 minutos sem que o botão tenha sido acionado, o monitor coloca-se em modo de
standby durante uma hora, para se apagar depois completamente (irá acender-se espontaneamente aquando de uma
nova chamada).

• Após um corte da eletricidade de mais de 7mn, é necessário reparametrizar as datas e horas.

• Quando a memória do cartão SD deixa de ser suficiente, o pictograma surge e é necessário obter espaço de
memória para que as gravações possam ser acionadas (no mínimo 100Mo - no máximo 32Go)

• Quando a memória interna deixa de ser suficiente, o pictograma

* A função memória de passagem é ativada de origem em modo foto. Para ativar o modo vídeo, inserir um cartão SD e
seguir as instruções do cap. 6d.

pisca em baixo do ecrã para indicar que um visitante tocou e que uma foto ou um vídeo foi

surge

c. Utilização das funções de base do intercomunicador

• Uma chamada através do botão da platina de rua ativa um sinal sonoro e o acendimento do monitor durante

cerca de 30 segundos. Após a identificação do visitante, premir a tecla para comunicar com ele.

Nota: Um único impulso sobre a tecla basta para entrar em comunicação com a platina de rua.

• Após a conclusão da conversa aguardar o fim da temporização de cerca de 60 segundos ou premir as teclas

ou para desligar o monitor.

• Relance da imagem:
Para relançar a imagem 60 segundos suplementares, premir a tecla .

• Comando de um gatilho:
O gatilho ou trinco é acionado ao premir o botão .

• Comando de um automatismo :
Para comandar um automatismo prima a tecla .

A notar que as funções de abertura só são válidas se o ecrã exibir o vídeo exterior.

CFI EXTEL MEMO 2 - 03/2013

PT4

• Para ativar a função monitoring premir a tecla .

• Fazer uma foto ou um vídeo em modo manual. No modo monitoring, pode acionar a gravação de uma foto ou
de um vídeo, sem áudio (30s com o cartão SD) manualmente ao premir a tecla

d. Parâmetros de base

• Ajuste do relógio : Para aceder aos ajustes do relógio, premir a tecla e selecionar o menu «parâmetros»
depois 18 navegando com as teclas e . (ver glossário)
O relógio estará visível no ecrã de standby e as fotos e vídeos criados pelo intercomunicador serão nomeados em
função dessas datas e horas.

• Ajuste em modo gravação vídeo o foto do visitante: Para aceder aos ajustes do relógio, premir a tecla
selecionar o menu «parâmetros»

e depois navegando com as teclas e

e

e. Utilização dos multimédia

GENERALIDADE :

• Para aceder aos menus do intercomunicador premir a tecla
nos menus,a tecla

• As funções multimedia cortam-se no final de uma temporização de uma hora, e nesse momento o monitor passa
para o modo «stand by»

• Uma chamada da platina de rua corta a função multimédia o tempo da comunicação. Depois o monitor passa
para modo «stand by»

• Foto
Pode visualizar as suas fotos graças aos menus Foto.

- Visualize-os entrando no menu Foto => «SD CARD» => dossiê escolhido => escolhendo uma foto com a ajuda
dos cursores e e premir a tecla .

- Para navegar de foto em foto utilizar as teclas e .
Se tiver um cartão SD: o menu Foto diz unicamente respeito às fotos do
cartão SD. As fotos da memória interna estão em : e depois e
Pode: Suprimir a foto selecionada, transferir a foto selecionada para um car­tão SD, transferir todas as fotos para um cartão SD.
Formato foto suportado: JPEG.
Diaporama de de foto: como anteriormente entrar no menu Foto => es­colher uma foto coma ajuda das teclas e e inserir com a tecla ,
voltar a premir em para iniciar o diaporama.

• Música
Pode ouvir música graças aos menus Música. Introduza um Micro Cartão SD
no monitor com vista a ouvir as suas músicas preferidas,

- Criar previamente dossiês no seu Micro cartão SD.

- Visualize-os entrando no menu Musique => «SD CARD» => dossiê escolhi­do => escolhendo uma música com a ajuda das teclas
tecla

para ler a música.

Formato áudio suportado : MP3.

• Vídeo
Pode visualizar os vídeos do seu Micro cartão SD ou os vídeos gravados dos seus visitantes graças ao menu Vídeo.
Introduza um Micro Cartão SD no monitor com vista a ler os seus vídeos preferidos,

1.Visualização dos vídeos no Micro cartão SD:

- Visualize-os entrando no menu Musique => «SD CARD» => dossiê esco­lhido => escolhendo uma música com a ajuda das teclas
a tecla
Formato vídeo suportado : AVI.

Atenção: Os vídeo serão unicamente gravados no seu cartão SD

para ler o vídeo.

para validar e a tecla para sair.

e utilizar os cursores e para se deslocar

e e premir a

e e premir

PT5

CFI EXTEL MEMO 2 - 03/2013

• Outros ajustes

:

GLOSSÁRIO:

18

&RS\LQJ

18

?

: gravação filme após chamada : gravação foto após chamada
: sem gravação de passagem

Ajuste dos tempos de gravação vídeo dos visitantes (30s, 60s, 90s, 120s)

Ajuste do número de fotos tiradas durante uma chamada dos visitantes (1p, 3p, 5p)

Escolha dos efeitos de desfile das fotos em modo diaporama

Configuração do relógio e da data

Formatação da memória do monitor ou do cartão SD

Estado do monitor/Gestão das fotos no monitor

Reinicialização

suprimir uma foto, um vídeo ou uma música

voltar à lista das fotos, vídeos ou música

Transferir a foto selecionada do monitor para o cartão SD

Transferir todas as fotos do monitor para o cartão SD

Em curso de cópia das fotos do monitor de cartão SD

Memória interna plena

Cartão SD pleno

7. CARACTERÍSTICAS TÉCNICAS

a. Monitor (MN MEMO 2)

• Referência: 812257

• Alimentação: 17 V

• Consumo: 5,1 W

• Ecrã 7” (18cm)

• Resolução: 800 x 480 pontos

• Dimensões (mm): 197 x 117 x 23

• Memória: 107 Mo

CFI EXTEL MEMO 2 - 03/2013

PT6

b. Alimentação

• Adaptador 100-240 V~, 50/60Hz ; 17 V , 1.5A
Em caso de corte do cordão de alimentação respeite a polaridade.

c. Câmara (PL MEMO 2)

• Referência: 822257

• Câmara C-MOS a cores: 640 x 480

• Angulo de tomada de vista: H53° V66°

• Objectivo orientável

• Sensibilité : 3 Lux

• Temperatura de utilização (aproximadamente): -10°C a +45°C.

• Índice de protecção: IP44

• Dimensão com pala de protecção para a chuva (mm): 160 x 120 x 30

8. OPÇÕES

• Todas as chapa-testas eléctricas Extel

• Todas as fechaduras eléctricas Extel

• Todas as motorizações Extel

• Alimentação MODULO

9. ASSISTÊNCIA TECHNICA - GARANTIA

Avaria Causa Solução

• O monitor não se acende • O monitor não está ali­mentado

• Má imagem e/ou som • Ambiente

• Instalação ou perturba­ção

• Imagem demasiado luminosa • Posição da câmara • Não expor o objectivo da câmara directamente

• Ecrã azul, sem toque • Instalação • Os fios de ligação entre o monitor e a placa de

• Sem gravação vídeo no

seguimento de uma chamada

Se necessário, o nosso sítio técnico está à sua disposiçãowww.cfi-extel.com

Serviço de apoio ao cliente : 707 201 138

Última versão do manual download a cores em:

www.cfi-extel.com

PT7

• Ajuste

• Cartão SD

CFI EXTEL MEMO 2 - 03/2013

• Verificar se a ficha do adaptador está ligada cor­rectamente.

• Verificar que os cabos utilizados são de boa
secção e que os cabos de ligação do intercomu­nicador não estão na mesma manga que o 230V.

• Aconselhamos que verifique o bom funciona­mento do seu produto efetuando um teste de
curta distância (cabo 2m mini / 5m máx)

ao sol ou sobre uma superfície reflexiva

rua estão inverti dos (1 e 2)

• Verificar o modo de gravação cap 6d

• Verificar a presença do cartão SD

CONDIÇÕES DE GARANTIA : Este aparelho é garantido, peças e mão-de-obra nas oficinas.

A garantia não cobre: os consumíveis (pilhas, baterias, etc.) e os danos ocasionados por: uma má utilização, má
instalação, intervenção exterior, deterioração por choque físico ou eléctrico, queda ou fenómeno atmosférico.

• Não abrir o aparelho para não perder a cobertura da garantia.

• Aquando de uma eventual devolução ao SAV, proteger o ecrã a fim de evitar os riscos.

• Limpeza apenas com um pano macio, sem solventes.
Antes da limpeza, desligar ou colocar fora de tensão o aparelho.

Atenção :Não empregar nenhum produto ou gasolina de depuração carboxílico, álcool ou similar. Além

de correr o risco de danificar o seu aparelho, os vapores são igualmente perigosos para a sua saúde e explosivos.
Não empregar nenhum instrumento que pode ser condutor de tensão (escova de metal, instrumento pontiagudo…
ou outro) para a limpeza.

O talão de caixa ou a factura comprova a data de compra.

10. INSTRUÇÕES DE SEGURANÇA

Os danos provocados pela falta de conformidade com o manual conduzem à expiração da garantia. Não assumiremos
nenhuma responsabilidade pelos danos que resultarem disso!
Não assumiremos nenhuma responsabilidade relativa a qualquer dano, sobre os bens ou pessoas, causado por uma
má manipulação ou falta de conformidade com as instruções de segurança.
Este produto foi fabricado no respeito total das instruções de segurança. A fim de manter este estatuto e de
assegurar a melhor exploração do produto, o utilizador deve observar as instruções e advertências de segurança
contidas neste manual.
O utilizador deste sistema é responsável e deve verificar se o videovigilância está conforme com a lei em vigor no
país de utilização.

: Este símbolo indica um risco de choque eléctrico ou um risco de curto-circuito.

- Deve utilizar este produto apenas com uma tensão compreendida entre: 100-240 Volts e 50-60 hertz. Nunca tente
utilizar este aparelho com uma tensão diferente.

- Preste atenção para que todas as conexões eléctricas do sistema estejam conformes com as instruções de
utilização.

- Nos estabelecimentos comerciais, assegure-se de respeitar as regras de prevenção dos acidentes para as
instalações eléctricas.

- Nas escolas, os equipamentos de formação, as oficinas… a presença de um pessoal qualificado é necessária para
controlar o funcionamento dos aparelhos electrónicos.

- Respeitar as instruções de utilização dos outros aparelhos ligados ao sistema. (videogravador, TV, PC por exemplo)

- Contacte uma pessoa experiente se tiver dúvidas acerca do modo de funcionamento ou da segurança dos
aparelhos.

- Nunca ligar ou desligar os aparelhos eléctricos com as mãos molhadas.

- Na instalação deste produto, verificar os cabos de alimentações mesmo se estes não podem ser danificados

- Não substitua nunca os cabos eléctricos danificados você próprio! Neste caso, retire-os e contacte uma pessoa
experiente.

ATENÇÃO

Adverte o utilizador da presença “de tensões perigosas “, não isoladas no interno da caixa do
produto, de uma importância suficiente para representar um risco de electrocussão para as
pessoas.

Adverte o utilizador da presença de instruções importantes relativas à utilização e à
manutenção (a reparação) na documentação que acompanha o aparelho.

CFI EXTEL MEMO 2 - 03/2013

PT8

SUMMARY

1 SAFETY INSTRUCTIONS. ...................................................... p.2

2 DESCRIPTION. .................................................................................p.2

3 COMPONENTS ...............................................................................p.2

a. Monitor
b. Outdoor station, exterior camera

4 INSTALLING ......................................................................................p.3

a. Installing the exterior camera (outdoor station)
b. Installing of monitor

5

a. Connecting the videophone

b. Connecting an electric latch or lock
c. Connecting a gate opener

WIRING ................................................................................................p.3

a. Videophone settings
b. Settings on the camera
c. Using the basic functions of the videophone
d. Basic configurations
e. Using multi-media

7 TECHNICAL SPECIFICATIONS ........................................ p.4

a. Monitor
b. Power supply
c. Camera

8

9 TECHNICAL ASSISTANCE - GARANTEE ....................p.5

10 SAFETY INSTRUCTIONS .......................................................p.6

6 USER GUIDE ............................................................. p.4

OPTIONS ................................................................................................p.5

1. SAFETY INSTRUCTIONS

Important !

• Please read the user manual thoroughly before installing or using this product.

• If you install this product for other people, please give the manual or a copy to the end user.

Warning :

• The different elements can only be dismantled by an authorised technician.

Safety instructions :

• To safety use this system, it is essential the fitters, users and technicians follow the safety procedures described

in this manual.

• Specific warnings and caution symbols are indicated on the elements if necessary.

GB1

CFI EXTEL MEMO 2 - 03/2013

2. DESCRIPTION (fig 1)

1 • Monitor 4 • Outdoor station
2 • Wall mounting 5 • Rain Shield
3 • Mains adapter

Generality

This videophone consists of an interior unit with a colour, liquid crystal display screen, a free hand interphone, and
a surface-mount exterior outdoor station which makes it possible to see and speak to the visitor who as rung. To
make the most of the videophone, please take the time to read this instruction manual thoroughly, and do not
lose it.

3. COMPONENTS

a. Monitor (fig. 2)

1. 7” (18 cm) colour screen.

2. Slot for SD Card (32GB max), not included.

3. Melody selection (9 bell sounds available).

4. Light settings

5. Volume settings for sounds coming from outside.

6. Volume settings for the bell sound.

7. Refreshing the picture on the monitor // navigation on the “left” menu

8. Monitor turned on, linked to the intercom unit. This only needs to be pressed once to activate the connection
to the intercom panel. Pressing a second time will turn off the connection and the picture on the intercom panel
// navigation on the “right” menu

9. Automatic opener control (only available if the screen is turned on)// Exit a menu.

10. Strike plate/lock control (control with power connected, one-touch)(available only if the screen is on) // Con­firm in the menu.

11. Enter the menu // exit the menu // take a photo (screen on)

12. Microphone for communicating with the intercom panel.

13. Message indicator (LED flashes when a visitor has called with no response)

14. Removable terminal block to connect the wires.

15. On the back of the monitor, socket for the adaptor’s 17V plug
installation standards: NFC 15-100 for France).

(adaptor connected in accordance with current

b. Intercom panel, outdoor camera (fig. 3)

1. IR LED for better visibility in the dark (light invisible to the naked eye).

2. Adjustable C-MOS camera lens (at the back of the camera).

3. Loudspeaker: allows you to be heard outside.

4. Call button: when this button is pushed, the bell sound is heard inside. The screen and the camera are activated.

5. Lit name holder (automatic back-lighting of the name holder depending on the amount of daylight). To change

the label in the name holder, gently lift the plastic cover (9) using a small screwdriver and slide the label out.

6. Mic: allows visitors to communicate with those inside.

7. Holes for adjusting the camera lens

8. Removable terminal block to connect the wires

CFI EXTEL MEMO 2 - 03/2013

GB2

4. INSTALLING

Note: If you try the system before installing it, make sure the street unit and the monitor are not in the same

room, otherwise the videophone will emit piercing feedback noise (Larsen effect).

a. Installing the exterior camera (outdoor station) (fig.4)

1. Remove the screw under the roadside panel (1).

2. Move the roadside panel forward (2).

3. The lens of the panel must be placed at a height of approx. 1.60 m.

4. Fix securely the rain shield with the screws (3) and put a silicon joint* (4) between the shield and the wall to

avoid water stream. * Do not use silicone-based acetic acid (vinegar smell)

5. Connect wires according to wiring diagram.

6. Engage the roadside panel and with its rain shield (5-6).

7. Replace the attachment screw (7).

Important ! Do not point the video camera directly at the sun or at reflecting surfaces.

Tip: we recommend passing the cables through a protective sleeve to shield them from impacts and the

weather.

b. Installing the reply station (monitor) (fig.5)

1. Fasten the wall mounting (2) so that the monitor screen is at a height of approximately 1.60 metres.

2. Connect the wires from the street unit.

3. Connect the adaptor plug (3) into the back of the monitor (without connecting it to the mains).

4. Position the monitor (1) on the wall mounting (2).

5. Connect the power supply unit plug to the 230 V wall connector.

Note: If the power supply cable has to be cut, ensure that the colour coding of the wires is maintained when

reconnecting (white edging (+) (fig. 7)).

5. WIRING

To avoid disturbance and malfunction risks, do not put “low current” wires in the same sheath as high current
wires.

Caution : In any case, do not double the wires to increase size

a. Connecting the videophone (fig. 6)

Use the following wires: • lengths up to 25 metres: 2 x 6/10 wires

• lengths between 25 and100 metres: 2 x 1.5 mm2 wires

1. Connect the wires securely following the wiring diagram (fig. 6)

2. To connect the camera, only 2 wires are necessary for all the functions: ring tone, video image, door phone and

door-opener control (a latch and an automatic control).

Observe the polarity between the screen and the external camera (no polarity is to be observed for the door­opener control).

• Terminal “1” from the screen to the terminal “1” of the camera

• Terminal “2” from the screen to the terminal “2” of the camera

Important :

• For the wiring diagram please consult the label on the back of the monitor and the back of the video camera.

b. Connecting an electric latch or lock (fig. 6)

Connect the lock directly to terminals 5 and 6 on the back of the video camera (no colour coding).

Note that this function is only available when the screen is displaying the video from outside. A
light appears as confirmation.

GB3

CFI EXTEL MEMO 2 - 03/2013

Important: The strike plate or electric lock that you are about to install must have a mechanical memory, like all

EXTEL products. For wiring, see the label on the back of the camera.

c. Connecting a gate motor (fig. 6)

Directly connect to contacts 3 and 4 on the back of the camera. The camera delivers a “dry” contact with no
current, to be connected to the “push button” control of your automatic opener.

Note that this function is only available when the screen is displaying the video from outside. A

light appears as confirmation.

6. USER GUIDE

a. Videophone settings (fig.2)

4 settings are accessible at the top of the monitor:

• Melody selection (9 bell sounds available) (3). To confirm your choice press the key

• Light settings (4)

• Volume settings for the melody (5).

• Volume settings for sounds coming from outside, music and videos (6).

b. Settings on the camera (fig.3)

If you notice that the camera lens is not correctly aligned when installing the monitor and the intercom panel in
their final positions, you can compensate for this misalignment using the adjustment holes located on the back of
the intercom panel. Caution, you can only compensate by a few centimetres in height.

GENERAL:

• To access the videophone menus press the key

• To confirm your choice press the key

• To go back to the previous menu or delete a file, press the key

• To navigate use the and keys.

• The symbol flashes at the bottom of the screen to indicate that a visitor has called and that a photo or video

was taken; you will find these recordings in the photo or video folder, depending on your configuration *.

• If no buttons are pressed for 3 minutes, the monitor switches to sleep mode for one hour, after which the screen

turns off completely (it will turn on again if there is another call).

• If the power is cut off for more than 7 mins, the dates and times must be reconfigured.

• When the SD card memory is full, the symbol appears and you need to add more memory in order to activate

recording (minimum 100MB - maximum 32GB)

• When the internal memory is full, the symbol appears

* The visitor memory function is activated originally in photo mode. To activate the video mode, insert an SD card and follow
the instructions chap 6d.

c. Using the basic functions of the videophone

• Pressing the button on the intercom panel activates a tone and the monitor turns on for about 30 seconds. Once

the visitor has been identified, press the

Note: - Pressing the key only once is sufficient to establish communication with the intercom panel.

• When you have finished talking, wait until the time delay of about 60 seconds has expired, or press the

keys to turn the monitor off.

• Refreshing the picture:

To refresh the picture for an additional 60 seconds, press the key.

• Strike plate control:

The strike plate or the lock are triggered when the button is pressed.

• Automatic opener control:

key to begin talking.

or

CFI EXTEL MEMO 2 - 03/2013

GB4

To control an automatic opener, press the key.

Note that the opener functions are only available when the screen is displaying the video from
outside.

• To activate the monitoring function, press the

• Taking a photo or a video in manual mode. In the monitoring mode, you can manually trigger the recording of a
photo or a video, with no sound (30s with the SD card) by pressing the key

key.

d. Basic configurations

•Clock settings: To access the clock settings, press the key then select the “configurations” menu then
, navigating with the and keys. (see glossary)

18

The clock will appear on the screen (in sleep mode) and the photos and videos generated by the videophone will
be labelled according to these dates and times.

• Settings in visitor recording (video or photo) mode: To access the appropriate menu, press the key then select

the “configurations” menu

then , navigating with the and keys.

e. Using multi-media

GENERAL:

• To access the videophone menus, press the

key to confirm and the key to exit.

the

• The multi-media functions turn off after one hour. At that time, the monitor switches to “stand by” mode.

• A call from the intercom panel turns the multi-media function off while the call is in progress. Then the monitor

switches to “stand by” mode

• Photo

You can view your photos using the Photo menu.

- View them by going into the Photo menu => choose a photo using the

and keys and then click on the key.

- To navigate between photos, use the and keys.

If you have an SD card: the Photo menu only applies to photos on the SD
card. The photos on the internal memory will be in: then and
You can: Delete the selected photo, move the photo to the SD card, move all
photos to the SD card.
Photo format supported: JPEG.
Slide show: as before, go to the Photo menu => select a photo using the and keys then click the key,
then press again to start the slide show.

key and use the and cursors to move about in the menus,

• Music

You can listen to music using the Music menus. Insert an SD Card into the
monitor to listen to your favourite music,

- Create folders in your SD card beforehand.

- Listen to your music by going to the Music menu =>selected folder =>

choose a piece of music using the
to play the music.
Audio format supported: MP3.

• Video

You can watch the videos on your SD card or the videos of your visitors using
the Video menu. Insert an SD Card into the monitor to play your favourite
videos,
1 Watching videos on the SD card:

- Watch your videos by going to the Video menu =>selected folder => choose

a video using the
Video format supported: AVI.

Warning: Videos will be recorded only on your SD card.

and keys then click on the key to play the video.

GB5

and keys then click on the key

CFI EXTEL MEMO 2 - 03/2013

• Other settings

:

GLOSSARY:

18

18

?

: recording a video after a call : taking a photo after a call
: the visitor is not recorded

Settings for recording videos of visitors (30s, 60s, 90s, 120s)

Settings for the number of photos taken when visitors call (1, 3 or 5 photos)

Options for displaying photos in slide show mode

Date and time settings

Formatting the memory of the monitor or the SD card

Status of the monitor/Managing photos on the monitor

Reset

delete a photo, video or piece of music

go back to the list of photos, video or music

Move the selected photo from the monitor to the SD card

Move all the photos from the monitor to the SD card

&RS\LQJ

Copying photos from the monitor to the SD card

Internal memory full

SD card full

7. TECHNICAL SPECIFICATIONS

a. Monitor

• Reference: 812257

• Power supply: 17 V

• Power consumption: 5,1 W

• Screen 7” (18cm)

• Resolution: 800 x 480 points

• Measurements (mm): 197 x 117 x 23

• Memory: 107 Mo

(MN MEMO 2)

CFI EXTEL MEMO 2 - 03/2013

GB6

b. Power supply

• Adaptor 100-240 V~, 50/60Hz ; 17 V , 1.5A
If the power supply cable has to be cut, ensure that the colour coding
of the wires is maintained when reconnecting.

c. Camera (PL MEMO 2)

• Reference: 822257

• C-MOS colour video camera: 640 x 480

• Viewing angle: H53° V66°

• Rotating lens

• Sensitivity: 3 Lux

• Operating temperature (approximate): -10°C to +45°C.

• Protection index: IP44

• Measurements with shield (mm) : 160 x 120 x 30

8. OPTIONS

• All Extel electric catches

• All Extel electric locks

• All Extel mechanisms

• Power supply MODULO (wiring fig.7)

9. TECHNICAL ASSISTANCE - GUARANTEE

Problems Possible Causes Remedies

•

The monitor doesn’t light

up

• No power is reaching
the monitor

• Check that the adaptor plug is correctly pushed
home.

• Bad image and/or bad
sound

• Image too bright •

• Blue screen, no chime • Installation • The wires connecting the monitor and the

• Video is not recorded when
a call is made

If necessary, our technical website is at your disposal www.cfi-extel.com

HOTLINE : [phone] €WWFPLQ

Last version of the dowloadable manual in color on : www.cfi-extel.com

GB7

• Environment

• Installation or interfer­ence

Position of the video

camera

• Settings

• SD card

CFI EXTEL MEMO 2 - 03/2013

• Check that the wires used are the correct size
and that the connection wires of the videophone
are not in the same sheath as the 230V.

• We recommend that you check that your
equipment is working properly by carrying out a
short-distance test (min 2 m, max 5 m cable)

• Do not point the video camera directly at the
sun or at reflecting surfaces.

street unit (1 and 2) have been swapped.

• Check the recording mode chap 6d

• Check that the SD card has been inserted

GUARANTEE CONDITIONS : This device is guaranteed for labour and parts in our premises.

The guarantee does not cover: the consumables (batteries, etc.) and the damages caused by: misuse, improper
installation, external intervention, deterioration by mechanical or electrical shock, fall or atmospheric phenomenon.

• Never open the apparatus or the guarantee will be invalidated.

• For return in SAV, protect the screen to prevent scratching.

• Only ever clean with a soft cloth; never use solvents. Before cleaning, disconnect and switch off the system.

Caution : Do not use any acid or alcohol based or other similar cleaning product or solvent. You may damage

the appliance and the vapours are explosive and dangerous for your health.
Do not use any tool which can be voltage conductor (metallic brush, sharp tool…or other) for cleaning.

The sales slip or the invoice is required as proof of purchase date.

10. SAFETY INSTRUCTIONS

The damages caused by the non-compliance to the manual lead to the expiration of the warranty. We will not
assume any responsibility for the resulting damage!
We will not assume any responsibility concerning any damage, to the goods or people, caused by improper handling
or by non compliance with the safety instructions.
This product has been manufactured in compliance with safety instructions. In order to keep this status and
ensuring the best operation of the product, the user must respect the safety instructions and warnings contained
in this manual.

: This symbol indicates a risk of electric shock or a risk of short circuit

- You should only use this product within a voltage range between: 100-240 Volts and 50-60 hertz. Never intend to
use this product with a different voltage.

- Make sure all electrical connections of the system are compliant with instructions of use.

- In commercial establishments, make sure to respect the rules for preventing accidents with the electrical
installations.

- In schools, training institutions and workshops… the presence of a qualified personnel is necessary to control the
operation of electronic appliances.

- Respect the instructions of use of other appliances connected to the system. (video recorder, TV, PC for example)

- Please contact an experienced person in case of doubt concerning the mode of operation or the safety of the
appliances.

- Never connect or disconnect the electrical appliances with wet hands.

- When installing this product, check the power supply cables are not liable to be damaged.

- Never replace the damaged electrical cables by yourself! In this case, remove them and contact an experienced
person.

WARNING

Informs the user about the presence of “hazardous voltages” non-isolated inside the housing of
the product, being sufficiently high to represent a risk of electrocution for people.

Informs the user about the presence of important instructions concerning the use
and the maintenance (repair) in the documentation supplied with the appliance.

CFI EXTEL MEMO 2 - 03/2013

GB8

INHOUD

1 VEILIGHEIDSINSTRUCTIES. ...................................... p.1

2 BESCHRIJVING ............................................................... p.2

3 ONDERDELEN ................................................................ p.2

a. Monitor
b. Intercom aan de straatkant, met buitencamera

4

a. Installatie van de straatplaat (buitencamera)

b. Installatie van de antwoordpost (monitor)

5 BEDRADING ............................................................. p.3

a. Aansluiting van de videofoon

b. Aansluiting van een schootplaat of een elektrisch slot
c. Aansluiting van een automatische poort

INSTALLATIE ................................................................... p.3

6 GEBRUIKSAANWIJZING ............................................ p.4

a. Instellingen van de videofoon
b. Instellingen van de camera
c. Gebruik van de videofoonfuncties
d. Basisinstellingen
e. Gebruik van de multimedia

7 TECHNISCHE EIGENSCHAPPEN ....................................p.6

a. Monitor
b. Voeding
c. Camera

8

9 TECHNISCHE HULPVERLENING / GARANTIE ...............p.7

10 VEILIGHEIDSINSTRUCTIES .................................................p.8

OPTIES ...................................................................................................p.7

1. VEILIGHEIDSINSTRUCTIES

Belangrijk !

• Lees de gebruiksaanwijzing zorgvuldig door voordat u dit product installeert of gebruikt.

• Als u dit product installeert voor derden, denk er dan aan om de handleiding of een kopie achter te laten voor

de eindgebruiker.

Waarschuwing :

• De verschillende onderdelen mogen alleen worden gedemonteerd door een erkende reparateur.

Veiligheidsmaatregelen :

• Voor een geheel veilig gebruik van dit systeem, is het noodzakelijk dat de installateurs, gebruikers en technici alle

in deze handleiding beschreven veiligheidsprocedures volgen.

• Er worden zonodig specifieke waarschuwingen en aandachtssymbolen aangegeven op de onderdelen.

NL1

CFI EXTEL MEMO 2 - 03/2013

2. BESCHRIJVING (fig 1)

1 • Monitor 4 • Intercom aan de straatkant, met buitencamera
2 • Muursteun 5 • Regenkap
3 • Aansluitbare adapter

Algemeenheid

Deze videofoon bestaat uit een antwoordpost voor binnen met kleurenscherm en een straatunit met intercom en
camera voor buiten die de communicatie mogelijk maakt met de bezoeker die heeft aangebeld. De installatie is
eenvoudig aangezien slechts 2 draden nodig zijn voor alle functies: belsignaal, videobeeld, intercom en bediening
van de deuropener en het automatisme.
Voor een goede toepassing en werking moet deze handleiding aandachtig worden gelezen.

3. ONDERDELEN

a. Scherm (afb. 2)

1. 7” kleurenscherm (18 cm).

2. Gleuf voor niet meegeleverde SD-kaart (max 32Gb).

3. Melodieselectie (9 ringtonen naar keuze).

4. Instellingen van de verlichting

5. Instelling van het geluidsvolume dat van buiten komt.

6. Volumeïnstelling van de bel.

7. Opnieuw tonen van het beeld op het scherm // navigatie door het menu “naar links”

8. Scherm ingeschakeld, communicatie met de straatunit: eenmaal drukken is voldoende om verbinding te maken
met de straatunit. Met nog een keer drukken verbreekt u de verbinding met de straatunit en verdwijnt het beeld //
navigatie door het menu “naar rechts”

9. Bediening van een automatisch hek (wanneer het scherm is ingeschakeld) // Uitgang van een menu.

10. Bediening slotplaat/ slot (bediening in druk, impulsbediening)(enkel van kracht als het scherm verlicht is) //
Valideren in het menu.

11. Het menu binnengaan// het menu verlaten // een foto nemen (verlicht scherm)

12. Microfoon voor communicatie met de intercom

13. Indicator van de berichtendienst (Led knippert wanneer een bezoeker aangebeld heeft zonder beantwoording)

14. Demonteerbare aansluitklem voor de aansluiting van de draden.

15. Aan de achterzijde van het scherm, contact voor de 17V
installatie conform de normen die van kracht zijn: NFC 15-100 voor Frankrijk).

fiche van de adapter (adapter aan te sluiten op een

b. Straatunit, buitencamera (afb. 3)

1. IR-LED voor een betere zichtbaarheid bij schemering (licht niet voor het blote oog zichtbaar).

2. Objectief van de wendbare C-MOS camera (aan de achterzijde van de camera).

3. Luidspreker: hiermee kan de persoon buiten u horen.

4. Belknop: wanneer op deze knop gedrukt wordt, weerklinkt binnen de beltoon. Het scherm en de camera

treden in werking.

5. Verlicht naambordje (automatische achtergrondverlichting van het naambordje in functie van het verlichting-

sniveau). Om het etiket van de naamhouder te vervangen, licht u voorzichtig de plastic bescherming (9) op met
behulp van een kleine schroevendraaier en steekt u het etiket onder de naamhouder door

6. Microfoon: hiermee kan de bezoeker met personen binnen communiceren.

7. Stelgaten van het objectief van de camera

8. Demonteerbare aansluitklem voor de aansluiting van de draden.

CFI EXTEL MEMO 2 - 03/2013

NL2

4. INSTALLATIE

Belangrijk : Wanneer u uw toestel voor de installatie wenst te proberen, ervoor zorgen dat dit niet gebeurt met

de straatunit en de monitor in dezelfde ruimte, want in dat geval zendt de videofoon een schril geluid uit (Larsen
effect).

a. Installatie van de straatplaat (buitencamera) (fig. 4)

1. De schroef onder de straatunit verwijderen (1).

2. De straatunit naar voren kantelen (2).

3. Het objectief van de straatunit moet op een hoogte van ongeveer 1m60 geplaatst worden.

4 De regenkap goed bevestigen met behulp van de schroeven (3) en een silicone* dichting aanbrengen tussen
de kap en de muur om het sijpelen van regenwater te vermijden (4). * Verwenden Sie kein Silikon-basierte
Essigsäure (Essig Geruch).

5. De draden aansluiten volgens het draadschema.

6. De straatunit vastklikken alsook met de regenkap (5-6).

7. De bevestigingsschroef opnieuw aanbrengen (7).

Belangrijk : De camera niet rechtstreeks blootstellen aan de zon op of een weerspiegelende oppervlakte.

Raadgeving : het is aanbevolen de kabels door een beschermkoker te voeren, teneinde ze te beschermen tegen

schokken en slechte weersomstandigheden.

b. Installatie van de antwoordpost (monitor) (fig. 5)

1. De muursteun (2) bevestigen en ervoor zorgen dat het scherm van de monitor op een hoogte van ongeveer

1,60 m wordt geplaatst.

2. De draden afkomstig van de straatunit.

3. De stekker van de adapter (3) aansluiten op de achterkant van de monitor (zonder op het netwerk aan te

sluiten).

4. De monitor (1) op de muursteun (2) plaatsen.

5. De stekker van de voedingsblok in het wandstopcontact 230 V steken..

Nota : in geval van stroomonderbreking, de polariteit in acht nemen (zwarte/witte draad (+) (fig. 7)).

5. BEDRADING

Dom het risico op storingen en slecht functioneren te vermijden wordt het aangeraden om ‘zwakstroomkabels’
niet in dezelfde koker te plaatsen als ‘sterkstroomkabels

Opgelet : verdubbel in geengeval de draden om de spanning te verhogen

a. Aansluiting van de videofoon (fig. 6)

Te gebruiken draden : • 2 draden 6 /10e tot 25 m

• 2 draden 1.5 mm

1. Sluit de draden aan volgens het bijgaande schema (fig.6).

2. Er zijn slechts 2 draden nodig om alle funktie’s te gebruiken: bel, beeld, intercom en deuropener (schootplaat en

automatisme).
Let op de polen van de aansluiting tussen de monitor en de buitenpost (voor de aansluiting van de deuropener
spelen de polen geen rol)

•“1” van de monitor naar “1” van de kamera

•“2” van de monitor naar “2” van de kamera

Belangrijk :

• Let goed op de cijfers die op de rug van de monitor en de kamera staan.

b. Aansluiting van een schootplaat of een elektrisch slot (fig. 6)

Rechtstreeks aansluiten op de klemmen 5 en 6 aan de achterkant van de camera (geen verplichte polariteit in acht
te nemen). Let op, deze functie is enkel beschikbaar als het scherm de buitencamera toont. Er brandt

een lampje om te bevestigen.

NL3

2

van 25 tot 100 m

CFI EXTEL MEMO 2 - 03/2013

Belangrijk: De slotplaat of het elektrische slot dat u gaat installeren, moet uitgerust zijn met een mechanisch

geheugen, zoals alle EXTEL-referenties. Voor de bekabeling raadpleegt u het etiket dat zich aan de achterzijde van
de camera bevindt.

c. Aansluiting van een automatische poort (afb. 6)

Sluit het direct op de klemmen 3 en 4 op de achterzijde van de camera aan. De camera geeft een “droog” contact
zonder stroom dat op de bediening “drukknop” van uw van uw automatische poort.

Let op, deze functie is enkel beschikbaar als het scherm de buitencamera toont. Er brandt een
lampje

om te bevestigen.

6. GEBRUIKSAANWIJZING

a. Instellingen van de videofoon (afb.2)

4 instellingen zijn toegankelijk aan de bovenzijde van het scherm:

• Melodieselectie (9 ringtonen naar keuze)(3). Om uw keuze te valideren drukt u op de toets

• Instellingen van de verlichting (4).

• Volumeregeling van de beltoon (5).

• Volume-instelling van de geluiden die van buitenaf komen, muziek en video (6).

b. Instellingen van de camera (afb. 3)

Indien u bij de installatie van de monitor en de straatunit naar hun uiteindelijke plek ontdekt dat de lens van de
camera verkeerd uitgelijnd staat,, kunt u deze bedradingsdiscrepantie corrigeren dankzij de stelgaten aan de ach­terzijde van de straatunit. Let op, u kunt slechts een paar centimeter in de hoogte corrigeren.

ALGEMEEN:

• Om toegang te krijgen tot de menu’s van de videofoon drukt u op de toets

• Om uw keuze te valideren drukt u op de toets

• Om terug te keren naar het vorige menu of een bestand te wissen, drukt u op de toets

• Om te navigeren, gebruikt u toetsen en .

• Onderaan in het scherm knippert het pictogram om aan te geven dat een bezoeker aangebeld heeft en dat er

een foto of video genomen werd; u vindt deze terug in de volgende foto- of videomappen die u ingesteld heeft *.

• Na een vertraging van 3 minuten zonder dat de toetsen aangeraakt werden, gaat het scherm in stand-bymodus ge-

durende een uur, vervolgens wordt het scherm volledig uitgeschakeld (het wordt automatisch opnieuw ingeschakeld
bij een nieuwe oproep).

• Na een elektriciteitspanne van meer dan 7min, moeten de datum en het uur opnieuw ingesteld worden.

• Wanneer het geheugen van de SD-kaart niet meer voldoende is, verschijnt het pictogram

toevoegen zodat er opnieuw opgenomen kan worden (minimum 100Mb - maximum 32Gb).

• Wanneer het interne geheugen niet meer voldoende is, verschijnt het pictogram

* De geheugenfunctie voor het voorbijkomen wordt oorspronkelijk in fotomodus geactiveerd. Om de videomodus te activeren,
voert u een SD-kaart in en volgt u de instructies in hoofdstuk 6d.

en moet u geheugen

c. Gebruik van de videofoonfuncties

• Door op de knop van de straatunit te drukken, weerklinkt een geluids- en lichtsignaal van de monitor gedurende

30 seconden. Zodra de bezoeker geïdentificeerd is, drukt u op toets

Opmerking: Een enkele druk op toets is voldoende om te communiceren met de straatunit.

• Wanneer het gesprek beëindigd is, wacht u ongeveer 60 seconden of drukt u op de toetsen

scherm uit te schakelen.

• Het beeld weergeven:

Als u het beeld nog 60 seconden langer op de monitor wilt laten staan, drukt u op .

• Bediening van een slotplaat:

De slotplaat of het slot treedt in werking wanner men op de knop drukt.

• Bediening van een automatisme:

Druk op om het automatische hek te bedienen.

CFI EXTEL MEMO 2 - 03/2013

om met hem te communiceren.

of om het

NL4

Let op, deze functies zijn enkel beschikbaar als het scherm de buitencamera toont.

Wanneer u de bewakingsfunctie wilt inschakelen, drukt u op

• Een foto of video maken in manuele modus. In de schermfunctie kunt u het opslaan van een foto of video zonder
audio manueel activeren (30sec met de SD-kaart) door op de knop te drukken

.

d. Basisinstellingen

• Tijdinstelling: Om toegang te krijgen tot de tijdinstellingen, drukt u op toets , selecteert u het menu «instel­lingen» en 18 door te navigeren met de toetsen en . (zie woordenlijst)
De tijd verschijnt op het scherm in stand-bymodus foto’s en video’s die door de videofoon gemaakt zijn, worden
benoemd in functie van de datum en het uur.

• Instelling in opslagmodus video of foto van de bezoeker: Om toegang te krijgen tot het gewenste menu, drukt u
op toets

, selecteert u het menu «instellingen» en door te navigeren met de toetsen en

e. Gebruik van de multimedia

ALGEMEEN:

• Om toegang te krijgen tot de menu’s van de videofoon, drukt u op de toets en gebruikt u de schuifknoppen
en om u te verplaatsen in de menu’s, de toets om te bevestigen en toets om het menu te verlaten.

• De multimediafuncties worden uitgeschakeld na een periode van een uur: op dat moment gaat de monitor over

in de stand-bystand.

• Een oproep vanaf de straatunit onderbreekt de multimediafunctie gedurende de communicatie. Vervolgens gaat

de monitor over naar de stand-bystand.

• Foto

Met het menu Foto’s kunt u uw foto’s afspelen.

- U kunt deze bekijken door opnieuw naar het menu Foto te gaan => door een foto te kiezen met behulp van

toetsen en en door te drukken op toets .

- Gebruik de toetsen en om door de foto’s te navigeren.

Indien u een SD-kaart heeft: het SD-menu betreft enkel foto’s van de
SD-kaart. De foto’s van het interne geheugen bevinden zich in:

en

U kunt: De gekozen foto verwijderen, de gekozen foto verplaatsen naar de
SD-kaart, alle foto’s verplaatsen naar de SD-kaart.
Ondersteund foto-indeling: JPEG.
Diavertoning van de foto: zoals hierboven gaat u naar het menu Foto => kies een foto met behulp van toetsen
en en druk vervolgens op toets , en druk opnieuw op de diavertoning opnieuw te starten.

• Muziek

U kunt uw muziek beluisteren via het menu Muziek. Plaats een SD-kaart in
de monitor om uw favoriete muziek af te spelen,

- Maak van tevoren mappen op uw SD-kaart.

- U kunt deze bekijken door opnieuw naar het menu Muziek te gaan =>

gekozen map => door muziek te kiezen met behulp van toetsen en
en door te drukken op toets om de muziek te lezen.
Ondersteunde audio-indeling: MP3.

• Video

U kunt video’s van uw SD-kaart of opgenomen video’s van uw bezoekers afspelen via het menu Video. Plaats een
SD-kaart in de monitor op de gewenste video’s af te spelen,

1.Weergeven van de video’s op SD-kaart:

- U kunt deze bekijken door opnieuw naar het menu Video te gaan => geko-

zen map => door een video te kiezen met behulp van toetsen
door te drukken op toets
Ondersteund video-indeling: AVI.

Let op: De video’s worden enkel op uw SD-kaart opgeslaan

om de video te lezen.

vervolgens

en en

NL5

CFI EXTEL MEMO 2 - 03/2013

• Andere instellingen

f

WOORDENLIJST:

18

18

?

filmopname na oproep : foto-opname na oproep
: geen opname bij passage

Instelling video opnametijd van bezoekers (30s, 60s, 90s, 120s)

Instelling van het aantal genomen foto's bij een oproep van bezoekers (1p, 3p, 5p)

Keuze van de afroleffecten van de foto's in de modus diavertoning

Instelling van het uur en de datum

Formatteren van het schermgeheugen of de SD-kaart

Status van het scherm/Beheer van de foto's in het scherm

Herstarten

een foto, video of muziek wissen

terugkeren naar de lijst met foto's, video's of muziek

De gekozen foto van het scherm naar de SD-kaart verplaatsen

Alle foto's van het scherm naar de SD-kaart verplaatsen

&RS\LQJ

Bij het kopiëren van foto's van het scherm naar de SD-kaart

Intern geheugen vol

SD-kaart vol

7. TECHNISCHE EIGENSCHAPPEN

a. Monitor (MN MEMO 2)

• Referentie: 812257

• Voeding: 17 V

• Verbruik: 5,1 W

• Scherm 7” (18cm)

• Resolutie: 800 x 480 points

• Afmetingen (mm): 197 x 117 x 23

• Geheugen: 107 Mo

CFI EXTEL MEMO 2 - 03/2013

NL6

b. Voeding

• Adapter 100-240 V~, 50/60Hz ; 17 V , 1.5A
In geval van stroomonderbreking, de polariteit in acht nemen.

c. Camera (PL MEMO 2)

• Referentie: 822257

• Kleurencamera C-MOS : 640 x 480

• Hoek van de beeldopname: H53° V66°

• Richtbaar objectief

• Lichtgevoeligheid: 3 Lux

• Bedrijfstemperatuur (ongeveer): -10°C tot +45°C.

• Beschermingsindex: IP44

• Afmetingen met kap (mm) : 160 x 120 x 30

8. OPTIES

• Alle elektrische schootplaten van Extel

• Alle elektrische sloten van Extel

• Alle poortmechanismen van Extel

• Voeding MODULO (bedrading fig. 7)

9. TECHNISCHE HULPVERLENING / GARANTIE

6WRULQJ 2RU]DDN 2SORVVLQJ

• De monitor gaat niet aan • De monitor is niet
onder stroom aangeslo­ten

• Slecht beeld en/of geluid • Omgeving

• Installatie of storing

• Te licht beeld • Stand van de camera •Het objectief van de camera niet rechtstreeks

• Blauw scherm, geen beltoon • Installatie • De verbindingsdraden tussen de monitor en de

• Geen video-opname na een

oproep

Indien nodig staat onze technische dienst tot uw beschikking www.cfi-extel.com

Laatste versie van de te downloaden kleurenhandleiding op : www.cfi-extel.com

NL7

• Instellingen

• SD-kaart

CFI EXTEL MEMO 2 - 03/2013

• Controleren dat de stekker van de adapter
correct is ingeduwd.

• Controleer of de gebruikte draden de juiste
dikte hebben en of de aansluitdraden van de
videofoon niet in dezelfde buis liggen als de 230
V-draad.

• Wij raden u aan te controleren of uw product
goed werkt door een test op korte afstand uit te
voeren (kabel min. 2m / max. 5m)

blootstellen aan de zon of op een weerspiege­lend oppervlak

straatunit zijn omgekeerd verbonden (1 en 2).

• Controleer de opslagmodus hoofdstuk 6d

• Controleer de aanwezigheid van de SD-kaart

GARANTIEVOORWAARDEN : De garantie van dit toestel is van toepassing op de onderdelen en het

arbeidsloon in onze werkplaatsen. De garantie dekt niet : de consumptieartikelen (cellen, batterijen, enz.) en de
schade veroorzaakt door : verkeerd gebruik, slechte installatie, interventie van buitenaf, beschadiging door fysieke
of elektrische schok, val of atmosferisch verschijnsel.

• Het toestel niet openen om de dekking van de garantie niet te verliezen.

• Bij een eventuele terugkeer naar de Naverkoopdienst, het beeldscherm beschermen om krassen te vermijden.

• Onderhouden met een zachte doek, geen solventen gebruiken.
of zet het apparaat uit.

OPGELET   Gebruik geen producten die stoffen als carboxyl, alcohol of eensgelijks bevatten. Behalve het

risico dat het uw apparaat beschadigt, zijn de dampen gevaarlijk voor uw gezondheid en zijn ze explosief.
Gebruik bij het schoonmaken geen hulpmiddelen die de stroom geleiden (metalen borstels, puntige voorwerpen...
of anders).

De kassabon of de factuur dient als bewijs van de aankoopdatum.

Trek voordat u het systeem reinigt de stekker uit

10. VEILIGHEIDSINSTRUCTIES

Schade die wordt veroorzaakt door het niet respecteren van de handleiding, leidt tot het vervallen van de garantie.
Wij aanvaarden geen enkele verantwoordelijkheid voor schade die hier het gevolg van is!
We aanvaarden geen enkele verantwoordelijkheid betreffende enige schade aan goederen of personen die is
veroorzaakt door een verkeerd gebruik of door het niet respecteren van de veiligheidsinstructies.
Dit product is vervaardigd met volledige inachtneming van de veiligheidsinstructies. Om deze veiligheid te behouden
en om het optimale gebruik van dit product te garanderen, dient de gebruiker de veiligheidsinstructies en de
waarschuwingen in deze handleiding in acht te nemen.

: Dit symbool geeft een risico op elektrische schokken of kortsluiting aan.

- U dient dit product alleen te gebruiken bij een spanning tussen 100-240 volt en 50-60 hertz. - Probeer dit apparaat
nooit met een andere spanning te gebruiken.

- Let erop dat alle elektrische aansluitingen van het systeem conform de gebruiksinstructies zijn.

- Verzeker u er in bedrijven van dat u de regels voor het voorkomen van ongelukken inzake elektrische installaties
in acht neemt.

- Op scholen, opleidingen, werkplaatsen... is de aanwezigheid van bevoegd personeel noodzakelijk voor het
controleren van de werking van elektrische apparaten.

- Houd de gebruiksinstructies van andere apparaten die zijn verbonden met het systeem in acht. (videorecorder,
TV, PC bijvoorbeeld)

- Neem contact op met een deskundig persoon in het geval dat u twijfelt over de werking of de veiligheid van de
apparaten.

- U mag nooit met natte handen elektrische apparaten aansluiten of de stekkers uit stopcontacten trekken.

- Controleer tijdens de installatie van dit product goed of de voedingskabels geen risico lopen beschadigd te raken.

- Vervang nooit zelf beschadigde elektrische kabels! Verwijder ze in dat geval en doe beroep op een deskundig
persoon.

Waarschuwt de gebruiker over de aanwezigheid van belangrijke instructies betref-

OPGELET 

Waarschuwt de gebruiker over de aanwezigheid van niet-geïsoleerde ‘gevaarlijke spanningen’
binnenin de kast van het product die van voldoende omvang zijn om een risico op elektrocutie
voor personen te betekenen.

fende het gebruik en het onderhoud (de reparatie) in de documentatie bij het
apparaat.

CFI EXTEL MEMO 2 - 03/2013

NL8

INHALTSVERZEICHNIS

1 SICHERHEITSEMPFHLUNGEN. ................................................p.2

2 BESCREIBUNG. ...................................................................................p.2

3 STÜCKLISTE ........................................................................................ p.2

a. Monitor
b. Außensprechanlage

4 INSTALLATION ..................................................................................p.3

a. Installation der Außenstation(Außen-Kamera)
b. Installation der Innenstation (Monitor)

5 KABELVERBINDUNG ......................................................................p.3

a. Installation der Außenstation (Außen-Kamera)
b. Anschluss eines Türöffners oder eines Elektroschlosses

c. Anschluss eines Portalantriebs

6 BEDIENUNGSANLEITUNG ........................................ p.4

a. Einstellungen der Video-Türsprechanlage
b. Einstellungen an der Kamera
c. Nutzung der grundlegenden Funktionen der Video-Türsprechanlage
d. Grundeinstellungen
e. Verwendung von Multimedia

7 TECHNISCHE DATEN .....................................................................p.6

a. Monitor
b. Stromversorgung
c. Kamera

8 OPTIONEN ..............................................................................................p.7

9 KUNDENDIENST - GARANTIE ...................................................p.7

10 SICHERHEITSEMPFHLUNGEN ................................................p.8

1. SICHERHEITSEMPFHLUNGEN

Wichtig !

• Bitte lesen sie dieses Handbuch sorgfältig durch bevor sie das Produkt installieren oder verwenden.

• Wenn sie dieses Produkt für Dritte installieren denken sie bitte daran, das Handbuch oder eine Kopie für den

Endverbraucher vor Ort zu lassen.

Warnung :

• Unterschiedliche Elemente dürfen nur von einem zugelassenen Techniker ausgebaut werden.

Sicherheitsmaßnahmen :

• Für einen Betrieb in aller Sicherheit dieses Systems ist es wichtig, dass Verwender und Techniker die in diesem

Handbuch beschriebenen Sicherheitsverfahren befolgen.

• Die spezifischen Warnungen und Warnsymbole sind falls notwendig auf den Elementen angegeben.

D1

CFI EXTEL MEMO 2 - 03/2013

2. BESCREIBUNG (fig 1)

1 • Monitor 2 • Wandhalterung 3 • Einsteckadapter 4 • Außensprechanlage 5 • Regenschutzvisier

Allgemeines

Diese Video Türsprechanlage besteht aus einer Innensprechstelle mit Farbdisplay und einer Außenstation mit
Sprechanlage und Kamera, die es erlaubt, den Besucher, der geklingelt hat, zu sehen und mit ihm zu sprechen. Die
Anlage ist einfach zu installieren, da nur 2 Drähte für sämtliche Funktionen - Klingel, Video, Sprechanlage und
Steuerungen des Türöffners und der automatischen Toröffnung - erforderlich sind.
Für einen optimalen Gebrauch lesen Sie bitte diese Bedienanleitung aufmerksam durch.

3. STÜCKLISTE

a. Monitor (Abb. 2)

1. Farbbildschirm 7” (18 cm).

2. Slot für SD-Karte (max. 32 GB), nicht im Lieferumfang enthalten.

3. Auswahl des Klingeltons (9 Klingeltöne zur Auswahl).

4. Einstellen der Helligkeit

5. Einstellen der Lautstärke für die Geräusche von außen.

6. Einstellen der Lautstärke des Klingeltons.

7. Erneutes Anzeigen des Bildes am Monitor // Navigieren im Menü „nach links“

8. Bildschirm eingeschaltet, Sprechverbindung mit der Außenstation, ein einziger Impuls reicht aus, um die Verbin­dung mit der Außenstation zu aktivieren. Bei erneutem Drücken werden die Verbindung und das Bild der Außensta­tion unterbrochen // Navigieren im Menü „nach rechts“

9. Betätigen einer Automatik (nur bei eingeschaltetem Bildschirm verfügbar) // Ein Menü verlassen.

10. Betätigen des Türöffners / Schlosses (Spannungssteuerung, Impuls)(nur bei eingeschaltetem Bildschirm verfüg­bar) // Im Menü bestätigen.

11. Menü aufrufen // Menü verlassen // ein Foto aufnehmen (bei eingeschaltetem Bildschirm)

12. Mikrofon für die Kommunikation mit der Außenanlage.

13. Nachrichtenanzeige (LED blinkt, wenn ein Besucher vergeblich geklingelt hat)

14. Abnehmbare Klemmleiste für den Anschluss der Kabel.

15. An der Rückseite des Monitors befindet sich die 17 V-Buchse
an eine mit den geltenden Normen konforme Installation angeschlossen werden: NFC 15-100 für Frankreich).

für den Adapteranschluss (der Adapter muss

b. Außenanlage, Außenkamera (Abb. 3)

1. IR-LED für bessere Sicht in der Dämmerung (Licht mit bloßem Auge nicht erkennbar).

2. Ausrichtbares Objektiv der C-MOS-Kamera (an der Rückseite der Kamera).

3. Lautsprecher: um im Außenbereich gehört zu werden.

4. Ruftaste: Bei Betätigung dieser Taste ist im Inneren des Hauses der Klingelton zu hören. Der Bildschirm und die

Kamera schalten sich ein.

5. Beleuchtetes Klingelschild (automatische Hintergrundbeleuchtung des Klingelschilds je nach Helligkeit). Zum

Austauschen des Namensschilds die Plastikabdeckung (9) vorsichtig mit einem kleinen Schraubenzieher anheben
und das Namensschild einschieben.

6. Mikrofon: Ermöglicht dem Besucher die Kommunikation mit dem Innenbereich.

7. Löcher zur Ausrichtung der Kamera

8. Abnehmbare Klemmleiste für den Anschluss der Kabel

CFI EXTEL MEMO 2 - 03/2013

D2

4. INSTALLATION

Wichtig : Wenn Sie Ihre neue Video Sprechanlage vor der Installierung ausprobieren wollen, achten Sie

darauf, dass sich Außenstation und Monitor nicht im gleichen Raum befinden, da die Video Sprechanlage sonst einen
schrillen Ton verursacht (Larsen-Effekt).

a. Installation der Außenstation (Außen-Kamera) (fig. 4)

1. Die Schraube unter der Außensprechstelle entfernen (1).

2. Die Außensprechstelle nach vorne kippen (2).

3. Das Objektiv der Sprechstelle muss auf einer Höhe von etwa 1,60 m angebracht werden.

4. Die Regenblende mit Hilfe der Schrauben befestigen (3) und zwischen der Blende und der Mauer (4) eine

Silikondichtung anbringen, um das Eindringen von Wasser zu verhindern. * Gebruik geen siliconen gebaseerde
azijnzuur (azijn geur).

5. Die Kabel verbinden, dabei den Verkabelungsplan beachten.

6. Die Außensprechstelle mit der Regenblende einfügen (5-6).

7. Die Befestigungsschrauben wieder anbringen (7).

Wichtig :
Rat : Zum Schutz der Drähte vor Beschädigung und Witterungseinflüssen wird eine Kabelschutzhülle empfohlen.

Die Kamera sollte nicht direkt der Sonne oder einer Spiegelfläche ausgesetzt sein.

b. Installation der Innenstation (Monitor) (fig. 5)

1. Die Wandhalterung (2) befestigen, dabei sollte sich das Display des Monitors in ca.1,60 m Höhe befinden.

2. Die Drähte, die von der Außenstation anschließen.

3. Den Netzadapter-Stecker (3) auf der Rückseite des Monitors anschließe (noch nicht ans Stromnetz anschließen).

4. Den Monitor (1) auf der Wand-haterung anbringen (2).

5. Den Netzstecker anschließen (230 V

Hinweis: Im Fall einer Netzunterbrechung ist die Polarität zu beachten (schwarzer und weißer Drahte (+)

(fig. 7)).

).

5. KABELVERBINDUNG

Um Störgeräusche und Funktionsstörungen zu vermeiden, sollten die Schwachstromkabel nicht mit den Starks­tromkabeln durch den gleichen Kabelmantel gelegt werden.

Achtung : Auf keinen Fall zur Erhöhung des Leiterquerschnitts Drähte doppelt verlegen.

a. Installation der Außenstation (fig. 6)

Zu verwendende Drähte: • Bis 25 m Verdrahtungslänge: 2x Drähte 6/10 mm

• Bis 100 m Verdrahtungslänge: 2x Drähte 1.5 mm

1. Die Drähte gemäß dieses Verdrahtungsschemas anschließen.

2. Um die Kamera anzuschließen, werden nur 2 Drähte für alle Funktionen benötigt: Klingel, Videobild, Sprechanlage

und Türöffner.Die Polaritäten zwischen dem Bildschirm und der Außenkamera respektieren. (Für den Türöffner
sind keine Polaritäten zu beachten)

• Verbindungsklemme « 1 » vom Bildschirm auf die Verbindungsklemme « 1 » der Kamera

• Verbindungsklemme « 2 » vom Bildschirm auf die Verbindungsklemme « 2 » der Kamera

Wichtig :

• Für die Verdrahtung beziehen sie sich bitte auf das auf der Monitorrückseite und Kamerarückseite befestigte

Etikett.

b. Anschluss eines Türöffners oder eines Elektroschlosses

Diese werden direkt auf den Klemmen 5 und 6 auf der Rückseite der Kamera (ohne Beachtung der Polarität)
angeschlossen. Bitte beachten Sie, dass diese Funktion nur verfügbar ist, wenn das Außenvideo am

Bildschirm angezeigt wird. Eine Kontrollleuchte
Wichtig: Der Türöffner oder das elektrische Schloss, das Sie installieren möchten, muss in jedem Fall über einen

mechanischen Speicher verfügen, wie es bei allen Artikeln von EXTEL der Fall ist. Bitte beachten Sie bei der
Verkabelung genau das Etikett, das sich auf der Rückseite der Kamera befindet.

D3

CFI EXTEL MEMO 2 - 03/2013

leuchtet zur Bestätigung auf.

2

(fig. 6)

c. Anschluss eines Portalantriebs (Abb. 6)

Direkt an die Klemmen 3 und 4 an der Rückseite der Kamera anschließen. Die Kamera liefert einen „Trocken“­Kontakt ohne Strom, der an die „Druckschalter“-Steuerung Ihrer Automatik angeschlossen werden muss.

Bitte beachten Sie, dass diese Funktion nur verfügbar ist, wenn das Außenvideo am Bildschirm
angezeigt wird. Eine Kontrollleuchte leuchtet zur Bestätigung auf.

6. BEDIENUNGSANLEITUNG

a. Einstellungen der Video-Türsprechanlage (Abb.2)

An der Oberseite des Monitors befinden sich 4 Regler:

• Auswahl des Klingeltons (9 Klingeltöne zur Auswahl) (3). Zum Bestätigen Ihrer Auswahl drücken Sie bitte die

Taste

• Einstellen der Helligkeit (4).

• Einstellen der Lautstärke des Klingeltons (5).

• Einstellen der Lautstärke für die Geräusche von außen, Musik und Videos (6).

b. Einstellungen an der Kamera (Abb. 3)

Wenn Sie bei der Installation des Monitors und der Außenanlage an ihren Bestimmungsorten feststellen, dass das
Kameraobjektiv falsch justiert ist, können Sie diese Diskrepanz dank der Ausrichtungslöcher korrigieren, die sich
an der Rückseite der Außenanlage befinden. Achtung: Die Höhe kann nur um wenige Zentimeter korrigiert werden.

ALLGEMEINES:

• Um die Menüs der Türsprechanlage aufzurufen, drücken Sie die Taste

• Zum Bestätigen einer Auswahl drücken Sie bitte die Taste

• Um zum vorhergehenden Menü zurückzukehren oder einen Ordner zu löschen, drücken Sie bitte die Taste

• Zum Navigieren verwenden Sie bitte die Tasten und .

• Das Piktogramm blinkt im unteren Bereich des Bildschirms und zeigt an, dass ein

Besucher geklingelt hat und dass ein Foto oder Video aufgenommen wurde; Sie können
es entsprechend Ihrer Einstellungen* im Foto- oder Videoordner aufrufen.

• Wenn innerhalb von 3 Minuten keine Taste gedrückt wird, schaltet sich der Monitor in

den Standby-Modus. Nach Ablauf einer Stunde schaltet sich der Bildschirm vollständig aus
(bei erneutem Klingeln schaltet er sich automatisch wieder ein).

• Nach einem Stromausfall von über 7 min. müssen Datum und Uhrzeit neu eingestellt werden.

• Wenn der Speicherplatz auf der SD-Karte nicht mehr ausreicht, erscheint das Piktogramm und Sie müssen

Speicherplatz freigeben, damit wieder aufgezeichnet werden kann (mindestens 100 MB - höchstens 32 GB)

• Wenn der interne Speicherplatz nicht mehr ausreicht, erscheint das Piktogramm

* Die Funktion Aufzeichnen von Besuchern ist standardmäßig auf den Foto-Modus eingestellt. Um den Video-Modus zu
aktivieren, legen Sie eine SD-Karte ein und befolgen Sie die Anweisungen in Kap. 6d.

c. Nutzung der grundlegenden Funktionen der Video-Türsprechanlage

• Durch Drücken des Knopfes an der Außenanlage wird für etwa 30 Sekunden ein Ton und das Aufleuchten des

Monitors ausgelöst. Sobald Sie den Besucher erkannt haben, drücken Sie die Taste , um mit ihm zu kommuni-

zieren.
Hinweis: Ein einmaliges Drücken der Taste ist ausreichend, um die Kommunikation mit der Außenanlage zu
aktivieren.

• Nach Beendigung des Gesprächs können Sie entweder etwa 60 Sekunden abwarten oder die Tasten oder

drücken, um den Monitor auszuschalten.

• Erneutes Anzeigen des Bildes:
Um sich das Bild weitere 60 Sekunden lang anzeigen zu lassen, drücken Sie die Taste .

• Betätigen eines Türöffners:
Der Türöffner oder das Schloss wird durch Drücken der Taste betätigt.

• Betätigen einer Automatik:
Um eine Automatik zu betätigen, drücken Sie die Taste .

Bitte beachten Sie, dass die Öffnungsfunktionen nur verfügbar sind, wenn das Außenvideo am
Bildschirm angezeigt wird.

• Um die Monitoring-Funktion zu aktivieren, drücken Sie die Taste .

CFI EXTEL MEMO 2 - 03/2013

D4

• Aufnehmen eines Fotos oder Videos im manuellen Modus. Im Monitoring-Modus können Sie manuell ein Foto
oder Video ohne Audio (30 s mit SD-Karte) aufnehmen. Drücken Sie dazu die Taste

d. Grundeinstellungen

• Einstellung der Uhr: Um zu den Uhreinstellungen zu gelangen, drücken Sie die Taste , wählen Sie dann das
Menü „Parameter“ und anschließend 18, indem Sie mit den Tasten und navigieren. (siehe Glossar)
Die Uhr wird im Standby auf dem Bildschirm angezeigt und die von der Video-Türsprechanlage aufgenommenen
Fotos und Videos werden entsprechend dem angegebenen Datum und der Uhrzeit benannt.

• Einstellungen im Modus Video- oder Fotoaufnahme des Besuchers: Um zum entsprechenden Menü zu gelangen,
drücken Sie die Taste
den Tasten und

, wählen Sie dann das Menü „Parameter“ und anschließend durch Navigieren mit

e. Verwendung von Multimedia

ALLGEMEINES:

• Um zu den Menüs der Türsprechanlage zu gelangen, drücken Sie die Taste und bewegen Sie sich mit Hilfe der
Cursors und durch die Menüs, bestätigen Sie mit der Taste und verlassen Sie das Menü mit der Taste

.

• Die Multimedia-Funktionen werden nach Ablauf einer Stunde abgebrochen und der Monitor schaltet sich in den
„stand by“-Modus

• Bei einem Klingeln an der Außenanlage wird die Multimedia-Funktion für die Dauer der Kommunikation unter­brochen. Anschließend schaltet der Monitor in den „stand by“-Modus

• Foto
Mit dem Foto-Menü können Sie sich Ihre Fotos ansehen.

- Zeigen Sie sie an, indem Sie das Foto-Menü aufrufen => mit Hilfe der Tasten und ein Foto auswählen und
anschließend die Taste drücken.

- Um von Foto zu Foto zu wechseln, verwenden Sie die Tasten und .
Wenn Sie über eine SD-Karte verfügen: das Foto-Menü betrifft nur die auf
der SD-Karte gespeicherten Fotos. Die im internen Speicher gespeicherten
Fotos befinden sich in: , anschließend und
Sie können: Das ausgewählte Foto löschen, das ausgewählte Foto auf die
SD-Karte verschieben, alle Fotos auf die SD-Karte verschieben.
Unterstütztes Bildformat: JPEG.
Diashow: rufen Sie wie oben beschrieben das Foto-Menü auf => wählen Sie
mit Hilfe der Tasten und ein Foto aus und drücken Sie die Taste , drücken Sie erneut auf , um die
Diashow zu starten.

• Musik
Mit den Musik-Menüs können Sie Ihre Musik abspielen. Legen Sie eine
SD-Karte in den Monitor ein, um Ihre Lieblingsmusik anzuhören,

- Legen Sie im Vorfeld auf Ihrer SD-Karte Ordner an.

- Zeigen Sie sie an, indem Sie das Musik-Menü aufrufen => gewählter Ordner
=> mit Hilfe der Tasten und eine Musik auswählen und anschließend
die Taste drücken, um die Musik abzuspielen.
Unterstützes Audioformat: MP3.

• Video
Sie können die auf Ihrer SD-Karte gespeicherten Videos oder die aufgezeichneten Videos Ihrer Besucher mit dem
Video-Menü anzeigen. Legen Sie eine SD-Karte in den Monitor ein, um Ihre
Lieblingsvideos wiederzugeben,

1.Wiedergabe der Videos auf der SD-Karte:

- Zeigen Sie sie an, indem Sie das Video-Menü aufrufen => gewählter Ordner
=> mit Hilfe der Tasten
die Taste
Unterstütztes Videoformat: AVI.

Wichtig: Videos werden immer auf Ihrer SD-Karte gespeichert

drücken, um das Video wiederzugeben.

D5

und ein Video auswählen und anschließend

CFI EXTEL MEMO 2 - 03/2013

• Weitere Einstellungen

ein

eee

GLOSSAR:

18

18

?

: Aufnahme eines Videos nach einem Klingeln : Aufnahme eines Fotos nach

einem Klingeln

: keine Aufnahme des Besuchers

Einstellen der Video-Aufzeichnungsdauer von Besuchern (30 s, 60 s, 90 s, 120 s)

Einstellen der Anzahl an aufgenommenen Fotos, wenn ein Besucher klingelt (1 Bild, 3
Bilder, 5 Bilder)

Auswahl der Bildlaufeffekte im Diashow-Modus

Einstellung von Uhr und Datum

Formatieren des Speichers des Monitors oder der SD-Karte

Zustand des Monitors / Verwalten der im Monitor gespeicherten Fotos

Reinitialisieren

ein Foto, ein Video oder ein Musikstück löschen

zur Foto-, Video- oder Musikliste zurückkehren

Das ausgewählte Foto vom Monitor auf die SD-Karte verschieben

.RSLH 
UHQ

7. TECHNISCHE DATEN

a. Monitor (MN MEMO 2)

• Artikel-Nr.: 812257

• Stromversorgung: 17 V

• Stromverbrauch: 5,1 W

• Display 7” (18cm)

• Auflösung: 800 x 480 punkte

• Abmessungen (mm): 197 x 117 x 23

• Speicher: 107 Mo

Alle Fotos vom Monitor auf die SD-Karte verschieben

Kopie der Fotos vom Monitor auf die SD-Karte im Gange

Interner Speicher voll

SD-Karte voll

CFI EXTEL MEMO 2 - 03/2013

D6

b. Stromversorgung

• Netzadapter 100-240 V~, 50/60Hz ; 17 V , 1.5A
Im Fall einer Netzunterbrechung ist die Polarität zu beachten.

c. Kamera (PL MEMO 2)

• Artikel-Nr.: 822257

• Farb-Kamera C-MOS: 640 x 480

• Bildwinkel: H53° V66°

• Schwenkbares Objektiv

• Lichtempfindlichkeit: 3 Lux

• Temperaturbereich (ca.): -10°C bis +45°C.

• Schutzindex: IP44

• Abmessungen mit Einfassung (mm) : 160 x 120 x 30

8. OPTIONEN

• Alle Extel elektrischen Türöffner • Alle Extel Elektroschlösser

• Alle Extel Motorisierungenl • Stromversorgung MODULO (verdrahtung fig. 7)

9. KUNDENDIENST - GARANTIE

Defekt möglicher Grund Lösung

• Der Monitor schaltet nicht
ein

• Schlechtes Bild und / oder
schlechter Ton

• Zu helles Bild • Position der Kamera • Das Objektiv der Kamera darf nicht direkt der

• Blau Display, keine Klingel • Installation • Die Drähte der Verbindung von Monitor und

• Kein Aufzeichnen des Videos
nach einem Klingeln

Bei Bedarf steht ihnen unsere technische Website zur Verfügung www.cfi-extel.com

Die neueste Downloade Version der Gebrauchsanweisung in Farbe ist verfügbar auf : www.cfi-extel.com

• Keine Stromversorgung
des Monitors

• Umgebung

• Installation oder
Störung

• Einstellungen

• SD-Karte

• Stellen Sie sicher, dass der Stecker des
Netzadapters angeschlossen ist

• Stellen Sie sicher, dass die verwendeten Kabel
die richtigen Maße aufweisen und dass sich die
Verbindungskabel der Video-Türsprechanlage
nicht im gleichen Leitungskanal wie das
Stromkabel befinden.

• Wir empfehlen Ihnen, das Funktionieren Ihres
Produkts mit Hilfe eines Tests in geringer
Entfernung zu überprüfen (Kabel mind. 2 m /
max. 5 m)

Sonne oder einer spiegelnden Oberfläche ausge­setzt sein

Außenstation sind vertauscht (1 und 2).

• Überprüfen Sie den Aufzeichnungsmodus Kap.
6d

• Überprüfen Sie das Vorhandensein der
SD-Karte

D7

CFI EXTEL MEMO 2 - 03/2013

GARANTIEBEDINGUNGEN : Dieses Gerät verfügt über eine Garantie für Einzelteile und Arbeitsaufwand

in unseren Werkstätten.œ. Die Garantie deckt nicht ab: das Verbrauchsmaterial (Batterien, Akkus, usw.) sowie
Schäden, die verursacht wurden durch: eine falsche Behandlung, falsche Installation, äußere Einflüsse, Beschädigung
durch physischen oder elektrischen Schock, Sturz oder atmosphärische Erscheinungen.

• Das Gerät nicht öffnen, um die Garantiedeckung nicht zu verlieren.

• Bei einer eventuellen Rücksendung an den Kundendienst den Bildschirm vor Kratzern schützen.

• Nur mit einem weichen Tuch reinigen, keine Reinigungsmittel verwenden.
Vor der Reinigung, das System vom Stromkreis unterbrechen.

Achtung : Kein Produkt oder Benzin, Kalkungscarbonatation, Alkohol oder ähnliches verwenden. Sie riskie-

ren nicht nur ihr Gerät zu beschädigen, sondern die Dämpfe können ebenfalls ihrer Gesundheit schädigen und sich
entzünden.
Kein Werkzeug verwenden, das Spannung leiten könnte (Metallbürste, spitzes Werkzeug...oder anderes)

Der Kassenzettel oder die Rechnung dienen als Nachweis für das Kaufdatum.

10. SICHERHEITSEMPFHLUNGEN

Schäden, die durch einen Mangel an Konformität mit dem Handbuch hervorgerufen wurden, führen zu einer
Löschung der Garantie.
Wir übernehmen keine Haftung für daraus entstandene Schäden! Wir übernehmen keine Haftung für Schäden an
Gegenständen oder Personen, die durch eine nicht geeignete Handhabung oder einem Mangel an Konformität der
Sicherheitsempfehlungen entstanden sind.
Dieses Produkt wurde mit Respekt auf die Sicherheitsempfehlungen hergestellt. Um diesen Status zu erhalten
und um einen korrekten Gebrauch dieses Produkts zu erhalten, muss der Verbraucher die in diesem Handbuch
enthaltenen Sicherheitsratschläge und Warnungen respektieren.

: Dieses Symbol gibt eine Gefahr auf Elektroschock oder Kurzschluss an.

- Sie dürfen dieses Gerät nur verwenden mit einer Spannung zwischen: 100 - 240 Volt und 50-60 Herz. Versuchen
sie niemals dieses Gerät mit einer anderen Spannung zu verwenden.

- Achten sie darauf, dass alle an dieses System angeschlossenen elektrischen Anschlüsse, den Verwendungsratschlägen
entsprechen.

- In kommerziellen Einrichtungen versichern sie sich, dass die Schutzregeln für Unfälle mit elektrischen Installationen
beachtet werden.

- In Schulen, Ausbildungsausrüstungen, Werkstätten... ist die Gegenwart von qualifiziertem Personal notwendig, um
den Betrieb von Elektrogeräten zu kontrollieren.

- Die Verwendungsratschläge der an das System angeschlossenen Geräten beachten (z.B. Videorekorder, TV, PC)

- Bei Zweifelsfällen hinsichtlich des Betriebs oder Sicherheit des Geräts, kontaktieren sie bitte erfahrene Personen

- Niemals elektrische Geräte mit feuchten Händen ein- oder ausschalten.

- Bei der Installation dieses Produkts bitte darauf achten, dass die Stromkabel nicht beschädigt werden können.

- Sie sollten niemals selbst ein beschädigtes Stromkabel ersetzen! In diesem Fall dieses entfernen und Rat bei einer
erfahrenen Person suchen.

ACHTUNG

Warnt den Verwender vor nicht isolierten «gefährlichen Spannungen» im Inneren des
Produktgehäuses, die ausreichend sind, um für Menschen eine Gefahr für einen tödlichen
Elektroschock darzustellen.

Der Verwender wird auf wichtige Anweisungen hinsichtlich der Verwendung und
Wartung (Reparatur) in dem das Gerät begleitenen Dokument hingewiesen.

CFI EXTEL MEMO 2 - 03/2013

D8

,

FR - Ne jetez pas les piles et les appareils hors d’usage avec les ordures ménagères. Les

substances dangereuses qu’ils sont susceptibles de contenir peuvent nuire à la santé et à
l’environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les
moyens de collecte sélective mise à votre disposition par votre commune.

I - Non gettare le pile e le apparecchiature fuori uso insieme ai rifiuti domestici. Le sostanze

dannose contenute in esse possono nuocere alla salute dell’ambiente. Restituire questo
materiale al distributore o utilizzare la raccolta differenziata organizzata dal comune.

E - No tire las pilas ni los aparatos inservibles con los residuos domésticos, ya que las

sustancias peligrosas que puedan contener pueden perjudicar la salud y al medio ambiente.
Pídale a su distribuidor que los recupere o utilice los medios de recogida selectiva puestos a
su disposición por el ayuntamiento.

P - Não junte as pilhas nem os aparelhos que já não se usam com o lixo caseiro. As

substâncias perigosas que ambos podem conter podem ser prejudiciais para a saúde e para
o ambiente. Entregue esses aparelhos ao seu lixeiro ou recorra aos meios de recolha
selectiva ao seu dispor.

NL - De lege batterijen en oude apparaten niet met het huisvuil meegeven: deze kunnen

gevaarlijke stoffen bevatten die de gezondheid en het milieu schaden.
De oude apparaten door uw distributeur laten innemen of de gescheiden vuilinzameling van
uw gemeente gebruiken.

GB - Don’t throw batteries or out of order products with the household waste (garbage).

The dangerous substances that they are likely to include may harm health or the
environment. Make your retailer take back these products or use the selective collect of
garbage proposed by your city.

D - Verbrauchte Batterien und nicht mehr benützte Geräte sind Sondermüll. Sie enthalten

möglicherweise gesundheits- und umweltschädliche Substanzen.
Geben Sie alte Geräte zur fachgerechten Entsorgung beim Gerätehändler ab bzw. benutzen
Sie die örtlichen Recyclinghöfe.

• France : Hotline : [phone]

(0,337€ ttc/min)

• Italia : Assistenza Tecnica : [phone]
[email protected]

• España : Asistencia técnica : 902 109 819
[email protected]

• Portugal : Serviço de apoio ao cliente : 707 201 138

Découvrez nos produits sur : www.cfi-extel.com, & .

Printed in P.R.C.
