Extel HD-2640 User Manual [de]

QUATTRO

Ed. 11-2011 V1

Type : HD-2640

Guide d’installation et d’utilisation Manuale d’installazione e uso Instrucciones de uso e instalación Guia de instalação e de utilização Installation and user guide Installatie en Gebruiksaanwijzing Installation und Bedienungsanleitung

Fig. 1

1

2

3

4

5

Fig. 2

1	2	3	4	5	10	11	12
					1 2
	6	7		8	9

Fig. 3

1
2
	7	9
3
4
5	8
6

Fig. 4

3	4
5
P	6
2
1	7

CFI EXTEL QUATTRO - 11/2011

Fig. 5

3

2

1

P

Fig. 6

		1 2	3 4	5 6
1 2	3 4	5 6

CFI EXTEL QUATTRO - 11/2011

SOMMAIRE

1	CONSIGNES DE SÉCURITÉ.............................................	p.2
2	DESCRIPTIF.........................................................................	p.2
3	NOMENCLATURE .............................................................	p.2
	a. Moniteur
	b. Platine de rue, caméra extérieure
4	INSTALLATION..................................................................	p.3
	a. Installation de la platine de rue (caméra)
	b. Installation du moniteur
5	CÂBLAGE....................................................................	p.3
	a. Raccordement du visiophone
	b. Raccordement d’une gâche ou serrure électrique
	c. Raccordement d’une motorisation de portail
6	MODE D’EMPLOI ........................................................	p.4
	a. Utilisation du visiophone
	b. Réglages du visiophone
	c. Réglages sur la caméra
7	CARACTÉRISTIQUES TECHNIQUES ............................	p.4
	a. Moniteur (MN QUATTRO)
	b.Alimentation
	c. Caméra (PL QUATTRO)
8	OPTIONS ....................................................................	p.5
9	ASSISTANCE TECHNIQUE - GARANTIE ...................	p.5
10	MESURES DE SÉCURITÉ.............................................	p.6

CFI EXTEL QUATTRO - 11/2011

F1

1. CONSIGNES DE SÉCURITÉ

Important !

•Veuillez lire le manuel d’utilisation soigneusement avant d’installer ou d’utiliser ce produit.

•Si vous installez ce produit pour d’autres, pensez à laisser le manuel ou une copie à l’utilisateur final.

Avertissement :

•Les différents éléments ne devront être démontés que par un technicien autorisé.

Mesures de sécurité :

•Pour une exploitation en toute sécurité de ce système, il est essentiel que les installateurs, utilisateurs et techniciens suivent toutes les procédures de sûreté décrites dans ce manuel.

•Des avertissements spécifiques et des symboles d’attention sont indiqués sur les éléments si nécessaire.

2. DESCRIPTIF (fig 1)

1	• Moniteur	4	• Platine de rue
2	• Support mural	5	• Visière anti-pluie
3	• Adaptateur enfichable

Généralité

Ce visiophone est composé d’un poste de réponse intérieur avec écran et d’une platine extérieure avec interphone et caméra permettant de voir et de communiquer avec le visiteur qui a sonné. Il est facile d’installation puisque seulement 2 fils sont nécessaires pour toutes les fonctions : sonnerie, image vidéo, interphone et commandes gâche et automatisme. Pour un usage efficace, veuillez lire attentivement ce manuel d’instructions.

3. NOMENCLATURE

a. Moniteur (fig. 2)

1.Ecran couleur 7” (18 cm).

2.Touche surveillance ou relance de l’image.

3.Communication avec la platine de rue après un appel.

4.Commande d’une gâche ou d’une serrure électrique (sortie 12 V au dos de la caméra).

5.Commande d’un automatisme de portail (contact sans courant au dos la caméra).

6.Réglage du volume de la mélodie.

7.Réglage de la luminosité.

8.Réglage de la couleur.

9.Sélection de la mélodie (1. Ding Dong, 2. S.A.C)

10.Micro pour communiquer avec la platine de rue.

11.Au dos du moniteur, prise pour la fiche 17V de l’adaptateur (adaptateur à raccorder sur une installation conforme aux normes en vigueur : NFC 15-100 pour la France).

12.Bornier pour le raccordement des fils

b. Platine de rue, caméra extérieure (fig. 3)

1.Led IR pour une meilleure visibilité en pénombre (lumière non visible à l’oeil nu).

2.Objectif de la caméra C-MOS avec iris automatique orientable (à l’arrière de la caméra).

3.Haut parleur : permet de se faire entendre à l’extérieur.

4.Bouton d’appel : lorsqu’on appuie sur ce bouton le porte-nom s’allume et la sonnerie se fait entendre à l’intérieur. L’écran et la caméra se mettent en fonction.

5.Porte-nom. Pour changer l’étiquette porte-nom, soulever délicatement à l’aide d’un petit tournevis la protection plastique (9) et glisser l’étiquette du porte-nom.

6.Micro : permet au visiteur de communiquer vers l’intérieur.

7.Trous d’ajustement de la caméra

8.Bornier pour le raccordement des fils

CFI EXTEL QUATTRO - 11/2011

F2

(fig. 4)

4. INSTALLATION

Note : Si vous essayez votre produit avant de l’installer, veillez à ne pas le faire avec la platine de rue et le moniteur dans la même pièce, sinon le visiophone émettra un son strident (effet Larsen)

a. Installation de la platine de rue

1.Enlever la vis sous la platine de rue (1)

2.Basculer la platine de rue vers l’avant (2)

3.Fixer solidement la visière antipluie à l’aide des vis (3)

4. L’objectif de la platine doit être placé à une hauteur d’environ 1,60 m. Mettre un joint silicone (4) entre la visière et le mur afin d’éviter le ruissellement de l’eau.

5.Raccorder les fils en respectant le plan de câblage.

6.Emboîter la platine de rue (5) et avec sa visière antipluie (6).

7.Remettre la vis de fixation (7).

Important : Ne pas exposer la caméra directement face au soleil, ou face à une surface réfléchissante. Conseil : il est recommandé de faire passer les câbles dans une gaine de protection, afin de les protéger des chocs et des intempéries.

b. Installation du moniteur (fig. 5)

1.Fixer le support mural (2) en faisant en sorte que l’écran du moniteur soit à une hauteur d’environ 1,60m.

2.Raccorder les fils venant de la platine de rue.

3.Brancher la fiche de l’adaptateur (3) au dos du moniteur (sans le brancher sur secteur).

4.Mettre en place le moniteur (1) sur le support mural (2).

5. Brancher la prise du bloc alimentation dans la prise murale 230 V .

Note : En cas de coupure du cordon d’alimentation, veillez à respecter la polarité.

5. CÂBLAGE

Dans le but d’éviter les risques de parasites et de dysfonctionnement, ne pas passer le câble de votre visiophone dans la même gaine que les câbles électriques.

Attention : il ne faut en aucun cas doubler les fils pour en augmenter la section.

a. Raccordement du visiophone (fig. 6)

Fils à utiliser : • 2 fils 6 /10ème jusqu’à 25 m

•2 fils 1.5 mm2 de 25 à 100 m

1.Bien raccorder les fils en respectant le schéma de câblage (fig. 6).

2.Pour raccorder la caméra, 2 fils seulement sont nécessaires pour toutes les fonctions : sonnerie, image vidéo, interphone et les commandes d’ouverture (gâche et automatisme).

Bien respecter la polarité entre l’écran et la caméra extérieure (aucune polarité à respecter pour la commande des ouvre-portes).

•Borne “1” de l’écran sur la borne “1” de la caméra.

•Borne “2” de l’écran sur la borne “2” de la caméra.

Important :

• Pour le câblage bien se référer à l’étiquette collée au dos du moniteur et au dos de la caméra.

b. Raccordement d’une gâche ou serrure électrique (fig. 6)

La raccorder directement sur les bornes 3 et 4 au dos de la caméra (aucune polarité à respecter).

A noter que cette fonction n’est valide que si l’écran est allumé. Une coupure brève de l’image se produit au moment de la commande.

CFI EXTEL QUATTRO - 11/2011

F3

Important : La gâche ou la serrure électrique que vous allez installer, devra impérativement être équipée d’une mémoire mécanique comme toutes les références EXTEL. Pour le câblage bien se référer à l’étiquette collée au dos de la caméra.

c. Raccordement d’une motorisation de portail (fig. 6)

La raccorder directement sur les bornes 5 et 6 au dos de la caméra. La caméra délivre un contact “sec” sans courant à raccorder sur la commande “bouton poussoir” de votre automatisme.

A noter que cette fonction n’est valide que si l’écran est allumé. Une coupure brève de l’image se produit au moment de la commande.

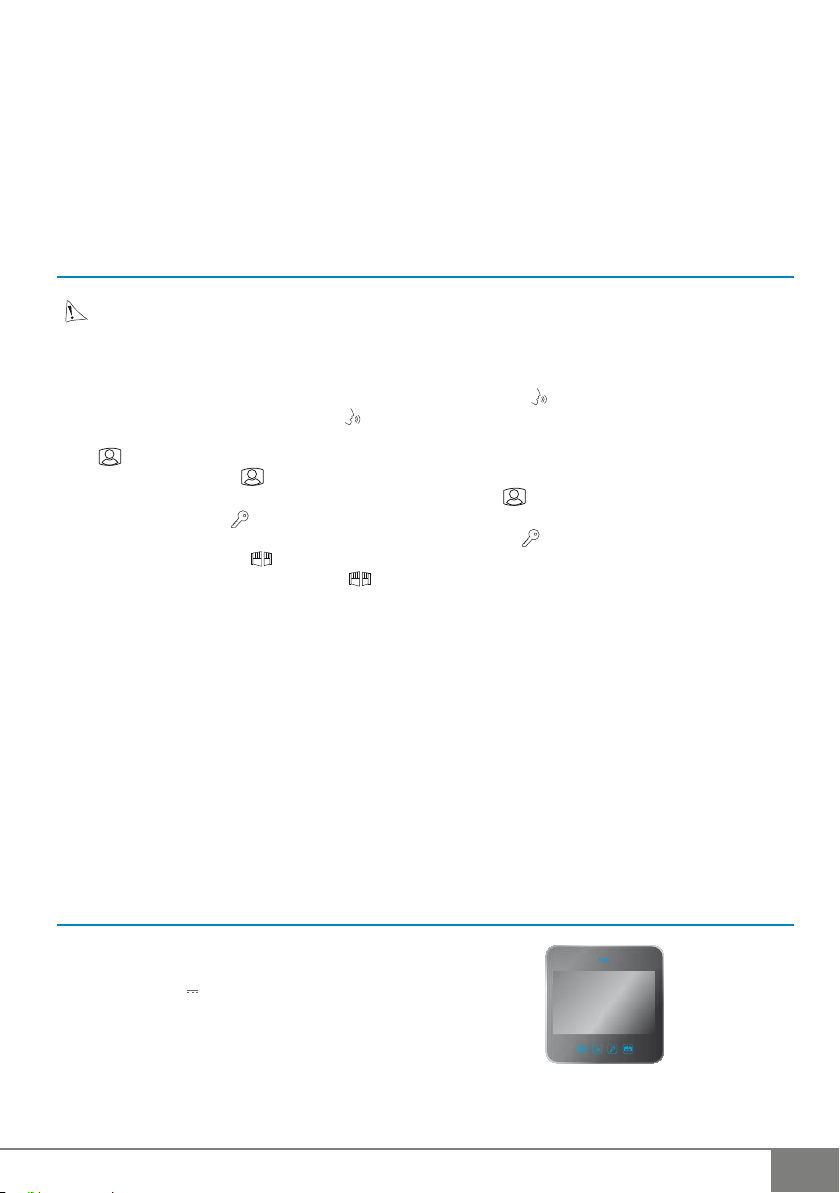

6. MODE D’EMPLOI

Important : Les touches tactiles doivent être manipulées uniquement avec les doigts (Pression 200-300 gr).

a. Utilisation du visiophone

• Un appel sur le bouton de la platine de rue déclenche un signal sonore et l’allumage du moniteur pendant envi-

ron 30 secondes. Une fois le visiteur identifié, appuyer sur la touche			pour communiquer avec lui.
Note : Une seule impulsion sur la touche	est suffisante pour entrer en communication avec la platine de rue.
• La conversation terminée, attendre la fin de la temporisation d’environ 2 min ou appuyer sur les touches					ou
pour éteindre le moniteur.
• Relance de l’image :
Pour relancer l’image 30 secondes supplémentaires, appuyer sur la touche				.
• Commande d’une gâche :
La gâche ou la serrure se déclenche lorsqu’on appuie sur le bouton			.
• Commande d’un automatisme :
Pour commander un automatisme appuyer sur la touche		.

A noter que les fonctions d’ouverture ne sont valides que si l’écran est allumé. Une coupure brève de l’image se produit alors au moment de la commande.

b. Réglages du visiophone (fig.2)

4 réglages sont accessibles sur le côté du moniteur :

•Sélection de la mélodie (1-Ding dong, 2- S.A.C) (9).

•Réglage du volume de la mélodie (6).

•Réglage de la luminosité (7).

•Réglage de la couleur (8).

c. Réglages sur la caméra (fig. 3)

Si, lors de l’installation du moniteur et de la platine de rue à leurs emplacements définitifs, vous vous apercevez d’un mauvais alignement de l’objectif de la caméra, vous pourrez rattraper ce décalage grâce aux trous d’ajustement située au dos de la platine de rue.Attention, vous ne pourrez rattrapper seulement que quelques centimètres en hauteur.

7. CARACTÉRISTIQUES TECHNIQUES

a. Moniteur (MN QUATTRO)

•Référence : 810270

•Alimentation : 17 V

•Consommation : 14 W

•Ecran 7” (18 cm).

• Résolution : 480 x 234 points

• Dimensions (mm): 180x180x20

CFI EXTEL QUATTRO - 11/2011

F4

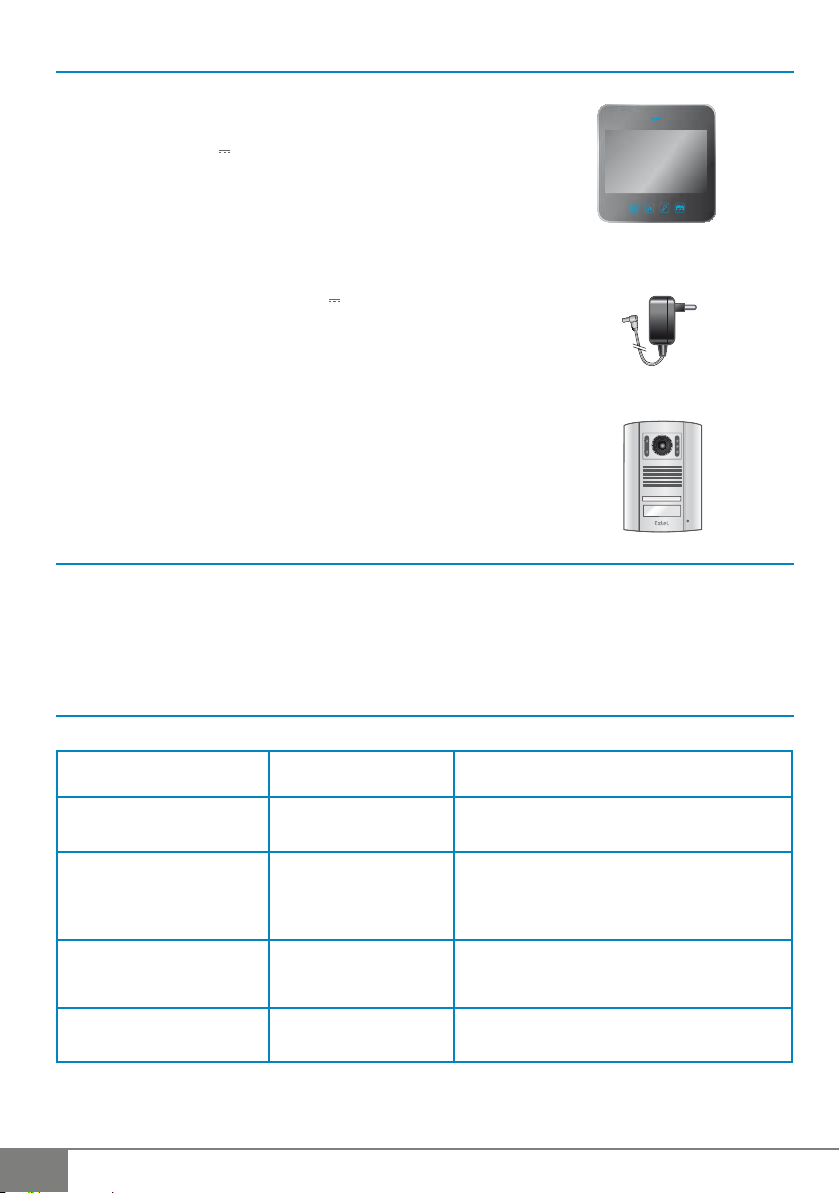

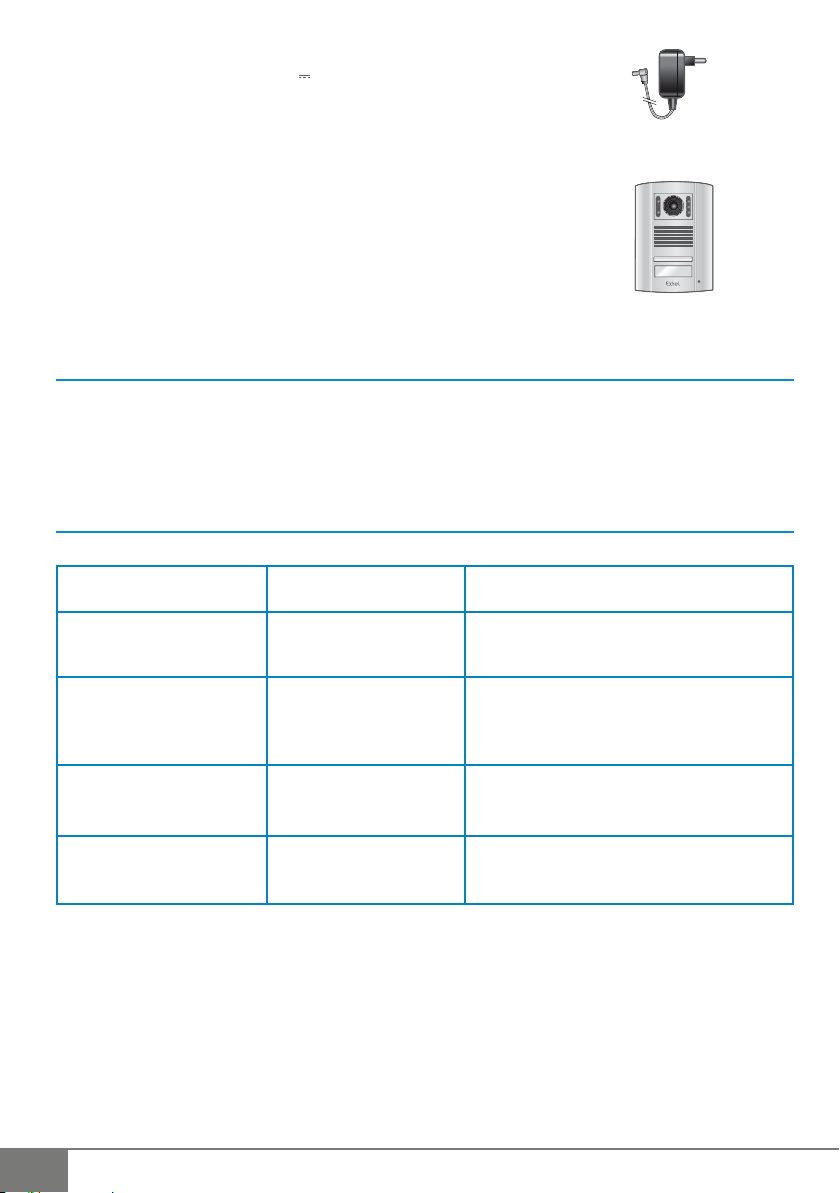

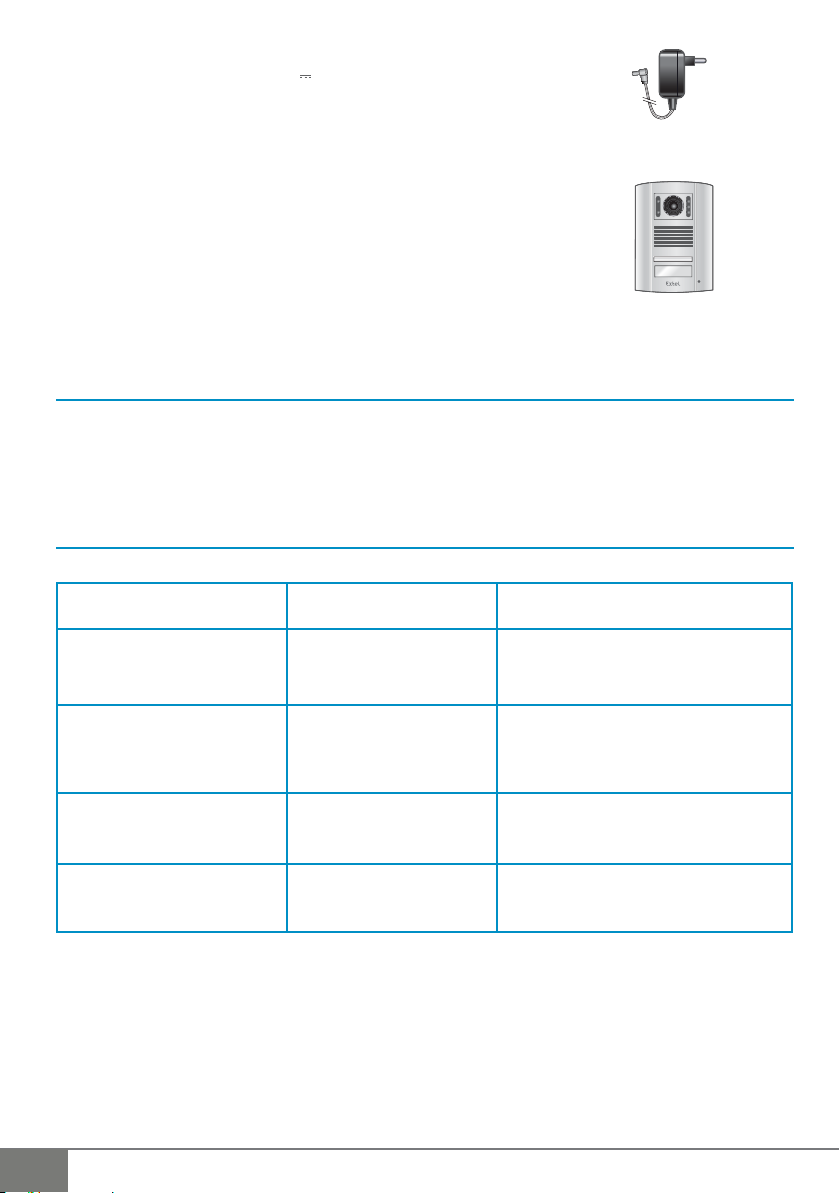

b.Alimentation

• Adaptateur 100-240 V~, 50/60Hz ; 17 V, 1.5A

En cas de coupure du cordon d’alimentation veiller à respecter la polarité

c. Caméra (PL QUATTRO)

•Référence : 820270

•Caméra C-MOS couleur : 648 x 488

• Angle de prise de vue : 76°

• Objectif orientable

• Sensibilité : 3 Lux

• Température d’utilisation (environ) : -10°C à +45°C.

• Indice de protection : IP44

• Dimension avec visière (mm) : 160 x 120 x 30

8. OPTIONS

•Toutes les gâches électriques Extel

•Toutes les serrures électriques Extel

•Toutes les motorisations Extel

•Alimentation modulaire MODULO

9. ASSISTANCE TECHNIQUE - GARANTIE

Panne	Cause	Solution
• Le moniteur ne s’allume pas	• Le moniteur n’est pas	• Vérifier que la fiche de l’adaptateur soit
	alimenté	correctement enfoncée.
• Mauvaise image et/ou son	• Environnement	• Vérifier que les câbles utilisés sont de la bonne
		section et que les câbles de liaison du visiophone
		ne sont pas dans la même gaine que du 230V.
• Image trop lumineuse	• Position de la caméra	• Ne pas exposer l’objectif de la caméra direct-
		ment au soleil ou sur une surface réfléchissante.
• Écran bleu, pas de	• Installation	• Les fils de liaison entre le moniteur et la
sonnerie		platine de rue sont inversés (1 et 2)

En cas de besoin, notre site technique est à votre disposition : www.cfi-extel.com

HOTLINE : €WWF PLQ

Dernière version de la notice téléchargeable en couleur sur : www.cfi-extel.com

CFI EXTEL QUATTRO - 11/2011

F5

CONDITION DE GARANTIE : Cet appareil est garanti, pièces et main d’œuvre dans nos ateliers.

La garantie ne couvre pas : les consommables (piles, batteries, etc.) et les dégâts occasionnés par : mauvaise utilisation, mauvaise installation, intervention extérieure, détérioration par choc physique ou électrique, chute ou phénomène atmosphérique.

• Ne pas ouvrir l’appareil afin de ne pas perdre le couvert de la garantie.

• Lors d’un éventuel retour en SAV, protéger l’écran afin d’éviter les rayures.

• Entretien avec un chiffon doux seulement, pas de solvants. La garantie s’annule si vous démontez les pièces. Nettoyer l’extérieur seulement avec un tissu sec et doux. Avant le nettoyage, débranchez ou mettez l’appareil hors tension.

Attention : N’employez aucun produit ou essence d’épuration carboxylique, alcool ou similaire. En plus de risquer d’endommager votre appareil, les vapeurs sont également dangereuses pour votre santé et explosives. N’employez aucun outil pouvant être conducteur de tension (brosse en métal, outil pointu...ou autre) pour le nettoyage.

Le ticket de caisse ou la facture fait preuve de la date d’achat.

10. MESURES DE SÉCURITÉ

Les dommages provoqués par le manque de conformité au manuel mènent à l’expiration de la garantie. Nous n’assumerons aucune responsabilité pour les dommages en résultant !

Nous n’assumerons aucune responsabilité concernant tout dommage, sur les biens ou les personnes, causé par une mauvaise manipulation ou par manque de conformité aux consignes de sécurité.

Ce produit a été fabriqué dans le respect total des consignes de sécurité. Afin de maintenir ce statut et d’assurer la meilleure exploitation du produit, l’utilisateur doit observer les consignes et avertissements de sûreté contenus dans ce manuel.

L’utilisateur de ce système en est responsable et se doit de vérifier si la vidéosurveillance est conforme à la loi en vigueur dans le pays d’utilisation.

: Ce symbole indique un risque de choc électrique ou un risque de court-circuit.

-Vous ne devez utiliser ce produit qu’à une tension comprise entre : 100-240 Volts et 50-60 hertz. N’essayez jamais d’utiliser cet appareil avec une tension différente.

-Veillez à ce que tous les raccordements électriques du système soient conformes aux consignes d’utilisation.

-Dans les établissements commerciaux, assurez-vous d’observer les règles de prévention des accidents pour les installations électriques.

-Dans les écoles, les équipements de formation, les ateliers… la présence d’un personnel qualifié est nécessaire pour contrôler le fonctionnement des appareils électroniques.

-Observez les consignes d’utilisation des autres appareils reliés au système.

-Veuillez contacter une personne expérimentée au cas où vous auriez des doutes au sujet du mode de fonctionnement ou de la sûreté des appareils.

-Ne jamais brancher ou débrancher les appareils électriques avec les mains mouillées.

- Lors de l’installation de ce produit, vérifiez bien que les câbles d’alimentation ne risquent pas d’être endommagés. - Ne remplacez jamais les câbles électriques endommagés vous-même ! Dans ce cas, enlevez-les et faites appel à une personne expérimentée.

	ATTENTION	Avertit l’utilisateur de la présence d’instructions importantes concernant l’utilisa-
		tion et l’entretien (la réparation) dans la documentation accompagnant l’appareil.

Avertit l’utilisateur de la présence de « tensions dangereuses », non isolées à l’intérieure du boîtier du produit, d’une importance suffisante pour représenter un risque d’électrocution pour les personnes.

CFI EXTEL QUATTRO - 11/2011

F6

INDICE

1	DISPOSIZIONI DI SICUREZZA..........................................	p.2
2	DESCRIZIONE..................................................................................	p.2
3	DESIGNAZIONE ELEMENTI ................................................	p.2
	a. Monitor
	b. Pulsantiera esterna, telecamera esterna
4	INSTALLAZIONE...........................................................................	p.3
	a. Installazione della pulsantiera esterna (telecamera esterna)
	b. Installazione dell’apparecchio di risposta (monitor)
5	CABLAGGIO .....................................................................................	p.3
	a. Collegamento del videocitofono
	b. Collegamento dell’incontro o della serratura elettrica.
	c. Collegamento della motorizzazione del cancello.
6	MODALITÀ D’USO .....................................................................	p.4
	a. Utilizzazione del videocitofono
	b. Regolazioni del videocitofono
	c. Regolazioni sulla telecamera
7	CARATTERISTICHE TECNICHE .......................................	p.4
	b. Monitor (MN QUATTRO)
	c.Alimentazione
	d. Pulsantiera esterna (telecamera) (PL QUATTRO)
8	OPZIONI .................................................................................................	p.5
9	ASSISTENZA TECNICA / GARANZIA ............................	p.5
10 DISPOSIZIONI DI SICUREZZA ..........................................		p.6

CFI EXTEL QUATTRO - 11/2011

IT1

1. DISPOSIZIONI DI SICUREZZA

Importante !

•Leggere attentamente il manuale utente prima di installare o utilizzare questo prodotto.

•Se il prodotto viene installato per conto terzi, lasciare il presente manuale o copia di esso all’utente finale.

Avvertenza:

•I diversi elementi devono essere smontati solo da un tecnico autorizzato.

Misure di sicurezza:

•Per un utilizzo in assoluta sicurezza del presente sistema, è fondamentale che gli installatori, gli utenti e i tecnici seguano tutte le procedure di sicurezza descritte nel manuale.

•Se necessario sono indicati sugli elementi avvertenze specifiche e simboli per richiamare l’attenzione.

2. DESCRIZIONE (fig 1)

1	• Schermo	4	• Pulsantiera esterna
2	• Supporto murale	5	• Visiera Antipioggia
3	• Adattatore a spina

Informazioni Generali

Questo videocitofono si compone di un apparecchio interno con schermo a colori e di una pulsantiera esterna con citofono e telecamera che permettono di vedere e di comunicare con il visitatore che ha suonato. È facile da installare, sono necessari solo 2 fili per consentire tutte le funzioni: suoneria, immagine video, citofono, comandi dell’incontro e dell’automazione. Per un’utilizzazione efficace, leggere con attenzione e conservare questo manuale di istruzioni.

3. DESIGNAZIONE ELEMENTI

a. Monitor (fig. 2)

1.Schermo a colori 7” (18 cm).

2.Tasto sorveglianza o aggiornamento immagine.

3.Comunicazione con la pulsantiera esterna dopo una chiamata.

4.Comando incontro o serratura elettrica (uscita 12 V sul retro della telecamera).

5.Comando automazione del cancello (contatto pulito sul retro della telecamera).

6.Regolazione del volume della melodia.

7.Regolazione della luminosità.

8.Regolazione del colore.

9.Selezione della melodia (1. Din Don, 2. S.A.C).

10.Microfono per comunicare con la pulsantiera esterna.

11.Sul retro del monitor, presa per la spina 17V dell’adattatore (adattatore da collegare su un’installazione conforme alle norme vigenti: NFC 15-100 per la Francia).

12.Morsettiera per collegamento fili.

b. Pulsantiera esterna, telecamera esterna (fig. 3)

1.Led IR per una migliore visibilità in penombra (luce invisibile a occhio nudo).

2.Obiettivo della telecamera C-MOS con diaframma automatico orientabile (sul retro della telecamera).

3.Altoparlante: consente di farsi sentire all’esterno.

4.Pulsante di chiamata: premendo questo pulsante la targhetta portanome si illumina e la suoneria si sente all’interno. Lo schermo e la telecamera entrano in funzione.

5.Targhetta portanome. Per cambiare l’etichetta della targhetta sollevare la protezione plastica (9) con delicatezza aiutandosi con un piccolo cacciavite e far scivolare l’etichetta portanome

6.Microfono: consente al visitatore di comunicare con l’interno.

7.Fori di regolazione della telecamera

8.Morsettiera per collegamento fili

CFI EXTEL QUATTRO - 11/2011

IT2

4. INSTALLAZIONE

Importante: se si prova il prodotto prima dell’installazione, fare attenzione a non provarlo con la pulsantiera esterna e il monitor nella stessa stanza, altrimenti il videocitofono emetterà un suono stridente (effetto Larsen).

a. Installazione della pulsantiera esterna (telecamera esterna) (fig. 4)

1.Togliere la vite sotto la pulsantiera esterna (1).

2.Ribaltare la pulsantiera esterna verso l’avanti (2).

3.Fissare stabilmente la visiera antipioggia per mezzo delle viti (3).

4. L’obiettivo della pulsantiera deve essere posizionato a un’altezza di circa 1,60 m. Mettere un giunto in silicone (4) tra la visiera e il muro per evitare la penetrazione dell’acqua.

5.Collegare i fili rispettando lo schema di cablaggio.

6.Incastrare la pulsantiera esterna con la visiera antipioggia (5-6).

7.Rimettere la vite di fissaggio (7).

Importante : Non esporre la telecamera ai raggi diretti del sole o su di una superficie riflettente. Consiglio: si raccomanda di far passare i cavi dentro una guaina protettiva al fine di proteggerli dagli urti e dalle intemperie.

b. Installazione dell’apparecchio di risposta (monitor) (fig. 5)

1.Fissare il supporto murale (2) facendo in modo che lo schermo del monitor sia a una altezza di circa 1,60m.

2.Collegare i fili in provenienza dalla pulsantiera esterna.

3.Collegare la spina dell’adattatore (3) al retro del monitor (senza collegarlo alla rete)

4.Posizionare il monitor (1) sul supporto murale (2).

5. Collegare la presa dell’alimentazione nella presa a muro 230 V .

Notare: Se viene tagliato il cavo di alimentazione, controllare che sia rispettata la polarità.

5. CABLAGGIO (fig 6)

Al fine di evitare rischi di fenomeni parassiti e di malfunzionamenti, evitare di mettere i cavi “bassa corrente” nella stessa guaina dei cavi di potenza.

Attenzione: non bisogna in nessun caso raddoppiare i cavi per aumentare la sezione.

a. Collegamento del videocitofono (fig. 6)

Cavi da utilizzare: • 2 cavi 6 /10° fino a 25 m

•2 cavi 1.5 mm2 da 25 a 100 m

1.Collegare correttamente i fili secondo lo schema di collegamento qui dopo (fig. 6).

2.Per collegare la telecamera, ci vogliono soltanto due fili per utilizzare tutte le funzioni: chiamata, immagine video, interfonia e il comando dell’apriporta (incontro e automazione).

Rispettare la polarità tra lo schermo e la pulsantiera esterna (Invece nessuna polarità da rispettare per l’apriporta).

• Morsetto “1” dello schermo col morsetto “1” della telecamera.

• Morsetto “2” dello schermo col morsetto “2” della telecamera.

Importante:

• Per il collegamento, riferirsi all’etichetta fissata al didietro del monitore e della telecamera.

b. Collegamento dell’incontro o della serratura elettrica (fig. 6)

Collegare direttamente ai morsetti 3 e 4 sul retro della telecamera (nessuna polarità da rispettare).

Da notare che tale funzione è valida solo se lo schermo è acceso. Una breve interruzione dell’immagine si produce al momento dell’attivazione del comando.

CFI EXTEL QUATTRO - 11/2011

IT3

Importante: l’incontro o la serratura elettrica da installare devono imperativamente essere dotati di memoria meccanica come tutti gli articoli EXTEL. Per il cablaggio è opportuno far riferimento all’etichetta incollata sul retro del monitor e della telecamera.

c. Collegamento della motorizzazione del cancello (fig. 6)

Collegarla direttamente ai morsetti 5 e 6 sul retro della telecamera. La telecamera ha un contatto pulito senza corrente da collegare al comando “pulsante comando” dell’automazione.

Da notare che tale funzione è valida solo se lo schermo è acceso. Una breve interruzione dell’immagine si produce al momento dell’attivazione del comando.

6. MODALITÀ D’USO

Importante : I tasti devono essere premuti esclusivamente con le dita (Pressione 200-300 gr).

a. Utilizzazione del videocitofono

• Premendo il pulsante di chiamata della pulsantiera esterna, si attivano un segnale sonoro e l’accensione del moni-

tor per una durata di circa 30 secondi. Una volta identificato il visitatore, premere il tasto		per comunicare con
lui.
Notare: È sufficiente premere una sola volta il tasto	per entrare in comunicazione con la pulsantiera esterna.

•Terminata la conversazione attendere la fine della temporizzazione di circa 2 min. o premere il tasto per spegnere il monitor.

•Riavvio dell’immage:

Per riavviare l’immagine per 30 secondi supplementari, premere il tasto			.
• Comando dell’incontro:
L’incontro o la serratura si attivano quando si preme il pulsante		.
• Comando dell’automazione:
Per comandare un automazione premere il tasto	.

Da notare che le funzioni d’apertura sono valide solo se lo schermo è acceso. Una breve interruzione dell’immagine si produce al momento dell’attivazione del comando.

b. Regolazioni del videocitofono (fig.2)

4 regolazioni sono accessibili sul lato del monitor:

•Selezione della melodia (1-Din don, 2- S.A.C) (9).

•Regolazione del volume della melodia (6).

•Regolazione della luminosità (7).

•Regolazione del colore (8).

c. Regolazioni sulla telecamera (fig. 3)

Se durante l’installazione del monitor e della pulsantiera esterna nelle sedi definitive si nota un allineamento sbagliato dell’obiettivo della telecamera, sarà possibile colmare tale divario servendosi dei fori di regolazione posti sulla parte posteriore della pulsantiera esterna. . Attenzione, sarà possibile recuperare solo alcuni centimetri in altezza..

7. CARATTERISTICHE TECNICHE

a.Monitor (MN QUATTRO)

•Articolo: 810270

•Alimentazione: 17 V

•Consumo: 14 W

•Schermo 7” (18 cm).

• Risoluzione: 480 x 234 punti

• Dimensioni (mm): 180x180x20

CFI EXTEL QUATTRO - 11/2011

IT4

b. Alimentazione

• Adattatore 100-240 V~, 50/60Hz ; 17 V, 1.5A

In caso di taglio del cordone d’alimentazione ricordarsi di rispettare la polarità.

c. Pulsantiera esterna (telecamera) (PL QUATTRO)

•Articolo: 820270

•Telecamera C-MOS a colori / 648 x 488

•Angolo di ripresa: 76°

•Obiettivo orientabile

•Sensibilità: 3 Lux

•Temperatura di utilizzazione (circa): da -10 °C a +45 °C:

•Indice di protezione: IP44

•Dimensione con visiera (mm): 160 x 120 x 30

8. OPZIONI

•Tutti gli incontri elettrici Extel

•Tutte le serrature elettriche Extel

•Tutte le motorizzazioni Extel

•Alimentazione MODULO

9. ASSISTENZA TECNICA / GARANZIA

*XDVWR	&DXVD	6ROX]LRQH
• Il monitor non si accende	• Il monitor non è alimentato	• Verificare che la spina dell’adattatore sia
		correttamente inserita.
• Cattiva immagine e/o Suono	• Ambiente	• Verificare che i cavi utilizzati siano della
		sezione corretta e che i cavi di collegamen-
		to del videocitofono non siano nella stessa
		guaina del 230V.
• Immagine troppo luminosa	• Posizione della telecamera	• Non esporre l’obiettivo della telecamera
		direttamente al sole o su di una superficie
		riflettente.
• Schermo blu, assenza di	• Installazione	• I cavi di collegamento tra il monitor e la
suoneria		pulsantiera esterna sono invertiti (1 e 2).

Assistenza Tecnica : [phone] assistenza@cfi-extel.com

Ultima versione delle istruzioni scaricabili a colori su: www.cfi-extel.com

CFI EXTEL QUATTRO - 11/2011

IT5

CONDIZIONI DI GARANZIA : Questo apparecchio è garantito, pezzi di ricambio e manodopera, presso la fabbrica. La garanzia non copre: i consumabili (pile, batterie ecc.) e i danni occasionati da: errato utilizzo, errata installazione, intervento esterno, deterioramento a causa di urto, scarica elettrica, caduta o fenomeno atmosferico.

• Non aprire l’apparecchio al fine di non perdere la copertura della garanzia.

• Per un’eventuale restituzione al Servizio di Assistenza, proteggere lo schermo per evitare danneggiamenti.

• Pulire solo con un panno morbido, senza solventi. Prima di pulire, scollegare o togliere la corrente l'apparecchio.

Attenzione: Non impiegare nessuna soluzione pulente a base carbonilica, alcool o simili. Oltre al rischio di danneggiare l’apparecchio, i vapori emanati sono pericolosi per la salute ed esplosivi. Non impiegare utensili conduttori di tensione (spazzole in metallo, utensili appuntiti o altro) per la pulizia.

Lo scontrino o la fattura costituiscono prova della data di acquisto.

10. DISPOSIZIONI DI SICUREZZA

I danni provocati dalla mancanza di conformità al manuale conducono alla decadenza della garanzia. Non ci assumiamo alcuna responsabilità per i danni che ne potrebbero derivare!

Non ci assumiamo altresì responsabilità alcuna per qualsivoglia danno, a persone o beni, causato da una scorretta manipolazione o dalla mancanza di conformità alle disposizioni di sicurezza.

Questo prodotto è stato fabbricato nel totale rispetto delle disposizioni di sicurezza. Al fine di mantenere tale condizione e di garantire la migliore utilizzazione del prodotto, l’utente deve osservare disposizioni e avvertenze contenute nel presente manuale.

L’utente del presente sistema deve verificare sotto la sua responsabilità che la sorveglianza sia conforme alle leggi vigenti nel paese di utilizzo.

: Questo simbolo indica un rischio di shock elettrico o un rischio di corto circuito.

Questo prodotto deve essere utilizzato a una tensione compresa tra: 100-240 Volt e 50-60 hertz. Non tentare di utilizzare questo apparecchio con una tensione differente.

-Sincerarsi che tutti i collegamenti elettrici del sistema siano conformi alle disposizioni di utilizzo.

-Nelle strutture commerciali, sincerarsi di osservare le regole di prevenzione degli incidenti concernenti impianti elettrici.

-Nelle scuole, nelle strutture formative, nei laboratori… la presenza di personale qualificato è necessaria per controllare il funzionamento degli apparecchi elettronici.

-Osservare le disposizioni di utilizzo degli altri apparecchi collegati al sistema. (videoregistratore, TV, PC per esempio)

-Contattare una persona esperta in caso di dubbi circa le modalità di funzionamento o la sicurezza degli apparecchi.

-Mai collegare o scollegare gli apparecchi elettrici con le mani bagnate.

-Al momento dell’installazione di questi prodotti, verificare che i cavi di alimentazione non rischino di essere danneggiati.

-Mai sostituire da soli dei cavi elettrici danneggiati ! Nel caso, toglierli e far ricorso a personale qualificato.

ATTENZIONE Avverte l’utente della presenza di istruzioni importanti circa l’utilizzo e la manutenzione (la riparazione) nella documentazione che accompagna l’apparecchio.

Avverte l’utente della presenza di “tensioni pericolose”, non isolate, all’interno della cassa del prodotto, di una gravità sufficiente a rappresentare un rischio di folgorazione per le persone.

CFI EXTEL QUATTRO - 11/2011

IT6
