Extel JS-V742N2 User Manual [en, de, it, es, fr +2]

LEVO

Ed. 10/2015 V1

Type : JS-V742N2

Guide d’installation et d’utilisation
Manuale d’installazione e uso
Instrucciones de uso e instalación
Guia de instalação e de utilização
Installation and user guide
Installatie en Gebruiksaanwijzing
Installation und Bedienungsanleitung

Veuillez regarder cette vidéo avant de lancer l’installation
Guardi prego questo video prima di iniziare l'installazione
Quiere observar este vídeo antes de lanzar la instalación
Queiram olhar esta vídeo antes de lançar a instalação
Please watch this video before starting the installation
Gelieve deze video te kijken alvorens de installatie te lanceren
Schauen Sie bitte dieses Video an, bevor Sie dieEinrichtung einführen

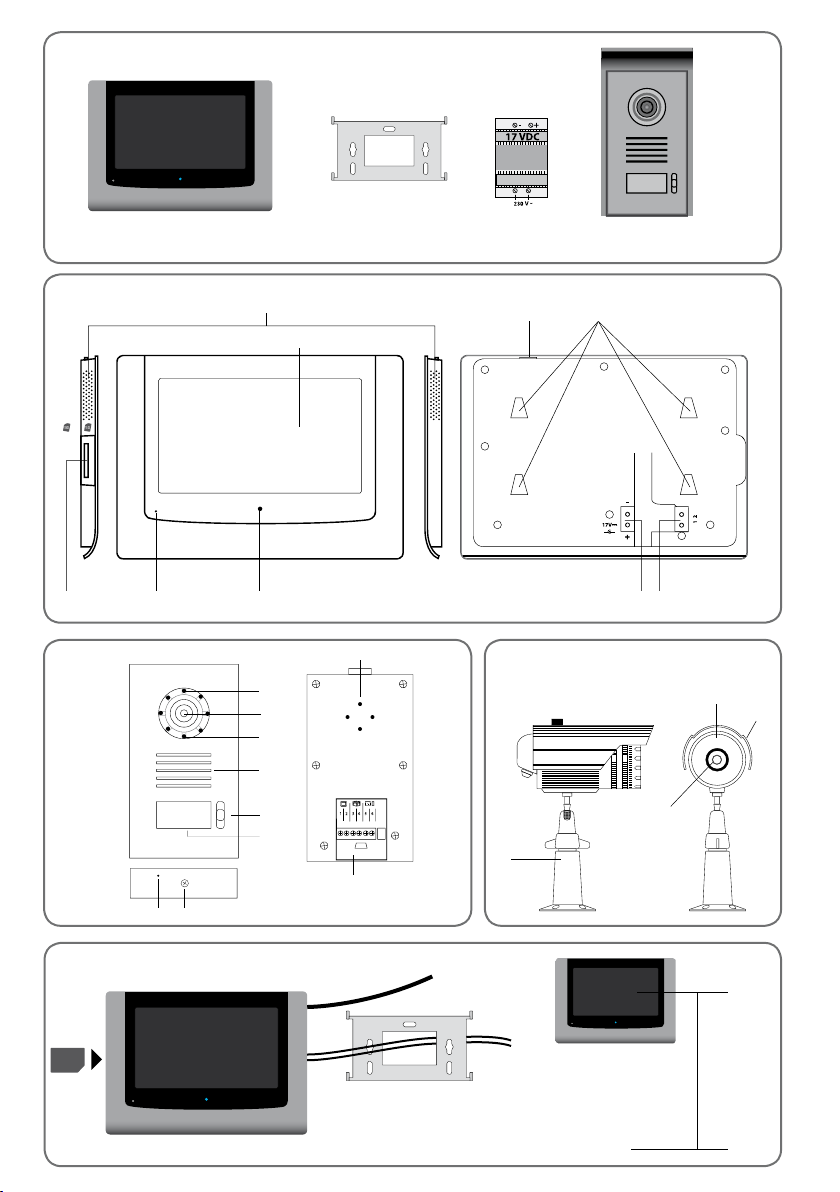

Fig. 1

9

2

4

3

5

6

1

2 43

Fig. 2

1

1 76

2

43 5 8

Fig. 3 CAM LEVO

10

2

1

3

4

5

8

(Option - Opzione - Opcional - Opção - Option - Optie - Optionen)

3

9

6

7

+

-

9

1

4

2

Fig. 4

SD

1,60m

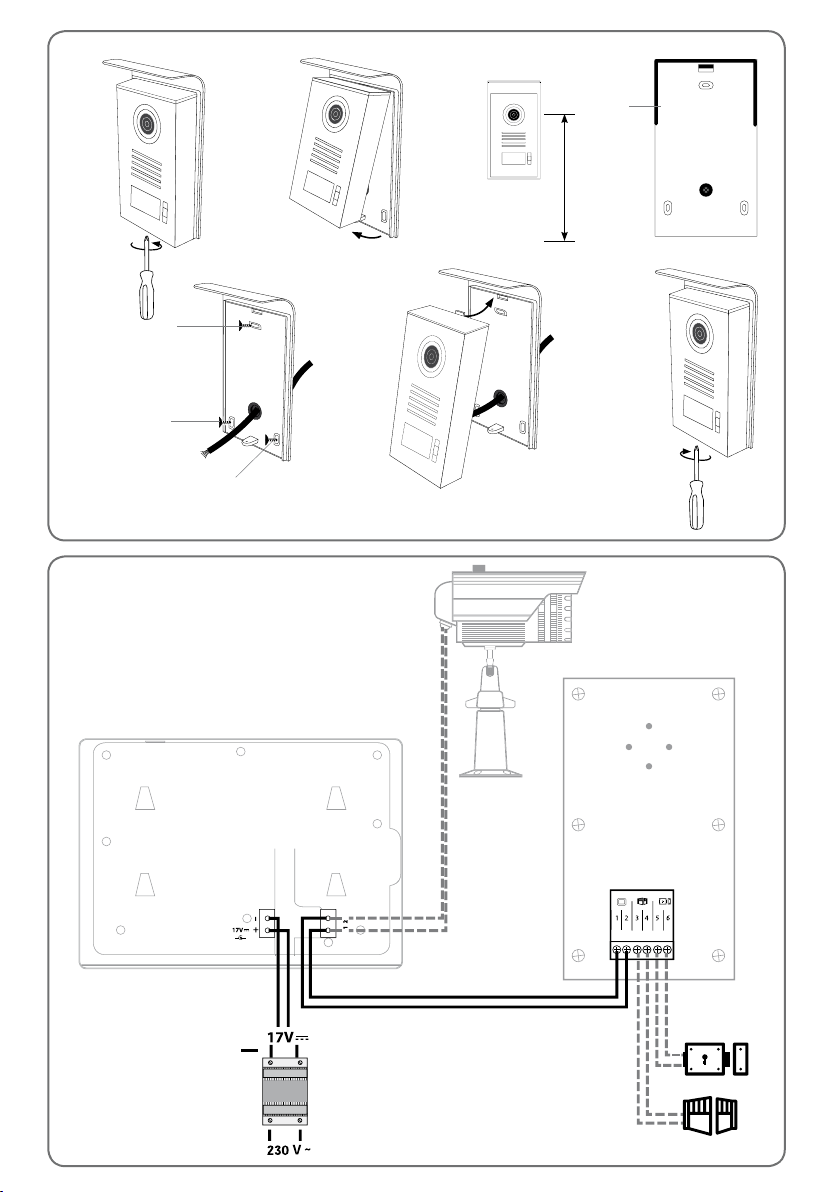

Fig. 5

1 2 3

5

5

4

1.60m

Fig. 6

5

+

-

7

8

+

SOMMAIRE

1 CONSIGNES DE SÉCURITÉ ......................................................................p.2

2 DESCRIPTIF.........................................................................................................p.2

3 NOMENCLATURE ...........................................................................................p.2

a. Moniteur
b. Platine de rue
c. Caméra supplémentaire (option)

4 INSTALLATION ................................................................................................p.3

a. Installation de la platine de rue
b. Installation du moniteur
c. Installation de la caméra supplémentaire (option)

5 CÂBLAGE ..............................................................................................................p.3

a. Raccordement du visiophone
b. Raccordement d’une gâche ou serrure électrique
c. Raccordement d’une motorisation de portail
d. Raccordement d'une caméra supplémentaire (option)

6 MODE D’EMPLOI ..............................................................................................p.4

a. Généralités
b. Onglet réglages
c. Onglet visiophone
d. Onglet visiteur enregistré

7 CARACTÉRISTIQUES TECHNIQUES ................................................p.9

a. Moniteur
b. Alimentation
c. Platine de rue
d. Caméra supplémentaire (option)

8 OPTIONS ............................................................................................................ p.10

9 ASSISTANCE TECHNIQUE - GARANTIE .................................... p.10

10 MESURES DE SÉCURITÉ ........................................................................ p.11

F1

CFI EXTEL LEVO - 10/2015

1. CONSIGNES DE SÉCURITÉ

Important !

• Veuillez lire le manuel d’utilisation soigneusement avant d’installer ou d’utiliser ce produit.

• Si vous installez ce produit pour d’autres, pensez à laisser le manuel ou une copie à l’utilisateur nal.

Avertissement :

• Les différents éléments ne devront être démontés que par un technicien autorisé.

Mesures de sécurité :

• Pour une exploitation en toute sécurité de ce système, il est essentiel que les installateurs, utilisateurs et techni-

ciens suivent toutes les procédures de sûreté décrites dans ce manuel.

• Des avertissements spéciques et des symboles d’attention sont indiqués sur les éléments si nécessaire.

2. DESCRIPTIF (g 1)

1 • Moniteur 4 • Platine de rue et sa visière anti-pluie
2 • Support mural
3 • Alimentation modulaire

Généralité

Ce visiophone est composé d’un poste de réponse intérieur avec écran et d’une platine extérieure avec interphone
et caméra permettant de voir et de communiquer avec le visiteur qui a sonné. Il est facile d’installation puisque

seulement 2 ls sont nécessaires pour toutes les fonctions : sonnerie, image vidéo, interphone, commandes gâche
et automatisme. Pour un usage efcace, veuillez lire attentivement ce manuel d’instructions.

3. NOMENCLATURE

a. Moniteur (g. 2)

1. Haut-parleurs pour entendre le visiteur au niveau de la platine de rue

2. Ecran couleur tactile capacitif 7” (18 cm)

3. Port carte SD (max 32Go) non fournie (NE PAS CHOISIR DE MICRO CARTE SD + ADAPTATEUR)

4. Microphone pour communiquer avec le visiteur au niveau de la platine de rue

5. Indicateur de mise sous tension (LED xe bleue) et de messages en absence (LED clignote bleue)

6. Bouton ON/OFF l’écran

7. Encoche pour étrier

8. Bornier pour l’alimentation modulaire 17VDC

9. Bornier non démontable pour le raccordement des ls

b. Platine de rue (g. 3)

1. LED infrarouge pour une meilleure visibilité en pénombre (lumière non visible à l’œil nu)

2. Objectif de la caméra C-MOS orientable (à l’arrière de la platine de rue)

3. Haut-parleur pour entendre l’hôte au niveau du moniteur

4. Bouton d’appel : lorsqu’on appuie sur ce bouton la sonnerie se fait entendre à l’intérieur. La liaison est établie
entre l’extérieur (la platine de rue) et l’intérieur (le moniteur)

5. Porte-nom lumineux (retro éclairage du porte-nom automatique en fonction du niveau de la luminosité). Pour
changer l’étiquette du porte-nom, soulever délicatement à l’aide d’un petit tournevis la protection plastique et
glisser l’étiquette du porte-nom

6. Microphone pour communiquer avec l’hôte au niveau du moniteur

7. Vis pour xation

8. Trous d’ajustement de l’objectif de la caméra (à l’arrière de la platine de rue)

9. Bornier non-démontable pour le raccordement des ls

10. Capteur crépusculaire (allume les LEDS IR à la pénombre)

CFI EXTEL LEVO - 10/2015

F2

4. INSTALLATION

Note : Si vous essayez votre produit avant de l’installer, veillez à ne pas le faire avec la platine de rue et le monit-

eur dans la même pièce, sinon le visiophone émettra un son strident (effet Larsen)

a. Installation de la platine de rue (g. 5)

1. Dévisser la vis sous la platine de rue

2. Basculer la platine de rue vers l’avant

3. L’objectif de la platine doit être placé à une hauteur d’environ 1,60 m.

4. Mettre un joint silicone* entre la visière et le mur an d’éviter le ruissellement de l’eau. *Ne pas utiliser de

silicone à base d’acide acétique (odeur de vinaigre).

5. Fixer solidement la visière antipluie à l’aide des vis (5).

6. Raccorder les ls en respectant le plan de câblage (g.6).

7. Emboîter la platine de rue et avec sa visière antipluie

8. Resserrer la vis de xation

Important : Ne pas exposer la caméra directement face au soleil, ou face à une surface rééchissante.

Conseil : il est recommandé de faire passer les câbles dans une gaine de protection, an de les protéger des

chocs et des intempéries.

b. Installation du moniteur (g. 4)

1. Fixer le support mural (2) en faisant en sorte que l’écran du moniteur soit à une hauteur d’environ 1,60m.

2. Raccorder les 2 ls de la platine de rue et les 2 ls d’alimentation (chap 5.a) en respectant bien le schéma de
câblage (g 6 pour une installation de base)

3. Mettre en place le moniteur sur son support mural.

4. Seulement après avoir raccordé la platine de rue, brancher l’alimentation 230 V~ sur l’adaptateur modulaire
(sur une installation conforme aux normes en vigueur, NFC 15-100 pour la France)
Veuillez laisser 5cm de chaque côté de l'adaptateur modulaire

Attention à la polarité de l’alimentation.

c. Installation de la caméra supplémentaire (en option)

• Raccorder les ls en respectant le plan de câblage (g.6).

• Choisissez un emplacement approprié pour l’installation de la caméra.

• Assurez-vous qu’aucun élément ne gène l’installation.

• Vissez la partie murale avec les vis fournies

• Vissez la caméra sur le support

• Pointez la caméra dans la direction désirée et serrez la vis latérale de maintien.

• Brancher la caméra au système visiophone

5. CÂBLAGE

Dans le but d’éviter les risques de parasites et de dysfonctionnement, ne pas passer le câble de votre visiophone
dans la même gaine que les câbles électriques.

Attention : il ne faut en aucun cas doubler les fils pour en augmenter la section.

a. Raccordement du visiophone (g. 6)

Fils à utiliser : • 2 fils 6 /10

• 2 fils 1.5 mm

1. Bien raccorder les fils en respectant le schéma de câblage (fig. 6).

2. Pour raccorder la caméra, 2 fils seulement sont nécessaires pour toutes les fonctions : sonnerie, image vidéo,
interphone et les commandes d’ouverture (gâche et automatisme).

• Borne “1” de l’écran sur la borne “1” de la platine.

• Borne “2” de l’écran sur la borne “2” de la platine.

F3

ème

jusqu’à 25 m

2

de 25 à 100 m

CFI EXTEL LEVO - 10/2015

Important :

• Pour le câblage bien se référer à l’étiquette collée au dos du moniteur et au dos de la platine.

b. Raccordement d’une gâche ou serrure électrique

La raccorder directement sur les bornes 5 et 6 au dos de la platine (aucune polarité à respecter).

A noter que cette fonction n’est valide que si l’écran est allumé. Un ronement peut se produire au moment de

la commande.
Important : La gâche ou la serrure électrique que vous allez installer, devra impérativement être équipée d’une
mémoire mécanique comme toutes les références EXTEL. Pour le câblage bien se référer au dos de la platine.

c. Raccordement d’une motorisation de portail

La raccorder directement sur les bornes 3 et 4 au dos de la platine. La platine délivre un contact “sec” sans cou­rant à raccorder sur la commande “bouton poussoir” de votre automatisme.

A noter que cette fonction n’est valide que si l’écran est allumé. Un ronement peut se produire au moment de

la commande.

d. Raccordement d’une caméra supplémentaire

Fils à utiliser :

• 2 ls 6 /10ème jusqu’à 25 m

• 2 ls 1.5 mm² de 25 à 100 m

1. Bien raccorder les ls en respectant le schéma de câblage (g. 6).

2. Pour raccorder la caméra, pas besoin de respecter la polarité.

3. ls de la platine de rue et ls de la caméra doit raccorder ensemble.

6. MODE D’EMPLOI

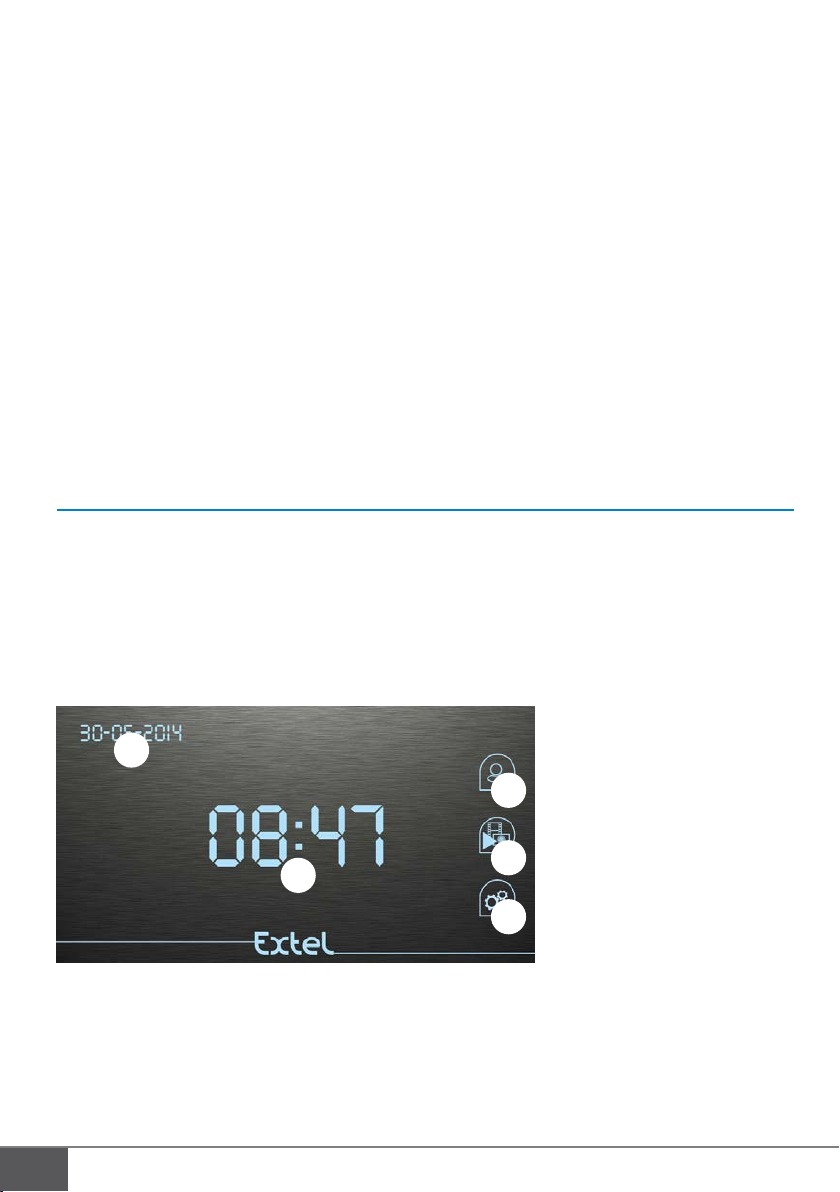

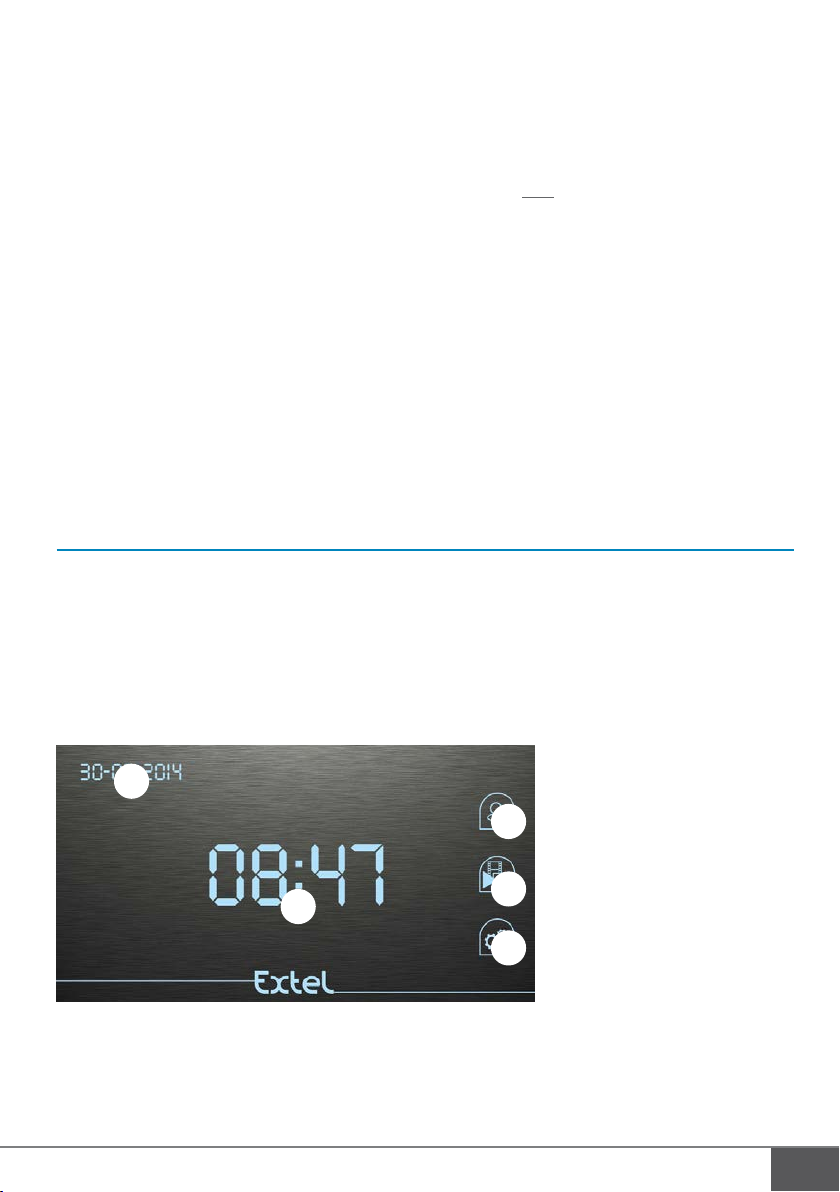

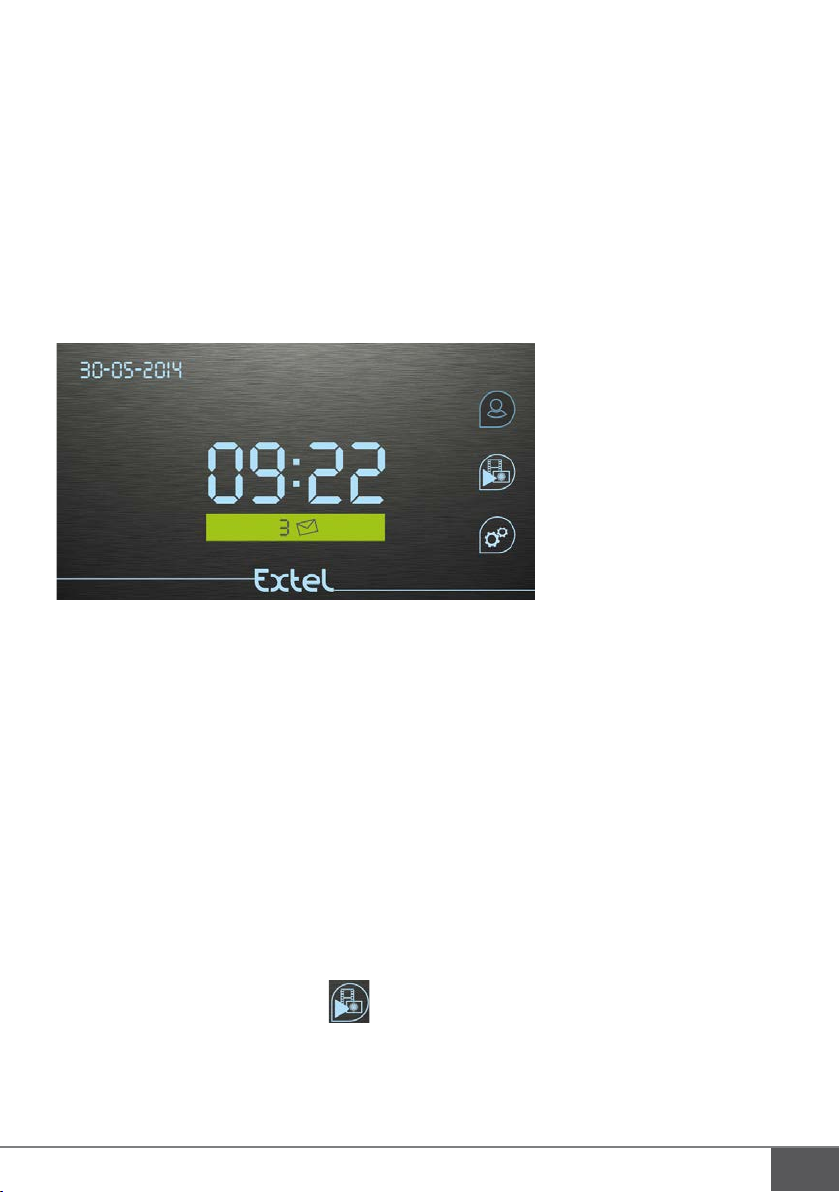

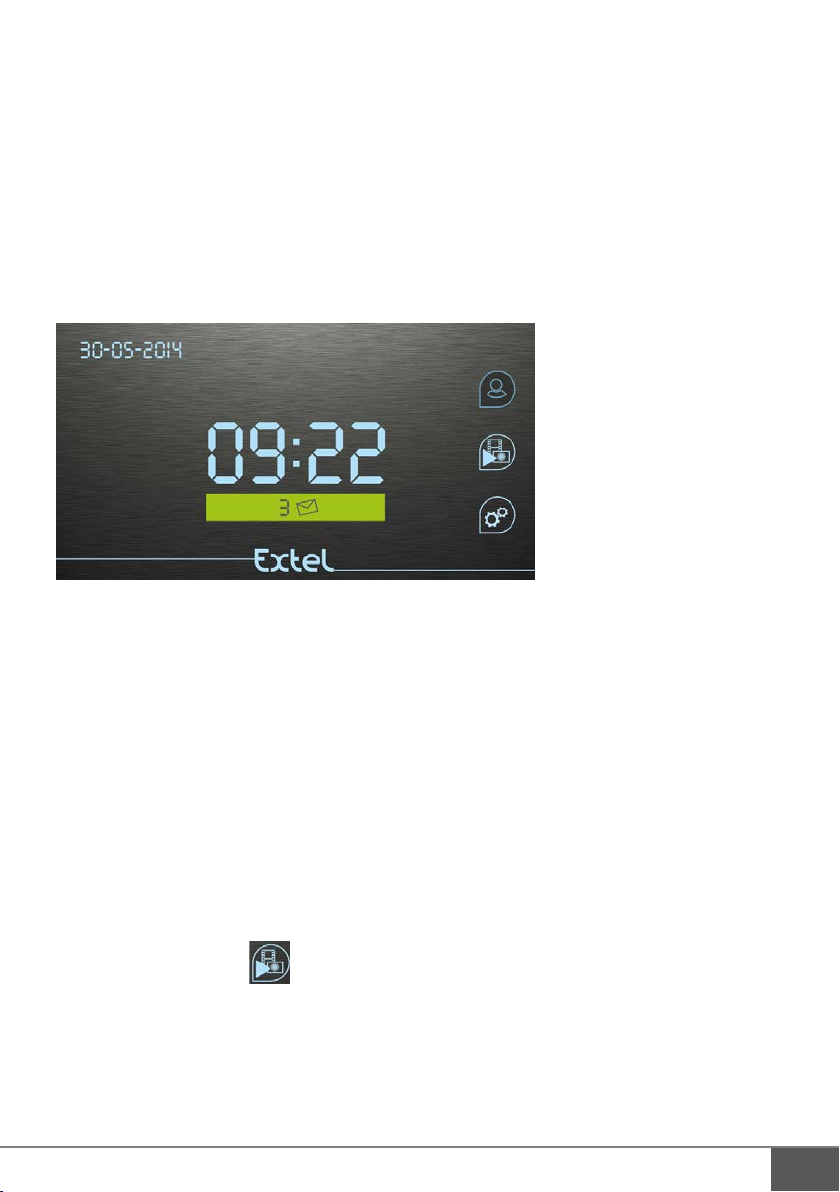

a. Généralités

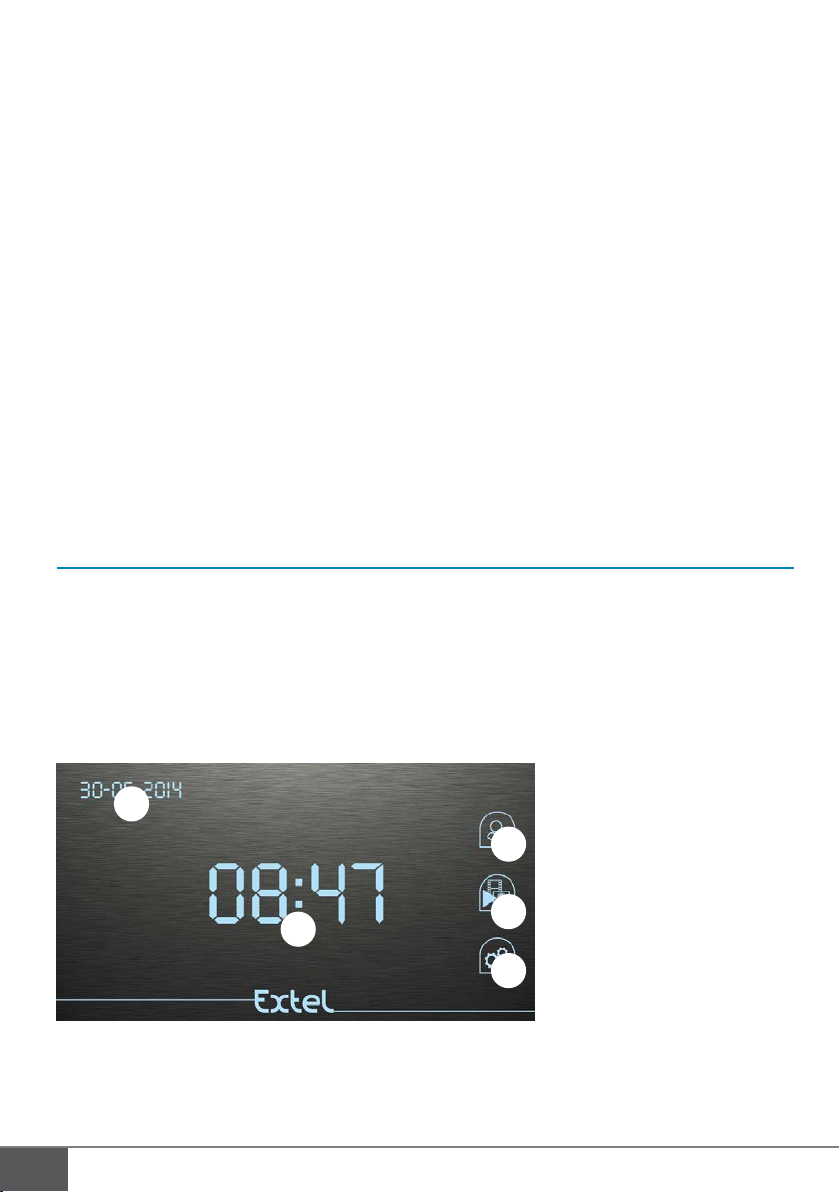

Efeurer l’écran pour l'allumer

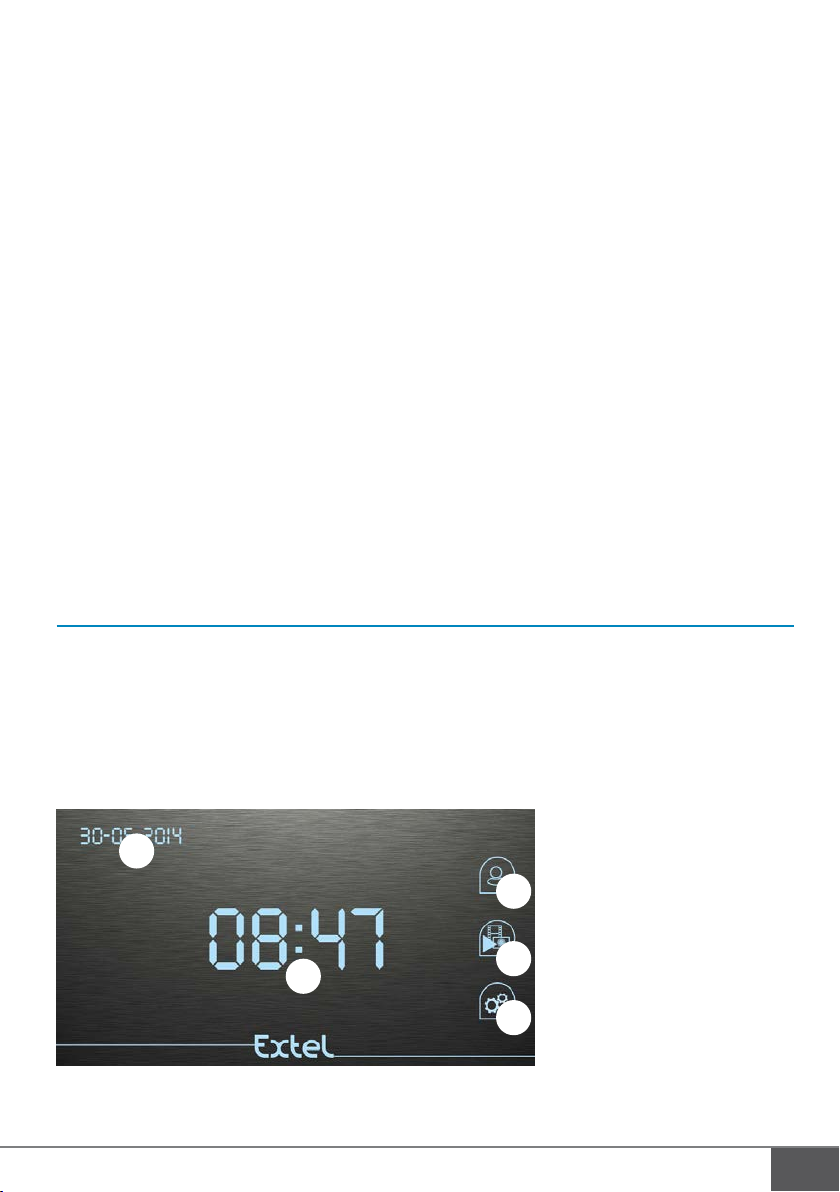

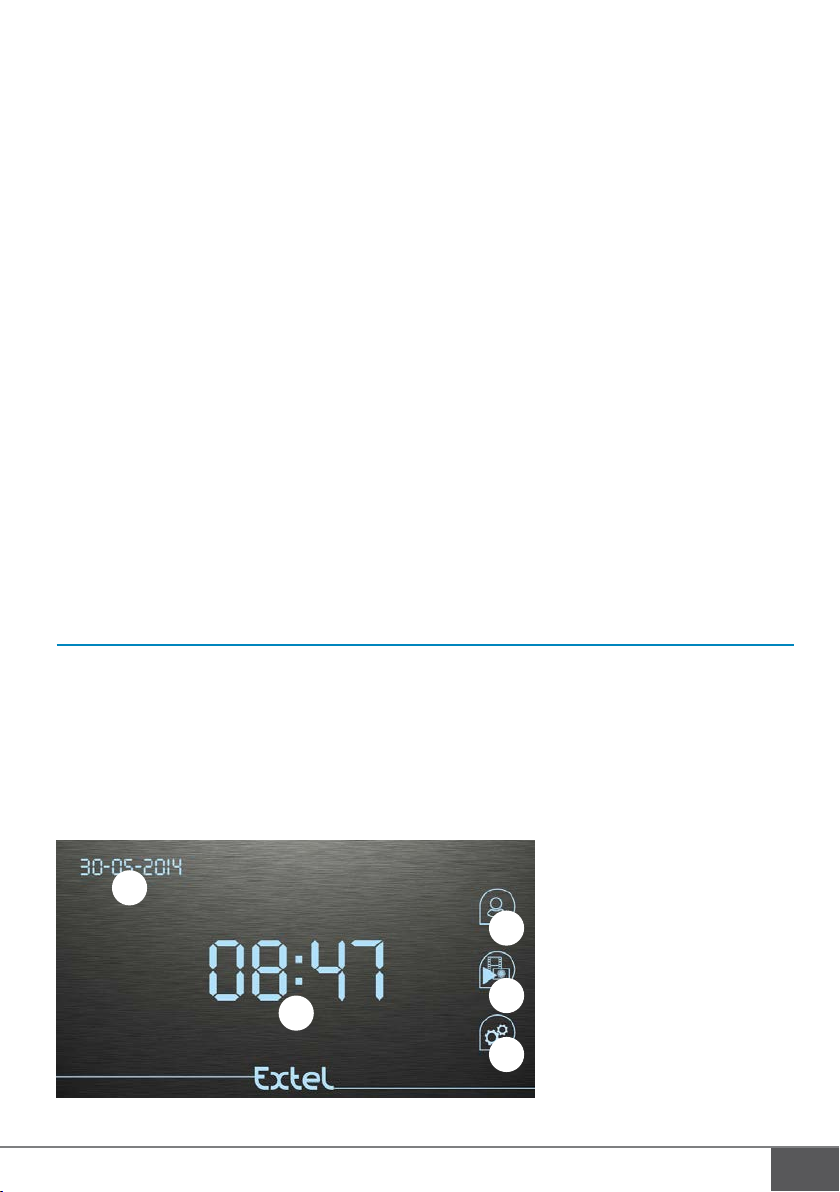

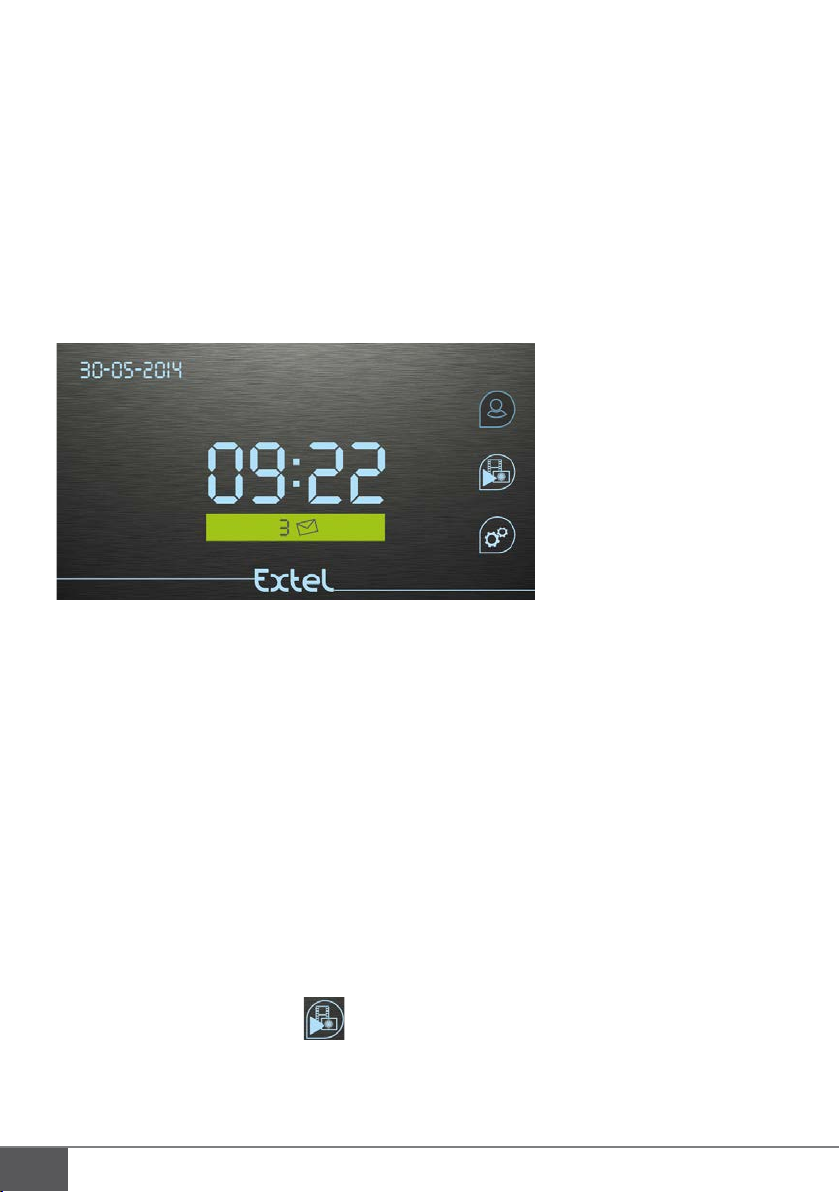

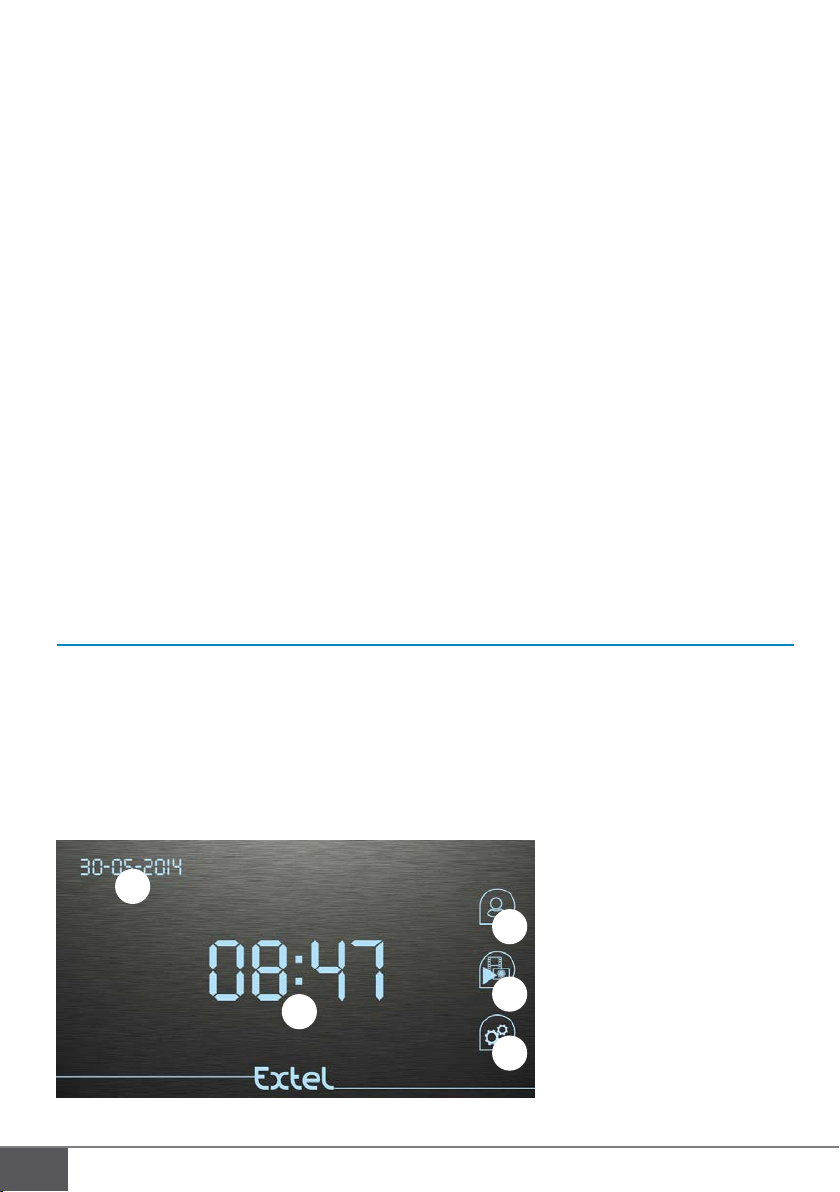

Quand le moniteur est sous tension, l’écran d’accueil s’afche.

1. Date au format mm-jj-aaaa

2. Heure

3. Onglet « Visiophone »

4. Onglet « Visiteurs enregistré »

5. Onglet « Réglages »

1

3

4

2

5

La carte SD doit être insérée lorsque le moniteur est éteint pour qu'elle soit prise en compte

CFI EXTEL LEVO - 10/2015

F4

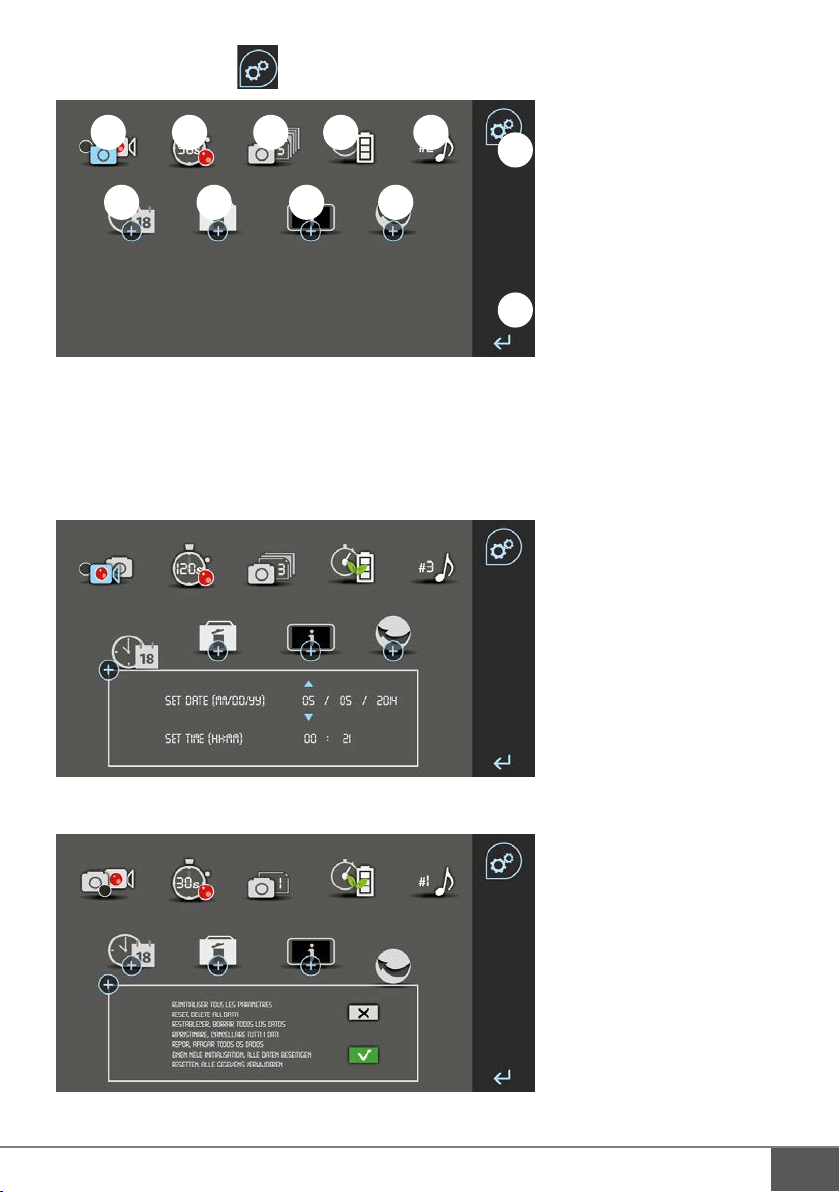

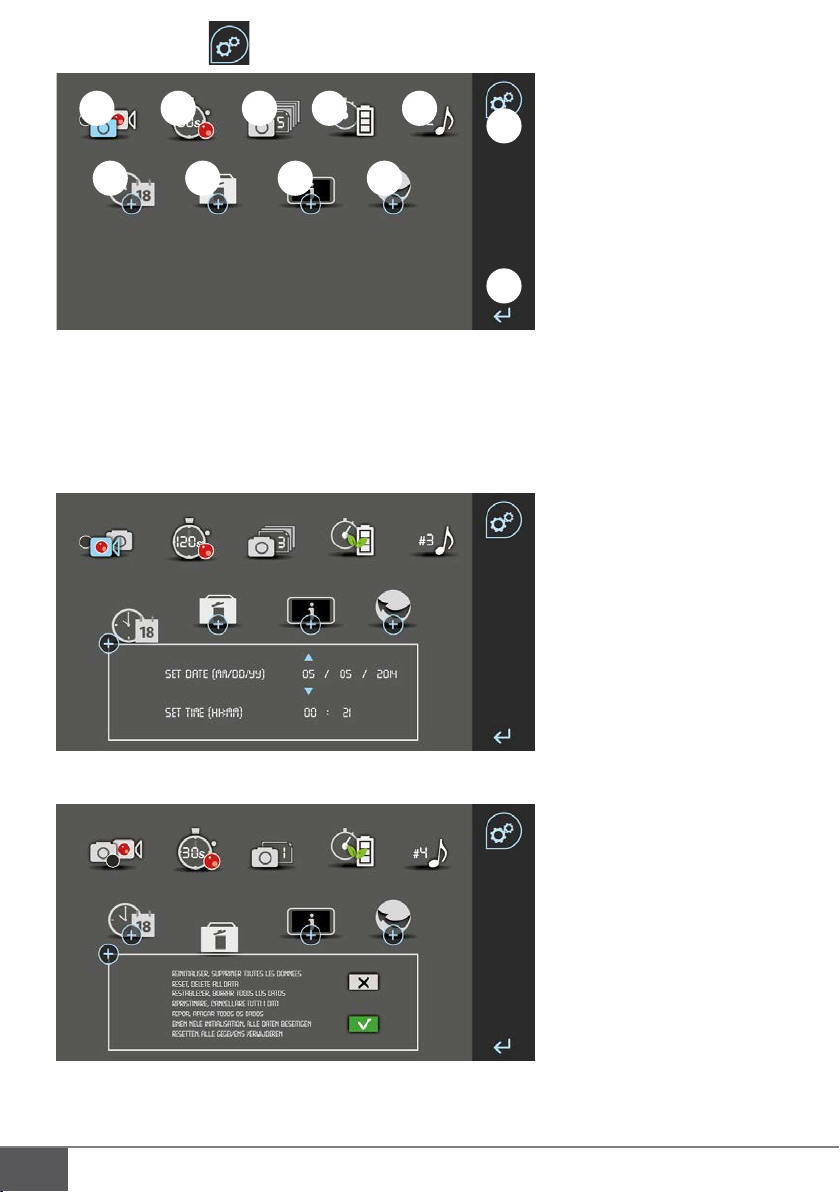

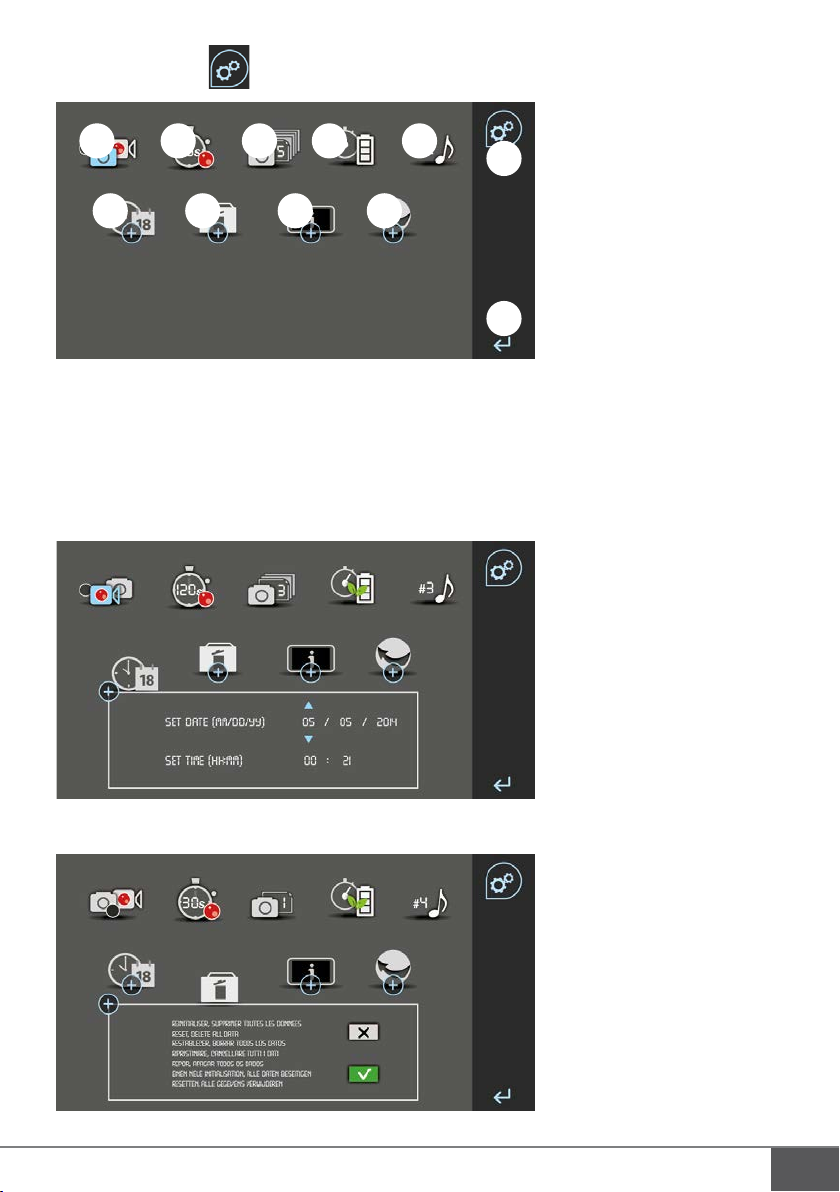

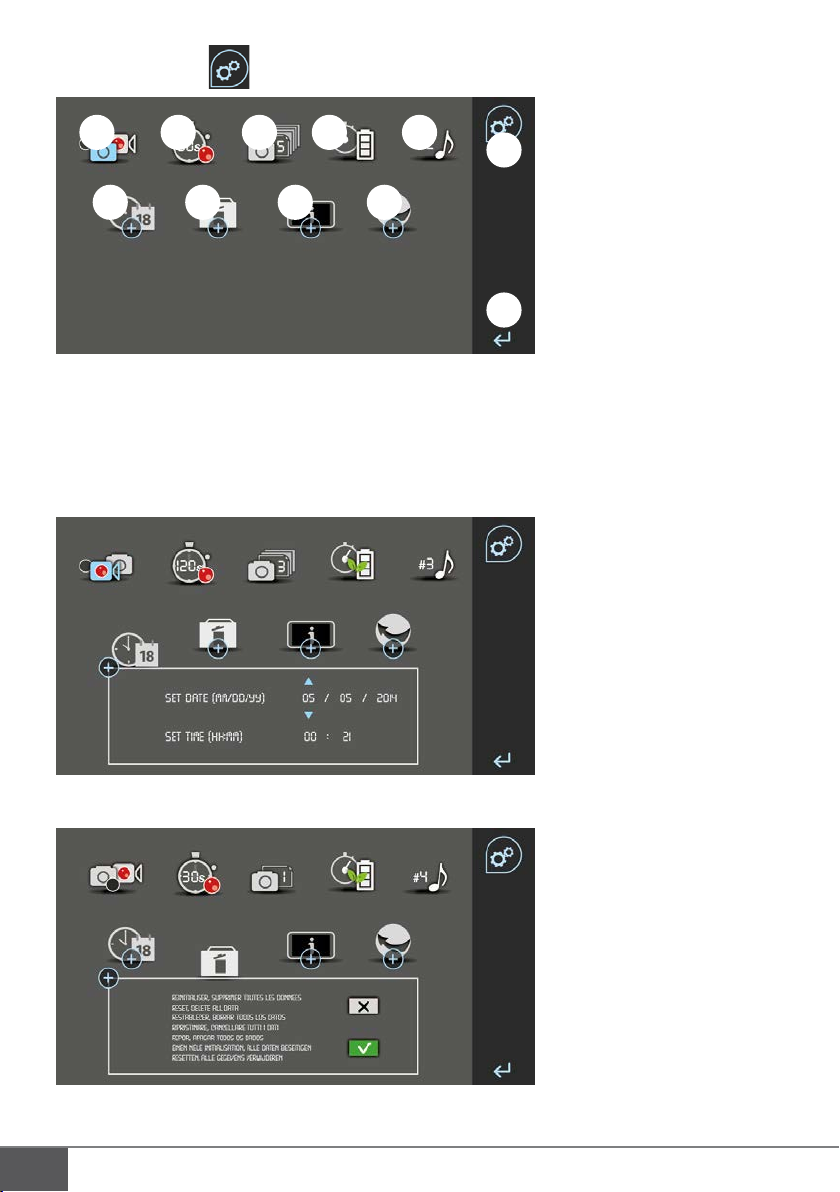

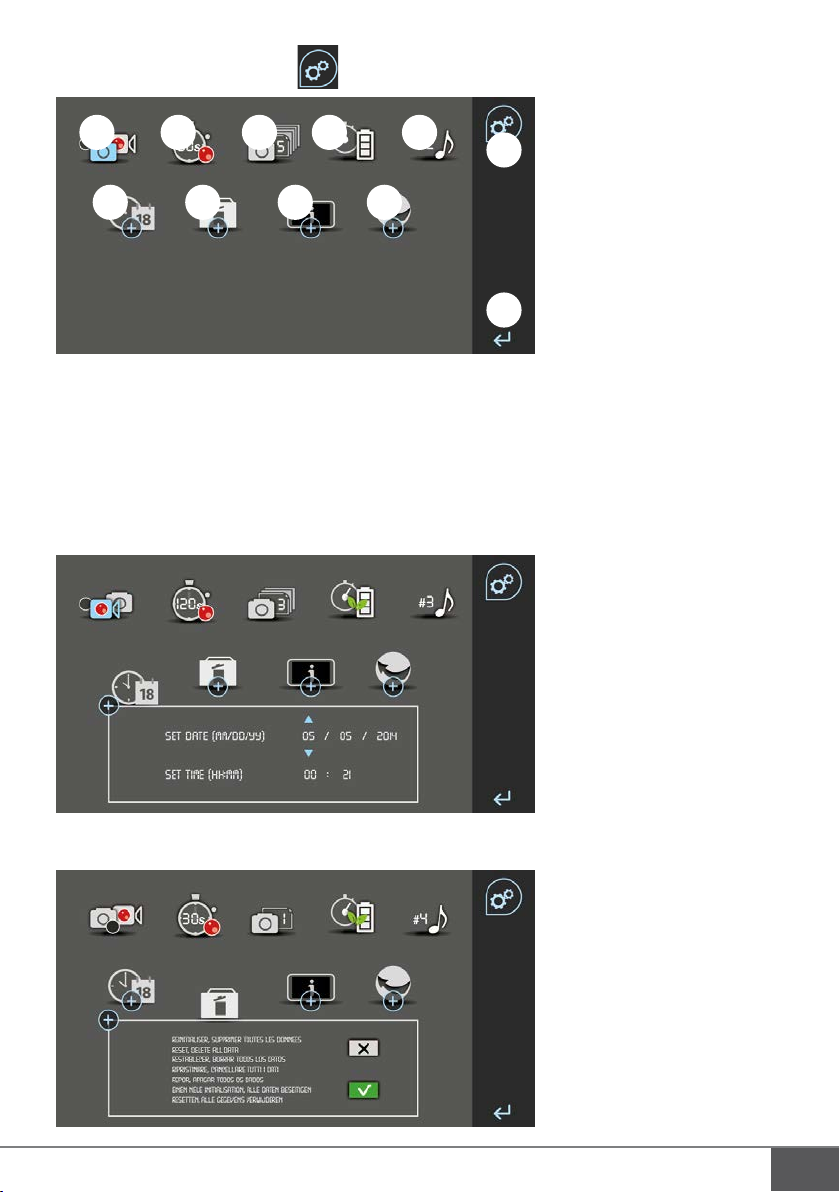

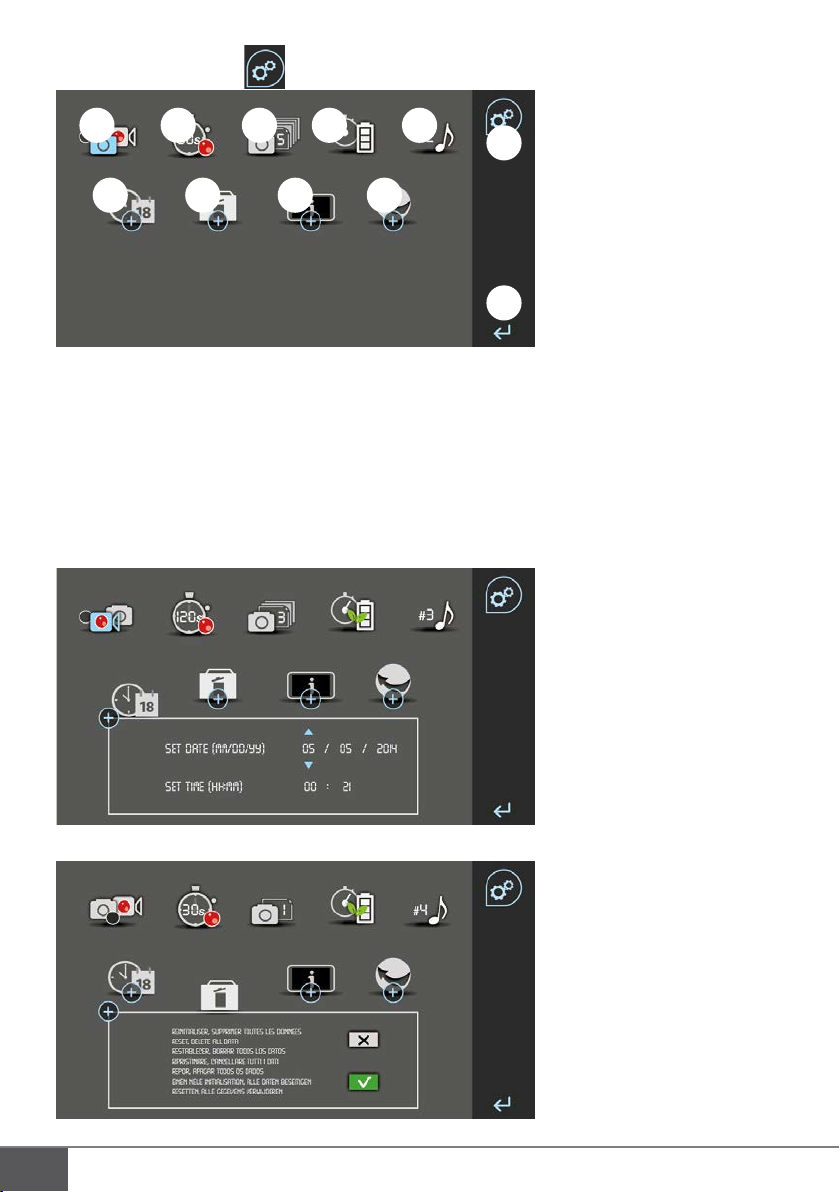

b. Onglet réglages

1 2 3 4 5

10

6 7 8 9

11

1. Sélectionner la prise de photo (icone photo bleue), l’enregistrement vidéo (icone caméra bleue), ou ni l’un ni

l’autre (icones photo et caméra blanches) en cas d’appel en absence ou en monitoring

2. Choisir la durée d’enregistrement vidéo en cas d’appel en absence ou en monitoring (10s ou 20s ou 30s)

3. Sélectionner le nombre de photo à prendre en cas d’appel en absence ou en monitoring (1 ou 3 ou 5 photos)

4. Picto économie d’énergie équipée

5. Sélectionner une mélodie (parmi 6)

6. Régler la date et l’heure

7. Supprimer toutes les données (photos et vidéos manuelles ou automatiques)

F5

CFI EXTEL LEVO - 10/2015

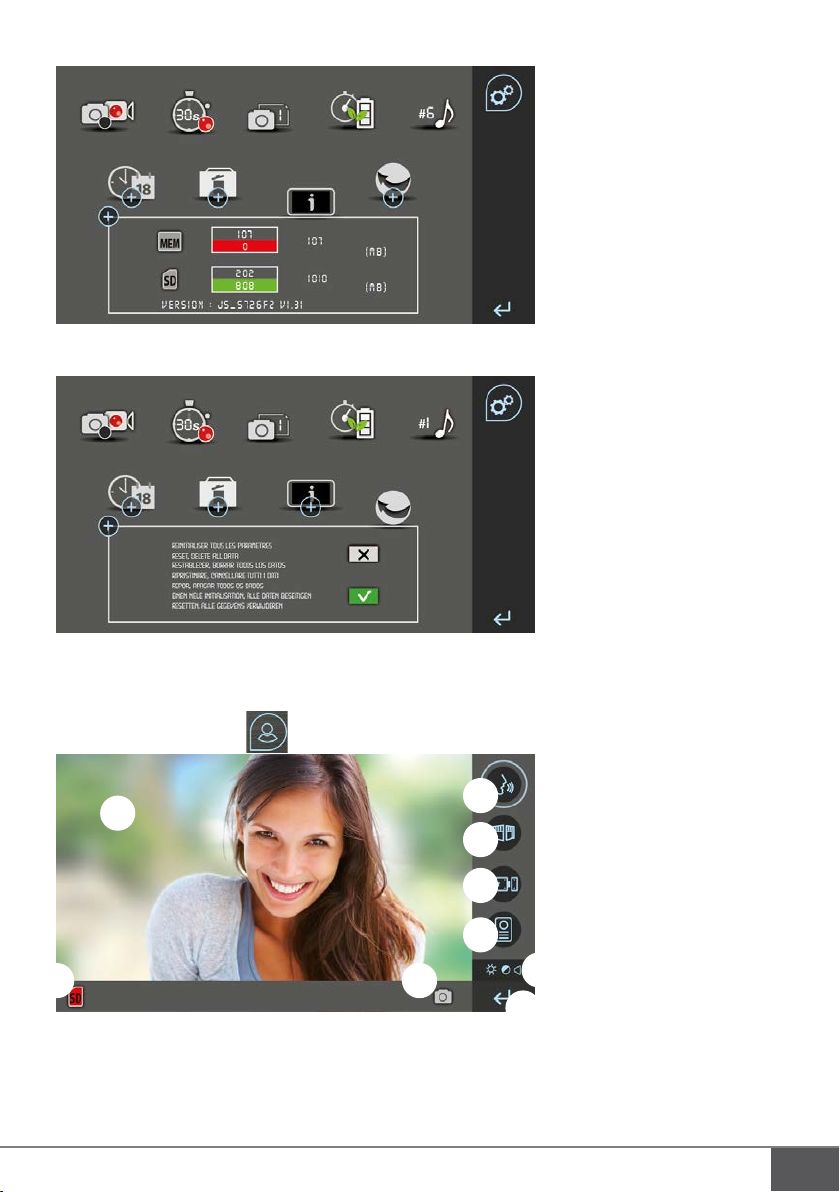

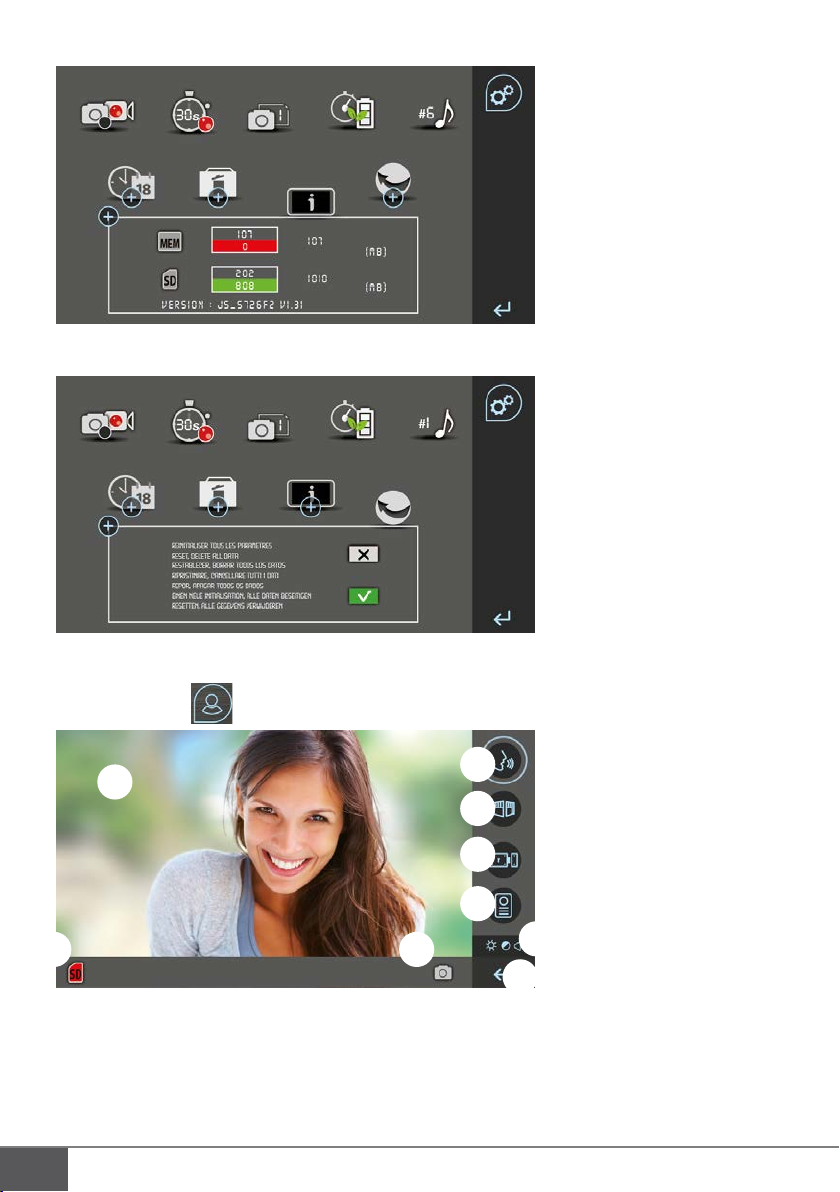

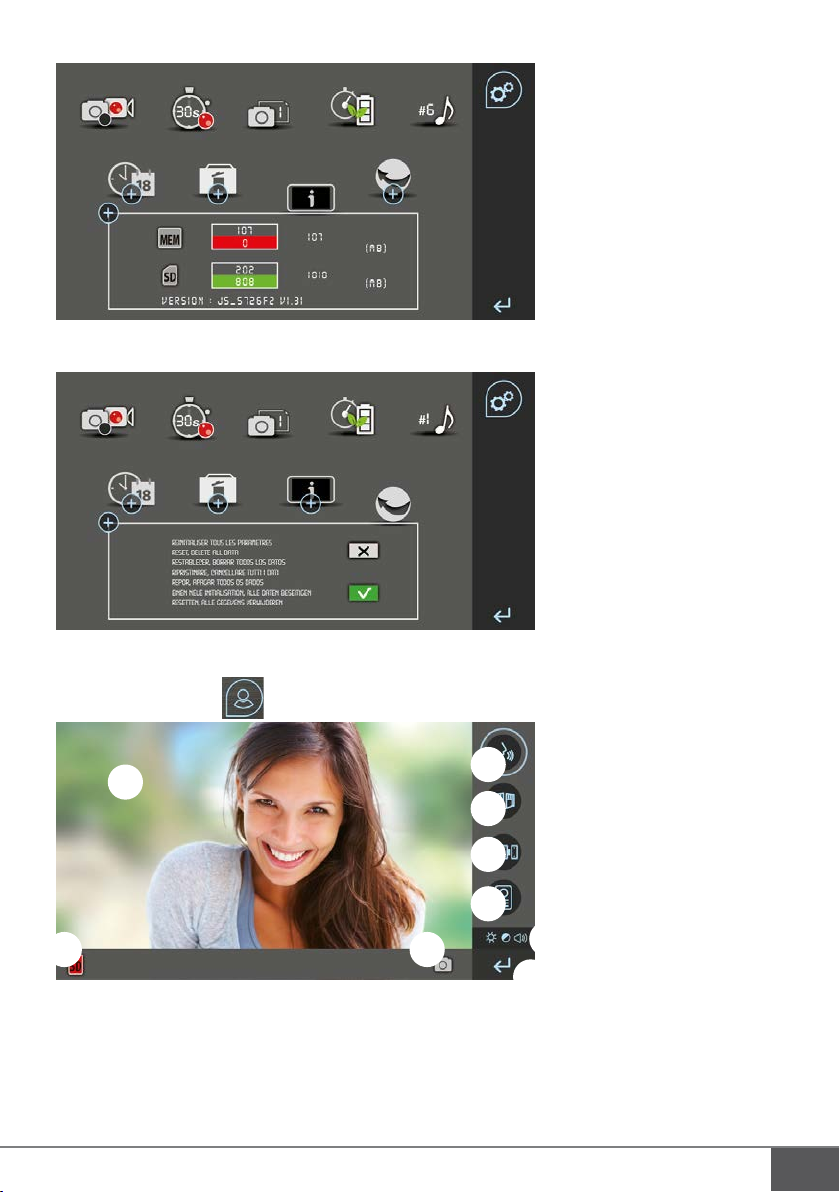

8. Visualiser l’état de la carte SD et de la mémoire interne

9. Restaurer les paramètres d’usine

10. Onglet en cours (picto, sans action)

11. Retour sur la page d’accueil

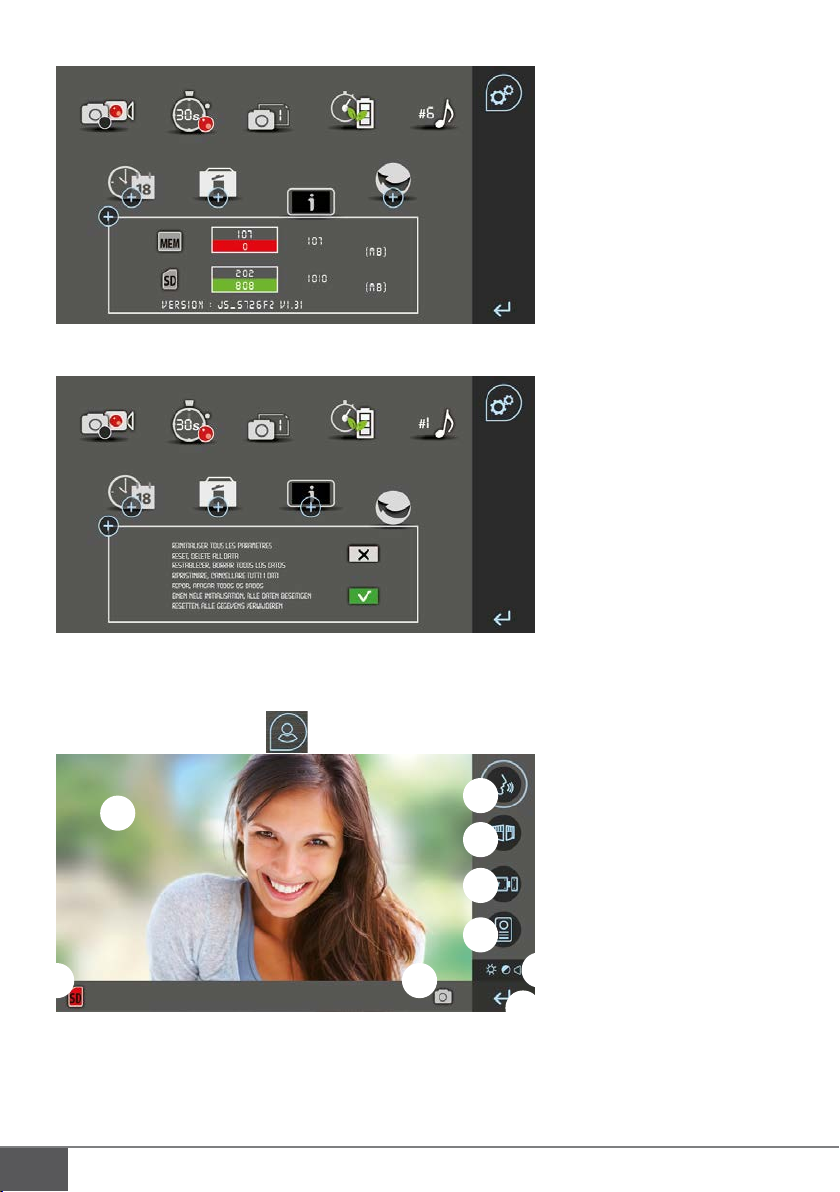

c. Onglet visiophone

2

1

3

4

5

7 8

6

9

1. Image de l’extérieur (monitoring)

2. Bouton lancer/couper la conversation, puis retour sur l’écran d’accueil. Entouré en vert quand la conversation

est en cours

3. Bouton commande de portail. Entouré en vert quand la commande est prise en compte

4. Bouton commande de serrure électrique ou gauche. Entouré en vert quand la commande est prise en compte

CFI EXTEL LEVO - 10/2015

F6

5. Icone de provenance des images af chées, appuyer pour basculer de la platine à la caméra et vice versa

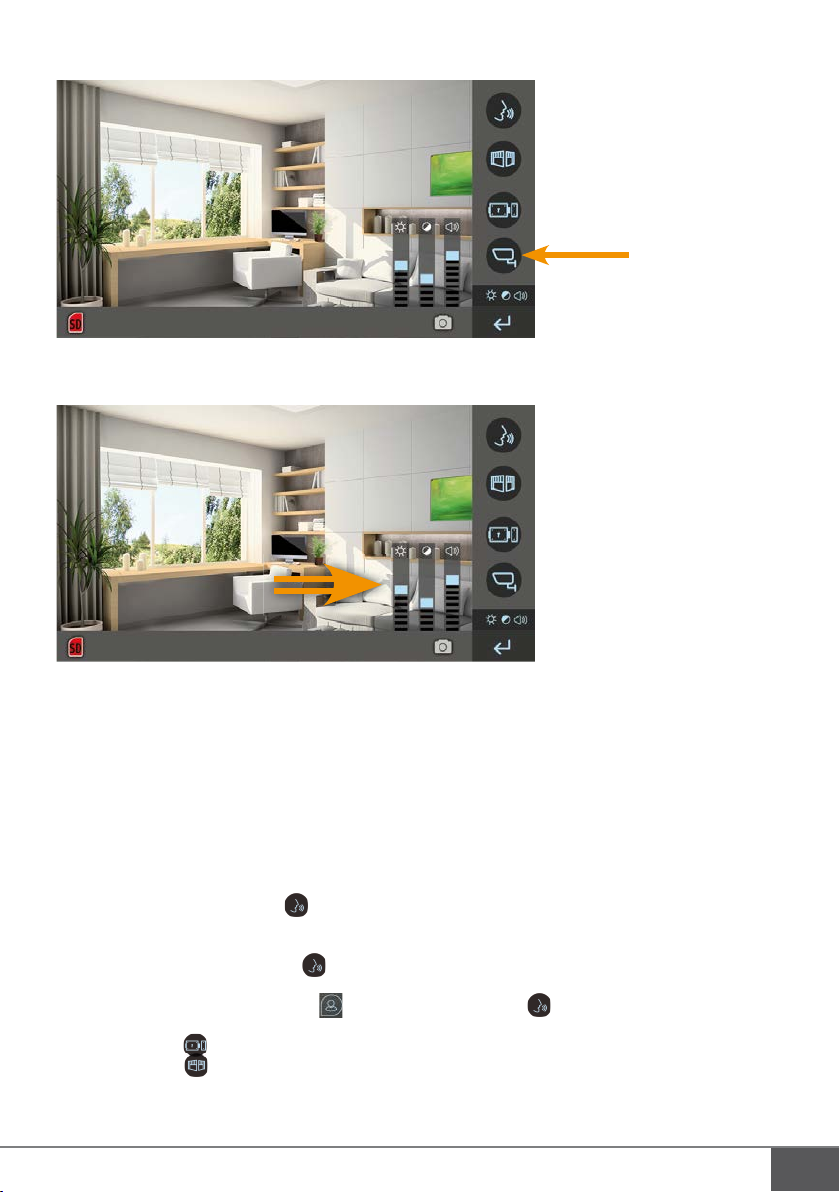

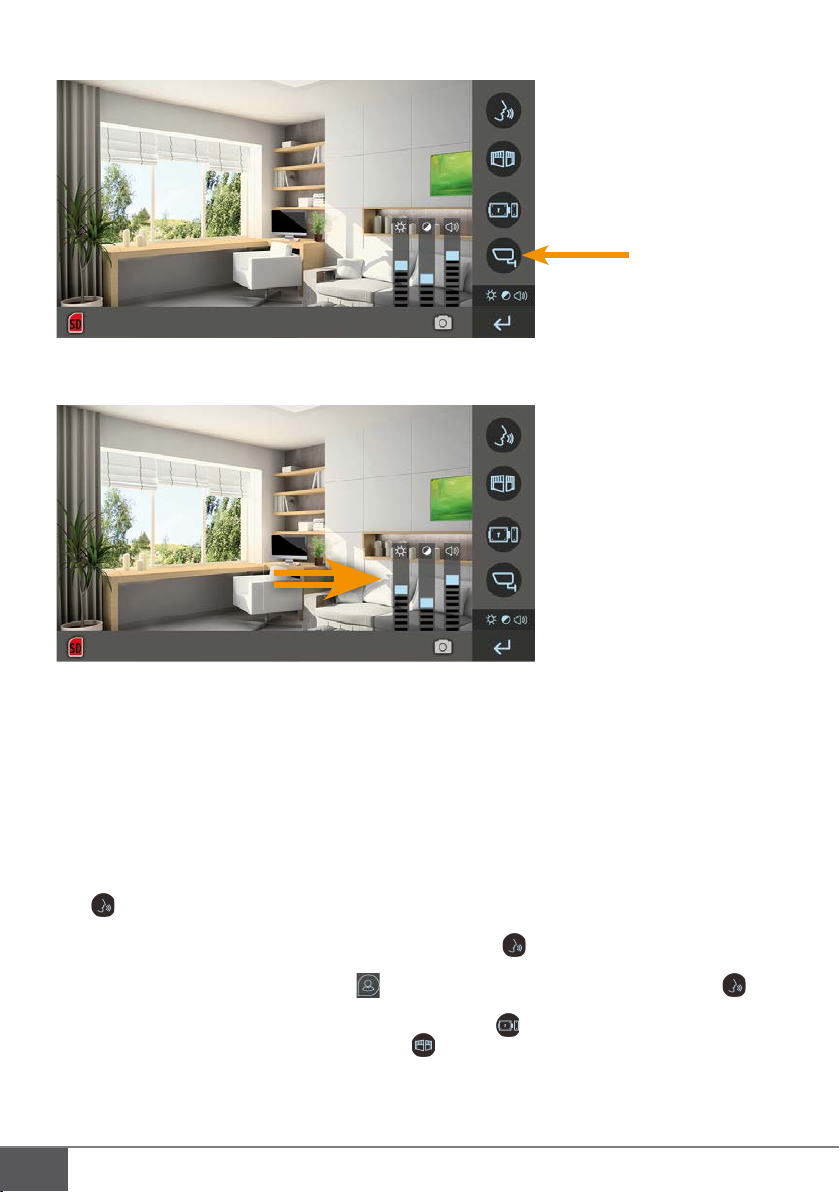

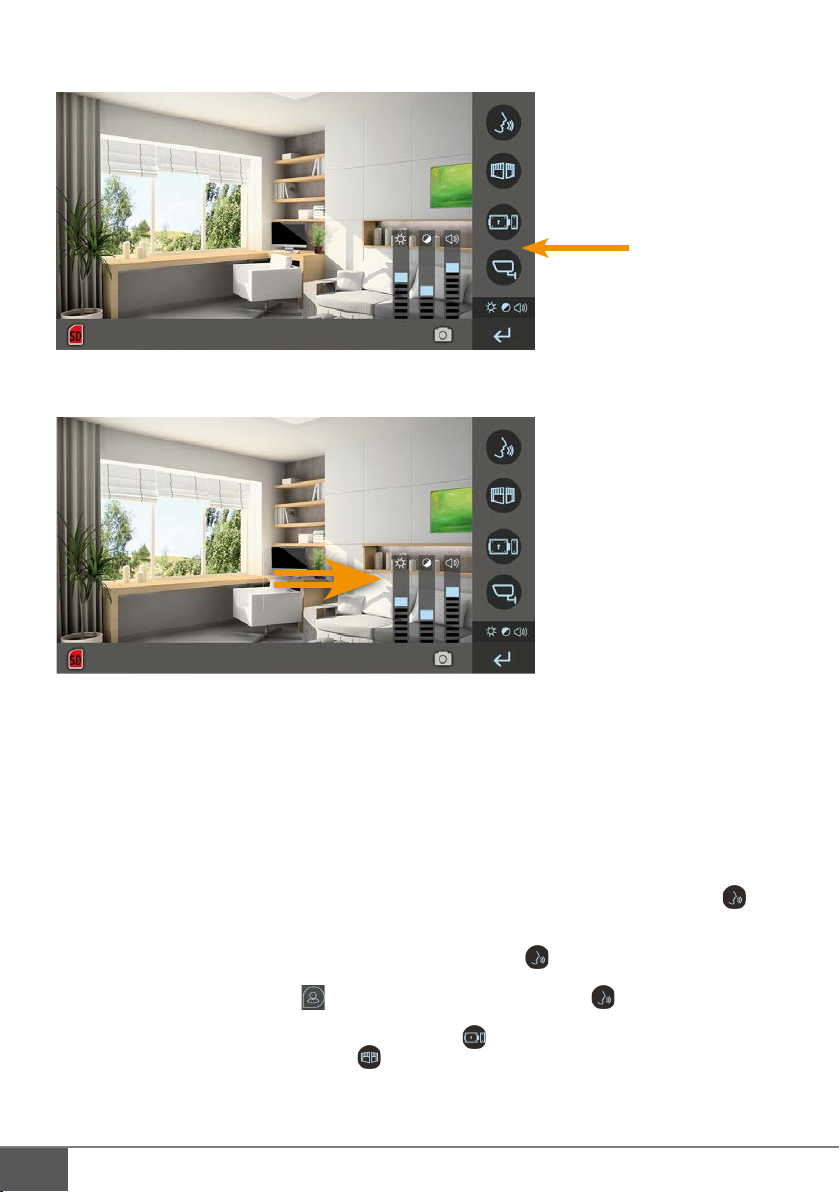

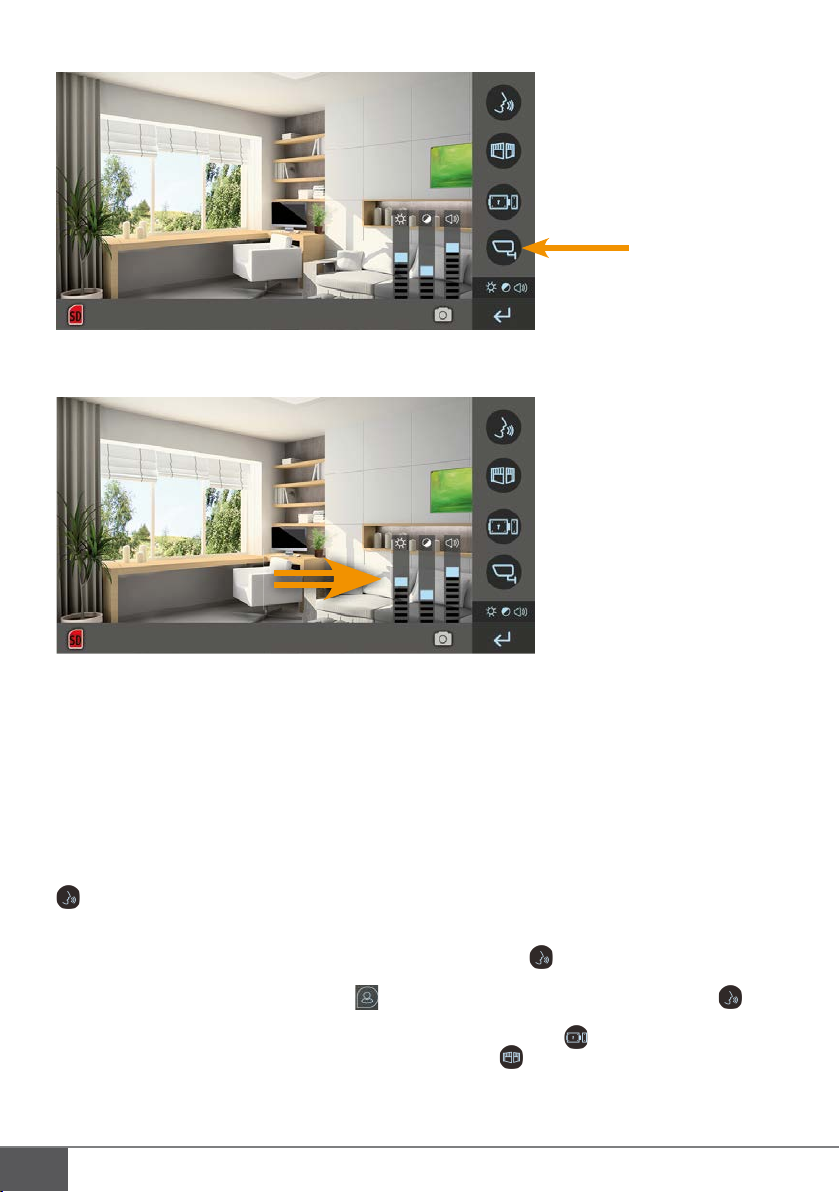

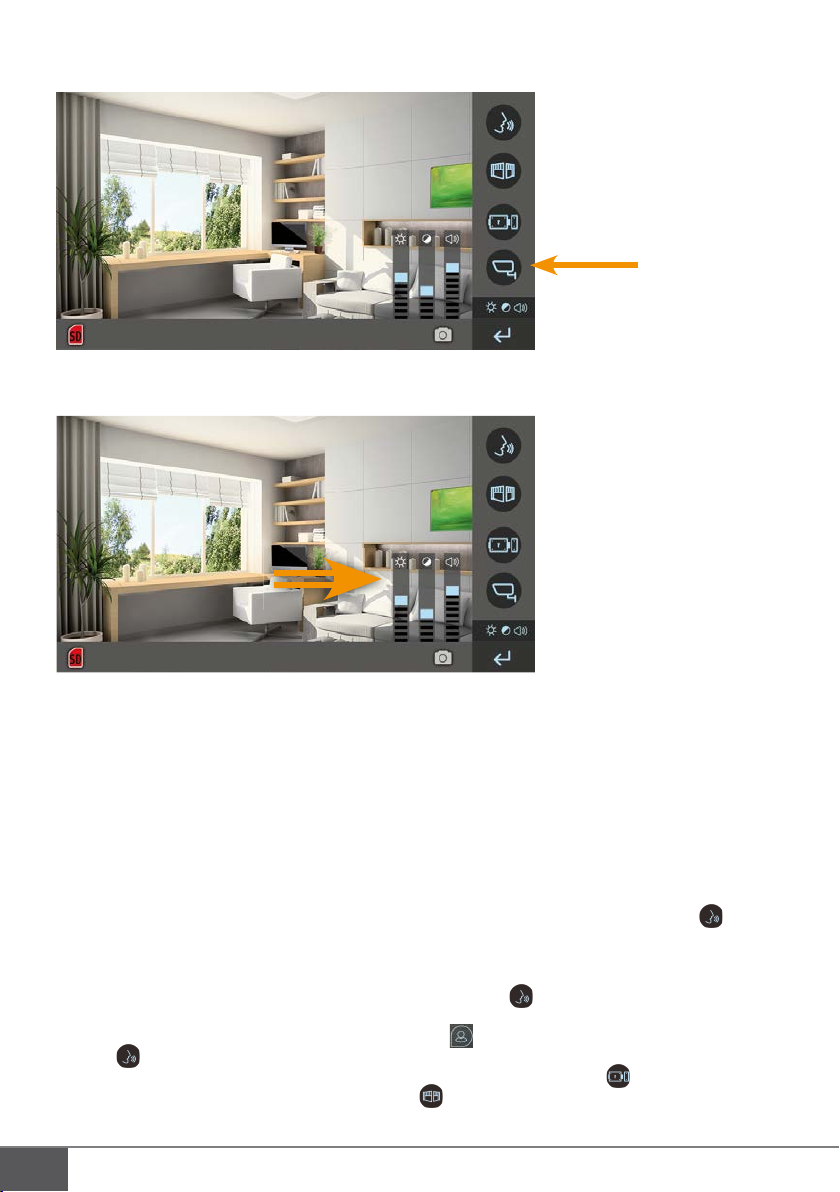

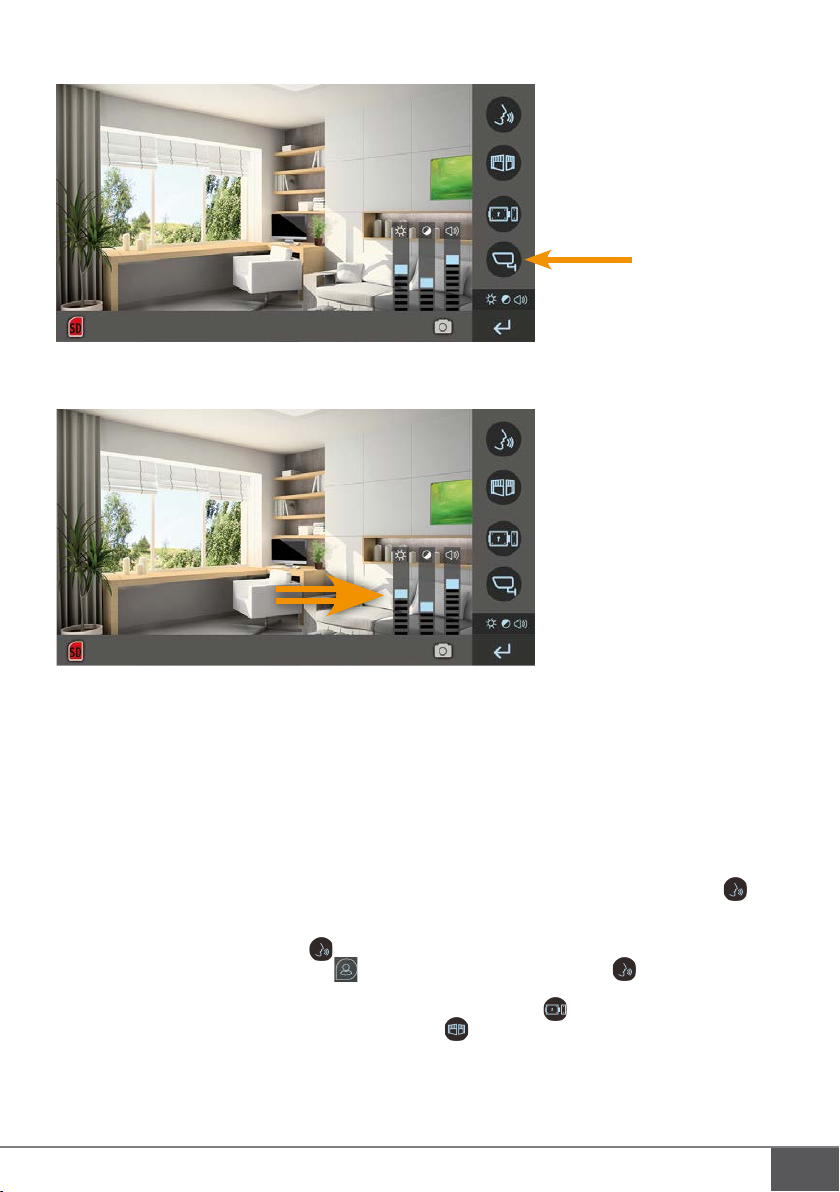

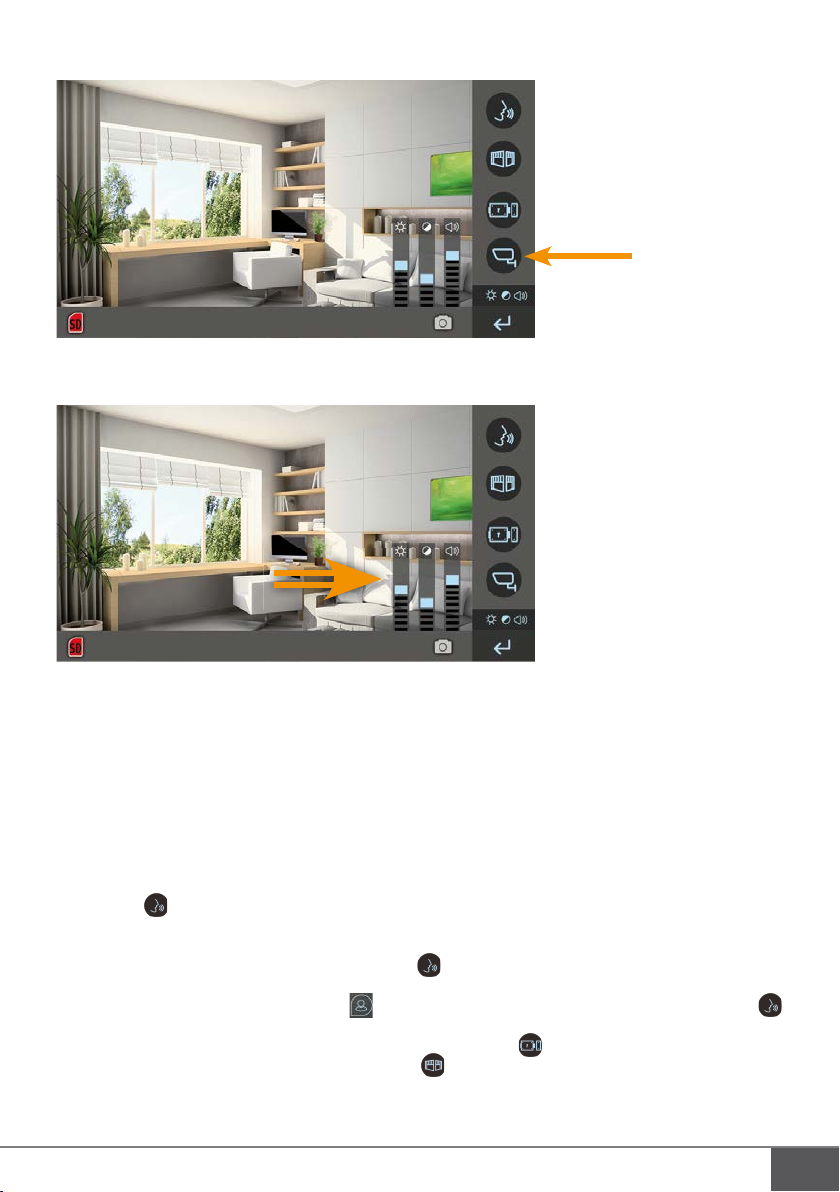

6. Réglages contraste, luminosité et volume sonnerie

7. Endroit de stockage en cours (carte SD ou mémoire interne), ici carte SD.

8. Choix de capture/enregistrement en cas d’appel en absence ou en monitoring. L’icône est représentée par un

appareil photo si la capture d’image est choisie. Elle est représentée par une caméra si l’enregistrement vidéo est
choisi. Attention: Les vidéos seront enregistrées uniquement sur votre carte SD

9. Retour sur la page d’accueil

Utilisation des fonctions de base du visiophone

• Un appel sur le bouton de la platine de rue déclenche un signal sonore et l’allumage du moniteur. Vous avez

jusqu’à 30s pour répondre à l’appel. Au bout de 30s sans réponse, un message d’absence est laissé à l’utilisateur

si la fonction est activée (voir chapitre « appel en absence »). Une fois le visiteur identi é, appuyer sur la touche

pour communiquer avec lui. Une seule impulsion sur la touche est suf sante pour entrer en communication

avec le visiteur.

• Au bout de 120s de conversation, la communication s’arrête et l’écran bascule sur la page d’accueil. Si la conver-

sation se termine avant les 120s de temporisation, appuyer sur la touche pour arrêter la communication.
L’écran bascule sur la page d’accueil.

• Pour relancer l’image, appuyer sur la touche sur l’écran d’accueil. Appuyer ensuite sur la touche pour

relancer 120s de conversation.

• Commander une serrure électrique ou une gâche en appuyant sur la touche

• Commander un automatisme de portail en appuyant sur la touche

F7

CFI EXTEL LEVO - 10/2015

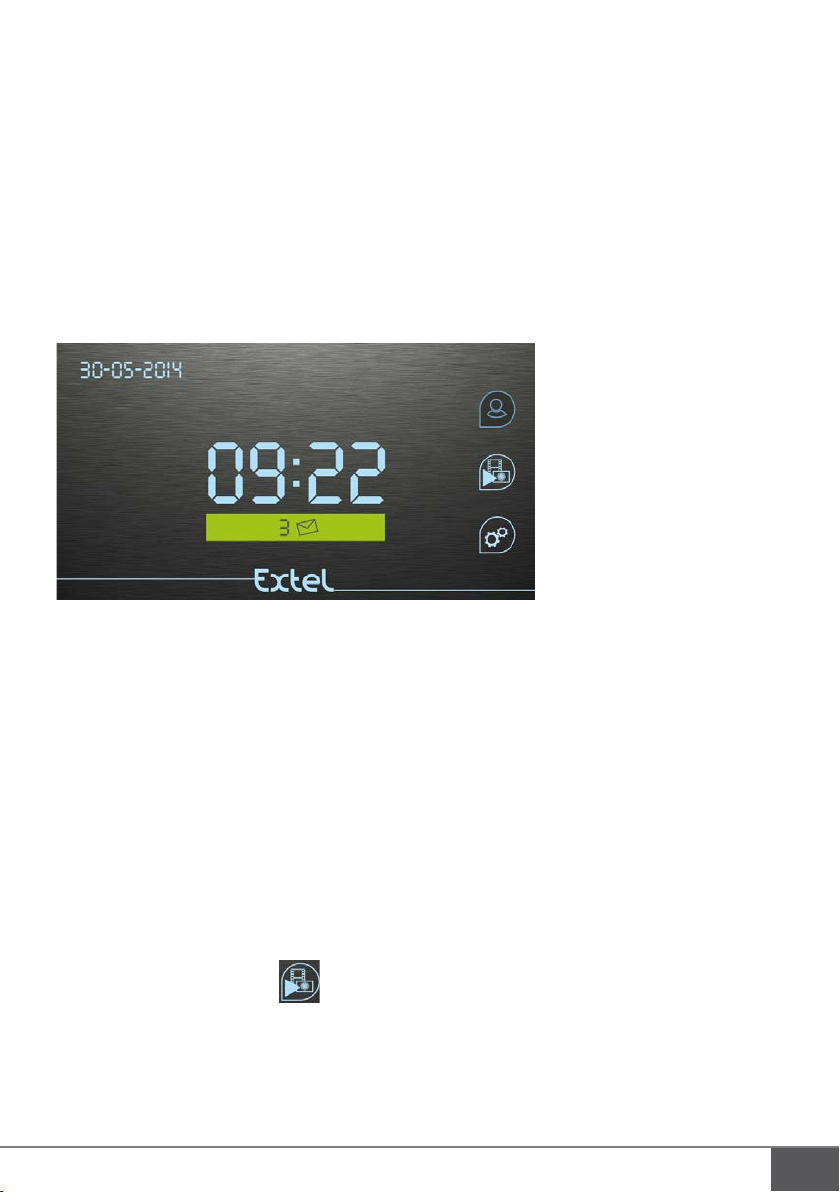

Appel en absence

Un appel sur le bouton de la platine de rue déclenche un signal sonore et l’allumage du moniteur. Vous avez
jusqu’à 30s pour répondre à l’appel. Au bout de 30s sans réponse, un message d’absence est laissé sur le moniteur
si la fonction est activée.

• Vous pouvez choisir la prise de photos en cas d’appel en absence (voir partie « onglet réglages »). Dans ce cas,

un certain nombre d’images est capturé correspondant au nombre de photos que vous avez sélectionné. Ces
photos sont stockées sur la mémoire interne si aucune carte SD n’est insérée. Dans le cas contraire, elles sont
stockées sur la carte SD.

• Vous pouvez aussi choisir l’enregistrement de vidéos en cas d’appel en absence (voir partie « onglet réglages »).

Dans ce cas, une vidéo est enregistrée (10, 20,30s en fonction du réglage choisi). Attention: Les vidéos seront
enregistrées uniquement sur votre carte SD

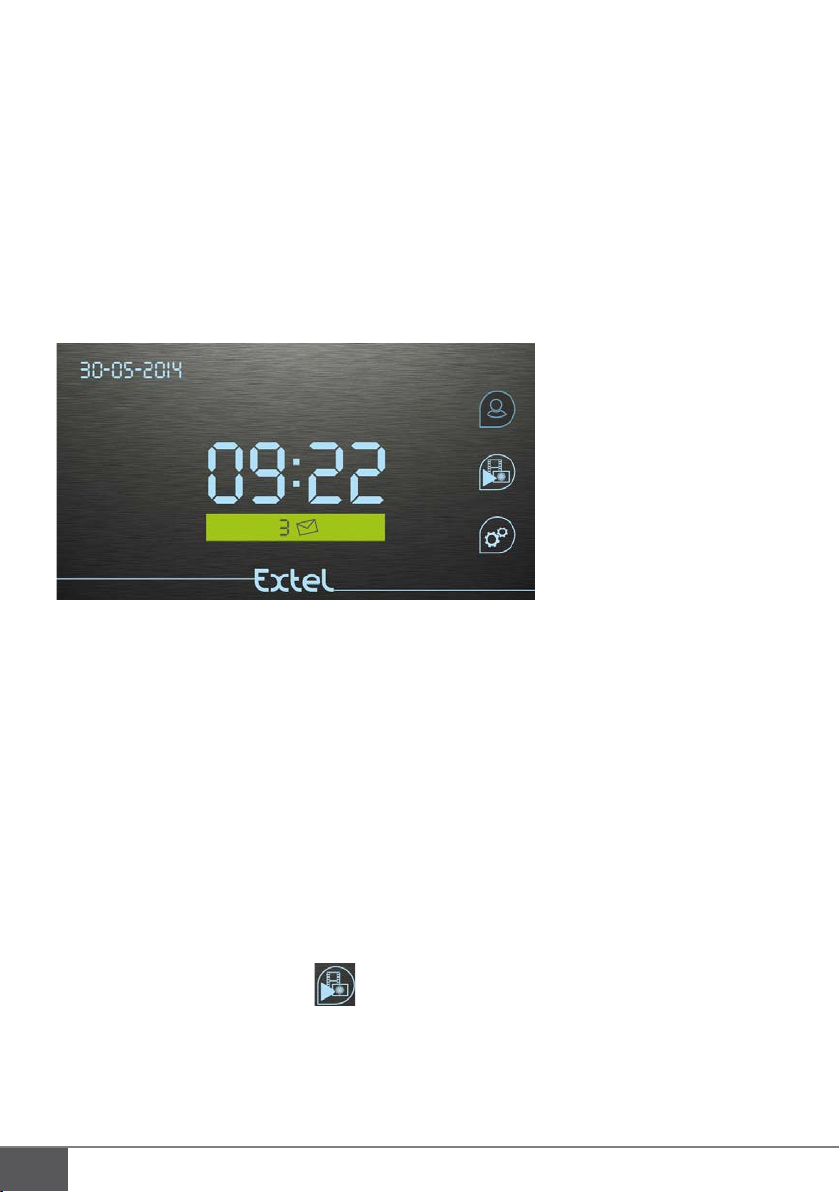

• En présence de message d’absence. Une bande verte avec une enveloppe est afchée sur la page d’accueil. Le

chiffre qui s’afche à côté de l’enveloppe indique le nombre d'appel en absence. De plus, la LED bleue située sous

l'écran clignote servant d’avertisseur visuel dans le cas où l’écran est en veille.

Appuyer sur la bande verte pour accéder aux messages (photo ou vidéos). Une fois tous les chiers visualisés, le

message d’absence disparait et la LED bleue arrête de clignoter.

Mise en veille de l’écran

La mise en veille de l’écran consiste à « endormir » l’écran par souci d’économie d’énergie et de durabilité de
l’écran. Elle peut être effectuée manuellement ou automatiquement. En cas d’appel provenant de l’extérieur,
l’écran est automatiquement réveillé et bascule directement sur la fenêtre visiophone, donc sur les images du
visiteur.

Mise en veille manuelle

Appuyer sur le bouton en haut et à droite du moniteur (6 g.2) pour mettre en veille l’écran. Ré-appuyer pour
allumer ou efeurer l'écran.

Mise en veille automatique

La fonction « économie d’énergie » est toujours activée an de ne pas consommer d’énergie sur ce système

équipée de mémoire d’évènements

• Si l’écran est sur la page réglages ou sur la page multimédia pendant plus de 35 secondes , il bascule automati-

quement sur la page d’accueil

• Si l’écran est sur la page d’accueil, il bascule automatiquement en mode veille après 10 secondes

• Il suft d’efeurer l’écran pour sortir du mode veille ou appuyer le bouton en haut à droite du moniteur.

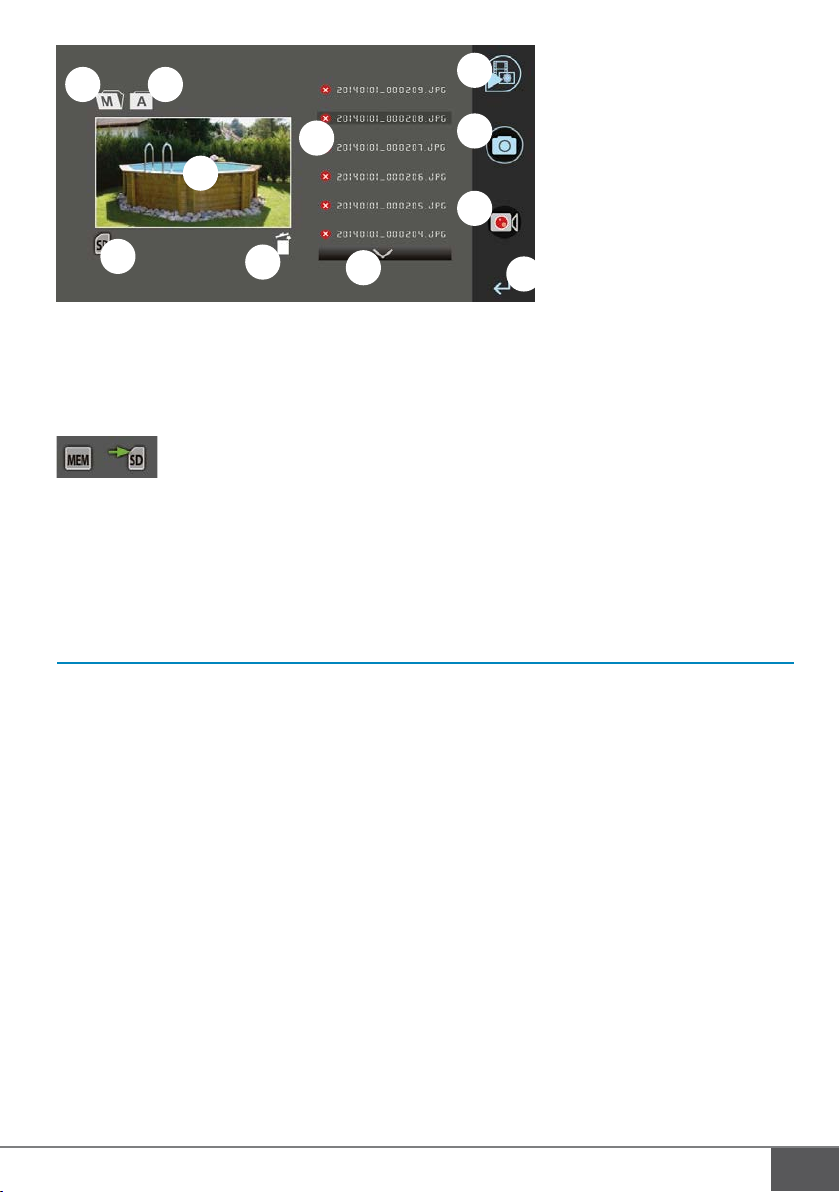

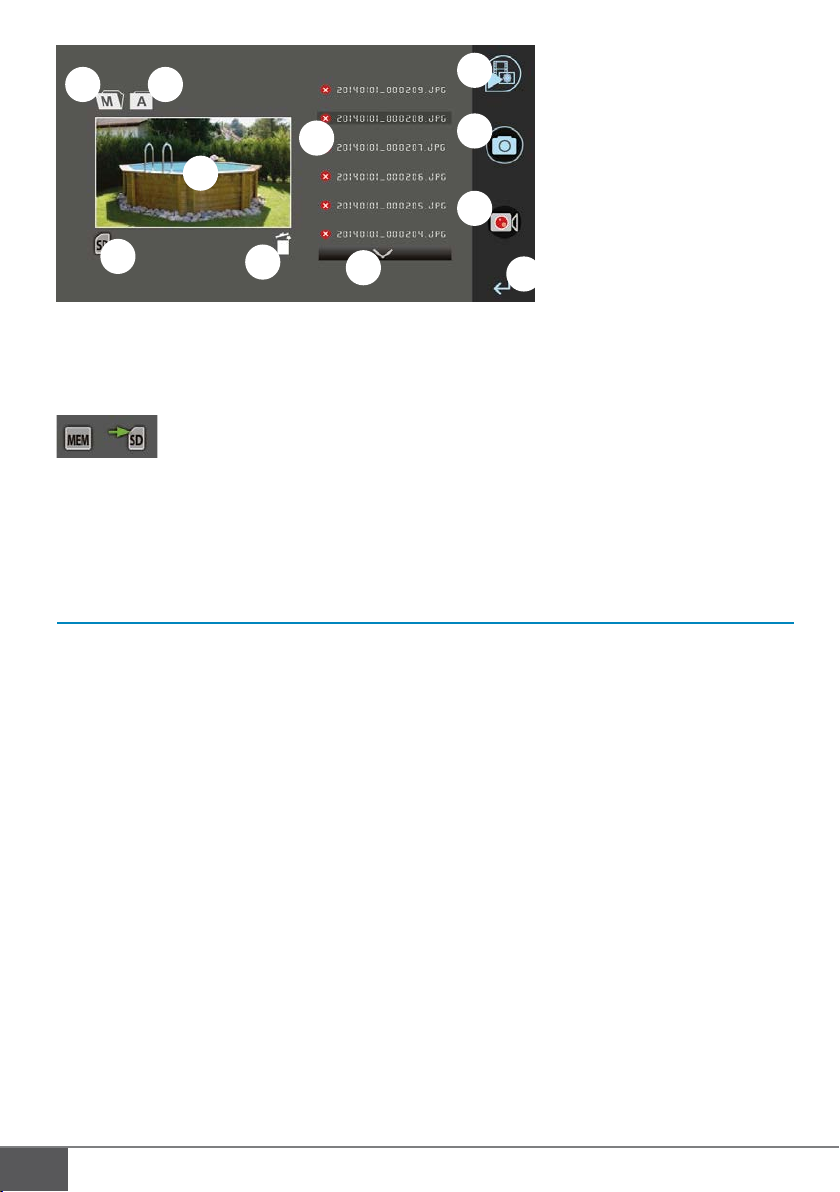

d. Onglet visiteur enregistré

1. Onglet en cours (Picto sans action)

2. Accès aux images (icone bleue = répertoire sélectionné)

3. Accès aux vidéos (icone grisée = répertoire non sélectionné)

4. Répertoire des chiers enregistrés automatiquement lors des appels en absence

5. Répertoire des chiers enregistrés manuellement lors du monitoring ET chiers importés de l’extérieur par la

carte SD.

CFI EXTEL LEVO - 10/2015

F8

45

1

9

2

6

3

7

Note: par soucis de compatibilité, les  chiers vidéo exportés de l’extérieur ne sont pas lisibles sur LEVO

6. Photo du  chier sélectionné, appuyer pour l’af cher en plein écran

Faire glisser votre doigt de droite à gauche pour passer à la photo suivante

7. Appuyer pour déplacer les  chiers de la mémoire interne sur la carte SD

8. Appuyer pour effacer tout le répertoire sélectionné

9. Fichiers disponibles sur le répertoire en cours

10. Appuyer pour accéder aux  chiers suivants. Appuyer sur la croix rouge pour supprimer individuellement.

11. Retour sur la page d’accueil

8

10

11

7. CARACTÉRISTIQUES TECHNIQUES

Moniteur (réf : MN LEVO)

• Référence : 810216

• Alimentation : 17 V

• Ecran : 7” (18cm)

• Résolution : 800 (H) ×480(V)

• Dimensions (mm): 216(L) x 152.8(l) x 13.3(H)mm

• Mémoire interne disponible: 90 Mo

• 1 photo = environ 600 Ko

• 10s  lm = environ 3 Mo

Alimentation (MODULO B)

Adaptateur 100-240 V~, 50/60Hz ; 17 V , 1.5A

Platine de rue (réf : PL LEVO )

• Référence : 820216

• Caméra C-MOS couleur : ¼ de pouce 700 TVL

• Angle de prise de vue : 102° H 75° V

• Objectif orientable

• Sensibilité : 0.5 Lux (avec IR Led)

• Température d’utilisation (environ) : -15 °C à +50 °C

• Indice de protection : IP44

• Dimension avec visière (mm) : 186(H) x 100(l) x 45(P) mm

F9

CFI EXTEL LEVO - 10/2015

Caméra supplémentaire (réf : CAM LEVO)

0 892 350 069

Service 0,35 € / min
+ prix appel

• Référence : 720219

• Caméra C-MOS couleur : ¼ de pouce 700 TVL

• Angle de prise de vue : 92 H 68 V

• Sensibilité : 0.5 Lux (avec IR Led)

• Température d’utilisation (environ) : - 15 °C à + 50 °C

• Indice de protection : IP65

8.OPTIONS

• Toutes les gâches électriques Extel

• Toutes les serrures électriques Extel

• Toutes les motorisations Extel

• La caméra supplémentaire CAM LEVO

9. ASSISTANCE TECHNIQUE - GARANTIE

Panne Cause Solution

• Le moniteur ne s’allume pas • Le moniteur n’est pas
alimenté

• Mauvaise image et/ou son • Environnement

• Installation ou perturba­tion

• Image trop lumineuse • Position de la caméra • Ne pas exposer l’objectif de la caméra direct-

• La carte SD n'est pas prise

en compte

• Image illisible ou figée • fil non connecté (en

• Pas d’enregistrement vidéo

suite à un appel

En cas de besoin, notre site technique est à votre disposition : www.c-extel.com

Dernière version de la notice téléchargeable en couleur sur : www.c-extel.com

• Dossiers non créés • À sa 1ère insertion, il est obligatoire de faire

l'air) ou caméra débran­chée

• Réglage

• Carte SD

• Vérifier la bonne polarité de l'alimentation.

• Vérifier que les câbles utilisés sont de la bonne
section et que les câbles de liaison du visiophone
ne sont pas dans la même gaine que du 230V.

• Nous vous conseillons de vérifier le bon fonc­tionnement de votre produit en effectuant un
essai courte distance

ment au soleil ou sur une surface réfléchissante.

• Vérifier les réglages

une coupure de courant de 5 secondes

• Vérifier les connexions

• Vérifier le mode d’enregistrement chap 6d

• Vérifier la présence de la carte SD

CFI EXTEL LEVO - 10/2015

F10

CONDITION DE GARANTIE : Cet appareil est garanti, pièces et main d’œuvre dans nos ateliers.

La garantie ne couvre pas : les consommables (piles, batteries, etc.) et les dégâts occasionnés par : mauvaise uti­lisation, mauvaise installation, intervention extérieure, détérioration par choc physique ou électrique, chute ou
phénomène atmosphérique.

• Ne pas ouvrir l’appareil afin de ne pas perdre le couvert de la garantie.

• Lors d’un éventuel retour en SAV, protéger l’écran afin d’éviter les rayures.

• Entretien avec un chiffon doux seulement, pas de solvants. La garantie s’annule si vous démontez les pièces. Avant
le nettoyage, débranchez ou mettez l’appareil hors tension.

Attention : N’employez aucun produit ou essence d’épuration carboxylique, alcool ou similaire. En plus

de risquer d’endommager votre appareil, les vapeurs sont également dangereuses pour votre santé et explosives.
N’employez aucun outil pouvant être conducteur de tension (brosse en métal, outil pointu...ou autre) pour le
nettoyage.

Le ticket de caisse ou la facture fait preuve de la date d’achat.

10. MESURES DE SÉCURITÉ

Les dommages provoqués par le manque de conformité au manuel mènent à l’expiration de la garantie. Nous
n’assumerons aucune responsabilité pour les dommages en résultant !
Nous n’assumerons aucune responsabilité concernant tout dommage, sur les biens ou les personnes, causé par une
mauvaise manipulation ou par manque de conformité aux consignes de sécurité.

Ce produit a été fabriqué dans le respect total des consignes de sécurité. An de maintenir ce statut et d’assurer

la meilleure exploitation du produit, l’utilisateur doit observer les consignes et avertissements de sûreté contenus
dans ce manuel.

: Ce symbole indique un risque de choc électrique ou un risque de court-circuit.

- Vous ne devez utiliser ce produit qu’à une tension comprise entre : 100-240 Volts et 50-60 hertz. N’essayez jamais
d’utiliser cet appareil avec une tension différente.

- Veillez à ce que tous les raccordements électriques du système soient conformes aux consignes d’utilisation.

- Dans les établissements commerciaux, assurez-vous d’observer les règles de prévention des accidents pour les
installations électriques.

- Dans les écoles, les équipements de formation, les ateliers… la présence d’un personnel qualié est nécessaire

pour contrôler le fonctionnement des appareils électroniques.

- Observez les consignes d’utilisation des autres appareils reliés au système.

- Veuillez contacter une personne expérimentée au cas où vous auriez des doutes au sujet du mode de
fonctionnement ou de la sûreté des appareils.

- Ne jamais brancher ou débrancher les appareils électriques avec les mains mouillées.

- Lors de l’installation de ce produit, vériez bien que les câbles d’alimentation ne risquent pas d’être endommagés.

- Ne remplacez jamais les câbles électriques endommagés vous-même ! Dans ce cas, enlevez-les et faites appel à
une personne expérimentée.

- La prise de courant doit se trouver à proximité de l’appareil et doit être aisément accessible.

F11

ATTENTION

Avertit l’utilisateur de la présence de « tensions dangereuses », non isolées à l’intérieure du

boîtier du produit, d’une importance sufsante pour représenter un risque d’électrocution

pour les personnes.

Avertit l’utilisateur de la présence d’instructions importantes concernant l’utilisa­tion et l’entretien (la réparation) dans la documentation accompagnant l’appareil.

CFI EXTEL LEVO - 10/2015

INDICE

2 DESCRIZIONE. ...................................................................................................p.2

3 NOMENCLATURA ..........................................................................................p.2

a. Monitor
b. Pulsantiera esterna
c. Telecamera supplementare (opzione)

4 INSTALLAZIONE .............................................................................................p.3

a. Installazione della pulsantiera esterna
b. Installazione del monitor
c. Installazione della telecamera supplementare (opzione)

5 CABLAGGIO ........................................................................................................p.3

a. Collegamento del videocitofono
b. Collegamento di una bocchetta o serratura elettrica
c. Collegamento di un cancello automatico
d. Collegamento di una telecamera supplementare (opzione)

6 ISTRUZIONI PER L'USO .............................................................................p.4

a. Descrizione generale
b. Scheda regolazioni
c. Scheda videocitofono
d. Scheda visitatore registrato

7 CARATTERISTICHE TECNICHE ........................................................... p.9

a. Monitor
b. Alimentazione
c. Pulsantiera esterna
d. Telecamera supplementare (opzione)

8 OPZIONI ............................................................................................................. p.10

1 DISPOSIZIONI DI SICUREZZA ..............................................................p.2

9 ASSISTENZA TECNICA - GARANZIA .......................................... p.10

10 MISURE DI SICUREZZA. ......................................................................... p.11

CFI EXTEL LEVO - 10/2015

IT1

1. DISPOSIZIONI DI SICUREZZA

Importante!

• Leggere attentamente il manuale d'uso prima di installare o utilizzare questo prodotto.

• Se il prodotto viene installato per conto terzi, lasciare il presente manuale o copia di esso all'utente nale.

Avvertenza:

• I diversi elementi devono essere smontati solo da un tecnico autorizzato.

Misure di sicurezza:

• Per un utilizzo in assoluta sicurezza del presente sistema, è indispensabile che gli installatori, gli utenti e i tecnici

seguano le procedure di sicurezza descritte in questo manuale.

• In caso di bisogno, avvertenze speciche e simboli per richiamare l'attenzione sono riportati sugli elementi.

2. DESCRIZIONE (g 1)

1 • Monitor 4 • Pulsantiera esterna e visiera antipioggia
2 • Supporto murale
3 • Alimentazione modulare

Descrizione generale

Questo videocitofono è composto da una postazione di risposta interno con schermo e da una pulsantiera esterna
con citofono e telecamera che permettono di vedere e di comunicare con il visitatore che ha suonato. La sua instal­lazione è facile, poiché per le funzioni (suoneria, immagine video, citofono, comandi bocchetta e automatismo) sono

necessari esclusivamente 2 li. Per un uso efcace, leggere attentamente questo manuale di istruzioni.

3. NOMENCLATURA

a. Monitor

1. Altoparlanti per sentire il visitatore a livello della pulsantiera esterna

2. Touchscreen capacitivo da 7” a colori (18 cm).

3. Porta scheda SD (max 32 Gb) non fornita (NON SCEGLIERE MICRO SD + ADATTATORE)

4. Microfono per comunicare con il visitatore a livello della pulsantiera esterna

5. Indicatore di collegamento con rete elettrica (LED sso blu) e messaggi di assenza (LED lampeggiante blu)

6. Pulsante ON/OFF dello schermo

7. Tacca per staffa

8. Morsettiera per l'alimentazione modulare 17VDC

9. Morsettiera non smontabile per collegamento dei li

(g. 2)

b. Pulsantiera esterna (g. 3)

1. LED a infrarossi per una migliore visibilità in penombra (luce non visibile ad occhio nudo).

2. Obiettivo della telecamera C-MOS orientabile (dietro la pulsantiera esterna)

3. Altoparlante per sentire l'ospite a livello del monitor

4. Pulsante di chiamata: quando viene premuto, viene azionata la suoneria interna. Il collegamento viene stabilito
tra l'esterno (la pulsantiera esterna) e l'interno (il monitor)

5. Portanome luminoso (retroilluminazione del portanome automatico in funzione del livello di luminosità). Per
sostituire l'etichetta del portanome, sollevare delicatamente la protezione in plastica (8) con l'aiuto di un piccolo
giravite e far scivolare l'etichetta del portanome.

6. Microfono per comunicare con l'ospite a livello del monitor

7. Viti per ssaggio

8. Foro per la regolazione dell'obiettivo della telecamera (dietro la pulsantiera esterna)

9. Morsettiera non smontabile per il collegamento dei li

10. Sensore crepuscolare (accende i LED IR quando scende la penombra)

IT2

CFI EXTEL LEVO - 10/2015

4. INSTALLAZIONE

N.B.: Se si desidera provare il prodotto prima dell’installazione, fare attenzione a non effettuare il test con pul-

santiera esterna e il monitor nella stessa stanza, altrimenti il videocitofono emetterà un suono stridente (effetto
Larsen).

a. Installazione della pulsantiera esterna (g. 5)

1. Svitare la vite che si trova sotto la pulsantiera esterna

2. Spostare la pulsantiera esterna in avanti

3. L'obiettivo della pulsantiera deve trovarsi ad un'altezza di circa 1,60 m.

4. Mettere del silicone* tra la visiera e il muro per evitare lo scorrimento dell'acqua. *Non utilizzare silicone a
base di acido acetico (con odore di aceto).

5. Fissare solidamente la visiera antipioggia con l'aiuto di viti (5).

6. Collegare i li rispettando lo schema di cablaggio (g.6).

7. Incastrare la pulsantiera esterna sulla sua visiera antipioggia.

8. Stringere le viti di ssaggio

Importante: Non esporre la telecamera direttamente al sole o di fronte a una supercie riettente.

Consiglio: si raccomanda di far passare i cavi all'interno di un cavidotto, per proteggerli dagli shock e dalle

intemperie.

b. Installazione del monitor (g. 4)

1. Fissare il supporto murale (2) facendo in modo che lo schermo del monitor si trovi ad un'altezza di circa 1,60m.

2. Collegare i 2 li della pulsantiera esterna e i 2 ili di alimentazione (cap. 4.a) rispettando attentamente lo schema
di cablaggio (g 6 per un'installazione di base)

3. Posizionare il monitor sul supporto murale.

4. Soltanto dopo aver collegato la pulsantiera esterna, collegare l'alimentazione da 230 V~ sull'adattatore modulare
(su un'installazione conforme alle norme in vigore, NFC 15-100 per la Francia)

Rispettare le polarità dell'alimentazione.

c. Installazione della telecamera supplementare (opzione)

• Collegare i li rispettando lo schema di cablaggio (g.6).

• Scegliere un luogo appropriato per l'installazione della telecamera.

• Accertarsi che nessun elemento disturbi l'installazione.

• Avvitare la parte murale con le viti fornite

• Avvitare la telecamera sul supporto.

• Puntare la telecamera nella direzione desiderata e serrare la vite laterale di ssaggio.

• Collegare la telecamera al sistema di videocitofono

5. CABLAGGIO

Per evitare la presenza di parassiti e di malfunzionamenti, non far passare il cavo del videocitofono nello stesso
cavidotto dei cavi elettrici.

Attenzione: non è necessario, in nessun caso, raddoppiare i fili per aumentarne la sezione.

a. Collegamento del videocitofono (g. 6)

Fili da utilizzare: • 2 fili 6 /10° fino a 25 m

• 2 fili 1.5 mm

1. Collegare i fili rispettando lo schema di cablaggio (fig. 6).

2. Per collegare la telecamera, per tutte le funzioni sono necessari soltanto 2 fili: suoneria, immagine video, interfo­no e i comandi di apertura (bocchetta e cancello automatico).

2

da 25 a 100 m

CFI EXTEL LEVO - 10/2015

IT3

• Morsetto “1” del monitor sul morsetto “1” della pulsantiera.

• Morsetto “2” del monitor sul morsetto “2” della pulsantiera.

Importante:

• Per il cablaggio fare riferimento all'etichetta incollata sul lato posteriore del monitor e sul lato posteriore della

pulsantiera.

b. Collegamento di una bocchetta o serratura elettrica

Collegarla direttamente ai morsetti 5 e 6 che si trovano sul lato posteriore della pulsantiera (non è necessario
rispettare alcuna polarità).
Da notare che questa funzione è valida esclusivamente se lo schermo è acceso. Al momento dell'azionamento può
essere emesso un suono sordo.
Importante: La bocchetta o la serratura elettrica da installare dovrà essere munita necessariamente di una me­moria meccanica come riportato nei riferimenti EXTEL. Per il cablaggio fare riferimento al lato posteriore della
pulsantiera.

c. Collegamento di un cancello automatico

Collegarla direttamente ai morsetti 3 e 4 che si trovano sul lato posteriore della pulsantiera. La pulsantiera lancia
un contatto "secco" senza corrente, da collegare sul comando "pulsante" dell'automatismo.
Da notare che questa funzione è valida esclusivamente se lo schermo è acceso. Al momento dell'azionamento può
essere emesso un suono sordo.

d. Collegamento di una telecamera supplementare

Fili da utilizzare:

• 2 li 6 /10° no a 25 m

• 2 li 1,5 mm2 da 25 a 100 m

1. Collegare i li rispettando lo schema di cablaggio (g. 6).

2. Per collegare la telecamera non è necessario rispettare la polarità.

3. i li della pulsantiera esterna e i li della telecamera devono essere collegati insieme.

6. MODALITÀ DI IMPIEGO

a. Descrizione generale

Sorare lo schermo per accenderlo

Quando il monitor è acceso, viene visualizzata la schermata principale.

1. Data nel formato mm-gg-aaaa

2. Ora

3. Scheda "Videocitofono"

4. Scheda "Visitatore registrato"

5. Scheda "Regolazioni"

1

3

4

2

`

Afnché la scheda SD venga presa in conto, deve essere inserita quando il monitor è spento.

IT4

CFI EXTEL LEVO - 10/2015

5

b. Scheda regolazioni

1 2 3 4 5

10

6 7 8 9

11

1. Selezionare la presa di foto (icona foto blu), la registrazione video (icona telecamera blu), o né l'una né l'altra

(icone foto e telecamera collegate) in caso di chiamata in assenza o in monitoring

2. Scegliere la durata di registrazione video in caso di chiamata in assenza o in monitoring (10s o 20s o 30s)

3. Sezionare il numero di foto da scattare in caso di chiamata in assenza o in monitoring (1 o 3 o 5 foto)

4. Pittogramma risparmio energetico incluso

5. Selezionare una melodia (a scelta tra 6 disponibili)

6. Impostare la data e l'ora

7. Eliminare tutti i dati (foto e video manuali o automatici)

CFI EXTEL LEVO - 10/2015

IT5

8. Visualizzare lo stato della scheda SD e della memoria interna

9. Ripristinare le impostazioni di fabbrica

10. Scheda in corso (pittogramma, senza azione)

11. Ritorno alla pagina iniziale

c. Scheda videocitofono

2

1

3

4

5

7

1. Immagine dell'esterno (monitoring)

2. Pulsante avviare/interrompere la conversazione, poi ritorno alla pagina iniziale. Con bordo verde quando la

conversazione è in corso

3. Pulsante comando di cancello automatico. Con bordo verde quando il comando viene preso in conto

4. Pulsante comando di serratura elettrica o bocchetta. Con bordo verde quando il comando viene preso in conto

IT6

CFI EXTEL LEVO - 10/2015

8

6

9

5. Icona di provenienza delle immagini visualizzate, premere per passare dalla pulsantiera alla telecamera e vicever-

sa

6. Regolazioni contrasto, luminosità e volume suoneria

7. Dispositivo di salvataggio in corso (scheda SD o memoria interna), qui scheda SD.

8. Scelta di acquisizione/registrazione in caso di chiamata in assenza o in monitoring. Se viene scelta l'acquisizione

di immagine, l'icona è rappresentata da una macchina fotogra ca. Se viene scelta la registrazione video, essa è

rappresentata da una telecamera. Attenzione: I video saranno registrati solo sulla scheda SD

9. Ritorno alla pagina iniziale

Utilizzo delle funzioni di base del videocitofono

• Una chiamata con il pulsante della pulsantiera esterna innesca un segnale sonoro e l'accensione del monitor. Si

può rispondere alla chiamata entro 30s. Al termine dei 30s senza risposta, e se la funzione è attiva, all'utente viene

lasciato un messaggio di assenza (vedere capitolo "chiamata in assenza"). Una volta identi cato il visitatore, preme-

re il pulsante per comunicare con lui. Per entrare in comunicazione con la pulsantiera esterna è suf ciente
una sola pressione sul pulsante.

• Al termine di 120s di conversazione, la comunicazione si arresta e lo schermo torna sulla pagina iniziale. Se la

conversazione termina prima dei 120s, premere il tasto per arrestare la comunicazione. Lo schermo torna
sulla pagina iniziale.

• Per rilanciare l'immagine, premere sul tasto che si trova sulla pagina iniziale. In seguito premere il tasto

per rilanciare 120s di conversazione.

• Comandare una chiusura elettrica o una bocchetta premendo il tasto

• Comandare un cancello automatico premendo il tasto

CFI EXTEL LEVO - 10/2015

IT7

Chiamata in assenza

Una chiamata con il pulsante della pulsantiera esterna innesca un segnale sonoro e l'accensione del monitor. Si
può rispondere alla chiamata entro 30s. Al termine dei 30s senza risposta, e se la funzione è attiva, all'utente viene
lasciato un messaggio di assenza.

• In caso di chiamata in assenza è possibile scegliere lo scatto di foto (vedere parte "scheda regolazioni"). In

questo caso, viene scattato un certo numero di immagini che corrisponde al numero di foto che è stato selezio­nato. Se non è inserita nessuna scheda SD, queste foto vengono salvate sulla memoria interna. in caso contrario,
vengono salvate sulla scheda SD.

• In caso di chiamata in assenza è possibile scegliere la registrazione di video (vedere parte "scheda regolazioni").

In questo caso, viene registrato un video (10, 20, 30s a seconda della regolazione scelta). Attenzione: I video
saranno registrati solo sulla scheda SD

• In presenza di messaggio di assenza. Sulla pagina iniziare appare una fascia verde con una lettera. Il numero che

viene visualizzato a lato della lettera indica il numero di chiamate in assenza. Inoltre, il LED blu che si trova sullo
schermo lampeggia in segno di avvertimento visivo nel caso in cui lo schermo si trovi in modalità standby.

Premere la fascia verde per accedere ai messaggi (foto o video). Una volta visualizzate tutti i le, il messaggio di

assenza scompare e il LED blu smette di lampeggiare.

Standby dello schermo

Lo standby dello schermo consiste "nell'addormentare" lo schermo per un risparmio energetico e una maggiore
lunghezza di vita dello schermo. Lo schermo può entrare in standby manualmente o automaticamente. In caso di

chiamata proveniente dall'esterno, lo schermo si risveglia automaticamente e va direttamente sulla nestra del

videocitofono, quindi sulle immagini del visitatore.

Standby manuale

Premere sul pulsante che si trova in alto a destra del monitor (6 g.2) per mettere lo schermo in standby. Preme­re di nuovo il pulsante oppure sorare lo schermo per risvegliarlo.

Standby automatico

La funzione "risparmio energetico" è sempre attiva per evitare di consumare energia su questo sistema fornito di
una memoria degli eventi.

• Se si trova sulla pagina regolazioni o sulla pagina multimedia, dopo 35 secondi lo schermo torna automaticamen-

te sulla pagina iniziale

• Se si trova sulla pagina iniziale, dopo 10 secondi lo schermo passa automaticamente in modalità standby

• Per uscire dalla modalità standby è sufciente sorare lo schermo oppure premere il pulsante in alto a destra

del monitor.

d. Scheda visitatore registrato

1. Scheda in corso (Pittogramma, senza azione)

2. Accesso alle immagini (icona blu = cartella selezionata)

3. Accesso ai video immagini (icona grigia = cartella non selezionata)

4. Cartella dei le registrati automaticamente durante le chiamate in assenza

5. Cartella dei le registrati manualmente durante il monitoring E le importati dall'esterno dalla scheda SD.

IT8

CFI EXTEL LEVO - 10/2015

45

1

9

2

6

3

7

Nota: per problemi di compatibilità, i  le video importati dall'esterno non sono leggibili su LEVO.

6. Foto del  le selezionato, premere per visualizzarlo a tutto schermo

Far scivolare il dito da destra a sinistra per passare alla foto successiva

7. Premere per spostare i  le dalla memoria interna alla scheda SD

8. Premere per cancellare tutta la cartella selezionata

9. File disponibili nella cartella in corso

10. Premere per accedere ai  le successivi. Premere la croce rossa per eliminare i  le individualmente.

11. Ritorno alla pagina iniziale

8

10

11

7. CARATTERISTICHE TECNICHE

Monitor (rif: MN LEVO)

• Riferimento: 810216

• Alimentazione: 17 V

• Schermo: 7” (18 cm)

• Risoluzione: 800 (H) ×480 (V)

• Dimensioni (mm): 216 (h.) x 152,8 (l.) x 13,3 (p.) mm

• Memoria interna disponibile: 90 Mb

• 1 foto = circa 600 Kb

• 10s  lm = circa 3 Mb

Alimentazione (MODULO B)

Adattatore 100-240 V~, 50/60Hz; 17 V, 1,5 A

Pulsantiera esterna (rif: PL LEVO)

• Riferimento: 820216

• Telecamera C-MOS a colori: ¼ di pollice 700 TVL

• Angolo di inquadratura della telecamera: 102° H 75° V

• Obiettivo orientabile

• Sensibilità: 0,5 Lux (con LED IR)

• Temperatura di utilizzo: -15 °C/+50 °C circa.

• Indice di protezione: IP44

• Dimensioni con visiera (mm): 186 (H) x 100 (l) x 45 (P) mm

CFI EXTEL LEVO - 10/2015

IT9

Telecamera supplementare (rif: CAM LEVO)

• Riferimento: 720219

• Telecamera C-MOS a colori: ¼ di pollice 700 TVL

• Angolo di inquadratura della telecamera: 92 H 68 V

• Sensibilità: 0,5 Lux (con LED IR)

• Temperatura di utilizzo: - 15°C / + 50°C

• Indice di protezione: IP65

8. OPZIONI

• Tutte le bocchette elettriche Extel

• Tutte le serrature elettriche Extel

• Tutte le motorizzazioni elettriche Extel

• La telecamera supplementare CAM LEVO

9. ASSISTENZA TECNICA - GARANZIA

Guasto Causa Soluzione

• Il monitor non si accende • Il monitor non è ali­mentato

• Cattiva immagine e/o suono • Ambiente

• Installazione o pertur­bazione

• Immagine troppo luminosa • Posizione della teleca­mera

• La scheda SD non è presa

in conto

• Immagine illeggibile o bloc-

cata

• Quando si preme il pulsante

di chiamata non viene regi­strato nessun video

In caso di necessità, consultare il nostro sito tecnico: www.c-extel.com

Ultima versione delle istruzioni scaricabili a colori su: www.c-extel.com

• Dossier non creati • Alla sua prima inserzione, è obbligatorio inter-

• filo non collegato (in
aria) o telecamera scolle­gata

• Regolazione

• Scheda SD

Assistenza Tecnica : [phone]

assistenza@c-extel.com

• Verificare la corretta polarità dell'alimentazione
elettrica.

• Verificare che i cavi utilizzati abbiano la giusta
sezione e che i cavi di collegamento del videoci­tofono non passino nello stesso cavidotto dei
cavi della corrente a 230 V.

• Consigliamo di verificare il buon funzionamento
del prodotto effettuando un test a breve distanza

• Non esporre l'obiettivo della camera diretta­mente al sole o di fronte a una superficie riflet­tente.

• Verificare le impostazioni

rompere l'alimentazione elettrica per 5 secondi

• Verificare i collegamenti

• Controllare la modalità di registrazione impo­stata cap. 6d

• Controllare che la scheda SD sia presente

IT10

CFI EXTEL LEVO - 10/2015

CONDIZIONI DI GARANZIA: Questo apparecchio è garantito, componenti e manodopera, presso i no-

stri laboratori. La garanzia non copre: i materiali di consumo (pile, batterie, ecc.) e i danni provocati da: utilizzo
improprio, installazione non corretta, intervento esterno, deterioramento dovuto a urto, scarica elettrica, caduta o
fenomeni atmosferici.

• Per non perdere la copertura della garanzia, non aprire l'apparecchio.

• In caso di invio dell'apparecchio al Servizio Assistenza, proteggere lo schermo per evitare danneggiamenti.

• Per la pulizia, utilizzare esclusivamente un panno morbido, non utilizzare solventi. Se i componenti vengono smon­tati, la garanzia si annulla. Prima di eseguire la pulizia, scollegare o spegnere l'apparecchio.

Attenzione: Non utilizzare prodotti o soluzioni pulenti a base carbonilica, alcol o simili. I vapori emanati

non solo rischiano di danneggiare l'apparecchio ma sono anche pericolosi per la salute ed esplosivi.
Per la pulizia, non utilizzare utensili conduttori di tensione (spazzole di metallo, attrezzi appuntiti... o altro).

Lo scontrino scale o la fattura attestano la data di acquisto.

10. MISURE DI SICUREZZA:

I danni provocati dal non rispetto delle istruzioni riportate nel manuale determinano la decadenza della garanzia.
Non potremo in alcun caso essere ritenuti responsabili per i danni che ne potrebbero derivare!
Non potremo altresì essere ritenuti responsabili per danni, a cose o persone, provocati da una scorretta manipola­zione o dal non rispetto delle disposizioni di sicurezza.

Questo prodotto è stato fabbricato nel pieno rispetto delle disposizioni di sicurezza. Al ne di mantenere tale

condizione e di garantire la migliore utilizzazione del prodotto, l'utente è tenuto a osservare le avvertenze e le
disposizioni di sicurezza contenute nel presente manuale.

: Questo simbolo indica un rischio di shock elettrico o un rischio di cortocircuito.

- Questo prodotto deve essere utilizzato a una tensione compresa tra: 100-240 Volt e 50-60 Hertz. Non tentare
mai di utilizzare questo apparecchio con una tensione differente.

- Vericare che i collegamenti elettrici del sistema siano conformi alle istruzioni d'uso.

- Nelle strutture commerciali, accertarsi di osservare le norme di prevenzione degli incidenti in materia di impianti
elettrici.

- Nelle scuole, nelle strutture formative, nei laboratori, ecc. la presenza di personale qualicato è necessaria per

controllare il funzionamento degli apparecchi elettronici.

- Osservare le istruzioni d'uso degli altri apparecchi collegati al sistema.

- In caso di dubbi circa la modalità di funzionamento o sulla sicurezza degli apparecchi, contattare un tecnico

qualicato.

- Non collegare o scollegare mai gli apparecchi elettrici con la mani bagnate.

- Al momento dell'installazione del prodotto, vericare che i cavi di alimentazione non rischino di essere danneggiati.

- Non sostituire mai i cavi elettrici danneggiati da soli! In una simile eventualità, rimuovere i cavi e consultare un
tecnico specializzato.

- La presa elettrica deve essere vicino all’unità e deve essere facilmente accessibile.

ATTENZIONE

Avvertire l'utente della presenza, all'interno della scatola del prodotto, di "tensioni pericolose"

non isolate, sufcientemente alte da rappresentare per le persone un rischio di folgorazione.

Avverte l'utente in merito alla presenza di istruzioni importanti circa l'utilizzo e la
manutenzione (la riparazione) nella documentazione fornita insieme all'apparecchio.

CFI EXTEL LEVO - 10/2015

IT11

ÍNDICE

a. Monitor
b. Placa de calle (cámara exterior)
c. Cámara suplementaria (opción)

4 INSTALACIÓN...................................................................................................p.3

a. Instalación de la placa de calle (cámara)
b. Instalación del monitor
c. Instalación de la cámara suplementaria (opción)

a. Conexión del videoportero
b. Conexión de un cerradero o de una cerradura eléctrica
c. Conexión de una motorización de portal
d. Conexión de una cámara suplementaria (opción)

6 MODO DE EMPLEO ........................................................................................p.4

a. Generalidades
b. Pestaña ajustes
c. Pestaña videoportero
d. Pestaña visitante grabada

7 CARACTERÍSTICAS TÉCNICAS ...........................................................p.9

a. Monitor
b. Alimentación
b. Placa de calle (cámara exterior)
d. Cámara suplementaria (opción)

1 CONSIGNAS DE SEGURIDAD .................................................................p.2

2

DESCRIPCIÓN ...................................................................................................p.2

3 NOMENCLATURA .......................................................................................... p.2

5 CABLEADO ..........................................................................................................p.3

8 OPCIONES ......................................................................................................... p.10

ES1

9 ASISTENCIA TÉCNICA - GARANTÍA ........................................... p.10

10 MEDIDAS DE SEGURIDAD ..................................................................... p.11

CFI EXTEL LEVO - 10/2015

1. CONSIGNAS DE SEGURIDAD

¡Importante!

• Por favor, lea detenidamente el manual de utilización antes de instalar o utilizar este producto.

• Si instala este producto para otros, piense en entregar el manual o una copia al usuario nal.

Advertencia:

• Los distintos elementos sólo deberá desmontarlos un técnico autorizado.
Medidas de seguridad:

• Para explotar este sistema en toda seguridad, es esencial que los instaladores, usuarios y técnicos respeten todos
los procedimientos de seguridad descritos en este manual.

• En caso de que lo necesite, están indicados advertencias especícas y símbolos de atención en los elementos.

2. DESCRIPCIÓN (g 1)

1 • Monitor 4 • Placa de calle (cámara exterior) y su visera antilluvia
2 • Soporte mural
3 • Alimentación modular

Generalidades

Este videoportero está formado por un puesto de respuesta interior con pantalla y una placa de calle (cámara
exterior) con interfono y cámara que permite ver y comunicar con el visitante que acaba de llamar. Es fácil de
instalar puesto que sólo son necesarios 2 hilos para todas las funciones: timbre, imagen vídeo, interfono, comandos,

cerradero y automatismo. Para un empleo ecaz, sírvase leer detenidamente estas instrucciones de uso

3. NOMENCLATURA

a. Monitor

1. Altavoces para oír al visitante a nivel de la placa de calle (cámara exterior

2. Pantalla de color táctil capacitiva 7” (18 cm).

3. Puerto tarjeta SD (máx 32Gb) no proporcionada (NO ELEGIR UNA MICRO TARJETA SD + ADAPTADOR)

4. Micrófono para comunicar con el visitante a nivel de la placa de calle (cámara exterior)

5. Indicador de puesta bajo tensión (LED jo azul) y mensajes en ausencia (LED parpadea azul)

6. Botón ON/OFF la pantalla

7. Ranura para estribo

8. Bornera para la alimentación modular 17VDC

9. Bornera no desmontable para la conexión de los hilos

(g. 2)

b. Placa de calle (cámara exterior) (g. 3)

1. Led infrarrojos para una mejor visibilidad en la penumbra (luz no visible a simple vista).

2. Objetivo de la cámara C-MOS orientable (en la parte posterior de la placa de calle (cámara exterior)

3. Altavoz para oír al visitante a nivel del monitor

4. Botón de llamada: cuando se pulsa este botón el timbre se oye en el interior. La conexión se establece entre el
exterior (la placa de calle (cámara exterior)) y el interior (el monitor)

5. Porta-nombre luminoso (retroiluminado del porta-nombre automático en función del nivel de la luminosidad).
Para cambiar la etiqueta del Porta-nombre, levantar delicadamente con un pequeño destornillador la protección
de plástico y deslizar la etiqueta del porta-nombre.

6. Micrófono para comunicar con el visitante a nivel del monitor

7. Tornillos para jación

8. Agujeros de ajuste del objetivo de la cámara (en la parte posterior de la placa de calle (cámara exterior)

9. Bornera no desmontable para la conexión de los hilos

10. Sensor crepuscular (enciende los LEDs IR en la penumbra)

CFI EXTEL LEVO - 10/2015

ES2

4. INSTALACIÓN

Nota: Si prueba el producto antes de instalarlo, asegúrese de no hacerlo con la placa de calle (cámara exterior)

y el monitor en la misma habitación, en caso contrario el videoportero emitirá un sonido estridente (efecto
Larsen)

a. Instalación de la placa de calle (cámara) (g. 5)

1. Desatornillar el tornillo debajo de la placa de calle (cámara exterior)

2. Empujar la placa de calle (cámara) hacia adelante

3. El objetivo de la placa de calle (cámara) debe colocarse a una altura de 1,60 m. aproximadamente.

4. Poner una junta de silicona* entre la visera y el muro con el n de evitar el chorreo del agua. *No utilizar silico­na a base de ácido acético (olor de vinagre).

5. Fijar sólidamente la visera antilluvia con tornillos (5)

6. Conectar los hilos respetando el plano de cableado (g.6).

7. Encajar la placa de calle (cámara exterior) en su visera antilluvia

8. Volver a apretar el tornillo de jación

Importante: No exponer la cámara directamente frente al sol, o frente a una supercie reectante.

Consejo: se recomienda pasar los cables por un conducto de protección para protegerlos contra los golpes y

las inclemencias del tiempo.

b. Instalación del monitor (g. 4)

1. Fijar el soporte mural (2) intentando que la pantalla del monitor quede a una altura de 1,60m. aprox.

2. Conectar los 2 hilos de la placa de calle (cámara) y los 2 hilos de alimentación (cap. 5 a) respetando bien el

esquema de cableado (g 6 para una instalación de base)

3. Colocar el monitor (1) sobre el soporte mural (2).

4. Solamente después de haber conectado la placa de calle (cámara), conectar la alimentación 230 V~ al adaptador
modular (en una instalación conforme a las normas vigentes, NFC 15-100 para Francia)

Atención a la polaridad de la alimentación

c. Instalación de la cámara suplementaria (en opción)

• Conectar los hilos respetando el plano de cableado (g.6).

• Elija un emplazamiento apropiado para instalar la cámara.

• Asegúrese de que ningún elemento obstaculice la instalación.

• Atornille la parte mural con los tornillos proporcionados

• Atornille la cámara en el soporte.

• Oriente la cámara en la dirección deseada y apriete el tornillo lateral de sujeción.

• Conectar la cámara al sistema videoportero

5. CABLEADO

Con el n de evitar los riesgos de parásitos y de disfunciones, no pase el cable del videoportero por el mismo

conducto que los cables eléctricos.

Atención: por ninguna razón se duplicarán los hilos para aumentar la sección.

a. Conexión del videoportero (g. 6)

Hilos que deben utilizarse: • 2 hilos 6 /10e hasta 25 m

• 2 hilos 1.5 mm

1. Conectar debidamente los hilos respetando el esquema de cableado (fig. 6).

2. Para conectar la cámara, solamente son necesarios 2 hilos para todas las funciones: timbre, imagen vídeo, inter­fono y los mandos de apertura (cerradero y automatismo).

ES3

CFI EXTEL LEVO - 10/2015

2

de 25 a 100 m

• Borne “1” de la pantalla en el borne“1” de la placa (cámara).

• Borne “2” de la pantalla en el borne“2” de la placa (cámara).

Importante:

• Para el cableado, sírvase consultar la etiqueta pegada en la parte posterior del monitor y en la parte posterior

de la placa (cámara).

b. Conexión de un cerradero o de una cerradura eléctrica

Conectarlo directamente a los bornes 5 y 6 en la parte posterior de la placa de calle (cámara) (no debe respetar­se ninguna polaridad).
Cabe mencionar que esta función sólo es válida si la pantalla está encendida. Puede producirse un zumbido en el
momento del mando.
Importante: El cerradero o la cerradura eléctrica que piensa instalar, deberá estar equipada imperativamente de
una memoria mecánica al igual que todas las referencias EXTEL. Para el cableado, por favor consulte la parte
posterior de la placa de calle (cámara).

c. Conexión de una motorización de portal

Conectarla directamente a los bornes 3 y 4 en la parte posterior de la placa de calle (cámara). La placa de calle
(cámara) emite un contacto «seco» sin corriente, que se conectará al comando «pulsador» de su automatismo.
Cabe mencionar que esta función sólo es válida si la pantalla está encendida. Puede producirse un zumbido en el
momento del mando.

d. Conexión de una cámara suplementaria

Hilos que deben utilizarse:

• 2 hilos 6 /10e hasta 25 m

• 2 hilos 1.5 mm² de 25 a 100 m

1. Conectar debidamente los hilos respetando el esquema de cableado (g. 6).

2. Para conectar la cámara, no es necesario respetar la polaridad.

3. hilos de la placa de calle (cámara exterior) e hilos de la cámara deben conectarse juntos.

6. MODO DE EMPLEO

a. Generalidades

Tocar la pantalla para encenderla
Cuando el monitor está bajo tensión, se visualiza la pantalla de inicio.

1. Fecha en formato mm-dd-aaaa

2. Hora

3. Pestaña « Videoportero»

4. Pestaña « Visitantes grabada »

5. Pestaña « Ajustes»

1

3

4

2

5

La tarjeta SD debe insertarse cuando el monitor está apagado para que se tenga en cuenta

CFI EXTEL LEVO - 10/2015

ES4

b. Pestaña ajustes

1 2 3 4 5

10

6 7 8 9

11

1. Seleccionar la toma de fotografía (icono foto azul), la grabación vídeo (icono cámara azul), o ni uno ni otro

(iconos fotos y cámara blancos) en caso de llamada en ausencia o en monitoring

2. Elegir el tiempo de grabación vídeo en caso de llamada en ausencia o en control (10s ó 20s ó 30s)

3. Seleccionar el número de fotografía que debe hacerse en caso de llamada en ausencia o en control (1 ó 3 ó 5

fotografías)

4. Pictograma ahorro de energía equipada

5. Seleccionar una melodía (entre 6)

6. Ajustar la fecha y la hora

7. Suprimir todos los datos (fotografías y vídeos manuales o automáticos)

ES5

CFI EXTEL LEVO - 10/2015

8. Visualizar el estado de la tarjeta SD y de la memoria interna

9. Restaurar los parámetros de fábrica

10. Pestaña en curso (pictograma, sin acción)

11. Vuelta a la página de inicio

c. Pestaña videoportero

2

1

3

4

5

7 8

6

9

1. Imagen del exterior (monitoring)

2. Botón lanzar/cortar la conversación, luego vuelta a la pantalla de inicio. Rodeado en verde cuando la conversa-

ción está en curso

3. Botón mando de portal Rodeado de verde cuando la conversación está en curso

4. Botón mando de cerradura eléctrica o cerradero. Rodeado de verde cuando la conversación está en curso

CFI EXTEL LEVO - 10/2015

ES6

5. Icono de procedencia de las imágenes visualizadas, pulsar para pasar de la placa de calle (cámara exterior) y al

viceversa

6. Ajustes contraste, luminosidad y volumen timbre

7. Lugar de almacenamiento en curso (tarjeta SD o memoria interna), aquí tarjeta SD.

8. Elección de captura/grabación en caso de llamada en ausencia o en monitoring. El icono está representado por

una cámara fotográ ca si se elige la captura de imagen. Está representada por una cámara si se elige la grabación

vídeo. Advertencia: Los vídeos se grabarán exclusivamente en la tarjeta SD

9. Vuelta a la página de inicio

Utilización de las funciones de base del videoportero

• Cuando se pulsa el botón de la placa de calle (cámara) se produce una señal sonora y se enciende el monitor.

Tiene hasta 30s para responder a la llamada. Al cabo de 30s sin respuesta, se deja un mensaje de ausencia al usua-

rio si la función está activada (véase capítulo “llamada en ausencia”). Una vez que se identi ca al visitante, pulsar la

tecla para comunicar con él. Basta con pulsar una vez la tecla para entrar en comunicación con el visitante.

• Al cabo de 120s de conversación, la comunicación se detiene y la pantalla pasa a la página de inicio. Si la conver-

sación se termina antes de los 120s de temporización, pulsar la tecla para interrumpir la comunicación. La
pantalla pasa a la página de inicio.

• Para volver a lanzar la imagen, pulsar la tecla en la pantalla de inicio. Pulsar seguidamente la tecla para

volver a lanzar 120s de conversación.

• Ordenar una cerradura eléctrica o un cerradero pulsando la tecla

• Ordenar un automatismo de portal pulsando la tecla

ES7

CFI EXTEL LEVO - 10/2015

Llamada en ausencia

Cuando se pulsa el botón de la placa de calle (cámara) se produce una señal sonora y se enciende el monitor.
Tiene hasta 30s para responder a la llamada. Al cabo de 30s sin respuesta, se deja un mensaje de ausencia en el
monitor si la función está activada.

• Puede elegir la toma de fotografías en caso de llamada en ausencia (consultar parte “pestaña ajustes”). En este

caso, se capturan una serie de imágenes correspondientes al número de fotografías que haya seleccionado. Estas
fotografías se almacenan en la memoria interna si ninguna tarjeta SD está introducida. En caso contrario, se alma­cenan en la tarjeta SD.

• También puede elegir la grabación de vídeos en caso de llamada en ausencia (consultar parte “pestaña ajustes”).

En ese caso, se graba un vídeo (10, 20,30s en función del ajuste elegido). Advertencia: Los vídeos se grabarán
exclusivamente en la tarjeta SD.

• En presencia de mensaje de ausencia. Se visualiza una banda verde con un sobre en la página de inicio. La cifra

que se visualiza junto al sobre indica el número de llamada en ausencia. Además, el LED azul situado bajo la panta­lla parpadea sirviendo de alarma visual cuando la pantalla esta en espera.

Pulsar la banda verde para acceder a los mensajes (fotografía o vídeos). Una vez que se visualizan todos los archi­vos, el mensaje de ausencia desaparece y el LED azul se para de parpadear.

Puesta en espera de la pantalla

La puesta en espera de la pantalla consiste en “dormir” la pantalla por deseo de ahorro de energía y durabilidad
de la pantalla. Puede efectuarse manual o automáticamente. En caso de llamada procedente del exterior, la panta­lla se activa automáticamente y pasa directamente a la ventana videoportero,es decir en las imágenes del visitante.

Puesta en espera manual

Pulsar el botón en la parte alta y derecha del monitor (6 g.2) para poner en espera la pantalla. Volver a pulsar

para encender o tocar la pantalla.

Puesta en espera automática

La función “ahorro de energía” siempre está activada con el n de no consumir energía en este sistema equipado

de memoria de acontecimientos

• Si la pantalla está en la página ajustes o en la página multimedia durante más de 35 segundos, pasa automática-

mente a la página de inicio

• Si la pantalla está en la página de inicio, pasa automáticamente en modo espera 10 segundos después

• Basta con rozar la pantalla para salir del modo espera o pulsar el botón en la parte alta derecha del monitor.

d. Pestaña visitante grabada

1. Pestaña en curso (pictograma, sin acción)

2. Acceso a las imágenes (icono azul = directorio seleccionado)

3. Acceso a los vídeos (icono gris = directorio no seleccionado)

4. Directorio de los archivos grabados automáticamente durante las llamadas en ausencia

5. Directorio de los archivos grabados manualmente durante el monitoring Y cheros importados del exterior

por la tarjeta SD.

CFI EXTEL LEVO - 10/2015

ES8

45

1

9

2

6

3

7

Nota: por deseos de compatibilidad, los archivos vídeo exportados del exterior no son legibles en LEVO

6. Fotografía del archivo seleccionado, pulsar para visualizarlo en pantalla completa

Deslizar su dedo de derecha a izquierda para pasar a la fotografía siguiente

7. Pulsar para desplazar los archivos de la memoria interna en la tarjeta SD

8. Apoyar para borrar todo el directorio seleccionado

9. Archivos disponibles en el directorio en curso

10. Apoyar para acceder a los archivos siguientes. Pulsar la cruz roja para suprimir individualmente.

11. Vuelta a la página de inicio

8

10

11

7. CARACTERÍSTICAS TÉCNICAS

Monitor (ref MN LEVO)

• Referencia: 810216

• Alimentación: 17 V

• Pantalla: 7” (18cm)

• Resolución: 800 (A) ×480(V)

• Dimensiones (mm): 216(L) x 152.8(l) x 13.3(A)mm

• Memoria interna disponible: 90 Mb

• 1 foto = 600 Kb aproximadamente

• 10s  lm = 3 Mb aproximadamente

Alimentación (MÓDULO B)

Adaptador 100-240 V~, 50/60Hz ; 17 V , 1.5A

Placa de calle (cámara exterior) (ref.: PL LEVO )

• Referencia: 820216

• Cámara C-MOS color: ¼ de pulgada 700 TVL

• Ángulo de toma de vista: 102° H 75° V

• Objetivo orientable

• Sensibilidad: 0.5 Lux (con IR Led)

• Temperatura de utilización (aproximadamente): -15 °C a +50 °C

• Índice de protección: IP44

• Dimensión con visera (mm) : 186(A) x 100(l) x 45(P) mm

ES9

CFI EXTEL LEVO - 10/2015

Cámara suplementaria (ref.: CAM LEVO

• Referencia: 720219

• Cámara C-MOS color: ¼ de pulgada 700 TVL

• Ángulo de toma de vista: 92 H 68 V

• Sensibilidad: 0.5 Lux (con IR Led)

• Temperatura de utilización (aproximadamente): - 15 °C a + 50 °C

• Índice de protección: IP65

8.OPCIONES

• Todos los cerraderos eléctricos Extel

• Todas las cerraduras eléctricas Extel

• Todas las motorizaciones Extel

• La cámara suplementaria CAM LEVO

9. ASISTENCIA TÉCNICA - GARANTÍA

Avería Causa Solución

• El monitor no se enciende • El monitor no está ali­mentado

• Mala imagen y/o sonido • Entorno

• Instalación o perturba­ción

• Imagen demasiado luminosa • Posición de la cámara • No exponer el objetivo de la cámara directa-

• La tarjeta SD no se tiene en

cuenta

• Imagen ilegible o inmoviliza-da• hilo no conectado (en

• Sin grabación de vídeo des-

pués de una llamada

Si fuera necesario, nuestro sitio técnico está a su disposición: www.c-extel.com

La última versión de las instrucciones se pueden bajar en color en: www.cfi-extel.com

• Expedientes no creados • EN su 1e inserción, es obligatorio cortar la

el aire) o cámara desco­nectada

• Ajuste

• Tarjeta SD

Asistencia técnica : 902 109 819

sat-hotline@c-extel.com

• Verificar la buena polaridad de la alimentación.

• Comprobar que los cables utilizados sean de la
buena sección y que los cables de enlace del
videoportero no estén en el mismo conducto
que el de los 230V.

• Le aconsejamos comprobar el buen funciona­miento de su producto efectuando una prueba a
corta distancia

mente al sol o sobre una superficie reflectante.

• Comprobar los ajustes

corriente 5 segundos

• Comprobar las conexiones

• Compruebe el modo de grabación, cap. 6d

• Compruebe la presencia de la tarjeta SD

CFI EXTEL LEVO - 10/2015

ES10

CONDICIONES DE LA GARANTÍA:

Este aparato está garantizado para las piezas y el mantenimiento en nuestros talleres.
La garantía no cubre: los consumibles (pilas, baterías, etc.) y los daños ocasionados por: mala utilización, mala insta­lación, intervención exterior, deterioro a causa de golpe físico o eléctrico, caída o fenómeno atmosférico.

• No abra el aparato para que no pierda la cobertura de la garantía.

• Durante una devolución eventual al SPV, proteja la pantalla para evitar que se raye.

• Limpie únicamente con un paño suave, no utilice disolventes. La garantía se cancela si Vd.desmonta las piezas. Antes
de la limpieza, desconecte el aparato de la corriente.

Atención: No utilice ningún producto o esencia de depuración carboxílica, alcohol o similar. Además de

poder dañar su aparato, los vapores son igualmente explosivos y peligrosos para su salud.
No utilice ninguna herramienta que pueda conducir la corriente (cepillo de metal, herramienta puntiaguda... u otros)
durante la limpieza.

El tique de caja o la factura son una prueba de la fecha de compra.

10. MEDIDAS DE SEGURIDAD:

Los daños provocados por el incumplimiento de lo estipulado en el manual, tendrán como consecuencia la espira­ción de la garantía. ¡No asumiremos responsabilidad alguna por los daños resultantes!
No asumiremos responsabilidad alguna por cualquier tipo de daño, en los bienes o personas, provocados por una
manipulación incorrecta o el incumplimiento de las instrucciones de seguridad.
Este producto ha sido fabricado de conformidad con todas y cada una de las instrucciones de seguridad Para
conservar este estado y estar seguro de utilizar lo mejor posible el producto, el usuario deberá respetar las ins­trucciones y avisos de seguridad incluidos en el manual.

: Este símbolo indica un riesgo de electrocución o de cortocircuito.

- Sólo deberá utilizar este producto con un nivel de corriente incluido entre: 100-240 voltios y 50-60 Hz. No intente
nunca utilizar este aparato con un nivel de corriente distinto.

- Compruebe que todas las conexiones eléctricas del sistema sean conformes con las instrucciones de uso.

- En los establecimientos comerciales, asegúrese de respetar las reglas de prevención de accidentes correspondientes
a las instalaciones eléctricas.

- En las escuelas, los equipos de formación, los talleres... se requiere la presencia de personal cualicado para el

control del funcionamiento de los aparatos electrónicos.

- Respete los consejos de uso del resto de aparatos asociados al sistema.

- Póngase en contacto con una persona experimentada en caso de que tenga dudas sobre el modo de funcionamiento
o la seguridad de los aparatos.

- No conecte ni desconecte nunca los aparatos eléctricos con las manos húmedas.

- Durante la instalación de este producto, asegúrese de que los cables de alimentación no corren peligro de sufrir
daños.

- ¡No cambie nunca los cables eléctricos dañados usted mismo! En este caso, quítelos y llame a una persona
experimentada.

- La toma de corriente debe estar cerca de la unidad y debe ser de fácil acceso.

ES11

ATENCIÓN:

La empresa advierte al usuario de la presencia de "tensiones peligrosas", no aisladas en el

interior de la caja del producto, sucientemente signicativas como para suponer un riesgo de

electrocución para las personas.

La empresa advierte al usuario de la presencia de instrucciones importantes rela­tivas al uso y al mantenimiento (reparación) en la documentación que acompaña
al aparato.

CFI EXTEL LEVO - 10/2015

ÍNDICE

3 NOMENCLATURA ..........................................................................................p.2

a. Monitor
b. Placa de rua
c. Câmara suplementar (opcional)

4 INSTALAÇÃO.....................................................................................................p.3

a. Instalação da placa de rua
b. Instalação do monitor
c. Instalação da câmara suplementar (opcional)

5 CABLAGEM ..........................................................................................................p.3

a. Ligação do videofone
b. Ligação de uma chapa-testa ou de uma fechadura elétrica
c. Ligação de uma motorização de portão
d. Ligação de uma câmara suplementar (opcional)

6 MODO DE UTILIZAÇÃO.............................................................................p.4

a. Generalidades

b. Separador "congurações"

c. Separador "videofone"
d. Separador "visitante gravado"

7 CARACTERÍSTICAS TÉCNICAS ...........................................................p.9

a. Monitor
b. Alimentação
c. Placa de rua
d. Câmara suplementar (opcional)

1 INSTRUÇÕES DE SEGURANÇA ............................................................p.2

2 DESCRITIVO. .......................................................................................................p.2

8 OPÇÕES ............................................................................................................... p.10

9 ASSISTÊNCIA TÉCNICA - GARANTIA ........................................ p.10

10 MEDIDAS DE SEGURANÇA ................................................................... p.11

CFI EXTEL LEVO - 10/2015

PT1

1. INSTRUÇÕES DE SEGURANÇA

Importante!

• Leia o manual de utilização com cuidado antes de instalar ou utilizar este produto.

• Se instalar este produto para outros, pense em deixar o manual ou uma cópia ao utilizador nal.

Advertência:

• Os diferentes elementos deverão ser desmontados apenas por um técnico autorizado.
Medidas de segurança:

• Para uma exploração em completa segurança deste sistema, é essencial que os instaladores, utilizadores e técnicos
respeitem todos os procedimentos de segurança descritos neste manual.

• Advertências especícas e símbolos de atenção estão indicados nos elementos, caso necessário.

2. DESCRITIVO (g 1)

1 • Monitor 4 • Placa de rua com pala para a chuva
2 • Suporte mural
3 • Alimentação modular

Generalidades

Este videofone é composto de um posto de resposta interior com ecrã e de uma placa de rua com intercomunica­dor e câmara que permite ver e comunicar com o visitante que tocou na campainha. É de fácil instalação uma vez

que apenas 2 os são necessários para todas as funcionalidades: campainha, imagem de vídeo, interfone, comando
chapa-testa e automatismo. Para um uso ecaz, leia atentamente este manual de instruções.

3. NOMENCLATURA

a. Monitor

1. Altifalantes para ouvir o visitante ao nível da placa de rua

2. Ecrã a cores tátil capacitivo 7” (18 cm)

3. Porta para cartão SD (máx 32Go) não fornecida (NÃO ESCOLHER MICRO CARTÃO SD + ADAPTADOR)

4. Microfone para comunicar com o visitante ao nível da placa de rua

5. Indicador de colocação sob tensão (LED xo azul) e de mensagens em caso de ausência (LED intermitente azul)

6. Botão ON/OFF do ecrã

7. Entalhe para o suporte

8. Terminal para a alimentação modular 17VDC

9. Terminal não desmontável para a ligação dos os

(g. 2)

b. Placa de rua (g. 3)

1. LED infravermelho para uma melhor visibilidade na penumbra (luz invisível a olho nu)

2. Lente da câmara C-MOS orientável (na parte traseira da placa de rua)

3. Altifalante para ouvir o visitante ao nível do monitor

4. Botão de chamada: quando este botão é ativado a campainha ouve-se no interior. A ligação é estabelecida entre
o exterior (a placa de rua) e o interior (o monitor)

5. Porta nome luminoso (retroiluminação do porta nome automática em função do nível da luminosidade). Para
alterar a etiqueta do porta nome, levantar delicadamente com a ajuda de uma chave de fendas a proteção plástica
e inserir a etiqueta do porta nome.

6. Microfone para comunicar com o visitante ao nível do monitor

7. Parafuso para xação

8. Orifícios de ajuste da lente da câmara (na parte traseira da placa de rua)

9. Terminal não-desmontável para a ligação dos os

10. Sensor crepuscular (liga os LEDs IR quando escurece)

PT2

CFI EXTEL LEVO - 10/2015

4. INSTALAÇÃO

Nota: Se experimentar o seu produto antes de o instalar, não o faça com a placa de rua e o monitor na mesma

divisão, caso contrário o videofone emitirá um som estridente (efeito Larsen).

a. Instalação da placa de rua (g. 5)

1. Desapertar o parafuso na parte inferior da placa de rua.

2. Inclinar a placa de rua para a frente.

3. A lente da placa deve ser colocada a uma altura de aproximadamente 1,60 m.

4. Colocar uma junta de silicone* entre a pala e o muro para evitar o escorrimento da água. *Não usar silicone à
base de ácido acético (odor de vinagre).

5. Fixar solidamente a pala para a chuva com os parafusos (5).

6. Ligar os os respeitando o plano de cablagem (g.6).

7. Encaixar a placa de rua na sua pala para a chuva.

8. Voltar a apertar o parafuso de xação.

Importante: Não orientar a câmara em direção ao sol, ou face a uma superfície reexiva

Conselho: recomenda-se a passagem dos cabos numa conduta de proteção para os proteger dos choques e das

intempéries.

b. Instalação do monitor (g. 4)

1. Fixar o suporte mural (2) de maneira a que o ecrã do monitor que a uma altura de aproximadamente 1,60m.

2. Ligar os 2 os da placa de rua e os 2 os da alimentação (capítulo 5 a) respeitando o esquema de cablagem
(g.6 para uma instalação de base).

3. Instalar o monitor sobre o seu suporte mural.

4. Depois da conexão da placa de rua, ligar a alimentação 230V~ ao adaptador modular (numa instalação em
conformidade com as normas em vigor em Portugal).

Atenção à polaridade da alimentação.

c. Instalação da câmara suplementar (opcional)

• Ligar os os respeitando o plano de cablagem (g.6).

• Escolha um lugar adequado para a instalação da câmara.

• Assegure-se de que nenhum elemento diculta a instalação.

• Aparafuse a parte mural com os parafusos fornecidos.

• Aparafuse a câmara ao suporte.

• Aponte a câmara na direção desejada e aperte o parafuso lateral de apoio.

• Ligar a câmara ao sistema videofone.

5. CABLAGEM

A m de evitar os riscos de parasitas e de disfuncionamento, não passar o cabo do seu videofone na mesma

conduta que os cabos elétricos.

Atenção: Não dobrar de modo algum os fios para aumentar a secção.

a. Ligação do videofone (g. 6)

Fios a utilizar: • 2 fios 6 /10° até 25 m

• 2 fios 1.5 mm2 de 25 a 100 m

1. Ligar bem os fios respeitando o esquema de cablagem (fig. 6).

2. Para ligar a câmara, apenas 2 fios são necessários para todas as funcionalidades: campainha, imagem de vídeo,
interfone e os comandos de abertura (chapa-testa e automatismo).

• Terminal “1” do ecrã no terminal “1” da placa.

• Terminal “2” do ecrã no terminal “2” da placa.

CFI EXTEL LEVO - 10/2015

PT3

Importante:

• Para a cablagem, consultar a etiqueta colada na face posterior do monitor e na face posterior da placa de rua.

b. Ligação de uma chapa-testa ou de uma fechadura elétrica

Ligá-la diretamente nos terminais 5 e 6 na face posterior da placa de rua (nenhuma polaridade a respeitar).
Tomar nota que esta função só é válida se o ecrã estiver aceso. Um zumbido pode ocorrer aquando do comando.
Importante: A chapa-testa ou a fechadura elétrica que vai instalar deverá imperativamente ser equipada de uma
memória mecânica como todas as referências EXTEL. Para a cablagem, consultar a face posterior da placa de rua.

c. Ligação de uma motorização de portão

Ligá-la diretamente nos terminais 3 e 4 na face posterior da placa de rua. A placa produz um contacto "seco" sem
corrente que deve ser ligado no comando "botão de contacto" do seu automatismo.
Tomar nota que esta função só é válida se o ecrã estiver aceso. Um zumbido pode ocorrer aquando do comando.

d. Ligação de uma câmara suplementar

Fios a utilizar:

• 2 os 6 /10 até 25 m

• 2 os 1.5 mm² de 25 a 100 m

1. Ligar bem os os respeitando o esquema de cablagem (g. 6).

2. Para ligar a câmara, não é necessário respeitar a polaridade.

3. Os os da placa de rua e os os da câmara devem estar ligados entre eles.

6. MODO DE UTILIZAÇÃO

a. Generalidades

Tocar o ecrã para ligá-lo.
Quando o monitor está sob tensão, o ecrã inicial aparece.

1. Data no formato mm-dd-aaaa

2. Hora

3. Separador "Videofone"

4. Separador "Visitantes gravados"

5. Separador "Congurações"

1

3

4

2

5

O cartão SD deve ser inserido quando o monitor está desligado para que seja tido em conta.

PT4

CFI EXTEL LEVO - 10/2015

b. Separador "congurações"

1 2 3 4 5

10

6 7 8 9

11

1. Selecionar o disparo de fotograa (ícone foto azul), a gravação de vídeo (ícone câmara azul), ou nem um nem

outro (ícones foto e câmara brancas) em caso de chamada não atendida ou em monitoring.

2. Escolher o tempo de gravação de vídeo em caso de chamada não atendida ou em monitoring (10s ou 20s ou

30s).

3. Selecionar o número de fotograas a tirar em caso de chamada não atendida ou em monitoring (1 ou 3 ou 5

fotos).

4. Pictograma economia de energia equipada.

5. Selecionar uma melodia (num total de 6).

6. Congurar a data e a hora.

7. Apagar todos os dados (fotograas e vídeos manuais ou automáticos).

CFI EXTEL LEVO - 10/2015

PT5

8. Visualizar o estado do cartão SD e da memória interna.

9. Restaurar os parâmetros de fábrica.

10. Separador em curso (pictograma, sem ação).

11. Voltar para a página inicial.

c. Separador "videofone"

2

1

3

4

5

7 8

6

9

1. Imagem do exterior (monitoring).

2. Botão iniciar/cortar a conversa e, em seguida, regresso ao ecrã inicial. Círculo verde quando a conversa está em

curso.

3. Botão comando do portão. Círculo verde quando o comando é assumido.

4. Botão comando de fechadura elétrica ou esquerdo. Círculo verde quando o comando é assumido.

PT6

CFI EXTEL LEVO - 10/2015

5. Ícone de proveniência das imagens visualizadas, premir para passar da placa de rua para a câmara e vice-versa.

6. Con gurações contraste, luminosidade e volume do toque.

7. Local de armazenagem em curso (cartão SD ou memoria interna), aqui cartão SD.

8. Escolha entre captura/gravação em caso de chamada não atendida ou em monitoring. O ícone é representado

por uma máquina fotográ ca quando é selecionada a captura de imagem. É representado por uma câmara quando

é selecionada a gravação de vídeo. Atenção: Os vídeo serão unicamente gravados no seu cartão SD.

9. Voltar para a página inicial.

Utilização das funções básicas do videofone

• Uma chamada no botão da placa de rua dispara um sinal sonoro e a ligação do monitor. Tem 30 segundos para

responder à chamada. Após 30s sem resposta, uma mensagem de ausência é deixada ao utilizador se a função
estiver ativada (ver capitulo "chamada não atendida"). Depois do visitante identi cado, premir o botão para
comunicar com ele. Basta um impulso no botão para entrar em comunicação com o visitante.

• Após 120s de conversa, a comunicação para e o ecrã regressa à página inicial. Se a conversa acabar antes dos

120s de temporização, premir o botão para pôr  m à comunicação. O ecrã regressa à página inicial.

• Para regressar à imagem, premir o botão no ecrã inicial. Premir depois o botão para acrescentar 120s

de conversa.

• Comandar uma fechadura elétrica ou uma chapa-testa premindo o botão

• Comandar um automatismo de portão premindo o botão

CFI EXTEL LEVO - 10/2015

PT7

Chamada não atendida

Uma chamada no botão da placa de rua dispara um sinal sonoro e a ligação do monitor. Tem 30 segundos para
responder à chamada. Após 30s sem resposta, uma mensagem de ausência é deixada no monitor se a função
estiver ativada.

• Pode optar pelo disparo de fotograas em caso de chamada não atendida (ver parágrafo "separador congura-

ções"). Neste caso, um determinado número de imagens é capturado correspondendo ao número de fotograas
que selecionou. Estas fotograas são armazenadas na memória interna em caso de ausência de cartão SD. Caso

contrário, são armazenados no cartão SD.

• Pode também optar pela gravação de vídeo em caso de chamada não atendida (ver parágrafo "separador con-

gurações"). Neste caso, um vídeo é gravado (10, 20, 30s em função da conguração). Atenção: Os vídeo serão
unicamente gravados no seu cartão SD.

• Na presença de uma mensagem em caso de ausência. Uma faixa verde com um envelope aparece na página

inicial. O dígito que aparece ao lado do envelope indica o número de chamadas não atendidas. Além disso, o LED

azul situado na parte inferior do ecrã ca intermitente servindo de alerta visual quando o ecrã está em standby.

Carregar na faixa verde para aceder às mensagens (fotograas ou vídeos). Depois de todos os cheiros visualiza-

dos, a mensagem de ausência desaparece e o LED azul deixa de piscar.

Colocação em standby do ecrã

A colocação do ecrã em standby consiste em "adormecer" o ecrã para poupar energia e garantir a durabilidade
do ecrã. Pode ser efetuada manual ou automaticamente. Em caso de chamada proveniente do exterior, o ecrã
acende-se automaticamente e passa diretamente para a janela videofone, isto é para as imagens do visitante.

Colocação em standby manual

Carregar no botão no canto superior direito do monitor (6 g.2) para colocar o ecrã em standby. Premir nova­mente para ligar ou tocar no ecrã.

Colocação em standby automática

A função "economia de energia" está sempre ativada para não consumir energia neste sistema equipado com
memória de eventos

• Se o ecrã estiver na página congurações ou na página multimédia durante mais de 35 segundos, este passa

automaticamente para a página inicial.

• Se o ecrã estiver na página inicial, este passa automaticamente para o modo standby após 10 segundos

• Basta tocar o ecrã para sair do modo standby ou premir o botão no canto superior direito do monitor.

d. Separador "visitante gravado"

1. Separador em curso (pictograma sem ação).

2. Acesso às imagens (ícone azul = diretório selecionado).

3. Acesso aos vídeos (ícone cinza = diretório não selecionado).

4. Diretório dos cheiros gravados automaticamente aquando das chamadas não atendidas.

5. Diretório dos cheiros gravados manualmente aquando do monitoring E cheiros importados do exterior

através do cartão SD.

PT8

CFI EXTEL LEVO - 10/2015

45

1

9

2

6

3

7

Nota: por razões de compatibilidade, os  cheiros de vídeo exportados do exterior não são legíveis no LEVO.

6. Fotogra a do  cheiro selecionado, premir para visualizar em ecrã inteiro.

Fazer deslizar o dedo da direita para a esquerda para passar para a fotogra a seguinte.

7. Premir para deslocar os  cheiros da memória interna para o cartão SD.

8. Premir para apagar todo o diretório selecionado.

9. Ficheiros disponíveis no repertório em curso.

10. Premir para aceder aos  cheiros seguintes. Premir na cruz vermelha para apagar individualmente.

11. Voltar para a página inicial.

8

10

11

7. CARACTERÍSTICAS TÉCNICAS

Monitor (ref: MN LEVO)

• Referência: 810216

• Alimentação: 17 V

• Ecrã: 7” (18cm)

• Resolução: 800 (H) ×480(V)

• Dimensões (mm): 216(C) x 152.8(L) x 13.3(A)mm

• Memória interna disponível: 90 Mo

• 1 foto = cerca de 600 Ko

• 10s  lme = cerca de 3 Mo

Alimentação (MÓDULO B)

Adaptador 100-240 V~, 50/60Hz ; 17 V , 1.5A

Placa de rua (ref: PL LEVO )

• Referência: 820216

• Câmara C-MOS a cores: ¼ de polegada 700 TVL

• Ângulo de captação: 102° H 75° V

• Lente orientável

• Sensibilidade: 0.5 Lux (com IR Led)

• Temperatura de utilização (aproximativa): -15 °C a +50 °C

• Índice de proteção: IP44

• Dimensão incluindo pala (mm): 186(A) x 100(L) x 45(P) mm

CFI EXTEL LEVO - 10/2015

PT9

Câmara suplementar (ref: CAM LEVO)

• Referência: 720219

• Câmara C-MOS a cores: ¼ de polegada 700 TVL

• Ângulo de captação: 92 H 68 V

• Sensibilidade: 0.5 Lux (com IR Led)

• Temperatura de utilização (aproximativa): -15 °C a + 50 °C

• Índice de proteção: IP65

8.OPCIONAL

• Todas as chapas-testas elétricas Extel

• Todas as fechaduras elétricas Extel

• Todas as motorizações Extel

• A câmara suplementar CAM LEVO

9. ASSISTÊNCIA TÉCNICA - GARANTIA

Avaria Causa Solução

• O monitor não se acende. • O monitor não está ali­mentado.

• Má imagem e/ou som. • Ambiente.

• Instalação ou perturba­ção.

• Imagem demasiado luminosa. • Posição da câmara. • Não expor a lente da câmara diretamente ao

• O cartão SD não é tido em

conta.

• Imagem ilegível ou congelada. • Fio não conectado (sus-

• Sem gravação vídeo no segui-

mento de uma chamada

Em caso de necessidade, a nossa página de apoio técnico está ao seu dispor: www.c-extel.com.

Última versão do manual em download a cores em: www.c-extel.com

• Pastas não criadas. • AQUANDO da sua 1a inserção, é obrigatório

penso) ou câmara desliga­da.

• Ajuste

• Cartão SD

• Verificar a correta polaridade da alimentação.

• Verificar se os cabos utilizados são de boa
secção e se os cabos de ligação do videofone
não estão na mesma conduta que os de 230V.

• Recomenda-se a verificação do correto fun­cionamento do seu produto efetuando um
teste de curta distância.

sol ou sobre uma superfície reflexiva.

• Verificar as configurações.

fazer um corte de energia de 5 segundos.

• Verificar as ligações.

• Verificar o modo de gravação cap 6d

• Verificar a presença do cartão SD

PT10

CFI EXTEL LEVO - 10/2015

CONDIÇÃO DE GARANTIA:

Este aparelho é garantido, peças e mão-de-obra nas nossas ocinas.

A garantia não cobre: os consumíveis (pilhas, baterias, etc.) e os danos ocasionados por: má utilização, má instalação,
intervenção exterior, deterioração por choque físico ou elétrico, queda ou fenómeno atmosférico.

• Não abrir o aparelho de modo a não anular a garantia.

• Durante um eventual regresso ao Serviço Pós-Venda proteger o ecrã para evitar os arranhões.

• Manutenção com um pano suave unicamente, sem solventes. A garantia anula-se se desmontar as peças. Antes da
limpeza, desligar e colocar o aparelho fora de tensão.

Atenção: Não usar nenhum produto ou gasolina de depuração carboxílico, álcool ou similar. Além de correr

o risco de danicar o seu aparelho, os vapores são igualmente perigosos para a sua saúde e explosivos.

Não utilize nenhum instrumento que possa ser condutor de tensão (escova metálica, ferramenta pontiaguda ou
outro) para a limpeza.

O talão de compra ou a fatura comprova a data de compra.

10. MEDIDAS DE SEGURANÇA:

Os danos provocados pela falta de conformidade com o manual conduzem à expiração da garantia. Não assumire­mos qualquer responsabilidade pelos danos daí resultantes!
Não assumiremos nenhuma responsabilidade relativa a qualquer dano, sobre os bens ou pessoas, causado por uma

má manipulação ou falta de conformidade com as instruções de segurança.
Este produto é fabricado no estrito respeito das instruções de segurança. A m de manter este estatuto e de
assegurar a melhor exploração do produto, o utilizador deve observar as instruções e advertências de segurança

contidas neste manual.

: Este símbolo indica o risco de choque elétrico ou o risco de curto-circuito.

- Deve utilizar este produto apenas com uma tensão compreendida entre: 100-240 Volts e 50-60 hertz. Nunca
tente utilizar este aparelho com uma tensão diferente.

- Preste atenção para que todas as conexões elétricas do sistema estejam conformes com as
instruções de utilização.

- Nos estabelecimentos comerciais, assegure-se de respeitar as regras de prevenção dos acidentes para as

instalações elétricas.

- Nas escolas, nos equipamentos de formação, os ateliês... é necessária a presença de pessoal qualicado para

controlar o funcionamento dos aparelhos eletrónicos.

- Observe as instruções de utilização dos outros aparelhos ligados ao sistema.

- Contacte uma pessoa experiente se tiver dúvidas acerca do modo de funcionamento ou da
segurança dos aparelhos.

- Nunca ligar ou desligar os aparelhos elétricos com as mãos molhadas.

- Durante a instalação deste produto, verique que os cabos de alimentação não cam danicados.

- Não substitua nunca os cabos elétricos danicados por si mesmo! Neste caso, retire-os e contacte uma pessoa

experiente.

- A tomada deve estar perto do equipamento e ser de fácil acesso.

ATENÇÃO:

Avisar o utilizador sobre a presença de "tensões perigosas", não isoladas no interior da caixa
do produto, de uma importância suciente para representar um risco de eletrocussão para as

pessoas.

Avisar o utilizador sobre a presença de instruções importantes relativas à utilização

e à manutenção (a reparação) na documentação que acompanha o aparelho.

CFI EXTEL LEVO - 10/2015

PT11

CONTENTS

1 SAFETY INSTRUCTIONS ..........................................................................p.2

2 DESCRIPTION. ................................................................................................... p.2

3 NOMENCLATURE ........................................................................................... p.2

a. Monitor
b. Outside station
c. Extra camera (option)

4 INSTALLATION ................................................................................................p.3

a. Installing the outside station
b. Installing the monitor
c. Installing the extra camera (option)

5 WIRING ..................................................................................................................p.3

a. Connecting the videophone
b. Connecting to a door opener or electronic lock
c. Connecting to a motorised entrance gate
d. Connecting an extra camera (option)

6 USER GUIDE .......................................................................................................p.4

a. General
b. Settings tab
c. Videophone tab
d. Recorded visitor tab

7 TECHNICAL SPECIFICATIONS .............................................................p.9

a. Monitor
b. Power supply
c. Outside station
d. Extra camera (option)

8 OPTIONS ............................................................................................................ p.10

9 TECHNICAL SUPPORT - WARRANTY ........................................ p.10

10 SAFETY MEASURES .................................................................................. p.11

GB1

CFI EXTEL LEVO - 10/2015

1. SAFETY INSTRUCTIONS

Important!

• Please read the user guide carefully before installing or using this product.

• If you are installing this product for someone else, remember to leave the manual or a copy of it for the end user.

Warning:

• The different elements are only to be dismantled by an authorised technician.

Safety instructions:

• To safely use this system it is essential the tters, users and technicians follow the safety procedures described in

this manual.

• Specic warnings and warning symbols are displayed on the components if necessary.

2. DESCRIPTION (g 1)

1 • Monitor 4 • Outside station with its rain shield
2 • Wall mounting
3 • Modular power supply

Generality

This videophone consists of an interior unit with a screen and an outside station making it possible to see
and speak to the visitor who has rung. The installation is easy as only 2 wires are needed for all the functions:
buzzer, video image, intercom, door opener and automation. To make the most of the videophone, please read this
instruction manual carefully

3. NOMENCLATURE

a. Monitor

1. Loud speakers to hear the visitor at the outside station

2. 7" colour capacitative touch screen (18 cm).

3. SD card port (max 32Go) not included (DO NOT SELECT AN SD MICRO CARD + ADAPTER)

4. Microphone to speak to visitors at the outside station

5. Power on indicator (Fixed blue LED) and missed messages (ashing blue indicator)

6. Screen ON/OFF button

7. Flange notch

8. Terminal block for 17VDC modular power supply

9. Non removable terminal block to connect the wires

(g. 2)

b. Outside station (g. 3)

1. Infrared LED for better visibility in the dark (light invisible to the naked eye).

2. Directional C-MOS camera lens (behind the outside station)

3. Loud speaker to listen to the host from the monitor

4. Call button: when this button is pushed the ring tone is heard inside. The connection is made between the
outside (outside station) and the inside (the monitor)

5. Luminous name holder (the name holder is automatically back-lit depending on the light levels). To change the
label in the name holder, gently lift the plastic cover using a small screwdriver and slide the label out.

6. Microphone to speak to the host at the monitor

7. Fixture screws

8. Camera lens adjustment holes (at the back of the outside station)

9. Non removable terminal block to connect the wires

10. Dusk sensor (turns on the IR LEDS when night falls)

CFI EXTEL LEVO - 10/2015

GB2

4. INSTALLATION

Note: If you try the system before installing it, make sure the outside unit and monitor are not in the same room,

otherwise the videophone will emit piercing feedback noise (Larsen effect)

a. Installing the outside station (g. 5)

1. Remove the screw under the outside station

2. Tip the outside station forward

3. The panel lens must be placed at a height of about 1.60 m.

4. Place a silicone seal between the shield and the wall to avoid water running inside. *Do not use acetic acid
based silicone (vinegar smell).

5. Solidly x the rain shield using the screws (5).

6. Connect the wires according to the wiring diagram (g. 6).

7. Engage the outside station onto its rain shield

8. Ret the xing screw

Important : Do not point the video camera directly at the sun or at reecting surfaces.

Tip: we recommend passing the cables through a protective sleeve to protect them from impacts and the

weather.

b. Installing the monitor (g. 4)

1. Fasten the wall mounting (2) so that the monitor screen is at a height of about 1.60m.

2. Connect the two outside station wires and the 2 power supply wires (ch. 5.a) according to the wiring diagram

(g. 6 for a basic installation)

3. Position the monitor on its wall mount.

4. Only connect the 230 V~ power supply to the modular adapter after having connected the outside station (on
an installation compliant with applicable standards: BS 7671 in the UK)
Please, reserve 5cm each side of MODULO B when install

Make sure the power supply polarity is correct

c. Installing the extra camera (option)

• Connect the wires according to the wiring diagram (g. 6)

• Choose a suitable location to install the camera.

• Make sure nothing interferes with the installation.

• Screw the wall part using the supplied screws

• Screw the camera onto the support

• Point the camera in the required direction and tighten the holding screw on the side.

• Connect the camera to the videophone system

5. WIRING

To avoid disturbances and malfunction risks, do not pass the wire from the videophone through the same sheaths
as electric wires.

Caution: never double wires to increase their size.

a. Connecting the videophone (g. 6)

Use the following wires: • 2 6 /10

• 2 1.5 mm

1. Connect the wires following the wiring diagram (fig. 6).

2. To connect the camera, only 2 wires are needed for all functions: ring tone, video image, intercom and opening
controls (door opener and automation).

• Terminal “1” from the screen to terminal “1” on the station.

• Terminal “2” from the screen to terminal “2” on the station.

GB3

th wires

up to 25 m

2

from 25 to 100 m

CFI EXTEL LEVO - 10/2015

Important :

• For the wiring diagram, please consult the label on the back of the monitor and the back of the station.

b. Connecting to a door opener or electronic lock

Connect directly to terminals 5 and 6 on the back of the station (no polarity to respect).
Note that this function is only valid if the screen is switched on. A humming sound may be heard when the con­trol is used.
Important : The door opener or electronic lock you are about to install must have a mechanical memory like all
EXTEL references. For the wiring, please consult the label on the back of the station.

c. Connecting to a motorised entrance gate

Connect directly to terminals 3 and 4 on the back of the station. The outside station delivers a "dry" contact with
no current, to be connected to the "push button control" of your automatic opener.
Note that this function is only valid if the screen is switched on. A humming sound may be heard when the con­trol is used.

d. Connecting an extra camera

Use the following wires:

• 2 6 /10 th wires up to 25 m

• 2 1.5 mm² wires from 25 to 100 m

1. Connect the wires following the wiring diagram (g. 6).

2. When connecting the camera there is no need to respect polarity.

3. The outside station and camera wires must be connected together.

6. USER GUIDE

a. General

Brush the screen to turn it on
When the monitor is powered on, the home screen is displayed.

1. Date in the mm-dd-year format

2. Time

3. "Videophone" tab

4. "Recorded visitor" tab

5. "Settings" tab

1

3

4

2

5

The SD card must be inserted when the monitor is switched off in order to be taken into account

CFI EXTEL LEVO - 10/2015

GB4

b. Settings tab

1 2 3 4 5

10

6 7 8 9

11

1. Select taking a picture (blue picture icon), recording a video (blue camera icon), or neither of the two (white

picture and camera icons) if there is a missed call or for monitoring

2. Select the video recording duration for missed calls or monitoring (10 sec or 20 sec or 30 sec)

3. Select the number of pictures to take for missed calls or for monitoring (1 or 3 or 5 pictures)

4. Equipped energy saving symbol

5. Select a ring tone (from the 6)

6. Set the date and time

7. Delete all data (manual and automatic pictures and videos)

GB5

CFI EXTEL LEVO - 10/2015

8. View the SD card and internal memory status

9. Restore factory settings

10. Current tab (symbol, no action)

11. Back to the home page

c. Videophone tab

2

1

3

4

5

7 8

6

9

1. Outside image (monitoring)

2. Button to start/stop a conversation, then back to the home screen. It has a green surround during a conversa-

tion

3. Portal control button. It has a green surround when the control has been activated

4. Electric lock or door opener control button It has a green surround when the control has been activated

CFI EXTEL LEVO - 10/2015

GB6

5. Icon showing the origin of the displayed images, press to switch from the outside station to the camera and

vice versa

6. Contrast, brightness and volume controls

7. Current storage location (SD card or internal memory), here the SD card.

8. Choice to capture/record if there is a missed call or when monitoring. The icon shows a camera if image

capture is selected. The icon shows a video camera if video recording has been selected. Warning: Videos will be
recorded only on your SD card.

9. Back to the home page

Using the basic videophone functions

• A call from the outside station triggers an audible alarm and switches on the monitor. You have up to 30 seconds

to answer the call. If you have not answered within 30 seconds, a missed call message is left for the user if the
function has been activated (see "missed call" chapter). When the visitor has been identi ed, press the button
to talk. The button only needs pressing once to communicate with the visitor.

• After 120 seconds of conversation the communication is terminated and the screen switches to the home page.

If the conversation ends before the 120 seconds have expired, press the key to end the communication. The
screen switches to the home page.

• To display the image again, press the key on the home screen. Then press the key to start 120 seconds

of conversation.

• Control an electronic lock or a door opener by pressing the key

• Control a portal automation by pressing the key

GB7

CFI EXTEL LEVO - 10/2015

Missed calls

A call from the outside station triggers an audible alarm and switches on the monitor. You have up to 30 seconds
to answer the call. If you have not answered within 30 seconds, a missed call message is left on the monitor if the
function has been activated.

• You can choose to take pictures if there is a missed call (see "settings tab" part). In this case a certain number of

pictures are taken corresponding to the number of pictures you selected. These photos are stored in the internal
memory if no SD card has been inserted. Otherwise they are stored on the SD card.

• You can also choose to record video if there is a missed call (see "settings tab" part). In this case a video is

recorded (10, 20 or 30 seconds depending on the selected setting). Warning: Videos will be recorded only on
your SD card.

• If there is a missed call message. A green band with an envelope is displayed on the home page. The number

beside the envelope indicates how many missed calls there are. Furthermore, the blue LED located under the

screen ashes as a visual indicator if the screen is on standby.

Press the green band to access the messages (photos or videos). Once all the les have been viewed, the missed
call message disappears and the blue LED stops ashing.

Putting the screen on standby

Putting the screen on standby consists in it "going to sleep" to save energy and extend the screen's service life. It
can be done manually or automatically. In the event of a call from the outside, the screen wakes up automatically
and switches directly to the videophone window, and therefore to the images of the visitor.

Manual standby

Press the button on the top right of the monitor (6 g.6) to put the screen on standby. Press again or brush the

screen to wake it up .

Automatic standby

The "energy saving" function is always active in order to avoid consuming electricity on this system tted with

event memory

• If the screen is on the settings page or the multimedia page for more than 35 seconds, it automatically switches

back to the home page

• If the screen is on the home page, it automatically switches to standby mode after 10 seconds

• You just need to brush the screen to exit standby mode, or press the button at the top right of the monitor.

d. Recorded visitor tab

1. Current tab (Symbol, no action)

2. Access pictures (blue icon = directory selected)

3. Access videos (icon greyed out = directory not selected)

4. Directory of les recorded automatically during missed calls

5. Directory of les recorded manually during monitoring AND les imported using the SD card

CFI EXTEL LEVO - 10/2015

GB8

45

1

9

2

6

3

7

NB: for compatibility reasons, video  les exported from the exterior cannot be read on the LEVO

6. Picture in the selected  le, press to switch to full screen

Slide your  nger from right to left to go to the next picture

7. Press to move the  les from internal memory to the SD card

8. Press to delete the entire selected directory

9. Files available on the current directory

10. Press to access the next  les. Press the red cross to delete individually.

11. Back to the home page

8

10

11

7. TECHNICAL CHARACTERISTICS

Monitor (ref. MN LEVO)

• Reference: 810216

• Power supply: 17 V

• Screen: 7” (18cm)

• Resolution: 800 (H) ×480(V)

• Size (mm): 216(L) x 152.8(W) x 13.3(H)mm

• Available internal memory: 90 Mo

• 1 photo = about 600 Ko

• 10sec of  lm = about 3 Mo

Power supply (MODULO B)

100-240 V~, 50/60Hz; 17 V, 1.5A adapter

Outside station (ref. PL LEVO )

• Reference: 820216

• C-MOS colour camera: ¼ inch 700 TVL

• Viewing angle: 102° H 75° V

• Directional lens

• Sensitivity: 0.5 Lux (with IR Led)

• Working temperature (approx.) -15 °C to +50 °C

• Protection index: IP44

• Size with shield (mm): 186(H) x 100(W) x 45(P) mm

GB9

CFI EXTEL LEVO - 10/2015

Extra camera (ref: CAM LEVO)

• Reference: 720219

• C-MOS colour camera: ¼ inch 700 TVL

• Viewing angle: 92 H 68 V

• Sensitivity: 0.5 Lux (with IR Led)

• Working temperature (approx.) - 15 °C to + 50 °C

• Protection index: IP65

8.OPTIONS

• All Extel electric door openers

• All Extel electric locks

• All Extel motors

• The extra CAM LEVO camera

9. TECHNICAL SUPPORT - WARRANTY

Fault Cause Solution

• The monitor does not light
up

• Bad image and/or bad
sound

• Image is too bright • Camera position • Do not expose the lens of the camera directly

• The SD card has not been
taken into account

• Illegible or frozen image • wire not connected (in

• Video is not recorded when
a call is made

If required, our technical site is at your disposal: www.c-extel.com

The latest version of the instructions in colour is downloadable from: www.c-extel.com

• The monitor is not con­nected to a power source

• Environment

• Installation or disrup­tion

• The folders have not
been created

the air) or camera dis­connected

• Settings

• SD card

• Check the correct polarity on the power sup­pl y.

• Check that the wires used are the correct size
and that the connection wires for the video­phone are not in the same sheath as the 230V.

• We recommend that you check that your prod­uct is operational by carrying out a short dis­tance test

to sunlight or to a reflective surface.

• Check the settings

• THE first time it is inserted it is mandatory to
power off the device for 5 seconds

• Check the connections

• Check the recording mode chap 6d

• Check that the SD card has been inserted

CFI EXTEL LEVO - 10/2015

GB10

WARRANTY TERMS

This appliance has a parts and labour warranty in our workshops.
The warranty does not cover: consumables (batteries, etc.) and damage caused by: incorrect use, incorrect instal­lation, third party intervention, deterioration through physical impact or electric shock, dropping, or atmospheric
phenomena.

• Do not open the appliance as this will void the warranty.

• When returning the appliance for eventual servicing, protect the screen to avoid scratches.

• Clean using a soft cloth only, do not use solvents. The guarantee is void if parts have been dismantled. Before

cleaning, disconnect or power off the appliance.

Caution: Do not use any carboxylic acid, alcohol-based or other similar product or solvent. In addition to

the risk of damage to your device, fumes are also dangerous to health and are explosive.
Do not use any tool which may conduct electricity (metal brush, pointed tool or other) to clean the equipment.

The shop receipt or invoice is the proof of the purchase date.

10. SAFETY INSTRUCTIONS

Damage caused by the failure to follow the instructions in this manual lead to the termination of the warranty. We
cannot be held liable for the resulting damage!
We cannot be held liable for any damage to property or injury to persons caused by incorrect handling or the
failure to follow the safety instructions.
This product has been manufactured in full compliance with safety instructions. In order to maintain this state of
affairs and ensure the best use of the product, the user must follow the safety instructions and warnings contained
in this manual.

: This symbol indicates a risk of electric shocks or a risk of a short circuit.

- You must only use this product at a voltage included between: 100-240 Volts and 50-60 hertz. Never attempt to

use this appliance with another voltage.

- Make sure that all the system's electric connections are compliant with the usage instructions.

- In commercial establishments, make sure you follow accident prevention rules for electric installations.

- In schools, training infrastructures, workshops... the presence of qualied staff is required to check the operation

of electronic devices.

- Follow the usage instructions for the other devices connected to the system.

- Please contact an experienced person if you have doubts as to the operation or safety of the appliances.

- Never connect or disconnect electric appliances with wet hands.

- When installing this product, check that the power supply cables are not in danger of being damaged.

- Never replace damaged electric cables yourself! If they are damaged, remove them and call on a experienced

person.

- The power supply should be near the unit and must be easily accessible.

GB11

WARNING

Noties the user of the presence of "dangerous non insulated voltage" inside the product
control box that is sufciently powerful to represent a risk of electrocution.

Warns the user of the presence of important instructions about use and mainte­nance (repairs) in the documentation delivered with the appliance.

CFI EXTEL LEVO - 10/2015

OVERZICHT

2 BESCHRIJVING. ............................................................................................... p. 2

3 ONDERDELEN ....................................................................................................p. 2

a. Monitor
b. Buitenpost
c. Extra camera (optioneel)

4 INSTALLATIE .................................................................................................... p. 3

a. Installatie van de buitenpost
b. Installatie van de monitor
c. Installatie van de extra camera (optioneel)

5 BEDRADING ...................................................................................................... p. 3

a. Aansluiting van de videofoon
b. Aansluiting van een elektrische slotplaat of een elektrisch slot
c. Aansluiting van een deurautomatisme
d. Aansluiten van een extra camera (optioneel)

6 GEBRUIKSAANWIJZING ............................................................................p. 4

a. Algemeen
b. Tab instellingen
c. Tab videofoon
d. Tabblad geregistreerde gebruikers

7 TECHNISCHE EIGENSCHAPPEN ........................................................p. 9

a. Monitor
b. Voeding
c. Buitenpost
d. Extra camera (optioneel)

8 OPTIES .................................................................................................................p . 1 0

1 VEILIGHEIDSINSTRUCTIES ....................................................................p.2

9 TECHNISCHE HULPVERLENING - GARANTIE .....................p. 10

10 VEILIGHEIDSMAATREGELEN ............................................................p . 1 1

CFI EXTEL LEVO - 10/2015

NL1

1. VEILIGHEIDSINSTRUCTIES:

Belangrijk!

• Lees de gebruikshandleiding zorgvuldig voordat u dit product installeert of gebruikt.

• Als u dit product installeert voor derden, denk er dan aan om de handleiding of een kopie achter te laten voor

de eindgebruiker.

Waarschuwing:

• De verschillende onderdelen mogen alleen worden gedemonteerd door een bevoegde technicus.

Veiligheidsmaatregelen:

• Voor een veilig beheer van dit systeem is het noodzakelijk dat de installateurs, gebruikers en technici alle veilig-

heidsprocedures volgen die in deze handleiding zijn beschreven.

• Er worden zo nodig specieke waarschuwingen en aandachtssymbolen aangegeven op de onderdelen.

2. BESCHRIJVING (afb. 1)

1 • Monitor 4 • Buitenpost met regenkap
2 • Montagebeugel
3 • Modulaire voeding

Algemeen

Deze videofoon bestaat uit een antwoordpost voor binnen met scherm, en een buitenpost met intercom en camera
voor buiten die de communicatie mogelijk maakt met de bezoeker die heeft aangebeld. De installatie is eenvou­dig. Er zijn maar 2 draden nodig voor alle functies: beltoon, videobeeld, intercom, bedieningen van de slotplaat en
automatische opener. Voor een goede toepassing en werking moet deze handleiding aandachtig worden gelezen.

3. ONDERDELEN

a. Monitor (afb. 2)

1. Luidsprekers om de bezoekers te horen aan de buitenpost

2. Tactiel kleurenscherm 7” (18 cm).

3. SD-kaartsleuf (max. 32 GB) niet bijgeleverd (NEEM GEEN MICRO SD-KAART + ADAPTER)

4. Microfoon om te communiceren met de bezoeker aan de buitenpost

5. Voedingsindicator (vaste blauwe led) en melding bij afwezigheid van de voeding (knipperende blauwe led)

6. Schermknop ON/OFF

7. Groeven voor de montagebeugel

8. Aansluitklem voor de modulaire voeding 17 VDC

9. Vaste aansluitklem voor de aansluiting van de draden

b. Buitenpost (afb. 3)

1. IR-led voor een betere zichtbaarheid bij schemering (licht niet voor het blote oog zichtbaar).

2. Stuurbare lens van de CMOS-camera (aan de achterkant van de buitenpost)

3. Luidspreker om de gastheer te horen bij de monitor

4. Belknop: wanneer op deze knop ingedrukt wordt, weerklinkt binnen de beltoon. Er is een verbinding tot stand

gebracht tussen buiten (de buitenpost) en binnen (monitor)

5. Verlichte naamhouder (automatisch achtergrondlicht bij de naamhouder, afhankelijk van de lichtsterkte). Om het

etiket van de naamhouder te vervangen, licht u voorzichtig de plastic bescherming op met behulp van een kleine
schroevendraaier en steekt u het etiket onder de naamhouder door

6. Microfoon om te communiceren met de gastheer te horen bij de monitor

7. Bevestigingsschroeven

8. Gaten voor het aanpassen van de cameralens (aan de achterkant van de buitenpost)

9. Vaste aansluitklem voor de aansluiting van de draden

10. Schemersensor (activeert de IR-led's bij schemer)

NL2

CFI EXTEL LEVO - 10/2015

4. INSTALLATIE

Opm.: Als u het product vóór de installatie ervan wilt testen, zorg er dan voor dat de buitenpost en de monitor

zich hierbij niet in hetzelfde vertrek bevinden, anders kan de videofoon een schelle fluittoon afgeven (Larsen-effect)

a. Installatie van de buitenpost (afb. 5)

1. Verwijder de schroef onder de buitenpost

2. Kantel de buitenpost naar voren

3. De lens van de buitenpost moet op een hoogte van ongeveer 1,60 m geplaatst worden.

4. Breng een siliconen afdichting aan tussen de kap en de muur om te vermijden dat er regenwater tussen sijpelt.

*Gebruik geen silicone op basis van azijnzuur (azijngeur).

5. Bevestig de regenkap goed met behulp van de schroeven.

6. Sluit de draden aan volgens het draadschema (afb. 6).

7. Klik de buitenpost vast op de regenkap.

8. Breng de bevestigingsschroef opnieuw aan.

Belangrijk: De camera niet rechtstreeks blootstellen aan de zon of aan een weerspiegelende oppervlakte.

Tip: we raden aan om de kabels door een beschermkoker te voeren om ze te beschermen tegen schokken en

slechte weersomstandigheden.

b. Installatie van de monitor (afb. 4)

1. Bevestig de montagebeugel (2) zodanig dat het scherm van de monitor zich op een hoogte bevindt van onge-

veer 1,60 m.

2. Bevestig de twee kabels van de buitenpost en de twee voedingskabels (hfdst. 5.a) volgens het bekabelings-

schema (afb. 6 voor een basisinstallatie).

3. Plaats de monitor op de montagebeugel.

4. Sluit de voeding van 230 V~ pas aan op de modulaire adapter nadat de buitenpost werd aangesloten (op een

installatie conform de geldende voorschriften, NFC 15-100 voor Frankrijk)

Let op de polariteit van de voeding.

c. Installatie van de extra camera (optioneel)

• Sluit de draden aan volgens het draadschema (afb. 6).

• Kies een geschikte plaats om de camera te installeren.

• Zorg ervoor dat er geen hinderende elementen zijn.

• Bevestig de montagebeugel met de bijgeleverde schroeven

• Draai de camera vast op de beugel

• Zet de camera in de gewenste richting en maak de laterale bevestigingsschroef vast.

• Sluit de camera aan op het videofoonsysteem

5. BEKABELING

Plaats de kabel van uw videofoon niet in dezelfde buis als de stroomkabels, zo vermijdt u het risico op storingen
en slecht functioneren.

Opgelet: Verdubbel in geen geval de draden om de spanning te verhogen.

a. Aansluiting van de videofoon (afb. 6)

Te gebruiken draden: • 2 draden + 6 x 10 /10de tot 25 m

• 2 draden van 1,5 mm

1. Sluit de draden goed aan volgens het draadschema (afb 6).

2. Om de camera aan te sluiten zijn slechts 2 kabels nodig voor alle functies: bellen, videobeelden, intercom en de

bedieningen voor het openen (slotplaat en automatisch openen).

CFI EXTEL LEVO - 10/2015

2

van 25 tot 100 m

NL3

• Klem “1” van het scherm naar klem “1” van de buitenpost.

• Klem “2” van het scherm naar klem “2” van de buitenpost.

Belangrijk:

• Let voor de bedrading goed op het etiket op de achterzijde van de monitor en de achterzijde van de buitenpost.

b. Aansluiting van een elektrische slotplaat of een elektrisch slot

Sluit direct aan op de klemmen 5 en 6 aan de achterkant van de buitenpost (niet op de polen letten).
Deze functie is alleen mogelijk wanneer het scherm is ingeschakeld. U kunt een stoorgeluid horen bij het bedie­nen.
Belangrijk: De te installeren elektrische slotplaat of elektrisch slot moet verplicht uitgerust zijn met een mecha­nisch geheugen zoals alle EXTEL-referenties. Let voor de bedrading goed op de achterzijde van de buitenpost.

c. Aansluiting van een deurautomatisme

Sluit direct aan op de klemmen 3 en 4 aan de achterkant van de buitenpost. De post levert een “droog” contact
zonder stroom naar de bediening van de “drukknop” van uw automatisme.
Deze functie is alleen mogelijk wanneer het scherm is aangezet. U kunt een stoorgeluid horen bij het bedienen.

d. Aansluiten van een extra camera

Te gebruiken draden:

• 2 draden 6/10de tot 25 m

• 2 draden van 1,5 mm² van 25 tot 100 m

1. Sluit de draden goed aan volgens het draadschema (afb 6).

2. Om de camera aan te sluiten, hoeft u geen rekening te houden met de polariteit.

3. de draden van de buitenpost en de draden van de camera moeten met elkaar aangesloten worden.

6. GEBRUIKSAANWIJZING

a. Algemeen

Het scherm licht op na een aanraking
Het beginmenu wordt weergegeven zodra de monitor aangesloten is met de voedingsstroom.

1. Datum in het formaat mm-dd-jjjj

2. Tijd

3. Tab "Videofoon"

4. Tabblad "Geregistreerde gebruikers"

5. Tab "Instellingen"

1

3

4

2

5

De SD-kaart zal enkel werken als de monitor uitgeschakeld is bij het insteken van de kaart.

NL4

CFI EXTEL LEVO - 10/2015

b. Tab instellingen

1 2 3 4 5

10

6 7 8 9

11

1. Selecteer Foto maken (icoon blauwe foto), Video-opname (icoon blauwe video), of geen enkele (iconen witte

foto en witte camera) in geval van een oproep bij afwezigheid of tijdens het monitoren

2. Kies de duur van de video-opname in geval van een oproep bij afwezigheid of tijdens de het monitoren

3. Selecteer het aantal foto's die moeten worden genomen in geval van een oproep bij afwezigheid of tijdens het

monitoren (1 of 3 of 5 foto's)

4. Icoon voor energieverbruik

5. Selecteer een melodie (6 mogelijkheden)

6. Instellen van datum en uur

7. Verwijder alle data (foto's en video's, manueel of automatisch)

CFI EXTEL LEVO - 10/2015

NL5

8. Bekijk de status van de SD-kaart en het intern geheugen

9. Terug naar fabrieksinstellingen

10. Tab in gebruik (icoon, geen actie)

11. Terugkeren naar het beginmenu

c. Tab videofoon

2

1

3

4

5

7 8

6

9

1. Beeld van buiten (monitoring)

2. Knop gesprek starten/beëindigen en vervolgens terugkeren naar het beginmenu. Groen omcirkeld als een

gesprek bezig is

3. Bedieningsknop van het hek. Groen omcirkeld als de opdracht aanvaard is.

4. Bedieningsknop van de elektrische slotplaat of het elektrische slot. Groen omcirkeld als de opdracht aanvaard

is.

NL6

CFI EXTEL LEVO - 10/2015

5. Druk op het icoon van de weergegeven beelden om te over te schakelen van de buitenpost naar de camera en

vice versa

6. Instellen van het contrast, de lichtsterkte en het volume van de beltoon.

7. Opslagplaats in gebruik (SD-kaart of intern geheugen), in dit geval de SD-kaart.

8. Keuze tussen foto/video in geval van een oproep bij afwezigheid of tijdens het monitoren. Als er voor foto

wordt gekozen, dan wordt het icoon weergegeven door een foto-apparaat. Bij video wordt het icoon weergege­ven door een video-icoon. Let op: De video’s worden enkel op uw SD-kaart opgeslaan.

9. Terugkeren naar het beginmenu

Basisgebruik van de videofoon

• Wanneer een bezoeker op de belknop van de buitenpost drukt, weerklinkt het belsignaal en licht het scherm op.

U hebt 30 seconden om de oproep te beantwoorden. Na 30 seconden zonder antwoord, verschijnt een gemiste
oproep voor de gebruikers, indien deze functie is geactiveerd (zie deel "gemiste oproep"). Zodra u de bezoeker
herkend heeft, drukt u op de toets om een gesprek te beginnen. Eén keer drukken op de toets is voldoende
om met de bezoeker te praten.

• Na 120s stopt de communicatie en geeft het scherm het beginmenu weer. Als het gesprek wordt beëindigd

binnen de 120s, druk dan op de toets om de communicatie te beëindigen. Het scherm gaat terug naar het
beginmenu.

• Om opnieuw beeld te krijgen, druk op bij het beginmenu. Druk op om het gesprek opnieuw te begin-

nen voor 120s.

• Druk op de knop om de elektrische slotplaat of het elektrische slot te bedienen.

• Druk op de toets om het automatische hek te bedienen.

CFI EXTEL LEVO - 10/2015

NL7

Gemiste oproep

Wanneer een bezoeker op de belknop van de buitenpost drukt, weerklinkt het belsignaal en licht het scherm op.
U hebt 30 seconden om de oproep te beantwoorden. Na 30 seconden zonder antwoord, verschijnt een gemiste
oproep op de monitor, indien deze functie is geactiveerd.

• U kunt kiezen tussen om foto's te nemen, als u afwezig bent (zie deel "tabblad instellingen"). In dat geval wordt

het aantal foto's genomen dat overeenkomt met wat u hebt geselecteerd. Als er geen SD-kaart aanwezig is, dan
worden deze foto's opgeslagen op het interne geheugen. Als er wel een SD-kaart aanwezig is, dan worden de
beelden op de kaart opgeslagen.

• U kunt ook kiezen om video's te nemen als u afwezig bent (zie deel "tabblad instellingen). In dat geval wordt een

video opgenomen (afhankelijk van wat u hebt gekozen, is dat 10s, 20s, 30s). Let op: De video’s worden enkel op
uw SD-kaart opgeslaan.

• Bij een bericht van een gemiste oproep Er wordt op het beginmenu een groene strook weergegeven met een

enveloppe erop. Het cijfer naast de enveloppe duidt op het aantal gemiste oproepen. Daarnaast zal ook de blauwe
led, dat zich onderaan het scherm bevindt, een visuele melding geven en knipperen als het scherm in waakstand is.

Druk op de groene strook om de berichten te zien (foto of video). De berichten van gemiste oproepen verdwij­nen en de blauwe led stopt met knipperen zodra een alle bestanden werden bekeken.

Waakstand van het scherm

De waakstand van het scherm betekent dat het scherm gaat "slapen" om energie te besparen en duurzaam te blij­ven. Dit kan zowel automatisch als manueel gebeuren. Bij een inkomende oproep wordt het scherm automatisch
geactiveerd en doorgeschakeld naar de beelden van de videofoon, dus de beelden van de bezoeker.

Manuele slaapstand

Druk op de knop rechtsboven van de monitor (6 afb.2) om het scherm in waakstand te brengen. Druk nogmaals
om het scherm te activeren of raak het scherm licht aan.

Automatische slaapstand

De functie "energiebesparing" wordt altijd ingeschakeld om geen energie te verbruiken van het systeem.

• Als het scherm 35 seconden lang op de pagina instellingen of de pagina multimedia staat, dan schakelt het auto-

matisch terug naar het beginmenu.

• Als het scherm op het beginmenu staat, dan gaat het automatisch in waakstand na 10 seconden.

• Het volstaat om het scherm licht aan te raken om uit waakstand te halen of eenvoudigweg op de knop te druk-

ken rechtsboven op de monitor.

d. Tabblad geregistreerde gebruikers

1. Tab in gebruik (icoon, geen actie)

2. De beelden zien (blauw icoon = geselecteerde lijst)

3. De video's zien (grijs icoon = niet-geselecteerde lijst)

4. Lijst met automatisch opgenomen bestanden bij gemiste oproepen

5. Lijst met manueel opgenomen bestanden bij het monitoren EN bestanden die geïmporteerd worden vanaf de

SD-kaart.

NL8

CFI EXTEL LEVO - 10/2015

45

1

9

2

6

3

7

Let op: omwille van compatibiliteitsproblemen zijn video-bestanden die geëxporteerd zijn van buitenaf niet lees­baar op LEVO

6. Druk op de foto van het geselecteerde bestand om het te bekijken op een volledig scherm

Laat uw vinger van rechts naar links glijden om naar de volgende foto te gaan

7. Druk om de bestanden te verplaatsen van het interne geheugen naar de SD-kaart

8. Druk om de geselecteerde lijst te verwijderen

9. Beschikbare bestanden in de actieve lijst

10. Druk om naar de volgende bestanden te gaan. Druk op het rode kruis om de bestanden afzonderlijk te

verwijderen.

11. Terugkeren naar het beginmenu

8

10

11

7. TECHNISCHE EIGENSCHAPPEN

Monitor (ref.: MN LEVO)

• Referentie: 810216

• Voeding: 17 V

• Scherm: 7” (18 cm)

• Resolutie: 800 (H) × 480 (V)

• Afmetingen (mm): 216 (L) x 152,8 (l) x 13,3 (H) mm

• Beschikbaar intern geheugen: 90 MB

• 1 foto = ongeveer 600 KB

• 10s  lm = ongeveer 3 MB

Voeding (MODULO B)

Adapter 100-240 V~, 50/60Hz ; 17 V , 1,5 A

Buitenpost (ref.: PL LEVO )

• Referentie: 820216

• C-MOS-kleurencamera: ¼ inch 700 TVL

• Kijkhoek: 102° H 75° V

• Draaibare lens

• Gevoeligheid: 0,5 Lux (met IR-led)

• Bedrijfstemperatuur (ongeveer): -15 °C tot +50 °C

• Beschermingsindex: IP44

• Afmetingen met regenkap (mm): 186 (L) x 100 (l) x 45 (H) mm

CFI EXTEL LEVO - 10/2015

NL9

Extra camera (ref.: CAM LEVO)

• Referentie: 720219

• C-MOS-kleurencamera: ¼ inch 700 TVL

• Hoek van beeldopname: 92 H 68 V

• Gevoeligheid: 0,5 Lux (met IR-led)

• Bedrijfstemperatuur (ongeveer): - 15 °C tot +50 °C

• Beschermingsindex: IP65

8.OPTIES

• Alle elektrische sluitplaten van Extel

• Alle elektrische sloten van Extel

• Alle automatismen van Extel

• Extra camera CAM LEVO

9. TECHNISCHE HULPVERLENING - GARANTIE

Storing Oorzaak Oplossing

• De monitor gaat niet aan • De monitor heeft geen
stroom

• Slecht beeld en/of geluid • Omgeving

• Installatie of storing

• Te licht beeld • Stand van de camera • Stel de lens van de camera niet rechtstreeks

• De SD-kaart wordt niet

opgenomen

• Afbeelding onleesbaar of

bevroren

• Geen video-opname na een

oproep

Onze technische website staat indien nodig tot uw beschikking: www.c-extel.com

Laatste versie van de downloadbare handleiding in kleur: www.c-extel.com

• Er worden geen map­pen aangemaakt

• de draad is niet verbon­den (in de lucht) of de
camera is losgekoppeld

• Instellingen

• SD-kaart

HOTLINE :

[phone]

• Controleer de correcte polariteit van de voe­ding.

• Controleer of de gebruikte draden de juiste
dikte hebben en of de aansluitdraden van de
videofoon niet in dezelfde koker liggen als de
230 V-draad.

• Wij raden aan om de goede werking van het
product te controleren door over een korte
afstand te testen

bloot aan de zon of aan een weerspiegelend
oppervlak.

• Controleer de instellingen

• BIJ de eerste ingebruikname dient u de stroom
gedurende 5 seconden te onderbreken

• Controleer de verbindingen

• Controleer de opslagmodus hoofdstuk 6d

• Controleer de aanwezigheid van de SD-kaart

[email protected]

NL10

CFI EXTEL LEVO - 10/2015

GARANTIEVOORWAARDE:

Voor dit apparaat rust er een garantie op de onderdelen en de werkuren in onze ateliers.
De garantie geldt niet voor verbruiksgoederen (batterijen, enz.) en schade door een slecht gebruik, slechte instal­latie, externe interventie, fysieke of elektrische schokken, een val of een atmosferisch fenomeen.

• Doe het apparaat niet open om de garantie niet te doen vervallen.

• Indien u het terugbrengt naar de dienst-na-verkoop, bescherm het scherm dan om krassen te voorkomen.

• Onderhoud het apparaat met alleen een zacht doekje, geen oplosmiddelen. Bij het demonteren van de onderdelen
vervalt de garantie. Koppel het apparaat los van het net of schakel het uit voordat u het reinigt.

Opgelet: Gebruik geen reinigingsmiddelen of wasbenzine op basis van carboxyl, alcohol of soortgelijke

producten. Deze producten kunnen niet alleen uw apparaat beschadigen maar vormen tevens giftige en explosieve
dampen.
Gebruik nooit spanningsgeleidende gereedschappen (metalen borstel, puntig gereedschap of overige) voor de reiniging.

De kassabon of de factuur is het bewijs van de aankoopdatum.

10. VEILIGHEIDSMAATREGELEN

Schade door het niet respecteren van deze handleiding doet de garantie vervallen. Wij nemen geen enkele verant­woordelijkheid voor schade die hier het gevolg van is!
Wij aanvaarden geen enkele verantwoordelijkheid voor enige schade, aan goederen of personen, die veroorzaakt
werd door een verkeerd gebruik of door een gebrek aan conformiteit met de veiligheidsinstructies.
Dit product is vervaardigd met volledige inachtneming van de veiligheidsinstructies. Om deze veiligheid te behou­den en om het optimale gebruik van dit product te garanderen, dient de gebruiker de veiligheidsinstructies en de
waarschuwingen in deze handleiding in acht te nemen.

: Dit symbool geeft aan dat er een risico is op elektrische schokken of op kortsluiting.

- U mag dit product uitsluitend gebruiken met een spanning tussen: 100-240 Volt en 50-60 Hertz. Probeer dit
apparaat nooit te gebruiken met een andere spanning.

- Let erop dat alle elektrische aansluitingen van het systeem conform de gebruiksinstructies zijn.

- Leef, in bedrijven, de regels ter preventie van ongevallen na voor elektrische installaties.

- In scholen, cursussen, workshops, enz. is er bevoegd personeel nodig om de werking van de elektronische
apparatuur te controleren.

- Lees de gebruiksinstructies van de andere apparaten die verbonden zijn met het systeem grondig door.

- Neem contact op met een deskundig persoon in geval van twijfels over de werking of de veiligheid van de
apparatuur.

- Sluit elektrische apparaten nooit aan of koppel ze nooit los met natte handen.

- Controleer, wanneer u dit product installeert, of de voedingskabels niet beschadigd kunnen raken.

- Vervang beschadigde elektriciteitskabels nooit zelf! Verwijder ze in dit geval en doe een beroep op een deskundig
persoon.

- Het stopcontact moet in de buurt van het apparaat en moet gemakkelijk toegankelijk zijn.

OPGELET

De gebruiker wordt gewaarschuwd dat er niet-geïsoleerde "gevaarlijke spanning" is aan
de binnenkant van de behuizing van het product, die voldoende groot is om een risico op
elektrische schokken te vormen.

De gebruiker wordt gewaarschuwd dat er een document met belangrijke instruc­ties over het gebruik en het onderhoud (reparatie) van het apparaat is meegeleverd.

CFI EXTEL LEVO - 10/2015

NL11

INHALTSVERZEICHNIS

2 BESCHREIBUNG .............................................................................................. S.2

3 NOMENKLATUR ..............................................................................................S.2

a. Monitor
b. Türsprechanlage
c. Zusätzliche Kamera (Option)

4 INSTALLATION ................................................................................................ S.3

a. Installation der Türsprechanlage
b. Installation des Monitors
c. Installation der zusätzlichen Kamera (Option)

5 VERKABELUNG ................................................................................................S.3

a. Anschluss eines Bildtelefons
b. Anschluss eines Türöffners oder eines Elektroschlosses
c. Anschluss einer Tormotorisierung
d. Anschluss einer zusätzlichen Kamera (Option)

6 BEDIENUNGSANLEITUNG ......................................................................S.4

a. Allgemeines
b. Reiter Einstellungen
c. Reiter Bildtelefon
d. Reiter Aufzeichnung über Gast

7 TECHNISCHE EIGENSCHAFTEN .........................................................S.9

a. Monitor
b. Stromversorgung
c. Türsprechanlage
d. Zusätzliche Kamera (Option)

8 OPTIONEN ....................................................................................................... S.10

1 SICHERHEITSHINWEISE ........................................................................... S.2

9 TECHNISCHE UNTERSTÜTZUNG - GARANTIE .................. S.10

10 SICHERHEITSMASSNAHMEN ........................................................... S.11

D1

CFI EXTEL LEVO - 10/2015

1. SICHERHEITSHINWEISE

Wichtig!

• Bitte lesen Sie das Bedienhandbuch gründlich durch, ehe Sie dieses Produkt installieren oder verwenden.

• Wenn Sie dieses Produkt für andere installieren, denken Sie daran, das Handbuch oder eine Kopie davon beim
Endnutzer zu lassen.

Hinweis:

• Die Komponenten dürfen nur von einer befugten Fachkraft demontiert werden.

Sicherheitsmaßnahmen:

• Für eine sichere Nutzung dieses Systems ist es besonders wichtig, dass die Installateure, Nutzer und Fachleute alle
in diesem Handbuch aufgeführten Sicherheitsanweisungen befolgen.

• Sonderanweisungen und Gefahrensymbole sind ggf. auf den Komponenten angezeigt.

2. BESCHREIBUNG (Abb. 1)

1 • Monitor 4 • Türsprechanlage und Regenschutz
2 • Wandhalterung
3 • Modulare Stromversorgung

Allgemeines

Dieses Bildtelefon besteht aus einer Innen-Rücksprechanlage mit Bildschirm und einer Außenanlage mit Interphone
und Kamera, sodass man mit dem an der Tür klingelnden Besucher sprechen und ihn sehen kann. Es ist einfach
zu installieren, da für alle Funktionen nur 2 Kabel benötigt werden: Klingel, Videobild, Interphone, Steuerung des
Türöffners und des Automatismus. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, um das Produkt
optimal nutzen zu können.

3. NOMENKLATUR

a. Monitor (Abb. 2)

1. Lautsprecher zum Hören des Besuchers im Bereich der Türsprechanlage

2. Kapazitiver Farb-Touchscreen 7'' (18 cm)

3. Für eine SD-Karte (max. 32 GB), nicht mitgeliefert (BITTE VERWENDEN SIE KEINE MIKRO-SD-KARTE +

ADAPTER)

4. Mikrofon zum Kommunizieren mit dem Besucher im Bereich der Türsprechanlage

5. Anzeige Stromversorgung (konstant leuchtende blaue LED) und Nachrichten in Abwesenheit (LED blinkt in blau)

6. Taste ON/OFF Bildschirm

7. Einkerbung für Bügel

8. Klemme für modulare Stromversorgung 17VDC

9. Nicht demontierbare Klemme für den Anschluss der Kabel

b. Türsprechanlage (Abb. 3)

1. IR-LED für eine bessere Sichtbarkeit in der Dämmerung (Leuchte mit dem bloßen Auge nicht erkennbar).

2. Objektiv C-MOS der Kamera (an der Rückseite der Türsprechanlage)

3. Lautsprecher, um den Wohnungseigentümer im Bereich des Monitors hören zu können

4. Klingelknopf: Wenn dieser Knopf gedrückt wird, ertönt der Klingelton im Inneren. Die Verbindung wird herge­stellt zwischen dem Außenbereich (der Türsprechanlage) und dem Innenbereich (dem Monitor)

5. Beleuchtetes Namensschild (automatische Hintergrundbeleuchtung je nach Helligkeit der Umgebung). Zum
Austausch des Etiketts des Namensschilds entnehmen Sie bitte vorsichtig den Plastikschutz mithilfe eines kleinen
Schraubenziehers und schieben Sie das Namensschild heraus und hinein.

6. Mikrofon, um mit dem Wohnungseigentümer im Bereich des Monitors kommunizieren zu können

7. Befestigungsschraube

8. Löcher zur Anpassung des Objektivs der Kamera (an der Hinterseite der Türsprechanlage)

9. Nicht demontierbare Klemme für den Anschluss der Kabel

10. Dämmerungssensor (schaltet in der Dämmerung die IR-LEDs ein)

CFI EXTEL LEVO - 10/2015

D2

4. INSTALLATION

Hinweis: Sollten Sie Ihr Gerät vor der Einrichtung ausprobieren wollen, so sollten Sie darauf achten, dass sich

dabei der Monitor und die Türsprechanlage nicht im gleichen Raum befinden, da die Gegensprechanlage ansonsten
einen schrillen Ton von sich geben wird (der als Rückkopplung bekannte Larsen-Effekt ).

a. Installation der Türsprechanlage (Abb. 5)

1. Lösen Sie die Schraube unter die Türsprechanlage

2. Kippen Sie die Türsprechanlage nach vorn

3. Das Objektiv der Anlage muss bei einer Höhe von ca. 1,60 m platziert werden.

4. Eine Silikondichtung* zwischen dem Regenschutz und der Mauer anbringen, um ein Eindringen von Wasser zu
verhindern. *Verwenden Sie kein Silikon auf der Basis von Essigsäure (riecht nach Essig).

5. Regenschutz mit Hilfe der Schrauben stabil befestigen (5).

6. Schließen Sie die Kabel gemäß dem Anschlussplan an (Abb. 6).

7. Setzen Sie die Türsprechanlage mit den Regenschutz ein.

8. Die Befestigungsschraube wieder anziehen

Wichtig: Setzen Sie die Kamera keiner direkten Sonneneinstrahlung oder einer reektierenden Oberä-

che aus.

Hinweis: Es wird empfohlen, die Kabel in einer Schutzhülle zu verlegen, um sie vor Stößen und Witterungen zu

schützen.

b. Installation des Monitors (Abb. 4)

1. Befestigen Sie die Wandhalterung (2) so, dass der Monitorbildschirm sich in ca. 1,60 m Höhe bendet.

2. Schließen Sie die 2 Kabel der Türsprechanlage und die 2 Stromkabel (Kap. 5.a) unter Beachtung des Anschluss­plans an (Abb. 6 für eine Grundinstallation)

3. Platzieren Sie den Monitor an der Wandhalterung.

4. Schließen Sie die 230V~ Stromversorgung erst an dem modularen Adapter an (an einer Anlage, die den
geltenden Vorschriften entspricht, für Frankreich NFC 15-100 für Frankreich), nachdem Sie die Türsprechanlage
angeschlossen haben.

Achten Sie beim Anschluss der Stromversorgung auf die Polarität

c. Installation der zusätzlichen Kamera (Option)

• Schließen Sie die Kabel gemäß dem Anschlussplan an (Abb. 6)

• Suchen Sie einen geeigneten Platz für die Installation der Kamera aus.

• Achten Sie darauf, dass kein Element die Installation stört.

• Befestigen Sie die Wandhalterung mit den mitgelieferten Schrauben

• Schrauben Sie die Kamera an der Halterung fest

• Richten Sie die Kamera in die gewünschte Richtung aus und ziehen Sie die seitliche Halterungsschraube fest

• Schließen Sie die Kamera an das Bildtelefon-System an

5. VERKABELUNG

Um Risiken durch Parasiten und Fehlfunktionen zu vermeiden, lassen Sie bitte kein Kabel Ihres Bildtelefons zu­sammen mit Stromkabeln in derselben Hülle verlaufen.

Achtung: Die Kabel dürfen auf keinen Fall verdoppelt werden, um die Kabelabmessungen zu erhöhen.

a. Anschluss des Bildtelefons (Abb. 6)

Zu verwendendes Kabel: • 2 Kabel 6 /10

• 2 Kabel 1,5 mm

1. Schließen Sie die Kabel ordnungsgemäß unter Beachtung des Schaltplans an (Abb. 6).

2. Zum Anschluss der Kamera werden lediglich 2 Kabel für alle Funktionen benötigt: Klingel, Bildtelefon,
Gegensprechanlage und Steuerung der Türöffnung (Türöffner und Automatismus).

• Klemme “1” des Bildschirms auf Klemme “1” der Türsprechanlage

• Klemme “2” des Bildschirms auf Klemme “2” der Türsprechanlage

D3

tel

bis zu 25 m

2

von 25 bis 100 m

CFI EXTEL LEVO - 10/2015

Wichtig:

• Schauen Sie bei der Verkabelung auf das Etikett, das auf der Rückseite des Monitors und hinten auf der Tür-

sprechanlage klebt.

b. Anschluss eines Türöffners oder eines Elektroschlosses

Direkt an den Klemmen 5 und 6 auf der Rückseite der Türsprechanlage anschließen (es ist keine Polarität zu
beachten).
Bitte beachten sie, dass diese Funktion nur aktiv ist, wenn der Bildschirm eingeschaltet ist. Wenn die Steuerung
betätigt wird, kann ein Brummen ertönen.
Wichtig: Der Türöffner oder das Elektroschloss, das Sie installieren, muss unbedingt wie alle EXTEL-Referenzmo­delle mit einem mechanischen Speicher ausgestattet sein. Schauen Sie bei der Verkabelung auf die Rückseite der
Türsprechanlage .

c. Anschluss einer Tormotorisierung

Direkt an den Klemmen 3 und 4 auf der Rückseite der Türsprechanlage anschließen. Die Türsprechanlage verfügt
über einen potenzialfreien Kontakt ohne Strom, der an den "Steuerungsdruckknopf" Ihres Automatismus ange­schlossen wird.
Bitte beachten sie, dass diese Funktion nur aktiv ist, wenn der Bildschirm eingeschaltet ist. wenn die Steuerung
betätigt wird, kann ein Brummen ertönen.

d. Anschluss einer zusätzlichen Kamera

Zu verwendendes Kabel:

• 2 Kabel 6 /10tel bis zu 25 m

• 2 Kabel 1,5 mm² von 25 bis 100 m

1. Schließen Sie die Kabel ordnungsgemäß unter Beachtung des Schaltplans an (Abb. 6).

2. Zum Anschluss der Kamera ist es nicht erforderlich, auf Polarität zu achten.

3. Die Kabel der Türsprechanlage und die Kabel der Kamera sind gemeinsam anzuschließen.

6. NUTZUNG

a. Allgemeines

Tippen Sie auf den Bildschirm, um ihn einzuschalten
Wenn der Monitor an das Stromnetz angeschlossen ist, muss der Startbildschirm erscheinen.

1. Datum im Format MM-TT-JJJJ

2. Uhrzeit

3. Reiter "Bildtelefon"

4. Reiter "Aufzeichnung über Gast"

5. Reiter "Einstellungen"

1

3

4

2

5

Die SD-Karte muss eingeführt werden, wenn der Monitor ausgeschaltet ist, ansonsten wird diese nicht erkannt.

CFI EXTEL LEVO - 10/2015

D4

b. Reiter Einstellungen

1 2 3 4 5

10

6 7 8 9

11

1. Wählen Sie zwischen Fotoaufnahme (blaues Foto-Icon), Videoaufzeichnung (blaues Kamera-Icon) oder keinen

von beiden (Icons für Foto und Video sind weiß), entweder für Besuch in Abwesenheit oder für den Überwa­chungsmodus

2. Wählen Sie die Dauer der Videoaufnahme bei einem Besuch in Abwesenheit oder im Überwachungsmodus aus

(10s oder 20s oder 30s)

3. Wählen Sie die Anzahl der Fotos aus, die bei einem Besuch in Abwesenheit oder im Überwachungsmodus

erstellt werden sollen (1 oder 3 oder 5 Fotos)

4. Piktogramm Energiesparmodus eingeschaltet

5. Auswahl einer Melodie (von 6)

6. Einstellen von Datum und Uhrzeit

7. Löschen aller Daten (Manuell oder automatisch erstellte Fotos und Videos)

8. Anzeigen des Status der SD-Karte und des internen Speichers

D5

CFI EXTEL LEVO - 10/2015

8. Anzeigen des Status der SD-Karte und des internen Speichers

9. Werkseinstellungen wiederherstellen

10. Aktueller Reiter (Piktogramm, keine Funktion)

11. Zurückkehren zur Startseite

c. Reiter Bildtelefon

2

1

3

4

5

7 8

6

9

1. Bild des Außenbereichs (Überwachung)

2. Taste Konversation starten/beenden, dann Rückkehr zum Startbildschirm. Ist grün eingekreist, wenn ein Ge-

spräch besteht

3. Steuertaste des Türöffners. Ist grün eingekreist, wenn die Steuerung betätigt wird

4. Steuertaste des elektronischen Türschlosses oder Türöffners Ist grün eingekreist, wenn die Steuerung betätigt

wird

CFI EXTEL LEVO - 10/2015

D6

5. Icon, das anzeigt, von wo die angezeigten Bilder stammen; drücken Sie das Icon, um von der Türsprechanlage

zur Kamera und umgekehrt zu schwenken

6. Einstellungen von Kontrast, Helligkeit und Klingellautstärke

7. Aktueller Speicherort (SD-Karte oder interner Speicher), hier SD-Karte.

8. Auswahl Foto/Aufzeichnung bei einem Besuch in Abwesenheit oder im Überwachungsmodus Das Icon stellt

einen Fotoapparat dar, wenn Fotoaufnahme ausgewählt ist. Es stellt eine Videokamera dar, wenn Videoaufzeichnung
ausgewählt ist. Wichtig: Videos werden immer auf Ihrer SD-Karte gespeichert.

9. Zurückkehren zur Startseite

Verwendung der Grundfunktionen des Bildtelefons

• Wenn der Knopf auf der Türsprechanlage gedrückt wird, ertönt ein akustisches Signal und der Monitor schaltet

sich ein. Sie haben bis zu 30s, um auf das Klingeln zu reagieren. Wenn Sie nach den 30s nicht reagiert haben, wird
dem Benutzer eine Nachricht über Besuch in Abwesenheit hinterlassen, wenn diese Funktion aktiviert wurde (sie­he Kapitel "Besuch in Abwesenheit") Sobald der Besucher erkannt wurde, können Sie auf die Taste drücken,
um mit ihm zu kommunizieren Ein einmaliges Drücken der Taste reicht aus, um mit dem Besucher in Kontakt zu
treten.

• Nach 120s wird das Gespräch unterbrochen und der Bildschirm schaltet auf den Startbildschirm. Wenn das

Gespräch vor Ablauf der 120s beendet wird, drücken Sie auf die Taste , um das Gespräch zu beenden. Der
Bildschirm schaltet zum Startbildschirm.

• Um das Bild wieder zu aktivieren, drücken Sie auf die Taste auf dem Startbildschirm. Drücken Sie dann auf

die Taste , um das Gespräch erneut für 120s zu starten.

• Betätigen Sie das elektrische Türschloss oder den Türöffner, indem Sie auf die Taste

• Betätigen Sie die Torautomatik, indem Sie auf die Taste drücken

D7

CFI EXTEL LEVO - 10/2015

drücken

Besuch in Abwesenheit

Wenn der Knopf auf der Türsprechanlage gedrückt wird, ertönt ein akustisches Signal und der Monitor schaltet
sich ein. Sie haben bis zu 30s, um auf das Klingeln zu reagieren. Wenn Sie nach den 30s nicht reagiert haben, wird
auf dem Monitor eine Nachricht über Besuch in Abwesenheit hinterlassen, wenn diese Funktion aktiviert wurde.

• Sie können auswählen, dass bei einem Besuch in Abwesenheit ein Foto aufgenommen werden soll (siehe

Abschnitt "Reiter Einstellungen"). In diesem Fall wird eine bestimmte Anzahl Fotos aufgenommen, die der Anzahl
an Fotos entspricht, die Sie ausgewählt haben. Diese Fotos werden im internen Speicher der Kamera gespeichert,
wenn keine SD-Karte eingeführt wurde. Ansonsten werden sie auf der SD-Karte gespeichert.

• Sie können ebenso auswählen, dass bei einem Besuch in Abwesenheit Videos aufgezeichnet werden sollen (siehe

Abschnitt "Reiter Einstellungen"). In diesem Fall wird ein Video aufgezeichnet (10, 20, 30s je nach ausgewählter
Einstellung). Wichtig: Videos werden immer auf Ihrer SD-Karte gespeichert.

• Bei aktivierter Nachricht über Besuch in Abwesenheit wird ein grünes Band mit einem Umschlag auf dem

Startbildschirm angezeigt. Die neben dem Umschlag angezeigte Nummer steht für die Anzahl der Besuche in Ab­wesenheit. Des Weiteren blinkt die blaue LED unter dem Bildschirm, wodurch sie als optisches Signal dient, wenn
der Bildschirm im Stand-By-Modus ist.

Drücken Sie auf das grüne Band, um zu den Nachrichten zu gelangen (Fotos oder Videos). Wenn diese Dateien
angesehen wurden, verschwindet die Abwesenheitsnachricht und die blaue LED hört auf zu blinken.

Bildschirm auf Stand-By schalten

Wenn der Bildschirm in Stand-By versetzt wird, wird er in "Ruhezustand" versetzt, um Energie zu sparen und die
Lebensdauer des Bildschirms zu verlängern. Dies kann manuell oder automatisch erfolgen. Bei einer Betätigung
der Klingeltaste von außen wird der Bildschirm automatisch wieder eingeschaltet und schaltet direkt zum Fenster
Bildtelefon, also auf Bilder des Besuchers.

Manueller Stand-By

Drücken Sie auf die Taste oben rechts am Monitor (6 Ab.2), um den Bildschirm in Stand-By-Modus zu versetzen.
Drücken Sie erneut, um den Bildschirm einzuschalten oder tippen Sie den Bildschirm an.

Automatischer Stand-By

Die Funktion "Energie sparen" ist immer aktiviert, damit dieses System mit Ereignisspeicher nicht unnötig Energie
verbraucht

• Wenn der Bildschirm länger als 35 Sekunden die Seite Einstellungen oder die Seite Multimedia anzeigt, schaltet

er automatisch auf die Startseite zurück

• Wenn der Bildschirm die Startseite anzeigt, schaltet er automatisch nach 10 Sekunden in den Stand-By-Modus.

• Um den Stand-By-Modus zu beenden, brauchen Sie nur den Bildschirm antippen oder die Taste oben rechts am

Monitor zu drücken.

d. Reiter Aufzeichnung über Gast

1. Aktueller Reiter (Piktogramm, keine Funktion)

2. Zugang zu Bildern (blaues Icon = ausgewähltes Verzeichnis)

3. Zugang zu Videos (ausgegrautes Icon = nicht ausgewähltes Verzeichnis)

4. Verzeichnis der Dateien, die bei einem Besuch in Abwesenheit automatisch aufgezeichnet wurden

5. Verzeichnis der Dateien, die bei einer Überwachung manuell aufgenommen wurden UND Dateien, die von

einem externen Ort über die SD-Karte importiert wurden.

CFI EXTEL LEVO - 10/2015

D8

45

1

9

2

6

3

7

Anmerkung: Kompatibilität spielt keine Rolle, da Sie extern exportierte Videodatei auf LEVO nicht wiedergeben
können.

6. Foto der ausgewählten Datei, drücken Sie darauf, um es als Vollbild anzuzeigen

Fahren Sie mit dem Finger von rechts nach links, um zum nächsten Foto überzugehen

7. Drücken Sie hier, um die Dateien vom internen Speicher auf die SD-Karte zu verschieben

8. Drücken Sie hier, um den gesamten gewählten Ordner zu löschen

9. Die im aktuellen Ordner verfügbaren Dateien

10. Drücken Sie hier, um zu den nächsten Dateien zu wechseln. Drücken Sie auf das rote Kreuz, um individuell zu

löschen.

11. Zurückkehren zur Startseite

8

10

11

7. TECHNISCHE EIGENSCHAFTEN

Monitor (Art.: MN LEVO)

• Referenz: 810216

• Stromversorgung: 17 V

• Bildschirm: 7” (18cm)

• Au ösung: 800 (H) ×480(V)

• Maße (mm) : 216 (L) X 152,8 (B) x 13,3 (H) mm

• Verfügbarer interner Speicher: 90 MB

• 1 Foto = ca. 600 KB

• 10s Film = ca. 3 MB

Stromversorgung (MODULO B)

Adapter 100-240 V~, 50/60Hz; 17 V, 1,5A

Türsprechanlage (Art.: PL LEVO)

• Referenz: 820216

• Kamera C-MOS Farbe: ¼ Zoll 700 TVL

• Aufnahmewinkel: 102° H 75° V

• Schwenkbares Objektiv

• Sensibilität: 0,5 Lux (mit IR-LED)

• Betriebstemperatur (ungefähr): -15 °C bis +50 °C

• Schutzklasse: IP44

• Abmessungen mit Regenschutz (mm): 186 (L) X 100 (B) x 45 (T) mm

D9

CFI EXTEL LEVO - 10/2015

Zusätzliche Kamea (Art.: CAM LEVO)

• Referenz: 720219

• Kamera C-MOS Farbe: ¼ Zoll 700 TVL

• Aufnahmewinkel: 92 H 68 V

• Sensibilität: 0,5 Lux (mit IR-LED)

• Betriebstemperatur (ungefähr): - 15 °C bis + 50 °C

• Schutzklasse: IP65

8.OPTIONEN

• Alle elektrischen Extel-Verschlussklappen

• Alle Extel-Elektroschlösser

• Alle Extel-Motorisierungen

• Die zusätzliche Kamera CAM LEVO

9. TECHNISCHE UNTERSTÜTZUNG - GARANTIE

Störung Ursache Lösungen

• Der Monitor lässt sich nicht
einschalten

• Schlechtes Bild und/oder
To n

• Bild zu hell • Position der Kamera • Setzen Sie das Kameraobjektiv nicht direkter

• Die SD-Karte wird nicht
erkannt

• Bild ist nicht lesbar oder
eingefroren

• Kein Aufzeichnen des Videos
nach einem Klingeln

Die aktuelle Version der Anleitung ist als Download in Farbe hier erhältlich: www.c-extel.com

• Der Monitor wird nicht
mit Strom versorgt

• Umgebung

• Anlage oder Störung

• Ordner werden nicht
angelegt

• Kabel nicht angeschlos­sen (im Freien) oder
Kamera ist nicht ange­schlossen

• Einstellungen

• SD-Karte

Bei Bedarf steht Ihnen unser Fachpersonal zur Verfügung:

HOTLINE :

[phone]

• Überprüfen Sie, dass bei der Stromversorgung
die Polarität korrekt ist.

• Überprüfen Sie, ob die verwendeten Kabel die
richtige Stärke haben und, ob die
Verbindungskabel mit dem Bildtelefon nicht in
derselben Kabelhülle verlaufen, wie die
230V-Kabel.

• Wie empfehlen, die ordnungsgemäße Funktion
Ihres Produkts in einem Test über eine kurze
Distanz zu überprüfen

Sonneneinstrahlung oder einer reflektierenden
Oberfläche aus.

• Zurücksetzen der Einstellungen

• BEIM 1. Einführen muss unbedingt für 5
Sekunden die Stromzufuhr unterbrochen werden

• Verbindungen überprüfen

• Überprüfen Sie den Aufzeichnungsmodus Kap.
6d

• Überprüfen Sie das Vorhandensein der
SD-Karte

[email protected]

CFI EXTEL LEVO - 10/2015

D10

GARANTIEBEDINGUNEN

Auf dieses Gerät gibt es eine Garantie, die Teile und Arbeitskräfte werden in unseren Werkstätten bereitgestellt.
Von der Garantie nicht abgedeckt sind: Verbrauchsgegenstände (Batterien, Akkus etc.) und Schäden infolge von
unsachgemäßer Nutzung, Fremdeingriffen, Beschädigungen durch Aufprall oder elektrischen Schlag, Herunterfallen
oder Witterungen.

• Öffnen Sie das Gerät nicht, da dies zum Verfall der Garantie führt.

• Wenn Sie das Gerät an den Kundendienst zurückschicken müssen, schützen Sie den Bildschirm vor Kratzern.

• Nur mit einem sanften Tuch reinigen, keine Lösungsmittel verwenden. Durch Demontage der Teile erlischt die

Garantie. Vor der Reinigung den Stecker ziehen oder die Spannung vom Gerät nehmen.

Achtung: Verwenden Sie keine Reinigungsmittel oder Essenzen, die Carbonsäure, Alkohol o. ä. enthalten. Sie

könnten damit Ihr Gerät beschädigen und außerdem sind die Dämpfe gesundheitsschädlich und explosiv.
Auch dürfen für die Reinigung keine Werkzeuge verwendet werden, die Strom leiten können (Metallbürste, spitze
Werkzeuge u.ä.).

Der Kassenbeleg bzw. die Rechnung belegen das Kaufdatum.

10. SICHERHEITSMASSNAHMEN:

Schäden infolge einer Nichteinhaltung des Handbuchs führen zu einem Verfall der Garantie. Wir haften nicht für
daraus entstehende Schäden!
Wir haften nicht für Sach- oder Personenschäden, die infolge einer unsachgemäßen Nutzung oder Nichteinhaltung
der Sicherheitsvorschriften entstanden sind.
Dieses Produkt wurde unter strenger Einhaltung der Sicherheitsvorschriften hergestellt. Um diesen Status zu
erhalten und eine bestmögliche Nutzung des Produkts zu ermöglichen, muss der Bediener die Vorgaben und Sicher­heitshinweise in diesem Handbuch einhalten.

: Dieses Symbol zeigt an, dass die Gefahr eines elektrischen Schocks oder eines Kurzschlusses besteht.

- Dieses Produkt darf nur innerhalb der folgenden Spannungsgrenzen verwendet werden: 100-240 Volt und 50-60

Hertz. Versuchen Sie niemals, dieses Gerät bei einer anderen Spannung zu verwenden.

- Achten Sie darauf, dass alle elektrischen Anschlüsse des Systems den Nutzungshinweisen entsprechen.

- Vergewissern Sie sich in den Geschäftsgebäuden, dass die Regeln zur Unfallverhütung für elektrische Anlagen

eingehalten werden.

- In Schulen, Ausbildungsstätten, Werkstätten etc. muss qualiziertes Personal anwesend sein, um die Funktion der

elektronischen Geräte zu überwachen.

- Beachten Sie die Nutzungshinweise für die anderen mit dem Gerät verbundenen Systeme.

- Bitte wenden Sie sich an eine erfahrene Person, wenn Sie Zweifel hinsichtlich der Funktion oder der Sicherheit

der Geräte haben.

- Den Stecker der Geräte niemals mit feuchten Händen einstecken oder herausziehen.

- Vergewissern Sie sich bei der Installation dieses Produkts, dass die Stromkabel nicht beschädigt werden können.

- Tauschen Sie beschädigte Stromkabel niemals selbst aus! Entnehmen Sie sie und übergeben Sie das Gerät an eine

erfahrene Person.

- Die Steckdose sollte sich in der Nähe des Geräts benden und leicht zugänglich sein.

D11

ACHTUNG

Weist den Nutzer darauf hin, dass "gefährliche Spannung" vorhanden ist, die nicht durch
Isolierungen im Inneren des Produktgehäuses verbleibt, und die ausreichend stark ist, dass für
Personen das Risiko eines Stromschlags besteht.

Weist den Nutzer in den Begleitdokumenten zum Gerät auf wichtige Hinweise zur
Nutzung und Wartung (Reparatur) hin.

CFI EXTEL LEVO - 10/2015

FR - Ne jetez pas les piles et les appareils hors d’usage avec les ordures ménagères. Les

substances dangereuses qu’ils sont susceptibles de contenir peuvent nuire à la santé et à
l’environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les
moyens de collecte sélective mise à votre disposition par votre commune.

I - Non gettare le pile e le apparecchiature fuori uso insieme ai rifiuti domestici. Le sostanze

dannose contenute in esse possono nuocere alla salute dell’ambiente. Restituire questo
materiale al distributore o utilizzare la raccolta differenziata organizzata dal comune.

E - No tire las pilas ni los aparatos inservibles con los residuos domésticos, ya que las

sustancias peligrosas que puedan contener pueden perjudicar la salud y al medio ambiente.
Pídale a su distribuidor que los recupere o utilice los medios de recogida selectiva puestos a
su disposición por el ayuntamiento.

P - Não junte as pilhas nem os aparelhos que já não se usam com o lixo caseiro. As

substâncias perigosas que ambos podem conter podem ser prejudiciais para a saúde e para
o ambiente. Entregue esses aparelhos ao seu lixeiro ou recorra aos meios de recolha
selectiva ao seu dispor.

NL - De lege batterijen en oude apparaten niet met het huisvuil meegeven: deze kunnen

gevaarlijke stoffen bevatten die de gezondheid en het milieu schaden.
De oude apparaten door uw distributeur laten innemen of de gescheiden vuilinzameling van
uw gemeente gebruiken.

GB - Don’t throw batteries or out of order products with the household waste (garbage).

The dangerous substances that they are likely to include may harm health or the
environment. Make your retailer take back these products or use the selective collect of
garbage proposed by your city.

D - Verbrauchte Batterien und nicht mehr benützte Geräte sind Sondermüll. Sie enthalten

möglicherweise gesundheits- und umweltschädliche Substanzen.
Geben Sie alte Geräte zur fachgerechten Entsorgung beim Gerätehändler ab bzw. benutzen
Sie die örtlichen Recyclinghöfe.

CFI EXTEL LEVO - 10/2015

CFI EXTEL LEVO - 10/2015

CFI EXTEL LEVO - 10/2015

Découvrez nos produits sur : www.c -extel.com, & .

0 892 350 069

France

Service 0,35 € / min
+ prix appel

Italia : [phone] [email protected]
España : [phone]
BE-NL-LU-DE-CH-AT : [phone] [email protected]

Printed in P.R.C.

[email protected]
