2. Einführung
Herzlichen Glückwunsch zum Kauf des Modells SL355. Das SL355 ist eine Kombination aus
Lärmdosimeter, Datenlogger und Schallpegelmesser (SLM). Das SL355 kann sowohl manuell durch
das Drücken der Tasten im Menüsystem eingerichtet werden, als auch durch die PC-Schnittstelle
unter Verwendung der mitgelieferten Software (wird wegen einfachem Gebrauch empfohlen).
Beziehen Sie sich auf die geeignete Software-Gebrauchsanweisung auf der mitgelieferten CD-ROM
für genauere Anweisungen bezüglich dem Gebrauch des Software-Programms beim Downloaden
von Daten, dem Einrichten des SL355-Messgeräts und beim Fernsteuern des Messgeräts.
Das SL355 Lärmdosimeter dient dem Überprüfen der Lärmbelastung und dem Erstellen von
Lärmgutachten entsprechend den OSHA-, MSHA-, DOD-, ACGIH- und ISO- Standards. Das SL355
kontrolliert sich anhäufende Lärmbelastung und misst Frequenz bedingte Lärmbelastung sowie
Schallspitzenwerte zeitgleich mit der Dosis in % und dem TWA (Zeitlicher Durchschnitt oder
Lärmbelastung in Pa
Bis zu zwanzig (20) Lärmgutachten können aufgezeichnet werden und bis zu fünf (5)
automatisierten Dosistests können bis zu 30 Tagen im Voraus programmiert werden. Jede
Messung beinhaltet eine "Wiederholungsfunktion" ("repeat"), wodurch Messungen zu einer
einprogrammierten Häufigkeit wiederholt werden können. Beurteilungspegel, Schwellenwert,
Austauschrate und andere Parameter sind programmierbar. Ergebnisse eines Lärmgutachtens
können auf dem Display des Messgeräts eingesehen werden und durch Verwendung der
mitgelieferten PC-Software heruntergeladen werden.
Der SL355 Schallpegelmesser (SLM) zeigt Echtzeit-Schalldruckpegel- (SPL) Messwerte
zusammen mit LEQ-, SEL- und der Laufzeit an, wie es ein Typ 2 Schallpegelmesser machen
würde. Der SLM verfügt über wählbare Messbereiche: 60 bis zu 130 und 70 bis zu 140 dB, "A"- und
"C"-Frequenzbewertungen, lineare "Z"- und "C"-Höchstwertbewertungen, schnelle und langsame
Reaktionszeiteinstellungen und eine einstellbare Energieaustauschrate (Q).
Der SL355 Datenlogger verfügt über eine eingebaute Echtzeituhr zur Datums-/Zeitverseheung von
aufgenommenen Daten. Der Datenlogger kann bis zu 14.400 Messwerte auf dem
Messgerätespeicher ablegen. Die Abtastzeit (-rate) ist auf 1 Sekunde pro Messung bis zu auf eine
Stunde pro Messung einstellbar. Gespeicherte Messwerte können unter Verwendung der
mitgelieferten PC-Software heruntergeladen werden.
Dieses Gerät wird kalibriert und getestet ausgeliefert. Bei richtiger Handhabung und Wartung kann
man damit rechnen, dass dieses Gerät jahrelang verlässlich funktionieren wird.
Gebrauch dieser Bedienungsanleitung
Das SL355 ist ein hochwertiges Gerät mit einer Vielzahl an Funktionen. Diese Bedienungsanleitung
ist dazu gedacht, die Benutzererfahrung hinsichtlich der Erleichterung des Gebrauchs und dem
Komfort zu optimieren.
Um dies zu erreichen, beinhalten die meisten Abschnitte dieser Bedienungsanleitung beschriebene
Instruktionen, eine Menüanzeige und einen Abschnitt, der die jeweiligen "Bildschirmbeispiele", die
der Nutzer während dem Programmieren des Messgerät sieht, darstellt.
Sehen Sie alle dieser drei Herangehensweisen (Instruktionstext, Menüanzeige und
Bildschirmbeispiele) durch und bestimmen Sie, welche der drei oder welche Kombination aus den
drei Herangehensweisen der Benutzung von Hand am besten dient. Falls Sie Fragen haben,
kontaktieren Sie bitte unsere Angestellten zur technischen Unterstützung.
2
h).
3 SL355-EU-GE V1.5 6/13
3. Funktionen
Kombination Dosimeter, Datenlogger und Schallpegelmesser.
, Schwellenwert-, Frequenzbeurteilungs- und Reaktionszeiteinstellungen.
Komplett konfigurierbar unter Verwendung der mitgelieferten PC-Software (wird empfohlen).
Zwanzig (20) interne Speicherplätze mit einem Gesamtaufnahmevermögen von 14.400
Messwerten.
Laden Sie Dosis-, TWA- und Datenloggerdateien mittels der mitgelieferten PC-Software auf
einen PC herunter.
Datenlogging mit Echtzeituhr und Datums-/Zeitversehung möglich.
Tastensperre verhindert unbeabsichtigtes Bedienen des Messgeräts.
USB-Schnittstelle, Windows
Das Set beinhaltet ein Mikrophon, einen Mikrophonstecker, ein Mikrophonschutzschild, einen
Gürtelclip, Batterien, einen Schutzkoffer, eine Tastaturabdeckung, eine Bedienungsanleitung,
eine Software-CD-ROM und ein USB-Kabel.
TM
-Konfiguration und eine Datenlogging-Software sind enthalten.
4. Beschreibung des Messgeräts
1. Mikrophoneingangsbuchse
2. Kalibrationspotentiometer für 114 db-Einstellung
3. LCD-Display
4. AN-/AUS- und MENÜ-Taste
5. Pfeil-nach links-Taste
6. Pfeil-nach unten-Taste
7. USB-/ PC-Schnittstelle
8. Pfeil-nach rechts-Taste
9. Pfeil-nach oben-Taste
10. START-/PAUSE- und ZURÜCK-Taste
Tastaturabdeckung:
Hinweise: Das Batteriefach und der Gürtelclip befinden sich auf der Rückseite des Messgeräts.
Mikrophonreversklammer, Kalibrationsschraubenzieher, Mikrophon, Schutzschild und andere
Bestandteile des Sets sind nicht dargestellt.
3
4
5
6
2
1
7
10
9
8
4 SL355-EU-GE V1.5 6/13
5. Displaybeschreibung
13
1
2
1. Bereichsüberschreitung
2.
Bereichsunterschreitung
3. RECblinkend: Timer im Stand-by-Modus; beständig: Aufnahme im Gange
Aufnahmepause
4.
6
3
12
4
7
8
10
9
5
11
5.
"Smart"-Navigationstasten
6. SPL(Schalldruckpegel)
PK (Höchstwertmodus: "C"-Frequenzbewertung)
PKZ (Höchstwertmodus: Lineare "Z"-Bewertung)
DOSE (Dosis in Prozent)(%dose)
LEQ (äquivalenter, kontinuierlicher Lärmpegel)
TWA (zeitlich gewichteter Durchschnitt)
SEL (Einzelereignis-Lärmbelastungsniveau)
7. S langsam (Reaktionszeitbewertung)
F schnell (Reaktionszeitbewertung)
C "C"-Frequenzbewertung
A "A"-Frequenzbewertung
8. dB%Prozent- oder Dezibel-Anzeigeeinheit
9.
10. Primäre Anzeige, Datums-/Zeitanzeige oder Menüpunkte für die Programmiermodi.
Batteriestand
11. Modus-Symbole:
SLM Schallpegelmessungsmodus
DATA Dosimeter/Datenlogger (wenn es blinkt, werden Daten aufgezeichnet und die
Tastatur ist gesperrt; wenn es beständig leuchtet, warten das Messgerät die Zeit ab, bis die
Timerzeit vor dem Aufnahmebeginn abgelaufen ist.)
SET UP Bedienungseinstellungsmodus
OPTION Bedienungsoptionsmodus
12.
Kopfhörer-Symbol zeigt an, dass ein SPL von über 115 db aufgetreten ist.
13. BEGMesszeit beginnen
END Messzeit beenden
DUR Messungsdauer
5 SL355-EU-GE V1.5 6/13
6. Vorbereitung
6.1 Erste Schritte
1. Schalten Sie das Gerät an, indem Sie die Power-/Menütaste auf der oberen linken Seite der
Tastatur kurz drücken.
2. Wenn das Gerät eingeschaltet wird, erscheint die Modellnummer (355) kurz auf der linken Seite
der LCD-Displays und die Firmware-Version (1.1 zum Beispiel) erscheint auf der rechten Seite.
3. Das Messgerät wird sich standardmäßig im SLM-Modus befinden (SLM-Symbol wird
angezeigt), in dem der Hauptbildschirm den Schalldruckpegel (SPL) in db, die A-/CFrequenzbewertungseinstellung, die F-/S-Reaktionszeiteinstellung
und das Batteriestandsymbol anzeigt (ein Pfeil-hoch bzw. -runter wird
angezeigt werden, falls der aktuelle Messwert sich über bzw. unter
dem jeweiligen eingestellten Bereich befindet). Siehe
Bildschirmbeispielsdiagramm.
4. Falls sich das Messgerät nicht einschaltet, überprüfen Sie, ob die
Batterien eingelegt und frisch sind.
5. Drücken und halten Sie die Power/Menü-Taste für drei (3) Sekunden, um das Gerät
auszuschalten.
6. Das SL355 kann als Schallpegelmesser oder als Dosimeter/Datenlogger verwendet werden.
7. Bitte beachten Sie, dass die vier Pfeiltasten "smart"-Navigationstasten sind. In jedem Modus
des Messgeräts erscheinen nur die aktiven Pfeiltasten auf dem Display.
6.2 Batterieeinbau, -austausch und -entsorgung
1. Schieben Sie die hintere Batteriefachabdeckung von dem Messgerät
herunter.
2. Entfernen Sie die alten Batterien (falls notwendig) und legen Sie drei (3)
AAA 1,5 V-Batterien ein. Gehen Sie sicher, dass Batterien gemäß der
Polarität eingelegt sind. Verwenden Sie nicht frische und teils benutzte
Batterien zusammen.
3. Fügen Sie das Messgerät sorgfältig wieder zusammen, bevor Sie es
benutzen.
6.3 Batteriestand
Das Batteriestatussymbol wird als leer angezeigt, sobald die Batterie verbraucht ist. Das
Batteriesymbol zeigt die restliche Leistung in Anzahl der Balken oder Segmente wie folgt an:
Der Endverbraucher ist rechtlich verpflichtet (EU-Batterieverordnung) gebrauchte
Batterien zurückzugeben. Die Entsorgung im Hausmüll ist verboten! Bringen Sie Ihre
verbrauchten Batterien/Akkumulatoren zu Sammelstellen in Ihrer Gemeinde oder
überall dort, wo Batterien verkauft werden!
Entsorgung: Befolgen Sie die rechtlichen Vorschriften bezüglich der Entsorgung des
Geräts nach Ablauf der Nutzungsdauer.
>84%
>65%
>25%
>11%0%
6.4 Mikrophoninstallation
Stecken Sie den Mikrophonstecker wie im folgenden Diagramm dargestellt in das
Verbindungsstück am oberen Ende des Messgeräts. Drehen Sie ihn im
Uhrzeigersinn, um sicher zu gehen, dass er fest angebracht ist. Beachten Sie, dass er
nicht zu fest herein gedreht ist.
6 SL355-EU-GE V1.5 6/13
7. Kalibrationsvorgang
1. Es wird ein standardmäßiger 114 db-Akustikkalibrator benötigt (wie auf dem unteren Diagramm
dargestellt).
2. Legen Sie das Mikrophon des Messgeräts sorgfältig in das Einsteckloch des Kalibrators ein (wie
dargestellt).
3. Schalten Sie den Kalibrator EIN und stellen Sie Ausgangsmenge auf 114 db.
4. Schalten Sie das Messgerät an.
5. Greifen Sie auf den Kalibrationsmodus (CL) zu, indem Sie wiederholt die Menü-Taste drücken,
bis die CL XX.X Anzeige angezeigt wird und die SLM-, DATA-, SETUP- und OPTION-Modus-
Symbole alle ausgeschaltet sind (siehe die dazugehörige Bildschirmillustration).
6. Bringen Sie das Potentiometer des Messgeräts (am oberen Ende des Messgeräts versenkt) an,
indem Sie das mitgelieferte Einstellungswerkzeug verwenden, bis der Display 114 db anzeigt,
die mit den 114 db der Ausgangsmenge des Kalibrators übereinstimmen.
7. Drücken Sie die START-/PAUSE-/ZURÜCK-Taste, um die Kalibration zu speichern.
7 SL355-EU-GE V1.5 6/13
8. Dosisprüfung und Datenlogging
8.1 Überblick
Die Dosimeter-Lärmgutachten- und Datenlogging-Funktionen laufen zur selben Zeit ab. Während
zum Beispiel die %dose- und TWA- (zeitlich gewichteter Durchschnitt) Werte berechnet und
angezeigt werden (für das Dosimeter-Lärmgutachten), werden einzelne SPL-Messwerte von dem
Datenlogger abgespeichert.
Lärmgutachten und gespeicherte Daten werden in "RUNS" abgespeichert, was Speicherplätze (von 1
bis 20) darstellen. Bitte beachten Sie, dass das Messgerät bis zu 14.400 Messwerte insgesamt auf
die 20 RUN-Speicherplätze verteilt speichern kann. Der "RUN"-Parameter befindet sich in dem
DATA-Menü. Die DATA-Modus-Menüanzeige und der Bildschimbeispielabschnitt befinden sich direkt
unter dem Instruktionstext:
8.2 Betreiben von Dosisprüfungen und Datenlogging
1. Verwenden Sie das mitgelieferte Software-Programm (wird empfohlen), um die Lärmgutachtenund Datenlogging-Parameter zu konfigurieren (eine Software-Bedienungsanleitung befindet sich
auf der mitgelieferten CD-ROM) oder konfigurieren Sie das Messgerät manuell, indem Sie den
Instruktionen in den SETUP- und OPTION-Modusabschnitten dieser Bedienungsanleitung folgen.
Die Lärmgutachtenparameter müssen für eine Einhaltung den Anforderungen der
diesbezüglichen Regulierung/ Standard entsprechen.
2. Stellen Sie in dem SETUP-Modus (oder unter Verwendung der mitgelieferten Software) die
Beurteilungspegel-, Austauschraten-, Schwellenwert-, Frequenzbeurteilungs-, Reaktionszeit-,
Messbereichs- und Höchstwertparameter ein. Beachten Sie, dass wenn eine Konfiguration schon
einmal gespeichert wurde, sie im SETUP-Modus aufgerufen werden kann. Referenzabschnitt
11.3 für SETUP-Modus-Einzelheiten.
3. Stellen Sie in dem OPTION-Modus (oder unter Verwendung der mitgelieferten Software) die
Datums-/Zeit-, Messungsdauer, Messungsbeginn- (BEG) Zeit-, Messungsende-Zeit-,
Abtastraten- (Aufzeichnungszeitraum-), Wiederholungs-, Gleichungs- und Timerfunktionen ein.
Referenzabschnitt 11.5 für OPTION-Modus-Einzelheiten.
Hinweis: für eine 8-stündige Dose Lärm Umfrage die minimale Abtastrate beträgt 2 Sekunden.
4. Das Mikrophon sollte über die gesamte Messung hinweg am Revers der Testperson und das
Messgerät an dem Gürtel der Testperson angebracht sein.
5. Das Messgerät muss sich in dem DATA-Modus befinden, um die Dosimeter-/Datenloggerfunktion
zu betreiben. Drücken Sie die Menü-Taste, um den DATA-Modus auszuwählen (falls noch nicht
ausgewählt).
TIMER-Hinweise:
Die Timer-Einstellung ist wesentlich, um zu bestimmen, ob die Messung sofort beginnen soll
(Timer AUS) oder zu einer programmierten Zeit (Timer AN).
Wenn der TIMER auf AUS gestellt ist, kann das Aufzeichnen sofot beginnen, indem Sie die
START-/PAUSE-Taste drücken. Wenn das Messgerät Aufzeichnungen vornimmt,
erscheint das REC-Symbol beständig auf dem Display und das DATA-Symbol wird blinken.
Wenn der TIMER auf AN gestellt ist und die Start- und Endzeiten programmiert sind, wird
das Aufzeichnen nach dem Drücken von START/PAUSE nicht beginnen, bis die
programmierte Startzeit (BEG) erreicht ist. Das REC-Symbol wird blinken (das bedeutet,
dass das Messgerät sich im “Stand-by-Modus” befindet und auf die Startzeit wartet); das
DATA-Symbol wird beständig auf dem Display dargestellt werden.
Bis zu 5 Start-/Endzeiten können voreingestellt werden und Messungen können bis zu 30
Tage im Voraus programmiert werden.
8 SL355-EU-GE V1.5 6/13
DUR (DAUER)-Hinweise:
DUR ermöglicht dem Nutzer, eine spezifische Laufzeit auszuwählen.
Wenn eine Laufzeit von dem Nutzer auf alles andere als AUS eingestellt wurde, wird dieser
der Vorrang gegenüber der Timer-Einstellung gegeben und jegliche voreingestellten Startund Endzeiten werden ignoriert. DUR ist in dem OPTION-Modus-Menü verfügbar.
6. Während Messungen kann das DATA-Menü des Messgeräts aufgerufen werden (siehe DATAMenüanzeige und die Bildschirmbeispiele unten), solange die Tastatur nicht gesperrt ist. Dies
ermöglicht dem Nutzer, die aktuellen Einstellungen, die Dosis in % und das TWA während dem
Messvorgang einzusehen.
7. Die Pfeiltasten werden automatisch gesperrt, sobald das Aufzeichnen beginnt. Drücken Sie
gleichzeitig ◄ und ▼, um die Tastatur zu entsperren. Das DATA-Symbol wird aufhören zu
blinken, was bedeutet, dass die Tastatur entsperrt und bereit für die Bedienung ist. Drücken Sie
gleichzeitig ▲und ►, um die Tastatur wieder zu sperren.
8. Drücken Sie START/PAUSE, um eine Aufzeichnung anzuhalten. Das Pause-Symbol || wird
erscheinen. Drücken Sie diese Taste erneut, um das Aufzeichnen wieder aufzunehmen.
9. Entsperren Sie zunächst die Tastatur, indem Sie ◄ und ▼ gleichzeitig drücken und drücken Sie
dann die MENU-Taste, um das Aufzeichnen zu beenden, wenn die Endzeit nicht schon auf
automatisch eingestellt wurde. Das Display wird STOP anzeigen und von 3 zu 0 herunter zählen.
Drücken Sie die START-/PAUSE-Taste bevor Null erreicht ist, um das Aufzeichnen erfolgreich zu
beenden.
10. Schalten Sie das Messgerät aus, um Batterieleistung zu sparen. Drücken und halten Sie die
MENU-Taste bis sich das Gerät ausschaltet.
11. %Dose- und TWA-Berechnungen können eingesehen werden, indem Sie die PC-Schnittstelle
verwenden oder auf den DATA-Modus zugreifen (siehe DATA-Menüanzeige und die
Bildschirmbeispiele unten). Einzeln abgespeicherte Messwerte können nur über die PCSchnittstelle eingesehen werden. Folgen Sie den Anweisungen in der SoftwareBedienungsanleitung, die auf der mitgelieferten CD-ROM enthalten ist.
Messungshinweise:
Schreien Sie nicht in das Mikrophon oder schlagen Sie darauf, da dies die Messung
beeinflussen würde.
Um verlässliche Daten zu erhalten, müssen die Tätigkeiten der Nutzer einen typischen
Arbeitstag reflektieren.
8.3 Überprüfen von Lärmgutachten-Einstellungen und Messergebnissen
1. Beachten Sie, dass die PC-Schnittstelle dazu verwendet werden kann, Einstellungen und
Messergebnisse zu überprüfen. Beziehen Sie sich hierfür auf die SoftwareBedienungsanleitung, die auf der mitgelieferten CD-ROM enthalten ist. Um dies manuell zu
tun, folgen Sie den unten beschriebenen Schritten.
2. Schalten Sie das Messgerät AN. Das Messgerät wird sich in dem SLM-Modus befinden.
Drücken Sie die MENU-Taste, um auf den DATA-Modus zuzugreifen.
3. Verwenden Sie die ►-Taste, um zur "RUN"-Anzeige zu blättern. Verwenden Sie nun ▼▲, um
den gewünschten RUN (Speicherplatz) auszuwählen.
4. Wenn der gewünschte RUN ausgewählt wurde, verwenden Sie ◄ ►, um durch die
Einstellungsdaten und die Lärmgutachten-Ergebnisse wie auf der DATA-Menüanzeige und
den Bildschirmbeispielen unten dargestellt zu blättern.
8.4 Überprüfen von gespeicherten Datenlogger-Daten
Die gespeicherten Datenlogger-Messungen können nur durch das Herunterladen der Daten auf
einen PC, unter Verwendung des mitgelieferten Kabels und des PC-Software-Programms,
eingesehen werden. Beziehen Sie sich hierfür auf die Software-Bedienungsanleitung, die auf der
mitgelieferten CD-ROM enthalten ist.
9 SL355-EU-GE V1.5 6/13

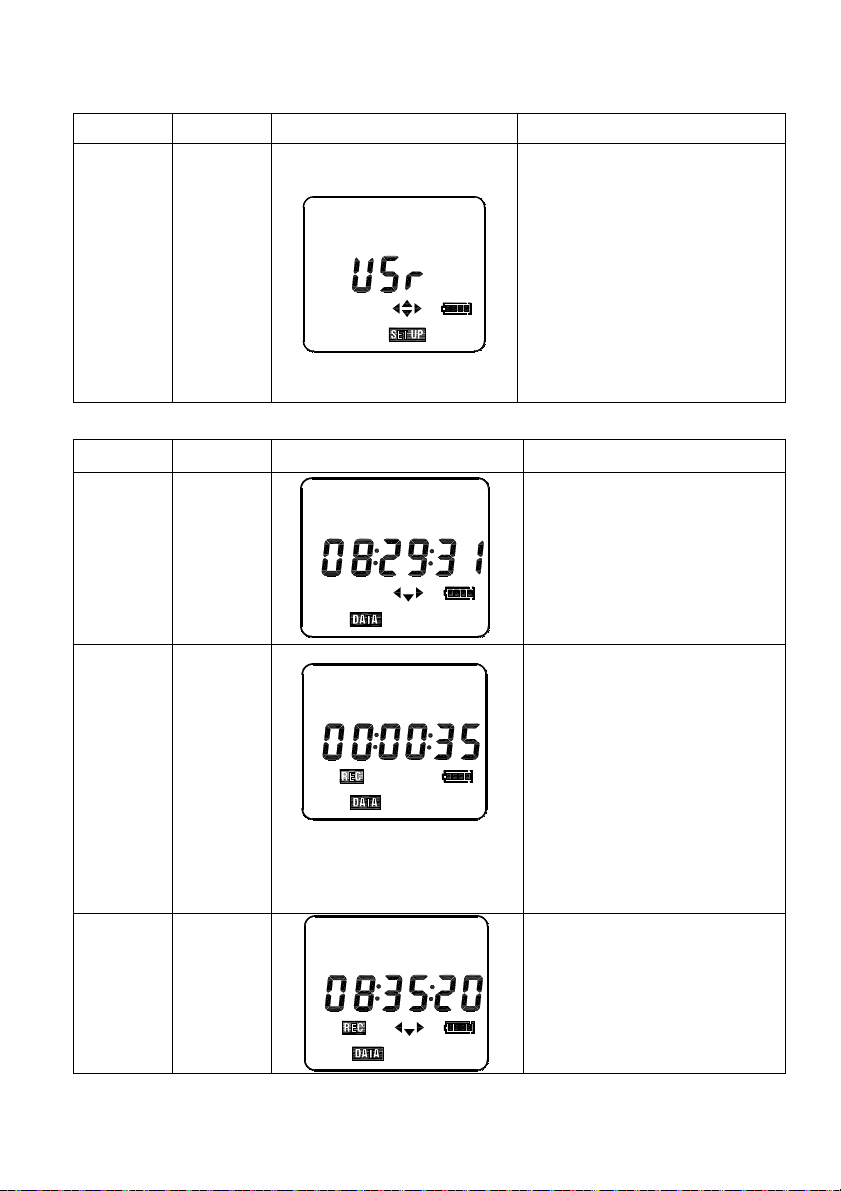

8.5 DATA-Modus-Menüanzeige
Anzeige Beschreibung Anzeige Beschreibung
Std:Min:Sek
(Verwenden Sie
▼ , um durch die
aktuelle Zeit
Punkte unten zu
blättern)
TT:MM:JJ
SPL
aktuelles
Datum
Schalldruckpe
gel
†
Blättern Sie durch die RUN-Parameterliste, indem Sie die ▼ ▲-Tasten verwenden, um den EPty XX -
Parameter ausfindig zu machen, der die Anzahl von leeren Speicherplätzen oder den übrigen Runs (00 bis
20) angibt. Falls das Aufzeichnen versucht wird, währen alle Speicherplätze belegt sind, wird das
Messgerät "EPty00" anzeigen, was bedeutet, dass keine (Null) leere Speicherplätze mehr übrig sind (Daten
in dem Messgerät müssen dann gelöscht werden, bevor Sie fortfahren. Verwenden Sie das OPTIIONMenü, um Daten zu löschen).
Std:Min:Sek
(Verwenden Sie ► , um
durch die Punkte unten
aktuelle Zeit
zu blättern)
BEG Datenlogger-Startzeit
rUN
†
aktueller Speicherplatz (01-
20)
DUR Messungsdauer
USr (ausgewählte
Einstellung)
60 bis zu 130 db
70 bis zu 140 db
%DOSE und TWA
einsehen, indem Sie ▲
und ▼-Tasten verwenden
Messbereiche
Er Austauschrate (Q) in db
tHr Schwellenwert in db
CrIt Beurteilungspegel in db
Aufzeichnungslaufzeit
LP
(Min:Sek) von 1 Sek. bis zu
1 Stunde
10 SL355-EU-GE V1.5 6/13
Loading...
+ 22 hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
