Gebruikershandleiding
Barometrische druk/ vochtigheid en
temperatuur datalogger
Modell SD700
Inleiding
Gefeliciteerd met uw aankoop van de Extech SD700 Vochtigheid/barometrische druk en
temperatuur datalogger. Deze meter meet, toont en slaat de meetgegevens op in een SDkaart die vervolgens op een PC kunnen worden gedownload. Deze meter wordt pas
verzonden na volledig getest en gekalibreerd te zijn en zal, bij behoorlijk gebruik, voor
jaren een betrouwbare service leveren.
Eigenschappen
• LCD geeft gelijktijdig temperatuur-, druk en vochtigheidsgegevens weer
• Datalogger stempelt datum/tijd en slaat metingen in een SD-kaart in Excel® formaat
op voor eenvoudige overdracht naar een PC
• Instelbare meetsnelheid van gegevens: 5, 10, 30, 60, 120, 300, 600 seconden und
AUTO
• Lange levensduur van batterij of AC-adapter
2
SD700-EU-NL-V1.4 05/11
Productbeschrijving
1. Vochtigheidsdisplay
2. Temperatuurdisplay
3. Drukdisplay
4. LOG (ENTER) knop
5. SET knop
6. AC-adapteraansluiting
7. Sensoren
8. ▲(TIME) knop
9. ▼ knop
10. Reset knop
11. RS-232 uitgang
12. SD geheugenkaartsleuf
Opmerking: Het batterijvak en de schuinstand bevinden zich achteraan de meter.
1
2
3
4
5
6
10
11
12
7
8
9
3
SD700-EU-NL-V1.4 05/11
Werking
Opmerking: Het toestel is niet uitgerust met een stroomschakelaar. De stroom is altijd
Waarschuwing, installatie en vervanging van de batterijen
ingeschakeld wanneer er batterijen in het toestel zijn geplaatst of de ACadapter aangesloten is.
1. Als het
en moeten deze worden vervangen. Er kunnen echter nog gedurende verschillende
uren juiste metingen worden uitgevoerd eenmaal het lege batterijsymbool op het
display verschijnt.
2. Om de batterijen te vervangen of te installeren, draai de kruiskopschroef, die het
batterijdeksel achteraan op zijn plaats houdt, los en haal het deksel af.
3. Vervang de zes (6) ‘AAA’ batterijen (gebruik hoogwaardige alkaline batterijen) en
houd rekening met de juiste polariteit.
4. Plaats het deksel terug en draai de schroef vast.
Datalogging
1. Open de sleuf aan de linkerzijde en breng een SD-kaart in.
lege batterijsymbool in het display verschijnt, zijn de batterijen uitgeput
Opmerkingen:
• De SD-kaart moet een capaciteit van minstens 1GB hebben.
• Gebruik geen geheugenkaarten die door andere meters of camera's zijn
geformatteerd. Voer de formatteerprocedure voor de SD-kaart in het
hoofdstuk "Geavanceerde instellingen" in deze handleiding uit om de kaart op
een juiste manier te formatteren.
• De interne klok moet op de juiste tijd ingesteld worden. Zie het hoofdstuk
“Geavanceerd instellingen" in deze handleiding hoe de klok in te stellen.
• De standaard gegevensstructuur gebruikt een decimaalpunt “.” als de
numerieke, decimale aanduiding. Zie het hoofdstuk "Geavanceerde
instellingen" hoe dit naar een komma ",” te wijzigen.
• Als de SD-geheugenkaart niet geïnstalleerd is, wordt “EMPTY” in het display
weergegeven.
• Weergegeven foutberichten:
CHCArd
LobAt
No
CArd
2. Druk gedurende meer dan 2 seconden op de LOGGER knop om met de
gegevensregistratie te starten. “DATALOGGER” verschijnt op het display en de meter
piept telkens er nieuwe gegevens geregistreerd worden (als de beeper ingeschakeld
is).
3. Om de gegevensregistratie te stoppen, druk gedurende meer dan 2 seconden op de
LOGGER knop. “DATALOGGER” wijzigt naar “DATA” en de meter telt af in de
meetgegevens.
De geheugenkaart is vol of er is een probleem met de kaart
De batterij is leeg en datalogging is uitgeschakeld
Er is geen SD-kaart ingebracht
4
SD700-EU-NL-V1.4 05/11
Opmerking: Om de gegevens te beschermen, verwijder de geheugenkaart niet
Controle van tijd/datum/meetsnelheid
Druk en houd de TIME knop gedurende meer dan 2 seconden ingedrukt en het display
doorloopt de informatie over datum, tijd en meetsnelheid.
Gegevensstructuur van de SD-kaart
1. Als de SD-kaart voor de eerste maal in de datalogger wordt ingebracht wordt de map
HBA01 aangemaakt.
2. De eerste datalogging-sessie zal dan een bestand HBA01001.xls aanmaken. Alle
gegevens worden in dit bestand opgeslagen totdat het aantal kolommen 30,000
bereikt.
3. Na 30,000 kolommen, wordt een nieuw bestand (HBA01002.xls) aangemaakt. Dit
wordt elke 30,000 kolommen herhaald tot HBA01099.XLS. Vervolgens wordt nieuwe
map HBA02 aangemaakt en wordt het proces herhaald; HBA10 is de definitieve map.
Gegevens naar een PC overdragen
1. Haal de geheugenkaart uit de datalogger en steek deze in de SD-kaartsleuf van de
PC.

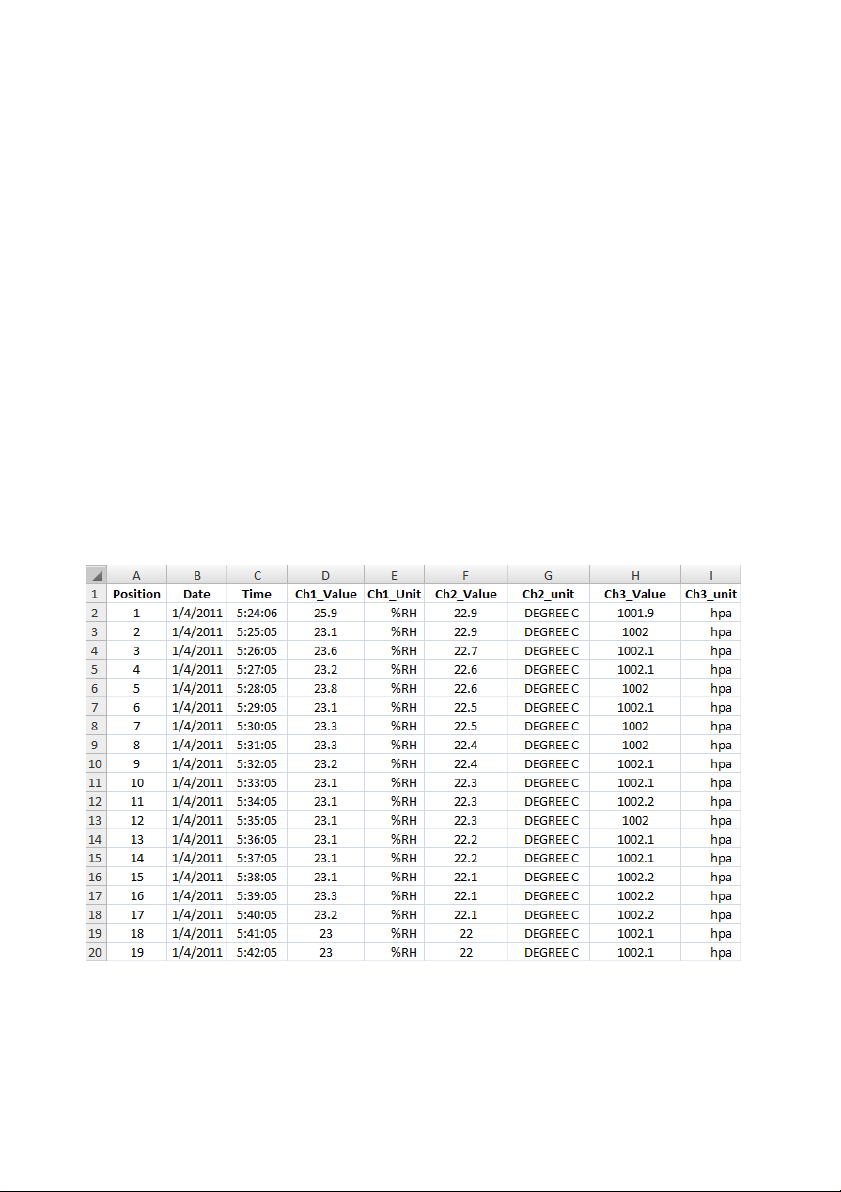

2. Start Excel® op en open het gegevensbestand op de geheugenkaart in het
rekenbladprogramma. Een bestand gelijkend op deze hieronder weergegeven
verschijnt.
voordat de opnamefunctie op een juiste manier is beëindigd.
5
SD700-EU-NL-V1.4 05/11
Geavanceerde instellingen
De SET functie wordt gebruik om het volgende te verwezenlijken:
• De SD-geheugenkaart formatteren
• De datum en tijd instellen
• De samplingtijd instellen
• Het geluid van de beeper in- of uitschakelen
• Het SD-kaart decimaal/kommateken instellen
• De meeteenheid voor temperatuur en barometrische druk selecteren
• De RS232 gegevensuitvoer in- of uitschakelen
Opmerking: De datalogger-functie moet uitgeschakeld zijn alvorens de Geavanceerde
instellingen-modus te kunnen openen.
Druk en houd de SET knop gedurende meer dan 2 seconden ingedrukt. De eerste functie
(Sd F) verschijnt in het display. Druk op de SET knop om alle functies te doorlopen. Druk
op de ▲ of ▼ knop om de geselecteerde functie aan te passen. Gebruik de “LOG” knop
om de verschillende velden binnen een functie te doorlopen. In de SET modus keert de
datalogger terug naar de standaard modus als er binnen de 5 seconden geen enkele knop
wordt ingedrukt.
1. Sd F: De SD-kaart formatteren. Druk op de ▲ knop om yES (Ja) of no (nee) te
selecteren. Voor yES (ja), druk op de Enter knop om de kaart te formatteren en alle
bestaande gegevens te wissen.
2. dAtE: De datum en tijd instellen. Druk op de ▲of ▼knop om het geselecteerd veld
aan te passen. Druk op de Enter knop om de waarde op te slaan en de verschillende
velden te doorlopen.
3. SP-t: De meetsnelheid instellen. Druk op de ▲ knop om de gewenste meetsnelheid
te selecteren en druk op Enter om de selectie op te slaan. De selecties zijn: 5, 10, 30,
60, 120, 300, 600 seconden en AUTO. In AUTO worden de gegevens opgeslagen
telkens van >1% RV is of >1°C
4. bEEP: De pieper in- of uitschakelen. Druk op de ▲ knop om ON (AAN) of OFF (UIT)
te selecteren en druk op Enter om de selectie op te slaan.
5. dEC: Het SD-kaart decimaalteken instellen. Druk op de ▲ knop om USA (decimaal)
of Euro (komma) te selecteren en druk op Enter om de selectie op te slaan.
6. t-CF: De temperatuureenheid op °F of °C instellen.
7. rS232: De RS232 gegevensuitvoer in- of uitschakelen. Druk op de ▲ knop om ON
(AAN) of OFF (UIT) te selecteren en druk op Enter om de selectie op te slaan.
8. Baro: De meeteenheid voor barometrische druk instellen. Gebruik de▲ knop om
inches kwik (InHg), millimeter kwik (-Hg) of hectoPascal (hPa) te selecteren.
9. ESC: De instelmodus verlaten. Druk op de SET knop om naar de normale werking
terug te keren.
Systeem resetten
Als de CVE niet reageert wanneer u knoppen indrukt of de meter blijkt vast te zitten, druk op
de RESET knop aan de zijde van de datalogger (gebruik een paperclip of gelijksoortig puntig
voorwerp) om de meter terug in werking te krijgen.
RS232 interface
Een seriële uitgang is voorzien om de meter op een seriële poort van de PC aan te sluiten.
Neem contact op met Technische Bijstand voor meer informatie over deze interface.
6
SD700-EU-NL-V1.4 05/11
Technische beschrijving
Display 60 x 50 mm (2,4 x 2,0”) LCD
Metingen Temperatuur, relatieve vochtigheid en barometrische druk
Geheugenkaart SD geheugenkaart, 1 GB tot 16 GB
Samplingtijd datalogger 5/10/30/60/120/300/600 seconden of automatisch
Temperatuurcompensatie Automatisch
Snelheid van bijwerken display Circa 1 seconde
Gegevensuitvoer RS 232 Seriële interface
Bedrijfstemperatuur 0 tot 50°C (32 tot 122°F)
Bedrijfsvochtigheid Minder dan 90% RV
Voedingsbron Zes (6) ‘AAA’ alkaline of hoogwaardige 1,5 V batterijen of
Levensduur batterij Afhankelijk van meetsnelheid, voor nieuwe alkaline
Gewicht 282 g (0,62 lbs.)
Afmetingen 132 x 80 x 32 mm (5,2 x 3,1 x 1,3”)
Temperatuur
Relatieve vochtigheid
Barometrische druk
Opmerking: Bovenste specificatietesten alleen bij een omgeving RF veldsterkte lager dan 3
V/M en frequentie lager dan 30 MHz.
Alle rechten voorbehouden met inbegrip van de volledige of gedeeltelijke reproductie in gelijk welke vorm.
U, als de eindgebruiker, bent wettelijk verbonden (EG batterij-voorschrift) om
alle gebruikte batterijen in te leveren; deze weggooien met het huishoudelijk
afval is verboden! U kunt uw gebruikte batterijen / accumulatoren inleveren bij
de inzamelpunten van uw gemeente of overal waar batterijen / accumulatoren
worden verkocht!
Verwijdering: Volg de geldige wettelijke aanwijzingen wat betreft de
verwijdering van het toestel aan het einde van zijn levensduur.
Kopierecht © 2011 Extech Instruments Corporation (een FLIR onderneming)
