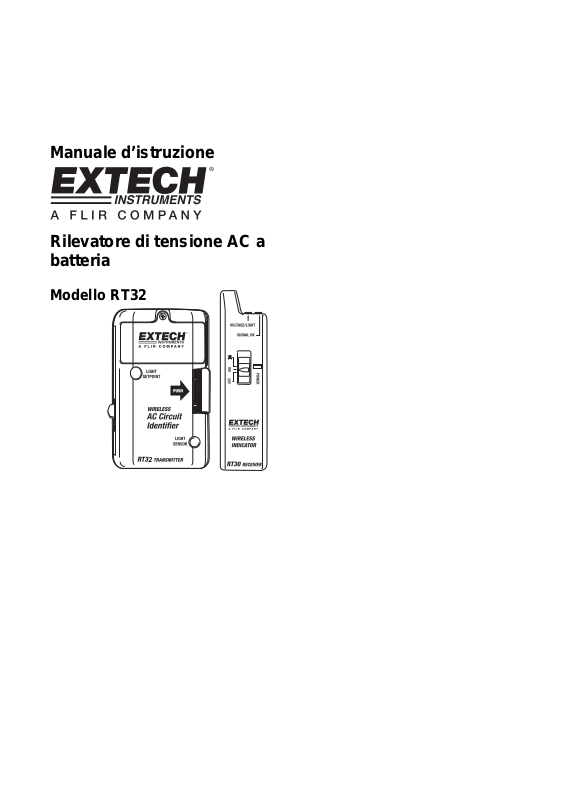

Manuale d’istruzione
Rilevatore di tensione AC a
batteria
Modello RT32
2
Introduzione
Ci congratuliamo con Voi per l’acquisto del Rilevatore di tensione AC a batteria
Modello RT30 (914Mhz) o RT32 (869MHz) della Extech. Grazie alla sua unità
ricevente a batteria il dispositivo riesce a rilevare i circuiti elettrici attivi e le
variazioni di intensità luminosa. Se il rilevatore viene usato correttamente può
durare a lungo.
Descrizione del rilevatore
UNITA’ TRASMITTENTE
1. Slot pinza
2. Pulsante di sgancio
3. Sensore luminoso
4. LED Luce/Voltaggio
5. Vano batteria
6. LED d’accensione
7. Tasto valore d’impostazione
luce
8. Interruttore Power/Mode
9. Connettore per sonda esterna
UNITA’ RICEVENTE
1. Sensore di rilevamento (ambra)
2. LED comunicazione a infrarossi (giallo)
3. Power/Mode
4. LED d’accensione (verde)
5. Vano batteria
6. Clip
7. Cicalino acustico
2
4
5
6
7
8
1 2
9
3
6
4
5
RT32 V2.1 4/09
1
2
3
7
Funzionamento
Rilevamento di circuiti elettrici attivi (metodo VOLTAGGIO)
Per rilevare il voltaggio di un circuito collegare il modello RT32 ai
cavi.
1. Spostare l’interruttore Power dell’unità trasmittente su
VOLTAGGIO. Il LED d’accensione si accenderà.
2. Spostare l’interruttore Power dell’unità ricevente su ON. Il LED
d’accensione e quello del OK SIGNAL (SEGNALE DI OK) si
accenderanno.
3. Inserire il cavo Romex
pinza oppure collegare la sonda esterna al connettore con un
cavo, una prolunga o qualsiasi tipo di cablaggio.
4. Se il cavo è sotto tensione (voltaggio
presente), Il LED VOLTAGE/LIGHT
(LUCE/VOLTAGGIO) dell’unità
trasmittente (color ambra) e il sensore di
rilevamento dell’unità ricevente si
accenderanno.
5. Per disattivare il segnale acustico
spostare l’interruttore audio dell’unità
ricevente su OFF.
6. Se il cavo non è sotto tensione (se, per esempio, viene scollegato o si
stacca l’interruttore) i sensori di rilevamento e il segnale acustico non si
accenderanno.
Nota: Quando si utilizza la sonda esterna le impostazioni dell’interruttore
Power/Mode e il metodo Illuminazione non sono validi.
TM
/nm (cavo AC) direttamente nello slot
3
RT32 V2.1 4/09
Rilevamento di circuiti elettrici attivi (metodo ILLUMINAZIONE)
Nei casi in cui l’accesso ai cavi elettrici è limitato, il
modello RT32 è in grado di rilevare anche la
presenza o l’assenza di luce in un ambiente.
1. Spostare l’interruttore Power dell’unità
trasmittente su LIGHT. Il LED d’accensione si
accenderà.
2. Spostare l’interruttore Power dell’unità
ricevente su ON. Il LED d’accensione si
accenderà.
3. Coprire il Sensore luminoso sull’unità
trasmittente e premere il tasto Valore d’impostazione luce.
4. Esporre il sensore luminoso ad una fonte di luce. Il LED VOLTAGE/LIGHT
sull’unità trasmittente e il sensore di rilevamento sull’unità ricevente si
accenderanno.
5. Spegnendo la luce il LED LUCE/VOLTAGGIO sull’unità trasmittente e il
sensore di rilevamento sull’unità ricevente si spegneranno. I LED spenti
indicano l’assenza di luce e la mancanza di corrente.
Nota: Prima di utilizzare il rilevatore verificare sempre che l’impianto di
illuminazione funzioni correttamente (accensione/spegnimento delle luci).
4
RT32 V2.1 4/09
Specifiche tecniche
Indicatori LED Segnale acustico, LED
Frequenza di
trasmissione
Distanza di trasmissione Approssimativamente 328’ (100m) in campo libero
Potenza di trasmissione +10dBm n/d
Segnalazione di
pericolo
Alimentazione Due (2) batterie ‘AAA’ Due (2) batterie ‘AAA’
Durata batterie 80 ore (circa)
Temperatura di
funzionamento
Temperatura di
immagazzinamento
Umidità di
funzionamento
consigliata
Umidità di
immagazzinamento
Dimensioni 4.0x2.4x1.5”
Peso Tre (3) pezzi per un totale di 8.0 oz.(0.23 kg)
Unità trasmittente Unità ricevente
869MHz n/d
Sensori luminosi Sensori luminosi e
Dai 14 ai 122°F (dai -10 ai 50°C)
Dai -14 ai 140°F (dai -30 ai 60°C)
90% RH da 32-86°F (dai -10 ai 30°C)
75% RH da 86-104°F (dai 30 ai 40°C)
45% RH da 104-122°F (dai 40 ai 50°C)
90% RH max.
(101x61x38mm)
segnale acustico
4.5x1.17x 1.02”
(114x30x26mm)
5
RT32 V2.1 4/09
Manutenzione
Sostituzione delle batterie
Quando il LED d’accensione diventa meno luminoso o si interrompe la
comunicazione a infrarossi tra l’unità trasmittente e quella ricevente, potrebbe
essere necessario sostituire le batterie. Ogni unità utilizza due (2) batterie ‘AAA’
(MN2400 o equivalenti). Per aprire gli sportellini dei due vani batteria si può
utilizzare un cacciavite Philips.
Chi utilizza questo dispositivo è tenuto per legge (Ordinanza sulle
batterie) a riciclare tutte le batterie usate. Questo simbolo indica che le
batterie non devono essere smaltite alla stregua deinormali rifiuti
domestici, ma devono essere consegnate ad un punto di raccolta
Trattamento del dispositivo al termine della sua vita utile
appropriato per il riciclo.
Attenersi alle norme vigenti in materia di trattamento dei dispositivi
elettrici o elettronici
Copyright © 2008 Extech Instruments Corporation (a FLIR company )
Tutti i diritti riservati incluso il diritto di riproduzione completa o parziale in
al termine della loro vita utile
qualunque forma
6
