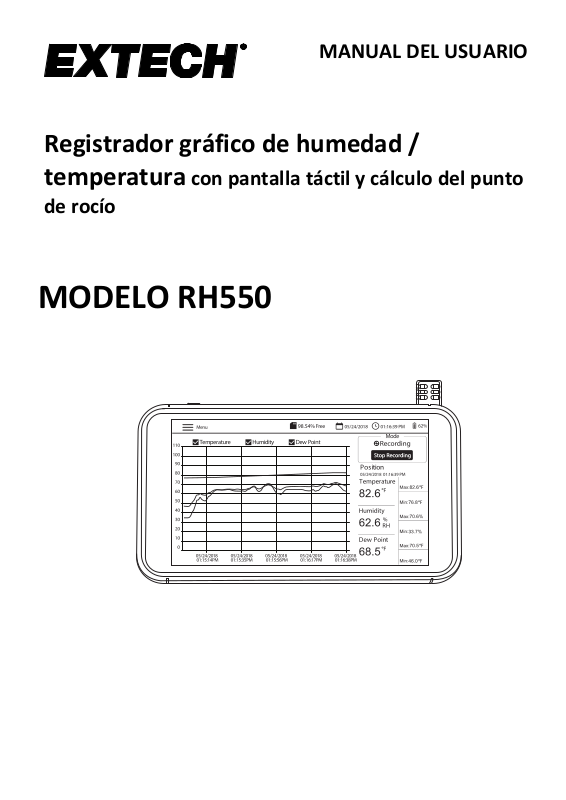

MANUAL DEL USUARIO

Registrador gráfico de humedad / temperatura con pantalla táctil y cálculo del punto

de rocío

MODELO RH550

2 RH550-ES_V1.3 1/20

Índice

1. INTRODUCCIÓN 3

1.1 Características principales 3

1.2 Aplicaciones más comunes 4

2. DESCRIPCIÓN 5

3. FUNCIONAMIENTO BÁSICO 6

3.1 Configuración del RH550 6

3.2. Encendido 6

3.3 Pantalla de interfaz principal 7

3.4 Principales modos de funcionamiento (EN VIVO y GRABACIÓN) 8

4 MENÚ PRINCIPAL 9

4.1 CONFIGURACIÓN GENERAL 9

4.2 CONFIGURACIÓN DE GRABACIÓN 9

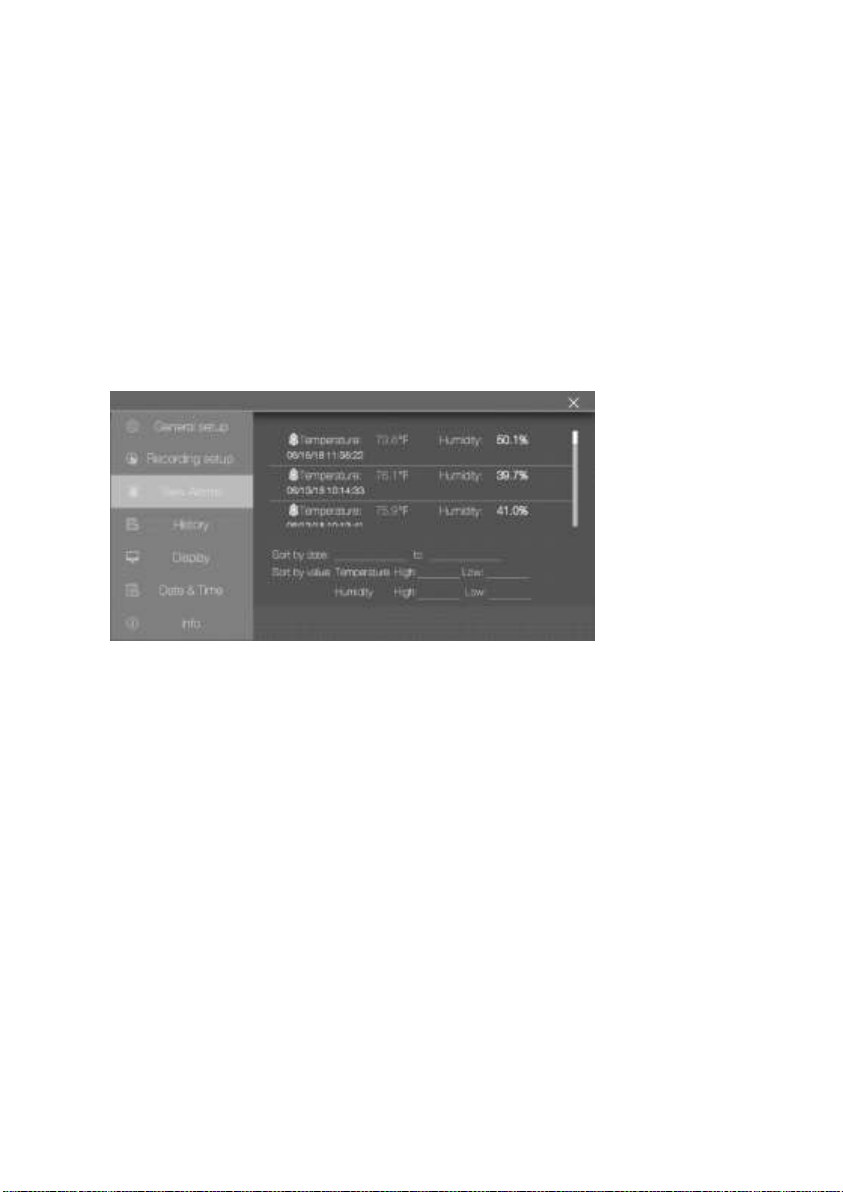

4.3 VER ALARMAS 10

4.4 HISTORIA 11

4.5 CONFIGURACIÓN DE LA PANTALLA 11

4.6 AJUSTES DE FECHA Y HORA 12

4.7 PANTALLA DE INFORMACIÓN 12

5. INTERFAZ PC 13

6. ALMACENAMIENTO DE CAPTURAS DE PANTALLA 13

7. ACTUALIZACIÓN DEL FIRMWARE 13

8. ESPECIFICACIONES 14

GARANTÍA DE DOS AÑOS 15

3 RH550-ES_V1.3 1/20

1. Introducción

Agradecemos su elección del registrador gráfico para humedad/temperatura con pantalla táctil RH550 de Extech. El RH550 mide y registra la temperatura, la humedad relativa y el punto de rocío en tiempo real y muestra las lecturas en formato digital y gráfico. El menú de pantalla táctil permite programar los parámetros de registro de datos y personalizar la pantalla gráfica. Se incluyen ocho (8) GB de memoria para capturar grandes cantidades de datos, fácilmente transferibles a un PC (en formato CSV para una cómoda integración con los programas más comunes).

Este medidor se envía completamente probado y calibrado y, con uso apropiado le proveerá muchos años de servicio confiable. Visite nuestro sitio web (www.Extech.com) para obtener información adicional, incluida la última versión de este manual de usuario y de atención al cliente.

1.1 Características principales

• Visualización digital y gráfica de la temperatura del aire, la humedad y la temperatura del punto de rocío

• Sensor de temperatura/humedad de alta precisión con cable de extensión de 197cm (6.5')

• Pantalla táctil LCD a color de alta resolución (1024 x 600 píxeles) con control de brillo,

salvapantallas y modo de suspensión

• Monitoreo en tiempo real (modo en vivo) y registro de datos (modo de grabación)

• El salvapantallas sigue mostrando la representación digital y gráfica de las lecturas en tiempo

real

• Menú intuitivo para ajustar las alarmas, cambiar las unidades de temperatura, ajustar la fecha y la hora, actualizar el firmware, configurar el registrador de datos, configurar las opciones de visualización y ver los registros de datos.

• Indicador MIN-MAX para la temperatura del aire, la humedad relativa y la temperatura del punto de rocío

• Puntee en la pantalla para desplazar la posición del cursor sobre las gráficas (curvas) mostradas.

• Registrador de datos con ocho (16) GB de memoria; frecuencia de muestreo programable por el usuario, hora de inicio y límite de puntos de datos

• Ver registros de registro de datos históricos en la pantalla RH550

• Datos grabados con formato CSV, fácilmente transferibles al PC mediante el cable USB

suministrado

• Soporte de sobremesa integrado y soporte de pared desmontable con bisagra

• Batería de litio recargable, adaptadores de CA, cable USB y cable de extensión del sensor

incluidos.

4 RH550-ES_V1.3 1/20

1.2 Aplicaciones más comunes

• Plantas de procesamiento de alimentos

• Salas limpias

• Laboratorios de calibración

• Monitoreo ambiental

• Instalaciones para cuidado de la salud

• Monitoreo de bodegas/almacenes

• Comodidad en oficinas y área de trabajo

• Protección de museos y obras de arte

5 RH550-ES_V1.3 1/20

2. Descripción

1. Pantalla táctil

2. Conector USB (para alimentar el medidor y conectarlo a un PC)

3. Sensor de temperatura/humedad relativa (se muestra conectado

al enchufe de la base).

4. Botón de encendido y apagado

5. Cable de extensión del sensor (RH550-C)

6. Soporte para montaje en pared

7. Soporte basculante de sobremesa

8. Enchufe de la base del sensor (se muestra

con el sensor instalado)

9. Agujeros para tornillos para montaje en pared

10. Bisagra para montaje en pared
