BENUTZERHANDBUCH
Luftfeuchtigkeits-/TemperaturDiagrammschreiber
mit Touchscreen und Taupunktberechnung
MODELL RH550
2 RH550-DE_V1.3 1/20
Inhaltsverzeichnis
1. EINLEITUNG 3
1.1 Hauptmerkmale 3
1.2 Allgemeine Anwendungen 3
2. BESCHREIBUNG 4
3. GRUNDLEGENDER BETRIEB 5
3.1 Einrichten des RH550 5
3.2 Stromversorgung des Messgeräts 5
3.3 Hauptbildschirm der Benutzeroberfläche 6
3.4 Hauptbetriebsarten (LIVE und AUFZEICHNUNG) 7
4. HAUPTMENÜ 8
4.1 ALLGEMEINE EINRICHTUNG 8
4.2 EINRICHTUNG DER AUFZEICHNUNG 8
4.3 ANZEIGEN VON ALARMEN 9

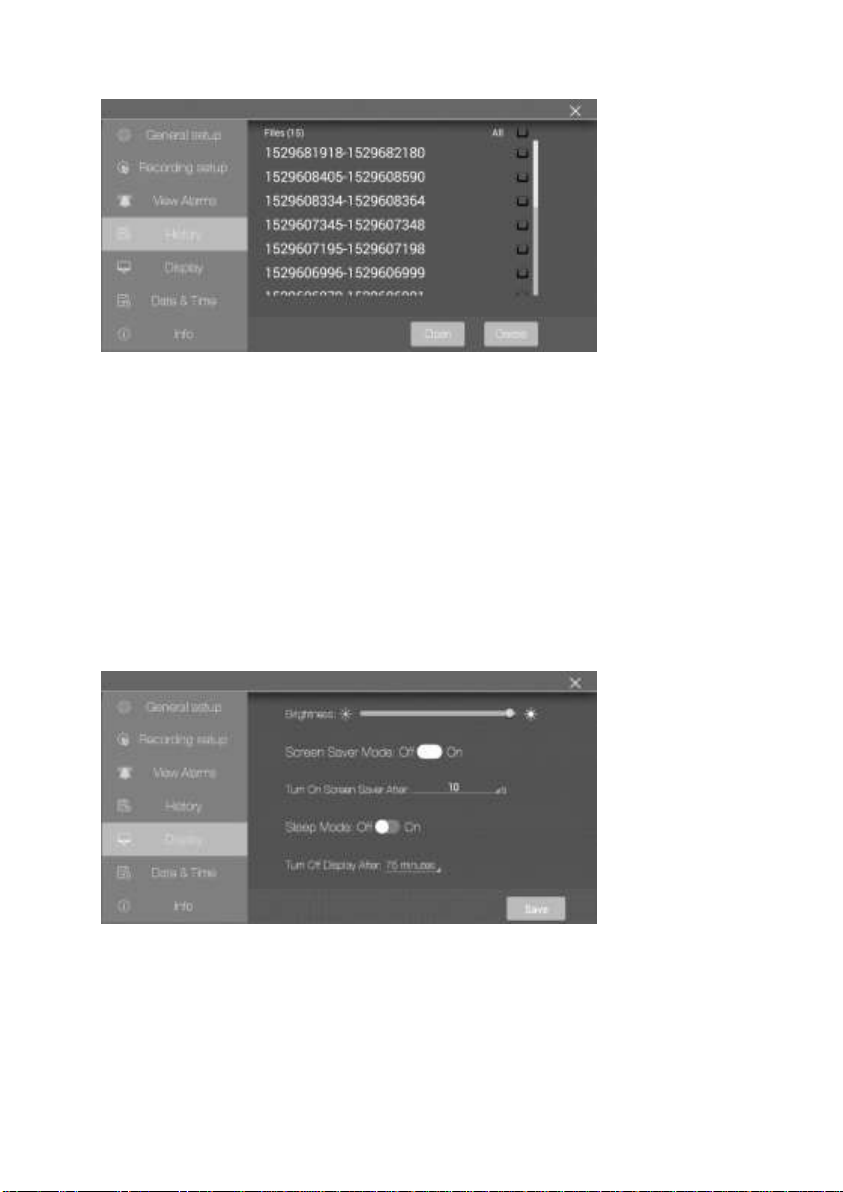

4.4 VERLAUF 10
4.5 EINRICHTUNG DER ANZEIGE 10
4.6 DATUMS- UND UHRZEITEINSTELLUNGEN 11

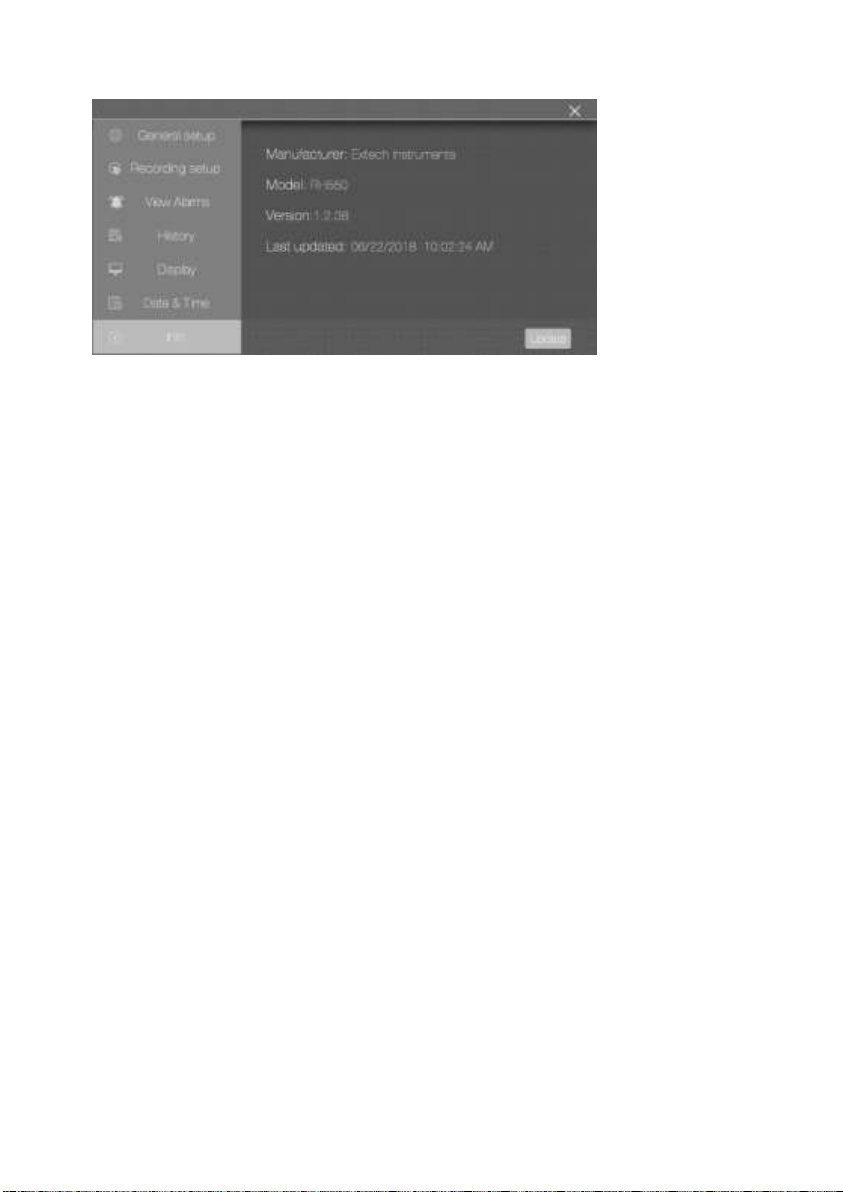

4.7 INFORMATIONSBILDSCHIRM 12
5. PC-SCHNITTSTELLE 13
6. SPEICHERN VON SCREENSHOTS 13
7. FIRMWARE-AKTUALISIERUNG 13
8. TECHNISCHE DATEN 14
3 RH550-DE_V1.3 1/20
1. Einleitung
Vielen Dank, dass Sie sich für den Extech RH550 Luftfeuchtigkeits-/TemperaturDiagrammschreiber mit Touchscreen entschieden haben. Der RH550 misst Temperatur, relative
Luftfeuchtigkeit und Taupunkt in Echtzeit, zeichnet die Messwerte auf und zeigt diese in digitalen
und grafischen Formaten an. Über das Touchscreen-Menü können Sie
Datenprotokollierungsparameter programmieren und die grafische Anzeige anpassen. Acht (8) GB
Speicher sind im Lieferumfang enthalten, um große Datenmengen zu erfassen und ganz einfach
auf einen PC zu übertragen (im CSV-Format für eine bequeme Integration mit den gängigsten
Programmen).
Dieses Messgerät ist bei der Auslieferung bereits vollständig geprüft und kalibriert. Bei
ordnungsgemäßer Verwendung wird es viele Jahre lang zuverlässig arbeiten. Weitere
Informationen, einschließlich der neuesten Version dieses Benutzerhandbuchs und der
Kontaktdaten des Kundendienstes, finden Sie auf unserer Website (www.Extech.com).
1.1 Hauptmerkmale
• Digitale und grafische Anzeige von Lufttemperatur, Luftfeuchtigkeit und Taupunkttemperatur
• Hochpräziser Temperatur-/Luftfeuchtigkeitssensor mit 197cm-Verlängerungskabel (6,5')
• Hochauflösende farbige Touchscreen-LCD-Anzeige (1.024 × 600 Pixel) mit
Helligkeitssteuerung, Bildschirmschoner und Energiesparmodus
• Echtzeitüberwachung (Live-Modus) und Datenprotokollierung (Aufzeichnungs-Modus)
• Der Bildschirmschoner zeigt weiterhin die digitale und grafische Darstellung von
Echtzeitwerten an
• Intuitives Menü zum Einstellen von Alarmen, Ändern von Temperatureinheiten, Einstellen
von Datum/Uhrzeit, Aktualisieren der Firmware, Konfigurieren der Datenprotokollierung,
Einstellen von Anzeigeoptionen und Anzeigen von Datenprotokollen
• MIN-MAX-Anzeige für Lufttemperatur, relative Feuchtigkeit und Taupunkttemperatur
• Tippen Sie auf den Bildschirm, um die Cursorposition auf den angezeigten Graphen (Kurven)
zu verschieben
• Datenprotokollierung mit acht (16) GB Speicher; benutzerprogrammierbare Abtastrate,
Startzeit und Datenpunktgrenzwerte
• Anzeigen des Verlaufs von Datenprotokolleinträgen auf dem Bildschirm des RH550
• Aufgezeichnete Daten im CSV-Format, die über das mitgelieferte USB-Kabel einfach auf den
PC übertragen werden können
• Integrierter Tischstandfuß und abnehmbare Wandhalterung mit Scharnier
• Wiederaufladbarer Lithiumakku, AC-Adapter, USB-Kabel und Sensorverlängerungskabel im
Lieferumfang enthalten
1.2 Allgemeine Anwendungen
• Lebensmittelverarbeitungsanlagen
• Reinräume
4 RH550-DE_V1.3 1/20
• Kalibrierlabore
• Umweltüberwachung
• Gesundheitseinrichtungen
• Lager-/Lagerhausüberwachung
• Komfort im Büro und am Arbeitsplatz
• Museum und Schutz von Kunstwerken
2. Beschreibung
1. Touchscreen-Anzeige
2. USB-Buchse (zur Stromversorgung des Messgeräts und zum
Anschließen an einen PC)
3. Sensor für Temperatur/relative Luftfeuchtigkeit (in
Abbildung eingesetzt in die Stationsbuchse)
4. Ein-/Aus-Taste
5. Sensorverlängerungskabel (RH550-C)
6. Wandhalterung
7. Neigbarer Tischständer
8. Sensorstationsbuchse (mit eingesetztem
Sensor abgebildet)
9. Schraubenlöcher für Wandmontage
10. Scharnier für Wandhalterung
4
3
1
2
5 RH550-DE_V1.3 1/20
3. Grundlegender Betrieb
3.1 Einrichten des RH550
Schieben Sie den Sensor (3) bei ausgeschaltetem Messgerät direkt auf die Stationsbuchse (8).
Verwenden Sie das 197cm-Verlängerungskabel (6,5') (5) des RH550-C, wenn Sie den Sensor
von der Haupteinheit getrennt verwenden möchten. Um das Verlängerungskabel zu
verwenden, entfernen Sie den Sensor vom RH550 (falls angeschlossen) und schließen Sie den
Sensor an die Stationsbuchse an einem Ende des Verlängerungskabels an. Schließen Sie das
andere Ende des Kabels an die Sensorstationsbuchse (8) des RH550 an.
Montieren Sie den RH550 unter Verwendung der mitgelieferten Wandhalterung (6) und
Schrauben an einer Wand. Montieren Sie zuerst die Halterung an der Wand und lassen Sie
dann den RH550 in der Halterung einrasten. Beachten Sie, dass die Wandhalterung über
einen Schwenkarm (10) für ein problemloses Ausrichten verfügt.
Hinweis: Montieren Sie die Halterung mit dem Scharnier nach rechts, damit die Anzeige
aufrecht ist.
3.2 Stromversorgung des Messgeräts
Ein wiederaufladbarer Lithiumakku (werkseitig installiert) versorgt den RH550 mit Strom.
Zum Ein- oder Ausschalten des RH550 halten Sie den Netzschalter (4) länger gedrückt.
Um den Akku aufzuladen, schließen Sie das mitgelieferte USB-Kabel an die USB-Buchse (2)
am RH550 und eine Wechselstromquelle an oder schließen Sie den RH550 an einen USBAnschluss eines PCs an.
Um den Akkustatus während des Ladevorgangs anzuzeigen, drücken Sie kurz den
Netzschalter.
Um die Anzeige im normalen Betrieb (ohne Aufladen) manuell in den Energiesparmodus zu
versetzen, drücken Sie kurz den Netzschalter (4).
Im HAUPTMENÜ können Sie Anzeigeoptionen wie Bildschirmschoner und Energiesparmodus
festlegen.
