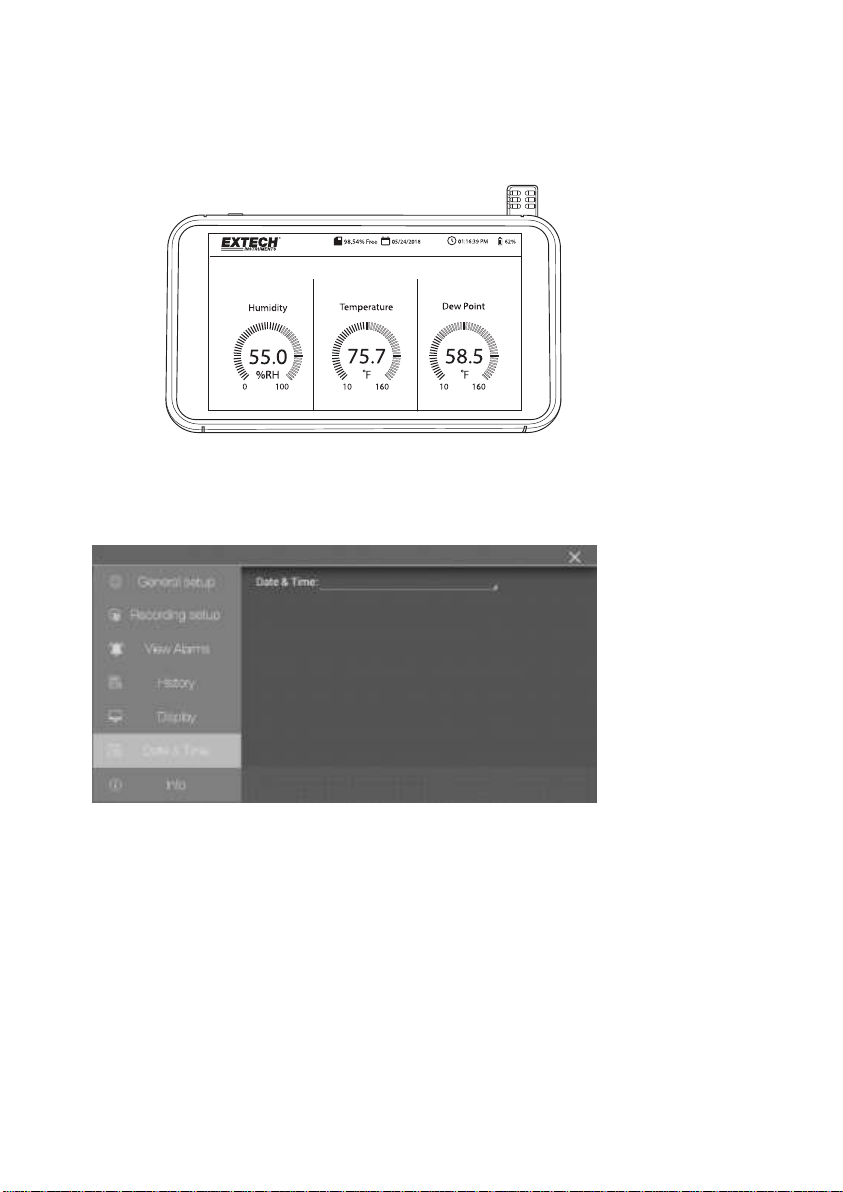

MANUAL DO USUÁRIO
Gravador de Gráficos de
Umidade/Temperatura
com Tela Sensível ao Toque e Cálculo de Ponto de
Condensação
MODELO RH550
2 RH550-pt-BR_V1.3 1/20
Índice
1. INTRODUCTION 3
1.1 Key Features 3
1.2 Common Applications 3
2. DESCRIPTION 4
3. BASIC OPERATION 5
3.1 Setting up the RH550 5
3.2 Meter Power 5
3.3 Main Interface Screen 6
3.4 Main Operating Modes (LIVE and RECORD) 7
4. MAIN MENU 8

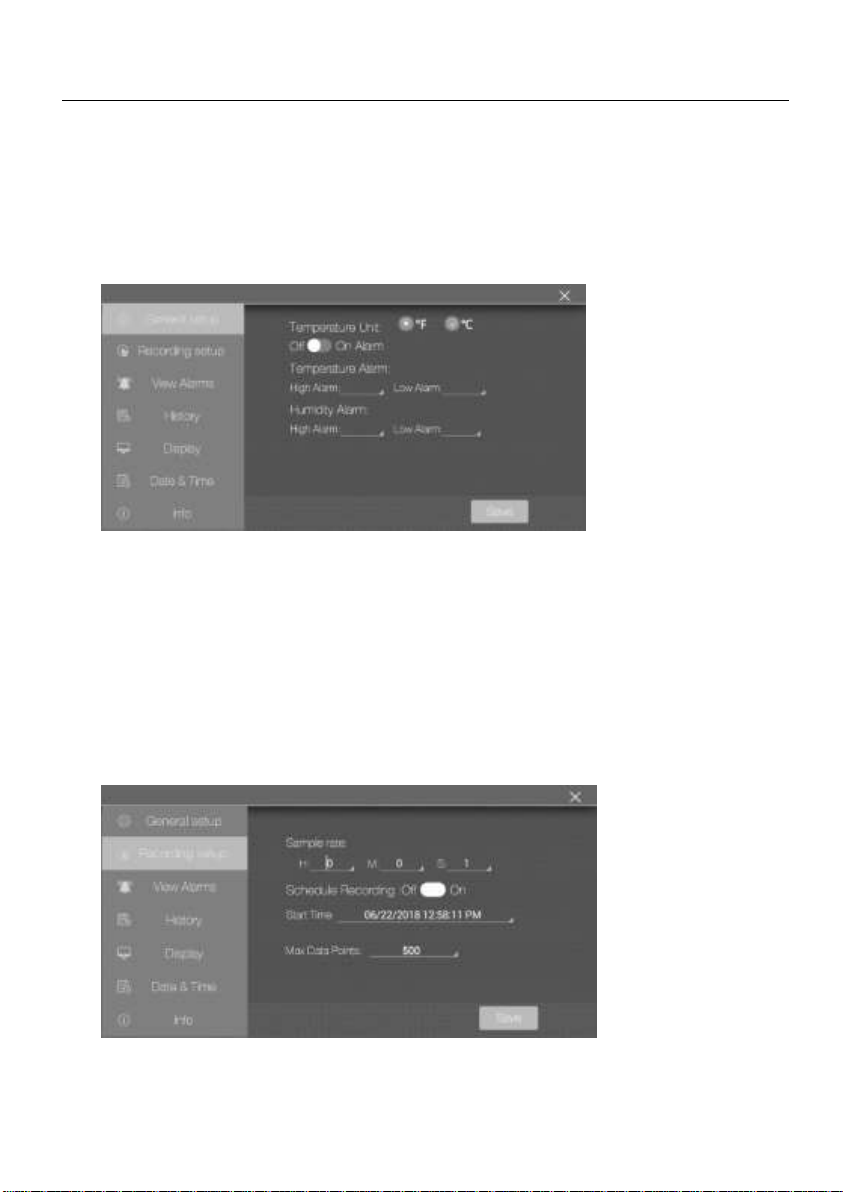

4.1 GENERAL SETUP 8
4.2 RECORDING SETUP 8
4.3 VIEW ALARMS 9
4.4 HISTORY 10
4.5 DISPLAY SETUP 10
4.6 DATE & TIME SETTINGS 11

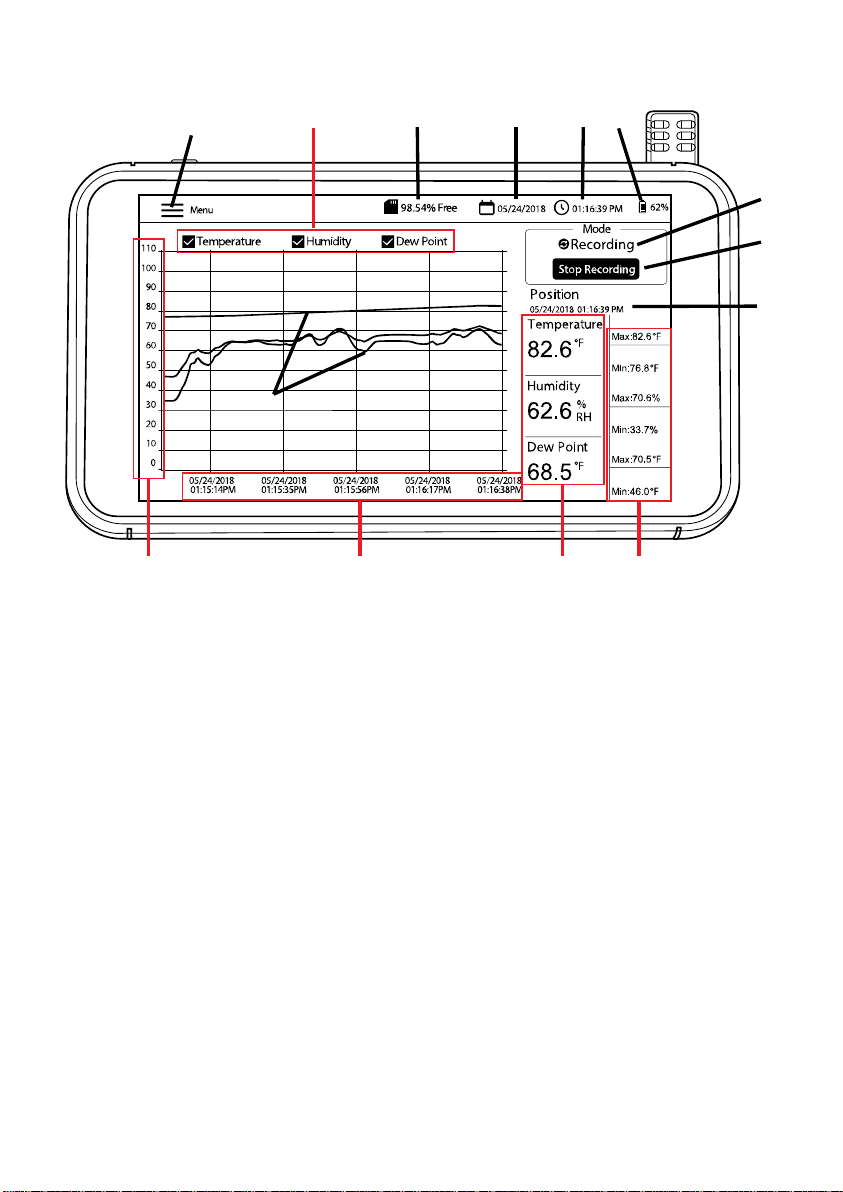

4.7 INFORMATION SCREEN 12
5. PC INTERFACE 13
6. SCREEN-SHOT STORAGE 13
7. FIRMWARE UPGRADE 13
8. SPECIFICATIONS 14
3 RH550-pt-BR_V1.3 1/20
1. Introdução
Obrigado por selecionar o Gravador de Gráficos de Umidade/Temperatura Extech RH550 com Tela
Sensível ao Toque. O RH550 mede e registra a temperatura, a umidade relativa e o ponto de
condensação em tempo real e exibe as leituras em formatos digitais e gráficos. O menu da tela
sensível ao toque permite programar parâmetros de registro de dados e personalizar a exibição
gráfica. Estão incluídos 8 GB de memória para capturar grandes quantidades de dados, facilmente
transferíveis para um computador (em formato CSV para uma integração conveniente com os
programas mais comuns).
Enviamos o medidor totalmente testado e calibrado. Com o uso adequado, ele fornecerá anos de
serviço confiável. Veja informações adicionais no nosso site (www.extech.com), incluindo a versão
mais recente deste Manual do Usuário e Suporte ao Cliente.
1.1 Principais Recursos
• Exibição digital e gráfica da temperatura e umidade do ar e da temperatura do ponto de
condensação
• Sensor de temperatura/umidade de alta precisão com cabo de extensão de 197cm (6,6’)
• Tela de LCD sensível ao toque colorida de alta resolução (1024 x 600 pixels) com controle de
brilho, protetor de tela e modo de suspensão
• Monitoramento em tempo real (modo Tempo Real) e registro de dados (modo Gravação)
• O protetor de tela continua a exibir a representação digital e gráfica de leituras em tempo
real
• Menu intuitivo para configuração de alarmes, alteração de unidades de temperatura,
configuração de data/hora, atualização de firmware, configuração do registrador de dados,
configuração de opções de exibição e visualização de registros de dados
• Apresentação de temperatura do ar MÍNIMA e MÁXIMA, umidade relativa e temperatura do
ponto de condensação
• Toque na tela para mover a posição do cursor nos gráficos exibidos (curvas)
• Registrador de dados com 16 GB de memória, taxa de amostragem programável pelo
usuário, hora de início e limite de ponto de dados
• Visualize os registros históricos do registro de dados na tela do RH550
• Dados gravados no formato CSV, facilmente transferíveis para o computador usando o cabo
USB fornecido
• Suporte integrado para mesa e suporte removível para instalação na parede com dobradiça
• Bateria de lítio recarregável, adaptadores CA, cabo USB e cabo de extensão do sensor
fornecidos
1.2 Aplicações Comuns
• Fábricas de processamento de alimentos
• Salas limpas
• Laboratórios de calibração
• Monitoramento ambiental
4 RH550-pt-BR_V1.3 1/20
• Centros de saúde
• Monitoramento de armazenamento/armazém
• Conforto no escritório e local de trabalho
• Proteção de museu e obras de arte
2. Descrição
1. Tela sensível ao toque
2. Entrada USB (para alimentação do medidor e conexão com um
computador)
3. Sensor de temperatura/umidade relativa (mostrado
ligado ao conector da base)
4. Botão LIGA/DESLIGA
5. Cabo de extensão do sensor (RH550-C)
6. Suporte para instalação na parede
7. Suporte de mesa com inclinação
8. Conector do sensor na base (mostrado
com o sensor instalado)
9. Orifícios dos parafusos para montagem na
parede
10. Dobradiça do suporte de montagem na parede
4
3
1
2
5 RH550-pt-BR_V1.3 1/20
3. Operação Básica
3.1 Como configurar o RH550
Com o medidor DESLIGADO, insira o sensor (3) diretamente no conector (8).
Use o cabo de extensão RH550-C de 197cm (6,6’) (5) se preferir colocar o sensor afastado da
unidade principal. Para usar o cabo de extensão, remova o sensor do RH550 (se conectado) e
insira o sensor no conector em uma extremidade do cabo de extensão. Insira a outra
extremidade do cabo no conector do sensor do RH550 (8).
Instale o RH550 na parede usando o suporte de montagem (6) e os parafusos fornecidos.
Instale o suporte na parede primeiro e, em seguida, encaixe o RH550 no suporte. Observe
que o suporte de montagem na parede tem um braço articulado (10) para um ângulo
conveniente.
Nota: Monte o suporte com a dobradiça para a direita para que a tela fique na posição
vertical.
3.2 Alimentação do Medidor
Uma bateria de lítio recarregável (instalada de fábrica) alimenta o RH550.
Para ligar ou desligar o RH550, pressione e mantenha pressionado o botão liga/desliga (4).
Para recarregar a bateria, conecte o cabo USB fornecido na entrada USB (2) no RH550 e em
uma fonte de alimentação CA, ou conecte o RH550 a uma porta USB em um computador.
Para visualizar o status da bateria durante o carregamento, pressione rapidamente o botão
liga/desliga.
Para colocar manualmente o visor no modo de suspensão, quando em uso normal (não
carregando), pressione rapidamente o botão liga/desliga (4).
Use o MENU PRINCIPAL para definir opções de exibição, como o protetor de tela e o modo
de suspensão.
