Inleiding

Gefeliciteerd met de aankoop van uw Extech RH520 Recorder voor Temperatuur- en vochtigheidsgrafieken. De RH520 meet de temperatuur, de vochtigheid en het dauwpunt en geeft deze waarden weer.

De (afneembare) sonde meet de omgevingsvoorwaarden van op afstand, terwijl het LCD-scherm de grafieken weergeeft en een numerieke voorstelling van de metingen geeft. Programmeerbare audiovisuele alarmen verwittigen de gebruiker wanneer de omgevingsvoorwaarden de vooraf ingestelde alarmwaarden bereiken. De optionele alarmmodule laat een automatische relaisschakeling toe wanneer de ingestelde alarmwaarden bereikt worden.

Het intern geheugen van de RH520 kan tot 49.152 metingen opslaan die later doorgestuurd kunnen worden naar een PC. Als u dit instrument voorzichtig gebruikt, zal het u jarenlang trouwe diensten bewijzen.

VIINGERWIJZINGEN

• Dit apparaat is geen speelgoed en moet buiten het bereik van kinderen gehouden worden. Het bevat gevaarlijke objecten en ook kleine onderdelen die door kinderen zouden kunnen ingeslikt worden. Indien een kind een onderdeel zou inslikken, gelieve dan onmiddellijk een dokter te contacteren.

• Laat geen batterijen en verpakkingsmateriaal onbewaakt rondslingeren. Deze kunnen gevaarlijk zijn voor kinderen indien ze als speelgoed worden gebruikt.

• Indien het apparaat gedurende lange tijd niet meer zal gebruikt worden, verwijder dan de batterijen om lekken te voorkomen.

• Vervallen of beschadigde batterijen kunnen bij huidcontact verschroeiing of verbranding veroorzaken. Gebruik daarom in dergelijke gevallen altijd geschikte handschoenen.

• Let erop dat de batterijen geen kortsluiting genereren. Gooi geen batterijen in vuur.

RH520-EU_NL V4.2 3/10

Beschrijving van de RH520

1. Afstandssensor

2. Sensorkabel

3. LCD-scherm

4. Scharnierend toetsenbord/tafelstaander

5. PCinterfaceaansluiting

6. Aansluiting universele alarmmodule

7. Aansluiting ACadapter

8. Toets DATA-RESET toets (wist de opgeslagen meetgegevens en de alarmhistoriek)

9. Selectieschakelaar temperatuureenheden (C of F)

10. Toets PROGRAMMING RESET (wist de opgeslagen programma's, maar behoudt

de meetgegevens en de alarmhistoriek)

11. Toont de Contrastregeling

12. Opslagruimte sensorkabel

13. ‘AA’ batterijen 1,5 V

14. Gleuf voor sensorkabel

15. Openingen voor wandbevestiging

812 1314

91011

RH520-EU_NL V4.2 3/10

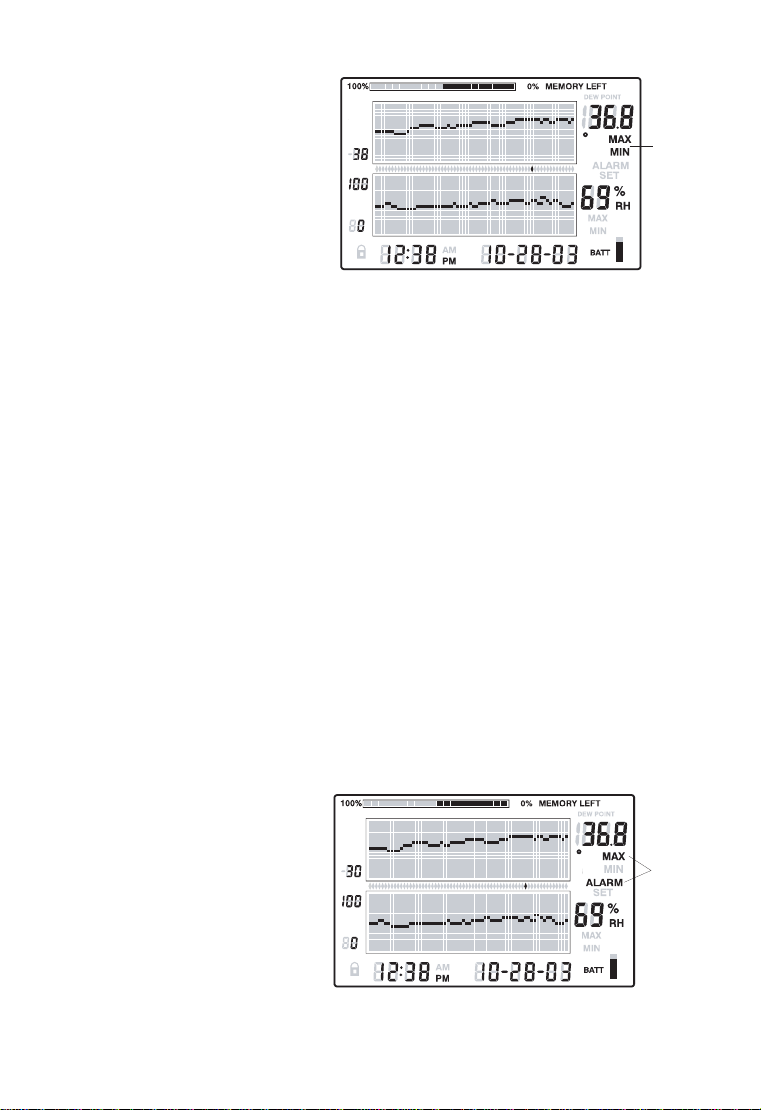

Beschrijving van de display

1. Grafiek temperatuurmeting

2. Meter voor gebruik van intern geheugen

3. Schaallimieten verticale as

4. Cursor / Alarmindicators

5. Drukknop statusindicator veiligheidsblokkering

6. Tijdweergave

7. Grafiek meting van Relatieve Vochtigheid (RV)

8. Datumweergave

9. Functie-indicators

10. Display voor numerieke temperatuuraanduiding

11. Display voor numerieke aanduiding RV.

12. Indicator batterijtoestand

9 10

RH520-EU_NL V4.2 3/10

BESCHRIJVING VAN DE DRUKKNOPPEN

VIEW Om terug te keren naar de standaardweergave op het scherm

Om alle instelfuncties te verlaten zonder de gewijzigde waarden op te slaan.

Scrollt naar de hoogste en de laagste (MAX/MIN) metingen als het apparaat in "Standard View" (standaardweergave) staat.

ALARM Voor de instelling en de weergave van de alarmwaarden.

TIME Toont een meting die opgeslagen is op een specifieke tijd en datum.

Voor het instellen en de weergave van de opgenomen "Steekproefsnelheid" Instellen van Tijd en Datum

SET Wordt gebruikt in combinatie met andere toetsen om nieuwe parameterwaarden in te stellen. Bewaart nieuwe parameterwaarden en keert terug naar de standaardweergave.

TEMP Wordt gebruikt in combinatie met andere toetsen om het verticaal grafiekbereik in te stellen. Wordt gebruikt in combinatie met andere toetsen om de waarden voor het temperatuuralarm in te stellen.

Wordt gebruikt in combinatie met de RV-toets om het Dauwpunt weer te geven.

RH Wordt gebruikt in combinatie met andere toetsen om het verticaal grafiekbereik in te stellen. Wordt gebruikt in combinatie met andere toetsen om de waarden voor het RV-alarm in te stellen.

Wordt gebruikt in combinatie met de TEMP-toets om het Dauwpunt weer te geven.

De pijltjestoetsen rechts, links, omlaag en omhoog worden gebruikt om de gegevens te doorlopen en om over het scherm te bewegen.

SNELGIDS VOOR HET TOETSENBORD (W ORDT OOK AFGEBEELD OP DE ACHTERKANT VAN DE BEHUIZING VAN DE RH520)

RH520-EU_NL V4.2 3/10

Ingedrukte toets Functie Tweede/alternatieve toetsen

VIEW Selecteert de weergavemodus VIEW-modi: Normal, TEMPmax,

SET Bewaart de nieuwe instellingen VIEW om de modus te annuleren en ze

PIJLTJESTOETSEN Om door de selecties te scrollen Verplaatst de cursor door de

TIME De meting van een specifieke

TEMP + RH (RV) Om het Dauwpunt te bekijken. VIEW om te eindigen

ALARM Ga terug door de ALARM-punten. ALARM selecteert het volgende Alarm,

SET + TEMP + ALARM Gaat naar de instelling voor de

SET + RH (RV)+ ALARM Gaat naar de instelling voor de RV

TIME + VIEW Voor het bekijken van de

SET + TIME + VIEW Om naar de instelmode voor de

steekproefsnelheid (sample rate) te

SET + TIME Gaat naar de instelmodus

SET + TEMP + UP Gaat naar de instelmodus voor de

Verticale Schaal voor de TEMP

SET + RH + UP Gaat naar de instelmodus voor de

tijd/datum bekijken.

ALARM selecteert HOOG/LAAG, SET

TEMP Alarmmodus.

ALARM selecteert HOOG/LAAG, SET

Alarm-modus.

steekproefsnelheid

gaan.

Tijd/datum.

RV selecteert hoogste/laagste waarde,

Verticale Schaal voor de RV

RHmax, TEMPmin, RHmin

te verlaten

opgeslagen punten

Pijltjestoetsen om de richting te

selecteren, VIEW om te eindigen.

VIEW om te eindigen.

om te bewaren.

VIEW om te eindigen

SET om te bewaren, VIEW om te

TEMP selecteert hoogste/laagste

waarde, SET om te bewaren.

SET om te bewaren.

eindigen.

RH520-EU_NL V4.2 3/10

Het starten

POWER (STROOM)

1. De RH520 werkt op batterijstroom of op een AC-adapter (4n5VDC 300mA). De

batterijstroom bestaat uit drie (3) ‘AA’ batterijen. Zie het hoofdstuk Vervangen van de batterijen van deze gebruiksaanwijzing voor het vervangen/aanbrengen van de batterijen. Nota: De batterijen en de adapter worden meegeleverd.

2. Sluit de AC-adapter aan op de AC-adapteraansluiting die in het hoofdstuk Beschrijving

getoond wordt. De batterijen zullen als back-up batterij dienen wanneer zich een storing in de AC-stroomvoorziening voordoet.

3. Als de batterijen geïnstalleerd zijn, of de adapter behoorlijk aangesloten is, zal de

weergave van de RH520 beginnen.

4. In het onwaarschijnlijke geval dat de AC-stroom EN de back-up batterij niet werken, zal

de RH520 een “Reset van de programmering" nodig hebben om de display te resetten. Druk op de RESET-toets binnenin het batterijcompartiment. “Reset” wist alle instellingen. De tijd, de datum en het logging-interval moeten opnieuw ingegeven worden. De meetgegevens en de alarmhistoriek zullen evenwel bewaard blijven in het niet-vluchtig geheugen.

5. De indicator van 5 segmenten die de levensduur van de batterij aangeeft, stelt de

gebruiker in staat de toestand van de batterij na te kijken. Als alle 5 de segmenten donker zijn, is de batterij volledig opgeladen. De segmenten worden uitgeschakeld naarmate de batterij veroudert. Als de batterij-indicator maar een segment over heeft, moeten de batterijen onmiddellijk vervangen worden.

NOTA: Stel de datum en de tijd altijd onmiddellijk in nadat de batterijen aangebracht

werden of nadat de RESET ingedrukt werd.

OPSTELLING VAN DE RH520

De RH520 kan op de volgende manieren gebruikt worden:

1. Boven op een tafelblad, waar het scharnierend toetsenbord als staander gebruikt

wordt.

2. Aan de wand bevestigd via de uitsparingen aan de achterzijde.

MEETSONDE

De sonde is aan de meter bevestigd met 1 meter kabel en kan bewaard worden in de sondehouder van de RH 520 of afzonderlijk. De lengte van de sondekabel kan gemakkelijk verlengd worden met een RJ45 kabel en een tussenstuk.

DRUKTOETS VOOR VEILIGHEIDSBLOKKERING

De RH520 kan beveiligd worden tegen knoeien door vergrendeling van de druktoetsen.

1. Druk gedurende circa 1 seconde gelijktijdig op de pijltjestoetsen OMHOOG, OMLAAG,

NAAR LINKS en op SET om de druktoetsen te vergrendelen. Nota: De veiligheidsvergrendeling kan enkel vanuit de weergave op het hoofdscherm

geactiveerd worden. Als een scroll-toets of de tijd-toets ingedrukt werd voor de instelling van de vergrendeling, moet de gebruiker terug naar het hoofdscherm scrollen.

2. Druk gedurende circa 1 seconde gelijktijdig op de pijltjestoetsen OMHOOG, OMLAAG,

NAAR LINKS en op SET om de werking van de druktoetsen te herstellen.

RH520-EU_NL V4.2 3/10

Het programmeren van de RH520

INSTELLEN VAN TIJD EN DATUM

1. Druk vanuit de Standaard Weergave gelijktijdig op de toetsen SET en TIME.

2. De SET-indicator zal verschijnen.

3. Gebruik de pijltjestoetsen OMHOOG EN OMLAAG om de tijd in te stellen.

4. Gebruik de pijltjestoetsen LINKS en RECHTS om de parameters voor de minuten, de

uren, AM/PM/24-uur, de dag, de maand en het jaar te doorlopen.

 Als AM of PM geselecteerd is, zal het datumformaat MAAND-DAG-JAAR zijn.  Als 24 uur geselecteerd is, zal het datumformaat DAG-MAAND-JAAR zijn.

5. Druk op gelijk welk moment op SET om de nieuwe waarde op te slaan en terug te

keren naar de Standaardweergave (Standard View).

6. Druk op gelijk welk moment op VIEW om terug te keren naar de Standaardweergave

zonder de eventuele wijzigingen op te slaan.

HET INTERN GEHEUGEN WISSEN

Druk op de RESET-toets (die zich binnenin het batterijvak bevindt) om de display en de meetparameters te wissen (steekproefsnelheid, verticale resolutie) en om de display te resetten.

Druk op de toets DATA RESET (op de achterzijde van de eenheid) om alle opgeslagen metingen, de MAX/MIN-waarden en de alarmhistoriek te wissen.

oC/o

SELECTEER DE MEETEENHEID VOOR DE TEMPERATUUR (

De toets

oC/o

F, die zich in het batterijvak bevindt, wordt gebruikt om de meeteenheid voor

de temperatuurweergaven te kiezen.

INSTELLEN VAN DE VERTICALE RESOLUTIE VOOR DE WEERGAVE V AN DE TEMPERATUURGRAFIEK

1. Druk gelijktijdig op de toetsen SET, TEMP en UP.

2. De indicator voor het bovenste temperatuurbereik zal knipperen en de SET-icoon zal

verschijnen.

3. Gebruik de toetsen OMHOOG-OMLAAG om de bovenste temperatuurwaarde te

wijzigen (verhogingen van 5°).

4. Druk op de TEMP-toets en de indicator voor het laagste temperatuurbereik zal

knipperen.

5. Gebruik de toetsen OMHOOG-OMLAAG om de laagste temperatuurwaarde te

wijzigen (in stappen van 5°). Noteer dat de hoogste en de laagste temperatuurwaarden elkaar niet kunnen overlopen en dat de hoogste waarde niet kleiner mag zijn dan nul.

6. Druk op de TEMP-toets om heen en weer te schakelen tussen de hoogste en de

laagste waarden van het temperatuurbereik.

7. Druk op gelijk welk moment op de SET-toets om een waarde op te slaan en terug te

keren naar de Standaardweergave (Standard View).

8. Druk op gelijk welk moment op VIEW om terug te keren naar de Standaardweergave.

RH520-EU_NL V4.2 3/10

INSTELLEN VAN DE VERTICALE RESOLUTIE VOOR DE WEERG AVE V AN DE RVGRAFIEK

1. Druk gelijktijdig op de toetsen SET, RH en UP.

2. De indicator voor het bovenste bereik van de RV zal knipperen en de SET-icoon zal

verschijnen.

3. Gebruik de toetsen OMHOOG-OMLAAG om de bovenste waarde voor de RV te

wijzigen (verhogingen van 10%).

4. Druk op de RH-toets (RV) en de indicator voor het laagste bereik van de RV zal

knipperen.

5. Gebruik de toetsen OMHOOG-OMLAAG om de onderste waarde voor de RV te

wijzigen (in stappen van 10%).

6. Noteer dat de hoogste en laagste waarden voor de RV elkaar niet mogen overlappen.

7. Druk op de RH-toets om heen en weer te schakelen tussen de hoogste en de laagste

waarden.

8. Druk op gelijk welk moment op de SET-toets om een waarde op te slaan en terug te

keren naar de Standaardweergave (Standard View).

9. Druk op gelijk welk moment op VIEW om terug te keren naar de Standaardweergave.

INSTELLEN VAN DE STEEKPROEFSNELHEID VOOR DE OPNAME

De steekproefsnelheid (Sampling Rate) is de snelheid waarmee de RH520 automatisch metingen opneemt.

1. Druk gelijktijdig op de toetsen SET, VIEW en TIME vanuit de Standaardweergave.

2. De huidige steekproefsnelheid (in minuten) zal in de zone voor de numerieke

temperatuurweergave verschijnen.

3. De volledige zone voor de minuten van de numerieke display zal knipperen.

4. De iconen van de MIN en SET zullen oplichten. Alle andere TEMP- en RV-indicators

en numerieke displays zullen uitgeschakeld zijn.

5. De verwachte TIJD en DAGEN waarna het moment zal aanbreken dat het interne

geheugen vol is (op basis van de steekproefsnelheid), zal weergegeven worden in de displayzones voor de TIJD en de DATUM.

6. Gebruik de pijltjestoetsen OMHOOG-OMLAAG om de snelheid te verhogen/te

verlagen. Gebruik de pijltjestoetsen LINKS-RECHTS om de tijdeenheden te doorlopen.

7. De steekproefsnelheid kan ingesteld worden van 0,1 minuut (6 seconden) tot 199,9

minuten

8. Druk op gelijk welk moment op de SET-toets om de wijzigingen op te slaan en terug te

keren naar de Standaardweergave (Standard View).

9. Druk op gelijk welk moment op VIEW om terug te keren naar de Standaardweergave

zonder de eventuele wijzigingen op te slaan.

RH520-EU_NL V4.2 3/10

INSTELLEN VAN DE GRENZEN VOOR HET TEMPERATUURALARM

1. Druk gelijktijdig op de toetsen SET, TEMP en ALARM vanuit de Standaardweergave.

2. De indicators ALARM, SET en MAX zullen oplichten. Alle RH-indicators zullen

uitgeschakeld worden.

3. Gebruik de pijltjestoetsen OMHOOG-OMLAAG om de BOVENSTE alarmgrens voor

de temperatuur te verhogen/te verlagen. Gebruik de pijltjestoetsen LINKS-RECHTS om de tientallen te doorlopen.

4. Druk op de ALARM-toets. De MIN (laag alarm ) indicator zal ingeschakeld worden.

5. Gebruik de pijltjestoetsen OMHOOG-OMLAAG om het ONDERSTE temperatuuralarm

te verhogen/te verlagen. Gebruik de pijltjestoetsen LINKS-RECHTS om de tientallen te doorlopen.

6. De limieten voor het HOGE en het LAGE alarm mogen elkaar niet overlappen.

7. Gebruik de ALARM-knop om heen en weer te schakelen tussen de HOGE en de

LAGE alarmlimieten.

8. Druk op gelijk welk moment op de SET-toets om de wijzigingen op te slaan en terug te

keren naar de Standaardweergave (Standard View).

9. Druk op gelijk welk moment op VIEW om terug te keren naar de Standaardweergave

zonder de eventuele wijzigingen op te slaan.

INSTELLEN VAN DE GRENZEN VOOR HET RV-ALARM

1. Druk gelijktijdig op de toetsen SET, RH en ALARM vanuit de Standaardweergave.

2. De indicators ALARM, SET en MAX zullen ingeschakeld worden. Alle TEMP-indicators

zullen uitgeschakeld worden.

3. Gebruik de pijltjestoetsen OMHOOG-OMLAAG om de BOVENSTE RV-alarmgrens te

verhogen/te verlagen. Gebruik de pijltjestoetsen LINKS-RECHTS om de tientallen te doorlopen.

4. Druk op de ALARM-toets. De MIN (laag alarm ) indicator zal ingeschakeld worden.

5. Gebruik de pijltjestoetsen OMHOOG-OMLAAG om de ONDERSTE RV-alarmgrens te

verhogen/te verlagen. Gebruik de pijltjestoetsen LINKS-RECHTS om de tientallen te doorlopen.

6. De limieten voor het HOGE en het LAGE alarm mogen elkaar niet overlappen.

7. Gebruik de ALARM-knop om heen en weer te schakelen tussen de HOGE en de

LAGE alarmlimieten.

8. Druk op gelijk welk moment op de SET-toets om de wijzigingen op te slaan en terug te

keren naar de Standaardweergave (Standard View).

9. Druk op gelijk welk moment op VIEW om terug te keren naar de Standaardweergave

zonder de eventuele wijzigingen op te slaan.

RH520-EU_NL V4.2 3/10

Display Modi

STANDAARDWEERGAVE

De standaardweergave is de weergavestatus van de RH520 als hij ingeschakeld wordt. Bekijk het diagram in het beschrijvend gedeelte van de display van deze gebruiksaanwijzing voor een voorstelling van deze standaardweergave. Om op gelijk welk moment naar de Standaardweergave te gaan, drukt op de toets VIEW. Noteer dat de display vijf (5) minuten nadat de laatste toets ingedrukt werd automatisch terugkeert naar de standaardweergave.

CURSOR

De CURSOR-locatie wordt aangegeven door een kleine ruit die tussen de twee grafieken staat. Zie diagram. Er is een ruit voor elke horizontaal beeldelement (pixel) in de grafiek (64 posities). De datum, de tijd en de metingen voor het datapunt dat door de cursor geselecteerd wordt, worden getoond in de numerieke meetvelden van de display Time/Date (Tijd/Datum).

• Telkens als de PIJL NAAR RECHTS ingedrukt wordt, zal de cursor zich naar rechts verplaatsen. Als de cursor de rechter zijrand bereikt heeft, zal de grafiek naar links verplaatst worden. Als de pijltjestoets ingedrukt gehouden wordt, zal het scrollen sneller verlopen. Als de cursor de oudste (laatste) meting bereikt, zal hij stoppen.

• Telkens als de PIJL NAAR LINKS ingedrukt wordt, zal de cursor zich naar links verplaatsen. Als de cursor de linker zijrand bereikt heeft, zal de grafiek naar rechts verplaatst worden. Als de pijltjestoets ingedrukt gehouden wordt, zal het scrollen sneller verlopen. Als de cursor de nieuwste (laatste) meting bereikt, zal hij stoppen.

• Telkens als u op de PIJLTJESTOETS OMHOOG drukt, zal de grafiek verschuiven naar de volgende set van 64 waarden, links van de waarden die op dat moment weergegeven worden (de cursor zal zich niet verplaatsen).

• Telkens als u op de PIJLTJESTOETS OMLAAG drukt, zal de grafiek verschuiven naar de volgende set van 64 waarden, rechts van de waarden die op dat moment weergegeven worden (de cursor zal zich niet verplaatsen).

1. Cursorpositie

2. Metingen op de huidige cursorpositie

3. Tijd en Datum van de metingen op de huidige cursorpositie

RH520-EU_NL V4.2 3/10

MAX-MIN DISPLAYS

1. Druk op de toets VIEW in de Standaardweergave om de hoogste (MAX) en de laagste (MIN) temperatuur en de RV-metingen van alle opgeslagen meetbestanden te raadplegen.

2. Bij het bekijken van de hoogste metingen, zal de MAX-indicator ingeschakeld worden. Bij het bekijken van de laagste metingen, zal de MIN-icoon ingeschakeld worden.

3. De cursor zal binnen de grafiek naar de locatie van de MIN of de MAX meting gaan. Als deze zich niet binnen de grafiek bevinden die op dat moment weergegeven wordt, zal de cursor zich verplaatsen naar de positie uiterst rechts en zal de grafiek overeenkomstig verschuiven, zodat het relevante gegevenspunt bekeken kan worden.

4. Gebruik de toets VIEW om de hoogste en laagste temperatuurmetingen te doorlopen en om vervolgens de hoogste en de laagste RV-metingen te bekijken. Als de MAX- of de MIN-indicator AAN (ON) staat onder de digits van de temperatuurmeting, toont de display de MAX of de MIN temperatuur. Als de MAX- of de MIN-indicator AAN (ON) staat onder de digits van de RV-meting, toont de display het MAX of het MIN voor de relatieve vochtigheid.

ALARM-DISPLAYS

1. Druk op de toets ALARM vanuit de Standaardweergave om de meest recente alarmactiviteit (temperatuur of vochtigheid) te analyseren als die aanwezig is. De icoon van de ALARM-display en het relevante bovenste (temperatuur) of onderste (RV) beeldelement (pixel) van de grafiek zal knipperen.

2. De cursor zal zich naar de locatie binnen de grafiek begeven. Als deze zich niet binnen de grafiek bevinden die op dat moment weergegeven wordt, zal de cursor zich verplaatsen naar de positie uiterst rechts en zal de grafiek overeenkomstig verschuiven, zodat het relevante gegevenspunt bekeken kan worden.

3. Druk nogmaals op de ALARM-toets om de tweede meest recente set van alarms te zien (als er geen alarms zijn, zal de Standaardweergave verschijnen).

4. Druk nogmaals op de ALARM-toets om de derde meest recente set van alarms te zien (als er geen alarms zijn, zal de Standaardweergave verschijnen).

5. Deze procedure kan voortgezet worden tot er geen verdere alarms meer bestaan en dan zult u bij het indrukken van de ALARM-toets terugkeren naar de Standaardweergave.

6. In het voorbeelddiagram toont de RH520 een alarm voor een hoge temperatuur (MAX en ALARM-indicators staan aan (on).

1. MAX- of MIN-indicator is AAN wanneer men in de MAX- of MIN-modus staat

1. Alarmmodus MAX-temperatuu

RH520-EU_NL V4.2 3/10

DE KLOK GEBRUIKEN OM DE OPGESLAGEN METINGEN TE SORTEREN

1. Druk op de toets TIME in de Standaardweergave-modus.

2. Gebruik de PIJLTJESTOETSEN om een specifieke tijd van de dag te selecteren.

3. De metingen van de temperatuur en de vochtigheid voor het geselecteerde tijdstip zullen weergegeven worden.

4. Druk op VIEW om terug te keren naar de Standaardweergave.

DISPLAY DAUWPUNT

Druk gelijktijdig op de toetsen TEMP en RH om de meting van het Dauwpunt te bekijken. De icoon van de display DAUWPUNT zal boven de temperatuur ingeschakeld worden. Zie onderstaand diagram. Druk op VIEW om terug te keren naar de Standaardweergave.

1. Gebruik de pijltjestoetsen om naar het gewenste tijdstip te scrollen. De metingen die op het geselecteerde tijdstip o

enomen werden, zullen weergegeven worden.

RH520-EU_NL V4.2 3/10

DISPLAY ST E EKPROEFSNELHEID

1. Druk gelijktijdig op de toetsen VIEW en TIME vanuit de Standaardweergave.

2. Beide numerieke displays zullen uitgeschakeld worden, zodat het LCD-scherm enkel de steekproefsnelheid in minuten kan tonen (de icoon van de MIN-display zal ingeschakeld zijn).

3. De verwachte TIJD en DAGEN waarna het moment zal aanbreken dat het interne geheugen vol is (op basis van de steekproefsnelheid), zal weergegeven worden in de displayzones voor de TIJD en de DATUM.

4. Om de steekproefsnelheid te veranderen, zie het programmeergedeelte van deze handleiding.

5. Druk op VIEW om terug te keren naar de Standaardweergave.

1. Steekproefsnelheid in minuten

2. MINUTEN-indicator

3. Toont hoe lang het zal duren om de opnamen te beëindigen in uren: minuten maanden/dagen/jaren. Niet de actuele datum.

RH520-EU_NL V4.2 3/10

Alarmtoestanden en de alarmhistoriek

Wanneer u in de modus voor de Standaardweergave bent:

• Als de icoon van de ALARM-display knippert, bestaat er een alarmtoestand.

• Als de icoon van de ALARM-display constant blijft branden (ON) – kunnen vorige

Alarmen in de historiek bekeken worden. Gebruik de ALARM-toets om de Alarmhistoriek te bekijken, zoals dat elders in deze handleiding beschreven wordt.

• Als een alarm geactiveerd wordt, druk dan op de ALARM-toets om het alarm uit te schakelen.

• De SET-toets indrukken en gedurende 2 seconden ingedrukt houden om een alarm via de externe relaismodule te wissen.

In de modus "Alarm View" of "Time View":

• Als de icoon van de ALARM-display knippert, staat de cursor op dat moment op een alarmtoestand.

• Als de icoon van de ALARM-display constant blijft branden (ON) – kunnen vorige Alarmen in de historiek bekeken worden. Gebruik de cursors of de ALARM-toets om de Alarm-historiek te bekijken, zoals dat elders in deze handleiding beschreven wordt.

Noteer dat de icoon voor de Alarm-display en de externe alarm relaismodule afzonderlijk gecontroleerd kunnen worden, zoals in de uitleg hierboven beschreven werd.

Standaard fabrieksinstellingen

• Standaard LCD-modus: Standaardweergave (Standard View)

• Verticale resolutie temperatuurgrafiek: -20 tot 40

• Verticale resolutie RV-grafiek: 0 tot 100%

• Alarmlimieten TEMP en RV: 0 (laag) en 100 (hoog)

• Steekproefsnelheid: Een (1) opgeslagen meting per minuut

RH520-EU_NL V4.2 3/10

Vervanging van de batterij

De indicator van 5 segmenten die de levensduur van de batterij aangeeft, stelt de gebruiker in staat de toestand van de batterij na te kijken. Als alle 5 de segmenten donker zijn, is de batterij volledig opgeladen. De segmenten worden uitgeschakeld naarmate de batterij veroudert. Als de batterij-indicator maar een segment over heeft, moeten de batterijen onmiddellijk vervangen worden.

1. Open het batterijvak aan de achterkant van het instrument.

2. Verwijder de oude batterijen en vervang ze door drie (3) alkaline ‘AA’ batterijen voor

intensief gebruik (heavy duty) en let daarbij op de juiste richting van de polariteiten.

3. Breng het deksel van het batterijvak terug aan.

4. De RH520 zal een “Reset van de Programmering” vereisen om de display te

resetten. Druk op de RESET-toets binnenin het batterijcompartiment. “Reset” wist alle instellingen. De tijd, de datum en het logging-interval moeten opnieuw ingegeven worden. De meetgegevens en de alarmhistoriek zullen evenwel bewaard blijven in het niet-vluchtig geheugen.

U bent als eindgebruiker wettelijk verplicht (Batterij-verordening) alle gebruikte batterijen en accumulatroen terug te brengen; weggooien in

Weggooien

huishoudelijk afval is verboden!

U kan uw gebruikte batterijen/accumulatoren gratis terugbrengen naar de inzamelpunten van onze filialen in uw buurt of naar plaatsen waar batterijen/accumulatoren worden verkocht!

Volg de geldige wettelijke bepalingen met betrekking tot het weggooien van het apparaat op het einde van zijn levenscyclus.

RH520-EU_NL V4.2 3/10

Technische kenmerken

Scherm Grafisch LCD-scherm Meetbereik temperatuur: 0,0 tot 120.0oF (-17 tot 50 ° C) / ± 1.8oF (1oC) -20,0

Meetbereik vochtigheid: 10 tot 95% Temperatuur dauwpunt -28 tot 60,0 Nauwkeurigheid ±3,0% RV en 1,0 Capaciteit intern geheugen 49.152 volledige meetsets Steekproefinterval Selecteerbare opnamesnelheid: 0,1(6 seconden) tot

Grafische schaalverdeling Door de gebruiker instelbaar in stappen van 5 en van 10%

Alarmen output 3.5mm Mono Phone Plug,

Indicatie lage batterijstand Batterij-indicator met 5 segmenten Stroomvoorziening Drie (3) ‘AA’ batterijen en AC-adapter (inbegrepen) DC4.5V 300mA, 3.5mm x 1.35 mm plug

Levensduur batterij Typisch 4 weken bij gebruik van alkalinebatterijen Bedrijfstemperatuur CONTROLEMODULE en DISPLAY:

Bedrijfsvochtigheid CONTROLEMODULE en DISPLAY:

SENSOR: max 95% RV Afmetingen 127 x 196 x 23mm (5,0 x 7,7 x 0,9") Gewicht 357g (12,6oz)

Optionele relaismodule voor alarmen

tot 0oF (-28 tot-17oC) / ± 5.4oF (3 oC) 120,0 tot 140oF (50C tot 60oC) / ± 5.4oF (3 oC))

C (-20,0 tot 140,0oF)

C (1,8oF) voor temperatuur

199,9 minuten

Maximum: 3.4mA @ 5 Vdc, Minimum Output Voltage: 2.5 Vdc

0 tot 50 SENSOR: -28 tot 50

C (32 tot 120oF)

C (-20 tot 140oF)

90% RV max.

C, 5oF

De relaismodule kan gebruikt worden voor de besturing van externe waarschuwingen of schakelapparatuur wanneer de geprogrammeerde alarmlimieten bereikt worden.

Software

De instructies voor het gebruik van de software bevinden zich op de softwareschijf.

welke vorm. www.extech.com

RH520-EU_NL V4.2 3/10

Extech RH520 User guide [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual
