Bedienungsanleitung
Feuchte-/Temperatur - Datenlogger
Modell RH520
30
10
100
0
13:45
21.2
C
38
04-23-04
Page 2
Einführung
Wir gratulieren Ihnen zum Kauf des Extech RH520 Temperatur-/Feuchtigkeit Datenlogger. Das Messgerät RH520 dient zum Messen und Aufzeichnen von
Temperatur, Luftfeuchtigkeit und Taupunkt.
Die abnehmbare Messsonde erfasst die Umgebungsbedingungen. Die Messwerte
werden gleichzeitig in Kurvenform und in nummerischer Darstellung im LC-Display
angezeigt. Programmierbare audiovisuelle Alarmmeldungen warnen den Benutzer,
sobald die Umgebungstemperaturen die vorprogrammierten Warnschwellen
überschreiten. Das als Zubehör erhältliche Warnmodul ermöglicht eine automatische
Relaisschaltung, sobald die Warnschwelle erreicht wird.
Der interne Speicher des RH520 kann bis zu 49.152 Messungen speichern, die später
auf einen PC übertragen werden können. Bei sorgfältiger und vorsichtiger Behandlung
wird Ihnen dieses Gerät jahrelange zuverlässige Dienste leisten.
ACHTUNG
• Dieses Gerät ist kein Spielzeug und darf nicht in die Hände von Kindern gelangen. Es
beinhaltet gefährliche Objekte und Kleinteile die von Kindern verschluckt werden
könnten. Sollte ein Kind dennoch Teile verschlucken, sollten Sie umgehend einen
Arzt aufsuchen.
• Lassen Sie Batterien oder Verpackungsmaterialien nicht unbeaufsichtigt herumliegen.
Diese könnten für Kinder zu einem gefährlichen Spielzeug werden.
• Sollten Sie das Gerät für längere Zeit nicht benutzen, entfernen Sie bitte die Batterien
um eventuelles Auslaufen zu verhindern.
• Alte oder beschädigte Batterien können bei Berührung mit der Haut Verbrennungen
verursachen. Zum Wechseln solcher Batterien, immer geeignete Handschuhe tragen.
• Batterien dürfen nicht kurzgeschlossen werden! Batterien niemals ins Feuer werfen!
2
RH520-EU_GER V4.2 3/10
Page 3
RH520 Beschreibung
1. Sensor
2. Sensorkabel
3. LCD-Anzeige
4. Schwenkbare Tastatur/Tischstand
5. PC-Schnittstellenbuchse
6. Anschlussbuchse für Alarmmodul
7. Anschlussbuchse für Netzteil
8. RESET-Taste für Daten (löscht die gemessenen Daten und den Alarmverlauf)
9. Wahlschalter für Temperatureinheiten (°C oder °F)
10. RESET-Taste für Programmierung (löscht die Programmänderungen, behält aber
die Messdaten und den Verlauf aufrecht)
11. KONTRAST-Einstellung des Displays
12. Aufbewahrungsbereich des Sensorkabels
13. Batterien, Typ ‘AA’ x 1,5V
14. Sensorkabelführung
15. Wandmontagelöcher
812 1314
91011
15
C
3
RH520-EU_GER V4.2 3/10
Page 4
DISPLAYBESCHREIBUNG
1
2
50
3
4
3
5
6
1. Temperaturverlaufskurve
2. Interne Speichernutzungsanzeige
3. Skalengrenzen der Vertikalachse
4. Zeiger/Alarmanzeige
5. Statusanzeige der Drucktastenverriegelung
6. Zeitanzeige
7. Messkurve der relativen Feuchte (RF)
8. Datumsanzeige
9. Funktionsanzeigen
10. Numerische Temperaturanzeige
11. Nummerische RF-Anzeige
12. Batteriestandsanzeige
9
10
C
9
11
9
12
87
4
RH520-EU_GER V4.2 3/10
Page 5
BESCHREIBUNG DER DRUCKTASTEN
VIEW: Zurück zur Standardansicht
Verlassen einer beliebigen Funktion ohne Speichern des geänderten
Wertes
In der Standardansicht läuft der Bildschirm zur höchsten und niedrigsten
Messwert (MAX/MIN)
ALARM Anzeige oder Einstellen von Alarmwerten
TIME Anzeige eines zu einer bestimmen Zeit und Datum gespeicherten
Messwertes
Einstellen und Anzeige der aufgezeichneten Samplingrate
Einstellen von Datum und Uhrzeit
SET Wird in Verbindung mit anderen Tasten zum Einstellen neuer
Parameterwerte benutzt.
Speichert neue Parameterwerte und kehrt in die Standardansicht zurück.
TEMP Wird in Verbindung mit anderen Tasten zum Einstellen des vertikalen
Kurvenbereichs benutzt.
Wird in Verbindung mit anderen Tasten zum Einstellen von
Temperaturalarmwerten benutzt.
Wird in Verbindung mit der RH-Taste zur Anzeige des Taupunkts
benutzt.
RH Wird in Verbindung mit anderen Tasten zum Einstellen des vertikalen
Kurvenbereichs benutzt.
Wird in Verbindung mit anderen Tasten zum Einstellen von RH Alarmwerten benutzt.
Wird in Verbindung mit der TEMP-Taste zur Anzeige des Taupunkts
benutzt.
Die Pfeile nach rechts, links, unten und oben dienen zum Ablaufen
lassen der Daten und zum Browsen auf dem Display
5
RH520-EU_GER V4.2 3/10
Page 6
SCHNELLANLEITUNG FÜR DIE TASTATUR (SIEHE AUCH RÜCKSEITE DES RH520)
Taste drücken Funktion Zweiter / alternativer Tastendruck
VIEW: Auswahl der Ansicht VIEW-Modi (Anzeigemodi): Normal,
SET Neue Einstellungen speichern VIEW zum Abbrechen, Verlassen des
PFEILTASTEN Durchsuchen der Vorgaben Bewegt den Zeiger durch die
TIME Anzeige der Messung eines
bestimmten Zeitpunkts/Datums
TEMP + RH Anzeige der Taupunkttemp. VIEW zum Verlassen
ALARM Durchsuchen der ALARM-Punkte ALARM wählt den nächsten Alarm, VIEW
SET + TEMP + ALARM Aufrufen des prog rammierten TEMP
Alarmmodus
SET + RH + ALARM Aufrufen des programmierten RF-
Alarmmodus
TIME + VIEW Erfassungsrate anzeigen VIEW zum Verlassen
SET + TIME + VIEW Erfassungsrate-Modus einrichten SET zum Speichern, VIEW zum
SET + TIME Aufrufen der Zeit/Datumseinstellung SET zum Speichern, VIEW zum
SET + TEMP + UP Aufrufen der TEMP-
Vertikalskalaeinstellung
SET + RH + UP Aufrufen der RF-
Vertikalskalaeinstellung
TEMPmax, RHmax, TEMPmin, RHmin
Modus
gespeicherten Punkte
Pfeiltasten zur Auswahl, VIEW zum
Verlassen
zum Verlassen drücken.
ALARM wählt HIGH/LOW, SET dient zum
Speichern
ALARM wählt HIGH/LOW, SET dient zum
Speichern
Verlassen
Verlassen
TEMP wählt oberster/unterster Wert, SET
zum Speichern
RF wählt oberster/unterster Wert, SET
zum Speichern
6
RH520-EU_GER V4.2 3/10
Page 7
Einführung
EIN-/AUS-Schalter
1. Das RH520 kann mit Batterien oder mit einem Netzteil (4,5VDC 300mA) betrieben
werden. Für den Batteriebetrieb müssen drei (3) AA-Batterien eingelegt werden. Siehe
Abschnitt Batterieaustausch zum Auswechseln/Einlegen der Batterien. Hinweis:
Batterien und Netzteil liegen dem Gerät im Karton bei.
2. Das eine Ende des Netzteils in die dafür vorgesehene Buchse des Gerätes stecken
(siehe Beschreibung). Die Batterien dienen als Backup-Batterie bei Stromausfall.
3. Nachdem die Batterien eingelegt wurden oder das Netzteil richtig angeschlossen
wurde, beginnt das RH520 mit der Anzeige.
4. Sollten im unwahrscheinlichsten Falle Strom UND Backup-Batterie ausfallen, dann
erfordert das RH520 ein "Programmreset", um das Display wieder auf Null
zurückzustellen. Die Taste RESET im Batteriefach drücken. “Reset” löscht alle
Einstellungen. Zeit, Datum und Logintervall müssen neu eingegeben werden.
Messdaten und Alarmverlauf werden jedoch im nichtflüchtigen Speicher
aufrechterhalten.
5. Die 5-Segmentenanzeige des Batteriestroms zeigt den Ladezustand der Batterie an.
Wenn alle 5 Segmente dunkel sind, ist die Batterie voll aufgeladen. Die Segmente
schalten sich im Laufe der Batterieentladung nacheinander aus. Wenn nur noch ein
Segment angezeigt wird, dann müssen die Batterien umgehend ausgewechselt
werden.
ANMERKUNG: Immer Datum und Uhrzeit einstellen, wenn neue Batterien eing elegt
worden sind oder die RESET-Taste gedrückt wurde.
MONTAGE DES RH520
Das RH520 kann folgendermaßen benutzt werden:
1. Es kann auf einem Tisch aufgestellt werden, wobei die schwenkbare Tastatur als
Tischstand dient.
2. Es kann auch mithilfe der Montagelöcher auf der Geräterückseite aufgehängt werden.
MESSFÜHLER
Der Fühler ist über ein 1 Meter langes Kabel mit dem Messgerät verbunden und kann
benutzt werden, während der Fühler in der RH520-Aufnahmeschale sitzt oder aber
fernbedient werden. Die Kabellänge des Messfühlers lässt sich einfach mithilfe eines
RJ45-Kabels und einem Adapter verlängern.
DRUCKTASTENSPERRE ALS SICHERH EITS FU NKTI ON
Das RH520 kann vor unbefugtem Zugriff durch die Tastensperre geschützt werden.
1. Die Pfeiltasten NACH OBEN, NACH UNTEN, LINKS, und SET 1 Sekunde lang
drücken und gleichzeitig loslassen, um die Drucktasten zu sperren.
Hinweis: Diese Sicherheitssperre kann nur bei Anzeige des Hauptbildschirms
erfolgen. Wenn die Taste zum Durchlaufen des Bildschirms oder die Zeittaste gedrückt
wird, bevor die Tastensperre aktiviert worden ist, muss der Benutzer wird zum
Hauptbildschirm zurückkehren.
2. Die Pfeiltasten NACH OBEN, NACH UNTEN, LINKS, und SET 1 Sekunde lang
drücken und gleichzeitig loslassen, um die Drucktastensperre wieder aufzuheben.
7
RH520-EU_GER V4.2 3/10
Page 8
Programmieren des RH520
EINSTELLEN VON DATUM UND UHRZEIT
1. In der Standardansicht gleichzeitig die Tasten SET und TIME drücken.
2. Die Anzeige für SET erscheint.
3. Mit den Pfeilen Hoch und Herunter die Zeit einstellen.
4. Mit den Pfeiltasten LINKS und RECHTS die Minuten, Stunden, AM/PM/24-Std., Tag,
Monat und Jahr durchlaufen.
Wenn AM oder PM ausgewählt wird, dann erscheint das Datumsformat als MONAT-
Wenn der 24-Std. Modus ausgewählt wird, dann erscheint das Datumsformat als
5. Zum Speichern des neuen Wertes jederzeit die Taste SET drücken und zur
Standardansicht zurückkehren.
6. Zum Zurückkehren zur Standardansicht ohne Speichern der Änderungen, die Taste
VIEW drücken.
LÖSCHEN DES INTERNEN SPEICHERS
Die Taste RESET drücken (im Batteriefach), um das Display und die Messparameter
(Samplerate, vertikale Auflösung) zu löschen und um das Display auf Null zurückzustellen.
Taste DATA RESET drücken (auf der Geräterückseite), um alle gespeicherten
Messungen, die MAX/MIN-Werte und den Alarmverlauf zu löschen.
AUSWAHL DER MASSEINHEIT FÜR DIE TEMPERATURMESSUNG (
Der Schalter C/
Temperaturanzeigen.
EINSTELLEN DER VERTIKALEN AUFLÖSUNG FÜR DIE GRAFISCHE
TEMPERATURANZEIGE
1. Gleichzeitig die Tasten SET, TEMP und die Pfeiltaste NACH OBEN drücken.
2. Die Anzeige des oberen Temperaturbereichs blinkt und das Symbol SET erscheint.
3. Mit den Tasten NACH OBEN-UNTEN den oberen Temperaturwert (5 Inkremente)
ändern.
4. Taste TEMP drücken und die Anzeige für den unteren Temperaturbereich blinkt.
5. Mit den Tasten NACH OBEN-UNTEN, die unteren Temperaturwerte (5 Inkremente)
ändern. Beachten Sie, dass sich die oberen und unteren Temperaturwerte nicht
überlappen dürfen und dass der obere Wert nicht unter Null liegen darf.
6. Die Taste TEMP drücken, um auf die oberen und unteren Wertebereiche
umzuschalten.
7. Zum Speichern eines Wertes jederzeit die Taste SET drücken und zur Standardansicht
zurückkehren.
8. Zum Zurückkehren zur Standardansicht ohne Speichern der Änderungen, die Taste
VIEW drücken.
TAG-JAHR
TAG-MONAT-JAHR
o
F im Batteriefach dient zur Auswahl der Maßeinheit bei
oC/o
F)
8
RH520-EU_GER V4.2 3/10
Page 9
EINSTELLEN DER VERTIKALEN AUFLÖSUNG FÜR DIE GRAFISCHE RH-ANZEIGE
1. Gleichzeitig die Tasten SET, RH und die Pfeiltaste NACH OBEN drücken.
2. Die Anzeige des oberen RF-Bereichs blinkt und das Symbol SET erscheint.
3. Mit den Tasten NACH OBEN-UNTEN den oberen RF-Wert in 10% Schritten ändern.
4. Taste RH drücken und die Anzeige für den unteren RF-Be reich blinkt.
5. Mit den Tasten NACH OBEN-UNTEN den unten RF-Wert in 10% Schritten ändern.
6. Bedenken Sie, dass sich die oberen und unteren RF-Werte nicht überlappen dürfen.
7. Die Taste RH drücken, um auf die oberen und unteren Wertebereiche umzuschalten.
8. Zum Speichern eines Wertes jederzeit die Taste SET drücken und zur Standardansicht
zurückkehren.
9. Zum Zurückkehren zur Standardansicht ohne Speichern der Änderungen, die Taste
VIEW drücken.
EINSTELLEN DER AUFGEZEICHNETEN SAMPLERATE
Die Samplingrate (Abtastrate) ist das Intervall, in dem das RH520 automatisch Messungen
aufzeichnet.
1. Gleichzeitig die Taste SET, VIEW, und TIME in der Standardansicht drücken.
2. Die aktuelle Erfassungsrate (in Minuten) erscheint im Bereich der numerischen
Temperaturanzeige.
3. Der ganze Minutenbereich der numerischen Anzeige blinkt.
4. Die Symbole MIN und SET leuchten. Alle anderen TEMP- und RH-Anzeigen und die
numerischen Anzeigen werden ausgeschaltet.
5. Die auf dem Display angezeigte ZEIT und die TAGE stellen den Zeitraum dar,
innerhalb dessen der interne Speicher voll sein wird (basierend auf der
Erfassungsrage) und erscheinen in den Anzeigebereichen TIME und DATE.
6. Mit den Pfeiltasten NACH OBEN-UNTEN den Wert niedriger oder höher einstellen. Mit
der Pfeiltaste NACH LINKS-RECHTS kann man die Zeiteinheiten wählen.
7. Die Erfassungsraten können von 0,1 Minute (6 Sekunden) bis 199,9 Minuten
eingestellt werden.
8. Zum Speichern eines Wertes jederzeit die Taste SET drücken und zur
Standardanzeige zurückkehren.
9. Zum Zurückkehren zur Standardanzeige ohne Speichern der Änderungen, die Taste
VIEW drücken.
9
RH520-EU_GER V4.2 3/10
Page 10
EINSTELLEN DER TEMPERATURALARMGRENZEN
1. Gleichzeitig die Taste SET, TEMP, und ALARM in der Standardansicht drücken.
2. Die Anzeigen ALARM, SET, und MAX schalten sich ein. Alle RF-Anzeigen werden
ausgeschaltet.
3. Mit den Pfeiltasten NACH OBEN-UNTEN den HOHEN Temperaturalarmwert niedriger
oder höher einstellen. Mit der Pfeiltaste NACH LINKS-RECHTS kann man die
Dekaden wählen.
4. Taste ALARM drücken. Die Anzeige MIN (niedriger Alarmwert) schaltet sich ein.
5. Mit den Pfeiltasten NACH OBEN-UNTEN den NIEDRIGEN Temperaturalarmwert
niedriger oder höher einstellen. Mit der Pfeiltaste NACH LINKS-RECHTS kann man
die Dekaden wählen.
6. Die HOHEN und NIEDRIGEN Alarmgrenzen dürfen sich nicht überschneiden.
7. Mithilfe der Taste ALARM kann man zwischen den HOHEN und NIEDRIGEN
Alarmgrenzen hin- und herschalten.
8. Zum Speichern eines Wertes jederzeit die Taste SET drücken und zur
Standardanzeige zurückkehren.
9. Zum Zurückkehren zur Standardanzeige ohne Speichern der Änderungen, die Taste
VIEW drücken.
EINSTELLEN DER RF-ALARMGRENZEN
1. Gleichzeitig die Taste SET, RF, und ALARM in der Standardansicht drücken.
2. Die Anzeigen ALARM, SET, und MAX schalten sich ein. Alle TEMP-Anzeigen werden
ausgeschaltet.
3. Mit den Pfeiltasten NACH OBEN-UNTEN den HOHEN RF-Alarmwert niedriger oder
höher einstellen. Mit der Pfeiltaste NACH LINKS-RECHTS kann man durch die
Dekaden browsen.
4. Taste ALARM drücken. Die Anzeige MIN (niedriger Alarmwert) schaltet sich ein.
5. Mit den Pfeiltasten NACH OBEN-UNTEN den NIEDRIGEN RF-Alarmwert niedriger
oder höher einstellen. Mit der Pfeiltaste NACH LINKS-RECHTS kann man durch die
Dekaden browsen.
6. Die HOHEN und NIEDRIGEN Alarmgrenzen dürfen sich nicht überschneiden.
7. Mithilfe der Taste ALARM kann man zwischen den HOHEN und NIEDRIGEN
Alarmgrenzen hin- und herschalten.
8. Zum Speichern eines Wertes jederzeit die Taste SET drücken und zur
Standardanzeige zurückkehren.
9. Zum Zurückkehren zur Standardanzeige ohne Speichern der Änderungen, die Taste
VIEW drücken.
10
RH520-EU_GER V4.2 3/10
Page 11
Displayarten
STANDARDANSICHT
Die Standardansicht ist der Displayzustand des eingeschalteten RH520. Siehe Diagramm
im Abschnitt Displaybeschreibung dieser Anleitung mit einer Abbildung der
Standardansicht. Zum Zurückkehren zur Standardansicht kann man jederzeit die Taste
VIEW drücken. Beachten Sie, dass das Display automatisch nach fünf (5) Minuten
Inaktivität auf die Standardansicht zurückgestellt wird.
CURSOR
Die Position des Zeigers wird durch einen kleinen Diamanten zwischen zwei Kurven
angezeigt. Siehe Abbildung. Es gibt einen Diamanten für jedes horizontale Pixel in der
Kurve (64 Positionen). Datum, Zeit und Messungen für den mithilfe des Zeigers markierten
Datenpunkt werden in den Feldern Time/Date (Zeit/Datum) und den numerischen
Messfeldern angezeigt.
• Bei jedem Tastendruck des RECHT E N PFEI LS bewegt sich der Zeiger nach rechts.
Wenn der Zeiger die rechte Seitengrenze erreicht, dann bewegt sich die Kurve nach
links. Wird die Taste gedrückt gehalten, durchläuft man den Bildschirm schneller.
Erreicht der Zeiger die älteste (letzte) Messung, hält er an.
• Bei jedem Tastendruck des LINKEN PFEILS bewegt sich der Zeiger nach links.
Wenn der Zeiger die linke Seitengrenze erreicht, dann bewegt sich die Kurve nach
rechts. Wird die Taste gedrückt gehalten, durchläuft man den Bildschirm schneller.
Erreicht der Zeiger die neueste (letzte) Messung, hält er an.
• Bei jedem Tastendruck des NACH OBEN PFEILS bewegt sich die Kurve zum
nächsten Satz mit 64 Werten, links von den gerade angezeigten (der Zeiger bewegt
sich nicht).
• Bei jedem Tastendruck des NACH UNTEN PFEILS bewegt sich die Kurve zum
nächsten Satz mit 64 Werten, rechts von den gerade angezeigten (der Zeiger
bewegt sich nicht).
50
1. Cursor-Position
2. Maß in gegenwärtiger Cursor-Position
3. Zeit und Datum der Messwerte in gegenwärtiger Cursor-Position
1
C
2
3
11
RH520-EU_GER V4.2 3/10
Page 12
MIN/MAX ANZEI G EN
1. In der Standardansicht die Taste VIEW drücken, um die höchsten (MAX) und
niedrigsten (MIN) Temperatur- und RF-Messungen aus allen gespeicherten
Messwerten anzuzeigen.
2. Wenn die höchsten Messwerte
angezeigt werden, dann leuchtet
die MAX-Anzeige. Wenn die
niedrigsten Messwerte angezeigt
werden, dann leuchtet die MINAnzeige.
3. Der Zeiger bewegt sich zur
Position der MIN- oder MAXMesswerte innerhalb der Kurve.
Wenn er nicht gerade innerhalb
der Kurve angezeigt wird, bewegt
sich der Zeiger zu der so weit wie
möglich rechts liegenden Position
und die Kurve verschiebt sich
entsprechend, sodass der relevante Datenpunkt angezeigt werden kann.
4. Mithilfe der Taste VIEW die höchsten und niedrigsten Temperaturmessungen und
dann die höchsten und niedrigsten RH-Messwerte durchlaufen. Wenn die MAX- oder
MIN-Anzeige unter den Temperaturmesszahlen eingeschaltet ist, dann wird auf dem
Display die MAX- oder MIN-Temperatur angezeigt. Wenn die MAX- oder MIN-Anzeige
unter den RF-Messzahlen eingeschaltet ist, dann wird auf dem Display die MAX- oder
MIN relative Feuchte angezeigt.
ALARMANZEIGEN
1. Die Taste ALARM in der Standar dansicht drücken, um den neuesten Alarm (falls
vorhanden) zu analysieren (Temperatur oder Feuchtigkeit). Das Symbol ALARM und
das relevante untere (Temperatur) oder niedrige (RF) Kurvenpixel blinkt.
2. Der Zeiger bewegt sich zur Position innerhalb der Kurve. Wenn er nicht gerade
innerhalb der Kurve angezeigt wird, bewegt sich der Zeiger zu der so weit wie möglich
rechts liegenden Position und die Kurve verschiebt sich entsprechend, so dass der
relevante Datenpunkt angezeigt werden kann.
3. Erneut die Taste ALARM drücken, um den zweitneuesten Alarm anzuzeigen (falls
keine Alarme vorhanden, erscheint die Standardansicht).
4. Erneut die Taste ALARM drücken, um den drittneuesten Alarm anzuzeigen (falls keine
Alarme vorhanden, erscheint die Standardansicht).
5. Dieser Vorgang dauert so lange, bis keine weiteren Alarmmeldungen mehr vorhanden
sind. Durch Drücken der Taste ALARM kehrt man wieder zur Standardansicht zurück.

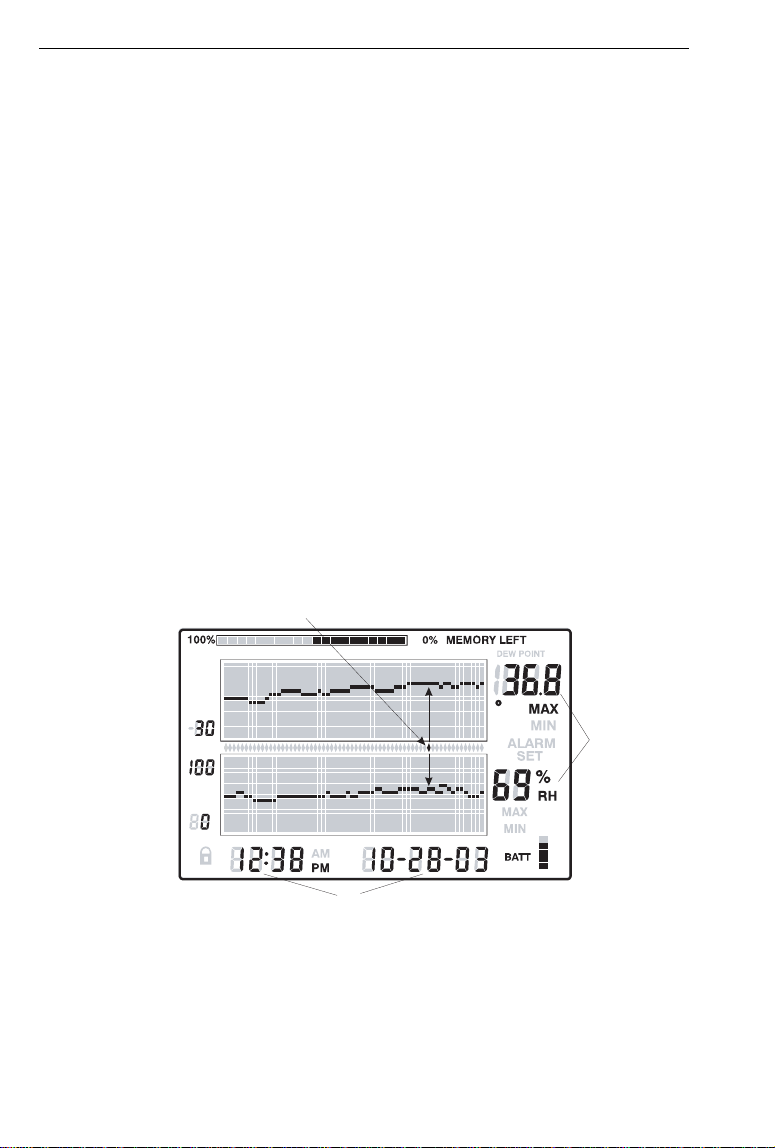

6. Im Beispieldiagramm zeigt das
RH520 einen hohen
Temperaturalarm an (die
Anzeigen für MAX und ALARM
sind eingeschaltet).
50
C
1. Maximale und Minimale Anzeige
ist eingeschaltet wenn im Maximum
oder im Minimalen Modus
50
C
1
1
1. MAX Temperature = Höchsttemperatur
12
RH520-EU_GER V4.2 3/10
Page 13
MITHILFE DER UHR DIE GESPEICHERTEN MESSW ERTE SORTIEREN
1. In der Standardansicht die Taste TIME drücken.
2. Mithilfe der PFEILTASTEN eine bestimmte Tageszeit markieren.
3. Die Temperatur- und Feuchtigkeitsmessungen für die markierte Tageszeit werden
angezeigt.
4. Taste VIEW drücken, um zur Standardansicht zurückzukehren.
ANZEIGE DES TAUPUNKTS
Gleichzeitig die Taste TEMP und RH drücken, um den Taupunkt anzuzeigen. Das
TAUPUNKT-Symbol schaltet sich über der Temperatur ein. Siehe nachstehendes
Diagramm. Taste VIEW drücken, um zur Standardansicht zurückzukehren.
50
1
1. Bewegen Sie sich mit den Pfeiltasten auf die
gewünschte Zeit..
gespeicherten Messdaten werden angezeigt.
Die zur gewählten Zeit
50
C
.
c
13
RH520-EU_GER V4.2 3/10
Page 14
ANZEIGE DER ERFASSUNGSRATE
1. Gleichzeitig die Taste VIEW, und TIME in der Standardansicht drücken.
2. Beide numerischen Displays schalten sich aus, so dass auf dem LCD nur die
Erfassungsrate in Minuten angezeigt wird (das Symbol MIN schaltet sich ein).
3. Die auf dem Display angezeigte ZEIT und die TAGE stellen den Zeitraum dar,
innerhalb dessen der interne Speicher voll sein wird (basierend auf der
Erfassungsrage) und erscheinen in den Anzeigebereichen TIME und DATE.
4. Zum Ändern der Erfassungsrate siehe Abschnitt Programmierung in dieser Anleitung.
5. Taste VIEW drücken, um zur Standardansicht zurückzukehren.
1
2
3
1. Erfassungsrate in Minuten
2. Minutenanzeige
3. Zeigt an, wie lange es dauert, um die Messdaten
zu speichern: in Stunden Minuten,
Monaten/Tagen/Jahren. Nicht das aktuelle Datum.
14
RH520-EU_GER V4.2 3/10
Page 15
Alarmbedingungen und Alarmverlauf
In der Standardansicht:
• Wenn das Symbol ALARM blinkt – es ist ein Alarm gesetzt.
• Wenn das Symbol ALARM ständig EINGESCHALTET ist – es sind mehrere Alarme
gesetzt. Mit der Taste ALARM kann man den Alarmverlauf anzeigen (siehe in dieser
Beschreibung).
• Wenn ein Alarm ausgelöst wird, drücken Sie die Taste ALARM, um ihn
stummzuschalten.
• Zum Löschen eines durch das externe Relaismodul ausgelösten Alarms, die Taste
SET 2 Sekunden lang drücken.
In der Alarm- oder Zeitansicht:
• Wenn das Symbol ALARM blinkt – der Zeiger befindet sich einer bestehenden
Alarmbedingung.
• Wenn das Symbol ALARM ständig EINGESCHALTET ist – es sind ältere Alarme im
Alarmverlauf vorhanden. Mit dem Zeiger oder der Taste ALARM kann man den
Alarmverlauf anzeigen (siehe in dieser Beschreibung).
Bedenken Sie, dass das Symbol Alarm und das externe Alarmrelaismodul wie o.a. auch
separat gesteuert werden kann.
Werkseinstellung
• Standard LCD-Modus: Standardansicht
• Vertikale Temperaturkurvenauflösung: -20 bis 40°C
• Vertikale RF-Kurvenauflösung: 0 bis 100%
• TEMP- und RF-Alarmgrenzen: 0 (niedrig) und 100 (hoch)
• Erfassungsrate: Eine (1) Messung wird pro Minute gespeichert.
15
RH520-EU_GER V4.2 3/10
Page 16
Batteriewechsel
Die 5-Segmentenanzeige zeigt den Ladezustand der Batterie an. Wenn alle 5 Segmente
dunkel sind, ist die Batterie voll aufgeladen. Die Segmente schalten sich im Laufe der
Batterieentladung nacheinander aus. Wenn nur noch ein Segment angezeigt wird, dann
müssen die Batterien umgehend ausgewechselt werden.
1. Öffnen Sie das Batteriefach auf der Geräterückseite
2. Entfernen Sie die alten Batterien und ersetzen Sie sie mit drei (3) leistungsfähigen
Alkalibatterien vom Typ ‘AA’ und achten Sie dabei auf die richtige Polung.
3. Nun den Batteriefachdeckel wieder aufsetzen.
4. Das RH520 benötigt nun eine “Programmreinitialisierung”, um das Display auf Null
zurückzustellen. Die Taste RESET im Batteriefach drücken. “Reset” löscht alle
Einstellungen. Zeit, Datum und Logintervall müssen neu eingegeben werden.
Messdaten und Alarmverlauf werden jedoch im nichtflüchtigen Speicher
aufrechterhalten.
Der Endbenutzer ist gesetzlich verpflichtet alle Batterien und Akkumulatoren
ordnungsgemäß zu entsorgen. Entsorgung im Hausmüll ist nicht zulässig!
Sie können alte Batterien und Akkumulatoren bei allen Sammelstellen unserer
Zweigstellen oder allen anderen Orten an denen Batterien verkauft werden
abgeben.
Entsorgung
Folgen Sie den gültigen gesetzlichen Bestimmungen bezüglich der Entsorgung
des Gerätes am Ende seines Lebenszyklus.
16
RH520-EU_GER V4.2 3/10
Page 17
Technische Daten
Display Grafische LCD-Anzeige
Temperaturmessbereich - 0.0 zu 120.0oF (-17 zu 50oC) / ±1.8oF (1oC)
-20.0 zu 0oF (-28 zu-17oc) / ±5.4oF (3oC)
120.0 zu 140oF (50C zu 60oC) / ±5.4oF (3oC)
Feuchtigkeitsmessbereich 10 bis 95%
Taupunkttemperatur -28 bis 60,0°C (-20,0 bis 140,0°F)
Genauigkeit ±3,0% RF und 1,0°C (1,8°F) für Temperatur
Interner Speicher 49.152 komplette Messwertsätze
Abtastintervall Wählbare Aufzeichnungsrate: 0,1 (6 Sekunden) bis
Kurvenskalierung Vom Benutzer wählbar in 5°C, 5°F und 10%
Schritten
Anzeige für Batteriezustand 5-Segment-Batterieanzeige
Stromversorgung 3 Batterien vom Typ ‘AA’ und Netzteil
(mitgeliefert) DC4.5V 300mA, 3.5mm x 1.35 mm plug
Alarmausgang 3.5mm Mono Phone Plug,
Betriebsdauer Ca. 4 Wochen bei Benutzung von Alkalibatterien
Betriebstemperatur KONTROLLMODUL und DISPLAY:
Betriebsfeuchtigkeit KONTROLLMODUL und DISPLAY:
SENSOR 95% RF max.
Maße 127 x 196 x 23mm (5,0 x 7,7 x 0,9")
Gewicht 357g (12,6 oz)
Als Zubehör erhältliches Relaismodul
199,9 Minuten
-
Maximum: 3.4mA @ 5 Vdc,
Minimum Output Voltage: 2.5 Vdc
0 bis 50°C (32 bis 122°F)
SENSOR -28 bis 60°C (-20 bis 140°F)
90% RF max.
+
Das Relaismodul kann benutzt werden, um auf externe Warnunggeräte umzuschalten,
sobald die programmierten Alarmschwellen erreicht werden.
Software
Bedienungshinweise befinden sich auf der Software -CD
Copyright © 2008 Extech Instruments Corporation (a FLIR company)
Alle Rechte v orbehalten, e i nschließlich das Recht zur vollständigen oder teilweise n
Reproduktion in beliebiger Form.
www.extech.com
17
RH520-EU_GER V4.2 3/10
Loading...
