SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 12 16 31 www.conrad.si

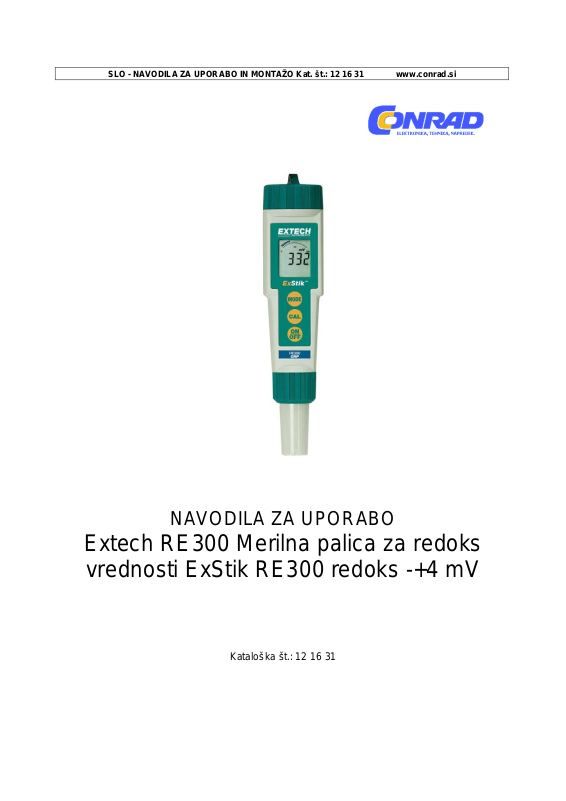

NAVODILA ZA UPORABO

Extech RE300 Merilna palica za redoks

vrednosti ExStik RE300 redoks -+4 mV

Kataloška št.: 12 16 31

2

Kazalo

1. Opis naprave …………………………………………………………………….…….. 2

2. Varnostna navodila ……………………………………………………………………. 3

3. Delovanje …………………………………………………………………….…..…….. 3

3. 1 Kako začeti …………………………………………………………………..………. 3

3. 2 ORP testiranje ……………………………………………………………….………. 4

3. 3 Zaklep podatkov ………………………………………………………….………….. 4

3. 4 Shranjevanje 15 odčitkov merjenj ………………………………………….………. 4

3. 5 Priklic shranjenih pod atk ov …………………………………………………...…….. 4

3. 6 Merjenje in prikaz dejavnikov ……………………………………………….………. 5

3. 7 Zamenjava elektrod ………………………...……………………………………..…. 5

4. Zamenjava baterije ……………………………………………………...……………… 5

5. Tehnični podatki ………………………………………………………………………… 6

Garancijski list ............................................................................................................ 7

1. Opis naprave

Sprednja nadzorna plošča

1. Pokrov prostora za baterije

2. LCD zaslon

3. Tipka MODE

4. Tipka CAL (neuporabljeno na RE300)

5. Tipka On/Off

6. Ovratnik elektrode

7. Elektroda
(Pokrov elektrode ni prikazan)

3

Zaslon

1. Bar diagram

2. Enote

3. Lestvica

4. Odčitek

5. Zaklep podatkov

6. Prazna baterija

2. Varnostna navodila

- Ta naprava ni igrača in ne sme biti v dosegu otrok. Vsebuje nevarne
predmete, kot tudi majhne dele, ki jih otroci lahko pogoltnejo. V primeru, da
otrok pogoltne sestavni del, se prosimo takoj obrnite na medicinsko pomoč.

- Ne puščajte baterij in embalaže brez nadzora; lahko so nevarni za otroke, če
se z njimi igrajo.

- V primeru da naprave ne boste uporabljali dlje časa odstranite baterije.

- Potekle ali poškodovane baterije lahko povzročijo vžiganje pri stiku s kožo. V
takih primerih vedno uporabite zaščitne rokavice.

- Pazite da baterije nimajo kratkega stika. Ne mečite baterij v ogenj.

- Napravo lahko uporabljajo otroci starejši od 8 let in osebe z zmanjšanimi

fizičnimi, senzoričnimi ali umskimi sposobnostmi ali s premalo izkušenj in

znanja, če jih pri uporabi nadzira oseba, ki je zadolžena za njihovo varnost ali

so prejele navodila za varno uporabo in razumejo z njimi povezane nevarnosti.

- Čiščenja in vzdrževanja naprave ne smejo izvajati otroci, razen če so starejši
od 8 let in pod nadzorom.

- Naprava ne sme biti na dosegu otrok mlajših od 8 let.

3. Delovanje

3. 1 Kako začeti
Aktiviranje baterije: Izolacijski jeziček se nahaja v predelu za baterije in med

shranjevanjem preprečuje praznjenje baterije. Pred uporabo ga morate odstr a ni ti .
V pokrovu so lahko prisotni beli kristali KCL. Ti kristali se raztopijo med namakanjem

ali jih lahko enostavno speret e z vodo iz pipe.

4

Ko vklopite sistem RE300, vstopite v način samodejnega kalibriranja. Med
delovanjem kalibracije se na LCD zaslonu prikaže »SELF« in »CAL«. Ko je
kalibracija dokončana napisa "SELF" in "CAL" ugasneta, glavni zaslon in bar diagram
bosta prikazala ORP v mV enotah. Bar diagram prikazuje 0 mV (levo), 500 mV
(sredina) in 1000 mV (desno).

3. 2 ORP testiranje

1. Odstranite pokrov iz elektrode in pritisnite tipko ON/OFF da vklopite RE300.

2. Pomočite elektrodo 1/2" do 1" v testno raztopino. Enkrat premešajte in pustite
da se odčitek 1 do 3 minute stabilizira.

3. Zapomnite si vrednost ORP ali pritisnite MODE d a zamrznete odčitek. Hkrati z
zadržanim odčitkom se bo na zaslonu prikazala tudi HOLD ikona. Zadržana
vrednost bo shranjena v naslednjih 15 mest za shranjevanje (glejte spodaj).
Pritisnite tipko MODE da se vrnete na normalno delovanje.

4. Pritisnite tipko ON/OFF da izklopite RE300. Če se v 10 minutah ne dotaknete
nobene tipke se naprava samodejno izklopi.

3. 3 Zaklep podatkov

Pritisnite tipko HOLD da zamrznete trenuten odčitek. Hkrati z zadržanim odčitkom se

bo na zaslonu prikazala tudi HOLD ikona. Zadržana vrednost bo shranjena v
naslednjih 15 mest za shranjevanje (glejte spodaj). Pritisnite tipko MODE da se
vrnete na normalno delovanje.

3. 4 Shranjevanje 15 odčitkov merjenj

1. Pritisnite tipko HOLD da shranite odčitek. LCD bo za trenutek prikazal mesto
kjer je odčitek shranjen in nato shranjeno vrednost (zaklep bo aktiviran).

2. Ponovno pritisnite tipko MODE da se vrnete v normalno delovanje. Ponovite
korak 1, zgoraj, da shranite naslednji odčitek in tako naprej.

3. Če poskusite shraniti več kot 15 odčitkov, bodo že shranjeni odčitki (začenši s
prvim odčitkom) prepisani.

3. 5 Priklic shranjenih podatkov

Najprej se prepričajte da simbol HOLD ni izpisan. Če je, pojdite iz funkcije HOLD s

pritiskom na tipko MODE.

1. Pritisnite tipko CAL enkrat in takoj za tem, ko se izpiše na zaslonu CAL, še
tipko MODE; številka mesta (od 1 do 15) bo utripnila. Če ponesreči dostopate
do načina CAL (zaslon utripa), ponovno pritisnite tipko CAL za izhod.

5

2. Zadnji shranjen podatek bo izpisan prvi. Da se pomaknete naprej po meritvah,
pritisnite tipko MODE. Najprej je prikazana številka mesta, sledi ji odčitek
shranjen na tem mestu.

3. Za izhod iz načina shranjevanja pritisnite tipko CAL in ExStik™ se bo vrnil v
normalen način delovanja.

3. 6 Merjenje in prikaz dejavnikov

- Če se vam zdi, da je naprava zaklenjena (zaslon je neodziven), potem je
mogoče da je bil način za shranjevanja podatkov nenamerno dostopan s

pritiskanje tipke MODE. Preprosto pritisnite tipko MODE ali izklopite merilnik in
ga ponovno vklopite, če se vam zdi da je zaslon neodziven.

- Če merilnik zataji in ga ne morete popraviti s pritiskom na katerokoli izmed
tipk, odstranite baterije in ga ponovno zaženite.

- Zapomnite si da če so baterije odstranjene, bodo izbrisani tudi vsi do zdaj
zbrani odčitki. Shranjena bo samo tovarniška kalibracija podatkov.

3. 7 Zamenjava elektrod

Da ohranite življenjsko dobo elektrode, imejte gobo v zaščitnem pokrovu namočenem

v vodo. Kadar ne uporabljate (hranite navpično).

Ne uporabljajte deionizirane vode.

1. Za odstranitev elektrode, odvijte in popolnoma odstranite ovratnik elektrode
(zavrtite ovratnik v nasprotni smeri urinega kazalca, da ga odstranite).

2. Nežno zibajte elektrodo od strani do strani, vlecite navzdol, dokler ne izskoči iz
metra.

3. Za priključitev elektrode previdno vstavite elektrodo v vtič merilnika (priključek
elektrode je označen, kar zagotavlja pravilno namestitev).

4. Privijte ovratnik elektrode dovolj trdno, da dobro zatesnite (gumijasto tesnilo
zatesni elektrodo z merilnikom).

4. Zamenjava baterije

1. Odvijte pokrov razdelka za baterijo

2. Zamenjate štiri (4) CR2032 baterije in pazite na pravilno polarnost.

3. Pritrdite pokrov razdelka za baterijo

Kot končni uporabnik ste zakonsko zavezani (Odlok za akumulatorje), da vrnete vse
rabljene baterije in akumulatorje; prepovedano jih je odvreči skupaj z

gospodinjskimi odpadki!

6

Rabljene baterije/akumulatorje lahko brezplačno oddate na zbirnih
mestih za baterije v vaši bližini ali kjerkoli kjer prodajajo
baterije/akumulatorje!

Odstranjevanje

Sledite veljavnim pravnim določbam v zvezi z odstranitvijo naprave po
prenehanju delovanja.

5. Tehnični podatki

Zaslon Več funkcijski LCD z bar diagramom
Pogoji delovanja 0 do 50 °C (32 do 122 °C) / < 80 % RH
ORP območje / natančnost ± 999 mV / ± 4 mV
Shranjevanje merit ev 15 označenih (oštevilčenih) odčitkov
Moč Štiri (4) CR2032 baterije v obliki gumba
Prikaz za nizko stanje baterije 'BAT' se prikaže na LCD
Samodejni izklop Po 10 minutah neaktivnosti
Dimenzije 35,6 x 172,7 x 40,mm (1,4x 6,8 x 1,6”); 110 g (3,85

oz)

Vse pravice pridržane, vključno s pravico do reprodukcije v celoti ali delno v kateri

koli obliki.

www.extech.com

7

Conrad Electronic d.o.o. k.d.

Ljubljanska c. 66, 1290 Grosuplje

Fax: [phone], Tel: 01/78 11

www.conrad.si, [e-mail]

GARANCIJSKI LIST
Izdelek: Extech RE300 Merilna palica za redoks

vrednosti ExStik RE300 redoks -+4 mV

Kat. št.: 12 16 31
Garancijska izjava:

Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne
teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.

Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in
mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po
preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, Klaus­Conrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.

Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:

________________

Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno

izpolnjenim garancijskim listom.
