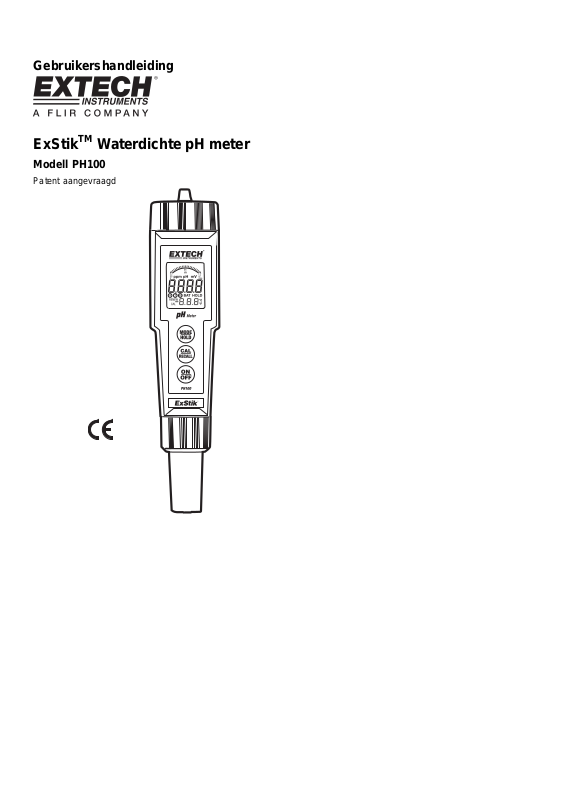

Gebruikershandleiding
TM
ExStik
Modell PH100
Patent aangevraagd
Waterdichte pH meter
ExStikTM Beschrijving
Bedieningsknoppen Voorpaneel
1. Deksel Batterijvak
2. LCD Scherm
3. MODUS knop
4. CAL knop
5. AAN/UIT knop
6. Electrode-kraag
7. Electrode
(Electrode-kap staat niet op de afbeelding)
Scherm
1. Grafiekwaarden
2. Meetwaarden
3. Indicators BAT (lege batterij)
en HOLD (data vasthouden)
4. Temperatuurweergave
5. Schaalverdelingen grafiek
6. Meeteenheden
7. Kalibratie-indicators
8. Indicators RENEW en CAL
VIINGERWIJZINGEN
• Dit apparaat is geen speelgoed en moet buiten het bereik van kinderen gehouden
worden. Het bevat gevaarlijke objecten en ook kleine onderdelen die door kinderen
zouden kunnen ingeslikt worden. Indien een kind een onderdeel zou inslikken, gelieve
dan onmiddellijk een dokter te contacteren.
• Laat geen batterijen en verpakkingsmateriaal onbewaakt rondslingeren. Deze kunnen
gevaarlijk zijn voor kinderen indien ze als speelgoed worden gebruikt.
• Indien het apparaat gedurende lange tijd niet meer zal gebruikt worden, verwijder dan
de batterijen om lekken te voorkomen.
• Vervallen of beschadigde batterijen kunnen bij huidcontact verschroeiing of
verbranding veroorzaken. Gebruik daarom in dergelijke gevallen altijd geschikte
handschoenen.
• Let erop dat de batterijen geen kortsluiting genereren. Gooi geen batterijen in vuur.
2
PH100-EU_NL Version 2.3 12/08
Overzicht
pH Overzicht
pH is een meeteenheid (lopend van 0 tot 14pH), die de zuurgraad of a lkalische graad van een
oplossing weergeeft. pH-proeven zijn de meest vaak uitgevoerde metingen bij w ateranalyses, en
rapporteren de negatieve waarden van de activiteit van waterstofmoleculen in een oplossing,
hetgeen een indicator is van zuurte of basis. Oplossin gen met een pH l ager dan 7 w orden zuur
genoemd, oplossingen met een pH hoger dan 7 staan bekend als bases; en oplo ssingen met een
pH-waarde van precies 7 zijn neutraal.
De pH-schaal is logaritmisch dus, bijvoorbeeld, als Monster A 1 pH lager is dan Monster B , dan
betekent dit dat Monster A 10 keer zuurder is dan Monster B. Een verschil van 1 pH
vertegenwoordigt een tienvoudig verschil in zuurte.
Beginnen
• Voor nieuwe meters, verwijder de batterij GLB en verwijder dan de batterij isolerende
strook.
• Verwijder de kap van de onderkant van de ExStik
referentiepunten bloot te leggen.
• Zet, voor het eerste gebruik of na langdurige opslag, de electrode (zonder kap) ong eveer 10
minuten in een pH 4 oplossing
• Er kunnen witte KCL-kristallen in de kap zitten. Deze kristallen zullen oplo ssen tijdens he t
weken, of ze kunnen gewoon met kraanwater worden afgespoeld
• Kalibreer altijd zo dicht mogelijk bij de verwachte meetwaarde
• Er zit een sponsje in de beschermkap van de electrode. Houd dit sponsje nat met een p H 4
oplossing om de levensduur van de electrode tijdens opslag te bes chermen
Electrodes vervangen
De ExStikTM wordt geleverd met een reeds bevestigde electrode. De levensduur va n de electrode
is beperkt en hangt (onder andere) af van hoevaak hij gebruikt en hoe zorgvuld ig hij behandeld
wordt. Als de electrode vervangen moet worden, volgt u deze stappen voor het verw ijderen en
aansluiten van electroden.
1. Om een electrode te verwijderen, dient de kraag van de electrodenhouder losgeschroe fd en
volledig verwijderd te worden.
2. Beweeg de electrode zachtjes heen en weer, daarbij van de meter weg trekkend, tot hij
loslaat.
3. Om een electrode te bevestigen, drukt u de electrode voorzichtig in de fitting in de meter ( let
er hierbij op dat de electrode voorzien is van een sleutel, w aardoor de juiste verb inding
gegarandeerd wordt).
4. Bevestig de electrode op zijn plaats door de kraag stevig vast te draaien. (een rubberen
pakking sluit de electrode luchtdicht aan op de meter).
Automatische Herkenning Electrode
Wanneer de ExStikTM aan staat, herkent het zelf het type electrode dat is aa ngesloten, en geeft
de juiste meeteenheid weer. Sluit een electrode aan, voordat u de ExSt ik
TM
om het glazen oppervlak en de
TM
aanzet.
De ExStik™ aanzetten
Druk op de AAN/UIT knop om de ExStik
TM
ExStik
automatisch na 10 minuten zonder activiteit uitscha kelen om de batterijen te sparen.
TM
aan of uit te zetten. De functie “auto power off” laat de
3
PH100-EU_NL Version 2.3 12/08
Werking
Overzicht
Wanneer de electrode in een oplossing wordt geplaatst, geven de hoofdweergave en de
grafiek de pH-waarden weer, terwijl in de lagere weergave de temperatuur uitgelezen kan
worden (de waarden knipperen tot zij stabiel zijn). De grafiek staat “gecentreerd op nul’,
d.w.z. bij pH 7 wordt er niets weergegeven. Zodra de pH-waarde stijgt, gaat de grafiek van
het midden naar de rechterzijde. Zodra de pH-waarde daalt, gaat de grafiek van het midden
naar de linkerzijde.
pH-Kalibratie (1, 2 of 3-punts)
Er wordt altijd een tweepunts kalibratie geadviseerd met een buffer van 7 plus 4 of 10 (welke
het dichtst bij de verwachte waarde van het monster ligt). Een eenpunts kalibratie (kies de
waarde, die het dichtst de verwachte waarde van het monster benadert), is ook geldig. Voor
de beste nauwkeurigheid dient u altijd te kalibreren op monster-temperatuur.
1. Plaats de electrode in een bufferoplossing (4, 7 of 10) en druk even de CAL-toets in.
Eerst dient pH 7 te worden gekalibreerd, daarna 4 en/of 10 pH.
2. De ExStik
Opmerking: Indien de oplossing meer dan 1 pH afwijkt van de standaar 4, 7 of 10 pH,
zal de ExStik
uitgevoerd. CAL en END worden weergegeven.
3. Tijdens de kalibratie knippert de pH waarde on het hoofdscherm.
4. Wanneer de kalibratie is voltooid, geeft de ExStik
vervolgens terugkeren naar de normale werkingsstand.
5. De juiste omcirkelde indicator
een kalibratie is voltooid. De kalibratiedata wordt opgeslagen tot een nieuwe kalibratie
wordt uitgevoerd.
6. Voor een twee- of driepunts kalibratie herhaalt u stap 1-4.
Opmerking: Zet altijd de meter even af en weer aan voordat u gaat kalibreren, om voldoende
tijd te laten om de kalibraties, die tijdens een periode van werking zijn gedaan, te
kunnen voltooien. Wanneer de meter uitschakelt tijdens een kalibratie, zullen de
kalibraties geldig blijven, maar nieuwe zullen de omcirkelde indicators uit zetten.
De Weergegeven Temperatuureenheden Wijzigen
Druk de CAL knop in en houd deze ongeveer 3 seconden ingedrukt. Het oC of oF icoon zal
eerst veranderen, en de numerieke temperatuurwaarde verandert na het loslaten van de
knop. Als u per ongeluk in de Kalibratie-modus komt, verschijnt ‘CAL’ in het LCD-scherm.
Zet dan gewoon de ExStik
TM
herkent automatisch de oplossing en kalibreert zichzelf naar die waarde.
TM
aannemen dat er een fout is opgetreden, en wordt de kalibratie niet
TM
automatisch ‘END’, en zal
,, of zal in het LCD-scherm verschijnen wanneer
TM
uit, en vervolgens weer aan.
Data Vasthouden
Druk even de MODE knop in om de huidige waarde te bevriezen. Het icoon van HOLD
verschijnt met de vastgehouden waarde. De vastgehouden waarde wordt ook in het
geheugen opgeslagen. Druk even de MODE knop in om terug te keren naar de gewone
stand.
4
PH100-EU_NL Version 2.3 12/08
15 in het Geheugen Opgeslagen Waarden
1. Druk even de MODE knop in om een waarde te bevriezen. In het LCD-scherm komt
kort het locatienummer van het geheugen te staan, waarna de waarde wordt
opgeslagen (Data Hold wordt geactiveerd).
2. Druk opnieuw even de MODE knop in om terug te keren naar de gewone stand.
3. Herhaal stap 1 om de volgende waarde op te slaan, enzovoort.
4. Na 15 waarden te hebben opgeslagen zal de ExStik
TM
terugkeren naar geheugenlocatie 1.
De bestaande data wordt overschreven met nieuwe opgeslagen gegev ens.
Opgeslagen Waarden Oproepen
Opmerking: Controleer of het HOLD symbool niet wordt weergegeven. Indien dit het geval is, verlaat
u de HOLD functie door even op de MODE knop te drukken.
1. Druk even op de CAL knop, en vervolgens op de MODE knop onmiddellijk
nadat CAL wordt
weergegeven; het nummer van de opslaglocatie (1 tot en met 15) zal knipperen. Als u per
ongeluk in de CAL-modus komt (knipperend scherm), drukt u nogmaals op de CAL knop om
deze te verlaten.
2. De laatst opgeslagen waarde wordt als eerste weergegeven. Om te bladeren door de
opgeslagen waarden, drukt u telkens even op de MODE knop. Het locatienummer wordt als
eerste weergegeven, gevolgd door de waarden die op die locatie zijn opgeslagen.
3. Om de oproep-modus te verlaten, drukt u even de CAL knop in, en de ExStik
TM
keert naar de
gewone stand terug.
CAL Herinneringsweergave
Wanneer de ExStikTM voor de 15de keer wordt aangezet in de pH-modus zonder
herkalibratie, zal het ‘CAL’-icoon in het LCD-scherm verschijnen om aan te duiden dat de
TM
ExStik
mogelijk gekalibreerd dient te worden. Bij sommige toepassingen is herkalibratie
van de electrode vaker nodig dan bij andere. De CAL-weergave is gewoon een
geheugensteuntje en zal uitschakelen wanneer de pH-electrode opnieuw gekalibreerd is.
RENEW-weergave
Een knipperende ‘RENEW’-waarschuwing geeft aan dat de peilstift mogelijk versleten is.
Indien reiniging of herkalibratie het RENEW-icoon niet laten verdwijnen, vervang dan de
electrode. De RENEW-weergave verschijnt wanneer de uitvoer van de pH-electrode ontbreekt
na een diagnostische test.
Opmerkingen
• Indien het toestel op slot lijkt te staan (weergave bevroren) is het mogelijk dat u per
ongeluk in de DATA HOLD functie bent geraakt door op de MODE knop te drukken.
Druk gewoonweg nogmaals op de MODE knop of zet de meter af en begin opnieuw als
de weergave bevroren lijkt.
• Indien de meter niet opstart en drukken op de knoppen helpt niet, verwijder dan de
batterijen, druk 3 seconden lang de AAN-knop in en breng de batterijen vervolgens
weer aan.
• Let erop dat, wanneer de batterijen verwijderd zijn, alle opgeslagen waarden verloren
gaan. Ook worden dan de door de gebruiker ingevoerde kalibratiegegevens voor pH
gewist. Er moeten nieuwe kalibratiegegevens van de gebruiker worden ingevoerd.
Fabrieksmatig ingevoerde kalibratiedata zullen echter bij alle modellen worden
behouden.
5
PH100-EU_NL Version 2.3 12/08
Batterijen Vervangen
1. Draai de kap van het batterijvak
2. Vervang de vier (4) CR2032 batterijen, en let
daarbij op de polariteit.
3. Plaats het deksel van het batterijvak terug
U bent als eindgebruiker wettelijk verplicht (Batterij-verordening) alle
gebruikte batterijen en accumulatroen terug te brengen; weggooien in
huishoudelijk afval is verboden!
U kan uw gebruikte batterijen/accumulatoren gratis terugbrengen naar de
inzamelpunten van onze filialen in uw buurt of naar plaatsen waar
batterijen/accumulatoren worden verkocht!
Weggooien:
Volg de geldige wettelijke bepalingen met betrekking tot het
weggooien van het apparaat op het einde van zijn levenscyclus.
Specificaties
Scherm Multifunctioneel LCD-scherm met Grafiek
Werkingscondities 32 tot 122
Bereik en Nauwkeurigheid 0.00 tot 14.00 / ± 0.01pH gebruikelijk
Temp. Compensatie Automatisch van 32 tot 194
Temperatuurbereik 23 tot 194
Resolutie Temperatuur 0.1
Nauwkeurigheid Temp. ± 1.8
± 5.4
Opslag Metingen 15 genummerde waarden
Stroom Vier (4) CR2032 batterijen of knoopbatterijen, type 357
Indicatie Lege Batterij De ‘BAT’-indicator in het LCD-scherm
Automatisch Uitschakelen Na 10 minuten zonder activiteit
Alle rechten voorbehouden, inclusief het recht op reproductie in zijn geheel of gedeeltelijk in welke vorm dan ook.
Copyright © 2008 Extech Instruments Corporation.
o
F (0 tot 50oC) / < 80% RH
o
o
F (-5 tot 90oC)
o
tot aan 99.9 en vervolgens vanaf daar 1o
o
F / 1oC [van 23 tot 122oF (-5 tot 50oC)]
o
F / 3oC [van 122 tot 194oF (50 tot 90oC)]
www.extech.com
F (0 tot 90oC)
