Benutzerhandbuch
ExStikTM pH Wasserfester Messgeräte
Modelle PH100
zum Patent angemeldet

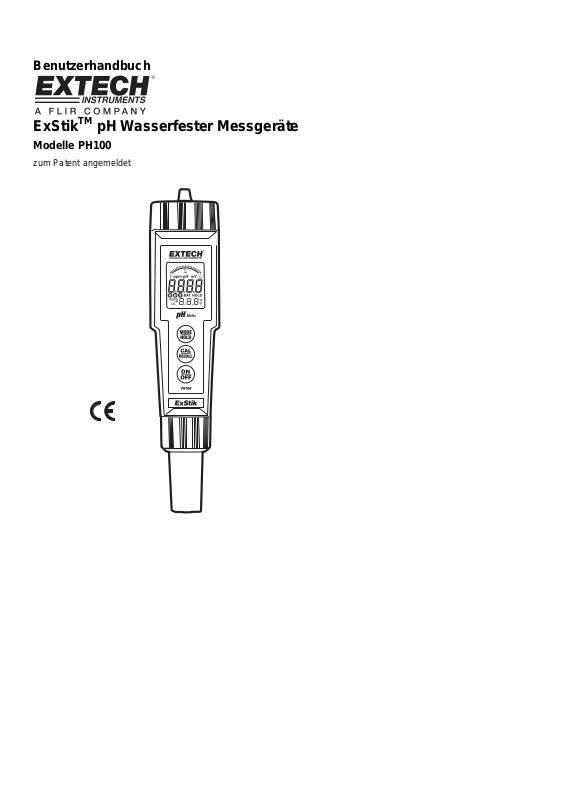

ExStikTM Beschreibung
Vorderpaneel Bedienelemente
1. Batteriefachdeckel
2. LCD Anzeige
3. MODE Taste
4. CAL Taste
5. ON/OFF Taste
6. Elektrodenmanschette
7. Elektrode
(Elektrodendeckel wird nicht gezeigt)
Anzeige
1. Bargraph-Ablesung
2. Messwert-Ablesung
3. BAT (niedriger Batterieladestand)
und HALTEN-Anzeige
(Datenspeicherung)
4. Temperatur-Anzeige
5. Bargraph Skalierung
6. Messeinheiten
7. Kalibrierungsindikatoren
8. ERNEUERN und CALIndikatoren
ACHTUNG
• Dieses Gerät ist kein Spielzeuf und darf nicht in die Hände von Kindern gelangen. Es
beinhaltet gefährliche Objekte und Kleinteile die auf keinen Fall von Kindern
verschluckt werden sollten. Sollte ein Kind dennoch Teile verschlucken, nehmen Sie
bitte umgehend Verbindung mit einem Arzt auf.
• Lassen Sie Batterien oder Verpackungsmaterialien nicht unbeaufsichtigt herumliegen.
Sie können gefährlich für Kinder werden, sollte sie als Spielzeug zweckentfremdet
werden.
• Sollten Sie das Gerät für längere Zeit nicht benutzen, entfernen Sie bitte die Batterien
um eventuelles Auslaufen zu verhindern.
• Alte oder beschädigte Batterien können Verätzungen bei Hautkontakt verursachen.
Benutzen Sie in einem solchen Fall immer entsprechende Schutzhandschuhe.
• Gehen Sie sicher, dass die Batterien nicht kurz geschlossen werden. Werfen Sie die
Batterien nicht ins Feuer.
2
PH100-EU_GER Version 2.3 12/08
Übersicht
pH Übersicht
pH ist eine Messeinheit (von 0 bis 14pH), die den Säurewert oder die Alkalität einer Lösung
bestimmt. PH-Tests sind die gebräuchlichsten Messungen bei Wasseranalysen und bestimmen die
negative Messung der Wasserstoffionenaktivität einer Lösung als Indikator des Säurewerts oder der
Alkalität. Lösungen mit einem pH-Wert von weniger als 7 gelten als sauer, Lösungen mit einem
ph-Wert grösser als 7 gelten als Basen und Lösungen mit einem ph-Wert von genau 7 sind neutral.
Die ph-Skala ist logarithmisch, wenn beispielsweise der ph-Wert von Probe A um 1 kleiner ist als der
von Probe B ist, bedeutet dies, dass Probe A 10 mal saurer als Probe B ist. Die Differenz von 1 pH
bedeutet eine zehnfache Differenz des Säurewerts.
Vorbereitung
• Für neue Meßinstrumente entfernen Sie die Batteriekappe und entfernen Sie dann den
isolierenden Streifen der Batterie
• Zur Exponierung der Elektrodenglasoberfläche und des Referenzanschlu sses nehmen Si e den
Deckel vom Unterteil des ExStik
• Vor dem Erstgebrauch oder nach längerer Nichtverwendung tauchen Sie die Elektrode (m it
abgenommenem Deckel) ca. 10 Minuten lang in eine pH 4-Lösun gen.
• Weisse KLC Kristalle können in dem Deckel vorhanden sein. Diese Kristalle w erden beim
Eintauchen aufgelöst oder sie können mit normalem Leitungswasser a bgespült werden.
• Die Kalibrierung soll immer nahe an dem erwarteten Messwert erfolgen.
• Ein Schwamm befindet sich in dem Elektrodenschutzdeckel. Bei Nichtgebrauch halten Sie diesen
Schwamm mit einer pH 4 Lösung zur Verlängerung der Lebensdauer der Elektrode getränkt.
Elektrodenaustausch
TM
Der ExStik
wird mit einer beiliegenden Elektrode ausgeliefert. Die Lebensdauer der
Elektrode ist begrenzt und hängt (unter anderem) von der Nutzungshäufigkeit und dem
sorgfältigen Umgang damit ab. Wenn die Elektrode ausgetauscht werden muss, befolgen
Sie diese Schritte zur Entnahme und dem Anschluss der Elektroden.
1. Zur Entnahme der Elektrode schrauben Sie die Elektrodenhalterung auf und
entnehmen Sie diese vollständig.
2. Schütteln Sie die Elektrode sachte hin und her und ziehen Sie sie vom Messgerät weg
bis die Verbindung sich löst.
3. Zum Einsetzen einer Elektrode stecken Sie die Elektrode vorsichtig in die
Messgerätbuchse (beachten Sie, dass der Elektrodenanschluss für einen
ordnungsgemässen Anschluss verkeilt ist).
4. Sichern Sie den Sitz der Elektrode, indem Sie die Manschette fest in ihre Position
drehen. (eine Gummidichtung schliesst die Elektrode mit dem Messgerät ab).
Automatische Elektrodenerkennung
Bei Einschaltung des ExStikTM wird der angeschlossene Elektrodentyp erkannt und die
entsprechende Masseinheit angezeigt. Setzen Sie vor dem Einschalten des ExStik
Elektrode ein.
TM
TM
die
Stromversorgung des ExStik™
Zum Ein-/Ausschalten des ExStikTM drücken Sie die AN/AUS-Taste. Die Ausschaltautomatik
schaltet den ExStik
TM
nach 10-minütiger Inaktivität zur Schonung der Batterie automatisch aus.
3
PH100-EU_GER Version 2.3 12/08
Betrieb
Übersicht
Bei Eintauchen der Elektrode in eine Lösung zeigen die Hauptanzeige und der Bargraph
den ph-Messwert an, während die untere Anzeige die Temperatur misst (die Mes swerte
blinken bis zu ihrer Stabilisierung). Der Bargraph ist in der Mitte Null, d.h. pH 7 wird nicht
angezeigt. Bei steigendem pH-Wert bewegt sich der Balken von der Mitte nach rechts. Bei
fallendem pH-Wert bewegt sich der Balken von der Mitte nach links.
pH Kalibrierung (1,2 oder 3 Punkte)
Eine Zweipunkt Kalibrierung mit einem Puffer von 7 plus 4 oder 10 (was auch immer dem
erwarteten Probenwert am nächsten kommt) wird immer empfohlen. Eine
Einpunkt-Kalibrierung (wählen Sie den Wert, der dem erwarteten Probenwert am nächsten
kommt) hat auch Gültigkeit. Für genaueste Messwerte kalibrieren Sie immer bei der
Probentemperatur.
1. Tauchen Sie die Elektrode in eine Pufferlösung (4,7 oder 10) und drücken Sie kurz die
CAL-Taste, pH 7 sollte zuerst kalibriert werden, dann pH 4 und/oder 10.
2. Der ExStik
Achtung: Wenn die Lösung um mehr als pH 1 vom pH 4, 7 oder 10-Standard abweicht,
dann nimmt ExStik
werden angezeigt.
3. Während der Kalibrierung blinken die pH-Messwerte auf der Hauptanzeige.
4. Nach Abschluss der Kalibrierung zeigt der ExStik
den normalen Betriebsmodus zurück.
5. Die entsprechende eingekreiste Kennziffer ,, oder erscheint nach Abschluss der
Kalibrierung auf dem LCD. Die Kalibrierungsdaten werden bis zur Vornahme einer
neuen Kalibrierung gespeichert.
6. Für eine Zwei- oder Dreipunktkalibrierung wiederholen Sie die Schritte 1-4.
Achtung: Schalten Sie das Messgerät vor einer Kalibrierung immer ein und aus, damit Sie
ausreichend Zeit für den Abschluss der Kalibrierung während eines Stromzyklus
haben. Bei einer automatischen Ausschaltung während der Kalibrierung bleiben die
Kalibrierungen gültig, neue Kalibrierungen schalten jedoch die eingekreisten
Kennziffern aus.
Änderung der Temperaturanzeige-Einheiten
Halten Sie die CAL-Taste für ca. 3 Sekunden gedrückt. Das oC oder oF Symbol verändert
sich zuerst und der numerische Temperaturwert verändert sich nach Loslassen der Taste.
Bei unbeabsichtigtem Zugreifen auf den Kalibrierungsmodus erscheint "CAL" auf dem LCD.
Schalten Sie einfach den ExStik
TM
erkennt automatisch die Lösung und kalibriert sich selbst zu diesem Wert.
TM
einen Fehler an und bricht die Kalibrierung ab. CAL und END
TM
automatisch "End" an und kehrt in
TM
aus und wiederholen den Start.
Datenspeicherung
Halten Sie die MODUS-Taste zur Sicherung des aktuellen Messwerts kurz gedrückt. Das
Speicher-Anzeigesymbol erscheint zusammen mit dem erhaltenen Messwert. Der erhaltene
Messwert wird auch gespeichert. Halten Sie die MODUS-Taste in den normalen
Betriebsmodus kurz gedrückt zur Rückkehr.
4
PH100-EU_GER Version 2.3 12/08
15- Messwerte Abspeichern
1. Drücken Sie kurz die MODUS-Taste zur
Abspeicherung eines Messwerts. Das LCD zeigt
kurz die Speicherplatznummer an und dann erfolgt
die Speicherung des Wertes. (Datenspeicherung
wird aktiviert).
2. Drücken Sie nochmals kurz MODUS zur Rückkehr in den normalen Betriebsmodus.
3. Wiederholen Sie Schritt 1 zur Speicherung des nä chsten Messw erts etc.
4. Nach der Abspeicherung von 15 Messwerten kehrt ExStik
TM
zum Speicherplatz 1 zurück
und überschreibt bei der Speicherung neuer Daten bereits vorhandene Daten.
Abrufung Gespeicherter Messwerte
Achtung: Vergewissern Sie sich, dass das HOLD-Symbol nicht angezeigt wird. Falls ja,
verlassen Sie durch kurzen Druck auf die MODUS-Taste die HOLD-Funktion.
1. Drücken Sie kurz die CAL-Taste und dann drücken Sie sofort
nach Anzeige von CAL
die MODUS-Taste, die Speicherplatznummer blinkt auf (1 bis 15). Bei
unbeabsichtigtem Zugreifen auf den CAL-Modus (Blinkanzeige), drücken Sie zum
Verlassen nochmals die CAL-Taste.
2. Der zuletzt abgespeicherte Messwert wird zuerst angezeigt. Zum Durchblättern der
gespeicherten Messwerte drücken Sie kurz die MODUS-Taste. Die Platznummer wird
zuerst angezeigt gefolgt von dem darauf abgespeicherten Messwert.
3. Zum Verlassen des Abrufmodus drücken Sie kurz die CAL-Taste und der ExStik
kehrt in den normalen Betriebsmodus zurück.
CAL-Erinnerungsanzeige
Wenn der ExStikTM zum 15.-ten Mal im pH-Modus ohne Neukalibrierung eingeschaltet
worden ist, erscheint das CAL-Symbol auf dem LCD mit dem Hinweis, dass der ExStikTM
möglicherweise neu kalibriert werden muss. Einige Anwendungen können eine häufigere
Neukalibrierung der Elektrode als andere erforderlich machen. Die CAL-Anzeige hat nur
Erinnerungsfunktion und wird nach Neukalibrierung der ph-Elektrode ausgeschaltet.
Anzeige ERNEUERN
Ein blinkender "ERNEUERN"-Warnhinweis weist darauf hin, dass die Sonde bald nicht mehr
verwendungsfähig ist. Wenn nach einer Reinigung oder Neukalibrierung das
ERNEUERN-Symbol nicht erlöscht, dann ersetzen Sie die Elektrode. Die
ERNEUERN-Anzeige erlöscht, wenn die Ausgangsdaten der pH-Elektrode einen
Diagnosetest nicht bestehen.
Hinweise
• Wenn die Einheit gesperrt erscheint (die Anzeige ist blockiert), dann ist möglicherweise
durch unbeabsichtigtes Drücken auf die MODUS-Taste auf die Datenspeicherung
zugegriffen worden. Drücken Sie einfach nochmals die MODUS-Taste oder schalten
Sie das Messgerät aus und ein, wenn die Anzeige blockiert erscheint.
• Wenn das Messgerät weiter gesperrt ist und kein Tastendruck Abhilfe verschafft,
entnehmen Sie die Batterien, drücken Sie 3 Sekunden lang die AN-Taste und dann
legen Sie die Batterien wieder ein.
• Beachten Sie, dass mit der Entnahme der Batterien alle gespeicherten Messwerte
verloren gehen. Auch werden die Benutzerkalibrierungsdaten für pH gelöscht. Eine
neue Benutzer pH-Kalibrierung wird erforderlich. Die werkseingestellten
Kalibrierungsdaten bleiben jedoch erhalten.
TM
5
PH100-EU_GER Version 2.3 12/08
Batterie-Austausch
1. Drehen Sie den Batteriefachdeckel ab.
2. Ersetzen Sie unter Beachtung der Polarität die vier
(4) CR2032 Knopfbatterien.
3. Setzen Sie den Batteriefachdeckel wieder ein
Der Endbenutzer ist gesetzlich verpflichtet alle Batterien und Akkumulatoren
ordnungsgemäß zu entsorgen. Entsorgung im Hausmüll ist nicht zulässig!
Sie können alte Batterien und Akkumulatoren bei allen Sammelstellen unserer
Zweigstellen oder allen anderen Orten an denen Batterien verkauft werden
abgeben.
Entsorgung: Folgen Sie den gültigen gesetzlichen Bestimmungen bezüglich der
Entsorgung des Gerätes am Ende seines Lebenszyklus.
Technische Einzelheiten
Anzeige Multifunktionales LCD mit Bargraph
Betriebsbedingungen 32 to 122
Schwankungsbereich und Genauigkeit 0.00 to 14.00 / ± 0.01pH typisch
Temp. Ausgleich Automatisch von 32 bis 194
Temperaturbereich 23 bis 194
Temperaturauflösung 0.1
Temperaturgenauigkeit ± 1.8
± 5.4
Messspeicher 15 markierte (nummerierte) Messwerte
Strom Vier (4) CR2032 Knopfbatterien
Niedrigstandsanzeige Batterie "BAT" erscheint auf dem LCD
Selbstabschaltung Nach zehnminütiger Inaktivität
Alle Rechte einschliesslich des Rechts auf Vervielfältigung in der Gesamtheit oder zu
Copyright © 2008 Extech Instruments Corporation.
o
F (0 to 50oC) / < 80% RH
o
o
F (-5 bis 90oC)
o
bis 99.9, danach 1o
o
F / 1oC [von 23 bis 122oF (-5 bis 50oC)]
o
F / 3oC [von 122 bis 194oF (50 bis 90oC)]
Teilen in jeder Form vorbehalten.
www.extech.com
F (0 bis 90oC)
6
PH100-EU_GER Version 2.3 12/08
