Extech MO290 User guide [nl]

Gebruikershandleiding

Pinloze vochtigheidsmeter + IR
Model MO290

Inleiding

Gefeliciteerd met uw aankoop van de Extech MO290 Pinloze vochtigheidsmeter met
gepatenteerde ingebouwde IR thermometer. Meet de vochtigheid in hout en andere
bouwmaterialen zonder het oppervlak te beschadigen met de pinloze vochtigheidssensor
(pinloze vochtigheidssonde inclusief). Meet de luchtvochtigheid en luchttemperatuur met de
ingebouwde sonde plus de contactloze infraroodtemperatuur met gepatenteerd IR design. De
geavanceerde functies leveren gram per kilogram, dauwpunt- en dampdrukmetingen. Deze
meter wordt pas verzonden na volledig getest en gekalibreerd te zijn en zal, bij behoorlijk
gebruik, jarenlang een betrouwbare service leveren.

Meterbeschrijving

1. IR temperatuursensor

2. Laserpointer

3. Luchtvochtigheidssensor

4. Temperatuursensor

5. LCD display

6. Relatieve vochtigheid knop

7. Mode/Zero knop

8. IR thermometer knop

9. Alarms set knop

10. Alarm adjust down knop

11. Vermogen AAN/UIT knop

12. Afstandsbediende pinsonde invoeraansluiting
(onderkant)

13. Batterijcompartiment (achterzijde)

14. Alarm adjust up knop

15. Vochtigheid/Relatieve knop

16. Beschermkap

LCD display

1. MIN MAX – Minimum en maximum waarde

2. HIGH LOW – Alarmgrenzen

3. INT EXT – Interne/externe sonde

4. mBar – Dampdruk

5. kPa – Dampdruk

6. GPP – Greinen per pond

7. g/kg –Greinen per kilogram

8. MOIST – Vochtigheidsmodus

9. RH% - Relatieve vochtigheidsmodus

10. COND – Condensatiemodus

11. APO - Automatische uitschakeling

12. DEW – Dauwpunttemperatuur

13. C/F - Temperatuureenheden

14.

15.

- Lage Batterij

- Laserpointer aan

15

14

13

12

16

2

1

3
4

5

6
7

8
9

10

11

2

MO290-EU V3.1 3/10

Veiligheid

• Wees uiterst voorzichtig wanneer de
laserstraal in werking is.

• Richt de straal niet naar iemand zijn oog of
laat niet toe dat de straal het oog raakt vanuit
een weerspiegelend oppervlak.

• Gebruik de laser niet in de buurt van
explosieve gassen of in andere potentieel
explosieve ruimten.

Waarschuwingen

• Dit toestel is geen speelgoed en mag zich niet binnen het bereik van kinderen bevinden. Het bevat

gevaarlijke voorwerpen en kleine onderdelen die kinderen kunnen inslikken. In het geval een kind iets
inslikt, neem onmiddellijk contact op met een dokter.

• Laat geen batterijen of verpakkingsmaterialen zonder toezicht achter; ze kunnen een gevaar vormen
voor kinderen indien ze deze gebruiken als speelgoed.

• In het geval het toestel voor lange periode niet zal gebruikt worden, verwijder de batterijen om lekkage
te voorkomen.

• Vervallen of beschadigde batterijen kunnen cauterisatie veroorzaken indien in contact met de huid.

Daarom, in zo’n gevallen gebruik steeds geschikte handschoenen.

•

Zorg ervoor dat de batterij niet wordt kortgesloten. Gooi de batterij niet in vuur.

Vervanging van de Batterij

1. Schakel de meter uit.

2. Verwijder de kruiskopschroef en haal het batterijdeksel van de meter.

3. Vervang de 9V batterij.

4. Bevestig opnieuw het batterijdeksel.

U, als de eindgebruiker, bent wettelijk verbonden (Batterij-voorschrift) om alle
gebruikte batterijen en accumulatoren in te leveren; deze weggooien met het
huishoudelijk afval is verboden!
U kunt uw gebruikte batterijen/ accumulatoren gratis inleveren bij de
inzamelpunten van onze filialen in uw gemeente of overal waar batterijen/

Verwijdering

accumulatoren verkocht worden!

Volg de geldige wettelijke aanwijzingen wat betreft de verwijdering van het toestel
aan het einde van zijn levensduur.

3

MO290-EU V3.1 3/10

Werking

De meter aanzetten

1. Verwijder de beschermkap van de RH sensor voordat u de meter gebruikt.

2. Druk op de

3. Vervang de batterij, als het
ingeschakeld.

Luchtvochtigheid (Dauwpunt, GPP,g/kg) metingen

1. Druk op de knop om de meter aan te zetten.

2. Druk op de RH knop.

3. De relatieve vochtigheid wordt in het eerste display weergegeven en de temperatuur
wordt in het tweede display weergegeven.

4. Druk op de omhoog of omlaag pijl om de temperatuureenheid te wijzigen.

5. Druk op de MODE knop om het Dauwpunt weer te geven.

6. Druk op de MODE knop om GPP (°F) of g/kg (°C) weer te geven.

Pinloze vochtigheidsmetingen

1. Druk op de knop om de meter aan te zetten.

2. Druk op de MOIST knop om de vochtigheidsmeting te kiezen. ”MOIST” en “INT”
(interne pinloze sensor) verschijnen op het display.

3. Houd de meter vast en zorg ervoor dat de achtersensor niet wordt belemmerd door
uw hand of een ander voorwerp. De meting moet zich in de buurt van 0,0 bevinden.
Indien niet, druk op de ZERO knop en houd deze voor meer dan 2 seconden
ingedrukt zodat het ZERO symbool verschijnt.

4. Plaats de achtersensor op het oppervlak van het te testen materiaal en lees de
relatieve vochtigheidswaarde af.

knop om de meter aan te zetten.

symbool verschijnt of als de meter niet wordt

Pintype vochtigheidsmetingen

1. Sluit de externe pinsonde aan op de aansluiting aan de onderkant van de meter.

2. Druk op de

3. Druk tweemaal op de MOIST knop om de vochtigheidsmeting te kiezen. ”MOIST” en
“EXT” (externe pinsonde) verschijnen op het display.

4. Duw de sondepinnen in het materiaal en lees de % vochtigheidswaarde af op het
display.

knop om de meter aan te zetten.

4

MO290-EU V3.1 3/10

Infraroodtemperatuurmetingen

1. Druk op de knop om de meter aan te zetten.

2. Druk op de IRT knop om de IR thermometer en de laserpointer te activeren. Het
laserpointersymbool zal knipperen tijdens de actieve modus.

3. Druk op de omhoog of omlaag pijl om de temperatuureenheid te wijzigen.

4. Richt de laserpointer naar het te meten oppervlak en lees de oppervlaktetemperatuur
af in het tweede display.

5. Laat de IRT knop los. De laatst opgemeten temperatuur en de lasersymbool blijven
gedurende 10 seconden op het display alvorens terug te keren naar de waarde van
de omgevingstemperatuur.

IRT MAX MIN display:

De meter kan worden ingesteld om alleen de maximum of minimum opgemeten
temperatuur tijdens een IR scan weergeven.

1. Met de meter in de IR hold modus, druk op de MODE knop. “MIN” zal op het
display verschijnen.

2. Druk op de IRT knop om de IR thermometer te activeren. De meter geeft de
minimum opgemeten temperatuur weer en zal deze alleen wijzigen wanneer een
lagere temperatuur wordt opgemeten.

3. Druk tweemaal op de MODE knop om de MAX modus te activeren en ga verder
zoals hierboven aangegeven voor de maximum temperatuur.

4. De MAX of MIN temperatuur wordt niet opgeslagen wanneer u deze functie verlaat.

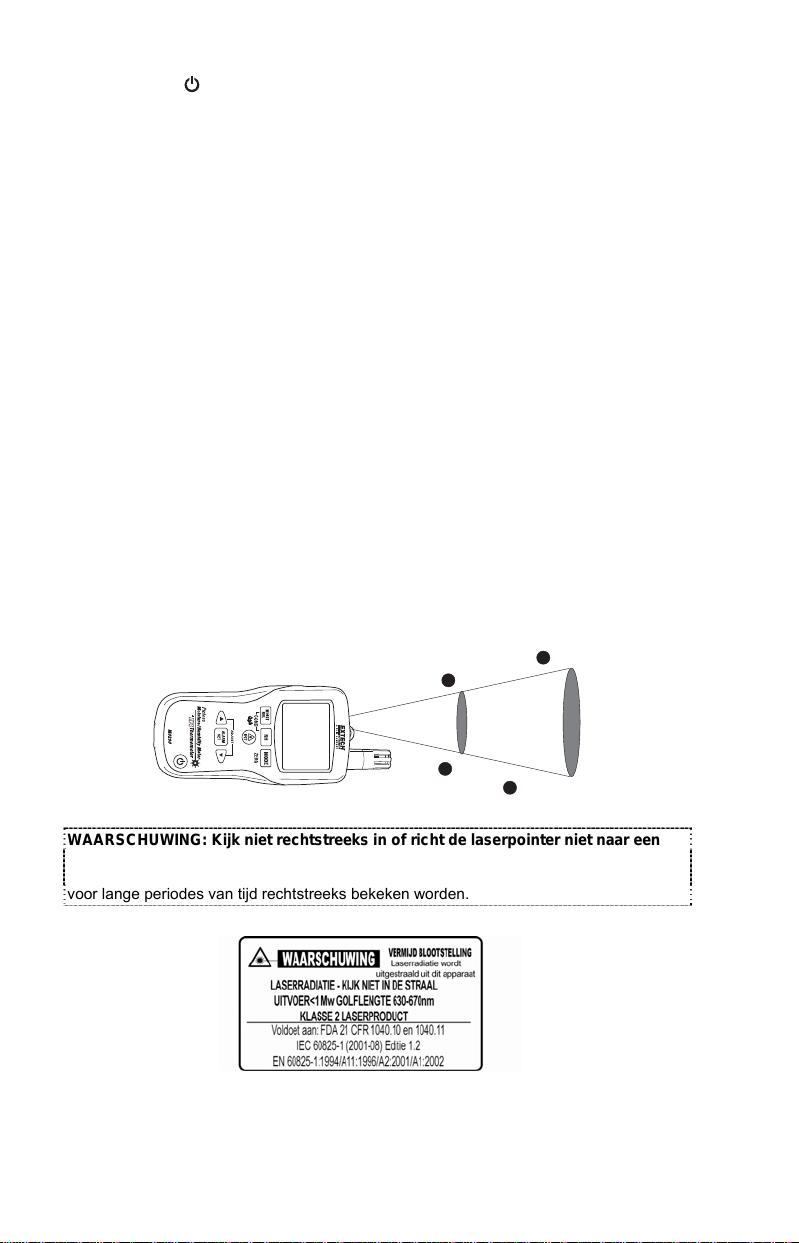

IR Gezichtsveld

Zorg ervoor dat het gewenste doel groter is dan de puntgrootte. Naargelang de afstand tot
een voorwerp toeneemt wordt de puntgrootte van het gebied ,gemeten door de meter,
groter. Het gezichtsveld van de meter is 8:1. Dit betekent indien de meter zich op 20 cm (8
inches) bevindt van het doel (punt), moet de diameter van het geteste voorwerp tenminste
2,5 cm (1 inch) zijn. Zie hieronder de figuur omtrent het gezichtsveld.

WAARSCHUWING: Kijk niet rechtstreeks in of richt de laserpointer niet naar een
oog. Zichtbare laserstralen van laag vermogen veroorzaken in normale

omstandigheden geen gevaar, maar kunnen een potentieel gevaar vormen indien ze
voor lange periodes van tijd rechtstreeks bekeken worden.

1” @ 8”

20mm @ 160mm

40mm @ 320mm

2” @ 16”

5

MO290-EU V3.1 3/10

Condensatiemodus

De condensatiefunctie waarschuwt de gebruiker wanneer de oppervlaktetemperatuur zoals
opgemeten door de IR thermometer zich dichtbij de dauwpunttemperatuur bevindt of deze
heeft bereikt.

1. Druk op de

2. Druk tegelijkertijd op de MOIST/REL en RH knoppen. Het “COND” symbool verdwijnt.

3. Richt de meter naar een oppervlak, druk op de IRT knop om de
oppervlaktetemperatuur te meten. Het kleine display geeft de IR
oppervlaktetemperatuur weer en het grote display geeft het verschil weer tussen de
IR temperatuur en de dauwpunttemperatuur.

4. De meter zal dan het potentieel voor condensatie op dit oppervlak op de volgende
manier rapporteren

• Als de temperatuur van de IRT meer dan 14°C (25°F) boven het dauwpunt is,

wordt het temperatuurverschil weergegeven, zonder andere waarschuwing.

knop om de meter aan te zetten.

• Als de temperatuur van de IRT tussen de 3 en 14°C (5-25°F) boven het dauwpunt

is, wordt het temperatuurverschil samen met een standaard condensatie­indicatiesymbool weergegeven. De meter zal eenmaal beepen om te bevestigen
dat de meting in het risicogebied is.

Als de temperatuur van de IRT lager dan 3°C (5°F) boven het dauwpunt is, wordt

•

het temperatuurverschil samen met een knipperend condensatie-indicatiesymbool
weergegeven. De meter zal tweemaal beepen om te bevestigen dat de meting in
het hoog risicogebied is.

5. Druk op de RH knop om de modus te verlaten.

Dampdrukmodus

1. Met de condensatiemodus actief, druk op de MODE knop om de dampdruk in mBAR
(°F) of kPa (°C) weer te geven.

2. Druk op de MODE knop om de dampdrukmodus te verlaten.

Instellen van de alarm hoge en lage grens

Hoge en lage alarmpunten kunnen ingesteld worden voor luchtvochtigheids- en
vochtigheidsmetingen.

Instelprocedure voor luchtvochtigheidsalarm:

1. Met RH% weergegeven, druk tegelijkertijd op de RH en de MODUS knoppen.

2. Het “HIGH” symbool verschijnt op het display.

3. Druk op de ▲of ▼knop om de gewenste bovengrens in te stellen.

4. Druk op de ALARM SET knop om de waarde op te slaan en stel dan de LAGE waarde in.

5. Met het "LOW" symbool in het display, druk op de ▲of ▼knop om de gewenste
ondergrens in te stellen.

6. Druk op de ALARM SET knop om de waarde op te slaan en keer dan terug naar de
normale modus.

7. Als de luchtvochtigheidsmeting lager is dan de lage alarminstelling of hoger dan de
hoge alarminstelling, zal de meter een maal per seconde beepen.

Instelprocedure voor vochtigheidsalarm:

1. Met MOIST weergegeven, druk tegelijkertijd op de MOIST/REL en de MODUS
knoppen.

2. Het “HIGH” symbool verschijnt op het display.

3. Druk op de ▲of ▼knop om de gewenste bovengrens in te stellen.

4. Druk op de ALARM SET knop om de waarde op te slaan en stel dan de LAGE waarde in.

5. Met het "LOW" symbool in het display, druk op de ▲of ▼knop om de gewenste
ondergrens in te stellen.

6

MO290-EU V3.1 3/10

6. Druk op de ALARM SET knop om de waarde op te slaan en keer dan terug naar de
normale modus.

7. Als de vochtigheidsmeting hoger is dan de LAGE alarminstelling zal de meter een
maal per seconde beepen.

8. Als de vochtigheidsmeting hoger is dan de HOGE alarminstelling zal de meter
continue beepen.

Automatische uitschakeling

De meter gaat in slaapmodus na 30 minuten van inactiviteit. De meter geeft een
waarschuwingssignaal 15 seconden voor de uitschakeling.

Om de APO functie te deactiveren, druk op de MODE knop tijdens het inschakelen. Het
"APO” symbool zal niet verschijnen, wat aangeeft dat het gedeactiveerd is.

Technische beschrijving

Functie Bereik Nauwkeurigheid

Pinloze vochtigheid 0 tot 99,9 Alleen relatief

Ext. pin vochtigheid 0 tot 99,9 Alleen relatief

Pinloze diepte Tot 19mm (0,75")

RV meting

Luchttemperatuur -20 tot 170°F (-29 tot 77°C)

IR Temp

32°F ± 2°F

Display Eerste display van 3 cijfers, tweede display van 4 cijfers
Dampdruk 0 to 20,0kPA
Dauwpunt -22 tot 199°F (-30 tot 100°C)
Mengratio 0-999GPP (0 tot 160g/kg)
Testsnelheid 2 per seconde
Achtergrondverlichting Wit LED
Bedrijfstemperatuur 4 tot 43°C (40 tot 110°F)
Opslagtemperatuur -14 tot 140°F (-30 tot 60°C)
Bedrijfsvochtigheid 90%, 32-86°F (0-30°C), 75%, 86-104°F (30-40°C),
45%, 104-122°F (40-50°C)
Opslagvochtigheid 90%
Voedingsbron 9V batterij
Levensduur batterij 6-8 weken (4u/dag gebruik), met gebruik van alkaline
batterijen
Automatische Uitschakeling (APO) Na 30 minuten (nominaal) inactiviteit. De gebruiker kan
de APO functie uitschakelen.
APO latente stroom 50µA maximum
Afmetingen 165x70x38mm (6,5x2,8x1,5’)
Gewicht 210g (7,4oz)

Kopierecht © 2009 Extech Instruments Corporation (een FLIR onderneming)

Alle rechten voorbehouden met inbegrip van de volledige of gedeeltelijke reproductie in gelijk welke

0 tot 10% ± 3%RV

11 tot 90% ± 2.5%RV

91 tot 100% ± 3%RV

± 3.6°F (2,0°C)

-4 tot 31°F ± 9°F

33 tot 392°F Groter dan ±3,5% of ±9°F

-20 tot -1°C ± 4.5°C

0°C ± 1°C

1 tot 200°C

vorm.

Groter dan ±3,5% of ± 4,5°C

7

MO290-EU V3.1 3/10
