Bedienungsanleitung
True RMS Multimeter
Modell EX530
Einführung
Wir gratulieren Ihnen zur Wahl des Extech EX530 True RMS Messgerätes. Der EX530 bietet
die Funktionen der Wechselspannungs-/Gleichspannungs-, Wechselstrom-/Gleichstrom-,
Widerstands-Messung, Kapazität, Frequenz, Arbeitszyklus, Dioden- und Durchgangsprüfung
sowie Doppelthermoelement (Temperatur).
Sicherheit
Dieses Symbol platziert neben einem anderen Symbol-, Anschluss- oder
Bediengerät zeigt an, dass sich der Nutzer auf eine Erklärung in der
Bedienungsanleitung beziehen muss, um Personenschäden oder
Beschädigung des Messinstruments zu vermeiden.
WARNING
CAUTION
MAX
MAX
600V
PRO IEC1010 ÜBERSPANNUNGS-INSTALLATIONSKATEGORIE
ÜBERSPANNUNGSKATEGORIE I
Geräte der ÜBERSPANNUNGSKATEGORIE I sind Geräte zur Verbindung mit
Stromkreisen, in denen Maßnahmen durchgeführt wurden, um vorübergehende
Überspannungen auf ein angebrachtes, niedriges Niveau zu begrenzen.
Hinweis – Beispiele schließen geschützte elektronische Stromkreise ein.
ÜBERSPANNUNGSKATEGORIE II
Geräte der ÜBERSPANNUNGSKATEGORIE II sind Energie verbrauchende Geräte, die an
festen Anschlüssen betrieben werden.
Hinweis – Beispiele schließen Haushalts-, Büro- und Laborgeräte ein.
ÜBERSPANNUNGSKATEGORIE III
Geräte der ÜBERSPANNUNGSKATEGORIE III sind fest installierte Geräte.
Hinweis – Beispiele schließen Schalter in der festen Installation und einige Ausrüstungen
für den industriellen Gebrauch mit dauerhaftem Anschluss zur festen Installation ein.
ÜBERSPANNUNGSKATEGORIE IV
Geräte der ÜBERSPANNUNGSKATEGORIE IV werden bei der ursprünglichen Installation
verwendet.
Hinweis – Beispiele schließen elektrische Messgeräte und
Primärüberstromschutzausrüstung ein.
Das Symbol WARNING (WARNUNG) zeigt eine potentielle gefährliche
Situation an, die bei Nichtbeachtung zum Tod oder zu gefährlichen
Verletzungen führen kann.
Das Symbol CAUTION (VORSICHT) zeigt eine potentielle gefährliche
Situation an, die bei Nichtbeachtung zu Schäden am Produkt führen kann.
Dieses Symbol rät dem Nutzer, dass der/die gekennzeichnete/n
Anschluss/Anschlüsse nicht an einen Stromkreispunkt angeschlossen
werden darf/dürfen, an dem die Spannung zwischen Masse und der
Messstelle 1000V übersteigt.
Dieses Symbol, platziert neben einem oder mehreren Anschlüssen,
kennzeichnet diese als mit Bereichen verbunden, welche bei normaler
Verwendung, besonders gefährlichen Spannungen unterworfen sein
können.
Für die maximale Sicherheit, sollte das Messgerät und seine Messleitungen
nicht benutzt werden, wenn diese Anschlüsse unter Spannung stehen.
Dieses Symbol zeigt an, dass ein Gerät durch doppelte oder verstärkte
Isolierung geschützt ist.
EX530-EU_GE V3.4 1/08 2
VORSICHT
• Unvorsichtige Nutzung dieses Messgerätes kann zu Beschädigungen, Stromschlag,
• Entfernen Sie immer die Messleitungen, bevor Sie die Batterien oder Sicherungen
• Untersuchen Sie den Zustand der Messleitungen und des Messgerätes selbst auf
• Sein Sie äußerst vorsichtig bei Messungen, bei denen die Spannungen höher als
• Warnung! Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im
• Entladen Sie immer die Kondensatoren und entfernen Sie die Energiezufuhr am
• Spannungsprüfungen an elektrischen Ausgängen, können wegen der
• Wenn die Ausrüstung in einem nicht vom Hersteller vorgegebenem Sinne genutzt
• Dieses Gerät ist kein Spielzeug und sollte nicht in die Hände von Kindern gelangen.
• Lassen Sie Batterien und Verpackungsmaterial nicht unbeaufsichtigt herumliegen,
• Falls das Gerät über einen längeren Zeitraum nicht benutzt wird, entfernen Sie die
• Ausgelaufene oder beschädigte Batterien können bei Hautkontakt zu Verätzungen
Tragen Sie daher in solchen Fällen immer geeignete Handschuhe.
• Achten Sie darauf, dass die Batterien nicht kurzgeschlossen sind.
Werfen Sie Batterien nicht ins Feuer.
Verletzungen oder zum Tod führen. Lesen und verstehen Sie diese
Bedienungsanleitung, bevor Sie das Messgerät verwenden.
wechseln.
mögliche Beschädigungen, bevor Sie das Messgerät verwenden.
25V Wechselstrom Effektivwert oder 35V Gleichstrom sind.
Wohnbereich Funkstörungen verursachen; in diesem Fall kann vom Betreiber
verlangt werden, angemessene Maßnahmen durchzuführen. Diese Spannungen
können unter ungünstigen Bedingungen bereits zu einem lebensgefährlichen
Stromschlag führen.
Testgerät, bevor Sie Dioden-, Widerstands- oder Stetigkeitstests durchführen.
Unbeständigkeit der Verbindung zu den vertieften elektrischen Kontakten,
schwierig und irreführend sein.
Es sollten andere Hilfsmittel verwendet werden, um sicher zu stellen, dass die
Anschlüsse nicht stromführend sind.
wird, kann der Schutz, der durch die Ausrüstung bereitgestellt wird, gehindert
werden.
Es beinhaltet gefährliche Teile sowie kleine Bestandteile, die von Kindern
verschluckt werden können.
Sollte ein Kind eines der Teile verschlucken, wenden Sie sich bitte umgehend an
einen Arzt.
sie können gefährlich für Kinder sein, wenn diese sie als Spielzeug benutzen.
Batterien, um sie vor Entladung und Auslaufen zu bewahren.
führen.
EX530-EU_GE V3.4 1/08 3
SICHERHEITSHINWEISE
Dieses Messgerät wurde für eine sichere Nutzung entwickelt, muss aber mit Vorsicht
behandelt werden. Für eine sichere Handhabung, müssen die untenstehenden Regeln
sorgfältig beachtet werden.
1. Setzen Sie das Gerät NIEMALS Spannungen oder Stromstärken aus, die das
festgelegte Maximum überschreiten.
Eingangsschutzgrenzen
Funktion Maximaler Eingang
V AC/DC 1000V Gleichspannung/Wechselspannung rms
(Effektivwert)
mA AC/DC
500mA 1000V flinke Sicherung
A AC/DC
Frequenz, Widerstand, Kapazität,
Arbeitszyklus, Diodentest,
10A 1000V flinke Sicherung (20A für 30
Sekunden, maximal alle 15 Minuten)
1000V Gleichspannung/Wechselspannung rms
(Effektivwert)
Durchgang
Temperatur 1000V Gleichspannung/Wechselspannung rms
(Effektivwert)
2. SEIEN SIE ÄUSSERST VORSICHTIG, wenn Sie mit hohen Spannungen arbeiten.
3. Messen Sie NICHT Spannungen, wenn die Spannung zwischen der Masse und der
"COM"-Eingangsbuchse 1000V übersteigt.
4. Verbinden Sie NIEMALS die Messanschlüsse über eine Spannungsquelle, während der
Funktionsschalter sich im Stromstärke-/Widerstands- oder Diodenmodus befindet. Dies
kann das Messgerät beschädigen.
5. Entladen Sie IMMER die Filterkondensatoren am Netzanschluss und schalten Sie das
Gerät spannungsfrei, wenn Sie Widerstands- oder Diodenmessungen durchführen.
6. Schalten Sie IMMER den Strom ab und trennen Sie die Messleitungen, bevor Sie die
Abdeckungen öffnen, um die Sicherung oder die Batterie zu wechseln.
7. Benutzen Sie das Messgerät NIEMALS, bevor die hintere Abdeckung und die Batterie-
/Sicherungsabdeckung am richtigen Platz und sicher befestigt sind.
8. Wenn die Ausrüstung in einem nicht vom Hersteller vorgegebenem Sinne genutzt wird,
kann der Schutz, der durch die Ausrüstung bereitgestellt wird, gehindert werden.
EX530-EU_GE V3.4 1/08 4
Funktionsschalter und Anschlüsse
1. LCD (Flüssigkristallanzeige)
2. Taste REL
3. Taste RANGE
4. Taste MODE
5. Funktionsschalter (Drehschalter)
6. mA, µA und 10A Anschlussbuchsen
7. Anschlussbuchse COM
8. Positive Anschlussbuchse
9. Taste HOLD und
(Hintergrundbeleuchtung)
10. Taste PEAK (Spitze)
11. Taste MAX/MIN
Hinweis: Ständer und Batteriefach befinden sich
auf der Rückseite des Gerätes.
Symbole
•))) Durchgang
Diode
Batteriestatus
n Nano (10
µ Mikro (10
m Milli (10
A Ampere
k Kilo (10
F Farad (Kapazität)
M Mega (10
Ohm PEAK Spitzenwert halten
Hz Hertz (Frequenz) V Volt
% Prozent (relative Einschaltdauer) REL Relativ
AC Wechselstrom AUTO Automatikbereich
DC Gleichstrom HOLD Anzeige halten
ºF Grad Fahrenheit ºC Grad Celsius
MAX Maximum MIN Minimum
-9
) (Kapazität)
-6
) (Ampere, Kapazität)
-3
) (Volt, Ampere)
3
) (Ohm)
6
) (Ohm)
EX530-EU_GE V3.4 1/08 5
Bedienungsanweisung
WARNUNG: Lebensgefahr durch Stromschlag. Hochspannungskreisläufe, Wechselstrom
und Gleichstrom, sind sehr gefährlich und sollten mit größter Vorsicht gemessen werden.
1. Drehen Sie den Funktionsschalter immer in die Position OFF, wenn das Messgerät nicht
benutzt wird.
2. Wenn während einer Messung in der Anzeige „OL“ erscheint, übersteigt der Wert den
Bereich, den Sie ausgewählt haben. Wechseln in einen höheren Bereich.

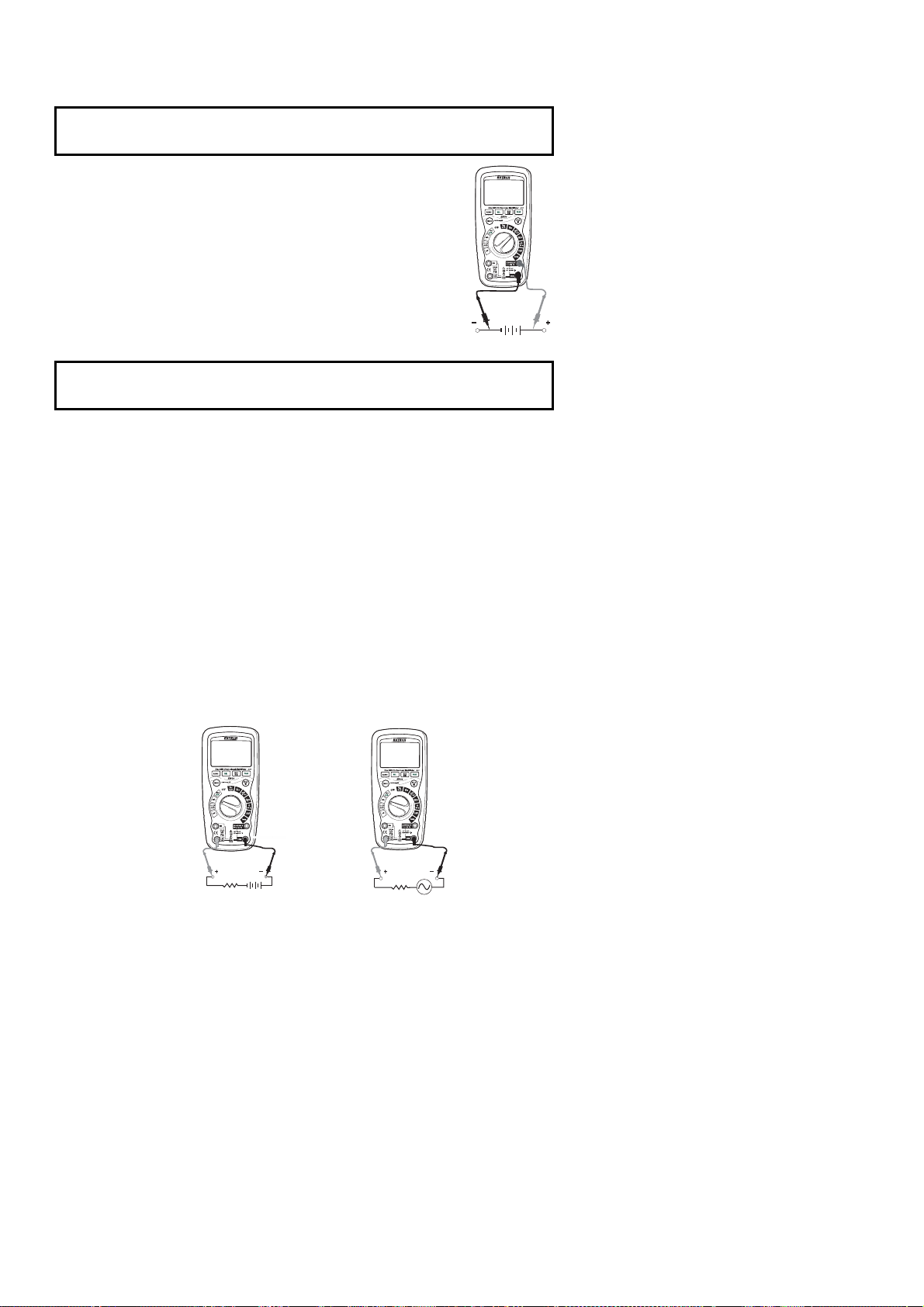

MESSUNGEN VON GLEICHSPANNUNG
VORSICHT: Messen Sie keine Gleichspannung, während ein Motor am Stromkreis ein-
oder ausgeschaltet wird Große Stromstöße können auftreten, die das Messgerät
beschädigen können.
1. Setzen Sie den Funktionsschalter auf die Position VDC.
2. Verbinden Sie die schwarze Messleitung mit der negativen
COM-Buchse. Verbinden Sie die rote Messleitung mit der
positiven V-Buchse.
3. Berühren Sie mit der schwarzen Prüfspitze die negative Seite
des Stromkreises. Berühren Sie mit der roten Prüfspitze die
positive Seite des Stromkreises.
4. Lesen Sie die Spannung in der Anzeige ab.
MESSUNGEN VON WECHSELSPANNUNG
WARNUNG: Lebensgefahr durch Stromschlag. Die Prüfspitzen können möglicherweise
nicht lang genug sein, um die Phasenteile innerhalb einiger 230 V Anschlüsse für Geräte
zu erreichen, weil die Kontakte tief in den Anschlüssen versenkt sind. Dies kann dazu
führen, dass die Anzeige 0 Volt anzeigt, wenn der Anschluss eigentlich unter Spannung
steht. Stellen Sie sicher, dass die Prüfspitzen die Metallkontakte im Anschluss berühren,
bevor Sie davon ausgehen, dass keine Spannung vorhanden ist.
VORSICHT: Messen Sie keine Wechselspannung, während ein Motor am Stromkreis
ein- oder ausgeschaltet wird Große Stromstöße können auftreten, die das Messgerät
beschädigen können.
1. Stellen Sie den Funktionsschalter auf die Position VDC/Hz/%.
2. Verbinden Sie die schwarze Messleitung mit der negativen COM-
Buchse. Verbinden Sie die rote Messleitung mit der positiven V-
Buchse.
3. Berühren Sie mit der schwarzen Prüfspitze die neutrale Seite des
Stromkreises.
4. Berühren Sie mit der roten Prüfspitze die stromführende Seite des
Stromkreises.
5. Lesen Sie die Spannung in der Anzeige ab.
6. Drücken Sie die taste MODE, um "Hz" anzuzeigen.
7. Lesen Sie die Frequenz in der Anzeige ab.
8. Drücken Sie die Taste MODE nochmals, um "%" anzuzeigen.
9. Lesen Sie die %-Angabe in der Anzeige ab.
EX530-EU_GE V3.4 1/08 6
MESSUNGEN VON DC/AC MILLIVOLT
VORSICHT: Messen Sie keine Gleichspannung während ein Motor am Stromkreis ein-
oder ausgeschaltet wird. Es könnten dabei große Stromstöße auftreten, die das
Messgerät beschädigen können.
1. Drehen Sie den Funktionsschalter zu der grünen mV DC/AC Position.
2. Verbinden Sie die schwarze Messleitung mit der negativen COM-
Buchse und die rote Messleitung mit der positiven V-Buchse.
3. Pressen Sie die MODE Taste um “DC” oder “AC” Millivolt auszuwählen.
4. Berühren Sie nun mit der schwarzen Messleitung die negative Seite des
Stromkreises und mit der roten Messleitung die positive Seite des
Stromkreises.
5. Lesen Sie die Spannung an der Anzeige ab.
MESSUNGEN VON WECHSELSTROM/GLEICHSTROM
VORSICHT: Nehmen Sie keine Strommessungen mit 20 Ampere für mehr als 30
Sekunden vor. Das Überschreiten von 30 Sekunden kann zu Beschädigungen des
Messgerätes und/oder der Prüfspitzen führen.
1. Verbinden Sie die schwarze Messleitung mit der negativen COM-Buchse.
2. Für Strommessungen von bis zu 6000mA, stellen Sie den Funktionsschalter auf die
Position A für Wechselstrom (auf die "gelbe" Position A für Gleichstrom) und
verbinden Sie die rote Messleitung mit der ųA/mA-Buchse.
3. Für Strommessungen von bis zu 600mA, stellen Sie den Funktionsschalter auf die
Position mA für Wechselstrom (auf die "gelbe" Position mA für Gleichstrom) und
verbinden Sie den roten Messleitung mit der ųA/mA-Buchse.
4. Für Strommessungen von bis zu 20A, stellen Sie den Funktionsschalter auf die Position
10A/HZ/% für Wechselstrom (auf die "gelbe" Position 10A/HZ/% für Gleichstrom) und
verbinden die rote Messleitung mit der 10A-Buchse.
5. Drücken Sie die Taste MODE, um "AC" bzw. "DC" in der Anzeige anzuzeigen.
6. Schalten Sie die Schaltung bzw. Anlage spannungsfrei. Trennen Sie die Schaltung an
der zu messenden Stelle auf.
7. Messen Sie mit der schwarzen Prüfspitze die negative Seite und mit der roten Prüfspitze
die positive Seite des Stromkreises.
8. Legen Sie die Spannung an die Schaltung bzw. Anlage wieder an.
9. Lesen Sie die Stromstärke am LCD ab.
10. Drücken und halten Sie die Taste MODE, um "Hz" anzuzeigen.
11. Lesen Sie die Frequenz in der Anzeige ab.
12. Drücken Sie die Taste MODE nochmals für einen Moment, um "%" anzuzeigen.
13. Lesen Sie die %-Angabe in der Anzeige ab.
14. Drücken und halten Sie die Taste MODE, um zur Stromstärkemessung zurückzukehren.
EX530-EU_GE V3.4 1/08 7

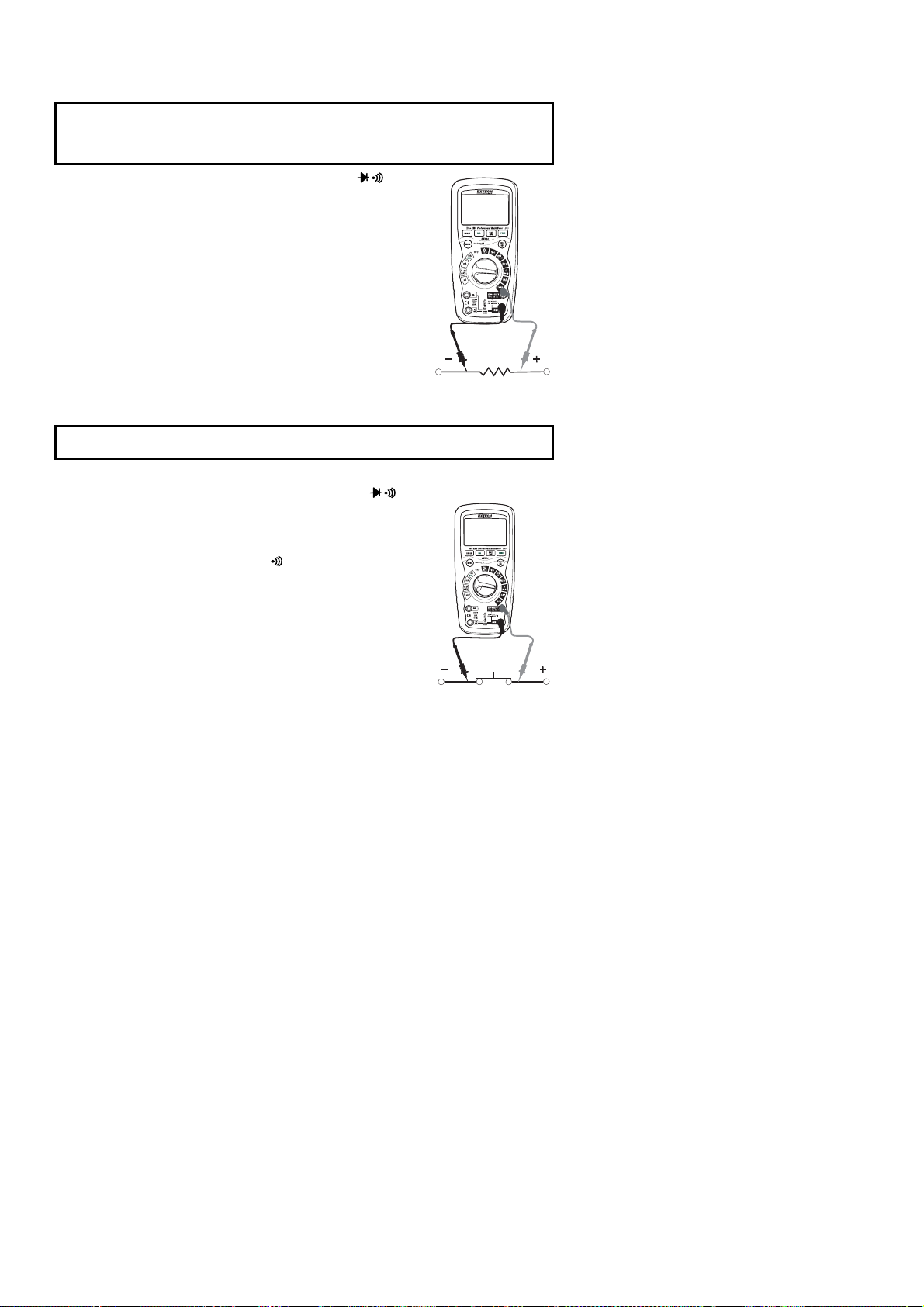

WIDERSTANDSMESSUNGEN
WARNUNG: Um einen elektrischen Schlag zu vermeiden, schalten Sie das zu testende
Gerät spannungsfrei, und entladen Sie alle Kondensatoren bevor Sie jegliche
Widerstandsmessungen vornehmen. Entfernen Sie die Batterien und ziehen Sie das
Netzkabel heraus.
1. Stellen sie den Funktionsschalter auf die Position .
2. Verbinden Sie die schwarze Messleitung mit der negativen
COM-Buchse.
3. Verbinden Sie die rote Messleitung mit der positiven -Buchse.
4. Drücken Sie die Taste MODE, um „Ω” auf der Anzeige
anzuzeigen.
5. Berühren Sie mit den Prüfspitzen quer den Stromkreis oder
das Teil, das getestet wird. Am Besten eine Seite des zu
testenden Stromkreises entfernen, damit der restliche Kreislauf
nicht durch die Widerstandsanzeige gestört wird.
6. Lesen Sie den Widerstand in der Anzeige ab.
DURCHGANGSPRÜFUNG
WARNUNG: Durchgangsprüfungen dürfen nur an spannungsfreien Schaltungen und
Anlagen durchgeführt werden.
1. Stellen Sie den Funktionsschalter auf die Position Ω .
2. Verbinden Sie die schwarze Messleitung mit der negativen
COM-Buchse und die rote Messleitung mit der positiven -
Buchse.
3. Drücken Sie die Taste MODE, um " " und „Ω” auf der Anzeige
anzuzeigen.
4. Berühren Sie mit den Prüfspitzen den Stromkreis oder das
Kabel, das Sie überprüfen wollen.
5. Wenn der Widerstand weniger als ca. 35 beträgt, ertönt ein
akustisches Signal. Wenn der Stromkreis offen ist, zeigt die
Anzeige “OL” an.
EX530-EU_GE V3.4 1/08 8
DIODENPRÜFUNG
1. Stellen Sie den Funktionsschalter auf die grüne
Position Ω
2. Verbinden Sie die schwarze Messleitung mit der
negativen COM-Buchse und den roten Messleitung
mit der positiven V-Buchse.
3. Drücken Sie die Taste MODE, um „ “ und „V“ auf
der Anzeige anzuzeigen.
4. Berühren Sie mit den Prüfspitzen die Diode, die
getestet werden soll.
5. Eine gute Diode wird ca. 0.400 bis 0.700V für den
Durchgangsbereich und „OL” für die Sperrrichtung
anzeigen.
6. Eine kurzgeschlossene Diode wird in beiden
Testrichtungen „OL” anzeigen.
TEMPERATURMESSUNGEN
1. Stellen Sie den Funktionsschalter auf die grüne Position Temp.
2. Verbinden Sie den Stecker der Temperaturtestspitze mit der
Ausgangsbuchse (wie in der Abbildung gezeigt) und achten Sie
dabei unbedingt auf korrekte Polarität.
3. Drücken Sie die Taste MODE, um „ºF” oder „ºC” anzuzeigen.
4. Berühren Sie mit der Temperaturtestspitze den Bereich, dessen
Temperatur Sie messen wollen. Berühren Sie die diesen so
lange, bis das Testergebnis sich stabilisiert hat (ca. 30
Sekunden).
5. Lesen Sie die Temperatur in der Anzeige ab.
Anmerkung: Die Temperaturspanne der gelieferten Thermoelementprüfspitze ist -20
zu 250°C (-4 zu 482°F)
KAPAZITÄTSMESSUNGEN
WARNUNG: Um ein elektrischen Stromschlag zu vermeiden, entfernen Sie das zu
testende Gerät vom Strom und entladen Sie alle Kondensatoren, bevor Sie jegliche
Widerstandsmessungen vornehmen. Entfernen Sie die Batterien und ziehen Sie das
Netzkabel heraus.
1. Stellen Sie den Funktionsschalter auf die grüne
Position CAP .
2. Verbinden Sie die schwarze Messleitung mit der
negativen COM-Buchse. Verbinden Sie die rote
Messleitung mit der positiven V-Buchse.
4. Berühren Sie mit den Prüfspitzen den Kondensator,
der getestet werden soll.
5. Lesen Sie die Kapazität in der Anzeige ab.
EX530-EU_GE V3.4 1/08 9
FREQUENZMESSUNGEN
1. Stellen Sie den Funktionsschalter auf die grüne Position Hz /%.
2. Verbinden Sie die schwarze Messleitung mit der negativen
COM-Buchse und den roten Messleitung mit der positiven HzBuchse.
3. Berühren Sie mit den Prüfspitzen den Stromkreis, der getestet
wird.
4. Lesen Sie die Frequenz in der Anzeige ab.
5. Drücken Sie die Taste MODE, um „%” anzuzeigen.
6. Lesen Sie die %-Angabe in der Anzeige ab.
% 4 – 20mA MESSUNGEN
1. Machen Sie die Einstellungen und Verbindungen wie für Gleichstrom mA-Messungen
beschrieben.
2. Stellen Sie den Funktionsschalter auf die Position 4-20mA%.
3. Das Messgerät wird den Stromkreislauf als % mit 0mA=-25%, 4mA=0%, 20mA=100%,
und 24mA=125% anzeigen.
Automatische/Manuelle Messbereichsauswahl
Wenn das Messgerät das erste Mal eingeschaltet wird, geht es automatisch in den
Automatikmodus. Dieser wählt automatisch die besten Bereiche aus, in denen die
Messungen gemacht werden, und ist allgemein der beste Modus für die meisten
Messungen. Für Messsituationen, bei denen es nötig ist, einen Bereich manuell
einzustellen, gehen Sie bitte wie folgt vor:
1. Drücken Sie die Taste RANGE. Das „AUTO“- Anzeigesymbol erscheint.
2. Drücken Sie die Taste RANGE, um durch die verfügbaren Bereiche zu springen, bis
Sie den Bereich ausgewählt haben, den Sie wollen.
3. Um den manuellen Bereichsmodus zu verlassen und zum Automatikmodus
zurückzukehren, drücken und halten Sie die Taste RANGE zwei Sekunden lang.
Hinweis: Manuelles Messen funktioniert nicht für die Temperaturfunktionen.
MAX./MIN.
1. Drücken Sie die Taste MAX./MIN., um den Aufnahmemodus MAX./MIN. zu aktivieren.
Das Anzeigesymbol „MAX“ erscheint. Das Messgerät zeigt die Maximalanzeige und hält
diesen Wert fest, bis ein neuer „MAXIMALWERT" erreicht wird.
2. Drücken Sie die Taste MAX./MIN. nochmals und das Anzeigesymbol „MIN“ erscheint.
Das Messgerät zeigt die Minimalanzeige und hält diesen Wert fest, bis ein neuer
"MINIMALWERT" erreicht wird.
3. Um den Modus MAX./MIN. zu verlassen, drücken und halten Sie die Taste MAX./MIN. 2
Sekunden lang.
EX530-EU_GE V3.4 1/08 10
RELATIONSMESSUNG
Die Funktion "Relationsmessung" erlaubt es Ihnen, eine Messung im Verhältnis zu einem
gespeicherten Referenzwert vorzunehmen. Ein Referenzwert wie Spannung, Stromstärke
usw. kann gespeichert werden, so dass die nachfolgenden Messungen im Vergleich zu
diesem Wert vorgenommen werden können.
Der angezeigte Wert ist die Differenz zwischen dem Referenzwert und dem gemessenen
Wert.
Hinweis: Der Relationsmodus funktioniert nicht in der Funktion 4-20mA.
1. Nehmen Sie die gewünschte Messung vor, wie in der Bedienungsanleitung
beschrieben.
2. Drücken Sie die Taste REL, um das Ergebnis zu speichern; das „REL"-Symbol
erscheint in der Anzeige.
3. Die Anzeige zeigt nun die Differenz zwischen dem gespeichertem Wert und
nachfolgender Messung.
4. Drücken Sie die Taste REL, um den Relationsmodus zu verlassen.
HINTERGRUNDBELEUCHTUNG
Drücken Sie die Taste HOLD/
für länger als 1 Sekunde, um die
Hindergrundbeleuchtung einzuschalten. Das Hindergrundlicht schaltet sich automatisch
nach 10 Sekunden wieder aus.
Halten
Die Haltefunktion hält das Ergebnis im Display fest. Drücken Sie die Taste HOLD
kurzfristig, um die Funktion HALTEN zu aktivieren oder zu verlassen.
SPITZE HALTEN
Die Funktion "Spitze halten", speichert den Spitzenwert der Wechsel. Das Messgerät kann
negative oder positive Spitzen von der Dauer einer Millisekunde einfangen. Drücken Sie
die Taste PEAK für einen Moment. In der Anzeige erscheinen „PEAK” und „MAX”. Das
Messgerät aktualisiert diese Anzeige jedes Mal dann, wenn ein höherer positiver
Spitzenwert auftaucht. Drücken Sie die Taste PEAK nochmals und in der Anzeige
erscheint „MIN”. Das Messgerät aktualisiert diese Anzeige jedes Mal dann, wenn ein
niedrigerer positiver Spitzenwert auftaucht. Drücken und halten Sie die Taste PEAK für
länger als 1 Sekunde, um den Modus “Spitzenwert halten“ zu verlassen. Die Funktion
"Abschaltautomatik" wird in diesem Modus automatisch deaktiviert.
ANZEIGE NIEDRIGER BATTERIESTAND
Bei einer neu eingelegten Batterie wird das Batteriesymbol
mit vier Linien darüber in der
unteren rechten Ecke der LCD angezeigt. Die Linien verschwinden nach und nach, wenn
die Batterie verbraucht wird.
Wenn das Symbol
allein in der Anzeige erscheint, sollten die Batterien ersetzt werden.
ABSCHALTAUTOMATIK
Die Abschaltautomatik schaltet das Messgerät nach 15 Minuten des Nichtgebrauchs aus.
Um die Abschaltautomatik zu deaktivieren, drücken Sie die Taste MODE und schalten das
Messgerät ein. „APO d“ erscheint in der Anzeige. Schalten Sie das Messgerät aus und
dann wieder ein, um das Abschaltautomatik wieder zu aktivieren.
EX530-EU_GE V3.4 1/08 11
Instandhaltung
WARNUNG: Um einen elektrischen Stromschlag zu vermeiden, trennen Sie die
Messleitungen von jeglicher Spannungsquelle, bevor Sie die Abdeckung der Batterien
oder Sicherungen öffnen.
WARNUNG: Um einen elektrischen Stromschlag zu vermeiden, benutzen Sie das
Messgerät nie, bevor die hintere Abdeckung und die Sicherheitsabdeckung am richtigen
Platz und sicher befestigt sind.
Dieses Multi-Messgerät ist entwickelt, um jahrelang verlässlich Service zur Verfügung zu
stellen, wenn die nachfolgenden Pflegeanweisungen beachtet werden:
1. HALTEN SIE DAS MESSGERÄT TROCKEN. Wenn es nass wird, trocknen Sie es ab.
2. VERWENDEN SIE DAS MESSGERÄT BEI NORMALEN TEMPERATUREN.
Extreme Temperaturen können die Lebensdauer der elektrischen Bestandteile
verkürzen und Plastikteile deformieren oder schmelzen.
3. BEHANDELN SIE DAS MESSGERÄT BEHUTSAM UND VORSICHTIG. Wenn es
fallen gelassen wird, können die elektronischen Bestandteile oder das Gehäuse
beschädigt werden.
4. HALTEN SIE DAS MESSGERÄT SAUBER. Wischen Sie es gelegentlich mit einem
feuchten Tuch ab. Benutzen Sie KEINE Chemikalien, Reinigungsflüssigkeiten oder
Reinigungsmittel.
5. BENUTZEN SIE NUR BATTERIEN DER EMPFOHLENEN GRÖSSE UND DES
EMPFOHLENEN TYPS. Entfernen Sie beschädigte Batterien, damit diese nicht
auslaufen oder das Gerät beschädigen.
6. WENN DAS MESSGERÄT FÜR EINEN LÄNGEREN ZEITRAUM NICHT BENUTZT
WIRD, sollten die Batterien entfernt werden, um einer Beschädigung vorzubeugen.
EX530-EU_GE V3.4 1/08 12
BATTERIEWECHSEL UND BATTERIESTANDANZEIGE
WARNUNG: Um einen elektrischen Schlag zu vermeiden, trennen Sie die Messleitungen
von allen Spannungsquellen, bevor Sie das Batteriefach öffnen. Benutzen Sie das
Messgerät nicht, bevor die hintere Abdeckung und die Sicherheitsabdeckung am
richtigen Platz und sicher befestigt sind.
BATTERIESTANDANZEIGE
Das
Symbol erscheint in der unteren linken Ecke der Anzeige, wenn der Batteriestand
niedrig wird.
Ersetzen Sie die Batterien, wenn dies erscheint.
BATTERIEN ERSETZEN
1. Schalten Sie das Gerät aus und trennen Sie die Messleitungen
von dem Messgerät.
2. Entfernen Sie den Gummischutzrahmen.
3. Entfernen Sie die zwei Kreuzschlitzschrauben (B) mit einem
Kreuzschlitzschraubendreher.
4. Nehmen Sie die Batteriefachabdeckung ab und ersetzen Sie die Batterie unter
Beachtung der Polaritätsangaben.
5. Stecken Sie die Batteriefachabdeckung wieder auf und schrauben Sie die beiden
Kreuzschlitzschrauben wieder gut fest.
6. Legen Sie den Gummischutzrahmen wieder am Messgerät an.
Sammelstellten Ihrer Gemeinde oder dort, wo Batterien/Akkumulatoren verkauft werden,
abgeben.
Entsorgung
Sie, als der Endverbraucher, sind gesetzlich verpflichtet (Batteriebestimmung)
alle benutzten Batterien und Akkumulatoren zurück zu geben. Entsorgung im
Haushaltsmüll ist verboten!
Sie können Ihre benutzten Batterien/Akkumulatoren unentgeltlich an den
Befolgen Sie die gültigen gesetzlichen Vereinbarungen bezüglich der
Entsorgung des Gerätes am Ende seines Lebenszyklus.
EX530-EU_GE V3.4 1/08 13
WARNUNG: Um einen elektrischen Stromschlag zu vermeiden, bedienen Sie das
Messgerät nicht, bevor die hintere Abdeckung und die Sicherheitsabdeckung am
richtigen Platz und sicher befestigt sind.
HINWEIS: Wenn Ihr Messgerät nicht richtig funktioniert, überprüfen Sie die Sicherungen und
Batterien, um sicherzugehen, dass diese immer noch gut und richtig eingebaut sind.
A
A
B
B
A
F1 F2
SICHERUNGSWECHSEL
WARNUNG: Um einen elektrischen Stromschlag zu vermeiden, trennen Sie die
Messleitungen von jeglicher Spannungsquelle bevor Sie das Abdeckfach öffnen.
1. Schalten Sie das Gerät aus und trennen Sie die Messleitungen von dem Messgerät.
2. Entfernen Sie den Gummischutzrahmen.
3. Entfernen Sie die Batteriefachabdeckung (zwei Kreuzschlitzschrauben „B") und die
Batterie.
4. Entfernen Sie die sechs Schrauben „A“ und nehmen Sie vorsichtig die hintere
Geräteabdeckung ab.
5. Entfernen Sie vorsichtig die alte Sicherung und bauen Sie eine neue in die Halterung
ein.
6. Verwenden Sie stets Sicherungen der entsprechenden Größe und des entsprechenden
Nennwerts (0,5A/1000V flink für den 600mA Bereich [SIBA 70-172-40], 10A/1000V flink
für den 20A Bereich [SIBA 50-199-06]).
7. Installieren Sie die hintere Geräteabdeckung wieder mit Hilfe der Schrauben "A". Legen
Sie die Batterie wieder ein und installieren Sie die Batteriefachabdeckung wieder mit
den Schrauben "B".
8. Legen Sie den Gummischutzrahmen wieder am Messgerät an.
WARNUNG: Um einen elektrischen Stromschlag zu vermeiden, bedienen Sie das
Messgerät nicht bevor die hintere Abdeckung und die Sicherheitsabdeckung am richtigen
Platz und sicher befestigt sind.
EX530-EU_GE V3.4 1/08 14
Spezifikationen
Funktion Bereich Auflösung Genauigkeit
Gleichspannung
(V DC)
Wechselspannung
(V AC)
Gleichstrom
(A DC)
Wechselstrom
(A AC)
HINWEIS: Genauigkeit ist ausgewiesen zwischen 65°F und 83°F (18°C und 28°C) und
weniger als 75 % relative Luftfeuchtigkeit.
400mV 0.01mV
4V 0.0001V
40V 0.001V
400V 0.01V
1.000V 0.1V
50 bis 1.000 Hz
400mV 0.01mV
4V 0.0001V
40V 0.001V
400V 0.01V
1000V 0.1V
Alle Wechselspannungsbereiche sind festgelegt von 5 % des
Bereiches bis 100 % des Bereiches.
400μA 0.01μA
4000μA 0.1μA
40mA 0.001mA
400mA 0.01mA
10A 0.001A
(20A: 30 Sekunden max. mit reduzierter Genauigkeit)
50 bis 1.000Hz
400μA 0.01μA
4000μA 0.1μA
40mA 0.001mA
400mA 0.01mA
10A 0.001A
(20A: 30 Sekunden max. mit reduzierter Genauigkeit)
Alle Wechselspannungsbereiche sind festgelegt von 5 % des
Bereiches bis 100 % des Bereiches.
±(0,06% Messwert + 2 Stellen)
±(0,1% Messwert + 2 Stellen)
±(1,0% Messwert +4 Stellen)
±(1,0% Messwert +3 Stellen)
±(1,0% Messwert +3 Stellen)
±(1,5% Messwert +3 Stellen)
EX530-EU_GE V3.4 1/08 15
Funktion Bereich Auflösung Genauigkeit
Widerstand
400Ω 0.01Ω ±(0,3% Messwert +9 Stellen
4kΩ 0.0001kΩ
40kΩ 0.001kΩ
400kΩ 0.01kΩ
±(0,3% Messwert +4 Stellen
4MΩ 0.0001MΩ
40MΩ 0.001MΩ ±(2,0% Ergebnis +10 Stellen)
Kapazität
40nF 0.001nF
±(3,5% Messwert +40 Stellen)
400nF 0.01nF
4µ 0.0001µF
±(3,5% Messwert +10 Stellen)
40µF 0.001µF
400µF 0.01µF
4000µF 0.1µF
±(5 % Messwert +10 Stellen)
20mF 0.001mF
40mF 0.001mF Nicht festgelegt
Frequenz
(elektronisch)
40Hz 0.001Hz
400Hz 0.01Hz
4Hz 0.0001kHz
40Hz 0.001kHz
±(0,1 % Messwert +1 Stelle)
400kHz 0.01Hz
4MHz 0.0001MHz
40MHz 0.001MHz
100MHz 0.01MHz Nicht festgelegt.
Empfindlichkeit: 0,8V Effektivwert Minuten. @ 20 % bis 80 % Arbeitszyklus
und <100kHz; 5V Effektivwert Minuten @ 20 % bis 80 % Arbeitszyklus und >
100kHz.
Frequenz
(elektrisch)
Stromkreis
40.00-400Hz 0.01Hz
Empfindlichkeit: 15Vrms
0,1 bis 99,90% 0.01%
±(0,5 % Messwert)
±(1,2% Messwert +2 Stellen)
Pulsbereich: 100µs – 100ms, Frequenz: 40Hz to 150kHz)
Temperatur
(Typ K)
-50 bis 1382°F 1°F
-45 bis 750°C 1°C
±(1,0 % Messwert + 4,5 °F)
±(1,0 % Messwert +2,5°C)
(Genauigkeit der Prüfspitze nicht
eingeschlossen)
-25 bis 125% 0.01% ±50 Stellen 4-20 mA%
0mA=-25 %, 4mA=0 %, 20mA=100 %, 24mA=125 %
Hinweis: Genauigkeitsangaben bestehen aus zwei Elementen:
• (% Messwert) – Dies ist die Genauigkeit des gemessenen Stromkreises.
• (+Stellen) – Dies ist die Genauigkeit der Umrechnung Analog-zu-Digital.
EX530-EU_GE V3.4 1/08 16
Allgemeine Angaben
Gehäuse doppelt isoliert, wasserdicht (IP67)
Sturzfestigkeit 2 Meter (6,5 ft)
Testdiode Teststrom 0,9mA maximal
Offene Stromkreisspannung:
2,8V Gleichstrom.
Durchgang prüfen Ein akustisches Signal ertönt, wenn die Stetigkeit
Spitzenwert Aufnahme von Spitzenwerten >1 ms.
Temperatursensor Erfordert K-Thermoelement
Eingangsscheinwiderstand > 10 M V Gleichstrom & >3 M V Wechselstrom
Wechselstrom Antwort True rms
Wechselstromspannung Bandweite 50Hz bis 1000Hz
Spitzenwertfaktor 3 bei voller Skala bis zu 500V, linear ansteigend bis
Anzeige LCD: 0 bis 3999
Überlastungsanzeige „OL” wird angezeigt
Abschaltautomatik (Ungefähr) 15 Minuten Nichtbenutzung
Polarität Automatisch, (keine Kennzeichnung für Positiv),
Messrate 2x pro Sekunde, nominal.
Batteriestatusanzeige „ “ wird angezeigt, wenn der Batteriestatus zu
Batterie 1 Stk. 9 Volt (NEDA 1604) Batterie
Sicherungen mA, µA Bereich; 0.5A/1000V Keramik flink
A Bereich; 10A/1000V Keramik flink
Betriebstemperatur 5ºC bis 40ºC (41ºF bis 104ºF)
Lagerungstemperatur -20ºC bis 60ºC (-4ºF bis 140ºF)
Luftfeuchtigkeit bei Verwendung Max 80% bis zu 31ºC (87ºF) linear abnehmend bis
Luftfeuchtigkeit bei Aufbewahrung <80% relative Luftfeuchtigkeit
Einsatzhöhe max. 7000 ft. (2000 Meter)
Gewicht 342g (mit Rahmen).
Größe 7,36” x 3,2” x 2,0” (187 x 81 x 50mm) (schließt
Sicherheit Dieses Gerät ist für den Innenbereich geeignet und
Das Messgerät entspricht zudem UL 61010-1,
Zulassungen UL, CE
UL Registrierung Die UL Markierung zeigt nicht an, dass dieses
Urheberrecht© 2008 Extech Messgeräte Aktiengesellschaft.
Alle Rechte vorbehalten, inklusive dem Recht der Reproduktion im Ganzen oder in Teilen jeglicher Form.
weniger als ca. 35Ω beträgt, Teststromstärke 35mA.
1.5 at 1000V
Minuszeichen (-) für Negativ
niedrig wird.
50% bei 40ºC (104ºF)
Rahmen ein)
mit einer Doppelisolierung EN61010-1 und IES610101 2. Auflage (2001) bis Cat IV 600V und Cat III 1000V;
Verschmutzungsgrad 2 gesichert.
2. Ausgabe (2004), CAN/CSA C22.2 Nr. 61010-1,
2. Ausgabe (2004), und UL 61010B-2-031,
1. Ausgabe (2003)
Produkt für die Genauigkeit seiner Messwerte
ausgewertet worden ist.
www.extech.com
EX530-EU_GE V3.4 1/08 17
Loading...
