Bedienungsanleitung

ExStik® DO600

Messgerät für Gelöstsauerstoff

RECALL

Dissolved Oxygen

DO600

Einführung

Wir gratulieren Ihnen zum Kauf des ExStik® DO600, ein Messgerät für Gelöstsauerstoff und Temperatur, das gleicheitig den Gelöstsauerstoff und die Temperatur anzeigt. Messgrößen sind %Sättigung, mg/l oder ppm für gelösten Sauerstoff und °C oder °F für die Temperatur. Weitere Eigenschaften sind das Einfrieren der Daten, der 25-Punktespeicher, die automatische Abschaltfunktion, automatischer Temperaturausgleich, Salzgehalt/Höhenausgleich. Bei sorgfältiger und vorsichtiger Behandlung wird Ihnen dieses Gerät jahrelange zuverlässige Dienste leisten.

Beschreibung des Messgerätes

Beschreibung der Vorderseite

1. Batteriefachdeckel

2. LCD-Anzeige

3. MODE/HOLD-Taste

4. CAL/RECALL-Taste

5. ON/OFF-Taste

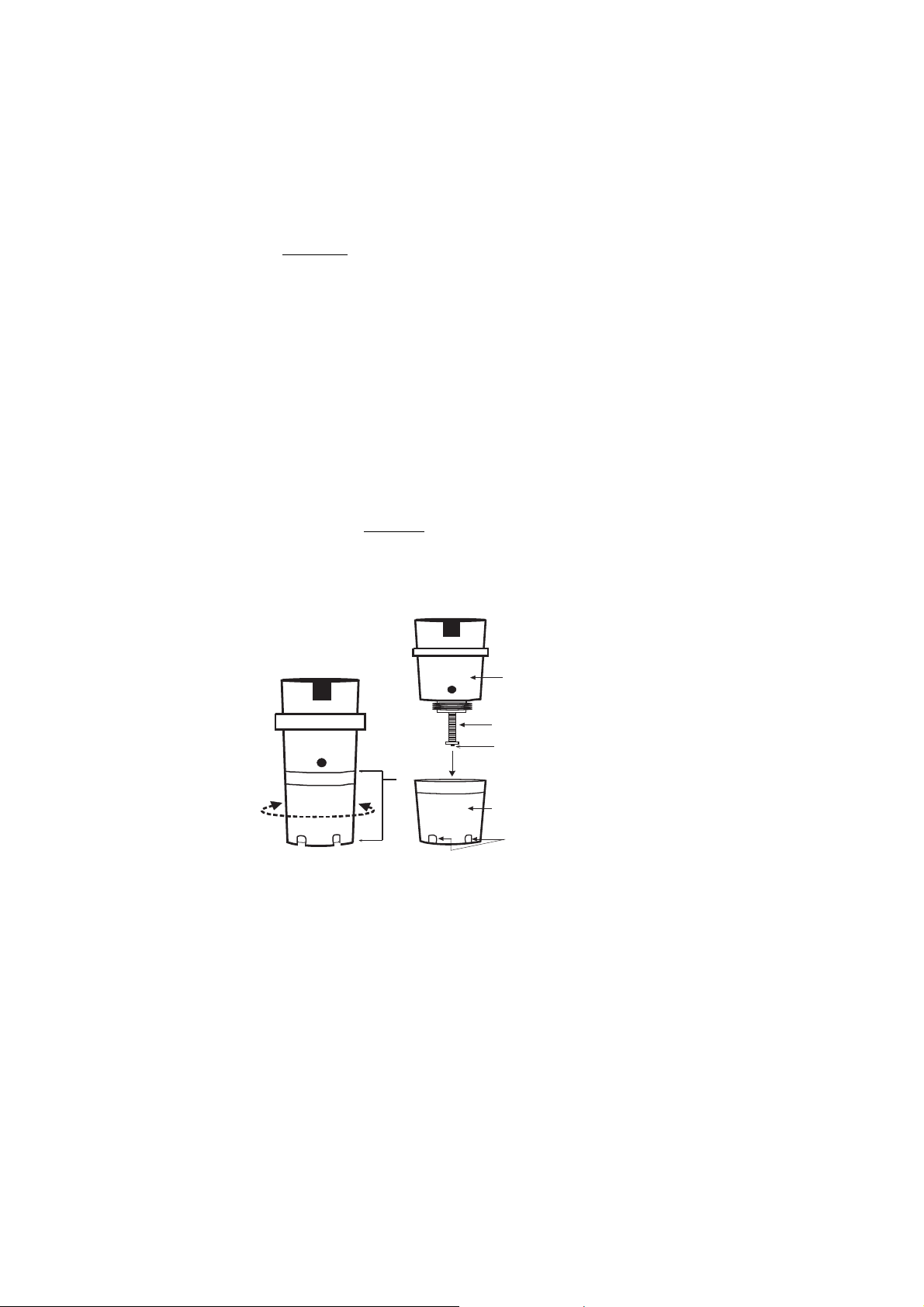

6. Elektrodenhaltering

7. Gelöstsauerstoff-Sensor

8. Verklebter Membrankappenaufbau

9. Membran und Kathode

(Hinweis: (Elektrodenaufbewahrungskappe nicht abgebildet)

Bodenansicht der Elektrode

1. Membran

2. Kathode

LCD-Anzeige

1. Balkendiagrammanzeige

2. Maßeinheiten

3. Hauptdisplay

4. Batteriestandsanzeige

5. Temperaturanzeige

6. Anzeige des eingefrorenen Messwertes

3 4

RECALL

DissolvedOxygen

DO600

7 8 9

DO600-EU - Version 6.0 11/07

Bedienung

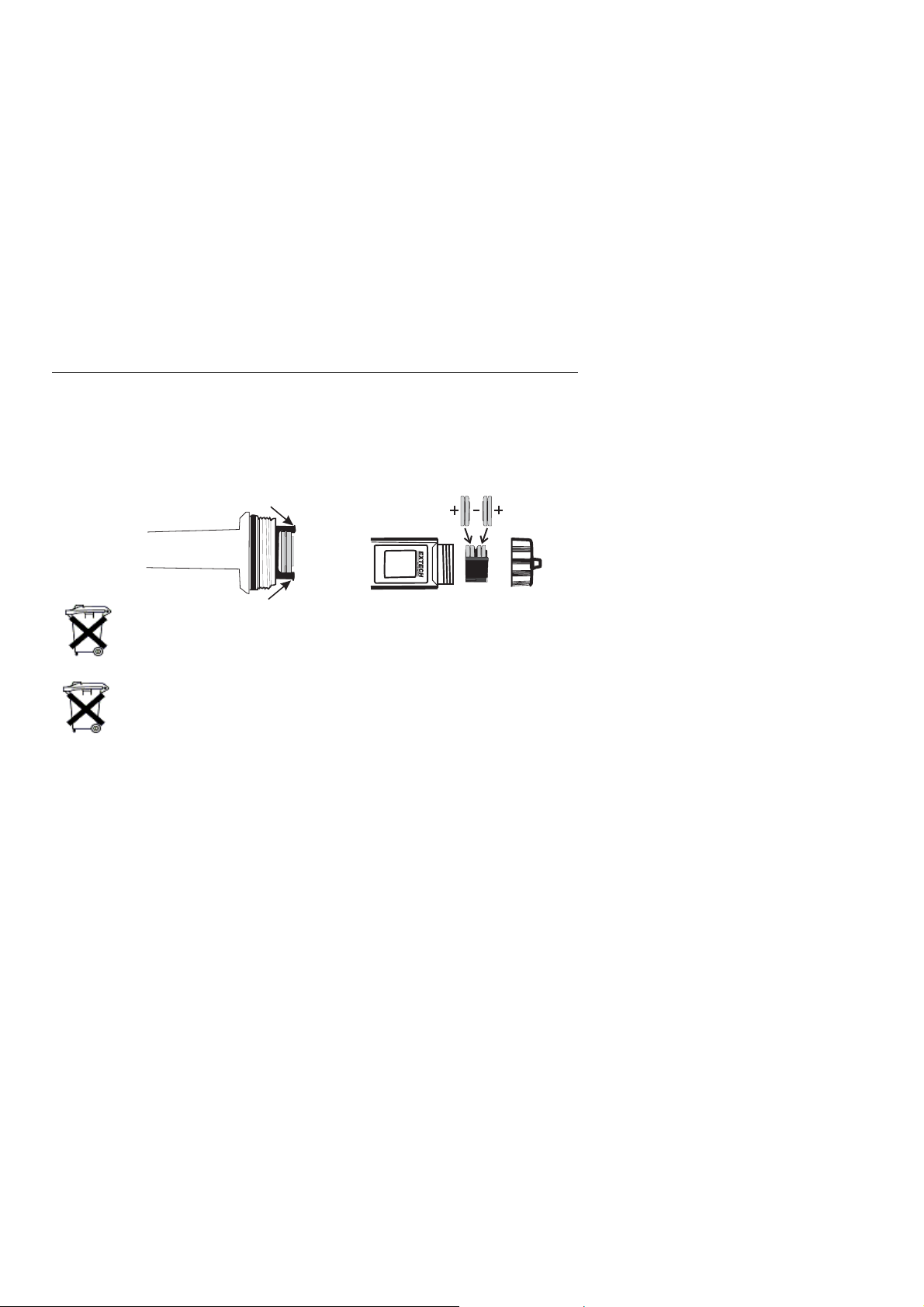

Stromversorgung des ExStik®

Der ExStik® benötigt vier (4) CR2032-Lithium-Ionbatterien. Die Taste ON/OFF zum Ein- oder Ausschalten des Messgerätes drücken. Bei schwachen Batterien erscheint ‘BAT’ auf dem LCD. Die automatische Ausschaltfunktion schaltet den ExStik® nach 10 Minuten Nichtbenutzung ab. Die automatische Abschaltfunktion kann für eine verlängerte Polarisierungszeit zeitweise deaktiviert werden.

Inbetriebnahme - Polarisierungsphase

Wenn der ExStik® zum ersten Mal in Betrieb genommen wird, muss die Elektrode polarisiert werden. Um dies zu ermöglichen muss ein 3-minütige Polarisierungsphase eingehalten werden, bevor Messungen vorgenommen werden können. Ein besonderer Stromkreis ist in diesem Messgerät eingebaut, welcher nach dem Einschalten eine minimale Vorspannung für die Elektrode für sieben Tage speichert. Dadurch bleibt die Elektrode polarisiert und ermöglicht Ihnen sofort Messungen durchzuführen (innerhalb einer Sieben-Tage Periode), ohne warten zu müssen bis die Elektrode wieder polarisiert ist. Jedes mal wenn ExStik® eingeschaltet wird, wird die Polarisierungszeitschaltuhr zurückgesetzt und eine neue Zählung von sieben Tagen beginnt. Ein kleiner Stern in der unteren rechten Ecke der Anzeige gibt die Polarisierungszeitschaltuhr an. Falls ExStik® für länger als Tage nicht benutzt wird, muss eine Polarisierungsphase von 3 Minuten eingehalten werden, bevor Sie Messungen vornehmen.

Diagnosen bei eingeschaltetem Gerät

1. Wenn das Messgerät eingeschaltet wird, erscheint auf dem Display "SELF" und "CAL". Dann geht das Gerät in den Diagnosemodus über.

2. Während dieser Zeit ruft das Messgerät die benutzerdefinierten Kalibrierungsdaten auf und führt eine Selbstdiagnose durch, um den Kreislauf zu initialisieren.

3. Nach der Kalibrierung geht das Messgerät in den normalen Messmodus über.

Messungen:

1. Die Elektrode mit der Kappe abdecken. Der Schwamm in der Kappe sollte mit destilliertem Wasser oder Leitungswasser angefeuchtet (aber nicht durchgeweicht) sein.

2. Die Taste ON/OFF zum Ein- oder Ausschalten drücken. Nach dem Einschalten, aktiviert sich das Display des Messgerätes und der automatische Kalibrierungsprozess beginnt (siehe unten). Die gewählte Messgröße bleibt auf der Anzeige stehen, wenn das Messgerät ausgeschaltet wird.

3. Warten Sie 10 Minuten bis 2 Stunden, bis sich die Sonde polarisiert hat (die automatische Abschaltfunktion deaktivieren). Die Messung sollte ca. 101.7% (Sättigung) betragen, nachdem die Elektrode vollständig polarisiert worden ist. Prozent% Sättigung ist eine der drei Messgrößen des Messgerätes. Wenn sich das Messgerät nicht in diesem Anzeigemodus befindet, drücken Sie die Taste MODE/HOLD und halten Sie sie gedrückt, bis % auf dem Display erscheint, dann die Taste loslassen. Die Elektrode ist vollständig polarisiert, sobald die Messungen nicht mehr auf- und abschwanken. Wenn das Gerät immer noch nicht 101.7% anzeigt, dann ist eine neue Kalibrierung erforderlich.

4. Wählen Sie die gewünschten Messeinheiten, indem Sie die Taste MODE/HOLD drücken und gedrückt halten, bis die Messeinheiten im Display erscheinen. Die Elektrodenabdeckung entfernen und die Elektrode in die zu messende Probe stellen. Die Elektrode in der Probe herumrühren, um eventuelle Luftbläschen von der Membranfläche zu beseitigen. Die Elektrode nicht so weit eintauchen, dass die Probenflüssigkeit den Elektrodenring erreicht.

5. Das Messgerät etwas ruhen lassen, bis der endgültige Messwert erscheint. Anmerkung: Je größer der Temperaturunterschied zwischen der Elektrode und der Lösung ist, umso länger dauert es, um den Messwert zu stabilisieren. Die Stabilisierungszeit kann zwischen zehn (10) Sekunden und fünf (5) Minuten schwanken.

DO600-EU - Version 6.0 11/07

Kalibrierung

1. Die Kalibrierung sollte täglich durchgeführt werden.

2. Das Gerät auf ON (Ein) stellen.

3. Die Taste MODE/HOLD drücken und gedrückt halten, bis % auf dem Display erscheint.

4. Warten, bis die Elektrode vollständig polarisiert ist. (Die Messwerte sind stabil.)

5. Die Elektrodenkappe auf die Elektrode stecken. Der Schwamm in der Kappe sollte mit destilliertem Wasser oder Leitungswasser angefeuchtet (aber nicht durchgeweicht) sein. Achten Sie darauf, dass die Elektrodenmembran sauber und trocken ist, sonst ist die Kalibrierung ungenau. Niemals die Membran berühren, sonst wird die Elektrodenreaktion durch das Fett auf der Haut beeinflusst.

6. Warten, bis sich der Messwert stabilisiert und dann die Taste CAL/RECALL drücken und gedrückt halten, bis CAL im unteren Display erscheint. Im Display blinkt “101.7” und “SA” erscheint.

7. Nach Beendigung der Kalibrierung erscheint “End” und dann kehrt das Messgerät zum normalen Messmodus zurück. Anmerkung: “SA” erscheint nicht, wenn die Kalibrierung missglückt ist.

8. Optionale ’Null Sauerstoff’ Kalibrierung: (verbessert die Messpräzision bei sehr niedrigen oder sehr hohen Gelöst-Sauerstoffmessungen. Die Elektrode in eine Null Sauerstoff-Kalibrierungslösung stellen, wie z.B. 5% Natriumsulfit, dann die Stabilität des Messwertes abwarten und dann die Taste CAL/RECALL drücken, bis CAL auf dem unteren Display erscheint. Die Stabilität in einer Nulllösung kann je nach Nutzungsverlauf der Elektrode mehrere Elektroden dauern. Anmerkung: Natriumsulfit kann sich auf der Elektrode sowie auf der "profilierten" Fläche des Elektrodenhalterings absetzen. Die Ablagerung von Natriumsulfit beeinflusst spätere Gelöstsauerstoffmessungen negativ bis SÄMTLICHE Ablagerungen von der Elektrode entfernt sind.

Messeinheiten.

Das Messgerät kann zum Messen von % Sättigung, gelöstem Sauerstoff in mg/l und von gelöstem Sauerstoff in Teilen pro Million (ppm) eingestellt werden. Zum Umschalten:

1. Taste MODE/HOLD 2 Sekunden lang gedrückt halten und das Display durchläuft die Messeinheiten.

% Sättigung, Gelöstsauerstoff in mg/l; Gelöstsauerstoff in ppm (parts per million)

2. Wenn die gewünschten Einheiten angezeigt werden, die Taste MODE/HOLD loslassen und das Gerät kehrt in den normalen Betriebsmodus zurück.

Anmerkung: Die Funktion “HOLD” darf beim Umschalten auf eine andere Messart nicht eingeschaltet sein. Wenn “HOLD” links oben im Display angezeigt wird, kurz die Taste MODE/HOLD drücken, um die Funktion auszuschalten.

Umschalter für Temperatureinheiten (ºF/°C)

1. Bei ausgeschaltetem Gerät die Taste CAL/RECALL gedrückt halten.

2. Bei gedrückter Taste CAL/RECALL kurz die Taste ON/OFF drücken, um das Gerät einzuschalten.

3. Die Taste CAL/RECALL kann losgelassen werden, wenn ‘Self Cal’ im Display erscheint.

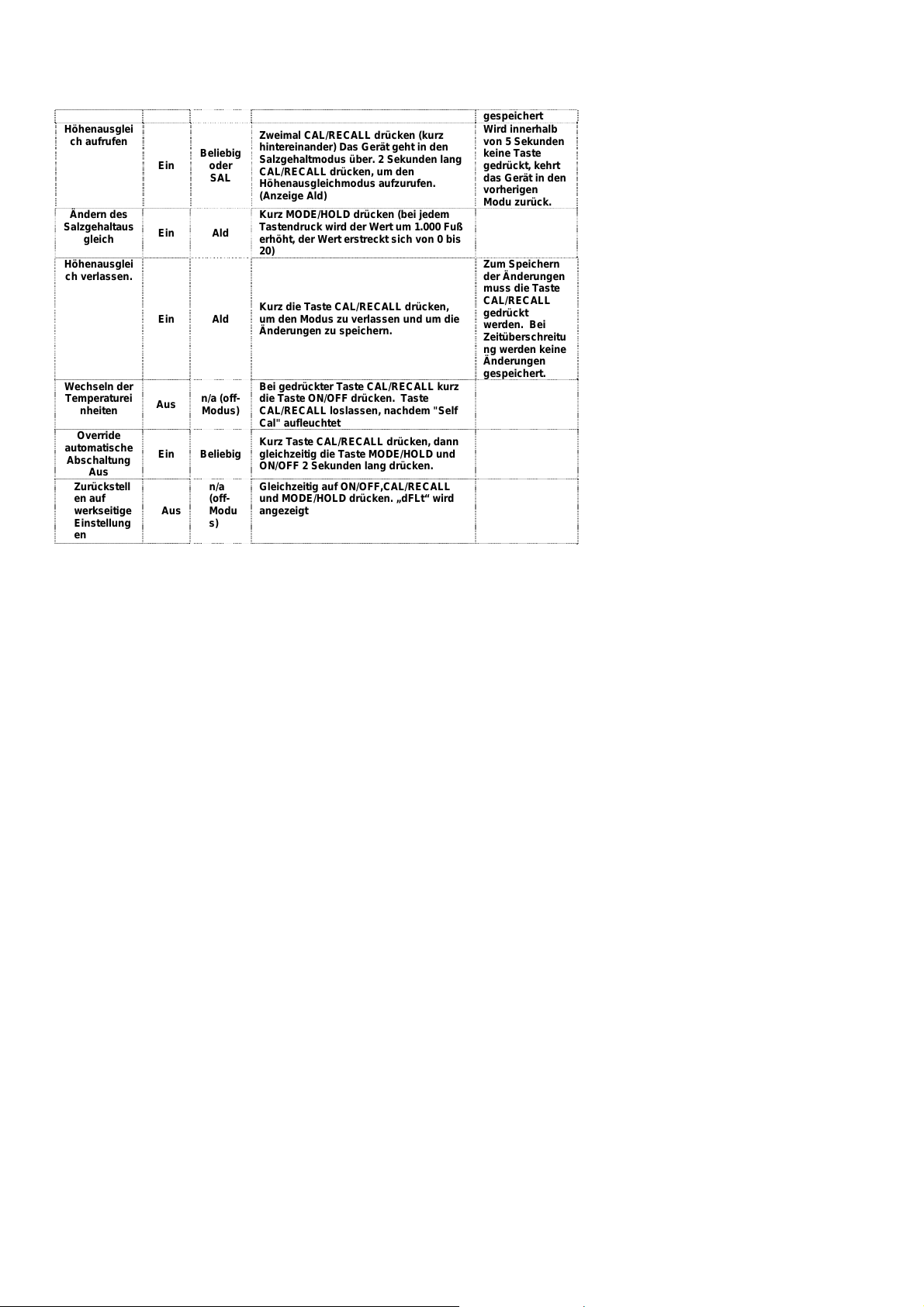

Salzgehaltausgleich

1. Bei eingeschaltetem Gerät zweimal kurz hintereinander auf CAL/RECALL drücken (‚SAL’) erscheint im unteren Temperaturdisplay).

2. Kurz MODE/HOLD drücken Bei jedem Druck auf die Taste MODE/HOLD wird der Wert um 1 ppt (Teil pro Tausend) erhöht; der verfügbare Bereich ist 0 bis 50ppt.

3. Kurz die Taste CAL/RECALL drücken, um die Ausgleichseinstellung zu sichern und um in den normalen Messmodus zurückzukehren.

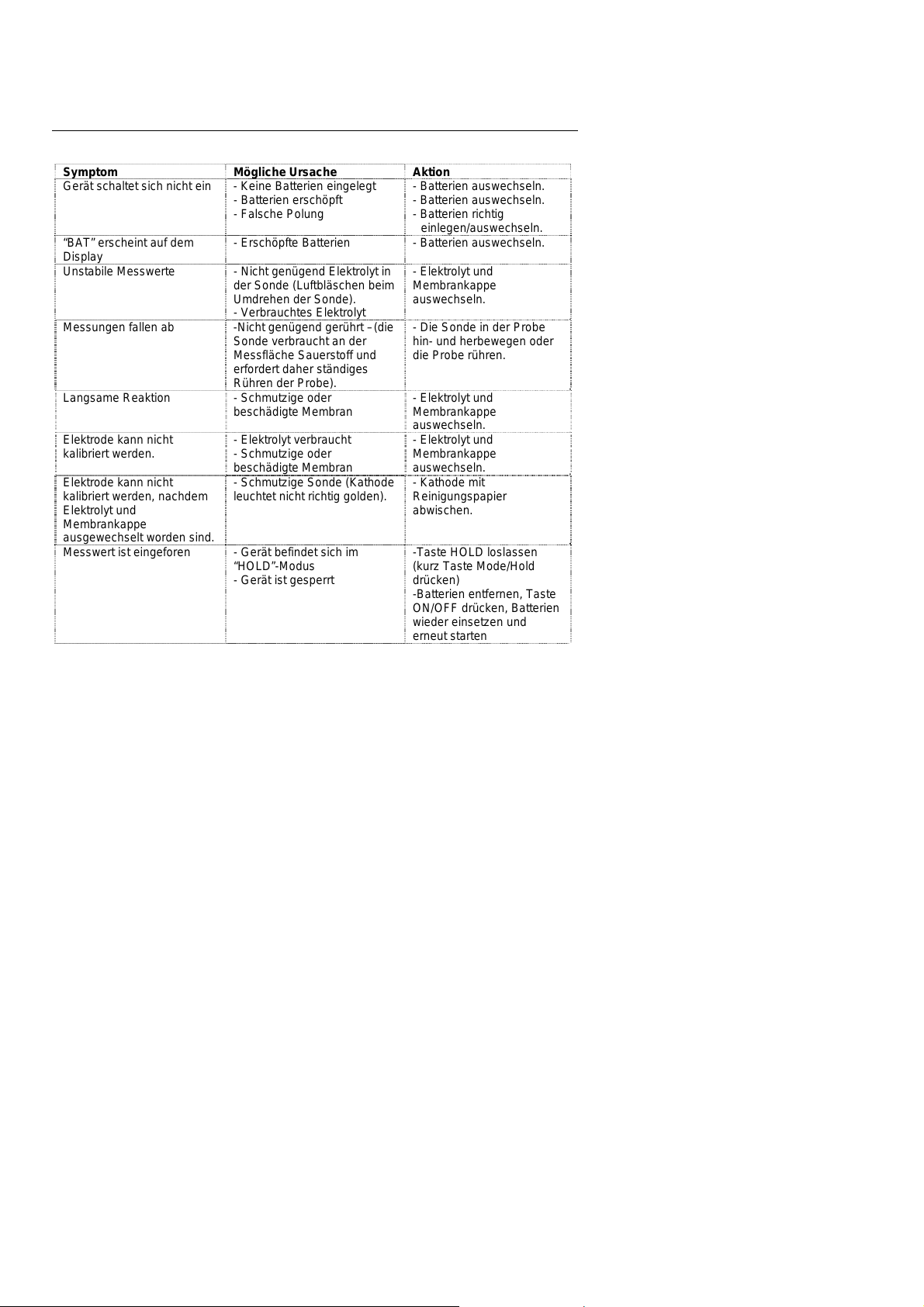

DO600-EU - Version 6.0 11/07
