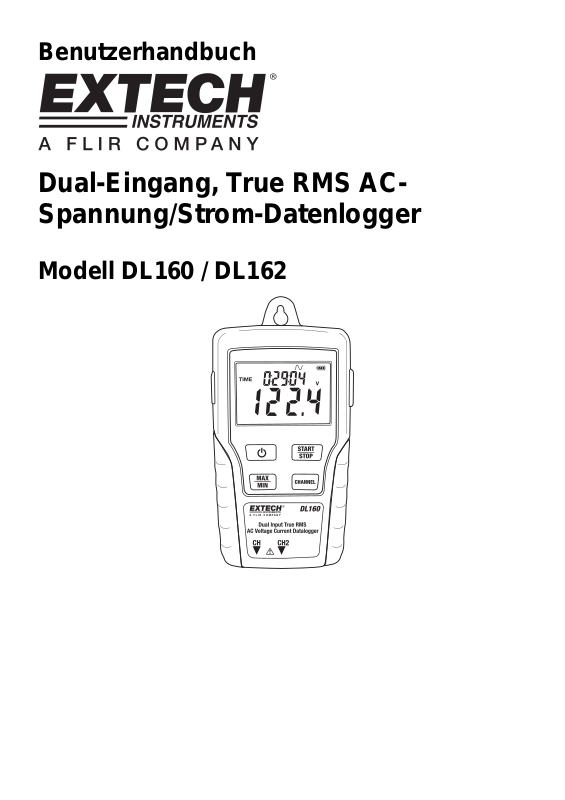

Benutzerhandbuch
Dual-Eingang, True RMS ACSpannung/Strom-Datenlogger
Modell DL160 / DL162
2
Einführung
Herzlichen Glückwunsch zum Kauf dieses Dual-Eingang, Spannung/Strom Datenloggers. Mit
diesem Messgerät können Sie Daten (Spannung/Spannung, Strom/Strom oder Spannung/Strom)
über lange Zeiträume überwachen und speichern und anschließend einfach auf einen PC zum
Betrachten und Auswerten übertragen. Auf dem LCD Bildschirm werden Echtzeit-Daten,
Max./Min. Daten und Zeitangaben angezeigt. Dieses Messgerät wird komplett getested und
kalibriert geliefert und wird Ihnen, bei sachgemäßer Verwendung, viele Jahre lang zuverlässig
dienen.
Sicherheit
Warnhinweis!
• Führen Sie niemals Messungen in Bereichen mit entzündbaren Gasen durch!
• Wenn Sie ein nicht isoliertes Kabel prüfen, seien Sie vorsichtig, um Kurzschlüsse zu
vermeiden.
• Versuchen Sie nicht, das Instrument zu benutzen wenn ihre Hand nass ist!
• Geben Sie während der Messungen keine außerhalb des Messbereiches liegenden Werte ein.
• Öffnen Sie den Deckel des Batteriefachs niemals während der Messungen.
• Brechen Sie die Arbeit mit dem Gerät ab, falls irgendwelche Strukturfehler oder freiliegende
Metallteile zum Vorschein kommen.
• Der Einbau von Ersatzteilen und Veränderungen am Messgerät sind nicht zugelassen.
• Batteriewechsel niemals in feuchten Bereichen vornehmen.
• Prüfen Sie, ob das Messgerät abgeklemmt und abgeschaltet ist, bevor der Deckel des
Batteriefachs zum Baterriewechsel geöffnet wird.
• Benutzen Sie das Instrument nicht in Bereichen mit starken Vibrationen.
• Setzen Sie das Messgerät niemals direktem Sonnenlicht, hohen Temperaturen oder hoher
Feuchtiglkeit aus.
• Schalten Sie das Messgerät nach der Benutzung ab. Entfernen Sie die AAA Batterien, falls
das Messgerät für längere Zeit gelagert werden soll.
• Verwenden Sie für die Reinigung des Messgerätes keine Scheuer- oder Lösemittel, benutzen
Sie ausschließlich ein feuchtes Tuch und milde Waschmittel.
DL160-EU-GE-V1.2-4/12
3
Beschreibung und Funktion der Tasten
9 10 11
1. Beschreibung der Anzeigen auf dem LCD Bildschirm
Automatische Abschaltung (gilt nicht während der
Aufnahme): Das Messgerät schaltet sich ohne einen
REC: Aufzeichnungsstatus. Nachdem Sie mit Hilfe der Software
FULL Datenspeicher ist voll, Aufzeichnung wird beendet.
2. Anschlussbuchse für Netzteil
3. ON/OFF(EIN/AUS) Taste
4. MAX/MIN : Betätigen Sie die Taste einmal um den MAX (maximalen)
Messwert anzuzeigen . Betätigen Sie die Taste noch einmal um den MIN
(minimalen) Messwert anzuzeigen. Wird diese Taste ein drittes Mal
betätigt, verlassen Sie den MAX/MIN Modus. Das Messgerät verlässt den
MAX/MIN Modus automatisch nach 10 Sekunden, wenn keine Taste
betätigt wurde.
Tastendruck automatisch nach 5 Min. aus.
den Aufzeichnungsmodus eingerichtet haben, halten Sie die
START/STOP Taste langer als 4 Sekunden gedrückt und
beginnen sie mit der Aufzeichnung. Angezeigt wird folgendes Symbol, welches darauf
hinweist, daß das Messgerät Daten aufzeichnet. Um die Aufzeichnung zu beenden, halten
Sie dieselbe Taste noch einmal länger als 4 Sekunden gedrückt.
Aufzeichnung bis full (voll) eingestellt. Wenn der Datenspeicher voll ist, beendet der
Datenlogger die Aufzeichnung.
Daueraufzeichnung eingestellt. Wenn der Datenspeicher voll ist, werden die ältesten
Daten überschrieben.
Batteriestandsanzeige: Bei vollständig gefüllter Anzeige (schwarz) ist die Batterie
vollständig geladen. Ist nur ein Bereich gefüllt, ist die Batterie verbraucht und sollte
durch eine neue ersetzt werden.
1
2
3
4
8
7
6
5. CH Eingangsbuchse: Setzen Sie die Strom- oder
Spannungssensoren in diesen Anschluss ein, um Daten zu messen
oder aufzunehmen.
6. CHANNEL: Wählt den Kanal zur Anzeige auf dem LCD.
7. START/STOP: Nachdem der Datenlogger durch die Software eingestellt wurde drücken Sie die
START/STOP Taste für 4 Sekunden, um mit der Aufnahme zu beginnen. Drücken Sie die Taste
nochmals für 4 Sekunden, um die Aufnahme zu beenden. Die Aufnahme kann nicht wieder begonnen
werden, bis die Daten an die Software übermittelt wurden.
8. USB Port
9. Wechselstromzangenbacken : Für Wechselstrommessungen
bis 200 A umfassen Sie eine einfache Leitung mit den Backen
der Stromzange
10. Stromzangeöffnungstaste:
11. CH Stecker:
12. Wechselspannungsprüfspitzen oder -Abgreifklemmen
13. Spannungsmessmodul
14. CH Stecker
5
12
13
14
DL160-EU-GE-V1.2-4/12
4
Bedienungshinweise
1. Setzen Sie 4 neue AAA Batterien ein oder schließen Sie das Netzteil an.
2. Richten Sie den Datenlogger mit Hilfe der mitgelieferten Software ein.
3. Verbinden Sie die Spannungs- oder Stromprüfspitzen mit der zu messenden
Wechselstromquelle.
4. Betätigen Sie die START/STOP Taste und halten Sie diese vier Sekunden lang gedrückt um
mit der Aufzeichnung zu beginnen. Das “REC” Symbol erscheint auf dem Bildschirm und zeigt
den Beginn der Aufzeichnung an.
5. Betätigen Sie die START/STOP Taste und halten Sie diese vier Sekunden lang gedrückt um
die Aufzeichnung zu beenden. Das “REC” Symbol wird ausgeblendet.
6. Entfernen Sie die Prüfspitze, schließen Sie den Datenlogger an einen PC Rechner an und
benutzen Sie die mitgelieferte Software um die Daten herunterzuladen.
Bemerkung: Falls die Uhr sich nicht auf die richtige Zeit einstellen lässt, wechseln Sie die 3 V
Flachbatterie aus.
Als Endbenutzer sind Sie gesetzlich verpflichtet (Batterieverordnung) alle Batterien und
Akkus zurückzugeben; Entsorgung im Hausmüll ist verboten!
Sie können Ihre Batterien / Akkumulatoren kostenlos an den Sammelstellen in Ihrer
Gemeinde oder überall dort, wo Batterien verkauft werden, abgeben!
Entsorgung:
Lebenszyklus geltende gesetzliche Vorschriften.
Befolgen Sie im Bezug auf die Entsorgung des Gerätes nach Ende seines
Installation der Software
1. Legen Sie die CD in das Laufwerk und befolgen Sie die Installationsanleitungen auf dem
Bildschirm.
2. Nachdem die Software installiert ist, lassen Sie die CD im Laufwerk und verbinden Sie den
Datenlogger über das USB Kabel mit dem PC Rechner.
3. Ein Dialogfenster für die Installation des USB Treibers erscheint. Befolgen Sie die Anleitungen
zur Installation des Treibers.
Systemvoraussetzungen:
Windows 2000 oder Windows XP oder Vista
Minimal erforderliche Hardware:
PC oder Notebook mit Pentium 90 MHz oder besser, 32 MB RAM Speicher;
Mindestens 7 MB Speicherplatz auf der Festplatte für die Installation der Datenlogger USB Software
verfügbar.
Empfohlene Bildschirmauflösung 1024 x 768 mit High Color (16 bit).
Bedienung der Software
Die Bedienung der Software ist in der sich auf der Software CD befindenden HELP Datei
beschrieben.
DL160-EU-GE-V1.2-4/12
5
Technische Daten
C
C
Anzeige Multifunktionaler LCD Bildschirm
Max. Anzahl der Datenpunkte 256 000 Werte
Kanäle Dual-Kanal, TRMS AC-Spannung oder Strom
Sample rate 1 s bis 24 h, wählbar
Auswertungssoftware 2000/XP/ Vista
Datenausgabe USB Anschlussbuchse
Stromzangenöffnung 12,7 mm (0,5”)
„Offener Messeingang” Anzeige Auf dem LCD Bildschirm wird "LO" angezeigt
“Schwache Batterie” Anzeige Auf dem LCD Bildschirm erscheint das Symbol einer leeren
Stromversorgung 4 AAA Batterien und 1 CR 3 V Flachbatterie (CR2032 oder
Lebendauer der Batterie 5 Tage (ungefähr)
AC Netzteil 9 V, 0,5 A
Normen
Betriebstemperatur 0 bis 50 °C, 32 bis 122 °F
Betriebsluftfeuchtigkeit <70% RH
Lagertemperatur: -20°C bis 60 °C (-4 °F bis 140 °F)
Lagerfeuchtigkeit < 80% relative Luftfeuchtigkeit.
Abmessungen 114 x 63 x 34 mm” (4,5 x 2,5 x 1,3“)
Gewicht 248 g. (8,7 oz)
Batterie
gleichwertig) für den Speicher
, CAT III 600 V, für den Einsatz im Innenbereich, maximale
Höhe 2000 Meter
Funktion Bereich Genauigkeit
Spannung (40 Hz bis 1
kHz)
Strom (50/60 Hz) 10 A bis 200,0 A ±2,0%±1 A
10 VAC bis 600,0 VAC ±2,0%±1 V
