P O W E R T O O L S
BUILD
®
Instruction
Manual
Manuel d’Instruction
Instruktionshandbuch
Manual de Instrucción
Handleiding
Read instructions before operating this tool.
Lisez le mode d’emploi avant d’utiliser cet outil.
Vor Benutzung des Werkzuegs bitte bedienungsanleitungen
sorgfaltig lesen.
Antes de utilizar esta herramienta, lean las instrucciones.
Lees instructies alvorens dit hulpmiddel in werking te stellen.
®
COMPACTION
PLATE
2
Important
Please read these operating and safety instructions
carefully and completely. For your own safety, before using
this equipment complete the engine pre start checks and
ensure that all handles and parts are rmly secured. If you
are uncertain about any aspect of using this equipment,
please contact our Technical Helpline.
Technical Helpline UK: 0870 609 2297
Technical Helpline USA: 1-866-EVO-TOOL
Compaction Plate
Congratulations on your purchase of an Evolution Power
Tools ‘HULK’ Compaction Plate. Please complete and mail
your product guarantee card or this can be completed online.
Doing so will validate your machine’s warranty period and
ensure prompt service if needed. We sincerely thank you
for selecting a product from Evolution Power Tools.
CAUTION: IMPORTANT SAFETY
INSTRUCTIONS
GENERAL SAFETY RULES
WARNING: For Your Own Safety. Read Instruction Manual Before
Operating the equipment.
• Take the ‘HULK’ to where it is required. Caution should be used whilst
lifting and carrying (minimum of two persons required).
NEVER leave the engine running whilst moving or transporting the
‘HULK’, even if it is only a short distance.
• Having carried out the checks listed in the 'pre start' section, you may
start the engine.
• NOTE:- Once the machine has been started, the ‘HULK’ should
start vibrating and therefore the machine will also move in a forward
direction. Always check the machine for any unusual noises. If
any of these occur, stop the machine immediately and refer to the
troubleshooting section.
• Use the control handle to steer or turn the ‘HULK’.
• The vibrator not only causes the plate to vibrate but also causes the
machine to travel forward.
• The speed of travel will be determined by the condition of the surface
being compacted.
• If the surface to be compacted is on a slope, great care must be taken
when controlling the ‘HULK’ direction of travel. Work up and down a
slope not across.
• Work the ‘HULK’ over the surface in an organised pattern until the
required compaction has been achieved.
• Where there are a number of different layers to be compacted on top
of each other, compact each layer individually.
Improper maintenance can be hazardous. Repairs and servicing should
only be conducted by an Evolution Power Tools’ approved engineer.
Improper repairs and / or maintenance will invalidate your warranty.
CAUTION
This equipment is heavy and extreme caution should be used while lifting
(minimum of two person lift or use suitable lifting equipment).
Cordon off the work area and keep members of the public and unauthorized
personnel at a safe distance.
Personal Protective Equipment (PPE) must be worn by the operator
whenever this equipment is being used (see Health & Safety).
Make sure you know how to safely switch this machine OFF before you
switch it ON in case you get into difculty.
Always switch OFF the engine before transporting, moving it around the
site or servicing it.
During use the engine becomes very hot, allow the engine to cool before
touching it. Never leave the engine running and unattended.
Never remove or tamper with any guards tted, they are there for your
protection.
EC – Declaration of
Conformity
We, Evolution Power Tools Limited
Venture One
Longacre Close
Shefeld
S20 3FR
as the supplier of the product listed below:-
HULK 400mm 2.4HP Compactor
Part Number: COMPACT24HP
Power: 2.4HP
Declare, under our sole responsibility that the equipment to which this
document relates, is in conformity with the following standards or other
normative documents:-
EN60335-1: 1994+A1+A2+A11-A16
EN55014-1: 2000+A1+A2
EN55014-2: 1997+A1
EN61000-3-2: 2000
EN61000-3-3: 1995+A1
EN61000-3-11: 2000
and thereby conforms to the protection requirements of Council Directive
73/23/EEC amended by 93/68/EEC relating to the Low Voltage
Directive, Council Directive 98/37/EEC relating to the Machine Directive
and Council Directive 89/336/EEC relating to the EMC Directive,
and is compliant with Council Directive 2002/95/EC in relation to the
Restriction of Hazardous Substances in electrical & electronic equipment
(RoHS). EU Directive 2002/95/EC restricts the use of the 6 substances
below in the manufacture of specic types of electrical equipment. Whilst
this restriction does not legally apply to components, it is recognized that
component ‘compliance’ is relevant to many customers.
Evolution Power Tools’ denition of RoHS Compliance:
• The product does not contain any restricted substances in
concentrations and applications banned by the directive
• and for components, the product is capable of being worked at
the higher temperatures required by lead-free soldering.
The restricted substances and maximum allowed concentrations in
homogenous materials are, by weight:
Lead – 0.1%
Mercury – 0.1%
PBB (Polybrominated Biphenyis) – 0.1%
PBDE (Polybrominated Diphenyl Ethers) – 0.1%
Hexavalent Chromium – 0.1%
Cadmium – 0.01%
Level of Sound pressure according to 2000/14/EC, 2005/88/EC
(Annex VI):-
Guaranteed Sound Power Level:
101.0 dB(A)
All Relevant technical documentation is held at Evolution Power Tools
Ltd, Shefeld (UK).
Authorised by:
Mr Matthew J Gavins
Managing Director
9th May 2007
48 3
Always check guards for condition and security, if any are damaged or
missing, DO NOT USE THE MACHINE until the guard has been replaced
or repaired.
Do not operate the MACHINE when you are ill, feeling tired, or when under
the inuence of alcohol or drugs.
Fuel Safety
WARNING! Fuel is ammable. It may cause injury and property damage.
Shut down the engine, extinguish all open ames and do not smoke while
lling the Fuel Tank. Always wipe up any spilled fuel.
Before refuelling, switch off the engine and allow it to cool.
When refuelling, DO NOT smoke or allow naked ames in the area.
Spilt fuel must be made safe immediately, using sand. If fuel is spilt on your
clothes, change them.
Store fuel in an approved, purpose made container away from heat and
ignition sources.
Health & Safety
Operating Instructions
Before you operate or carry out any maintenance on this machine YOU
MUST READ and STUDY this manual.
Vibration
Some vibration from the compaction operation is transmitted through the
handle to the operator's hands. The Evolution ‘HULK’ has been specically
designed to reduce hand/arm vibration levels. Refer to Technical Data
section for vibration levels and usage times (recommended maximum daily
exposure time). DO NOT exceed the maximum usage times.
PPE (Personal Protective Equipment)
Suitable PPE must be worn when using this equipment i.e. Safety Goggles,
Gloves, Ear Defenders, Dust Mask and Steel Toe capped footwear (with
anti-slip soles for added protection). Wear clothing suitable for the work
you are doing. Always protect skin from contact with concrete.
Dust
The compaction process can produce dust, which may be hazardous to
your health. Always wear a mask that is suited to the type of dust being
produced.
Fuel
Do not ingest fuel or inhale fuel vapours and avoid contact with your
skin. Wash fuel splashes immediately. If you get fuel in your eyes, irrigate
with copious amounts of water and seek medical attention as soon as
possible.
WARNING! Exhaust Fumes
The exhaust fumes produced by this equipment are dangerous and can
kill!
WARNING!
Do not operate your ‘HULK’ indoors or in a conned space, make sure the
work area is adequately ventilated.
SAVE THESE INSTRUCTIONS
FOR FUTURE REFERENCE
ADDITIONAL SAFETY INSTRUCTION
For your own personal protection and for the safety
of those around you, please read and ensure you fully
understand the following safety information. It is the
responsibility of the operator to ensure that he/she fully
understands how to operate this equipment safely. If
you are unsure about the safe and correct use of the
‘HULK’ Plate compactor, consult your supervisor,
distributor or Evolution Power Tools.
Blocchi di
pavimentazione
danneggiati.
Piastra a diretto
contatto con il
materiale.
Usare l'apposito
accessorio per
superci delicate:
tappeto speciale
Sfaldamento della
supercie bituminosa
(laminazione).
Costipazione
eccessiva.
Togliere e ripetere.
Bassa velocità di
avanzamento.
Spessore strato
eccessivo, la piastra
affonda.
Togliere parte del
materiale.
Contenuto di umidità
troppo alto o troppo
basso.
Togliere materiale e
regolare.
MANUTENZIONE
Si consiglia di afdare tutte le principali operazioni di manutenzione e
riparazione. a un rappresentante autorizzato Evolution. Utilizzare sempre
parti di ricambio autentiche Evolution.
Prima di effettuare qualunque operazione di manutenzione della macchina,
spegnere il motore e staccare il cavo HT dalla candela.
Collocare sempre 'HULK' su un appoggio piano per accertarsi che i livelli
dei uidi vengano rilevati in modo corretto. Servirsi esclusivamente degli
oli consigliati.
Periodo di Rodaggio
Al primo utilizzo di un 'HULK' nuovo, occorre cambiare l'olio motore dopo il
periodo di rodaggio iniziale come indicato nella scheda di Manutenzione
Ordinaria.
Occorre controllare la tensione della cinghia dopo 4 ore di utilizzo. Se sono
state montate delle cinghie nuove, la tensione dev'essere controllata 30
minuti.
Cinghia di Trasmissione Tensionamento
Smontare la protezione e controllare la tensione della cinghia esercitando
una leggera pressione con un dito sulla cinghia stessa, in posizione
centrale rispetto alla trasmissione e alla puleggia condotta. La cinghia
deve ettersi di circa 5mm.
Qualora occorra regolare la tensione, allentare i quattro dadi di regolazione
della cinghia in modo tale da permettere lo spostamento del motore.
Regolare la posizione del motore facendolo scorrere in avanti o all'indietro
sulla piastra d'appoggio. Una volta effettuata la correzione, stringere
nuovamente i dadi di regolazione della cinghia e ricontrollare la tensione.
Manutenzione Ordinaria Dopo
le
prime
4 ore
1 mese
o 20
ore
3 mesi
o 50
ore
6 mesi
o 100
ore
Olio Motore Controllare il
Livello
•
Cambiare • •
Filtro
dell'Aria
Controllare le
Condizioni
• •
Pulire /
Sostituire
•
Candela Controllare /
Pulire
•
Cinghia di
Trasmissione Tensione
• • •
GARANZIA 12 MESI
PERIODO DI GARANZIA 12 MESI. EVOLUTION POWER TOOLS SI
RISERVA IL DIRITTO DI EFFETTUARE MIGLIORAMENTI E MODIFICHE
SENZA PREAVVISO.
Evolution Power Tools provvederà,nei dodici mesi di garanzia, a riparare
o sostituire qualsiasi attrezzo risultato difettoso. Questa garanzia decade
se l’attrezzo è stato usato per tagliare materiali diversi dalle istruzioni o
se ci sia stato danneggiamento per incidenti, negligenze e uso improprio.
Non si applica la garanzia ad attrezzi e componenti che siano stati alterati
4 47
carburante.
Riempire il serbatoio.
gioco.
il gas al massimo,
tirare l’avviamento
a strappo nché
il motore non si
accende.
Rappresentante o
Evolution Power
Tools.
Regolare la tensione
cinghia.
ltro aria.
Sostituire l'unità
eccentrica.
SPECIFICATIONS
Engine Power (Hp) 2.4 @ 3600Rpm
Engine Type 4 Stroke OHV Single Cylinder
Valve Clearance IN: 0.15 mm ± 0.02 mm (Cold)
EX: 0.20 mm ± 0.02 mm (Cold)
Spark Plug NGK BPR6ES
Spark Plug Gap 0.028 - 0.031 inches
Compaction Force (kN) 10
Vibration (m/sec2) 46
Usage Time (mins) 20
Sound Power Level (LWA) 101 dB(A)
Oil type SAE 10W-30
Oil Capacity 0.25 Litres
Fuel Type Unleaded
Fuel Capacity 1.2 Litres
Height (Max) - Operation 1020
Length (Max) - Operation 1290
Width (Max) 320
PRE START CHECKS
CAUTION! Your ‘HULK’ is shipped with NO oil in the engine, a 0.5ltr
container of oil is supplied with the machine. You MUST add the correct
amount of 0.25ltr of this oil to the engine BEFORE rst use, otherwise
the engine will be damaged and will not be covered by warranty.
Pre start-up inspection.
The following Pre start up inspection must be performed before the start
of each work session or after every four hours of use. Please refer to the
service section for detailed guidance. If any fault is discovered, the ‘HULK’
must not be used until the fault is rectied.
1. Thoroughly inspect the ‘HULK’ for signs of damage. Make sure that
the belt guard is secure before using the machine.
2. Check hoses, ller openings, drain plugs and any other areas for
signs of leakage. Fix any leaks before operating.
3. Check the engine oil level and top up as necessary.
4. Check the engine fuel level and top up as necessary.
5. Check for fuel and oil leaks.
Stopping the engine
1. Reduce the engine speed to minimum.
2. Turn the engine ON / OFF switch to the 'OFF' position.
3. Turn the fuel off.
Starting the engine
1. Open the fuel tap.
2. If starting the engine from cold, move the choke lever to the CLOSED
position. To restart a warm engine leave the choke lever in the OPEN
position.
3. Turn the engine ON / OFF switch to the ‘ON’ position.
4. Taking a rm hold of the control handle with one hand, grasp the
recoil starter handle with the other. Pull the recoil starter until engine
resistance is felt, then let starter return.
5. Pull the starter handle briskly.
6. Repeat until the engine res. NOTE: Once the engine res it will run
on it's preset engine RPM.
7. IF the choke lever was moved to the CLOSED position to the start the
engine, gradually move it to the OPEN position as the engine warms
up.
8. If the engine fails to re after several attempts, follow the trouble-
shooting guide.
Setting the engine speed
To increase the speed, move the throttle lever towards the LEFT.
To decrease the speed, move the throttle lever towards the RIGHT.
Idle speed
The engine Idle speed is factory preset and should not need adjustment.
46 5

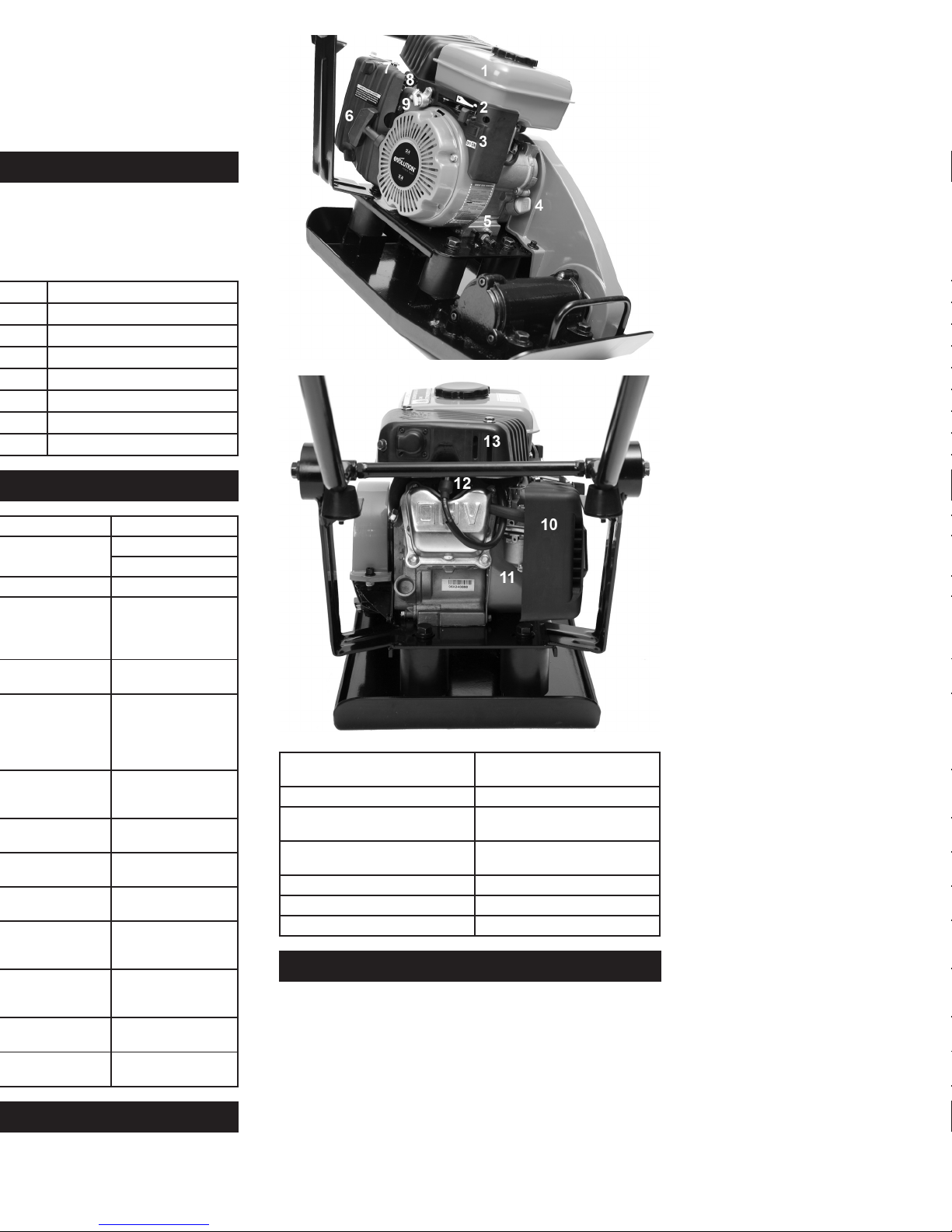

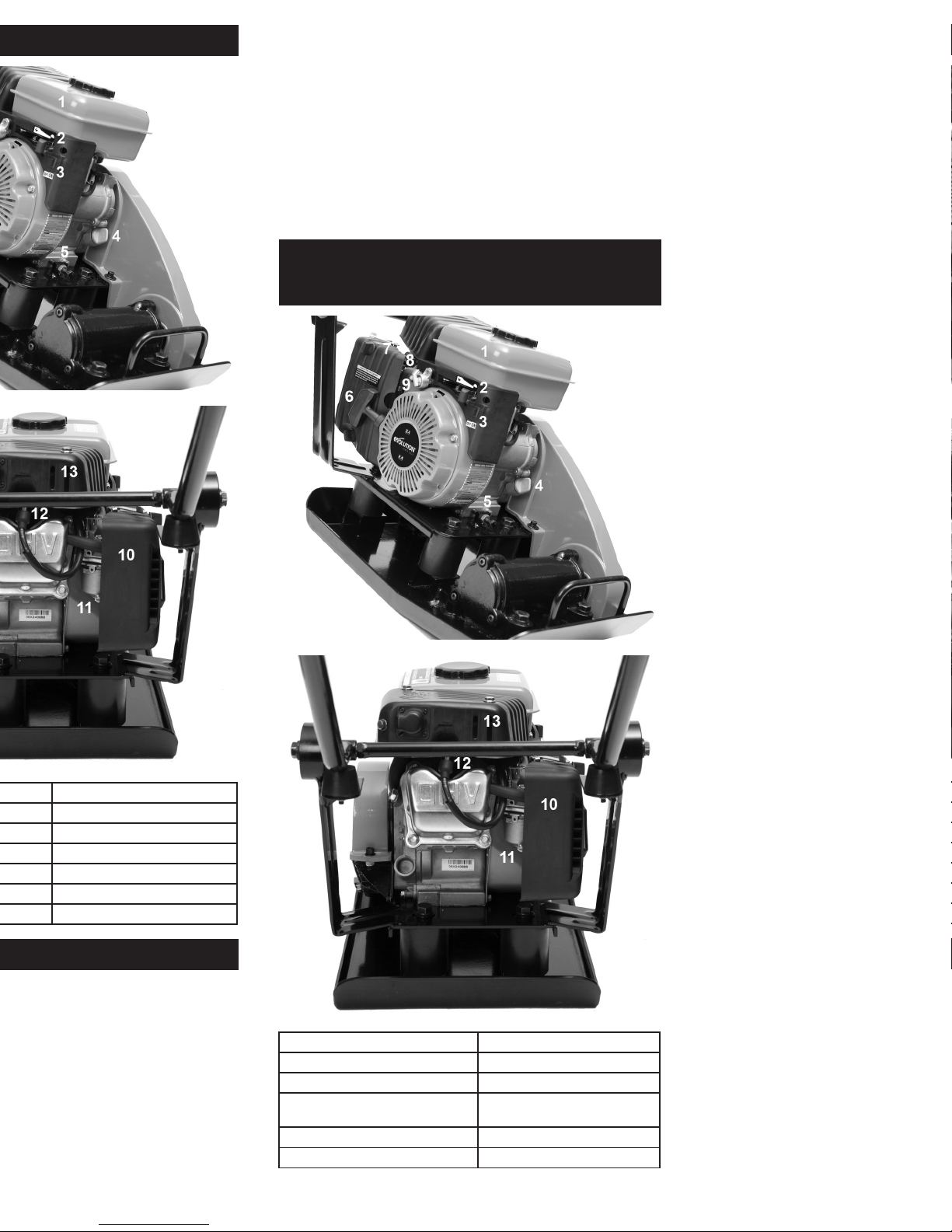

MACHINE DETAILS
1. Fuel Tank 8. Idle Set Screw
2. Throttle Lever 9. Fuel ON/OFF Lever
3. Engine ON/OFF Lever 10.Air Filter
4. Engine Oil Filler / Dipstick 11.Fuel Drain Plug
5. Engine Oil Drain Plug 12.Spark Plug
6. Recoil Starter Handle 13. Exhaust
7. Choke Lever
COMPACTION
Soil, which has been disturbed or new inll, sub base and blacktop, will
have small voids or air pockets which, if not compacted, will lead to one or
more problems occurring.
1. As trafc crosses the surface of an uncompacted area, the material
is compressed. This leads to subsidence of the top surface as the
material lls the voids.
2. A similar situation occurs with static loads on uncompacted ground.
The load (e.g. a building) will sink.
3. Materials with voids are more susceptible to water seepage, leading
to erosion. Water ingress may also cause the soil to expand during
freezing temperatures and contract during dry spells. Expansion and
contraction is a major cause of damage to building foundations and
normally leads to the structure requiring underpinning.
motore girerà al regime di giri reimpostato.
7. Se per avviare il motore la leva del gas è stata messa in posizione
CHIUSA, durante il riscaldamento del motore portarla gradualmente
in posizione aperta.
8. Se dopo alcuni tentativi il motore non si accende, seguire la guida di
ricerca dei guasti.
Impostazione della velocità del motore
Per aumentare la velocità, spostare la leva del gas verso SINISTRA.
Per diminuire la velocità, spostare la leva del gas verso DESTRA.
Regime di minimo
Il regime di minimo del motore è preimpostato in fabbrica è non necessita
di regolazione.
DETTAGLI DELLA
MACCHINA
1. Serbatoio Carburante 8. Vite di Regolazione Minimo
2. Leva del Gas 9. Leva Carburante ON/OFF
3. Leva Motore ON/OFF 10. Filtro dell'Aria
4. Bocchettone di Riempimento Olio
Motore / Asta di Livello
11. Tappo di Scarico Carburante
5. Tappo di Scarico Olio Motore 12. Candela
6. Maniglia di Avviamento a Strappo 13. Scarico
6 45
freddo)
SCAR.: 0.20 mm ± 0,02 mm (a
freddo)
101 dB(A)
Compaction increases the density of the material and therefore increases
its load bearing capacity. Reduces air voids and therefore reduces the risk
of subsidence, expansion and contraction, due to ingress of water.
ENVIRONMENT
Safe Disposal Instructions for the protection of the environment.
The machine contains recyclable materials. Take the discarded apparatus
and accessories to the relevant recycling facilities.
Component Material
Operator handle Steel
Main frame Steel
Base plate Steel
Eccentric weight Steel
Petrol engine housing Aluminium
Petrol engine covers Synthetic material
Various parts Steel, Aluminium & Plastic
TROUBLESHOOTING
Problem Cause Remedy
Engine will not start. No fuel. Open fuel tap.
Fill fuel tank.
Engine switched off. Switch engine on.
Spark plug fouled. Clean and reset plug
gap.
Engine cold. Close choke.
Engine ooded. Open choke, fully
open throttle, pull
recoil starter until
engine res.
Engine still will not
start.
Major Fault. Contact Agent or
Evolution Power
Tools.
Unit will not vibrate. Belt tension incorrect. Adjust belt tension
Air lter blocked. Clean or renew air
lter.
Eccentric unit
damaged.
Replace eccentric
unit.
Paving blocks
damaged.
Plate in direct contact
with material.
Use a paving pad.
Bituminous surface
aking (laminating).
Over compaction. Remove and relay.
Low travel speed. Layer thickness too
deep, (plate sinking).
Remove some of the
material.
Moisture content too
high or too low.
Remove material and
adjust.
MAINTENANCE
It is recommended that an approved Evolution dealer carries out all major
maintenance and repairs. Always use genuine Evolution replacement
parts.
Before any maintenance is carried out on the machine, switch off the
engine and disconnect the HT lead from the sparkplug.
Always set the ‘HULK’ on level ground to ensure any uid levels will be
correctly read. Only use recommended oils.
Running In Period
When the ‘HULK’ is rst used from new, the engine oil must be changed
after the initial running in period as specied in the Routine Maintenance
chart on the following page.
44 7
8
The belt tension should be checked after 4 hours use. If new belts have
been tted, the belt tension should be checked after 30 minutes.
Drive Belt Tensioning
Remove the belt guard and check the belt tension by placing light nger
pressure on the top of the belt, as near central between the engine drive
and driven pulley. The belt should deect by approximately 5mm.
If the belt tension requires adjustment, loosen the four drive belt adjustment
bolts enough to allow the engine to be moved. Adjust the engine's position
by sliding the engine assembly forwards or backwards on the baseplate.
Once set, re-tighten the drive belt adjustment bolts and re-check the belt
tension.
Routine Maintenance After rst
4 hours
1 month
or 20h
3 months
or 50h
6 months
or 100h
Engine Oil Check
Level
•
Change • •
Air Filter Check
Condition
• •
Clean /
Replace
•
Spark
Plug
Check /
Clean
•
Drive Belt Tension • • •
12 MONTHS WARRANTY
12 MONTH LIMITED WARRANTY. EVOLUTION POWER TOOLS
RESERVES THE RIGHT TO MAKE IMPROVEMENTS AND
MODIFICATIONS TO DESIGN WITHOUT PRIOR NOTICE.
Evolution Power Tools will, within twelve (12) months from the
original date of purchase, repair or replace any goods found to
be defective in materials or workmanship, provided the product
Guarantee information has been returned to Evolution Power Tools.
This warranty is void if the product being returned has been used
beyond the recommendations in the Instruction Manual or if it
has been damaged by accident, neglect, or improper service. This
warranty does not apply to machines and / or components which
have been altered, changed, or modied in any way, or subjected
to use beyond recommended capacities and specications. Engine
components are subject to respective manufacturers’ warranties. All
goods returned defective shall be returned prepaid freight to Evolution
Power Tools. Evolution Power Tools reserves the right to optionally
repair or replace it with the same or equivalent item. In no event shall
Evolution Power Tools be liable for loss or damage resulting directly
or indirectly from the use or merchandise or from any other cause.
Evolution Power Tools is not liable for any costs incurred on such
goods or consequential damages. No ofcer, employee or agent of
Evolution Power Tools is authorised to make oral representations of
tness or to waive any of the foregoing terms of sale and none shall
be binding on Evolution Power Tools.
Questions relating to this limited warranty should be directed to the
company’s head ofce, or call the appropriate Helpline number.
Belangrijk
Lees deze gebruiks- en veiligheidsaanwijzingen zorgvuldig
en volledig door.Voor uw eigen veiligheid, controleer
voor het gebruik van dit apparaat dat alle handvatten en
onderdelen stevig vastzitten. Als u vragen hebt over enig
aspect van het gebruik van dit apparaat, gelieve contact
op te nemen met onze Technische Hulplijn.
Technische Hulplijn UK:0870 609 2297
Technische Hulplijn USA:1-866-EVO-TOOL
Plaatcompressor
Gefeliciteerd met uw aankoop van een Evolution Power Tools
HULK. Gelieve uw product registratiekaart in te vullen en te
macchina incustodita.
Non smontare o manomettere mai le protezioni montate, servono per la
protezione personale.
Controllare sempre le condizioni e la sicurezza delle protezioni, se risultano
danneggiate o assenti, NON UTILIZZARE LA MACCHINA prima della loro
sostituzione o riparazione.
Non azionare la MACCHINA in caso di malattia, stanchezza o sotto l'effetto
di alcool o droghe.
Sicurezza del Carburante
PERICOLO! Il carburante è inammabile. Può provocare infortuni o danni
alle cose. Spegnere il motore, estinguere ogni amma libera e non fumare
durante il rifornimento di carburante. Detergere sempre il carburante
eventualmente versato.
Prima del rifornimento, spegnere il motore e attendere che si raffreddi.
Durante il rifornimento, NON fumare o lasciare amme libere nella zona.
Il carburante eventualmente versato dev'essere immediatamente messo in
sicurezza, servendosi di sabbia. In caso di versamento di carburante sui
vestiti, occorre cambiarsi.
Conservare il carburante in un idoneo recipiente approvato e lontano da
fonti di calore e di amme.
Salute e Sicurezza
Istruzioni d'uso
Prima di azionare questa macchina o procedere con qualunque operazione
di manutenzione, È OBBLIGATORIO LEGGERE e IMPARARE il presente
manuale.
Vibrazioni
Parte delle vibrazioni dovute alle operazioni di costipazione vengono
trasmesse attraverso l'impugnatura alle mani dell'operatore. Evolution
‘HULK’ è stato appositamente progettato per ridurre i livelli di vibrazione a
mani e braccia. Consultare il capitolo Dati Tecnici per i livelli di vibrazioni
e i tempi di utilizzo (esposizione massima giornaliera consigliata). NON
superare i tempi di utilizzo massimi.
Equipaggiamento Protettivo Personale (EPP)
Durante l'utilizzo dell'apparecchiatura occorre indossare un EPP adeguato,
ad es. occhiali protettivi, guanti, cufe antirumore, maschera antipolvere e
calzature antinfortunistiche con punta d'acciaio (con suole antiscivolo per
una maggiore protezione). Indossare un abbigliamento idoneo al lavoro
svolto. Proteggere sempre l'epidermide dal contatto col cemento.
Polvere
Il processo di costipazione può produrre polvere che può risultare nociva
per la salute. Indossare sempre una maschera idonea al tipo di polvere
prodotta.
Carburante
Non ingerire carburante o inalarne i vapori, evitare il contatto con
l'epidermide. Detergere immediatamente eventuali schizzi di carburante.
(In caso di contatto del carburante con gli occhi, lavare) con abbondante
acqua e ricorrere al più presto all'assistenza medica.
PERICOLO! Fiumi di Scarico
I fumi di scarico prodotti dall'apparecchiatura sono pericolosi e possono
risultare fatali!
PERICOLO!
Non azionare 'HULK' al coperto o in spazi chiusi, accertarsi che
l'area di lavoro sia adeguatamente ventilata.
CONSERVARE QUESTE
ISTRUZIONI PER POTERLE
POI CONSULTARE IN
FUTURO
ISTRUZIONI DI SICUREZZA SUPPLEMENTARI
Per la propria protezione personale e la sicurezza delle persone circostanti,
si prega di leggere e accertarsi di aver pienamente compreso le seguenti
informazioni di sicurezza. È responsabilità dell'operatore la certezza di aver
interamente compreso le modalità di utilizzo in sicurezza dell'apparecchiatura. In
43
Importante
versturen. Dit zal de waarborgperiode van uw machine valideren
en een snelle service verzekeren indien nodig. We danken er u
oprecht voor dat u een product van Evolution Power Tools gekozen
hebt.
LET OP: BELANGRIJKE
VEILIGHEIDSAANWIJZINGEN
ALGEMENE
EILIGHEIDSREGELS
WAARSCHUWING: Voor Uw Eigen Veiligheid. Lees de
Gebruiksaanwijzingen voor het Gebruik.
• Plaats de ‘HULK’ waar nodig. Wees voorzichtig bij het opheffen en
dragen (minimum twee personen nodig).
Laat de motor NOOIT draaien tijdens het verplaatsen of transporteren
van de ‘HULK’, zelfs voor een korte afstand.
• Na de 'pre-start' controles uitgevoerd te hebben, mag u de motor
starten.
• OPMERKING:- Zodra de machine opgestart is, zou de ‘HULK’ moeten
beginnen trillen en de machine zal daarom ook vooruit bewegen.
Let altijd op ongewone geluiden. Indien deze zouden optreden, stop
de machine onmiddellijk and refereer u naar de problemen sectie.
• Gebruik de bedieningshandgreep om de 'HULK' te sturen of the
draaien.
• De vibrator doet de plaat trillen en doet de machine vooruitgaan.
• De snelheid zal bepaald worden door de toestand van het oppervlak
dat gecompresseerd wordt.
• Als het oppervlak dat gecompresseerd moet worden hellend is, dient
u heel voorzichtig te zijn met de stuurrichting van de ‘HULK’. Werk op
een helling steeds van boven naar beneden en niet diagonaal.
• Beweeg de ‘HULK’ over het oppervlak in een georganiseerd patroon
tot de gewenste compressie bereikt is.
• Als een aantal verschillende lagen op elkaar moeten gecompresseerd
worden, dient u elke laag afzonderlijk te compresseren.
Incorrect onderhoud kan gevaarlijk zijn. Herstellingen en onderhoud
mogen alleen uitgevoerd worden door ofciële Evolution Power Tools
servicetechniekers. Ongepaste herstellingen en/of onderhoud maken uw
waarborg ongeldig.
LET OP!
Dit apparaat is zwaar en moet met uiterste zorg getild worden (ten minste
twee personen of geschikte henrichting).
Sluit de werkplaats af en hou het publiek en onbevoegd personeel op
veilige afstand.
De operateur moet een Persoonlijke Beschermingsuitrusting dragen bij het
gebruik van dit apparaat (zie Veiligheid- en Gezondheidsregels).
Zorg ervoor dat u weet hoe u deze machine veilig AF kunt zetten, voor u ze
AAN zet, om moeilijkheden te vermijden.
Zet de motor steeds AF voor het verplaatsen, transporteren op de
werkplaats of onderhoud.
De motor wordt zeer warm tijdens gebruik, wacht tot de motor afgekoeld is
voor u hem aanraakt. Laat de motor nooit draaien zonder supervisie.
Nooit de geïnstalleerde beschermers verwijderen of eraan knutselen, ze
zijn er voor uw veiligheid.
Controleer steeds of de beschermers in goede staat en stevig vast staan.
Indien er ontbreken of beschadigd zijn, DE MACHINE NIET GEBRUIKEN
tot de beschermer vervangen of hersteld is.
Gebruik de MACHINE niet als u zich ziek, vermoeid voelt of u onder de
invloed van alcohol of drugs bent.
Benzine Veiligheid
LET OP! Benzine is ontvlambaar. Het kan verwondingen en schade aan
eigendommen veroorzaken.
Zet de motor af, doof alle open vuur en rook niet tijdens het vullen van de
Benzinetank. Gemorste benzine steeds afvegen.
Voor het bijvullen, dient u de motor af te zetten en wachten tot hij afkoelt.
Rook NIET of laat geen open vuur toe in de nabijheid van het bijtanken.
Gemorste benzine moet steeds onmiddellijk beveiligd worden met het
gebruik van zand. Als er benzine op uw kleding terechtgekomen is dient u
ze te veranderen.
Bewaar benzine in een aangepaste, speciaal daarvoor bestemde container,
ver verwijderd van warmtebronnen en ontvlambare producten.
42 9
Veiligheid & Gezondheid
Gebruiksaanwijzing.
Voor u deze machine bedient of onderhoudt, dient Udeze
gebruiksaanwijzingen TE LEZEN EN TE BESTUDEREN.
Vibraties
Enige trillingen van de compressie worden via de handgreep naar de
handen van de operateur doorgezet.
De Evolution ‘HULK’ werd speciaal ontworpen om de hand/arm vibraties te
beperken. Refereer naar de Technische Details sectie voor vibratieniveaus
en gebruikstijden (aanbevolen dagelijkse tijd).
De maximum gebruikstijden NIET overschrijden.
Persoonlijke Beschermingsuitrusting
De juiste Persoonlijke Beschermingsuitrusting moet gedragen worden
bij het gebruik van dit apparaat, b.v. Beschermende Bril, Handschoenen,
Oorbeschermers, Stofmasker en laarzen met staaltips (met anti-slip zolen
voor extra bescherming). Draag aangepaste kledij voor het werk.
Bescherm steeds de huid bij contact met beton.
Stof
De compressie kan stof veroorzaken, wat gevaarlijk kan zijn voor uw
gezondheid. Draag steeds een masker dat aangepast is aan het type
stof.
Benzine
Nooit benzine inslikken of dampen inademen en contact met uw huid
vermijden. Was gespatte benzine onmiddellijk af. Als benzine in uw ogen
terechtkomt, onmiddellijk uitwassen met overvloedige hoeveelheden water
en zo snel mogelijk medische verzorging zoeken.
WAARSCHUWING Uitlaatgassen
De uitlaatgassen van dit apparaat zijn gevaarlijk en kunnen dodelijk zijn!
WAARSCHUWING
Gebruik uw 'HULK' niet in een gesloten ruimte, zorg ervoor dat de
werkplaats correct verlucht is.
BEWAAR DEZE
AANWIJZINGENVOOR
TOEKOMSTIGE
RAADPLEGING
BIJKOMENDE VEILIGHEIDSAANWIJZING
Voor uw eigen bescherming en de veiligheid van de mensen
rond u, gelieve deze veiligheidsinformatie zorgvuldig te
lezen en er u van te vergewissen dat u alles volledig begrijpt.
Het is de verantwoordelijkheid van de operateur ervoor te
zorgen dat hij/zij volledig begrijpt hoe dit apparaat veilig
te gebruiken. Als u onzeker bent over het veilig en correct
gebruik van de ‘HULK’ mixer, raadpleeg uw superviser,
verdeler of Evolution Power Tools.
EIGENSCHAPPEN
Motorvermogen (Hp) 2.4 @ 3600Rpm
Motor type viertakt OHV Eén Cylinder
Klepspeling IN: 0.15 mm ± 0.02 mm (Koud)
AFVOER: 0.20 mm ± 0.02 mm
(Koud)
Bougie NGK BPR6ES
Bougie speling 0.028 - 0.031 inches
Compressievermogen (kN) 10
Vibratie (m/sec2) 46
Gebruikstijd (minuten) 20
Geluidsdruk Niveau (LWA) 101 dB(A)
Olietype SAE 10W-30
dos níveis dos uidos conduza a resultados correctos. Utilizar apenas os
lubricantes recomendados.
Período de rodagem
Quando a placa compactadora 'HULK' é utilizada pela primeira vez após a
expedição de fábrica, o óleo do motor deve ser mudado após o período de
rodagem conforme indicado na Tabela de Manutenção de Rotina.
Vericar a tensão da correia após cada 4 horas de operação. Se as
correias forem novas, a tensão deve ser vericada após 30 minutos de
operação.
Correia de accionamento Tensionamento
Remover o resguardo de protecção da correia e vericar a sua tensão,
aplicando uma ligeira pressão com o dedo colocado a meio-vão no tramo
superior da correia (entre a polia do motor e a polia movida). Com esta
força, a echa da correia deve ser cerca de 5 mm.
Se a tensão da correia necessitar de ser ajustada, desapertar os 4 parafusos
de ajustamento da correia de accionamento apenas o suciente para
permitir a deslocação do motor. Ajustar a posição do motor, deslocando-
o para a frente ou para trás na placa de montagem. Após a regulação,
reapertar os parafusos de ajustamento da correia de accionamento e
vericar novamente a tensão da correia.
Manutenção de rotina Após as
primeiras
4 horas
1 mês
ou 20
3 meses
ou 50
6 meses
ou 100
Óleo do motor Veri ficar
o nível
•
Mudar • •
Filtro de ar Veri ficar
estado
• •
Limpar /
Substituir
•
Vela de
ignição
Vericar /
Limpar
•
Correia de
accionamento Tensão
• • •
GARANTIA DE 12 MESES
GARANTIA LIMITADA DE 12 MESES. A EVOLUTION POWER TOOLS
RESERVA-SE AO DIREITO DE EFECTUAR MELHORIAS E ALTERAÇÕES
AO DESIGN SEM AVISO PRÉVIO.
A Evolution Power Tools, num espaço de doze (12) meses desde a data
de compra original, irá efectuar a reparação ou substituição de quaisquer
equipamentos que apresentem defeitos de materiais ou mão-de-obra.
Esta garantia ca sem efeito caso a ferramenta a ser devolvida tenha
sido usada para além dos recomendados no Manual de Instruções ou
tenha sido danicada acidentalmente, por negligência ou através de uma
manutenção inadequada. Esta garantia não se aplica a quaisquer máquinas
e/ou componentes que tenham sido alterados, mudados ou modicados
de qualquer forma, ou que tenham sido sujeitos a uma utilização para além
das suas capacidades e especicações recomendadas. Os componentes
eléctricos encontram-se sujeitos às garantias dos respectivos fabricantes.
Todos os equipamentos a devolver com defeito deverão ser devolvidos
com portes pagos à Evolution Power Tools. A Evolution Power Tools
reserva-se ao direito de optar entre uma reparação ou uma substituição
com equipamento igual ou equivalente. A Evolution Power Ferramentas
não pode em qualquer altura ser responsabilizada por perdas ou danos
resultantes directa ou indirectamente da utilização, ou mercadoria ou
por qualquer outra causa.A Evolution Power Tools não é responsável
por quaisquer custos incorridos nesses equipamentos ou em danos
consequenciais. Nenhum ocial, empregado ou agente da Evolution
Power Tools se encontra autorizado a fazer representações verbais de
aptidão ou a abdicar de quaisquer umas das condições de venda acima
mencionadas, sendo que a Evolution Power Tools não cará comprometida
em cumprir com nenhuma delas.
Quaisquer perguntas relativas a esta garantia limitada deverão ser
dirigidas à sede da empresa, ou deverá efectuar-se uma chamada para o
número da Linha de Apoio adequada.
10 41
alimentação de
combustível.
Atestar o reservatório
de combustível.
funcionamento.
da vela de ignição.
ar de admissão.
ar de admissão, abrir
o acelerador, accionar
o mecanismo de
arranque até o motor
arrancar.
Contactar um
Distribuidor ou a
Evolution Power
Tools.
Ajustar a tensão da
correia.
Limpar ou substituir o
elemento do ltro.
Substituir a massa
excêntrica.
Utilizar uma placa
adequada entre
a máquina e o
pavimento
Remover e reaplicar
a camada de
revestimento.
Remover algum
material.
Remover o
material e ajustar.
Olievolume 0.25 Litres
Benzinetype Loodvrij
Benzinevolume 1.2 Litres
Hoogte (Max) - Bediening 1020
Lengte (Max) - Bediening 1290
Breedte (Max) 320
PRE START CONTROLE
LET OP! Uw ‘HULK’ wordt geleverd ZONDER olie in de motor, een
0,5l oliecontainer wordt met de machine bijgeleverd. U MOET de juiste
hoeveelheid van 0,25l van deze olie in de motor gieten VOOR het eerste
gebruik, omdat de motor anders zal beschadigd worden en niet gedekt zal
zijn door de waarborg.
Pre Start inspectie
De volgende Pre start inspectie moet voor het starten van elk gebruik
uitgevoerd worden of na elke vier uren gebruik. Raadpleeg a.u.b. de
service sectie voor gedetaileerd advies. Als u een fout ontdekt, mag de
‘HULK’ niet gebruikt worden tot de fout hersteld is.
1. De ‘HULK’ zorgvuldig nakijken op sporen van beschadiging. Zorg
ervoor dat de riembeschermer stevig zit voor het gebruik van de
machine.
2. Controleer slangen, vulleropeningen, afvoerstoppen en andere
elementen op lekken. Herstel alle lekken voor gebruik.
3. Controleer het motoroliepeil en vul bij indien nodig.
4. Controleer het benzineniveau en vul bij indien nodig
5. Kijk na of er benzine- en olielekken zijn.
De motor afzetten
1. Verminder de motorsnelheid tot het minimum.
2. Draai de ON / OFF schakelaar van de motor naar 'OFF' stand.
3. De benzine afzetten.
De motor starten.
1. Open benzinekraan.
2. Als de motor koud moet opgestart worden, draai de choke hefboom
naar GESLOTEN (“CLOSED”)
Om een warme motor te herstarten laat de choke hefboom in OPEN
positie staan.
3. Draai de ON / OFF schakelaar van de motor naar 'ON' stand.
4. Houd de bedieningshandgreep stevig vast met een hand, grijp de
terugslag starter met de andere. Trek aan de terugslag starter tot u
de motorweerstand voelt, laat de starter teruggaan.
5. Trek hard aan de terugslag starter.
6. Herhaal tot de motor aanslaat. OPMERKING:Zodra de motor aanslaat
zal hij draaien op de ingestelde motor RPM.
7. Als de choke in GESLOTEN (“CLOSED”) was om de motor op te
starten draai het geleidelijk naar OPEN terwijl de motor opwarmt
8. Als de motor niet aanslaat na verschillende pogingen, volg dan de
aanwijzingen in Problemen sectie
De motorsnelheid instellen
Om de snelheid te versnellen, draai de gasklep hefboom naar LINKS.
Om de snelheid te vertragen, draai de gasklep hefboom naar RECHTS.
Neutrale snelheid De neutrale snelheid van de machine is vooringesteld
en behoeft geen bijstelling.

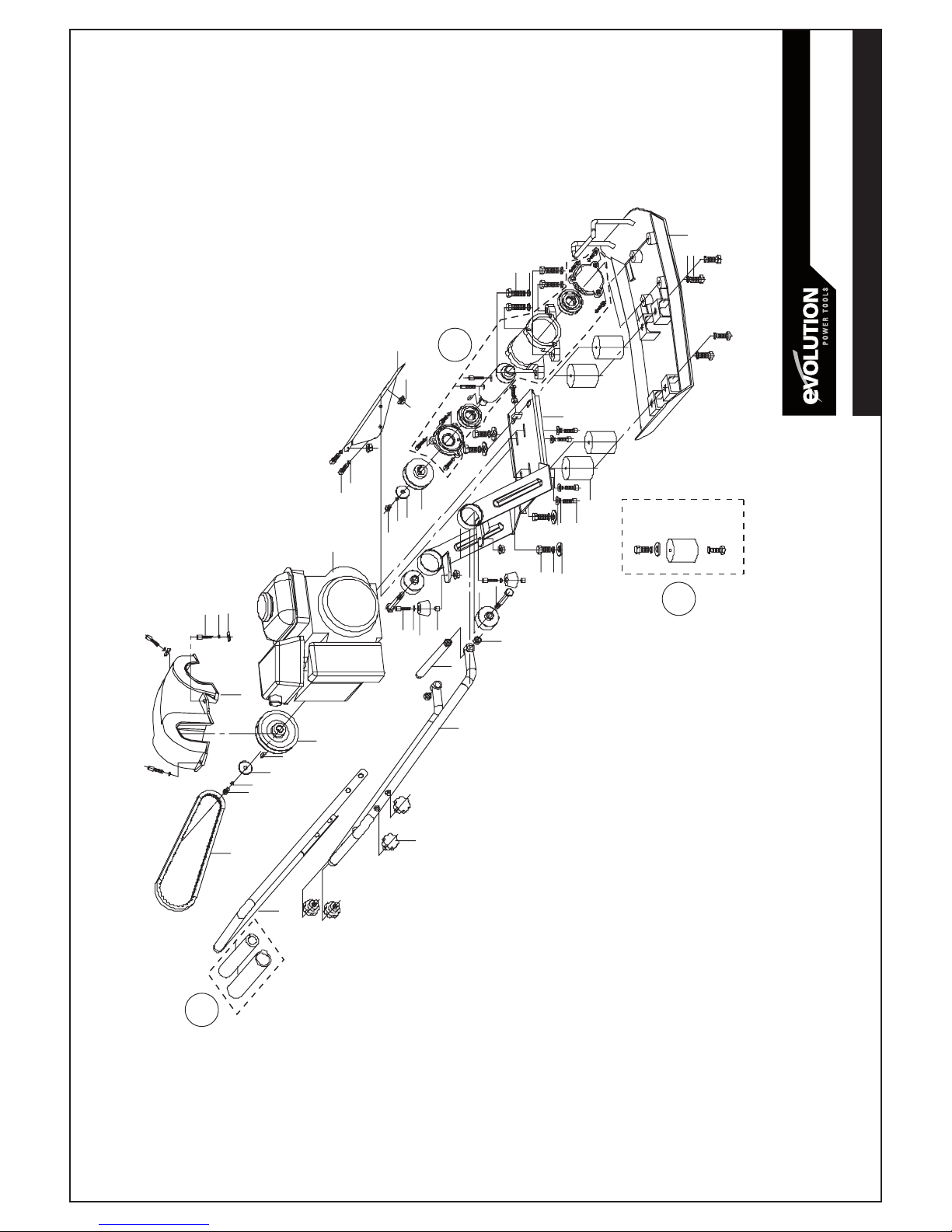

MACHINE DETAILS
40 11
1. Benzinetank 8. Neutrale instellingsschroef
2. Gasklephefboom 9. Benzine ON/OFF hefboom
3. Motor ON/OFF hefboom 10. Luchtlter
4. Motorolievuller / Peilstok 11. Benzineafvoerstop
5. Motorolieafvoerstop 12. Bougie
6. Terugslag Starter Handgreep 13. Uitlaat
7. Choke hefboom
COMPRESSIE
Grond die verstoord werd of nieuw gevuld, sub basis en zwarte top, zal
kleine leegten of luchtzakken hebben die indien ze niet gecompresseerd
worden zullen aanleiding geven tot één of meerdere problemen.
1. Als verkeer boven een ongecompresseerd oppervlak rijdt, wordt het
materiaal gecompresseerd. Dit leidt naar het bezinksel van het top
oppervlak wanneer het materiaal de leegten vult.
2. Een gelijkaardige situatie ontstaat met statische ladingen op
ongecompresseerde grond.
De lading (bv. een gebouw) zal verzinken.
3. Materialen met leegten zijn gevoeliger voor waterdoorsijpeling, wat tot
erosie leidtWater insijpeling kan ook veroorzaken dat de grond uitzet
bijvorst en samentrekt tijdens droogte. Uitzetting en samentrekking
zijn de belangrijkste oorzaken van schade aan funderingen van
gebouwen en vereisen meestal een versteviging van de structuur.
Compressie verhoogt de densiteit van het materiaal en daarmee ook
1. Reservatório de combustível 8. Parafuso de regulação do
ralenti
2. Alavanca de aceleração 9. Alavanca ON/OFF de
alimentação do combustível
3. Alavanca ON/OFF do motor 10. Filtro de ar
4. Bocal de enchimento do óleo do 11. Bujão de drenagem de
combustível motor / Vareta de
nível
5. Bujão de drenagem do óleo do
motor
12. Vela de ignição
6. Manípulo do mecanismo de
arranque
13. Tubo de escape
7. Alavanca da borboleta do ar de
admissão
COMPACTAÇÃO
Os solos trabalhados ou de aterros, as sub-bases e as camadas de
desgaste, apresentam pequenos vazios ou bolsas de ar, que, se não
forem compactados conduzem à ocorrência de um ou mais problemas.
1. A circulação dos veículos na superfície de uma área não compactada
provoca a compressão do material da via. Esta compressão conduz
à cedência da superfície superior da via, como resultado do
preenchimento dos vazios pelo material circundante.
2. Uma situação semelhante ocorre com a aplicação de cargas estáticas
em solos não compactados. Nestas condições, a carga (como, por
exemplo, um edifício) afundar-se-á no terreno.
3. Os materiais com vazios são mais susceptíveis à inltração da água
e, como consequência, à erosão. A entrada da água nos solos pode
também provocar a sua expansão durante a ocorrência de baixas
temperaturas e à sua contracção durante os períodos de seca. A
expansão e a contracção dos solos é uma das principais causas
da danicação das fundações dos edifícios e da exigência da sua
pregagem ou consolidação com estacas.
A compactação aumenta a densidade aparente do material e, por esta
razão, a sua capacidade de suporte de cargas. A compactação reduz
também a quantidade dos vazios e o risco de cedência e de expansão e
contracção provocadas pela inltração da água.
AMBIENTE
Instruções de eliminação equipamento para protecção do ambiente.
Esta máquina contém materiais recicláveis. A eliminação do aparelho e
os seus acessórios deverá efectuar-se nas instalações de reciclagem
apropriadas.
12 39
zijn laadvermogen. Vermindert lucht leegten en daarmee het risico van
verzinking, uitzetting en samentrekking veroorzaakt door waterinsijpeling.
MILIEU
Veilige Afvalstorting aanwijzingen voor de bescherming van het milieu.
De machine bevat recycleerbaar materiaal. Breng niet langer gebruikte
apparaten en toebehoren naar de aangeduide recyclingplaatsen.
Component Materiaal
Operateur handgreep Staal
Kader Staal
Funderingsplaat Staal
Excentrisch gewicht Staal
Benzine motor behuizing Aluminium
Benzine motor deksels Synthetisch materiaal
Verschillende elementen Staal, Aluminium, Plastic
PROBLEMEN
Probleem Reden Oplossing
Motor start niet. Geen benzine. Open benzinekraan.
Vul benzinetank.
Motor afgezet. De motor starten.
Vuile bougie. Bougie speling
reinigen en bijstellen.
Motor koud. Choke sluiten.
Motor overstroomd. Open choke, open
gasklep volledig, trek
aan de terugslag
starter tot de motor
aanslaat.
Motor start niet. Ernstig defect. Contacteer Agent
of Evolution Power
Tools.
Apparaat trilt niet. Riemspanning onjuist. Riemspanning
bijstellen.
Luchtlter verstopt. Luchtlter reinigen of
vervangen.
Excentrisch element
beschadigd.
Vervang excentrisch
element.
Bodemplaat
beschadigd.
Plaat in direct contact
met materiaal.
Gebruik een buffer.
Bitumineus oppervlak
afschilferend
(laminaat).
Overdreven
compressie.
Verwijderen en
herbeginnen.
Lage snelheid. Laagdikte te diep,
(plaat zinkt).
Verwijder een deel
van het materiaal.
Vochtigheidsgraad te
hoog of te laag.
Verwijder materiaal
en bijstellen.
ONDERHOUD
We bevelen aan dat een ofciële Evolution dealer alle belangrijke
onderhouds- en herstellingswerken uitvoert. Gebruik altijd oorspronkelijke
Evolution vervangingselementen
Voor enig onderhoud dat aan de machine uitgevoerd wordt, moet de
machine afgezet worden en de HT kabel van de bougie uitgeschakeld
worden.
Plaats de ‘HULK’ steeds op een waterpas bodem om ervoor te zorgen
dat de vloeistofniveau's correct gelezen kunnen worden. Gebruik enkel
aanbevolen olie.
Inloop Periode
38 13
Bij het eerste gebruik van de nieuwe ‘HULK’, moet de olie vervangen
worden na de initiële inloopperiode zoals aangegeven in Regelmatig
Onderhoud.
De riemspanning moet na 4 uren gebruik nagekeken worden. Indien
nieuwe riemen geplaatst werden, moet de riemspanning na 30 minuten
nagekeken worden.
Riemaandrijving Spanning
Verwijder de riembescherming en controleer de riemspanning door
lichte vingerdruk uit te oefenen op de riem, zo centraal mogelijk tussen
de motoraandrijving en de gedreven schijf. De riem zou ongeveer 5mm
moeten afwijken.
Als de riemspanning moet aangepast worden, maakt u de vier riemaandrijving
instellingsschroeven genoeg los om de motor te verplaatsen. Plaats de
motor door de motorinstallatie naar voren of naar achteren te schuiven
op de bodemplaat. Zodra in de juiste plaats, schroeft u de riemaandrijving
instellingsschroeven vast en controleert u de riemspanning.
Regelmatig Onderhoud Na de
eerste
4 uren
1
maand
of 20
uren
3
maanden
of 50 uren
6
maanden
of 100
uren
Motorolie Controleren •
Niveau • •
Luchtlter Toestand
Controleren
• •
Vervangen
/ Replace
•
Bougie Reinigen /
Vervangen
•
Riemaandrijving
Spanning
• • •
12 MAANDEN
WAARBORG
12 MAANDEN BEPERKTE WAARBORG EVOLUTION POWER
TOOLS BEHOUDEN ZICH HET RECHT VOOR VERBETERINGEN EN
WIJZIGINGEN AAN TE BRENGEN AAN HET ONTWERP ZONDER
VOORAFGAAND BERICHT.
Evolution Power Tools zullen binnen de twaalf (12) maanden na de
oorspronkelijke datum van aankoop alle producten herstellen of vervangen
die defecten vertonen in materiaal of vervaardiging. Deze waarborg is
ongeldig indien het teruggestuurde werktuig gebruikt werd voor het snijden
van materialen die buiten de aanbevelingen in de Gebruikshandleiding
vallen of indien de zaag beschadigd werd door ongeluk, verwaarlozing of
incorrect onderhoud. Deze waarborg is niet van toepassing op apparaten
en/of elementen die werden gewijzigd, veranderd of op enige wijze
omgevormd, of onderworpen aan gebruik dat aanbevolen vermogen
en eigenschappen overschrijdt. Elektrische componenten vallen onder
hun respectieve fabrikantenwaarborg. Alle defecte productendienen per
voorbetaalde verzending naar EvolutionPower Tools teruggestuurd te
worden. Evolution Power Tools behouden het recht om het te herstellen
of het te vervangen door hetzelfde of een gelijkaardig product.Er is geen
waarborg -schriftelijk of mondeling - voor zaagbladen. In geen geval
zal Evolution Power Tools aansprekelijk zijn voor verlies of schade die
rechtstreeks of onrechtstreeks het gevolg zijn van het gebruik van het
product of enige andere reden.Evolution Power Tools is niet aansprakelijk
voor enige onkosten aan deze producten of gevolgschade.Geen enkele
werknemer, bediende of agent van Evolution Power Tools heeft de toelating
mondelinge uitdrukkingen van geschiktheid te maken of afstand te doen
van enige voorwaarde in de huidige verkoopsvoorwaarden en Evolution
Power Tools zou ten gevolge hiervan in geen geval gebonden zijn.
Vragen over deze beperkte waarborg dienen geadresseerd te worden
aan de hoofdzetel van de maatschappij, of bel het toepasselijke
Helplijnnummer.
PARA REFERÊNCIA FUTURA
INSTRUÇÕES ADICIONAIS DE SEGURANÇA
Para sua segurança e das pessoas à sua volta, leia e assegure-se de que
compreende completamente as seguintes informações de segurança. Compete
ao operador assegurar-se de que compreende completamente o modo de
operação deste equipamento em condições de segurança. Se tiver dúvidas
sobre o modo correcto e seguro de operação da misturadora ‘HULK’, consulte o
seu supervisor, um Distribuidor ou a Evolution Power Tools.
CARACTERÍSTICAS
TÉCNICAS
Potência do motor (Hp) 2,4 HP a 3600 rpm
Tipo de motor monocilindro, 4 tempos, válvulas à
cabeça
Folga da válvula admissão: 0,15 mm ±0,02 mm
(motor frio)
escape: 0,20 mm ±0,02 mm (motor
frio)
Vela de ignição NGK BPR6ES
Folga do eléctrodo da vela 0,711 – 0,787 mm
Força de compactação (kN) 10
Vibração (m/s/s) 46
Tempo de utilização máximo
admissível (min)
20
Nível da potência sonora (LWA) 101 dB(A)
Tipo de óleo lubricante SAE 10W-30
Capacidade de óleo lubricante 0.25 l
Tipo de combustível gasolina sem chumbo
Capacidade de combustível 1.2 l
Altura (máx.) - em operação 1020
Comprimento (máx.) - em
operação
1290
Largura (máx.) 320
VERIFICAÇÕES PRÉ-
ARRANQUE
AVISO! A placa compactadora 'HULK' é expedida de fábrica SEM óleo
lubricante no motor; o equipamento é fornecido com um recipiente com
0,5 l de óleo lubricante. ANTES da primeira utilização, DEITAR 0,25 l
deste óleo no motor; a não observação desta recomendação conduz à
danicação do motor e à invalidação da garantia em caso de danicação.
Inspecção pré-arranque.
Efectuar as vericações pré-arranque indicadas a seguir, antes do início de
cada sessão de trabalho ou após 4 horas de operação. Para informações
mais pormenorizadas, consultar o parágrafo relativo à manutenção do
equipamento. Se for detectada alguma anomalia, a placa compactadora
'HULK' não deve ser utilizada, antes de a anomalia ser recticada.
1. Inspeccionar completamente o equipamento, de modo a vericar se
apresenta sinais de danicação. Antes de utilizar a máquina, vericar
se o resguardo de protecção da correia se encontra bem xado.
2. Vericar as mangueiras, bocais de enchimento, bujões de drenagem
e quaisquer outras áreas em que exista o risco de fugas. Antes da
operação da máquina, reparar quaisquer fugas detectadas.
3. Vericar o nível do óleo do motor e atestar, conforme
necessário.
4. Vericar o nível do combustível e atestar, conforme necessário.
5. Vericar se existem sinais de fugas de combustível ou óleo
lubricante.
Paragem do motor
1. Reduzir a velocidade do motor até ao mínimo.
14 37
Important
Veuillez lire attentivement et dans leur totalité ces instructions de
sécurité et de fonctionnement. Pour votre propre sécurité, avant
d’utiliser cet équipement, vériez que toutes les pièces ainsi que les
poignées sont fermement xées. Si vous avez un doute concernant
tout aspect de l’utilisation de cet équipement, veuillez contacter notre
Assistance Technique.
Assistance Technique R-U : 0870 609 2297
Assistance Technique USA : 1-866-EVO-TOOL
Compacteur de plaques
Félicitations ! Vous venez d’acquérir une HULK par Evolution Power
Tools. Veuillez compléter et nous renvoyez votre carte d’enregistrement de
produit. Ceci permettra de valider la garantie de votre machine et d’assurer
un service rapide si nécessaire. Nous vous remercions sincèrement d’avoir
sélectionné un produit Evolution Power Tools.
ATTENTION : CONSIGNES DE
SÉCURITÉ IMPORTANTES
RÈGLES DE SÉCURITÉ
GÉNÉRALES
AVERTISSEMENT : Pour votre propre sécurité. Veuillez lire le manuel
d’utilisation avant d’utiliser.
• Amenez le ‘HULK’ jusqu'à l'endroit où il doit être utilisé. Procédez avec
la plus grande attention, lorsque vous soulevez et portez la machine
(cette opération exige la présence de deux personnes minimum).
Ne laissez JAMAIS le moteur tourner lorsque vous déplacez ou
transportez le ‘HULK’, même sur une très courte distance.
• Ne démarrez le moteur qu'après avoir effectué les contrôles indiqués
à la section 'Avant de démarrer'.
• REMARQUE :- Une fois démarré, le ‘HULK’ commence à vibrer
mais également à se déplacer vers l'avant. Vériez toujours que la
machine ne fait pas de bruits suspects. Si vous constatez un bruit
inhabituel, arrêtez immédiatement le moteur et reportez-vous au
chapitre Dépannage.
• Utilisez toujours la poignée de commande pour diriger ou manœuvrer
le ‘HULK’.
• Le système de vibration provoque non seulement la vibration de la
plaque mais également le déplacement de la machine vers l'avant.
• La vitesse de déplacement sera dénie en fonction de l'état de la
surface à compacter.
• Si la surface à compacter est en pente, il convient de faire preuve de
la plus grande vigilance pour diriger la machine. Travaillez toujours
dans le sens de la pente et jamais perpendiculairement à celle-ci.
• Utilisez le ‘HULK’ sur la surface à traiter, de façon méthodique, jusqu'à
l'obtention du compactage requis.
• Si vous devez compactez plusieurs couches superposées, procédez
par couche, en traitant chacune d'elle individuellement.
Un entretien défectueux peut s'avérer dangereux. Ne conez la réparation
et l'entretien qu'à un technicien agréé Evolution Power Tools. Toute
réparation et/ou entretien incorrects entraîne l'annulation de la garantie
ATTENTION
Cette machine est lourde et doit être soulevée avec la plus grande
précaution (cette opération exige la présence de deux personnes minimum
ou l'utilisation d'appareils de levage adaptés).
Délimitez et fermez la zone de travail à l'aide d'un cordon et maintenez
le public ainsi que le personnel non autorisé éloigné, en ménageant une
distance de sécurité.
Portez impérativement des équipements de protection individuels (EPI)
lors de l'utilisation de l'outil (voir le § Santé et Sécurité).
Assurez-vous que vous savez bien éteindre l'outil avant de le mettre en
marche, au cas où vous vous trouveriez dans une situation difcile.
Veillez toujours à bien ARRETER le moteur avant de transporter ou de
déplacer la machine sur le chantier ou de procéder à une intervention
d'entretien.
36 15
Pendant l'utilisation, le moteur chauffe et peut atteindre une température
extrêmement élevée. Laissez le moteur refroidir avant de le toucher. Ne
laissez jamais le moteur tourner sans surveillance.
Ne jamais enlever ou utiliser la machine sans les systèmes de protection
intégrés ; ceux-ci sont destinés à vous protéger.
Vériez toujours l'état des systèmes de protection et des dispositifs
de sécurité ; s'ils sont abîmés ou manquants, NE PAS UTILISER LA
MACHINE, tant qu'ils n'ont pas été remis en place ou réparés.
Ne pas utiliser LA MACHINE, si vous êtes malade, si vous vous sentez
fatigué ou si vous êtes sous l'emprise de l'alcool ou de drogues.
Consigne de sécurité concernant le carburant
AVERTISSEMENT ! Le carburant utilisé est inammable et peut être à
l'origine de blessures ou d'accidents.
Couper le moteur, éteindre toute amme nue et ne pas fumer pendant que
vous faites le plein de la machine. Essuyez toujours le carburant qui a pu
couler.
Avant de faire le plein, coupez le moteur et laissez le refroidir.
NE JAMAIS fumer ou utiliser une amme nue pendant que vous faites le
plein de la machine.
En cas d'écoulement de carburant, recouvrir immédiatement la zone
souillée de sable, an d'éviter tout accident. En cas de projections sur vos
vêtements, changez immédiatement de vêtements.
Conservez le carburant dans un récipient agréé et prévu à cet effet, éloigné
de toute source de chaleur et d'inammation.
Santé & Sécurité
Consignes d'utilisation
Avant d'utiliser ou d'effectuer une intervention de maintenance sur la
machine, LIRE et ETUDIER ATTENTIVEMENT ce manuel.
Vibration
Pendant le compactage, des vibrations sont transmises aux mains de
l'opérateur par l'intermédiaire de la poignée. Le ‘HULK’ Evolution a été
spécialement conçu pour réduire au minimum les vibrations dans les mains
et les bras. Veuillez vous reporter au chapitre Caractéristiques techniques
pour plus de détails sur les niveaux de vibration et les durées d'utilisation
(durée d'exposition maximum préconisée par jour). NE PAS dépasser les
durées d'utilisation maximum indiquées.
Équipements de protection individuels (EPI)
Portez des équipements de protection individuels adaptés lorsque vous
utilisez la machine, à savoir lunettes de sécurité, gants, protections
auditives, masque anti-poussière et chaussures de sécurité - embout
acier, (avec semelles anti-glissantes pour une meilleure protection). Portez
des vêtements adaptés au travail à effectuer. Veillez à ce que votre peau
soit protégée en permanence de tout contact avec le béton.
Poussière
Le processus de compactage peut générer une poussière nocive pour la
santé. Portez toujours un masque adapté au type de poussière dégagée.
Carburant
Ne pas avaler ou inhaler les vapeurs de carburant et éviter tout contact
avec la peau. En cas de projections, rincer immédiatement. En cas de
projection de carburant dans les yeux, rincer abondamment et contacter
un médecin dès que possible.
AVERTISSEMENT ! Fumées d'échappement
Les fumées d'échappement dégagées par la machine sont dangereuses
et peuvent s'avérer mortelles !
AVERTISSEMENT !
Ne pas utiliser votre ‘HULK’ à l'intérieur ou dans une zone connée,
assurez-vous que l'endroit est bien aéré.
CONSERVEZ CES
CONSIGNES POUR VOUS Y
RÉFÉREZ ULTÈRIEUREMENT
CONSIGNES DE SÉCURITÉ
SUPPLÉMENTAIRES
Pour votre protection personnelle et la sécurité des personnes qui vous entourent,
Importante
Por favor leia cuidadosa e completamente estas instruções de
operação e segurança. Para sua própria segurança, antes de utilizar
este equipamento certique-se que a todos os manípulos e peças
se encontram rmemente montados. Se estiver inseguro acerca de
qualquer aspecto da utilização deste equipamento, por favor contacte
a nossa Linha de Assistência Técnica.
Linha de Assistência Técnica GB:
0870 609 2297
Linha de Assistência Técnica EUA:
1-866-EVO-TOOL
Placa Compactadora
Parabéns por ter adquirido uma HULK da Evolution Power Tools. Por favor
preencha e envie por e-mail o seu cartão de registo de produto. Ao efectuar
o registo irá validar o período de garantia da sua máquina e assegurar
uma assistência atempada, caso seja necessária. Agradecemos-lhe
sinceramente por seleccionar um produto da Evolution Power Tools.
ATENÇÃO: INSTRUCÇÕES
IMPORTANTES DE
SEGURANÇA
REGRAS GERAIS DE
SEGURANÇA
AVISO: Para Sua Segurança. Leia o Manual de Instruções antes de
Operar.
• Transporte a placa ‘HULK’ para onde for necessária. O levantamento
e transporte do equipamento devem ser efectuados com precaução
(utilizando sempre 2 pessoas).
NUNCA desloque ou transporte a placa ‘HULK’ com o motor em
funcionamento, mesmo apenas em curtas distâncias.
• Após efectuar as vericações indicadas no parágrafo 'pré-arranque',
poderá colocar o motor em funcionamento.
• NOTA: Após o arranque do motor, a placa compactadora ‘HULK’
começa a vibrar e por esta razão, a máquina desloca-se também
para a frente. Verique sempre se a máquina emite ruídos anormais.
Em caso de ocorrência de ruídos anormais, pare imediatamente a
máquina e consulte o parágrafo sobre a resolução de problemas..
• Utilize o punho da máquina para conduzir ou virar a placa ‘HULK’.
• O vibrador não provoca apenas a vibração da placa compactadora,
mas causa também o movimento de avanço da máquina.
• A velocidade de avanço da máquina depende do estado da superfície
que estiver a ser compactada.
• Se a superfície a compactar for inclinada, proceda com cuidado
redobrado durante o controlo da direcção do movimento da placa
‘HULK’. Trabalhe numa inclinação, subindo e descendo no sentido
vertical e não lateralmente.
• Deslocar a placa compactadora 'HULK' sobre a superfície em
movimentos organizados, até ser obtida a compactação desejada.
• Para a compactação faseada, i.e., em diversas camadas, o trabalho
deve ser efectuado camada por camada.
A manutenção incorrecta ou negligente da máquina pode conduzir a
lesões corporais. As reparações e manutenção da máquina devem
ser apenas efectuadas por técnicos aprovados pela Evolution Power
Tools. As reparações e/ou manutenção incorrectas implicam a
invalidação da garantia.
AVISO
Este equipamento é pesado - o seu levantamento deve ser efectuado
com extremo cuidado (com um mínimo de 2 pessoas ou através de
equipamento de elevação adequado).
Isolar a área de trabalho e não permitir a presença de pessoas estranhas
nas proximidades da área de trabalho.
O operador da placa compactadora deve usar equipamento de protecção
16 35
de las
primeras
4 horas
1 mes
o 20
horas
3 meses
o 50
horas
6 meses
o 100
horas
•
• •
•
•
• • •
lisez attentivement et assurez-vous que vous avez bien compris l'ensemble des
consignes de sécurité ci-après. Il en va de la responsabilité de l'opérateur de
s'assurer qu'il/elle a bien compris comment utiliser l'outil en toute sécurité. Si
vous avez des doutes quant à l'utilisation du mélangeur ‘HULK’, consultez votre
responsable, votre distributeur ou Evolution Power Tools.
SPÉCIFICATIONS
Puissance du moteur (Hp) 2,4 à 3600 tr/mn
Type de moteur Moteur à quatre temps, OHV, mono-
cylindre
Jeu des soupapes Admission: 0,15 mm ± 0,02 mm (à
froid)
Echappement: 0,20 mm ± 0,02 mm
(à froid)
Bougie NGK BPR6ES
Ecartement des électrodes 0.028 - 0.031 inches
Force de compactage (kN) 10
Vibration (m/sec2) 46
Cycle d'utilisation (mn) 20
Niveau de puissance acoustique
pondérée (LWA)
101 dB(A)
Type d'huile SAE 10W-30
Capacité d'huile 0.25 Litres
Carburant sans plomb
Capacité de carburant 1.2 Litres
Hauteur (Max) – en
Fonctionnement
1020
Longueur (Max) - en
Fonctionnement
1290
Largeur (Max) 320
CONTRÔLES AVANT DE
DÉMARRER
ATTENTION! Votre ‘HULK’ est livré SANS huile dans le moteur. Un bidon
d'huile de 0,5 l est fourni avec la machine. AJOUTEZ la quantité d'huile
nécessaire, soit 0,25 l, prélevée dans le bidon fourni, AVANT la
première utilisation ; sinon vous risquez d'endommager la machine, ce
type de défaillance n'étant pas couvert par la garantie.
Inspection - Avant de démarrer la machine
Effectuez impérativement les contrôles suivants avant de commencer une
session de travail ou au bout de quatre heures d'utilisation de la machine.
Veuillez vous reporter au chapitre entretien pour plus de détails sur ce
point. Si lors de ce contrôle, vous constatez un défaut quel qu'il soit, ne pas
réutiliser le ‘‘HULK’ tant que ce défaut n'a pas été corrigé.
1. Examinez soigneusement le ‘HULK' an de vous assurer qu'il ne
présente aucun signe de détérioration. Vériez que le dispositif de
protection de la courroie est bien xé avant d'utiliser la machine.
2. Vériez les exibles, les orices de remplissage, les bouchons de
vidange ainsi que les différentes parties de la machine, an de vous
assurer qu'il n'y a pas de fuites. Réparez, le cas échéant, avant
d'utiliser la machine.
3. Vériez le niveau d'huile du moteur et complétez si nécessaire.
4. Vériez le niveau de carburant et complétez si nécessaire.
5. Vériez qu'il n'y a aucune fuite de carburant ou d'huile.
Arrêt du moteur
1. Réduire le régime du moteur jusqu'au minimum.
2. Mettre l'interrupteur de Marche/Arrêt (ON/OFF) sur 'OFF' .
3. Fermer l'arrivée de carburant.
Démarrage du moteur
1. Ouvrir le robinet d'arrivée de carburant.
2. Si le moteur est froid, mettre le starter sur FERMÉ (CLOSED). Pour
redémarrer le moteur, lorsque celui-ci est chaud, laisser le starter sur
OUVERT (OPEN).
3. Mettre l'interrupteur de Marche/Arrêt (ON / OFF) sur ‘ON’.
34 17
4. Tout en maintenant fermement la poignée d'une main, saisir la
poignée du démarreur de l'autre main. Tirer sur la poignée du
démarreur jusqu'à ce que vous sentiez une certaine résistance, puis
laissez revenir le démarreur.
5. Tirer d'un coup sec sur la poignée du démarreur.
6. Répéter cette dernière opération jusqu'à ce que le moteur démarre.
REMARQUE : Dès lors que le moteur est amorcé, il tournera à la
vitesse prédénie.
7. Si vous avez mis le starter sur FERMÉ (CLOSED) pour démarrer
le moteur, l'amener progressivement jusqu'à la position OUVERTE
(OPEN) pendant que le moteur chauffe.
8. Si le moteur ne démarre pas après plusieurs tentatives, reportez-
vous au guide de dépannage.
Réglage du régime du moteur
Pour augmenter le régime, déplacez le levier d'accélération vers la
GAUCHE.
Pour réduire le régime, déplacez le levier d'accélération vers la DROITE.
Ralenti
La vitesse de ralenti du moteur est préréglée en usine et n'a donc pas
besoin d'être réglée.
DESCRIPTION DE LA
MACHINE
1. Réservoir de carburant 8. Vis de réglage du ralenti
Placa de base Acero
Peso excéntrico Acero
Carcasa del motor de gasolina Alumnio
Cubiertas Material sintético
Piezas diversas Acero, Alumnio, Plástico
RESOLUCIÓN DE
PROBLEMAS
Problema Causa Solución
El motor no arranca. No hay combustible. Abra el tapón de
combustible.
Llene el depósito de
combustible.
El motor está
apagado.
Encienda el motor.
La bujía se ha
ensuciado.
Limpie y reajuste
la separación entre
bujías.
Motor frío. Cierre el
estrangulador.
El motor está
ahogado.
Abra el estrangulador,
abra completamente
el regulador y tire
del arranque manual
hasta que el motor se
ponga en marcha.
El motor continúa sin
arrancar.
Fallo importante. Póngase en contacto
con su agente o con
Evolution Power
Tools.
La unidad no vibra. La tensión de la
correa no es correcta.
Ajuste la tensión de la
correa.
El ltro de aire está
bloqueado.
Limpie o cambie el
ltro de aire.
La unidad excéntrica
está dañada.
Cambie la unidad
excéntrica.
Los adoquines se han
dañado.
La placa se encuentra
en contacto directo
con el material.
Use una almohadilla
para pavimentos.
La supercie
bituminosa está
desprendiéndose
(descamándose).
Exceso de
compactación.
Retírela y vuelva a
colocarla.
Velocidad de
desplazamiento baja.
Grosor de la capa
demasiado profunda
(la placa está
hundiéndose).
Retire parte del
material.
El contenido de
humedad es
demasiado elevado o
demasiado bajo.
Retire el material y
ajústelo.
MANTENIMIENTO
Se recomienda que sea un distribuidor aprobado por Evolution quien
realice todas las operaciones de reparación y mantenimiento importantes.
Utilice siempre repuestos Evolution originales.
Antes de realizar cualquier labor de mantenimiento en la máquina, apague
el motor y desconecte el cable de alta tensión de la bujía.
Coloque siempre el ‘HULK’ sobre suelo nivelado para garantizar que se
miden correctamente todos los niveles de los líquidos. Utilice solamente
los aceites recomendados.
Período de prueba/observación
Cuando se utiliza por primera vez el ‘HULK’ nuevo, el aceite del motor
debe cambiarse después del período inicial de observación según se
18 33
CIERRE (OFF) del combustible
10. Filtro de aire
11. Tapón de drenaje para
combustible
12. Bujía
2. Levier d'accélération 9. Levier d'arrivée de carburant
(ON/OFF)
3. Manette de démarrage du moteur
(ON/OFF)
10. Filtre à air
4. Orice de remplissage / jauge
d'huile
11. Bouchon de vidange du
carburant
5. Bouchon de vidange d'huile
moteur
12. Bougie
6. Poignée du démarreur 13. Echappement
7. Starter
COMPACTAGE
Un sol qui a été remué, un terrain nouvellement remblayé, une couche de
fondation ou encore un enrobé présentent des vides ou poches d'air qui,
s'ils ne sont pas compactés risquent d'engendrer des problèmes divers.
1. Lorsque les véhicules passent sur une zone non compactée, le
matériau est comprimé, ce qui provoque un affaissement de la
surface, lorsque le matériau vient combler ces vides ou poches d'air.
2. Un phénomène identique se produit avec les charges statiques sur
un terrain non compacté. La charge (qui peut être un bâtiment, par
exemple) s'affaisse.
3. Les matériaux qui présentent des vides ou poches d'air sont plus
exposés aux inltrations d'eau, qui à longue entraînent une érosion.
Ces inltrations peuvent également provoquer une dilatation du
sol, en cas de gel et au contraire une rétraction par temps sec. Ce
phénomène de dilatation et de rétraction est l'une des principales
causes de détérioration des fondations des bâtiments, qui exigent
ensuite des travaux pour étayer la structure.
Le compactage permet d'augmenter la densité du matériau et par là même
augmente la limite de charge et la portance. Il permet également de réduire
les vides et poches d'air et donc les risques d'affaissement, de dilatation et
de rétraction, dus aux inltrations d'eau.
ENVIRONNEMENT
Respectez les consignes de mise au rebut des matériaux an de protéger
l'environnement.
Cette machine contient des matériaux recyclables. Remettre l'équipement
ainsi que les accessoires dont vous souhaitez vous débarrasser à un
spécialiste du recyclage.
Elément Matériau
Poignée opérateur Acier
Châssis Acier
Plaque d'assise Acier
Poids excentrique Acier
Carter du moteur Aluminium
Couvercles Matériau synthétique
Pièces diverses Acier, Aluminium, Plastique
32 19
DEPANNAGE
Problème Cause Solution
Le moteur ne démarre
pas.
Le carburant n'arrive
pas
Ouvrez le robinet
d'arrivée de carburant
Faites le plein de
carburant.
Le moteur est éteint Allumez le moteur.
La bougie est
encrassée
Nettoyez la bougie et
réglez l'écartement
des électrodes.
Le moteur est froid Fermez le starter.
Le moteur est noyé Ouvrez complètement
le starter, réglez le
levier d'accélération,
tirez sur le démarreur
jusqu'à ce que le
moteur démarre.
Toujours le moteur ne
démarre pas
Dysfonctionnement
grave
Contactez votre
revendeur ou
Evolution Power
Tools.
La machine ne produit
aucune vibration.
La tension de
la courroie est
incorrecte.
Réglez la tension de
la courroie
Le ltre à air est
bouché
Nettoyez ou
remplacez le ltre.
L'excentrique est
endommagé
Remplacez
l'excentrique
Les dalles sont
abîmées.
La plaque est en
contact direct avec le
matériau
Utilisez une semelle
La surface en
bitume s'écaille (se
désagrège)
Sur-compactage. Retirez et refaites le
compactage
Vitesse d'avance
faible
Couche trop épaisse,
(affaissement de la
plaque).
Enlevez une partie du
matériau.
Teneur en eau trop
élevée ou trop basse.
Enlevez de la matière
et ajustez.
ENTRETIEN
Il est recommandé de ne coner l'entretien et les réparations de votre
machine qu'à un revendeur agréé Evolution. Par ailleurs, utilisez toujours
des pièces d'origine Evolution.
Avant de procéder à une intervention sur la machine, arrêtez le moteur et
débranchez le l HT de la bougie.
Posez toujours le ‘HULK’ sur une surface plane lorsque vous vériez les
niveaux, an de vous assurez que ceux-ci sont corrects. N'utilisez que les
types d'huile recommandés.
Période de rodage
Lors de la première utilisation de votre ‘HULK’, changez l'huile moteur
après la période de rodage initiale, comme indiqué dans le tableau d'
Entretien périodique.
Vériez la tension de la courroie après 4 heures d'utilisation de la machine.
En cas de changement des courroies, vériez la tension de celles-ci après
30 minutes d'utilisation.
Tension de la courroie d'entraînement
Enlevez le carter de protection de la courroie et vériez la tension en en
exerçant une légère pression avec le doigt sur la partie supérieure de la
courroie, vers le milieu de celle-ci entre l'entraînement du moteur et la
poulie entraînée. La courroie doit présenter un "mou" d'environ 5mm.
Si vous devez régler la tension de la courroie, desserrez les quatre vis de
réglage de la courroie d'entraînement sufsamment pour pouvoir bouger
le moteur. Réglez la position du moteur en faisant coulisser le bloc moteur
vers l'avant ou vers l'arrière sur la plaque d'assise. Une fois réglée,
3. Cierre el combustible.
Puesta en marcha del motor
1. Abra la tapa de combustible.
2. Si pone en marcha el motor en frío, pase la palanca del estrangulador
a la posición CERRADA (CLOSED). Para volver a poner en marcha
un motor templado, deje la palanca del estrangulador en la posición
ABIERTA (OPEN).
3. Coloque el conmutador de ENCENDIDO (ON) y APAGADO (OFF)
del motor a la posición de ENCENDIDO (ON).
4. Agarrando rmemente el mango de control con una mano, agarre
el mango de arranque manual con la otra. Tire del arranque manual
hasta sentir resistencia del motor y, a continuación, deje que vuelva.
5. Tire enérgicamente del mango de arranque manual.
6. Repítalo hasta que se encienda el motor. NOTA: Una vez encendido
el motor, lo hará a las rpm del motor prejadas.
7. SI la palanca del estrangulador se pasó a la posición CERRADA
(CLOSED) para poner en marcha el motor, pásela de forma gradual
a la posición ABIERTA (OPEN) a medida que vaya calentándose el
motor.
8. Si el motor no se pone en marcha después de varios intentos, siga la
guía de resolución de problemas.
Establecimiento de la velocidad del motor
Para aumentar la velocidad, mueva la palanca del regulador hacia la
IZQUIERDA.
Para reducir la velocidad, mueva la palanca del regulador hacia la
DERECHA.
Velocidad de ralentí
La velocidad de ralentí del motor viene prejada de fábrica y no debería
necesitar ajuste.
DETALLES DE LA
MÁQUINA
20 31
(frío)
ESCAPE: 0,20 mm ± 0,02 mm (frío)
1290
resserrez les vis de réglage de la courroie d'entraînement et vériez à
nouveau la tension de la courroie.
Entretien périodique Après 4
heures
d'utilisation
1 mois
ou 20
heures
3 mois
ou 50
heures
6 mois
ou 100
heures
Huile moteur Vériez le
niveau
•
Changez
l'huile
• •
Filtre à air Vériez
l'état du
ltre
• •
Le
Nettoyer/
le
remplacer
•
Bougie Vérier/
Nettoyer
•
Courroie
d'entraînement Tension
• • •
GARANTIE À 12 MOIS
GARANTIE LIMITÉE À 12 MOIS. EVOLUTION POWER TOOLS SE
RESERVE LE DROIT DE PROCÉDER À DES AMÉLIORATIONS ET DES
CHANGEMENTS DE CONCEPTION SANS AVIS PRÉALABLE.
Evolution Power Tools procédera, dans les douze (12) mois à compter de
la date d’achat originale, à la réparation ou au remplacement de tout bien
considéré comme défectueux sur les pièces où la main-d’oeuvre. Cette
garantie est rendue caduque si l’outil faisant l’objet d’un retour a été utilisé
en dehors des recommandations du mode d’emploi ou endommagée
par accident, négligence ou une mauvaise utilisation. Cette garantie ne
s’applique pas aux machines et/ou aux composants qui ont été altérés,
modiés ou changés de quelque façon que ce soit, ou sujet à une utilisation
en dehors des capacités et spécications recommandées. Les composants
électriques sont soumis aux garanties respectives des fabricants. Tous
les biens défectueux retournés doivent être renvoyés par colis prépayé
à Evolution Power Tools. Evolution Power Tools se réserve le droit de le
réparer ou de le remplacer par un élément identique ou équivalent. En
aucun cas Evolution Power Tools ne peut être rendu responsable de la
perte ou de l’endommagement résultant directement ou indirectement de
l’utilisation ou de la commercialisation ou de tout autre cause.Evolution
Power Tools n’est pas responsable de tous frais encourus sur de tels
biens ou de dommages conséquents. Aucun directeur, employé ou agent
de Evolution Power Tools n’est autorisé à déclarer quelque aptitude ou à
renoncer à toute conditions de vente de la présente et Evolution Power
Tools n’est nullement lié par ces dernières.
Les questions relatives à cette garantie limitée doivent être envoyées au
siège de la société, ou appelez le numéro de l’assistance approprié.
Wichtig
Bitte lesen Sie sich diese Bedienungs- und Sicherheitsanleitungen
sorgfältig und vollständig durch. Überprüfen Sie vor der Benutzung
des Gerätes zu Ihrer eigenen Sicherheit, dass alle Griffe und Teile
sicher befestigt sind. Wenn Sie sich über irgendeinen Aspekt der
Benutzung dieses Gerätes nicht sicher sind, rufen Sie bitte unseren
technischen Informationsdienst an.
Technischer Informationsdienst
Großbritannien: 0870 609 2297
Technischer Informationsdienst
USA:1-866-EVO-TOOL
Plattenvibrator
Herzlichen Glückwunsch zum Kauf Ihrer HULK von Evolution Power Tools.
Bitte füllen Sie Ihre Produktanmeldungskarte aus und schicken Sie diese
an uns zurück, um den Garantiezeitraum Ihres Gerätes zu validieren und
einen prompten Kundendienst sicherzustellen, falls dies erforderlich sein
sollte. Wir danken Ihnen, dass Sie sich für ein Produkt von Evolution Power
Tools entschieden haben.
30 21
VORSICHT: WICHTIGE
SICHERHEITSANLEITUNGEN
ALLGEMEINE
SICHERHEITSREGELN
WARNUNG: Lesen Sie sich zu Ihrer eigenen Sicherheit vor der Benutzung
die Betriebsanleitungen durch.
• Bringen Sie den „HULK“ an seinen Einsatzort. Gehen Sie beim
Anheben und Tragen vorsichtig vor (es werden mindestens zwei
Personen benötigt).
Transportieren oder tragen Sie den „HULK“ NIEMALS mit laufendem
Motor, auch nicht über kurze Entfernungen hinweg.
• Sobald Sie die im Abschnitt „Vor dem Start“ genannten Überprüfungen
durchgeführt haben, können Sie den Motor anlassen.
• HINWEIS: Sobald der Motor läuft, beginnt der „HULK“ zu vibrieren
und sich dabei nach vorne zu bewegen. Überprüfen Sie die Maschine
stets auf ungewöhnliche Geräusche. Sollten solche Geräusche
auftreten, schalten Sie die Maschine sofort ab und konsultieren Sie
den Abschnitt „Fehlersuche“.
• Der „HULK“ wird über den Steuergriff gelenkt oder gedreht.
• Der Vibrator bringt nicht nur die Platte zum Vibrieren, sondern lässt
die Maschine auch nach vorne fahren.
• Die Fahrgeschwindigkeit hängt von der Beschaffenheit des zu
verdichtenden Bodens ab.
• Wenn sich der zu verdichtende Boden an einem Hang bendet, muss
die Fahrtrichtung des „HULK“ äußerst sorgfältig kontrolliert werden.
Arbeiten Sie nur den Hang hinauf und hinab, nicht jedoch parallel
zum Hang.
• Fahren Sie mit dem „HULK“ systematisch die Oberäche entlang, bis
der gewünschte Verdichtungsgrad erreicht ist.
• Wenn mehrere Schichten aufeinander verdichtet werden sollen, muss
jede Schicht einzeln verdichtet werden.
Eine unsachgemäße Wartung kann gefährlich sein. Alle Reparatur- und
Wartungsarbeiten sollten nur von einem autorisierten Techniker von
Evolution Power Tools durchgeführt werden. Bei unsachgemäßen
Reparatur- oder Wartungsarbeiten erlischt Ihre Garantie.
VORSICHT
Diese Maschine ist schwer und muss mit extremer Vorsicht angehoben
werden (zum Anheben sind mindestens zwei Personen oder geeignetes
Hubwerkzeug erforderlich).
Sperren Sie den Arbeitsbereich ab und halten Sie alle Passanten und
unbefugten Personen auf sicheren Abstand.
Der Bediener muss bei jeder Verwendung der Maschine persönliche
Schutzausrüstung verwenden (siehe „Arbeitsschutz“).
Vergewissern Sie sich vor dem Einschalten der Maschine, dass Sie
wissen, wie sich die Maschine wieder sicher ausschalten lässt, falls Sie in
Schwierigkeiten geraten.
Schalten Sie die Maschine ab, bevor Sie sie transportieren, im
Arbeitsbereich bewegen oder warten.
Der Motor wird während des Gebrauchs äußerst heiß. Warten Sie, bis der
Motor abgekühlt ist, bevor Sie ihn anfassen. Lassen Sie den Motor niemals
unbeaufsichtigt laufen.
Entfernen oder verändern Sie keine der angebrachten Schutzvorrichtungen
– sie dienen zu Ihrem Schutz.
Überprüfen Sie stets den Zustand und die Sicherheit der
Schutzvorrichtungen. Falls die Schutzvorrichtungen fehlen oder beschädigt
sind, DARF DIE MASCHINE ERST VERWENDET WERDEN, wenn die
Schutzvorrichtungen ersetzt oder repariert wurden.
Verwenden Sie die MASCHINE nicht, wenn Sie krank oder übermüdet sind
oder unter dem Einuss von Alkohol bzw. Drogen stehen.
Sicherheit mit Kraftstoffen
WARNUNG! Kraftstoff ist entzündlich und kann Verletzungen und
Sachschäden verursachen.
Stellen Sie vor dem Tanken den Motor ab, löschen Sie alle offenen Feuer
und rauchen Sie nicht. Wischen Sie verschütteten Kraftstoff stets auf.
Stellen Sie vor dem Tanken den Motor ab und lassen Sie ihn abkühlen.
RAUCHEN Sie während des Tankens NICHT und lassen Sie in der
elevación (se requieren al menos dos personas para levantarlo, o utilice
un equipo de elevación adecuado).
Acordone el área de trabajo y mantenga a los miembros del público y del
personal no autorizado a una distancia segura.
El operador debe utilizar siempre un equipo de protección personal (EPP)
durante la utilización de este aparato (consulte la sección sobre seguridad
y salud).
Compruebe que sabe cómo APAGAR esta máquina con seguridad antes
de PONERLA EN MARCHA, para el caso de que se produzca algún
problema.
APAGUE siempre el motor antes del transporte, desplazamiento en el
lugar de trabajo o realización de mantenimiento.
El motor se calienta mucho durante su uso; deje que se enfríe antes de
tocarlo. No deje nunca el motor en marcha sin supervisión.
No retire nunca ni modique ninguna protección: están en su lugar para
protegerle.
Compruebe siempre que las protecciones están en buen estado y bien
jas; si están dañadas o ausentes, NO UTILICE LA MÁQUINA hasta que
se hayan reparado o vuelto a colocar.
No maneje nunca la MÁQUINA si se siente enfermo, cansado o ha
consumido alcohol o drogas.
Seguridad relacionada con el combustible
¡ADVERTENCIA! El combustible es inamable. Puede producir lesiones
y daños a los bienes.
Apague el motor, apague todas las llamas vivas y no fume durante el llenado
del depósito de combustible. Limpie todo derrame de combustible.
Antes de repostar, apague el motor y deje que se enfríe.
Cuando repueste, NO fume ni permita que haya llamas en la zona.
Debe eliminarse el peligro de un derrame de combustible inmediatamente,
utilizando arena. Si se derrama combustible en la ropa, cámbiela.
Almacene el combustible en un recipiente aprobado y fabricado al efecto,
lejos del calor y de fuentes de ignición.
Seguridad y salud
Instrucciones de manejo
Antes de manejar o realizar cualquier operación de mantenimiento en esta
máquina, DEBE LEER y ESTUDIAR este manual.
Vibración
Parte de la vibración de la operación de compactación se transmite a través
del mango a las manos del operador. Evolution ‘HULK’ se ha diseñado
especícamente para reducir los niveles de vibración en brazos y piernas.
Consulte la sección sobre datos técnicos para ver más información sobre
niveles de vibración y períodos de uso (tiempo de exposición diaria máxima
recomendada). NO exceda los tiempos de utilización máximos.
Equipo de protección personal (EPP)
Siempre debe utilizarse EPP al usar este equipo, es decir, gafas de
seguridad, guantes, protectores acústicos, mascarilla contra el polvo y
calzado de trabajo con punta metálica (con suelas antideslizantes para
mayor protección). Lleve siempre la ropa adecuada para el trabajo que está
llevando a cabo. Proteja siempre la piel del contacto con el hormigón.
Polvo
El proceso de compactación puede producir polvo, que puede resultar
dañino para su salud. Debe llevar siempre una mascarilla adecuada para
el tipo de polvo que se produce.
Combustible
No ingiera combustible ni inhale su vapor y evite el contacto con su piel.
Lave inmediatamente cualquier salpicadura de combustible. Si le entra
combustible en los ojos, enjuague con agua abundante y solicite atención
médica tan pronto como sea posible.
¡ADVERTENCIA! Humos de escape
Los humos de escape producidos por este equipo son peligrosos y pueden
resultar mortales.
¡ADVERTENCIA!
No maneje el ‘HULK’ en interior o en espacios reducidos, asegúrese de
que el área de trabajo está correctamente ventilada.
GUARDE ESTAS
INSTRUCCIONES PARA
22 29
Importante
Umgebung kein offenes Feuer zu.
Verschütteter Kraftstoff muss sofort mit Sand abgesichert werden. Mit
Kraftstoff verunreinigte Kleidung ist zu wechseln.
Lagern Sie Kraftstoff nur in dafür konstruierten und zugelassenen Behältern
geschützt vor Wärme- und Zündquellen.
Arbeitsschutz
Betriebsanleitung
Vor der Bedienung und vor allen Wartungsarbeiten an dieser Maschine
MÜSSEN SIE diese Betriebsanleitung LESEN UND STUDIEREN.
Vibration
Ein Teil der Vibration wird während des Betriebs der Maschine über
den Griff auf die Hände des Bedieners übertragen. Der Evolution
„HULK“ wurde eigens so konstruiert, dass die Stärke der auf Hände
und Arme übertragenen Vibration reduziert wird. Die Vibrationsstärken
und Nutzungszeiten (empfohlene Höchstbelastungsdauer) werden im
Abschnitt „Technische Daten“ aufgeführt. Die maximalen Nutzungszeiten
dürfen NICHT überschritten werden.
Persönliche Schutzausrüstung
Bei der Arbeit mit dieser Maschine muss geeignete persönliche
Schutzausrüstung getragen werden, d. h. Schutzbrille, Handschuhe,
Kapselgehörschutz, Staubmaske und Arbeitsschuhe mit Stahlkappe (und
rutschfester Sohle für zusätzlichen Schutz). Die Kleidung muss für die Art
der Arbeit geeignet sein. Die Haut ist vor Kontakt mit Beton zu schützen.
Staub
Beim Verdichtungsprozess kann Staub entstehen, der gesundheitsschädlich
sein kann. Tragen Sie stets eine für die Art des entstehenden Staubs
geeignete Maske.
Kraftstoff
Verschlucken Sie keinen Kraftstoff, atmen Sie keine Kraftstoffdämpfe ein,
und vermeiden Sie einen Kontakt mit der Haut. Waschen Sie verschütteten
Kraftstoff sofort ab. Wenn Kraftstoff in die Augen gerät, waschen Sie ihn
mit reichlich Wasser aus und suchen Sie so schnell wie möglich einen
Arzt auf.
WARNUNG! Auspuffgase
Die von dieser Maschine erzeugten Auspuffgase sind lebensgefährlich!
WARNUNG!
Verwenden Sie den „HULK“ nicht in Gebäuden oder geschlossenen
Räumen. Sorgen Sie im Arbeitsbereich für ausreichend Lüftung.
BEWAHREN SIE DIESE
ANLEITUNGEN ZUR
SPÄTEREN BENUTZUNG
SICHER AUF
ZUSÄTZLICHE SICHERHEITSANLEITUNGEN
Bitte lesen Sie im Interesse Ihrer eigenen Sicherheit und der von Personen in
Ihrem Umkreis die folgenden Sicherheitsinformationen und stellen Sie sicher,
dass Sie sie vollständig verstanden haben. Es liegt in der Verantwortung des
Bedieners, sich vollständig mit der sicheren Bedienung dieser Maschine vertraut
zu machen. Wenn Sie sich nicht sicher sind, wie der „HULK“ Mischer sicher
und korrekt verwendet wird, wenden Sie sich an Ihren Vorgesetzten, Ihren
Fachhändler oder an Evolution Power Tools.
SPEZIFIKATIONEN
Motorleistung (PS) 2,4 bei 3600 U/min
Motortyp OHV-Einzylinder-Viertaktmotor
Ventilspiel ANSAUGUNG: 0,15 mm ± 0,02 mm
(kalt)
AUSPUFF: 0,20 mm ± 0,02 mm
(kalt)
Zündkerze NGK BPR6ES
Elektrodenabstand 0,711-0,787 mm
Verdichtungskraft 10
28 23
Vibration (m/s2) 46
Nutzungszeit (min) 20
Schallleistungspegel (LwA) 101 dB(A)
Öltyp SAE 10W-30
Ölfüllmenge 0,25 Liter
Kraftstofftyp bleifrei
Kraftstofffüllmenge 1,2 Liter
Höhe (max.) – Betrieb 1020
Länge (max.) – Betrieb 1290
Breite (max.) 320
ÜBERPRÜFUNGEN VOR
DEM START
VORSICHT! Ihr „HULK“ wird OHNE Öl im Motor geliefert. Ein Behälter
mit 0,5 l Öl wird mit der Maschine mitgeliefert. Sie MÜSSEN den Motor
VOR dem ersten Betrieb mit der richtigen Menge von 0,25 l dieses Öls
befüllen, da sonst der Motor zu Schaden kommen kann, was nicht von
der Garantie übernommen wird.
Überprüfung vor Gebrauch
Die folgenden Untersuchungen müssen vor jeder Arbeit und nach jeweils
vier Stunden Gebrauch durchgeführt werden. Ausführliche Hinweise
nden Sie im Abschnitt „Wartung“. Wenn ein Fehler entdeckt wird, darf der
„HULK“ erst nach Behebung dieses Fehlers wieder verwendet werden.
1. Überprüfen Sie den „HULK“ gründlich auf Anzeichen von Schäden.
Achten Sie vor Verwendung der Maschine darauf, dass die
Schutzabdeckung des Riemens fest sitzt.
2. Überprüfen Sie die Schläuche, Einfüllstutzen, Ablassstopfen und alle
anderen Bereiche auf Anzeichen von undichten Stellen. Reparieren
Sie alle undichten Stellen vor dem Betrieb.
3. Überprüfen Sie den Ölstand des Motors und füllen Sie bei Bedarf Öl
nach.
4. Überprüfen Sie den Kraftstoffpegel des Motors und füllen Sie bei
Bedarf Kraftstoff nach.
5. Vergewissern Sie sich, dass nirgendwo Kraftstoff oder Öl austritt.
Abstellen des Motors
1. Drosseln Sie die Motordrehzahl so stark wie möglich.
2. Bringen Sie den Ein-Aus-(ON/OFF) Schalter in die Stellung „Aus“
(„OFF“).
3. Schließen Sie den Kraftstoffhahn.
Anlassen des Motors
1. Öffnen Sie den Kraftstoffhahn.
2. Wenn der Motor noch kalt ist, schließen Sie vor dem Starten den
Choke-Hebel (auf „CLOSED“ bringen). Bei einem warmen Motor
muss der Choke-Hebel zum erneuten Starten in der geöffneten
Stellung („OPEN“) bleiben.
3. Bringen Sie den Ein-Aus-Schalter in die Stellung „Ein“ („ON’“).
4. Halten Sie den Lenkgriff mit einer Hand gut fest und ergreifen Sie
mit der anderen Hand den Griff des Seilzugstarters. Ziehen Sie am
Seilzugstarter, bis der Widerstand des Motors spürbar wird, und
lassen Sie ihn dann ein Stück zurückfahren.
5. Ziehen Sie fest am Griff des Seilzugstarters.
6. Wiederholen Sie den Vorgang, bis der Motor anspringt. HINWEIS:
Sobald der Motor anspringt, läuft er mit der eingestellten Drehzahl.
7. Wenn der Choke-Hebel zum Anlassen des Motors in die
geschlossene Stellung bewegt wurde, bringen Sie ihn bei steigender
Motortemperatur allmählich in die geöffnete Stellung.
8. Konsultieren Sie den Abschnitt „Fehlersuche“, falls der Motor nach
mehreren Versuchen nicht anspringt.
Einstellen der Motordrehzahl
Zum Erhöhen der Drehzahl bewegen Sie den Gashebel nach LINKS.
Zum Senken der Drehzahl bewegen Sie den Gashebel nach RECHTS.
Leerlaufdrehzahl
Die Leerlaufdrehzahl des Motors ist werkseitig eingestellt und braucht
normalerweise nicht verändert zu werden.
MASCHINENDATEN
Verwenden Sie grundsätzlich nur Originalersatzteile von Evolution.
Stellen Sie vor allen Wartungsarbeiten an der Maschine den Motor ab und
trennen Sie das Hochspannungskabel von der Zündkerze.
Stellen Sie den „HULK“ auf einem ebenen Untergrund ab, damit alle
Flüssigkeitspegel korrekt ermittelt werden können. Verwenden Sie nur
empfohlene Öle.
Einlaufzeit
Wenn ein neuer „HULK“ zum ersten Mal verwendet wird, muss das Motoröl
nach der ersten Einlaufzeit wie in der Tabelle Routinewartung angegeben
ausgetauscht werden.
Die Riemenspannung sollte nach 4 Stunden Gebrauch überprüft werden.
Wenn neue Riemen eingesetzt werden, sollte die Riemenspannung nach
30 Minuten überprüft werden.
Antriebsriemen Spannen
Entfernen Sie den Riemenschutz und überprüfen Sie die Riemenspannung,
indem Sie mit dem Finger nahe der Mitte zwischen dem Antriebsrad des
Motors und der angetriebenen Riemenscheibe leicht gegen die Oberseite
des Riemens drücken. Der Riemen sollte um etwa 5 mm nachgeben.
Wenn die Riemenspannung eingestellt werden muss, lockern Sie die
vier Einstellschrauben des Riemens, bis sich der Motor bewegen lässt.
Ändern Sie die Position des Motors, indem Sie die Motorbaugruppe
auf der Grundplatte nach vorne oder hinten schieben. Ziehen Sie die
Einstellschrauben des Riemens nach dem Einstellen wieder an und
überprüfen Sie die Riemenspannung erneut.
Routinewartung
Nach
den
ersten 4
Stunden
1 Monat
oder 20
Stunden
3 Monate
oder 50
Stunden
6 Monate
oder 100
Stunden
Motoröl Füllstand
prüfen
•
Erneuern
• •
Luftlter Zustand
prüfen
• •
Reinigen /
austauschen
•
Zündkerze Prüfen /
reinigen
•
Antriebsriemen Spannen
• • •
12 MONATE GARANTIE
12 MONATE BESCHRÄNKTE GARANTIE EVOLUTION POWER
TOOLSBEHÄLT SICH DAS RECHT VOR, OHNE VORANKÜNDIGUNG
VERBESSERUNGEN UND MODIFIKATIONEN AM DESIGN
VORZUNEHMEN.
Evolution Power Tools verpichtet sich, innerhalb von zwölf (12) Monaten
ab dem ursprünglichen Kaufdatum alle Produkte zu reparieren oder
auszuwechseln, die Material- oder Verarbeitungsdefekte aufweisen.
Diese Garantie ist ungültig, wenn das zurückgeschickte Werzeug zum
Schneiden von Materialien verwendet wurde, die außerhalb der in dieser
Betriebsanleitung enthaltenen Empfehlungen liegen, oder wenn die Säge auf
Grund eines Unfalls, durch Vernachlässigung oder durch unangemessenen
Betrieb/Wartung beschädigt wurde. Diese Garantie gilt nicht für Maschinen
und/oder Bauteile, die in irgendeiner Weise geändert oder modiziert oder
in einer Weise verwendet wurden, die über die empfohlenen Kapazitäten
und Spezikationen hinausgeht. Elektrische Bauteile unterliegen den
Garantien ihrer jeweiligen Hersteller. Alle fehlerhaften Waren werden
Fracht vorausbezahlt an EvolutionPower Tools zurückgeschickt. Evolution
Power Tools behält sich das Recht vor, fehlerhafte Produkte entweder
zu reparieren oder gegen einen entsprechenden Artikel zu ersetzen. In
keinem Fall ist Evolution Power Tools für Verluste oder Schäden haftbar,
die direkt oder indirekt aus der Verwendung oder Vermarktung oder
irgendeiner anderen Ursache resultieren.Evolution Power Tools ist nicht
für mit dieser Ware verbundene Kosten oder Folgeschäden verantwortlich.
Kein leitender Angestellter, Mitarbeiter oder Vertreter von Evolution Power
Tools ist berechtigt, irgendeine der vorstehenden Verkaufsbedingungen
aufzuheben oder mündliche Versprechen zur Tauglichkeit abzugeben,
welche für Evolution Power Tools nicht bindend sind.
Bei Fragen bezüglich dieser beschränkten Garantie wenden Sie sich bitte
an den Hauptsitz des Unternehmens oder rufen Sie den entsprechenden
24 27
Kraftstofftank füllen.
Zündkerze
reinigen und
Elektrodenabstand
neu einstellen.
schließen.
Gashebel ganz öffnen
und Seilzugstarter
ziehen, bis Motor
anspringt.
Evolution Power Tools
kontaktieren.
Riemenspannung
einstellen.
auswechseln.
Exzentereinheit
austauschen.
Bodenplattenkissen
verwenden.
legen.
Einen Teil des
Materials entfernen.
Material entfernen
und einstellen.
1. Kraftstofftank 8. Einstellschraube für
Leerlaufdrehzahl
2. Gashebel 9. Hebel für Kraftstoffhahn
3. Hebel zum An- und Abstellen des
Motors
10.Luftlter
4. Einfüllstutzen und Messstab für
Motoröl
11.Kraftstoff-Ablasschraube
5. Motoröl-Ablassschraube 12.Zündkerze
6. Griff des Seilzugstarters 13. Auspuff
7. Choke-Hebel
BODENVERDICHTUNG
Wenn ein Boden durch Grabungen oder durch Neuauffüllung, Tragschichten
bzw. Schwarzdecken gestört wurde, weist er kleine Hohlräume oder
Lufteinschlüsse auf, die Probleme verursachen können, wenn sie nicht
verdichtet werden.
1. Wenn Fahrzeuge auf einer nicht verdichteten Oberäche fahren, wird
das Material verdichtet. Hierdurch kann die obere Schicht nachgeben,
wenn das Material die Hohlräume füllt.
2. Eine ähnliche Situation ergibt sich mit statischen Lasten auf einem
nicht verdichteten Boden. Die Last (z. B. ein Gebäude) sinkt.
3. Böden mit Hohlräumen sind empndlicher gegen Sickerwasser,
was zu Erosion führt. Ebenso kann das eindringende Wasser dazu
führen, dass sich der Boden bei Frost ausdehnt und bei Trockenheit
26 25
C o m p a c t i o n P l a t e
S e r v i c e P a r t s L i s t
HULK
3
8
1 1
9
10
12
13
27
28
2 9
3 0
31
54
53
14
4
5
6
7
15
16
1 7
18
1 9
20
21
22
23
24
25
26
52
5 1
4 7
46
4544
4 3
32
33
34
3 5
37
M2
M1
M3
20
21
22
26
44
4 3
REV.
1.00
®
schrumpft. Eine solche Ausdehnung und Schrumpfung ist eine
wichtige Ursache von Schäden an Gebäudefundamenten und führt
in der Regel dazu, dass das Gebäude unterfangen werden muss.
Durch eine Verdichtung erhöht sich die Materialdichte und somit
die Tragfähigkeit des Bodens. Ebenso verringert sich der Anteil der
Hohlräume, wodurch das Risiko von Absenkungen, Ausdehnungen oder
Schrumpfungen durch eindringendes Wasser sinkt.
UMWELT
Hinweise zur umweltgerechten Entsorgung der Maschine.
Diese Maschine enthält wiederverwertbare Materialien. Bitte bringen Sie
den Apparat und das Zubehör zur Entsorgung zu den jeweiligen Recycling-
Einrichtungen
Komponente Material
Steuergriff Stahl
Hauptrahmen Stahl
Grundplatte Stahl
Exzentergewicht Stahl
Benzinmotorgehäuse Aluminium
Abdeckungen Synthetisches Material
Verschiedene Teile Stahl, Aluminium, Kunststoff
FEHLERSUCHE
Problem Ursache Maßnahme
Motor springt nicht an. Kein Kraftstoff. Kraftstoffhahn öffnen.
Kraftstofftank füllen.
Motor ausgeschaltet. Motor einschalten.
Zündkerze
verschmutzt.
Zündkerze
reinigen und
Elektrodenabstand
neu einstellen.
Motor kalt. Choke-Hebel
schließen.
Motor abgesoffen. Choke-Hebel öffnen,
Gashebel ganz öffnen
und Seilzugstarter
ziehen, bis Motor
anspringt.
Motor springt immer
noch nicht an.
Größerer Defekt. Fachhändler oder
Evolution Power Tools
kontaktieren.
Maschine vibriert
nicht.
Falsche
Riemenspannung.
Riemenspannung
einstellen.
Luftlter blockiert. Luftlter reinigen oder
auswechseln.
Exzentereinheit
beschädigt.
Exzentereinheit
austauschen.
Bodenplatten
beschädigt.
Vibratorplatte in
direktem Kontakt mit
Material.
Bodenplattenkissen
verwenden.
Bitumenäche blättert
ab.
Zu hohe Verdichtung. Entfernen und neu
legen.
Niedrige
Fahrgeschwindigkeit.
Bodenschicht zu tief
(Platte sinkt ein).
Einen Teil des
Materials entfernen.
Feuchtigkeitsgehalt
zu hoch oder niedrig.
Material entfernen
und einstellen.
WARTUNG
Es empehlt sich, alle wichtigen Wartungs- und Reparaturarbeiten
von einem autorisierten Evolution Fachhändler durchführen zu lassen.
1. Kraftstofftank 8. Einstellschraube für
Leerlaufdrehzahl
2. Gashebel 9. Hebel für Kraftstoffhahn
3. Hebel zum An- und Abstellen des
Motors
10.Luftlter
4. Einfüllstutzen und Messstab für
Motoröl
11.Kraftstoff-Ablasschraube
5. Motoröl-Ablassschraube 12.Zündkerze
6. Griff des Seilzugstarters 13. Auspuff
7. Choke-Hebel
BODENVERDICHTUNG
Wenn ein Boden durch Grabungen oder durch Neuauffüllung, Tragschichten
bzw. Schwarzdecken gestört wurde, weist er kleine Hohlräume oder
Lufteinschlüsse auf, die Probleme verursachen können, wenn sie nicht
verdichtet werden.
1. Wenn Fahrzeuge auf einer nicht verdichteten Oberäche fahren, wird
das Material verdichtet. Hierdurch kann die obere Schicht nachgeben,
wenn das Material die Hohlräume füllt.
2. Eine ähnliche Situation ergibt sich mit statischen Lasten auf einem
nicht verdichteten Boden. Die Last (z. B. ein Gebäude) sinkt.
3. Böden mit Hohlräumen sind empndlicher gegen Sickerwasser,
was zu Erosion führt. Ebenso kann das eindringende Wasser dazu
führen, dass sich der Boden bei Frost ausdehnt und bei Trockenheit
26 25
Verwenden Sie grundsätzlich nur Originalersatzteile von Evolution.
Stellen Sie vor allen Wartungsarbeiten an der Maschine den Motor ab und
trennen Sie das Hochspannungskabel von der Zündkerze.
Stellen Sie den „HULK“ auf einem ebenen Untergrund ab, damit alle
Flüssigkeitspegel korrekt ermittelt werden können. Verwenden Sie nur
empfohlene Öle.
Einlaufzeit
Wenn ein neuer „HULK“ zum ersten Mal verwendet wird, muss das Motoröl
nach der ersten Einlaufzeit wie in der Tabelle Routinewartung angegeben
ausgetauscht werden.
Die Riemenspannung sollte nach 4 Stunden Gebrauch überprüft werden.
Wenn neue Riemen eingesetzt werden, sollte die Riemenspannung nach
30 Minuten überprüft werden.
Antriebsriemen Spannen
Entfernen Sie den Riemenschutz und überprüfen Sie die Riemenspannung,
indem Sie mit dem Finger nahe der Mitte zwischen dem Antriebsrad des
Motors und der angetriebenen Riemenscheibe leicht gegen die Oberseite
des Riemens drücken. Der Riemen sollte um etwa 5 mm nachgeben.
Wenn die Riemenspannung eingestellt werden muss, lockern Sie die
vier Einstellschrauben des Riemens, bis sich der Motor bewegen lässt.
Ändern Sie die Position des Motors, indem Sie die Motorbaugruppe
auf der Grundplatte nach vorne oder hinten schieben. Ziehen Sie die
Einstellschrauben des Riemens nach dem Einstellen wieder an und
überprüfen Sie die Riemenspannung erneut.
Routinewartung
Nach
den
ersten 4
Stunden
1 Monat
oder 20
Stunden
3 Monate
oder 50
Stunden
6 Monate
oder 100
Stunden
Motoröl Füllstand
prüfen
•
Erneuern
• •
Luftlter Zustand
prüfen
• •
Reinigen /
austauschen
•
Zündkerze Prüfen /
reinigen
•
Antriebsriemen Spannen
• • •
12 MONATE GARANTIE
12 MONATE BESCHRÄNKTE GARANTIE EVOLUTION POWER
TOOLSBEHÄLT SICH DAS RECHT VOR, OHNE VORANKÜNDIGUNG
VERBESSERUNGEN UND MODIFIKATIONEN AM DESIGN
VORZUNEHMEN.
Evolution Power Tools verpichtet sich, innerhalb von zwölf (12) Monaten
ab dem ursprünglichen Kaufdatum alle Produkte zu reparieren oder
auszuwechseln, die Material- oder Verarbeitungsdefekte aufweisen.
Diese Garantie ist ungültig, wenn das zurückgeschickte Werzeug zum
Schneiden von Materialien verwendet wurde, die außerhalb der in dieser
Betriebsanleitung enthaltenen Empfehlungen liegen, oder wenn die Säge auf
Grund eines Unfalls, durch Vernachlässigung oder durch unangemessenen
Betrieb/Wartung beschädigt wurde. Diese Garantie gilt nicht für Maschinen
und/oder Bauteile, die in irgendeiner Weise geändert oder modiziert oder
in einer Weise verwendet wurden, die über die empfohlenen Kapazitäten
und Spezikationen hinausgeht. Elektrische Bauteile unterliegen den
Garantien ihrer jeweiligen Hersteller. Alle fehlerhaften Waren werden
Fracht vorausbezahlt an EvolutionPower Tools zurückgeschickt. Evolution
Power Tools behält sich das Recht vor, fehlerhafte Produkte entweder
zu reparieren oder gegen einen entsprechenden Artikel zu ersetzen. In
keinem Fall ist Evolution Power Tools für Verluste oder Schäden haftbar,
die direkt oder indirekt aus der Verwendung oder Vermarktung oder
irgendeiner anderen Ursache resultieren.Evolution Power Tools ist nicht
für mit dieser Ware verbundene Kosten oder Folgeschäden verantwortlich.
Kein leitender Angestellter, Mitarbeiter oder Vertreter von Evolution Power
Tools ist berechtigt, irgendeine der vorstehenden Verkaufsbedingungen
aufzuheben oder mündliche Versprechen zur Tauglichkeit abzugeben,
welche für Evolution Power Tools nicht bindend sind.
Bei Fragen bezüglich dieser beschränkten Garantie wenden Sie sich bitte
an den Hauptsitz des Unternehmens oder rufen Sie den entsprechenden
24 27
Informationsdienst an.
Importante
Por favor lea completa y detenidamente estas instrucciones de
funcionamiento y de seguridad. Por su propia seguridad, antes de
utilizar este equipamiento, compruebe que todas las manivelas
y piezas se encuentran rmemente aseguradas. Si no está
seguro sobre cualquier aspecto relacionado con el uso de este
equipamiento, por favor póngase en contacto con nuestra línea de
asistencia técnica.
Línea de asistencia técnica en el Reino Unido:
0870 609 2297
Línea de asistencia técnica en los EE.UU.:
1-866-EVO-TOOL
Placa de compactación
Felicidades por la compra de su sierra de ingletes multifunción deslizante
de la gama Rage 3 de Evolution Power Tools. Complete y envíe su tarjeta
de registro del producto para dar validez al período de garantía de la
maquinaria y asegurar un servicio inmediato en caso de necesidad. Le
agradecemos sinceramente que haya elegido un producto de Evolution
Power Tools.
PRECAUCIÓN:
INSTRUCCIONES
IMPORTANTES DE
SEGURIDAD
NORMAS GENERALES DE
SEGURIDAD
ADVERTENCIA: Por su propia seguridad, lea el manual de
instrucciones antes de poner en funcionamiento.
• Lleve el ‘HULK’ al lugar donde se necesite. Debe tenerse cuidado
durante su elevación y transporte (se requieren al menos dos
personas).
No deje NUNCA el motor en funcionamiento durante el traslado del
‘HULK’, incluso si es a distancias cortas.
• Una vez realizadas todas las comprobaciones listadas en la sección
sobre comprobaciones previas, puede poner en marcha el motor.
• NOTA: - Una vez se ha puesto en marcha la máquina, el ‘HULK’ debe
comenzar a vibrar y, por consiguiente, la máquina se moverá también
hacia delante. Compruebe siempre que la máquina no produce ningún
ruido raro. Si se produce alguno, pare la máquina inmediatamente y
consulte la sección sobre resolución de problemas.
• Use el mango de control para guiar o girar el ‘HULK’.
• El vibrador no sólo hace vibrar la placa, sino que también desplaza la
máquina hacia delante.
• La velocidad del desplazamiento vendrá determinada por el estado
de la supercie que está compactándose.
• Si la supercie que debe compactarse se encuentra en declive, debe
tenerse extremo cuidado al controlar la dirección de desplazamiento
del ‘HULK’. Realice el trabajo en declive de arriba a abajo, y no de un
lado a otro.
• Utilice el ‘HULK’ sobre la supercie con una pauta organizada, hasta
que se alcance la compactación requerida.
• En el lugar donde existan varias capas diferentes que deban
compactarse una sobre otra, compacte cada capa por separado.
Un mal mantenimiento puede resultar peligroso. Sólo un ingeniero
aprobado por Evolution Power Tools puede realizar las reparaciones y
el mantenimiento. Cualquier reparación o mantenimiento inadecuado
anulará su garantía.
PRECAUCIÓN
Este equipo es pesado y debe utilizarse extrema precaución durante su
Umgebung kein offenes Feuer zu.
Verschütteter Kraftstoff muss sofort mit Sand abgesichert werden. Mit
Kraftstoff verunreinigte Kleidung ist zu wechseln.
Lagern Sie Kraftstoff nur in dafür konstruierten und zugelassenen Behältern
geschützt vor Wärme- und Zündquellen.
Arbeitsschutz
Betriebsanleitung
Vor der Bedienung und vor allen Wartungsarbeiten an dieser Maschine
MÜSSEN SIE diese Betriebsanleitung LESEN UND STUDIEREN.
Vibration
Ein Teil der Vibration wird während des Betriebs der Maschine über
den Griff auf die Hände des Bedieners übertragen. Der Evolution
„HULK“ wurde eigens so konstruiert, dass die Stärke der auf Hände
und Arme übertragenen Vibration reduziert wird. Die Vibrationsstärken
und Nutzungszeiten (empfohlene Höchstbelastungsdauer) werden im
Abschnitt „Technische Daten“ aufgeführt. Die maximalen Nutzungszeiten
dürfen NICHT überschritten werden.
Persönliche Schutzausrüstung
Bei der Arbeit mit dieser Maschine muss geeignete persönliche
Schutzausrüstung getragen werden, d. h. Schutzbrille, Handschuhe,
Kapselgehörschutz, Staubmaske und Arbeitsschuhe mit Stahlkappe (und
rutschfester Sohle für zusätzlichen Schutz). Die Kleidung muss für die Art
der Arbeit geeignet sein. Die Haut ist vor Kontakt mit Beton zu schützen.
Staub
Beim Verdichtungsprozess kann Staub entstehen, der gesundheitsschädlich
sein kann. Tragen Sie stets eine für die Art des entstehenden Staubs
geeignete Maske.
Kraftstoff
Verschlucken Sie keinen Kraftstoff, atmen Sie keine Kraftstoffdämpfe ein,
und vermeiden Sie einen Kontakt mit der Haut. Waschen Sie verschütteten
Kraftstoff sofort ab. Wenn Kraftstoff in die Augen gerät, waschen Sie ihn
mit reichlich Wasser aus und suchen Sie so schnell wie möglich einen
Arzt auf.
WARNUNG! Auspuffgase
Die von dieser Maschine erzeugten Auspuffgase sind lebensgefährlich!
WARNUNG!
Verwenden Sie den „HULK“ nicht in Gebäuden oder geschlossenen
Räumen. Sorgen Sie im Arbeitsbereich für ausreichend Lüftung.
BEWAHREN SIE DIESE
ANLEITUNGEN ZUR
SPÄTEREN BENUTZUNG
SICHER AUF
ZUSÄTZLICHE SICHERHEITSANLEITUNGEN
Bitte lesen Sie im Interesse Ihrer eigenen Sicherheit und der von Personen in
Ihrem Umkreis die folgenden Sicherheitsinformationen und stellen Sie sicher,
dass Sie sie vollständig verstanden haben. Es liegt in der Verantwortung des
Bedieners, sich vollständig mit der sicheren Bedienung dieser Maschine vertraut
zu machen. Wenn Sie sich nicht sicher sind, wie der „HULK“ Mischer sicher
und korrekt verwendet wird, wenden Sie sich an Ihren Vorgesetzten, Ihren
Fachhändler oder an Evolution Power Tools.
SPEZIFIKATIONEN
Motorleistung (PS) 2,4 bei 3600 U/min
Motortyp OHV-Einzylinder-Viertaktmotor
Ventilspiel ANSAUGUNG: 0,15 mm ± 0,02 mm
(kalt)
AUSPUFF: 0,20 mm ± 0,02 mm
(kalt)
Zündkerze NGK BPR6ES
Elektrodenabstand 0,711-0,787 mm
Verdichtungskraft 10
28 23
elevación (se requieren al menos dos personas para levantarlo, o utilice
un equipo de elevación adecuado).
Acordone el área de trabajo y mantenga a los miembros del público y del
personal no autorizado a una distancia segura.
El operador debe utilizar siempre un equipo de protección personal (EPP)
durante la utilización de este aparato (consulte la sección sobre seguridad
y salud).
Compruebe que sabe cómo APAGAR esta máquina con seguridad antes
de PONERLA EN MARCHA, para el caso de que se produzca algún
problema.
APAGUE siempre el motor antes del transporte, desplazamiento en el
lugar de trabajo o realización de mantenimiento.
El motor se calienta mucho durante su uso; deje que se enfríe antes de
tocarlo. No deje nunca el motor en marcha sin supervisión.
No retire nunca ni modique ninguna protección: están en su lugar para
protegerle.
Compruebe siempre que las protecciones están en buen estado y bien
jas; si están dañadas o ausentes, NO UTILICE LA MÁQUINA hasta que
se hayan reparado o vuelto a colocar.
No maneje nunca la MÁQUINA si se siente enfermo, cansado o ha
consumido alcohol o drogas.
Seguridad relacionada con el combustible
¡ADVERTENCIA! El combustible es inamable. Puede producir lesiones
y daños a los bienes.
Apague el motor, apague todas las llamas vivas y no fume durante el llenado
del depósito de combustible. Limpie todo derrame de combustible.
Antes de repostar, apague el motor y deje que se enfríe.
Cuando repueste, NO fume ni permita que haya llamas en la zona.
Debe eliminarse el peligro de un derrame de combustible inmediatamente,
utilizando arena. Si se derrama combustible en la ropa, cámbiela.
Almacene el combustible en un recipiente aprobado y fabricado al efecto,
lejos del calor y de fuentes de ignición.
Seguridad y salud
Instrucciones de manejo
Antes de manejar o realizar cualquier operación de mantenimiento en esta
máquina, DEBE LEER y ESTUDIAR este manual.
Vibración
Parte de la vibración de la operación de compactación se transmite a través
del mango a las manos del operador. Evolution ‘HULK’ se ha diseñado
especícamente para reducir los niveles de vibración en brazos y piernas.
Consulte la sección sobre datos técnicos para ver más información sobre
niveles de vibración y períodos de uso (tiempo de exposición diaria máxima
recomendada). NO exceda los tiempos de utilización máximos.
Equipo de protección personal (EPP)
Siempre debe utilizarse EPP al usar este equipo, es decir, gafas de
seguridad, guantes, protectores acústicos, mascarilla contra el polvo y
calzado de trabajo con punta metálica (con suelas antideslizantes para
mayor protección). Lleve siempre la ropa adecuada para el trabajo que está
llevando a cabo. Proteja siempre la piel del contacto con el hormigón.
Polvo
El proceso de compactación puede producir polvo, que puede resultar
dañino para su salud. Debe llevar siempre una mascarilla adecuada para
el tipo de polvo que se produce.
Combustible
No ingiera combustible ni inhale su vapor y evite el contacto con su piel.
Lave inmediatamente cualquier salpicadura de combustible. Si le entra
combustible en los ojos, enjuague con agua abundante y solicite atención
médica tan pronto como sea posible.
¡ADVERTENCIA! Humos de escape
Los humos de escape producidos por este equipo son peligrosos y pueden
resultar mortales.
¡ADVERTENCIA!
No maneje el ‘HULK’ en interior o en espacios reducidos, asegúrese de
que el área de trabajo está correctamente ventilada.
GUARDE ESTAS
INSTRUCCIONES PARA
22 29
FUTURA REFERENCIA
INSTRUCCIONES ADICIONALES DE
SEGURIDAD
Para su propia protección personal y para la seguridad de los que le rodeen,
lea detenidamente y compruebe que entiende correctamente la información
de seguridad que se incluye a continuación. Es responsabilidad del operador
garantizar que comprende en detalle cómo manejar este equipo con seguridad.
Si no está seguro sobre el uso seguro y correcto del mezclador ‘HULK’, consulte
con su supervisor, distribuidor o con Evolution Power Tools.
ESPECIFICACIONES
Potencia del motor (Hp) 2,4 a 3600 rpm
Tipo de motor de 4 tiempos OHV y cilindro único
Holgura de la válvula ENTRADA: 0,15mm ± 0,02mm
(frío)
ESCAPE: 0,20 mm ± 0,02 mm (frío)
Bujía NGK BPR6ES
Separación entre bujías 0,711 – 0,787 mm
Fuerza de compactación (kN) 10
Vibración (m/seg2) 46
Tiempo de uso (minutos) 20
Nivel de potencia acústica (LWA) 101 dB(A)
Tipo de aceite SAE 10W-30
Capacidad de aceite 0,25 litros
Tipo de combustible Sin plomo
Capacidad de combustible 1,2 litros
Altura (máx.) – Funcionamiento 1020
Longitud (máx.) –
Funcionamiento
1290
Anchura (máx.) 320
COMPROBACIONES
PREVIAS A LA PUESTA EN
MARCHA
¡PRECAUCIÓN! Su ‘HULK’ se envía SIN aceite en el motor; se incluye
un recipiente de aceite de 0,5 l con la máquina. DEBE añadir la cantidad
correcta de 0,25 l de este aceite al motor ANTES del primer uso; en
caso contrario el motor resultará dañado y no quedará cubierto por la
garantía.
Revisión previa a la puesta en marcha
Debe realizarse la revisión previa antes de cada sesión de trabajo o
después de cada período de cuatro horas de uso. Consulte la sección
sobre mantenimiento para ver instrucciones más detalladas. Si se
descubre algún fallo, no debe utilizarse el ‘HULK’ hasta que el fallo no se
haya recticado.
1. Inspeccione detenidamente el ‘HULK’ para comprobar que no haya
signos de daño. Compruebe que la protección de la correa está
correctamente jada antes de utilizar la máquina.
2. Compruebe las mangueras, aperturas para relleno, tapones de
drenaje y cualquier otra zona para comprobar que no haya signos de
fuga. Repare todas las fugas antes de funcionar el equipo.
3. Compruebe el nivel de aceite del motor y rellene según sea
necesario.
4. Compruebe el nivel de combustible del motor y rellene según sea
necesario.
5. Compruebe que no haya fugas de combustible ni de aceite.
Parada del motor
1. Reduzca la velocidad del motor al mínimo.
2. Coloque el conmutador de ENCENDIDO (ON) y APAGADO (OFF)
del motor a la posición de APAGADO (OFF).
resserrez les vis de réglage de la courroie d'entraînement et vériez à
nouveau la tension de la courroie.
Entretien périodique Après 4
heures
d'utilisation
1 mois
ou 20
heures
3 mois
ou 50
heures
6 mois
ou 100
heures
Huile moteur Vériez le
niveau
•
Changez
l'huile
• •
Filtre à air Vériez
l'état du
ltre
• •
Le
Nettoyer/
le
remplacer
•
Bougie Vérier/
Nettoyer
•
Courroie
d'entraînement Tension
• • •
GARANTIE À 12 MOIS
GARANTIE LIMITÉE À 12 MOIS. EVOLUTION POWER TOOLS SE
RESERVE LE DROIT DE PROCÉDER À DES AMÉLIORATIONS ET DES
CHANGEMENTS DE CONCEPTION SANS AVIS PRÉALABLE.
Evolution Power Tools procédera, dans les douze (12) mois à compter de
la date d’achat originale, à la réparation ou au remplacement de tout bien
considéré comme défectueux sur les pièces où la main-d’oeuvre. Cette
garantie est rendue caduque si l’outil faisant l’objet d’un retour a été utilisé
en dehors des recommandations du mode d’emploi ou endommagée
par accident, négligence ou une mauvaise utilisation. Cette garantie ne
s’applique pas aux machines et/ou aux composants qui ont été altérés,
modiés ou changés de quelque façon que ce soit, ou sujet à une utilisation
en dehors des capacités et spécications recommandées. Les composants
électriques sont soumis aux garanties respectives des fabricants. Tous
les biens défectueux retournés doivent être renvoyés par colis prépayé
à Evolution Power Tools. Evolution Power Tools se réserve le droit de le
réparer ou de le remplacer par un élément identique ou équivalent. En
aucun cas Evolution Power Tools ne peut être rendu responsable de la
perte ou de l’endommagement résultant directement ou indirectement de
l’utilisation ou de la commercialisation ou de tout autre cause.Evolution
Power Tools n’est pas responsable de tous frais encourus sur de tels
biens ou de dommages conséquents. Aucun directeur, employé ou agent
de Evolution Power Tools n’est autorisé à déclarer quelque aptitude ou à
renoncer à toute conditions de vente de la présente et Evolution Power
Tools n’est nullement lié par ces dernières.
Les questions relatives à cette garantie limitée doivent être envoyées au
siège de la société, ou appelez le numéro de l’assistance approprié.
Wichtig
Bitte lesen Sie sich diese Bedienungs- und Sicherheitsanleitungen
sorgfältig und vollständig durch. Überprüfen Sie vor der Benutzung
des Gerätes zu Ihrer eigenen Sicherheit, dass alle Griffe und Teile
sicher befestigt sind. Wenn Sie sich über irgendeinen Aspekt der
Benutzung dieses Gerätes nicht sicher sind, rufen Sie bitte unseren
technischen Informationsdienst an.
Technischer Informationsdienst
Großbritannien: 0870 609 2297
Technischer Informationsdienst
USA:1-866-EVO-TOOL
Plattenvibrator
Herzlichen Glückwunsch zum Kauf Ihrer HULK von Evolution Power Tools.
Bitte füllen Sie Ihre Produktanmeldungskarte aus und schicken Sie diese
an uns zurück, um den Garantiezeitraum Ihres Gerätes zu validieren und
einen prompten Kundendienst sicherzustellen, falls dies erforderlich sein
sollte. Wir danken Ihnen, dass Sie sich für ein Produkt von Evolution Power
Tools entschieden haben.
30 21
Ouvrez le robinet
d'arrivée de carburant
Faites le plein de
carburant.
Nettoyez la bougie et
réglez l'écartement
des électrodes.
le starter, réglez le
levier d'accélération,
tirez sur le démarreur
jusqu'à ce que le
moteur démarre.
Contactez votre
revendeur ou
Evolution Power
Tools.
Réglez la tension de
la courroie
Nettoyez ou
remplacez le ltre.
Remplacez
l'excentrique
Utilisez une semelle
compactage
Enlevez une partie du
matériau.
Enlevez de la matière
et ajustez.
3. Cierre el combustible.
Puesta en marcha del motor
1. Abra la tapa de combustible.
2. Si pone en marcha el motor en frío, pase la palanca del estrangulador
a la posición CERRADA (CLOSED). Para volver a poner en marcha
un motor templado, deje la palanca del estrangulador en la posición
ABIERTA (OPEN).
3. Coloque el conmutador de ENCENDIDO (ON) y APAGADO (OFF)
del motor a la posición de ENCENDIDO (ON).
4. Agarrando rmemente el mango de control con una mano, agarre
el mango de arranque manual con la otra. Tire del arranque manual
hasta sentir resistencia del motor y, a continuación, deje que vuelva.
5. Tire enérgicamente del mango de arranque manual.
6. Repítalo hasta que se encienda el motor. NOTA: Una vez encendido
el motor, lo hará a las rpm del motor prejadas.
7. SI la palanca del estrangulador se pasó a la posición CERRADA
(CLOSED) para poner en marcha el motor, pásela de forma gradual
a la posición ABIERTA (OPEN) a medida que vaya calentándose el
motor.
8. Si el motor no se pone en marcha después de varios intentos, siga la
guía de resolución de problemas.
Establecimiento de la velocidad del motor
Para aumentar la velocidad, mueva la palanca del regulador hacia la
IZQUIERDA.
Para reducir la velocidad, mueva la palanca del regulador hacia la
DERECHA.
Velocidad de ralentí
La velocidad de ralentí del motor viene prejada de fábrica y no debería
necesitar ajuste.
DETALLES DE LA
MÁQUINA
20 31
1. Depósito de combustible 8. Tornillo de ajuste del ralentí
2. Palanca del regulador 9. Palanca de APERTURA (ON) y
CIERRE (OFF) del combustible
3. Palanca de ENCENDIDO (ON) y
APAGADO (OFF) del motor
10. Filtro de aire
4. Varilla / oricio de llenado de
aceite del motor
11. Tapón de drenaje para
combustible
5. Tapón de drenaje para aceite del
motor
12. Bujía
6. Mango de arranque manual 13. Escape
7. Palanca del estrangulador
COMPACTACIÓN
El suelo removido o un nuevo relleno del suelo, el subsuelo y la capa de
asfalto tendrán pequeños vacíos o bolsas de aire que, si no se compactan,
resultarán en problemas.
1. A medida que el tráco cruce la supercie de un área sin compactar,
se comprime el material. Esto resulta en el hundimiento de la
supercie superior a medida que el material rellena los vacíos.
2. Una situación similar se produce con las cargas estáticas sobre suelo
no compactado.
La carga (por ejemplo, un edicio) se hundirá.
3. Los materiales con vacíos son más propensos a la inltración de
agua, lo cual resulta en erosión. La entrada de agua también puede
hacer que el suelo se expanda a temperaturas de congelación y se
contraiga durante los períodos secos. La expansión y la contracción
es una de las principales causas de daños a los cimientos de
construcción y suele resultar en la necesidad de recalces de la
estructura.
La compactación aumenta la densidad del material y, por consiguiente,
aumenta su capacidad de soporte de carga. Reduce los vacíos de aire
y, por lo tanto, reduce el riesgo de hundimiento, expansión y contracción,
debido a la inltración de agua.
MEDIO AMBIENTE
Instrucciones para el desecho seguro sin daño al medio ambiente.
La máquina contiene materiales reciclables. Lleve el aparato y los
accesorios desechados a las instalaciones de reciclaje que corresponda.
Componente Material
Mango para el operador Acero
Marco principal Acero
2. Levier d'accélération 9. Levier d'arrivée de carburant
(ON/OFF)
3. Manette de démarrage du moteur
(ON/OFF)
10. Filtre à air
4. Orice de remplissage / jauge
d'huile
11. Bouchon de vidange du
carburant
5. Bouchon de vidange d'huile
moteur
12. Bougie
6. Poignée du démarreur 13. Echappement
7. Starter
COMPACTAGE
Un sol qui a été remué, un terrain nouvellement remblayé, une couche de
fondation ou encore un enrobé présentent des vides ou poches d'air qui,
s'ils ne sont pas compactés risquent d'engendrer des problèmes divers.
1. Lorsque les véhicules passent sur une zone non compactée, le
matériau est comprimé, ce qui provoque un affaissement de la
surface, lorsque le matériau vient combler ces vides ou poches d'air.
2. Un phénomène identique se produit avec les charges statiques sur
un terrain non compacté. La charge (qui peut être un bâtiment, par
exemple) s'affaisse.
3. Les matériaux qui présentent des vides ou poches d'air sont plus
exposés aux inltrations d'eau, qui à longue entraînent une érosion.
Ces inltrations peuvent également provoquer une dilatation du
sol, en cas de gel et au contraire une rétraction par temps sec. Ce
phénomène de dilatation et de rétraction est l'une des principales
causes de détérioration des fondations des bâtiments, qui exigent
ensuite des travaux pour étayer la structure.
Le compactage permet d'augmenter la densité du matériau et par là même
augmente la limite de charge et la portance. Il permet également de réduire
les vides et poches d'air et donc les risques d'affaissement, de dilatation et
de rétraction, dus aux inltrations d'eau.
ENVIRONNEMENT
Respectez les consignes de mise au rebut des matériaux an de protéger
l'environnement.
Cette machine contient des matériaux recyclables. Remettre l'équipement
ainsi que les accessoires dont vous souhaitez vous débarrasser à un
spécialiste du recyclage.
Elément Matériau
Poignée opérateur Acier
Châssis Acier
Plaque d'assise Acier
Poids excentrique Acier
Carter du moteur Aluminium
Couvercles Matériau synthétique
Pièces diverses Acier, Aluminium, Plastique
32 19
Placa de base Acero
Peso excéntrico Acero
Carcasa del motor de gasolina Alumnio
Cubiertas Material sintético
Piezas diversas Acero, Alumnio, Plástico
RESOLUCIÓN DE
PROBLEMAS
Problema Causa Solución
El motor no arranca. No hay combustible. Abra el tapón de
combustible.
Llene el depósito de
combustible.
El motor está
apagado.
Encienda el motor.
La bujía se ha
ensuciado.
Limpie y reajuste
la separación entre
bujías.
Motor frío. Cierre el
estrangulador.
El motor está
ahogado.
Abra el estrangulador,
abra completamente
el regulador y tire
del arranque manual
hasta que el motor se
ponga en marcha.
El motor continúa sin
arrancar.
Fallo importante. Póngase en contacto
con su agente o con
Evolution Power
Tools.
La unidad no vibra. La tensión de la
correa no es correcta.
Ajuste la tensión de la
correa.
El ltro de aire está
bloqueado.
Limpie o cambie el
ltro de aire.
La unidad excéntrica
está dañada.
Cambie la unidad
excéntrica.
Los adoquines se han
dañado.
La placa se encuentra
en contacto directo
con el material.
Use una almohadilla
para pavimentos.
La supercie
bituminosa está
desprendiéndose
(descamándose).
Exceso de
compactación.
Retírela y vuelva a
colocarla.
Velocidad de
desplazamiento baja.
Grosor de la capa
demasiado profunda
(la placa está
hundiéndose).
Retire parte del
material.
El contenido de
humedad es
demasiado elevado o
demasiado bajo.
Retire el material y
ajústelo.
MANTENIMIENTO
Se recomienda que sea un distribuidor aprobado por Evolution quien
realice todas las operaciones de reparación y mantenimiento importantes.
Utilice siempre repuestos Evolution originales.
Antes de realizar cualquier labor de mantenimiento en la máquina, apague
el motor y desconecte el cable de alta tensión de la bujía.
Coloque siempre el ‘HULK’ sobre suelo nivelado para garantizar que se
miden correctamente todos los niveles de los líquidos. Utilice solamente
los aceites recomendados.
Período de prueba/observación
Cuando se utiliza por primera vez el ‘HULK’ nuevo, el aceite del motor
debe cambiarse después del período inicial de observación según se
18 33
especica en la tabla de mantenimiento de rutina.
La tensión de la correa debe comprobarse después de 4 horas de uso. Si
se han colocado correas nuevas, la tensión de la correa debe comprobarse
tras 30 minutos.
Correa de transmisión Tensado
Retire la protección de la correa y compruebe su tensión apretando
ligeramente con el dedo sobre la parte superior de la correa, tan cerca
de la parte central entre el impulsor del motor y la polea impulsada como
pueda. La correa debería ceder unos 5 mm.
Si necesita ajustar la tensión de la correa, aoje los cuatro pernos de
ajuste de la correa de transmisión lo suciente como para permitir mover
el motor. Ajuste la posición del motor deslizándolo hacia delante o hacia
atrás en la placa de base. Una vez jado, vuelva a apretar los pernos de
ajuste de la correa de transmisión y vuelva a comprobar la tensión de la
correa.
Mantenimiento de rutina Después
de las
primeras
4 horas
1 mes
o 20
horas
3 meses
o 50
horas
6 meses
o 100
horas
Aceite del
motor
Comprobar
el nivel de
aceite
•
Cambiar • •
Filtro de
aire
Comprobar
el estado
• •
Limpiar /
Cambiar
•
Bujía Comprobar
/ Limpiar
•
Correa de
transmisión Tensión
• • •
GARANTÍA DE 12 MESES
GARANTÍA LIMITADA DE 12 MESES. EVOLUTION POWER TOOLS SE
RESERVA EL DERECHO A REALIZAR MEJORAS Y MODIFICACIONES
EN EL DISEÑO SIN PREVIO AVISO.
Evolution Power Tools reparará o sustituirá, dentro de los doce (12)
meses a partir de la fecha original de compra, cualquier artículo en el
que se encuentre algún defecto en el material o en la fabricación. Esta
garantía será nula si la herramienta que va a devolver ha sido utilizada
fuera de las recomendaciones en el manual de instrucciones o ha sufrido
algún daño por accidente, negligencia o uso inadecuado. Esta garantía
no se aplica a la maquinaria y/o componentes que ha sufrido alteración,
cambio o modicación de alguna forma o esté sujeto al uso fuera de
las capacidades y especicaciones recomendadas. Los componentes
eléctricos están sujetos a las respectivas garantías de los fabricantes.
Todos los artículos devueltos por defectuosos se devolverán con
transporte pagado por adelantado a Evolution Power Tools. Evolution
Power Tools se reserva el derecho a reparar o sustituir opcionalmente
por un artículo igual o equivalente. En ningún caso Evolution Power Tools
será responsable por la pérdida o daño resultante directa o indirectamente
del uso o comercialización o de cualquier otra causa. Evolution Power
Tools no será responsable por ningún coste incurrido sobre estos artículos
o daños consecuenciales. Ningún representante, empleado o agente de
Evolution Power Tools está autorizado a realizar representaciones orales
de idoneidad o a renunciar a cualquiera de los términos anteriores de la
venta y ninguno será vinculante a Evolution Power Tools.
Las preguntas relacionadas con esta garantía limitada deberían dirigirse
a la sede principal de la empresa o llame al número de asistencia
adecuado.
lisez attentivement et assurez-vous que vous avez bien compris l'ensemble des
consignes de sécurité ci-après. Il en va de la responsabilité de l'opérateur de
s'assurer qu'il/elle a bien compris comment utiliser l'outil en toute sécurité. Si
vous avez des doutes quant à l'utilisation du mélangeur ‘HULK’, consultez votre
responsable, votre distributeur ou Evolution Power Tools.
SPÉCIFICATIONS
Puissance du moteur (Hp) 2,4 à 3600 tr/mn
Type de moteur Moteur à quatre temps, OHV, mono-
cylindre
Jeu des soupapes Admission: 0,15 mm ± 0,02 mm (à
froid)
Echappement: 0,20 mm ± 0,02 mm
(à froid)
Bougie NGK BPR6ES
Ecartement des électrodes 0.028 - 0.031 inches
Force de compactage (kN) 10
Vibration (m/sec2) 46
Cycle d'utilisation (mn) 20
Niveau de puissance acoustique
pondérée (LWA)
101 dB(A)
Type d'huile SAE 10W-30
Capacité d'huile 0.25 Litres
Carburant sans plomb
Capacité de carburant 1.2 Litres
Hauteur (Max) – en
Fonctionnement
1020
Longueur (Max) - en
Fonctionnement
1290
Largeur (Max) 320
CONTRÔLES AVANT DE
DÉMARRER
ATTENTION! Votre ‘HULK’ est livré SANS huile dans le moteur. Un bidon
d'huile de 0,5 l est fourni avec la machine. AJOUTEZ la quantité d'huile
nécessaire, soit 0,25 l, prélevée dans le bidon fourni, AVANT la
première utilisation ; sinon vous risquez d'endommager la machine, ce
type de défaillance n'étant pas couvert par la garantie.
Inspection - Avant de démarrer la machine
Effectuez impérativement les contrôles suivants avant de commencer une
session de travail ou au bout de quatre heures d'utilisation de la machine.
Veuillez vous reporter au chapitre entretien pour plus de détails sur ce
point. Si lors de ce contrôle, vous constatez un défaut quel qu'il soit, ne pas
réutiliser le ‘‘HULK’ tant que ce défaut n'a pas été corrigé.
1. Examinez soigneusement le ‘HULK' an de vous assurer qu'il ne
présente aucun signe de détérioration. Vériez que le dispositif de
protection de la courroie est bien xé avant d'utiliser la machine.
2. Vériez les exibles, les orices de remplissage, les bouchons de
vidange ainsi que les différentes parties de la machine, an de vous
assurer qu'il n'y a pas de fuites. Réparez, le cas échéant, avant
d'utiliser la machine.
3. Vériez le niveau d'huile du moteur et complétez si nécessaire.
4. Vériez le niveau de carburant et complétez si nécessaire.
5. Vériez qu'il n'y a aucune fuite de carburant ou d'huile.
Arrêt du moteur
1. Réduire le régime du moteur jusqu'au minimum.
2. Mettre l'interrupteur de Marche/Arrêt (ON/OFF) sur 'OFF' .
3. Fermer l'arrivée de carburant.
Démarrage du moteur
1. Ouvrir le robinet d'arrivée de carburant.
2. Si le moteur est froid, mettre le starter sur FERMÉ (CLOSED). Pour
redémarrer le moteur, lorsque celui-ci est chaud, laisser le starter sur
OUVERT (OPEN).
3. Mettre l'interrupteur de Marche/Arrêt (ON / OFF) sur ‘ON’.
34 17
Importante
Por favor leia cuidadosa e completamente estas instruções de
operação e segurança. Para sua própria segurança, antes de utilizar
este equipamento certique-se que a todos os manípulos e peças
se encontram rmemente montados. Se estiver inseguro acerca de
qualquer aspecto da utilização deste equipamento, por favor contacte
a nossa Linha de Assistência Técnica.
Linha de Assistência Técnica GB:
0870 609 2297
Linha de Assistência Técnica EUA:
1-866-EVO-TOOL
Placa Compactadora
Parabéns por ter adquirido uma HULK da Evolution Power Tools. Por favor
preencha e envie por e-mail o seu cartão de registo de produto. Ao efectuar
o registo irá validar o período de garantia da sua máquina e assegurar
uma assistência atempada, caso seja necessária. Agradecemos-lhe
sinceramente por seleccionar um produto da Evolution Power Tools.
ATENÇÃO: INSTRUCÇÕES
IMPORTANTES DE
SEGURANÇA
REGRAS GERAIS DE
SEGURANÇA
AVISO: Para Sua Segurança. Leia o Manual de Instruções antes de
Operar.
• Transporte a placa ‘HULK’ para onde for necessária. O levantamento
e transporte do equipamento devem ser efectuados com precaução
(utilizando sempre 2 pessoas).
NUNCA desloque ou transporte a placa ‘HULK’ com o motor em
funcionamento, mesmo apenas em curtas distâncias.
• Após efectuar as vericações indicadas no parágrafo 'pré-arranque',
poderá colocar o motor em funcionamento.
• NOTA: Após o arranque do motor, a placa compactadora ‘HULK’
começa a vibrar e por esta razão, a máquina desloca-se também
para a frente. Verique sempre se a máquina emite ruídos anormais.
Em caso de ocorrência de ruídos anormais, pare imediatamente a
máquina e consulte o parágrafo sobre a resolução de problemas..
• Utilize o punho da máquina para conduzir ou virar a placa ‘HULK’.
• O vibrador não provoca apenas a vibração da placa compactadora,
mas causa também o movimento de avanço da máquina.
• A velocidade de avanço da máquina depende do estado da superfície
que estiver a ser compactada.
• Se a superfície a compactar for inclinada, proceda com cuidado
redobrado durante o controlo da direcção do movimento da placa
‘HULK’. Trabalhe numa inclinação, subindo e descendo no sentido
vertical e não lateralmente.
• Deslocar a placa compactadora 'HULK' sobre a superfície em
movimentos organizados, até ser obtida a compactação desejada.
• Para a compactação faseada, i.e., em diversas camadas, o trabalho
deve ser efectuado camada por camada.
A manutenção incorrecta ou negligente da máquina pode conduzir a
lesões corporais. As reparações e manutenção da máquina devem
ser apenas efectuadas por técnicos aprovados pela Evolution Power
Tools. As reparações e/ou manutenção incorrectas implicam a
invalidação da garantia.
AVISO
Este equipamento é pesado - o seu levantamento deve ser efectuado
com extremo cuidado (com um mínimo de 2 pessoas ou através de
equipamento de elevação adequado).
Isolar a área de trabalho e não permitir a presença de pessoas estranhas
nas proximidades da área de trabalho.
O operador da placa compactadora deve usar equipamento de protecção
16 35
individual adequado durante todas as fases de utilização deste equipamento
(ver o parágrafo Saúde e Segurança).
Antes de colocar a máquina em funcionamento, o operador deve conhecer
o modo de desligar a máquina em segurança, no caso de ocorrência de
alguma situação mais difícil.
Desligar sempre o motor, antes de transportar ou deslocar a máquina
entre os locais de trabalho ou antes de efectuar quaisquer trabalhos de
manutenção.
Durante a utilização da máquina, o motor ca muito quente; deixar arrefecer
o motor, antes de lhe tocar. Nunca deixar o motor em funcionamento sem
supervisão adequada.
Não remover ou modicar os resguardos de protecção instalados na
máquina - estes componentes foram instalados para protecção do
operador.
Vericar sempre o estado e a segurança dos resguardos de protecção; se
houver sinais de danicação ou falta, NÃO UTILIZAR A MÁQUINA, até os
resguardos de protecção terem sido instalados ou reparados.
NÃO operar a máquina, se o operador se sentir doente ou fatigado ou se
estiver sobre a inuência de álcool, medicamentos ou estupefacientes.
Segurança do manuseamento do combustível
ATENÇÃO! O combustível é uma substância inamável. O seu
manuseamento incorrecto pode provocar lesões corporais ou danos
materiais. Desligar o motor, apagar todas as chamas nuas e não fumar ou
foguear durante o abastecimento do reservatório de combustível. Limpar
cuidadosamente qualquer combustível derramado.
Desligar o motor e deixá-lo arrefecer, antes de reabastecer o reservatório
de combustível.
Durante o reabastecimento do reservatório de combustível, NÃO fumar ou
foguear na área de trabalho.
O combustível derramado no solo deve ser imediatamente neutralizado
com areia. Em caso de derrame de combustível no vestuário, mudar
imediatamente de roupa.
O combustível deve ser armazenado em recipientes homologados para o
efeito e em locais afastados das fontes de calor ou de ignição.
Saúde e Segurança
Instruções de operação
LER e COMPREENDER este manual, antes de operar ou efectuar
trabalhos de manutenção na máquina.
Vibração
Durante a compactação do solo, alguma vibração gerada pela máquina
é transmitida para as mãos do operador através do punho de comando.
A placa compactadora Evolution 'HULK' foi desenvolvida especicamente
para reduzir os níveis de vibração nas mãos/braços. Ver nas Características
Técnicas deste manual os níveis de vibração e os tempos de utilização
(tempo de exposição máxima recomendado diário). NÃO exceder os
tempos de exposição máxima recomendados.
Equipamento de Protecção Individual
Durante a utilização deste equipamento o operador deve usar equipamento
de protecção individual adequado, i.e., óculos de segurança, luvas,
protectores auriculares, máscara antipoeiras e calçado com biqueira
de aço (com solas antiderrapantes, para uma maior protecção). Utilizar
vestuário adequado às condições do trabalho a realizar. Proteger sempre
a pele do contacto com o betão fresco.
Poeiras
A compactação de solos pode produzir poeiras nocivas para a saúde. Utilizar
sempre uma máscara adequada para o tipo de poeiras produzidas.
Combustível
Não ingerir combustível ou inalar os vapores do combustível e evitar
sempre o contacto deste com a pele. Lavar imediatamente os derrames
de combustível. Em caso de contacto do combustível com os olhos, lavar
imediatamente com água abundante e procurar imediatamente cuidados
médicos.
ATENÇÃO! Fumos de escape
Os fumos do escape produzidos por este equipamento são perigosos e
podem provocar a morte!
ATENÇÃO!
Não utilizar a placa compactadora 'HULK' em espaços interiores ou
connados - a área de trabalho deve dispor de ventilação adequada.
GUARDE ESTAS INSTRUÇÕES
Important
Veuillez lire attentivement et dans leur totalité ces instructions de
sécurité et de fonctionnement. Pour votre propre sécurité, avant
d’utiliser cet équipement, vériez que toutes les pièces ainsi que les
poignées sont fermement xées. Si vous avez un doute concernant
tout aspect de l’utilisation de cet équipement, veuillez contacter notre
Assistance Technique.
Assistance Technique R-U : 0870 609 2297
Assistance Technique USA : 1-866-EVO-TOOL
Compacteur de plaques
Félicitations ! Vous venez d’acquérir une HULK par Evolution Power
Tools. Veuillez compléter et nous renvoyez votre carte d’enregistrement de
produit. Ceci permettra de valider la garantie de votre machine et d’assurer
un service rapide si nécessaire. Nous vous remercions sincèrement d’avoir
sélectionné un produit Evolution Power Tools.
ATTENTION : CONSIGNES DE
SÉCURITÉ IMPORTANTES
RÈGLES DE SÉCURITÉ
GÉNÉRALES
AVERTISSEMENT : Pour votre propre sécurité. Veuillez lire le manuel
d’utilisation avant d’utiliser.
• Amenez le ‘HULK’ jusqu'à l'endroit où il doit être utilisé. Procédez avec
la plus grande attention, lorsque vous soulevez et portez la machine
(cette opération exige la présence de deux personnes minimum).
Ne laissez JAMAIS le moteur tourner lorsque vous déplacez ou
transportez le ‘HULK’, même sur une très courte distance.
• Ne démarrez le moteur qu'après avoir effectué les contrôles indiqués
à la section 'Avant de démarrer'.
• REMARQUE :- Une fois démarré, le ‘HULK’ commence à vibrer
mais également à se déplacer vers l'avant. Vériez toujours que la
machine ne fait pas de bruits suspects. Si vous constatez un bruit
inhabituel, arrêtez immédiatement le moteur et reportez-vous au
chapitre Dépannage.
• Utilisez toujours la poignée de commande pour diriger ou manœuvrer
le ‘HULK’.
• Le système de vibration provoque non seulement la vibration de la
plaque mais également le déplacement de la machine vers l'avant.
• La vitesse de déplacement sera dénie en fonction de l'état de la
surface à compacter.
• Si la surface à compacter est en pente, il convient de faire preuve de
la plus grande vigilance pour diriger la machine. Travaillez toujours
dans le sens de la pente et jamais perpendiculairement à celle-ci.
• Utilisez le ‘HULK’ sur la surface à traiter, de façon méthodique, jusqu'à
l'obtention du compactage requis.
• Si vous devez compactez plusieurs couches superposées, procédez
par couche, en traitant chacune d'elle individuellement.
Un entretien défectueux peut s'avérer dangereux. Ne conez la réparation
et l'entretien qu'à un technicien agréé Evolution Power Tools. Toute
réparation et/ou entretien incorrects entraîne l'annulation de la garantie
ATTENTION
Cette machine est lourde et doit être soulevée avec la plus grande
précaution (cette opération exige la présence de deux personnes minimum
ou l'utilisation d'appareils de levage adaptés).
Délimitez et fermez la zone de travail à l'aide d'un cordon et maintenez
le public ainsi que le personnel non autorisé éloigné, en ménageant une
distance de sécurité.
Portez impérativement des équipements de protection individuels (EPI)
lors de l'utilisation de l'outil (voir le § Santé et Sécurité).
Assurez-vous que vous savez bien éteindre l'outil avant de le mettre en
marche, au cas où vous vous trouveriez dans une situation difcile.
Veillez toujours à bien ARRETER le moteur avant de transporter ou de
déplacer la machine sur le chantier ou de procéder à une intervention
d'entretien.
36 15
eerste
4 uren
1
maand
of 20
uren
3
maanden
of 50 uren
6
maanden
of 100
uren
• •
•
•
• • •
PARA REFERÊNCIA FUTURA
INSTRUÇÕES ADICIONAIS DE SEGURANÇA
Para sua segurança e das pessoas à sua volta, leia e assegure-se de que
compreende completamente as seguintes informações de segurança. Compete
ao operador assegurar-se de que compreende completamente o modo de
operação deste equipamento em condições de segurança. Se tiver dúvidas
sobre o modo correcto e seguro de operação da misturadora ‘HULK’, consulte o
seu supervisor, um Distribuidor ou a Evolution Power Tools.
CARACTERÍSTICAS
TÉCNICAS
Potência do motor (Hp) 2,4 HP a 3600 rpm
Tipo de motor monocilindro, 4 tempos, válvulas à
cabeça
Folga da válvula admissão: 0,15 mm ±0,02 mm
(motor frio)
escape: 0,20 mm ±0,02 mm (motor
frio)
Vela de ignição NGK BPR6ES
Folga do eléctrodo da vela 0,711 – 0,787 mm
Força de compactação (kN) 10
Vibração (m/s/s) 46
Tempo de utilização máximo
admissível (min)
20
Nível da potência sonora (LWA) 101 dB(A)
Tipo de óleo lubricante SAE 10W-30
Capacidade de óleo lubricante 0.25 l
Tipo de combustível gasolina sem chumbo
Capacidade de combustível 1.2 l
Altura (máx.) - em operação 1020
Comprimento (máx.) - em
operação
1290
Largura (máx.) 320
VERIFICAÇÕES PRÉ-
ARRANQUE
AVISO! A placa compactadora 'HULK' é expedida de fábrica SEM óleo
lubricante no motor; o equipamento é fornecido com um recipiente com
0,5 l de óleo lubricante. ANTES da primeira utilização, DEITAR 0,25 l
deste óleo no motor; a não observação desta recomendação conduz à
danicação do motor e à invalidação da garantia em caso de danicação.
Inspecção pré-arranque.
Efectuar as vericações pré-arranque indicadas a seguir, antes do início de
cada sessão de trabalho ou após 4 horas de operação. Para informações
mais pormenorizadas, consultar o parágrafo relativo à manutenção do
equipamento. Se for detectada alguma anomalia, a placa compactadora
'HULK' não deve ser utilizada, antes de a anomalia ser recticada.
1. Inspeccionar completamente o equipamento, de modo a vericar se
apresenta sinais de danicação. Antes de utilizar a máquina, vericar
se o resguardo de protecção da correia se encontra bem xado.
2. Vericar as mangueiras, bocais de enchimento, bujões de drenagem
e quaisquer outras áreas em que exista o risco de fugas. Antes da
operação da máquina, reparar quaisquer fugas detectadas.
3. Vericar o nível do óleo do motor e atestar, conforme
necessário.
4. Vericar o nível do combustível e atestar, conforme necessário.
5. Vericar se existem sinais de fugas de combustível ou óleo
lubricante.
Paragem do motor
1. Reduzir a velocidade do motor até ao mínimo.
14 37
2. Colocar o interruptor ON / OFF do motor na posição 'OFF'
(Desligar).
3. Fechar a válvula de alimentação de combustível.
Arranque do motor
1. Abrir a válvula de alimentação de combustível.
2. Para o arranque do motor frio, colocar a alavanca da borboleta do
ar de admissão na posição de fecho (CLOSED). Se o motor estiver
quente, o arranque deve ser efectuado com a alavanca da borboleta
do ar de admissão na posição de abertura (OPEN).
3. Rodar o interruptor ON / OFF do motor para a posição 'ON' (Ligar).
4. Segurar com uma mão e com rmeza o punho de comando da
máquina e segurar no manípulo do mecanismo de arranque com a
outra mão. Puxar o cabo do mecanismo de arranque do motor até
ser sentida resistência ao movimento e deixar depois o sistema de
comando regressar à posição inicial por acção da mola.
5. Com um movimento rápido, puxar o manípulo do mecanismo de
arranque do motor.
6. Se necessário, repetir estas operações até o motor entrar em
funcionamento. NOTA: Após o arranque do motor, o funcionamento é
efectuado à velocidade pré-denida.
7. Se a alavanca da borboleta do ar de admissão tiver sido colocada na
posição de fecho (CLOSED) antes do arranque do motor, movê-la
gradualmente para a posição de abertura (OPEN), à medida que a
temperatura do motor for aumentando.
8. Se o motor não arrancar após diversas tentativas, consultar o
parágrafo de Resolução de Problemas.
Regulação da velocidade do motor
Para aumentar a velocidade do motor, deslocar a alavanca do acelerador
para a ESQUERDA.
Para diminuir a velocidade do motor, deslocar a alavanca do acelerador
para a DIREITA.
Velocidade de ralenti
A velocidade de ralenti do motor é regulada na fábrica e não deve
necessitar de qualquer regulação posterior.
COMPONENTES DA
MÁQUINA
zijn laadvermogen. Vermindert lucht leegten en daarmee het risico van
verzinking, uitzetting en samentrekking veroorzaakt door waterinsijpeling.
MILIEU
Veilige Afvalstorting aanwijzingen voor de bescherming van het milieu.
De machine bevat recycleerbaar materiaal. Breng niet langer gebruikte
apparaten en toebehoren naar de aangeduide recyclingplaatsen.
Component Materiaal
Operateur handgreep Staal
Kader Staal
Funderingsplaat Staal
Excentrisch gewicht Staal
Benzine motor behuizing Aluminium
Benzine motor deksels Synthetisch materiaal
Verschillende elementen Staal, Aluminium, Plastic
PROBLEMEN
Probleem Reden Oplossing
Motor start niet. Geen benzine. Open benzinekraan.
Vul benzinetank.
Motor afgezet. De motor starten.
Vuile bougie. Bougie speling
reinigen en bijstellen.
Motor koud. Choke sluiten.
Motor overstroomd. Open choke, open
gasklep volledig, trek
aan de terugslag
starter tot de motor
aanslaat.
Motor start niet. Ernstig defect. Contacteer Agent
of Evolution Power
Tools.
Apparaat trilt niet. Riemspanning onjuist. Riemspanning
bijstellen.
Luchtlter verstopt. Luchtlter reinigen of
vervangen.
Excentrisch element
beschadigd.
Vervang excentrisch
element.
Bodemplaat
beschadigd.
Plaat in direct contact
met materiaal.
Gebruik een buffer.
Bitumineus oppervlak
afschilferend
(laminaat).
Overdreven
compressie.
Verwijderen en
herbeginnen.
Lage snelheid. Laagdikte te diep,
(plaat zinkt).
Verwijder een deel
van het materiaal.
Vochtigheidsgraad te
hoog of te laag.
Verwijder materiaal
en bijstellen.
ONDERHOUD
We bevelen aan dat een ofciële Evolution dealer alle belangrijke
onderhouds- en herstellingswerken uitvoert. Gebruik altijd oorspronkelijke
Evolution vervangingselementen
Voor enig onderhoud dat aan de machine uitgevoerd wordt, moet de
machine afgezet worden en de HT kabel van de bougie uitgeschakeld
worden.
Plaats de ‘HULK’ steeds op een waterpas bodem om ervoor te zorgen
dat de vloeistofniveau's correct gelezen kunnen worden. Gebruik enkel
aanbevolen olie.
Inloop Periode
38 13
1. Reservatório de combustível 8. Parafuso de regulação do
ralenti
2. Alavanca de aceleração 9. Alavanca ON/OFF de
alimentação do combustível
3. Alavanca ON/OFF do motor 10. Filtro de ar
4. Bocal de enchimento do óleo do 11. Bujão de drenagem de
combustível motor / Vareta de
nível
5. Bujão de drenagem do óleo do
motor
12. Vela de ignição
6. Manípulo do mecanismo de
arranque
13. Tubo de escape
7. Alavanca da borboleta do ar de
admissão
COMPACTAÇÃO
Os solos trabalhados ou de aterros, as sub-bases e as camadas de
desgaste, apresentam pequenos vazios ou bolsas de ar, que, se não
forem compactados conduzem à ocorrência de um ou mais problemas.
1. A circulação dos veículos na superfície de uma área não compactada
provoca a compressão do material da via. Esta compressão conduz
à cedência da superfície superior da via, como resultado do
preenchimento dos vazios pelo material circundante.
2. Uma situação semelhante ocorre com a aplicação de cargas estáticas
em solos não compactados. Nestas condições, a carga (como, por
exemplo, um edifício) afundar-se-á no terreno.
3. Os materiais com vazios são mais susceptíveis à inltração da água
e, como consequência, à erosão. A entrada da água nos solos pode
também provocar a sua expansão durante a ocorrência de baixas
temperaturas e à sua contracção durante os períodos de seca. A
expansão e a contracção dos solos é uma das principais causas
da danicação das fundações dos edifícios e da exigência da sua
pregagem ou consolidação com estacas.
A compactação aumenta a densidade aparente do material e, por esta
razão, a sua capacidade de suporte de cargas. A compactação reduz
também a quantidade dos vazios e o risco de cedência e de expansão e
contracção provocadas pela inltração da água.
AMBIENTE
Instruções de eliminação equipamento para protecção do ambiente.
Esta máquina contém materiais recicláveis. A eliminação do aparelho e
os seus acessórios deverá efectuar-se nas instalações de reciclagem
apropriadas.
12 39
Componente Material
Punho de comando Aço
Chassis principal Aço
Placa de montagem Aço
Massa excêntrica Aço
Invólucro do motor a gasolina Alumínio
Tampas do motor a gasolina Material sintético
Componentes diversos Steel, Alumínio, Plástico
RESOLUÇÃO DE
PROBLEMAS
Anomalia Causa Remédio
O motor não arranca. Falta de combustível. Abrir a válvula de
alimentação de
combustível.
Atestar o reservatório
de combustível.
Motor desligado. Colocar o motor em
funcionamento.
Vela de ignição suja. Limpar e anar folga
da vela de ignição.
Motor frio. Fechar a borboleta do
ar de admissão.
Motor afogado. Abrir a borboleta do
ar de admissão, abrir
o acelerador, accionar
o mecanismo de
arranque até o motor
arrancar.
O motor (ainda) não
arranca.
Anomalia grave no
motor.
Contactar um
Distribuidor ou a
Evolution Power
Tools.
A máquina não vibra. Tensão da correia
incorrecta.
Ajustar a tensão da
correia.
Filtro de ar
colmatado.
Limpar ou substituir o
elemento do ltro.
Massa excêntrica
danicada.
Substituir a massa
excêntrica.
Danicação do
revestimento do
pavimento.
Placa compactadora
em contacto
directo com o material
de revestimento.
Utilizar uma placa
adequada entre
a máquina e o
pavimento
Danicação da
superfície betuminosa
(delaminação).
Compactação
excessiva.
Remover e reaplicar
a camada de
revestimento.
Velocidade de avanço
demasiado baixa.
Espessura da
camada demasiado
elevada,
(afundamento da
placa da máquina).
Remover algum
material.
Teor de água do solo
demasiado elevado
ou demasiado
reduzido.
Remover o
material e ajustar.
MANUTENÇÃO
É recomendável que as operações de manutenção e de reparação mais
complexas sejam efectuadas por um distribuidor autorizado Evolution.
Utilizar sempre peças genuínas Evolution.
Antes da realização de quaisquer trabalhos de manutenção na máquina,
desligar sempre o motor e desligar o cabo (HT) da vela de ignição.
Colocar a máquina em terreno horizontal, de modo a que a vericação
Olievolume 0.25 Litres
Benzinetype Loodvrij
Benzinevolume 1.2 Litres
Hoogte (Max) - Bediening 1020
Lengte (Max) - Bediening 1290
Breedte (Max) 320
PRE START CONTROLE
LET OP! Uw ‘HULK’ wordt geleverd ZONDER olie in de motor, een
0,5l oliecontainer wordt met de machine bijgeleverd. U MOET de juiste
hoeveelheid van 0,25l van deze olie in de motor gieten VOOR het eerste
gebruik, omdat de motor anders zal beschadigd worden en niet gedekt zal
zijn door de waarborg.
Pre Start inspectie
De volgende Pre start inspectie moet voor het starten van elk gebruik
uitgevoerd worden of na elke vier uren gebruik. Raadpleeg a.u.b. de
service sectie voor gedetaileerd advies. Als u een fout ontdekt, mag de
‘HULK’ niet gebruikt worden tot de fout hersteld is.
1. De ‘HULK’ zorgvuldig nakijken op sporen van beschadiging. Zorg
ervoor dat de riembeschermer stevig zit voor het gebruik van de
machine.
2. Controleer slangen, vulleropeningen, afvoerstoppen en andere
elementen op lekken. Herstel alle lekken voor gebruik.
3. Controleer het motoroliepeil en vul bij indien nodig.
4. Controleer het benzineniveau en vul bij indien nodig
5. Kijk na of er benzine- en olielekken zijn.
De motor afzetten
1. Verminder de motorsnelheid tot het minimum.
2. Draai de ON / OFF schakelaar van de motor naar 'OFF' stand.
3. De benzine afzetten.
De motor starten.
1. Open benzinekraan.
2. Als de motor koud moet opgestart worden, draai de choke hefboom
naar GESLOTEN (“CLOSED”)
Om een warme motor te herstarten laat de choke hefboom in OPEN
positie staan.
3. Draai de ON / OFF schakelaar van de motor naar 'ON' stand.
4. Houd de bedieningshandgreep stevig vast met een hand, grijp de
terugslag starter met de andere. Trek aan de terugslag starter tot u
de motorweerstand voelt, laat de starter teruggaan.
5. Trek hard aan de terugslag starter.
6. Herhaal tot de motor aanslaat. OPMERKING:Zodra de motor aanslaat
zal hij draaien op de ingestelde motor RPM.
7. Als de choke in GESLOTEN (“CLOSED”) was om de motor op te
starten draai het geleidelijk naar OPEN terwijl de motor opwarmt
8. Als de motor niet aanslaat na verschillende pogingen, volg dan de
aanwijzingen in Problemen sectie
De motorsnelheid instellen
Om de snelheid te versnellen, draai de gasklep hefboom naar LINKS.
Om de snelheid te vertragen, draai de gasklep hefboom naar RECHTS.
Neutrale snelheid De neutrale snelheid van de machine is vooringesteld
en behoeft geen bijstelling.
MACHINE DETAILS
40 11
AFVOER: 0.20 mm ± 0.02 mm
(Koud)
dos níveis dos uidos conduza a resultados correctos. Utilizar apenas os
lubricantes recomendados.
Período de rodagem
Quando a placa compactadora 'HULK' é utilizada pela primeira vez após a
expedição de fábrica, o óleo do motor deve ser mudado após o período de
rodagem conforme indicado na Tabela de Manutenção de Rotina.
Vericar a tensão da correia após cada 4 horas de operação. Se as
correias forem novas, a tensão deve ser vericada após 30 minutos de
operação.
Correia de accionamento Tensionamento
Remover o resguardo de protecção da correia e vericar a sua tensão,
aplicando uma ligeira pressão com o dedo colocado a meio-vão no tramo
superior da correia (entre a polia do motor e a polia movida). Com esta
força, a echa da correia deve ser cerca de 5 mm.
Se a tensão da correia necessitar de ser ajustada, desapertar os 4 parafusos
de ajustamento da correia de accionamento apenas o suciente para
permitir a deslocação do motor. Ajustar a posição do motor, deslocandoo para a frente ou para trás na placa de montagem. Após a regulação,
reapertar os parafusos de ajustamento da correia de accionamento e
vericar novamente a tensão da correia.
Manutenção de rotina Após as
primeiras
4 horas
1 mês
ou 20
3 meses
ou 50
6 meses
ou 100
Óleo do motor Veri ficar
o nível
•
Mudar • •
Filtro de ar Veri ficar
estado
• •
Limpar /
Substituir
•
Vela de
ignição
Vericar /
Limpar
•
Correia de
accionamento Tensão
• • •
GARANTIA DE 12 MESES
GARANTIA LIMITADA DE 12 MESES. A EVOLUTION POWER TOOLS
RESERVA-SE AO DIREITO DE EFECTUAR MELHORIAS E ALTERAÇÕES
AO DESIGN SEM AVISO PRÉVIO.
A Evolution Power Tools, num espaço de doze (12) meses desde a data
de compra original, irá efectuar a reparação ou substituição de quaisquer
equipamentos que apresentem defeitos de materiais ou mão-de-obra.
Esta garantia ca sem efeito caso a ferramenta a ser devolvida tenha
sido usada para além dos recomendados no Manual de Instruções ou
tenha sido danicada acidentalmente, por negligência ou através de uma
manutenção inadequada. Esta garantia não se aplica a quaisquer máquinas
e/ou componentes que tenham sido alterados, mudados ou modicados
de qualquer forma, ou que tenham sido sujeitos a uma utilização para além
das suas capacidades e especicações recomendadas. Os componentes
eléctricos encontram-se sujeitos às garantias dos respectivos fabricantes.
Todos os equipamentos a devolver com defeito deverão ser devolvidos
com portes pagos à Evolution Power Tools. A Evolution Power Tools
reserva-se ao direito de optar entre uma reparação ou uma substituição
com equipamento igual ou equivalente. A Evolution Power Ferramentas
não pode em qualquer altura ser responsabilizada por perdas ou danos
resultantes directa ou indirectamente da utilização, ou mercadoria ou
por qualquer outra causa.A Evolution Power Tools não é responsável
por quaisquer custos incorridos nesses equipamentos ou em danos
consequenciais. Nenhum ocial, empregado ou agente da Evolution
Power Tools se encontra autorizado a fazer representações verbais de
aptidão ou a abdicar de quaisquer umas das condições de venda acima
mencionadas, sendo que a Evolution Power Tools não cará comprometida
em cumprir com nenhuma delas.
Quaisquer perguntas relativas a esta garantia limitada deverão ser
dirigidas à sede da empresa, ou deverá efectuar-se uma chamada para o
número da Linha de Apoio adequada.
10 41
Importante
Prego leggere attentamente e completamente questo
manuale e istruzioni di sicurezza. Per la sua sicurezza,
prima di utilizzare questo attrezzo controlli che il voltaggio
sia corretto e che tutte le parti siano saldamente ssate.
Se avesse dei dubbi su come utilizzare questo attrezzo,
prego contattare il nostro Servizio Tecnico.
Servizio Tecnico UK: 0870 609 2297
Servizio Tecnico Italia: 011 994 56 19
Piastra Costipatrice
Congratulazioni per l’acquisto della sua Evolution HULK. Prego compilare
e spedire la scheda di registrazione del prodotto. Così facendo convaliderà
il periodo di garanzia del suo attrezzo e si assicurerà un pronto servizio in
caso di bisogno. Un grazie sincero per aver scelto un prodotto Evolution
Power Tools.
ATTENZIONE: IMPORTANTI
ISTRUZIONI DI SICUREZZA
REGOLE DI SICUREZZA
GENERALE
ATTENZIONE: Per la sua sicurezza, leggere attentamente le istruzioni
prima di usare.
• Portate ‘HULK’ dovunque serva. Occorre usare cautela nel
sollevamento e nel trasporto (servono almeno due persone).
Non lasciare MAI il motore acceso durante lo spostamento o il
trasporto di ‘HULK’, anche per un breve tratto.
• Dopo aver effettuato i controlli elencati nella sezione 'Controlli
preliminari all'avvio', è possibile accendere il motore.
• N.B.:- Una volta accesa la macchina, ‘HULK’ comincia a vibrare e
quindi la macchina avanza. Controllare sempre che la macchina non
produca rumori insoliti. Qualora ve ne siano, fermare immediatamente
la macchia e consultare il capitolo dedicato alla ricerca dei guasti.
• Per manovrare ‘HULK’, servirsi dell'apposita impugnatura.
• Il vibratore non fa solo vibrare la piastra, ma provoca anche
l'avanzamento della macchina.
• La velocità di avanzamento è determinata dalle condizioni della
supercie da compattare.
• Se la supercie da compattare è in pendenza, occorre
prestareparticolare attenzione nel controllare la direzione di
avanzamento di ‘HULK’. Lavorare su una pendenza procedendo in
salita o in discesa, non in senso trasversale.
• Passare ‘HULK’ sulla supercie seguendo uno schema ordinato no
a ottenere la compattazione necessaria.
• Qualora vi siano diversi strati sovrapposti da compattare, procedere
individualmente per ciascuno strato.
Una manutenzione impropria può risultare pericolosa. Le riparazioni e
l'assistenza devono essere effettuate unicamente da un tecnico
autorizzato Evolution Power Tools. Eventuali riparazioni e/o
manutenzione improprie comportano la decadenza della garanzia.
PRECAUZIONI
Questa apparecchiatura è pesante e occorre usare estrema cautela
nel sollevarla (occorre un minimo di due persone o un'adeguata
apparecchiatura di sollevamento).
Transennare l'area di lavoro e tenere il pubblico e il personale non
autorizzato a distanza di sicurezza.
L'operatore deve indossare l'equipaggiamento protettivo personale (PPE)
ogni volta che questa apparecchiatura viene utilizzata (vedi Salute e
Sicurezza).
Prima di accenderla, accertarsi di essere a conoscenza delle modalità di
spegnimento della macchina in caso di difcoltà.
Spegnere sempre il motore prima del trasporto, degli spostamenti della
macchina nel cantiere o della manutenzione.
Durante l'utilizzo, il motore si scalda notevolmente, attendere che si
raffreddi prima di toccarlo Non lasciare mai il motore acceso con la
versturen. Dit zal de waarborgperiode van uw machine valideren
en een snelle service verzekeren indien nodig. We danken er u
oprecht voor dat u een product van Evolution Power Tools gekozen
hebt.
LET OP: BELANGRIJKE
VEILIGHEIDSAANWIJZINGEN
ALGEMENE
EILIGHEIDSREGELS
WAARSCHUWING: Voor Uw Eigen Veiligheid. Lees de
Gebruiksaanwijzingen voor het Gebruik.
• Plaats de ‘HULK’ waar nodig. Wees voorzichtig bij het opheffen en
dragen (minimum twee personen nodig).
Laat de motor NOOIT draaien tijdens het verplaatsen of transporteren
van de ‘HULK’, zelfs voor een korte afstand.
• Na de 'pre-start' controles uitgevoerd te hebben, mag u de motor
starten.
• OPMERKING:- Zodra de machine opgestart is, zou de ‘HULK’ moeten
beginnen trillen en de machine zal daarom ook vooruit bewegen.
Let altijd op ongewone geluiden. Indien deze zouden optreden, stop
de machine onmiddellijk and refereer u naar de problemen sectie.
• Gebruik de bedieningshandgreep om de 'HULK' te sturen of the
draaien.
• De vibrator doet de plaat trillen en doet de machine vooruitgaan.
• De snelheid zal bepaald worden door de toestand van het oppervlak
dat gecompresseerd wordt.
• Als het oppervlak dat gecompresseerd moet worden hellend is, dient
u heel voorzichtig te zijn met de stuurrichting van de ‘HULK’. Werk op
een helling steeds van boven naar beneden en niet diagonaal.
• Beweeg de ‘HULK’ over het oppervlak in een georganiseerd patroon
tot de gewenste compressie bereikt is.
• Als een aantal verschillende lagen op elkaar moeten gecompresseerd
worden, dient u elke laag afzonderlijk te compresseren.
Incorrect onderhoud kan gevaarlijk zijn. Herstellingen en onderhoud
mogen alleen uitgevoerd worden door ofciële Evolution Power Tools
servicetechniekers. Ongepaste herstellingen en/of onderhoud maken uw
waarborg ongeldig.
LET OP!
Dit apparaat is zwaar en moet met uiterste zorg getild worden (ten minste
twee personen of geschikte henrichting).
Sluit de werkplaats af en hou het publiek en onbevoegd personeel op
veilige afstand.
De operateur moet een Persoonlijke Beschermingsuitrusting dragen bij het
gebruik van dit apparaat (zie Veiligheid- en Gezondheidsregels).
Zorg ervoor dat u weet hoe u deze machine veilig AF kunt zetten, voor u ze
AAN zet, om moeilijkheden te vermijden.
Zet de motor steeds AF voor het verplaatsen, transporteren op de
werkplaats of onderhoud.
De motor wordt zeer warm tijdens gebruik, wacht tot de motor afgekoeld is
voor u hem aanraakt. Laat de motor nooit draaien zonder supervisie.
Nooit de geïnstalleerde beschermers verwijderen of eraan knutselen, ze
zijn er voor uw veiligheid.
Controleer steeds of de beschermers in goede staat en stevig vast staan.
Indien er ontbreken of beschadigd zijn, DE MACHINE NIET GEBRUIKEN
tot de beschermer vervangen of hersteld is.
Gebruik de MACHINE niet als u zich ziek, vermoeid voelt of u onder de
invloed van alcohol of drugs bent.
Benzine Veiligheid
LET OP! Benzine is ontvlambaar. Het kan verwondingen en schade aan
eigendommen veroorzaken.
Zet de motor af, doof alle open vuur en rook niet tijdens het vullen van de
Benzinetank. Gemorste benzine steeds afvegen.
Voor het bijvullen, dient u de motor af te zetten en wachten tot hij afkoelt.
Rook NIET of laat geen open vuur toe in de nabijheid van het bijtanken.
Gemorste benzine moet steeds onmiddellijk beveiligd worden met het
gebruik van zand. Als er benzine op uw kleding terechtgekomen is dient u
ze te veranderen.
Bewaar benzine in een aangepaste, speciaal daarvoor bestemde container,
ver verwijderd van warmtebronnen en ontvlambare producten.
42 9
8
1 month
or 20h
3 months
or 50h
6 months
or 100h
•
• •
•
•
Belangrijk
macchina incustodita.
Non smontare o manomettere mai le protezioni montate, servono per la
protezione personale.
Controllare sempre le condizioni e la sicurezza delle protezioni, se risultano
danneggiate o assenti, NON UTILIZZARE LA MACCHINA prima della loro
sostituzione o riparazione.
Non azionare la MACCHINA in caso di malattia, stanchezza o sotto l'effetto
di alcool o droghe.
Sicurezza del Carburante
PERICOLO! Il carburante è inammabile. Può provocare infortuni o danni
alle cose. Spegnere il motore, estinguere ogni amma libera e non fumare
durante il rifornimento di carburante. Detergere sempre il carburante
eventualmente versato.
Prima del rifornimento, spegnere il motore e attendere che si raffreddi.
Durante il rifornimento, NON fumare o lasciare amme libere nella zona.
Il carburante eventualmente versato dev'essere immediatamente messo in
sicurezza, servendosi di sabbia. In caso di versamento di carburante sui
vestiti, occorre cambiarsi.
Conservare il carburante in un idoneo recipiente approvato e lontano da
fonti di calore e di amme.
Salute e Sicurezza
Istruzioni d'uso
Prima di azionare questa macchina o procedere con qualunque operazione
di manutenzione, È OBBLIGATORIO LEGGERE e IMPARARE il presente
manuale.
Vibrazioni
Parte delle vibrazioni dovute alle operazioni di costipazione vengono
trasmesse attraverso l'impugnatura alle mani dell'operatore. Evolution
‘HULK’ è stato appositamente progettato per ridurre i livelli di vibrazione a
mani e braccia. Consultare il capitolo Dati Tecnici per i livelli di vibrazioni
e i tempi di utilizzo (esposizione massima giornaliera consigliata). NON
superare i tempi di utilizzo massimi.
Equipaggiamento Protettivo Personale (EPP)
Durante l'utilizzo dell'apparecchiatura occorre indossare un EPP adeguato,
ad es. occhiali protettivi, guanti, cufe antirumore, maschera antipolvere e
calzature antinfortunistiche con punta d'acciaio (con suole antiscivolo per
una maggiore protezione). Indossare un abbigliamento idoneo al lavoro
svolto. Proteggere sempre l'epidermide dal contatto col cemento.
Polvere
Il processo di costipazione può produrre polvere che può risultare nociva
per la salute. Indossare sempre una maschera idonea al tipo di polvere
prodotta.
Carburante
Non ingerire carburante o inalarne i vapori, evitare il contatto con
l'epidermide. Detergere immediatamente eventuali schizzi di carburante.
(In caso di contatto del carburante con gli occhi, lavare) con abbondante
acqua e ricorrere al più presto all'assistenza medica.
PERICOLO! Fiumi di Scarico
I fumi di scarico prodotti dall'apparecchiatura sono pericolosi e possono
risultare fatali!
PERICOLO!
Non azionare 'HULK' al coperto o in spazi chiusi, accertarsi che
l'area di lavoro sia adeguatamente ventilata.
CONSERVARE QUESTE
ISTRUZIONI PER POTERLE
POI CONSULTARE IN
FUTURO
ISTRUZIONI DI SICUREZZA SUPPLEMENTARI
Per la propria protezione personale e la sicurezza delle persone circostanti,
si prega di leggere e accertarsi di aver pienamente compreso le seguenti
informazioni di sicurezza. È responsabilità dell'operatore la certezza di aver
interamente compreso le modalità di utilizzo in sicurezza dell'apparecchiatura. In
43
caso di dubbi circa l'uso corretto e in sicurezza del miscelatore 'HULK', rivolgersi
al proprio supervisore, distributore o a Evolution Power Tools.
SPECIFICHE TECNICHE
Potenza Motore (Hp) 2,4 @ 3600Rpm
Tipo Motore 4 Tempi OHV Monocilindro
Gioco Valvole INGR.: 0,15 mm ± 0,02 mm (a
freddo)
SCAR.: 0.20 mm ± 0,02 mm (a
freddo)
Candela NGK BPR6ES
Gioco Candela 0,711 – 0,787 mm
Forza di Compattazione (kN) 10
Vibrazioni (m/sec2) 46
Tempo di Utilizzo (mins) 20
Livello di Potenza Acustical
(LWA)
101 dB(A)
Tipo olio SAE 10W-30
Capacità Olio 0,25 Litri
Tipo Carburante Senza Piombo
Capacità Carburante 1,2 Litri
Altezza (Max) – in funzione 1020
Lunghezza (Max) – in funzione 1290
Larghezza (Max) 320
CONTROLLI PRELIMINARI
ALL’AVVIO
ATTENZIONE! ‘HULK’ viene inviato SENZA olio nel motore, insieme
alla macchina viene fornito un recipiente da 0,5 litri. È OBBLIGATORIO
aggiungere tale olio nella giusta quantità di 0,25 litri PRIMA del primo
utilizzo, altrimenti il motore verrà danneggiato e non sarà più coperto dalla
garanzia.
Ispezione preliminare all'avvio.
La seguente ispezione preliminare dev'essere condotta prima dell'avvio
di ogni sessione di lavoro o dopo ogni quattro ore di utilizzo. Consultare
il capitolo dedicato alla manutenzione per istruzioni dettagliate. Qualora
venga rilevato un guasto, 'HULK' non dev'essere utilizzato prima che tale
guasto venga corretto.
1. Vericare accuratamente eventuali segni di danneggiamento nel
‘HULK’. Prima dell'utilizzo della macchina, accertarsi che la protezione
della cinghia sia saldamente ssata.
2. Controllare che condotti, aperture dei bocchettoni, tappi di scarico
e altre aree non presentino segni di perdite. Eliminare ogni perdita
prima dell'azionamento.
3. Vericare il livello dell'olio motore e rifornire se necessario.
4. Vericare il livello di carburante e rifornire se necessario.
5. Controllare l'assenza di perdite di carburante e olio.
Arresto del motore
1. Ridurre la velocità del motore al minimo.
2. Mettere l'interruttore ON / OFF (APERTA/ CHIUSA) del motore in
posizione 'OFF'.
3. Chiudere il carburante.
Avvio del motore.
1. Aprire il rubinetto del carburante.
2. Se si avvia il motore a freddo, portare la leva del gas in posizione
CHIUSA (CLOSED). Per riavviare un motore caldo, lasciare la leva
dell’aria in posizione APERTA (OPEN).
3. Mettere l‘interruttore ON / OFF (APERTA/ CHIUSA) del motore in
posizione 'ON'.
4. Tenendo saldamente l'impugnatura di controllo con una mano,
con l’altra prendere la maniglia dell’avviamento a strappo. Tirare
l’avviamento a strappo no a sentire la resistenza del motore, quindi
lasciarlo andare.
5. Tirare la maniglia dell’avviamento con decisione.
6. Ripetere no all'accensione del motore. NOTE: Una volta acceso, il
Compaction increases the density of the material and therefore increases
its load bearing capacity. Reduces air voids and therefore reduces the risk
of subsidence, expansion and contraction, due to ingress of water.
ENVIRONMENT
Safe Disposal Instructions for the protection of the environment.
The machine contains recyclable materials. Take the discarded apparatus
and accessories to the relevant recycling facilities.
Component Material
Operator handle Steel
Main frame Steel
Base plate Steel
Eccentric weight Steel
Petrol engine housing Aluminium
Petrol engine covers Synthetic material
Various parts Steel, Aluminium & Plastic
TROUBLESHOOTING
Problem Cause Remedy
Engine will not start. No fuel. Open fuel tap.
Fill fuel tank.
Engine switched off. Switch engine on.
Spark plug fouled. Clean and reset plug
gap.
Engine cold. Close choke.
Engine ooded. Open choke, fully
open throttle, pull
recoil starter until
engine res.
Engine still will not
start.
Major Fault. Contact Agent or
Evolution Power
Tools.
Unit will not vibrate. Belt tension incorrect. Adjust belt tension
Air lter blocked. Clean or renew air
lter.
Eccentric unit
damaged.
Replace eccentric
unit.
Paving blocks
damaged.
Plate in direct contact
with material.
Use a paving pad.
Bituminous surface
aking (laminating).
Over compaction. Remove and relay.
Low travel speed. Layer thickness too
deep, (plate sinking).
Remove some of the
material.
Moisture content too
high or too low.
Remove material and
adjust.
MAINTENANCE
It is recommended that an approved Evolution dealer carries out all major
maintenance and repairs. Always use genuine Evolution replacement
parts.
Before any maintenance is carried out on the machine, switch off the
engine and disconnect the HT lead from the sparkplug.
Always set the ‘HULK’ on level ground to ensure any uid levels will be
correctly read. Only use recommended oils.
Running In Period
When the ‘HULK’ is rst used from new, the engine oil must be changed
after the initial running in period as specied in the Routine Maintenance
chart on the following page.
44 7
motore girerà al regime di giri reimpostato.
7. Se per avviare il motore la leva del gas è stata messa in posizione
CHIUSA, durante il riscaldamento del motore portarla gradualmente
in posizione aperta.
8. Se dopo alcuni tentativi il motore non si accende, seguire la guida di
ricerca dei guasti.
Impostazione della velocità del motore
Per aumentare la velocità, spostare la leva del gas verso SINISTRA.
Per diminuire la velocità, spostare la leva del gas verso DESTRA.
Regime di minimo
Il regime di minimo del motore è preimpostato in fabbrica è non necessita
di regolazione.
DETTAGLI DELLA
MACCHINA
1. Serbatoio Carburante 8. Vite di Regolazione Minimo
2. Leva del Gas 9. Leva Carburante ON/OFF
3. Leva Motore ON/OFF 10. Filtro dell'Aria
4. Bocchettone di Riempimento Olio
Motore / Asta di Livello
11. Tappo di Scarico Carburante
5. Tappo di Scarico Olio Motore 12. Candela
6. Maniglia di Avviamento a Strappo 13. Scarico
6 45
7. Leva dell'Aria
COSTIPAZIONE
I terreni che sono stati smossi, o i nuovi riempimenti, sottofondi e manti
bituminosi presentano piccoli vuoti o tasche d'aria, che, se non vengono
compattate, possono provocare alcuni problemi.
1. Con il passaggio del trafco sulla supercie di un'area non compattata,
il materiale si comprime. Ciò provoca il cedimento dello strato
superciale, dovuto al riempimento dei vuoti da parte del materiale.
2. Una situazione analoga si ha con carichi statici su terreno non
compattato. Il carico (ad es. un edicio) affonda.
3. Il materiali che presentano dei vuoti sono più soggetti a inltrazioni
d'acqua, che provocano erosione. La presenza di acqua può far sì
che il suolo si espanda in caso di gelate e si contragga nei periodi
secchi. L'espansione e la contrazione sono una delle principali cause
di danni alle fondamenta degli edici e di norma comportano la
necessità di sottomurare la struttura.
La costipazione aumenta la densità del materiale e quindi anche la
propria capacità di carico. Riduce le bolle d'aria e quindi anche il rischio
di cedimento, nonché di espansione e contrazione dovuti all'inltrazione
di acqua.
AMBIENTE
Istruzioni di Smaltimento in Sicurezza per la tutela dell'ambiente.
La macchina contiene materiali riciclabili. Smaltire l'apparecchio e gli
accessori presso apposite strutture di riciclaggio.
Componente Materiale
Impugnatura operatore Acciaio
Telaio principale Acciaio
Piastra base Acciaio
Peso eccentrico Acciaio
Alloggiamento motore a benzina Alluminio
Protezioni Materiale sintetico
Parti diverse Acciaio, Alluminio, Plastica
RICERCE DEI GUASTI
Problema Causa Soluzione
Il motore non si
accende.
Non c'è carburante. Aprire il rubinetto del
carburante.
Riempire il serbatoio.
Motore spento. Accendere il motore.
Candela sporca. Pulire e ripristinare il
gioco.
Motore freddo. Chiudere l'aria.
Motore ingolfato. Aprire l'aria, aprire
il gas al massimo,
tirare l’avviamento
a strappo nché
il motore non si
accende.
Il motore non si
accende ancora.
Guasto Grave. Contattare un
Rappresentante o
Evolution Power
Tools.
L'unità non vibra. Tensione cinghia non
corretta.
Regolare la tensione
cinghia.
Filtro aria ostruito. Pulire o sostituire il
ltro aria.
Unità eccentrica
danneggiata.
Sostituire l'unità
eccentrica.
SPECIFICATIONS
Engine Power (Hp) 2.4 @ 3600Rpm
Engine Type 4 Stroke OHV Single Cylinder
Valve Clearance IN: 0.15 mm ± 0.02 mm (Cold)
EX: 0.20 mm ± 0.02 mm (Cold)
Spark Plug NGK BPR6ES
Spark Plug Gap 0.028 - 0.031 inches
Compaction Force (kN) 10
Vibration (m/sec2) 46
Usage Time (mins) 20
Sound Power Level (LWA) 101 dB(A)
Oil type SAE 10W-30
Oil Capacity 0.25 Litres
Fuel Type Unleaded
Fuel Capacity 1.2 Litres
Height (Max) - Operation 1020
Length (Max) - Operation 1290
Width (Max) 320
PRE START CHECKS
CAUTION! Your ‘HULK’ is shipped with NO oil in the engine, a 0.5ltr
container of oil is supplied with the machine. You MUST add the correct
amount of 0.25ltr of this oil to the engine BEFORE rst use, otherwise
the engine will be damaged and will not be covered by warranty.
Pre start-up inspection.
The following Pre start up inspection must be performed before the start
of each work session or after every four hours of use. Please refer to the
service section for detailed guidance. If any fault is discovered, the ‘HULK’
must not be used until the fault is rectied.
1. Thoroughly inspect the ‘HULK’ for signs of damage. Make sure that
the belt guard is secure before using the machine.
2. Check hoses, ller openings, drain plugs and any other areas for
signs of leakage. Fix any leaks before operating.
3. Check the engine oil level and top up as necessary.
4. Check the engine fuel level and top up as necessary.
5. Check for fuel and oil leaks.
Stopping the engine
1. Reduce the engine speed to minimum.
2. Turn the engine ON / OFF switch to the 'OFF' position.
3. Turn the fuel off.
Starting the engine
1. Open the fuel tap.
2. If starting the engine from cold, move the choke lever to the CLOSED
position. To restart a warm engine leave the choke lever in the OPEN
position.
3. Turn the engine ON / OFF switch to the ‘ON’ position.
4. Taking a rm hold of the control handle with one hand, grasp the
recoil starter handle with the other. Pull the recoil starter until engine
resistance is felt, then let starter return.
5. Pull the starter handle briskly.
6. Repeat until the engine res. NOTE: Once the engine res it will run
on it's preset engine RPM.
7. IF the choke lever was moved to the CLOSED position to the start the
engine, gradually move it to the OPEN position as the engine warms
up.
8. If the engine fails to re after several attempts, follow the trouble-
shooting guide.
Setting the engine speed
To increase the speed, move the throttle lever towards the LEFT.
To decrease the speed, move the throttle lever towards the RIGHT.
Idle speed
The engine Idle speed is factory preset and should not need adjustment.
46 5
Blocchi di
pavimentazione
danneggiati.
Piastra a diretto
contatto con il
materiale.
Usare l'apposito
accessorio per
superci delicate:
tappeto speciale
Sfaldamento della
supercie bituminosa
(laminazione).
Costipazione
eccessiva.
Togliere e ripetere.
Bassa velocità di
avanzamento.
Spessore strato
eccessivo, la piastra
affonda.
Togliere parte del
materiale.
Contenuto di umidità
troppo alto o troppo
basso.
Togliere materiale e
regolare.
MANUTENZIONE
Si consiglia di afdare tutte le principali operazioni di manutenzione e
riparazione. a un rappresentante autorizzato Evolution. Utilizzare sempre
parti di ricambio autentiche Evolution.
Prima di effettuare qualunque operazione di manutenzione della macchina,
spegnere il motore e staccare il cavo HT dalla candela.
Collocare sempre 'HULK' su un appoggio piano per accertarsi che i livelli
dei uidi vengano rilevati in modo corretto. Servirsi esclusivamente degli
oli consigliati.
Periodo di Rodaggio
Al primo utilizzo di un 'HULK' nuovo, occorre cambiare l'olio motore dopo il
periodo di rodaggio iniziale come indicato nella scheda di Manutenzione
Ordinaria.
Occorre controllare la tensione della cinghia dopo 4 ore di utilizzo. Se sono
state montate delle cinghie nuove, la tensione dev'essere controllata 30
minuti.
Cinghia di Trasmissione Tensionamento
Smontare la protezione e controllare la tensione della cinghia esercitando
una leggera pressione con un dito sulla cinghia stessa, in posizione
centrale rispetto alla trasmissione e alla puleggia condotta. La cinghia
deve ettersi di circa 5mm.
Qualora occorra regolare la tensione, allentare i quattro dadi di regolazione
della cinghia in modo tale da permettere lo spostamento del motore.
Regolare la posizione del motore facendolo scorrere in avanti o all'indietro
sulla piastra d'appoggio. Una volta effettuata la correzione, stringere
nuovamente i dadi di regolazione della cinghia e ricontrollare la tensione.
Manutenzione Ordinaria Dopo
le
prime
4 ore
1 mese
o 20
ore
3 mesi
o 50
ore
6 mesi
o 100
ore
Olio Motore Controllare il
Livello
•
Cambiare • •
Filtro
dell'Aria
Controllare le
Condizioni
• •
Pulire /
Sostituire
•
Candela Controllare /
Pulire
•
Cinghia di
Trasmissione Tensione
• • •
GARANZIA 12 MESI
PERIODO DI GARANZIA 12 MESI. EVOLUTION POWER TOOLS SI
RISERVA IL DIRITTO DI EFFETTUARE MIGLIORAMENTI E MODIFICHE
SENZA PREAVVISO.
Evolution Power Tools provvederà,nei dodici mesi di garanzia, a riparare
o sostituire qualsiasi attrezzo risultato difettoso. Questa garanzia decade
se l’attrezzo è stato usato per tagliare materiali diversi dalle istruzioni o
se ci sia stato danneggiamento per incidenti, negligenze e uso improprio.
Non si applica la garanzia ad attrezzi e componenti che siano stati alterati
4 47
o sostituiti o sottoposti a uso oltre le capacità e speciche raccomandate.
I componenti elettrici sono oggetto della garanzia dei rispettivi produttori.
Ogni attrezzo ritornato difettoso verrà inviato porto franco a Evolution Power
Tools. E’ discrezione di Evolution Power Tools di riparare oppure sostituire
ogni attrezzo a proprio giudizio. In nessun caso Evolution Power Tools può
essere responsabile per eventuali perdite o danni provocati direttamente
o indirettamente per l’uso o l’utilizzo o per qualsiasi altra causa. Evolution
Power Tools non è responsabile per nessun costo o nessun danno diretto
o indiretto. Nessun impiegato, agente o responsabile interno è autorizzato
a dare verbalmente istruzioni diverse o a rinunciare ad alcuno dei termini
precedenti e queste dichiarazioni, comunque, non saranno vincolanti per
Evolution Power Tools.
Qualsiasi domanda relativa a questa garanzia deve essere diretta alla
sede centrale di Evolution Power Tools oppure indirizzata presso la sede
Evolution Italia.
EC – Declaration of
Conformity
We, Evolution Power Tools Limited
Venture One
Longacre Close
Shefeld
S20 3FR
as the supplier of the product listed below:-
HULK 400mm 2.4HP Compactor
Part Number: COMPACT24HP
Power: 2.4HP
Declare, under our sole responsibility that the equipment to which this
document relates, is in conformity with the following standards or other
normative documents:-
EN60335-1: 1994+A1+A2+A11-A16
EN55014-1: 2000+A1+A2
EN55014-2: 1997+A1
EN61000-3-2: 2000
EN61000-3-3: 1995+A1
EN61000-3-11: 2000
and thereby conforms to the protection requirements of Council Directive
73/23/EEC amended by 93/68/EEC relating to the Low Voltage
Directive, Council Directive 98/37/EEC relating to the Machine Directive
and Council Directive 89/336/EEC relating to the EMC Directive,
and is compliant with Council Directive 2002/95/EC in relation to the
Restriction of Hazardous Substances in electrical & electronic equipment
(RoHS). EU Directive 2002/95/EC restricts the use of the 6 substances
below in the manufacture of specic types of electrical equipment. Whilst
this restriction does not legally apply to components, it is recognized that
component ‘compliance’ is relevant to many customers.
Evolution Power Tools’ denition of RoHS Compliance:
• The product does not contain any restricted substances in
concentrations and applications banned by the directive
• and for components, the product is capable of being worked at
the higher temperatures required by lead-free soldering.
The restricted substances and maximum allowed concentrations in
homogenous materials are, by weight:
Lead – 0.1%
Mercury – 0.1%
PBB (Polybrominated Biphenyis) – 0.1%
PBDE (Polybrominated Diphenyl Ethers) – 0.1%
Hexavalent Chromium – 0.1%
Cadmium – 0.01%
Level of Sound pressure according to 2000/14/EC, 2005/88/EC
(Annex VI):-
Guaranteed Sound Power Level:
101.0 dB(A)
All Relevant technical documentation is held at Evolution Power Tools
Ltd, Shefeld (UK).
Authorised by:
Mr Matthew J Gavins
Managing Director
9th May 2007
48 3
®
P O W E R T O O L S
BUILD
®
Instruction
Manual
Manuel d’Instruction
Instruktionshandbuch
Manual de Instrucción
Handleiding
Read instructions before operating this tool.
Lisez le mode d’emploi avant d’utiliser cet outil.
Vor Benutzung des Werkzuegs bitte bedienungsanleitungen
sorgfaltig lesen.
Antes de utilizar esta herramienta, lean las instrucciones.
Lees instructies alvorens dit hulpmiddel in werking te stellen.
www.evolutionbuild.com
®
P O W E R T O O L S
COMPACTION
PLATE
H07100
Loading...
